Разборка Nikon Coolpix 3200
Введение
Здесь представлена разборка цифровой камеры Nikon Coolpix 3200.
Что вам понадобится
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Шаг 1 Разборка Nikon Coolpix 3200
С помощью маленькой отвертки Philips выкрутите винты из основания камеры.

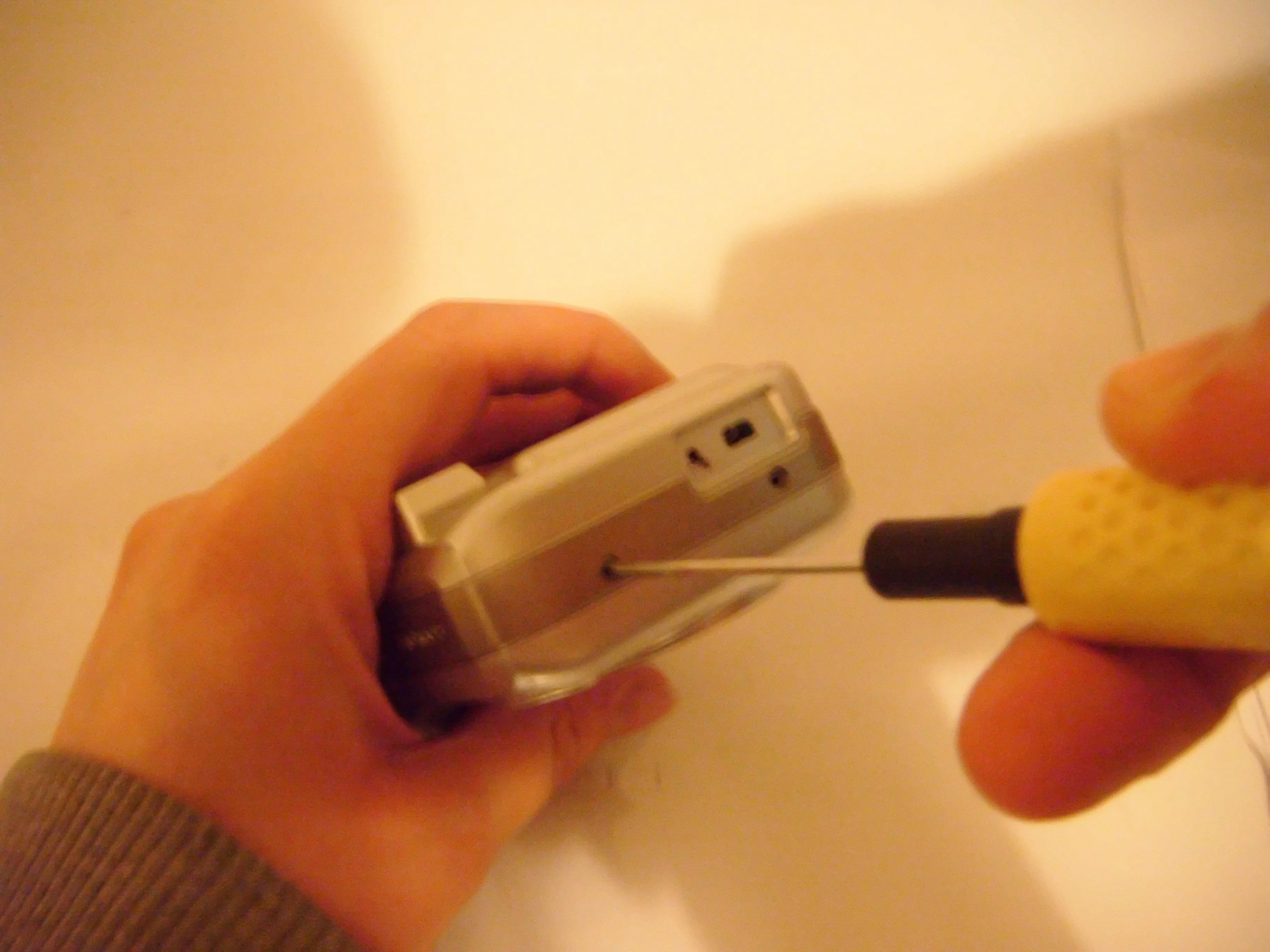

Шаг 2
С помощью маленькой отвертки Philips открутите винты с той стороны камеры, где находится компьютерный провод.

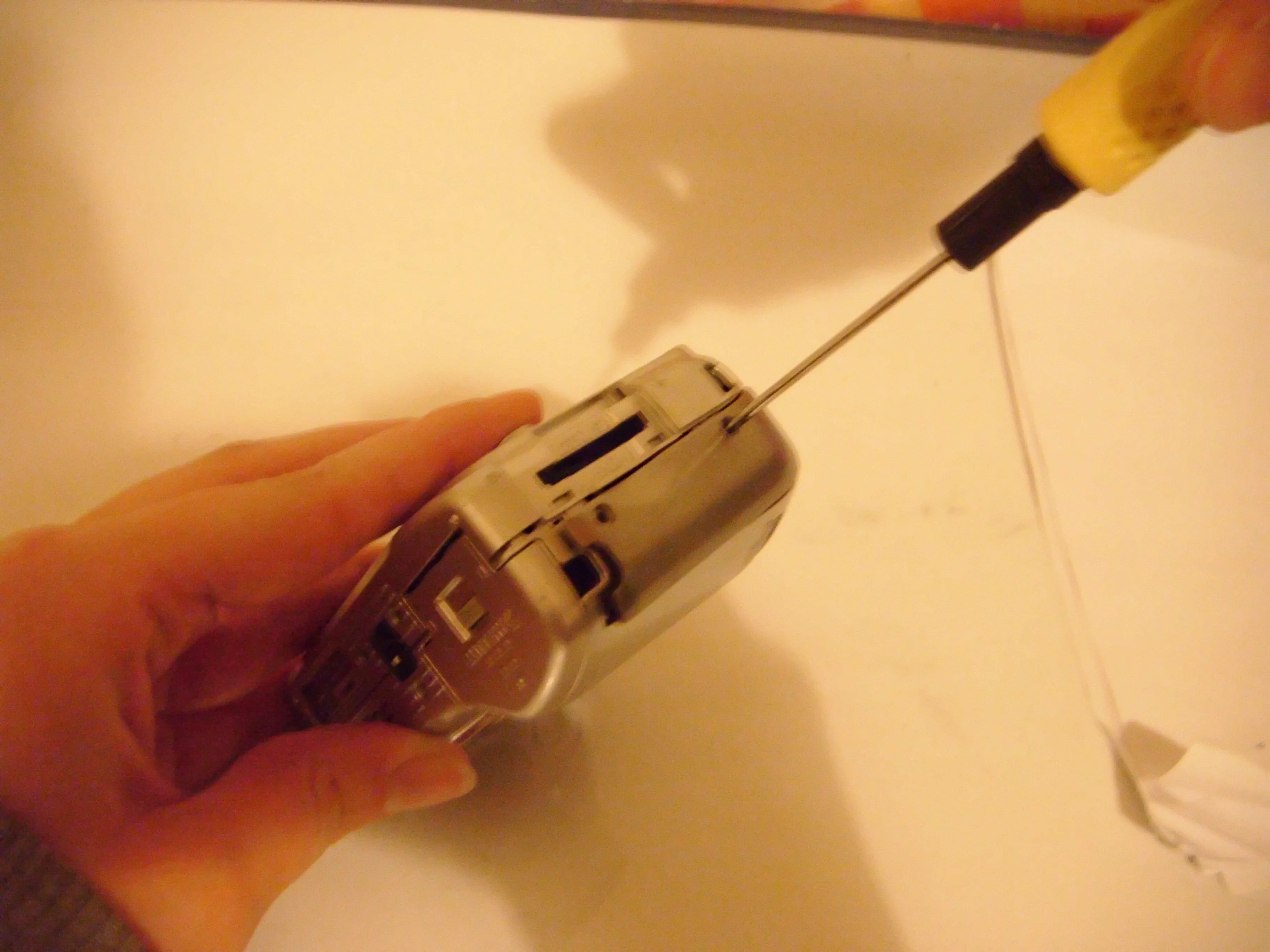

Шаг 3
С помощью маленькой отвертки Philips открутите два винта с той стороны камеры, где находится кардридер.

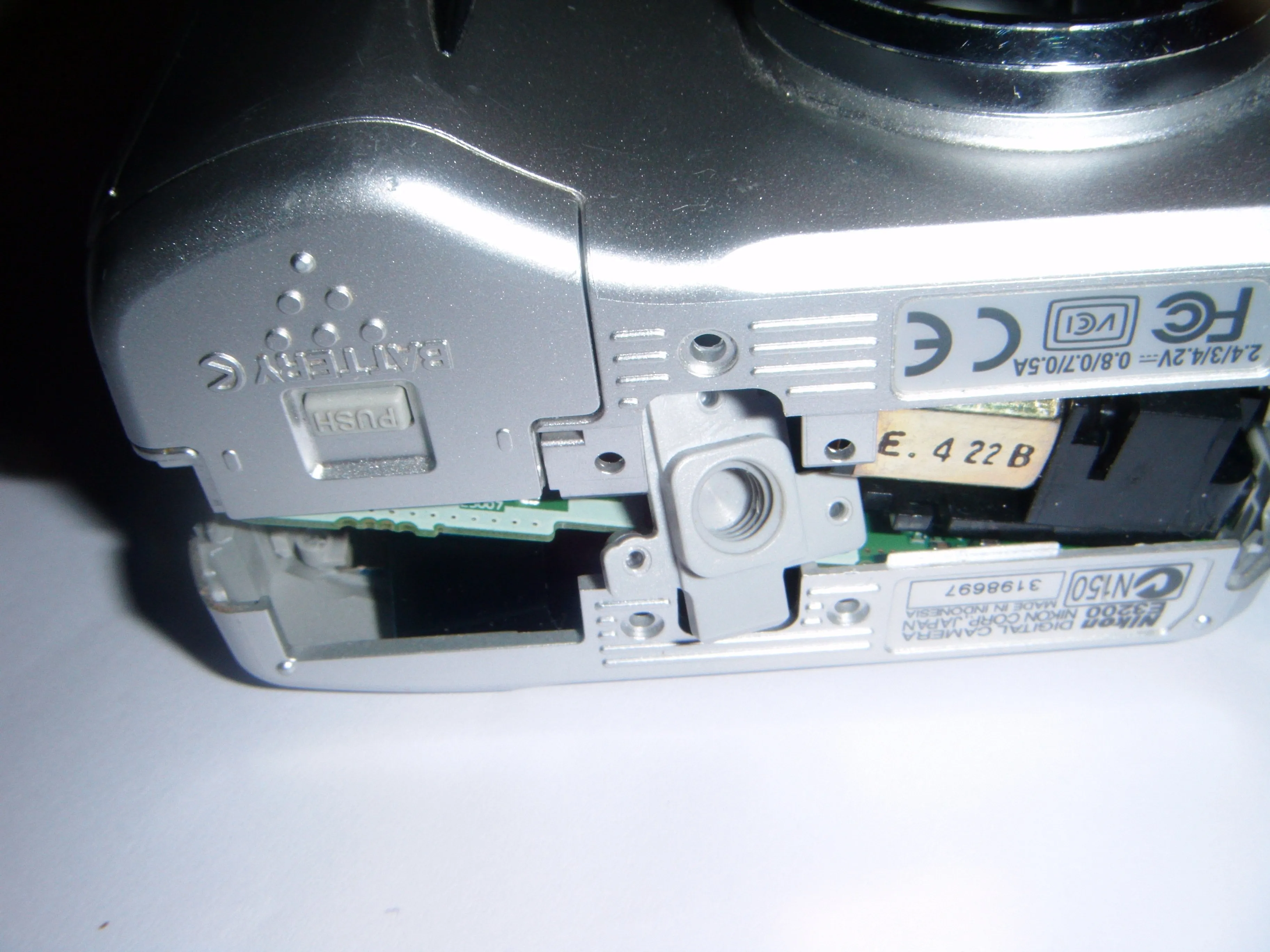

Шаг 4
Разберите внешний корпус. Выпадет серая пластиковая деталь с резьбой (используется для крепления камеры к штативу).

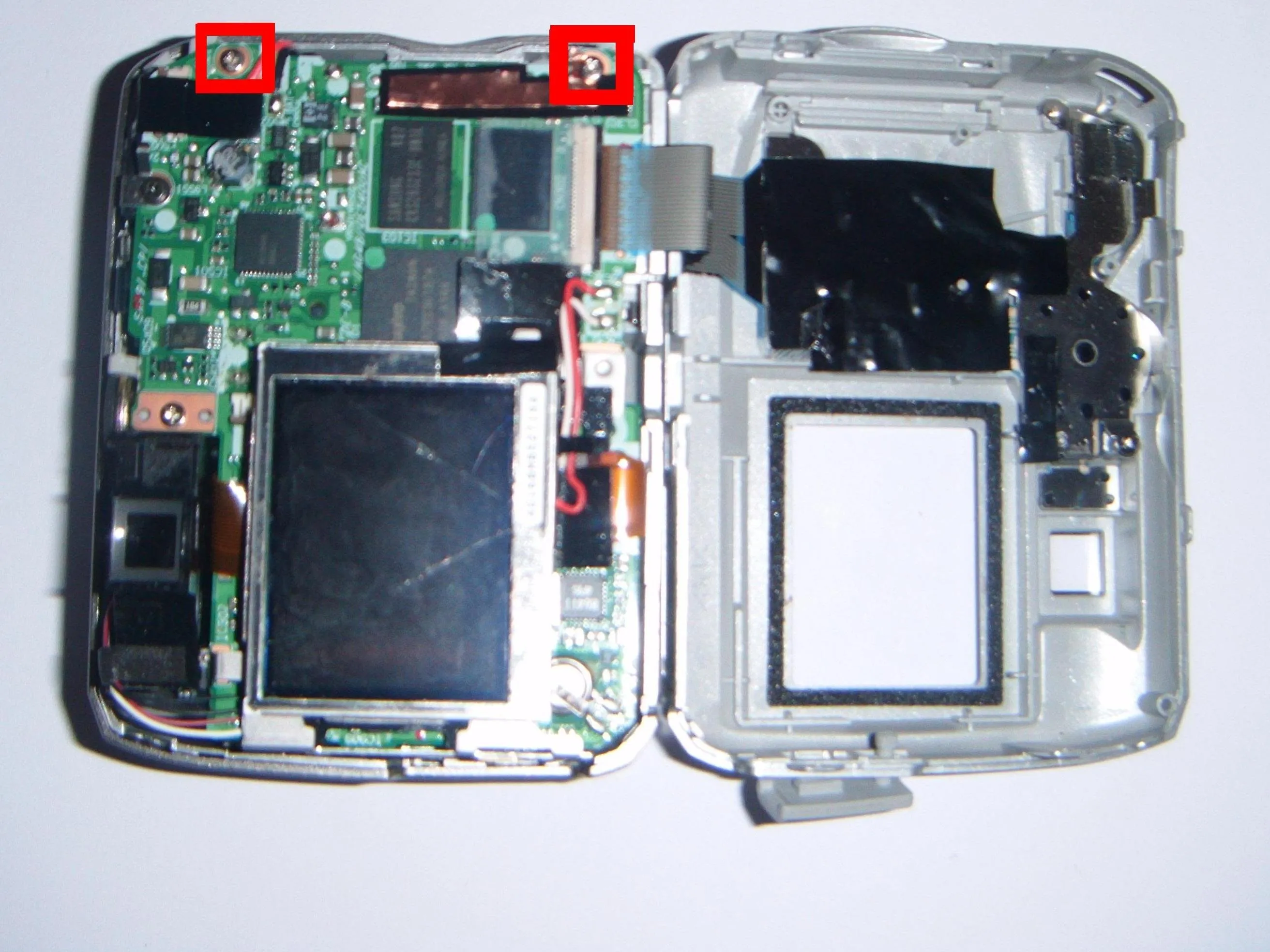

Шаг 5
С помощью крестовой отвертки открутите два серебристых винта, которые соединяют печатную плату с внешним передним корпусом.

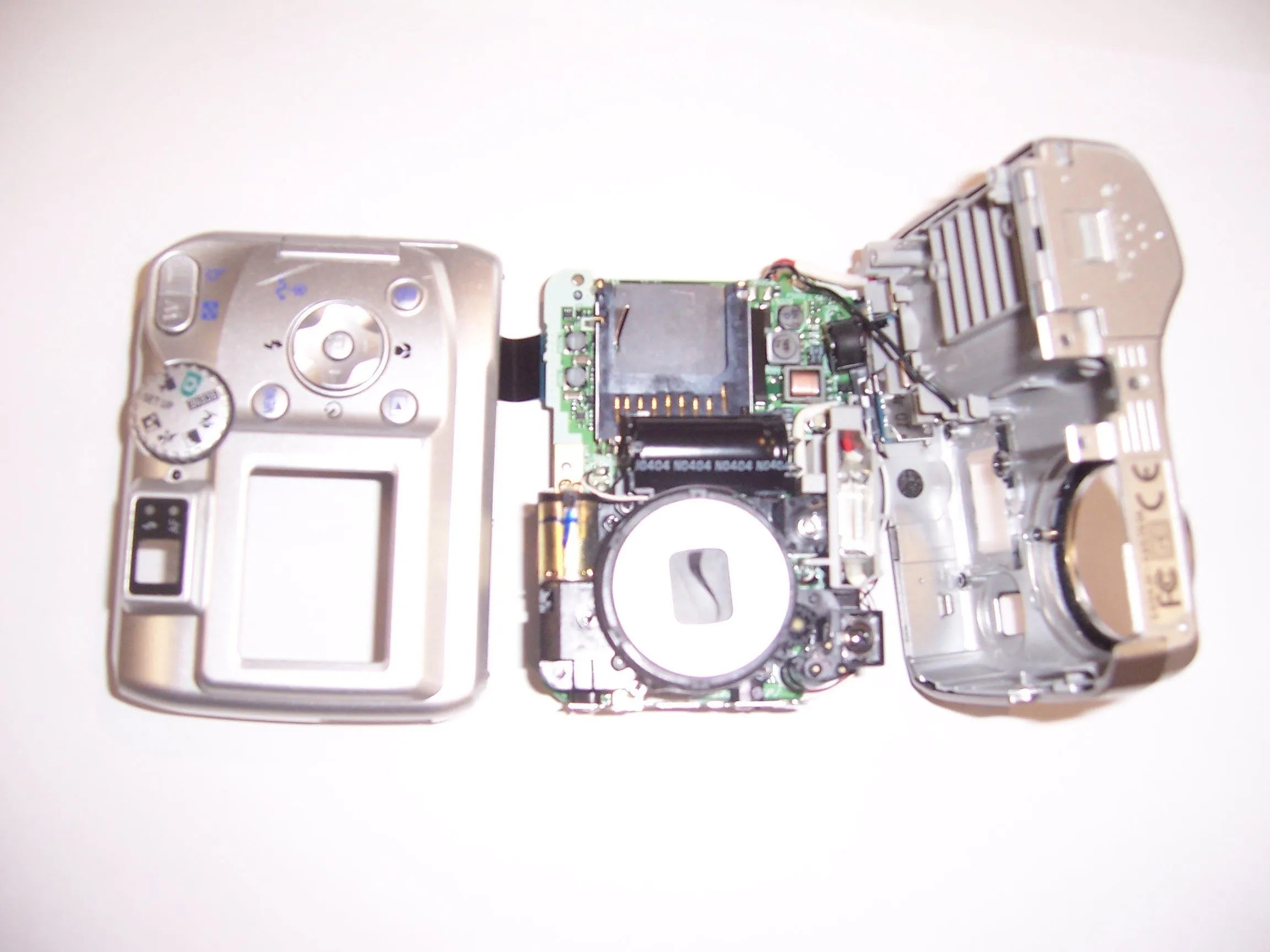

Шаг 6
Отделите передний внешний корпус от печатной платы. Теперь камера будет состоять из трех частей.

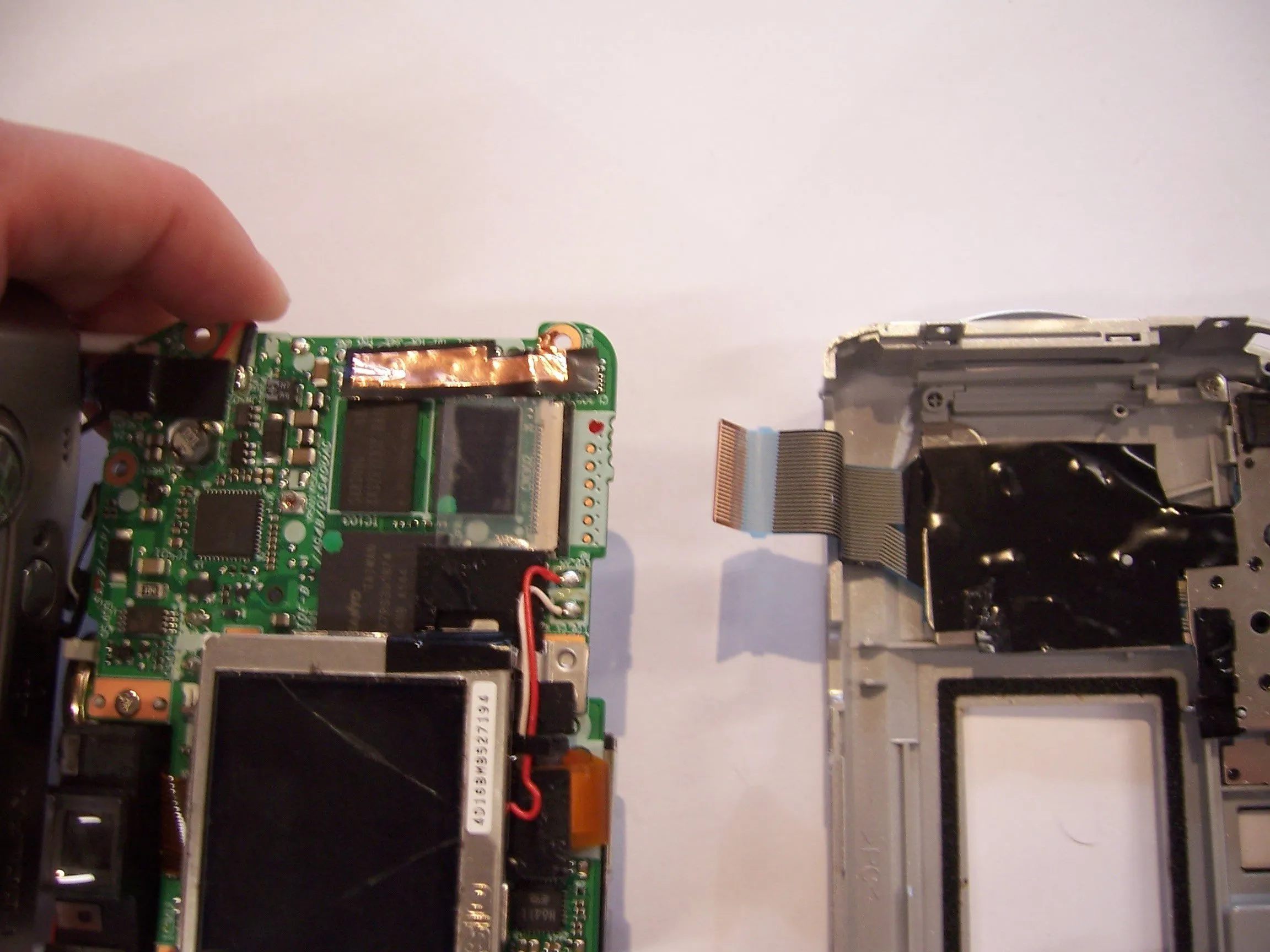

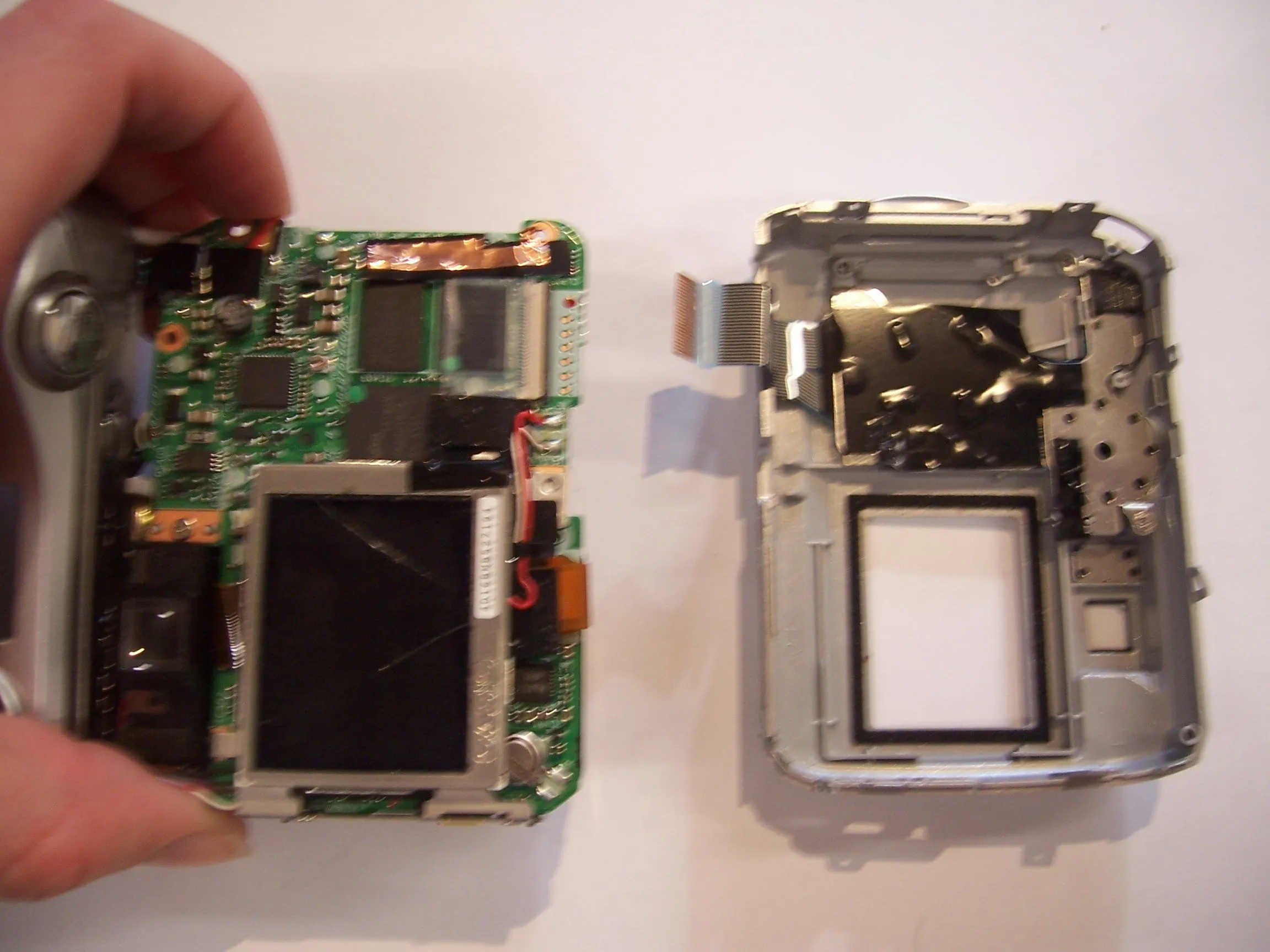

Шаг 7
Потяните за соединительную планку на печатной плате, которая соединяет ее с задним внешним корпусом.

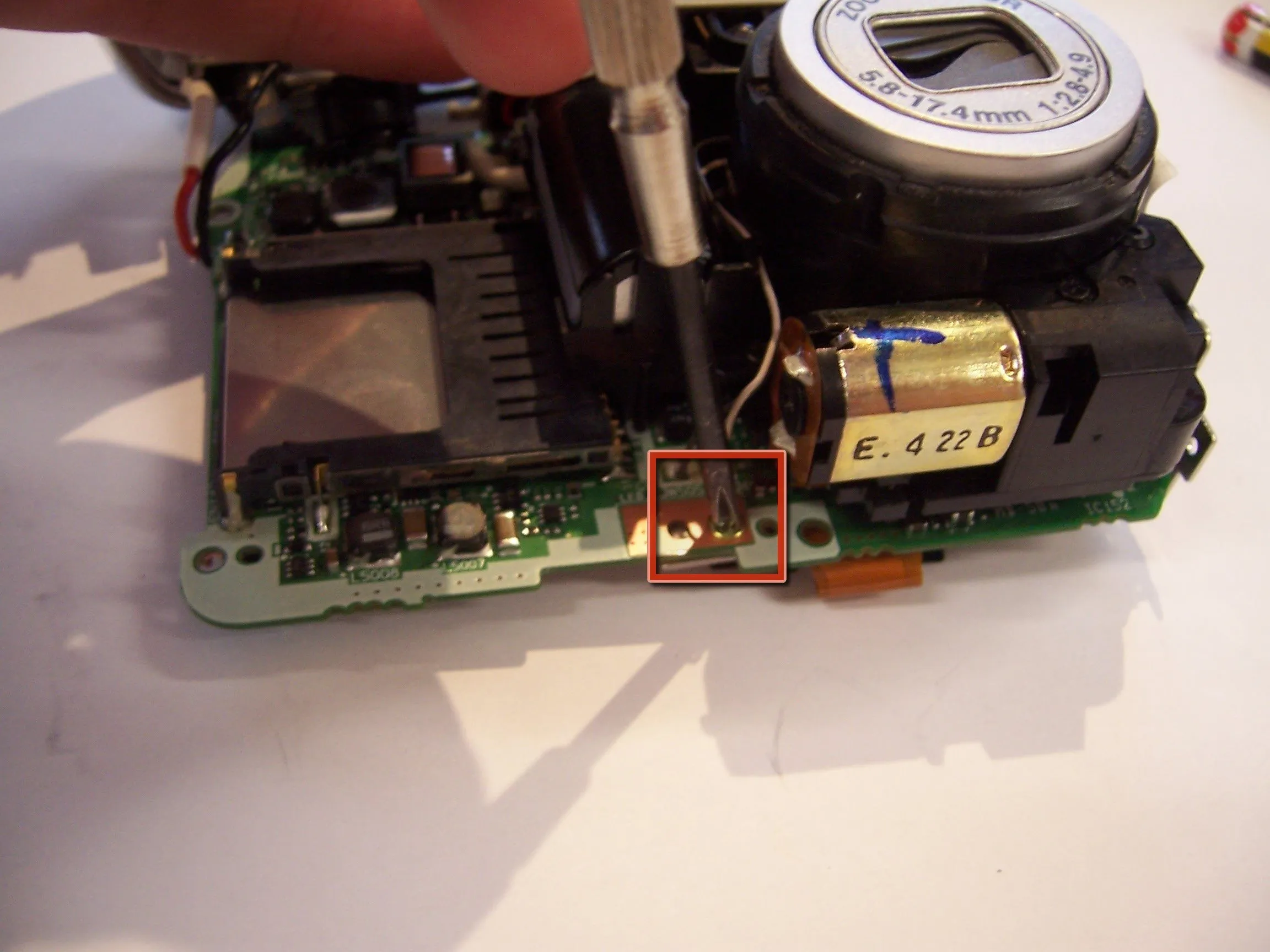

Шаг 8
С помощью отвертки Philips открутите два винта рядом с компьютерным портом и латунный винт на печатной плате.

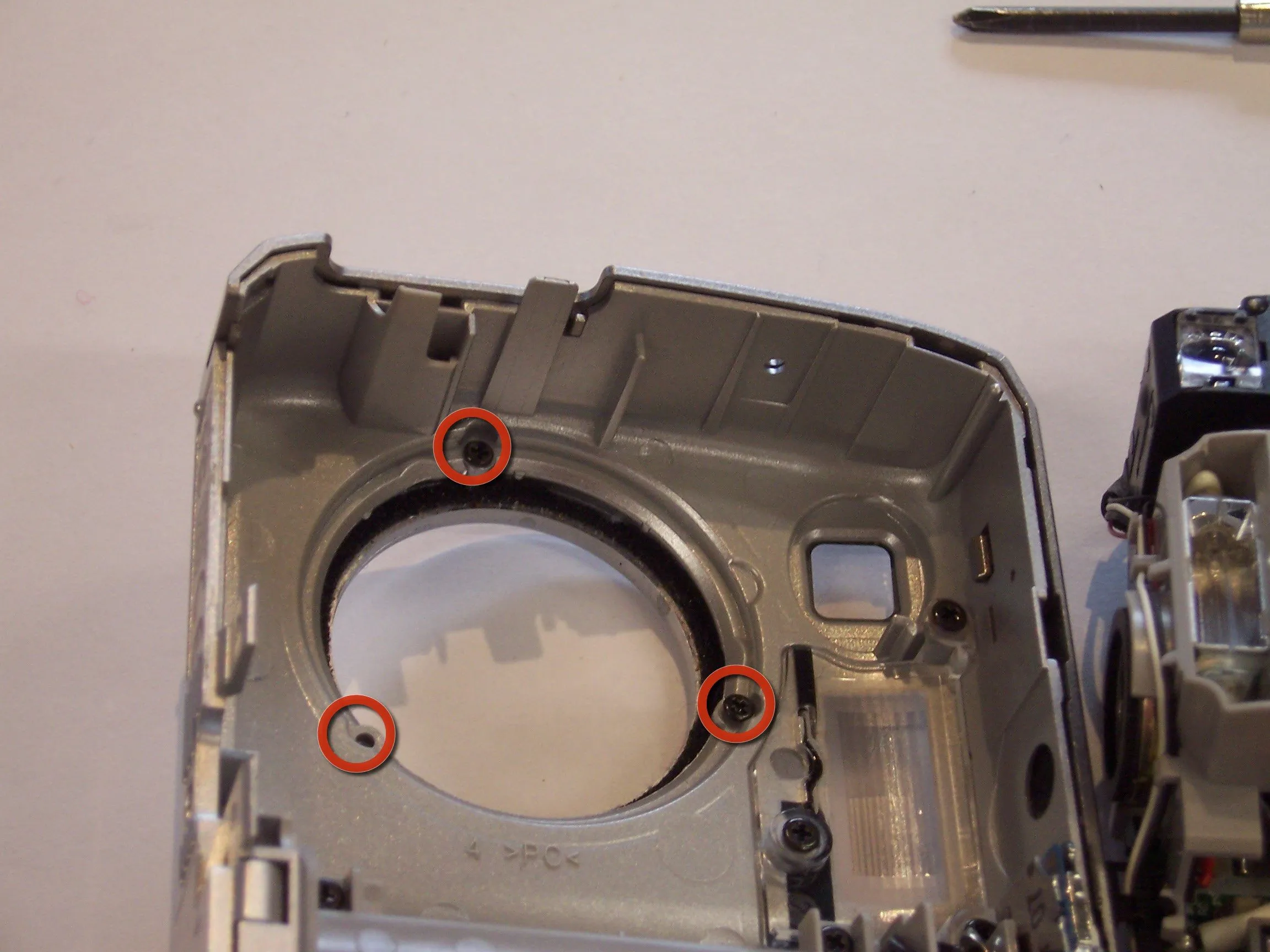

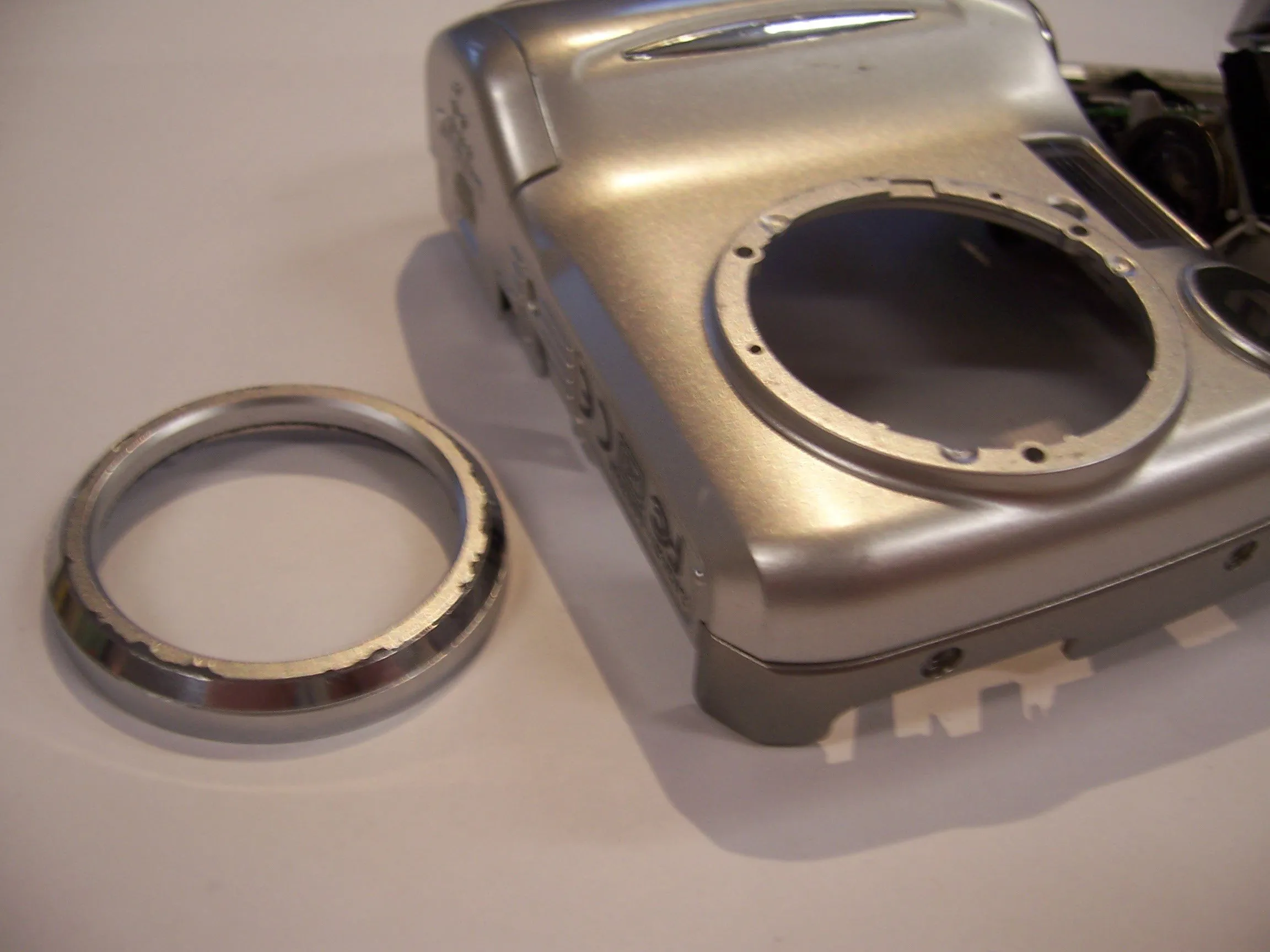

Шаг 9
С помощью крестовой отвертки открутите три винта, соединяющие внешнюю оправу объектива с передним корпусом.

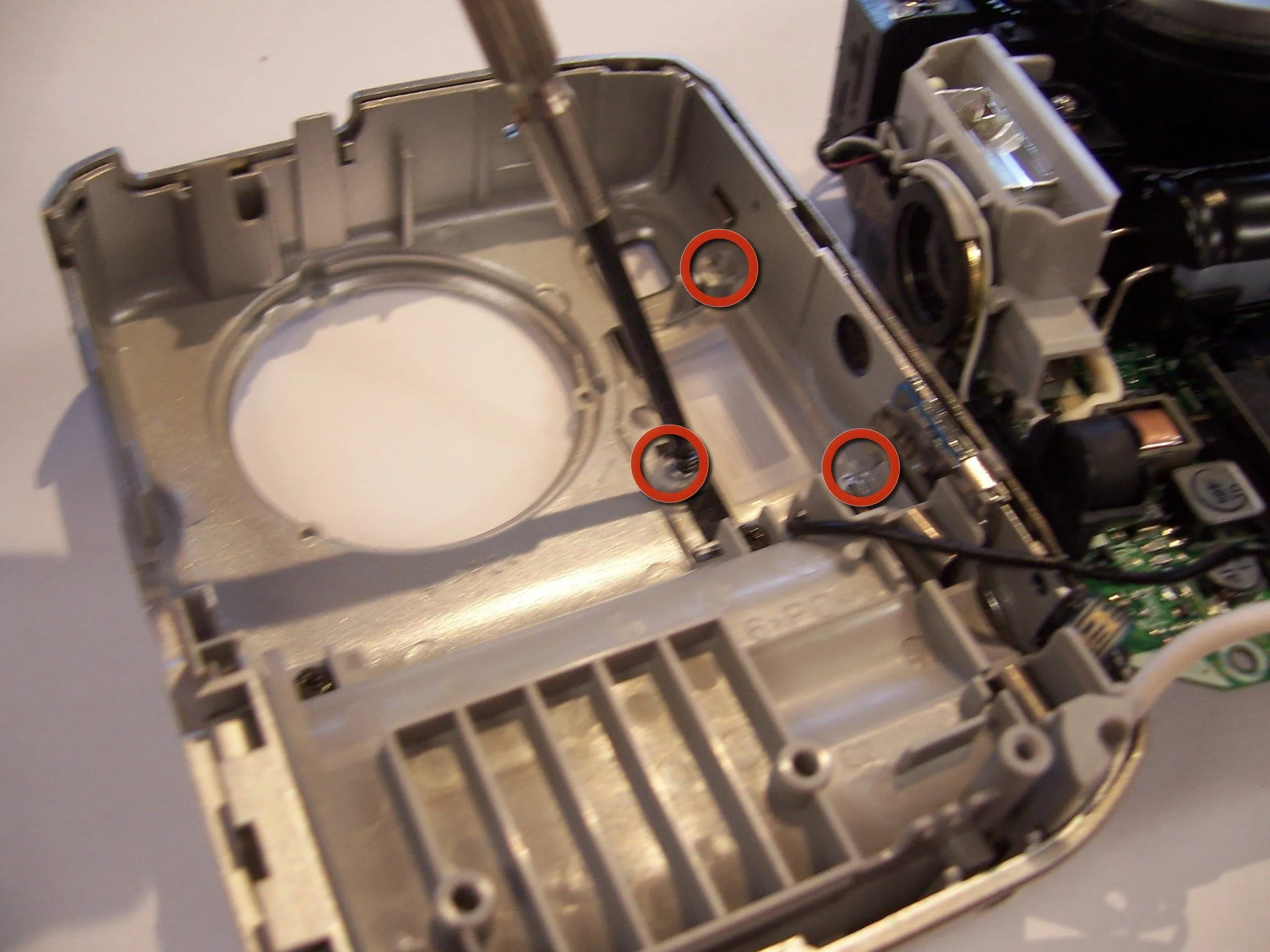

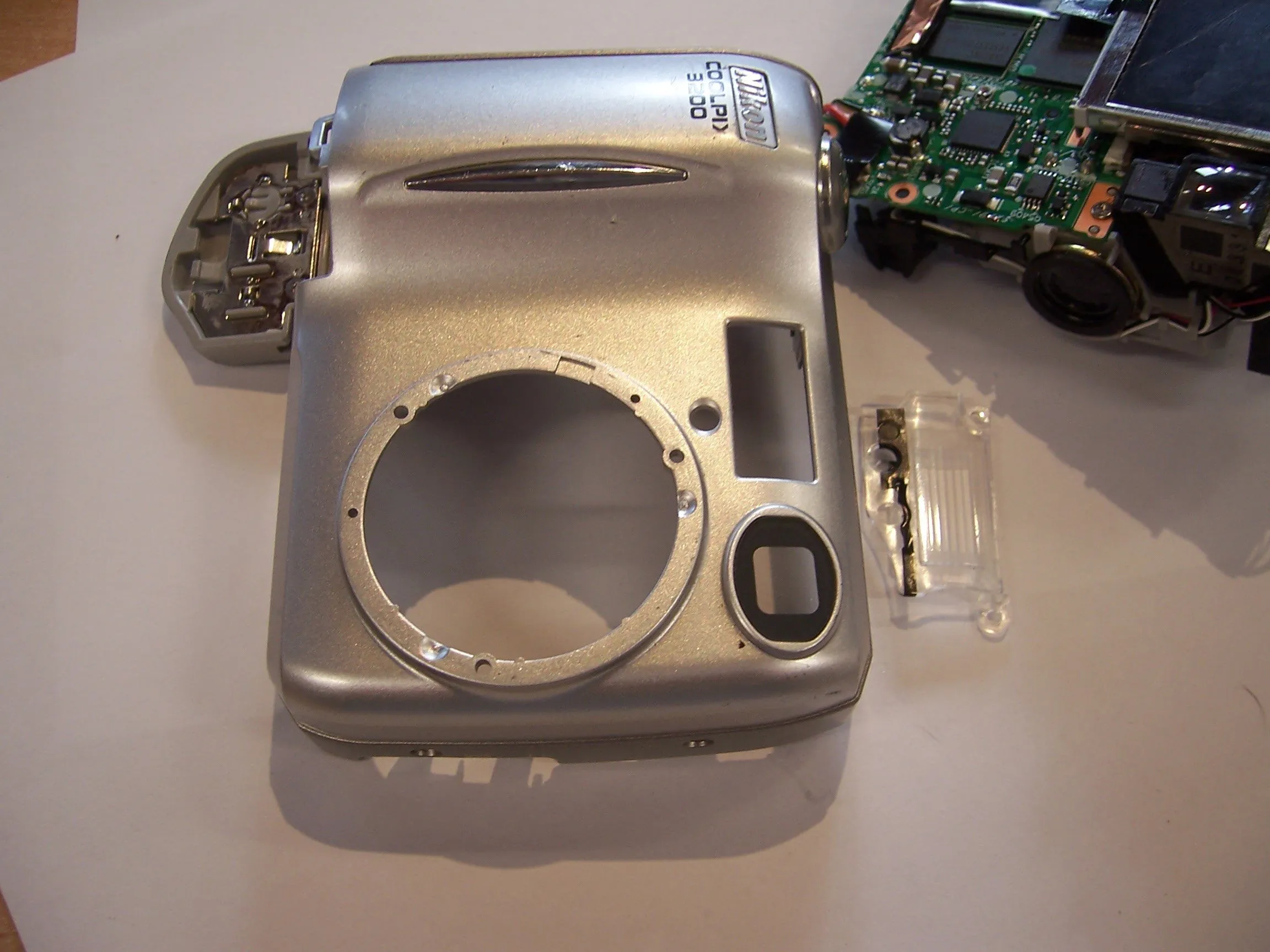

Шаг 10
С помощью отвертки Philips открутите три винта, крепящие крышку вспышки к внешнему переднему корпусу.

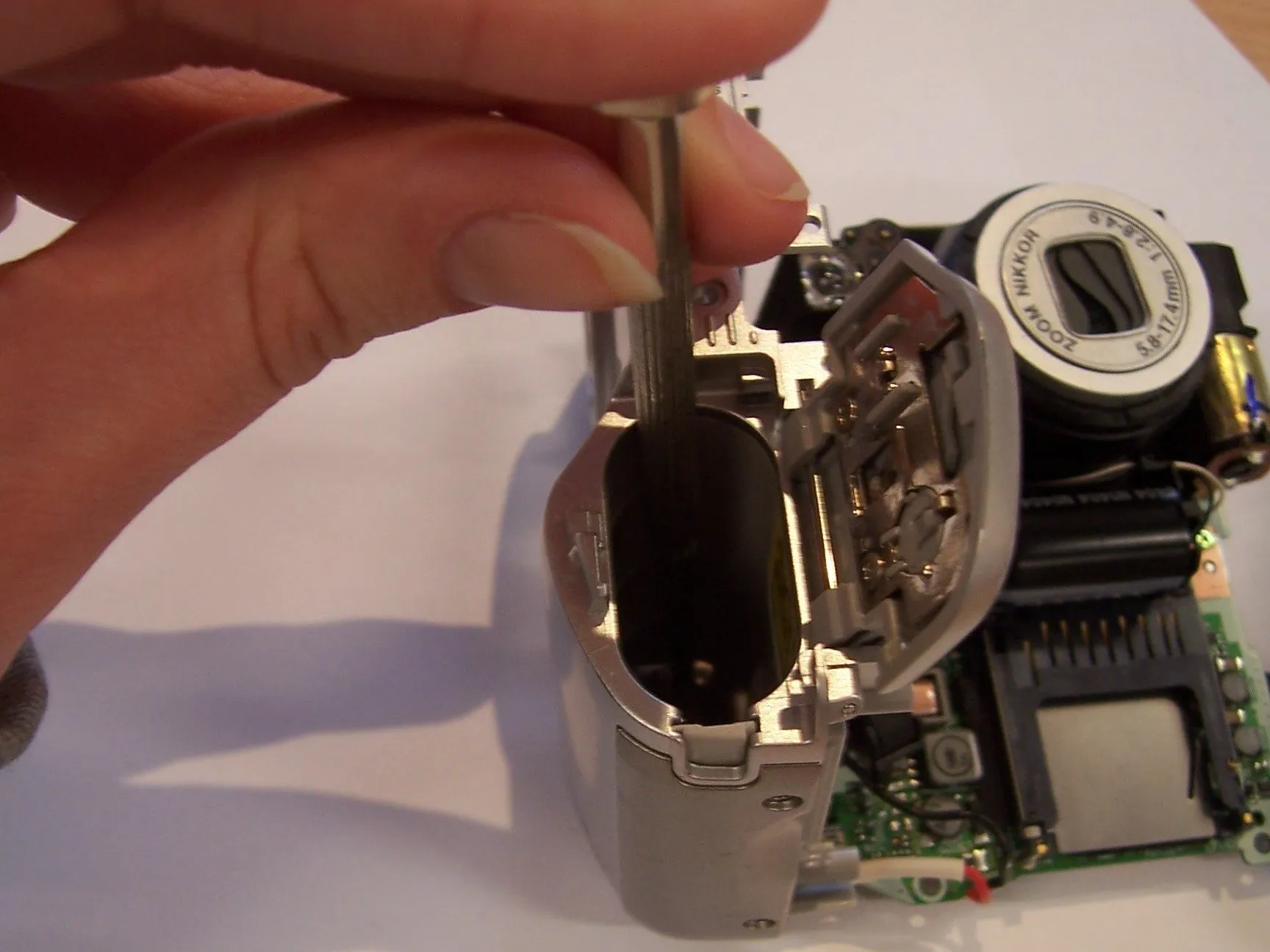

Шаг 11
Откройте крышку батарейного отсека и с помощью отвертки Philips открутите два винта в нижней части.

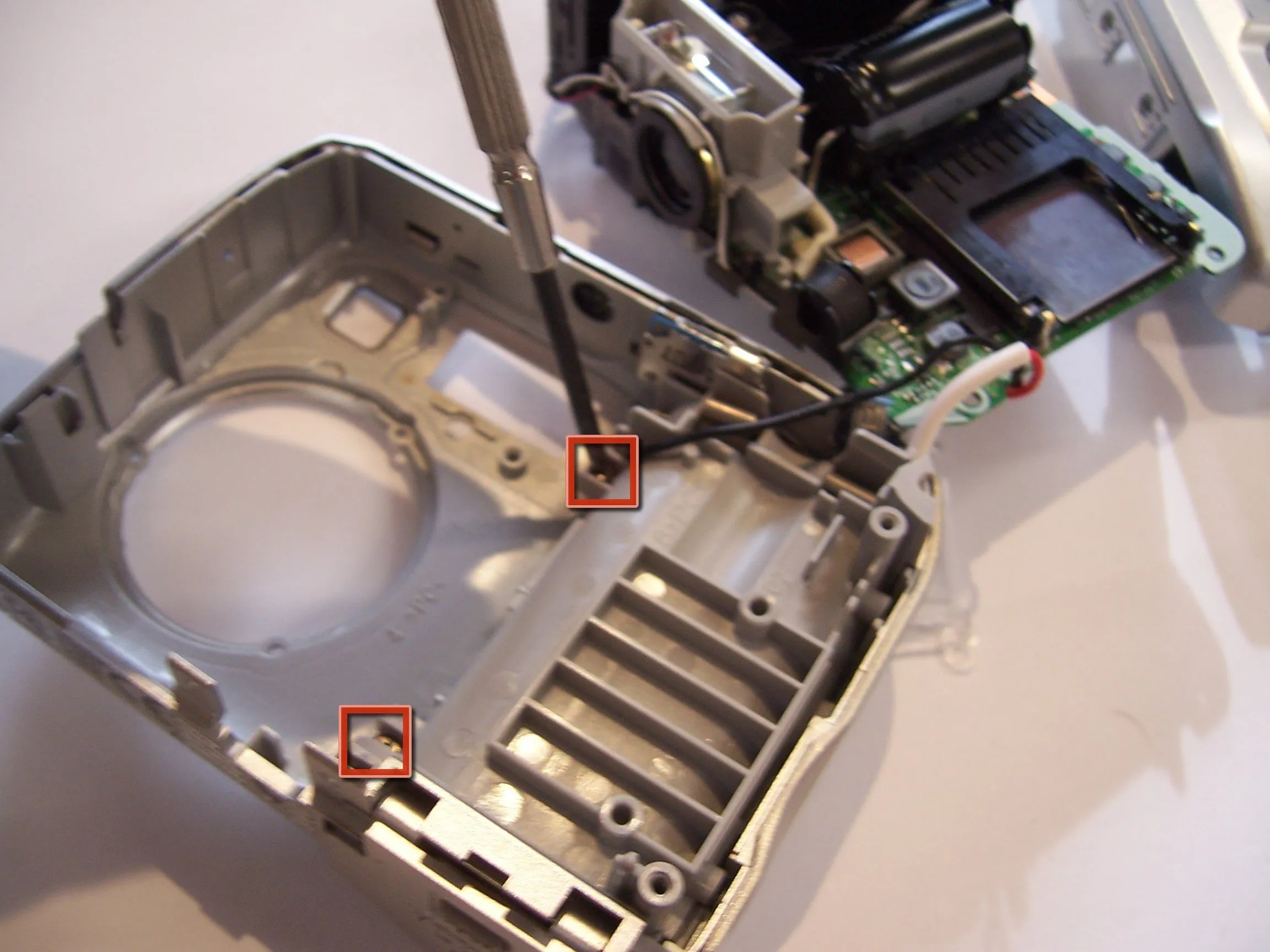

Шаг 12
С помощью крестовой отвертки открутите два винта, которые соединяют внутренний корпус аккумулятора с передней частью внешнего корпуса.

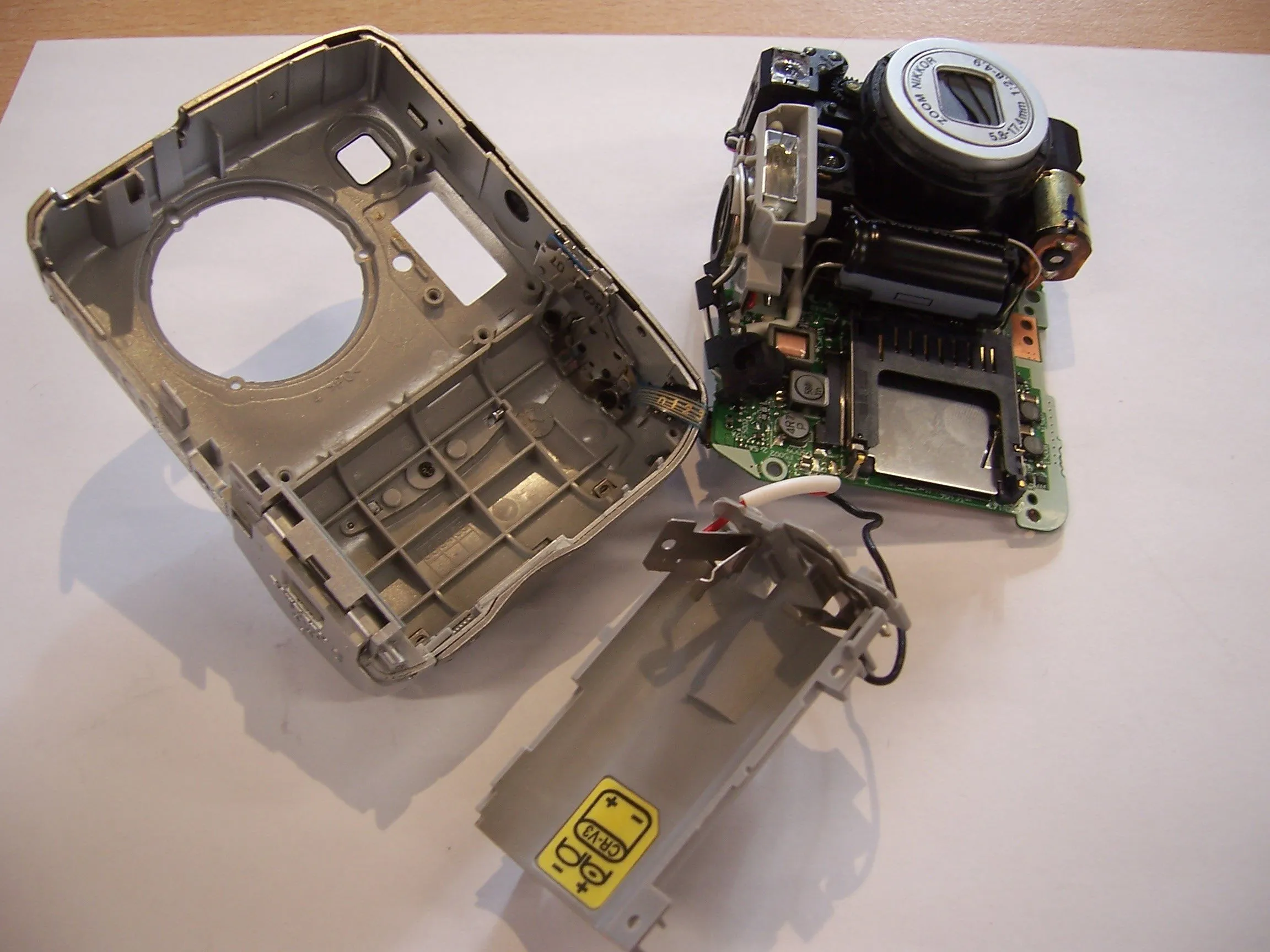

Шаг 13
Вытащите корпус аккумулятора из внутренней части внешнего переднего корпуса. Печатная плата, корпус аккумулятора и внешний передний корпус будут соединены соединительной планкой с красным и черным проводами.

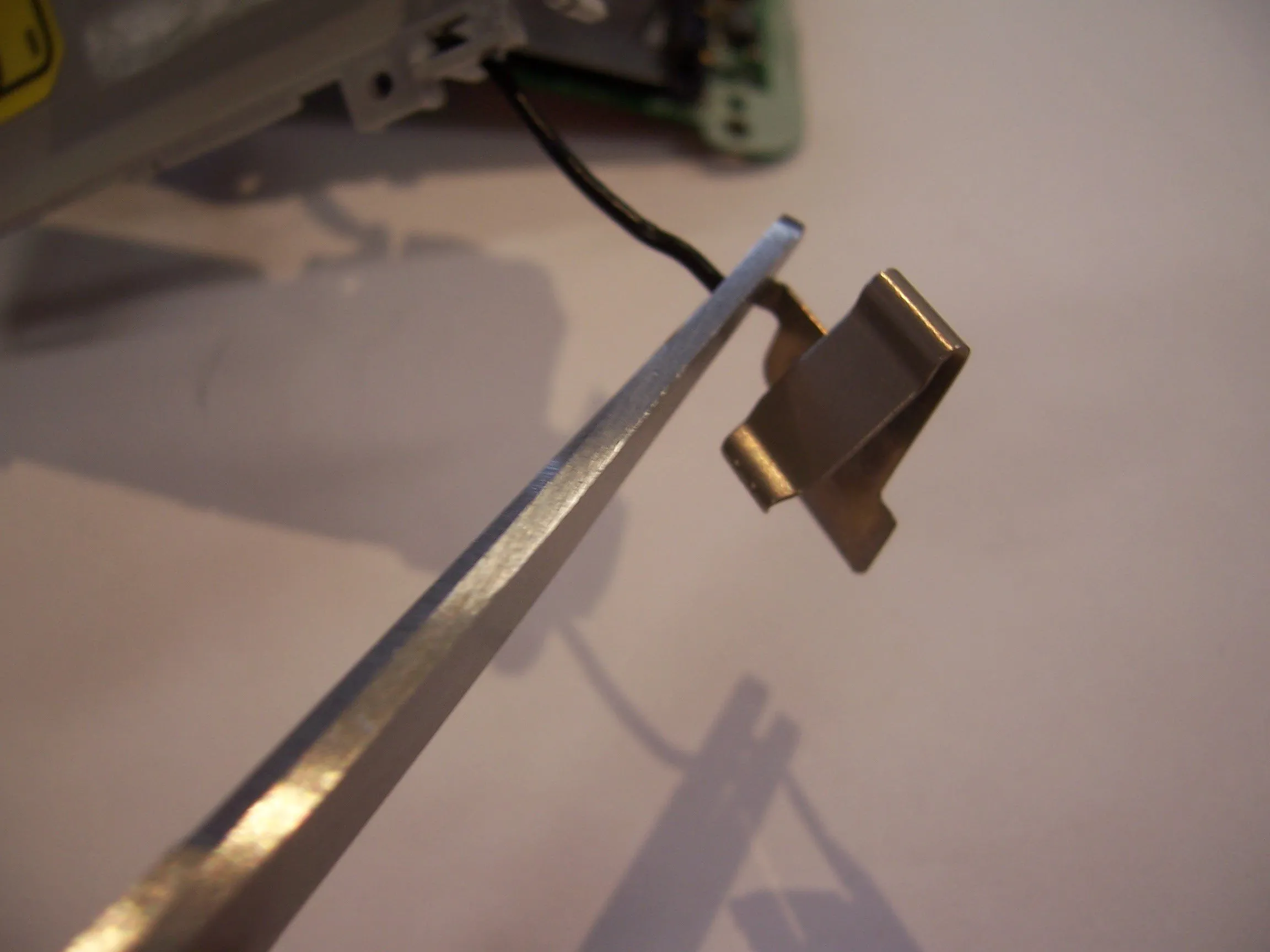

Шаг 14
С помощью ножниц отрежьте красный и черный провода от точек контакта с батареей.

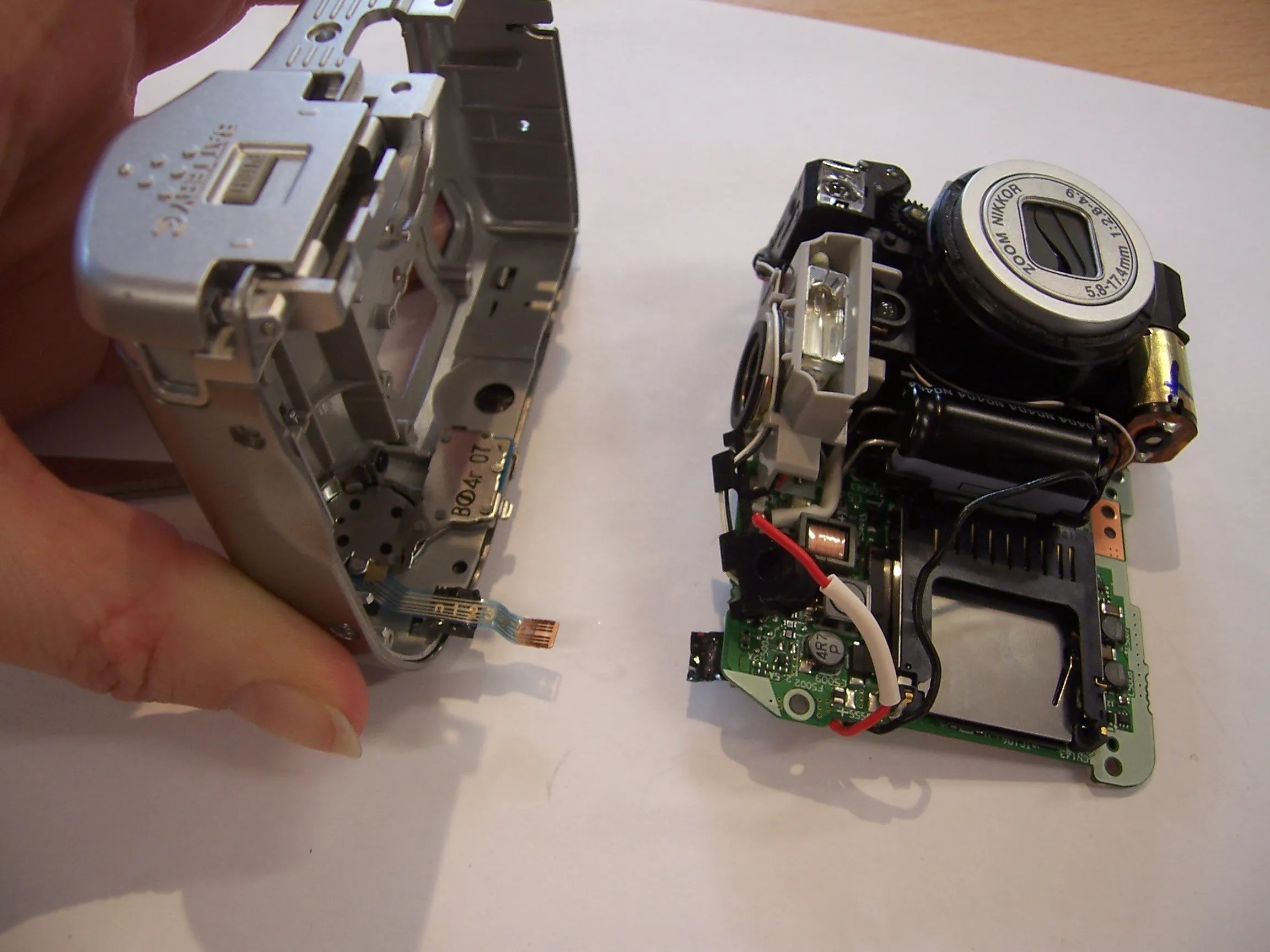

Шаг 15
Потяните соединительную планку в сторону от печатной платы, чтобы отделить ее от переднего корпуса.

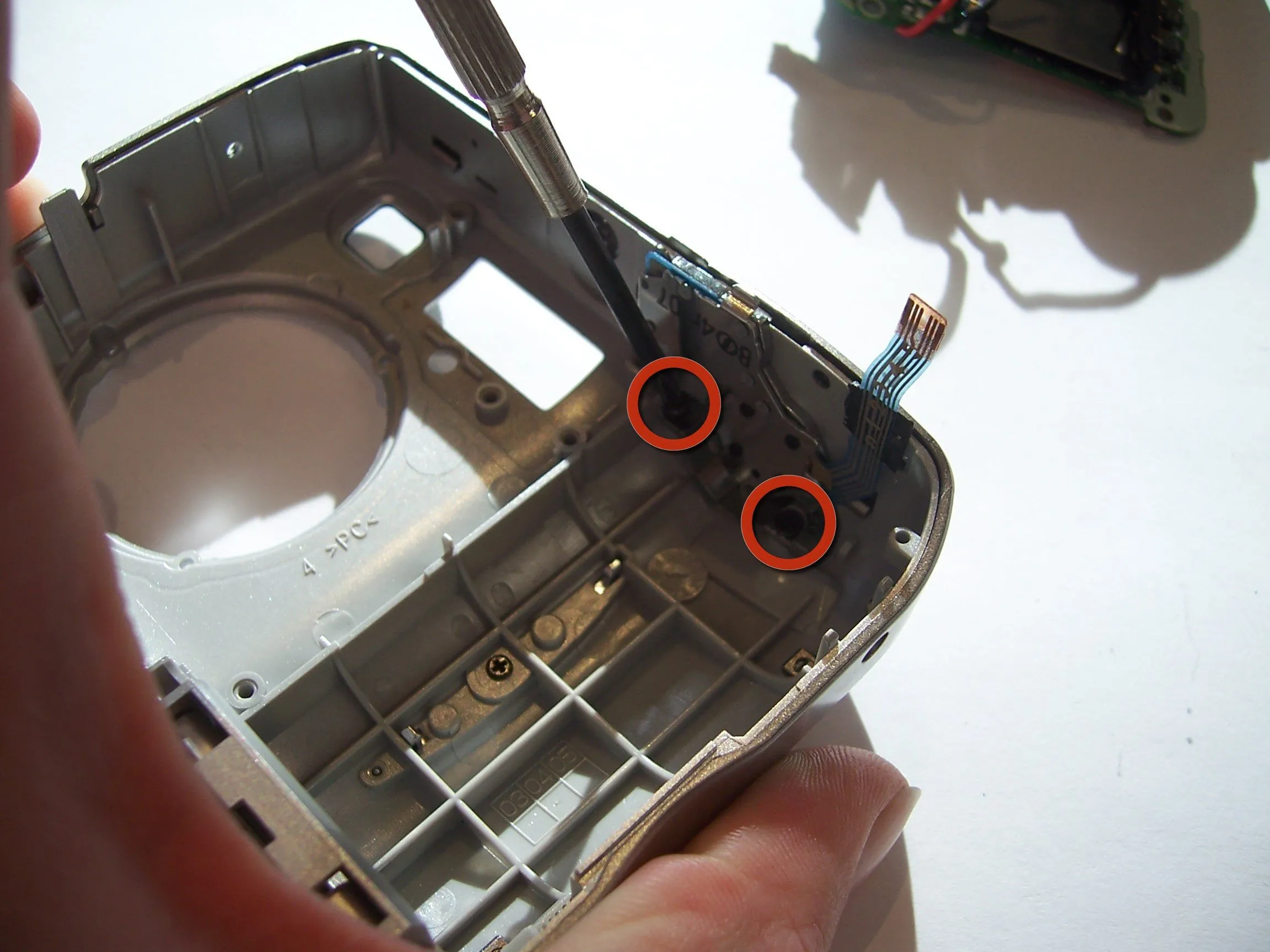

Шаг 16
С помощью отвертки Philips открутите два винта, которые крепят кнопку фотосъемки к внешнему переднему корпусу.

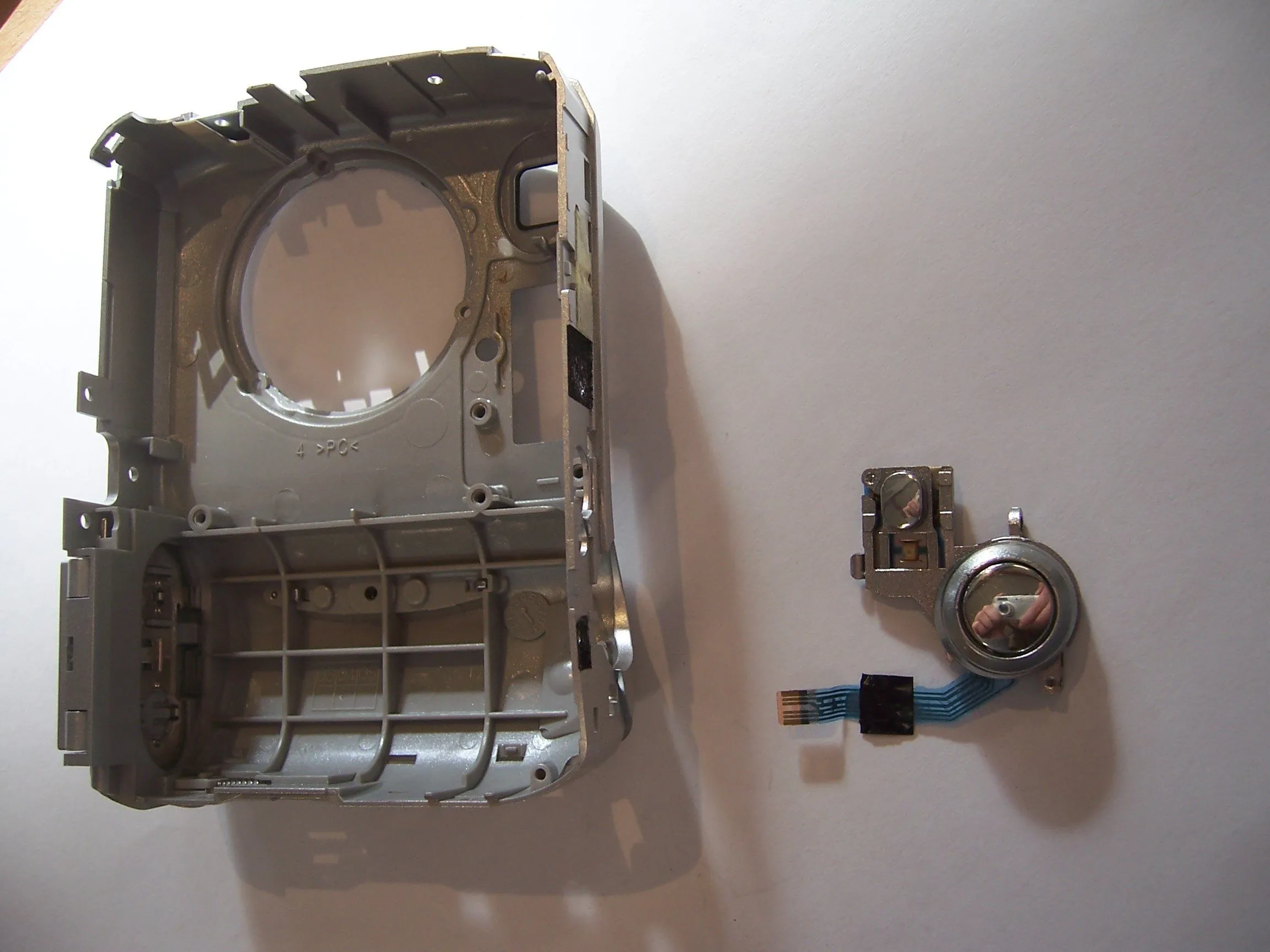

Шаг 17
Сильно нажмите на кнопку фотосъемки, и этот компонент выскочит.

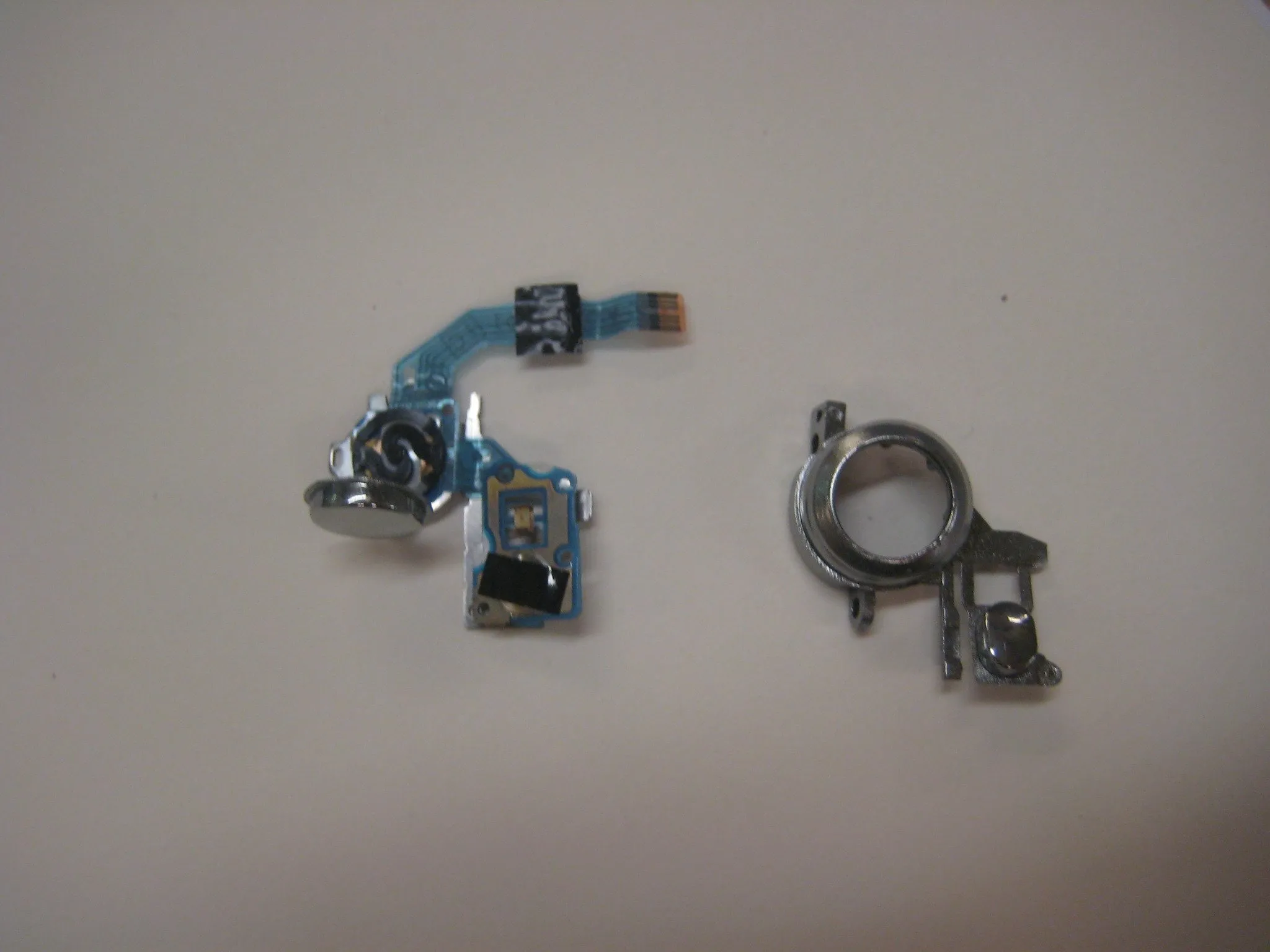

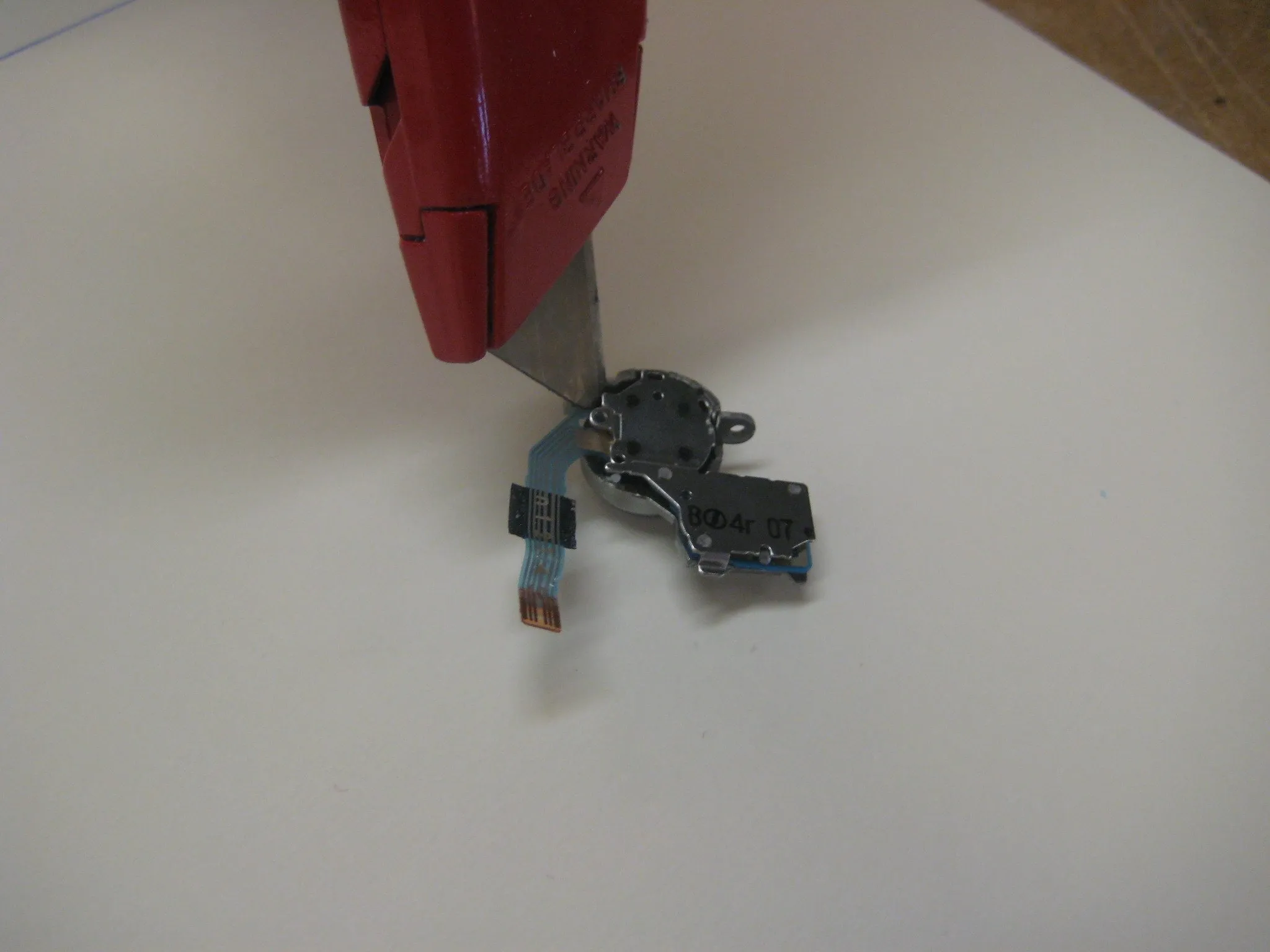

Шаг 18
С помощью скальпеля отделите металлическую внутреннюю часть кнопки от пластиковой внешней части.

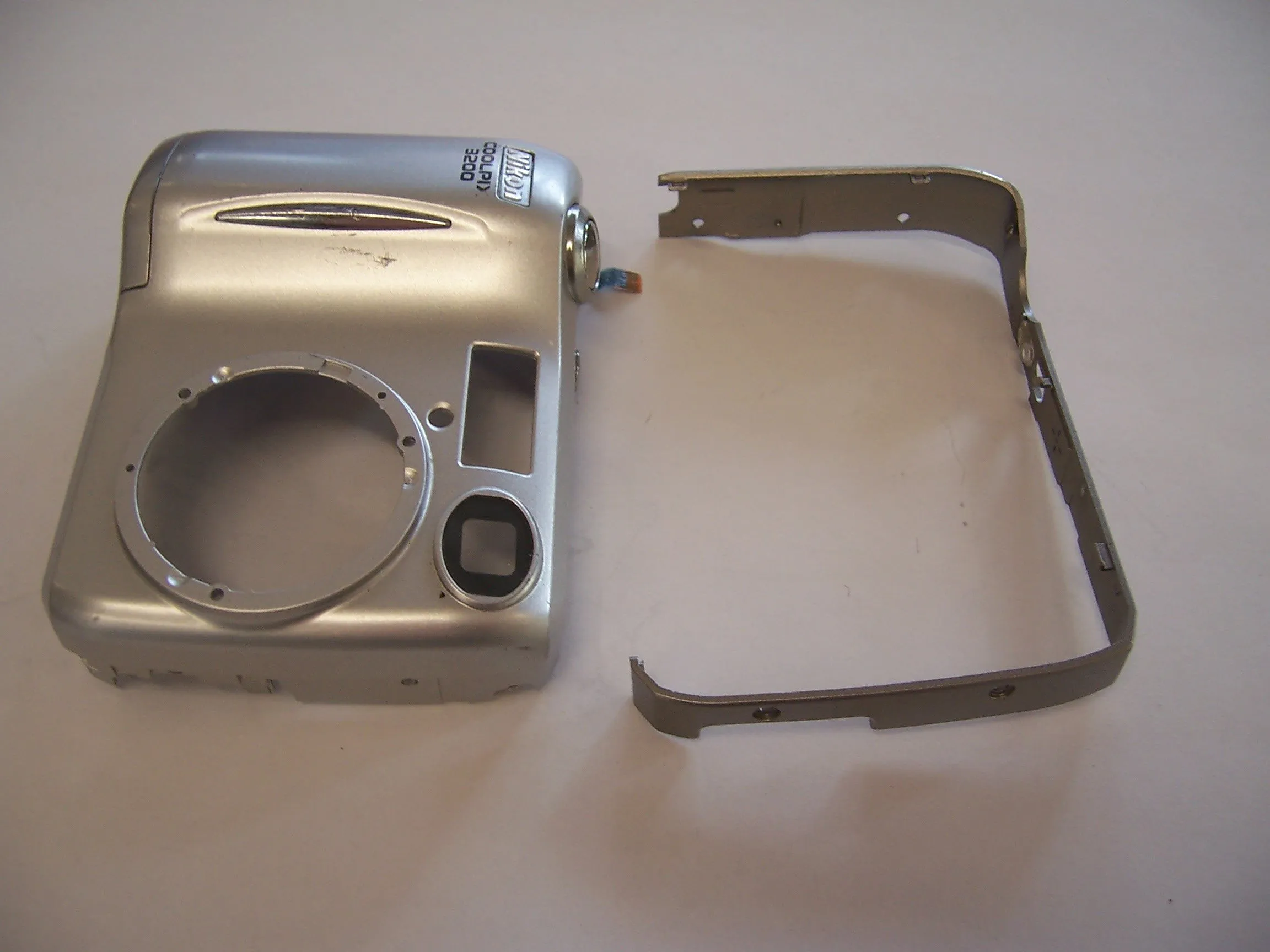

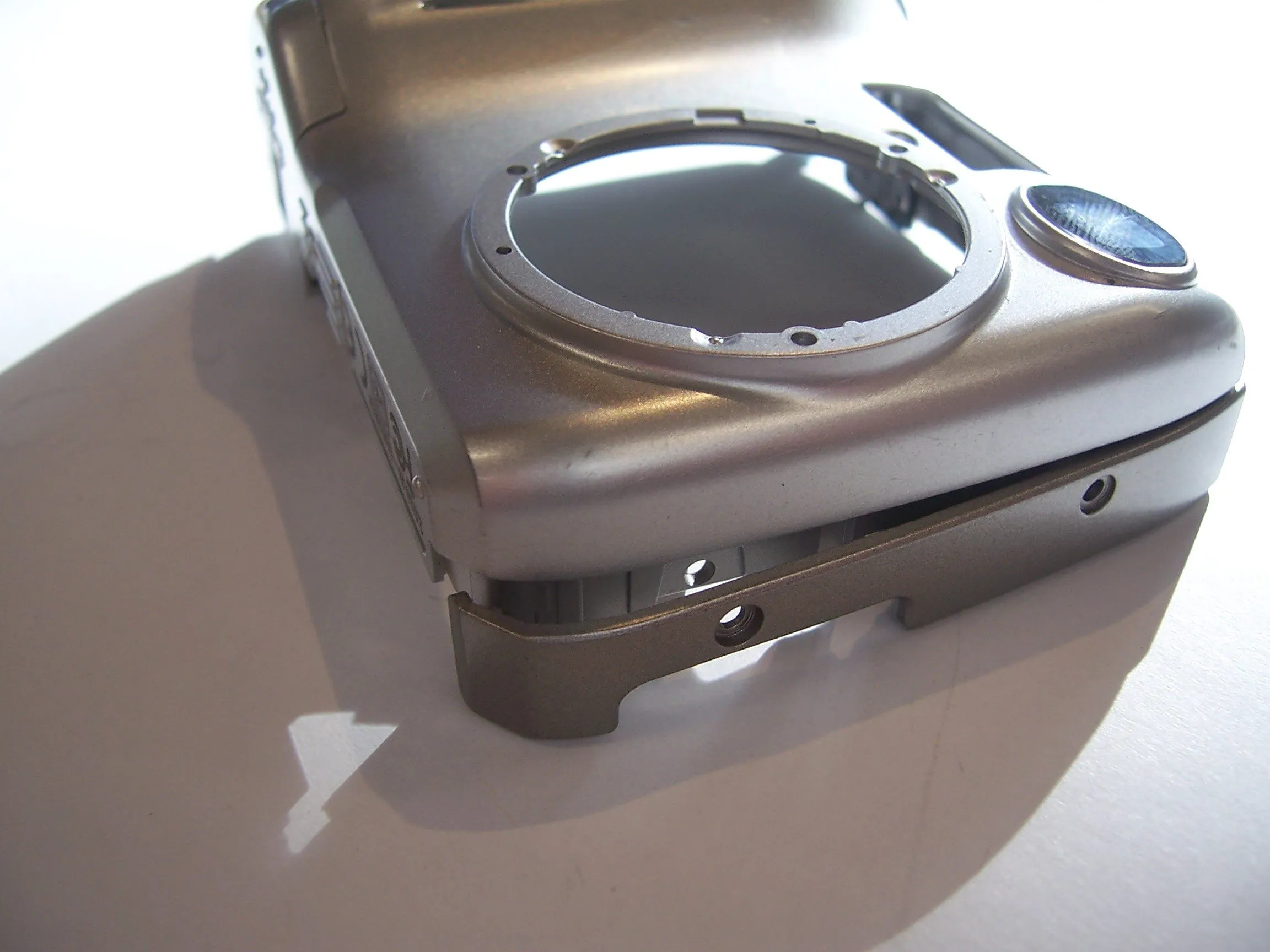

Шаг 19
Ногтями отделите внешний ободок от передней части корпуса.
Шаг 20
Потяните соединительную планку из печатной платы, чтобы отделить ее от ЖК-экрана.
Шаг 21
Ногтями подденьте заднюю металлическую часть экрана (покрытую черной пластиковой пленкой) и отделите ее от передней части экрана.

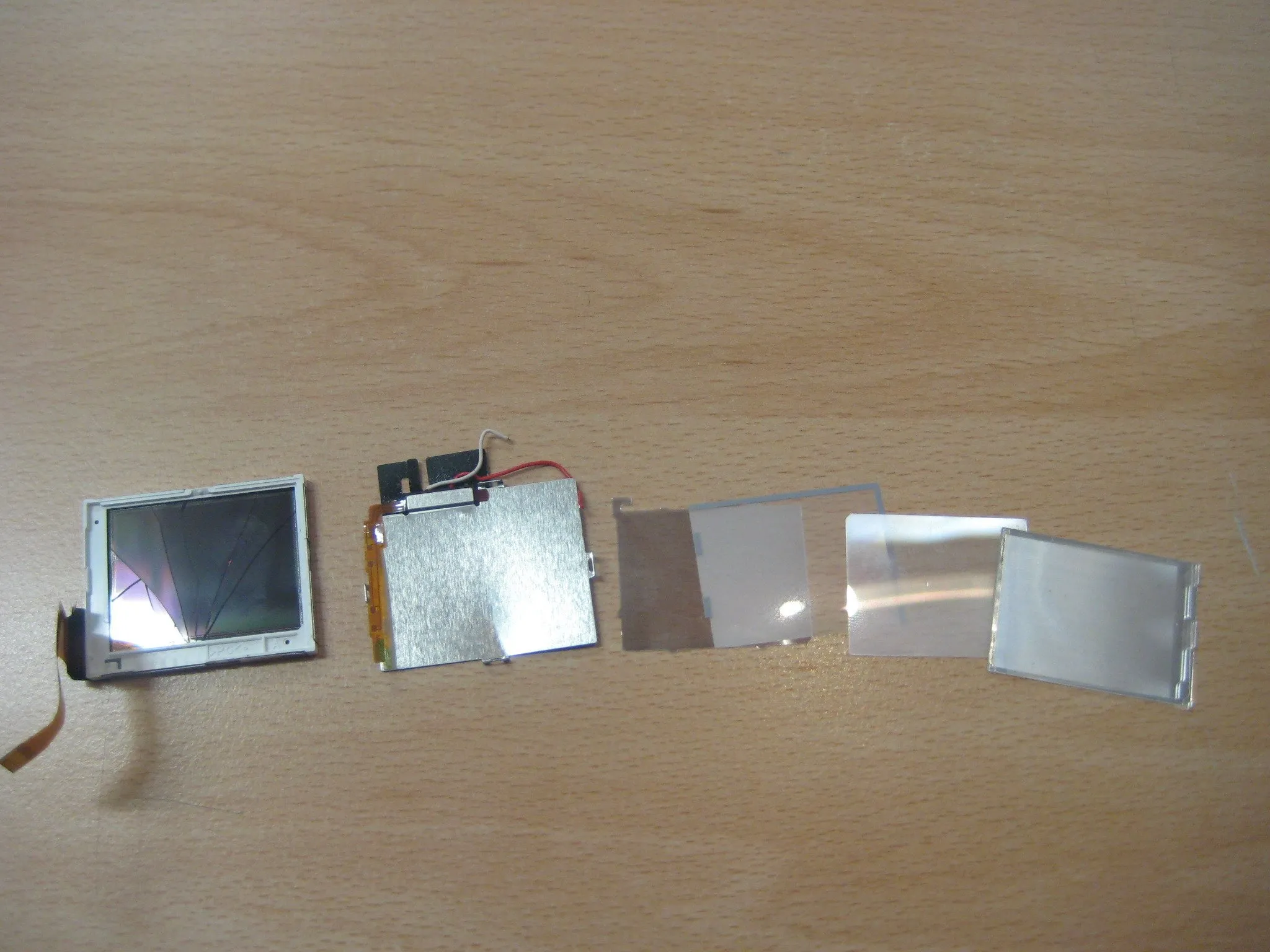

Шаг 22
Отделите заднюю черную и переднюю белую части экрана. Внутри экрана находятся четыре пластиковых листа: один непрозрачный, два зеркальных и один более толстый пластиковый лист, к которому прикреплен кусочек фольги.
Шаг 23
С помощью молотка и зубила отделите часть объектива камеры от печатной платы.
Шаг 24
Ногтями подденьте мотор, крышку мотора и вспышку, чтобы отделить их от объектива камеры.
