Разборка Nikon Coolpix 3500

Введение

Разбор фотоаппарата Nikon Coolpix 3500.

Что вам понадобится

Инструменты

•

•

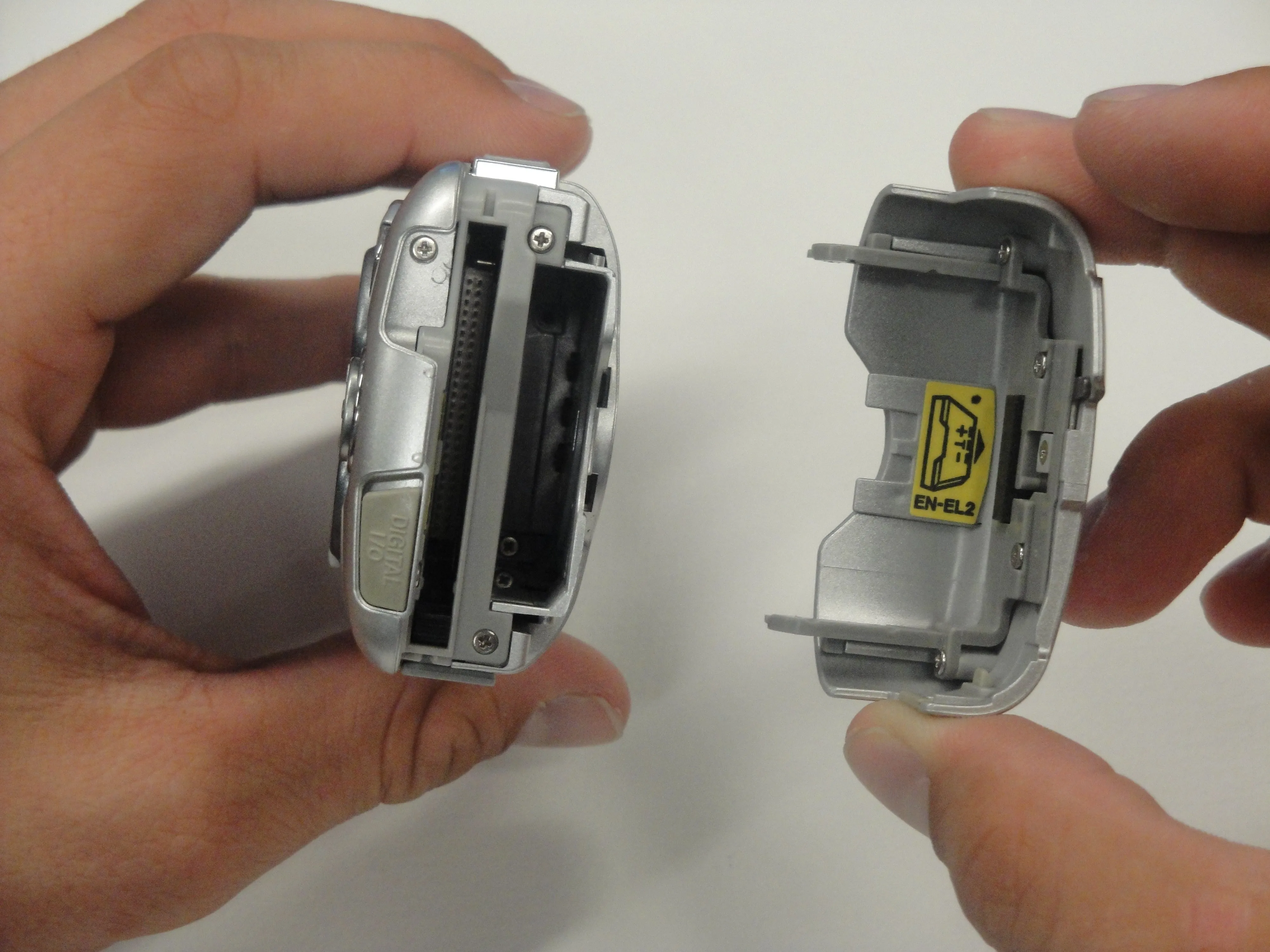

Шаг 1 Разборка Nikon Coolpix 3500

• Снимите крышку батарейного отсека.

• Извлеките аккумулятор.

Шаг 2

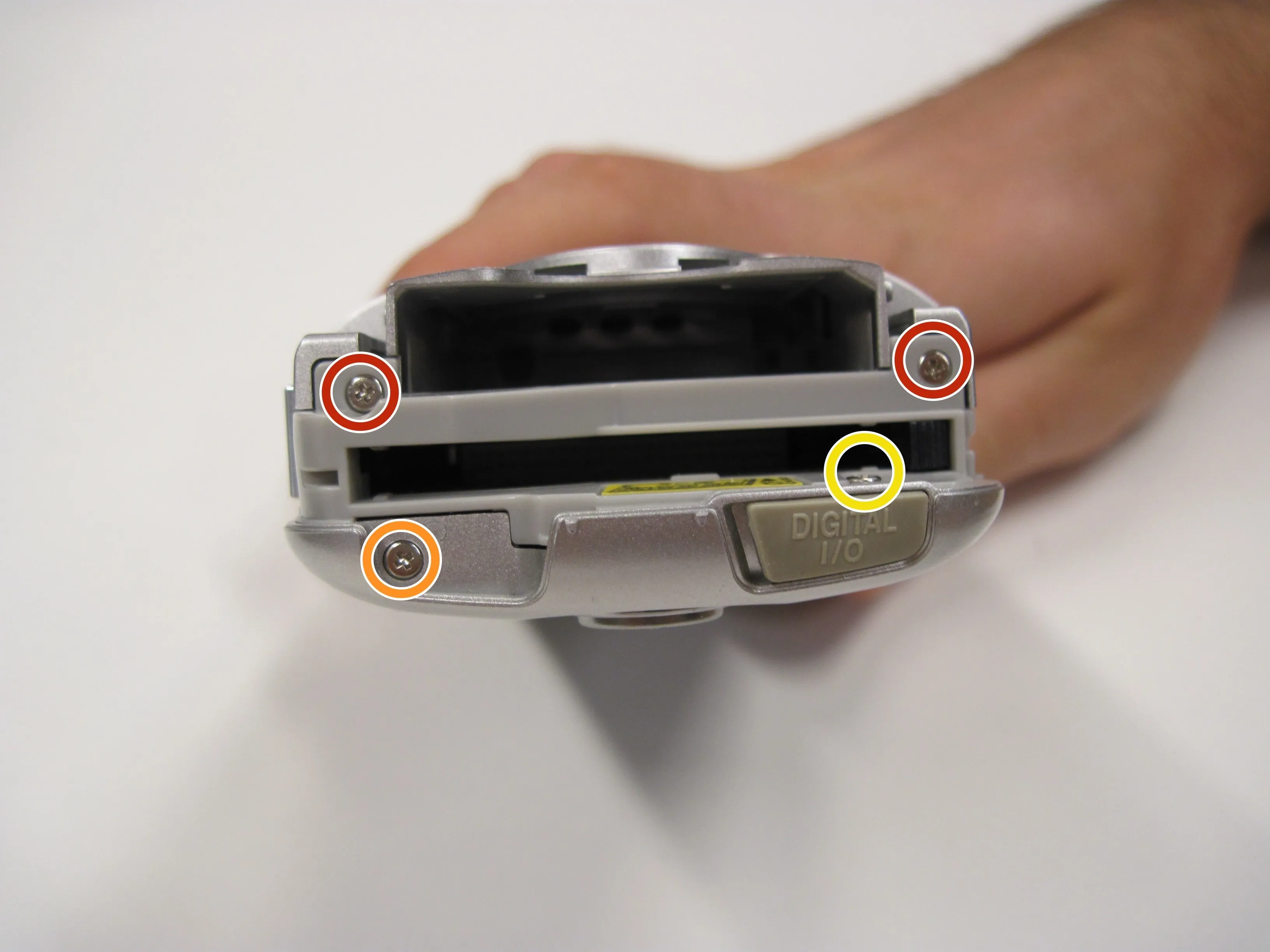

• Выкрутите два винта 4,5 мм рядом с гнездом для аккумулятора.

• Выкрутите один винт 3 мм над слотом для карты памяти CF.

• Выкрутите один винт 4,5 мм рядом с гнездом для карты памяти CF.

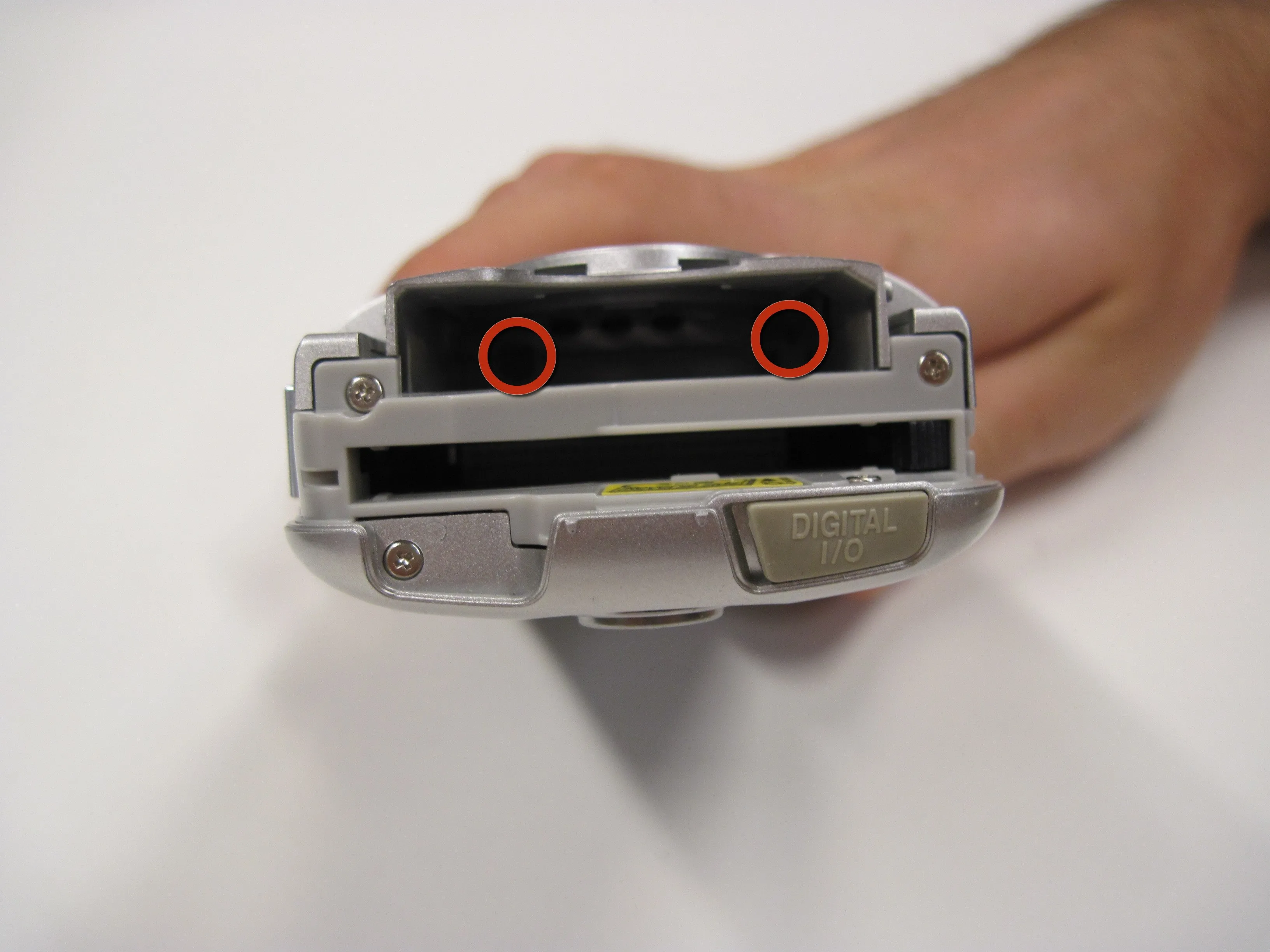

Шаг 3

• Выкрутите два винта 4,5 мм из гнезда для аккумулятора.

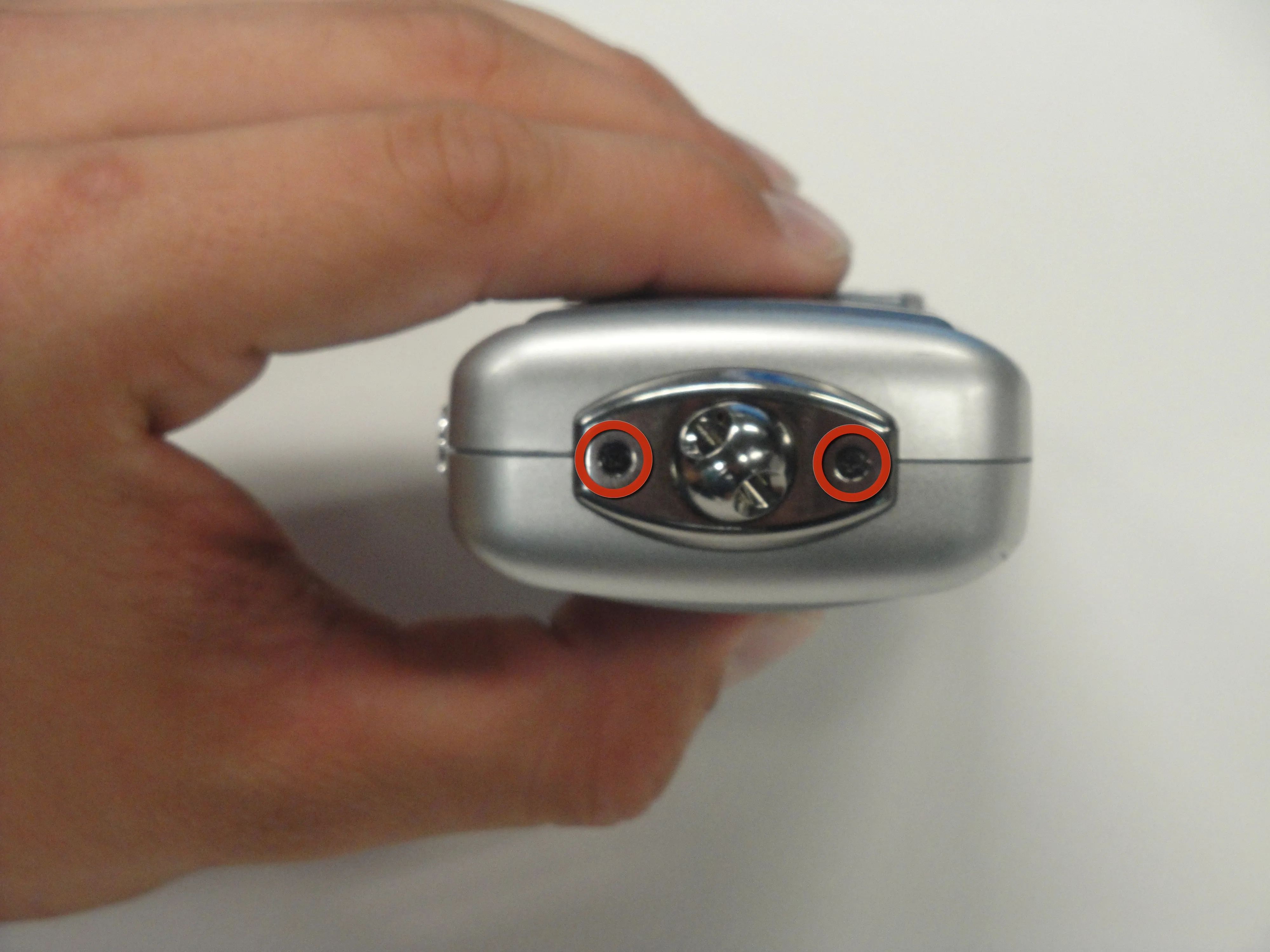

Шаг 4

• Выкрутите два винта 5 мм с противоположного конца гнезда для батареи.

Шаг 5

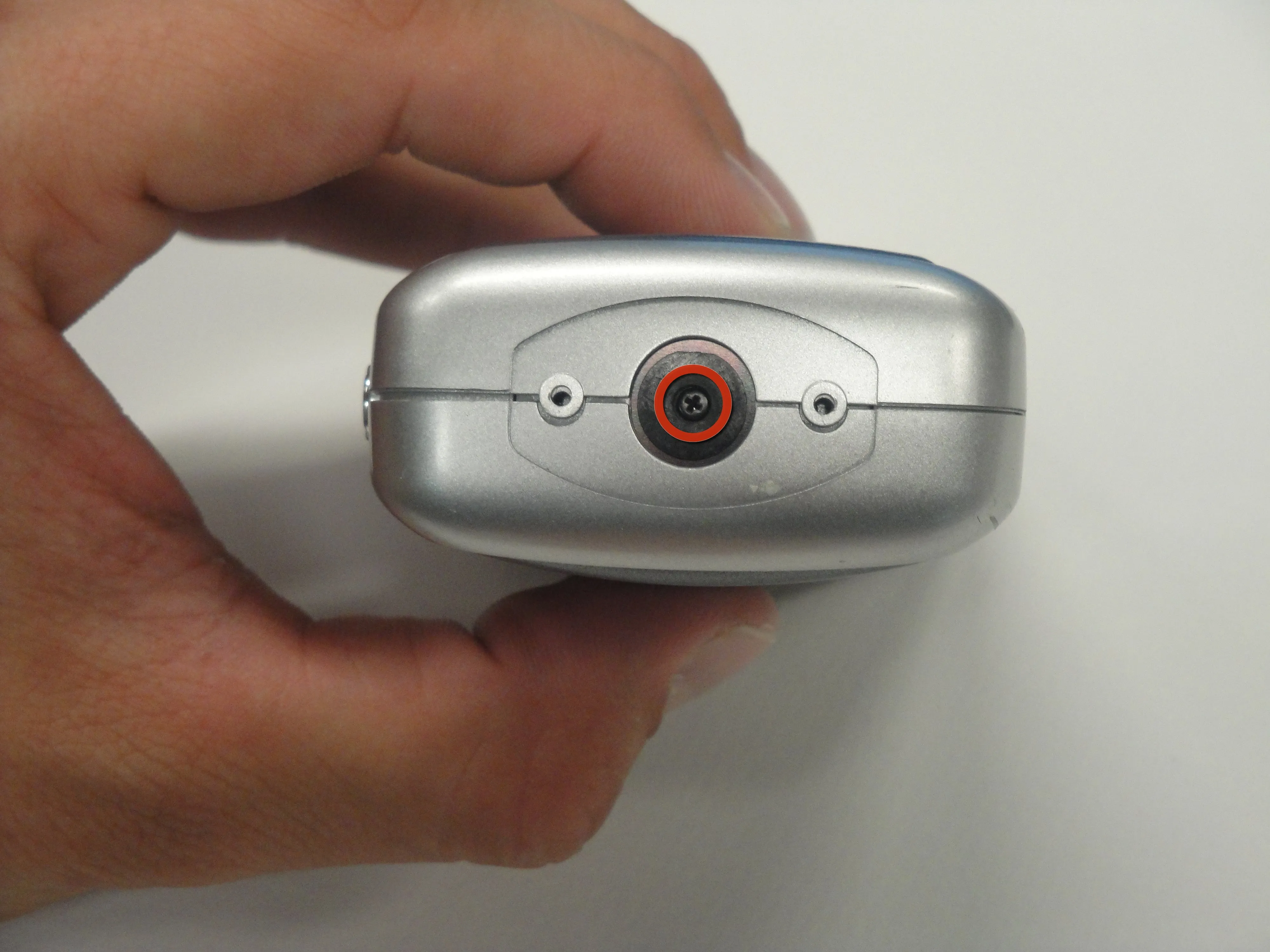

• Снимите пластиковую крышку и выкрутите 5 мм винт под ней.

Шаг 6

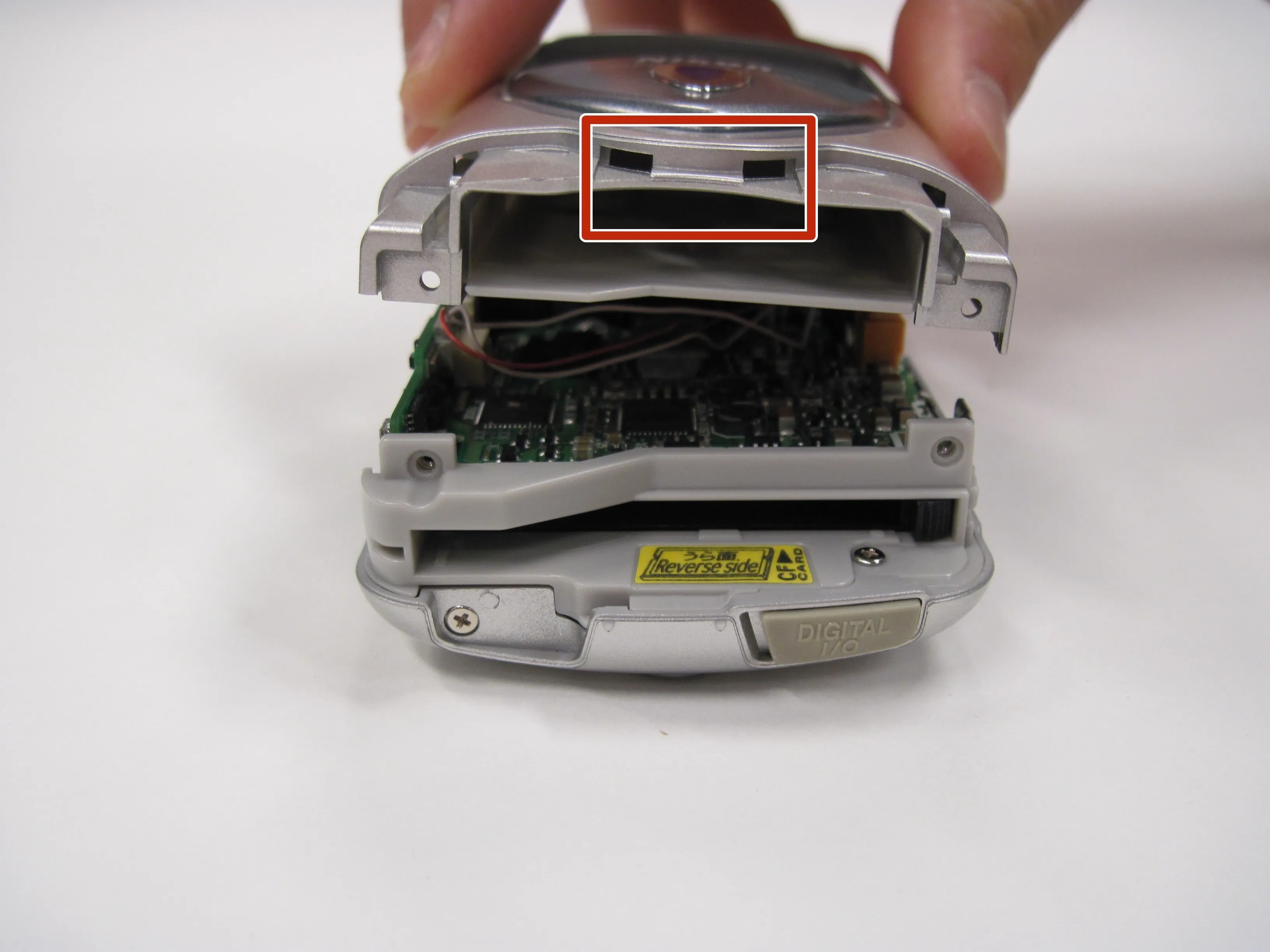

• Открутите пять винтов 3,5 мм в нижней части камеры.

• Аккуратно подденьте серую лицевую панель.

• Не тяните сильно, там есть два провода, соединяющие лицевую панель с материнской платой.

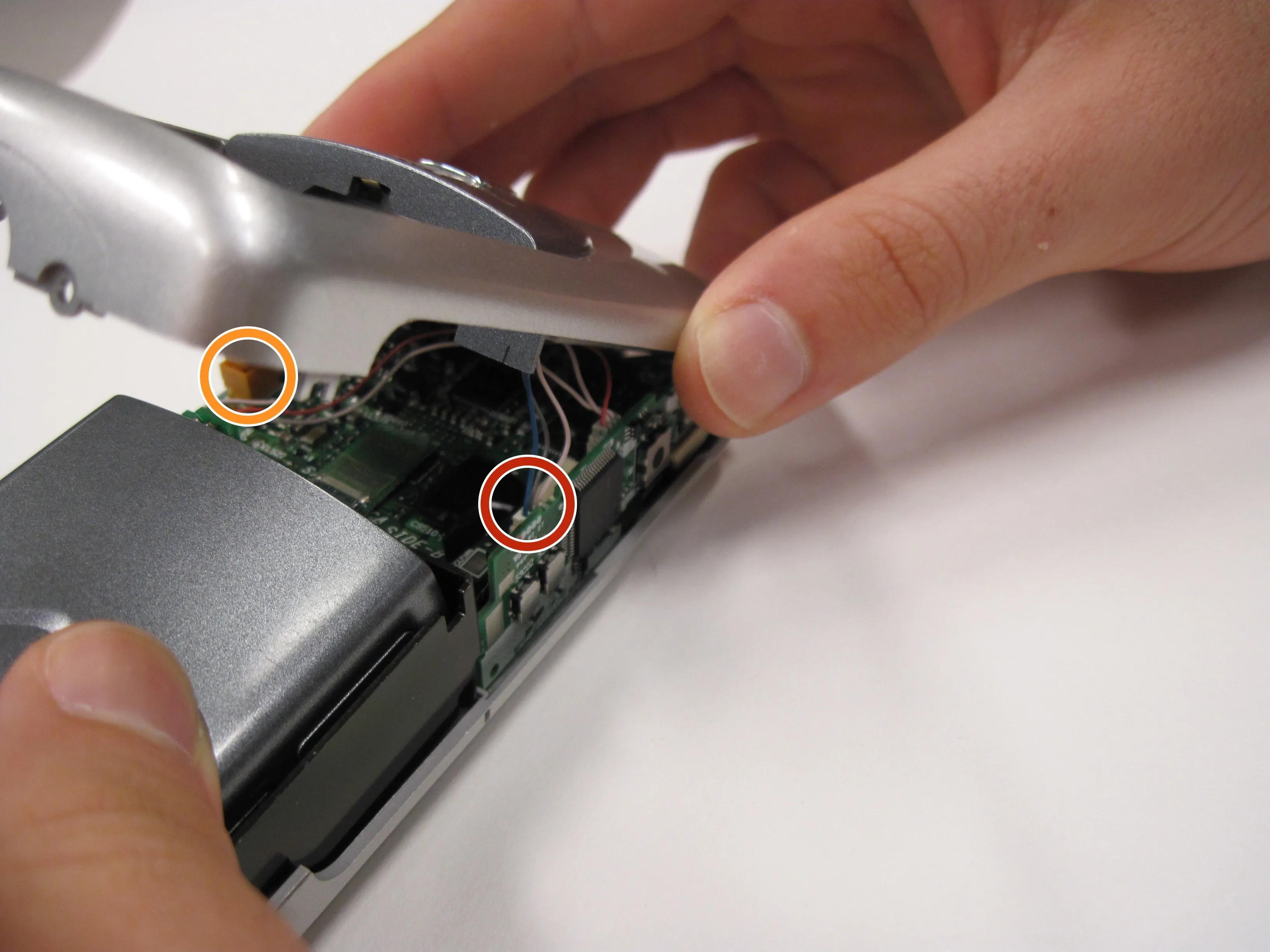

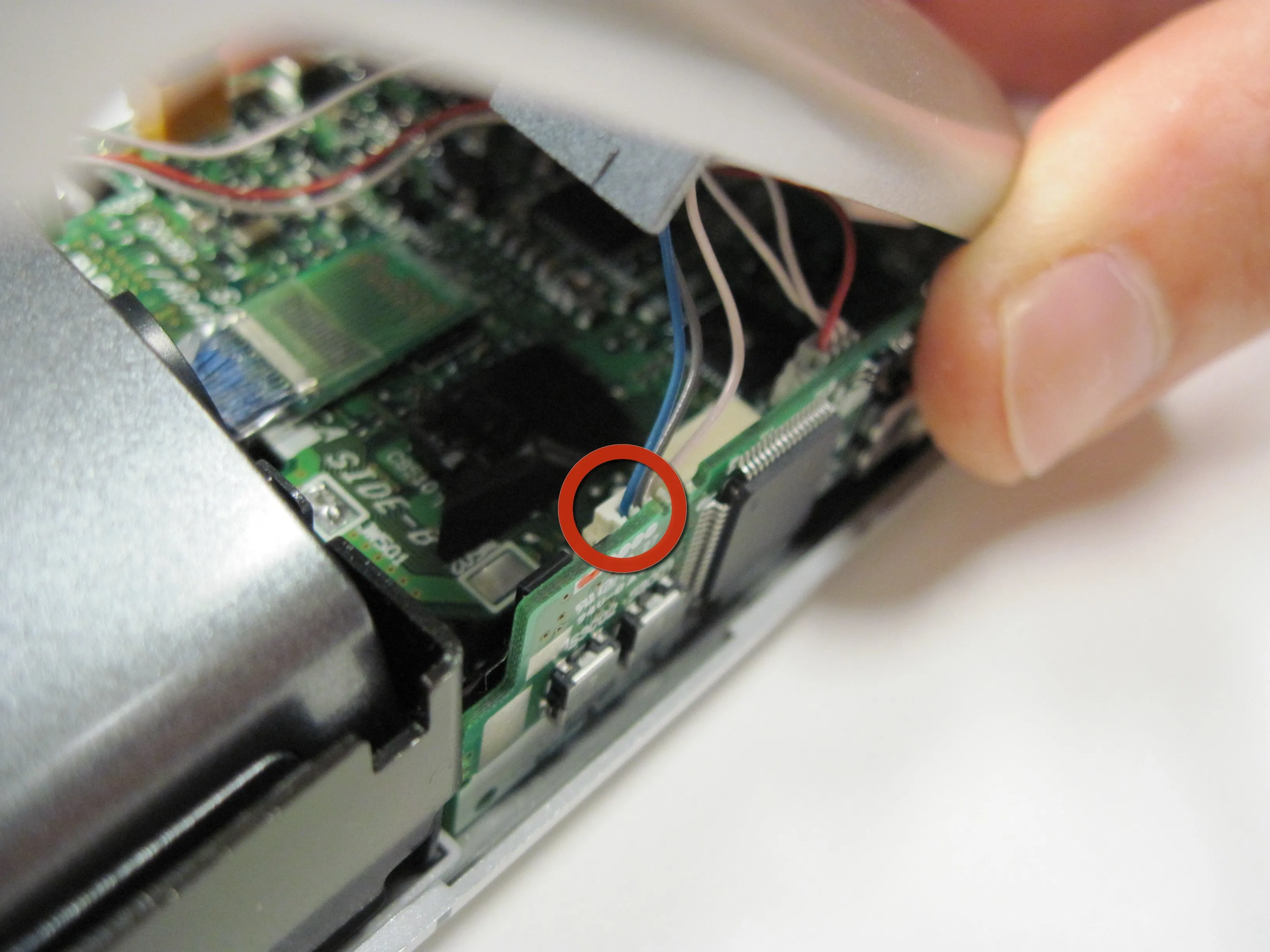

Шаг 7

• Отсоедините провод с белым наконечником в нижней части фотокамеры с помощью пробки.

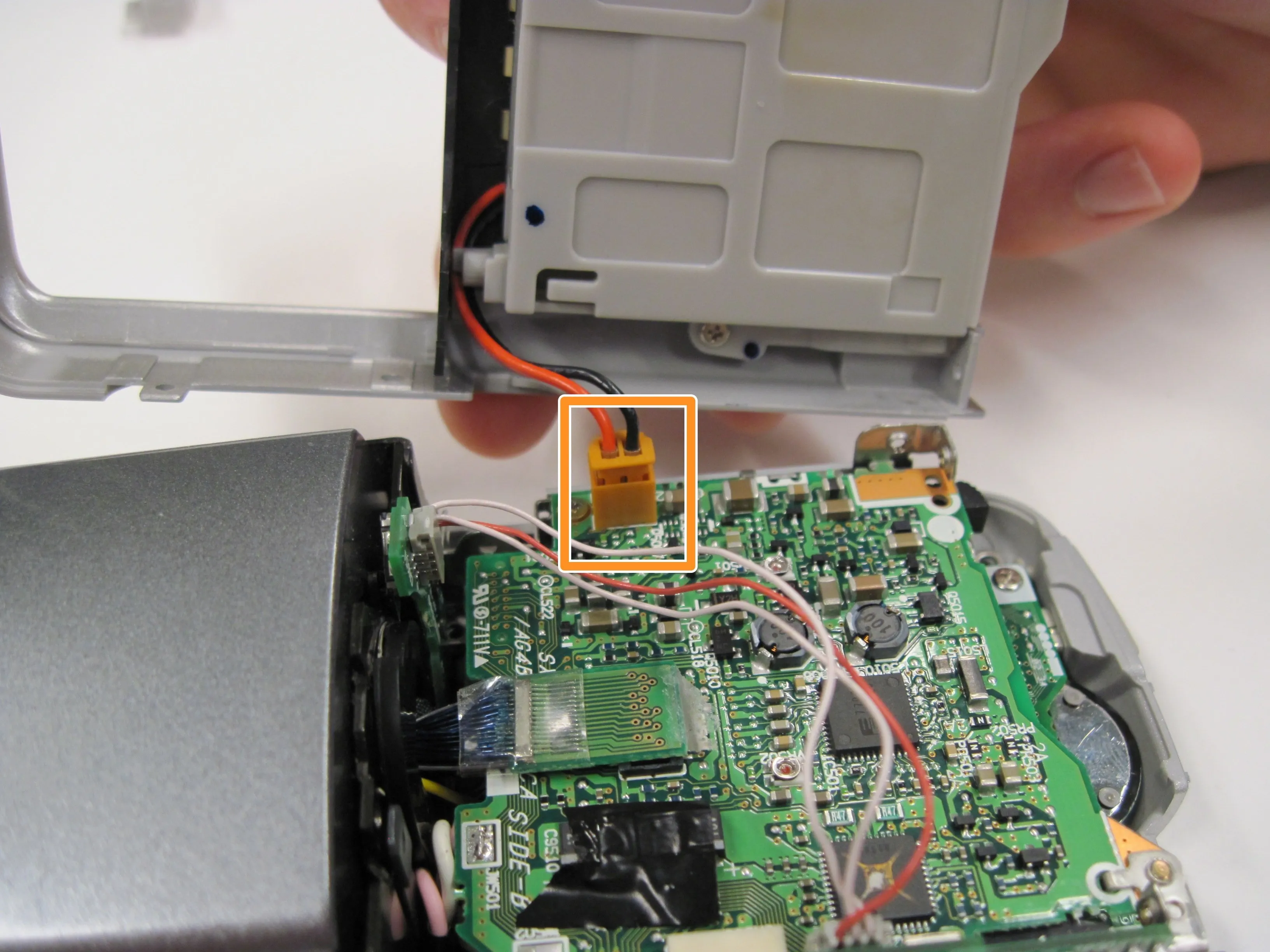

• Отсоедините оранжевый провод в нижней части камеры с помощью пробки и отложите лицевую панель в сторону.

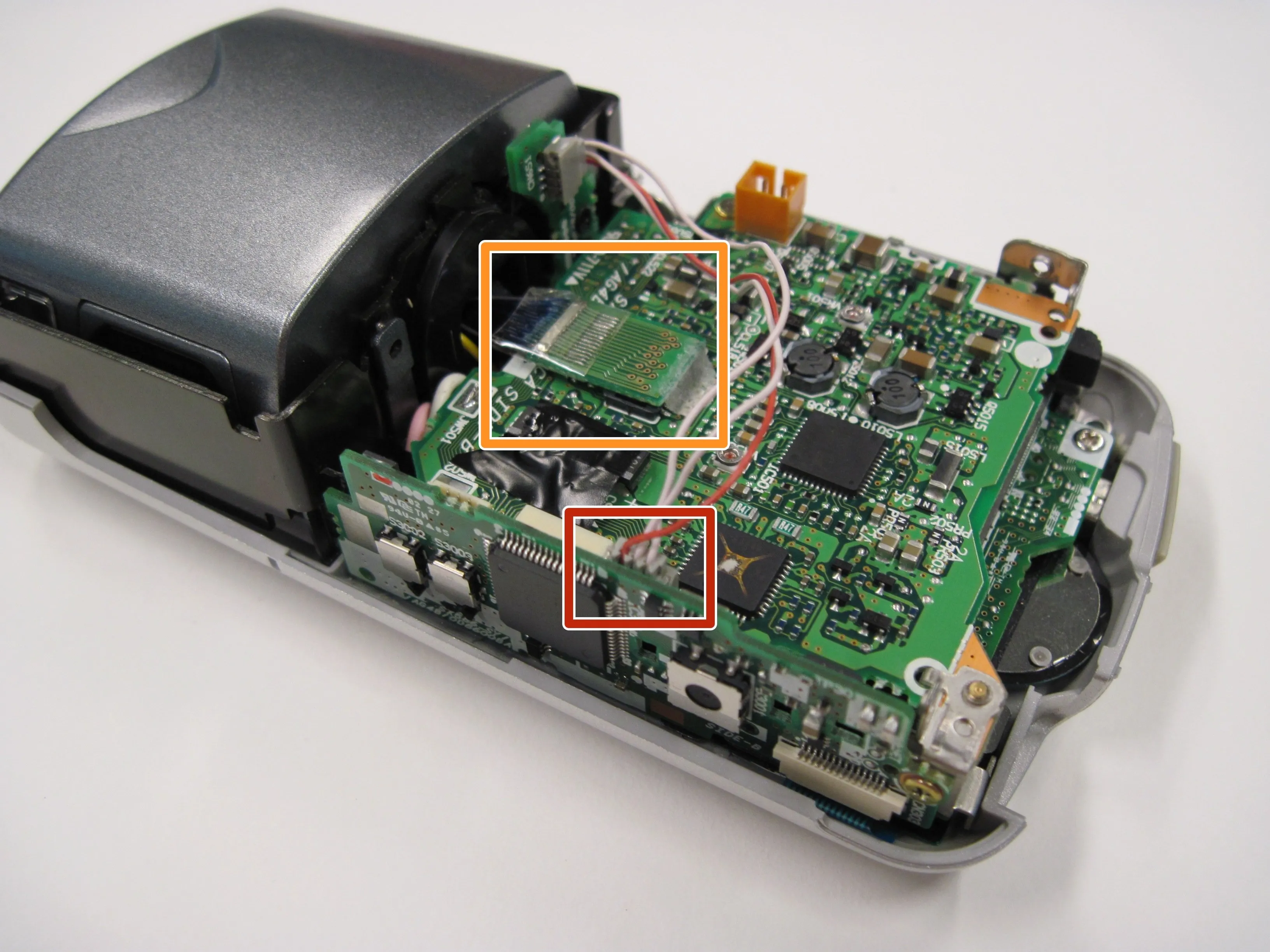

Шаг 8

• Отсоедините провода с серыми контактами от материнской платы.

• Отсоедините синий провод, подключенный к зеленой микросхеме, от центра материнской платы.

Шаг 9

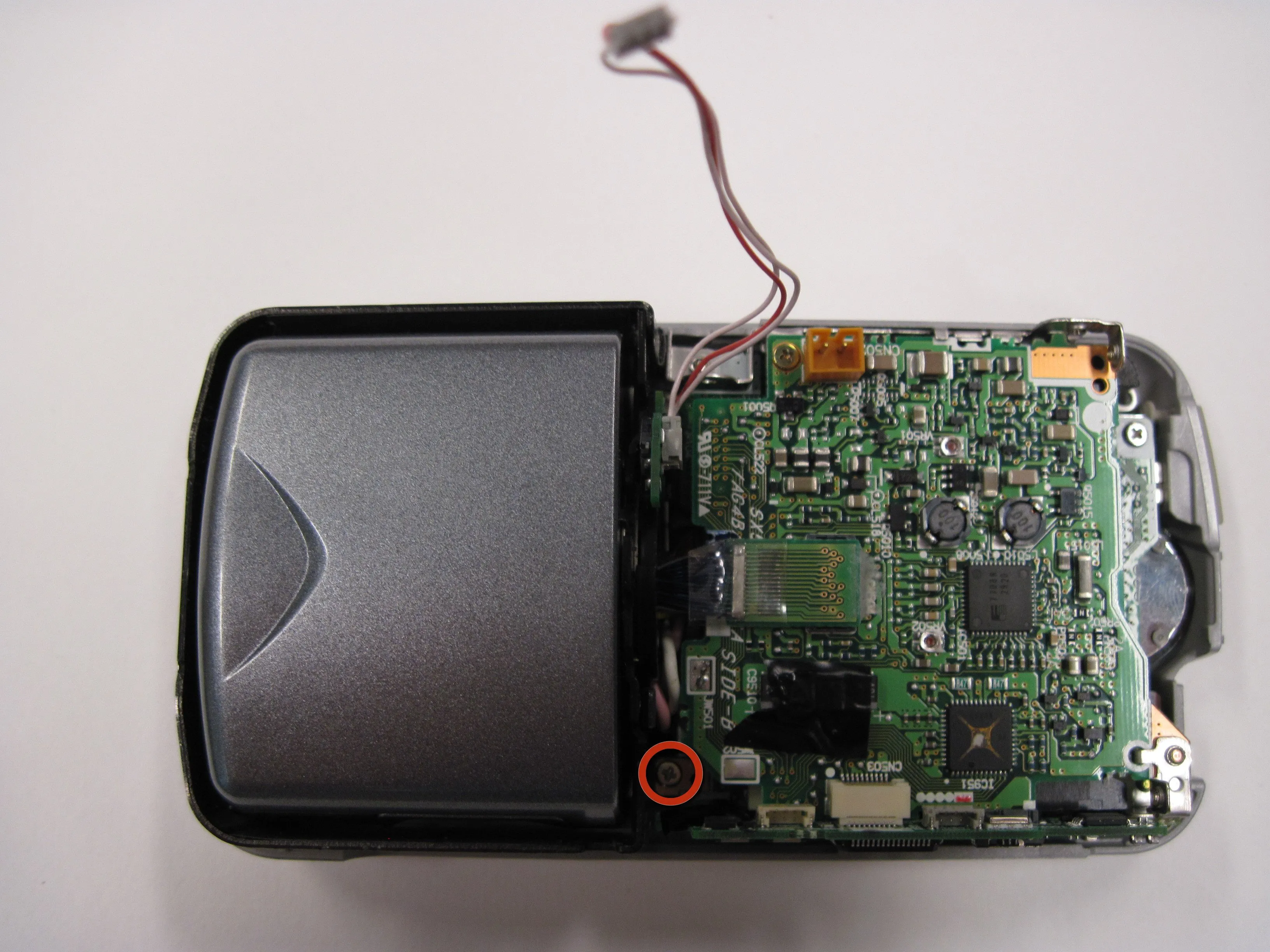

• Выкрутите винт 3,5 мм из материнской платы рядом с вращающимся объективом.

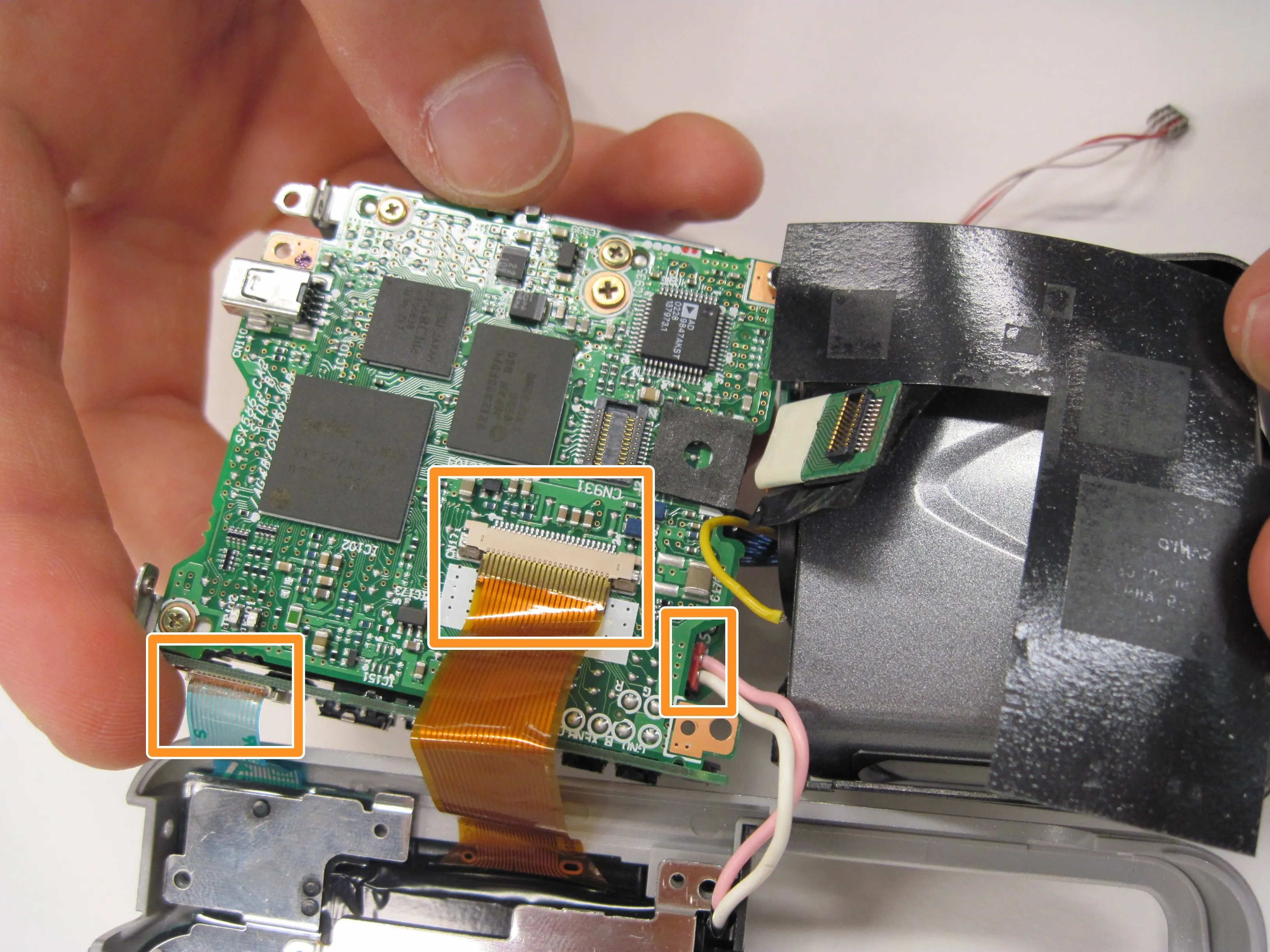

• Переверните материнскую плату и объектив, чтобы получить доступ к трем проводам на задней панели, которые подключаются к светодиодному экрану.

Шаг 10

• Отсоедините синий провод, соединяющий материнскую плату со светодиодным экраном.

• Отсоедините оранжевый провод, выталкивая его горизонтально с помощью пассатижей.

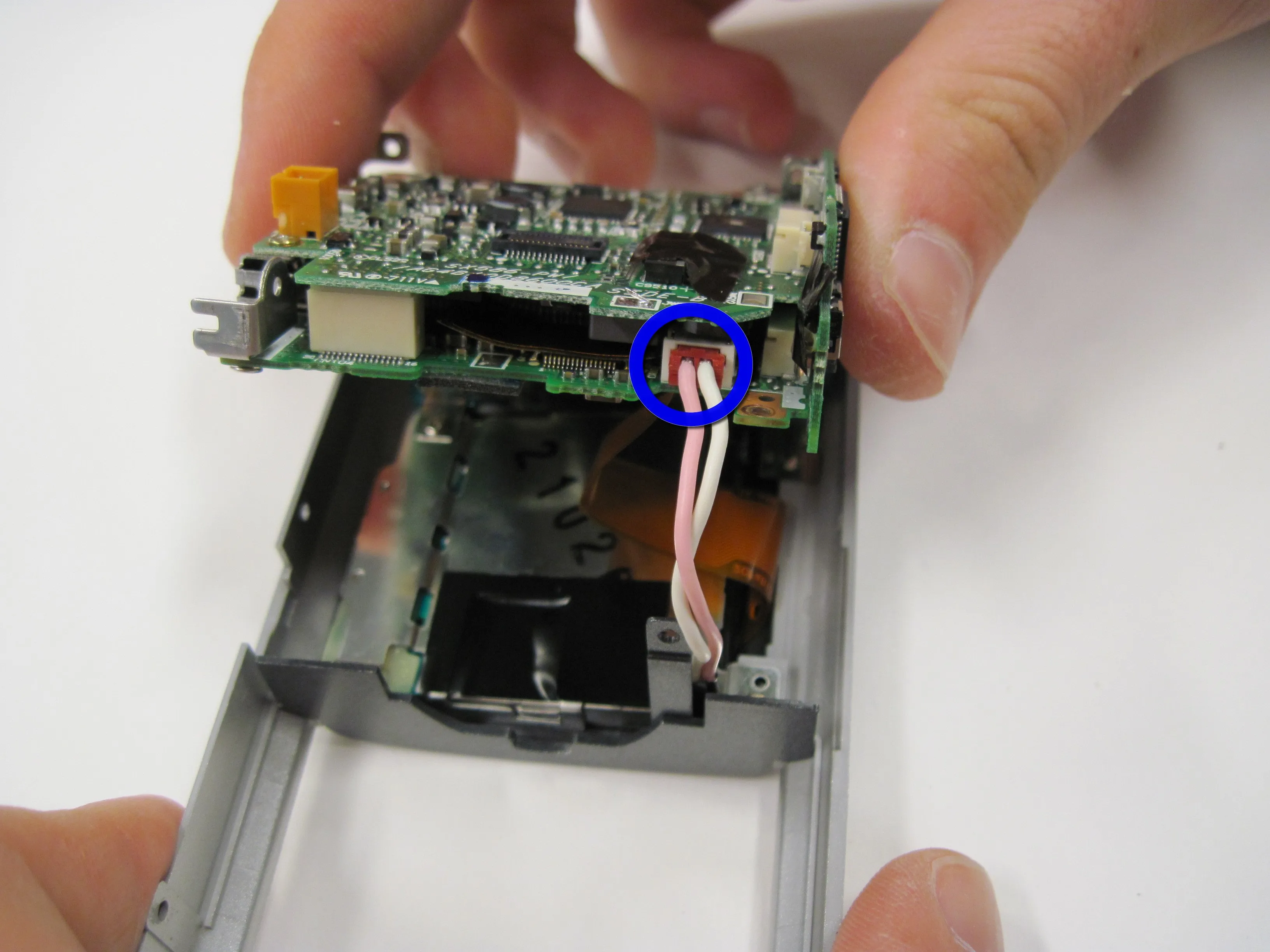

• Отсоедините красный провод с колпачком от материнской платы.

• Выньте материнскую плату и объектив (все еще подключенный) из заднего корпуса.

Шаг 11

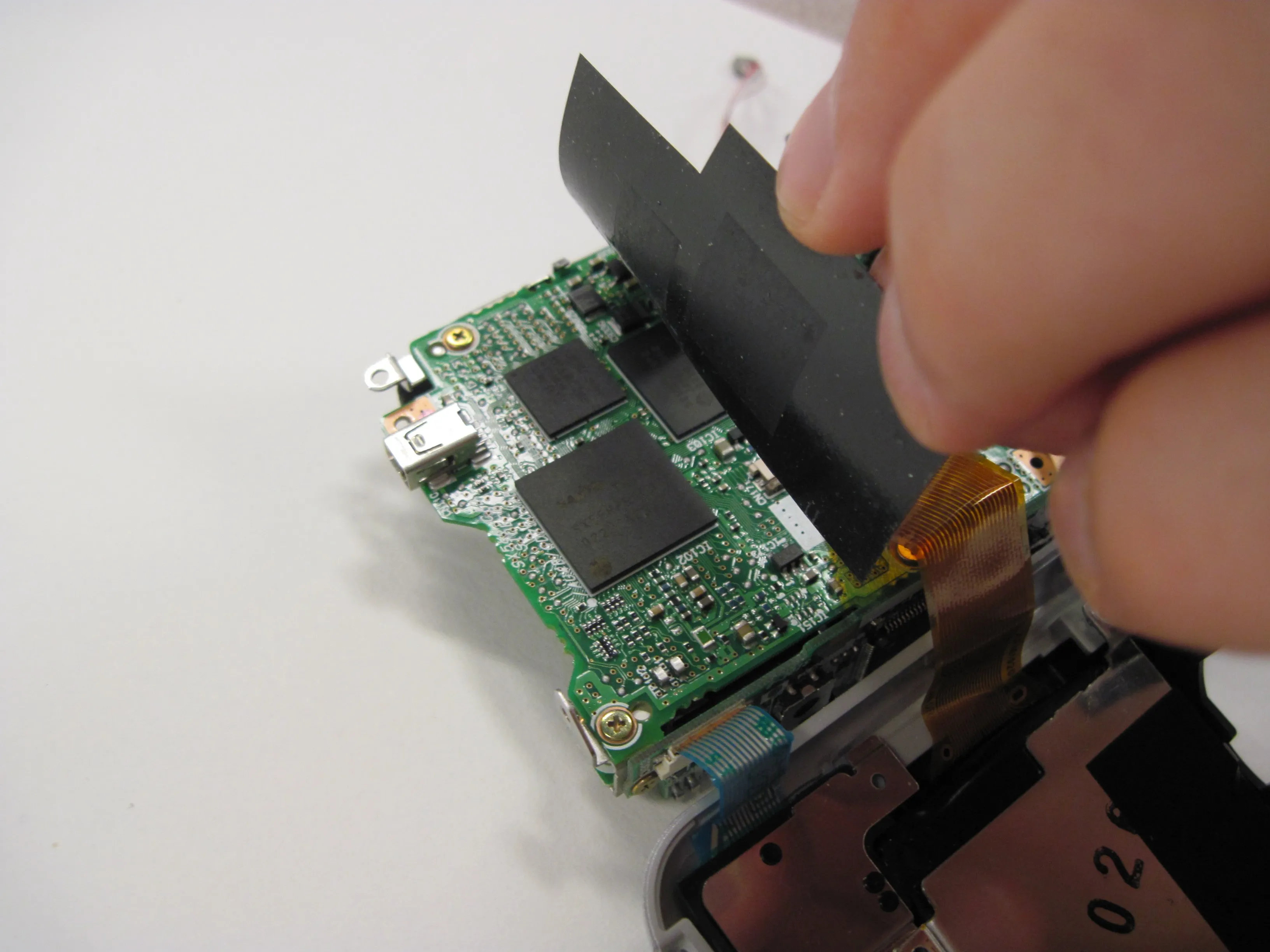

• Поднимите черную крышку и отсоедините оранжевый провод, соединяющий объектив с материнской платой.

Шаг 12

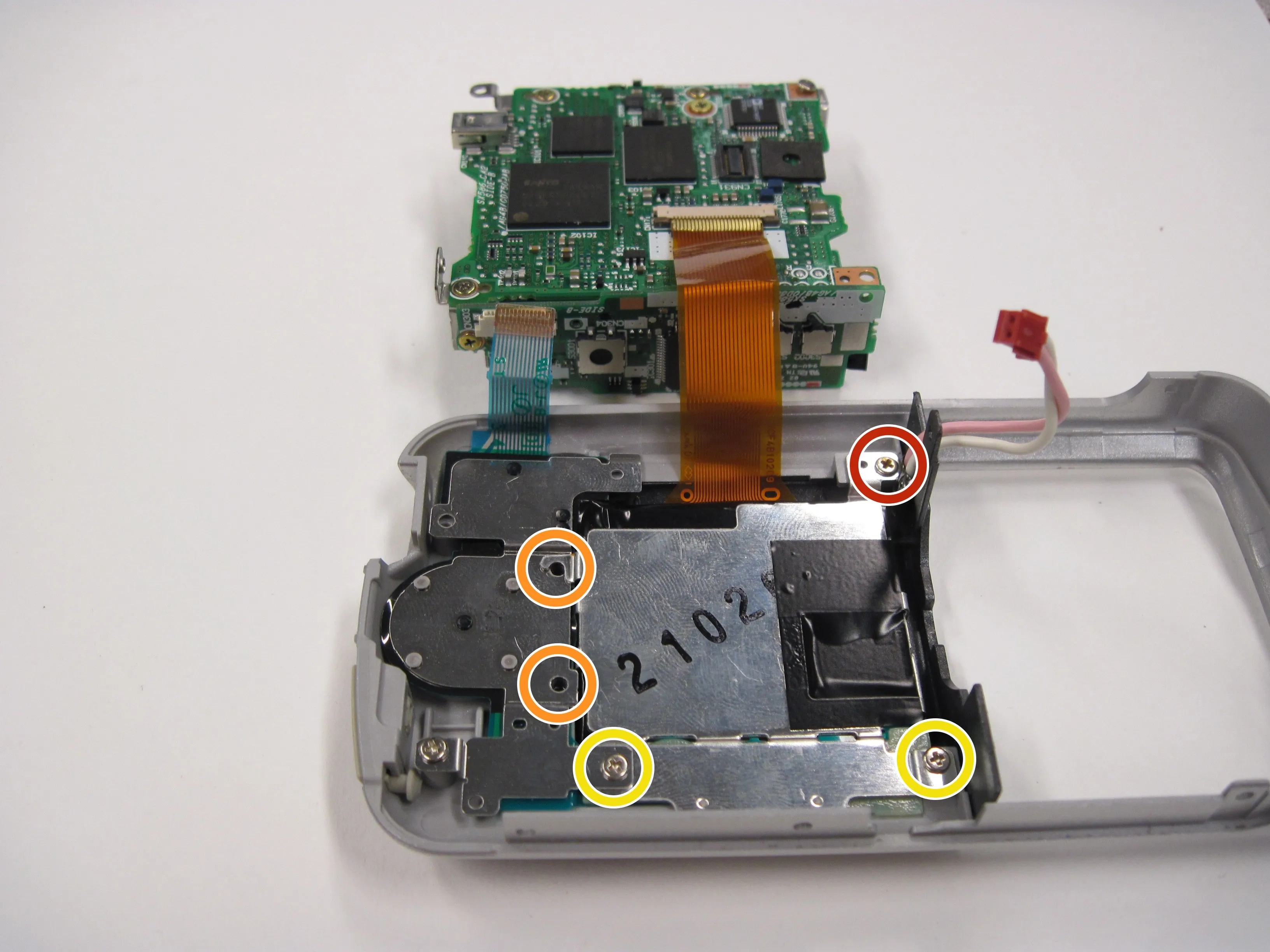

• Выкрутите винт 2,5 мм рядом с проводом с красным колпачком.

• Выкрутите два винта 3,4 мм на задней стороне кнопок направления.

• Выкрутите два винта 4,4 мм в металлической пластине напротив оранжевого провода.

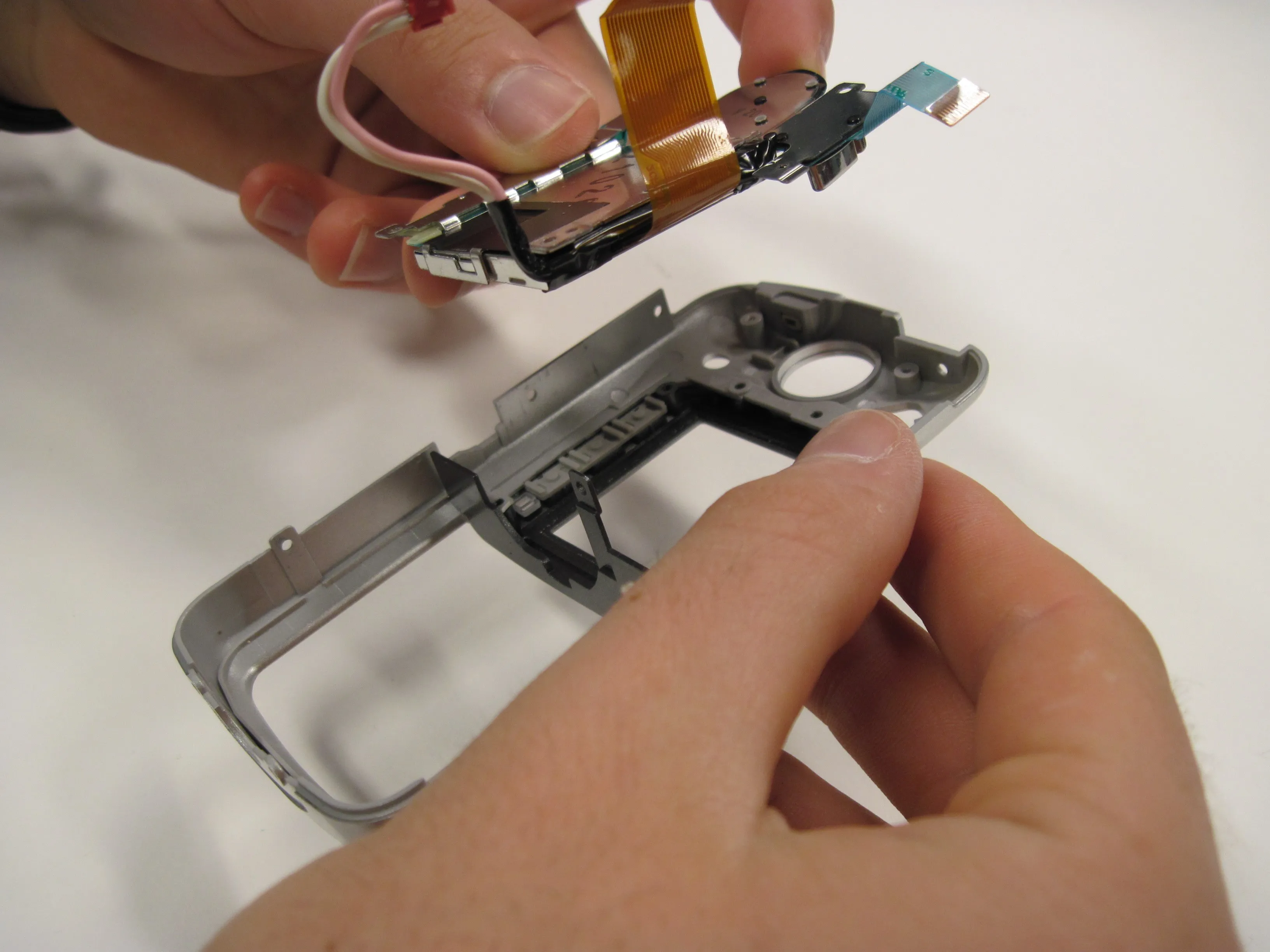

Шаг 13

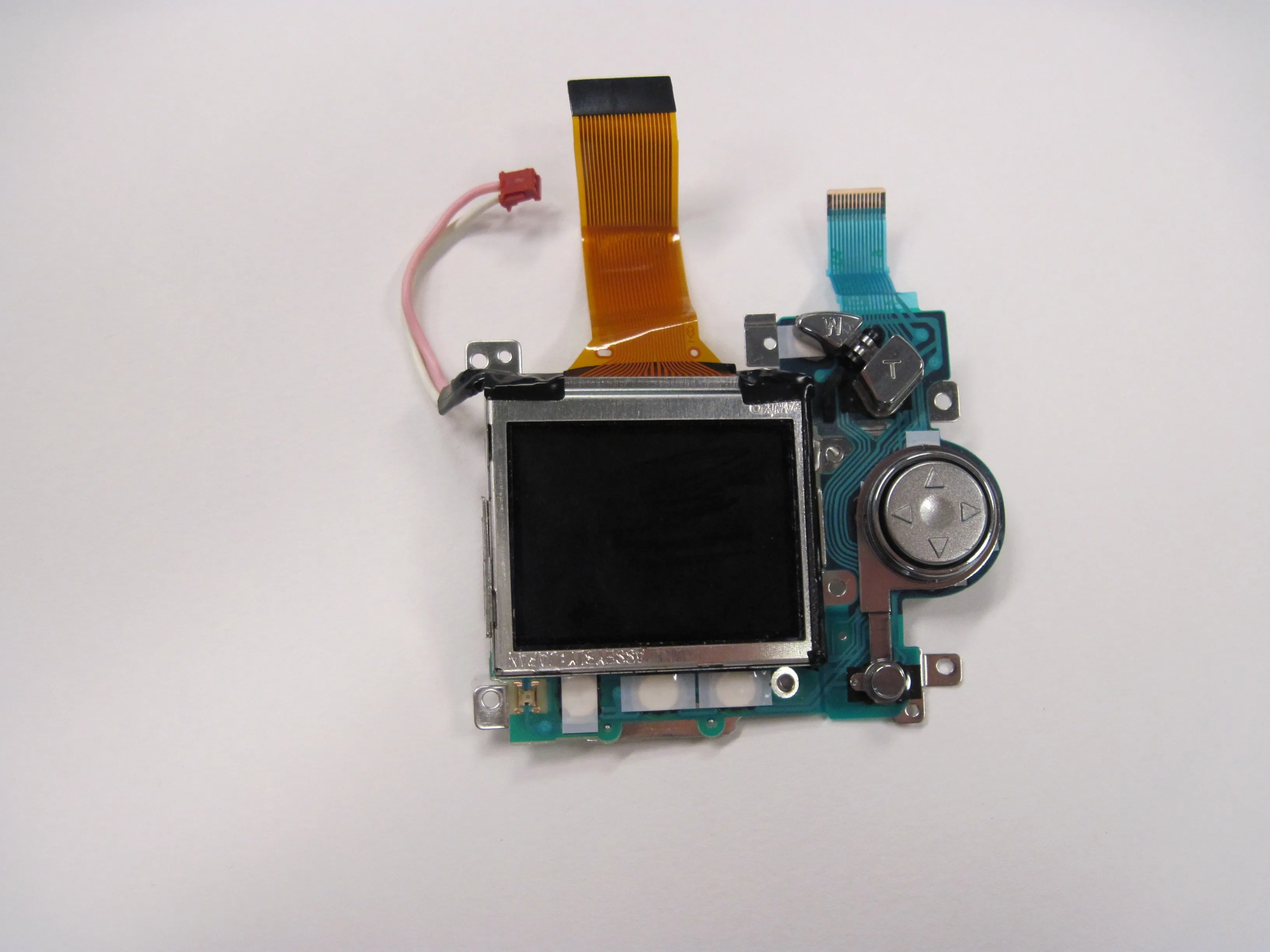

• Аккуратно извлеките светодиодный экран из оставшегося корпуса и отложите его в сторону.

• Будьте осторожны, чтобы резиновая подложка кнопок не выпала.
