Разборка Nikon Coolpix S1000pj

Введение

Некоторое время назад мы узнали об интересном цифровом фотоаппарате Nikon Coolpix S1000pj со встроенным проектором. Нам было очень любопытно, как Nikon упаковала все в это маленькое устройство, поэтому мы решили сделать то, что у нас получается лучше всего - разобрать его на части!

Посмотрите наше видео на YouTube видео с разбором. Примерно на 2:00 минуте мы включили краткое объяснение внутреннего устройства проектора!

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Nikon Coolpix S1000pj

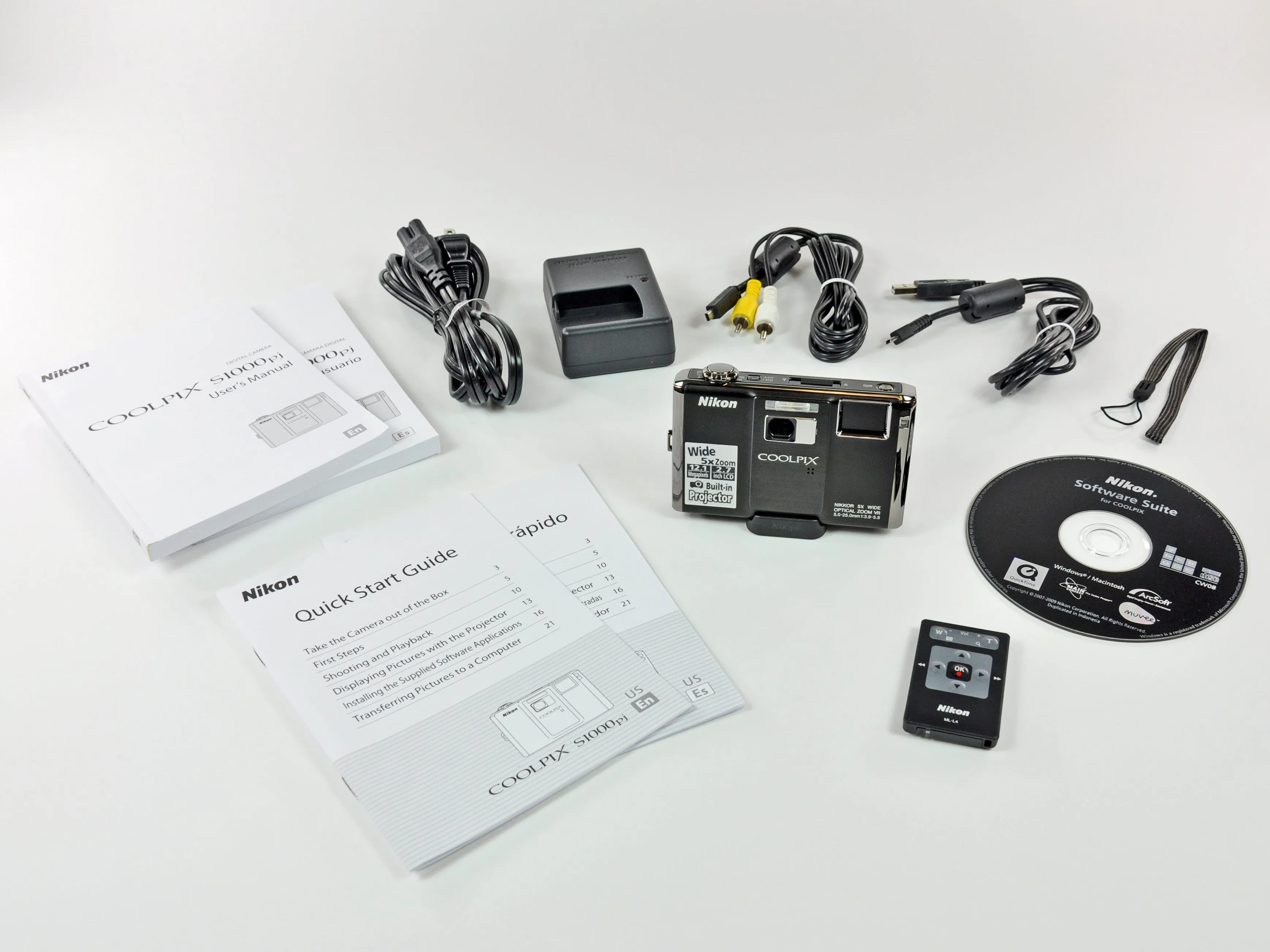

• Содержимое коробки включает в себя:

• Отдельные инструкции по эксплуатации/быстрые руководства по эксплуатации на английском и испанском языках. Никаких инструкций для вас, франко-канадцы.

• Зарядное устройство.

• Кабели A/V и USB.

• Ремешок для переноски.

• Диск с программным обеспечением Nikon.

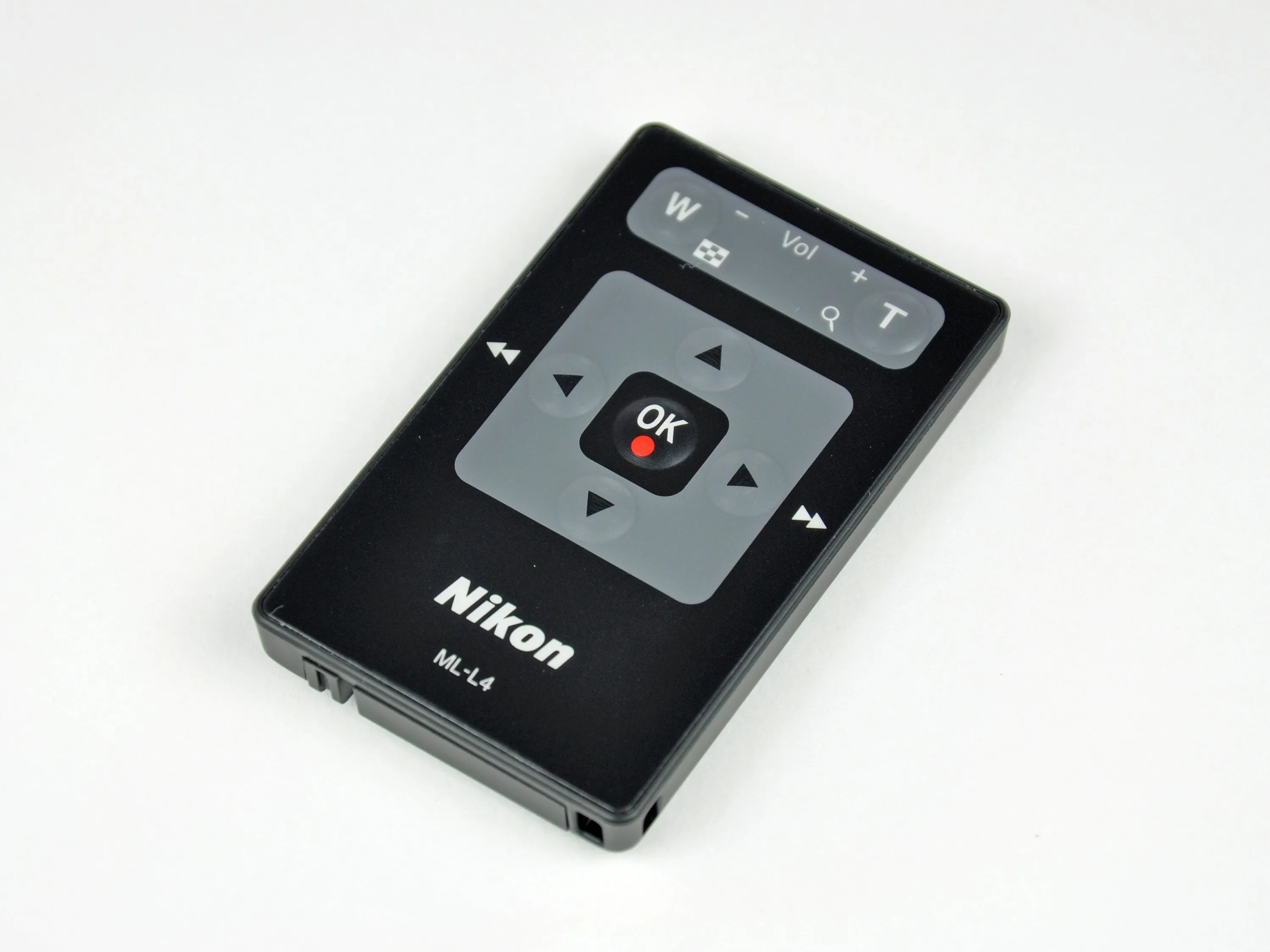

• Пульт дистанционного управления Nikon, модель ML-L4.

• С помощью пульта дистанционного управления можно изменять масштаб и спускать затвор даже на расстоянии.

Шаг 2

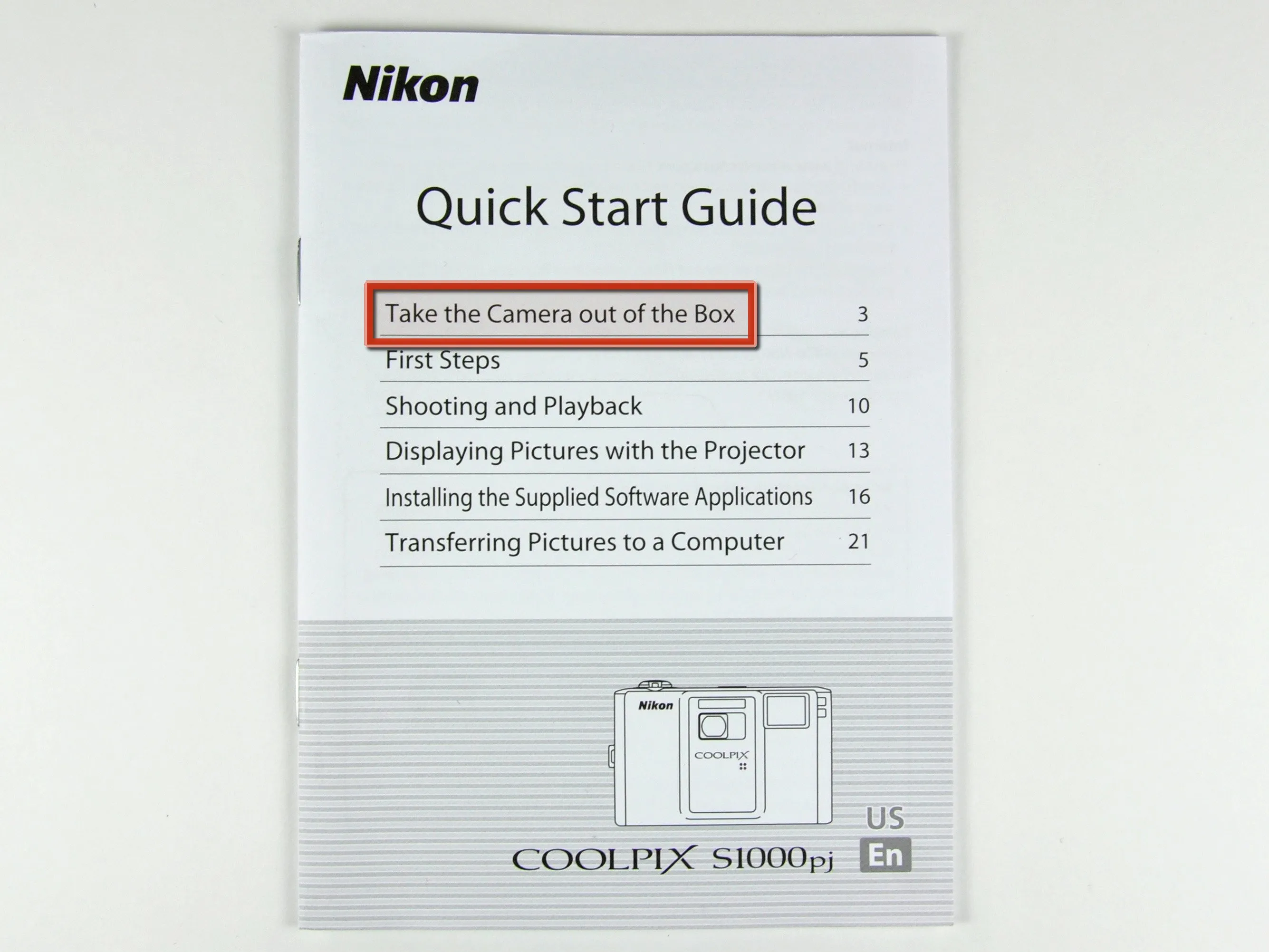

• Как инженеры, мы решили, что первое, что мы должны сделать, это просмотреть инструкцию...

• Мы рады, что Nikon заботится о благополучии простых людей, но 'Извлеките камеру из коробки'? Серьезно?

• Здравый смысл провалился.

Шаг 3

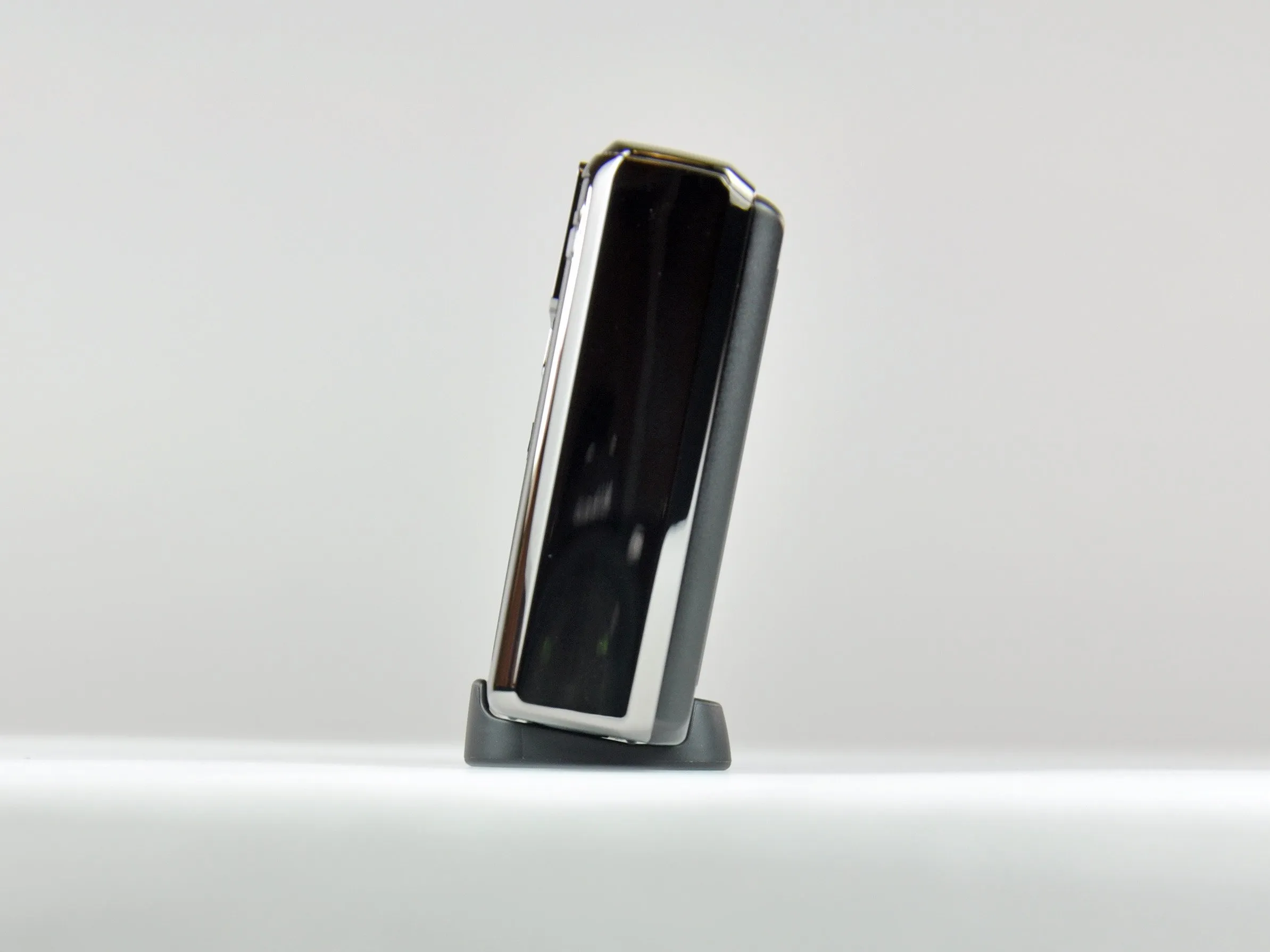

• Очень простая, но удобная подставка из литого пластика наклоняет камеру на несколько градусов назад, что позволяет проецировать изображение на вертикальные поверхности.

• В S1000pj используется проекционная система с одной лампой и одной ЖК-панелью, что позволяет просматривать изображения в слабоосвещенном помещении.

• Размер изображения может варьироваться от 5 до 40 дюймов.

• Согласно спецификациям руководства пользователя, выходное разрешение проектора эквивалентно VGA.

Шаг 4

• Мы, на сайте Делаете.ру, горячо поддерживаем работу Альянса повстанцев по восстановлению Республики и полностью поддерживаем их идею.

• 'Помоги мне, Оби Ван Кеноби, ты моя единственная надежда'.

• Жаль, что S1000pj не пищит, не свистит и не мешает мусороуборочным машинам давить будущих рыцарей-джедаев.

Комментарии к шагу

Ха! Очень умные ребята. Спасибо, что разобрали его на части, мне было очень любопытно узнать, что внутри.

После долгой давности Nikon выпустила очень хорошую модель под названием Nikon Coolpix S1000pj, по моему мнению, при свете дня, на площади в 12 часов дня, не стоит говорить, что мы мало что видим. И это правильно, ведь солнце немного больше и ярче, чем S1000pj. Даже при нахождении слишком освещенных мест он хоть и остается пригодным для использования, но изображение уже видно внутри кафе или в помещении без штор. Чтобы получить максимальную отдачу от изображения, чем меньше света, тем лучше. Проекция осуществляется кнопкой, фокусировка - диммером, расположенным на верхней части устройства. В то же время он имеет функцию автоматического выбора сцены, которая автоматически распознает сцену на вашем снимке и регулирует настройки камеры, невероятно яркий 2,7-дюймовый ЖК-дисплей высокого разрешения позволяет легко компоновать и делиться фотографиями благодаря антибликовому покрытию и регулировке яркости. Для получения дополнительной информации см. https://www.techarena.in/review/14256-nik...

Шаг 5

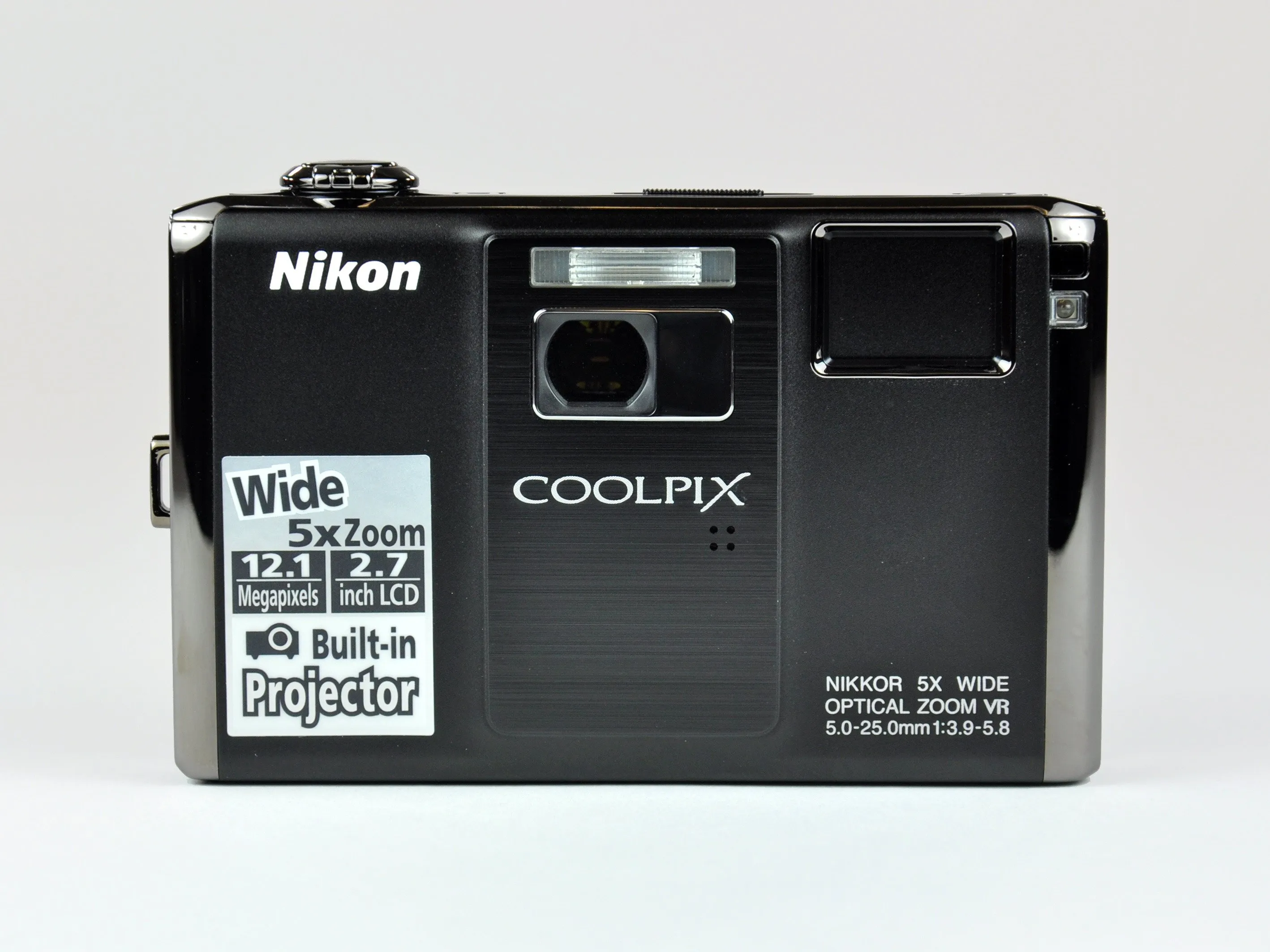

• Размеры камеры составляют 99,5 x 62,5 x 23 мм (4 x 2,5 x 0,9 дюйма), а вес - около 155 г (5,5 унции) без аккумулятора и карты памяти SD.

• За крышкой объектива в правом верхнем углу спрятан объектив Nikkor 5X с широкоугольным оптическим зумом VR 5,0-25,0 мм 1:3,9-5,8.

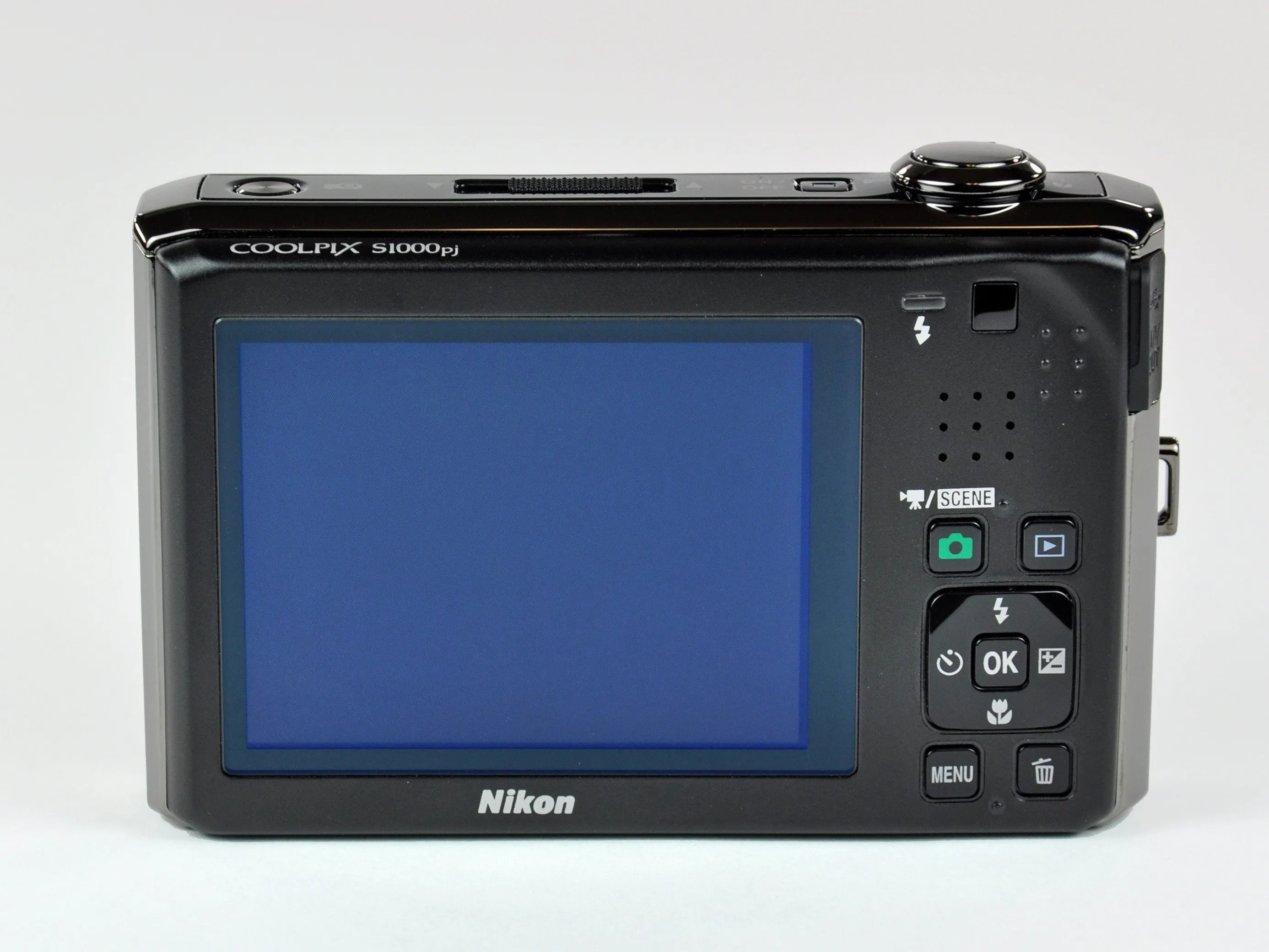

• На задней панели расположен сравнительно большой 2,7-дюймовый яркий ЖК-дисплей высокого разрешения.

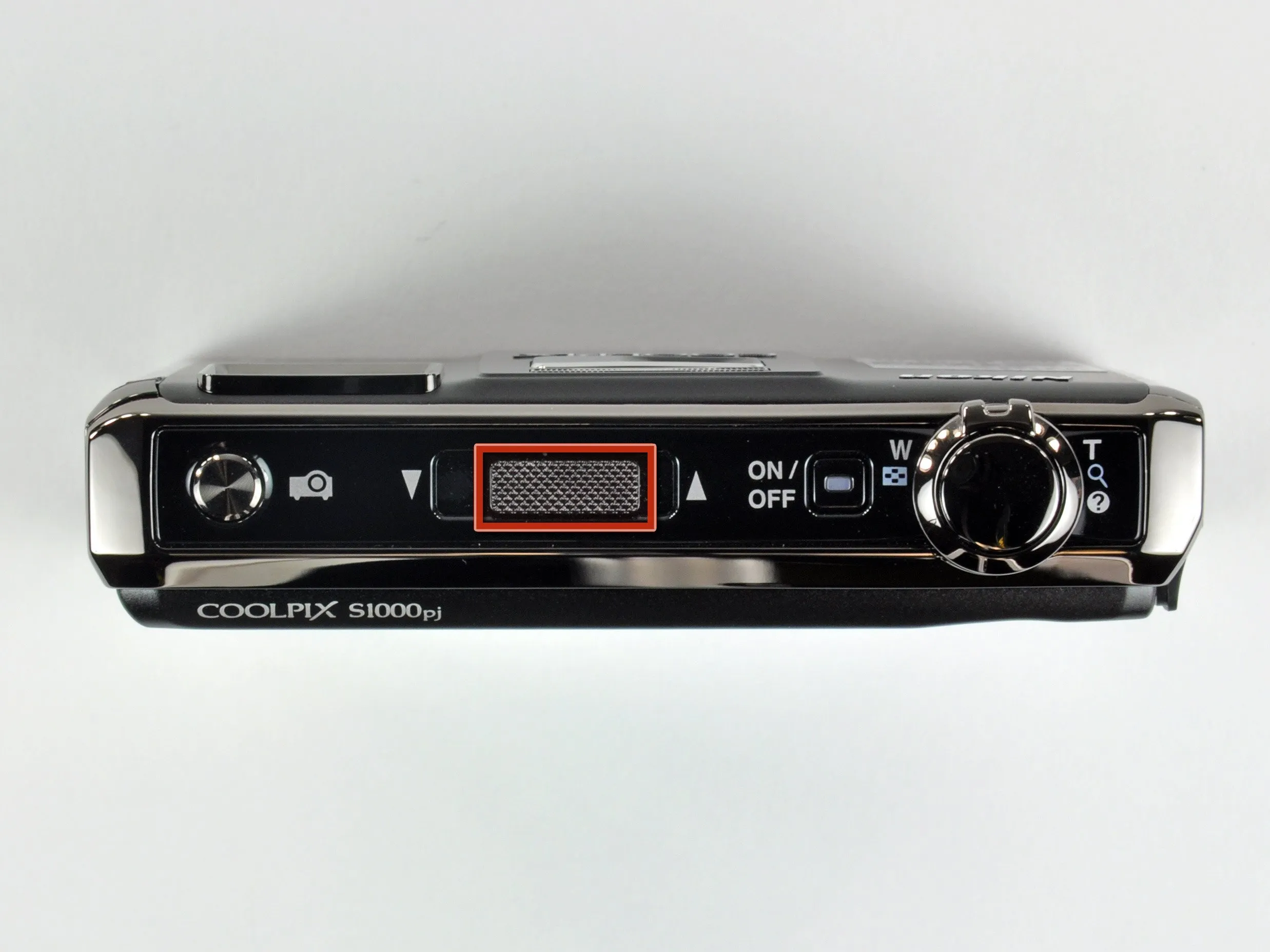

• Ползунок на третьем снимке (в красной рамке) фокусирует изображение, проецируемое с передней панели камеры.

Шаг 6

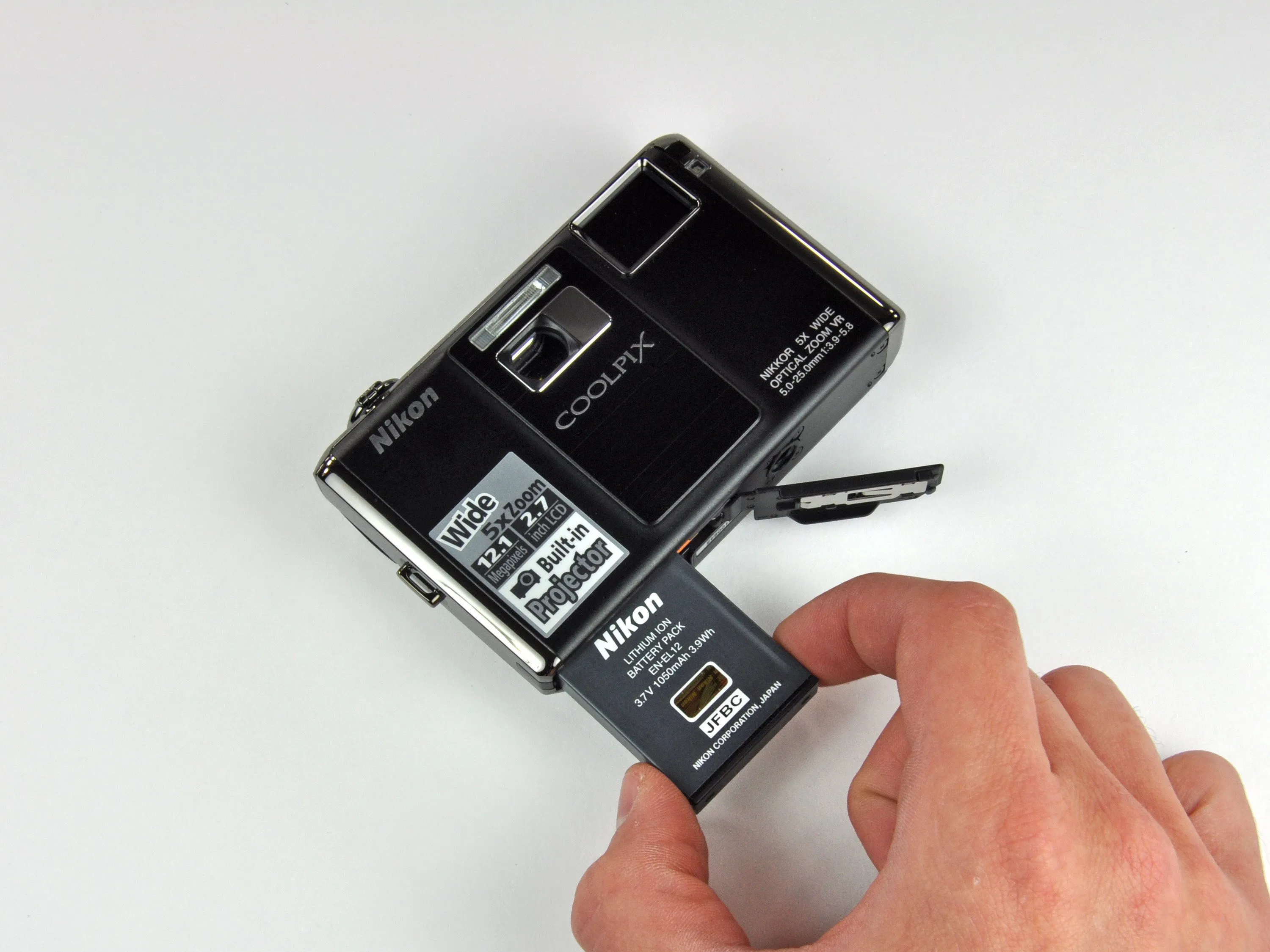

• Извлечение перезаряжаемой литий-ионной батареи.

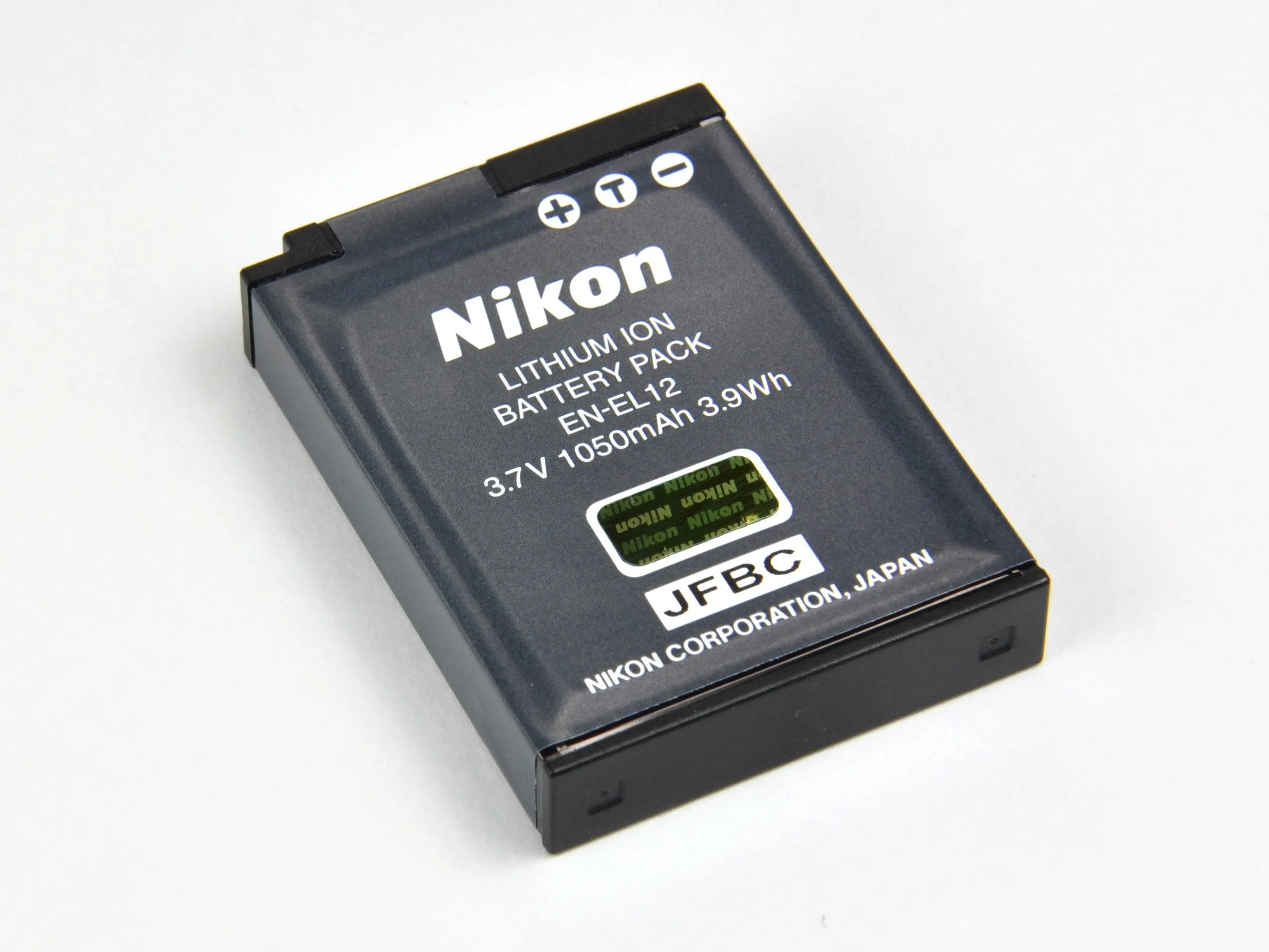

• Батарея, модель EN-EL12, имеет емкость 1050 мАч при напряжении 3,7 В, что делает ее выходную мощность 3,885 Втч.

• Похоже, Nikon закругляется.

• Батарея весит около 22,5 г (0,8 унции) без учета крышки терминала.

Шаг 7

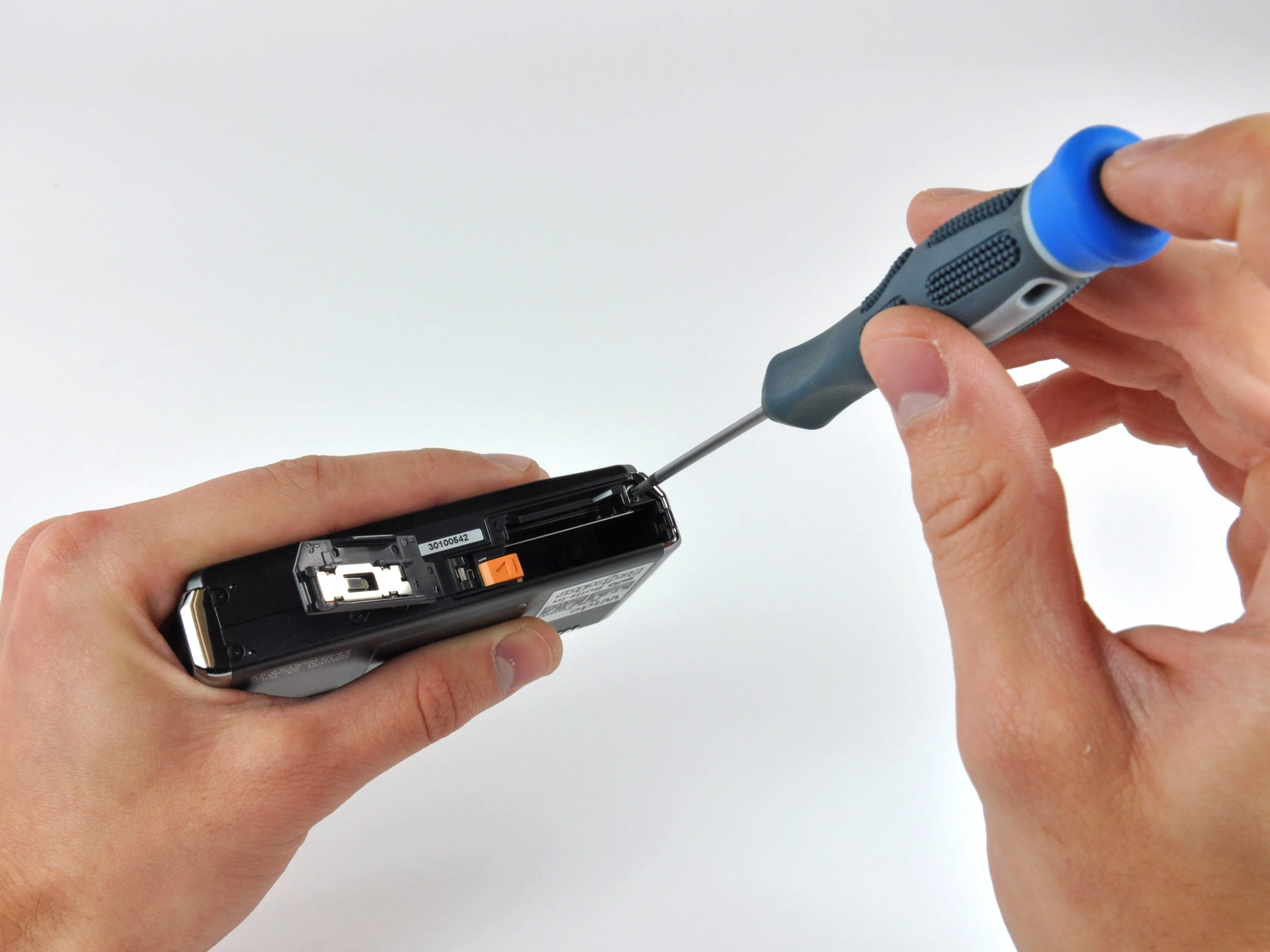

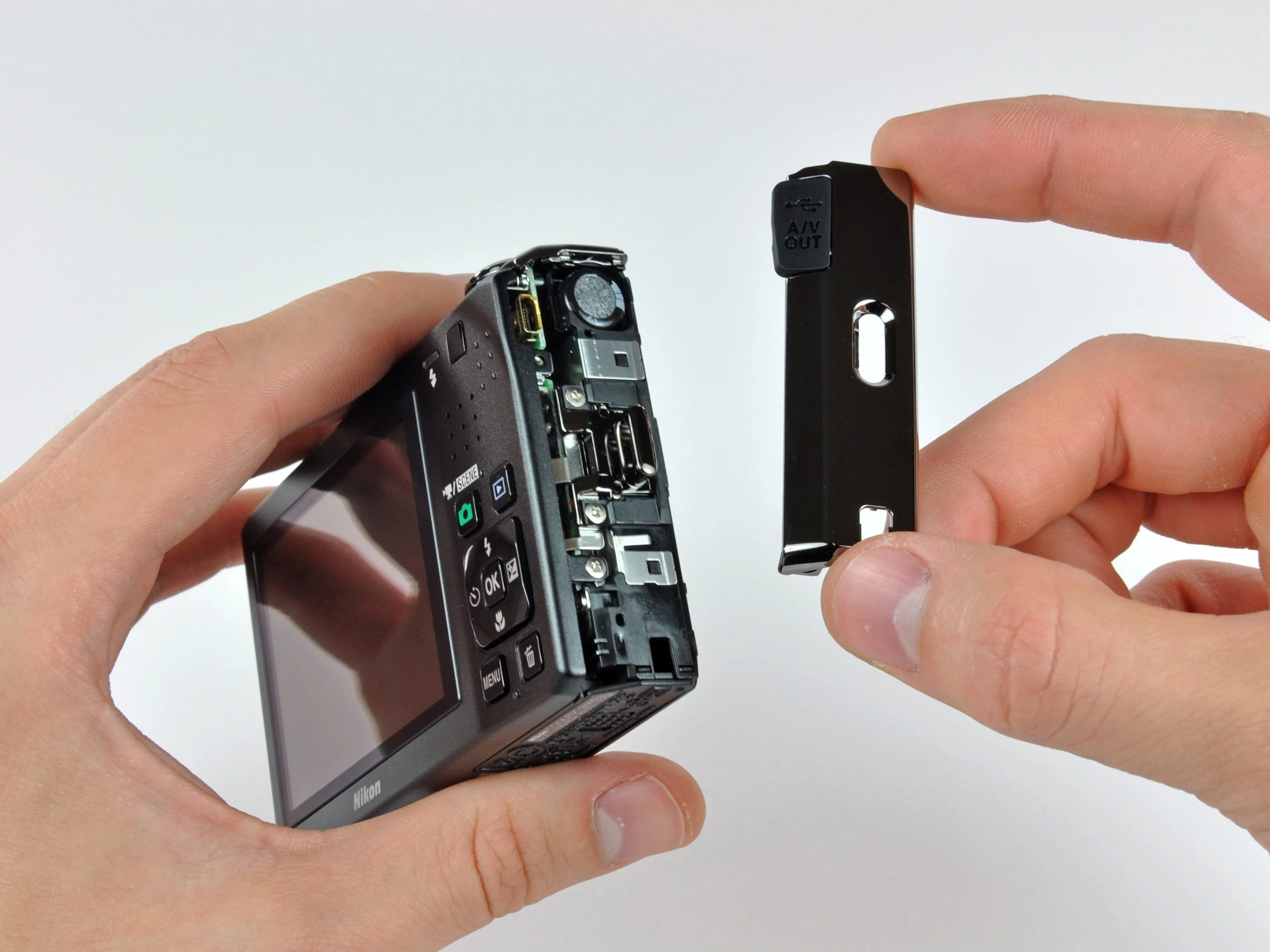

• Мы рады, что можем довериться нашей старой доброй крестовой отвертке, которая поможет нам открутить несколько винтов с крышки батарейного отсека/слота для карты памяти.

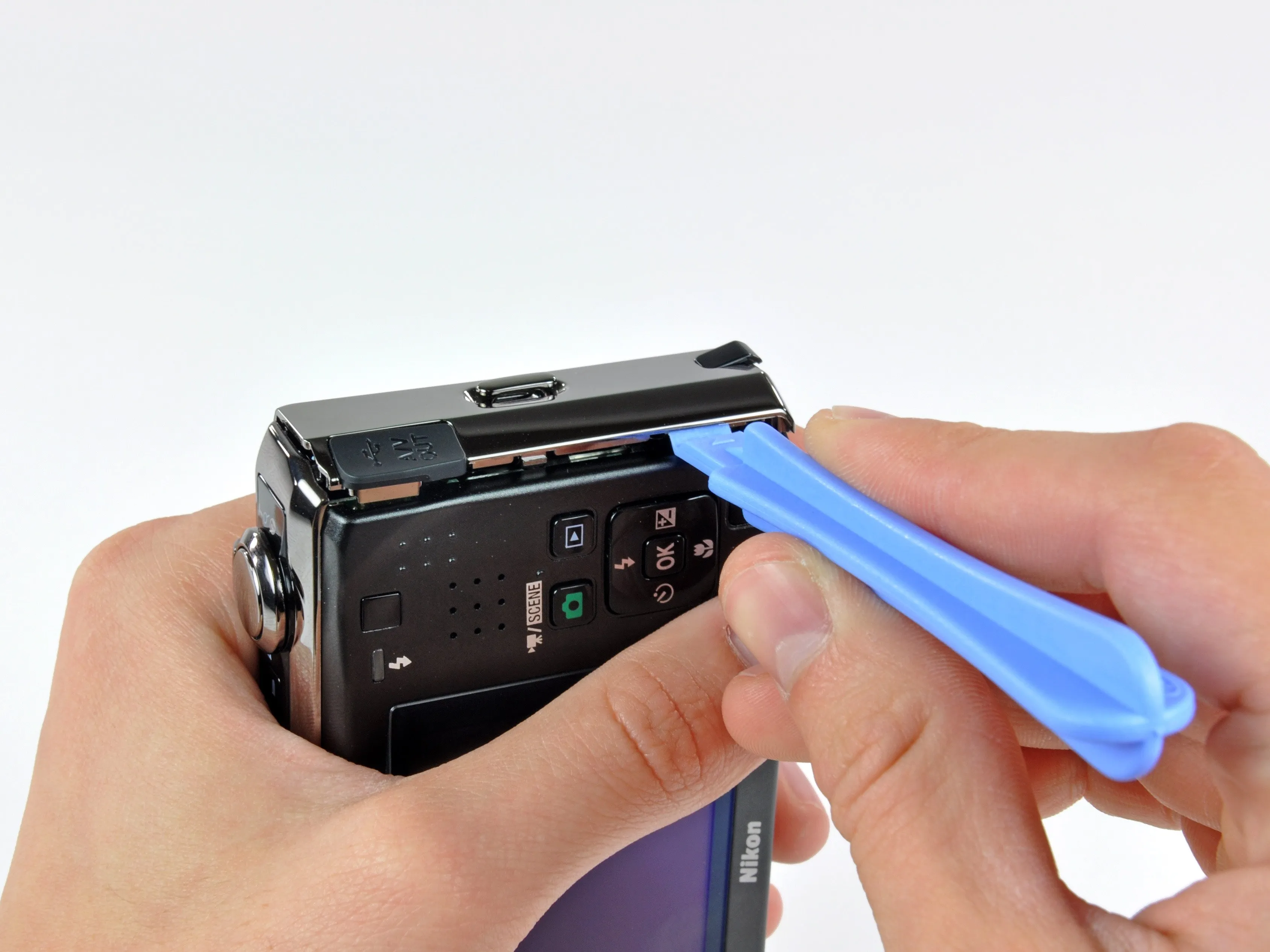

• После нескольких попыток с помощью инструмента для открывания пластика хромированная пластиковая боковая крышка просто отделяется от корпуса камеры.

Шаг 8

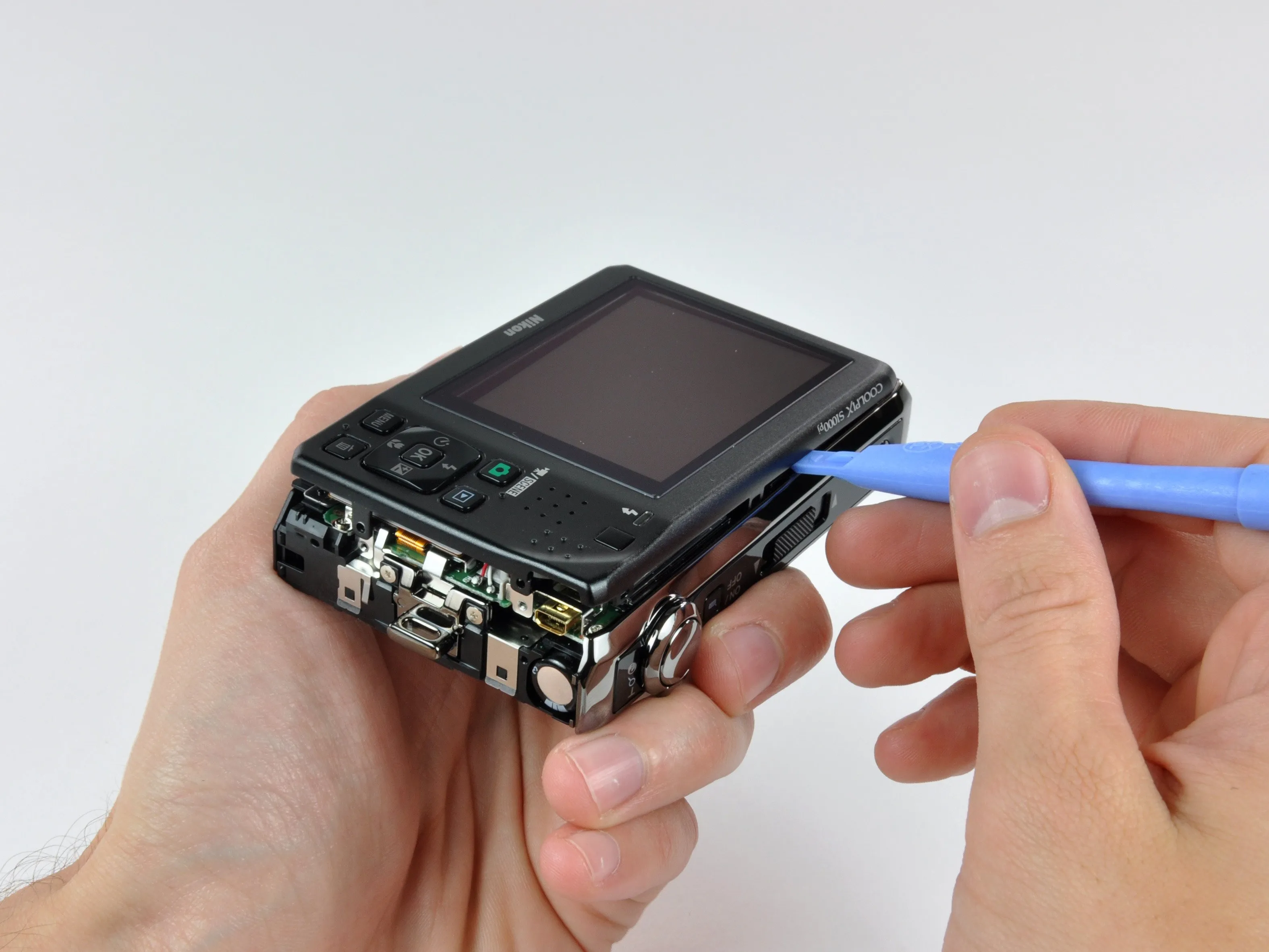

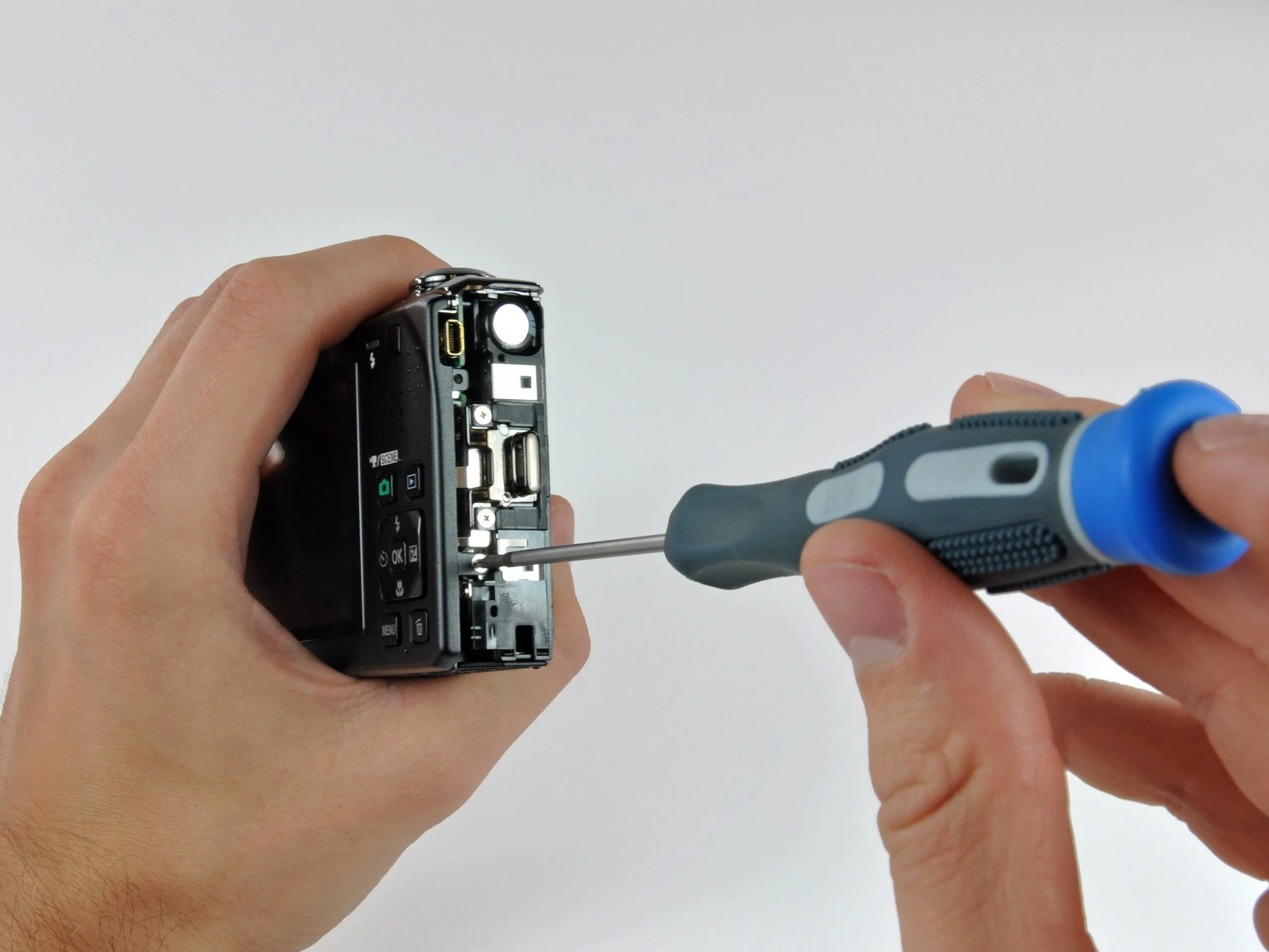

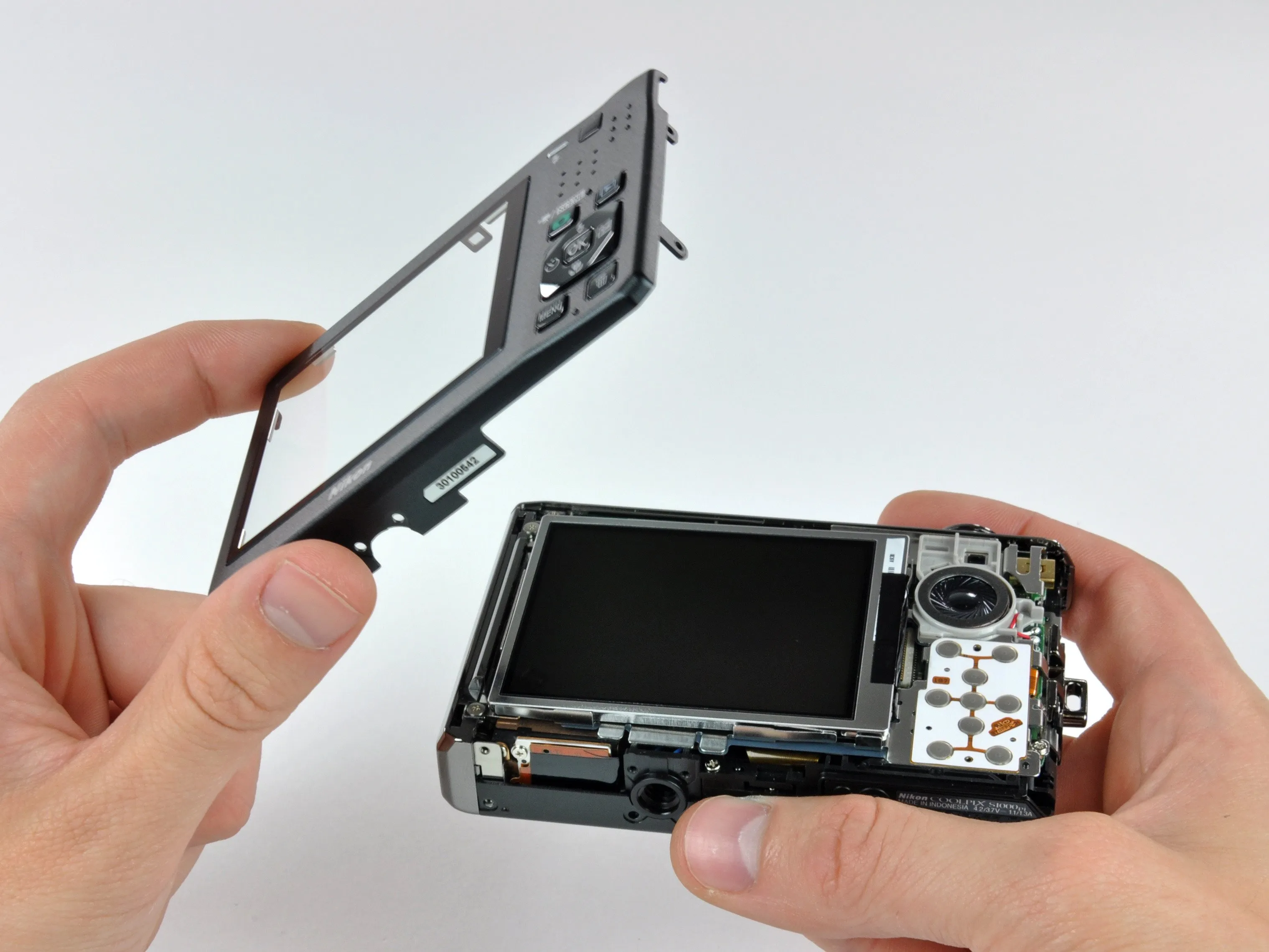

• Еще несколько винтов крепят задний корпус к корпусу.

• Поддев его по периметру, мы снимаем задний корпус с корпуса.

• Удивительно, но и передний, и задний корпуса изготовлены из алюминия.

• Крышки кнопок крепятся к заднему корпусу, а электронная часть - к металлическому щитку рядом с дисплеем.

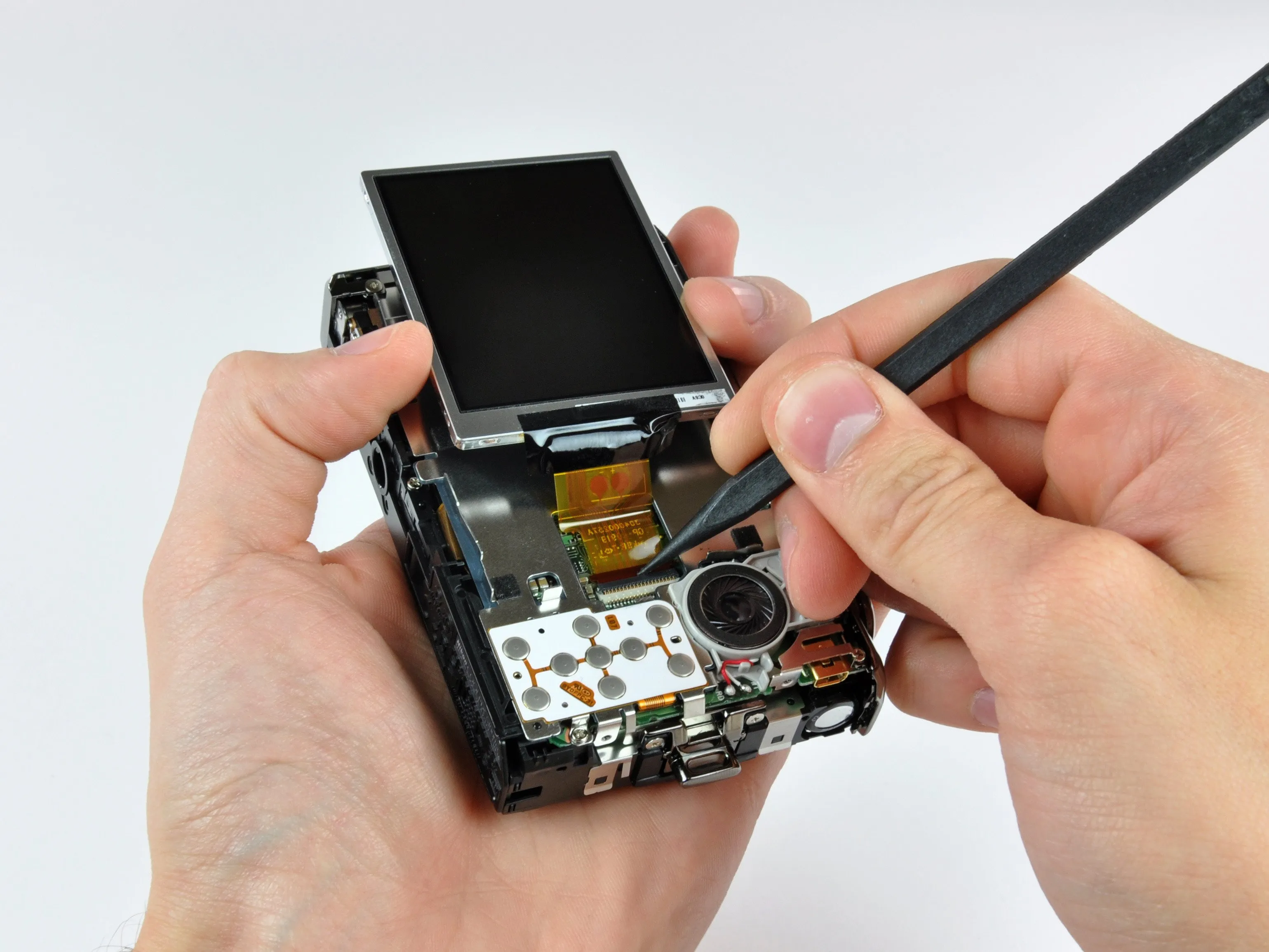

Шаг 9

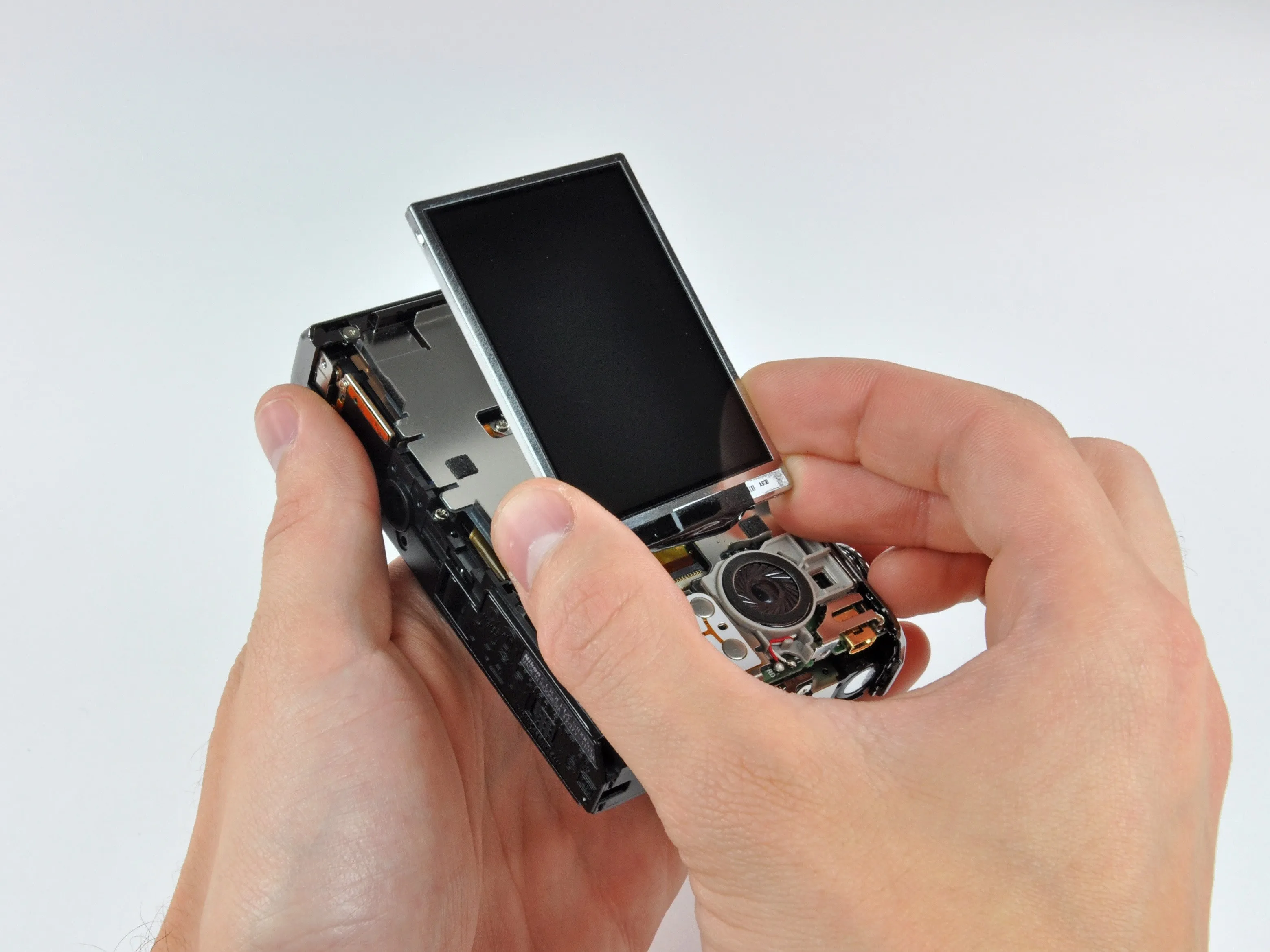

• Дисплей прикреплен к металлическому экрану несколькими пальцами, которые оказывают давление между экраном и краем дисплея.

• Откиньте фиксатор кабеля ZIF и извлеките дисплей.

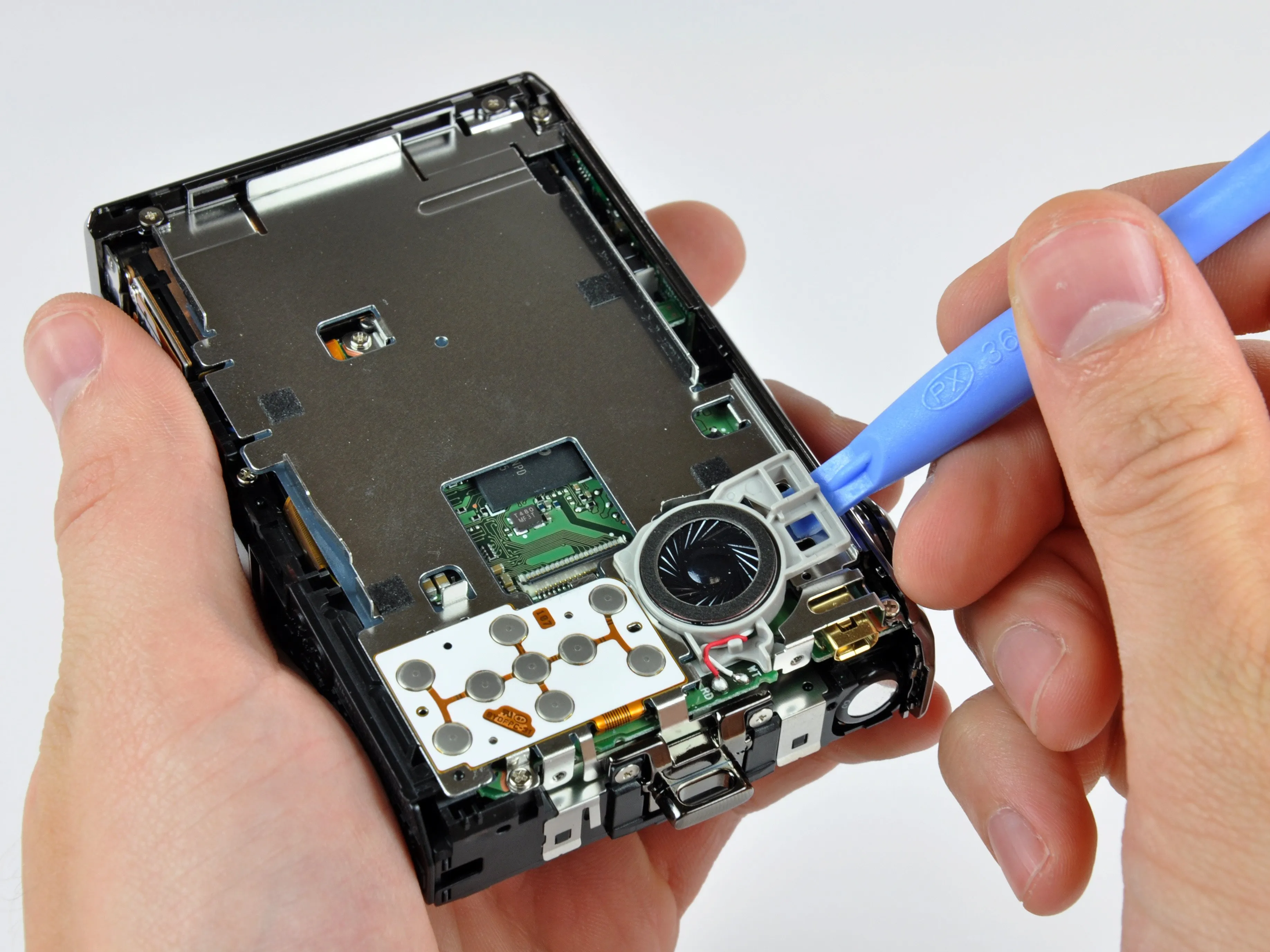

• С помощью пластикового инструмента для открывания извлеките динамик из металлического щита.

• Когда камера работает в режиме проектора, динамик издает довольно свежие звуки.

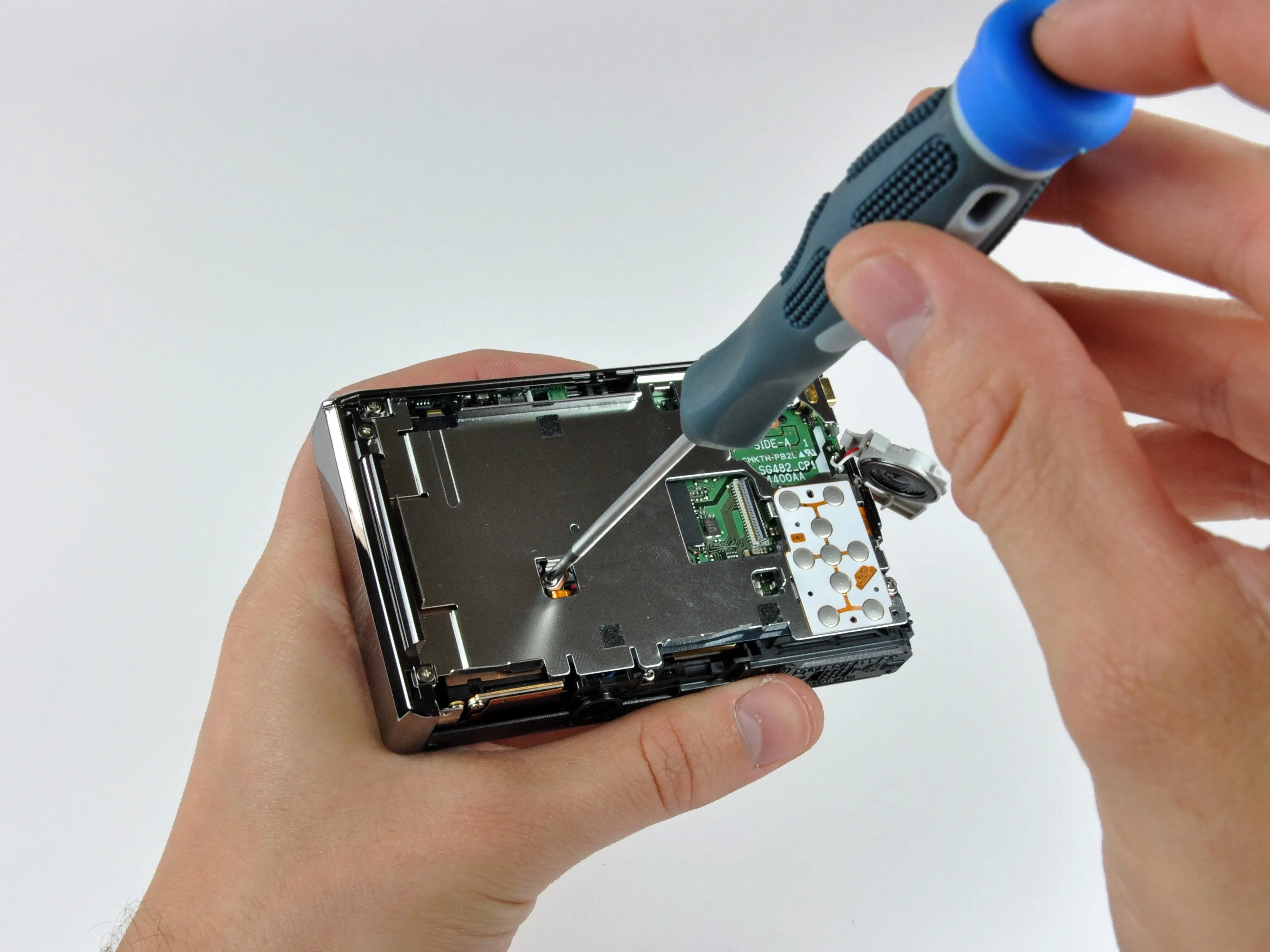

Шаг 10

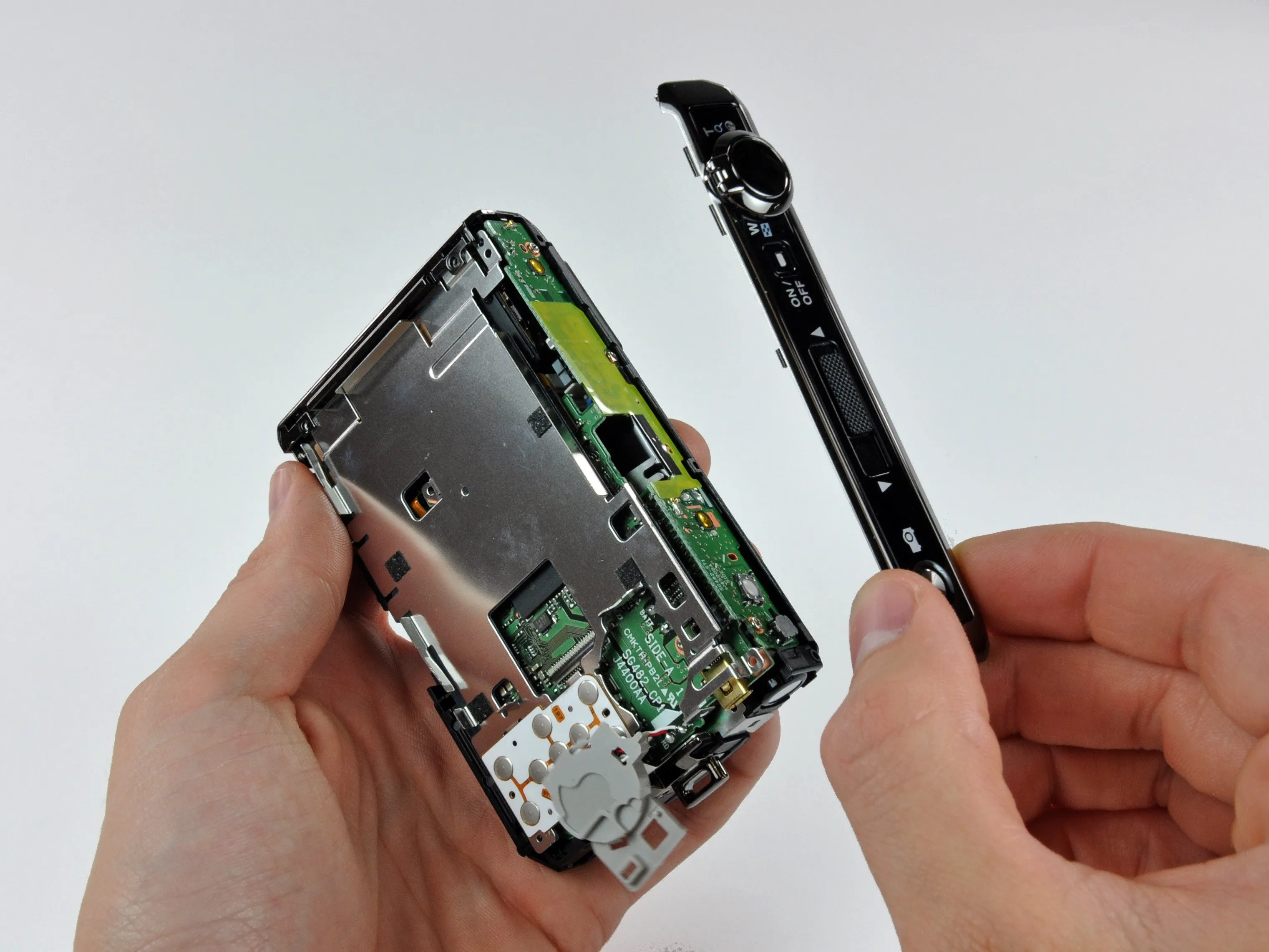

• Открутите несколько винтов по периметру открытой задней панели камеры.

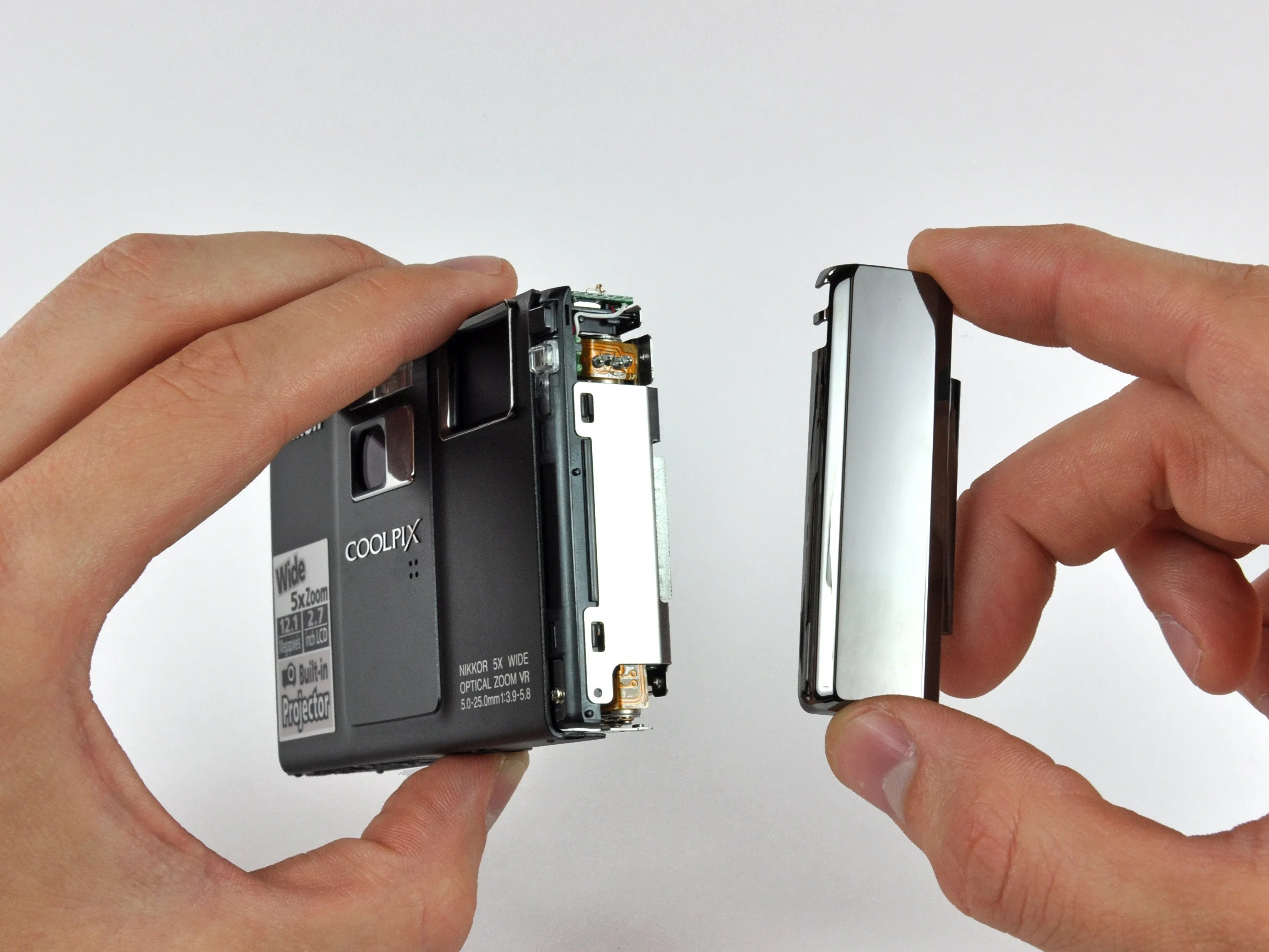

• После некоторого (осторожного) надавливания верхняя и правая крышки отделяются.

• Интересно, что элементы управления, расположенные в верхней части камеры, прикреплены к плате под верхней крышкой. На верхней крышке находятся только крышки кнопок.

Шаг 11

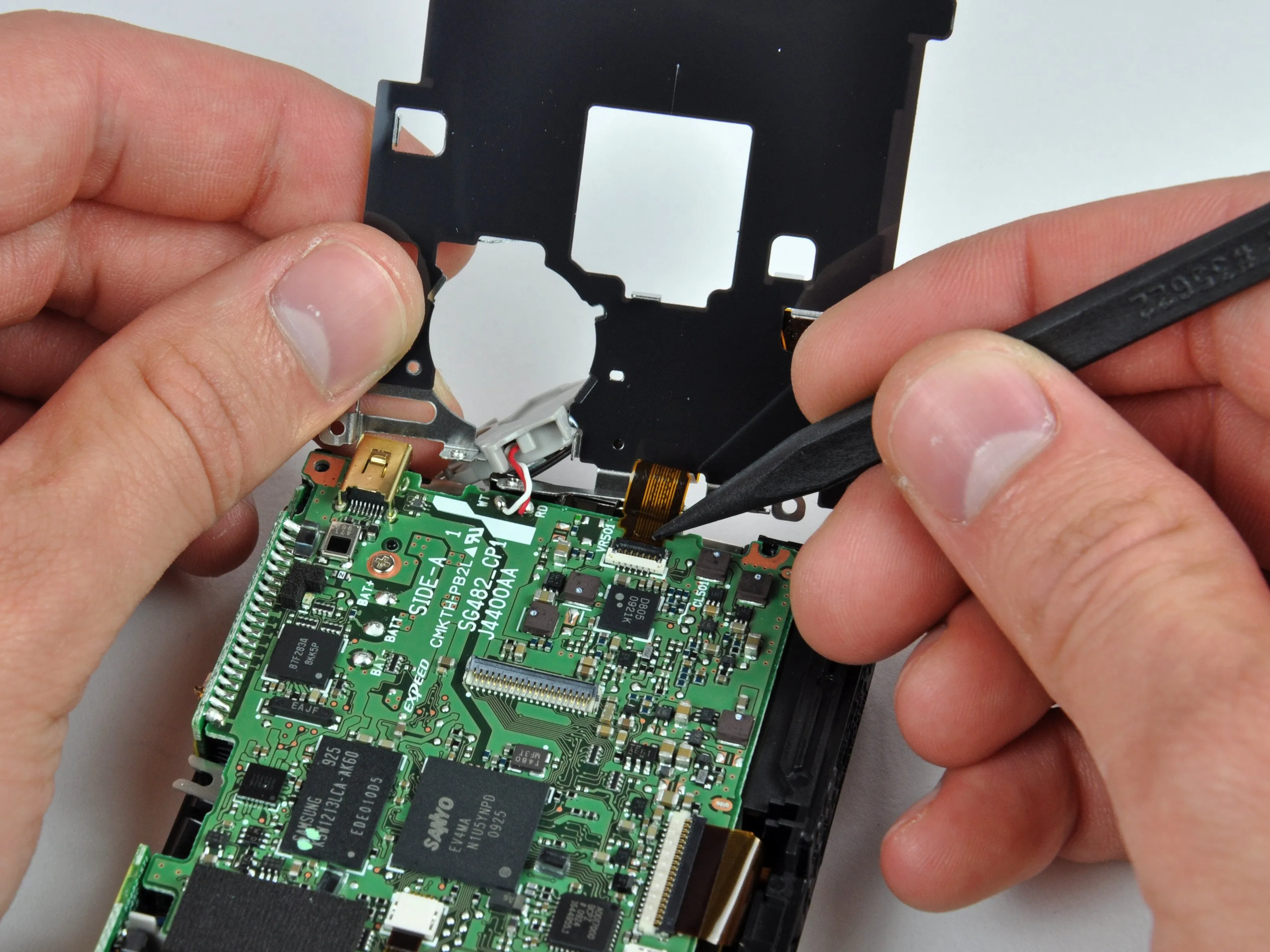

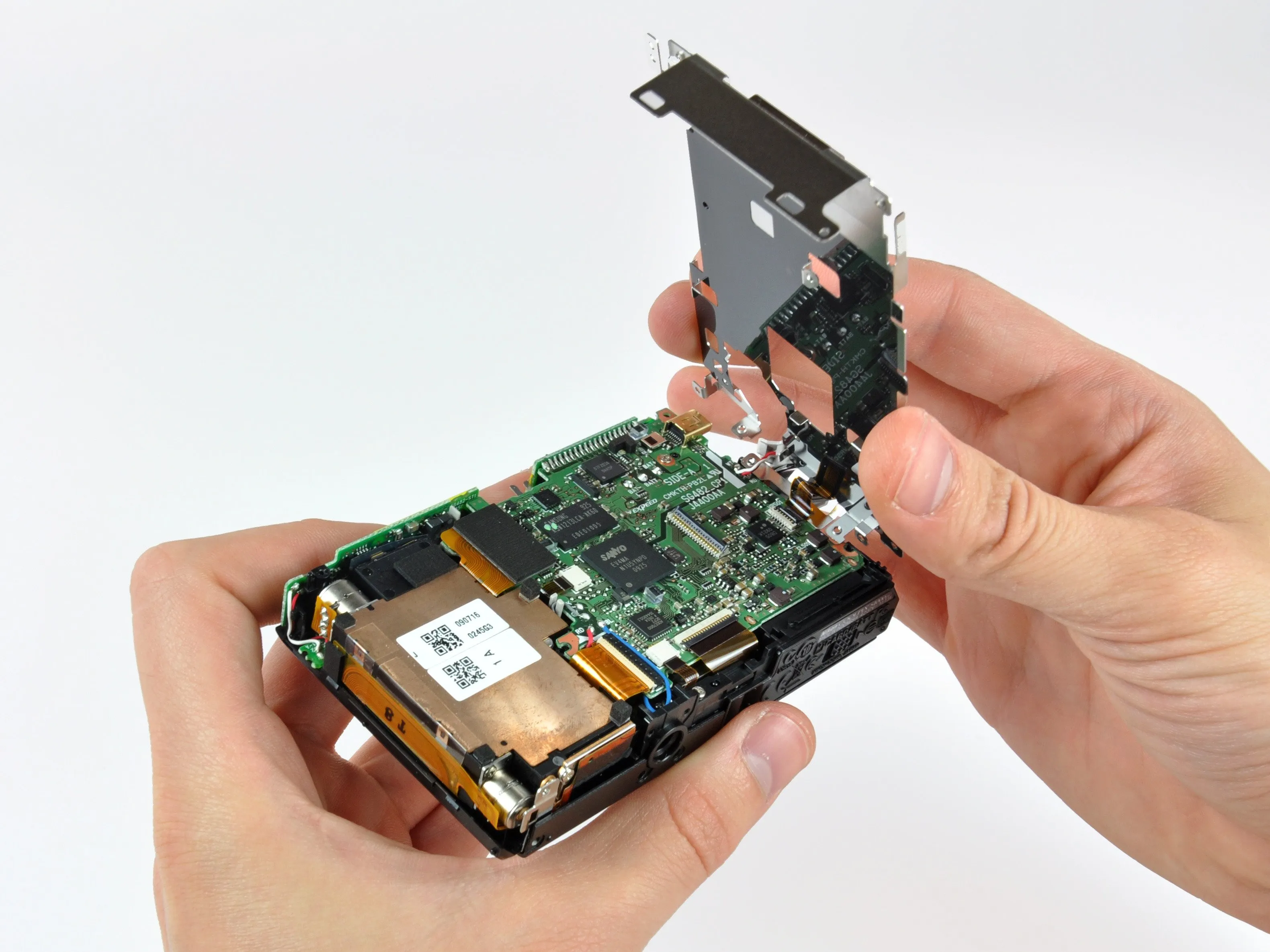

• Осторожно приподнимите защитную стальную панель, чтобы открыть логическую плату.

• С помощью кончика шила откиньте фиксатор кабеля ZIF, чтобы отсоединить ленточный кабель управления перед снятием панели.

Шаг 12

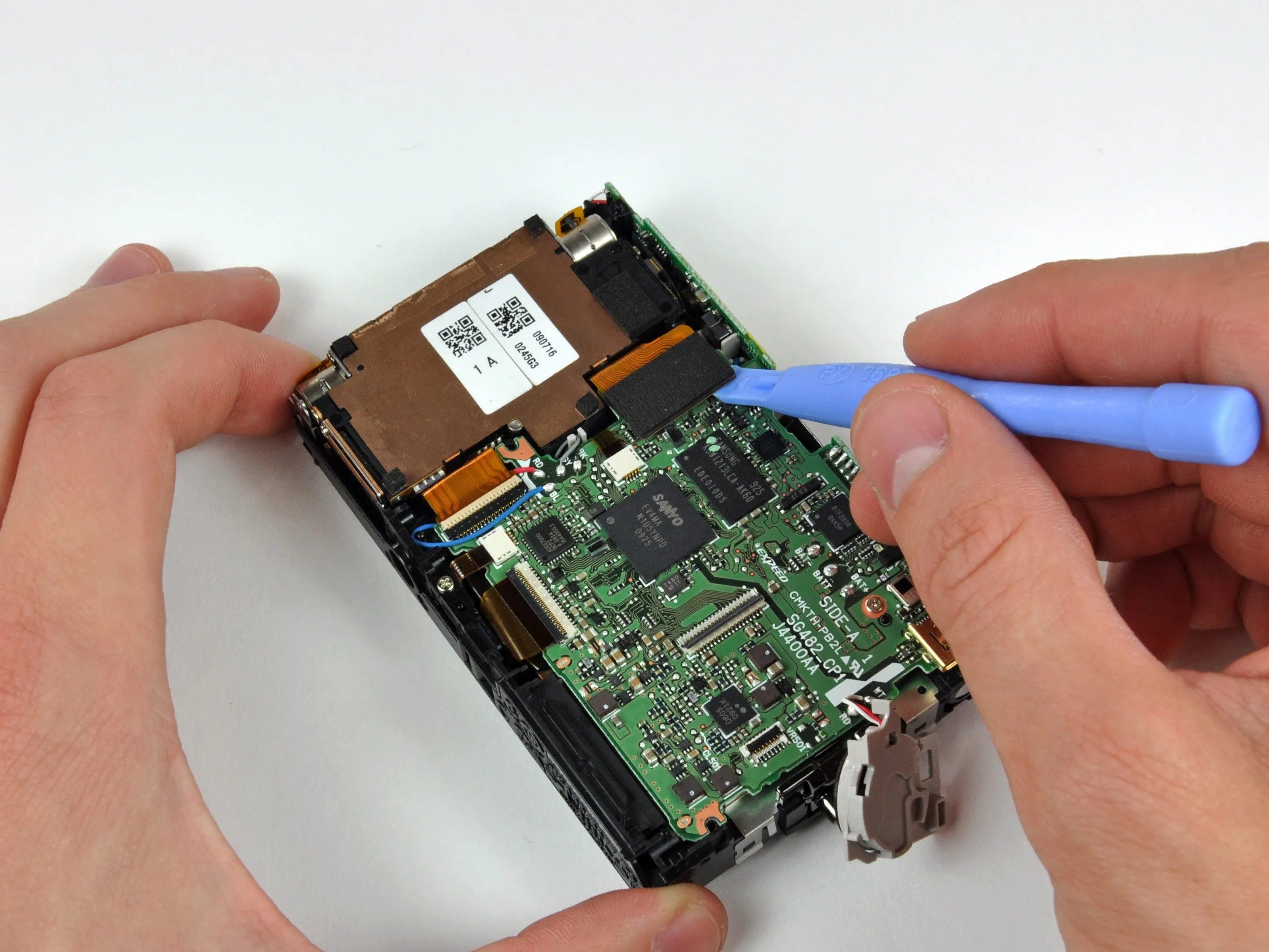

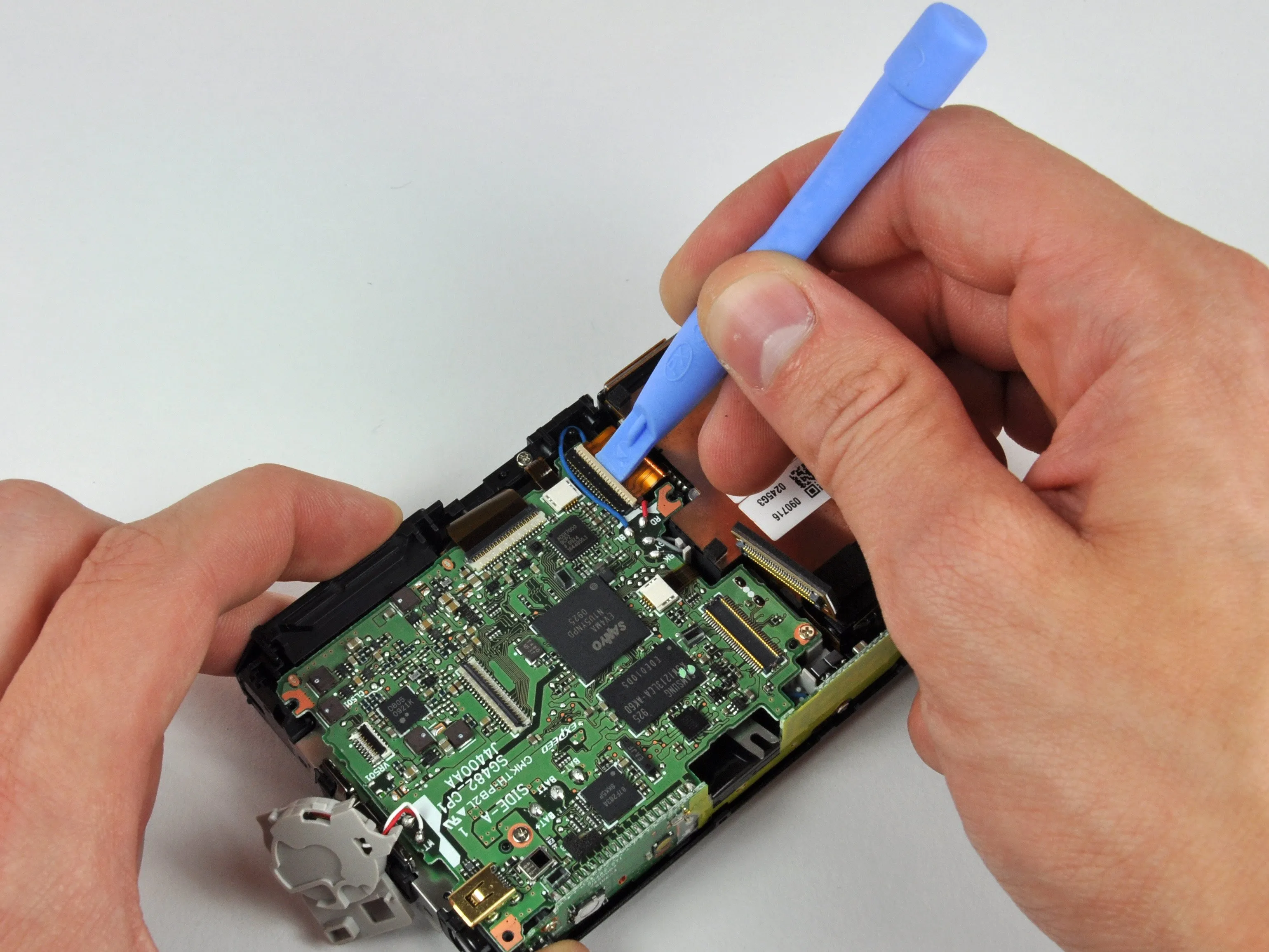

• Подденьте верхний разъем кабеля камеры и снимите его с логической платы.

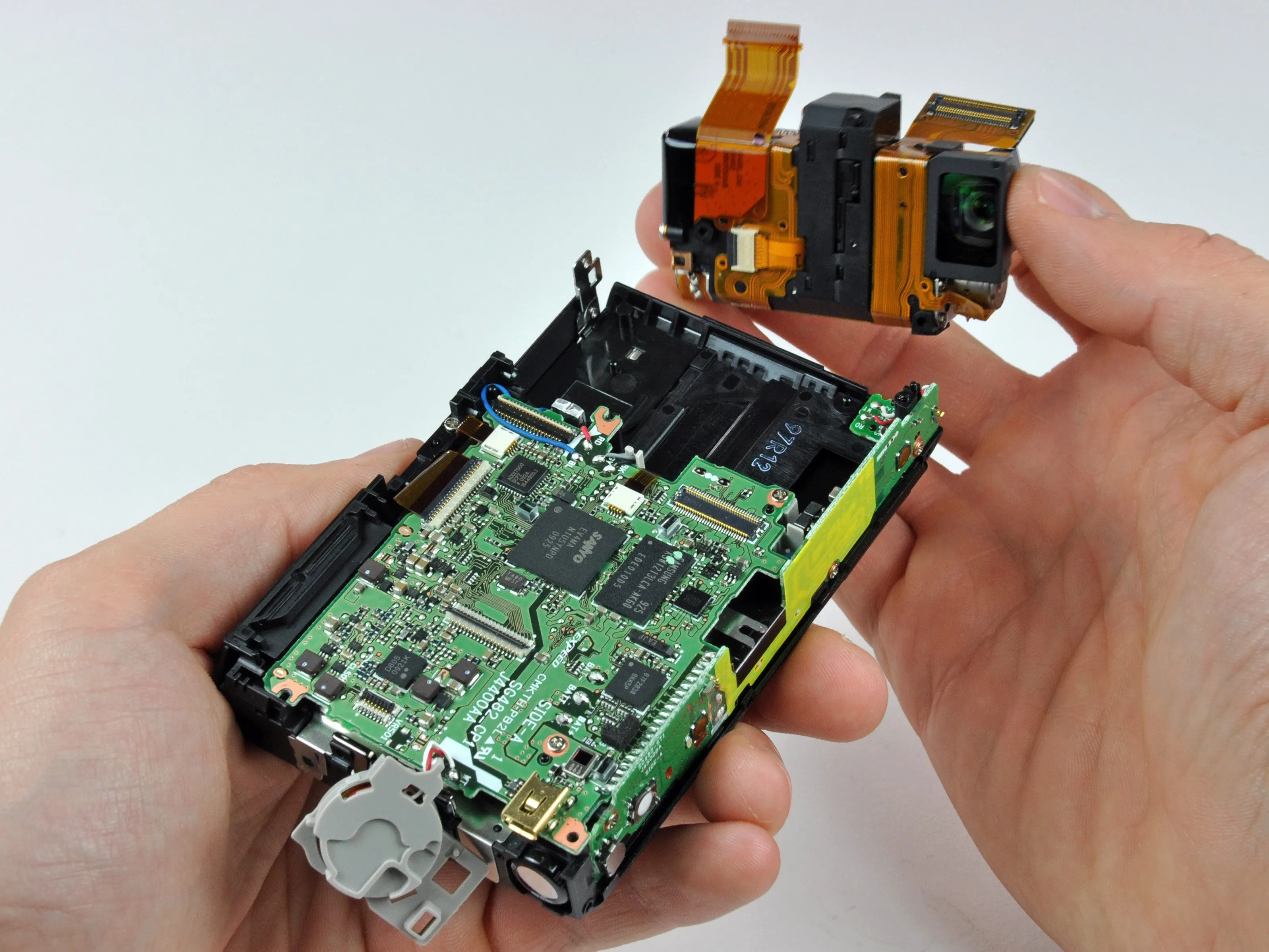

• Откиньте фиксатор кабеля ZIF и снимите блок объектива.

• Медь была интересным выбором для задней крышки блока объектива.

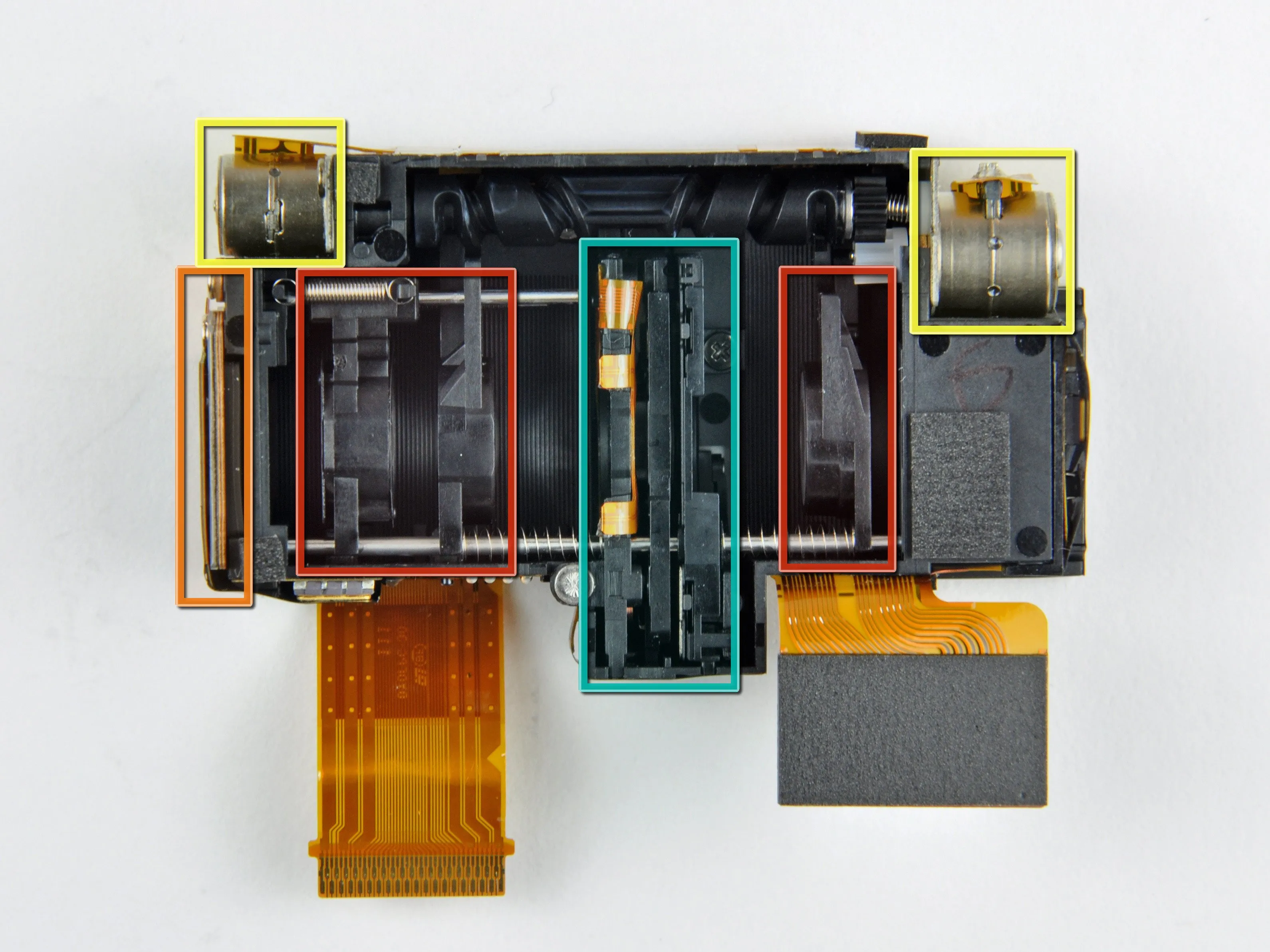

Шаг 13

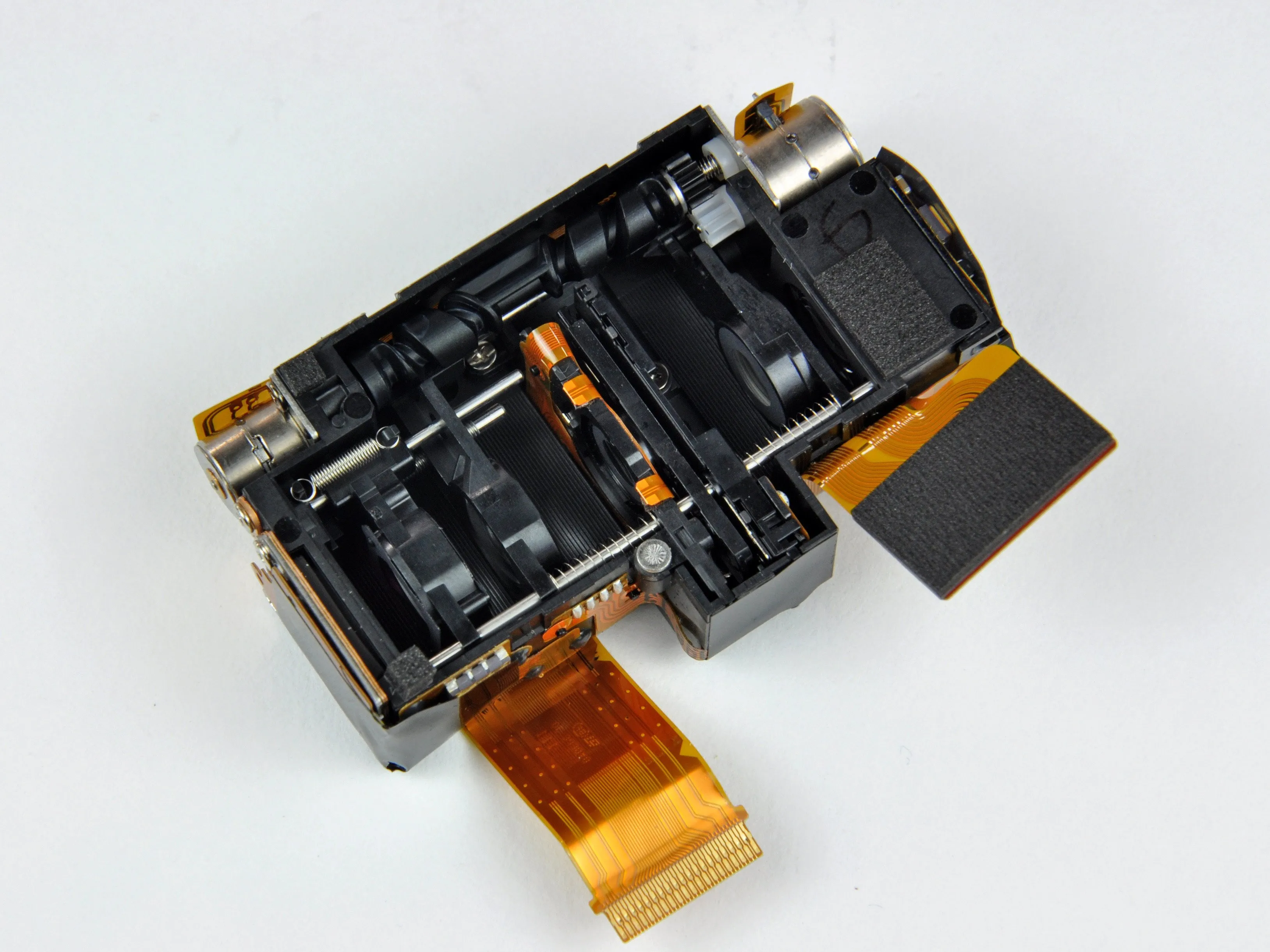

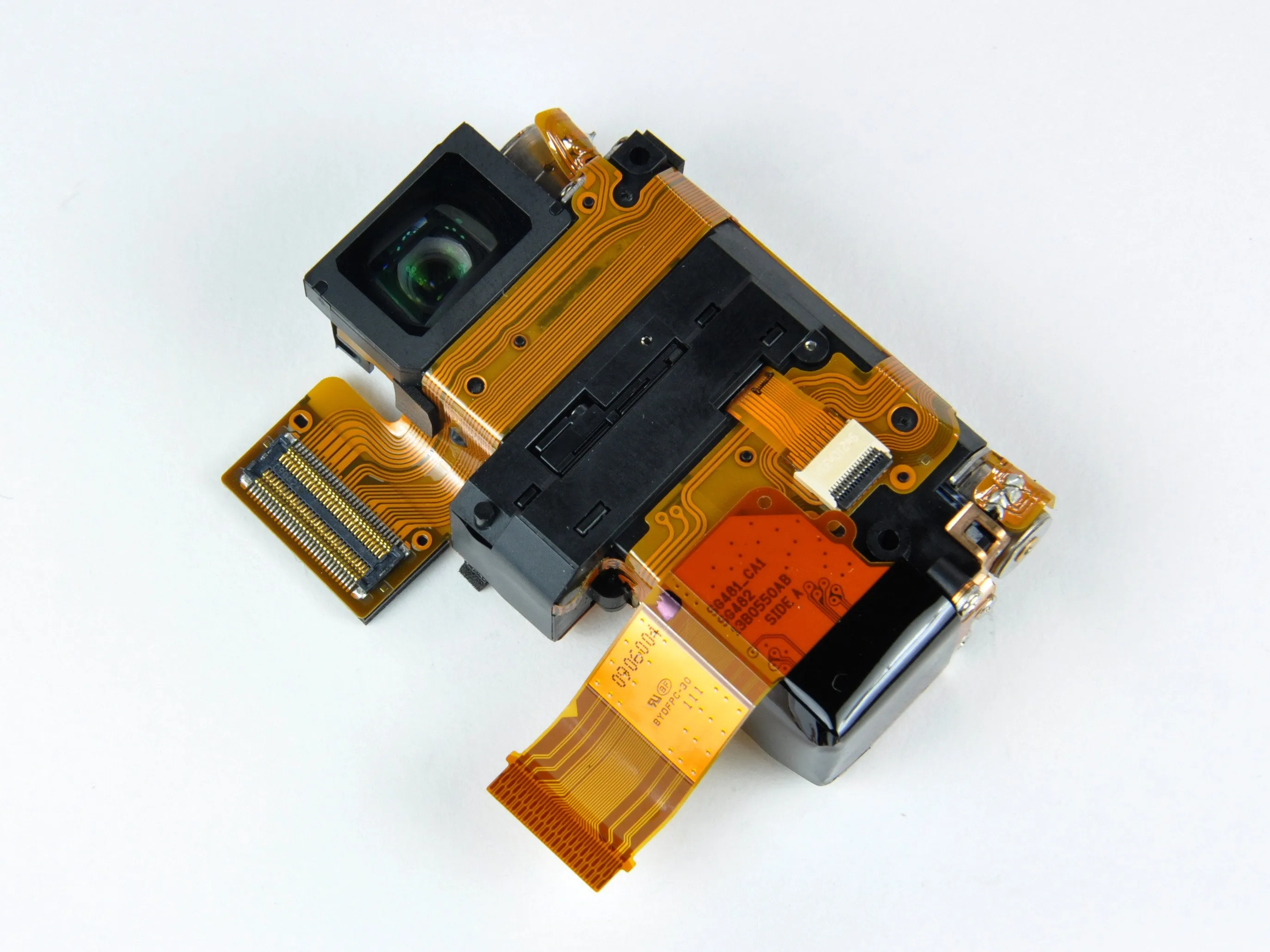

• Модуль камеры во всей красе.

• Как и в большинстве компактных цифровых камер с оптическим зумом, не имеющих внешних телескопических объективов, внутренние зум-объективы S1000pj перемещаются перпендикулярно передней панели.

• Основные компоненты включают:

• Несколько подвижных объективов.

• ПЗС-датчик изображения.

• Двигатель оптического зума и датчик обратной связи для позиционирования объективов.

• Модули диафрагмы и стабилизации изображения.

• Свет должен пройти как минимум через четыре стеклянные линзы, пока не попадет на ПЗС-матрицу. Вот это путешествие!

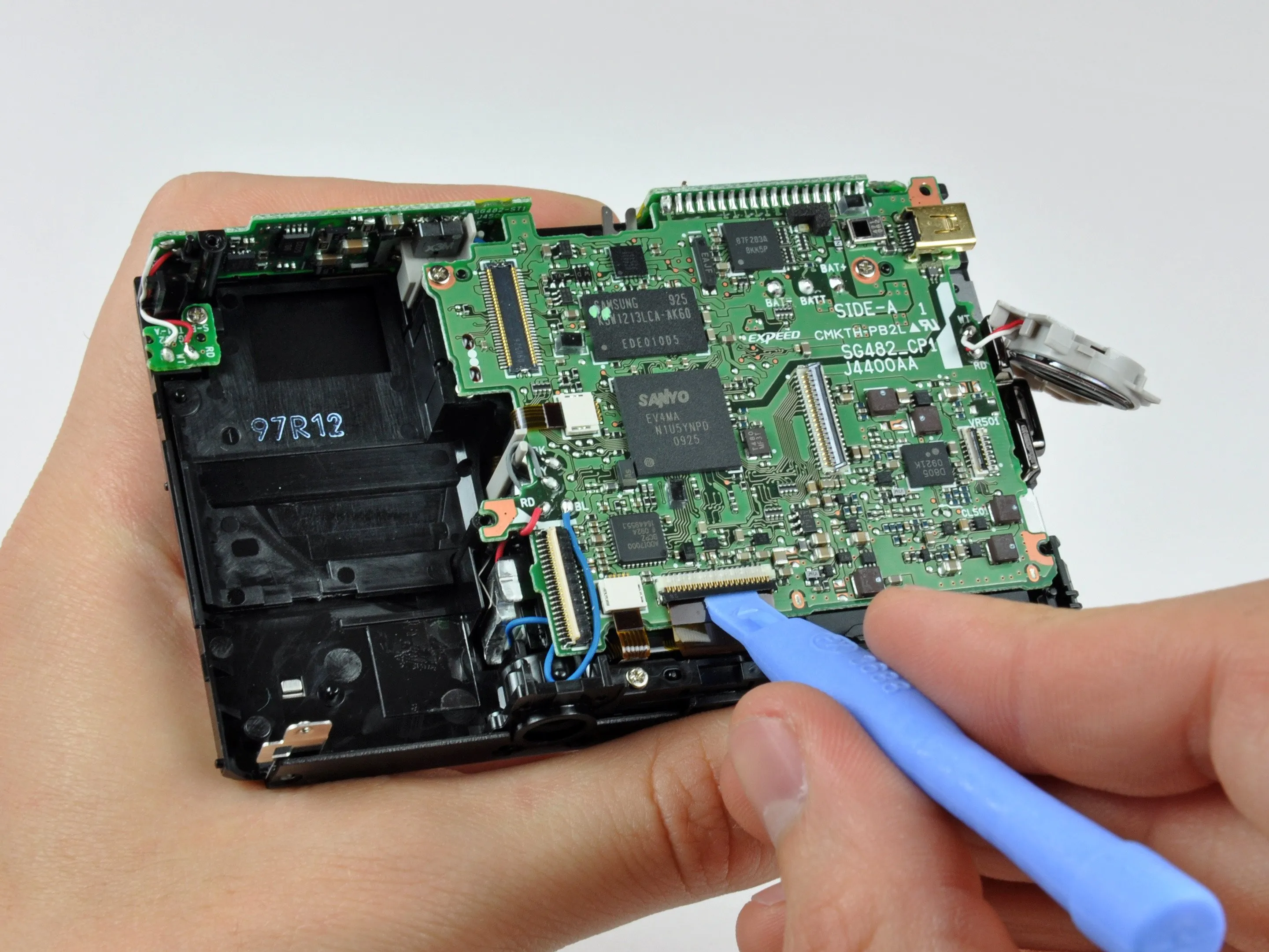

Шаг 14

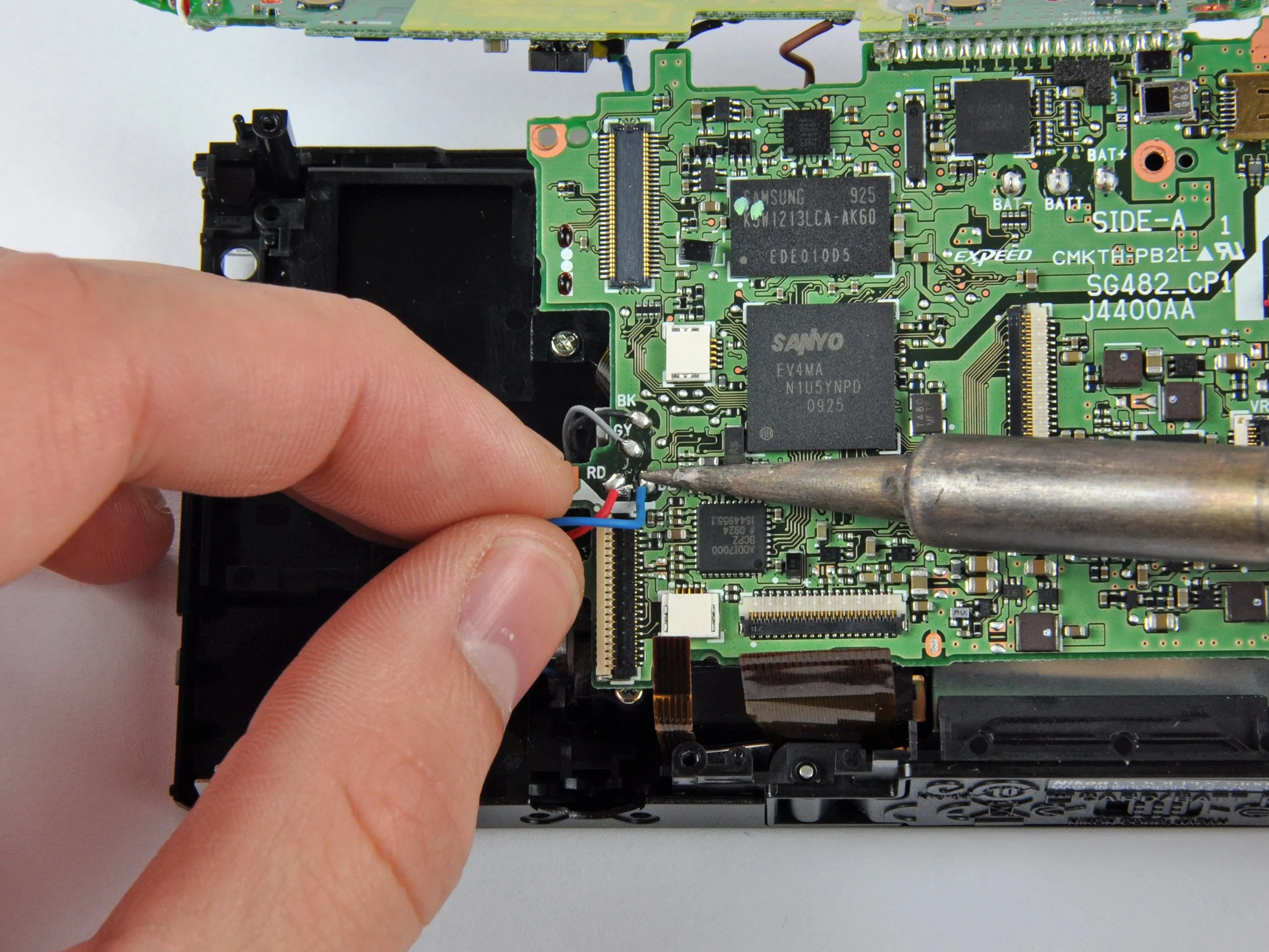

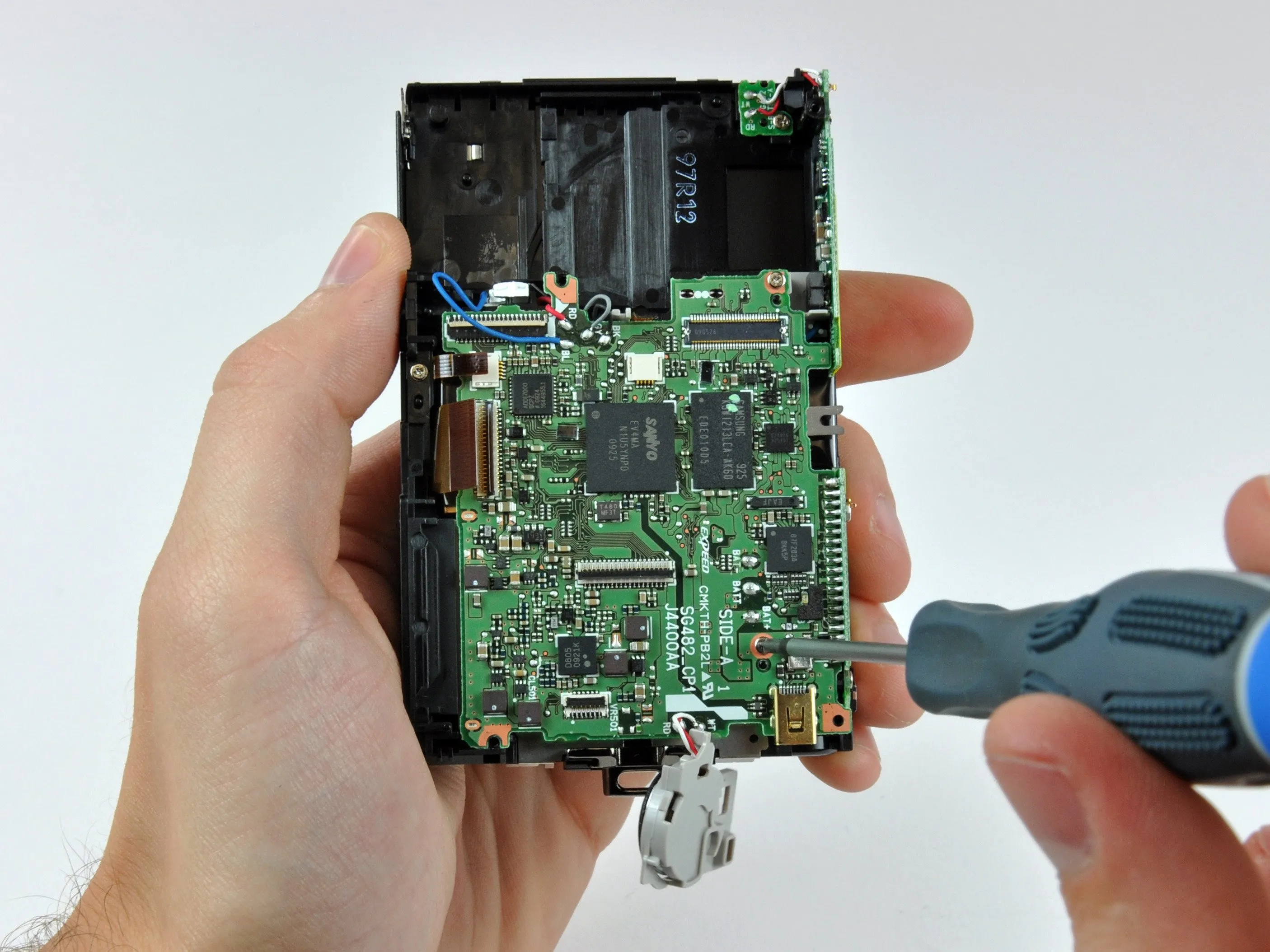

• Нам пришлось отсоединить еще несколько кабелей ZIF и открутить несколько винтов, крепящих логическую плату к основному шасси.

• Разборка этой камеры не для слабонервных - компания Nikon определенно не предполагала, что это устройство можно будет обслуживать.

• Нам даже пришлось отпаять кучу компонентов, включая привод крышки камеры, светодиод проектора и лампу вспышки.

Шаг 15

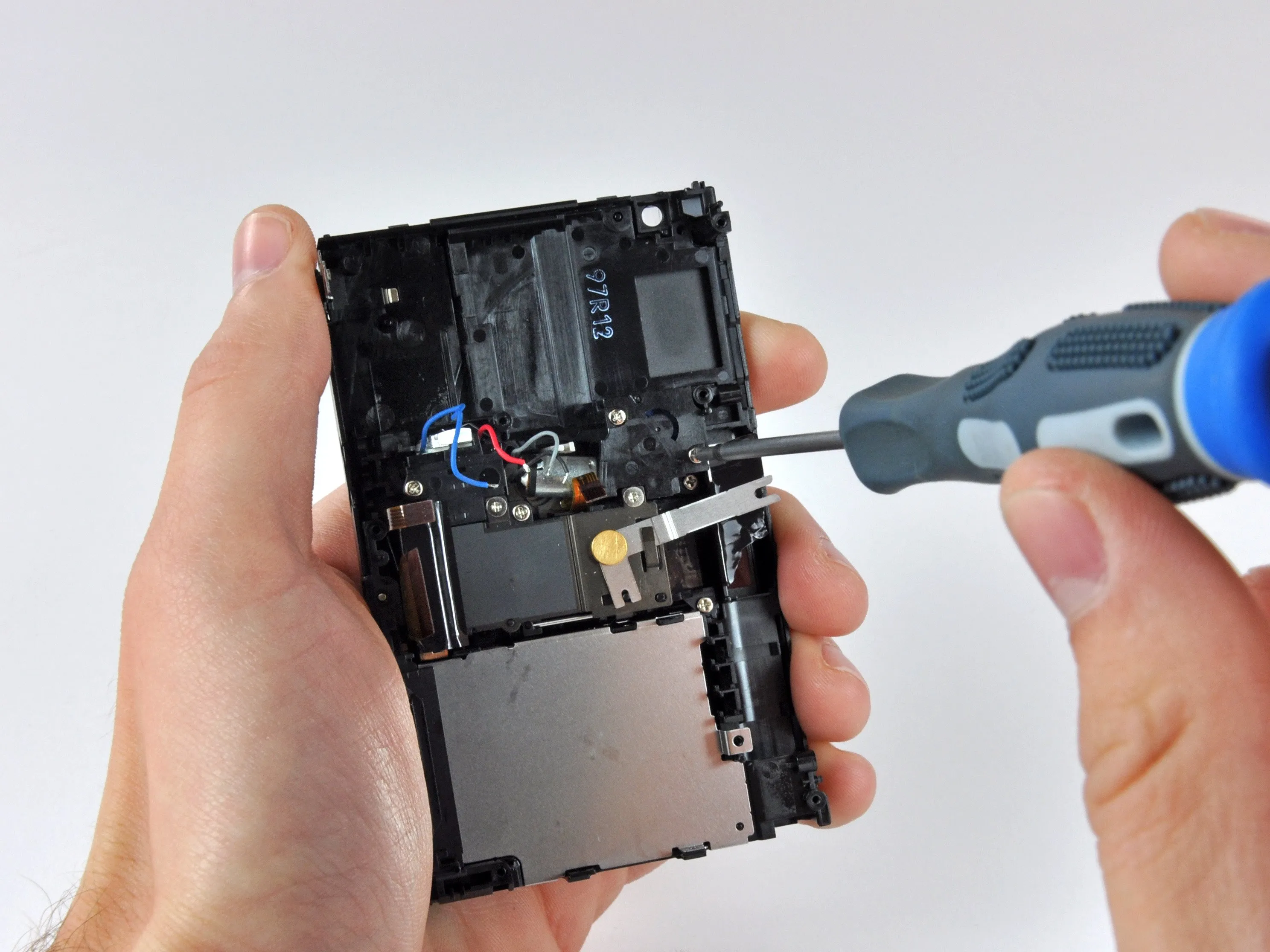

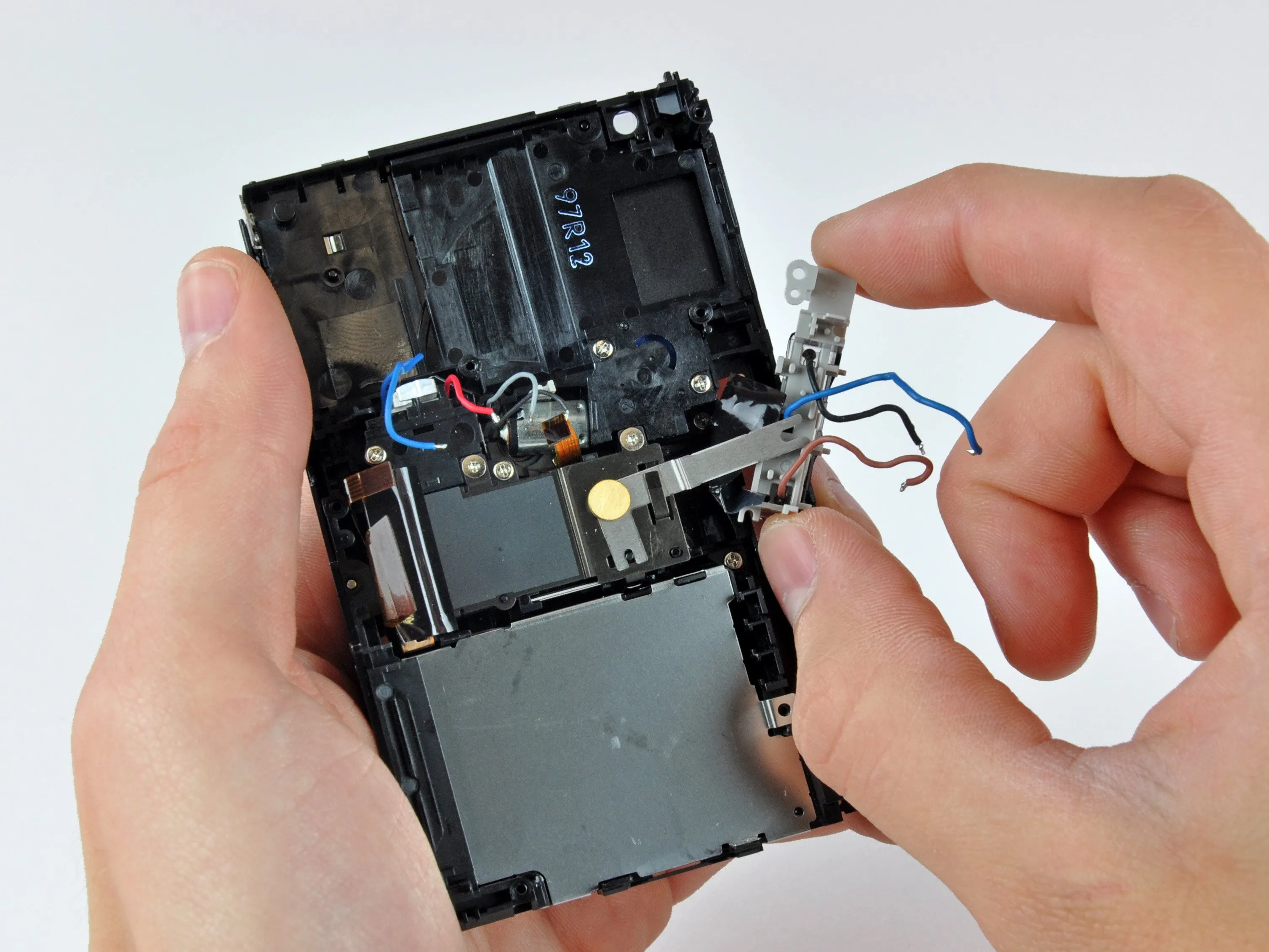

• Чтобы снять объектив проектора, сначала снимите трубку вспышки.

• После откручивания нескольких винтов...

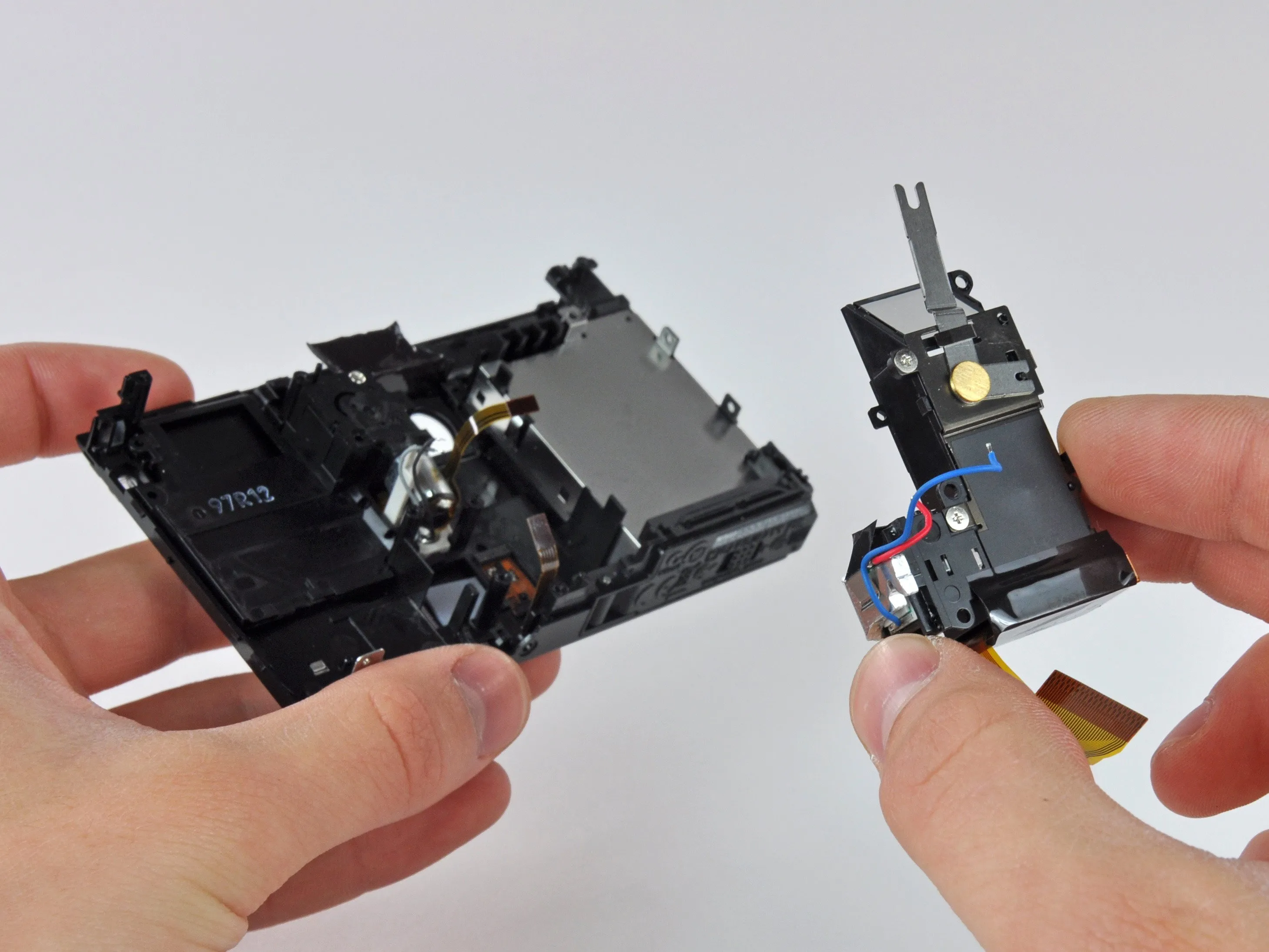

• ...проектор в сборе сразу же вынимается.

Шаг 16

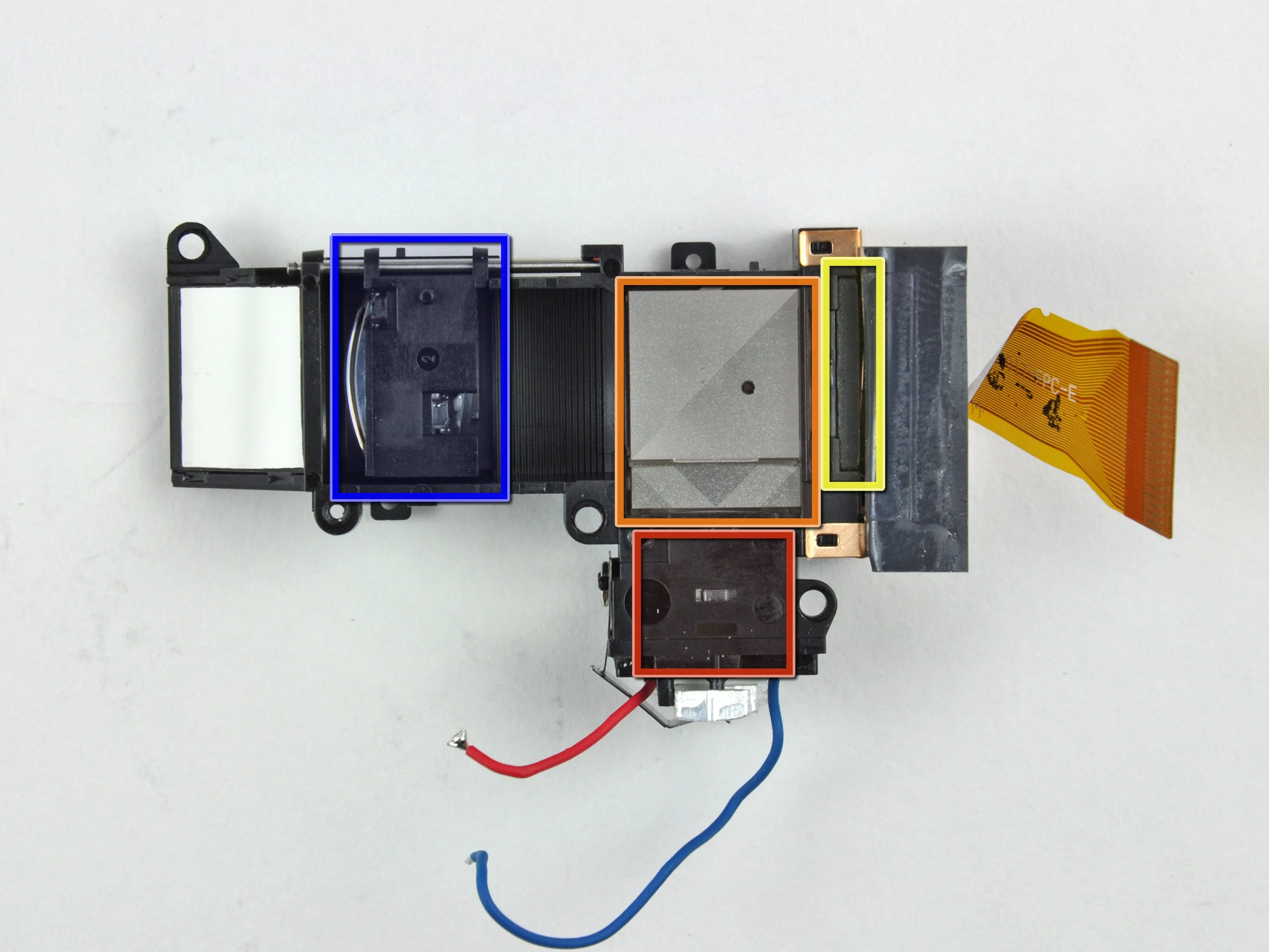

• Вот взгляд изнутри на проектор в сборе без защитной крышки.

• Свет для проецирования изображений обеспечивает очень мощный светодиод (показан красным цветом), который даже имеет собственный радиатор для отвода тепла на алюминиевую переднюю панель.

• Когда свет выходит из светодиода, он проходит через некоторые фильтры и линзы (показаны оранжевым цветом).

• Благодаря продуманному оптическому отражению свет, излучаемый светодиодом, отражается от крошечной ЖК-панели (показана желтым) и направляется к зеркалу.

• Прежде чем отразиться от зеркала и выйти из камеры, проецируемое изображение проходит через фокусирующую линзу (показана синим цветом), соединенную с ползунком на верхней панели.

Комментарии к шагу

Мне нравится этот сайт, фантастическая идея.

Интересно, какой мощный светодиод они используют?

Мне тоже. Мне действительно интересно, какой мощный светодиод используется.

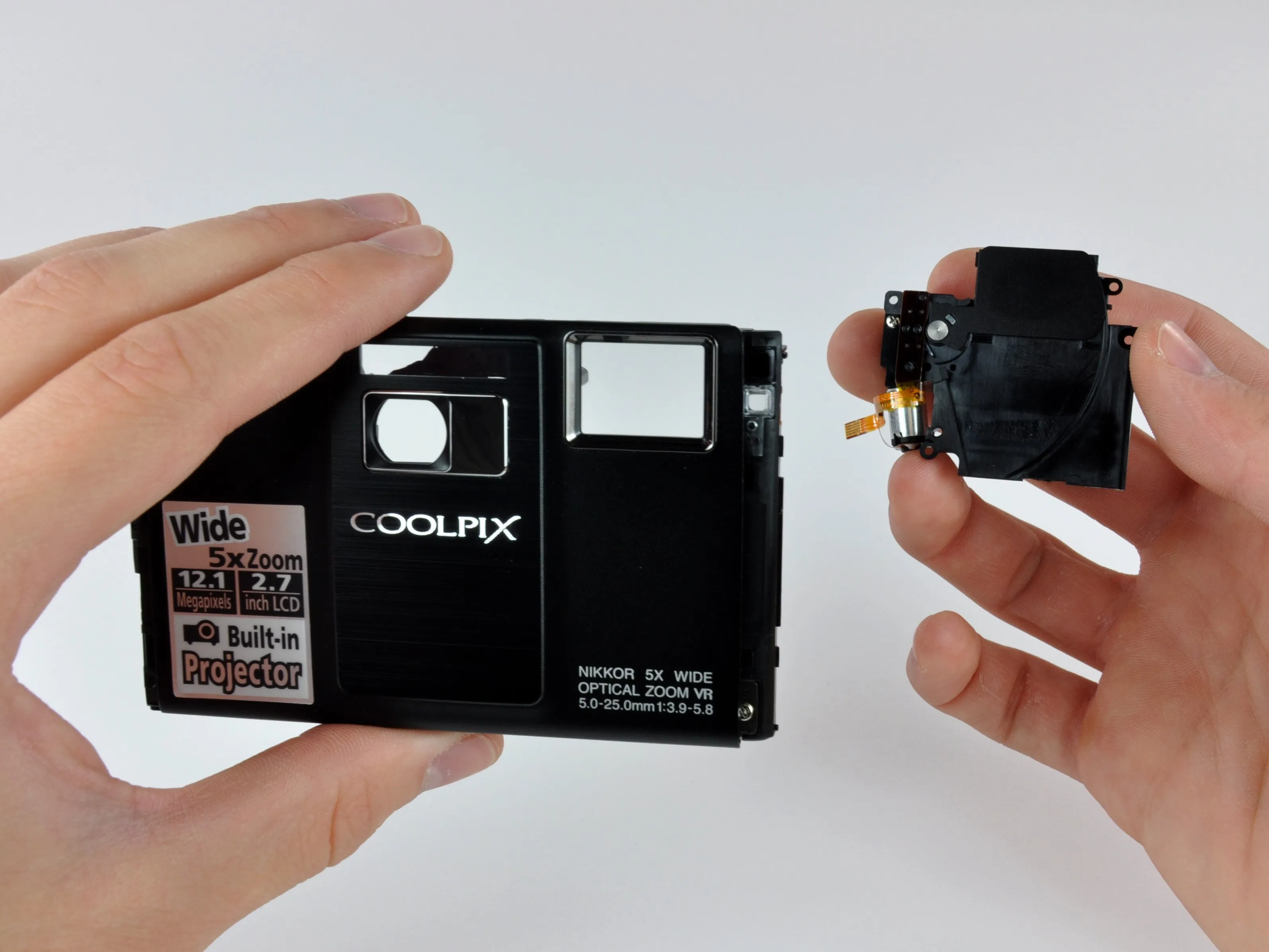

Шаг 17

• Почти готово...

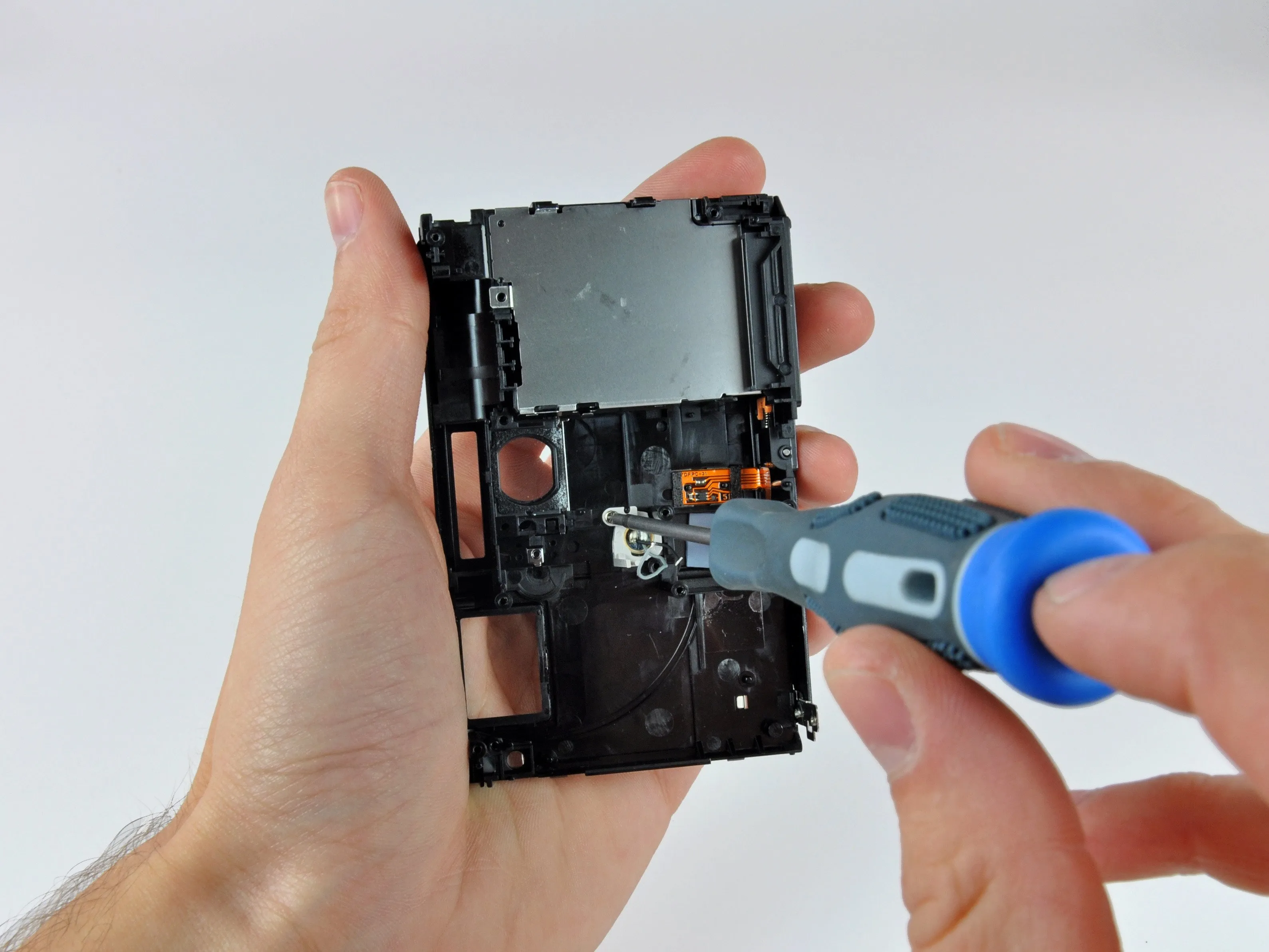

• Сначала снимите автоматическую крышку объектива. Крышка объектива оснащена мотором и открывается при активации функции камеры.

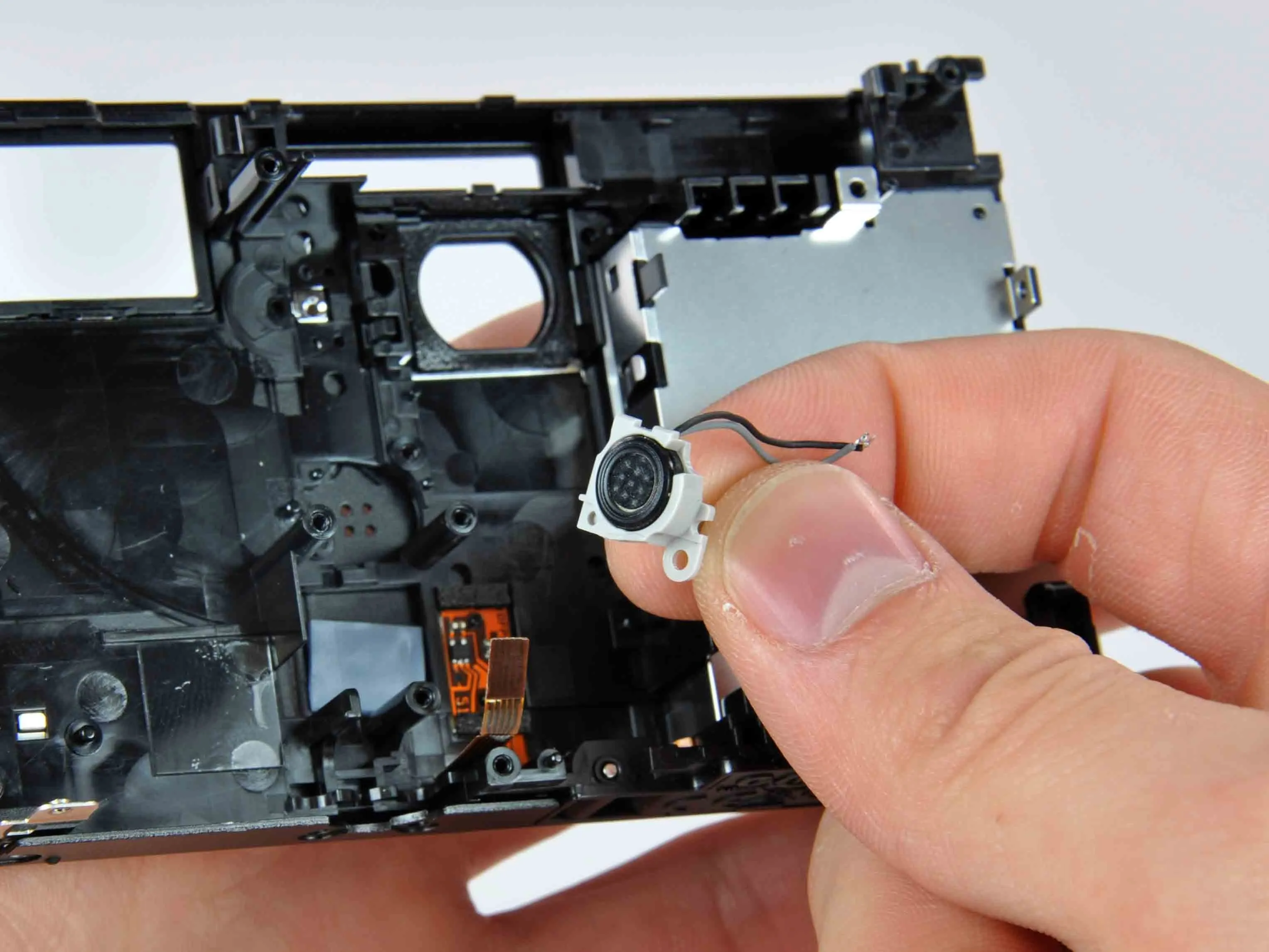

• После того как крышка объектива будет открыта, можно будет легко снять микрофон, расположенный на передней панели.

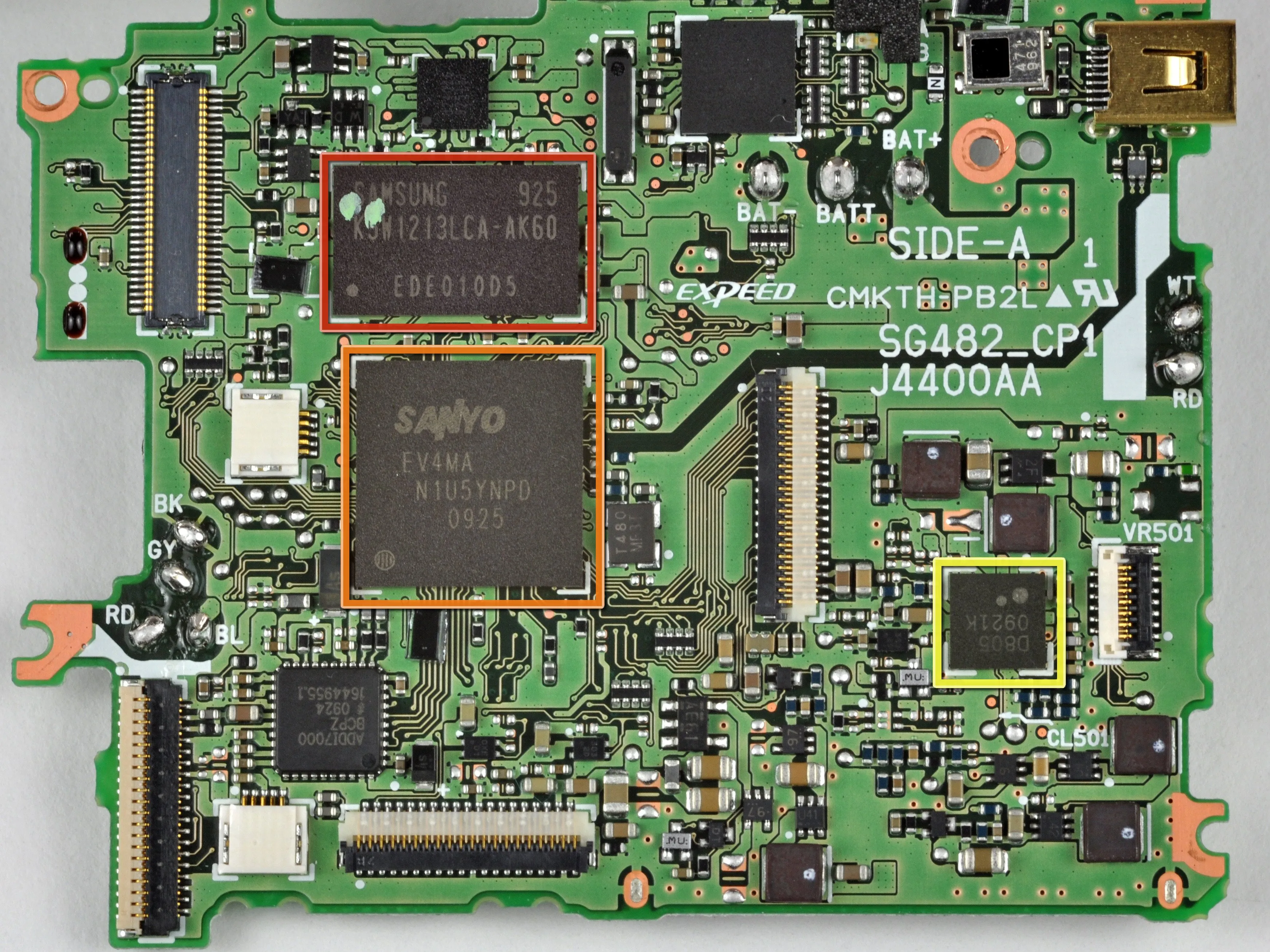

Шаг 18

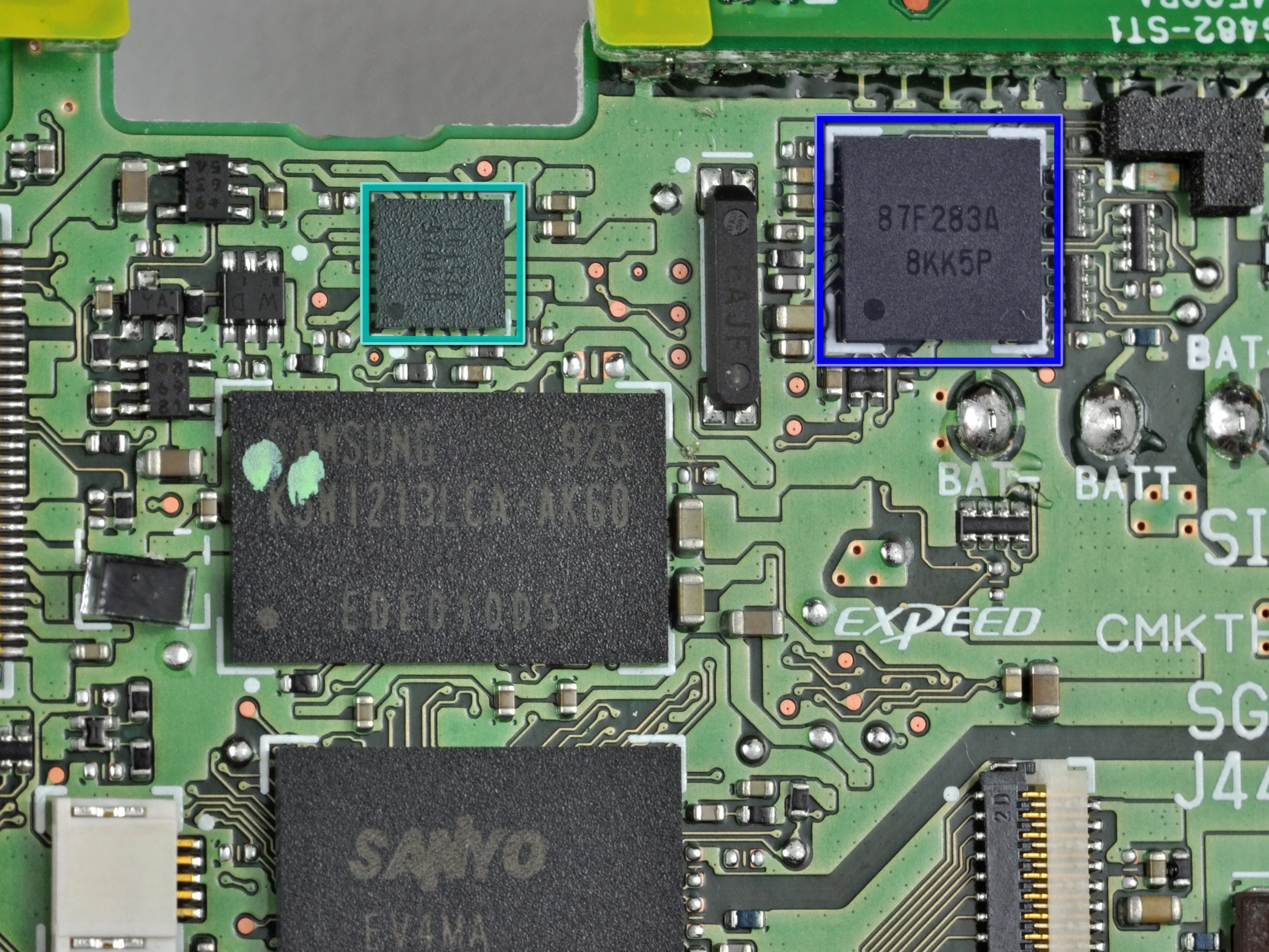

• Основные игроки на 'стороне А' платы включают:

• Samsung 925 K5W1213LCA-AK60 EDE010D5

• Sanyo EV4MA N1U5YNPD 0925

• D805 0921K

• ADDI7000 BCPZ 0924 1644955.1

• 87F283A 8KK5P

Шаг 19

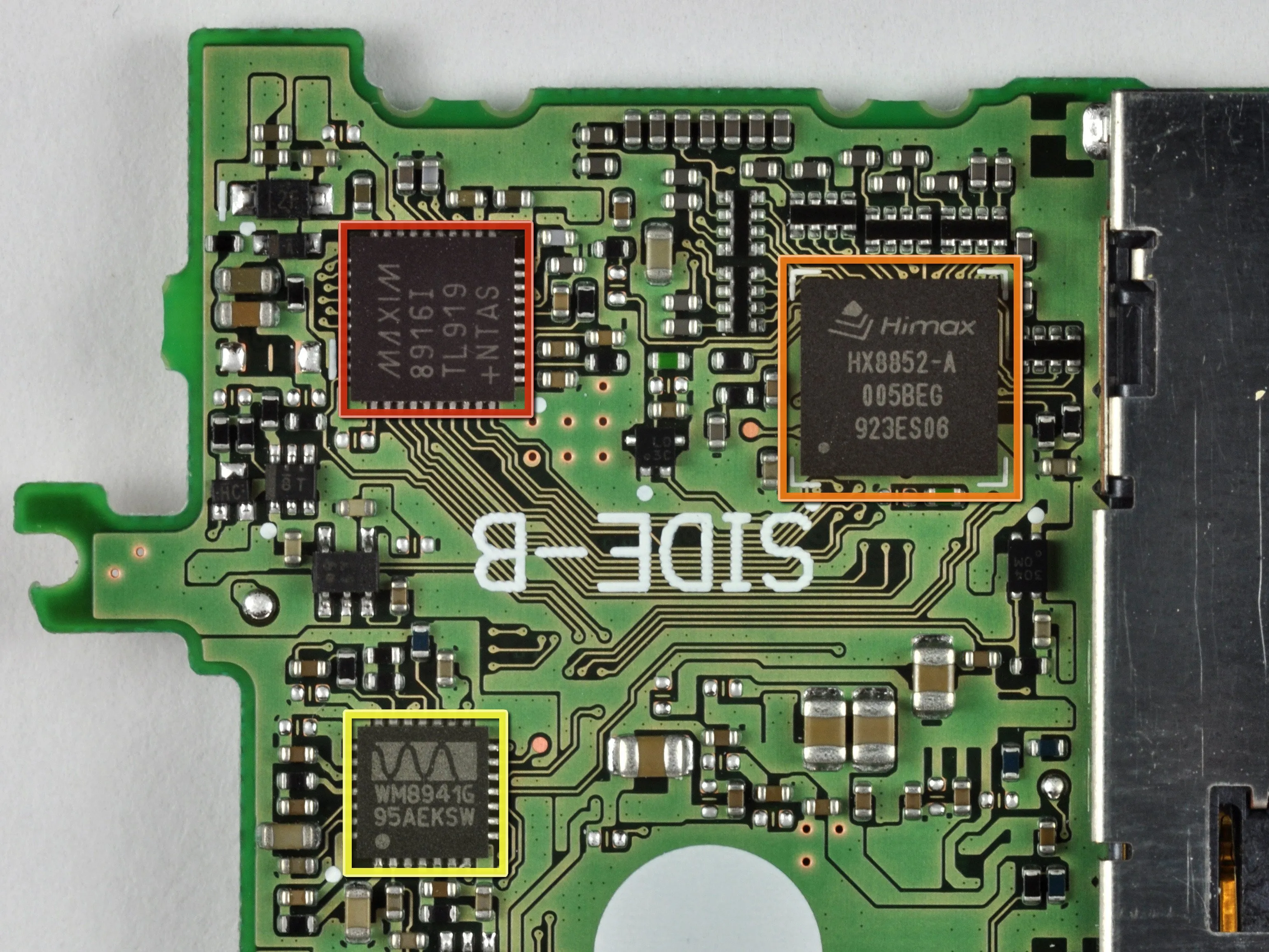

• На стороне 'SIDE-B' платы находятся:

• MAXIM 8916I TL919 +NTAS

• HIMAX HX8852-A 005BEG 923ES06 Контроллер дисплея LCOS с интерфейсом, совместимым с MIPI.

• Монофонический кодек Wolfson Microelectronics WM8941G 95AEKSW с драйвером динамика и видеобуфером.

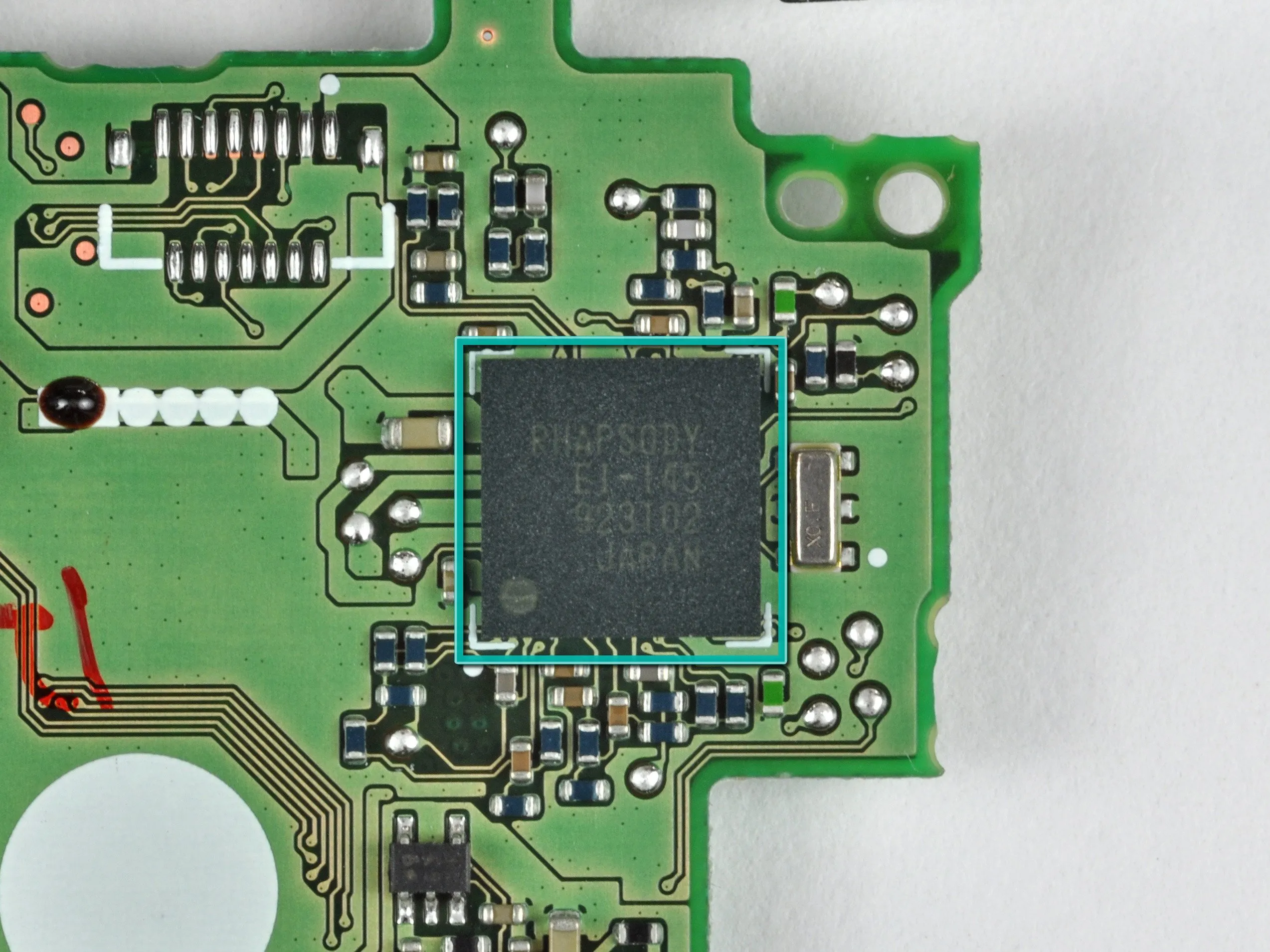

• RHAPSODY E1-145 923102.

Шаг 20

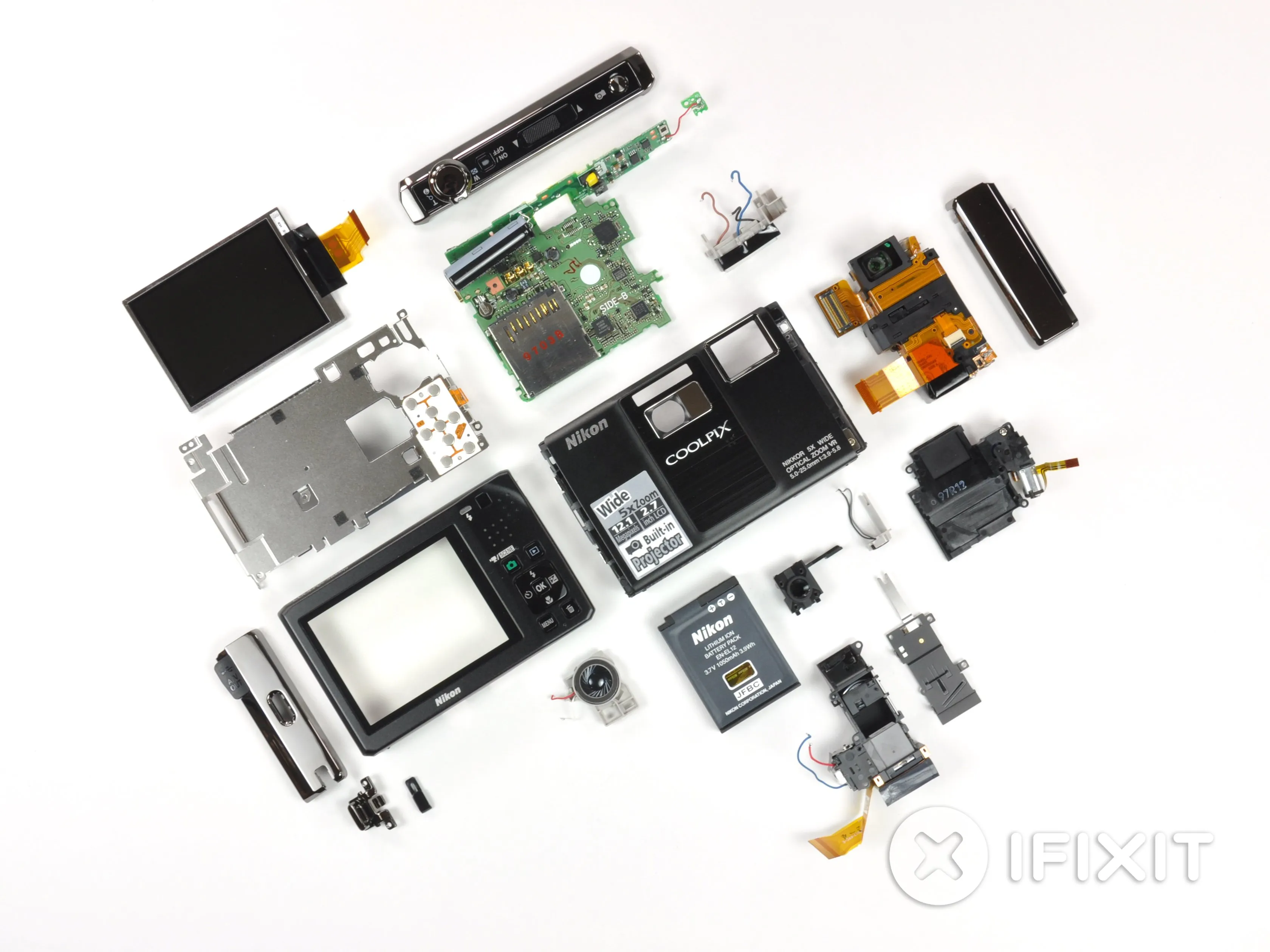

• Nikon Coolpix S1000pj... вас только что разобрали!

• Это наша новая фраза, Torn'd.

• На этом мы закончим этот выпуск 'Делаете.ру'. Присоединяйтесь к нам в следующий раз, когда мы продолжим наш разврат!
