Разборка Nikon D5100

Введение

Кажется, что все новинки электроники в наши дни - это планшеты, телефоны и прочее. Честно говоря, наши инженеры устали. Их лопатки стали мягкими; нам нужно было сделать что-то, что поставило бы перед ними сложную задачу и заставило бы их снова стать острыми - ничего из того, что можно сделать с дисплеем, чтобы найти материнскую плату.

Мы точно знали, куда обратиться. В прошлом мы уже делали руководство по ремонту Nikon D70 и видели, насколько сложно разобрать зеркальную камеру. Что может быть лучше, чем разобрать еще одну зеркальную камеру, чтобы привнести немного веселья в наши разборки?

Итак, во имя науки и всего, что есть в этом мире, давайте посмотрим, что находится внутри новой фотокамеры Nikon D5100!

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка Nikon D5100

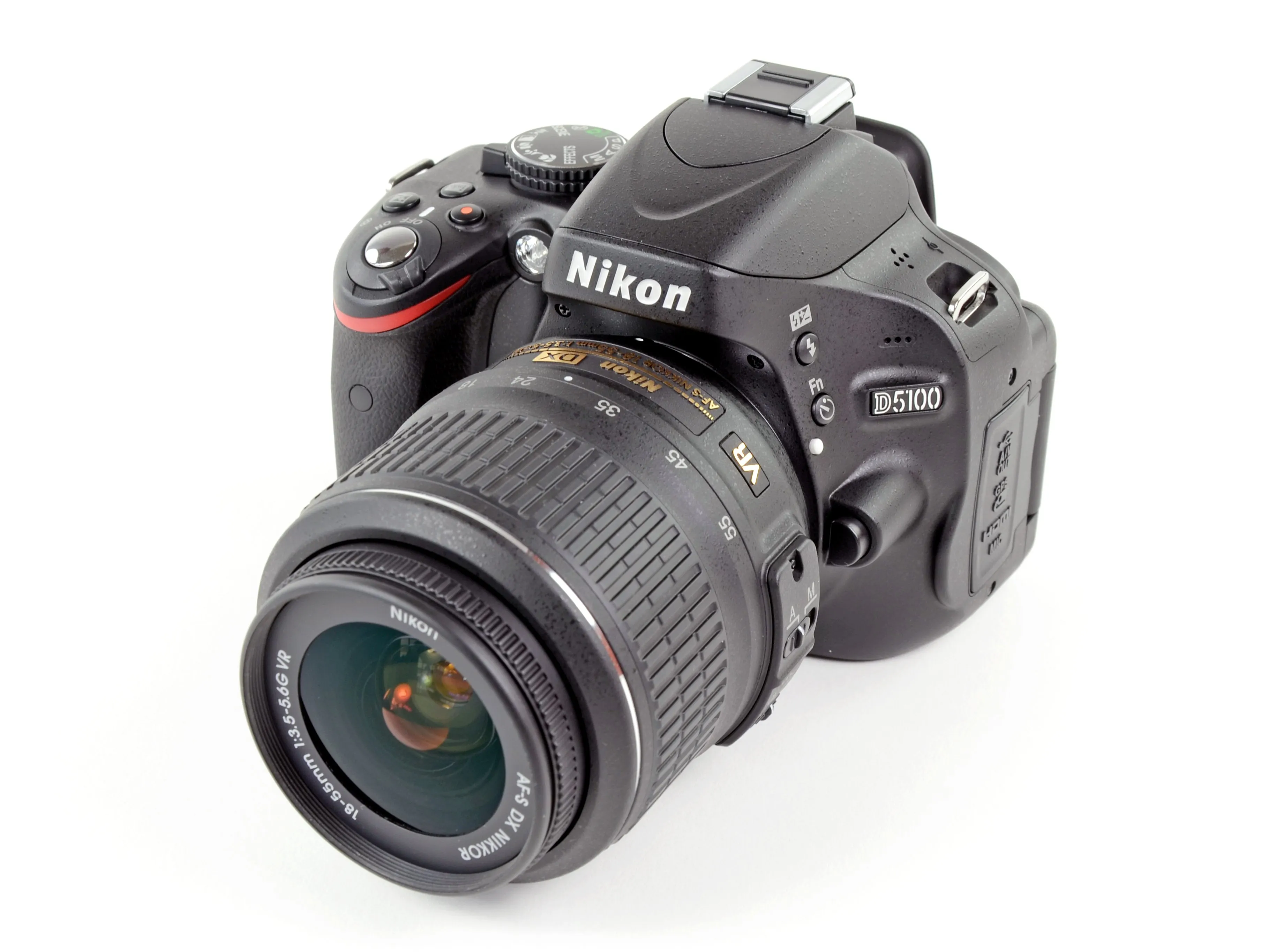

• Мы на сайте Делаете.ру очень любим фотоаппараты. Мы рады предоставить нашим поклонникам то, что, по нашему мнению, будет потрясающим разбором. Без лишних слов представляем вашему вниманию разборку D5100.

• Первое, что мы заметили в D5100, - это то, что ее корпус совсем не такой тяжелый, как у нашей стандартной рабочей камеры D90. Он просто кажется... более грубым.

• А потом мы сделали с ним несколько фотографий.

• Фотографии получились потрясающими. Цвета были четкими, и мы даже смогли получить пригодные для использования (хотя и очень зернистые) снимки с ISO 6400, чего нельзя сказать о ISO 3200, установленном на D90.

• Для тех, кому необходимо узнать определение ISO, нажмите здесь.

Шаг 2

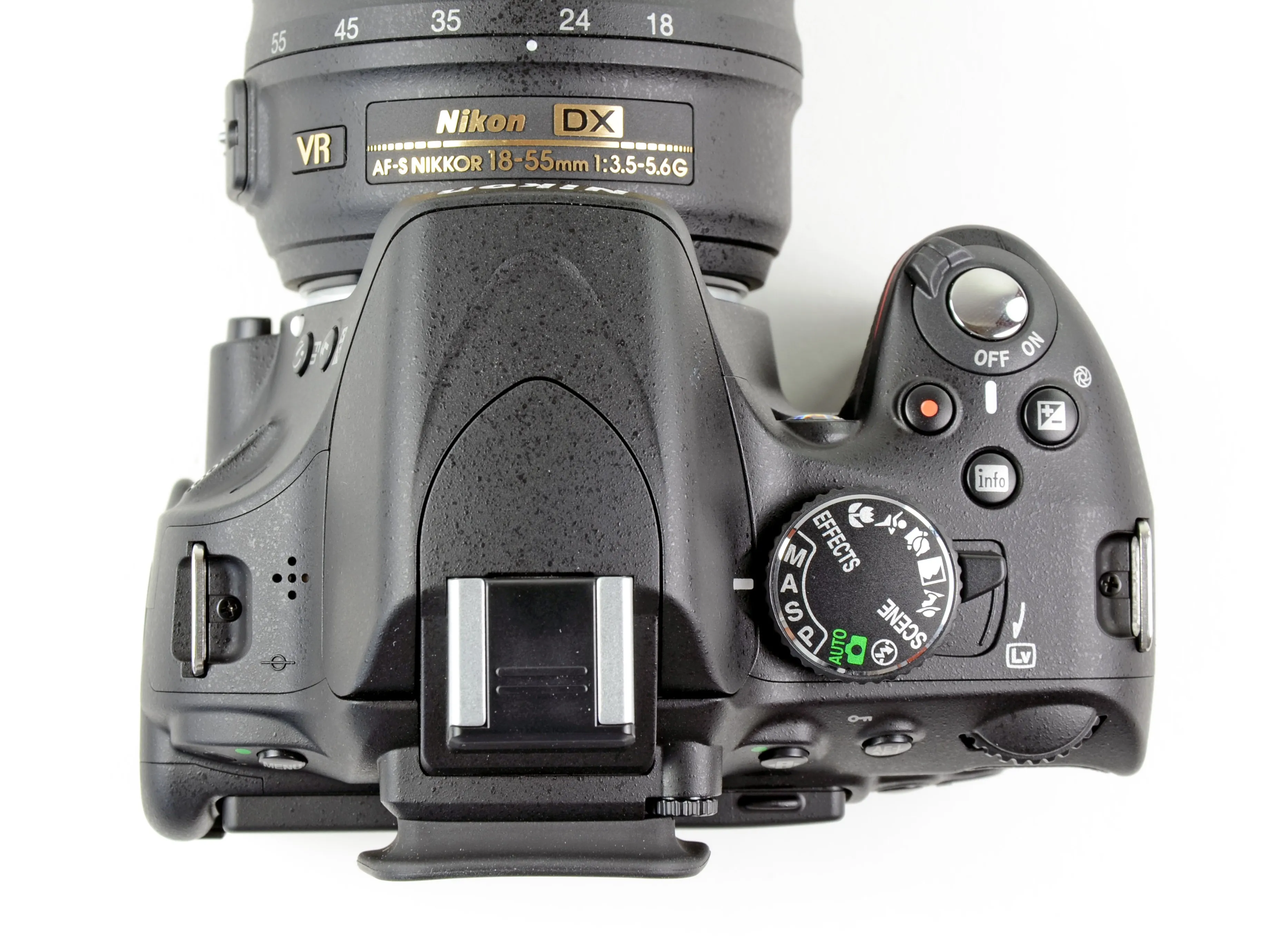

• Поворотный экран очень полезен - особенно если вы пытаетесь записать себя для YouTube.

• В отличие от D90, в верхней части камеры нет информационного ЖК-дисплея. Вместо него справа находится вращающийся селектор режимов.

• Технические характеристики:

• 16,2 МП КМОП-сенсор формата DX

• Непрерывная съемка со скоростью 4 кадр/с

• 3,0-дюймовый дисплей с разрешением 921 000 точек

• Запись в разрешении 1920x1080 со скоростью до 30 кадров в секунду

• 11-точечная система АФ (автофокусировки)

Шаг 3

• Первым делом вынимаем аккумулятор. Мы не хотим, чтобы во время разборки по жилам D5100 бежал электрический сок.

• Особенно это касается большого и заряженного конденсатора 330 мкФ.

• Литий-ионный аккумулятор EN-EL14 емкостью 7,4 В 1030 мАч используется в фотокамерах D5100, D3100 и COOLPIX P700. К сожалению, он не совместим с другими камерами линейки Nikon, такими как D90 и D7000.

Шаг 4

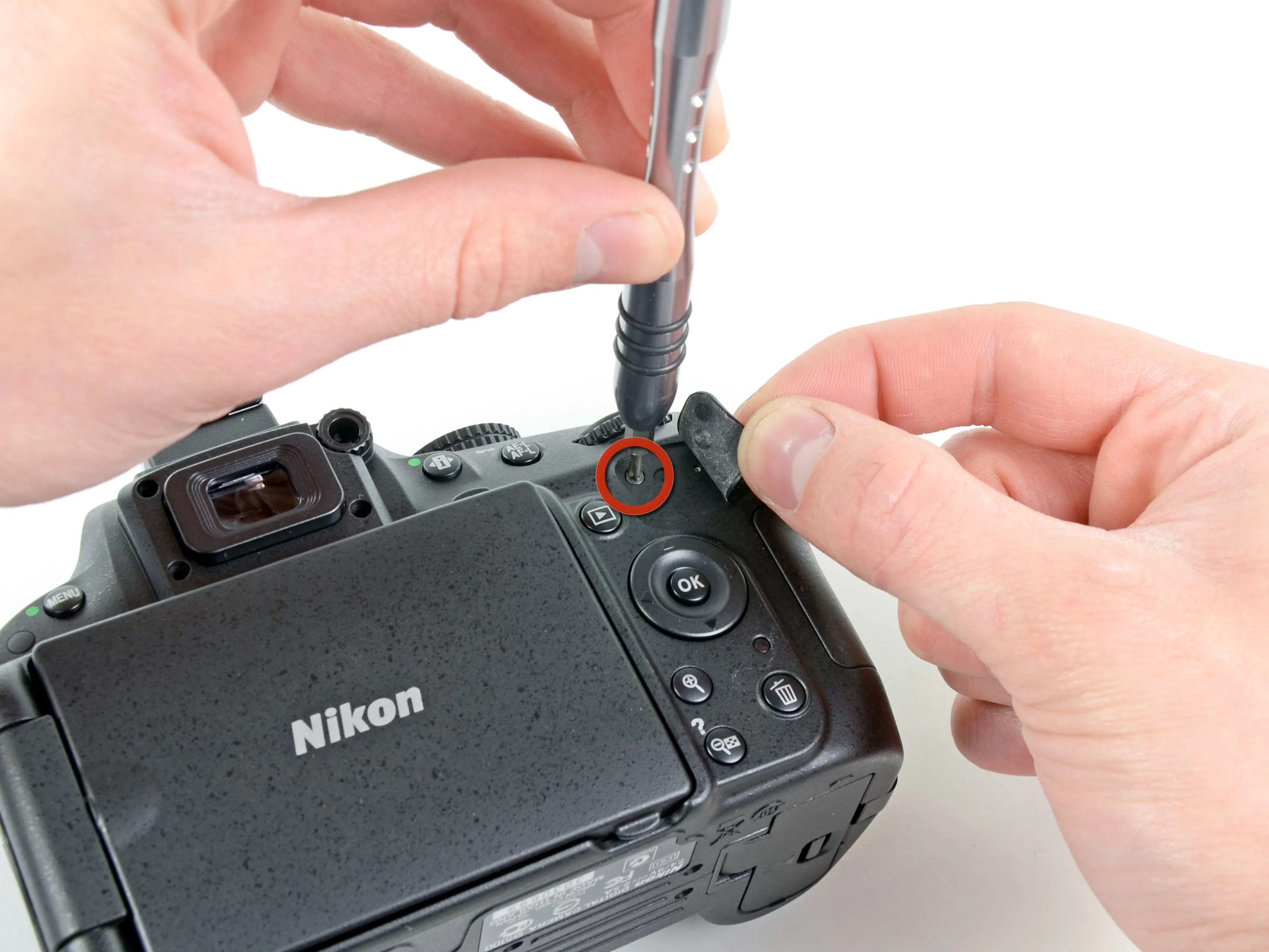

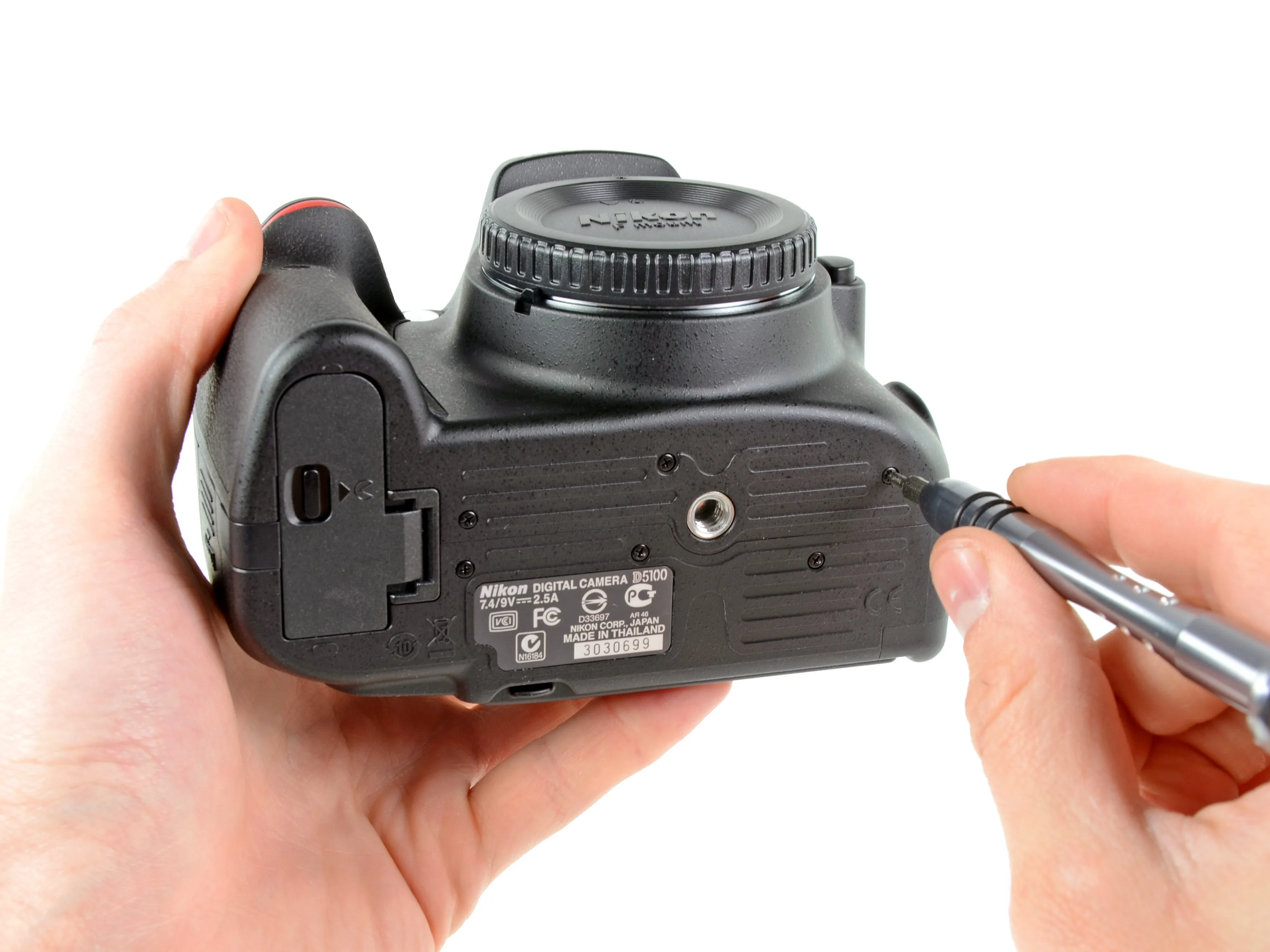

• В фотоаппарате около 4 миллиардов винтов, которые держат его вместе. Чтобы разборка была интересной, мы пропустим много фотографий 'откручивания этого винта' (например, те, что показаны в этом шаге).

• Поверьте, после 50-го винта это становится скучным.

• Как будто открытых винтов было недостаточно, Nikon также решила спрятать винты под крышками и прорезиненной рукояткой для большого пальца.

Комментарии к шагу

Мне нужно видеть удаление винтов около видоискателя. Эта информация должна быть показана скучно или нет, пожалуйста.

Для меня это тоже оказалось сложным. Оказалось, что +/- на ручке фокусировки видоискателя - это наклейка. Отклейте ее, чтобы найти четвертый винт.

Я не могу найти все винты, ищу уже несколько часов... Не могли бы вы дать более подробное (с картинками) описание всех скрытых винтов?

Спасибо!!!

Привет, Андреа, это разборка, предназначенная для развлекательных целей, а не для ремонта, ознакомьтесь с нашим руководством по обслуживанию D5100 и просмотрите соответствующие руководства, чтобы получить пошаговые инструкции!

Шаг 5

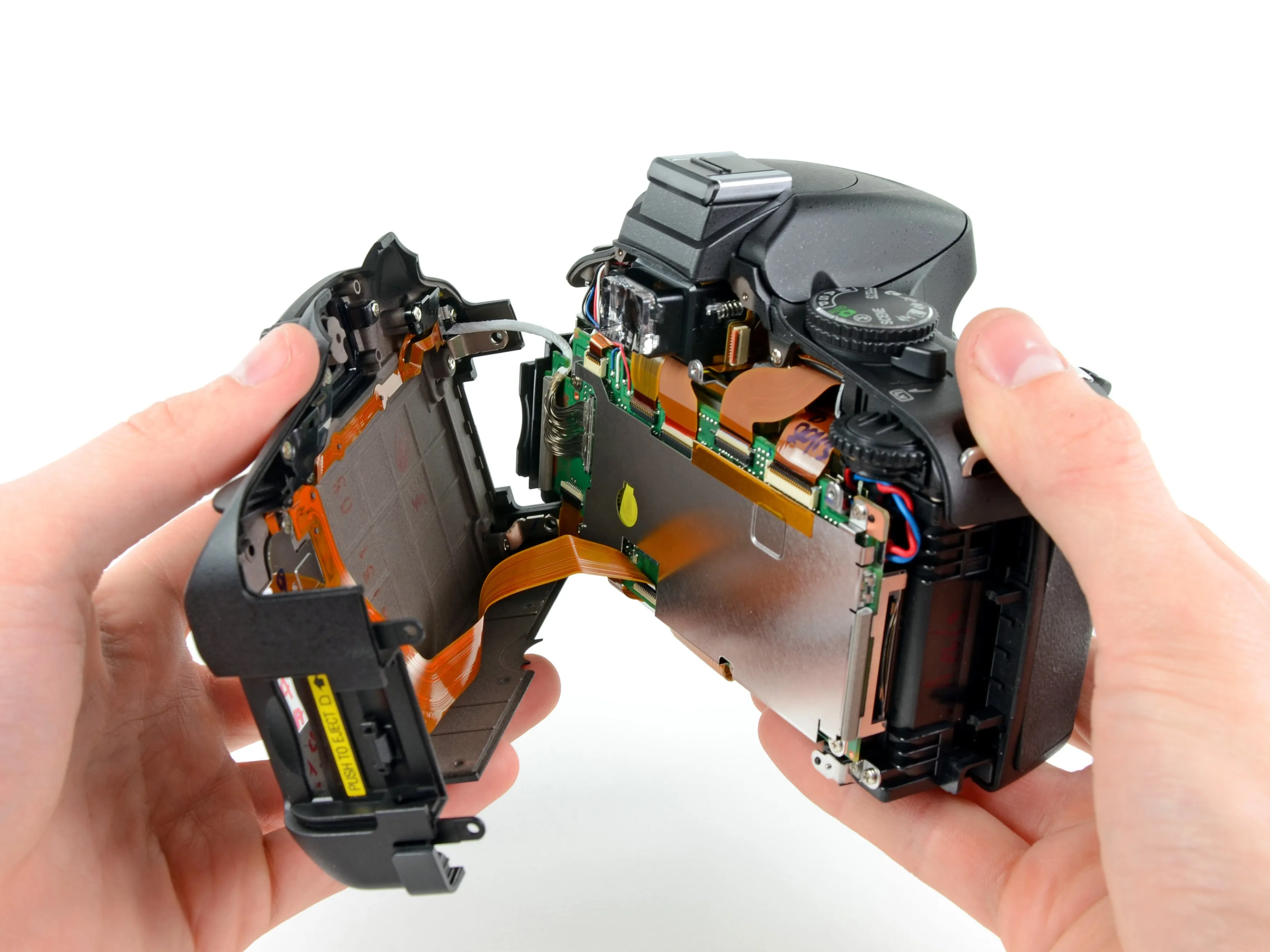

• После того как по периметру устройства было откручено добрых двадцать крестообразных винтов #00, нам удалось отделить заднюю крышку.

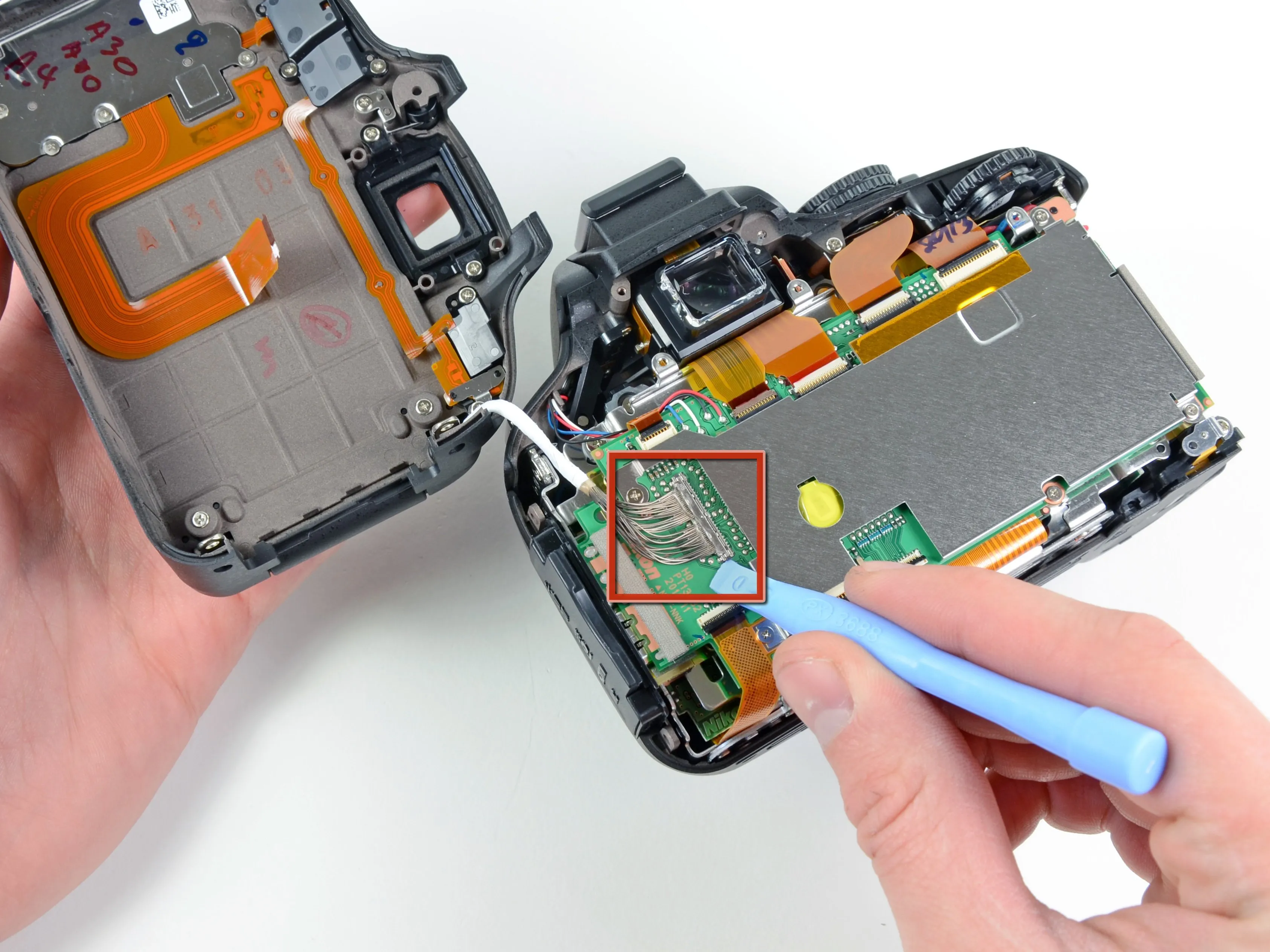

• Ленточный кабель для задних кнопок управления и мощный 40-контактный кабель, отвечающий за передачу информации на задний дисплей, по-прежнему прикрепляли заднюю крышку к остальной части камеры.

• Интересный факт: чтобы исключить сложности с контактным кольцом на вращающемся заднем дисплее, его движение ограничено 180 градусами.

Шаг 6

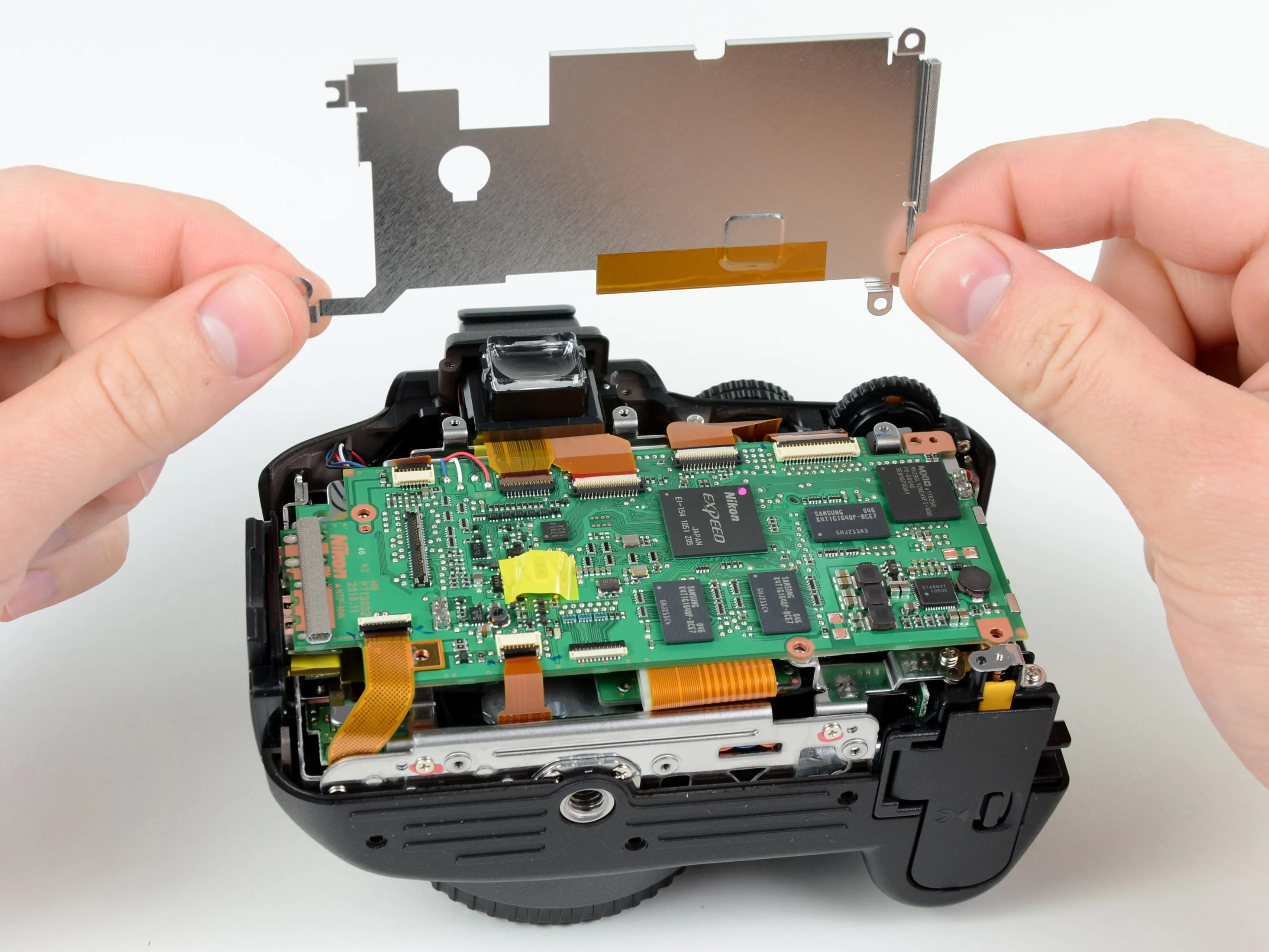

• Открутив еще пару винтов, мы сняли защитный стальной экран с материнской платы.

• Затем мы с удовольствием отсоединили девять кабелей (не все можно увидеть) и отпаяли несколько проводов; наконец, материнская плата была извлечена из своего гнезда.

Шаг 7

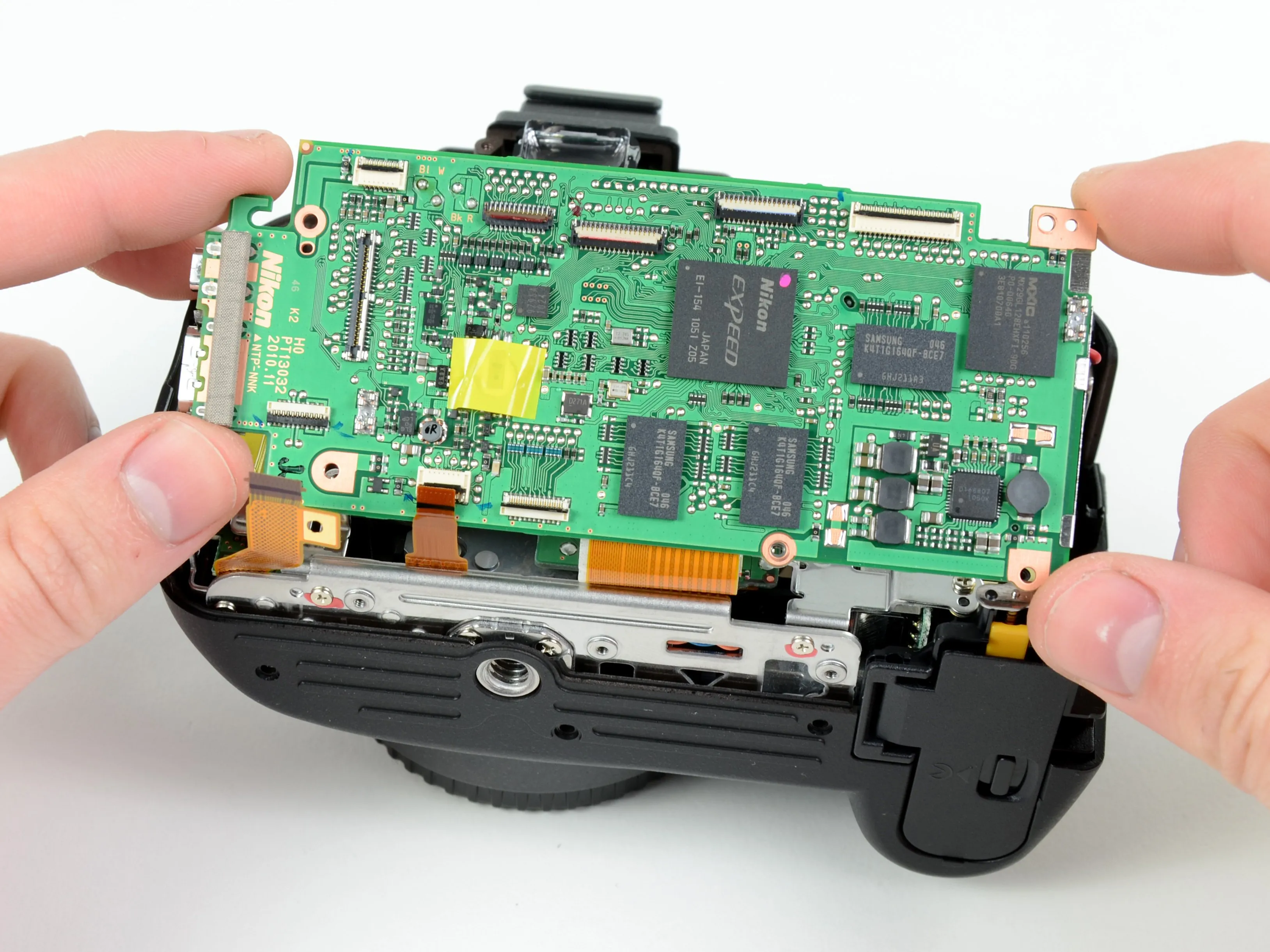

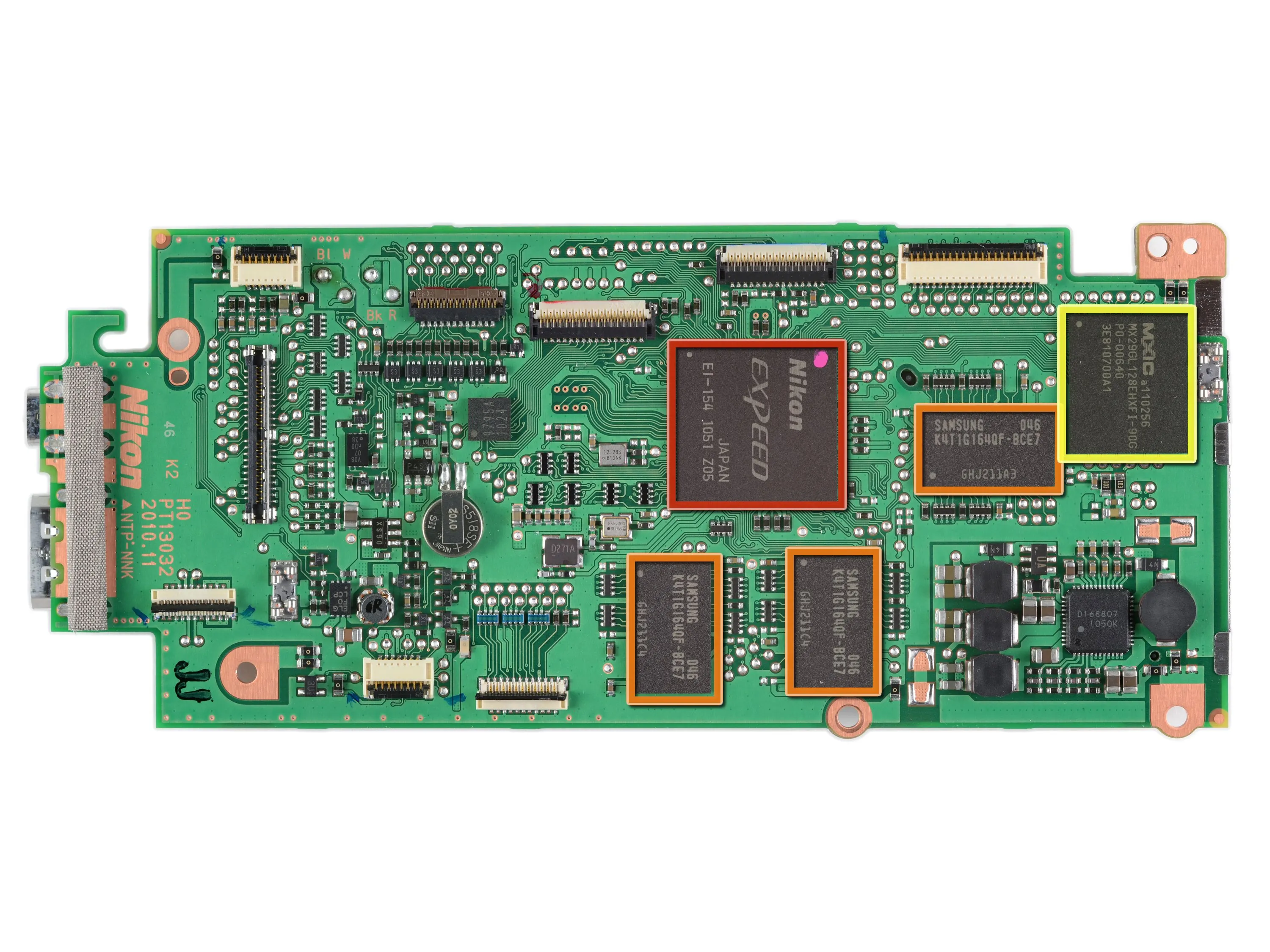

• Вид спереди на материнскую плату. (Версия материнской платы в высоком разрешении, нажмите здесь):

• Процессор изображения Nikon EXPEED 2 EI-154 1051 Z05

• Samsung K4T1G164QF-BCE7 1 Гб DDR2-800 SDRAM (всего 3 Гб = 384 Мб)

• MXIC MX29GL128EHXFI-90G 128 Мб параллельной флэш-памяти

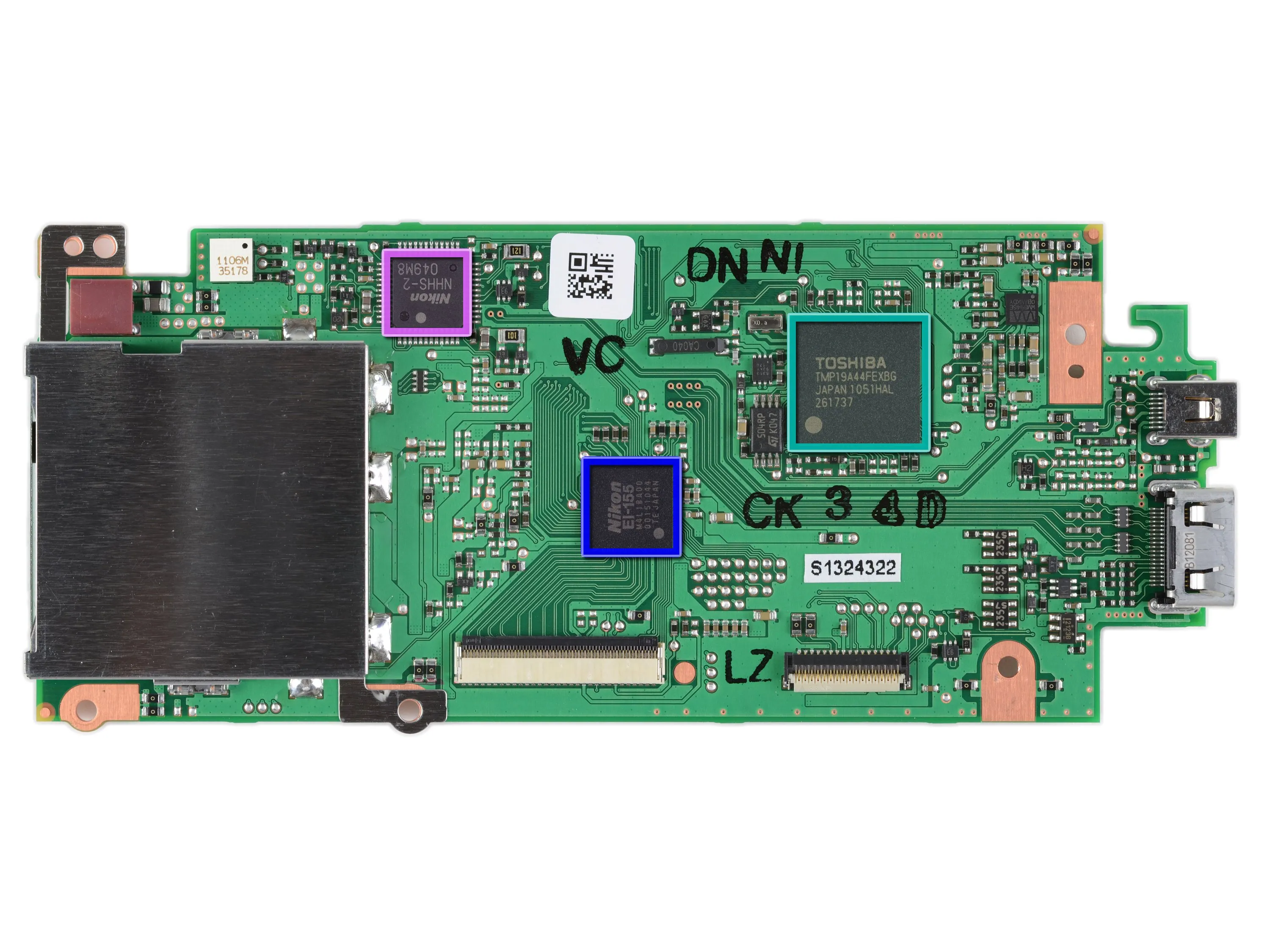

• Вид сзади на материнскую плату. (Версия в высоком разрешении, нажмите здесь):

• Toshiba TMP19A44FEXBG микроконтроллер с низким энергопотреблением

• Nikon EI-155 M4L1BA00 00151044

• Nikon NHHS-2 049M8

Шаг 8

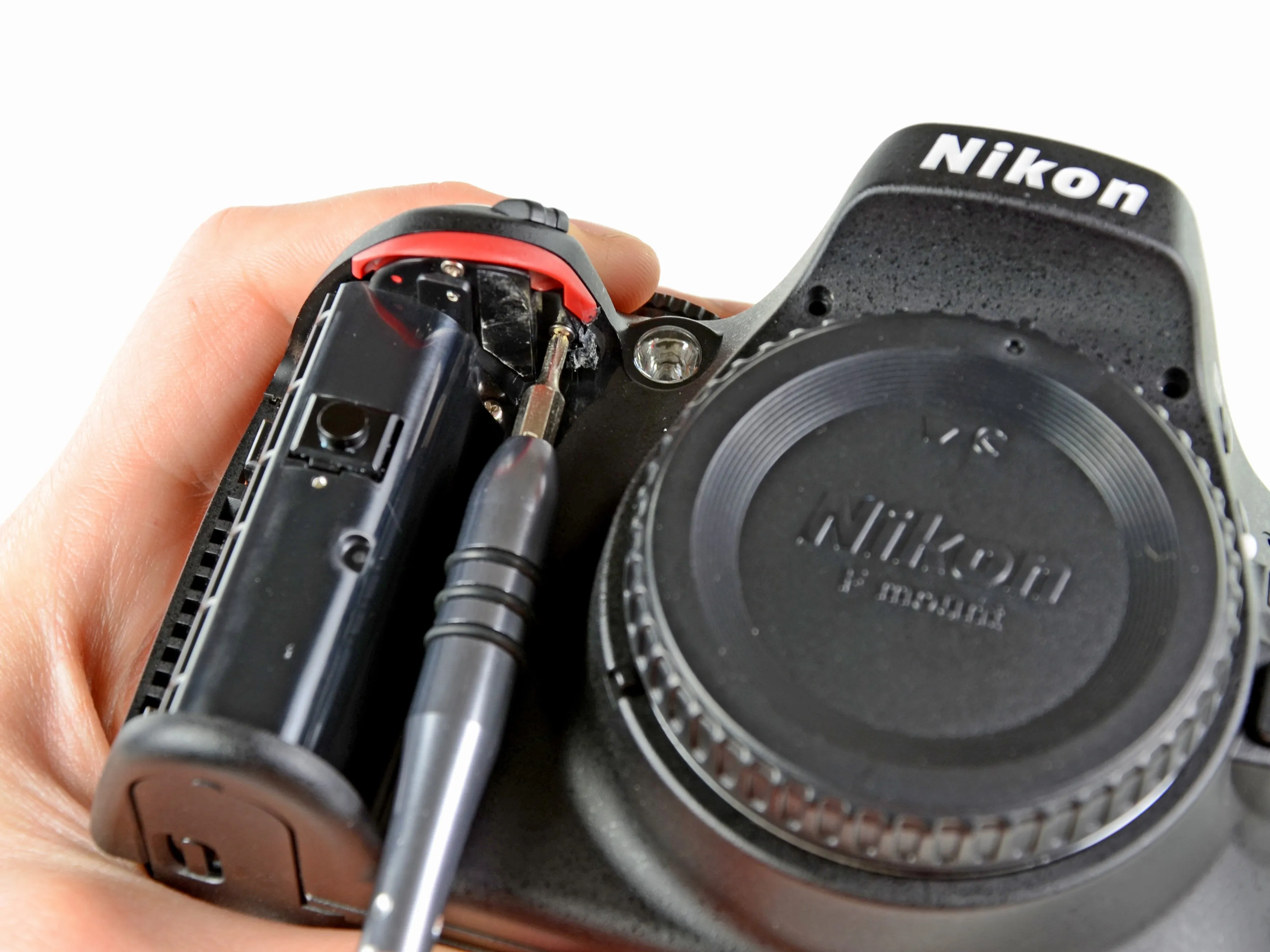

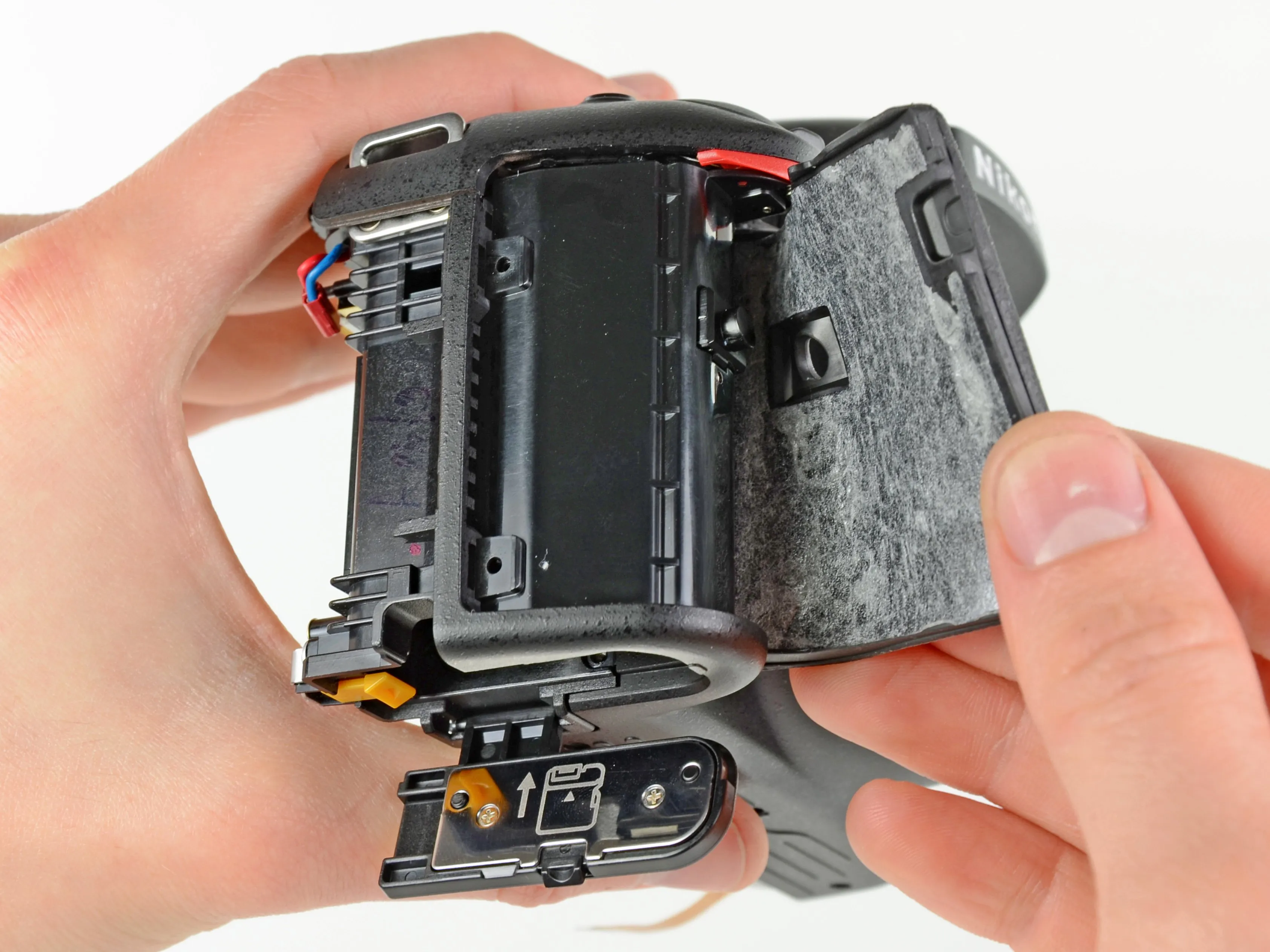

• После долгих поисков способа крепления передней крышки мы решили отклеить резиновую накладку под кнопкой спуска затвора.

• И мы нашли ответ. Чтобы снять переднюю крышку, нужно было открутить еще кучу креативно расположенных винтов.

Шаг 9

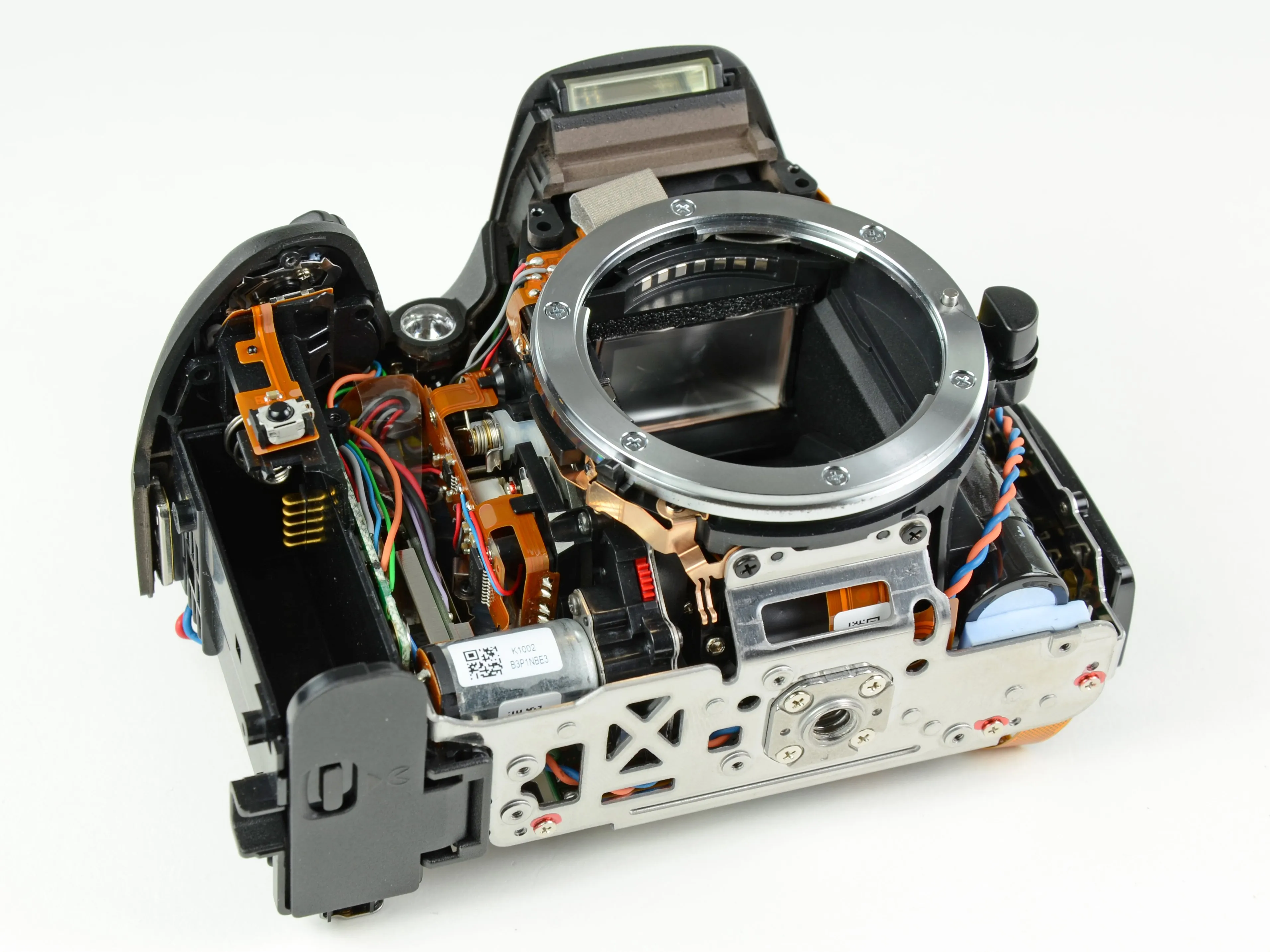

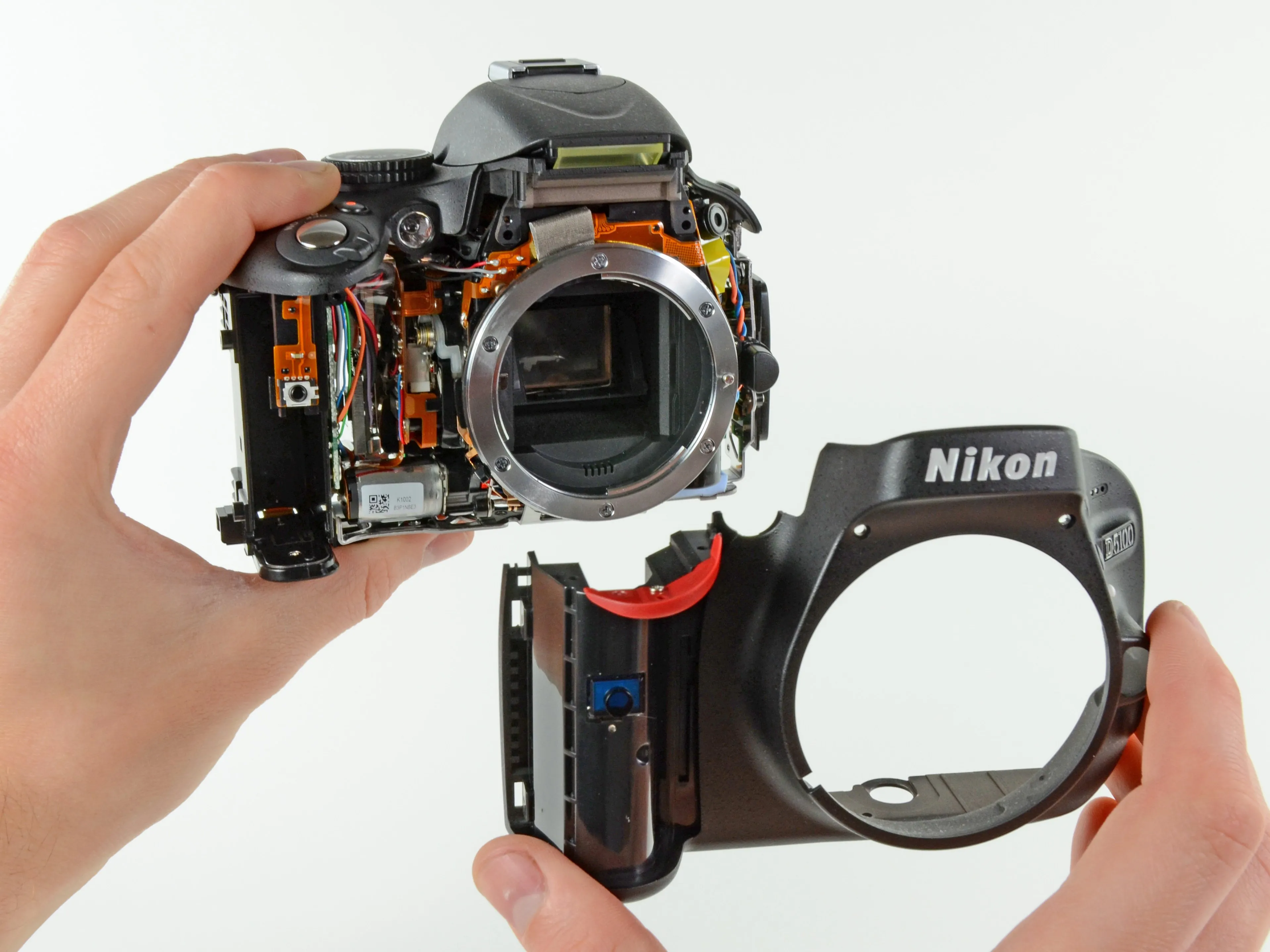

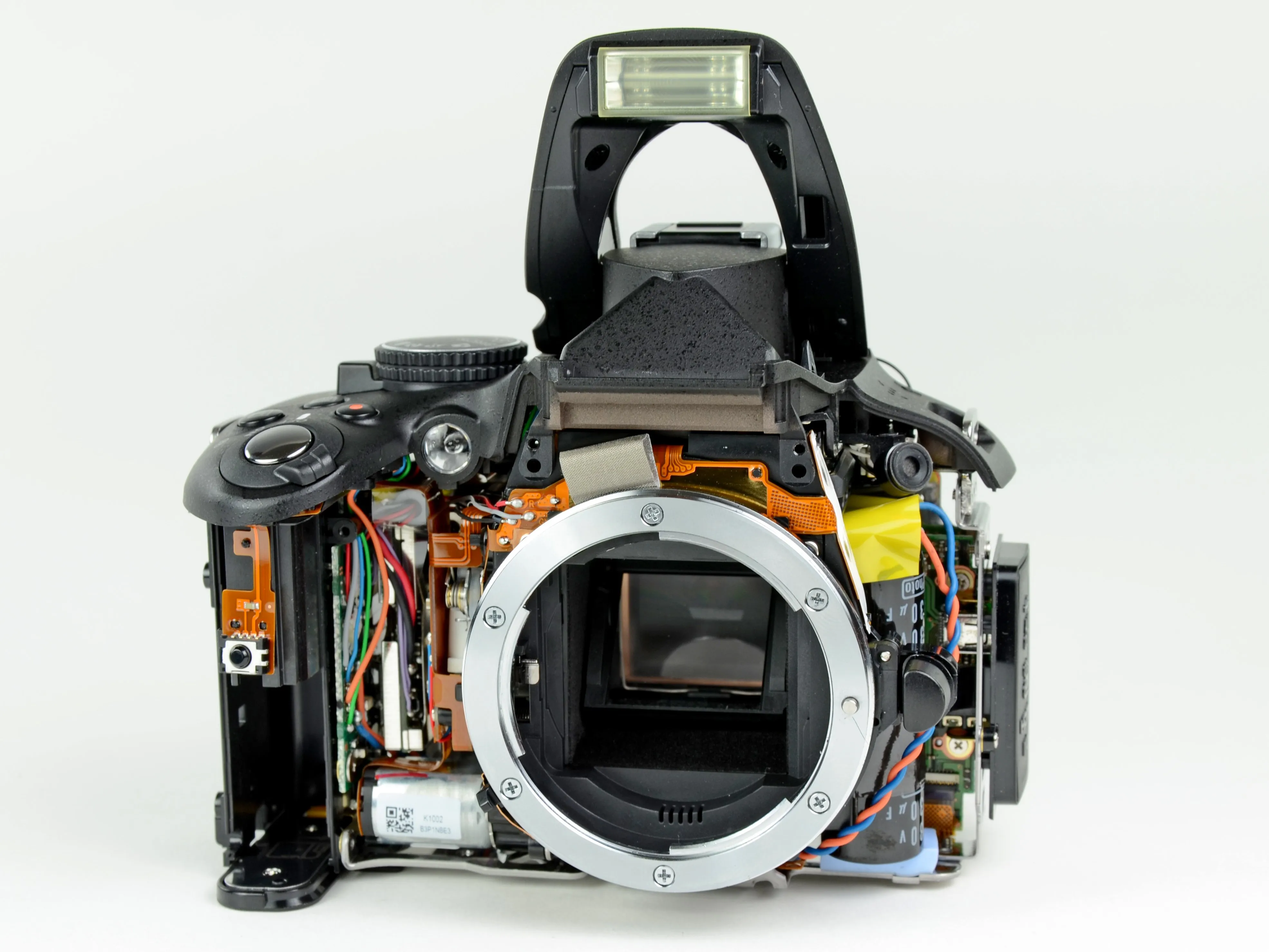

• Вот так можно снять переднюю крышку с корпуса камеры.

• Сняв ее, вы можете хорошо рассмотреть большинство компонентов, которые заставляют D5100 реветь.

• Электромотор (предположительно связанный с затвором) можно увидеть рядом с крышкой батарейного отсека, а гигантский конденсатор вспышки расположен прямо за кнопкой спуска объектива.

• Светло-голубая прокладка, зажатая между концом конденсатора вспышки и нижней рамкой, отводит тепло от конденсатора, чтобы охладить его во время интенсивной съемки со вспышкой.

Шаг 10

• Здесь нечего объяснять. Мы просто поражаемся головокружительному количеству электромеханических систем, содержащихся в зеркальной камере средней ценовой категории. Только посмотрите на все это!

• Не стесняйтесь использовать эти фотографии в качестве обоев. Посмотрите их в полном размере: Фото 1 и Фото 2

Шаг 11

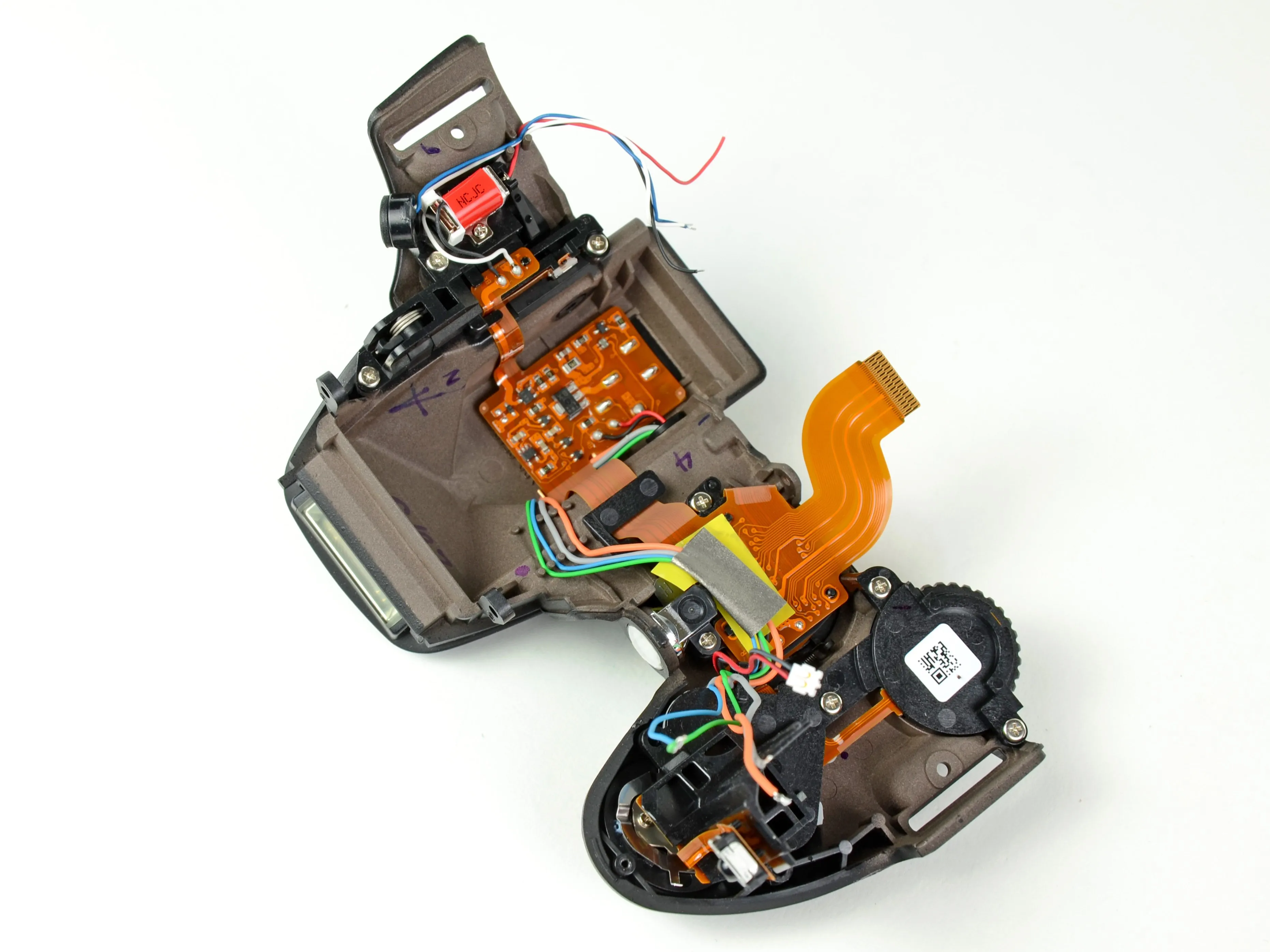

• Верхняя крышка сама по себе является произведением инженерного искусства. В ее стенках находятся:

• Главное колесо управления, колесо управления выдержкой/диафрагмой, рычаг live view, переключатель включения/выключения, кнопка 'info', кнопка записи, кнопка спуска затвора, кнопка экспокоррекции, ИК-датчик, лампа автофокуса, вспышка, схема управления вспышкой, привод вспышки и микрофон.

• Вспышка приводится в действие линейным соленоид который нажимает на рычаг, чтобы спустить подпружиненную вспышку - либо автоматически, если датчик обнаруживает низкую освещенность, либо при нажатии кнопки вспышки.

Шаг 12

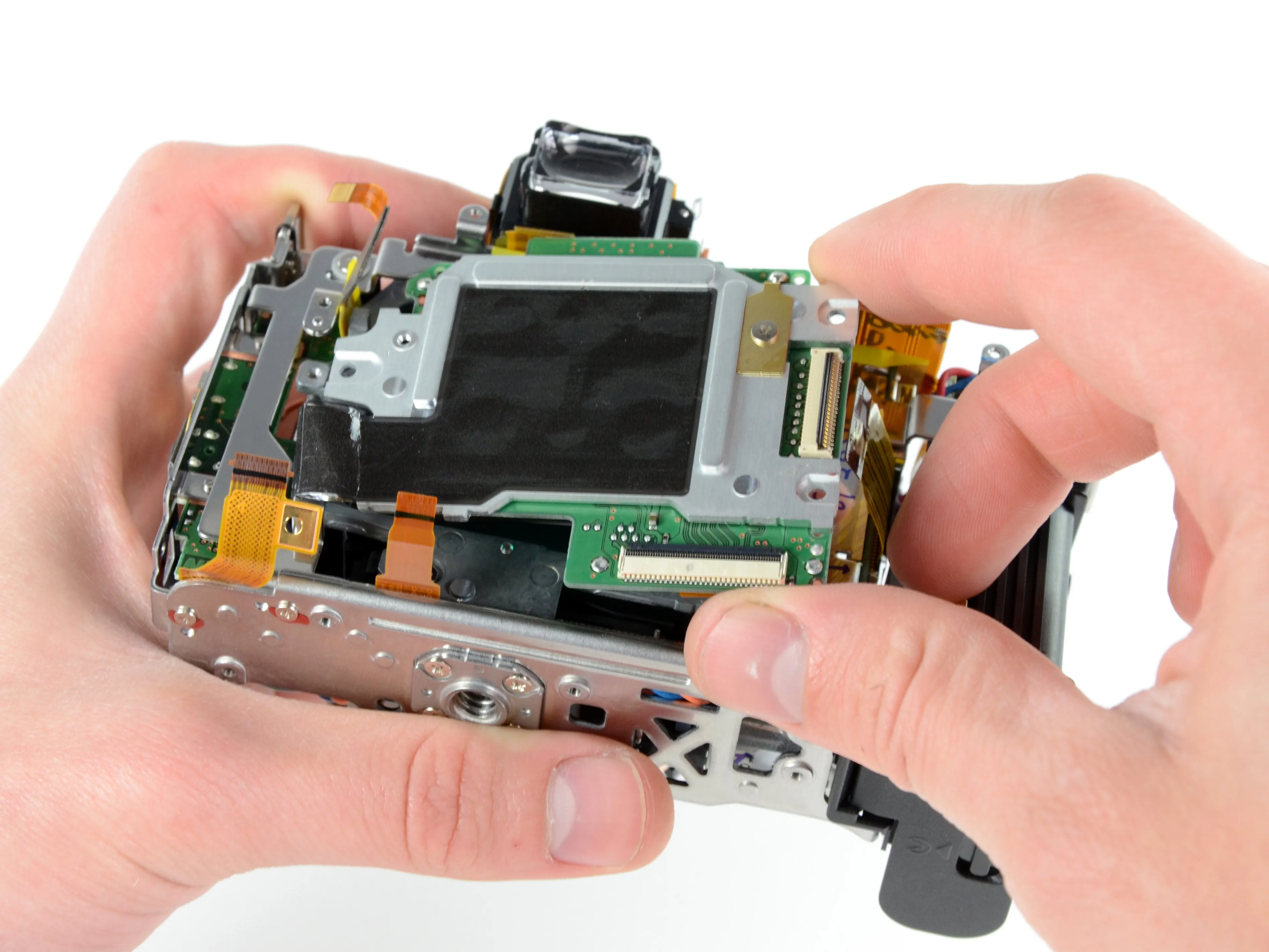

• Пришло время взглянуть на сенсор фотоаппарата D5100. Чтобы добраться до него, сначала нужно снять боковую крышку портов, а также рамку вокруг портов.

• Еще пара поворотов отвертки и отсоединение пары кабелей - и плата датчика на месте!

Шаг 13

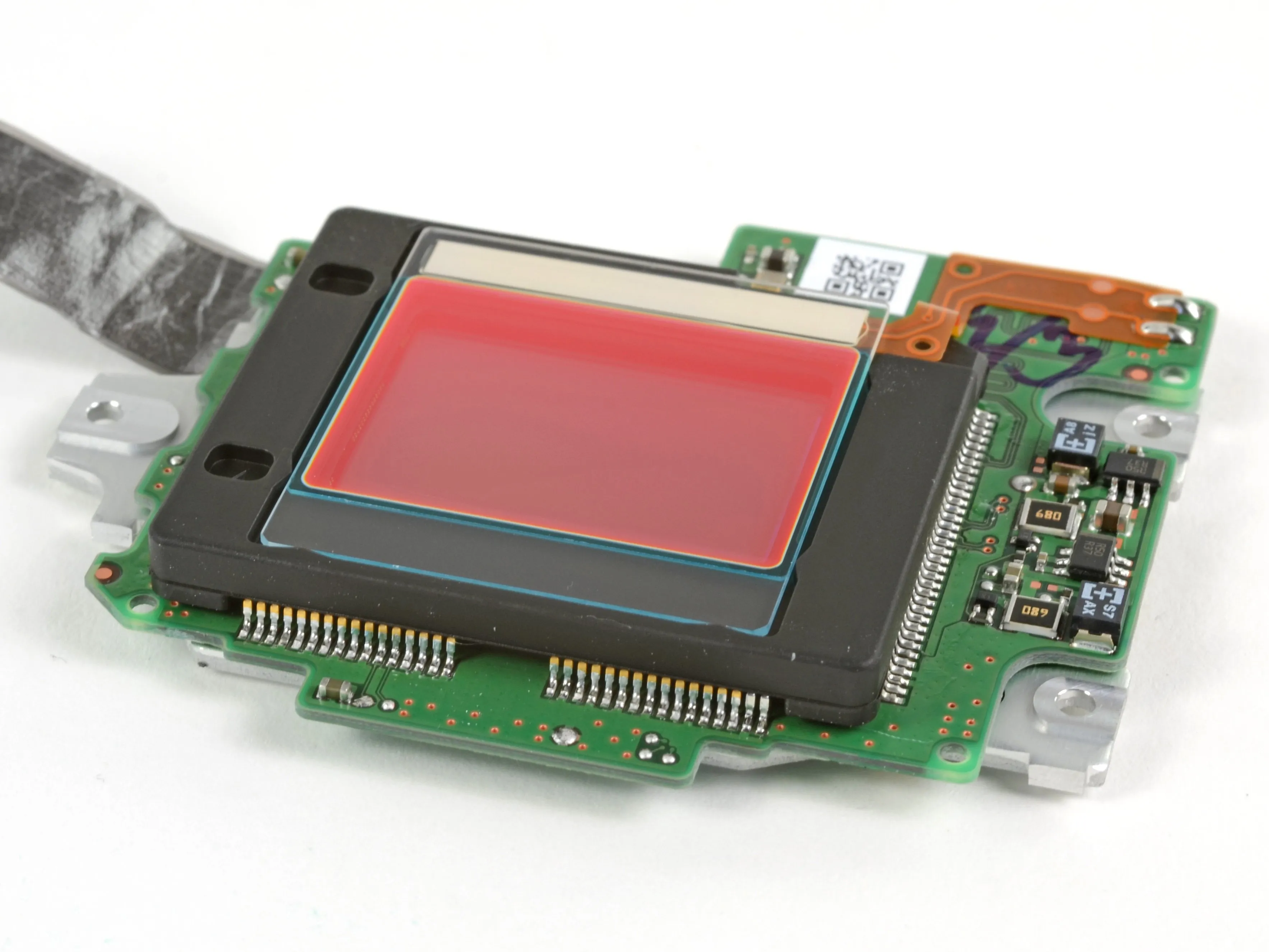

• Фотокамера D5100 использует 16,2-мегапиксельную камеру формат DX CMOS-сенсор с разрешением 16,2 мегапикселя формата DX.

• Этот сенсор имеет те же характеристики, что и сенсор, используемый в фотоаппарате Nikon D7000.

• Chipworks сообщает, что ширина каждого пикселя составляет 4,8 мкм. Это примерно половина диаметра красного кровяного тельца!

• Датчик имеет специальную стеклянную крышку, которая становится красной, если смотреть на нее под углом. Здорово! (Это 'горячее зеркало', которое отфильтровывает инфракрасный спектр).

Комментарии к шагу

Специальная стеклянная крышка на объективе - это инфракрасный фильтр/фильтр нижних частот.

Стекло перед сенсором, вероятно, является инфракрасным ренсором, предотвращающим инфракрасные фотографии с Nikon D5100. Может ли кто-нибудь подтвердить это? Спасибо

Красное тонированное стекло - это светофильтр, известный как 'горячее зеркало'. Датчик изображения в цифровых фотоаппаратах чувствителен к ближнему инфракрасному спектру (720 нм или около того). Горячее зеркало отфильтровывает этот ближний инфракрасный свет, чтобы он не вызывал странных оттенков на ваших снимках. Кстати, в камерах, переоборудованных для ИК-съемки, этот фильтр заменен на противоположный, так что на матрицу попадает только инфракрасный свет.

Несмотря на это 'горячее зеркало' перед матрицей, D5100 все еще может снимать ИК-изображения с помощью Hoya R72. Только для этого потребуется длительная экспозиция - от 10 до 30 секунд. Зеркало не так сильно препятствует проникновению ИК-волн, как вам кажется.

Шаг 14

• Оценка ремонтопригодности Nikon D5100: 2 из 10 (10 - самый простой ремонт)

• Батарею можно легко заменить, открыв отсек ногтем большого пальца.

• Задняя крышка снимается с минимальными усилиями по откручиванию/пайке (для такого типа устройств), открывая доступ к материнской плате.

• В D5100 есть несколько проводов, которые необходимо отпаять, чтобы разобрать его.

• Около 4 миллиардов винтов удерживают устройство вместе.

• Компоненты очень плотно упакованы, что затрудняет их отсоединение и извлечение.

• Для полной безопасности необходимо разрядить конденсатор вспышки, иначе вы рискуете случайно убить камеру.

Комментарии к статье

Супер, использовал это для ремонта D3100, единственным дополнительным трюком было снятие наклейки с регулятора диоптрий для доступа к скрытому винту, в остальном все как в вашем руководстве!

Как вы сняли наклейку с диоптром?!

У меня вспышка застряла в камере, и я не знаю, как ее починить. Когда я нажимаю на кнопку вспышки, лампа не выходит. Может ли кто-нибудь помочь мне, не делая процесс, показанный выше?

Спасибо!!!

У меня то же самое. Есть ли у вас решение.

Большое спасибо за это руководство, которое помогло мне решить проблему, которая меня очень беспокоила...

НЕИСПРАВНОСТЬ ДИОПТЕРА: Мораль этой истории такова: оставляйте свой дорогой D5100 в рюкзаке, когда едете на велосипеде, и носите с собой старый дешевый 35-миллиметровый объектив для неожиданных снимков, которые нельзя пропустить... Я сглупил, попытавшись повернуть налево, когда уже было слишком поздно поворачивать, и в итоге оказался в куче... Мой D5100 в наплечной сумке получил удар, как и моя грудь. Позже я узнал, что мой видоискатель стал практически бесполезен из-за удара...

СИМПТОМЫ : Колесо диоптрий не влияет : Видоискатель имеет различную четкость, худшая область - правый нижний угол.

Причина: В результате удара пластиковый подпружиненный штифт, который толкает диоптрическое колесо, выскочил вперед и застрял в этом положении...

РЕШЕНИЕ: Следуйте этой инструкции, чтобы снять заднюю часть, а затем просто пощекочите штифт, который отстреливается в нормальное положение, и, следовательно, видоискатель теперь снова в действии...

Интересно, у кого-нибудь еще была или будет такая же ситуация?

У меня такая же проблема с моим D3200, который я купил вторым. Возможно, я попробую ваше решение, потому что это очень расстраивает. Были ли у вас какие-либо проблемы с повторной сборкой?

У меня D5300, и я нашел все винты, но не могу вытащить регулировку видоискателя, чтобы завершить разборку задней крышки. Что является ключом к снятию.

Винт под наклейкой видоискателя
