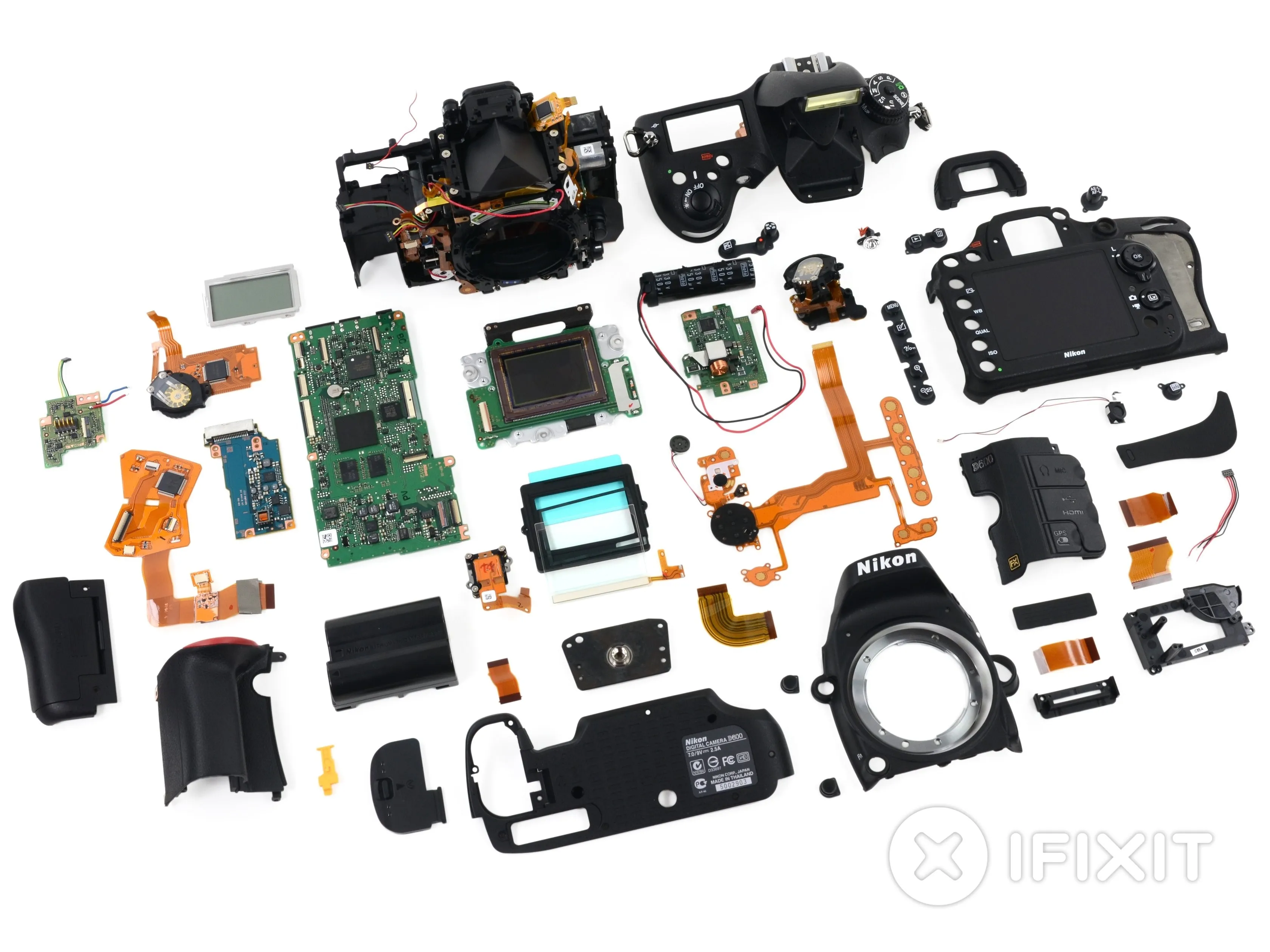

Разборка Nikon D600

Введение

Мы любим фотоаппараты. А еще мы любим разбирать камеры на части. Сегодня мы разбираем D600.

Выпуская 'бюджетную' полнокадровую камеру, компания Nikon надеется заманить в страну полнокадровых чудес любителей фотоаппаратов среднего уровня и простых пользователей. К сожалению, 'бюджетная' полнокадровая камера все еще означает ценник в 2 099 долларов, так что это не совсем выгодная сделка.

Не можете насытиться сладким, знойным вкусом разборов? Следите за новостями в Twitter или Facebook!

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Nikon D600

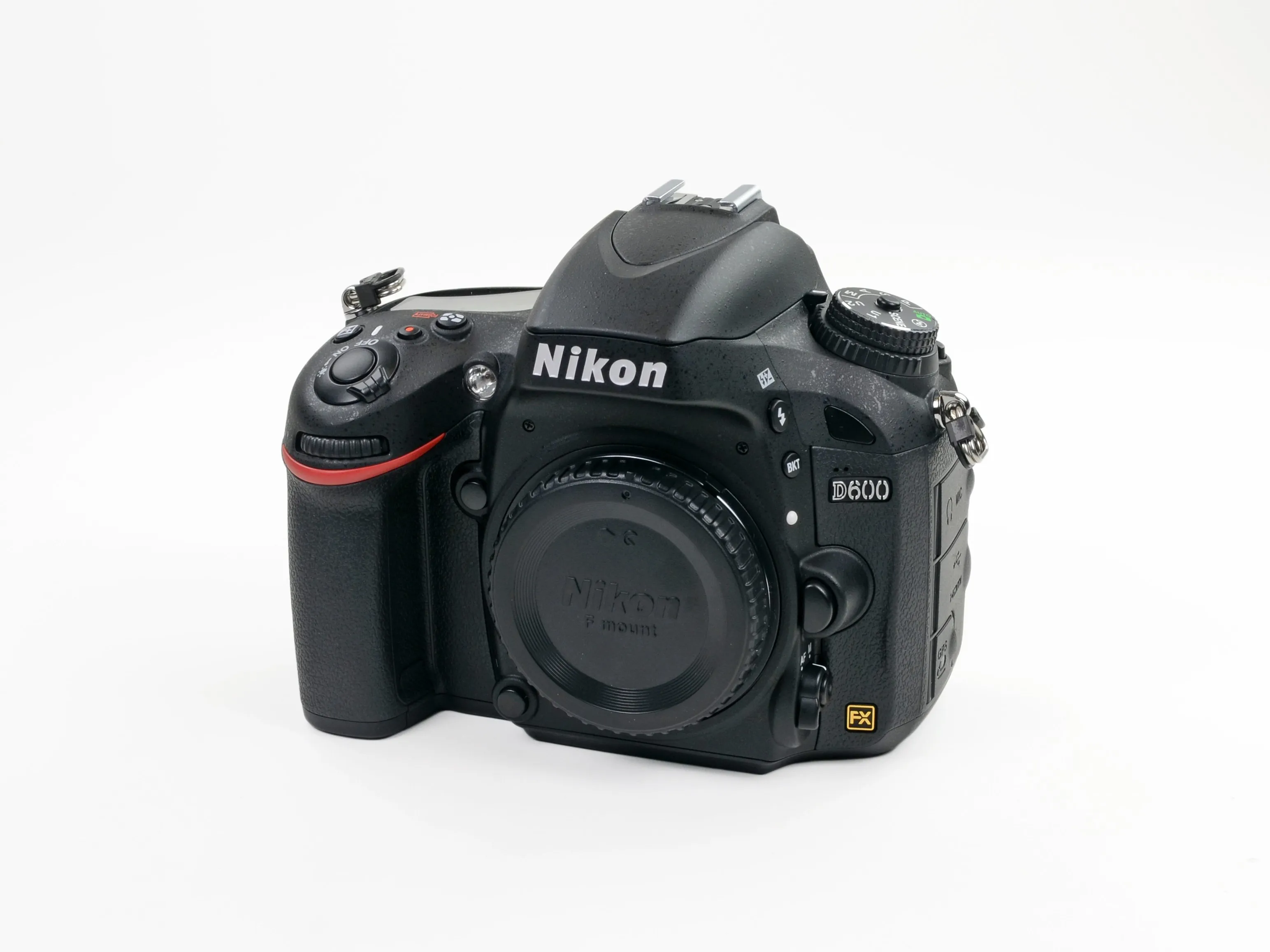

• Начальный уровень + полный кадр = Nikon D600. Давайте посмотрим, что у нее есть.

• 24,3-мегапиксельная камера формата FX полнокадровый КМОП-сенсор

• 5,5 кадров в секунду при серийной съемке

• ISO 100-6400 (с возможностью расширения до 25 600)

• 3,2-ДЮЙМОВЫЙ TFT ЖК-ДИСПЛЕЙ

• Два слота для карт памяти SD

• Полнокадровая? Что это значит, спросите вы? Проще говоря, полнокадровая матрица имеет тот же размер, что и негатив 35-миллиметровой пленки (36×24 мм). Большая матрица означает более крупные изображения с большим разрешением, даже если их раздуть до больших размеров печати.

• Прежде чем мы продолжим, мы хотели бы выразить огромную благодарность Chipworks за помощь в разборе и за предоставление потрясающих изображений сенсора, которые вы увидите ниже.

Комментарии к шагу

10 лет назад полнокадровые фотоаппараты были игрушкой богатых фотографов. Увидим ли мы полнокадровый фотоаппарат стоимостью менее $500 в ближайшие 10 лет?

При цене в 2100 долларов за 'начальный уровень' и профессиональных моделях, стремительно дорожающих до 6000 долларов, трудно сказать, что полнокадровые камеры все еще не являются роскошью, предназначенной, по крайней мере, для полубогатых людей. Меня больше интересует, как изменится весь спектр потребительских камер по мере того, как камеры смартфонов будут вытеснять точечные фотоаппараты, а беззеркальные зеркальные камеры начнут вытеснять традиционные зеркальные фотоаппараты формата APS-C.

Шаг 2

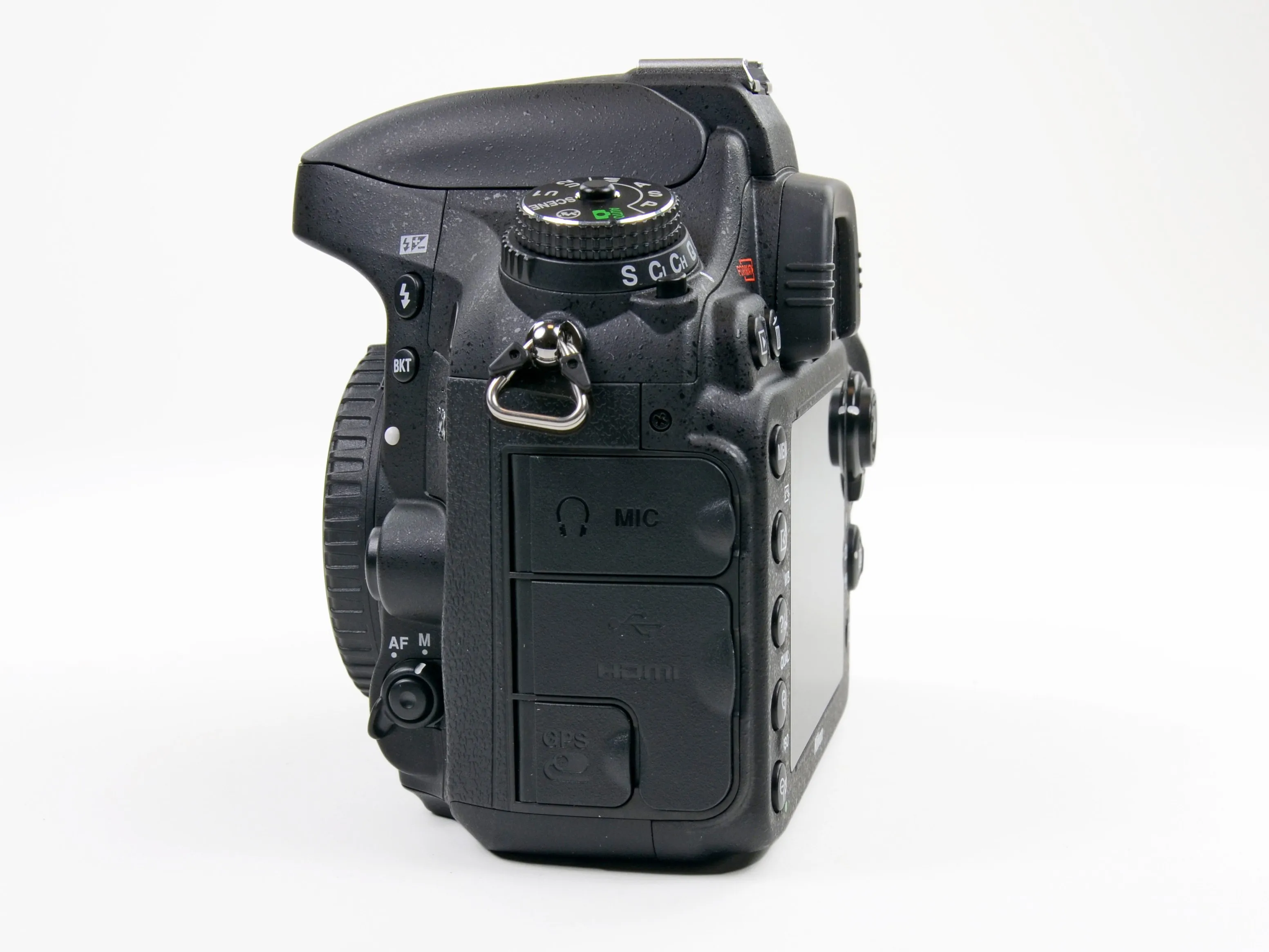

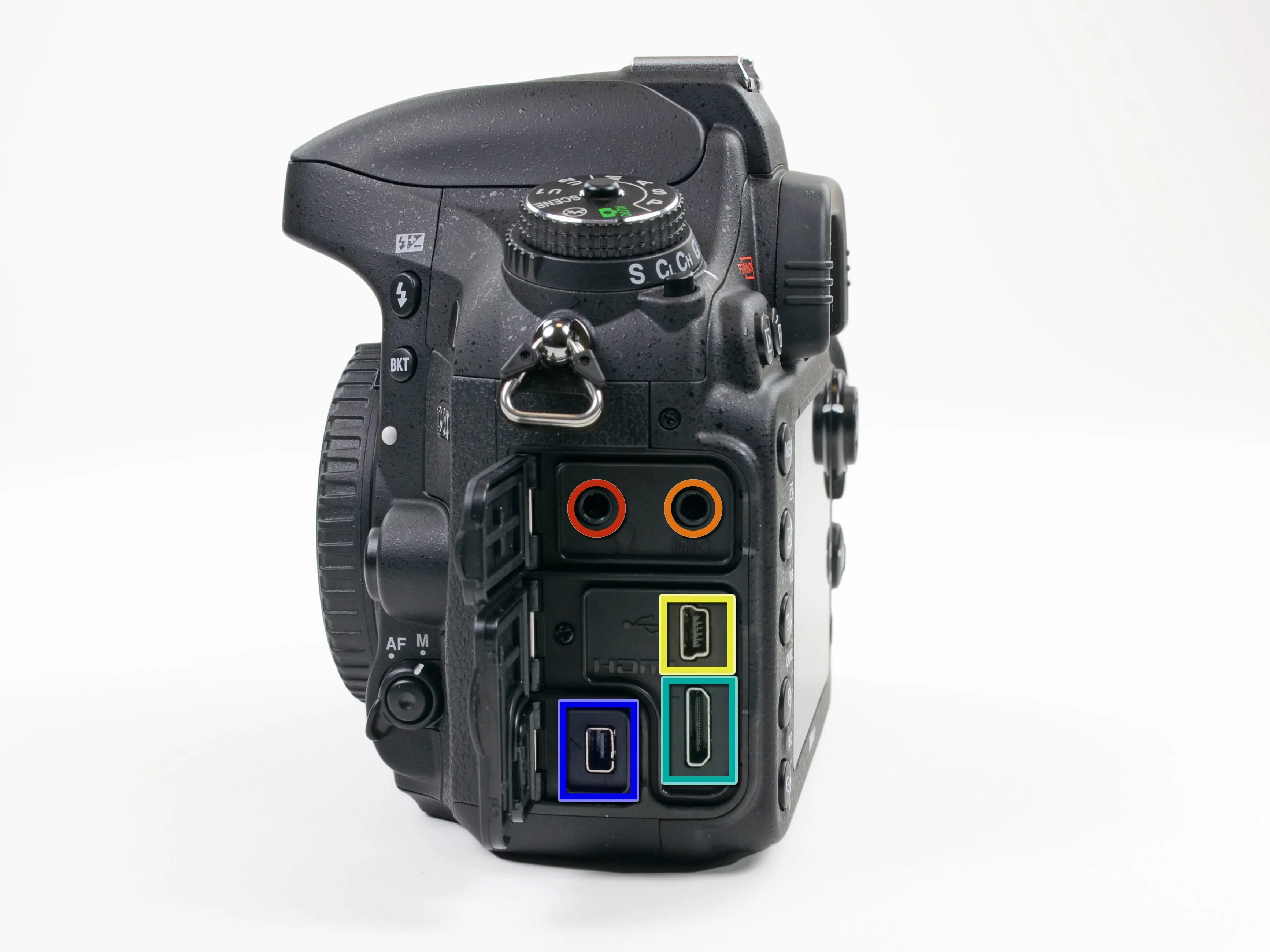

• Прежде чем мы заглянем внутрь D600, давайте посмотрим на его порт, расположенный на сторона порта фотоаппарата.

• Разъем для наушников

• Вход для стереомикрофона

• Высокоскоростной USB

• Выход HDMI: Мини-разъем HDMI типа C

• GP-1 Вход для GPS-навигатора

Шаг 3

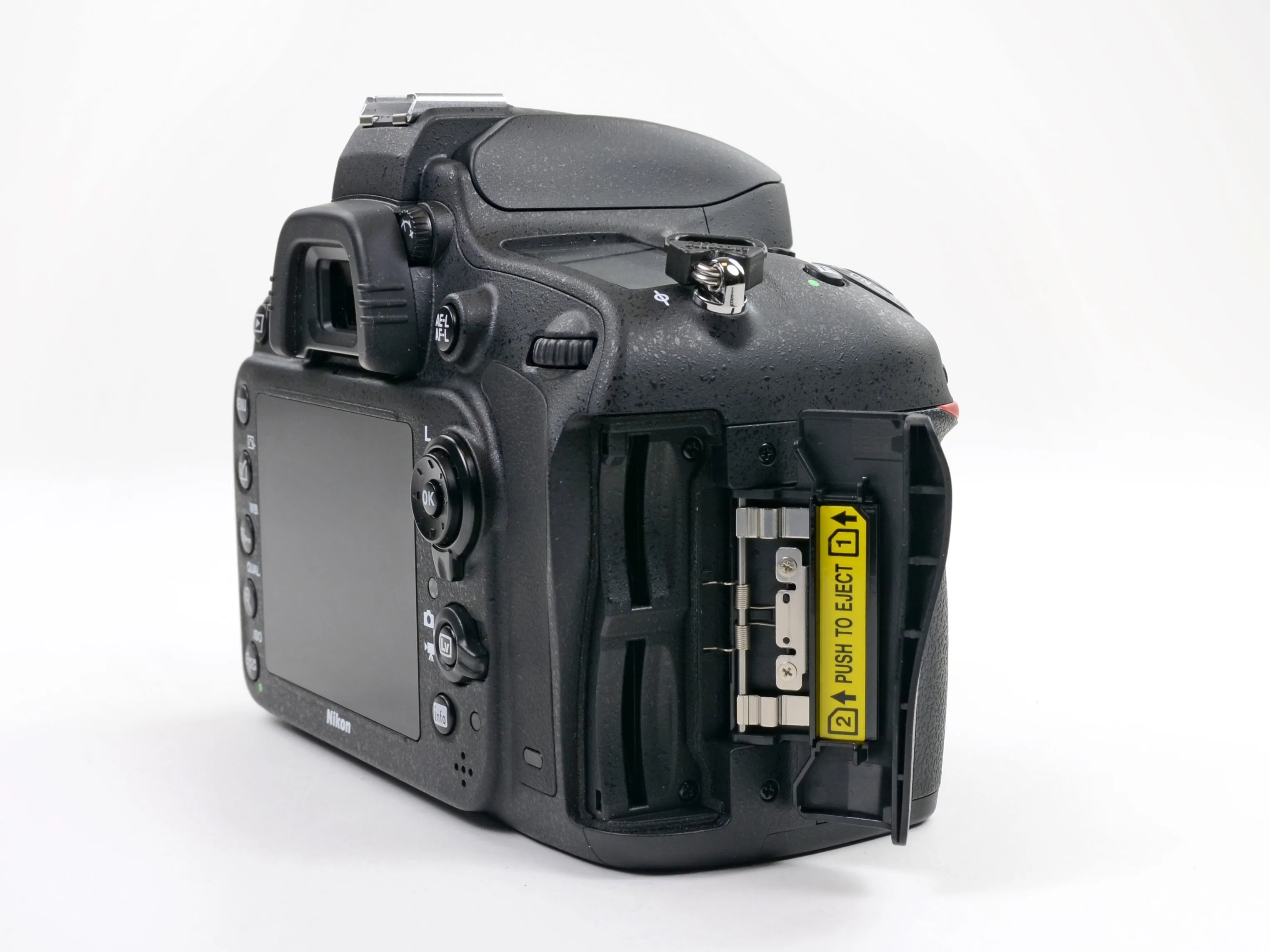

• Правый борт, хо! В отличие от D800 и D4, которые оснащены накопителями CompactFlash и XQD D600 оснащена двумя слотами для карт памяти SD.

• Несмотря на то, что карты SD не такие быстрые, как модули CompactFlash или XQD, они значительно меньше и легче, что позволило инженерам Nikon сохранить внешние размеры D600.

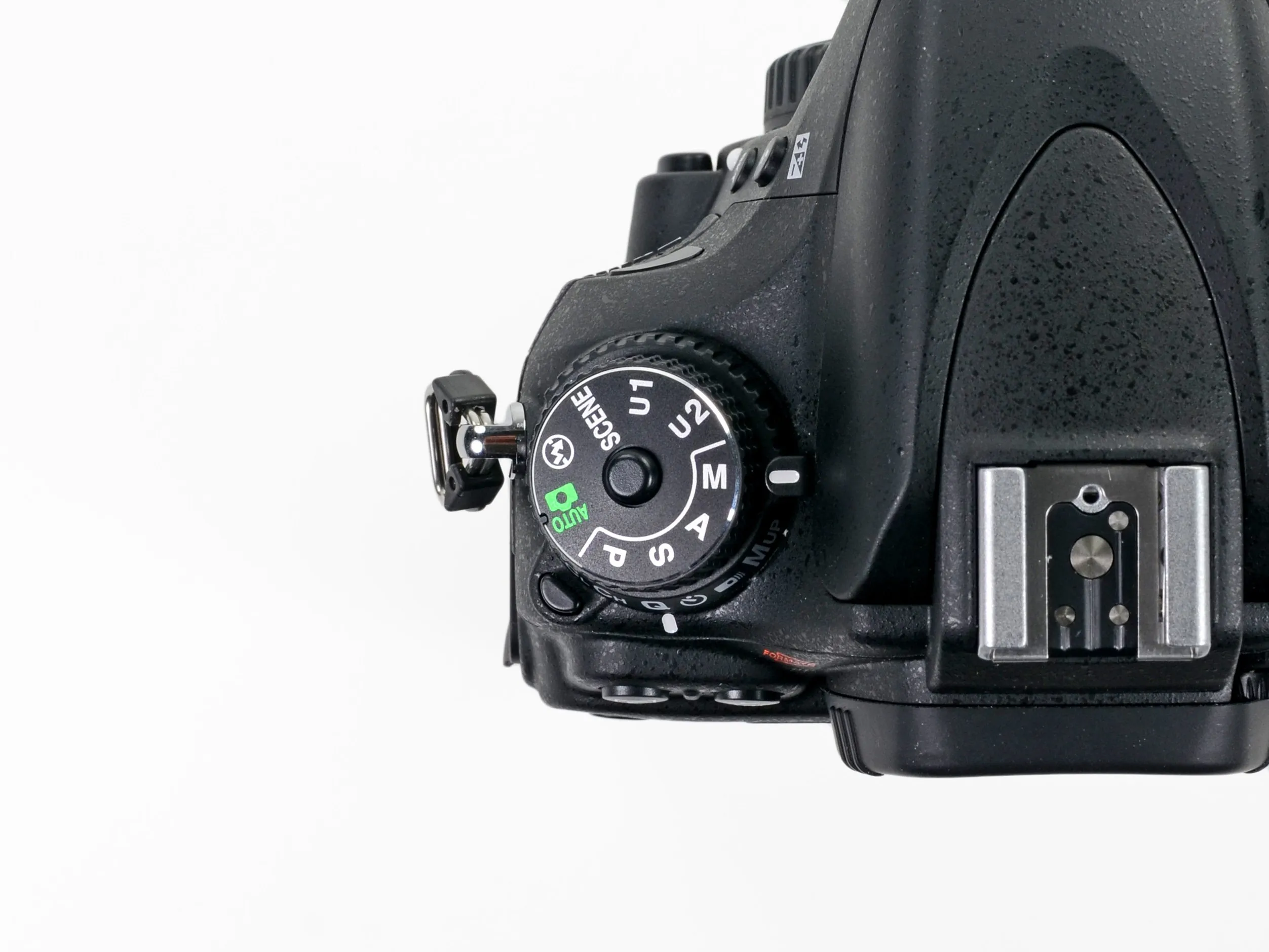

• Оооо ла ла! В центре диска выбора режима экспозиции на D600 находится кнопка блокировки. Прощайте случайные повороты диска!

Шаг 4

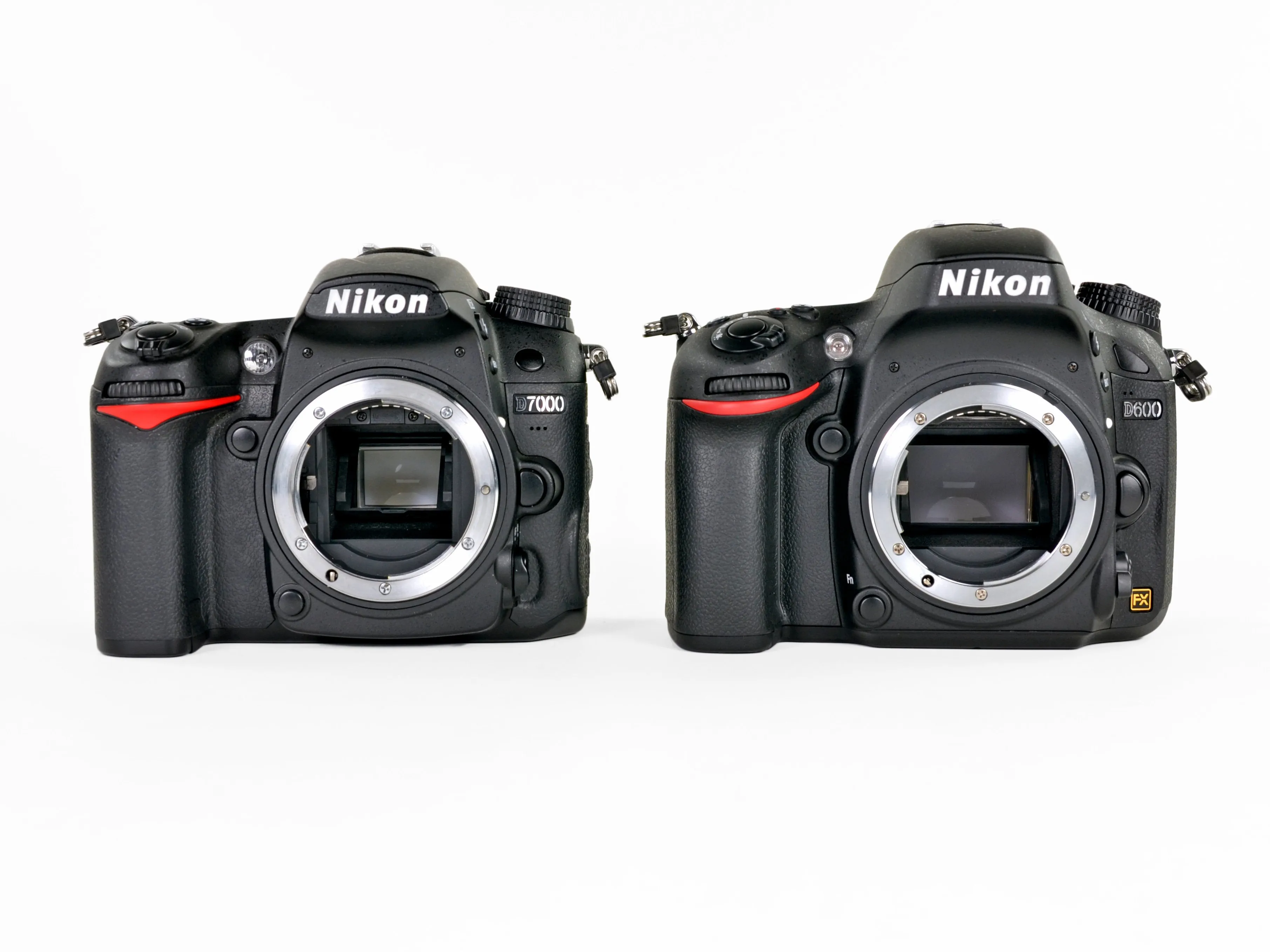

• Если вы привыкли пользоваться фотокамерой Nikon D7000, вам может показаться, что D600 - это дежавю. Давайте сравним эти два фотоаппарата и посмотрим, насколько они похожи.

• Даже без разной внешней маркировки отличить D600 от D7000 довольно легко, как только снимается крышка корпуса, обнажая сравнительно огромное зеркало видоискателя.

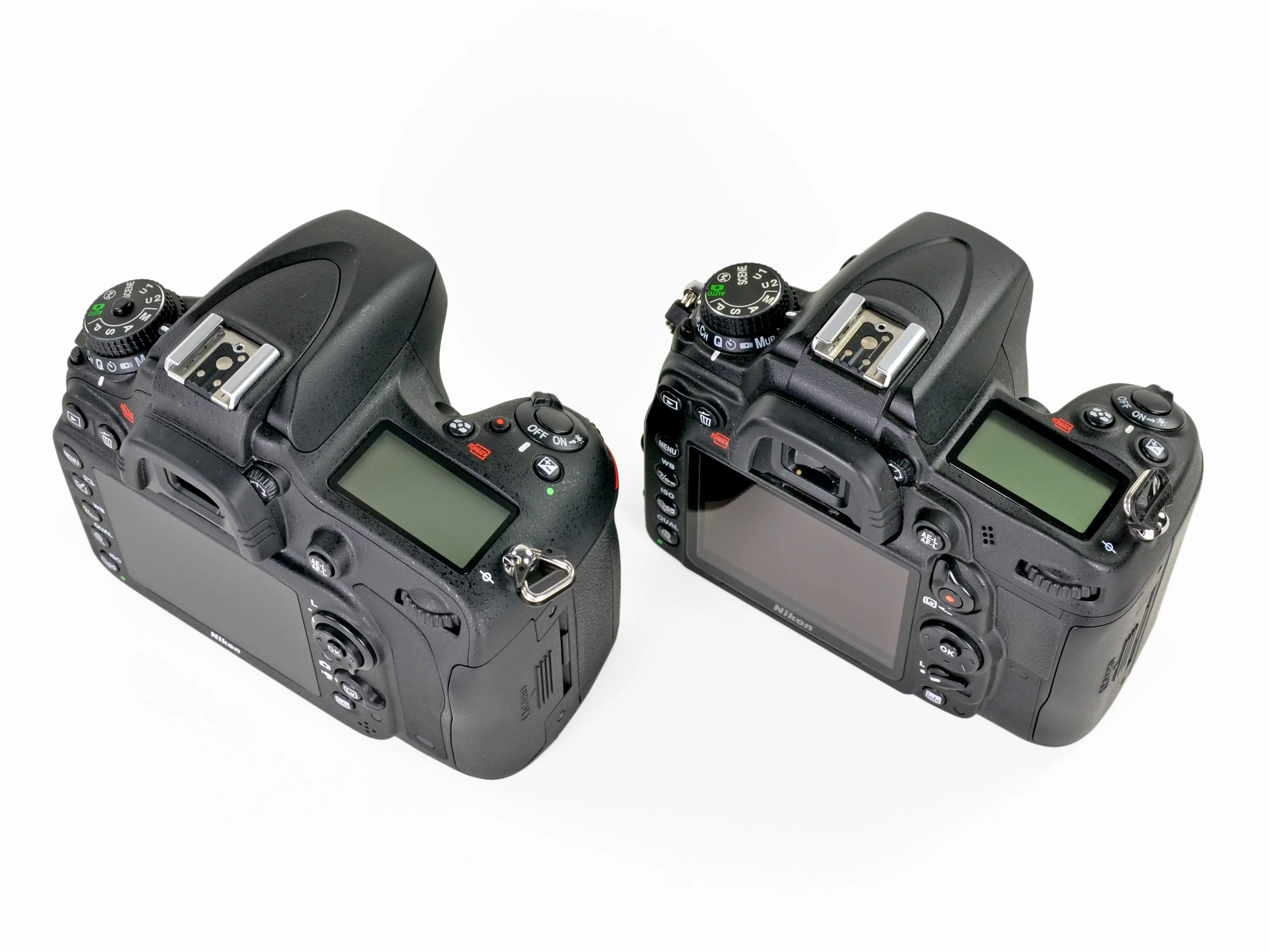

• Снимок элементов управления фотоаппарата показывает, что количество кнопок, их расположение и функции очень похожи.

Шаг 5

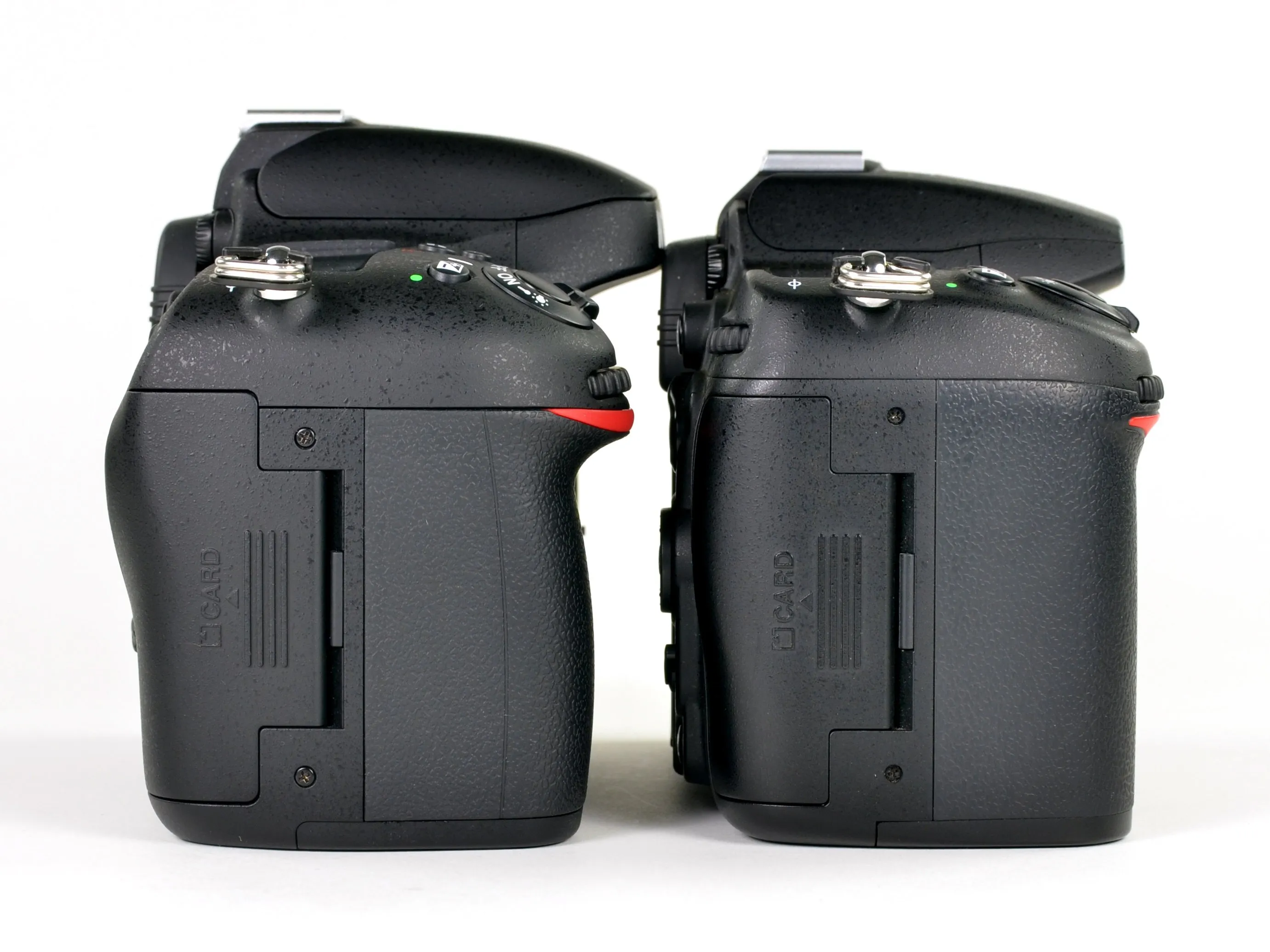

• Кажется, что D600 имеет небольшое преимущество в размерах, но насколько оно незначительно?

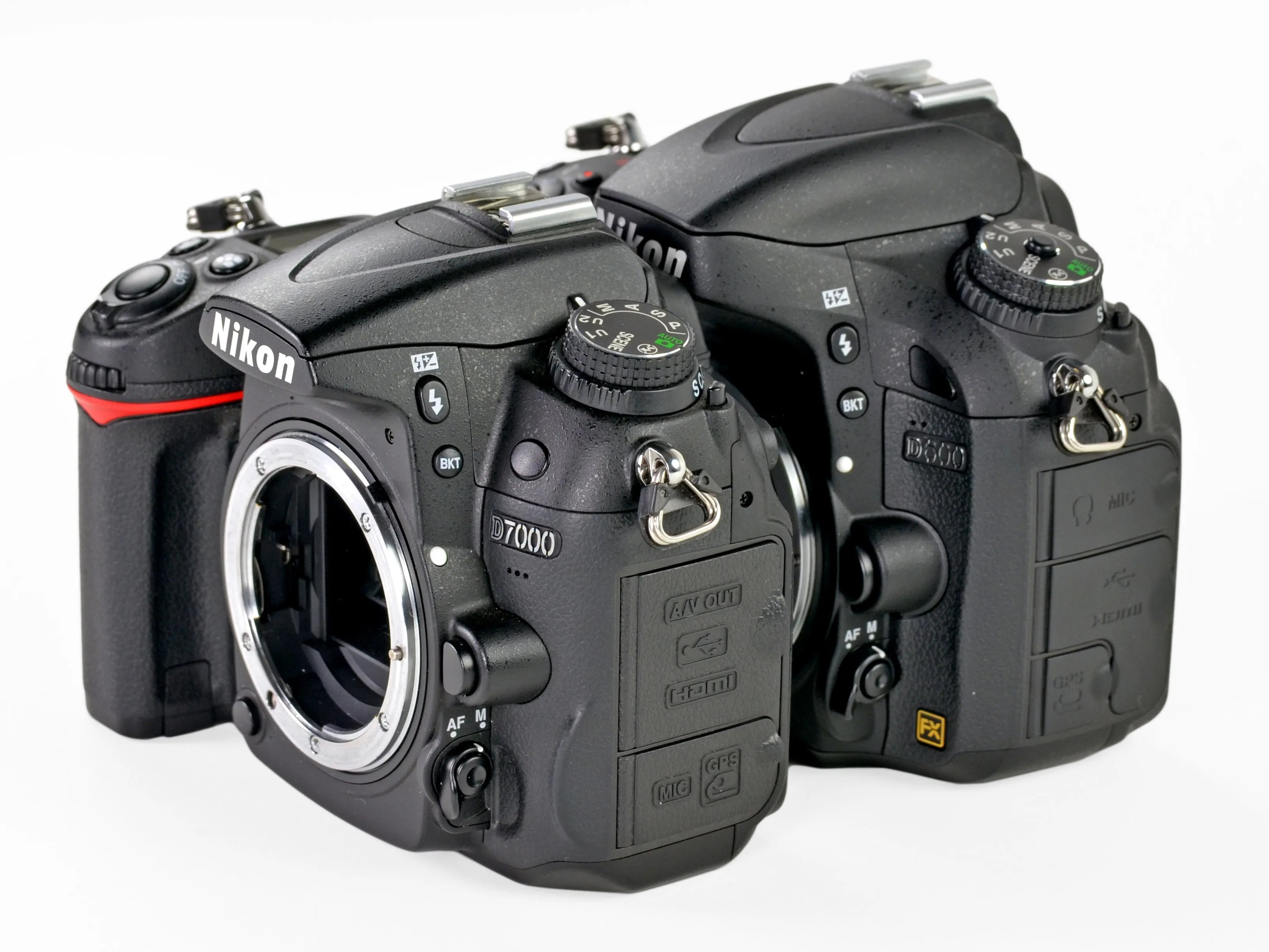

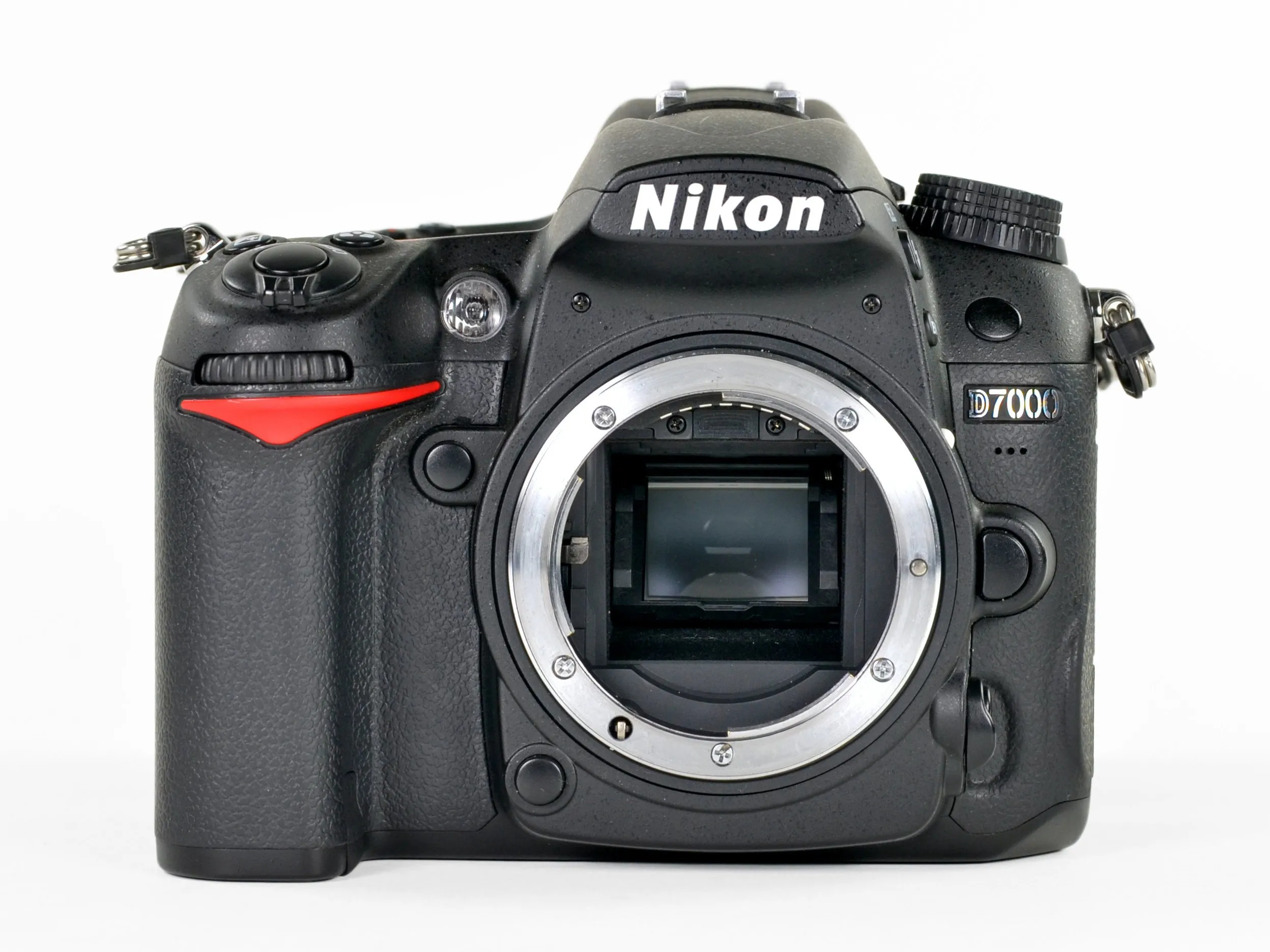

• Посмотрите на этот снимок, на котором, кажется, изображена сама камера D7000. Но если присмотреться, то можно заметить, что D600 отлично скрывается за аналогичной по размерам D7000. Видимо, 'небольшой' - это действительно небольшой!

• Однако не стоит путать эти две камеры. Внешне они похожи, но полнокадровая матрица D600, безусловно, поднимет планку качества фотографий.

Шаг 6

• 'Безопасность превыше всего!' Это наш девиз!

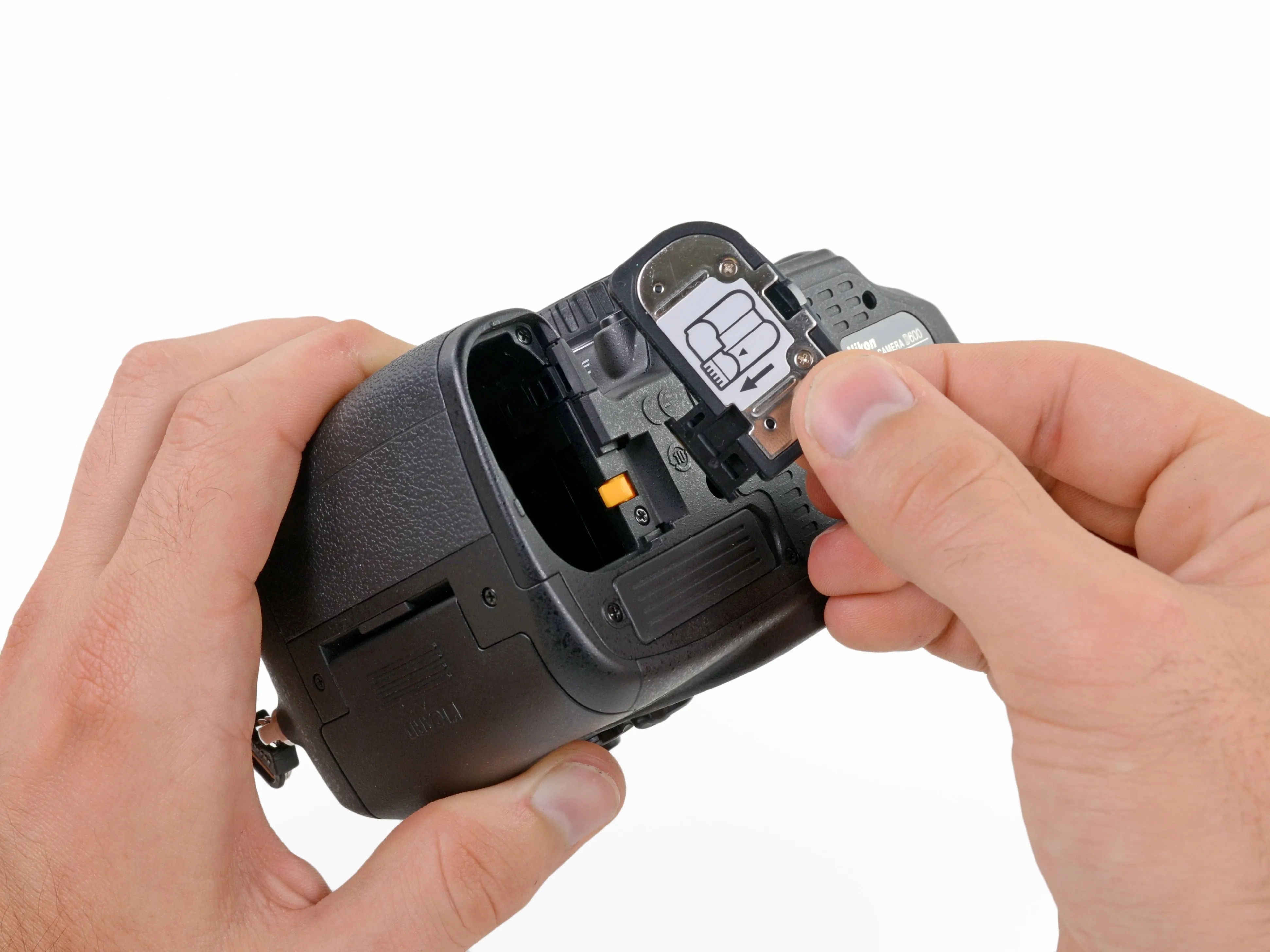

• Прежде чем разбирать этот плохиш, мы снимаем с устройства аккумулятор и крышку батарейного отсека.

• Ура! Инструктивные картинки! В истинном в стиле 'ИкеиNikon прилагает полезный график установки аккумулятора.

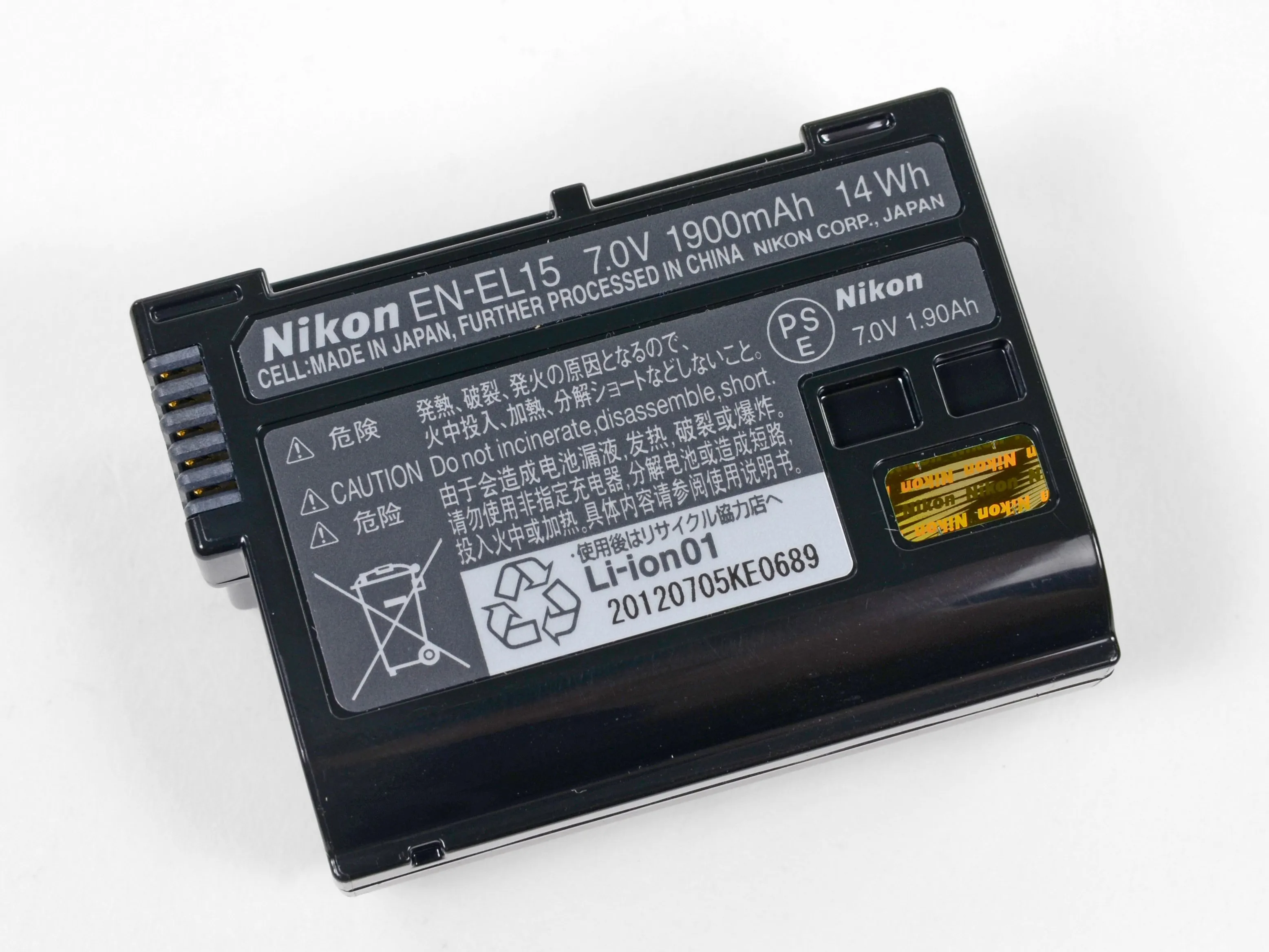

• Nikon утверждает, что литий-ионный аккумулятор 7.0V-1900mAh-14Wh позволяет сделать 900 снимков на одной зарядке, что заметно меньше, чем 1050 у D7000, скорее всего, из-за улучшенных внутренних компонентов.

• Похоже, что Nikon любит ждать некоторое время, чтобы разработать новые батареи. Когда D90 дебютировала в 2008 году, в ней использовался тот же аккумулятор, что и в ее предшественнице D80. Аналогично, в D600 используется та же батарея, что и в D7000.

Шаг 7

• Наши эксперты по разбору фотоаппарата начинают нервничать, они хотят открыть эту камеру!

• По всему корпусу D600 расположено множество скрытых винтов.

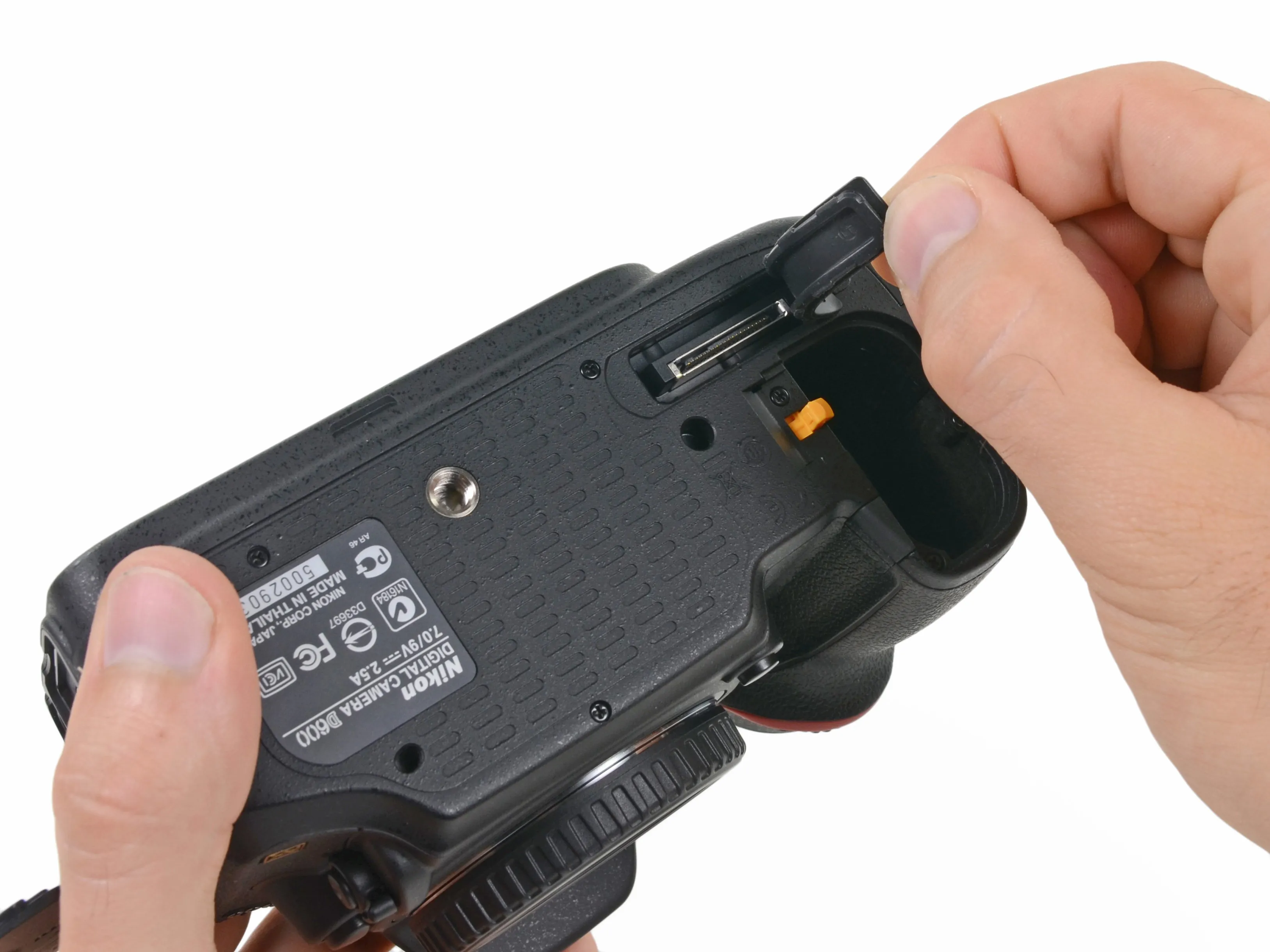

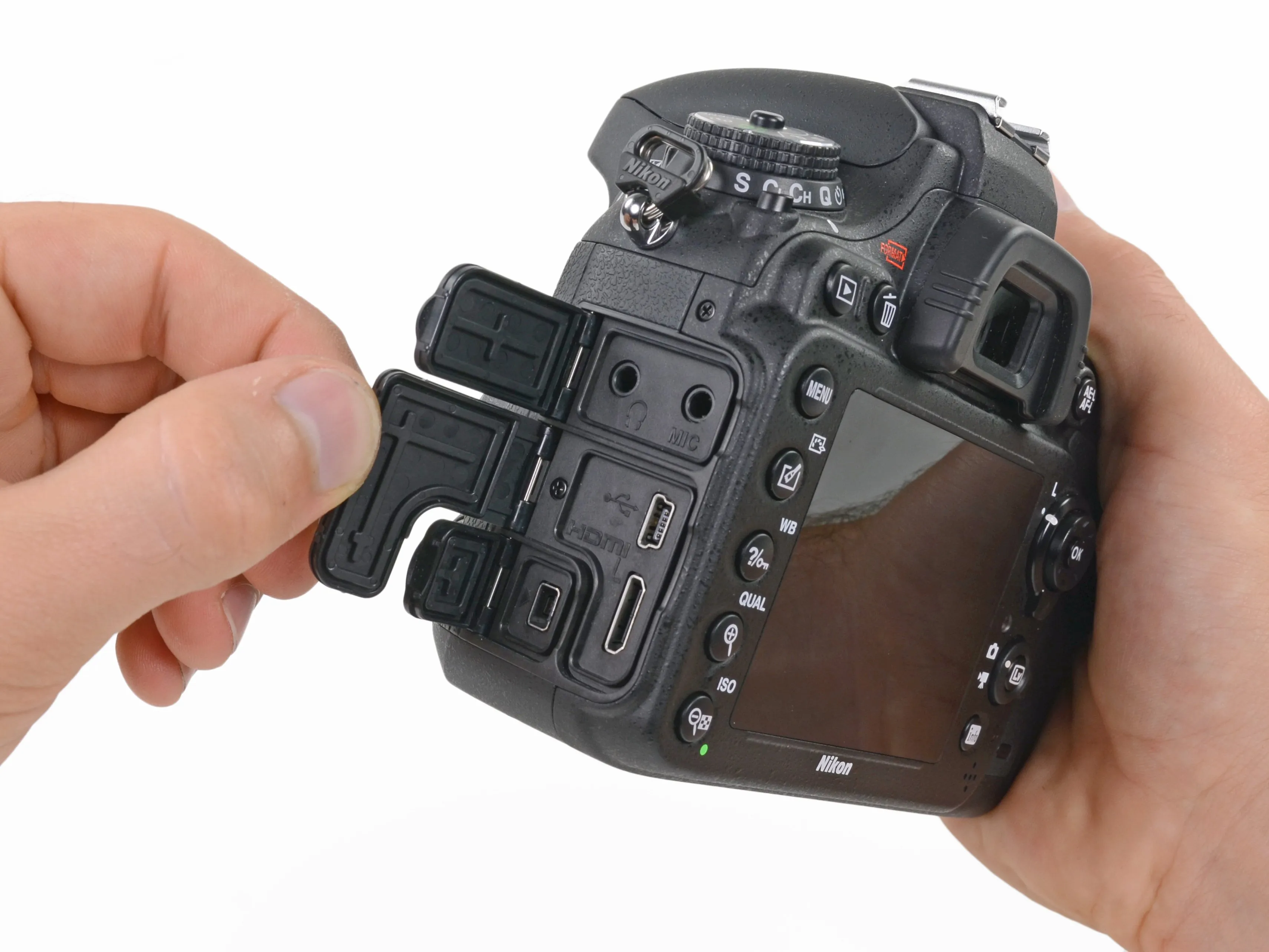

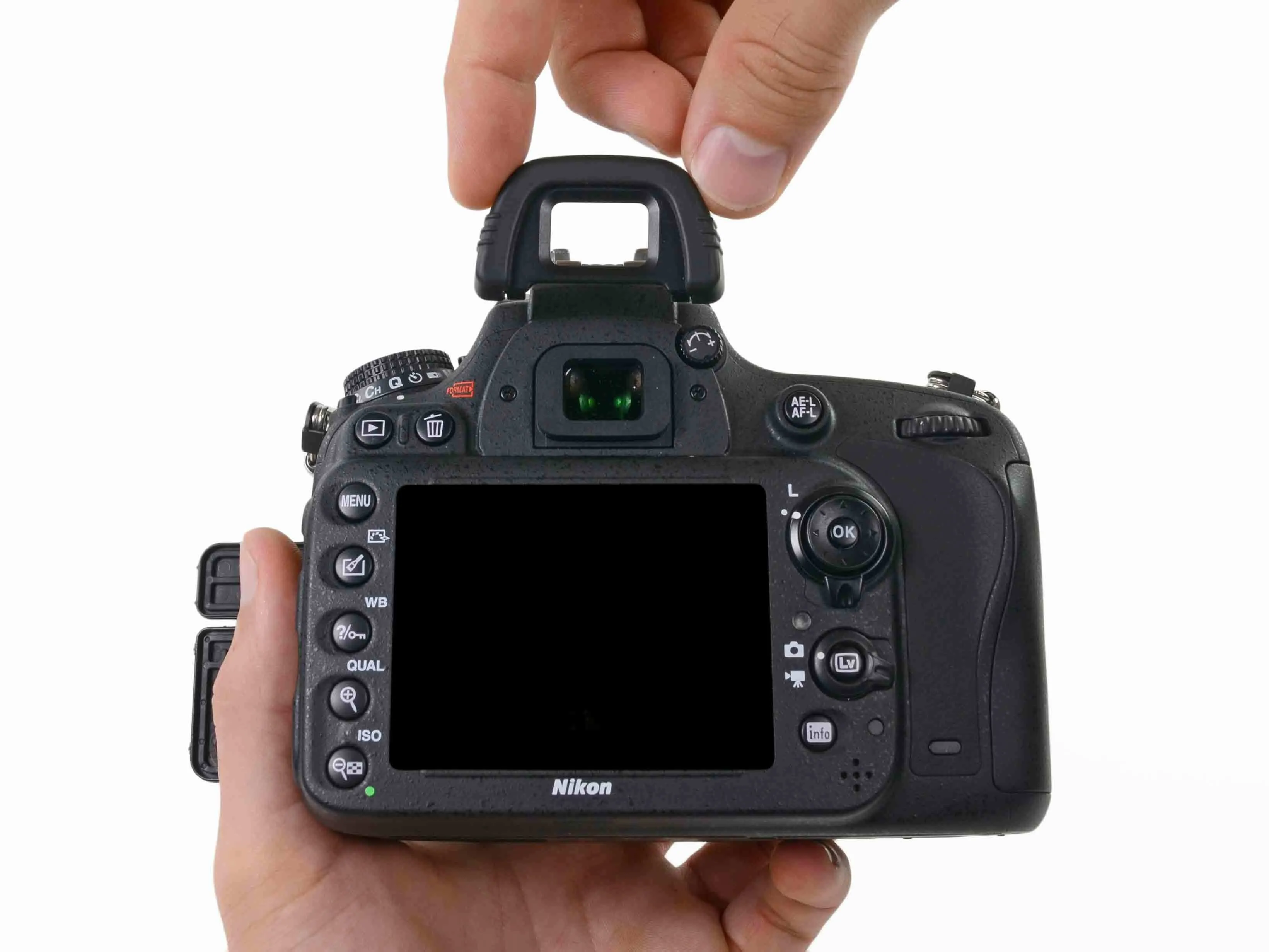

• Снимите наглазник видоискателя и крышку батарейного отсека, и мы готовы забраться внутрь.

Шаг 8

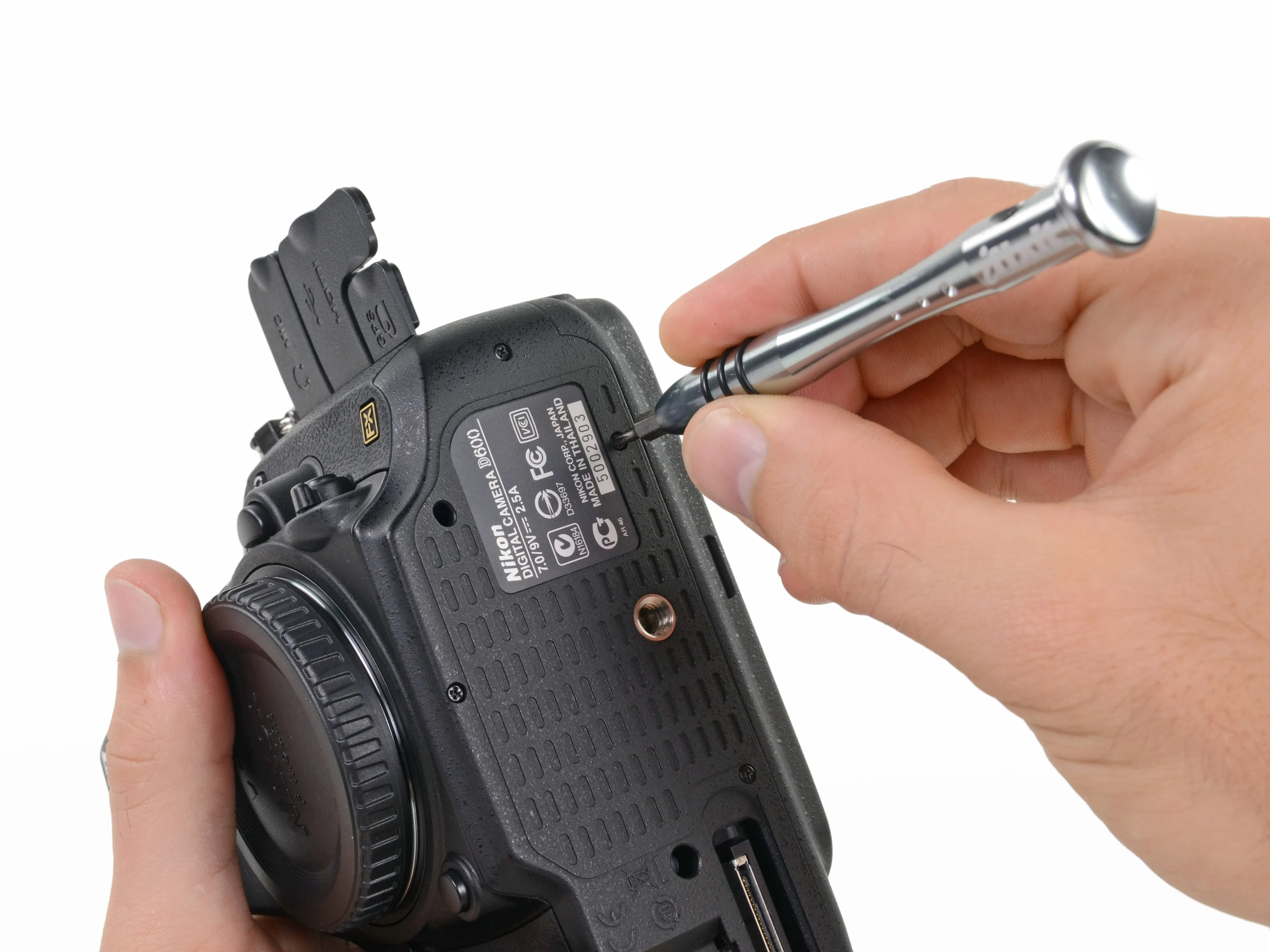

• Несколько винтов Phillips удерживают нижнюю крышку на месте.

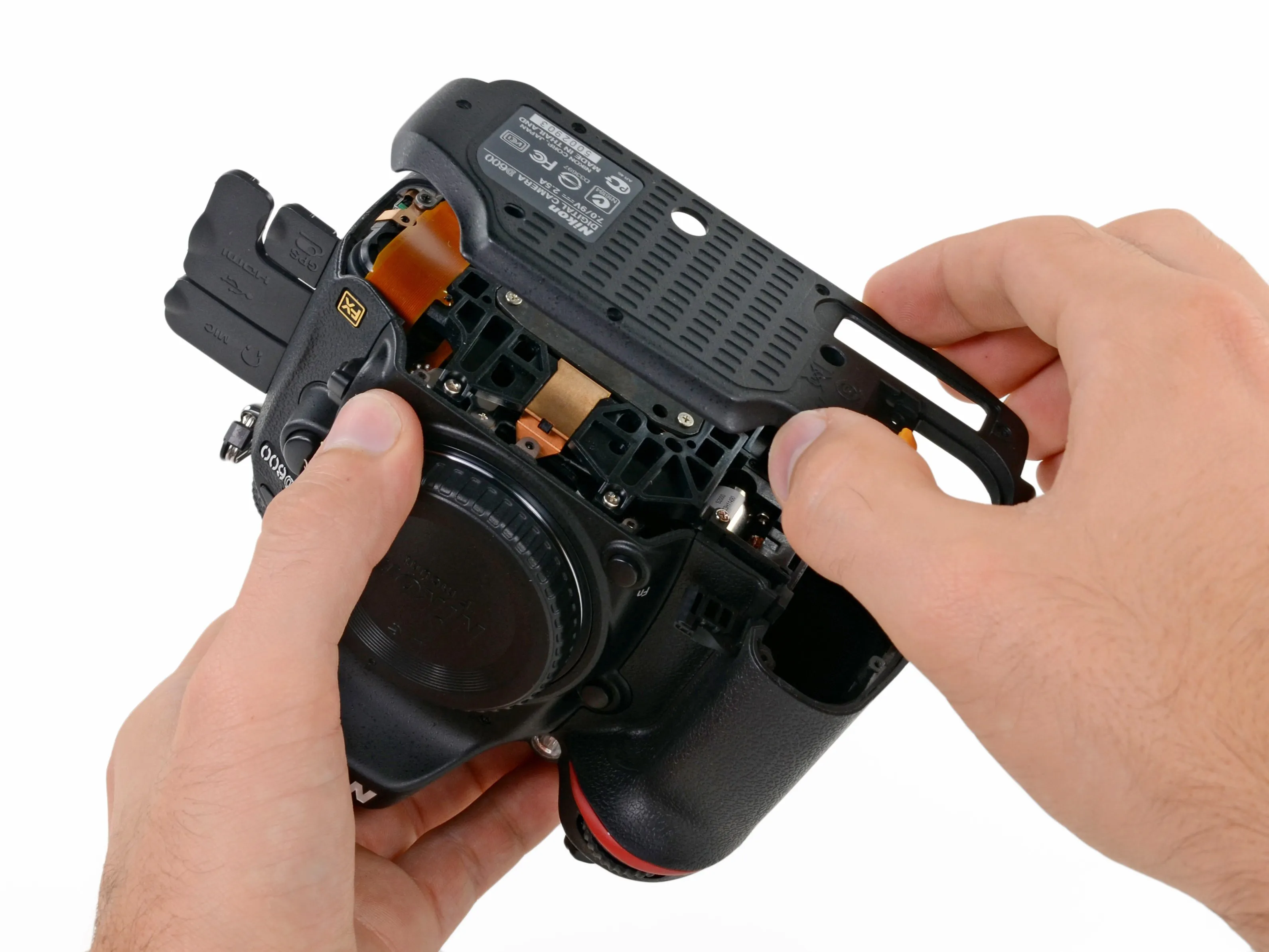

• Пуф! Как по волшебству, винты освобождаются, и мы получаем первый взгляд на внутренности D600.

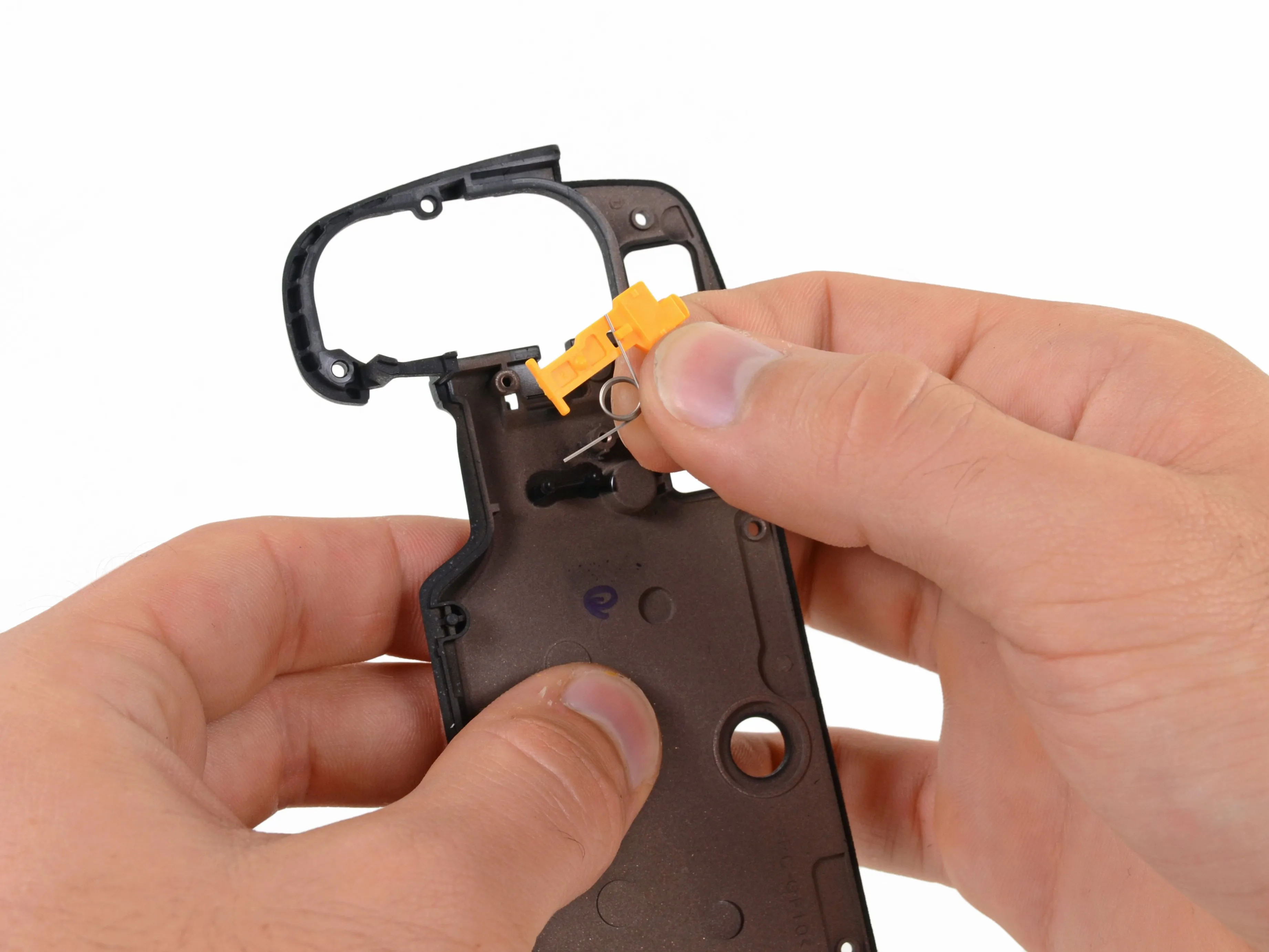

• На нижней стороне корпуса находится только механизм извлечения батареи. Если по какой-то причине он выйдет из строя, его можно легко заменить.

Шаг 9

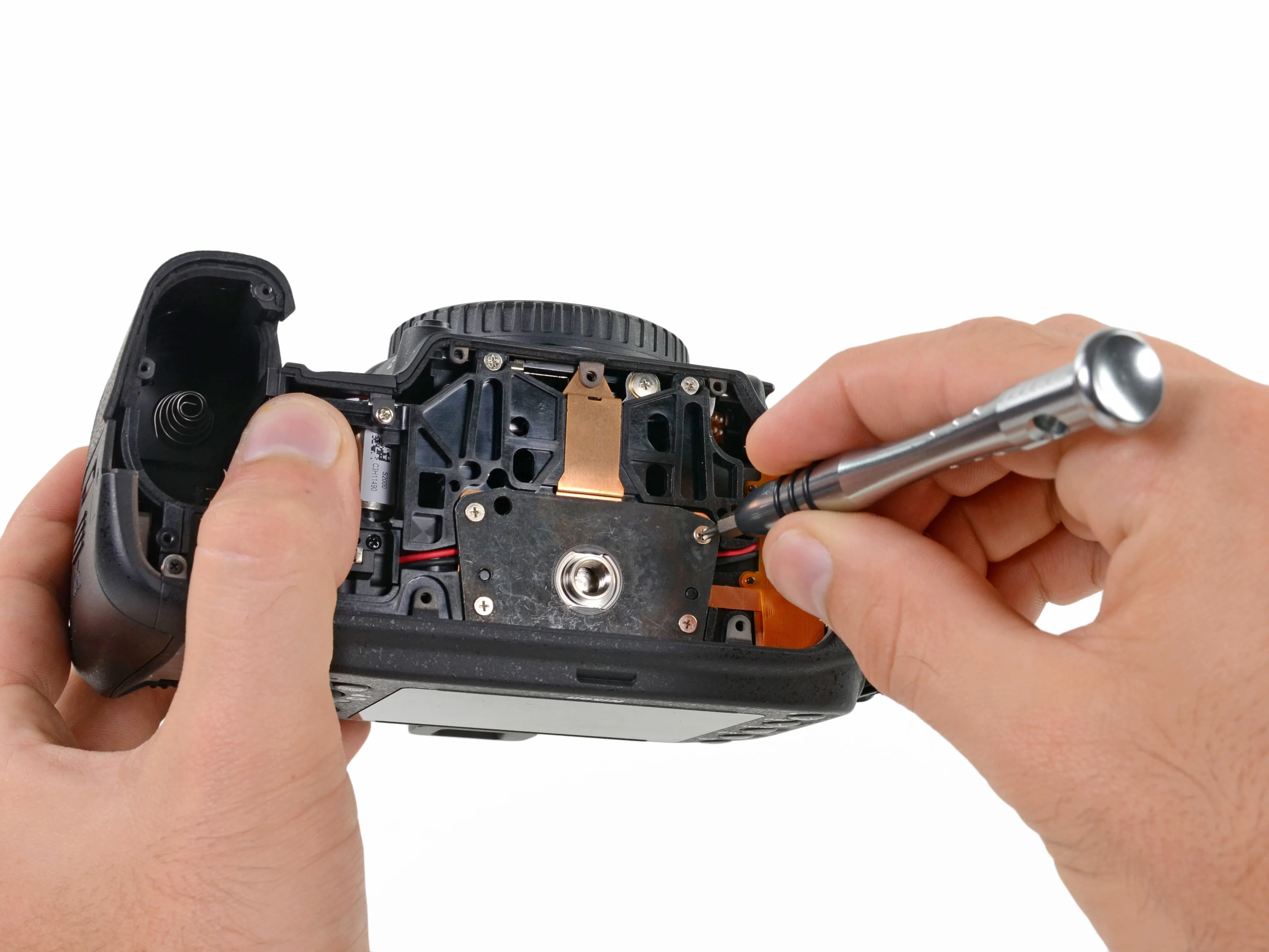

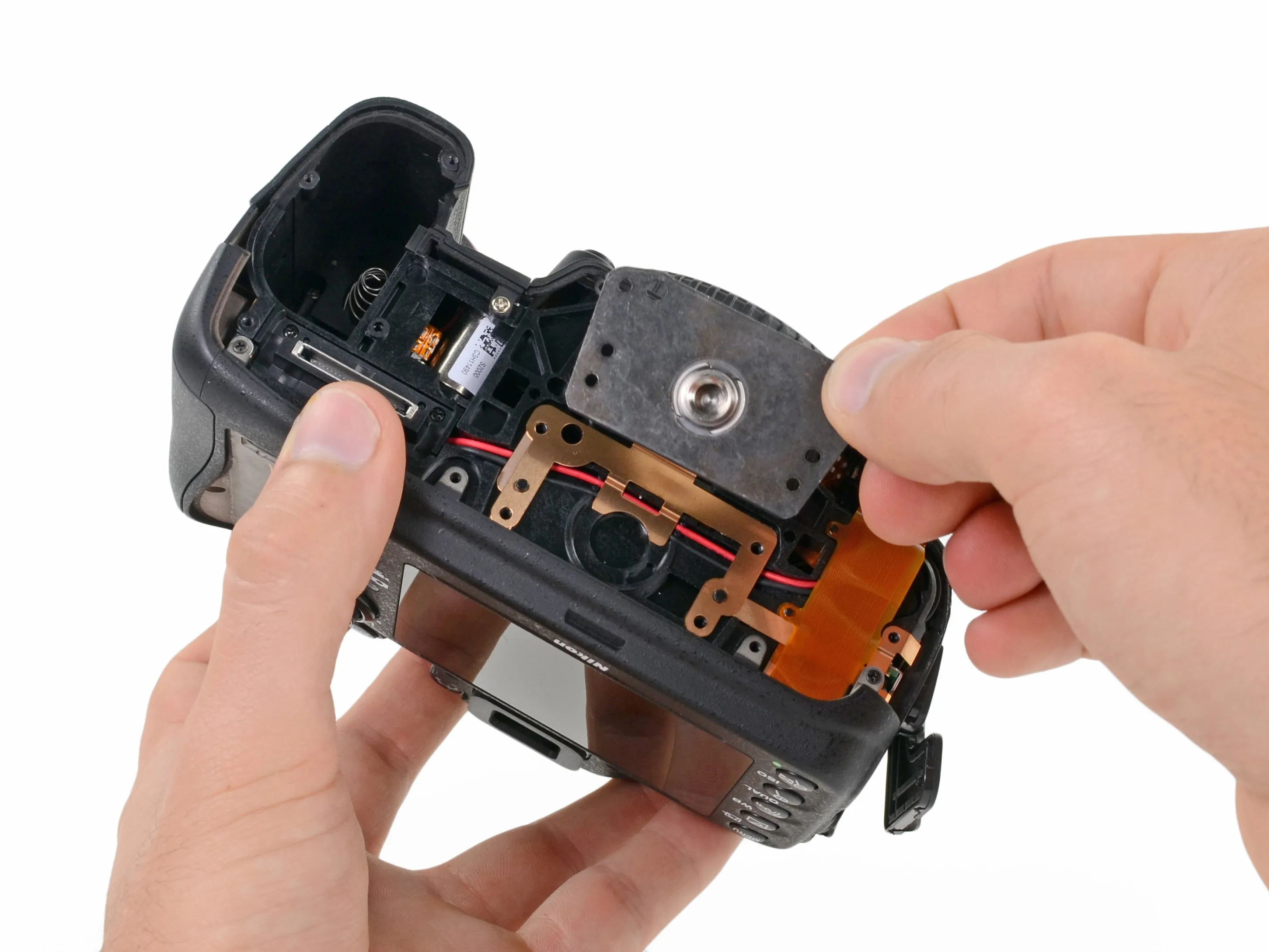

• Продолжая снимать детали, мы добрались до стандартного крепления штатива, надежно закрепленного четырьмя винтами Phillips #00.

• Приятно видеть, что это крепление поставляется отдельно от остального корпуса. Было бы обидно испортить камеру стоимостью 2100 долларов только потому, что крепление для штатива стало с поперечной резьбой.

Шаг 10

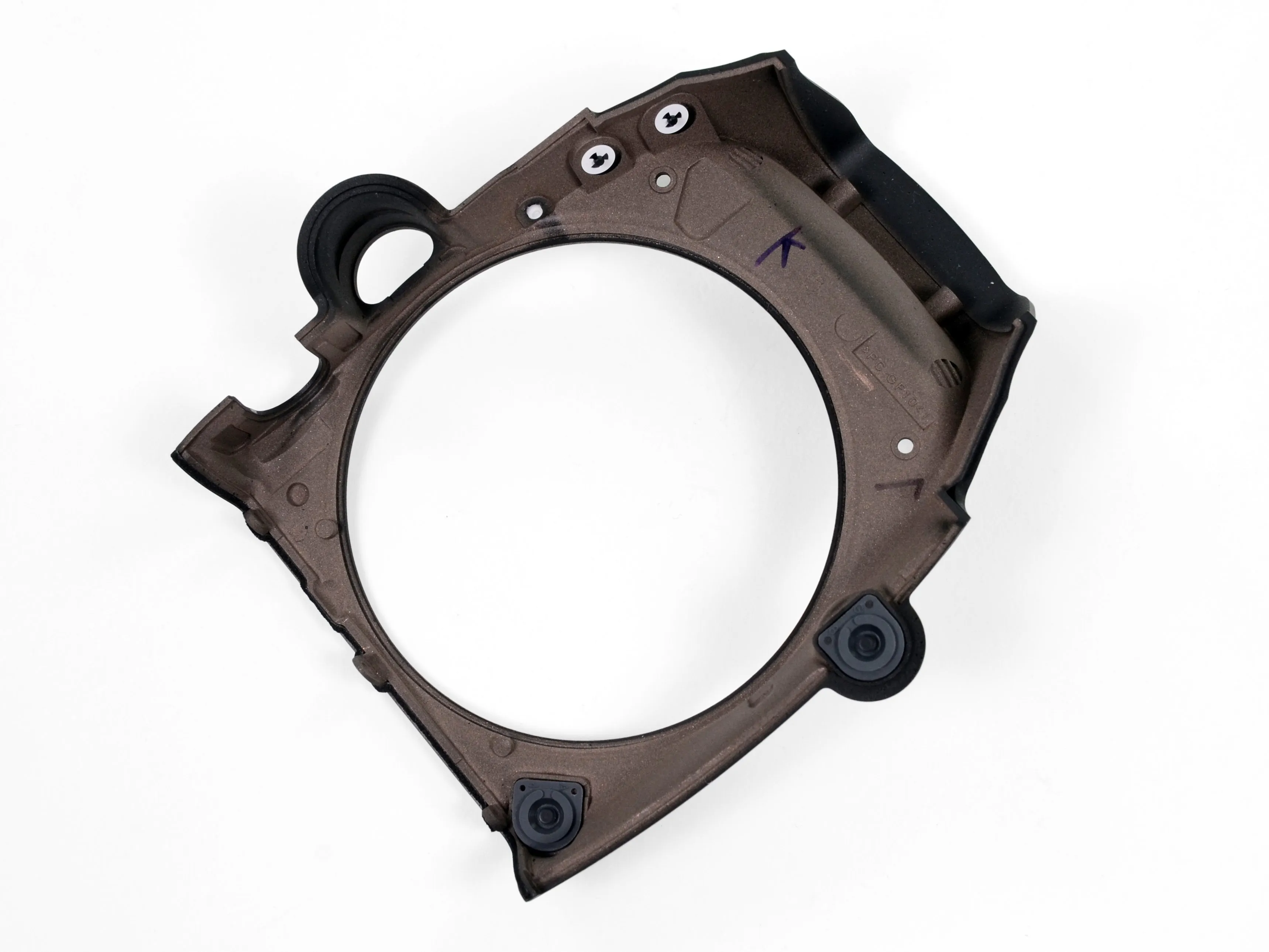

• Передняя панель - следующая деталь, которая уступит свое место на корпусе D600.

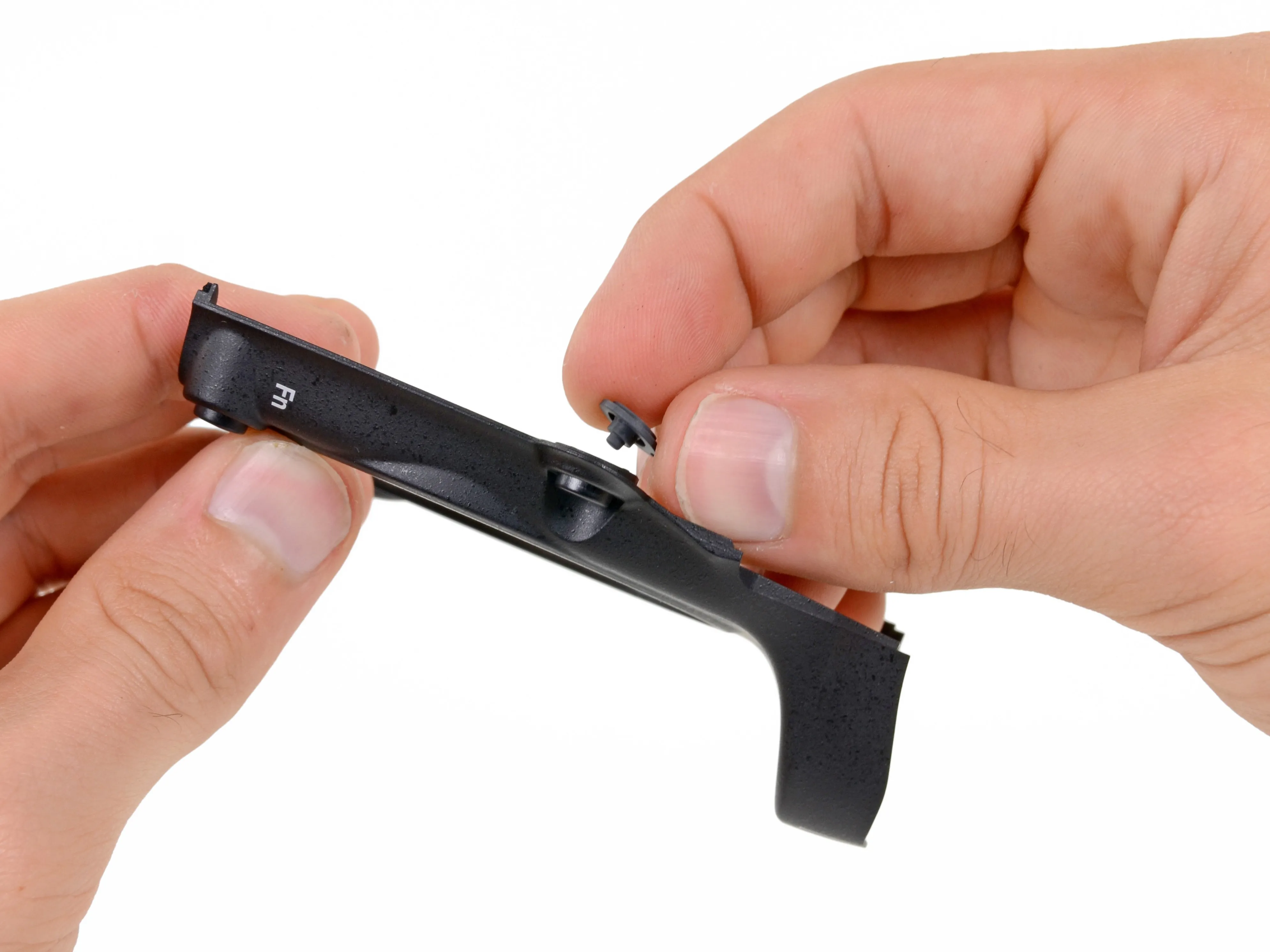

• Кнопки предварительного просмотра глубины резкости и функциональные кнопки находятся внутри переднего корпуса под двумя резиновыми крышками.

• Хотя это и не самый распространенный ремонт, замена этих кнопок вполне возможна.

Шаг 11

• Далее отсоединяется батарейная рукоятка. Это еще один легко разбираемый компонент.

• Из нашего прошлого опыта работы с зеркальными камерами мы знаем, что так просто это будет недолго.

Шаг 12

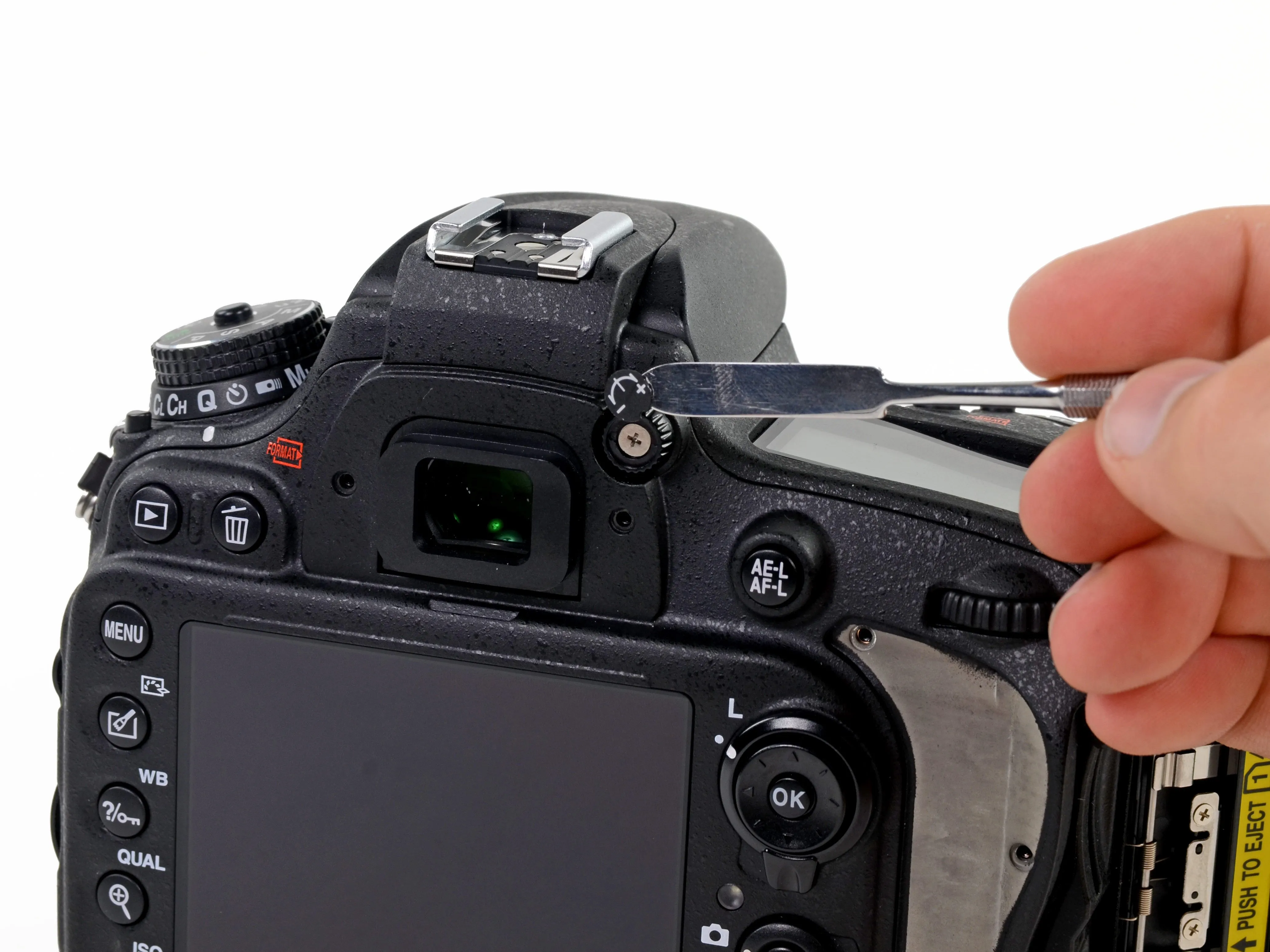

• Задняя крышка крепится несколькими хитро спрятанными винтами.

• Насколько скрыты эти винты? Мы нашли их под наглазником, резиновой рукояткой и диоптрическим диском видоискателя.

Шаг 13

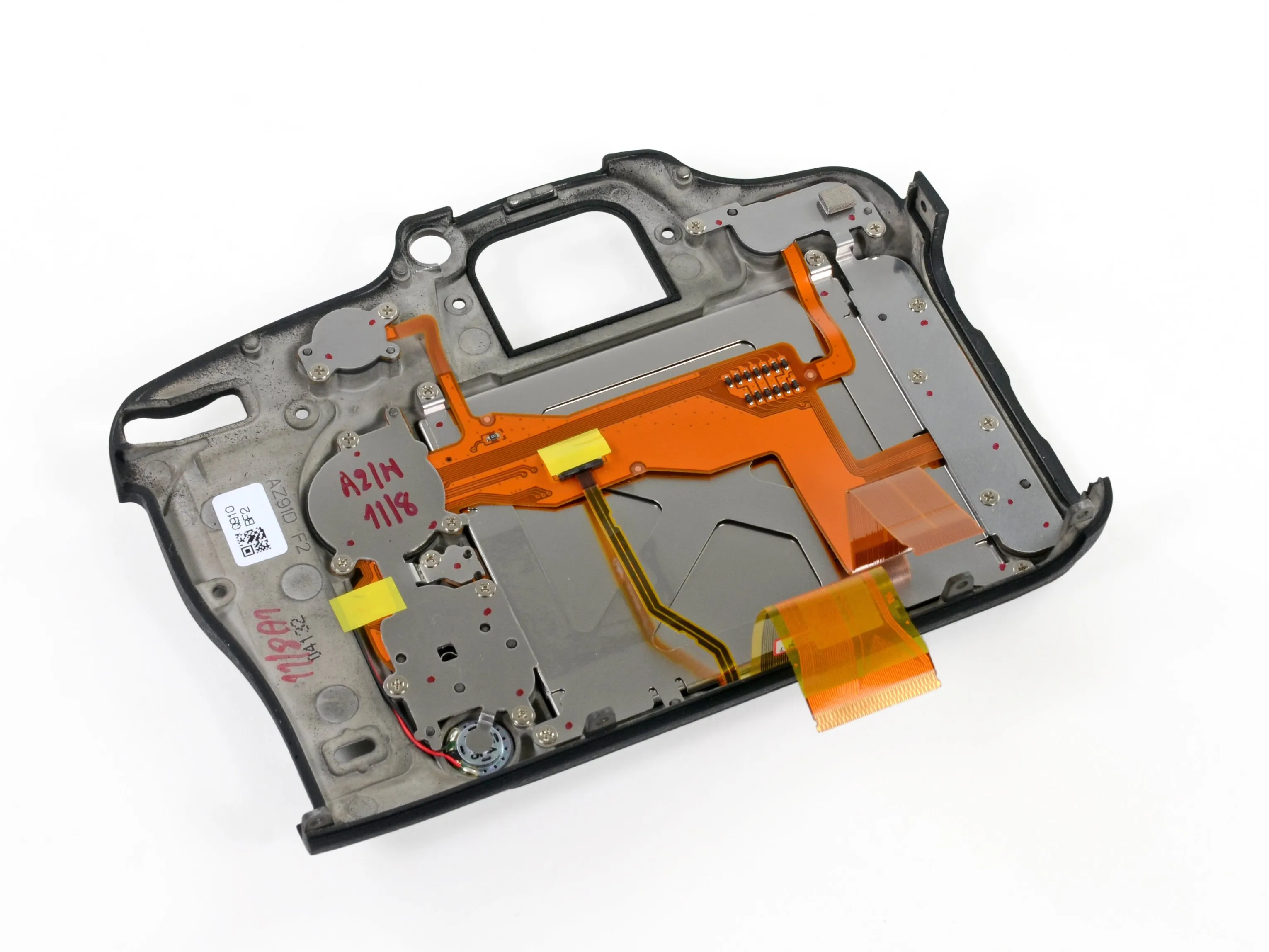

• Задняя крышка (вместе с ЖК-дисплеем) наконец-то сдается и отсоединяется от остального корпуса.

• Что ж, это здорово. Заметили красные точки, нарисованные на внутренней стороне задней крышки? Каждая точка, похоже, соответствует расположению винта. Мы предполагаем, что это сделано для того, чтобы отслеживать каждый винт в процессе производства.

• Каждая кнопка на задней крышке привязана к одному ленточному кабелю. Это делает ремонт немного более дорогостоящим, если один переключатель подгорит.

Шаг 14

• Мы были разочарованы, обнаружив, что ЖК-дисплей прикреплен к задней панели и не может быть заменен без замены всей панели.

• Если вы поцарапали или разбили стекло дисплея на старых цифровых зеркальных фотокамерах Nikon, таких как D90, можно найти недорогую замену и починить его самостоятельно. Однако из-за неотделимого стекла пользователи D600 определенно захотят выбрать какой-либо тип защиты экрана.

Шаг 15

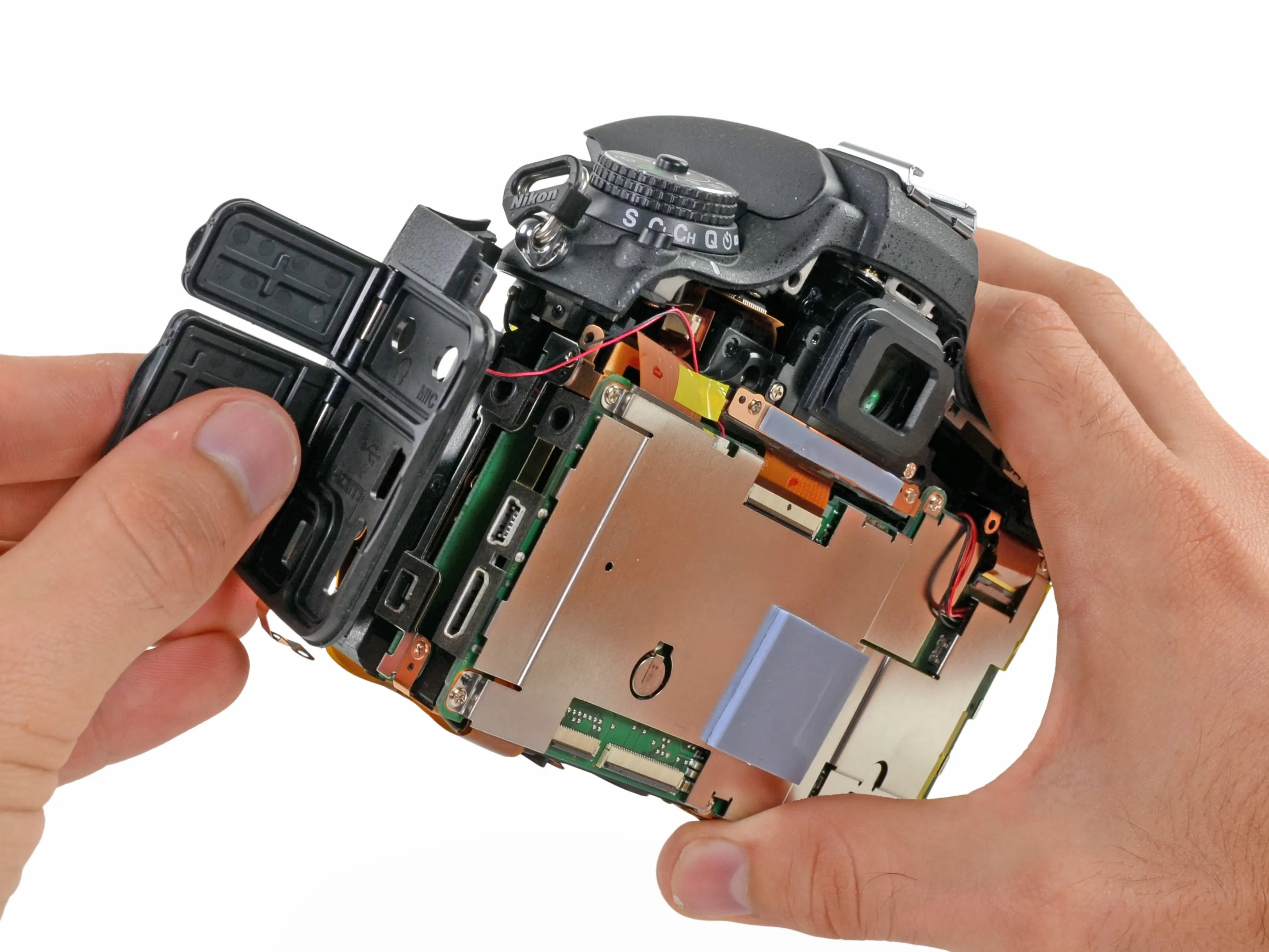

• Понемногу мы отсоединяем последние части внешнего корпуса, обнаруживая - никаких сюрпризов здесь нет - больше экранов и печатных плат, окружающих порты и слоты для SD-карт.

• Пробежимся немного вперед, и вы увидите, что это устройство полностью заполнено экранами и заземляющими ремешками - и это еще не все!

Шаг 16

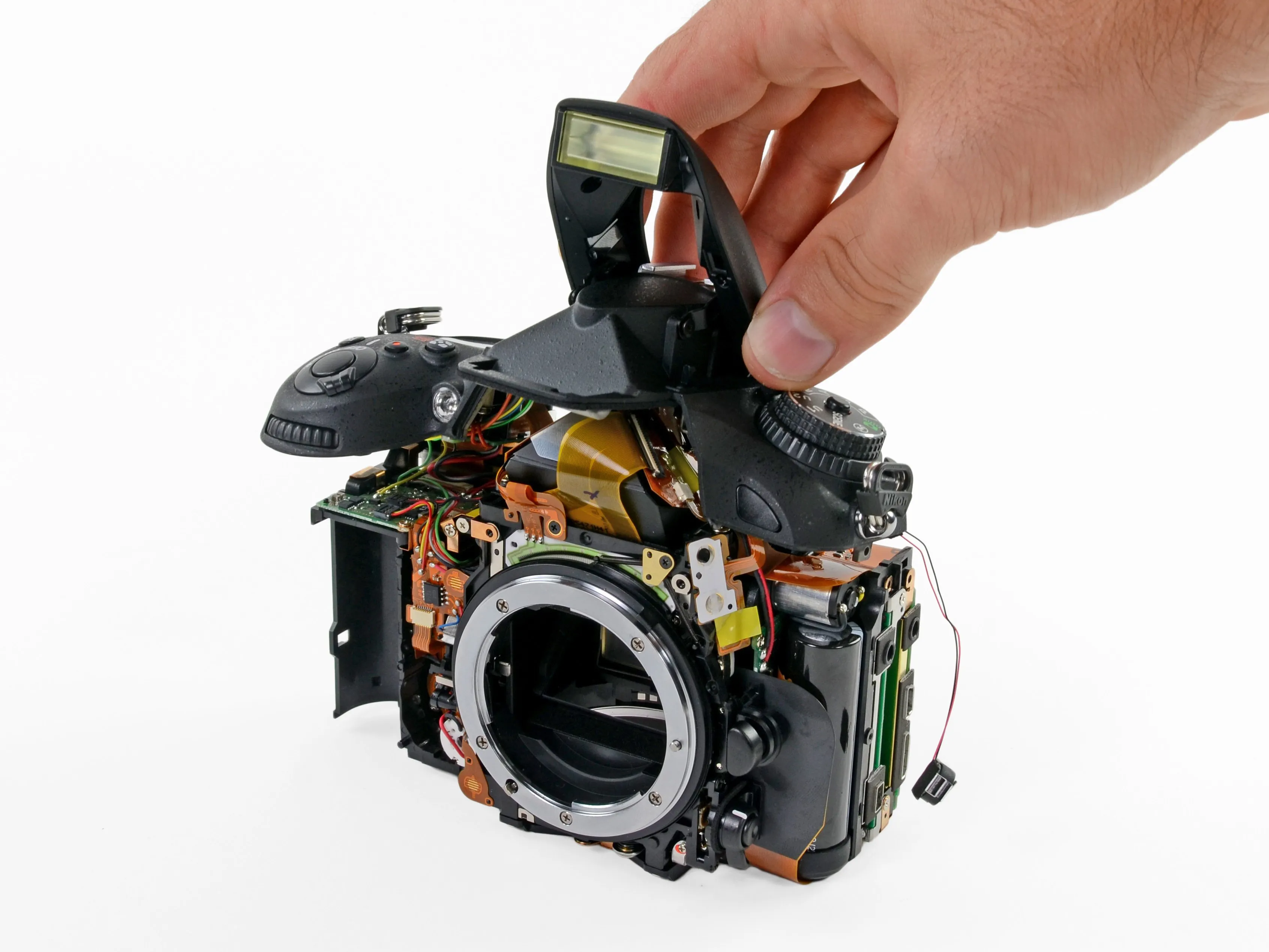

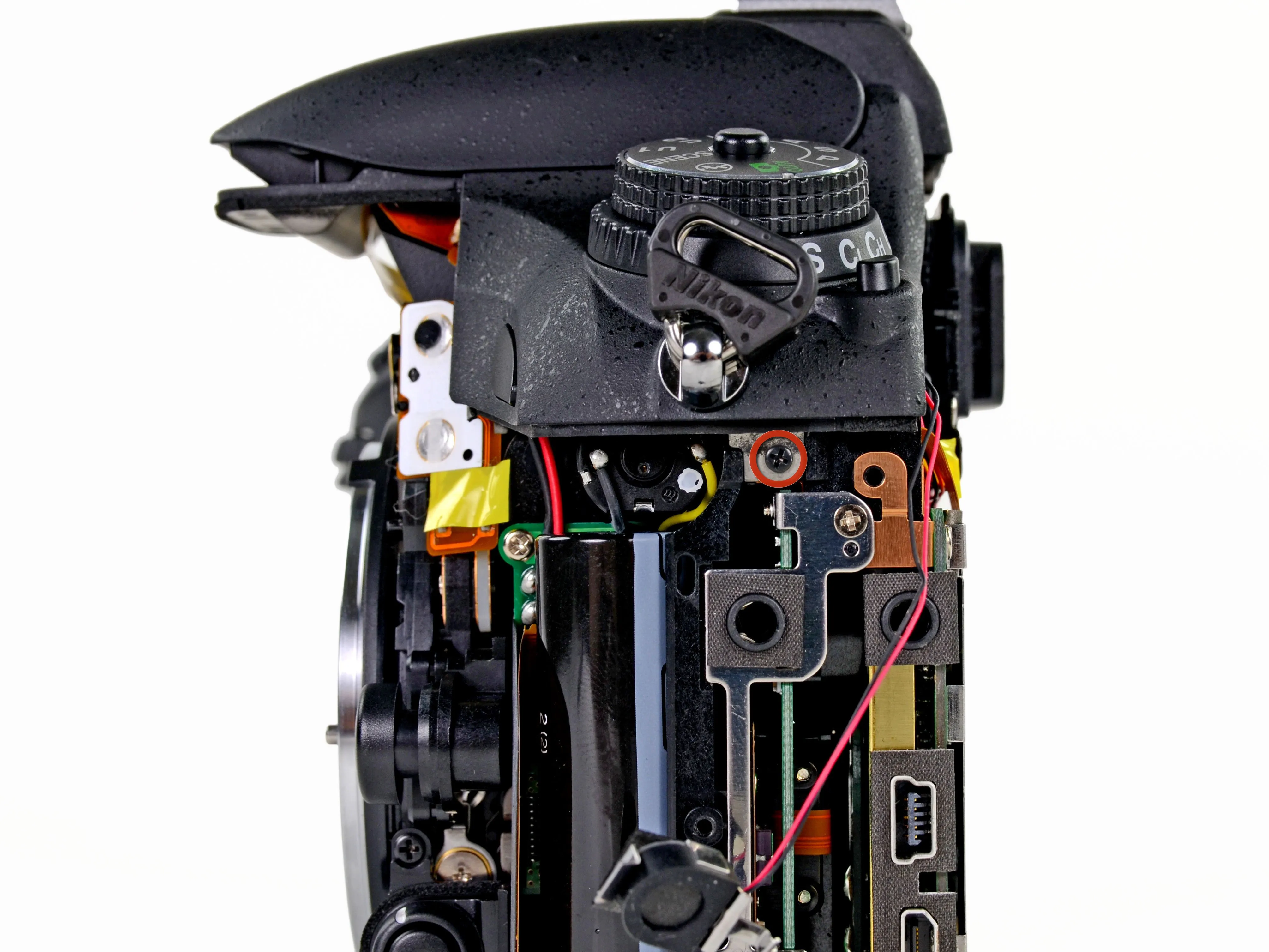

• К этому моменту мы уже умеем находить скрытые винты на этом устройстве. Находим и откручиваем два маленьких винта, крепящих верхнюю часть корпуса на месте.

• Кто-нибудь еще следит за этим? По нашим подсчетам, для снятия всех внешних компонентов корпуса требуется открутить в общей сложности 36 винтов. А ведь мы только начали...

• Пришло время узнать забавный факт из Делаете.ру! Видите красный квадрат на первом рисунке? Этот круг с проведенной через него линией обозначает расположение плоскости изображения - вертикальной плоскости, в которой находится датчик изображения. Такой же символ вы найдете на большинстве фотоаппаратов, и именно от него отталкиваются при измерении минимального расстояния фокусировки объектива камеры.

Шаг 17

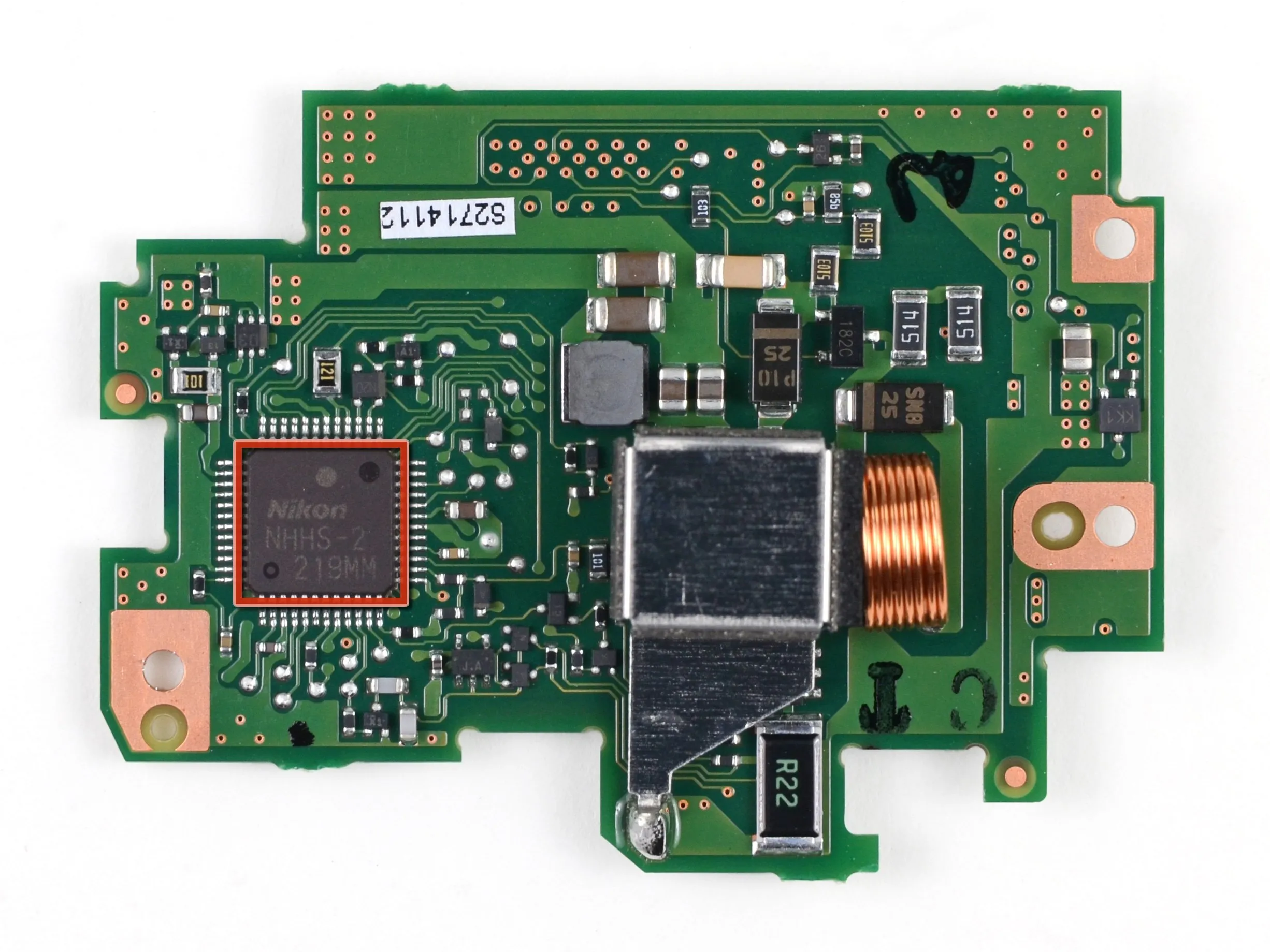

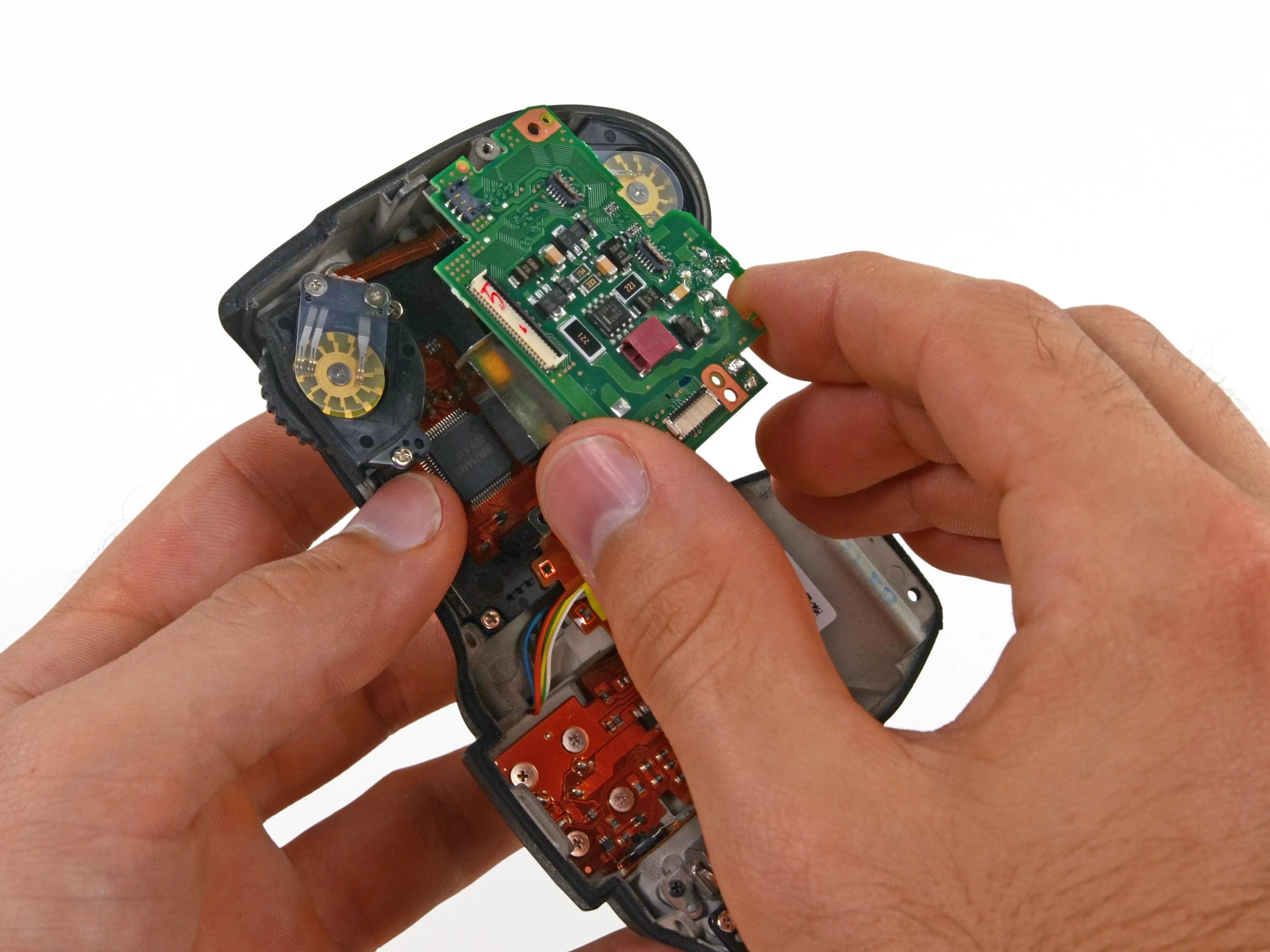

• 17 шаг, и мы получили в свои руки немного зелени! Первая плата - плата кнопок верхнего корпуса.

• Я вижу, вы видите, мы все видим микросхему!

• Nikon NHHS-2 219MM

Комментарии к шагу

Я думаю, что на микросхеме написано 219MM, а не 218MM. Обратите внимание на изгиб горизонтальной линии посередине, характерный для 9.

Я повредил конденсатор 211? Я думаю. Где я могу достать конденсатор 211 или мне нужно купить всю сборку?

Шаг 18

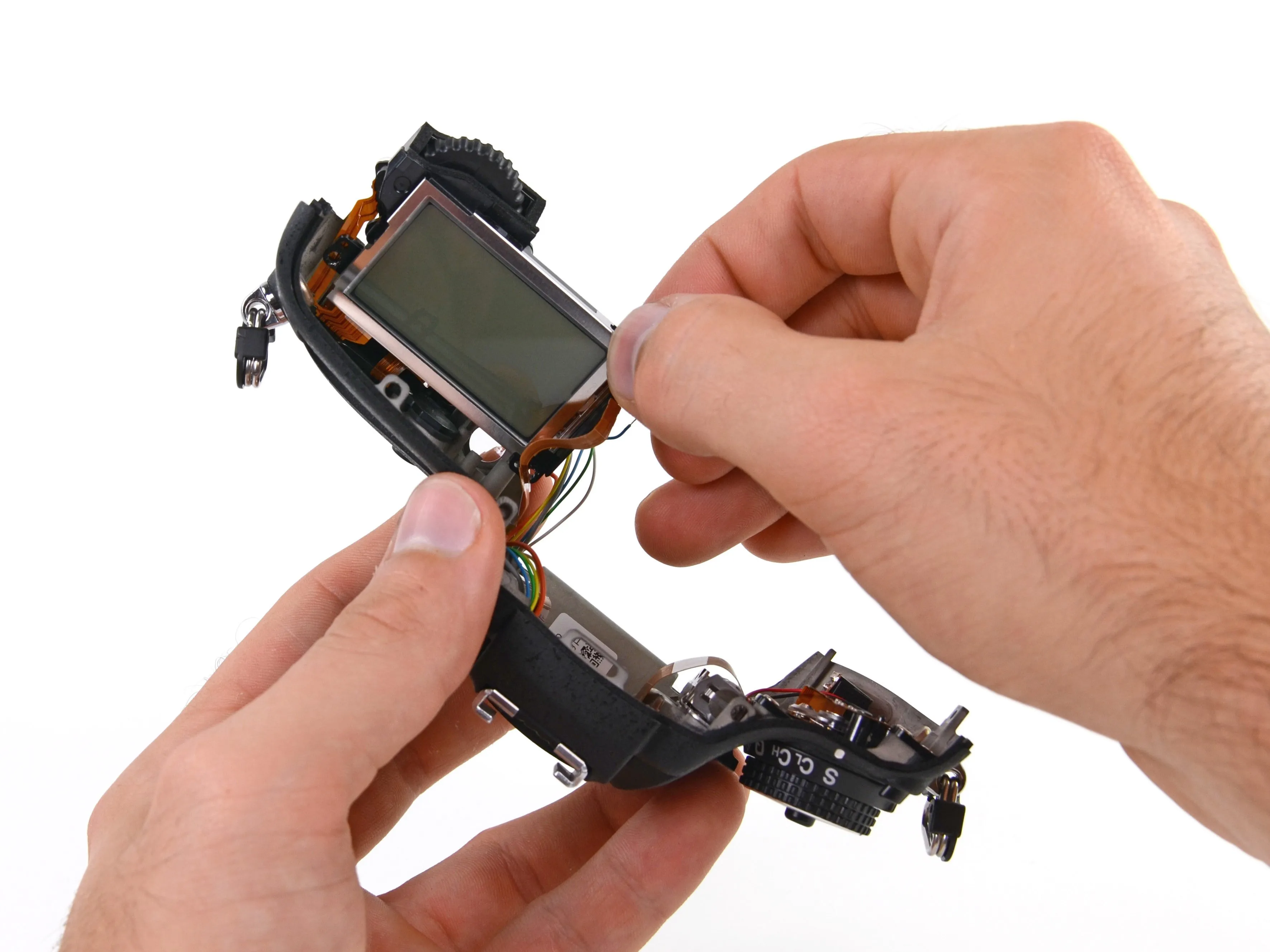

• Под платой скрывается еще несколько деталей, первой из которых является верхний блок ЖК-дисплея.

• Неудивительно, что в D600 установлен такой же верхний TFT-ЖК-дисплей с широким углом обзора, как и в D7000.

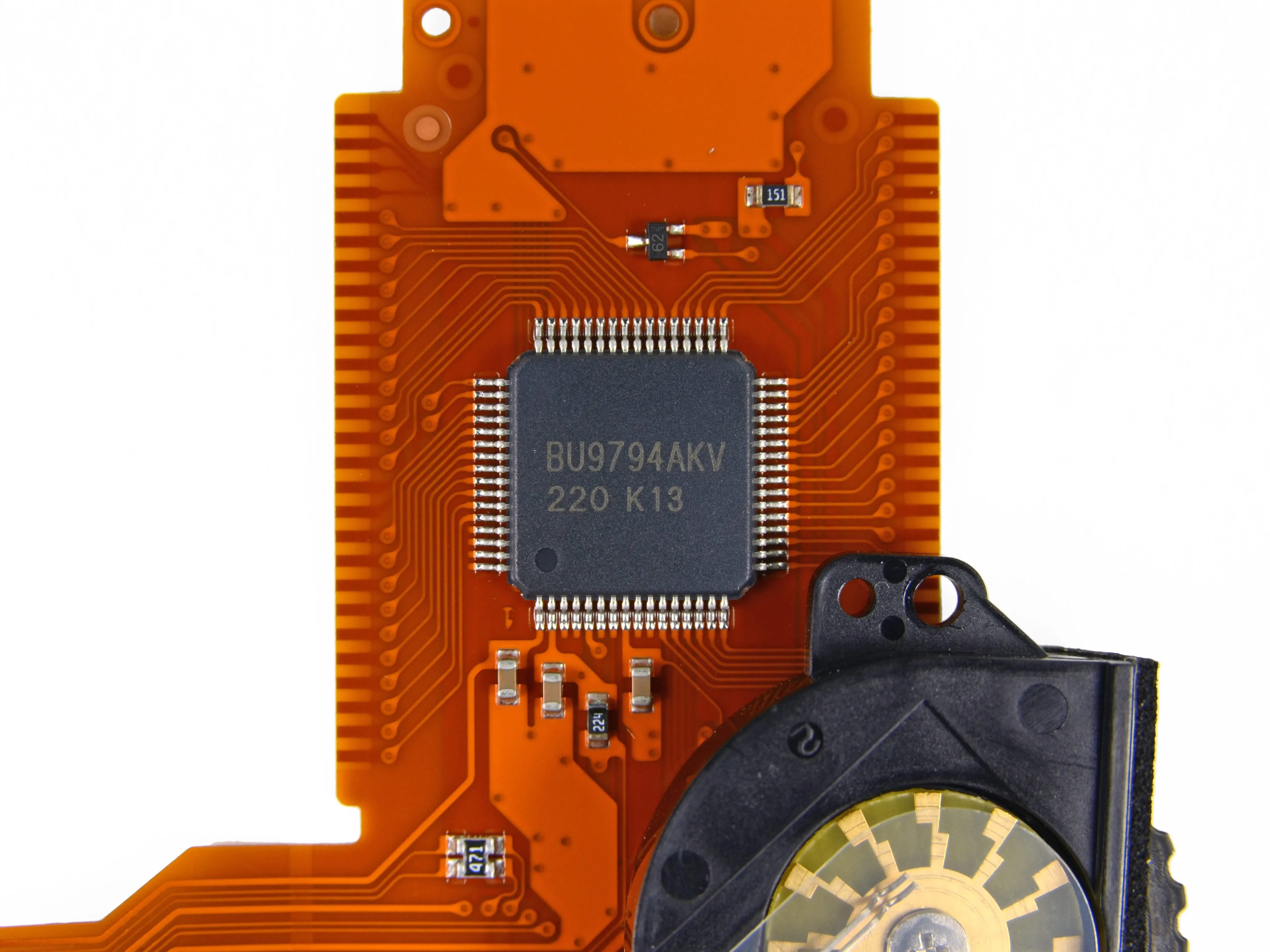

• Мы находим контроллер ЖК-дисплея, драйвер сегмента ROHM BU9794AKV.

• Мы могли бы написать целый разбор только верхнего корпуса D600, но мы решили пощадить вас. Поверьте нам на слово, там очень много всего напихано.

Шаг 19

• На этом этапе мы хотели бы остановиться и дать вам возможность оценить, как рационально используется пространство при проектировании зеркальной камеры. Провода и ленточные кабели разбросаны повсюду, но все работает в идеальной гармонии, позволяя вам выразить свое художественное видение одним нажатием кнопки.

• Количество винтов, оставшихся в верхнем регистре, составляет примерно более 9000мы решили переключить внимание на остальные части устройства.

Шаг 20

• Экраны EMI очень полезны. Они творят чудеса, не позволяя внешней электромагнитной индукции и излучению влиять на работу электроники.

• Тем не менее, они обычно огромная боль при удалении.

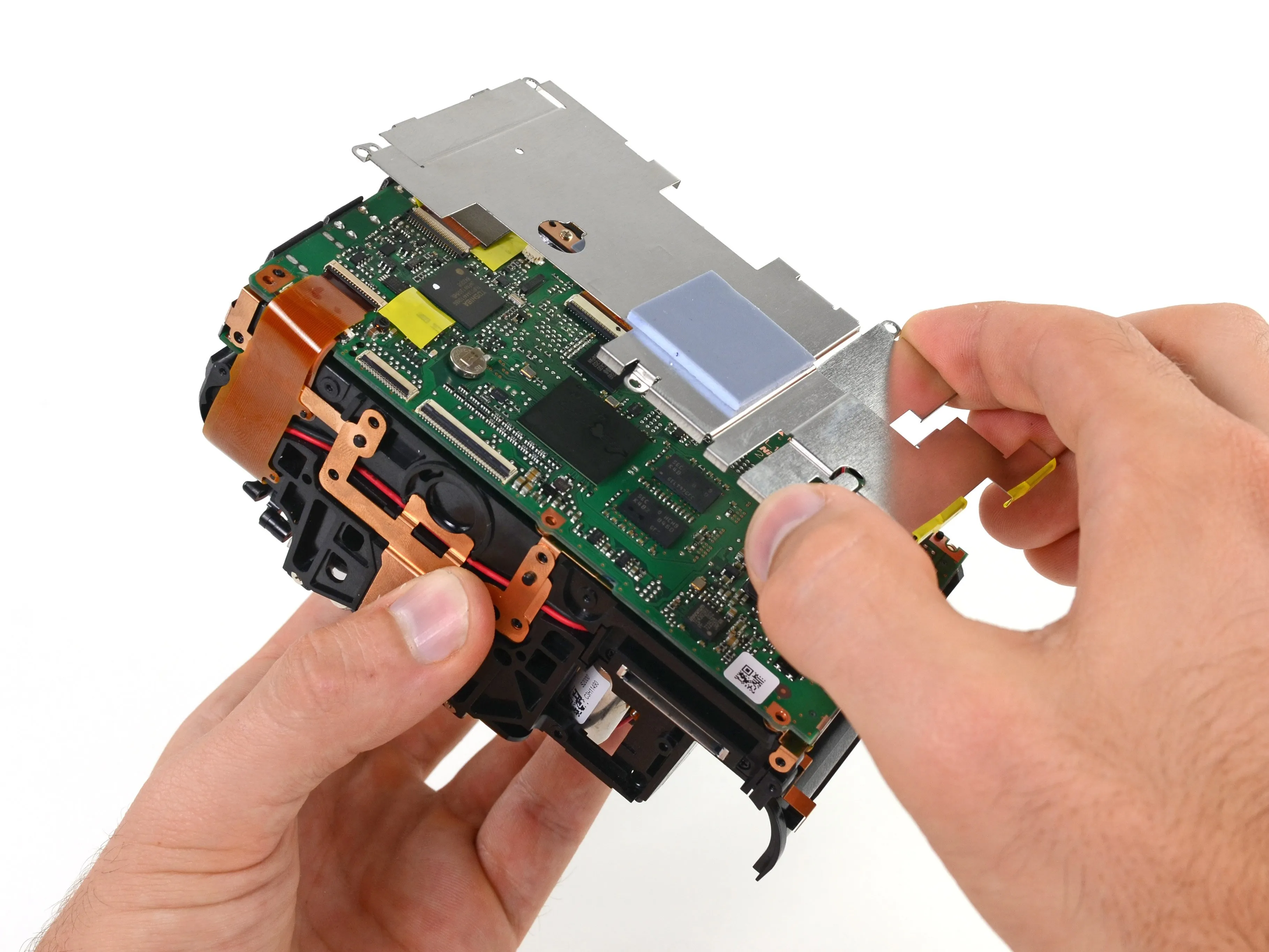

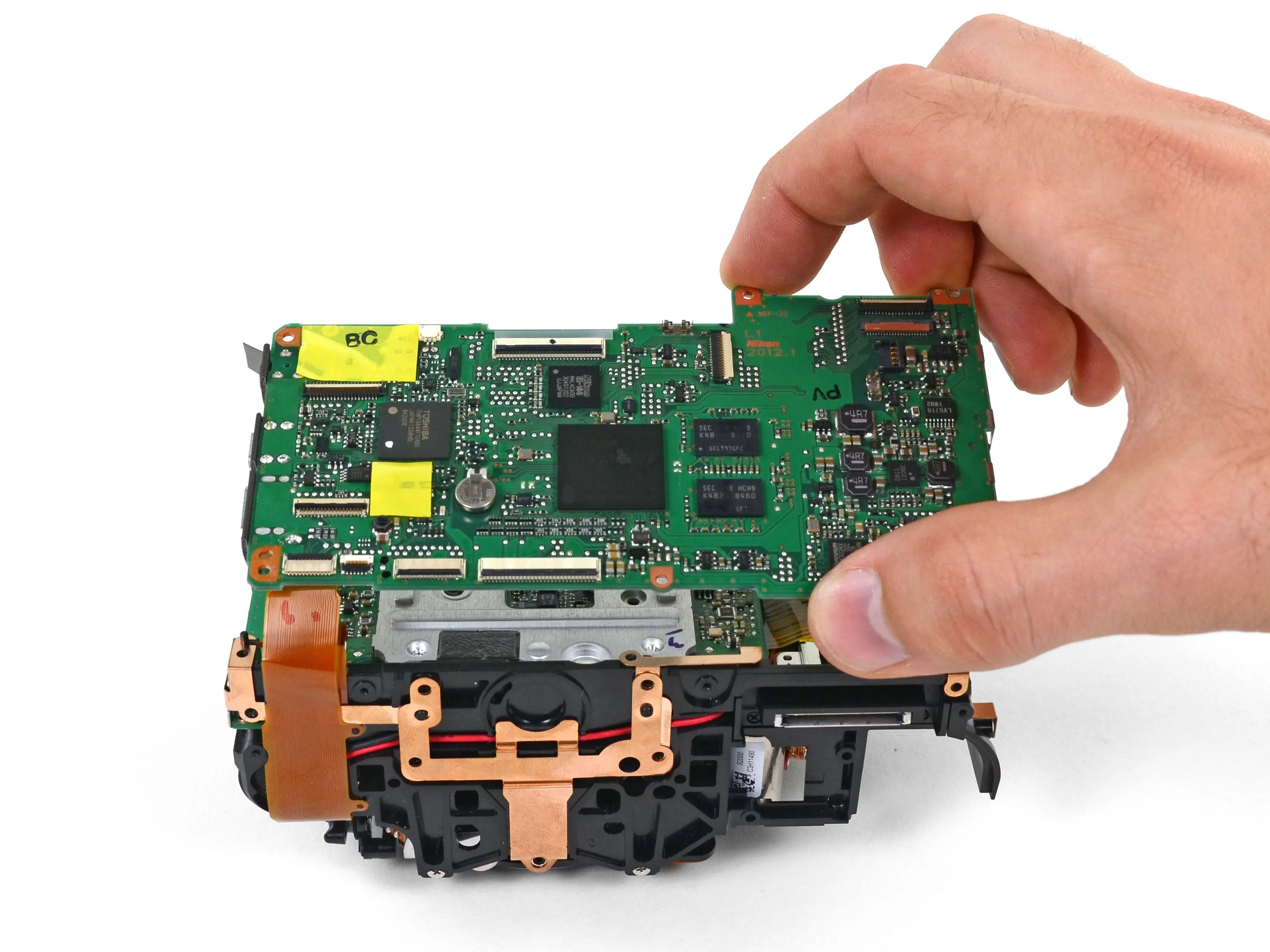

• К счастью, этот большой EMI-экран снимается простым откручиванием нескольких крестообразных винтов и не требует пайки.

• Большой квадрат термопасты также указывает нам на то, что этот экран выполняет двойную функцию теплоотвода, отводя излишки тепла от материнской платы D600.

Шаг 21

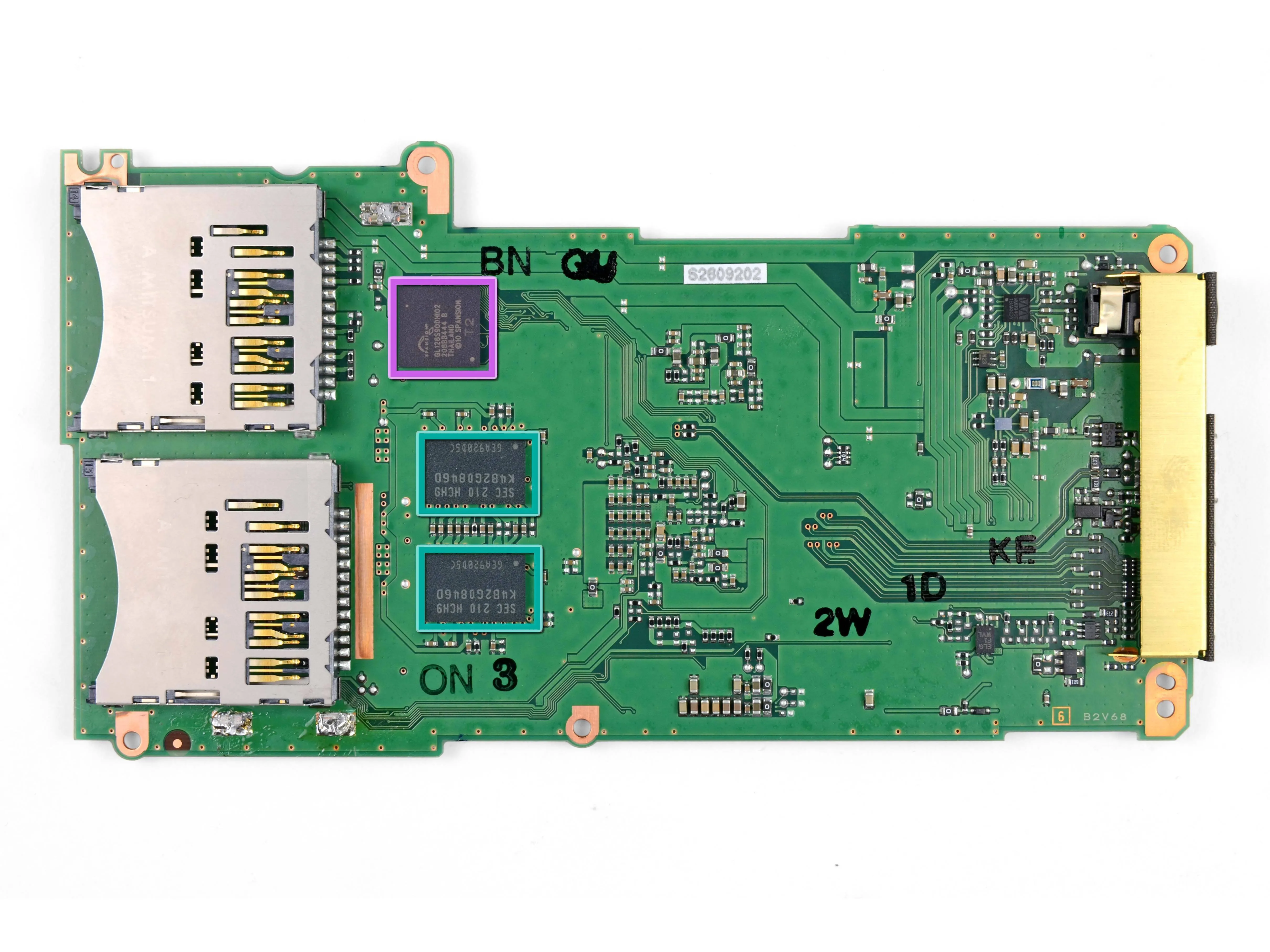

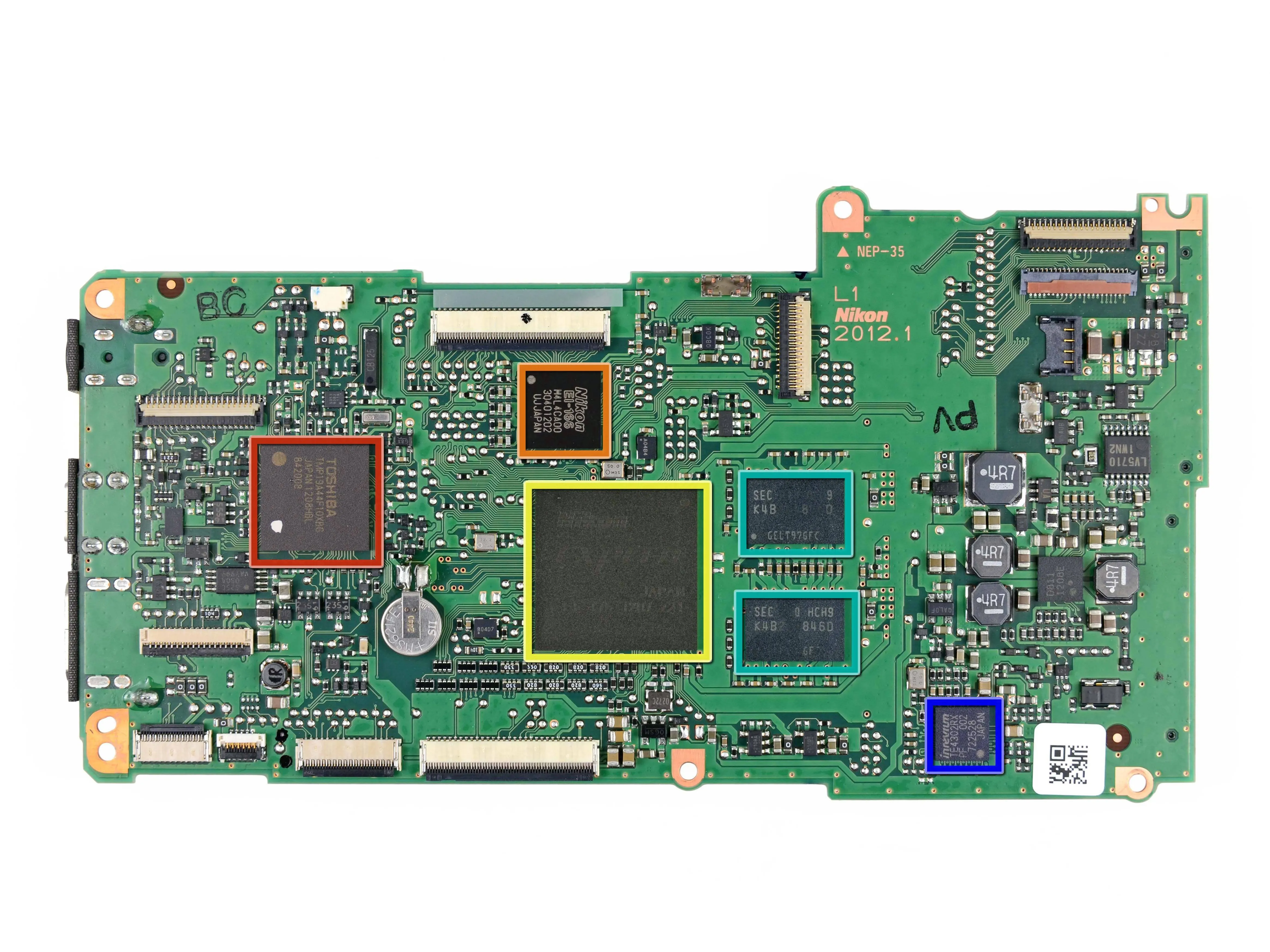

• Материнская плата!

• Toshiba 80 МГц TMP19A44F10XBG микроконтроллер с низким энергопотреблением

• Nikon EL-166

• Nikon EL175 1207 EXPEED 3 процессор обработки изображений

• Samsung K4B2G0846D 1 ГБ (всего) DDR 3 SDRAM

• Inrevium TE4302RX Контроллер SD, обеспечивает UHS-Iподдержку чтения/записи карт памяти SD с ультравысокой скоростью.

• Spansion GL128S90DHI02 16 МБ флэш-памяти

Шаг 22

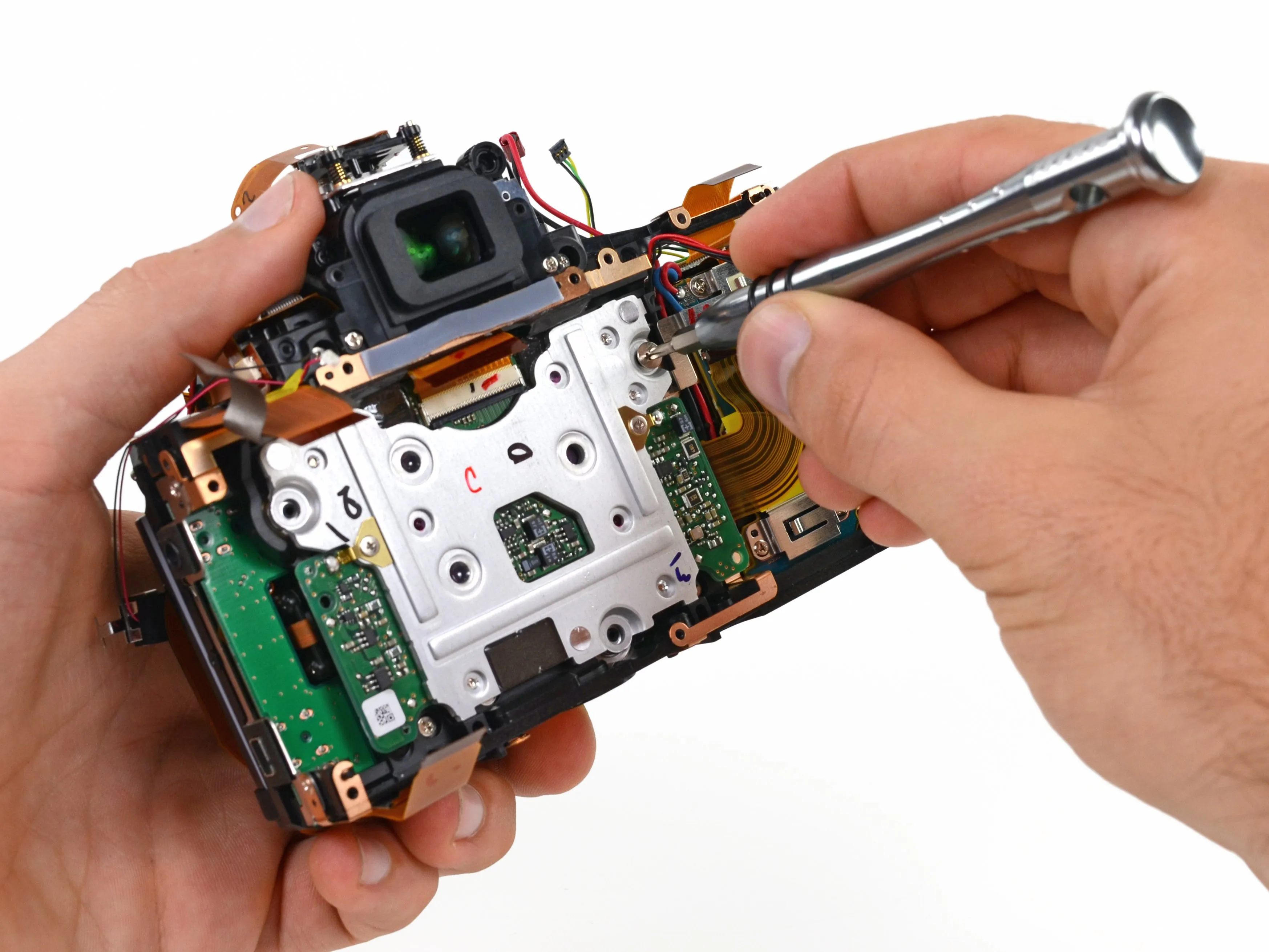

• Больше винтов! Наша бита Phillips #00 уже устала, но она продолжает откручивать винт за винтом!

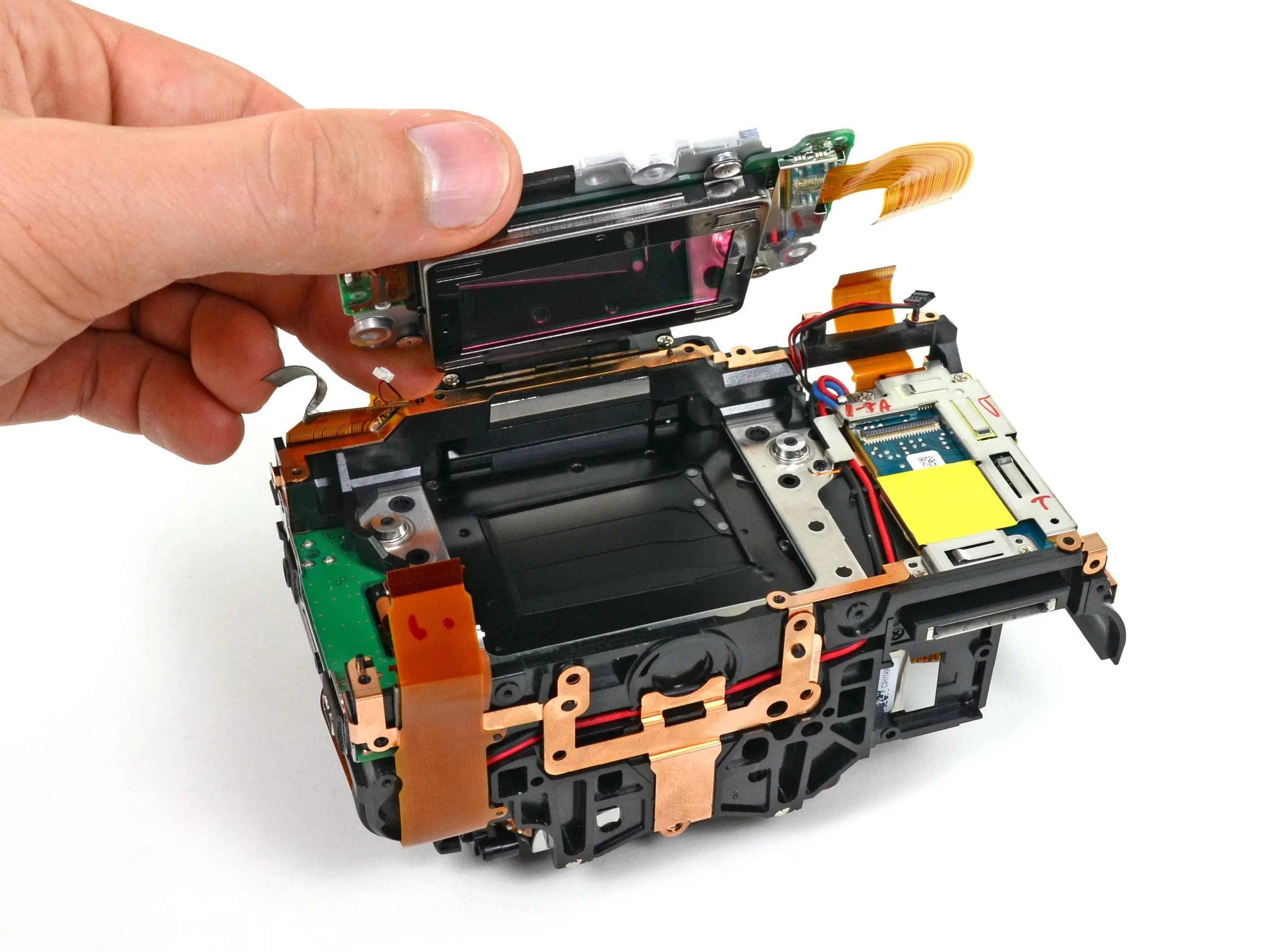

• Открутив еще несколько винтов, мы наконец-то можем вытащить плату, на которой установлен 24-мегапиксельный полнокадровый сенсор.

Шаг 23

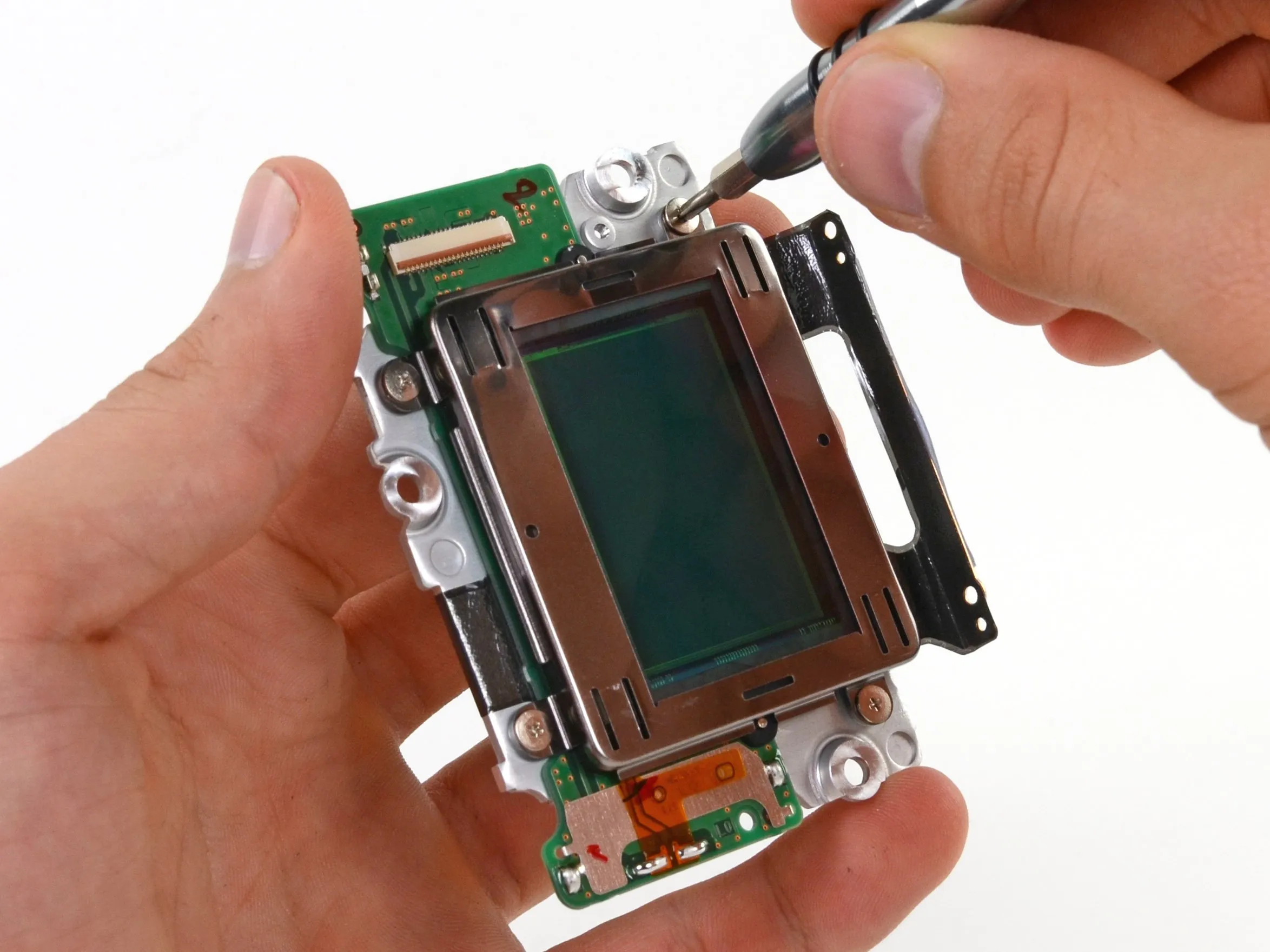

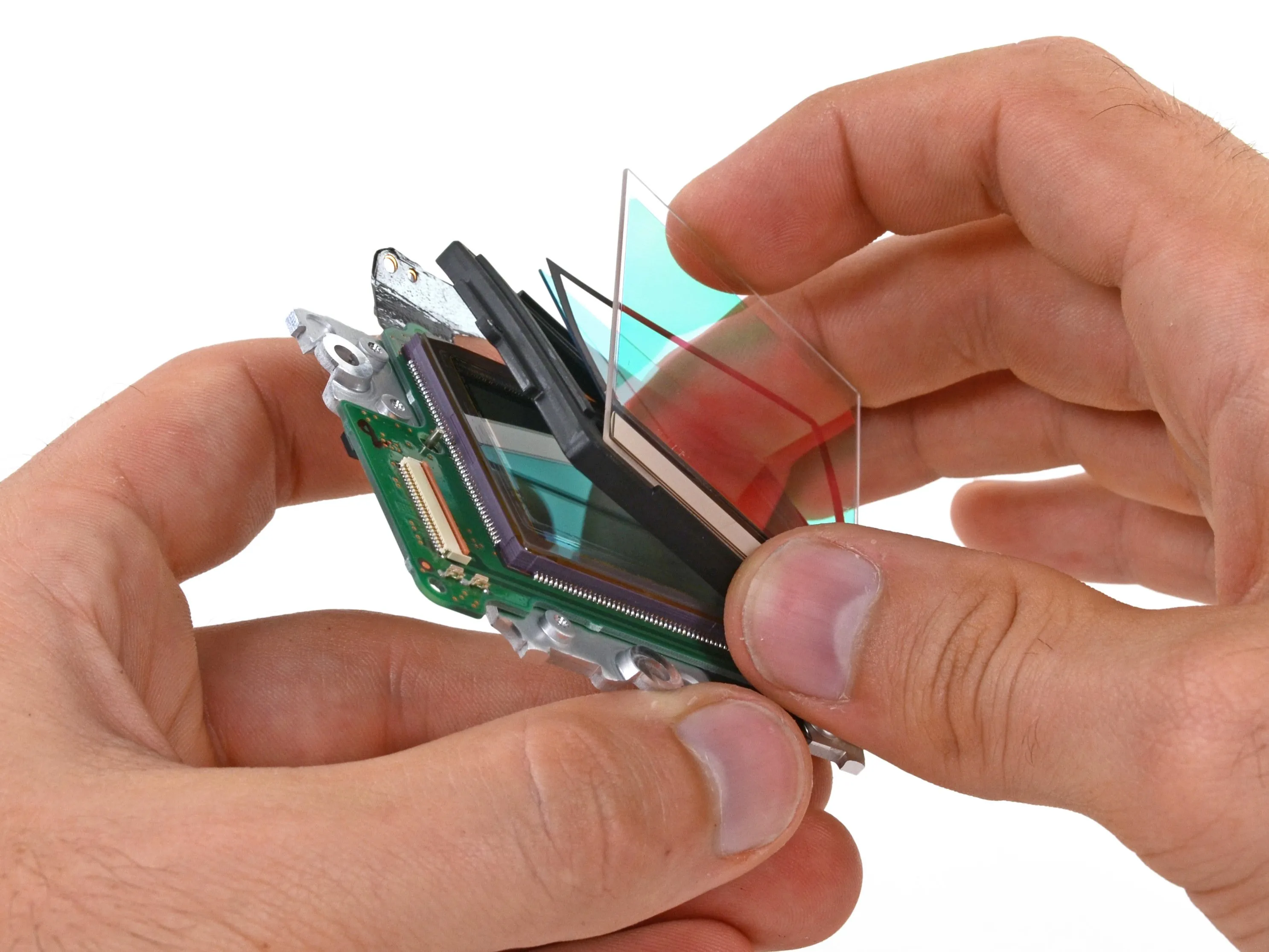

• Чтобы поближе рассмотреть полнокадровый CMOS-датчик, мы снимаем рамку и слои фильтров, закрывающих его.

• Любопытно, что делают все эти фильтры? Нам тоже! К счастью, Nikon объясняет нам это довольно хорошо.

Комментарии к шагу

Я считаю, что этот слой стекла значительно отличается от других цифровых зеркальных фотокамер Nikon. А также отличается от D800. Я четко видел только 1 слой стекла для каждого фильтра. Когда я разбирал свой D7000 для переделки, у него было 3 слоя в одном стеке и отдельный фильтр-пылеуловитель, как у D600 здесь. В этом D600, похоже, отсутствует волновая пластина и сглаживающий фильтр в одном направлении. Если вы посмотрите тест разрешения dpreview, то увидите, что ему не хватает горизонтального.

Не могли бы вы измерить толщину обоих стекол с помощью микрометра или шкалы верньера?

Удалось ли вам измерить толщину или провести какие-либо точные измерения фильтров и слоев стекла перед сенсором?

Шаг 24

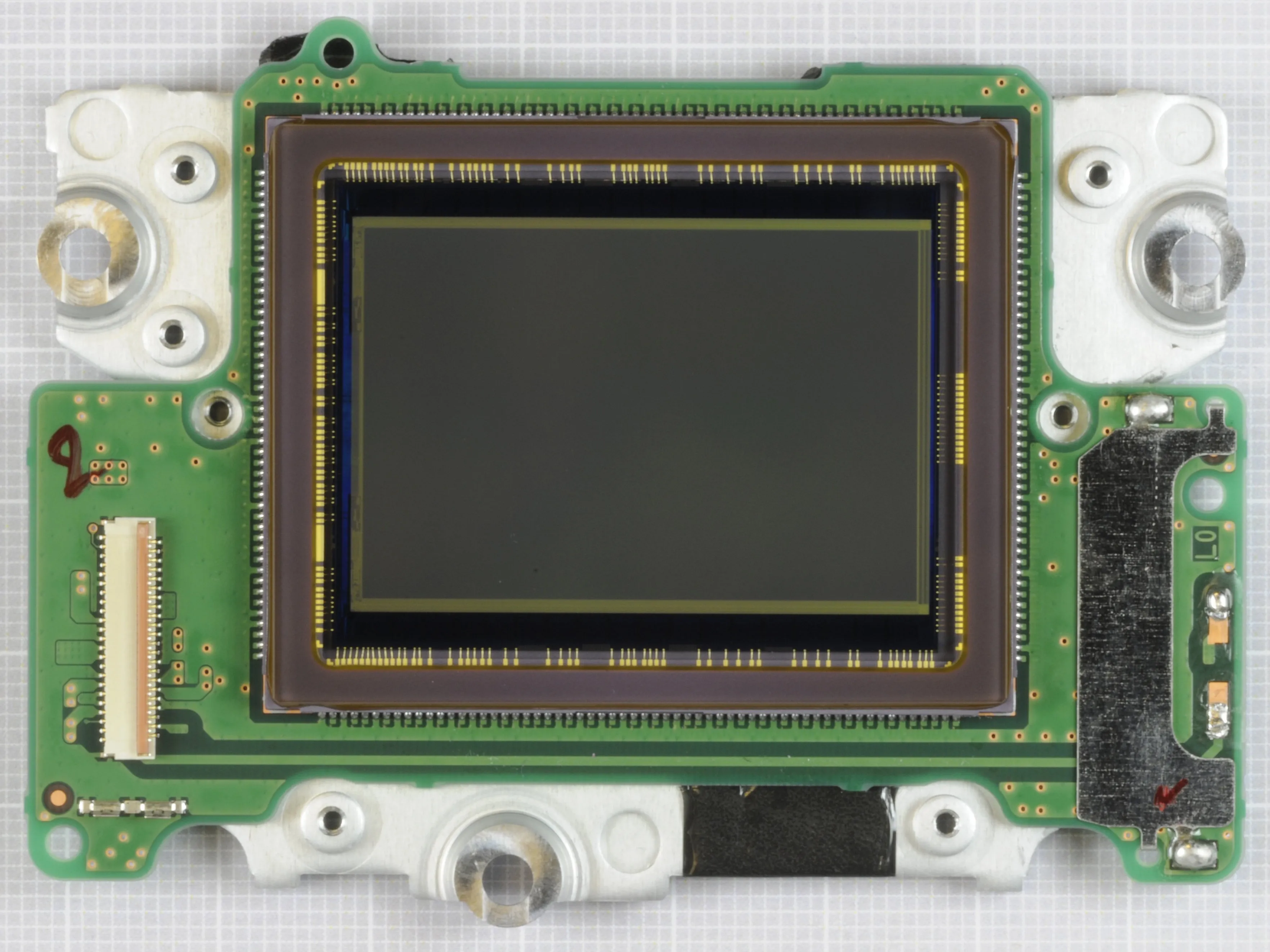

• Сняв фильтры, мы получаем полный фронтальный вид полнокадрового датчика изображения. Матрица размером 35,9 мм x 24,0 мм - это значительное улучшение по сравнению с матрицей размером 23,6 мм x 15,6 мм в D7000, а общее количество эффективных пикселей увеличилось на 50 % (24 млн/16 млн).

• Полнокадровый датчик изображения любезно предоставлен компанией Chipworks!

Шаг 25

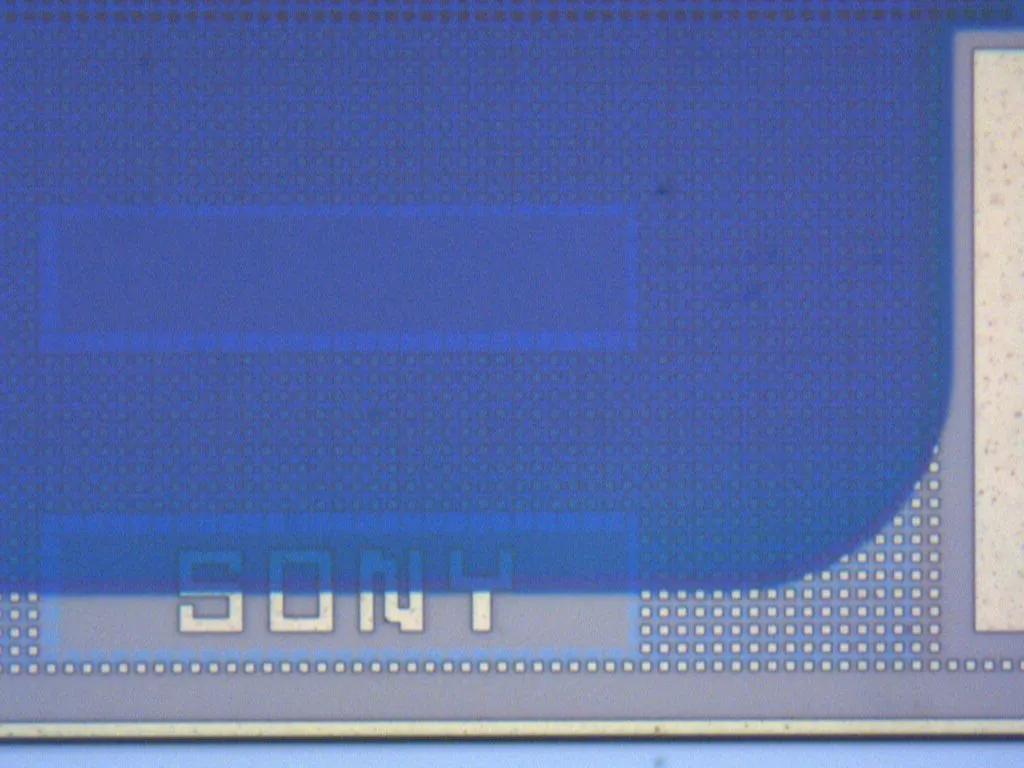

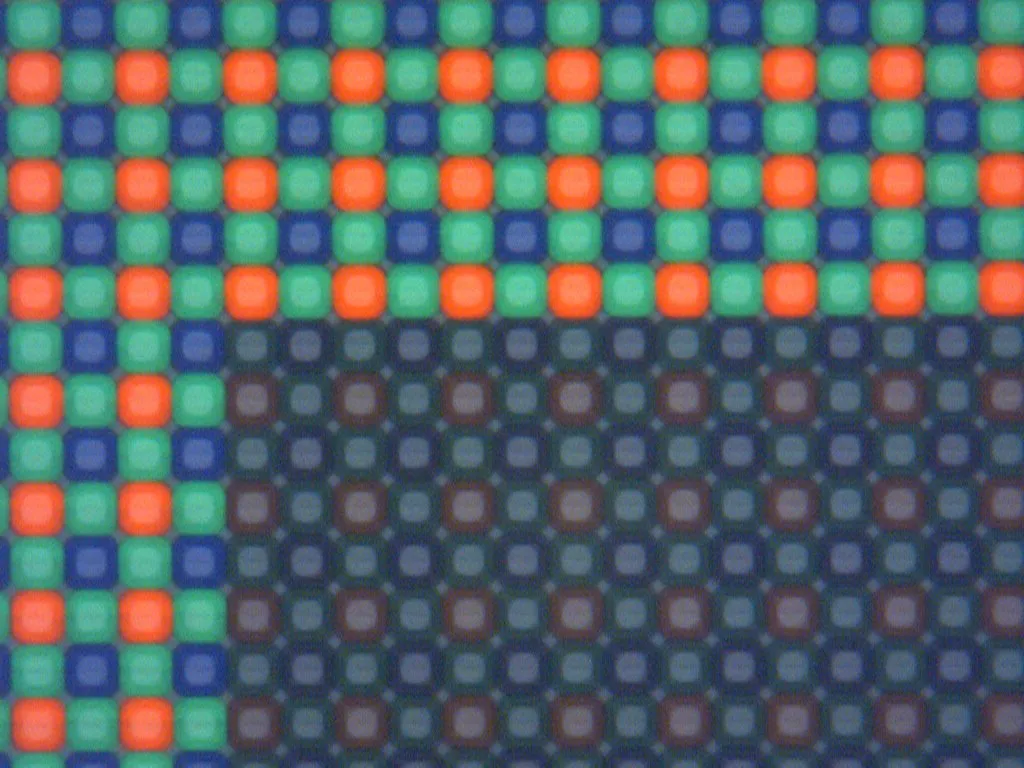

• Вы когда-нибудь задумывались, что такое угловой вид датчика изображения, увеличенный в 350 раз с помощью сканирующего электронного микроскопа выглядит? Больше не удивляйтесь. Не можете добиться достаточного увеличения? Вот вид, увеличенный в 3500x.

• На этих наклонных изображениях видны микролинзы, составляющие каждый пиксель полнокадровой матрицы.

• На втором изображении видно, что эти пиксели хорошо разнесены друг от друга, демонстрируя, почему не все пиксели созданы одинаковыми. Большой размер и значительные промежутки между пикселями позволяют металлическим сигнальным линиям перемещать данные каждого пикселя, не блокируя свет для отдельных фотокатодов сенсора.

• Интересно, что датчик изображения в фотокамере D600 изготовлен компанией Sony.

• Спасибо Chipworks за потрясающие фотографии! Если вы хотите узнать больше о сенсоре Sony, посмотрите их полный пост на эту тему.

Шаг 26

• А теперь.... время пайки!

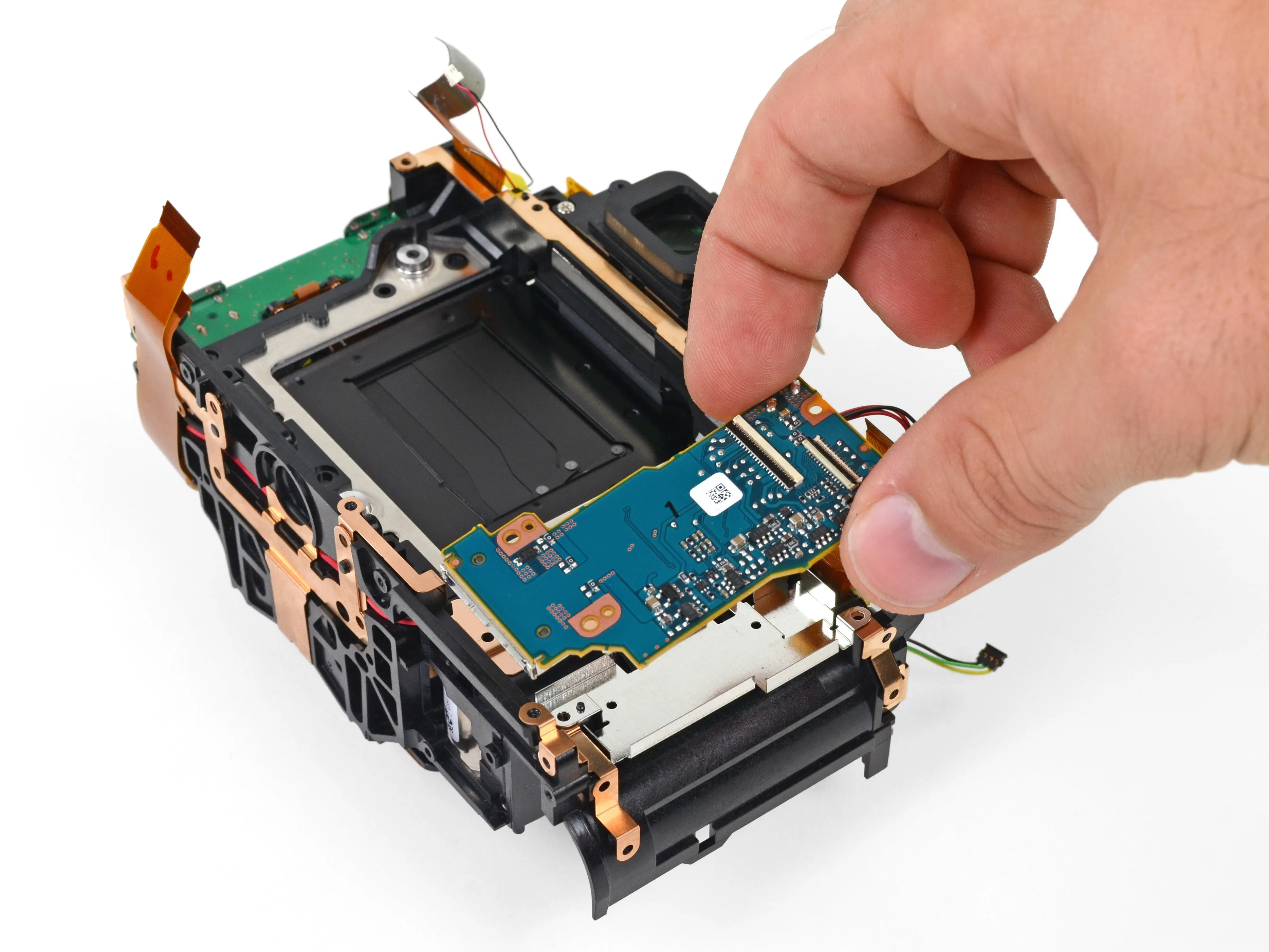

• С помощью нашей паяльной станции мы освободим плату вторичного питания от D600.

• Нередко различные дочерние платы внутри камеры соединяются пайкой. Соединения должны быть прочными и не занимать много места, и пайка для поверхностного монтажа очень хорошо подходит под эти критерии.

Шаг 27

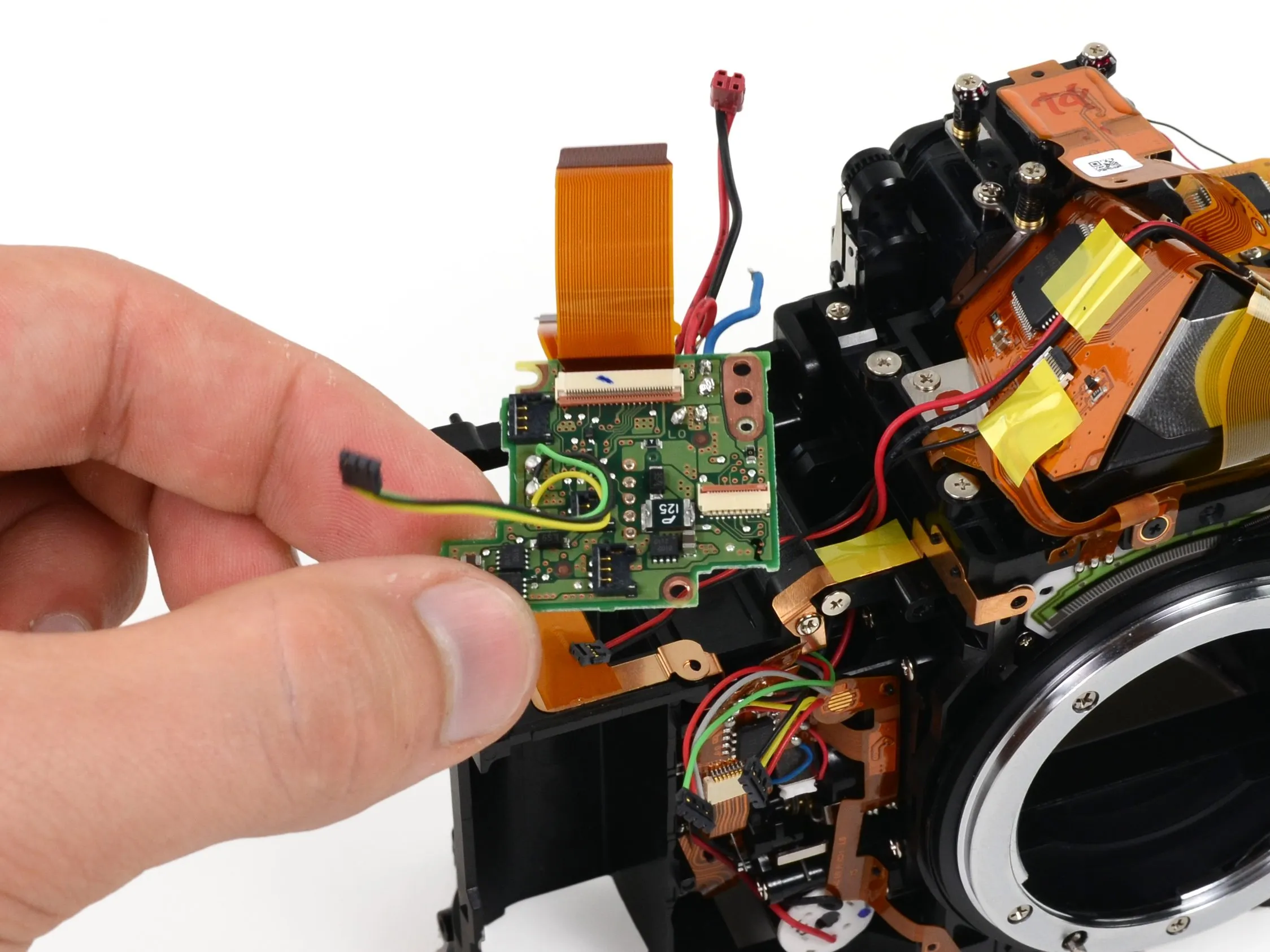

• Если существует такое понятие, как соотношение площади разъемов и печатной платы, то у основной платы питания D600 оно впечатляющее.

• С помощью паяльника вы быстро справитесь с непаяными соединениями, и плата первичного питания будет свободна.

Шаг 28

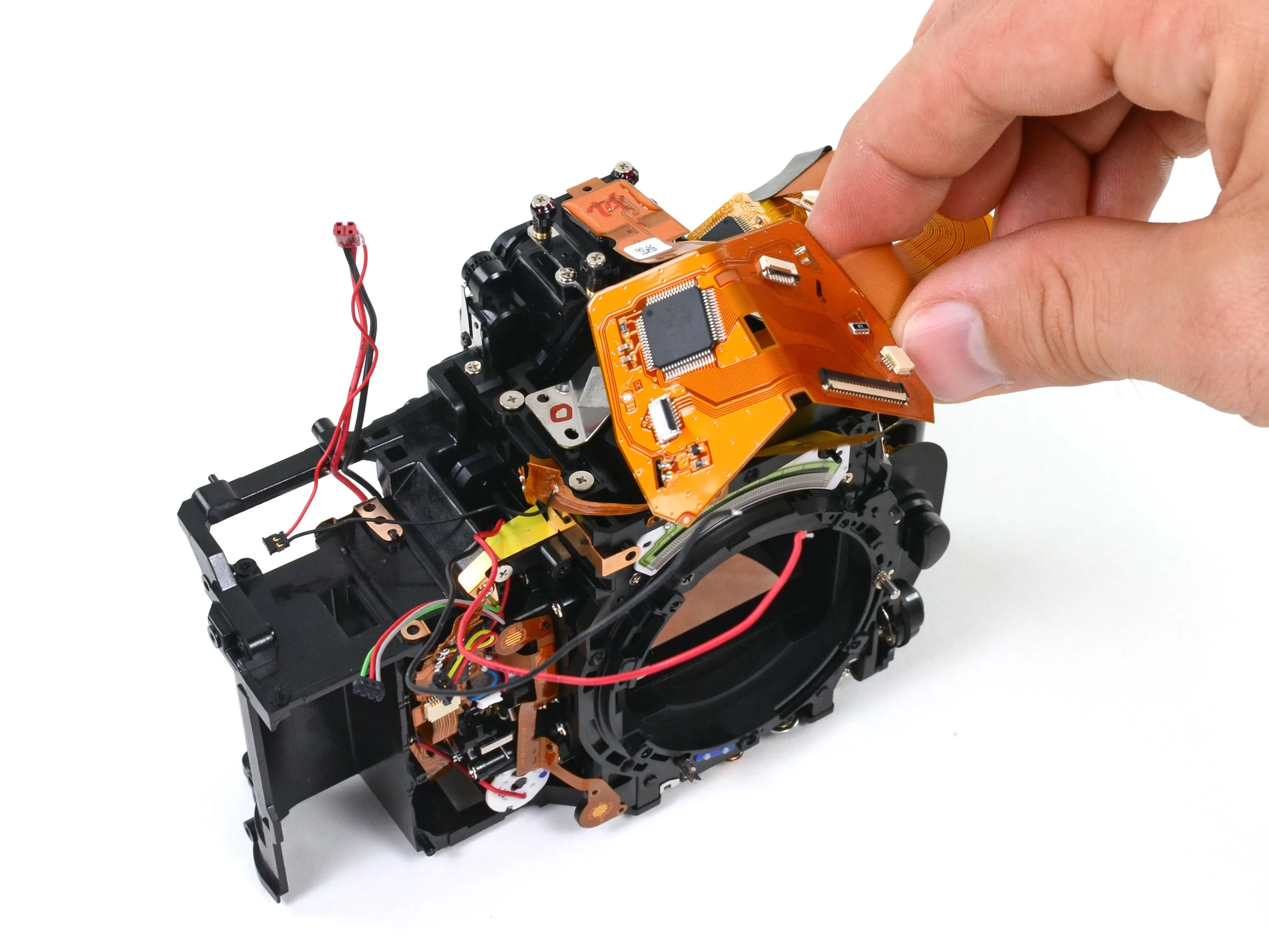

• На этом этапе разборки из устройства начинают сыпаться всякие мелочи направо и налево. Крепление объектива здесь, ленточный кабель там, что там еще... Единственное, что могло бы сделать это лучше, - сделать из этого потрясающий монтаж и поставить песню 'You're the Best', а-ля Karate Kid.

• Микросхема на большом ленточном кабеле - ROHM BU9798KV драйвер сегмента многофункционального ЖК-дисплея. Идем дальше...

Шаг 29

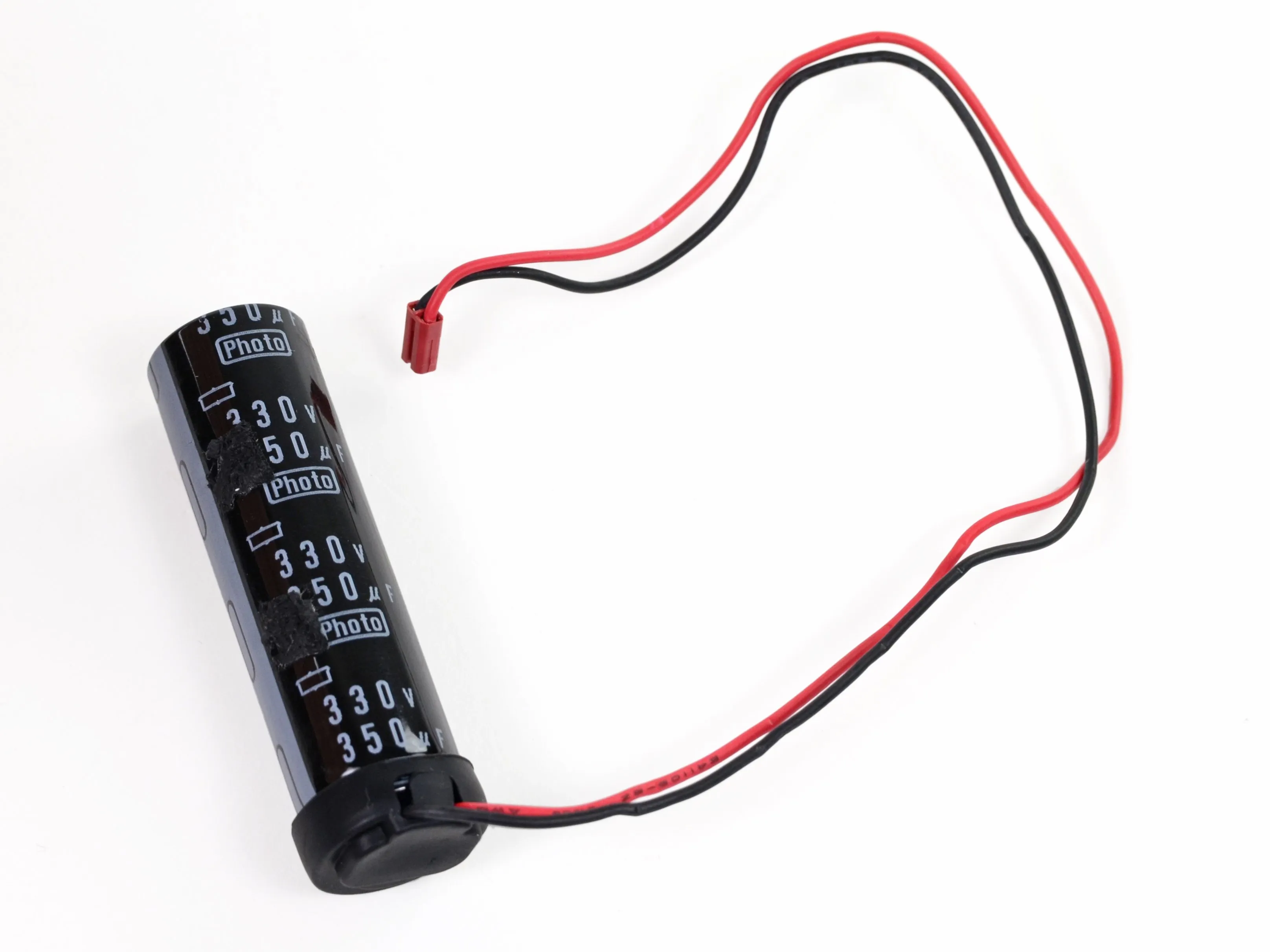

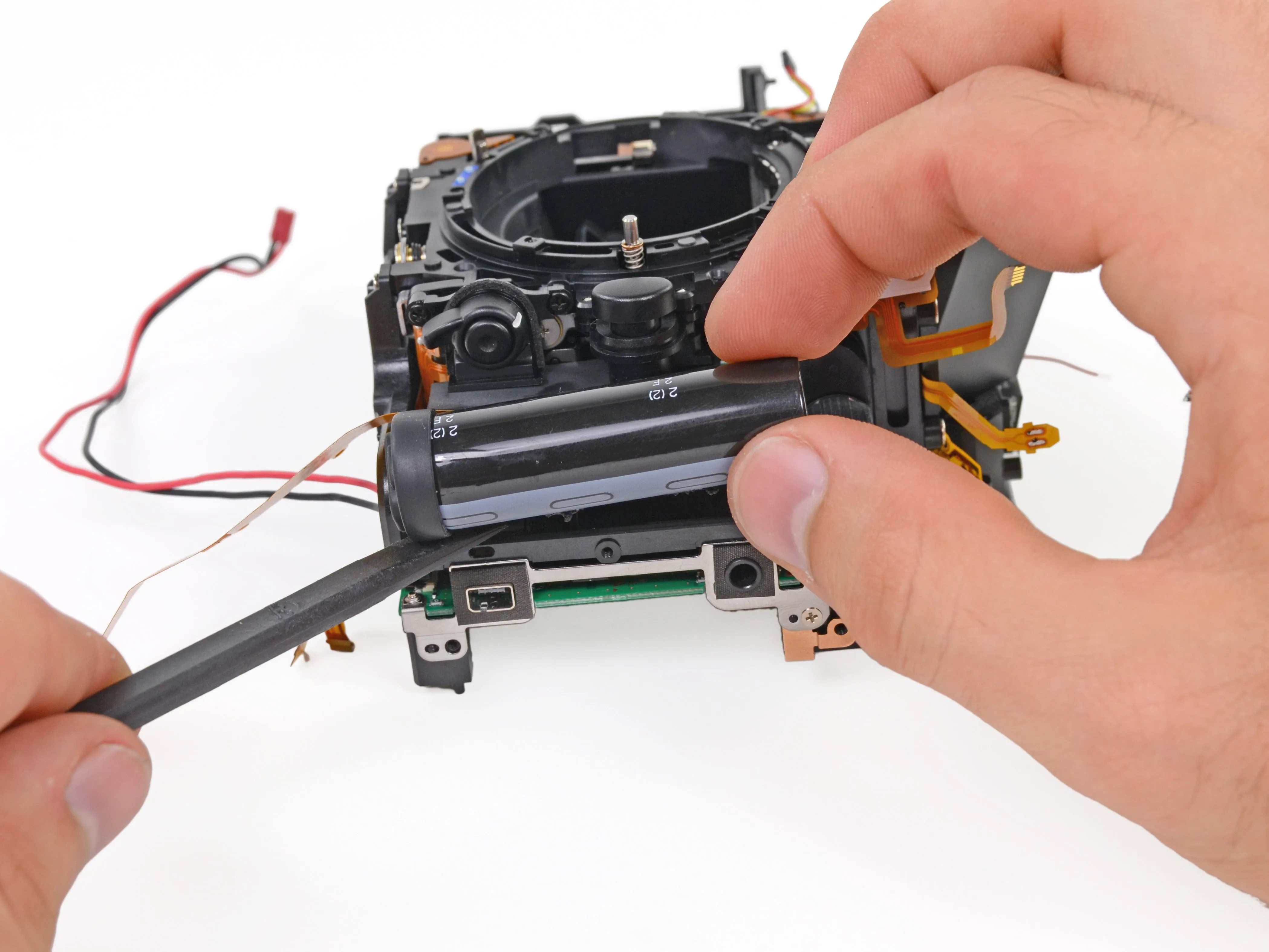

• Мы с облегчением обнаружили изолированную резиновую крышку на мощном конденсаторе вспышки емкостью 350 мкФ, защищающую нас от опасного удара током.

• На всякий случай мы приготовили инструмент для разрядки конденсаторов - он всегда пригодится, когда вы имеете дело с большими электролитическими конденсаторами.

Комментарии к шагу

Конденсатор вспышки на самом деле 350 В / 50 мкФ.

Конденсатор вспышки на самом деле 350v / 350 µF.

Конденсатор вспышки на самом деле 330v / 350 µF.

супер супер...........

Можно ли заменить диск автофокуса? Мой был сломан. Спасибо.

Шаг 30

• Оценка ремонтопригодности Nikon D600: 2 из 10 (10 - самый простой ремонт)

• Батарею можно легко заменить, открыв отсек ногтем большого пальца.

• Крепление для штатива снимается после откручивания четырех винтов Phillips #00.

• В фотоаппарате D600 есть несколько проводов, которые необходимо отпаять, чтобы разобрать его.

• Много-много винтов удерживают устройство вместе.

• ЖК-дисплей прикреплен к задней панели, и его нельзя заменить, не заменив всю заднюю панель камеры.

• Для полной безопасности необходимо разрядить конденсатор вспышки, иначе вы рискуете случайно убить свою камеру (или себя).
