Разборка Nintendo 3DS

Введение

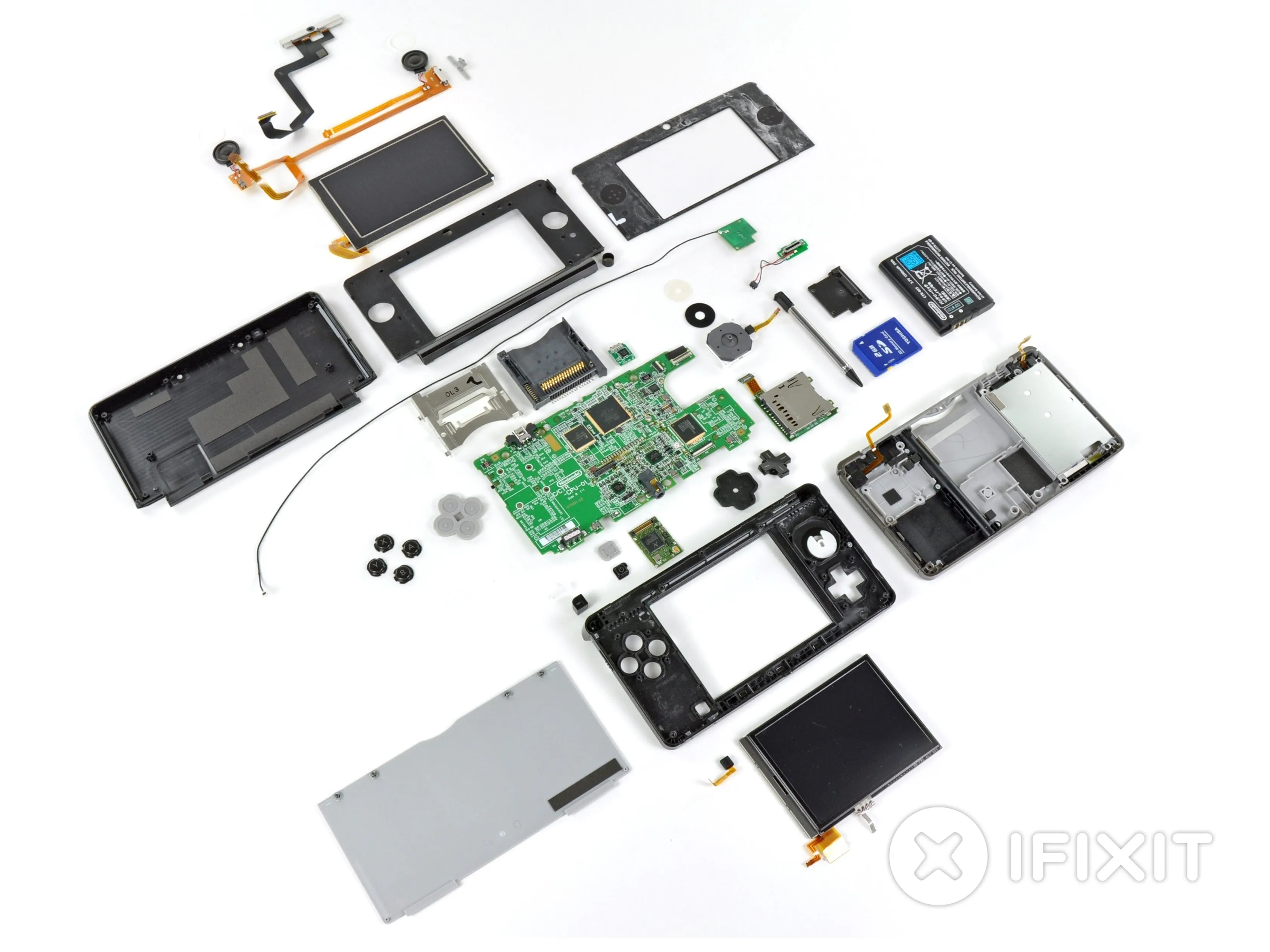

Хотя 3DS от Nintendo выйдет в США только 27 марта, в Японии она появилась 26 февраля. Мы потянули за ниточки, чтобы заполучить эту японскую модель, и нам не терпится узнать, чем же примечательна 3DS. Присоединяйтесь к нам сегодня, когда мы будем разбирать самое новое и самое радикальное портативное устройство Nintendo.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка Nintendo 3DS

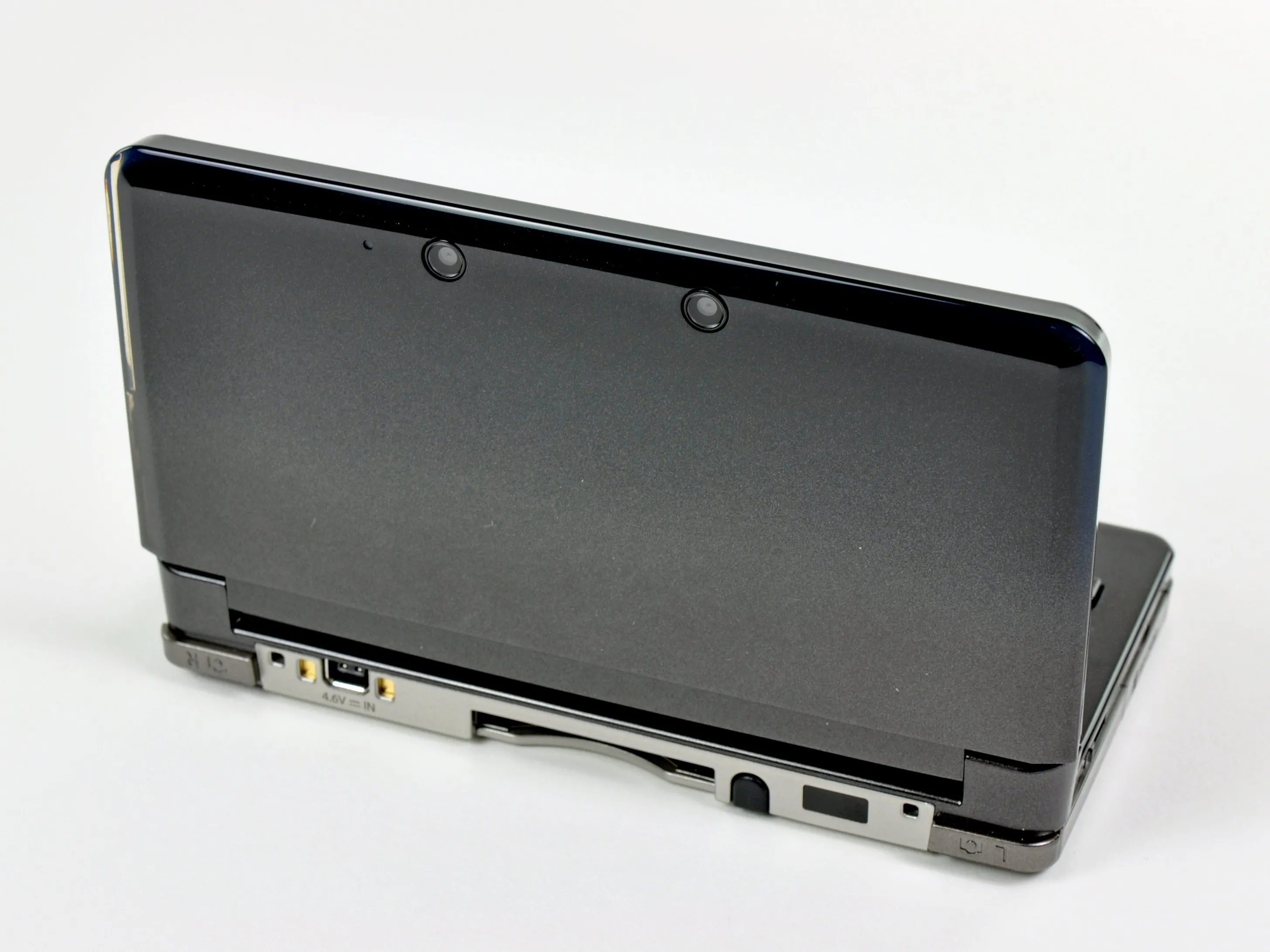

• Из Страны восходящего солнца пришла долгожданная Nintendo 3DS! Это замечательное маленькое устройство, и когда вы берете его в руки, то чувствуете, что оно очень качественное.

• Внешний вид последнего устройства в линейке DS дополнен следующими нововведениями:

• верхний 3D-экран (ну да).

• Двойные камеры для 3D-изображений/игр

• Джойстик 'Circle Pad'

• ИК-порт

• Металлический стилус

• Пересмотренные кнопки 'Пуск/Выбор' и новая кнопка 'Домой

Шаг 2

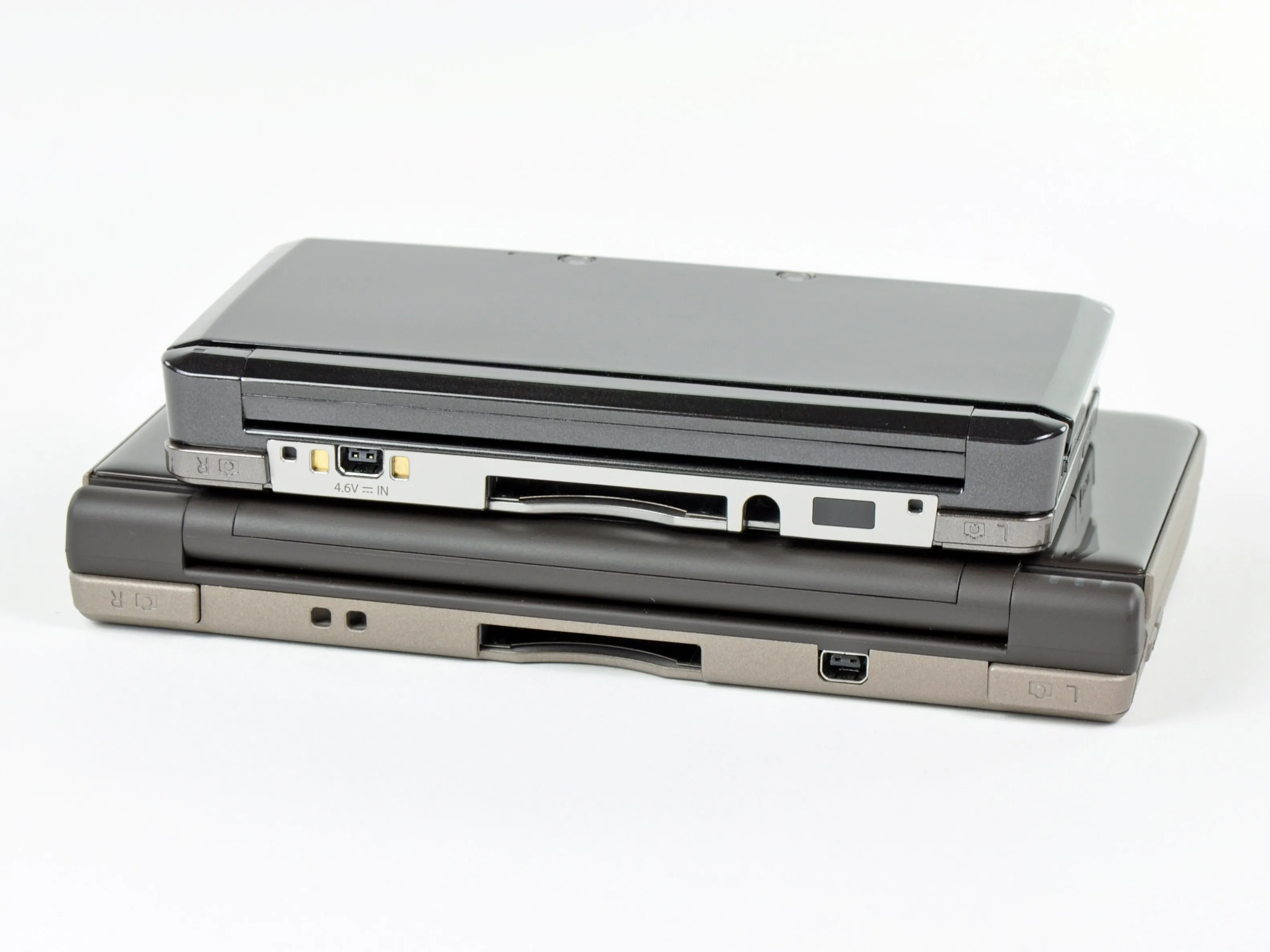

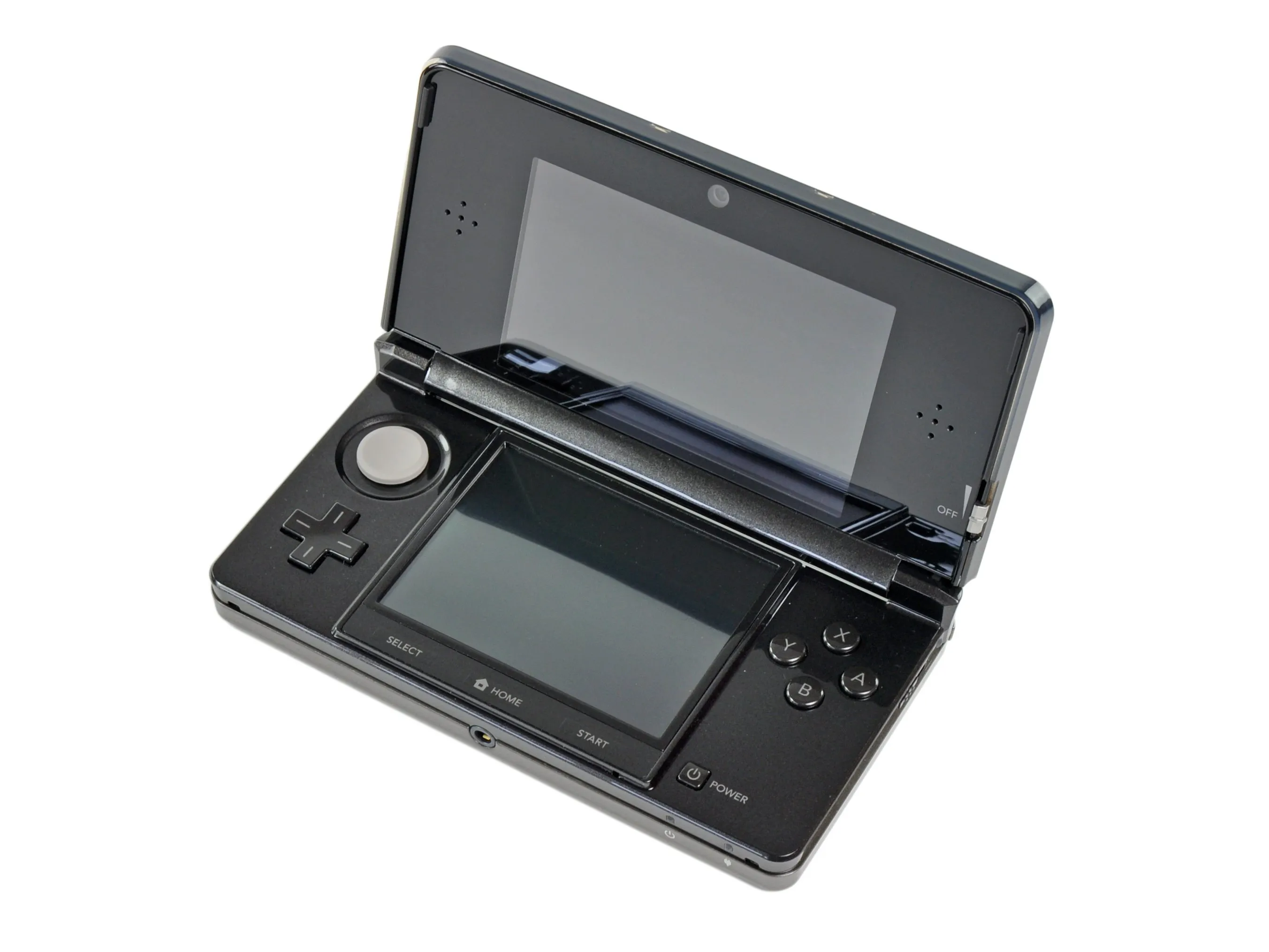

• Вот как она выглядит в сравнении с Nintendo DSi XL. Обратите внимание, что за счет меньшей площади корпус стал немного толще.

• Nintendo изменила расположение элементов на верхней стороне 3DS по сравнению с DSi XL.

• Порт для зарядки был перенесен на правую сторону и добавлены контакты, предположительно для зарядной подставки, отверстие для стилуса теперь находится рядом с гнездом для игрового картриджа, добавлено окошко для ИК-датчика, а отверстия для ремешка были удалены.

Шаг 3

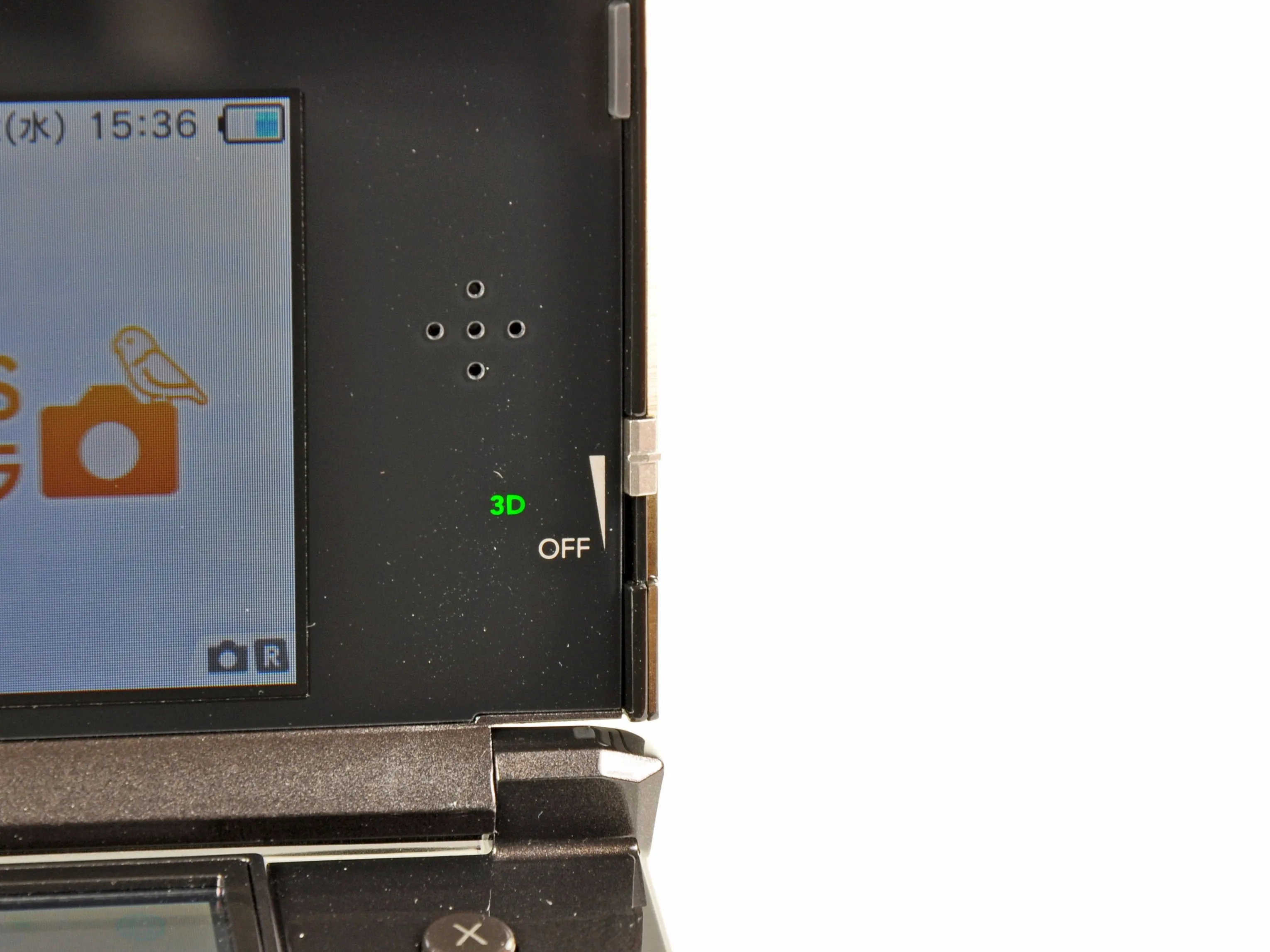

• 3D-корректор. Вы можете выбрать, насколько глубоким будет 3D-обзор, регулируя этот ползунок вверх или вниз.

• Как сообщается, верхний дисплей 3DS создает 3D-изображение благодаря использованию параллакса. Слой в верхнем ЖК-дисплее реагирует на изменения ползунка 3D и слегка меняет изображение между двумя вашими глазами. При просмотре с рекомендованного расстояния изображение кажется 3D.

• Nintendo не чужда 3D-игр, учитывая ее прошлый опыт с нелепо крутой и недооцененной приставкой Virtual Boy в которой для достижения аналогичного 3D-эффекта использовались несколько иные средства.

• 3D-изображение *должно* работать для большинства людей, но у одного сотрудника Делаете.ру (из 10 опробовавших его) возникли проблемы с просмотром. Для него экран выглядел по-другому, но не как '3D'.

Шаг 4

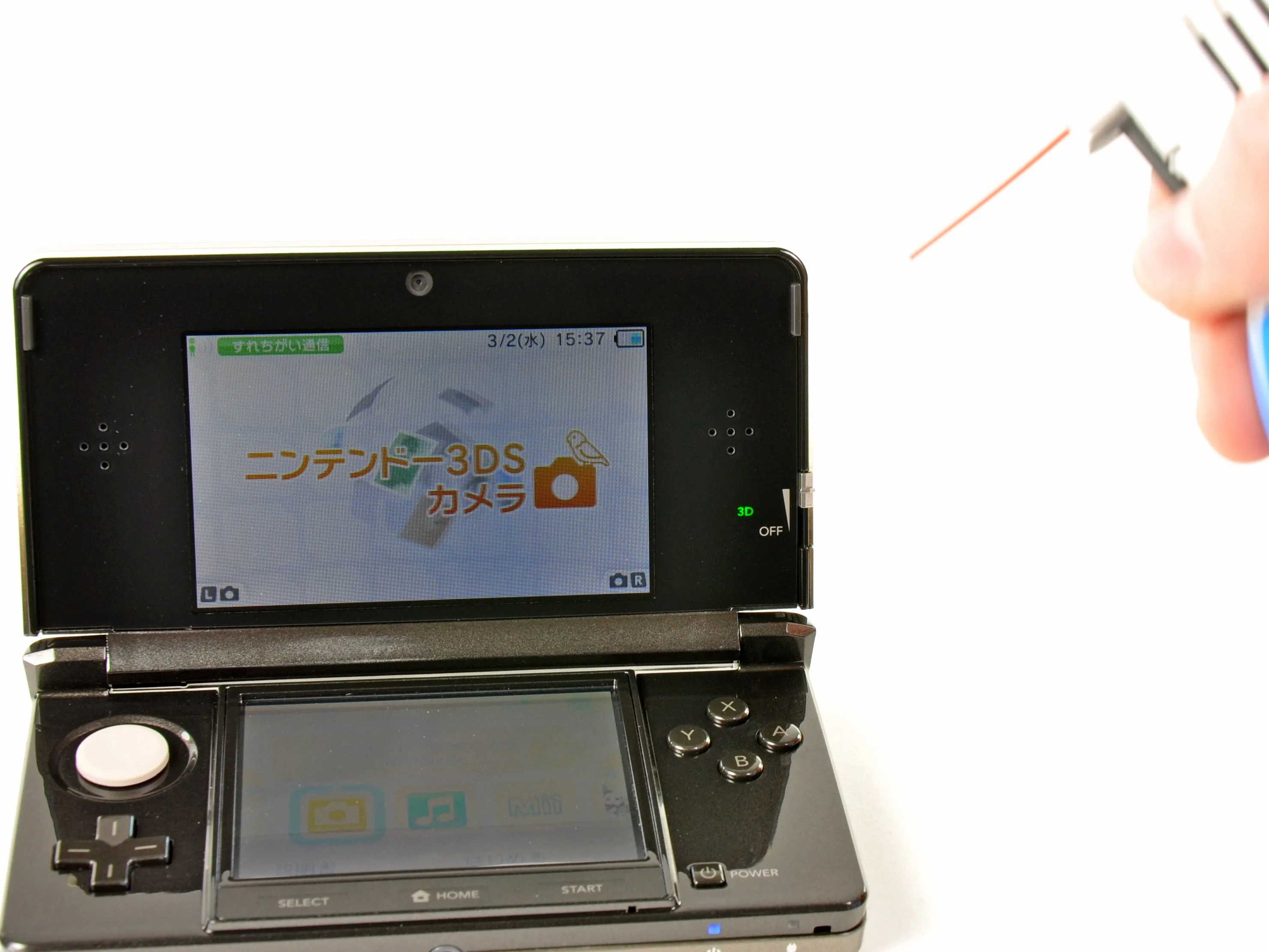

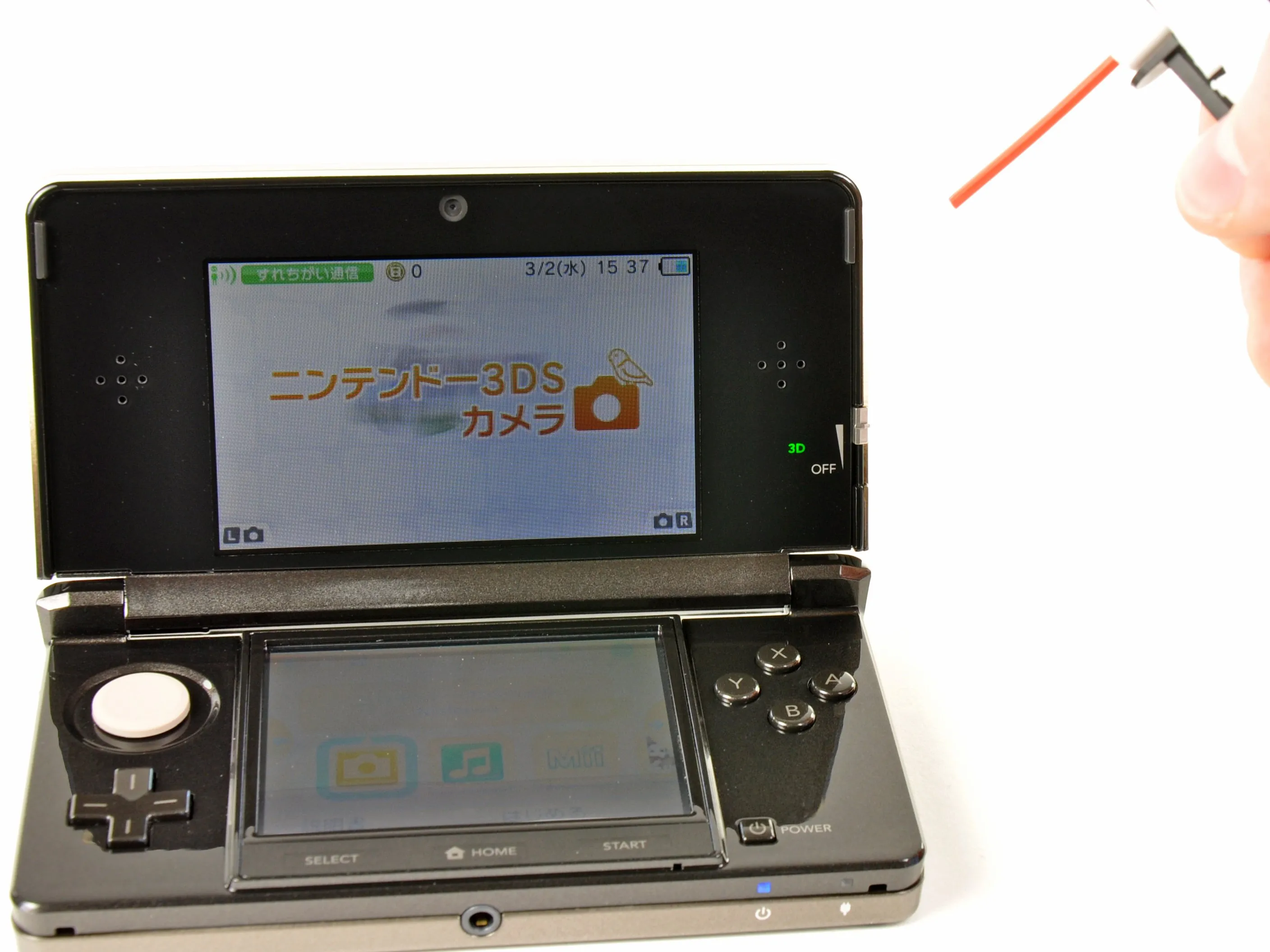

• Мы случайно обнаружили интересную особенность 3DS, когда сдували пыль с помощью баллончика.

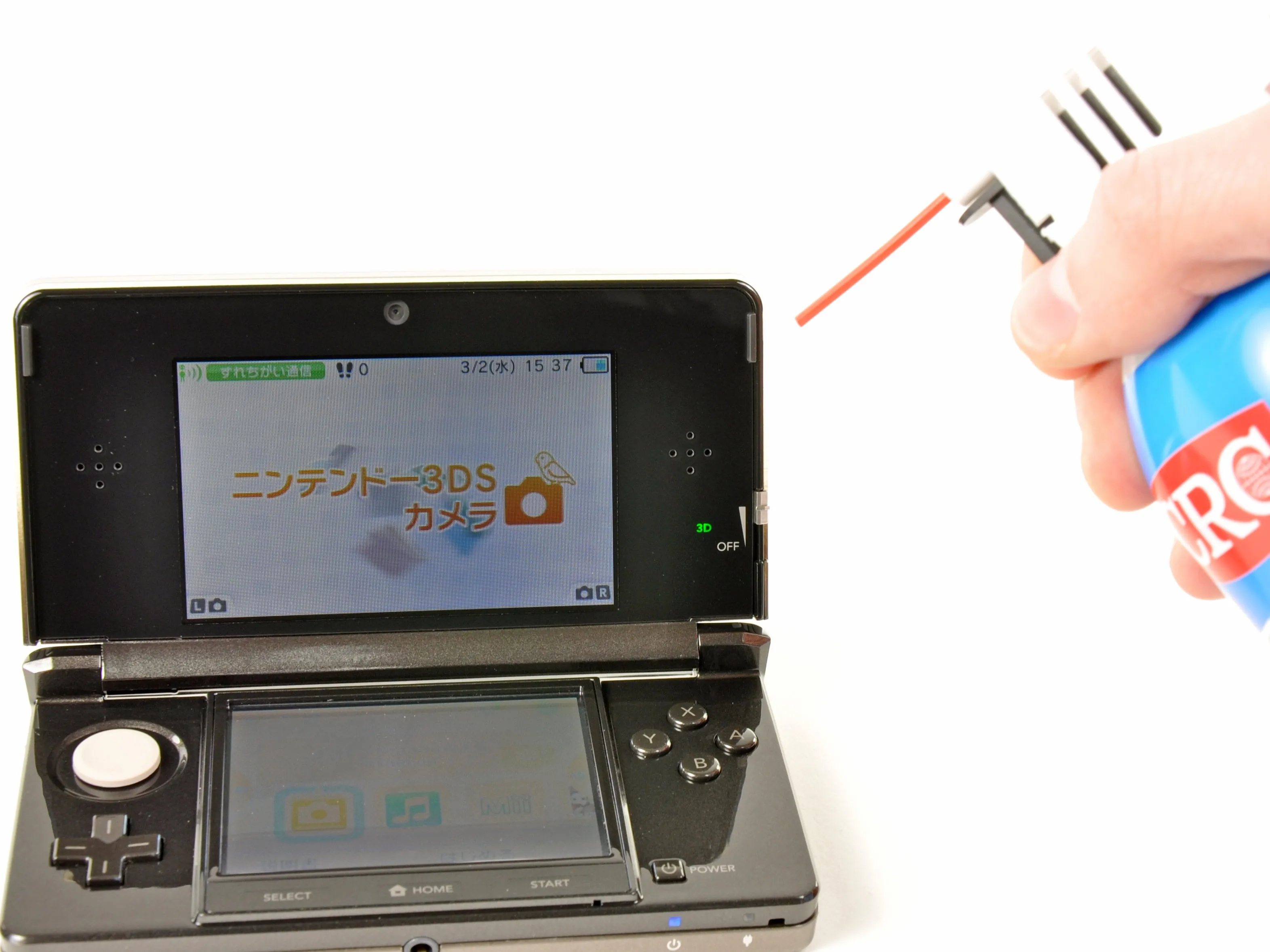

• Внешние микрофоны на 3DS улавливают характерный шум ветра, дующего на устройство, и вращают живые иконки на заднем плане каждого меню, как будто они находятся в торнадо.

Шаг 5

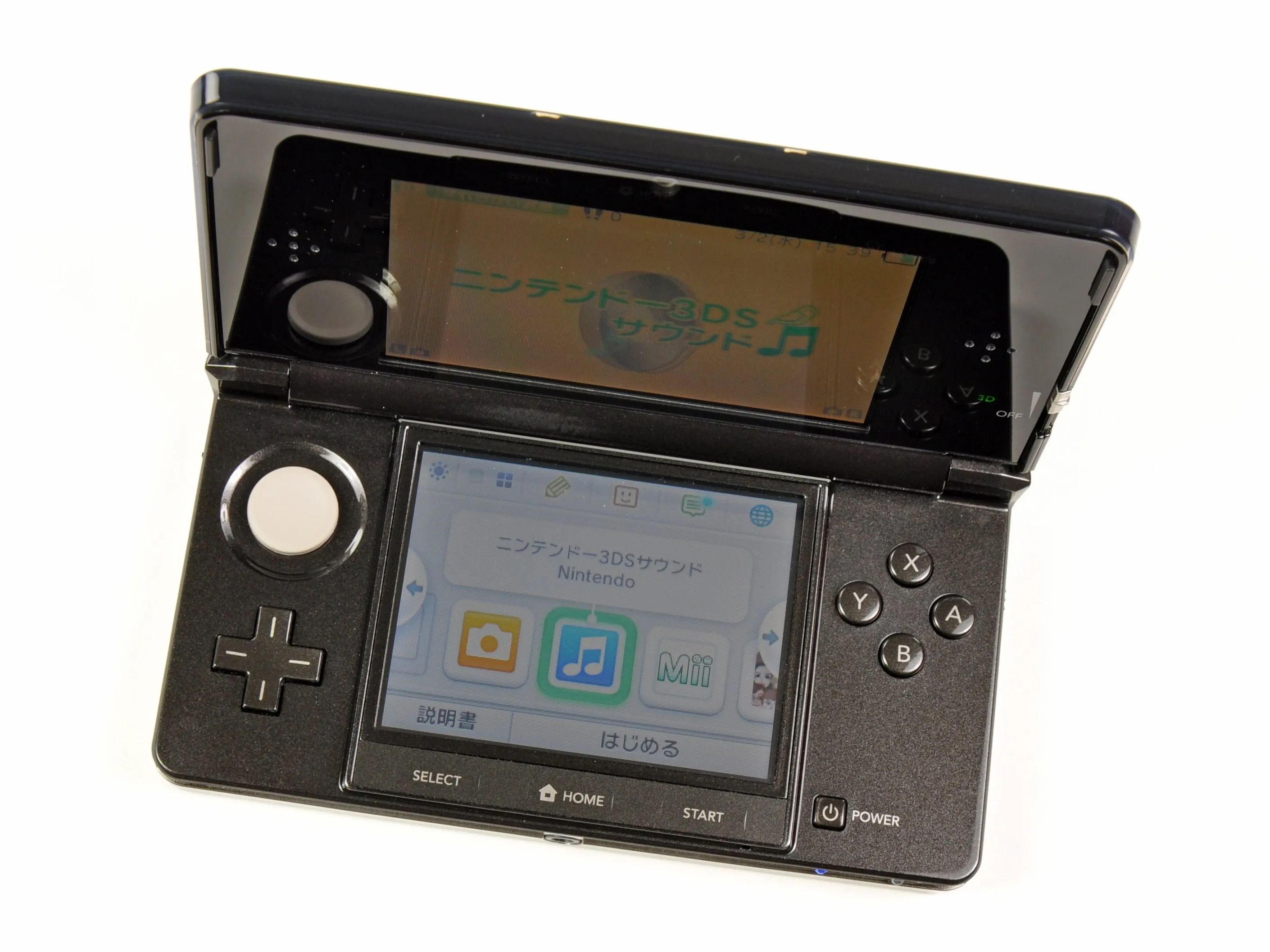

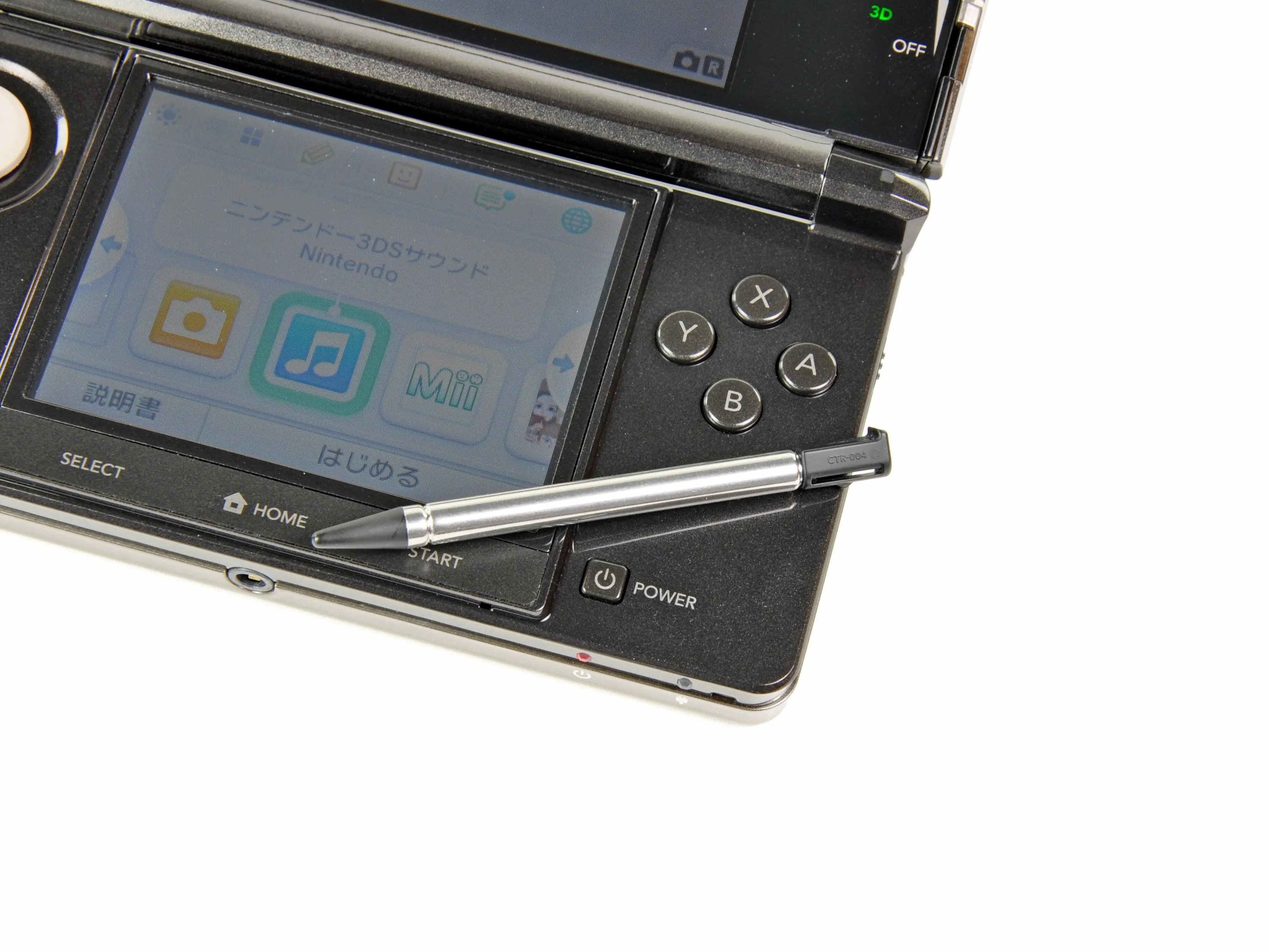

• Оказывается, 3D не очень хорошо видно, когда вы пытаетесь его сфотографировать. Однако вы можете хорошо рассмотреть сенсорный нижний экран и металлический стилус новой конструкции.

• Поскольку никто из нас в офисе не владеет японским языком, нам придется подождать до конца этого месяца, чтобы получить 3DS, которой мы сможем в полной мере насладиться.

Шаг 6

• Пара крестовых винтов - вот и все, что стоит на пути к драгоценностям.

• В отличие от предыдущих DS консолейВся задняя крышка 3DS снимается как единое целое, а не имеет маленькой дверцы для доступа к батарее. Это делает внешний вид более чистым, но также означает, что замена батареи займет немного больше времени.

Шаг 7

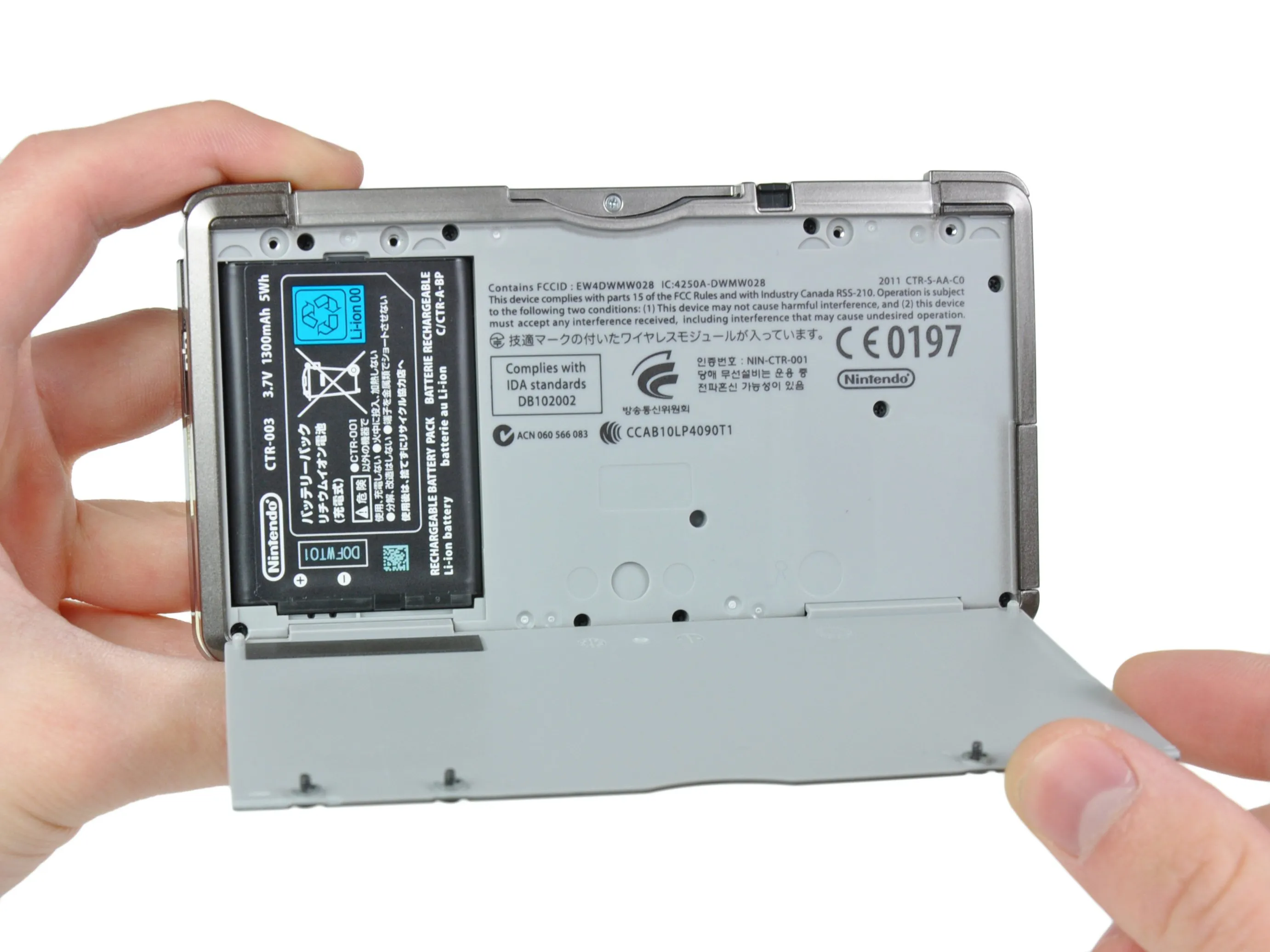

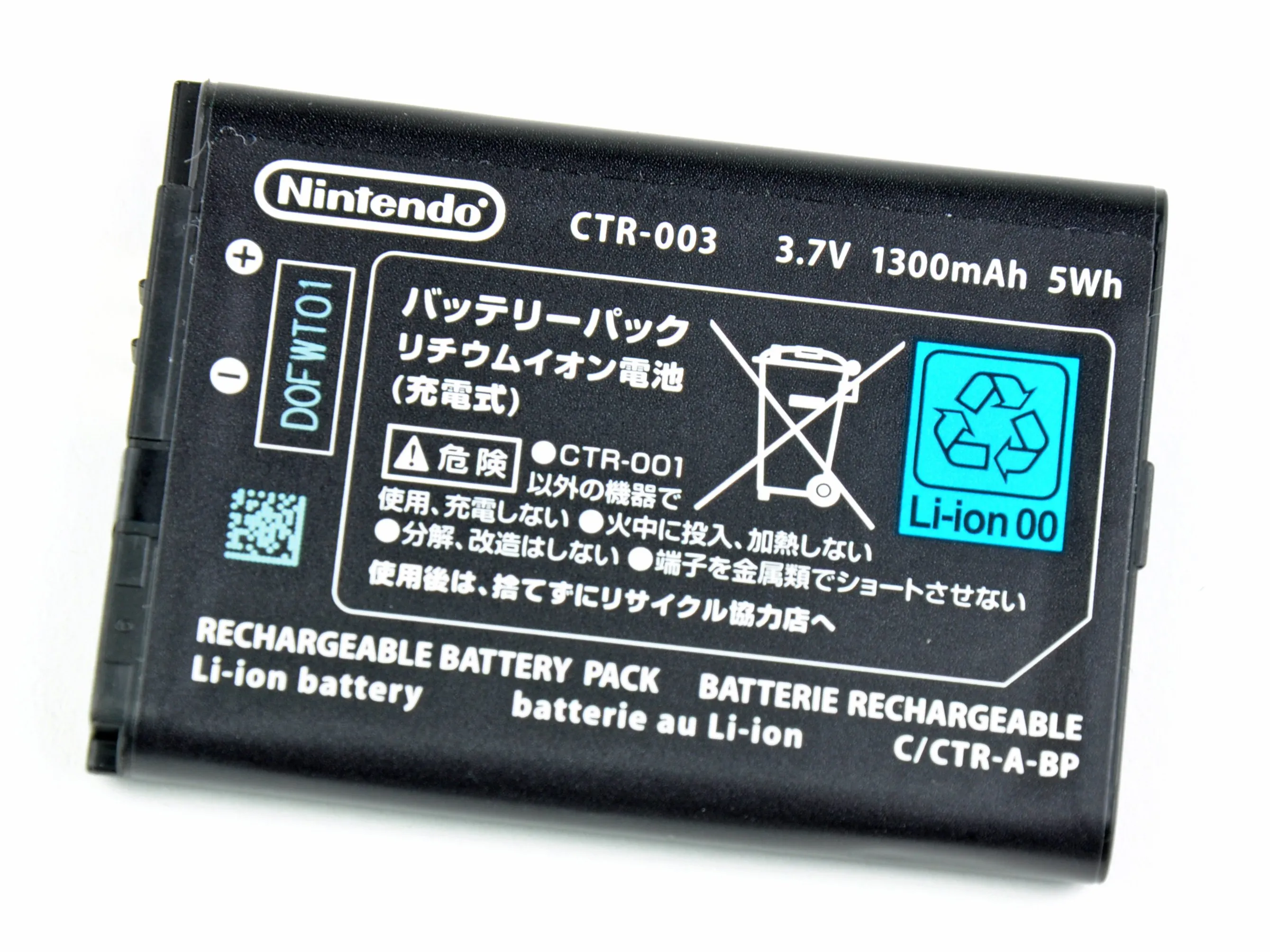

• Литий-ионный аккумулятор 3,7 В 1300 мАч 5 Втч обеспечивает жалкие 3-5 часов автономной работы. За приятный 3D-экшен приходится платить. Даже если играть в оригинальные игры для DS, 3DS работает всего 5-8 часов на одной зарядке.

• Скорее всего, время автономной работы снижается из-за заявленного более быстрого процессора, двух ЖК-элементов в верхнем дисплее (для управления эффектом параллакса) и более требовательных к аппаратному обеспечению программ.

• Учитывая небольшое время автономной работы, Nintendo поставляет 3DS с зарядной подставкой для удобной зарядки. По их словам, полная зарядка занимает 3,5 часа.

Комментарии к шагу

Что такое с Nintendo и числом 3,5?

Я нигде не могу найти замену для этой задней панели! Кто-нибудь знает?

Шаг 8

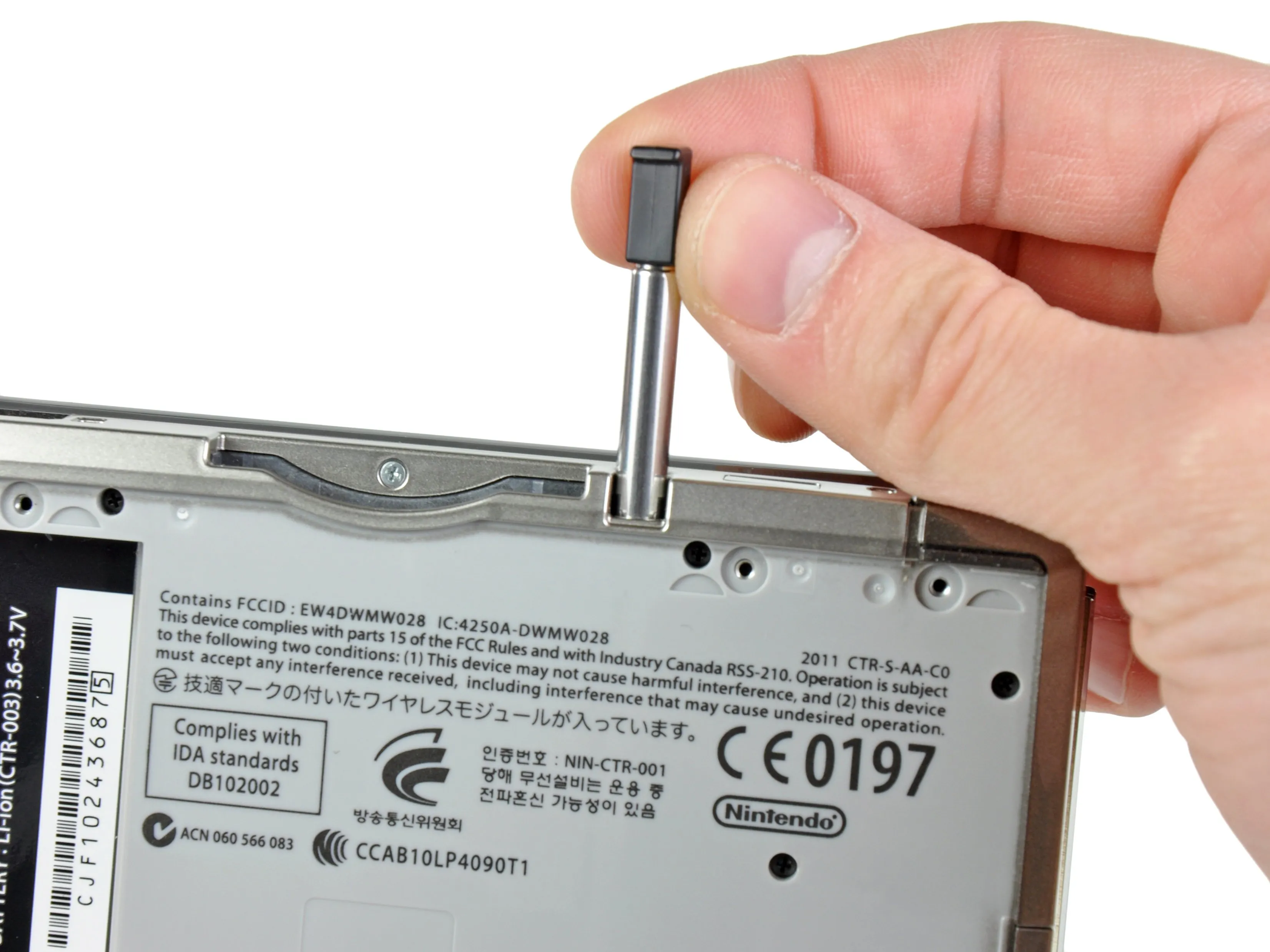

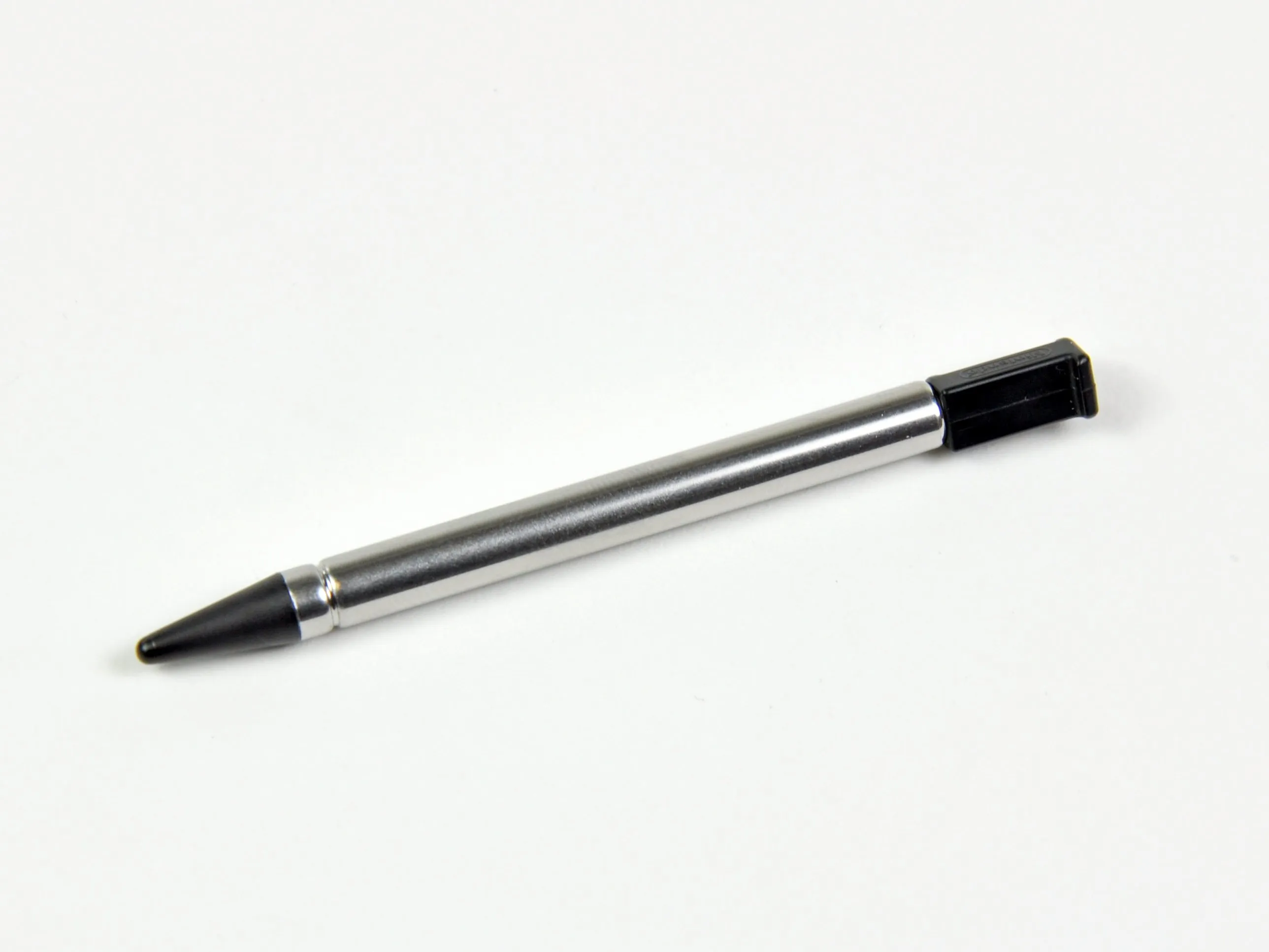

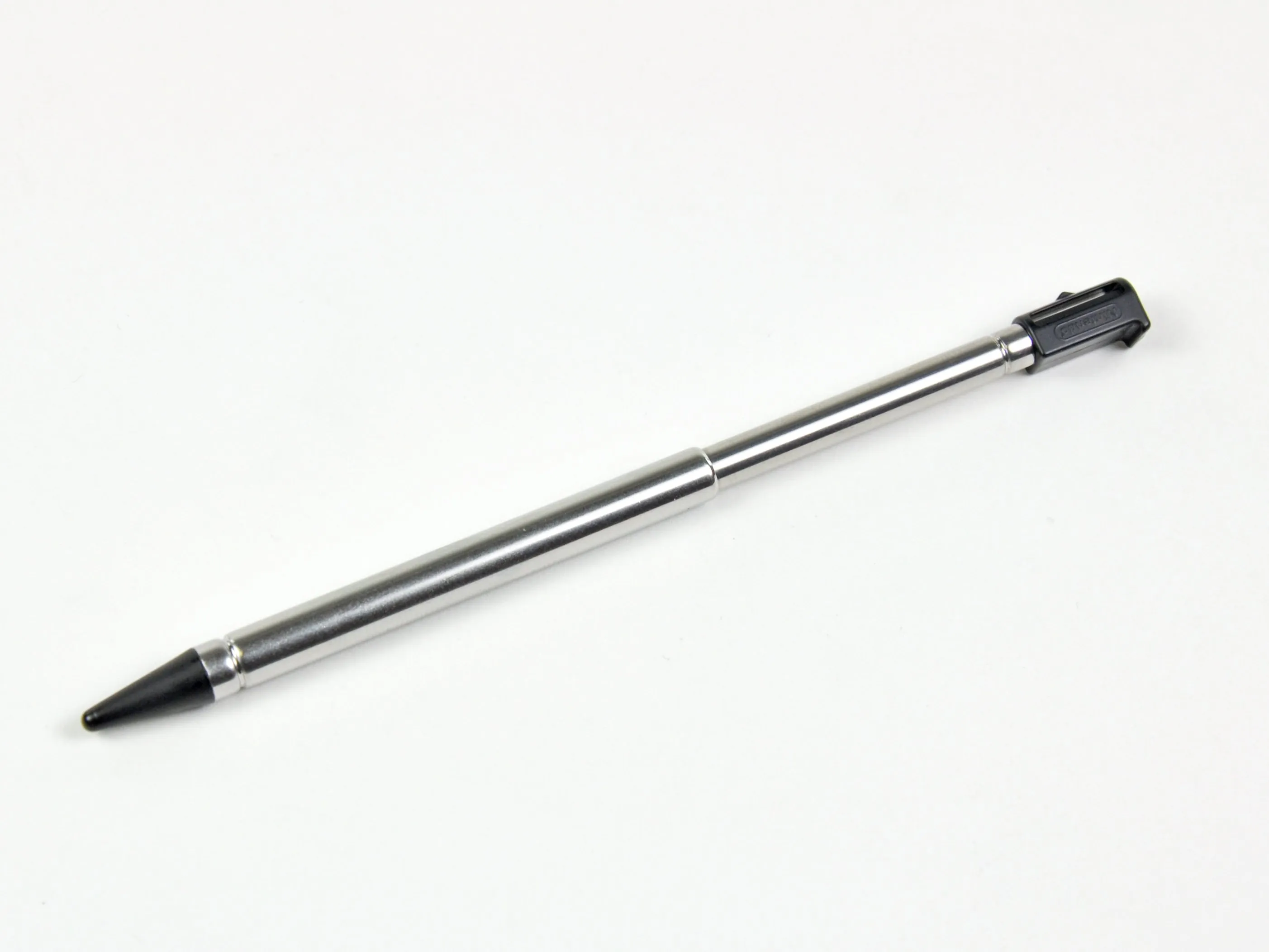

• Прикольный телескопический стилус хранится в слоте слева от гнезда для игрового картриджа.

• Благодаря металлической конструкции он кажется более качественным, чем цельный литой стилус, встречавшийся на ранних версиях DS.

Шаг 9

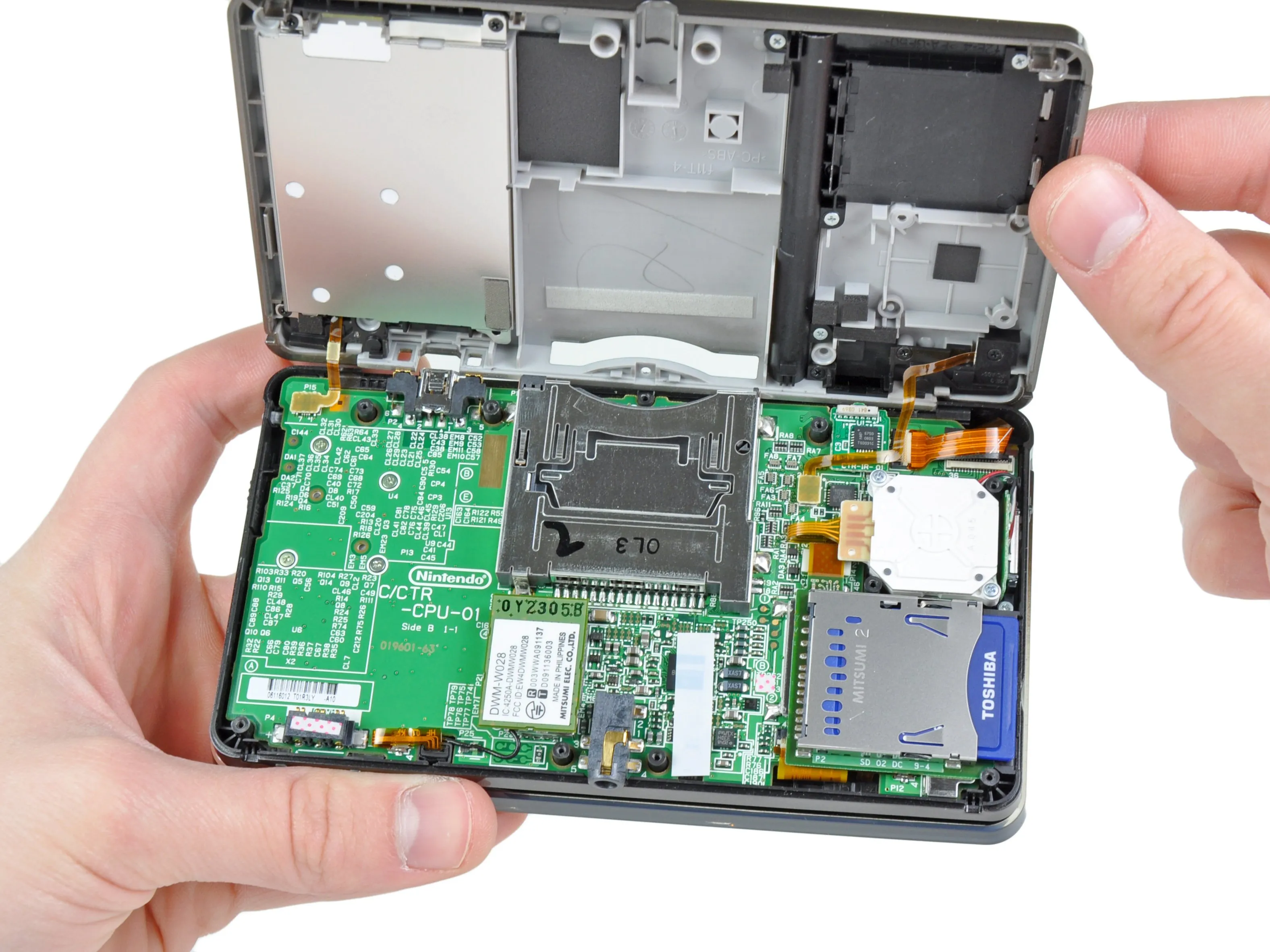

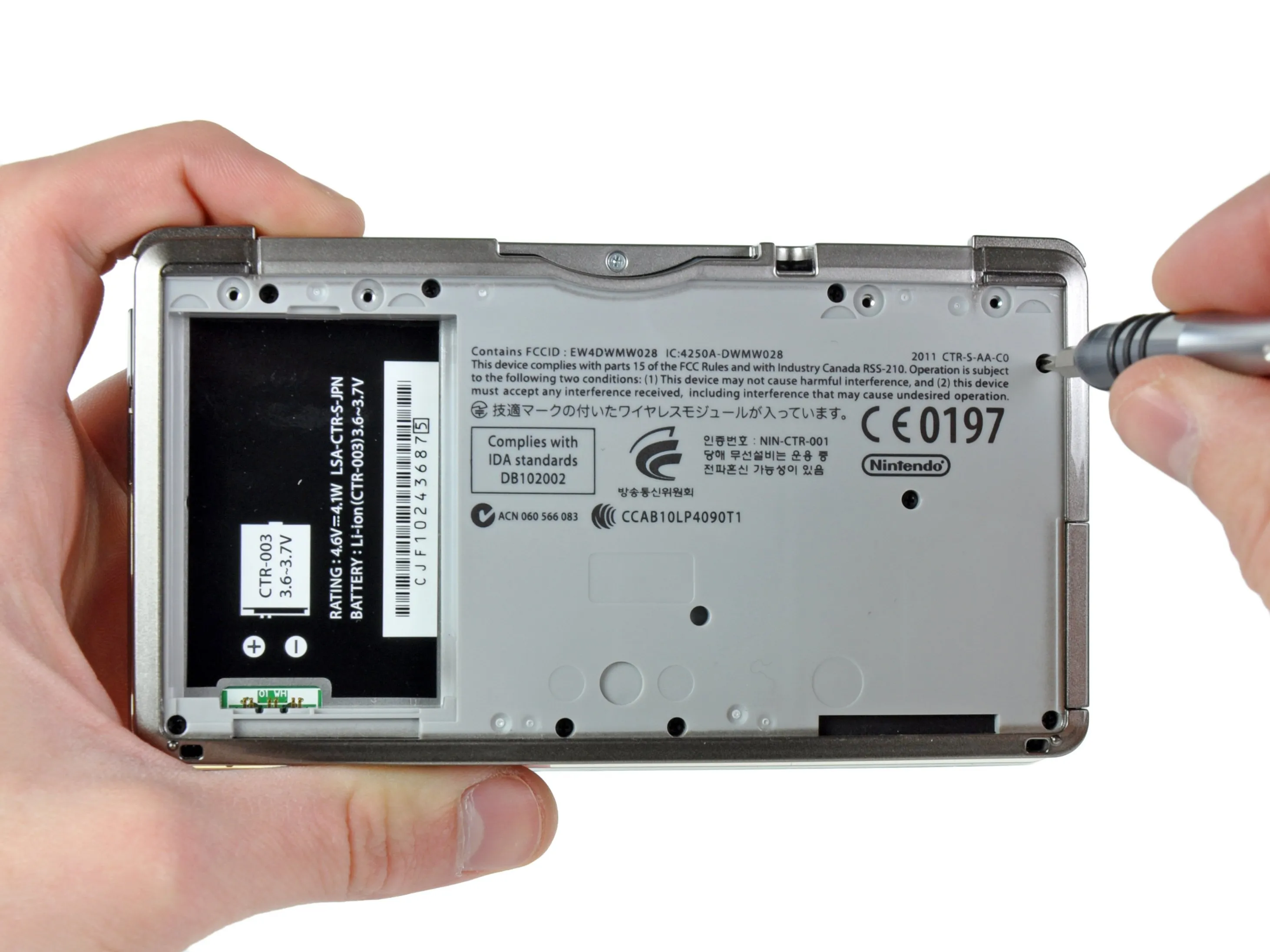

• Откручиваем несколько крестообразных винтов с помощью нашего верного набора бит из 54 деталей, и нижний корпус снимается.

• Сняв нижний корпус, мы можем хорошо рассмотреть материнскую плату и множество ее компонентов. Если такие элементы, как джойстик и устройство чтения SD-карт, расположены на отдельных платах, их замена в случае поломки в будущем обойдется дешевле.

Комментарии к шагу

PH00 слишком велик для этих винтов, и PH000, похоже, тоже не сможет их зацепить.

Эти шурупы срываются невероятно легко. PH00 работает, но для этого нужно сильно надавить и подергать отвертку на несколько градусов за раз. Даже разобравшись с этим (сняв первый винт), я случайно сорвал предпоследний винт, который откручивал, что потребовало от меня подрезать винт.

Еще один голос за использование биты PH000 для маленьких внутренних винтов, она подходит гораздо лучше. При вращении надавливайте на биту снизу вверх.

Что такое все ленточные кабели на этом дне? Тот, что за батареей, сломался, и я не знаю, стоит ли его заменять, Ds прекрасно работает без него.

Шаг 10

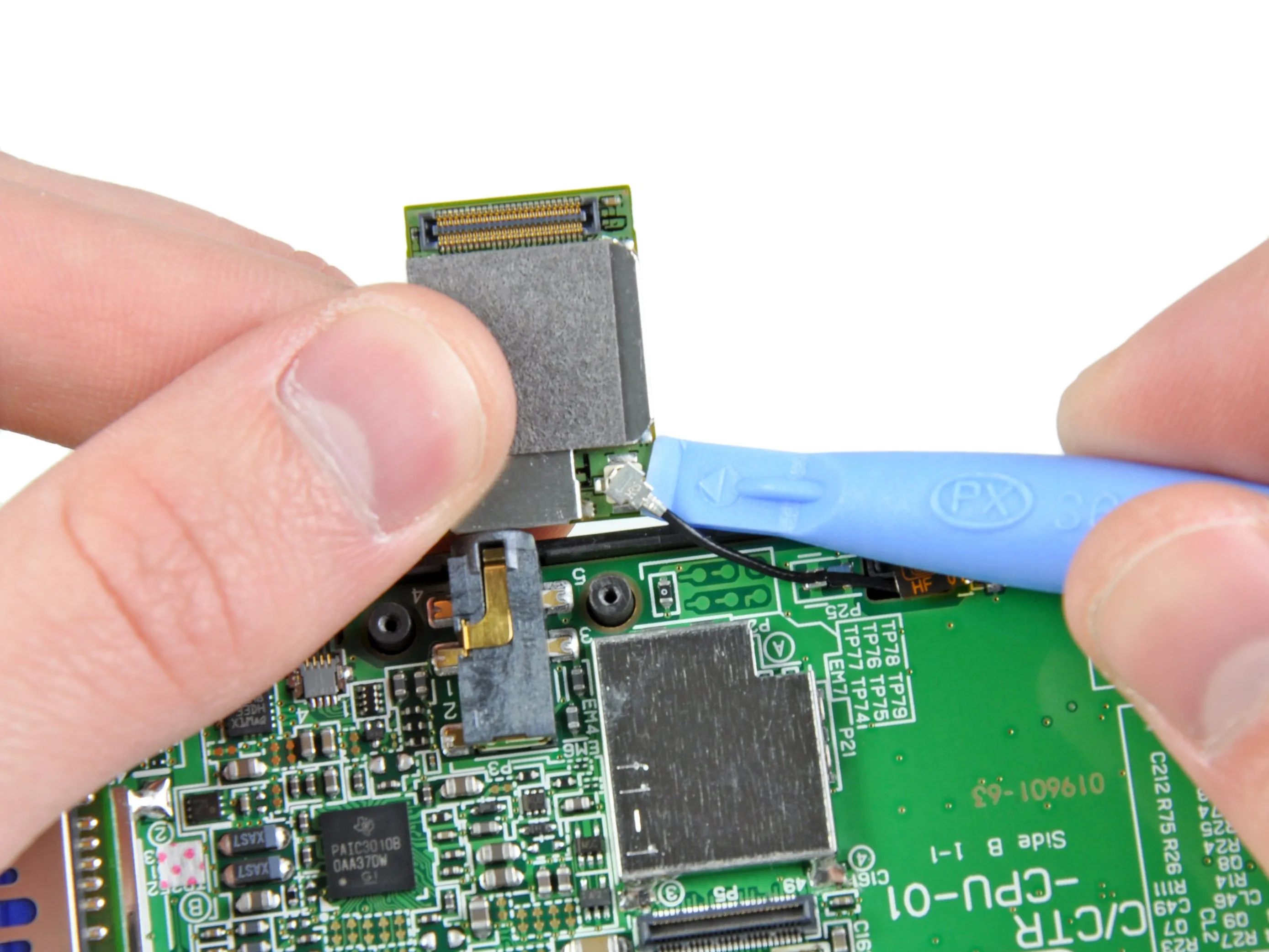

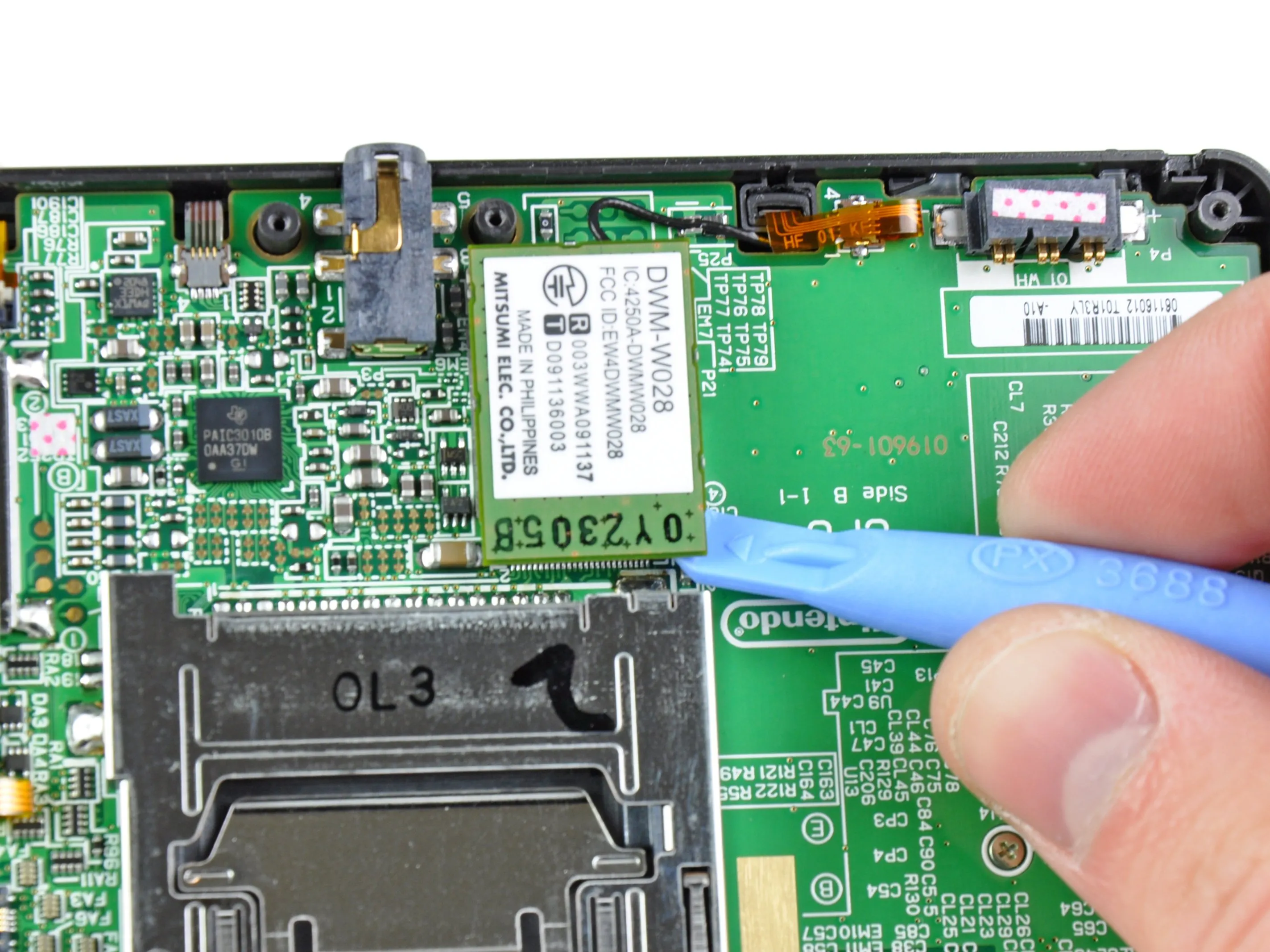

• Плату Wi-Fi можно легко снять с материнской платы с помощью пластикового инструмента для открывания.

• После отсоединения одиночной антенны она освобождается от 3DS.

• На задней стороне платы есть наклейка с надписью Mitsumi DWM-W028, но в ее сердце находится микросхема Atheros AR6014 для подключения к сети 802.11 b/g.

Шаг 11

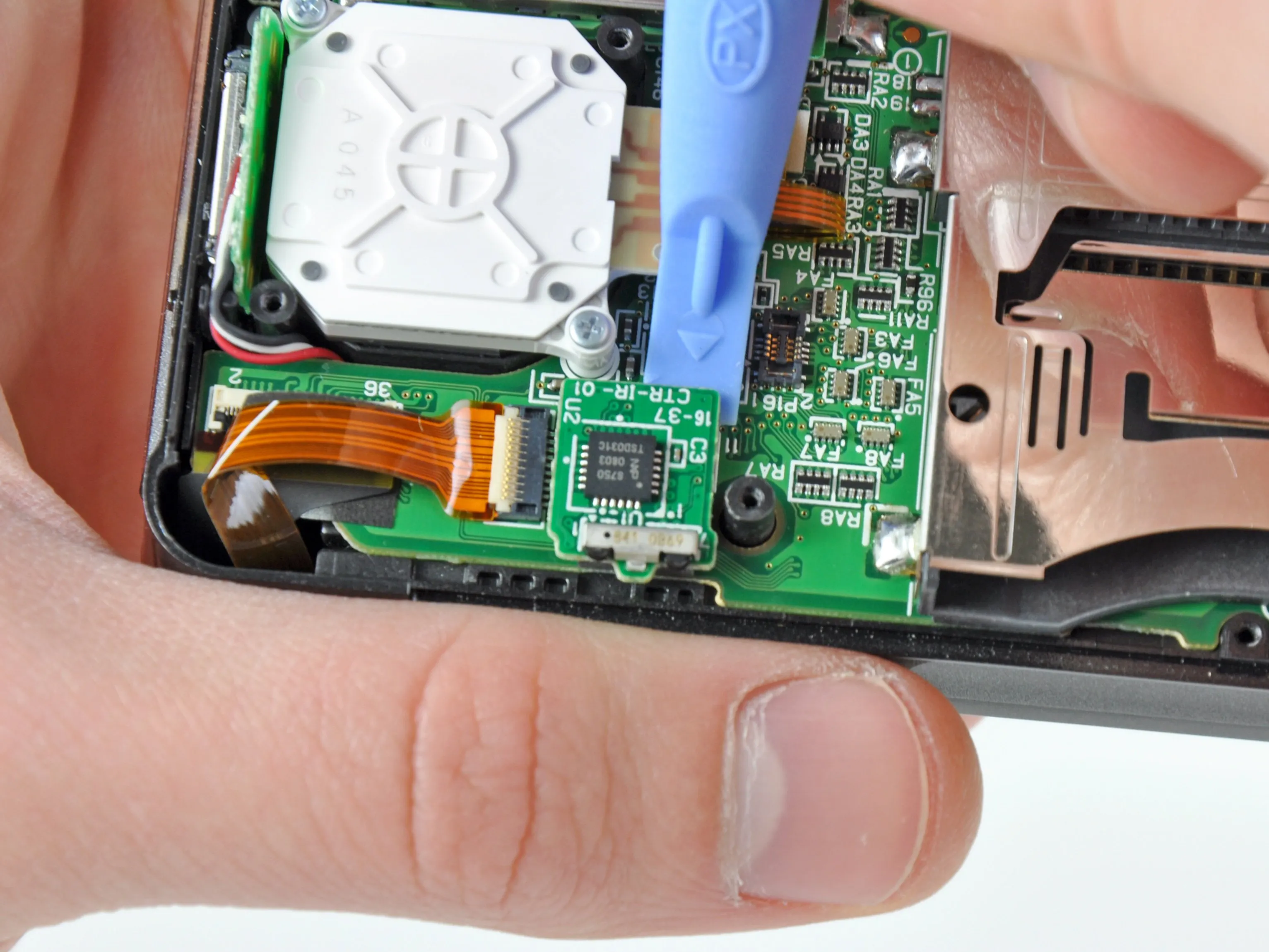

• Далее можно отсоединить миниатюрную ИК-плату.

• Пока никто точно не знает, для чего нужен инфракрасный порт на 3DS, но мы думаем, что для связи между 3DS и 3DS в пределах прямой видимости.

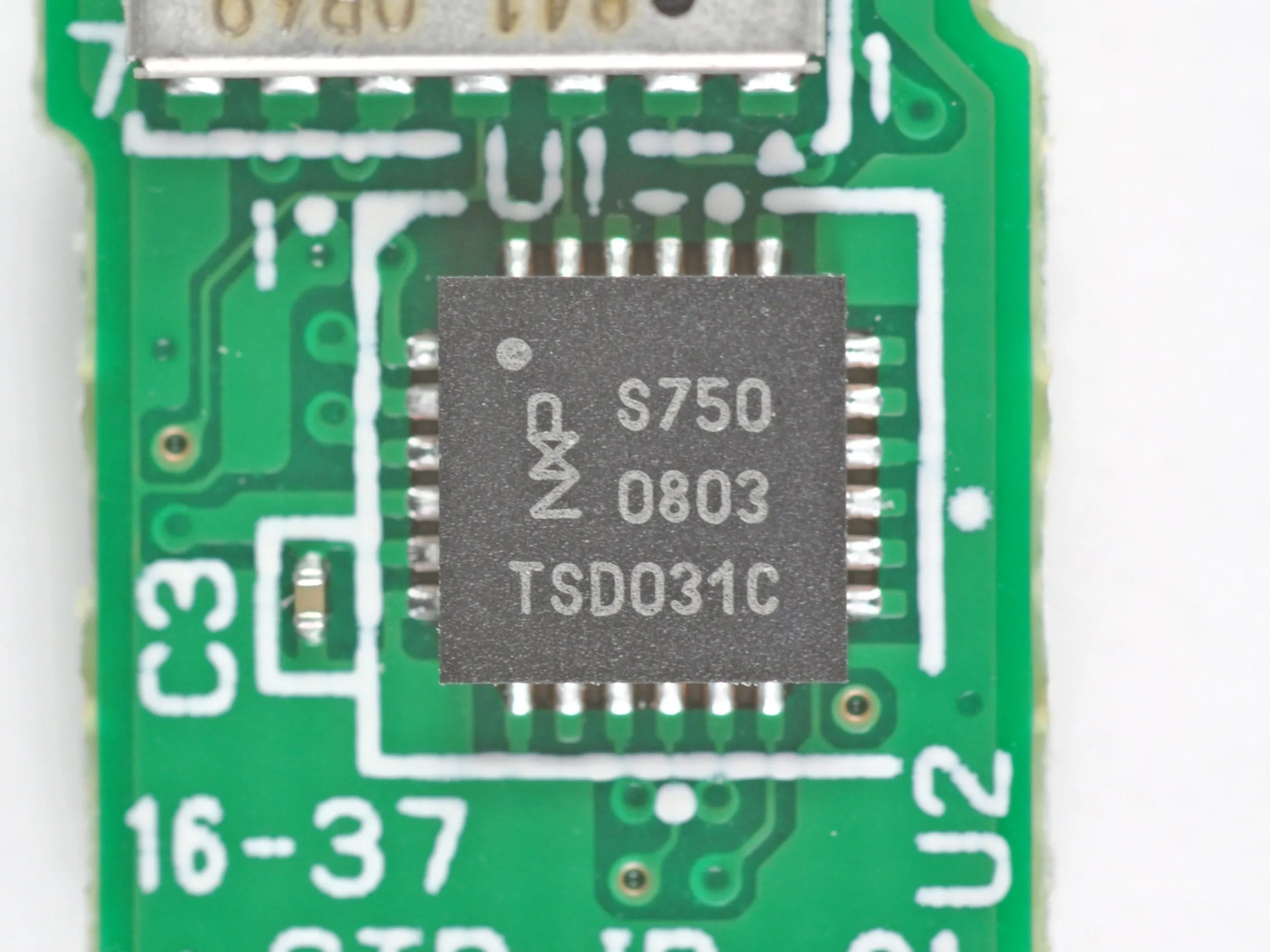

• ИС ИК-контроллера изготовлена компанией NXP и имеет маркировку:

• S750 0803 TSD031C

Комментарии к шагу

Пока что ИК-порт используется хотя бы одним устройством.

Существует аддон для 3ds, который дает вам дополнительную пару плечевых кнопок и второй кругпад справа.

Он использует ИК-порт.

Так что, предположительно, ИК-порт позволяет подключить устройство к 3ds.

Руководство обходит эту часть стороной, хотя она является одной из самых важных.

-

Ленточный кабель динамика (первое изображение, нижний левый угол, самый верхний кабель/самый маленький из трех лент в этой области) подключается к золотым зубцам моба, обращенным в сторону от клавиатуры (повреждение/неправильная сборка приведет к незагружаемому 3ds, у которого светодиод питания мигает менее секунды перед выключением). Белая линия показывает, где должен быть сгиб.

-

Кабель камеры (прямо под кабелем динамика, самый большой из 3 ленточных кабелей) соединяется с золотыми зубцами, обращенными к мобу.

Верхний кабель ЖК-дисплея (не сенсорного экрана) (с противоположной стороны от моба, средней ширины) соединяется с золотыми зубцами в направлении от моба. Это должен быть последний кабель, снятый при разборке, и первый, подключенный снова.

-

Если вы планируете снять верхнюю часть 3ds, обратите внимание на то, как ориентированы три кабеля (в какую сторону направлены золотые зубы) и как они уложены (какой кабель лежит поверх какого кабеля). Если сделать это неправильно, кабели, скорее всего, не дойдут до нужных мест (см. шаг 18).

Снятие кабелей должно происходить после шага 13 (шаг 12, если вы не справитесь с задачей) - но фотографии в шаге 11 лучше всего подходят для того, чтобы показать порядок расположения кабелей.

Шаг 12

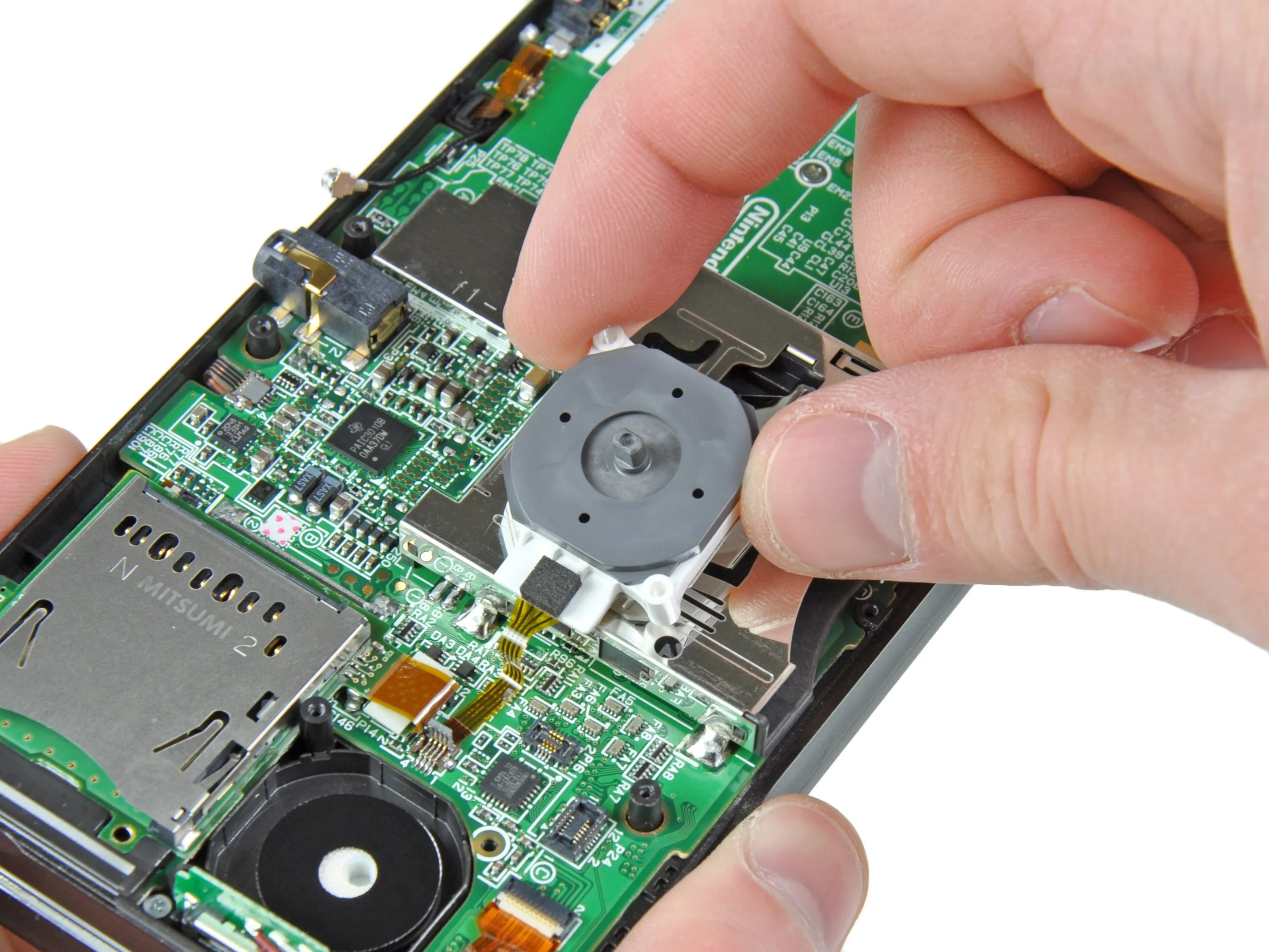

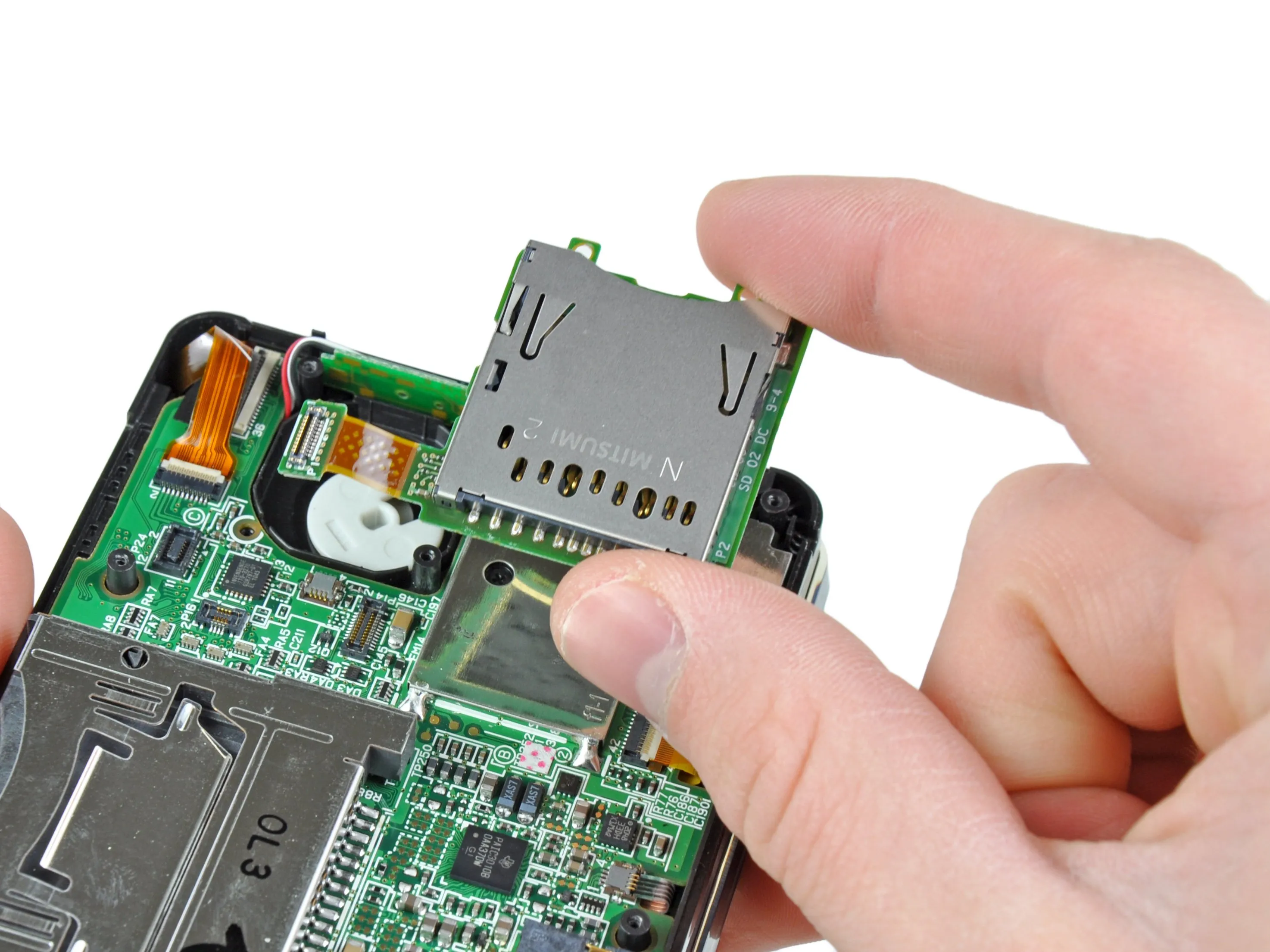

• Нижняя часть панели Circle Pad и слот для SD-карты расположены рядом друг с другом и извлекаются без особых усилий.

• Это первый случай, когда у портативной консоли Nintendo есть кнопки направления, кроме D-pad, в то время как Sony PSP оснащена аналоговым джойстиком с момента своего дебюта в конце 2004 года.

• В стандартную комплектацию 3DS входит карта памяти SD объемом 2 Гб, которую можно легко заменить на карту SD или SDHC большей емкости. Это очень важно, если вы планируете делать много 3D-фотографий и покупать игры в магазине Nintendo eShop.

Комментарии к шагу

Все винты здесь крепят плату к корпусу. И хотя вы можете снять мобо с прикрепленной лентой круглой площадки, кабель может сломаться, если вы не будете осторожны.

В некоторых моделях, я думаю, слот sd припаян к материнской плате, так что будьте осторожны.

Будьте осторожны при извлечении устройства для чтения SD-карт. У меня оно приклеено к пластине сильным клеем, в результате чего я сломал одно из соединений и был вынужден припаивать заново. Воспользуйтесь 90% IPA (мин.), чтобы ослабить его, прежде чем отклеивать готовое устройство, чтобы избавить себя от лишней работы!

Шаг 13

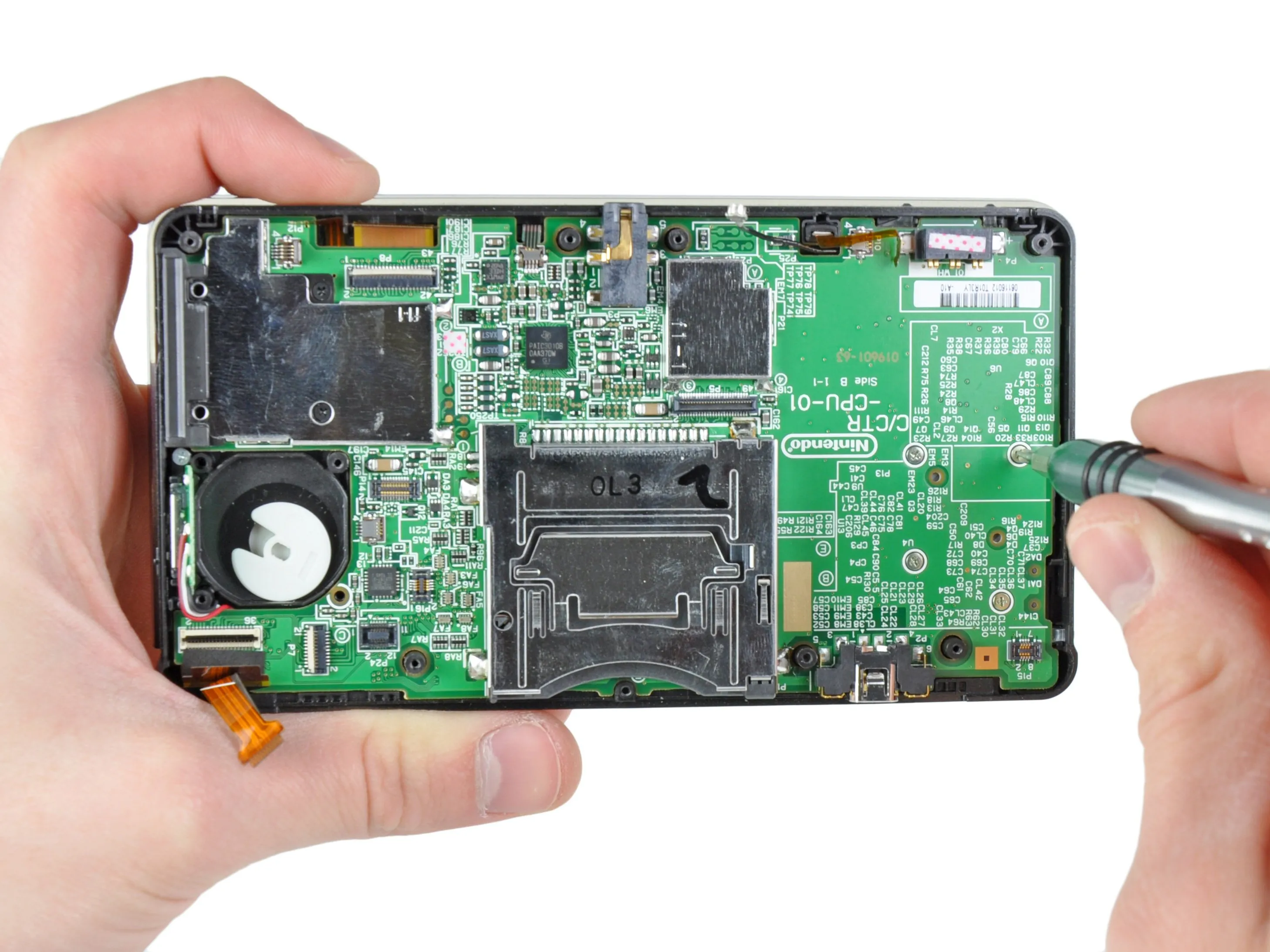

• Откручиваем оставшиеся болты, крепящие материнскую плату к нижнему корпусу.

• Материнская плата почти извлечена... это выглядит очень знакомо...

Шаг 14

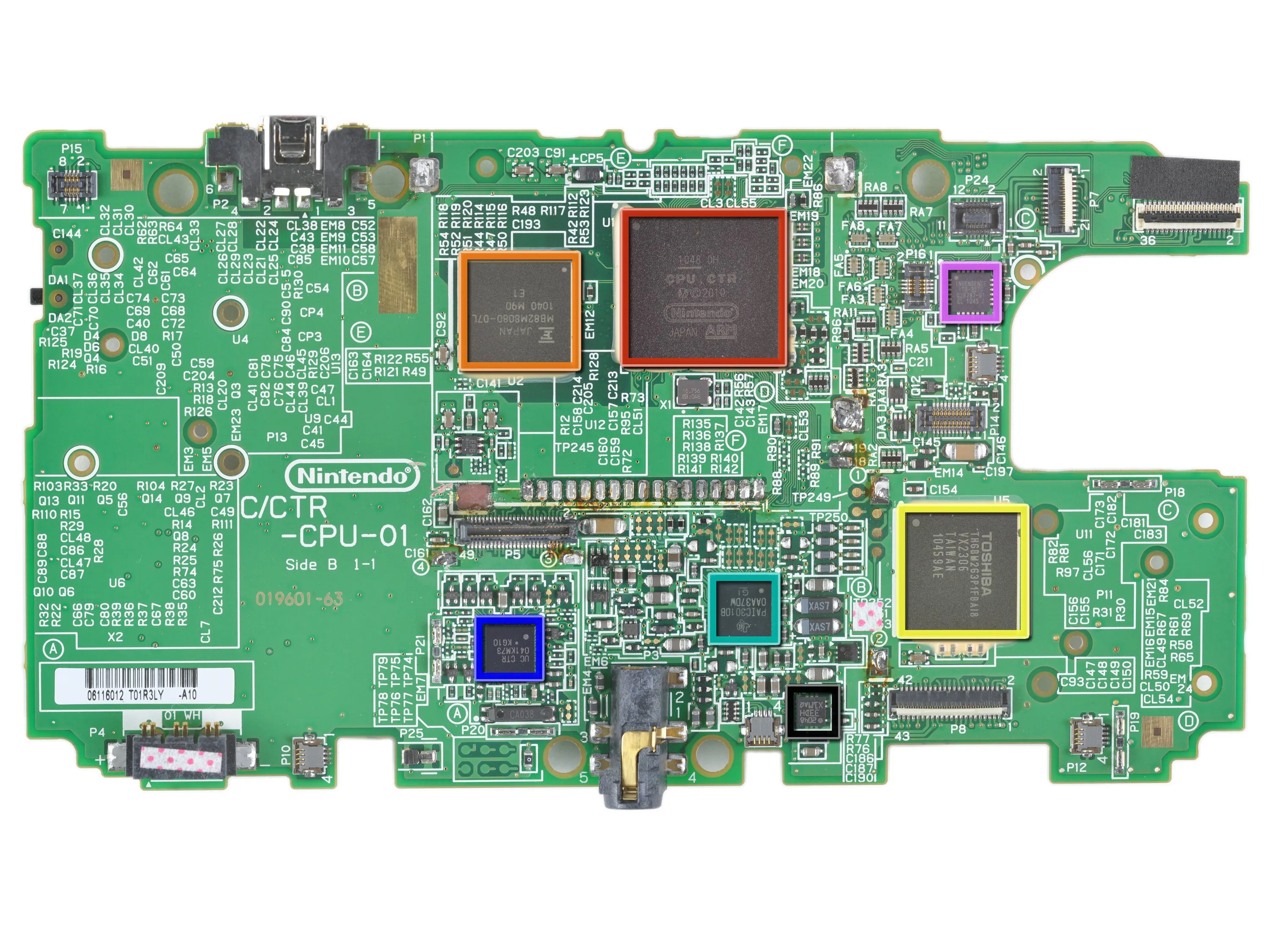

• Чипы, которые мы нашли внутри материнской платы 3DS (нажмите здесь для просмотра в высоком разрешении):

• ARM-процессор Nintendo 1048 0H

• Fujitsu MB82M8080-07L 128 МБ FC-RAM

• Toshiba THGBM2G3P1FBAI8 2 ГБ NAND Flash

• Texas Instruments PAIC3010B 0AA37DW

• UC CTR 041KM73 KG10

• Гироскоп Invensense ITG-3270 MEMS

• Акселерометр ST Micro 2048 33DH X1MAQ Модель LIS331DH

Шаг 15

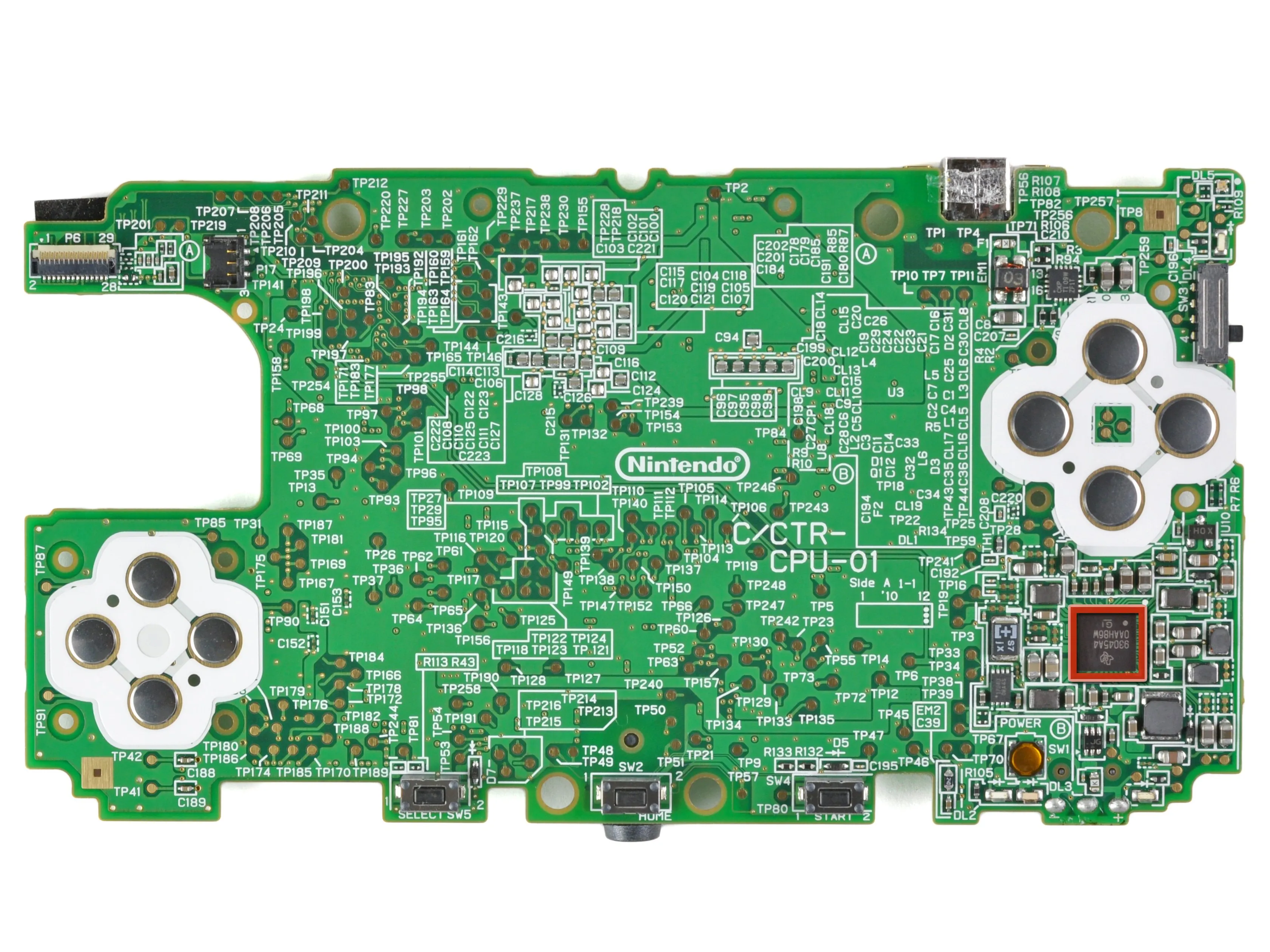

• Задняя часть материнской платы немного менее интересна:

• TI 93045A4 OAAH86W

Шаг 16

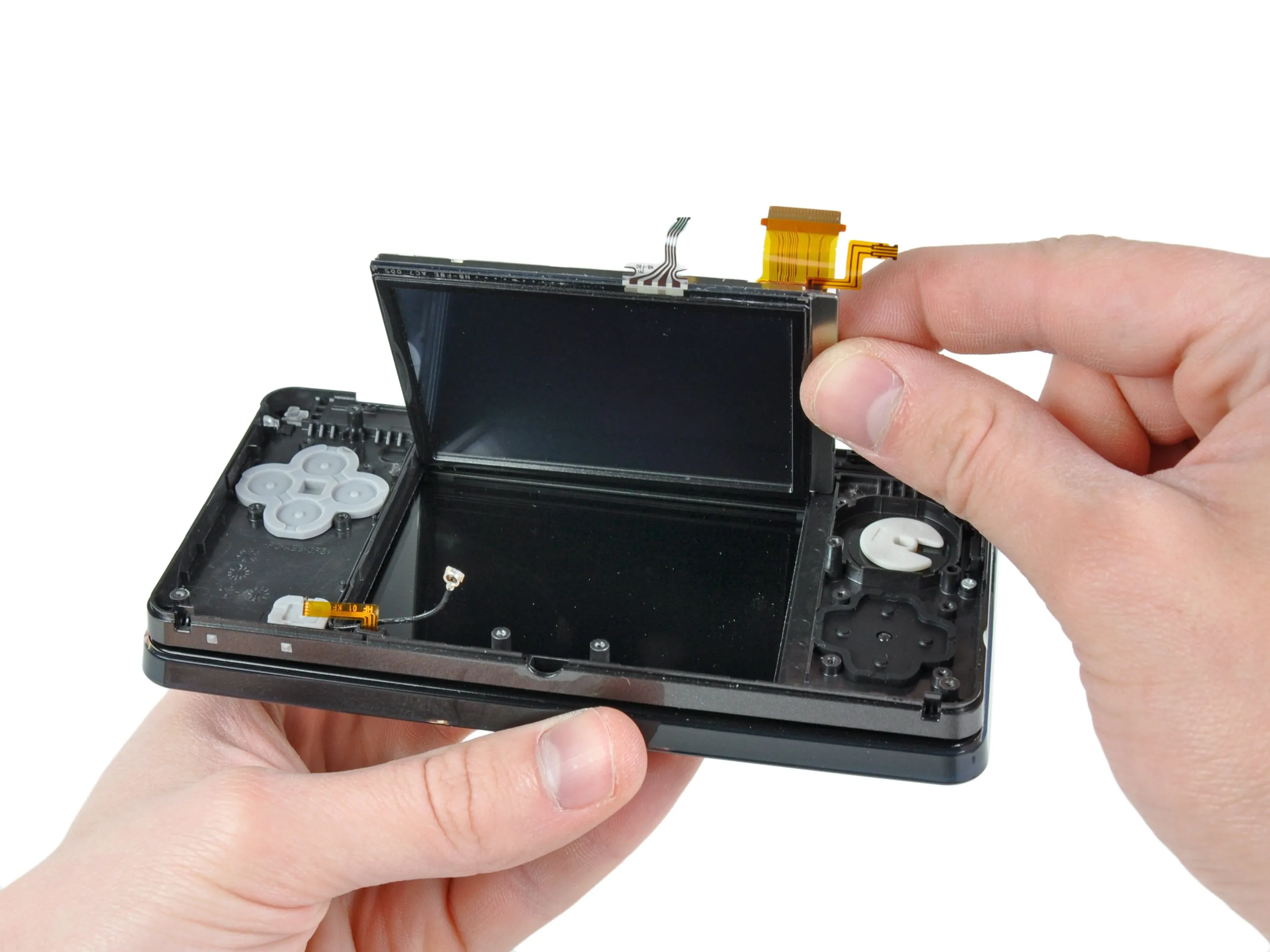

• Нижний блок ЖК-дисплея извлекается без проблем.

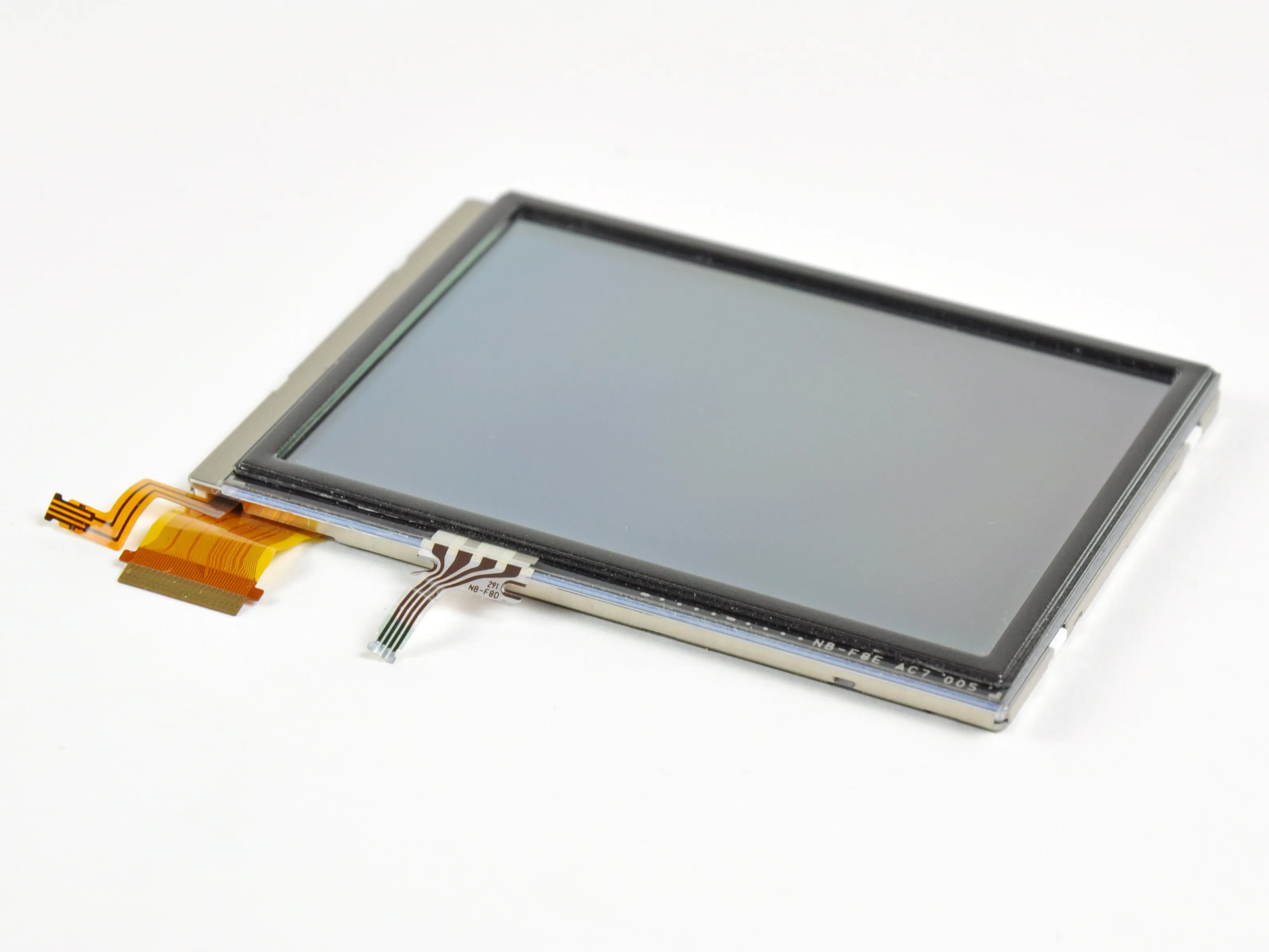

• ЖК-дисплей размером 2,42' x 1,81' с разрешением 320 x 240 пикселей способен отображать 16,77 миллиона цветов.

• Дигитайзер на нижнем дисплее гораздо толще, чем на большинстве мобильных телефонов, что, скорее всего, связано с тем, что сенсорный дисплей используется с помощью стилуса, а не пальцев.

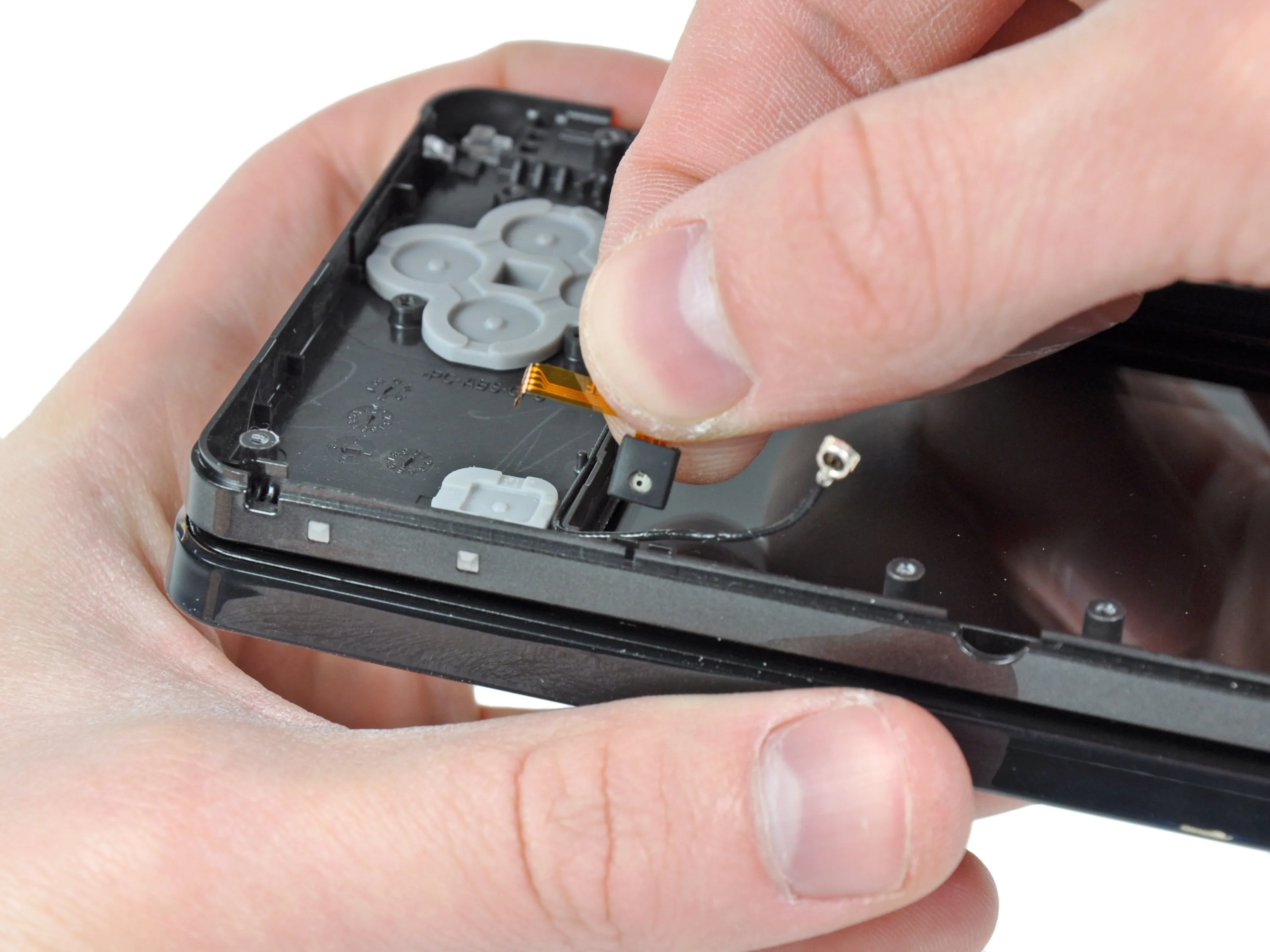

• Кроме того, на этом этапе можно извлечь из корпуса нижний микрофон.

Шаг 17

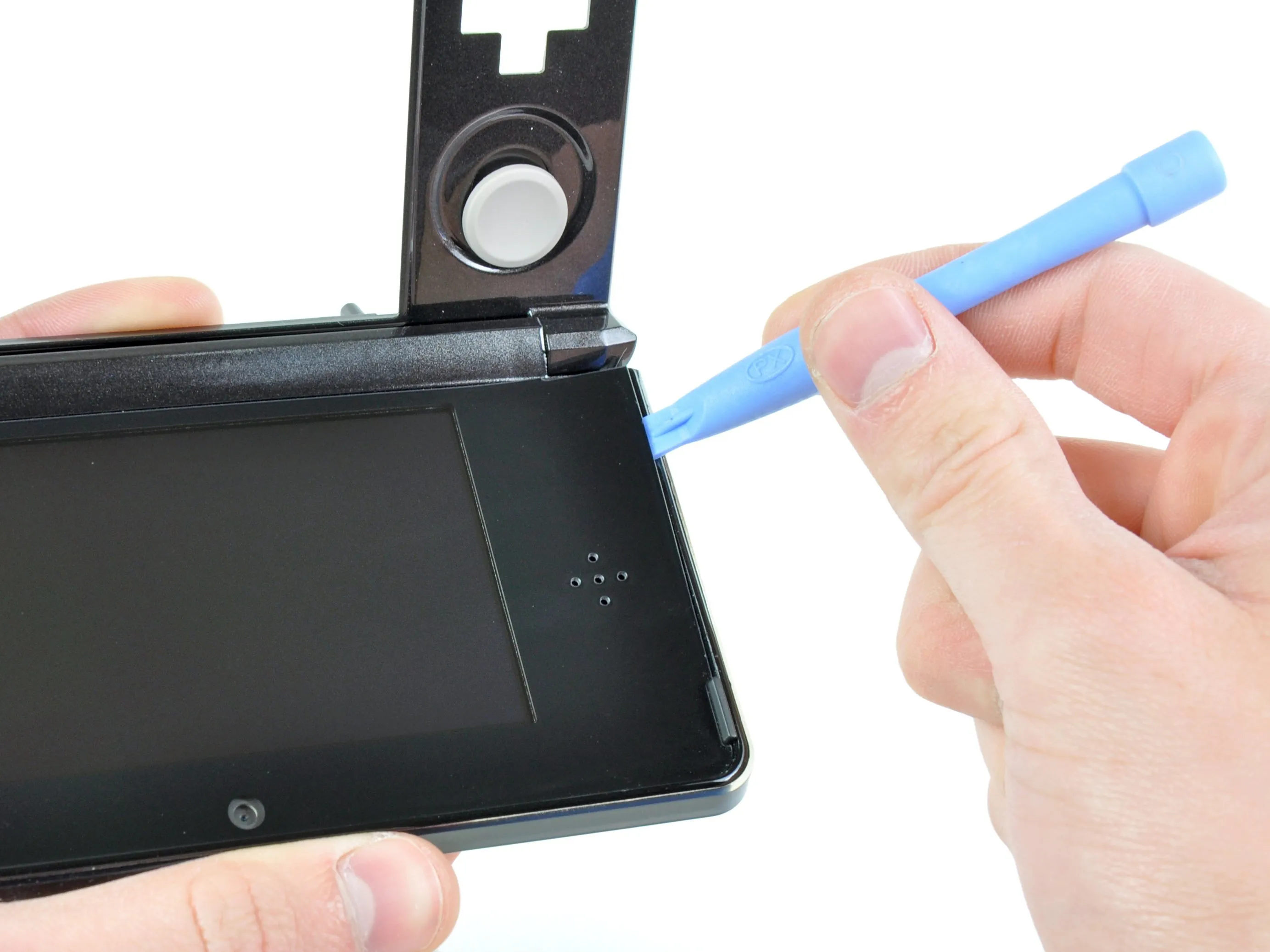

• Если у старых версий DS на передней панели дисплея было четыре резиновых крышки с винтами, то для новой системы Nintendo выбрала более изящный подход, приклеив переднюю панель к ободку, чтобы скрыть винты.

• Немного помощи от теплового пистолета и инструмента для открывания пластика позволило нам получить довольно легкий доступ к верхней части дисплея.

Комментарии к шагу

Хотя при должной аккуратности можно заменить переднюю панель, она, скорее всего, будет погнута (и будет представлять собой небольшое зрелище) из-за усилия, необходимого для ее снятия.

Я просмотрел весь ebay в поисках замены передней панели и не могу найти ее, может быть, вы знаете какие-нибудь источники?

Будьте осторожны при нагревании панели, если вы перегреете панель, вы можете испортить экран под ней, и его придется заменить!

Шаг 18

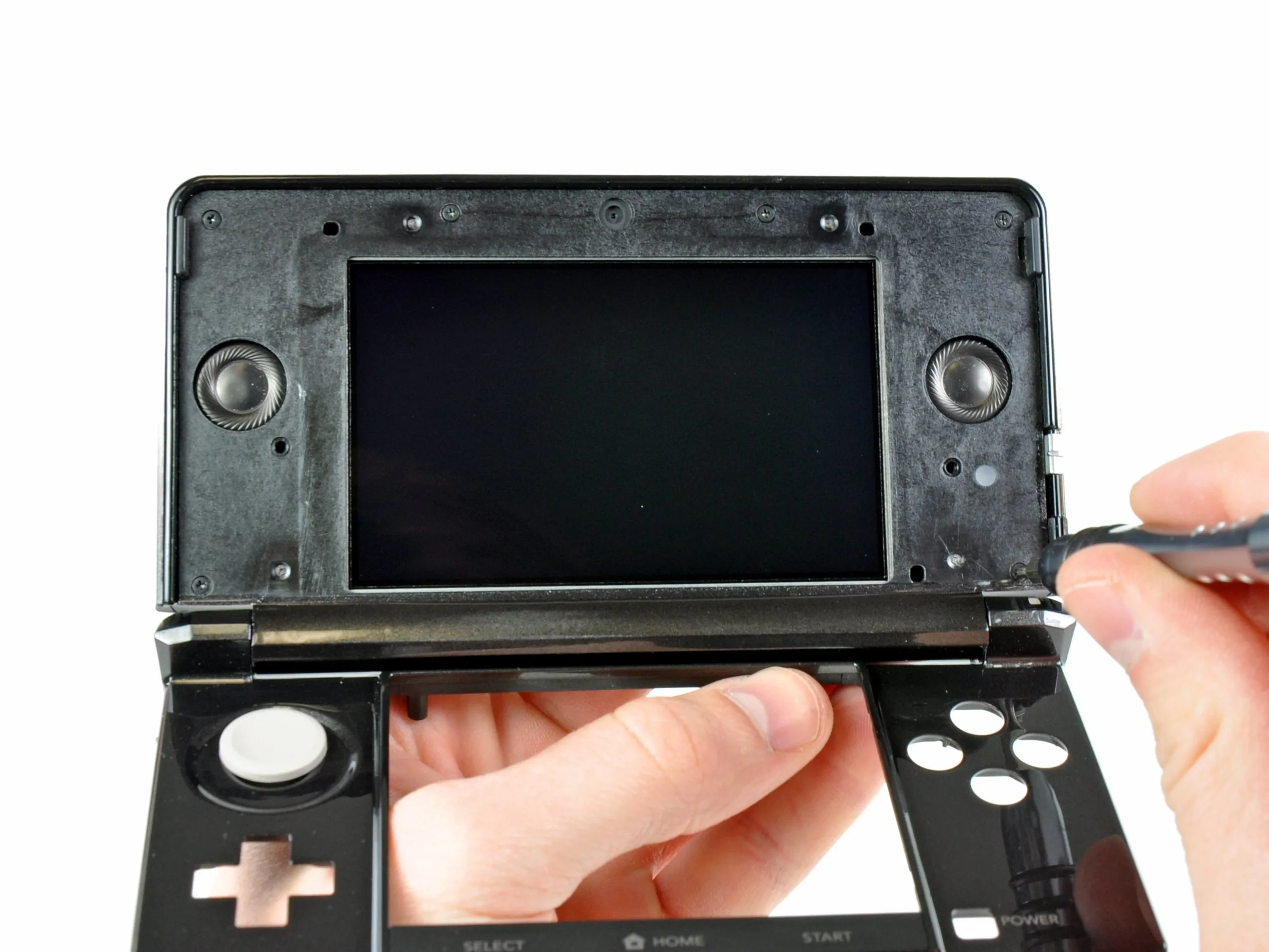

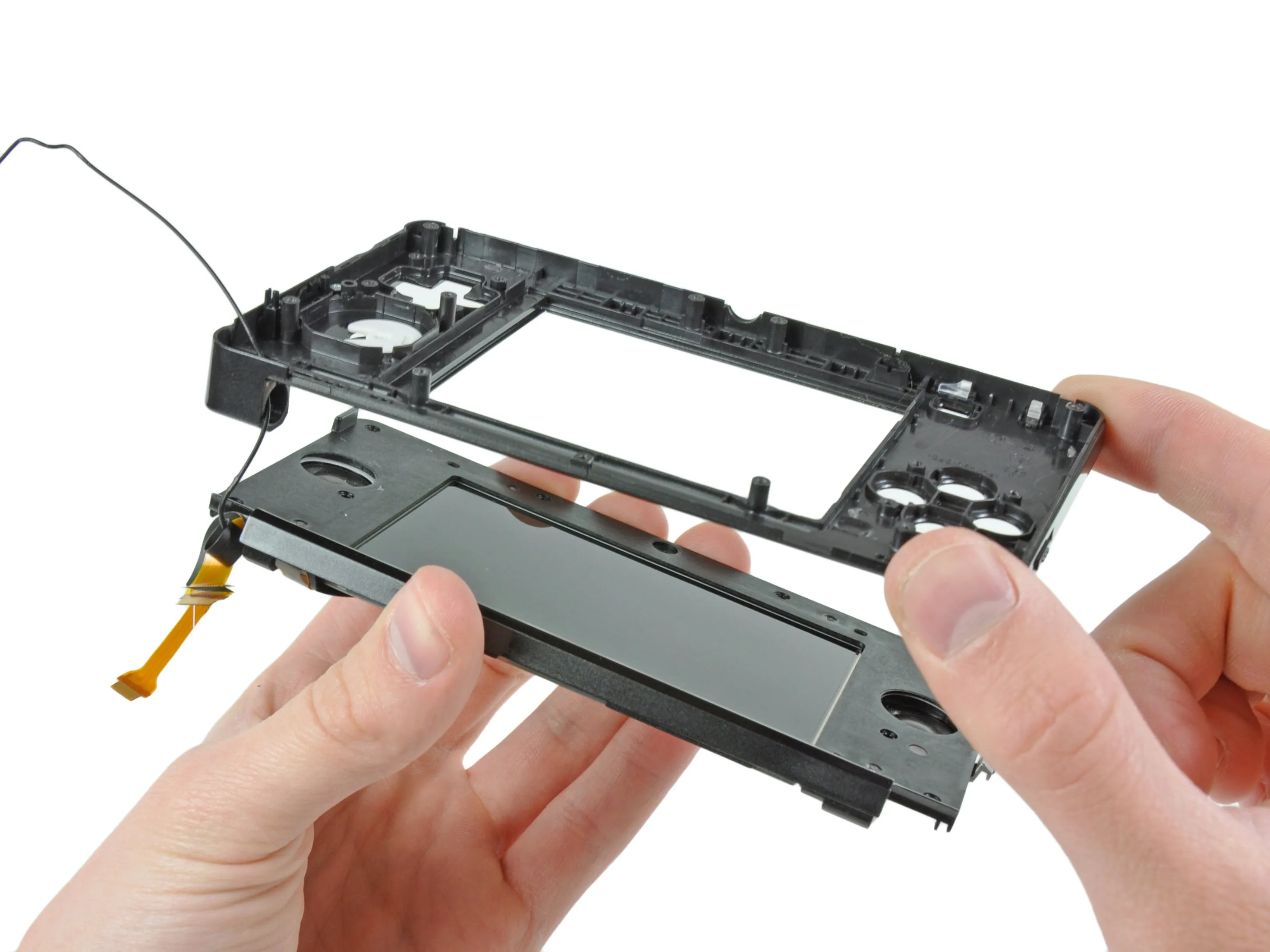

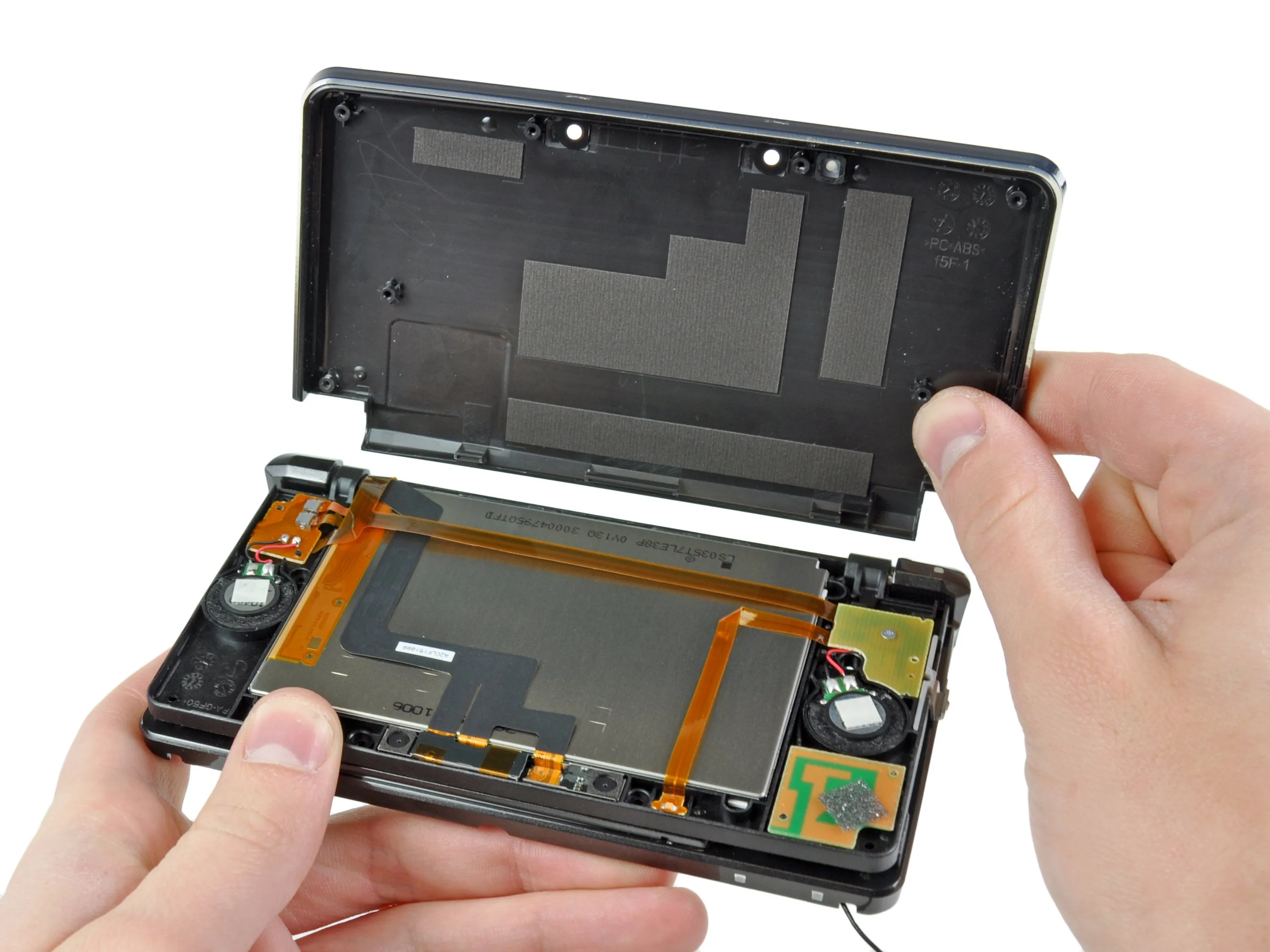

• После откручивания шести крестообразных винтов задняя панель снимается с дисплея, открывая динамики, антенну Wi-Fi и верхний ЖК-дисплей.

• Чтобы продолжить разборку, нам придется отделить шарниры и продеть ленточные кабели через полые шарниры.

• Продевание кабелей верхнего дисплея и камеры через крошечную трубку шарнира - это то, что Nintendo, несомненно, делает с помощью роботизированной техники.

Шаг 19

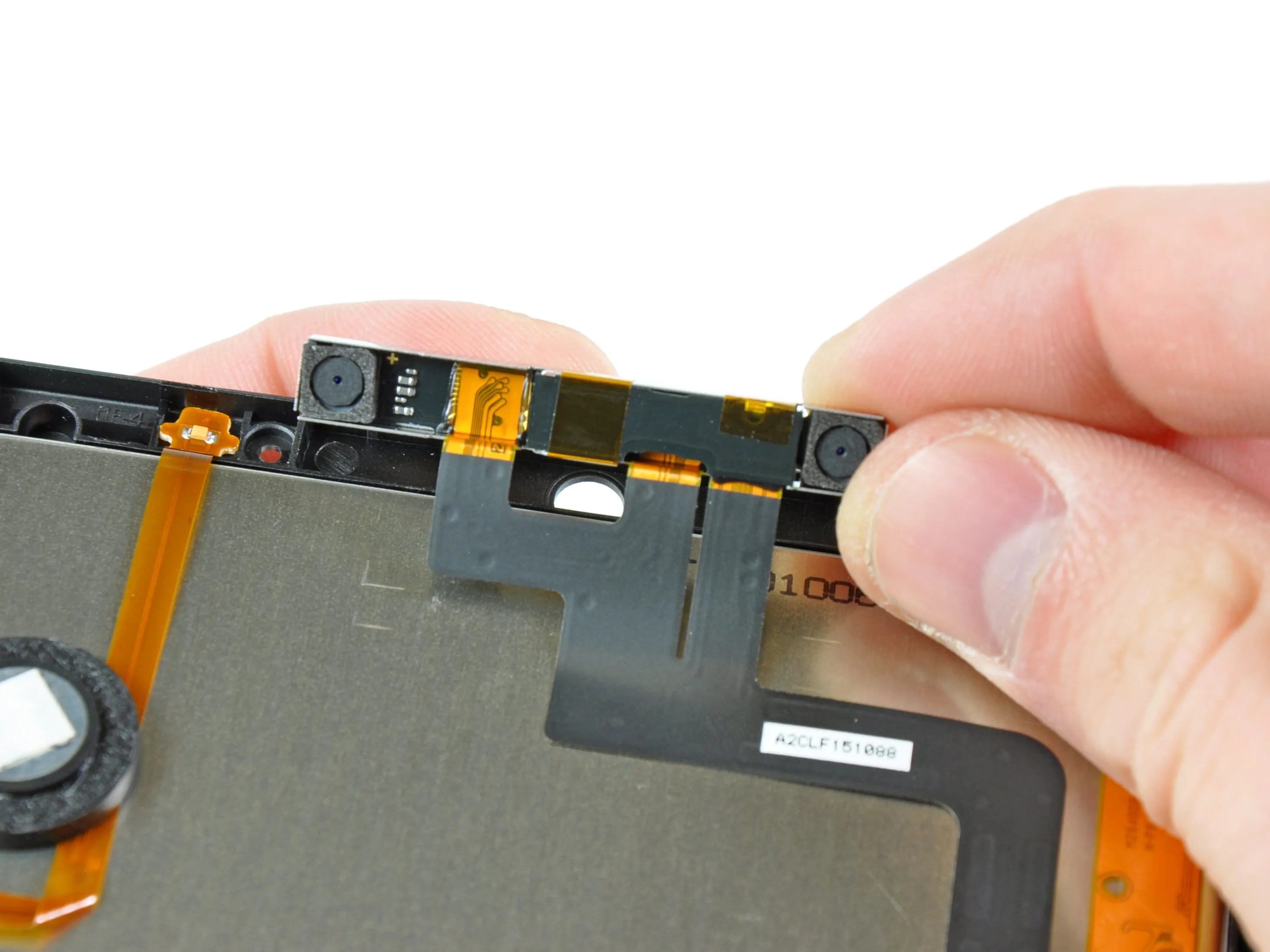

• Все три камеры соединены одним ленточным кабелем. Мы видим, что это тенденция среди небольших устройств с несколькими камерами, и в этом есть смысл - информация должна поступать в одно и то же место для обработки.

• Официально заявляем - это самое насыщенное камерами устройство, которое мы когда-либо разбирали.

Шаг 20

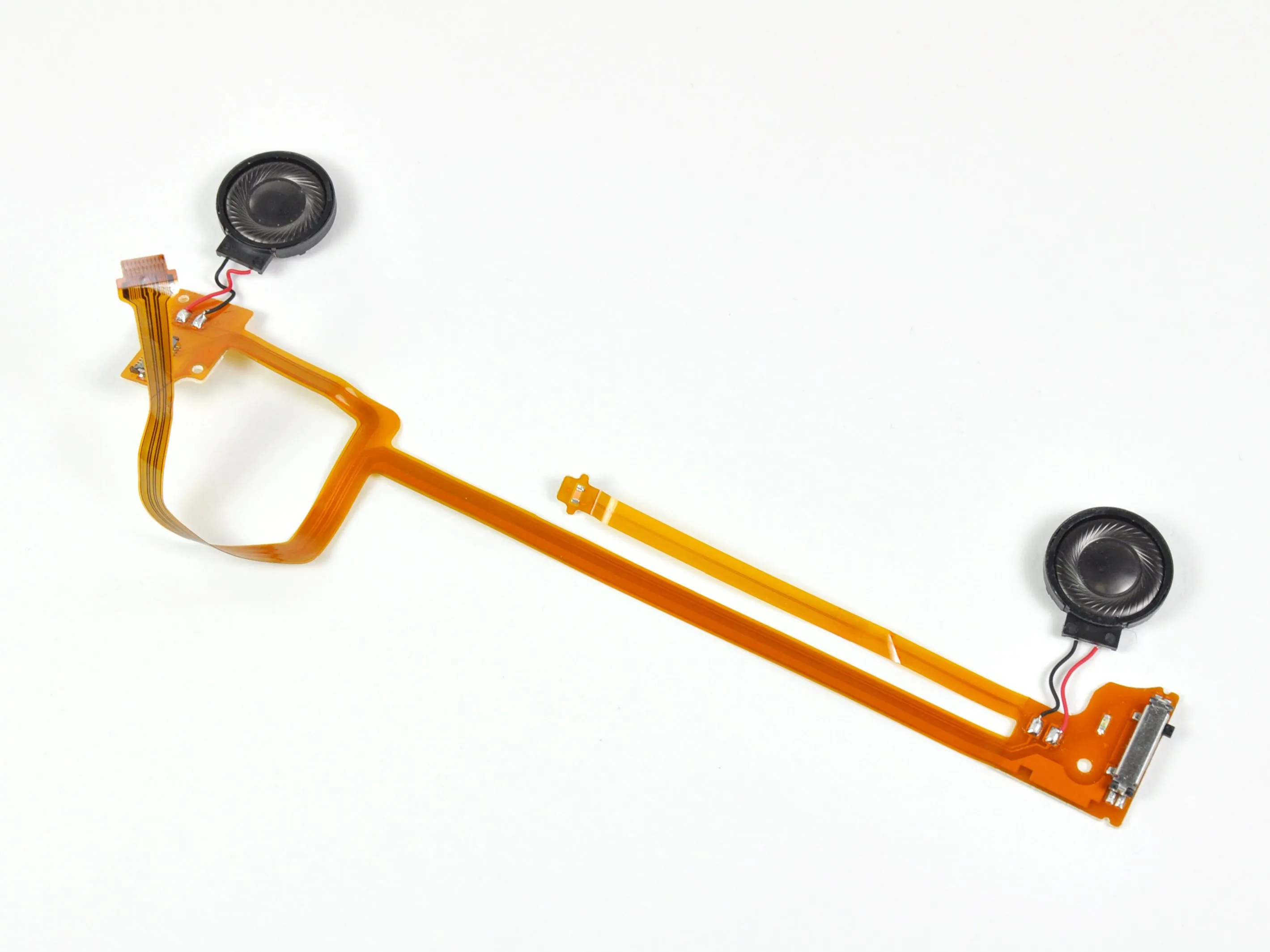

• Стереодинамик в сборе обеспечивает адекватные, жестяные звуки, которые люди привыкли ожидать от портативных устройств.

• Эти динамики воспроизводят не только звуки из игр; Nintendo 3DS совместима с файлами MP3 и AAC, но мы сомневаемся, что в обозримом будущем она заменит кому-нибудь iPod.

• На ленточном кабеле динамика также находятся ползунок регулировки поля зрения 3D и светодиодный индикатор состояния двойной камеры.

Шаг 21

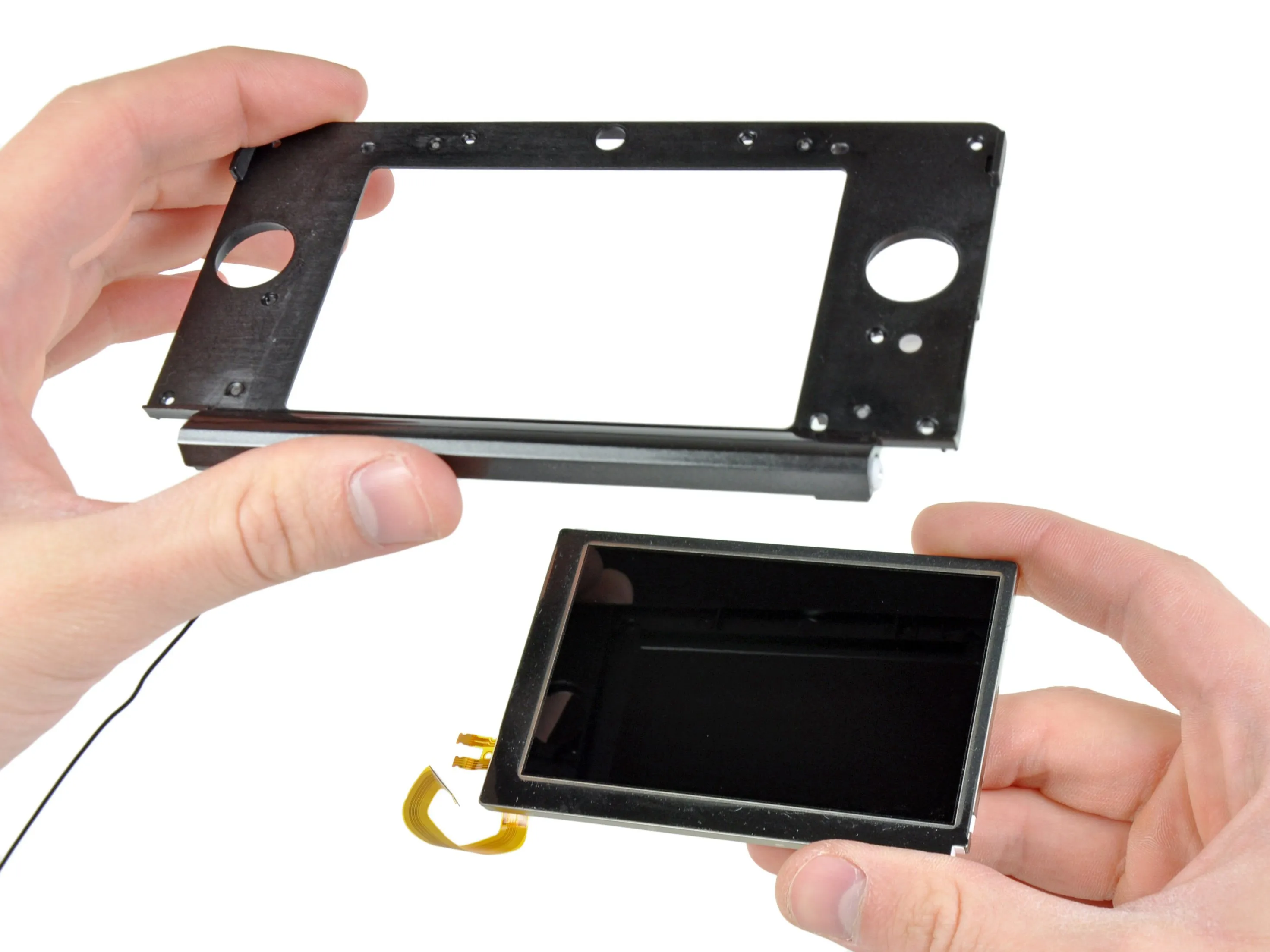

• После снятия динамиков верхний модуль ЖК-дисплея вынимается.

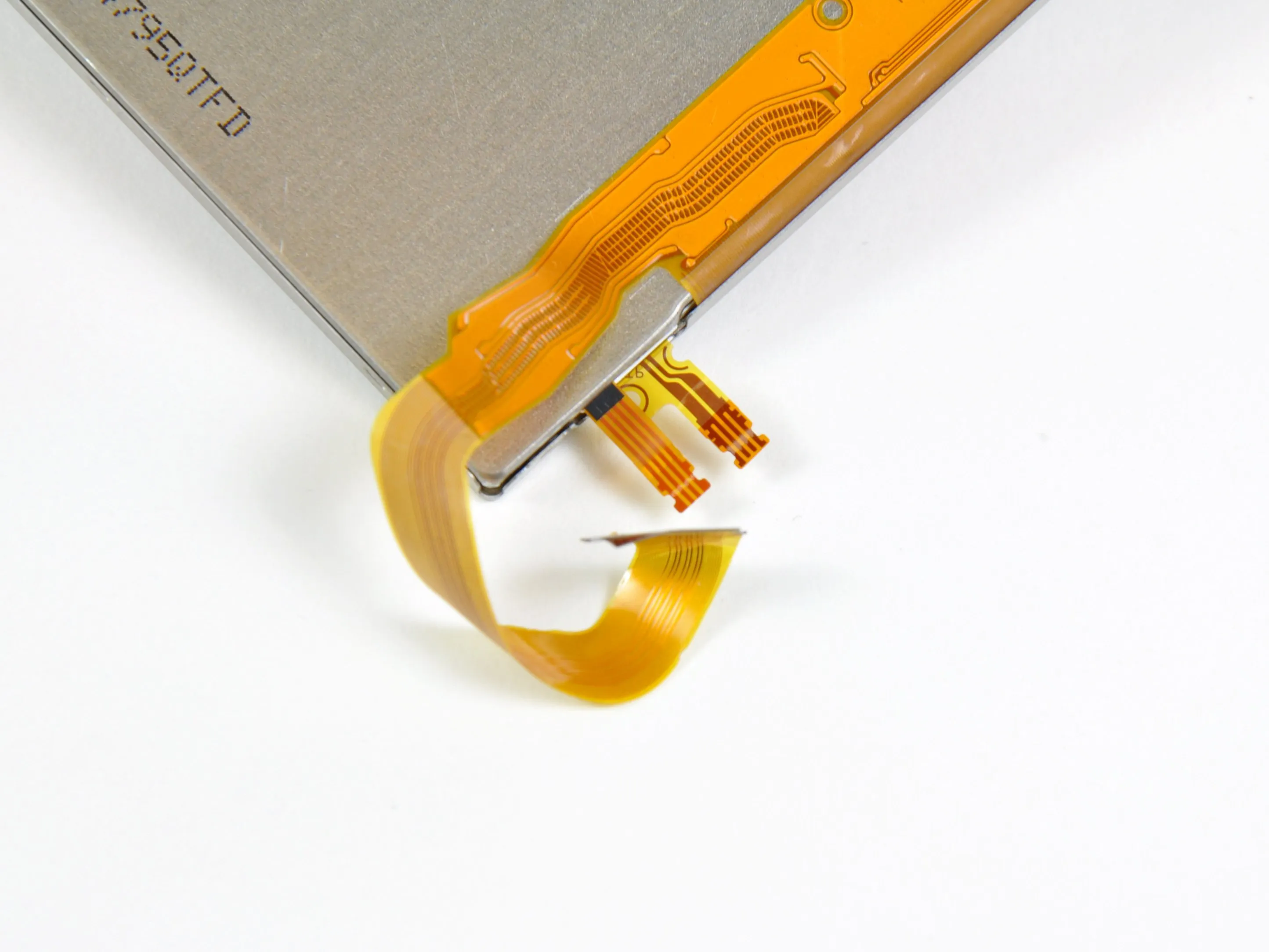

• На этом ЖК-дисплее есть три разъема для кабелей - для вывода изображения, а также для параллактический барьер который создает эффект 3D в играх на 3DS.

• Наши друзья из Nikkei Electronics' Tech-On разобрали ЖК-панель немного дальше, чем мы, и обнаружили шесть дискретных оптических элементов.

Шаг 22

• Оценка ремонтопригодности Nintendo 3DS: 5 из 10 (10 - самый простой ремонт)

• Батарею можно легко заменить, сняв заднюю крышку.

• При этом не используются фирменные винты Tri-Wing, только Phillips #00.

• Кабели верхнего дисплея проложены таким образом, что их очень сложно снять, не оторвав, и так же сложно правильно установить при сборке устройства.

• Внутри 3DS находится множество мелких компонентов, которые могут стать причиной проблем, если вы случайно потеряете один из них во время ремонта.

• Большинство разъемов - ZIF, и трудно убедиться, что каждый из них подключен правильно, не собирая устройство и не запуская его.

• Разъем для наушников и разъем для зарядки припаяны к материнской плате, а значит, вам придется достать паяльник, если вы случайно их сломаете.
