Разборка Nintendo 3DS XL 2015

Введение

Новейшая 3DS XL от Nintendo буквально называется *New* 3DS XL, но насколько она новая? Чтобы узнать это, нам придется вскрыть ее.

Ищете еще больше 'нового'? Следите за нами в Instagram, Twitter или Facebook!

Что вам понадобится

Инструменты

•

•

•

•

•

• Посмотреть

•

Видео обзор

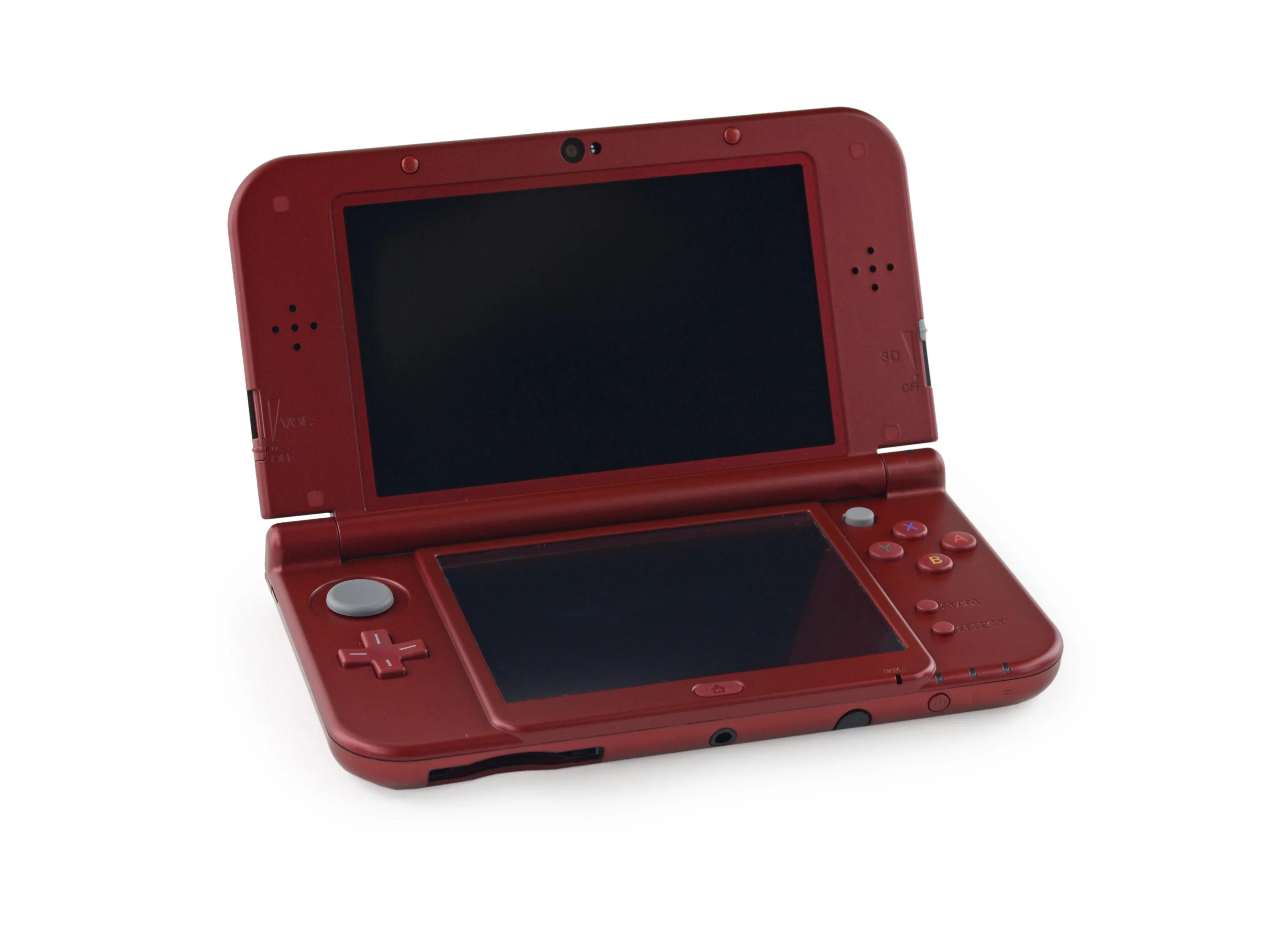

Шаг 1 Разборка Nintendo 3DS XL 2015

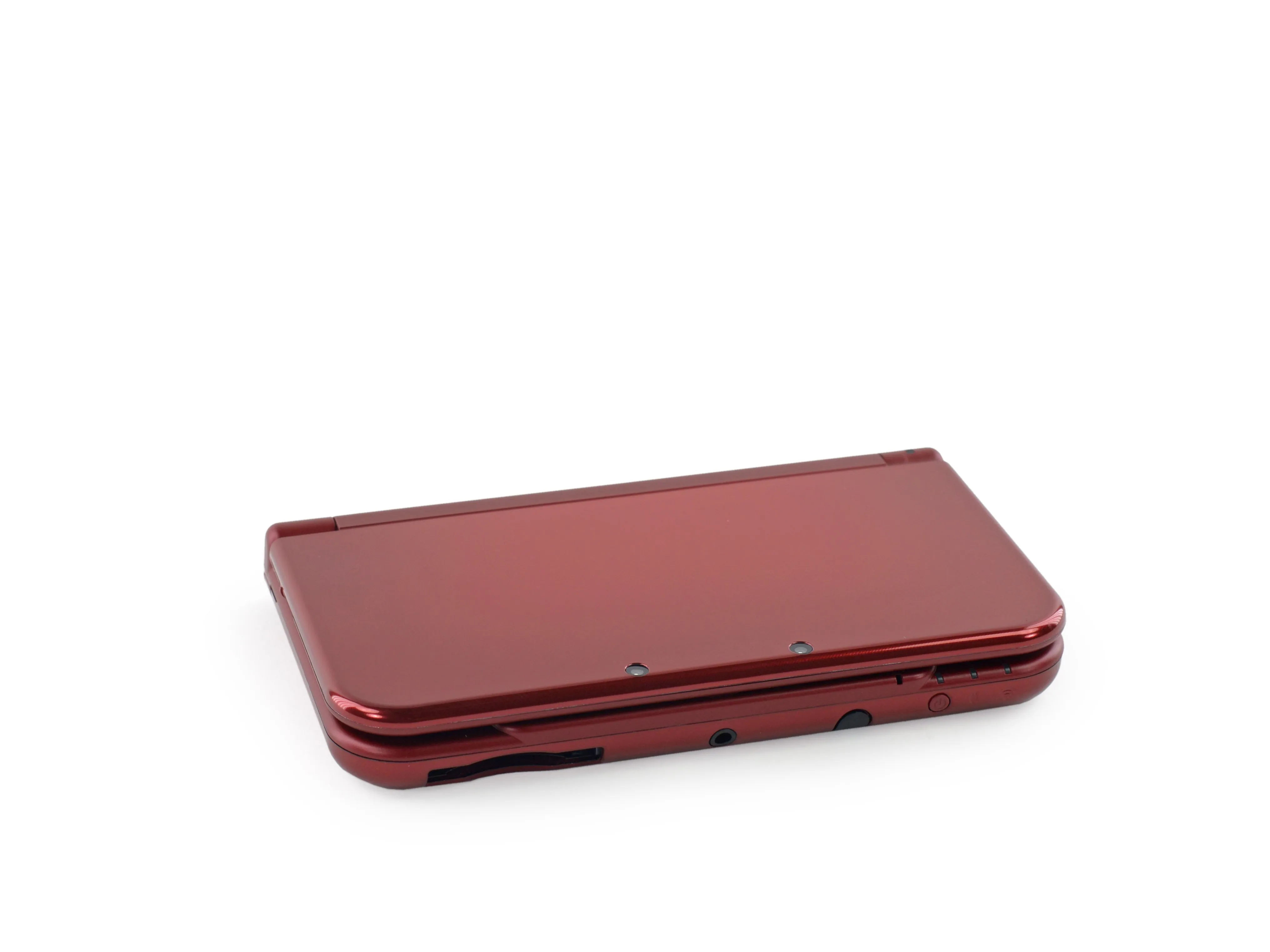

• Мы отважились на жуткую полуночную очередь в местном магазине GameStop, чтобы представить вам этот разбор. Мы не пожалели денег, чтобы доставить вам удовольствие.

• Вышедшая из печати Nintendo 3DS XL 2015 года может похвастаться следующими техническими характеристиками:

• 'Суперстабильная 3D-игра с отслеживанием лица'.

• Добавление стика C вместе с новыми кнопками ZL и ZR

• Встроенное считывающее устройство для связи ближнего поля (NFC)

• Улучшенная производительность процессора

• Модернизированные камеры на задней панели и поддержка microSDHC.

• *Зарядное устройство в комплект не входит. К счастью, у этой проблемы есть простое решение.

Шаг 2

• Дебютное возвращение, которого не было со времен Gamecube, - сложите руки вместе, чтобы увидеть стик C. Вся слава C stick.

• Мы не видели такой невероятной технологии со времен ThinkPad.

• Как эти штуки снова работают?

Шаг 3

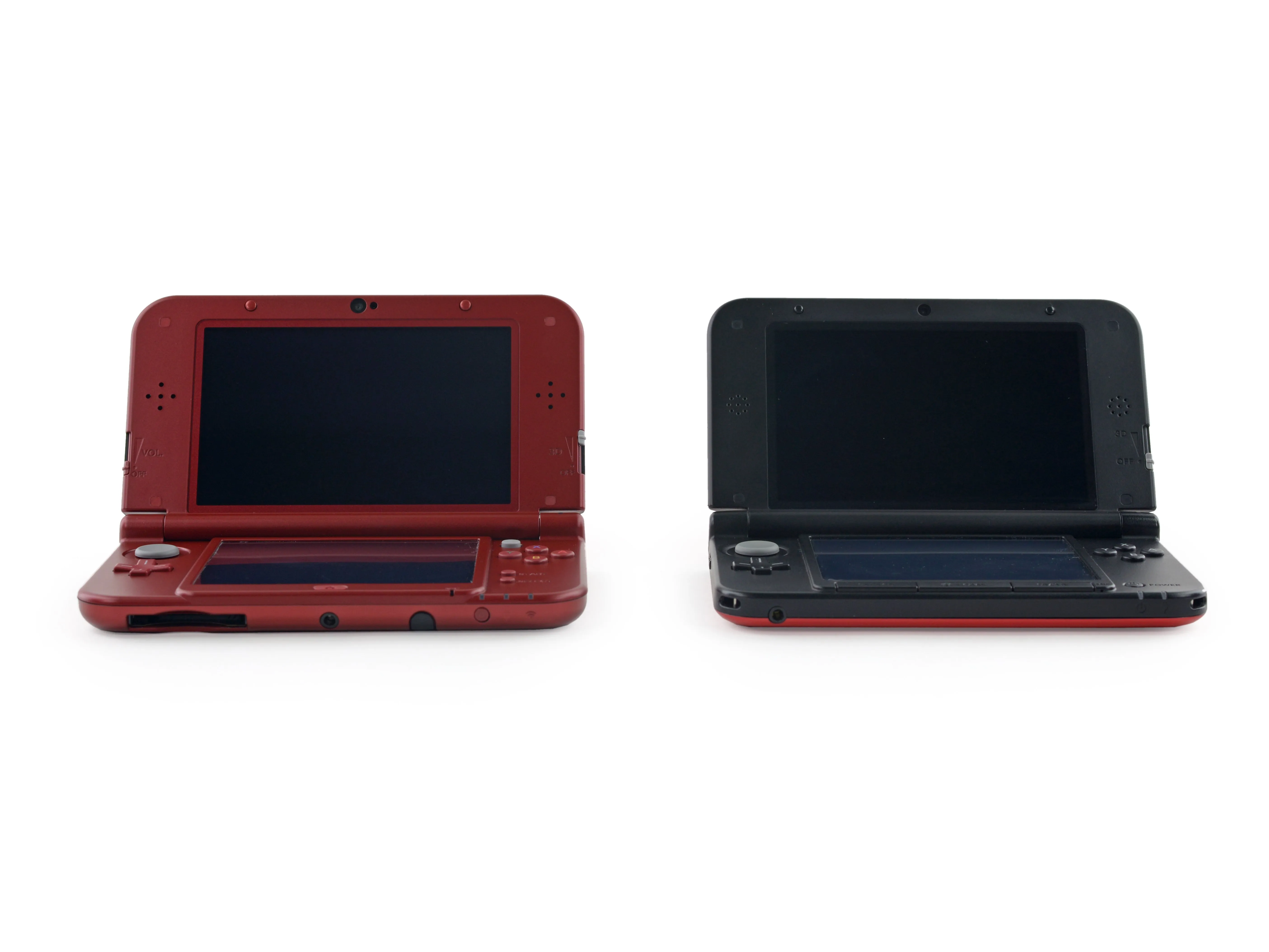

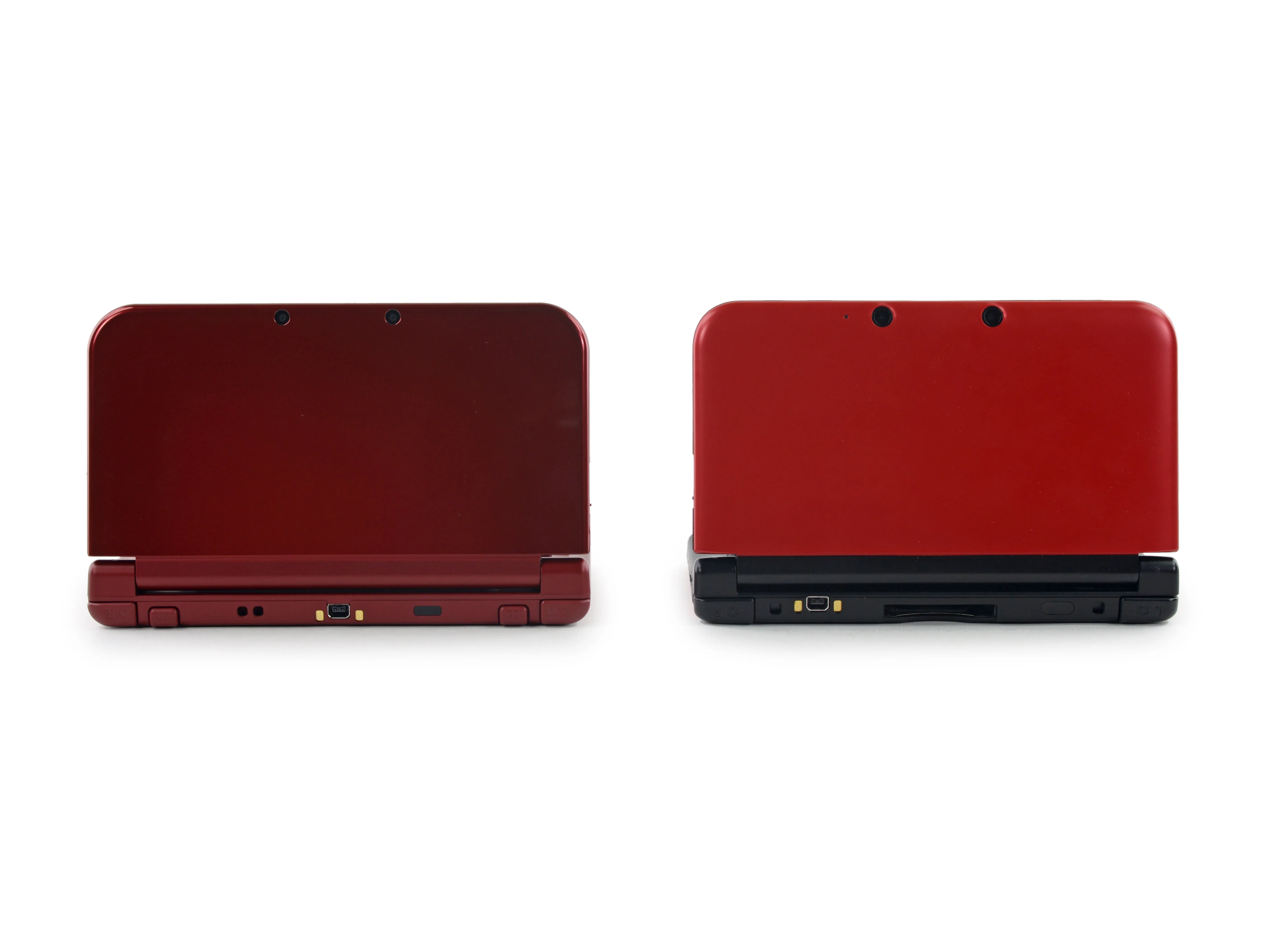

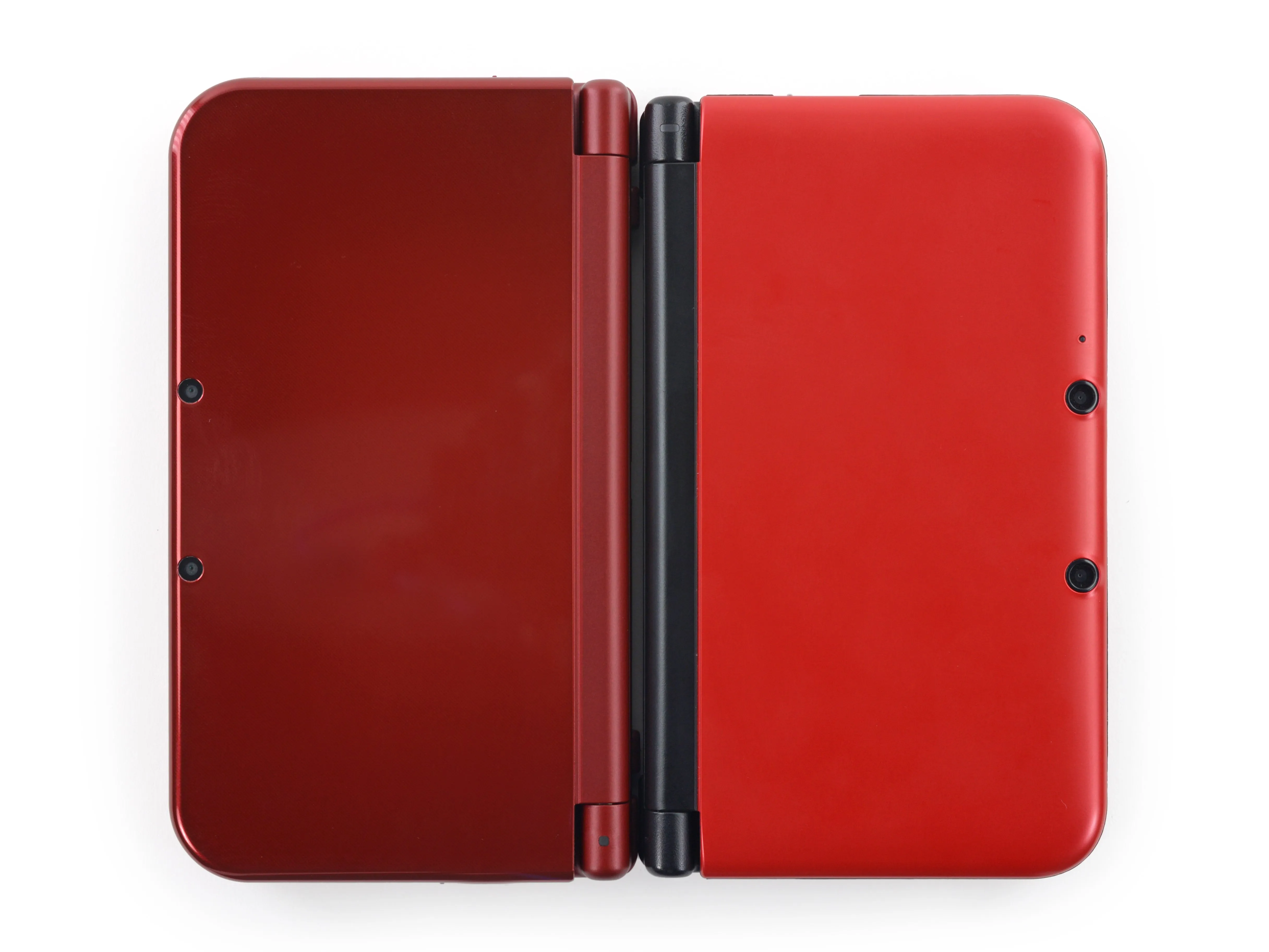

• Пришло время сравнить новую 3DS XL с ее старшим братом, оригинальной 3DS XL.

• Пожалуй, самым большим изменением стало перемещение слота для картриджей на переднюю панель устройства, освободив место для новых кнопок ZL и ZR.

• Похоже, что New 3DS XL тоже немного похудела! При весе 329 граммов Nintendo сэкономила 7 граммов по сравнению с первоначальным весом 336 граммов.

• Новая 3DS XL также немного больше и тоньше: ее размеры составляют 160 x 93,5 x 21,5 мм против 156 x 93 x 22 мм.

• Кроме того, новинка блестит.

Шаг 4

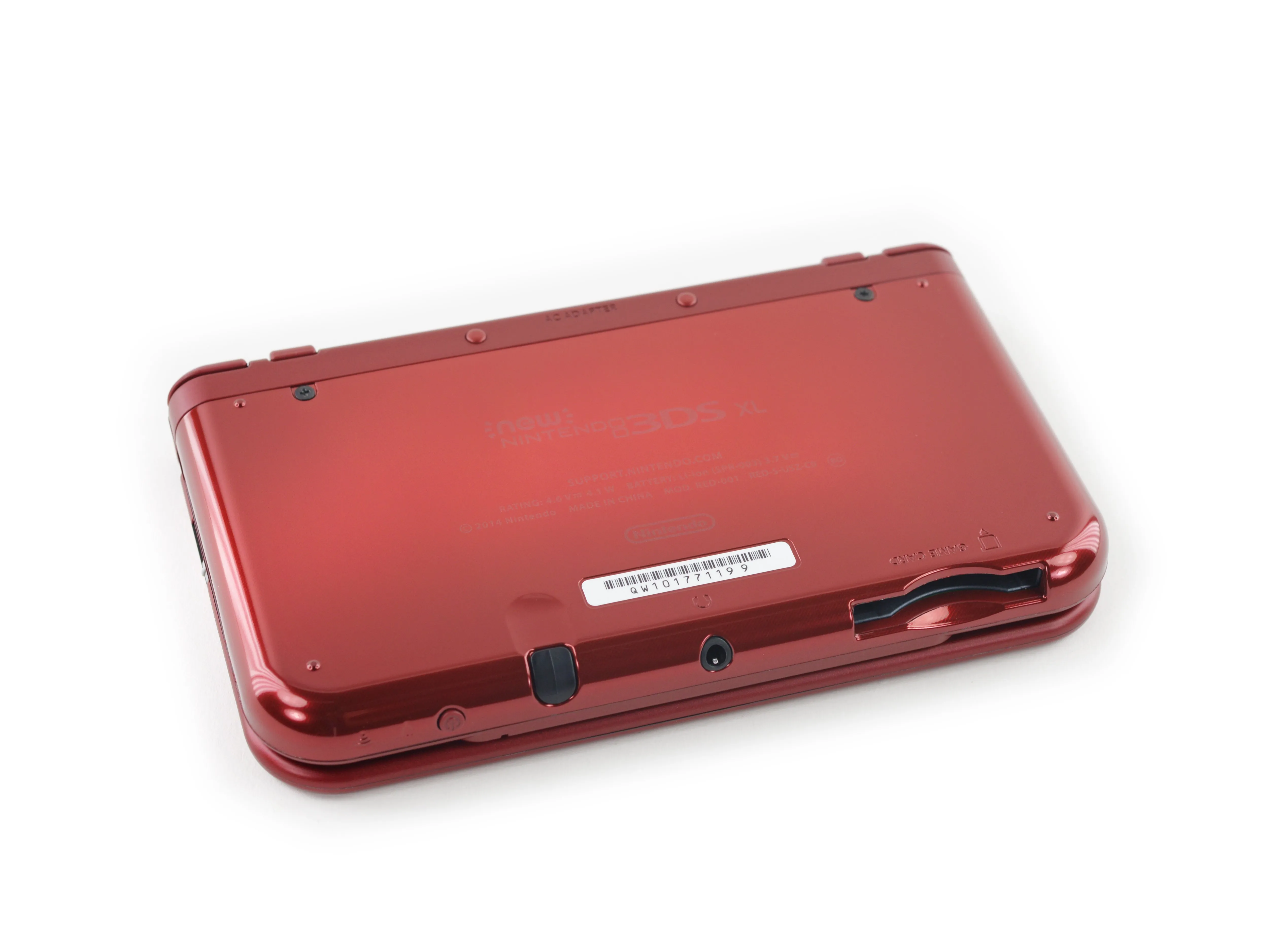

• Это немного трудно увидеть, но здесь есть очень тонкий муаровый узор на блестящем корпусе New 3DS XL.

• На задней крышке можно увидеть обычное предупреждение об отказе от ответственности/изображение производителя, сообщающее, что это *новая* версия, а не старая.

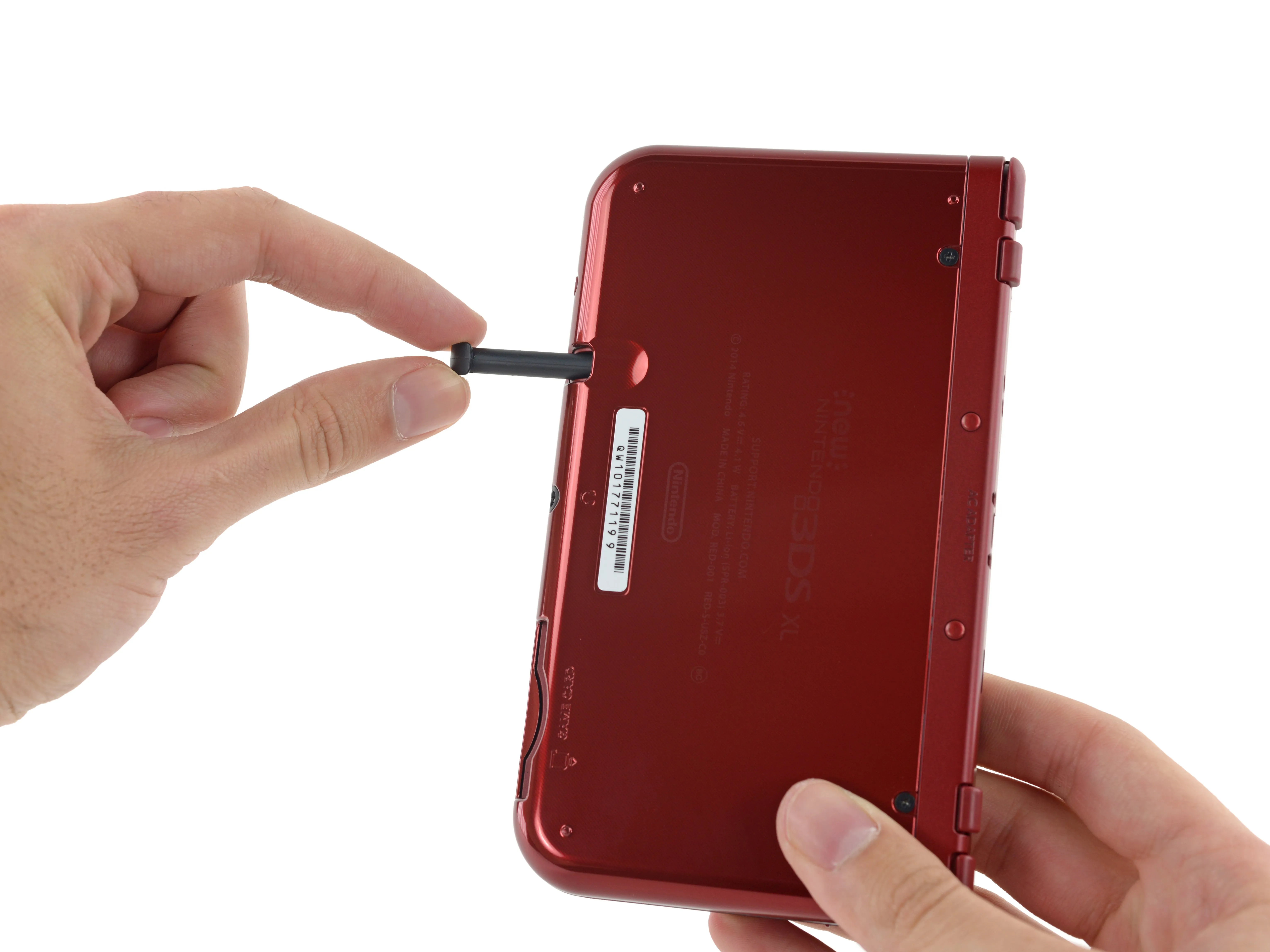

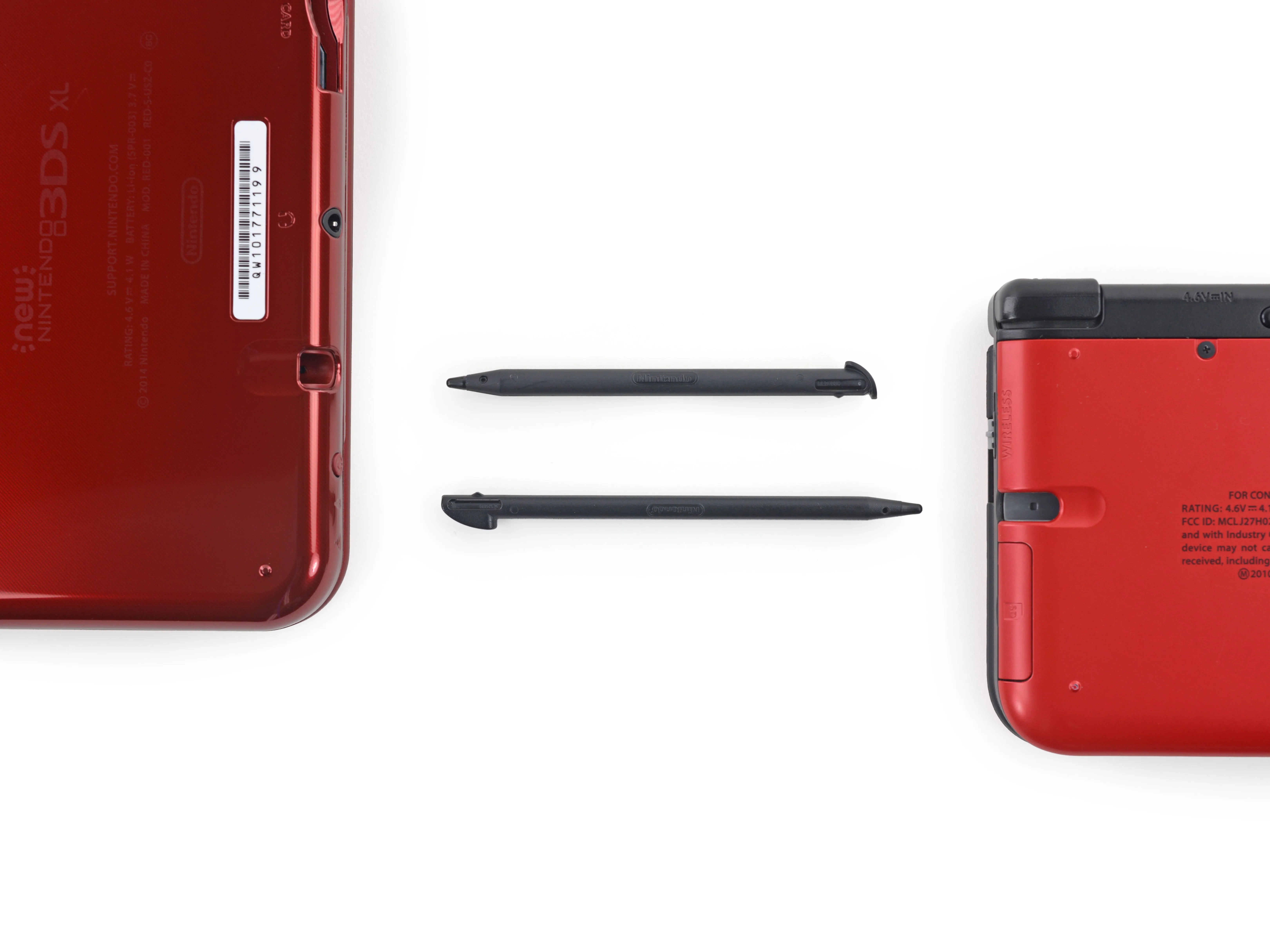

• Перед тем как разобрать New 3DS, вам придется извлечь стилус. Вытащив его, мы заметили, что он немного отличается от старого.

• По данным наших точных весов, он весит столько же, сколько и старый - 1,8 грамма. Тем не менее, он немного более толстый и кажется немного дешевле.

Шаг 5

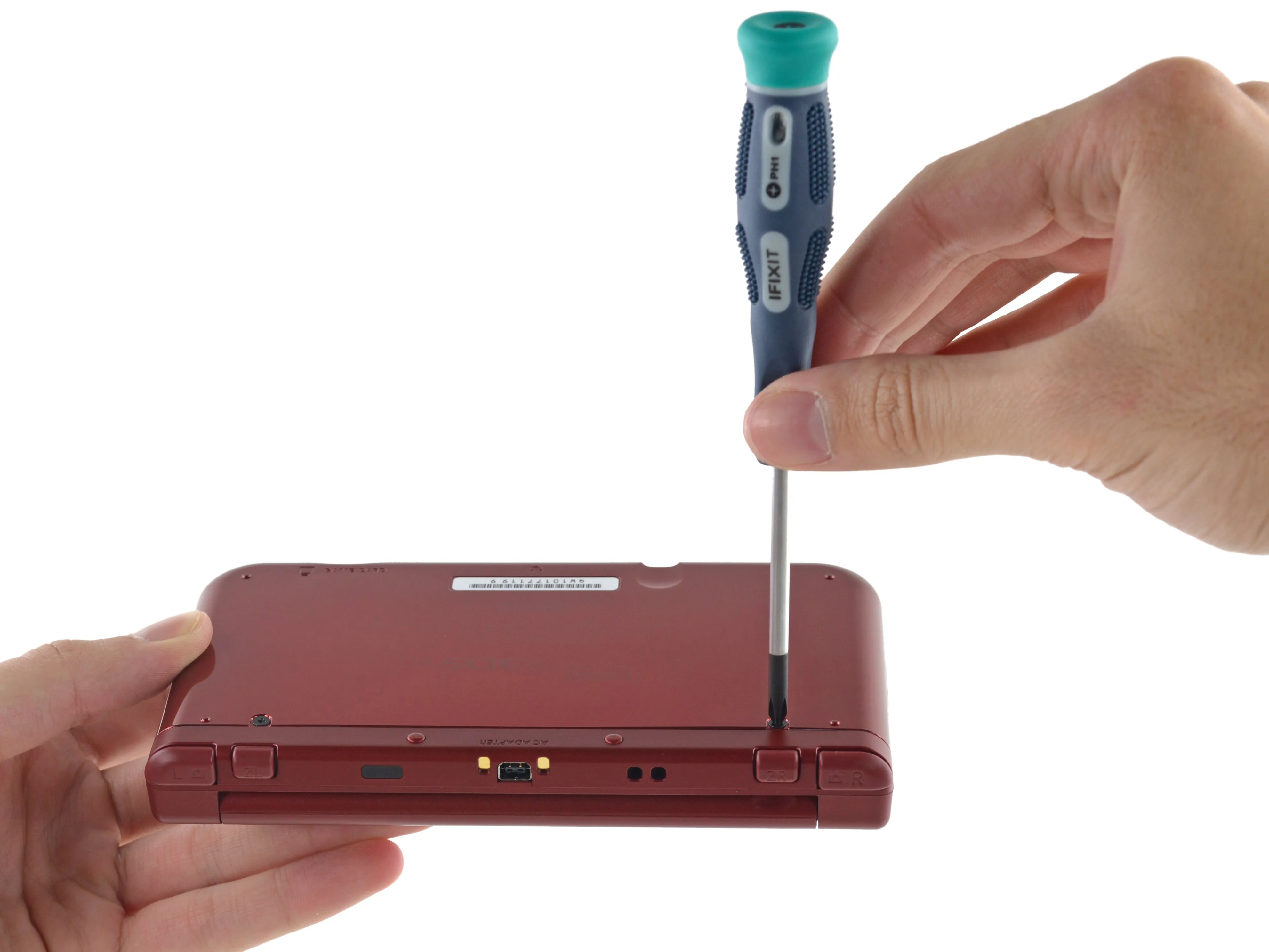

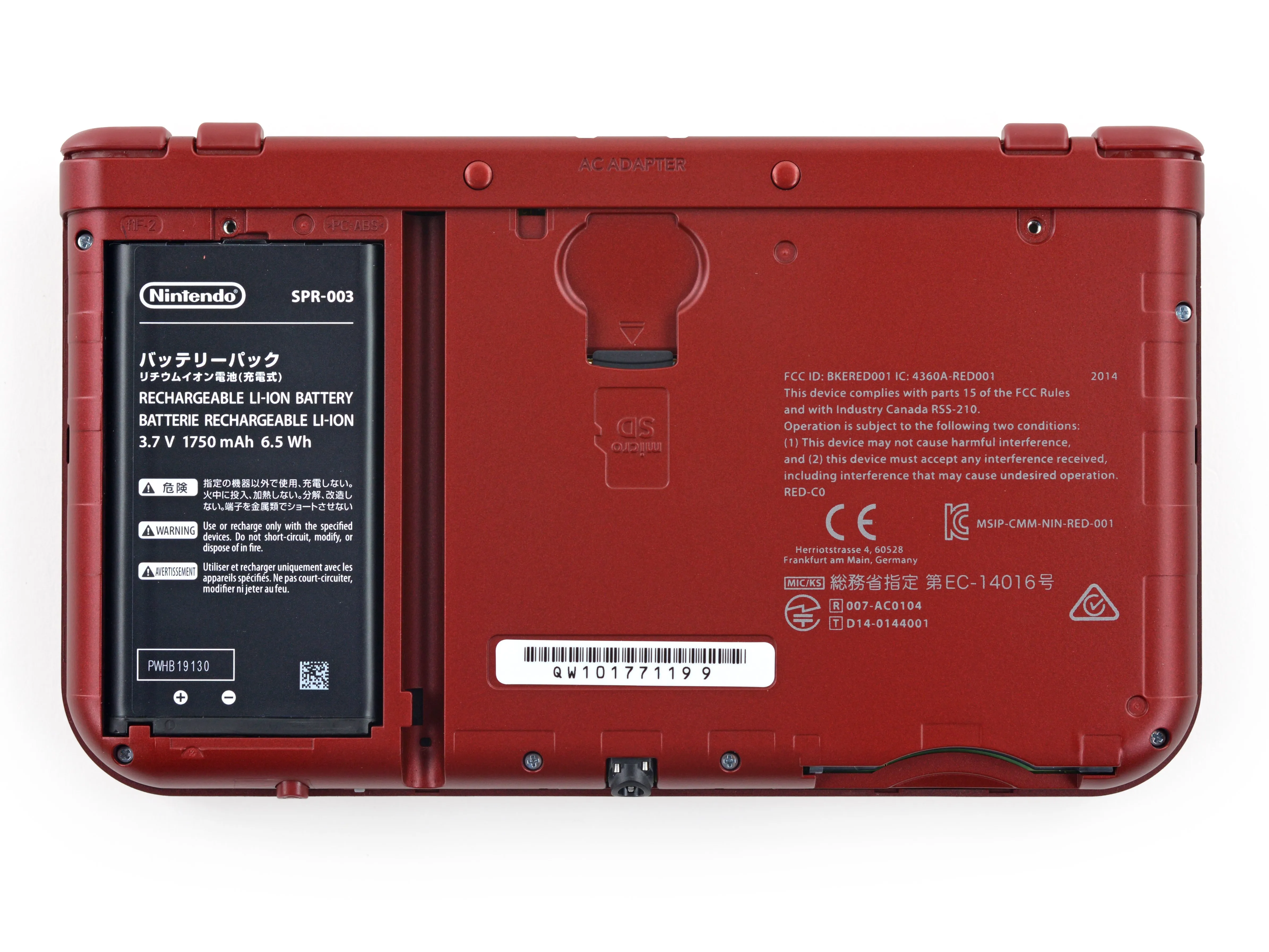

• Именно так, для замены карты памяти (теперь уже микро) SD вам понадобится чертова отвертка. Прошли времена хлипкого доступа к дверце.

• По крайней мере, это невыпадающие винты, так что вам не придется беспокоиться о том, что вы их потеряете.

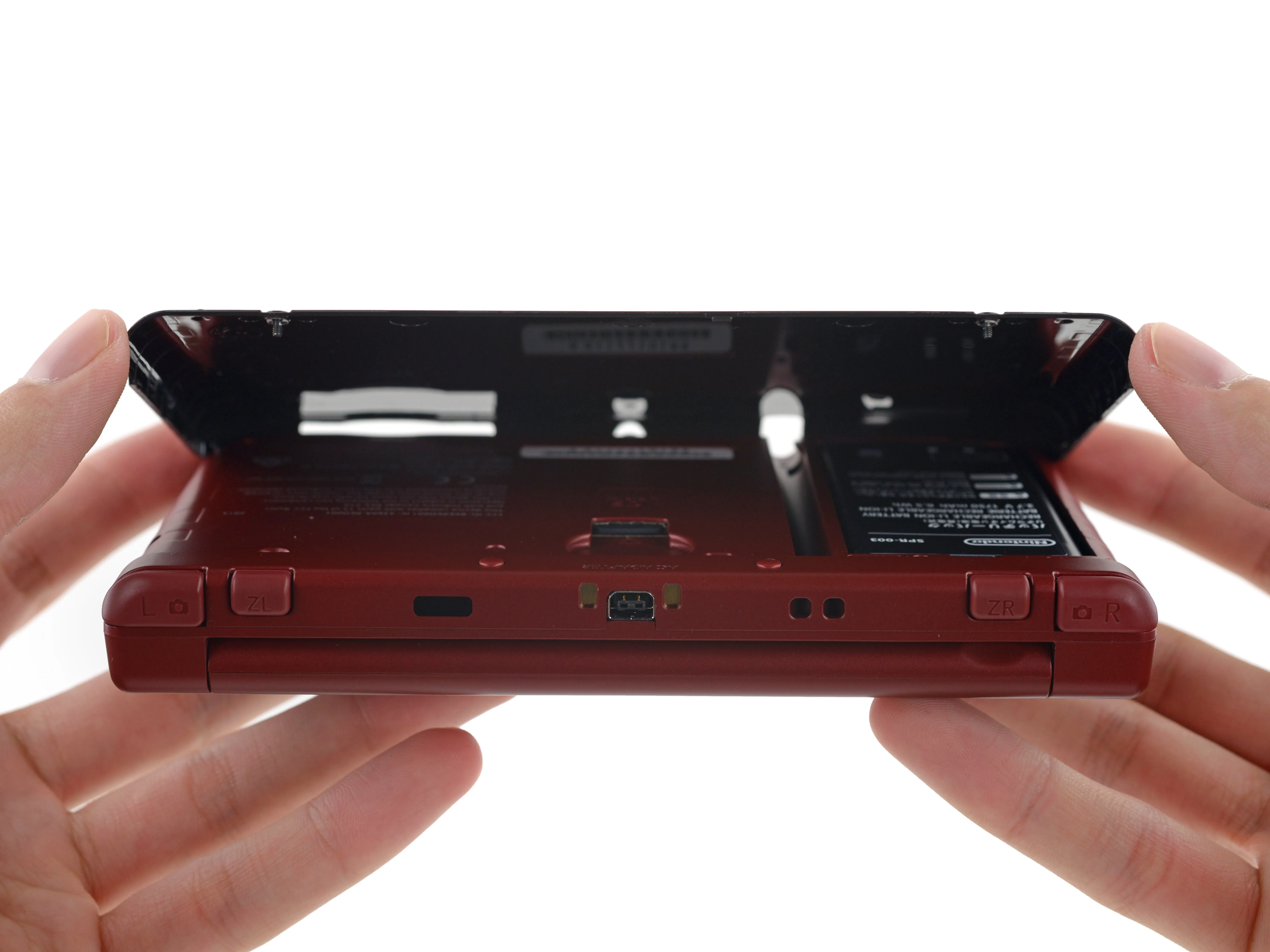

• А когда вы окажетесь внутри, карта памяти и аккумулятор будут легко доступны.

• И очень легко снимаются...

Шаг 6

• Снятие и установка аккумулятора за 3 секунды. Эй, Apple, примите к сведению. Вот как это делается.

Шаг 7

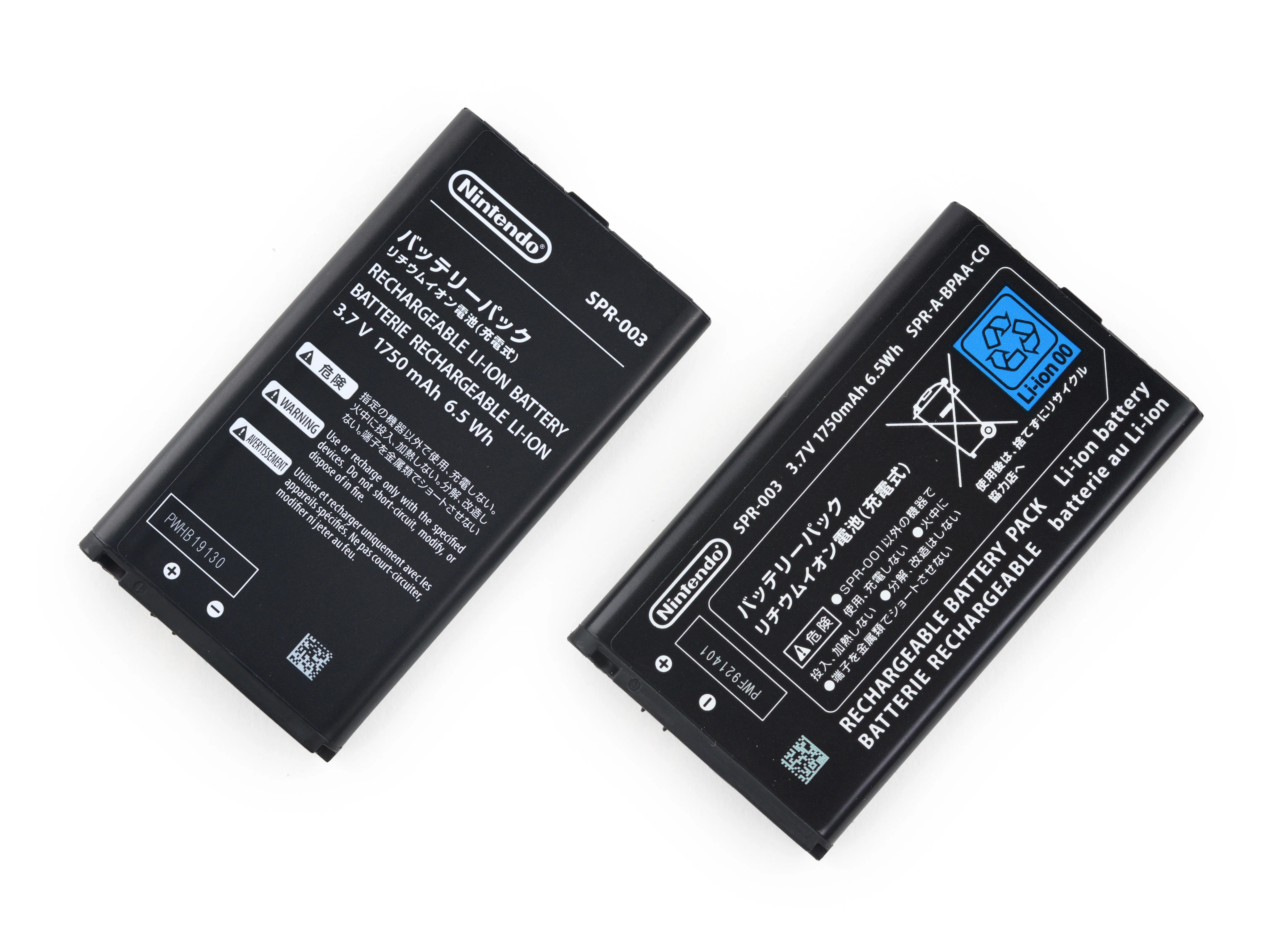

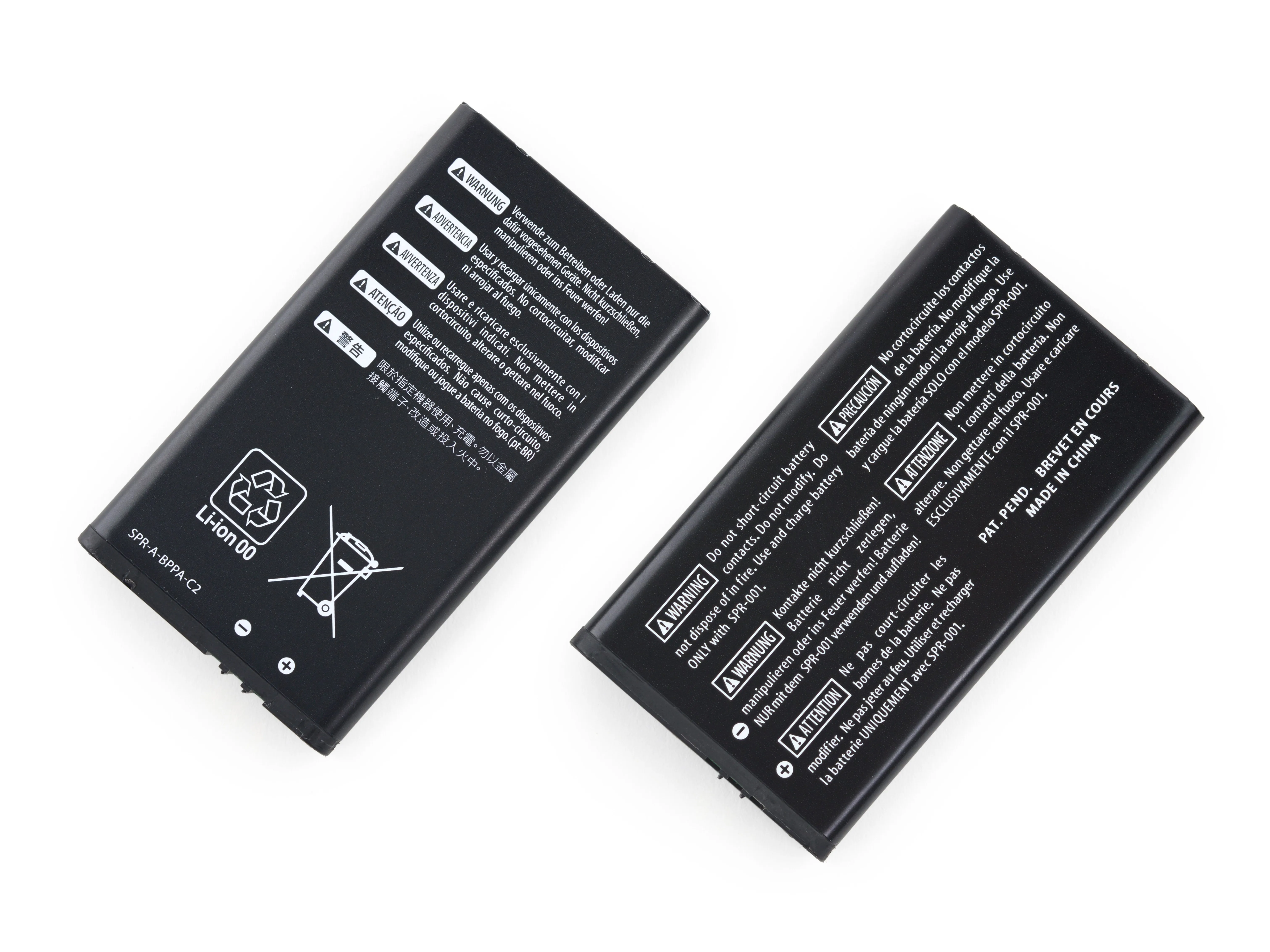

• Два разбора по цене одного! Мы так и не рассказали вам о разборе оригинальной 3DS XL (хотя у нас есть множество прекрасных руководств), так что вот вам, по крайней мере, информация о батареях.

• Слева - батарея New 3DS XL, справа - 'старая' батарея 3DS XL.

• Похоже, Nintendo не стала модернизировать батарею в New 3DS XL. Обе модели оснащены аккумулятором 3,7 В, 1750 мАч, рассчитанным на 6,5 Втч.

• А вот и тот момент, когда New 3DS XL оказывается не такой уж и новой, как мы думали! Мы проверили, и батареи взаимозаменяемы между обеими моделями 3DS XL.

Шаг 8

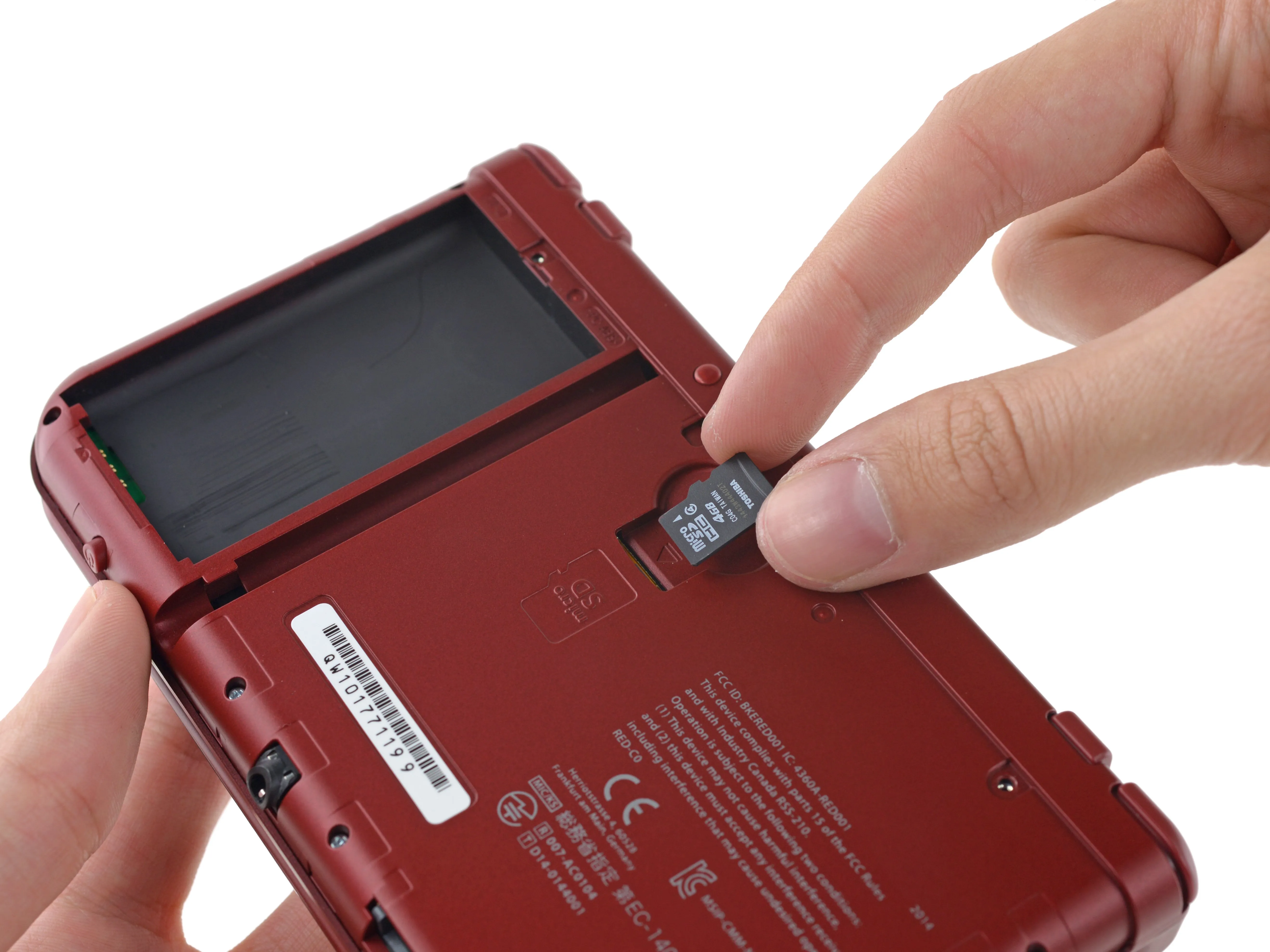

• Чтобы извлечь карту памяти micro SD из ее крошечного домика, достаточно нажать на нее ногтем. Так что она была извлечена без особых усилий с нашей стороны.

• Кстати, об извлечении карты micro SD. Если вы переходите с 3DS, 2DS или 3DS XL, ознакомьтесь с нашим (и Nintendo) руководством по переносу данных.

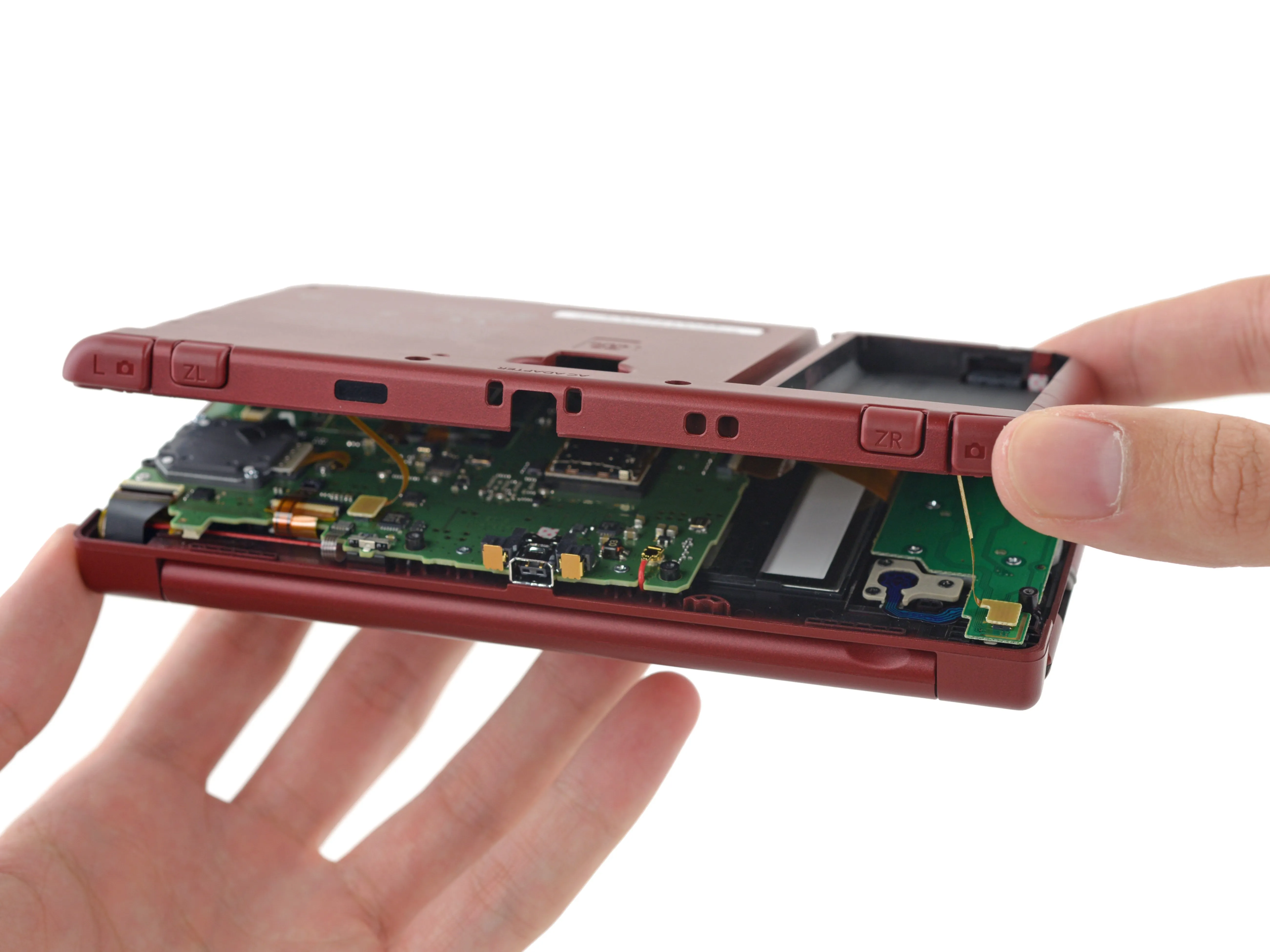

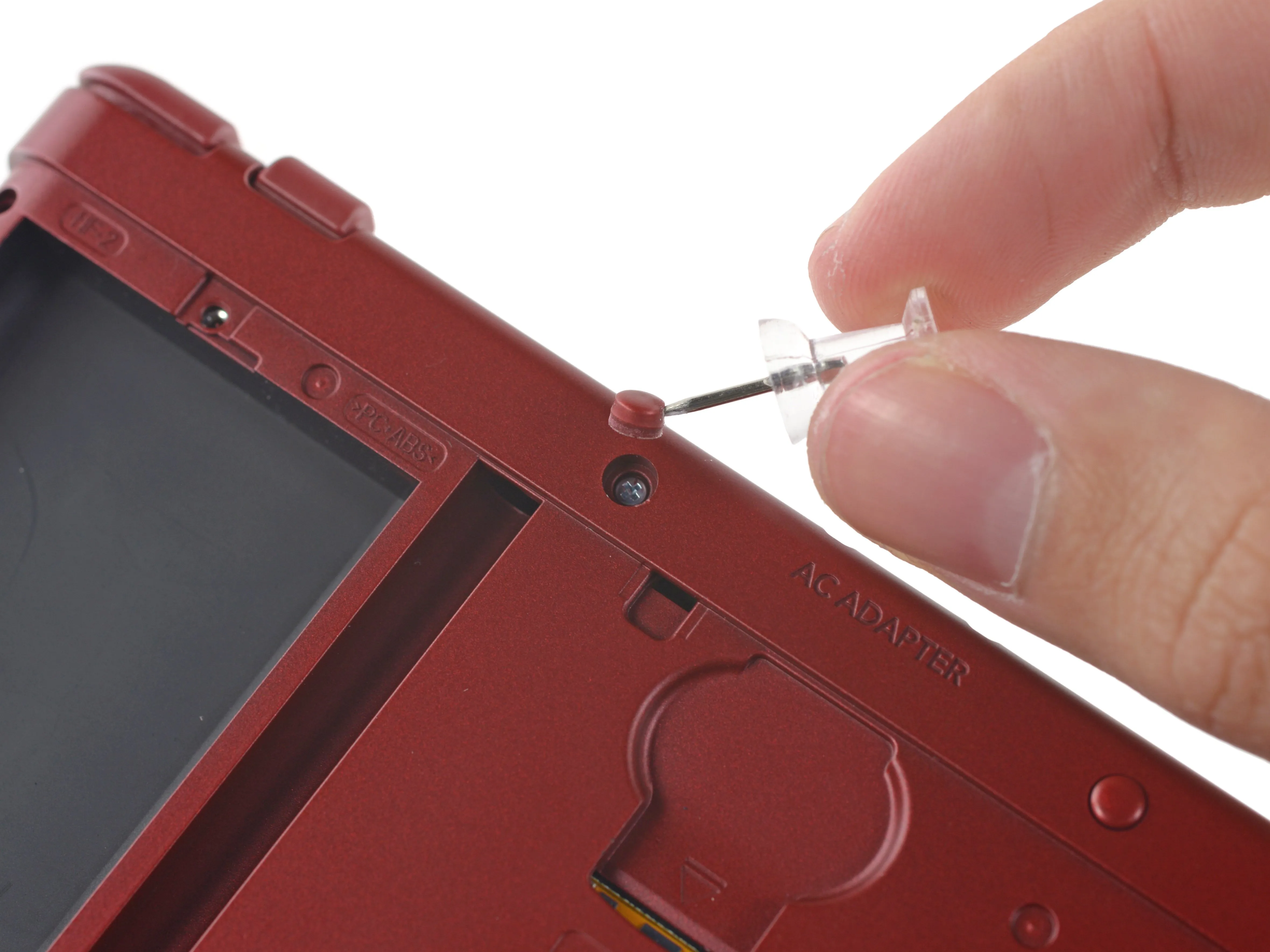

• Nintendo спрятала два винта под парой резиновых ножек; остальные шесть были открыты, когда мы сняли нижнюю крышку. Мы уже достаточно долго играем в эту игру, чтобы не попасться на уловку со скрытыми винтами.

• Мы вытолкнули эти маленькие резинки из 3DS и - ба-бах - открыли ее!

Комментарии к шагу

Для откручивания 8 винтов в этом шаге потребуется отвертка меньшего размера, чем Phillips 00.

Я думаю, что это jis #000.

К сожалению, на моей обновленной консоли открутился винт, и я понятия не имею, как его вытащить. Не могли бы вы показать несколько шагов по решению этой проблемы? Большое спасибо, если да.

Шаг 9

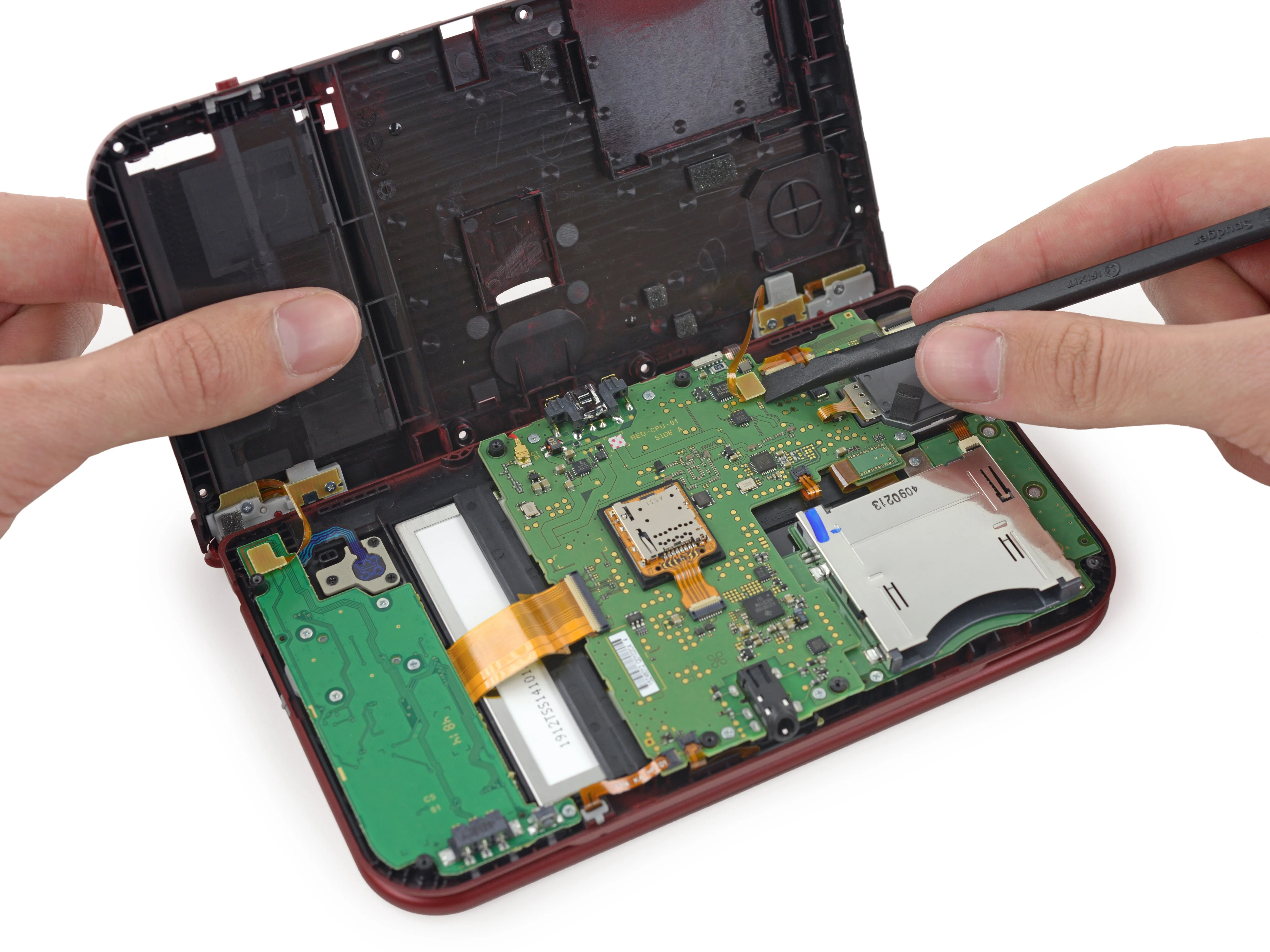

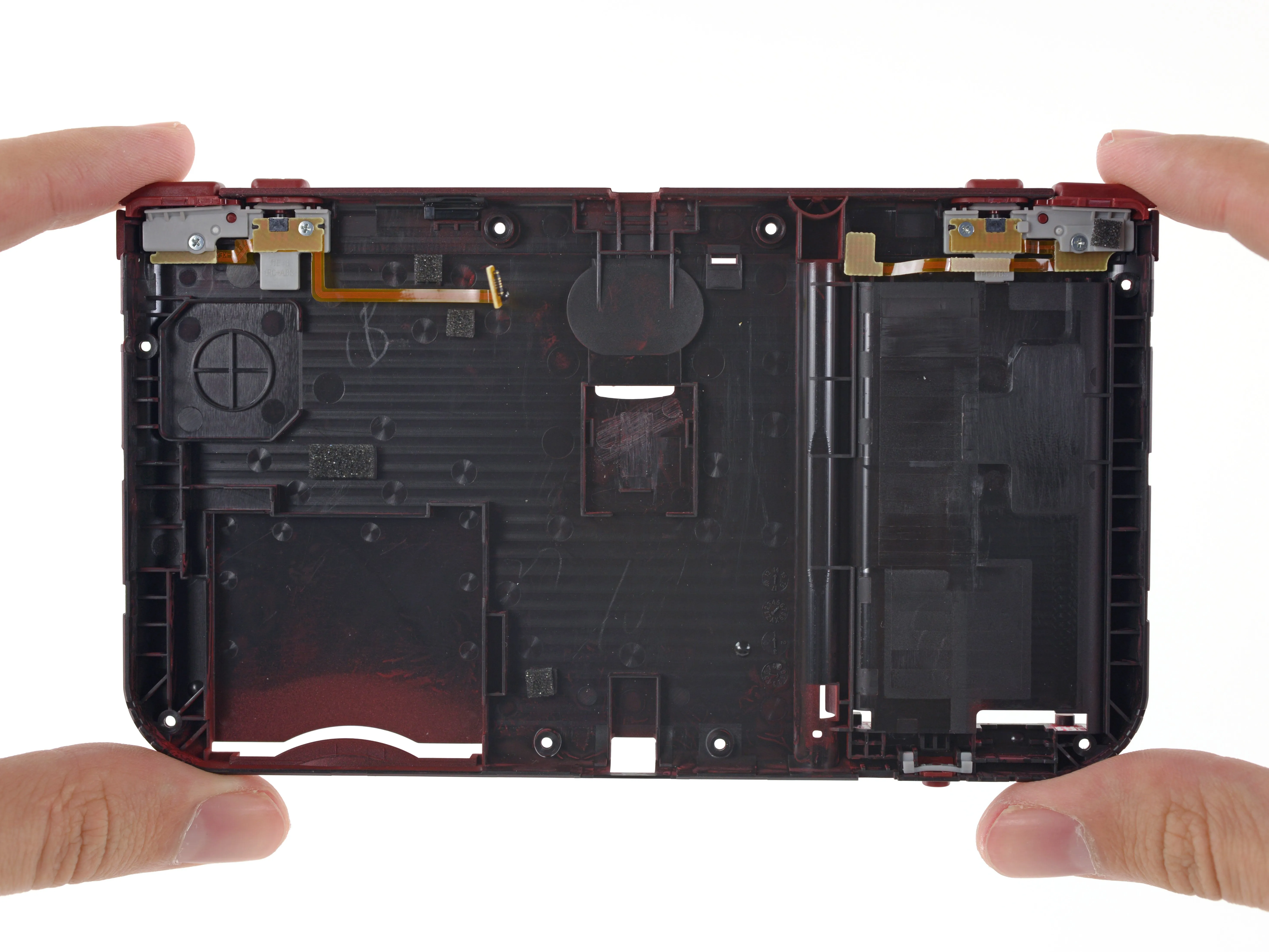

• Что за 'новая' магия скрывается внутри New 3DS XL? Давайте узнаем!

• Хлопающие кнопки на плечевом бампере остаются в нижнем корпусе, поэтому мы используем немного кабеля, чтобы отделить их друг от друга.

• Похоже, Nintendo не слишком заботится о внешнем виде - на внутренней стороне нижнего корпуса осталось немного неотвержденной порошковой краски.

Шаг 10

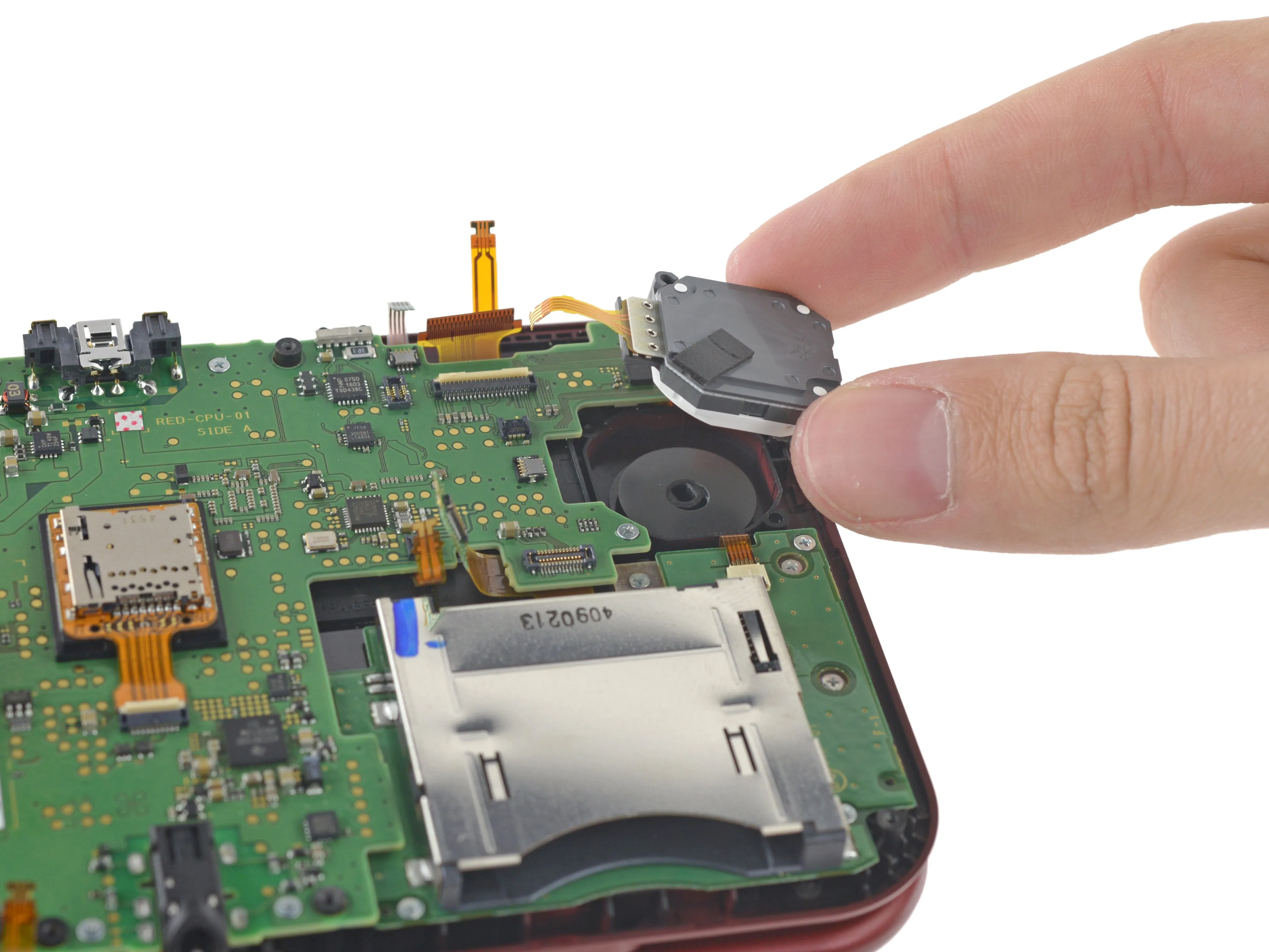

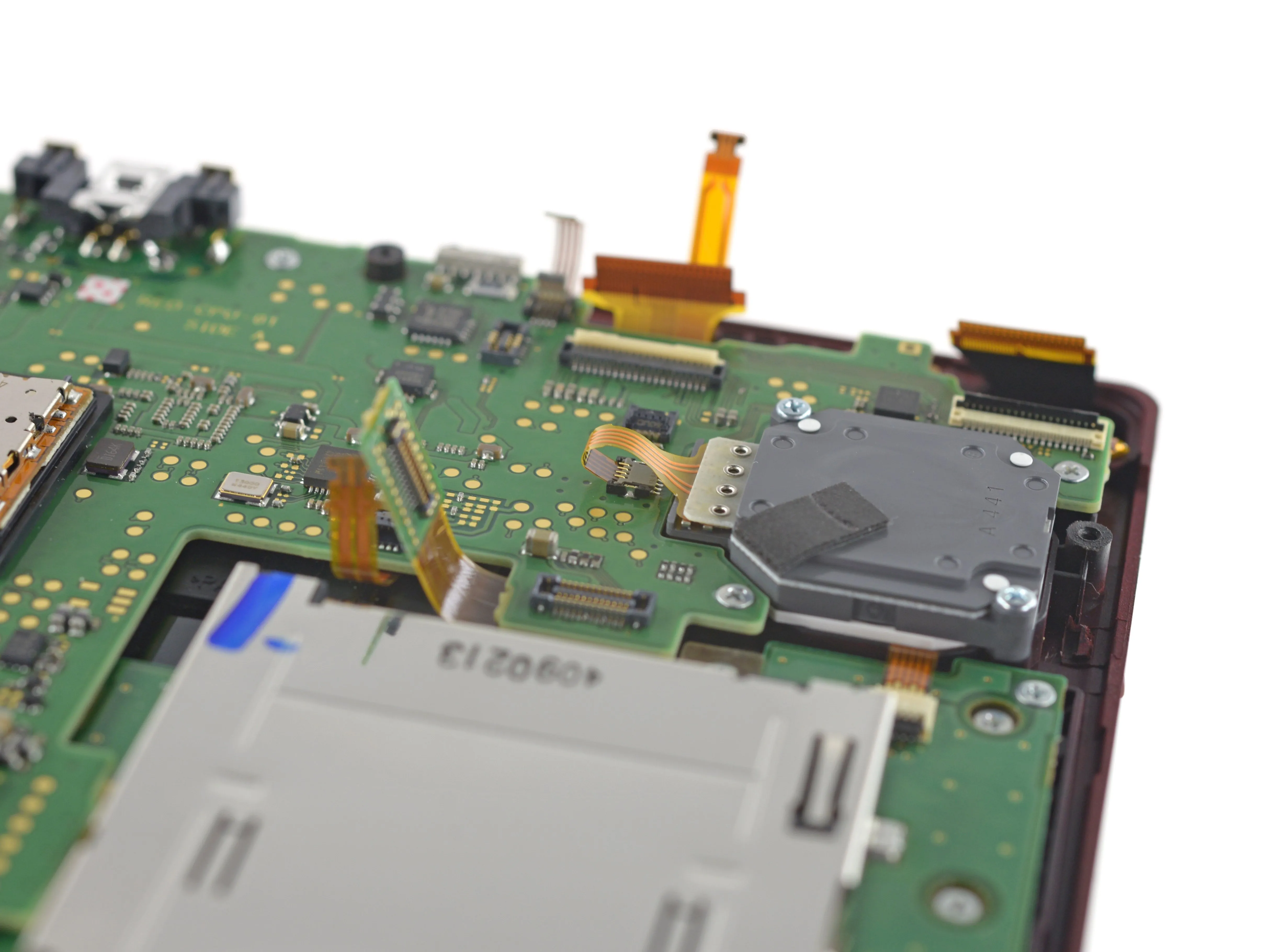

• Итак, что Уроборос здесь происходит?

• Кабель круглой площадки странным образом намотан на свой собственный разъем ZIF, затрудняя доступ к... себе.

• Первым делом мы решили отсоединить разъем ZIF и приступить к извлечению материнской платы. Но это такой крошечный, хрупкий разъем и кабель, что мы решили сначала снять сборку.

• Вынимаем круглую площадку! Об этом мы расскажем чуть позже, а сначала сосредоточимся на материнской плате.

Шаг 11

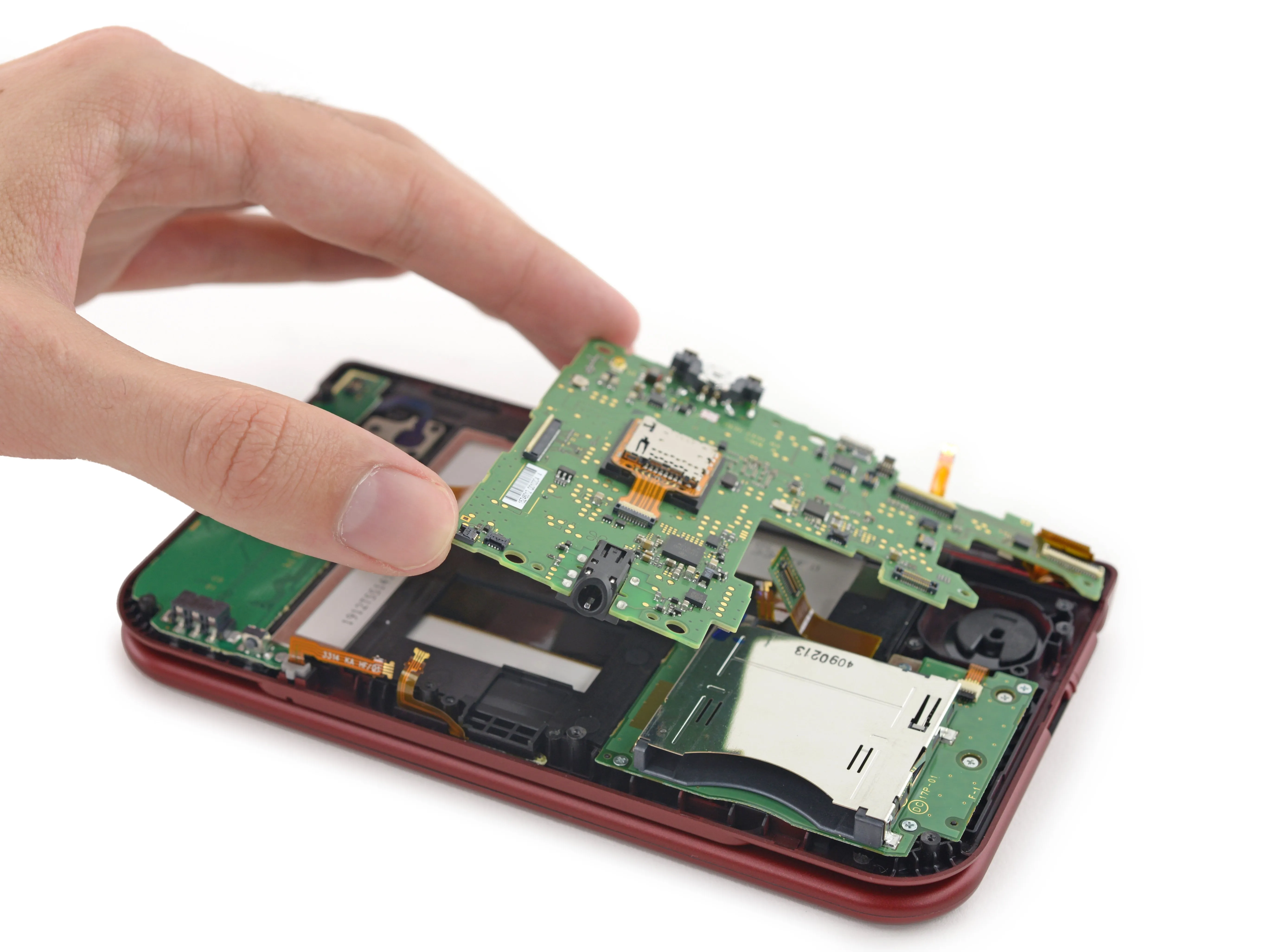

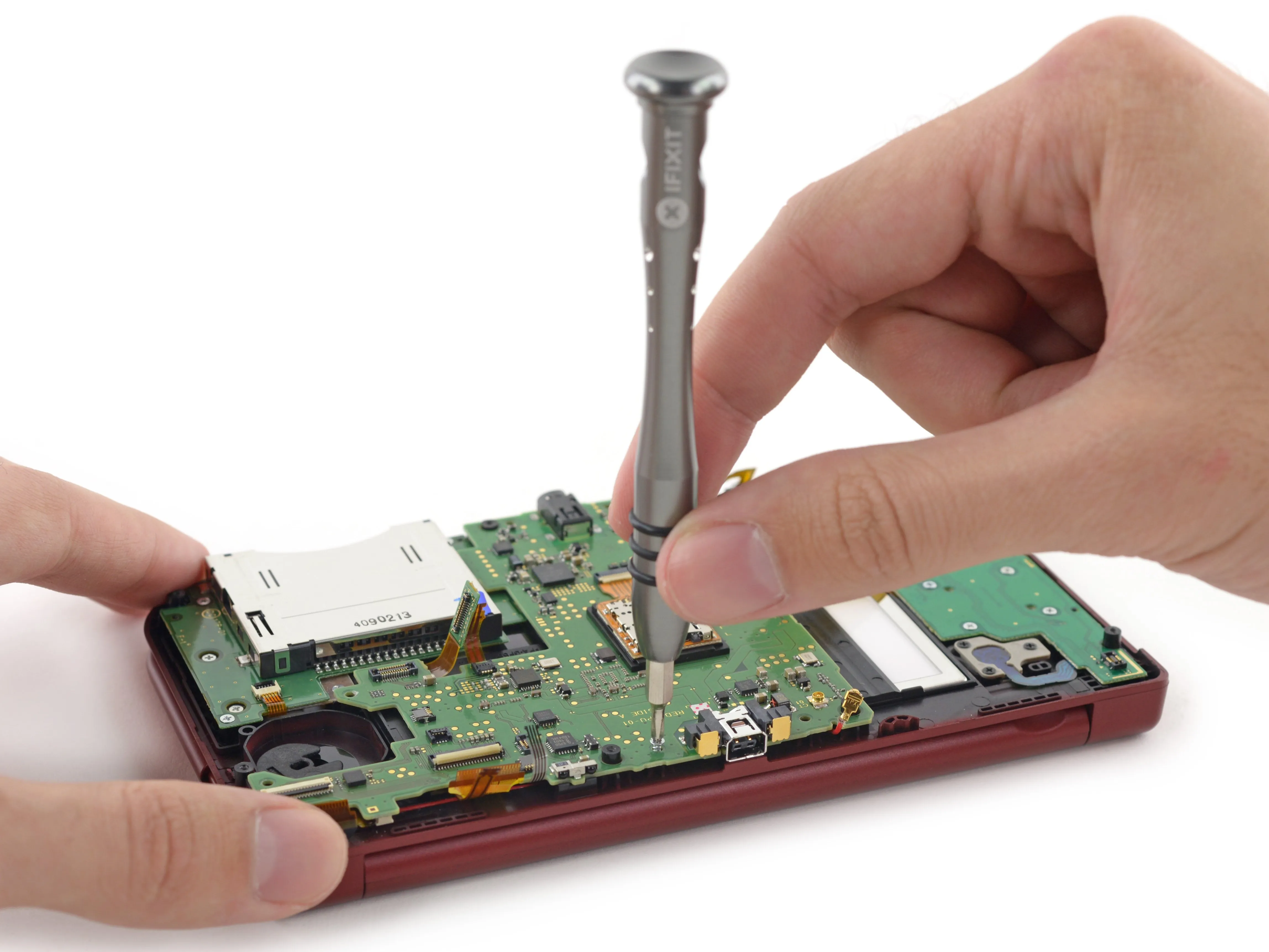

• Как только мы оказались внутри, наши надежные крестообразные отвертки начали загадочным образом подводить нас - казалось, что эти винты находятся между двумя размерами.

• Сюрприз, они JIS! Так, где бы нам раздобыть биту JIS...

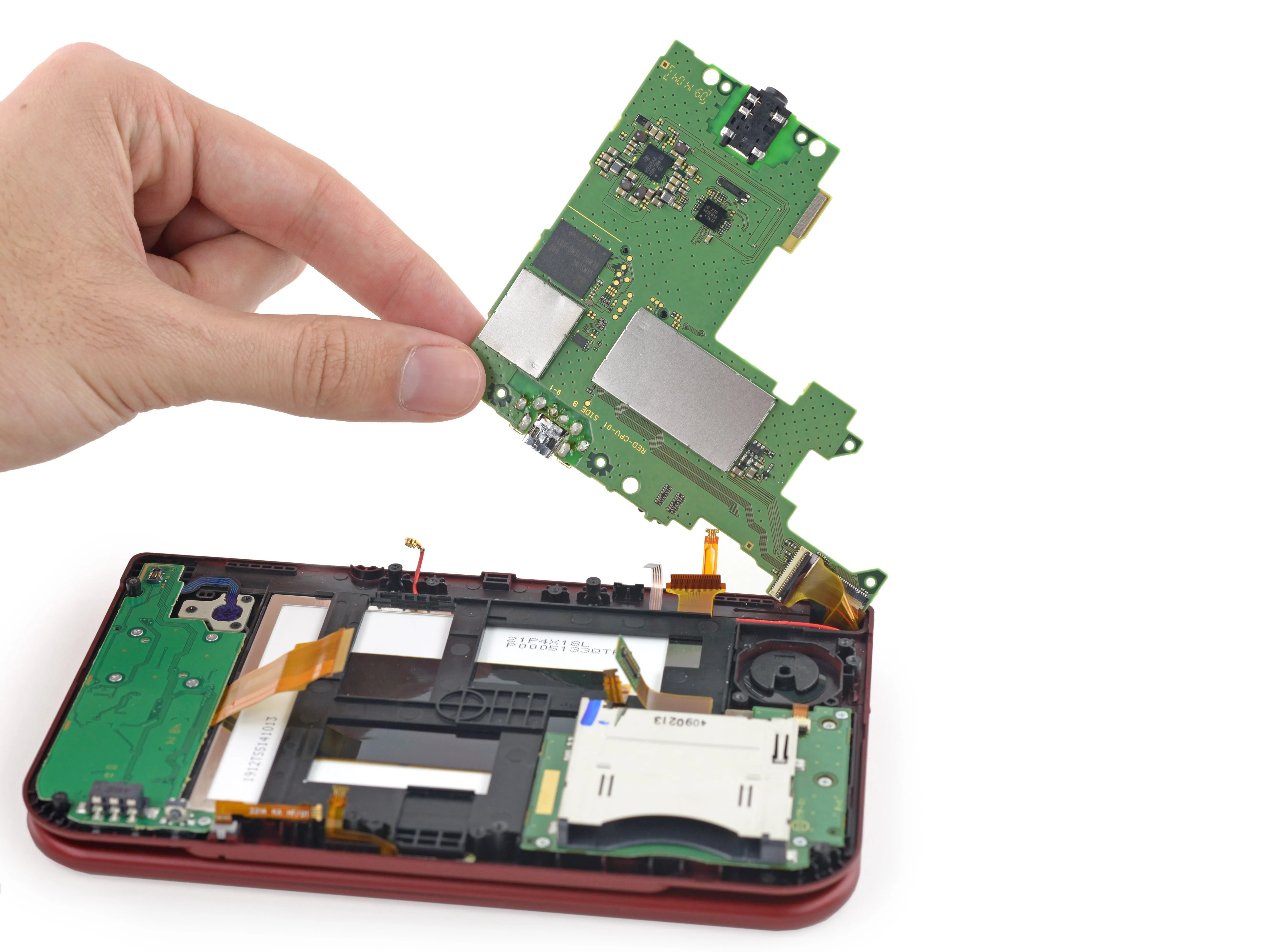

• С помощью нашего драйвера материнская плата вылетает без задержки...

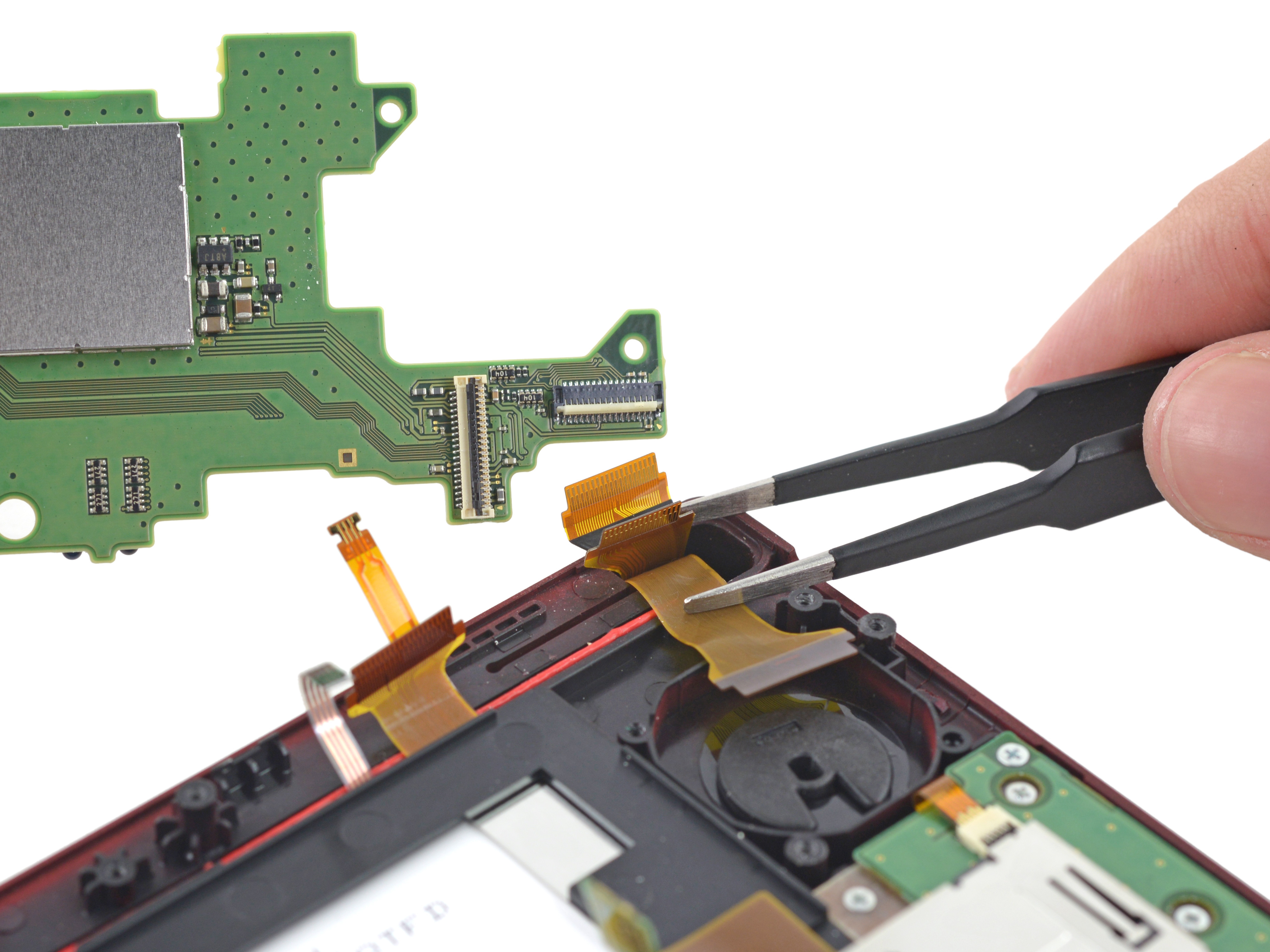

• ...или нет? К задней части материнской платы прикреплен не один, а два кабеля, что только усложняет ситуацию.

• Мальчик, сборка будет интересной..

Комментарии к шагу

Что касается фотографии, приложенной к шагу 11: как именно должны быть прикреплены эти кабели?

Может быть, кто-то может сфотографировать свою nN3DS XL и показать мне? Потому что я пытался заменить свой D-Pad, и теперь либо я что-то неправильно подключил, либо (что еще хуже) я сломал как бы ВСЕ черные разъемы ZIF, потому что мой nN3DS XL больше не загружается :(.

У нас есть руководства по этому устройству, но это разборка, а не руководство по разборке. Посмотрите руководство по направляющим, там есть более подробные фотографии этих разъемов. Если вы сломали только фиксирующие выступы на разъеме ZIF, все должно быть в порядке, вы можете использовать скотч, чтобы закрепить ленточные кабели, если они выскользнут. Если вы сломали разъемы на плате, вам может не повезти. Надеюсь, это поможет!

Ну, я НАДО было следовать этому руководству, когда я разбирал свой nN3DS XL. :)

Ни один из разъемов не был физически отделен от платы (если не считать верхней половины разъема Circle Pad - той части, которая фиксируется), и, насколько я могу судить, у меня все подключено правильно :/ Но по какой-то причине он больше не включается.

Думаю, я спрошу, как заставить мою nN3DS XL снова работать, в этом руководстве; это, вероятно, будет более по теме. :)

О, хорошо! Вы также можете написать в наш форум 'Ответы', там больше трафика, так что вам может повезти больше =)

На фотографии, прикрепленной к 'Oh boy reassembly's gonna be fun', ленточный кабель, к которому ближе всего пинцет, у меня есть несколько небольших вмятин на ленточном кабеле, и я хотел бы знать, нормально ли это, или просто, возможно, откуда взять этот ленточный кабель. Причина в том, что каждый раз, когда я пытаюсь включить его, он загорается синим светом, а затем выключается, и ничего, просто черный экран.

Шаг 12

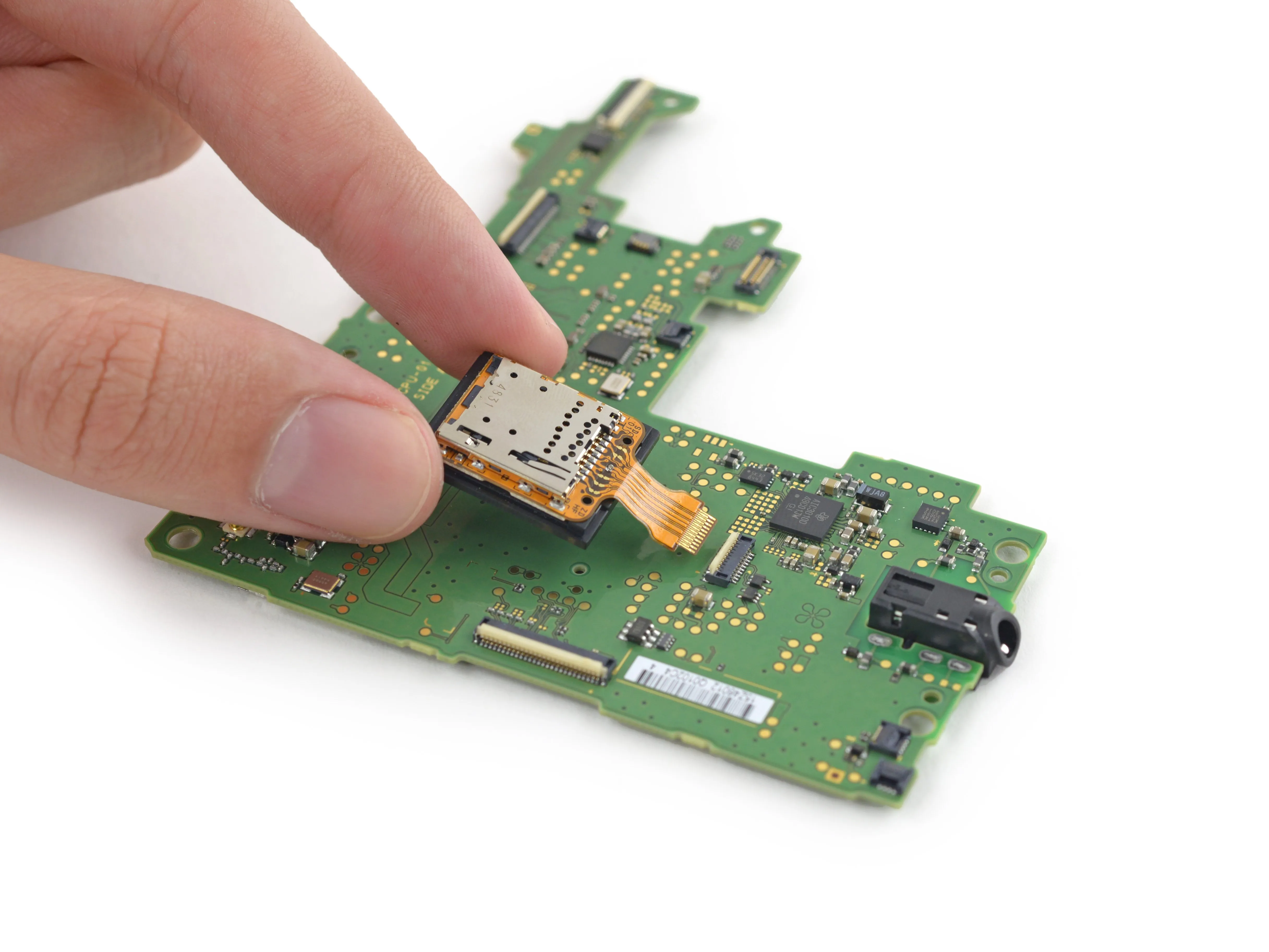

• После извлечения материнской платы мы можем снять устройство чтения microSDHC.

• Nintendo утверждает, что New 3DS XL будет поддерживать карты памяти microSDHC объемом до 32 Гбчто вполне достаточно для хранения всех ваших файлов, например 10-часового цикла темы Super Mario Bros.или все ваши игры, загруженные в цифровом формате.

Комментарии к шагу

Я добавил карту micro SD на 200 Гб, и она прекрасно читается/записывается. Она показывает 999 999 свободных блоков.

Любая система семейства 3ds может использовать карту объемом до 128 Гб, если она отформатирована в FAT32.

Шаг 13

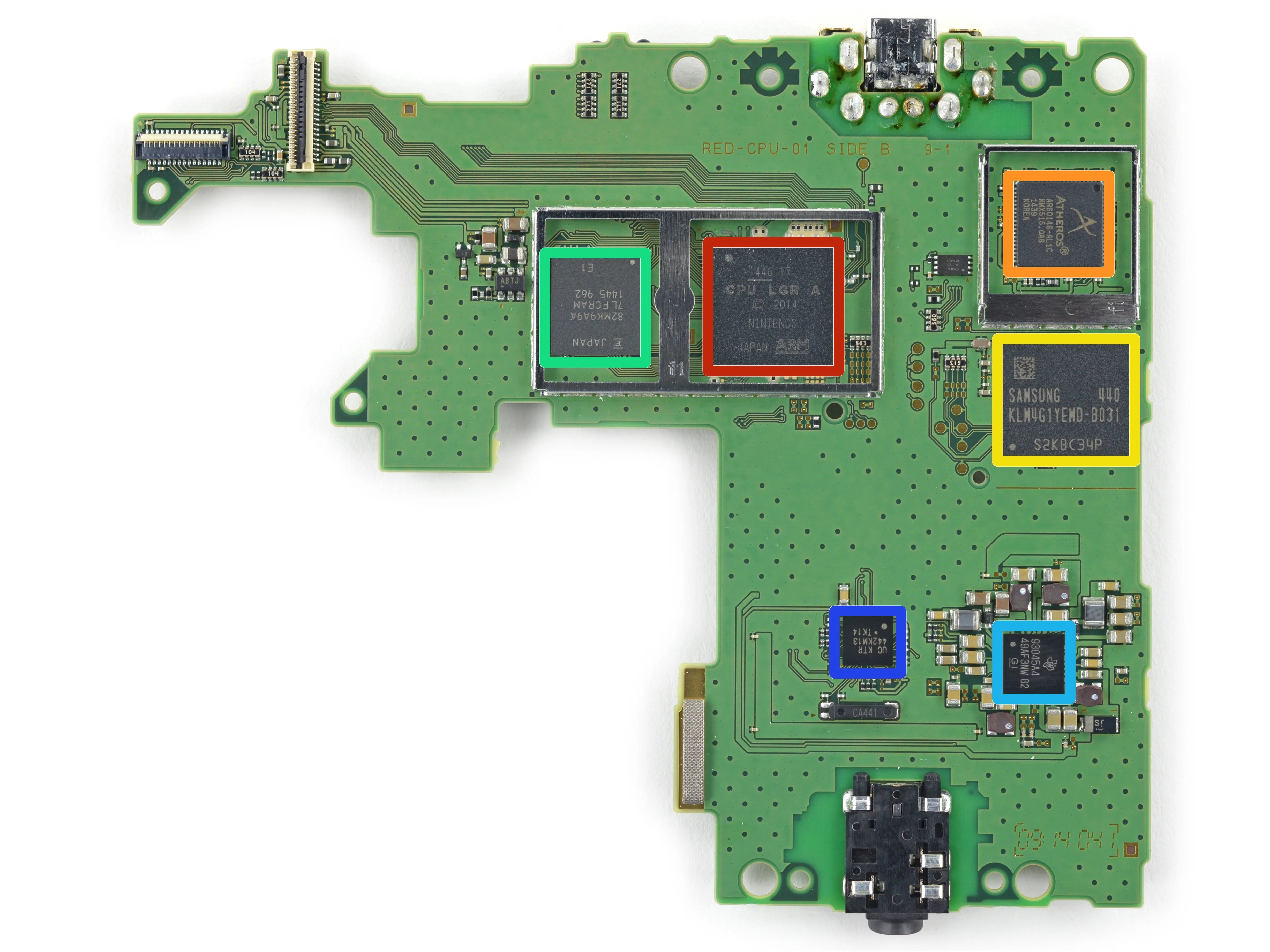

• Пришло время разобраться с материнской платой!

• Nintendo 1446 17 CPU LGR A (пользовательский процессор, вероятно, основанный на ядре ARM)

• Atheros AR6014G-AL1C Wi-Fi SoC

• Samsung KLM4G1YEMD-B031 4 ГБ eMMC NAND Flash

• Fujitsu 82MK9A9A 7LFCRAM 1445 962 FCRAM (оперативная память быстрого цикла)

• Texas Instruments 93045A4 49AF3NW G2 (возможно, микросхема управления питанием)

• Renesas Electronics UC KTR 442KM13 TK14

Комментарии к шагу

Есть информация о звуковых чипах?

Новый процессор 3DS: ARM946 x1 (@134MHz, частота снижается при запуске GBA VC) +ARM 11 x4 (@804 MHz на поддерживаемых играх и домашнем меню 268MHz на других)

Кто-нибудь знает, где я могу получить один из чипов wifi (Atheros AR6014G-AL1C Wi-Fi SoC) для дешево?

3ds gpu - dmp pica200

Есть ли информация о звуковом чипе?

Шаг 14

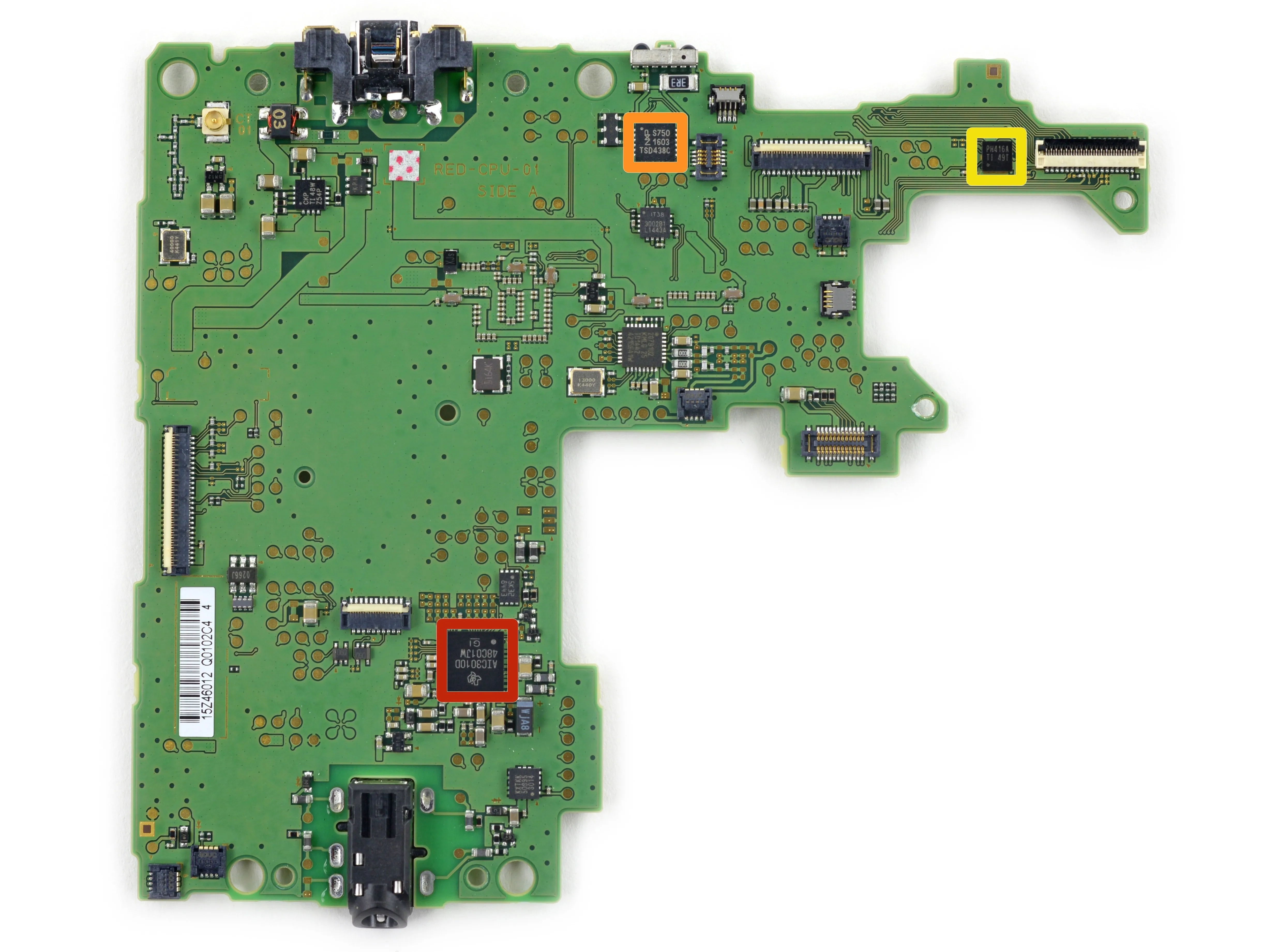

• На задней стороне материнской платы также есть несколько интересных элементов.

• Texas Instruments AIC3010D 48C01JW (возможно, микросхема кодека)

• Инфракрасная микросхема NXP S750 1603 TSD438C

• Texas Instruments PH416A Расширитель входов/выходов

Комментарии к шагу

20791, это микросхема Broadcom NFC BCM20791.

Где он находится на плате?

Ссылка на веб-страницу о процессоре относится к старому, от 2011 года. Я бы хотел увидеть сканы матриц новых 3DS! До сих пор не знаю, что там за процессоры.

Шаг 15

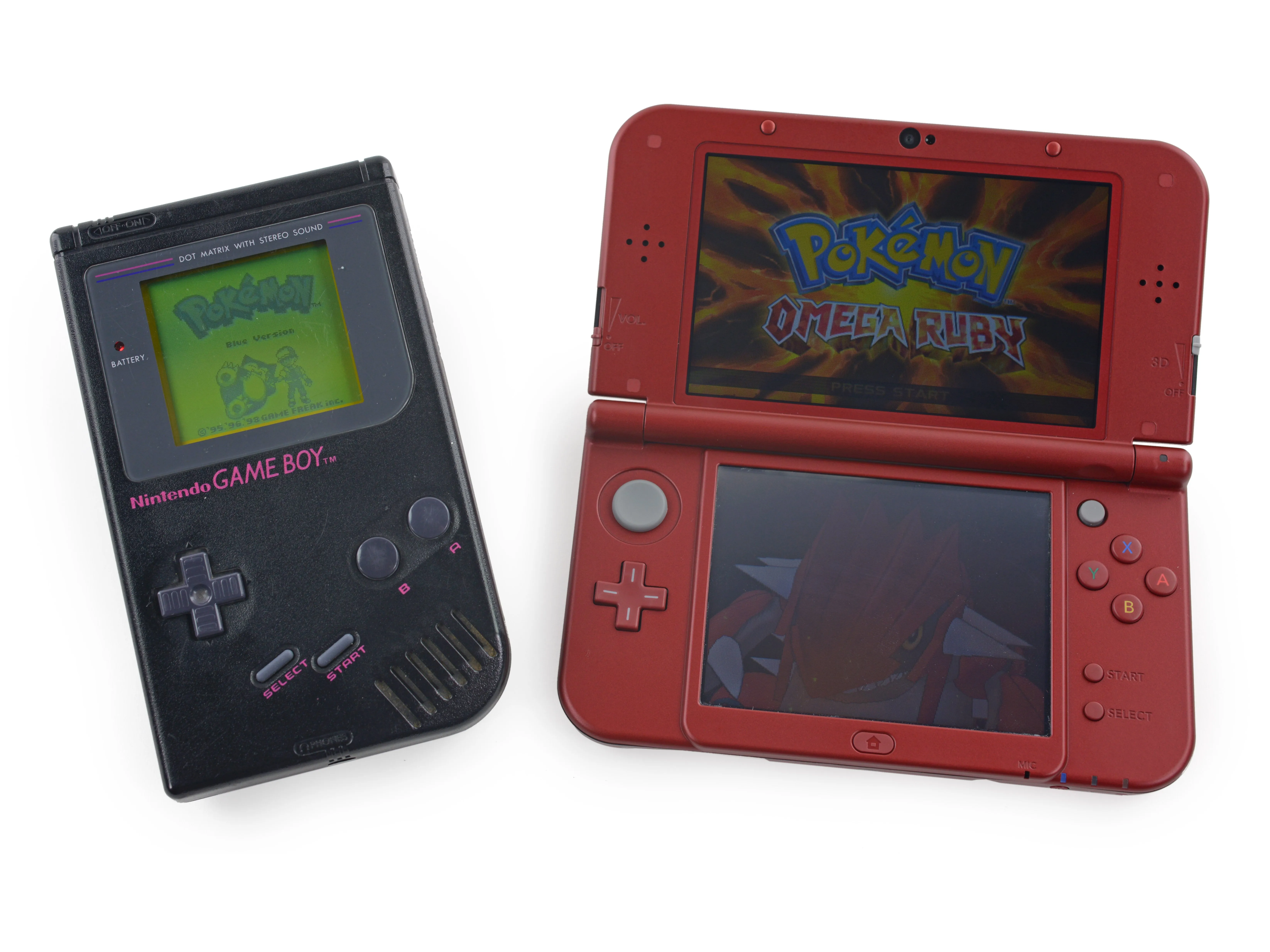

• Время перерыва: Мы быстро собрали консоль, а затем погрузились в ностальгию.

• Боже мой, как далеко мы ушли от старых добрых времен.

• Теперь, когда технические писатели накормлены и напоены кофе, мы будем двигаться дальше...

Шаг 16

• Эй, ребята, вы когда-нибудь задумывались, как работает круговой блокнот? Да? Мы тоже!

• Позвольте представить вам Xzibit A: внутренности круговой площадки. Вот он в действии.

• Но подождите, это еще не все!

Шаг 17

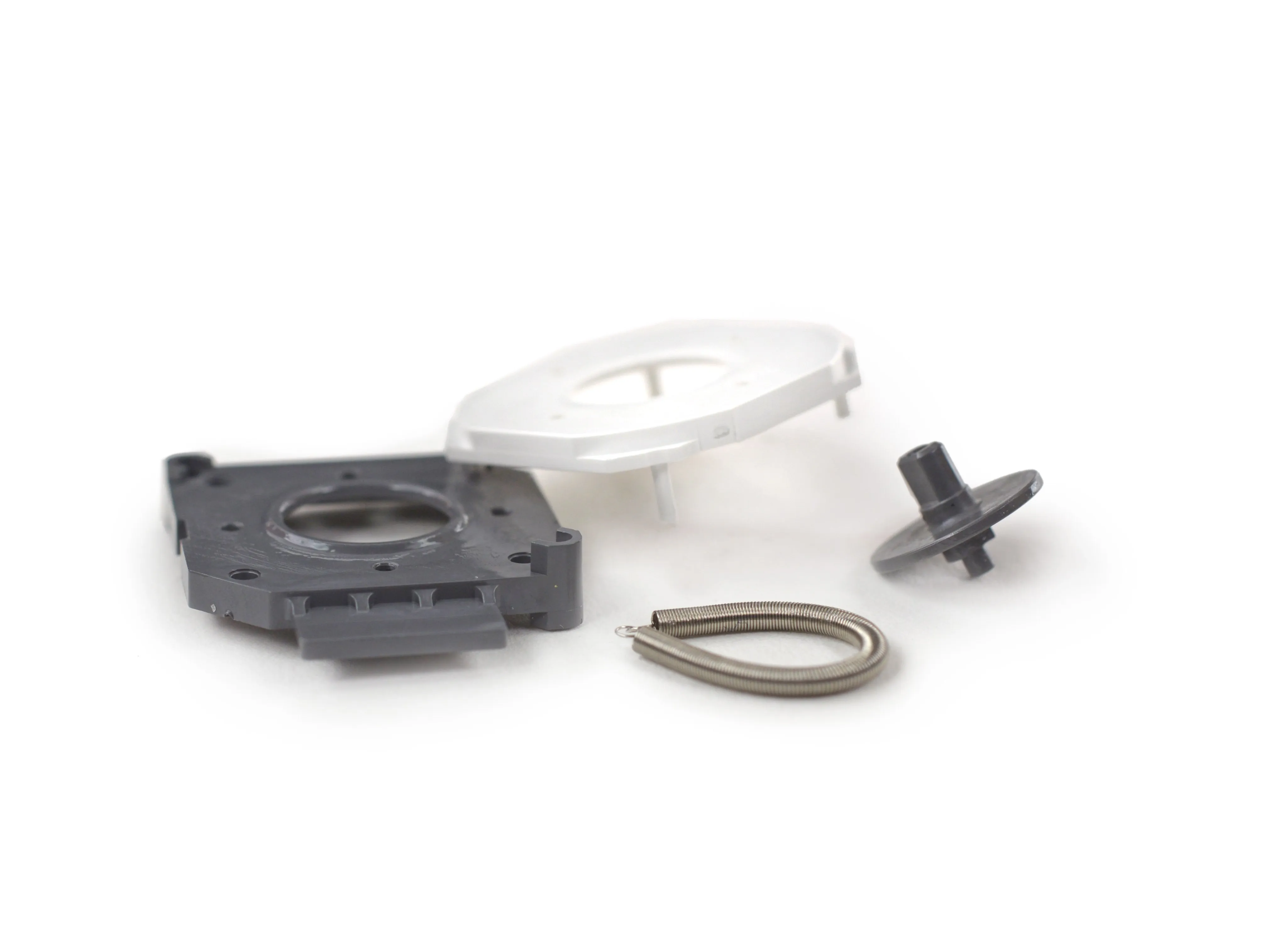

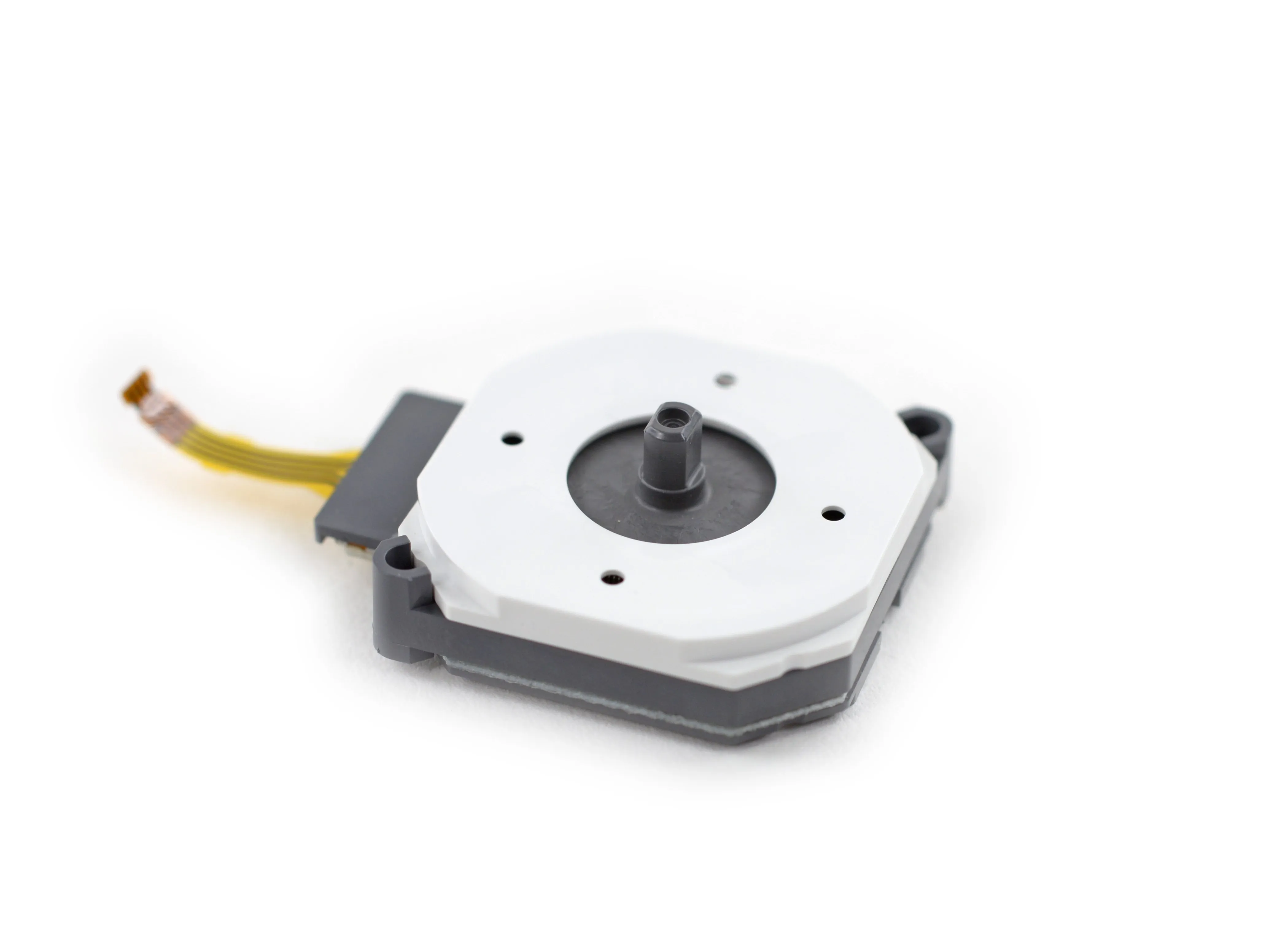

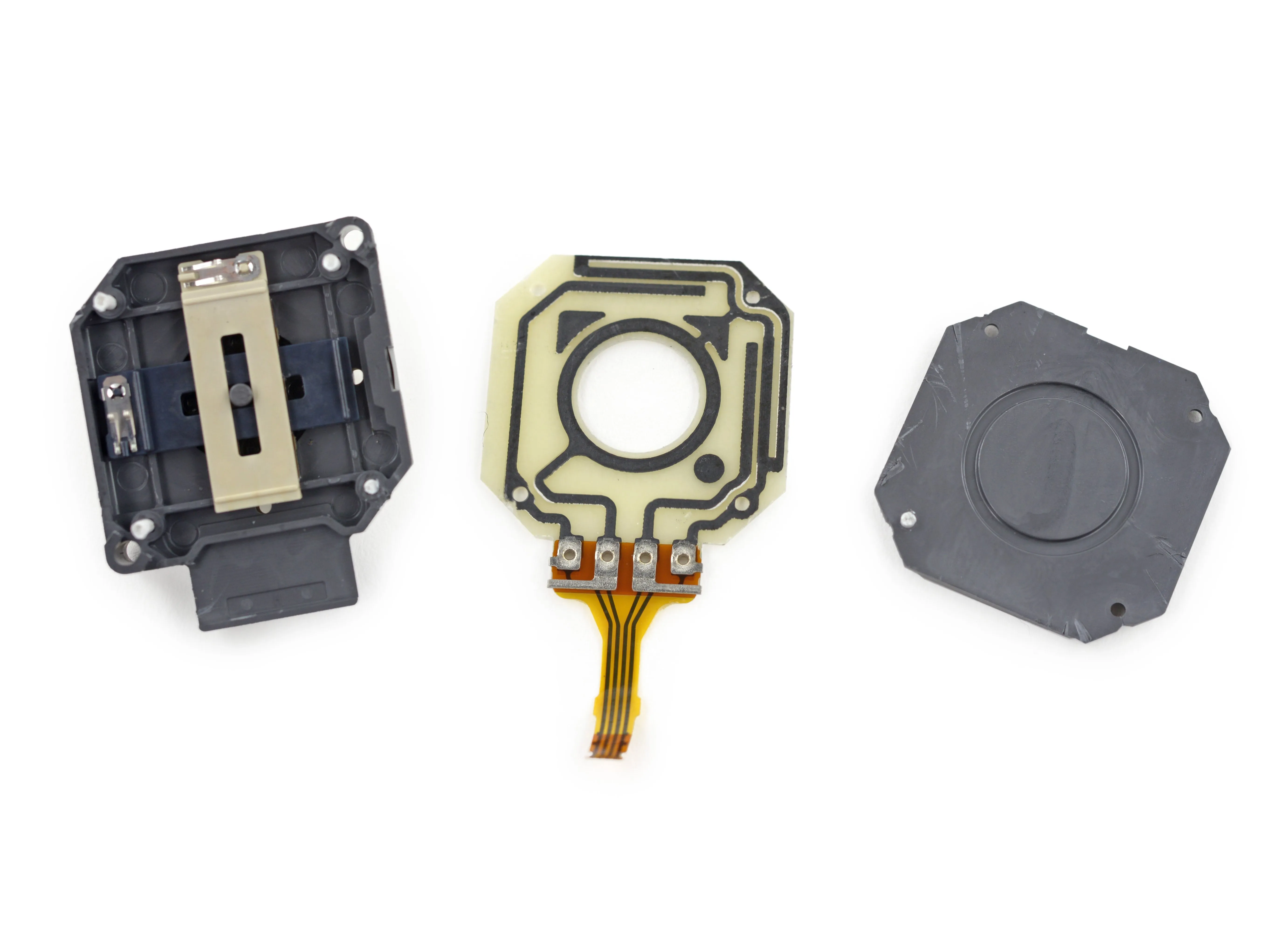

• Круговая площадка состоит из небольшой печатной платы в форме пончика с трассировками, опорной пластины и подпружиненных ползунков X-Y.

• Ползунки X-Y имеют по два металлических контакта, которые всегда касаются печатной платы.

• Когда вы перемещаете ползунки вверх/вниз и влево/вправо, металлические контакты изменяют сопротивление схемы на печатной плате.

• Это, в свою очередь, регистрируется как движение в игре, в которую вы играете.

• Что касается подпружиненных ползунков: Пружина внутри механизма заставляет 'стик' всегда возвращаться в центр. Если вы хотите переделать круговую панель в джойстик типа 'дроссель', где она не возвращается в центр автоматически, все, что вам нужно сделать, это разобрать круговую панель и удалить пружину, находящуюся внутри.

• Это опасное преобразование должно выполняться только действительно преданными своему делу людьми.

Шаг 18

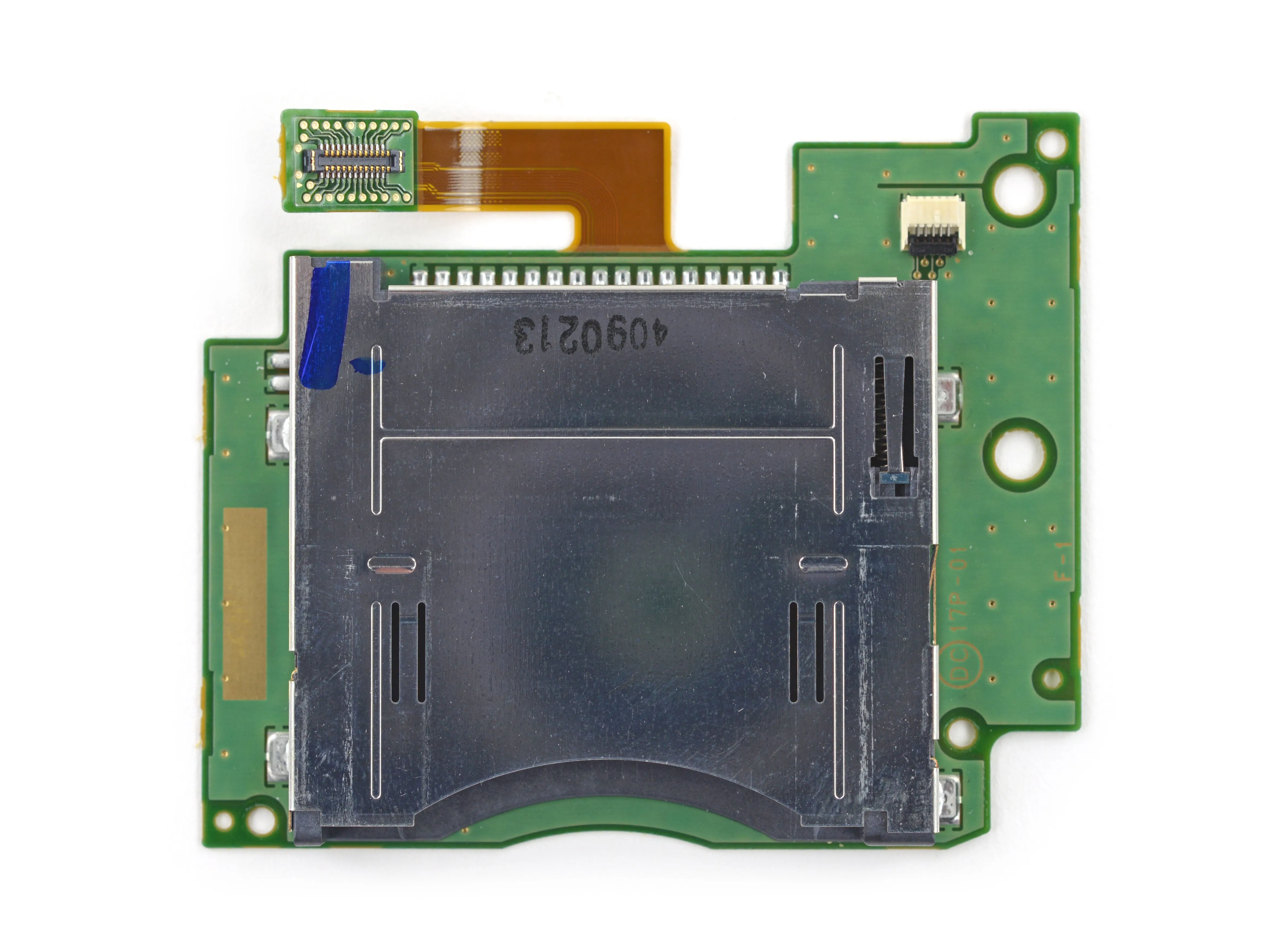

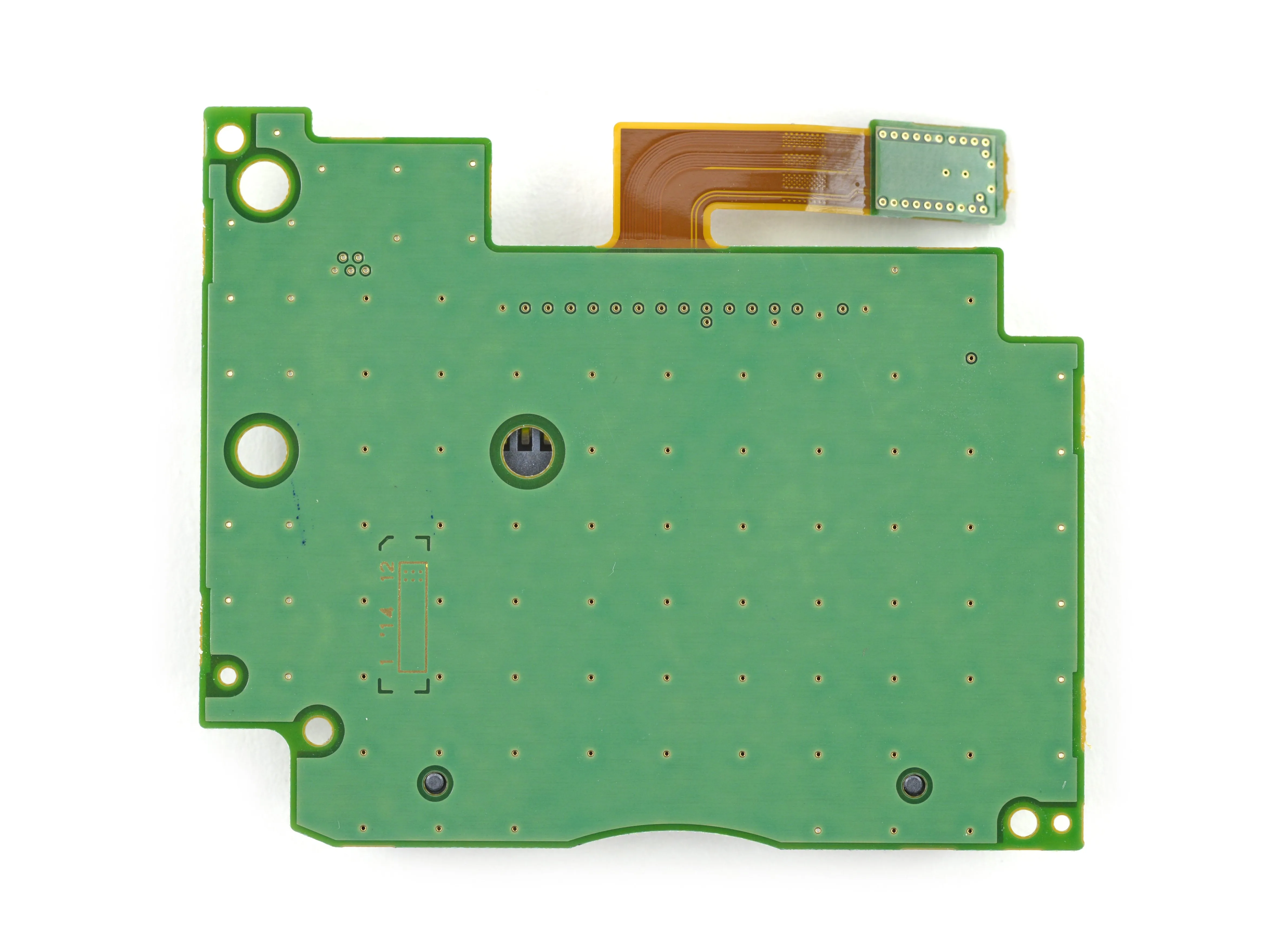

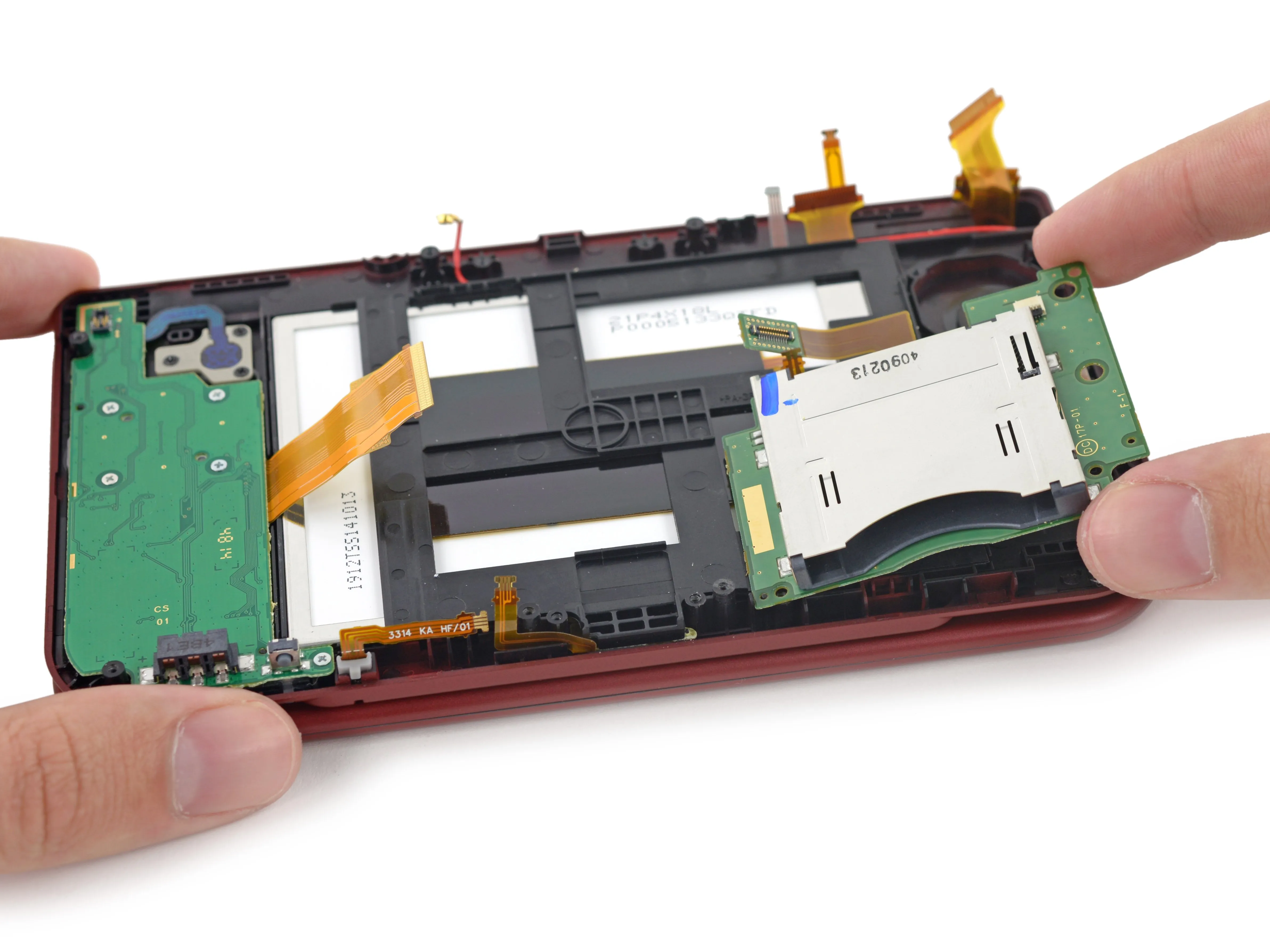

• А, устройство для чтения игровых картриджей. Оно навевает воспоминания о старых добрых временах, когда можно было дуть в картридж.

• Учитывая все внутреннее пространство, отведенное под картридер, и такое количество загружаемых игр, мы задаемся вопросом, как долго физические носители будут оставаться частью портативных консолей Nintendo.

Шаг 19

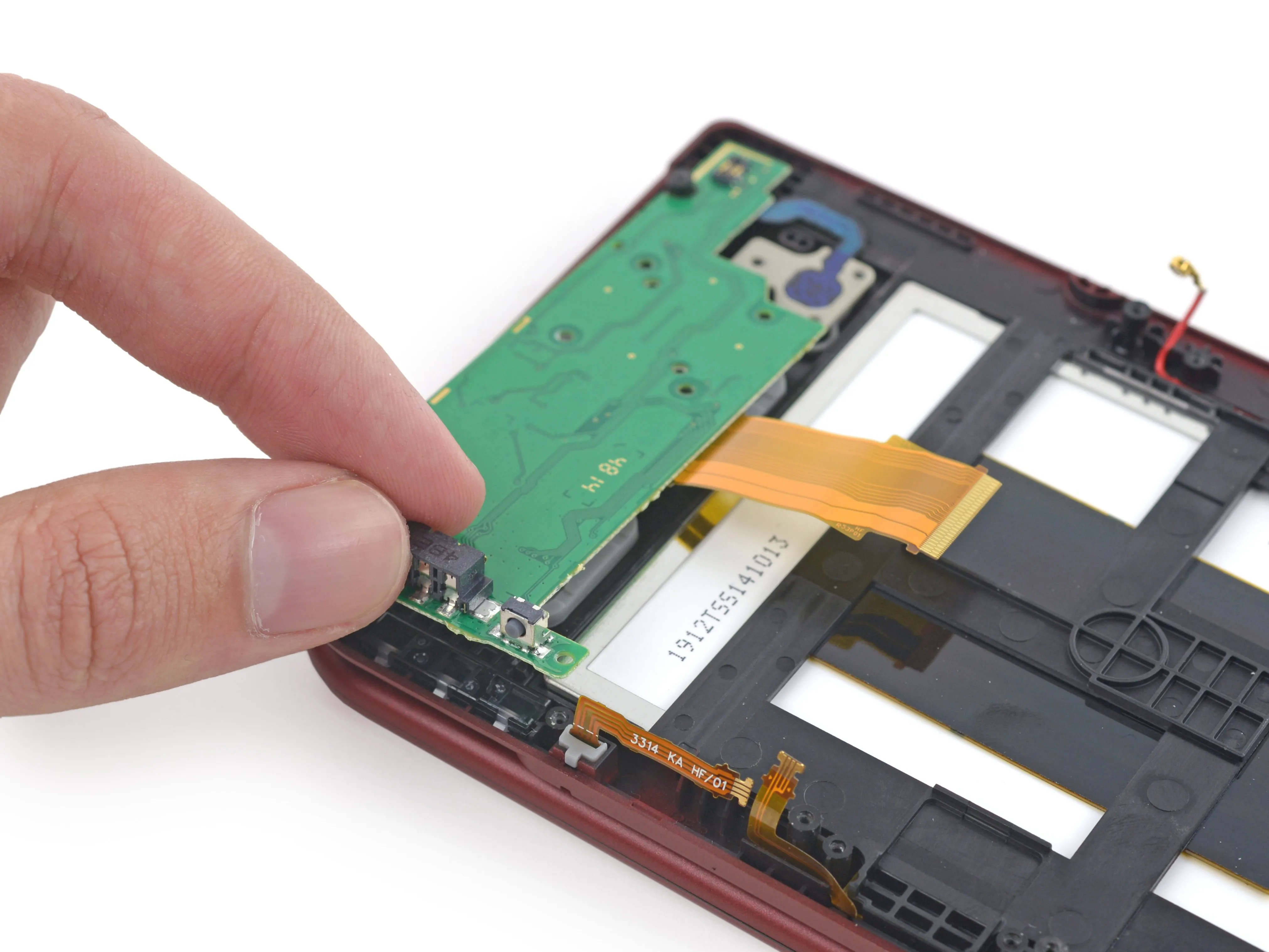

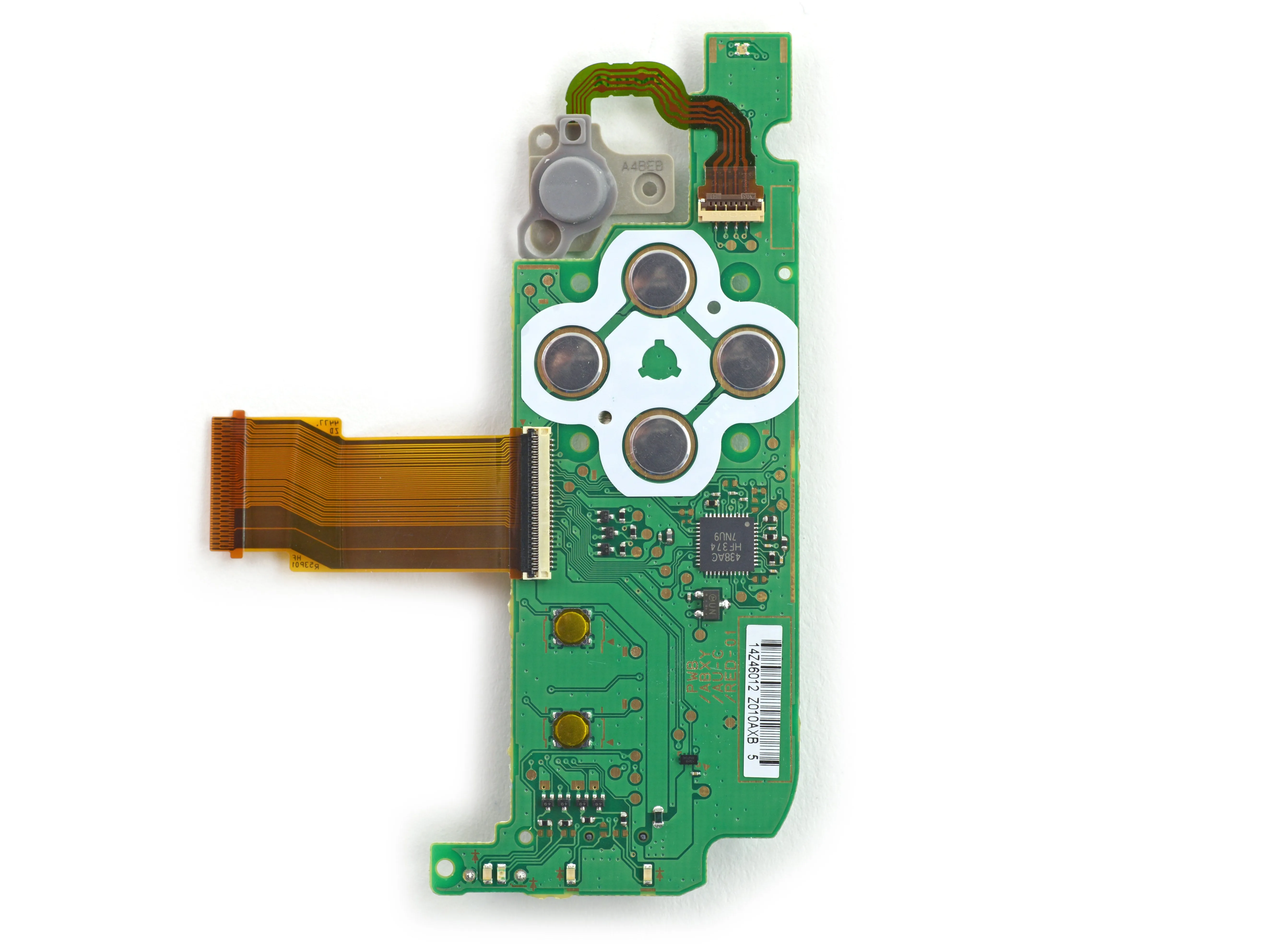

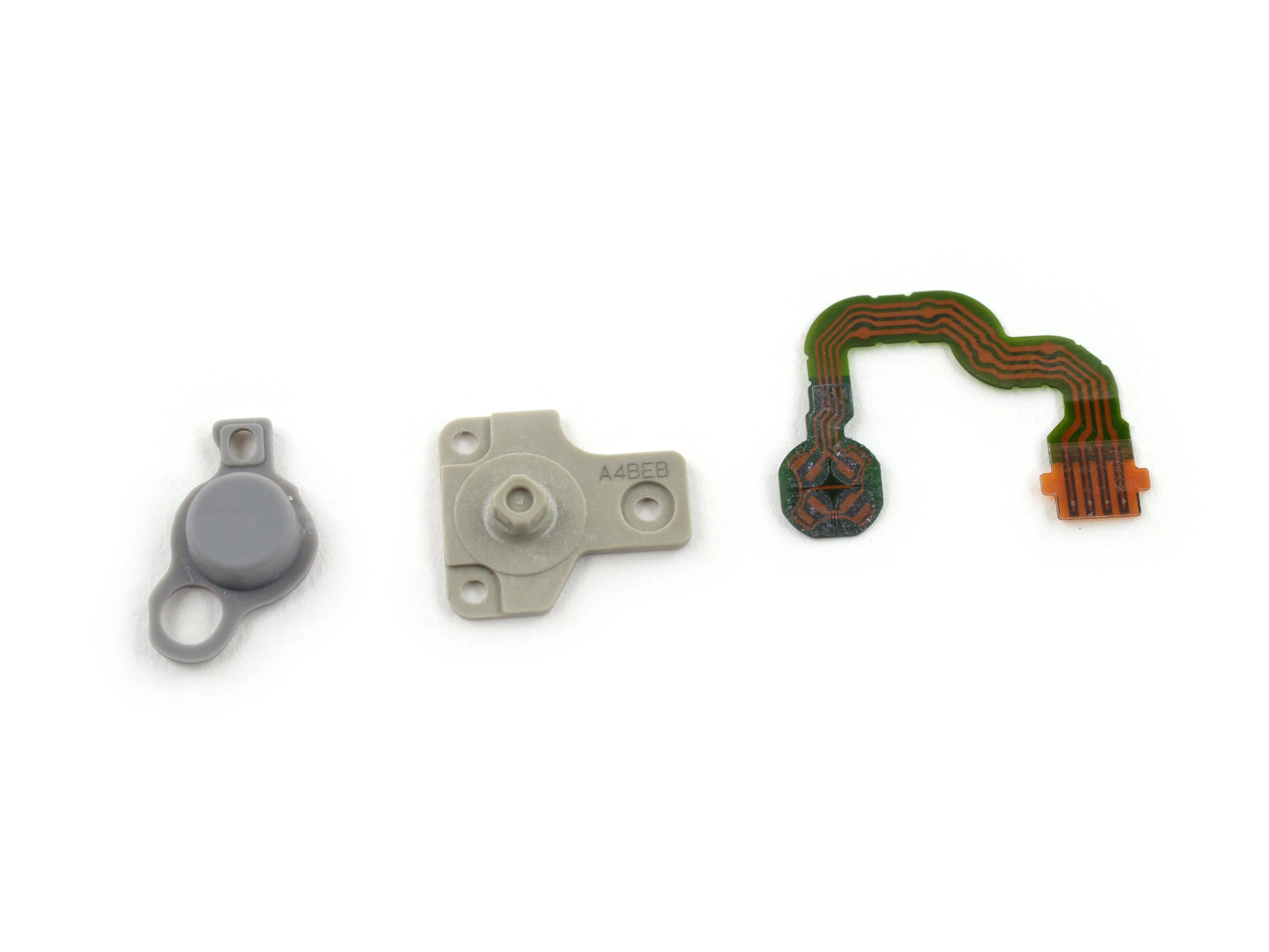

• О, привет, плата кнопок выходит!

• Кнопки ABXY находятся прямо на плате, а вот стик C может перемещаться по своему усмотрению.

• На самом деле стик C ничего не двигает и не толкает, поэтому кажется, что он работает на магии.

• Вы подталкиваете его пальцем, и 3DS просто понимает. Мы полагаем, что здесь используются тензодатчики, которые определяют, насколько сильно вы нажимаете.

Комментарии к шагу

Не пытайтесь разобрать его! Я пробовал, потом мне пришлось приклеить его обратно, и теперь он не работает :(

Похоже, что круговая панель и c stick используют одинаковые разъемы, можно ли заменить c stick на круговую панель и переместить круговую панель под кнопки?

Можно ли заменить c stick, а именно резиновую часть? Если да, то как? Я не смог найти ваше руководство по этому вопросу.

Шаг 20

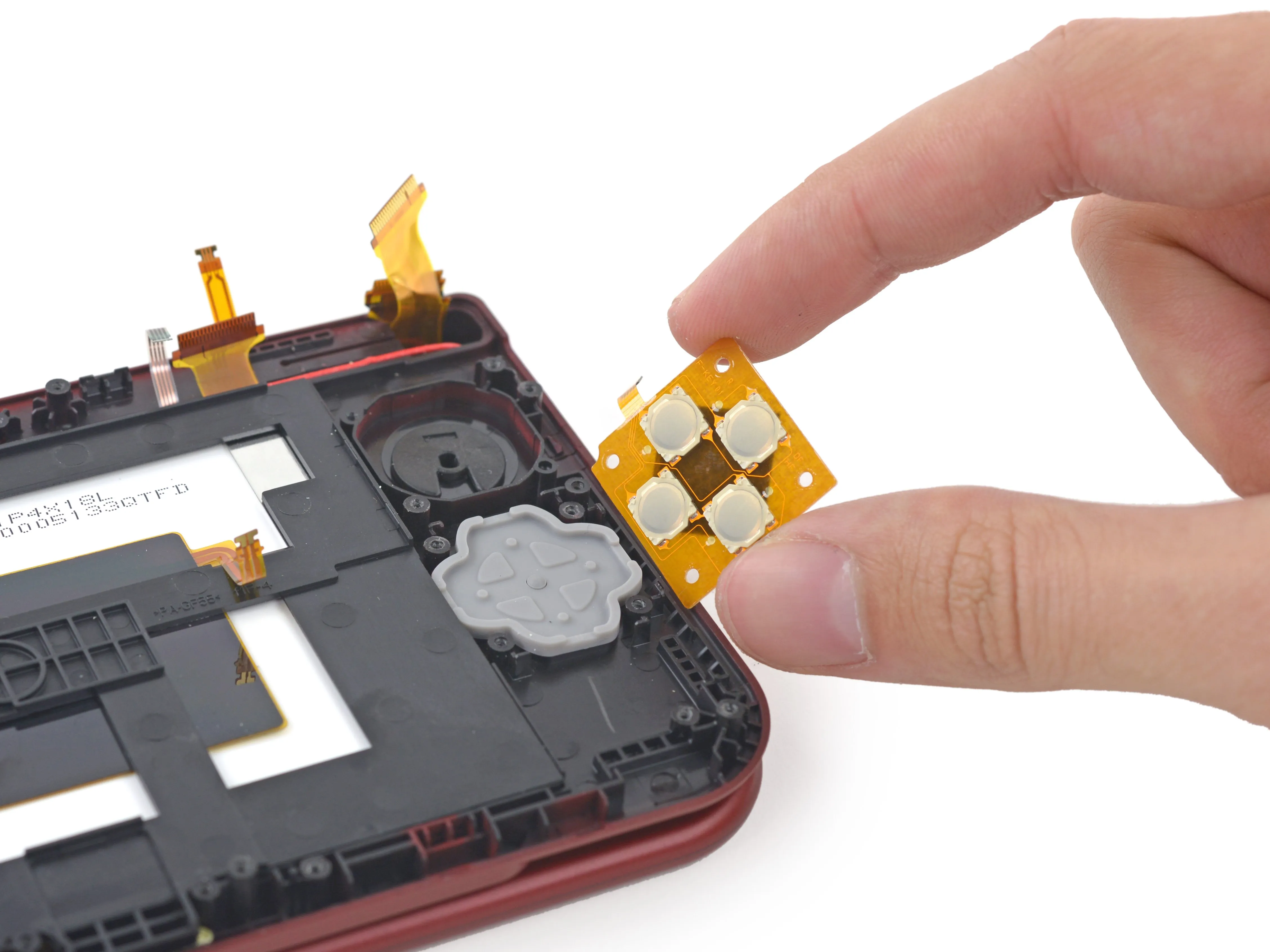

• Убрав картридер, мы легко снимаем кнопки D-pad.

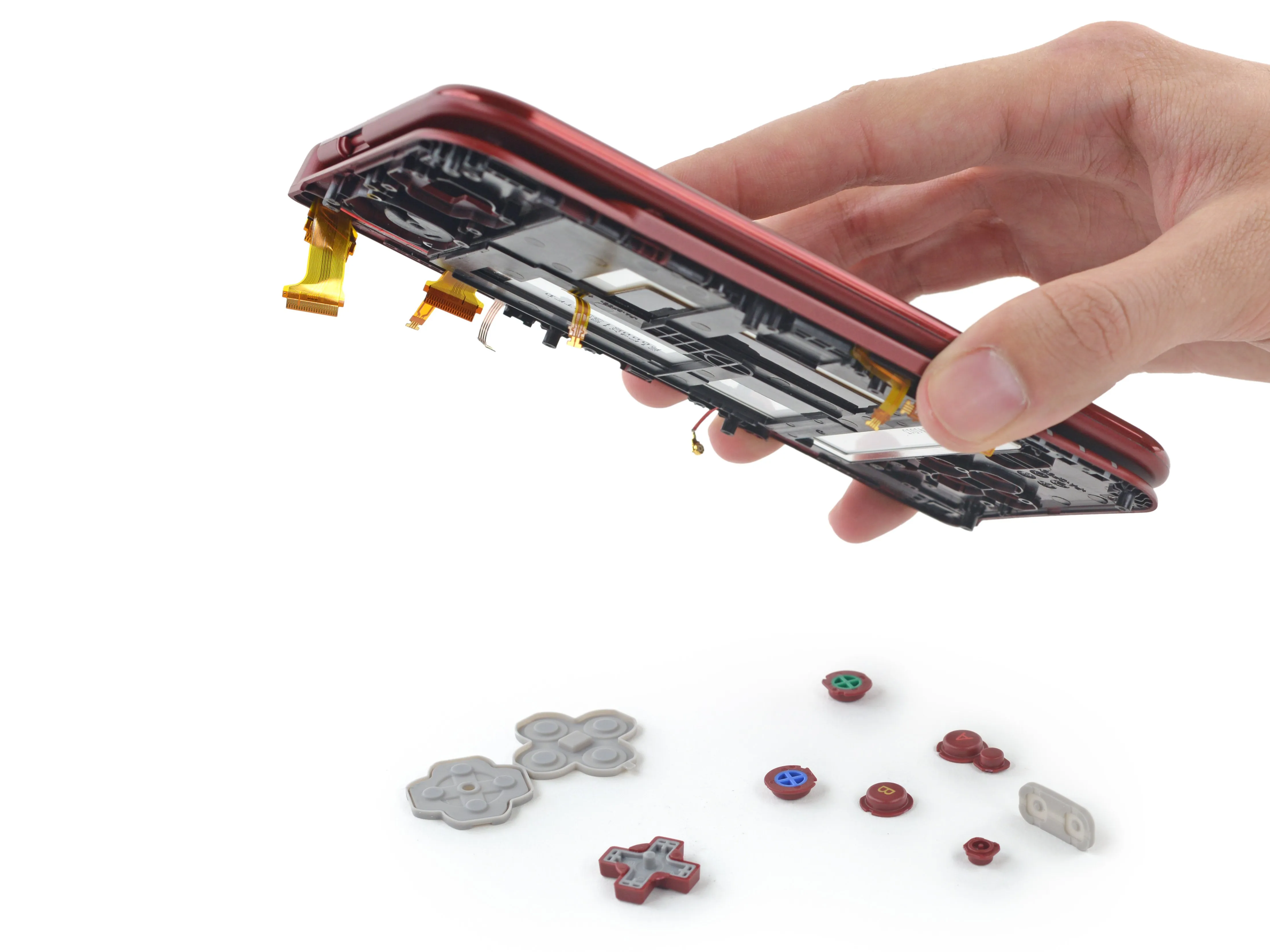

• Самый быстрый способ вытащить полдюжины крышек кнопок из полуразобранной 3DS XL?

• (Трясти, трясти, трясти). Встряхните кнопки.

Шаг 21

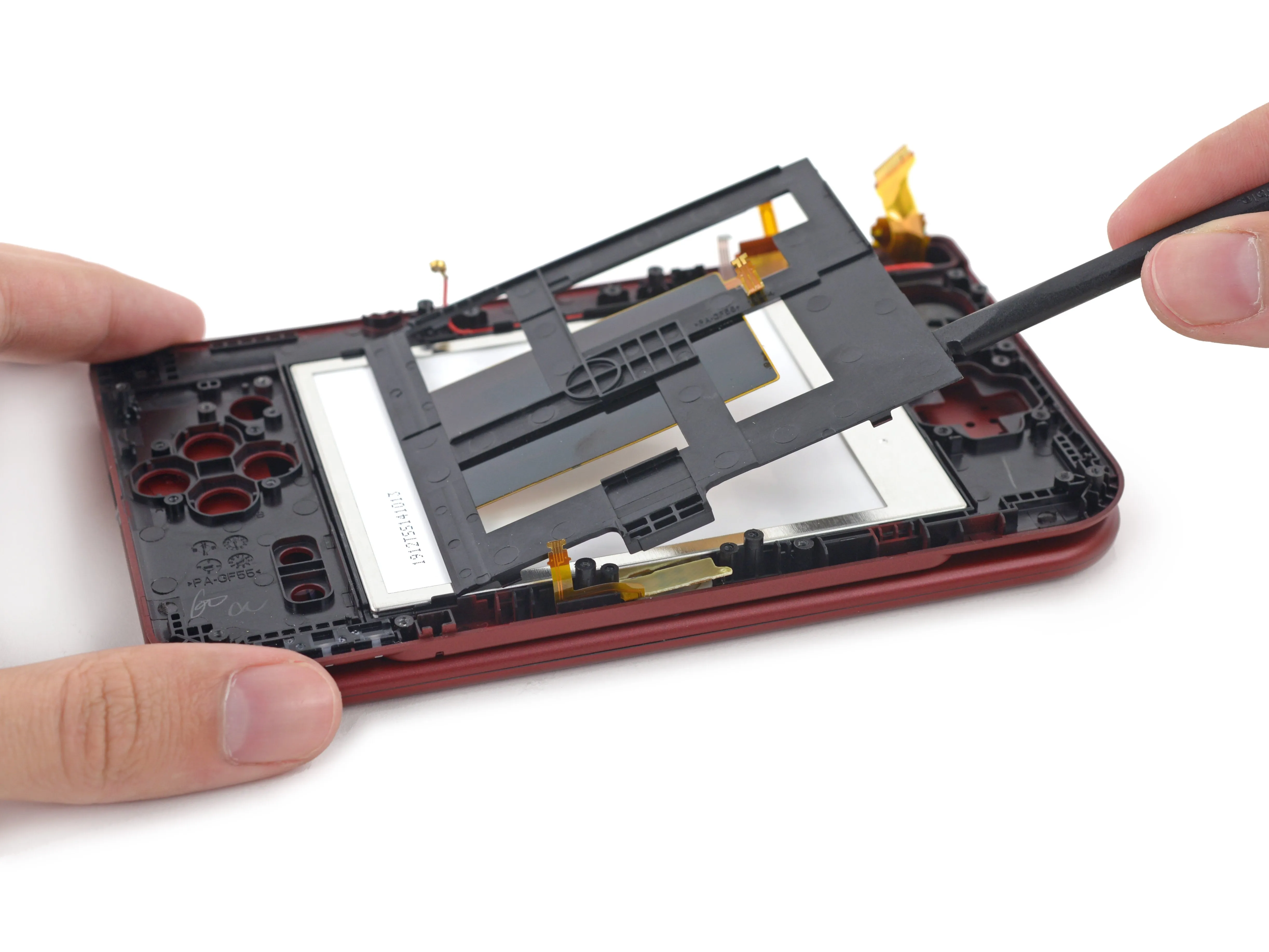

• Нижний экран имеет большую черную рамку, возможно, в качестве защиты от нетерпеливых нажатий.

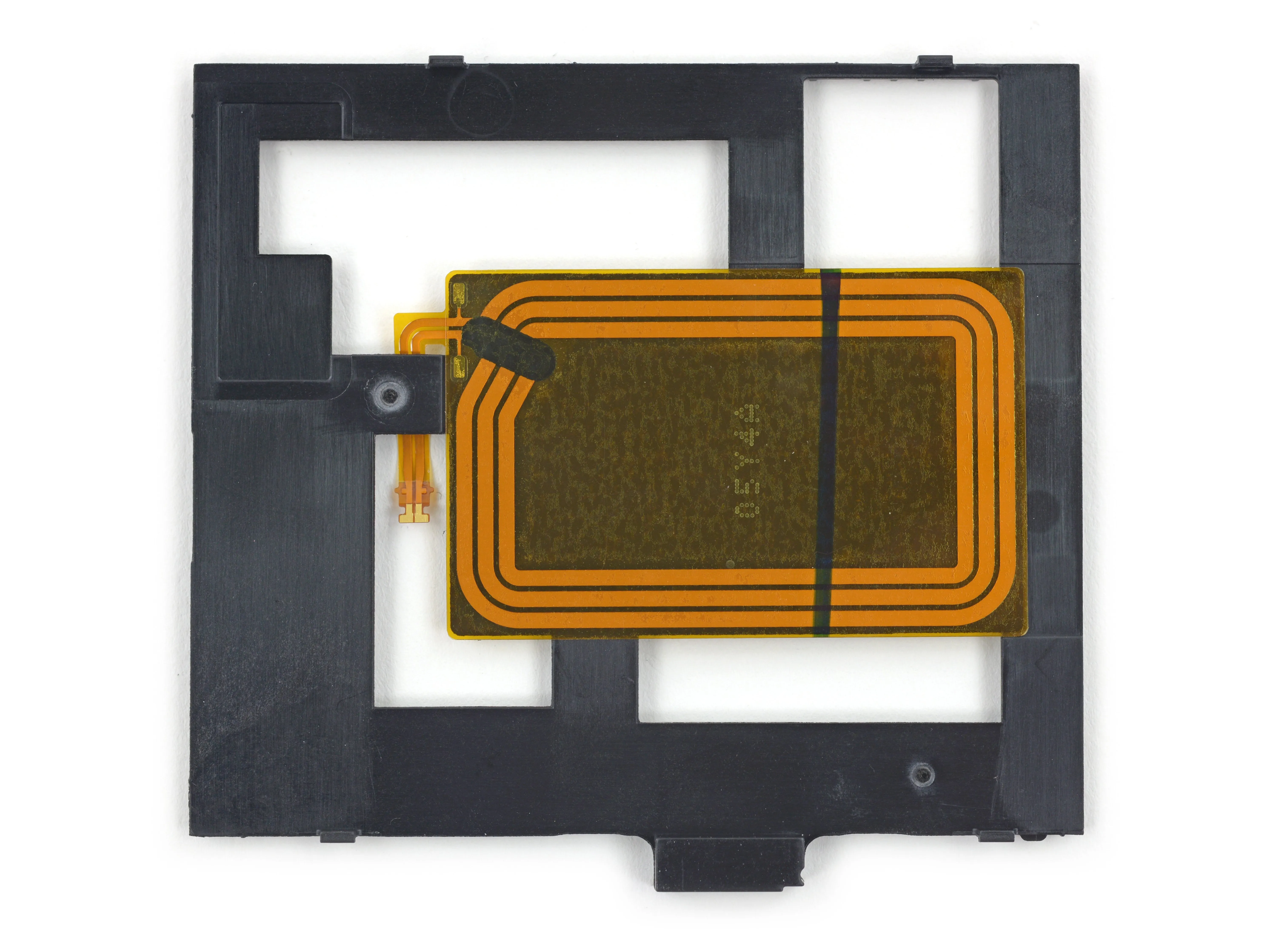

• В этой рамке также находится то, что, судя по всему, является антенной NFC для Amiibo фигурки.

• Всегда нужно не отставать от детейNintendo вышла за рамки AR карточек, а также на коллекционирование и игру.

Шаг 22

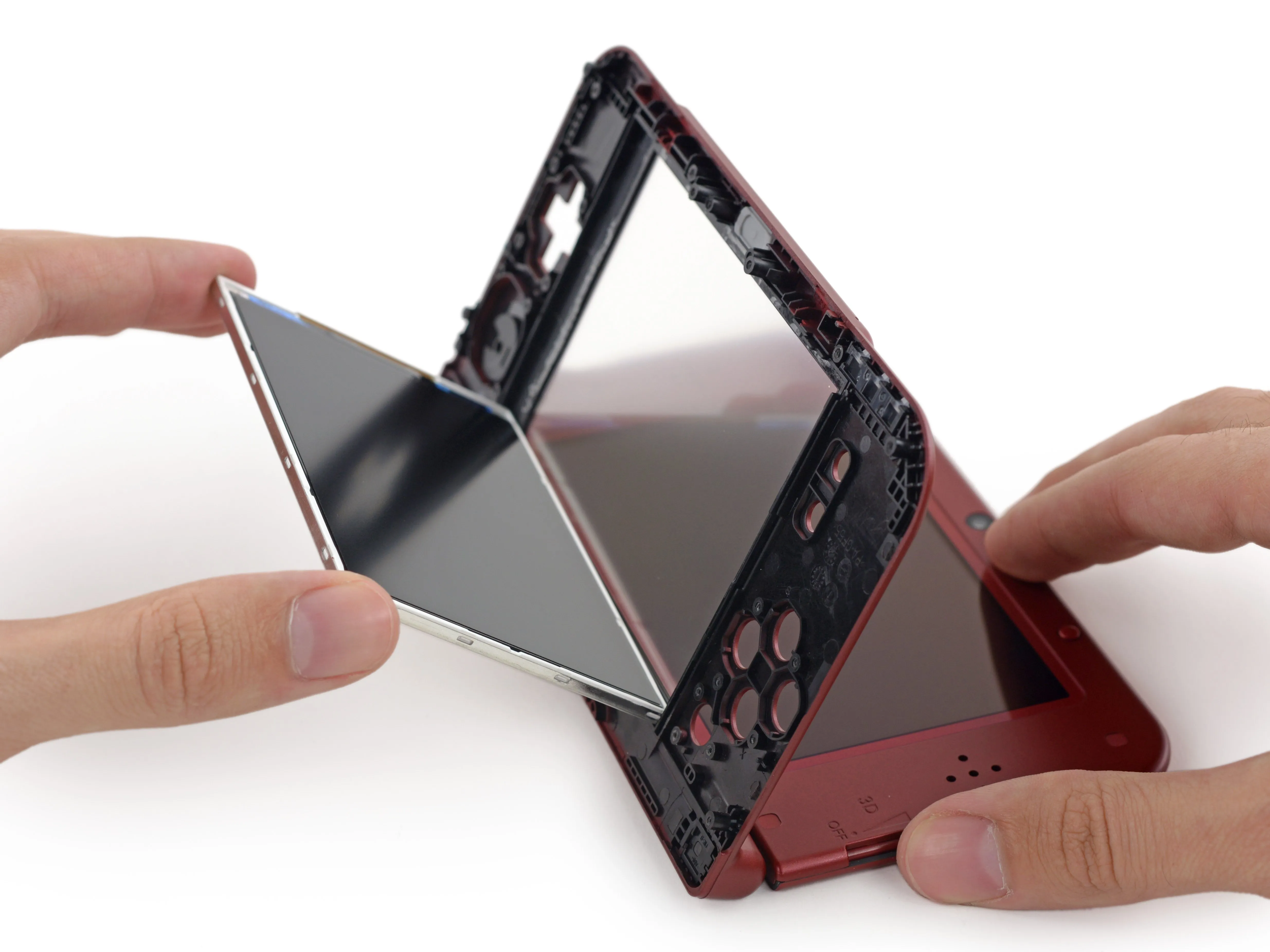

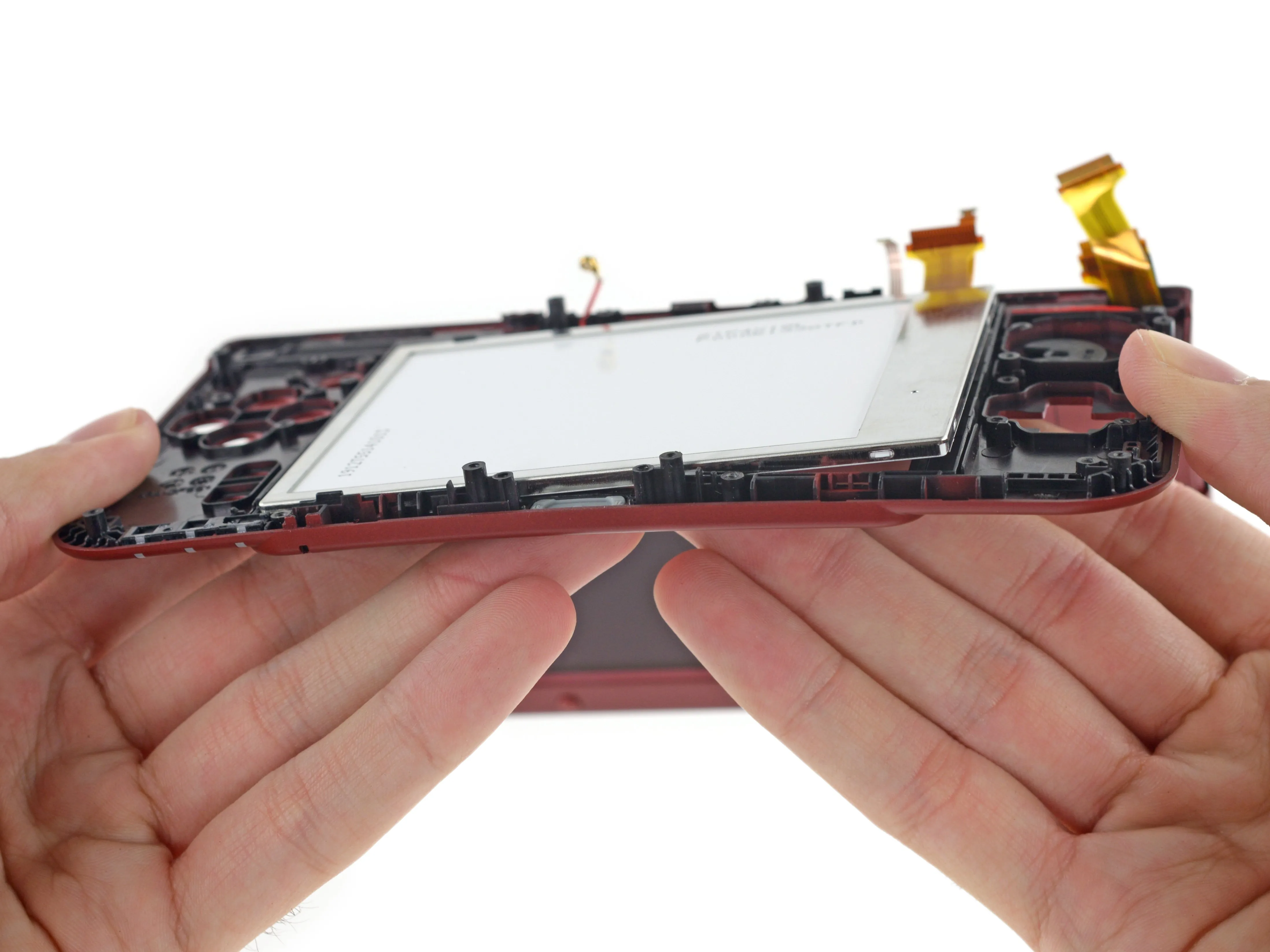

• Отклеивание нижнего ЖК-дисплея от клея кажется пугающим, но на самом деле все не так страшно. Не нужно нагревать!

• На нижнем экране имеется защитная пластиковая пленка, как для защиты ЖК-дисплея, так и для обеспечения сенсорного управления, поэтому мы чувствуем себя вполне уверенно, нажимая на нее.

• Пластиковая крышка ЖК-дисплея покрыта очень слабо заметной сеткой точек. Сначала мы ее не заметили, а сфотографировать ее практически невозможно - но она есть! Мы обещаем!

• Резистивные сенсорные экраны как этот, основан на контакте между двумя слоями резистивного материала для регистрации прикосновения. Таким образом, вы можете использовать емкостной сенсорный-недружественный стилус.

Шаг 23

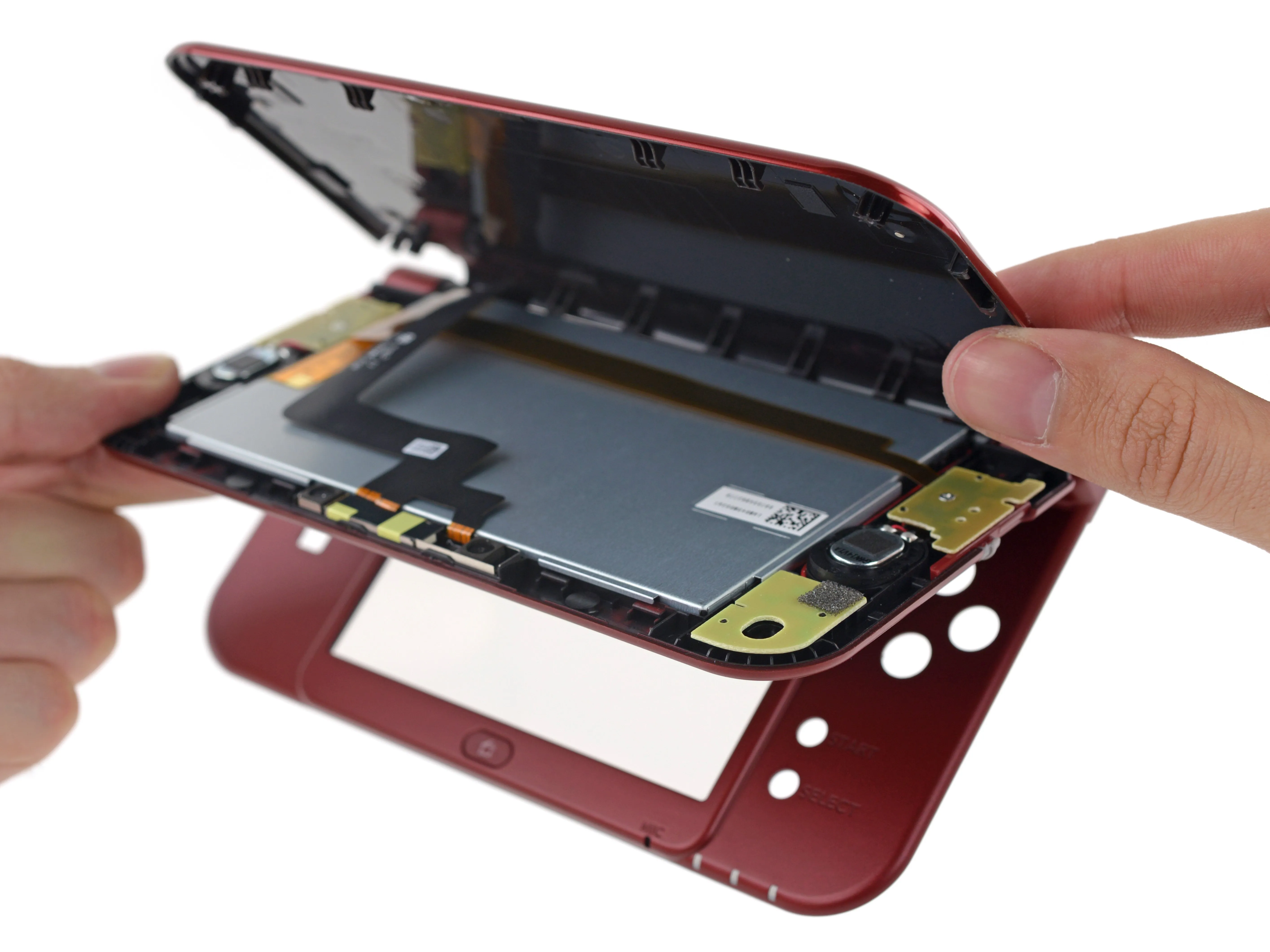

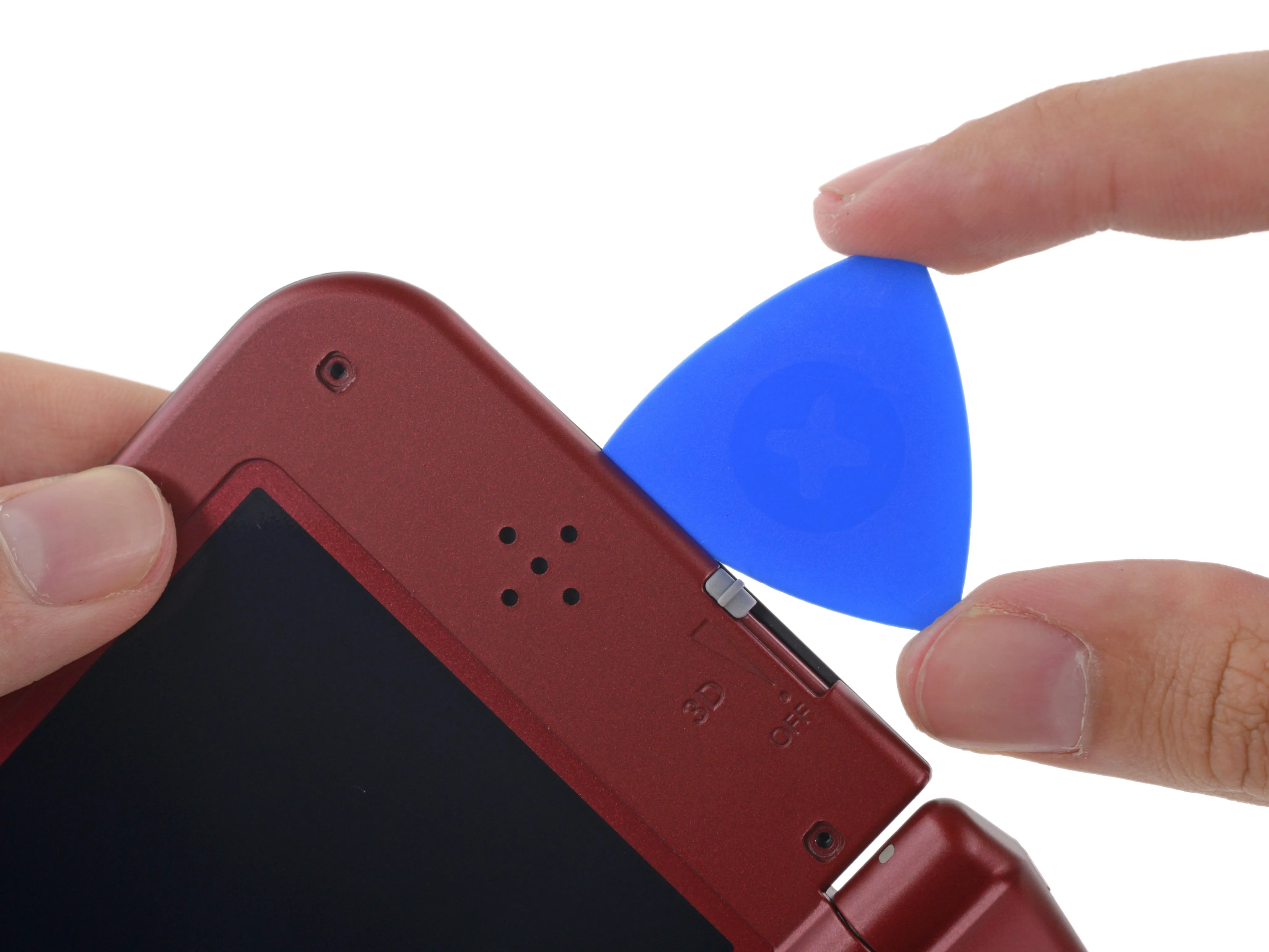

• Нам сказали, что это устройство с двумя экранами. Пора посмотреть, что находится на верхнем экране.

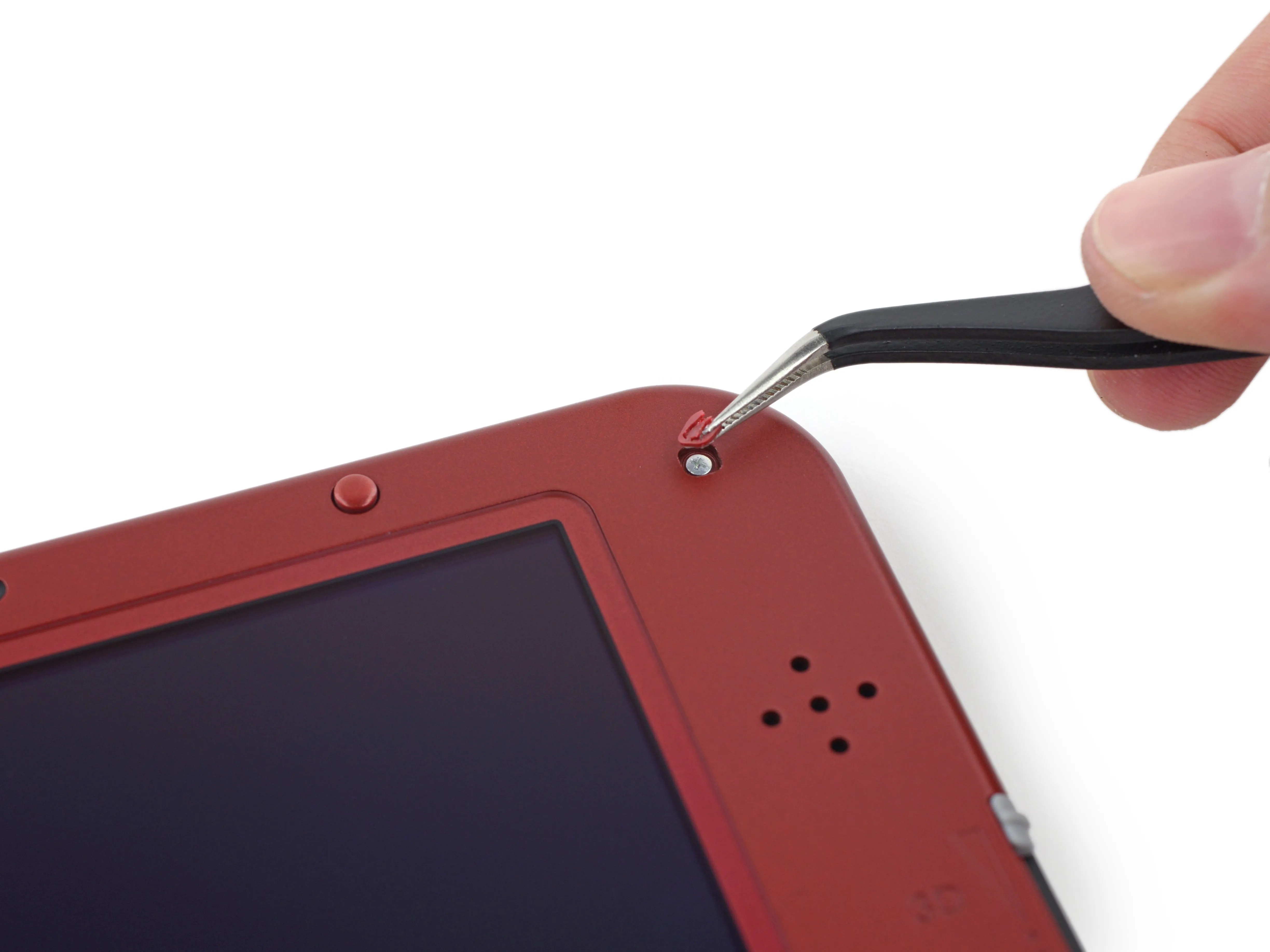

• Четыре скрытых винта и пластиковые клипсы по периметру хранят секрет его отсоединения.

• Наша открывающая кирка - идеальный инструмент для разделения двух половинок верхнего корпуса.

• Хотите увидеть фотографии наших кошек? Нет, шучу, это не кошелек, а задняя панель ЖК-дисплея. Это наши кошки.

Комментарии к шагу

Кто-нибудь знает, какого размера эти винты?

Вы должны объяснить, что крышку нужно потянуть вниз, прежде чем поднимать ее. Я испортил свою, думая, что ее нужно только поднимать.

Это разборка, предназначенная для развлекательного взгляда на интерьер, а не руководство по ремонту. Обязательно ознакомьтесь с пошаговыми руководствами в руководстве по ремонту 3DS XL для получения подробной информации и процедур!

Шаг 24

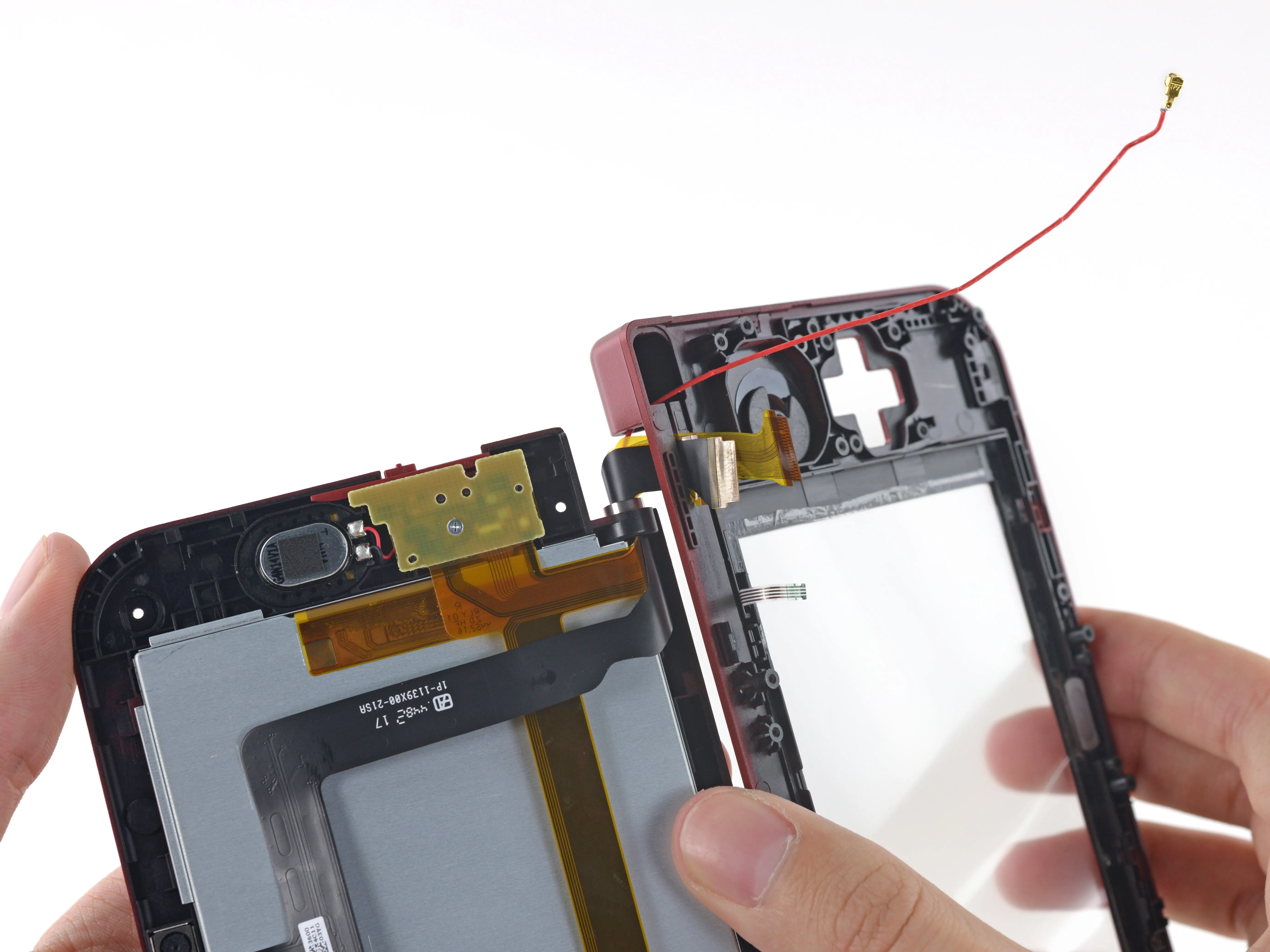

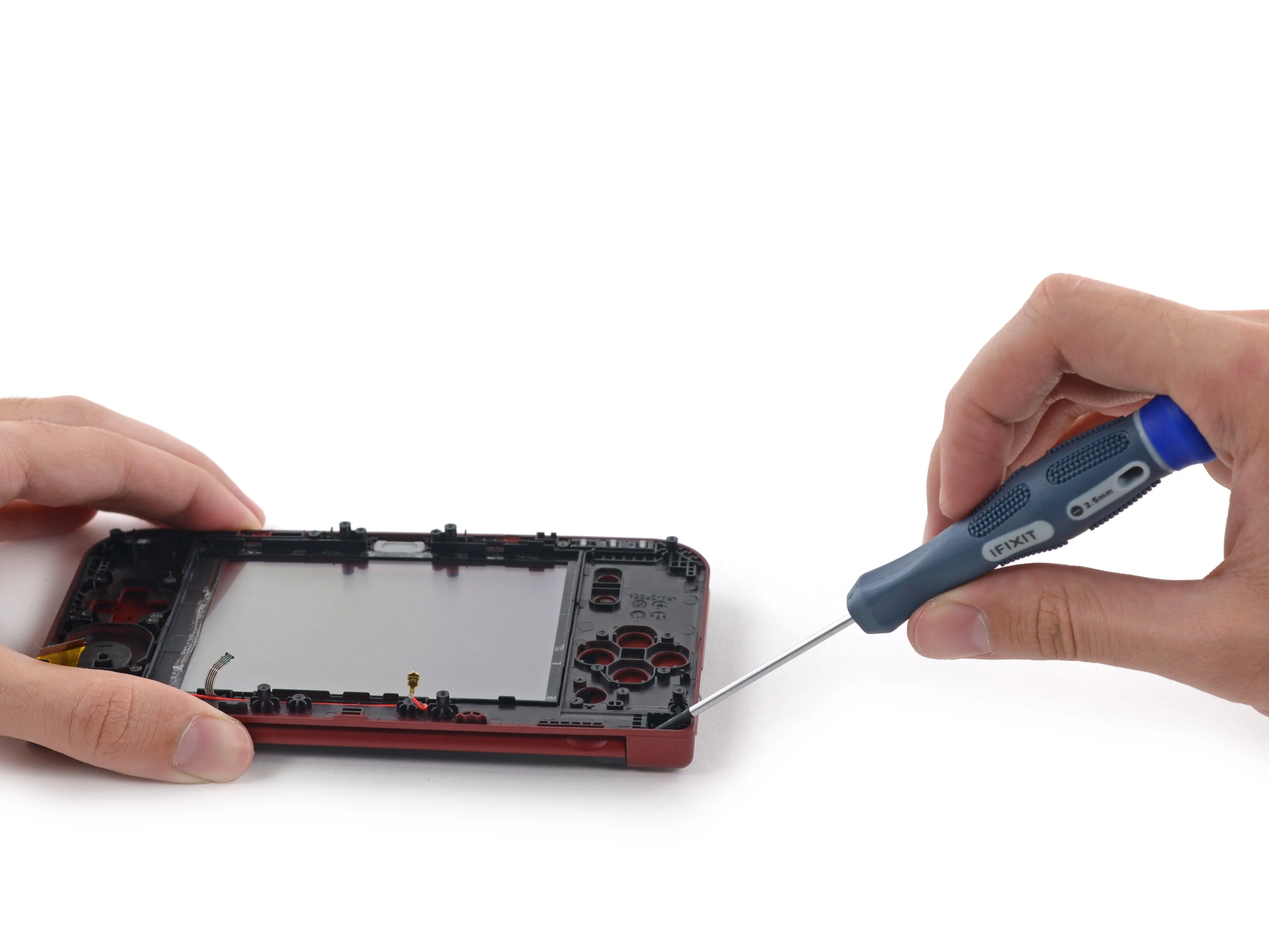

• Именно здесь мы понимаем, что 3DS XL по сути построен как гигантский телефон-раскладушка.

• Одна сторона шарнира удерживается штифтом, а другая - полая, чтобы пропустить дисплей, аудиокабель, камеру и антенный кабель.

• Когда штырь шарнира отщелкивается, нижняя часть устройства соскальзывает с полого штыря, а кабели укрываются в прорези, готовые к отделению.

Комментарии к шагу

Чтобы вытолкнуть штифт из шарнирного узла, необходимо приложить чрезвычайное (я сказал чрезвычайное?) усилие.

Если кто-то все еще использует этот учебник... Я слышал, что он 'с ключом', как и оригинальные DS и DS Lite. Я полагаю, что разные версии New 3DS XL могут немного отличаться по способу разборки, но это то, что сработало для моих двух устройств...

.

Правильный способ - открыть консоль до второго 'щелчка', почти до конца, но так, чтобы верхняя и нижняя половины не были вровень друг с другом. Она открыта под углом примерно 150 градусов.

.

Дальше вы можете использовать свой любимый небольшой инструмент (возможно, достаточно маленькую отвертку, пинцет или даже скрепку!), и все должно выйти без особых проблем.

.

Я прикладывал все возможные усилия, пытаясь вытащить шарнир с полностью закрытой, слегка приоткрытой и полностью открытой консолью, но ничего не вышло.

.

Обратите внимание, что верхний ЖК-экран будет слегка блокировать шарнир до конца. Если он все еще прикреплен, либо слегка приподнимите его в этом углу, либо снимите.

.

Надеюсь, это поможет!

Шаг 25

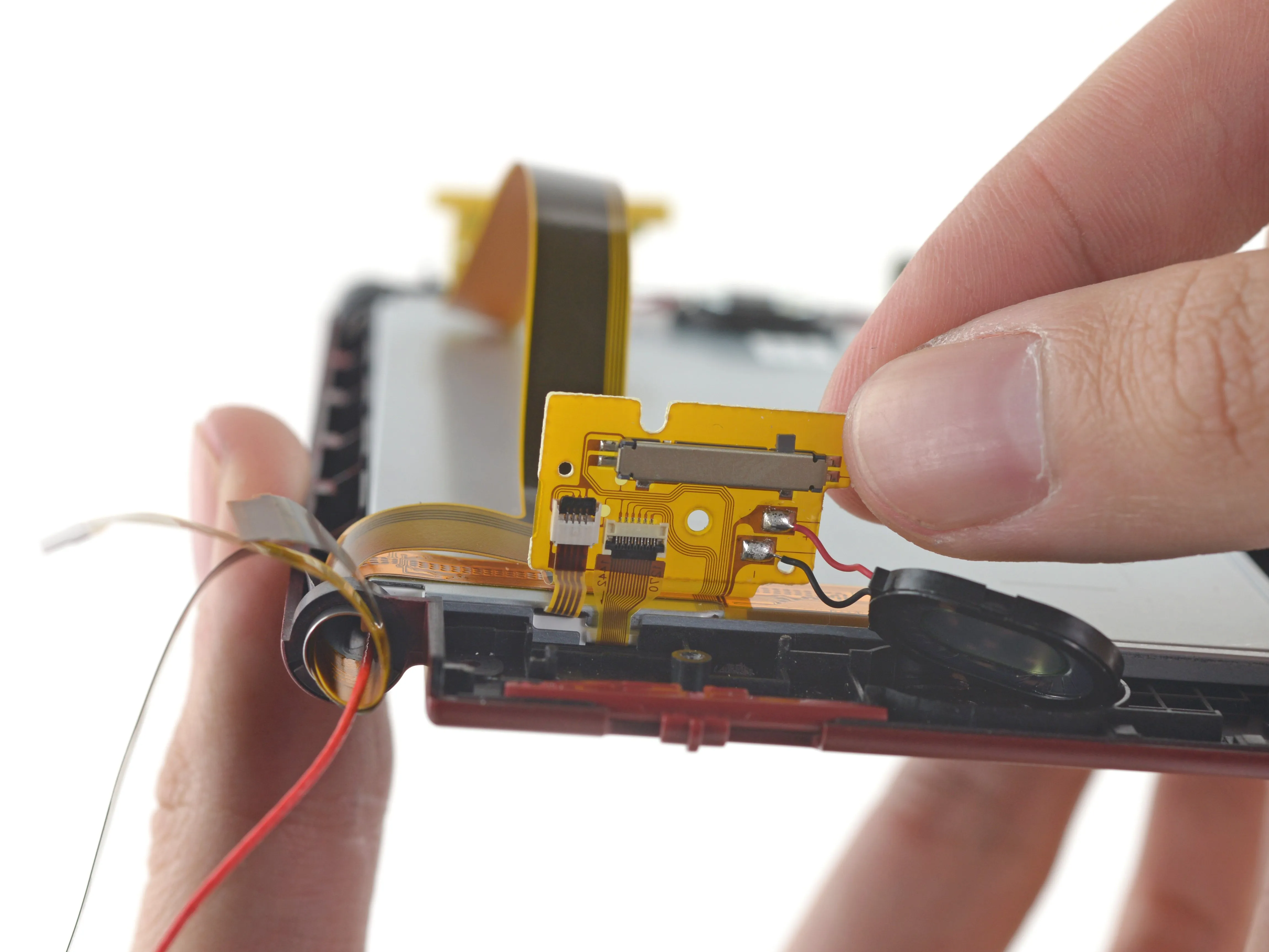

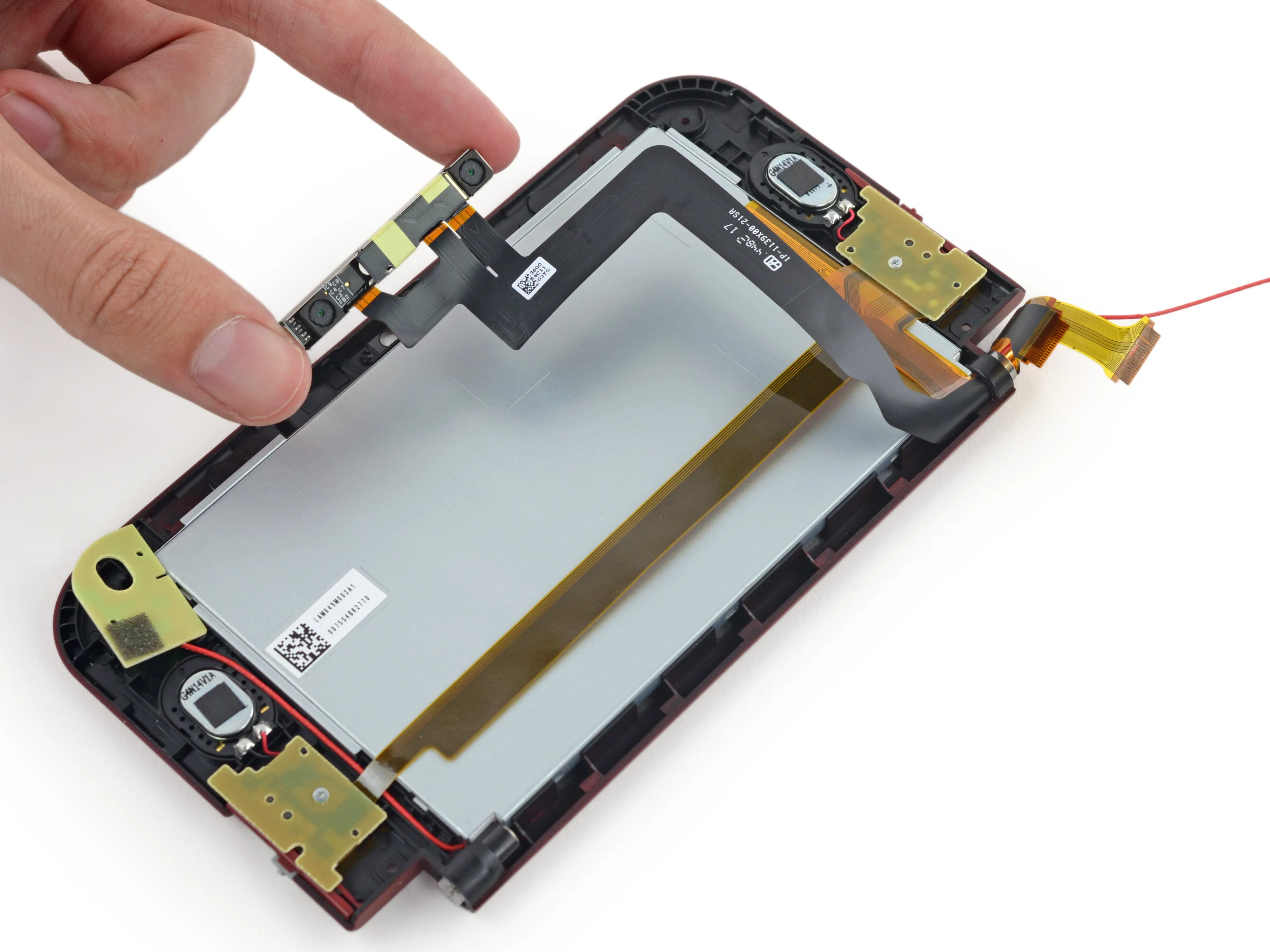

• Давайте просто снимем панель камеры. Подождите.

• В боковой части дисплея есть несколько кабелей. Мы считаем, что они управляют параллаксным барьером, который используется для создания потрясающего 3D-эффекта без очков.

• Что такое параллакс-барьер? Представьте себе, что перед экраном стоит небольшой заборчик, так что, когда вы смотрите на дисплей, каждый глаз видит разные пиксели, оглядывая доски забора.

• Затем, благодаря сочетанию магии геометрии и новой технологии отслеживания лиц 'суперстабильное 3D', 3DS знает, какие пиксели видит каждый глаз, и рисует две перекрывающиеся версии одной и той же сцены - по одной для каждого глаза. Комбинация этих двух версий наносится на ваш процессор в виде сладкого, сладкого стереоскопического 3D-изображения.

Шаг 26

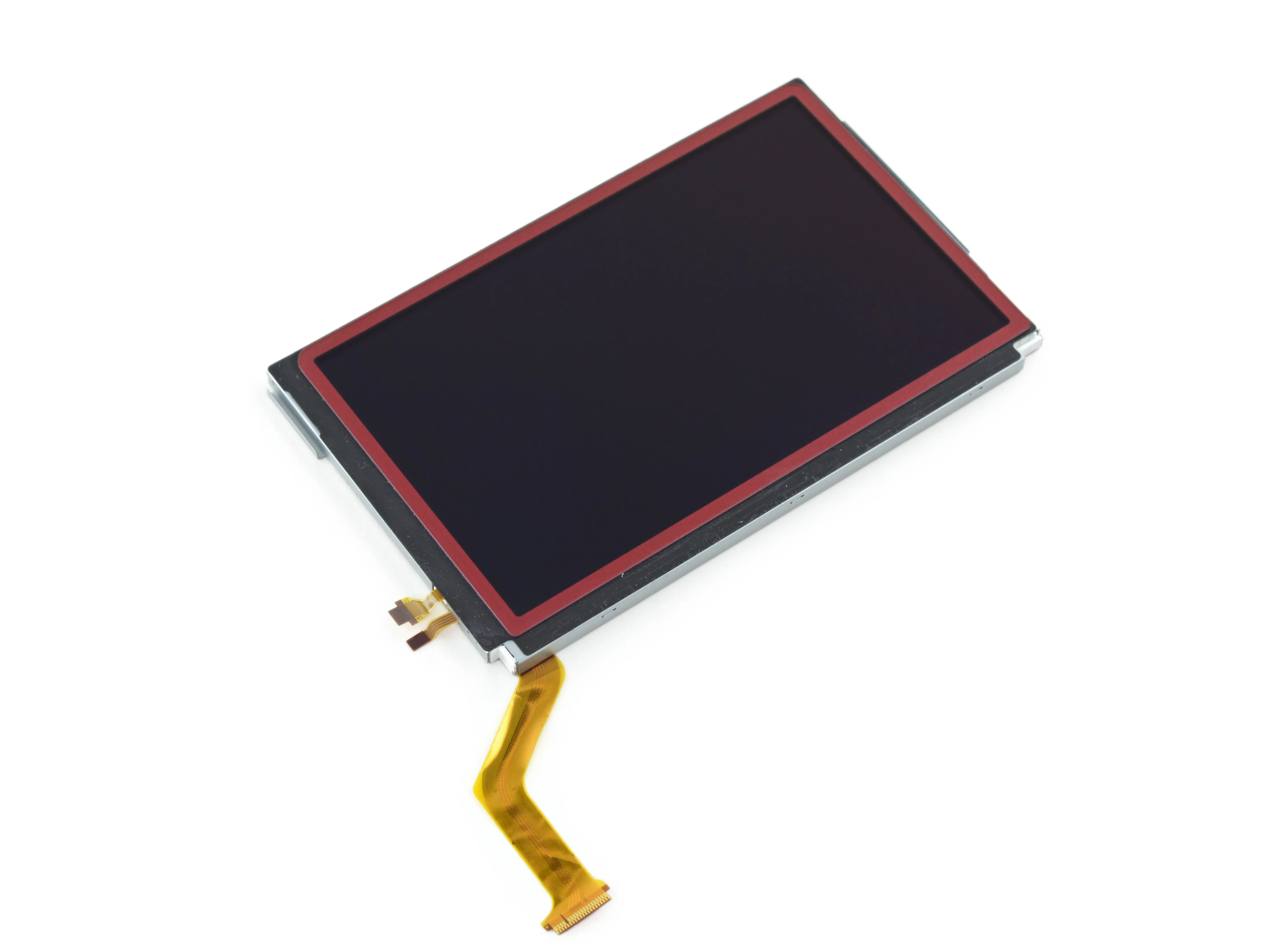

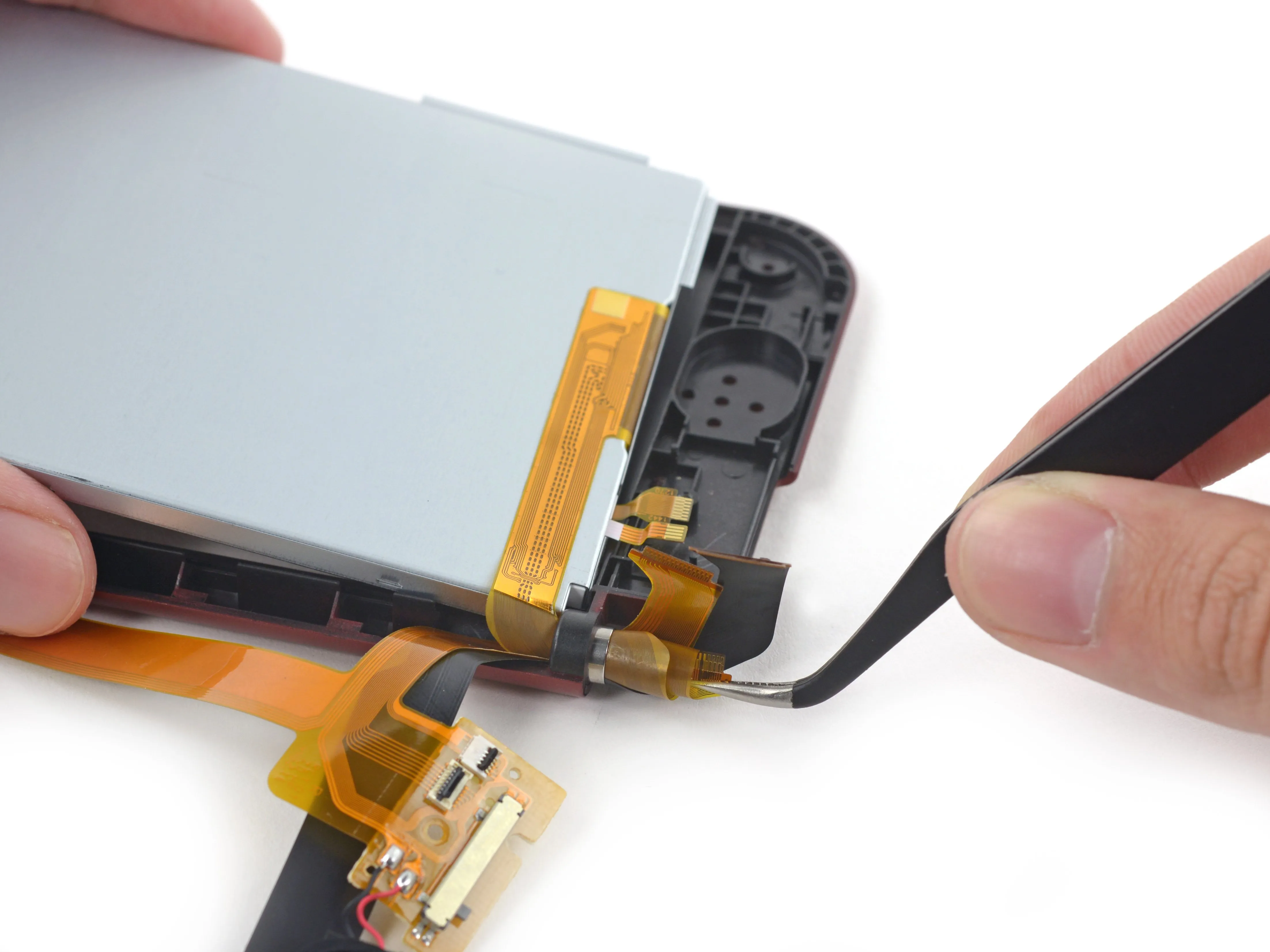

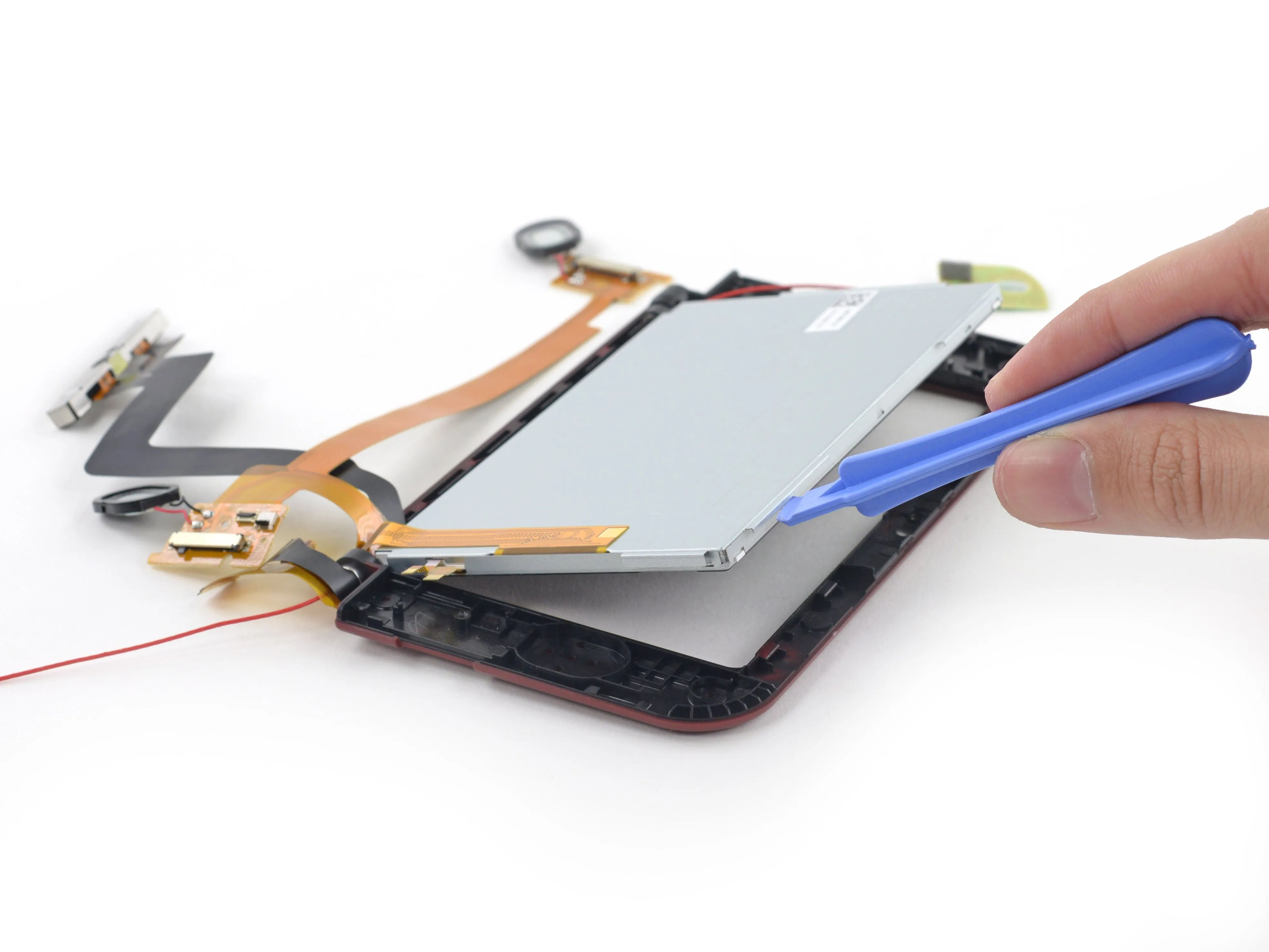

• Хорошие новости: Дисплей в сборе лишь слегка приклеен к рамке, что означает, что мы можем освободить его без особых усилий.

• Плохая новость: его ленточный кабель и еще два других проложены через шарнир, и их нужно свернуть и протянуть через него в ужасном, кропотливом, рискованном маневре.

• Но зато он свободен!

Шаг 27

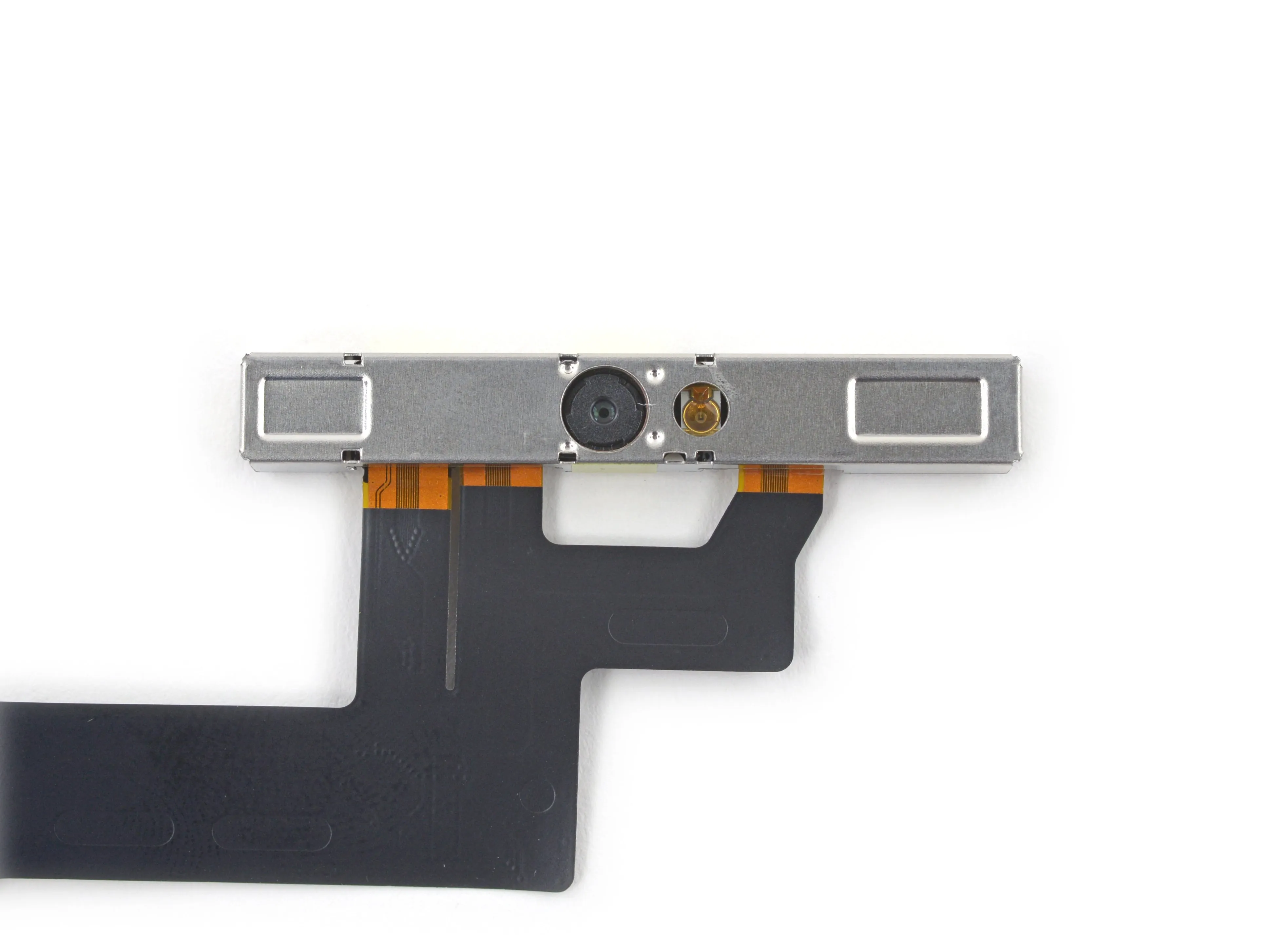

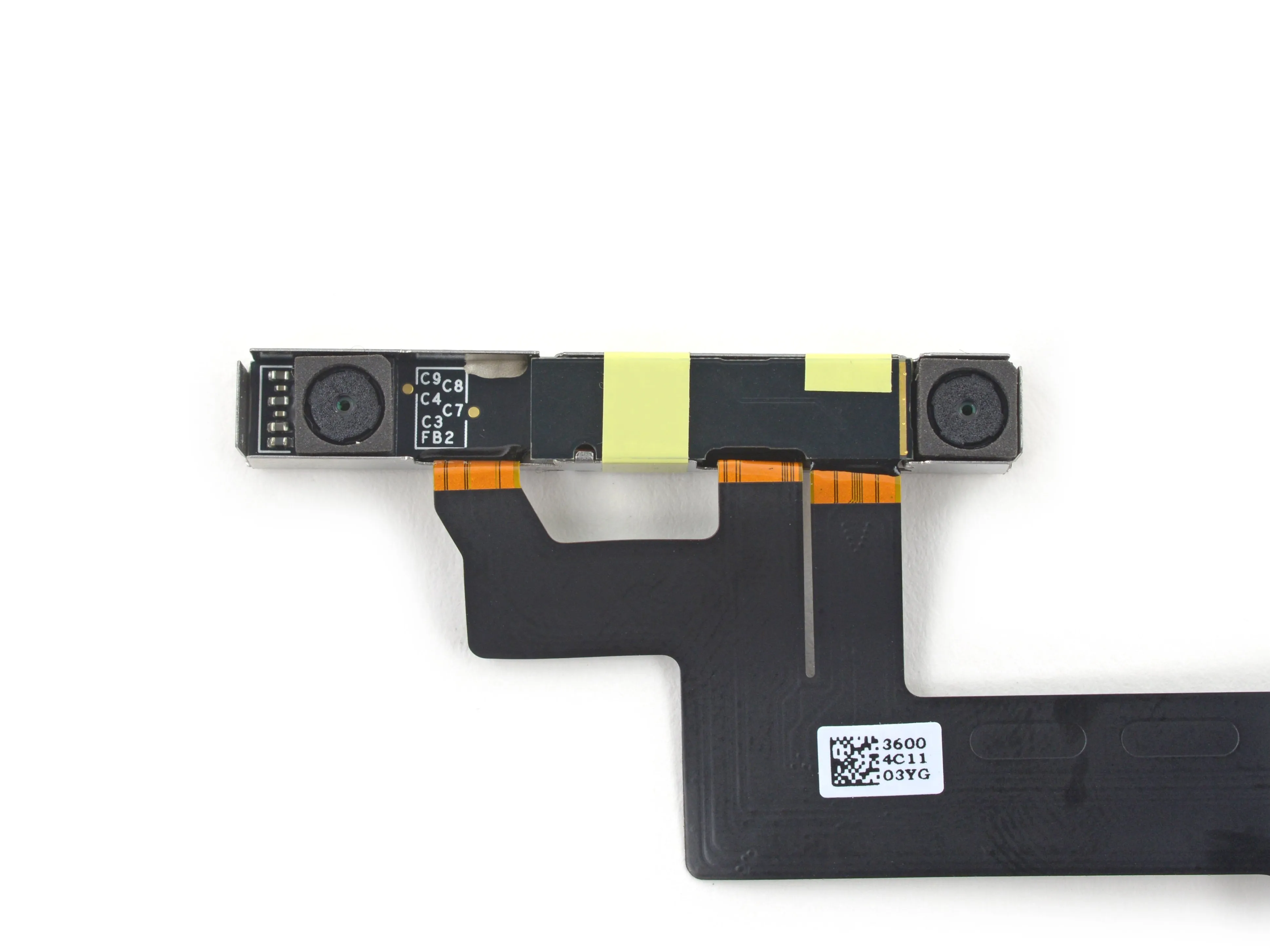

• Фронтальная и задняя камеры! Nintendo объединила все три камеры в одну планку и кабель.

• Фронтальная камера следит за каждым вашим движением, стараясь передать вам наилучшее 3D с минимальным дрожанием.

• Двойные камеры на задней панели отслеживают карты AR и делают снимки с улучшенной съемкой при низкой освещенности.

• К сожалению, информации о компонентах не так много. Ни на плате камеры, ни на кабелях нет никаких надписей, кроме расплывчатой надписи QR-кода, гласящей '3600 4C11 03YG'.

Шаг 28

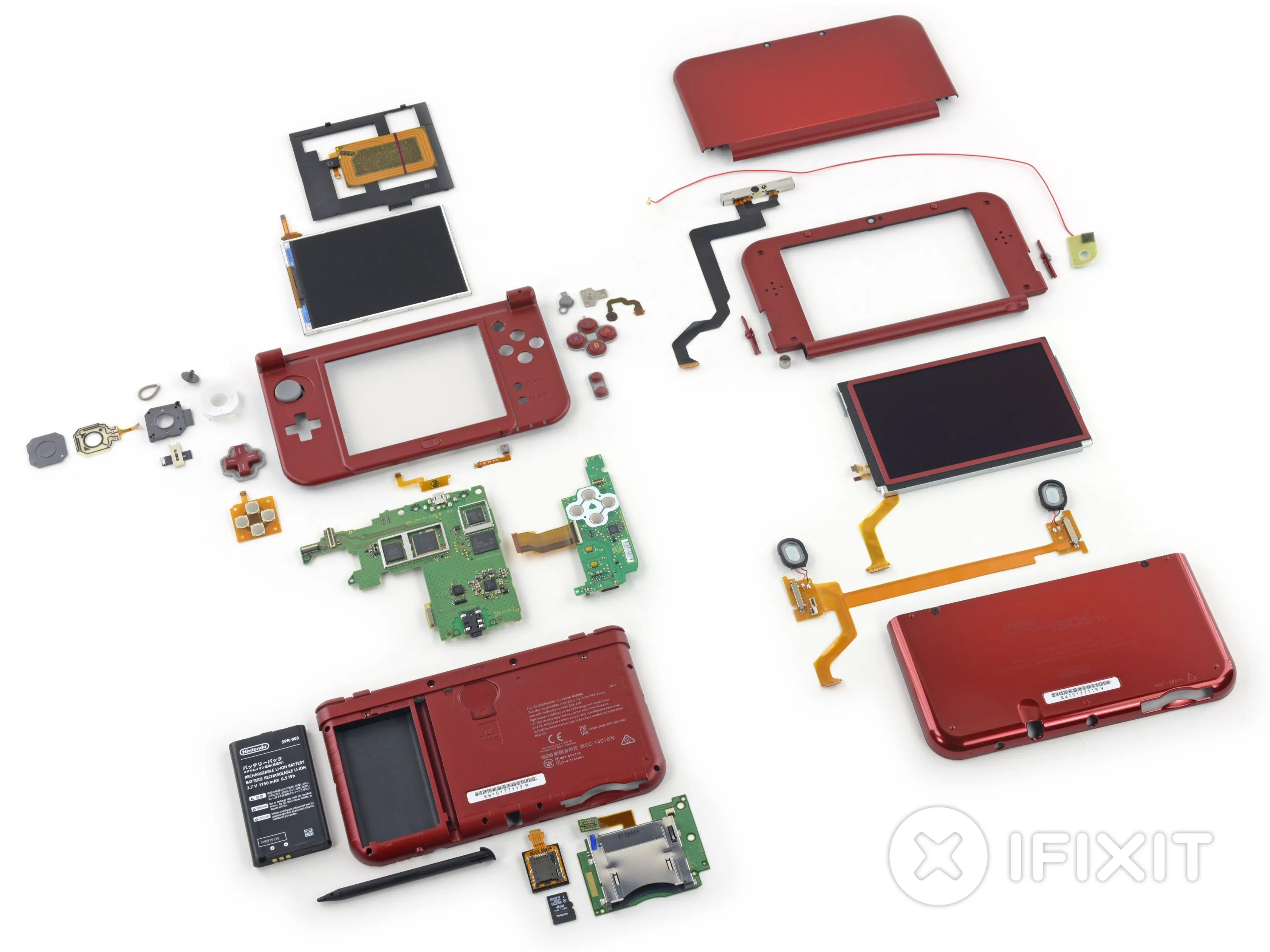

• Оценка ремонтопригодности Nintendo 3DS XL 2015: 5 из 10 (10 - самый простой ремонт)

• Батарею можно довольно легко заменить, открутив два винта и сняв заднюю крышку.

• Основными крепежными элементами являются винты и пластиковые клипсы, а не клей. Кроме того, не используется ни один из проприетарных типов винтов - только Phillips и JIS.

• Кабели верхнего дисплея проложены таким образом, что их очень сложно снять, не оторвав, и так же сложно правильно установить при сборке устройства.

• Внутри 3DS находится множество мелких компонентов, которые могут стать причиной проблем, если вы случайно потеряете один из них во время ремонта.

• Большинство разъемов - ZIF, и трудно убедиться, что каждый из них подключен правильно, не собирая устройство и не запуская его.

• Разъем для наушников и разъем для зарядки припаяны к материнской плате, поэтому при их случайной поломке вам придется достать паяльник.
