Разборка Nintendo 64

Введение

В честь 20-летия со дня выхода Nintendo 64 я решил как следует разобрать ее на части и заглянуть внутрь легендарной консоли, определившей целое поколение.

Что вам понадобится

Инструменты

•

•

Шаг 1 Обзор Nintendo 64

• Nintendo 64 была третьей домашней консолью компании Nintendo. Выпущенная в 1996 году для США и Японии, N64 обладала 64-битной графикой, обеспечивающей самые реалистичные игровые возможности на сегодняшний день. N64 была разработана совместно компаниями Nintendo и Silicon Graphics.

• 64-битный процессор NEC VR4300, работающий на частоте 93,75 МГц.

• Графический процессор Silicon Graphics Reality Coprocessor (RCP)

• Композитный выход 576i (720×576)

• Поддержка до 4 игроков

Шаг 2

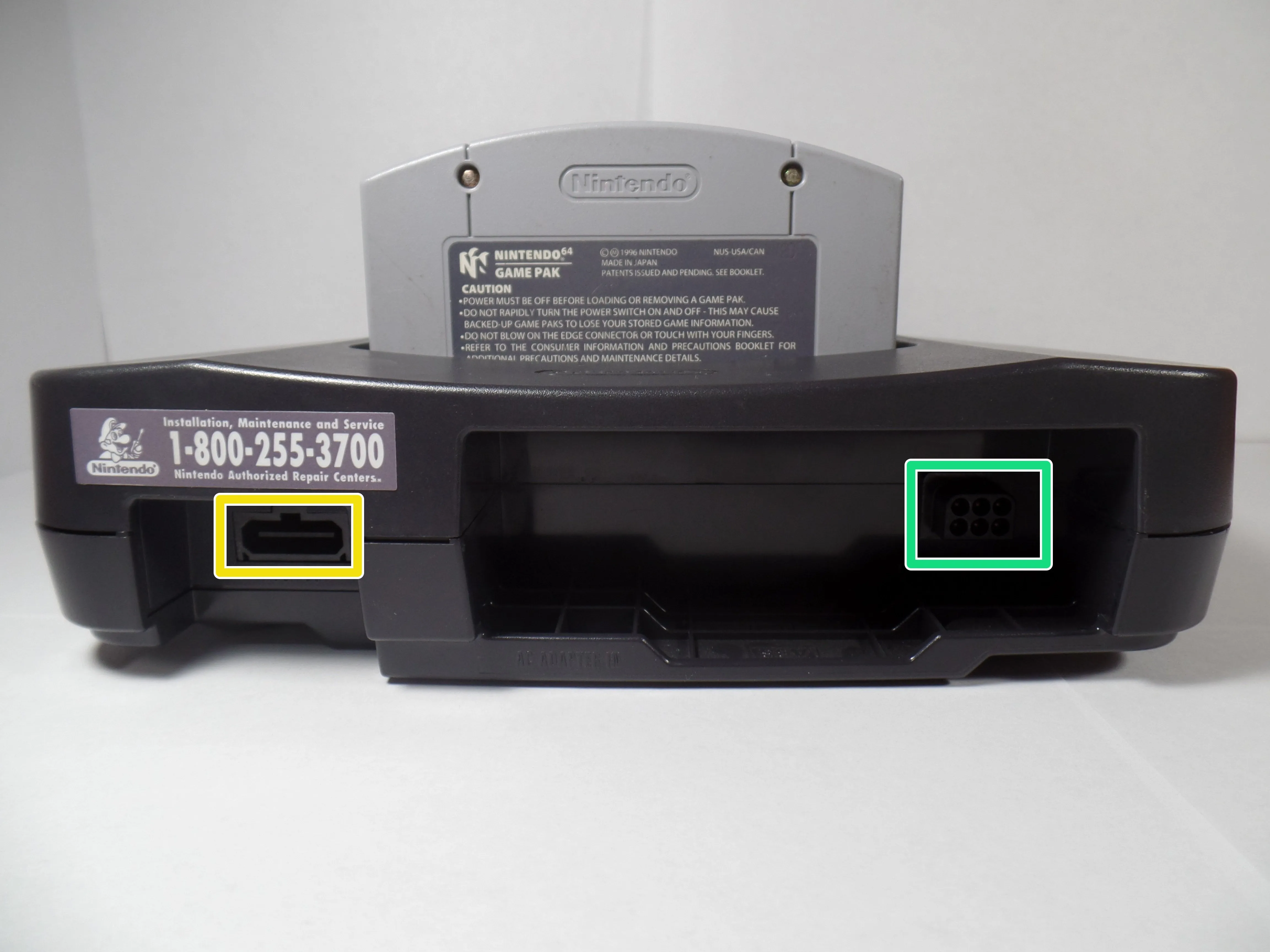

• Давайте посмотрим на входы/выходы.

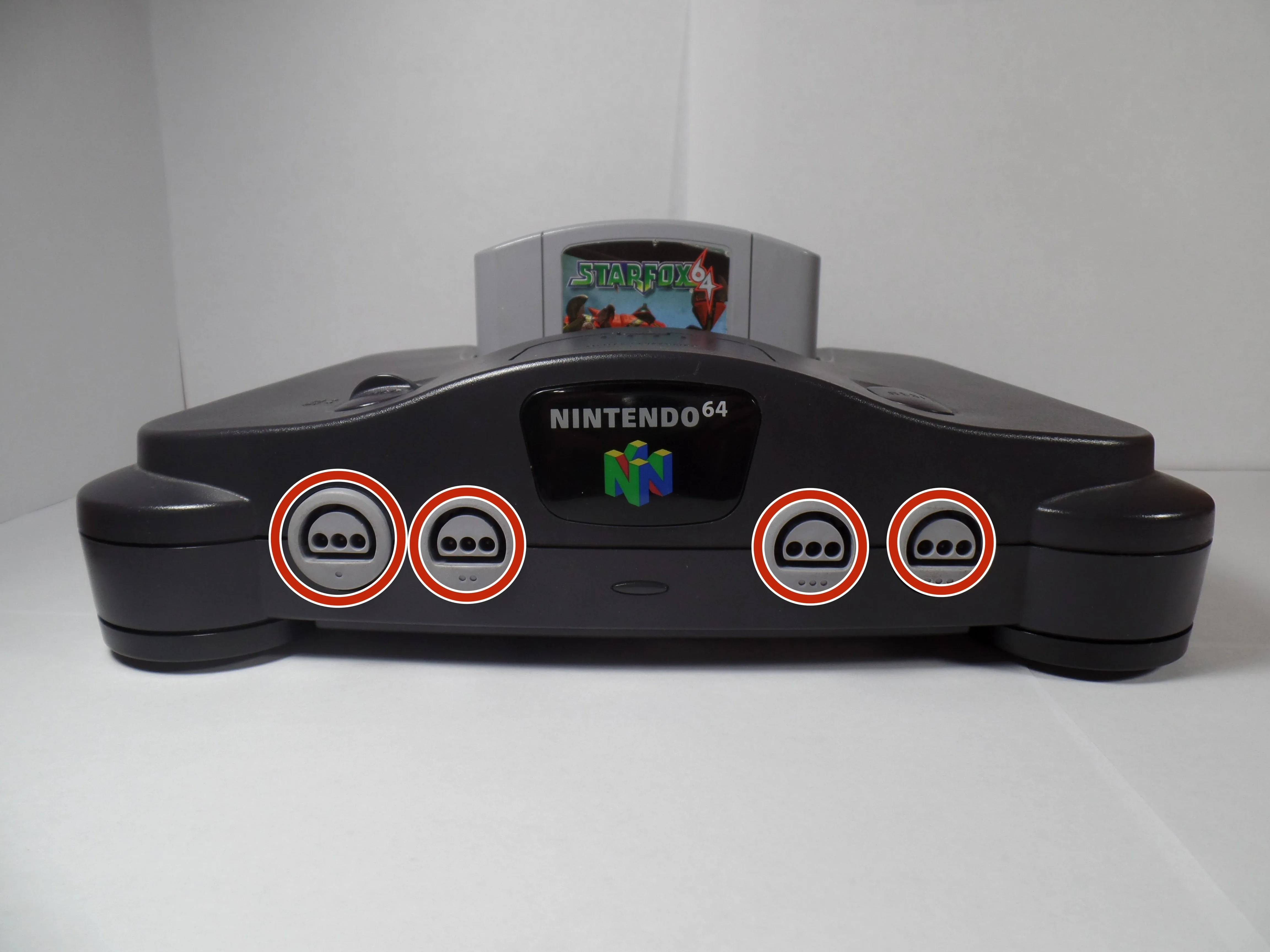

• 4 порта для контроллеров N64

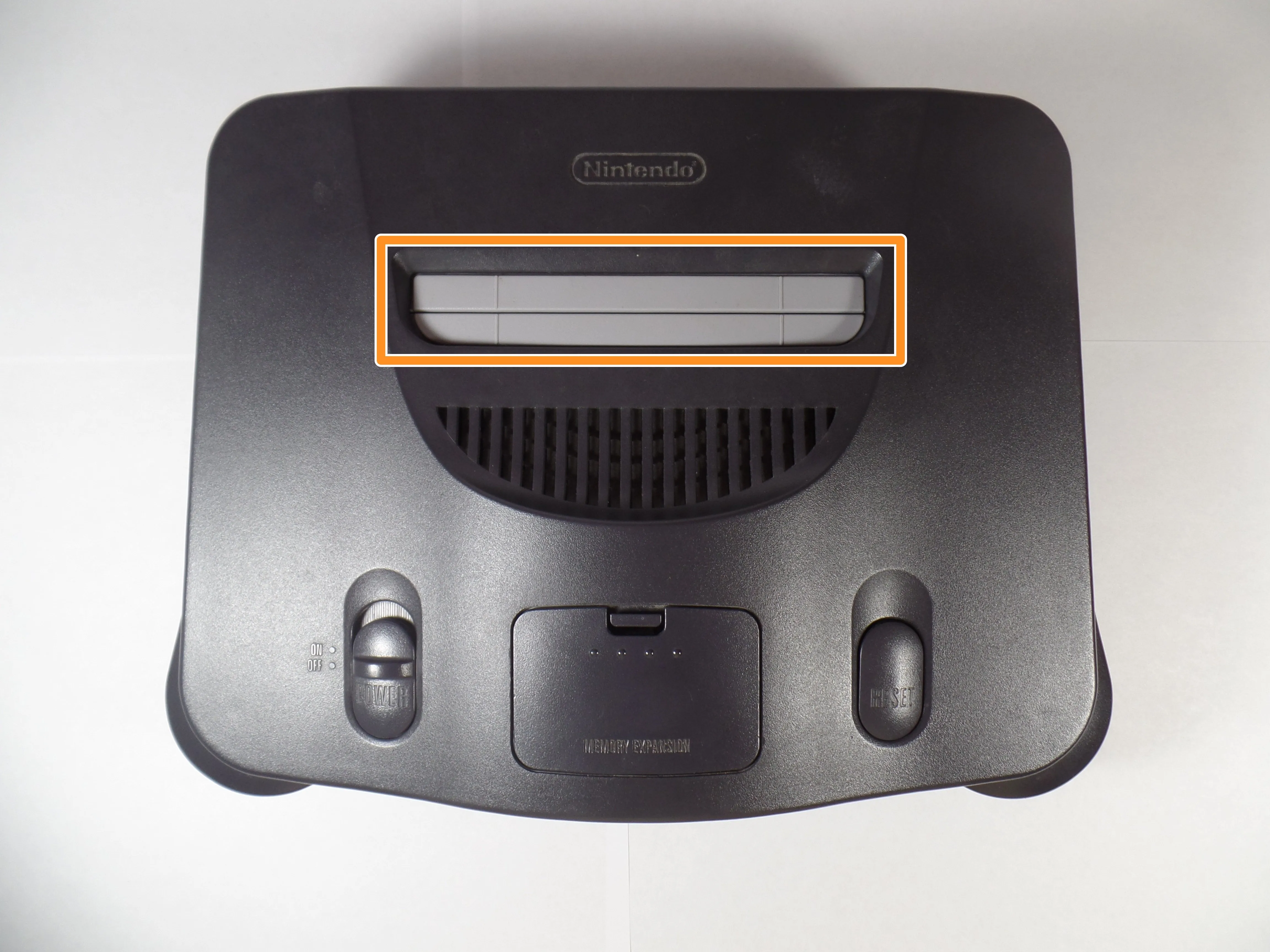

• Слот для Nintendo 64 Game Pak

• Порт композитного видеокабеля

• Порт блока питания N64 (переключение 12В/3,3В DC)

Шаг 3

• Начнем со снятия верхней крышки.

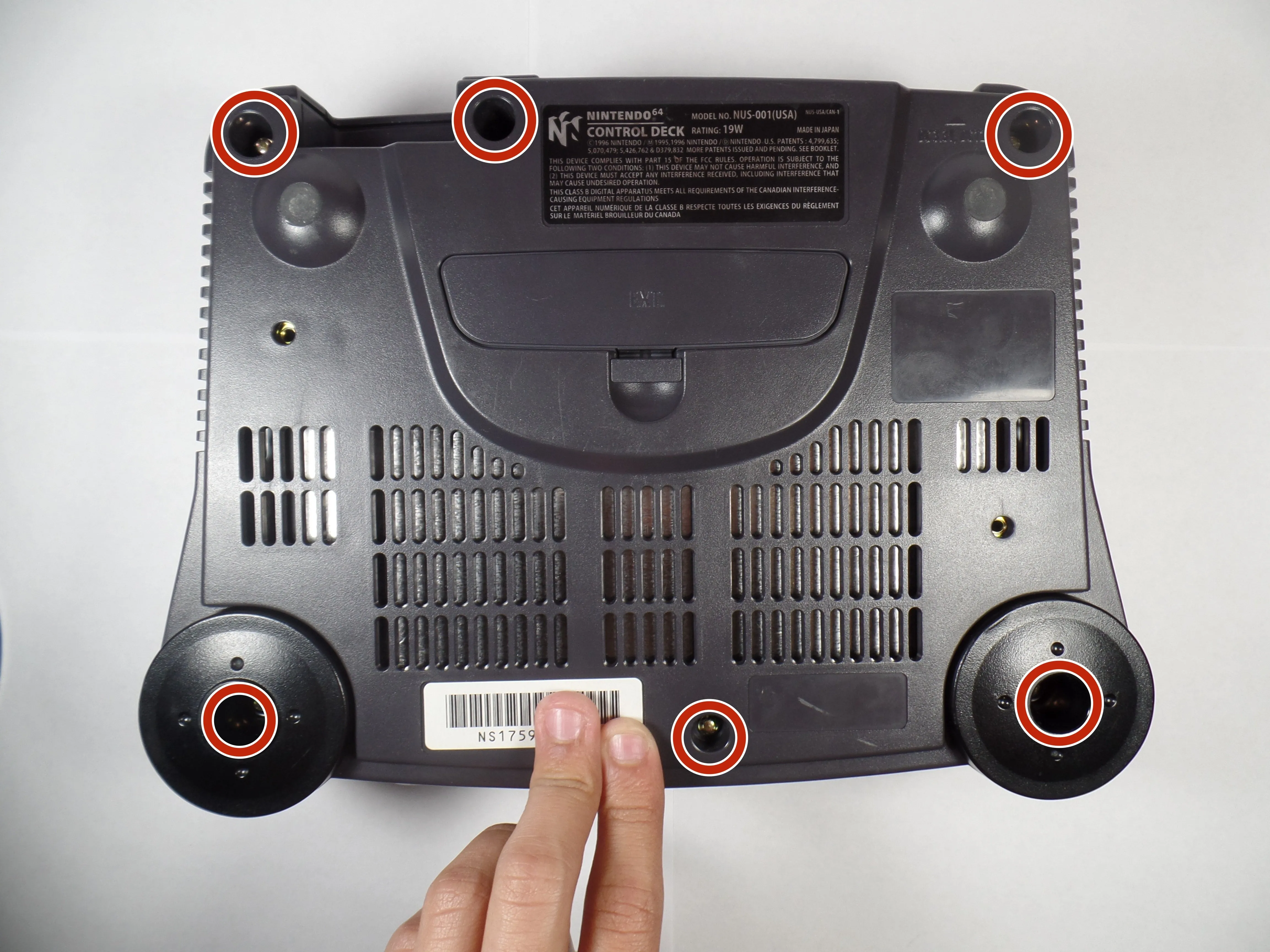

• Выкрутите 6 винтов Gamebit 4,5 мм, расположенных по четырем углам, а также рядом с верхней и нижней серединой.

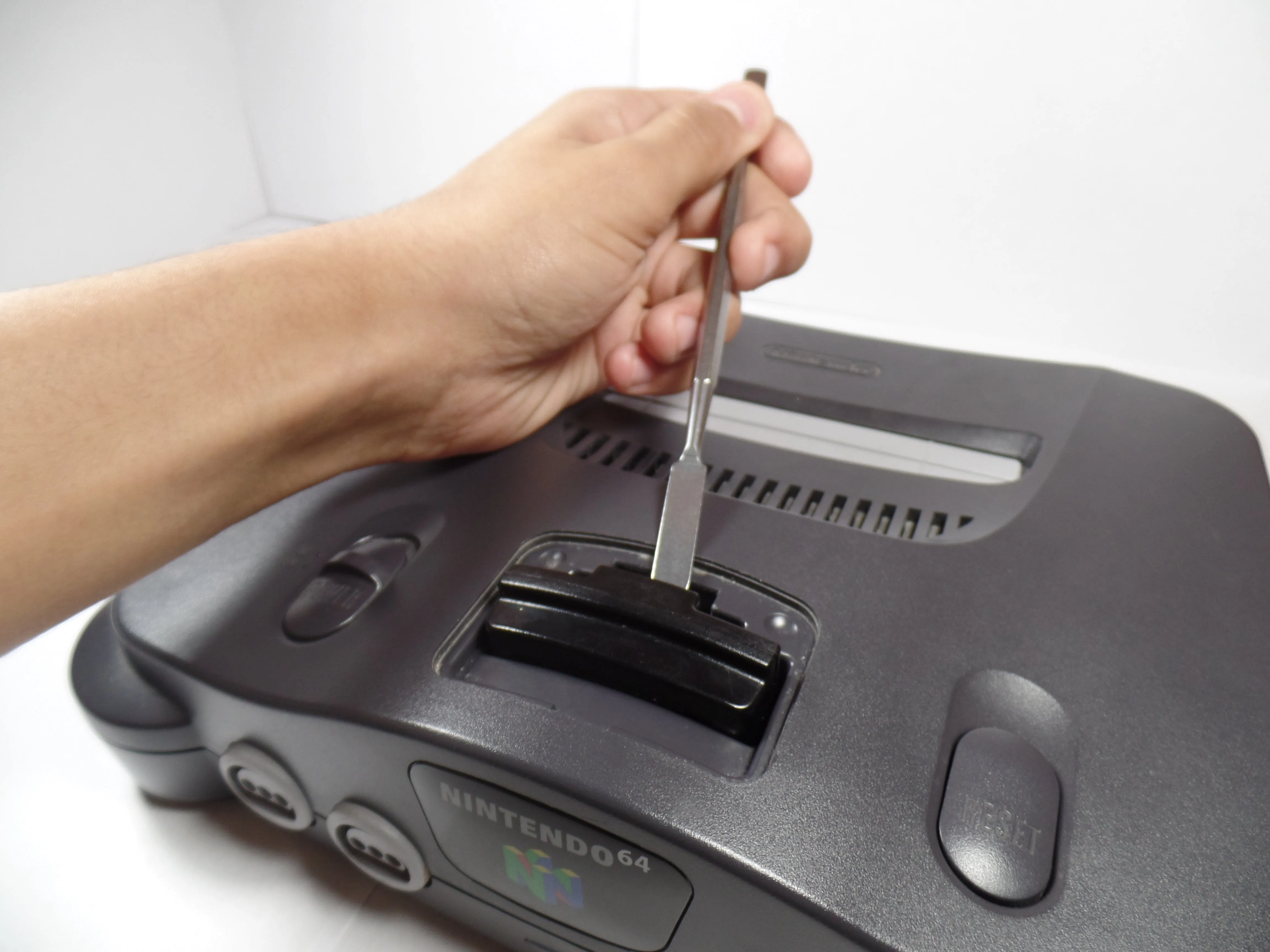

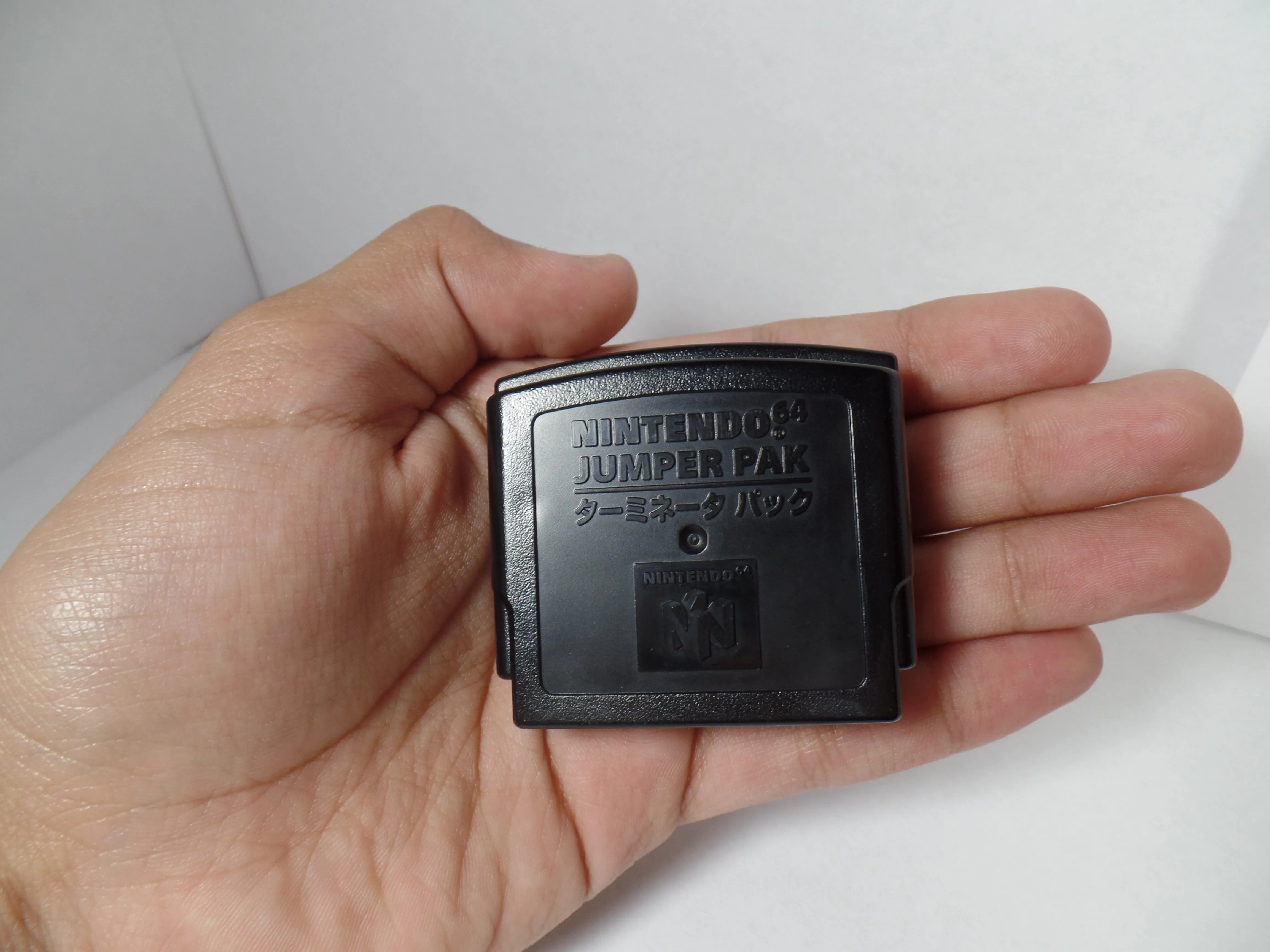

• С помощью металлической лопатки извлеките из гнезда пакет перемычек и отложите его в сторону.

Шаг 4

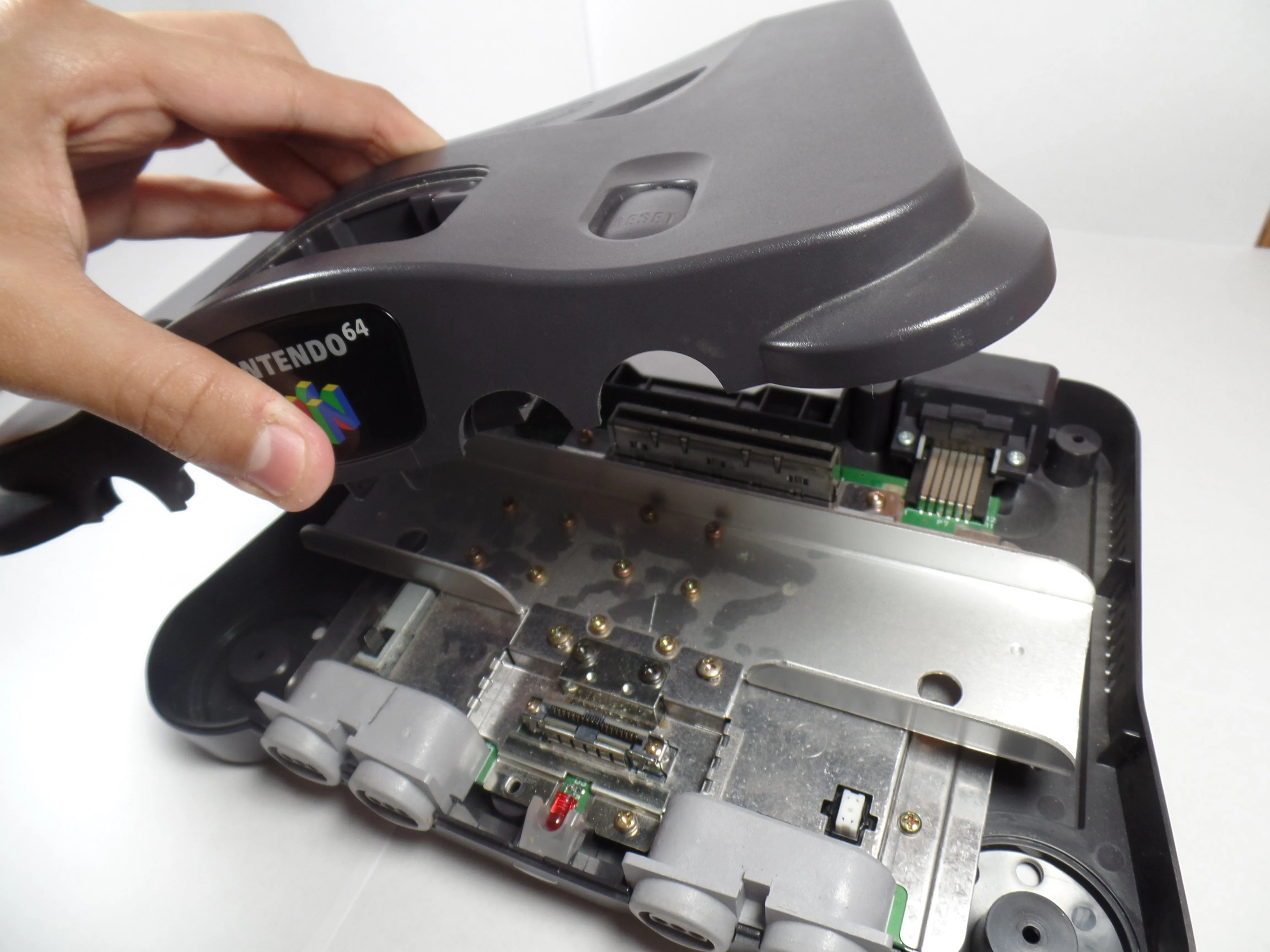

• Переверните консоль вертикально, и верхняя крышка сразу же снимется.

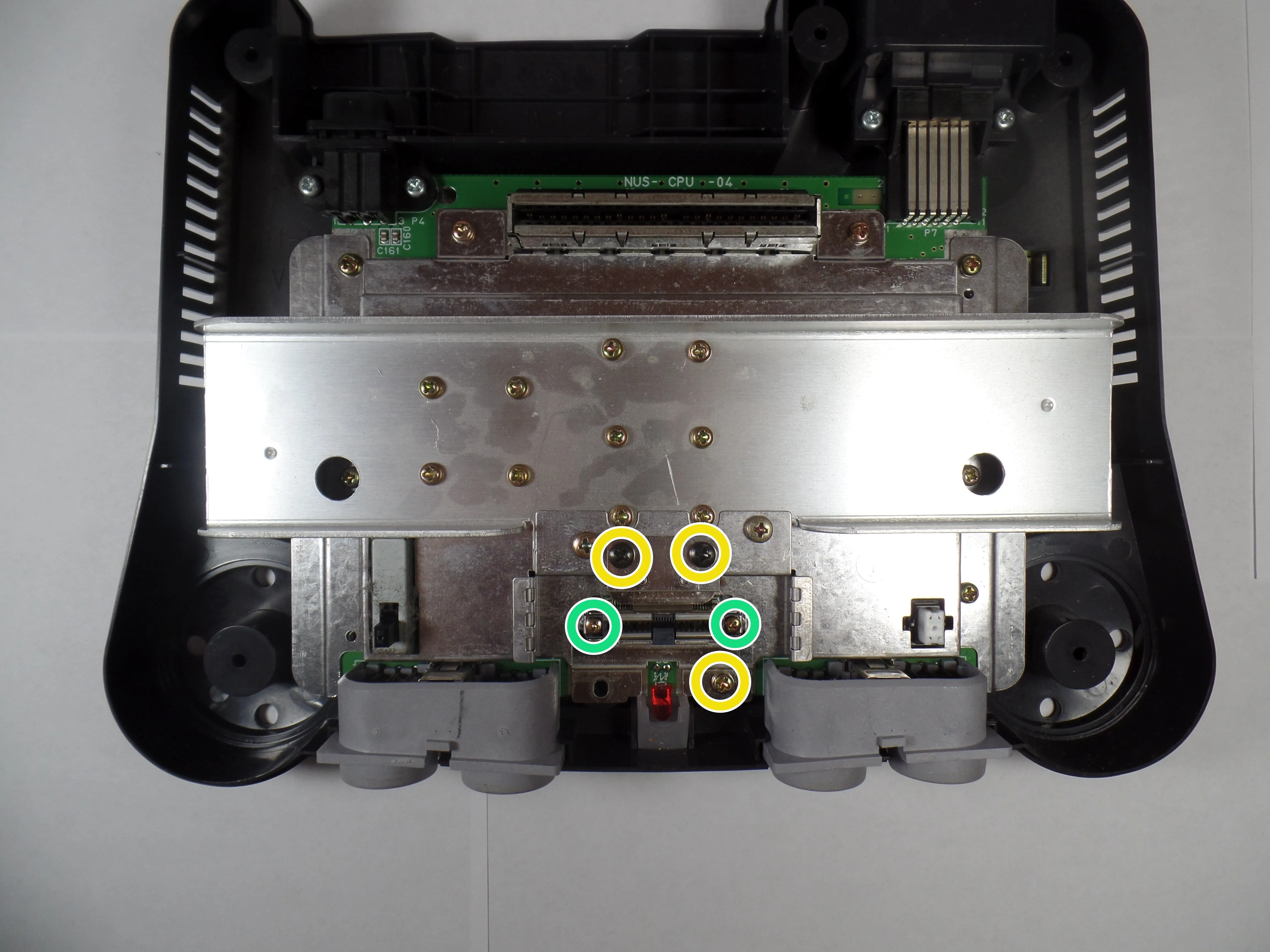

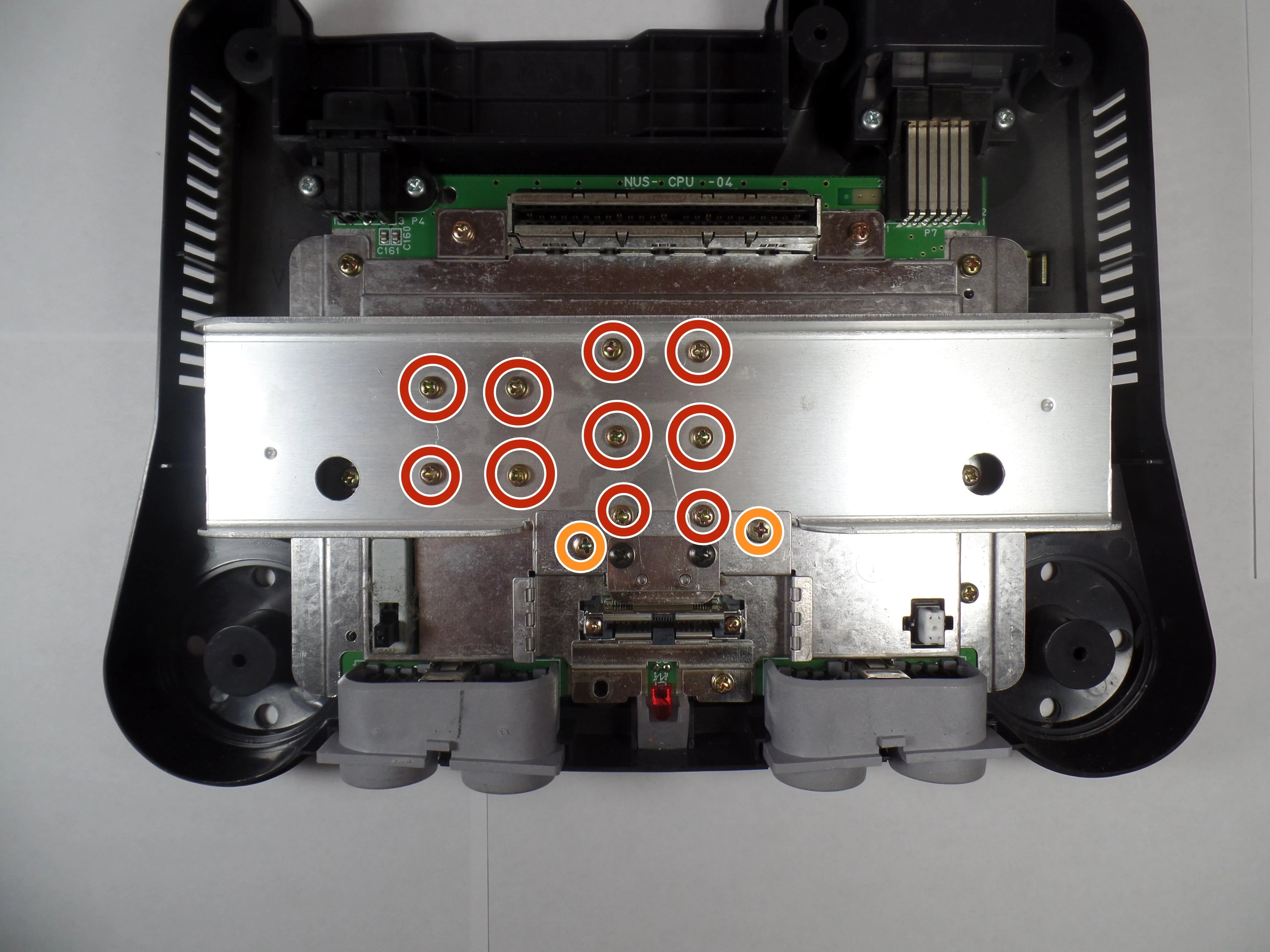

• Отверткой Philips #2 выкрутите 10 винтов крепления перекладины.

• Выверните 2 винта, удерживающие одну часть экрана слота расширения, также с помощью отвертки Philips #2.

• 2 черных винта и один в левой нижней части экрана слота расширения легко вынимаются с помощью Philips #2.

• Наконец, выкрутите 2 длинных винта с двух концов слота с помощью Philips #0.

Шаг 5

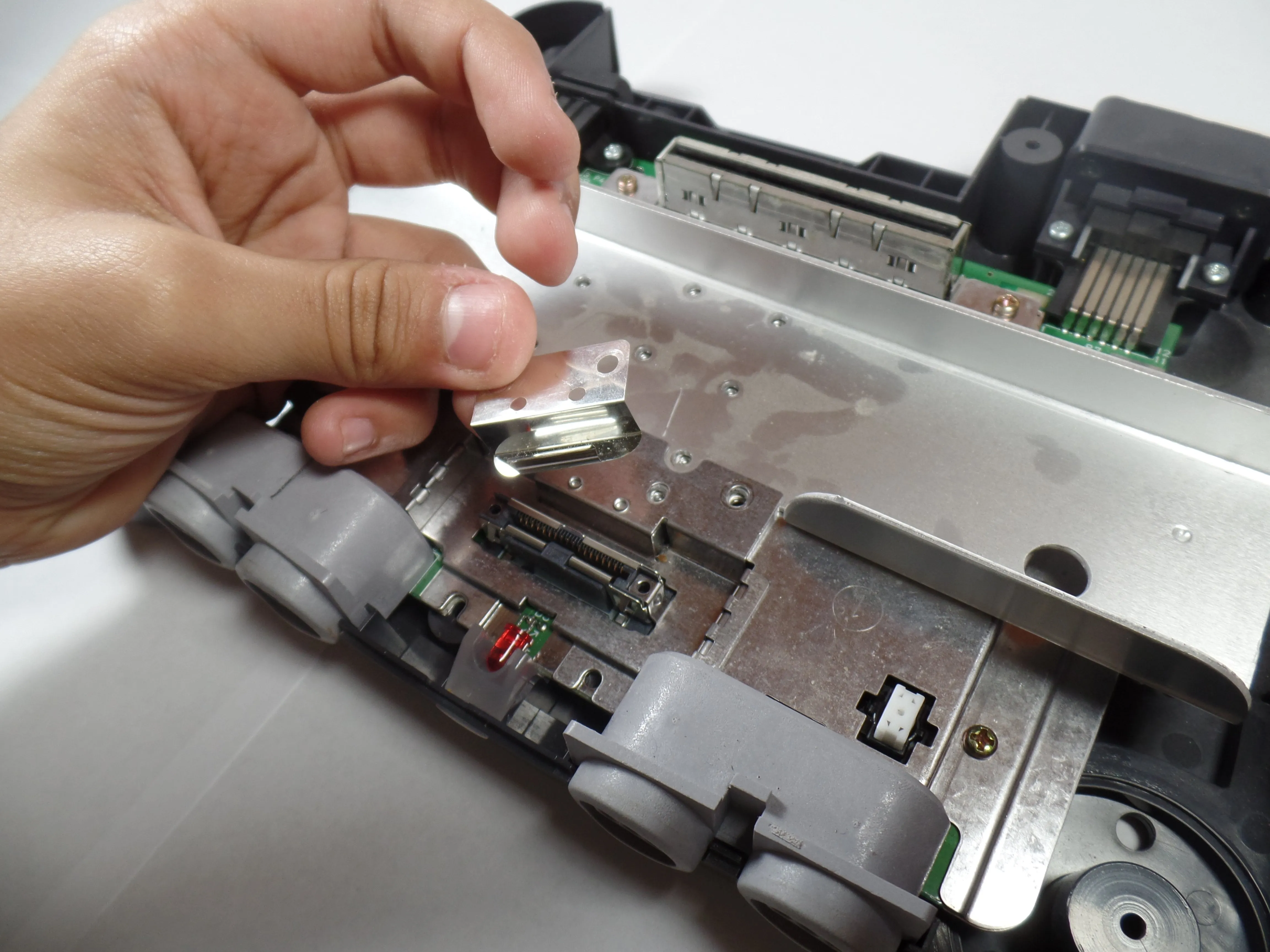

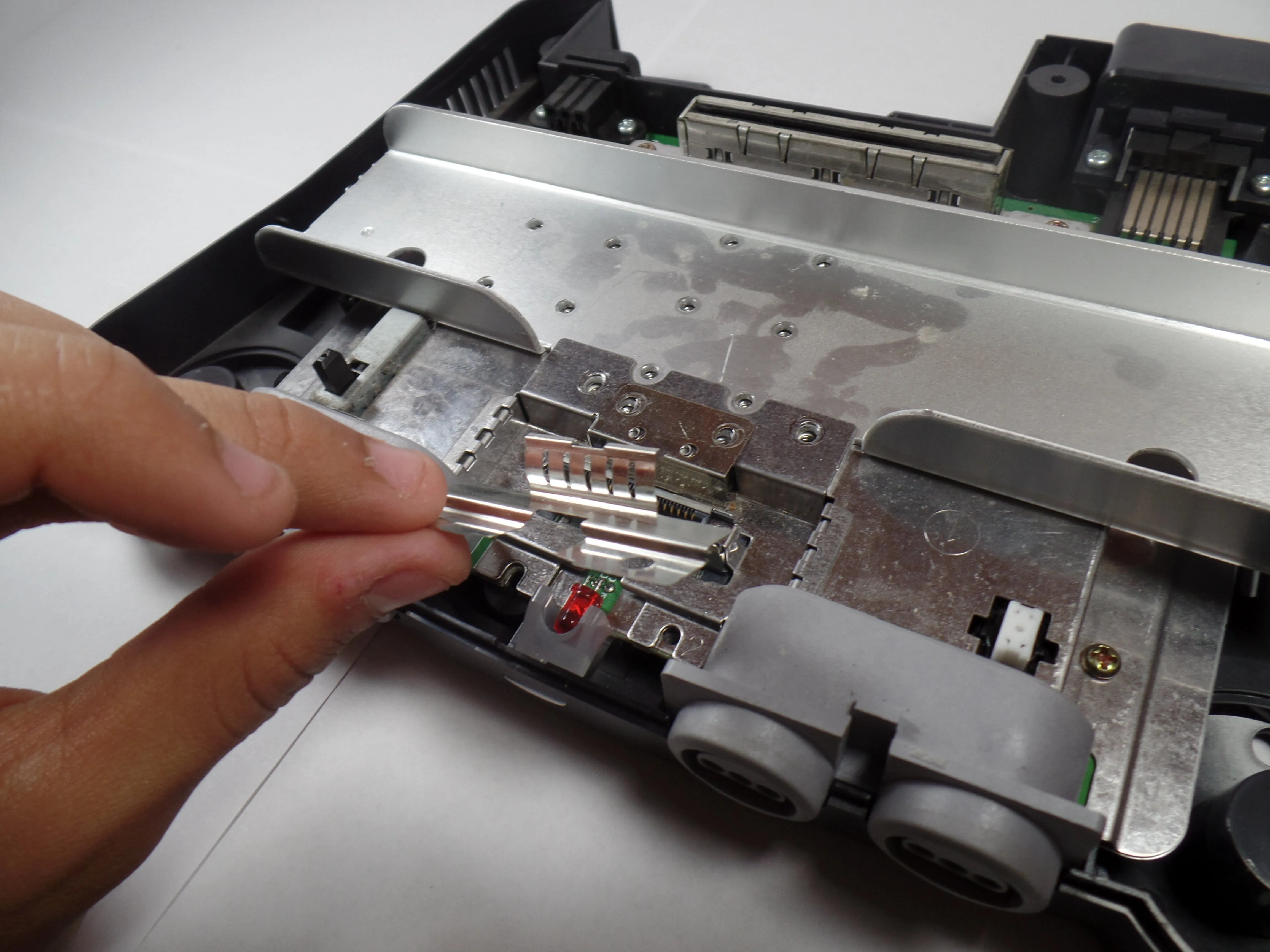

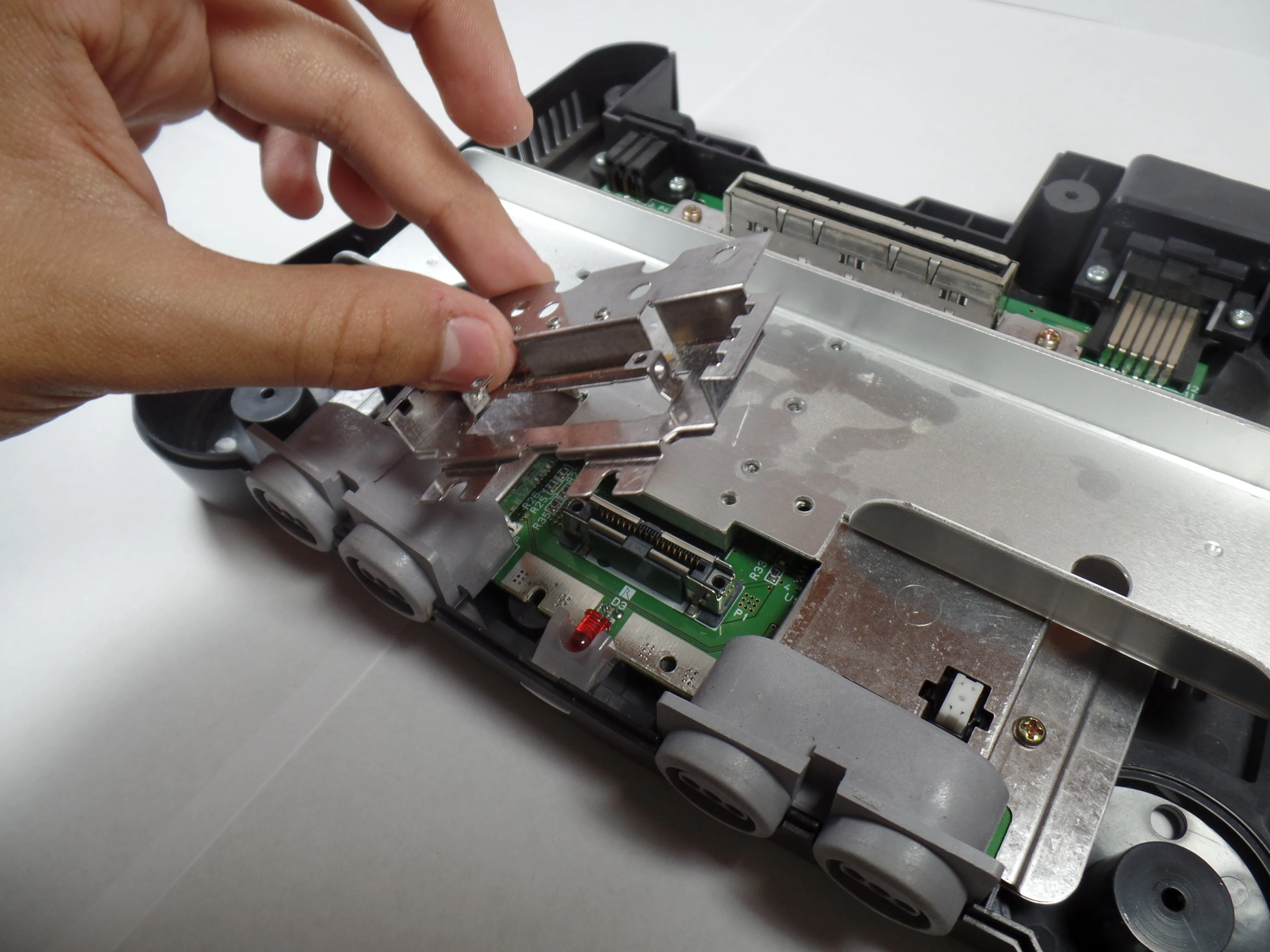

• Снимите 3 части экрана слота расширения.

• Убедитесь, что эти части удалены ДО снятия перекладины радиатора.

Шаг 6

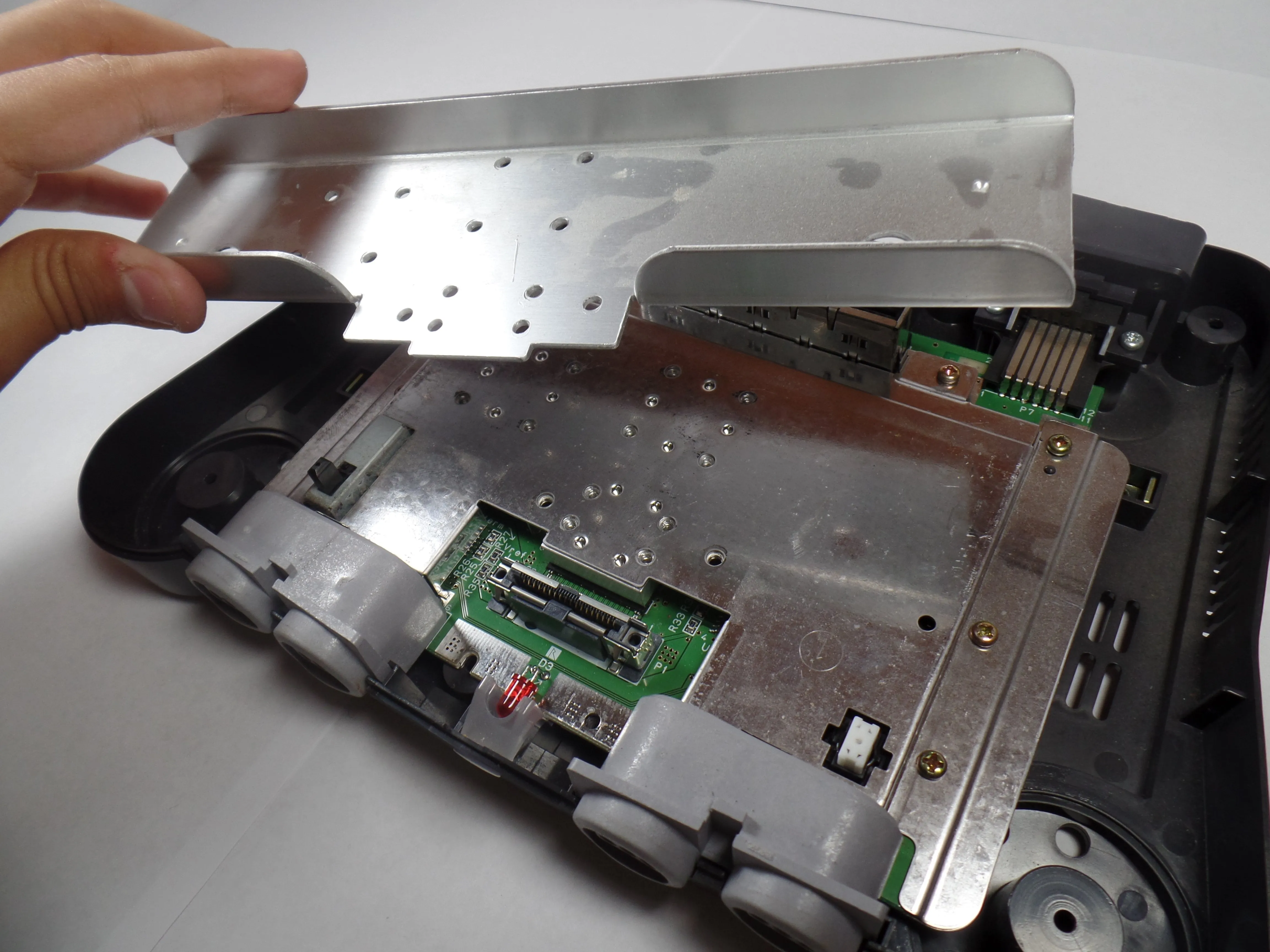

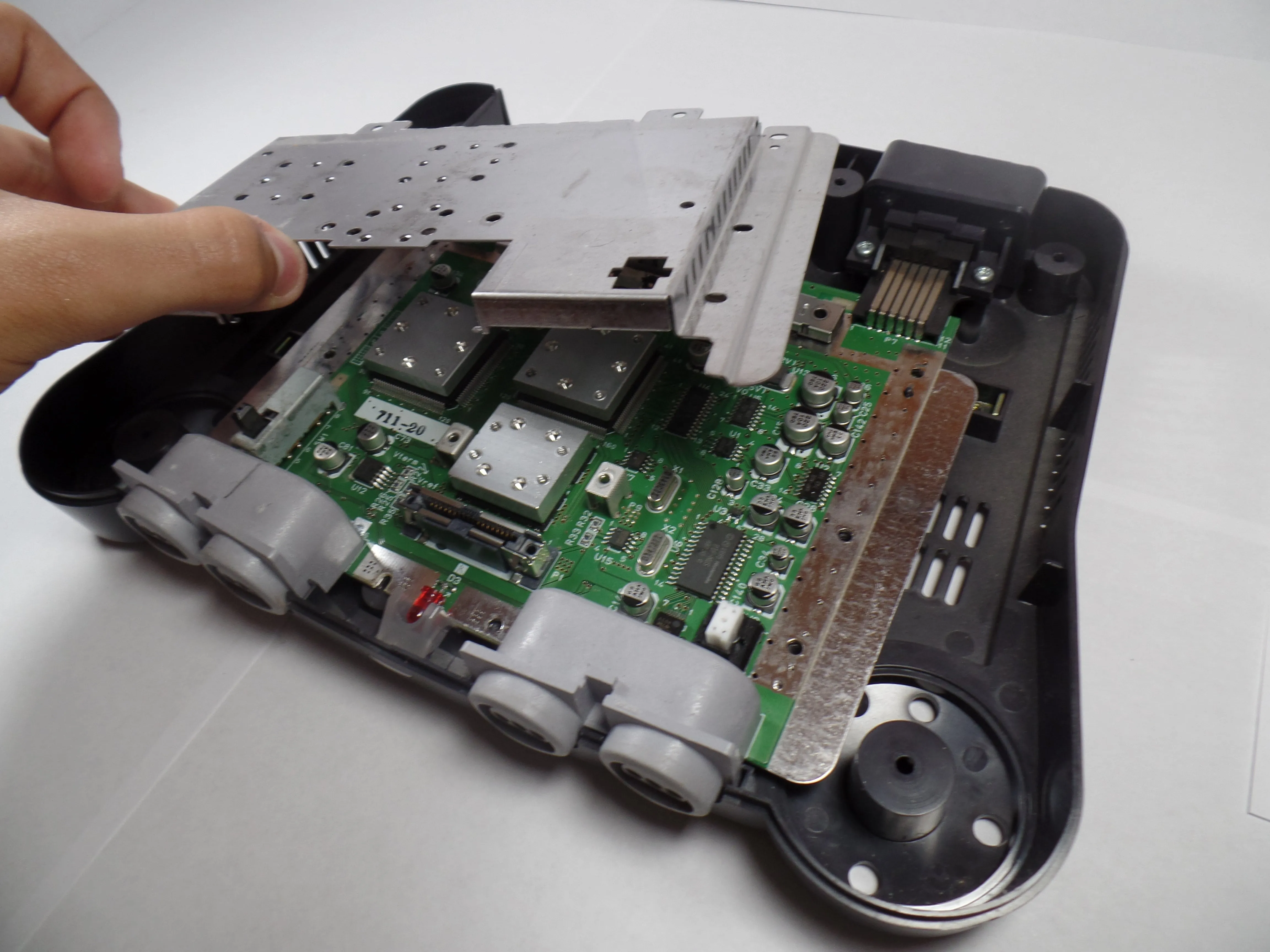

• Перекладина радиатора снимается, что открывает нам доступ к экрану материнской платы.

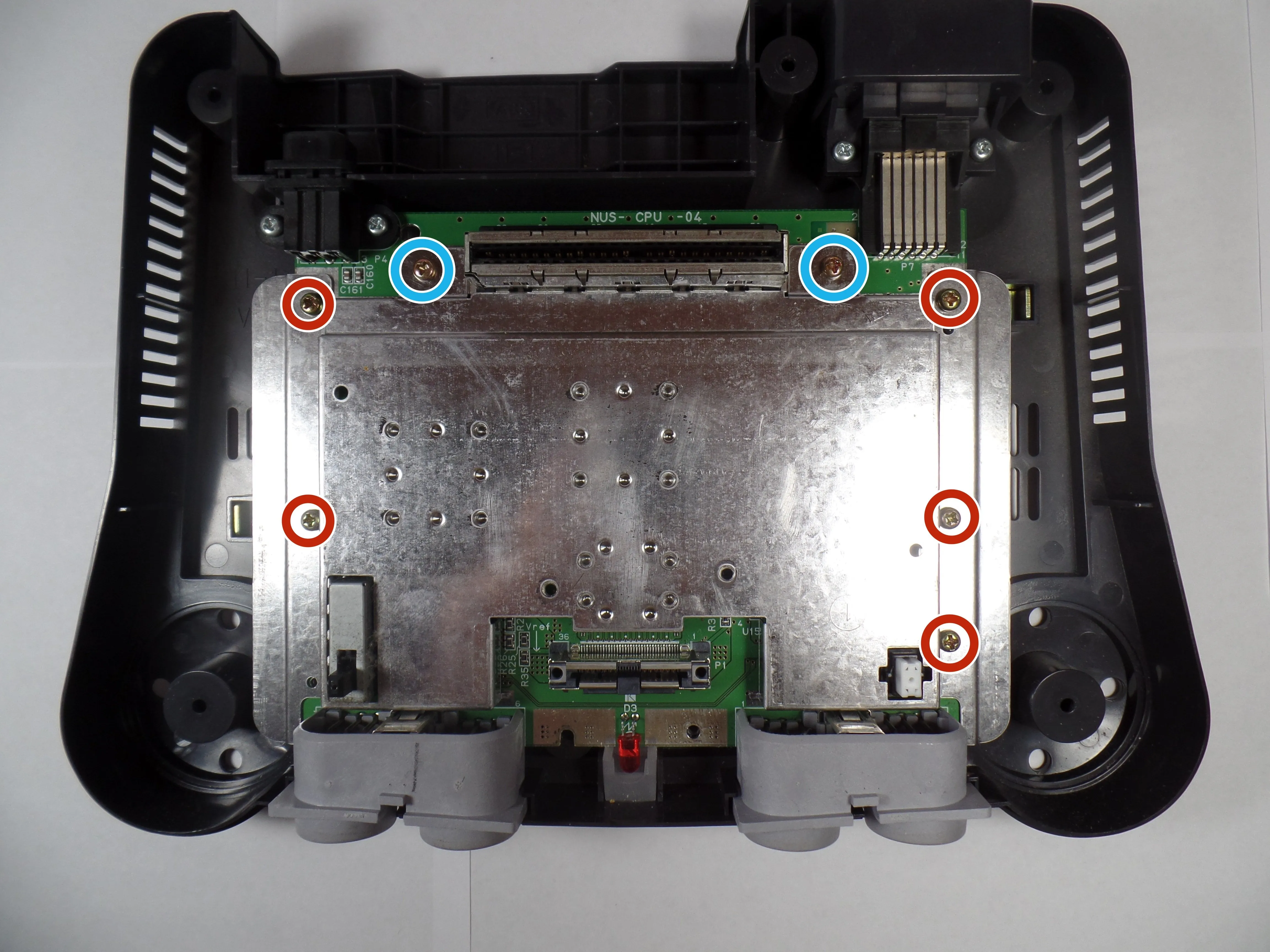

• 5 винтов с двух сторон экрана быстро откручиваются с помощью Philips #2.

• Два винта с каждой стороны слота Game Pak довольно длинные и откручиваются с помощью Philips #2.

• После этого щит сразу же соскальзывает, позволяя нам взглянуть на источник питания Nintendo 64.

Шаг 7

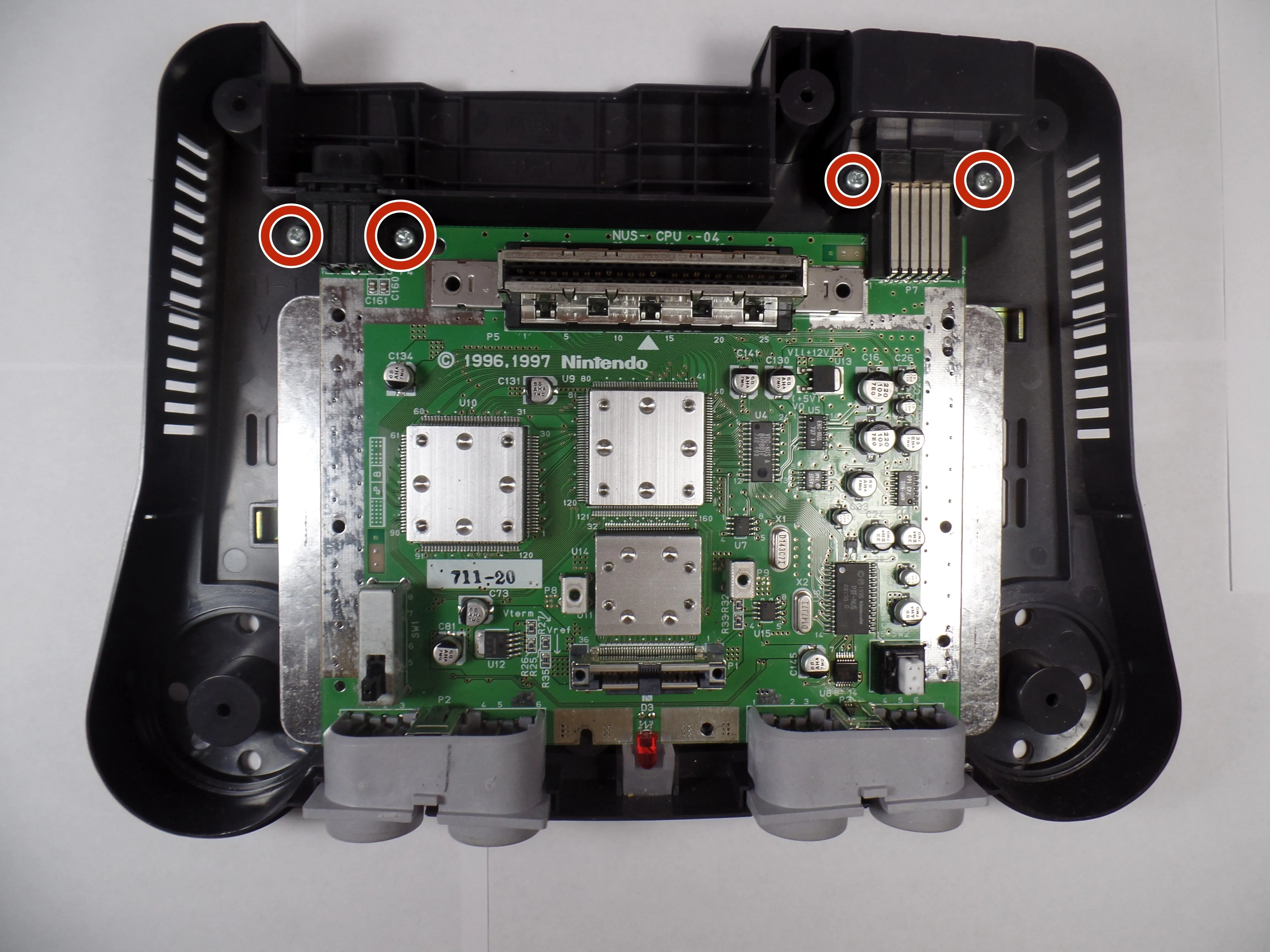

• На материнской плате находятся 3 ярко выраженных стальных блока, что говорит о том, что все самое важное находится под ней. Но прежде чем снимать их, лучше извлечь материнскую плату из нижней части корпуса.

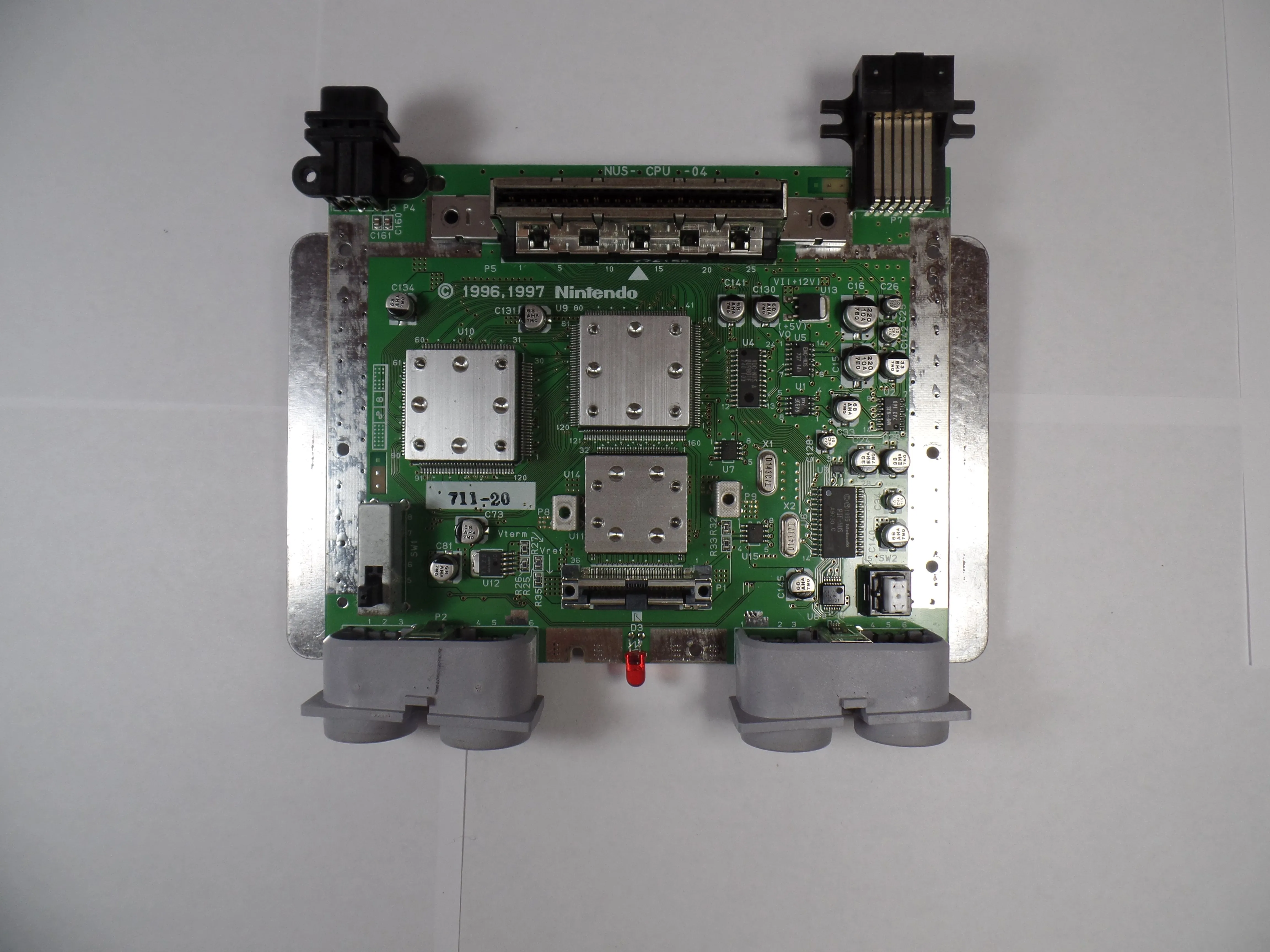

• Чтобы снять материнскую плату, выкрутите 4 винта Philips #2 из двух задних портов ввода/вывода, что позволит извлечь материнскую плату.

Шаг 8

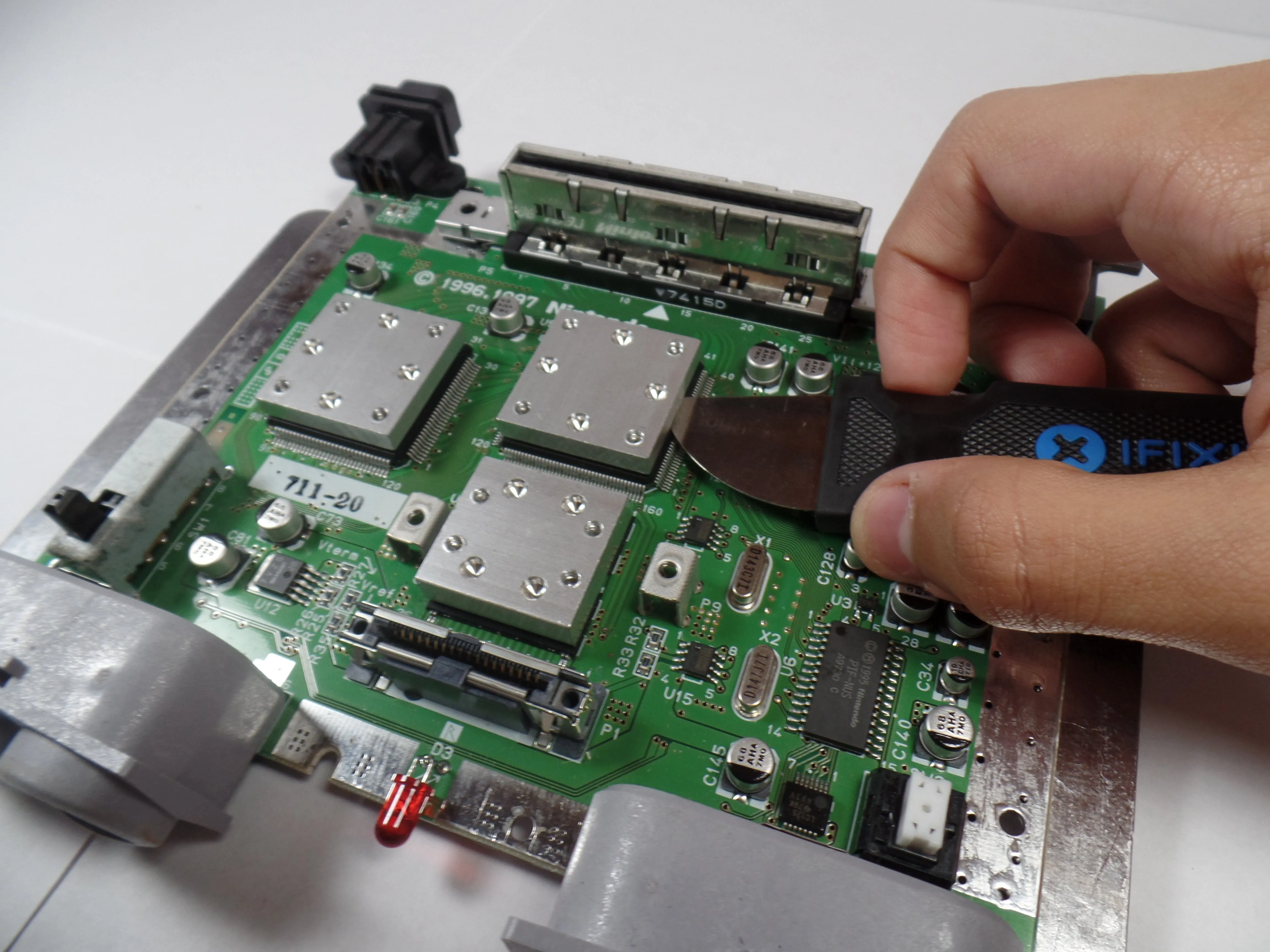

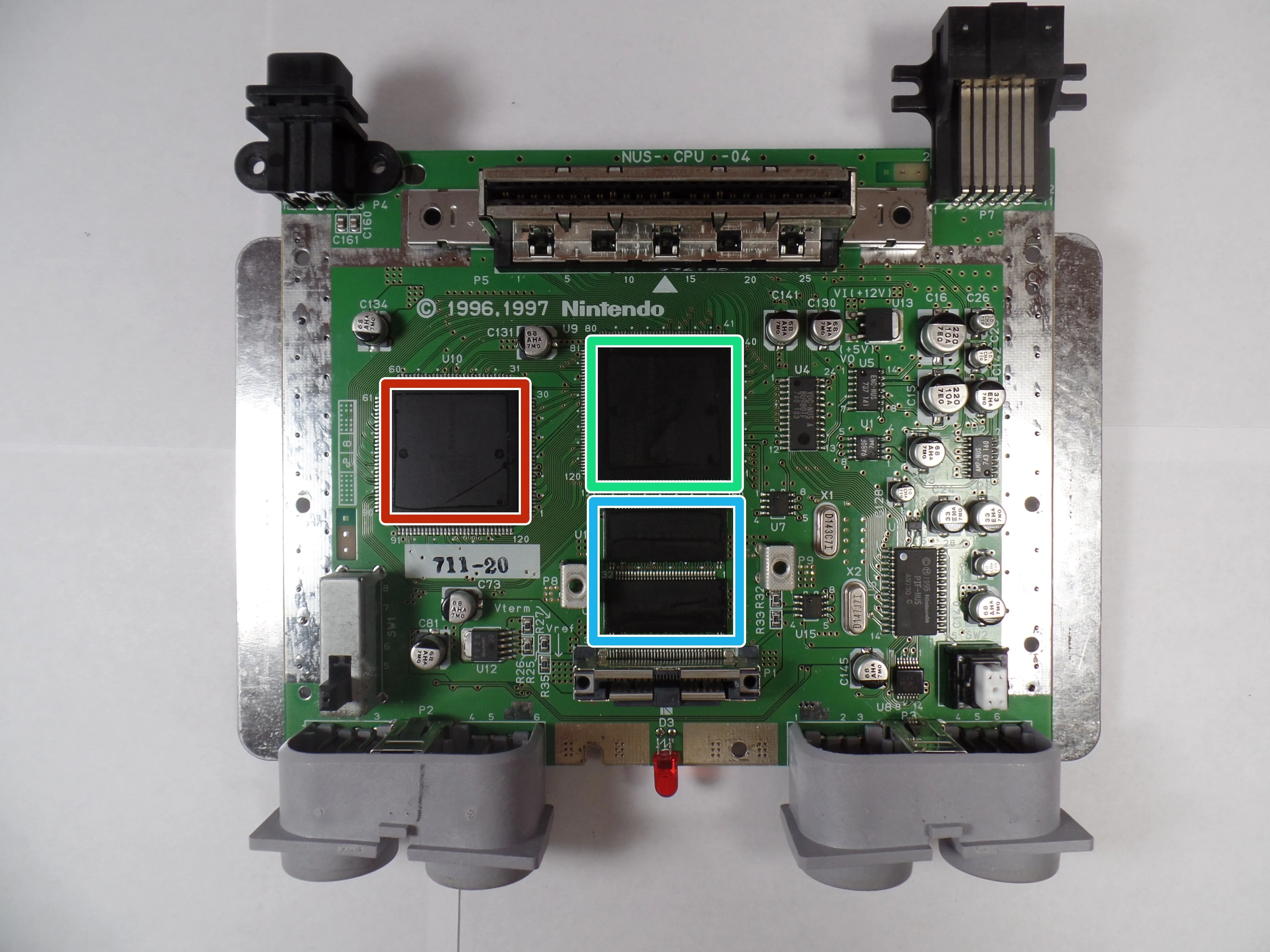

• Подцепите радиатор каждой микросхемы, открыв доступ к процессорам консоли.

• Nintendo CPU-NUS-A

• Nintendo RCP-NUS

• Nintendo RDRAM18-NUS-B (2 модуля по 2 МБ)

Комментарии к шагу

Провел небольшое исследование, очевидно, что не стоит отрывать радиаторы, если вы планируете собрать блок обратно и у вас нет сменных термопрокладок (резиновых квадратиков между чипами и радиаторами, которые держат его вместе), иначе при сборке между чипами и радиаторами образуются небольшие зазоры, что, очевидно, плохо сказывается на охлаждении.

Может ли работать стандартная термопаста Arctic Silver?

Вам понадобятся настоящие термопрокладки, а не термопаста, поскольку их толщина необходима для того, чтобы радиаторы доходили до основного теплораспределителя (с помощью 10 винтов из шага 4), иначе возникнут условия для перегрева.

Я просто хотел узнать, какая толщина термопрокладок мне нужна, потому что по какой-то причине я могу найти размеры для GameCube и wii, но ничего не могу найти для N64.

Шаг 9

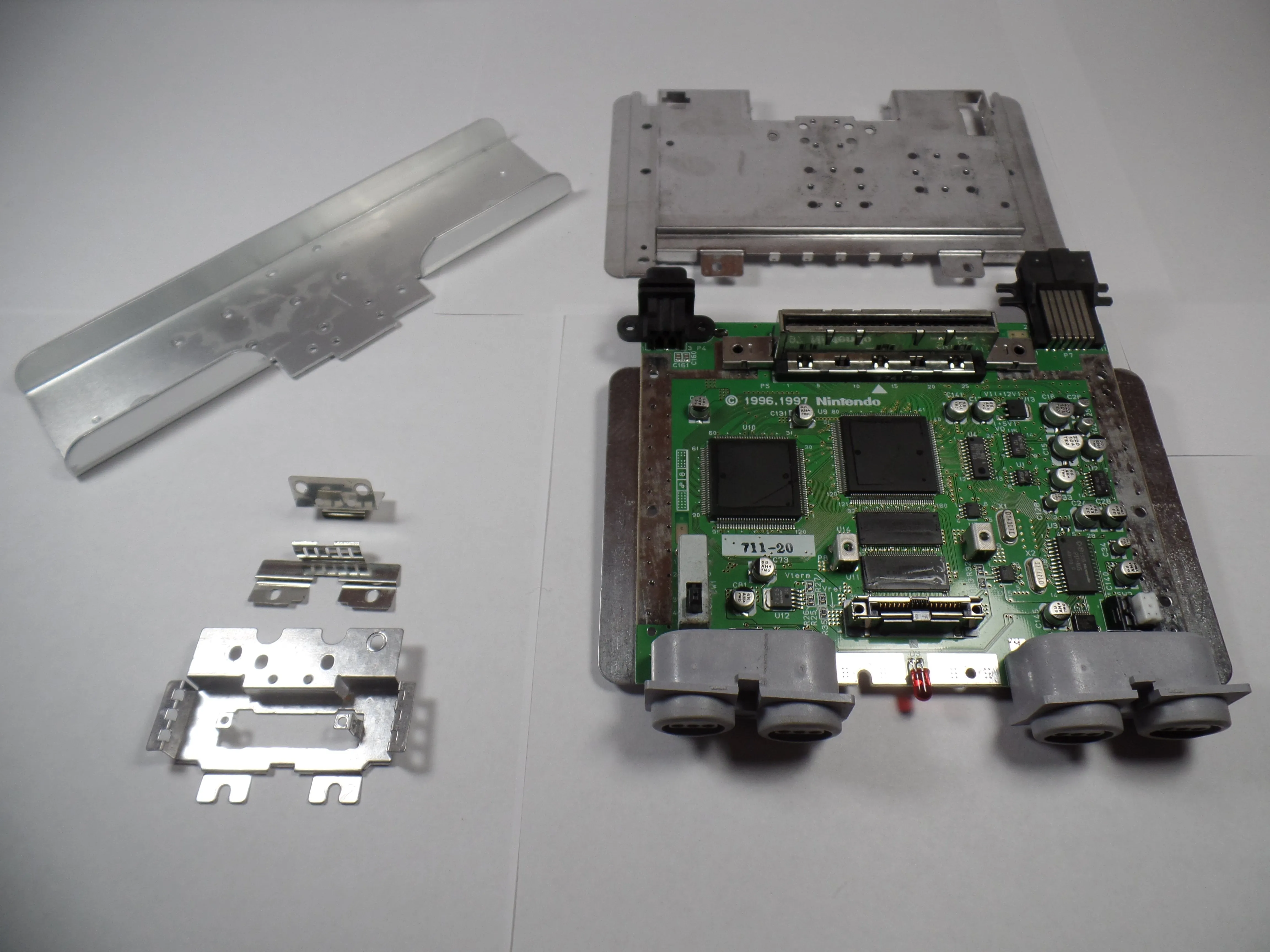

• Вот и завершился успешный разбор одной из величайших консолей всех времен.

Комментарии к статье

Спасибо, этот разбор был очень полезен. Я смог открыть N64 и почистить коррозию между некоторыми контактами, из-за которой она не включалась :D.

Я очень рад это слышать! N64 всегда занимала особое место в моем сердце, ведь это была первая домашняя консоль, которая у меня появилась.
