Разборка контроллера Nintendo 64

Разборка контроллера Nintendo 64

Что вам нужно

Инструменты

  • Отвертка Phillips #1
    Отвертка Phillips #1 | Источник - ifixit.com
  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com

Шаг 1 Разбор контроллера Nintendo 64

Разбор контроллера Nintendo 64, Разбор контроллера Nintendo 64: шаг 1, изображение 1 из 3
Разбор контроллера Nintendo 64, Разбор контроллера Nintendo 64: шаг 1, изображение 1 из 3 | Источник - ifixit.com
Разбор контроллера Nintendo 64, разбор контроллера Nintendo 64: шаг 1, изображение 2 из 3
Разбор контроллера Nintendo 64, Разбор контроллера Nintendo 64: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Разбор контроллера Nintendo 64, разбор контроллера Nintendo 64: шаг 1, изображение 3 из 3
Разбор контроллера Nintendo 64, Разбор контроллера Nintendo 64: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Полюбуйтесь на славное лицо ретро-контроллера, а затем забудьте о нем, потому что в оставшейся части разборки вы будете переворачивать контроллер.

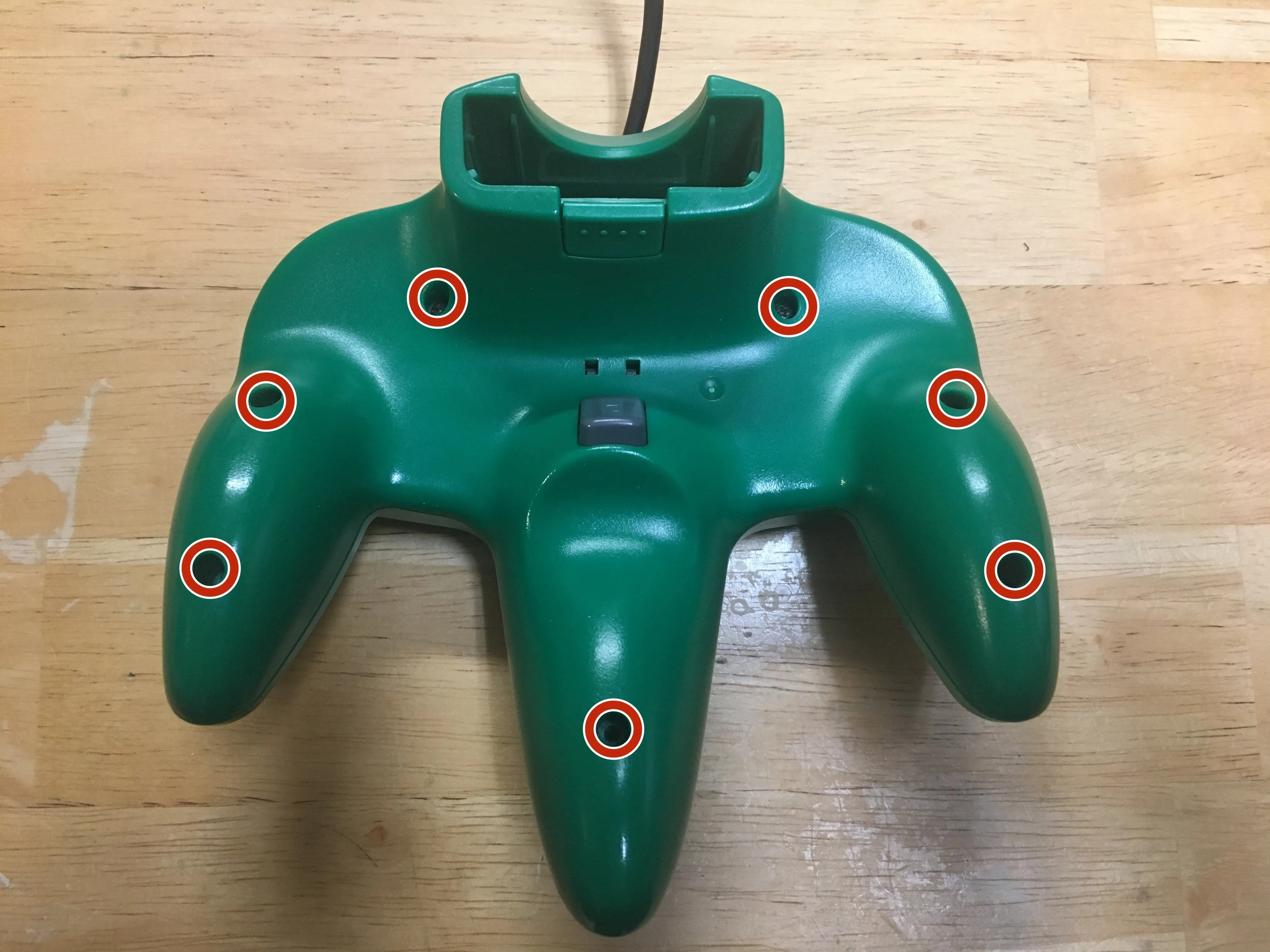

  • Используйте Philips размера #1, чтобы открутить 7 винтов на задней панели контроллера.

  • Используйте Philips размера #0, чтобы открутить меньшие винты в слоте контроллера.

Шаг 2

Разбор контроллера Nintendo 64: шаг 2, изображение 1 из 1
Разбор контроллера Nintendo 64: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Снимите заднюю панель. Теперь вы можете увидеть:

  • Вход питания

  • слот для игрового набора

  • Кнопки триггера в сборе

  • Кнопка Z в сборе

  • Модуль джойстика

Шаг 3

Разбор контроллера Nintendo 64: шаг 3, изображение 1 из 1
Разбор контроллера Nintendo 64: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • С помощью лопатки или аналогичного инструмента осторожно подденьте блок кнопок Z из модуля джойстика.

  • Выкрутите 3 винта размера #0, которыми крепится модуль джойстика.

  • Отсоедините кабель джойстика от основной платы.

Шаг 4

Разбор контроллера Nintendo 64: шаг 4, изображение 1 из 2
Разбор контроллера Nintendo 64: шаг 4, изображение 1 из 2 | Источник - ifixit.com
Разбор контроллера Nintendo 64: шаг 4, изображение 2 из 2
Разбор контроллера Nintendo 64: шаг 4, изображение 2 из 2 | Источник - ifixit.com

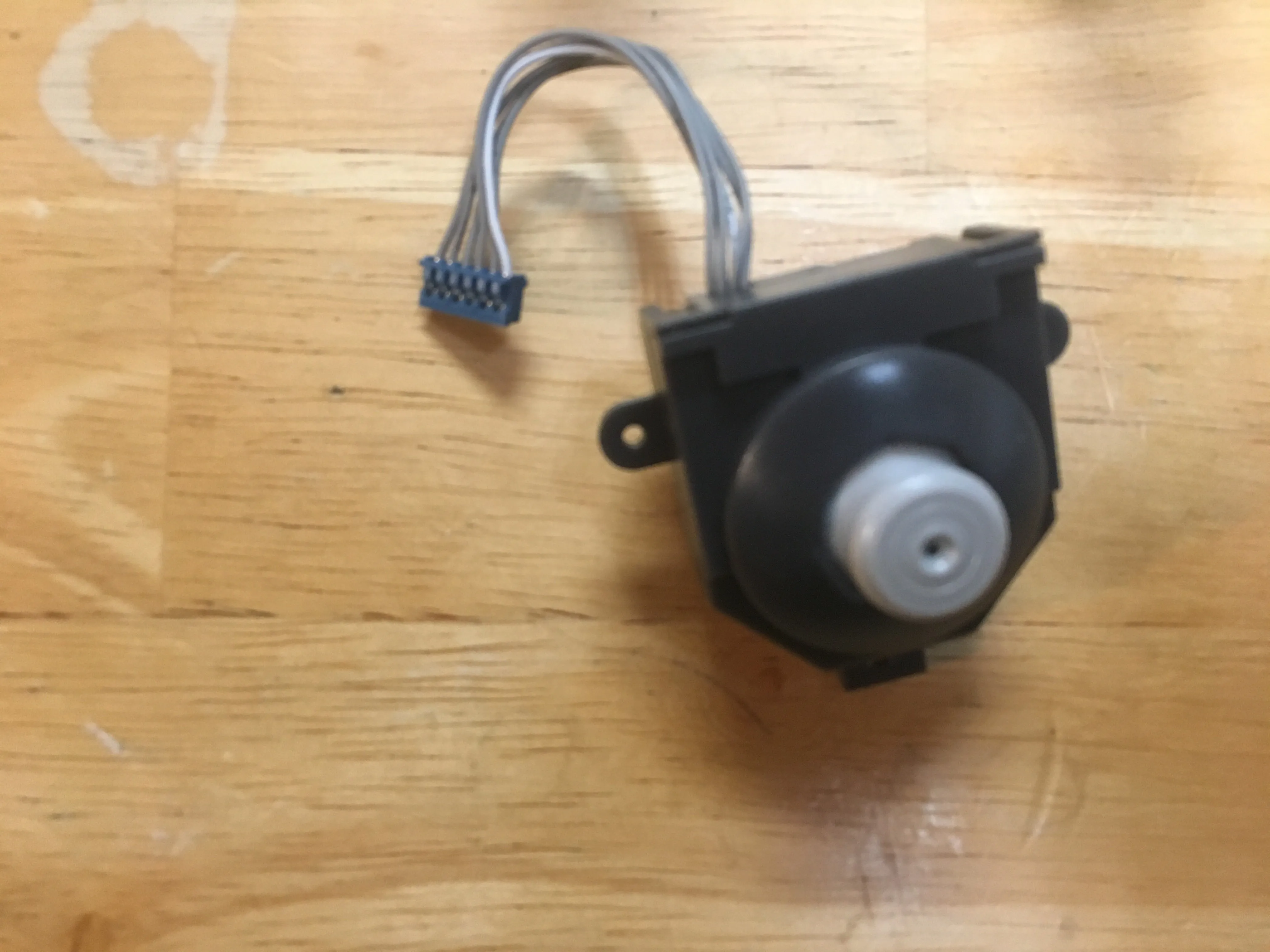

  • Снимите модуль джойстика.

  • Этот модуль является заменой от стороннего производителя. Ваш может выглядеть иначе.

Шаг 5

Разбор контроллера Nintendo 64: шаг 5, изображение 1 из 2
Разбор контроллера Nintendo 64: шаг 5, изображение 1 из 2 | Источник - ifixit.com
Разбор контроллера Nintendo 64: шаг 5, изображение 2 из 2
Разбор контроллера Nintendo 64: шаг 5, изображение 2 из 2 | Источник - ifixit.com

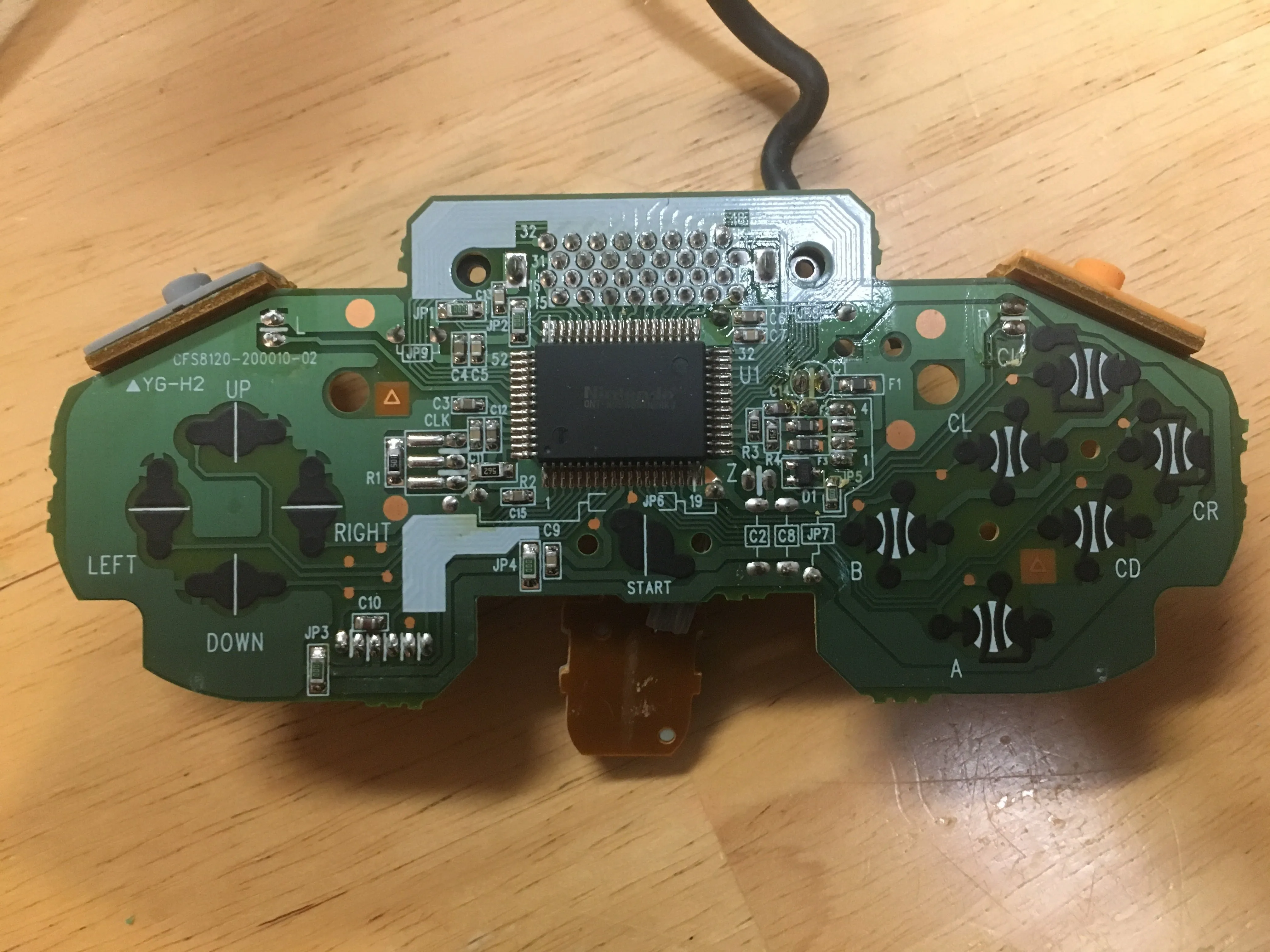

  • Снимите основную плату и триггер в сборе.

  • Теперь ваш контроллер полностью разобран!

Шаг 6

Разбор контроллера Nintendo 64: шаг 6, изображение 1 из 1
Разбор контроллера Nintendo 64: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Полная идентификация микросхем:

  • Для просмотра текста вам может потребоваться увеличить его.
