Введение

Разборка Nintendo 64 Transfer Pak.

Пригодится для ремонта или глубокой чистки.

Что вам понадобится

Детали

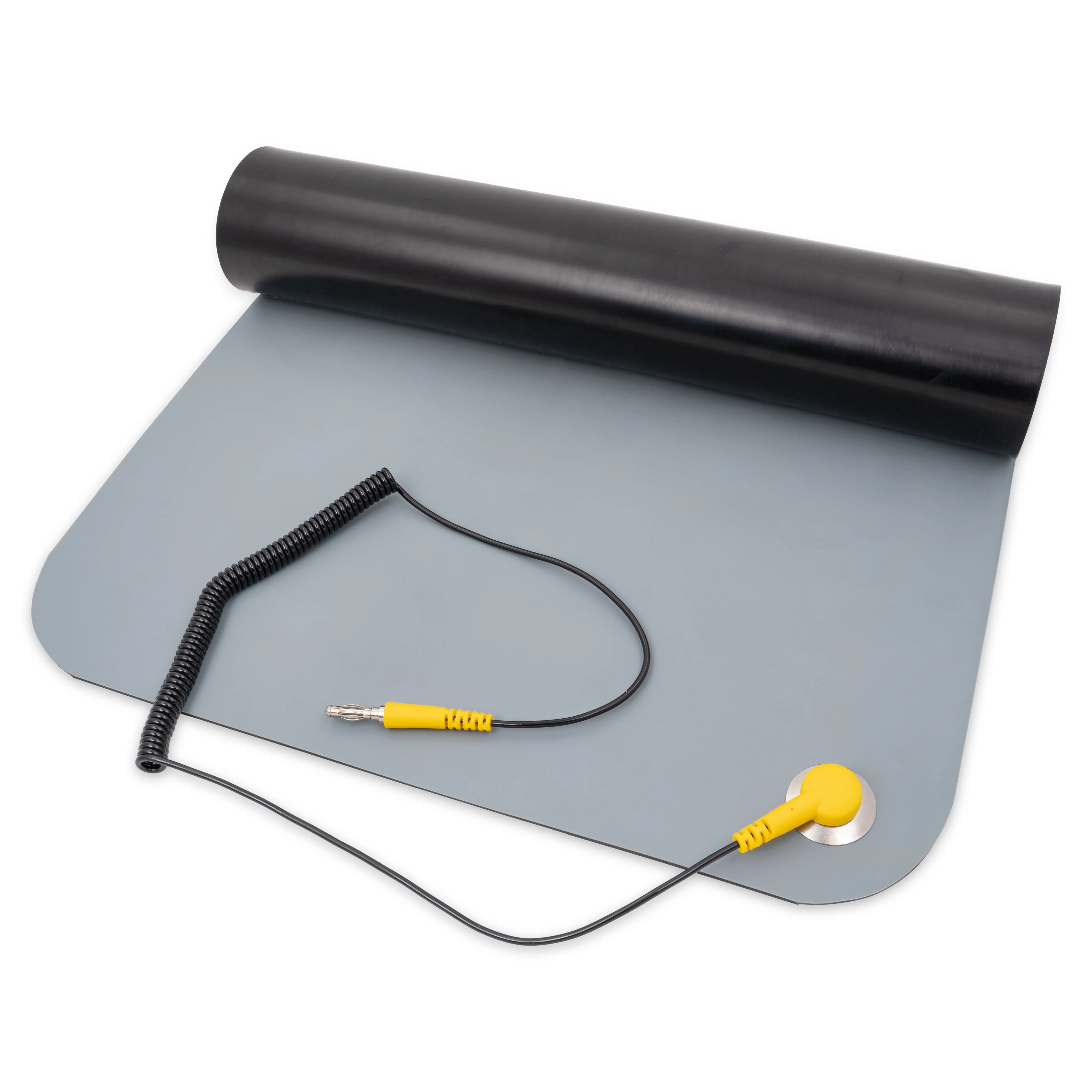

  • Антистатический коврик
    Антистатический коврик | Источник - ifixit.com

Инструменты

  • Отвертка Phillips #00
    Отвертка Phillips #00 | Источник - ifixit.com

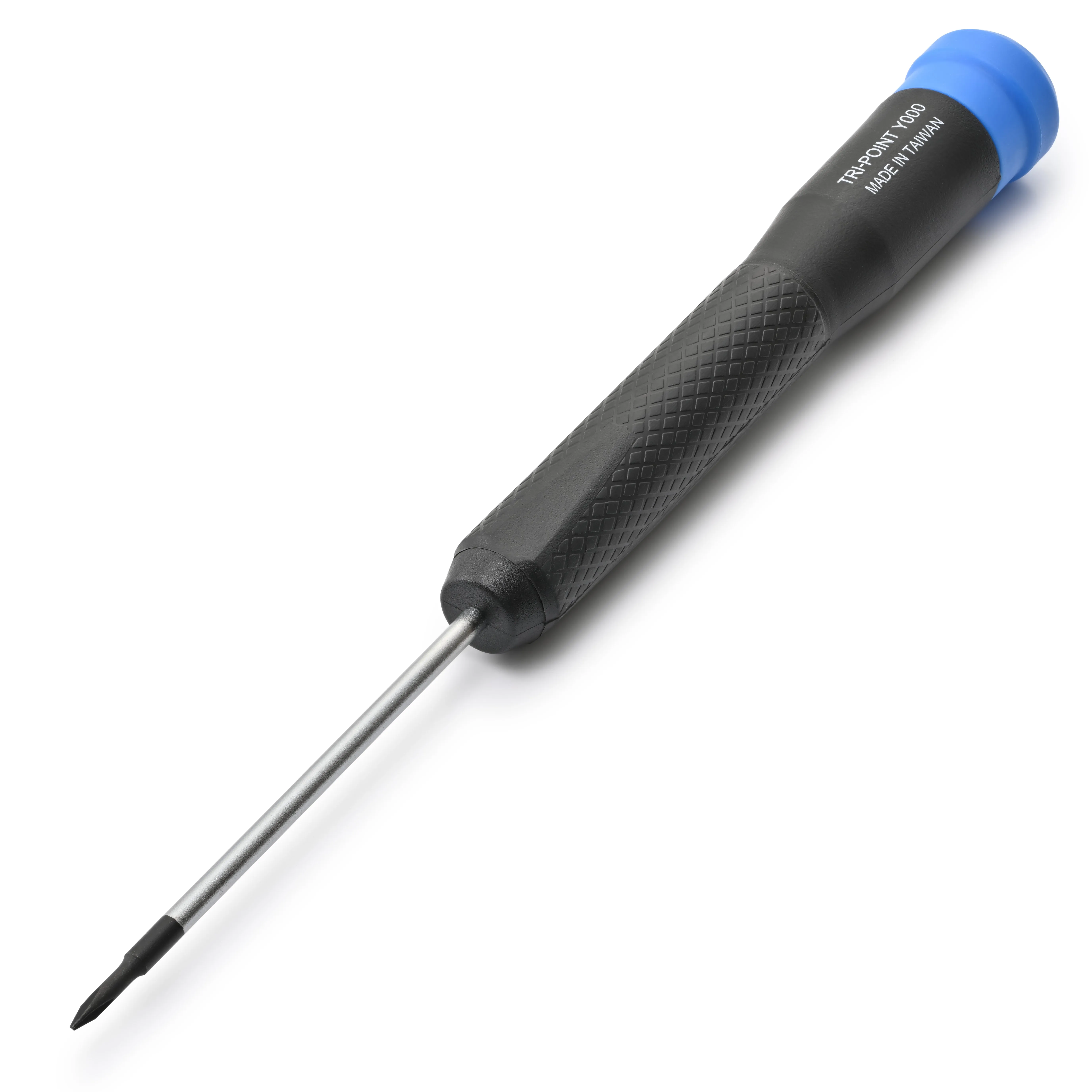

  • Отвертка трехгранная Y000
    Отвертка Tri-point Y000 | Источник - ifixit.com

Шаг 1 Открутите внешние винты

Разбор Nintendo 64 Transfer Pak, откручивание внешних винтов: шаг 1, изображение 1 из 1
Разборка Nintendo 64 Transfer Pak, извлечение внешних винтов: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • С той стороны, где находятся картриджи для геймбоя, открутите 4 винта (это Y-образные винты, вы можете использовать головку Y 2.0 или 2.3). После этого должна отсоединиться верхняя крышка.

Шаг 2. Отсоедините ленточный кабель и плату.

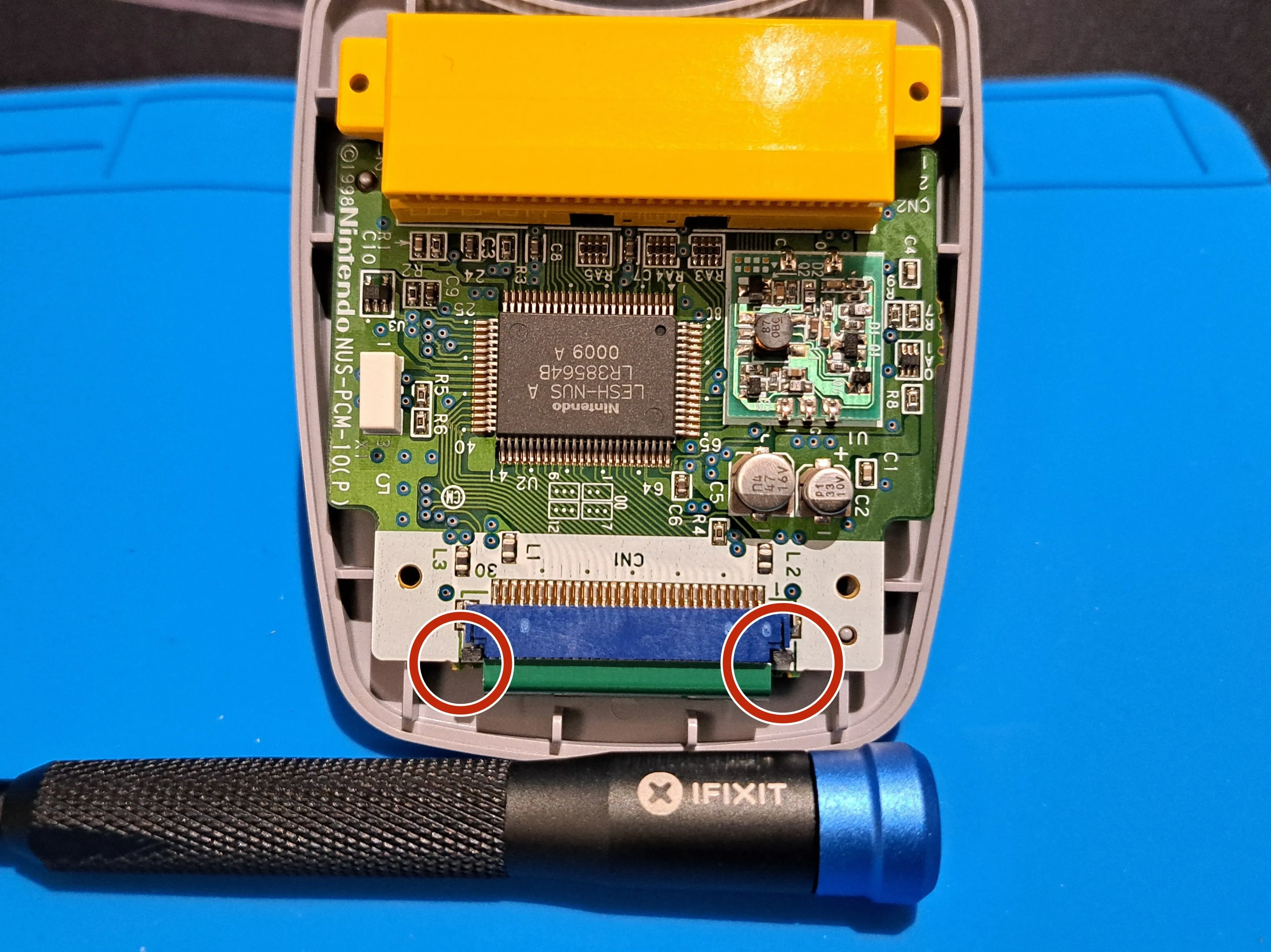

Разборка Nintendo 64 Transfer Pak, извлечение ленточного кабеля и платы.: шаг 2, изображение 1 из 1
Разборка Nintendo 64 Transfer Pak, извлечение ленточного кабеля и платы.: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Осторожно потяните назад 2 маленьких пластиковых рычажка. После этого вы сможете извлечь ленточный кабель и снять плату.

Шаг 3 Извлеките ленточный кабель с обратной стороны

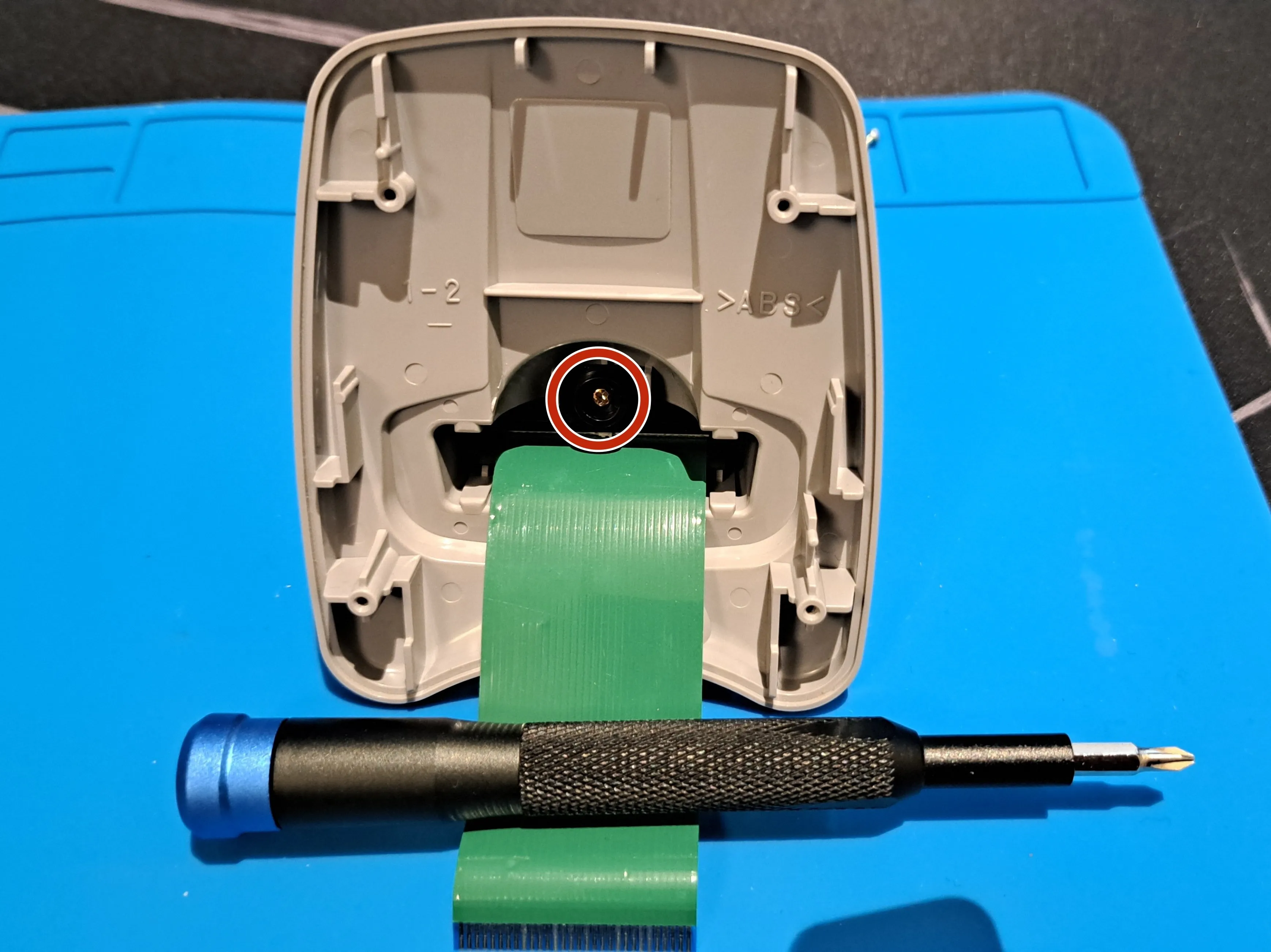

Разборка Nintendo 64 Transfer Pak, извлечение ленточного кабеля с обратной стороны: шаг 3, изображение 1 из 1
Разборка Nintendo 64 Transfer Pak, извлечение ленточного кабеля с задней стороны: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • После снятия платы можно получить доступ к кронштейну, который удерживает разъем, прикрепленный к ленточному кабелю. Вы можете снять его, открутив винт на кронштейне с помощью головки PH0.

Шаг 4 Снимите железную защитную пластину

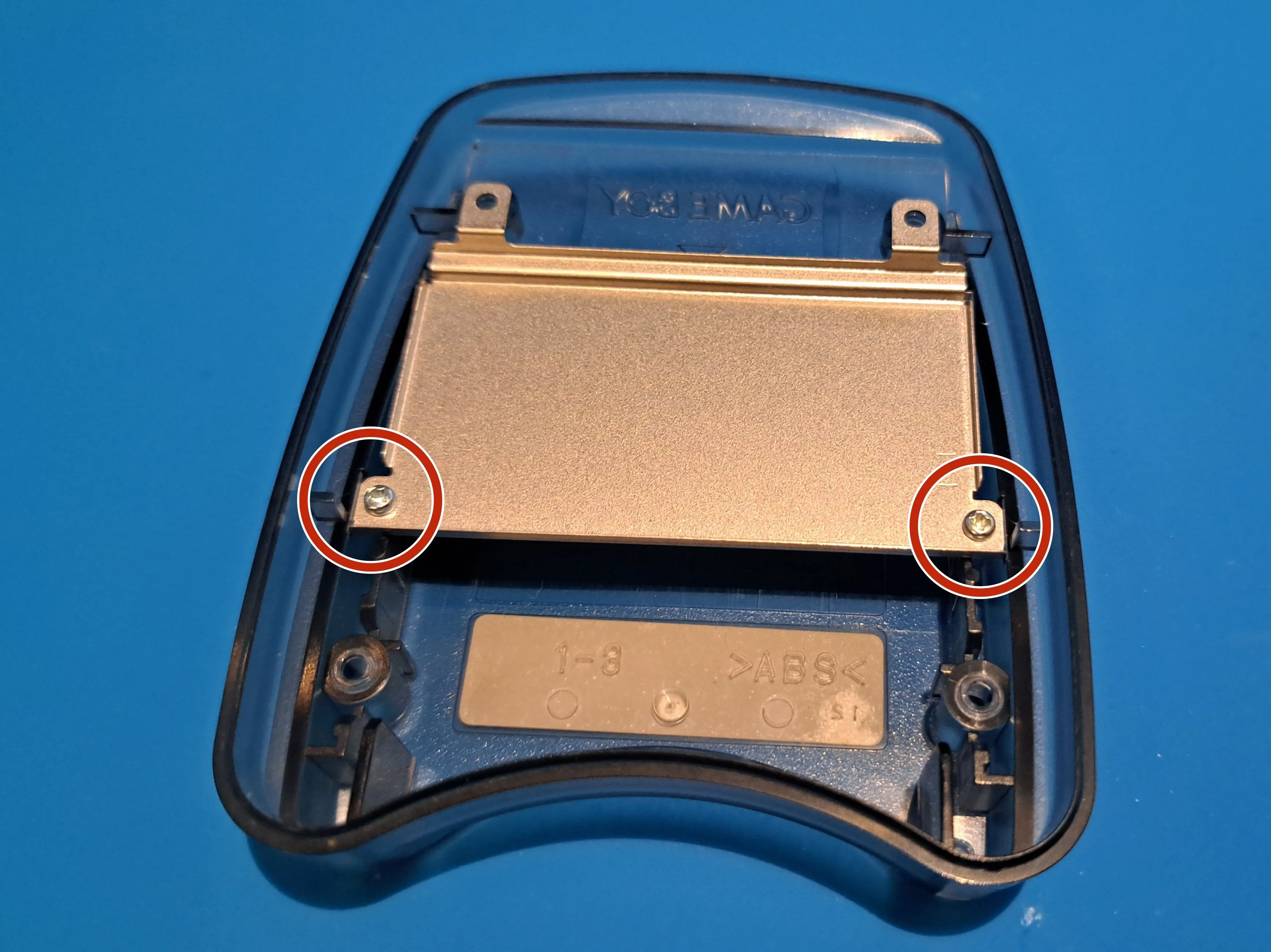

Разбор Nintendo 64 Transfer Pak, снятие железной защитной пластины: шаг 4, изображение 1 из 1
Разборка Nintendo 64 Transfer Pak, снятие железной защитной пластины: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • На снятой верхней крышке из шага 1 открутите 2 винта, как показано на рисунке, с помощью головки PH0.

Шаг 5 Окончательный вид разборки

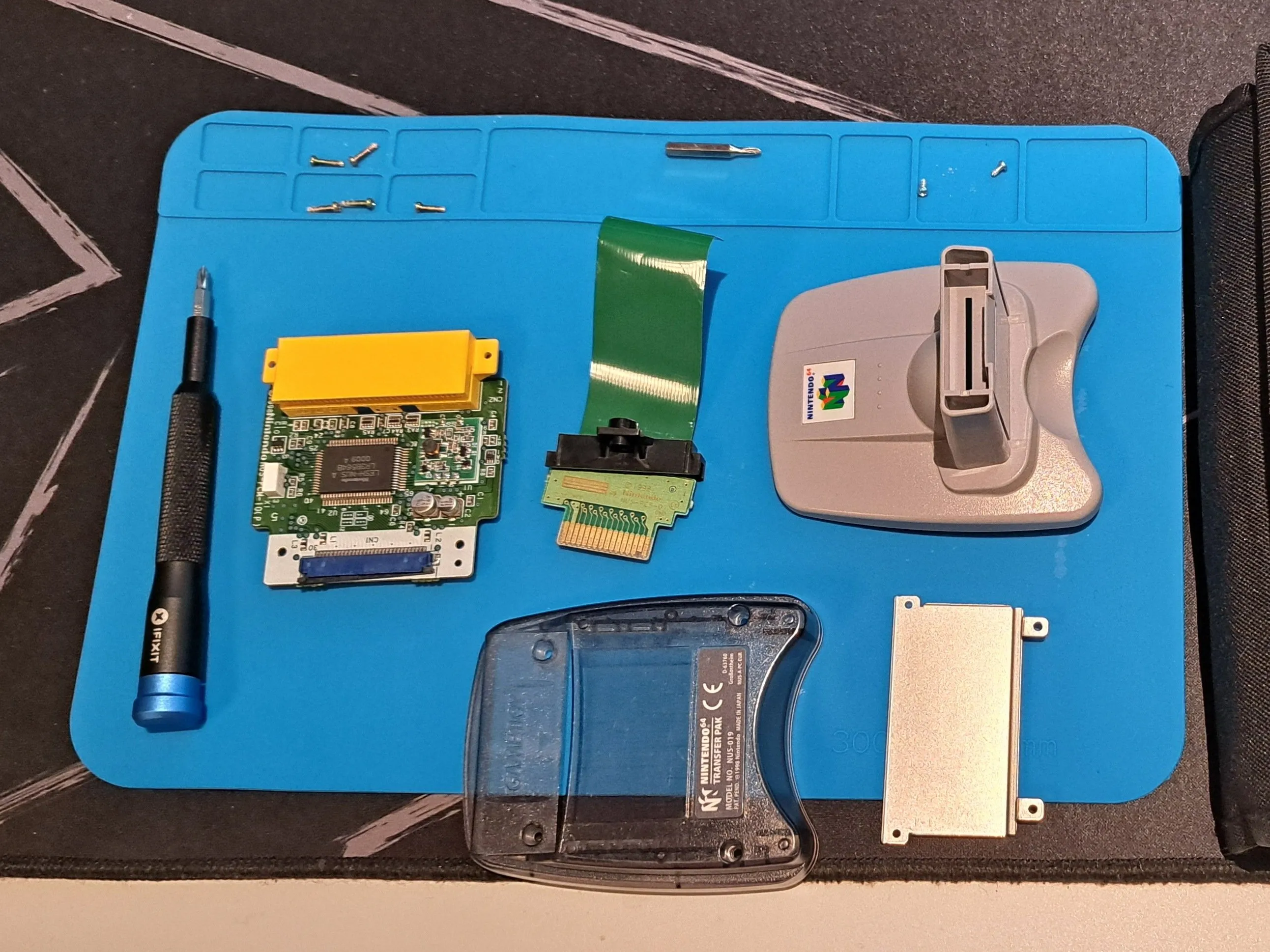

Разборка Nintendo 64 Transfer Pak, окончательный вид разборки: шаг 5, изображение 1 из 1
Разборка Nintendo 64 Transfer Pak, окончательный вид разборки: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Список всех частей по отдельности.
