Разборка Nintendo Classic Mini NES
Введение
Все мы в душе дети, поэтому, когда мы узнали, что Nintendo собирается выпустить новую версию NES в виде ностальгического эмулятора, только более симпатичного, мы были просто в восторге. Как будут выглядеть внутренности обновленной в 2016 году Nintendo Entertainment System 1985 года? После небольшого количества игр... мы отправляемся на разборку, чтобы узнать это!
Хотите узнать о других консолях и разборках? Следите за нами на FacebookTwitter и Instagram чтобы быть в курсе всех событий, связанных с ремонтом!
Что вам понадобится
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Пинцет | Источник - ifixit.com

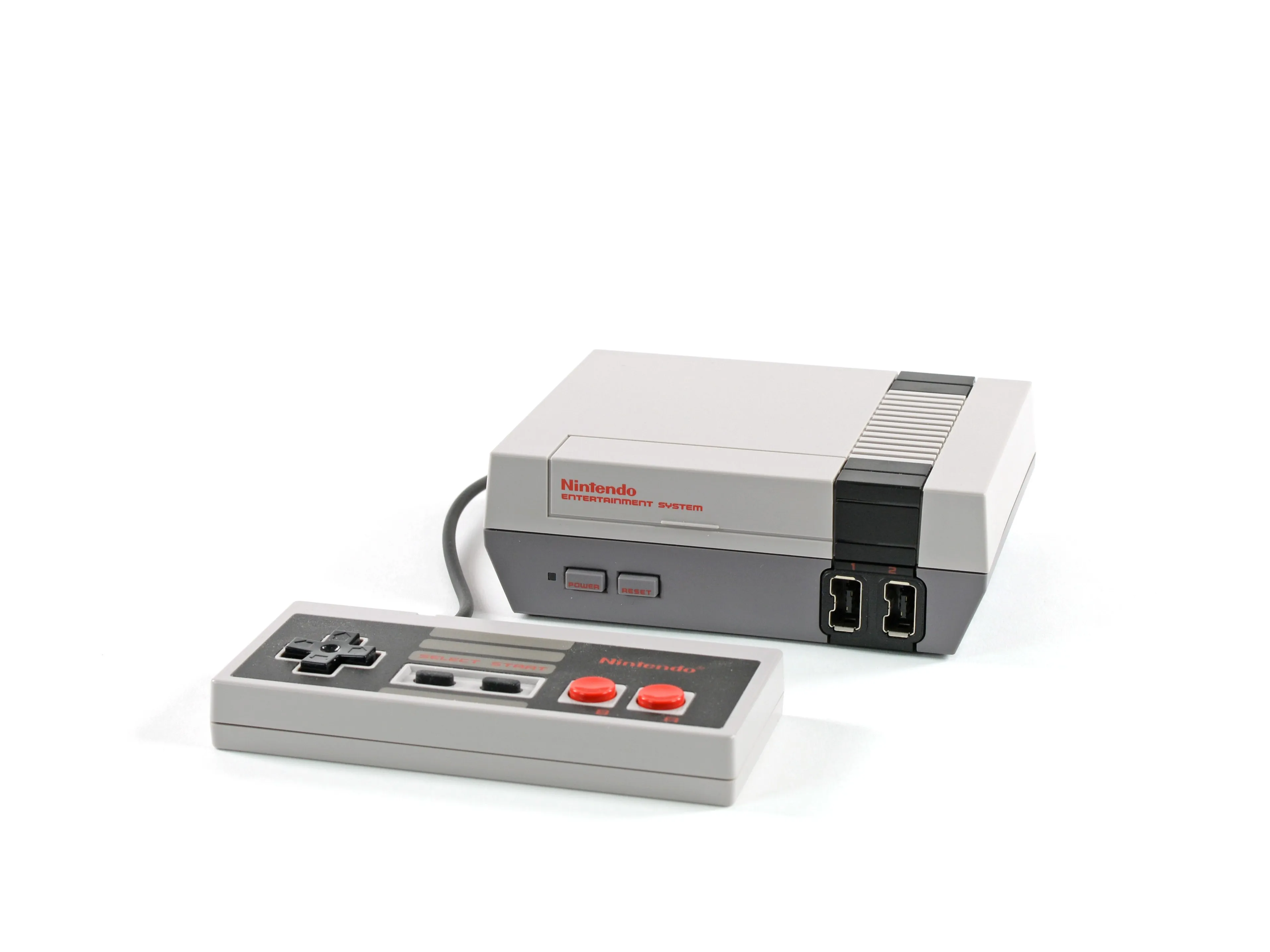

Шаг 1 Разборка Nintendo Classic Mini NES
Спустя более 30 лет после выхода оригинальной консоли NES компания Nintendo радует нас забавной версией этой классики.
В комплект этого маленького эмулятора входят:
30 предустановленных игр
HDMI-выход
USB-порт для поддержки питания
1 игровой контроллер

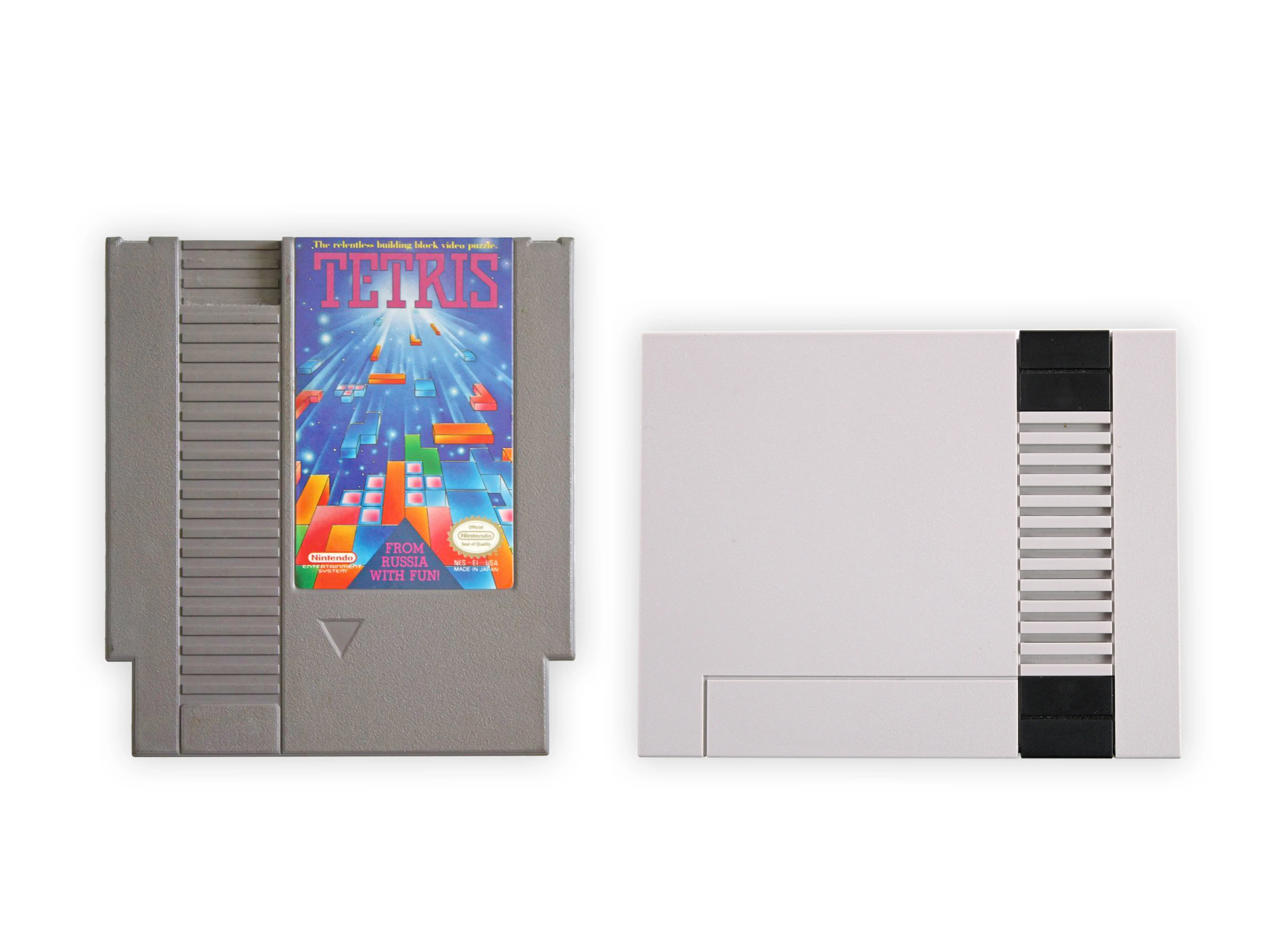

Просто ради интереса мы сравнили классический картридж с этим Classic Edition - они примерно одинакового размера. Как далеко шагнули компьютеры!
Шаг 2
Время играть! Мы игнорируем предупреждения о длительной игре и начинаем открывать это сокровище.

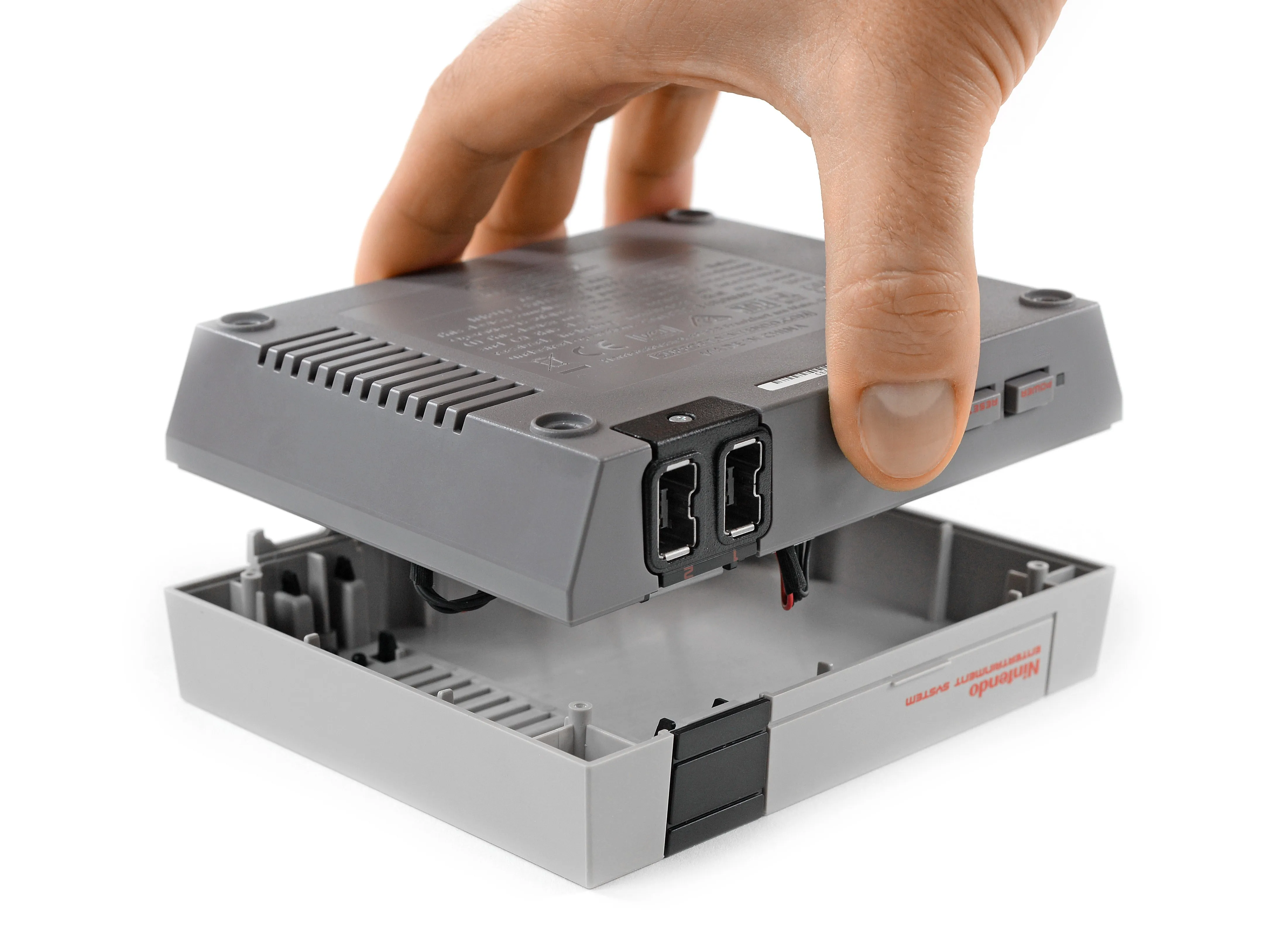

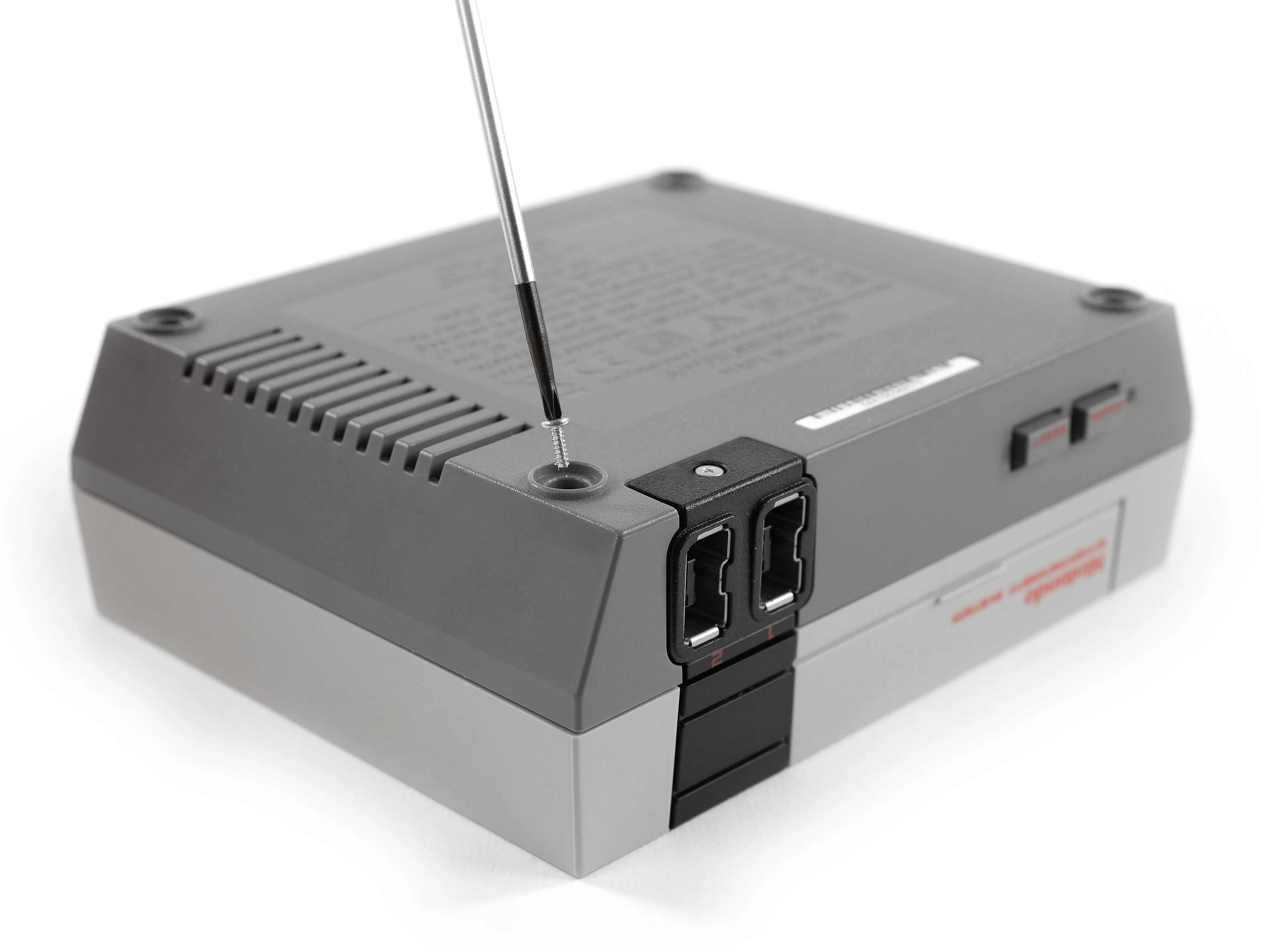

Отклеиваем резиновые ножки и находим стандартные, простые винты Phillips.
Сняв нижний корпус, мы заглядываем в крышку и ничего не находим.

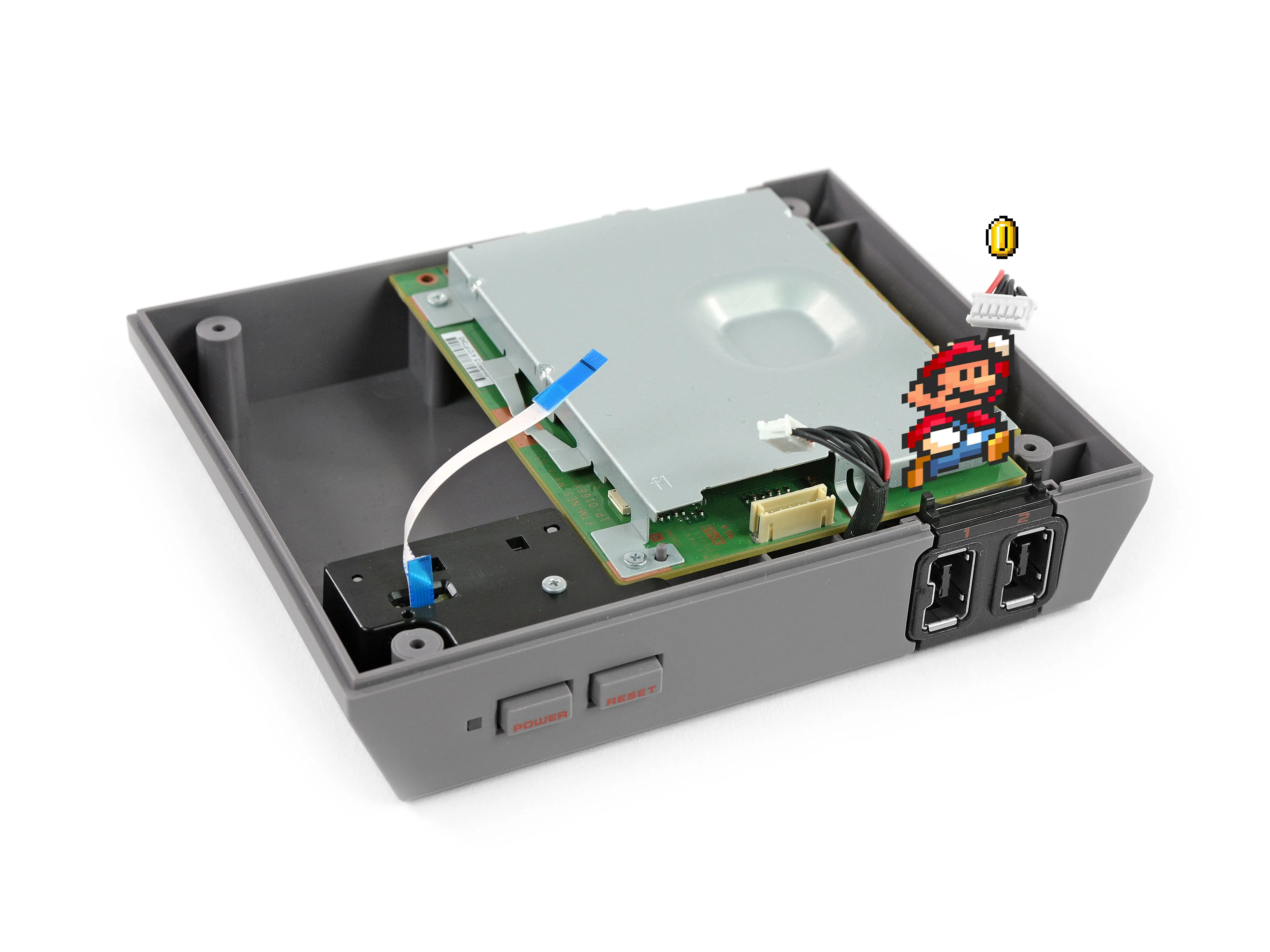

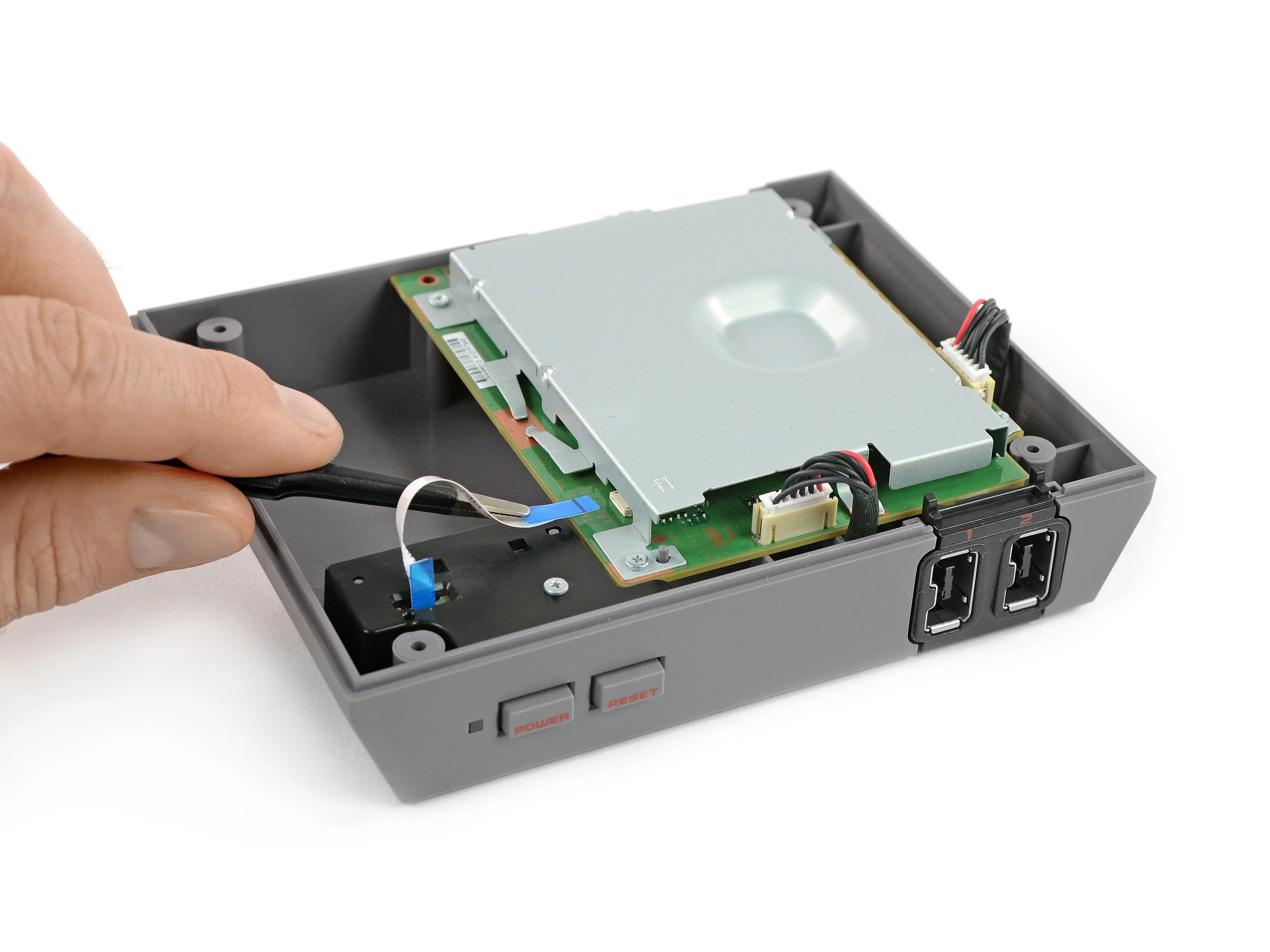

Шаг 3

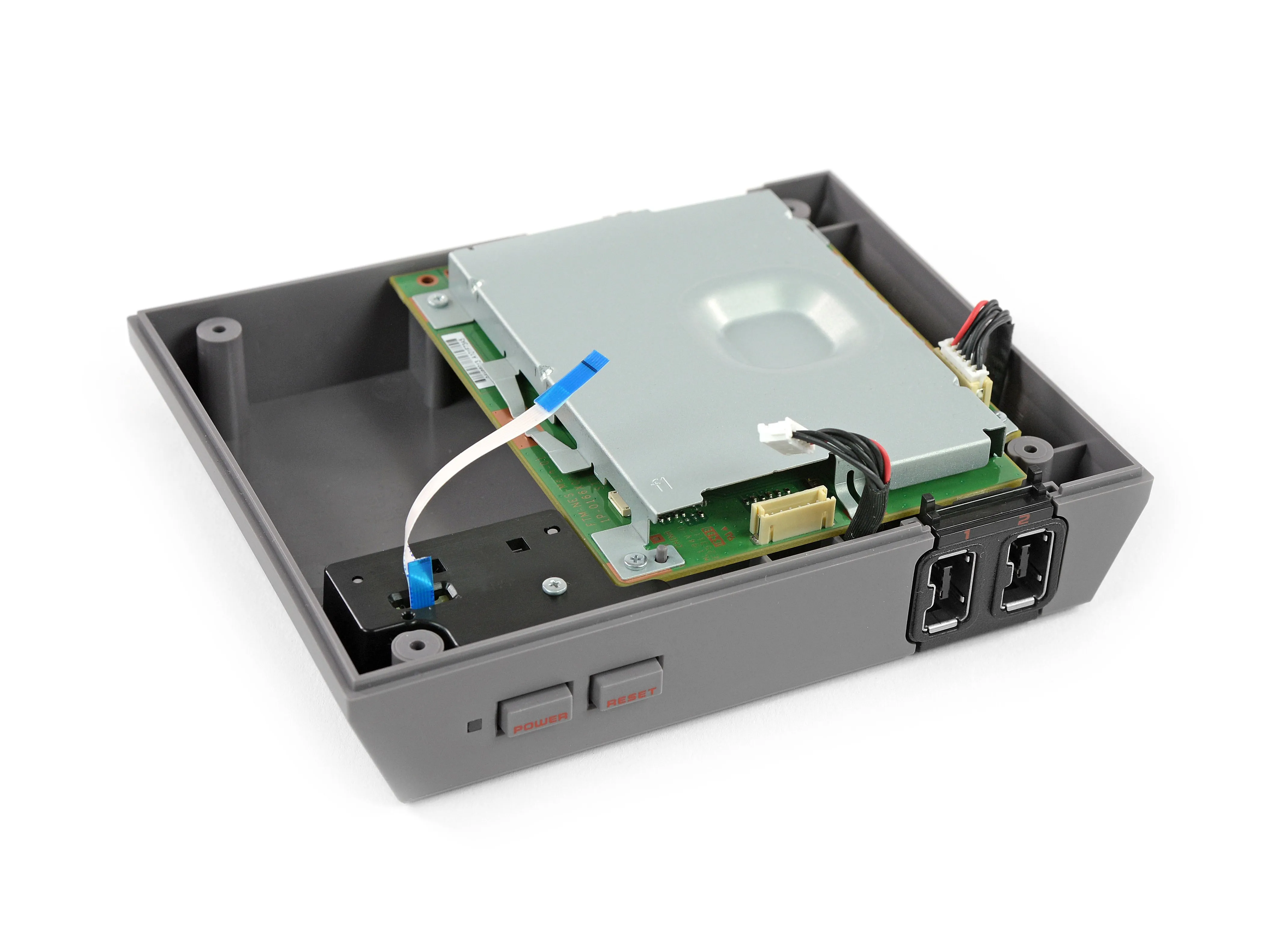

Оказывается, все закреплено в нижнем регистре, а 'всего' не так уж и много.
Мы немедленно начинаем пробивать кабели.
Вы не ослышались, Марио может показаться, что он бьет головой по блокам, но на самом деле на самом деле это его кулак.!
Всего три разъема (кнопочная панель, контроллер 1 и 2): Уровень 1 завершен!
Шаг 4

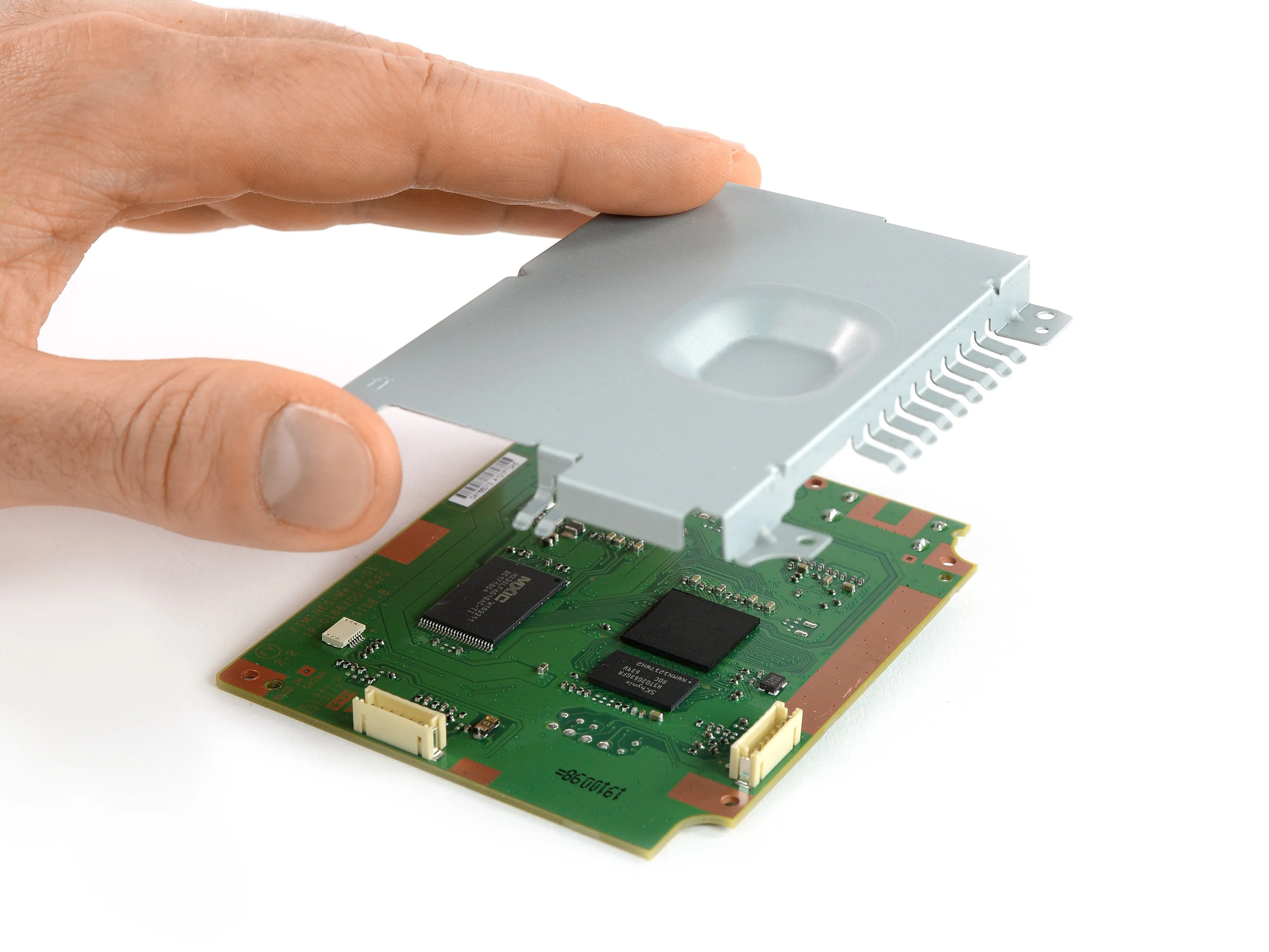

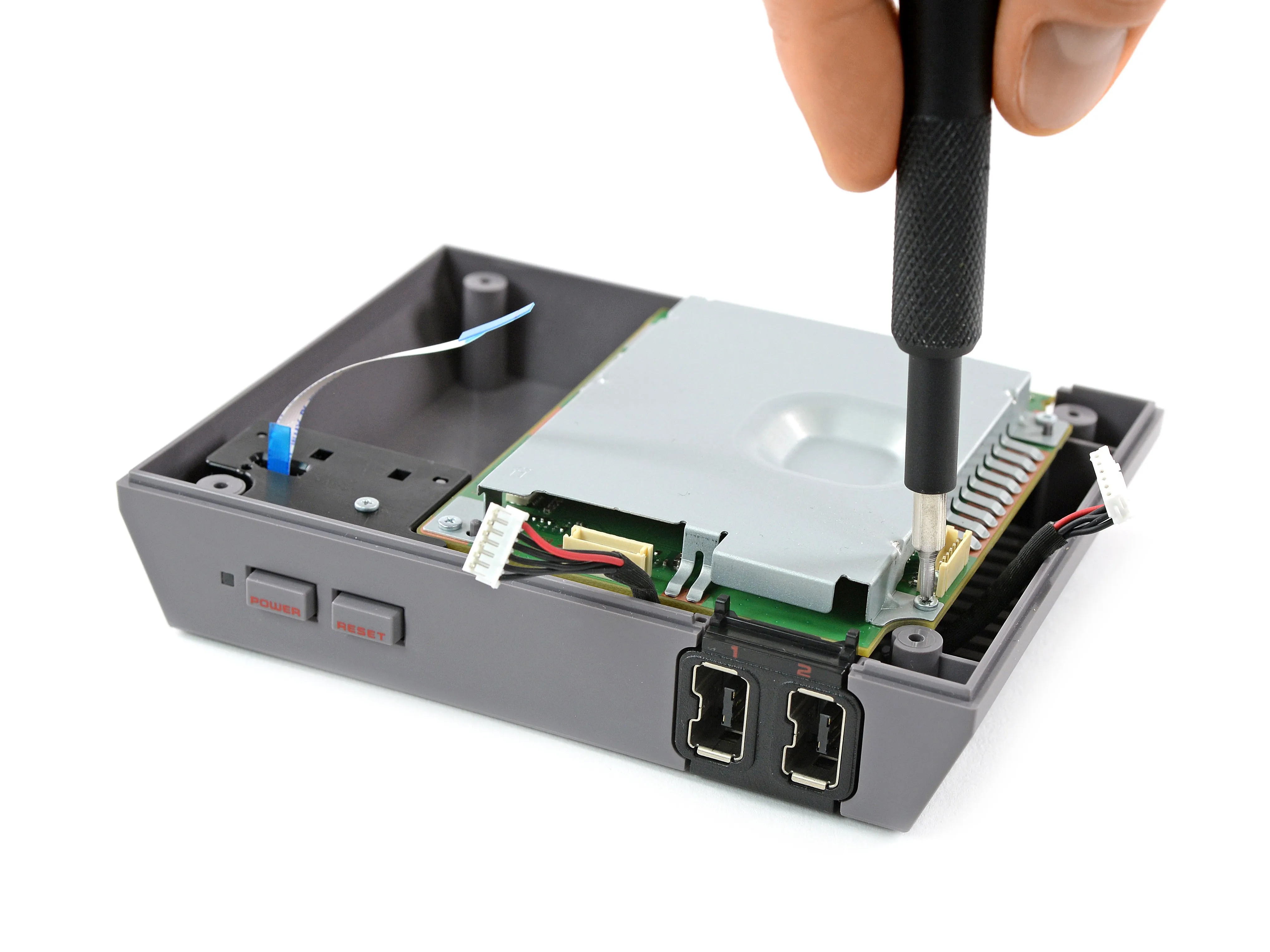

Материнская плата скрыта под красивым металлическим щитом, вероятно, для отвода тепла и, возможно, для поддержки конструкции.

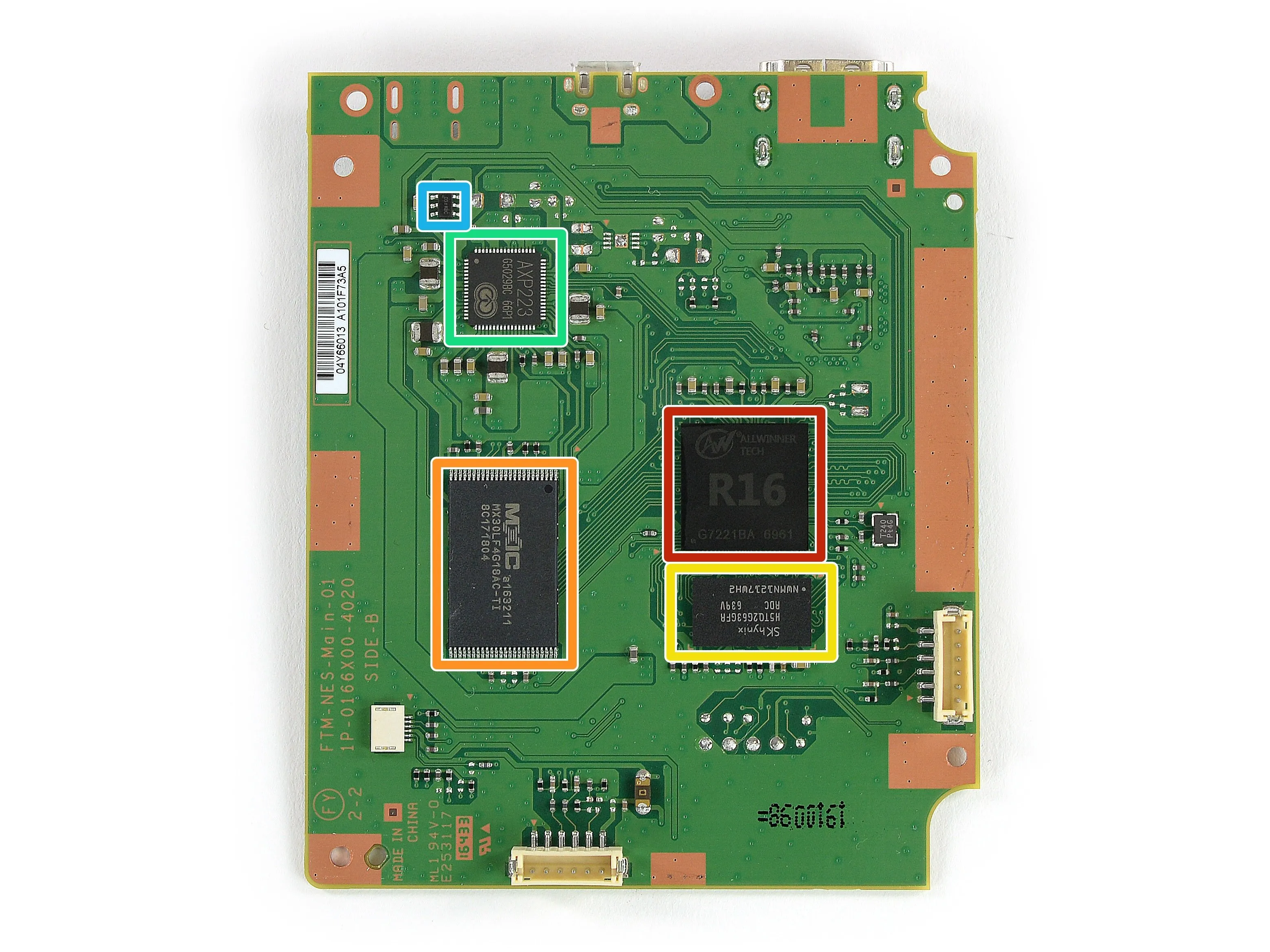

За щитом мы видим могучие поля... подождите, они похожи на чипы, которые мы уже видели раньше.
Allwinner R16 Четырехъядерный процессор Cortex A7 с Mali-400MP2
512 МБ Macronix MX30LF4G18AC 4 Гб NAND Flash-памяти (в отличие от фирменной памяти Spansion, использовавшейся в SNES)
256 МБ оперативной памяти SK Hynix 2 Gb DDR3 SDRAM (H5TQ2G63GFR-RDC)
Управление питанием X-Powers AXP223
Richtek RT7295A Синхронный понижающий преобразователь 3,5 А
Комментарии к шагу
Значит, флэш-память быстрее, чем оперативная память?
2 Гбит - это слишком много для приложений NES. Но сама флэш-память содержит дополнительный код, указывающий на встроенные 30 игр. Возможно, именно поэтому Nintendo решила выделить больше ресурсов на флэш.
Шаг 5

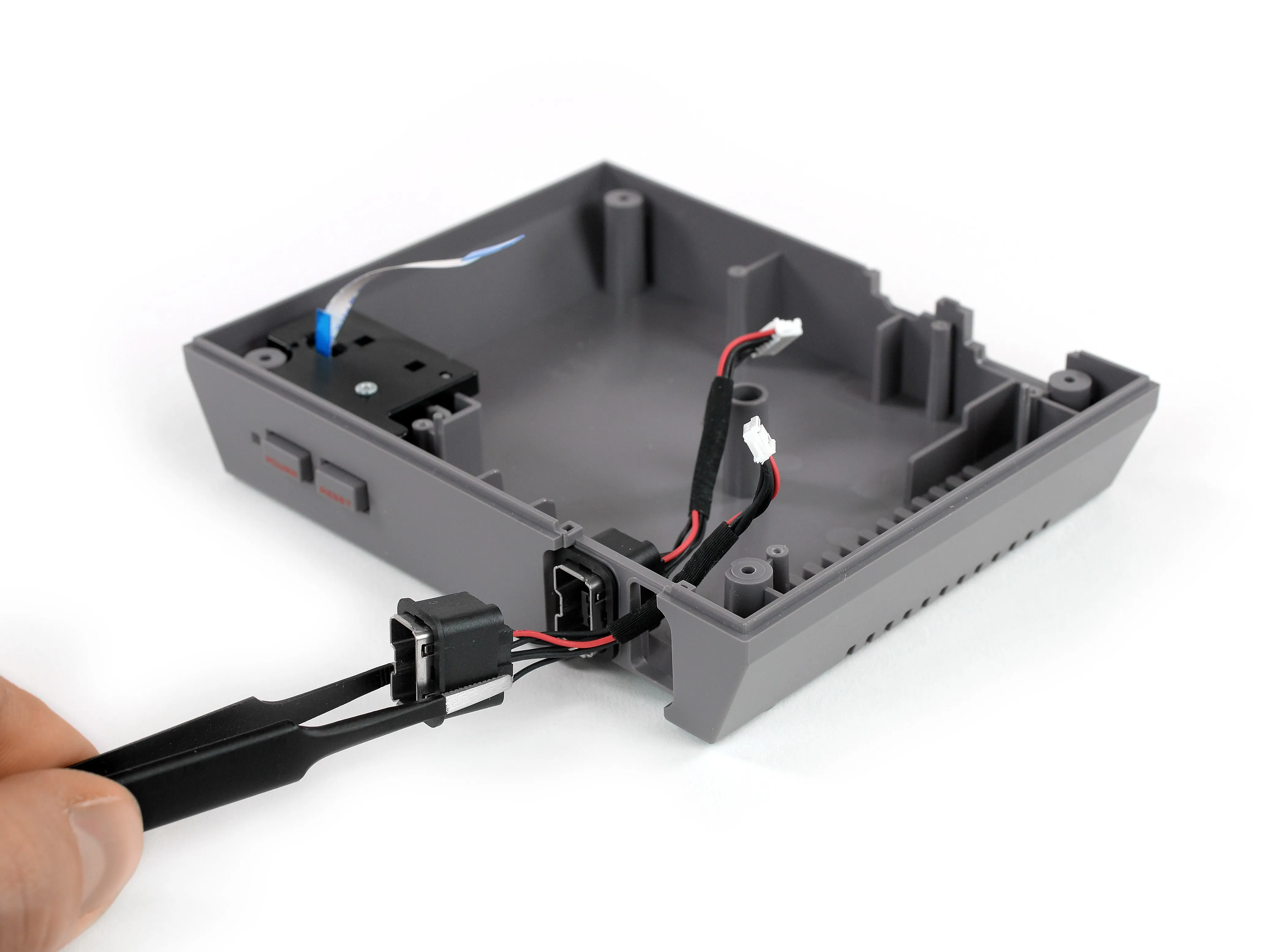

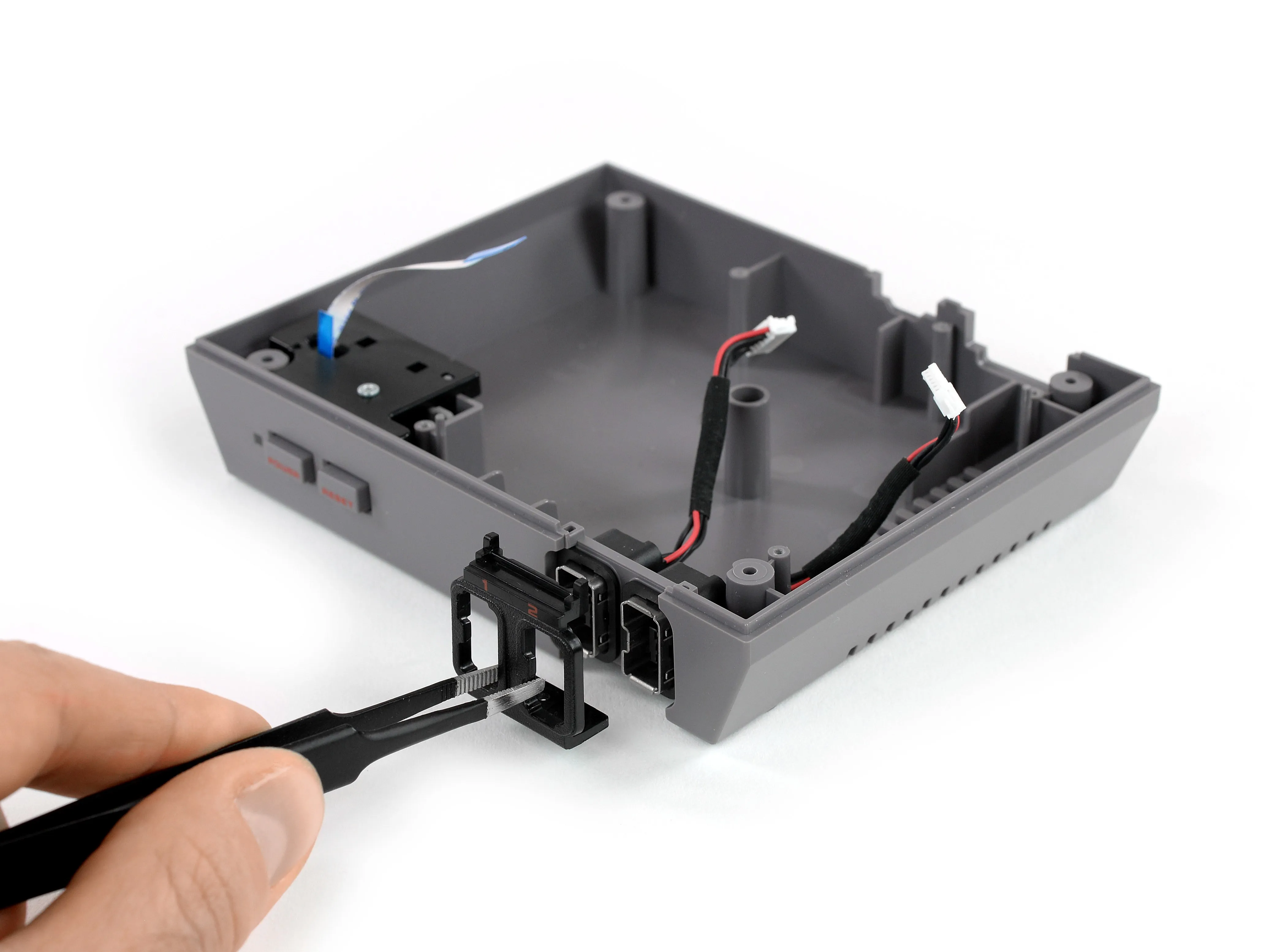

Хотя консоль поставляется только с одним контроллером, у вас есть классический вариант Player 2. По крайней мере, пока мы не удалим эти порты!

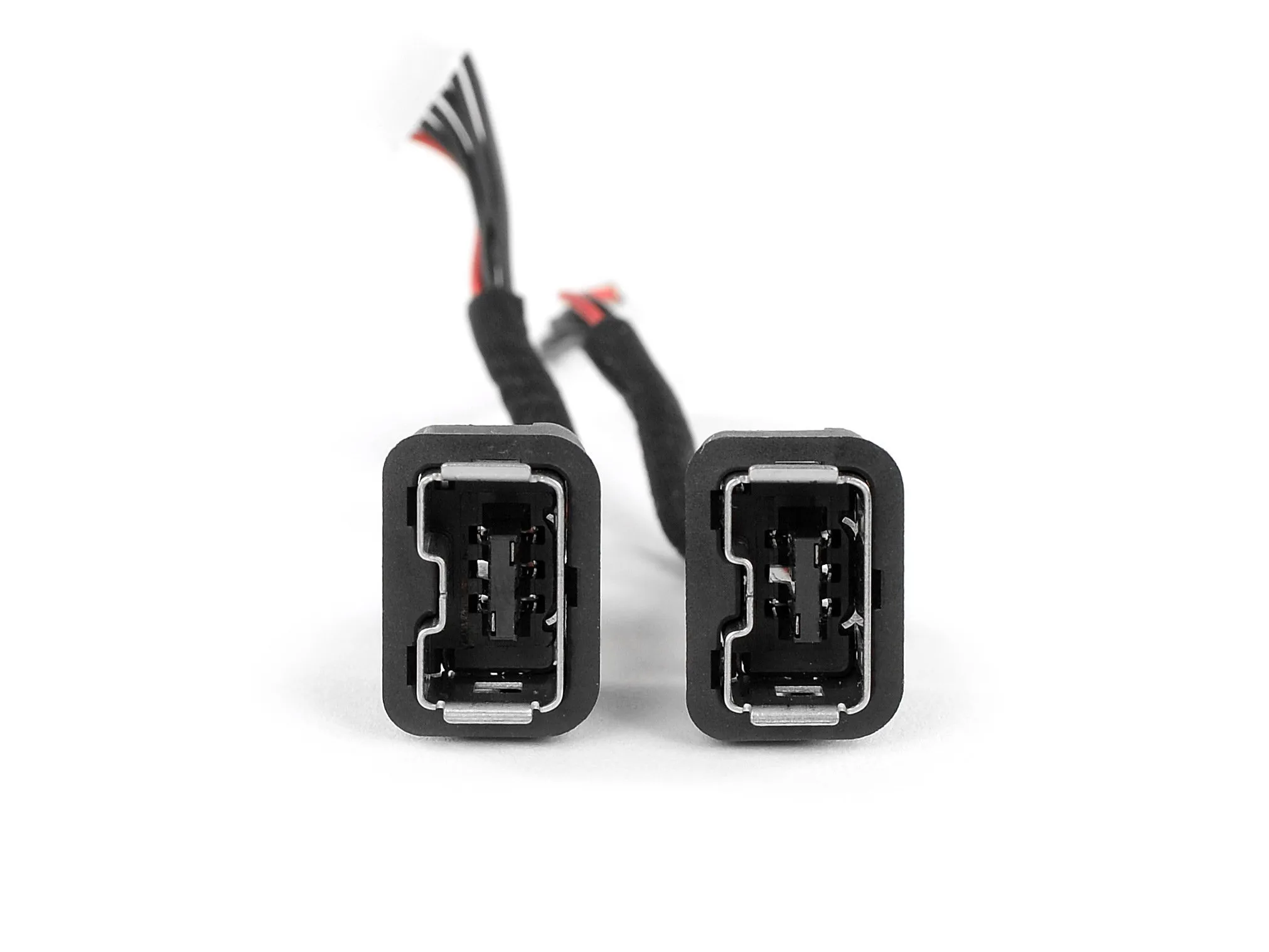

Порты такие же, как и на пульте Wii. Так что вы можете подключить свой Wii Classic Controller к NES Classic.
Как вы, наверное, уже догадались, эти порты являются обновленными портами контроллеров оригинальных NES и Famicom.
Мы знаем, что стандартное решение 'подуть на него' не всегда работает, поэтому мы рады видеть здесь модульность. К сожалению, порты USB и HDMI были припаяны к материнской плате.
Шаг 6

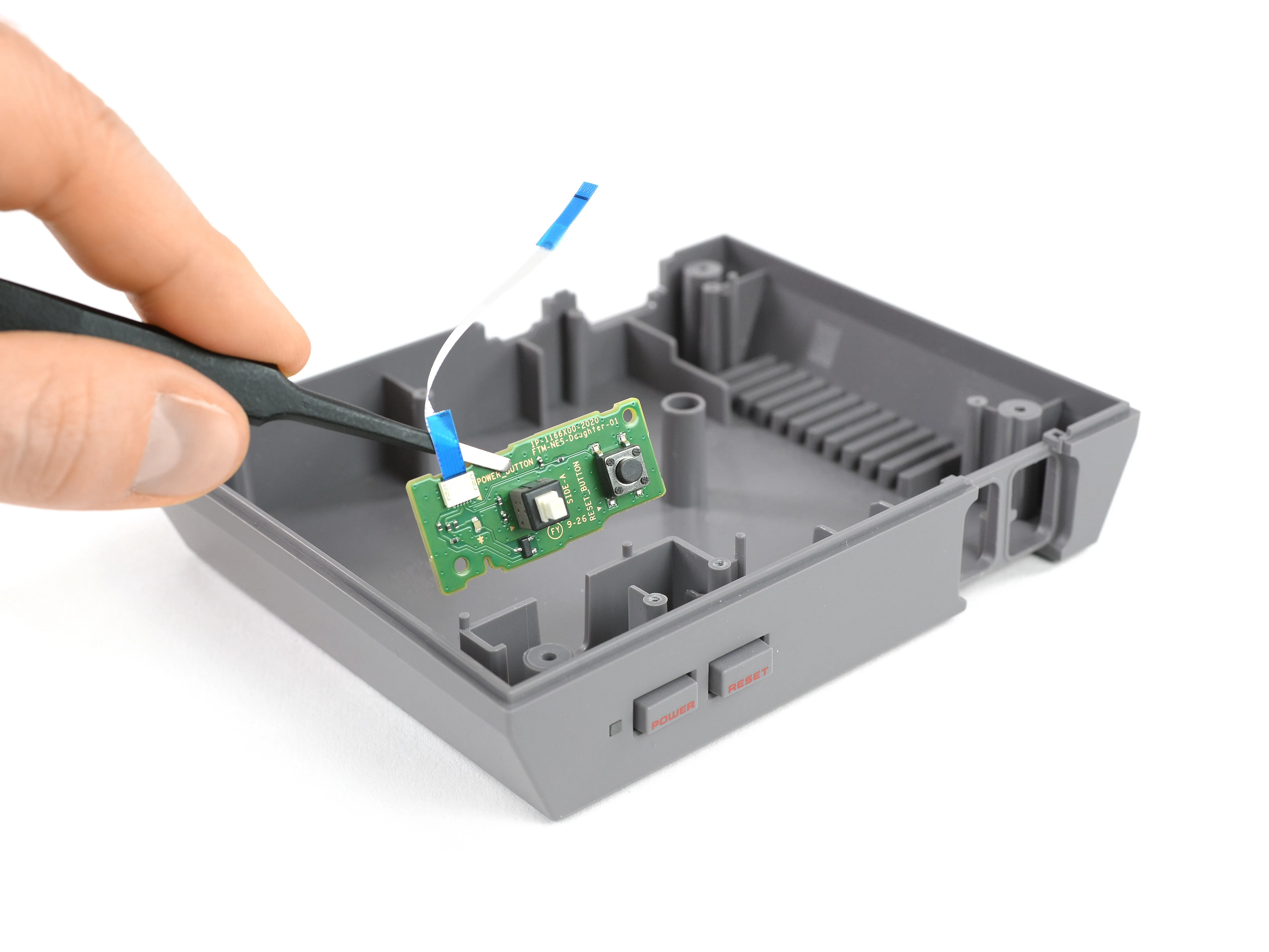

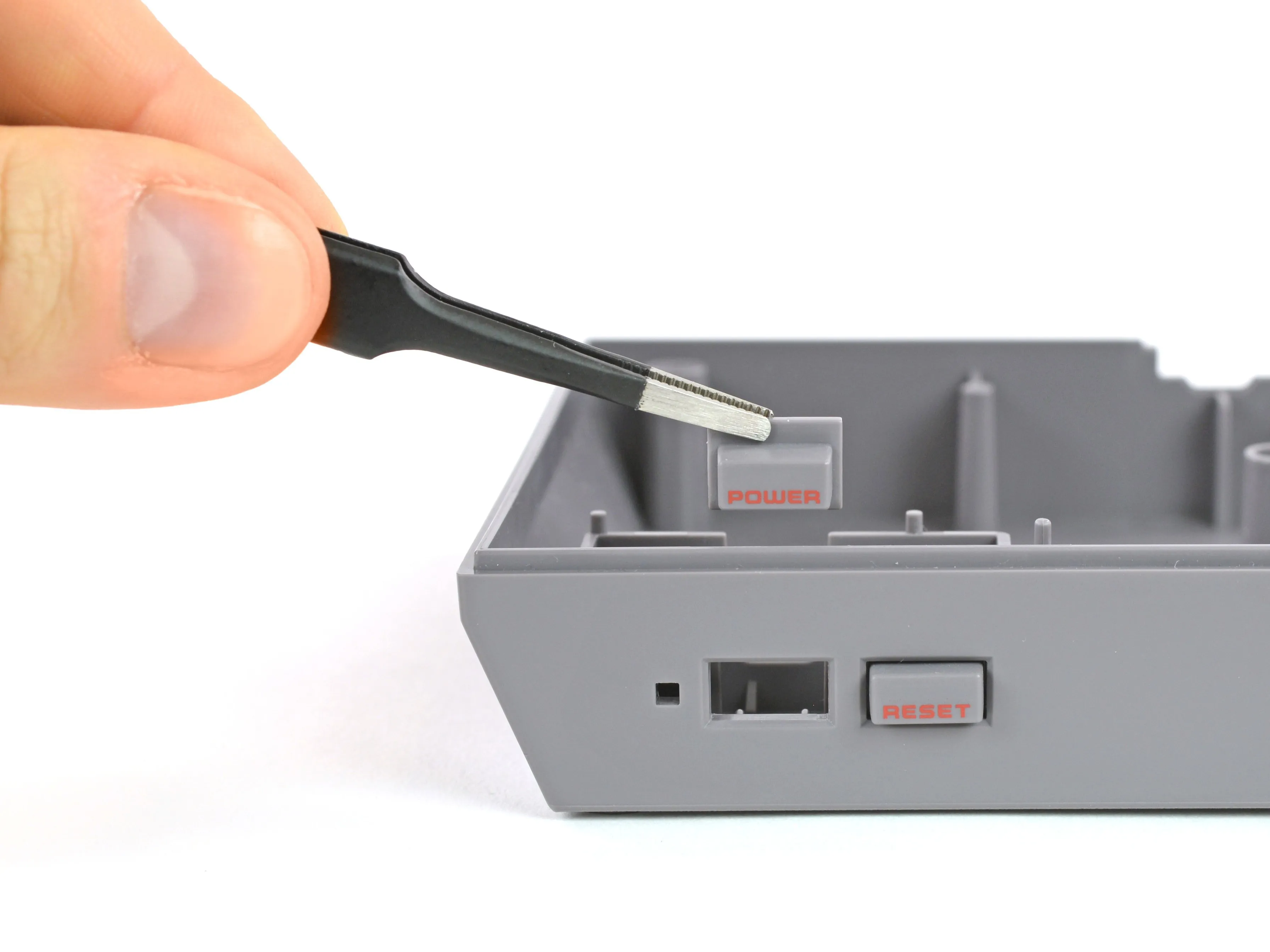

Последний отсчет привел нас к сборке кнопок!
На этой самопровозглашенной дочерней плате находятся кнопки питания и сброса, а также светодиодный индикатор состояния.
Примечательно, что на этой консоли отсутствует порт расширения присутствующий в оригинальной модели. Поскольку он никогда не использовался в оригинальном потребительском издании, можно с уверенностью сказать, что мы не ничего особенного..

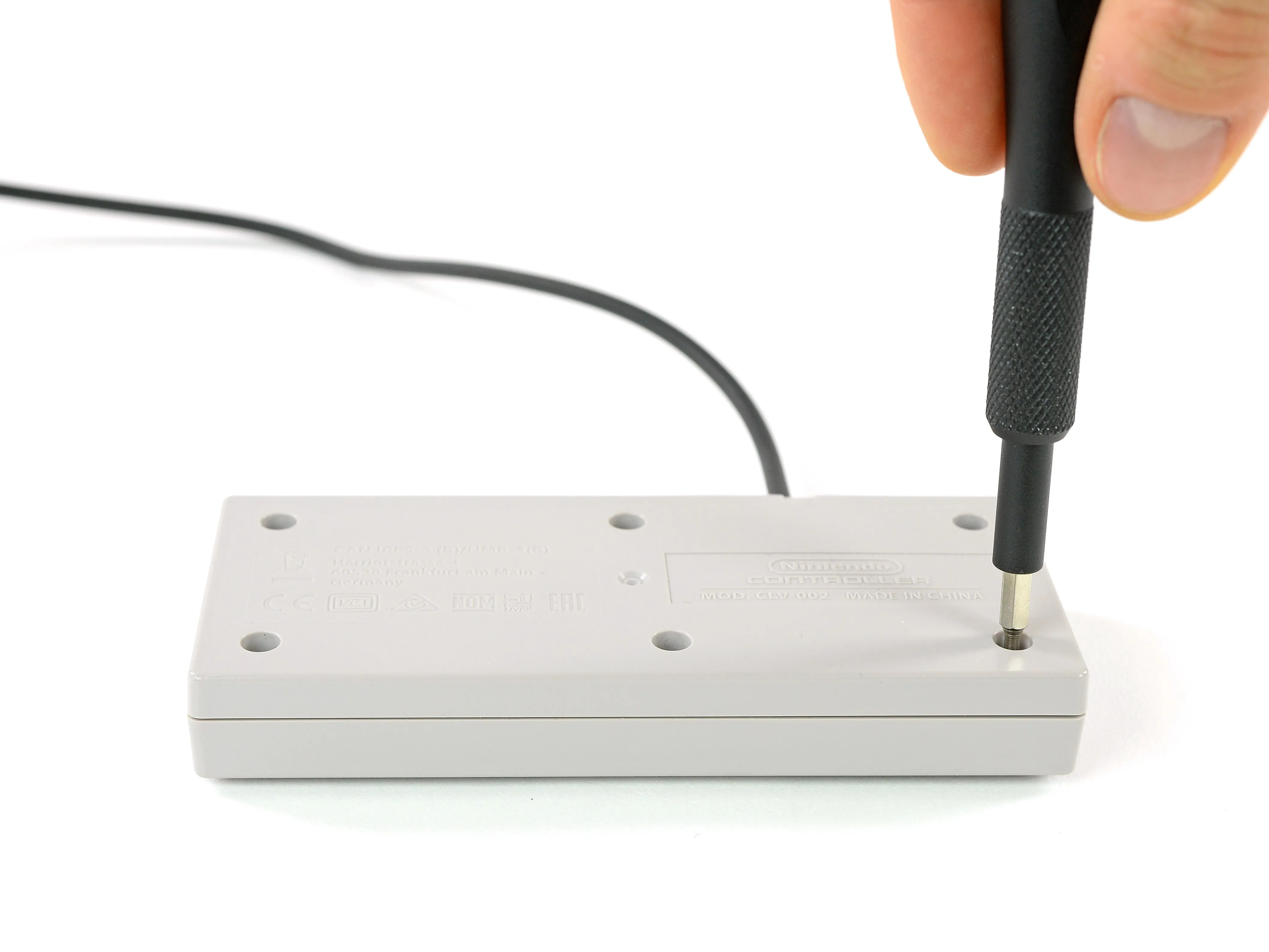

Шаг 7
А теперь бонусный уровень: разборка контроллера!

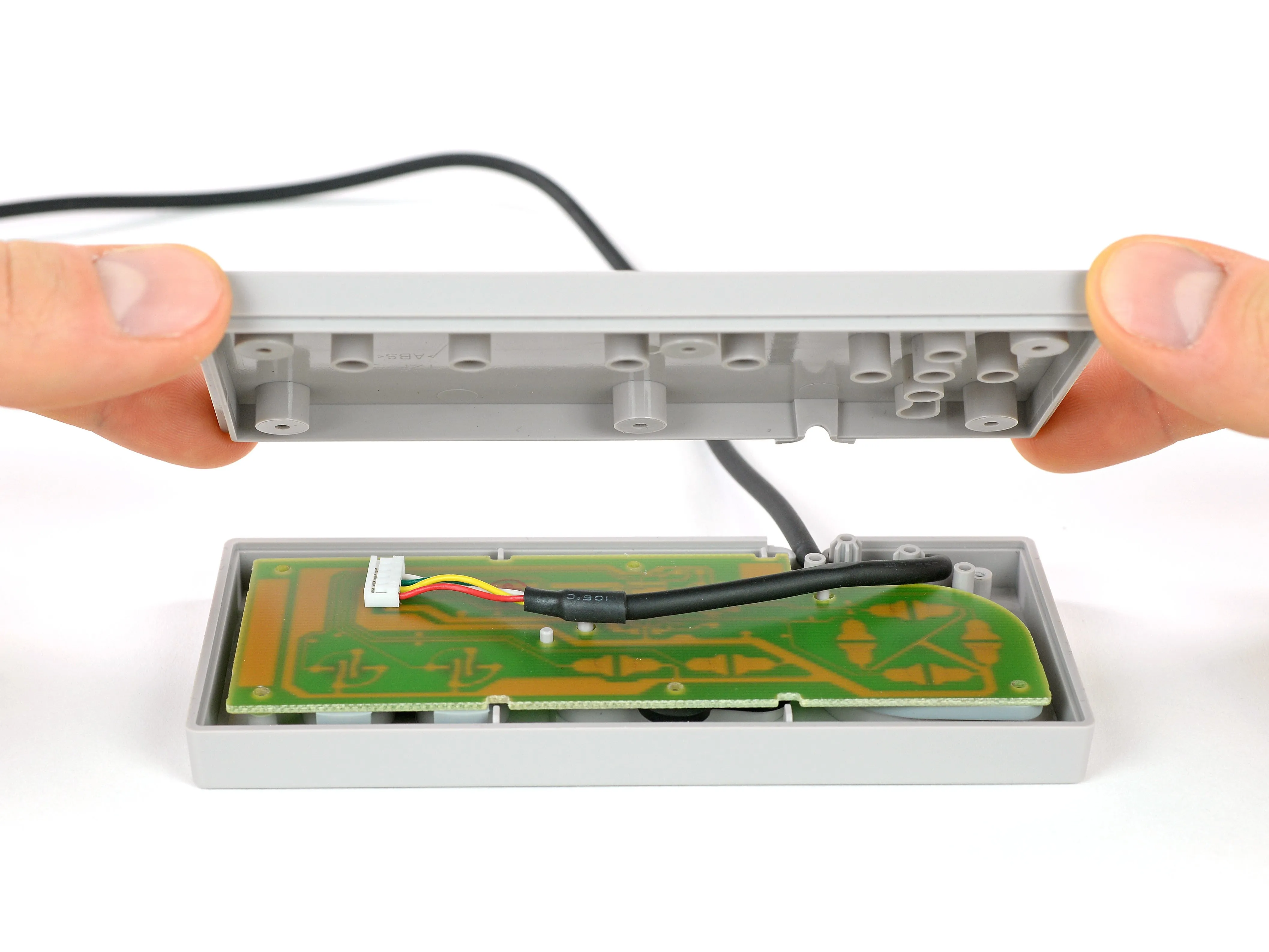

Винты на этом контроллере хорошо видны, никаких резиновых заглушек здесь нет. Внутри находится: голая плата с единственным разъемом.
Кабель хорошо закручен внутрь, чтобы оставить некоторую слабину, чтобы уменьшить нагрузку на разъем.

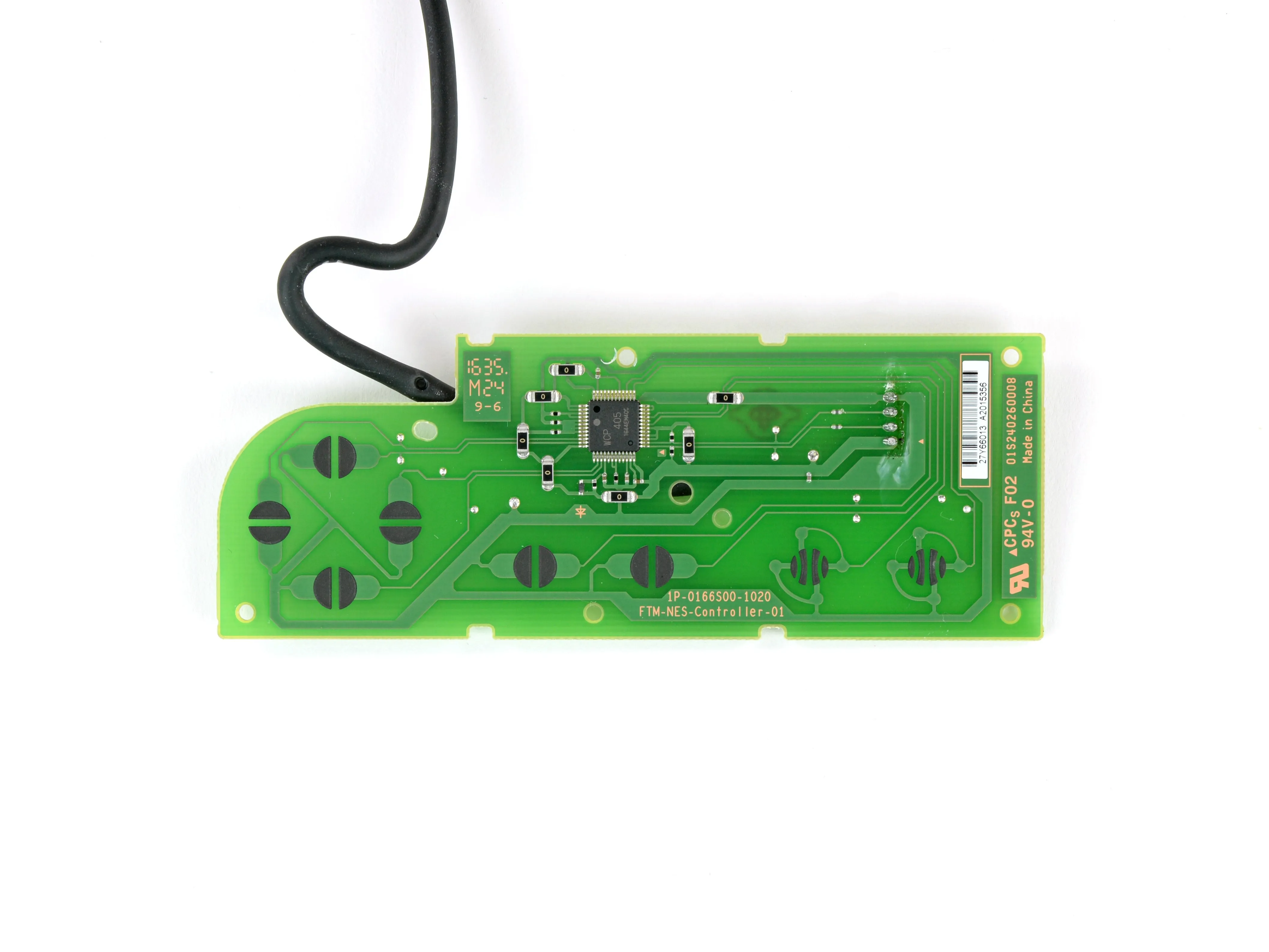

Лицевая сторона платы почти такая же голая. Один чип, несколько пассивных компонентов и контактные площадки для кнопок.
Эти кнопки действуют так же, как многие пульты дистанционного управления: при нажатии кнопка преодолевает зазор между проводящими красками, завершая цепь, заставляя Марио делать что-то крутое!
Шаг 8

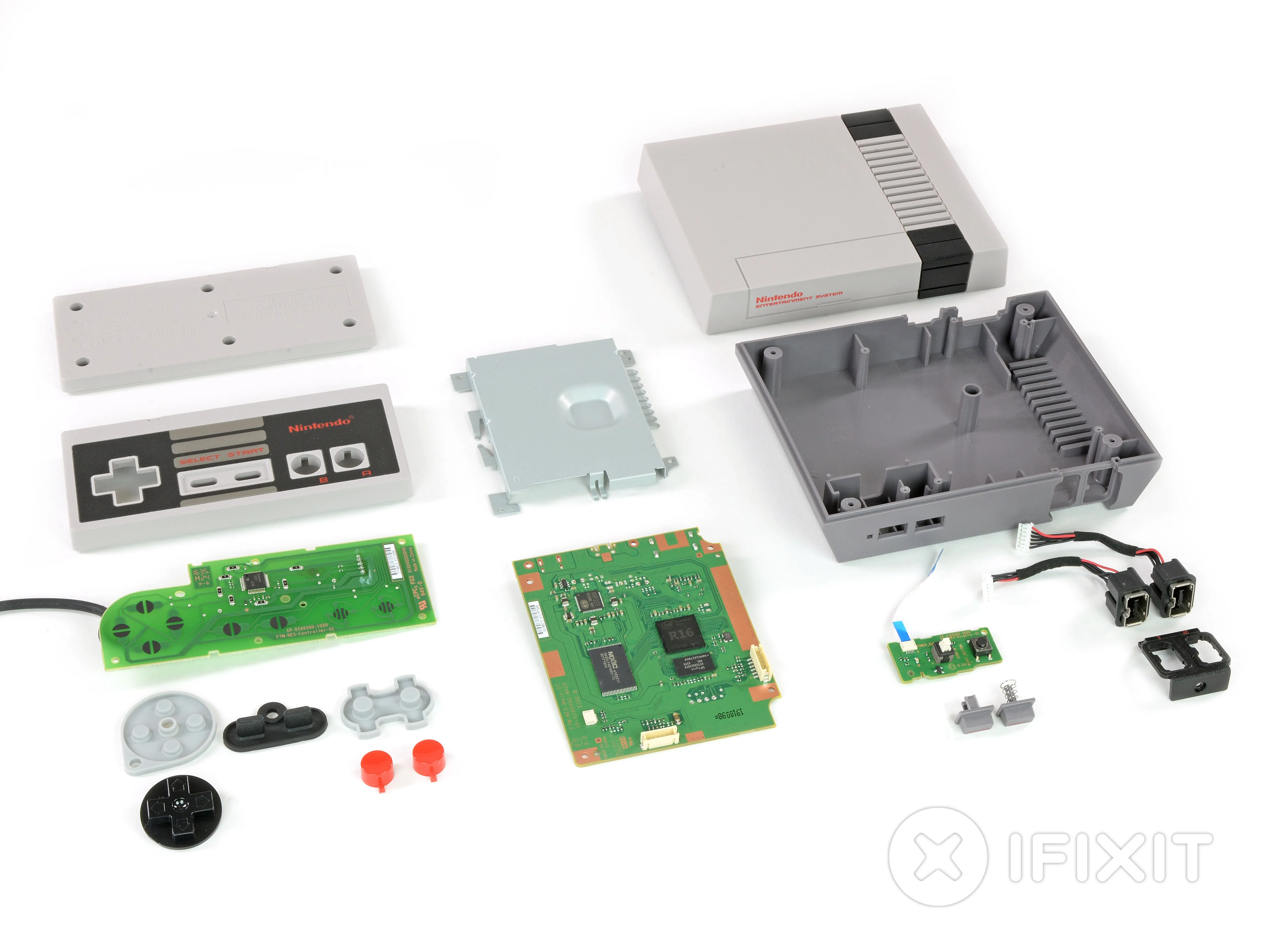

Это все, что есть! Хотя компонентов не так уж и много, их определенно больше, чем 8 бит.
Ладно, признаем, это была довольно глупая шутка.
Вывод
- Используются только стандартные винты Phillips.
- Не используются ломающиеся пластиковые клипсы или сильный клей.
- Многие компоненты являются модульными, включая плату кнопок и порты контроллера.
- NES Classic поставляется с твердотельными играми, что уменьшает износ устройства, но означает, что модернизация, скорее всего, невозможна.
- Порты HDMI и USB припаяны к основной плате, что делает ремонт более сложным.
Оценка ремонтопригодности
Ремонтопригодность 8 из 10 (10 - самый простой ремонт)
