Разборка Nintendo DSi

Введение

Мы получили в свои руки новую приставку Nintendo DSi.

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка Nintendo DSi

• Это здесь! Она здесь! Ух ты!

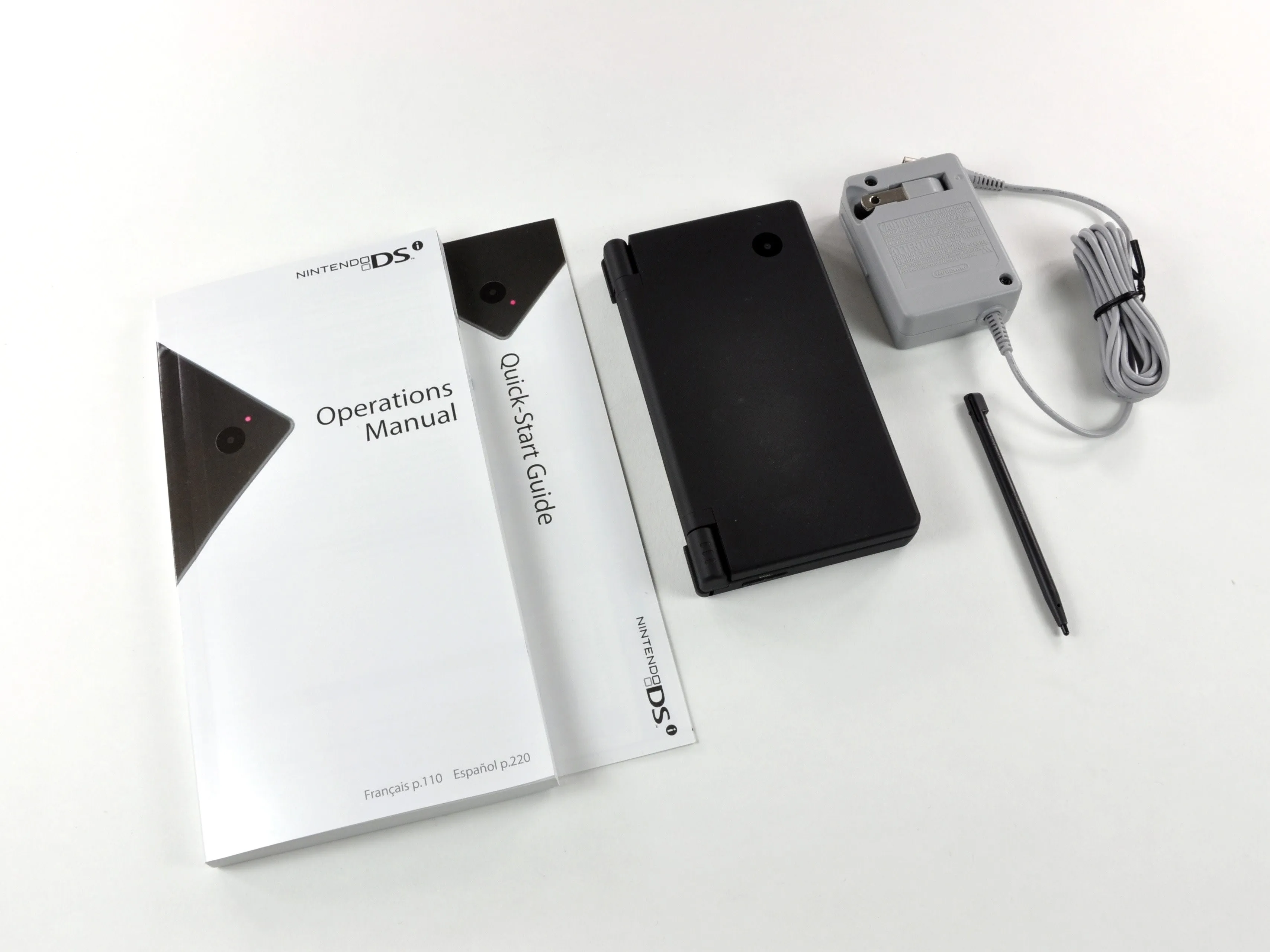

• Содержимое коробки:

• Nintendo DSi

• Руководство по эксплуатации

• Руководство по быстрому запуску

• Адаптер переменного тока

• Дополнительный стилус

• Приглашение из шляпы Марио вступить в клуб Nintendo.

Шаг 2

• Ооо, какие красивые цвета!

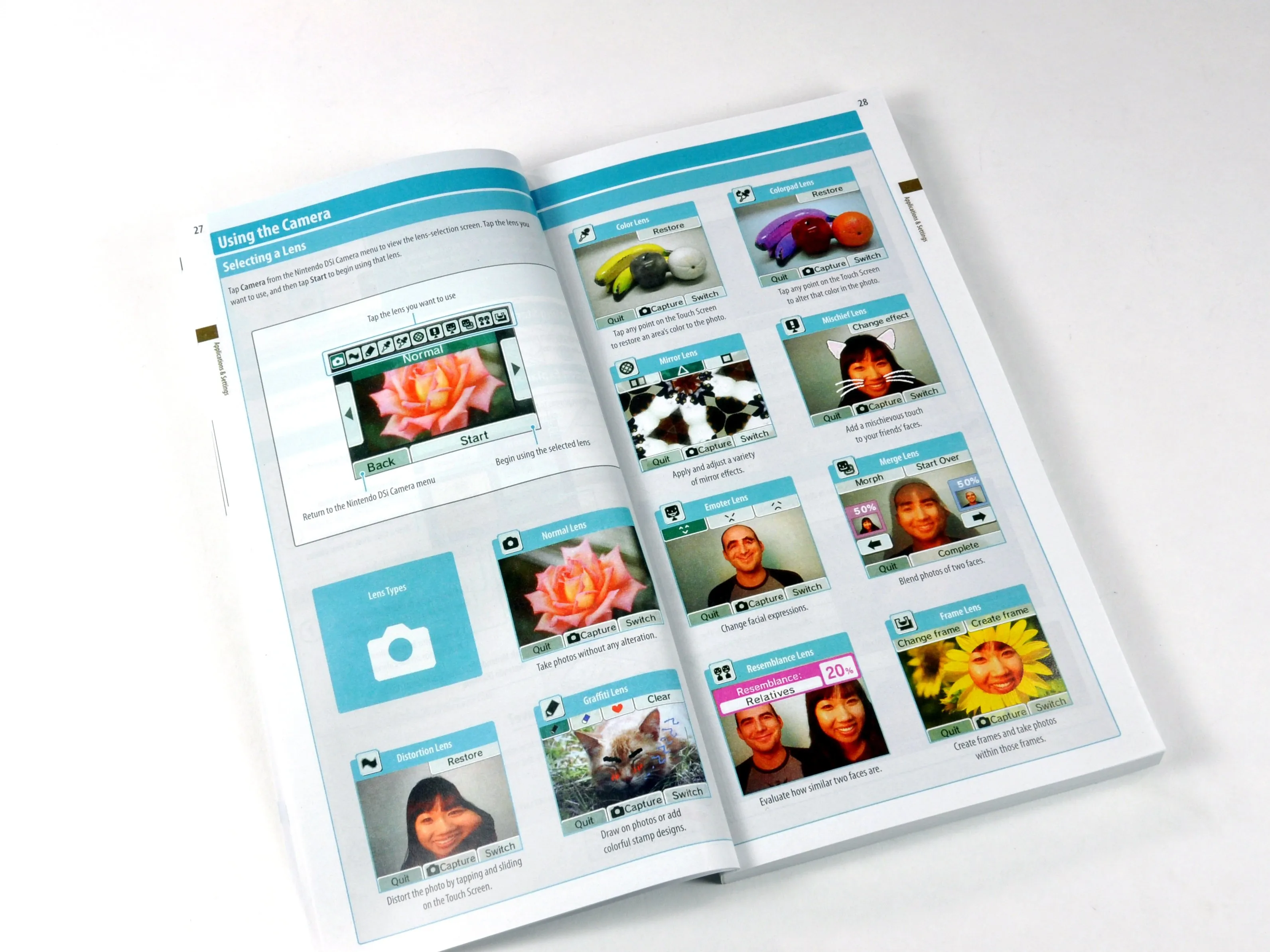

• Руководство по всем параметрам больше, чем DSi, за исключением толщины. Многие страницы в нем цветные... Возможно, именно поэтому DSi стоит намного дороже своего предшественника.

Шаг 3

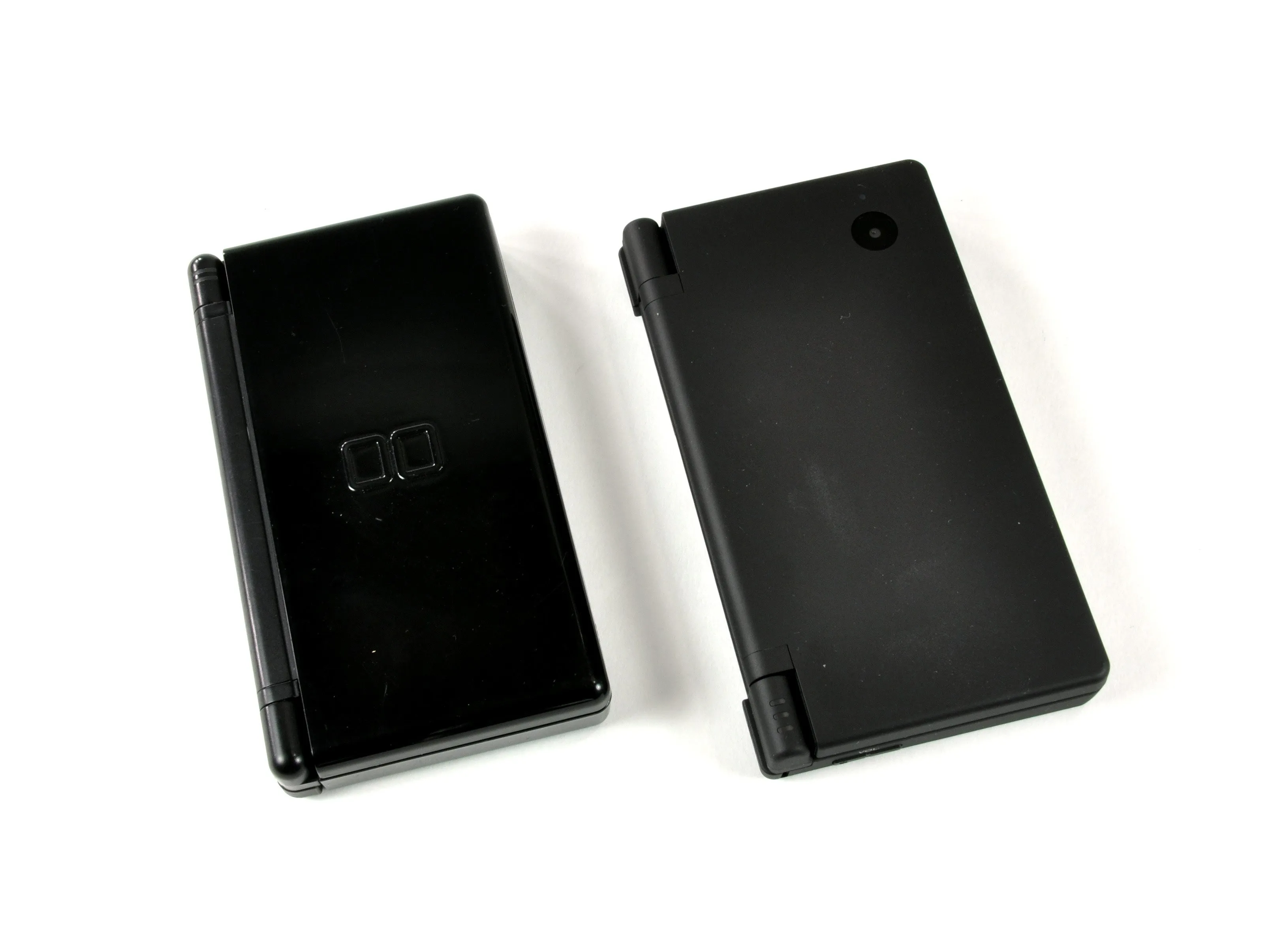

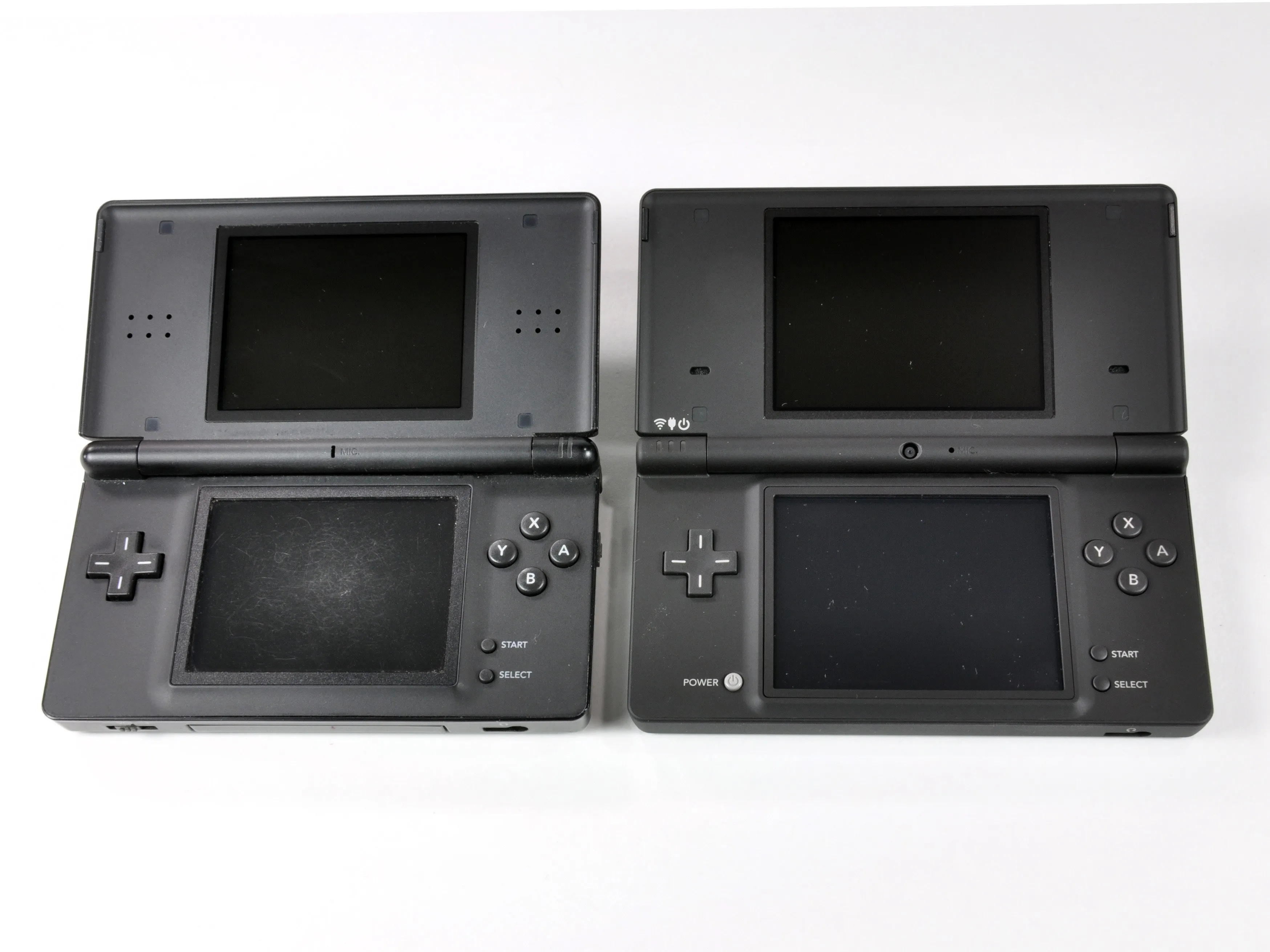

• Сравнение Nintendo DS Lite (слева) и Nintendo DSi (справа) бок о бок.

• У DSi новая кожа: матово-черная (почти темно-серая), на ощупь гораздо более шероховатая, чем у DS Lite. Шероховатость обеспечивает лучший захват системы, а также улучшает устойчивость к царапинам.

• DSi на 3 мм тоньше DS Lite, в то время как ее длина и ширина увеличились на 4 мм и 1 мм соответственно.

• DSi оснащается 3,25-дюймовыми ЖК-панелями, что на целых 0,25 дюйма больше, чем 3-дюймовые панели предыдущей модели.

Шаг 4

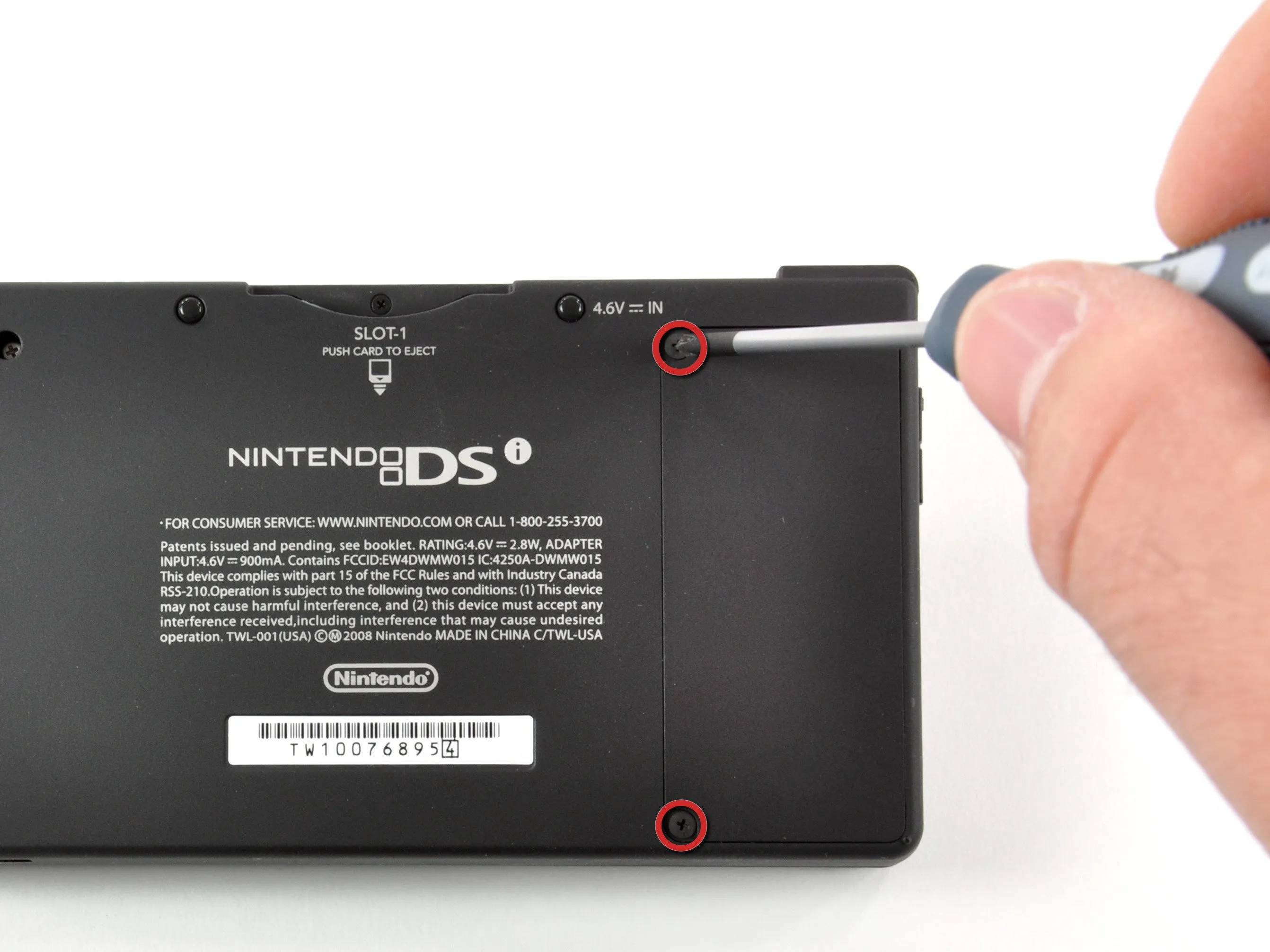

• Два крестообразных винта препятствуют доступу к батарее. С ними легко справиться с помощью нашей специальной отвертки.

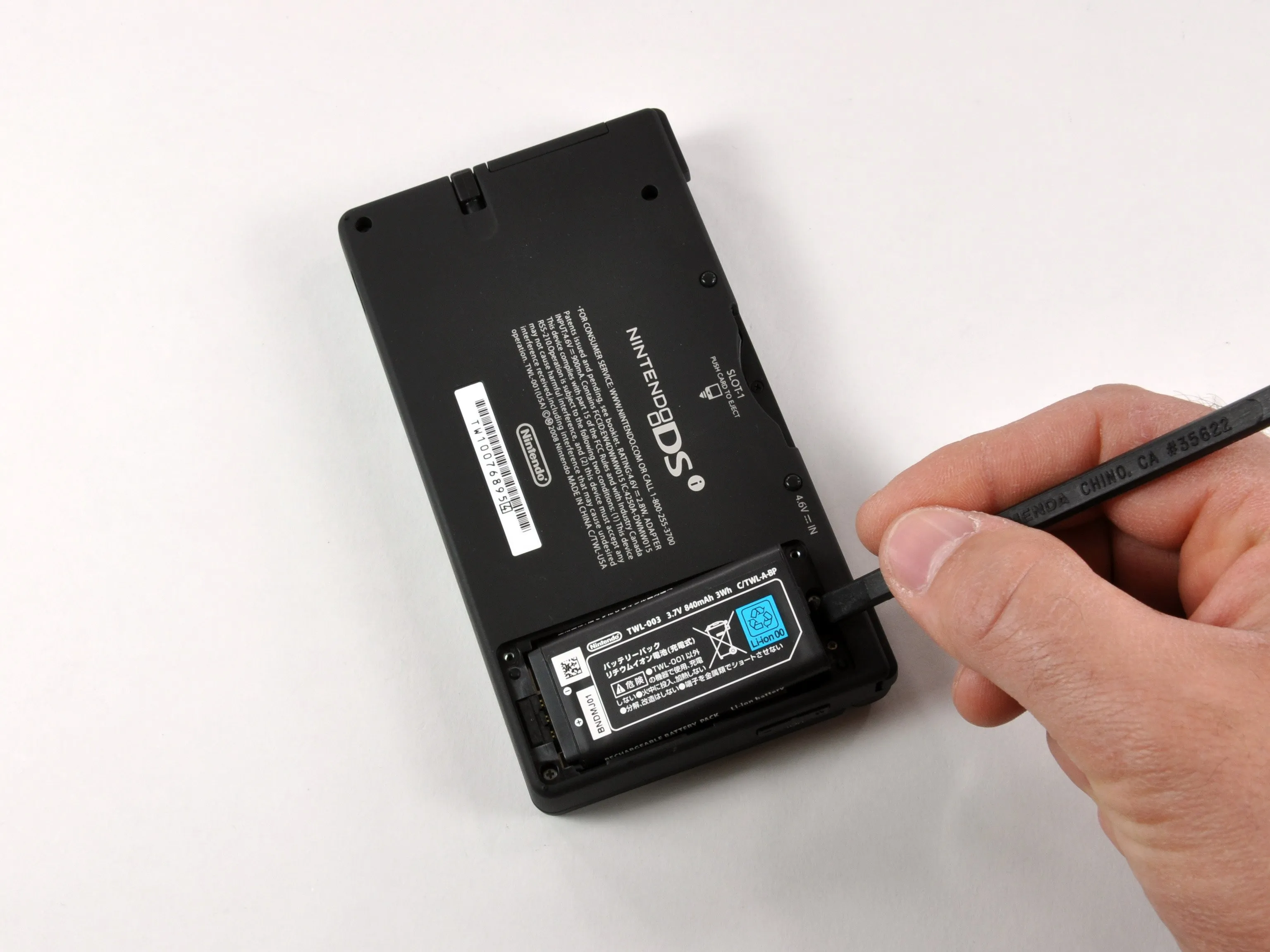

• Быстрым движением пальца (или ногтя) батарея вынимается из корпуса.

Шаг 5

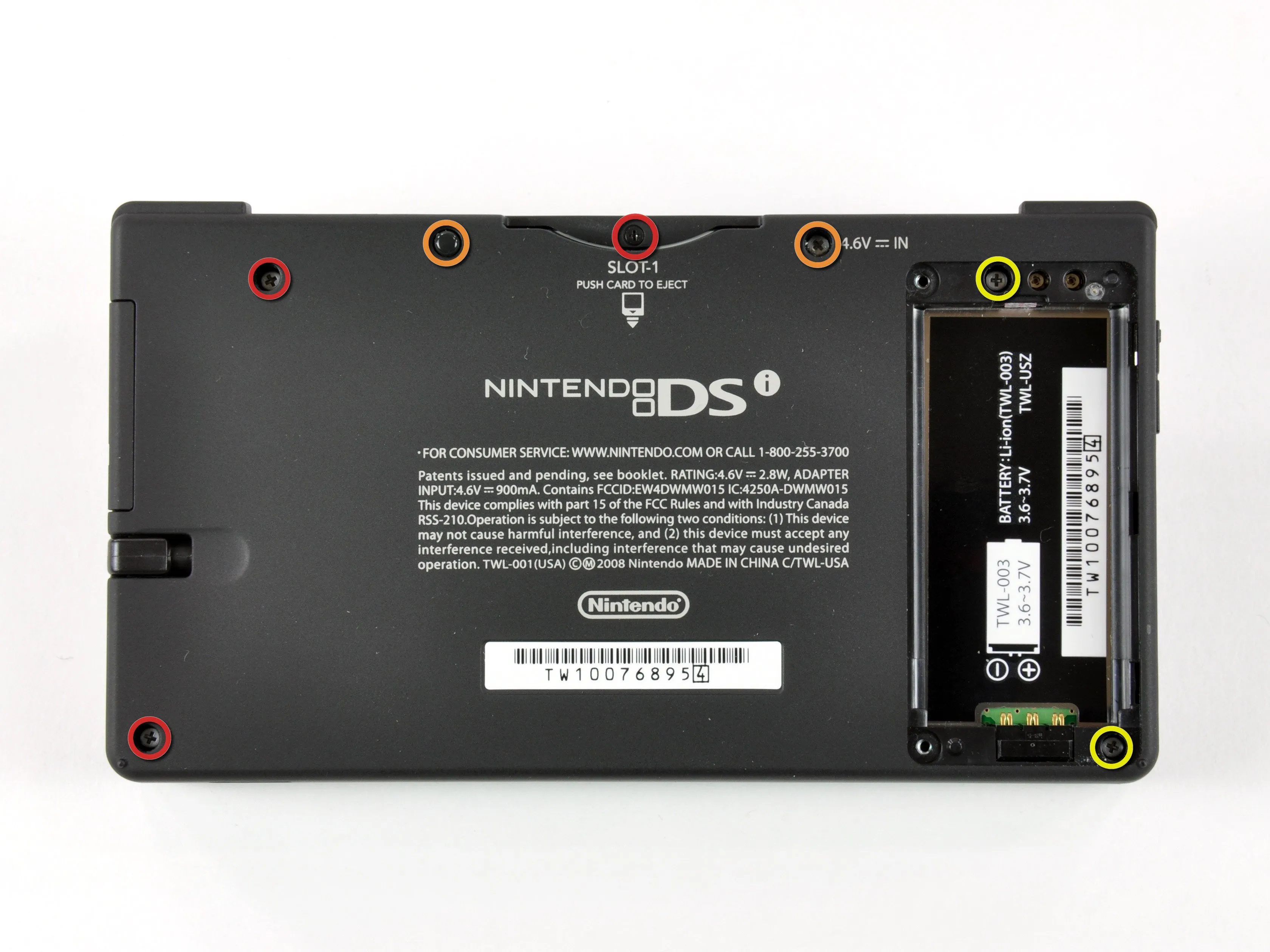

• Всего существует семь винтов, скрепляющих нижний корпус DSi:

• Три из них видны сразу, без снятия заглушки или крышки.

• Две заглушки в верхней части устройства необходимо снять, чтобы обнаружить два винта.

• При снятии батарейного отсека можно обнаружить еще два винта, которые необходимо выкрутить.

Комментарии к шагу

Какую отвертку вы используете для откручивания этих 7 винтов? Я пробовал, но не продвинулся ни на дюйм.

Phillips #0.

Как снять заглушки?

Я использовал широкий конец лопатки, чтобы попытаться вытащить их. С первой заглушкой все получилось, но вторая раскололась пополам, и мне пришлось выскребать остатки. На нижней части каждой заглушки есть клей.

Что делают два других винта, которые не обведены кружком над батареей? Они предназначены для экрана? Стоит ли их вообще трогать? И есть ли вообще эти винты?

Что делать, если ваши вещи заблокированы

%#*@ эти винты очень тугие. Я буквально уничтожил свой #00 !!!

Шаг 6

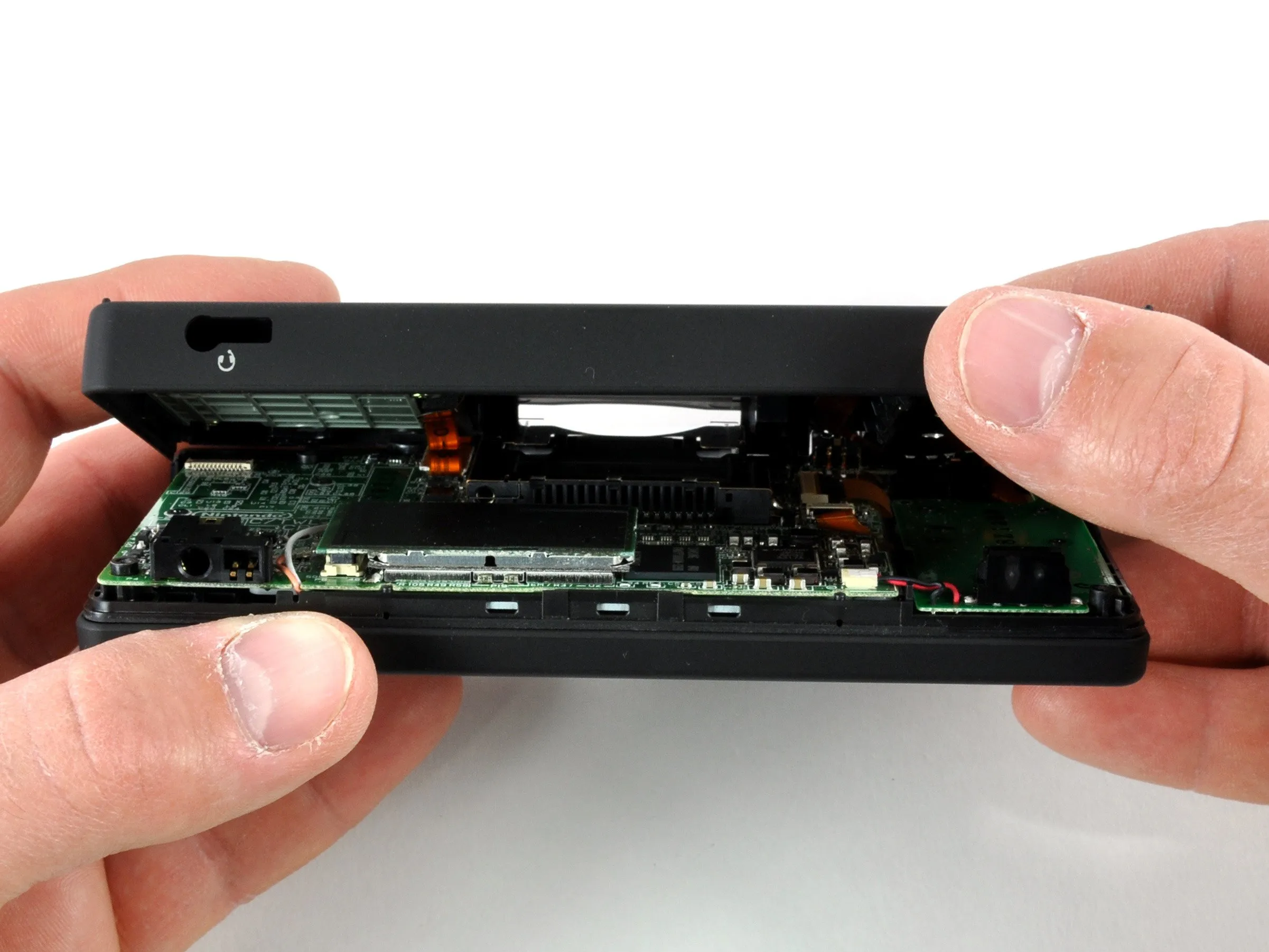

• И вот так корпус открывается.

• Оранжевый разъем соединяет корпуса вместе. При открытии DSi следует соблюдать осторожность, чтобы не повредить этот разъем.

Комментарии к шагу

Здравствуйте,

Я застрял на шаге 6. Корпус застрял на краю под нижним экраном. Я боюсь тянуть слишком сильно, потому что все может сломаться ;)

Вы можете мне помочь?

Вау, это случилось и со мной. Мне пришлось использовать крошечный винтик, чтобы открутить нижнюю часть. Вроде ничего не сломалось, но когда я собрал Dsi обратно, экраны стали нечеткими.

'И вот так просто корпус открывается'.

Не совсем так. Что-то удерживает нижнюю половину корпуса вместе.

Вам понадобится очень маленькая плоская отвертка или сильный ноготь большого пальца, чтобы развести края в стороны. Обходите с самого дальнего края, в который можно сначала ввести плоскую головку. Поддевайте аккуратно! И осторожно с оранжевым разъемом. Действуйте медленно! Удачи!

Что делает этот разъем? Я открыл устройство, чтобы почистить триггеры R&L, и теперь мой верхний экран потускнел и обесцветился.

Я подумал, что это из-за того, что я испортил этот разъем, когда собирал его обратно.

На корпусе под экраном есть три вкладки. Вы можете увидеть, куда они входят, на изображении (они выглядят как 3 прямоугольника). Я использовал небольшой пластиковый инструмент для поддевания и немного оттянул корпус от экрана, и они разошлись. Вы можете попробовать использовать старую кредитную карту/торговую карту/тонкий пластик. После этого он стал чистым.

Шаг 7

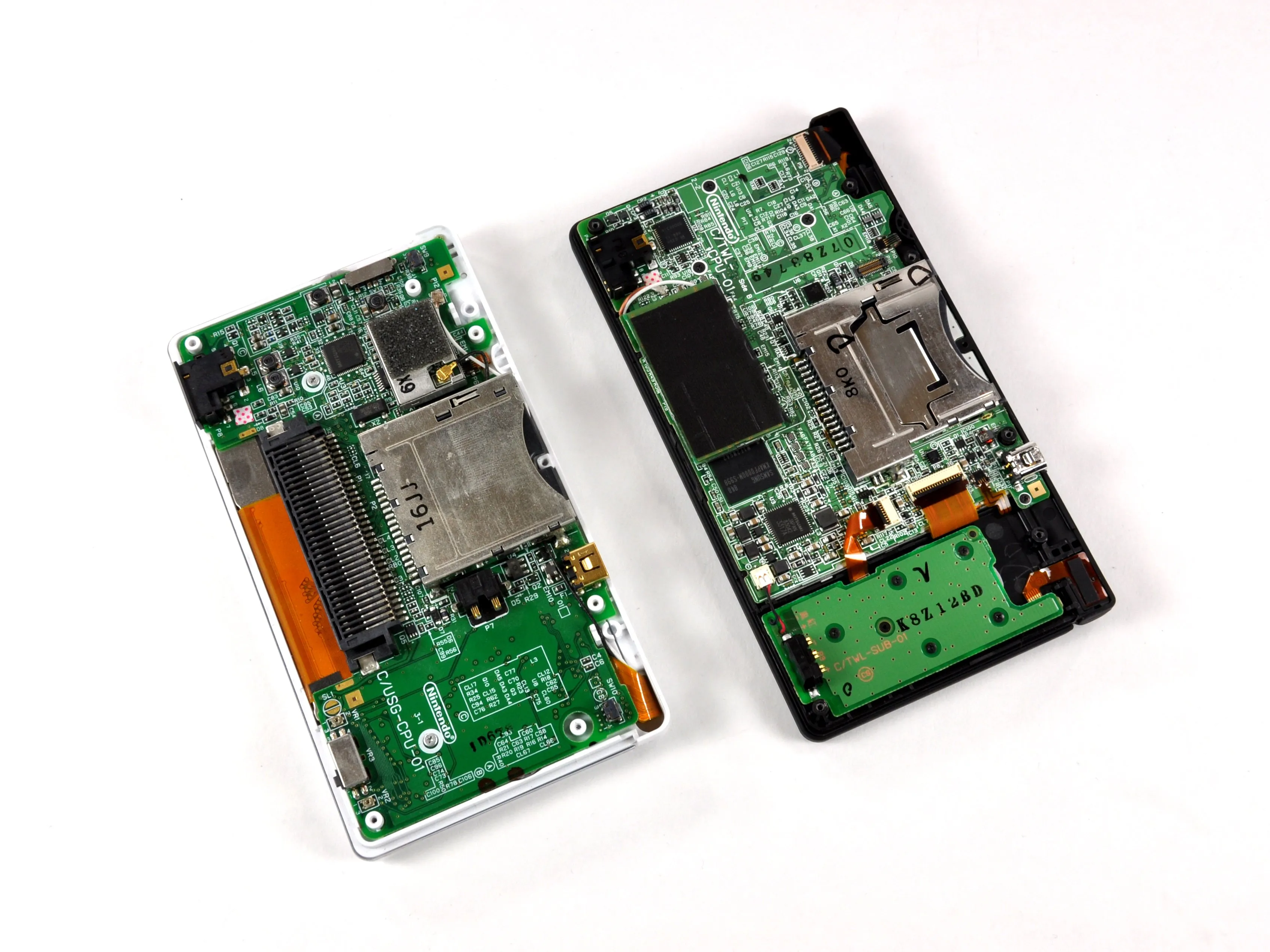

• Сравнение старого и нового. Между DS Lite (слева) и DSi (справа) есть определенные различия.

• В DSi используется меньшая аккумуляторная батарея емкостью 840 мАч (справа) против 1000 мАч в DS Lite (слева). Разница в размерах пропорциональна разнице в емкости. Оригинальная Nintendo DS поставлялась с аккумулятором емкостью 850 мАч.

Шаг 8

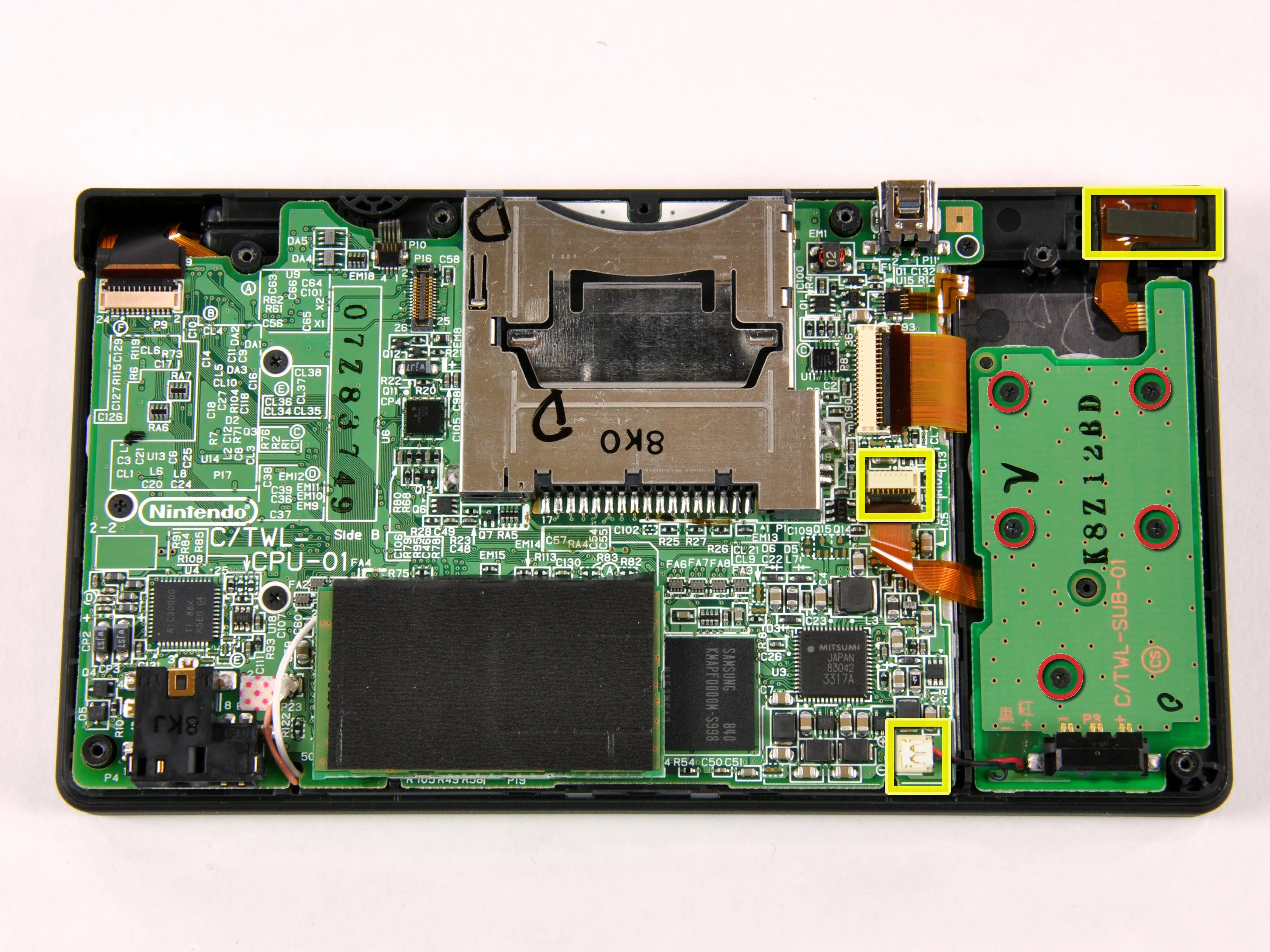

• Снятие печатной платы аккумулятора - довольно простая процедура:

• Отсоедините три разъема.

• Открутите пять крестообразных винтов.

Комментарии к шагу

Как вынуть второй разъем?

Он все еще активен?

Помогите. Ххххххххххххх

Как мне это сделать, пожалуйста, помогите

OOF nvm Я только что узнал, что такое сужение вниз

Что мне делать? Я снял весь разъем снизу, так что я прикреплю его электрической лентой (у меня нет утюга).

Упс, снял. Опаньки. Я заметил, что у устройства нет черной заслонки :l.

Шаг 9

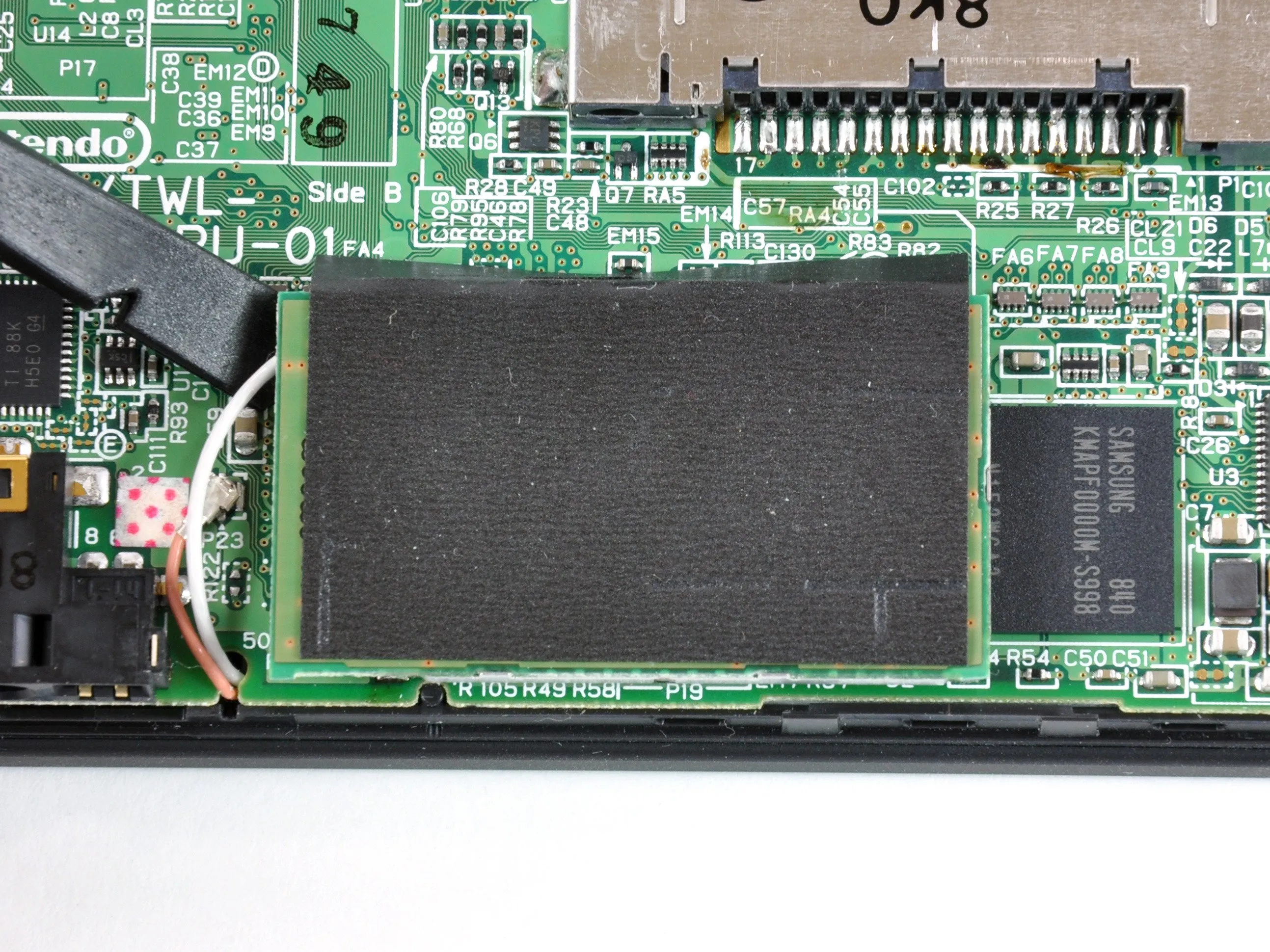

• Плата Wi-Fi удерживается на месте с помощью одного большого разъема. Быстрым движением клина и скручивания шпателя ее можно отсоединить от основной платы.

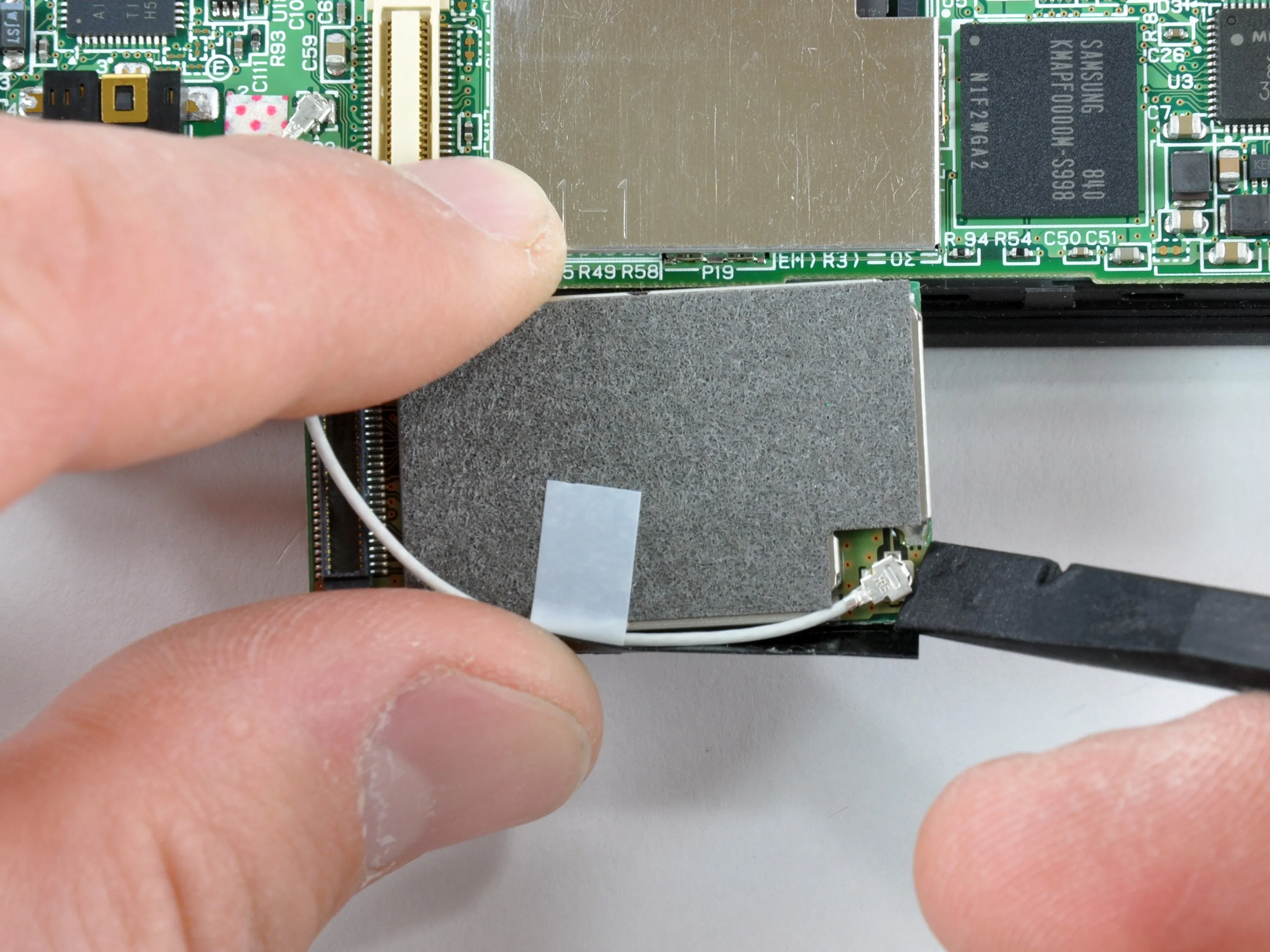

• Еще одним движением шпателя отсоедините провод разъема платы Wi-Fi.

Шаг 10

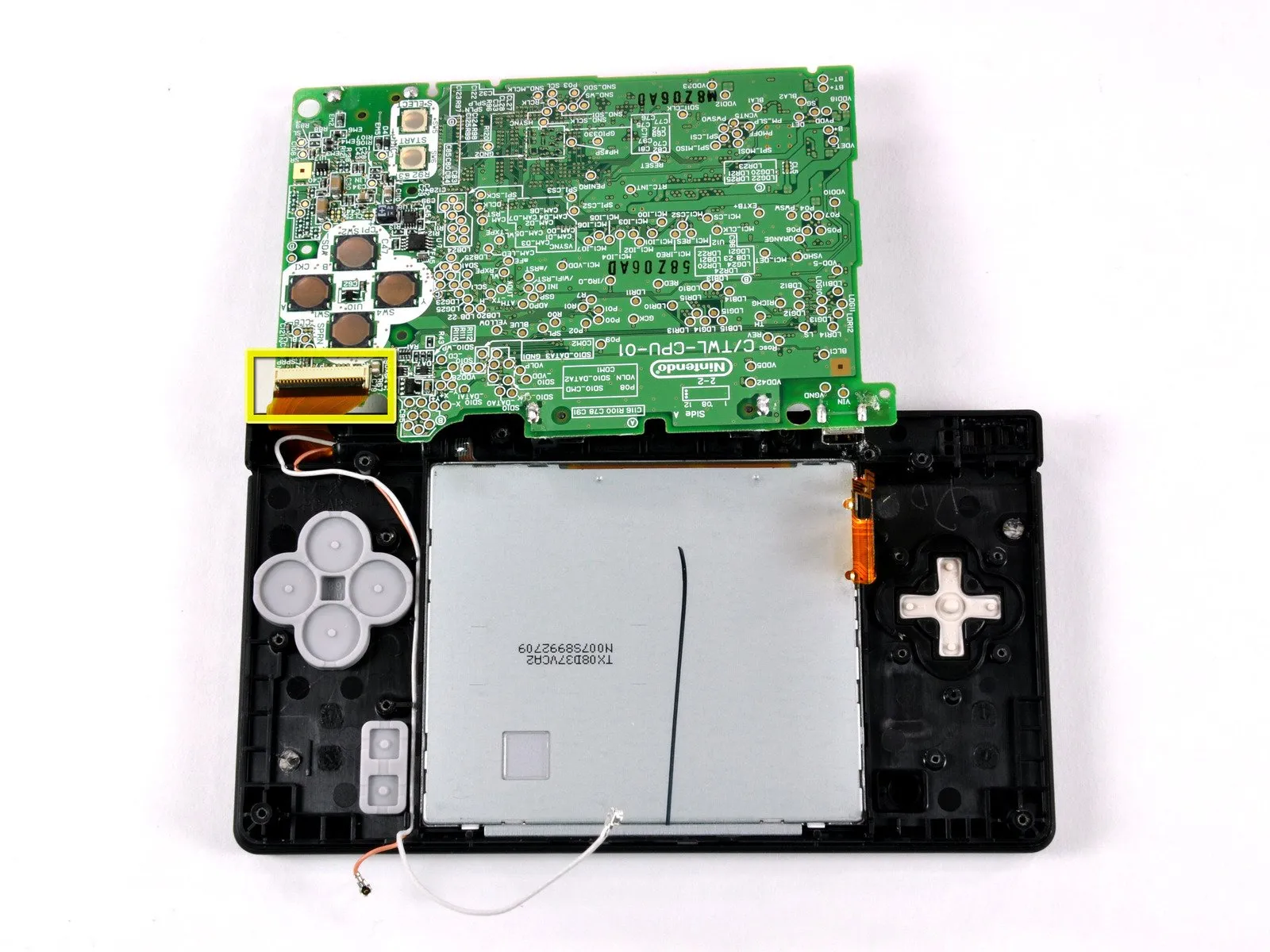

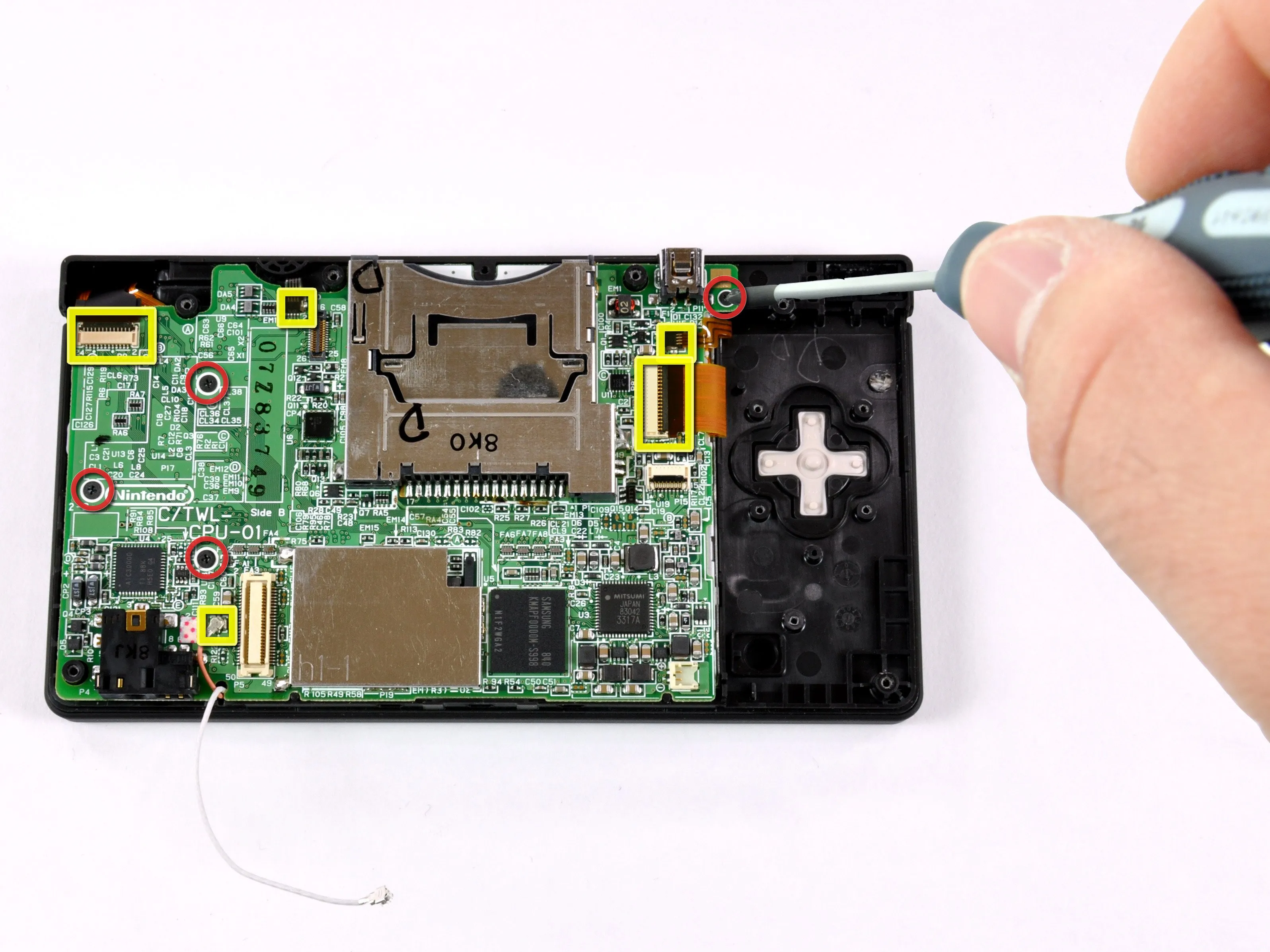

• Основная плата снимается почти так же легко, как и печатная плата аккумулятора:

• Необходимо открутить четыре крестообразных винта.

• Перед снятием необходимо отсоединить шесть разъемов: пять на видимой стороне и один на другой.

Шаг 11

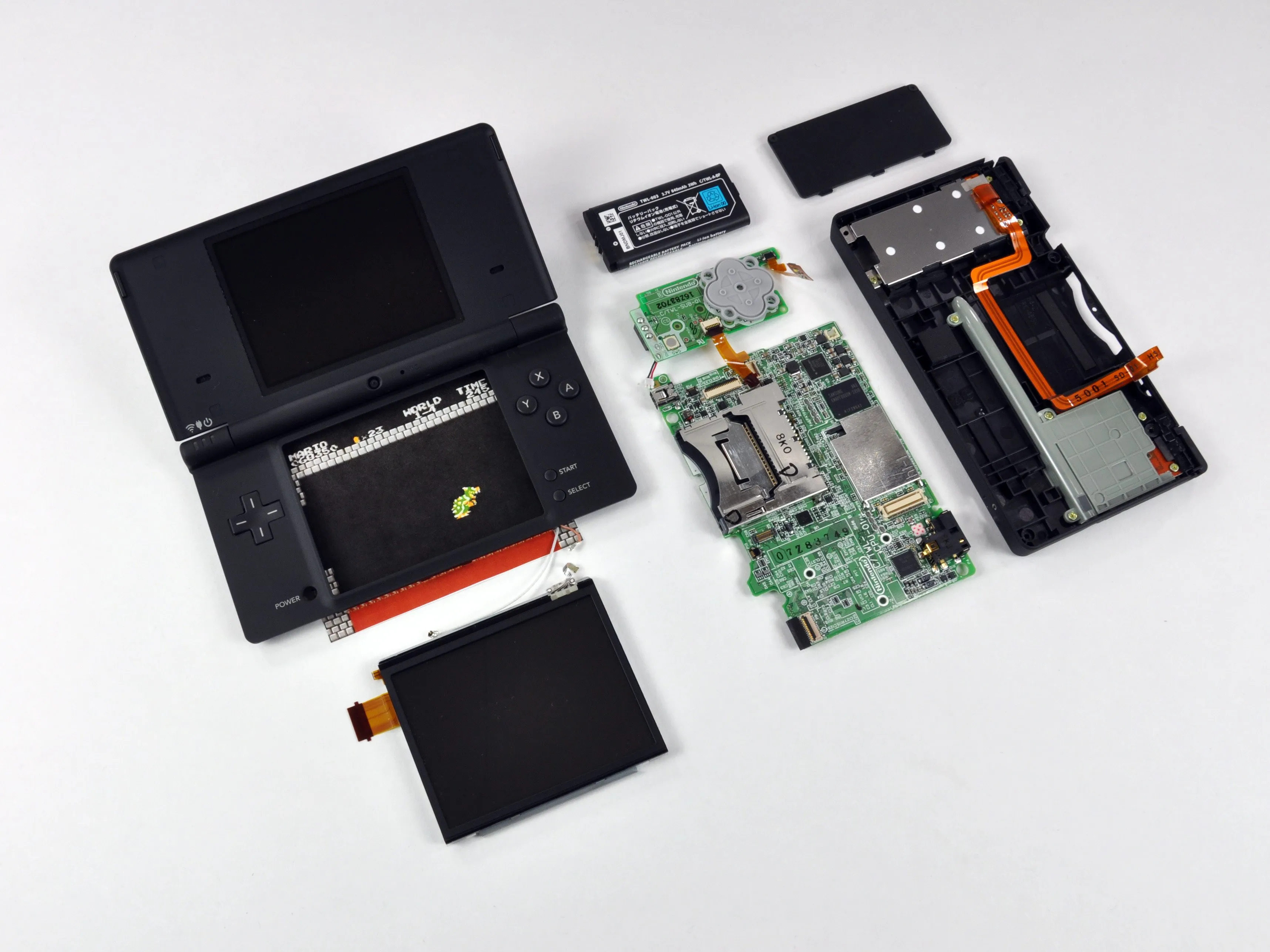

• Мы закончили с первым уровнем разборки.

Шаг 12

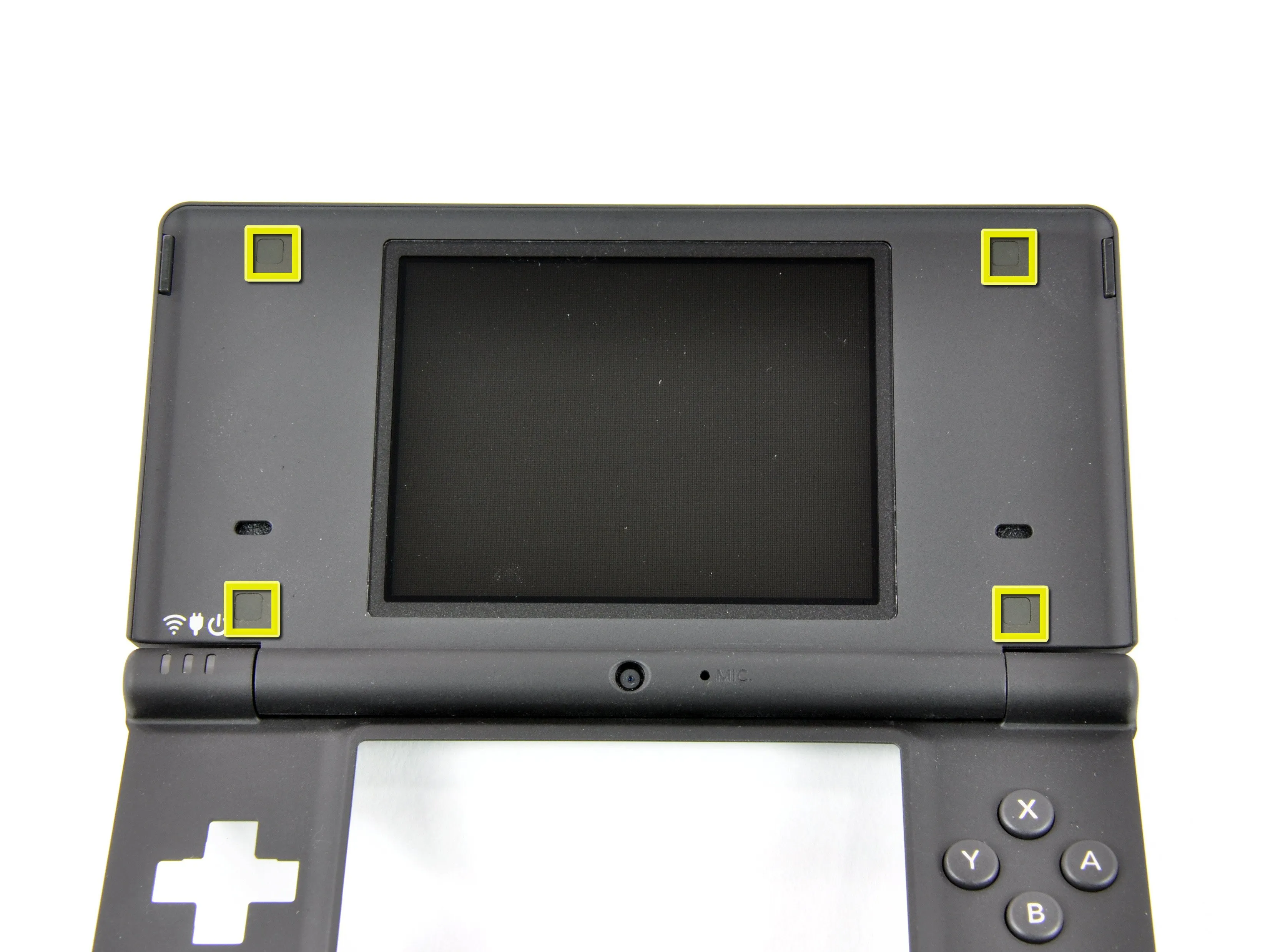

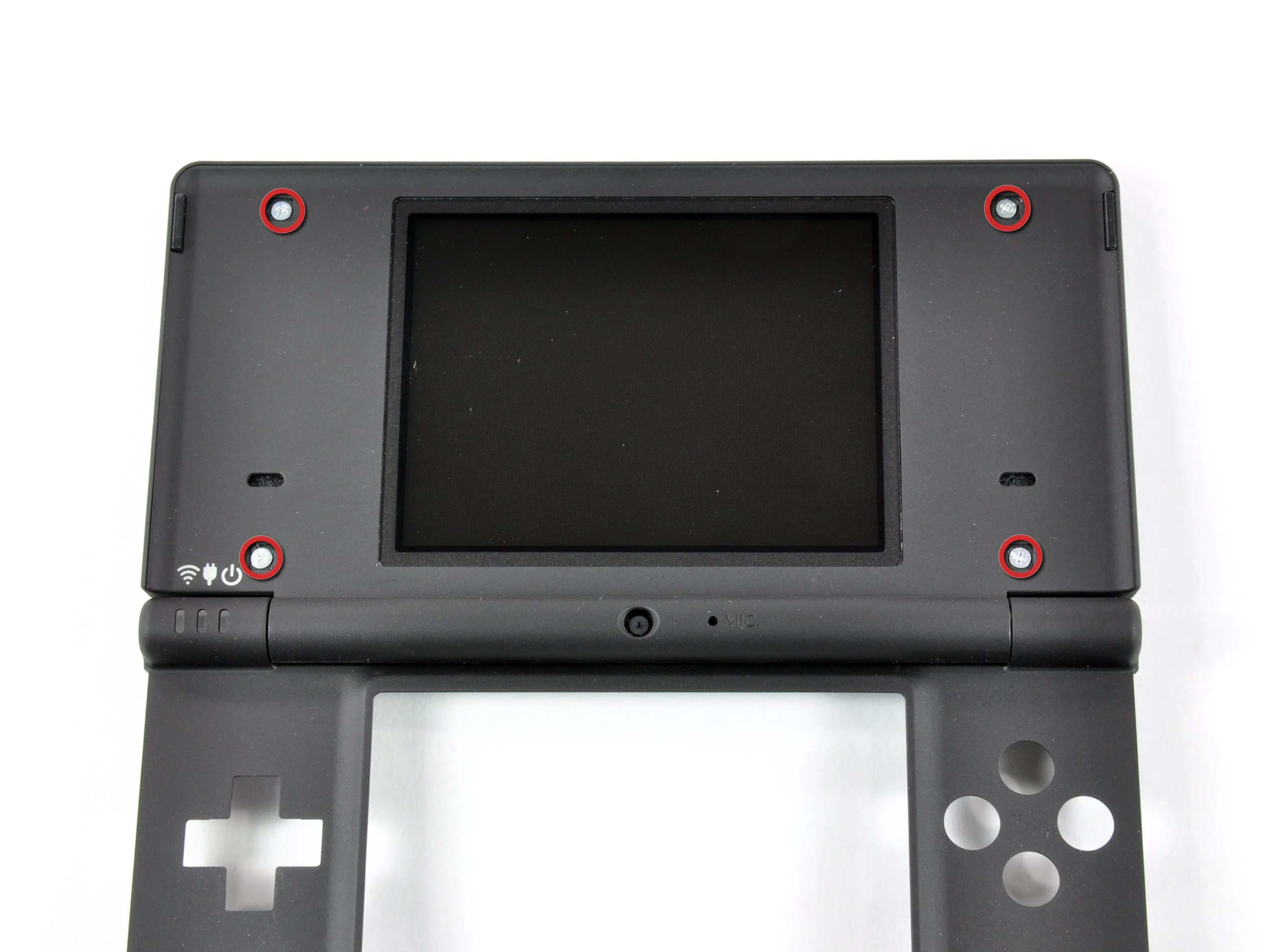

• Необходимо снять четыре черные пластиковые крышки, чтобы обнаружить под ними винты Phillips.

• Открутив четыре винта Phillips, вы получите доступ к верхнему дисплею.

Шаг 13

• Верхняя половина со снятым внешним корпусом.

• В правом верхнем углу корпуса установлена плата антенны для беспроводной локальной сети.

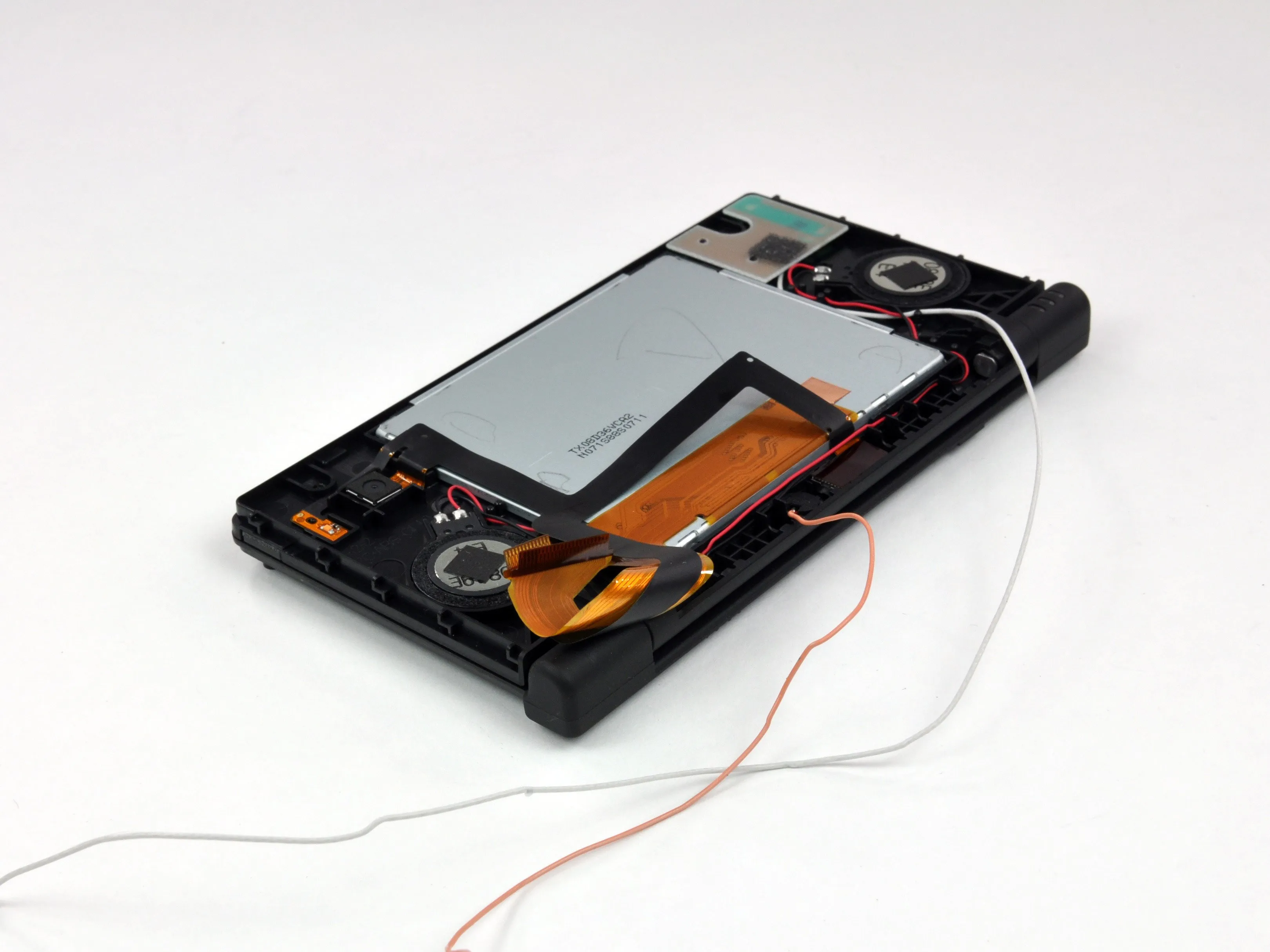

• Ленточные кабели для верхнего дисплея и камер смотаны и проложены через петлю между половинками корпуса. Добавим это в список деталей, которые мы хотим посмотреть, как собирается робот.

• Тонкий оранжевый провод, показанный на второй фотографии, предназначен для микрофона. Маленькие диджеи будут в восторге от новой функции, позволяющей искажать тональность и скорость музыки во время воспроизведения.

Комментарии к шагу

Она просто выдвигается>__________>.

Мне понадобилось 15 минут, чтобы понять это.

Да, я пропустил шаг, думаю, я просто справлюсь с этим и оторву крышку.

Шаг 14

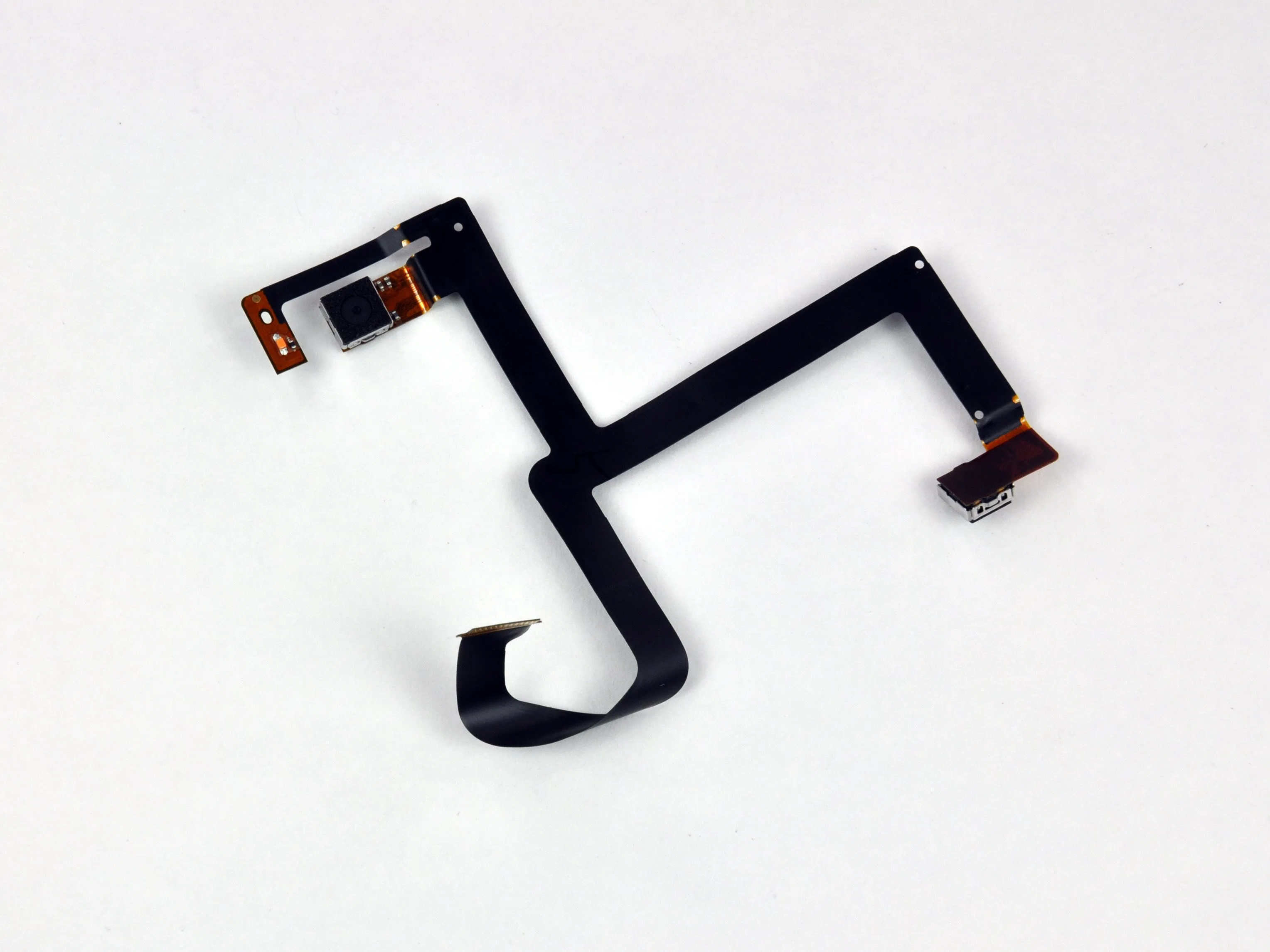

• DSi оснащена двумя цифровыми камерами VGA CMOS (0,3 мегапикселя): одна на внутреннем шарнире, направленном в сторону пользователя, а другая - во внешнем корпусе.

Шаг 15

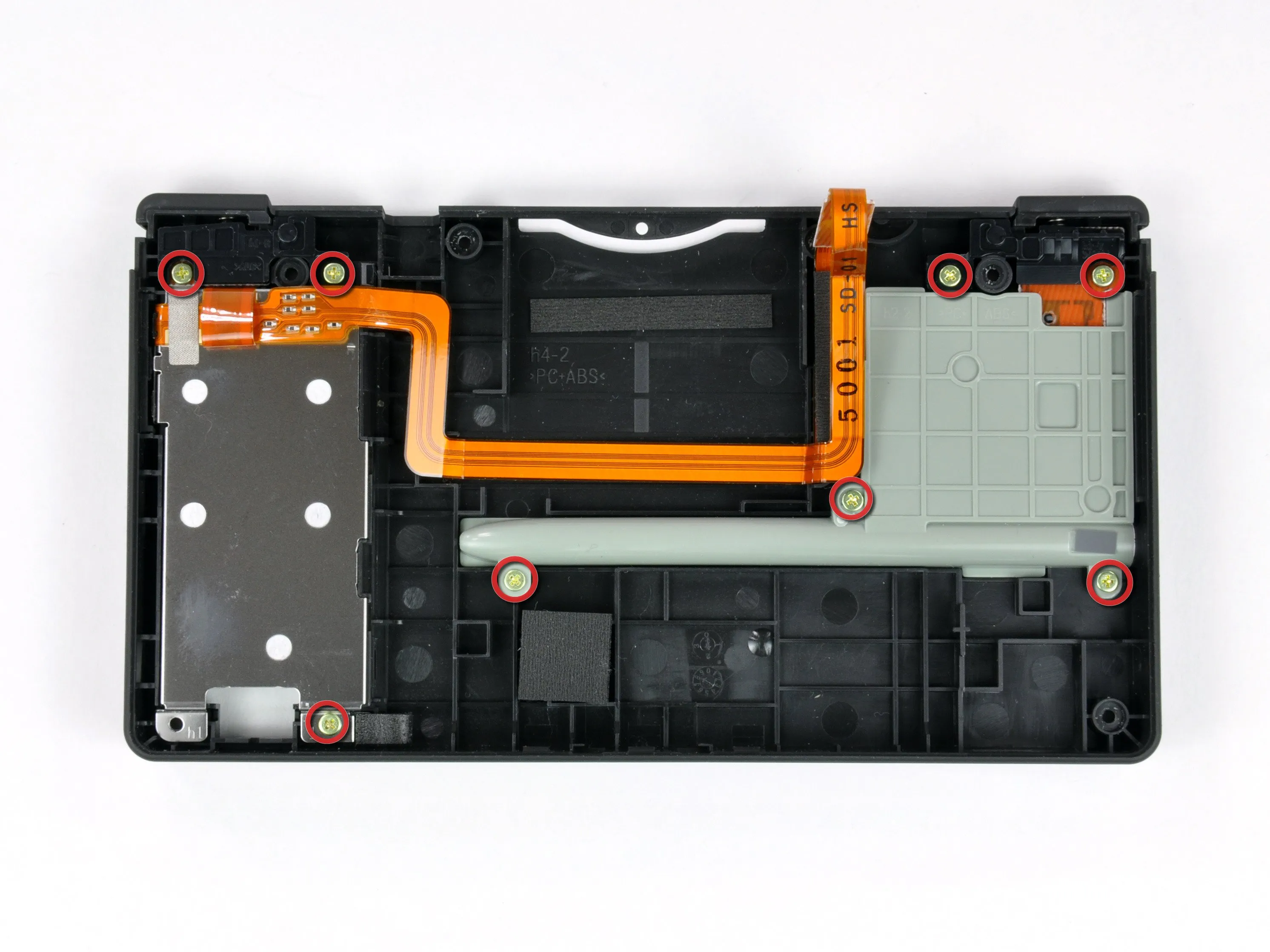

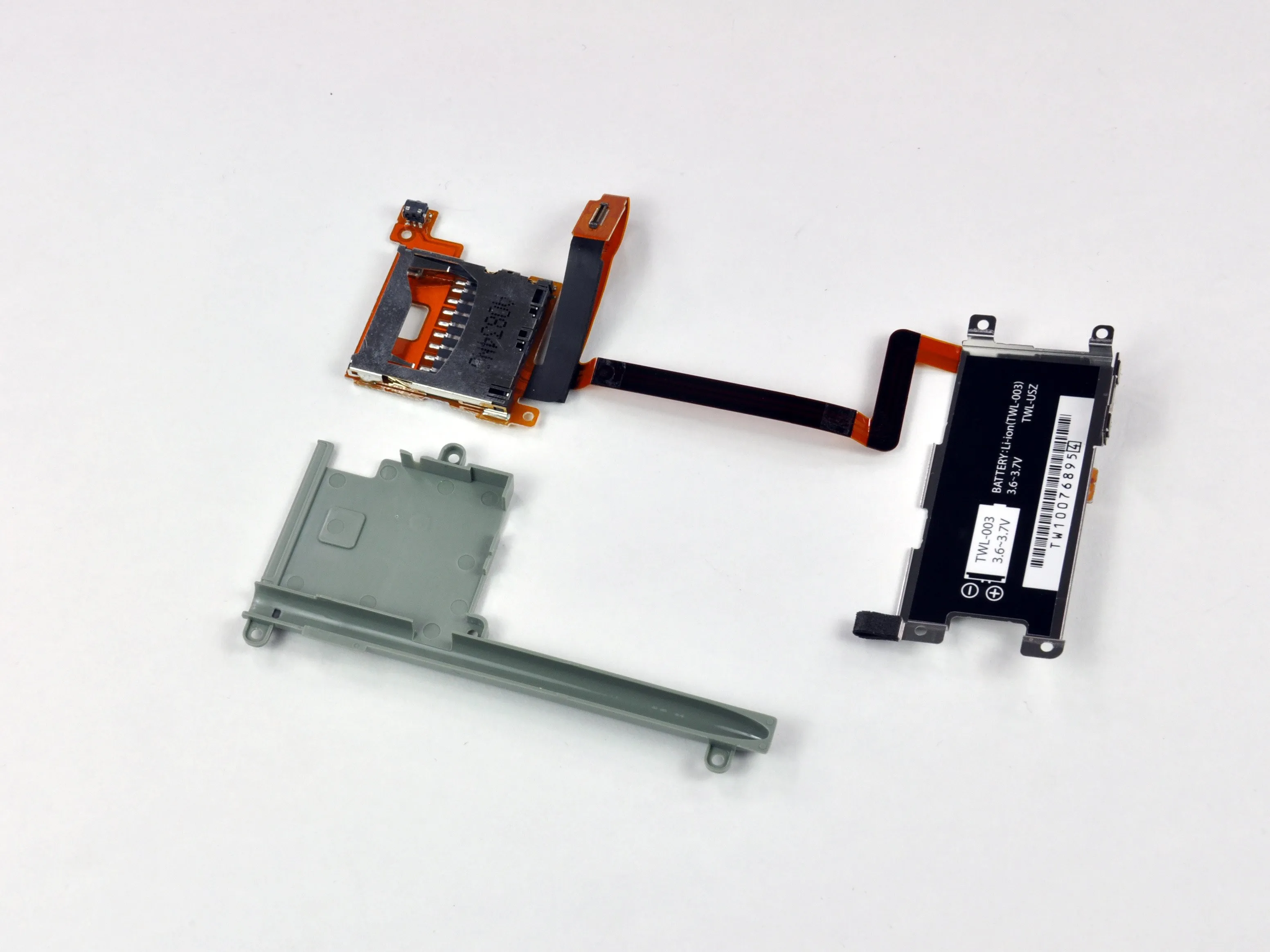

• Восемь крестообразных винтов крепят отсек для батареи и лоток для стилуса/слот расширения SD/SDHC к корпусу.

• DSi имеет встроенный слот расширения SD/SDHC. Теперь вы можете использовать обычную SD-карту для воспроизведения аудиофайлов AAC и внешнего хранения фотографий или загруженного программного обеспечения. Кто-нибудь может сказать 'домашние приложения'?

Шаг 16

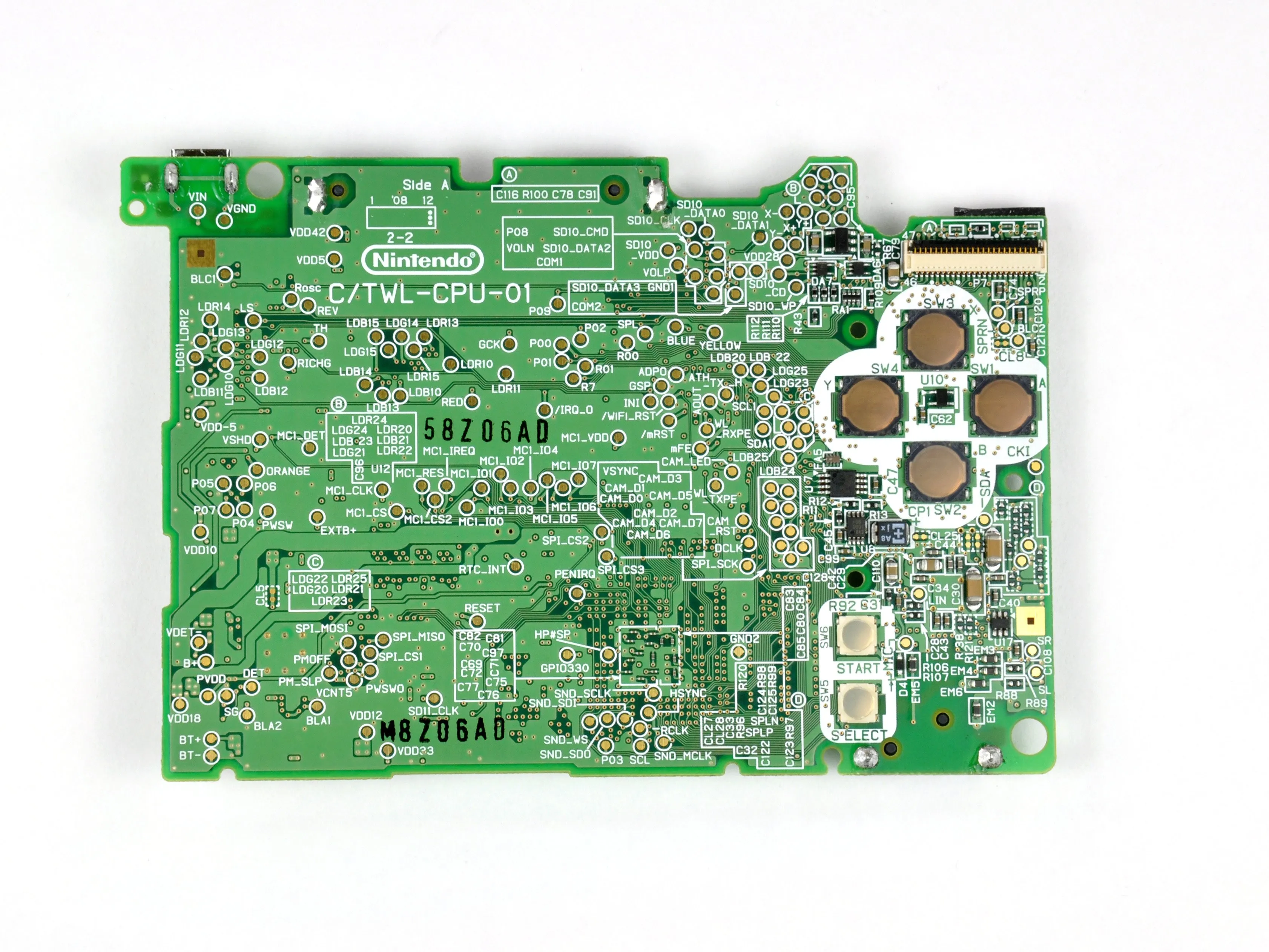

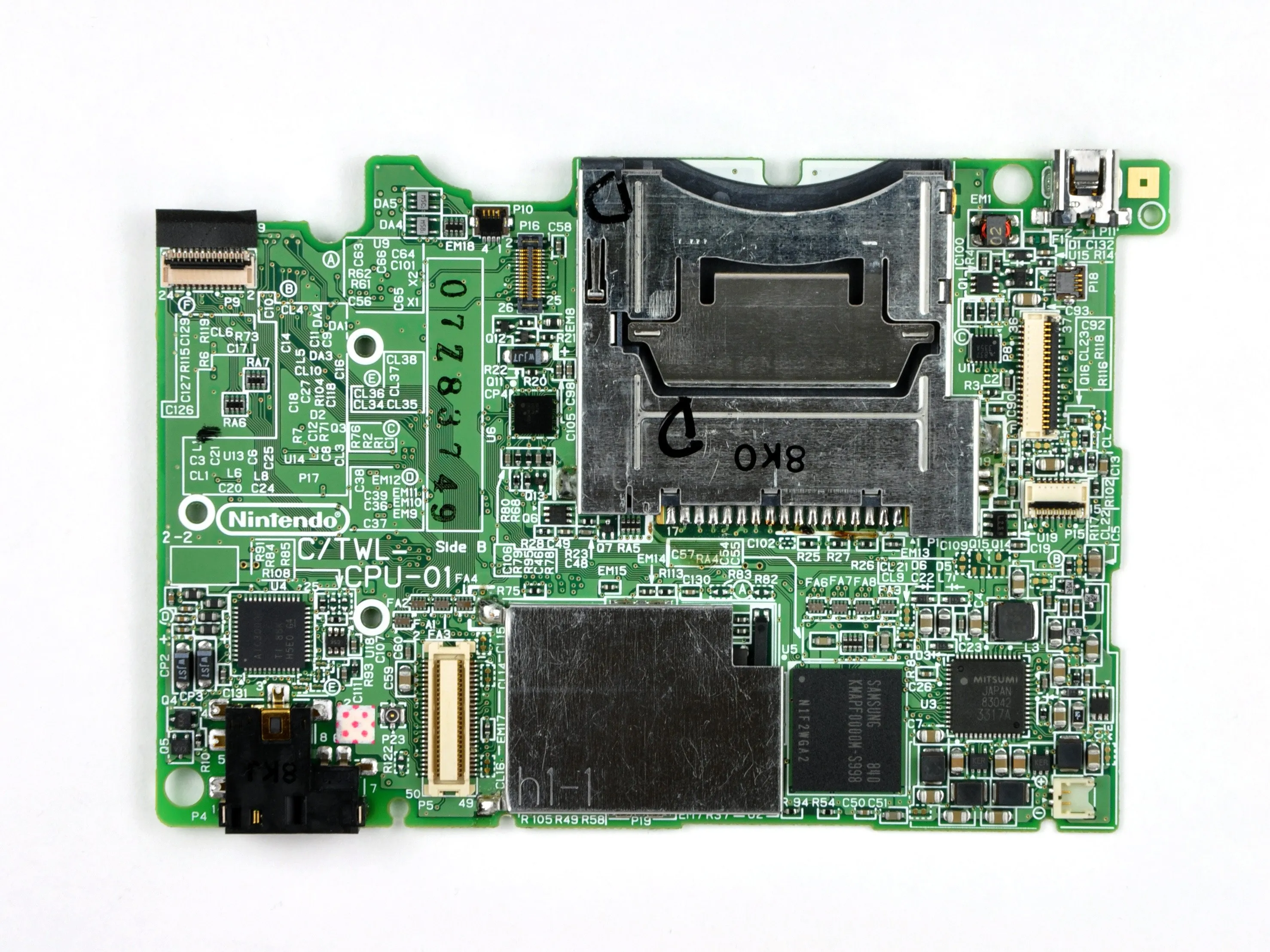

• Логическая плата во всей красе.

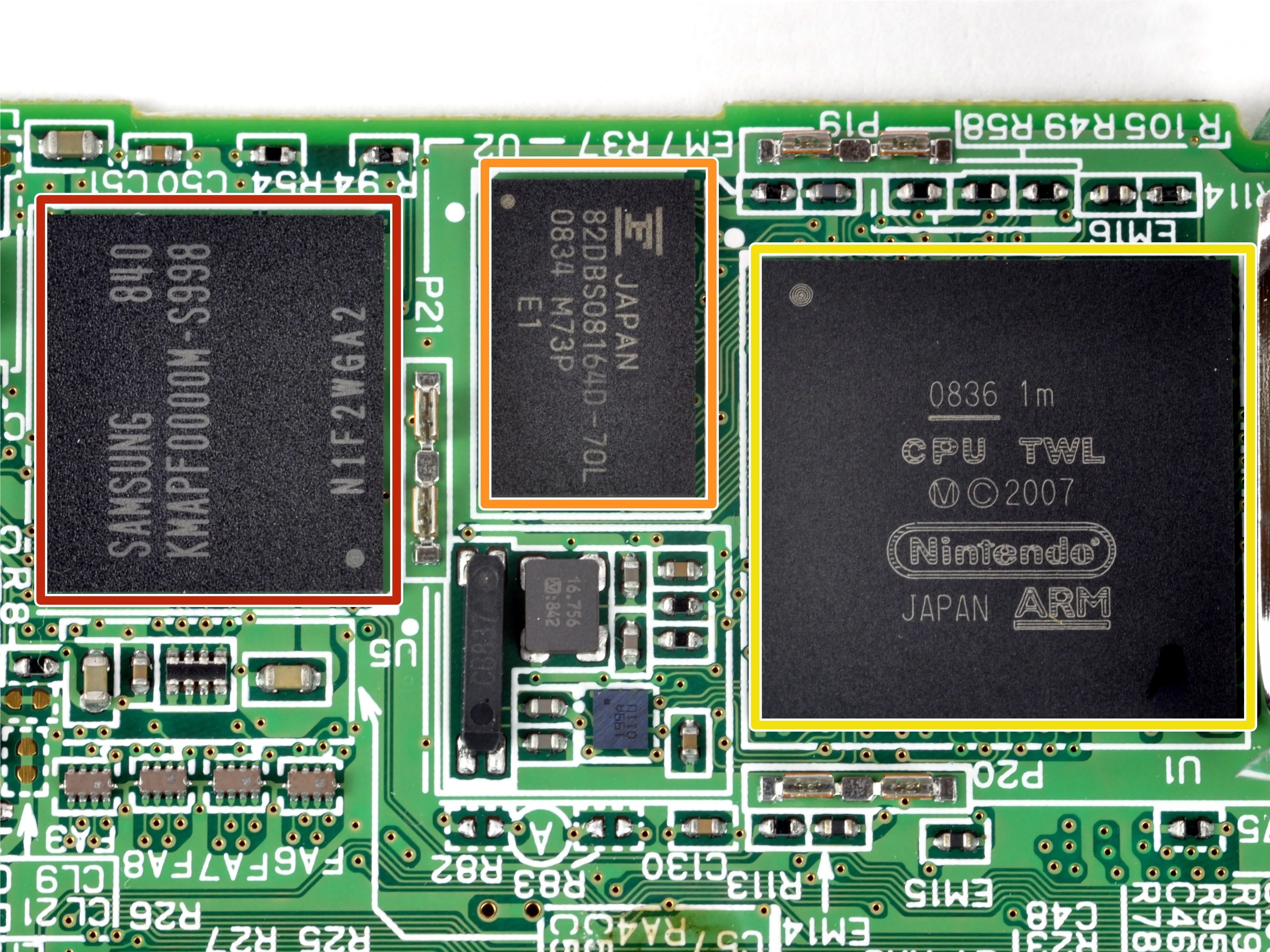

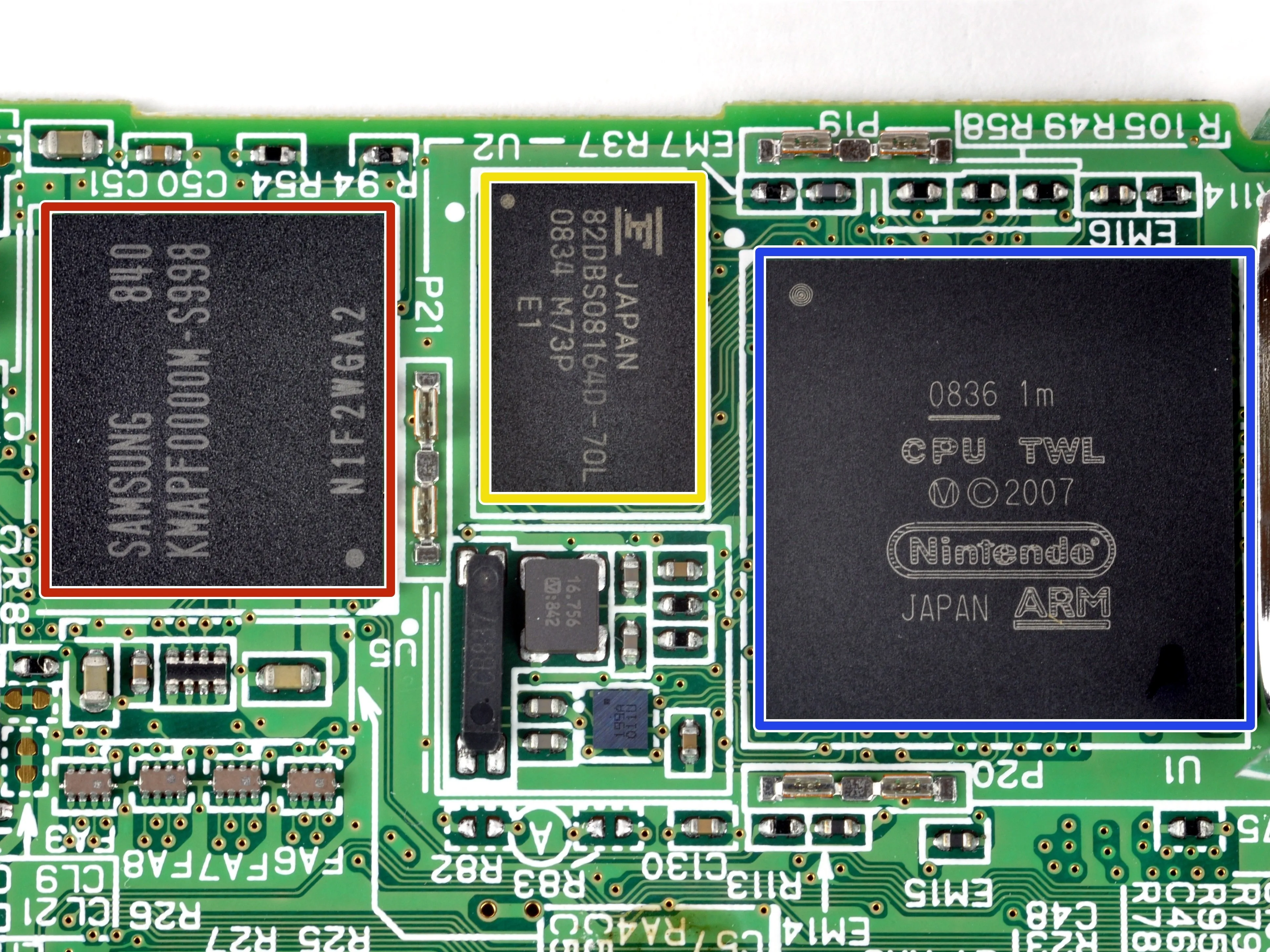

• Интересные микросхемы, слева направо:

• Samsung 1-го поколения MoviNAND KMAPF0000M: 256 МБ NAND Flash и MMC-контроллер. Интегрированный MMC-контроллер позволяет разгрузить центральный процессор от сложной работы по непосредственному общению с флэш-памятью.

• 82DBS08164D-70L: 128-битная память Fujitsu Ltd. FCRAM (оперативная память с быстрым циклом).

• ARM-процессор, разработанный Nintendo. Наш процессор был изготовлен в сентябре 2008 года.

Шаг 17

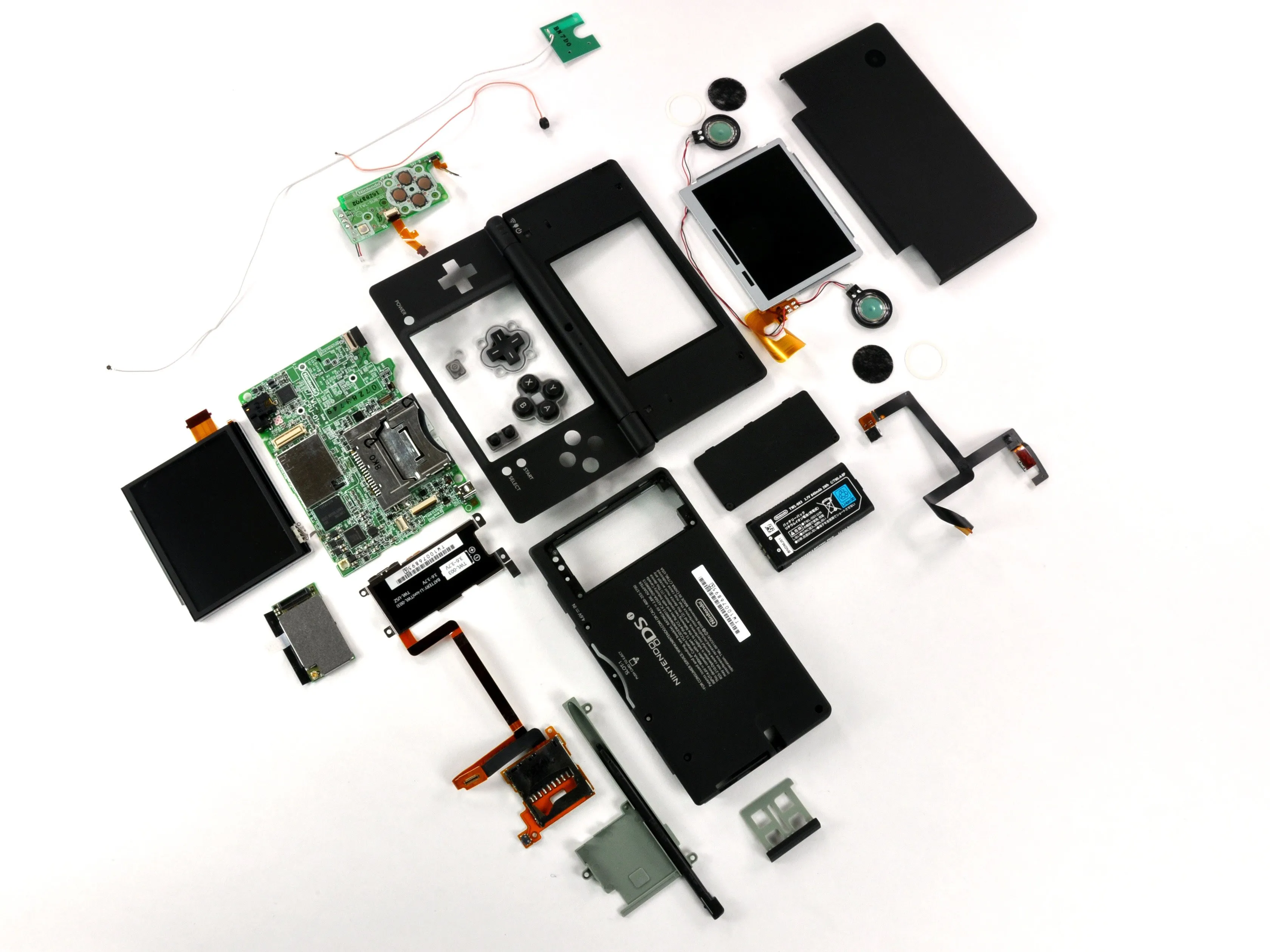

• Nintendo DSi... ОТДЫХАЙТЕ ПО ЧАСТЯМ!

• Интересные чипы:

• Samsung 1-го поколения MoviNAND KMAPF0000M: 256 МБ NAND Flash и MMC-контроллер. Интегрированный MMC-контроллер позволяет процессору разгрузить сложную работу по непосредственному общению с флэш-памятью.

• 82DBS08164D-70L: 128-битная память Fujitsu Ltd. FCRAM (оперативная память с быстрым циклом).

• ARM-процессор, разработанный Nintendo. Наш процессор был изготовлен в сентябре 2008 года.
