Разборка Nintendo DSi XL
Введение
Счастливая радость! Вот оно! Nintendo DSi XL на всеобщее обозрение! Ух ты! Присоединяйтесь к нам для захватывающего разбора внутренностей этой гигантской DSi.
Также посмотрите видео слайд-шоу с демонтажем!
Что вам понадобится
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Шаг 1 Разборка Nintendo DSi XL
Nintendo DSi XL - это последняя итерация популярной портативной игровой консоли Nintendo DS.
Наряду с новой причудливой упаковкой, новая версия включает в себя:
Два экрана, которые на 93 % пропорционально больше, чем в DS Lite.
Новый полноразмерный стилус для более точной работы на больших экранах.
Шаг 2

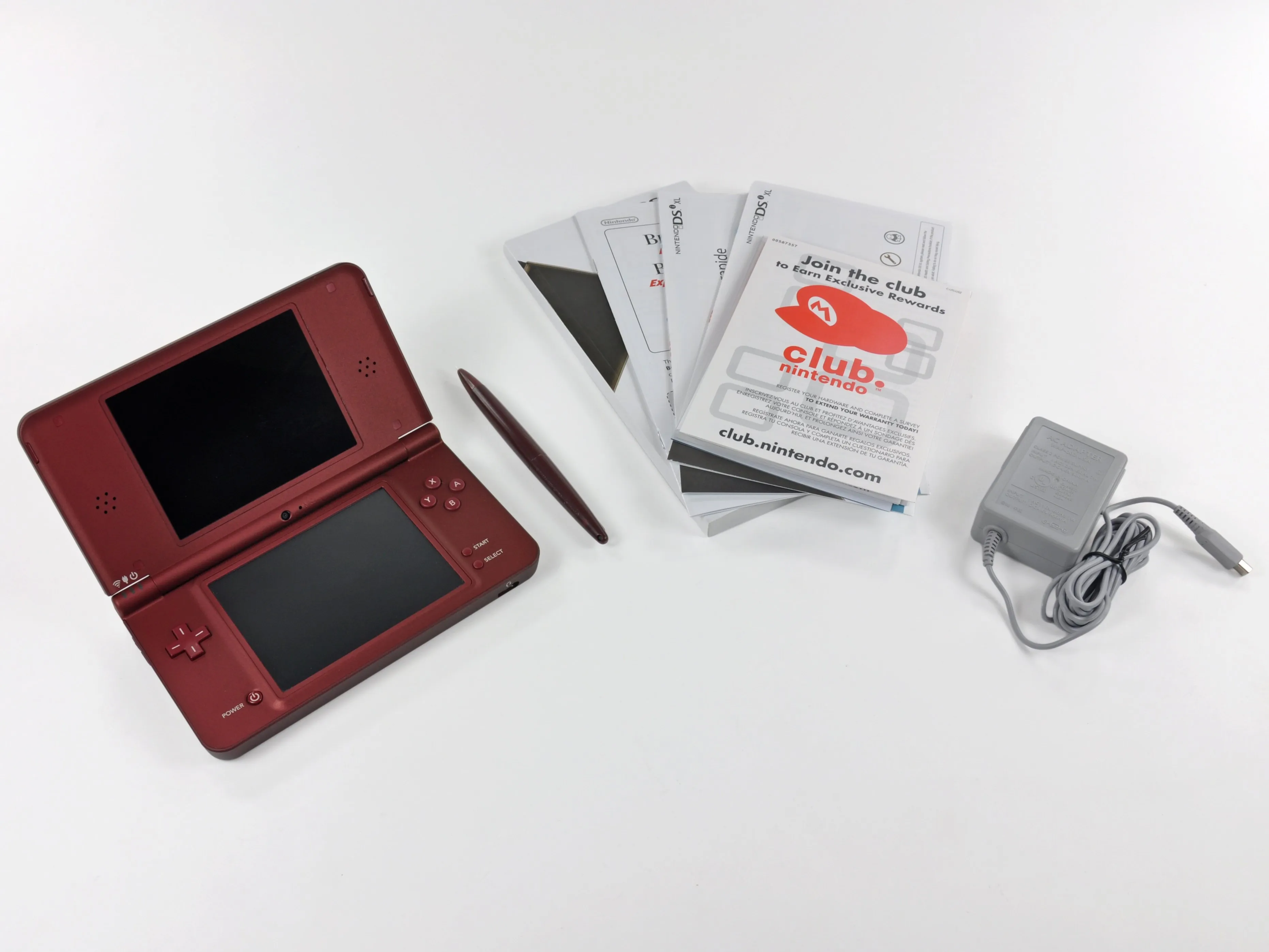

Содержимое коробки:
Nintendo DSi XL
Руководство по эксплуатации
Руководство по быстрому запуску
Адаптер переменного тока
Полноразмерный стилус
Марио, Марио, Марио... когда же ты поймешь... сколько бы ты ни отправлял приглашений в клуб Nintendo, наш ответ все равно будет отрицательным...
Шаг 3
Размеры DSi XL составляют 161 x 91,4 x 21,2 мм, а вес - внушительные 314 г. Это на 45% тяжелее, чем DSi весом 217 г.

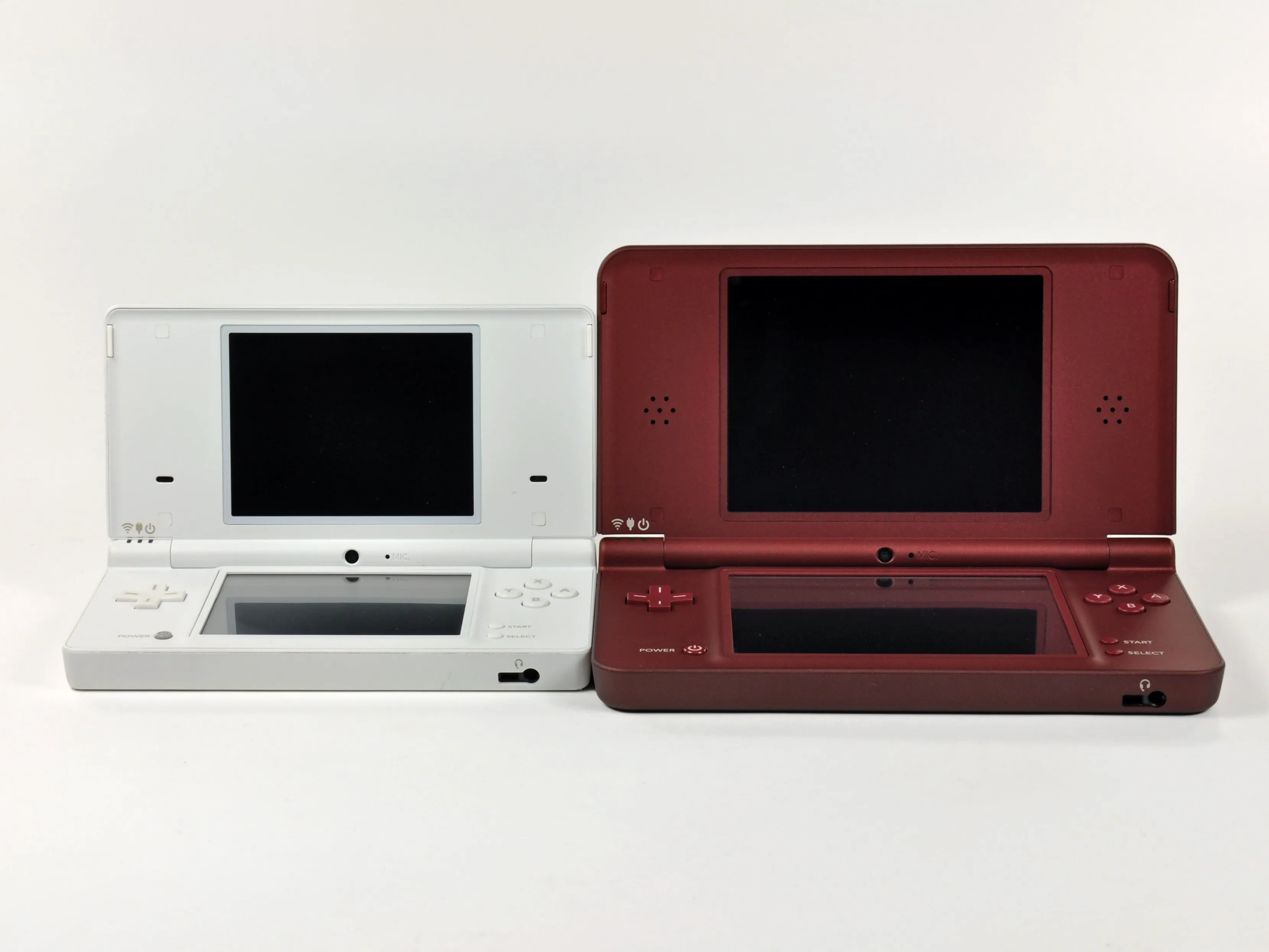

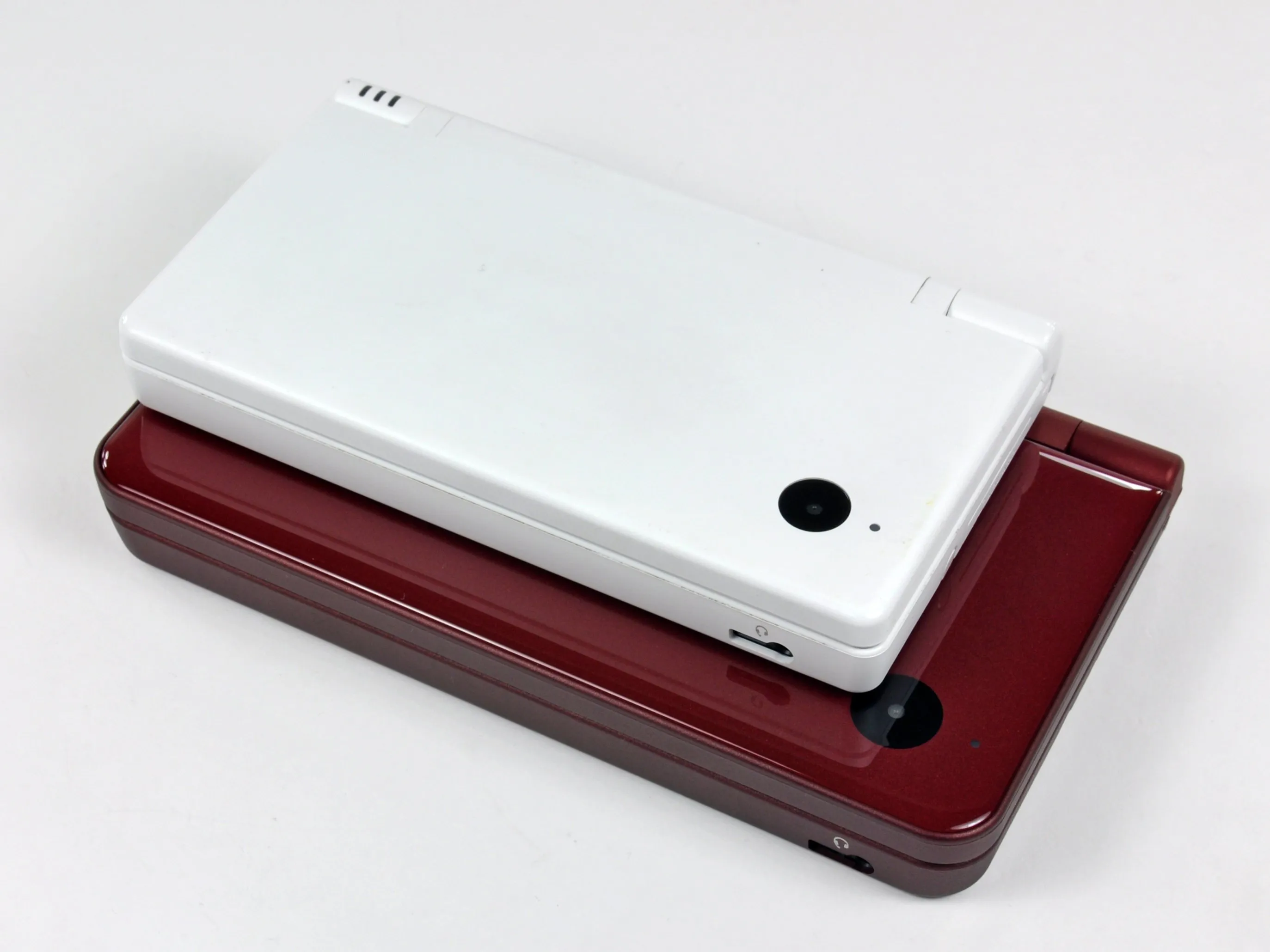

Сравнение DSi (слева) и DSi XL (справа) бок о бок.
Главной особенностью DSi XL являются сдвоенные 4,2-дюймовые ЖК-панели.

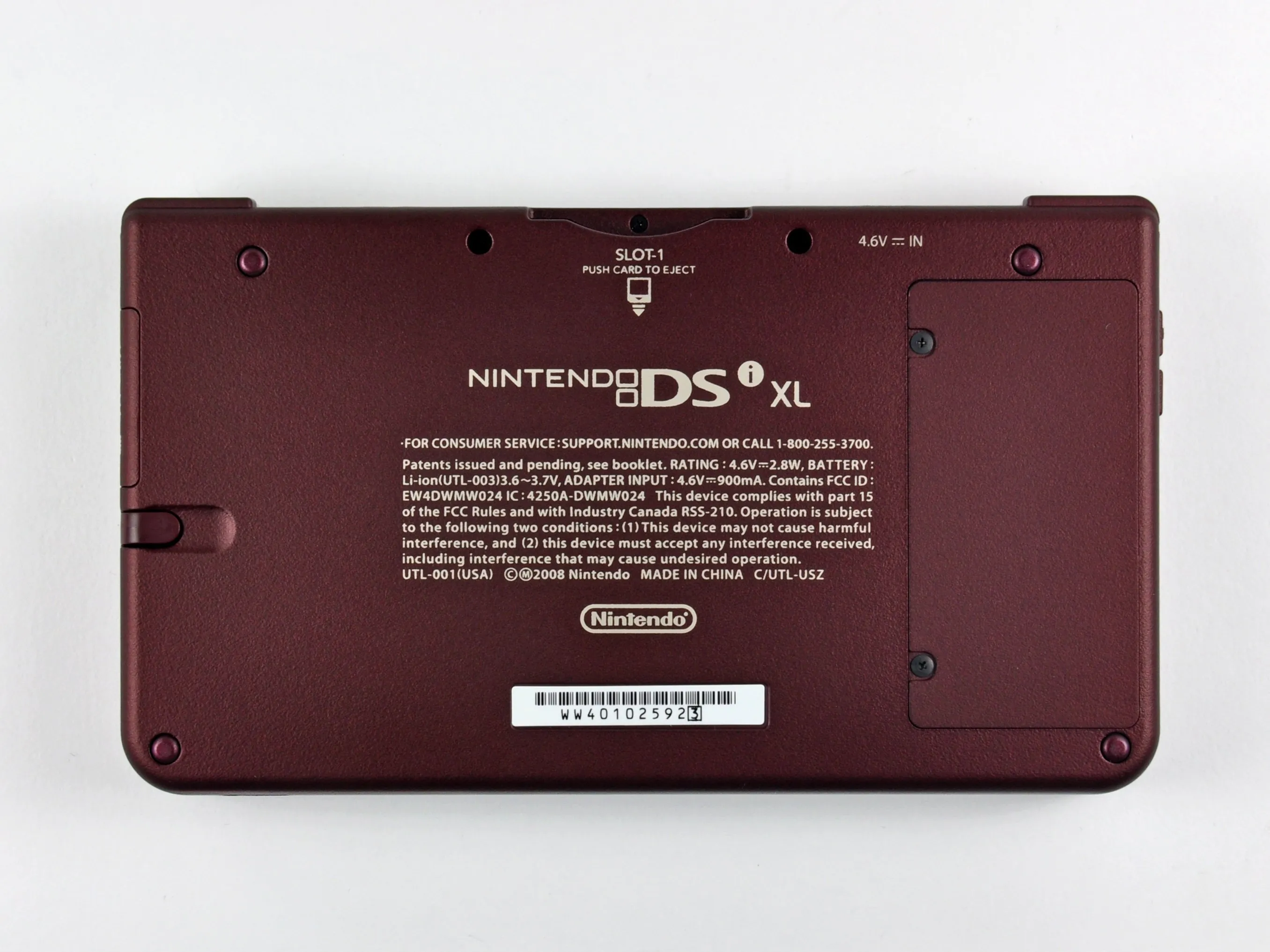

Задняя сторона DSi XL. Какой сюрприз! Он сделан в Китае.
Шаг 4

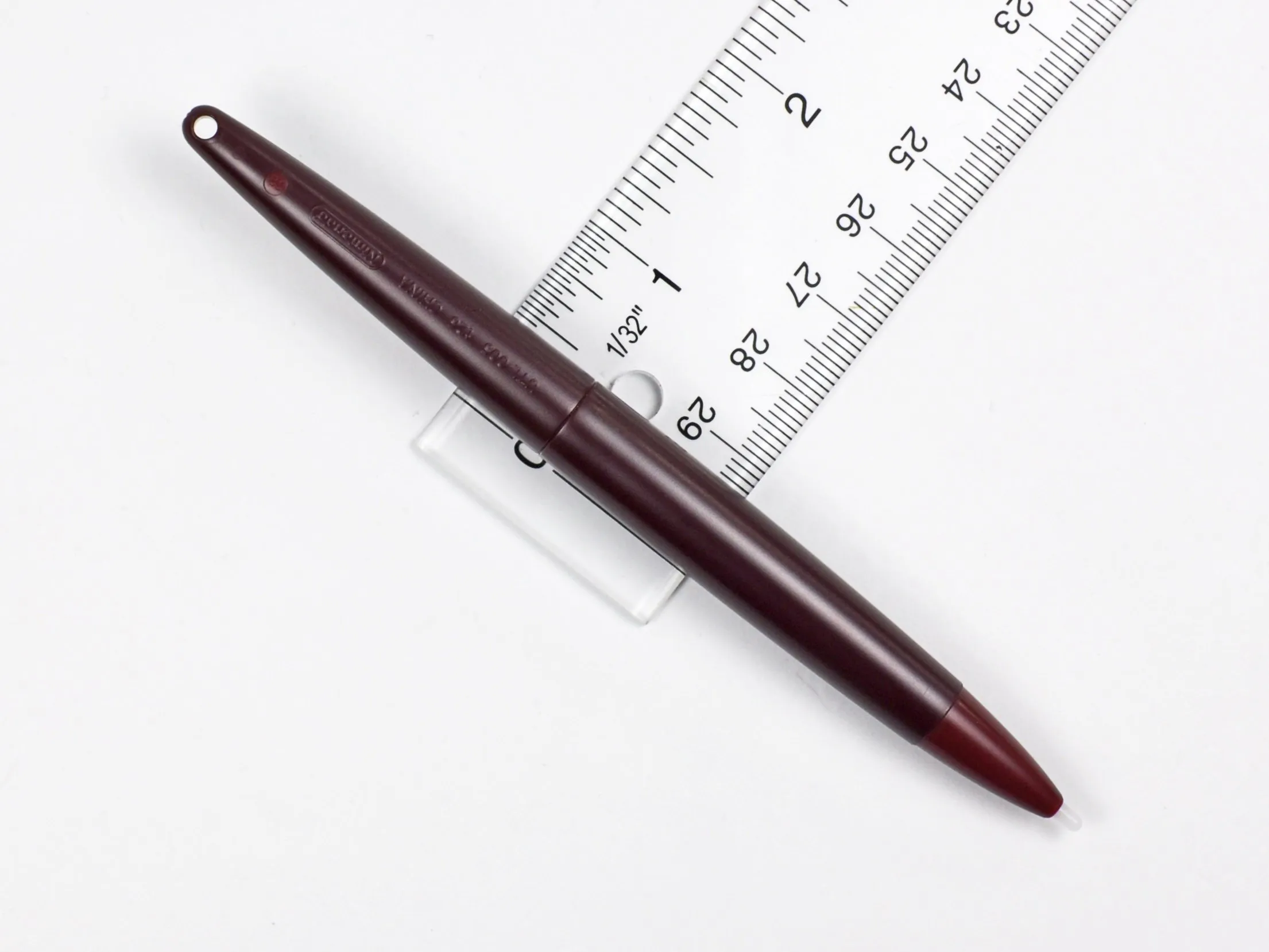

К полноразмерному стилусу размером 10 x 130 мм нужно немного привыкнуть, но он удобнее ложится в руку, чем его меньший близнец размером 5 x 90 мм.

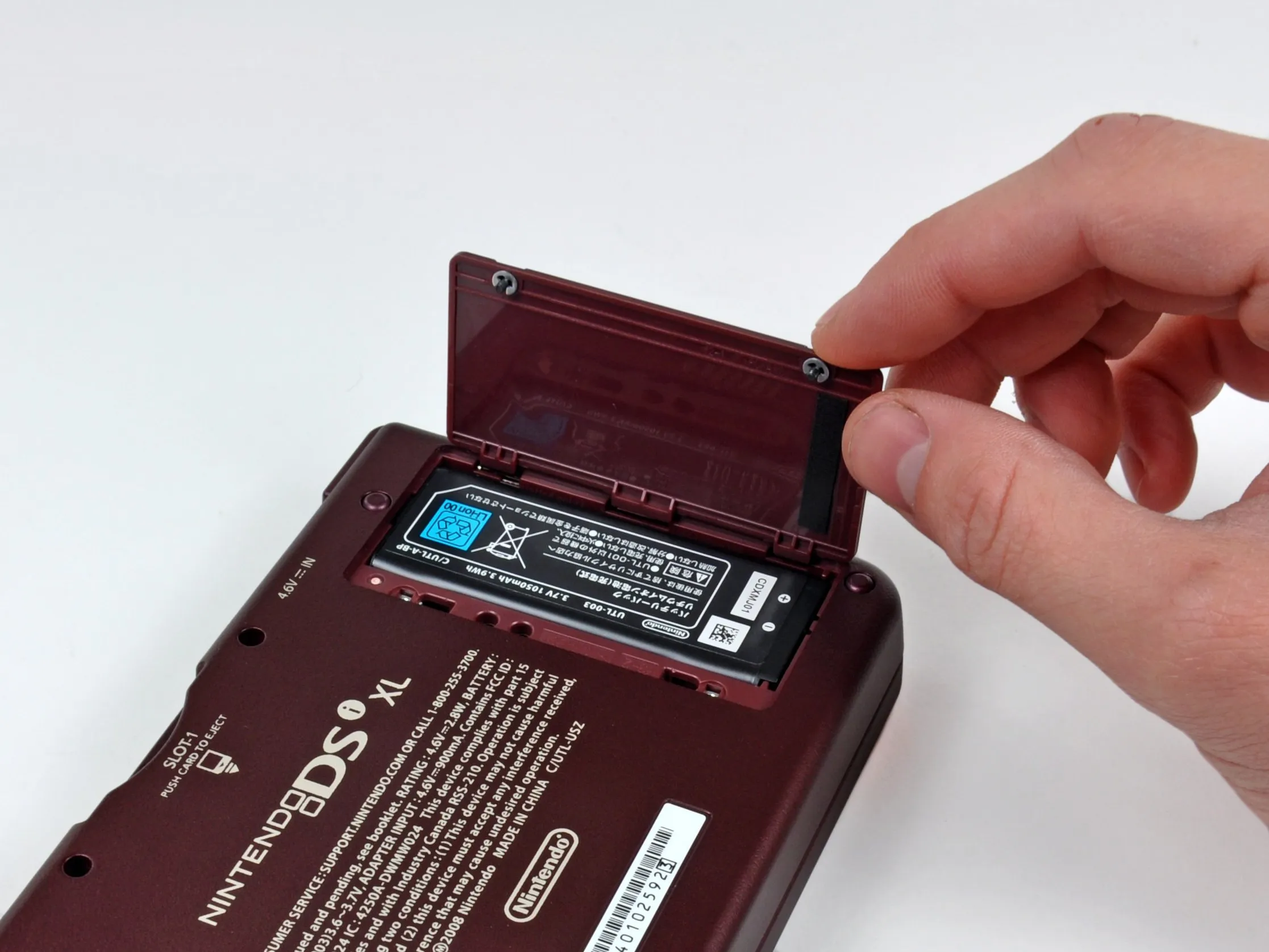

Шаг 5

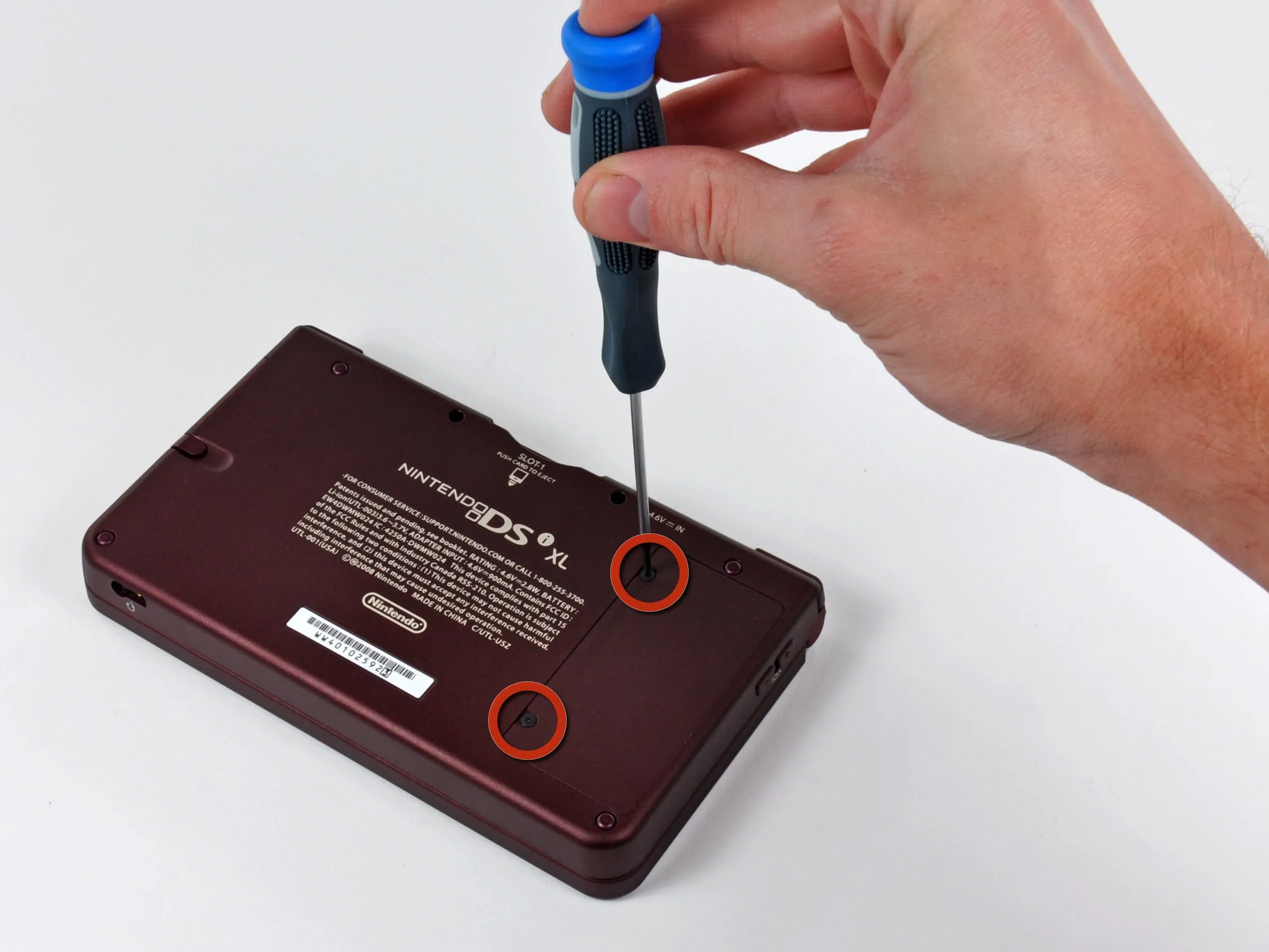

Выкрутите два крестообразных винта, крепящих крышку батарейного отсека к внешнему корпусу DSi XL.
Поднимите крышку батарейного отсека с нижней части внешнего корпуса и извлеките батарею из корпуса.
Оба винта остаются в крышке батарейного отсека.
Шаг 6

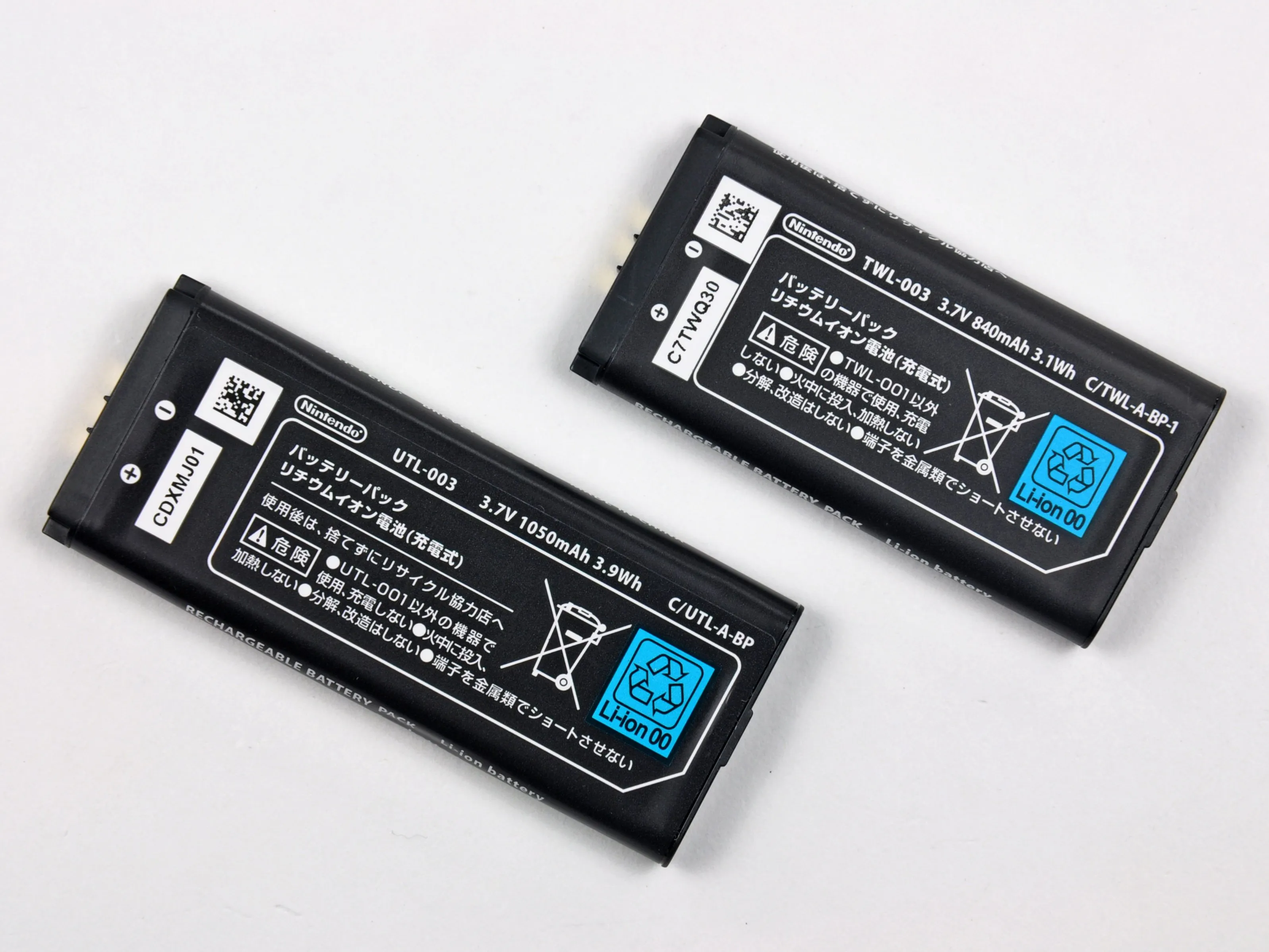

Nintendo довольно сильно увеличила емкость аккумулятора - с 840 мАч в DSi (справа) до 1050 мАч в DSi XL (слева).
Для всех, кто ненавидит математику, это на 25 % больше емкости!
За большую емкость приходится платить большим весом. Батарея XL весит 23 г по сравнению с батареей DSi весом 19 г.
Шаг 7

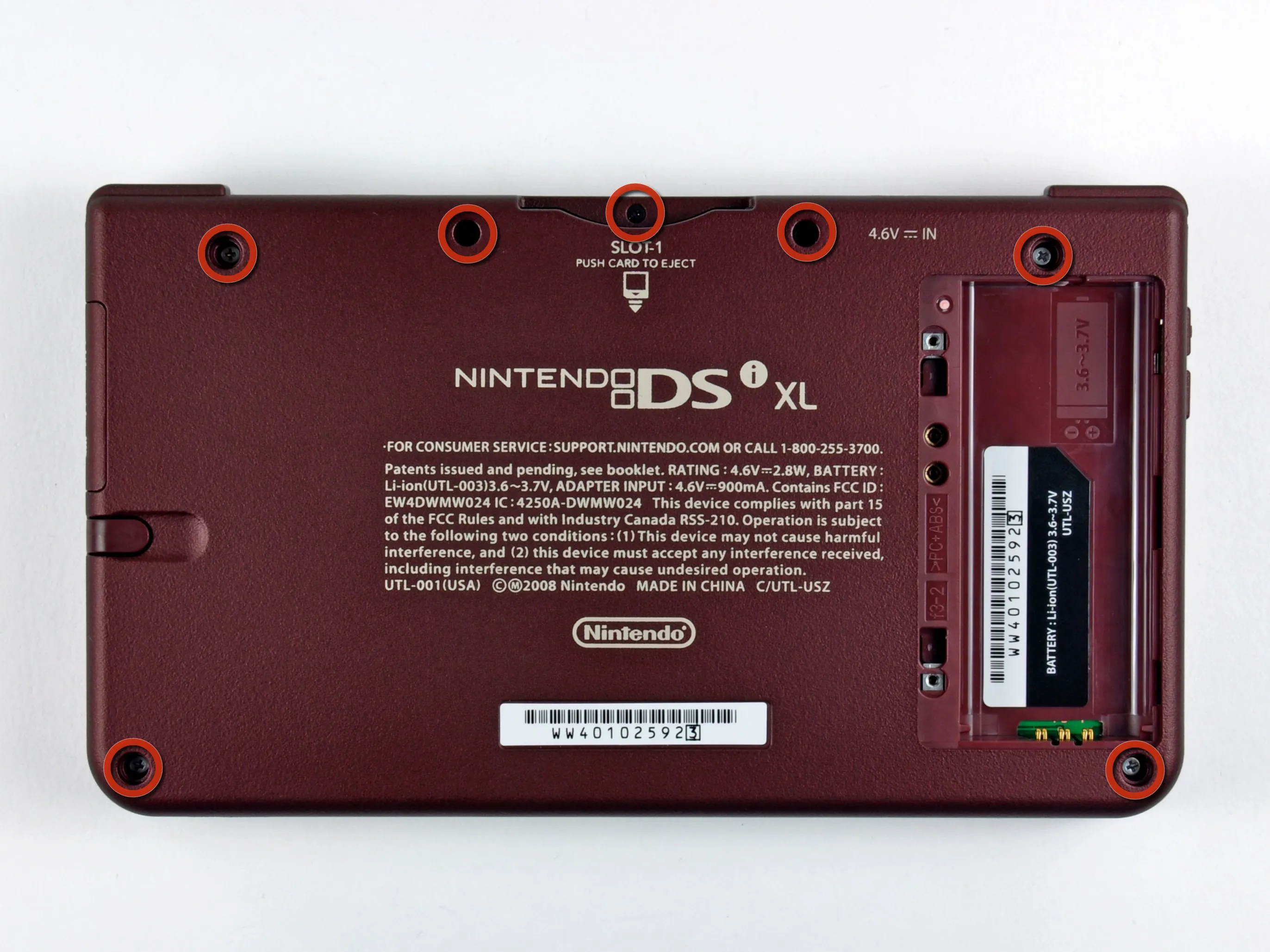

Всего семь крестообразных винтов - это все, что стоит между нами и внутренностями DSi XL.
Следите за расположением каждого винта, поскольку они имеют разную длину.

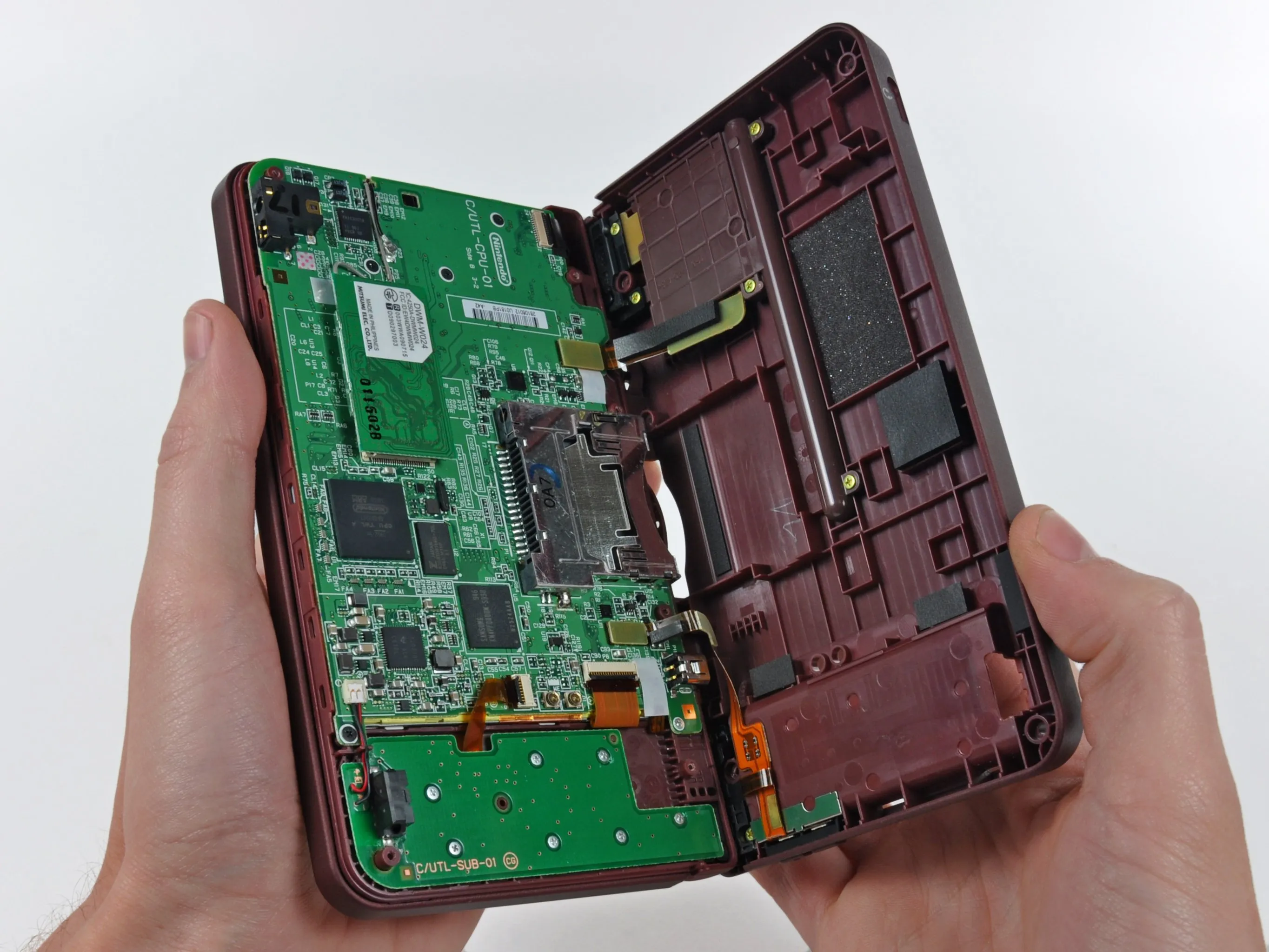

Шаг 8
После некоторого осторожного поддевания нижний корпус снимается без проблем.
Оранжевая лента остается подключенной к обоим корпусам. Поддевайте ее осторожно, чтобы не повредить этот разъем.
Шаг 9

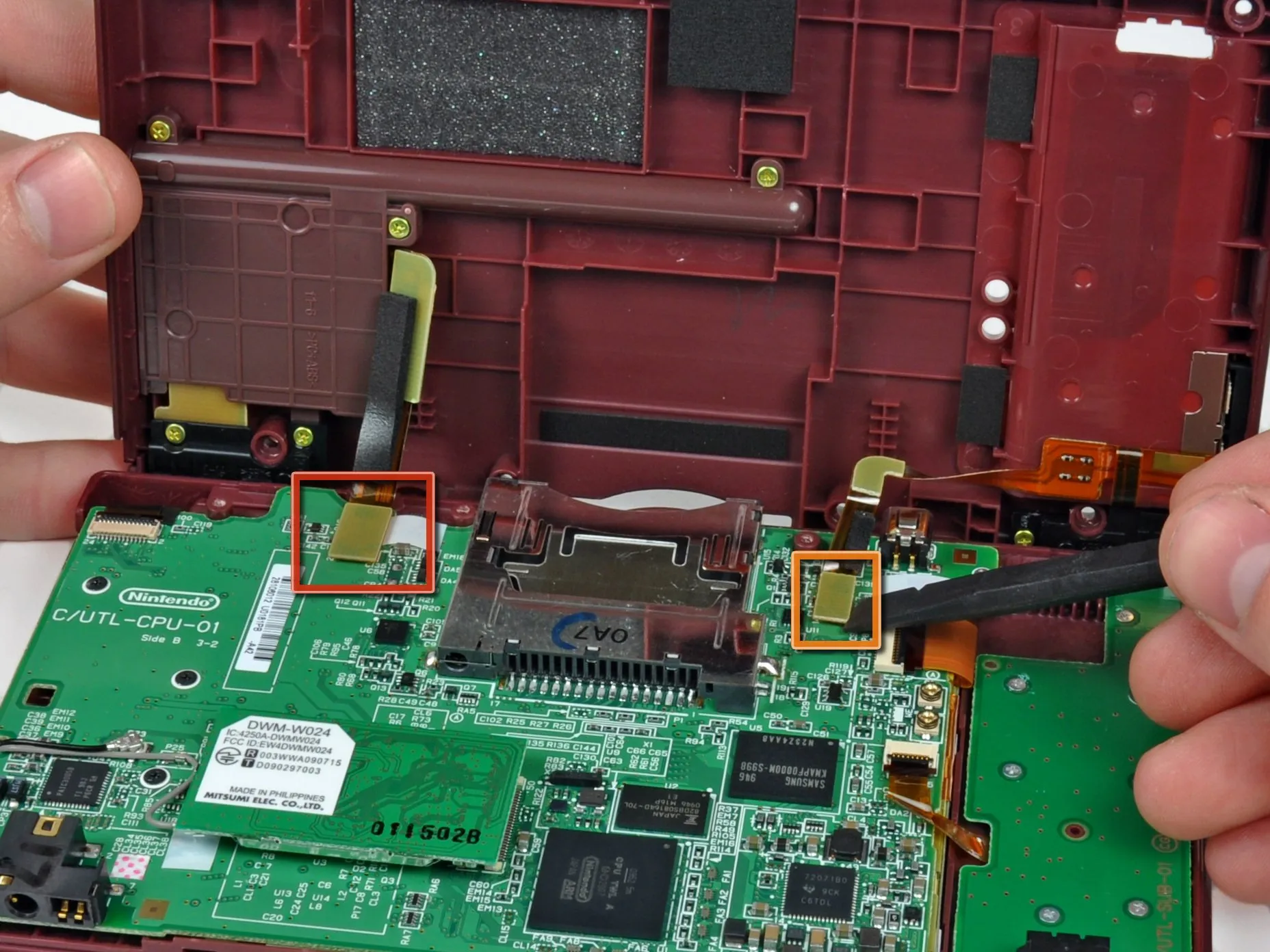

Подденьте следующие разъемы, используя плоский конец палочки:
Разъем кабеля платы SD
Разъем кабеля регулятора громкости
Теперь нижний корпус должен быть полностью отсоединен от верхнего корпуса DSi XL.
К счастью, Nintendo разработала DSi XL таким образом, чтобы исключить длинного ленточного кабеля занимающий всю ширину старого DSi.
Шаг 10

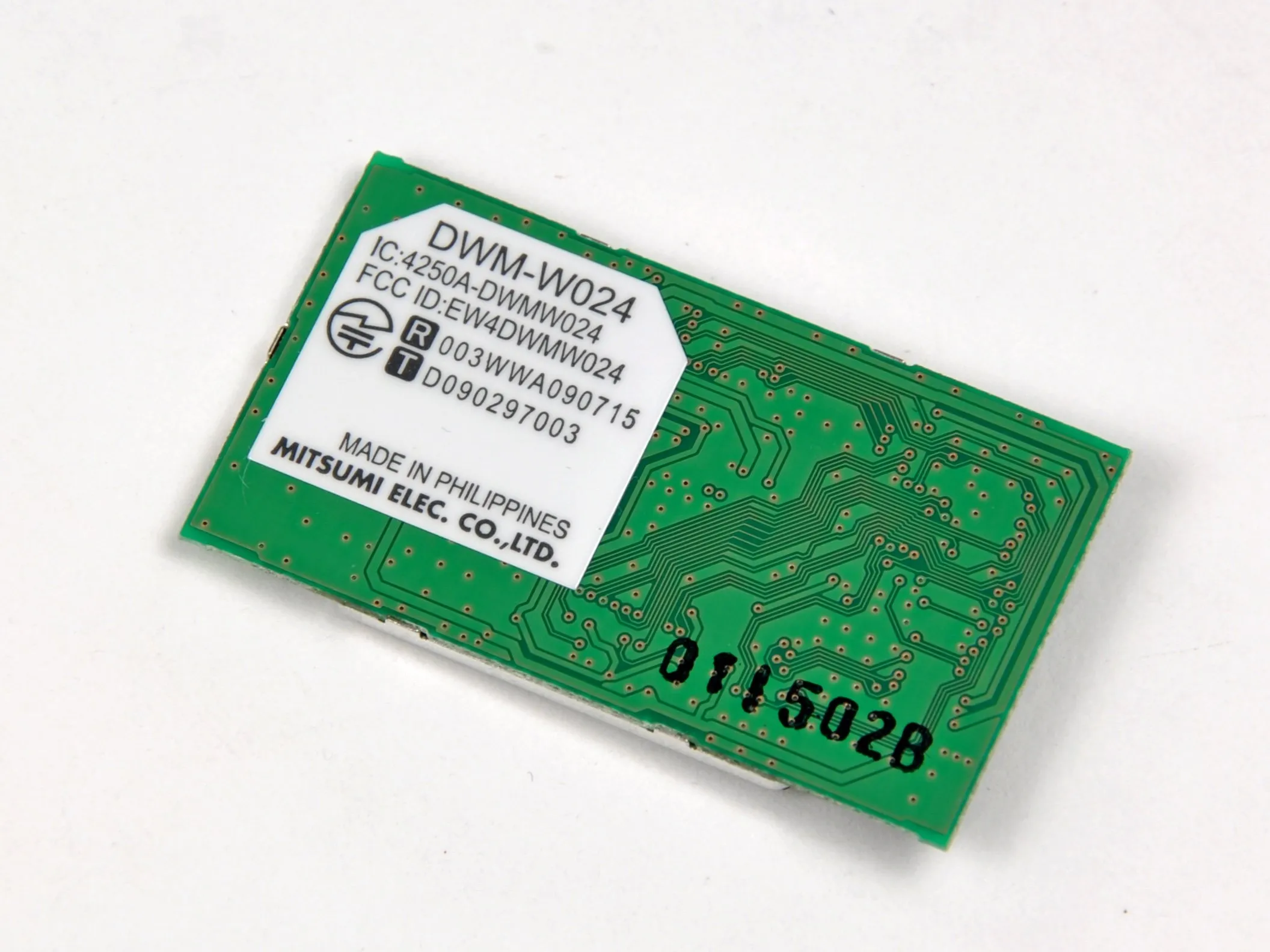

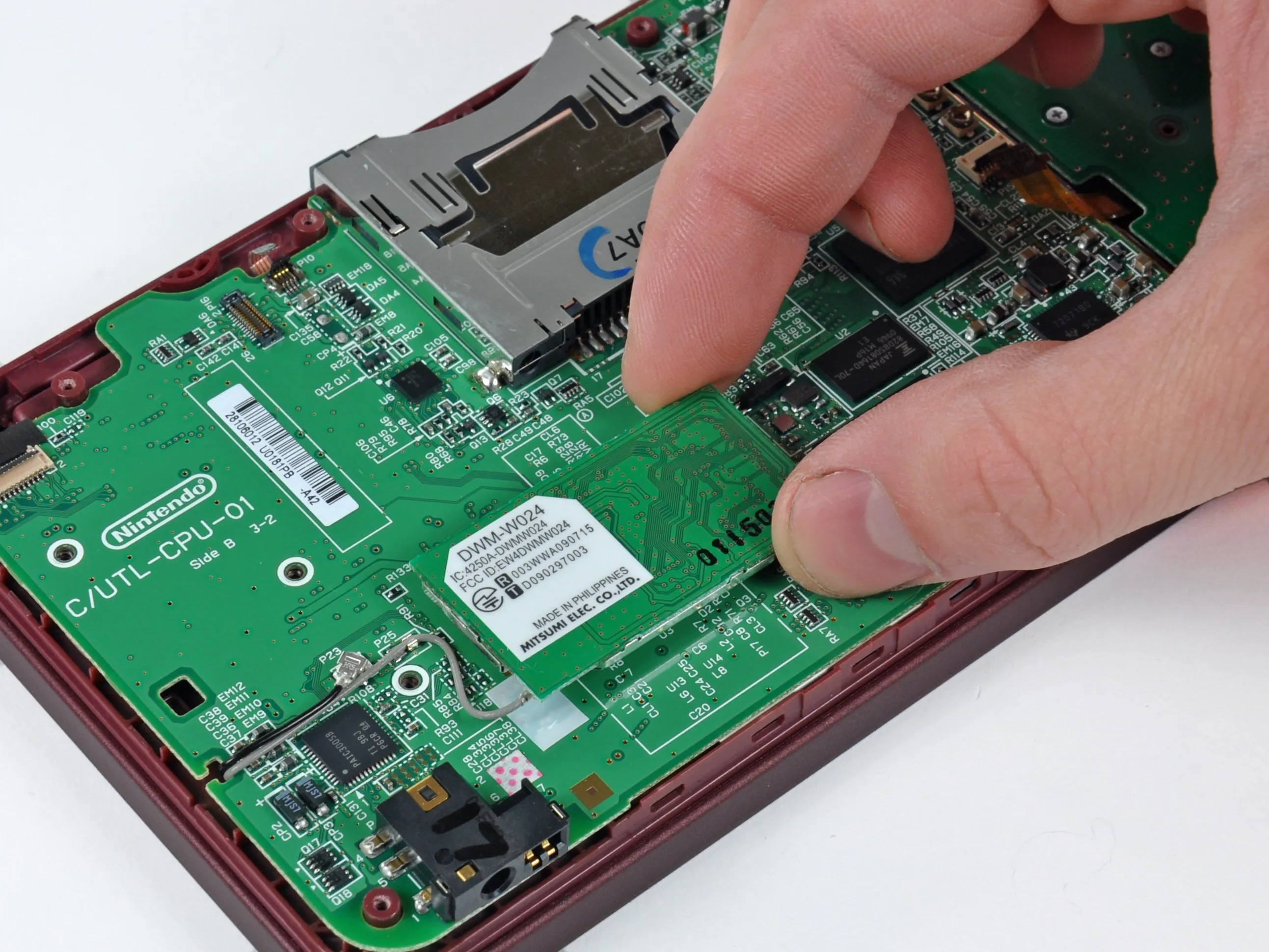

Поднимите плату Wi-Fi с края, расположенного ближе к центру DSi, и она сразу же снимется с логической платы.

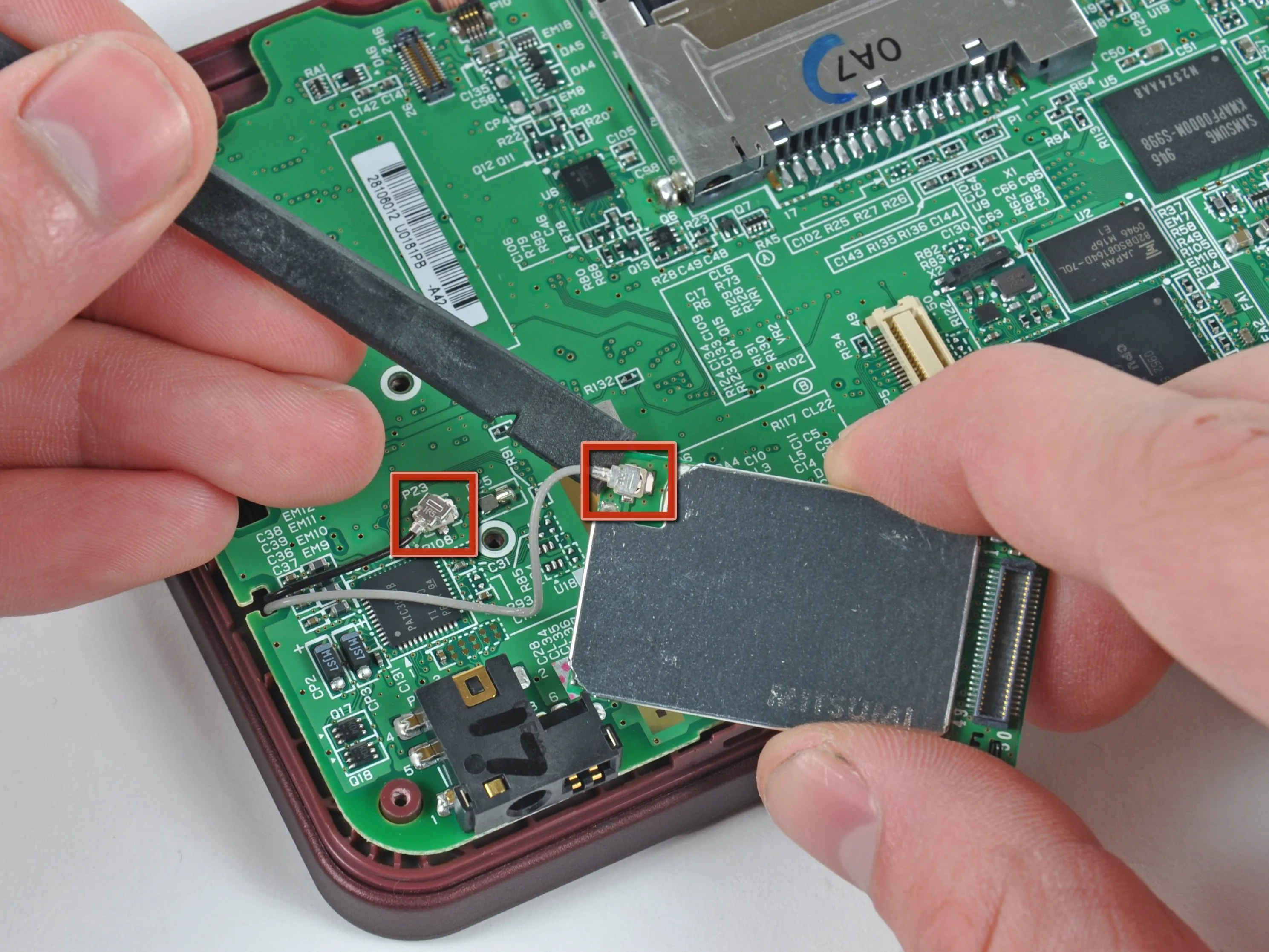

С помощью плоского конца лопатки выньте оба разъема антенного кабеля из соответствующих гнезд на плате Wi-Fi и логической плате.

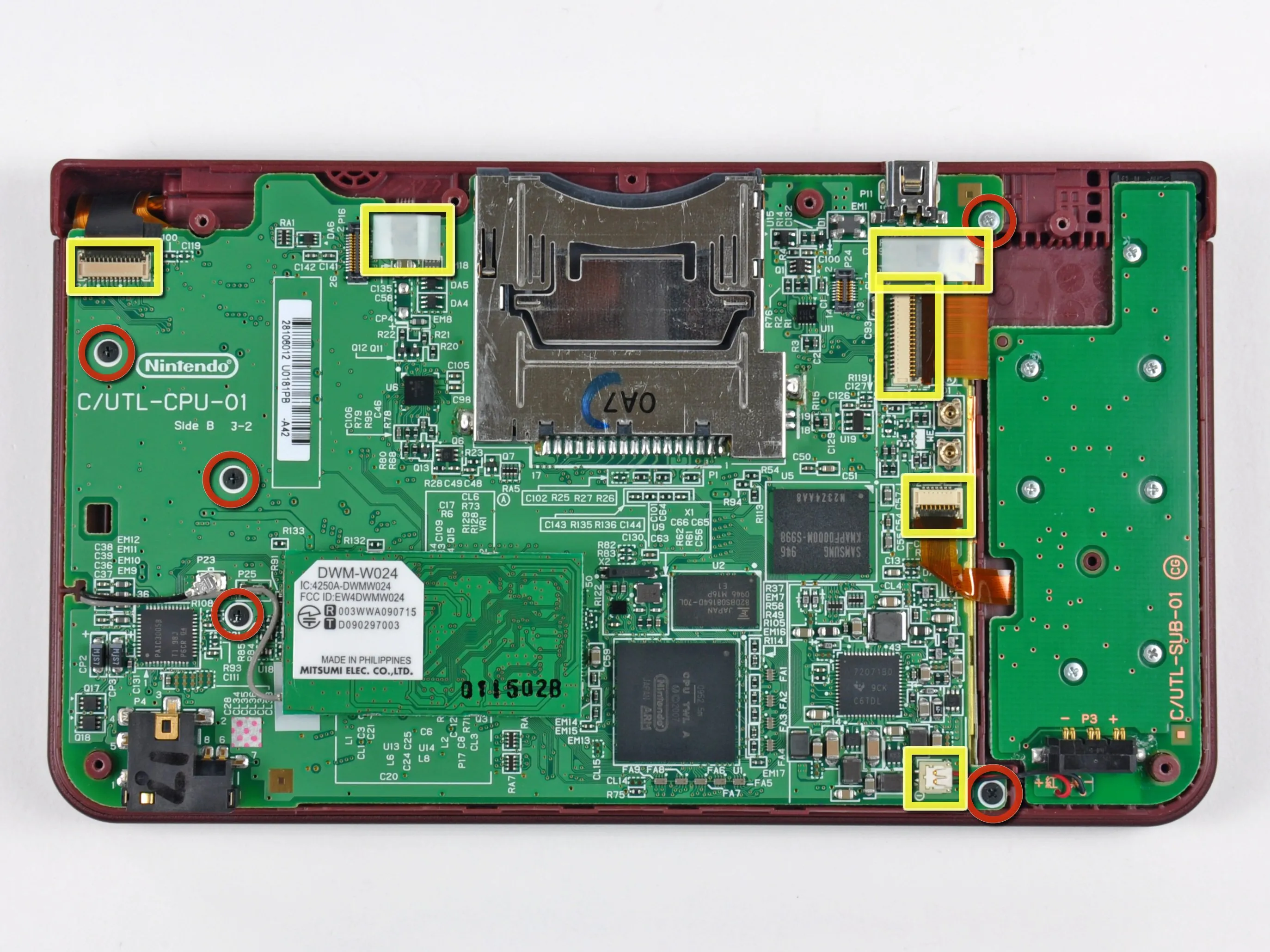

Шаг 11

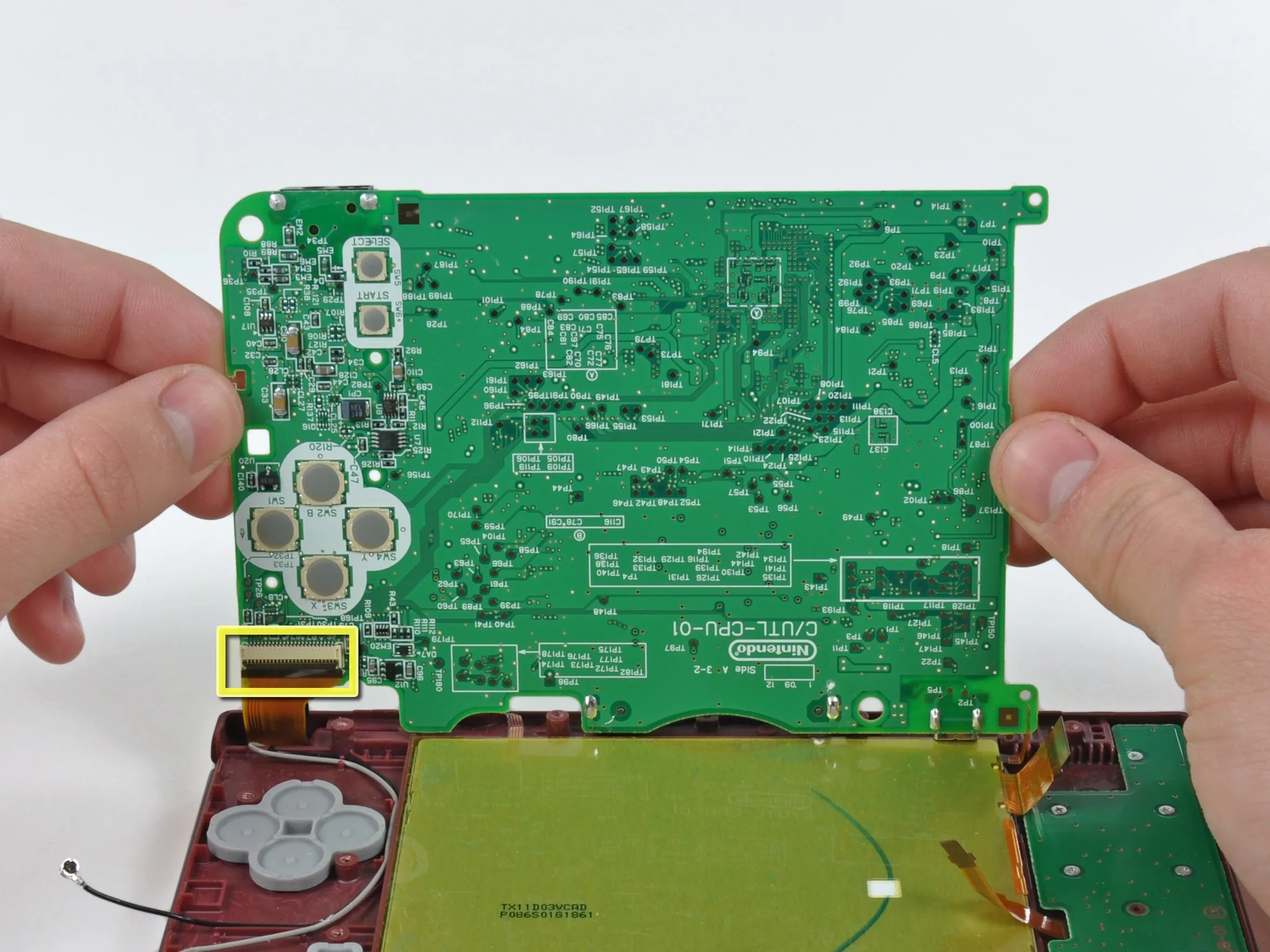

Снять главную плату - проще простого:
Открутите пять винтов Phillips.
Отсоедините шесть разъемов на лицевой стороне, переверните плату и отсоедините последний разъем, спрятанный на задней стороне.
При отсоединении плоский ленточный кабель отсоединяйте плоские ленточные кабели, поддевая ногтем небольшую фиксирующую крышку.

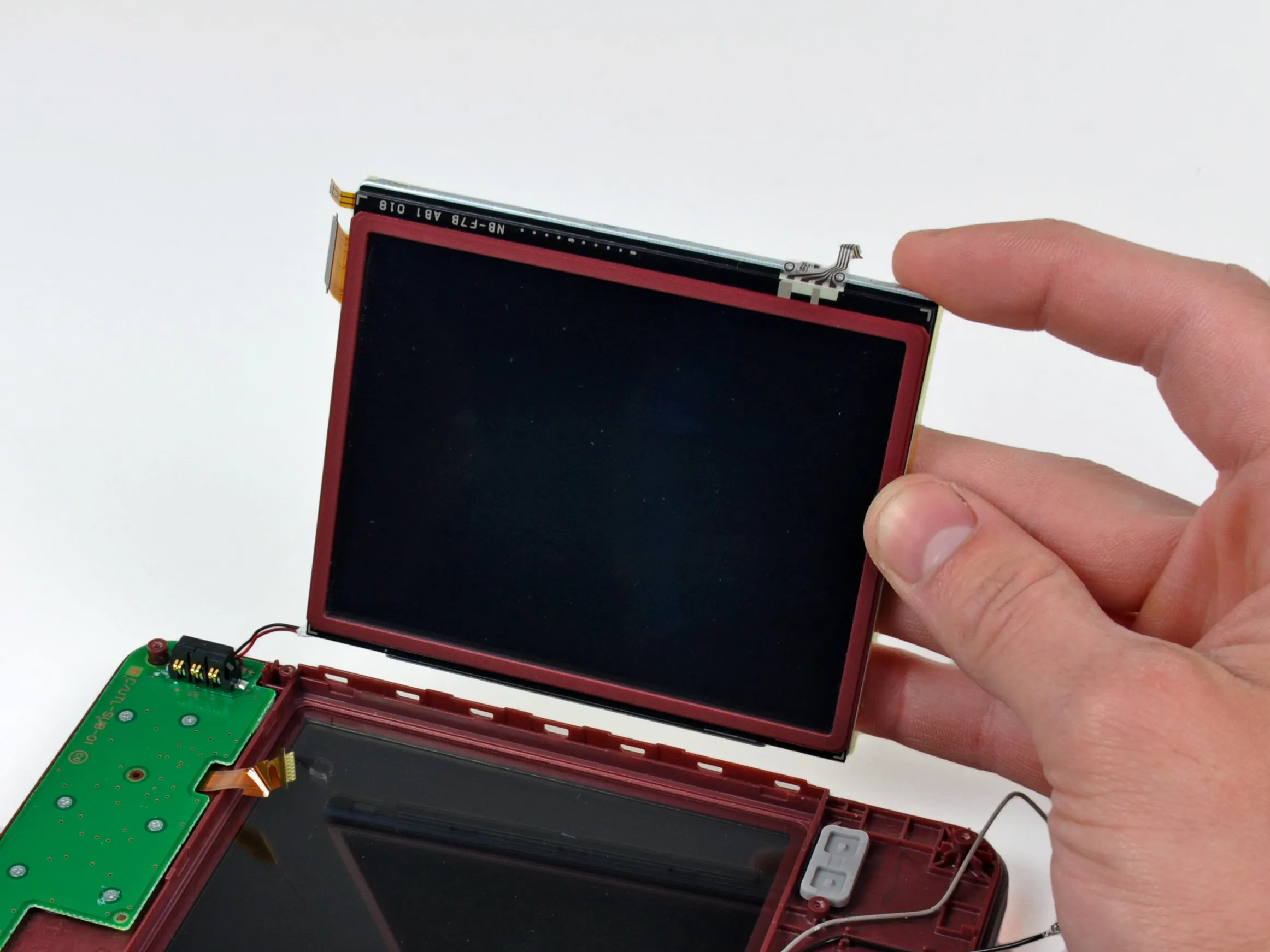

Шаг 12
Нижний дисплей удерживается на месте под давлением платы, закрепленной над ним. Никаких винтов!
Освободив его от легкого клея по периметру, извлеките нижний дисплей из DSi XL.
Дисплеи DSi XL удобно объединяют дигитайзер, ЖК-дисплей и подсветку в одном корпусе.
Шаг 13

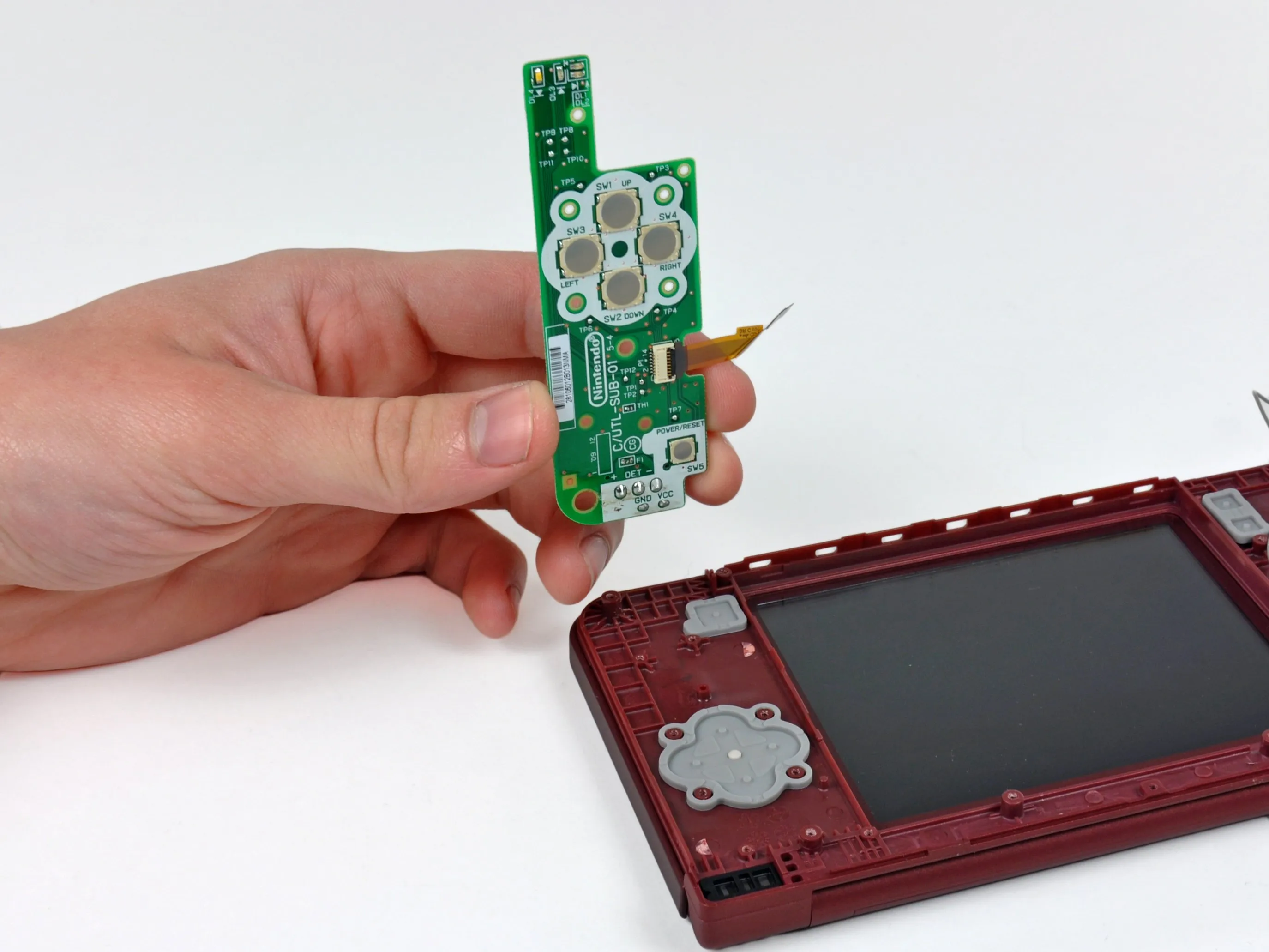

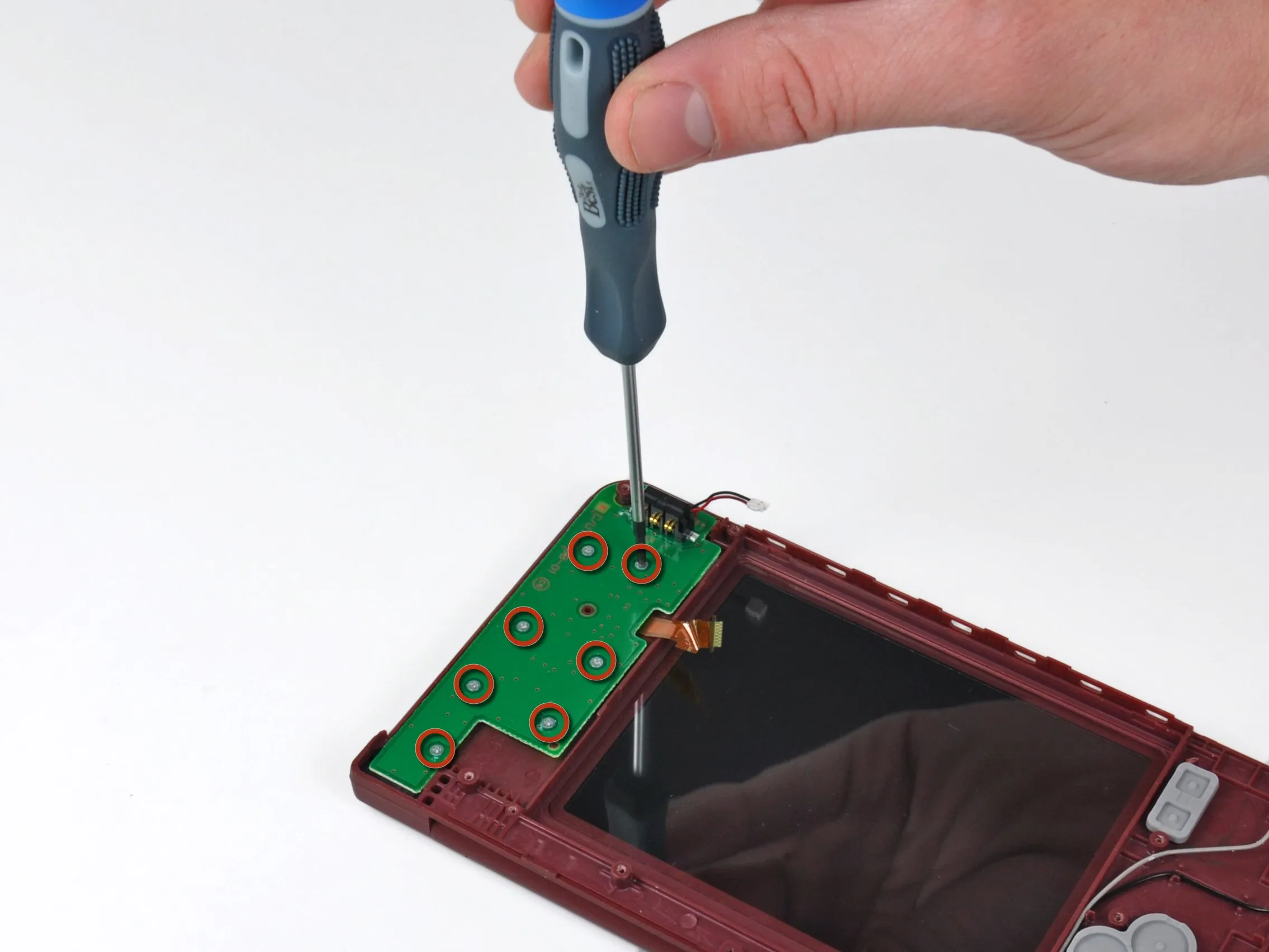

Выкрутите семь крестообразных винтов, крепящих плату аккумулятора/управления к верхнему корпусу.
Кнопки D-Pad и ввода/вывода удобно расположены на лицевой стороне платы аккумулятора/управления.
Шаг 14

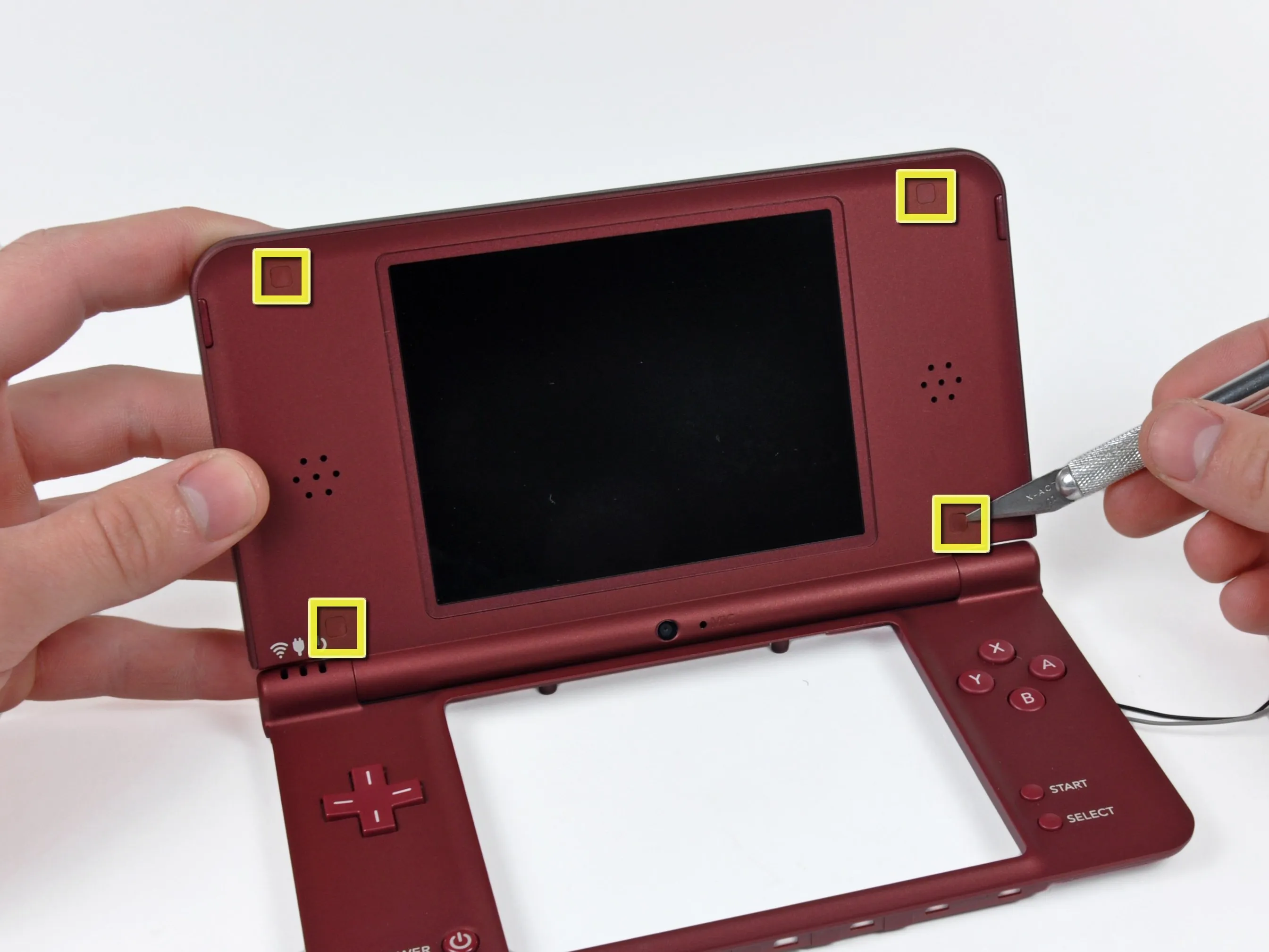

Необходимо снять четыре красные пластиковые крышки, чтобы обнаружить под ними крестообразные винты.

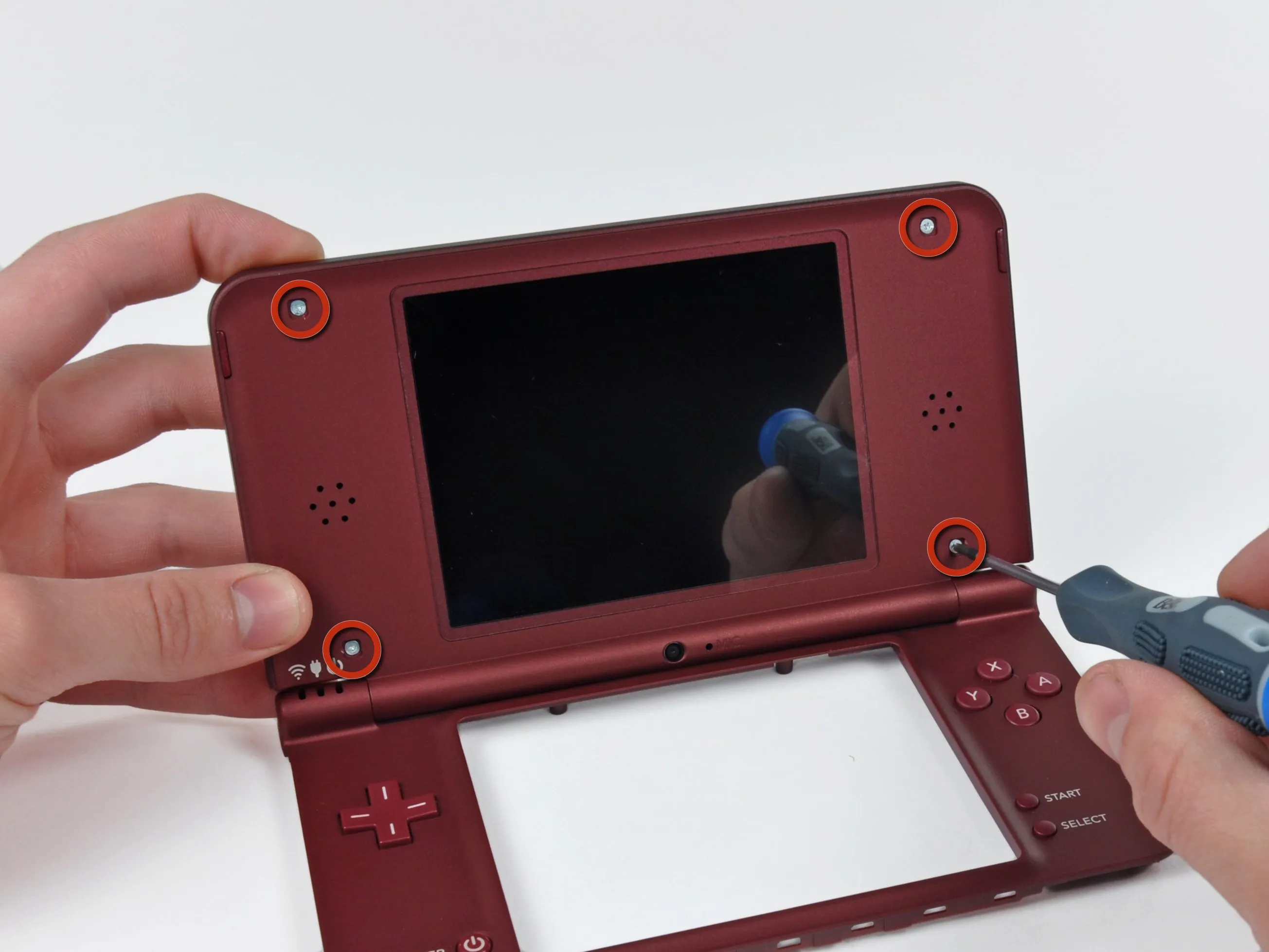

Открутив четыре винта Phillips, вы получите доступ к верхнему дисплею.
Подтолкните верхний внешний корпус к верхнему краю DSi XL, а затем с помощью палочки подденьте его, чтобы снять с зажимов, крепящих его к внутреннему корпусу.
Шаг 15

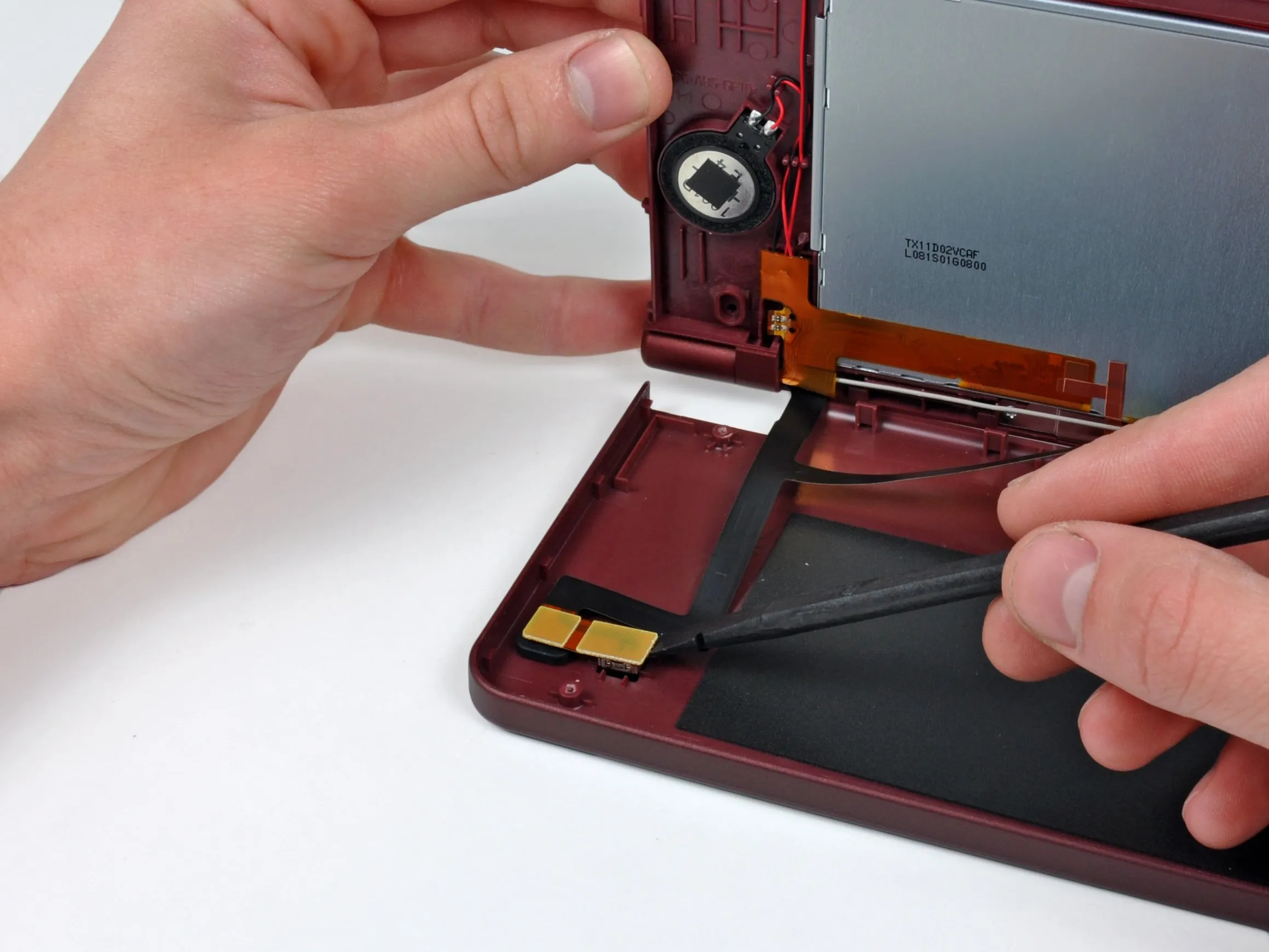

Подденьте камеру с помощью пассатижей, чтобы вынуть ее из верхней части внешнего корпуса.

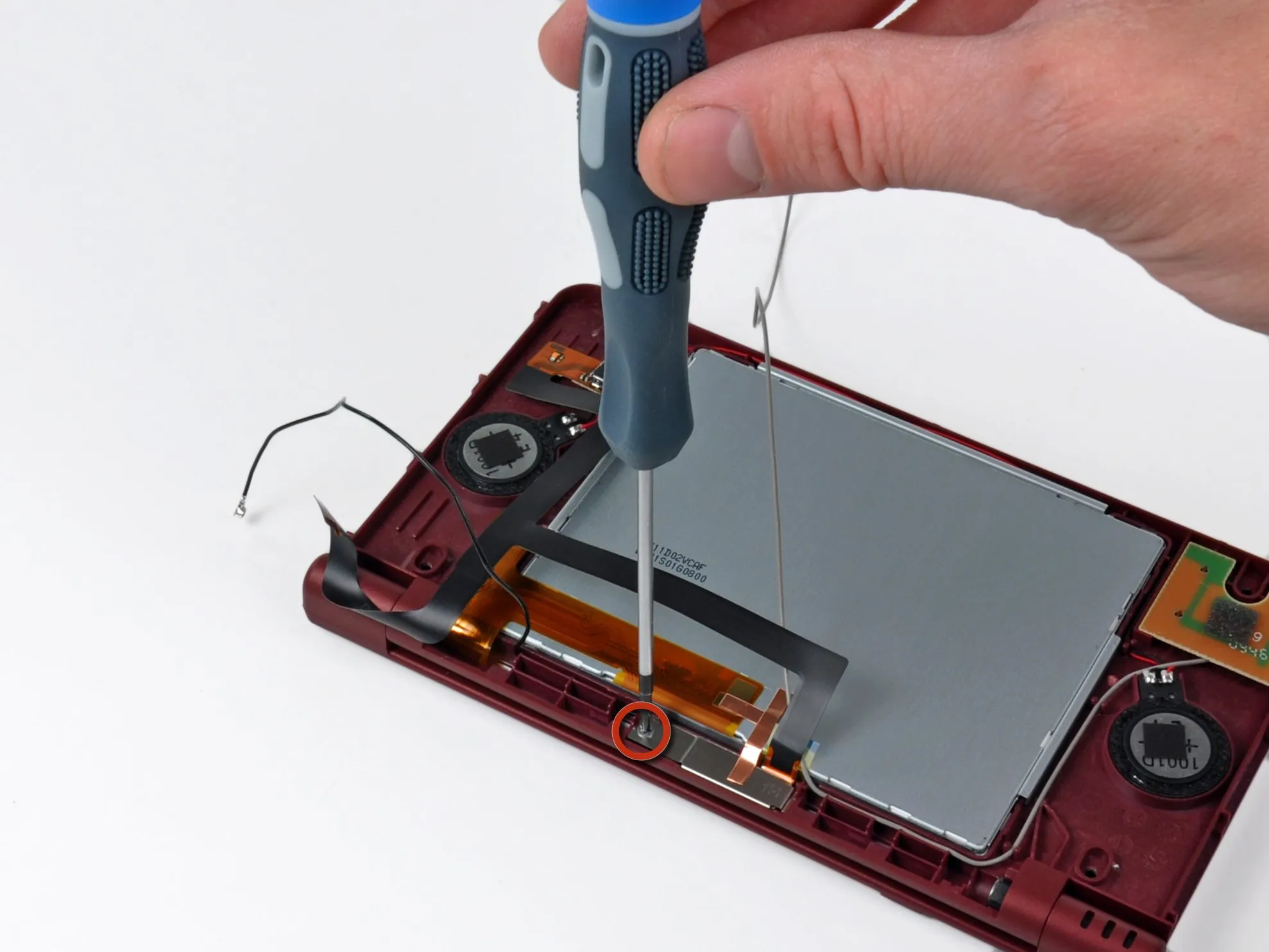

Выкрутите один винт Phillips, крепящий кронштейн камеры, расположенной внутри, к верхнему внутреннему корпусу.
Осторожно протяните ленточный кабель камеры через полый правый шарнир, стараясь не порвать его или ленточный кабель дисплея.

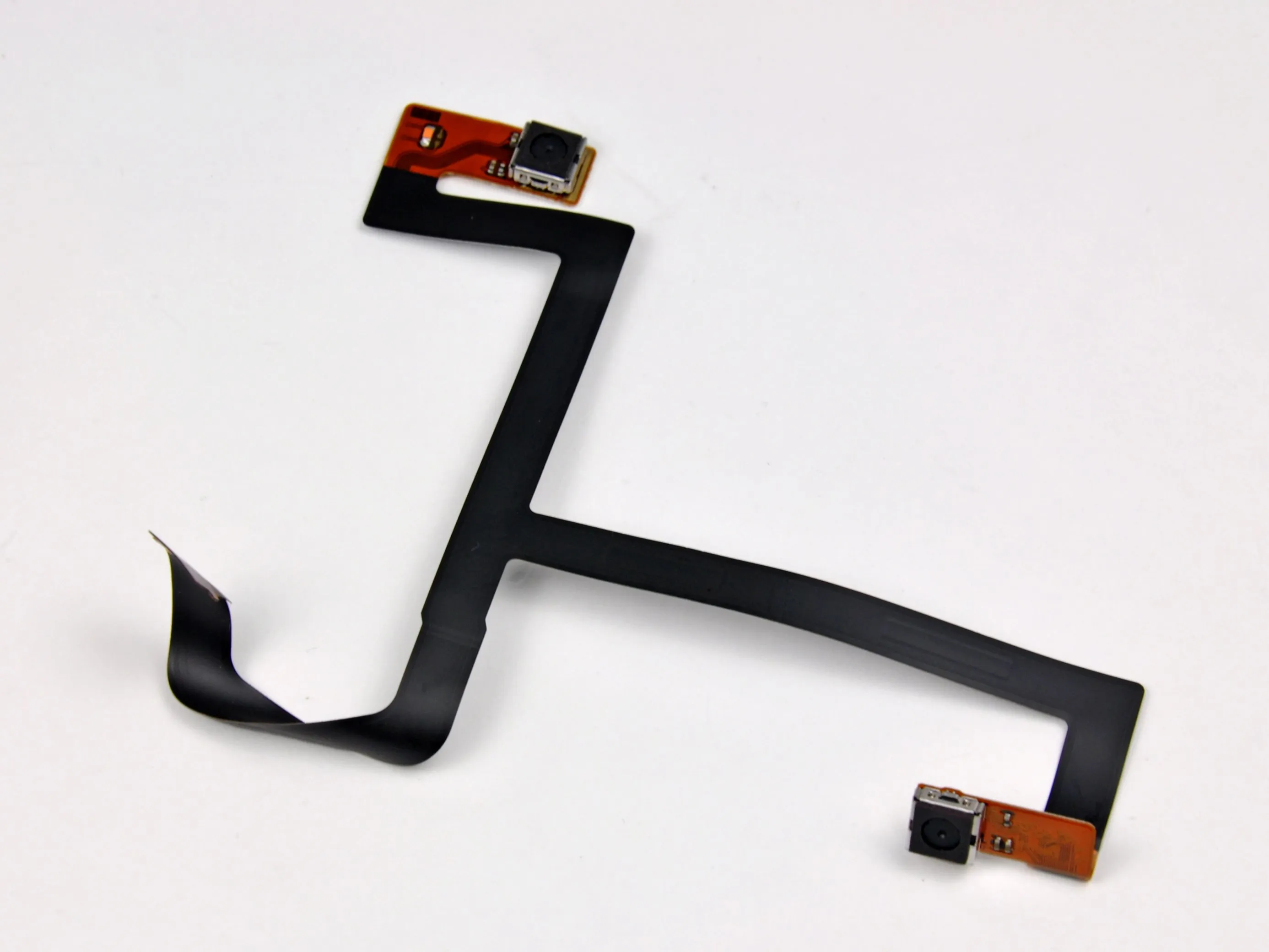

DSi XL имеет две цифровые камеры: одна на внутреннем шарнире, направленная в сторону пользователя, а другая - в сторону от верхней части внешнего корпуса.

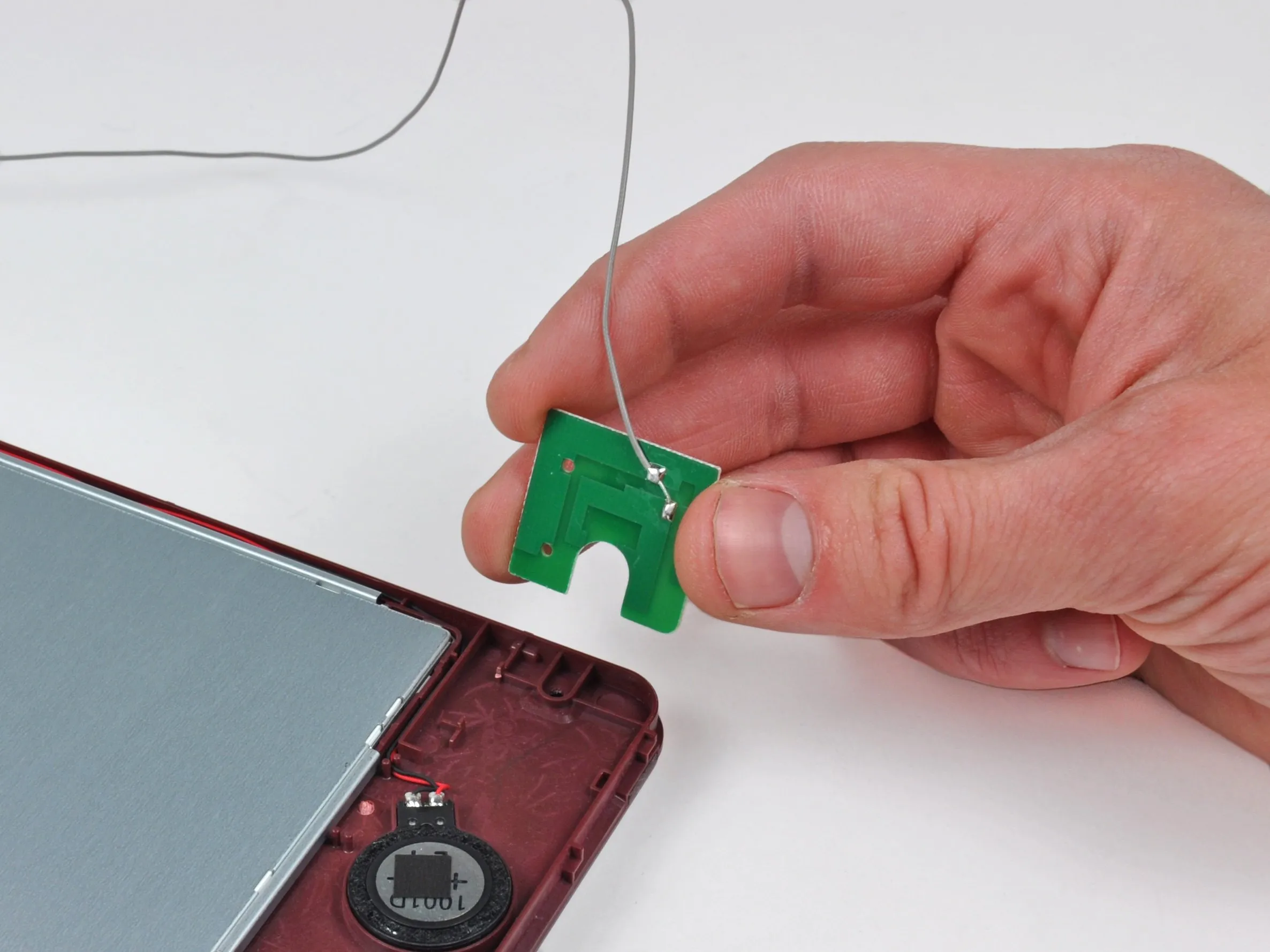

Шаг 16
Антенная плата для беспроводной локальной сети находится в правом верхнем углу верхнего внешнего корпуса.
Для ее извлечения достаточно просто поднять ее вверх.
Шаг 17

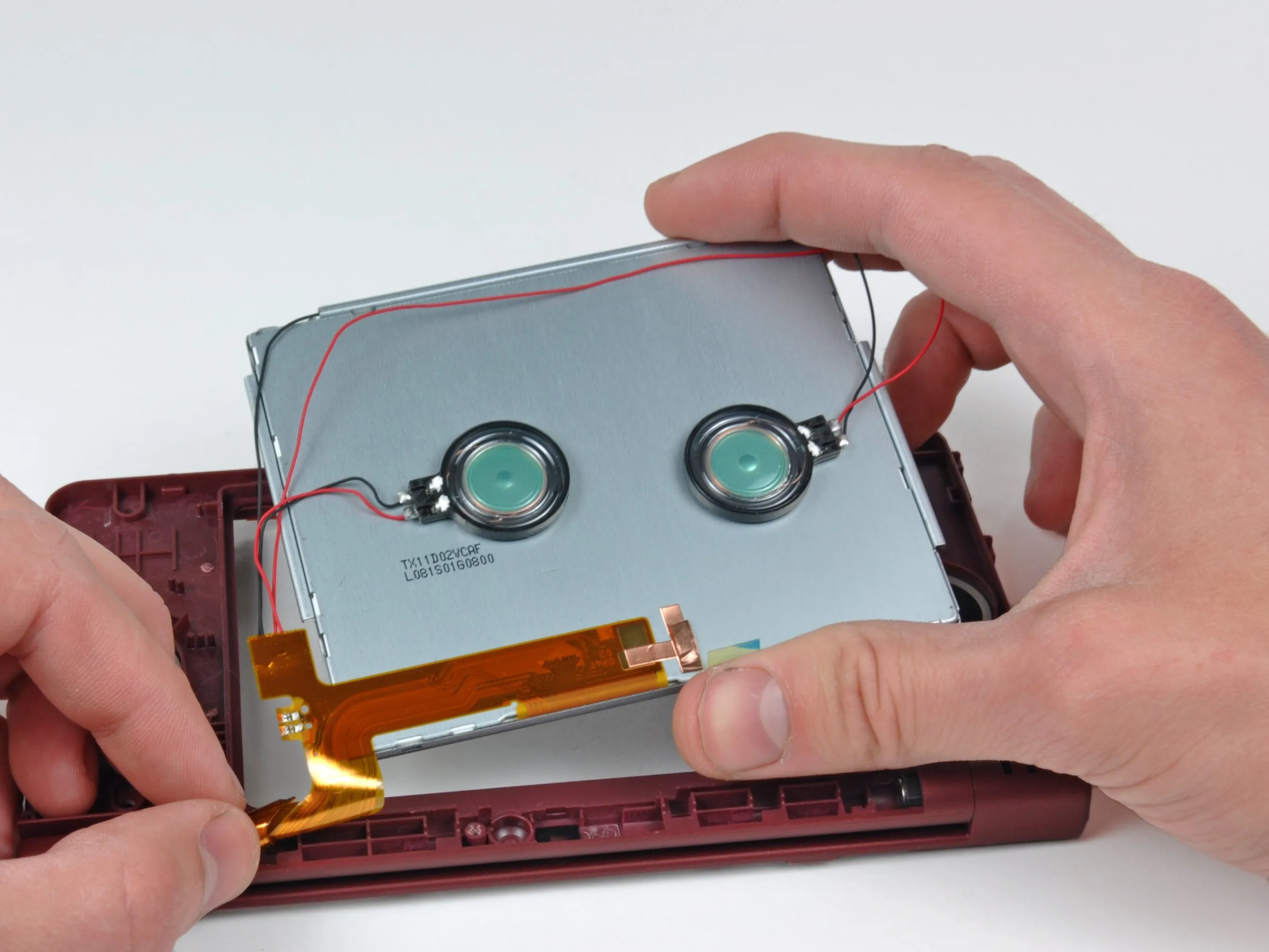

Подцепив динамики, аккуратно выведите ленточный кабель дисплея через полый правый шарнир.
Извлеките верхний блок ЖК-дисплея из внутреннего корпуса.
Шаг 18

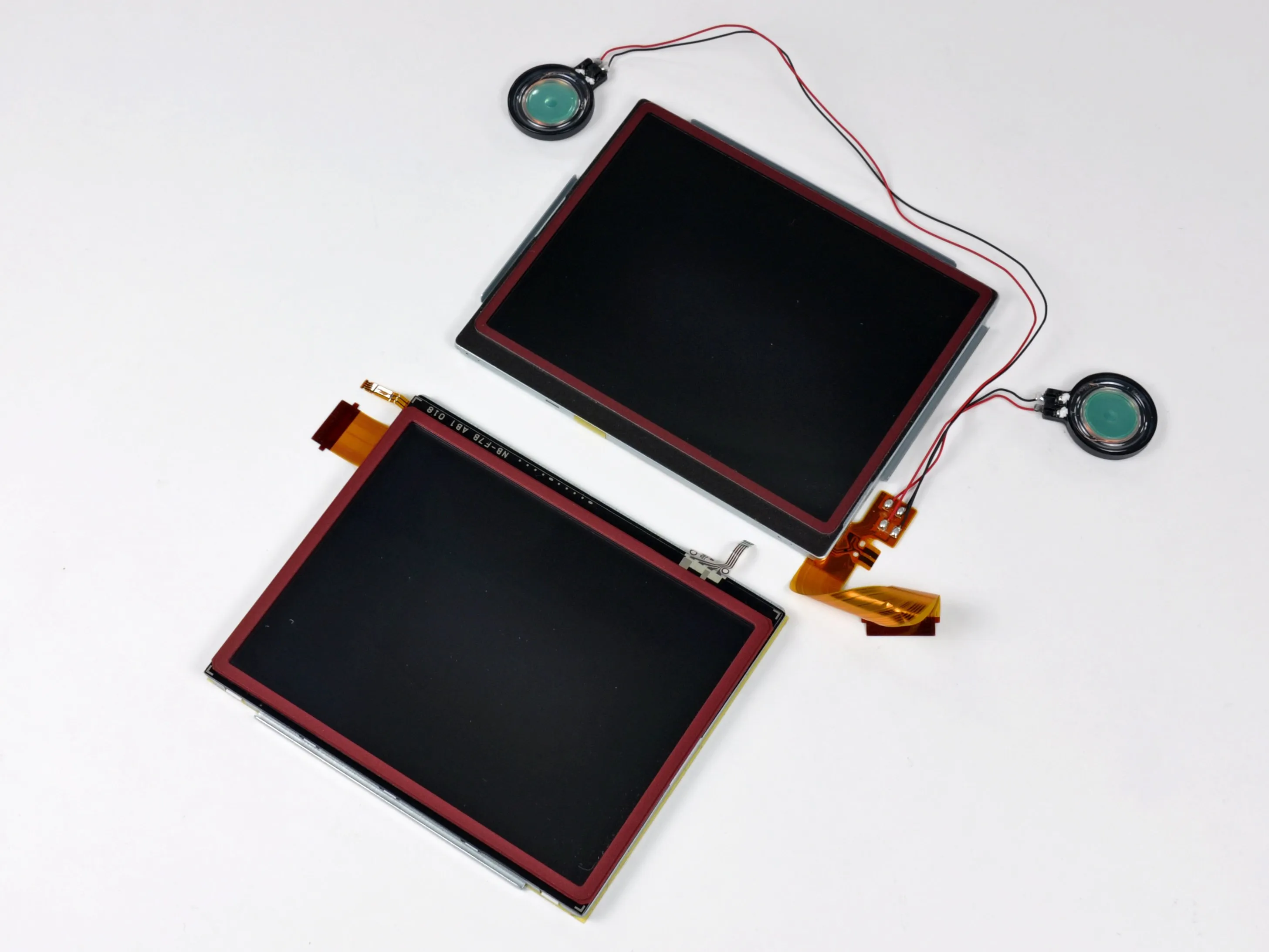

Сдвоенные экраны DSi XL увеличенного размера.
Контроллер с сенсорным экраном: NB-F7B AB1 018
Диагональ каждого экрана составляет 4,2 дюйма.
Хотя размер экрана увеличен, разрешение осталось прежним - 256 x 192 пикселя на экран.
Шаг 19

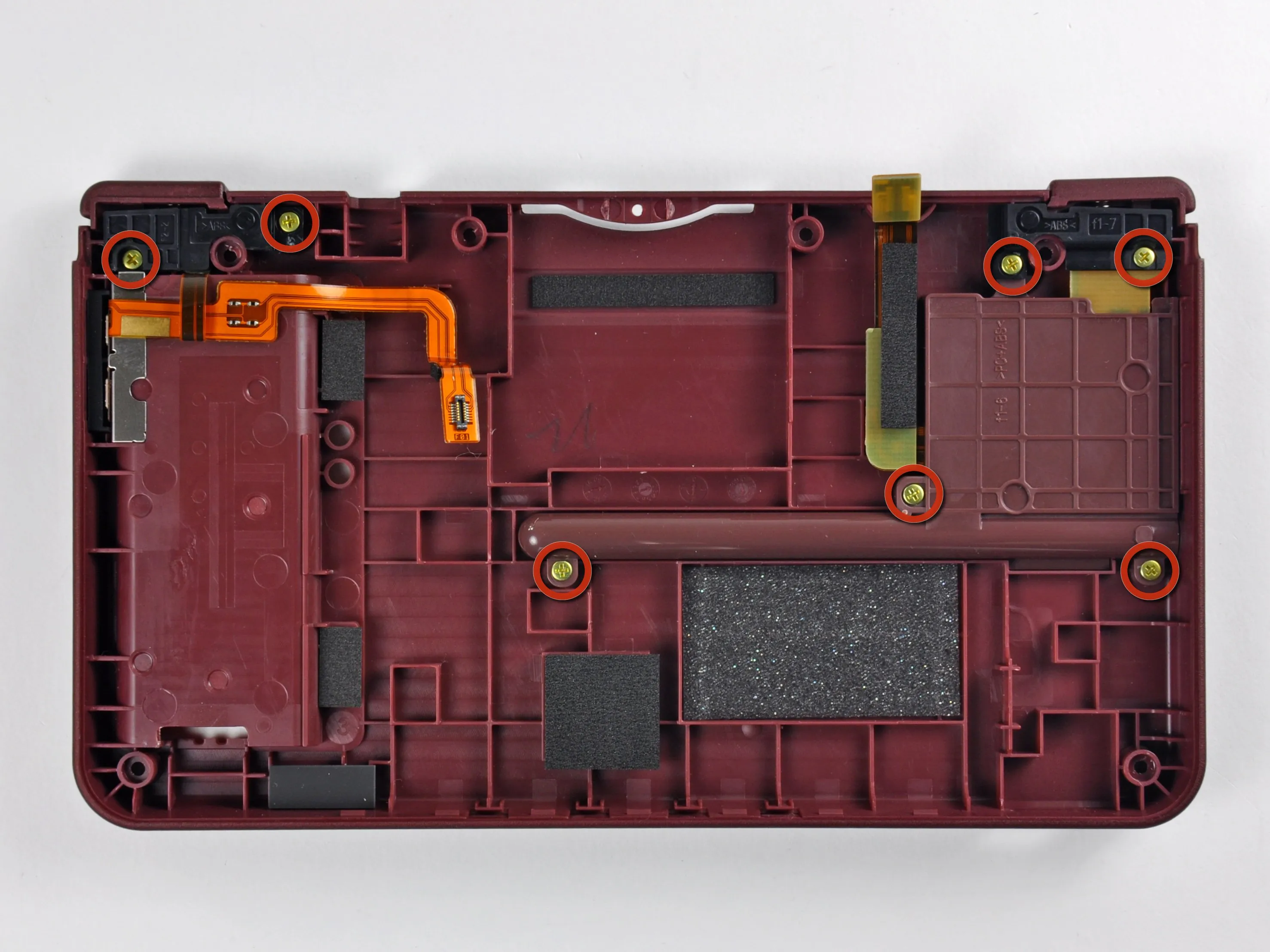

Выкрутите семь винтов Phillips, крепящих левую кнопку включения, правую кнопку включения и держатель стилуса к нижней части внешнего корпуса.

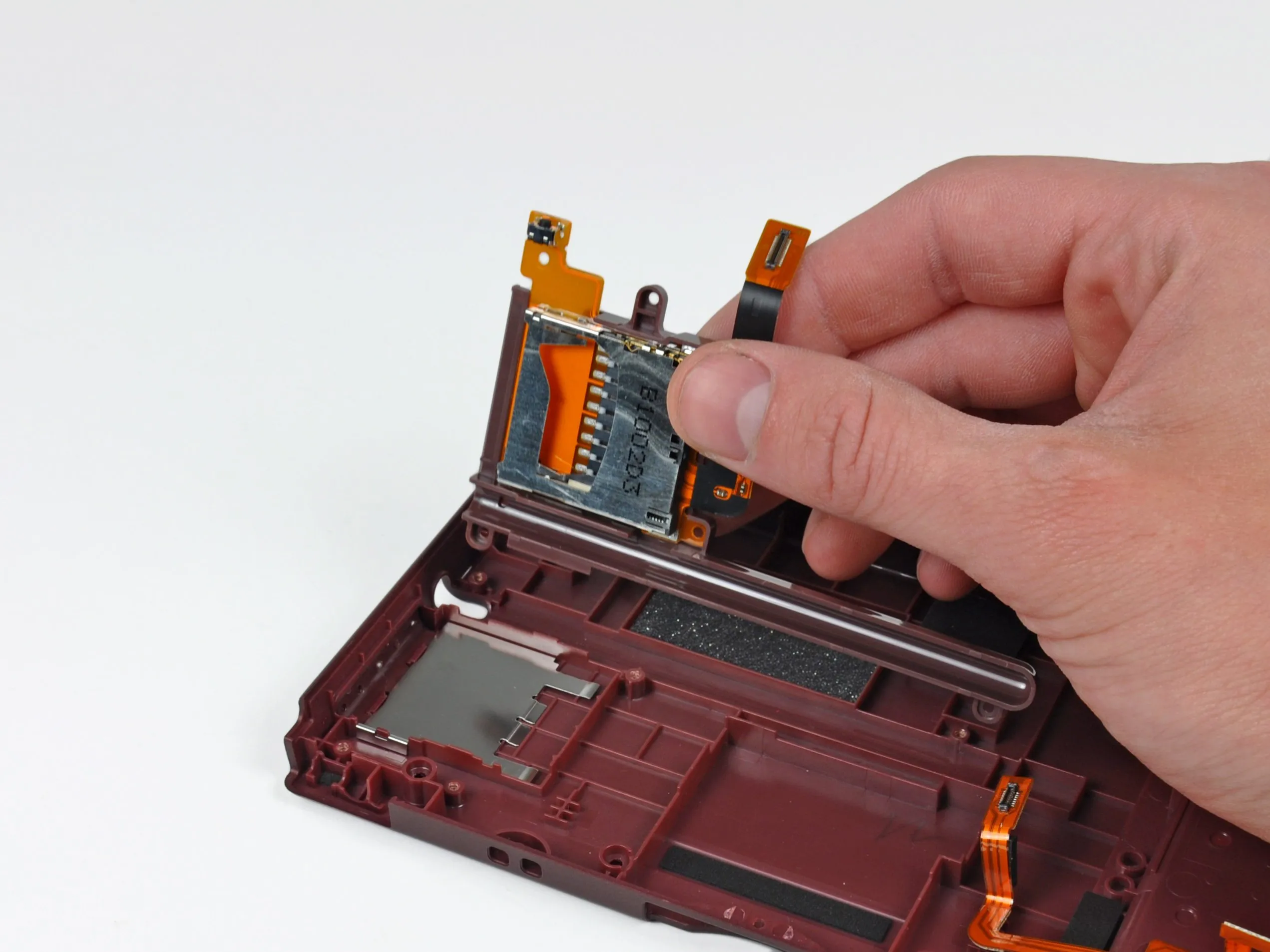

Поднимите плату SD и держатель стилуса из корпуса.
Электронная кнопка правого курка встроена в плату SD.
Собрать триггеры довольно сложно. Разберите их, если осмелитесь.

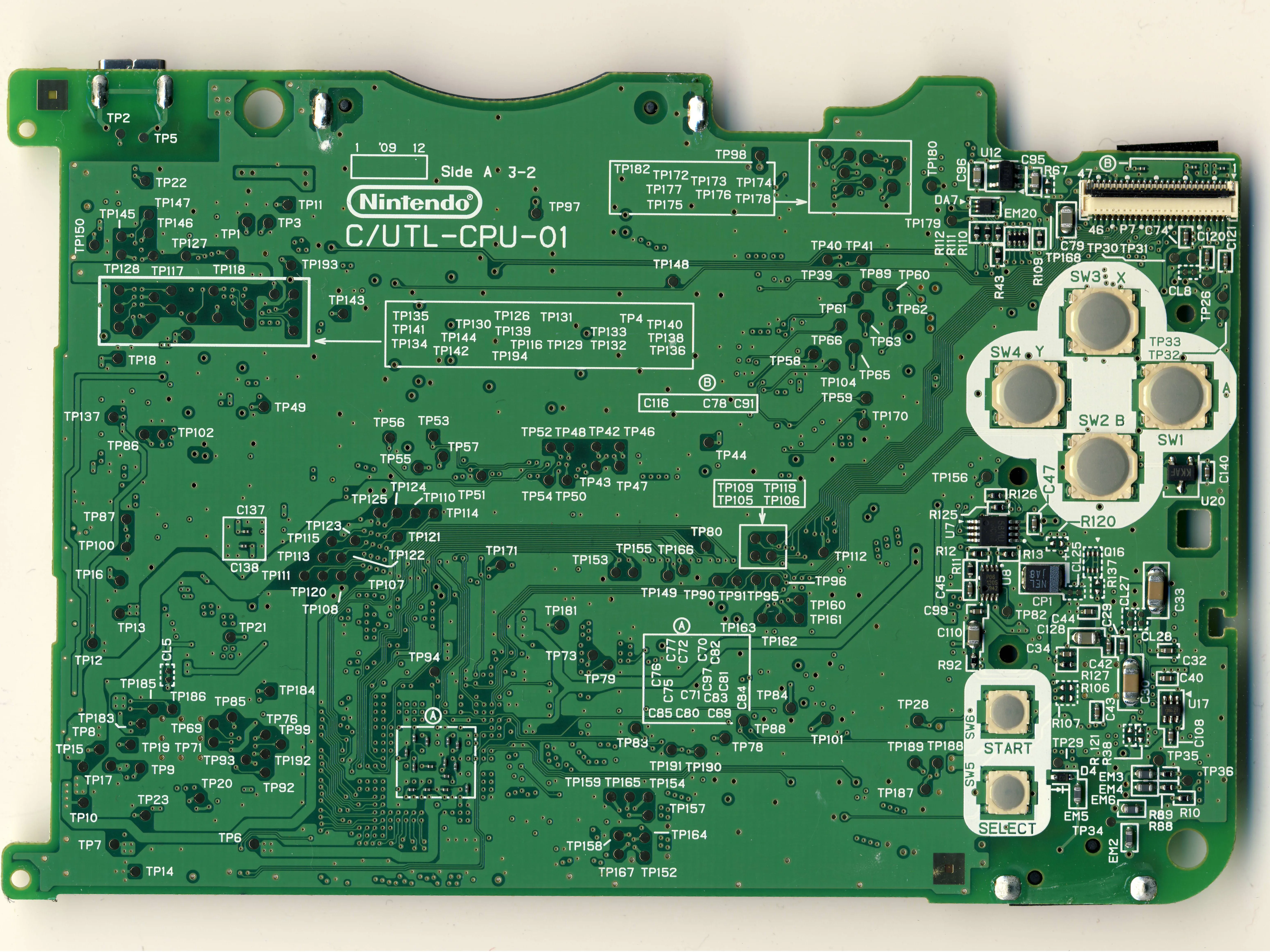

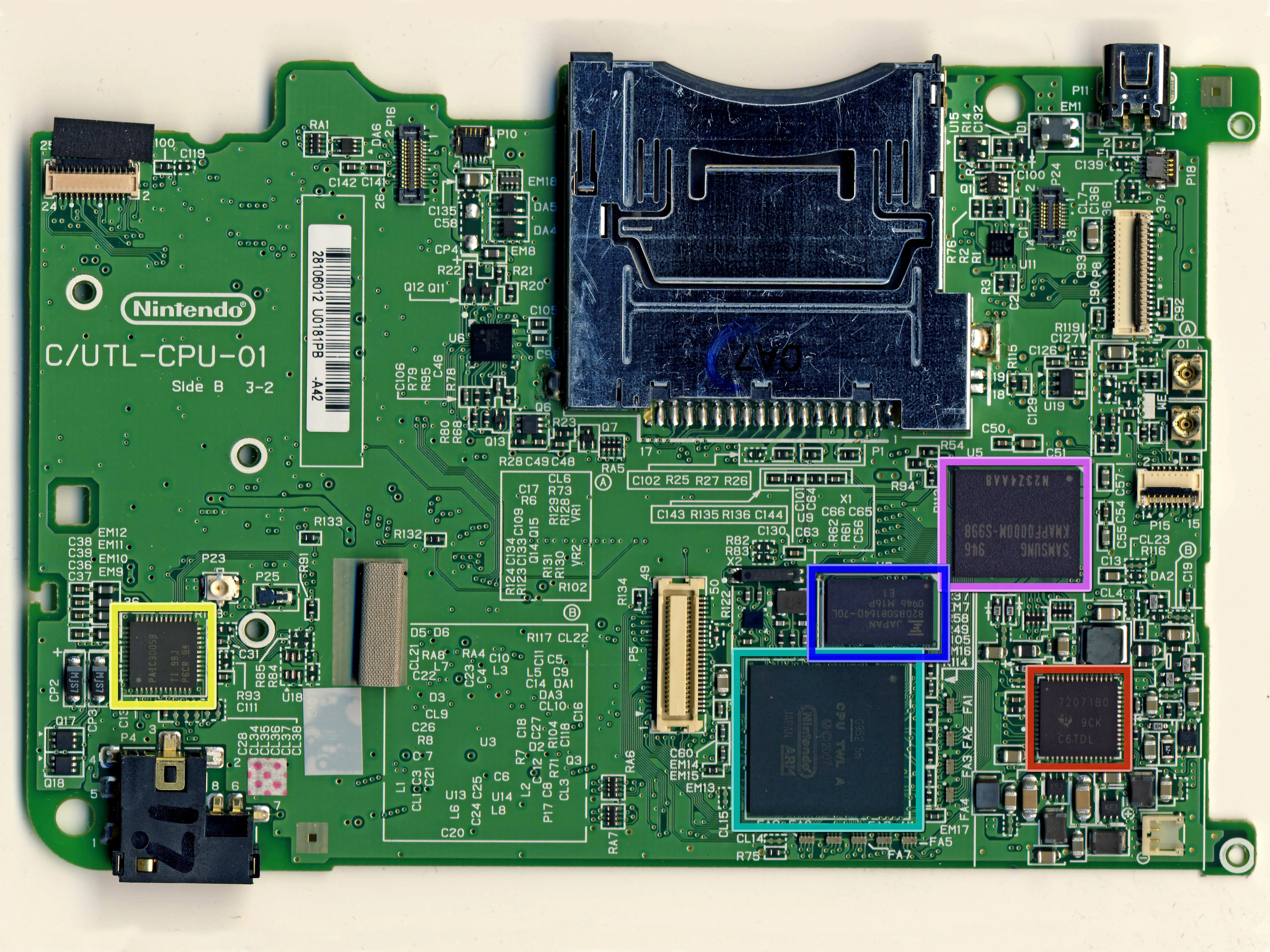

Шаг 20
Чипы Samsung и Fujitsu идентичны DSi:
Samsung 1-го поколения MoviNAND KMAPF0000M: 256 МБ NAND Flash и MMC-контроллер. Интегрированный MMC-контроллер позволяет процессору разгрузить сложную работу по непосредственному общению с флэш-памятью.
82DBS08164D-70L: 128-битная микросхема FCRAM (быстроциклическая оперативная память) производства Fujitsu Ltd.
TI (TXN) 72071B0: схема управления питанием и зарядки. Раньше это была микросхема Mitsumi в младшей модели DSi.
PAIC3005B: мы предполагаем, что это означает Primary Antenna Interface Controller, учитывая, что он расположен прямо возле антенны.
Основной ARM-процессор Nintendo, произведенный в последнюю неделю 2009 года. Маркировка этого чипа идентична DSi. Это точно не чип Tegra, о котором ходили слухи.
Комментарии к шагу
То, что вы называете антенным разъемом на основной плате, возможно, является микрофонным разъемом? Разве не он находится на конце черного кабеля? Это, возможно, делает микросхему PAIC контроллером аудиоинтерфейса?
Я бы согласился. Это скорее чип аудиокодека, чем контроллер антенны. Единственная антенна находится на модуле WiFi!
Как этот аудиокодек соотносится с DSi? Предположительно, DSi имеет гораздо лучший звук, чем DS, потому что у него был лучший кодек.

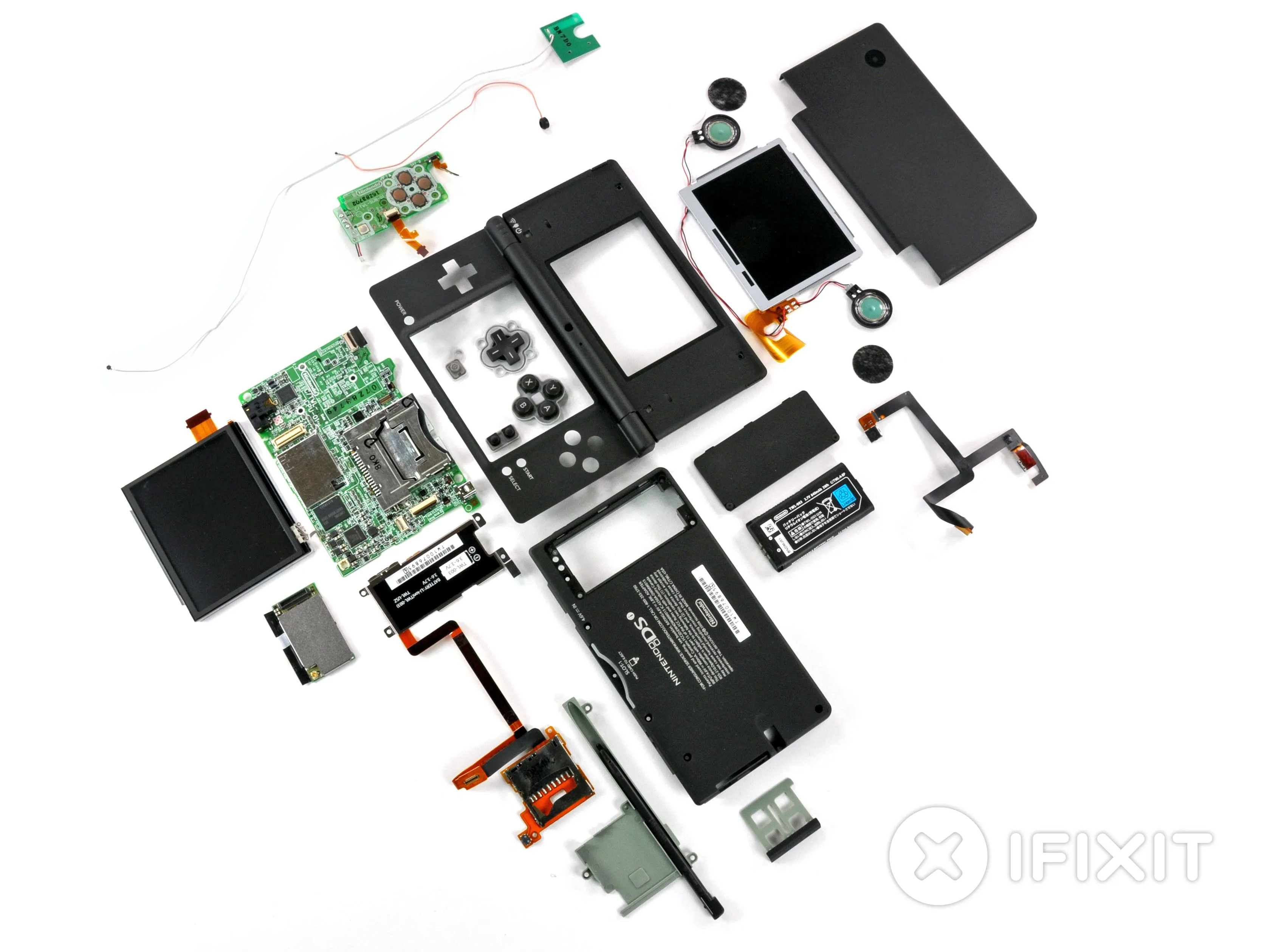

Шаг 21

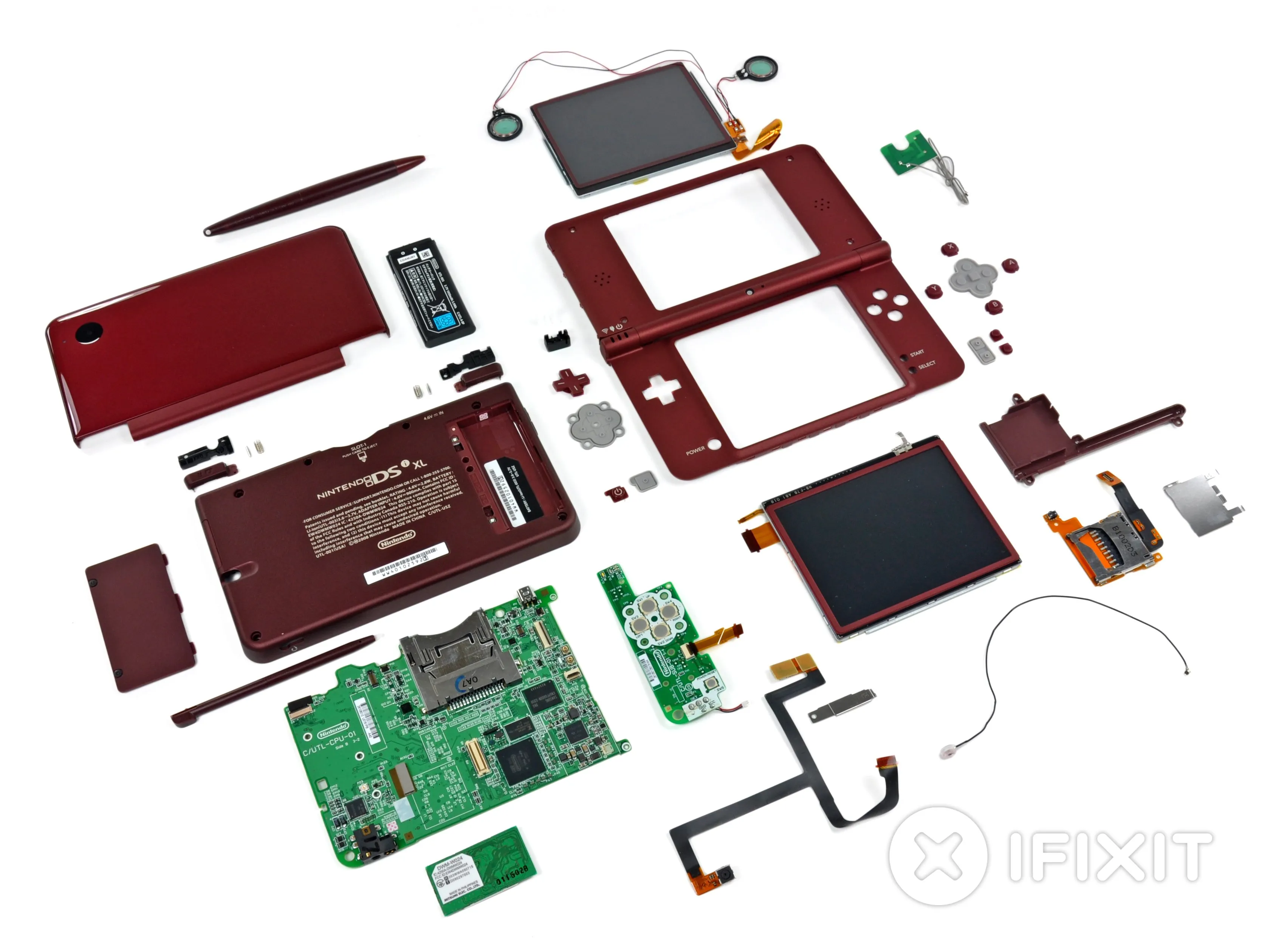

Слайд за слайдом сравнение компоновки DSi XL и DSi.
DSi XL, услышь нас! Вы были убиты Делаете.ру!
Комментарии к статье
4 винта в нижних углах закрыты чем-то, и я не могу вытащить батарею. Если есть какой-то способ сделать это, пожалуйста, расскажите мне.
Резиновые ножки по углам можно поддеть ножом Xacto или маленькой плоской отверткой.
Что касается аккумулятора, то его можно вытащить, подсунув ноготь или плоскую головку под небольшой выступ на конце, ближайшем к порту зарядного устройства, и потянув вверх.
