Разборка Nintendo Family Computer (Famicom)

Введение

Это четвертый день нашей недели разбора игровых консолей. Мы одолжили машину времени в джакузи, отправились в 1983 год и приобрели японское национальное сокровище - Famicom!

Мы сотрудничаем с изданием Wired, чтобы дать вам возможность взглянуть на одну из самых популярных игровых консолей в истории. Зацените их историю!

Для тех, кто родился в этом веке, Famicom - сокращение от Family Computer - это название развлекательной системы Nintendo (NES) в Японии. Присоединяйтесь к нам, чтобы узнать о системе, которая произвела революцию в игровом мире, каким мы его знаем.

Что вам понадобится

Инструменты

•

Шаг 1 Разборка Nintendo Family Computer (Famicom)

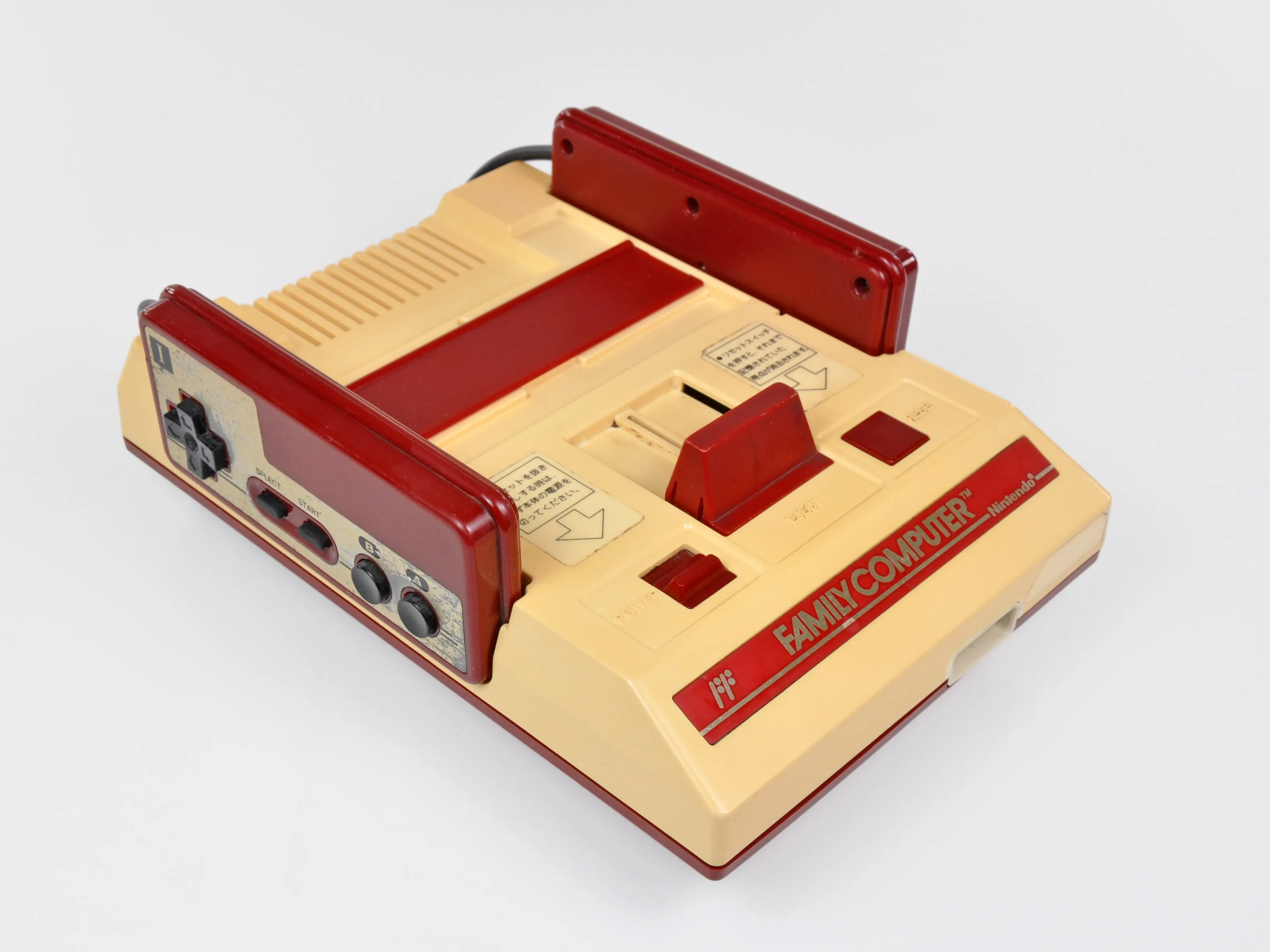

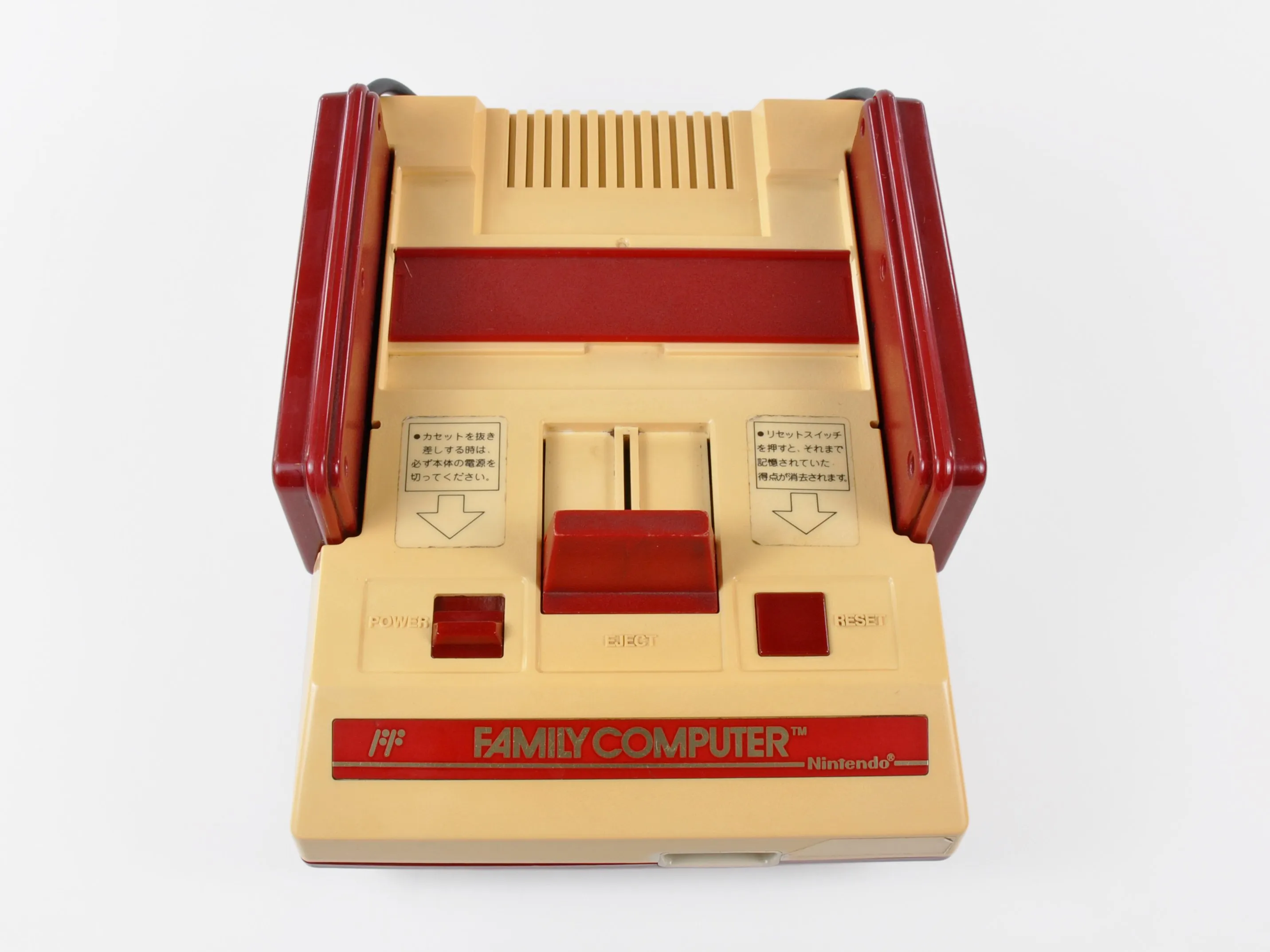

• Наш участник родом из мистического места, страны восходящего солнца, Японии!

• Семейный компьютер Nintendo, выпущенный в 1983 году в большинстве стран Азии, является заокеанским братом Nintendo Entertainment System.

• Технические характеристики:

• 8-битный процессор Ricoh 2A03 с частотой 1,79 МГц (на базе 8-битного процессорного ядра MOS Technology 6502)

• Встроенная оперативная память 2 КБ (16 КБ)

• 2 КБ (16 КБ) встроенной видеопамяти

• PSG Звук

• Разрешение 256 x 240 пикселей

Шаг 2

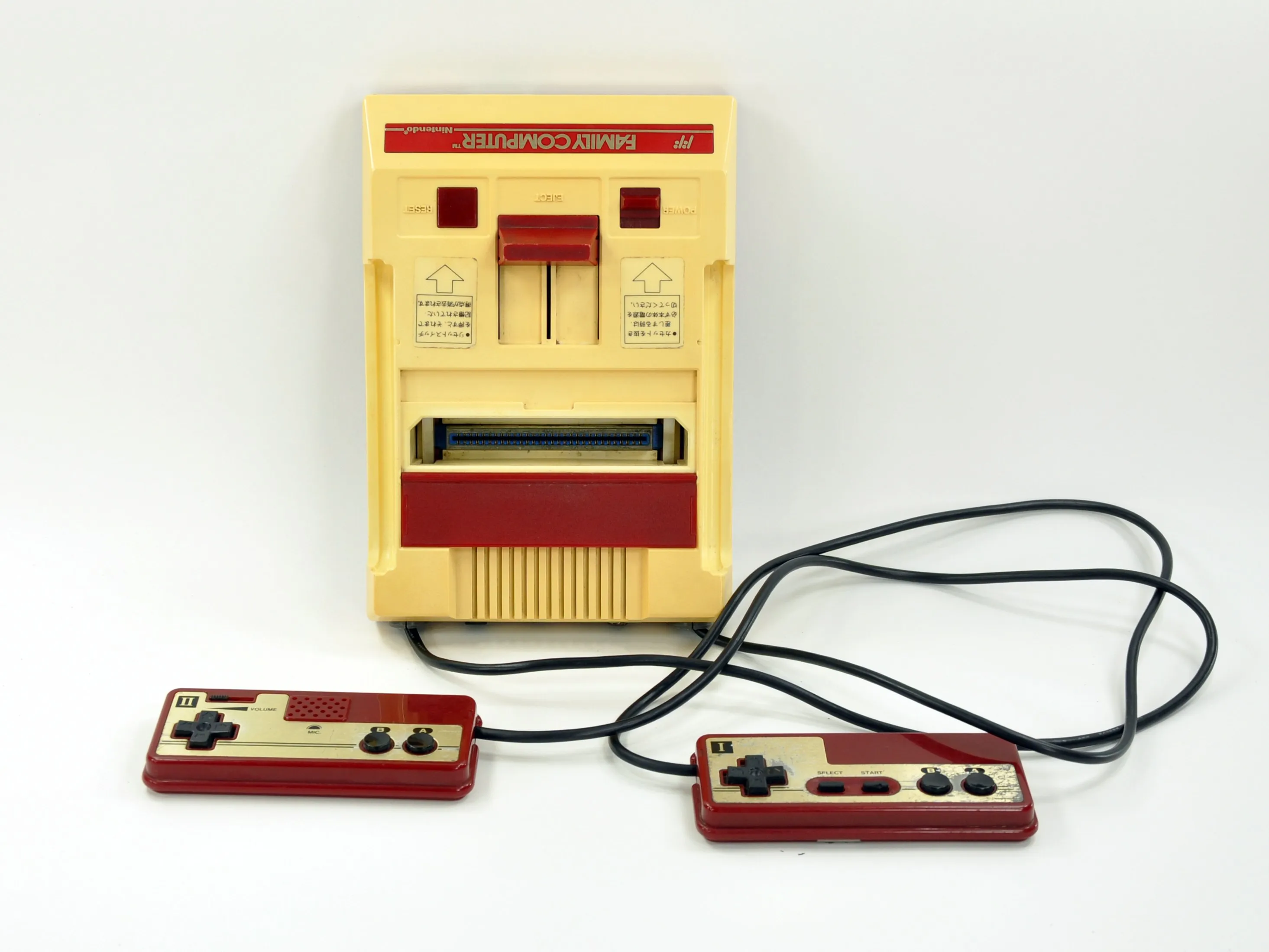

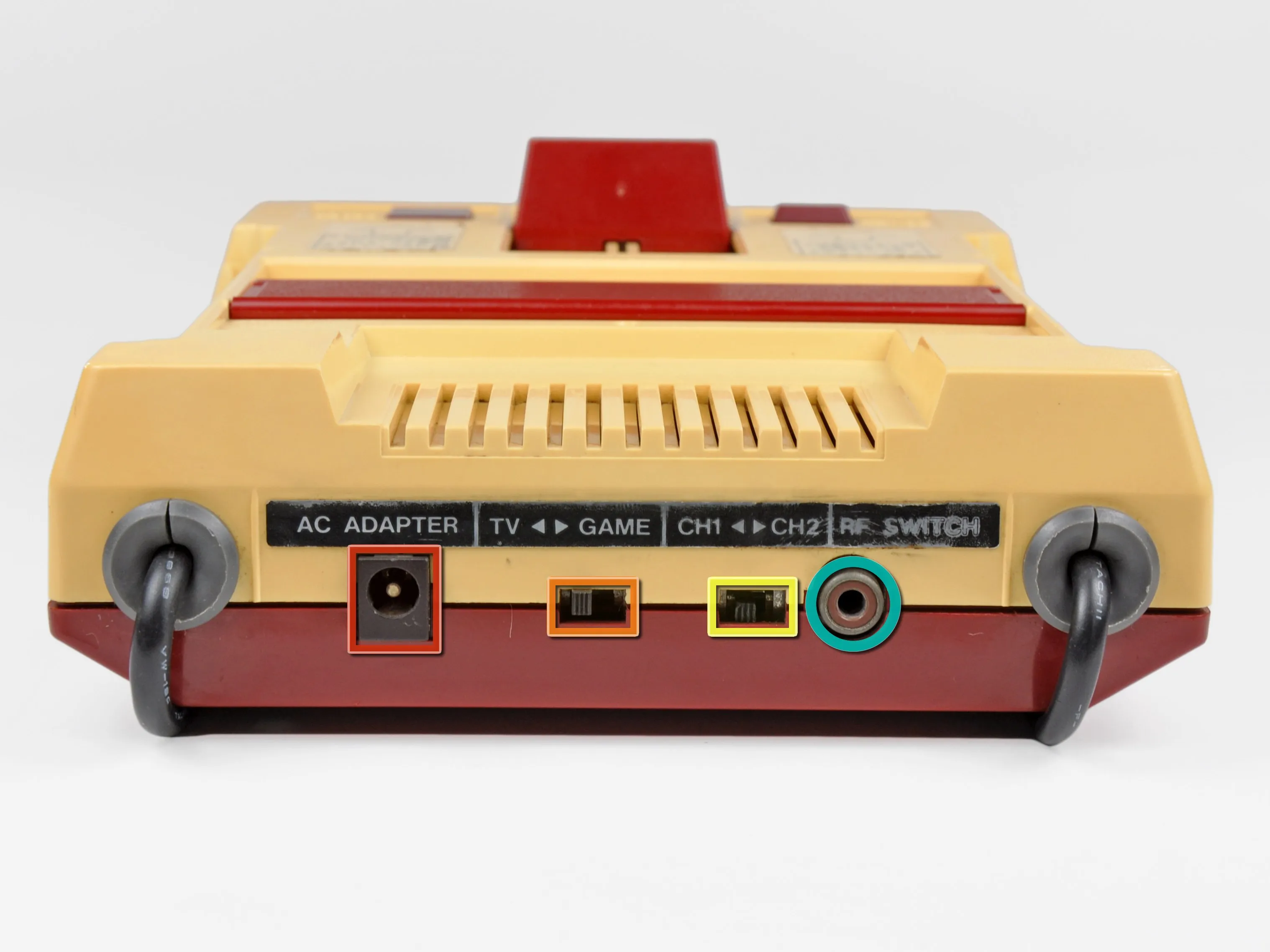

• На задней стороне расположены следующие порты:

• порт адаптера переменного тока

• Переключатель ТВ/Игр

• Переключатель селектора каналов

• RF аудио/видео выход

• Почему у тебя такой испуганный вид, дружочек? Не волнуйся - наши руки нежные. Мы не причиним тебе вреда.

Комментарии к шагу

Я хочу спросить, что такое r1 (сопротивление) на входе?

Забавно. Хех

Шаг 3

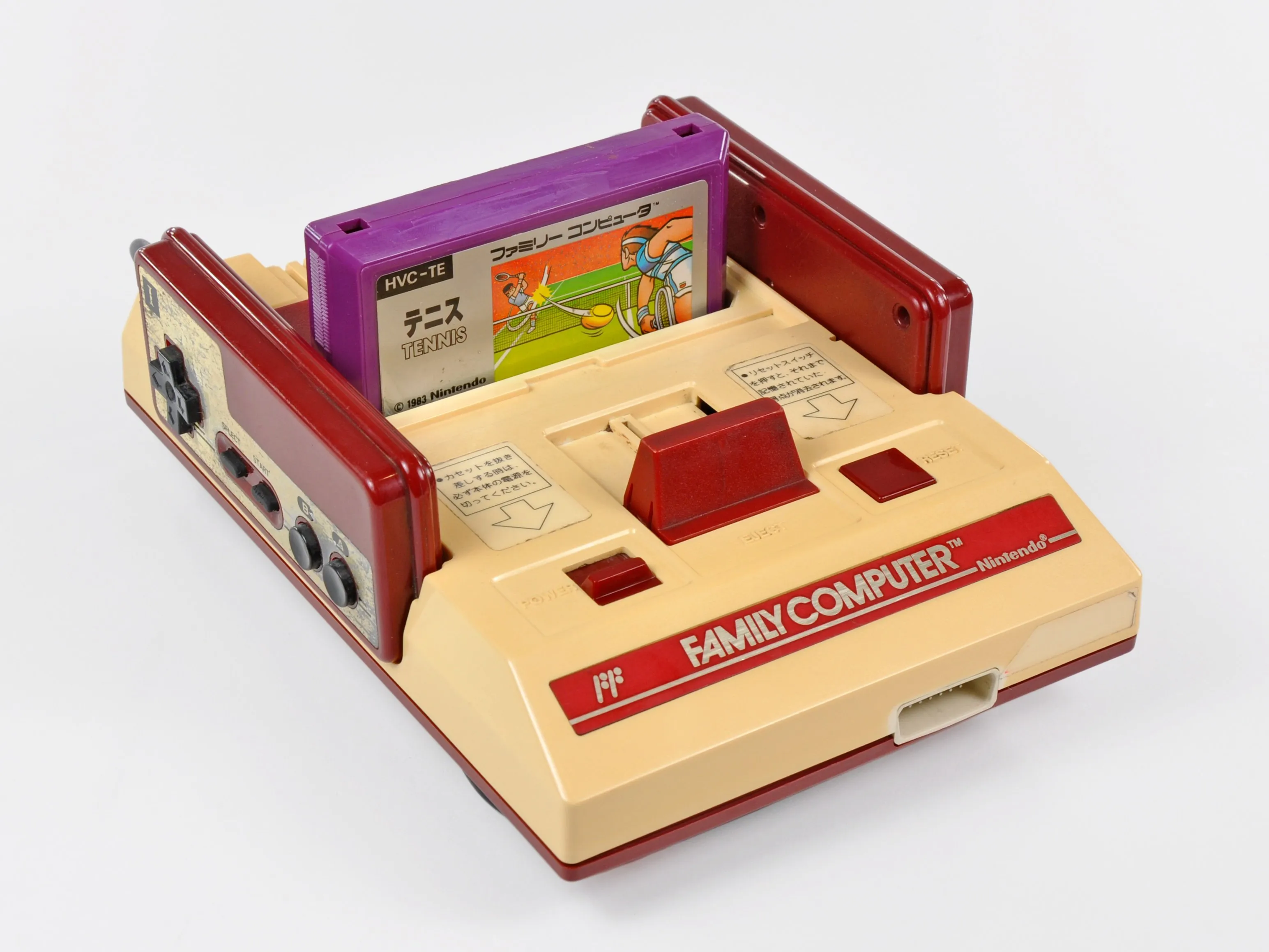

• Полностью собранная консоль Nintendo Famicom.

• Famicom была первой консолью, которая популяризировала D-pad контроллеры для ввода информации пользователем. Отходя от эры джойстиков, включение D-pad обеспечило быстрое и точное управление.

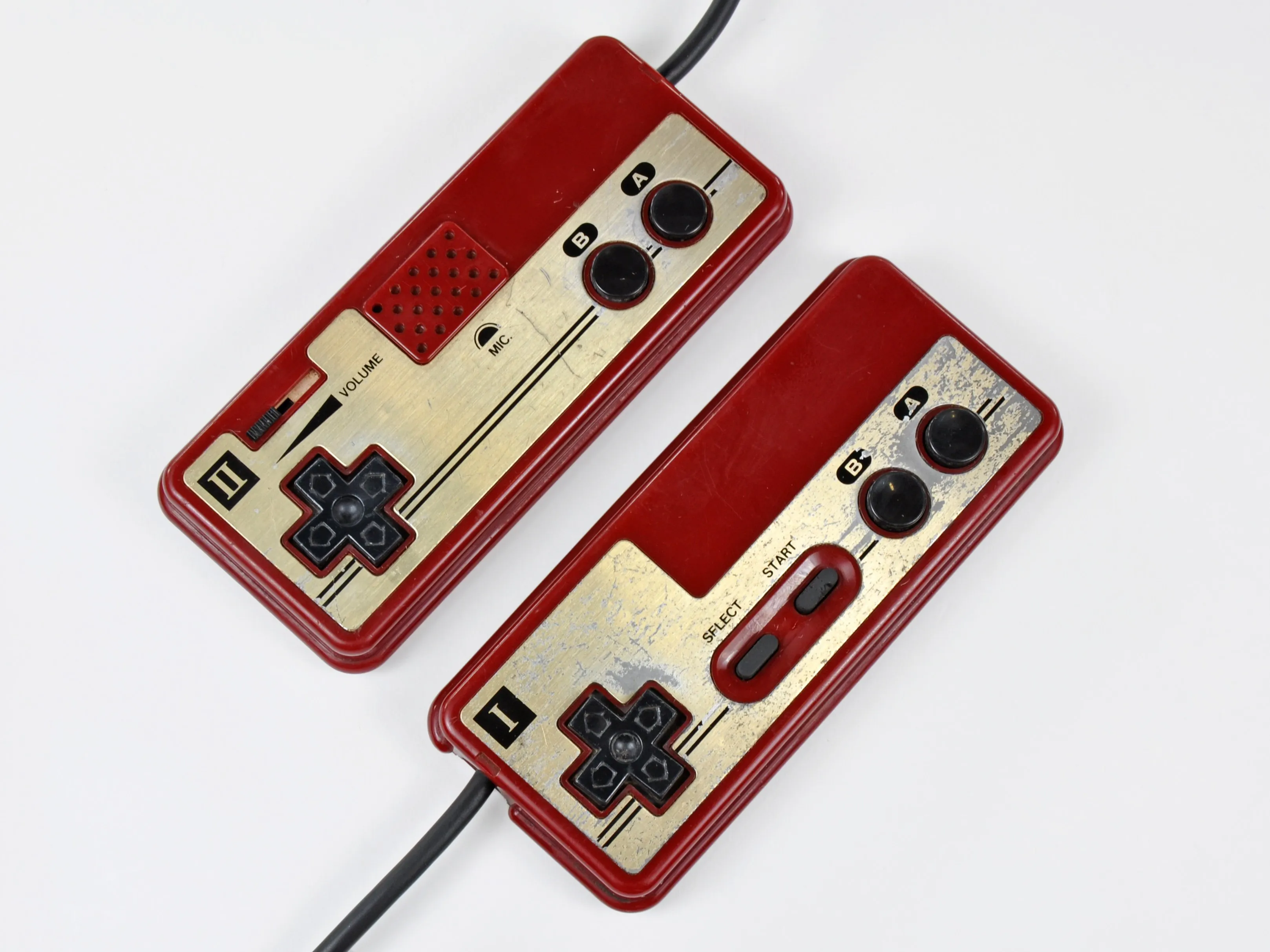

• Контроллеры похожи, но не одинаковы...

• Первый контроллер имеет традиционную компоновку: D-pad слева, кнопки 'выбор' и 'старт' в центре, а также кнопки 'b' и 'a' справа.

• Однако второй контроллер имеет встроенный микрофон и переключатель громкости за счет центральных кнопок 'выбор' и 'старт'... Круто!

• Это единственная известная нам консоль, в которой микрофон находится на одном из стандартных контроллеров.

Шаг 4

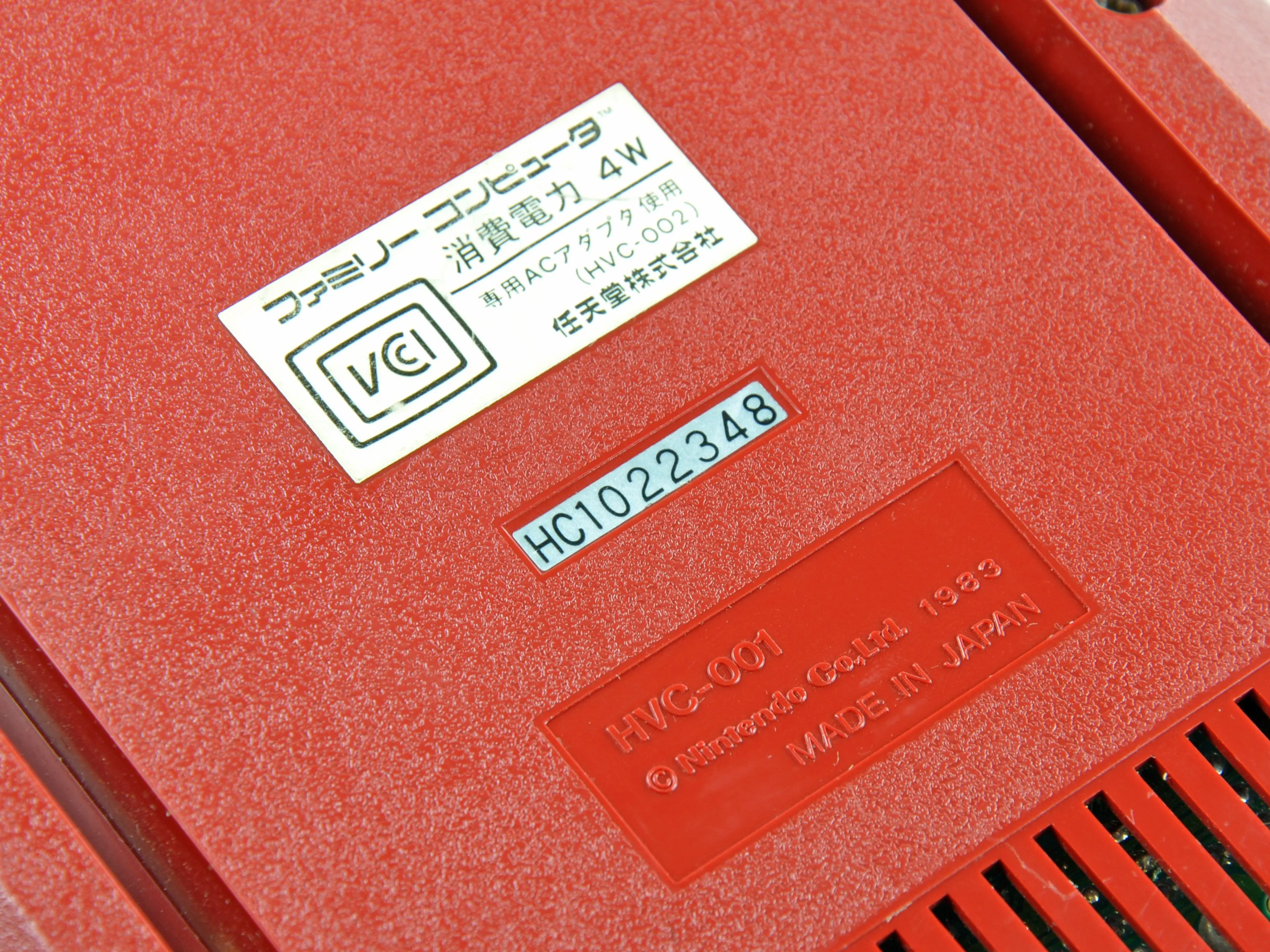

• Мизерный блок питания Famicom мощностью 4 Вт в ближайшее время не будет выбивать предохранители.

• Это примерно 2,5 % от той мощности, которую потребляет Xbox 360.

• Nintendo Famicom, номер модели HVC-001, сделано в Японии. Мы бы не хотели, чтобы наш Famicom был каким-то другим.

Шаг 5

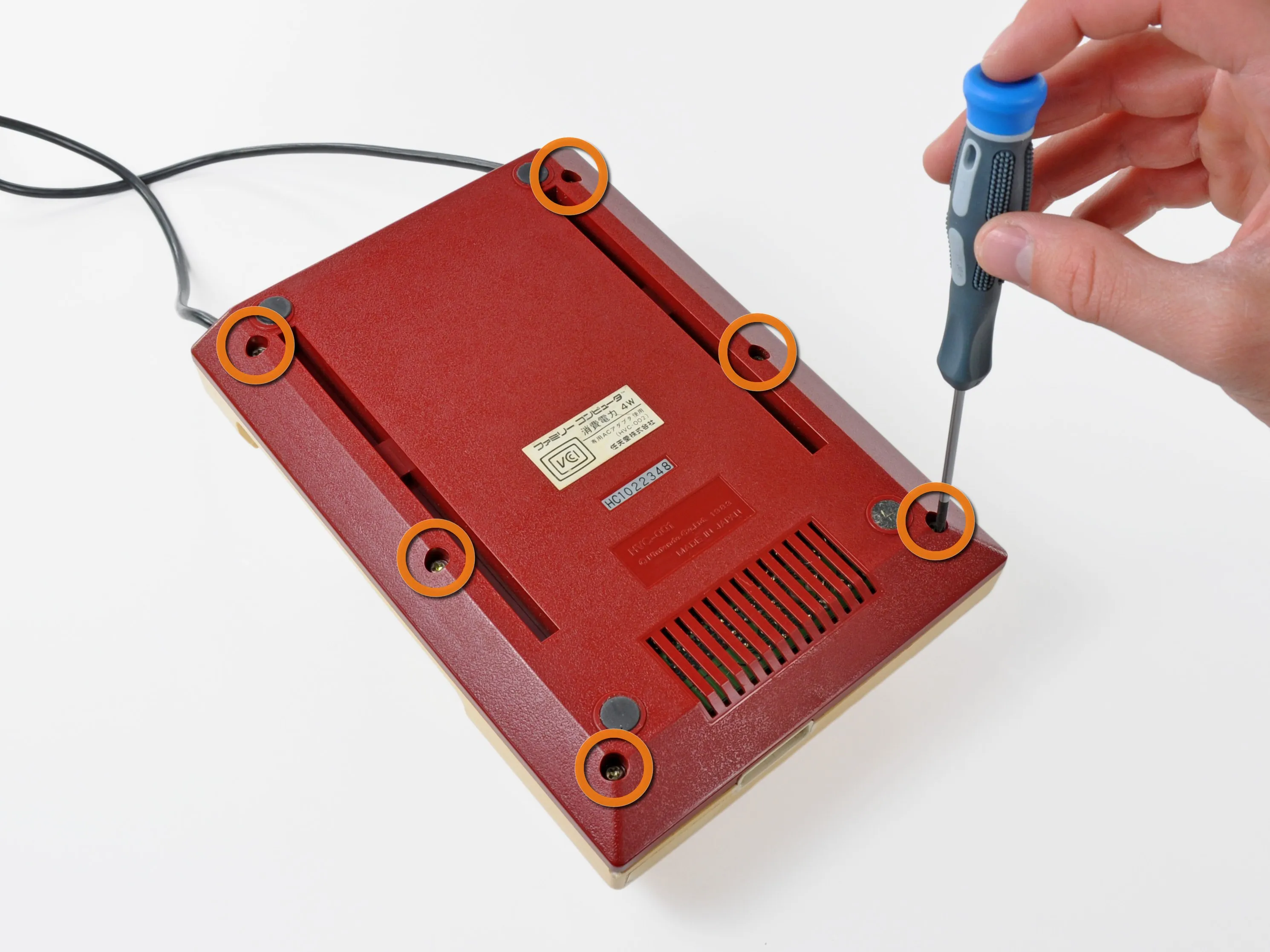

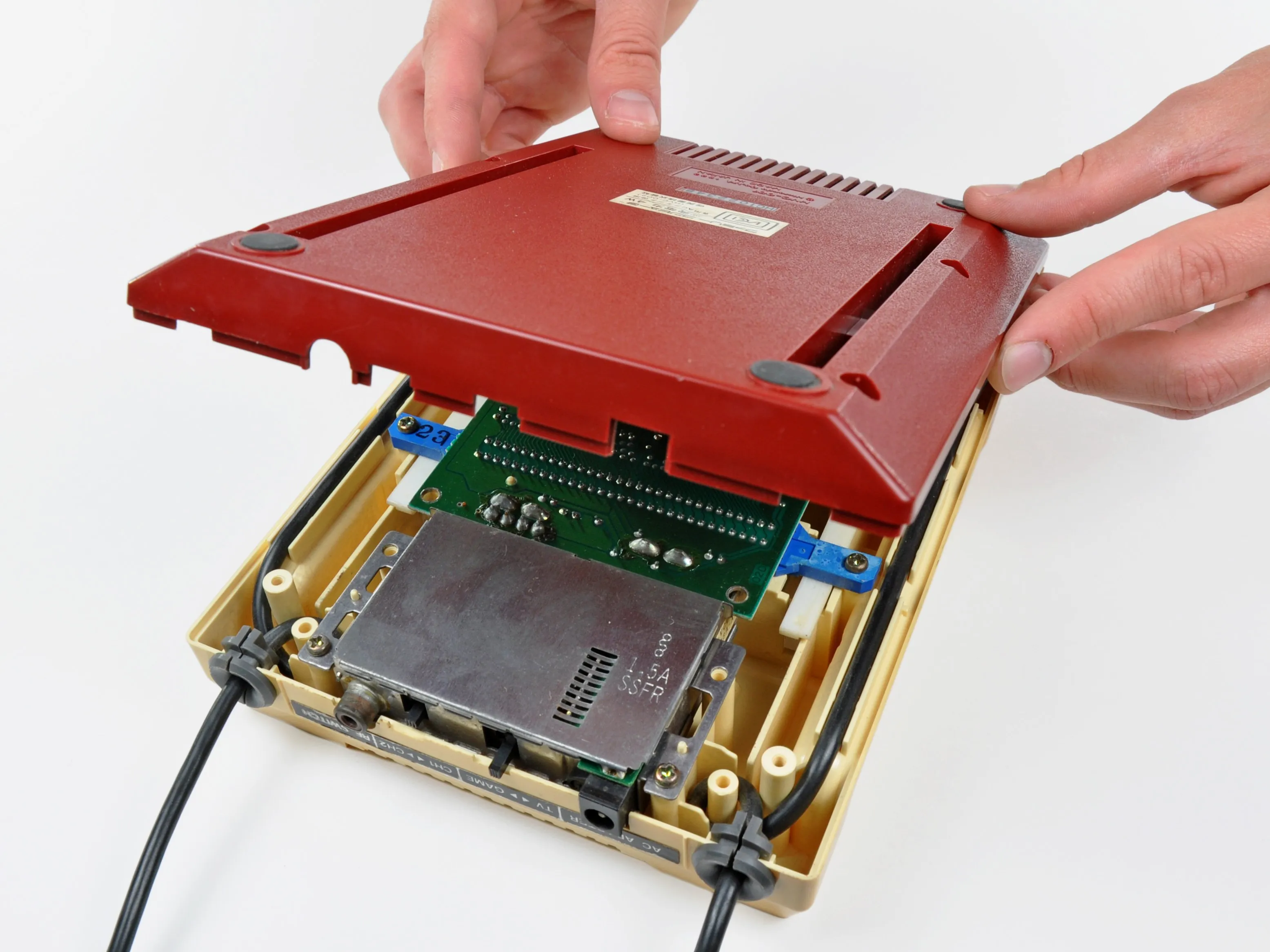

• Быстро открутите шесть винтов Phillips, и нижняя крышка снимется.

• Как и предыдущийретроконсолейFami очень легко разбирается.

• (Да, мы назвали его Fami).

Комментарии к шагу

У моего 5 крестовых винтов и один (не знаю какой) болт с каким-то стопорным механизмом. Я не знаю, как его вытащить. Есть идеи?

Тебе нужен молот Тора, сын мой.

Какого размера шурупы?

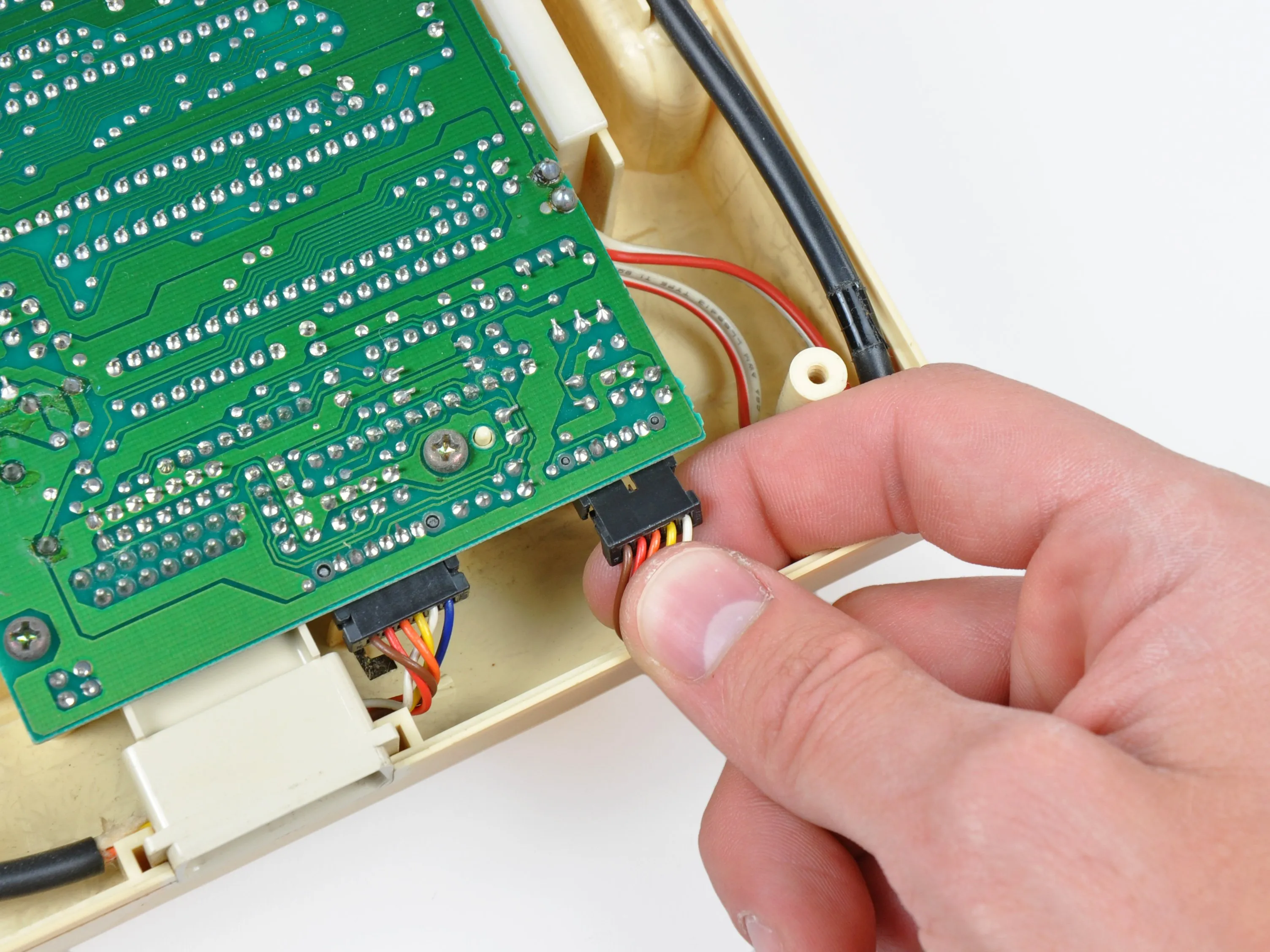

Шаг 6

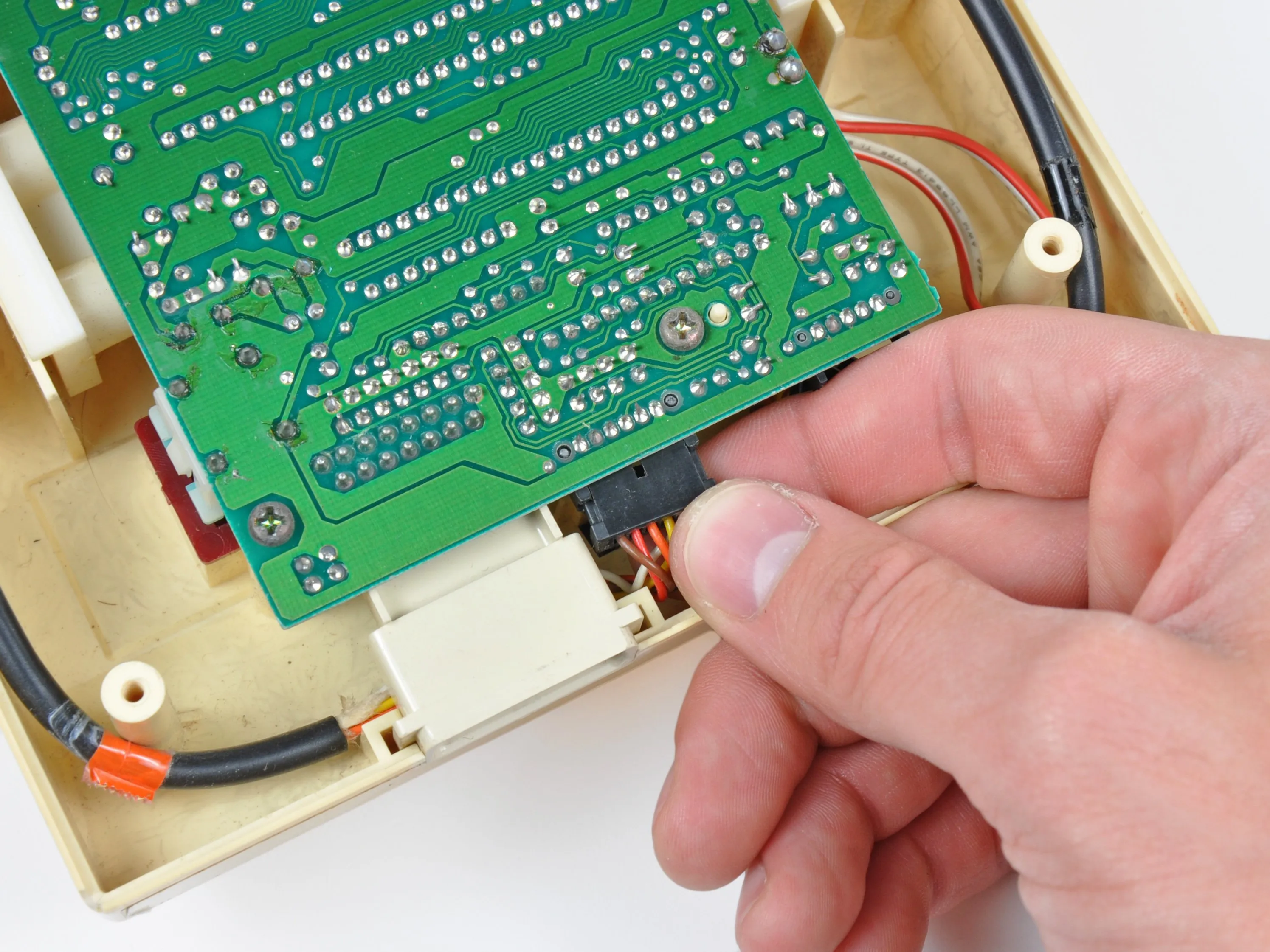

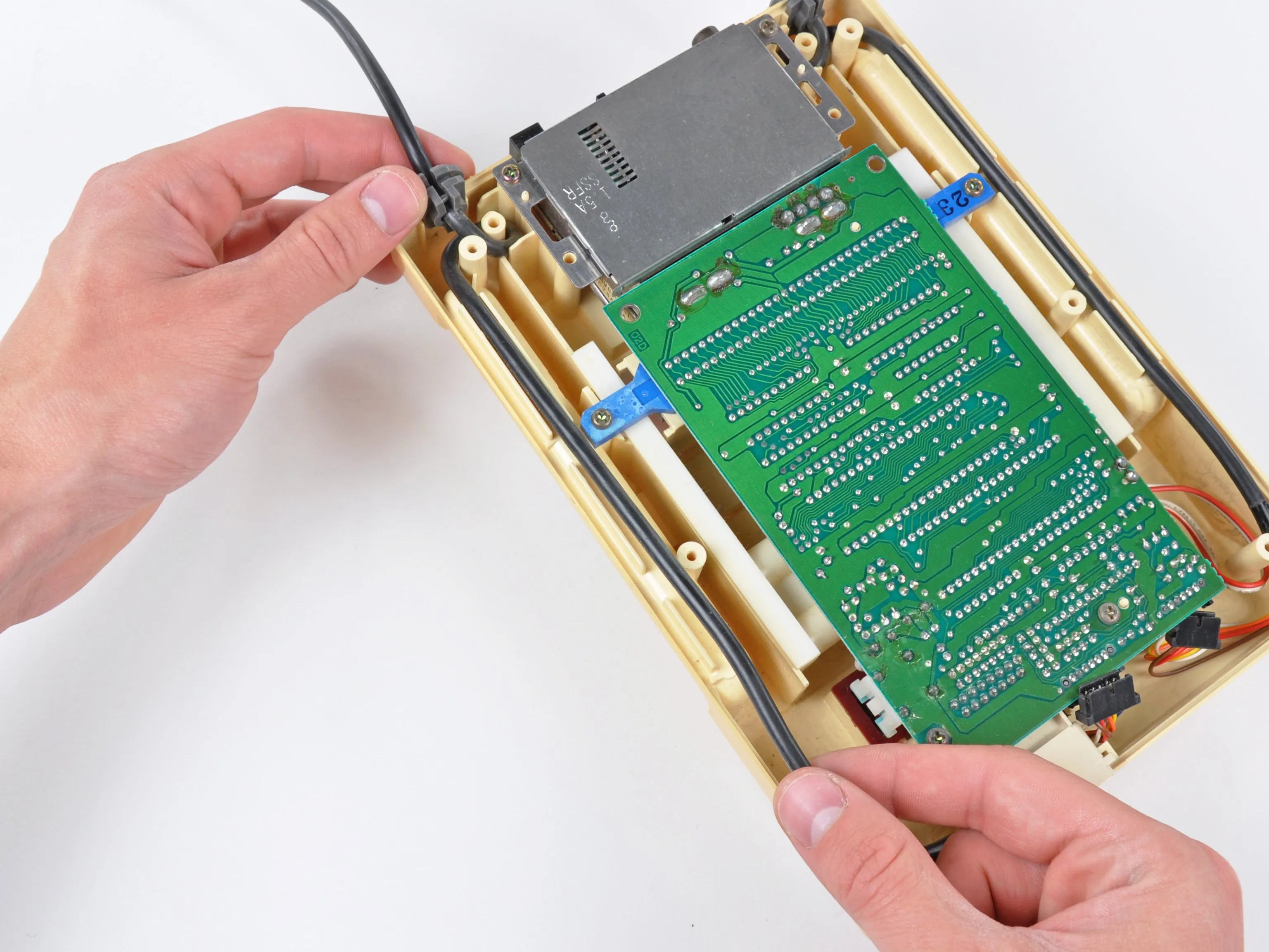

• Два устаревших разъема обмениваются сигналами между контроллерами и платой.

• Хотите отсоединить контроллер? Нужно снять нижнюю крышку - но это практически все.

• Контроллер II имеет дополнительный провод для микрофонного входа и управления громкостью.

• Отсоединив их от платы, кабели контроллеров можно извлечь из корпуса.

Шаг 7

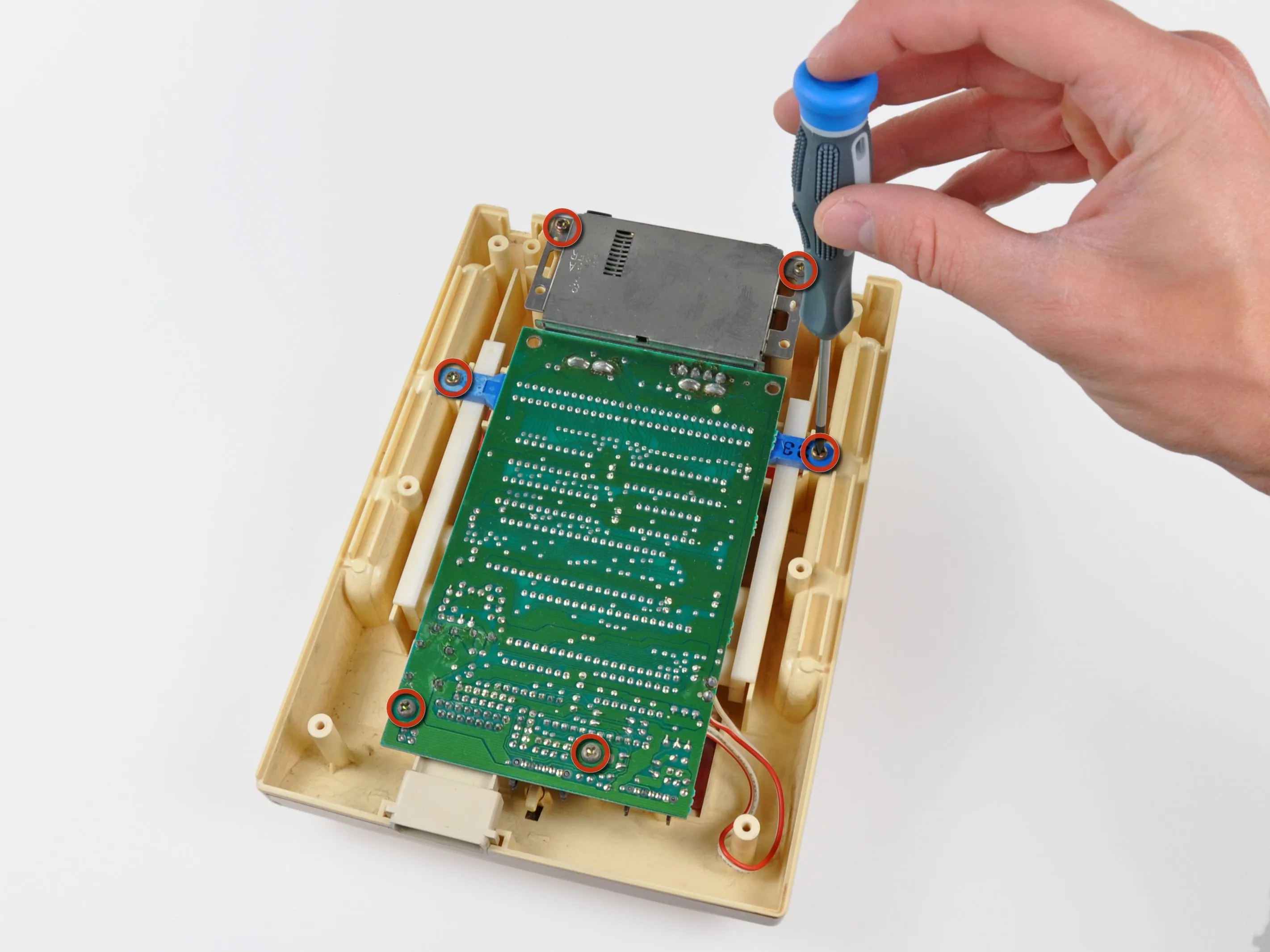

• Шесть винтов Phillips крепят материнскую плату к внешнему корпусу.

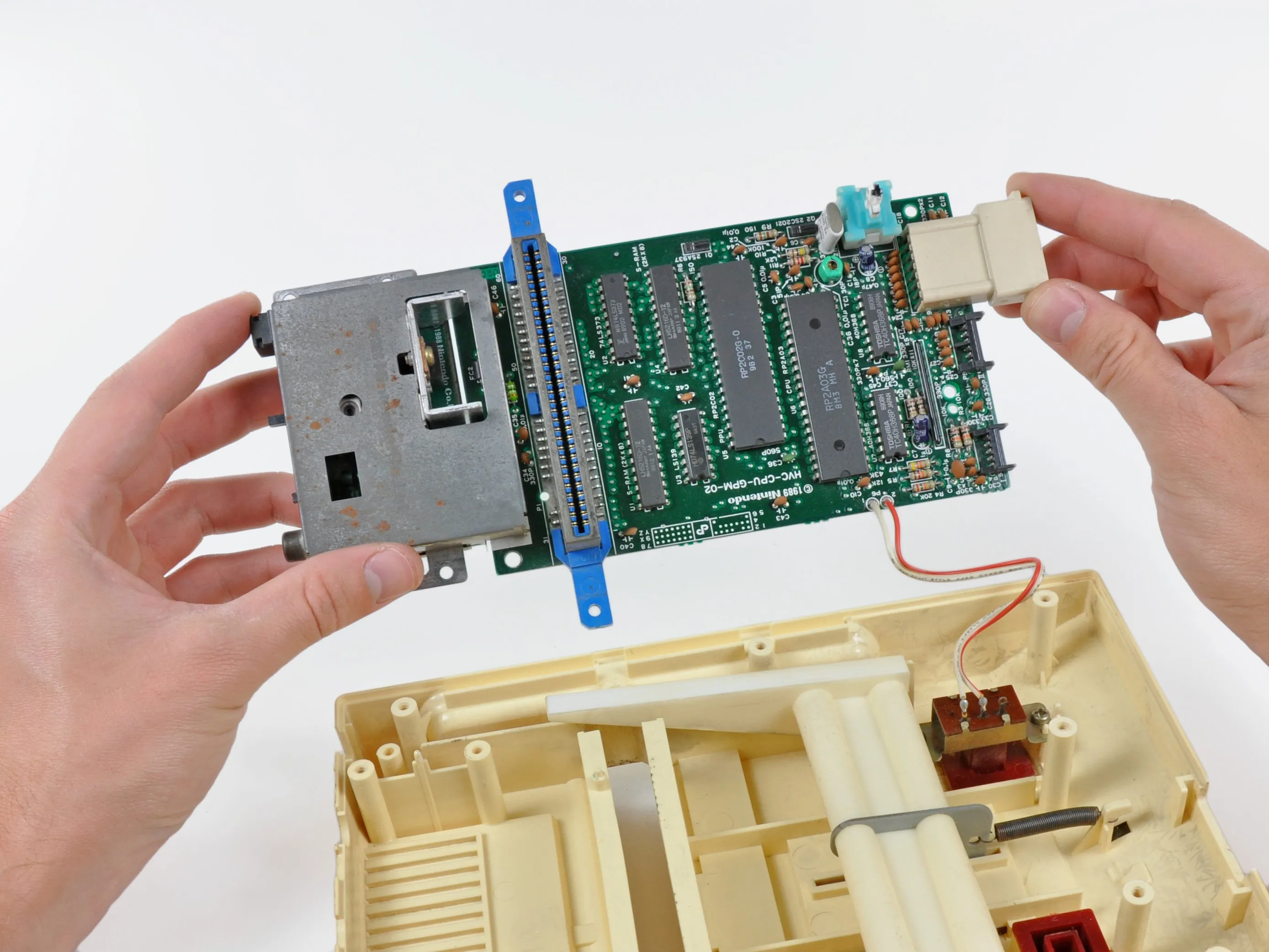

• Вытащив сборку из корпуса, мы можем хорошо рассмотреть архаичный кремний, который заставляет эту штуку работать.

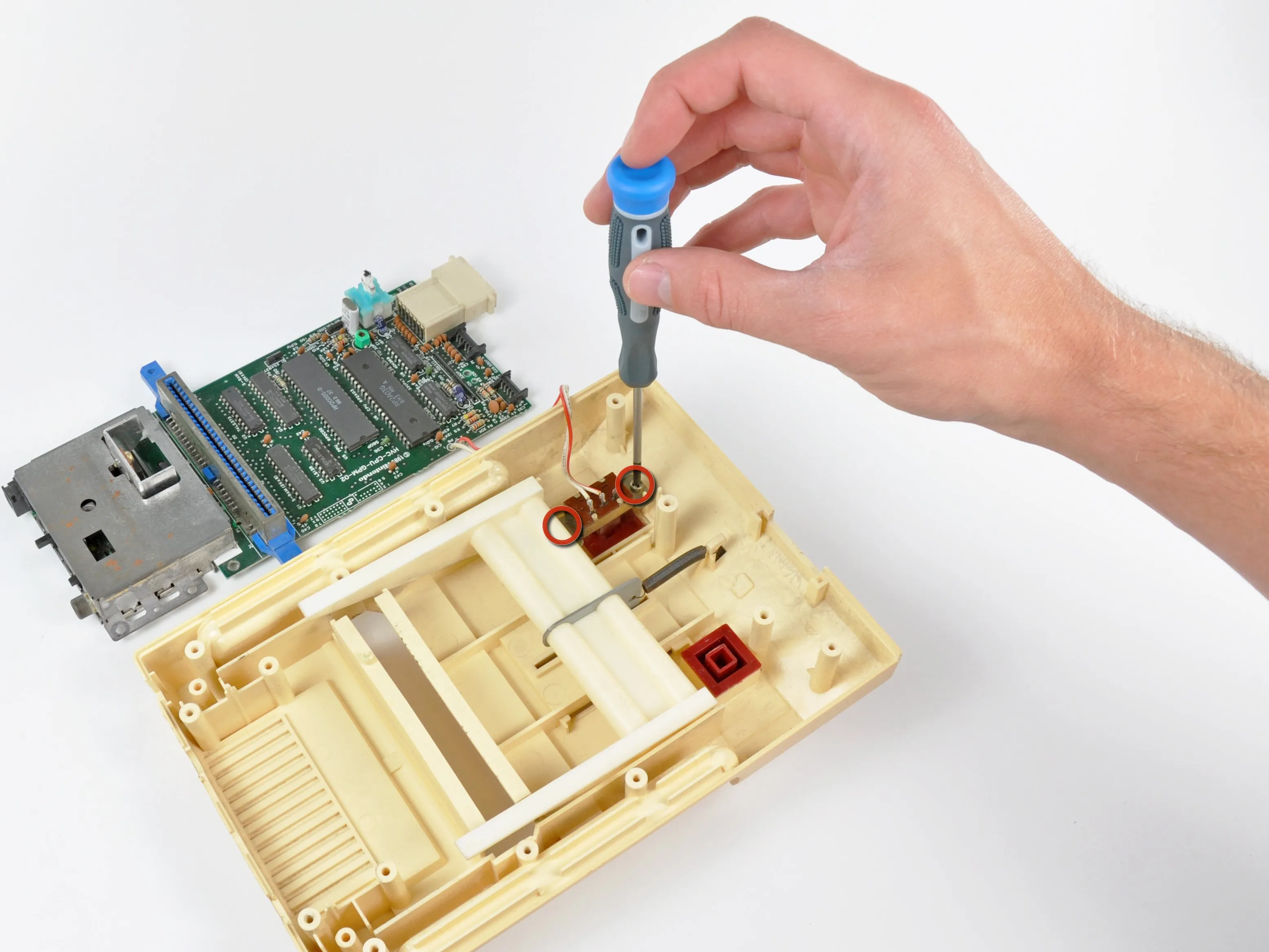

• Еще два винта Phillips крепят тяжелый выключатель питания к внешнему корпусу.

Шаг 8

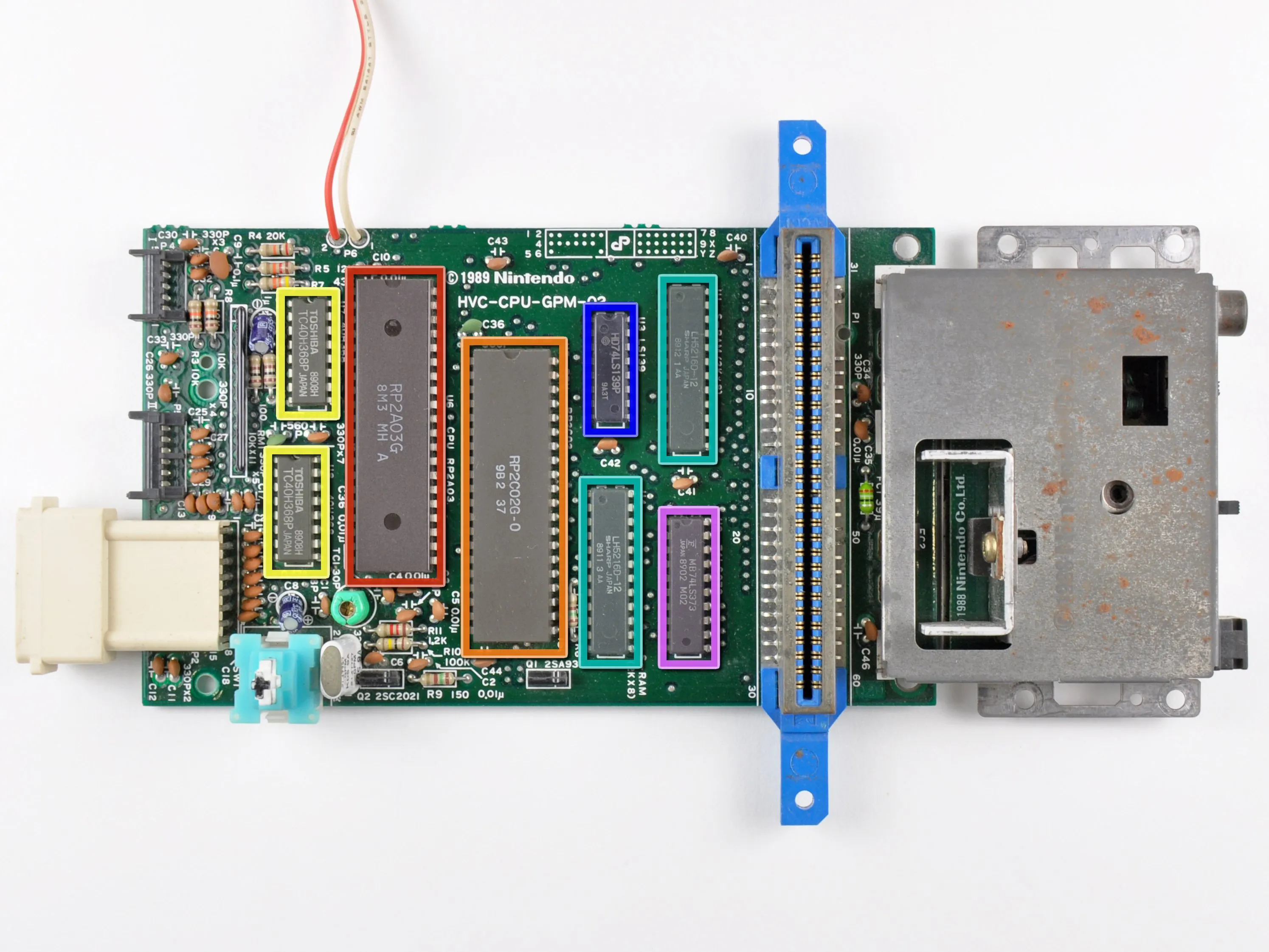

• Среди микросхем на плате можно отметить следующие:

• Ricoh RP2A03G 8-битный, 1,79 МГц процессор

• Ricoh RP2C02G-0 8-битный, 5,32 МГц PPU

• Шестнадцатибитные буферы шины Toshiba TC40H368P

• Статическая оперативная память Sharp LH5216D-12

• Декодер/демультиплексор Hitachi HD74LS139P

• Fujitsu MB74LS373

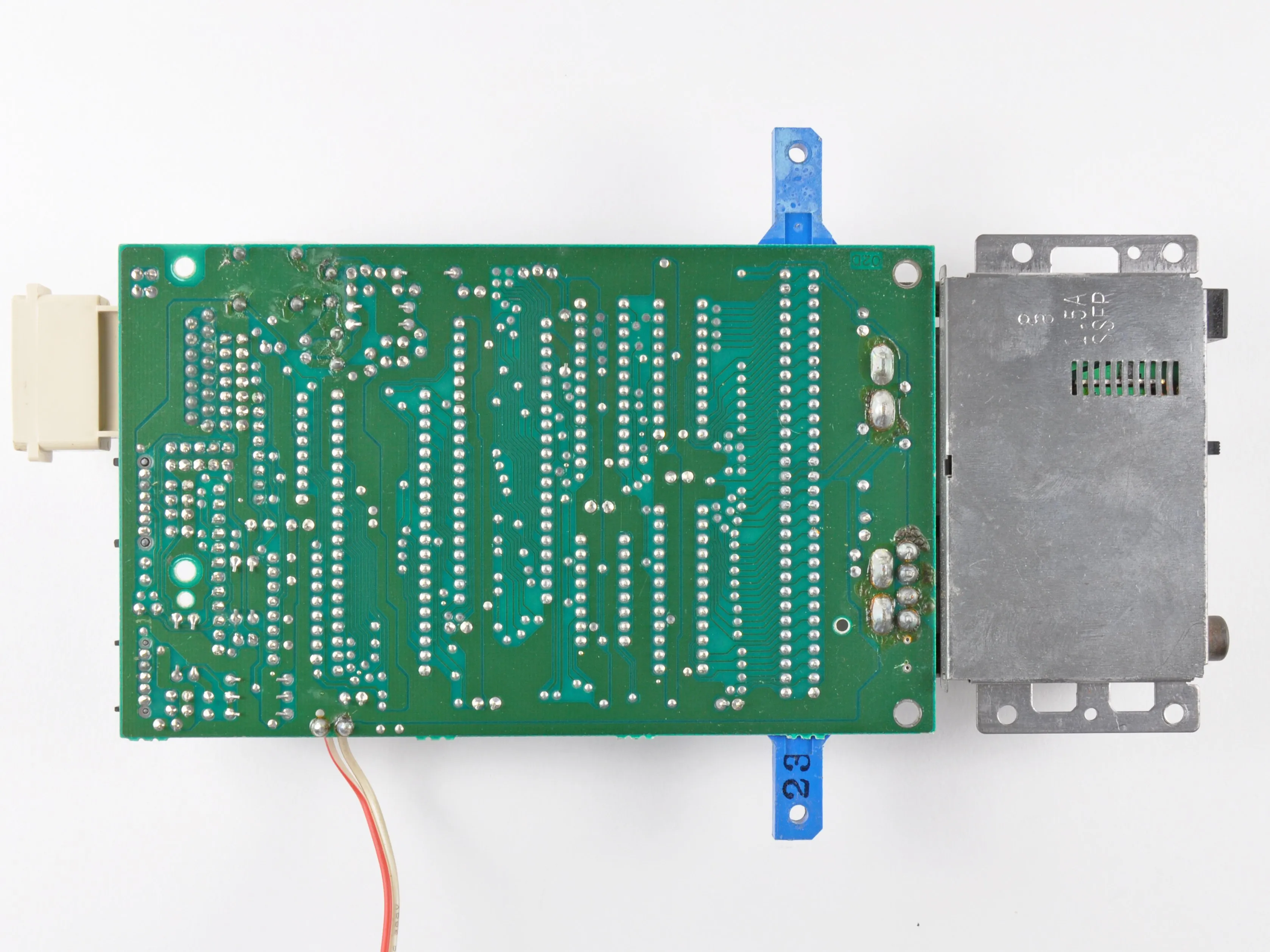

• Неудивительно, что на нижней части платы в изобилии присутствует свинцовый припой. RoHS были установлены только через 20 лет после выпуска этого щенка.

Комментарии к шагу

Возможно, стоит упомянуть, что большая металлическая коробка известна как 'RF-модулятор', который преобразует более типичные видео- и аудиосигналы ('baseband') в комбинированный сигнал на широковещательной ('радио') частоте, чтобы его можно было подать на антенный вход телевизора, поскольку почти ни один телевизор до 1990 года не имел AV-входов.

Лучше всего использовать свинцовый припой.

Шаг 9

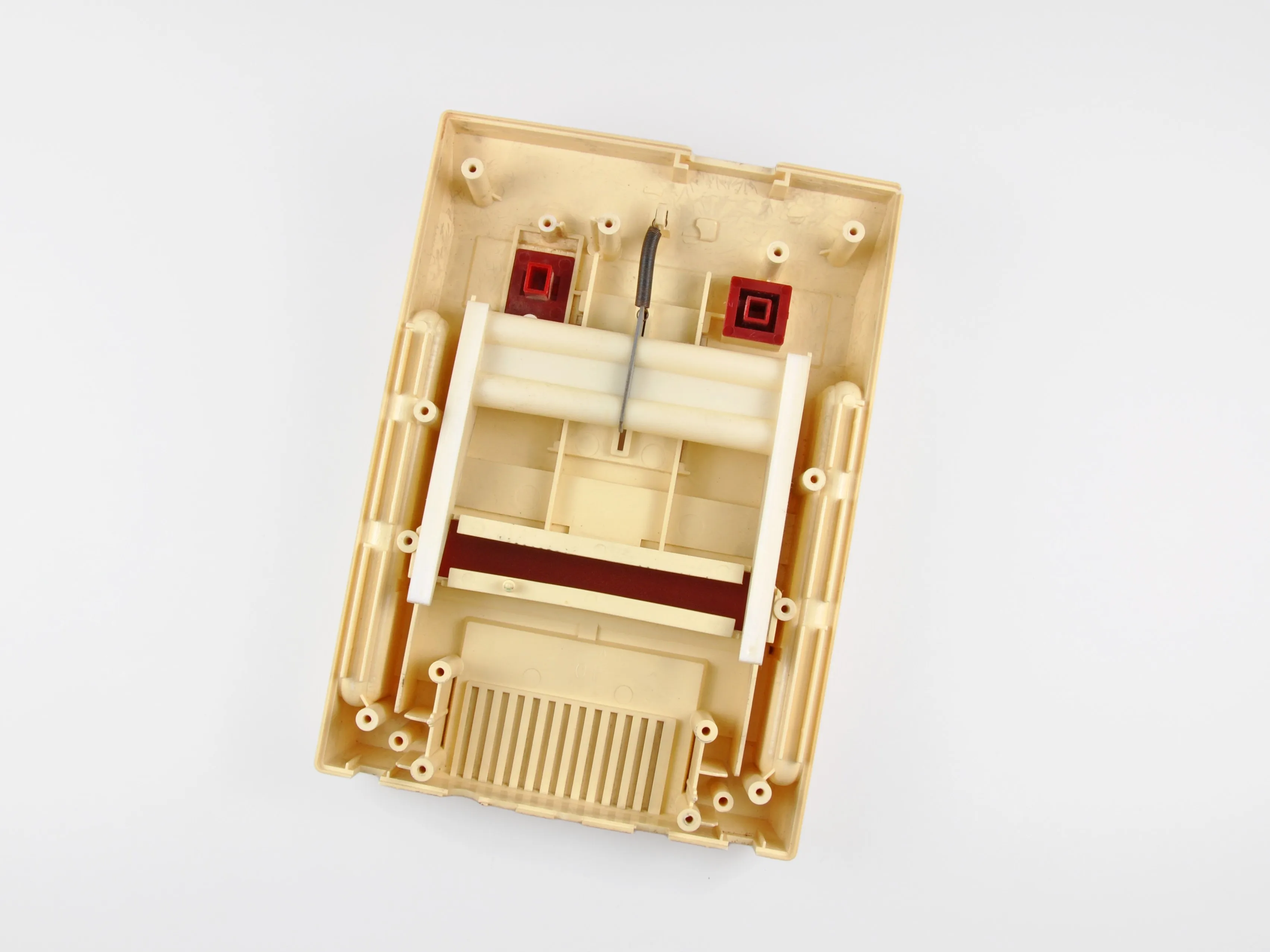

• Привет!

• 'Сравнить ли тебя с Xbox 360? Ты прекраснее и темпераментнее... Но твоя внутренняя структура не померкнет... И время не похвастается, что ты покоишься в его тени... Пока геймеры могут дышать или глаза могут видеть, пока живет это, и это дает жизнь тебе'.

Шаг 10

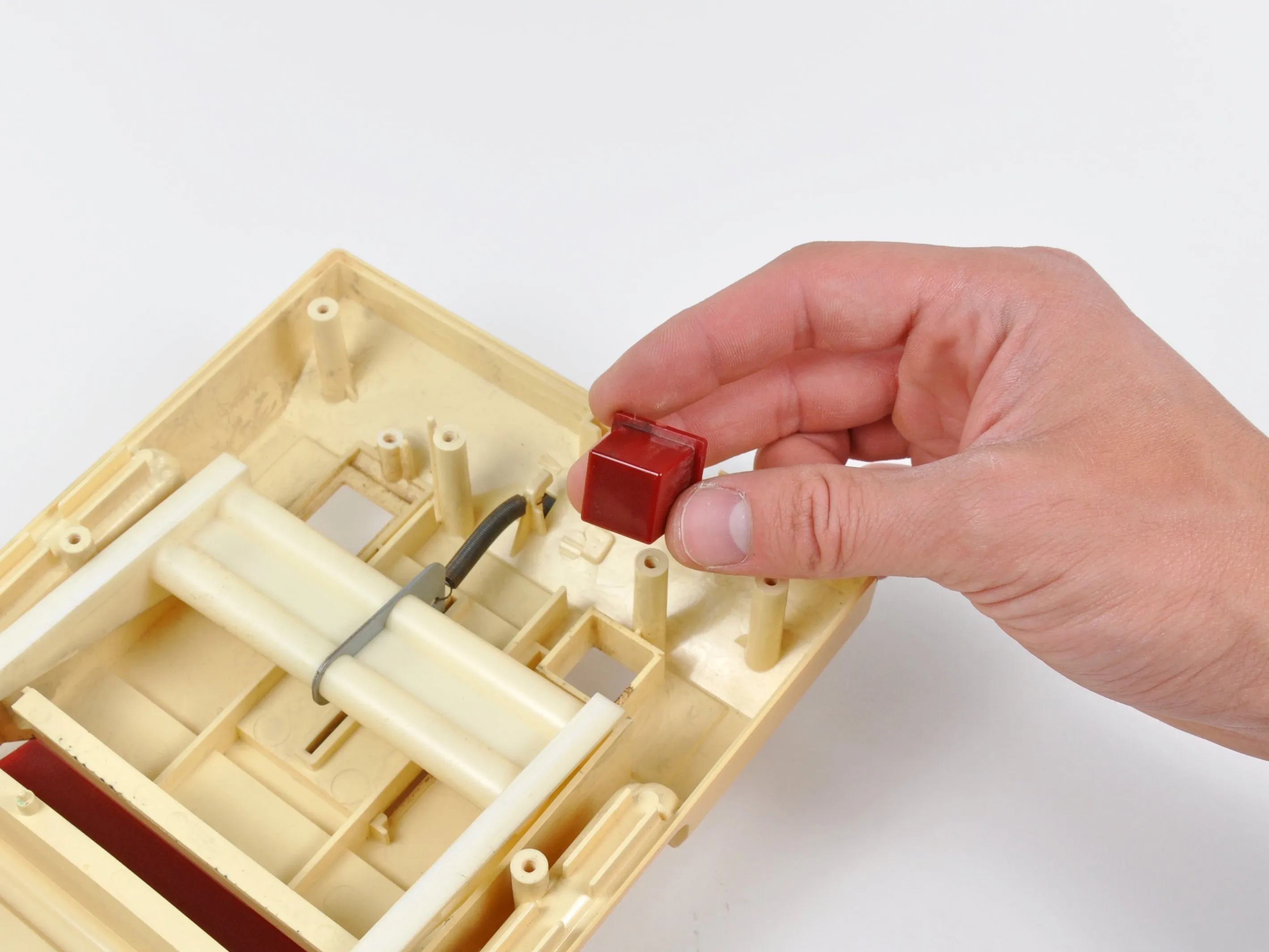

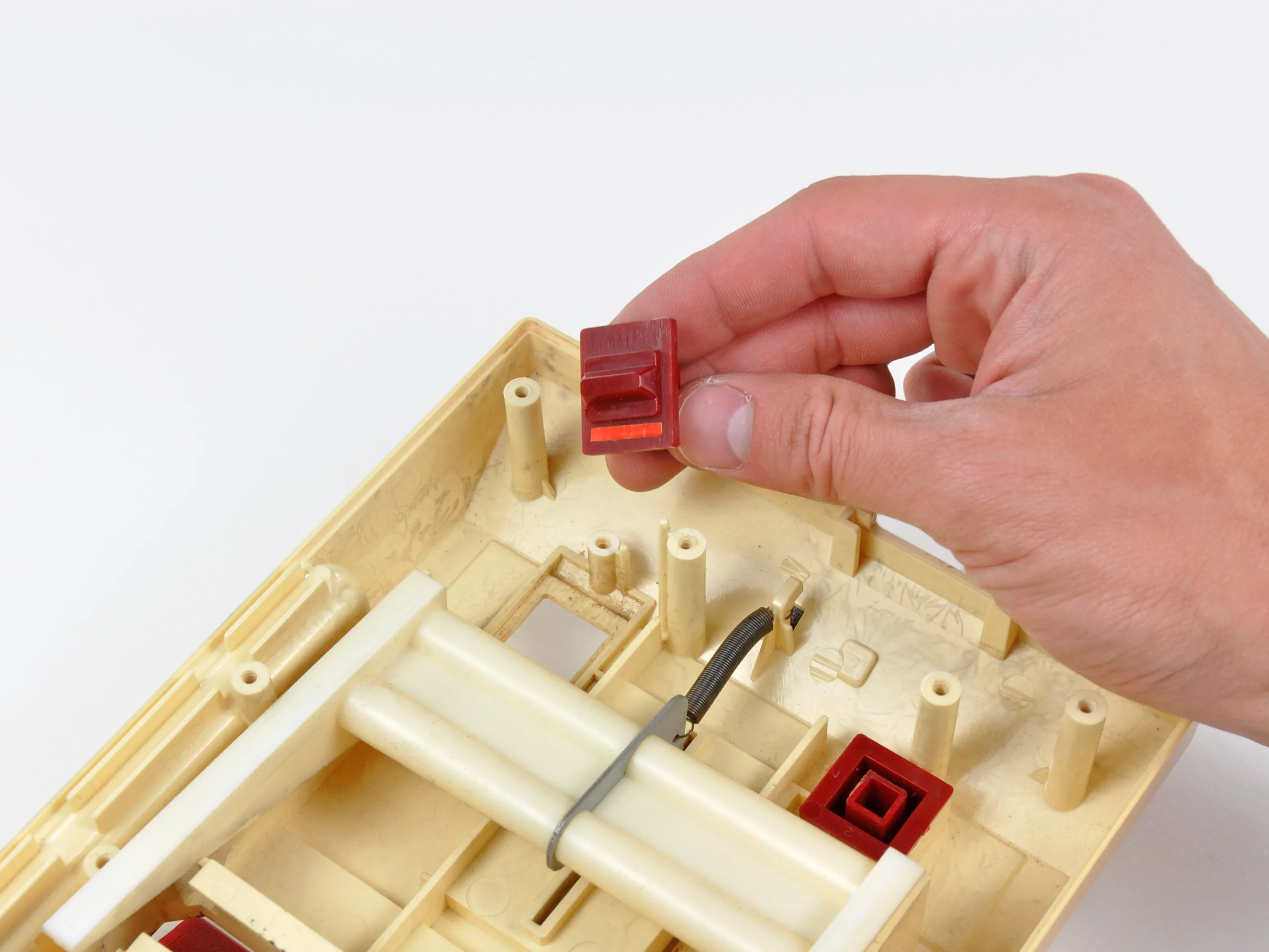

• После извлечения материнской платы можно легко снять крышки кнопок сброса и питания.

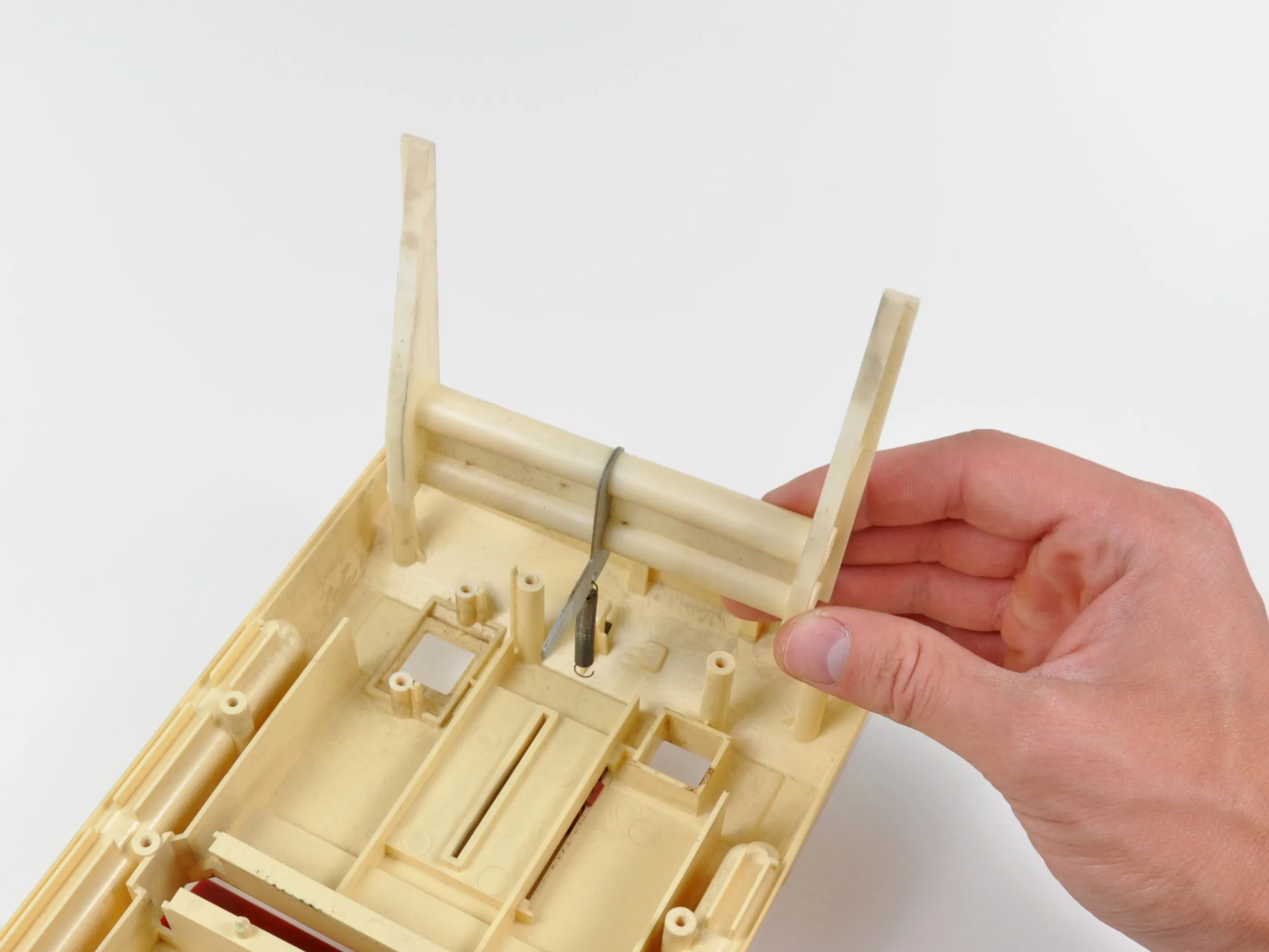

• Чтобы извлечь механизм выброса из внешнего корпуса, достаточно отсоединить пружину.

• Для извлечения картриджа достаточно подвести под него две наклонные плоскости, пока он не соскочит с разъема, прикрепленного к плате.

Шаг 11

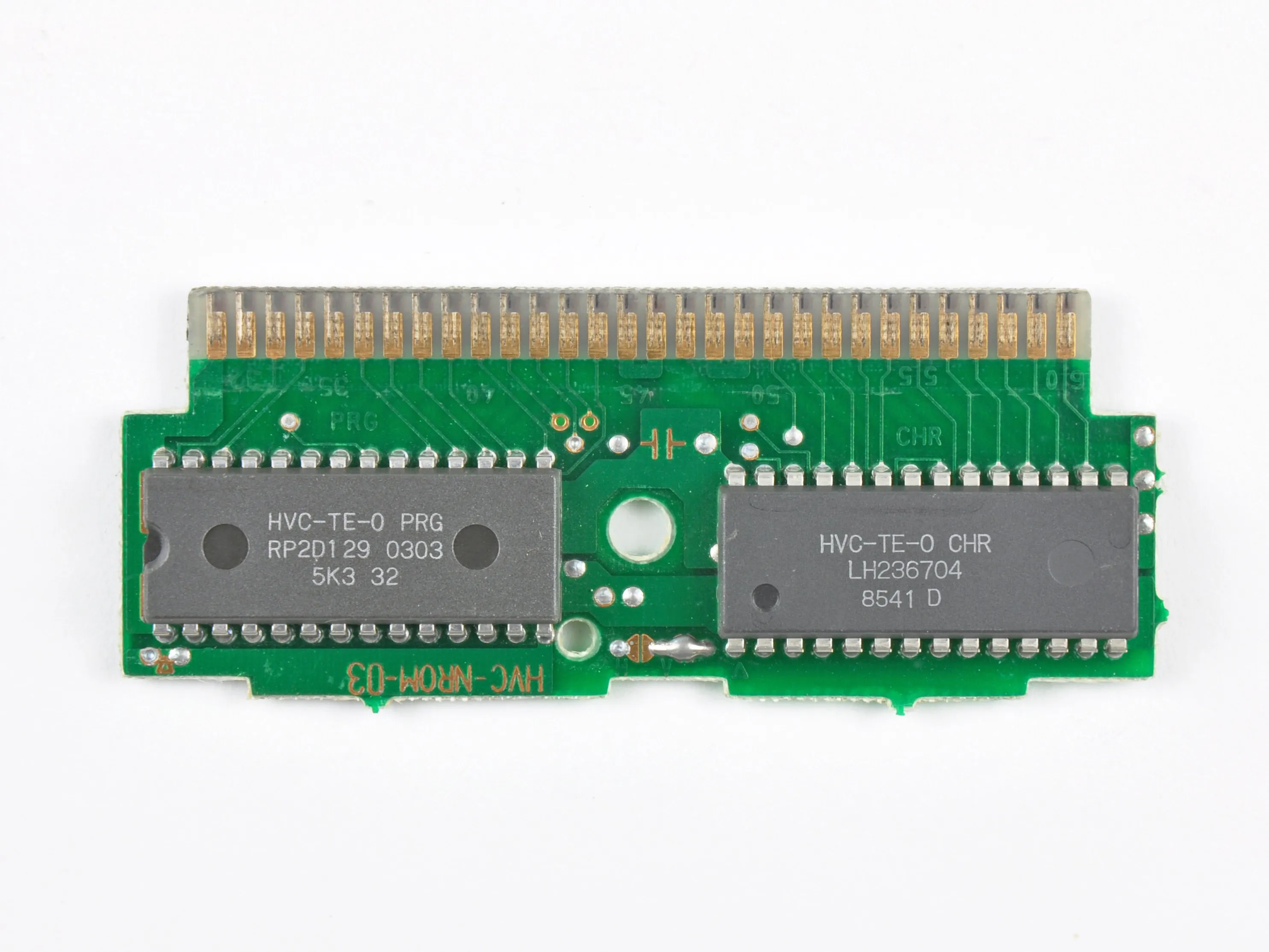

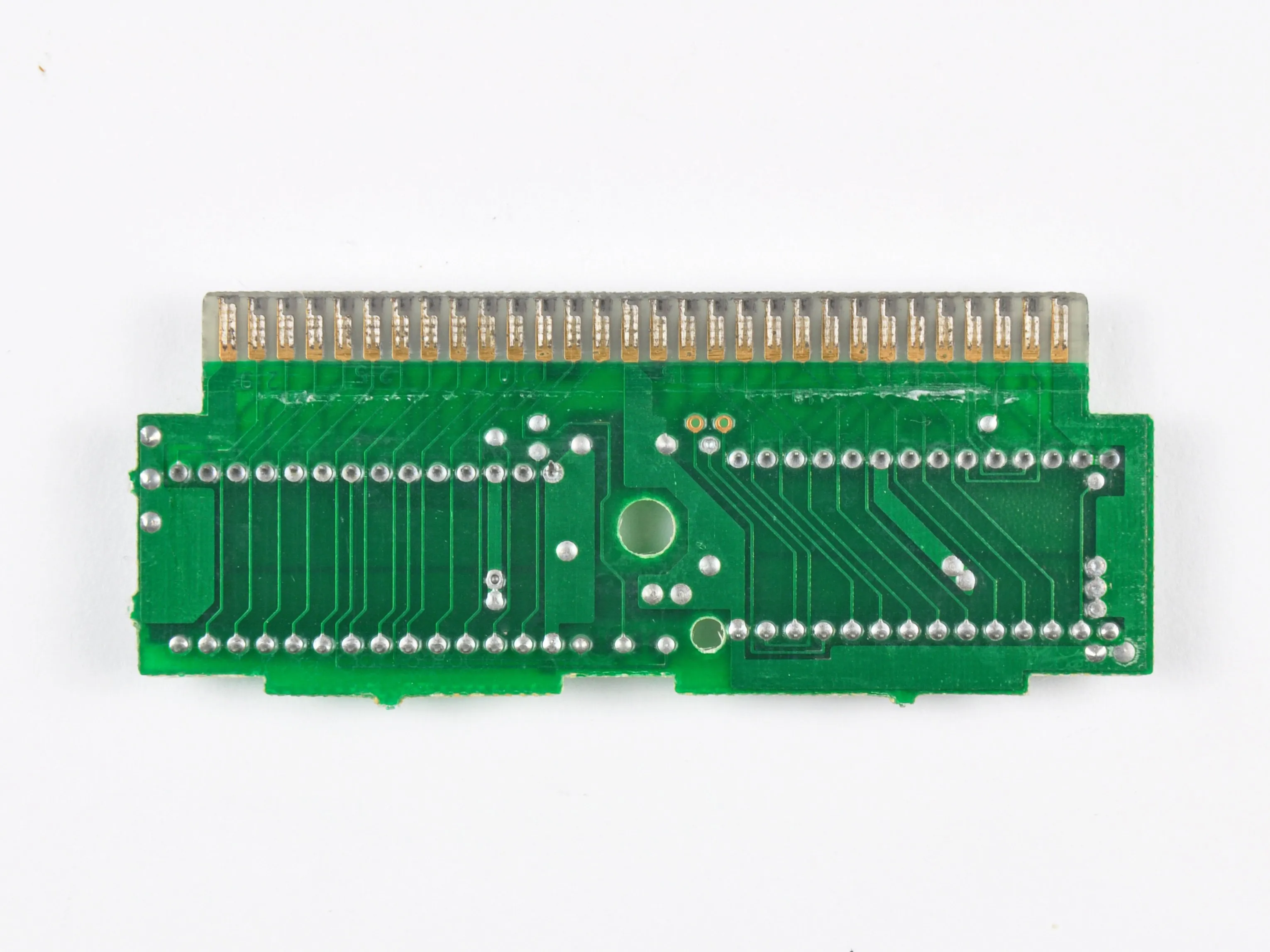

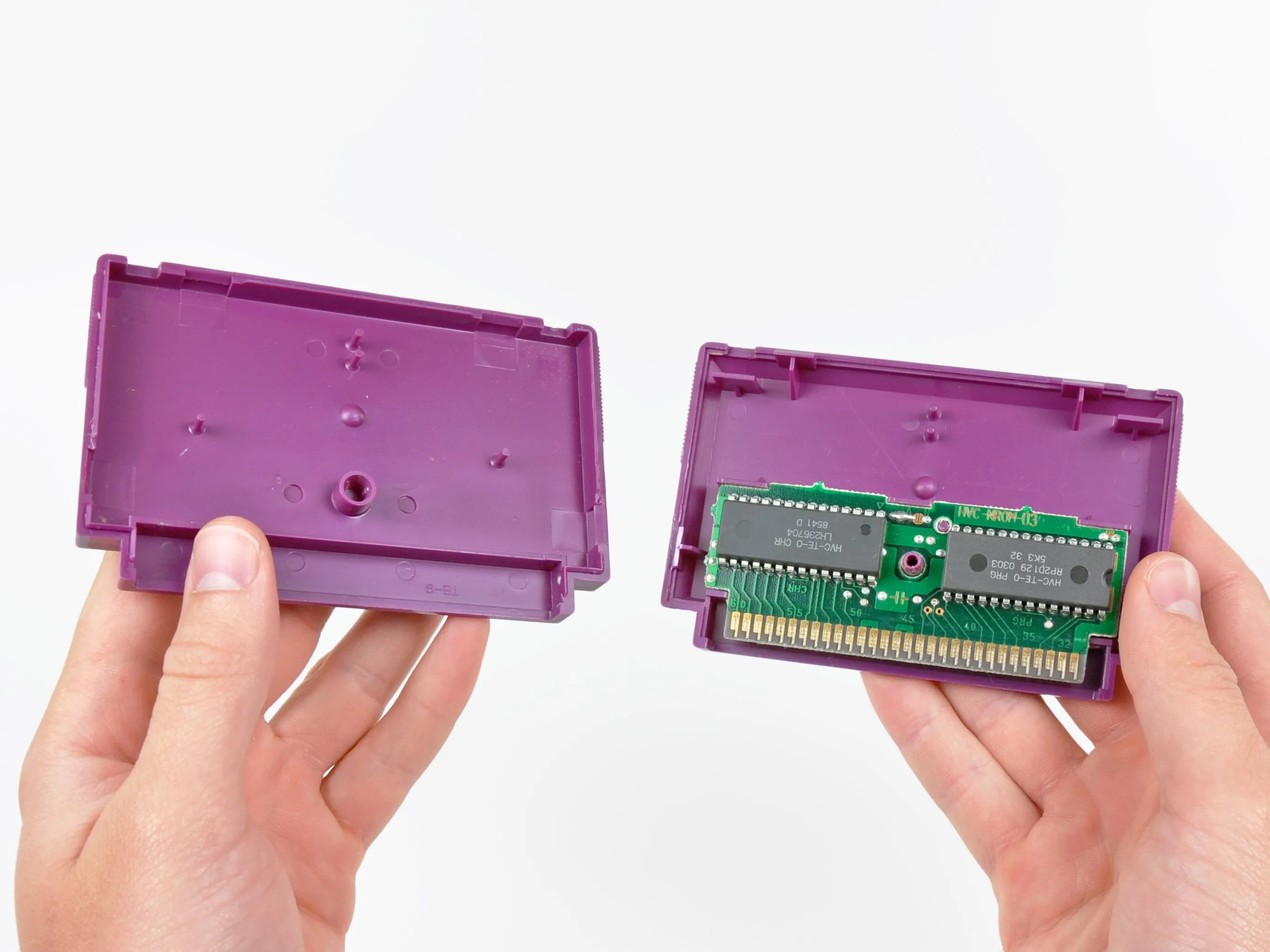

• Аккуратно освободив фиксаторы, удерживающие картридж вместе, можно обнаружить 60-контактную печатную плату.

• Передняя и задняя стороны картриджей Famicom:

• На этой печатной плате из картриджа Tennis с одной стороны припаяны два пакета ПЗУ - общим объемом 24 КБ.

• Для сравнения, однослойный Blu-ray диск имеет емкость 25 000 000 КБ.

Шаг 12

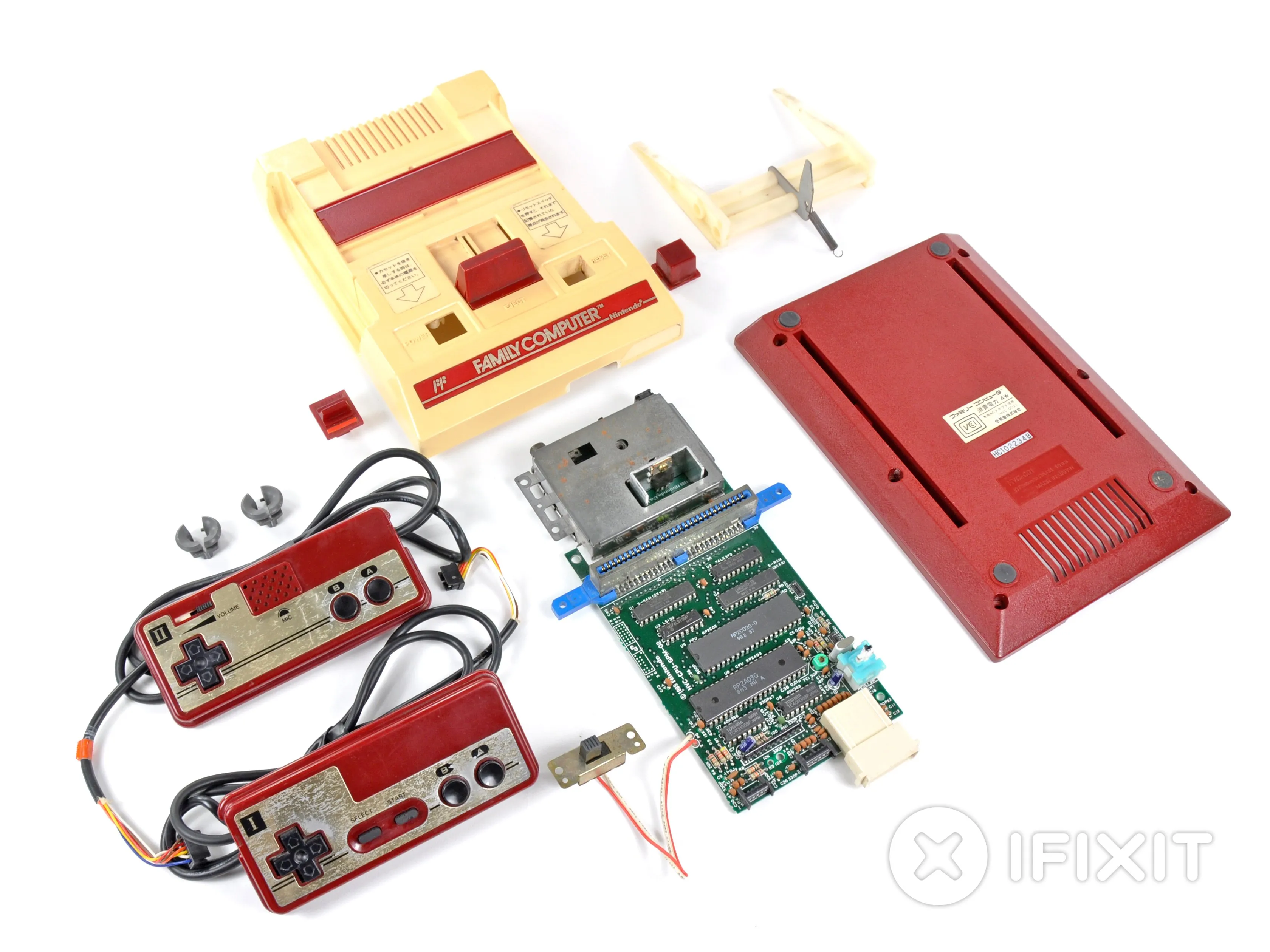

• Окончательная разборка, все секреты раскрыты.

Комментарии к статье

Ого, а я думал, что у моей SNES проблемы с пожелтением.

Я не знаю, почему они желтеют, но famicom ЖЕЛТЕЕТ.

Хотя и с большим опозданием, пожелтение связано с антипиреном, который они смешали с ABS-пластиком корпуса. Под воздействием ультрафиолета бром вступает в химическую реакцию, в результате которой он разрушается, что и приводит к пожелтению. Существует (временный) способ отменить изменения, используя химический раствор, который в просторечии называют 'Retr0Bright', в сочетании с ультрафиолетовым светом, чтобы пластик выглядел как новый.

Привет: какое напряжение у этого прибора, потому что вчера он сжег мой :(

Если вы используете адаптер переменного тока Genesis Model I, он должен работать, напряжение может составлять от 9 до 10 В.

Для справки

Выход: 10VDC 850mA

Коннектор: Внешний диаметр 5,5 мм; Внутренний диаметр 2,1 мм

Полярность: Центральный контакт отрицательный

(+)------------(o------------(-)

Итак, да, сетевой адаптер Genesis работает отлично (идентичный разъем и почти такой же выход), но я не рекомендую использовать Famicom для Genesis/MD, выходной ток слишком мал (Genesis нужно 1200 мА).
