Разборка Nintendo Game Boy

Введение

До появления Switch королем улиц была линейка портативных игровых консолей Nintendo Game Boy. Спустя 30 лет оригинальная модель по-прежнему занимает особое место в сердцах любителей подвижных игр. В честь 30-летнего юбилея мы решили отправиться в прошлое и узнать, чем же примечателен оригинальный Game Boy.

Хотите больше разборов? Следите за нами в InstagramTwitter и Facebook, чтобы узнать все последние новости о разборе и ремонте. Чтобы получать новости с доставкой, подпишитесь на нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Nintendo Game Boy

• Хотя это была не первая портативная игровая консоль, вышедшая на рынок, Game Boy популяризировала эту категорию и положила начало индустрии портативных игр.

• Технические характеристики:

• 8-битный процессор с частотой 4,19 МГц

• 8 КБ оперативной памяти

• 2,6-дюймовый ЖК-дисплей 160x144 STN

• Забавный факт: ЖК-дисплей был способен отображать только четыре цвета. Конечно, эти цвета были лишь различными оттенками зеленого.

Шаг 2

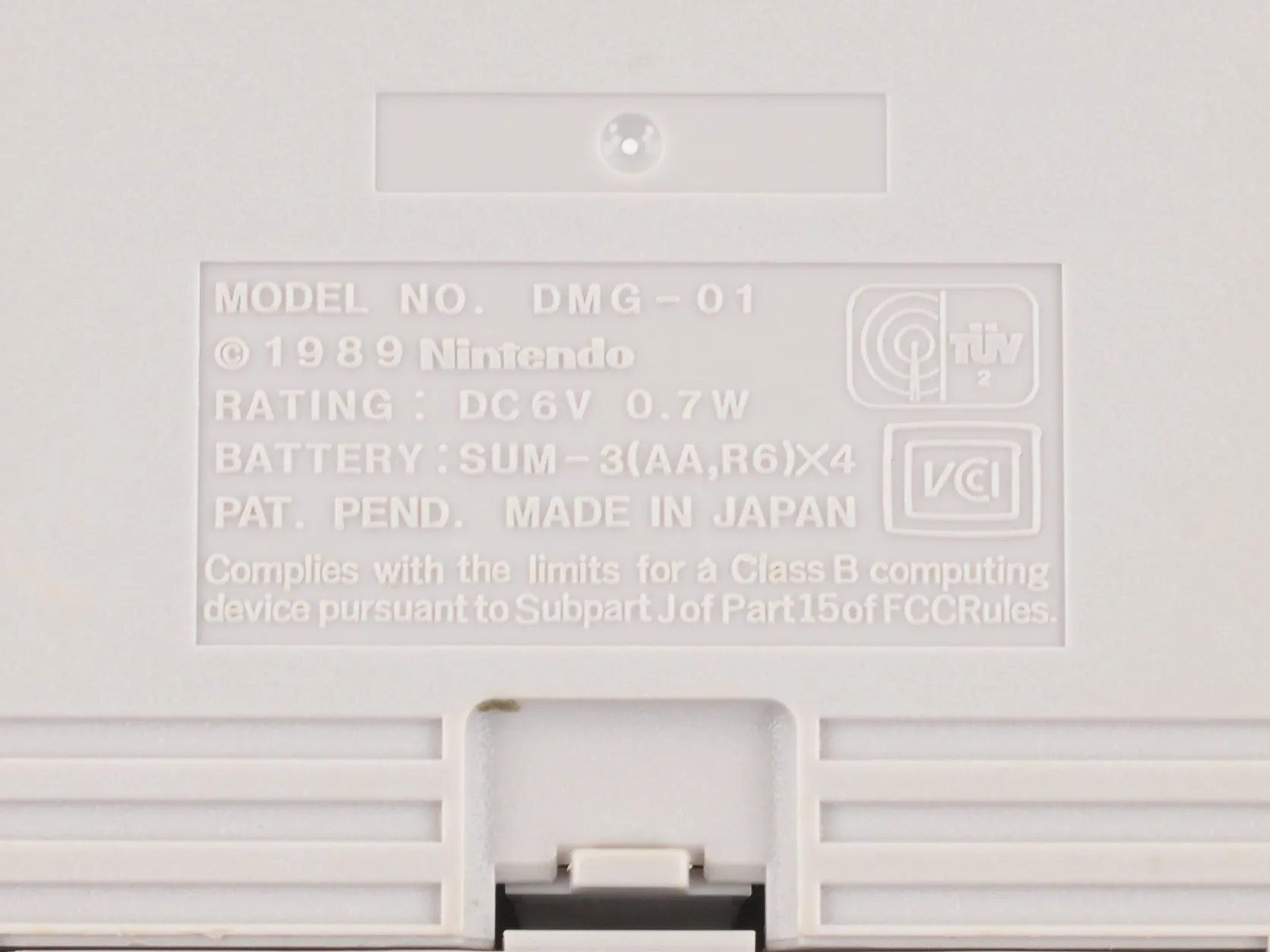

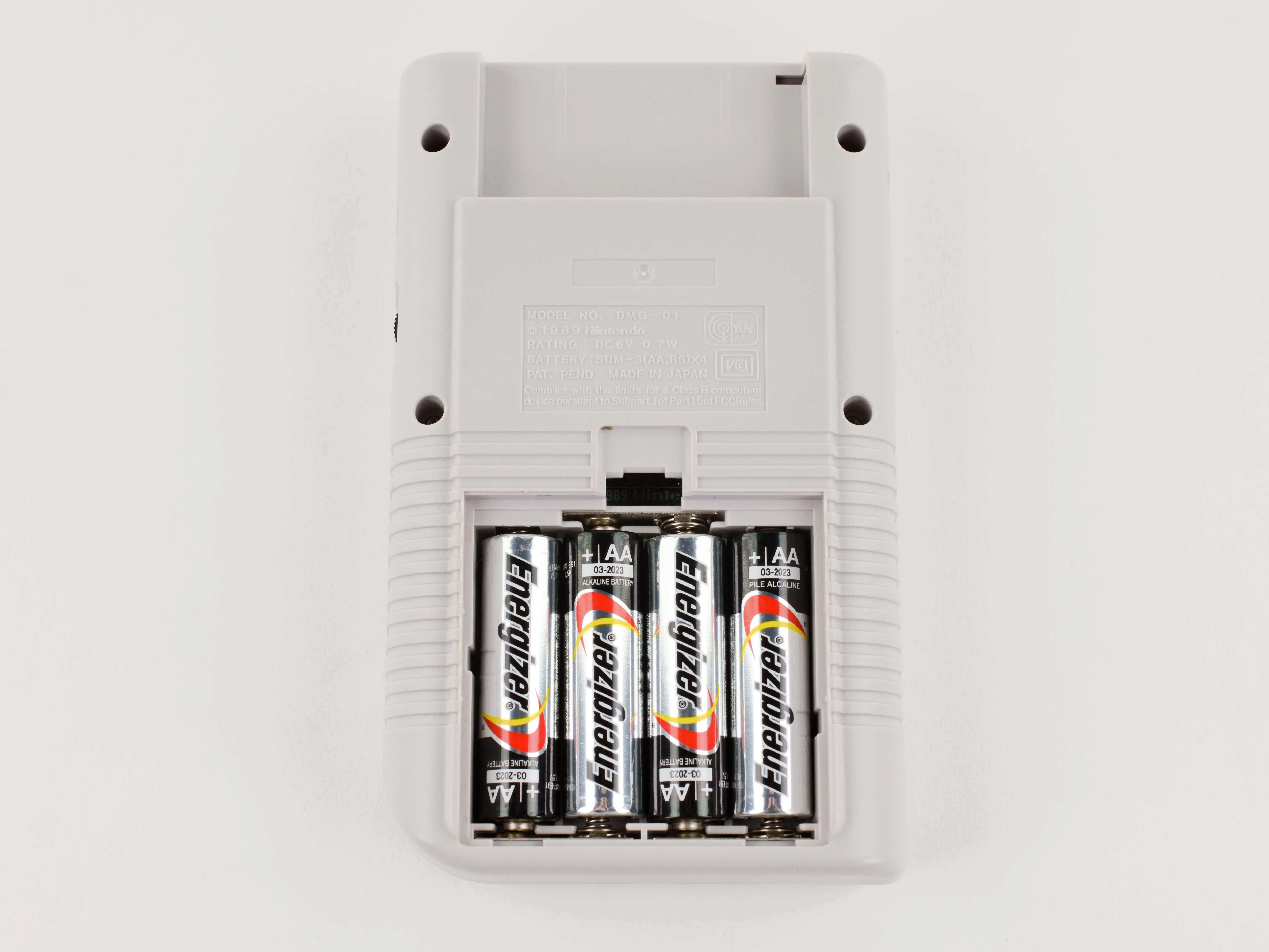

• Обозначенная номером модели DMG-01 (что расшифровывается как Dot Matrix Game), Game Boy могла питаться либо от четырех батареек AA, либо от адаптера переменного тока, последний из которых, как ни странно, исчез в пучине беспорядка.

• Несмотря на один номер модели, в течение многих лет Game Boy выпускался в нескольких разных модификациях, отличавшихся друг от друга схемотехникой.

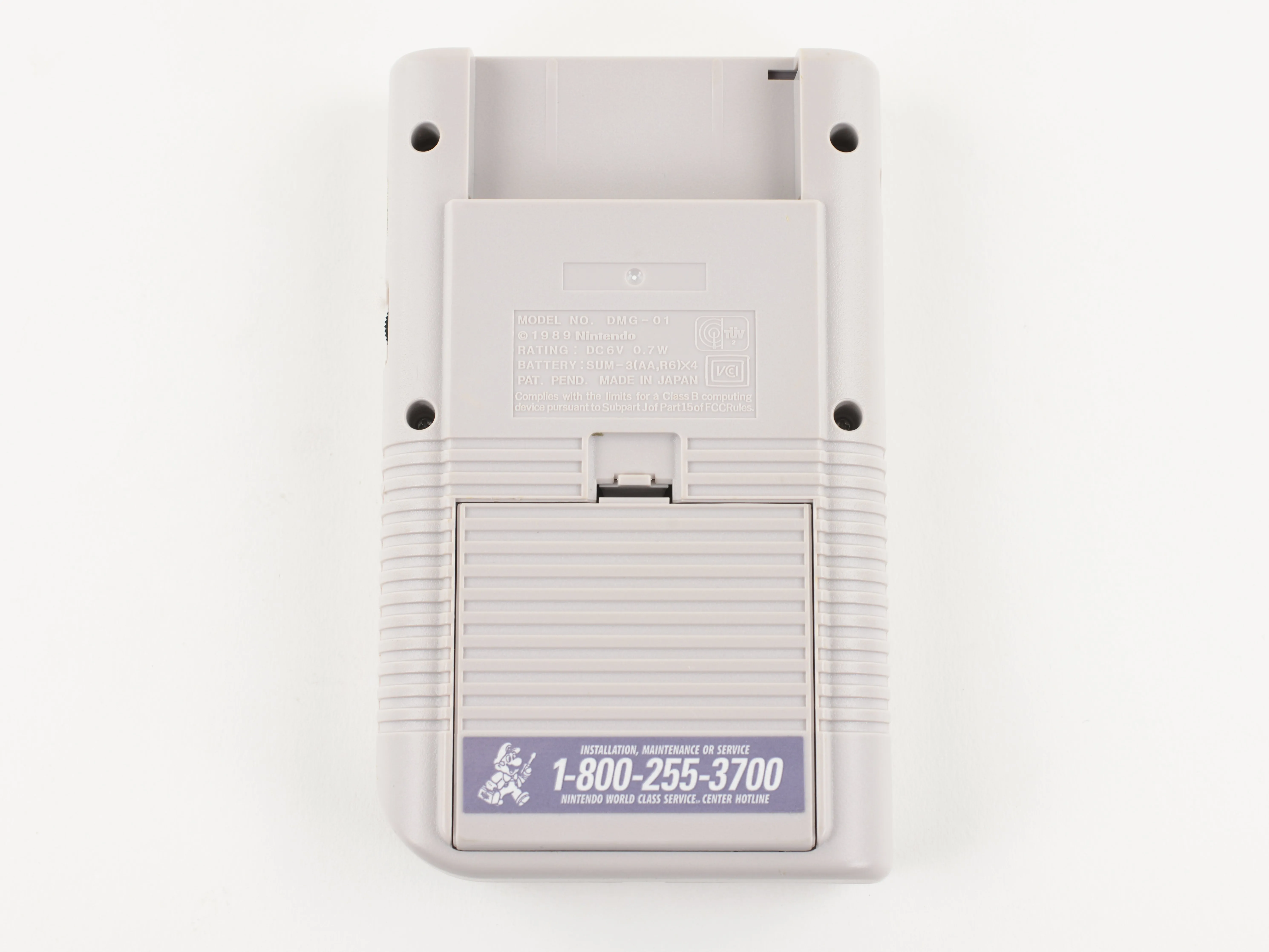

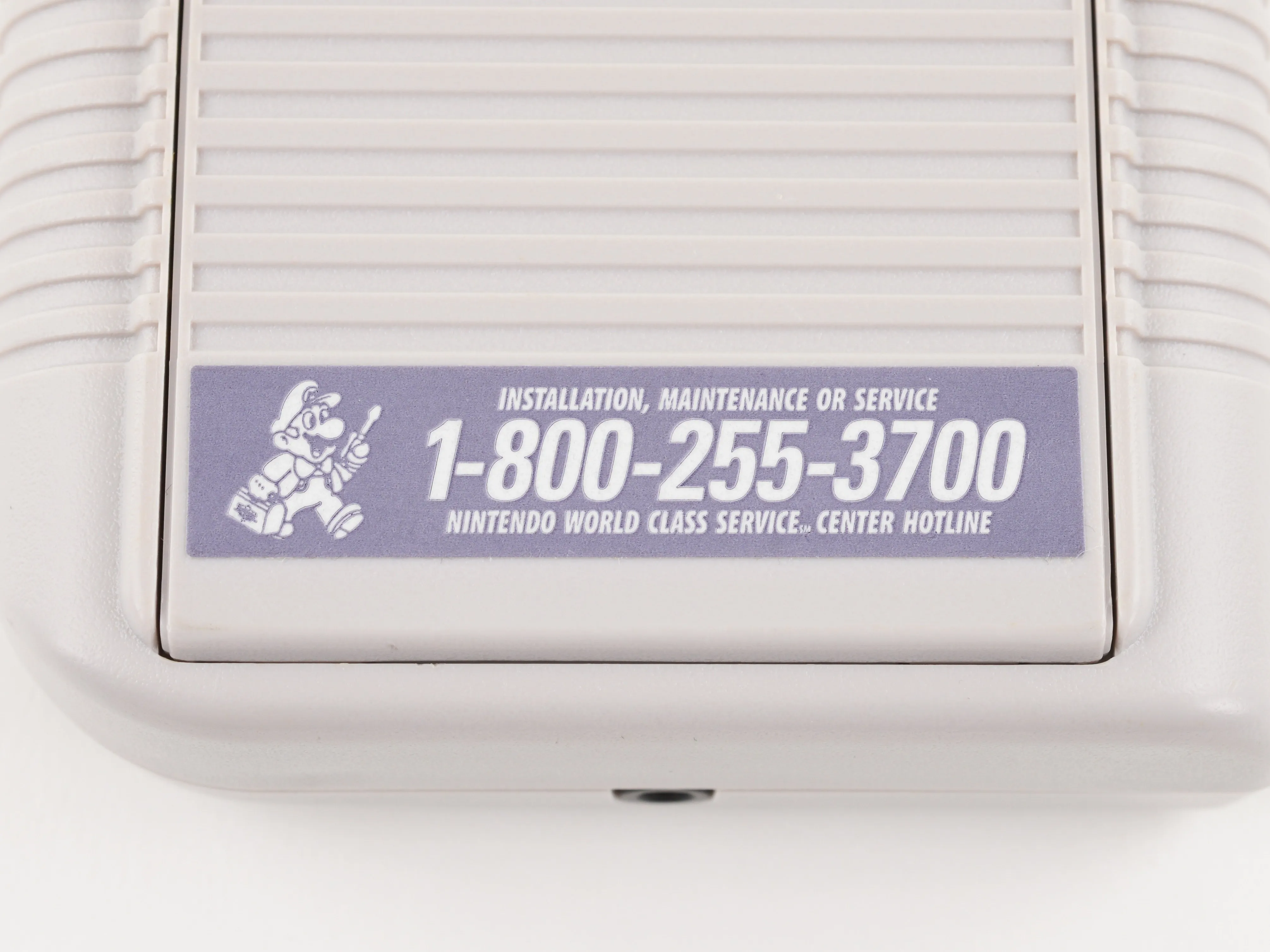

• Если вам интересно, то по номеру 800 до сих пор можно позвонить в службу поддержки Nintendo - на случай, если вам понадобится помощь с вашим ретро-приставкой.

Шаг 3

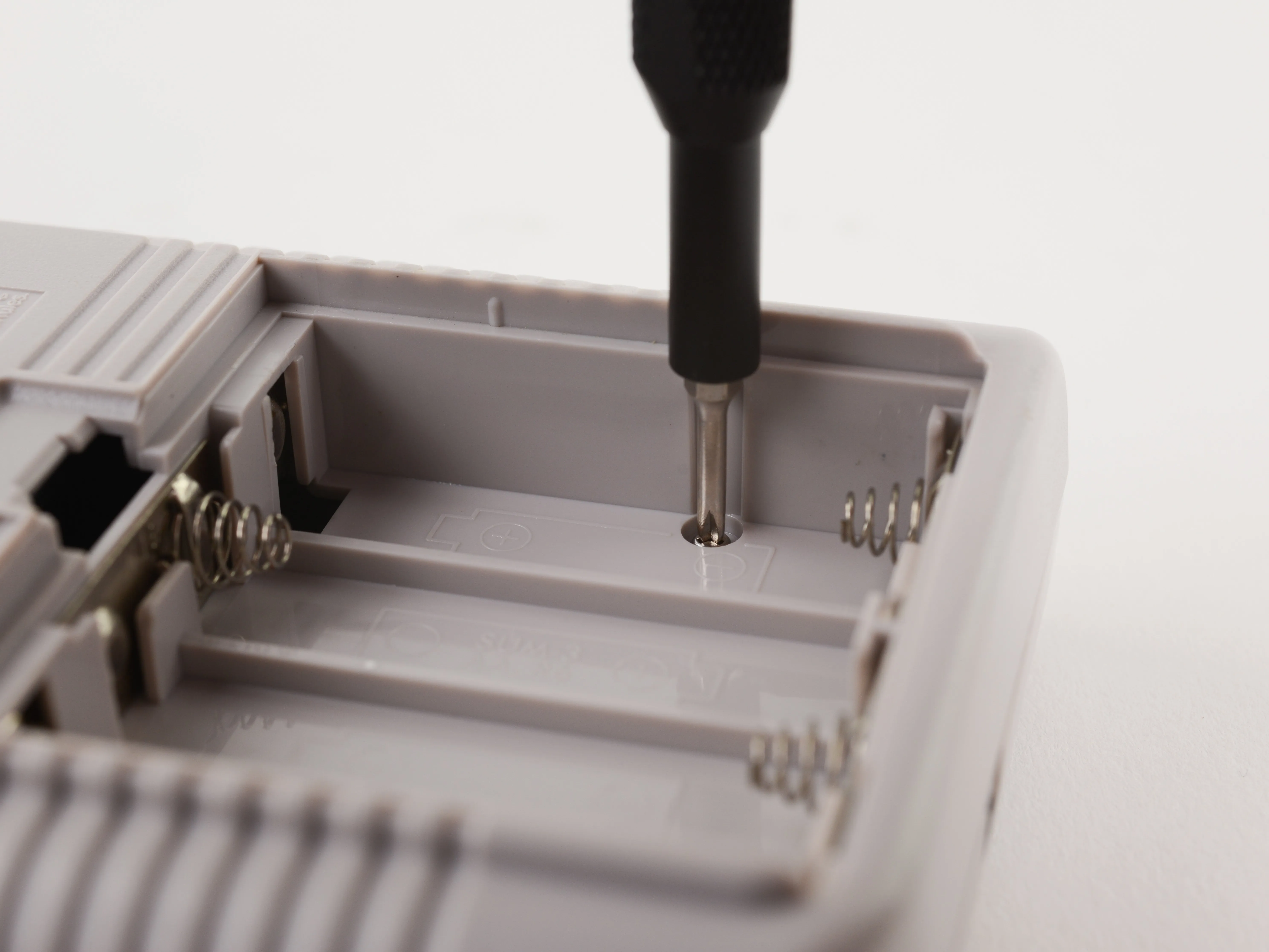

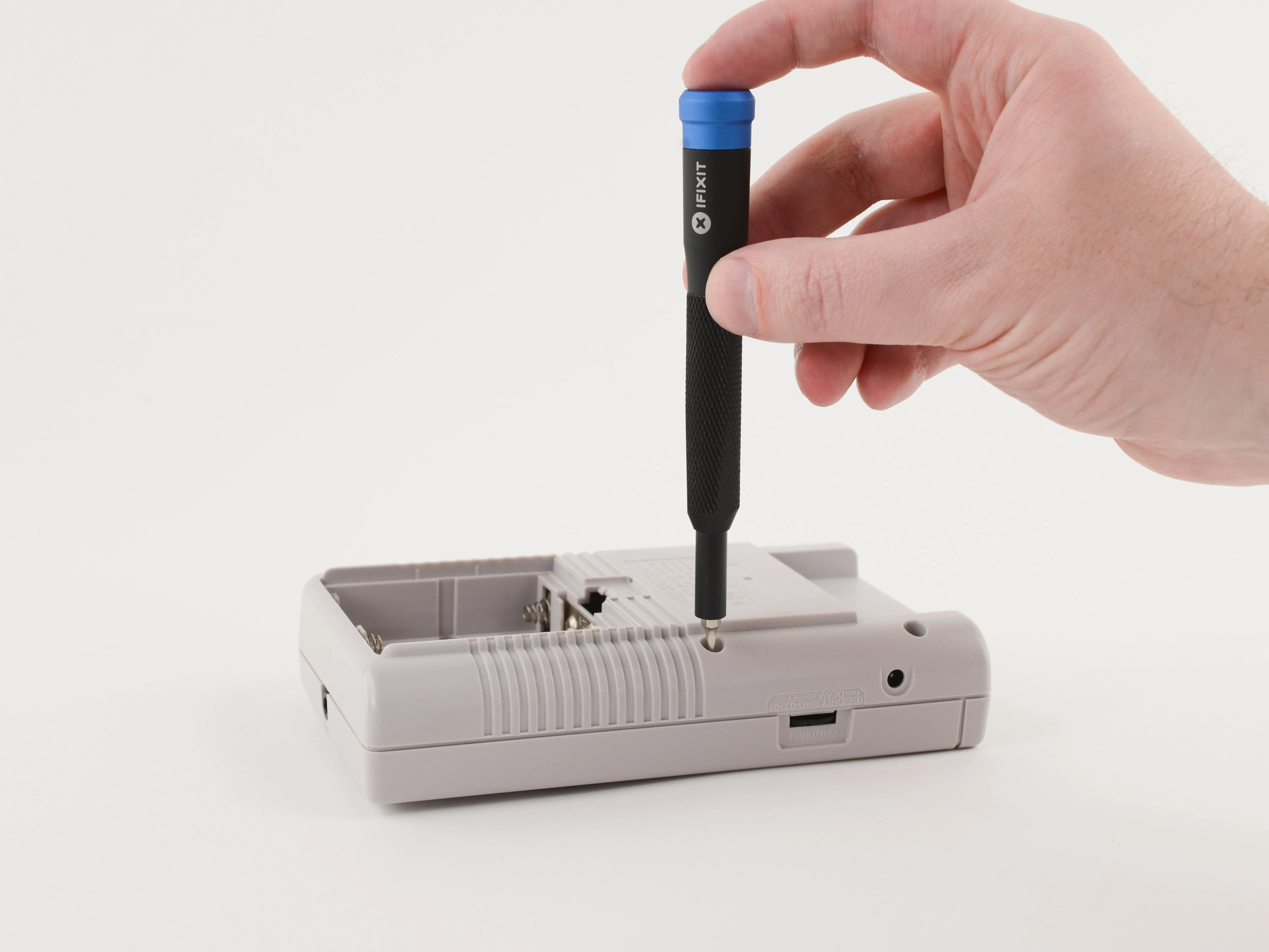

• Корпус удерживается шестью винтами Y1 с трехгранной головкой. Еще в 1989 году Nintendo считала, что традиционные винты могут быть слишком простыми для нас, любителей помудрить. К счастью, в нашем наборе Mako Driver Kit есть необходимая бита.

• Nintendo, по крайней мере, была достаточно любезна, чтобы предусмотреть углубление для нашего драйвера, в которое он хорошо войдет в отсеке для батареек.

Шаг 4

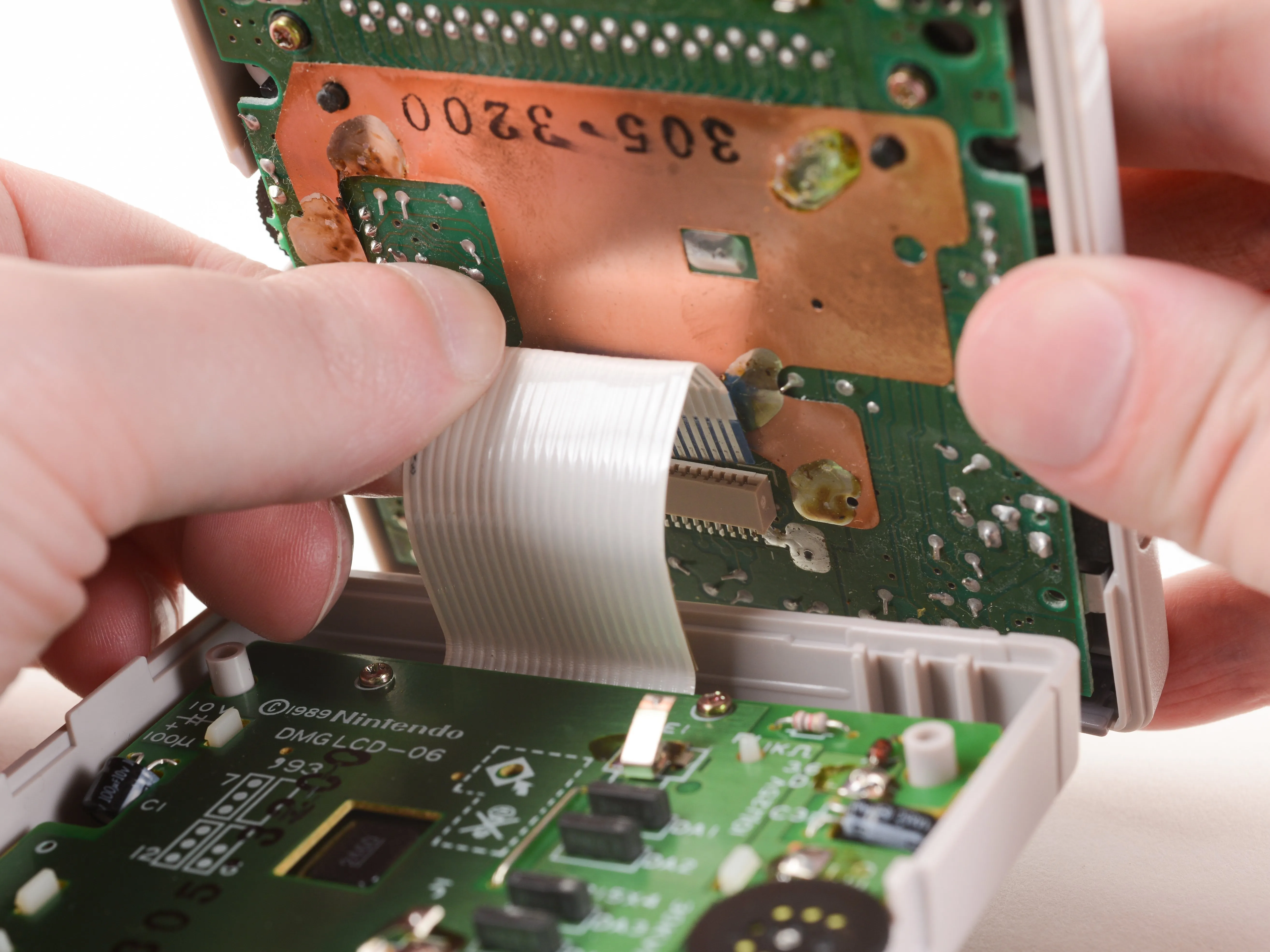

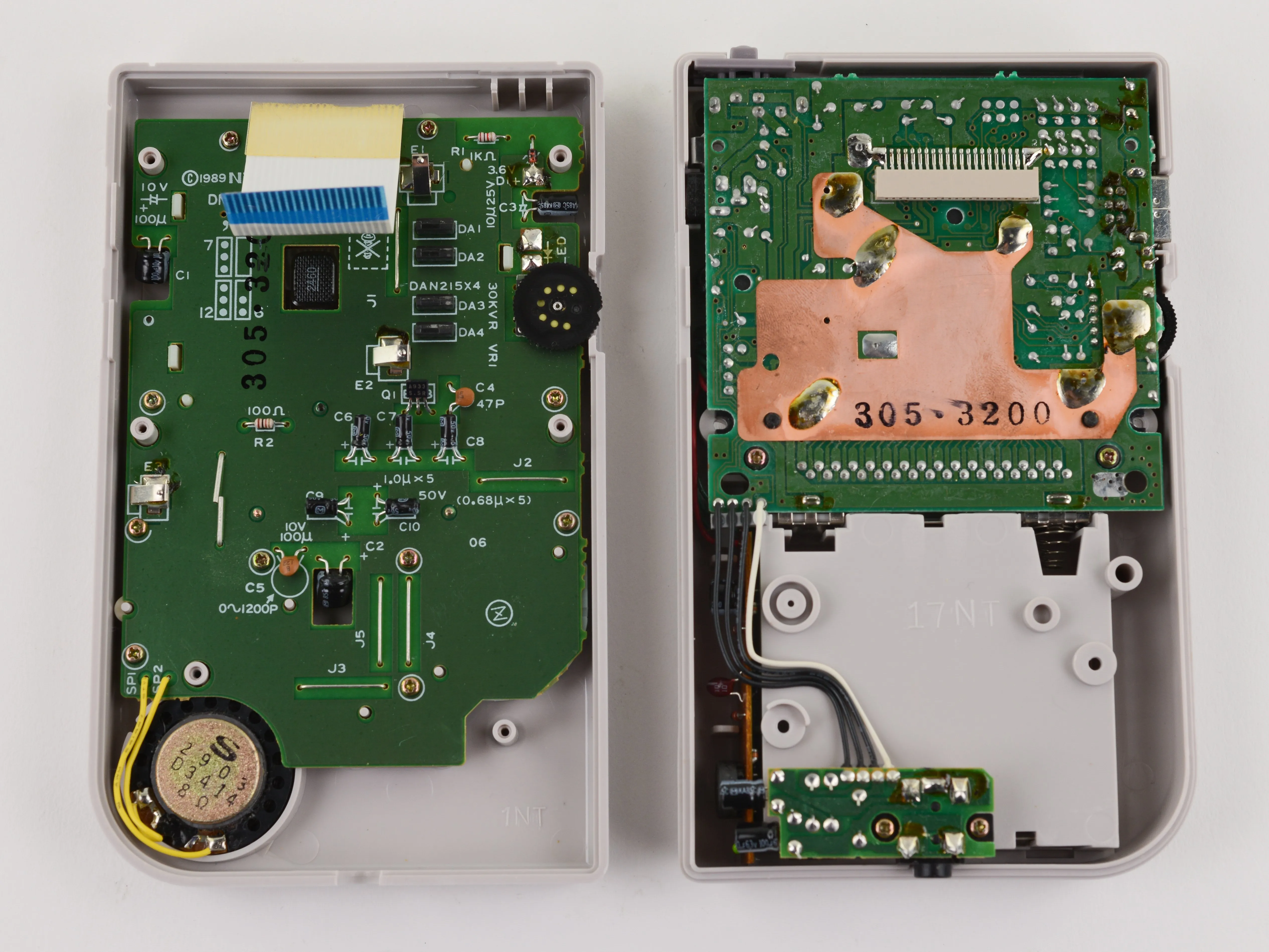

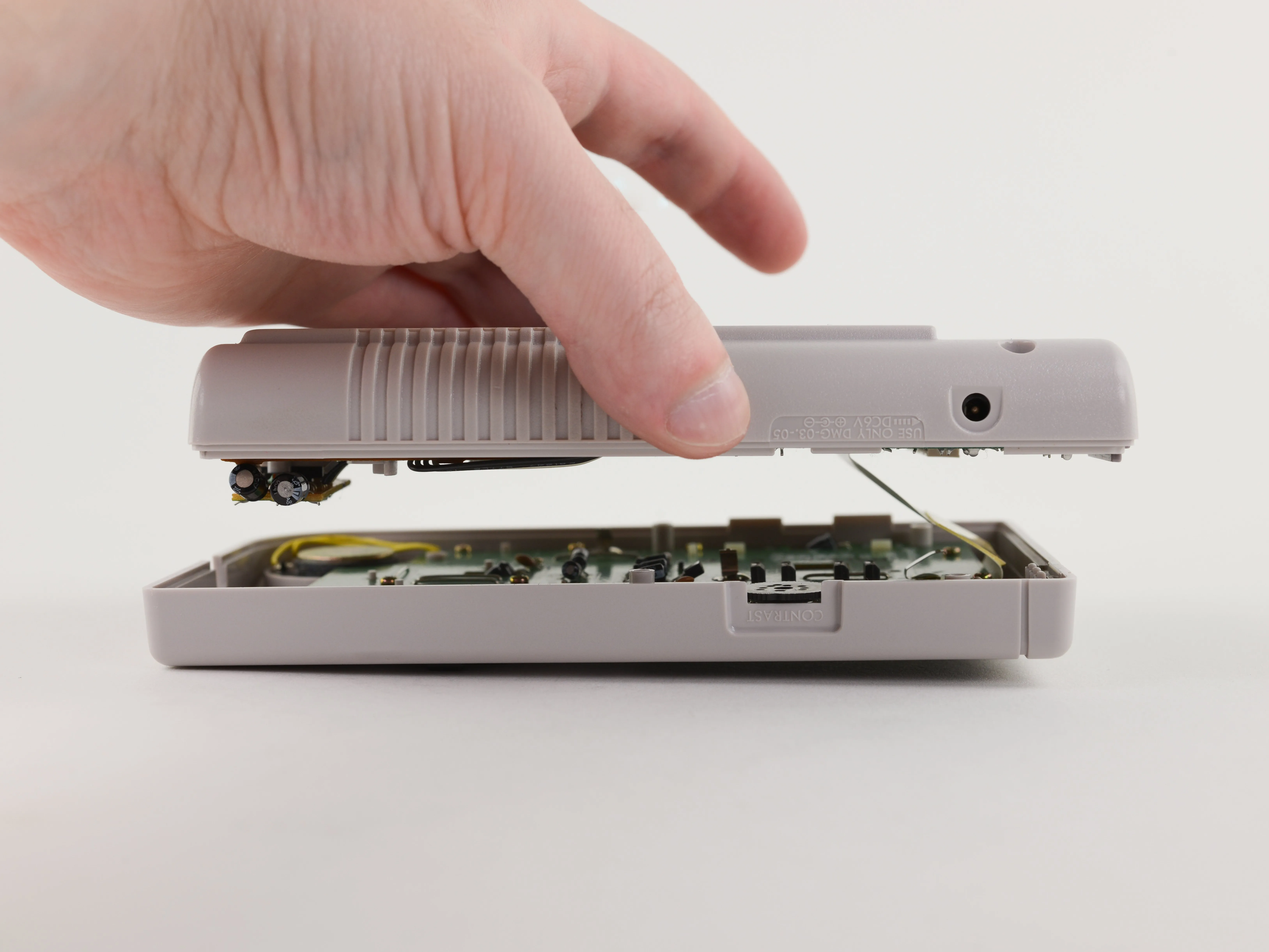

• Мы медленно отделяем две половинки внешнего корпуса, чтобы обнаружить ленточный кабель-ловушку! К счастью, этот ленточный кабель гораздо прочнее, чем те, которые можно найти в новых устройствах.

• Крепкий захват и вытягивание ленточного кабеля - это все, что стоит между полным разделением передней и задней частей.

Шаг 5

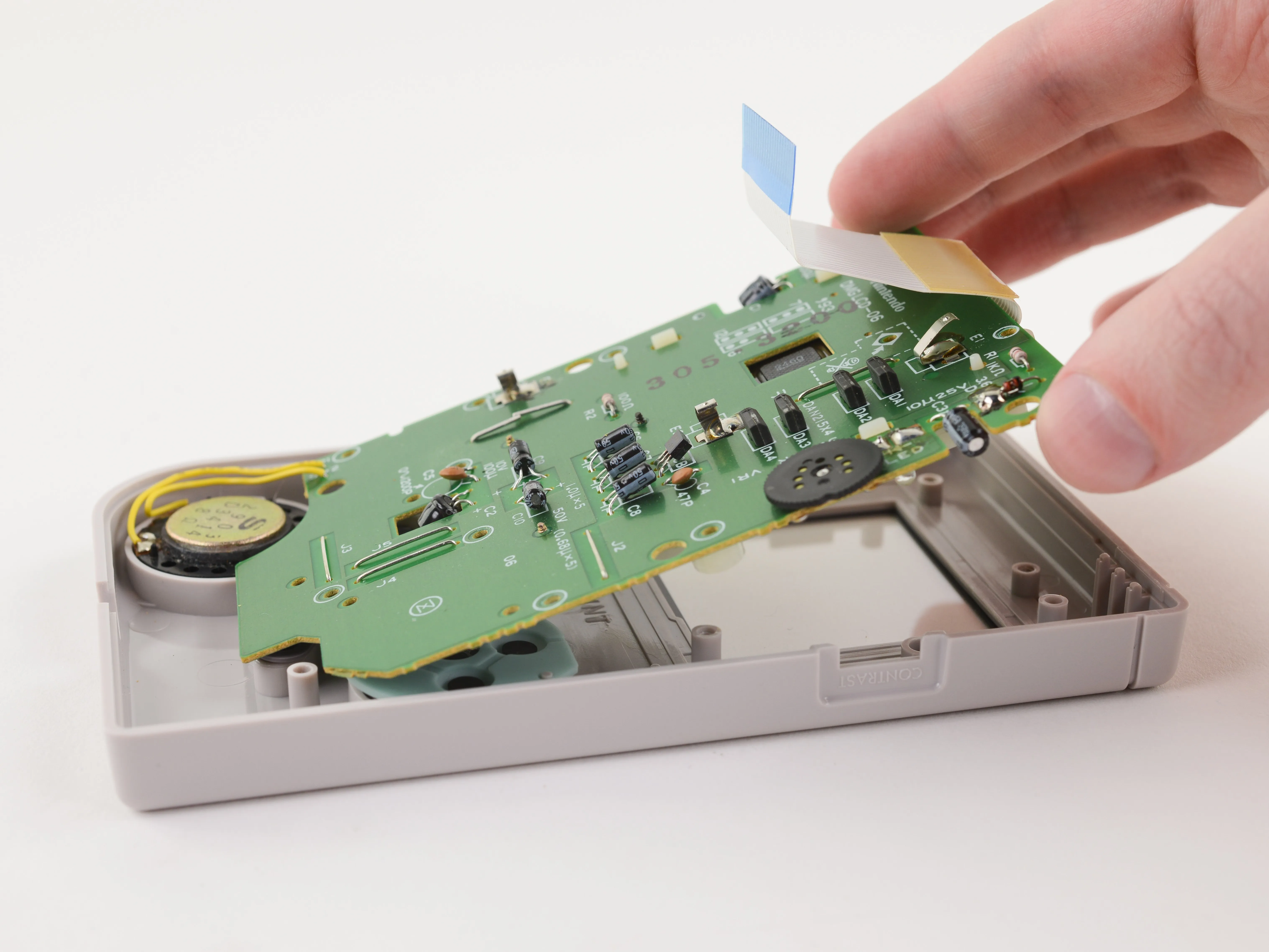

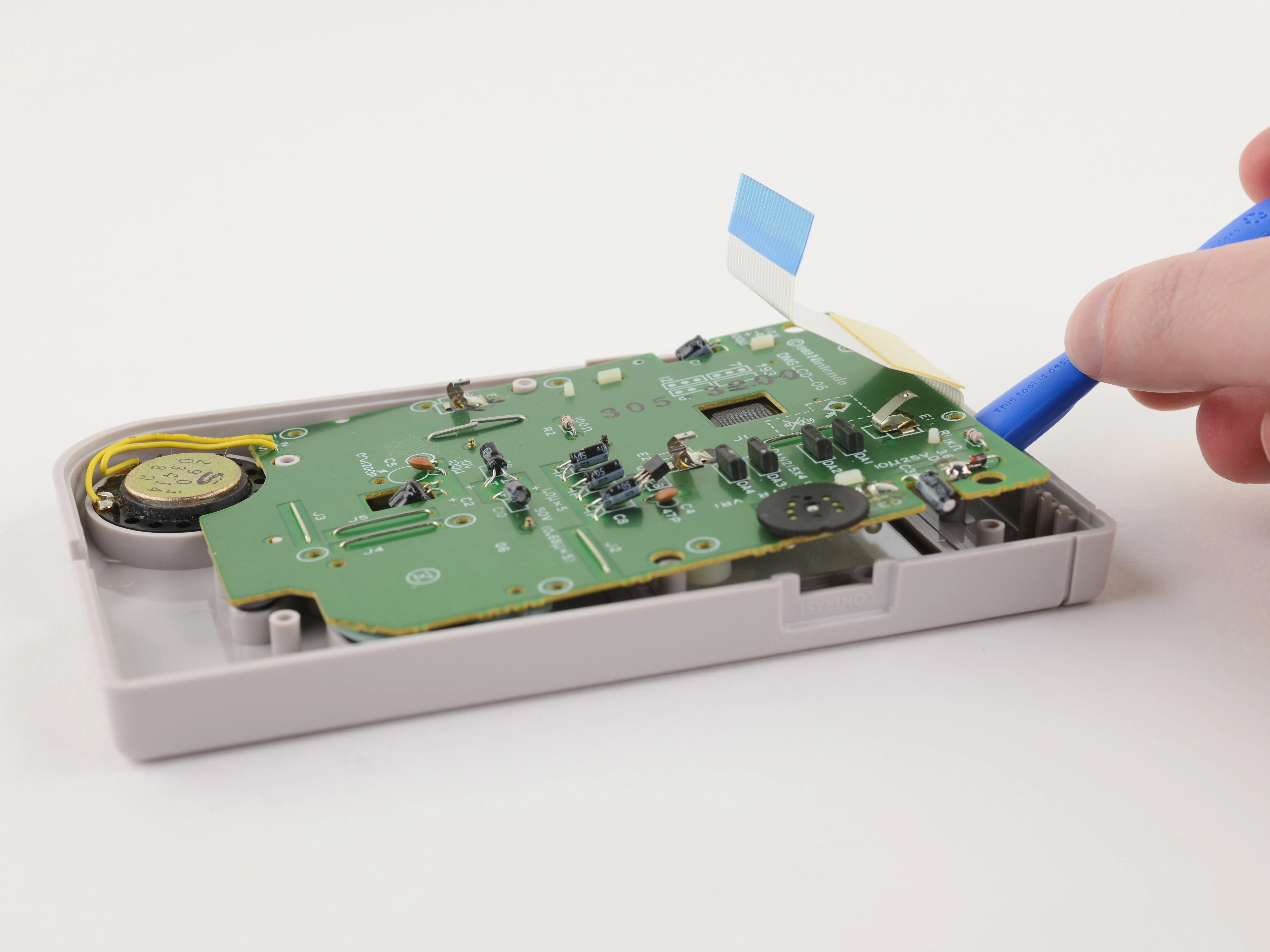

• Как только мы окажемся внутри, дальше все пойдет по стандартному сценарию - винты Phillips. Печатная плата дисплея держится на десяти из них.

• Потихоньку начинаем откручивать сверху, так как дисплей и печатная плата слегка прилипли к корпусу.

Шаг 6

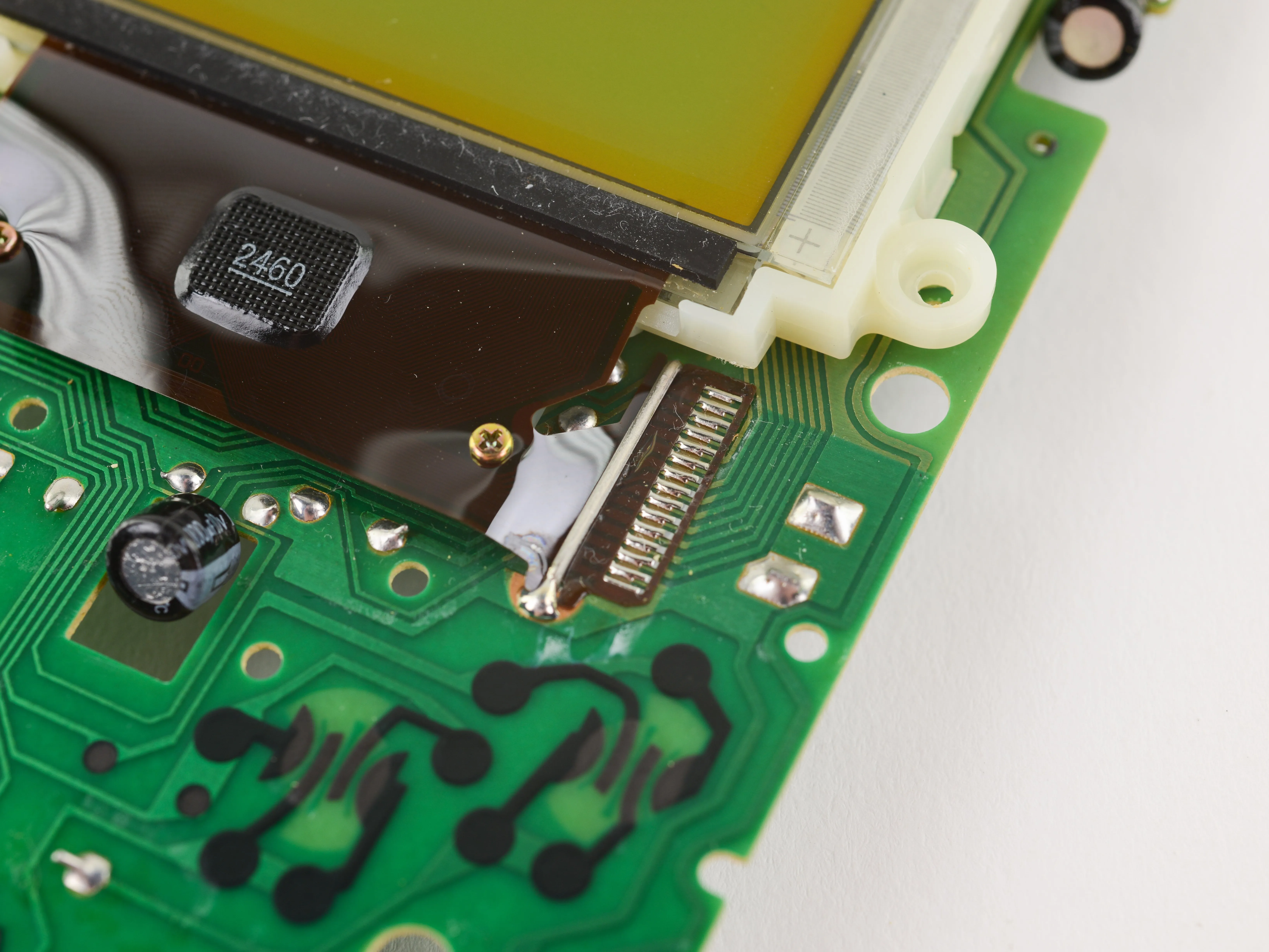

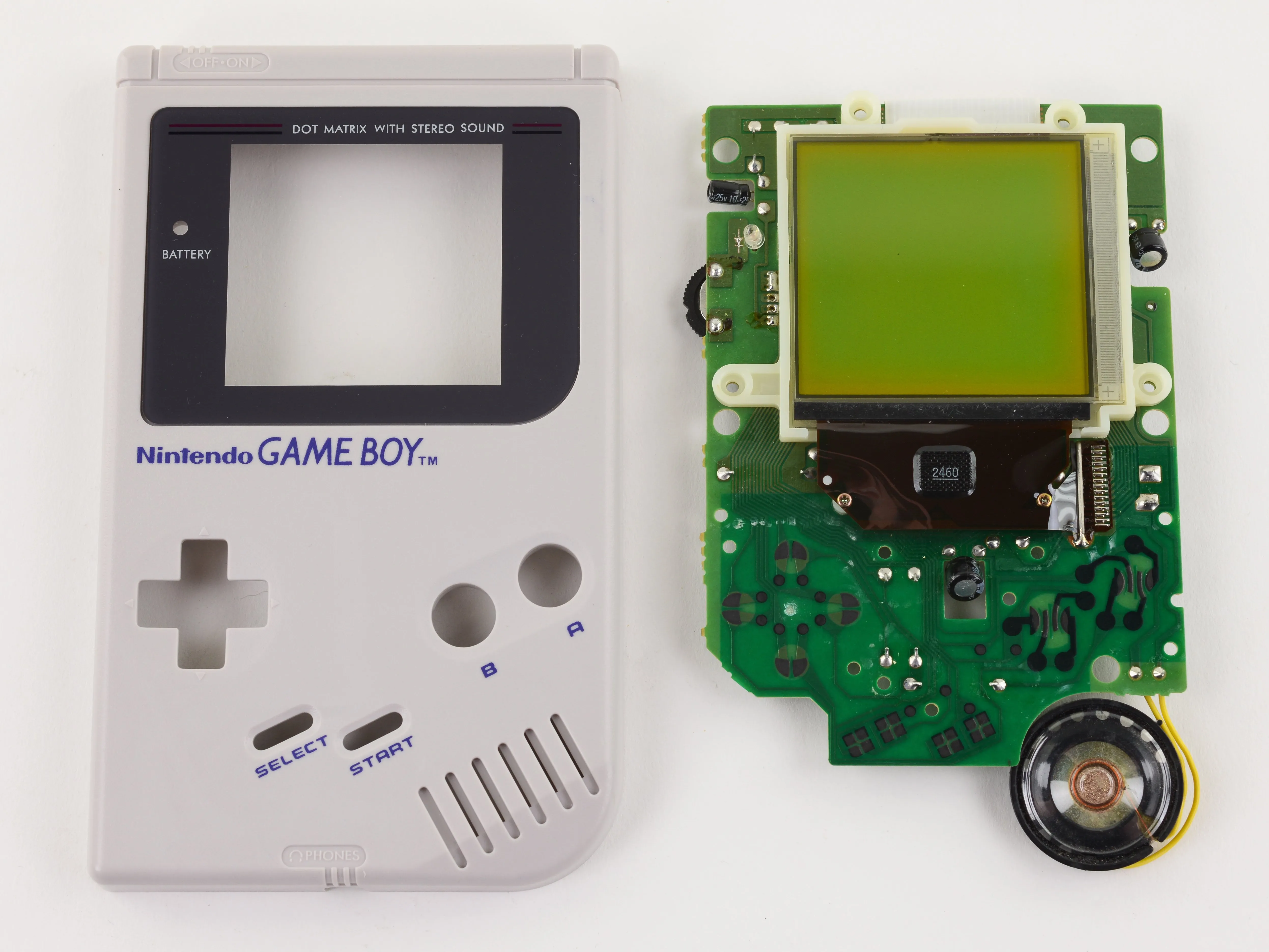

• ЖК-дисплей прикреплен к печатной плате с помощью зажимов и пары винтов. К сожалению, кабель дисплея припаян к плате, что делает замену дисплея несколько затруднительной.

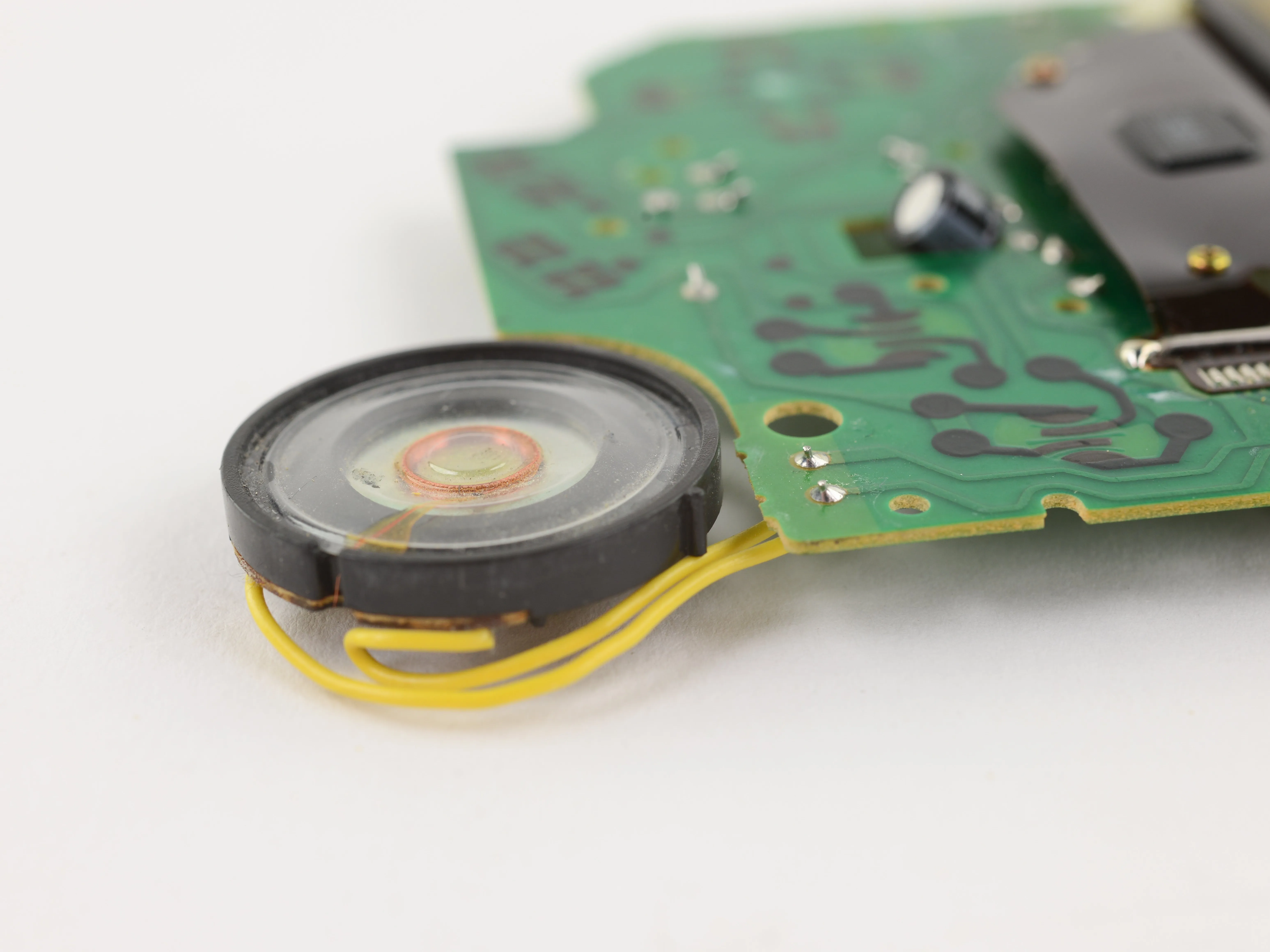

• Динамик, который обычно является модульным компонентом во многих современных устройствах, также припаян к плате. К счастью, это всего лишь два провода с простыми точками пайки.

Шаг 7

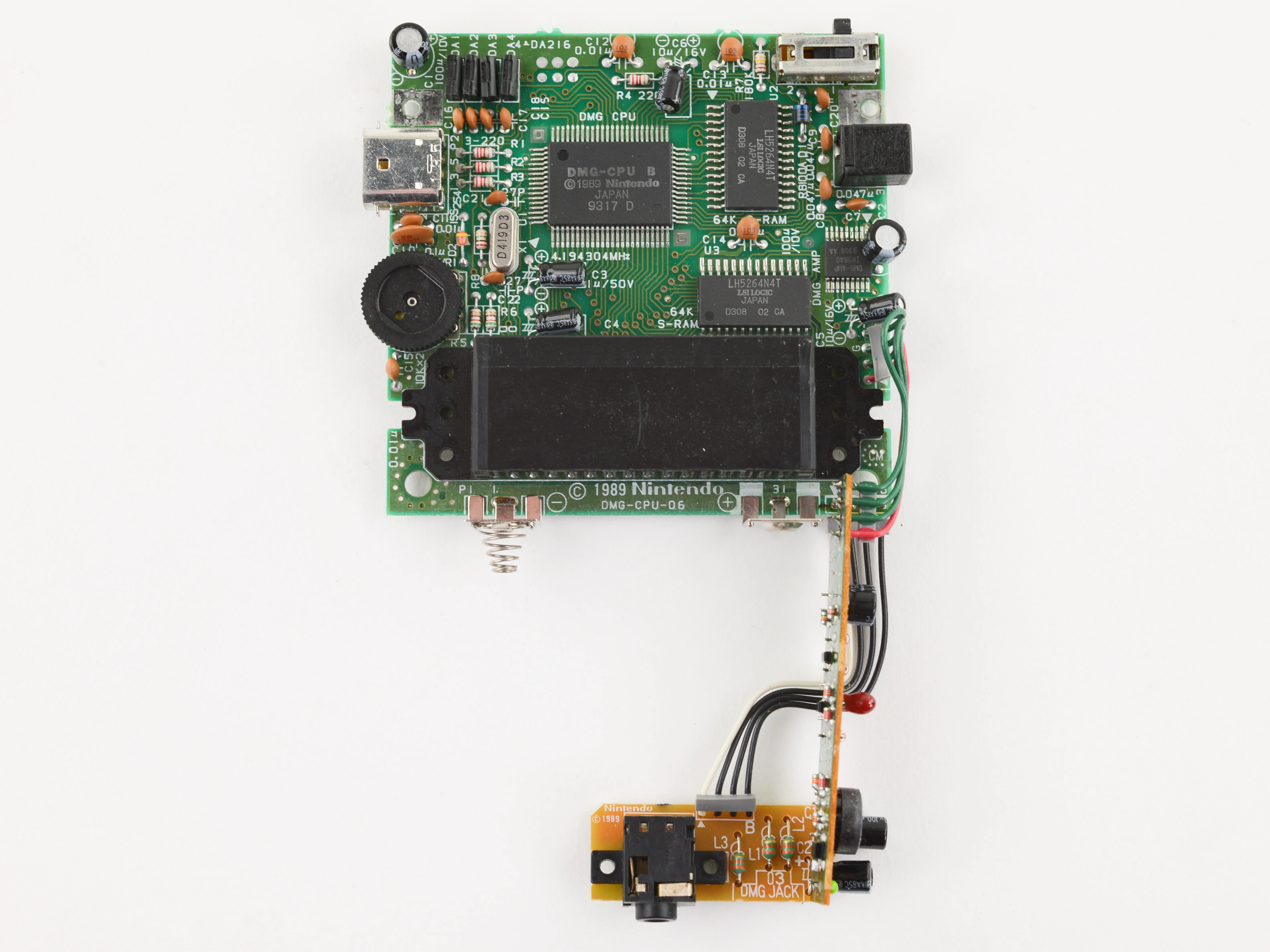

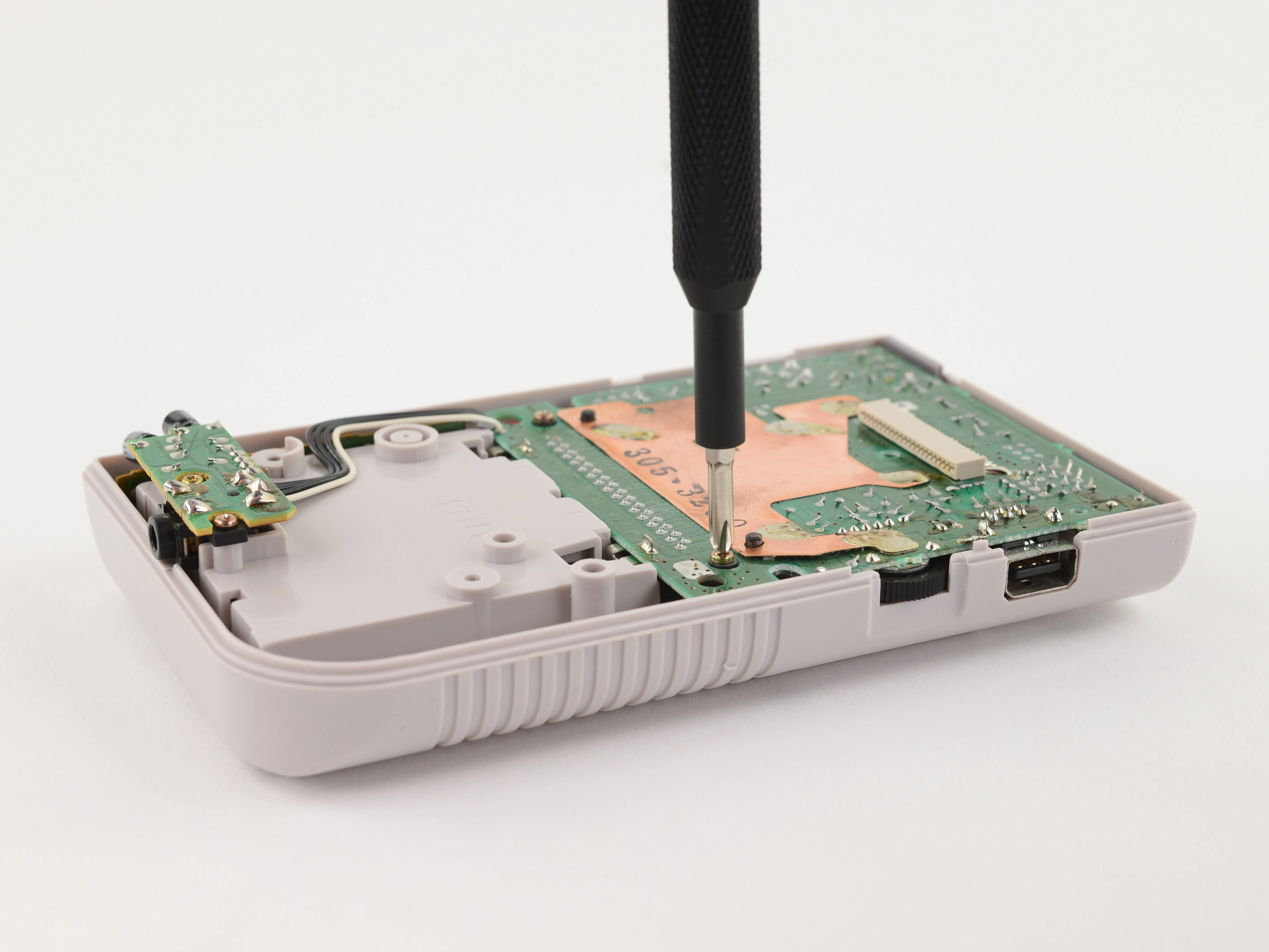

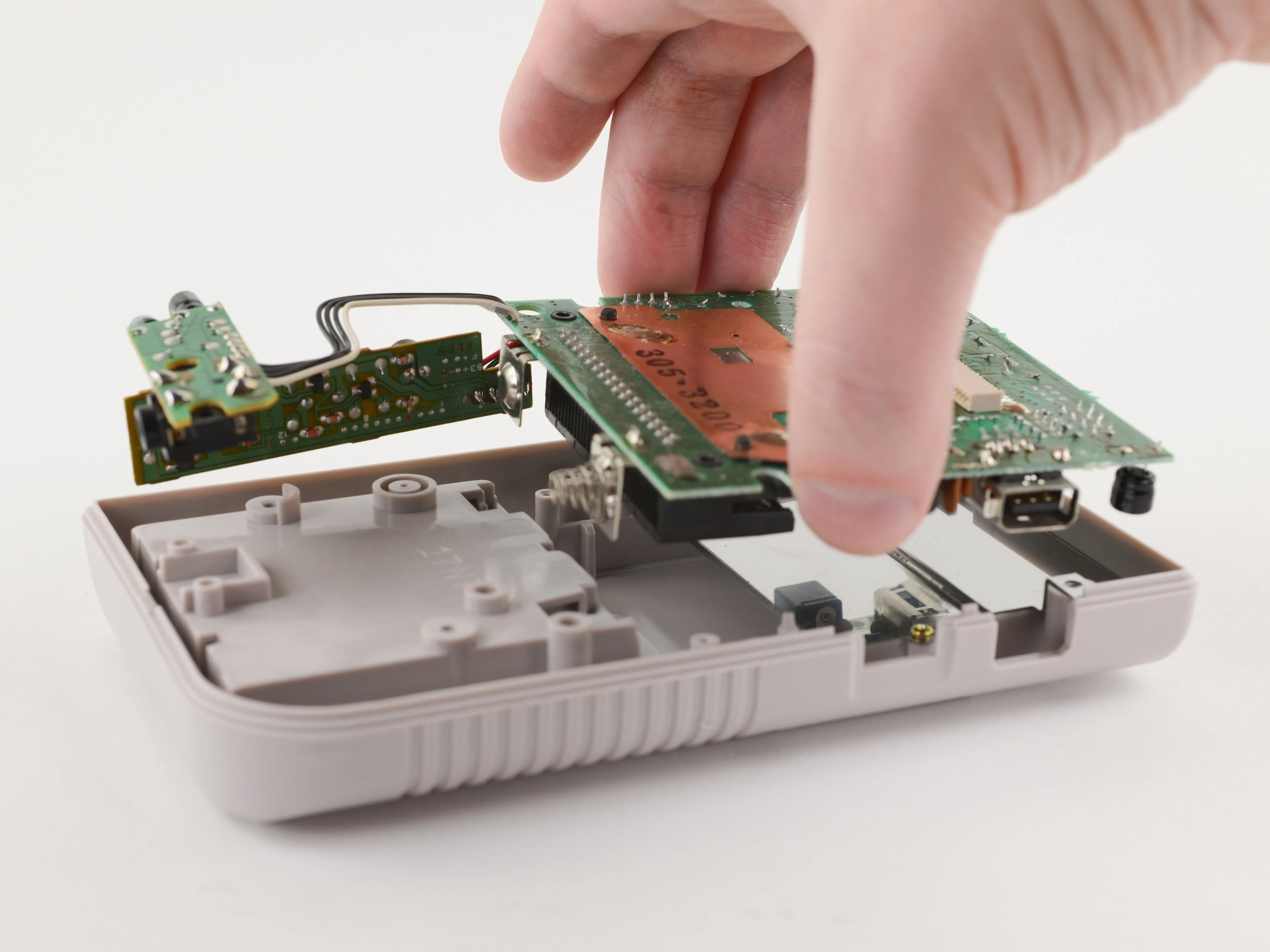

• Печатные платы внутри заднего корпуса снимаются гораздо легче: всего четыре винта и никакого клея!

• Материнская плата, плата питания и плата разъемов соединены вместе и вынимаются все сразу.

• Как и провода дисплея и динамиков, разъем для наушников и другие порты припаяны к платам.

Шаг 8

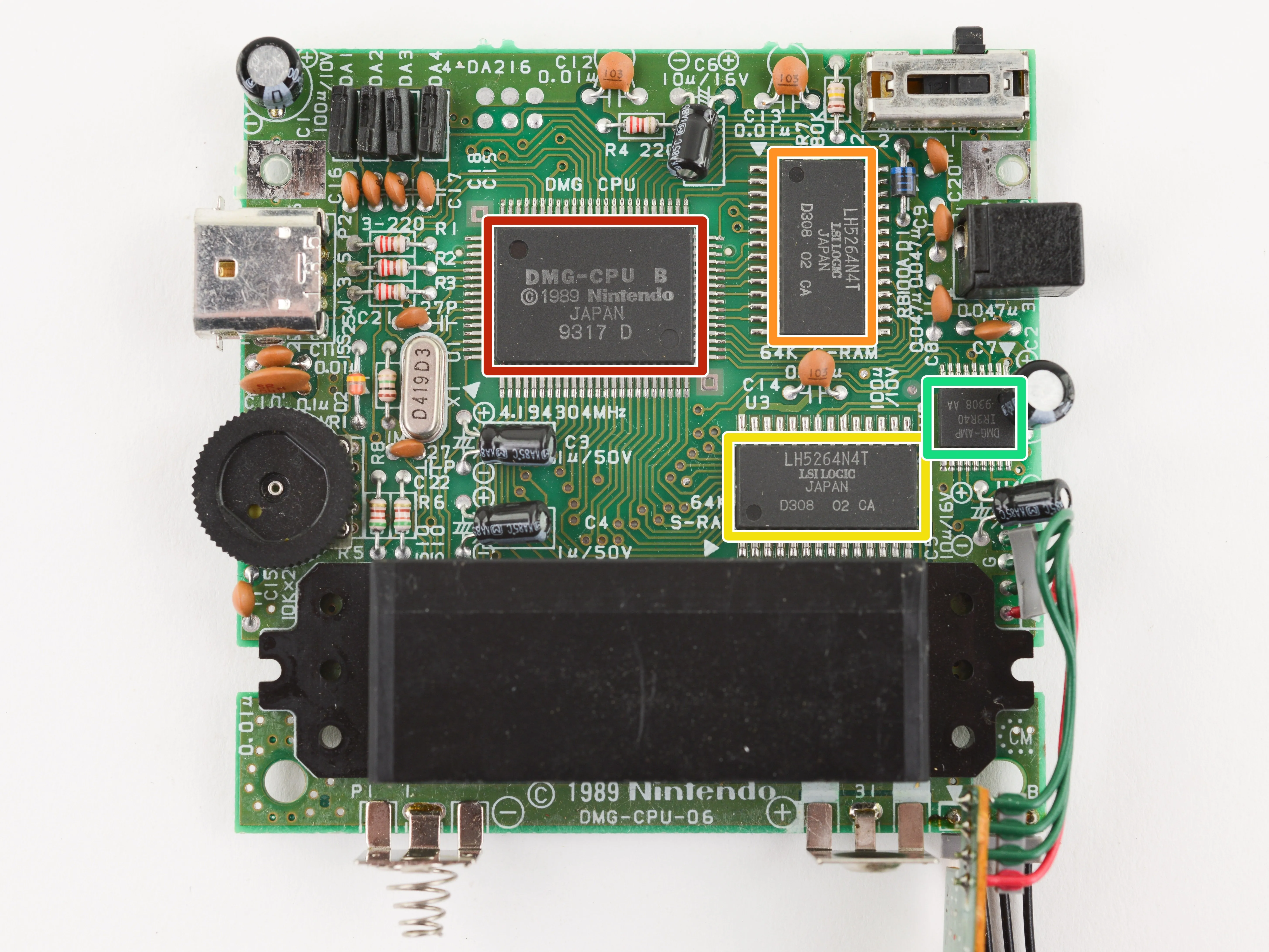

• Улучшение! Вот что находится на главной плате нашей конкретной модели:

• Процессор Sharp LR35902 4.19 Mhz

• LSI Logic LH5264N4T 8 КБ VRAM

• LSI Logic LH5264N4T 8 KB WRAM

• Усилитель Sharp IR3R40

Шаг 9

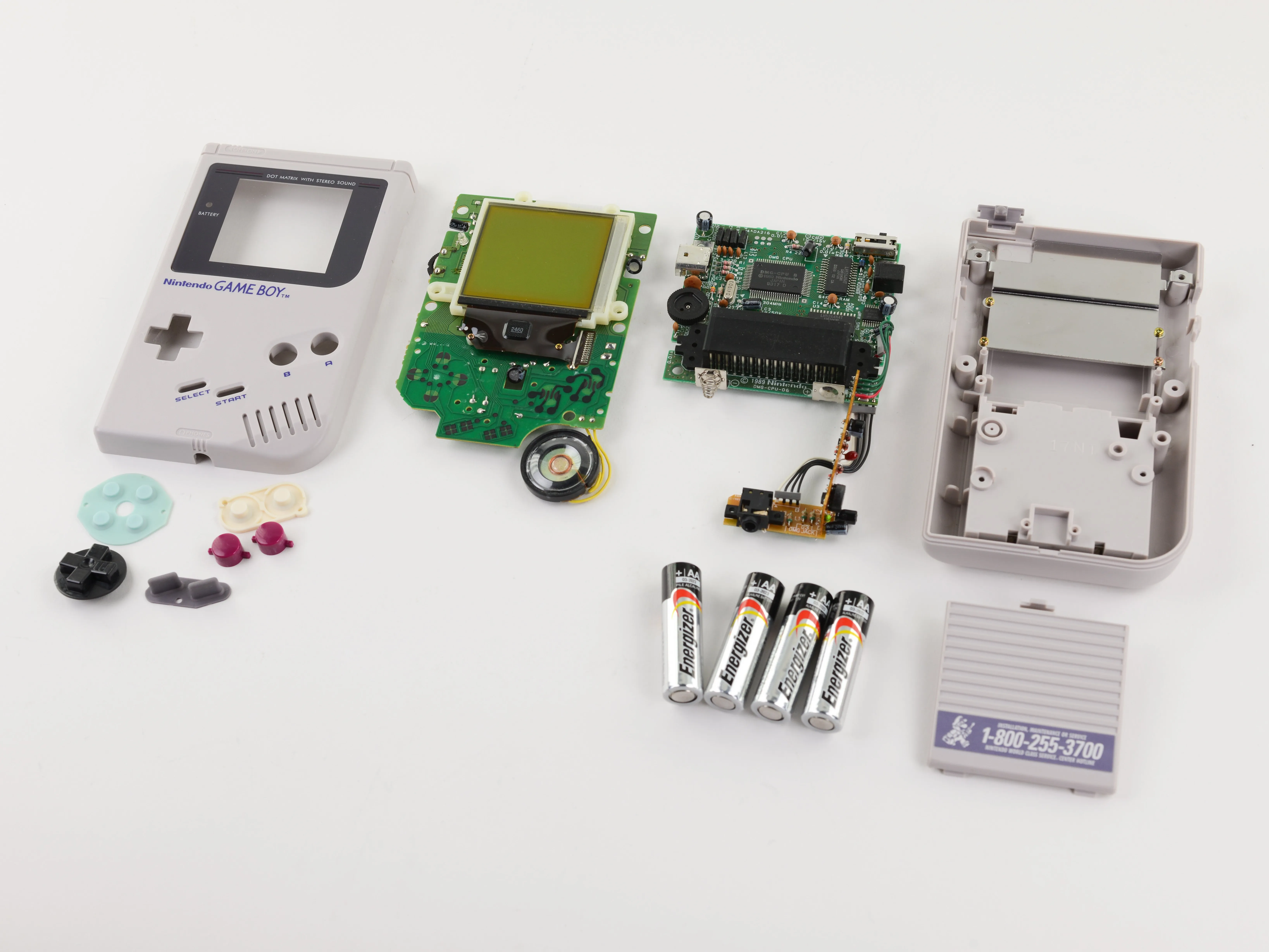

• Мы надеемся, что вам понравилось это путешествие по страницам памяти!

• А теперь, если позволите, мы соберем эту штуку обратно и насладимся игрой Super Mario Land 2.
