Разборка Nintendo GameCube

Введение

Nintendo GameCube, выпущенная в 2001 году, была второй по мощности игровой консолью своего времени, хотя и не обладала никакими другими мультимедийными возможностями.

Она стала моим первым стационарным игровым устройством, и я до сих пор ценю ее, ведь на этой платформе вышло множество хороших игр, таких как Zelda: The WindWaker и лучшая версия Resident Evil 4.

Устройство, разобранное в этом обзоре, является PAL.

Вот и все. Наслаждайтесь разбором!

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Nintendo GameCube

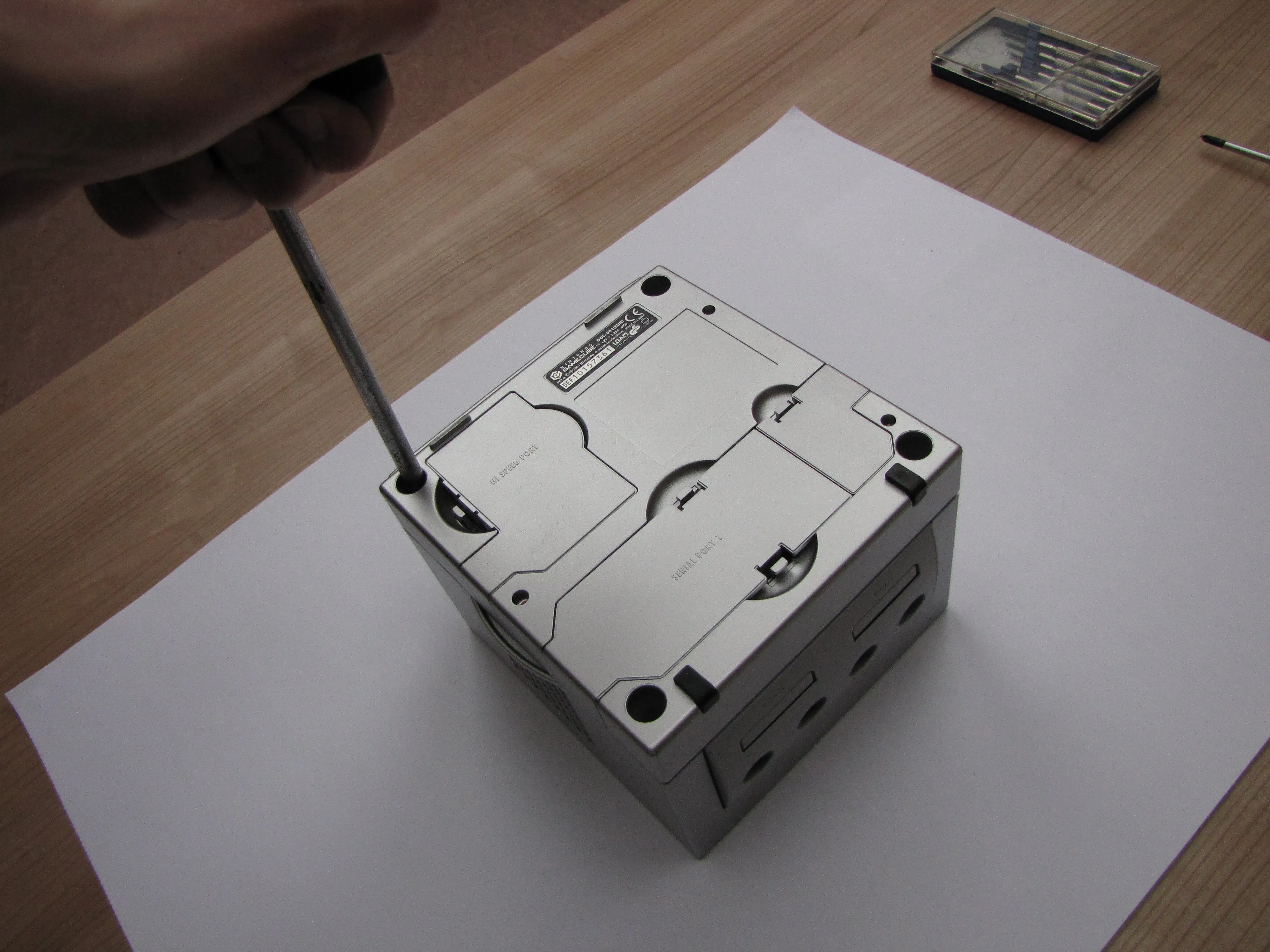

• Переверните устройство вверх дном и открутите винты, расположенные в четырех глубоких отверстиях по углам, с помощью 4,5-миллиметрового драйвера gamebit. Корпус пока не снимайте!

• Снова переверните устройство правой стороной вверх, а теперь поднимите верхний корпус. Он легко поднимется.

Шаг 2

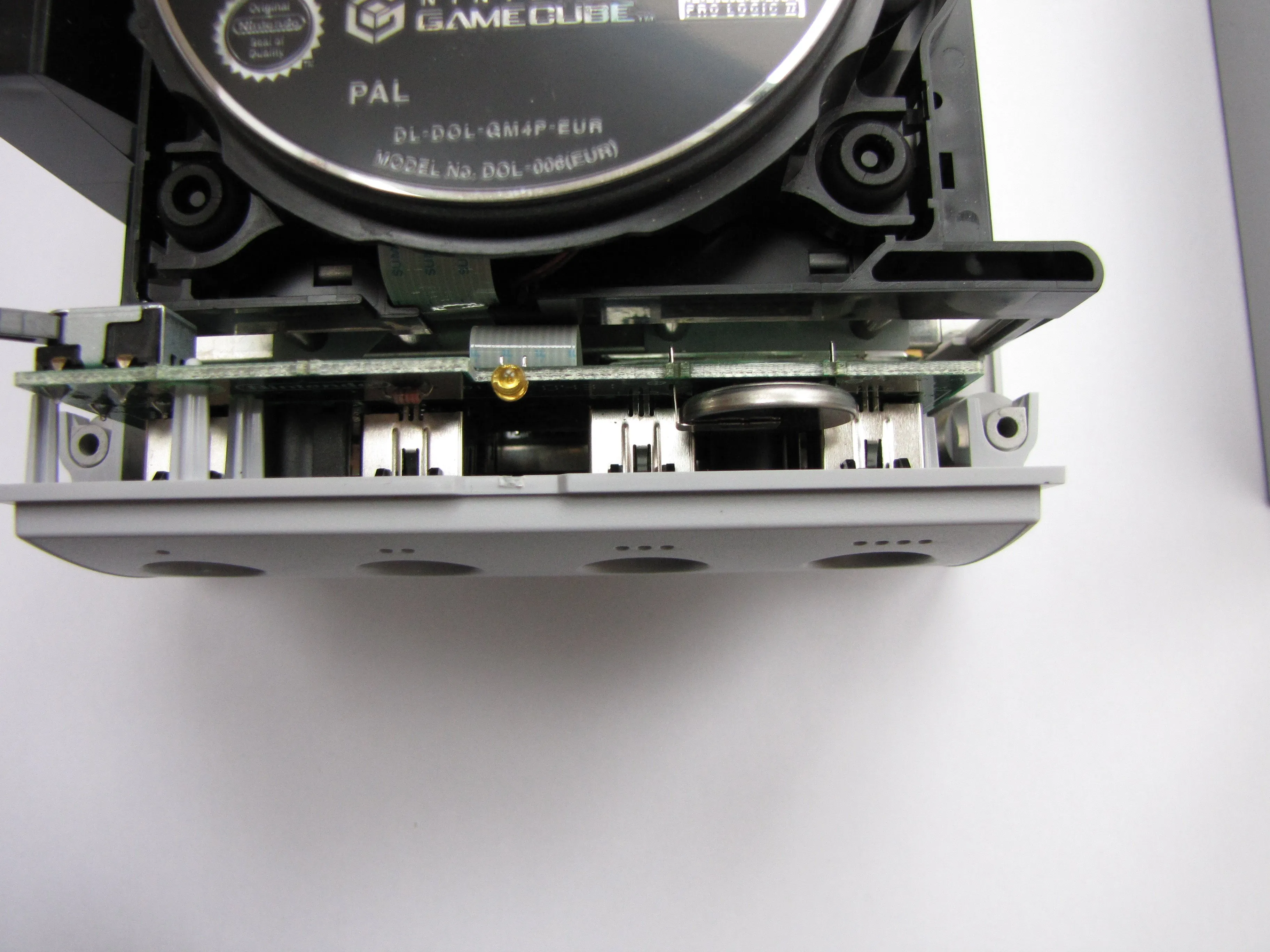

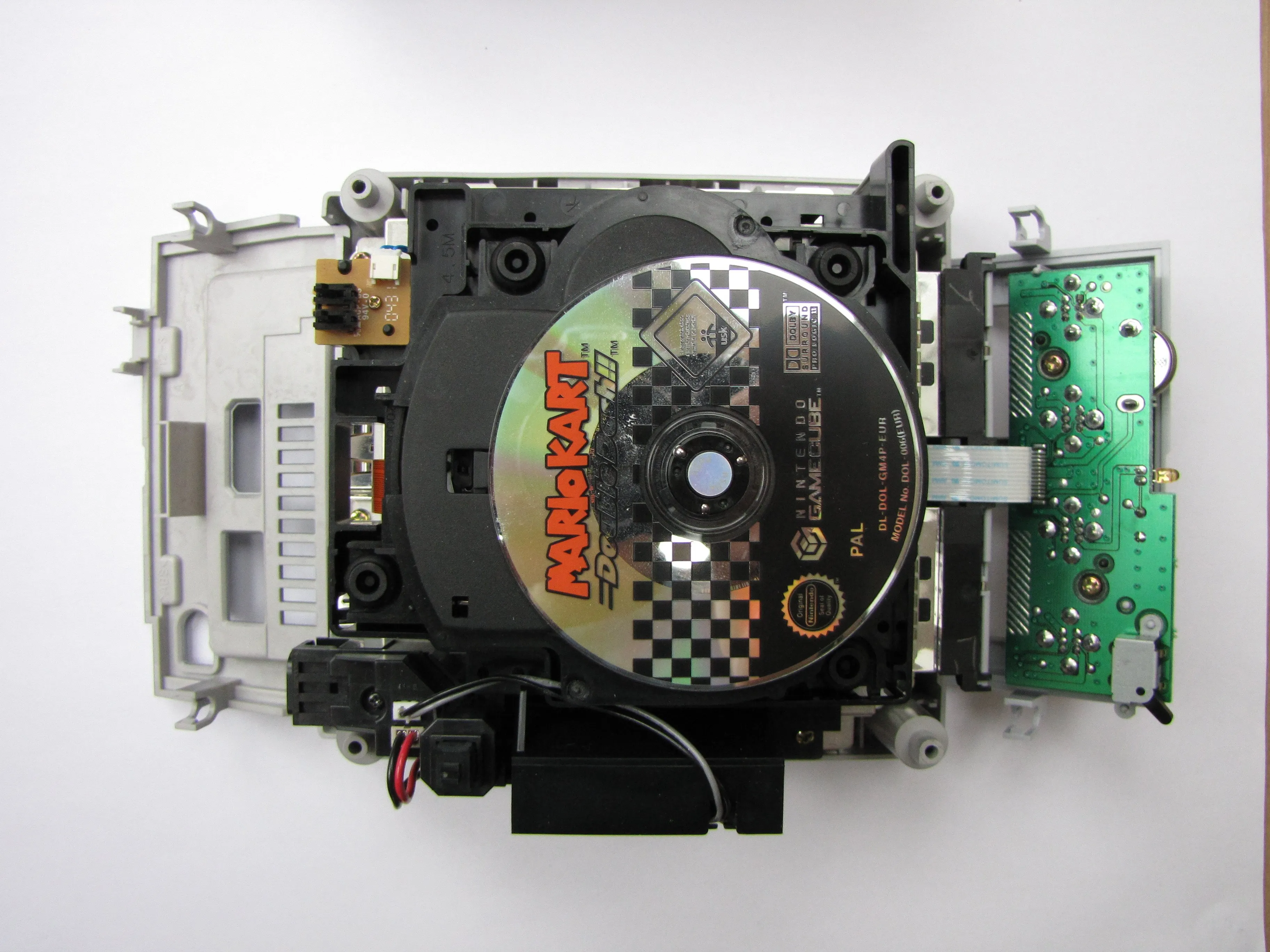

• Отсоедините крышку порта контроллера и заднюю крышку ввода-вывода, отстегнув две защелки по бокам каждой крышки. Панель контроллера пока не снимайте.

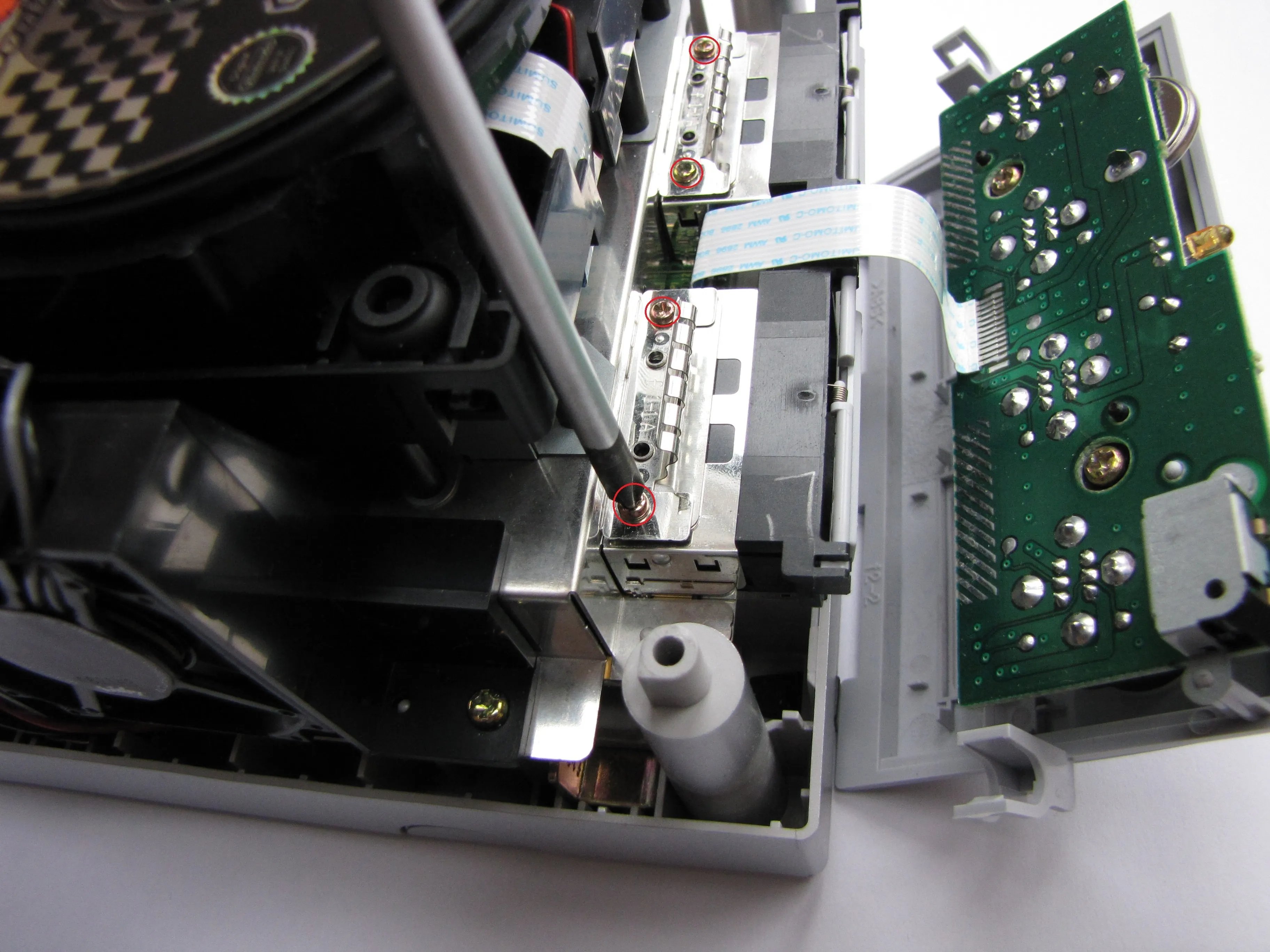

• Затем снимите радиаторы слотов для карт памяти (необходимый шаг).

Шаг 3

• Теперь начните откручивать 'обычные' винты Phillips #2.

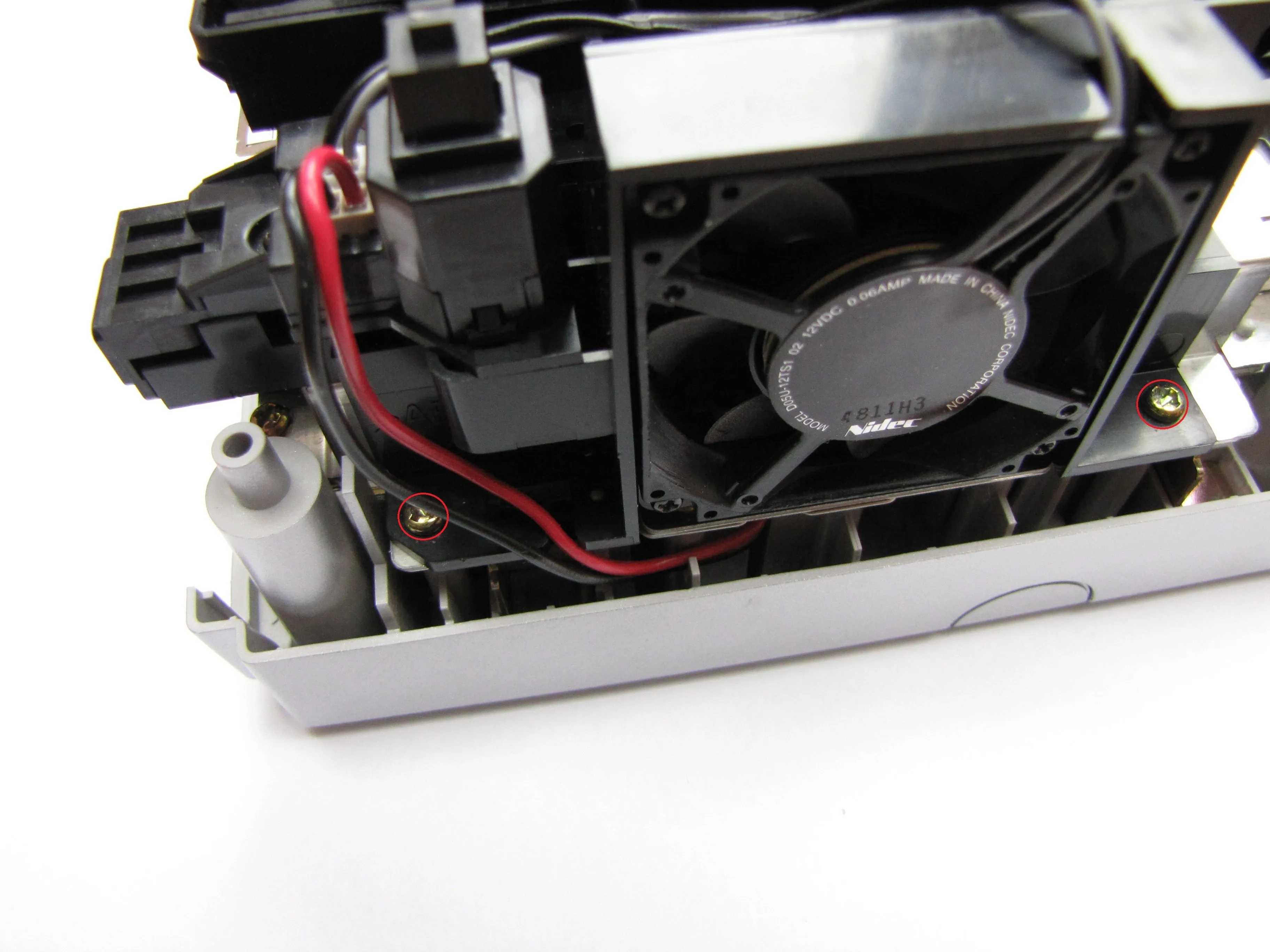

• Начните со снятия вентилятора в сборе.

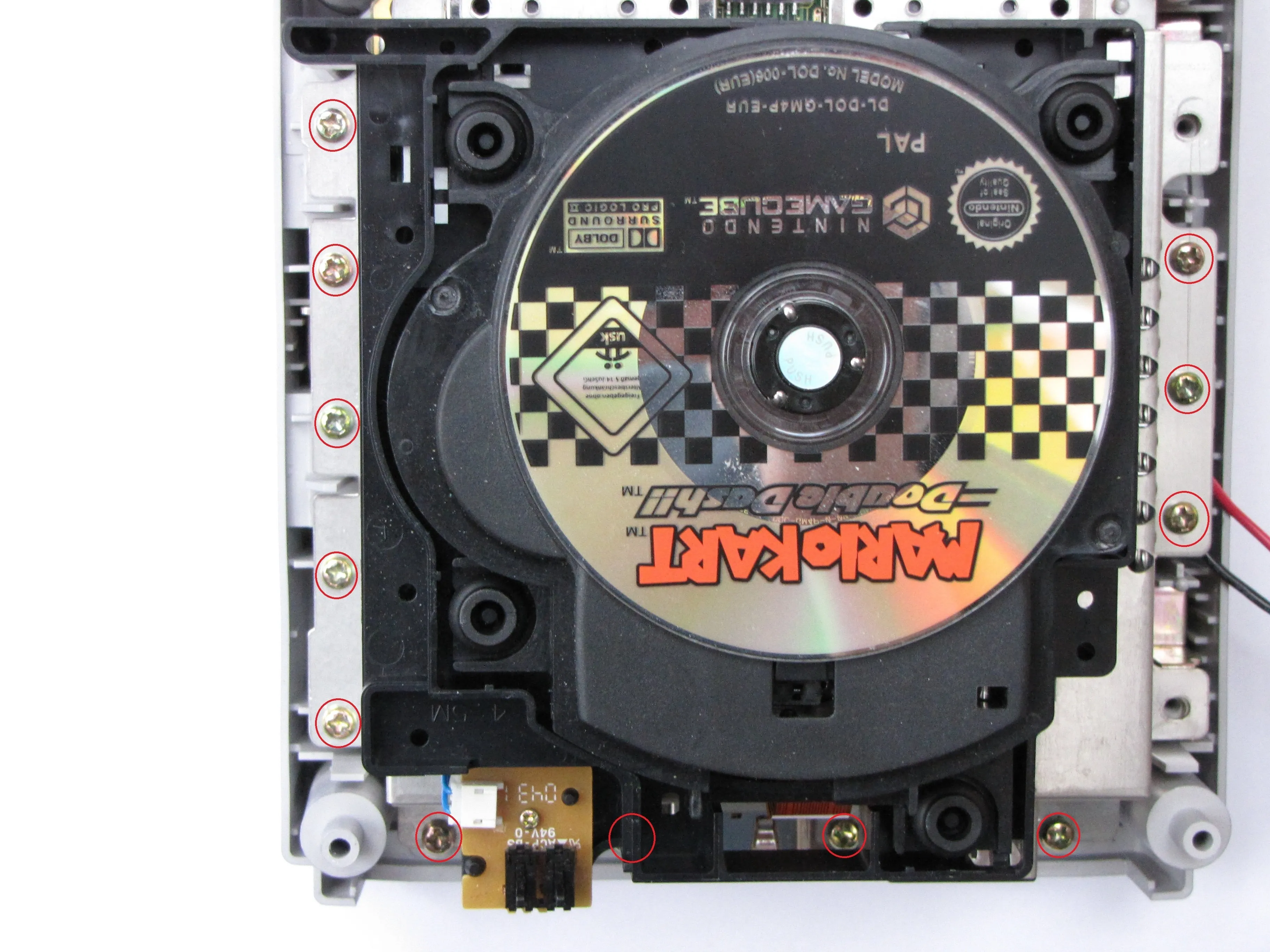

• Затем открутите 12 видимых винтов на гранях теперь уже не такой кубической формы GameCube.

Шаг 4

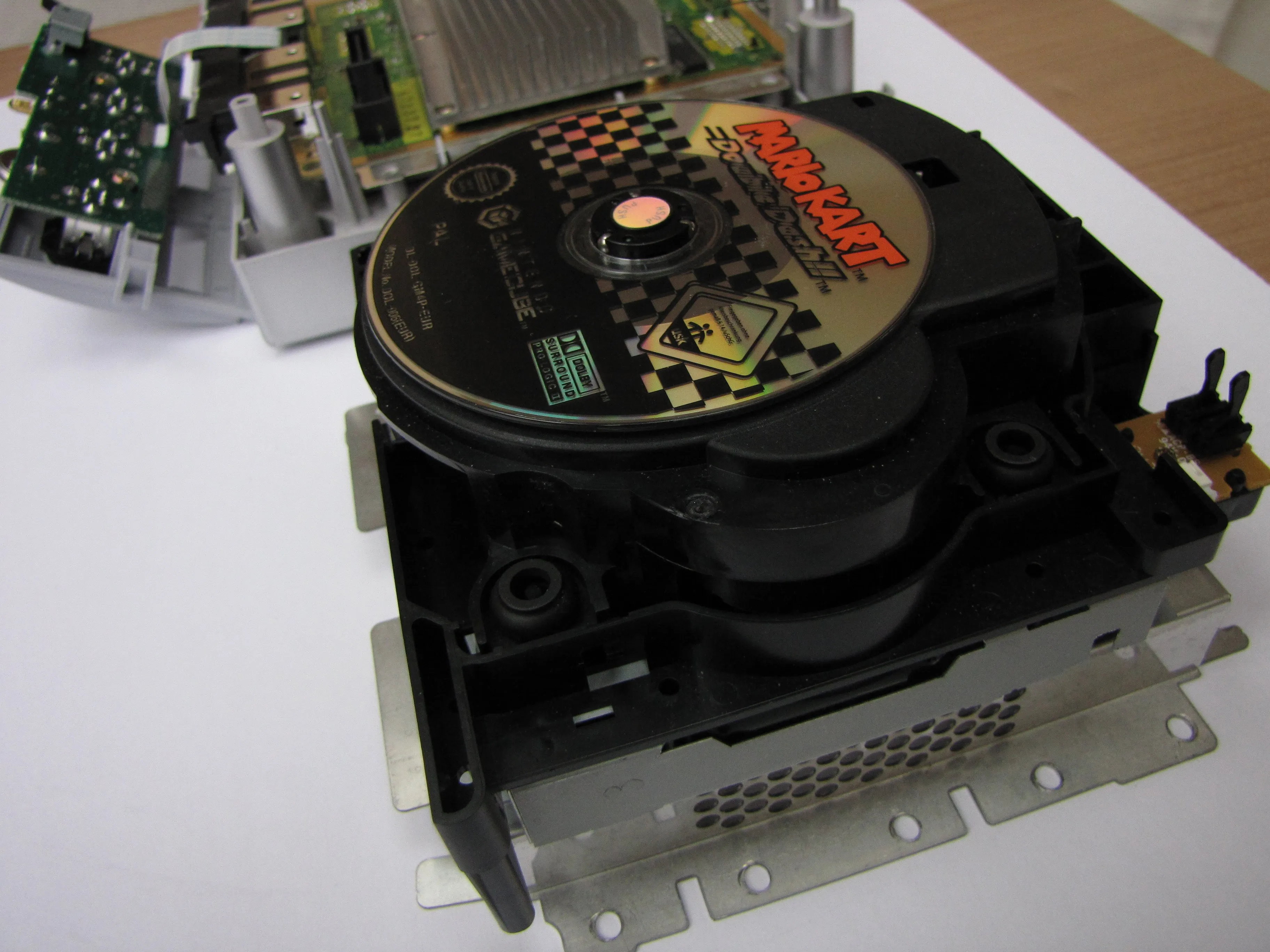

• Теперь вы можете поднять привод в сборе. Возможно, вам придется немного ослабить его с помощью отвертки или мощной лопатки.

• Теперь видна основная плата.

Шаг 5

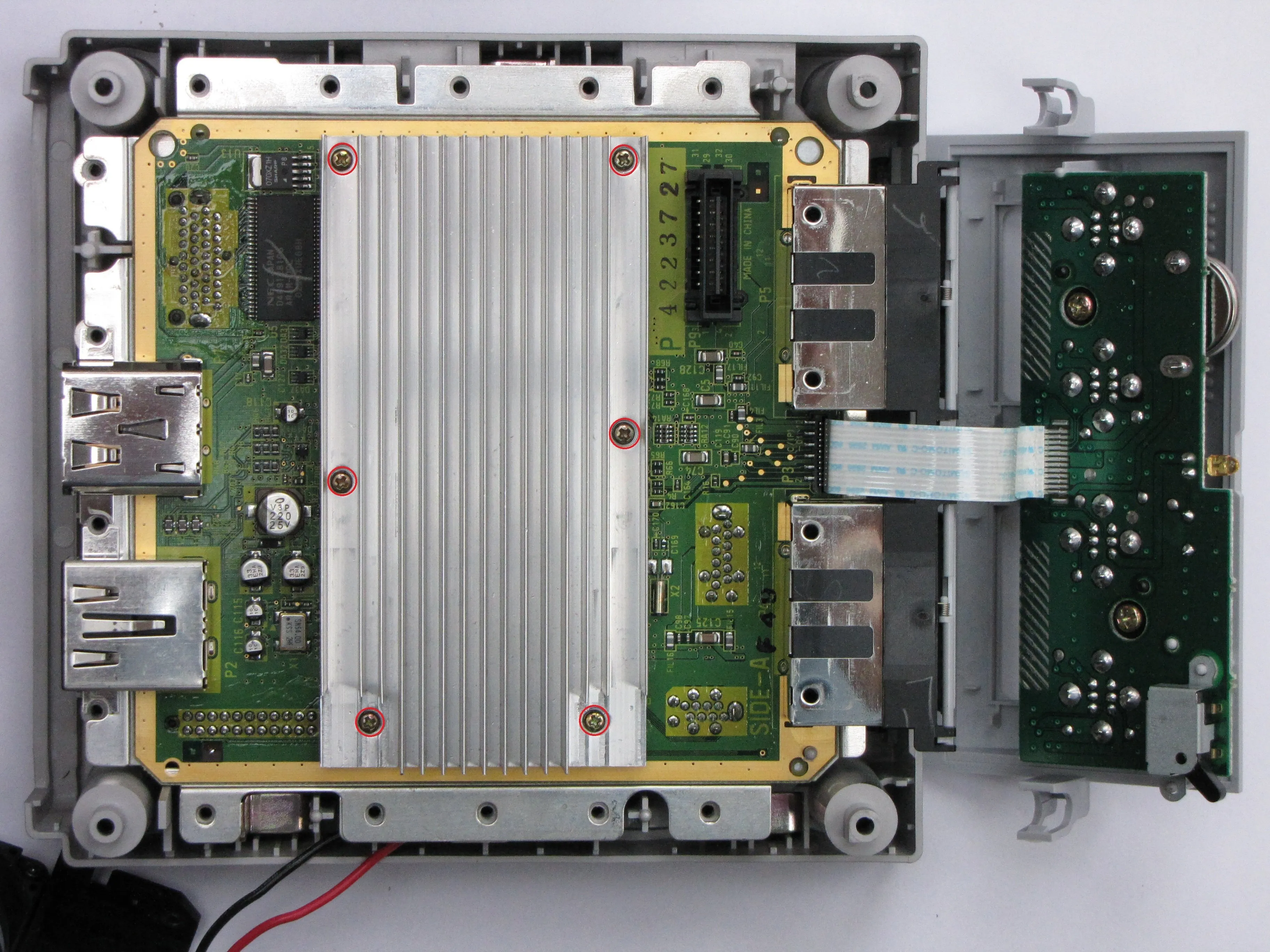

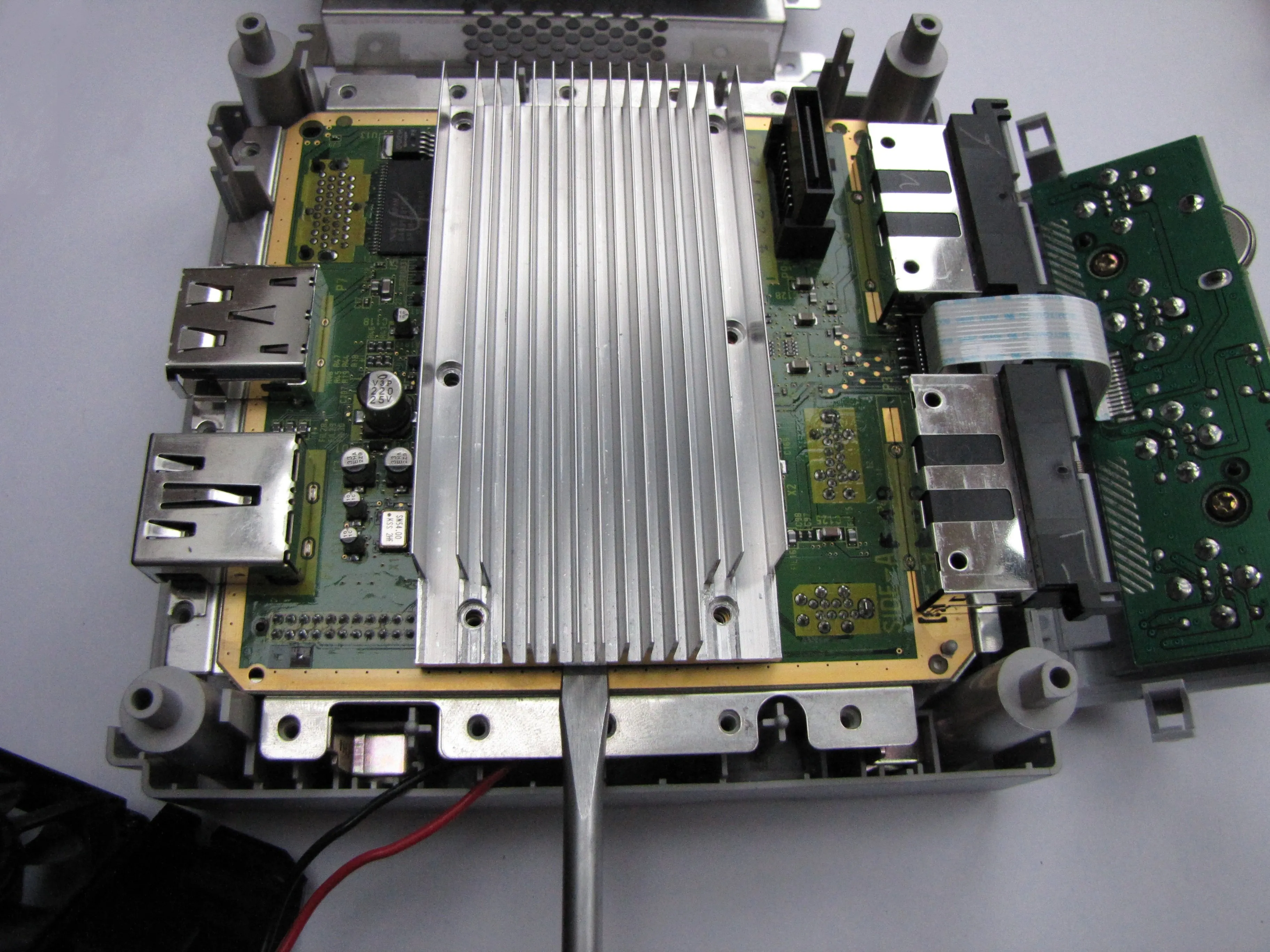

• Теперь снимите радиатор. Открутите шесть винтов, крепящих его.

• Теперь используйте что-нибудь плоское и прочное, чтобы аккуратно приподнять радиатор, подложив его под алюминий и осторожно используя как рычаг.

Шаг 6

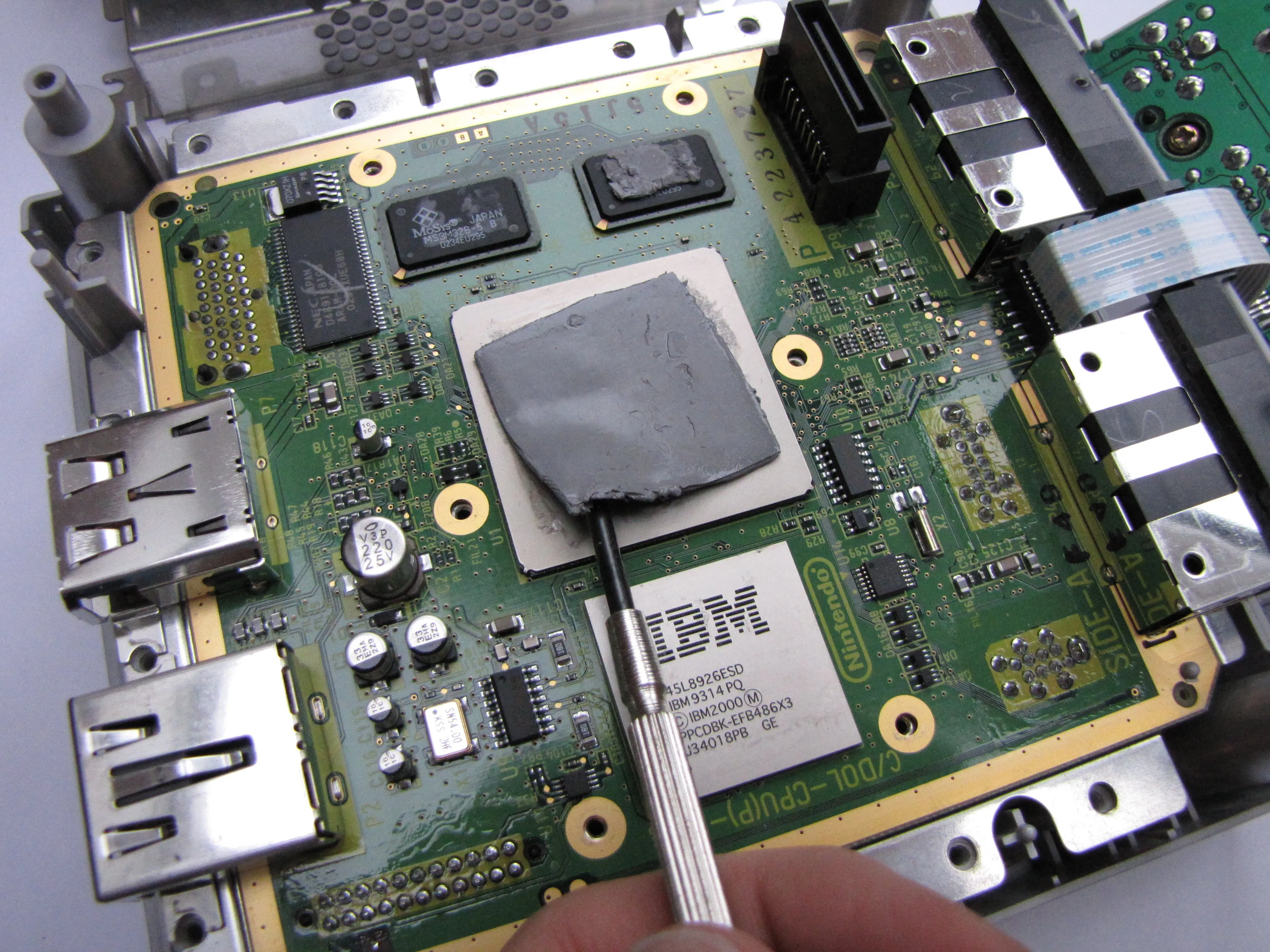

• Если на процессорах и/или микросхемах памяти остались термопрокладки, удалите их пластиковой лопаткой.

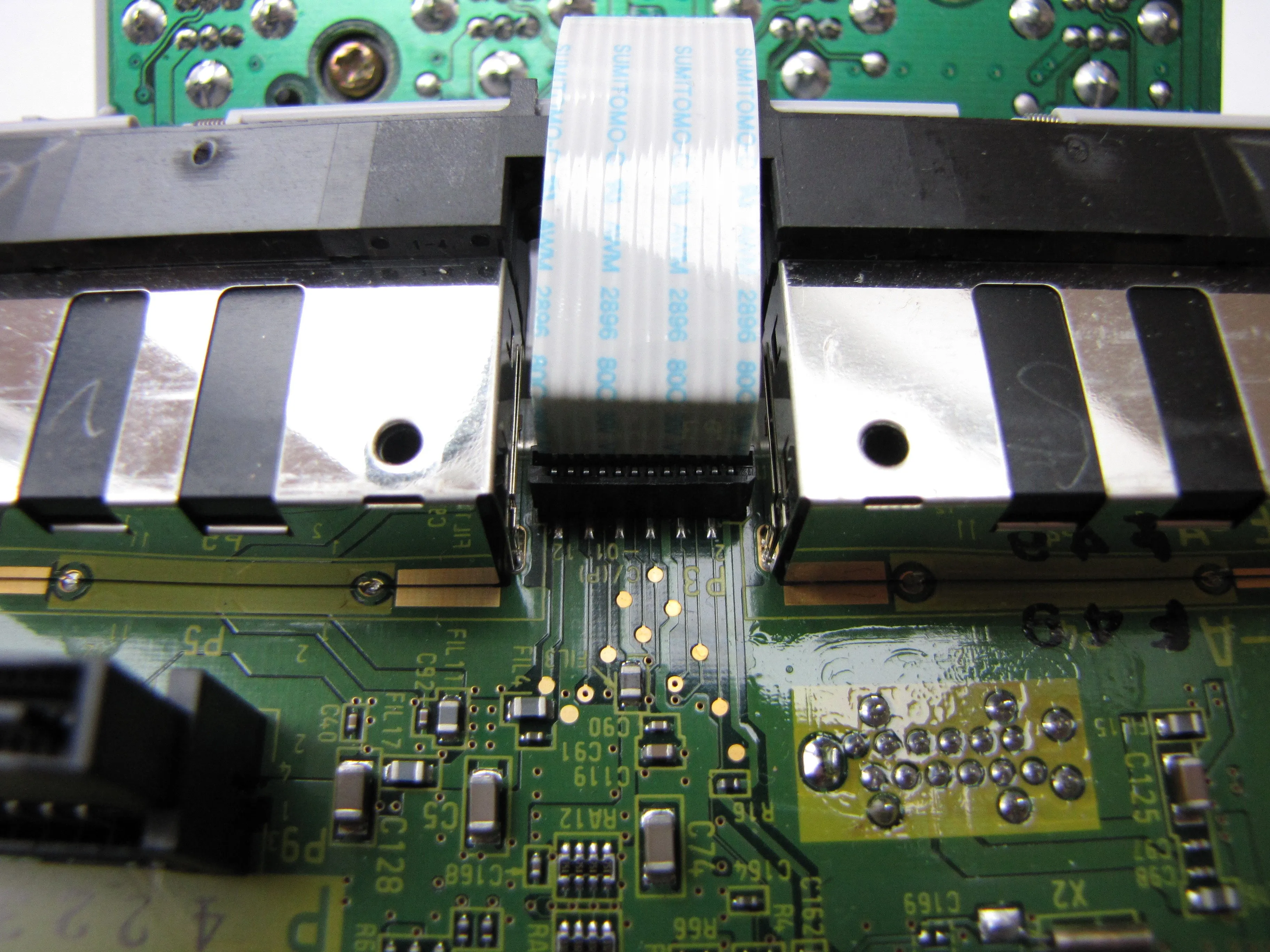

• Теперь отсоедините разъем панели порта контроллера, аккуратно приподняв и подергав его. Он должен легко отсоединиться.

Шаг 7

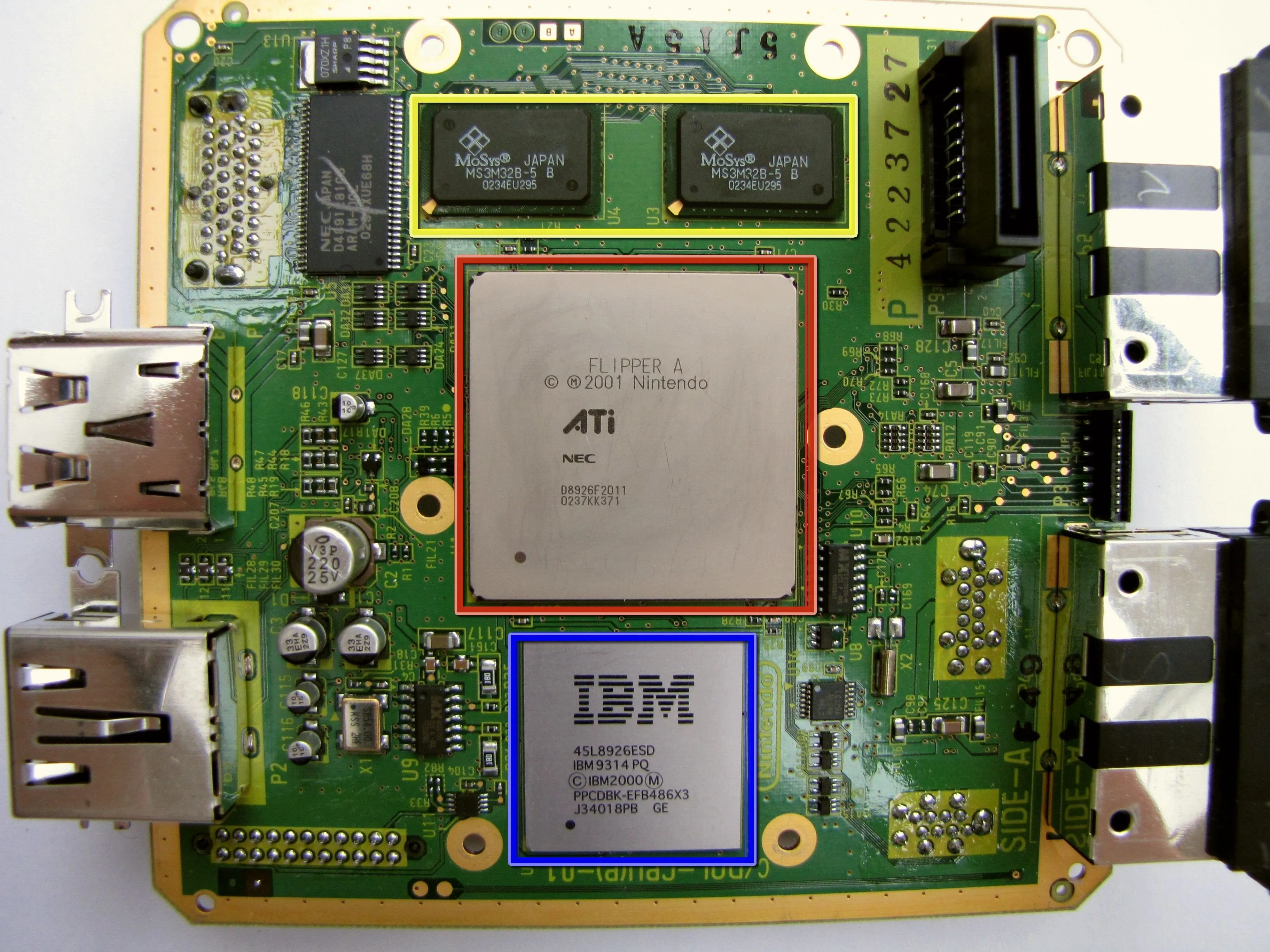

• 24 МБ MoSys 1T-SRAM

• Графический процессор ATI 'Flipper', 162 МГц с 3 МБ 1T-SRAM, встроенной в матрицу

• Центральный процессор IBM 'Gekko', 486 МГц (ядро на базе PowerPC 750CXe)

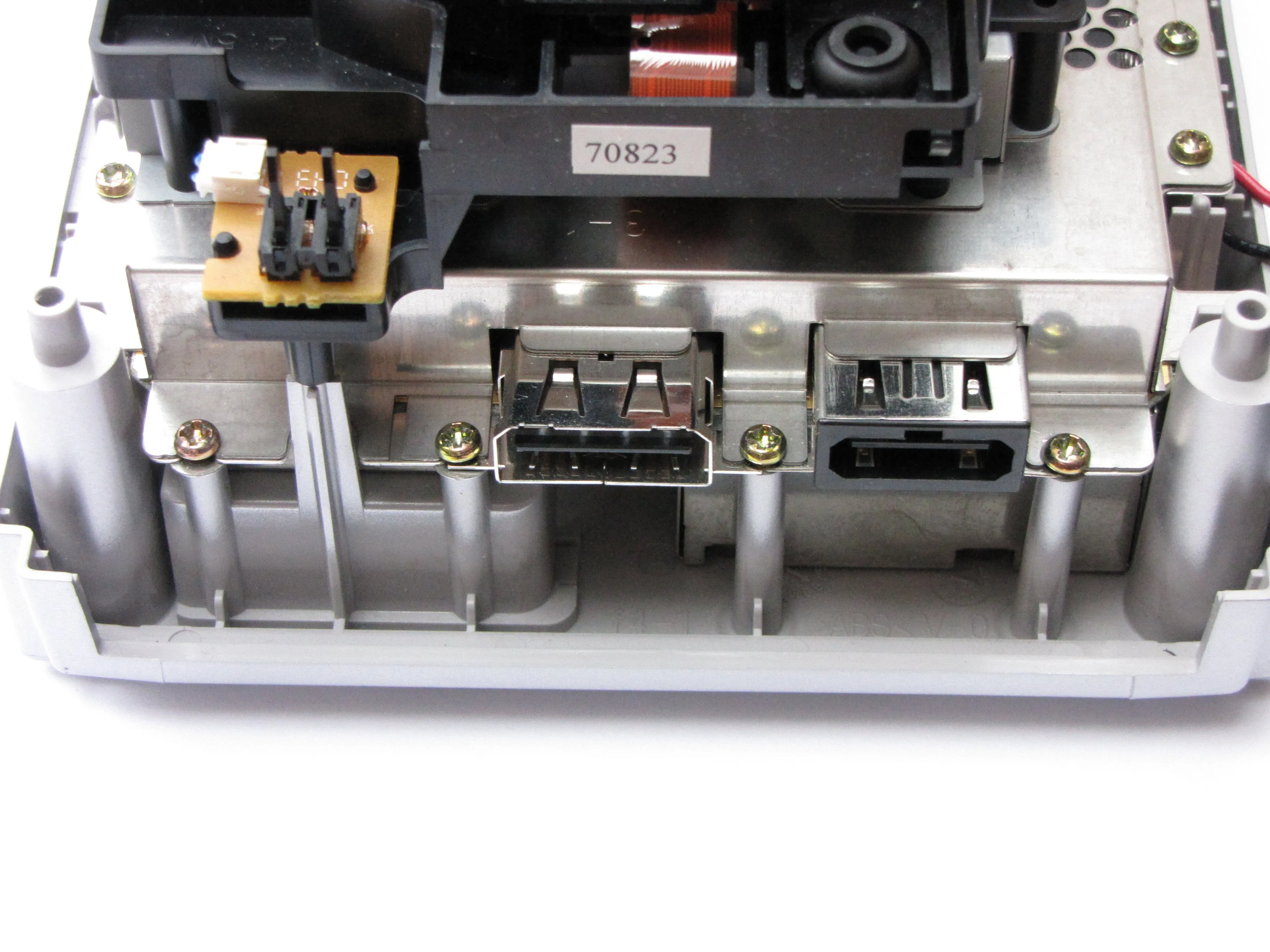

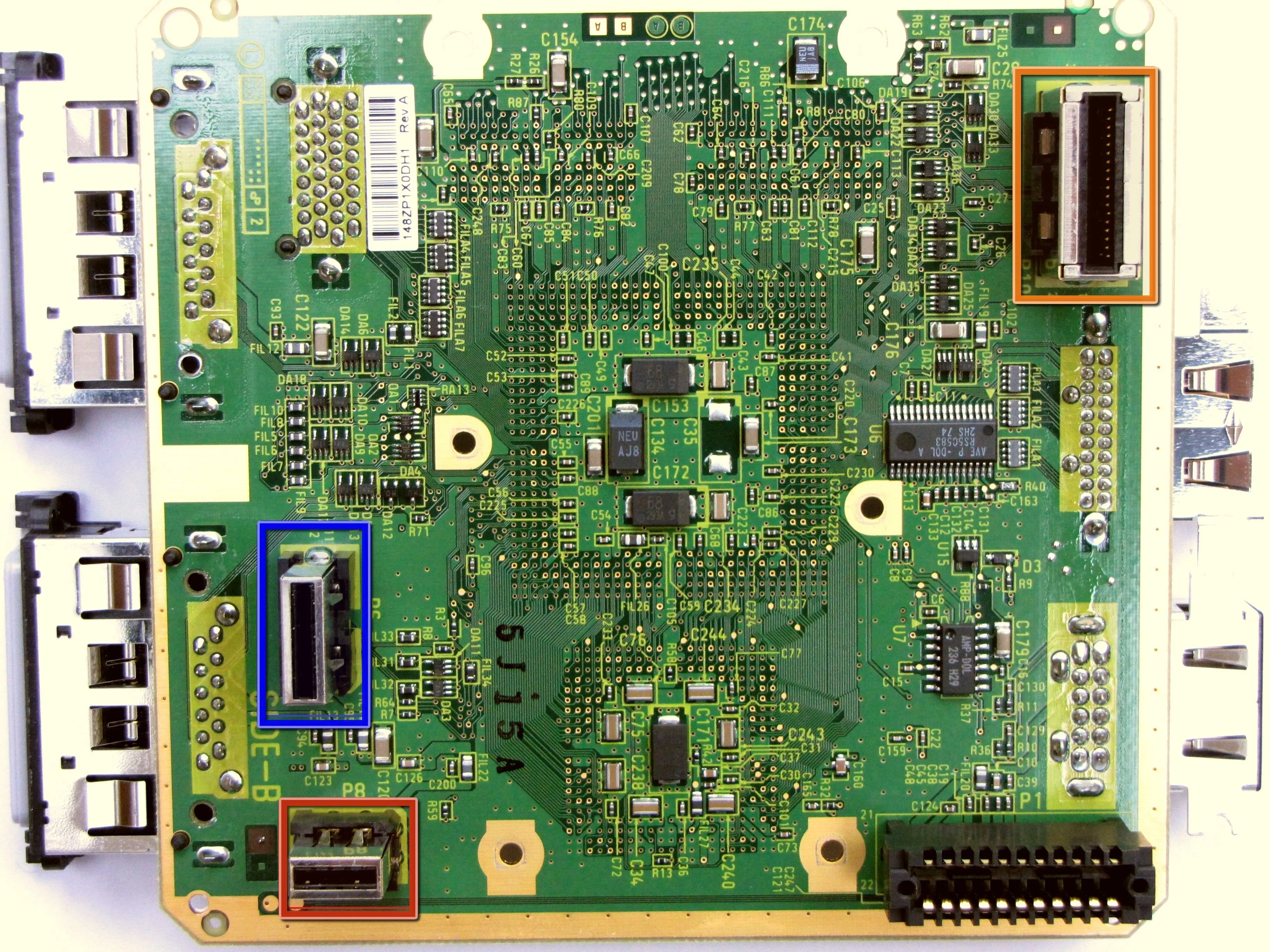

• Разъемы (2-й рисунок):

• 'Высокоскоростной порт'

• 'Serial Port 1'

• 'Serial Port 2'

Шаг 8

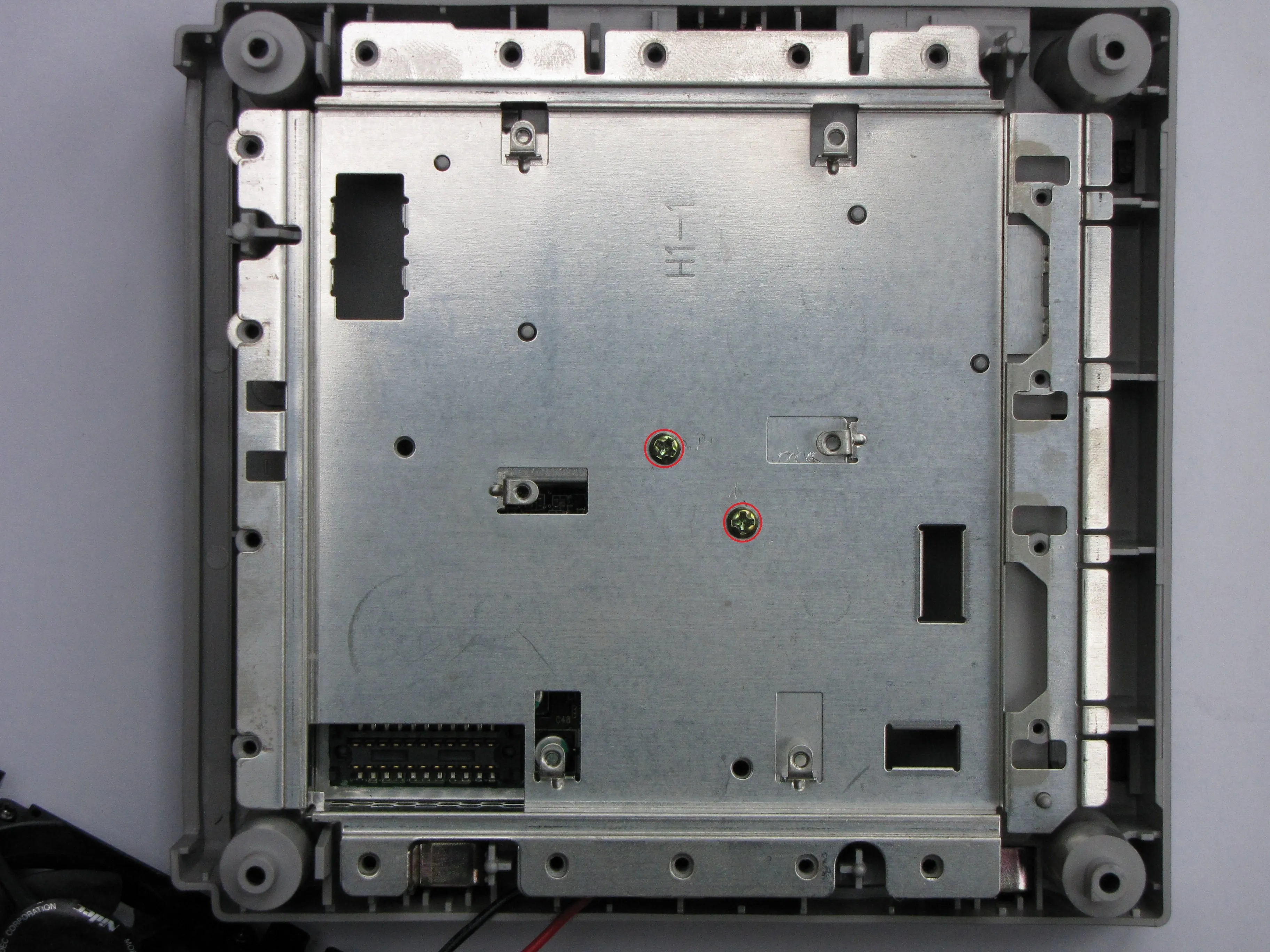

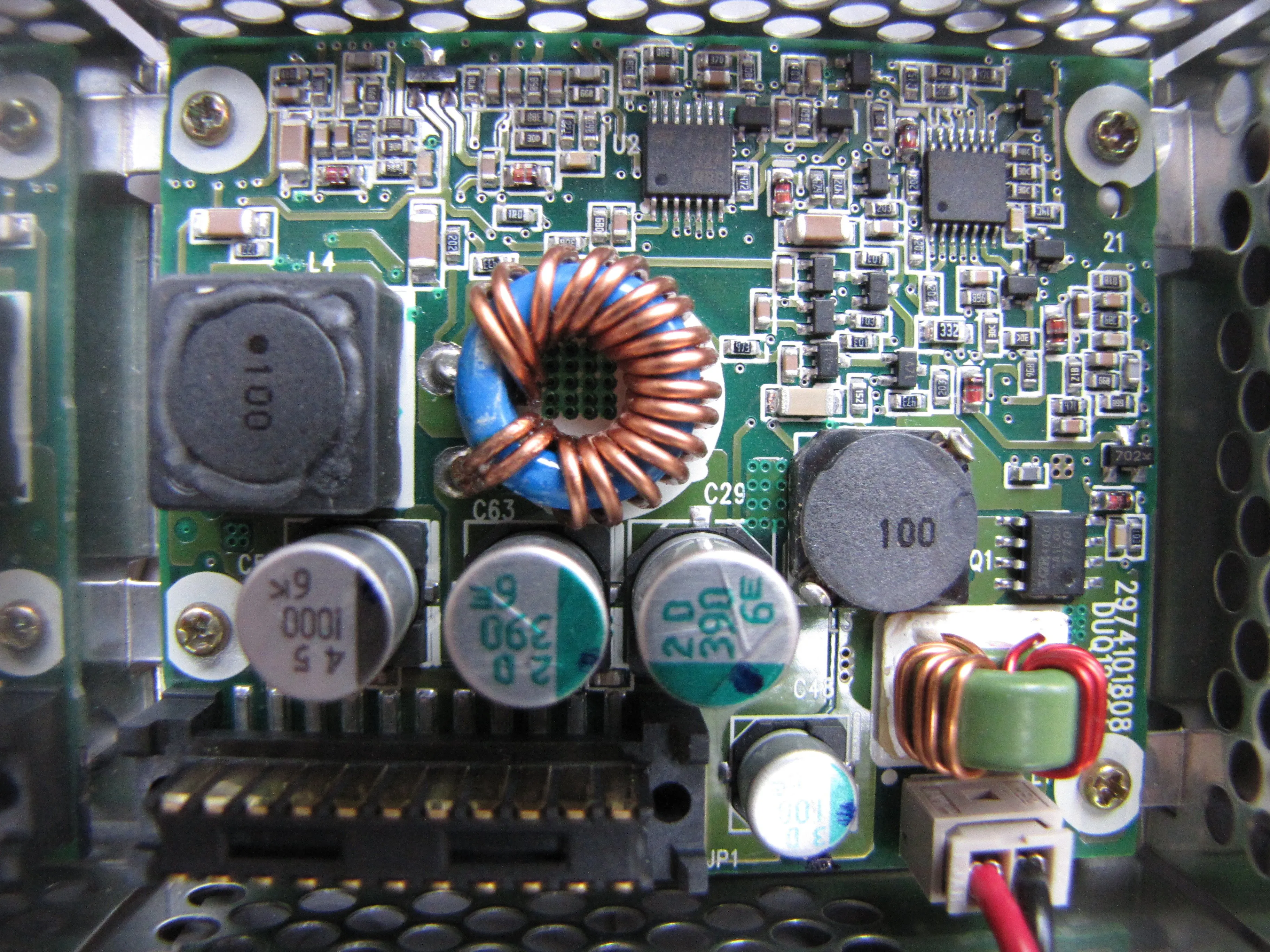

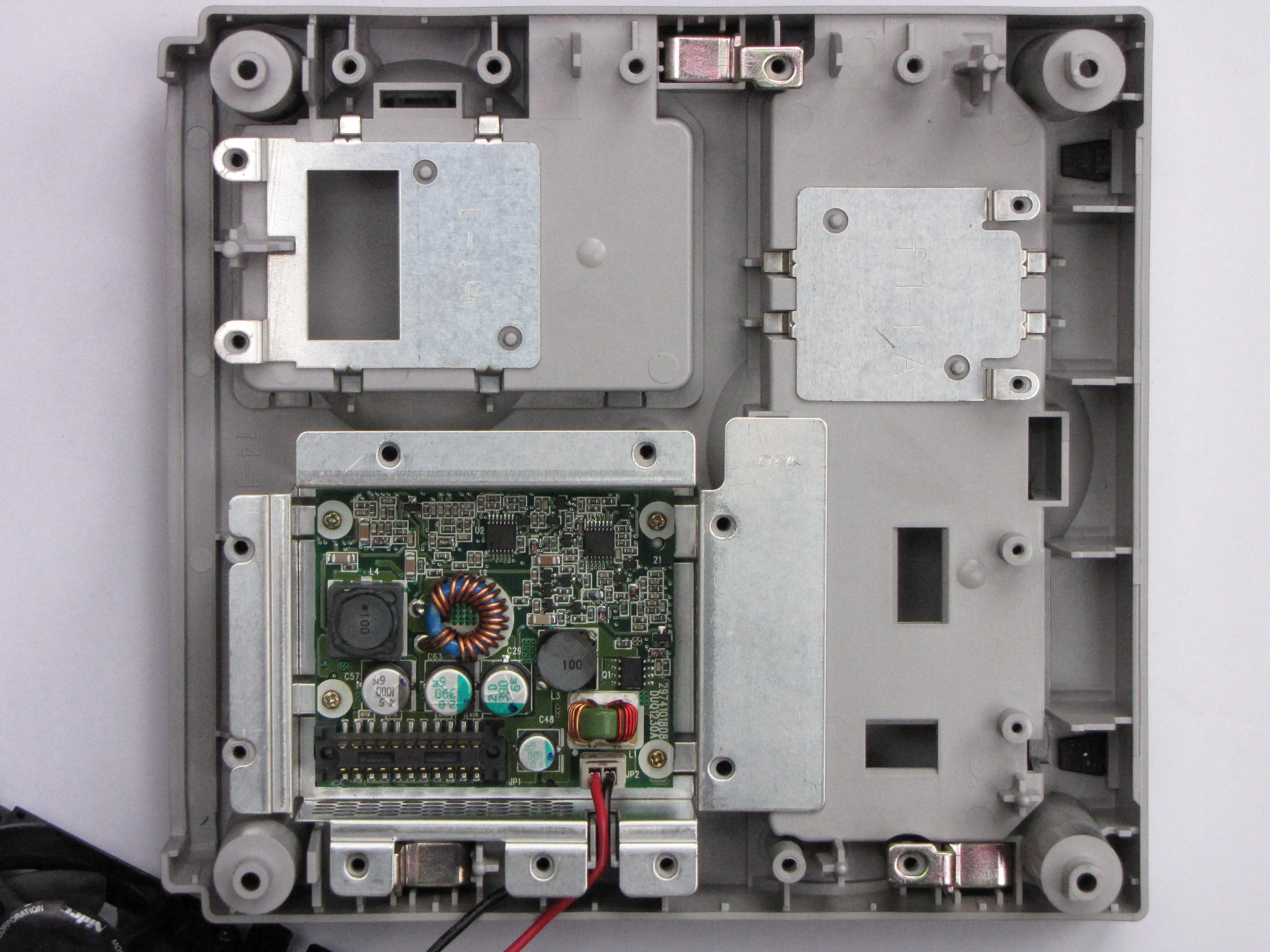

• Если вы поднимите материнскую плату, то увидите металлическую пластину, вероятно, для защиты от электромагнитных помех. Открутите два винта, удерживающих ее, и вы получите доступ к внутреннему блоку питания.

Комментарии к статье

Нужно ли повторно наносить термопасту?

https://i.imgur.com/Q6antAn.jpg

Я знаю, что я опоздал с ответом на 5 лет, но для людей, которые здесь бывают: Это не термопаста, это термопрокладки, это совсем другое, потому что они имеют определенную толщину, не замыкают плату, держат форму и так далее. Если вам удалось снять радиатор, не повредив их, можно просто поставить его обратно, и он будет работать. Если же вы разорвали их на части, вам понадобятся новые. Вам понадобятся 3 разных толщины: 1 мм, 1,5 мм и 2 мм.

Посмотрите на шаг 10 и используйте его цвета в качестве ссылки: 1 мм для желтых фишек, 1,5 мм для той, что помечена красным, и 2 мм для синей.

Вы разбирали DOL-001? У меня DOL-101 и блок питания внешний.

О боже, прошло уже 9 лет, а люди все еще смотрят на мой Teardown :D

Чтобы ответить на ваш вопрос: В моем устройстве также был внешний блок питания. Я не очень понимаю, для чего нужна внутренняя схема, но похоже, что это какой-то источник питания. Не знаю номера модели, устройство находится где-то глубоко на чердаке.

У него DOL-001. Я знаю это, потому что у устройства есть последовательный порт 2 и цифровой AV.
