Разборка контроллера Nintendo GameCube (официальный)

Введение

Этот контроллер (и его брат, не представленный здесь) были куплены в магазине и были грязными. Я разобрал его, чтобы почистить, но это также подойдет для модификации/покраски, ремонта курка/кнопки/джойстика или замены шнура питания.

Что вам нужно

Инструменты

•

•

•

•

Шаг 1 Снятие задней панели

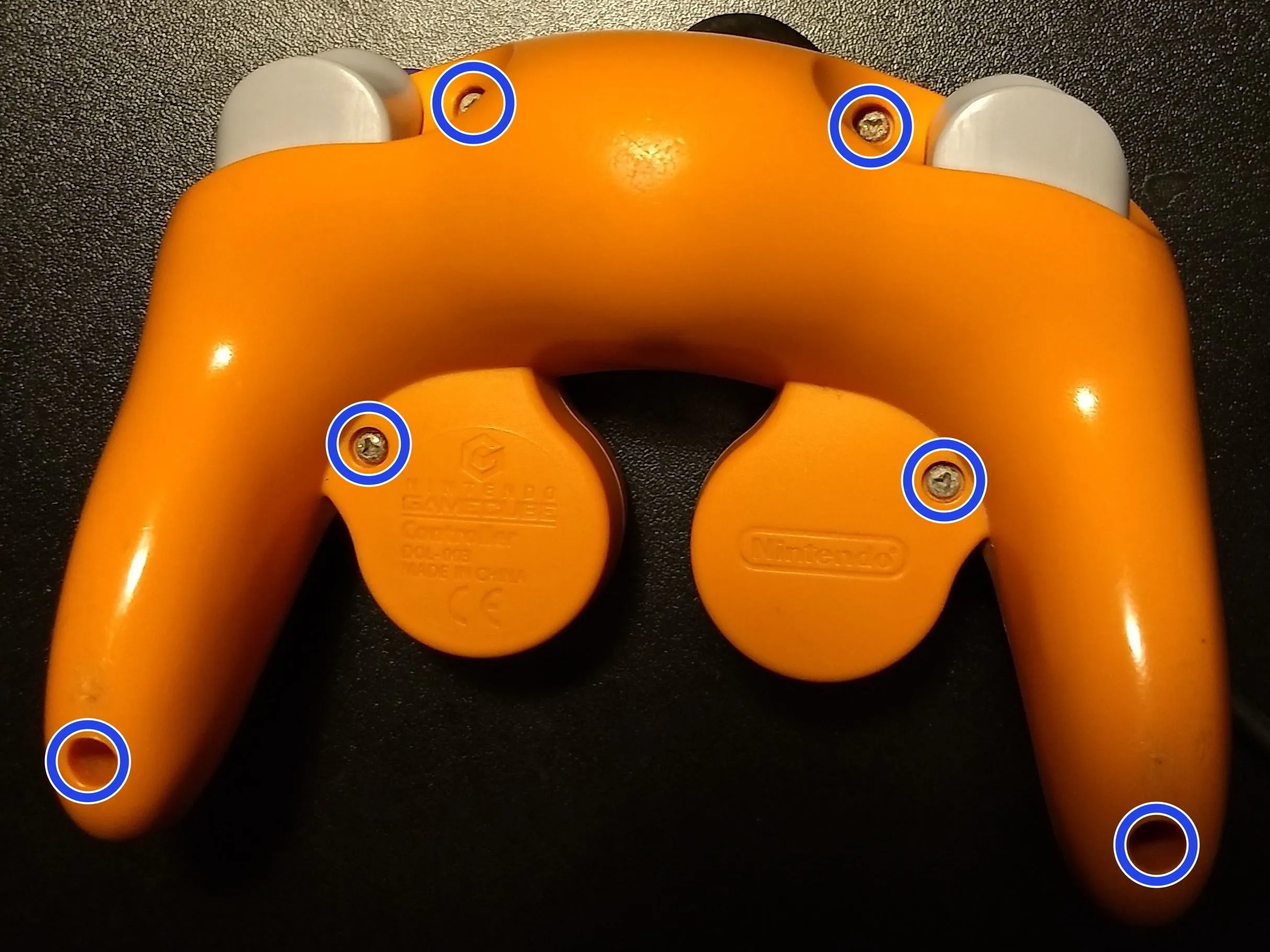

• Найдите и выкрутите шесть (6) трехгранных винтов.

• Если вы не можете просунуть трехконечную отвертку в отверстие (в частности, в два отверстия в нижней части рукояток), можно использовать плоскую головку с очень маленьким наконечником. Действуйте очень медленно и осторожно, чтобы не сорвать винты.

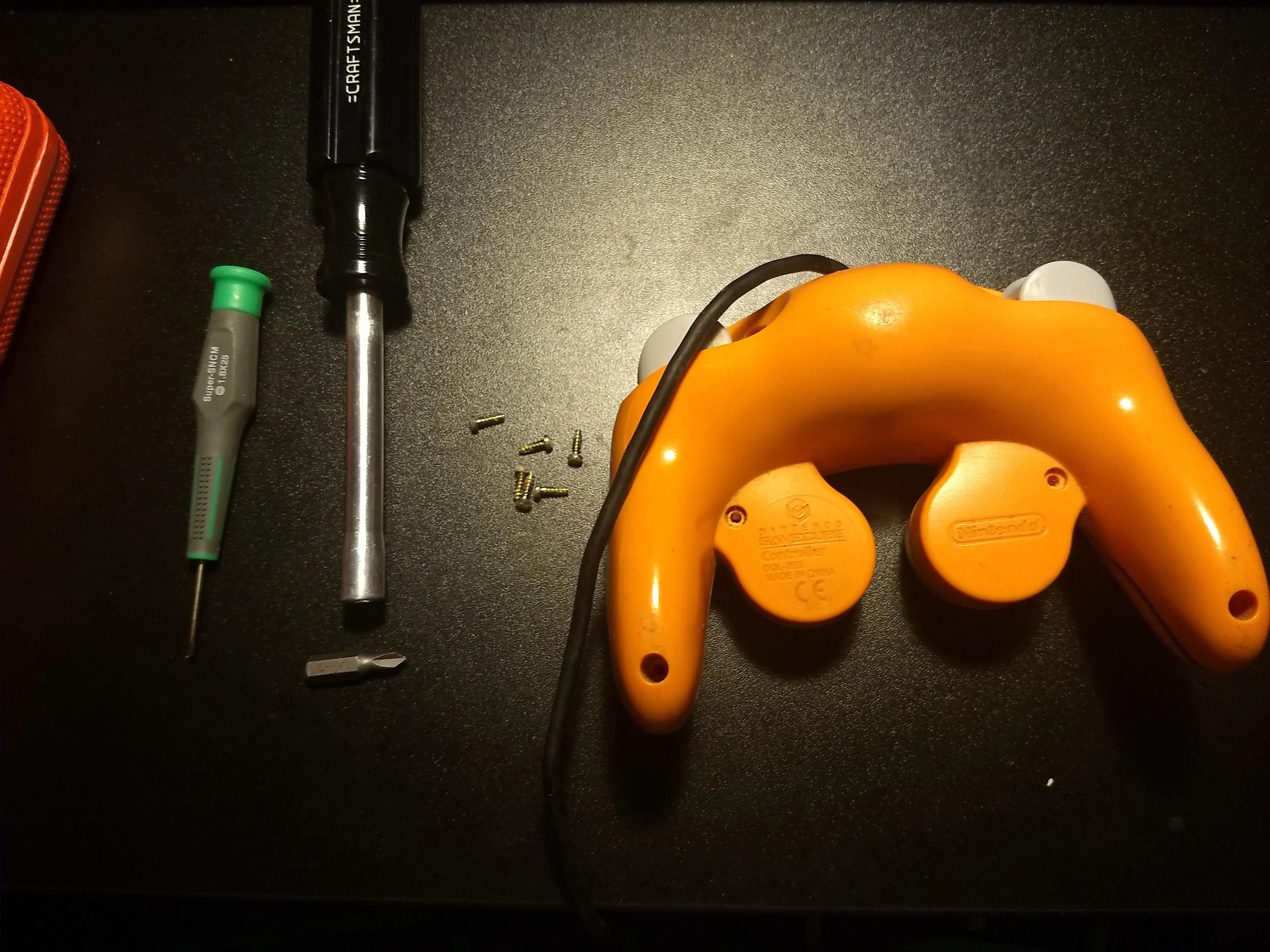

• Аккуратно подденьте две половинки контроллера, используя пластиковые карты или инструменты.

Шаг 2 Разборка триггеров

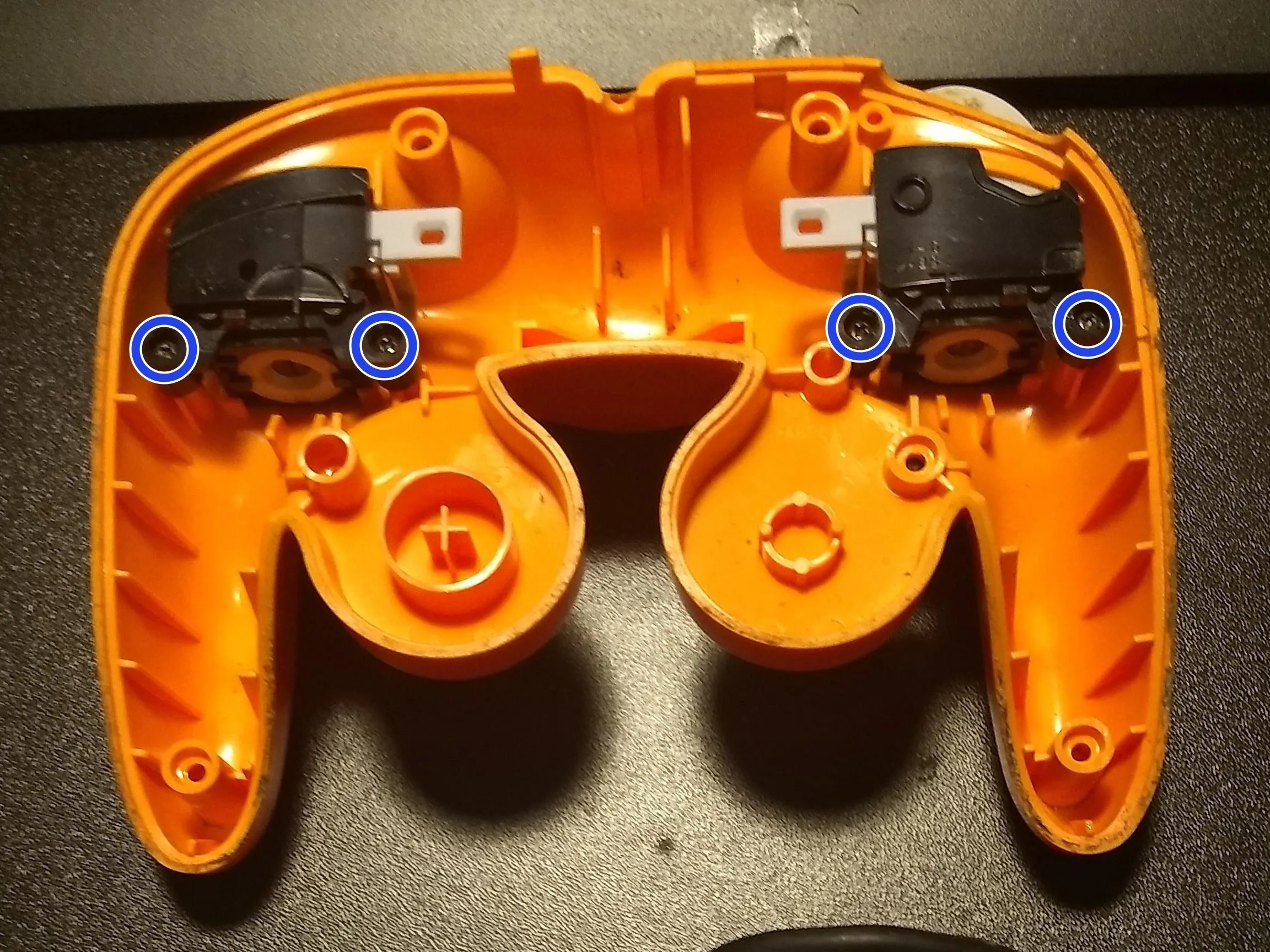

• Выкрутите четыре (4) винта с крестообразными головками из внутренних кожухов курков. Потяните спусковые скобы прямо наружу, чтобы получить доступ к внутренним спусковым крючкам.

• Винты взаимозаменяемы, а кожухи - нет.

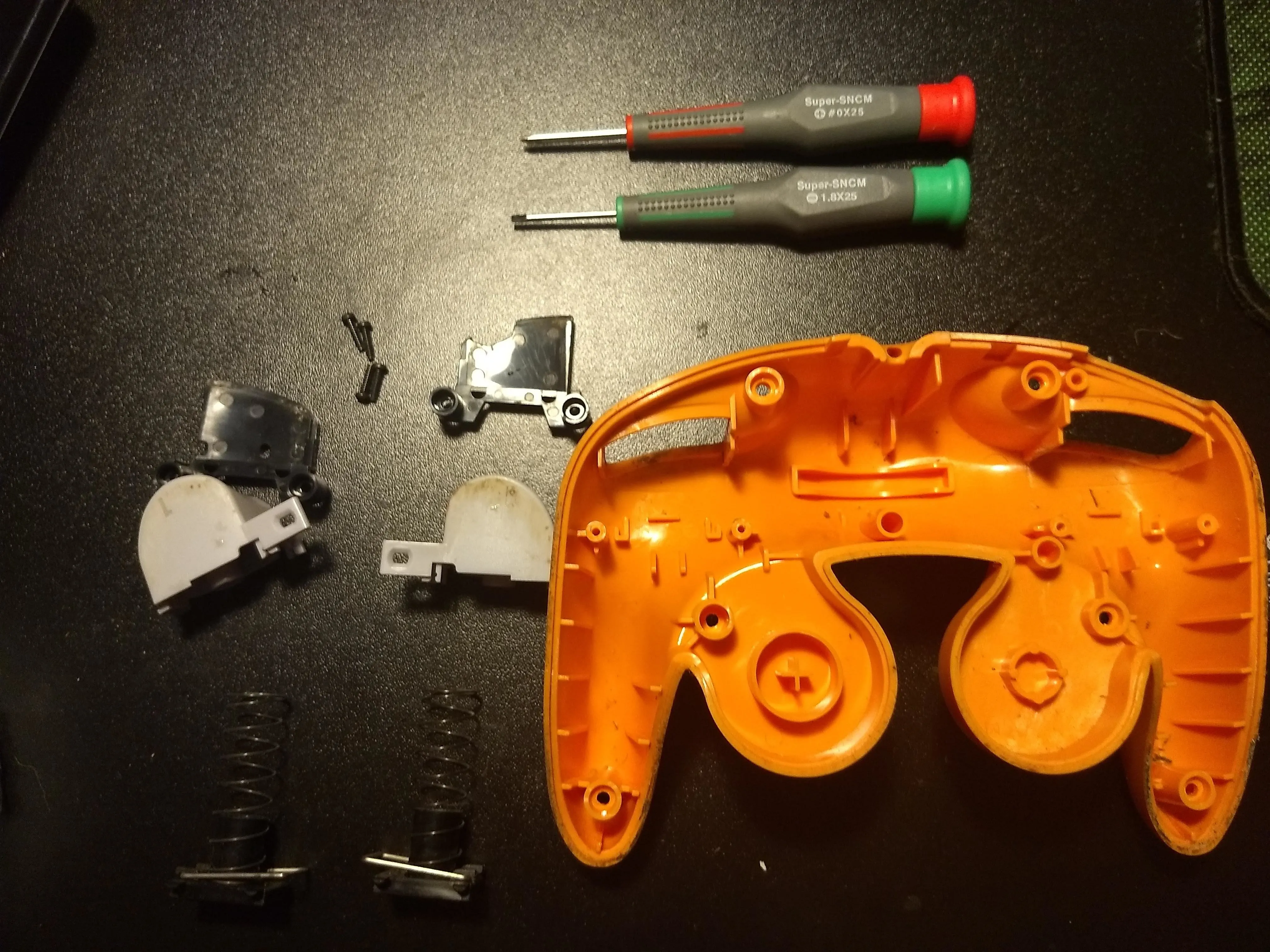

• Надавите на основание спускового крючка и потяните его вверх, чтобы вывести из паза, в котором он находится. Потяните спусковой крючок вниз и выньте его из задней части корпуса. Показана левая сторона, правая сторона аналогична.

• Курок толкается вверх пружиной, которая, если ее не сдержать, отправит ваши детали в полет.

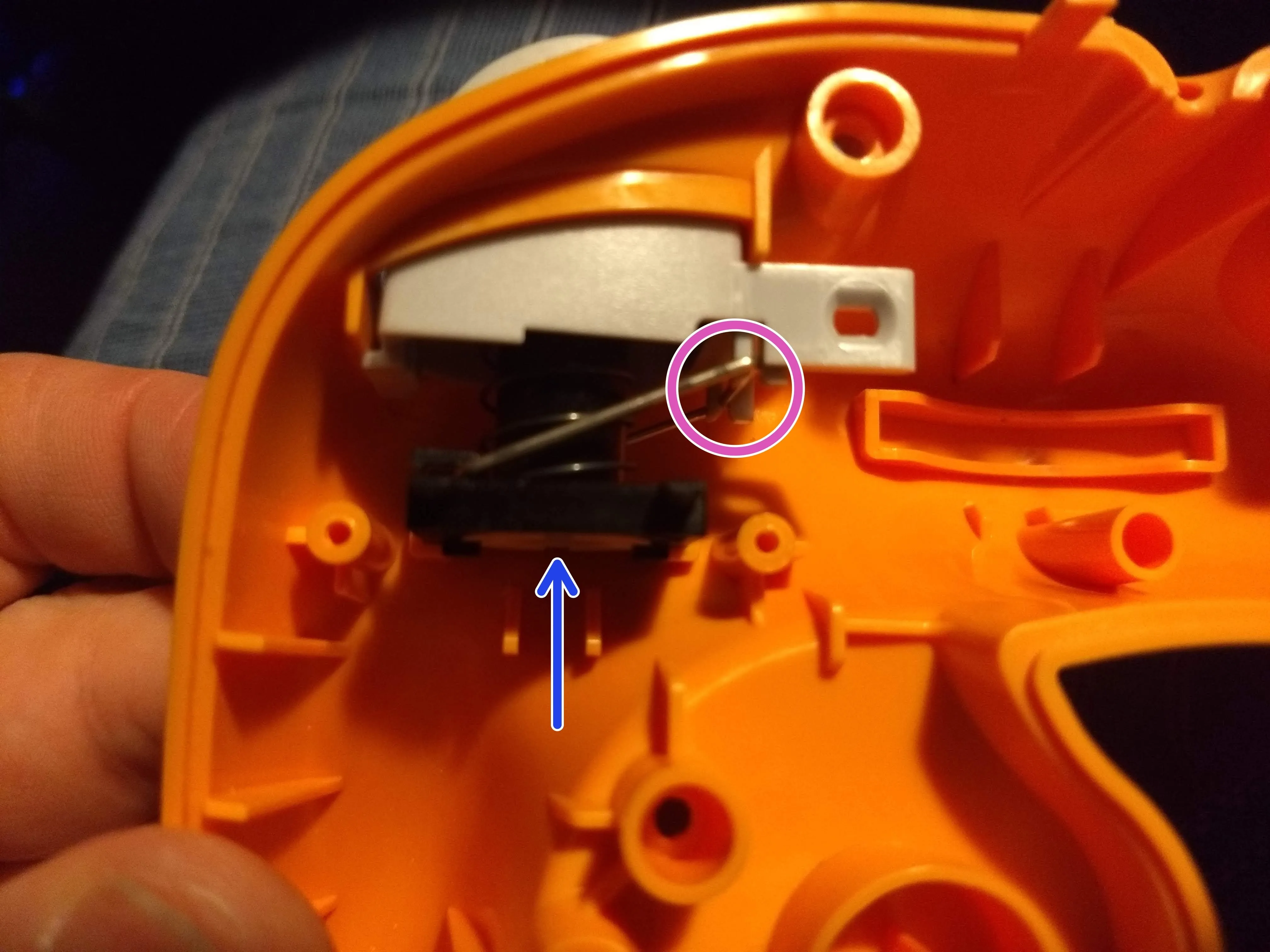

• Отделите основание курка от самого курка, высунув удерживающую планку из нижней части курка (фиолетовый круг).

• Чтобы аккуратно поддеть планку, можно использовать плоскую отвертку. Не сгибайте планку и не ломайте пластик.

Шаг 3 Извлечение печатной платы

• Кнопки и накладки на кнопки выпадут в следующих шагах.

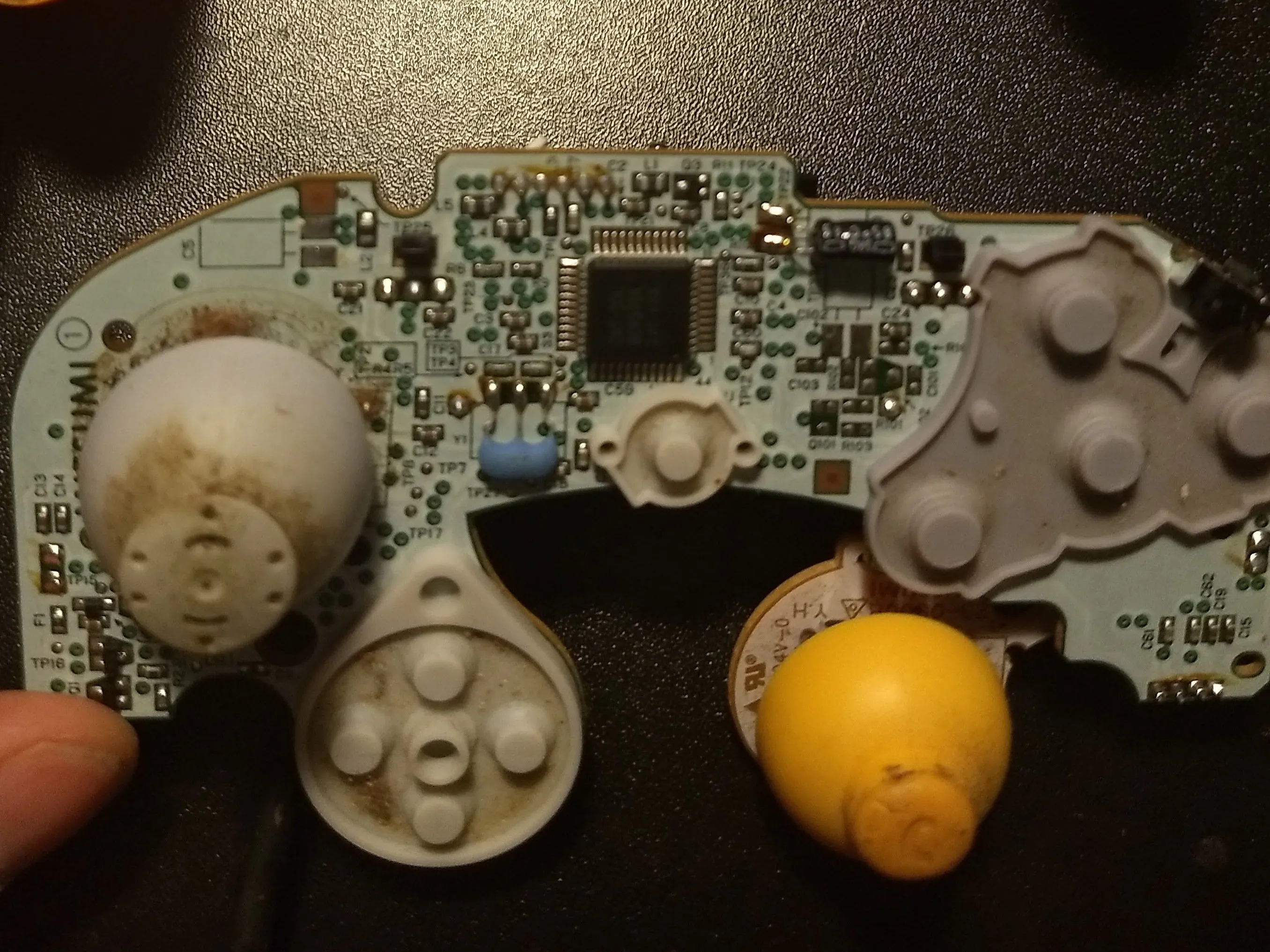

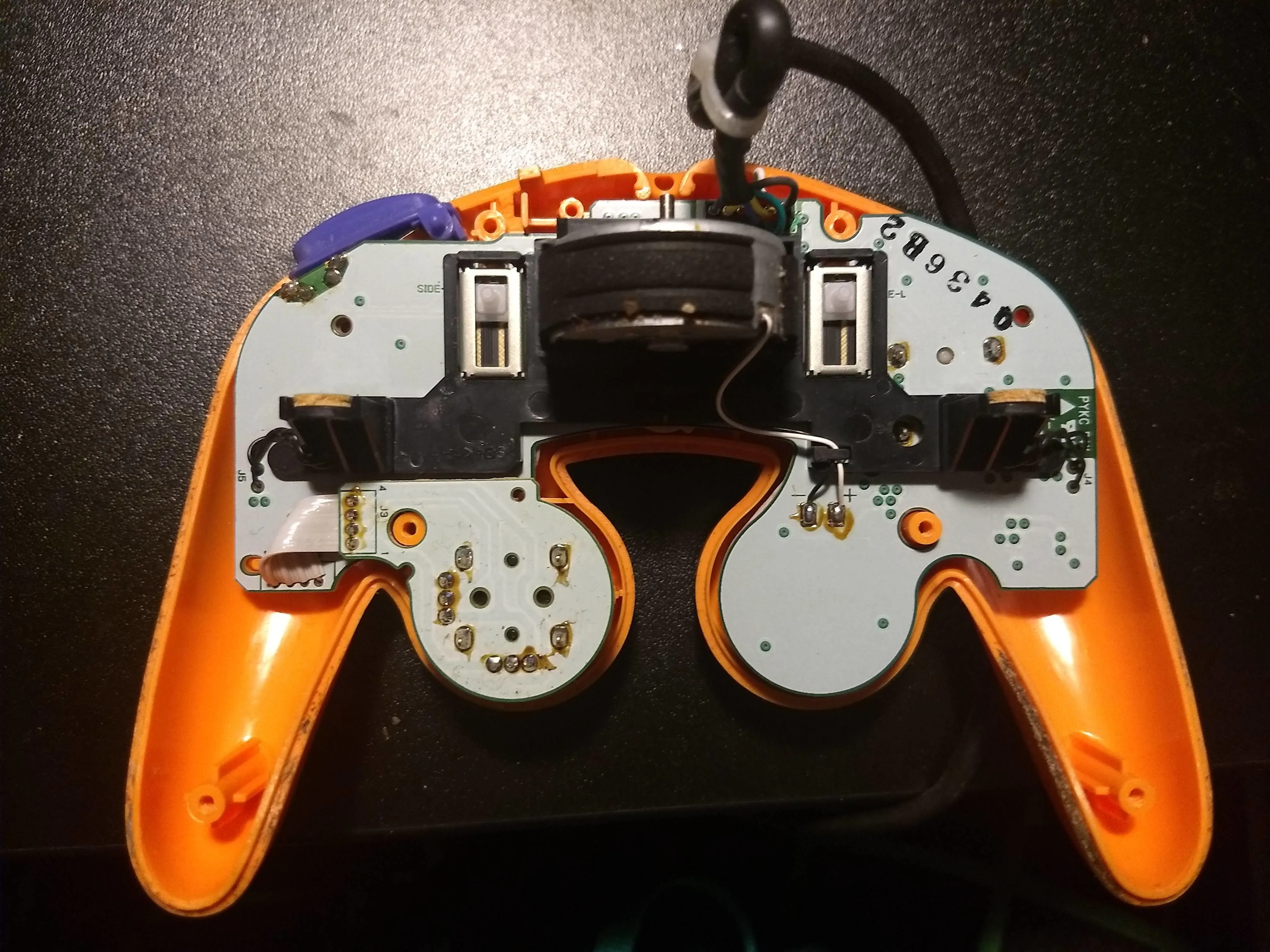

• Аккуратно вытащите печатную плату из передней части корпуса и отложите в сторону.

• Ни колодки на плате, ни кнопки в переднем корпусе ничем не удерживаются, поэтому уделите время тому, чтобы убедиться, что вы их не уронили.

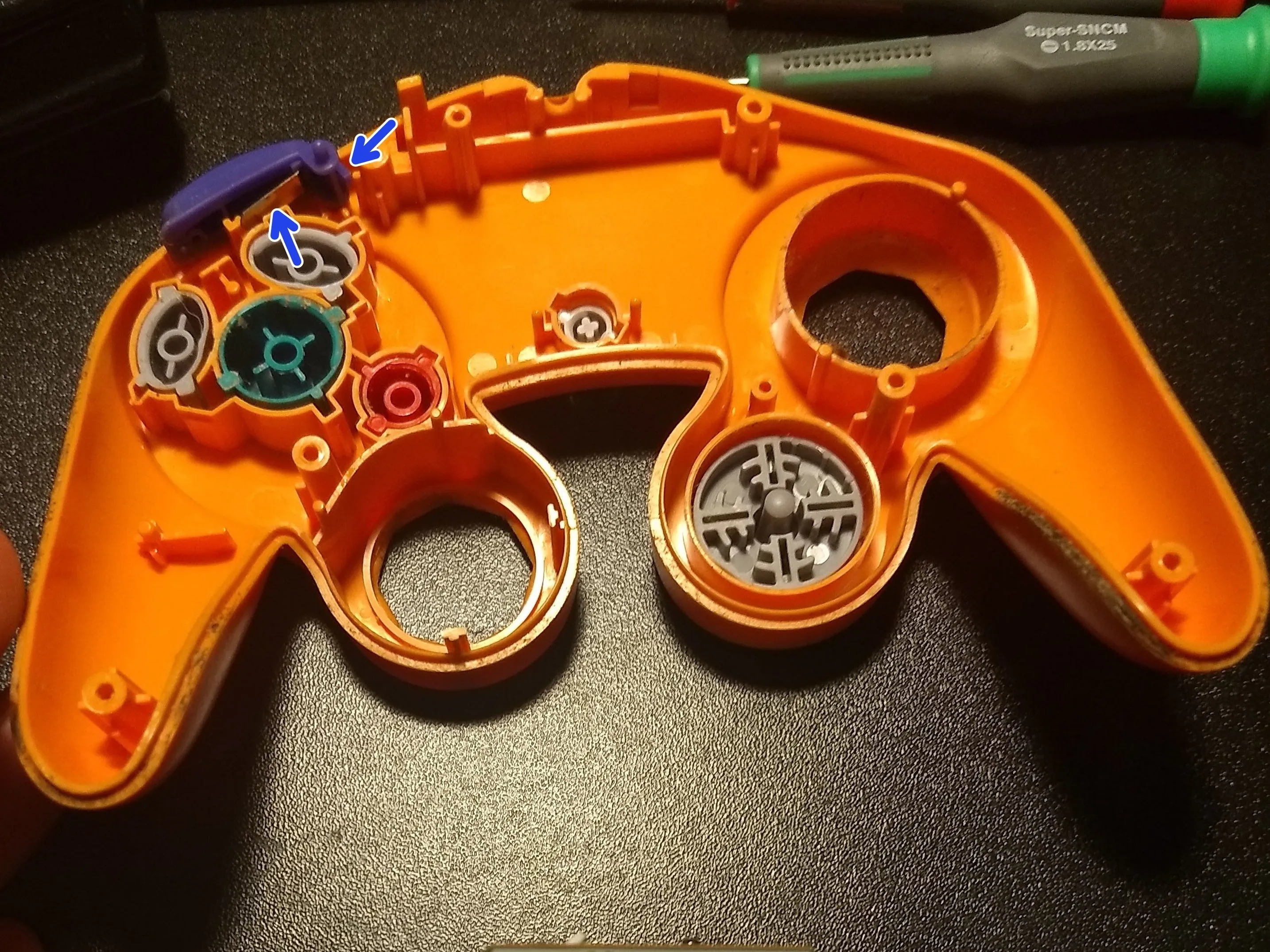

• Извлеките из переднего корпуса все необходимые кнопки. Кнопка Z - единственная, которая заслуживает внимания; там есть металлический рычаг, который сидит в пазе, и стойка на обратной стороне, которая сидит в отверстии для выравнивания курка.

Шаг 4 Разборка печатной платы

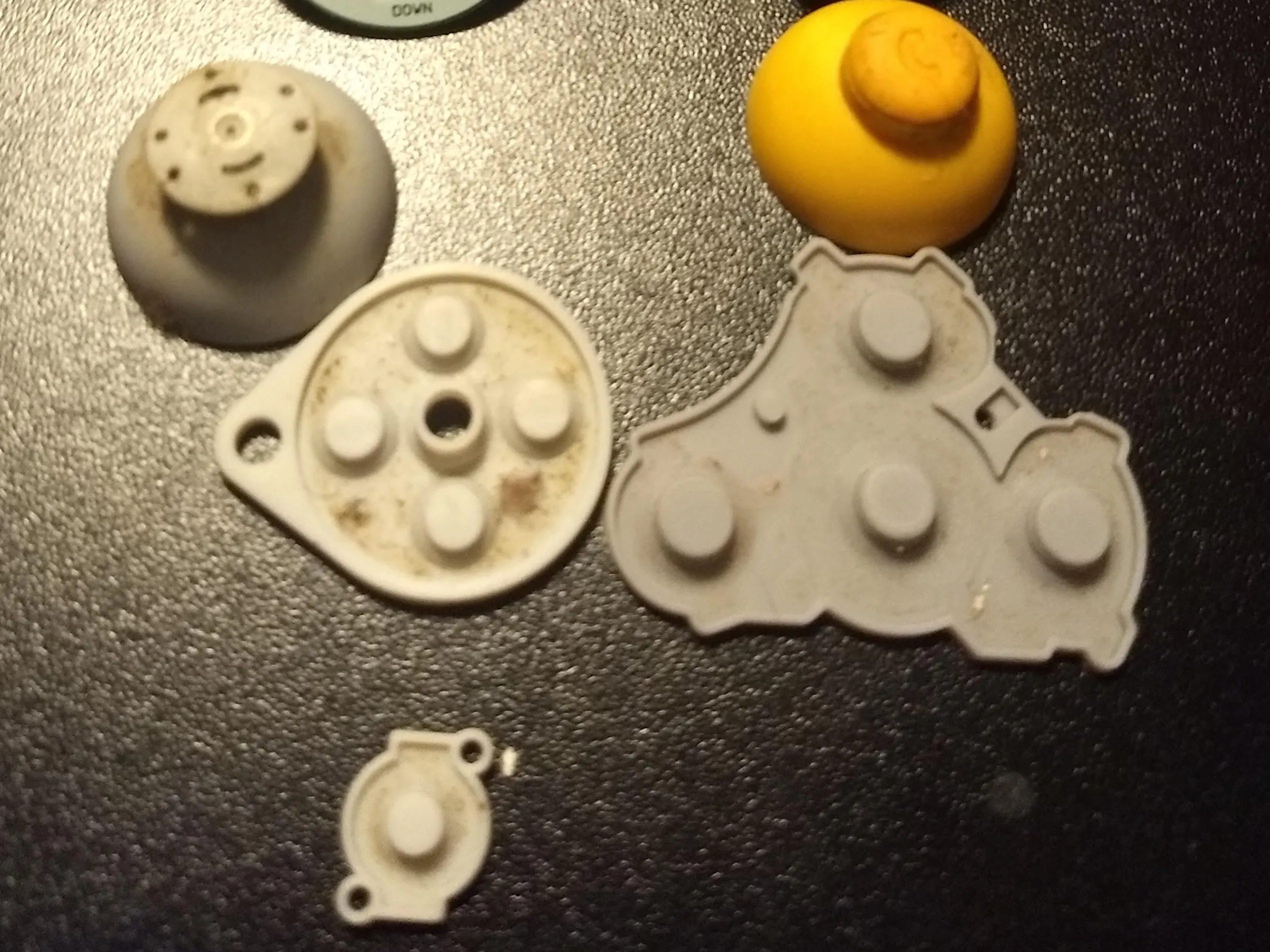

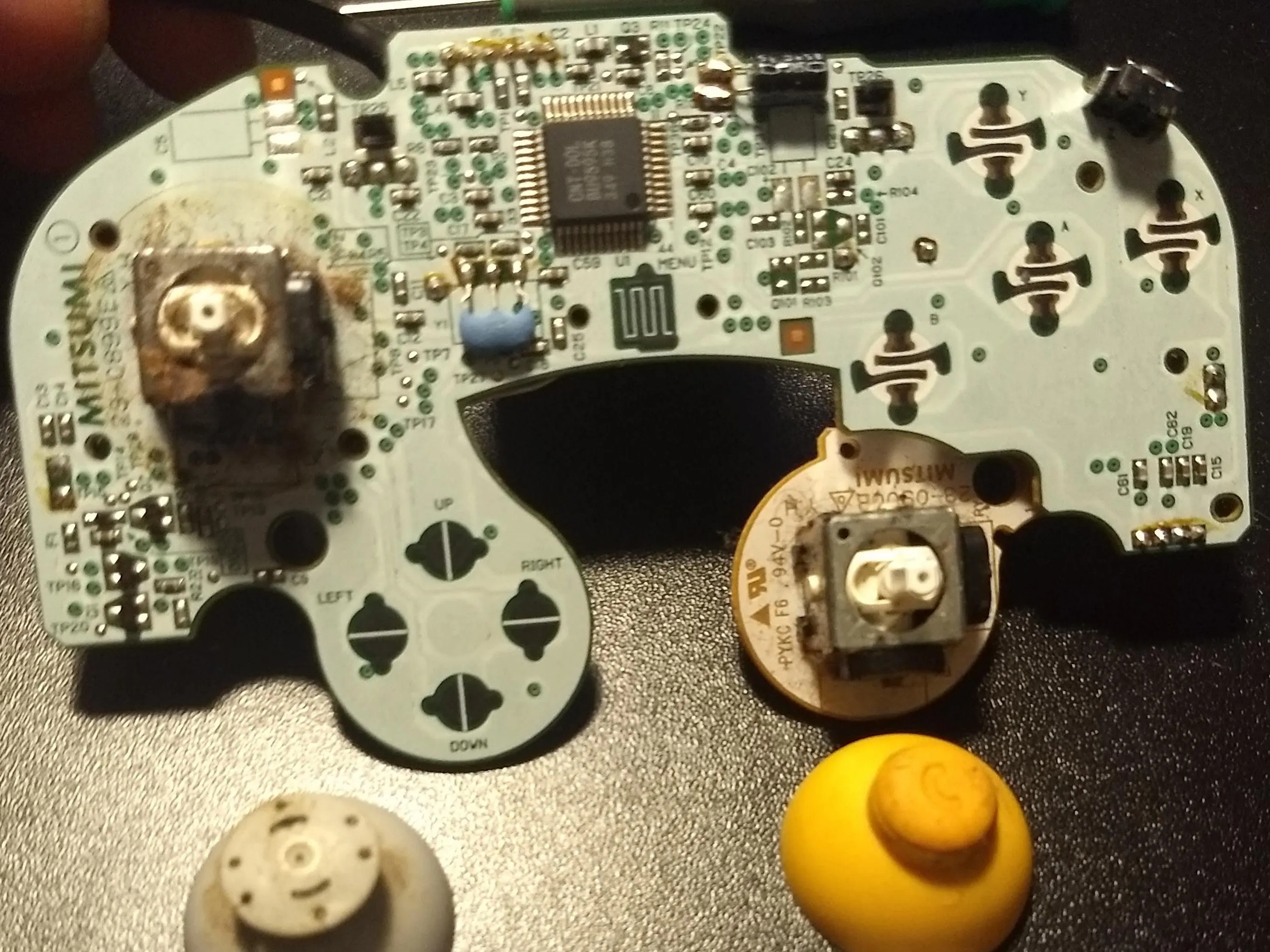

• Аккуратно вытащите аналоговый стик, стик C-Pad, а также накладки на D-Pad и лицевые кнопки.

• Все остальное можно хорошенько отмочить в мягком моющем средстве и воде, но плата не хочет мыла или воды. С помощью мягкой зубной щетки, кончиков пальцев и спирта она стала выглядеть гораздо лучше.

• Сборка противоположна разборке. Большинство деталей подходят только с одной стороны.

Шаг 5

• Полная идентификация микросхемы:

• Для просмотра текста вам может потребоваться увеличить его.
