Разборка Nintendo Switch Lite

Введение

Если вы еще не слышали, в продаже появилась новая консоль Switch: это Nintendo Switch Lite, и она поставляется в меньшей комплектации, чтобы обойтись вам дешевле. Кроме того, она представлена в новых горячих цветах, которые отвлекают нас лишь на мгновение, пока мы не вспомним, что пришли сюда разбирать консоль. Хватайте свои инструменты и давайте разберем новую Switch Lite.

YouTube? Instagram? Twitter? Facebook? Выбирайте, кликайте, и давайте поддерживать связь со всеми будущими разборами. А если вам больше по душе новостная рассылка, то мы и это сделаем.

Что вам нужно

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Nintendo Switch Lite

• Появилась дикая Switch Lite! Что говорит о нем Nintendex?

• Пользовательский процессор NVIDIA Tegra

• Встроенный 5,5-дюймовый емкостный сенсорный ЖК-дисплей с разрешением 1280 × 720

• 32 ГБ встроенной памяти (до 2 ТБ дополнительной памяти с помощью карты microSDHC или microSDXC)

• Wi-Fi 802.11 a/b/g/n/ac, Bluetooth 4.1, NFC, порт USB Type-C (только для зарядки) и аудиоразъем 3,5 мм.

• Встроенные акселерометр и гироскоп

• Перезаряжаемый литий-ионный аккумулятор, рассчитанный на 3,0-7,0 часов работы

• Эволюция с несъемными контроллерами

Комментарии к шагу

Есть ли руководство без всех этих покемонских отсылок? Желательно такой, где первые два шага - это действительно шаги.

Это не руководство, это разборка.

Шаг 2

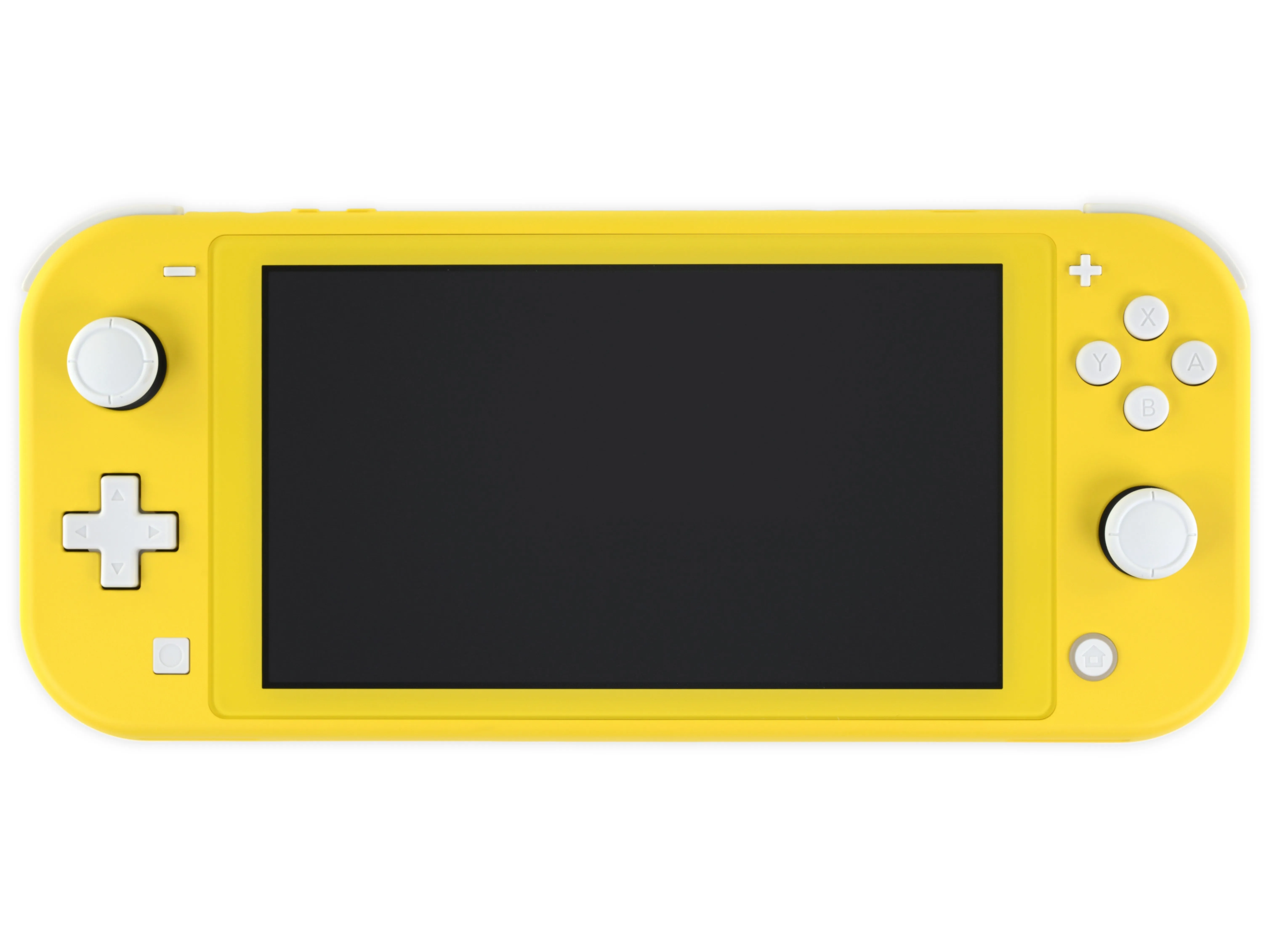

• Прежде чем мы начнем, мы включим наш рентгеновский Game Genie, любезно предоставленный нашими приятелями из Creative Electron.

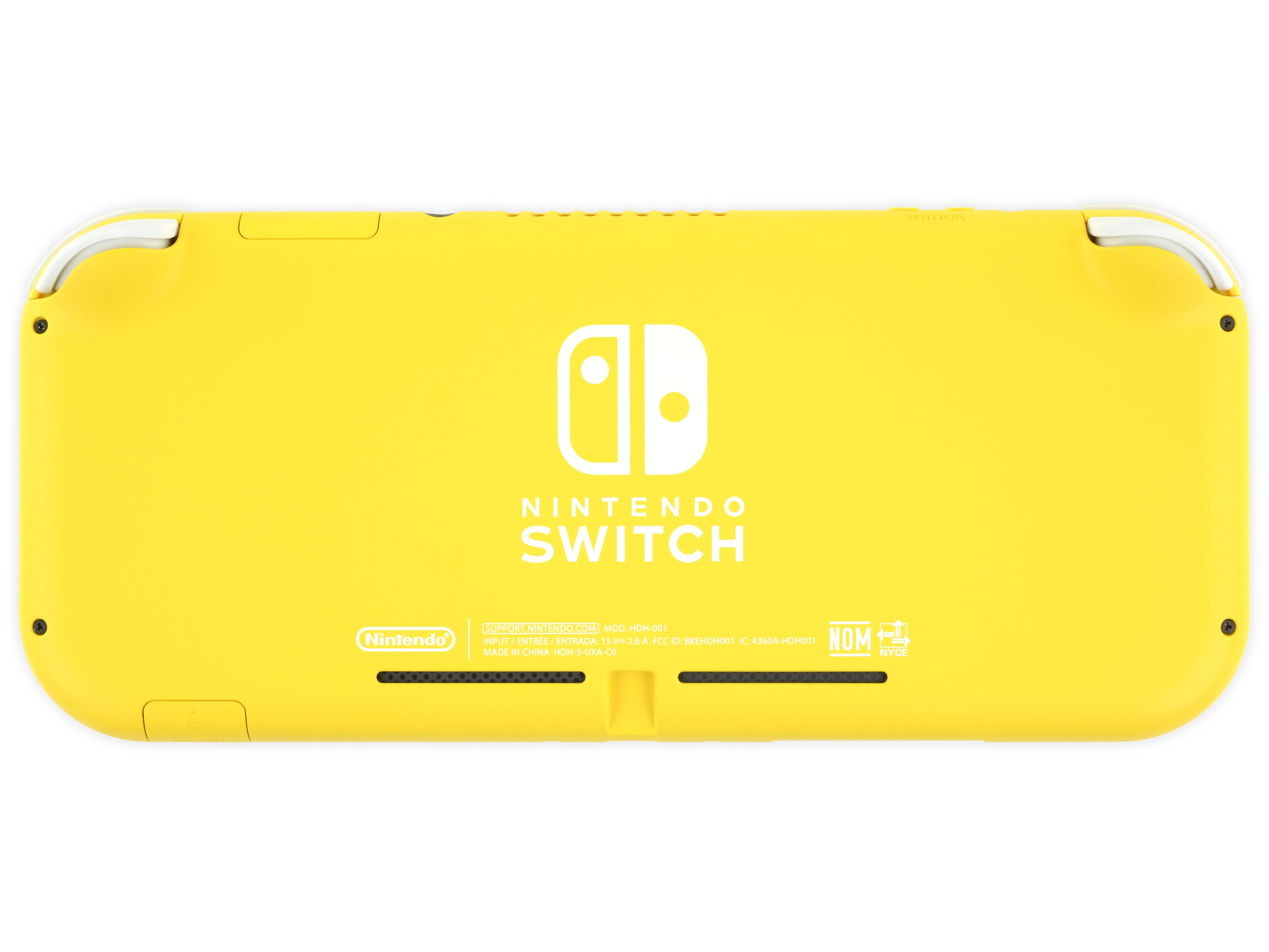

• По сравнению с современными смартфонами, на этом устройстве очень много ободков, поэтому наши обычные обои для разбора могут не подойти. Может быть, если бы мы также сделали скин ...

Шаг 3

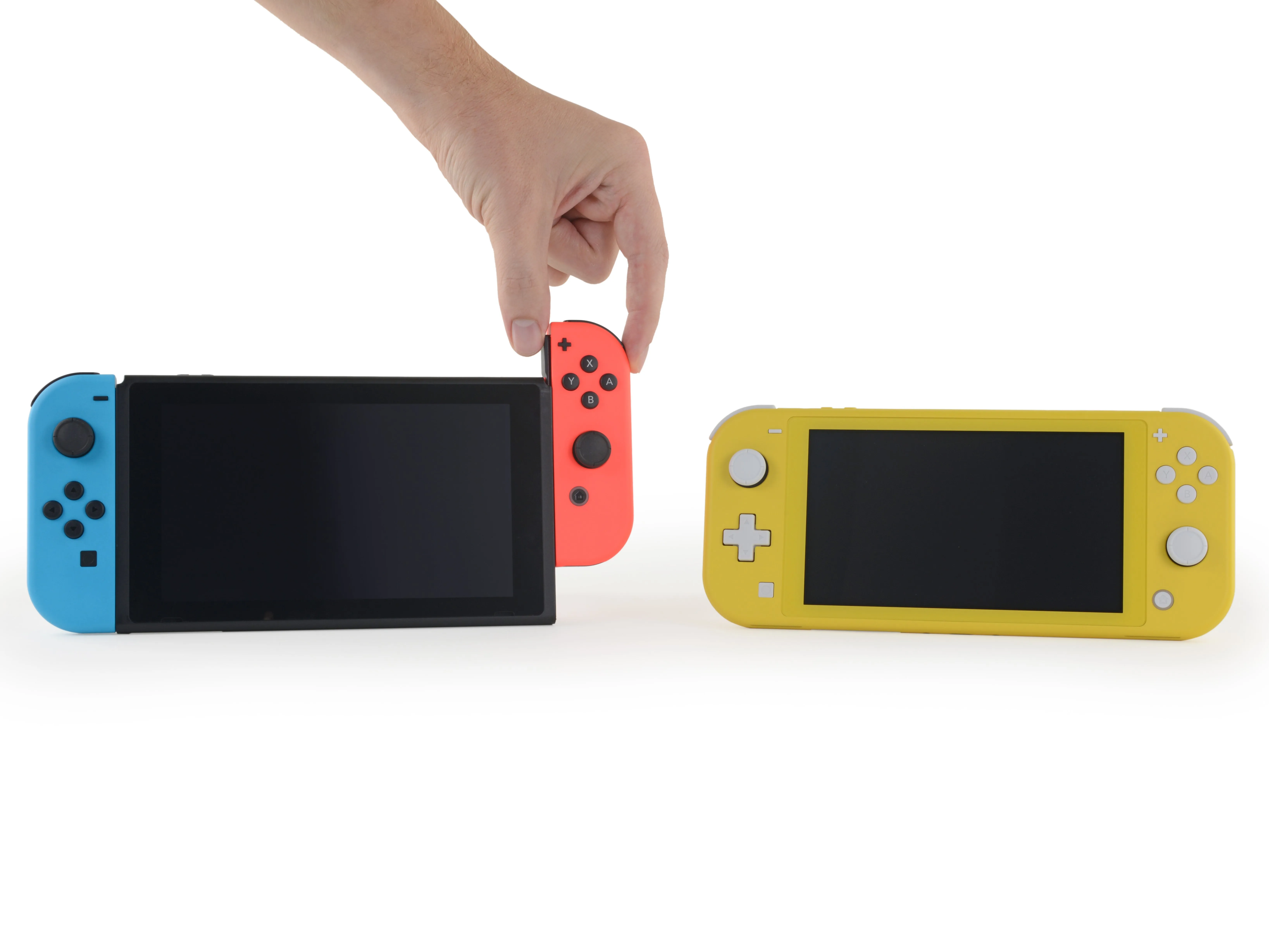

• Мы очень сильно дернули за элементы управления в надежде получить два новых ярко-желтых Joy-Con, но, увы, они не отсоединились.

• Похоже, потребуется более традиционная разборка.

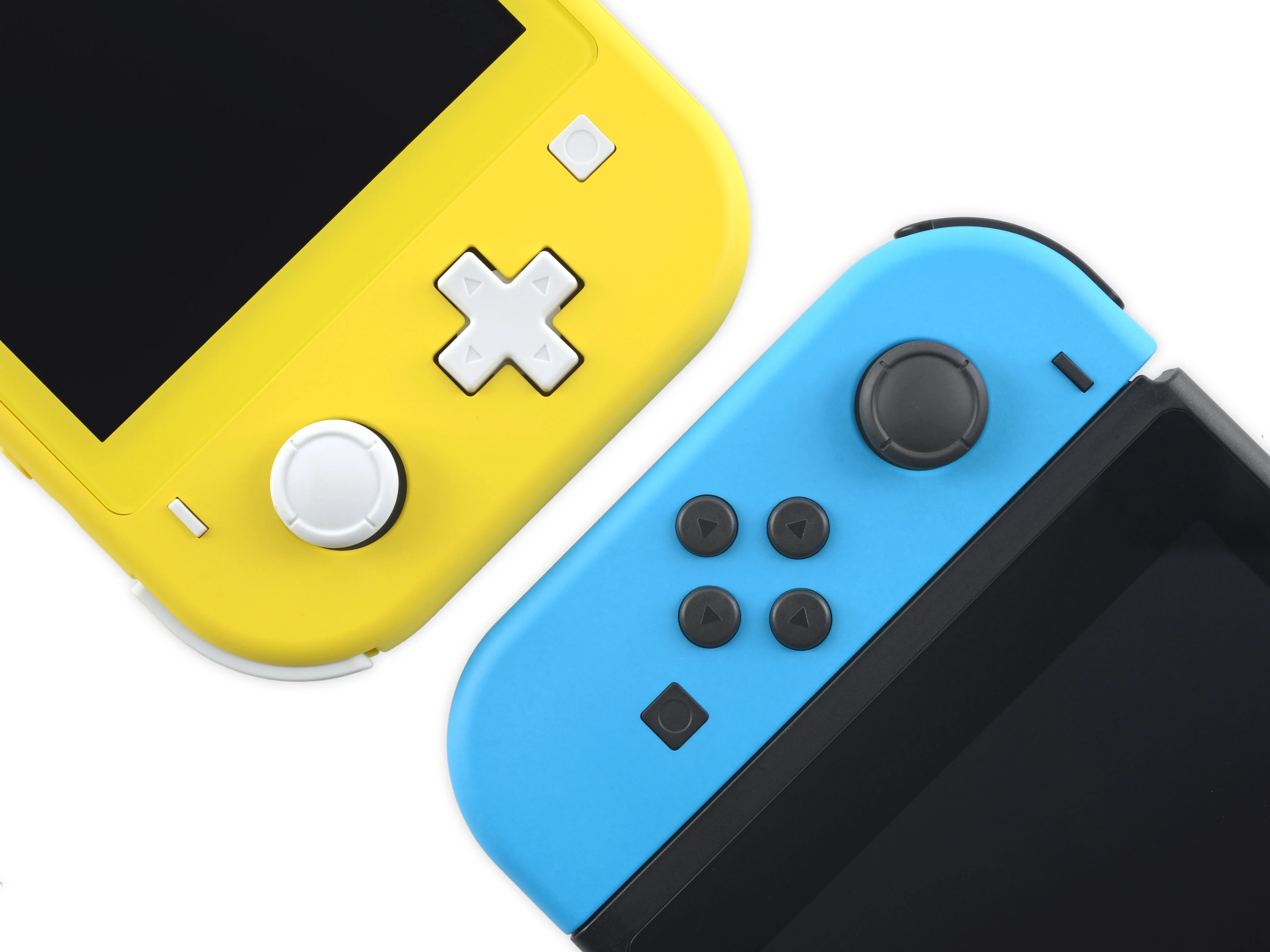

• Однако встроенные элементы управления включают в себя настоящий D-pad.

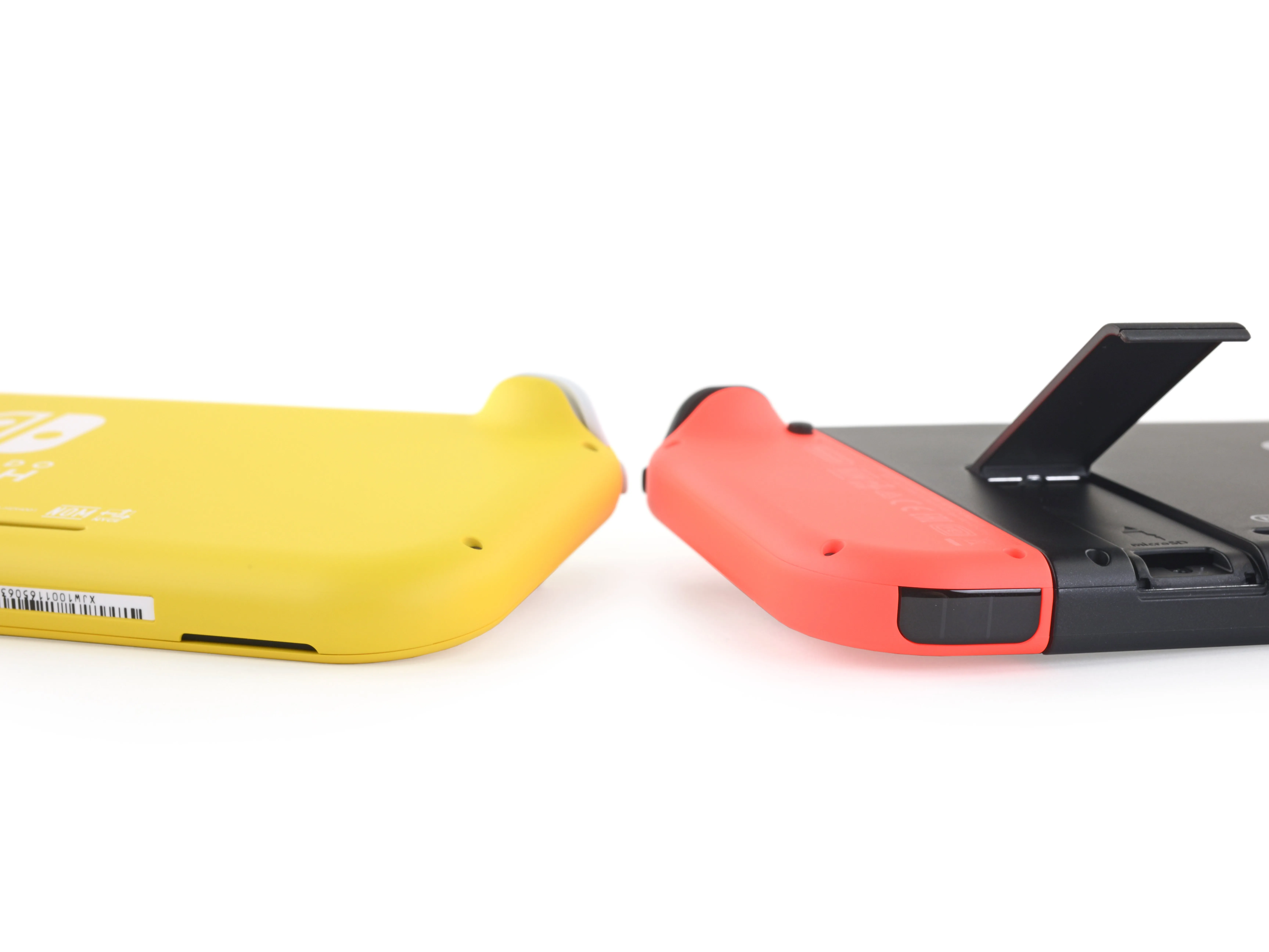

• Другие внешние изменения: ИК-бластер с правого Joy-Con избавился от топора, а динамики переместились с передней панели (OG Switch) на нижнюю (Switch Lite).

• У Lite также нет подставки для ног, как у оригинальной Switch, что делает ее самой аэродинамичной из всех Switch.

Шаг 4

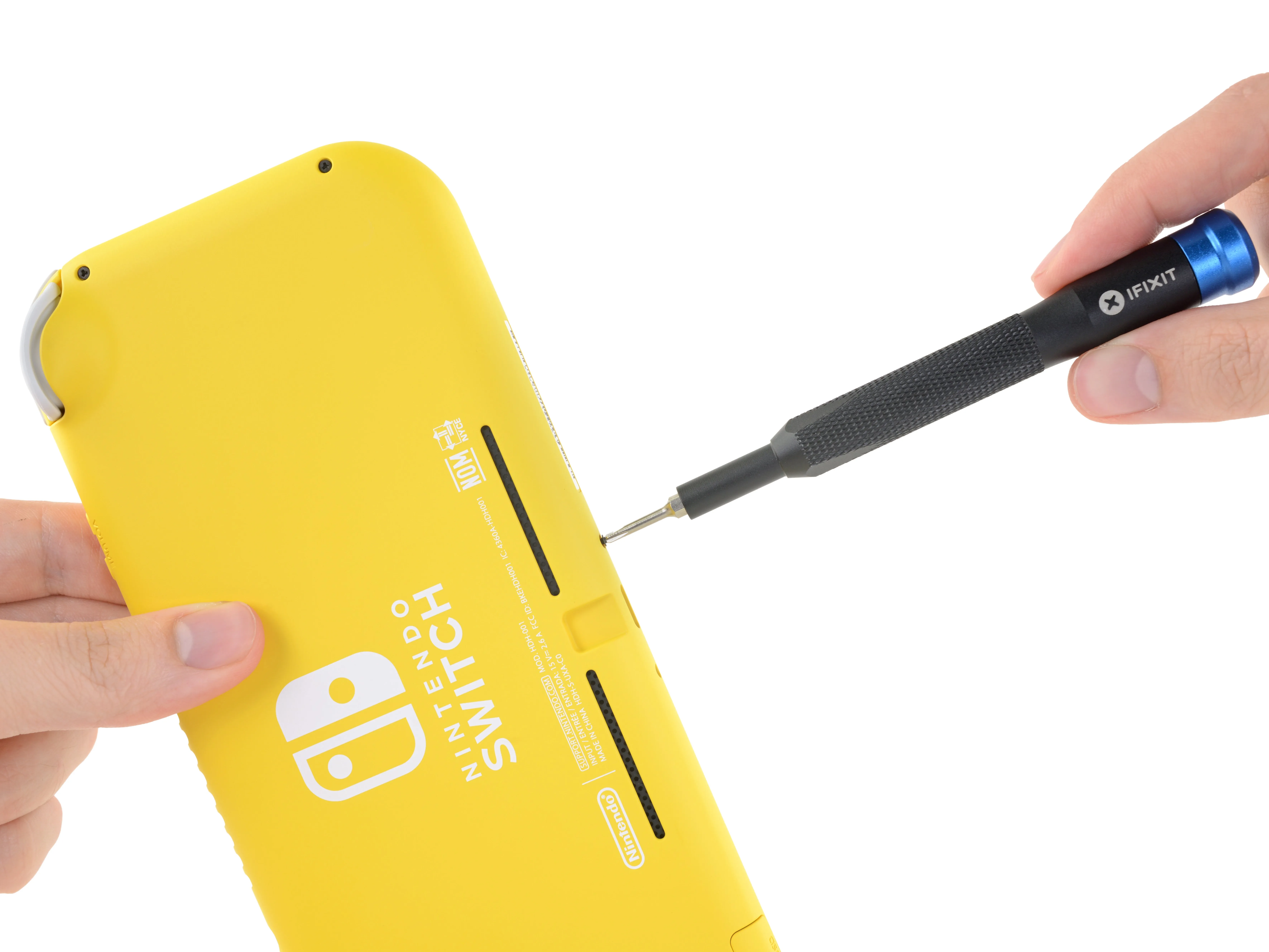

• Путь преграждают непроходимые (трехточечные) винты. Мы не сможем продвинуться дальше, пока не найдем и не приобретем специальный инструмент.

• Сегодня никаких отвлекающих побочных заданий - мы на задании и взяли с собой все инструменты, необходимые для победы в игре. Водитель Y00, мы выбираем тебя!

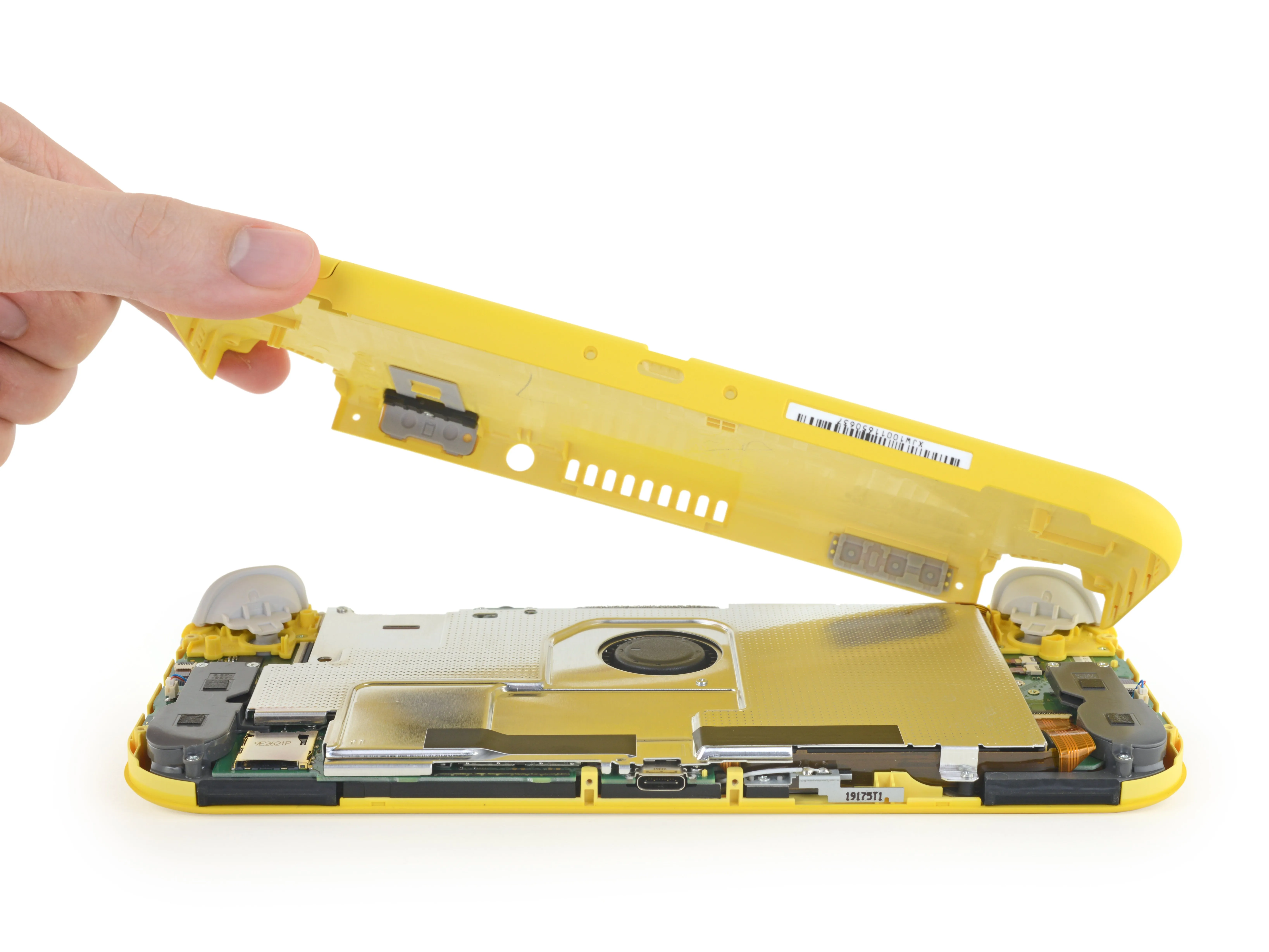

• Под задней обложкой мы находим: еще одну обложку. Идем дальше.

• Здесь мы замечаем, что устройство чтения SD-карт теперь постоянно прикреплено к основной плате, тогда как на старом Switch мы мы уже сняли его к этому моменту.

• Модульность, как правило, полезна для ремонта, так что с нашей точки зрения это незначительный шаг назад.

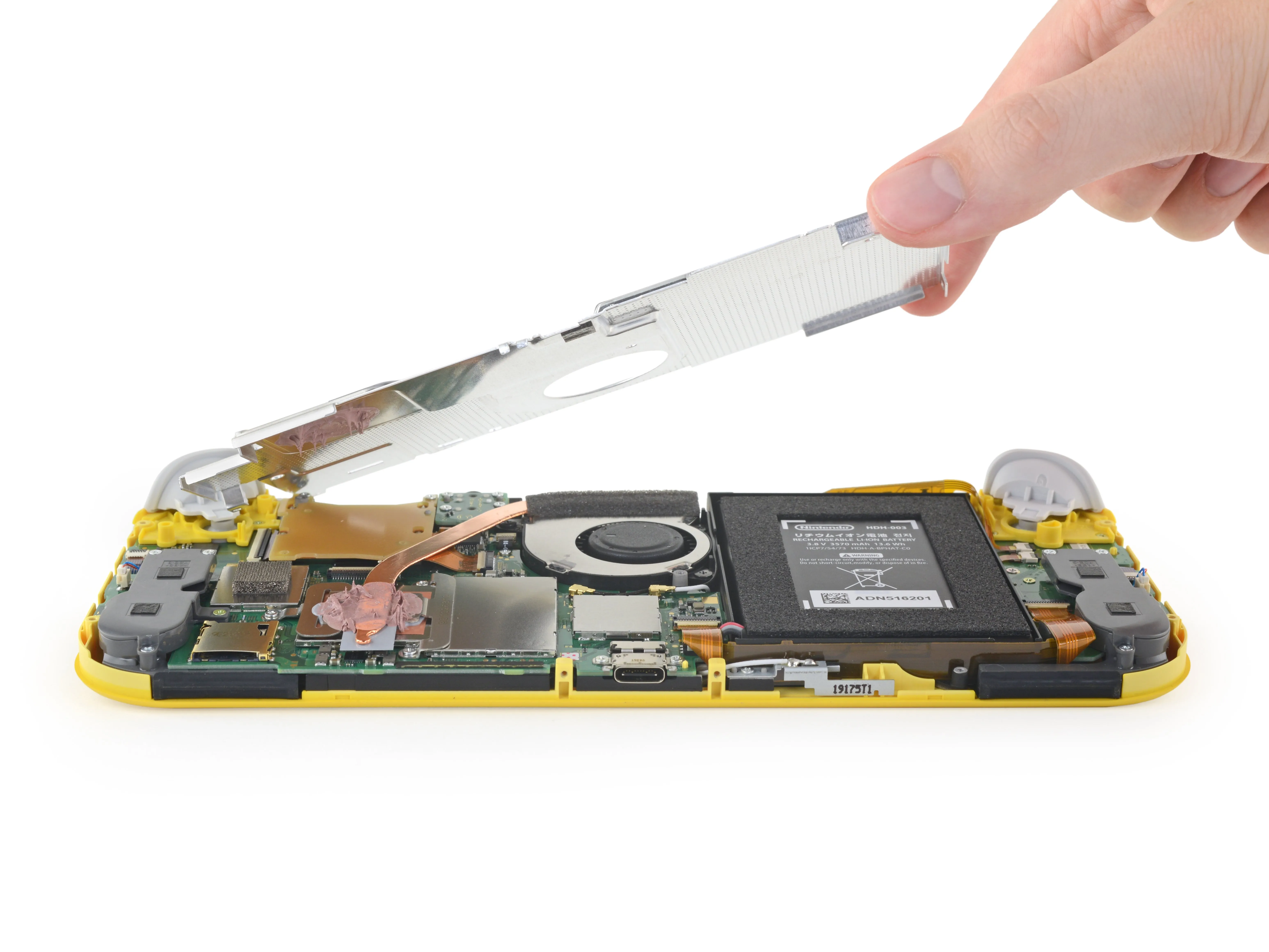

• Давайте заглянем под металлический экран и впервые посмотрим на внутренности в видимом спектре света.

Шаг 5

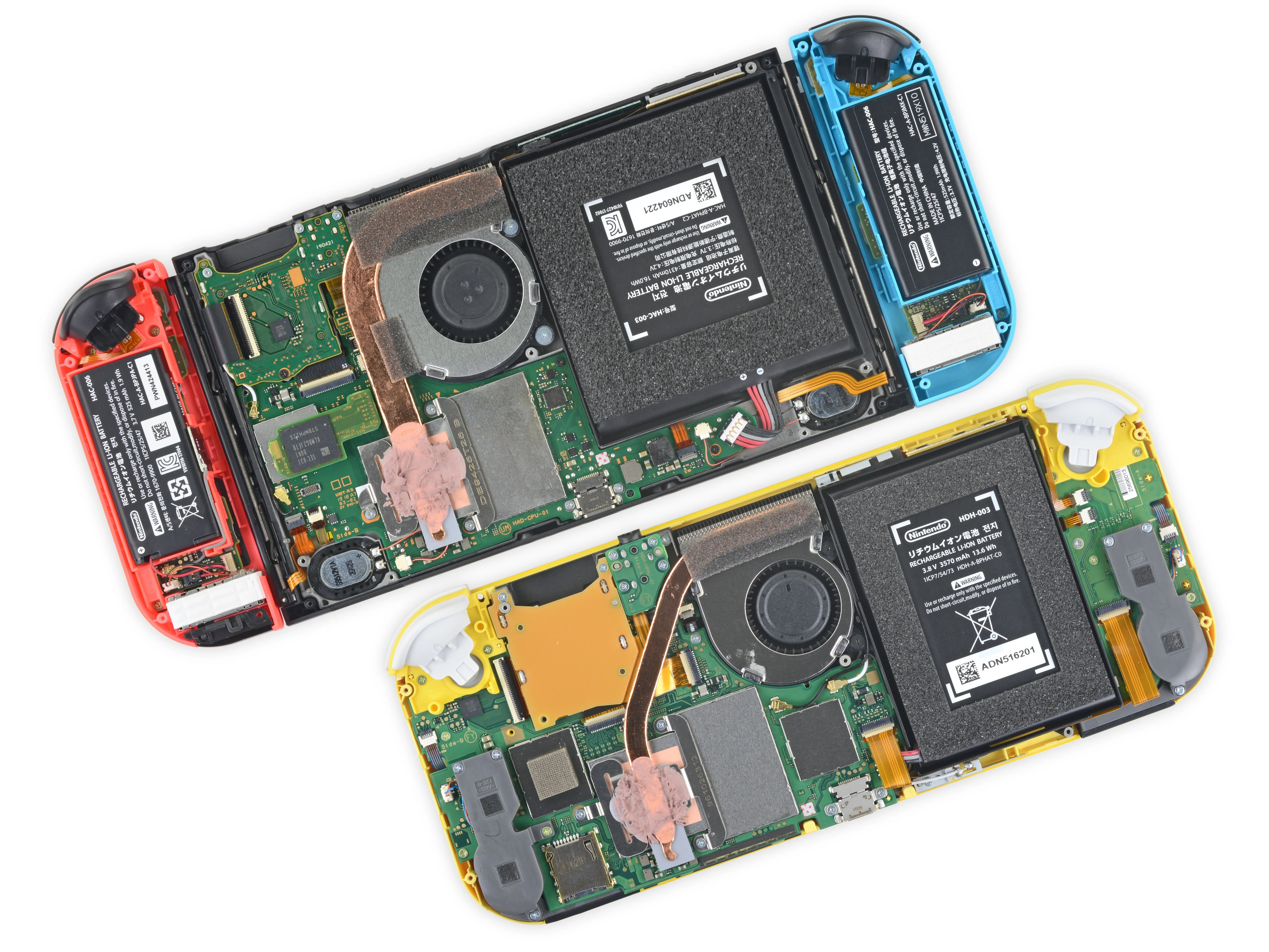

• Мы решили снять крышку с нашей обновленной Switch 2019 года и провести сравнение с Lite.

• Самое важное изменение: батарея в Lite больше не перевернута. Уже одно это делает наш разбор достойным цены входного билета.

• Что касается других изменений, то вот две правды и одна ложь: (1) Батарея стала физически меньше и находится рядом с более легкой тепловой трубкой. (2) Разъем для наушников стал полностью модульным. (3) Жвачка, закрепляющая теплоотвод, теперь со вкусом вишни.

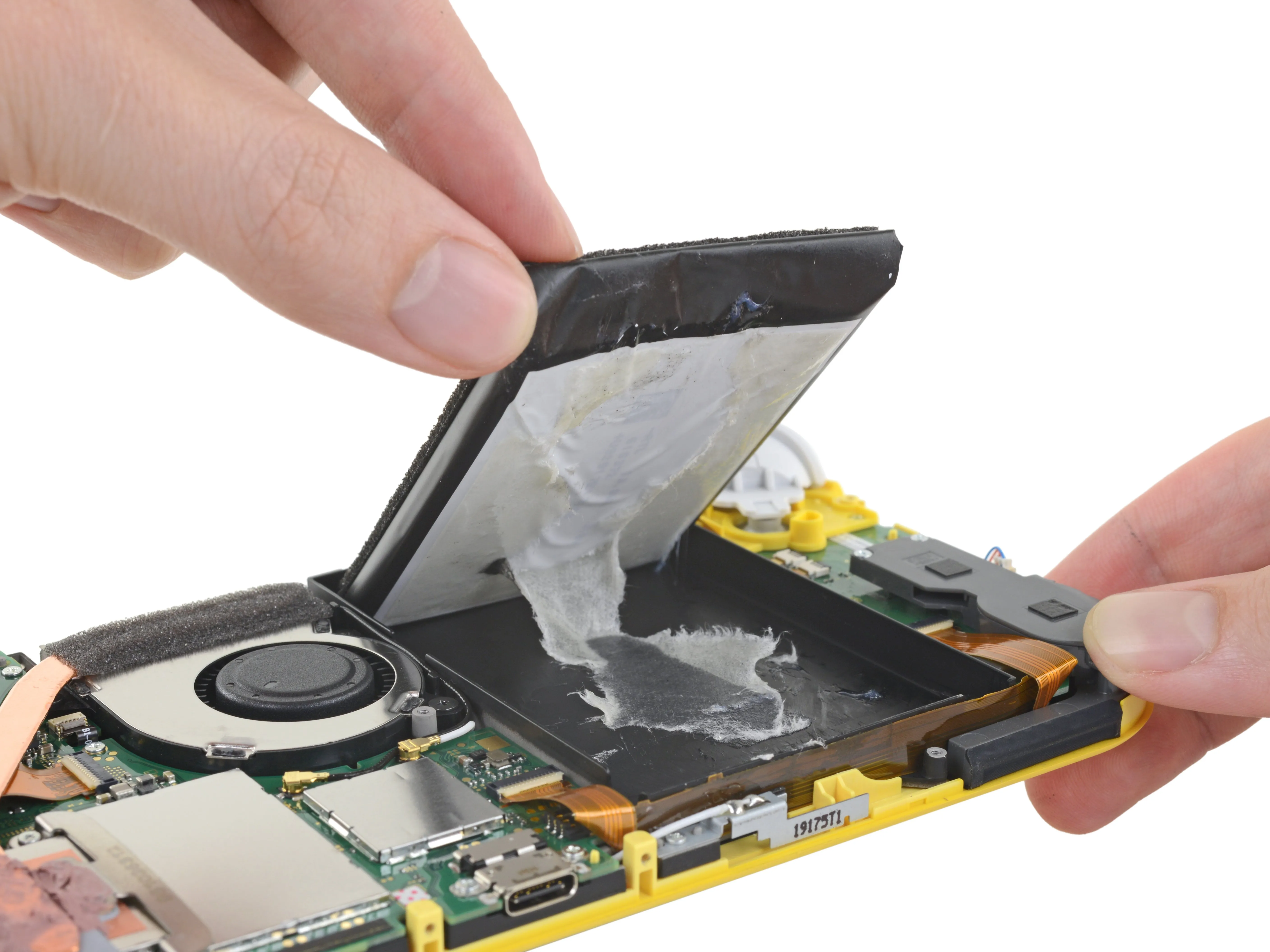

• Поднимая батарею, мы обнаруживаем... мокрое бумажное полотенце? Возможно, кто-то пытался оттереть весь этот липкий клей от батареи.

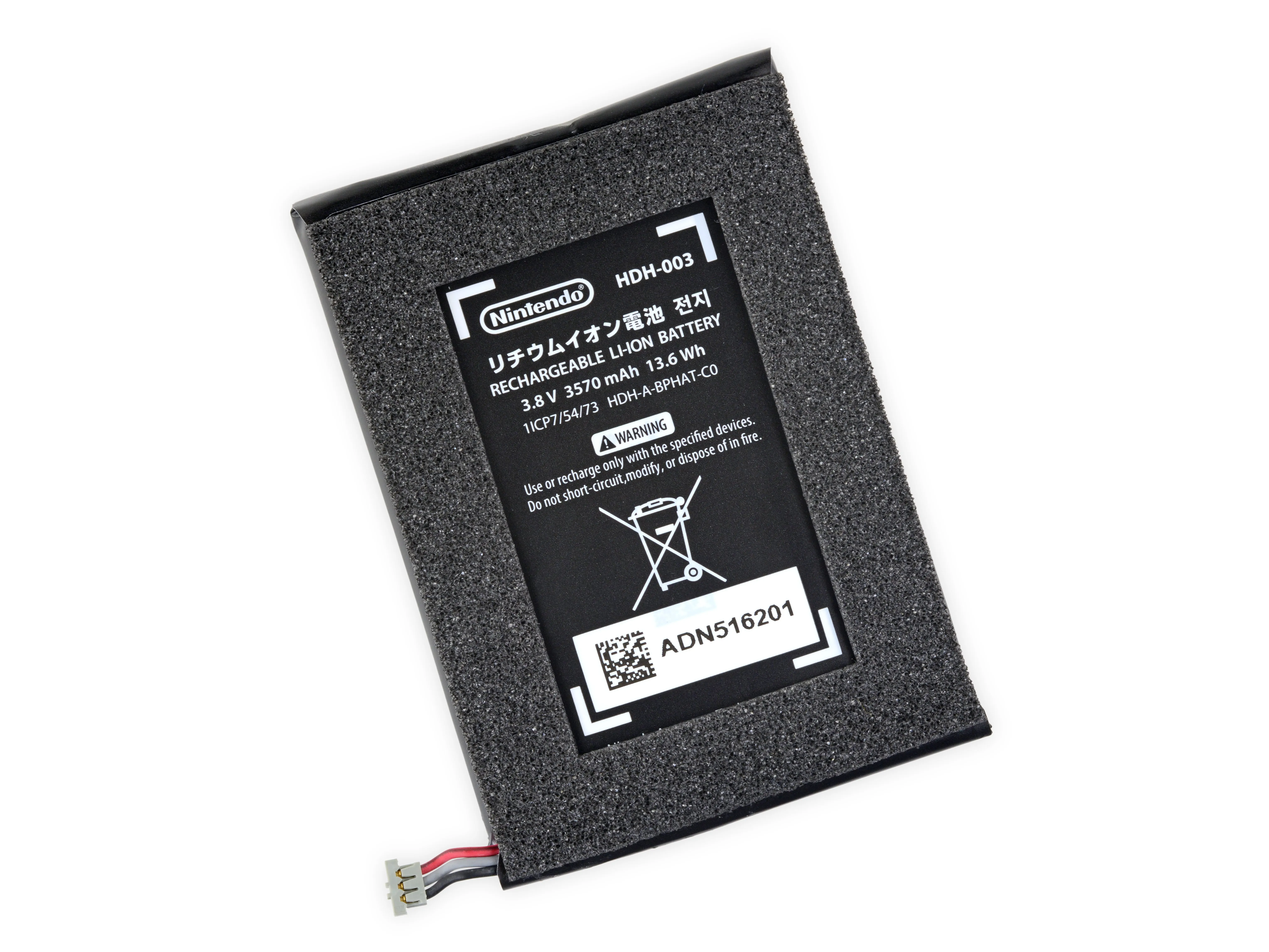

• По словам Nintendo, батареи емкостью 13,6 Вт-ч хватит на 3-7 часов игры. Это больше, чем можно было получить от оригинальной Switch с ее батарея на 16 Втч (но меньше, чем у обновленной Switch, которая может работать до 9 часов).

Комментарии к шагу

Вам следует добавить размер батареи среди прочих деталей. Мне очень трудно найти эту информацию.

Не знаю, как вы снимали батарею с этой штуковины, но я уничтожил несколько инструментов, вынимая большую. К тому же сама батарея погнулась так, что пришлось заказывать новую. Сделала ли вода клей еще более липким, я не знаю. (Когда я нашел выключатель, он был поврежден водой).

Батарею, безусловно, довольно сложно извлечь. Просто нужно время и терпение! В нашем руководстве подробно описан этот процесс: Замена батареи Nintendo Switch Lite

Шаг 6

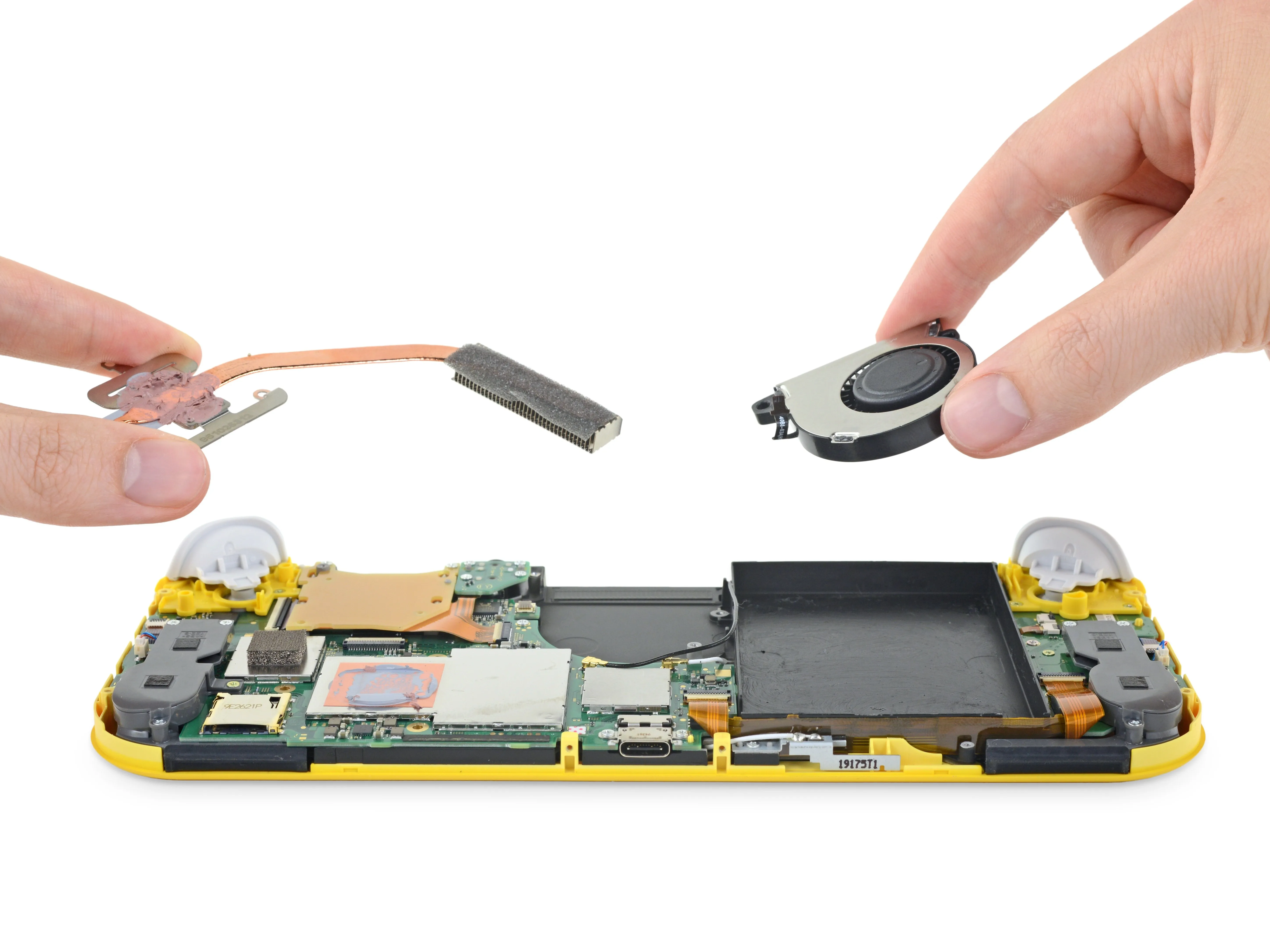

• Более эффективное оборудование позволяет не только увеличить время автономной работы, но и снизить тепловыделение. Поэтому мы не удивились, увидев, что Switch оснащен уменьшенным радиатором и вентилятором.

• Если вас беспокоит снижение тепловыделения, помните, что этот Switch будет выводить изображение на встроенный дисплей только в разрешении 720p или меньше, в отличие от большого Switch, который в доке должен выводить изображение в разрешении 1080p.

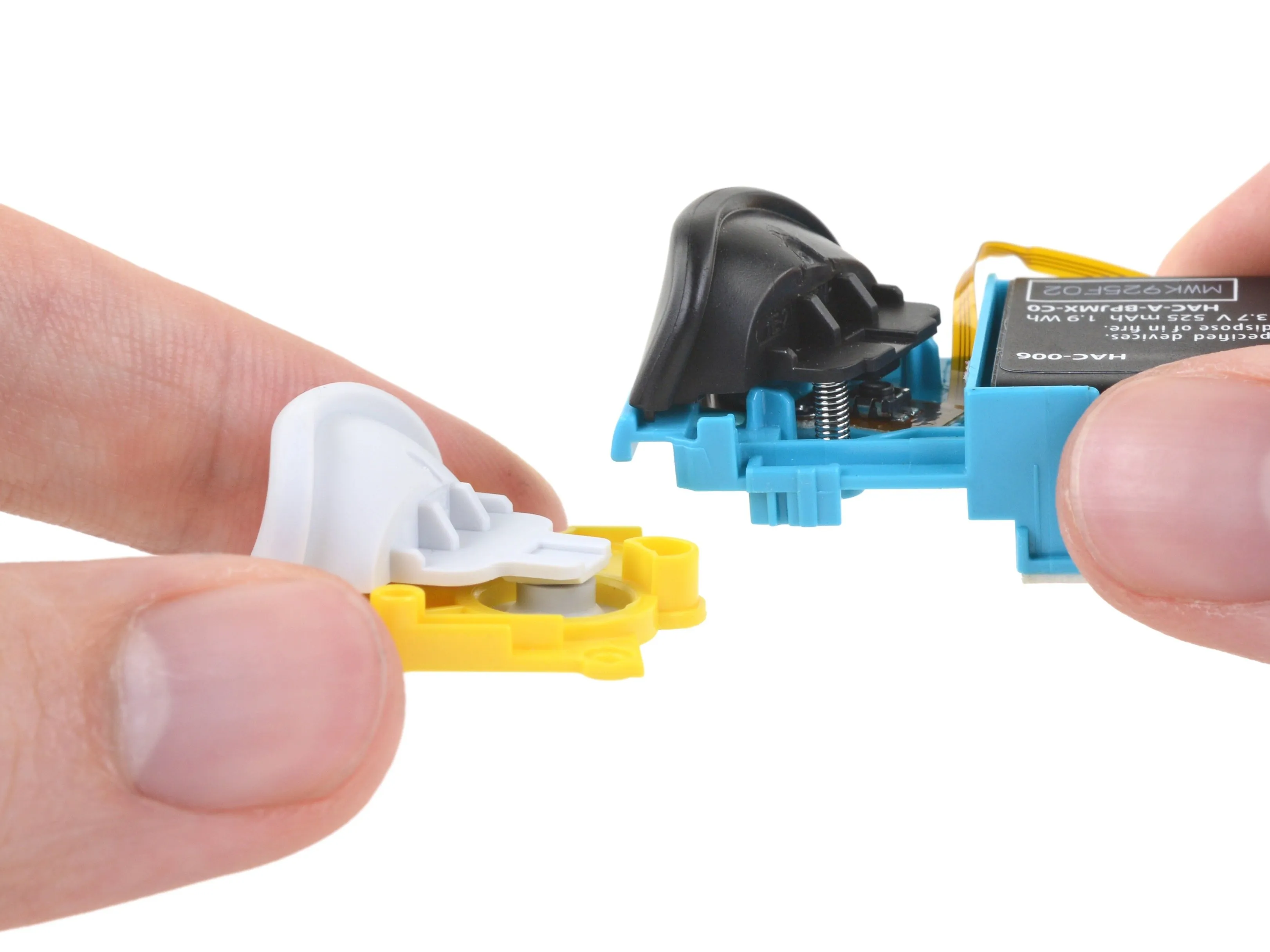

• Еще одно небольшое отличие: прежние триггеры L и R нажимались непосредственно на кнопку на печатной плате, а новые триггеры перешли на мембранный тип клавиш. Это может помочь в защите от проникновения внутрь, и, безусловно, придает триггерам более приятное расстояние срабатывания.

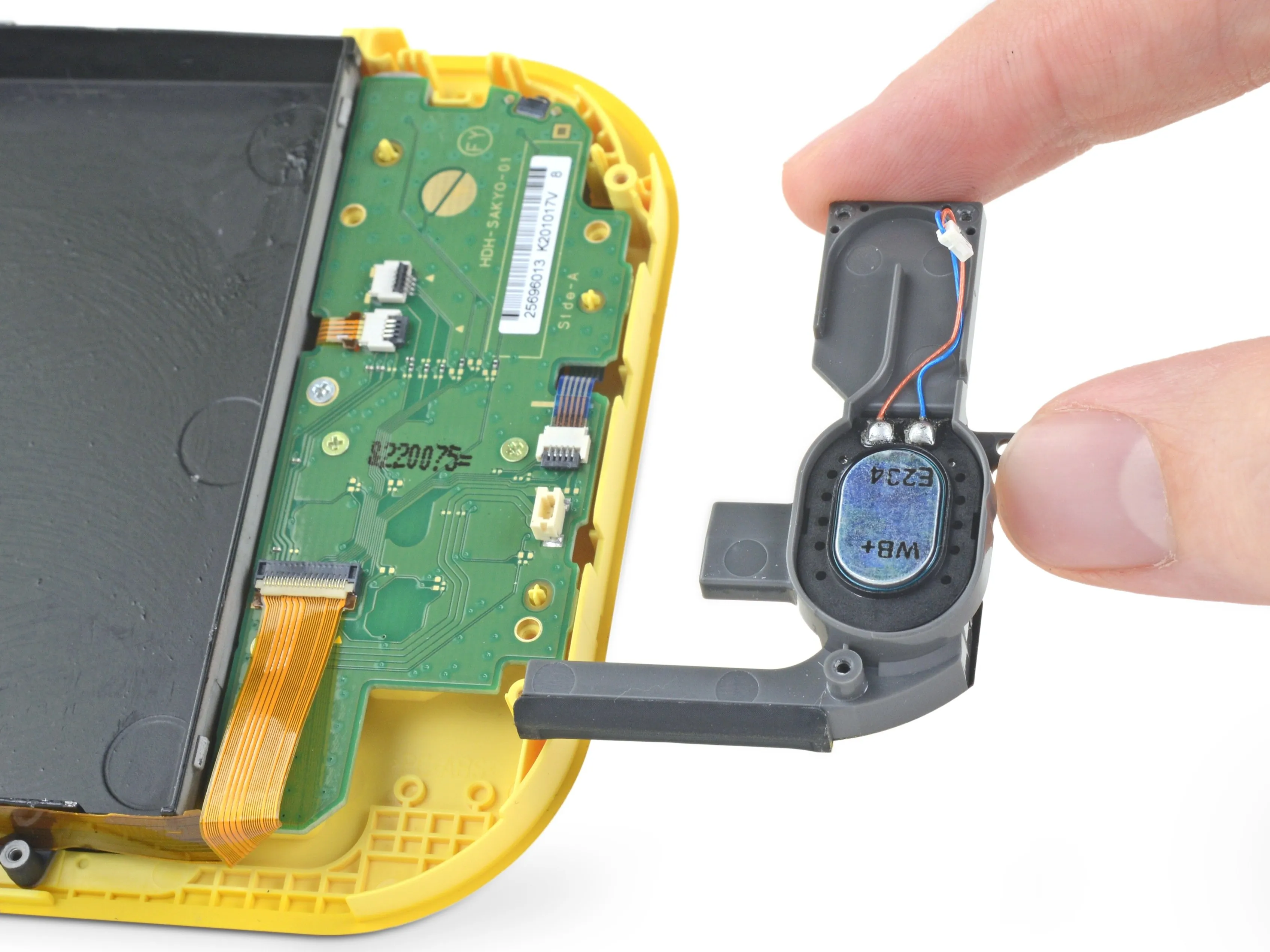

• Динамики выглядят так же, как и в оригинальный Switchно их корпуса полностью новые.

• Теперь они не только направлены вниз, но и заняли место, которое раньше занимали два аккумулятора Joy-Con. Хотя мы не проводили сравнительный тест звука, мы удивимся, если Lite не окажется на высоте.

Шаг 7

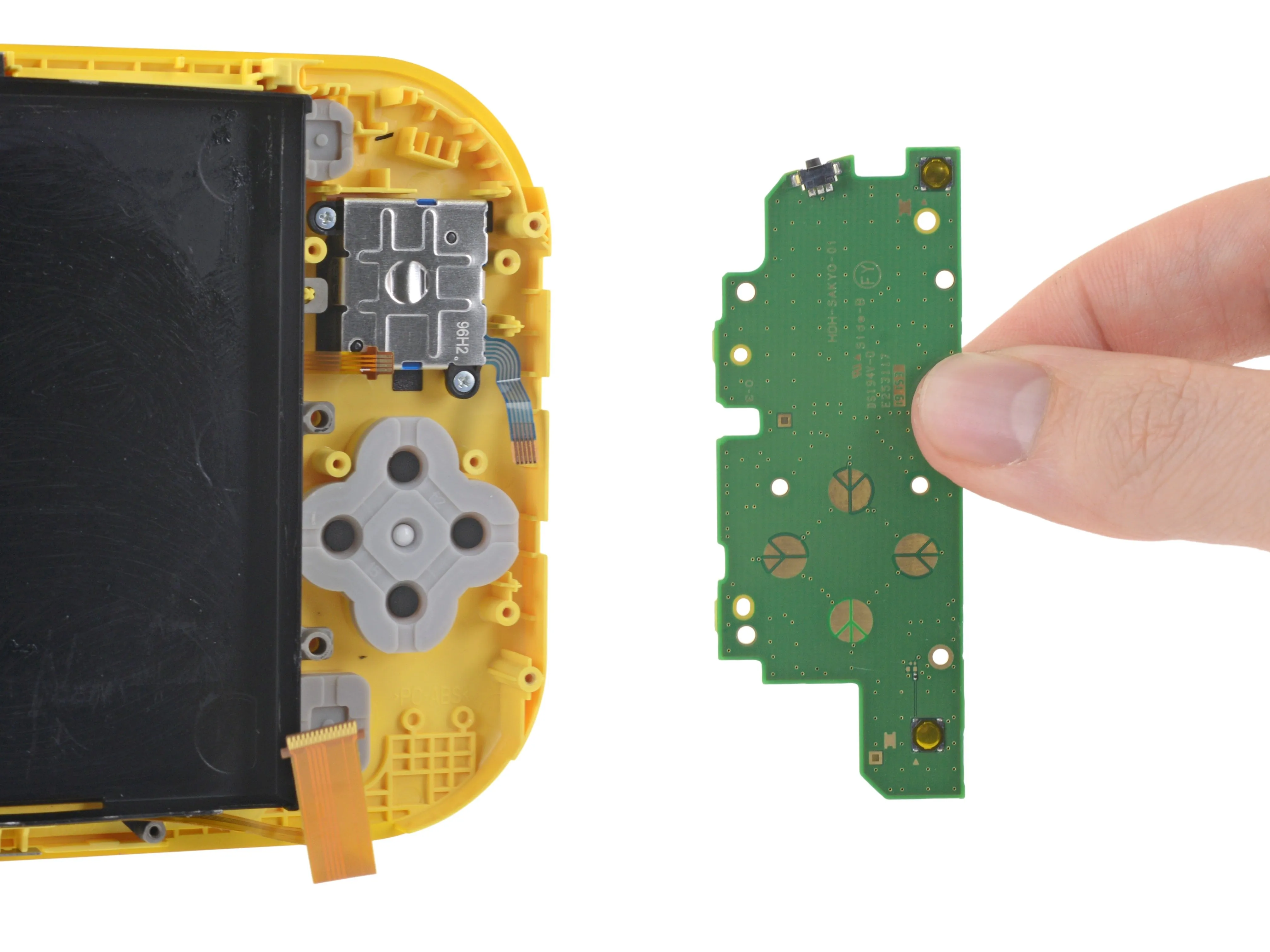

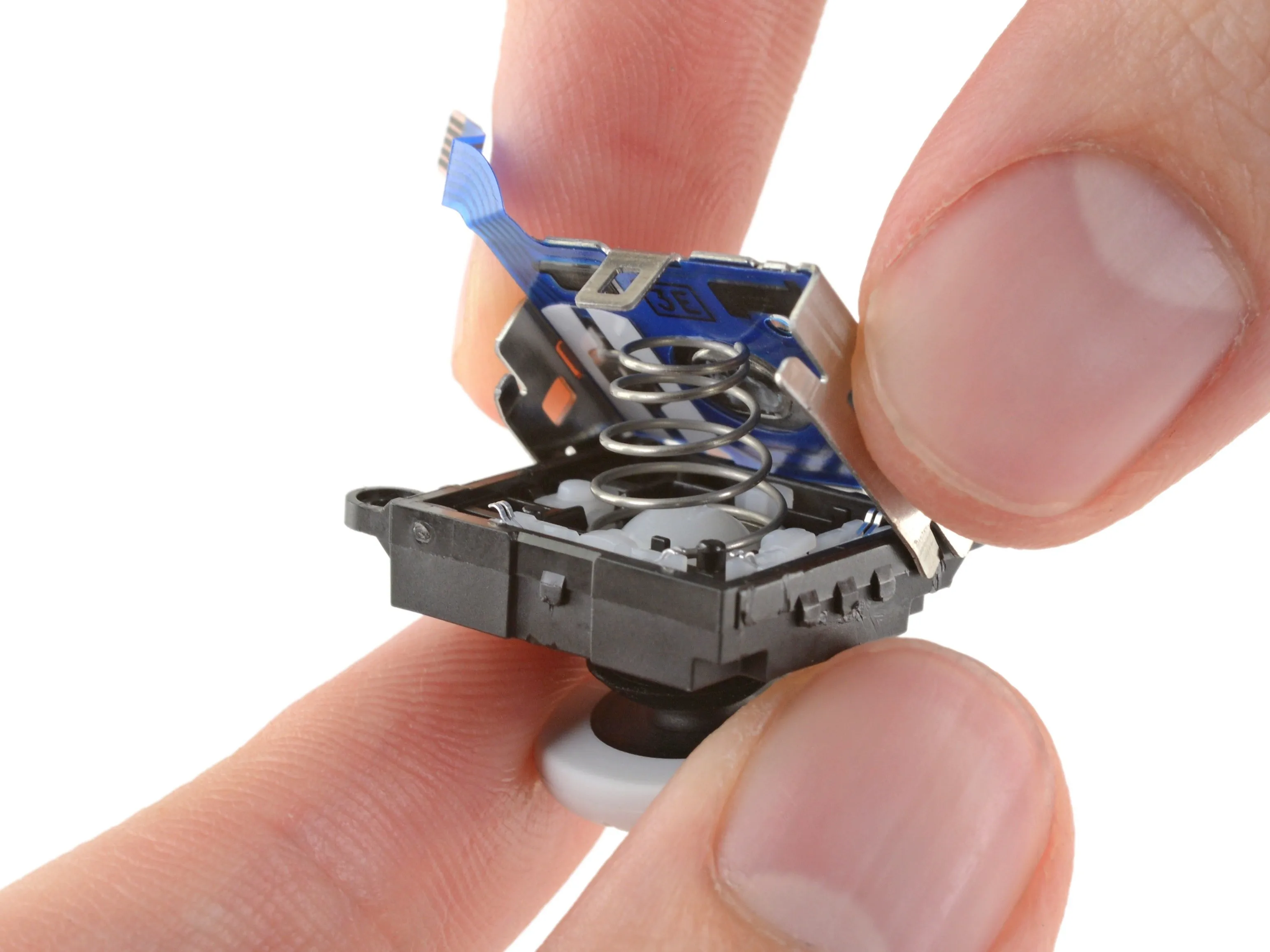

• Отложив в сторону специальную мини-плату джойстика, мы переходим к источнику недавних разногласий в Switch -джойстик.

• Изначально эти джойстики выглядят довольно похоже на джойстики Switch 2019 года, когда мы вскрываем их корпуса, но дизайн застежек по краям немного отличается, и в целом корпус открывается легче.

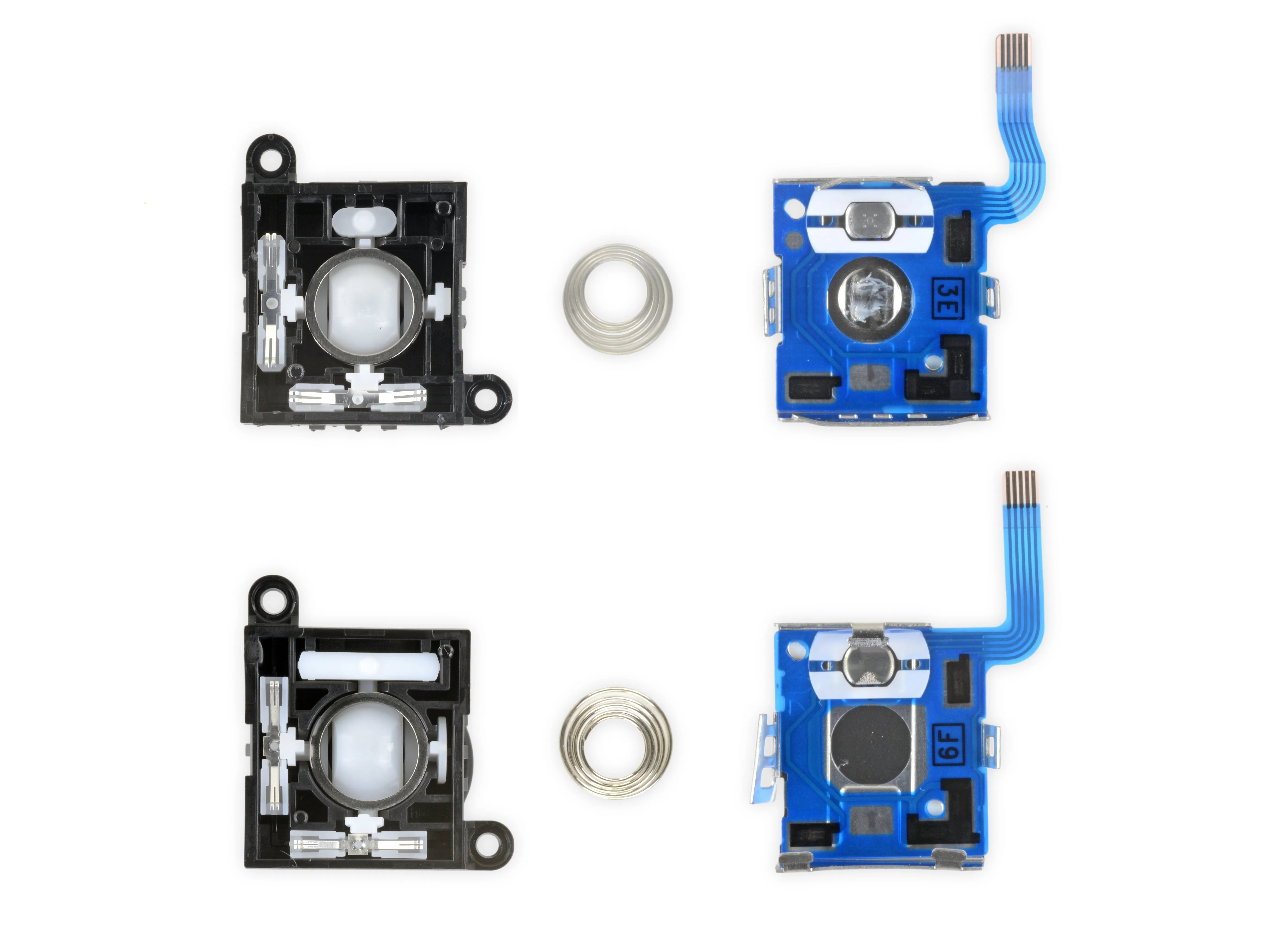

• Надеемся найти что-то вроде связанный с дрифтом Улучшение, мы открываем джойстики Switch Lite (сверху) и 2019 Switch (снизу) и раскладываем их для вашего удовольствия.

• Внутри джойстики не слишком отличаются друг от друга, но мы замечаем новую прокладку трасс, более узкую кнопку нажатия на стик и чуть более широкие металлические слайдеры.

• Популярное предположение о причине смещения джойстика заключается в том, что черные контактные площадки под ползунками со временем изнашиваются. Здесь они выглядят без изменений, но возможно, что на этот раз они сделаны из более прочного материала. К сожалению, на данный момент это выходит за рамки нашего тестирования.

Комментарии к шагу

Я привык к новой версии аналоговых стиков, которая была создана на базе Lupe. Ich habe es in einem Tweet zusammengefasst

https://twitter.com/GoodonSwitch/status/...

Только что заменил левый джойстик, даже не снимал радиатор, чтобы отсоединить батарею (она была мертва некоторое время). Ленточные кабели легко встали обратно с каплей дезоксита для смазки. Это продуманная конструкция, потому что левый джойстик подвергается гораздо большему воздействию, чем правый. МЕРЫ ПРЕДОСТОРОЖНОСТИ: Все ленточные кабели закреплены на месте с помощью застежки, которую сначала нужно приподнять. Если этого не сделать, можно повредить ленточные кабели и плату. Самая рискованная часть этого ремонта - потеря винтов. Необходимы драйверы PH000 и Y00. Ремонт займет около 30 минут для новичка.

Хочу заменить левую плату из-за того, что кнопка L потеряла свою кликабельность. Нужно ли снимать батарею, тепловой экран и радиатор?

Шаг 8

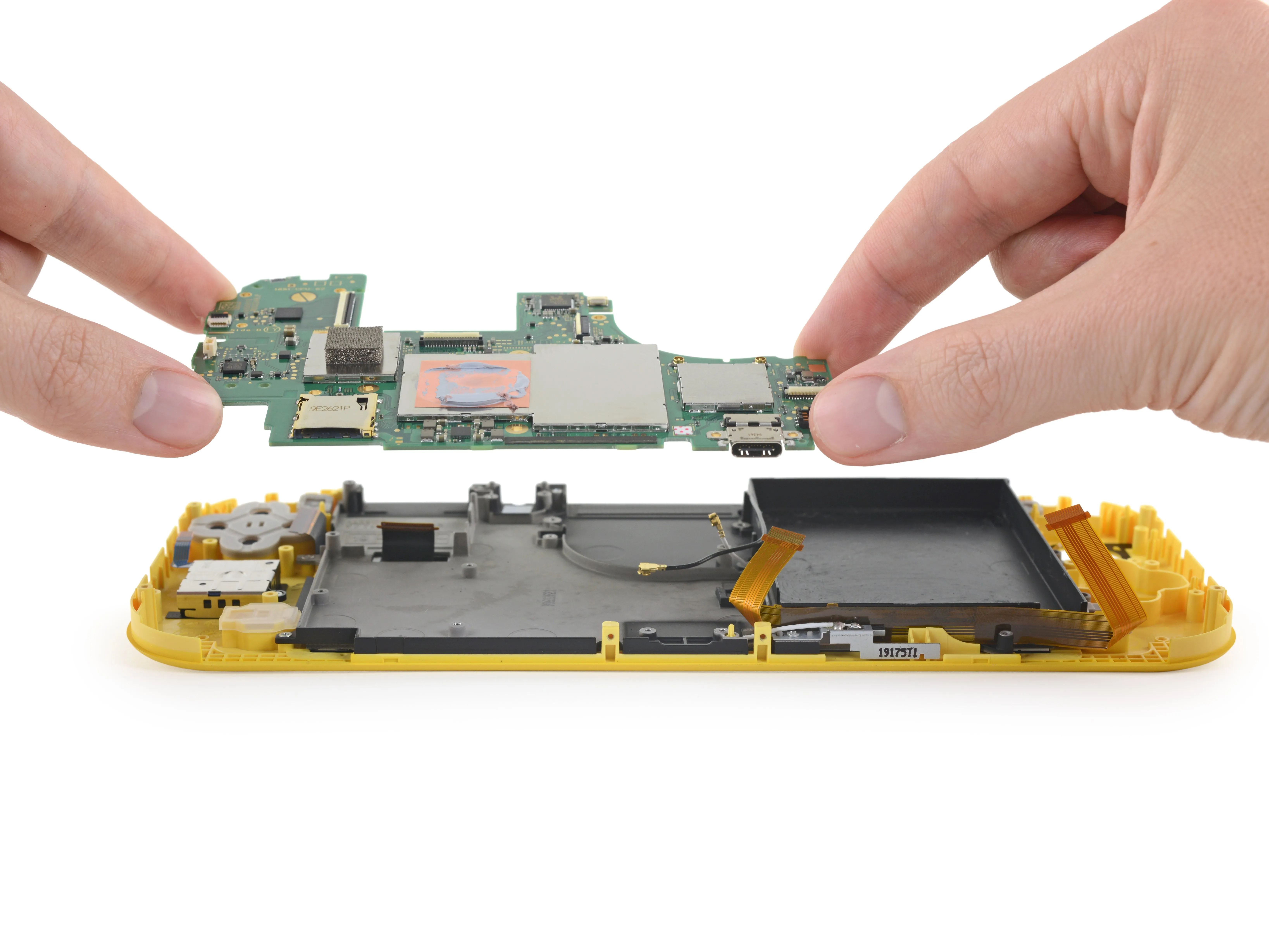

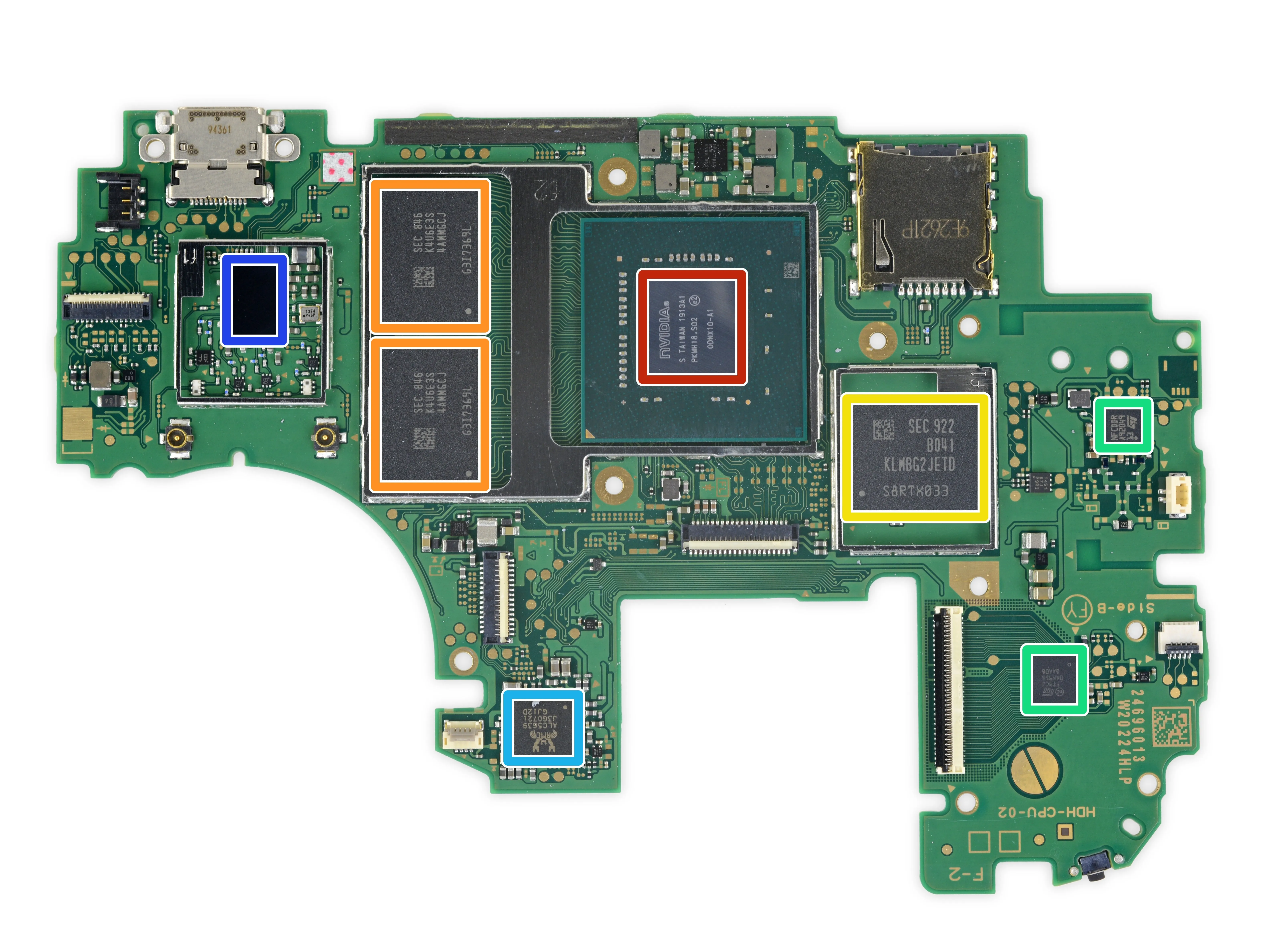

• Извлекая плату, мы замечаем, что ранее модульный флэш-память также припаяна. (Самостоятельная замена накопителей в оригинальном Switch не сработала, но была хотя бы физически возможна).

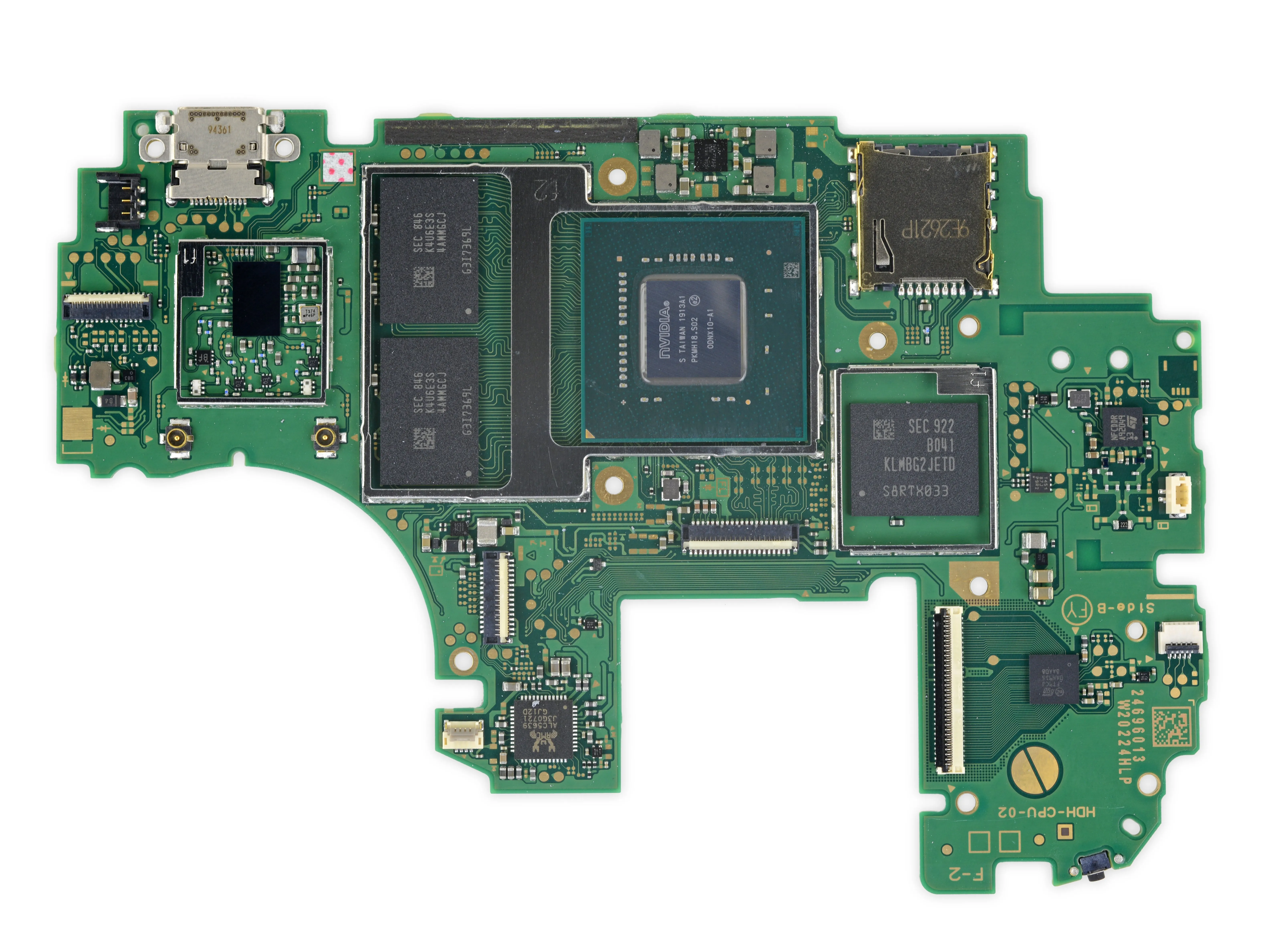

• Сторона A этого кремниевого capybara:

• Nvidia ODNX10-A1 (SoC на основе Tegra X1, предположительно, разработанная на основе T210B01 вариант)

• 2x Samsung K4U6E3S4AM-MGCJ LPDDR4X DRAM 16 Гб (всего 4 Гб)

• Samsung KLMBG2JETD-B041 Флэш-память eMMC объемом 32 Гб

• ST Microelectronics ST21NFCD Контроллер NFC и FingerTip контроллер сенсорного экрана

• Аудиокодек Realtek ALC5639

• Cypress CYW4356X SoC с поддержкой Wi-Fi 802.11ac + Bluetooth 5.0

Комментарии к шагу

Вы упоминаете, что чип Cypress поддерживает Bluetooth 5.0, но в технических характеристиках указан Bluetooth 4.1. Что это?

В официальных спецификациях Nintendo для Switch Lite говорится о BT 4.1. Чип Cypress - это готовый дизайн, который может иметь некоторые неиспользованные возможности.

Можно ли перепаять микросхемы памяти с большей емкостью, чтобы увеличить производительность?

Шаг 9

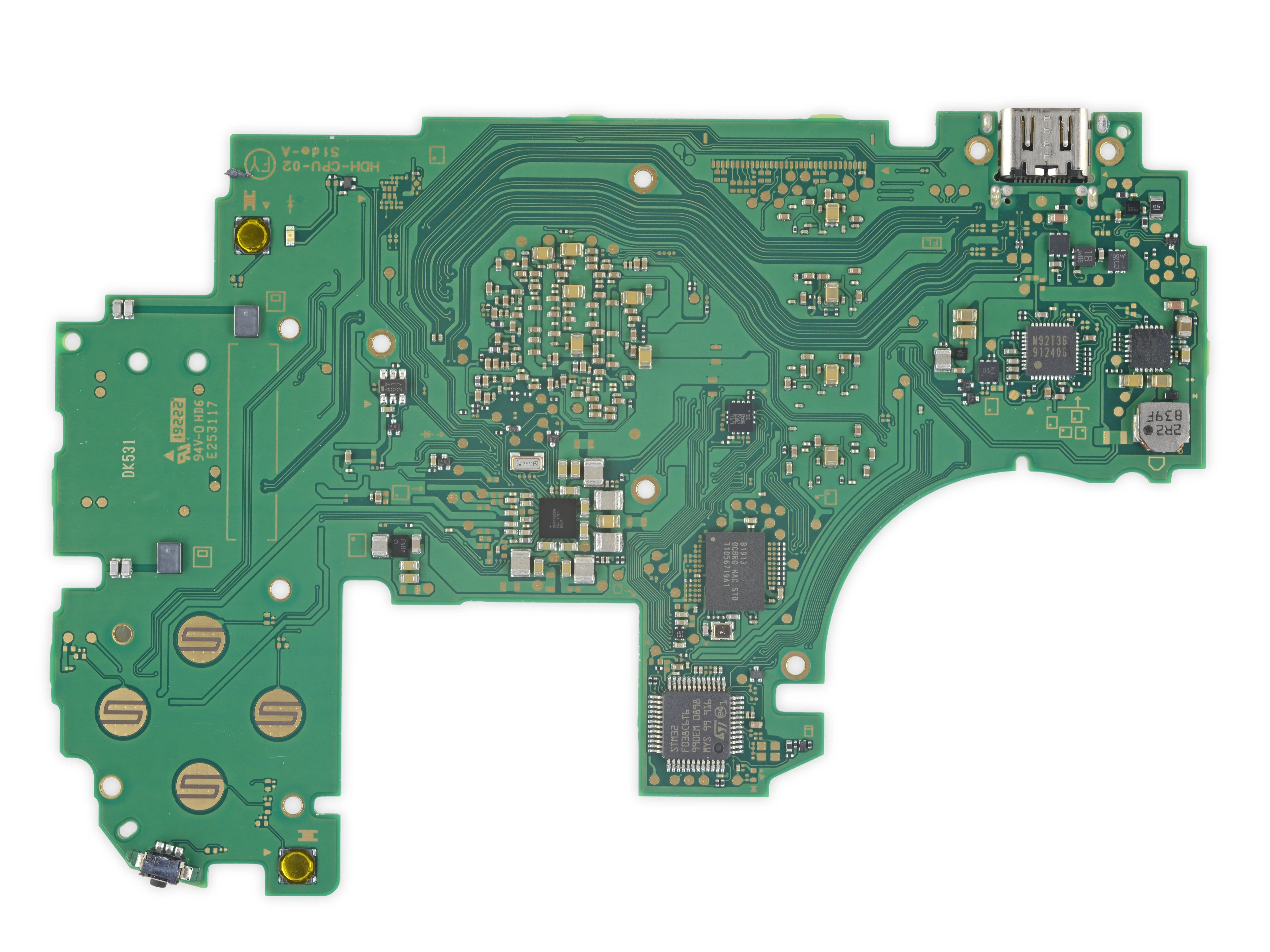

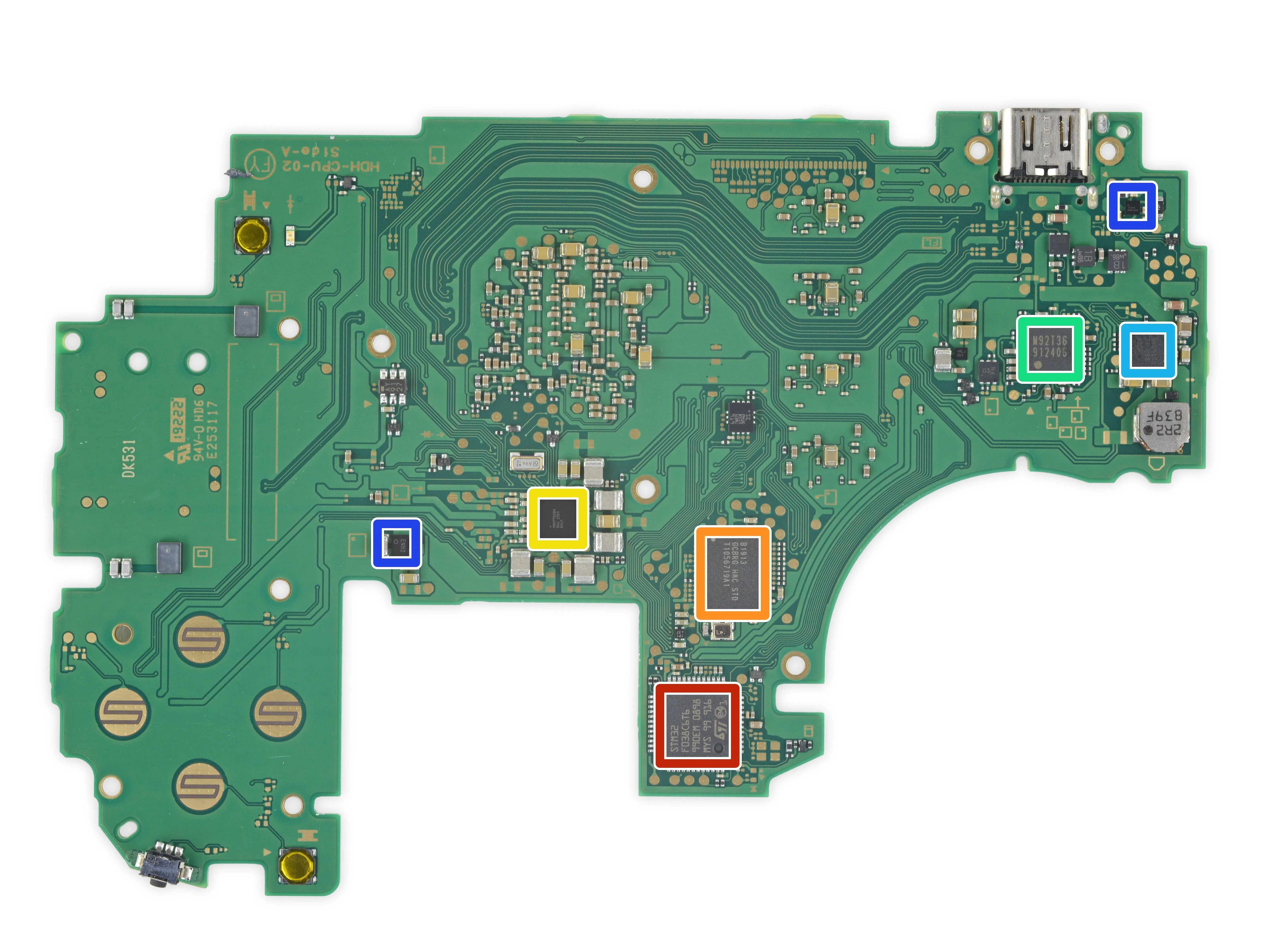

• Давайте развернем эту капибару, чтобы найти еще несколько микросхем:

• ST Microelectronics STM32F038C6 32-битный микроконтроллер с 32 КБ флэш-памяти

• B1913 GCBRG HAC STD T1056719A1 защищенный MCU (вероятно)

• ИС управления питанием Maxim Integrated MAX77620HEWJ

• Rohm BM92T10MWV-Z Контроллер доставки питания USB-C

• Texas Instruments BQ24193 управление зарядом аккумулятора

• Maxim Integrated MAX17050 датчик уровня топлива в аккумуляторе

• Ricoh RP602Z330C Регулятор 1,5 А

Шаг 10

• Оригинальный Switch имел неламинированный дисплей с воздушной прокладкой.-В наши дни это редкость, но это позволяет легко и дешево ремонтировать треснувший экран. Для мобильного устройства, подверженного падениям, это очень важно, чтобы сделать ремонт доступным.

• Как же обстоят дела у Switch Lite?

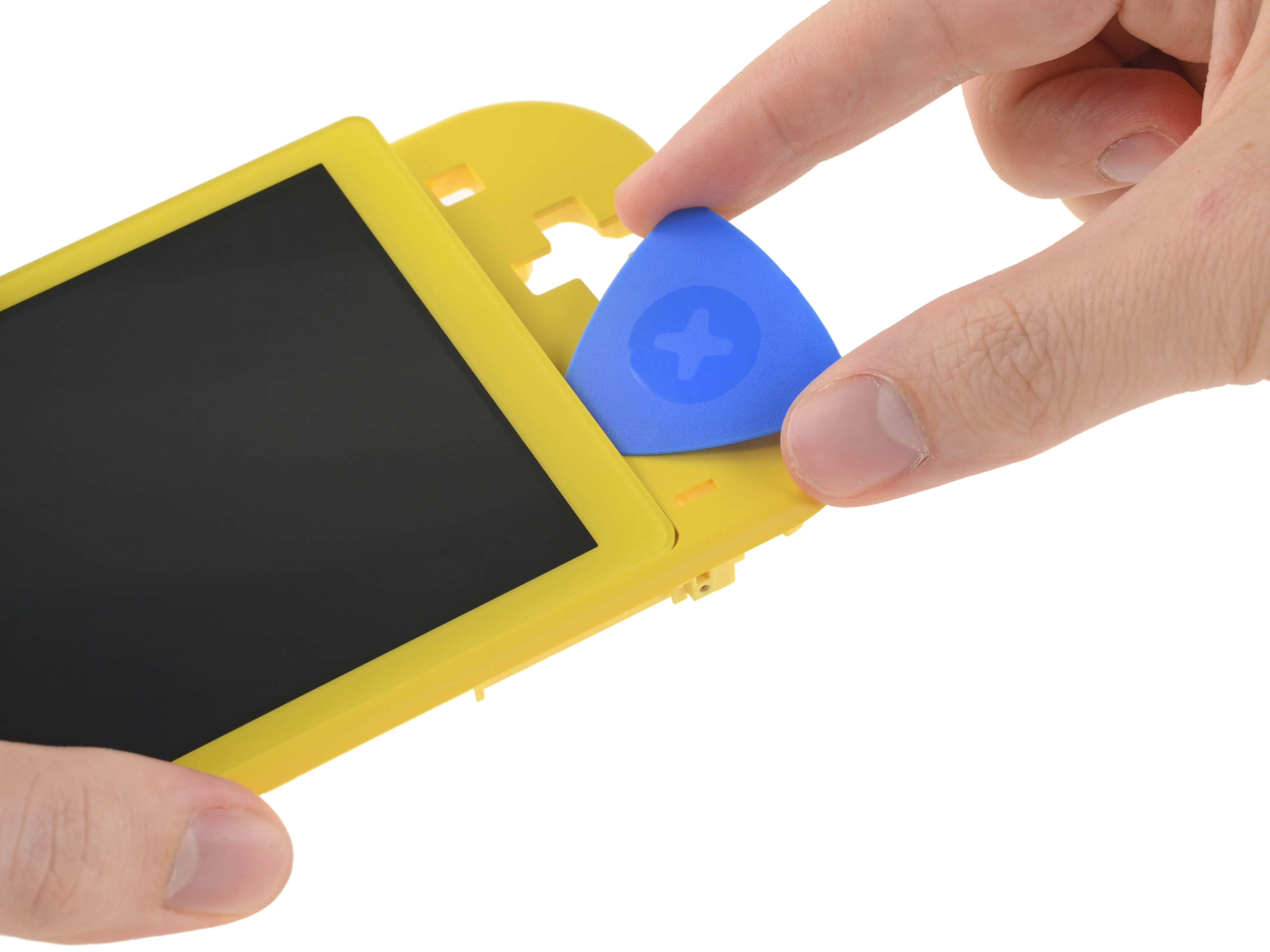

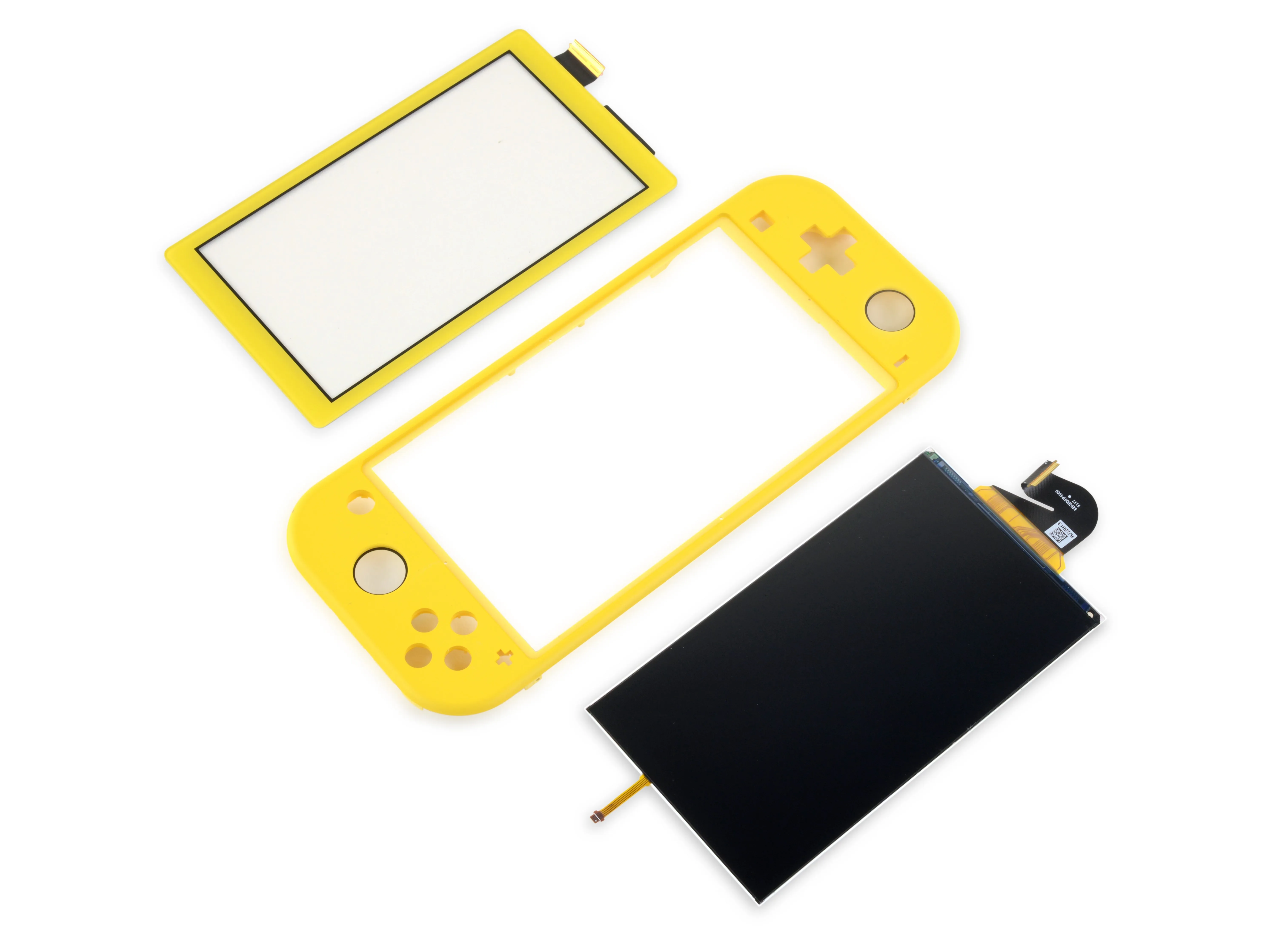

• Немного тепла и надавливания - вот и все, что требуется для того, чтобы извлечь дисплей из рамки - пока все хорошо.

• С помощью дополнительных усилий дигитайзер/экран отделяется от дисплея. Успех! Запись линии Switch остается нетронутой.

Комментарии к шагу

Я бы сказал, что IPS имеет смысл, поскольку при любом падении Switch Lite на землю экран не будет непосредственно соприкасаться с землей (джойстики и кнопки действуют как амортизирующая прослойка), не так часто можно столкнуться с разбитым экраном, поэтому замена на IPS дает лучшие визуальные впечатления и больше места на корпусе (для батарей?).

Учитывая, что большинство замен связано с экраном, это очень плохое объяснение. А как насчет прокладки? Клей? Вы совсем не затронули этот вопрос, а ведь его очень важно правильно решить.

Как указано в баннере в верхней части страницы, это не инструкция. Наши аппаратные разборы предназначены для того, чтобы дать первый взгляд на устройство и оценить его на предмет ремонтопригодности, и не более того. Пошаговые руководства по ремонту появятся позже! Вы можете использовать этот документ для справки, но он не является исчерпывающим.

la verdad es que en el desmontaje y separacion no os habeis esmerado pero nada de nada, una foto de un despiece que ademas no tiene ni un resto de pagamento y creo que no va aser tan facil como decis y menos el volver a montar, como se monta? que adhesivo? no queda nada nada claro nada.

Я согласен с вышеупомянутыми авторами - это самый важный и опасный шаг (отделение экрана от дигитайзера), и они решили пойти по пути 'что-то волшебное происходит здесь'! Разочаровывает и расстраивает.

Если вы хотите заменить ЖК-дисплей, он приклеен к стеклу или просто приклеен по краю?

Это просто полоска черного клея по всему периметру - не клей. Просто разогрейте его с помощью теплового пистолета или фена и аккуратно отделите ЖК-дисплей и дигитайзер. Однако если вы заменяете разбитый ЖК-дисплей, проще будет купить ЖК-дисплей и дигитайзер в сборе (дигитайзер стоит недорого).

Шаг 11

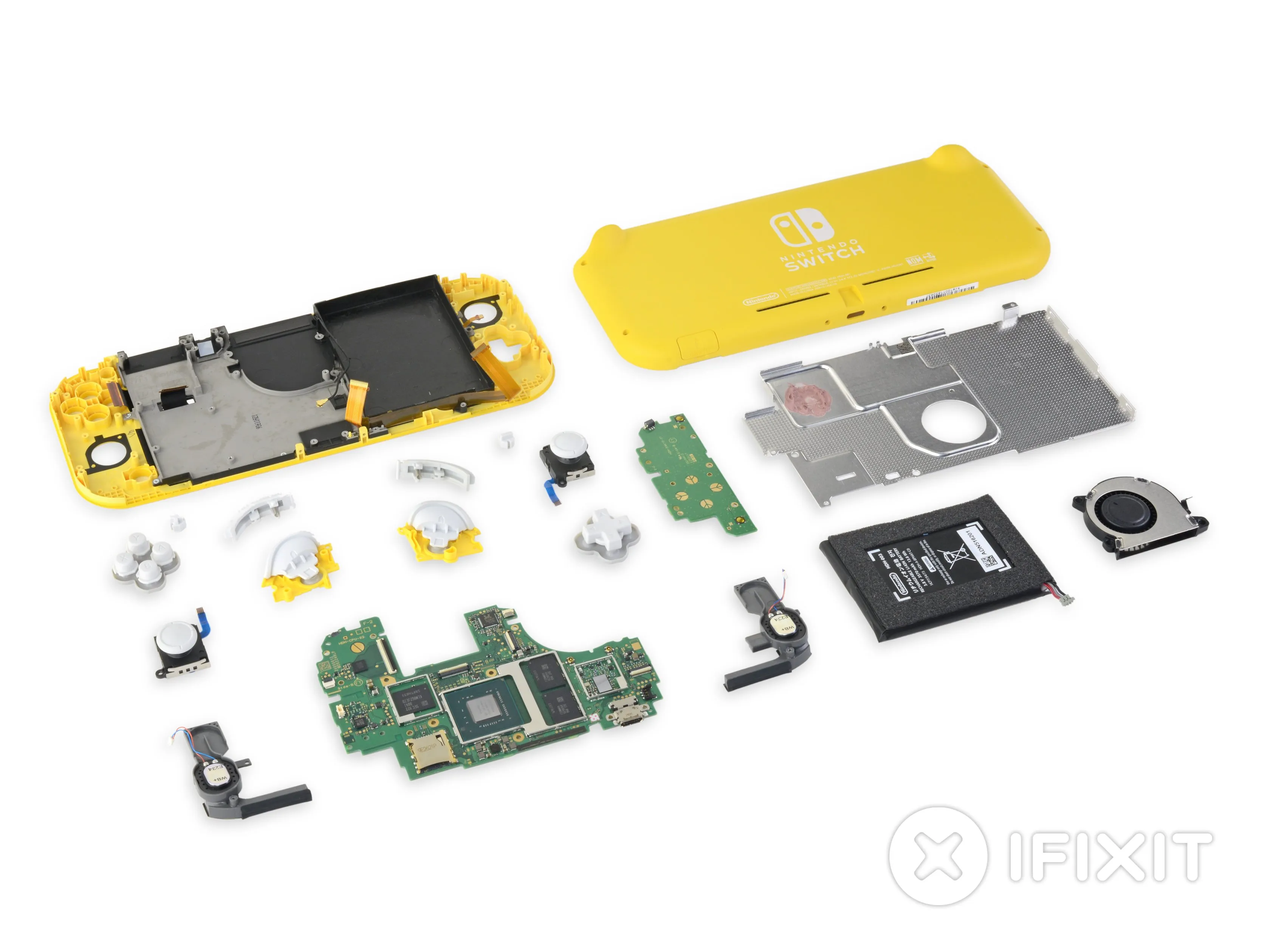

• Легкая для кошелька, легкая по функциям, легкая по компоновке.

• Модульность - это определенно особенность, которая была урезана для этого диетического Switch, лишенного сменных контроллеров, хранилища и лотка для SD-карт.

• Неплавкий дисплей и дигитайзер, а также сменный считыватель игровых карт и разъем для наушников сулят хорошие результаты.

• Не такая крутая, как Switch, и не такая перегруженная, как 3DS, эта Lite, кажется, подходит как нельзя лучше. Но как насчет оценки ремонтопригодности?

Вывод

• Большинство компонентов крепятся винтами, а не клеем.
• Многие компоненты, включая джойстики, вентилятор и разъем для наушников, являются модульными и могут быть заменены независимо друг от друга.
• Аккумулятор, хотя и сильно приклеен, можно заменить сразу после снятия заднего корпуса.
• Дигитайзер и дисплей не сплавлены, но надежно приклеены.
• Флэш-память и SD-кардридер теперь припаяны непосредственно к материнской плате.
• Необычные винты с тремя точками крепления мешают любому ремонту.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - самый простой ремонт)
