Разборка приемника беспроводного контроллера Nintendo WaveBird

Что вам нужно

Инструменты

Spudger | Источник - ifixit.com
Отвертка Tri-point Y1 | Источник - ifixit.com

Шаг 1 Разборка приемника беспроводного контроллера Nintendo WaveBird

Разборка приемника беспроводного контроллера Nintendo WaveBird, Разборка приемника беспроводного контроллера Nintendo WaveBird: шаг 1, изображение 1 из 2 | Источник - ifixit.com

Nintendo WaveBird Wireless Controller Receiver Teardown, Nintendo WaveBird Wireless Controller Receiver Teardown: шаг 1, изображение 2 из 2 — Разборка приемника беспроводного контроллера Nintendo WaveBird, Разборка приемника беспроводного контроллера Nintendo WaveBird: шаг 1, изображение 2 из 2 | Источник - ifixit.com

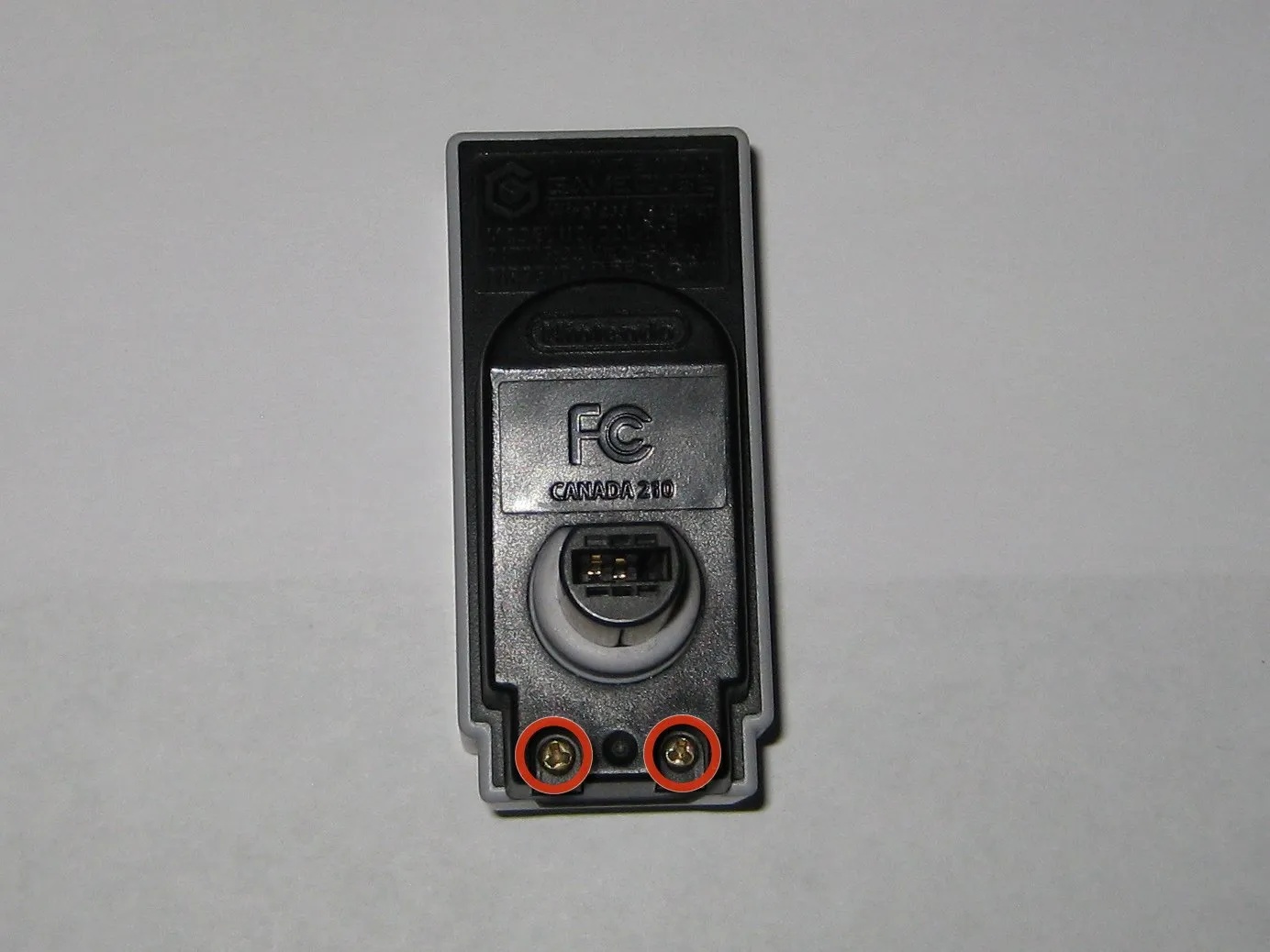

Это сторона разъема приемника WaveBird.

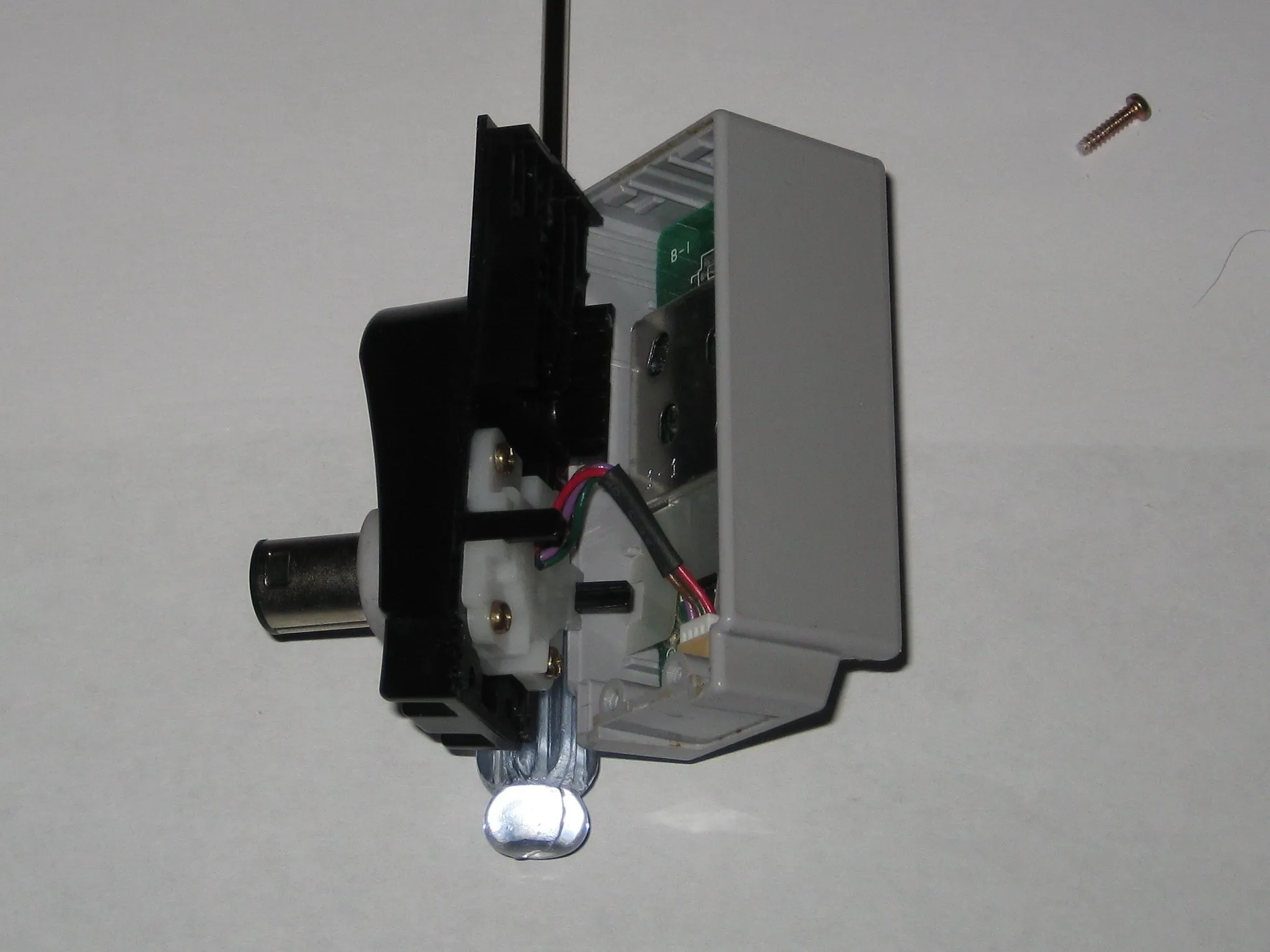

Открутите два винта и отделите черную и серую половинки приемника.

Шаг 2

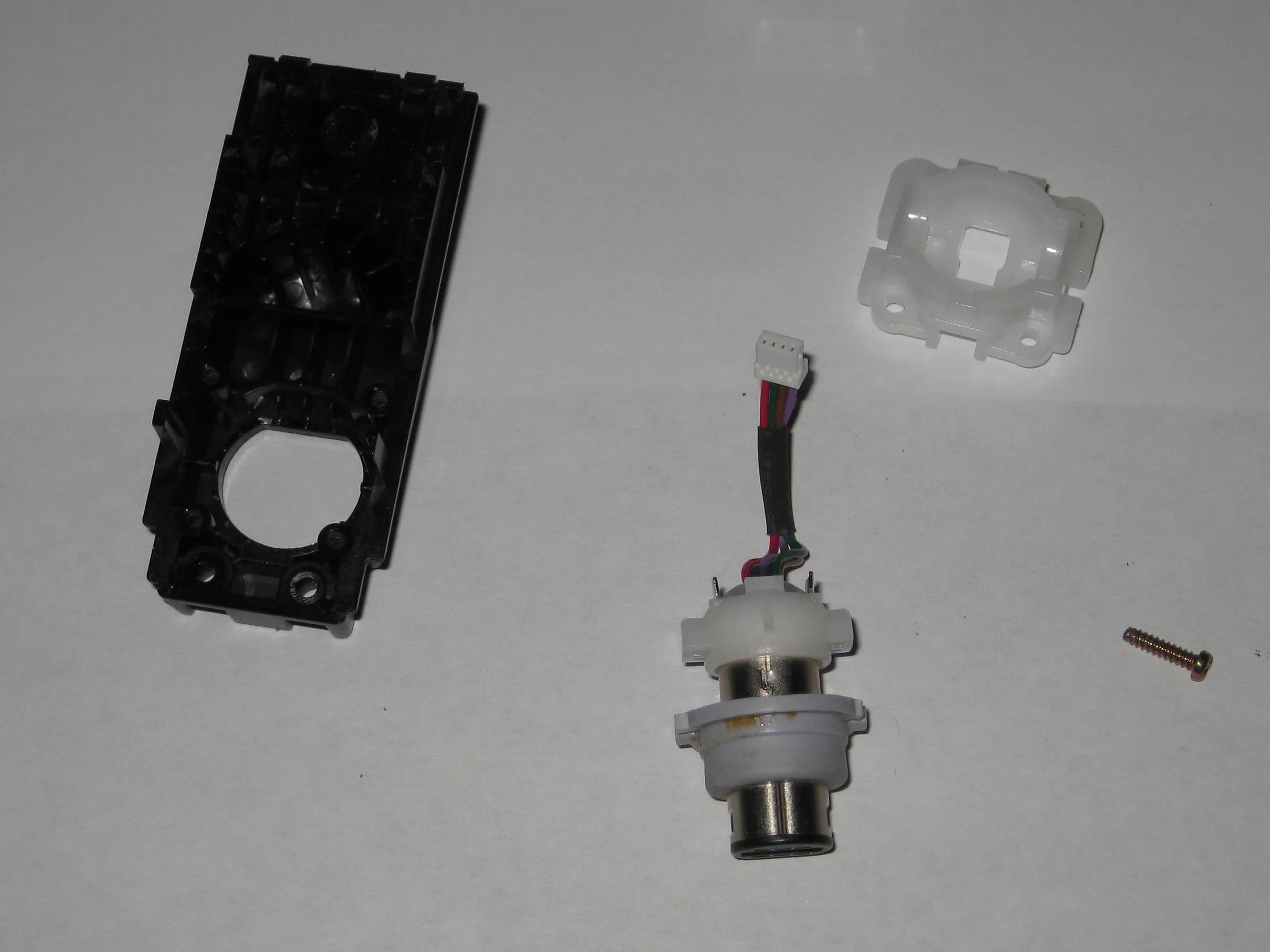

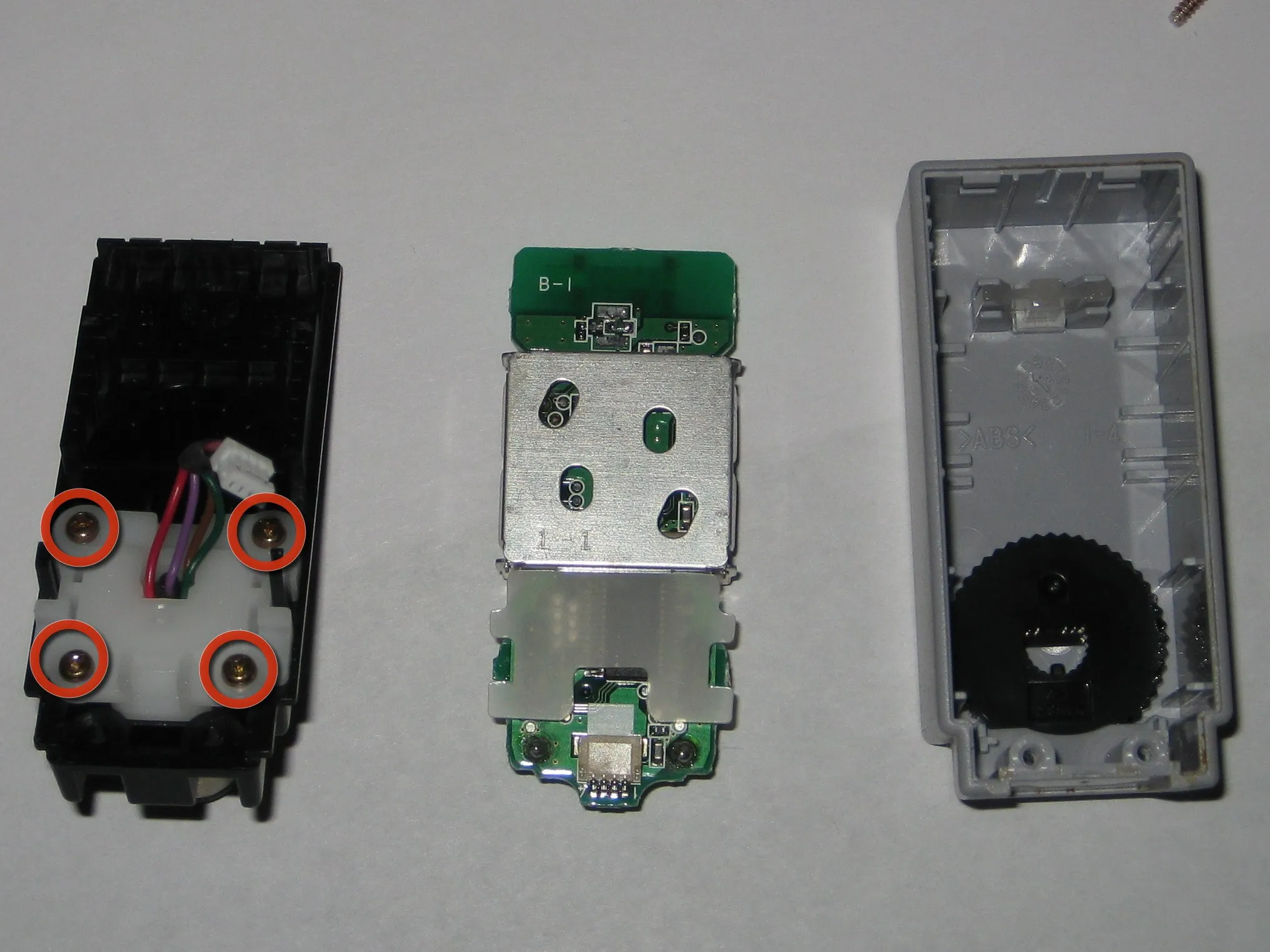

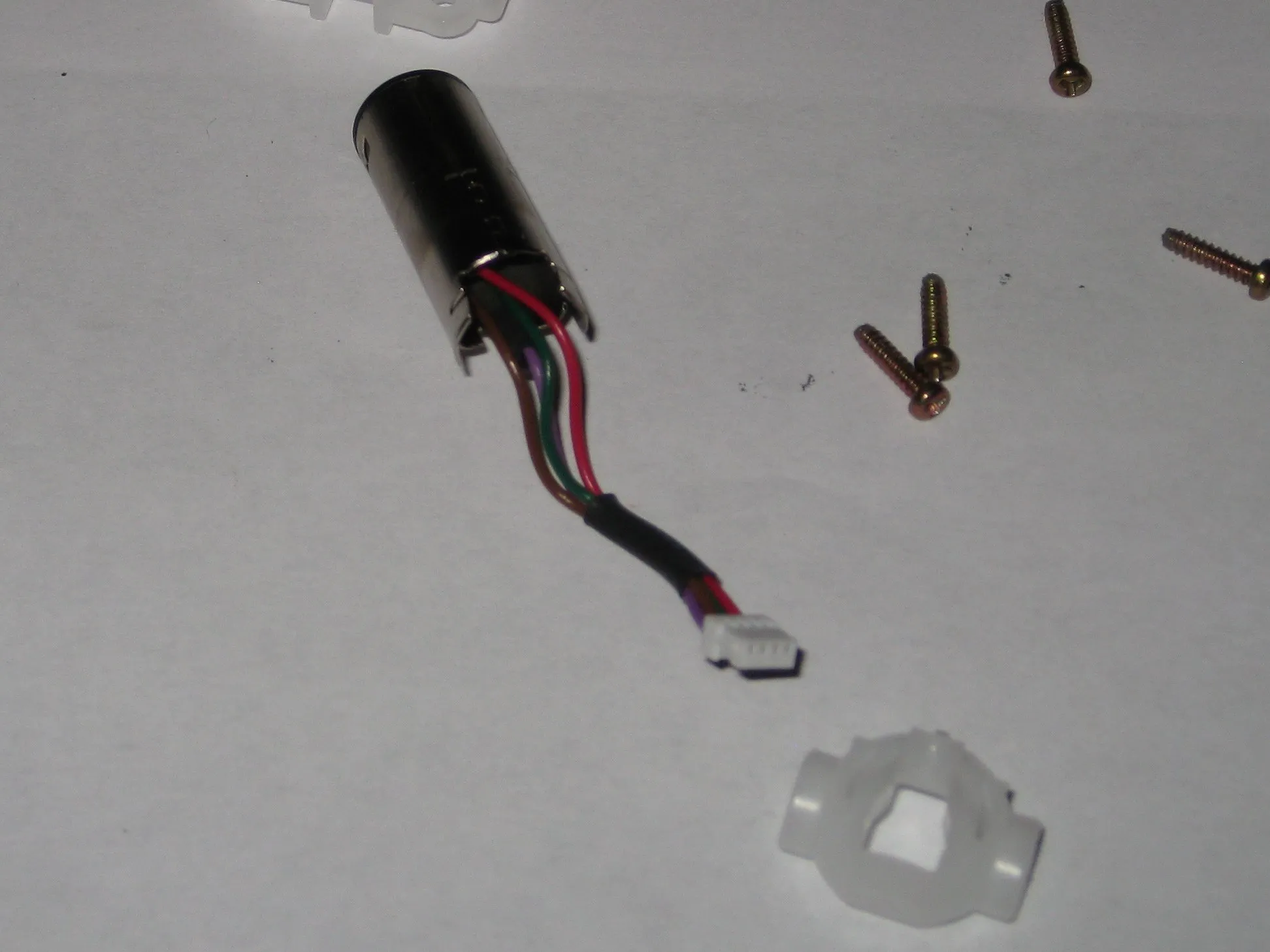

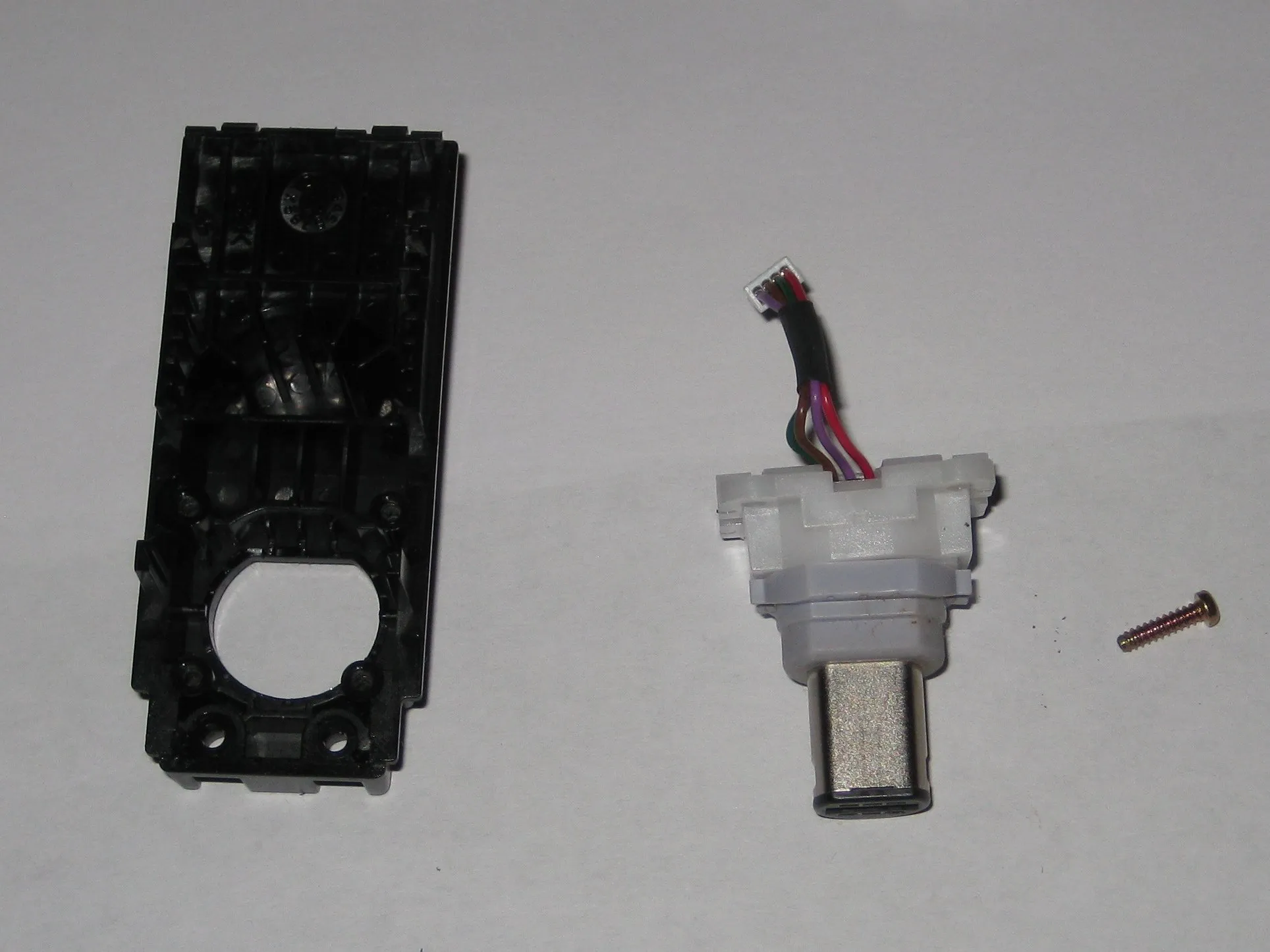

Открутите четыре трехгранных винта, чтобы извлечь разъем из корпуса.

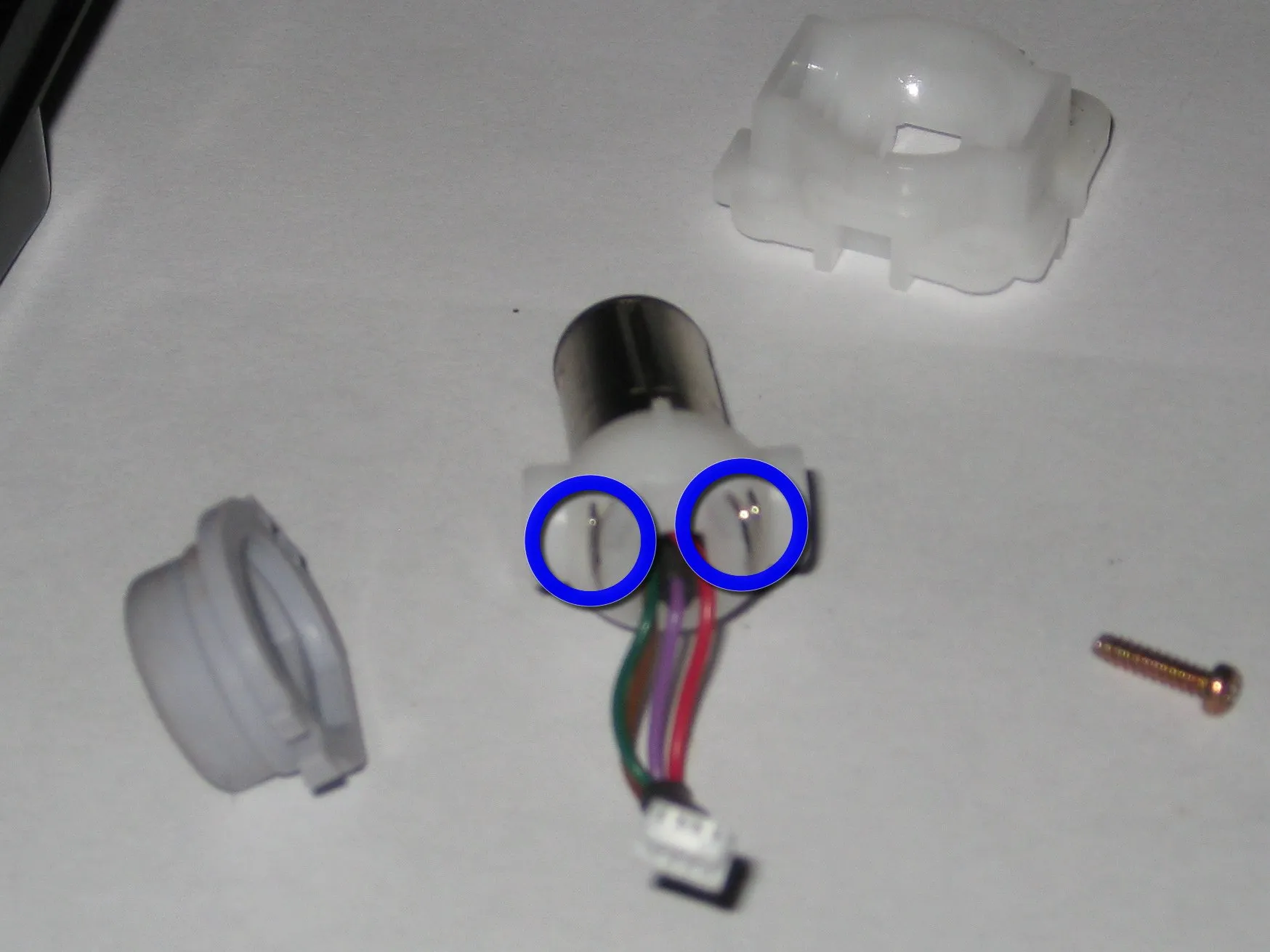

Шаг 3

Разборка приемника беспроводного контроллера Nintendo WaveBird: шаг 3, изображение 3 из 3 — Разбор беспроводного контроллера Nintendo WaveBird: шаг 3, изображение 3 из 3 | Источник - ifixit.com

Вставьте сюда мудрость.

Шаг 4 Распиновка контроллера

Разборка приемника беспроводного контроллера Nintendo WaveBird, распиновка контроллера: шаг 4, изображение 1 из 1 — Беспроводной контроллер Nintendo WaveBird Wireless Controller Receiver Teardown, распиновка контроллера: шаг 4, изображение 1 из 1 | Источник - ifixit.com

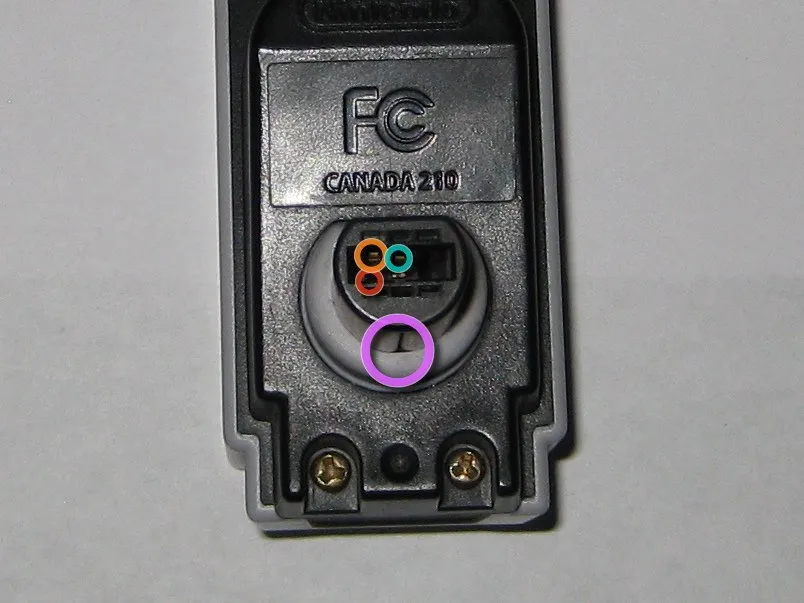

Красный: логическое питание 3,43 В (контакт 1 на кабеле)
Коричневый: Заземление (контакт 3 на кабеле)
Зеленый: Данные (контакт 2 на кабеле, утоплен на 2 мм в разъем)
Фиолетовый: Экран (контакт 4 на кабеле)

Шаг 5

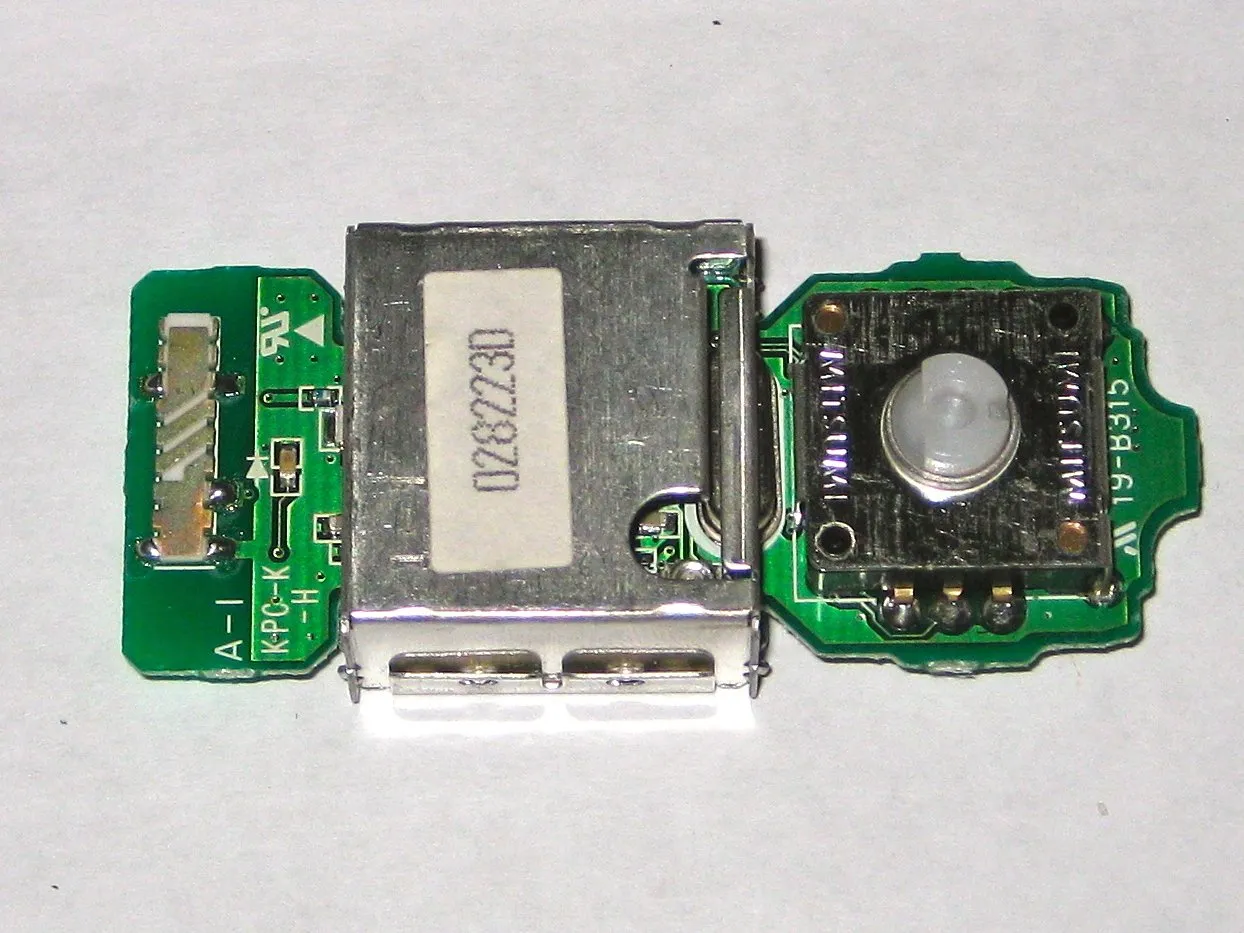

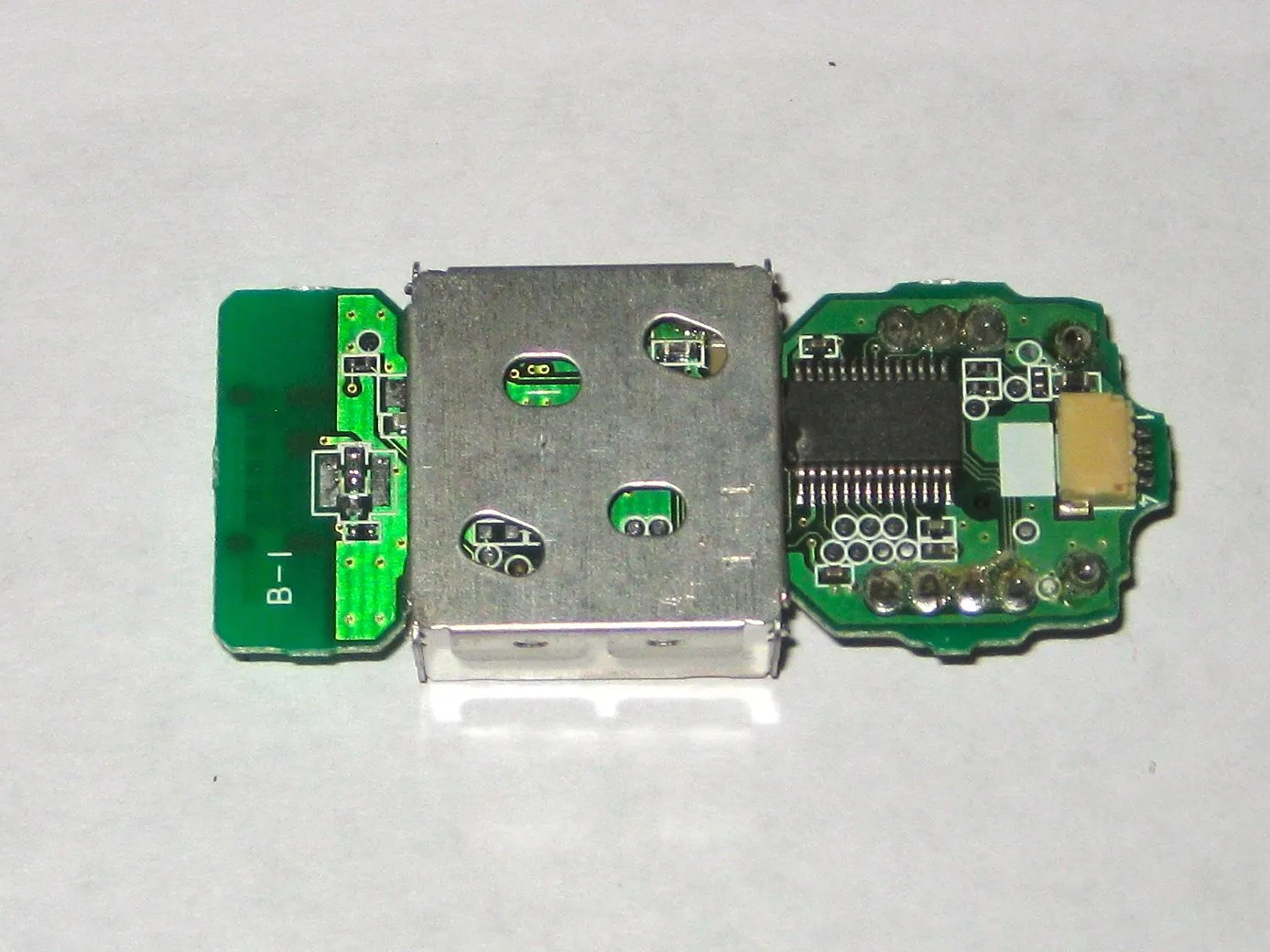

На печатной плате имеется металлический радиочастотный экран, который защищает радиосигнал от помех, создаваемых игровой консолью; это увеличивает радиус действия контроллера.
Одна половина экрана держится на фрикционных зажимах; вторую половину нужно отпаять.

Шаг 6

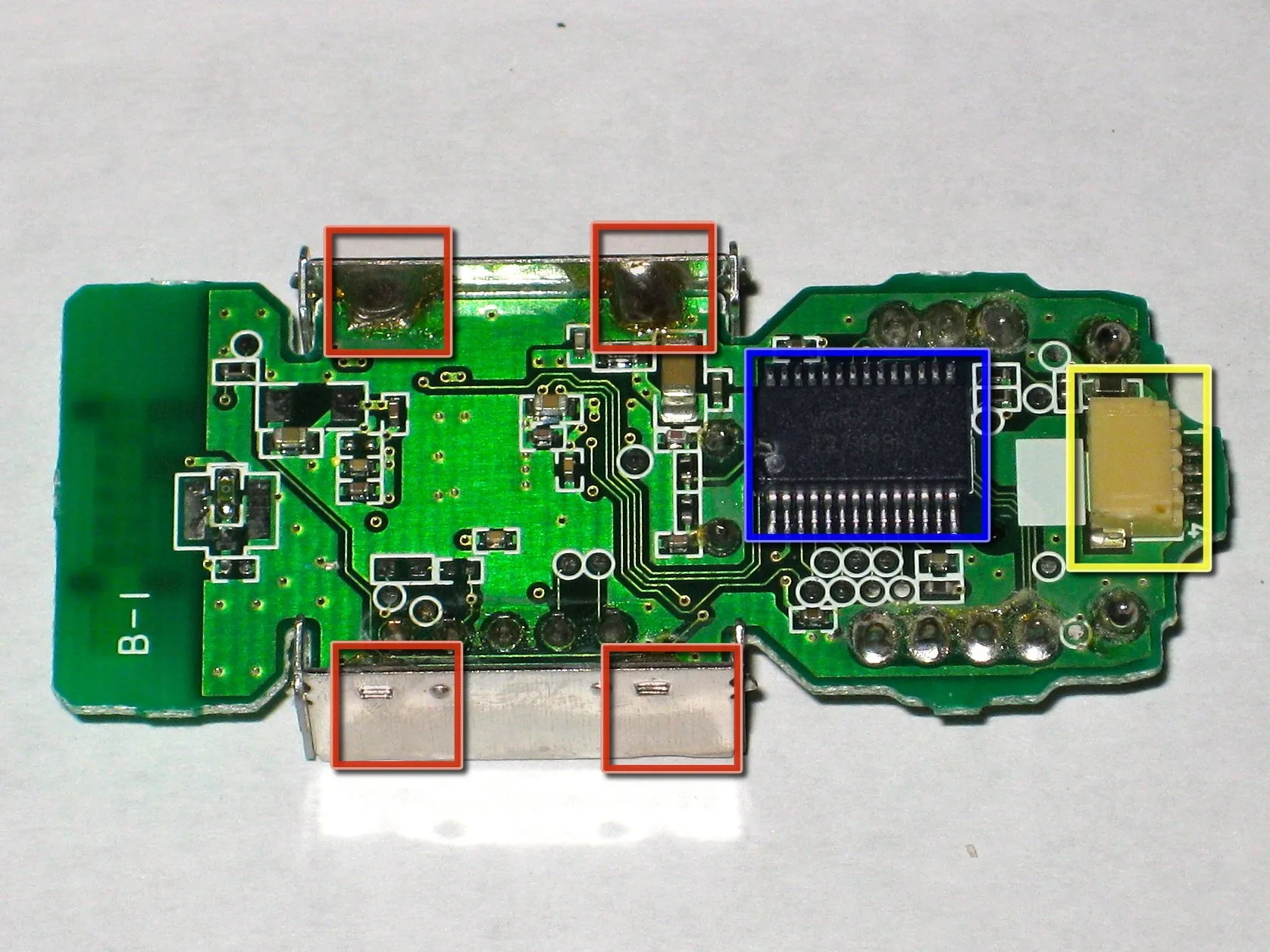

Микросхема представляет собой пользовательский (или перемаркированный) чип Nintendo с маркировкой 'WCRX-DOL / T2.7488K1'. ('Приемник беспроводного контроллера - Dolphin'). Предположительно, это микроконтроллер, который декодирует сигналы с радио и отправляет их на консоль.
Этот 4-контактный разъем подходит к разъему джойпада на GameCube.
Отпаяйте эти четыре точки, чтобы удалить экран и обнажить радио с другой стороны.

Шаг 7

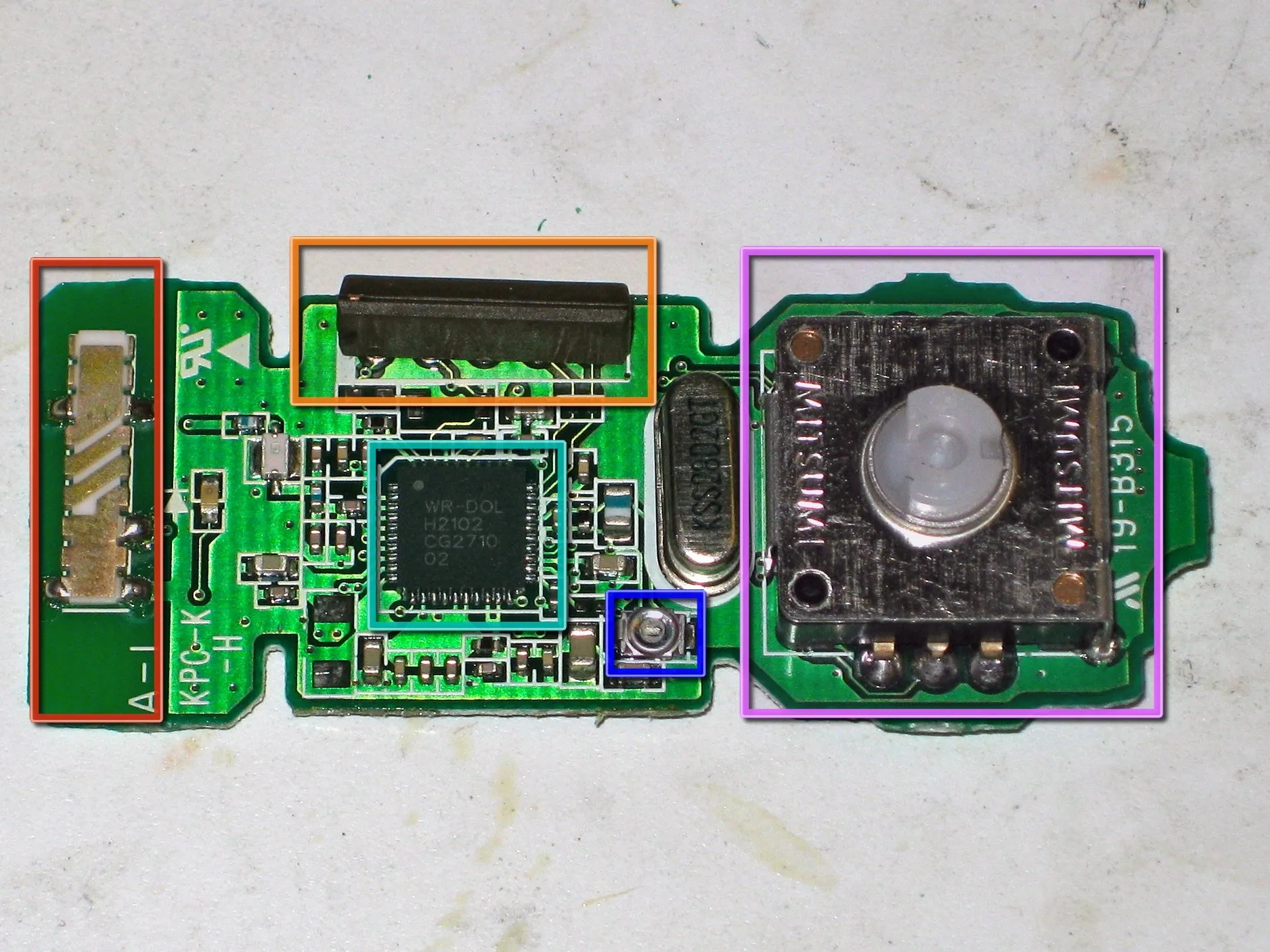

На нижней стороне находится вся радиочастотная схема - чип Nintendo с маркировкой 'WR-DOL / H2102 / CG2710 / 02', предположительно радио.
EPCOS X6882 заказной полосовой фильтр
Трим-пот для регулировки на заводе - может быть подстройкой частоты или усиления.
Поворотный переключатель позволяет пользователю выбрать частоту, чтобы избежать помех для других устройств.
Антенна установлена непосредственно на печатной плате, внутри устройства.

Комментарии к статье

Здравствуйте. У меня есть 2 приемника, у которых только три контакта. Сразу под контактом Data ничего нет... не так, как показано на ваших фотографиях. Я купил wavebird на ebay, но он не работает. Как оба моих приемника могут быть без штырька? Я отношусь к ним как к золоту, потому что знаю, что они больше не производятся Nintendo. Похоже, что 2 мм разъемы отсутствуют. Что? Как?

Для работы приемника Wavebird требуется только 3,3 вольта, данные и земля, поэтому здесь только 3 контакта.

Если бы вы дали больше подробностей о том, что происходит, было бы намного легче диагностировать проблему.

Мой приемник мертв, я думаю. Контроллер в полном порядке, но индикатор приемника даже не загорается. Есть предложения, как воскресить этот приемник?

Здравствуйте, Стэн!

Я открыл приемник и поцарапал антенну (в шаге 7) отверткой, потому что увидел, что она очень темная, и с нее слетело немного черной пыли. Теперь он работает как новый.

Я также обнаружил, что некоторые приемники не работают на первом порту, если они находятся на высоких частотах, и не имеют проблем, если вы набираете вниз на первые пять позиций. Понятия не имею, почему, но это работает.

Всего наилучшего!!!
