Разборка Nintendo Wii

Введение

В этом разборе мы откроем Wii, чтобы добраться до логической платы. Я не смог бы сделать это без помощи моей девушки Элизабет.

Что вам понадобится

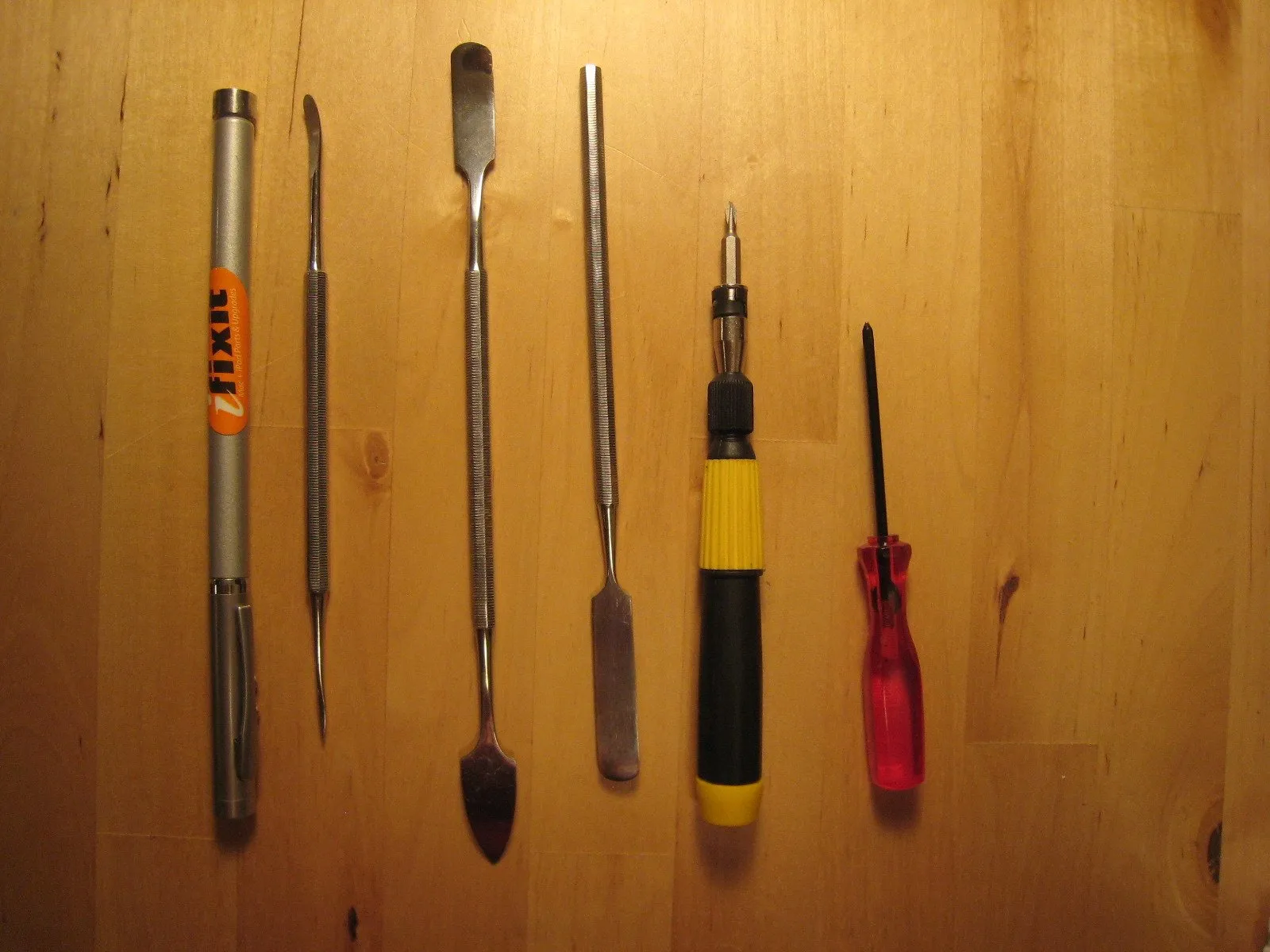

Инструменты

•

•

•

•

•

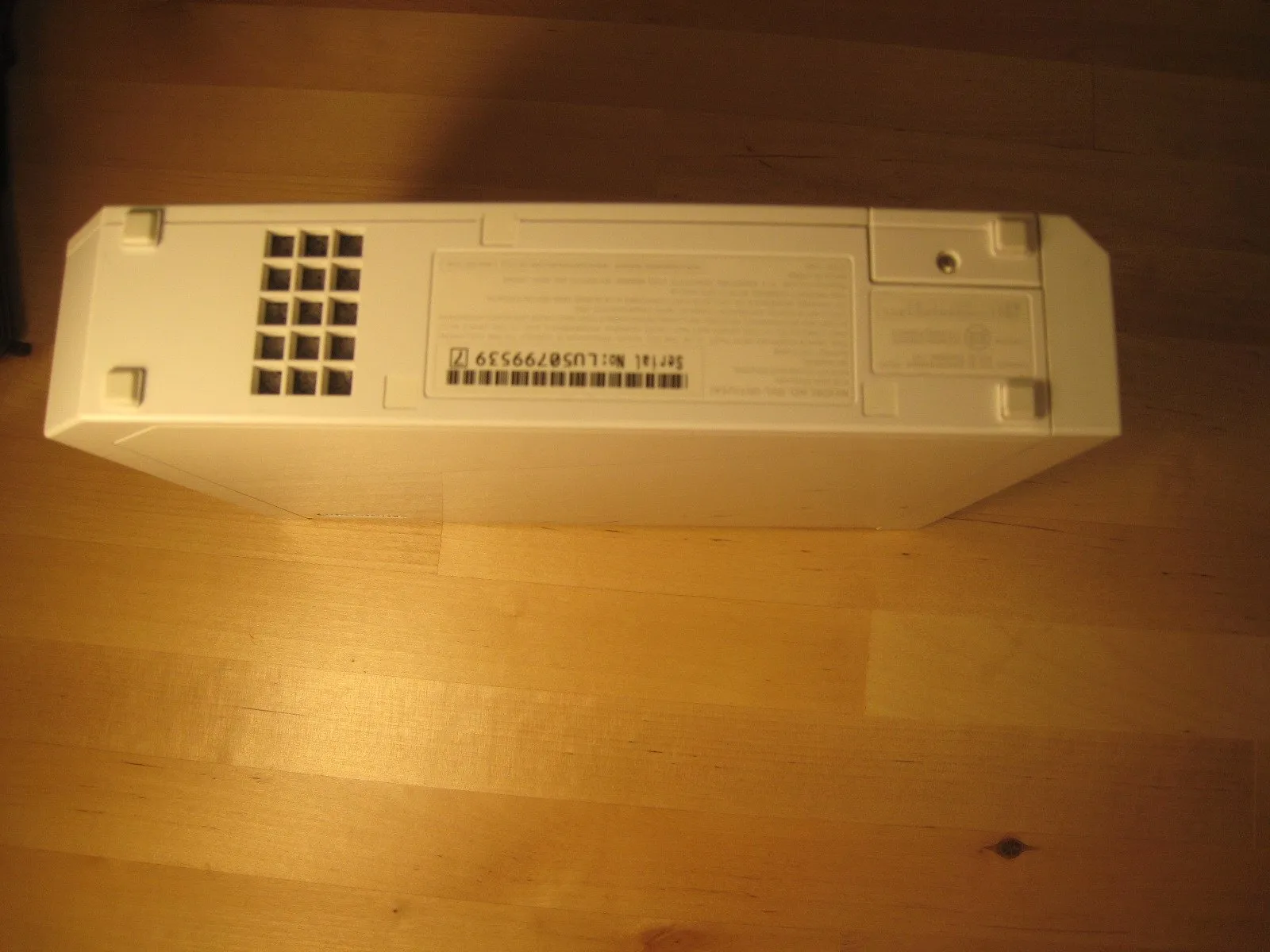

Шаг 1 Разборка Nintendo Wii

• Отсоедините все внешние шнуры от консоли Wii.

• Соберите все инструменты.

Шаг 2

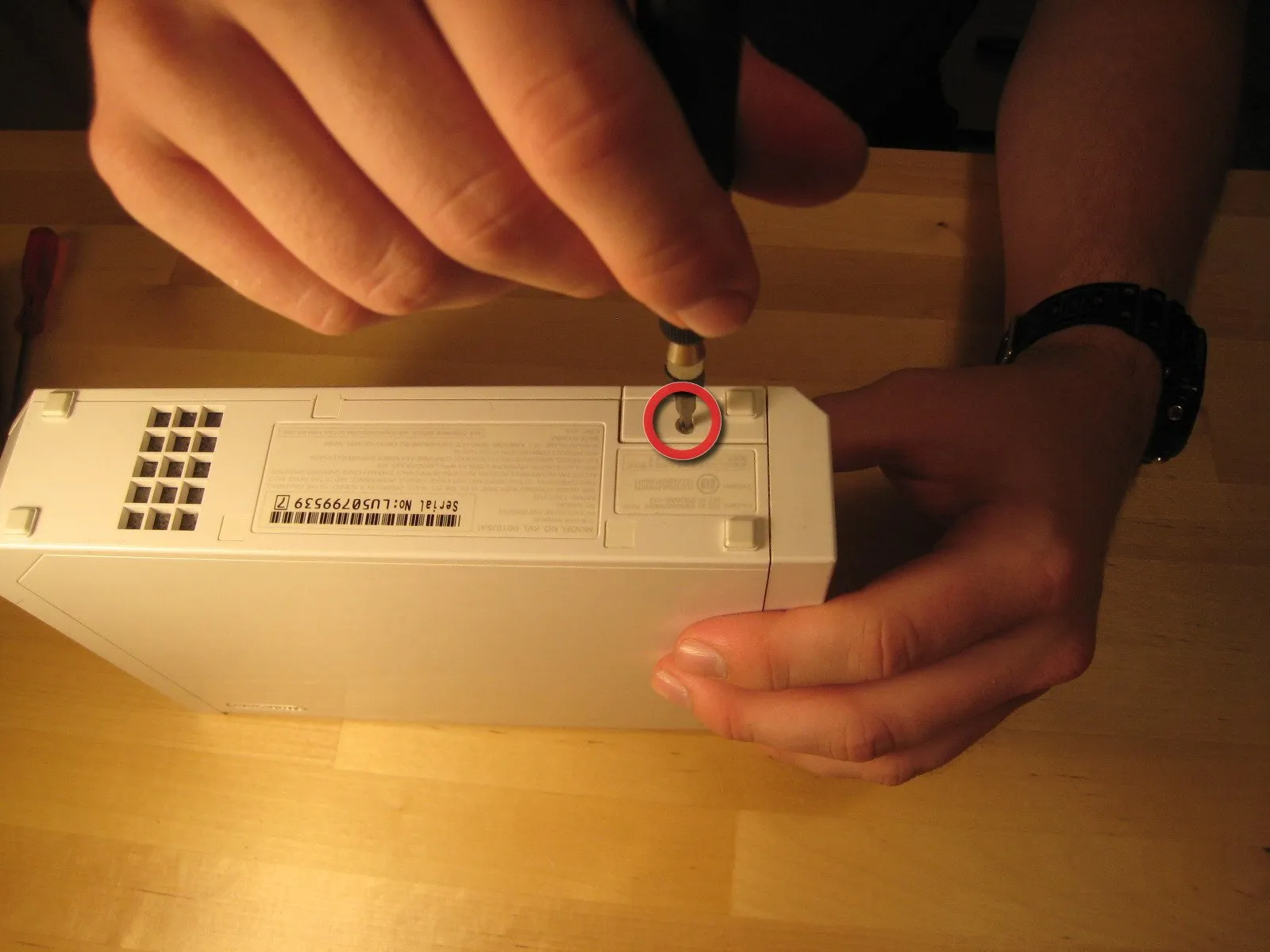

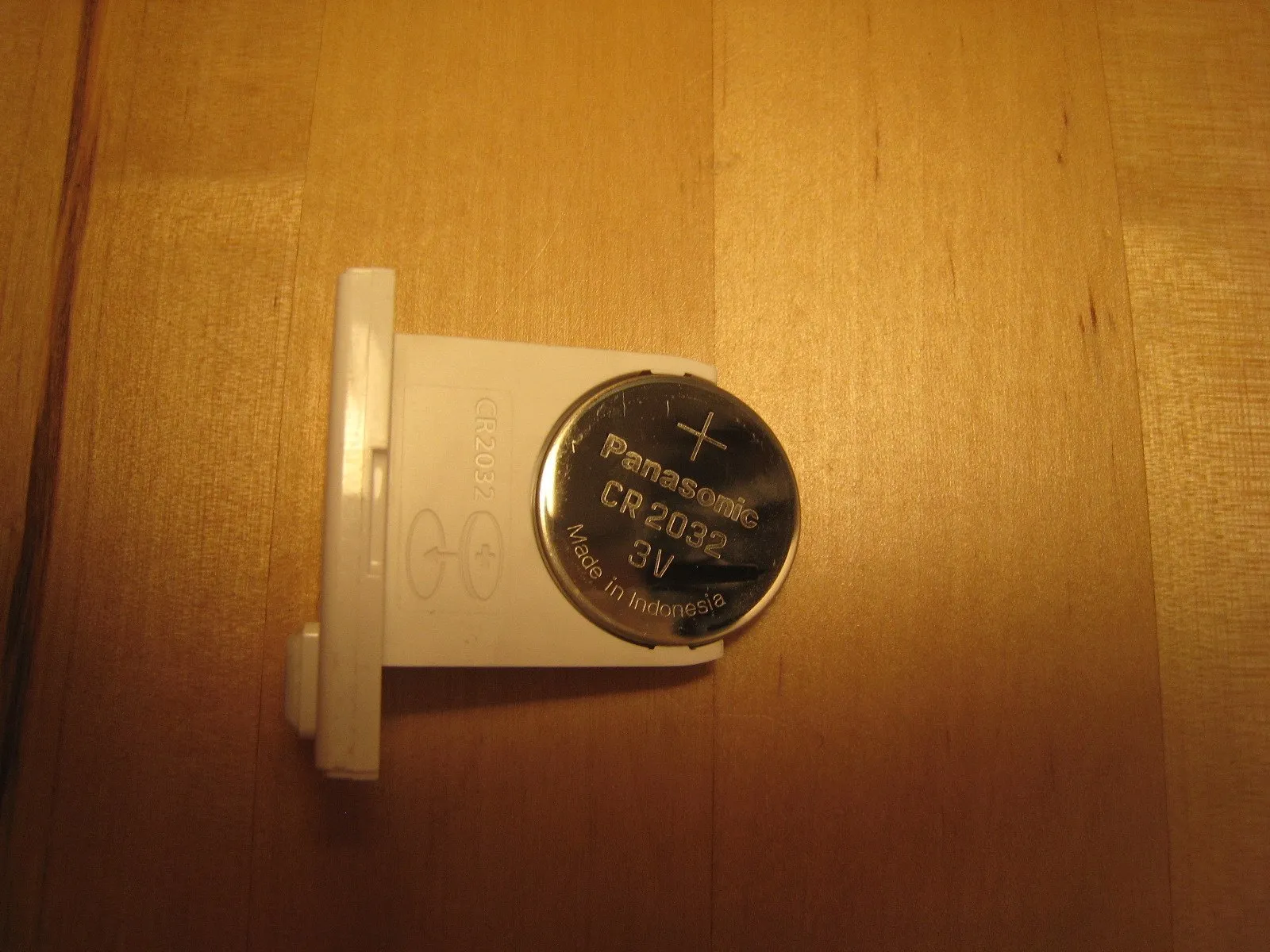

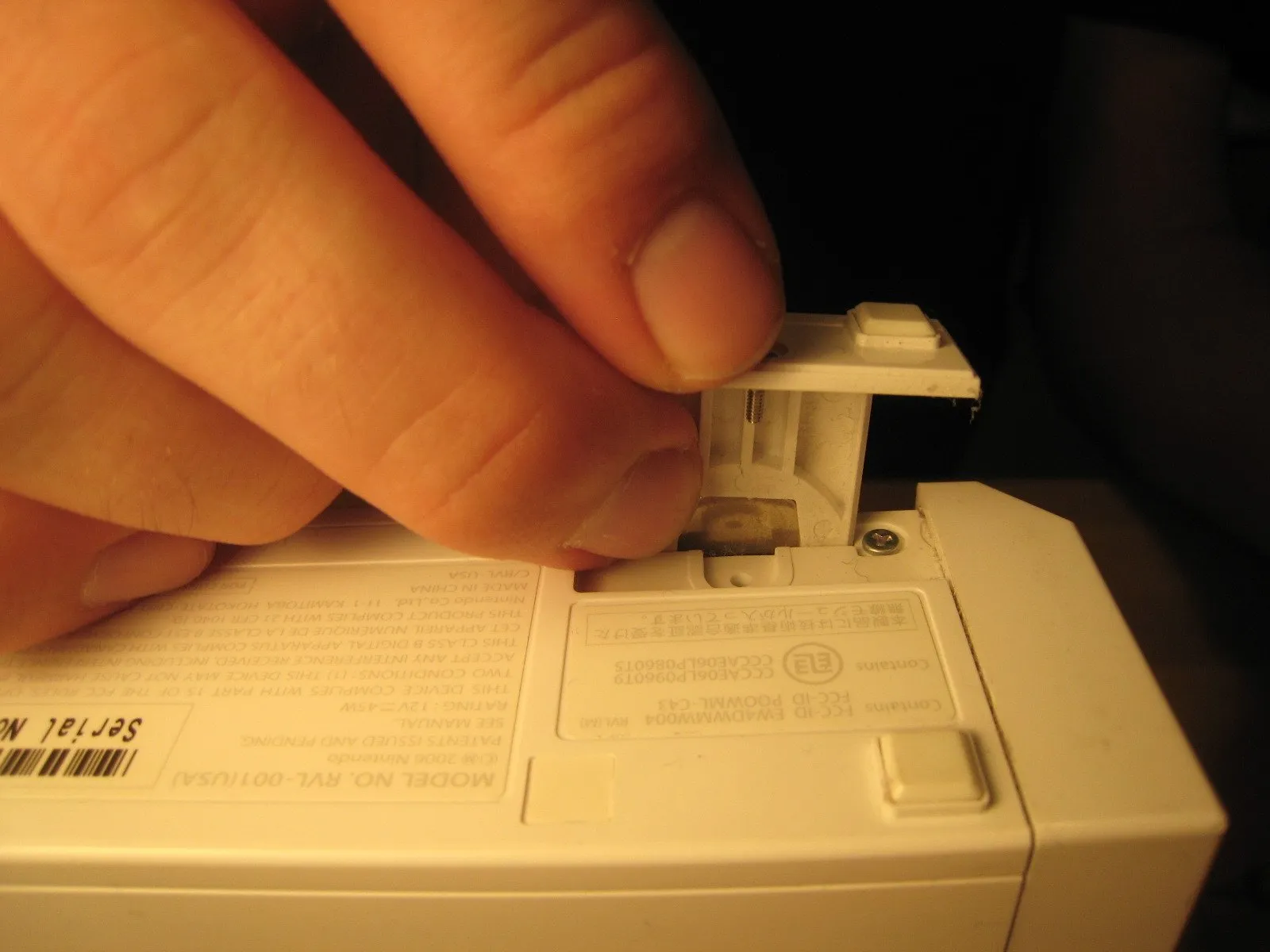

• Один маленький винт удерживает батарейку памяти BIOS.

• После удаления этого винта можно выдвинуть пластиковый паз.

Комментарии к шагу

Здесь не указано, какую отвертку использовать.

Я использовал головку Philips 00, и она отлично сработала!

После извлечения батареи все сохраненные данные сохраняются? Возможно, стоит скопировать данные на SD-карту, на всякий случай, чтобы не потерять список данных после извлечения батареи.

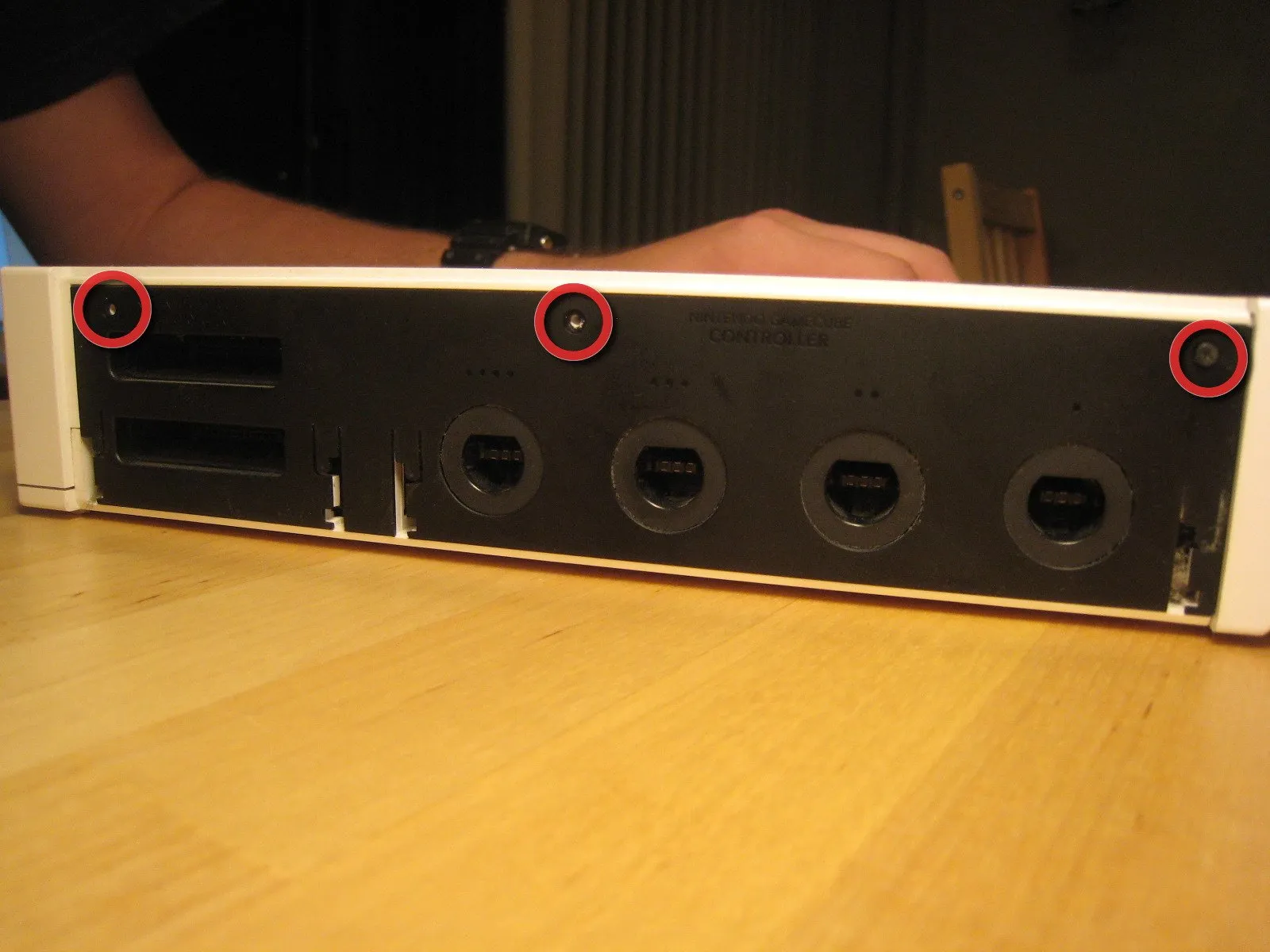

Шаг 3

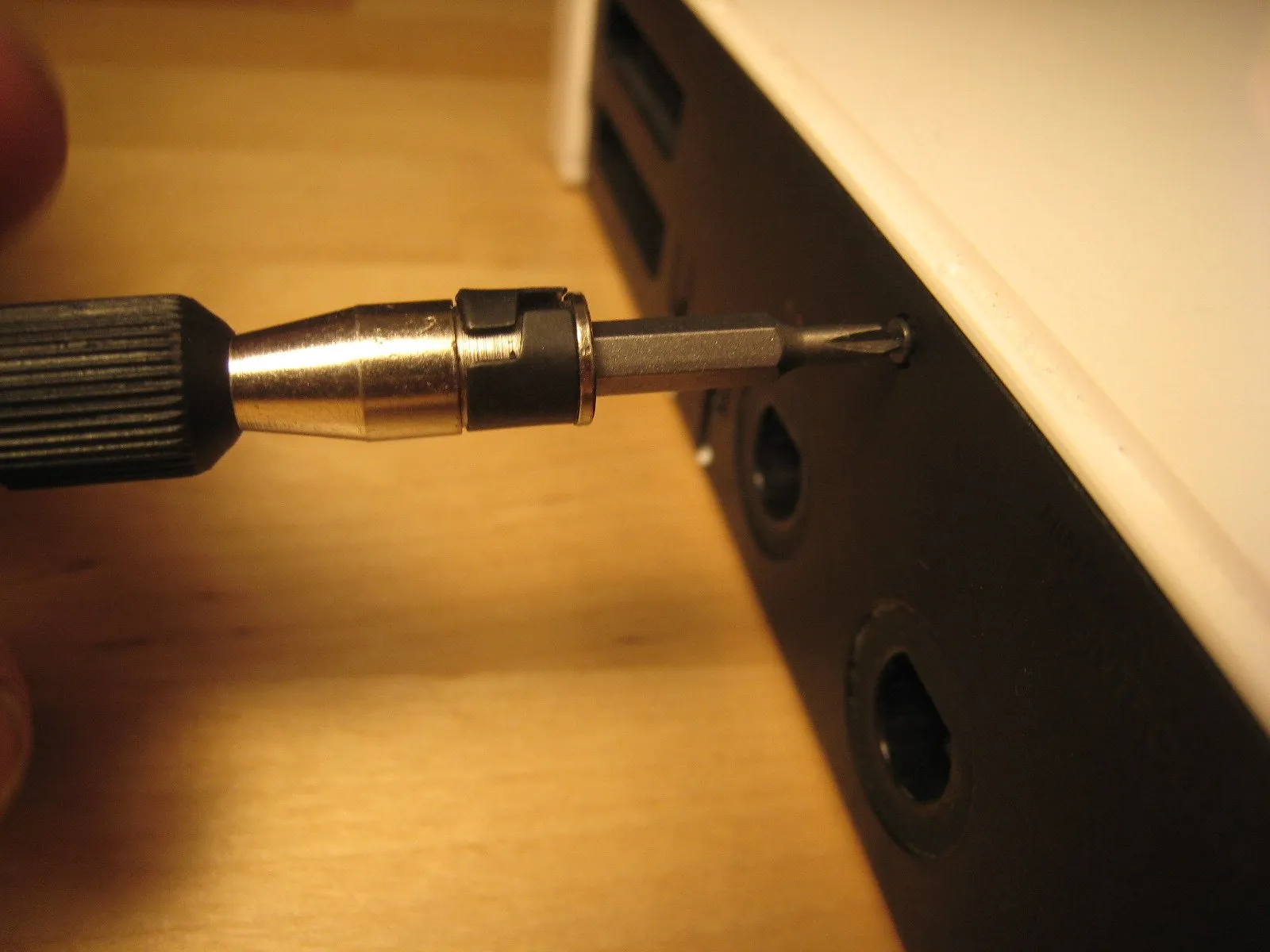

• Открутите три винта крепления черного корпуса. Тот, что справа, на несколько мм длиннее. Эти винты держат черную пластиковую крышку для портов GameCube.

Шаг 4

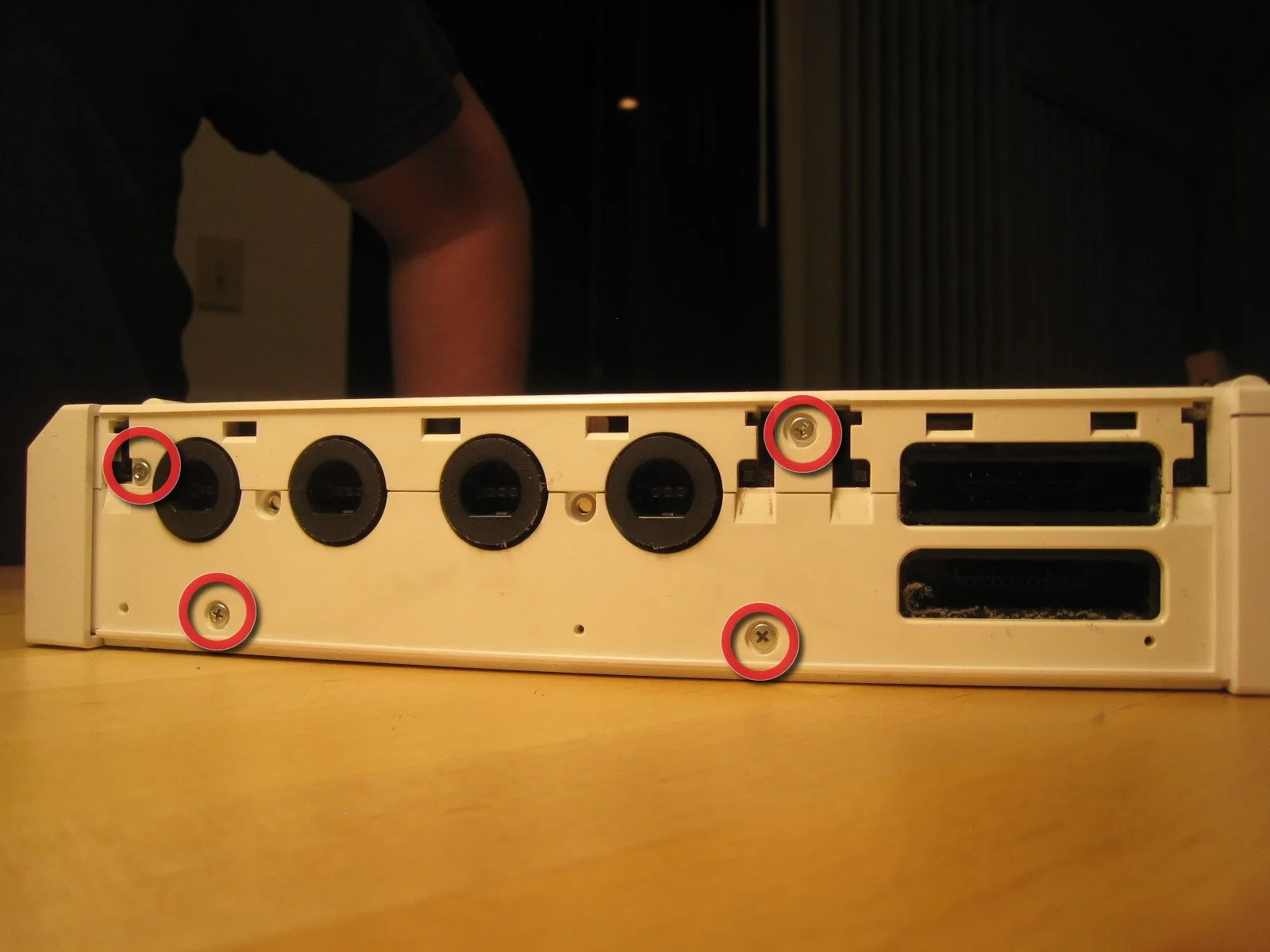

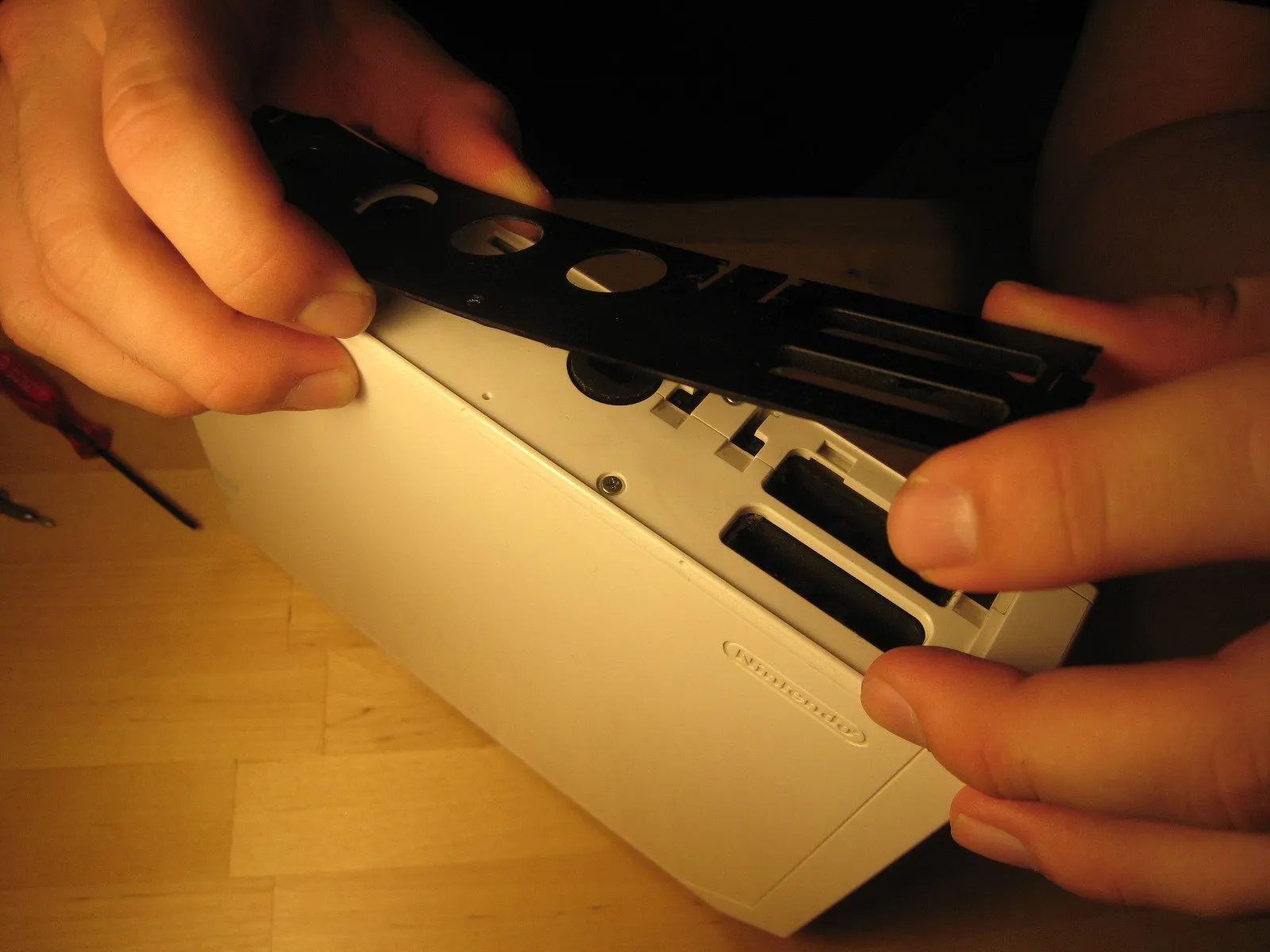

• Поднимите черную пластиковую панель.

• Там находятся четыре винта: два Phillips #00 и два Tri-Wing.

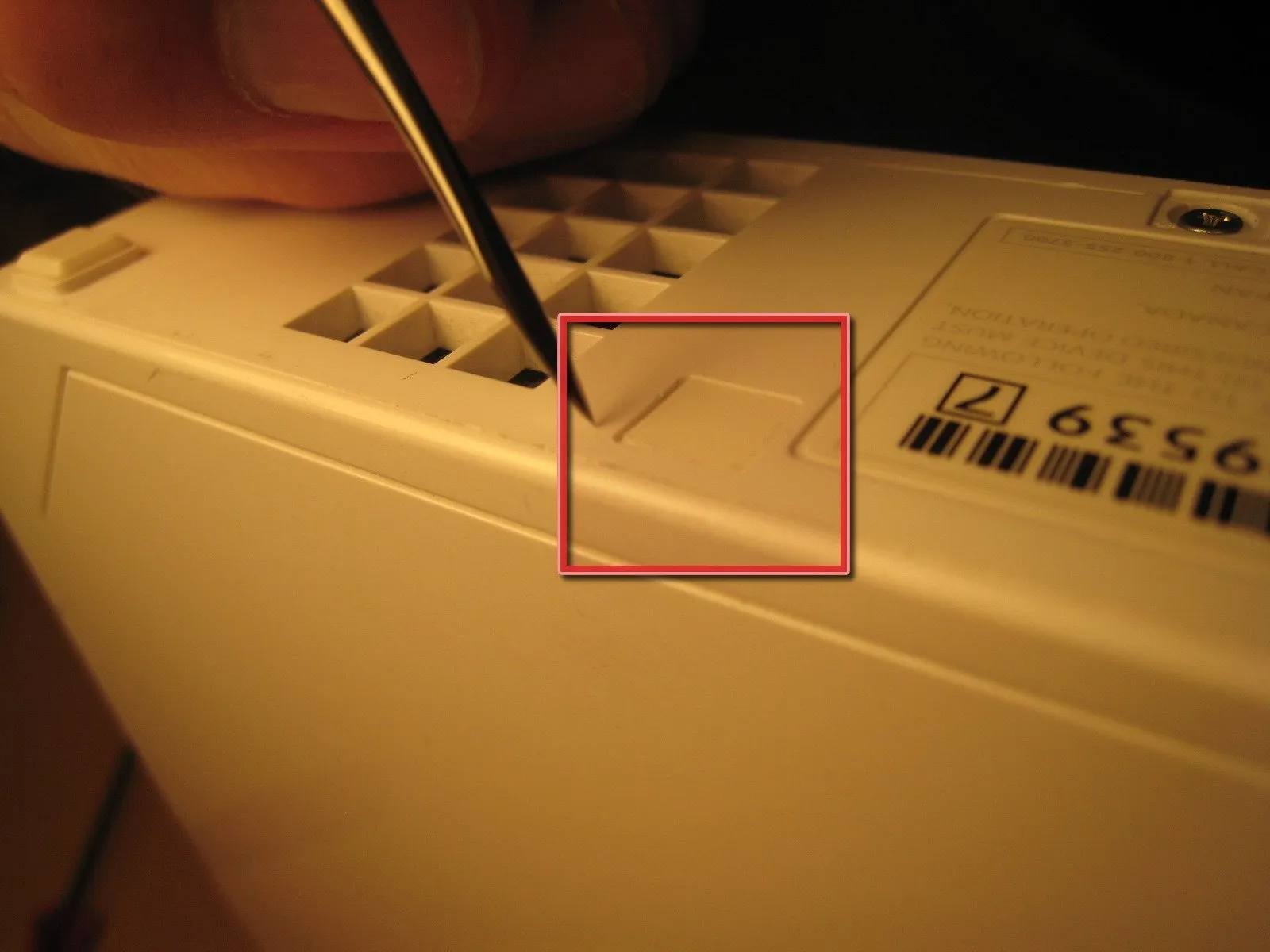

Шаг 5

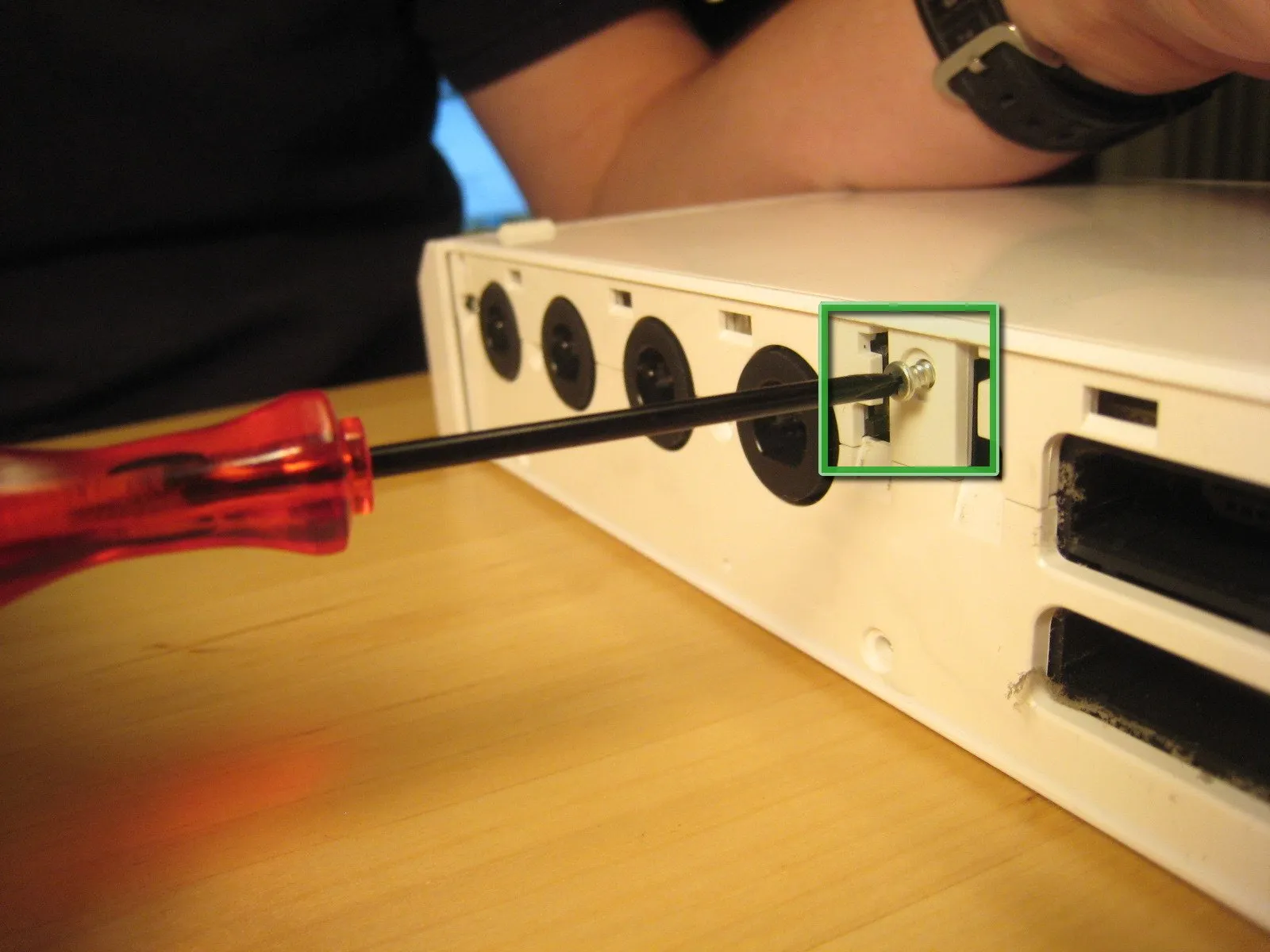

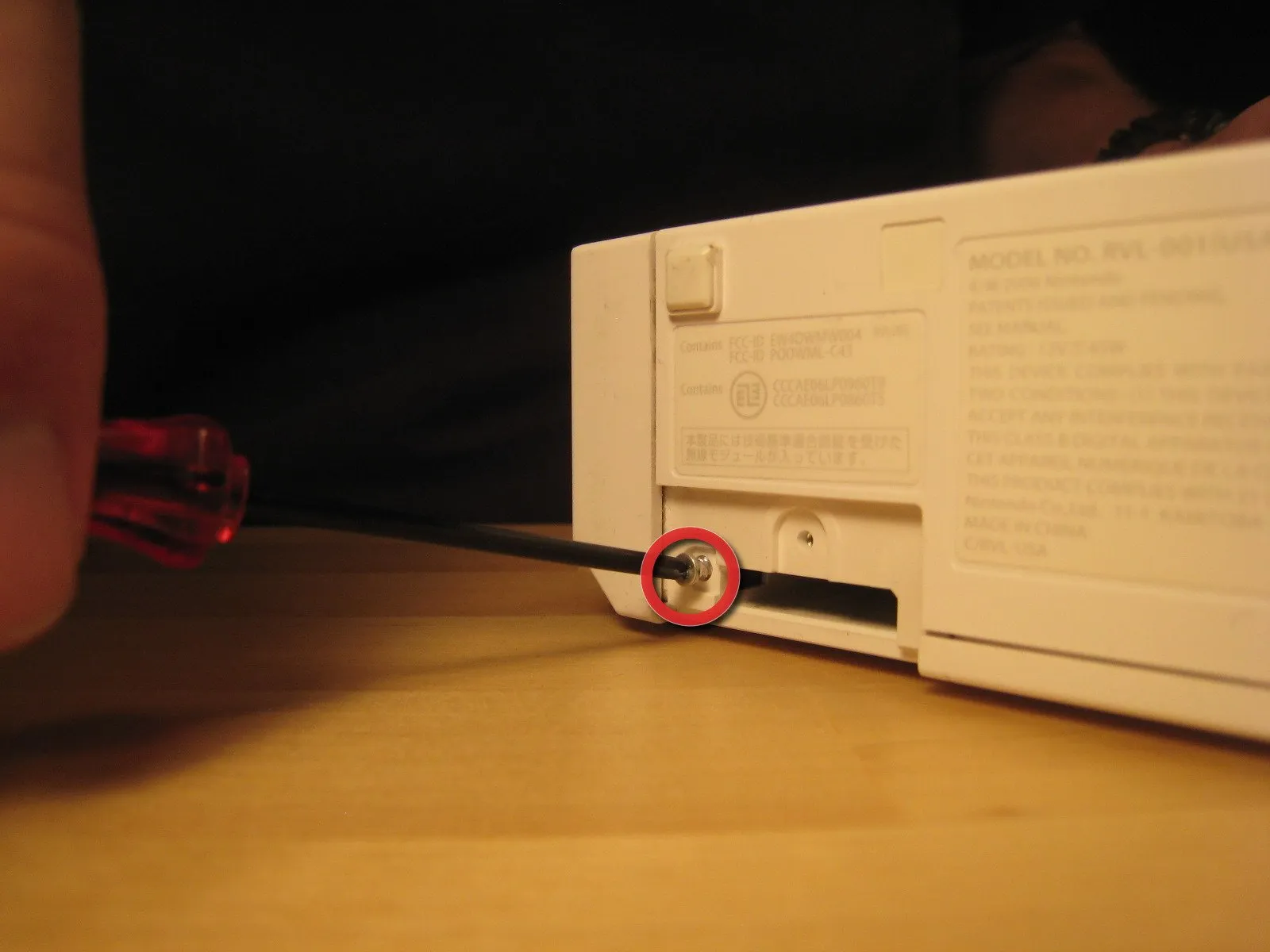

• Выкрутите все винты из корпуса.

• Некоторые винты находятся под резиновыми ножками или маленькими квадратными бумажными крышками (красный квадрат). Я использовал острый металлический инструмент, чтобы поддеть крышки винтов. Можно использовать нож X-acto.

• Для нескольких винтов в корпусе требуется трехгранная отвертка.

• В следующем шаге есть еще фотографии снятия резиновых ножек и винтов под ними. Ножки и крышки винтов самоклеящиеся, но не каждая ножка или крышка имеет винт.

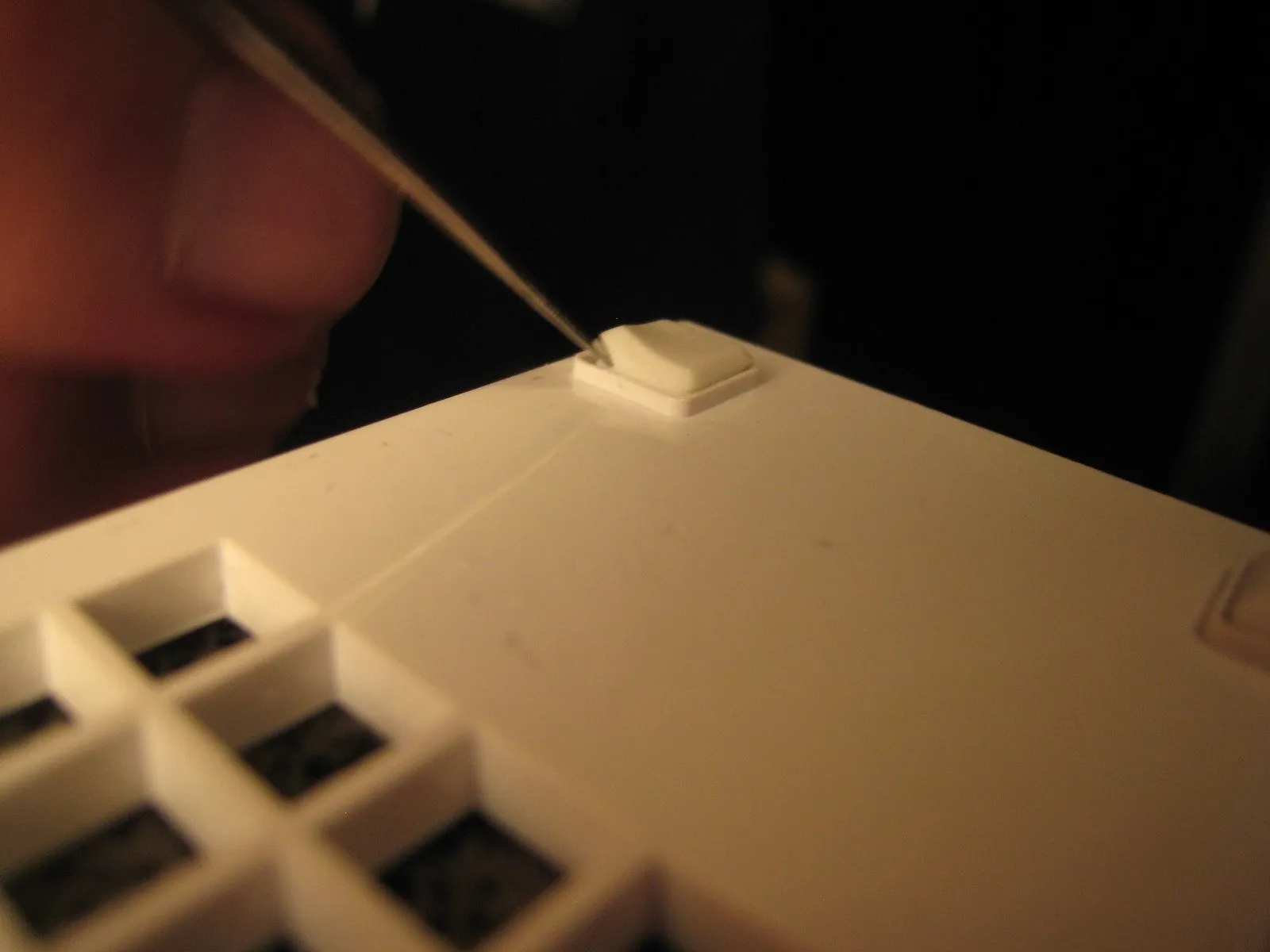

Шаг 6

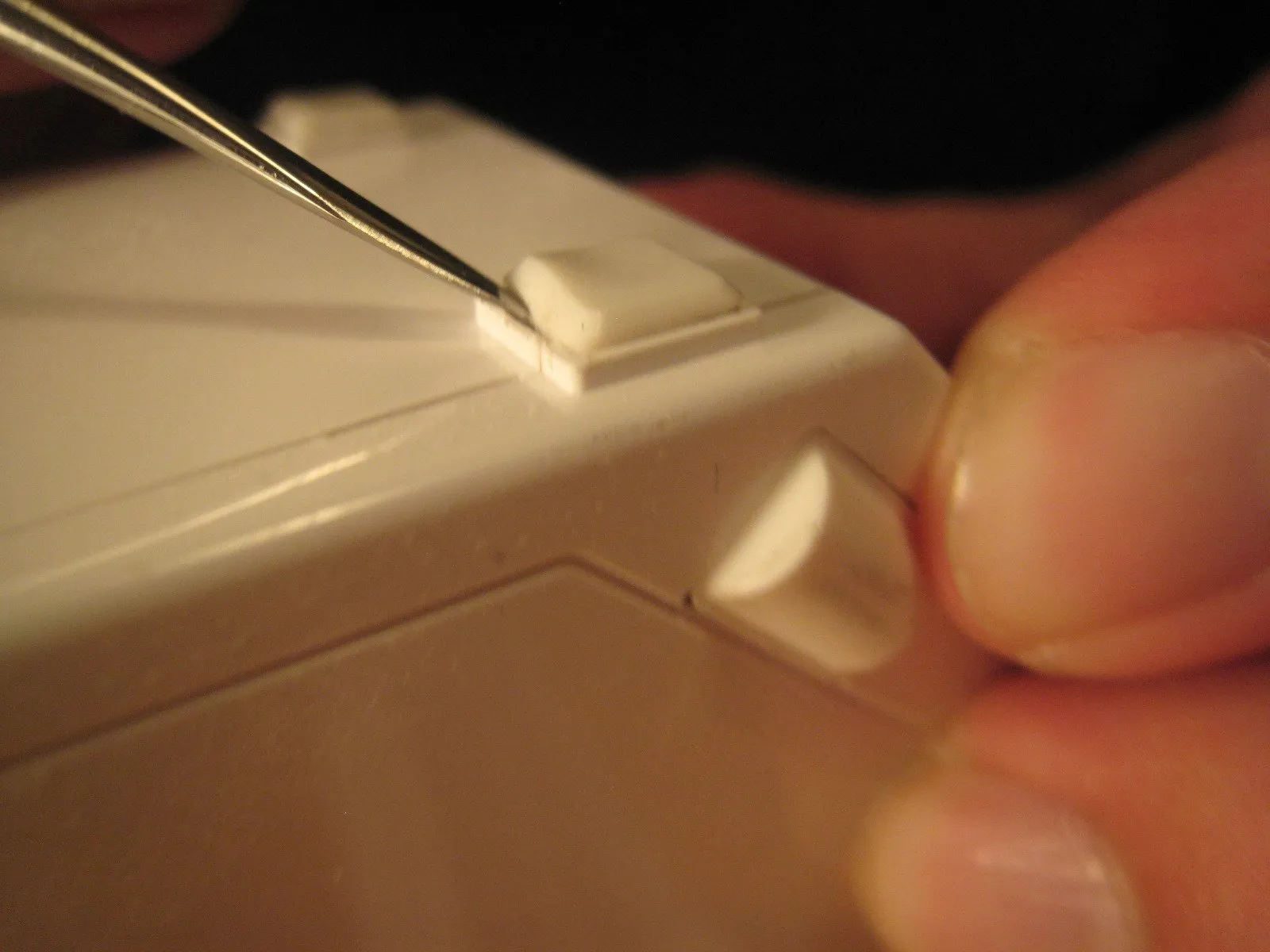

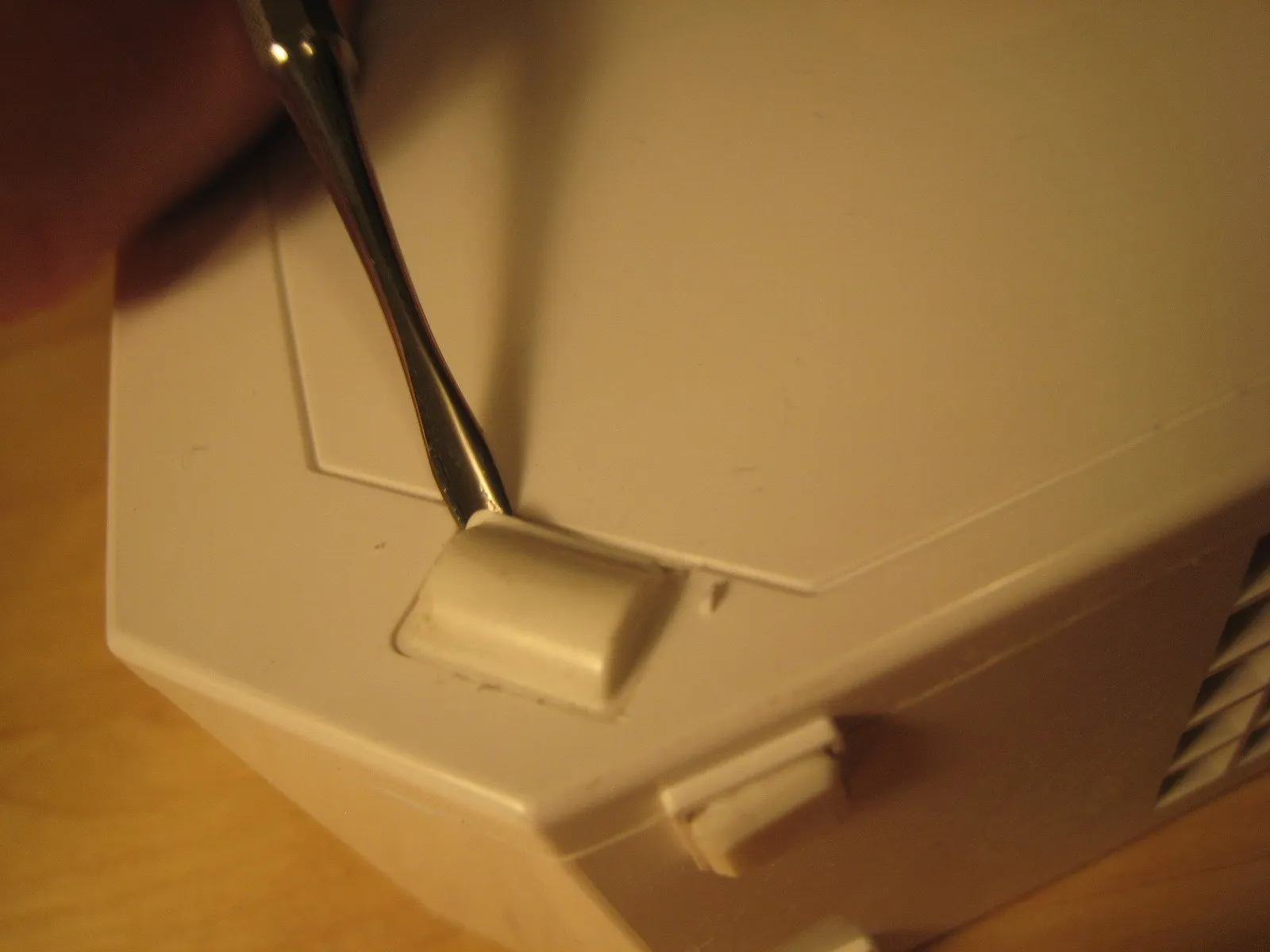

• Снимите резиновые ножки и винты под ними.

Шаг 7

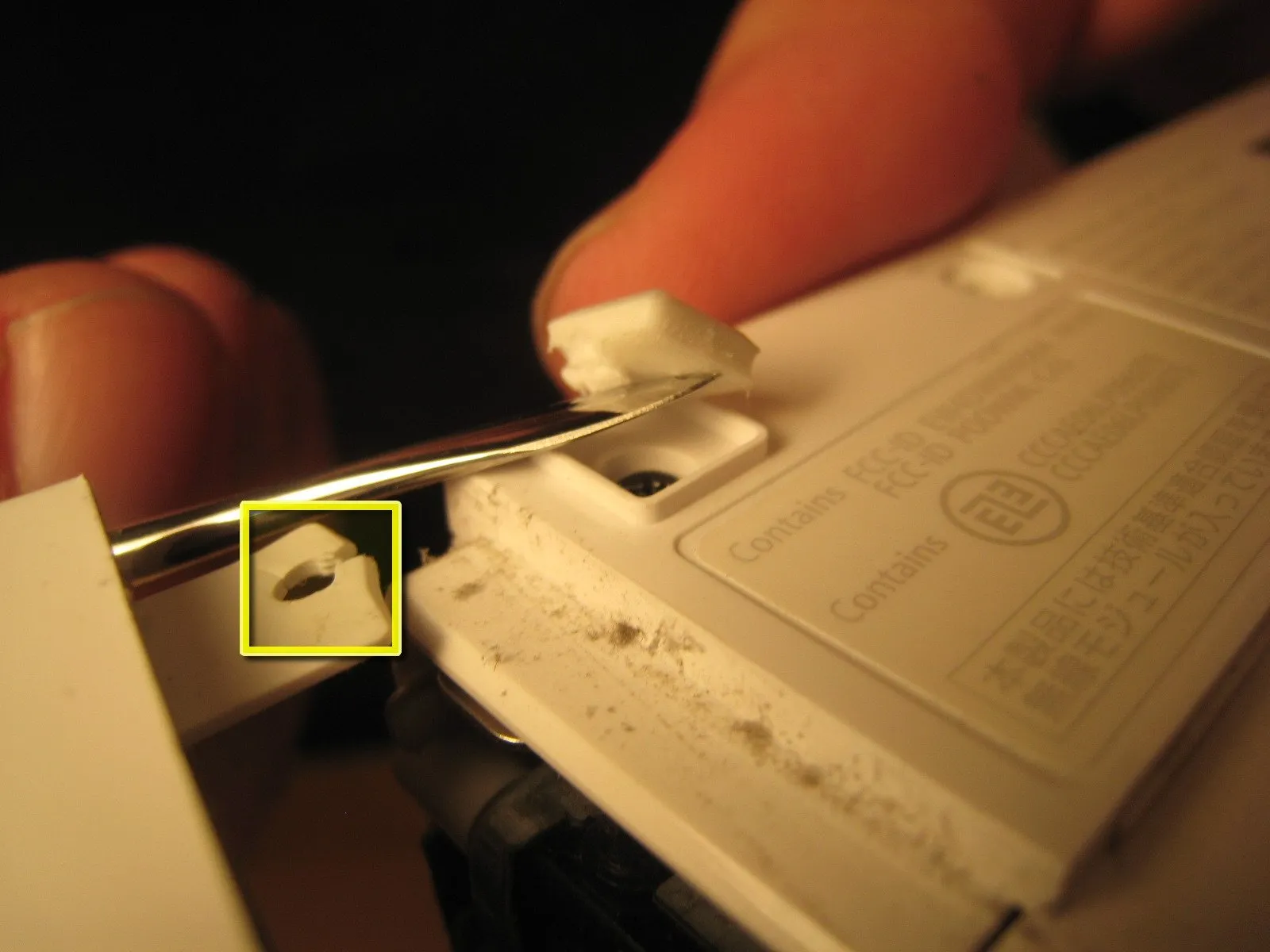

• Осторожно! Если вы не снимите ножки и винты под ними, прежде чем попытаетесь снять переднюю панель, выступ может отломиться!

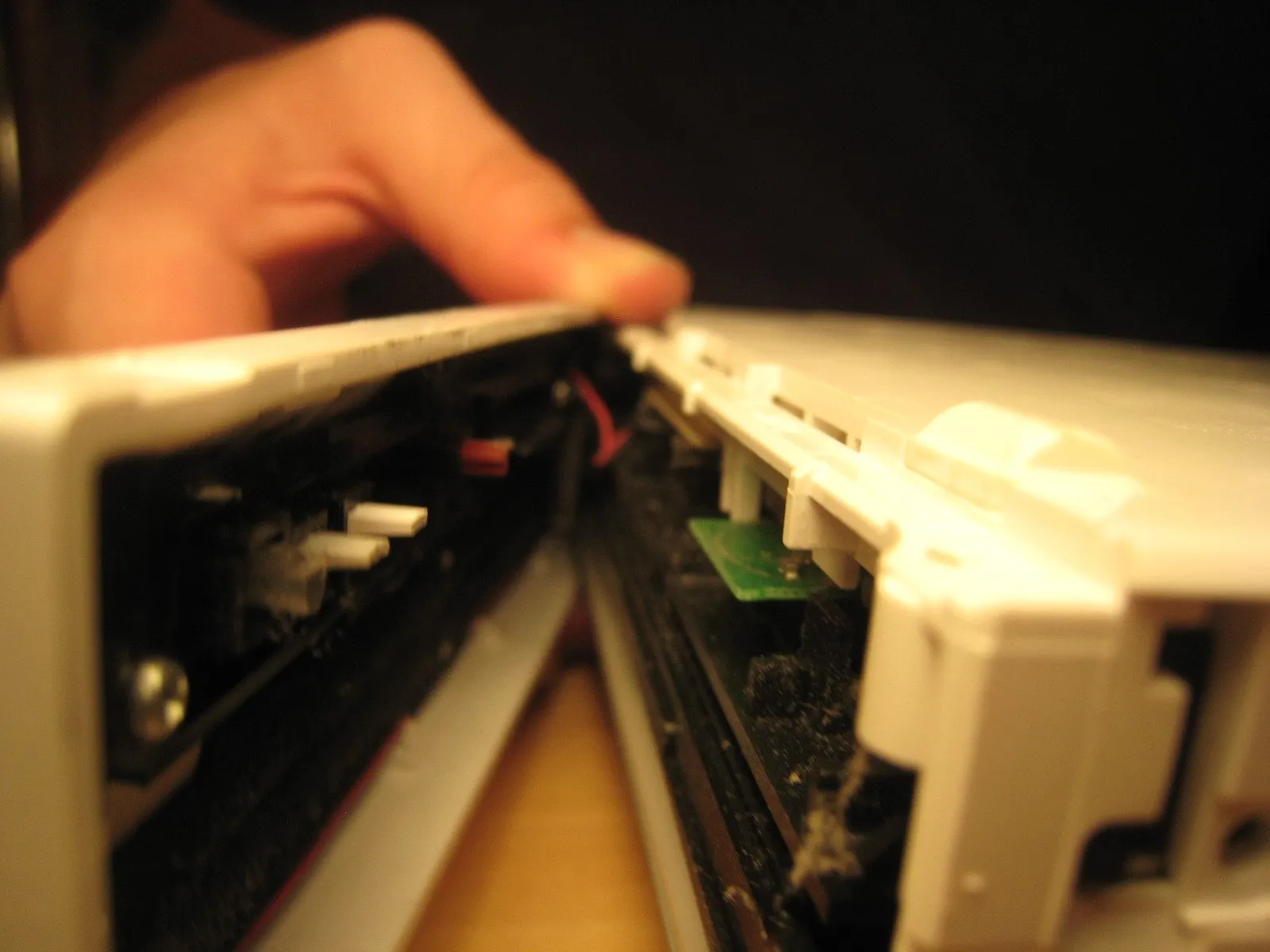

• Когда все винты будут выкручены, вы сможете снять переднюю панель привода.

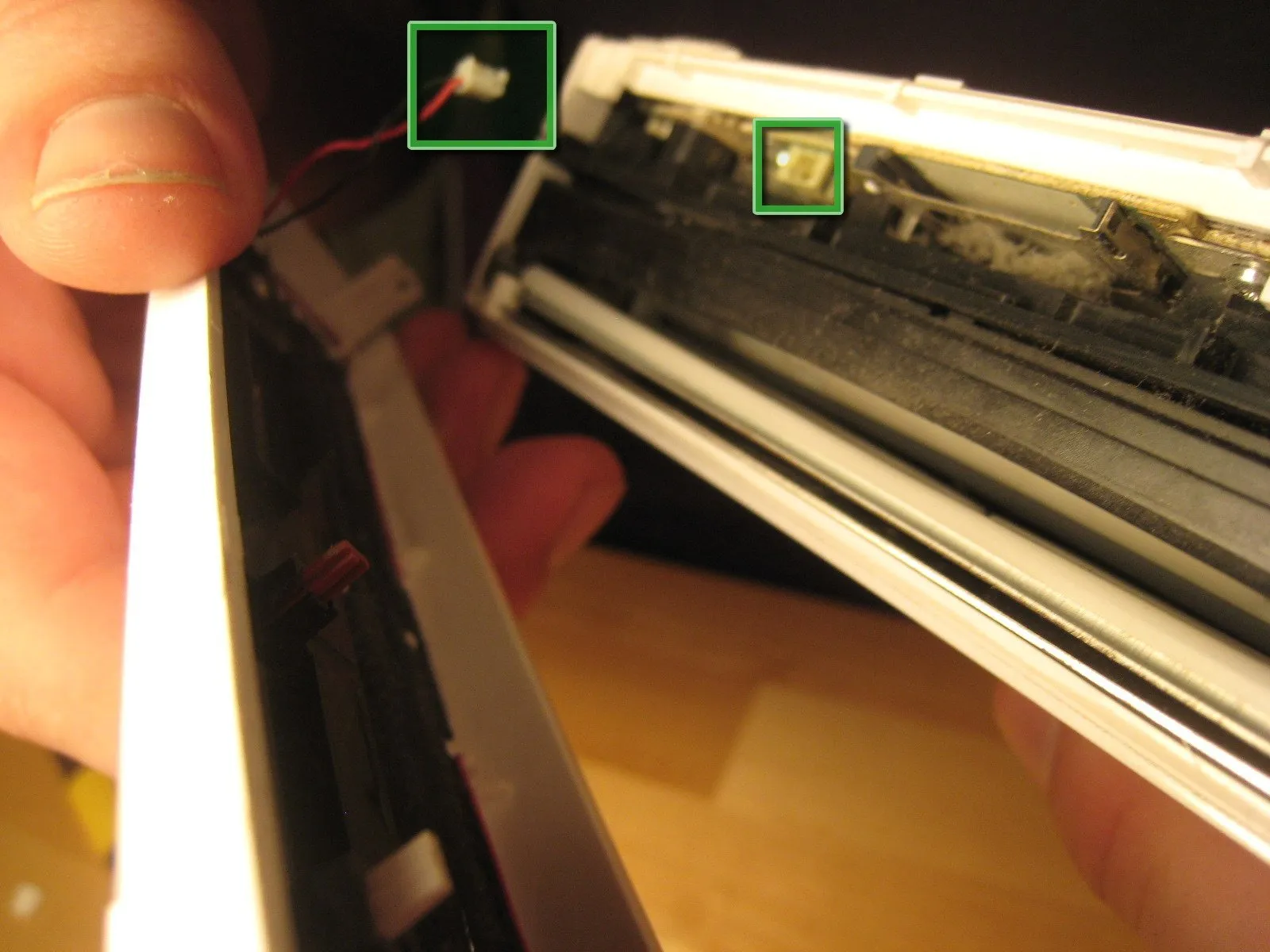

• Провод, соединяющий переднюю панель (зеленые квадраты на третьем изображении), можно аккуратно вытащить рукой или с помощью пассатижей.

Комментарии к шагу

Если бы вы действительно нашли время для этого шага, у него не было бы сломанного держателя.

Я не был достаточно аккуратен при снятии пластикового разъема. Красный провод отломился, а небольшой кусочек красного провода застрял в пластиковом разъеме. Я действительно не могу вытащить маленький кусочек красного провода из разъема.

Кто-нибудь знает, где продается такой разъем или хотя бы как он называется?

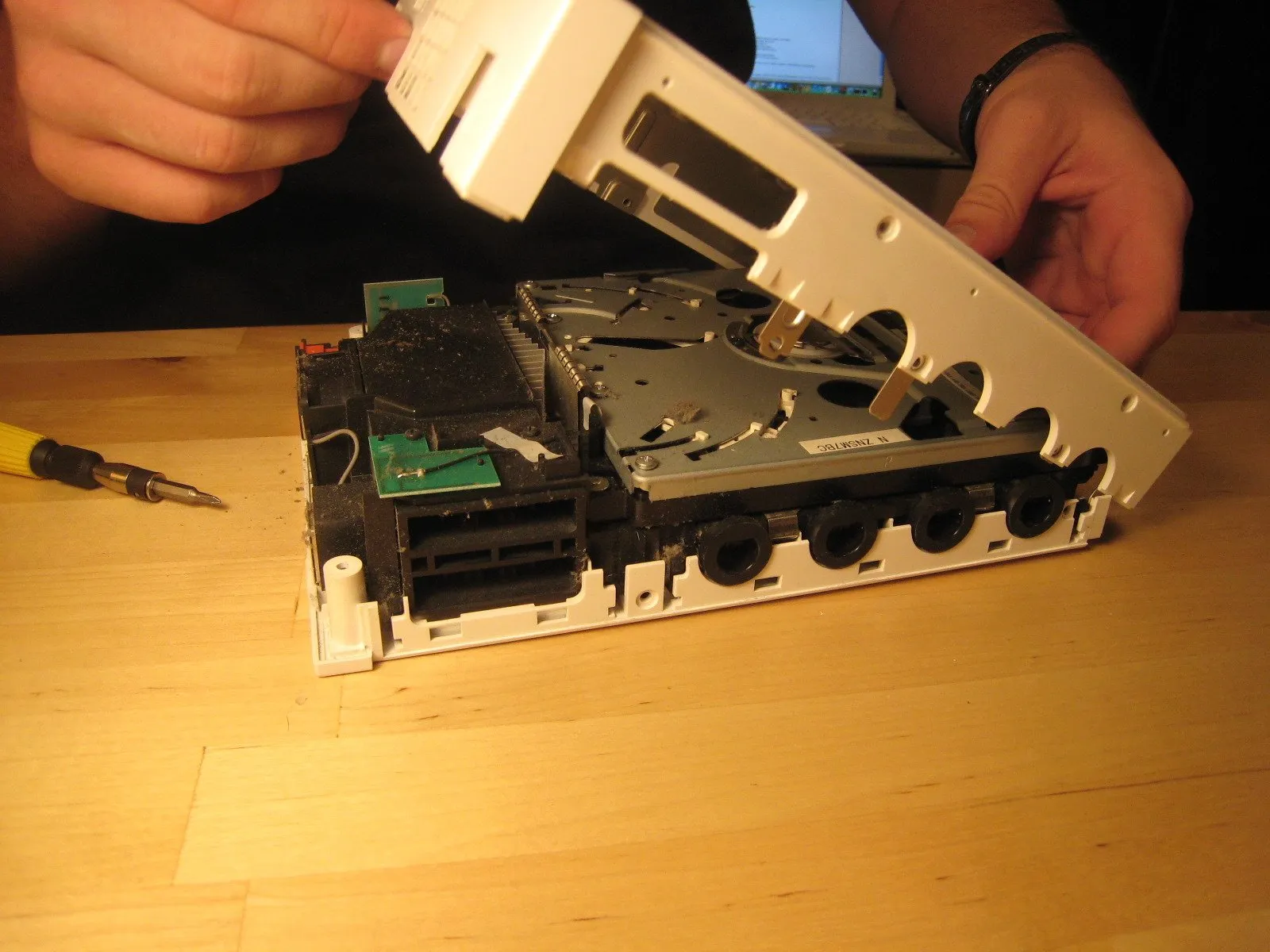

Шаг 8

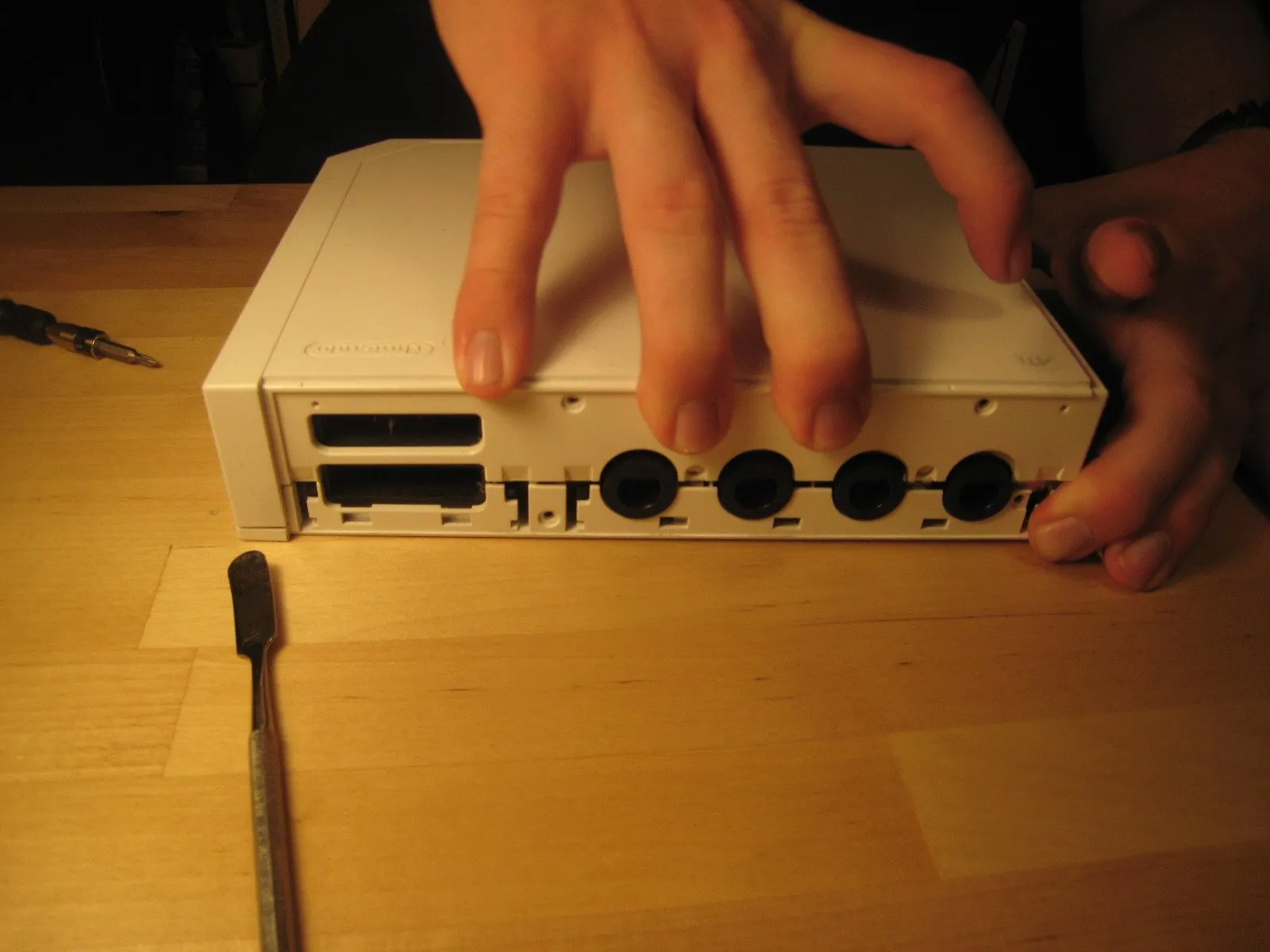

• Теперь можно разобрать корпус.

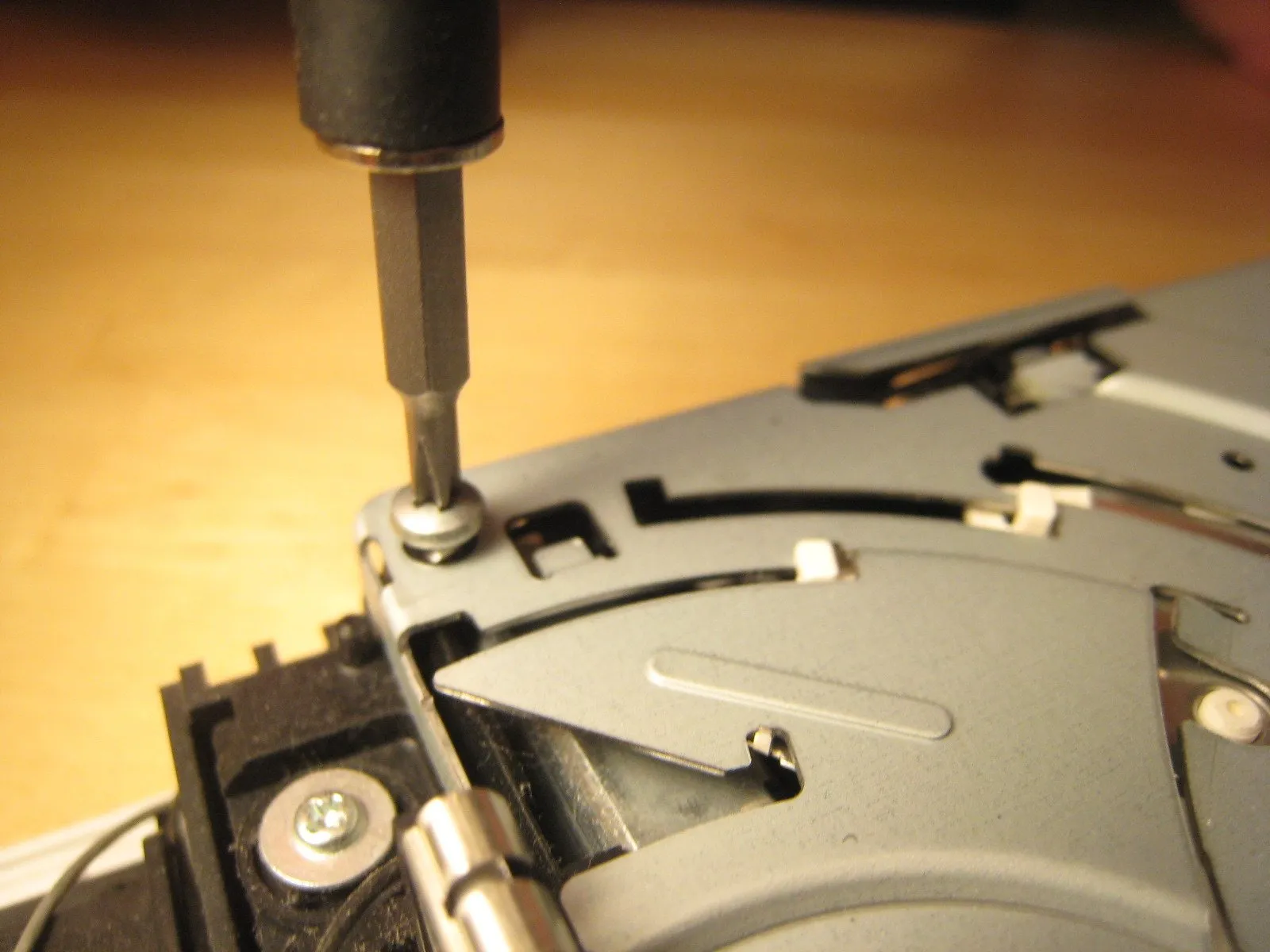

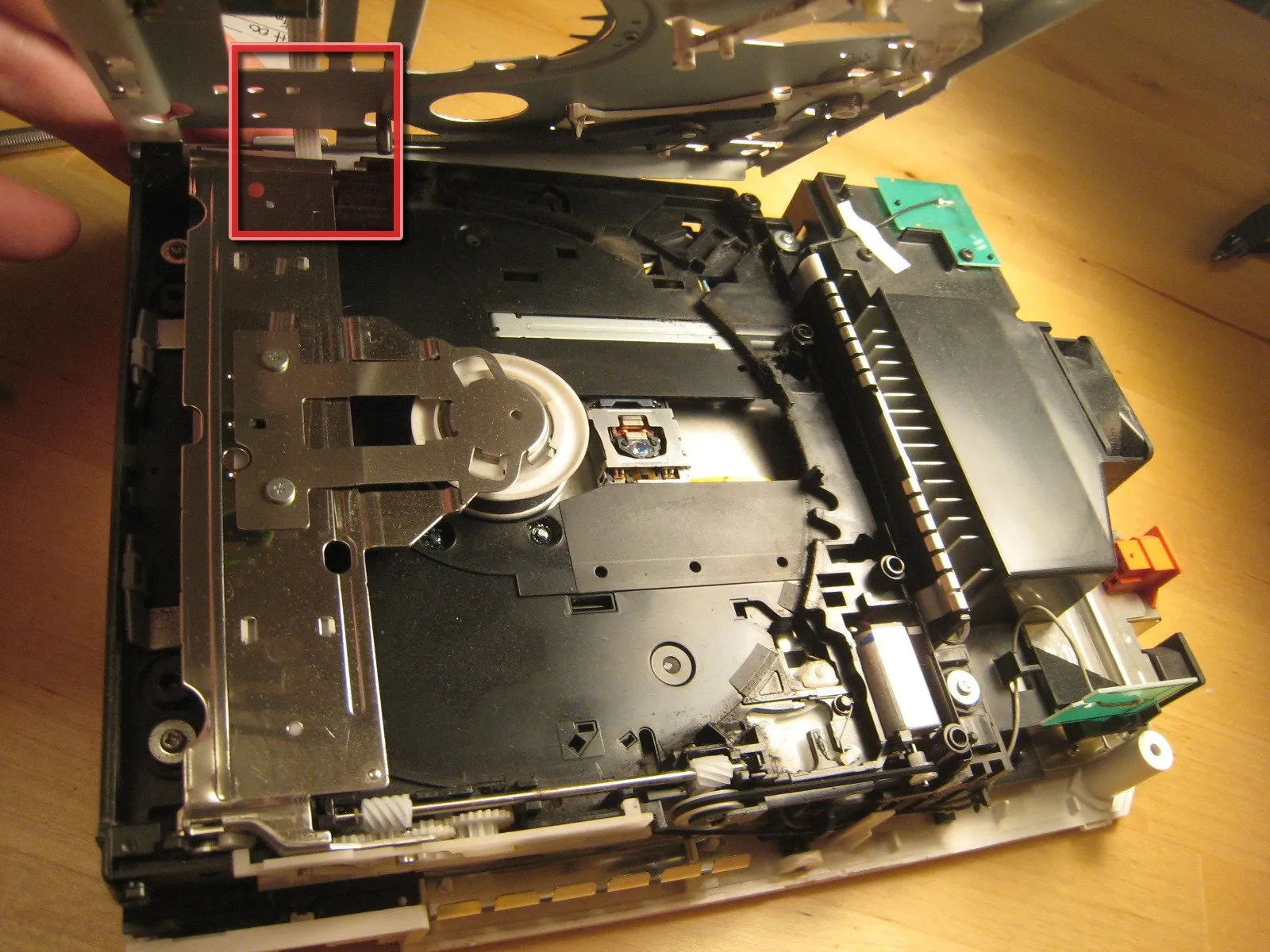

Шаг 9

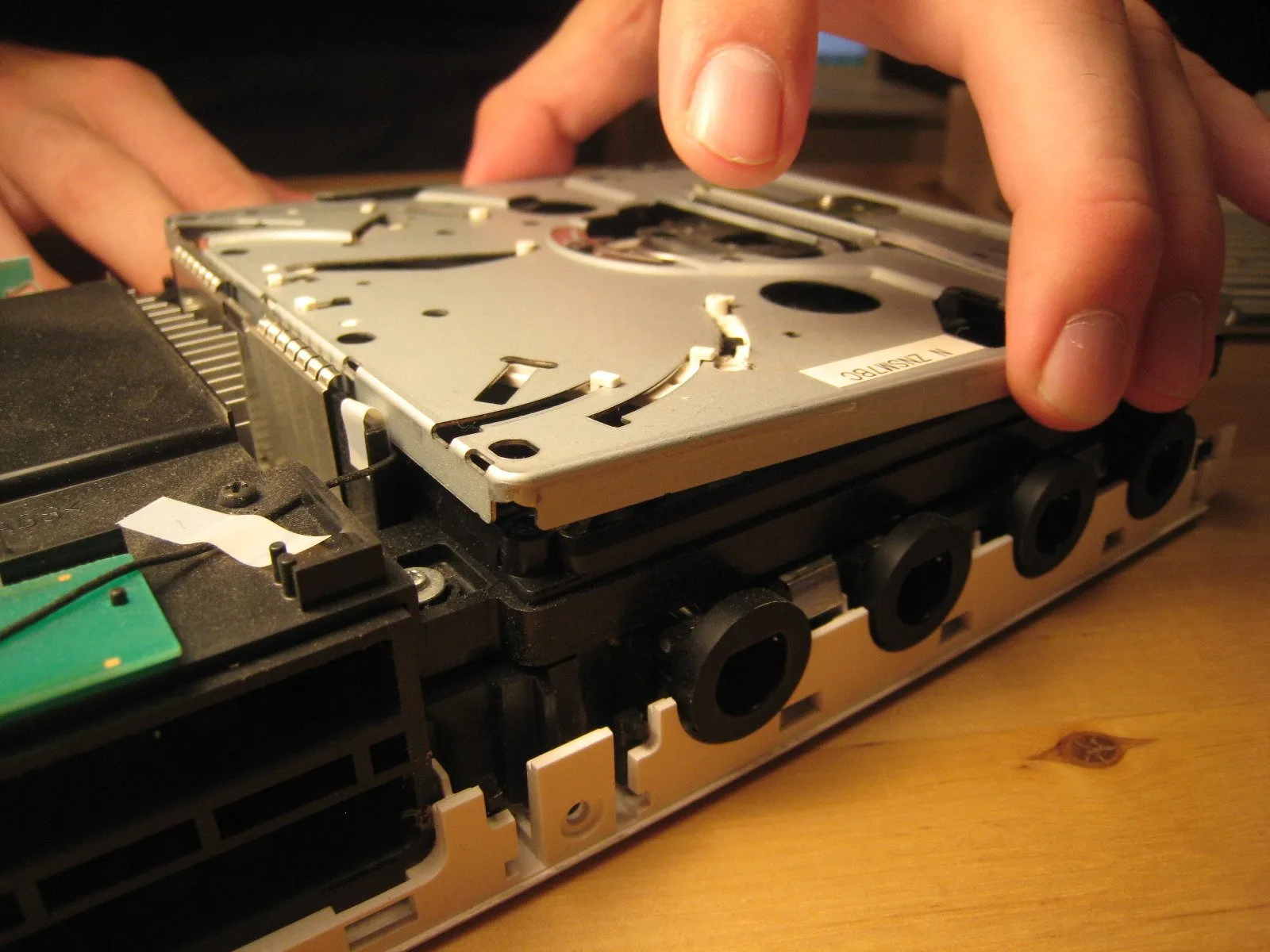

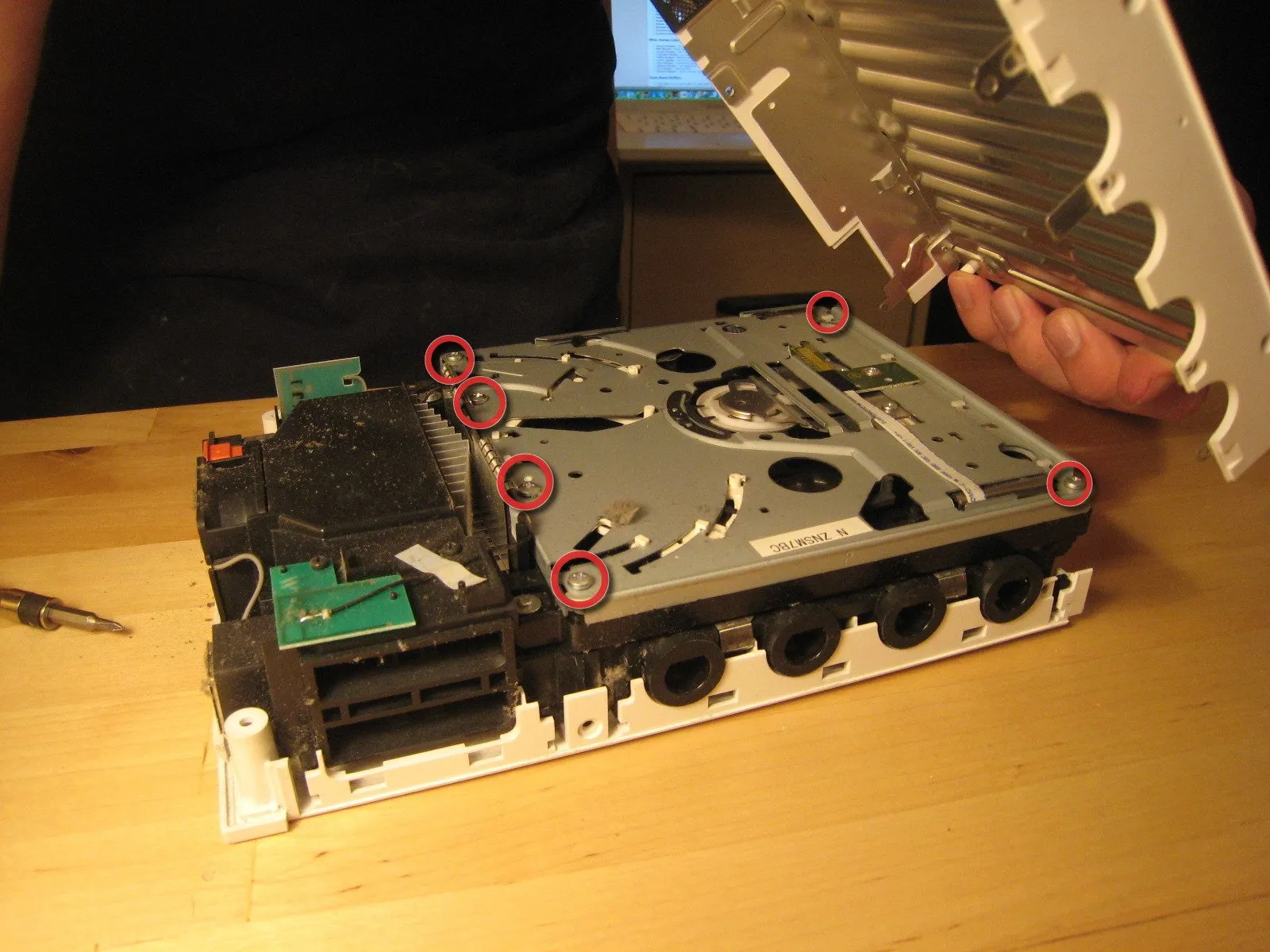

• Мы приподняли крышку оптического привода, открутив шесть винтов Phillips #00. Все они отмечены на предыдущем изображении.

• Поскольку к приводу идет провод, мы закрепили крышку, чтобы облегчить извлечение всего привода в сборе, не повредив при этом электронику.

• В оптическом приводе множество деталей, но в нем нет ничего особо причудливого по сравнению с другими приводами со слотовой загрузкой, поэтому я не стал разбирать его полностью. Кроме того, там много шестеренок и рычажков, с которыми я не хотел возиться.

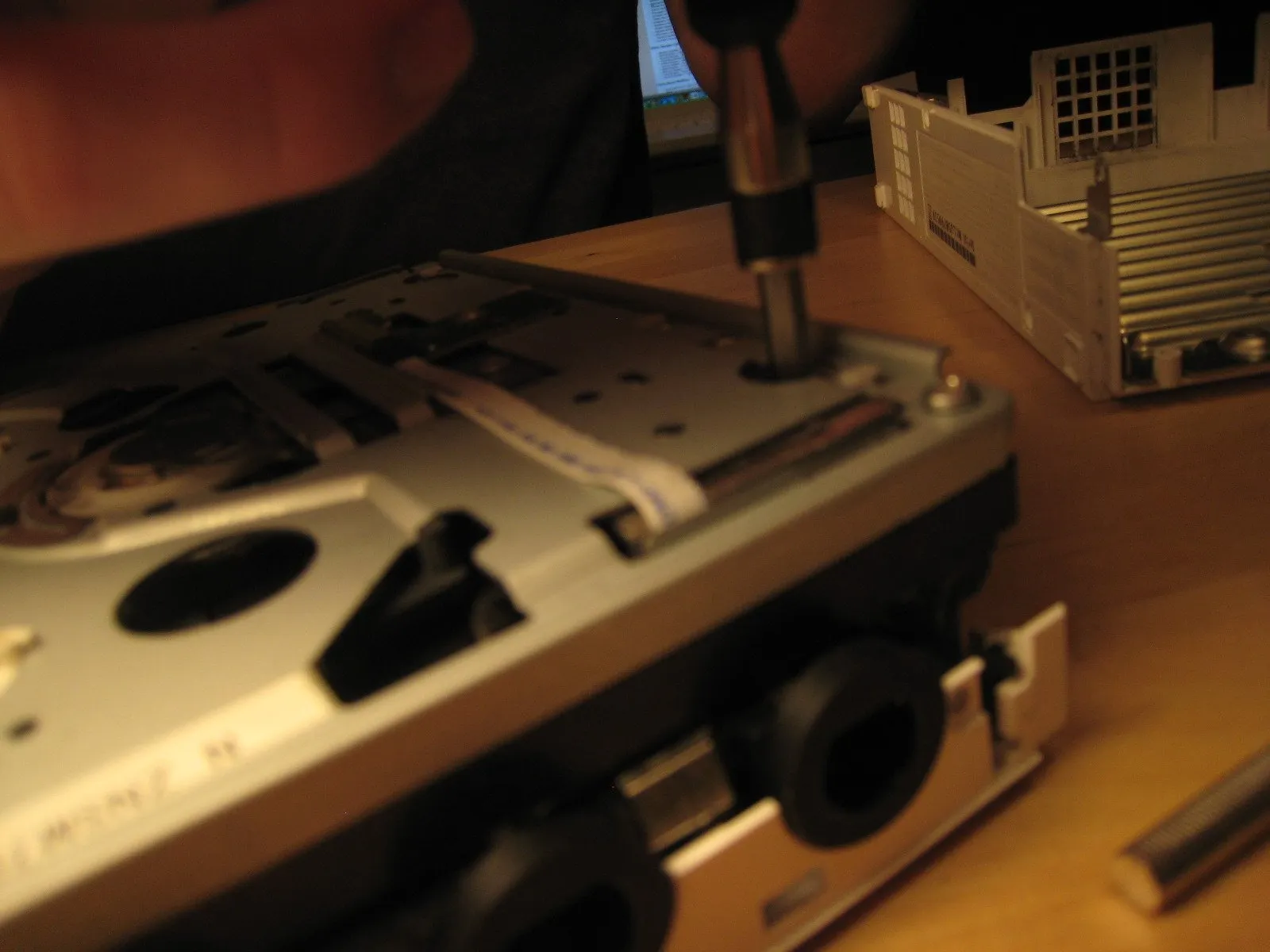

Шаг 10

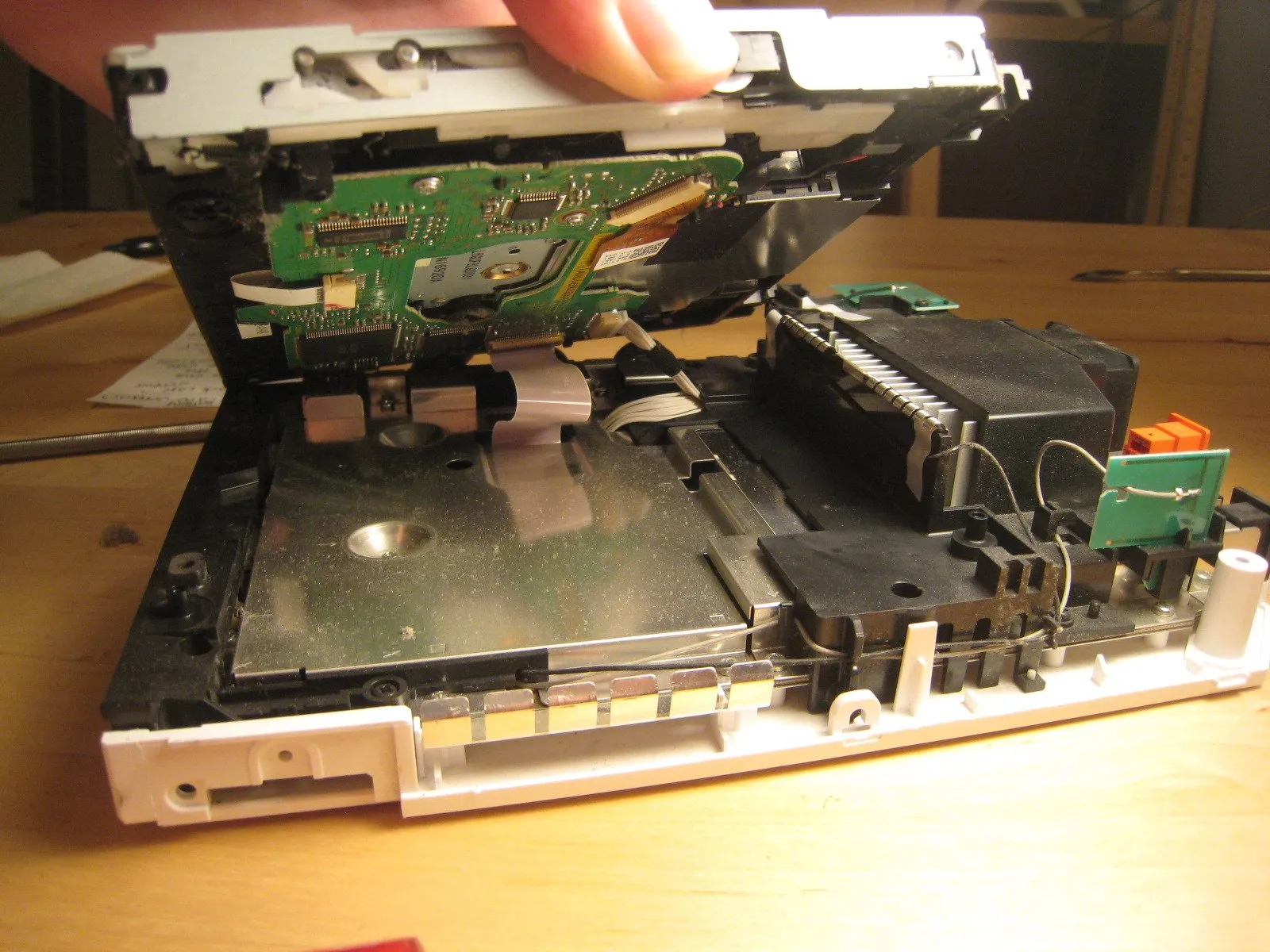

• Винты, удерживающие привод, находились глубоко в корпусе.

• Как только эти винты были выкручены, можно было снять весь корпус.

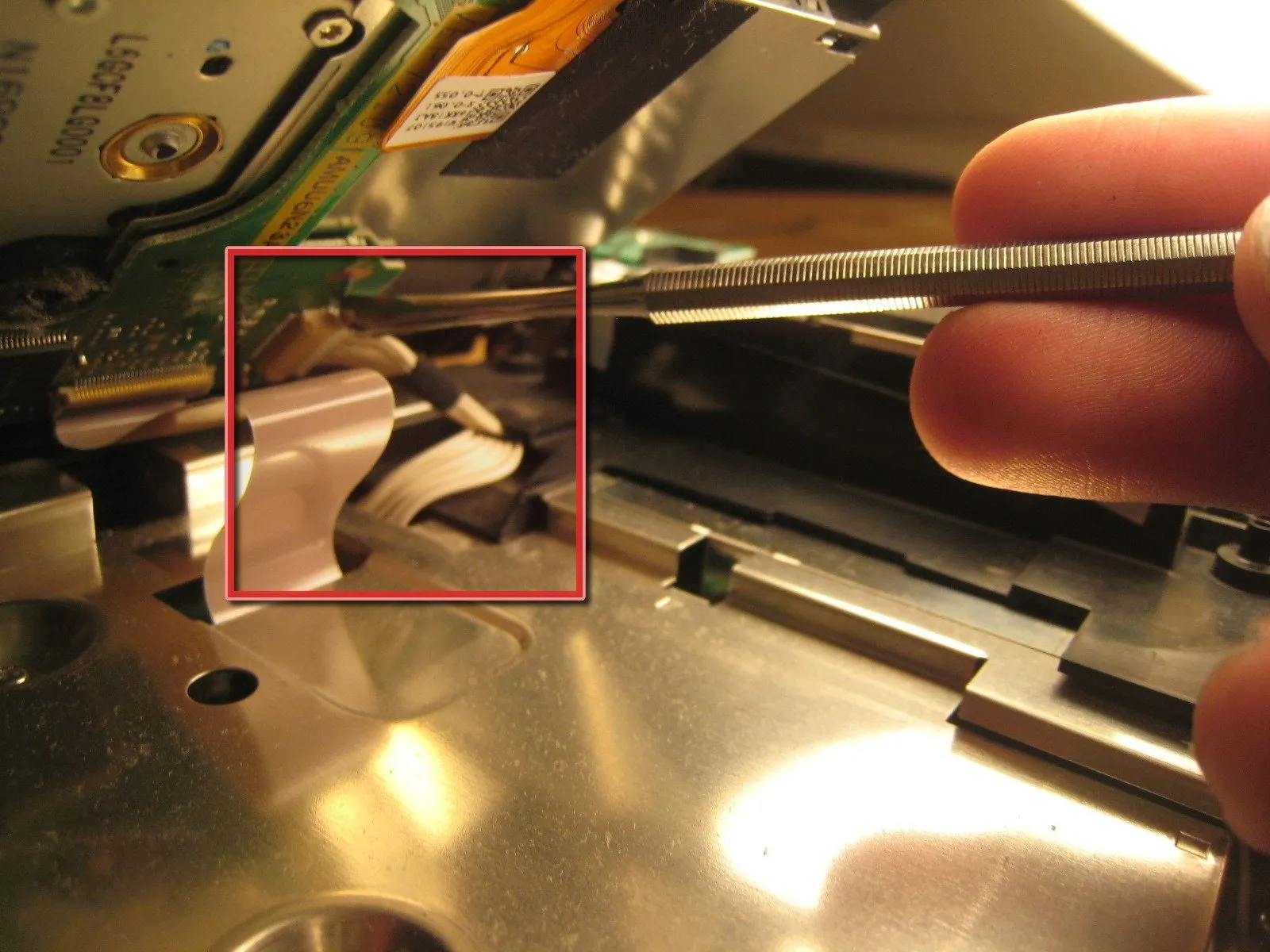

• Не тяните слишком сильно! Под ним находятся два провода, соединяющие накопитель с логической платой.

• Этот провод выскользнул из своего горизонтального гнезда. Как только он был отсоединен, ленточный кабель тоже вышел.

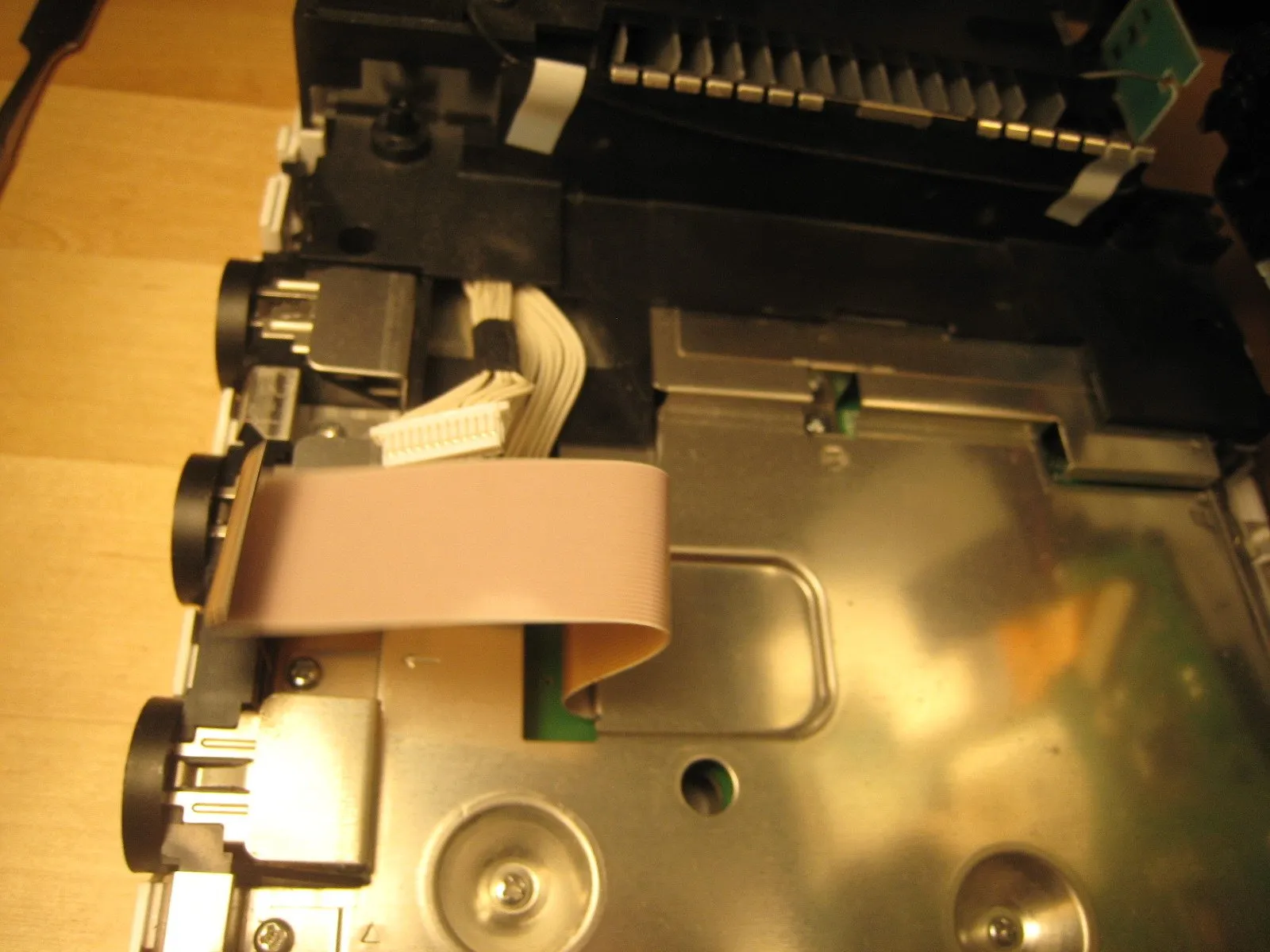

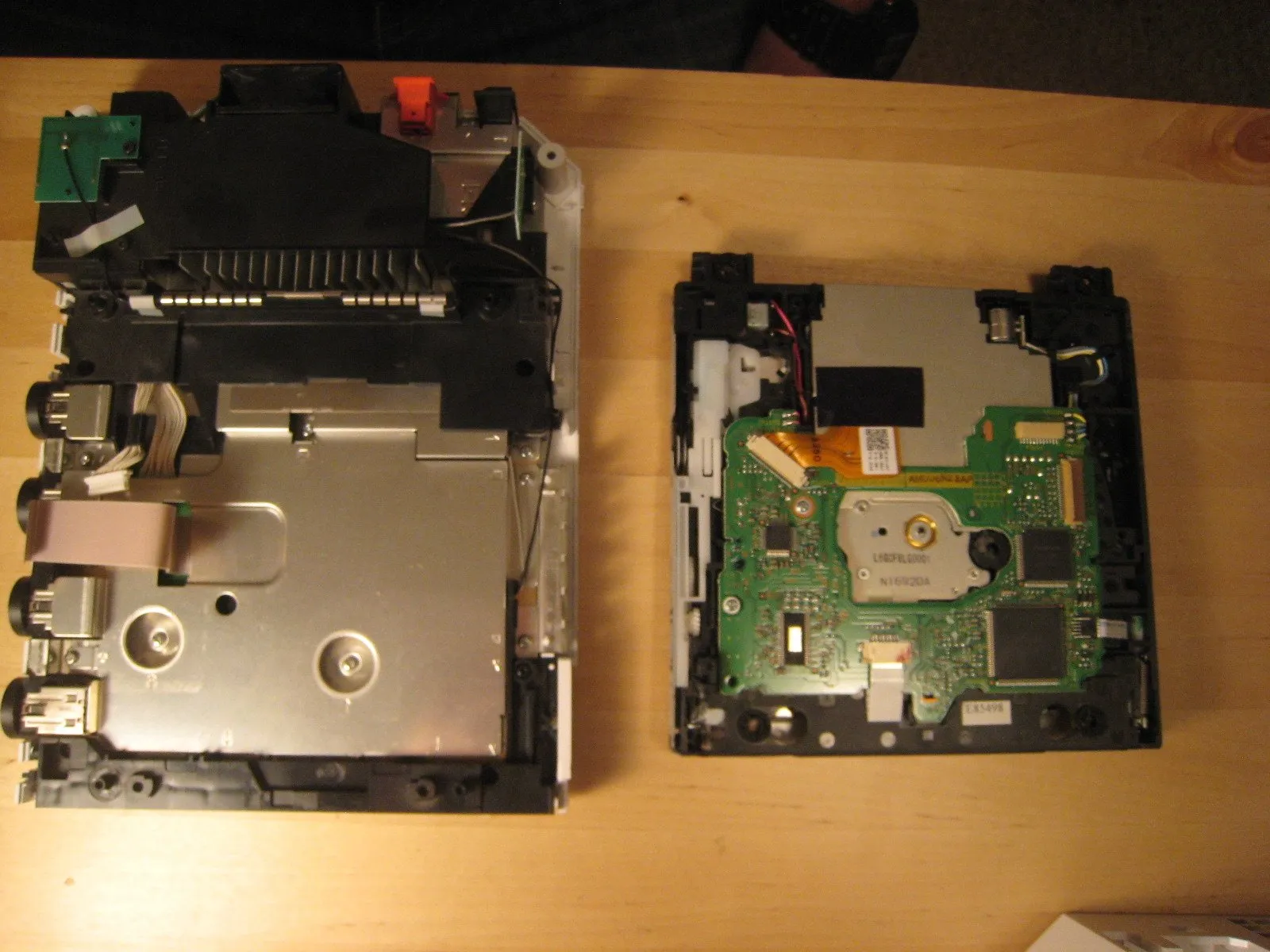

Шаг 11

• Отсоединив эти провода, вы сможете полностью снять оптический привод.

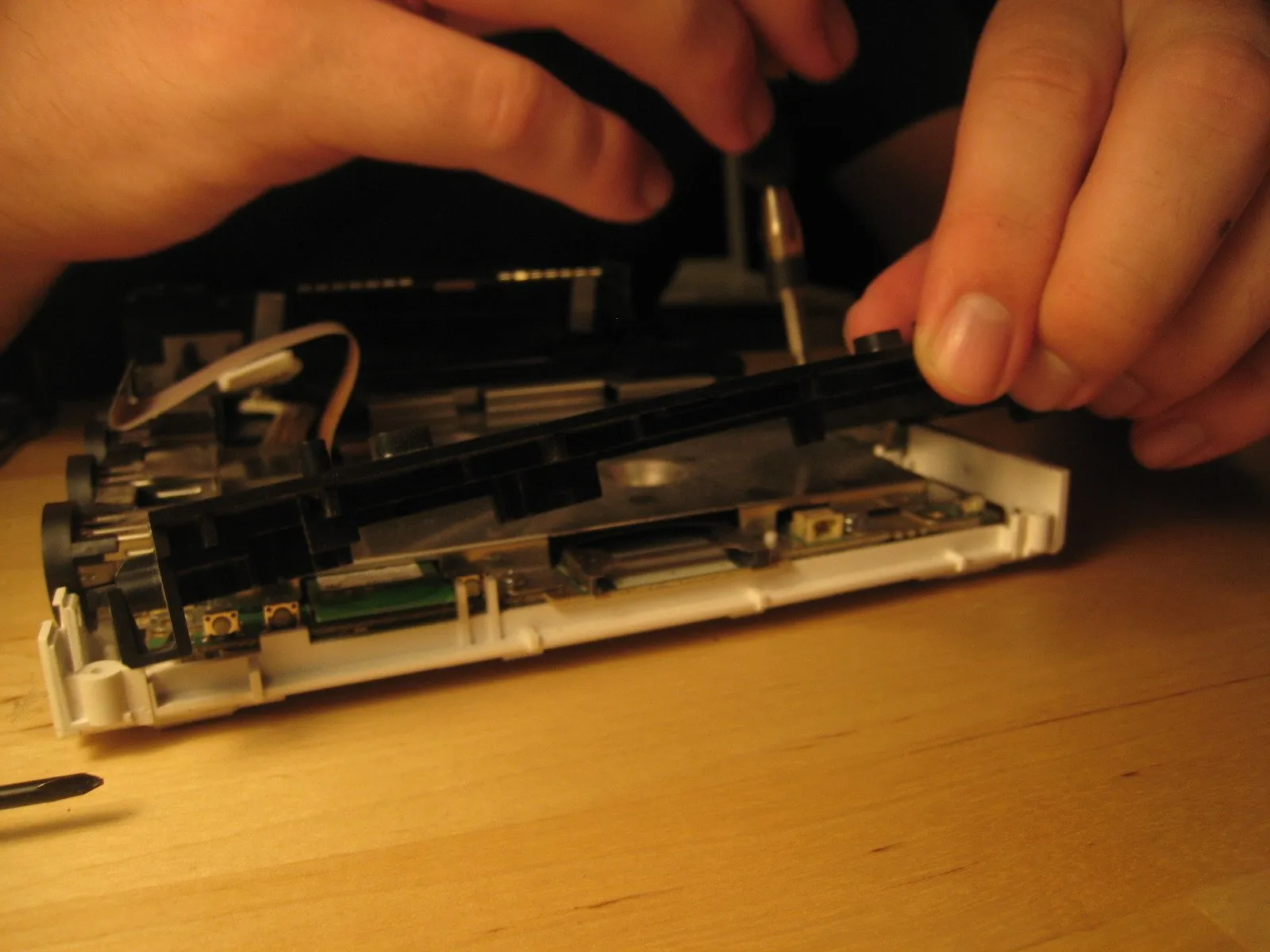

Шаг 12

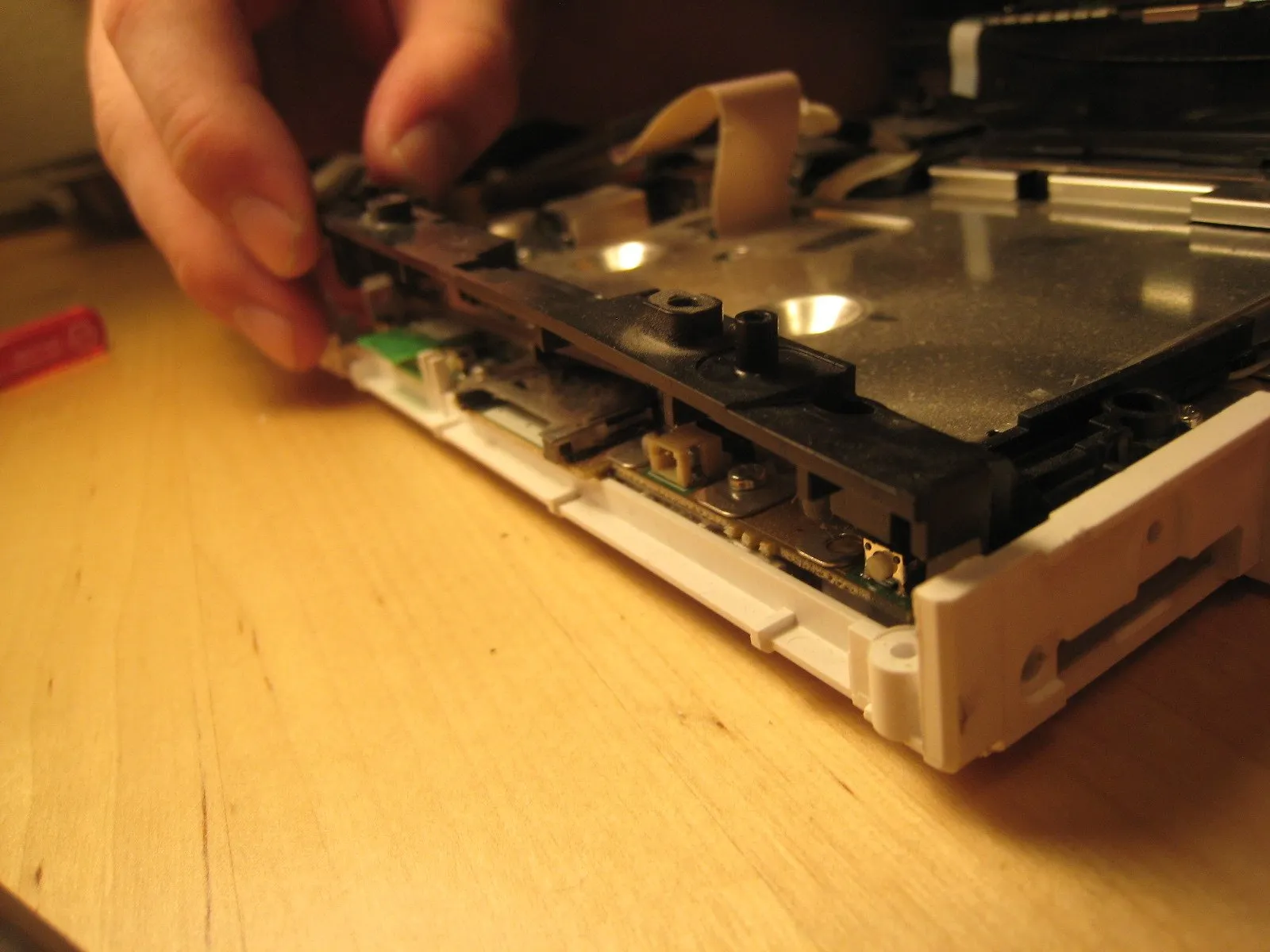

• Чтобы добраться до логической платы, нужно снять небольшой черный пластиковый ободок.

• Внутри корпуса все винты - Phillips #00. На логической плате есть метки в виде стрелок, треугольников, квадратиков и крестиков. Насколько я могу судить, стрелка означает, что она просто проходит через крышку логической платы. Треугольник означает, что это более длинный винт крышки логической платы. Крестик означает, что он держится на пластиковом элементе, а коробочка - что он держится на другом электромагнитном экране / или теплоотводе.

Шаг 13

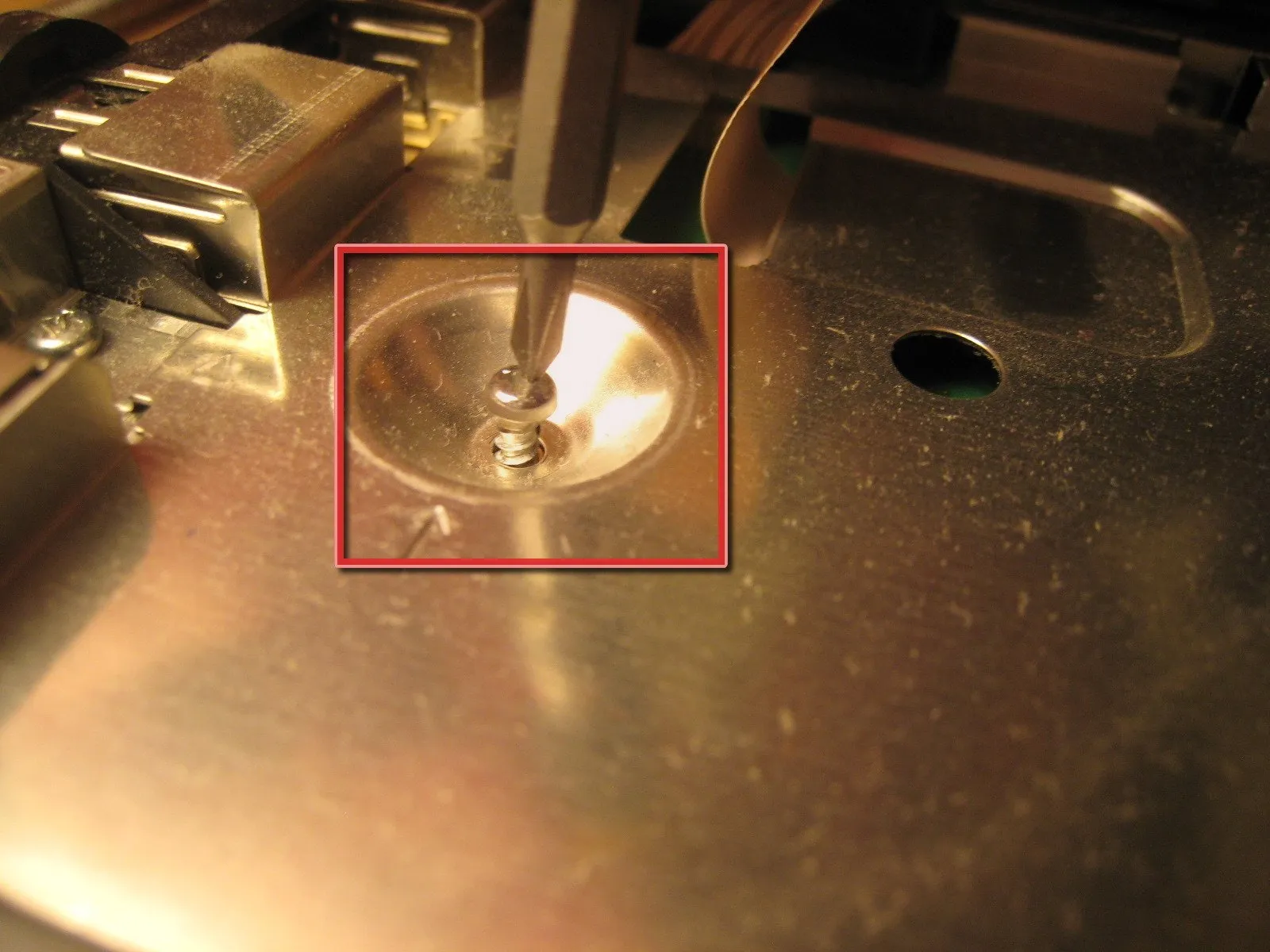

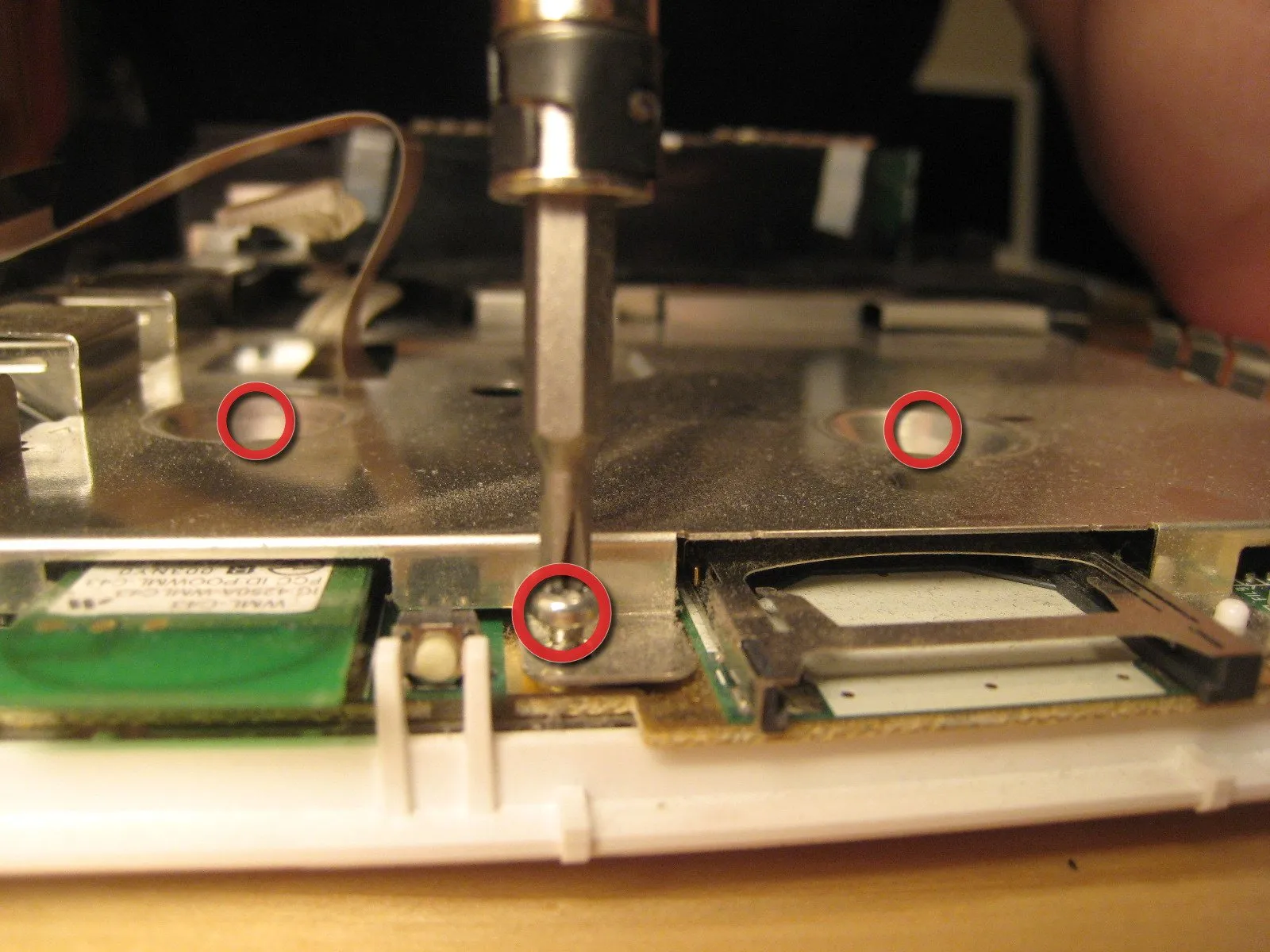

• Выкрутите все винты из крышки логической платы. Два из них утоплены в центре, остальные расположены по краям. По мере удаления других деталей станут видны и другие. Это похоже на игру! Вы можете начать с винтов, удерживающих черные пластиковые детали, но я начал с самых заметных и пошел дальше.

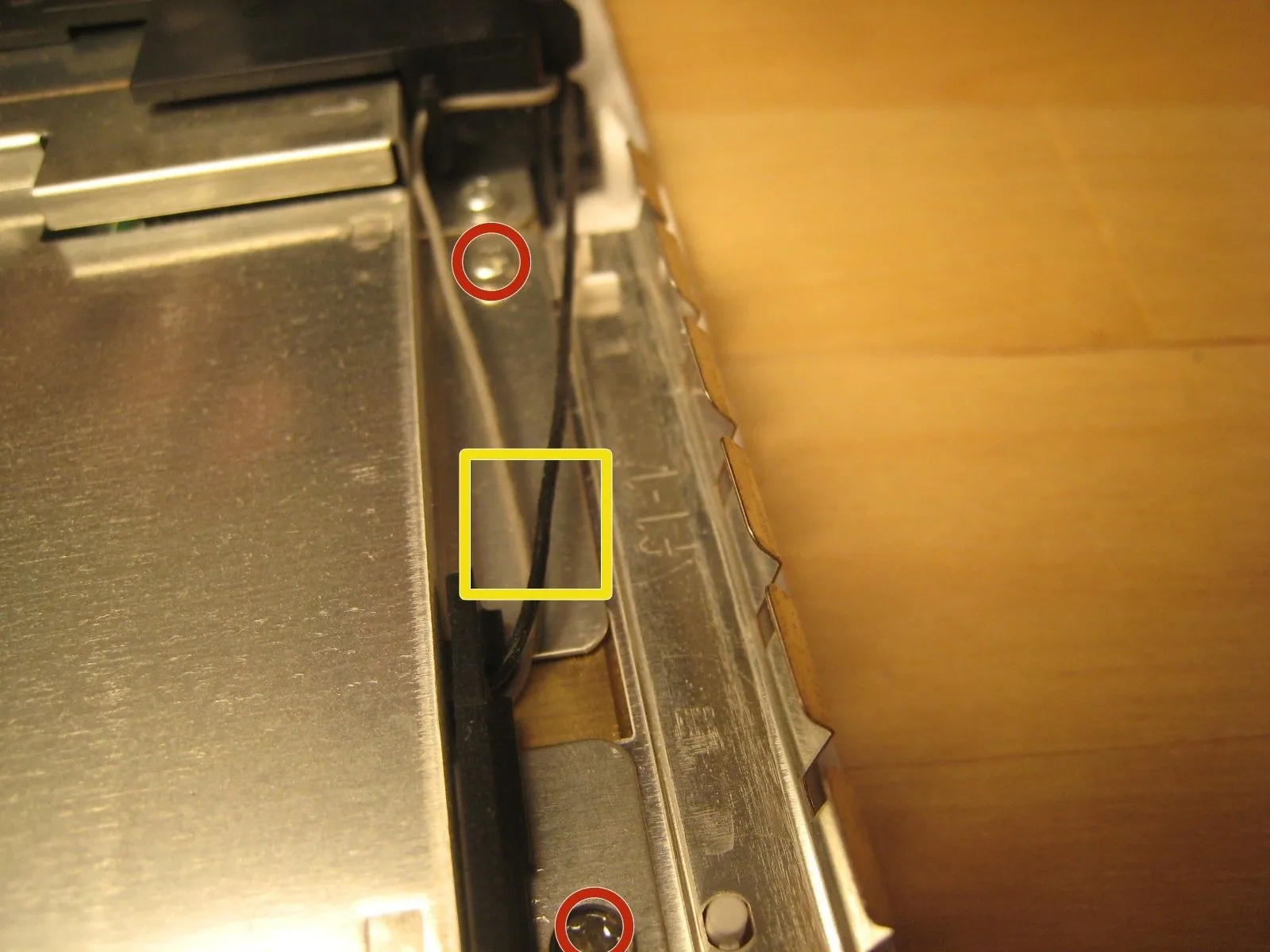

• От логической платы отходят два провода (показаны на третьем рисунке), которые подключены к антеннам Wi-Fi. Они очень хрупкие. Не сломайте их.

Шаг 14

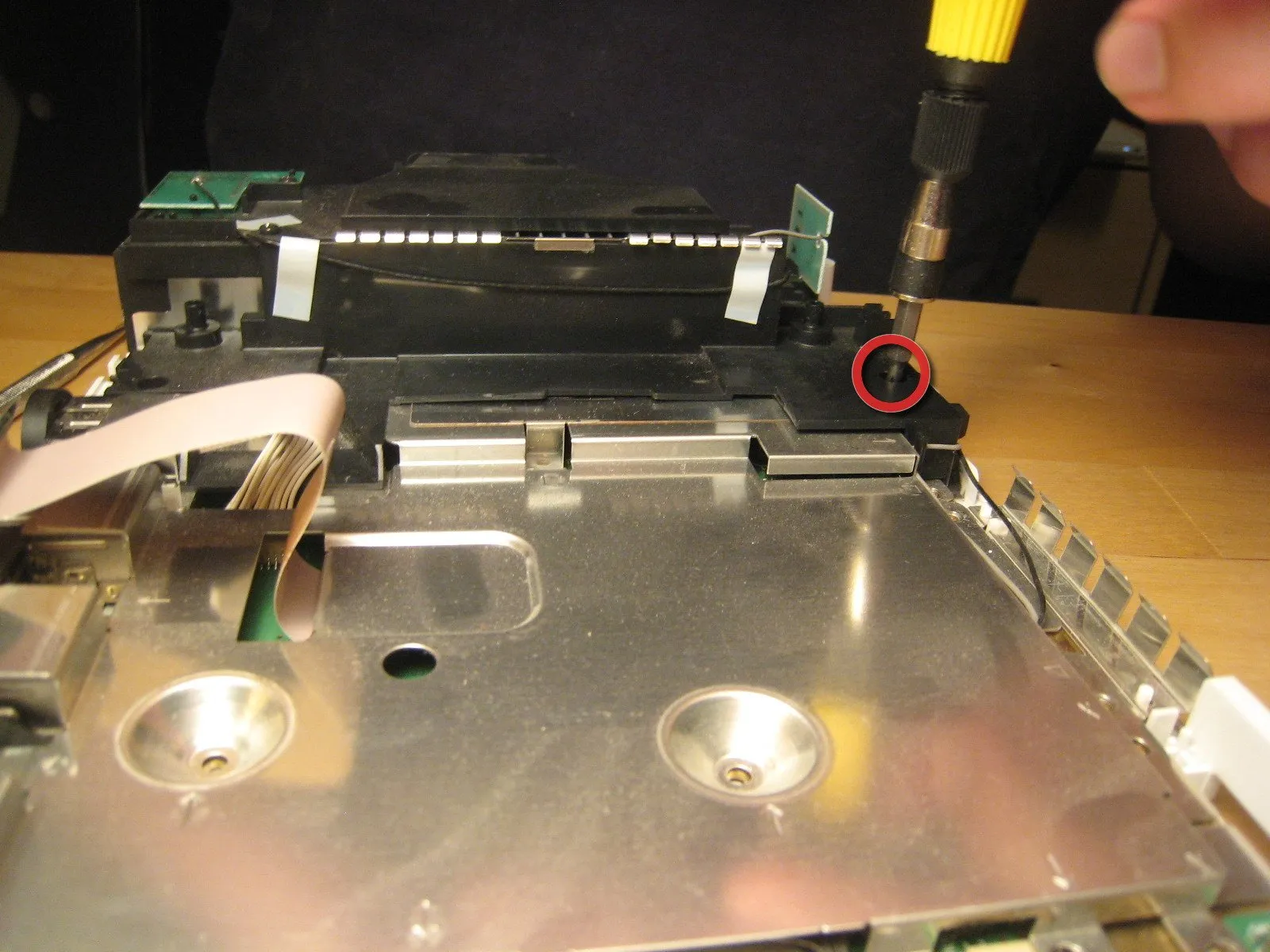

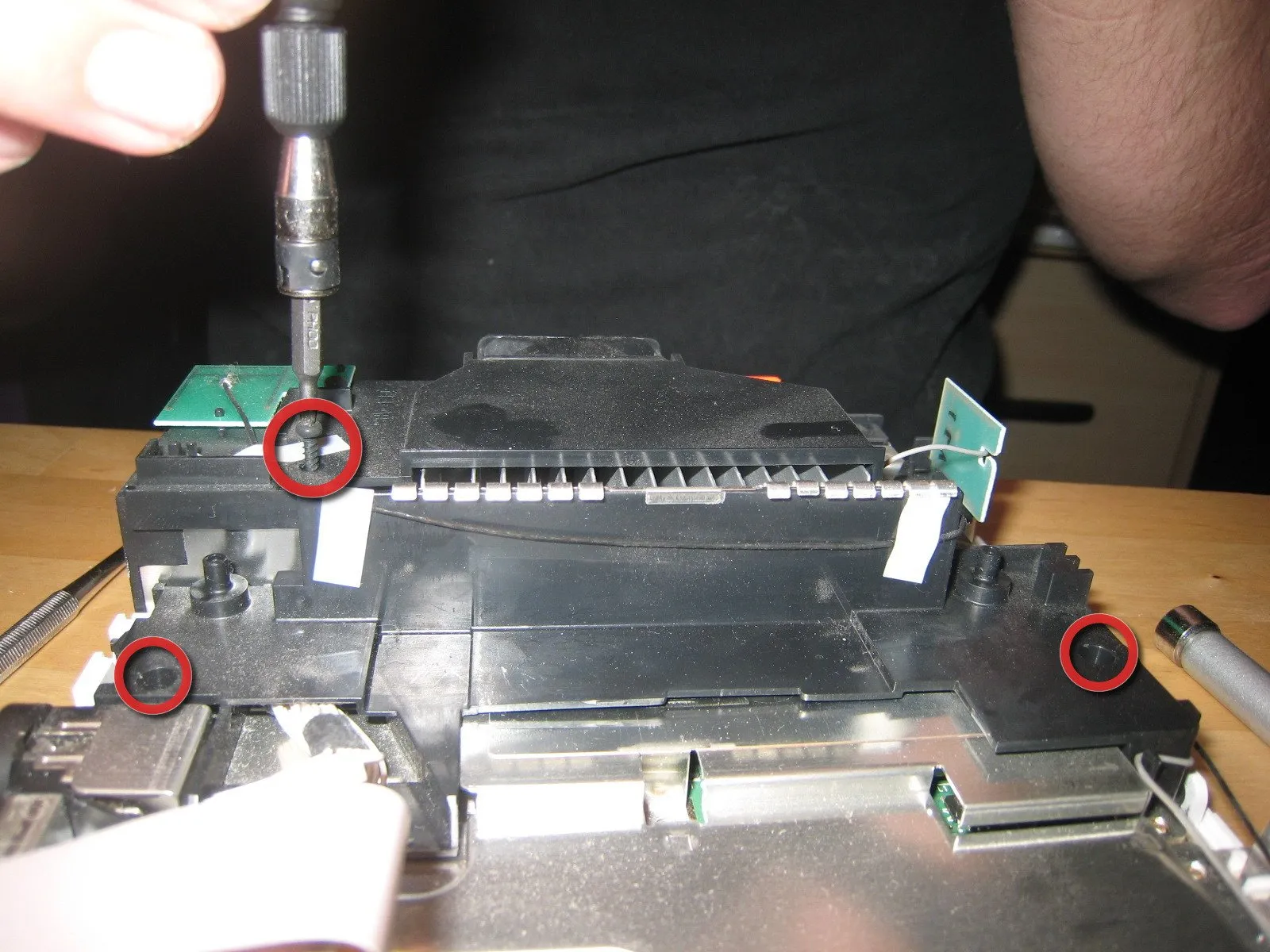

• Выкрутите эти винты в черном пластиковом корпусе.

Шаг 15

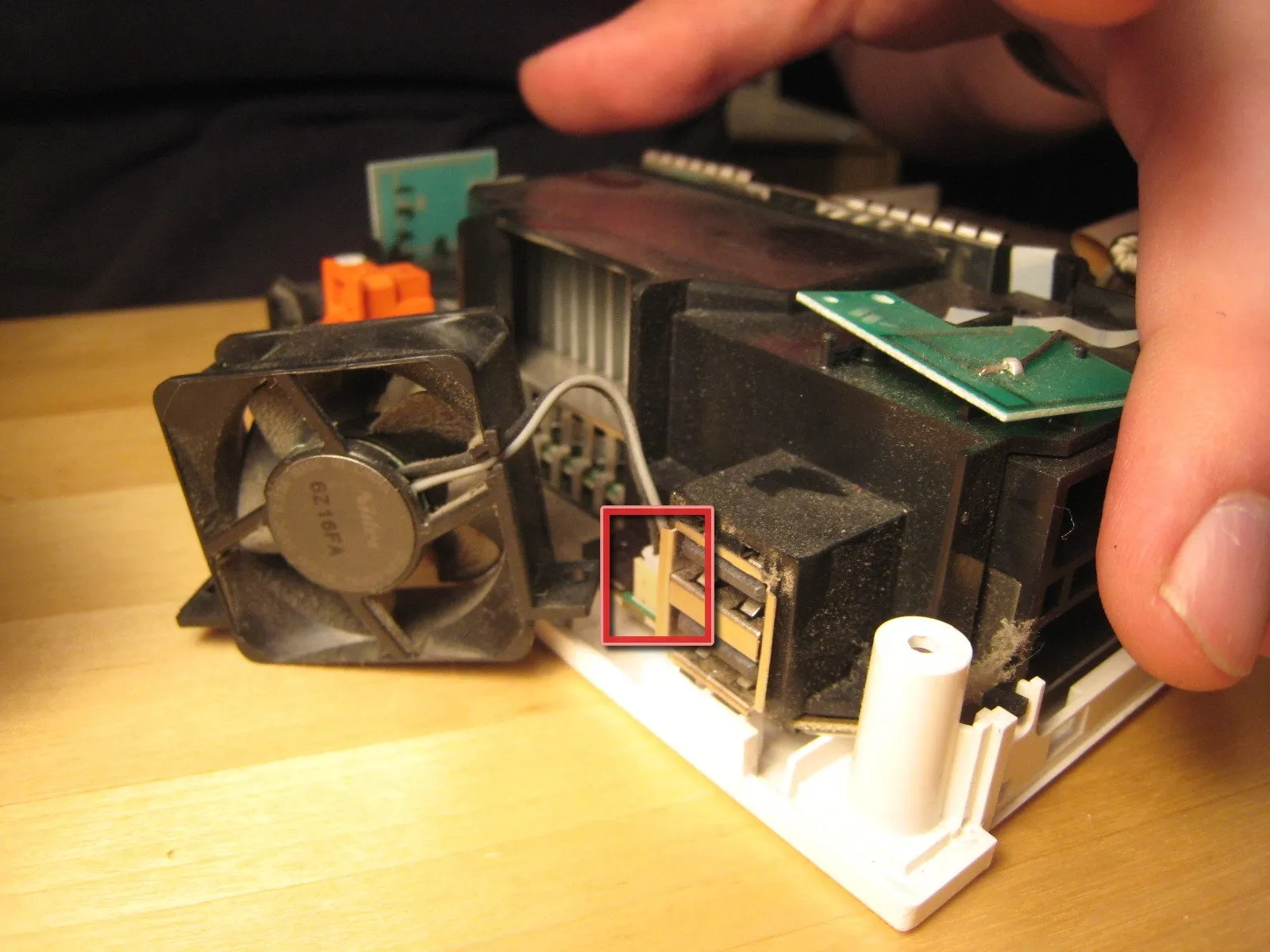

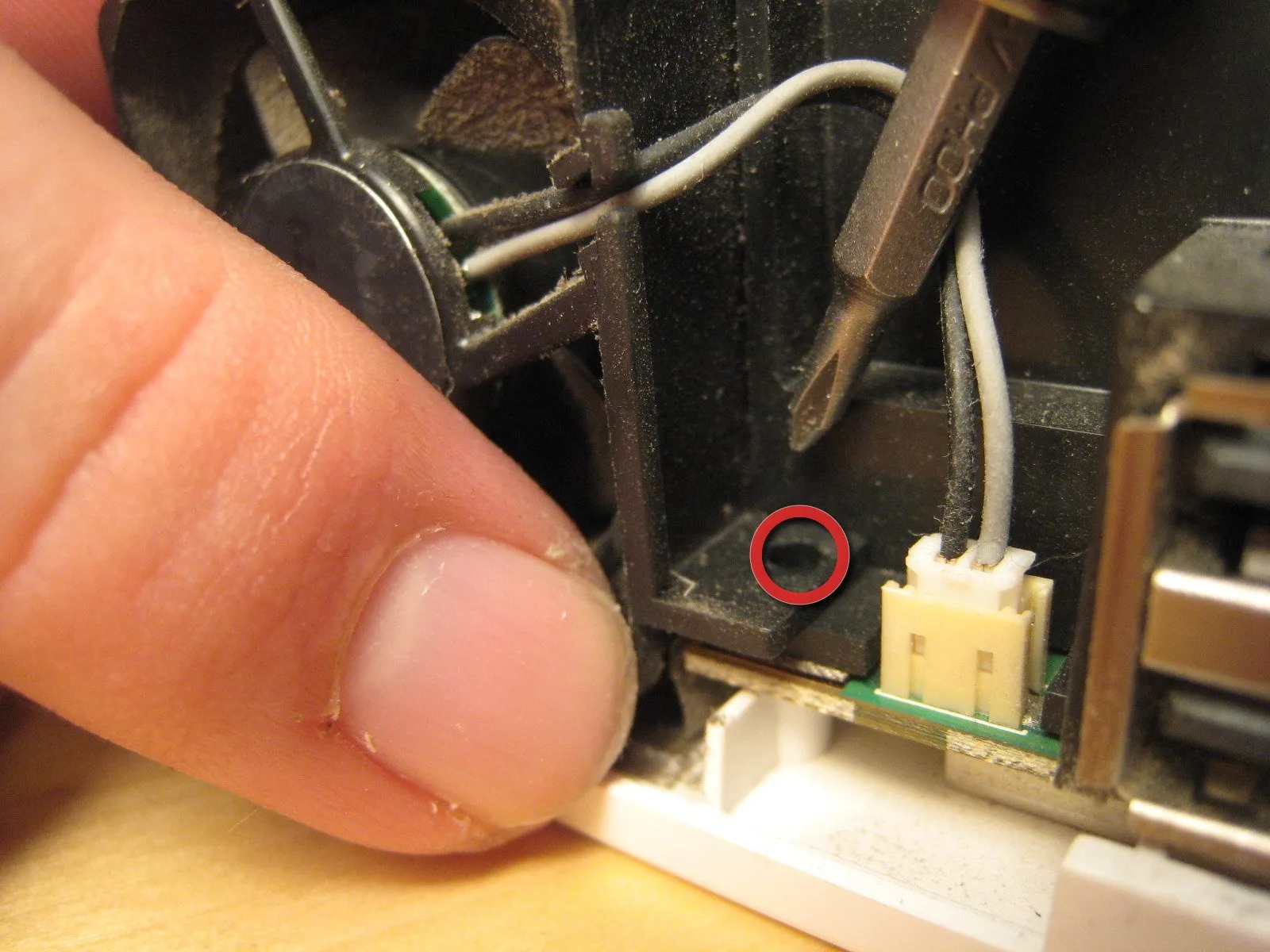

• Отсоедините вентилятор корпуса. Он крепится двумя винтами.

• Чтобы полностью снять вентилятор, необходимо отсоединить разъем питания.

Шаг 16

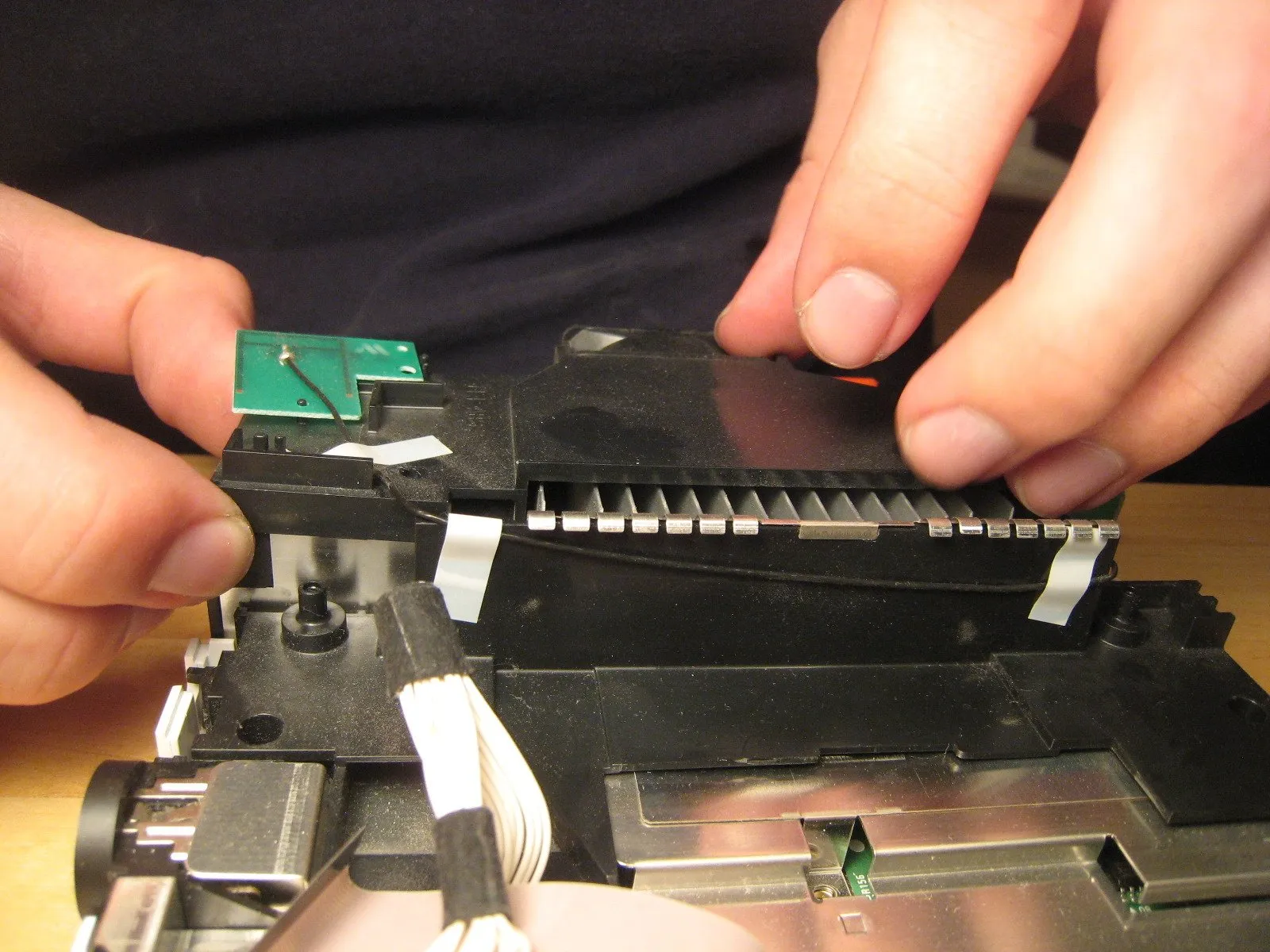

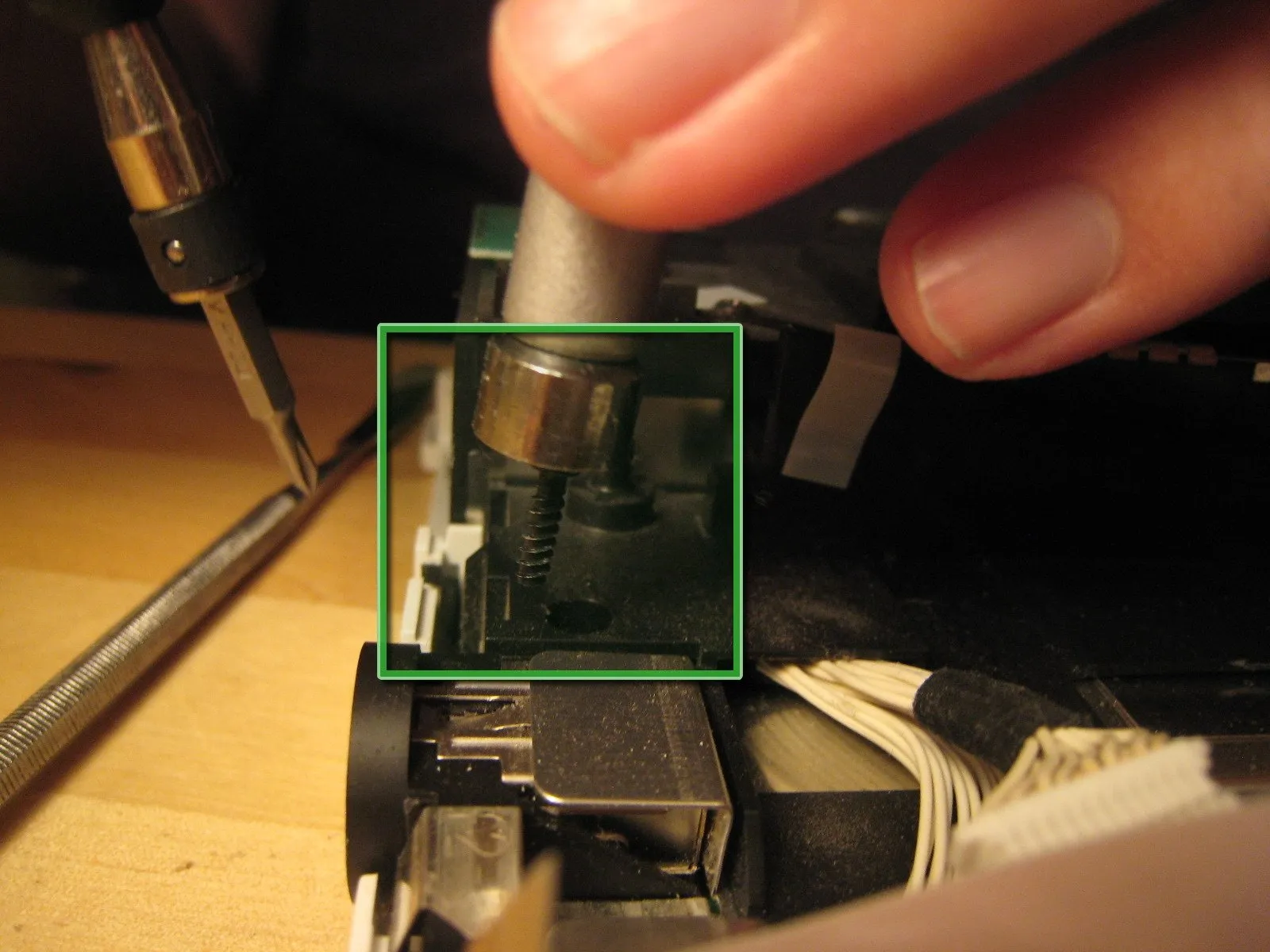

• Если ваша отвертка не намагничена, вам понадобится магнит, чтобы вытащить некоторые из встроенных винтов. Вы можете прижать магнит к стержню отвертки, чтобы временно намагнитить его.

• Когда все винты будут извлечены, можно приступать к снятию черного корпуса.

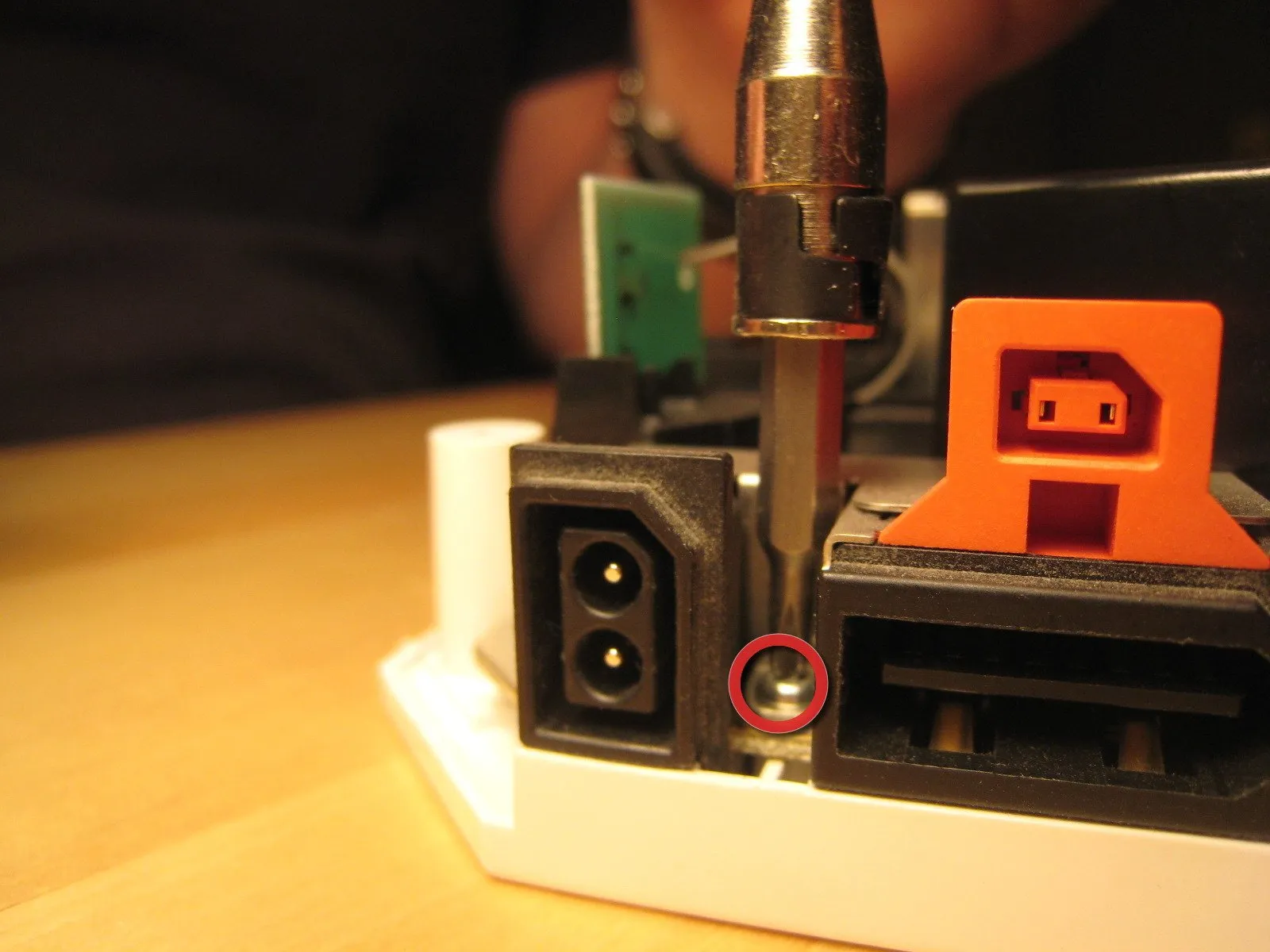

Шаг 17

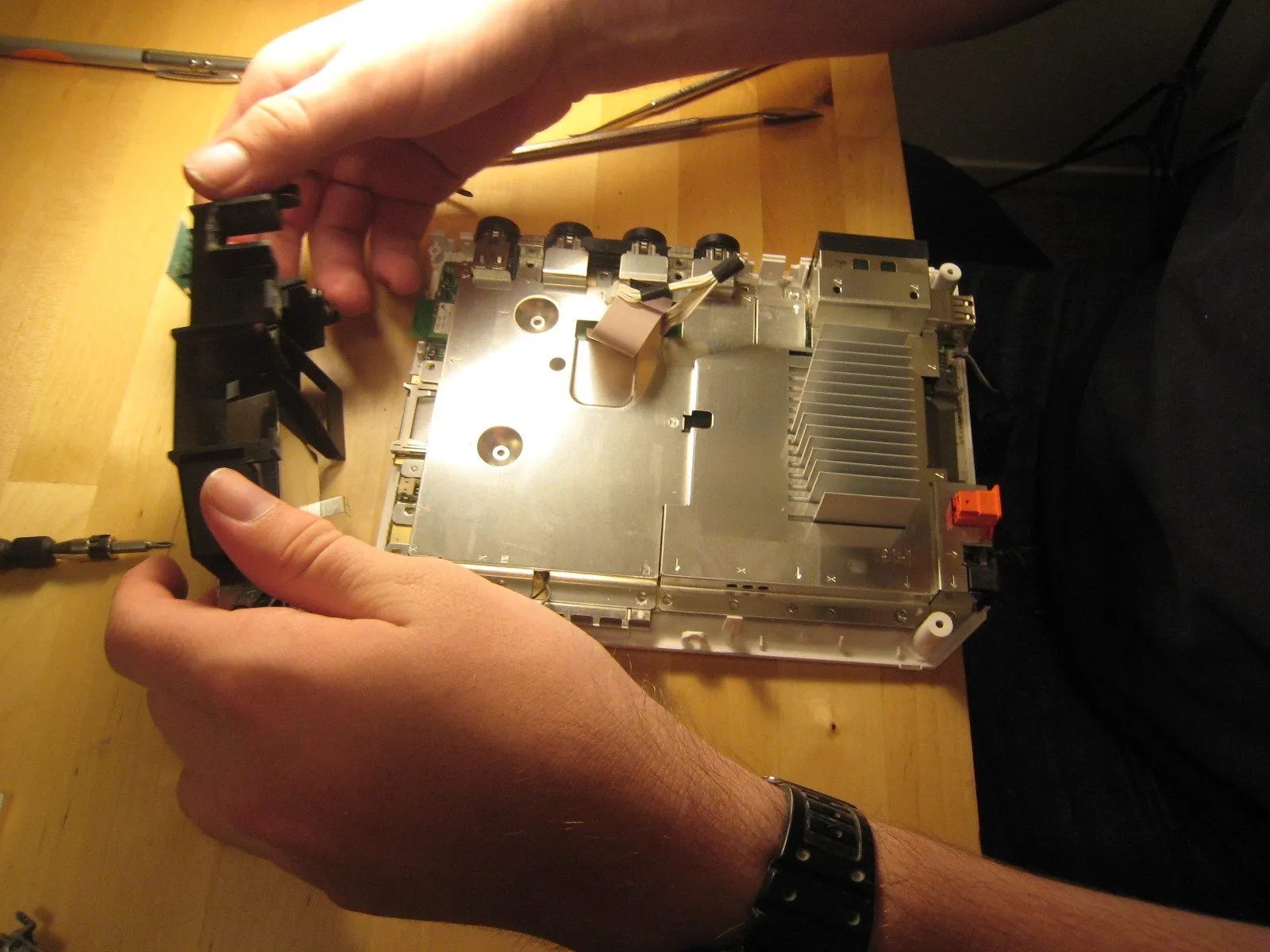

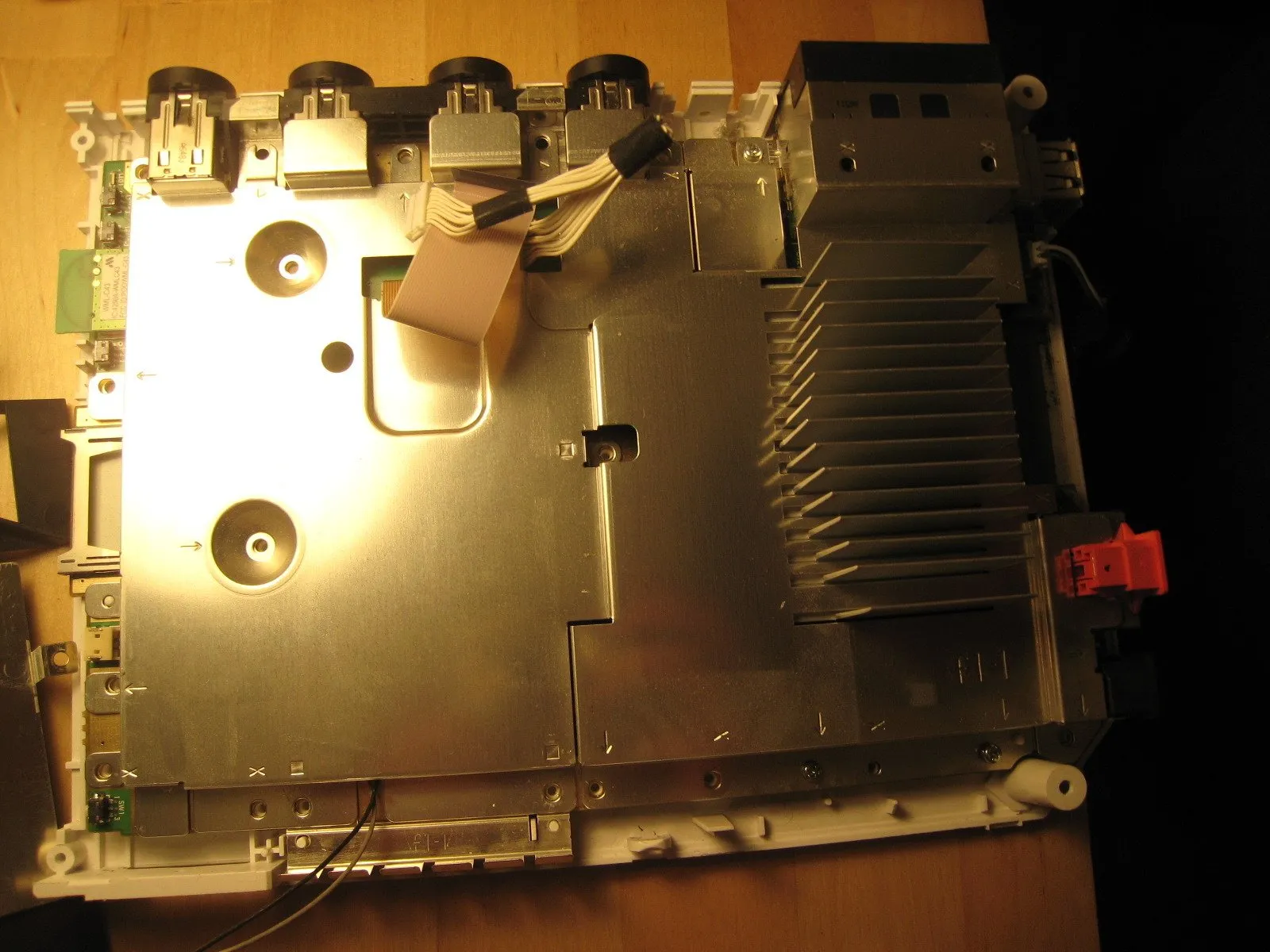

• Сняв черные пластиковые крышки, мы можем увидеть все отверстия для винтов. Большинство винтов уже выкручено, но когда остальные выкручены, можно снять крышку логической платы.

• Обратите внимание, что по крайней мере одна часть прикреплена к крышке логической платы термопрокладкой. Возможно, вам придется заменить эту термопрокладку, но я этого не делал. Я просто собрал их обратно. Ну и ладно!

• Выкрутите все оставшиеся винты в крышке логической платы.

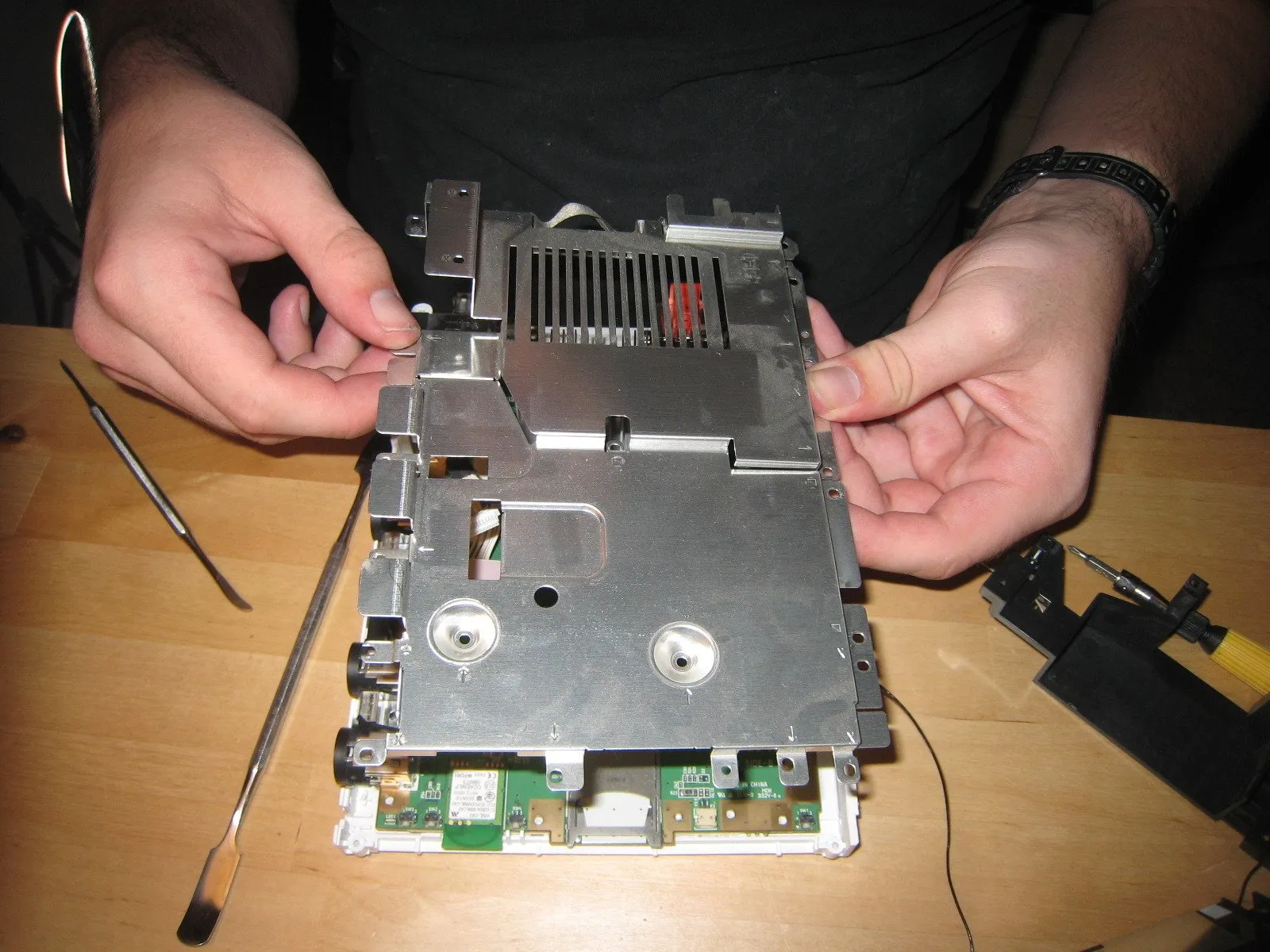

Шаг 18

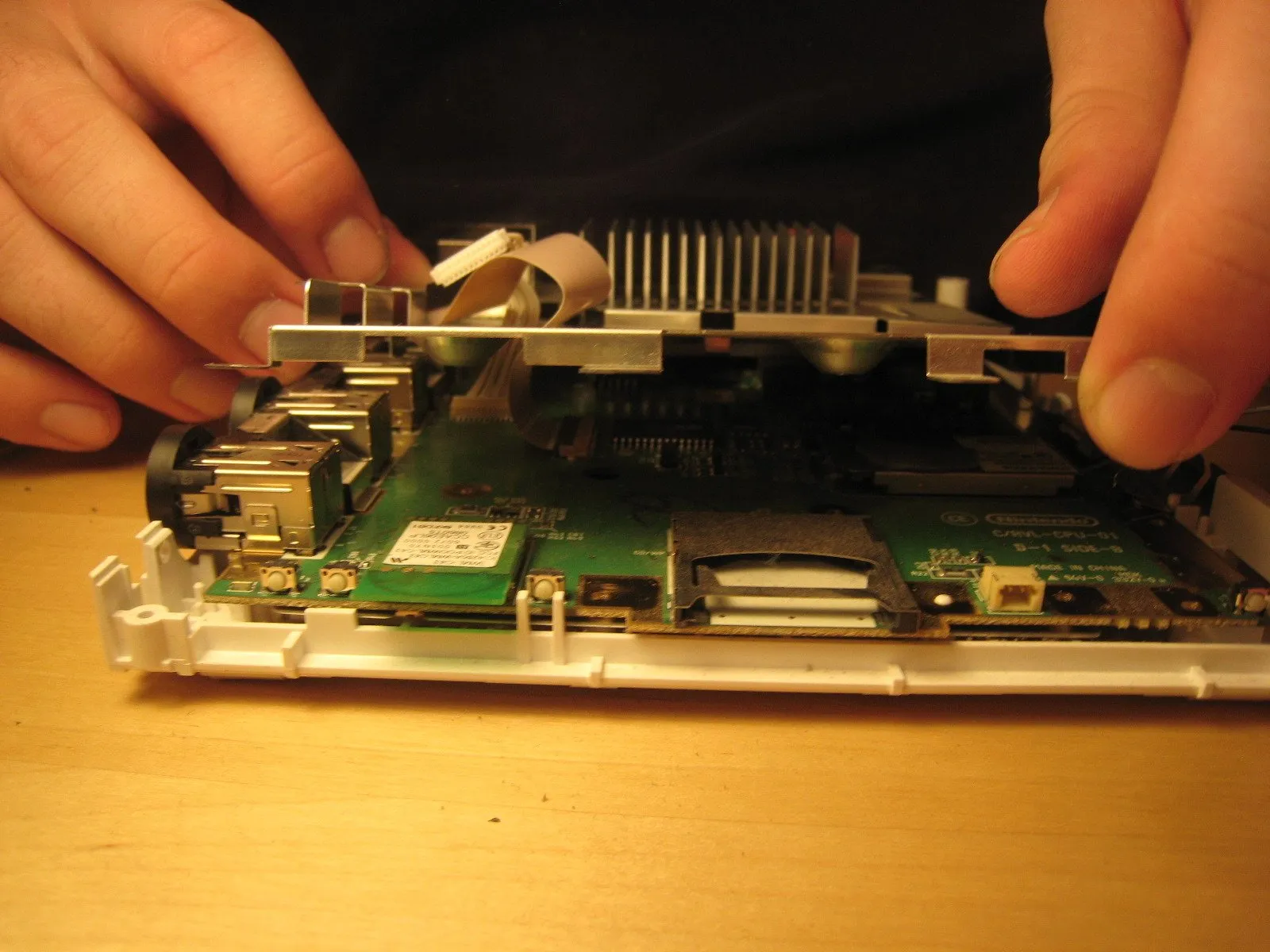

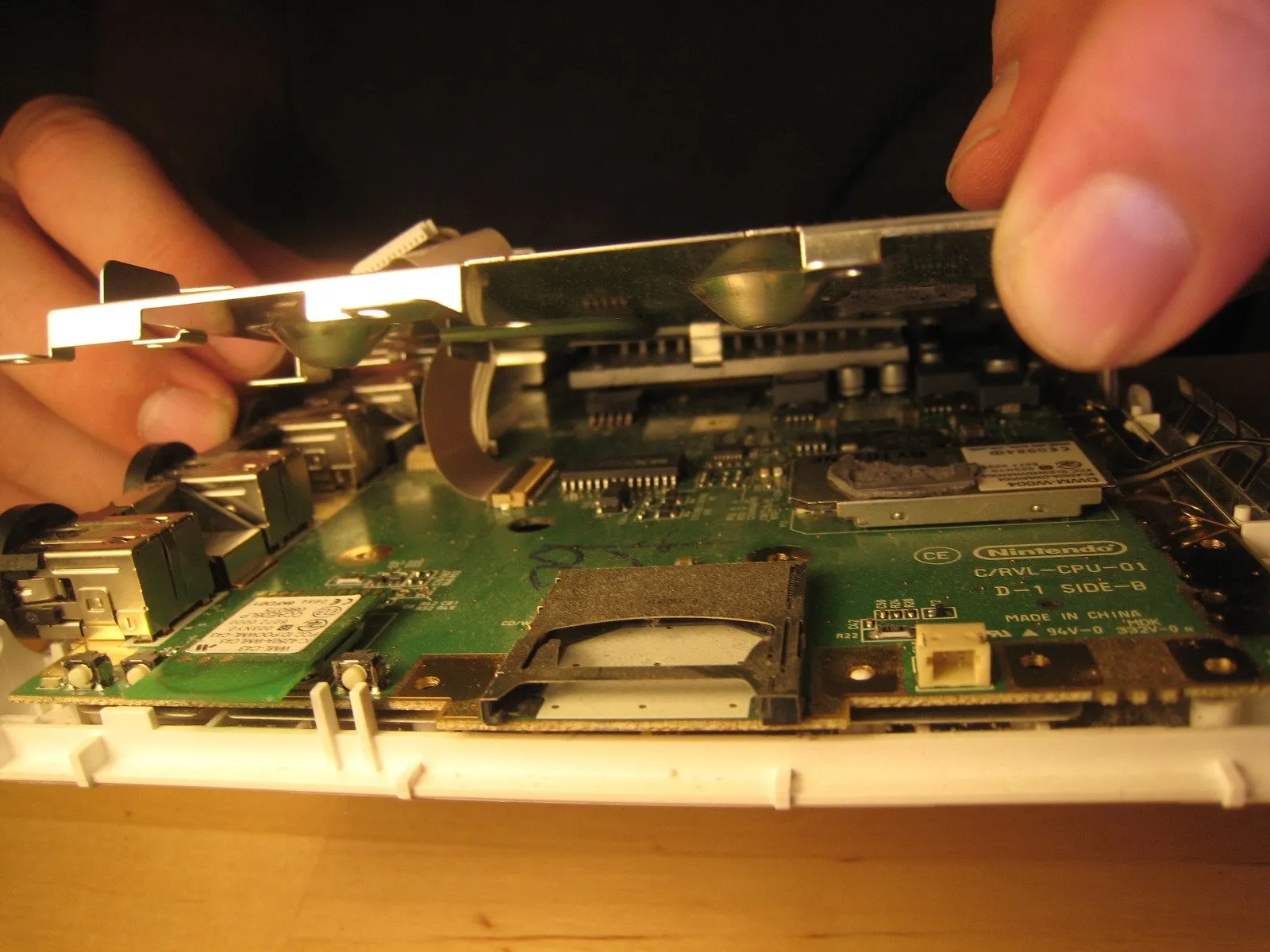

• Когда все винты будут выкручены, снимите крышку логической платы.

Шаг 19

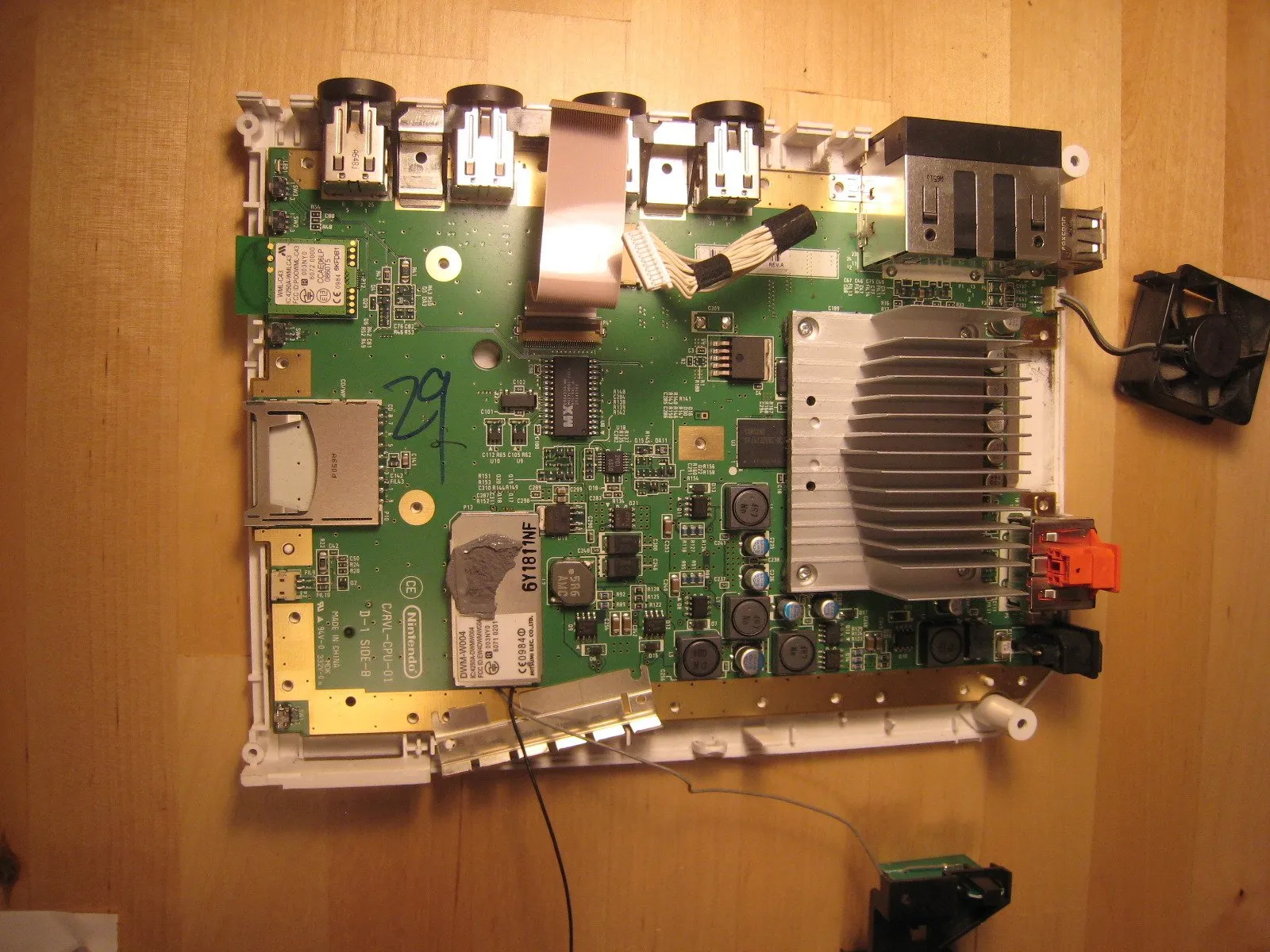

• Осмотритесь.

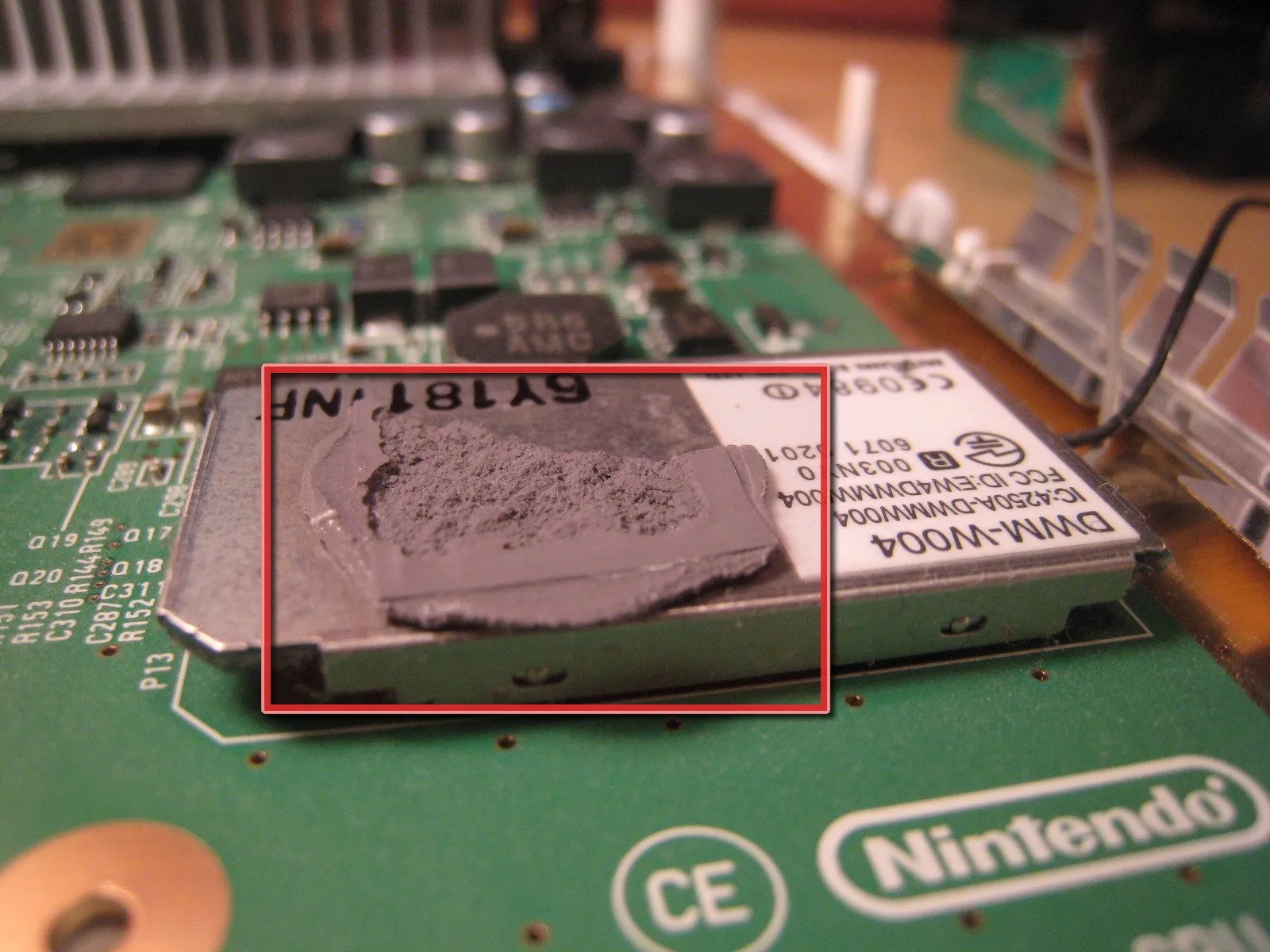

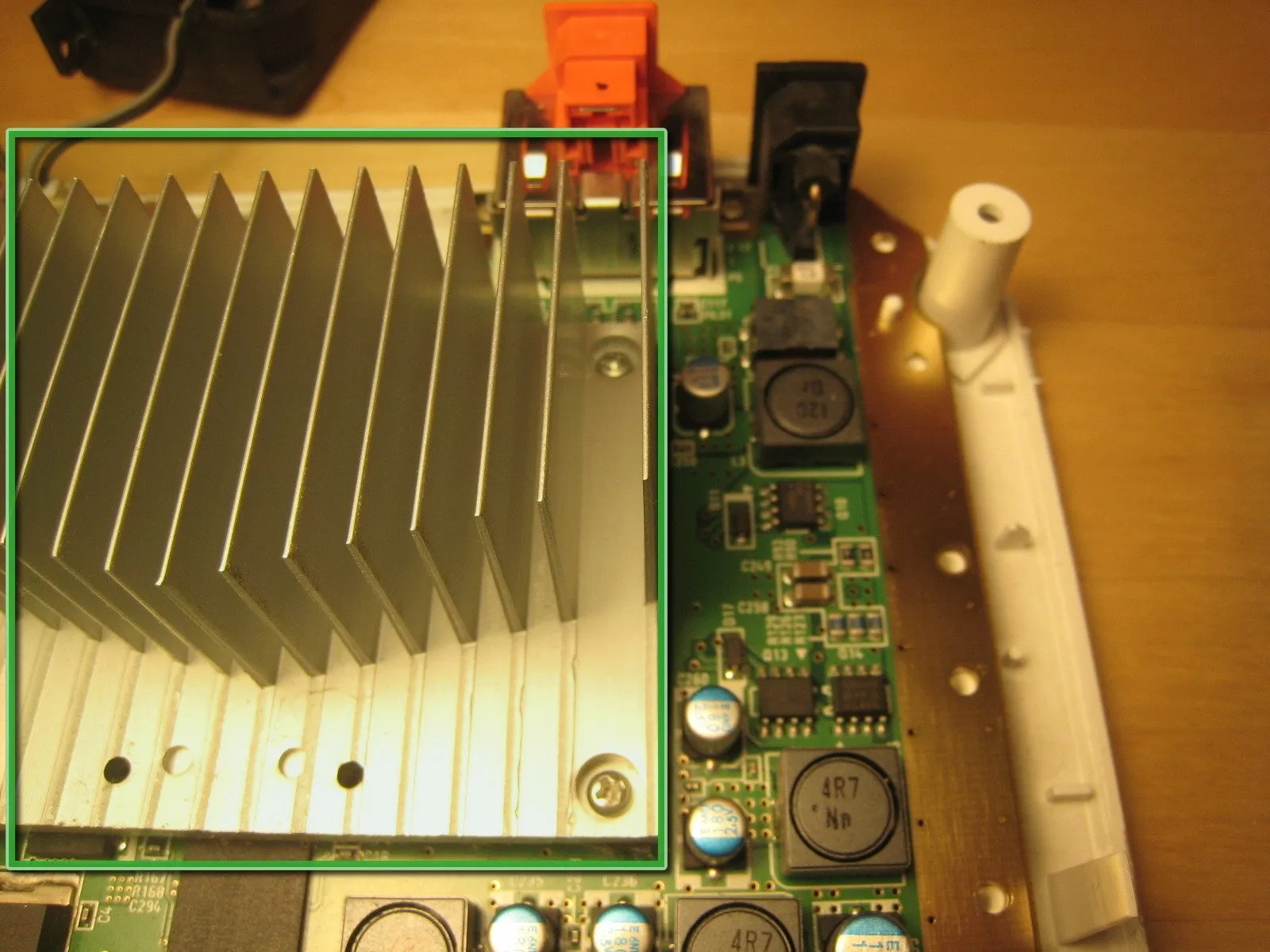

• Это тепловая прокладка.

• Мы решили не снимать радиатор с логической платы, но его, конечно, можно снять.

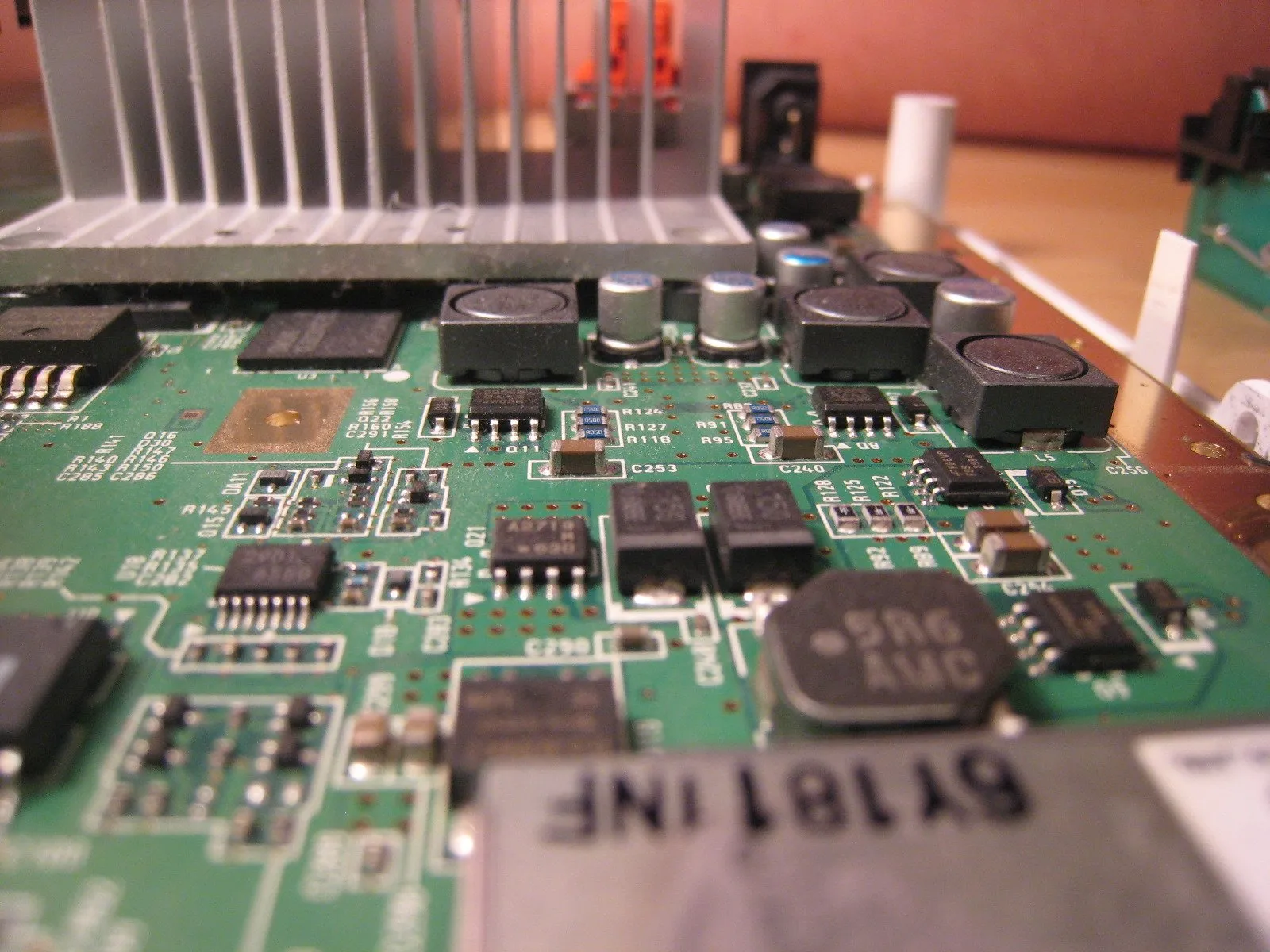

Шаг 20

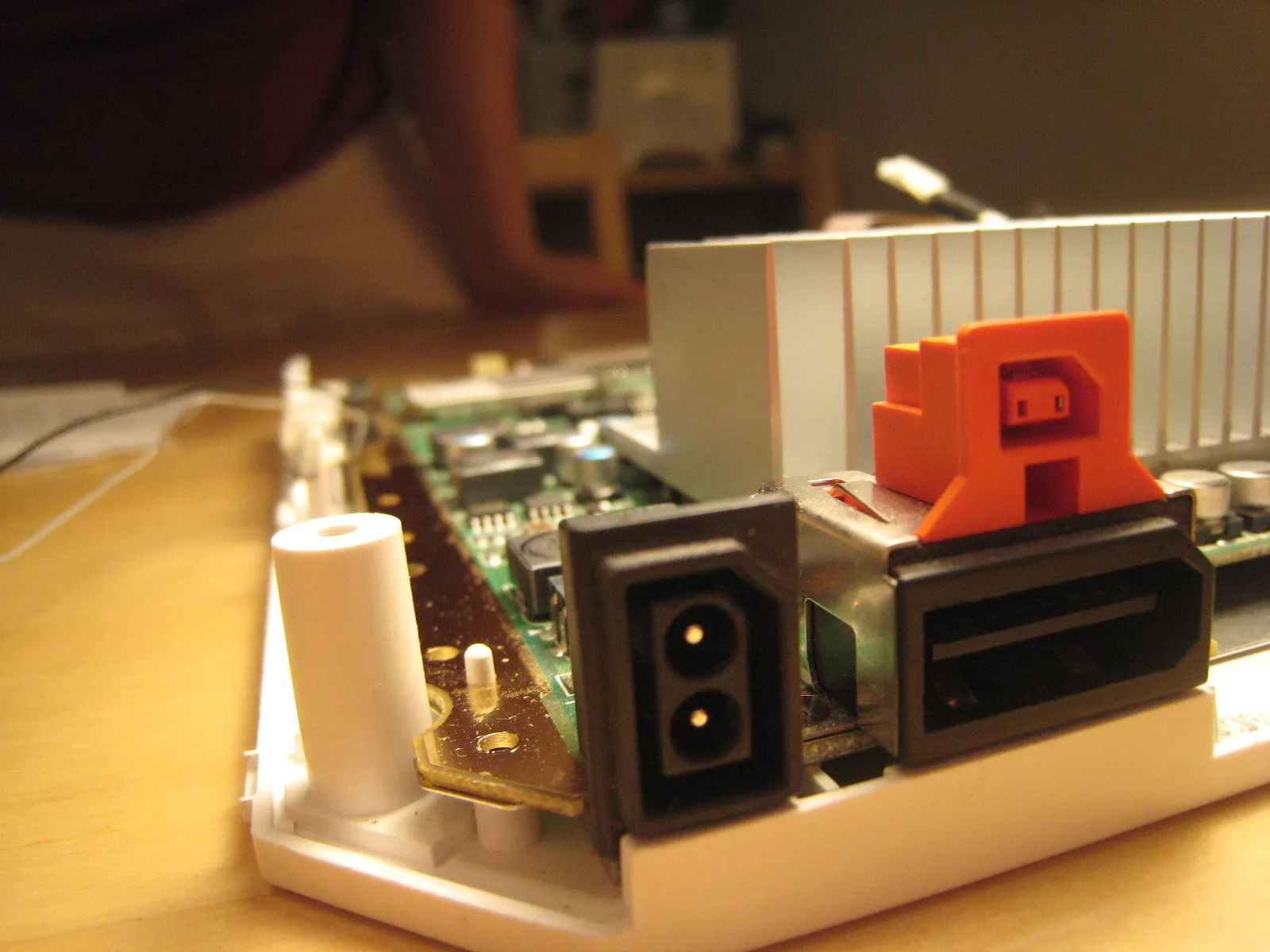

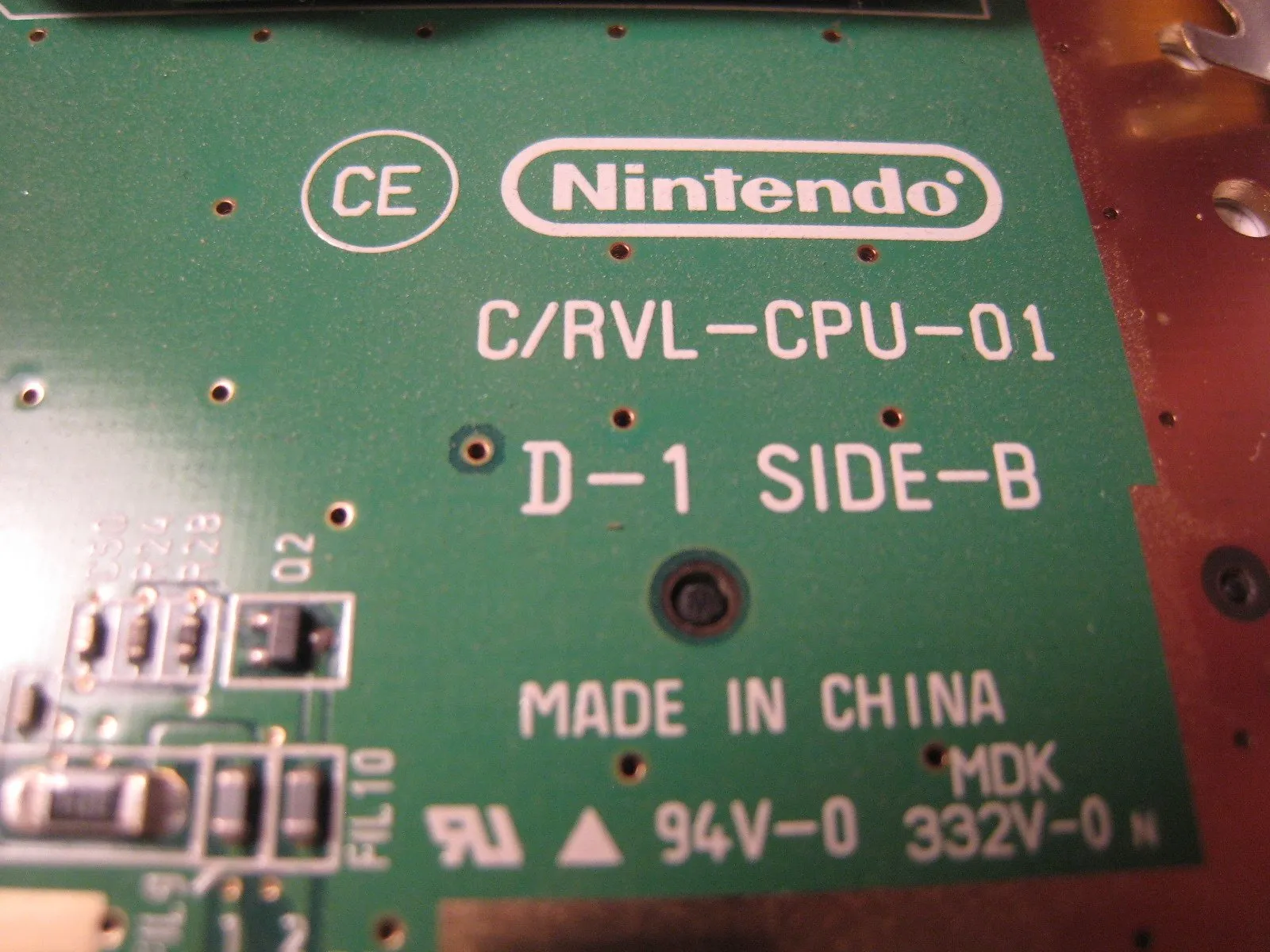

• Сделайте еще несколько потрясающих фотографий.

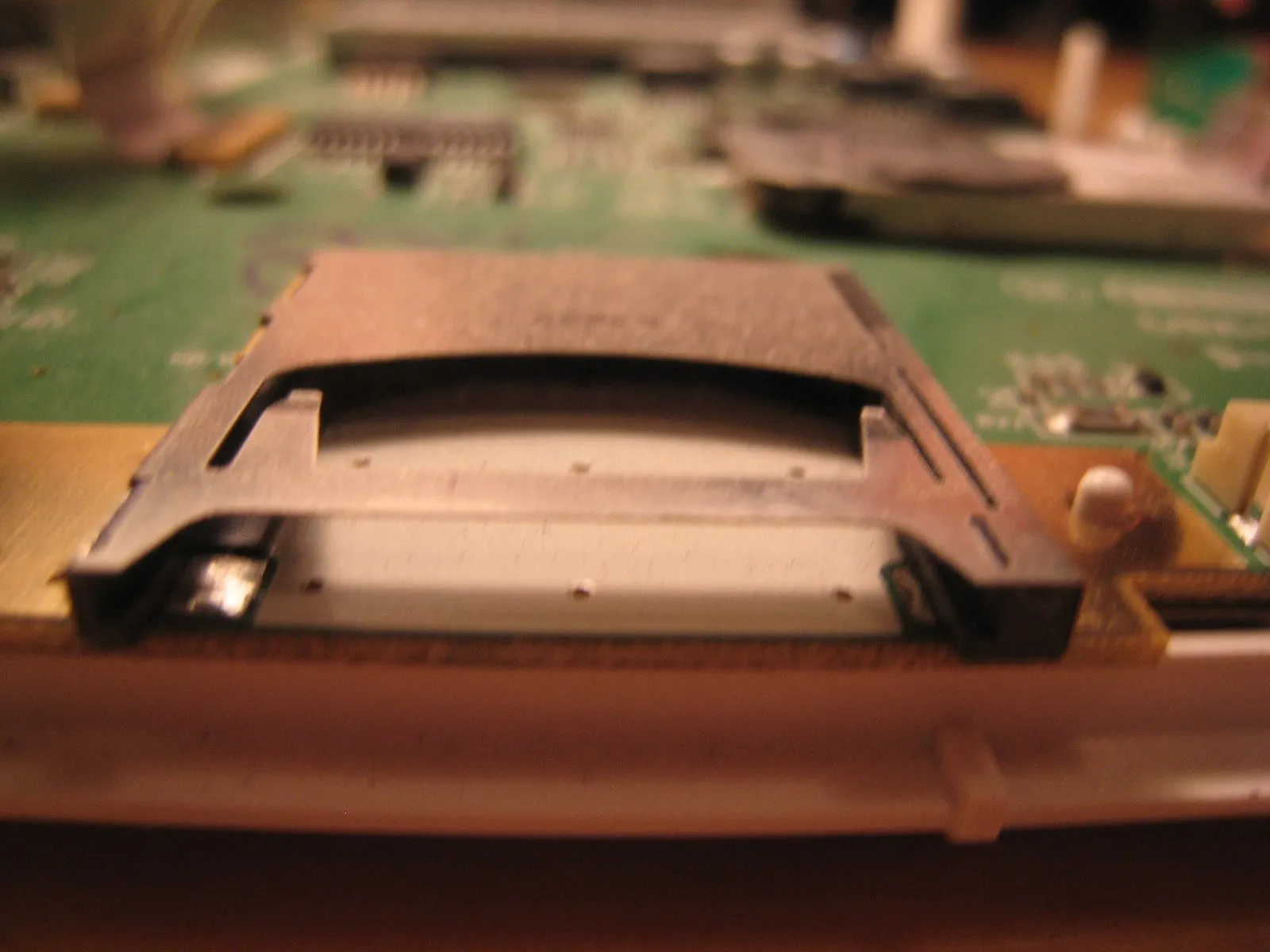

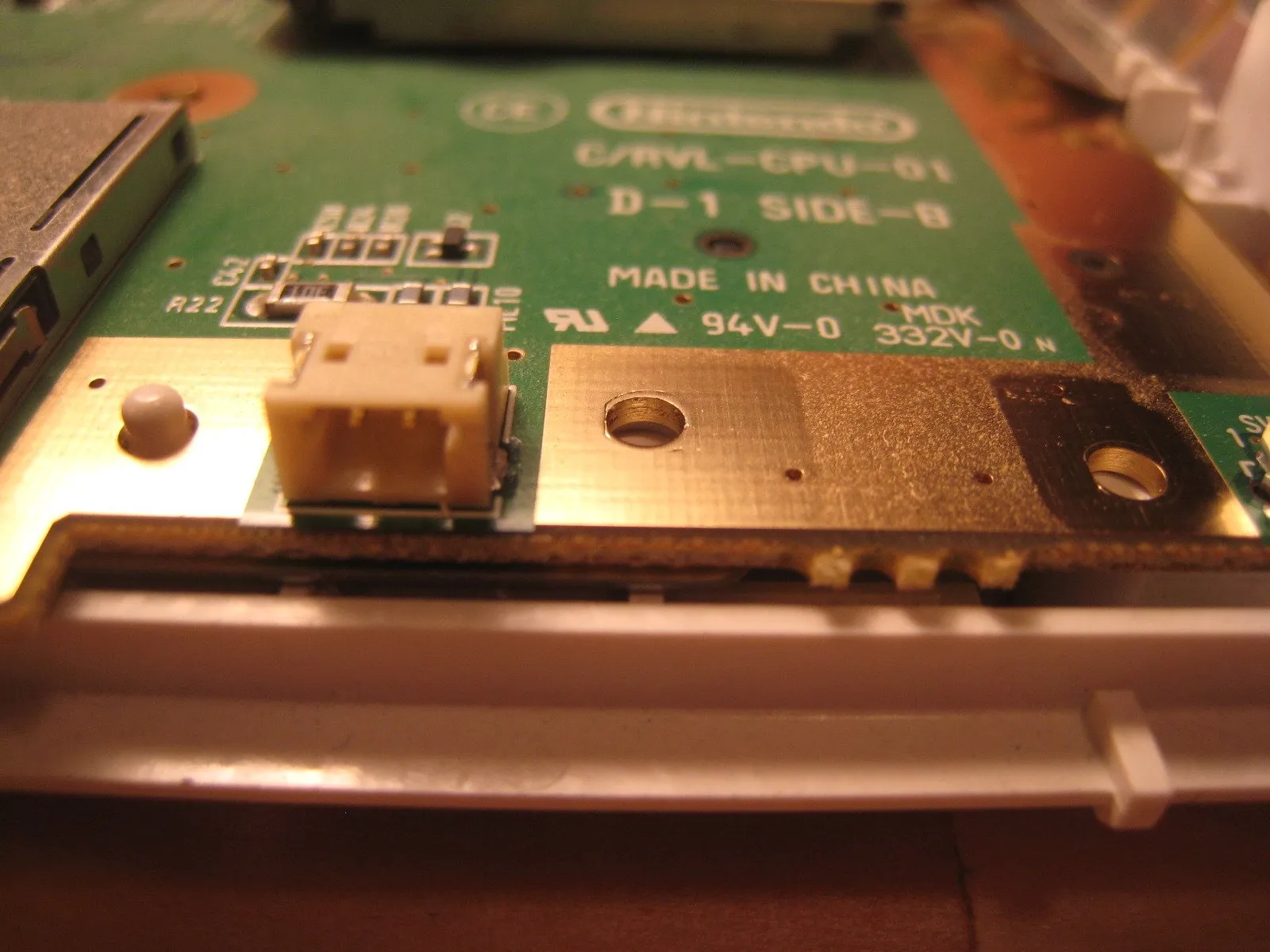

Шаг 21

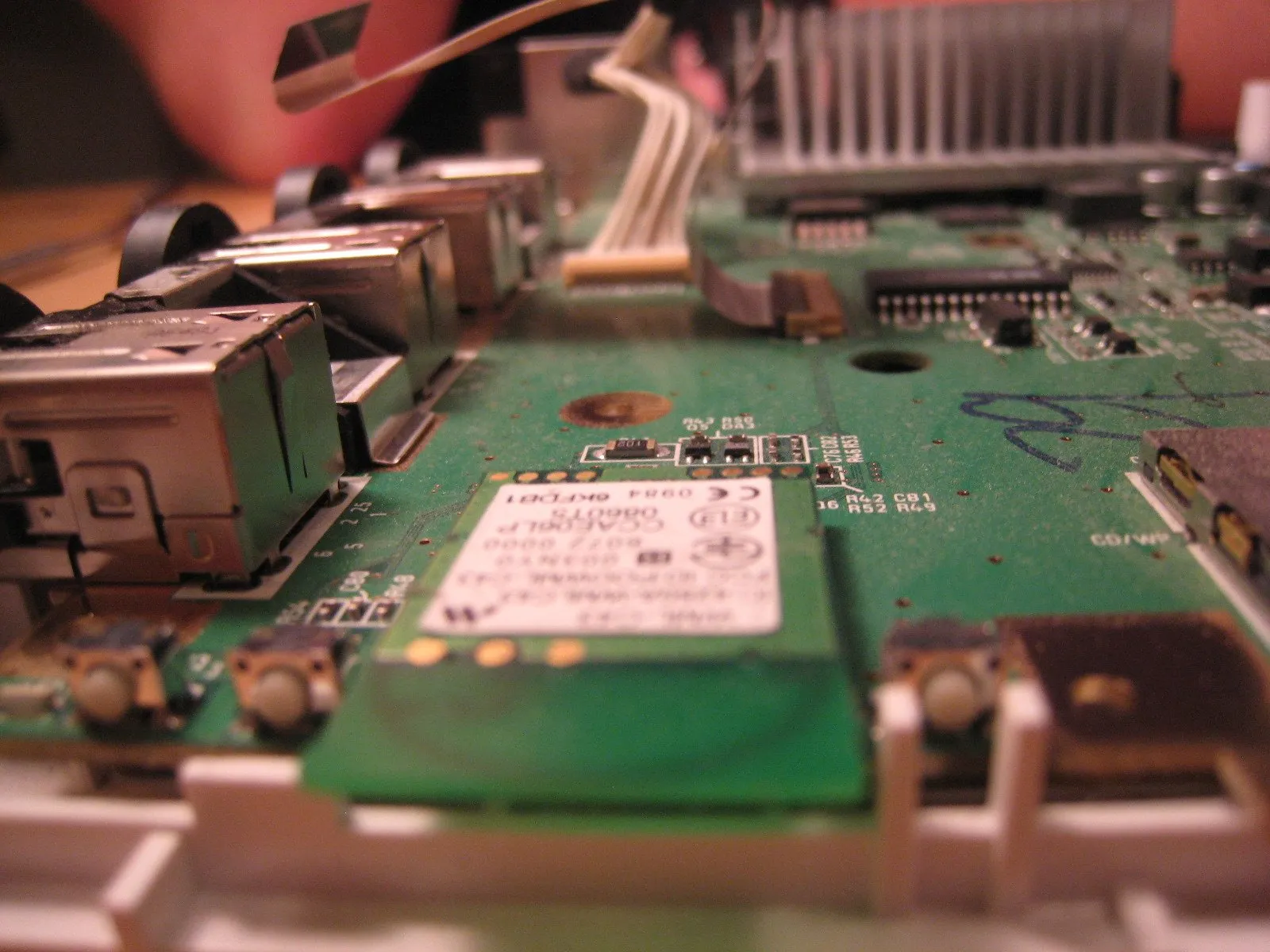

• И сделайте еще пару фотографий.

Шаг 22

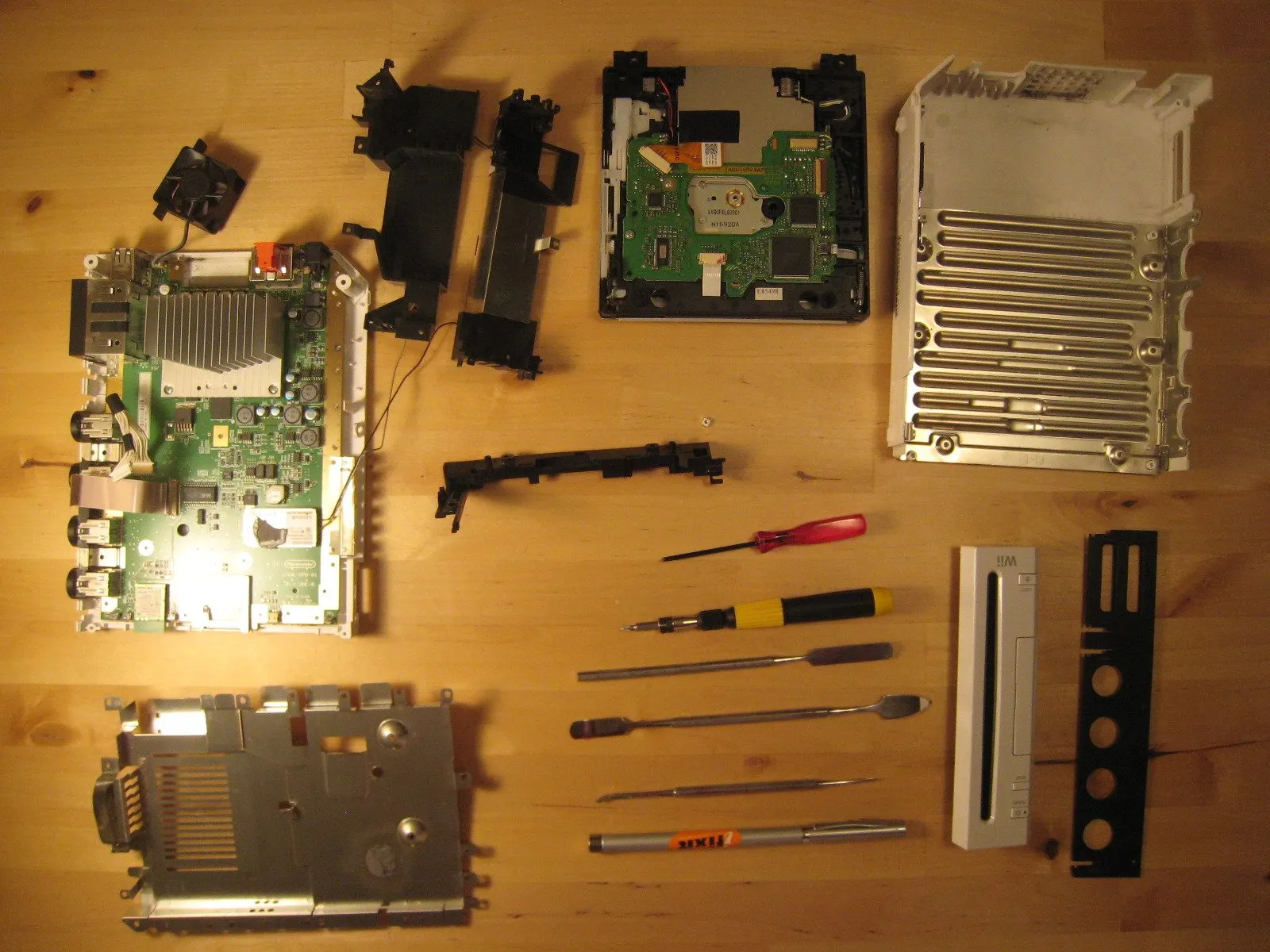

• Мы остановились на этом.

• Для упорядочивания всех винтов очень хорошо подошла жестяная форма для кексов.

• Сборка Wii заняла всего полчаса, и она отлично работает. Мы улучшили конструкцию Nintendo на три или четыре винта и одну квадратную гайку, но ухудшили ее на один кусочек скотча (для фиксации батарейки биоса).

Комментарии к статье

Я надеялся, что вы разберете оптический привод, вы сказали, что в нем 'нет ничего причудливого', но поскольку Nintendo разработала этот привод, чтобы он мог принимать 'мини' диски от GameCube, они должны были разработать механизм для центрирования диска перед загрузкой его на двигатель, отсюда и 'тонна шестеренок и рычагов', а это именно то, что я хотел увидеть, я действительно хотел узнать, как они заставили его работать...

:P

Может быть, я смогу сделать для вас руководство в таком виде. Я планирую заменить жесткий диск в своей wii, так что я сделаю руководство.

У меня есть неработающий диск, так что я могу сделать это.

Я думаю, что отвертка torx работает с трехгранными винтами.

Я не могу представить, как это может работать; торкс и трехкрылые винты имеют разную форму. В любом случае, гораздо лучше использовать правильный инструмент для работы, иначе вы рискуете сорвать винты и больше никогда их не вытащить. Драйверы с тремя крыльями довольно легко достать, так что лучше не использовать короткие пути ;)
