Разборка Nintendo Wii Remote

Что вам нужно
Инструменты
Отвертка Tri-point Y0 | Источник - ifixit.com Отвертка 6-в-1 | Источник - ifixit.com Пинцет | Источник - ifixit.com

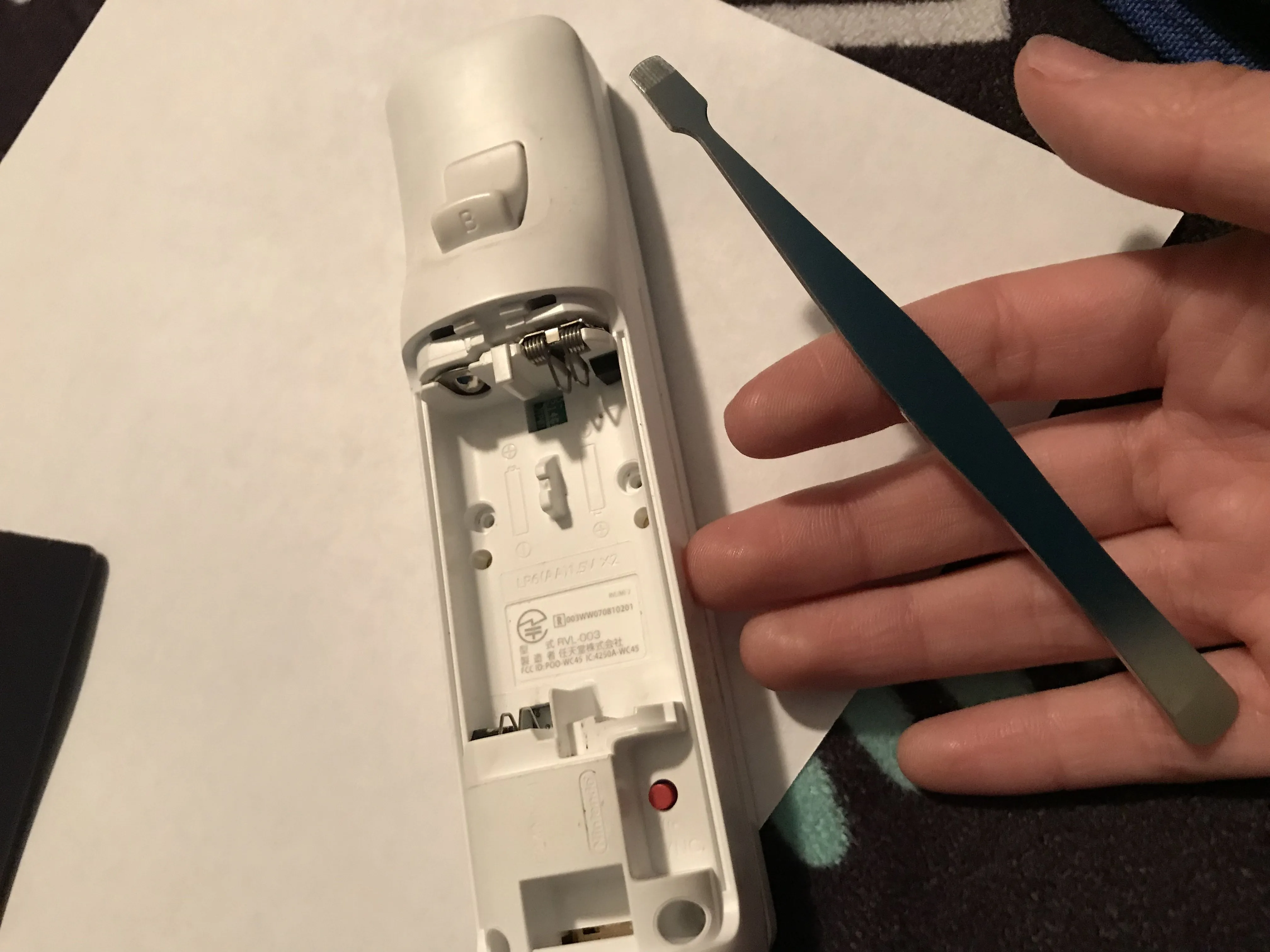

Шаг 1 Начало


Сначала снимите заднюю часть пульта wii и батарейки. Затем с помощью трехкулачкового винта открутите четыре маленьких винта.
Затем плоской отверткой или даже ногтями пальцев раздвиньте две части. По обе стороны от d-pad есть клипсы, которые нужно вдавить внутрь основания.
БУДЬТЕ ОСТОРОЖНЫ, РАЗБИРАЯ ЭТИ ДВЕ ЧАСТИ! ЕСЛИ НЕ СДЕЛАТЬ ЭТО АККУРАТНО, ТО ВСЕ ВНУТРЕННИЕ ДЕТАЛИ МОГУТ РАЗЛЕТЕТЬСЯ ВО ВСЕ СТОРОНЫ!
Комментарии к шагу
Я отломал один из пластиковых язычков, несмотря на то, что я был очень аккуратен при разделении двух половинок. Должен быть правильный способ сделать это.
Он определенно есть. Во-первых, вкладки расположены не совсем по бокам от D-Pad. Они ближе к тому, чтобы находиться между D-Pad и кнопкой питания. Если у вас есть инструмент Делаете.ру Джимми, вы можете нащупать и затем легко поддеть вкладки, не сломав их. Я знаю, что это уже 2 с лишним года спустя, но, возможно, это поможет кому-то в будущем.

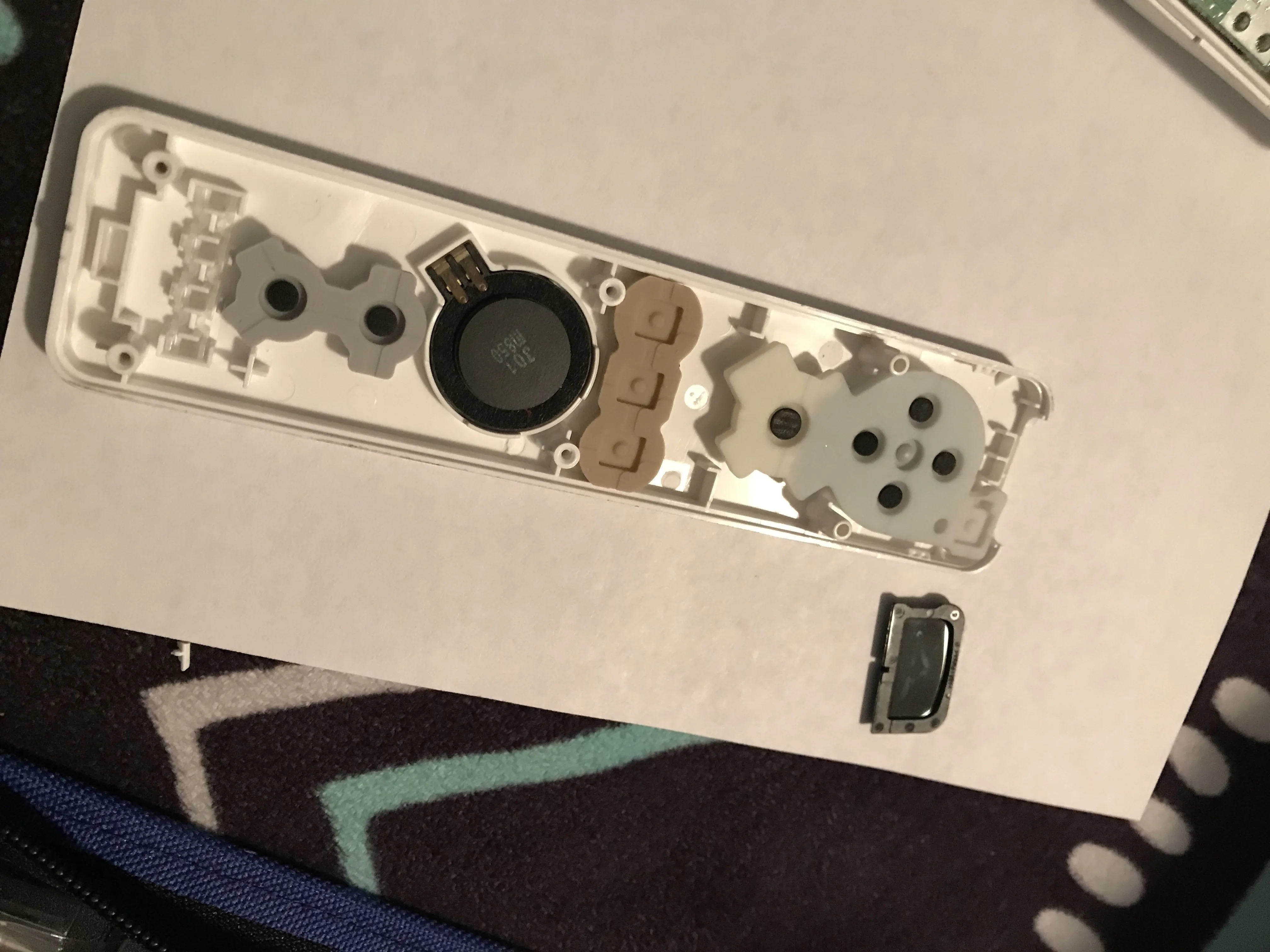

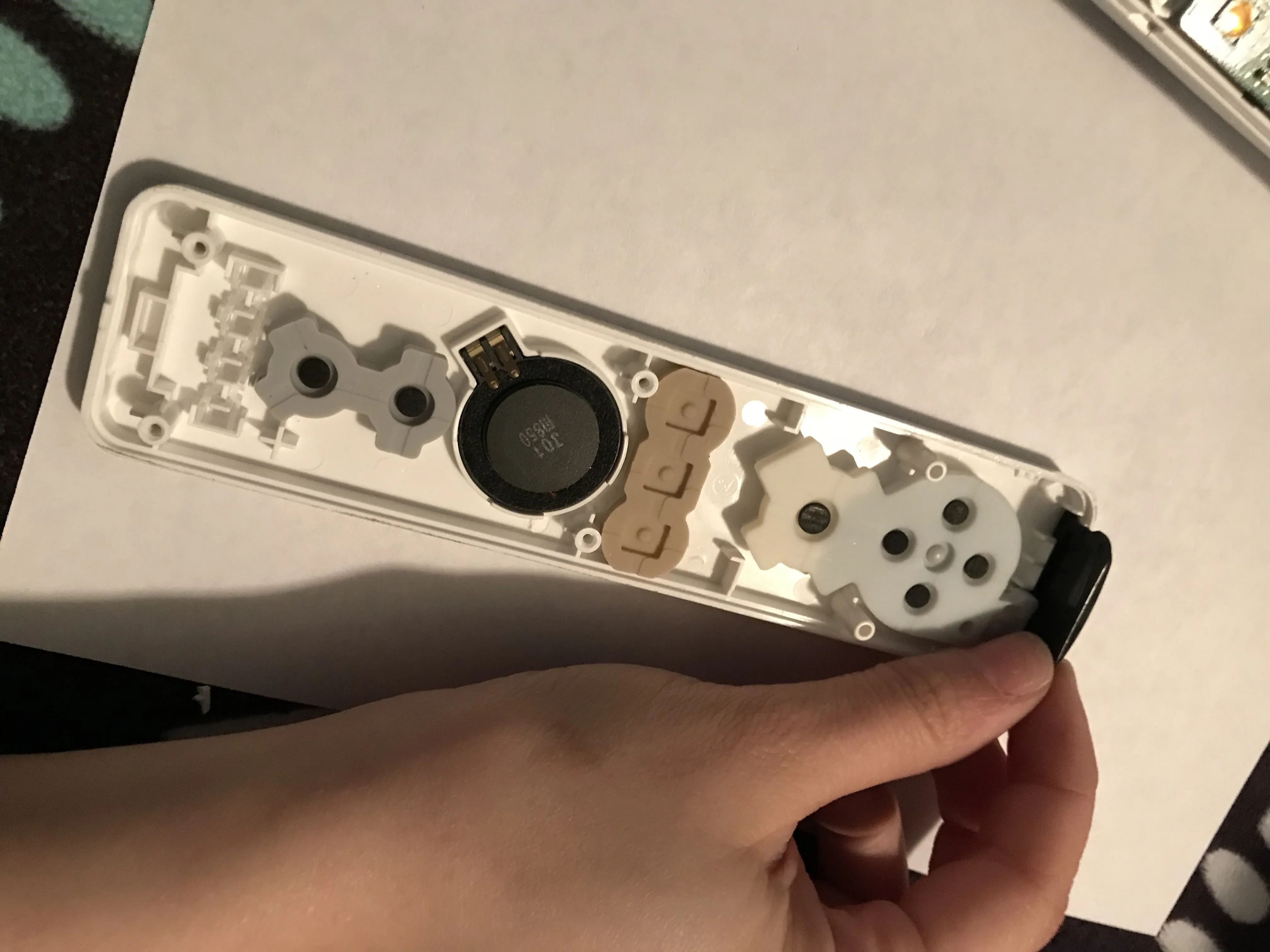

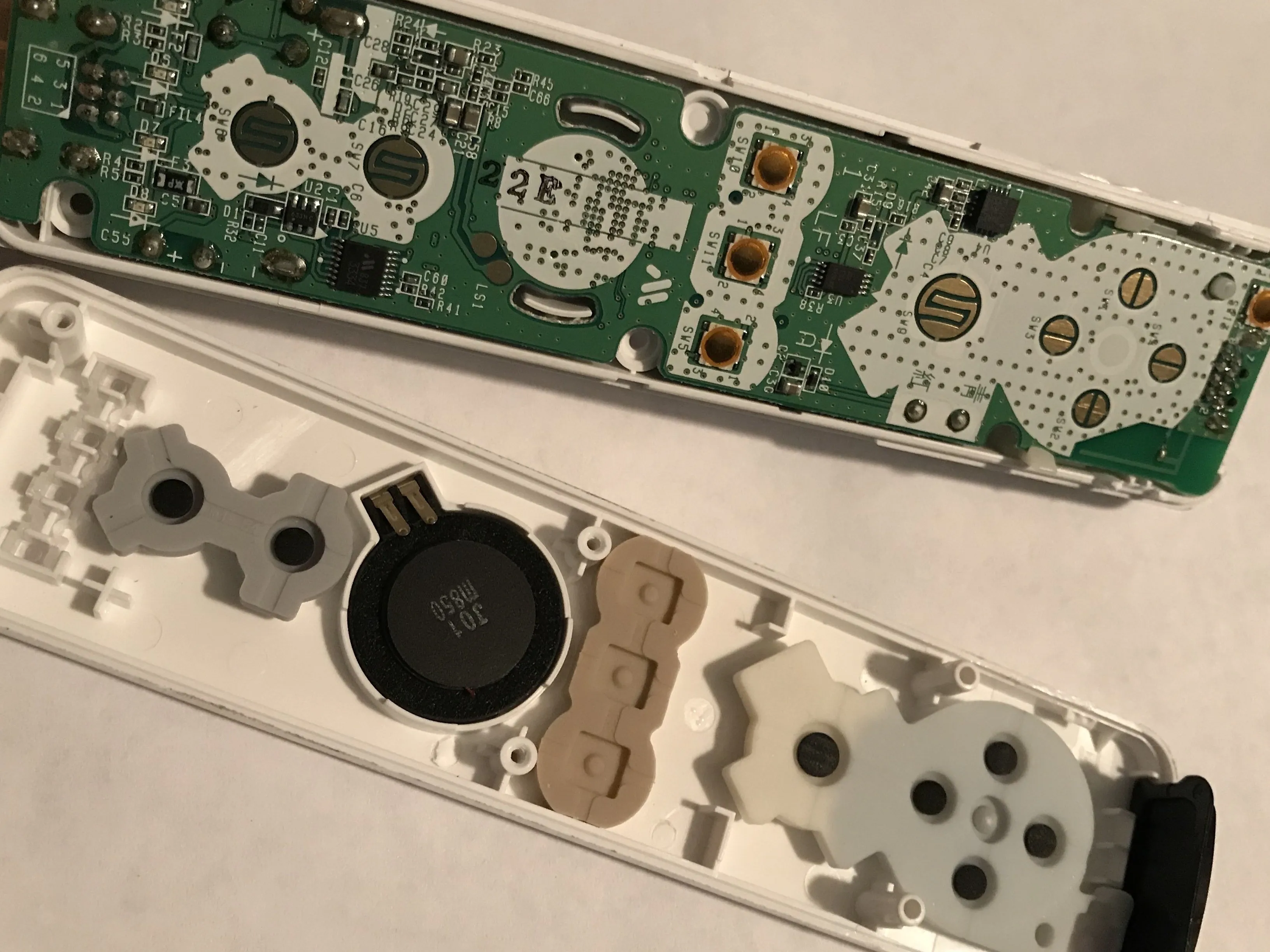

Шаг 2 Снятие сенсора



У вас будет две части, и сенсор может быть застрял на стороне материнской платы или на верхней стороне, но вы все равно делаете то же самое, независимо от того, на какой стороне он находится.
Чтобы снять датчик, достаточно просто взять его и немного потянуть, и он сразу же выйдет.
Шаг 3 Снимите покрытие кнопки '+'.


Снимите покрытие кнопки '+'. То же самое нужно сделать со всеми остальными крышками кнопок.
Не шаг, просто дополнительная информацияКак кнопки будут работать, что вы нажимаете вниз на кнопки, которые затем отправить сигнал через материнскую плату, и либо огни в нижней части включится или сигналы будут отправлены на датчик, который затем синхронизируется с датчиком, который у вас есть вверху на телевизор

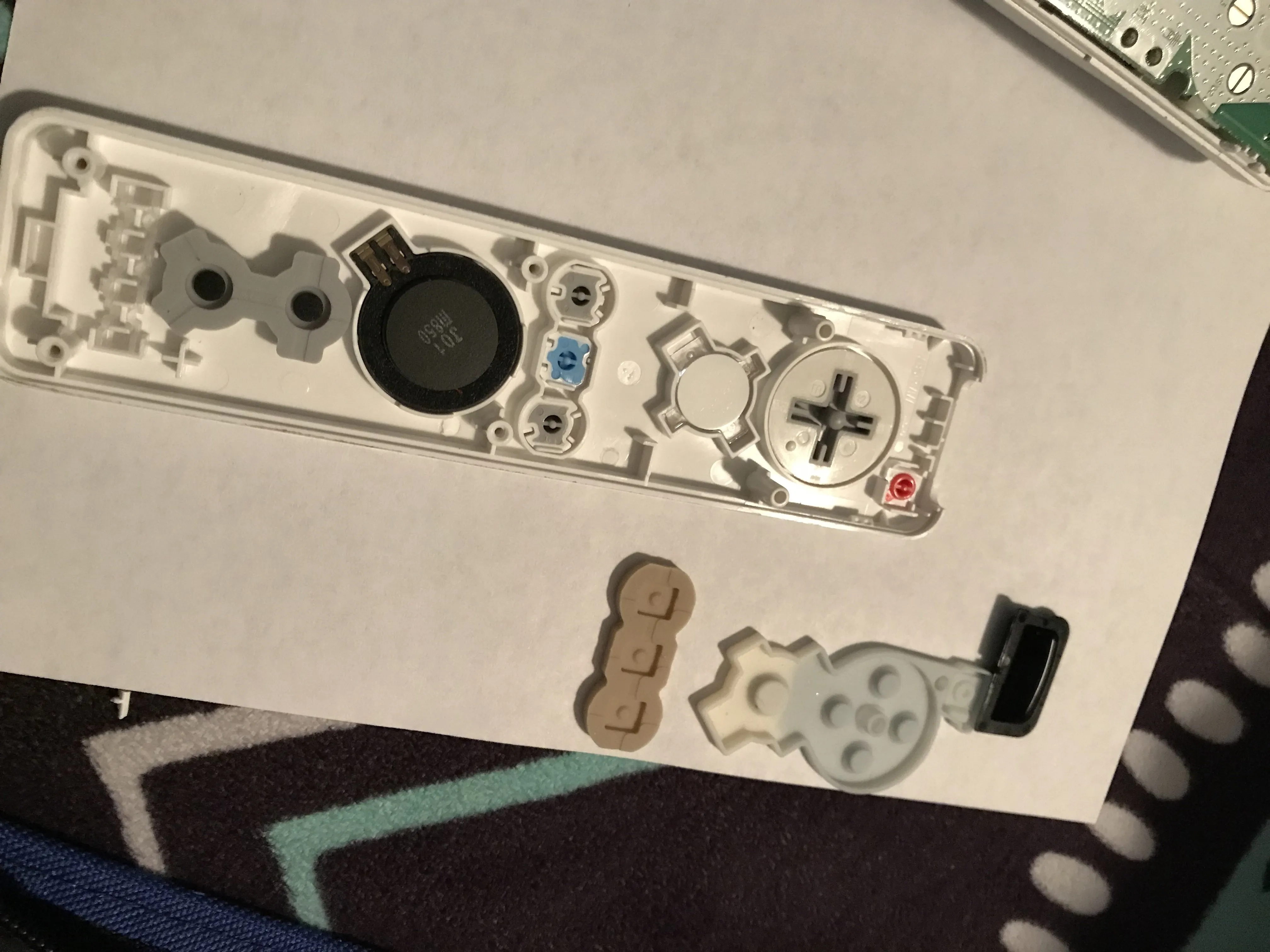

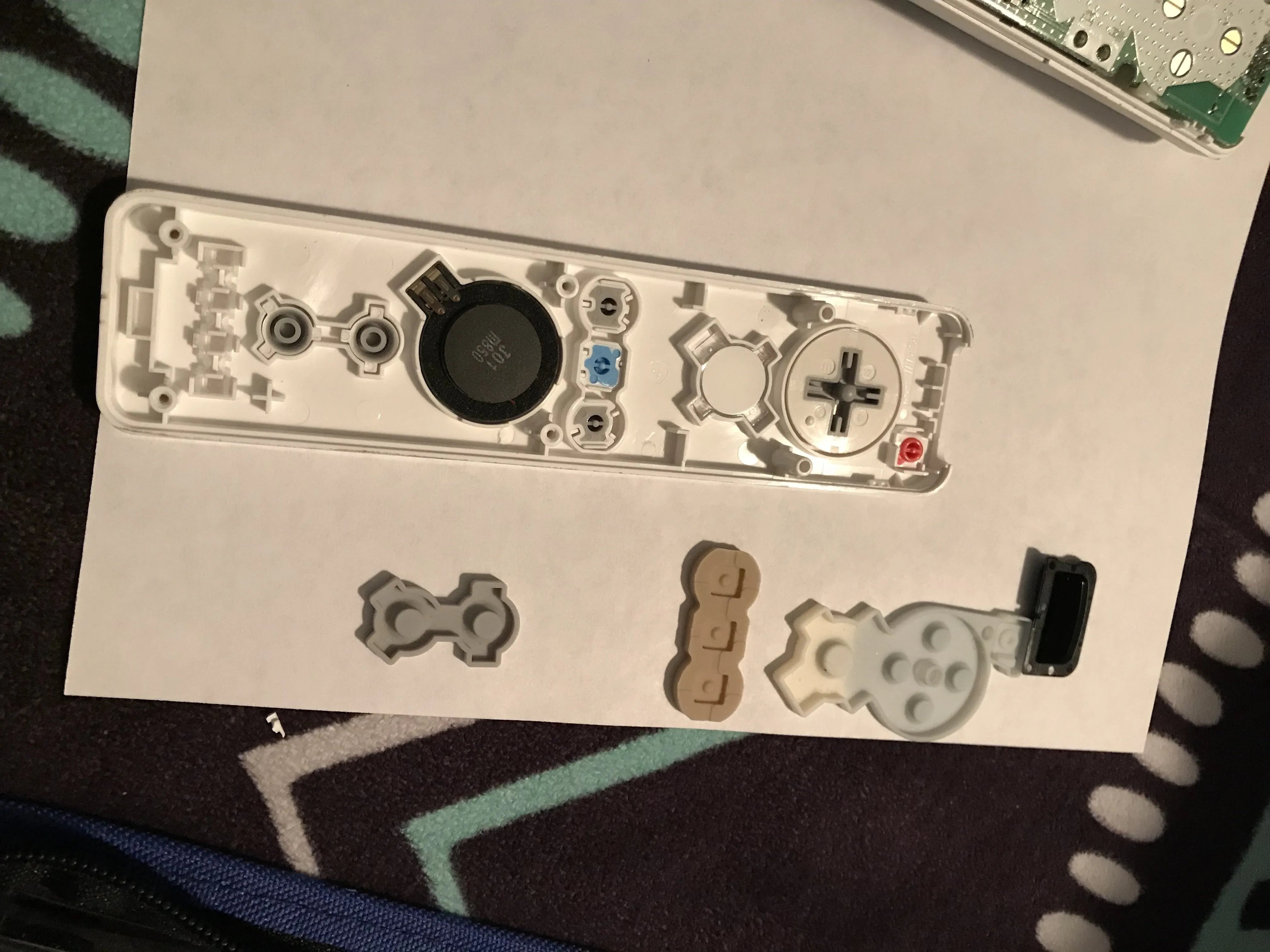

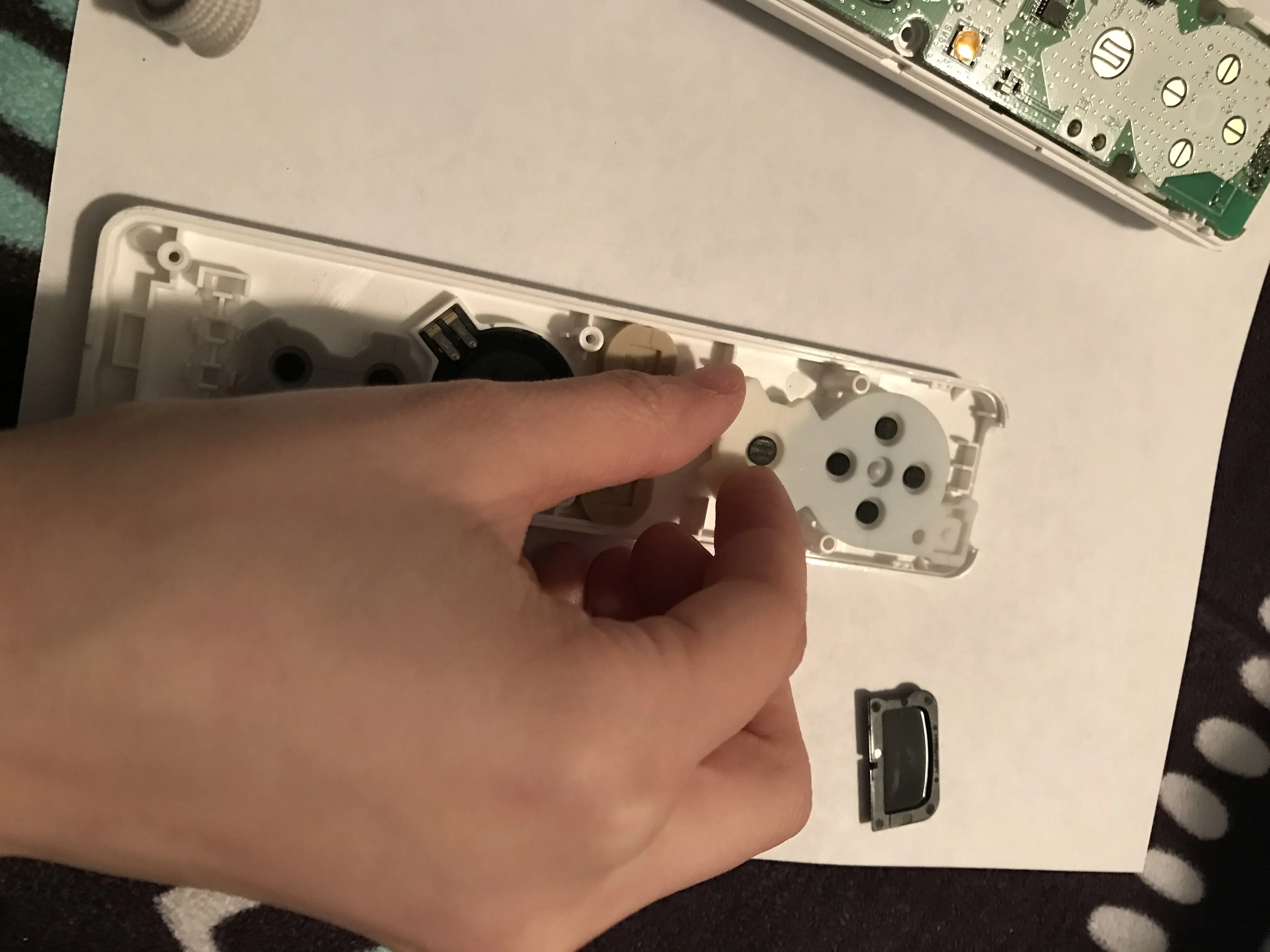

Шаг 4 Удаление покрытия кнопок


Снимите крышки, для этого достаточно подцепить их пальцами или воспользоваться пинцетом.

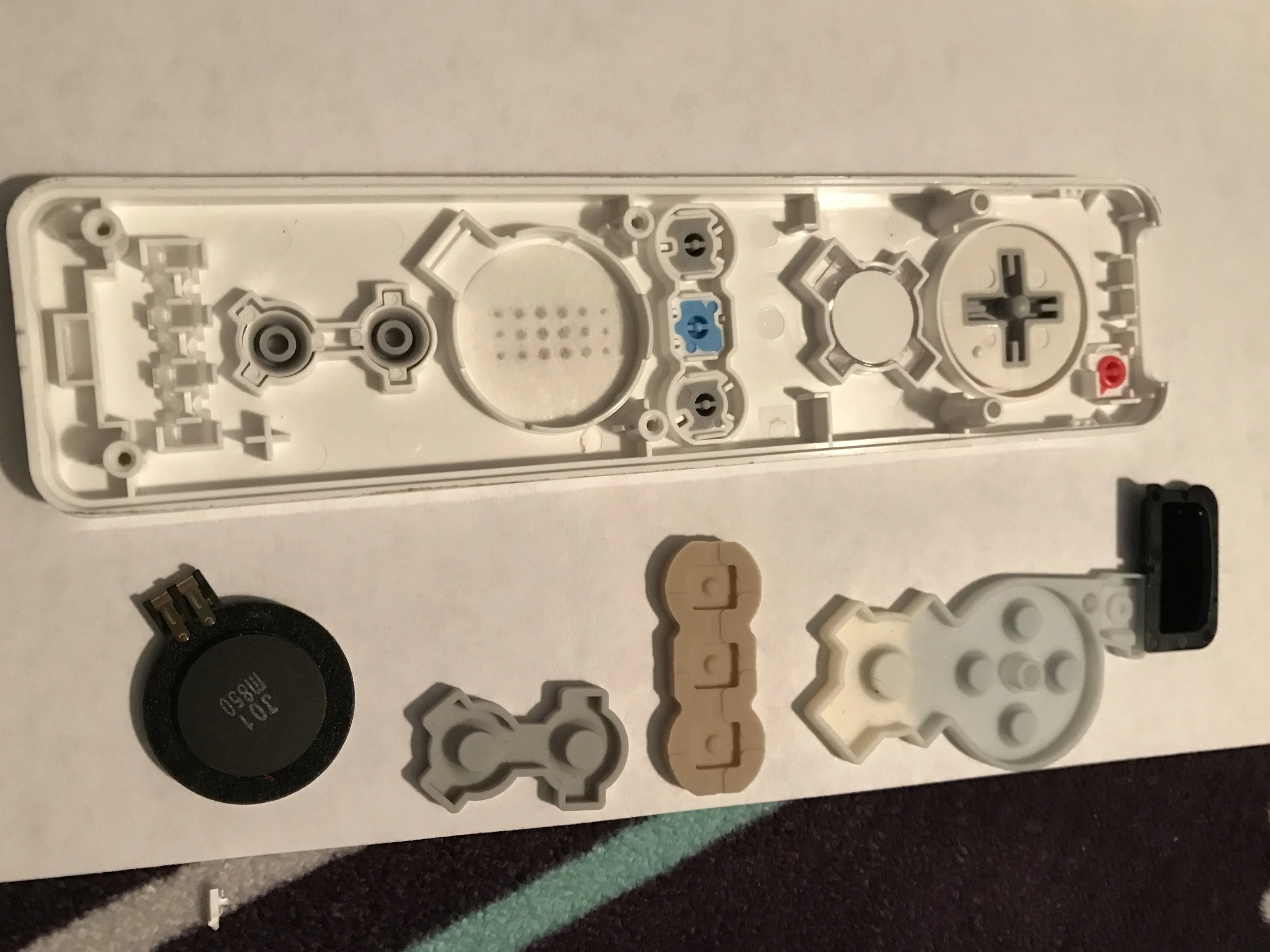

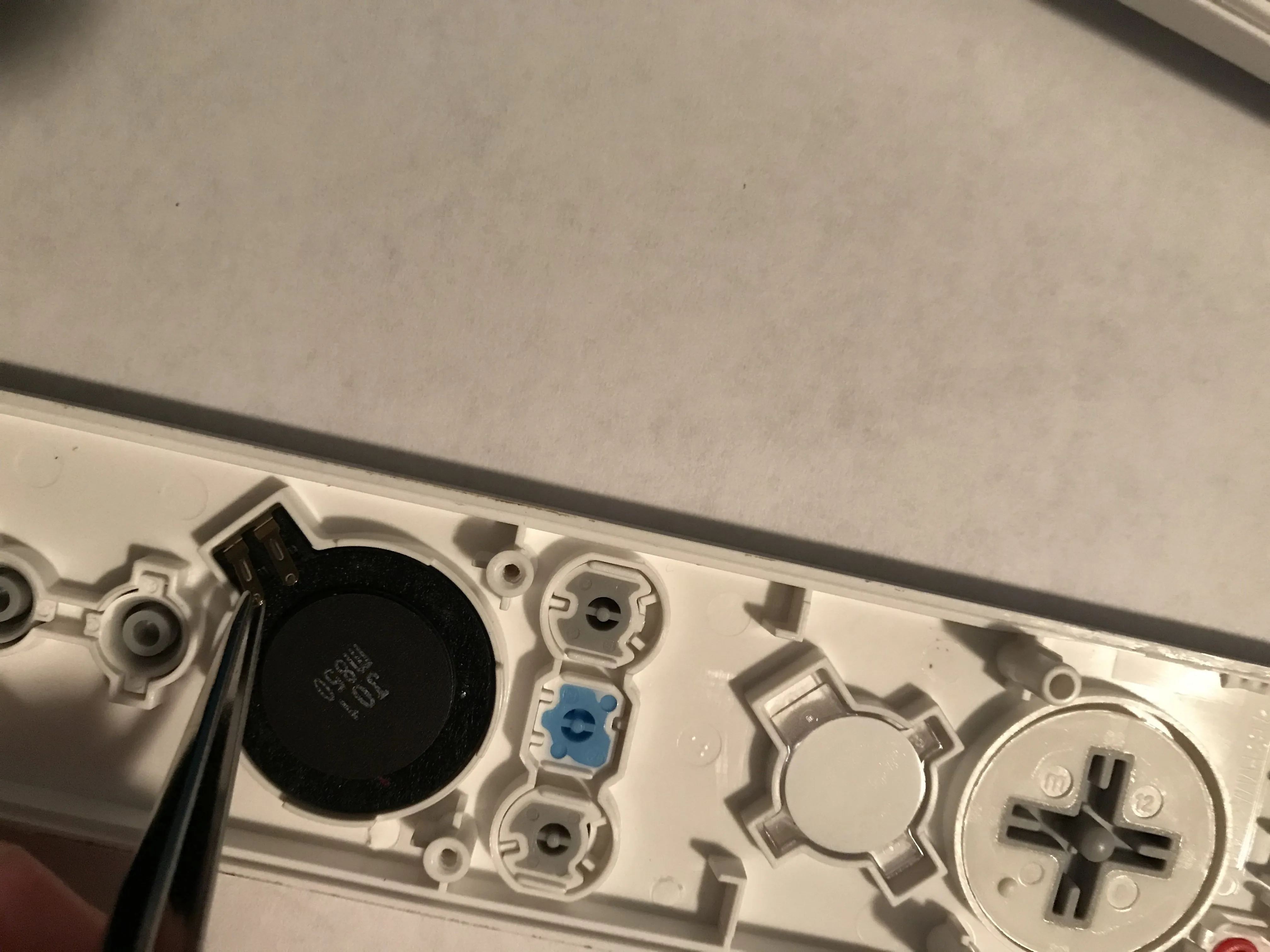

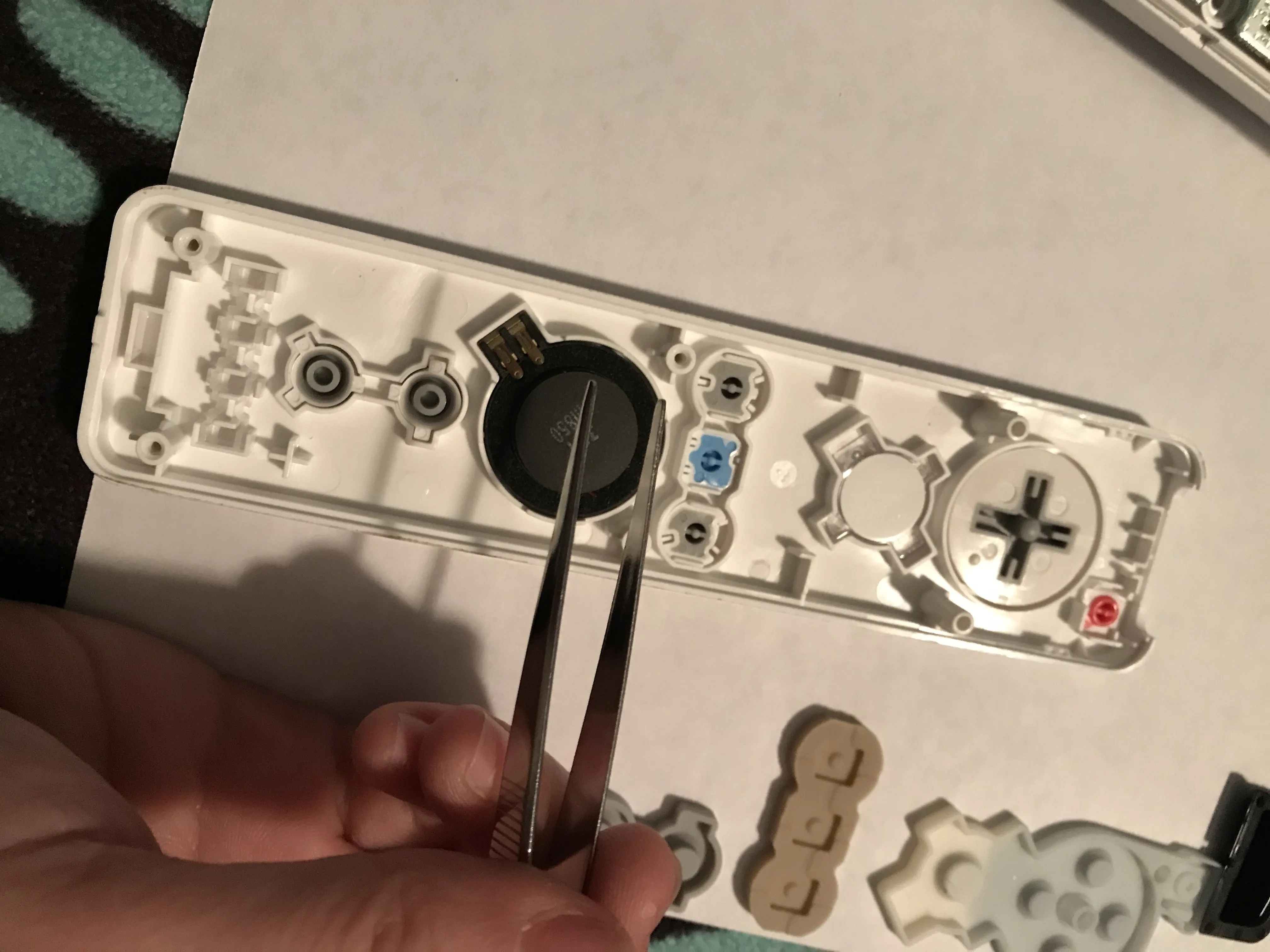

Шаг 5 Извлеките динамик.



С помощью пинцета извлеките динамик. Для этого возьмитесь за маленькие выступы сбоку и ОСТОРОЖНО начните вытаскивать его из гнезда, чтобы не повредить выступы. Через пару секунд после того, как вы потянете, динамик должен выскочить.

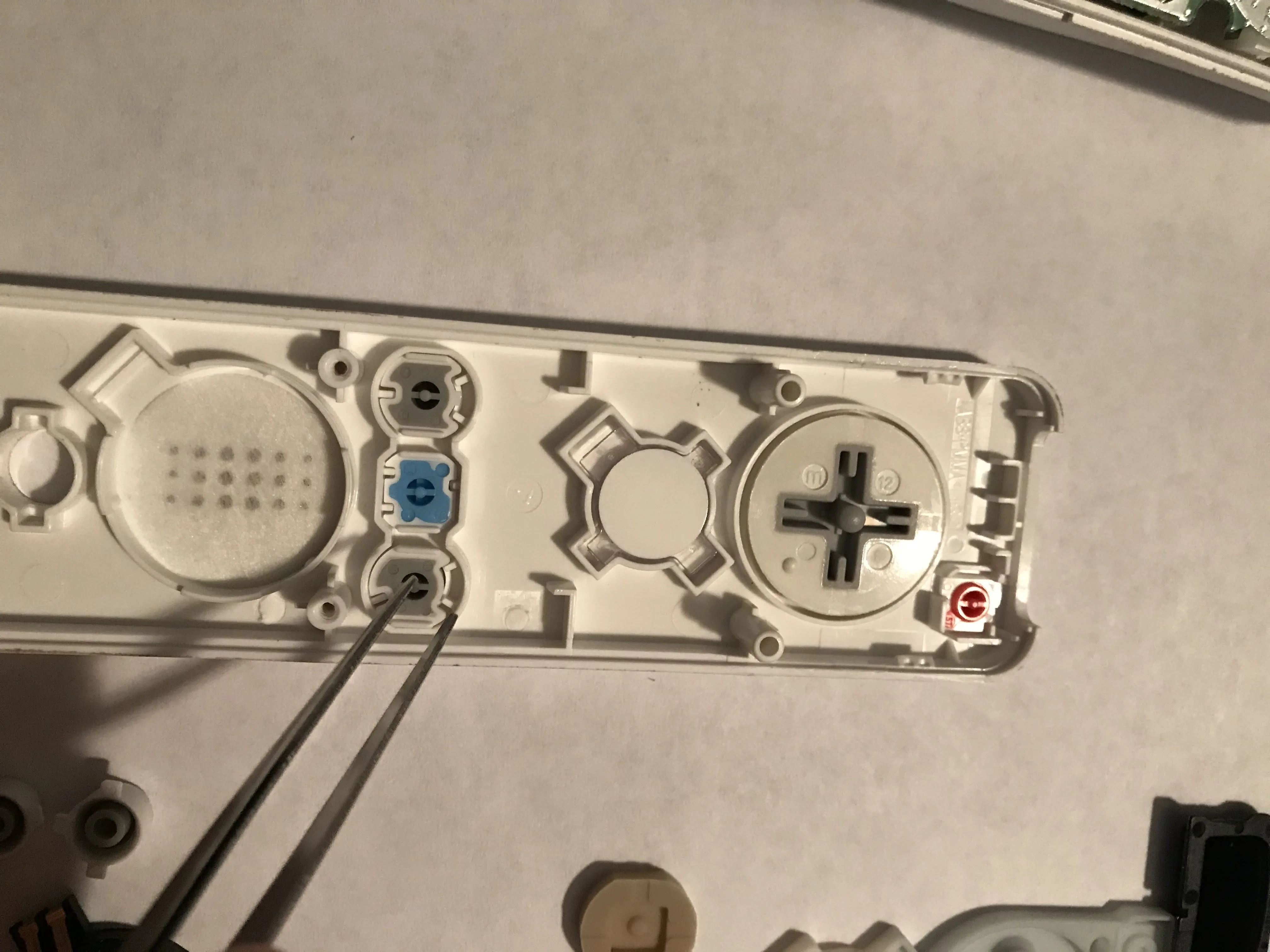

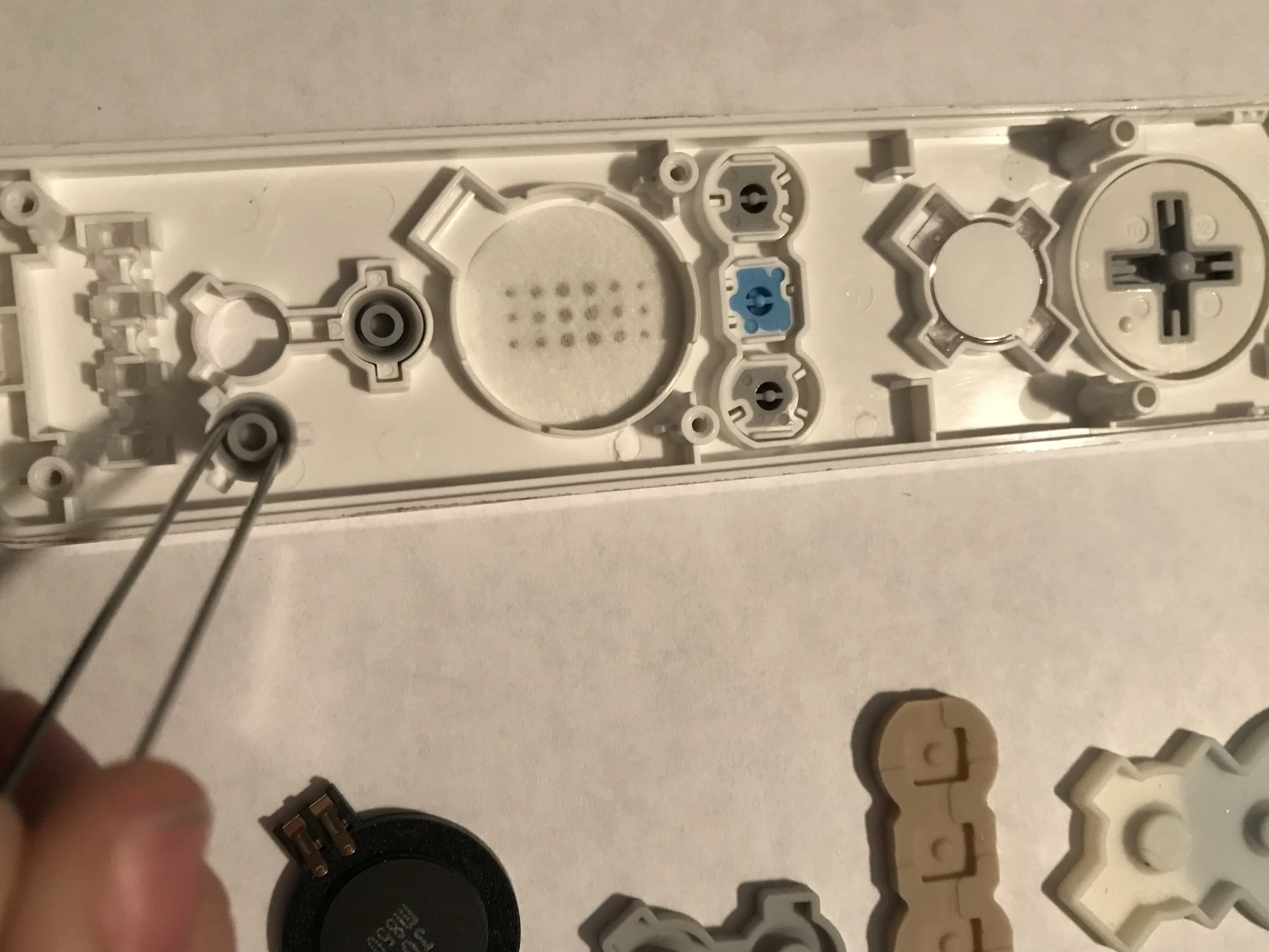

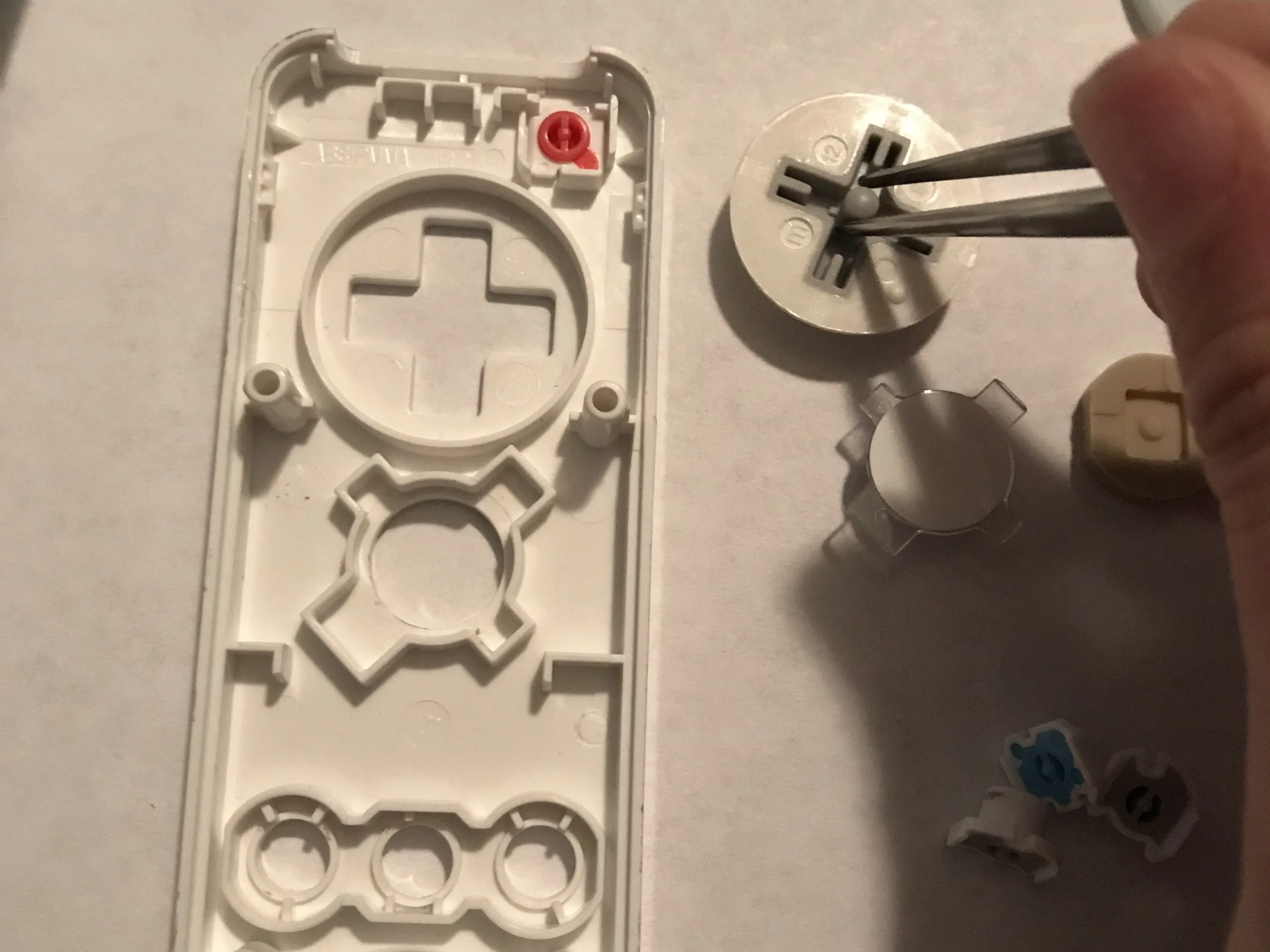

Шаг 6 Извлеките кнопки



Чтобы снять кнопки, достаточно взять пинцет и использовать маленькие выступы, за которые можно ухватиться и вытащить их. Вам нужно будет извлечь кнопки '1' '2' '-' '+', кнопку 'Домой', кнопку 'A' и кнопку d-pad.

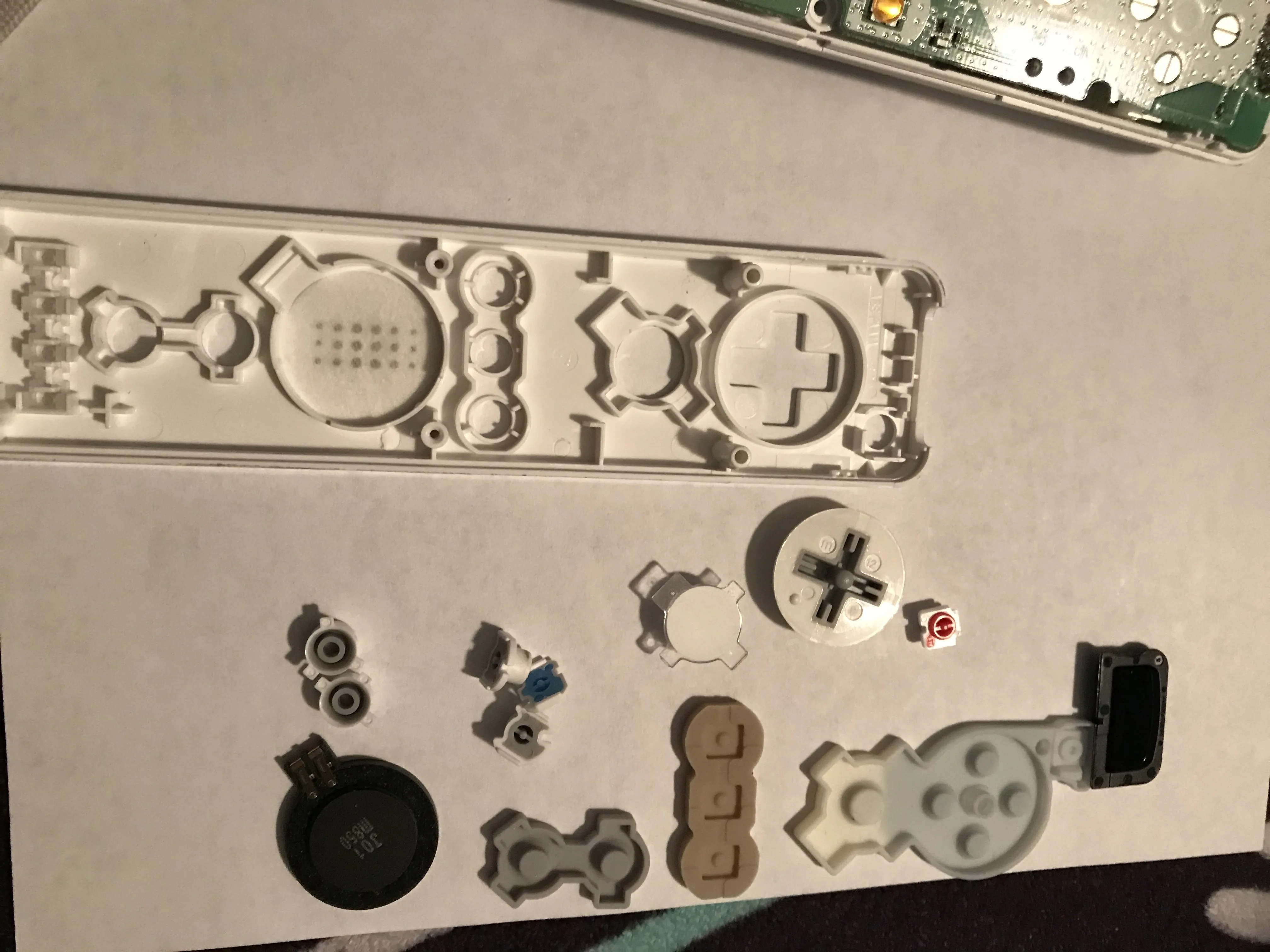

Шаг 7 Контрольная точка

Прежде чем продолжить, убедитесь, что у вас есть все детали и что вы ничего не уронили.

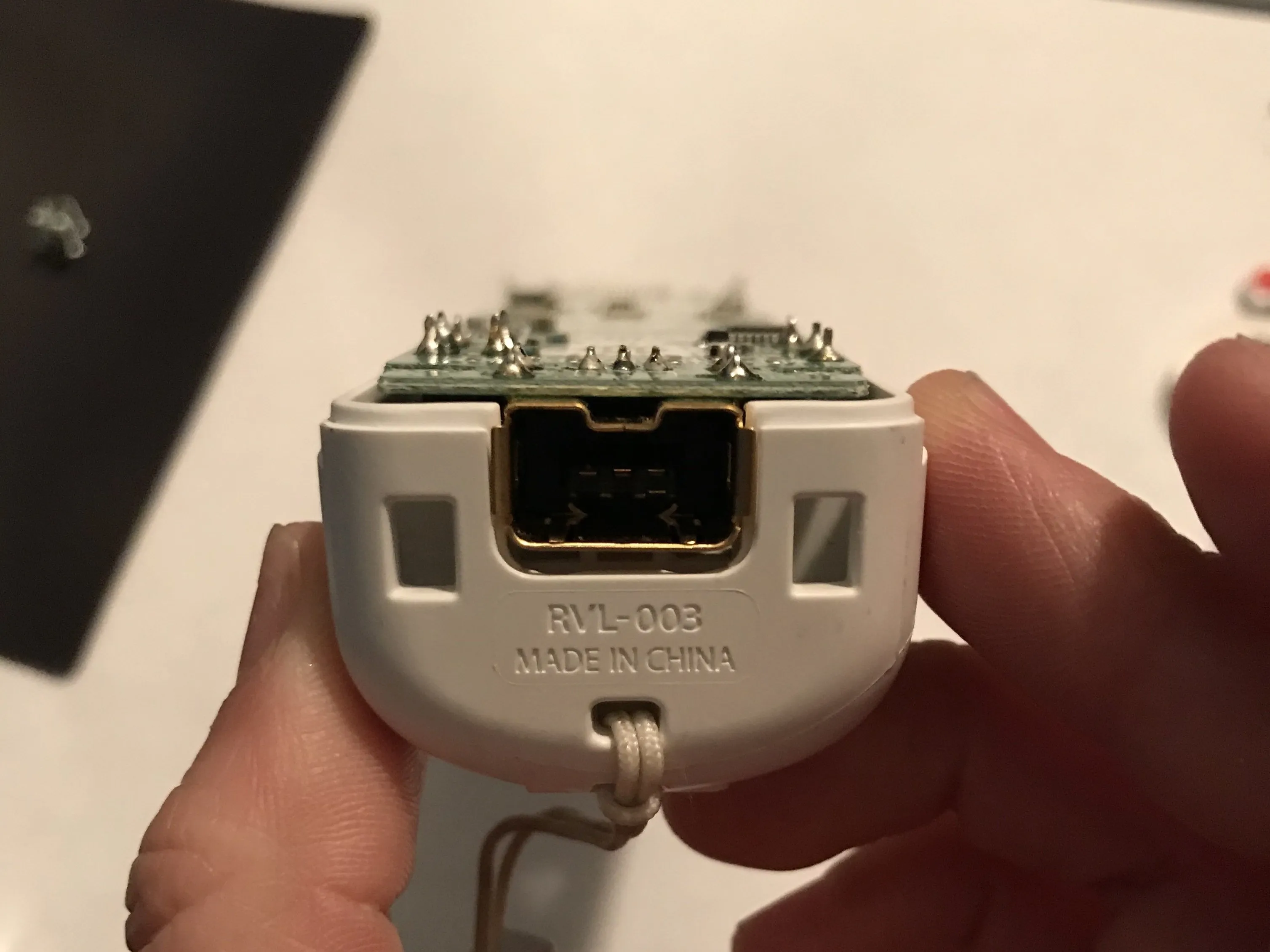

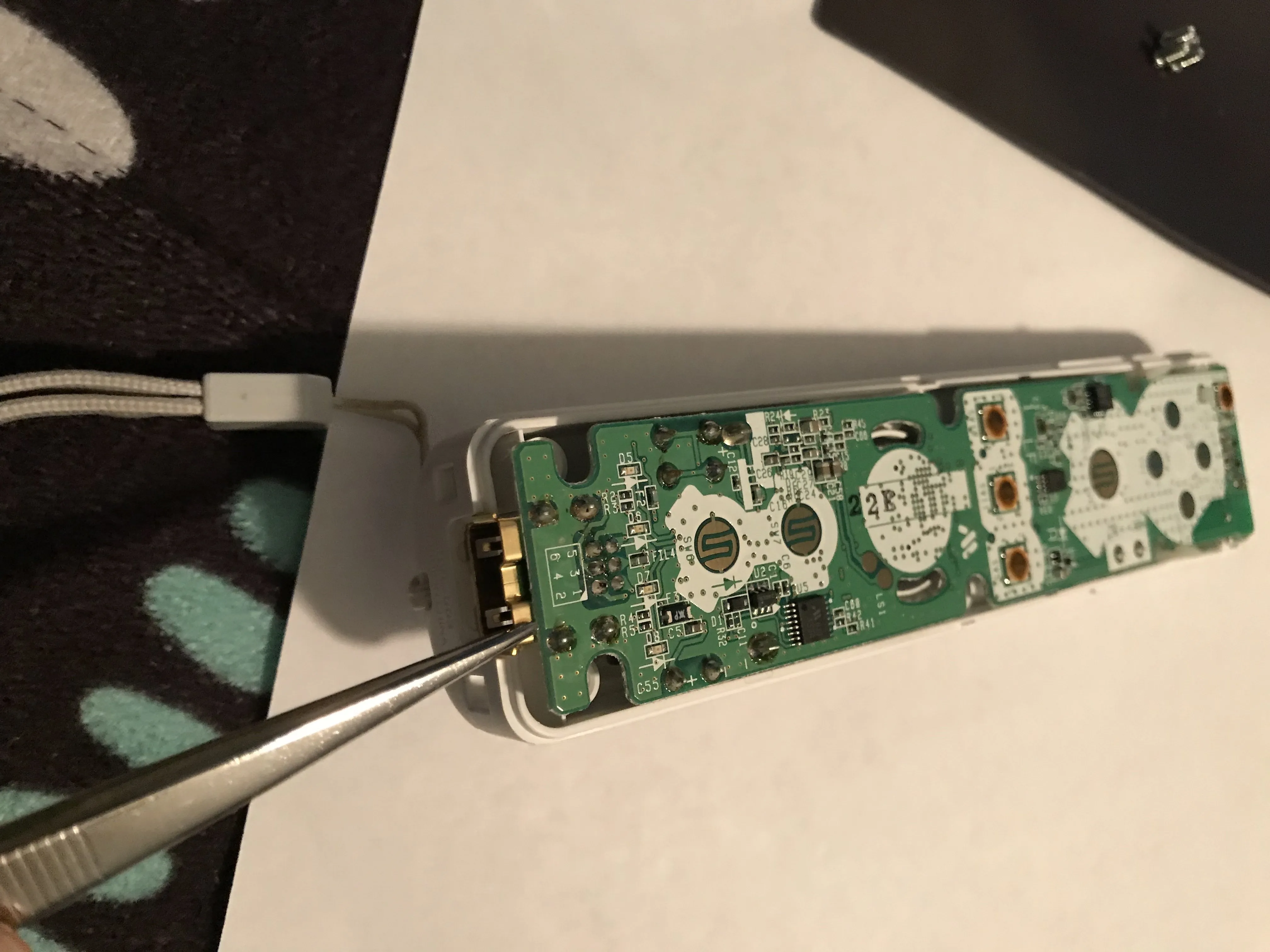

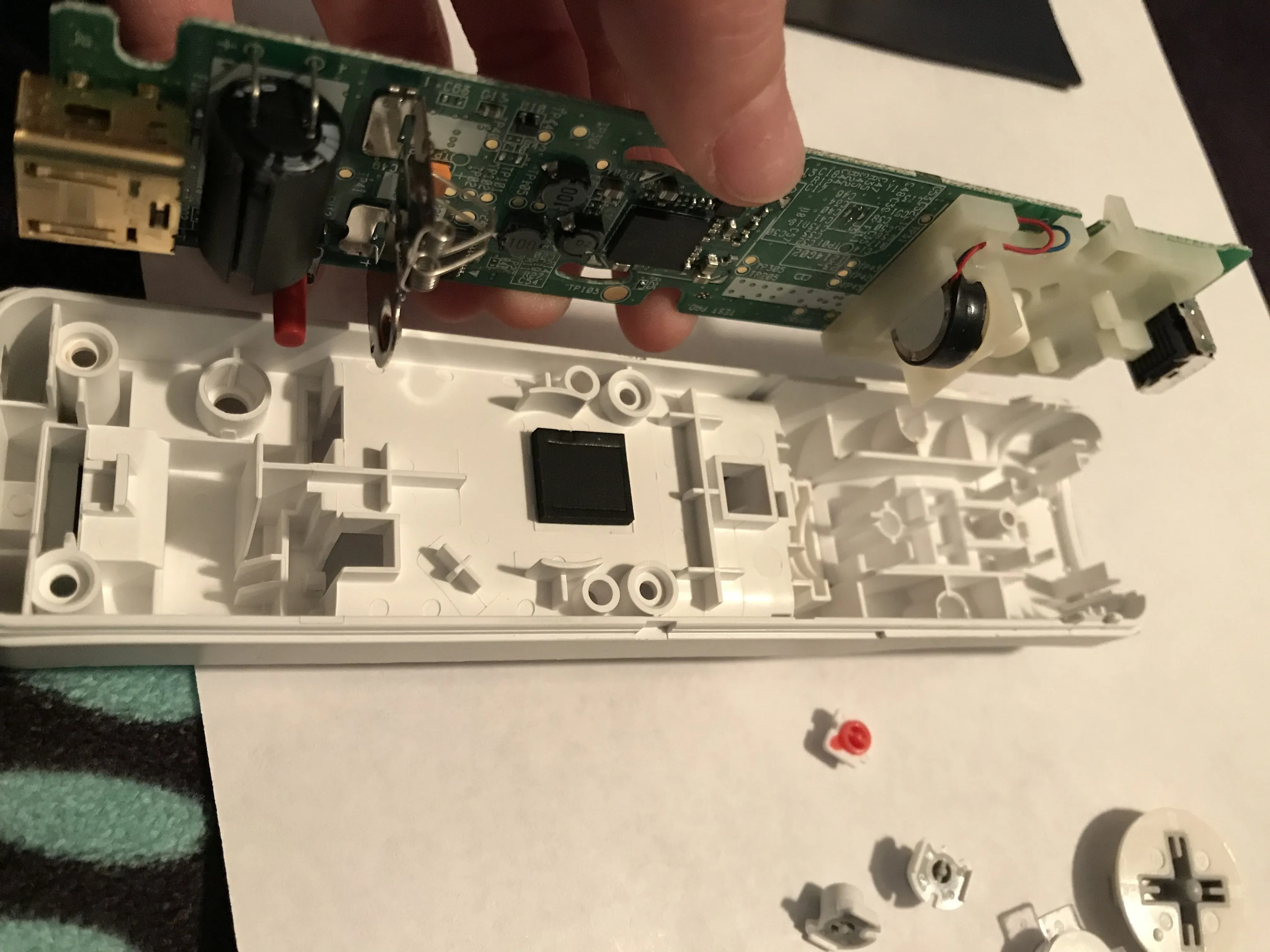

Шаг 8



Чтобы снять материнскую плату, возьмитесь пинцетом за одну из стенок порта и потяните вверх. Будьте осторожны, чтобы не повредить внутренние детали!

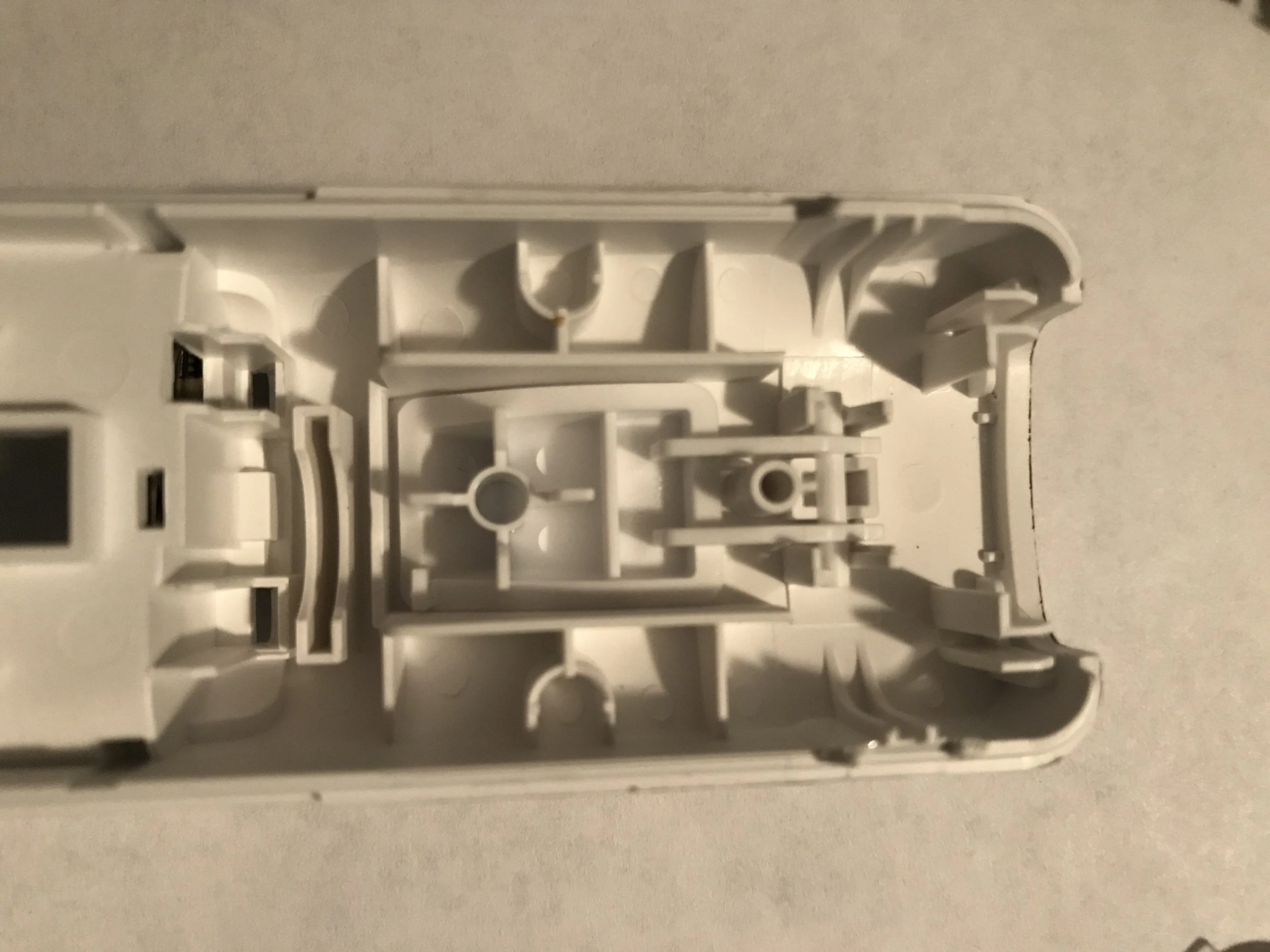

Шаг 9 Извлечение кнопки 'B'


Чтобы снять кнопку 'B', просто нажмите на нее вверх, чтобы маленькие штырьки выскочили из стены. Вы также можете просто взять пинцет и с его помощью вынуть штырьки.

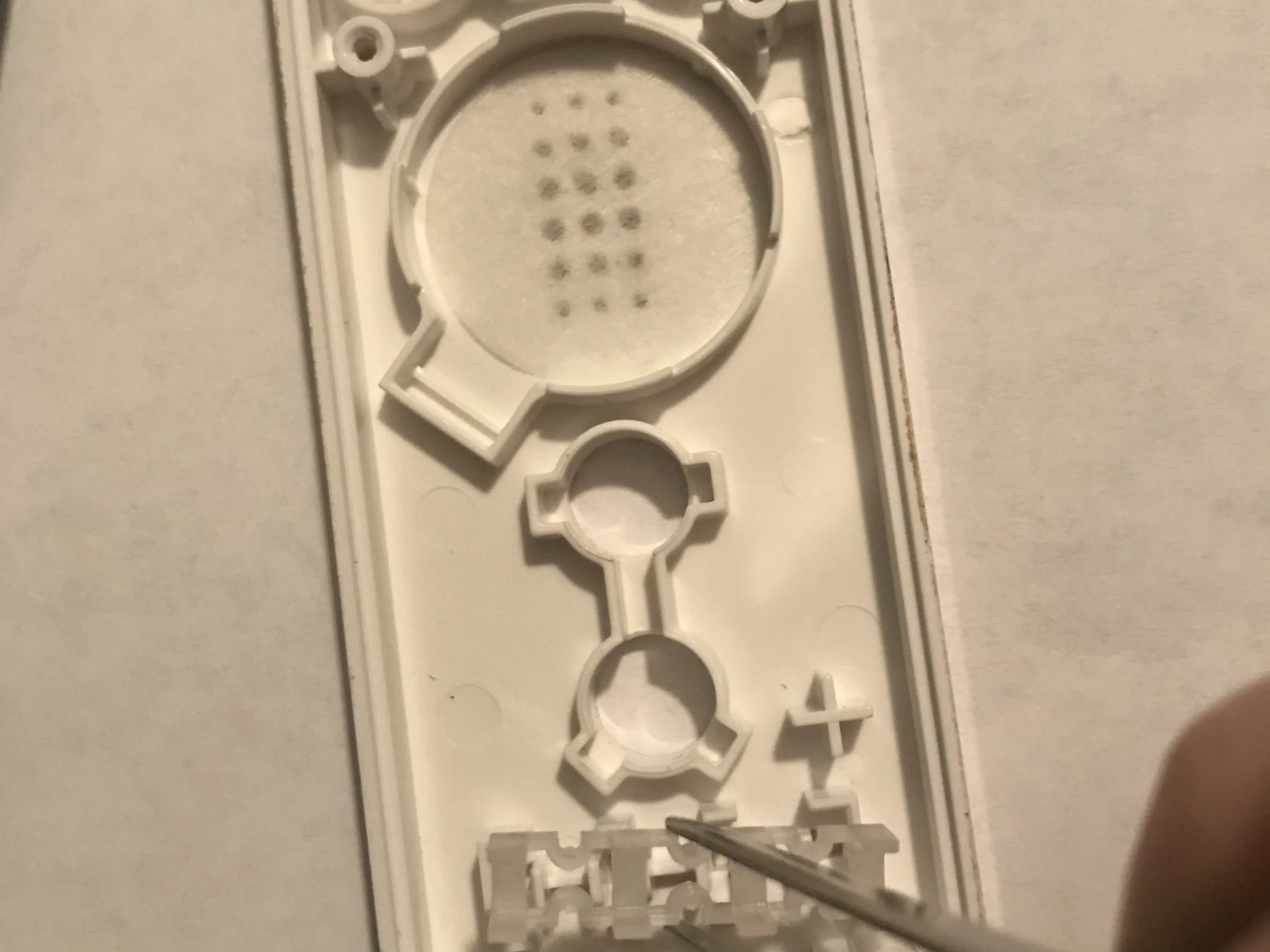

Шаг 10 Последняя маленькая штучка

Чтобы разборка была полной, снизу есть еще маленькая деталь, на которой загораются четыре лампочки, говорящие о том, кто вы - игрок 1, 2, 3 или 4. На самом деле вам не нужно удалять эту деталь, но если вы хотите быть внимательным, то продолжайте.

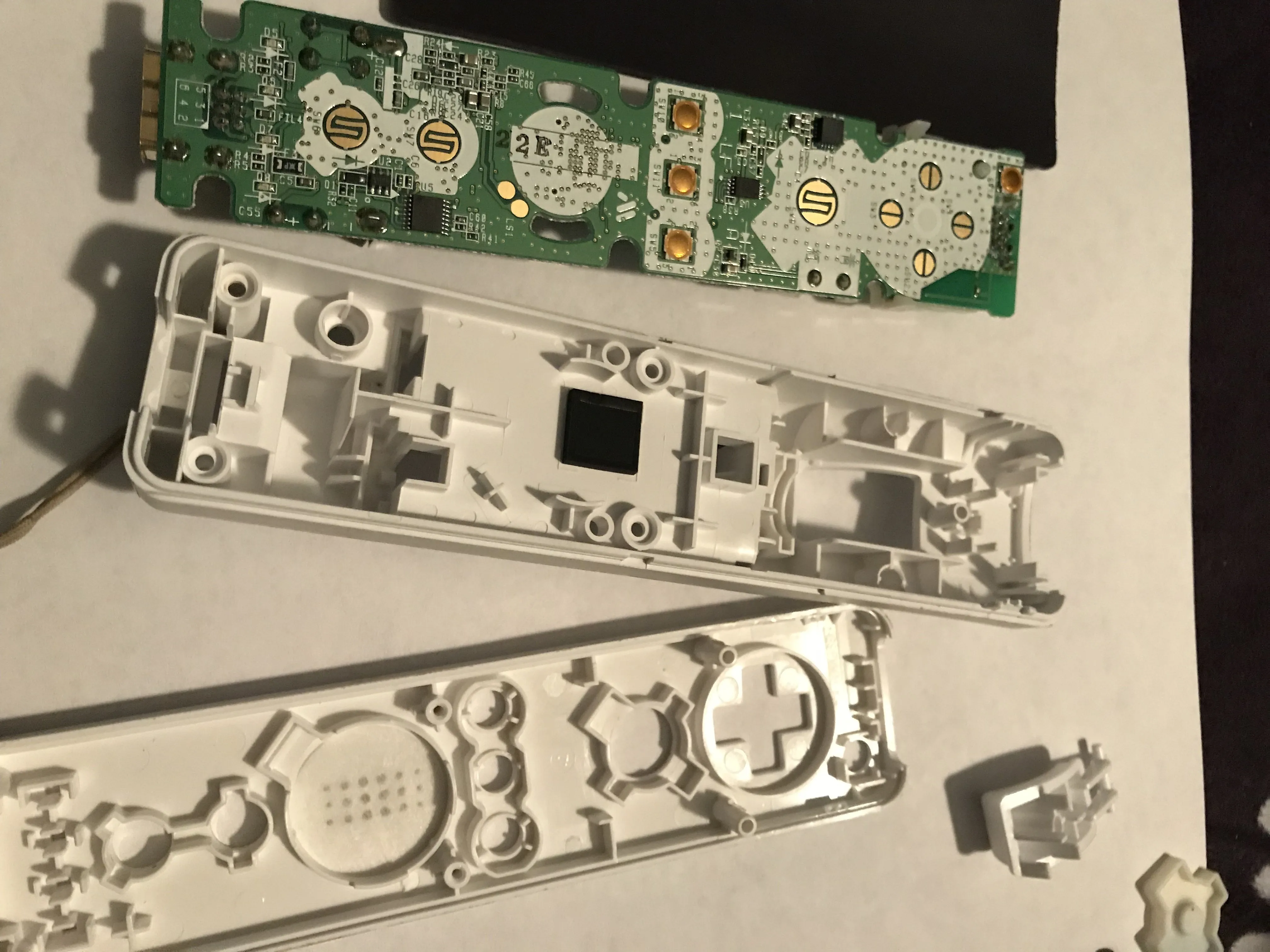

Шаг 11 Готово!

Все ваши части удалены! Если вы хотите собрать пульт wii, просто следуйте этому руководству в обратном порядке.
Комментарии к статье
как снять контакт с батарейкой в пульте, где находится кнопка включения b? те 2, что у меня есть, поржавели, и я хочу их почистить
Он держится на месте только благодаря отогнутому назад куску металла. Лучшее, что я нашел, чтобы попасть туда и согнуть металл обратно и вытащить его медленно, это перочинный нож.
[...]
После этого на дне могут оказаться даже частицы алкалина. Промойте контакты, желательно только изопропиловым спиртом, чтобы удалить излишки уксуса, хотя я мыл обычной водой под раковиной (чтобы удалить запах пластика), затем нанесите немного спирта и высушите излишки тряпкой. Черная штучка похожа на губку, будьте осторожны, чтобы хорошо ее высушить.
На всякий случай дайте ей высохнуть еще около часа. После этого соберите его снова, вставьте батарейки и вуаля, он работает безупречно.
Я считал свой потерянным и не надеялся на этот метод, но все оказалось в порядке, так как я заметил, что в задней части корпуса нет электроники, только контакты.
Надеюсь, это поможет вам и другим.
Отказ от ответственности: делайте это на свой страх и риск, я не несу ответственности за любые повреждения вашего устройства. Просто крикните, если это сработало и для вас, и распространите информацию ;)
Вы можете использовать маленькую отвертку и большой палец, чтобы снять контакты батареи на боковой стороне кнопки включения. Он просто вдавлен внутрь.
