Разборка Nintendo Wii U

Введение

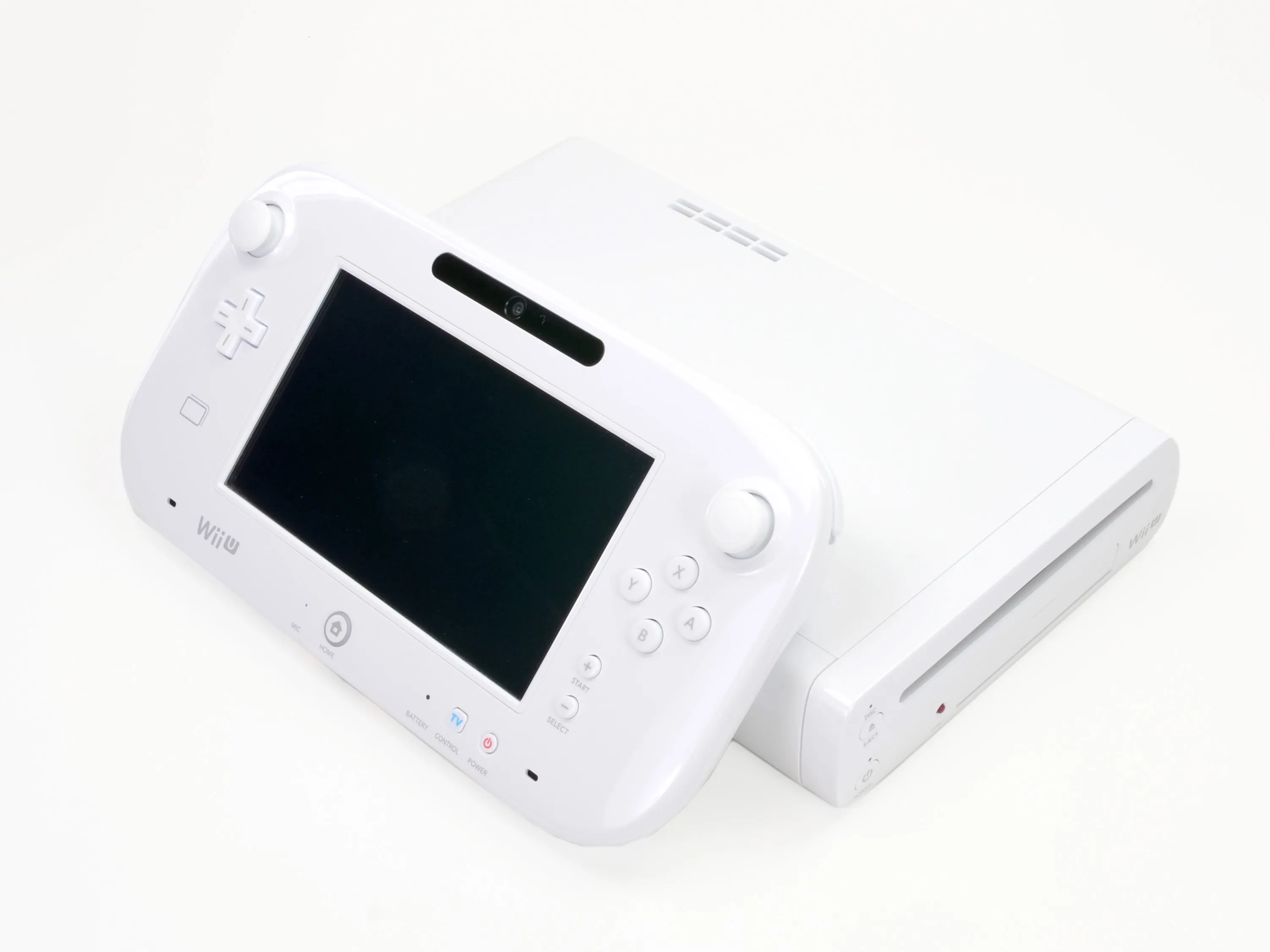

У нас есть еще один разбор Nintendo для U. Мы получили Wii Uи, несмотря на соблазн сбежать в мир Super Mario, наши 'палочки' взяли верх.

Wii с радостью предоставит U самые свежие обзоры и новости, так что следите за нами в Twitter или ставьте лайк на Facebook.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка Nintendo Wii U

• Да, мы любим разбирать устройства на части, но несчастные случаи, связанные с разбитыми телевизорами и пультами Wii, в офисе выходят из-под контроля. Пришло время изучить альтернативные варианты пультов, и что может быть лучше, чем Wii U?

• Многоядерный процессор на базе IBM Power®

• Графический процессор высокой четкости на базе AMD Radeon

• Внутренняя память 8 ГБ или 32 ГБ с поддержкой внешних USB-накопителей и внешних жестких дисков USB

• Сенсорный ЖК-экран с диагональю 6,2 дюйма и разрешением 854 x 480 пикселей с функцией управления движениями и фронтальной камерой

• Функции коммуникации ближнего поля (NFC)

Шаг 2

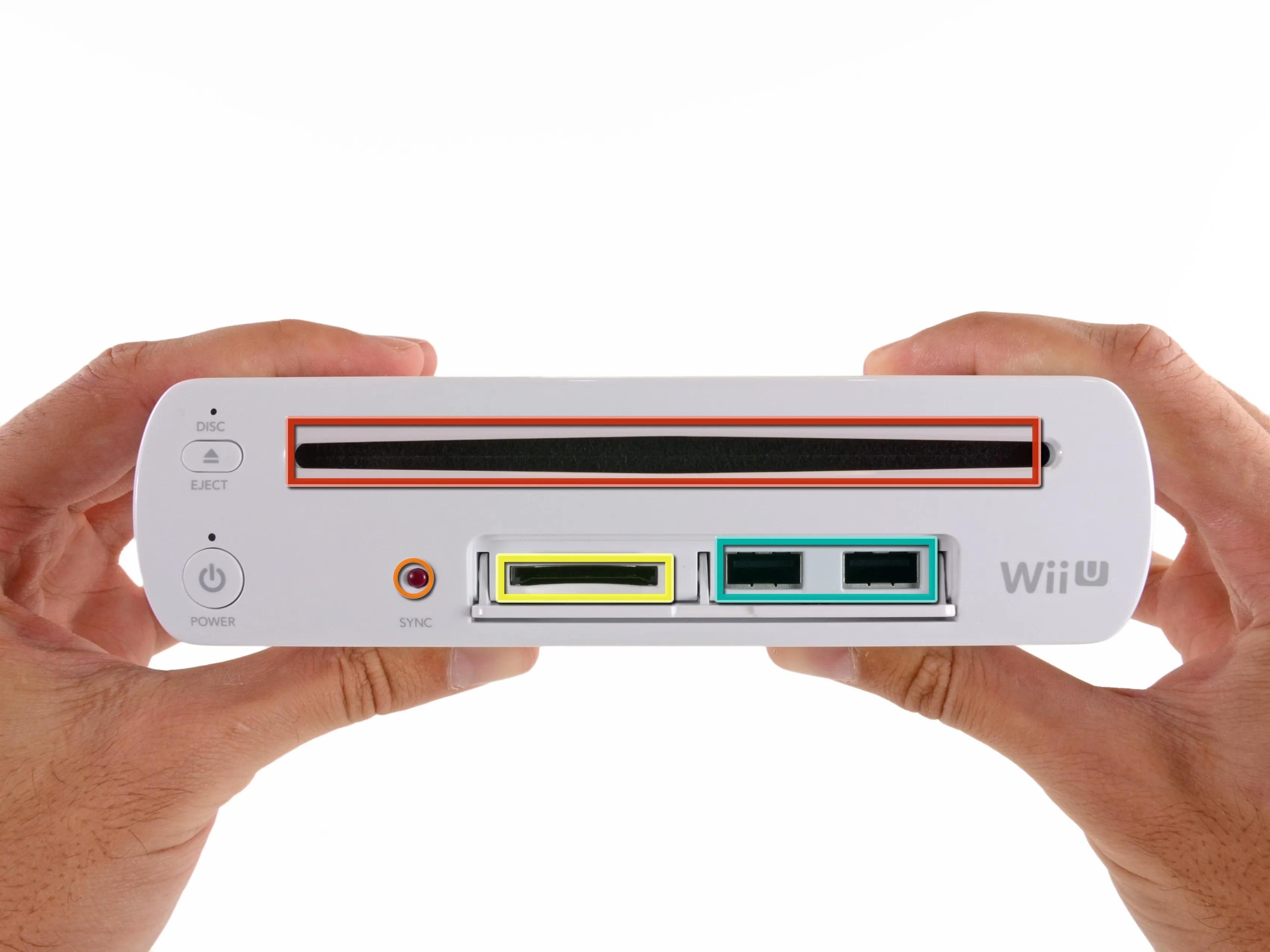

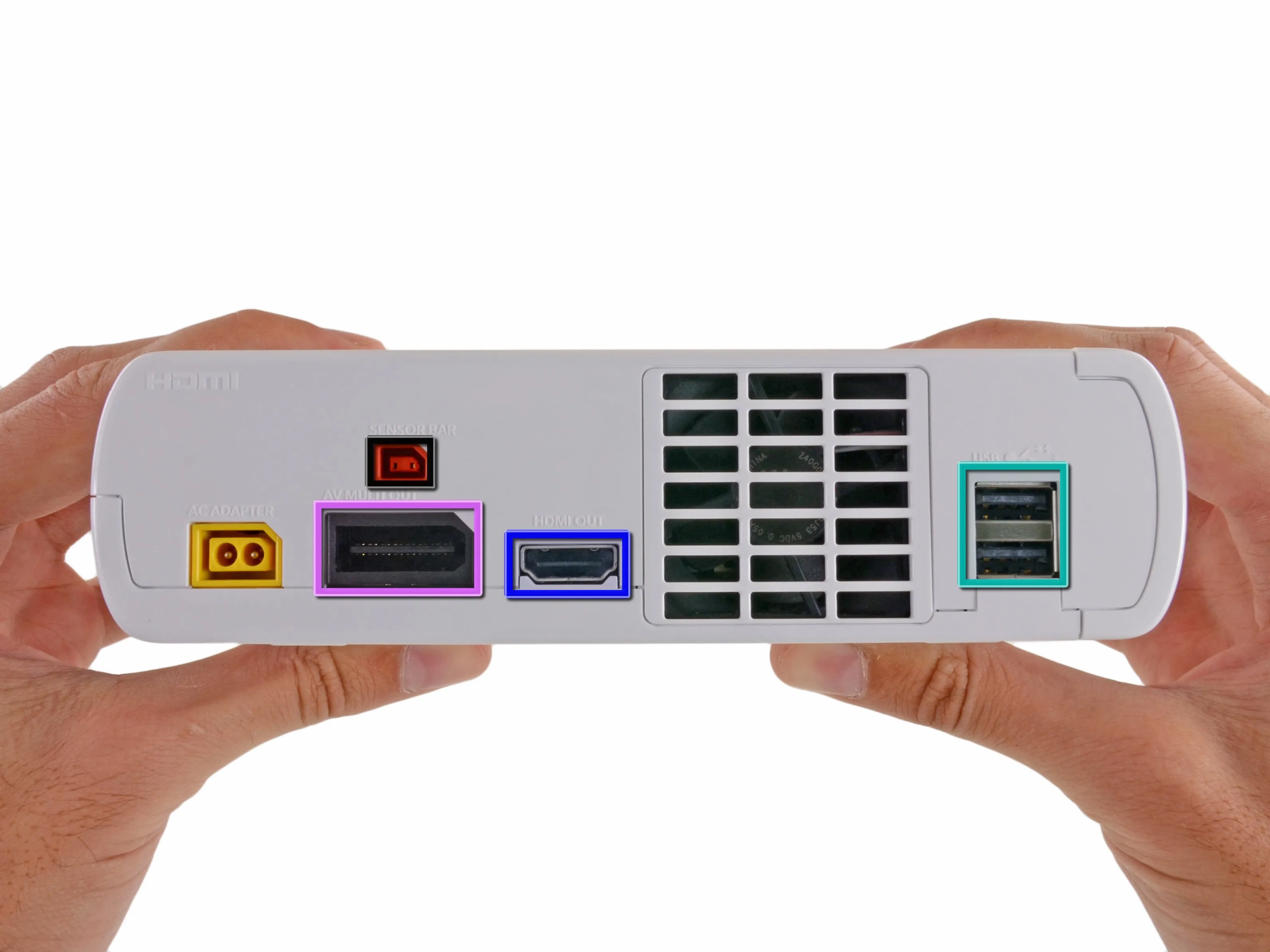

• Давайте посмотрим на сторону порта!

• Слот для диска

• Кнопка синхронизации

• Слот для SD-карты

• Порты USB 2.0 (всего 4)

• Порт HDMI

• Мультивыход AV

• Разъем для сенсорной панели

Шаг 3

• Что это? Секретная монета, которую оставил Марио позади?

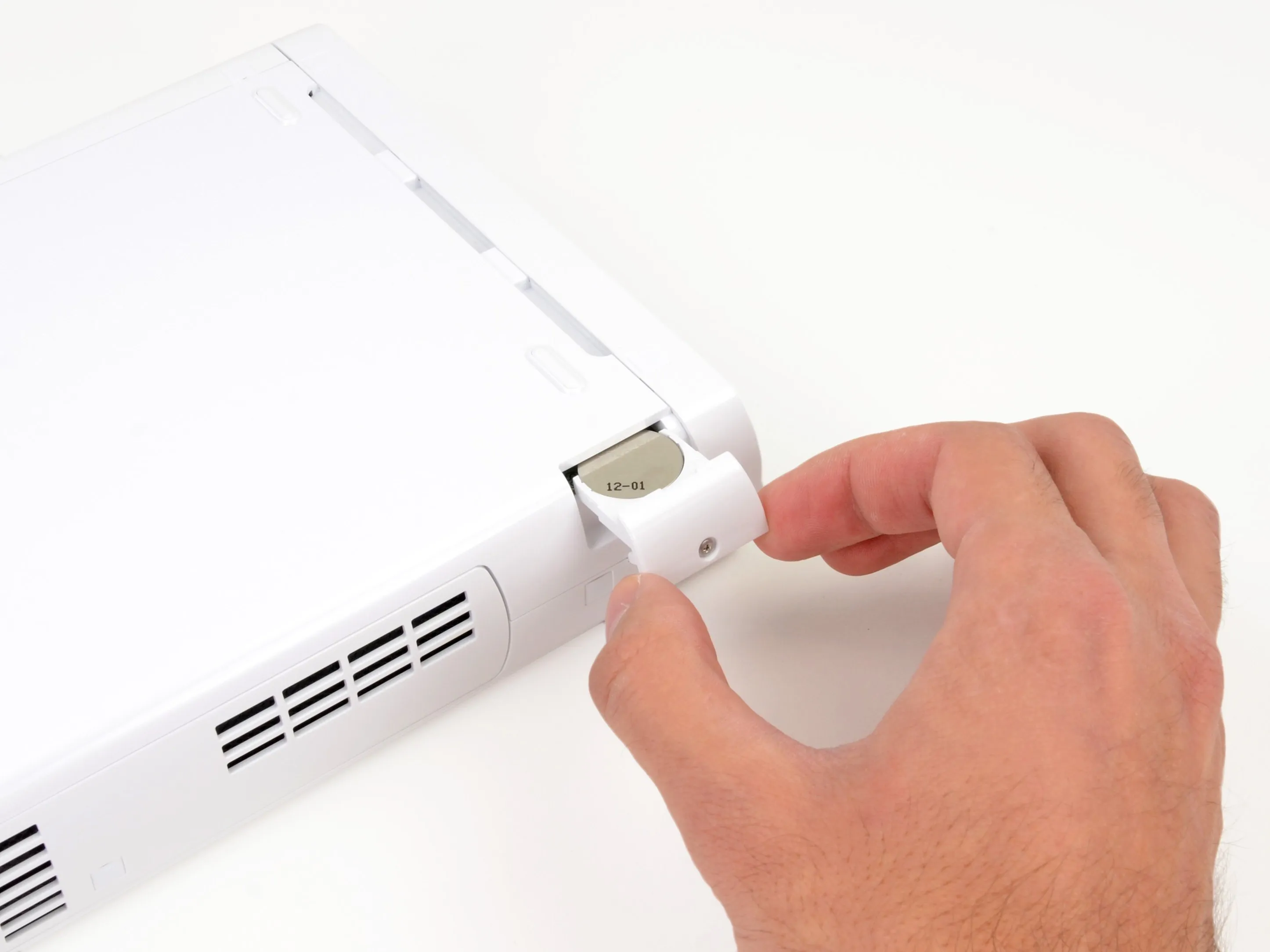

• К сожалению, это всего лишь батарейка CMOS. Впрочем, мы не осудим вас, если вы побежите и запрыгнете на флагшток.

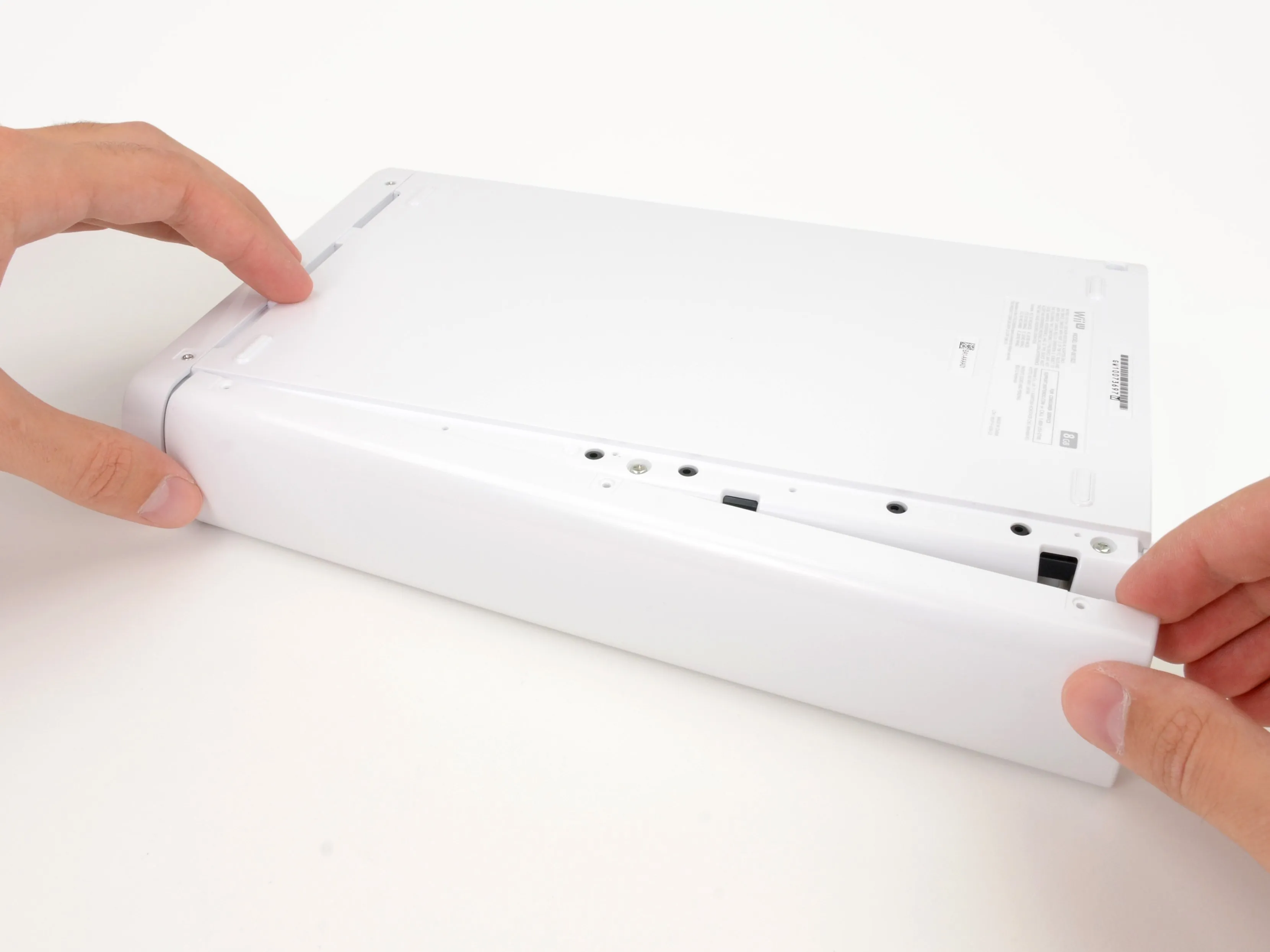

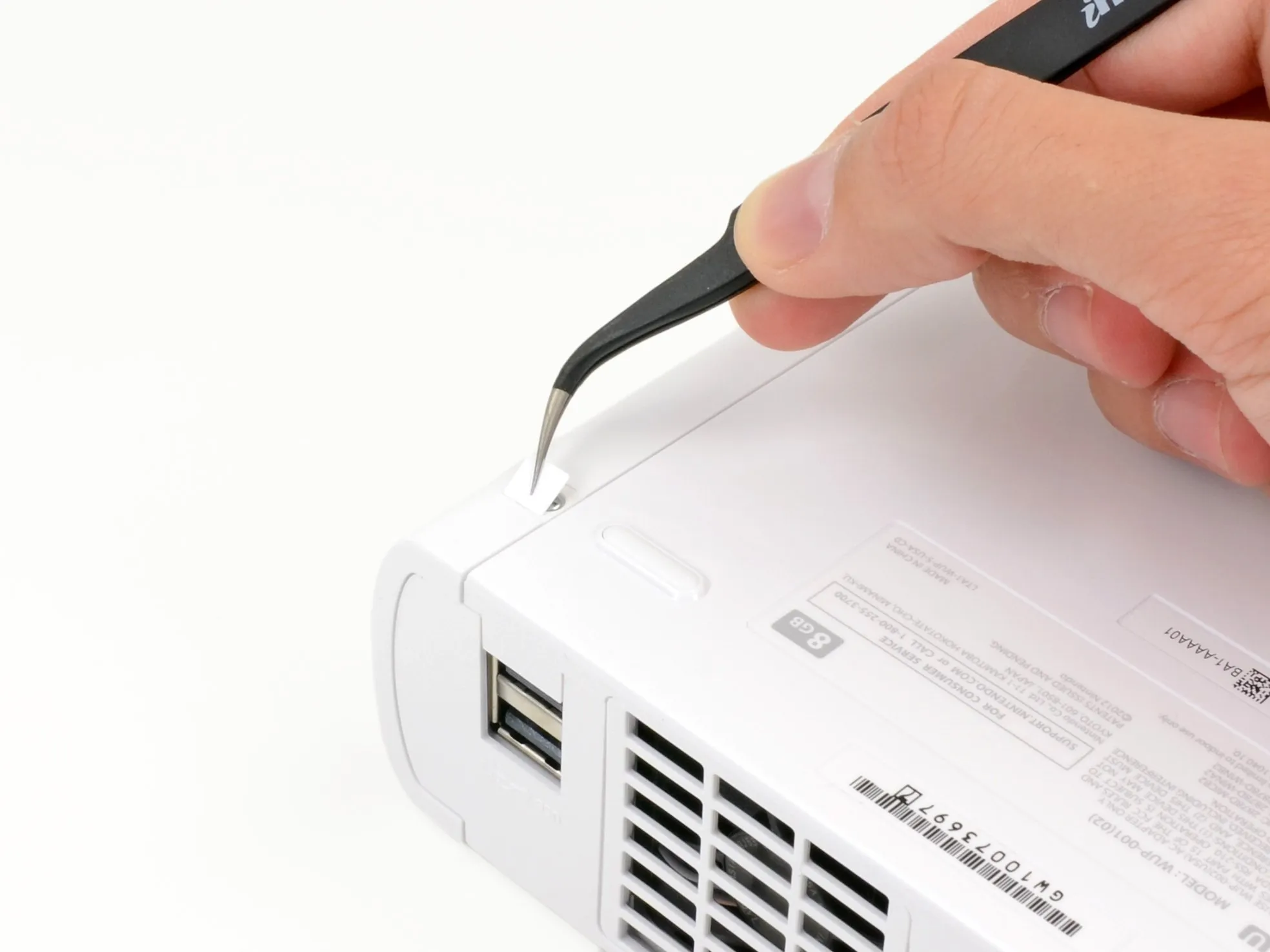

• Скрытые винты не помешают нам: быстрое удаление наклейки и поворот отвертки освобождают верхний корпус.

• Вам самим нужны инструменты? У Wii есть все необходимое.

Шаг 4

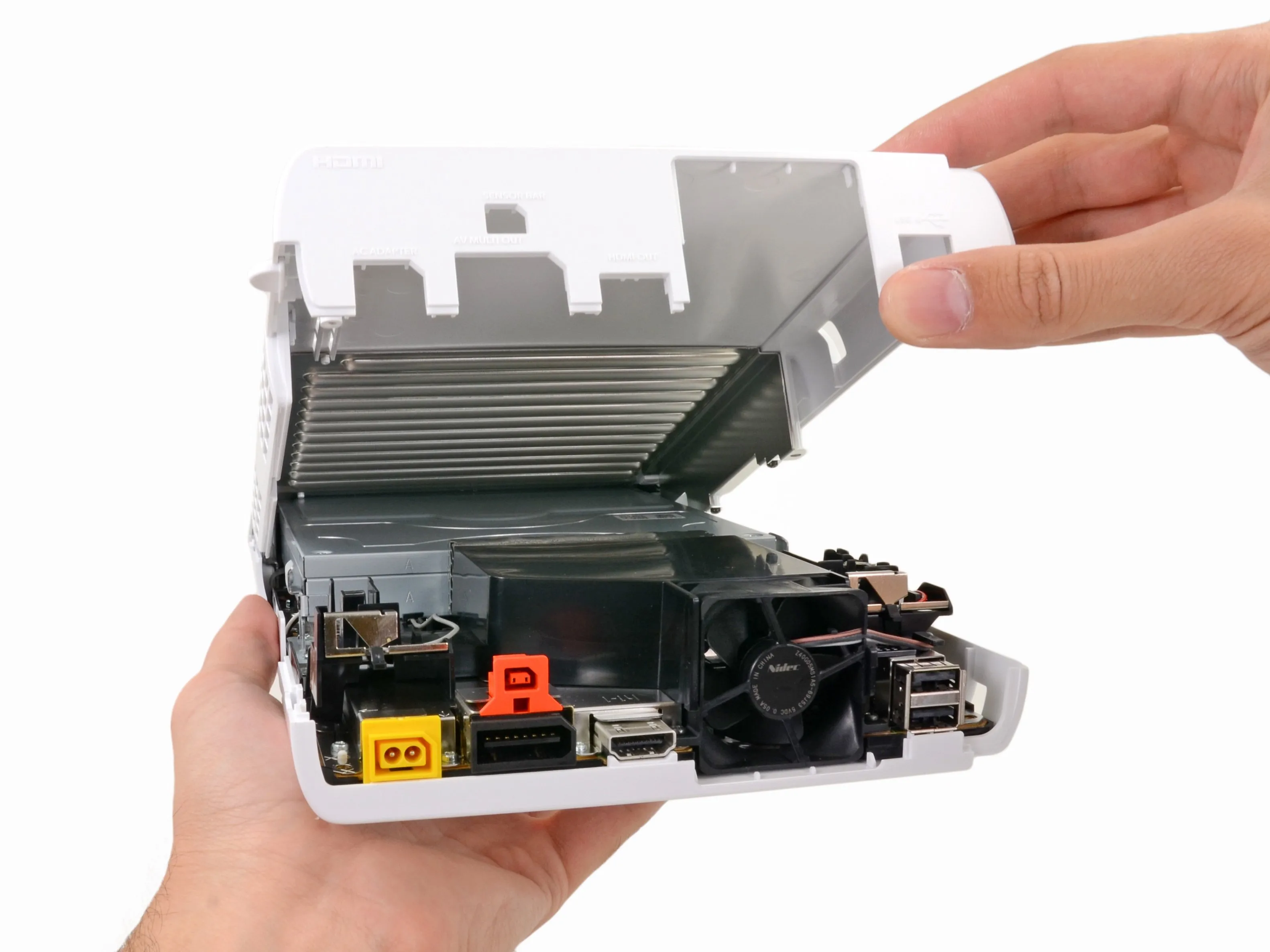

• Мы видим знакомое лицо когда снимаем верхний корпус.

• Нет ничего удивительного в том, что мы получаем первый взгляд на U. Оптический привод и радиатор занимают большую часть внутреннего пространства консоли Wii-al estate, и они значительно мощнее, чем в Nintendo Wii.

Шаг 5

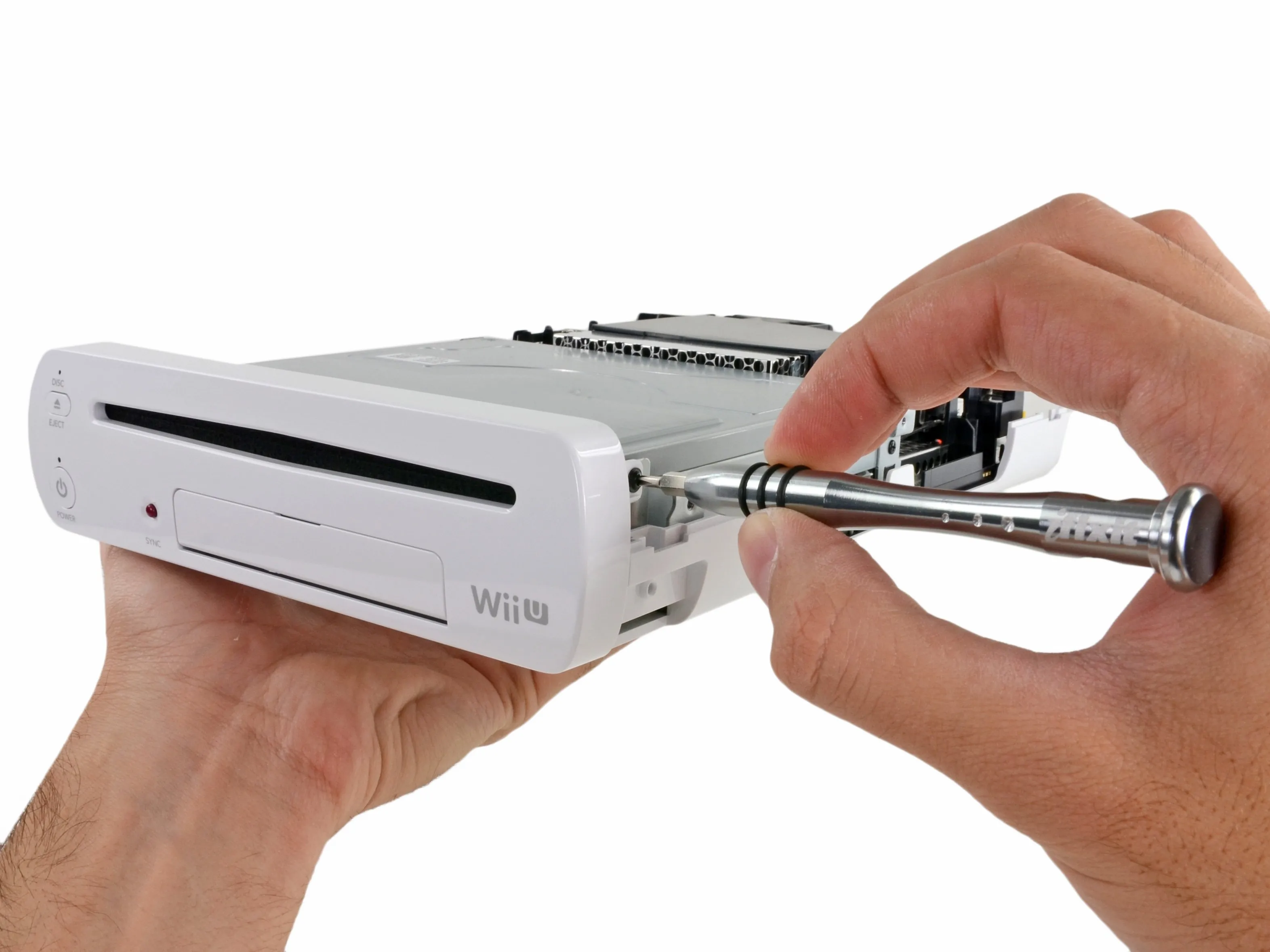

• Устройство пока довольно простое, но недостатка в винтах нет. Клей, удерживающий U вместе, отсутствует, но если бы не наш магнитный коврик для проектов, все эти винты могли бы выйти из-под контроля. До сих пор мы сталкивались с винтами с крестообразным и трехгранным шлицем, и ничего, что наш 64-битный набор драйверов не может справиться.

• После некоторого откручивания передняя панель отсоединяется.

Шаг 6

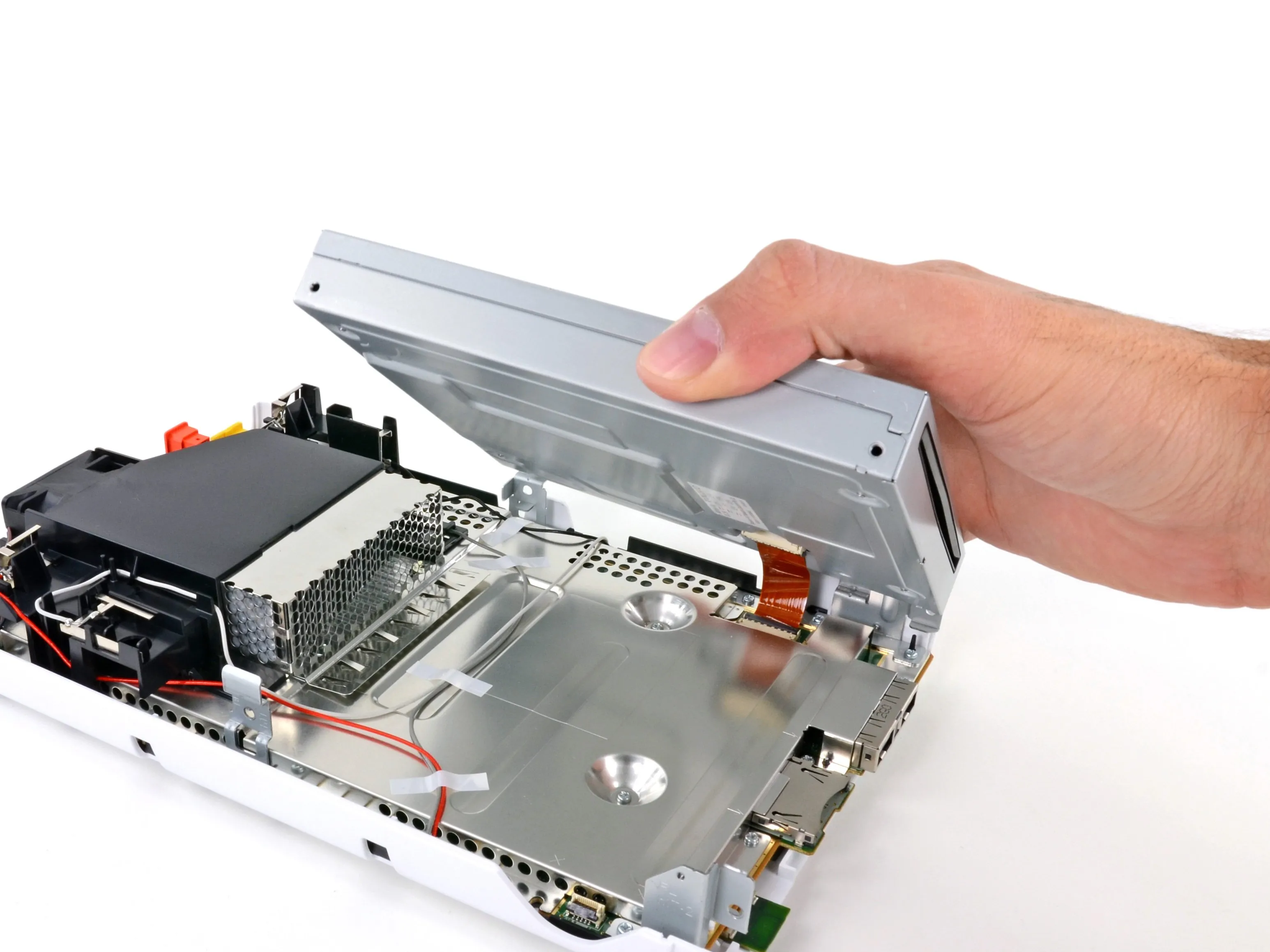

• Хммм... Этот оптический привод кажется очень тяжелым. Он кажется намного больше, чем большинство оптических приводовПоэтому мы берем его на весы!

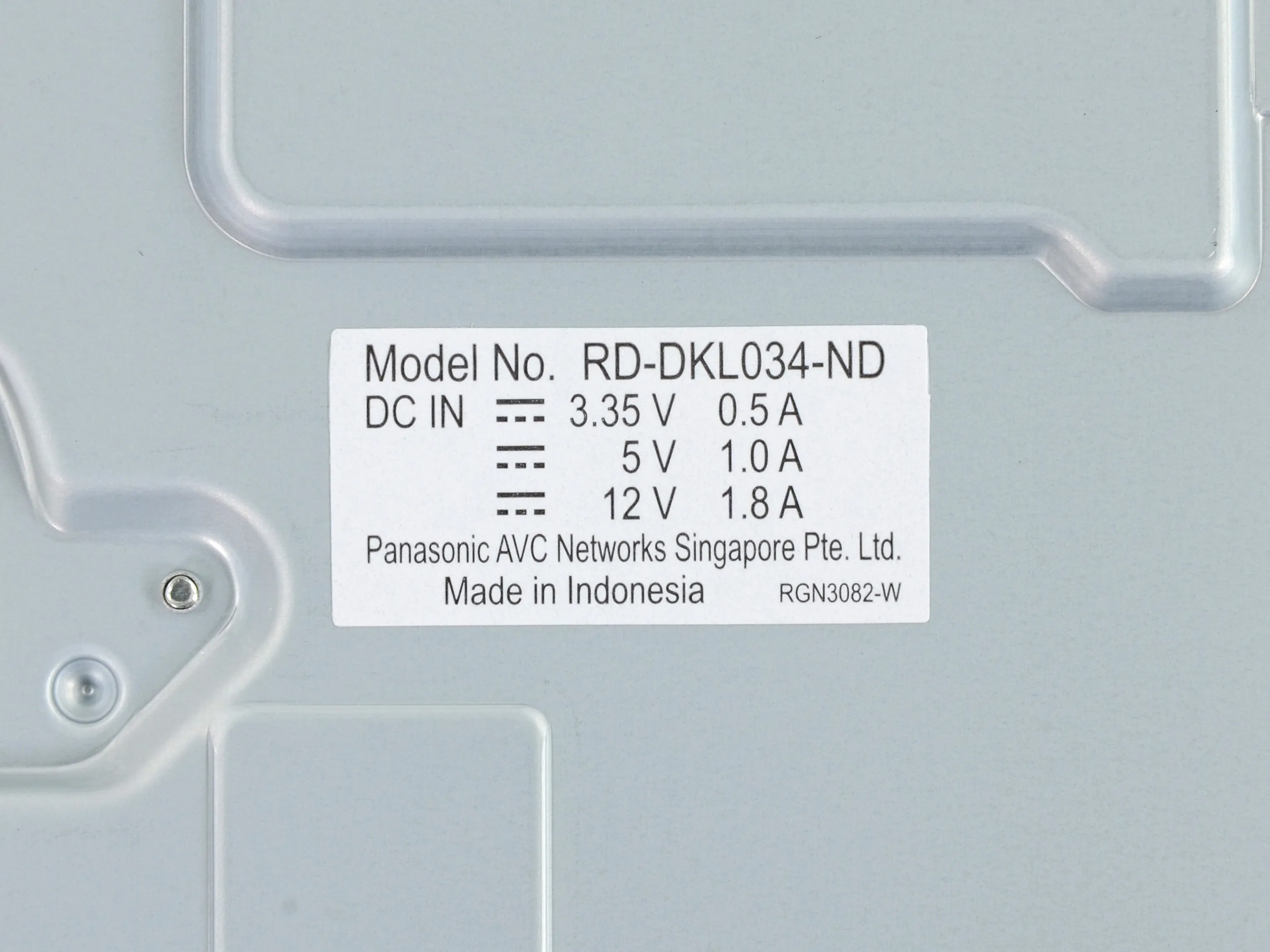

• 424,2 грамма! Это означает, что на оптический привод приходится почти треть 1,5-килограммового устройства.

• Мы подозреваем, что большой оптический привод может быть побочным продуктом более крупной материнской платы, расположенной под ним. Корпус, достаточно широкий для размещения материнской платы, оставляет дополнительное пространство для оптического привода большего размера.

• Возможными преимуществами использования более громоздкого считывателя дисков могут быть снижение стоимости, более тихая работа или более долгий срок службы по сравнению с более тонким приводом.

Шаг 7

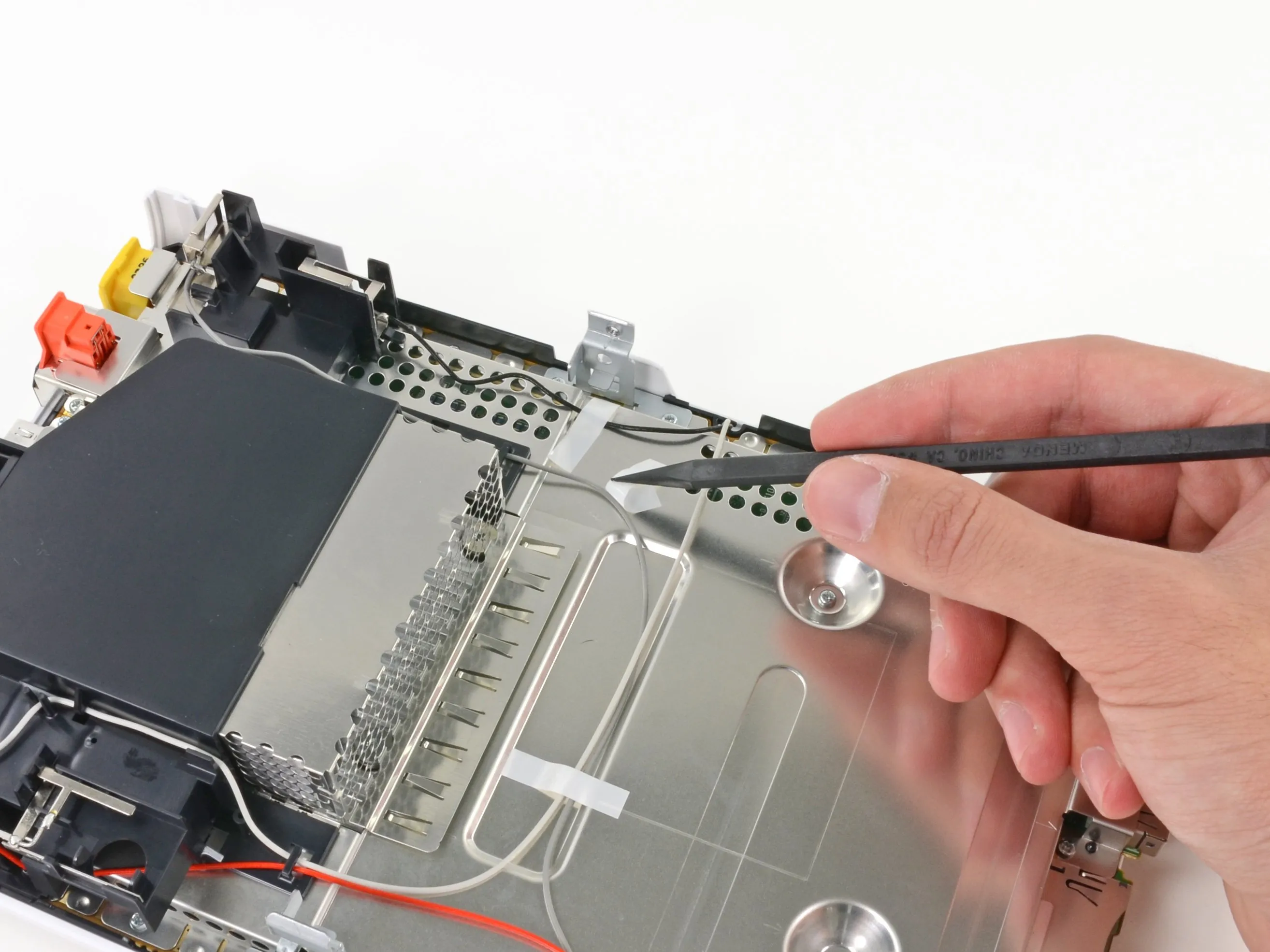

• В отличие от других игровых консолей с жесткими требованиями к пространству, антенны в Wii U расположены гораздо свободнее и держатся на месте с помощью скотча.

• Очевидно, что Nintendo не стремилась сделать максимально компактную коробку, поэтому не стала жестко укладывать относительно небольшие антенные кабели в специально отведенные слоты, как это было в таких портативных консолях, как 3DS и PS Vita.

Шаг 8

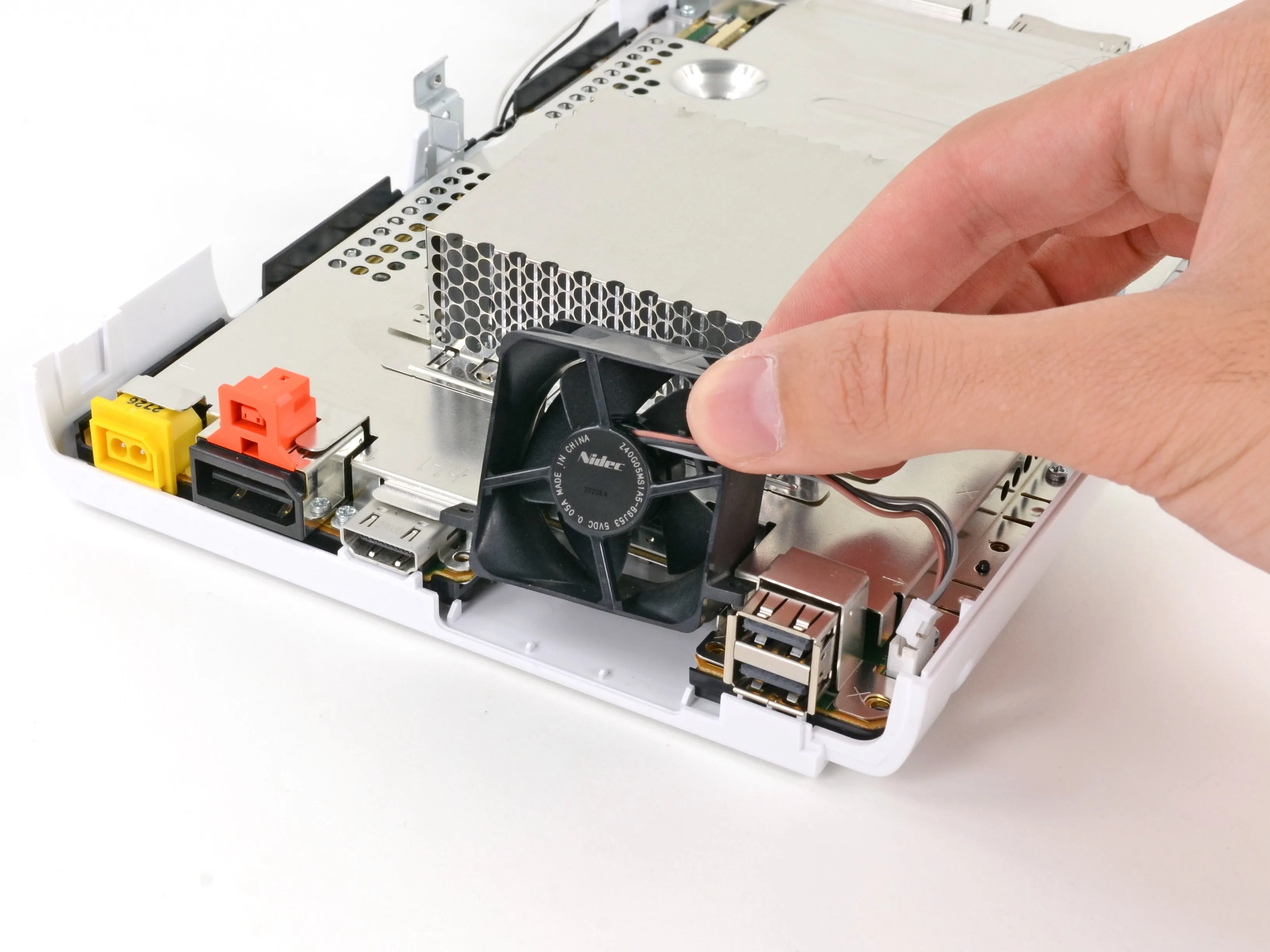

• Далее следует вентилятор и радиатор.

• Дизайнеры Nintendo объяснили: что более крупный вентилятор и радиатор были необходимы для того, чтобы справиться с почти втрое возросшим тепловыделением новых микросхем.

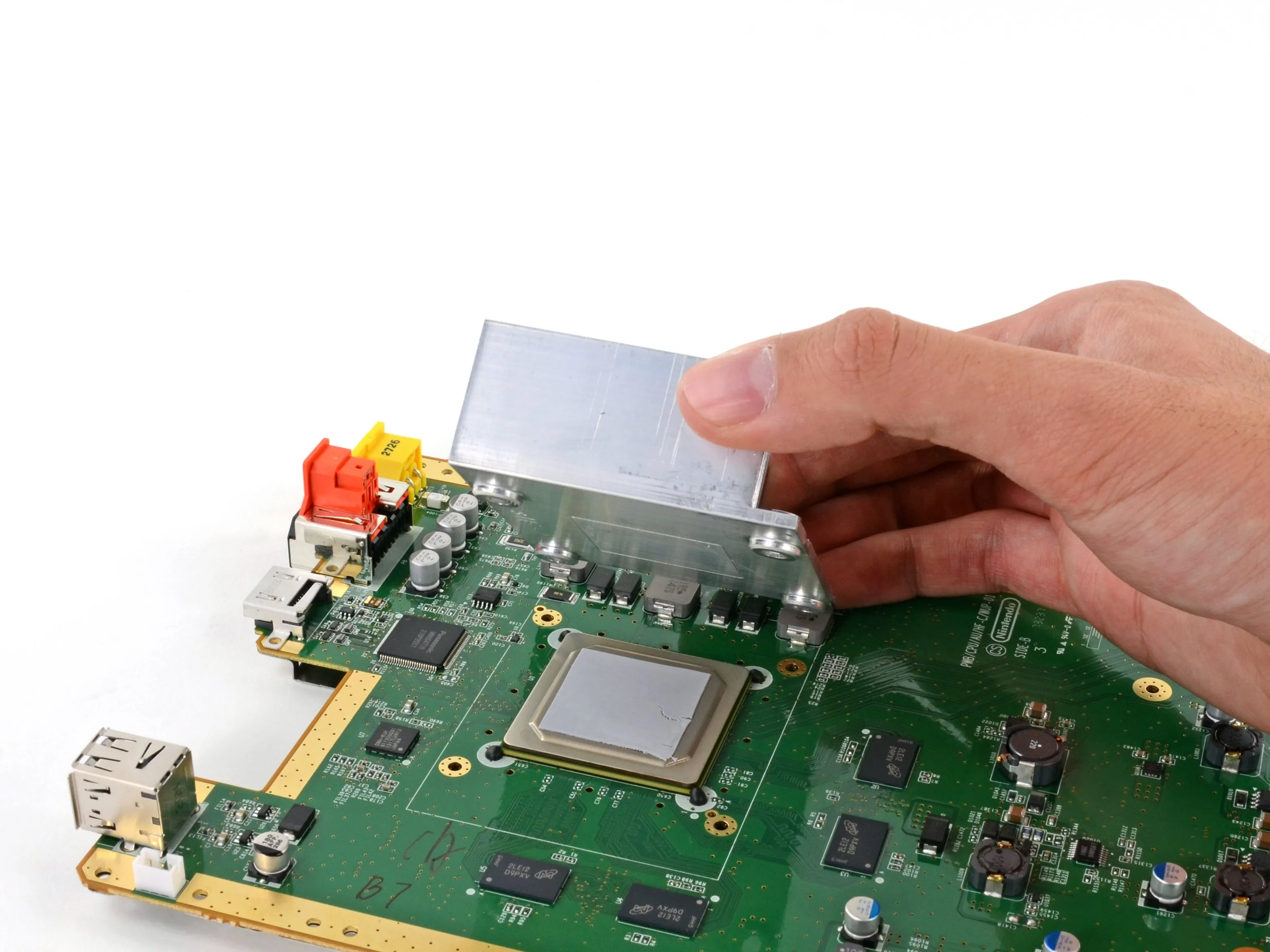

• Сняв радиатор, мы приближаемся к CPU и GPU, называемым в Wii U многочиповый модуль (MCM), по-прежнему скрытым под термопрокладкой.

• Благодаря обновленному графическому процессору AMD, Wii U может похвастаться HD-графикой с разрешением до 1080p.

• Nintendo прошла долгий путь за эти годы, учитывая, что мы помним, когда у Марио было меньше битов, чем у нашего старого 26-битного набора драйверов.

Шаг 9

• Наконец-то мы добрались до материнской платы. Занимая все основание консоли, общий размер устройства, скорее всего, был рассчитан на материнскую плату.

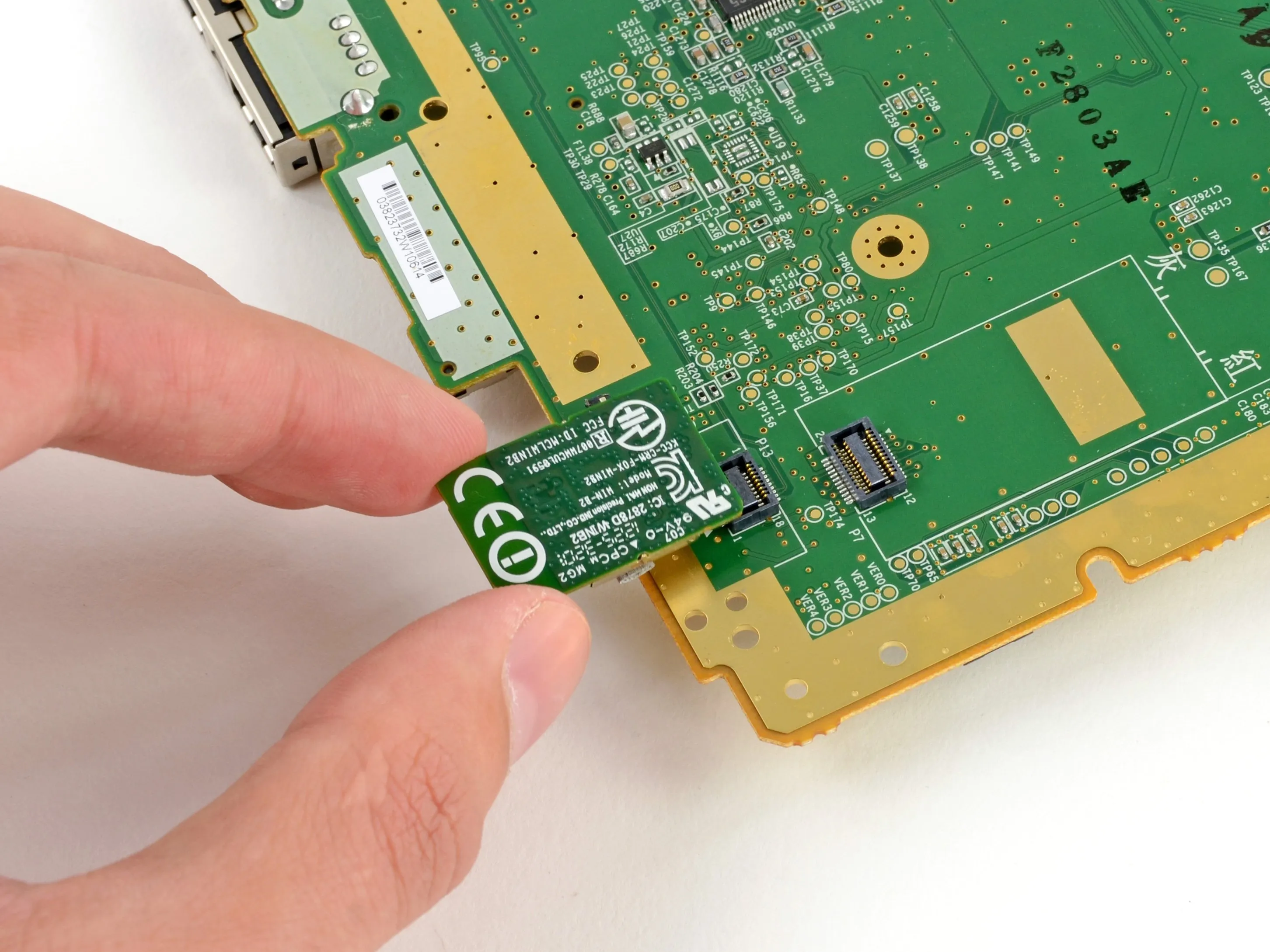

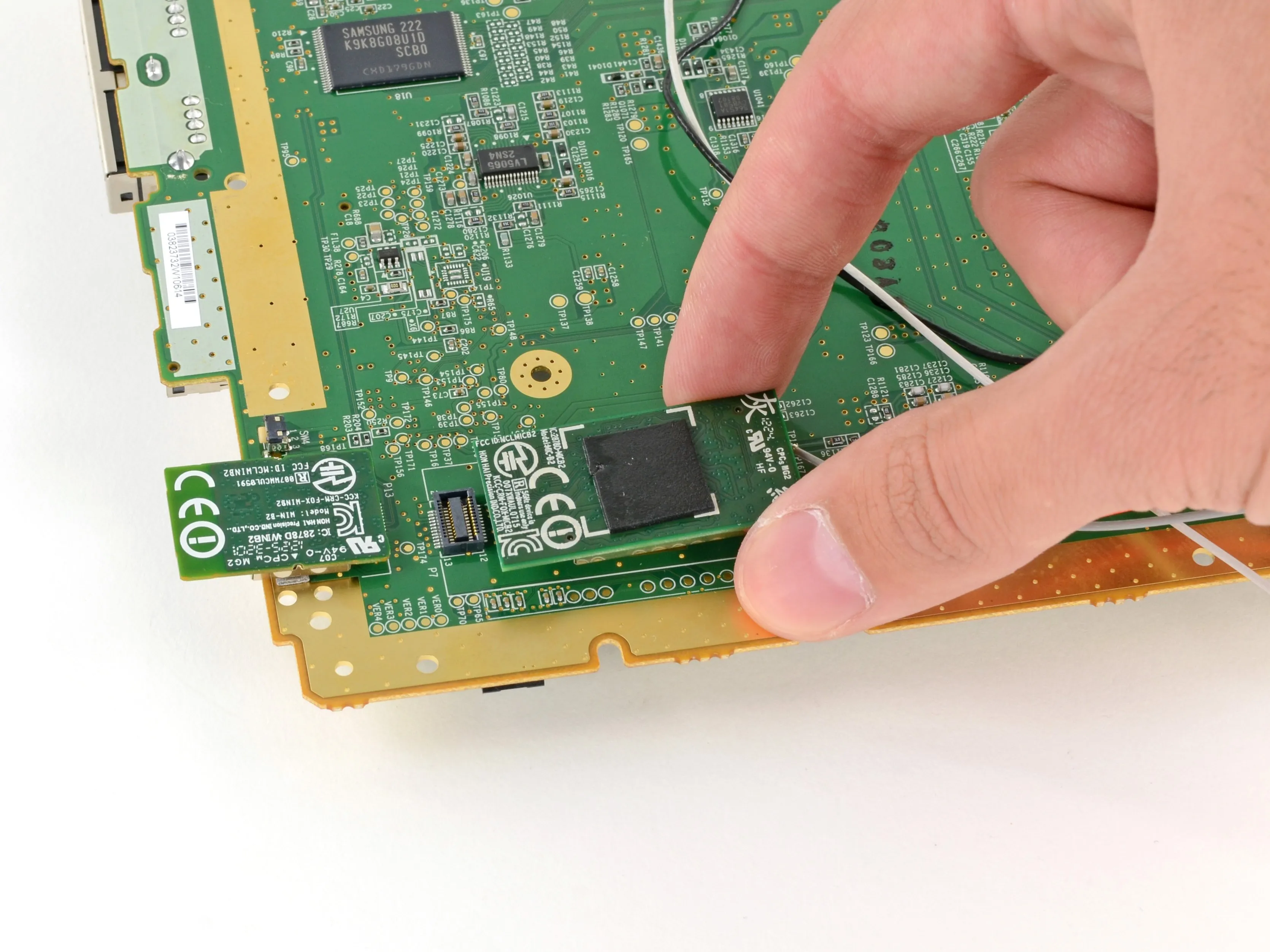

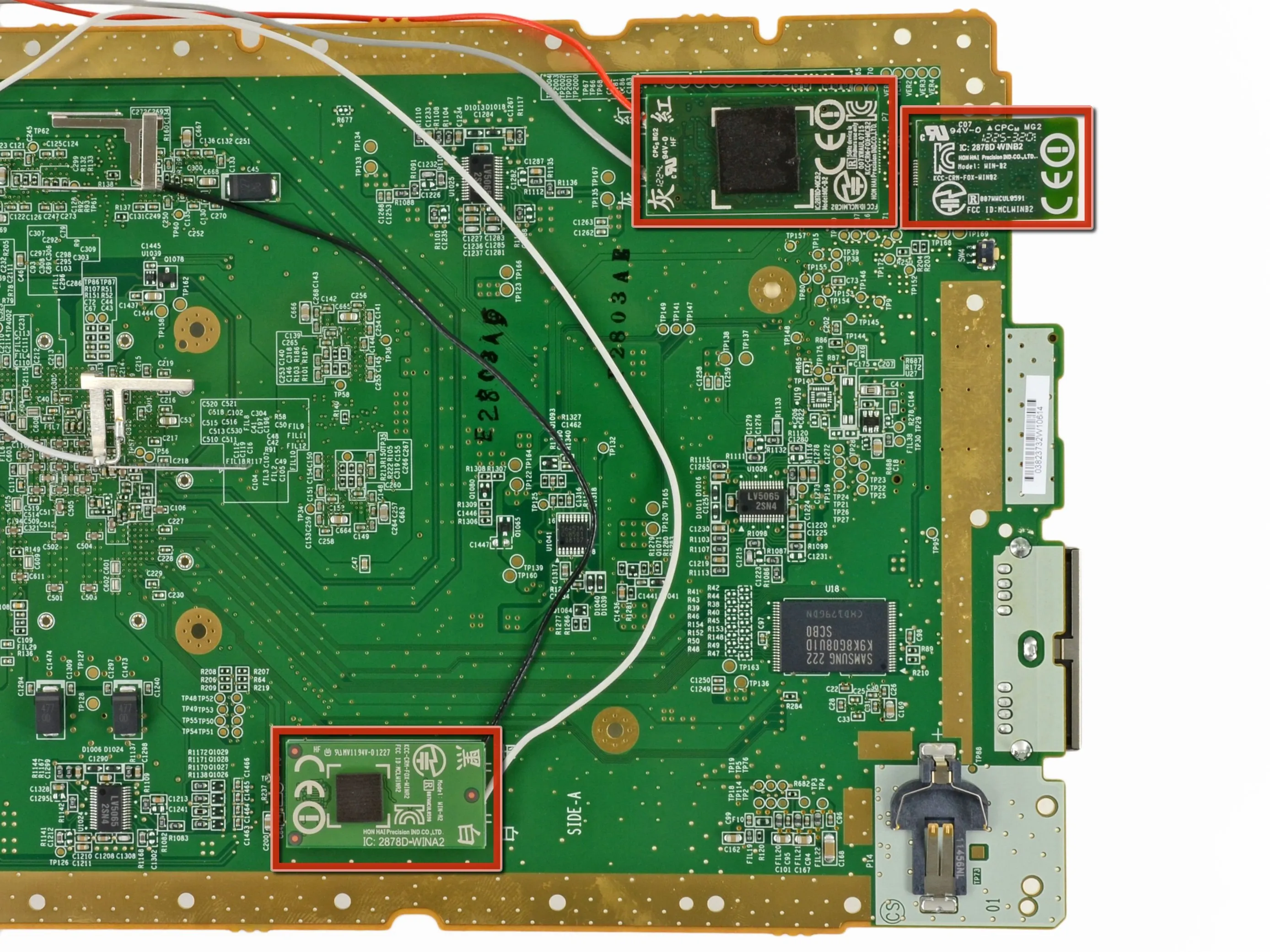

• Осмотрев нижнюю часть материнской платы, мы обнаруживаем три отдельных беспроводных модуля. Быстро приступаем к их извлечению.

Шаг 10

• Вытащив беспроводные модули, мы приступаем к их изучению.

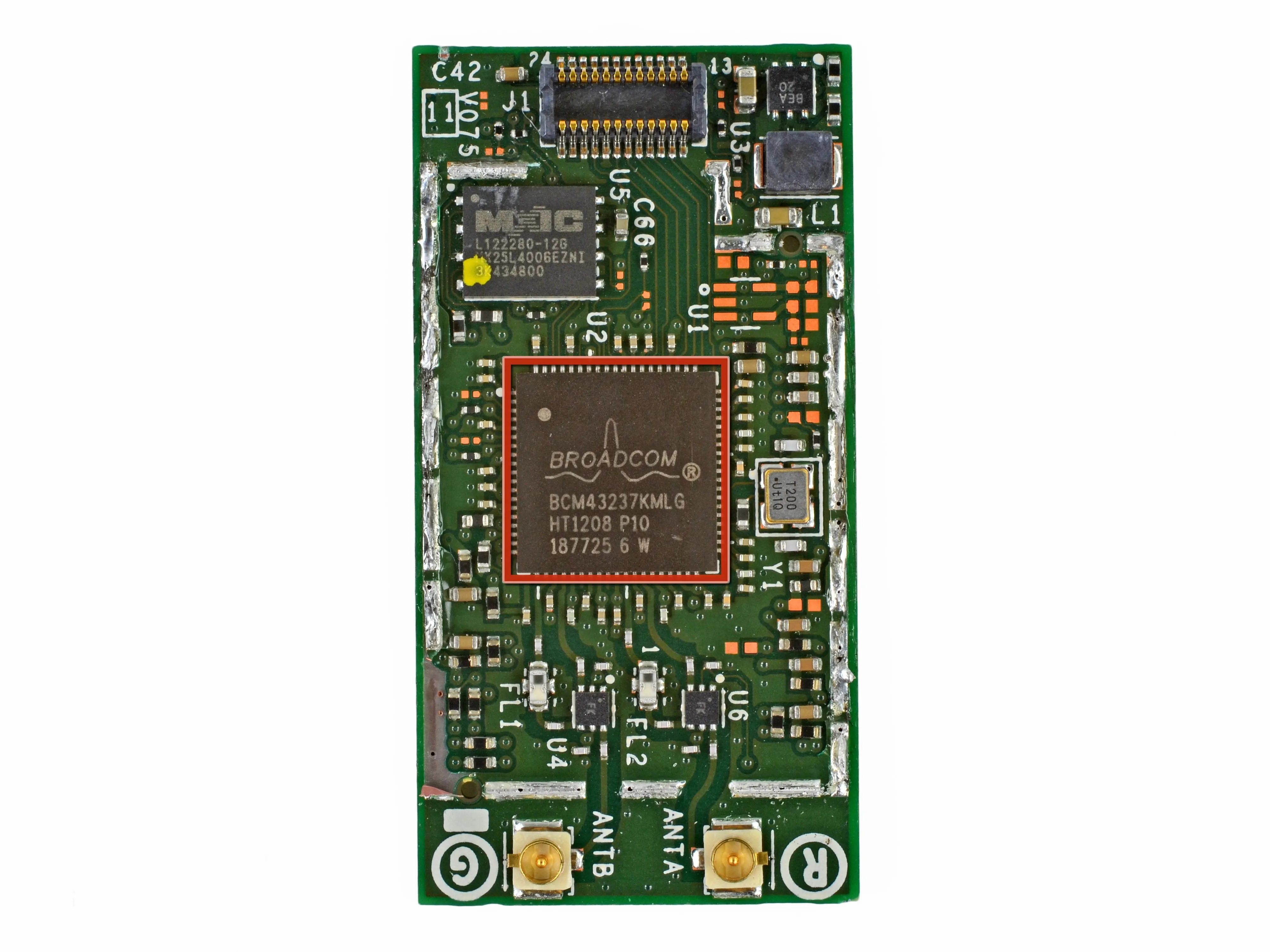

• Модуль беспроводной локальной сети Broadcom BCM43237KMLG

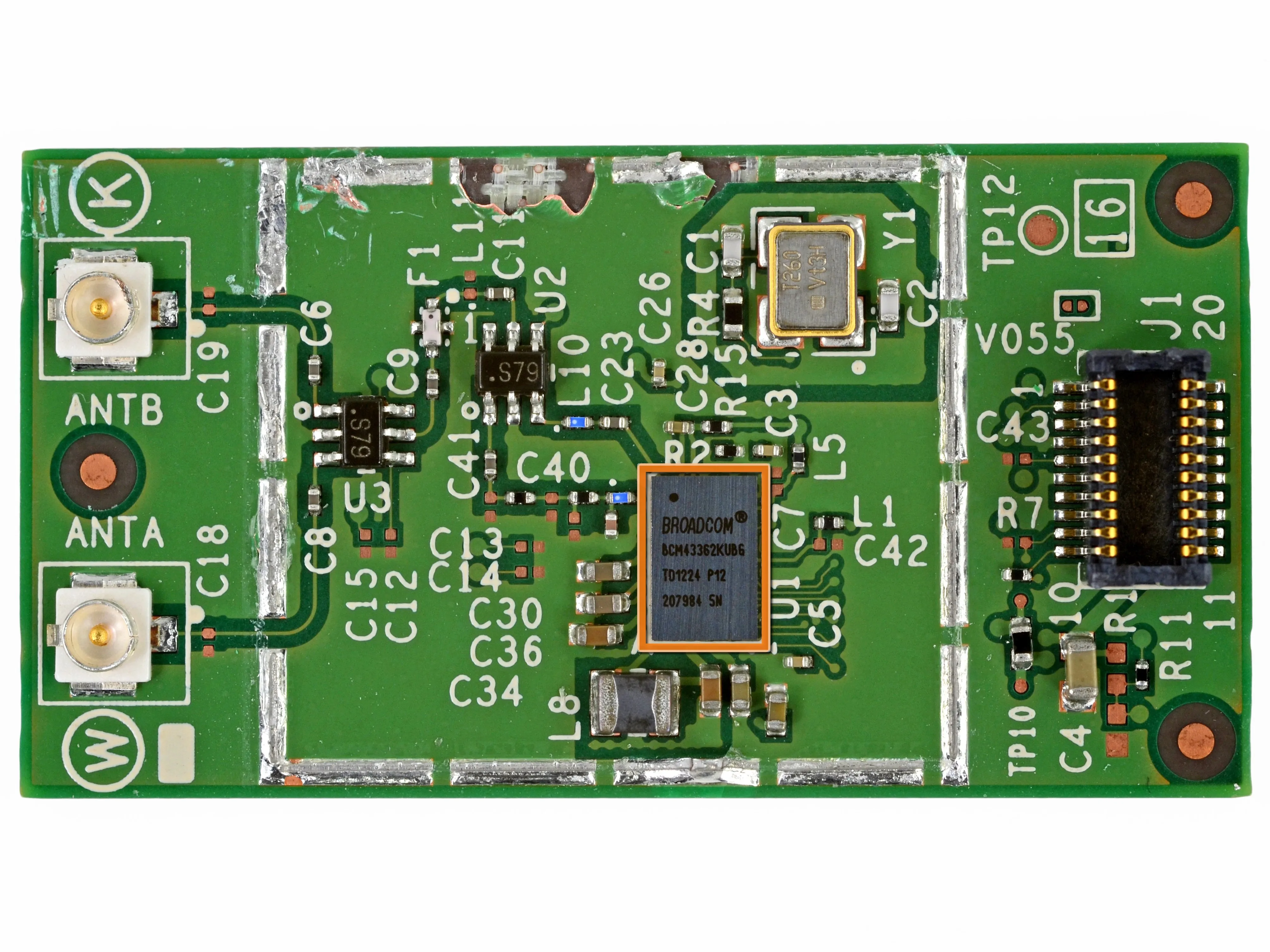

• Беспроводной модуль Broadcom BCM43362KUB6 802.11n - тот же, что используется в Roku 2 XS

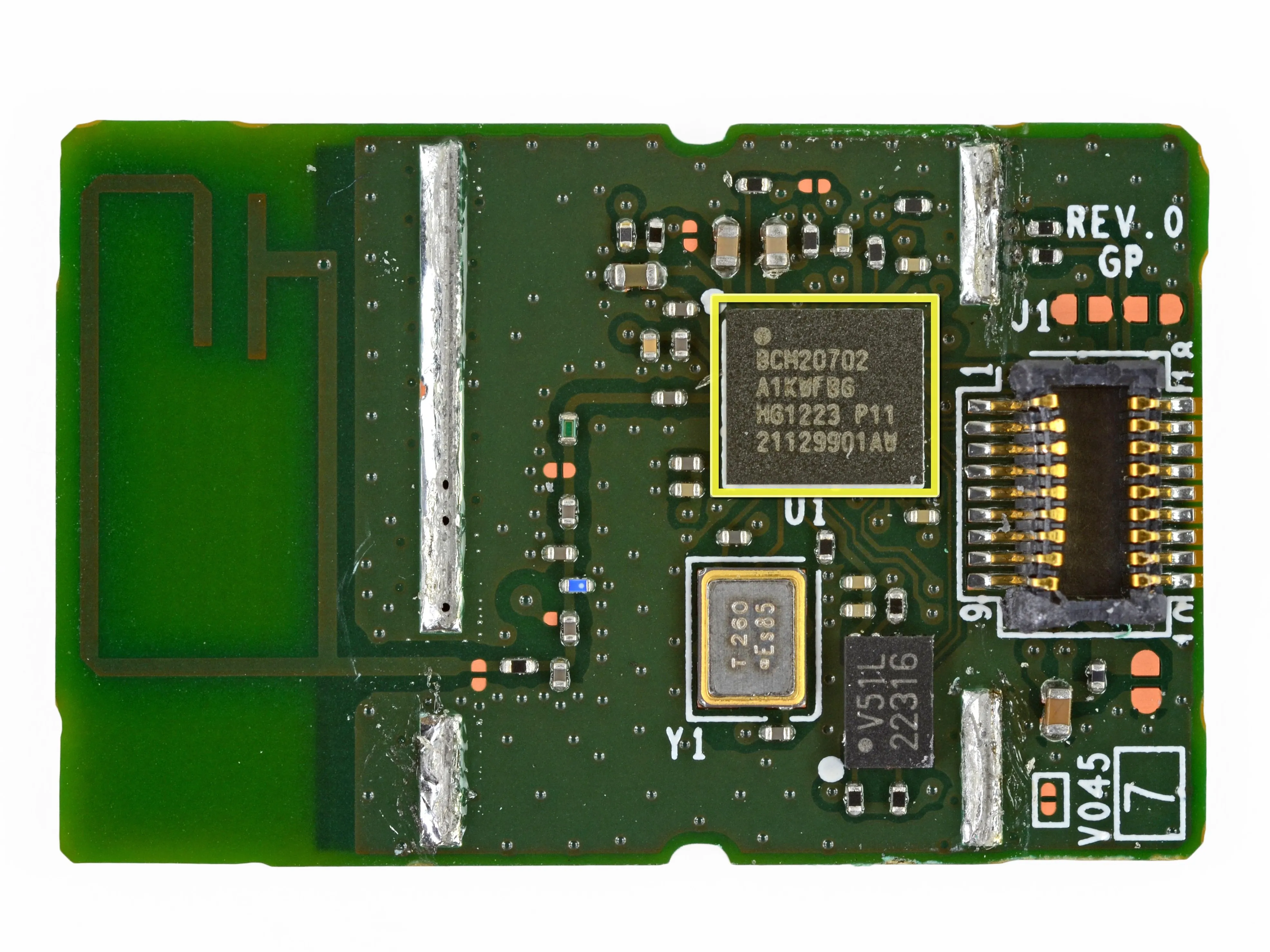

• Broadcom BCM20702 Модуль Bluetooth 4.0

Комментарии к шагу

Какой модуль используется для геймпада?

Я думаю, что BCM43362KUB6 на самом деле BCM43362KUBG.

Я ищу способ играть в wii u без высокочастотного излучения. Могу ли я играть в wii u без беспроводных модулей, например, только с 'wii u pro controller' и для интернета 'lan adapter'?

Сигнал WiFi 5ghz и Bluetooth 4 не вызывают вредного ионизирующего излучения. Только микроволны, рентгеновское излучение, солнечные лучи и другие частоты, превышающие световую.

Если вы думаете, что 5ghz - это 'высокая частота', то красный свет имеет частоту 430,000ghz. Красный светодиод делает больше, чем WiFi, поэтому можно смело снимать шапочку из фольги и переходить на беспроводную связь :)

Шаг 11

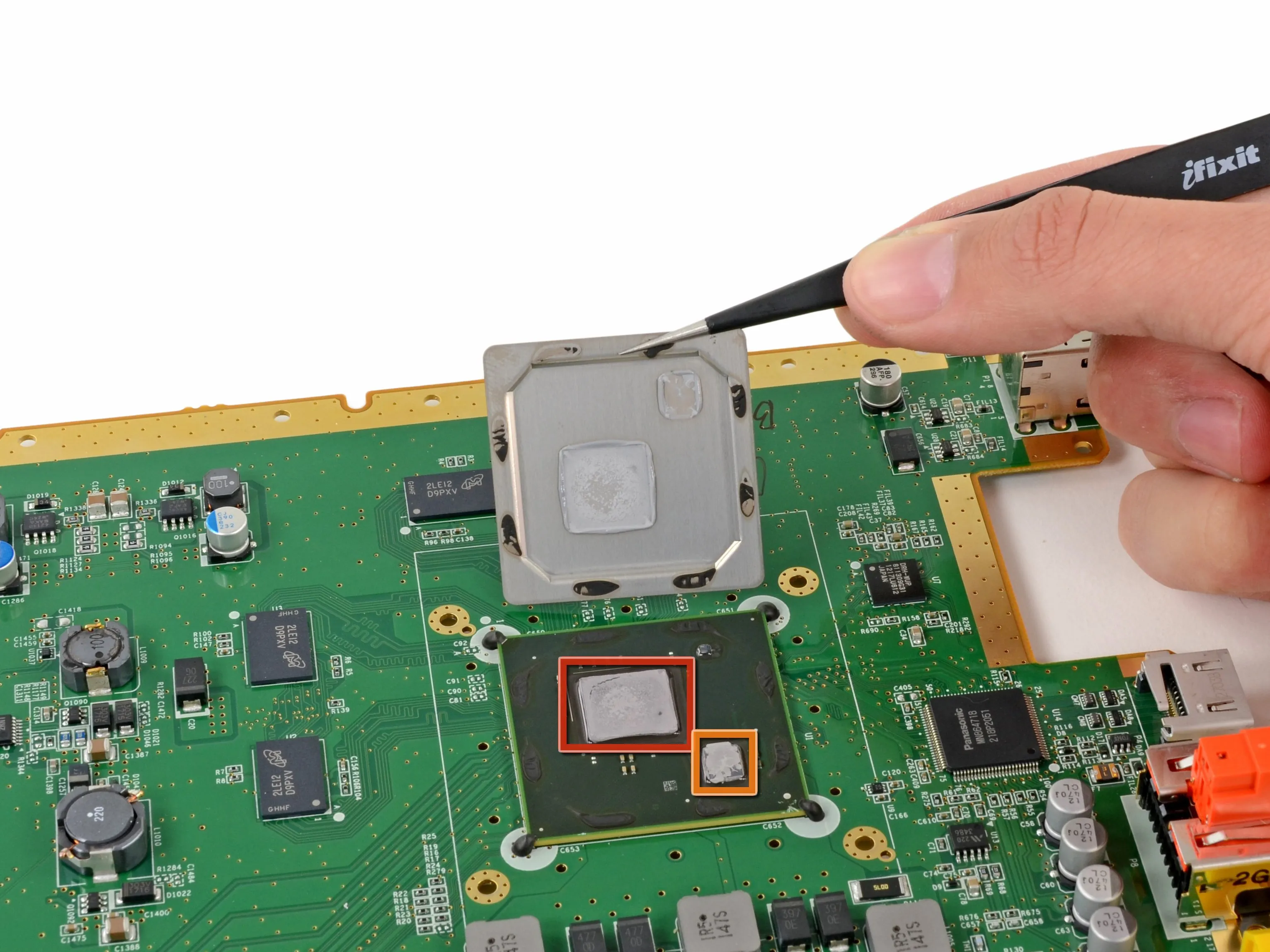

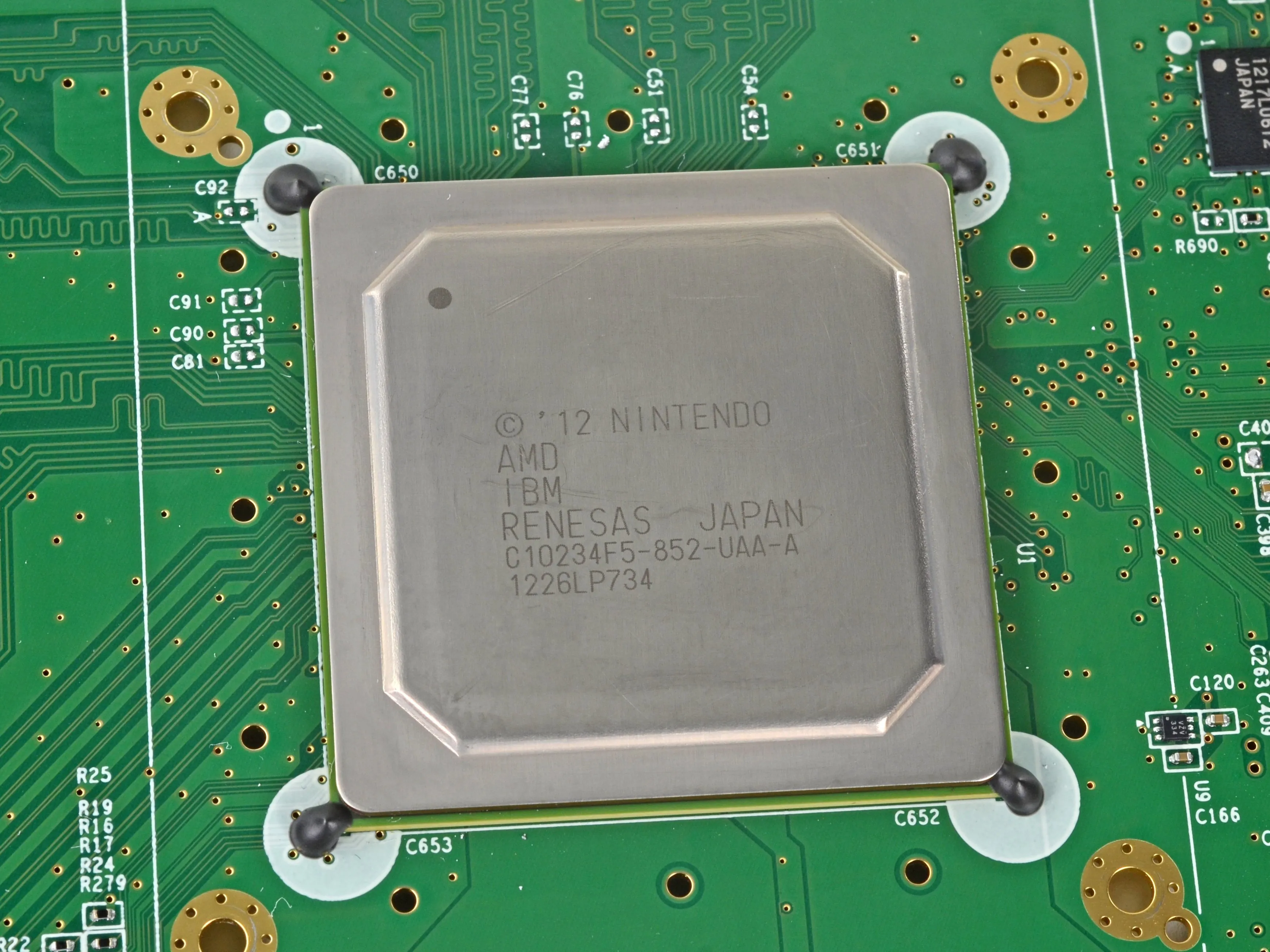

• Экраны сняты! Быстрый проход тепловой пушкой, и мы впервые видим CPU и GPU, покрытые обильной термопастой.

• ГРАФИЧЕСКИЙ ПРОЦЕССОР: Графический процессор высокой четкости на базе AMD Radeon™.

• CPU: Многоядерный процессор на базе IBM Power®.

• Мы считаем, что Nintendo разместила эти микросхемы близко друг к другу, чтобы уменьшить задержки и энергопотребление.

Шаг 12

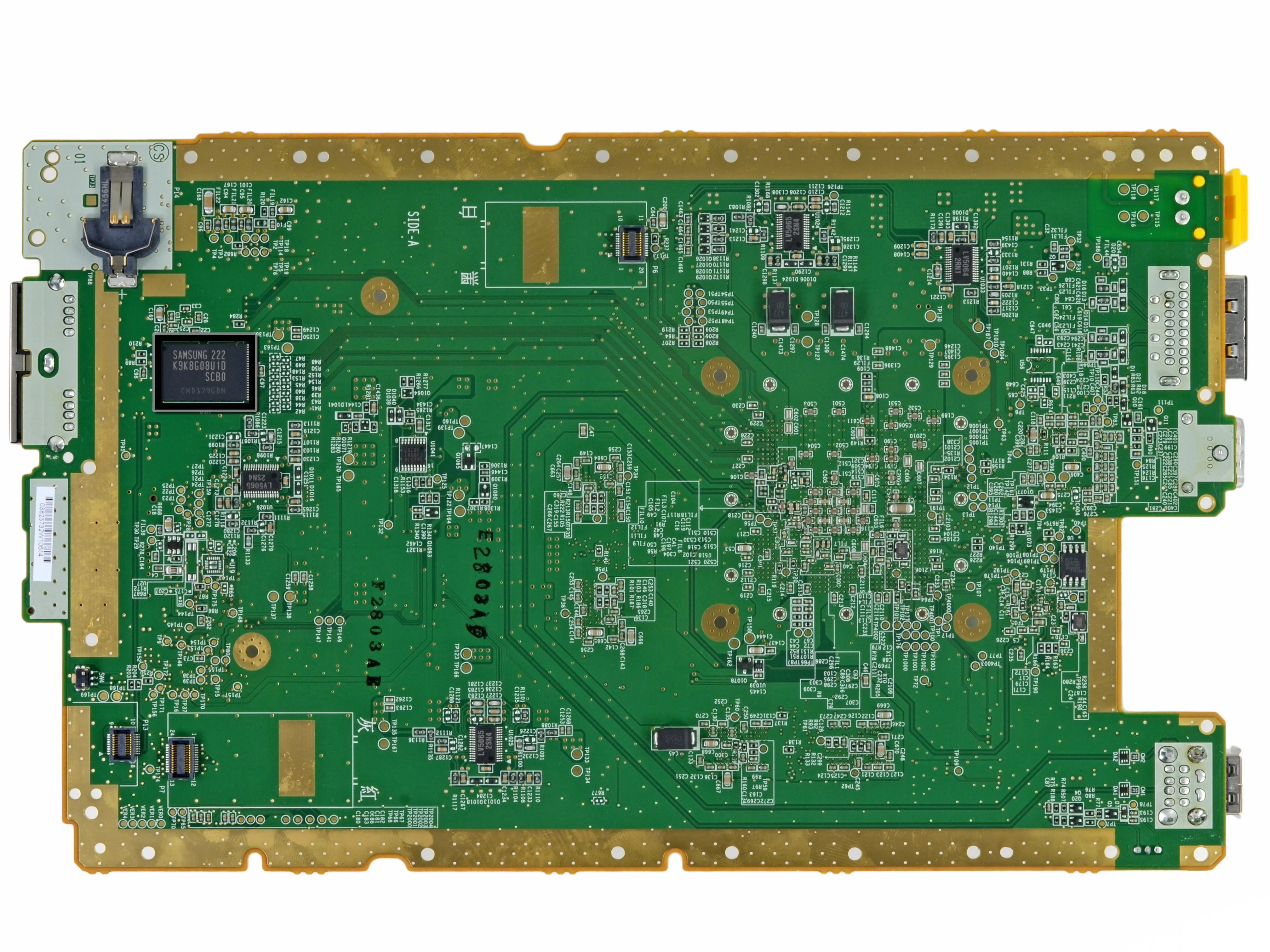

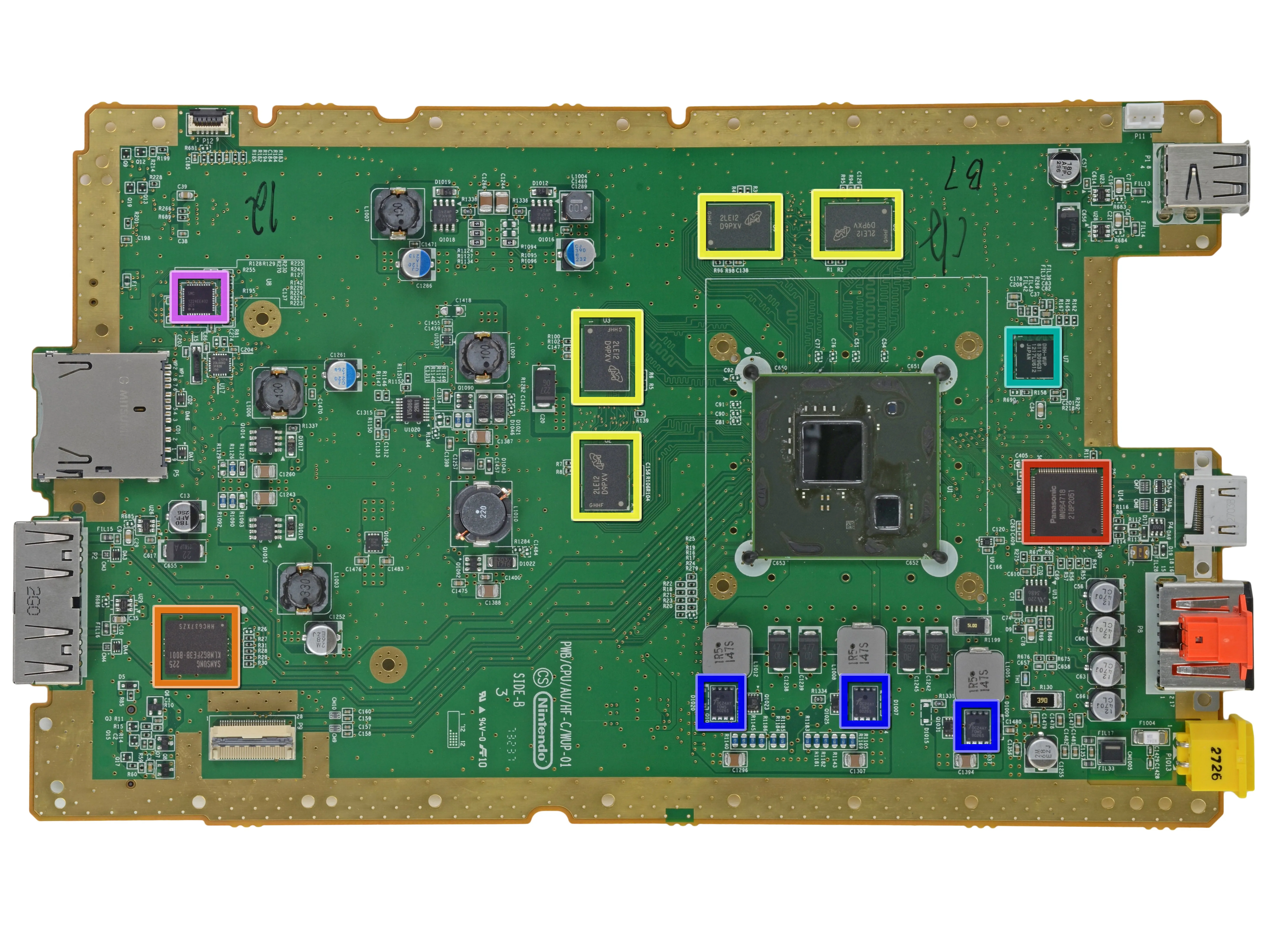

• IC U! Заметные игроки на материнской плате:

• HDMI-контроллер Panasonic MN864718

• Samsung KLM8G2FE3B Контроллер eMMC 8 ГБ NAND Flash/памяти

• Micron 2LE12 D9PXV [артикул MT41K256M16HA-125] 4 Гб DDR3L SDRAM (4 x 4 Гб для общего объема 16 Гб или 2 Гб ОЗУ)

• DRH-WUP 811309G31

• Fairchild DC4AY

• SMC 1224EE402

• Samsung K9K8G08U1D Флэш-память NAND объемом 4 Гб (512 Мб)

Комментарии к шагу

Также есть очень маленькая плашка рядом с gpu. Я уверен, что это комбо северный/южный мост.

Хочу заметить, что ЖК-экран геймпада не прикреплен к дигитайзеру, как написано выше. На самом деле он прикреплен с помощью клейкой полоски, которую можно легко удалить с помощью палочки.

Мой геймпад уронили, и ЖК-экран разбился, но дигитайзер был в порядке. Поэтому я смог заказать новый ЖК-экран (на eBay), разобрать геймпад, отделить разбитый ЖК-экран от дигитайзера, прикрепить новый экран к дигитайзеру (используя имеющиеся клейкие полоски), и он работает как новый.

Nintendo проделала огромную работу, сделав этот геймпад легко ремонтируемым.

Как указано здесь, чип NAND имеет объем не 512 Мб (4 Гб), а 2х512 Мб (в общей сложности 8 Гб). Я отправил правку к шагу 12.

Шаг 13

• Время разборки! Открывайте шампанское и фейерверки, наступило время вечеринки. Зачем останавливать разборку, если в нашем распоряжении есть еще один новый элемент аппаратного обеспечения? Не теряя времени, мы разбираем контроллер Wii U GamePad, призванный дополнить или заменить оригинальный Истребители телевизоров.

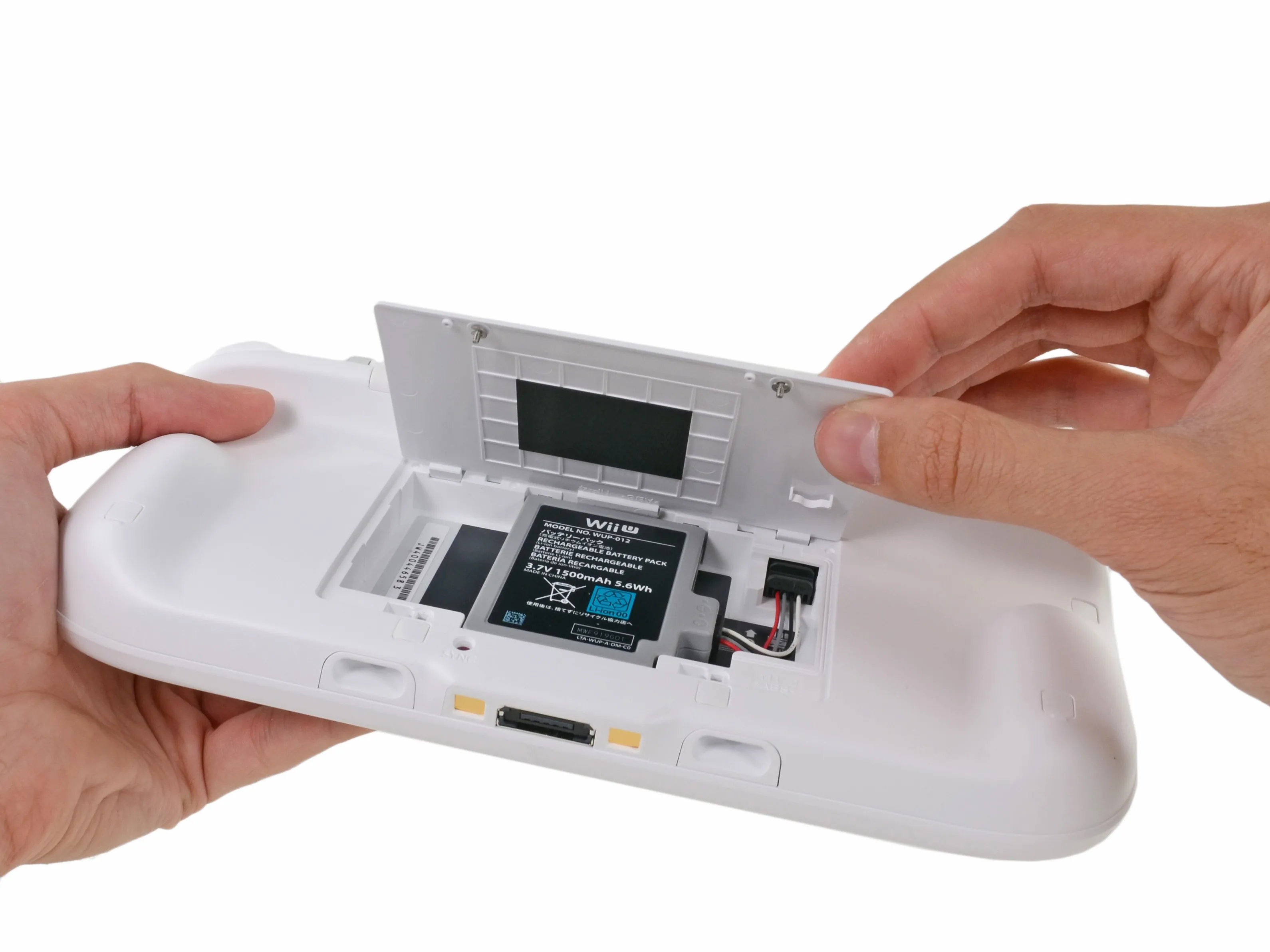

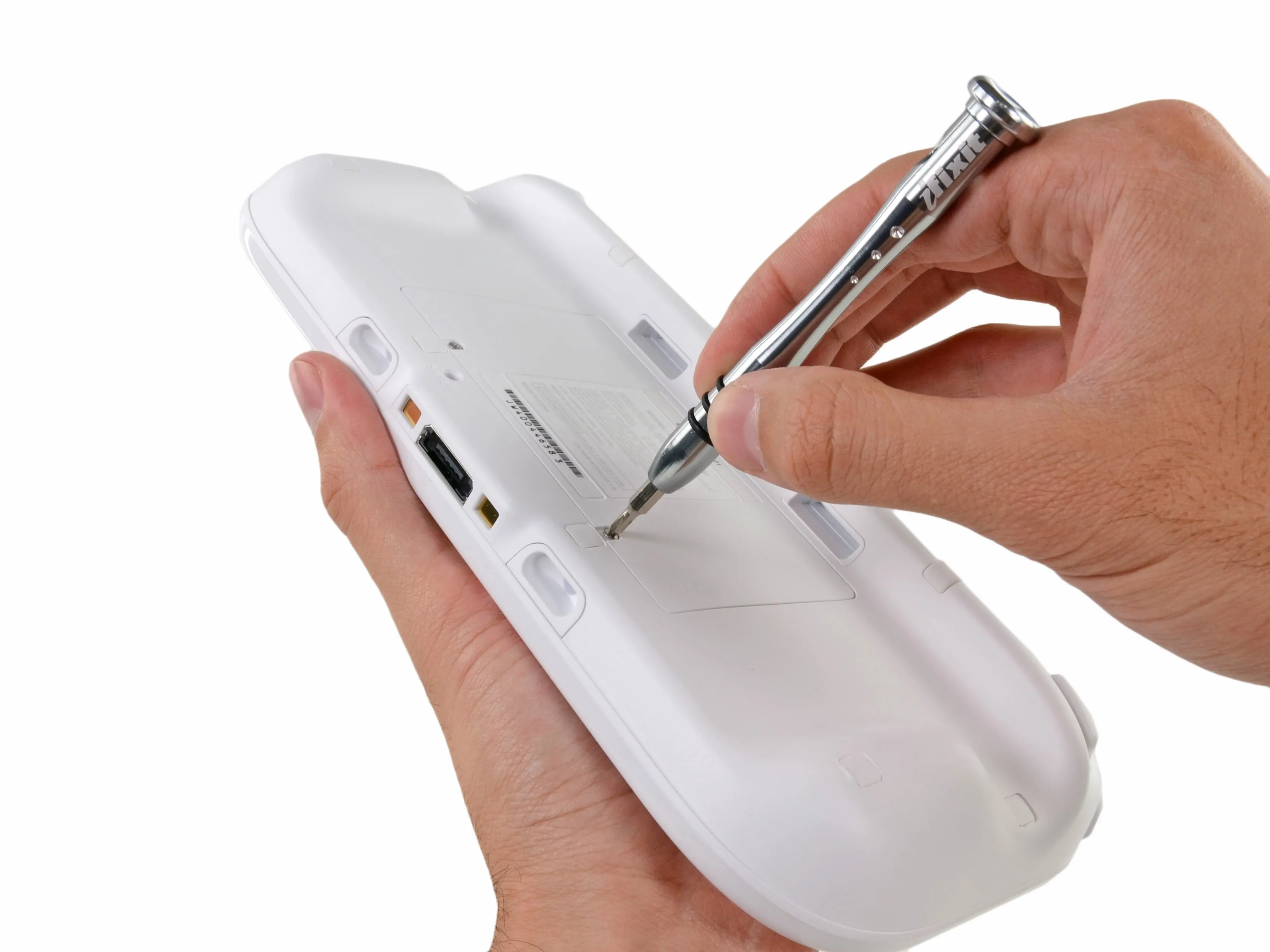

• С помощью легкодоступной крестовой отвертки № 00 мы получаем доступ к аккумулятору Wii-пада.

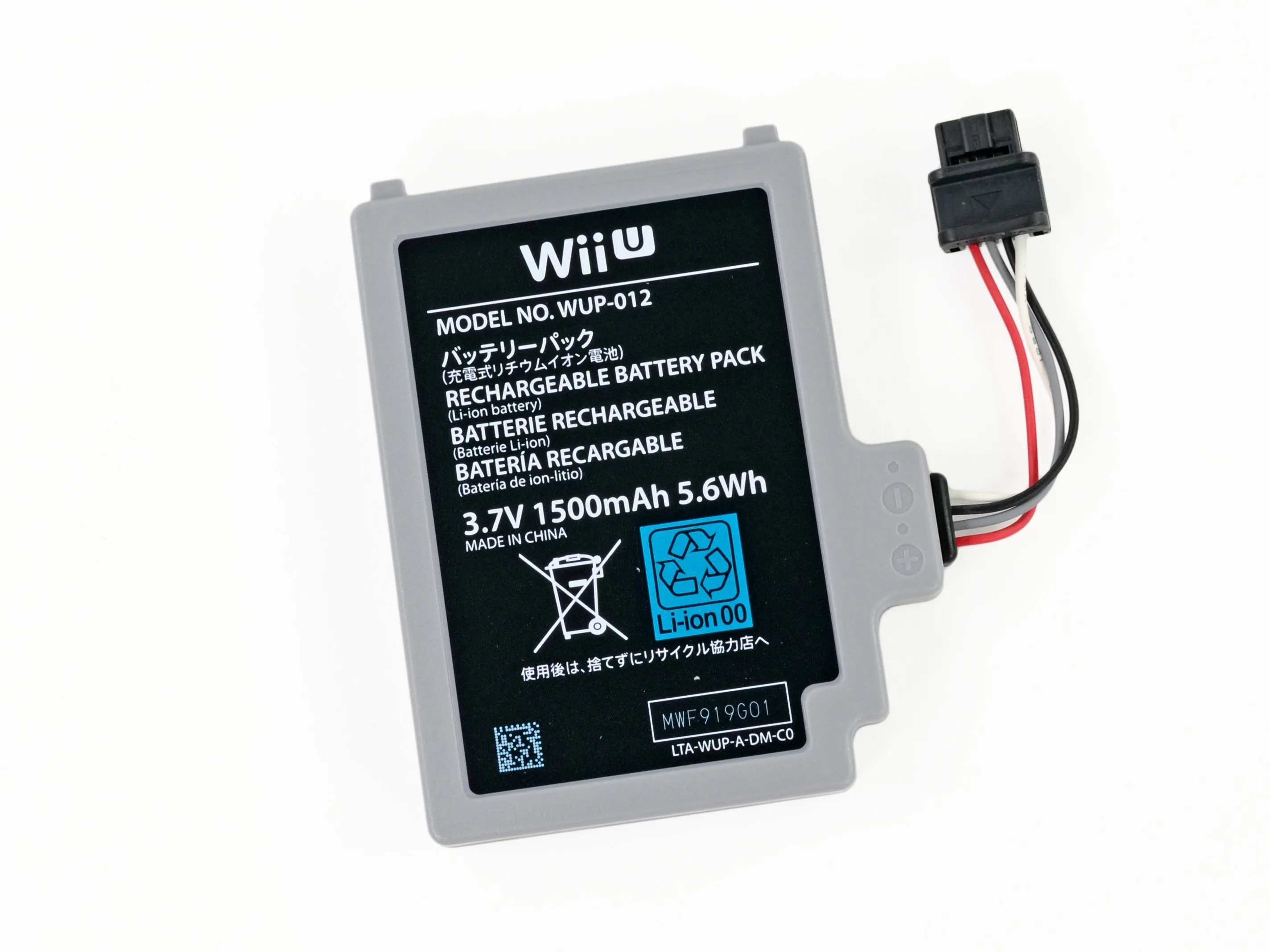

• Перезаряжаемой батареи 3,7 В, 1500 мАч хватает примерно на 3-5 часов игры, но ее легко зарядить с помощью прилагаемого внешнего настенного зарядного устройства.

• Хорошая новость для тех, кто хочет продлить время игры - в батарейном отсеке достаточно места для установки дополнительного блока.

Шаг 14

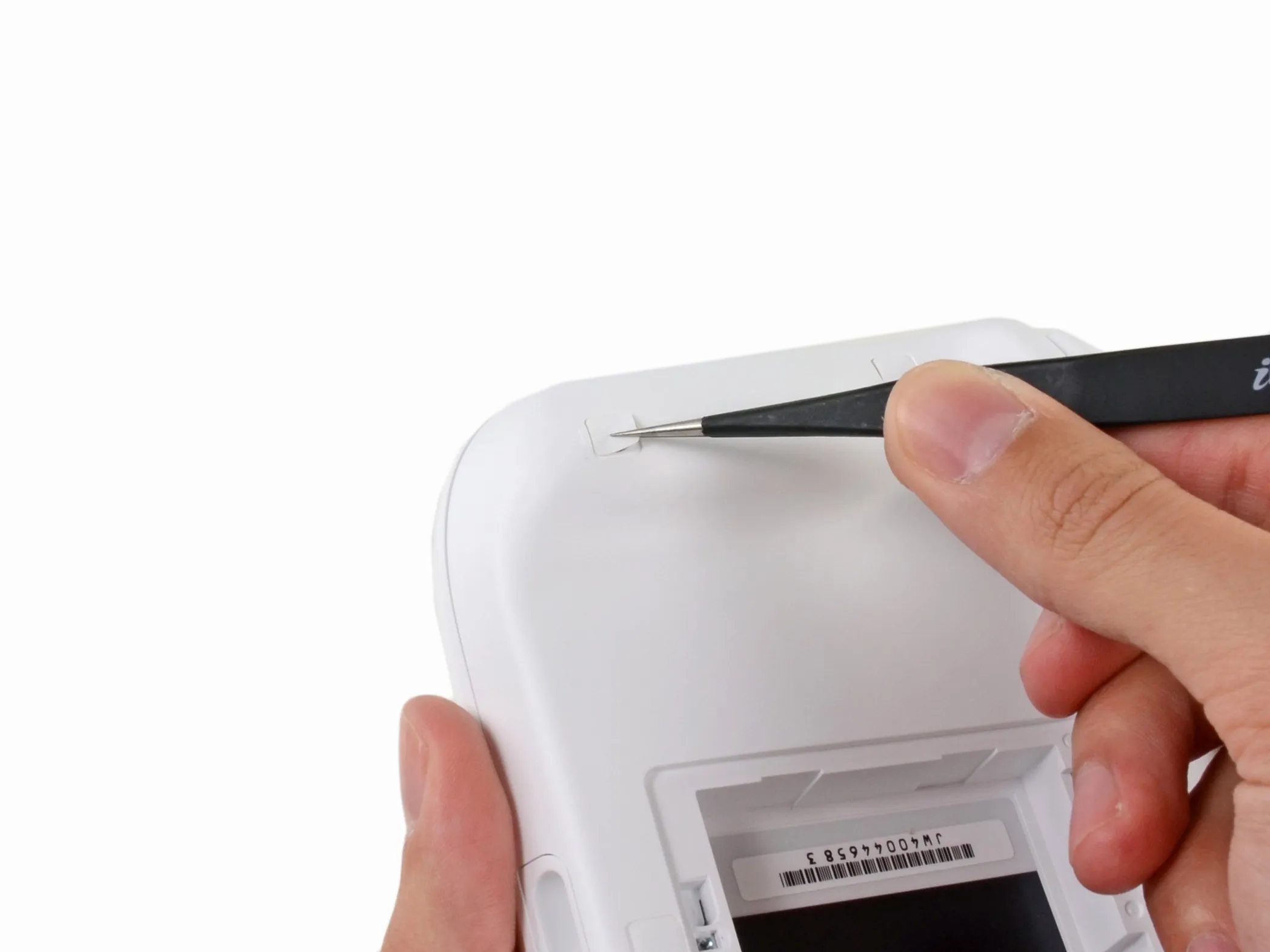

• Nintendo. Вы глупы. Пытаетесь спрятать от нас свои винты? Хоть это и умно, но винты все равно прячутся на виду.

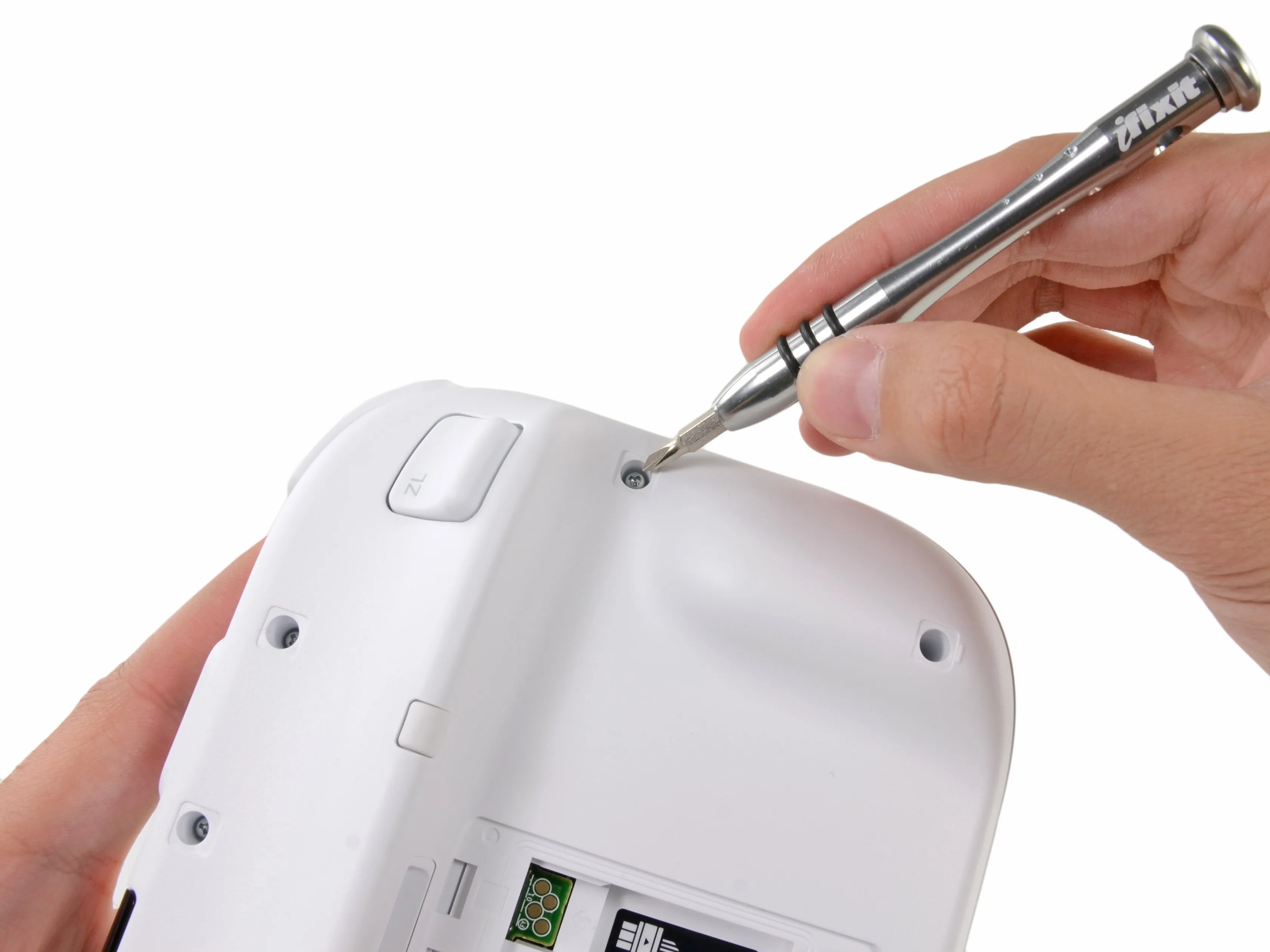

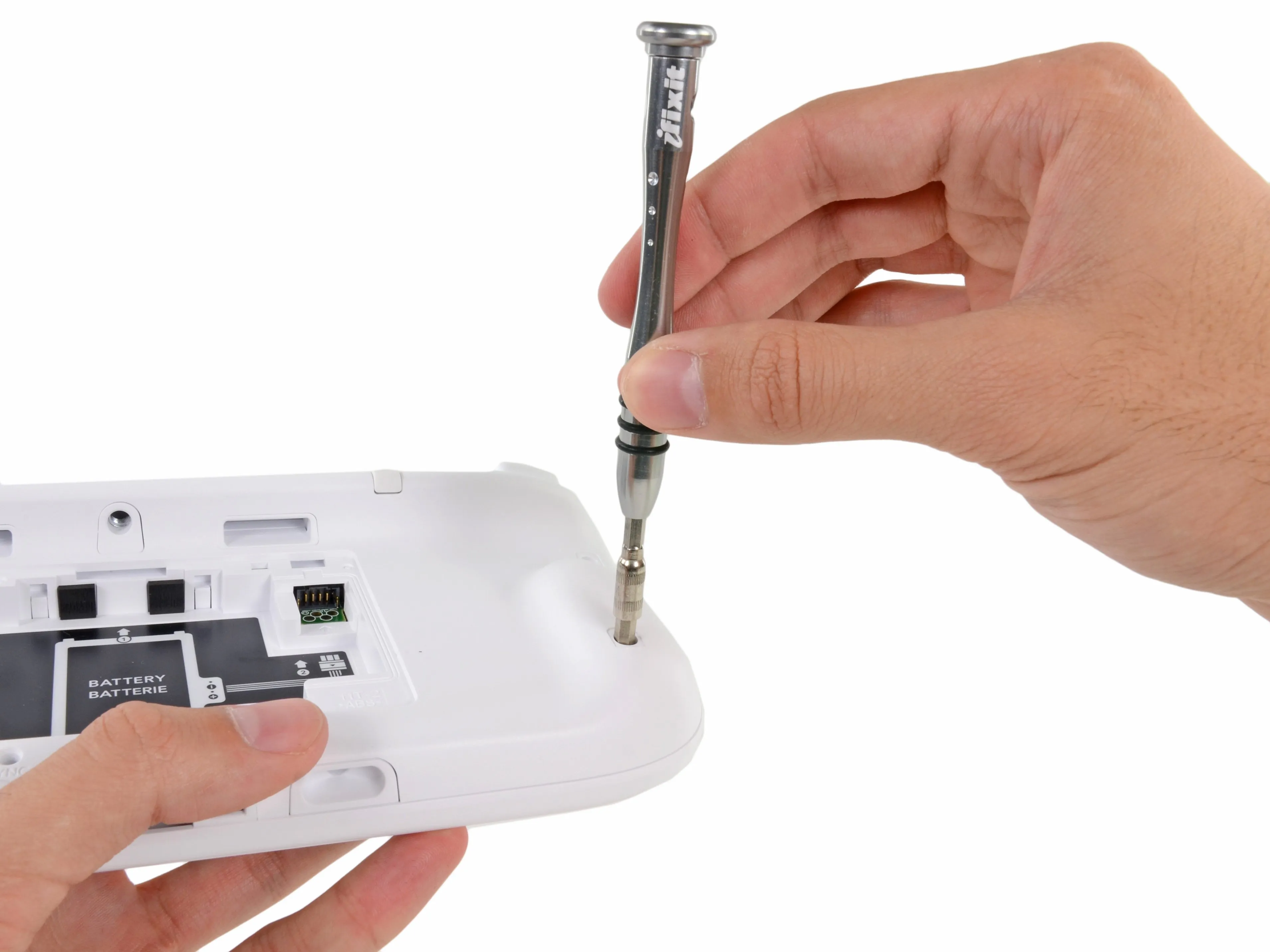

• Десяток скрытых и утопленных винтов Tri-wing неизбежно окажутся не по зубам нашим надежным инструментам. Некоторые винты очень утоплены, что вынудило нас использовать прилагаемую 4 мм насадку для гайковерта, чтобы увеличить длину нашего 54 Bit Driver. Она работает идеально, и мы в деле!

Комментарии к шагу

Эй, @captainsnowball, пожалуйста, оставляйте разборы такими, какие они есть. Это скорее исторический архив события, чем руководство по ремонту. Если вы нажмете на ссылку 54-битного драйвера, она автоматически переведет вас на 64-битный комплект драйверов.

Чтобы ответить на ваш вопрос, скорее всего, но я не уверен.

О, я обновил кучу руководств по ремонту для 64-битной версии.

Нет. Насадка с тремя наконечниками из 64-битного набора НЕ достает до утопленных винтов. Чувствую, что только что зря потратил деньги.

Шаг 15

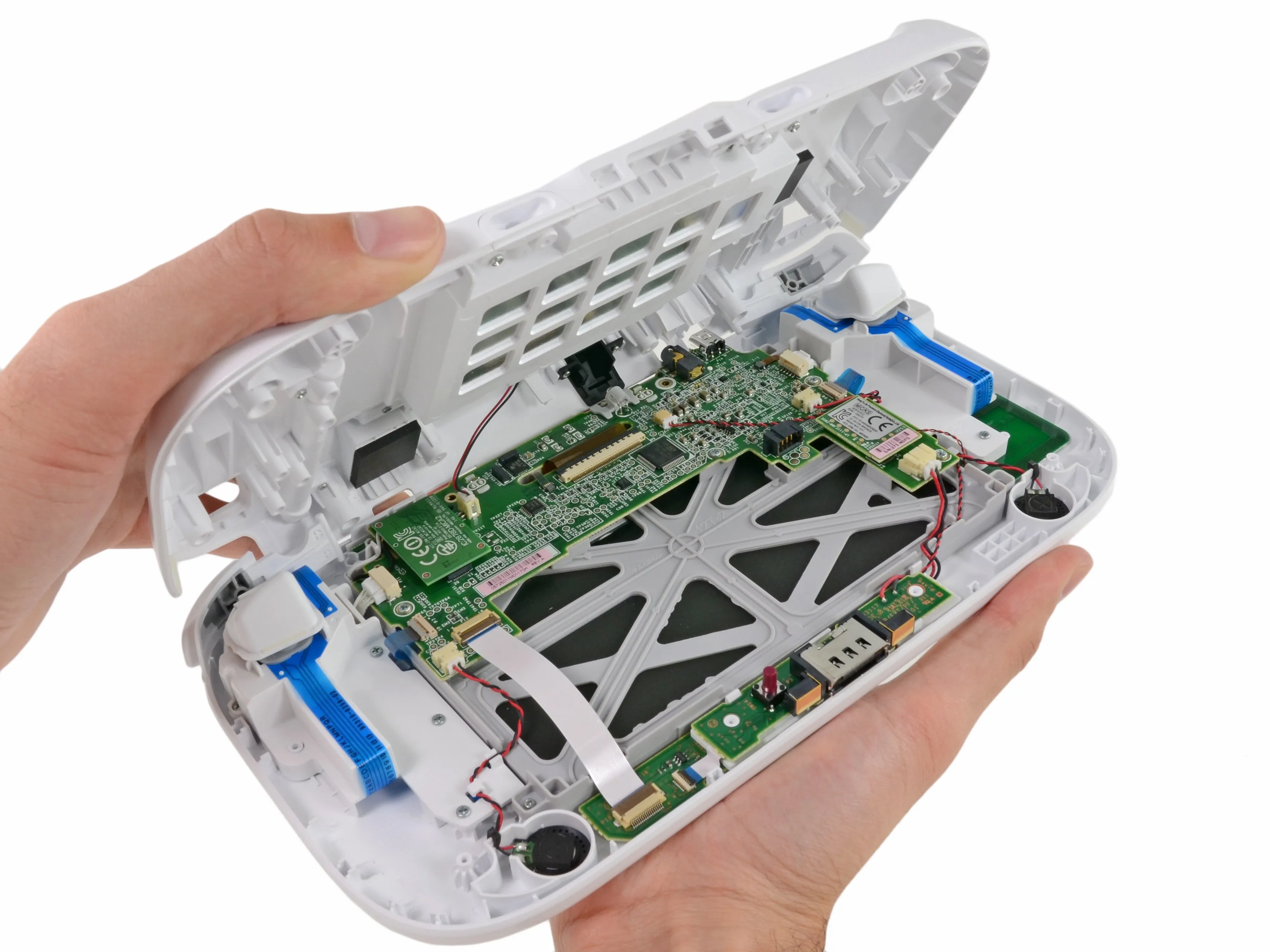

• Мы заставляем контроллер Wii U GamePad вывалить все свои внутренности.

• Более крупный контроллер на U - это дизайнерский выбор, в нем с комфортом разместились экран, кнопки и схемы.

• Удивительно, но Nintendo заполняет контроллер - наушники, Купертино - пустым пространством; видимо, размер имеет значение.

Шаг 16

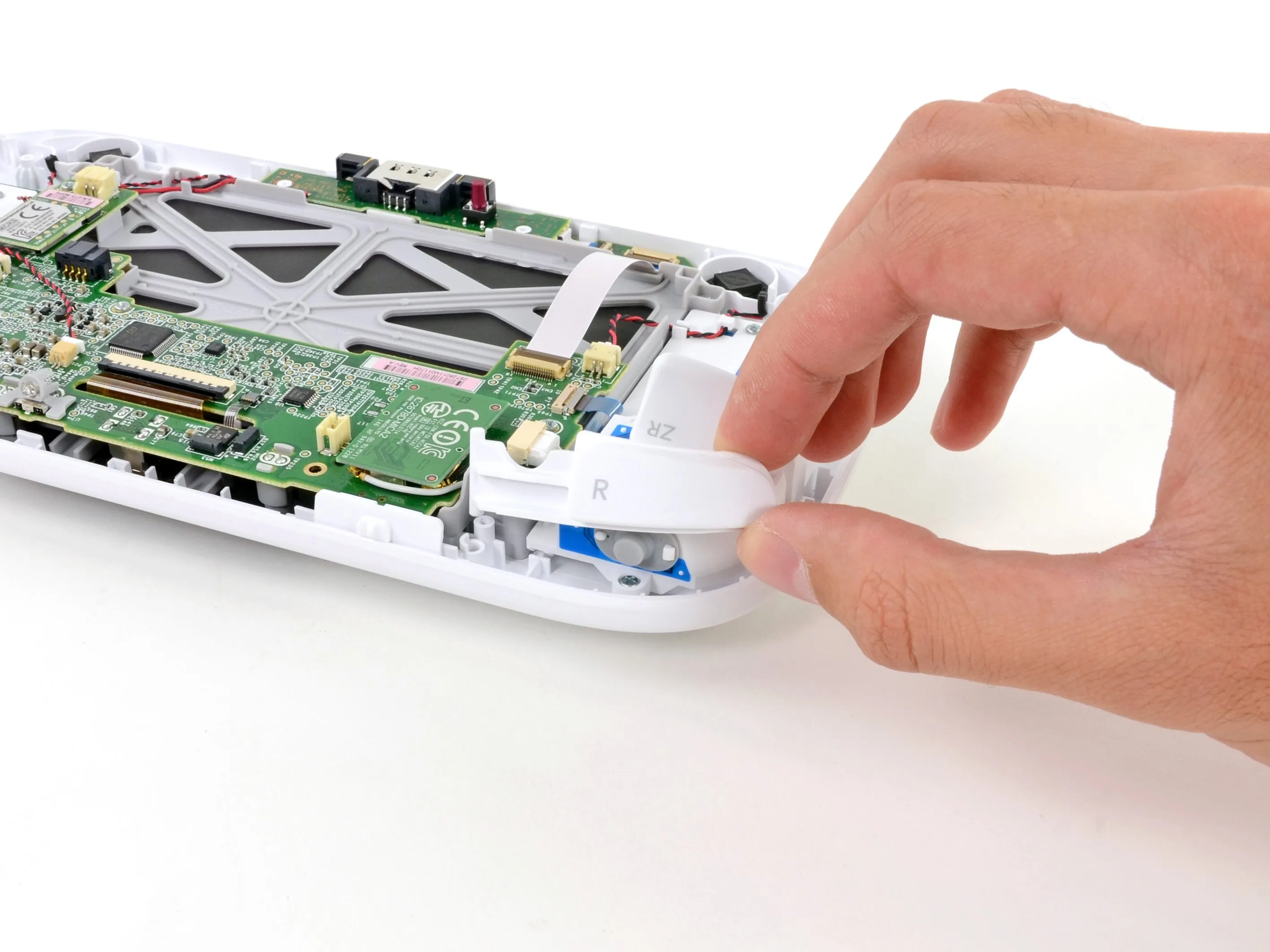

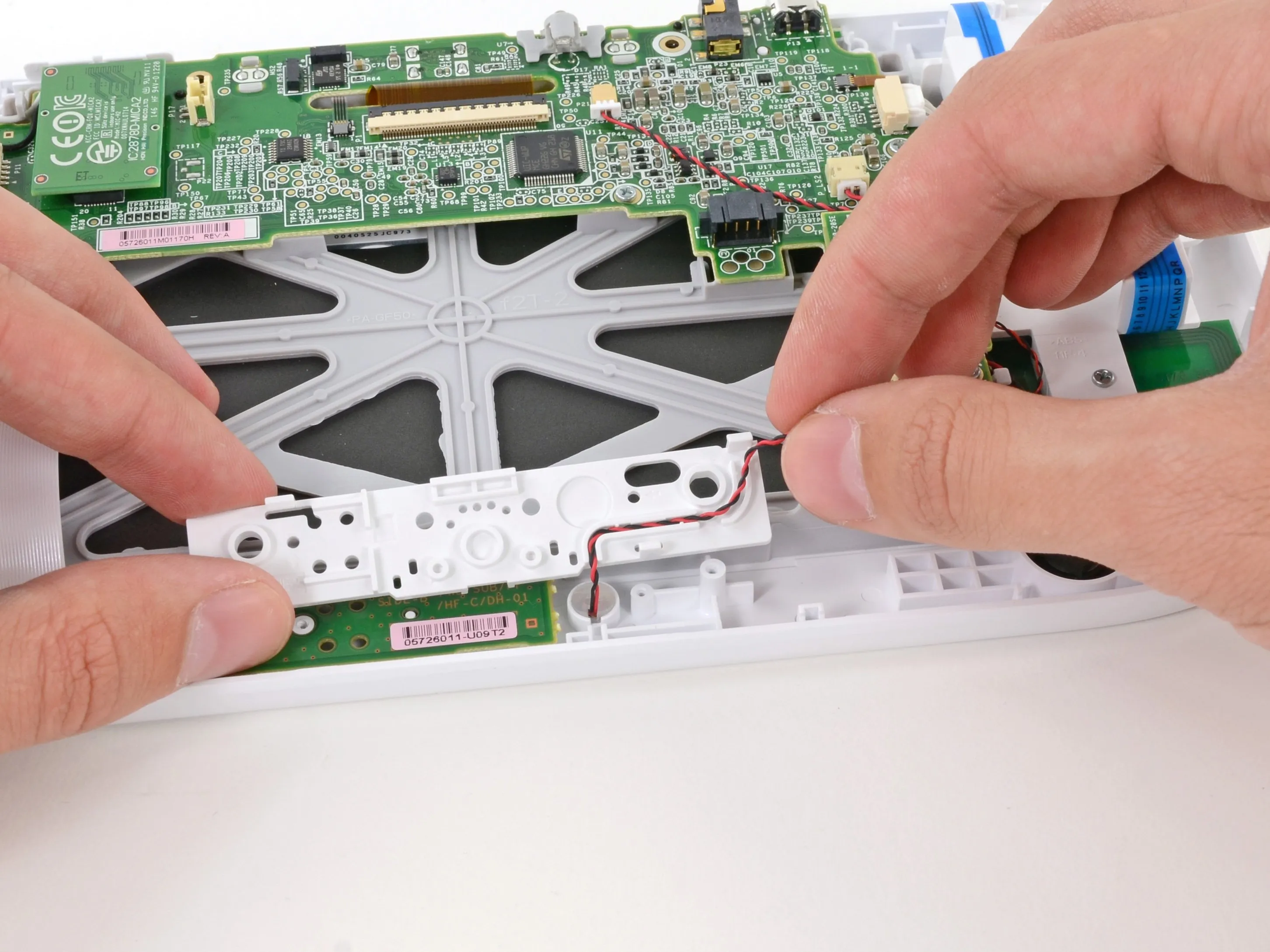

• Пуговица на плече!

• Рубиново-красные туфельки могут привести Дороти домой, но мы предпочитаем культовую красную кнопку.

• В контроллере GamePad Wii U много пластиковых деталей - от кнопок до рамки, что делает Wii U легким и почти безопасным для детей.

Шаг 17

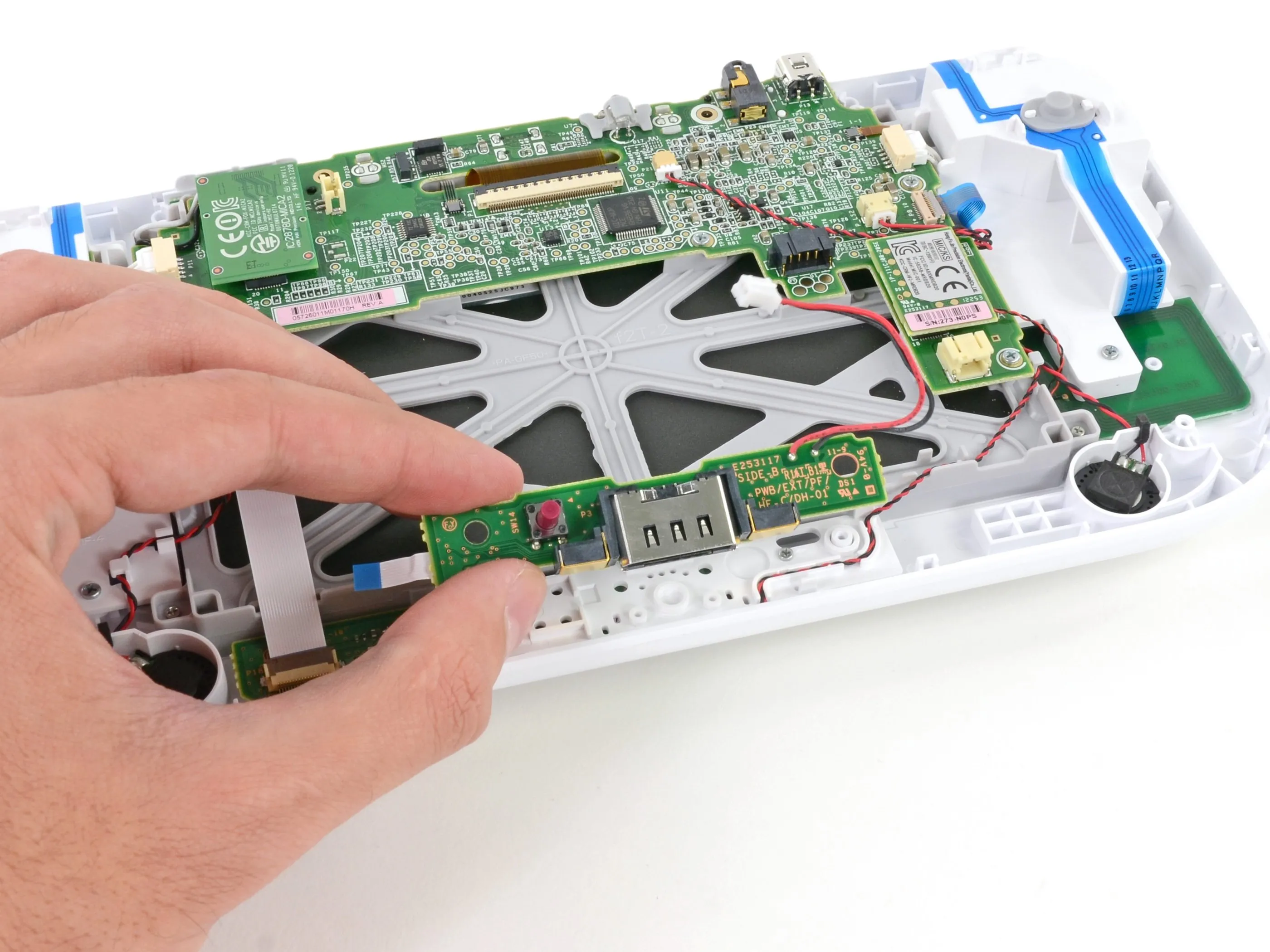

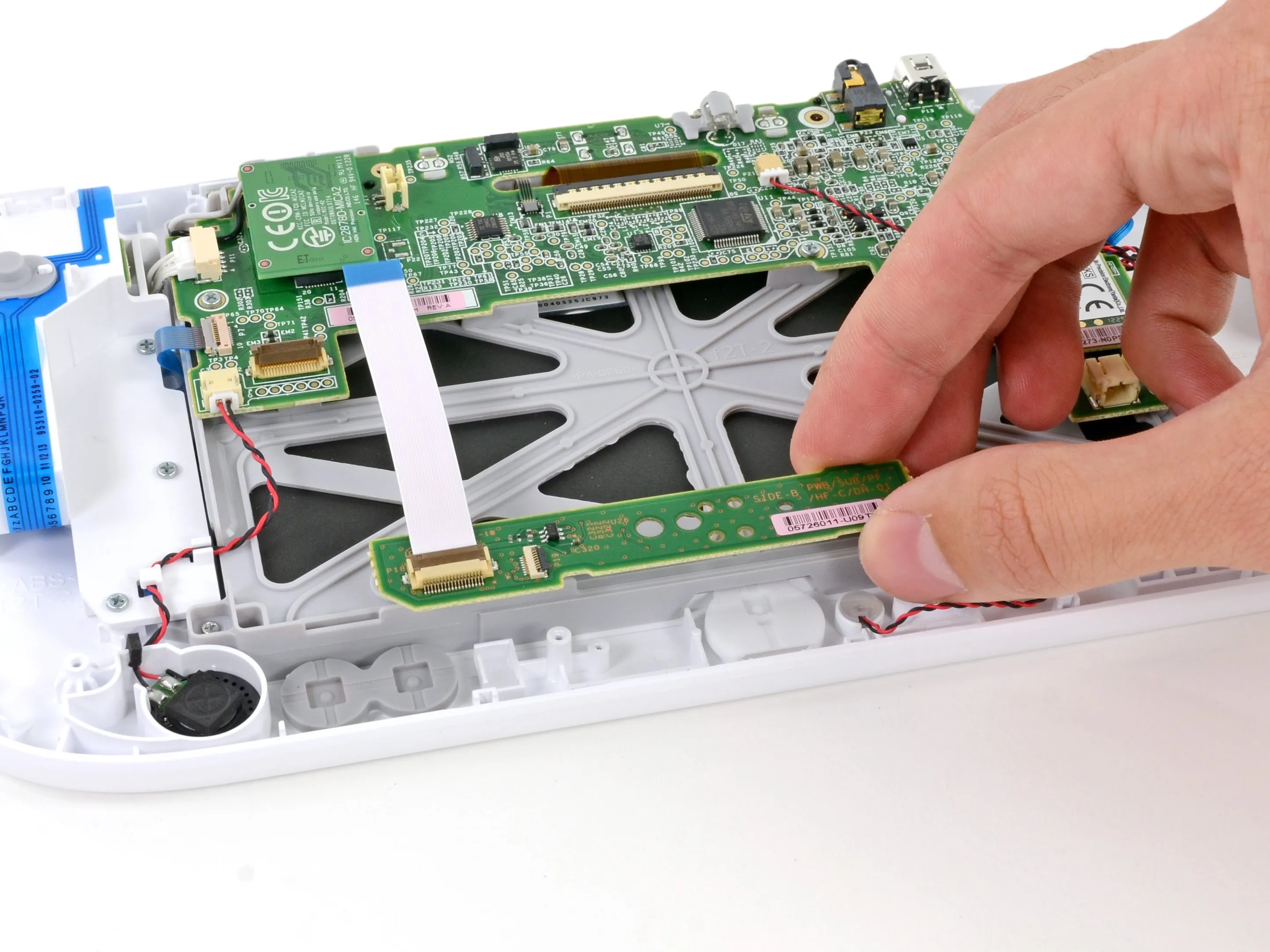

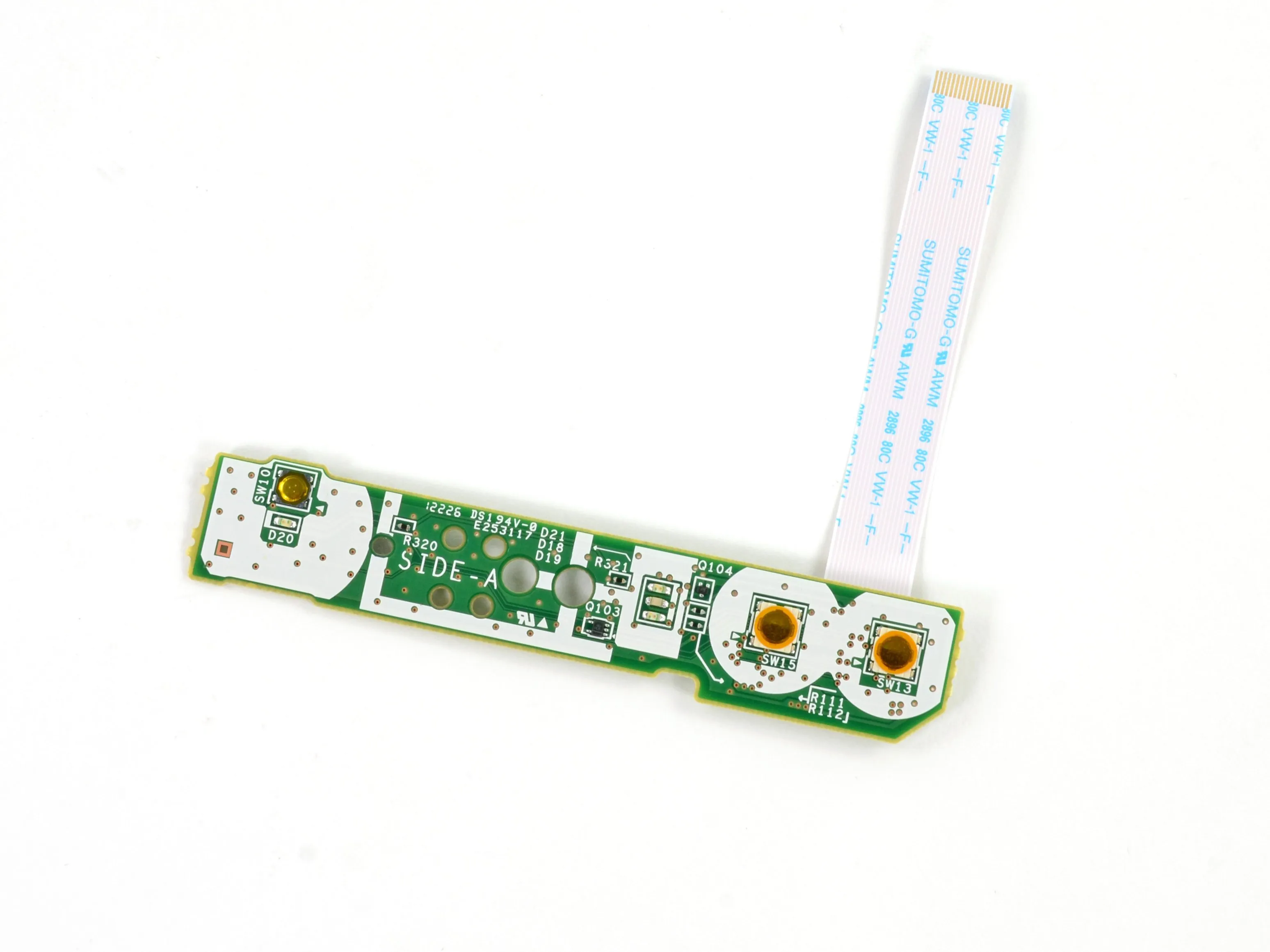

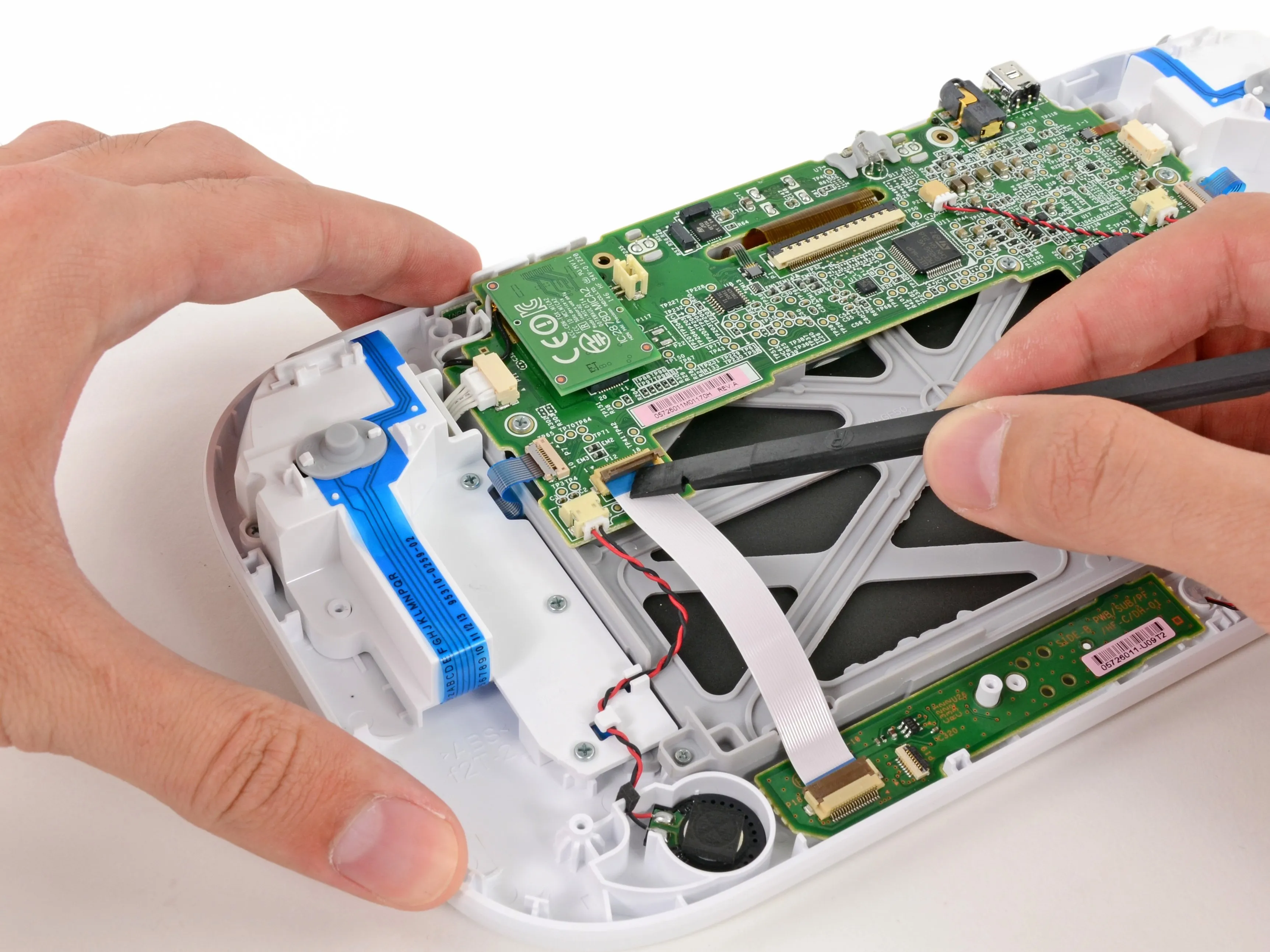

• Между нами и платой нижних кнопок стоит простой разъем ZIF.

• На плате нижних кнопок расположены кнопки управления телевизором и питания.

• Несмотря на то, что на плате расположены две самые важные кнопки, на плате нижних кнопок нет никаких заметных микросхем.

Шаг 18

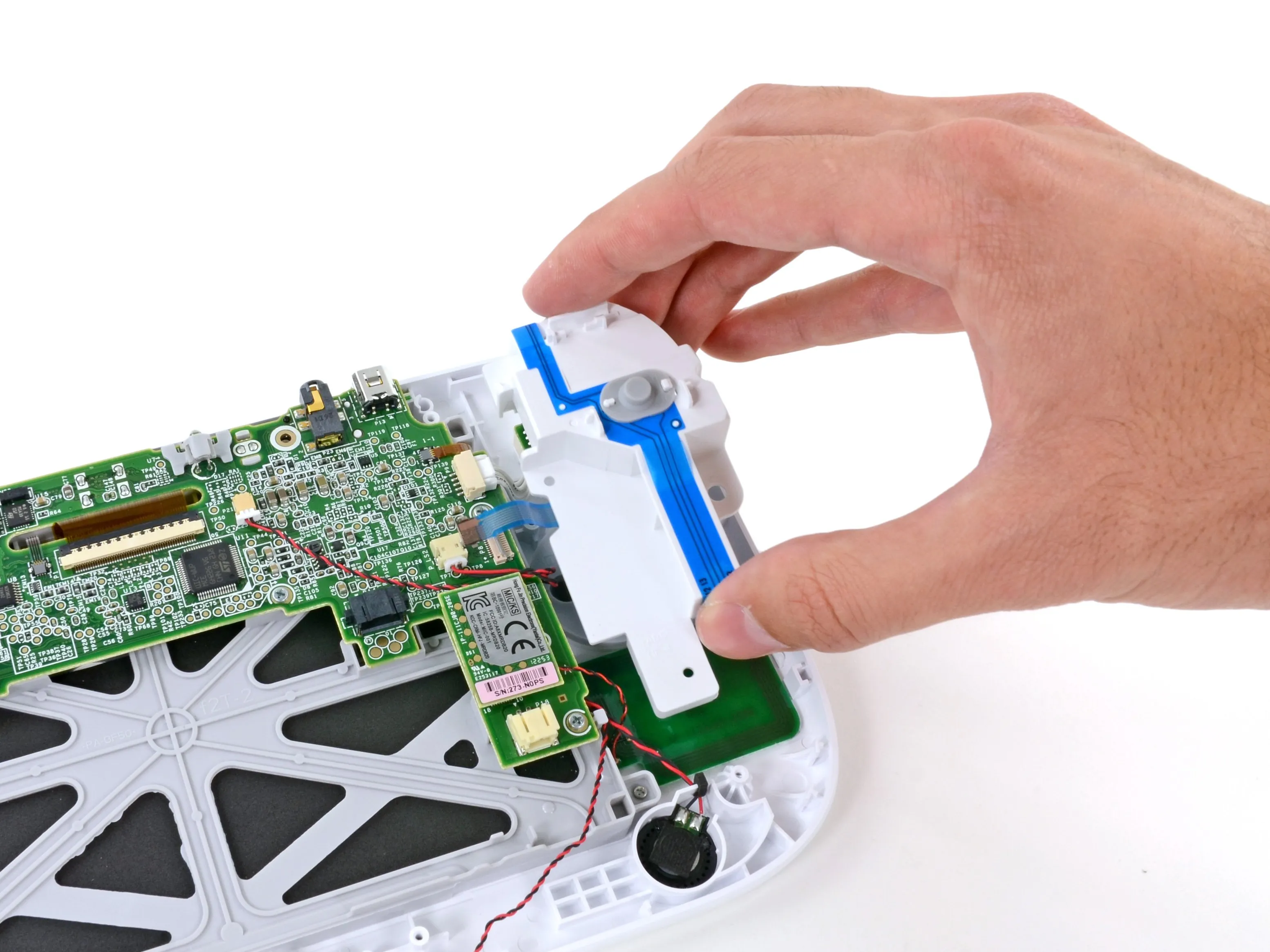

• Корпус кнопки обмотан синими ленточными кабелями и переключателями для кнопочной панели ABXY.

• Убрав корпус кнопки, мы переходим к первому из двойных аналоговых джойстиков ..

Комментарии к шагу

Какой тип разъемов molex используется для подключения платы аналогового датчика к основной материнской плате планшета

Тип 5-контактных разъемов molex, используемых Nintendo для подключения платы аналогового датчика к материнской плате планшета Wii U.

Шаг 19

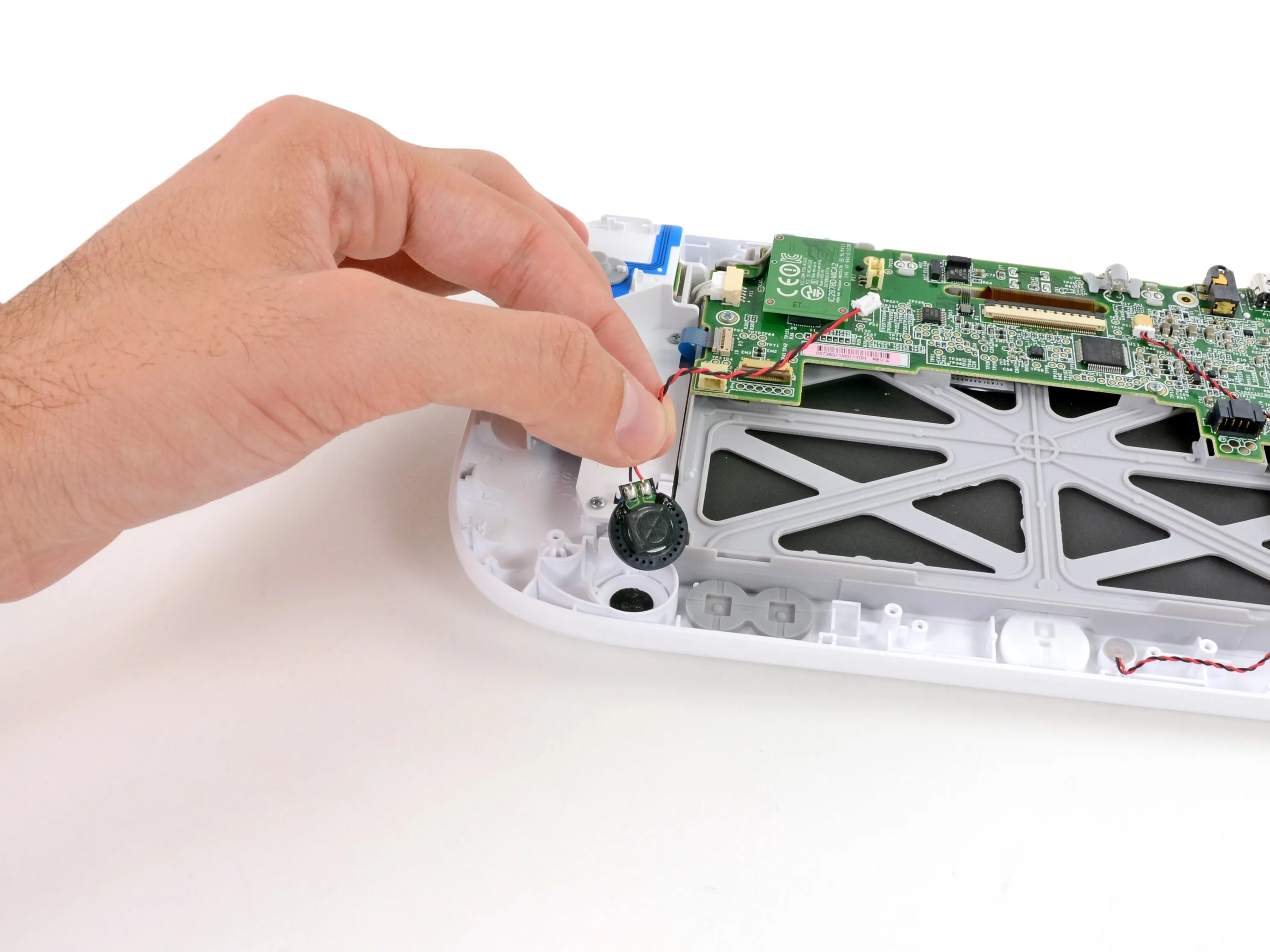

• Одна часть, две части, красная часть, синяя часть... большая часть, маленькая часть, давайте разберем эту штуку на части.

• Мы немного разочарованы тем, что Nintendo не использовала дополнительную площадь Wii U для установки сумасшедших динамиков.

Шаг 20

• Кнопка, кнопка, у кого кнопка? У U ее нет... ну, больше нет.

• Резиновая подложка ABXY, D-padкнопки 'Пуск/Выбор', 'Питание', 'ТВ' и 'Домой' вылетают из Wii U.

• Раздельные группы кнопок - хорошая новость для любителей помассировать кнопки, так как каждый блок можно будет заменить относительно быстро и недорого.

Шаг 21

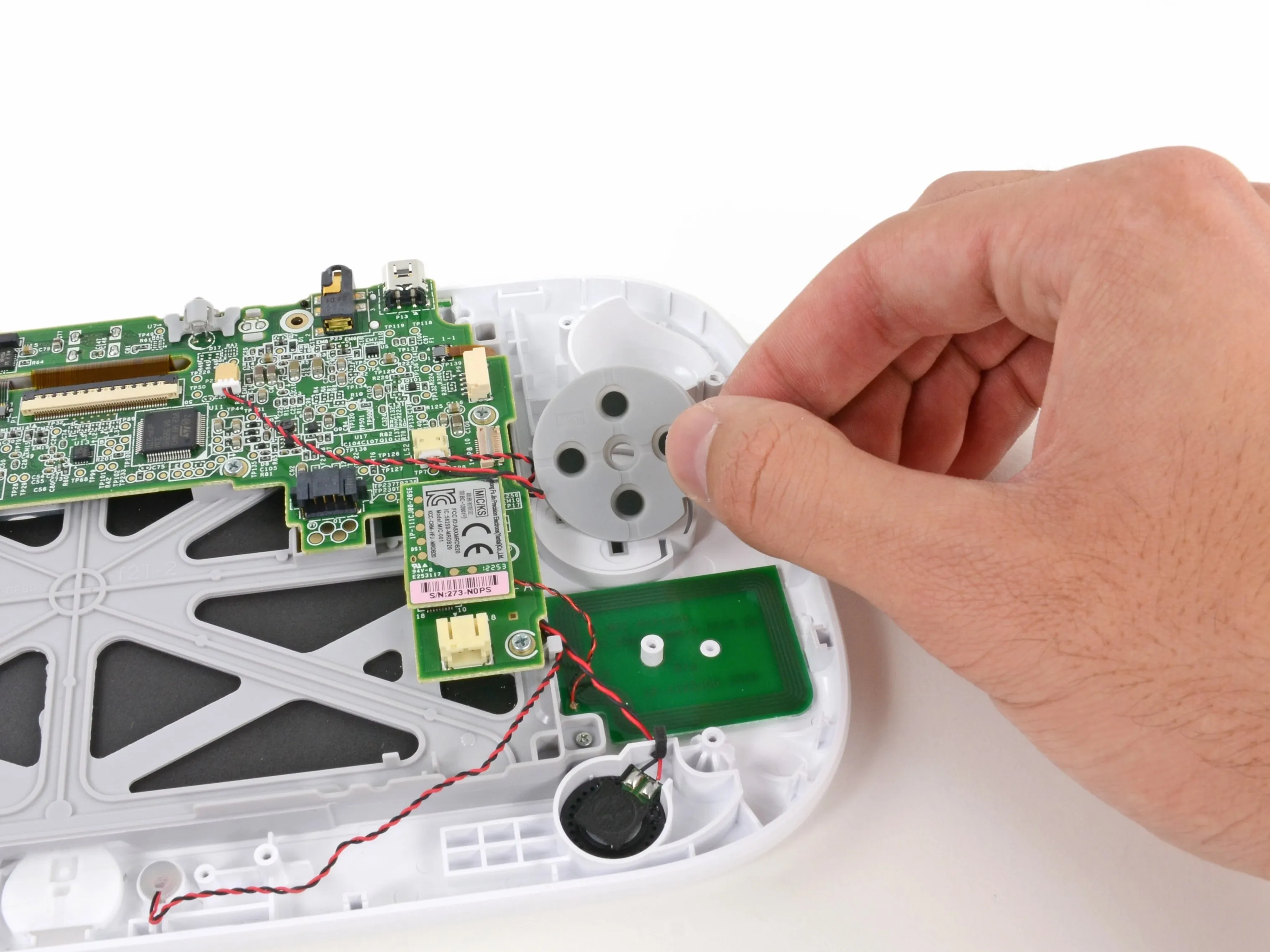

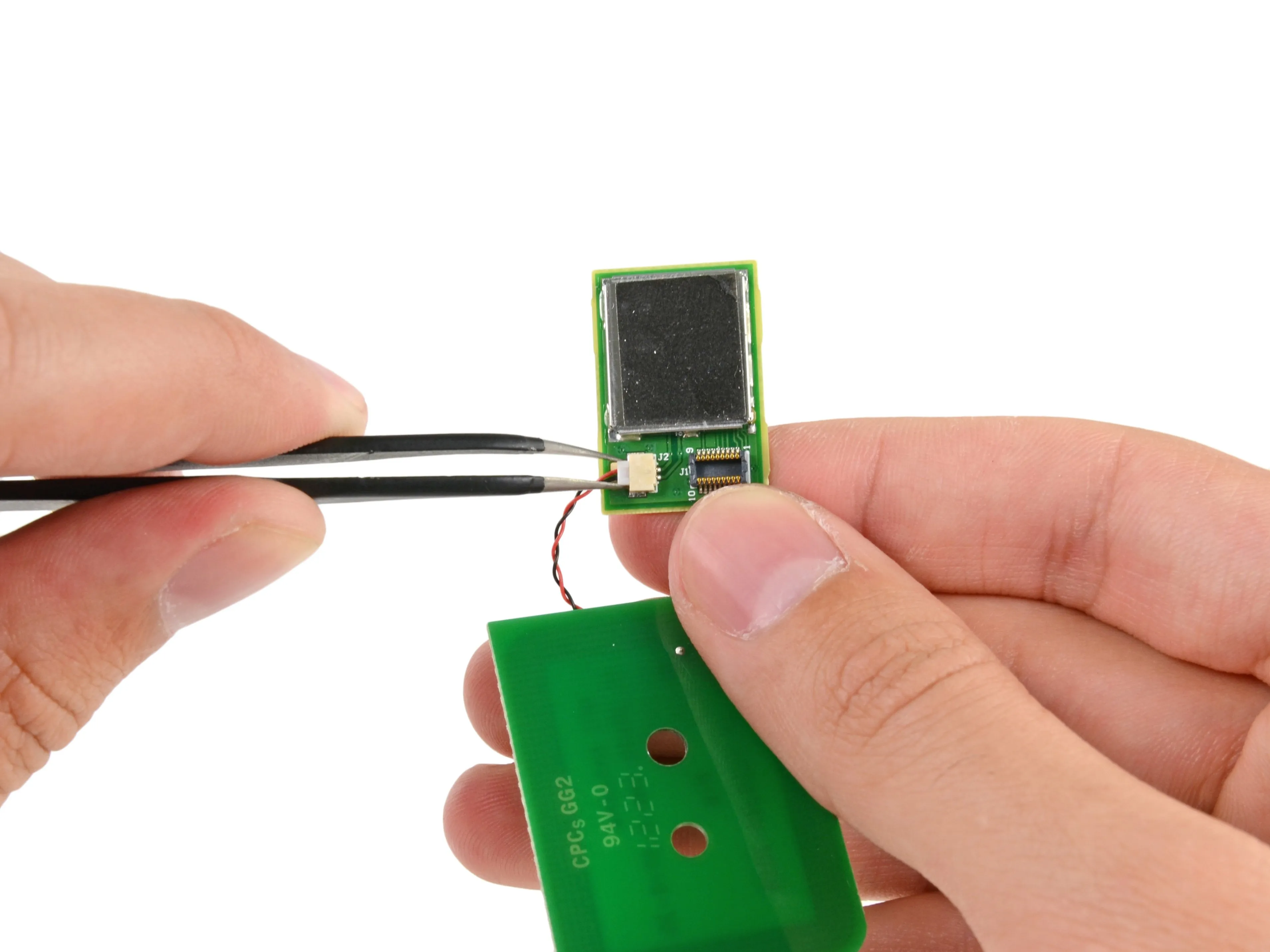

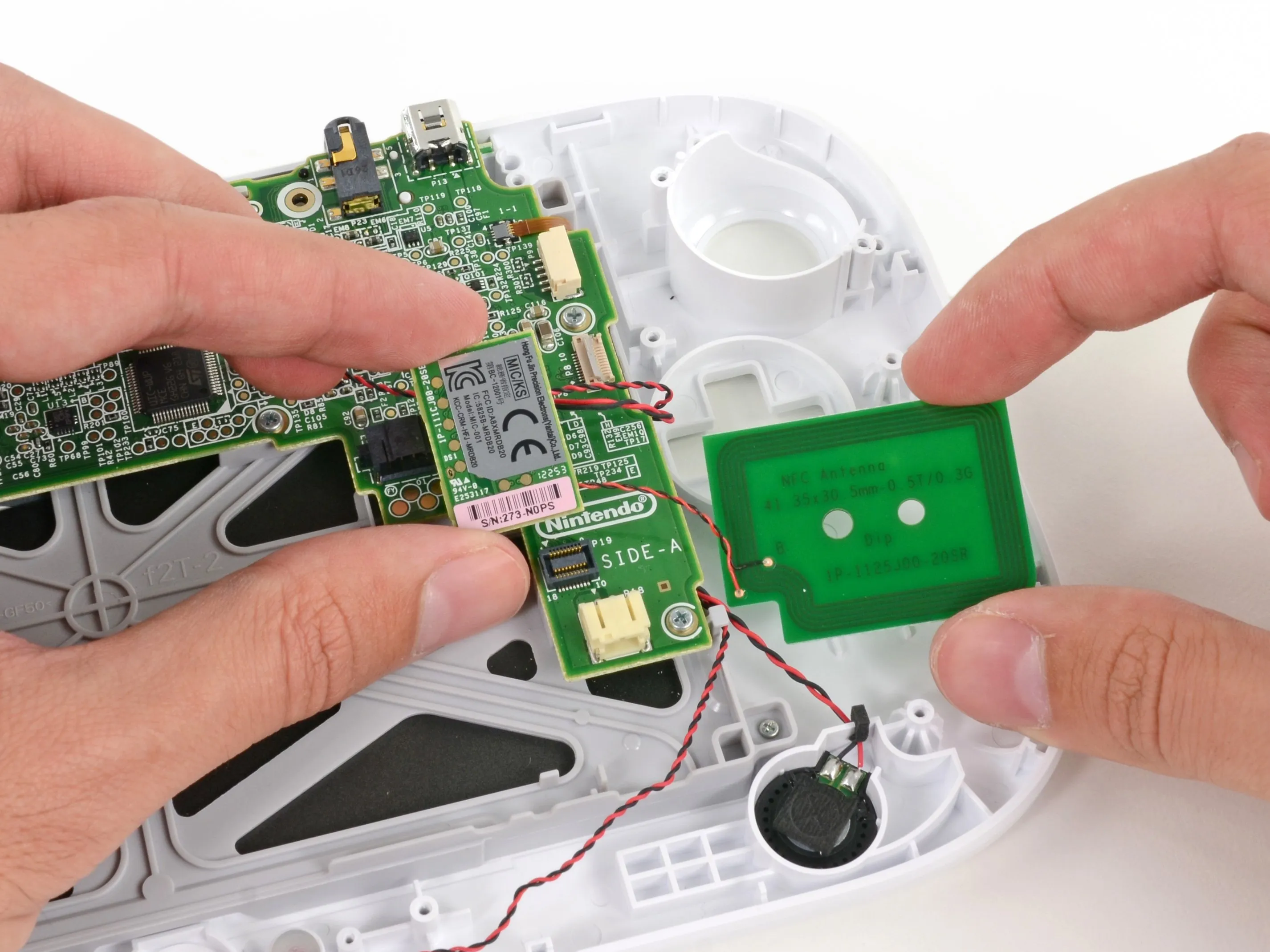

• Извлекая модуль NFC и антенну, Wii U теряет способность взаимодействовать с ближними полями.

• Какую потрясающую функциональность это привнесло в консоль?

• Ну, по состоянию на день запуска...ни одной.

• В будущем мы можем увидеть загрузку сохраненных игр или импорт персонажей с карточек или фигурок, как в эта демонстрация.

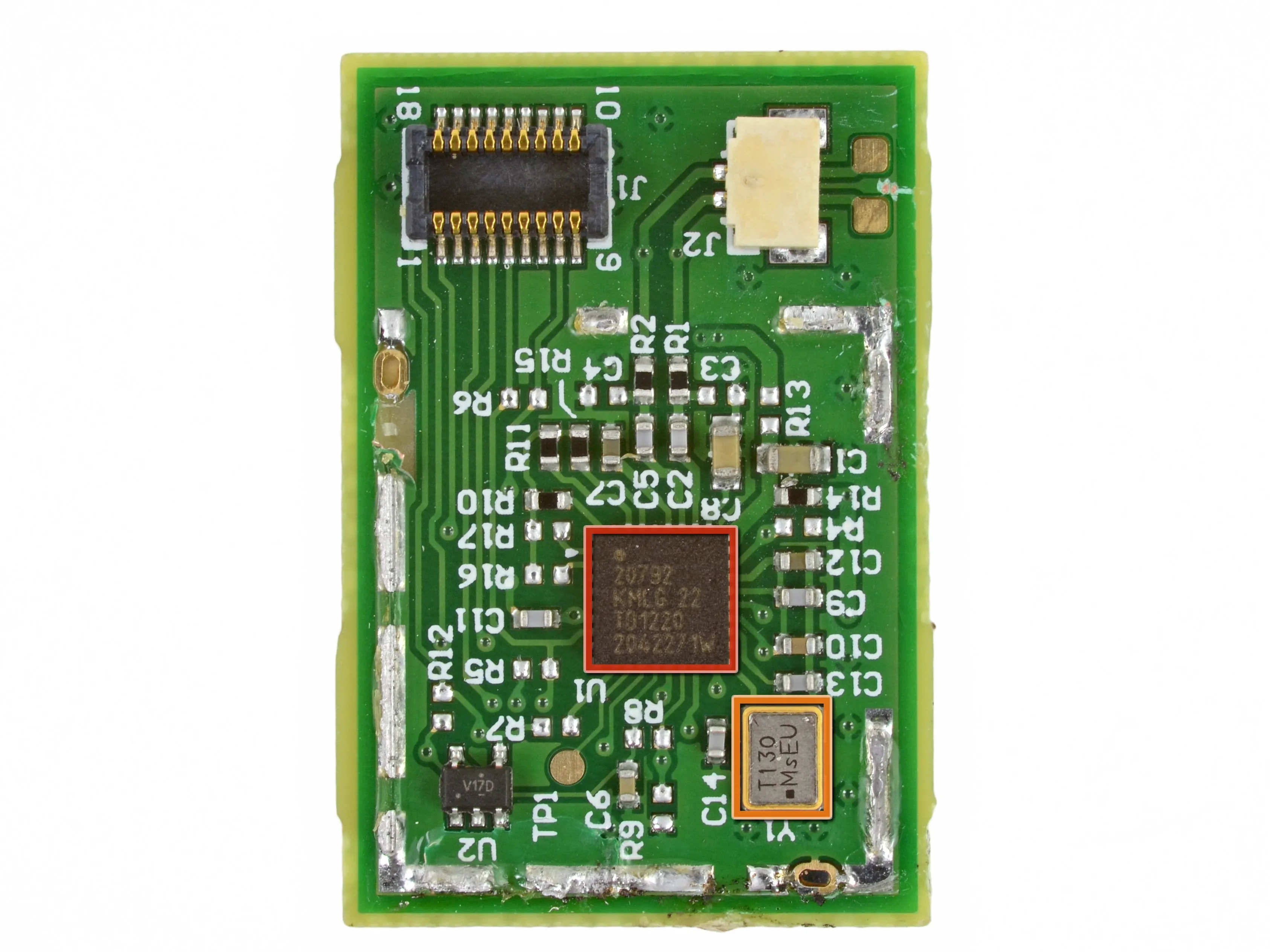

• На коммуникационной плате NFC есть две заметные микросхемы:

• Broadcom BCM20792 KMLG NFC controller

• Кристаллический осциллятор T130 MsEU

Шаг 22

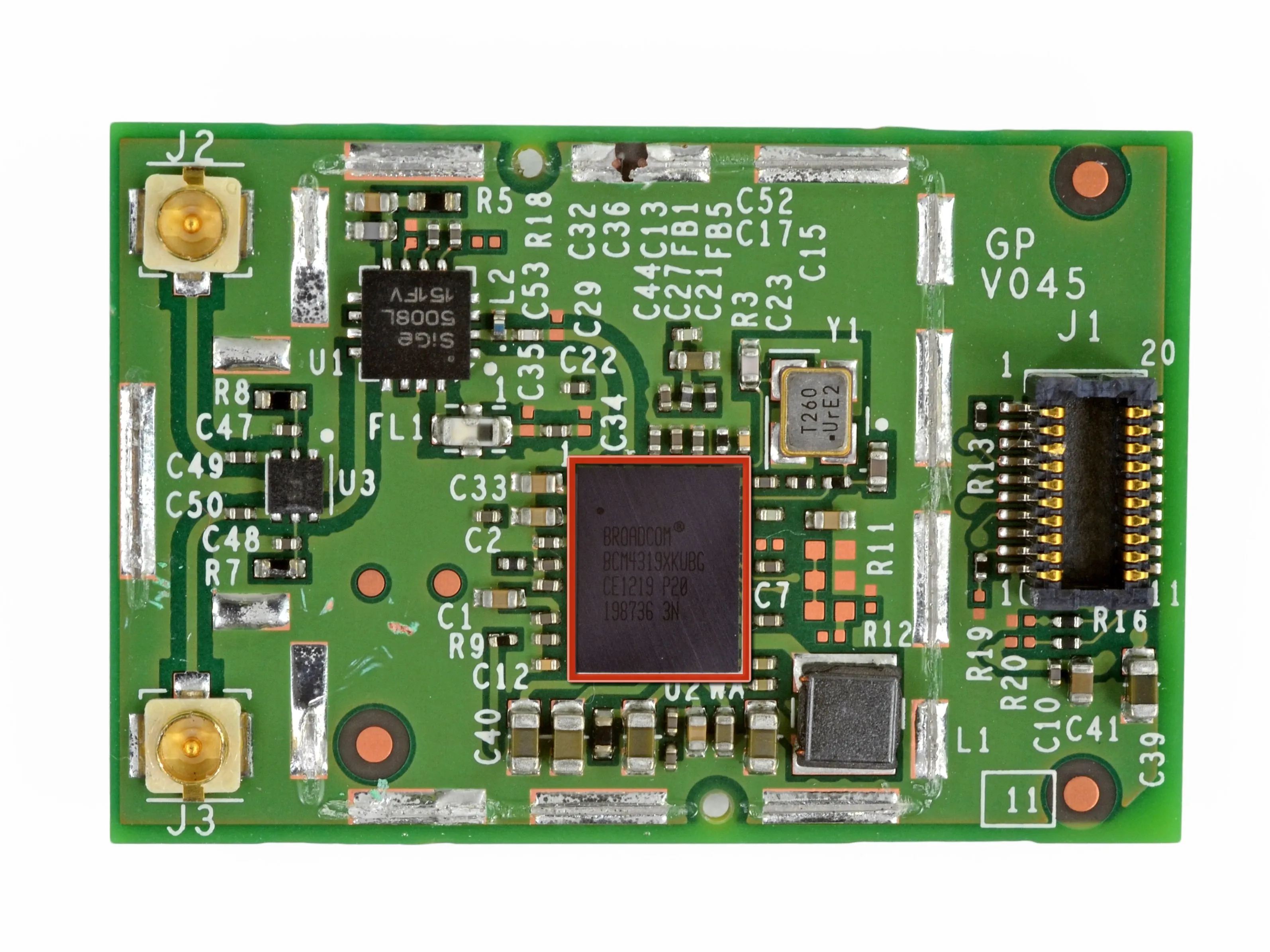

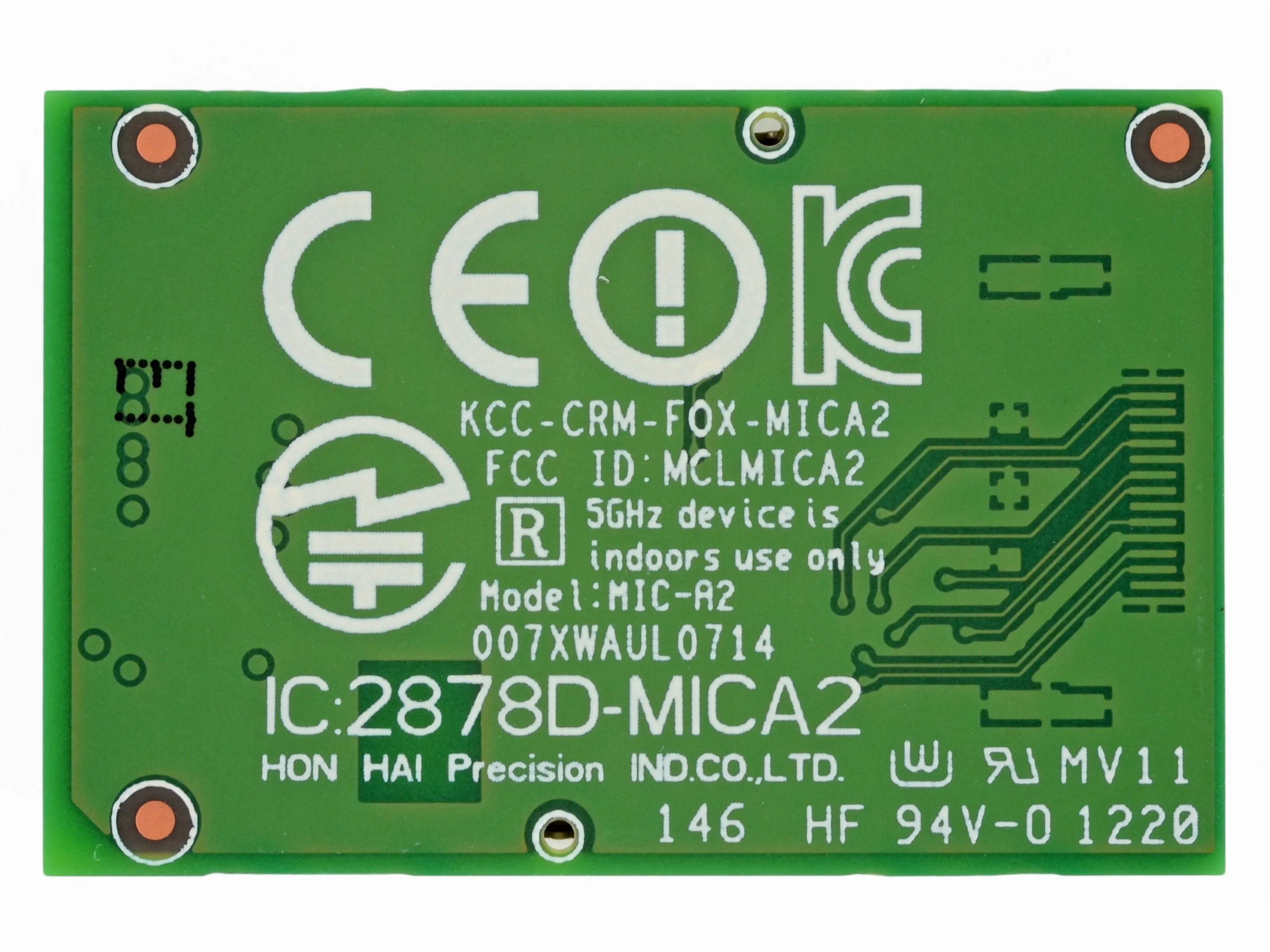

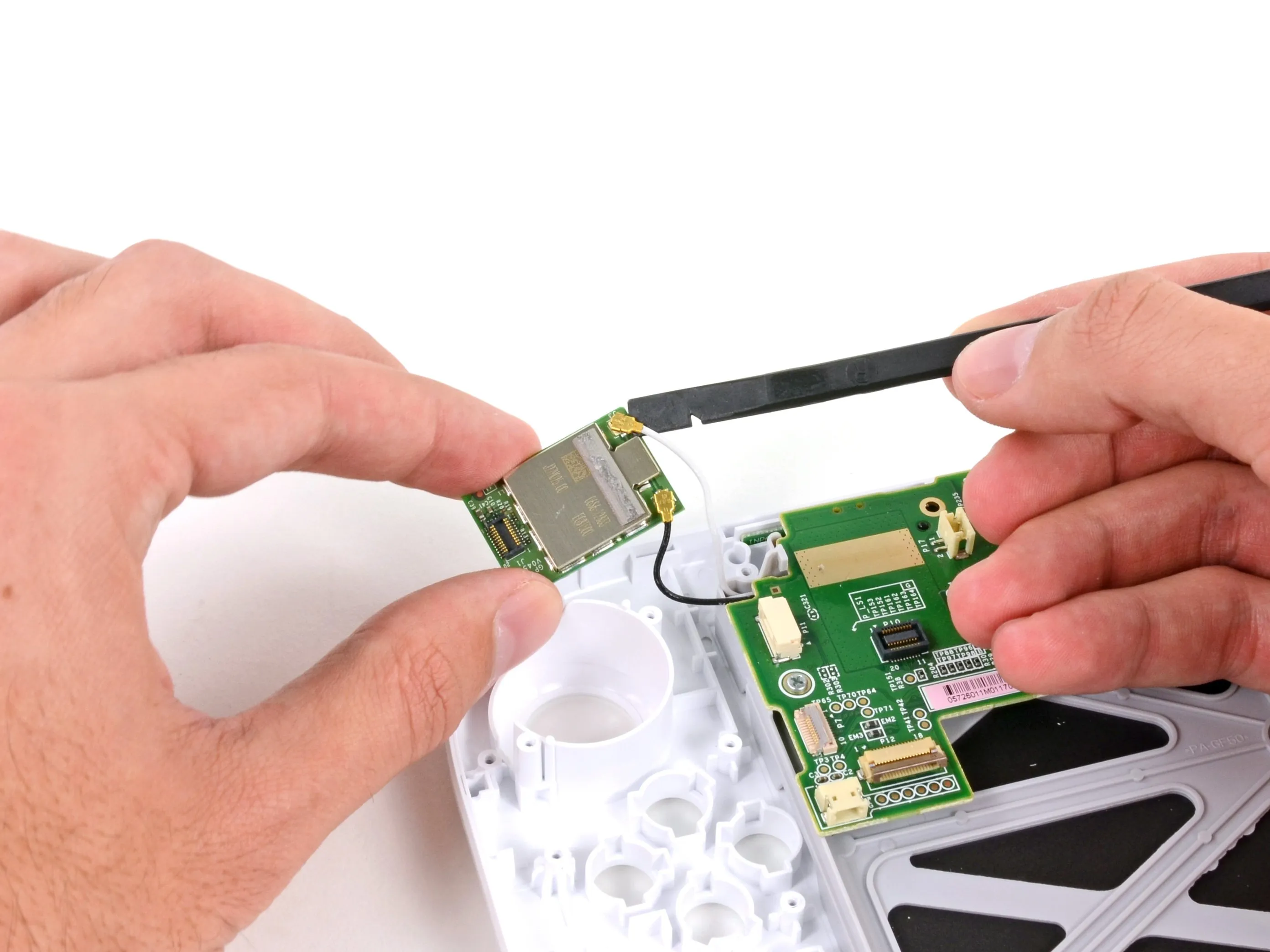

• Вытаскивание этого (третьего) модуля беспроводной связи с двумя антеннами начинает казаться довольно рутинным.

• Плата питается от Broadcom BCM4319XKUBG.

• Вероятно, этот модуль является частью новой системы, которую Nintendo и Broadcom совместно разработали для беспроводной передачи видео и данных между консолью Wii U и контроллером GamePad.

Шаг 23

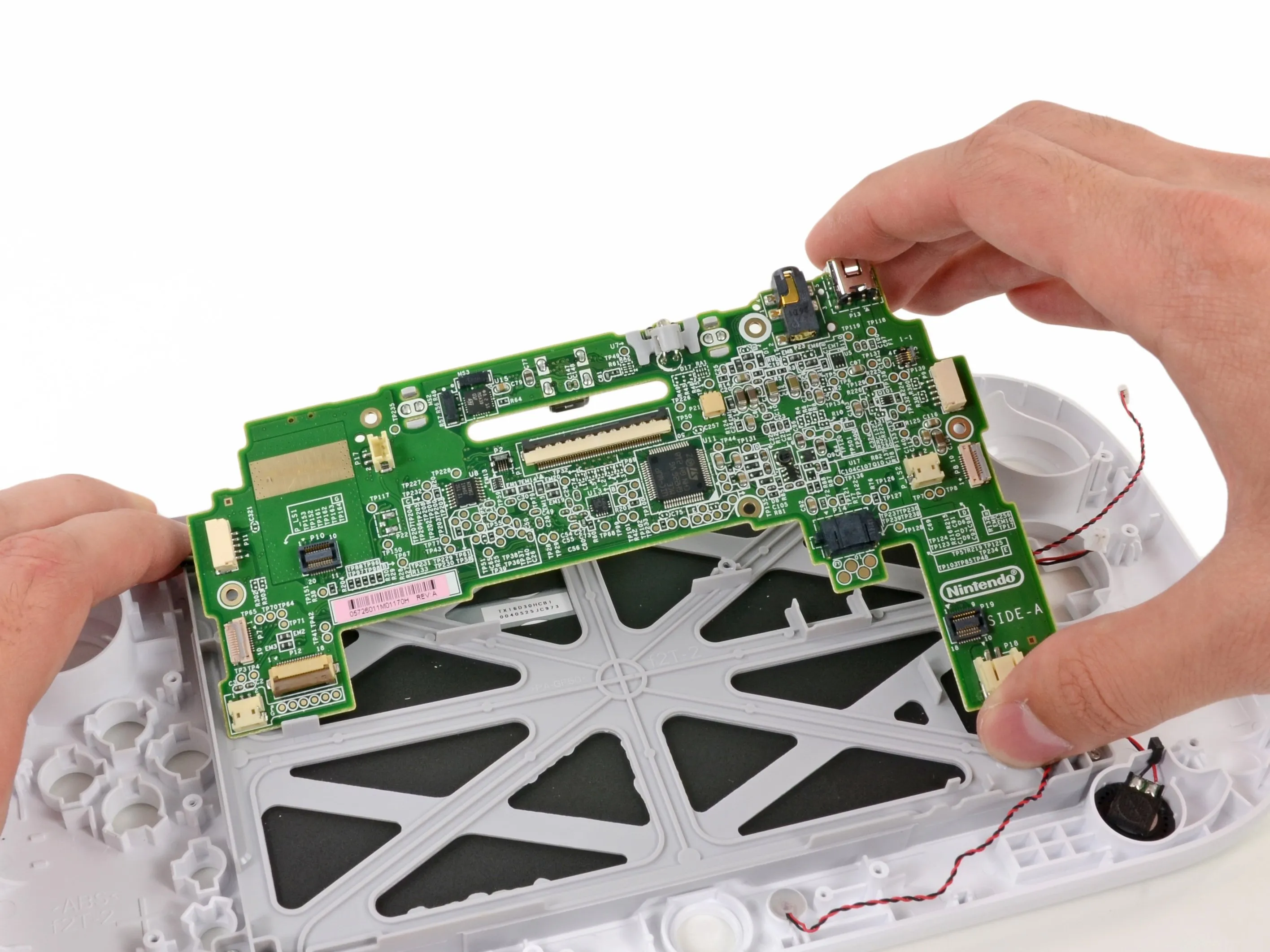

• Материнская плата GamePad легко вынимается из корпуса на передней панели.

Шаг 24

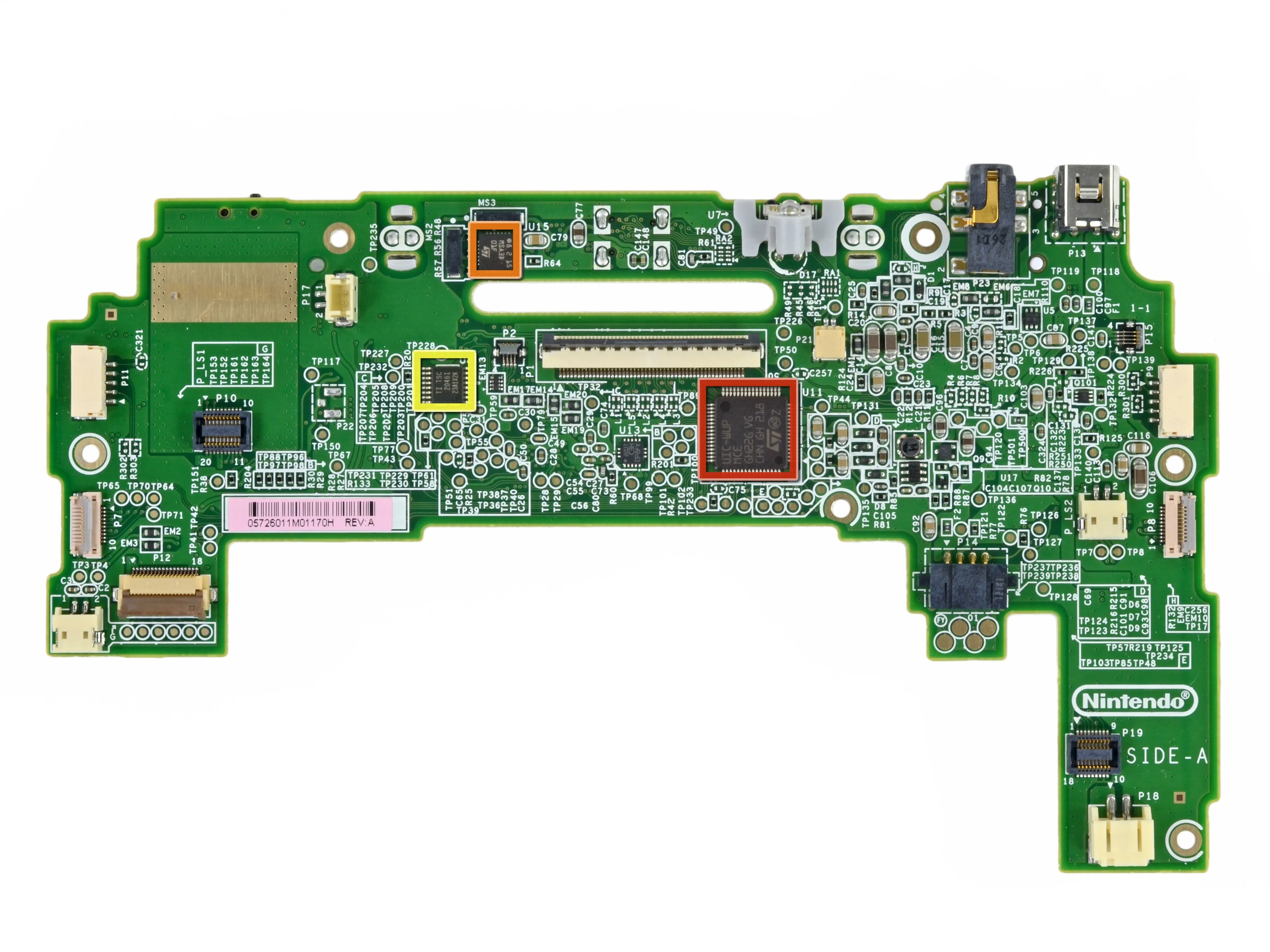

• Передняя сторона материнской платы GamePad:

• STMicroelectronics UIC-WUP MCE GH226

• STMicroelectronics MSA3D 01F

• Texas Instruments TSC 2046I Низковольтный контроллер ввода/вывода сенсорного экрана

Шаг 25

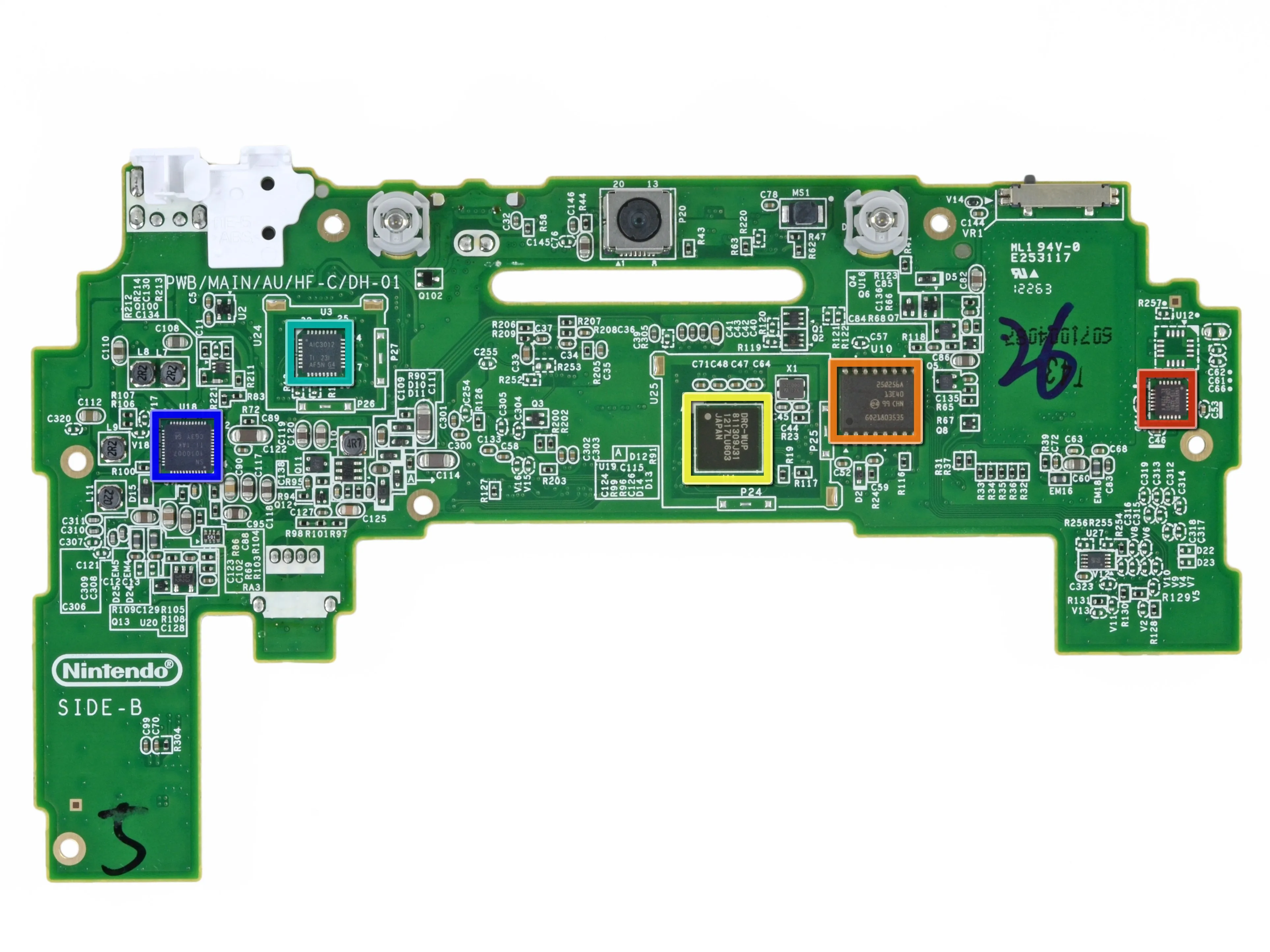

• Обратная сторона материнской платы GamePad:

• InvenSense ITG-3280 Гироскоп

• Micron 25Q256A 256 Мб последовательная флэш-память

• DRC-WUP 811309J31 1217LU603

• Texas Instruments AIC3012 Аудио конвертер

• Texas Instruments 1010007

Шаг 26

• Еще несколько компонентов преграждают нам путь к 6,2-дюймовому сенсорному дисплею.

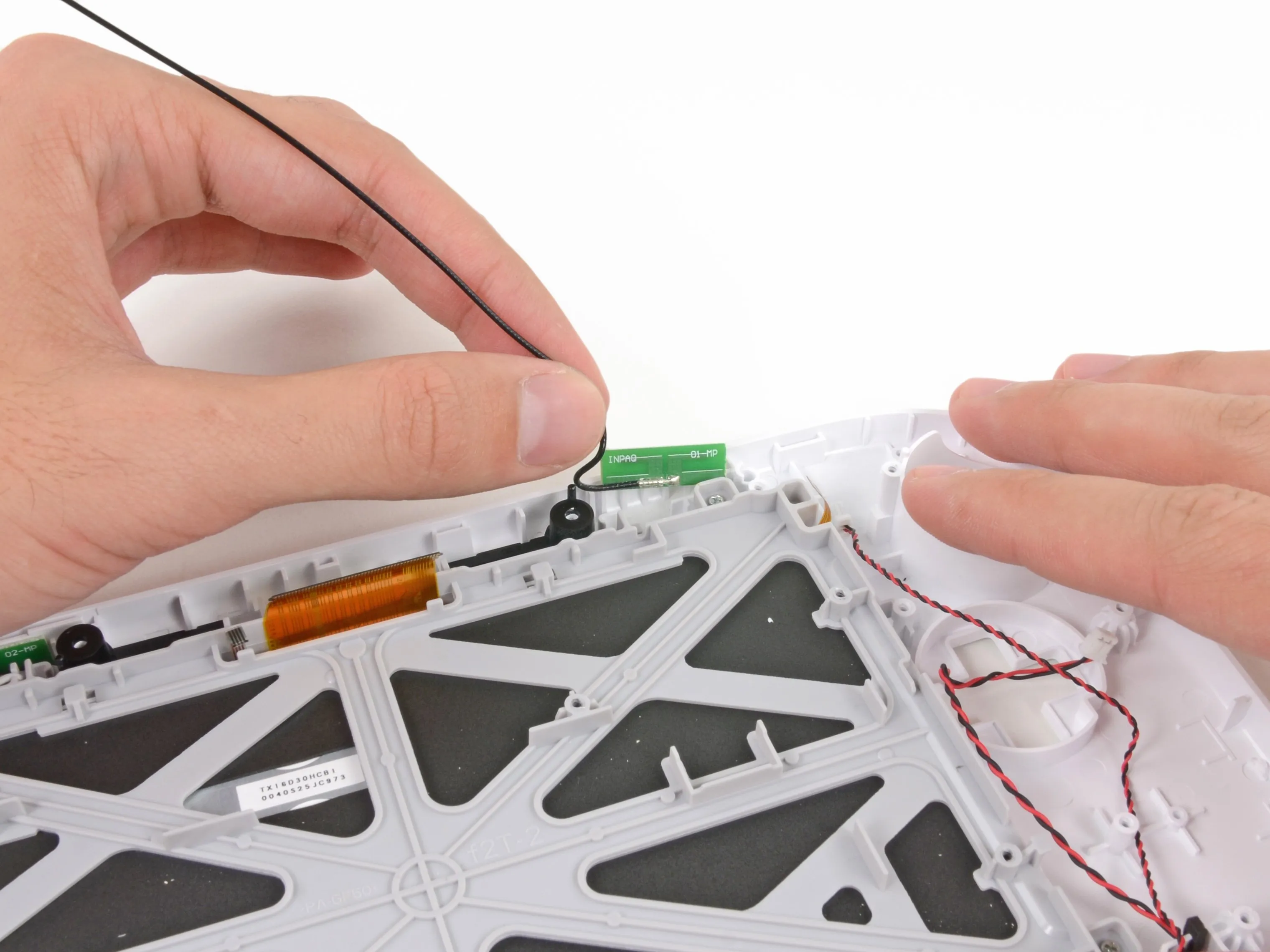

• Прежде всего, это двойные антенны, которые передают беспроводной сигнал контроллера GamePad обратно на консоль Wii U.

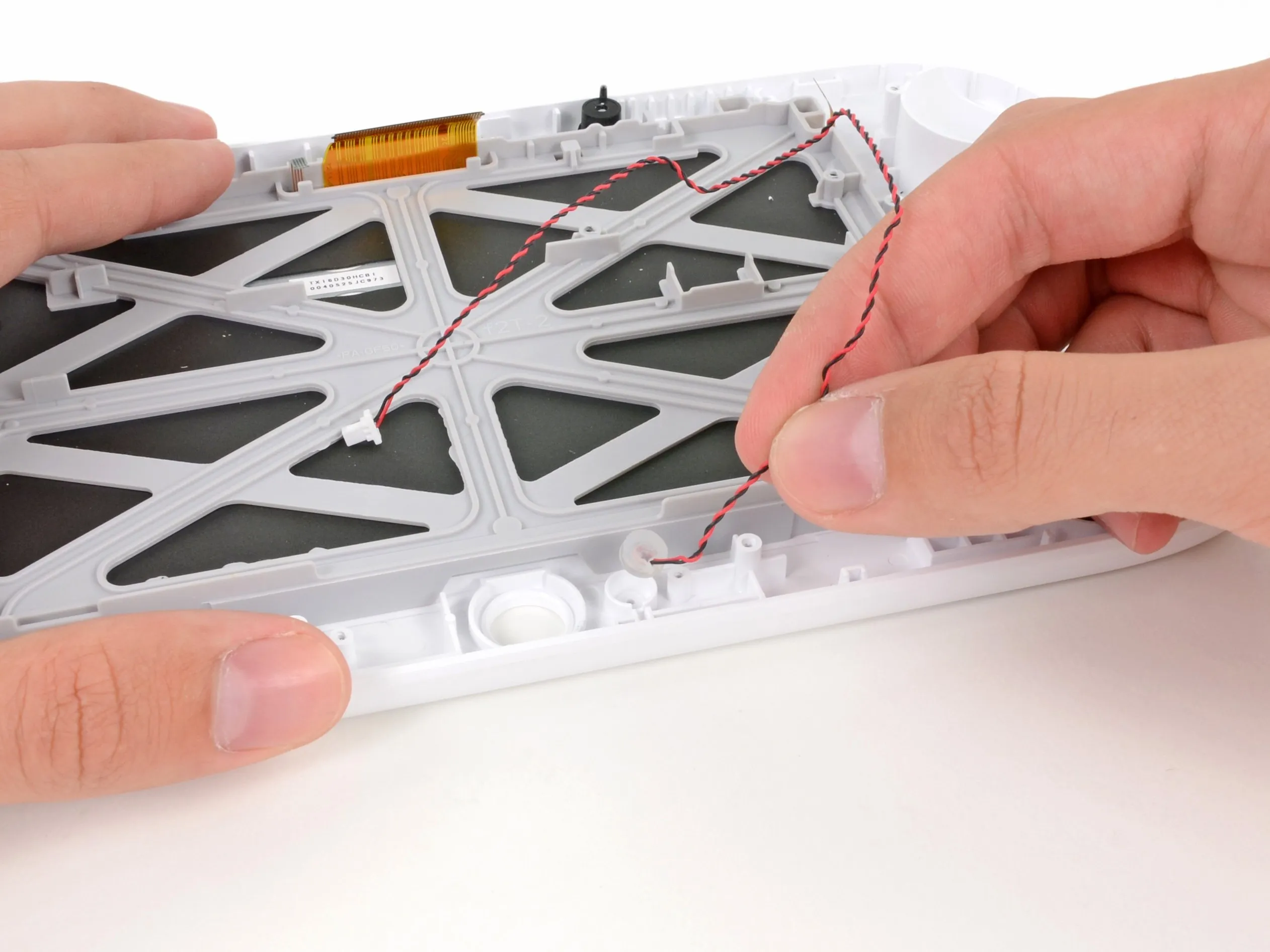

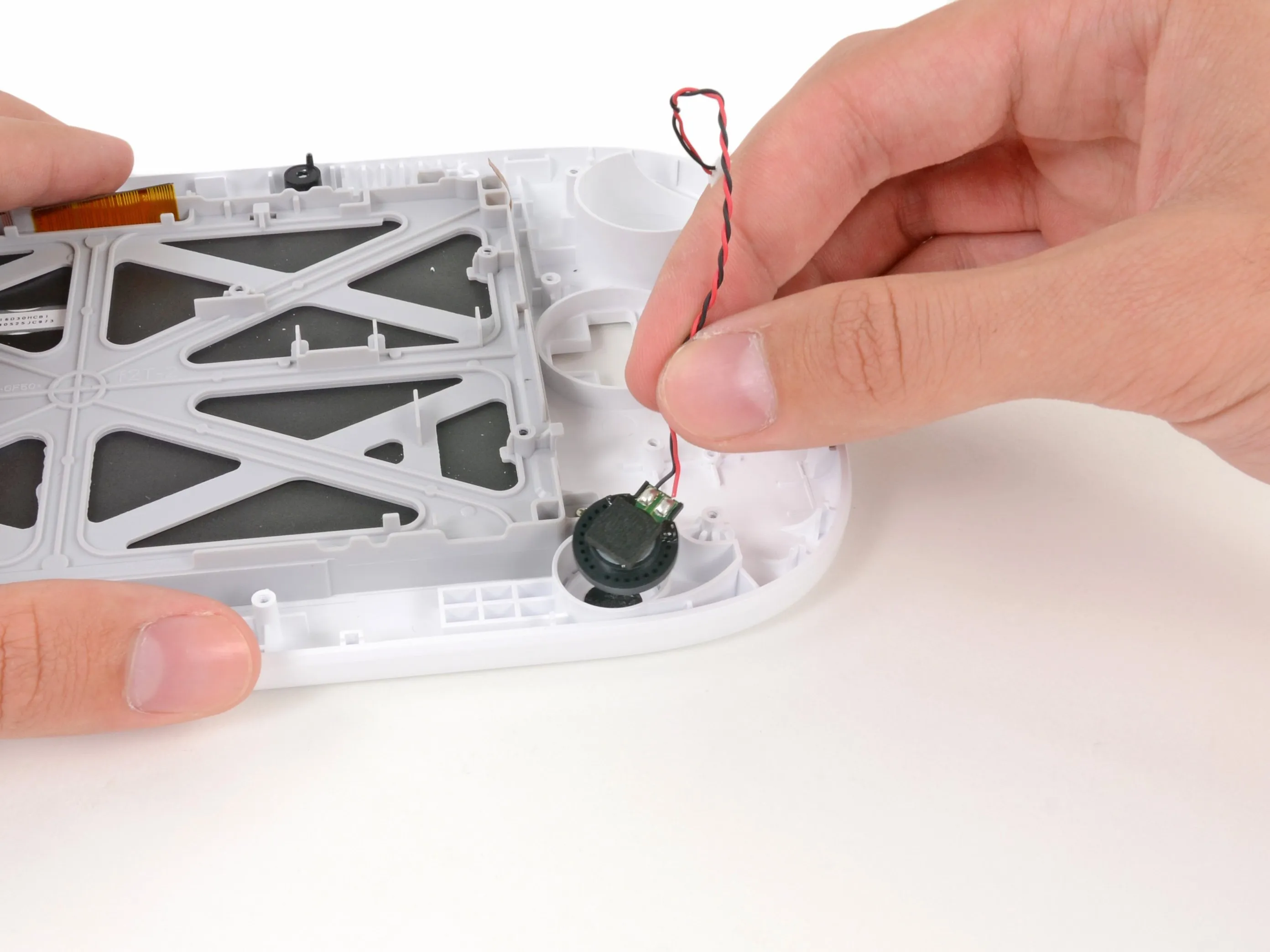

• Микрофон и оставшийся динамик ранее были заблокированы под материнской платой, но теперь их можно легко извлечь.

Шаг 27

• Большие пластиковые детали становятся немного шаблонными, когда мы снимаем еще одну.

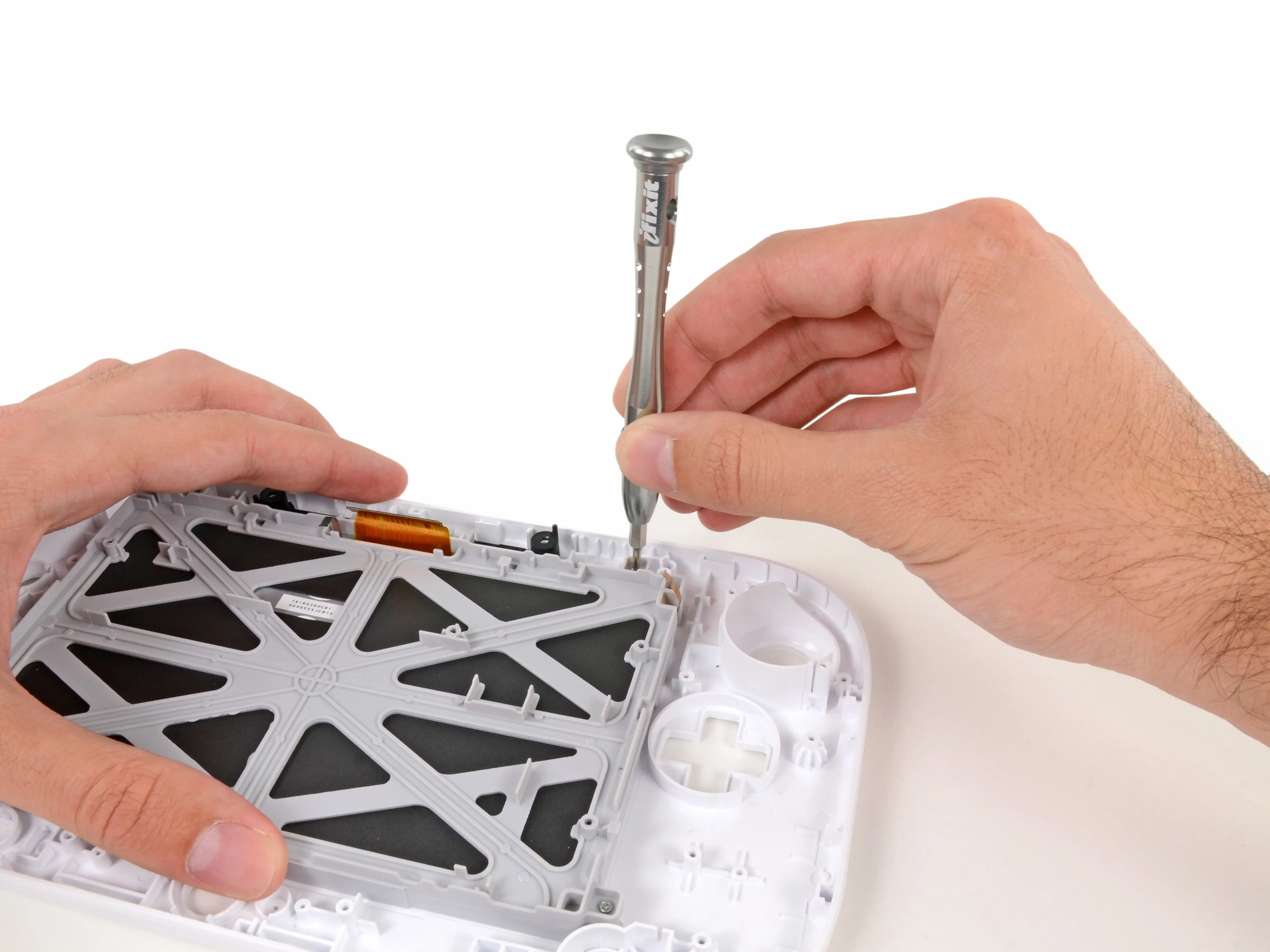

• Кронштейн между экраном и остальными внутренними компонентами удерживается на месте стандартными винтами Phillips #00. Wii радуется ремонтопригодности!

Шаг 28

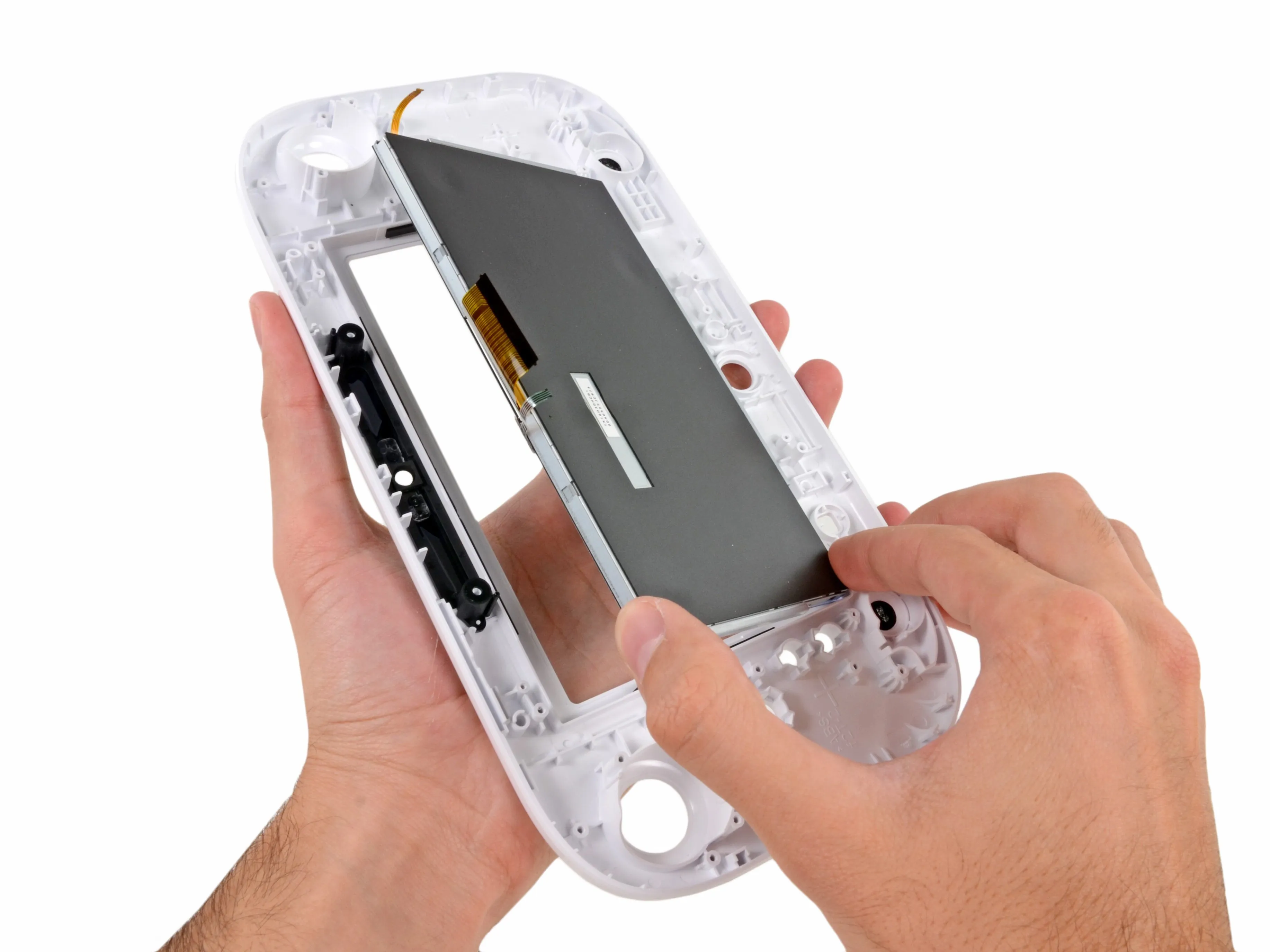

• Энтузиастам ремонта можно только приветствовать победу: дисплей снимается с передней панели GamePad без какого-либо сопротивления со стороны клея.

• Однако, похоже, ЖК-дисплей приклеен к дигитайзеру. Что ж, кто-то выигрывает, кто-то проигрывает.

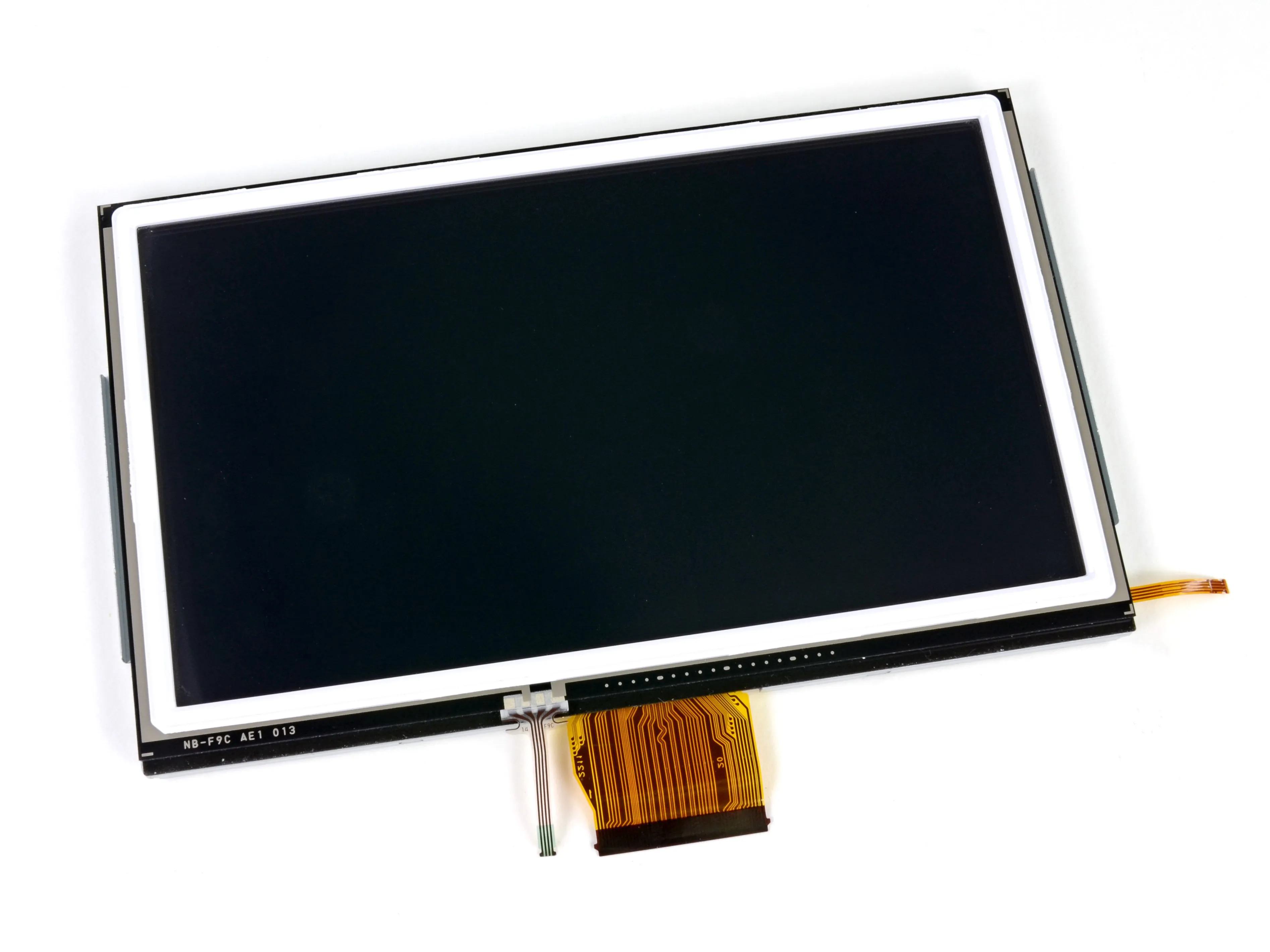

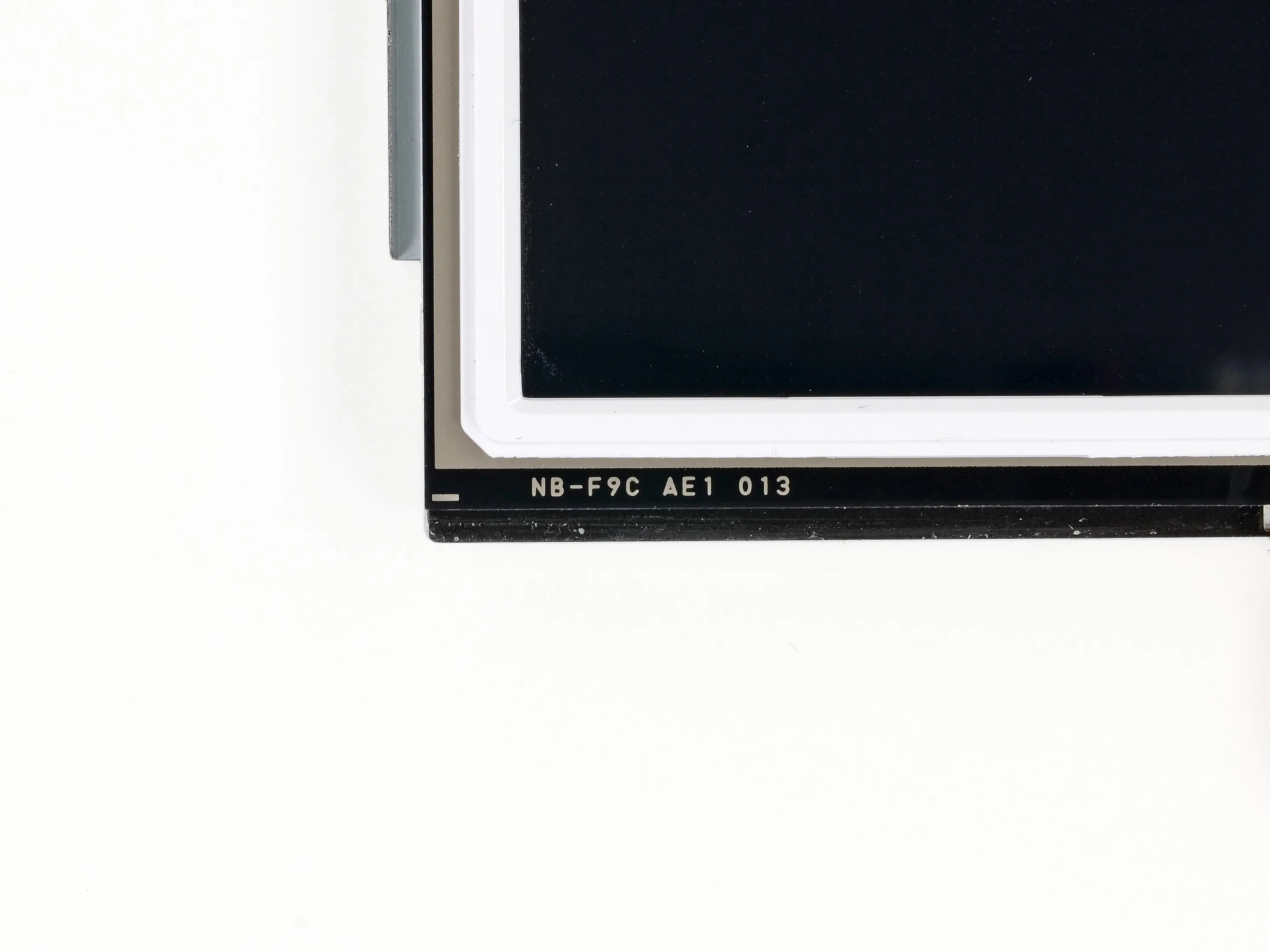

• Дисплей в сборе имеет маркировку NB-F9C AE1 013.

Шаг 29

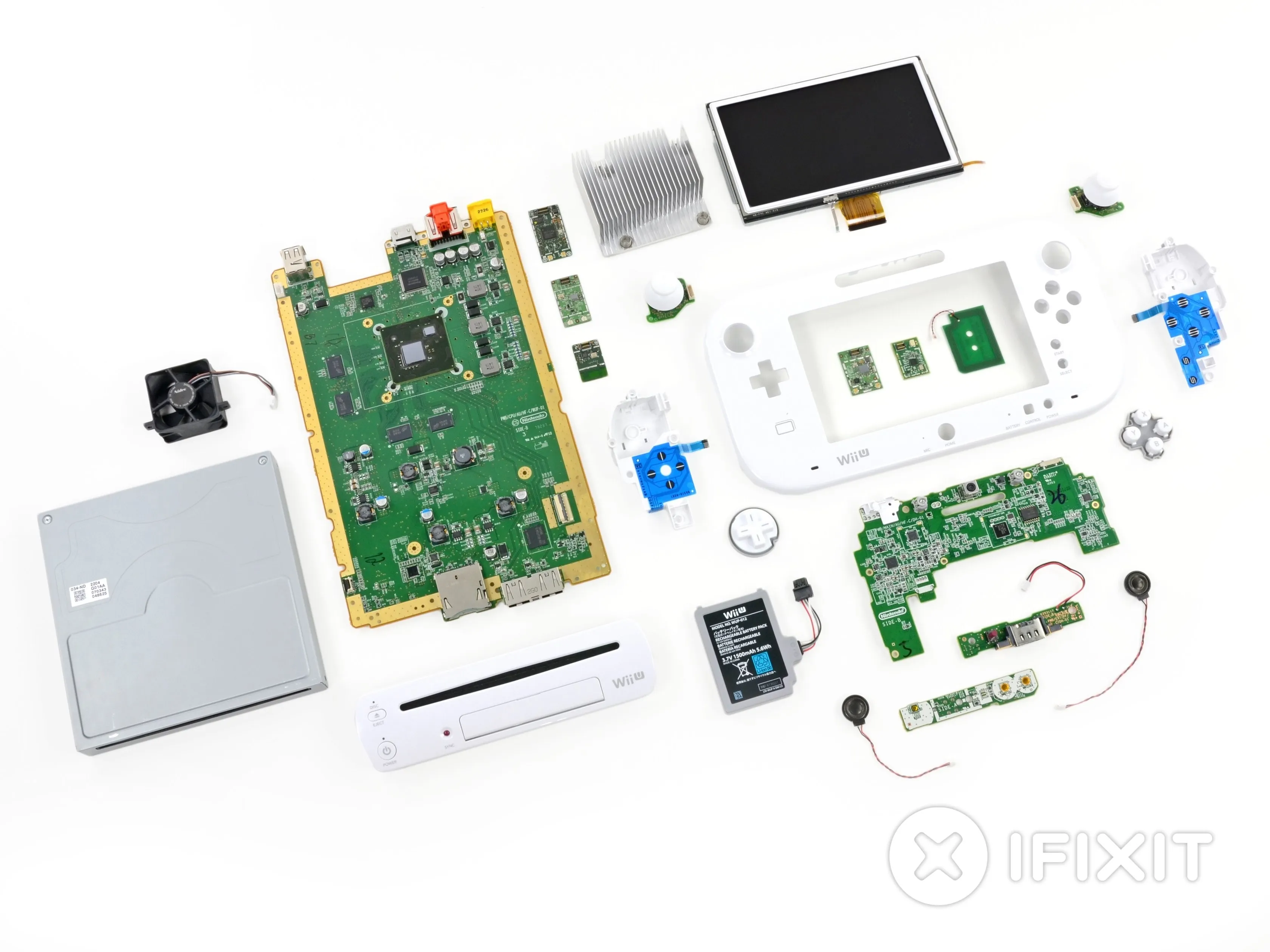

• Это была поездка на Wii-ld, но разборка завершена. Пора выставлять оценки!

Вывод

• Ни один из компонентов не был зафиксирован клеем, включая дисплей в контроллере GamePad.
• Большинство компонентов консоли и контроллера GamePad можно заменить независимо от материнских плат.
• Батарея в GamePad легко доступна и заменяема.
• После откручивания винтов Tri-wing с верхнего корпуса для открытия требуется минимальное усилие.
• Некоторые винты на контроллере GamePad сильно утоплены, что требует использования более длинной биты Tri-wing или, как в нашем случае, 4-миллиметровой насадки для гайковерта.
• Наличие винтов с тремя головками препятствует легкому доступу к внутренним компонентам.
• ЖК-дисплей и дигитайзер контроллера GamePad сплавлены вместе, что увеличивает стоимость ремонта.

Оценка ремонтопригодности

Ремонтопригодность 8 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

Какой из них предназначен для модуля панели управления?

Модуль беспроводной локальной сети Broadcom BCM43237KMLG

Беспроводной модуль Broadcom BCM43362KUB6 802.11n - тот же, что используется в Roku 2 XS

Broadcom BCM20702 Bluetooth 4.0

Чип беспроводной сети n, Broadcom BCM43362KUB6

Модуль для геймпада - модель: MIC-B2 (5GHz) (BCM43237KMLG).

Модуль для Wi-Fi - модель: WIN-A2 (2.4GHz) (BCM43362KUBG).

Модуль для bluetooth - модель: WIN-B2 (BCM20702).

Можно ли увеличить объем оперативной памяти?

Нет, увеличить объем оперативной памяти невозможно, это чипы, установленные на плате без модуля расширения. Единственное, что можно увеличить, это память FLASH через карту памяти SD, что позволяет установить больше игр.
