Введение

Если динамик внезапно вышел из строя и вы хотите разобрать его, чтобы понять, что произошло, в этом руководстве вы узнаете, как это сделать.

Что вам понадобится

Инструменты

  • Набор инструментов Pro Tech
    Набор инструментов Pro Tech | Источник - ifixit.com
  • Паяльник 60w Hakko 503F
    Паяльник 60 Вт Hakko 503F | Источник - ifixit.com

Шаг 1 Снимите нижнюю часть

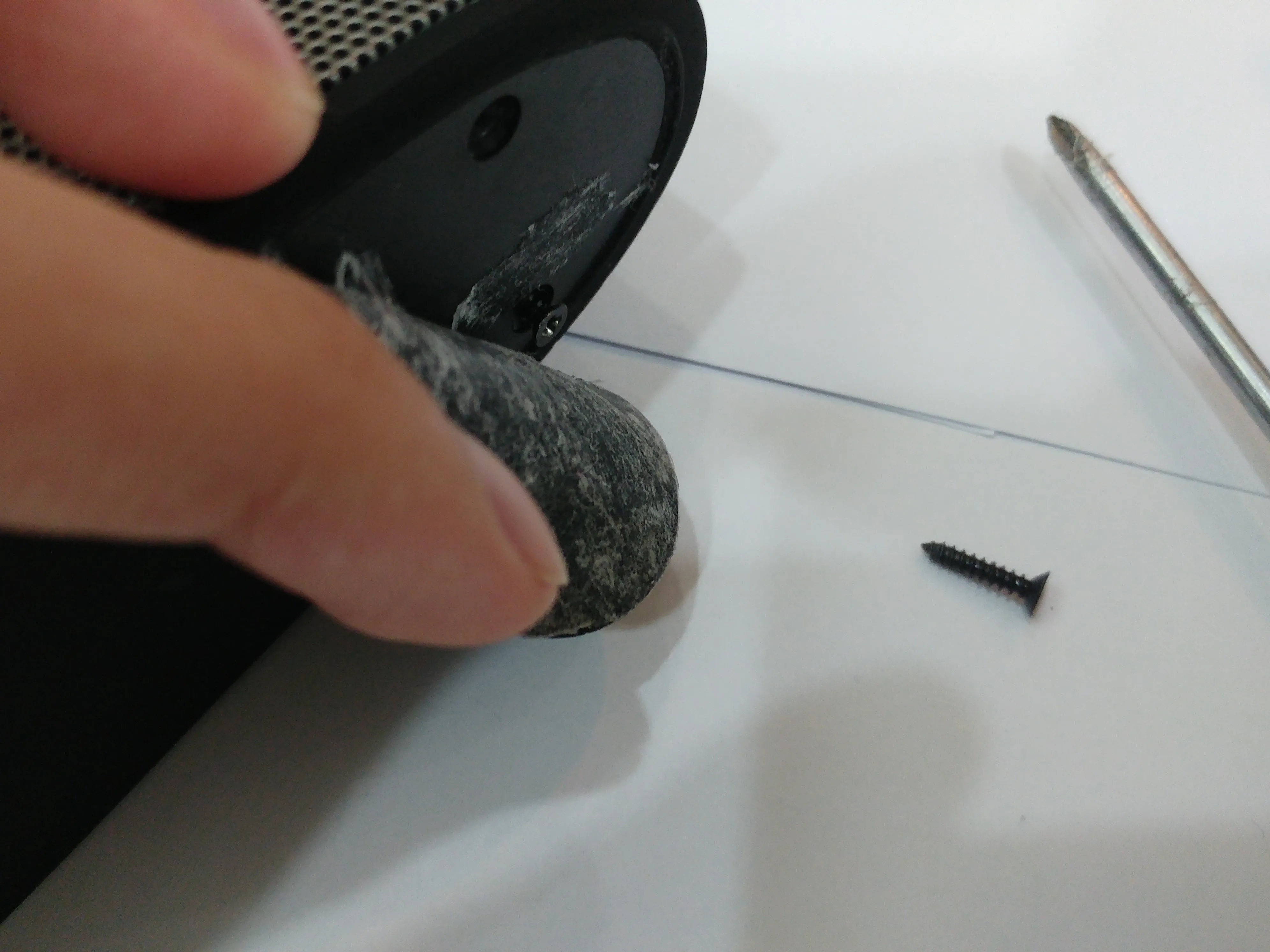

Разборка Noblecrown A8, снятие днища: шаг 1, изображение 1 из 3
Разборка Noblecrown A8, демонтаж днища: шаг 1, изображение 1 из 3 | Источник - ifixit.com

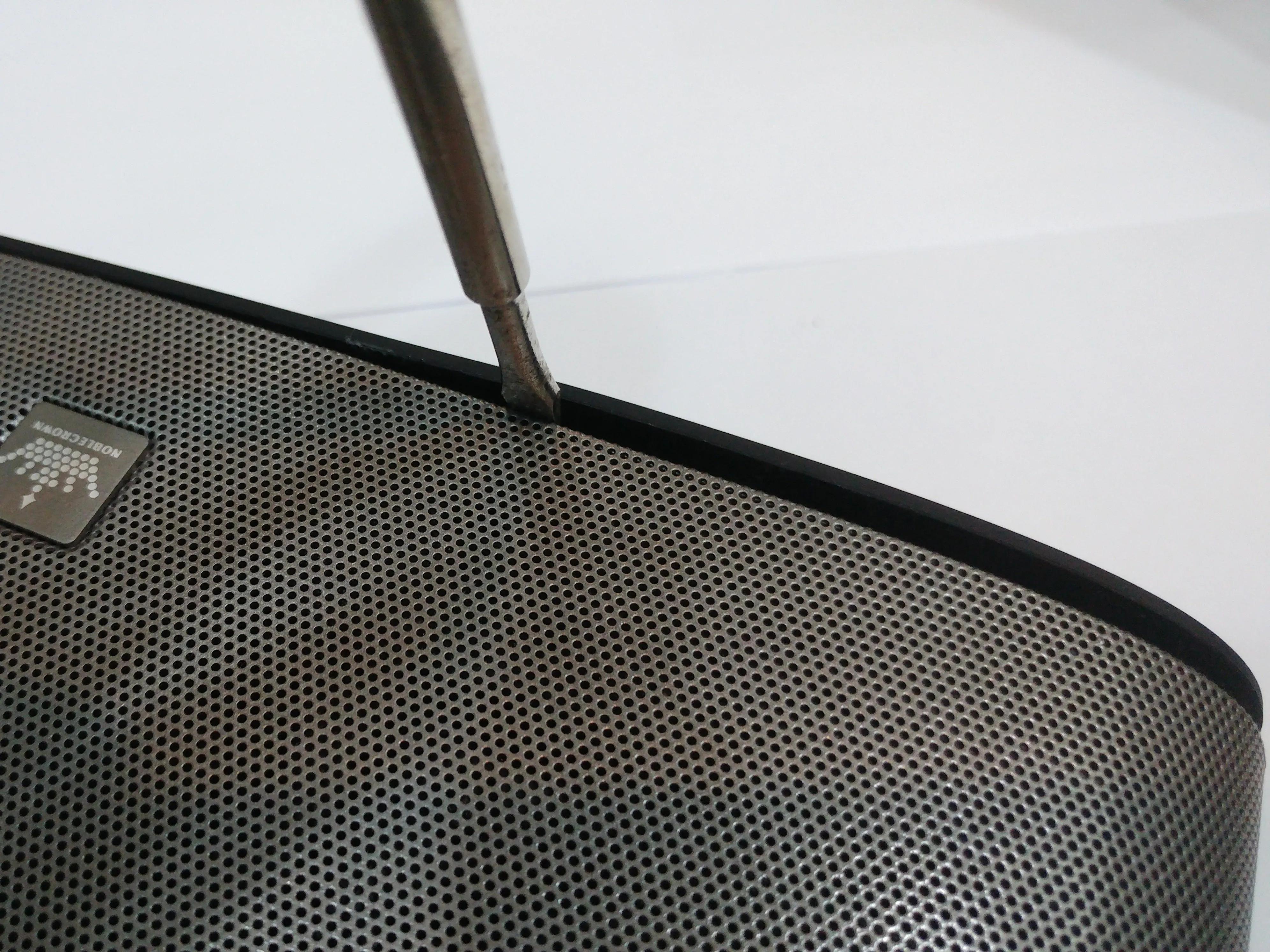

Разборка Noblecrown A8, демонтаж днища: шаг 1, изображение 2 из 3
Noblecrown A8 Teardown, демонтаж днища: шаг 1, изображение 2 из 3 | Источник - ifixit.com

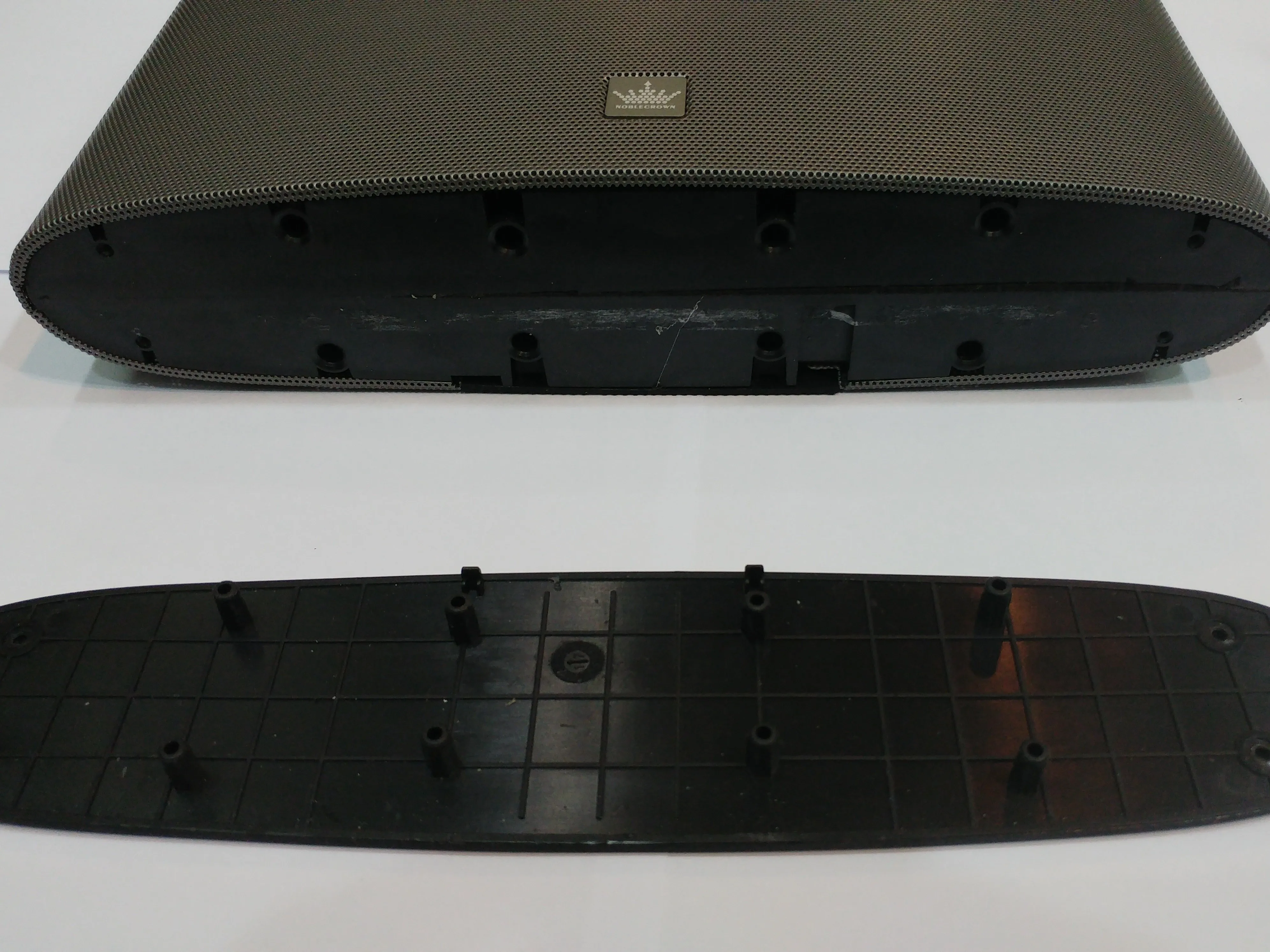

Разборка Noblecrown A8, демонтаж днища: шаг 1, изображение 3 из 3
Разборка Noblecrown A8, демонтаж нижней части: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Снимите резиновые ножки. Там будет четыре винта.

  • Выкрутите винты и аккуратно подденьте нижнюю часть.

  • Будьте осторожны, чтобы не сломать пластиковые ножки.

Шаг 2 Снимите решетку динамика

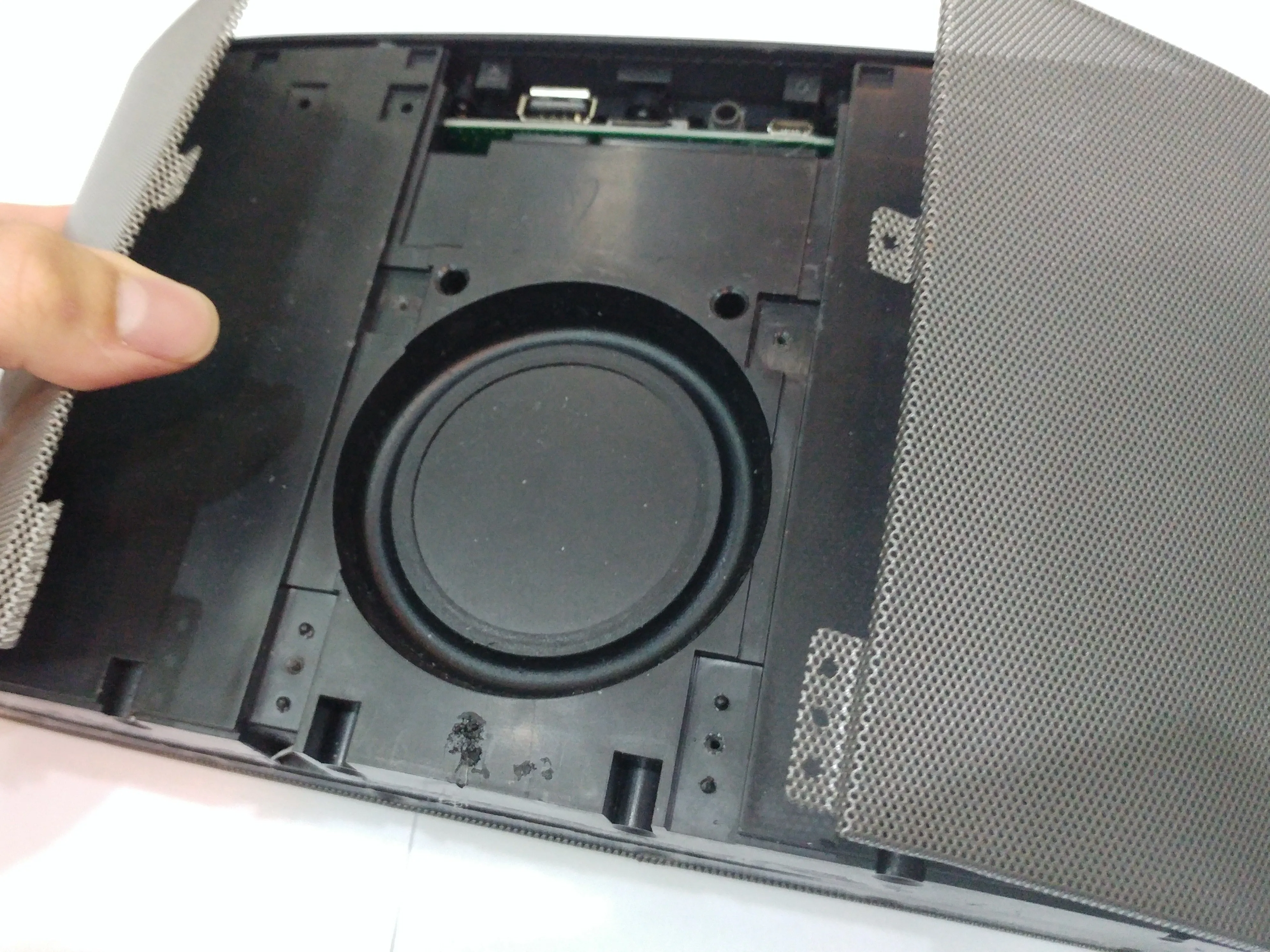

Noblecrown A8 Teardown, снятие решетки динамика: шаг 2, изображение 1 из 2
Noblecrown A8 Разборка, снятие решетки динамика: шаг 2, изображение 1 из 2 | Источник - ifixit.com
Noblecrown A8 разборка, снять решетку динамика: шаг 2, изображение 2 из 2
Noblecrown A8 разборка, снять решетку динамика: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Открутите два винта над портом USB для зарядки и выньте заднюю панель.

  • Открутите четыре винта, которые удерживают решетку.

  • Вытащите решетку.

  • Чтобы вытащить решетку, потребуется усилие.

Шаг 3 Извлечение динамика

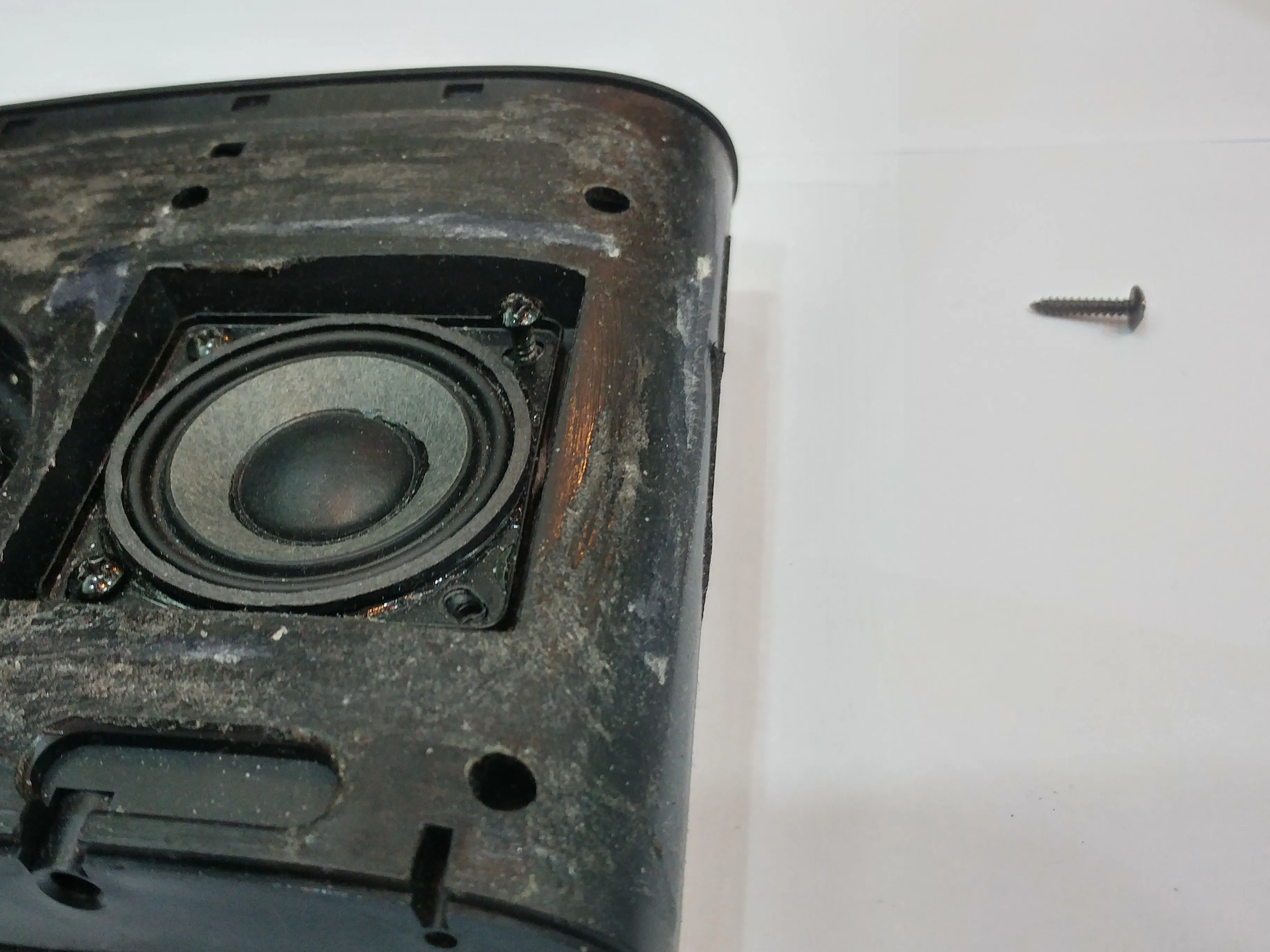

Разборка Noblecrown A8, извлечение динамика: шаг 3, изображение 1 из 2
Noblecrown A8 Teardown, извлечение динамика: шаг 3, изображение 1 из 2 | Источник - ifixit.com

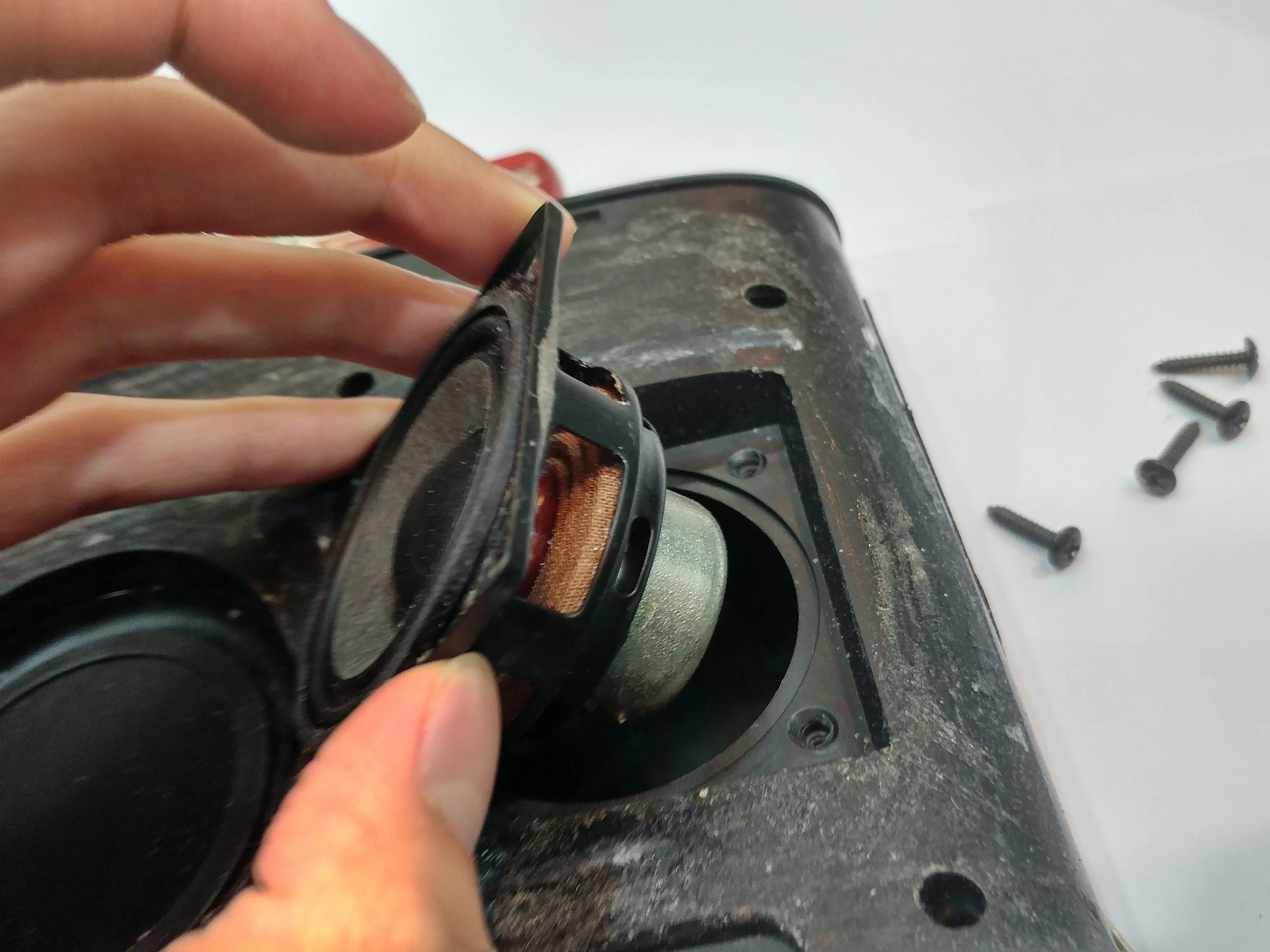

Noblecrown A8 Разборка, извлечение динамика: шаг 3, изображение 2 из 2
Noblecrown A8 разборка, снять динамик: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Открутите все четыре винта на динамике.

  • Отпаяйте провода.

  • На положительном проводе есть красные полоски. Не забудьте подключить его к положительному полюсу динамика при повторной установке.

Шаг 4

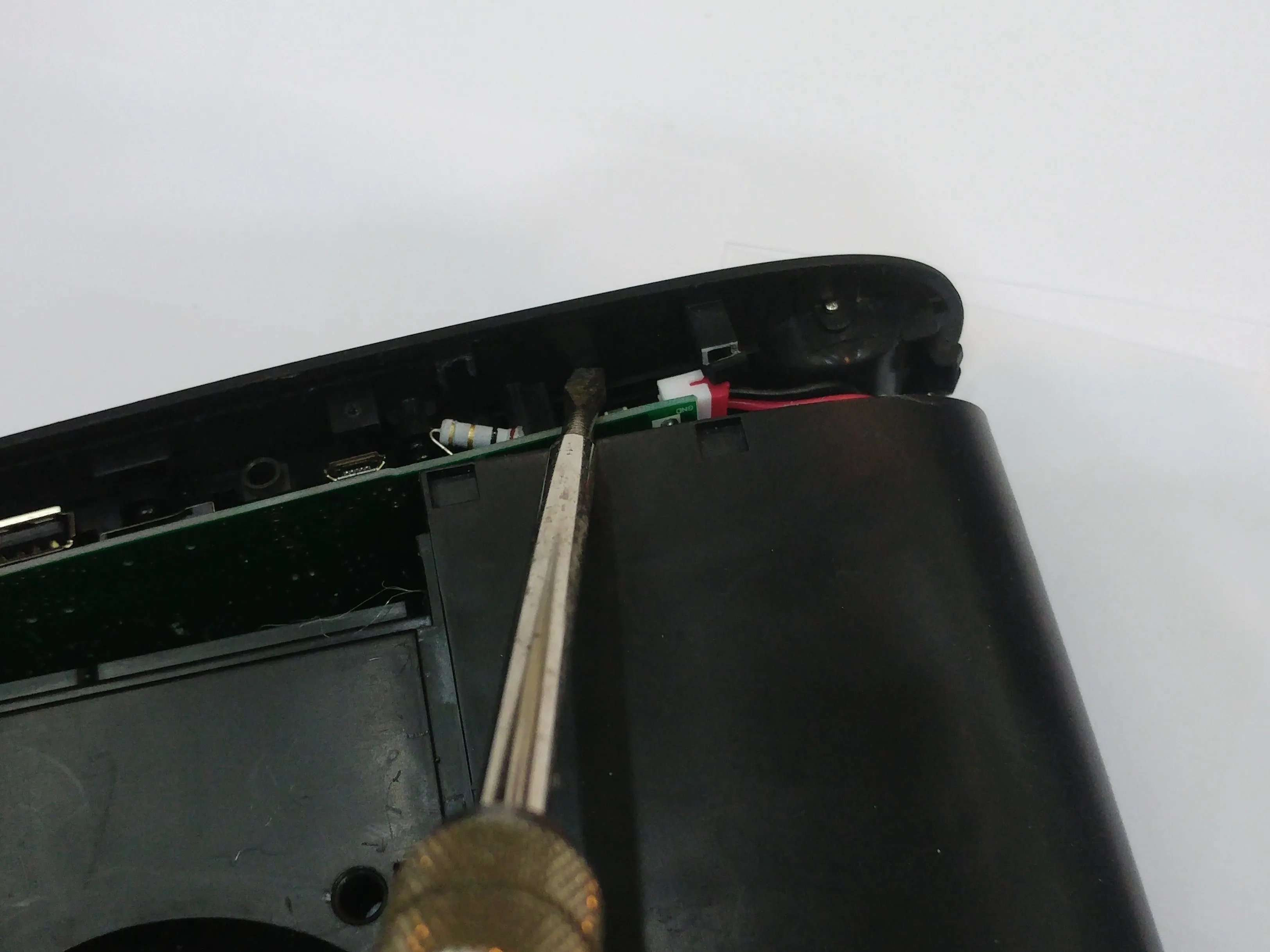

Разборка Noblecrown A8: шаг 4, изображение 1 из 3
Noblecrown A8 Teardown: шаг 4, изображение 1 из 3 | Источник - ifixit.com

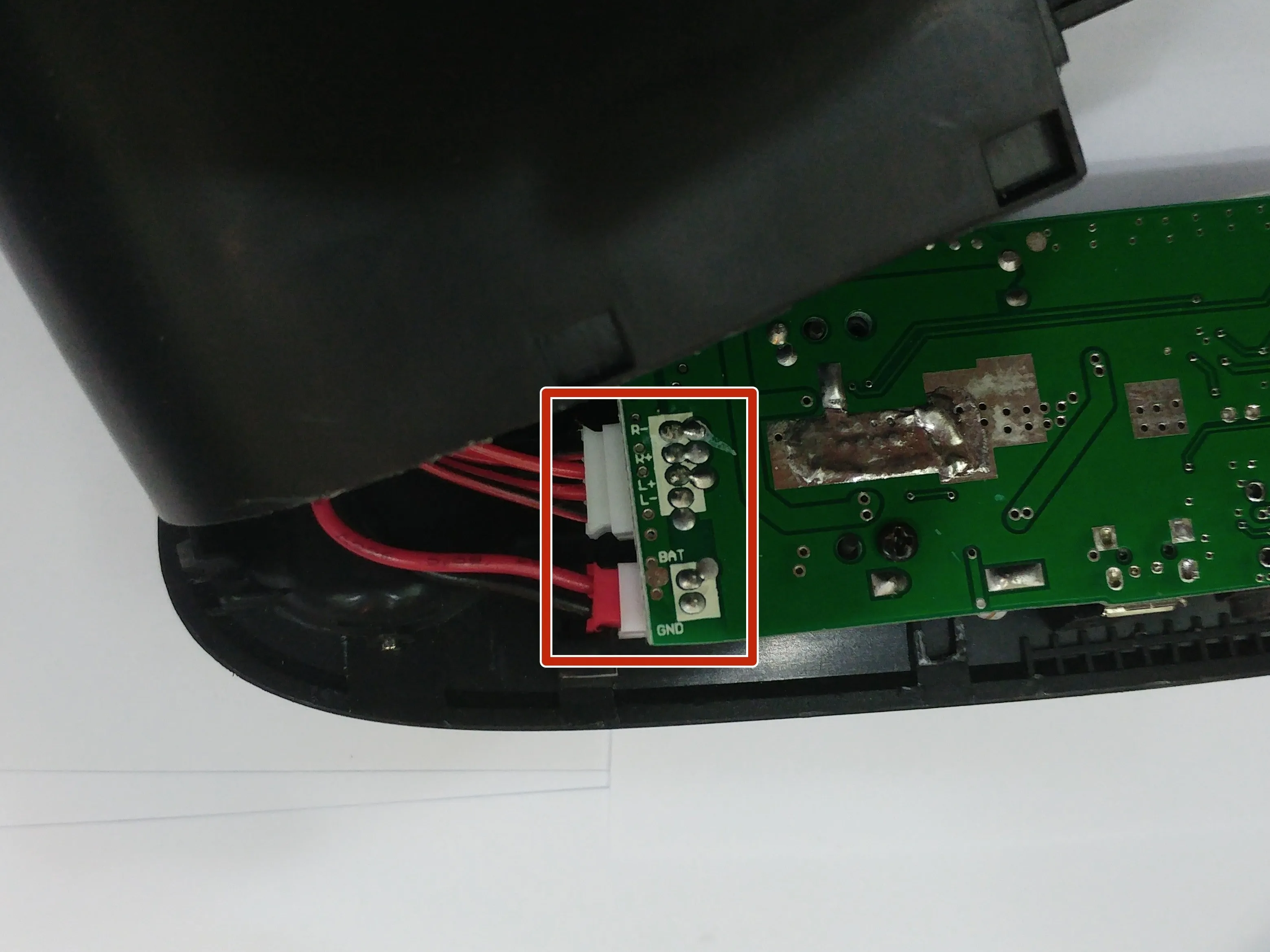

Noblecrown A8 Teardown: шаг 4, изображение 2 из 3
Noblecrown A8 Teardown: шаг 4, изображение 2 из 3 | Источник - ifixit.com

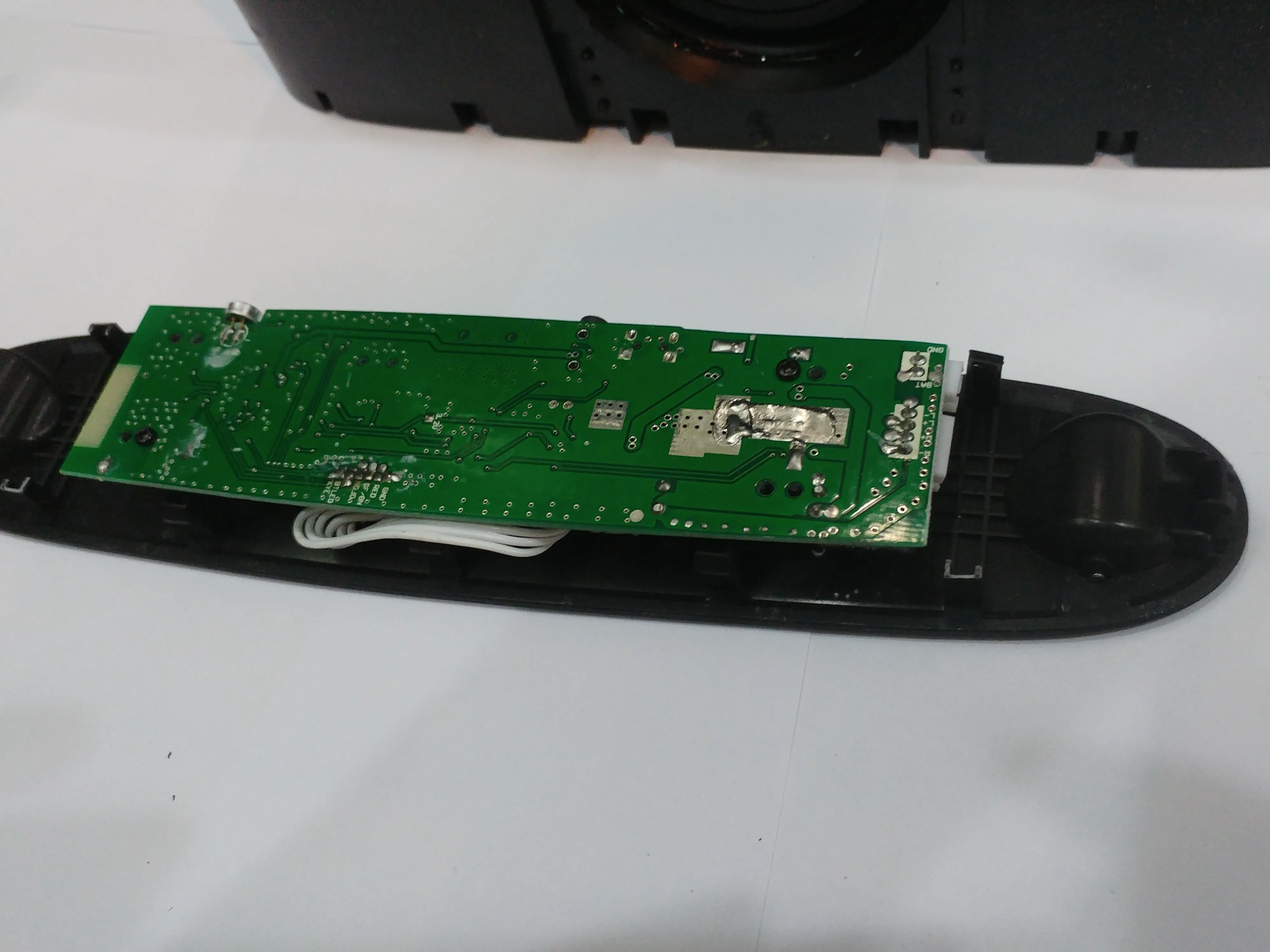

Noblecrown A8 Teardown: шаг 4, изображение 3 из 3
Разборка Noblecrown A8: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Отделите верхнюю крышку.

  • Отсоедините два комплекта кабелей. Верхний подключен к динамикам, а нижний - к аккумулятору.

Шаг 5

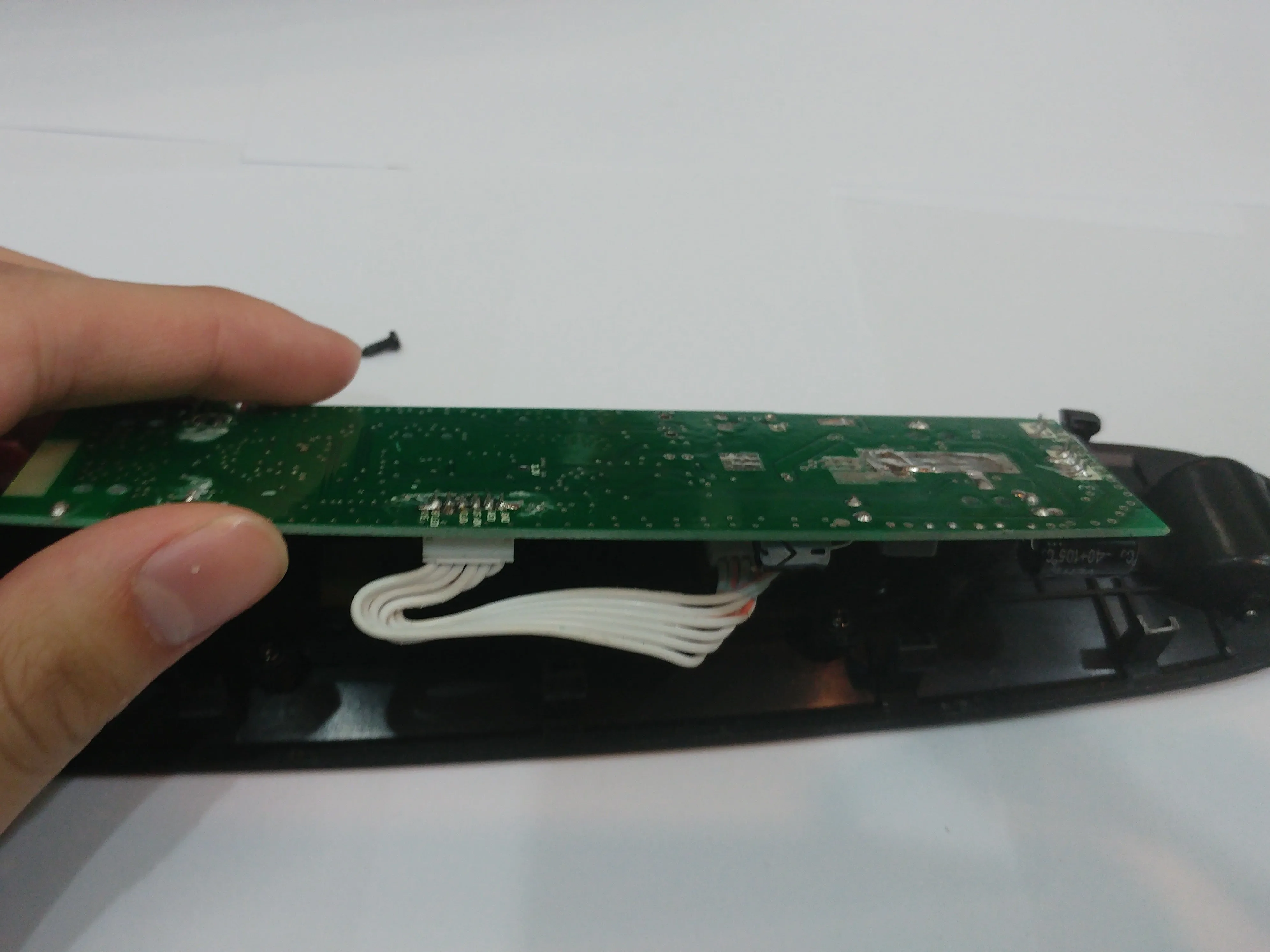

Разборка Noblecrown A8: шаг 5, изображение 1 из 3
Noblecrown A8 Teardown: шаг 5, изображение 1 из 3 | Источник - ifixit.com

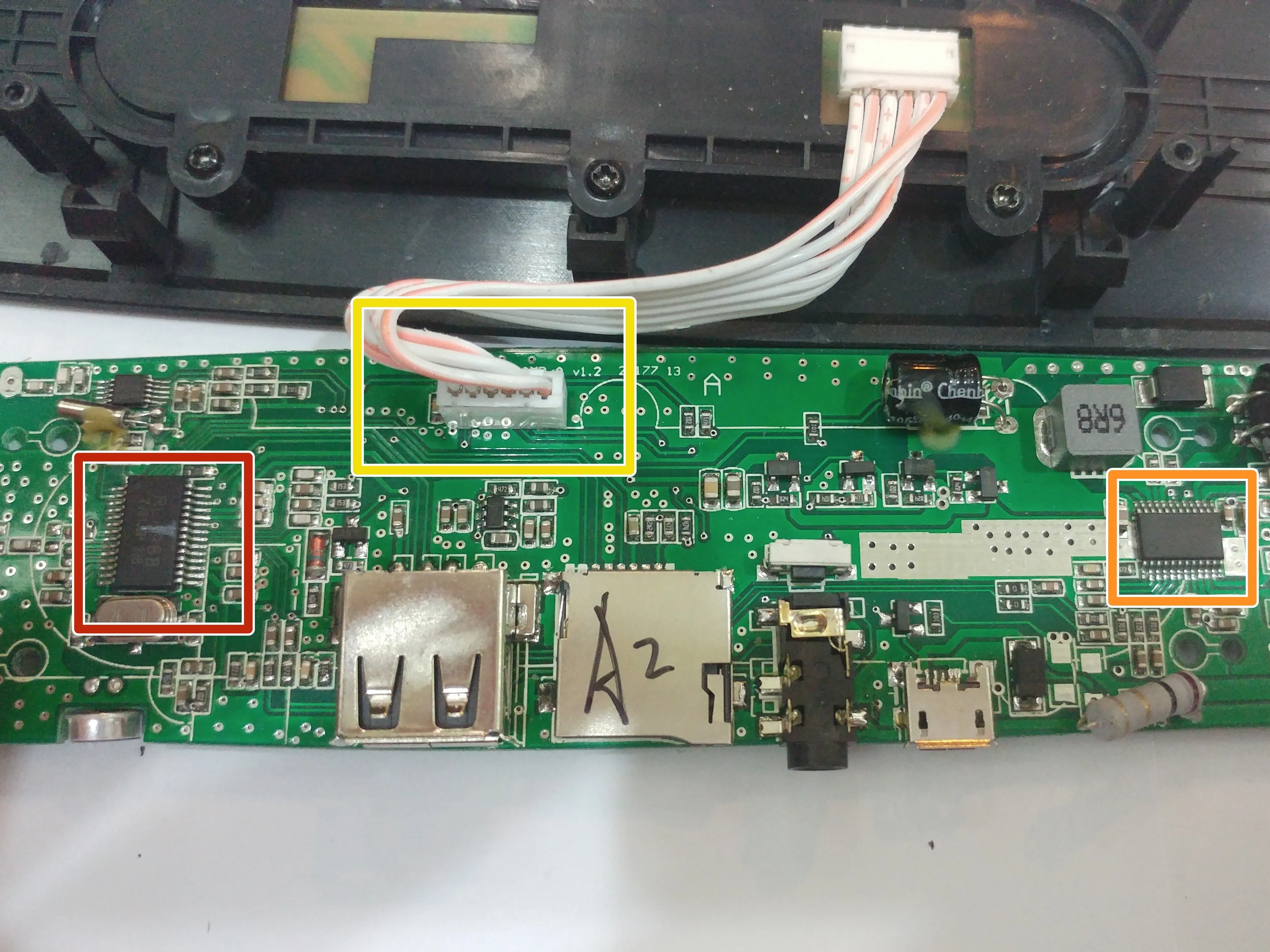

Noblecrown A8 Teardown: шаг 5, изображение 2 из 3
Noblecrown A8 Teardown: шаг 5, изображение 2 из 3 | Источник - ifixit.com

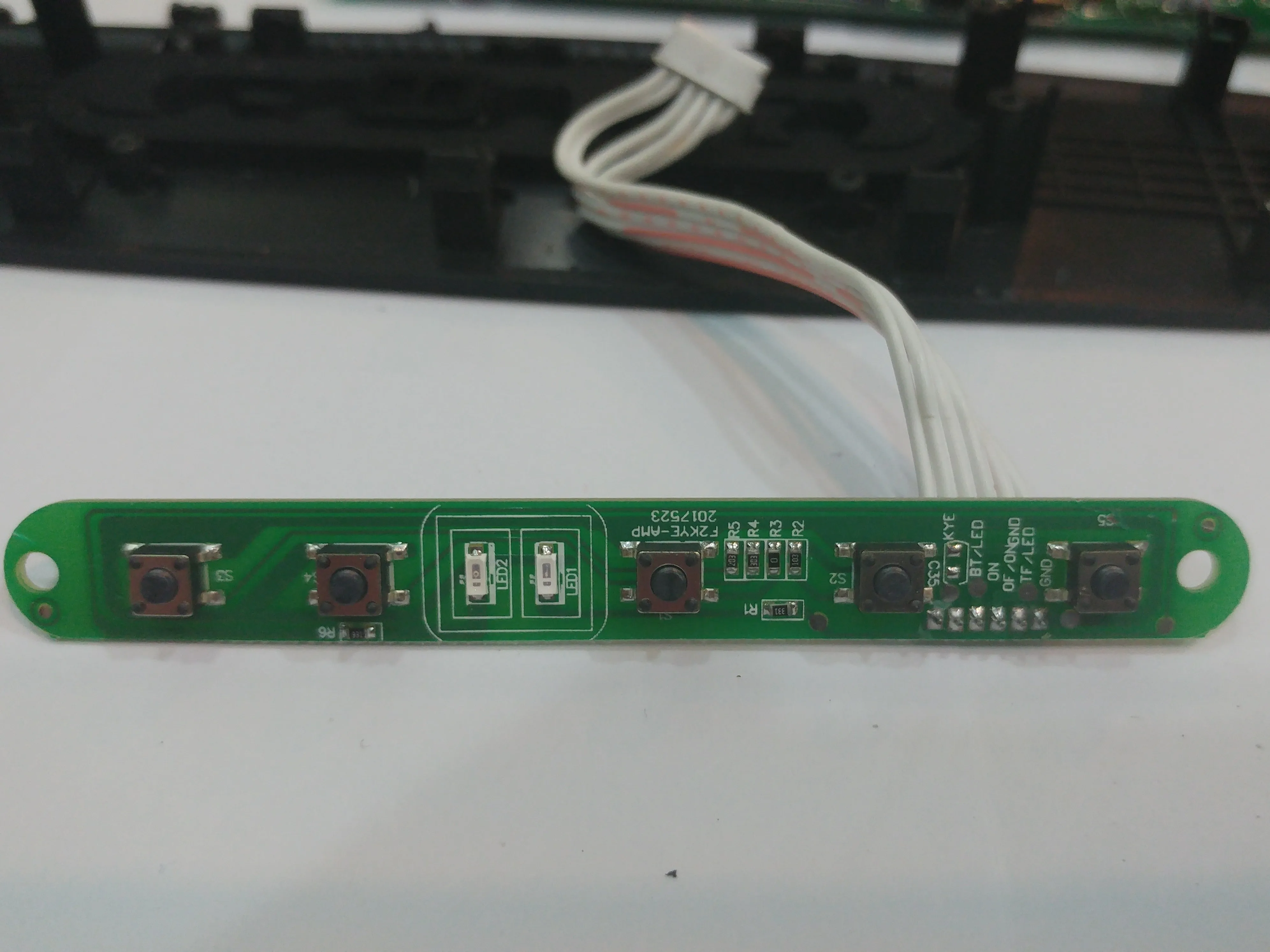

Noblecrown A8 Teardown: шаг 5, изображение 3 из 3
Noblecrown A8 Teardown: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Открутите четыре винта, крепящие печатную плату к крышке.

  • Отсоедините кабель в желтой коробке. Это позволит отделить плату управления от платы усилителя.

  • ИС передатчика Bluetooth

  • Усилитель класса D

Комментарии к статье

Как сбросить настройки этого динамика?

Я не думаю, что его можно сбросить. Предполагая, что это проблемы с сопряжением, попробуйте поискать технический паспорт чипа bluetooth. Там может быть какая-то информация.

Каков реальный размер резинового кольца динамика?

Я думаю, что лучше просто купить запасной динамик, так как резиновое кольцо очень трудно заменить на таких маленьких динамиках. Подойдет любой 4-омный динамик с такими же монтажными отверстиями. Не забудьте загерметизировать корпус после замены для лучшего звучания.
