Разборка Nokia 2
Введение
Я копался на чердаке в поисках идеи для разбора, но каким-то образом нашел свой старый, нерабочий Nokia 2. Nokia 2 - это бюджетный телефон с самыми низкими характеристиками.
Шаг 1 Подготовьте инструменты
Подготовьте инструменты перед началом ремонта.
У меня есть случайная многосерийная отвертка, но у нее нет головки T2.

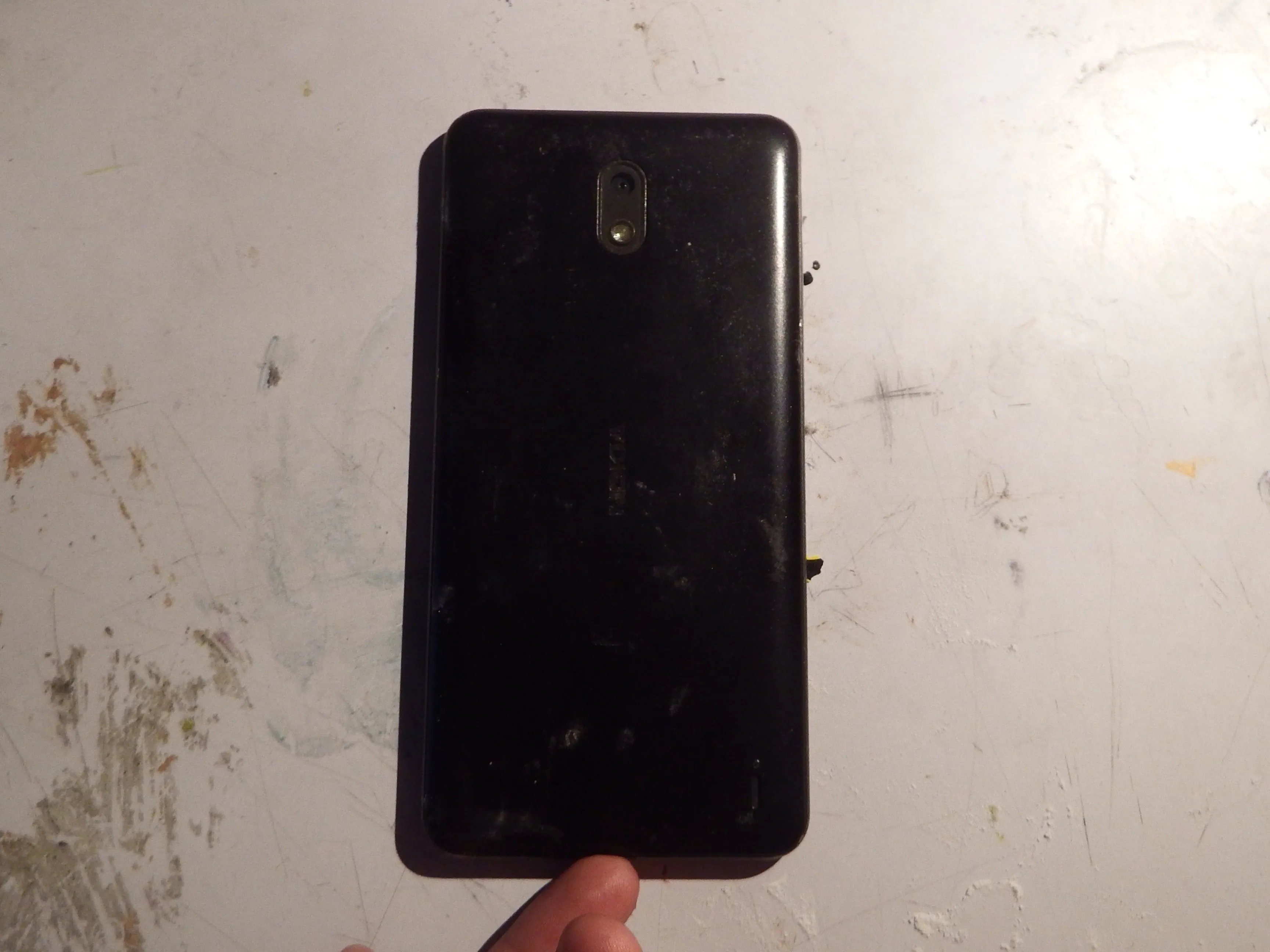

Шаг 2 Откройте заднюю крышку

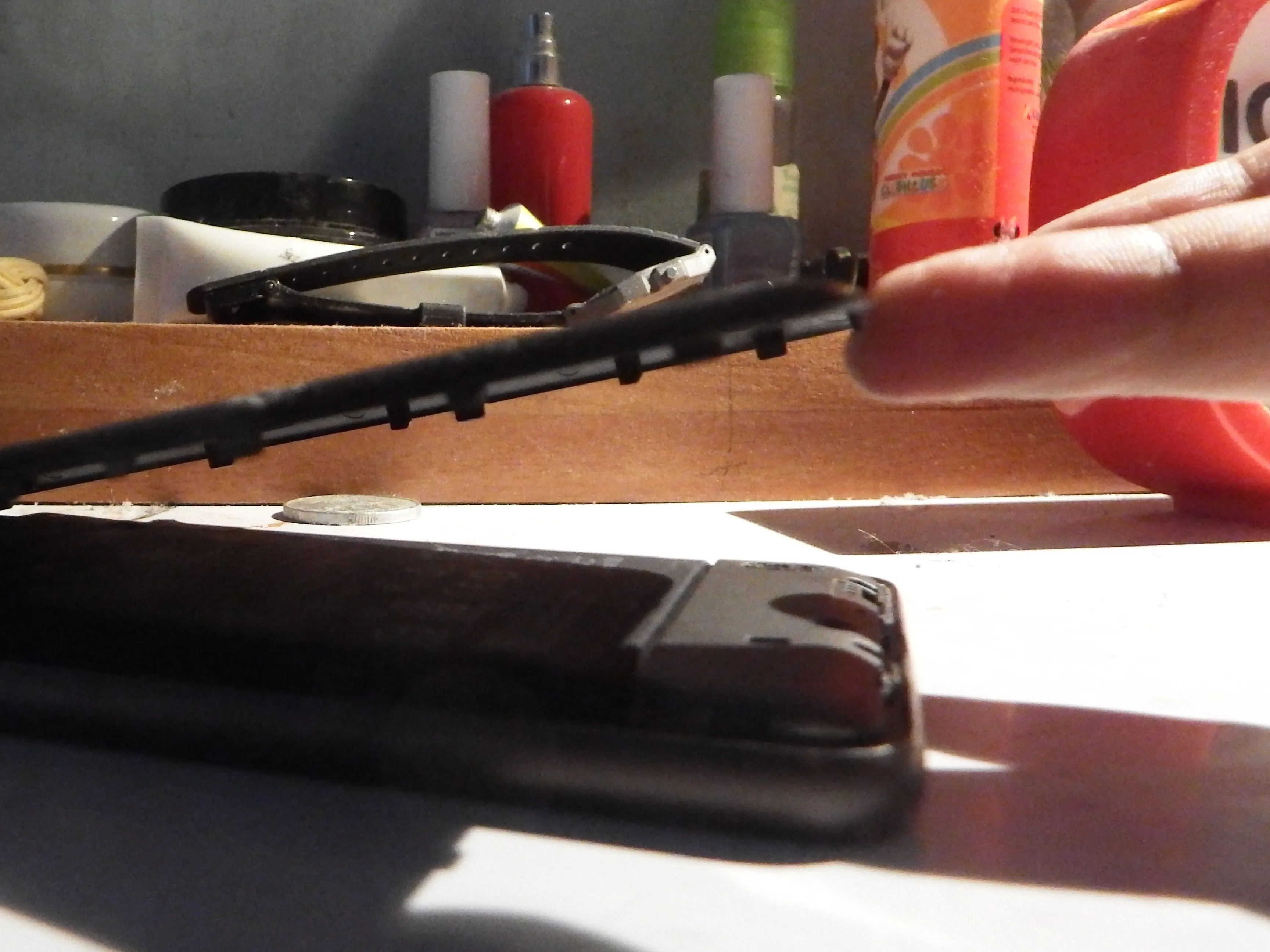

Откройте задний корпус с помощью ногтя или пластиковой пики.
Отсоединив задний корпус, вы можете использовать выколотку или другой инструмент с сопротивлением, чтобы поднять заднюю панель.

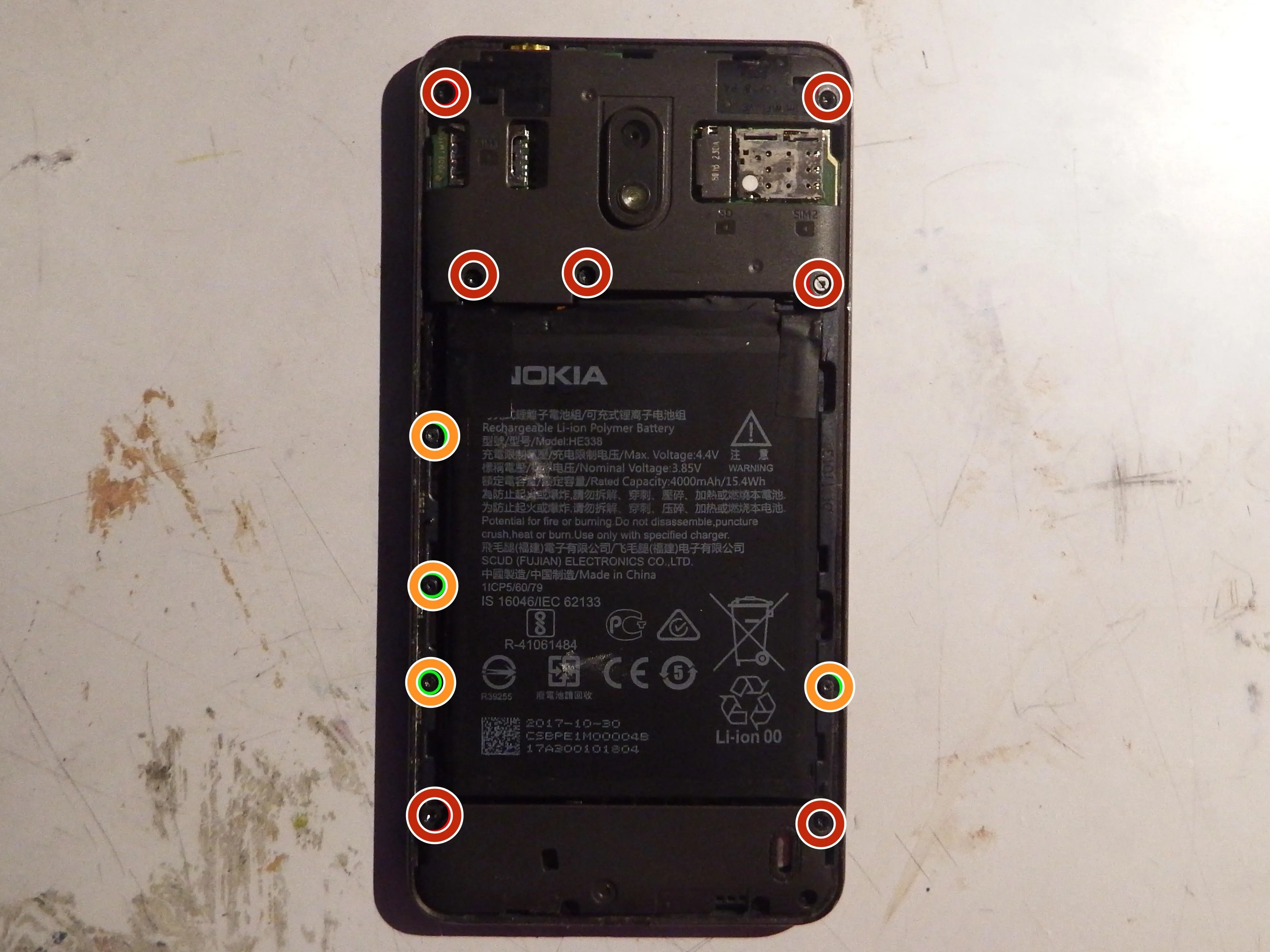

Шаг 3 Обратите внимание на винты
Отверткой T5 открутите семь винтов.
Эти винты следует выкручивать отверткой T2.
Шаг 4 Открутите винты
Приготовьте отвертку T5.
Открутите винты, как отмечено в шаге 3.

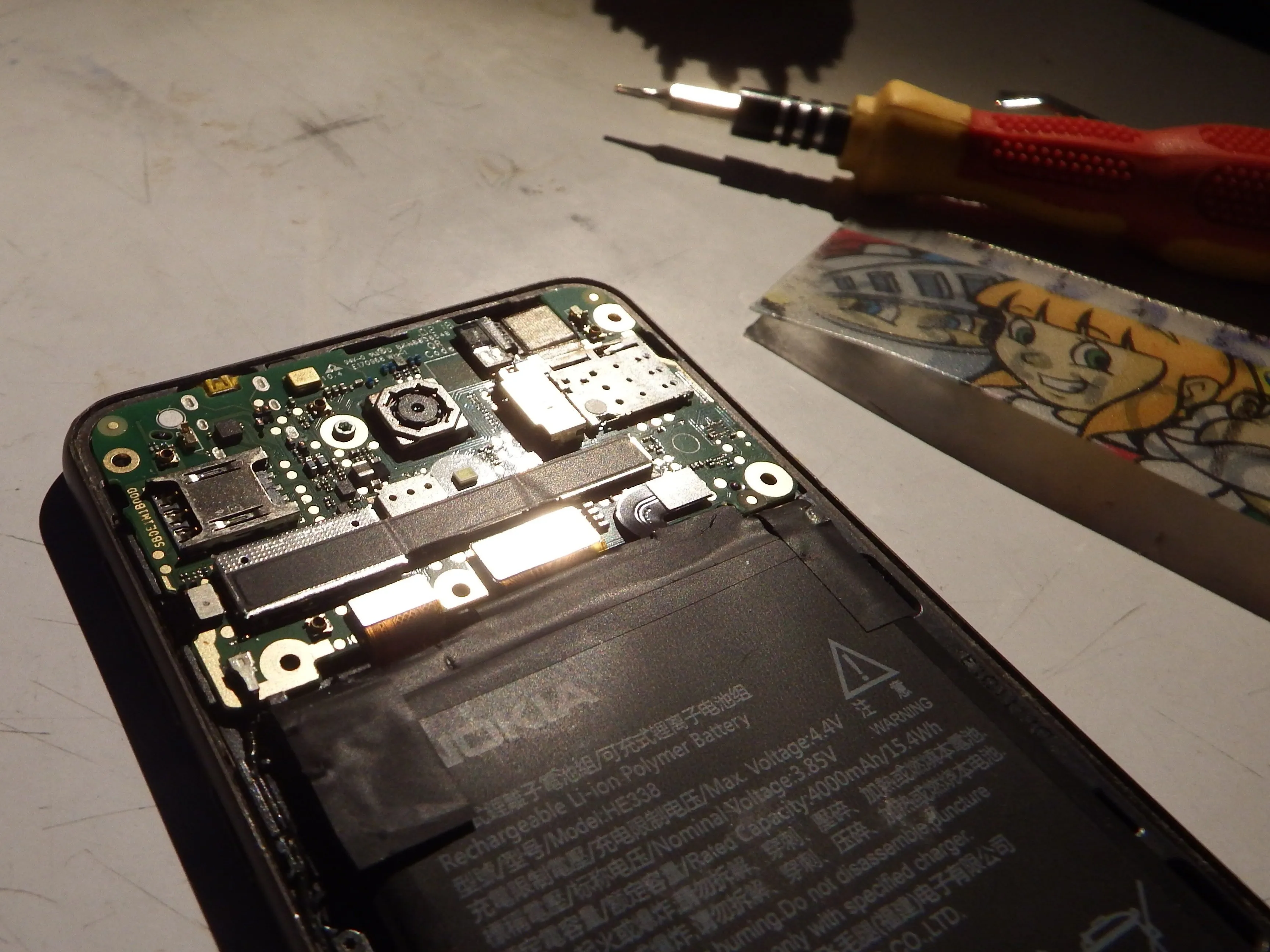

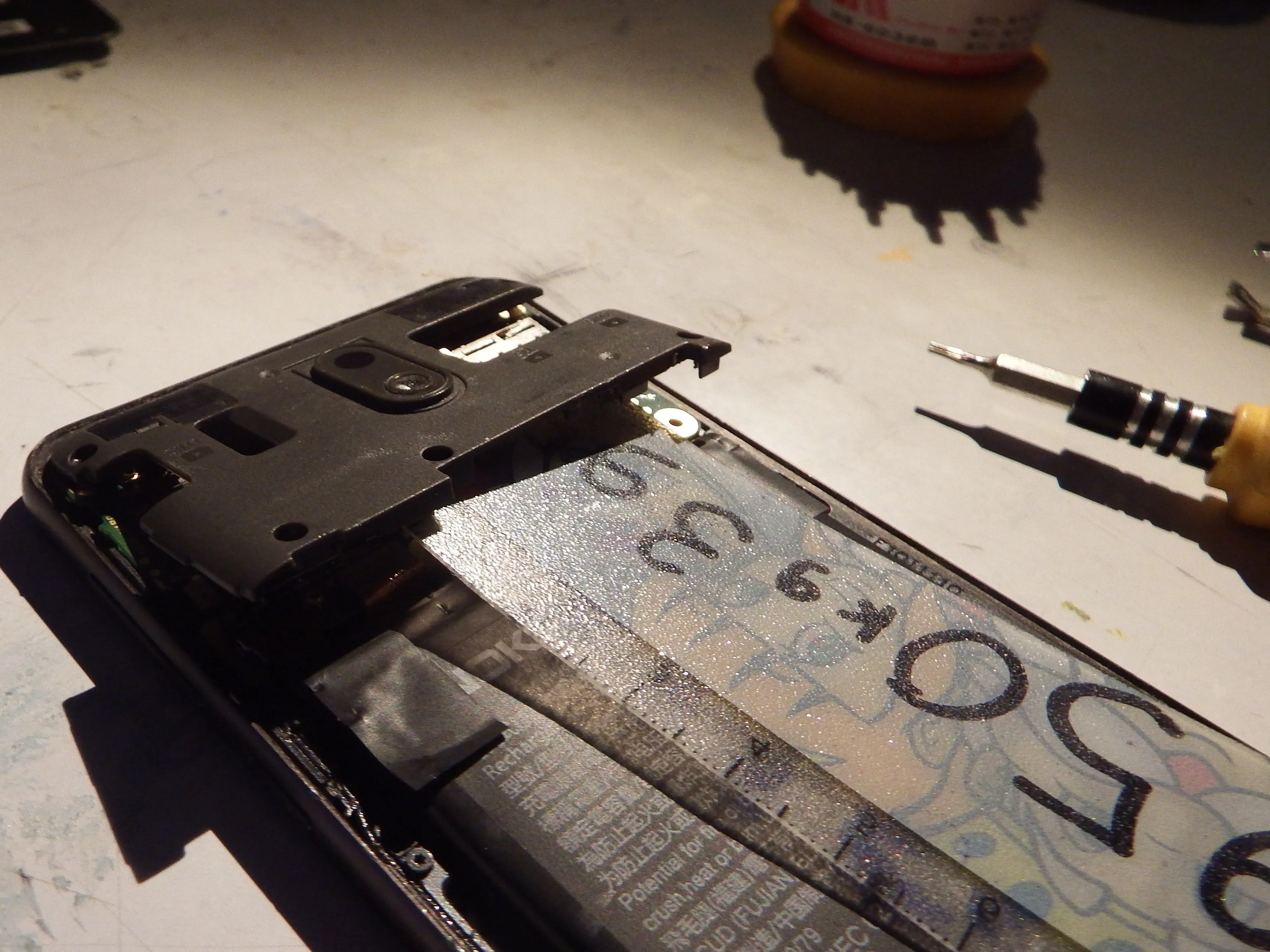

Шаг 5 Снимите заднюю часть внутреннего корпуса
Воспользуйтесь шпателем или чем-нибудь тонким и прочным (не листом бумаги).
Лист бумаги не подходит для удаления внутреннего корпуса, потому что он может порваться. Подойдет и линейка.
Возьмите инструмент и поместите его между задней крышкой и устройством. Поднимите инструмент, пока не откроется материнская плата.
Будьте осторожны при ее открытии! Если вы сломаете пластик, собрать ее заново не получится.

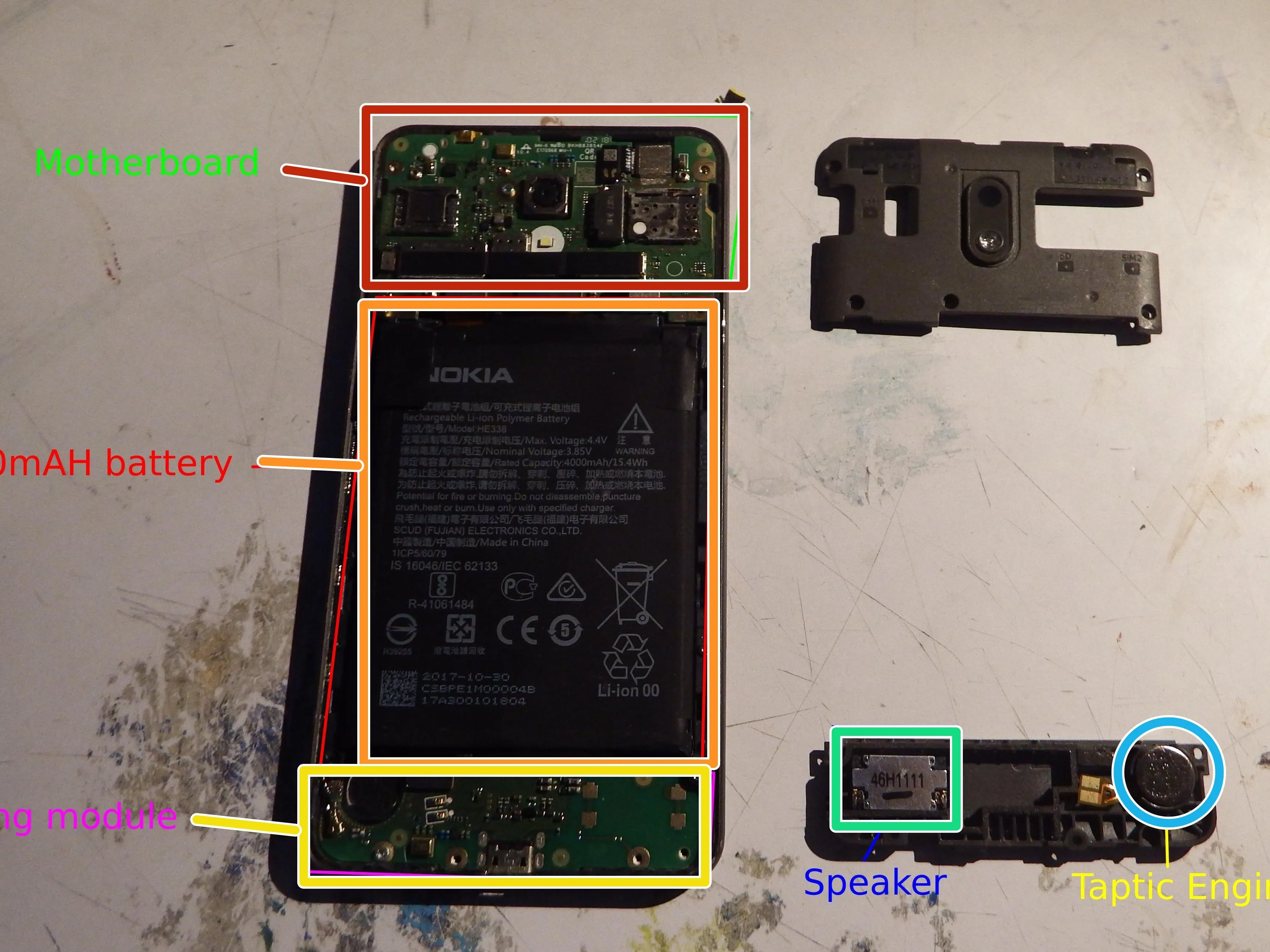

Шаг 6 1-я часть
Это материнская плата.
Это большой мамонт, аккумулятор емкостью 4000 мАч.
Здесь находится модуль зарядки.
Это сам динамик.
Здесь находится тактильный движок.

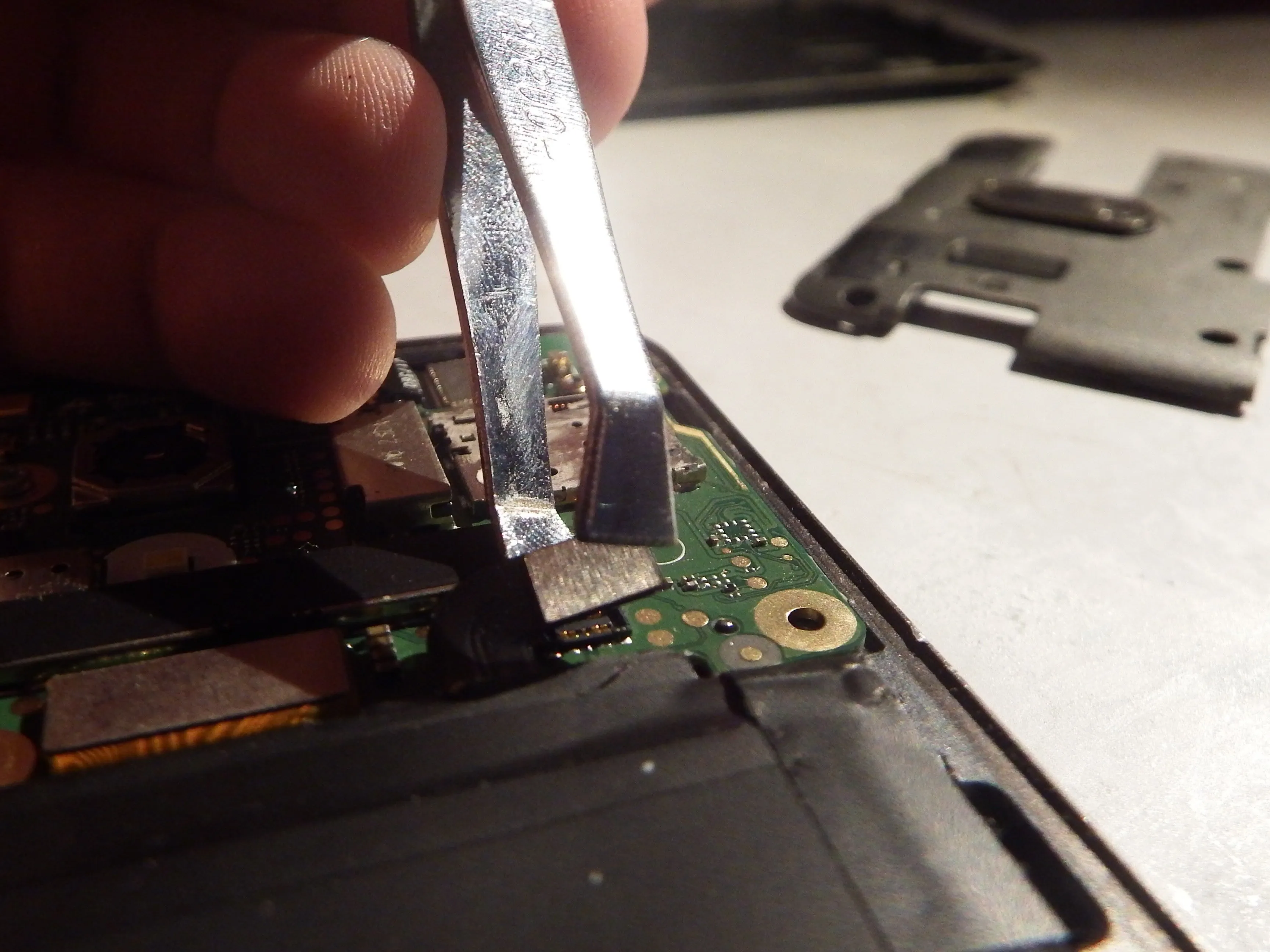

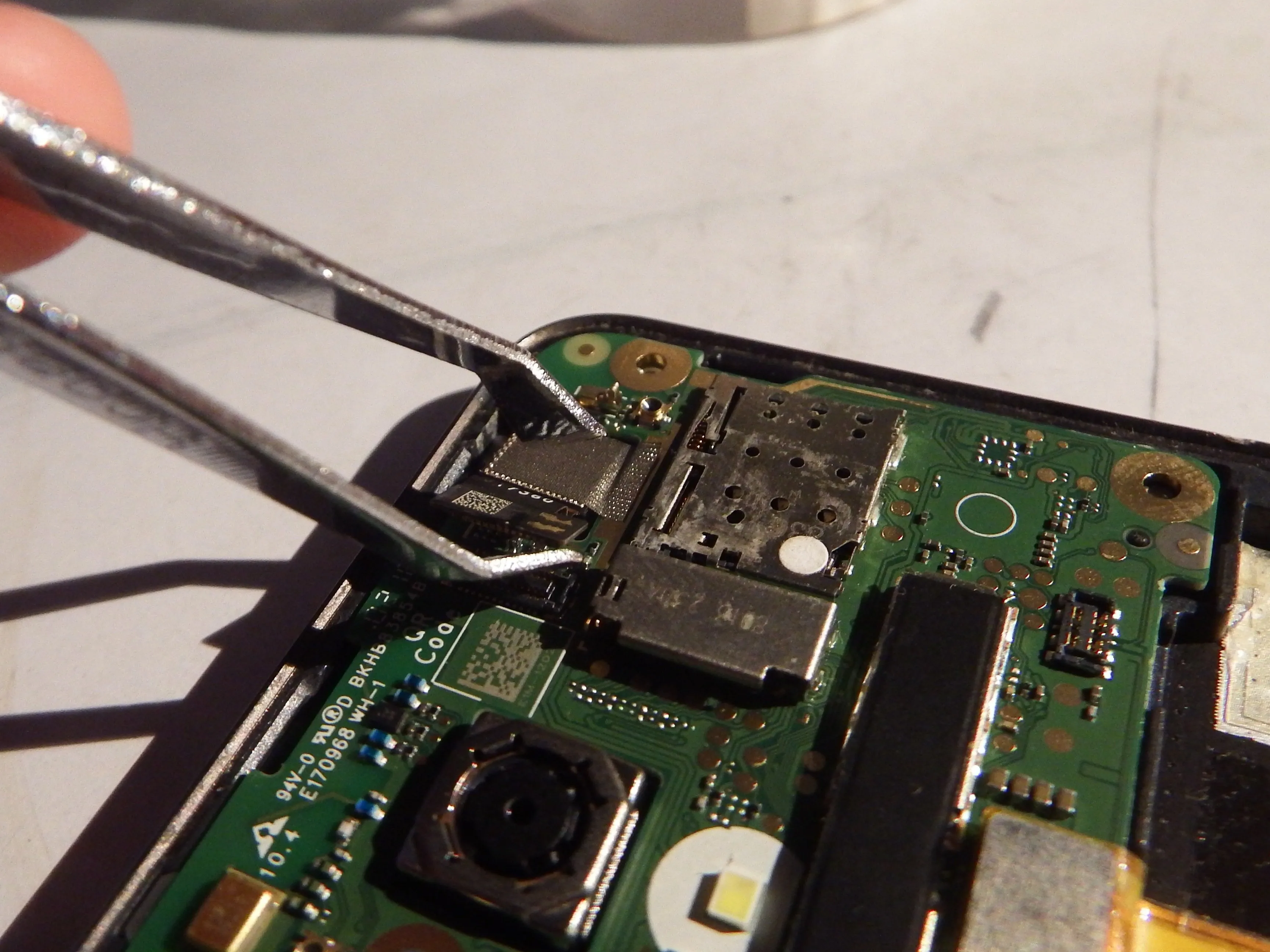

Шаг 7 Давайте копнем еще глубже! Отсоедините все гибкие кабели в телефоне
Прежде чем наступит момент истины, давайте отсоединим еще несколько кабелей.
Не ломайте гибкий кабель. Повреждение гибкого кабеля может привести к тому, что телефон не будет работать. Пожалуйста, будьте осторожны!

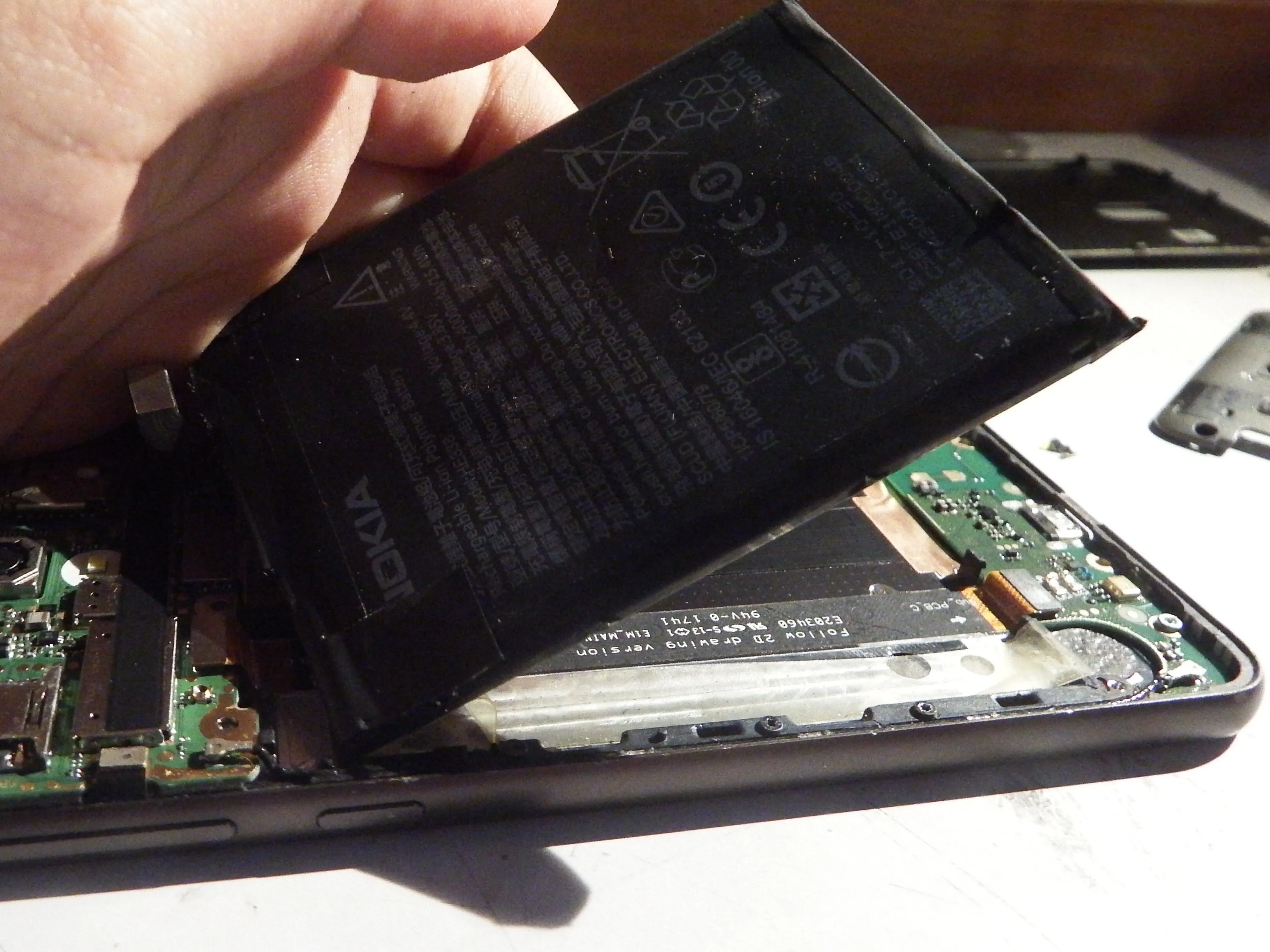

Шаг 8 Выдавите аккумулятор
С помощью инструмента для выжимания (использовался на шаге 5) извлеките батарею из показанной щели и разрежьте ее.
На втором рисунке показано, как это будет выглядеть.
Шаг 9 Сделайте больше!
Повторите процесс, как показано в шаге 7.

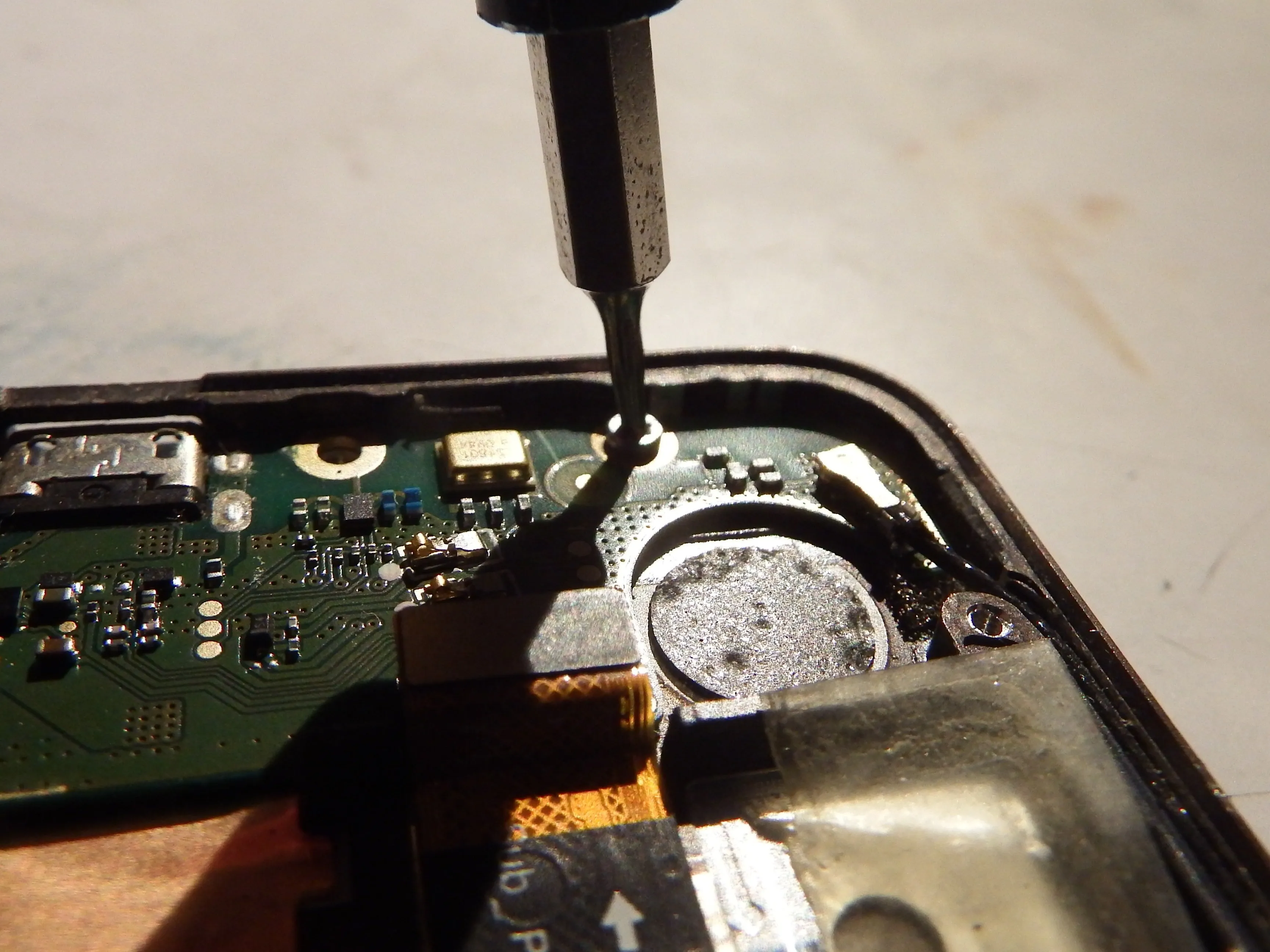

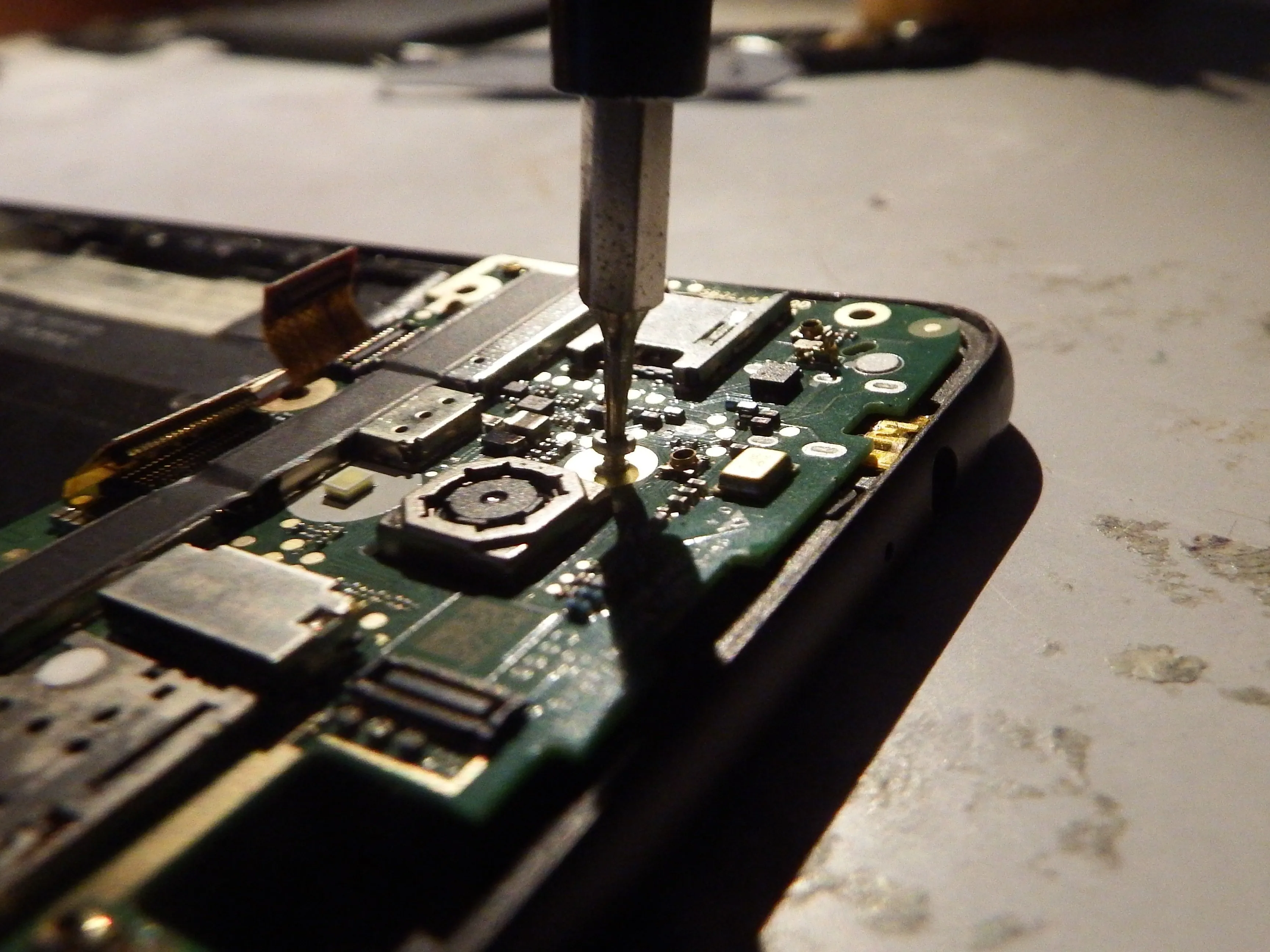

Шаг 10 Открутите винты на материнской плате и модуле зарядки
Чтобы избежать дальнейших повреждений, сначала выкрутите винты.
Если вы не открутите винт, а просто приступите к извлечению, вы повредите плату, что приведет к необратимой поломке телефона.

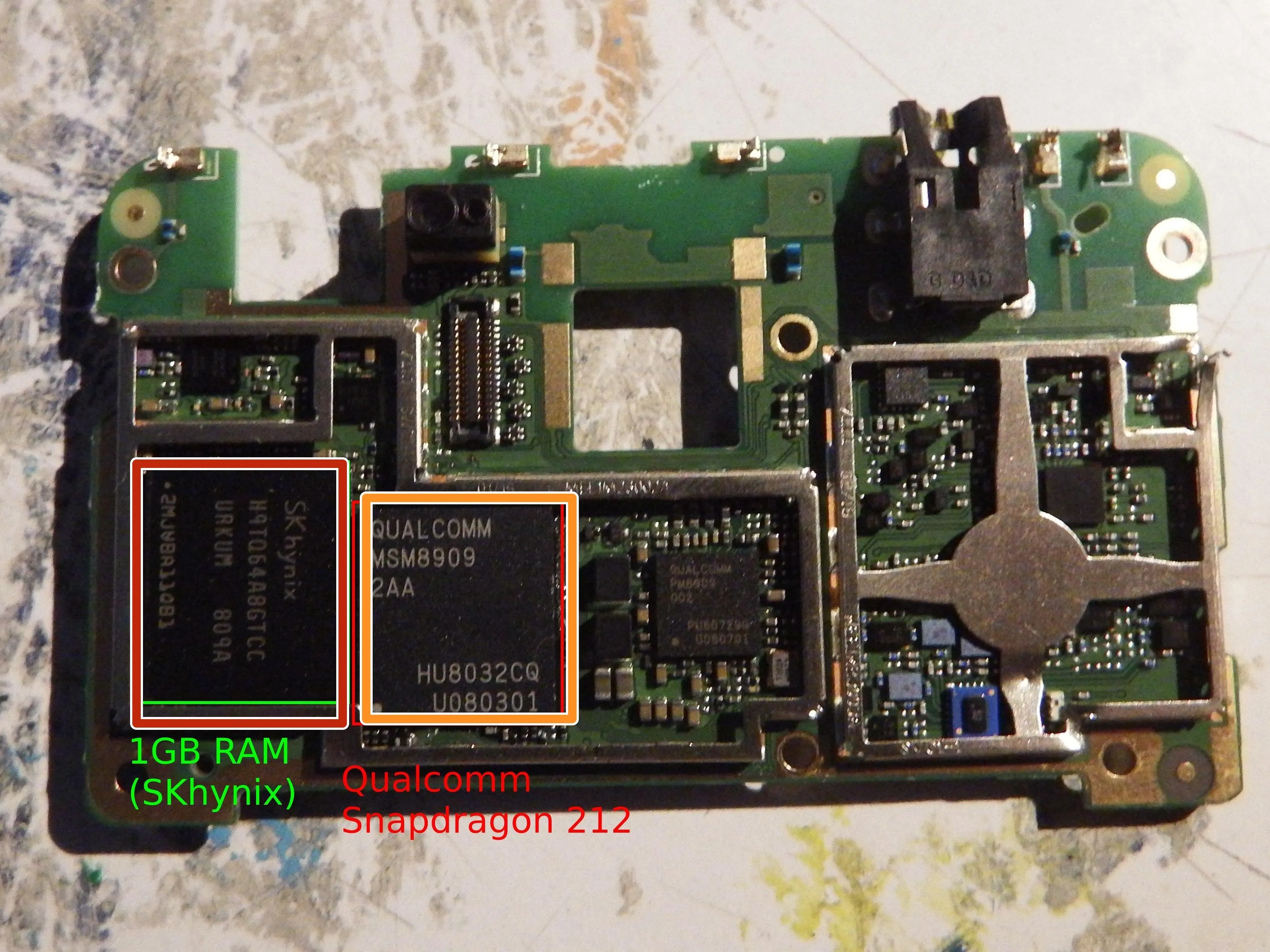

Шаг 11 2-е резюме
Зеленым отмечена оперативная память объемом 1 ГБ производства SK hynix.
Красным отмечен чип Qualcomm Snapdragon 212. К сожалению, этот чип поддерживает только ARMv7, поэтому вы сможете поиграть лишь в небольшое количество игр.

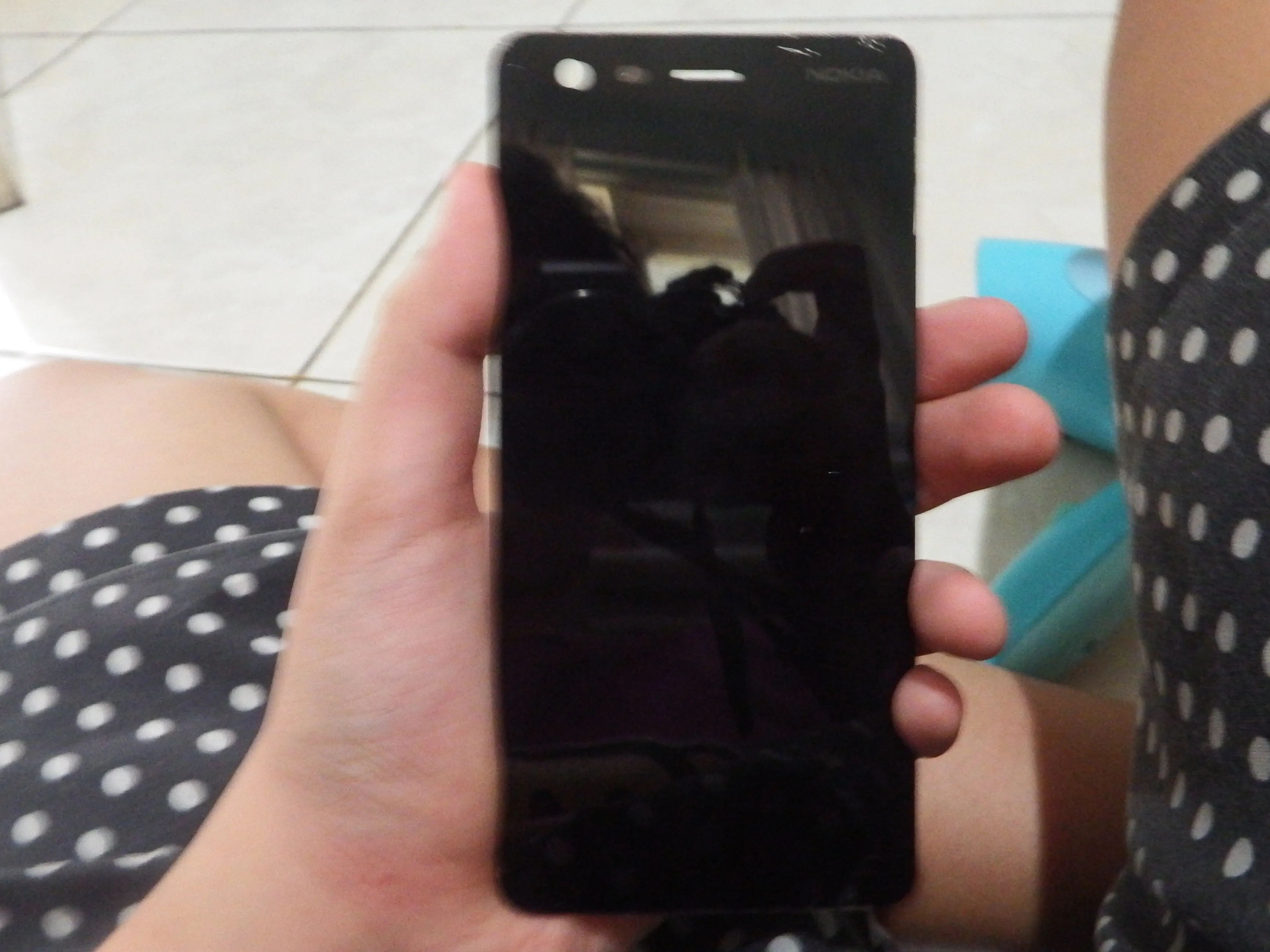

Шаг 12 Отклейте экран
Чтобы открыть экран, используйте iOpener и лопатку.
Если вы, как и я, не можете себе этого позволить, можно воспользоваться феном и несколькими картами.
При неправильном открытии ЖК-экран может треснуть, и тогда для его восстановления придется заменить экран.

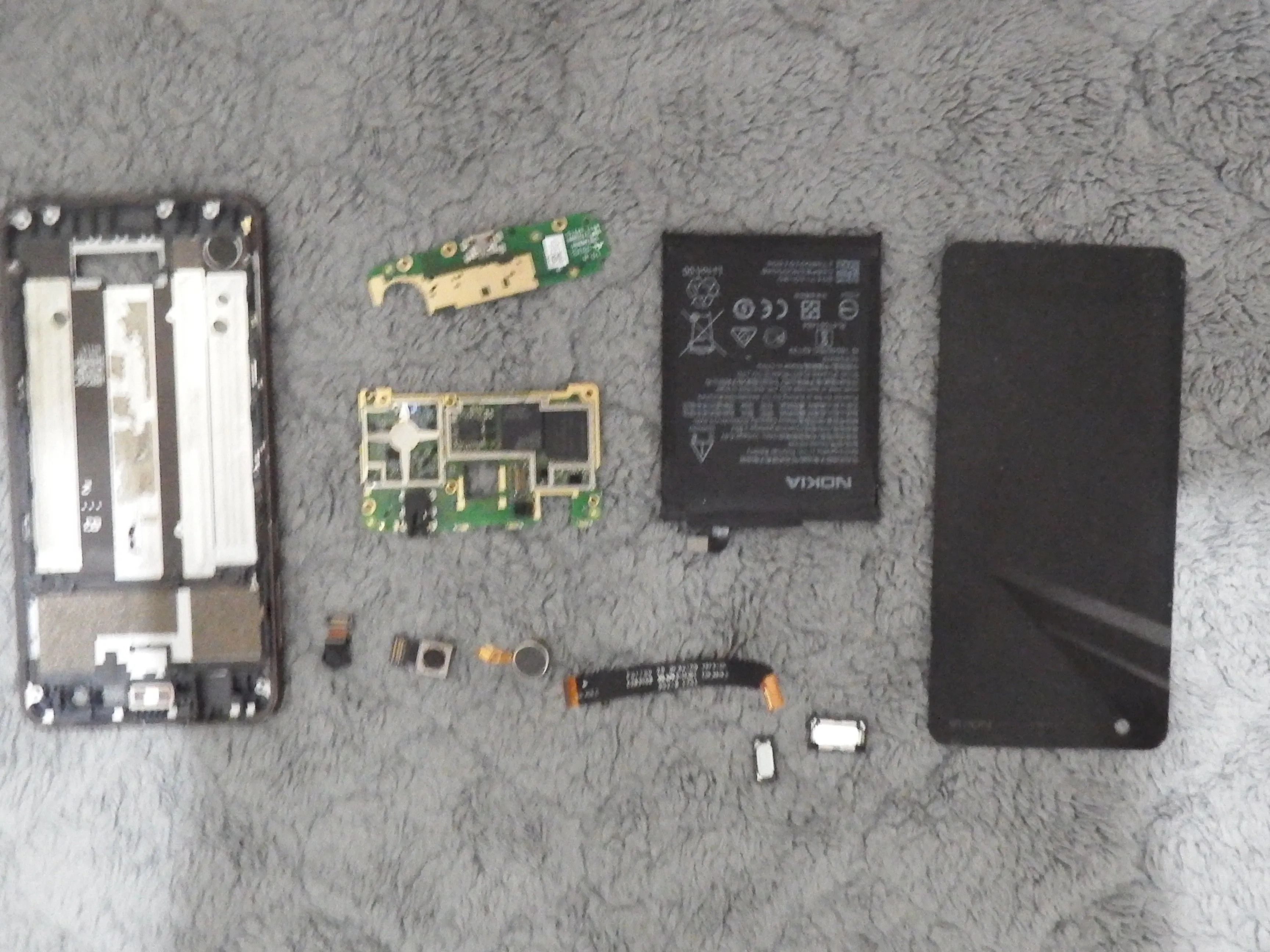

Обзор шага 13
Вот устройство, полностью разобранное на части.
