Разборка Nokia 3210

Разборка Nokia 3210

Введение

В этом руководстве я покажу вам, как разобрать Nokia 3210.

Что вам понадобится

Инструменты

  • Инструмент для вскрытия iFixit
    Инструмент для вскрытия iFixit | Источник - ifixit.com
  • Отвертка T6 Torx
    Отвертка T6 Torx | Источник - ifixit.com
  • Spudger
    Spudger | Источник - ifixit.com

Шаг 1 Разбор Nokia 3210

Nokia 3210 Teardown, Nokia 3210 Teardown: шаг 1, изображение 1 из 1
Разборка Nokia 3210, разборка Nokia 3210: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Снимите крышку аккумуляторного отсека, аккумулятор и SIM-карту.

Шаг 2

Разборка Nokia 3210: шаг 2, изображение 1 из 1
Разбор Nokia 3210: шаг 2, изображение 1 из 1 | Источник - ifixit.com

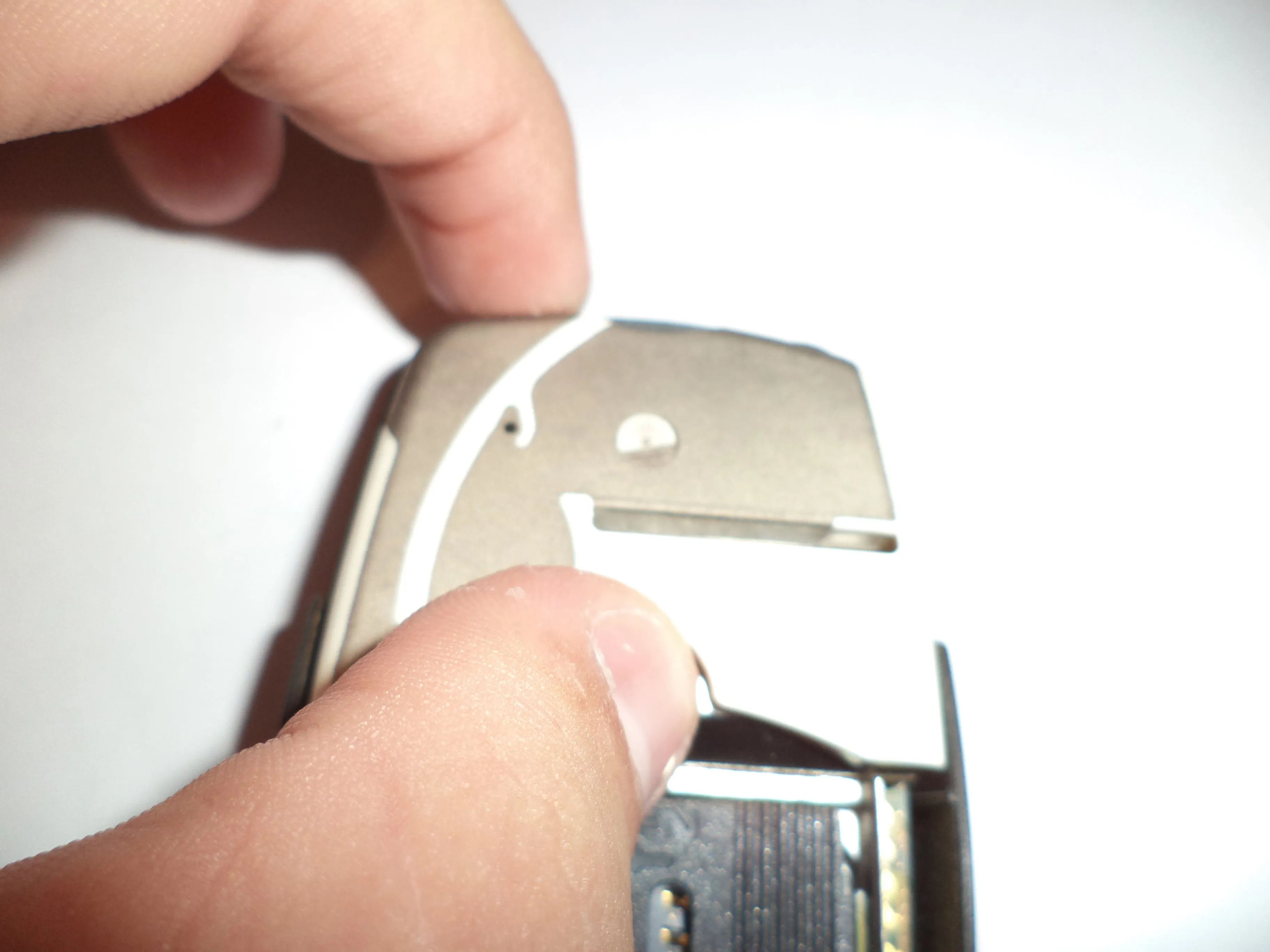

  • Пальцами извлеките антенну.

Шаг 3

Разборка Nokia 3210: шаг 3, изображение 1 из 1
Разборка Nokia 3210: шаг 3, изображение 1 из 1 | Источник - ifixit.com

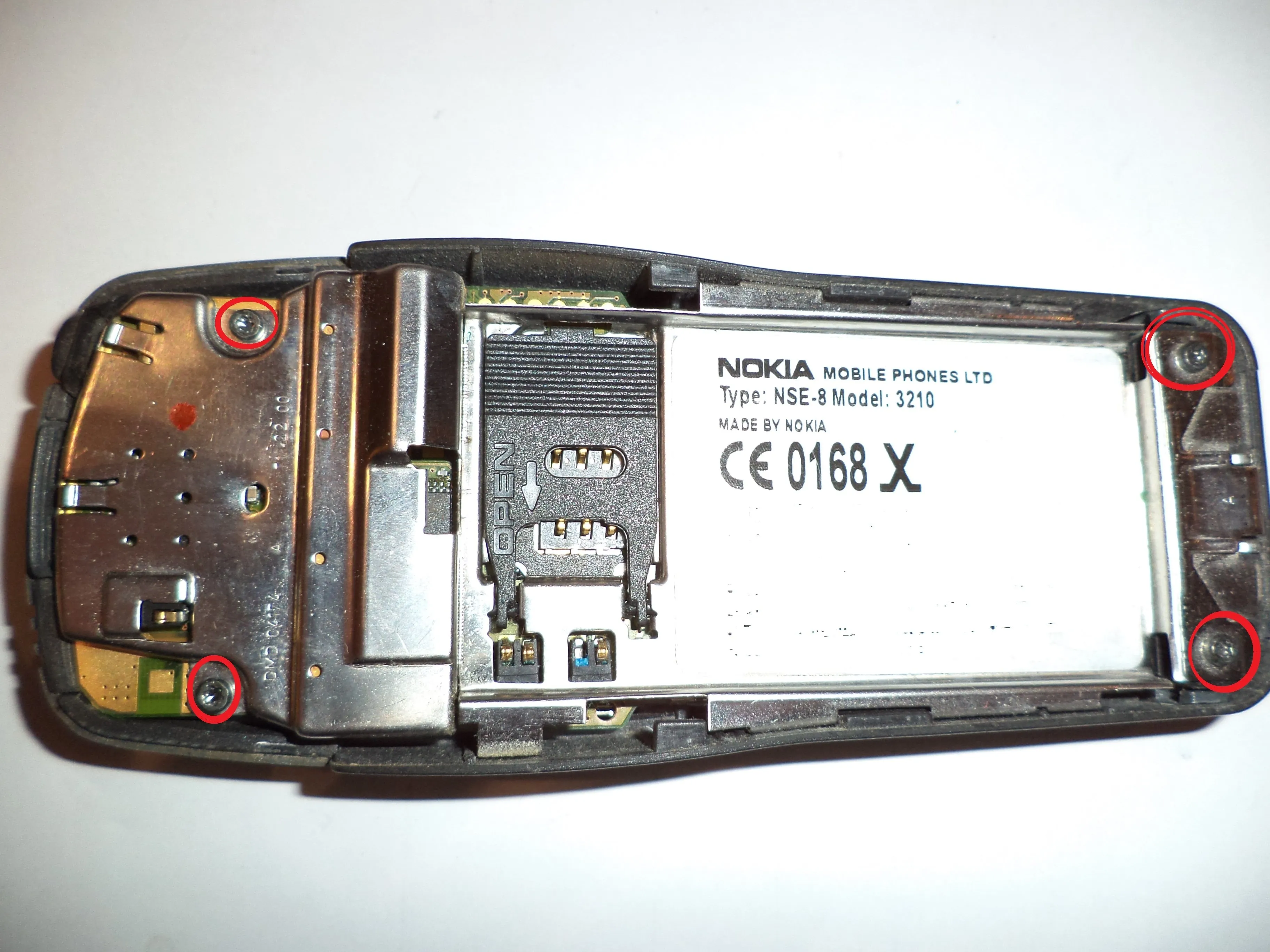

  • Открутите эти винты. Это винты Torx T6. Для их извлечения вам понадобится эта отвертка.

Шаг 4

Разбор Nokia 3210: шаг 4, изображение 1 из 1
Разбор Nokia 3210: шаг 4, изображение 1 из 1 | Источник - ifixit.com

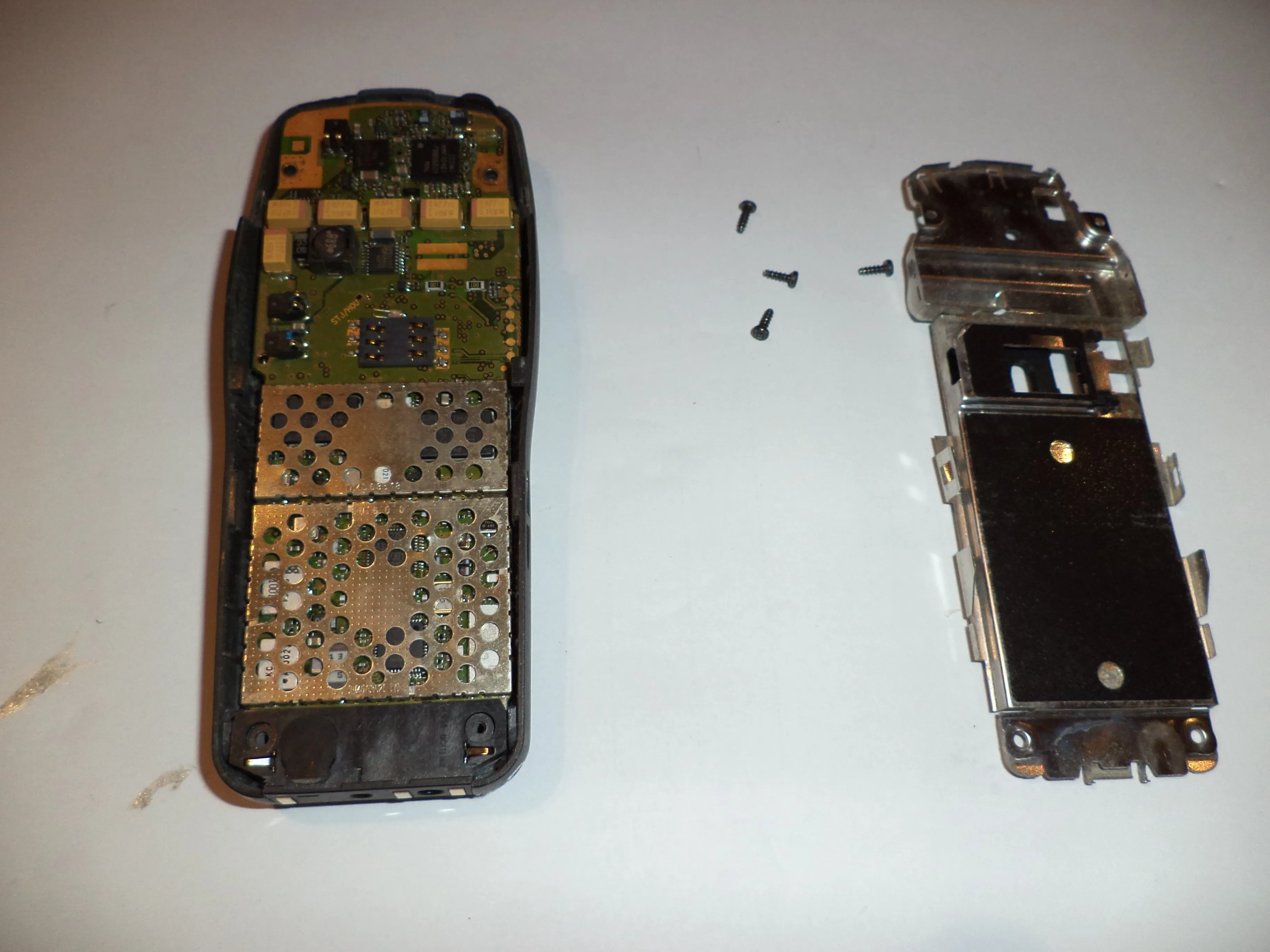

  • Если снять пластину, можно увидеть материнскую плату. Извлеките материнскую плату с помощью маленькой плоской отвертки или пробки. (Рекомендуется использовать пробойник).

Шаг 5

Разбор Nokia 3210: шаг 5, изображение 1 из 1
Разбор Nokia 3210: шаг 5, изображение 1 из 1 | Источник - ifixit.com

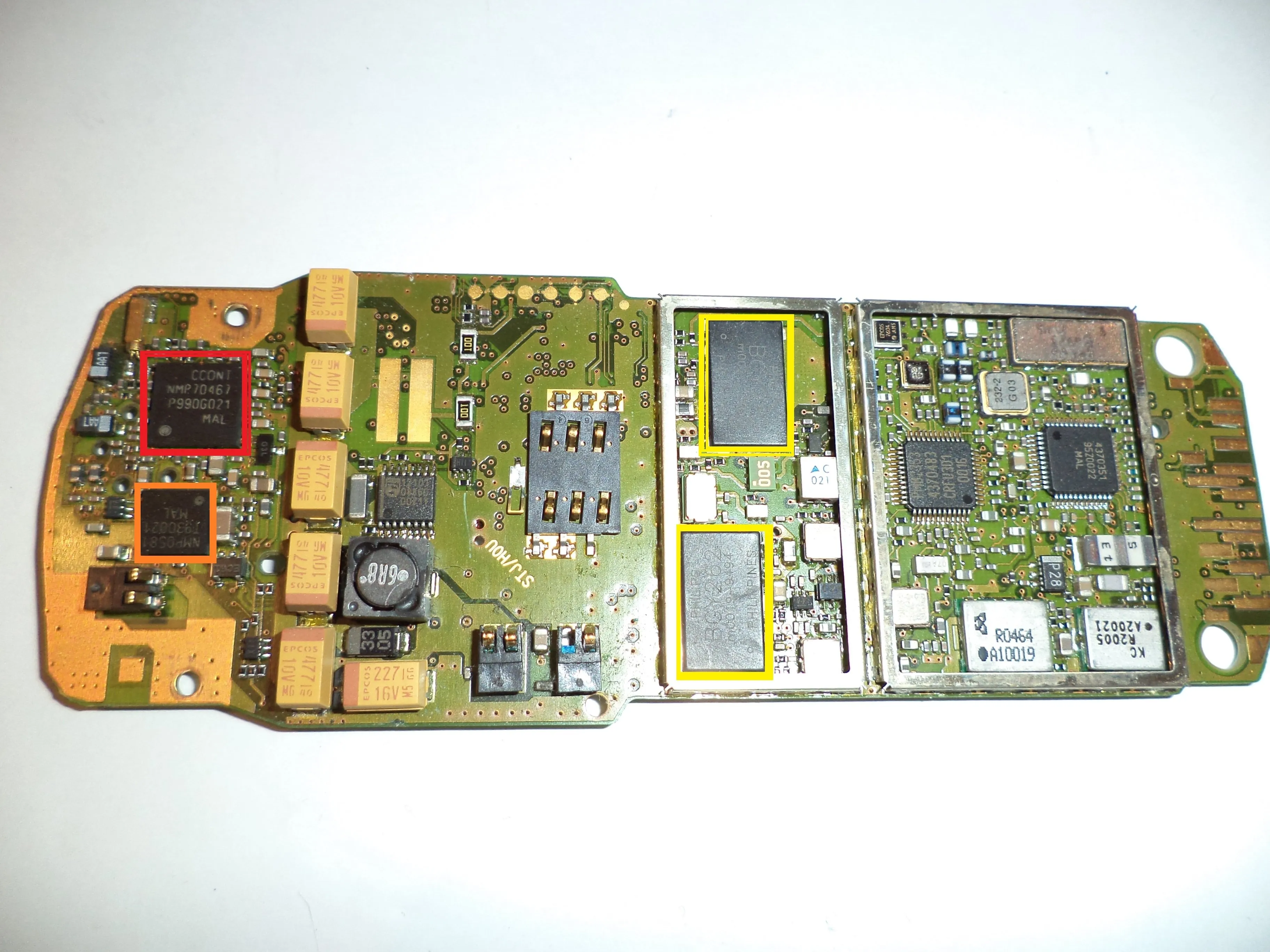

  • Вот печатная плата со снятыми экранами EMI.

  • ИС управления питанием CCONT NMP70467

  • ИС источника питания NMP0581

  • Усилитель УВЧ BGY252 и BGY 262

Шаг 6

Разборка Nokia 3210: шаг 6, изображение 1 из 1
Разборка Nokia 3210: шаг 6, изображение 1 из 1 | Источник - ifixit.com

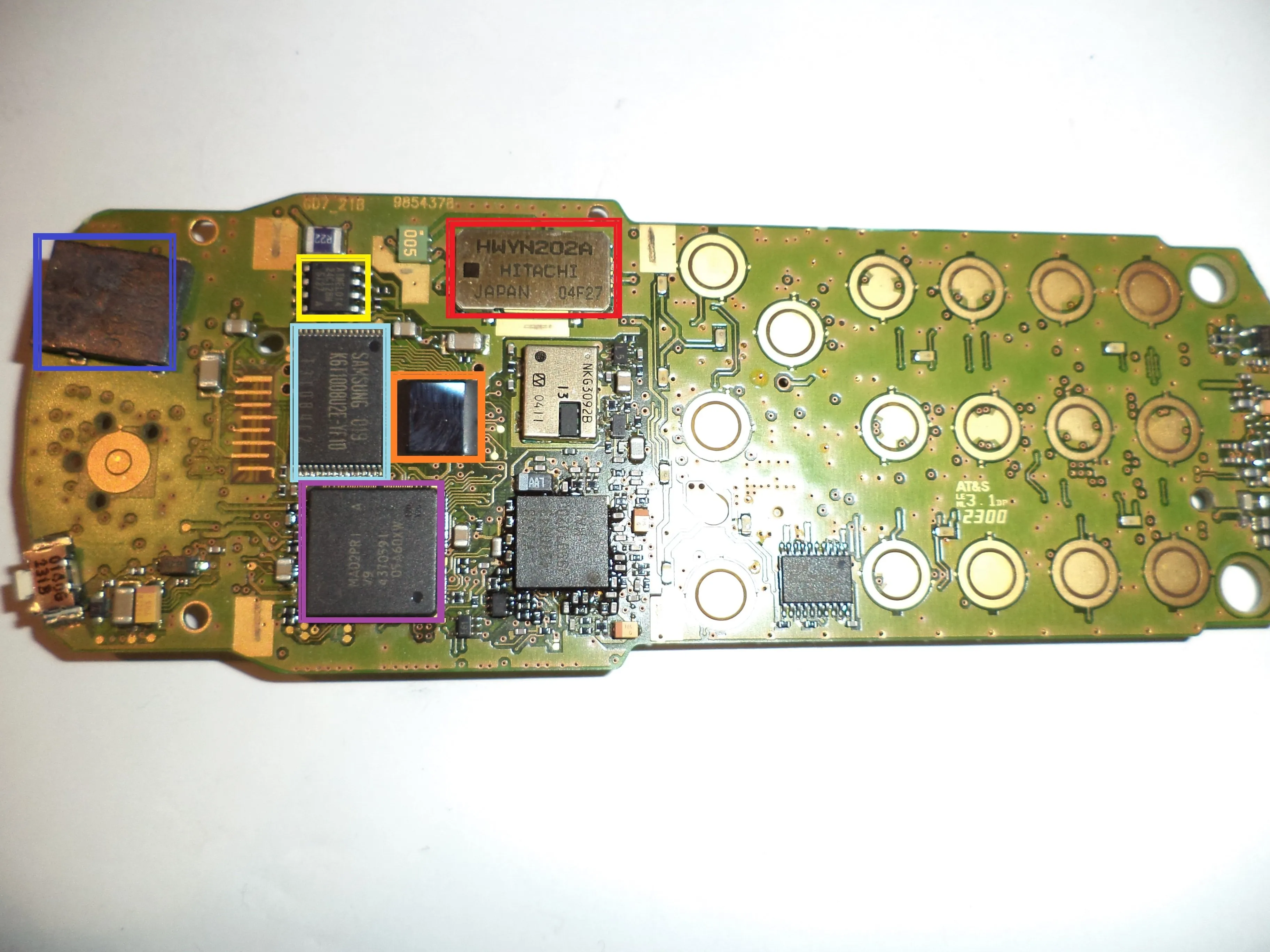

  • Другая сторона печатной платы.

  • Дуплексер Hitachi HWYN202A 900 МГц

  • Флэш-память Intel F160B3TA

  • Atmel 24C128 EPROM

  • SRAM Samsung KM68U1000

  • Зуммер MZT-03C

  • Микроконтроллер Texas Instruments MAD2PRI (на базе ARM)

Шаг 7

Разборка Nokia 3210: шаг 7, изображение 1 из 1
Разборка Nokia 3210: шаг 7, изображение 1 из 1 | Источник - ifixit.com

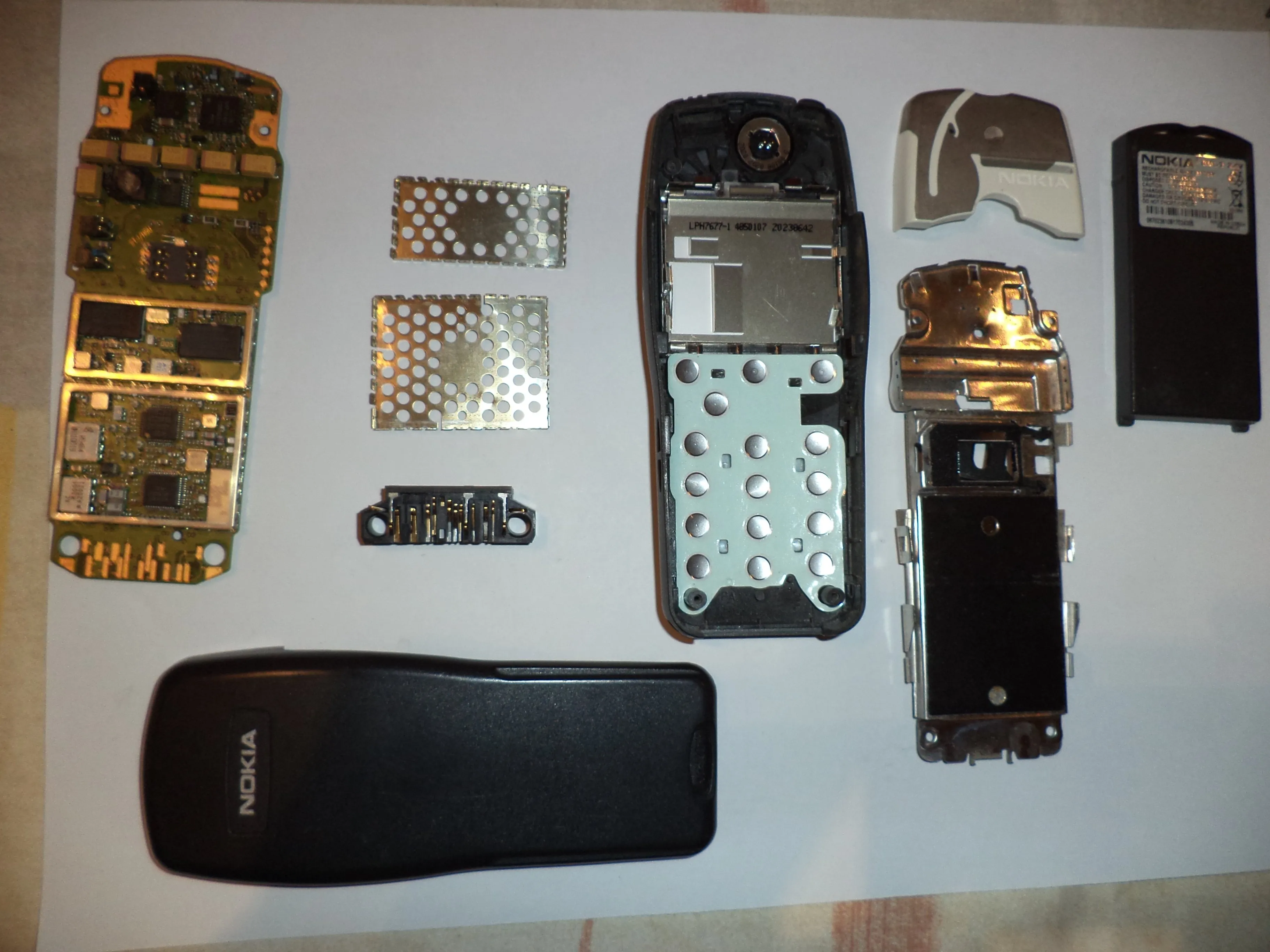

  • Разборка завершена!
