Разборка Nokia 3410

Разборка Nokia 3410

Что вам нужно

Инструменты

  • Плоская головка 3/32
    Плоская головка 3/32 | Источник - ifixit.com
  • Отвертка T6 Torx
    Отвертка T6 Torx | Источник - ifixit.com
  • Инструмент для вскрытия iFixit
    Инструмент для вскрытия iFixit | Источник - ifixit.com

Шаг 1 Разбор Nokia 3410

Разборка Nokia 3410, разборка Nokia 3410: шаг 1, изображение 1 из 1
Разборка Nokia 3410, разборка Nokia 3410: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Снимите крышку аккумуляторного отсека, аккумулятор и SIM-карту.

Шаг 2

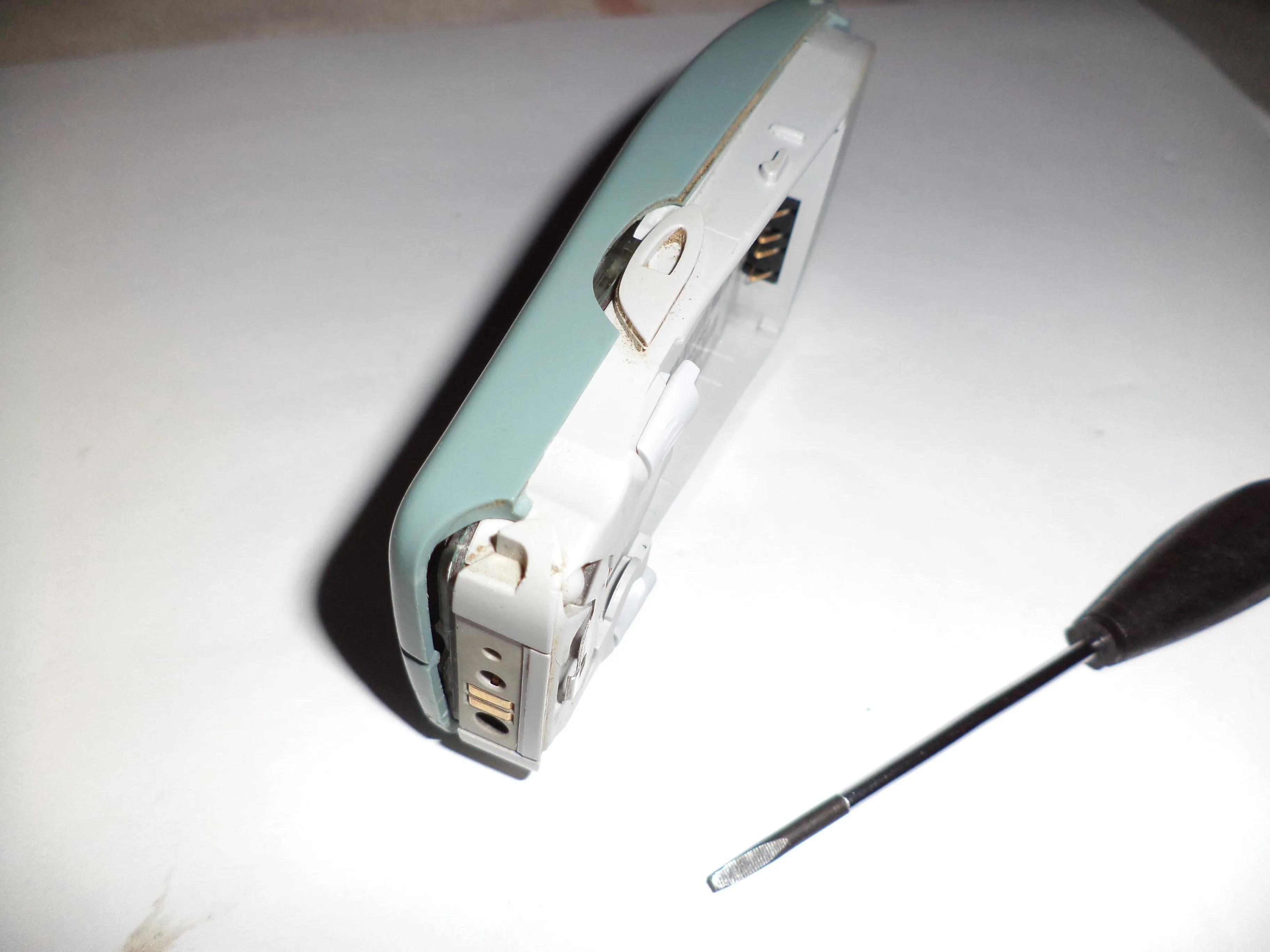

Разбор Nokia 3410: шаг 2, изображение 1 из 1
Разборка Nokia 3410: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Снимите переднюю крышку с помощью маленькой плоской отвертки или открывателя корпуса.

Шаг 3

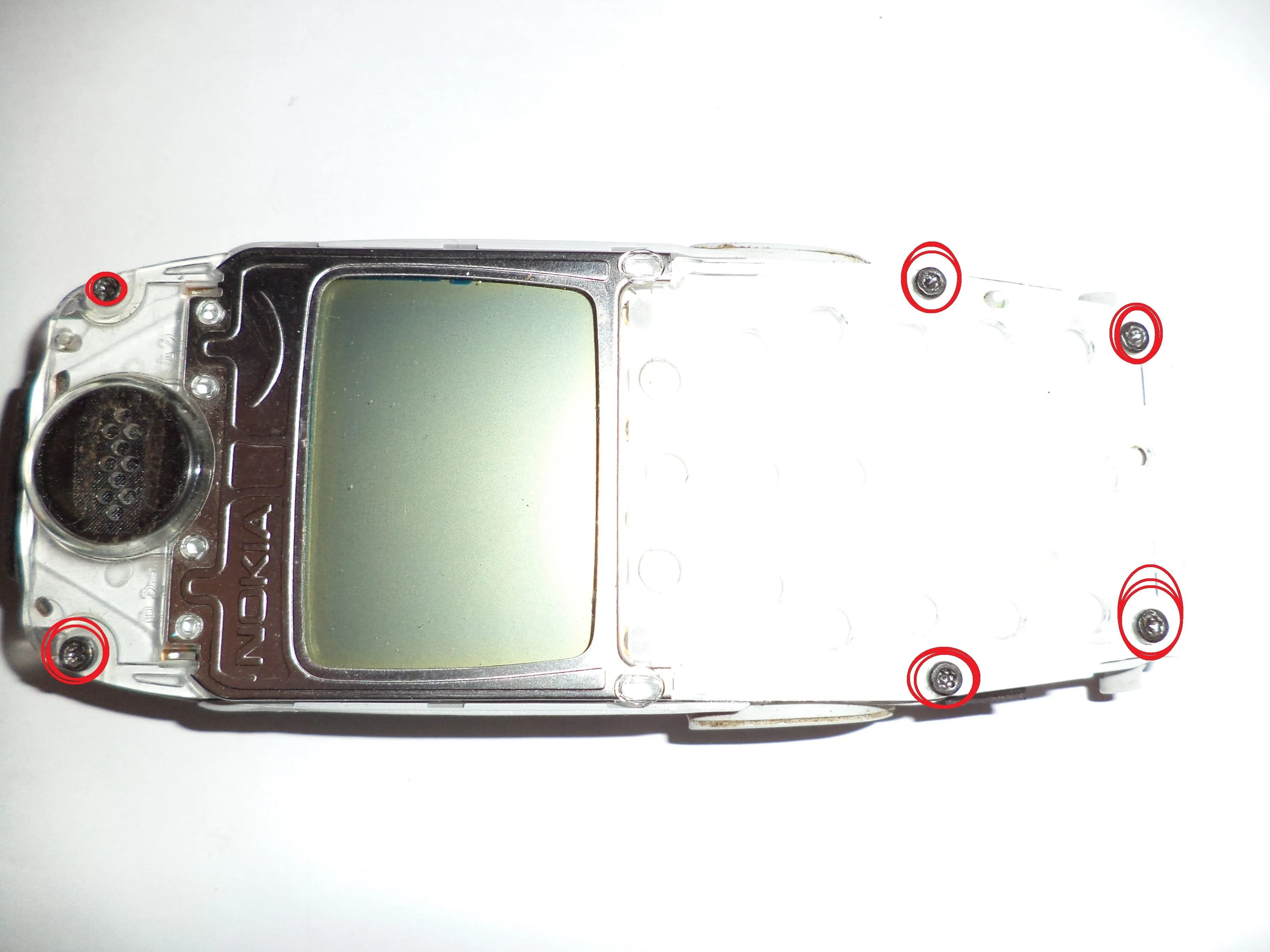

Разбор Nokia 3410: шаг 3, изображение 1 из 1
Разборка Nokia 3410: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Открутите эти винты.

Шаг 4

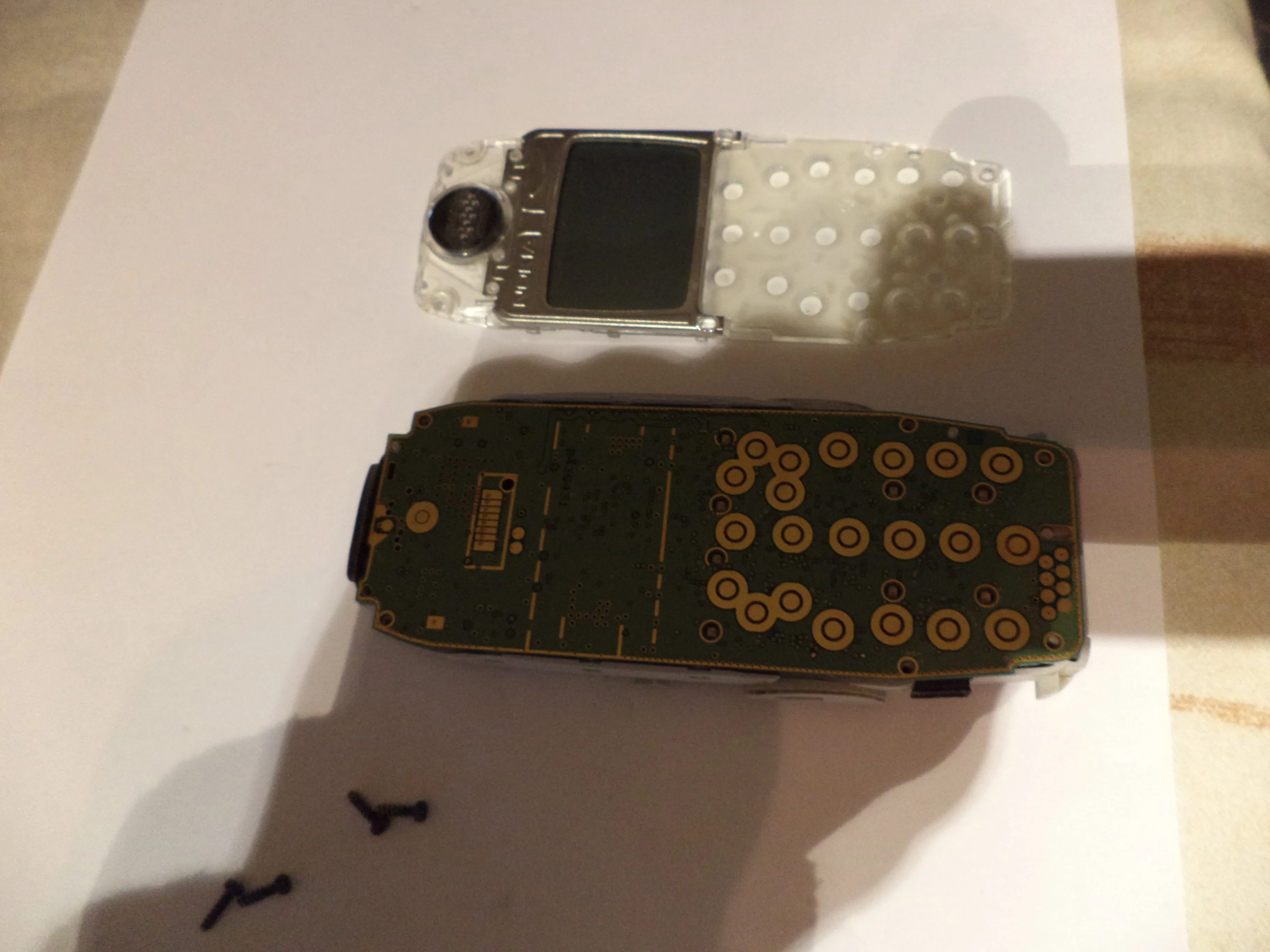

Разборка Nokia 3410: шаг 4, изображение 1 из 1
Разборка Nokia 3410: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Теперь вы можете отсоединить эту часть.

Шаг 5

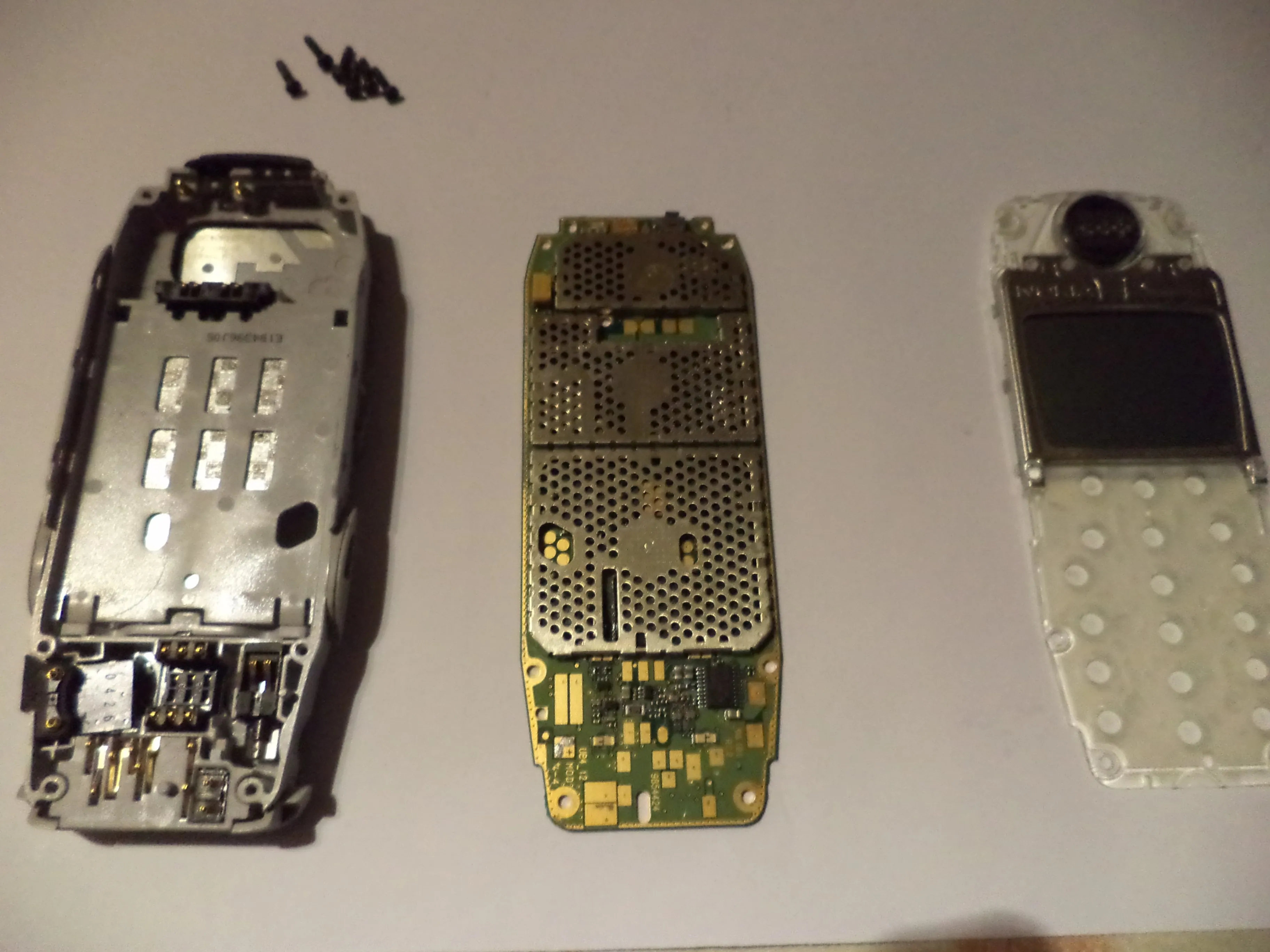

Разбор Nokia 3410: шаг 5, изображение 1 из 1
Разборка Nokia 3410: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Теперь вы можете снять печатную плату.

Шаг 6

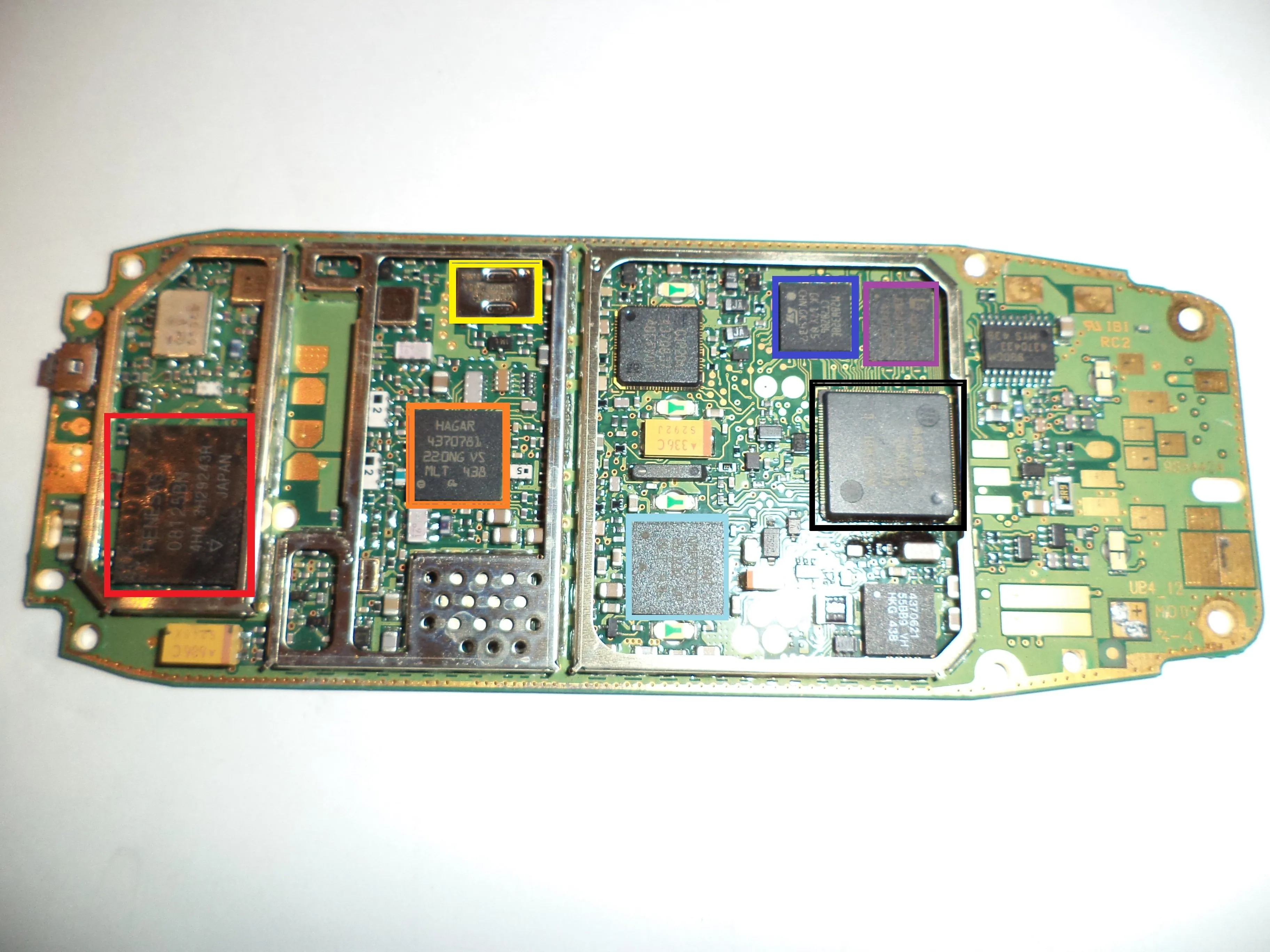

Разбор Nokia 3410: шаг 6, изображение 1 из 1
Разборка Nokia 3410: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Чтобы увидеть микросхемы на печатной плате, мы снимаем электромагнитные экраны с помощью маленькой плоской отвертки.

  • Усилитель мощности Renesas 08125BN

  • Сигнальный процессор HAGAR 4370781

  • Kyocera KEU27260

  • ИС управления питанием CCONT NMP70719

  • Флеш-память ST M28W320ECT

  • EMLSI EM641FU16E КМОП статическая оперативная память

  • Базовый процессор GSM MAD2WDI C от Texas Instruments

Шаг 7

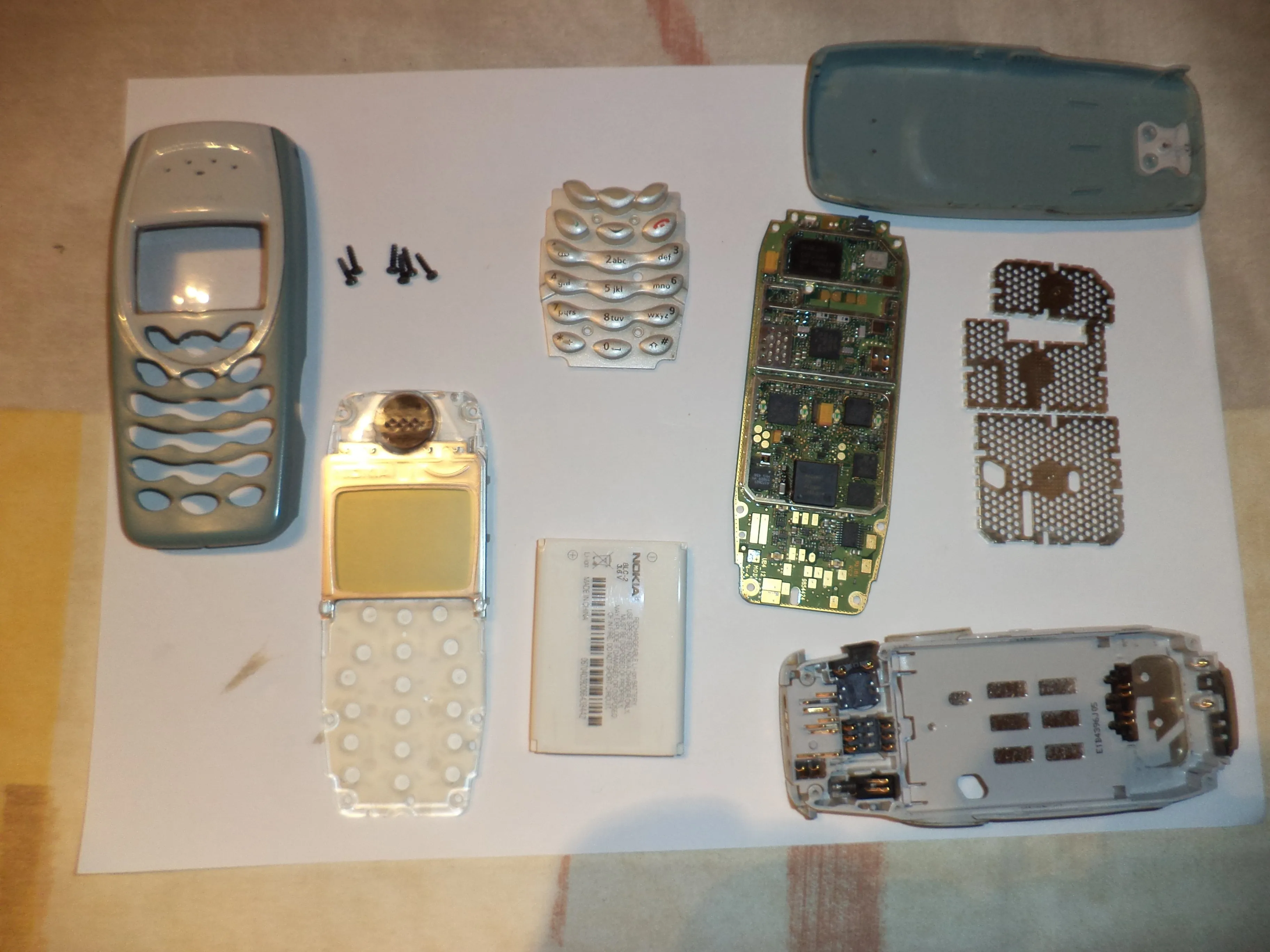

Разборка Nokia 3410: шаг 7, изображение 1 из 1
Разборка Nokia 3410: шаг 7, изображение 1 из 1 | Источник - ifixit.com

  • Готово!
