Разборка Nokia 6108

Введение

Я собираюсь открыть свой старый телефон Nokia, чтобы взглянуть на него. Но у меня очень ограниченные навыки письма на английском языке, и я надеюсь, что вы поймете, о чем я говорю.

Что вам понадобится

Инструменты

•

•

•

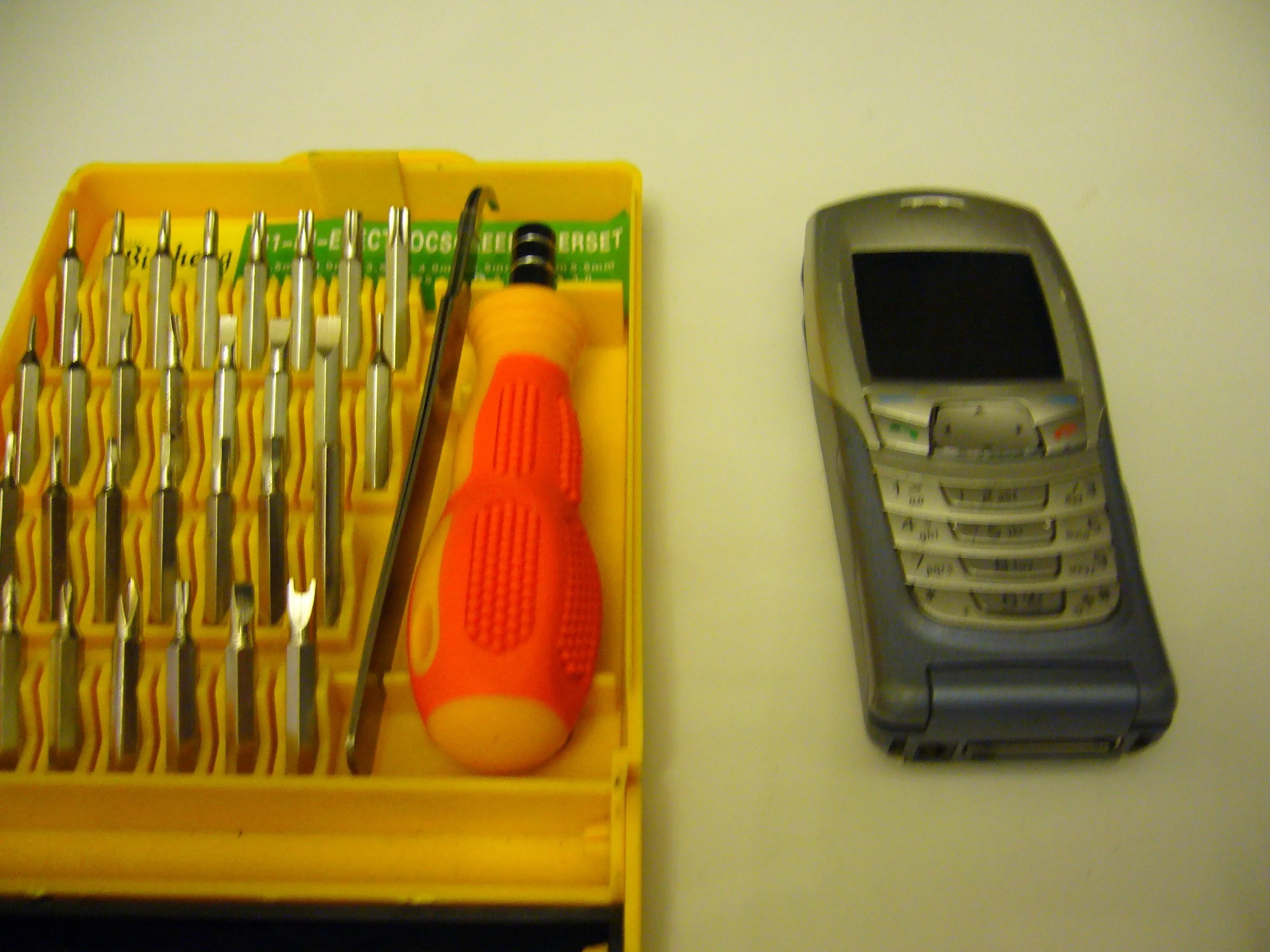

Шаг 1 Разборка Nokia 6108

• Здравствуйте, я собираюсь открыть свой телефон, чтобы немного развлечься.

• Будьте осторожны, не уроните ни одного винта или детали, когда будете открывать телефон. Это может сделать телефон непригодным для использования. Открывайте телефон на свой страх и риск.

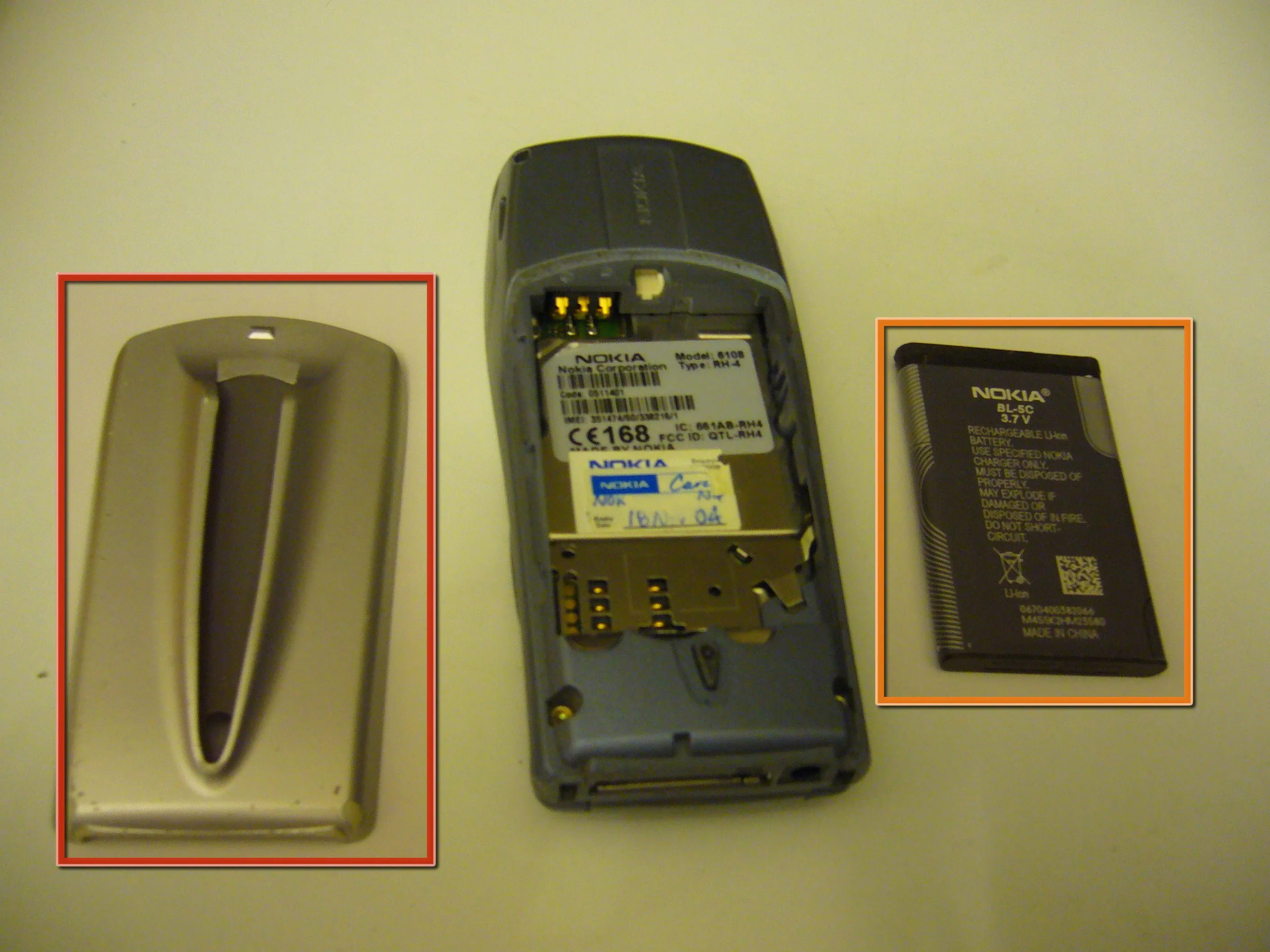

Шаг 2

• Снимите следующие детали.

• Крышка аккумулятора

• Аккумулятор

• SIM-карта

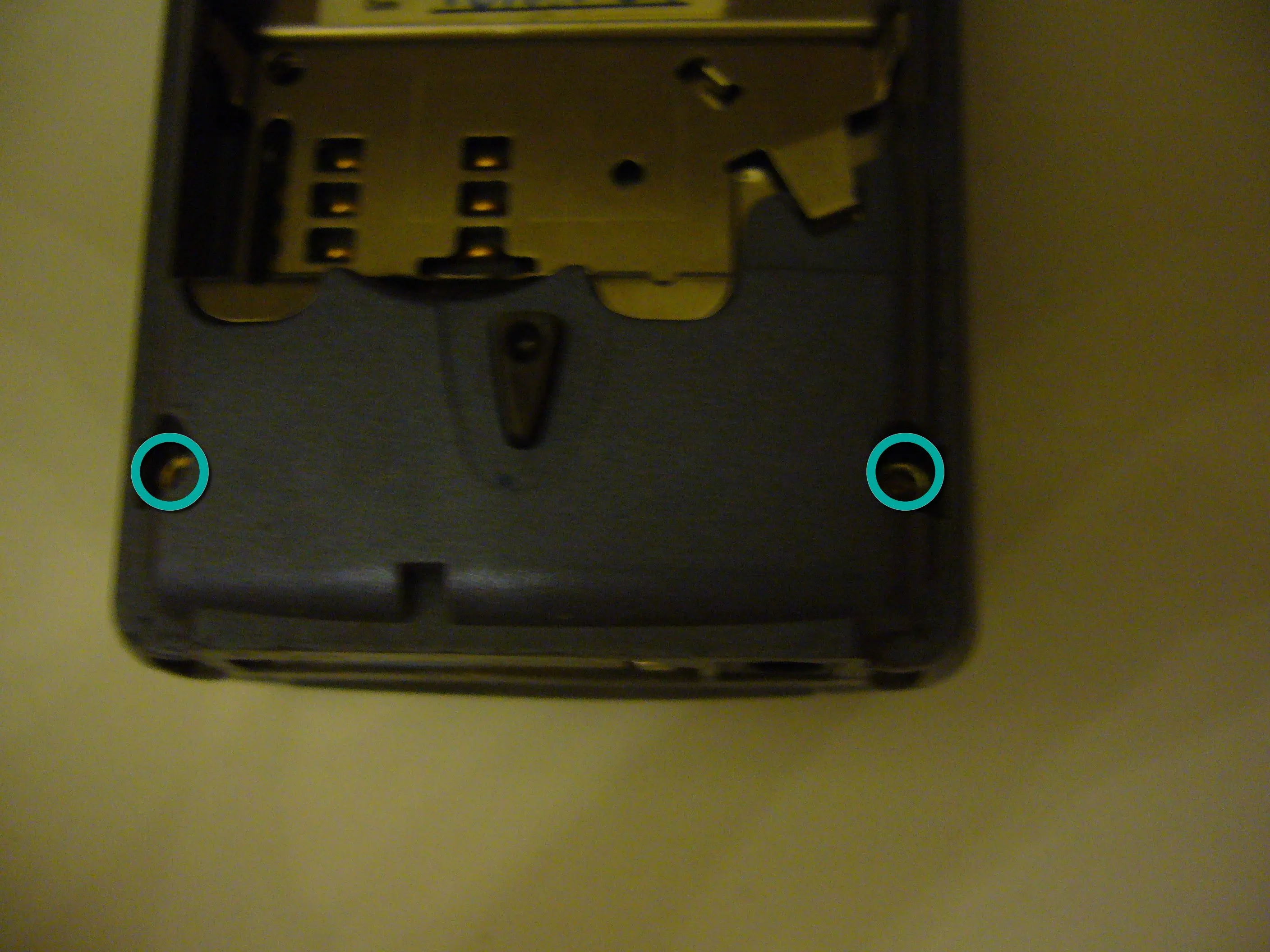

• Выкрутите два винта trox, отмеченные на рисунке 2.

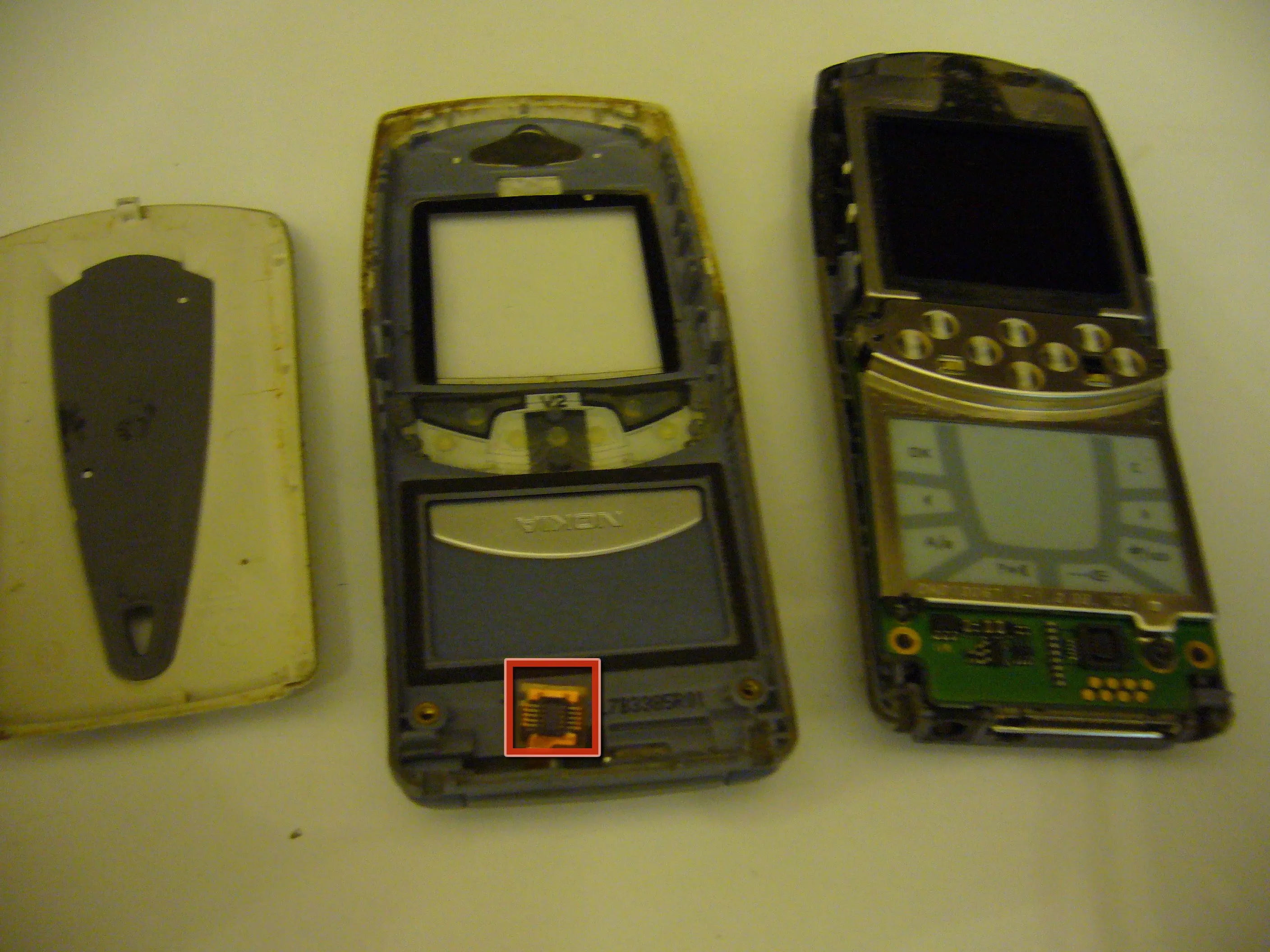

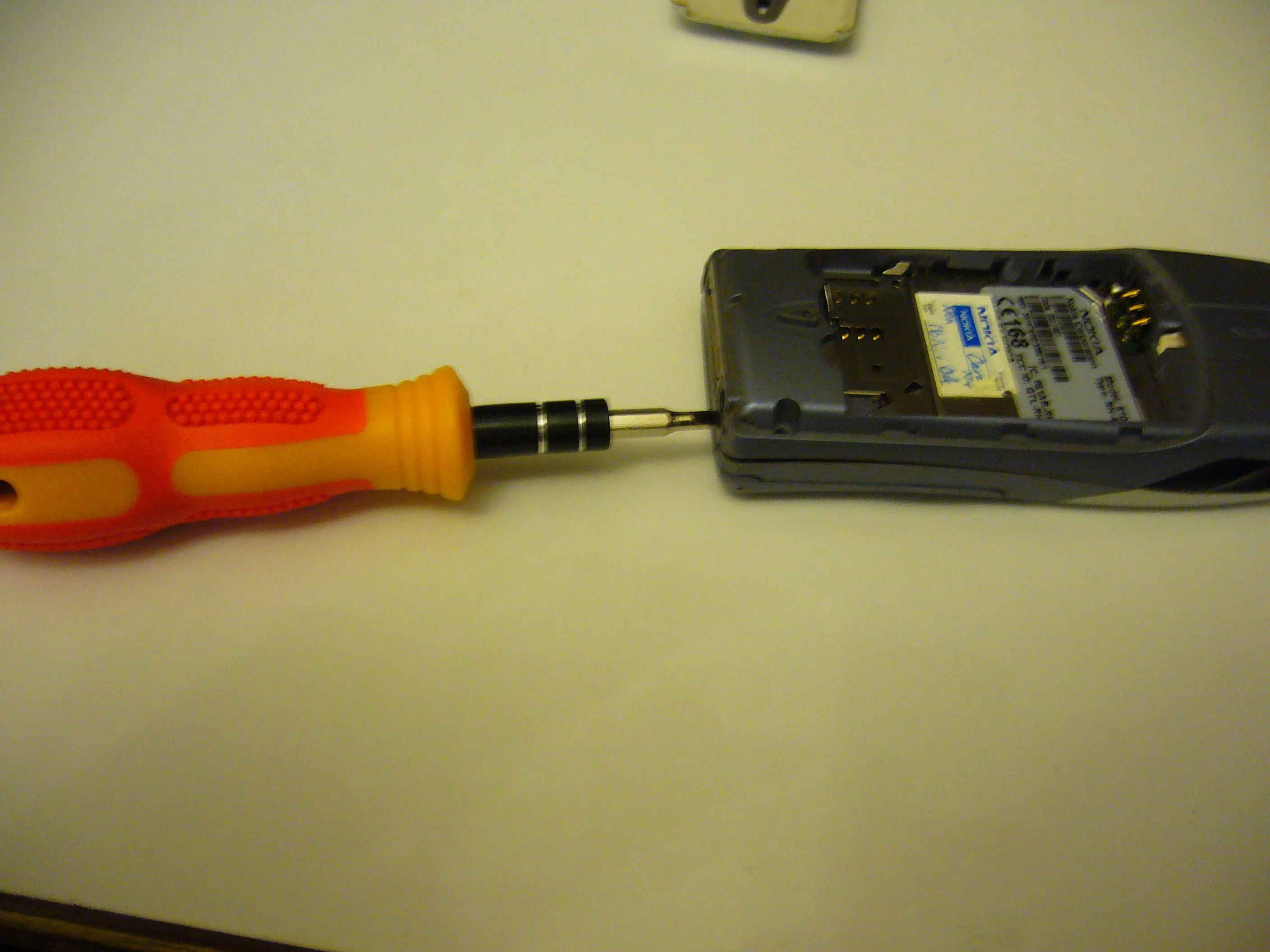

Шаг 3

• Снимите переднюю панель, потянув ее на себя или используя инструмент.

• У меня нет инструмента для открывания, поэтому я использовал плоскую отвертку.

• Будьте осторожны, не повредите разъем цифровой панели (выделено красным). Если вы его сломаете, вам придется заменить переднюю панель.

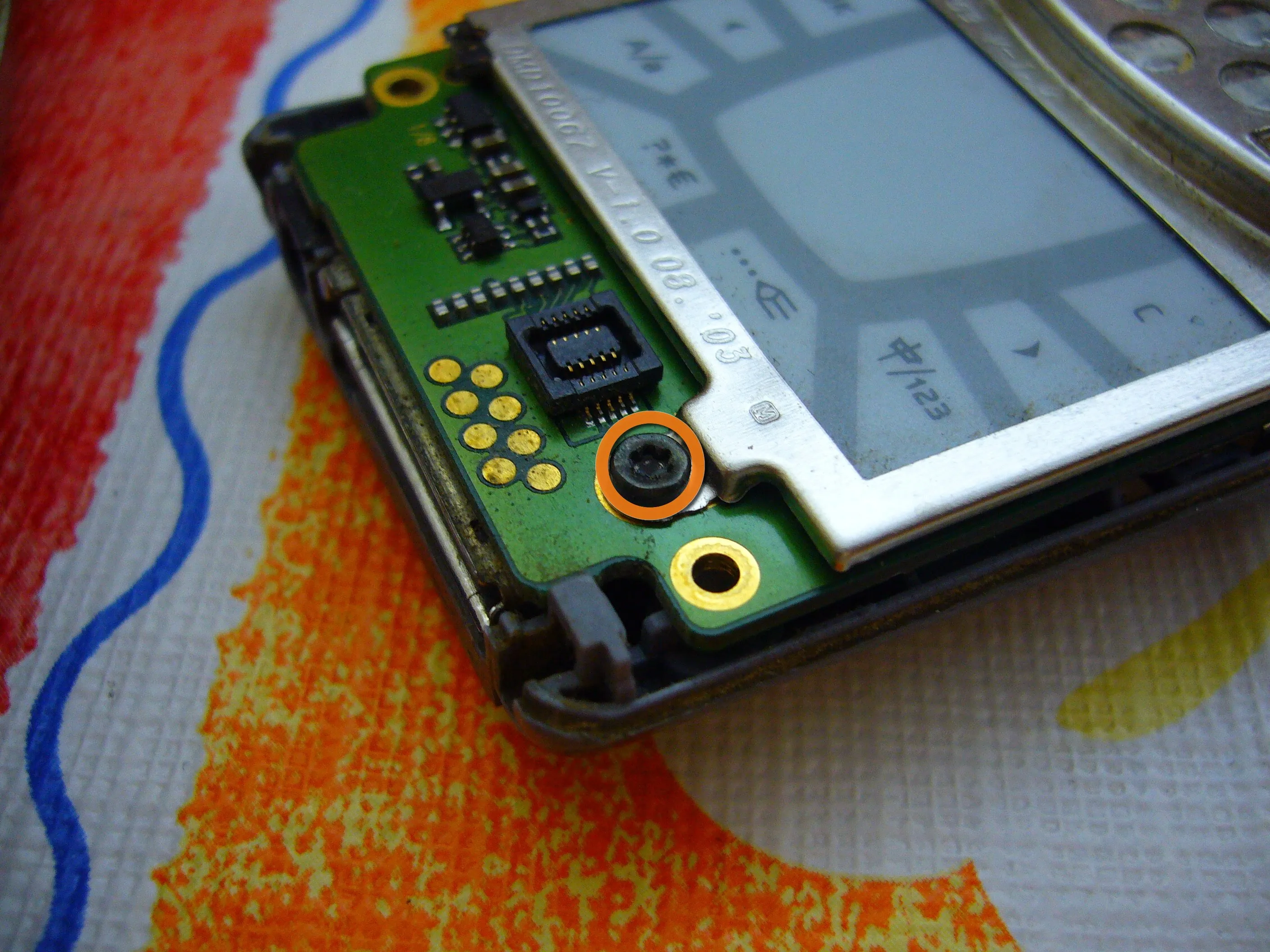

Шаг 4

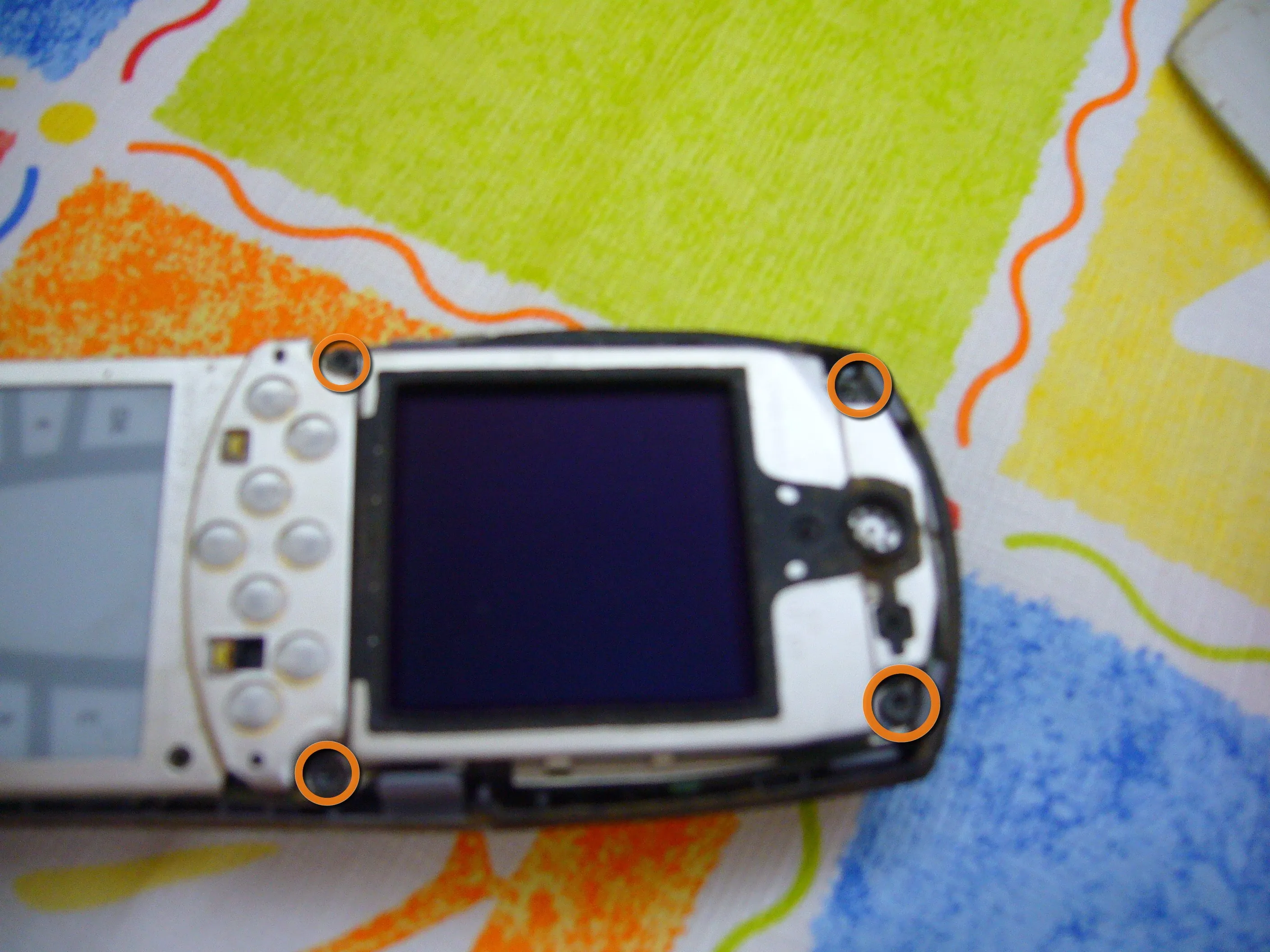

• Открутите 5 винтов trox, которые держат экран и сенсорную панель.

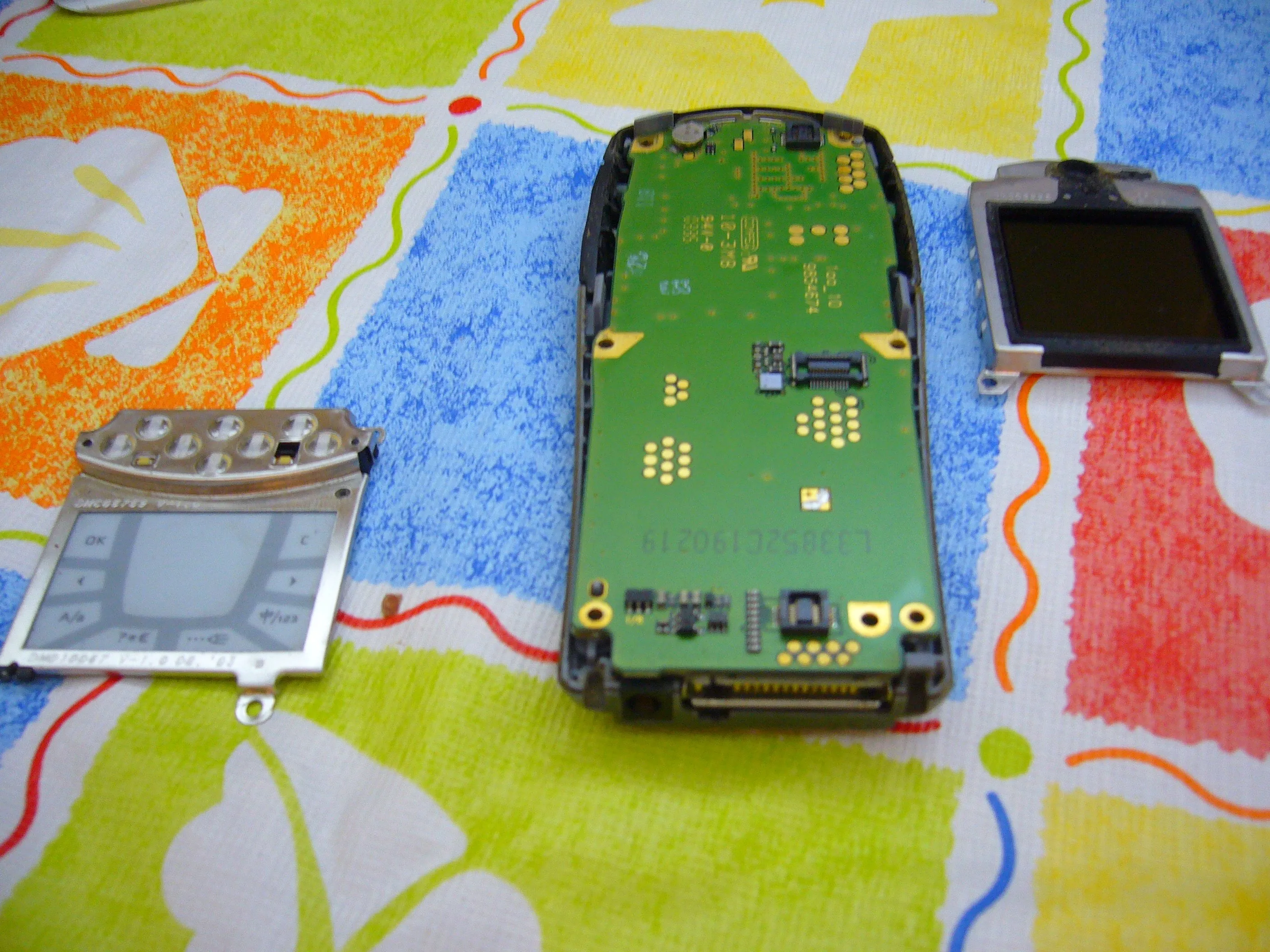

Шаг 5

• После снятия сенсорной панели и экрана можно извлечь логическую плату из корпуса.

• Похоже, плата не хочет покидать свой уютный дом.

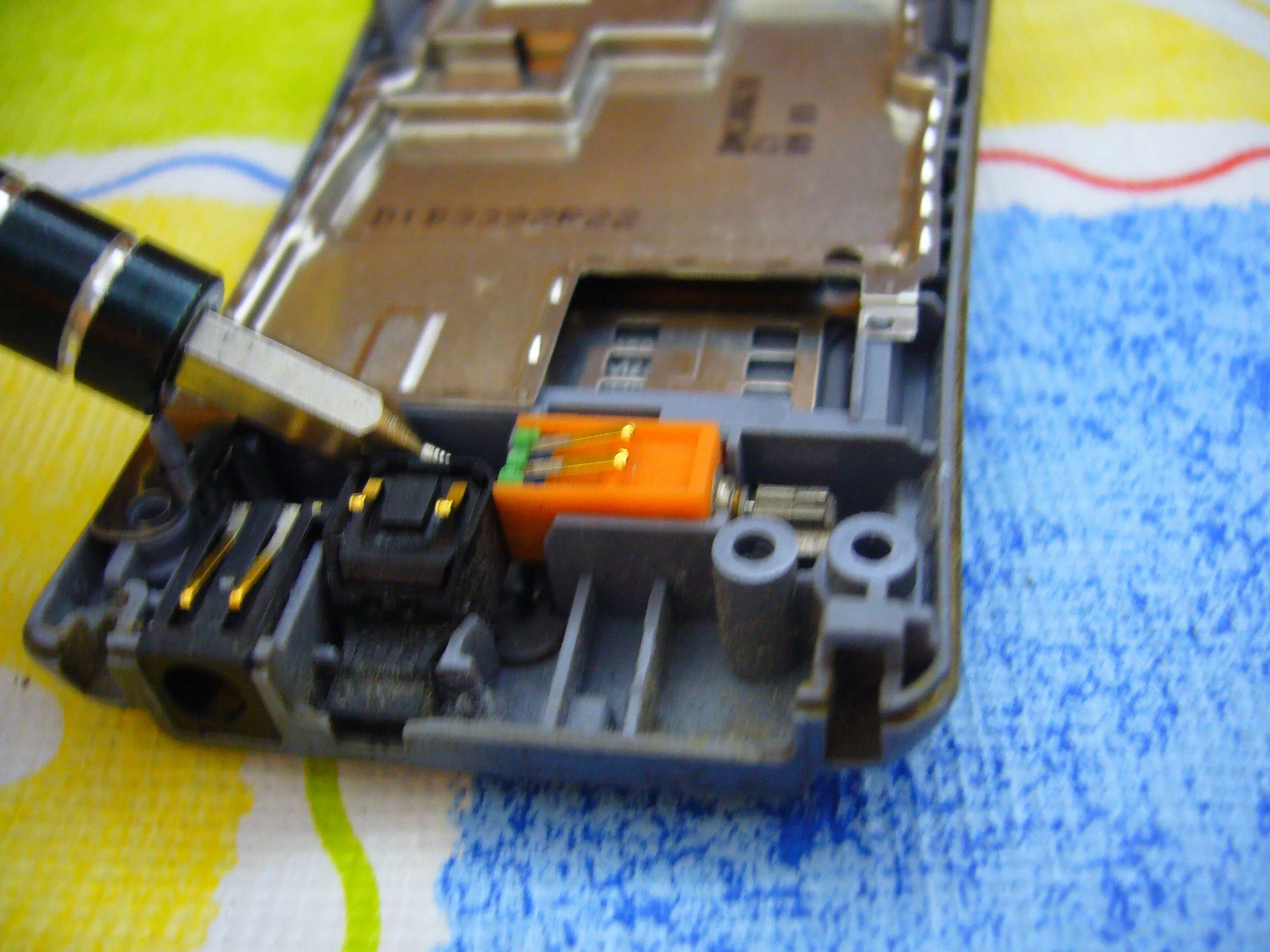

Шаг 6

• Приступаем к снятию деталей под логической платой.

• Необходимо снять детали.

• мотор

• Разъем зарядного устройства

• Динамик

Шаг 7

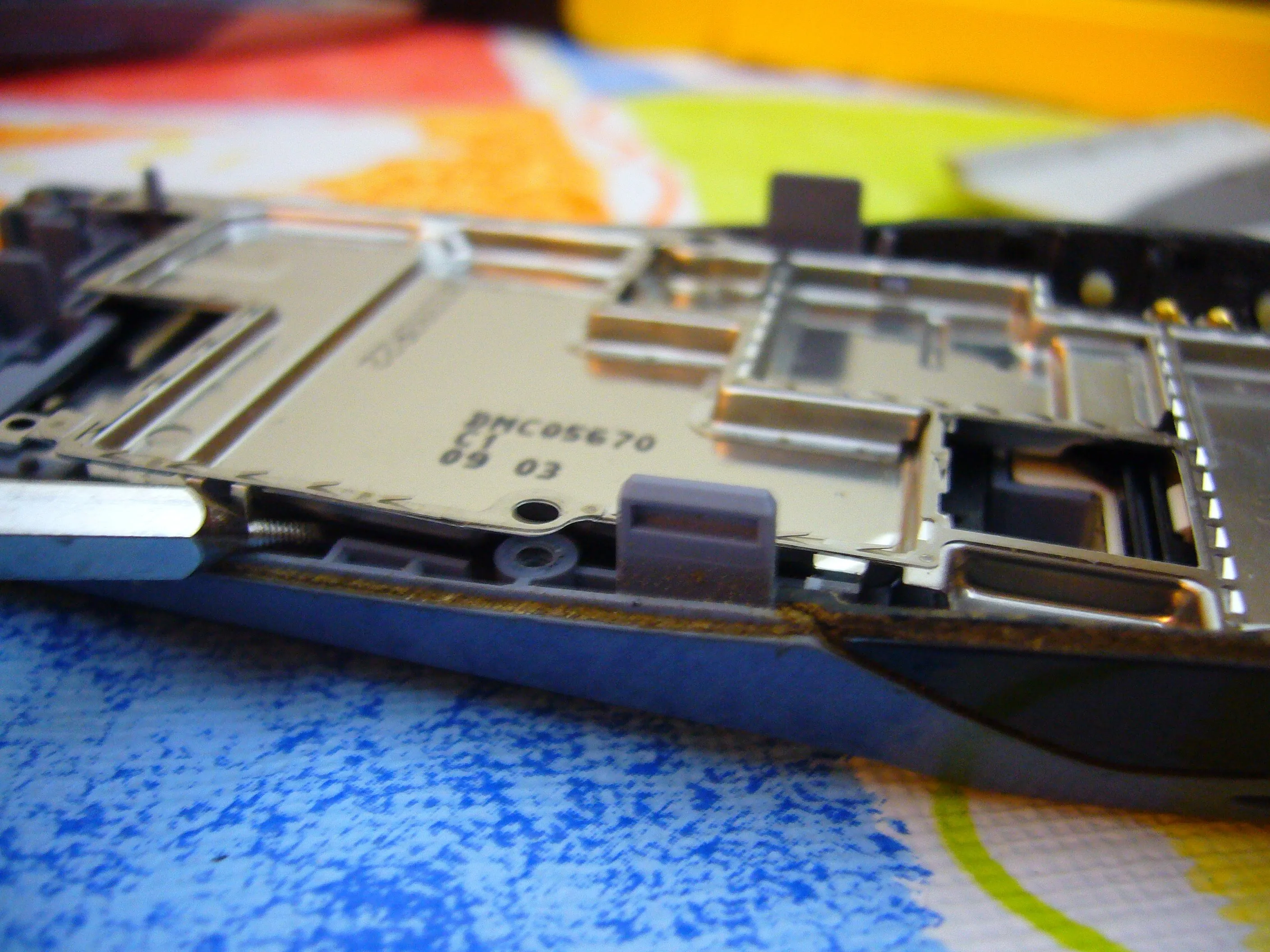

• Снятие EMI-экрана. Подденьте край экрана, чтобы снять его.

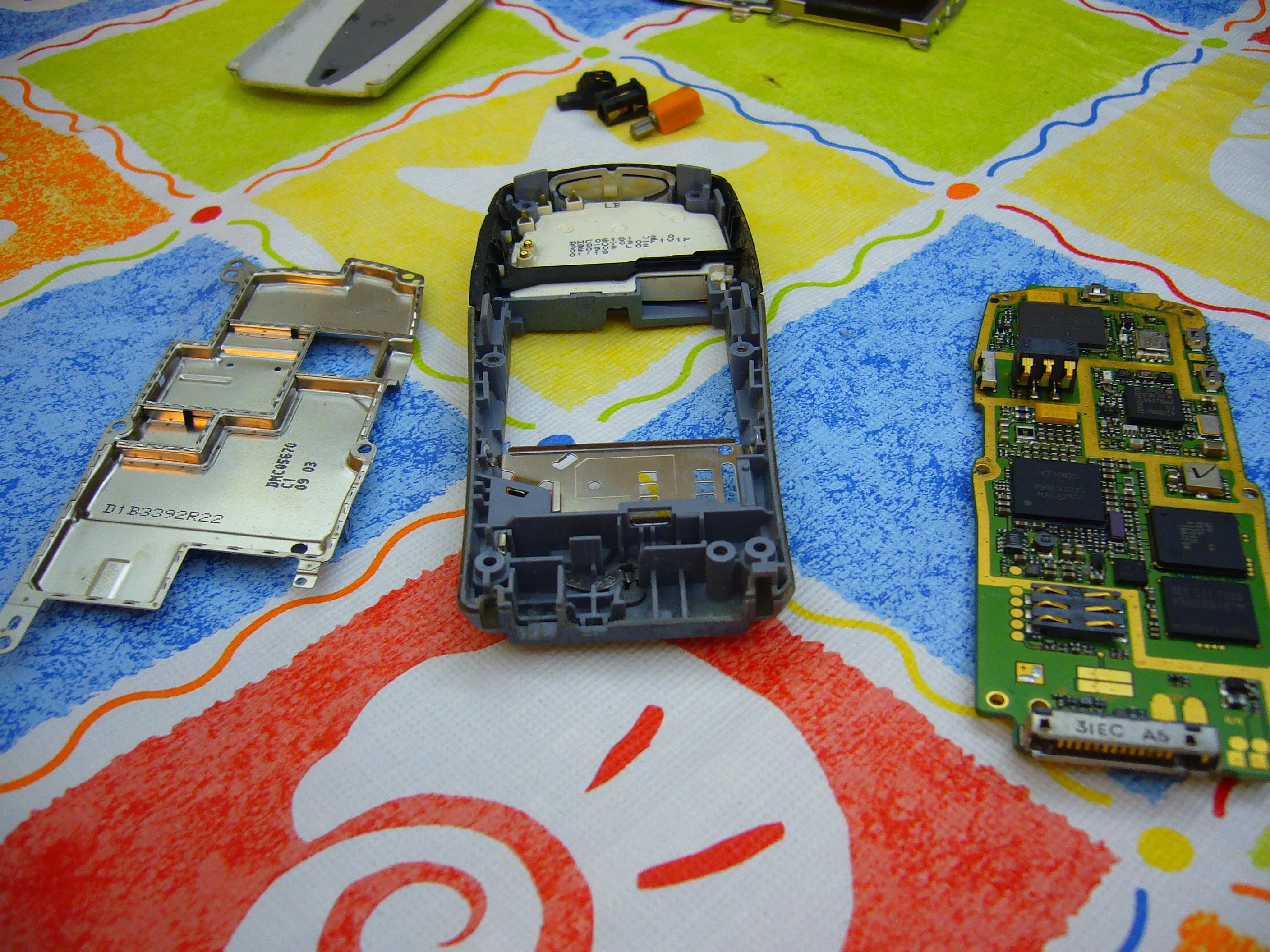

Шаг 8

• Под экраном EMI ничего нет.

• Я думаю, что мы должны остановиться на этом прямо сейчас. Здесь есть фотографии для всех частей.
