Разборка Nokia 8 Sirocco

Разборка Nokia 8 Sirocco

Что вам нужно

Инструменты

  • Набор инструментов для электроники
    Essential Electronics Toolkit | Источник - ifixit.com
  • Spudger
    Spudger | Источник - ifixit.com
  • iOpener
    iOpener | Источник - ifixit.com
  • Инструмент для извлечения SIM-карты
    Инструмент для извлечения SIM-карты | Источник - ifixit.com
  • Отвертка Standoff для iPhone
    Отвертка для iPhone | Источник - ifixit.com
  • Прецизионный утилитарный нож
    Точный нож | Источник - ifixit.com
  • iSclack
    iSclack | Источник - ifixit.com

Шаг 1 Снятие заднего стекла

Разборка Nokia 8 Sirocco, снятие заднего стекла: шаг 1, изображение 1 из 3
Nokia 8 Sirocco Teardown, удаление заднего стекла: шаг 1, изображение 1 из 3 | Источник - ifixit.com

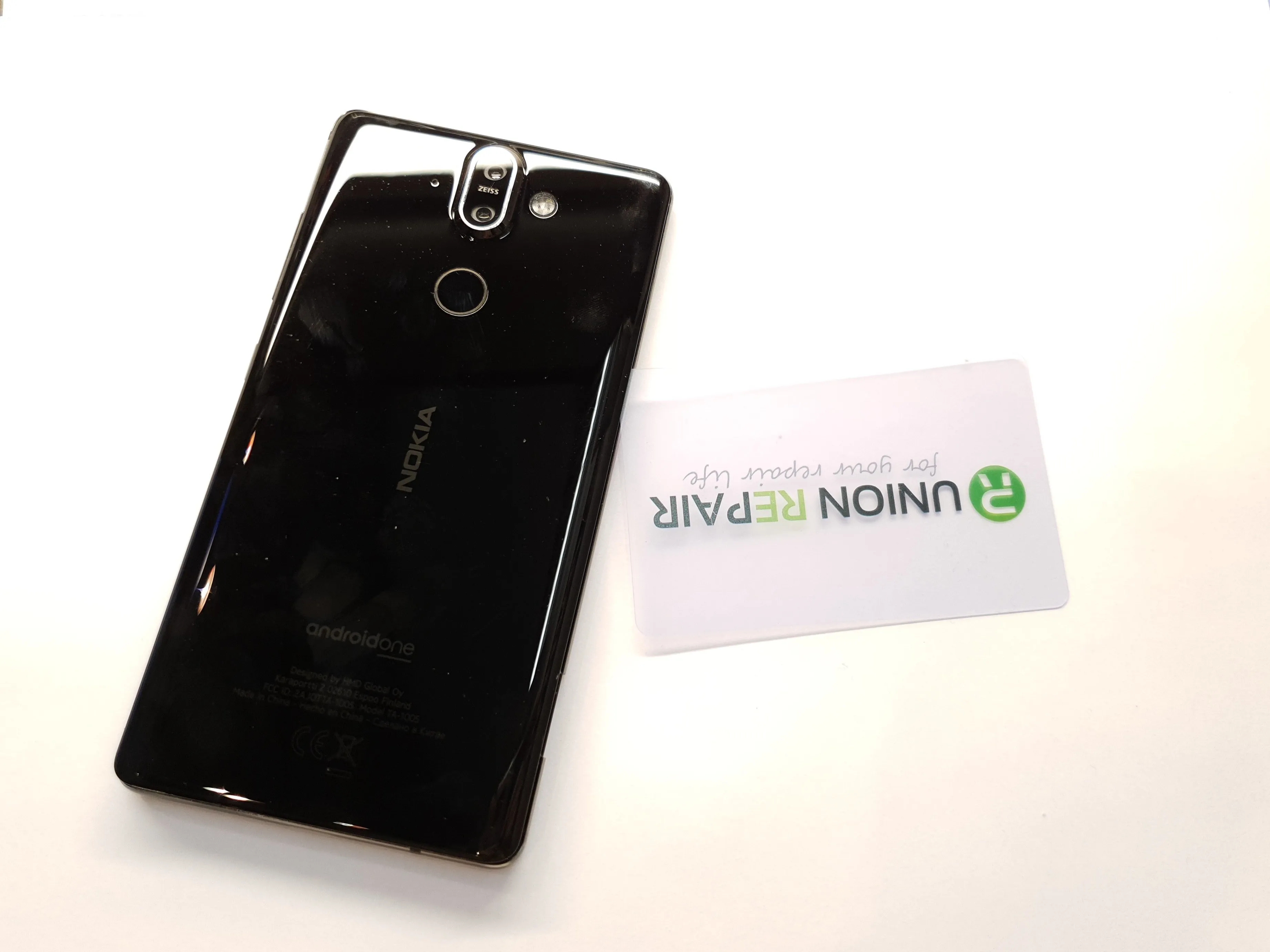

Nokia 8 Sirocco разборка, снятие заднего стекла: шаг 1, изображение 2 из 3
Разборка Nokia 8 Sirocco, снятие заднего стекла: шаг 1, изображение 2 из 3 | Источник - ifixit.com

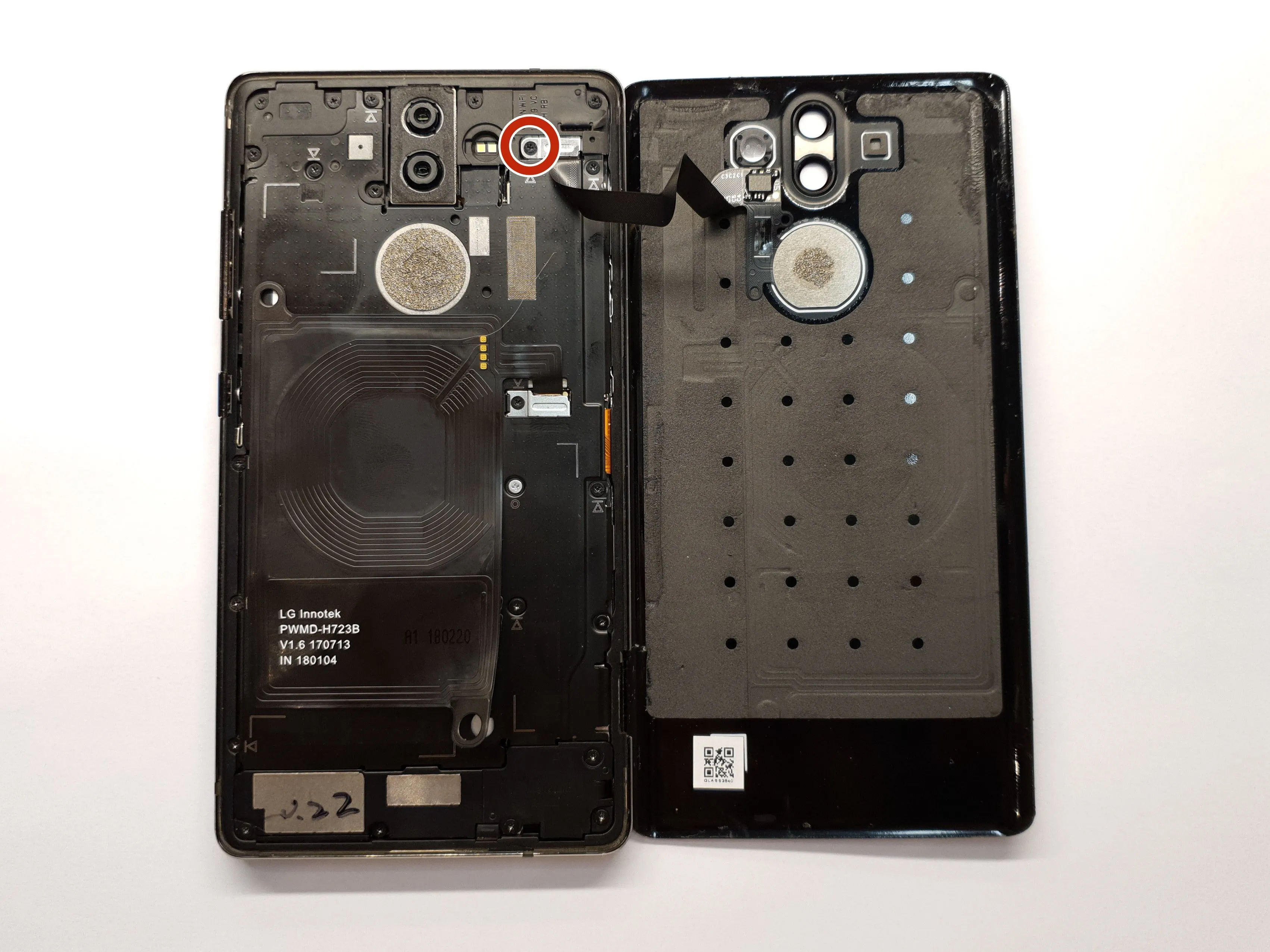

Nokia 8 Sirocco разборка, снятие заднего стекла: шаг 1, изображение 3 из 3
Nokia 8 Sirocco разборка, снятие заднего стекла: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Начните с нагрева заднего стекла. Делаете.ру набор iOpener очень полезен здесь. Вы также можете использовать грелку или тепловую пушку.

  • Снимите лоток для SIM-карт и начните с него. Если есть возможность, используйте присоску.

  • Освободив место для пластиковой карты, завершите работу, обойдя стекло с картой.

Шаг 2 Средняя рамка

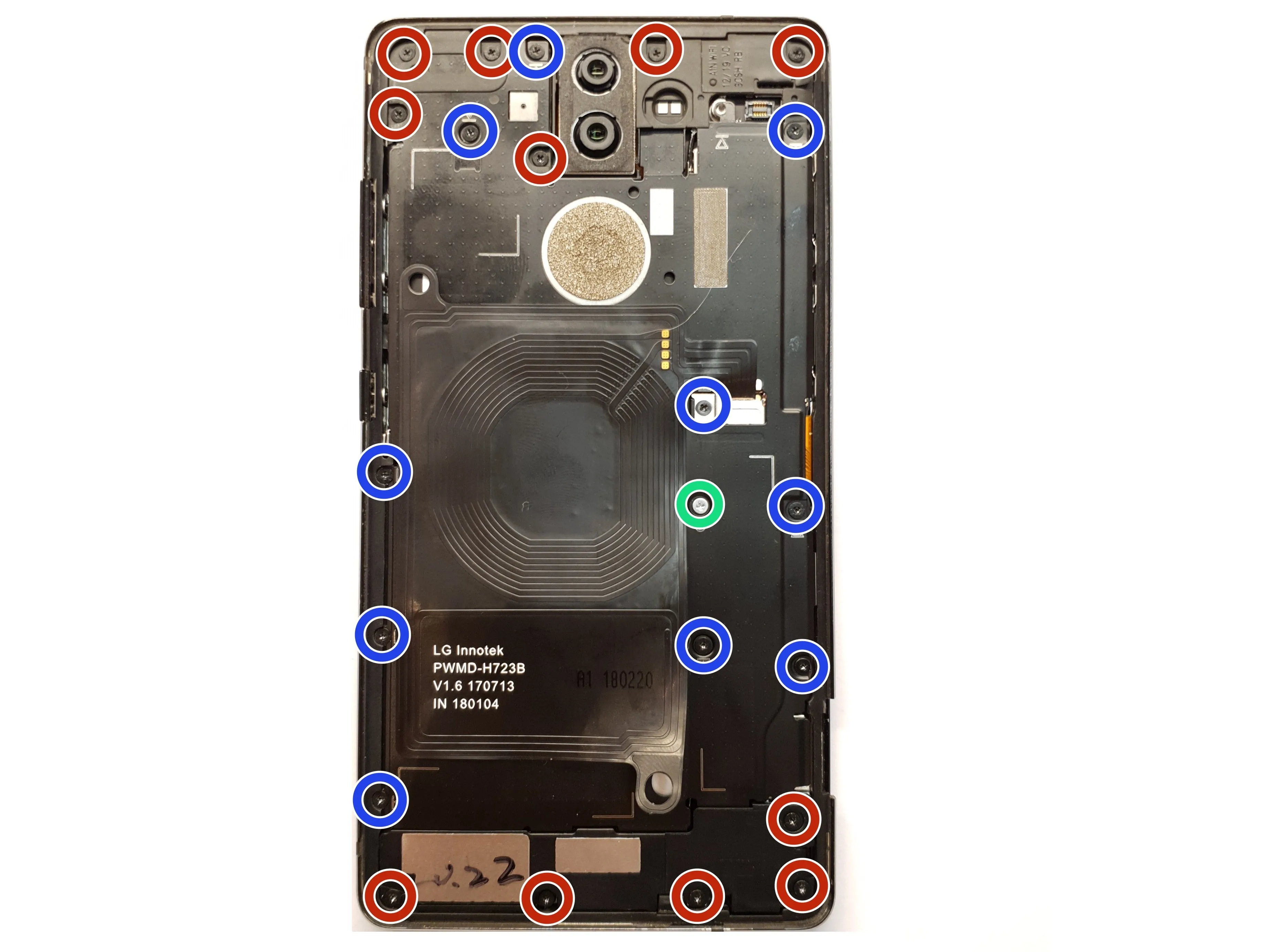

Nokia 8 Sirocco Teardown, средняя рамка: шаг 2, изображение 1 из 3
Разборка Nokia 8 Sirocco, средняя рамка: шаг 2, изображение 1 из 3 | Источник - ifixit.com

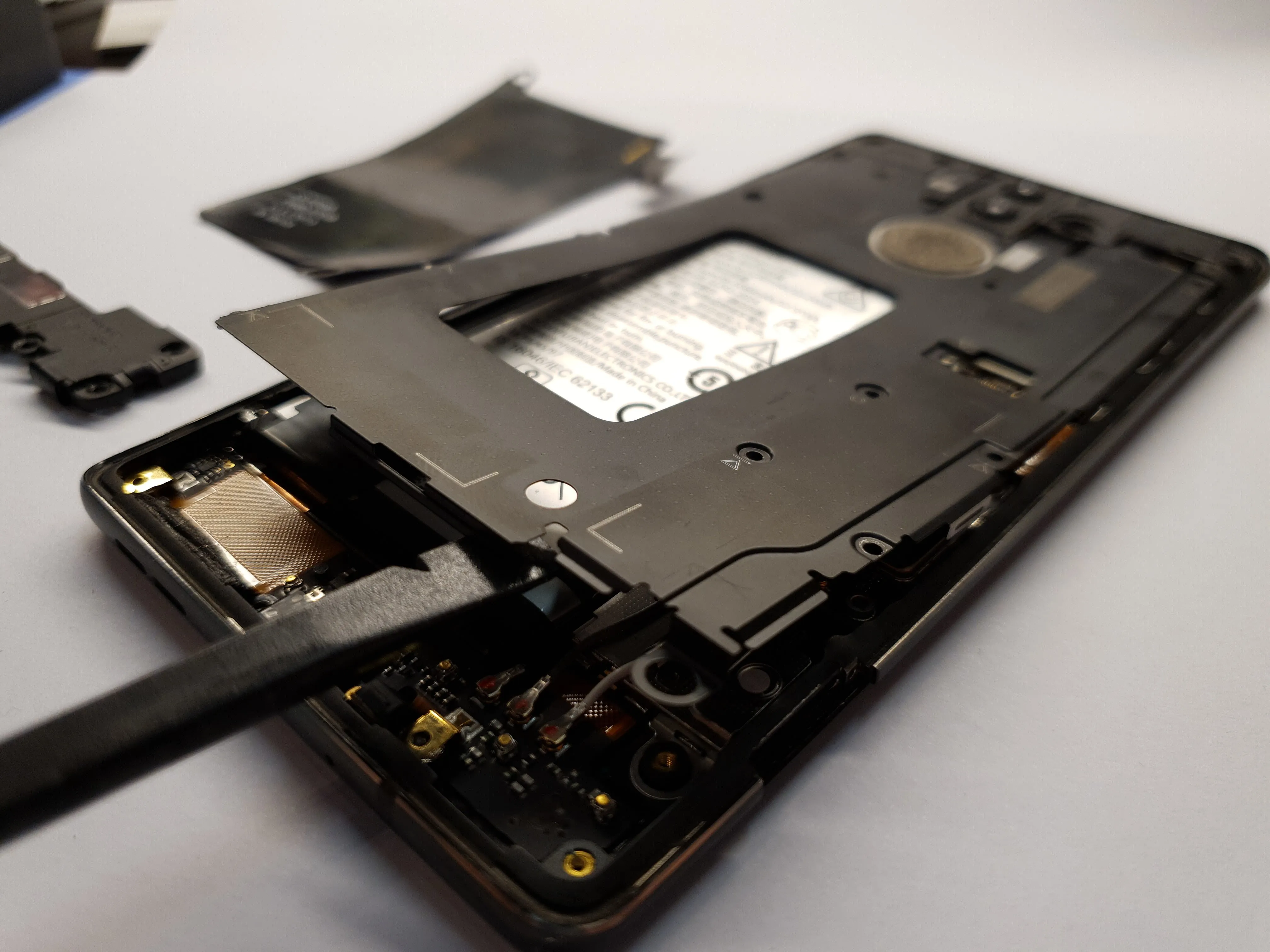

Разборка Nokia 8 Sirocco, средний кадр: шаг 2, изображение 2 из 3
Разборка Nokia 8 Sirocco, средние кадры: шаг 2, изображение 2 из 3 | Источник - ifixit.com

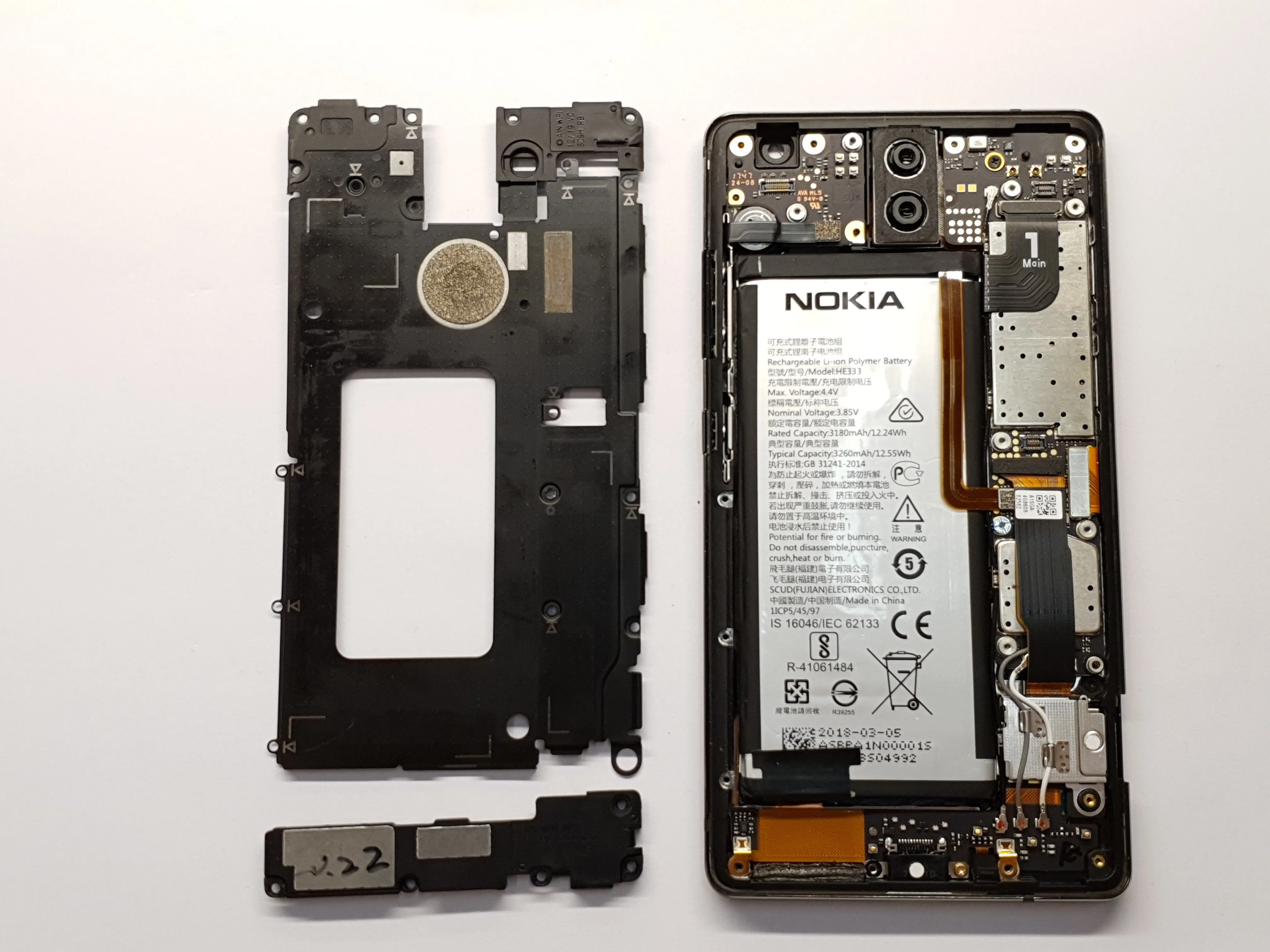

Nokia 8 Sirocco Teardown, средний кадр: шаг 2, изображение 3 из 3
Разборка Nokia 8 Sirocco, средняя рамка: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Начните с откручивания всех винтов. Существует 3 типа различных винтов.

  • 11 длинных винтов с черной краской

  • 10 коротких черных винтов

  • 1 блестящий металлический винт

  • После этого отсоедините нижнюю часть, а затем среднюю рамку.

Шаг 3 Аккумулятор

Nokia 8 Sirocco Teardown, аккумулятор: шаг 3, изображение 1 из 3
Разборка Nokia 8 Sirocco, аккумулятор: шаг 3, изображение 1 из 3 | Источник - ifixit.com

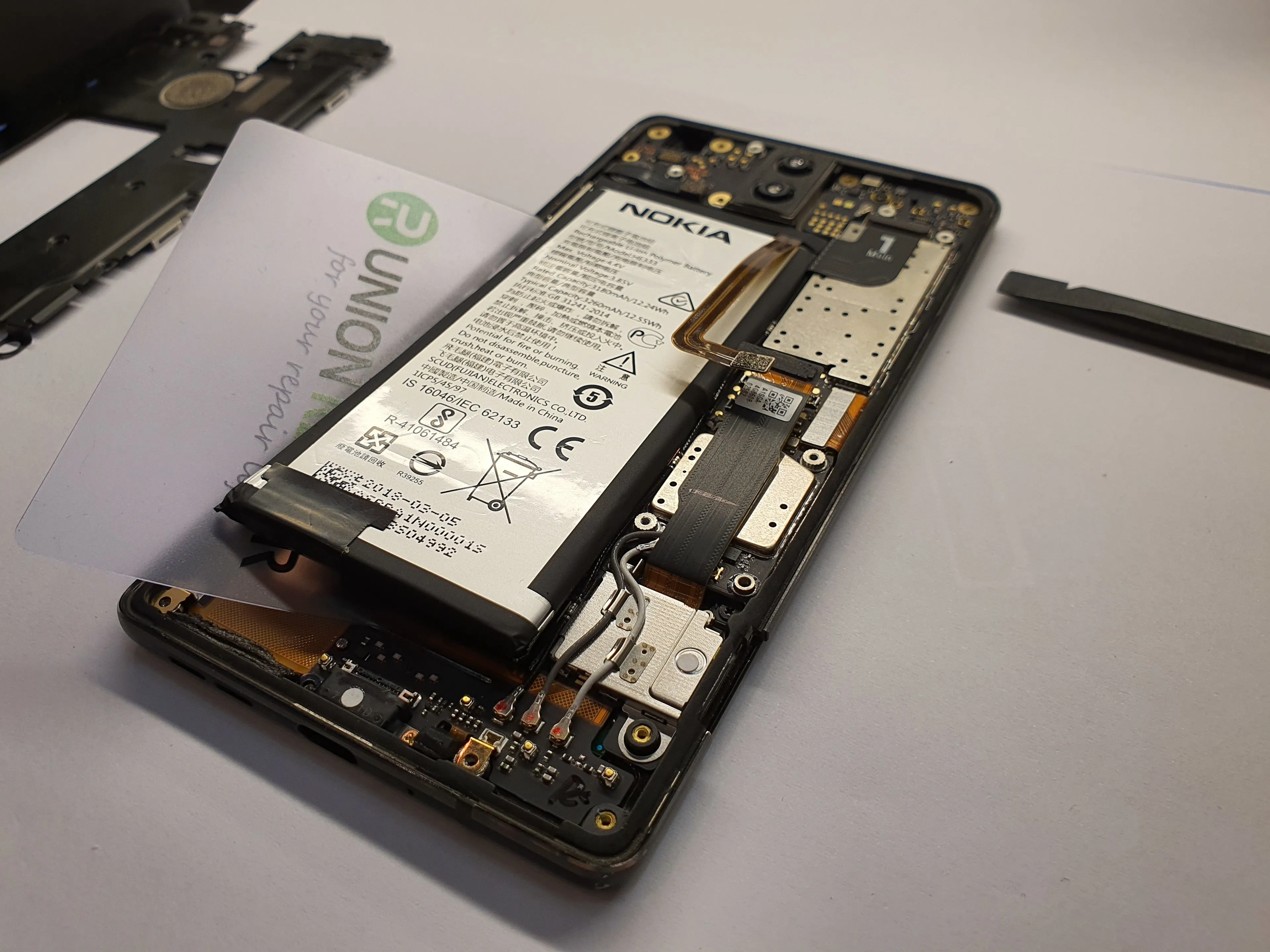

Разборка Nokia 8 Sirocco, аккумулятор: шаг 3, изображение 2 из 3
Разборка Nokia 8 Sirocco, аккумулятор: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Разборка Nokia 8 Sirocco, аккумулятор: шаг 3, изображение 3 из 3
Разборка Nokia 8 Sirocco, аккумулятор: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Не забудьте сначала отсоединить разъем аккумулятора.

  • Аккумулятор имеет тянущиеся язычки, поэтому сначала попробуйте сделать это.

  • Если защелка сломается, вам придется совершить позорную вылазку

Шаг 4 Дочерняя плата

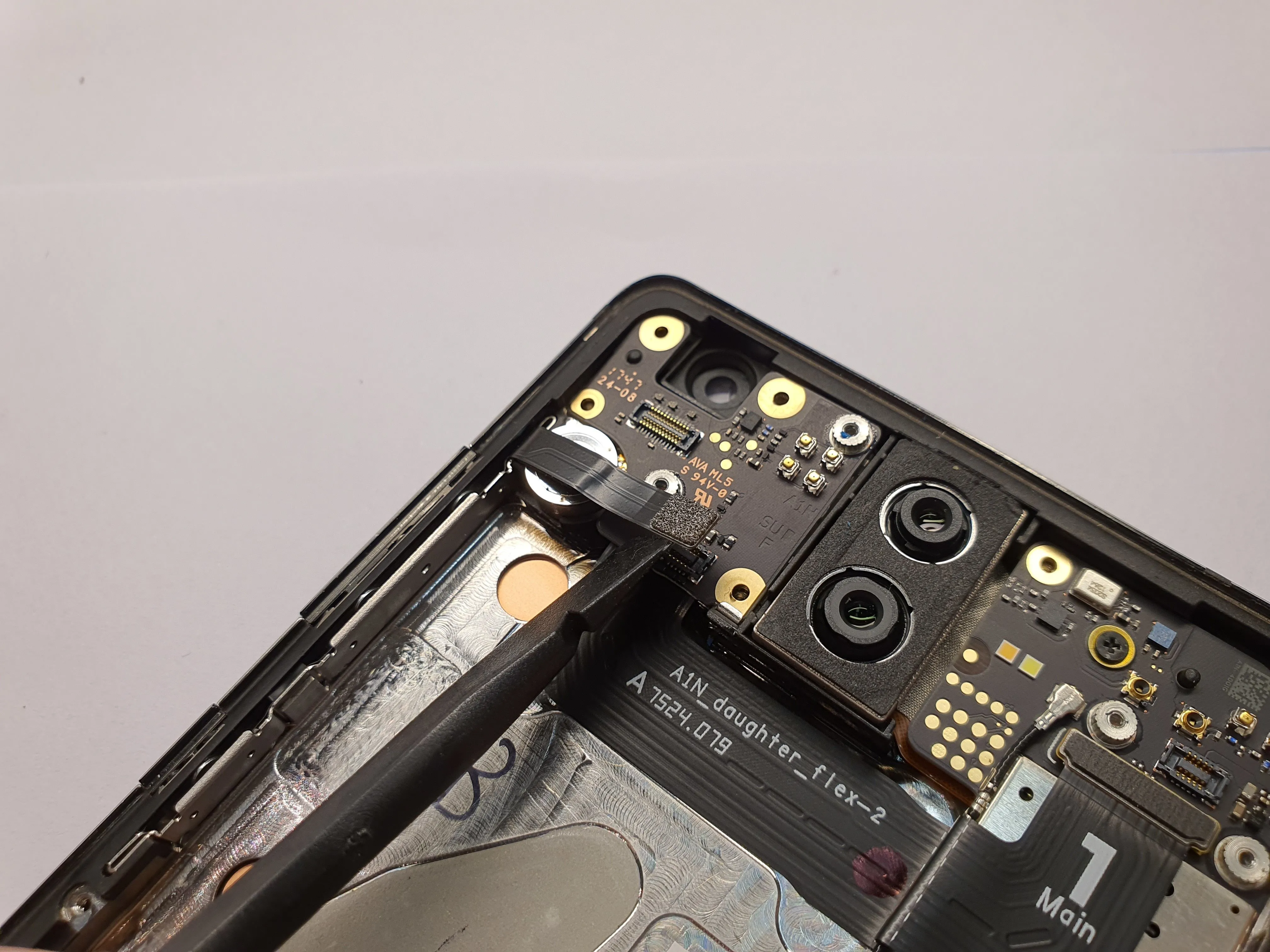

Nokia 8 Sirocco Teardown, дочерняя плата: шаг 4, изображение 1 из 3
Nokia 8 Sirocco Teardown, дочерняя плата: шаг 4, изображение 1 из 3 | Источник - ifixit.com

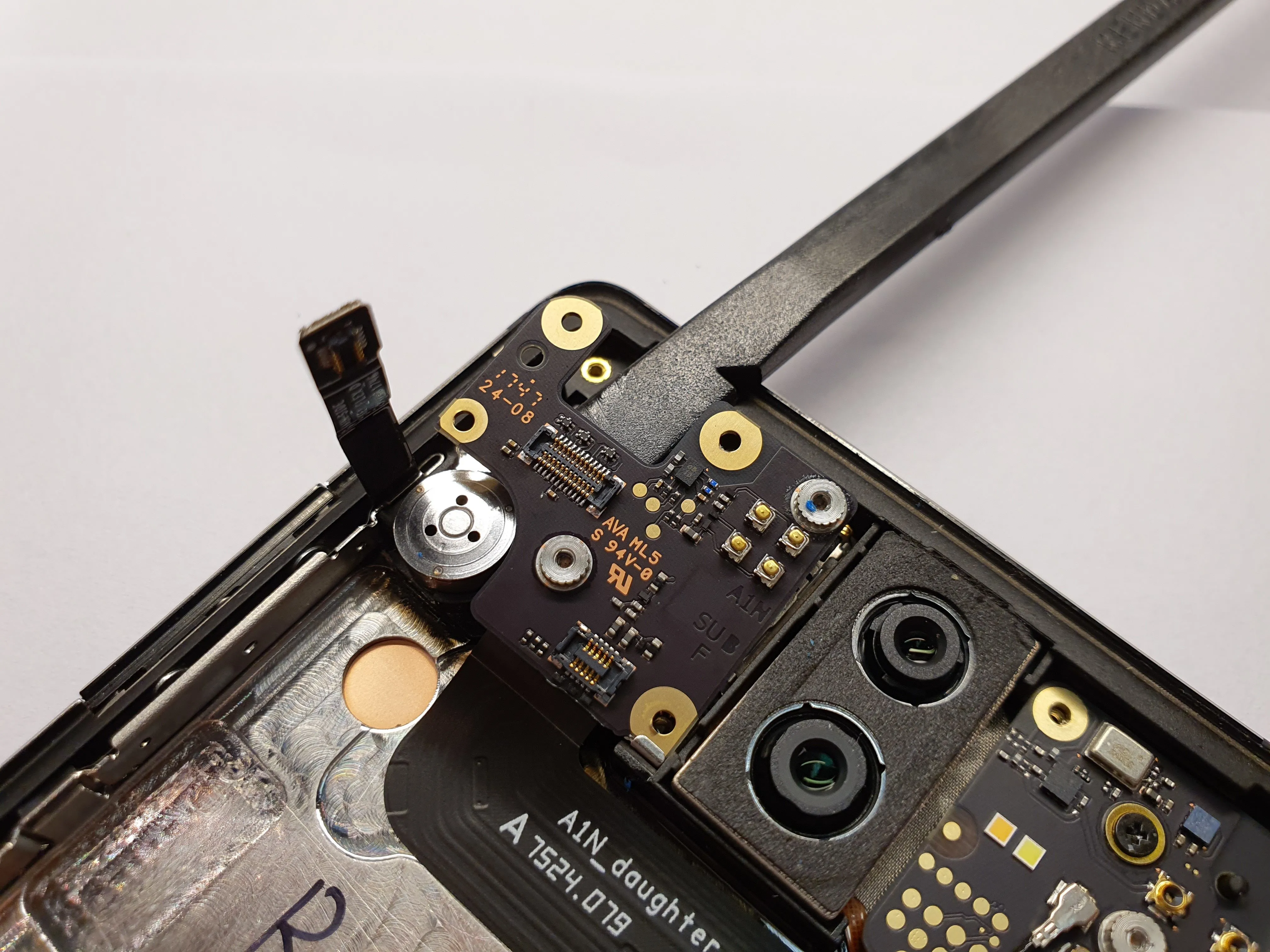

Разборка Nokia 8 Sirocco, дочерняя плата: шаг 4, изображение 2 из 3
Разборка Nokia 8 Sirocco, дочерняя плата: шаг 4, изображение 2 из 3 | Источник - ifixit.com

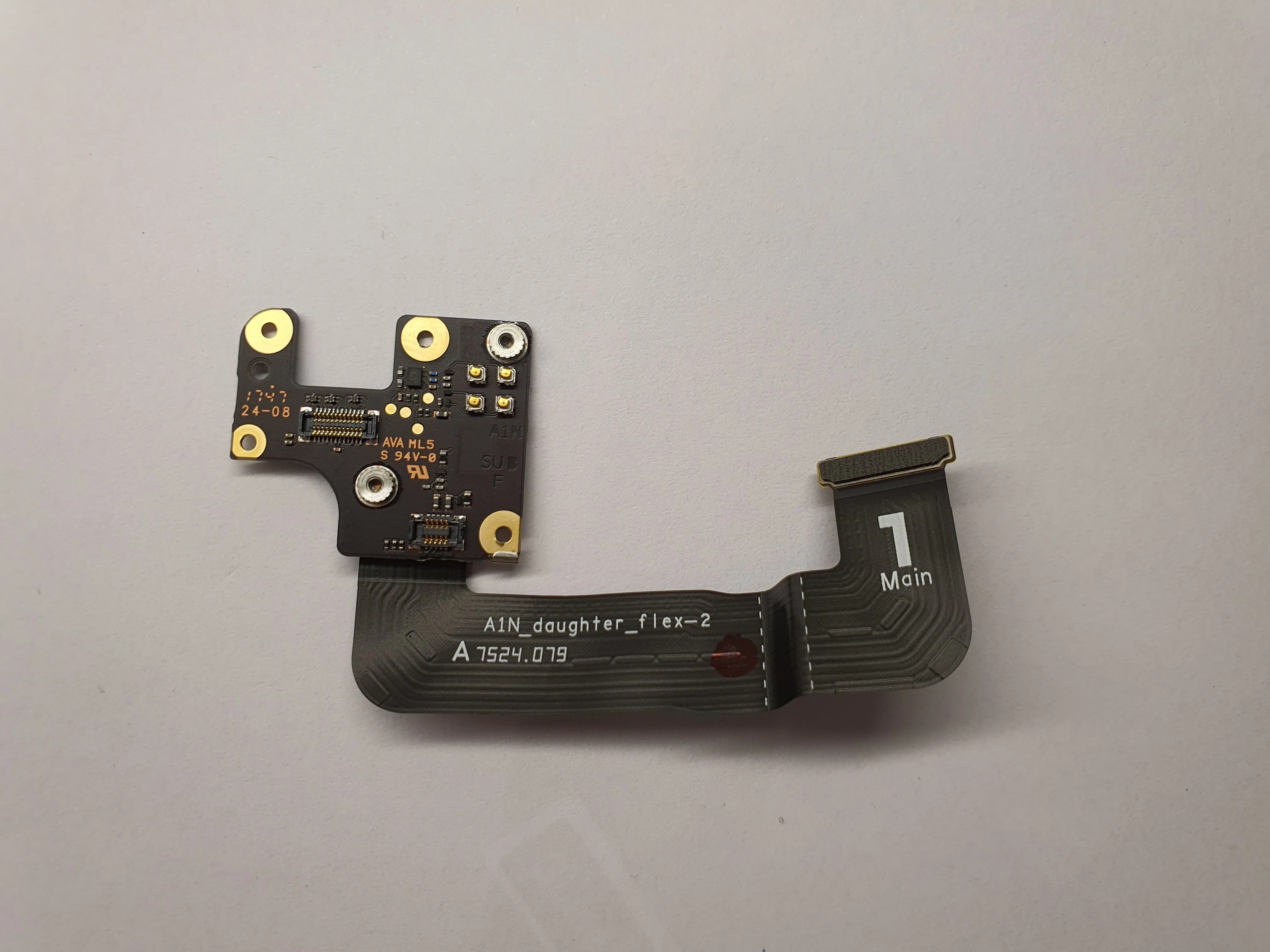

Разборка Nokia 8 Sirocco, дочерняя плата: шаг 4, изображение 3 из 3
Разборка Nokia 8 Sirocco, дочерняя плата: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Отсоедините разъем кнопки громкости и питания

  • Отсоедините разъем на материнской плате

  • Отсоедините дочернюю плату

Шаг 5 Материнская плата

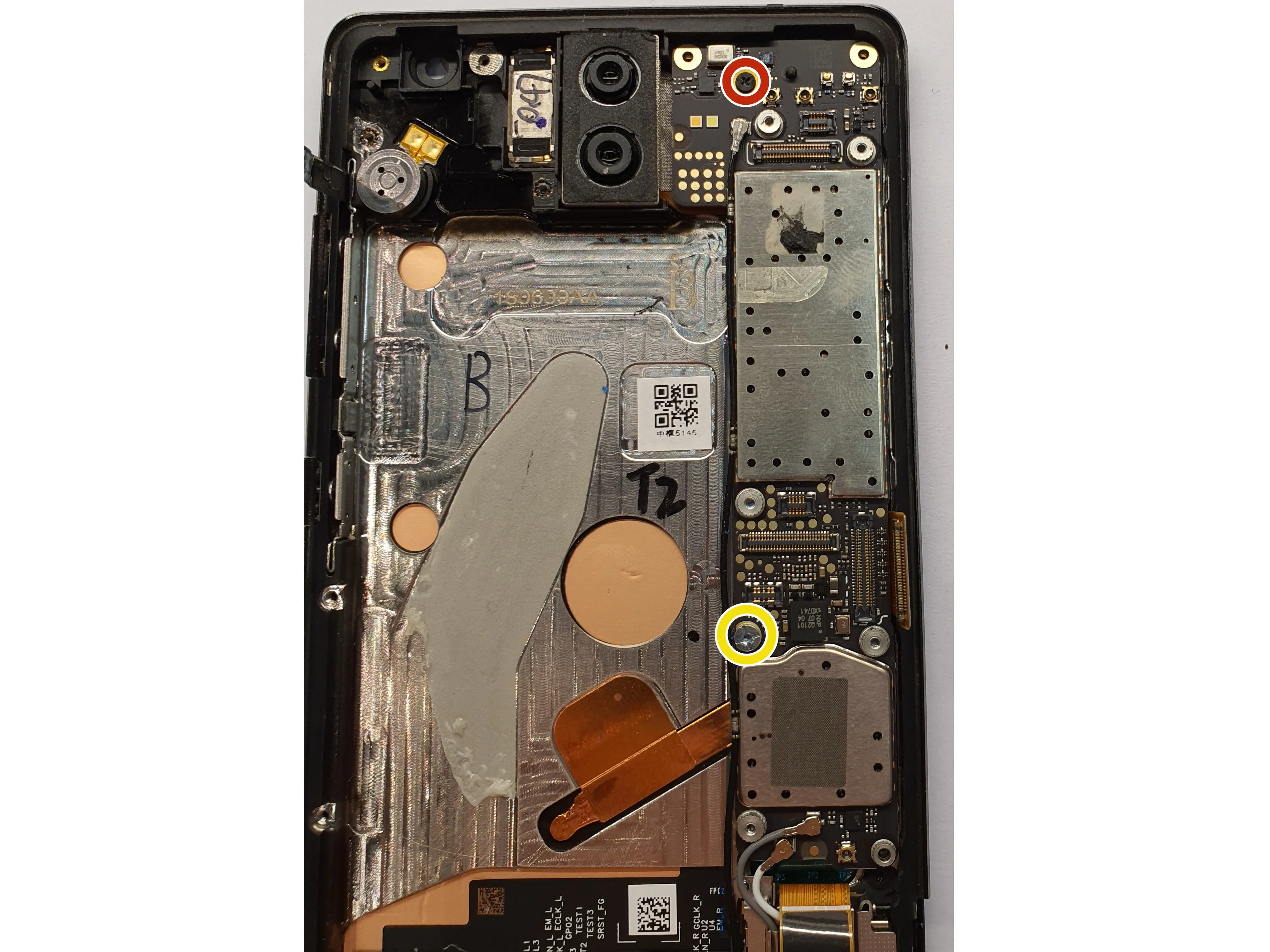

Разборка Nokia 8 Sirocco, материнская плата: шаг 5, изображение 1 из 3
Разборка Nokia 8 Sirocco, материнская плата: шаг 5, изображение 1 из 3 | Источник - ifixit.com

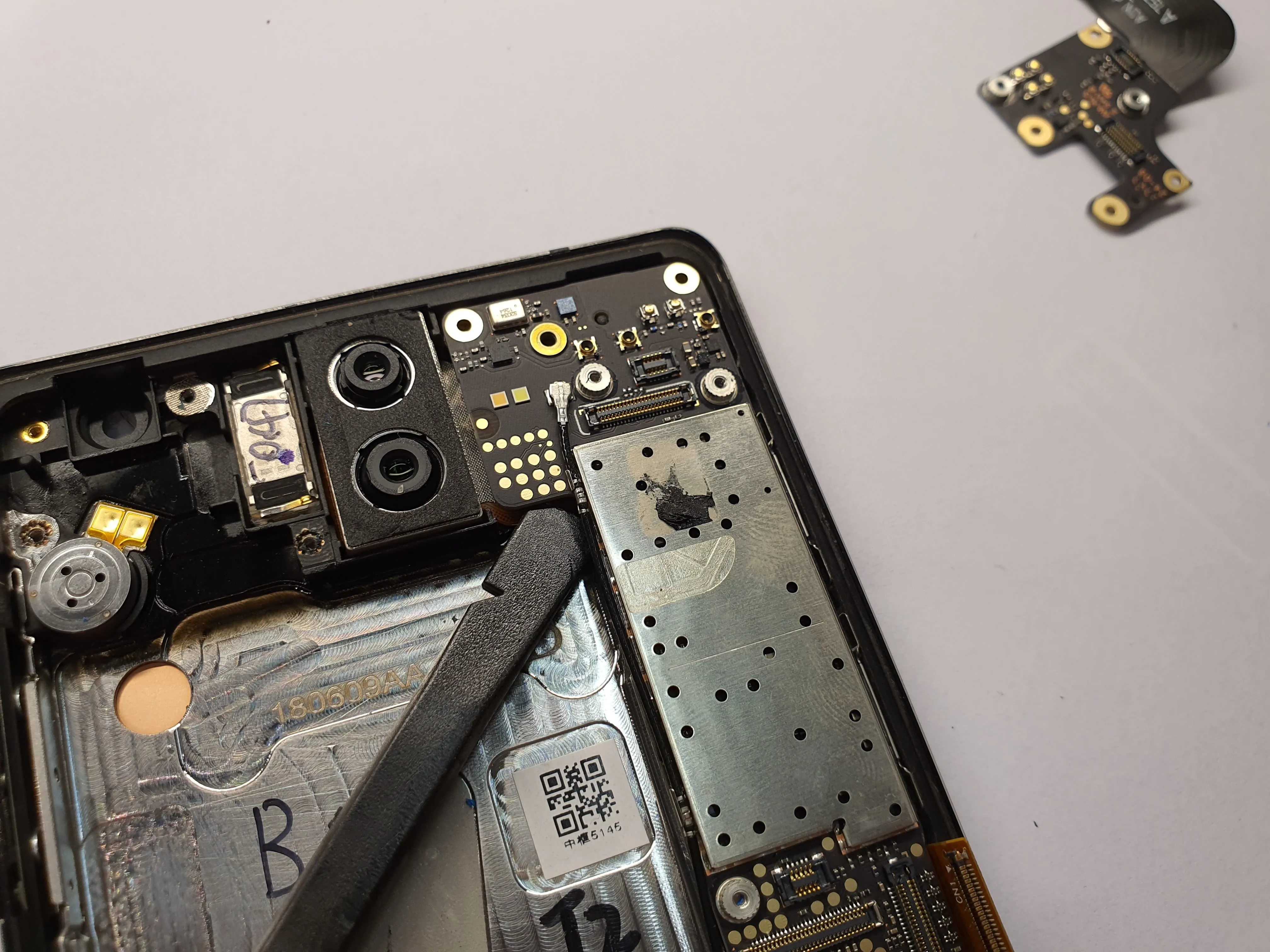

Разборка Nokia 8 Sirocco, материнская плата: шаг 5, изображение 2 из 3
Разборка Nokia 8 Sirocco, материнская плата: шаг 5, изображение 2 из 3 | Источник - ifixit.com

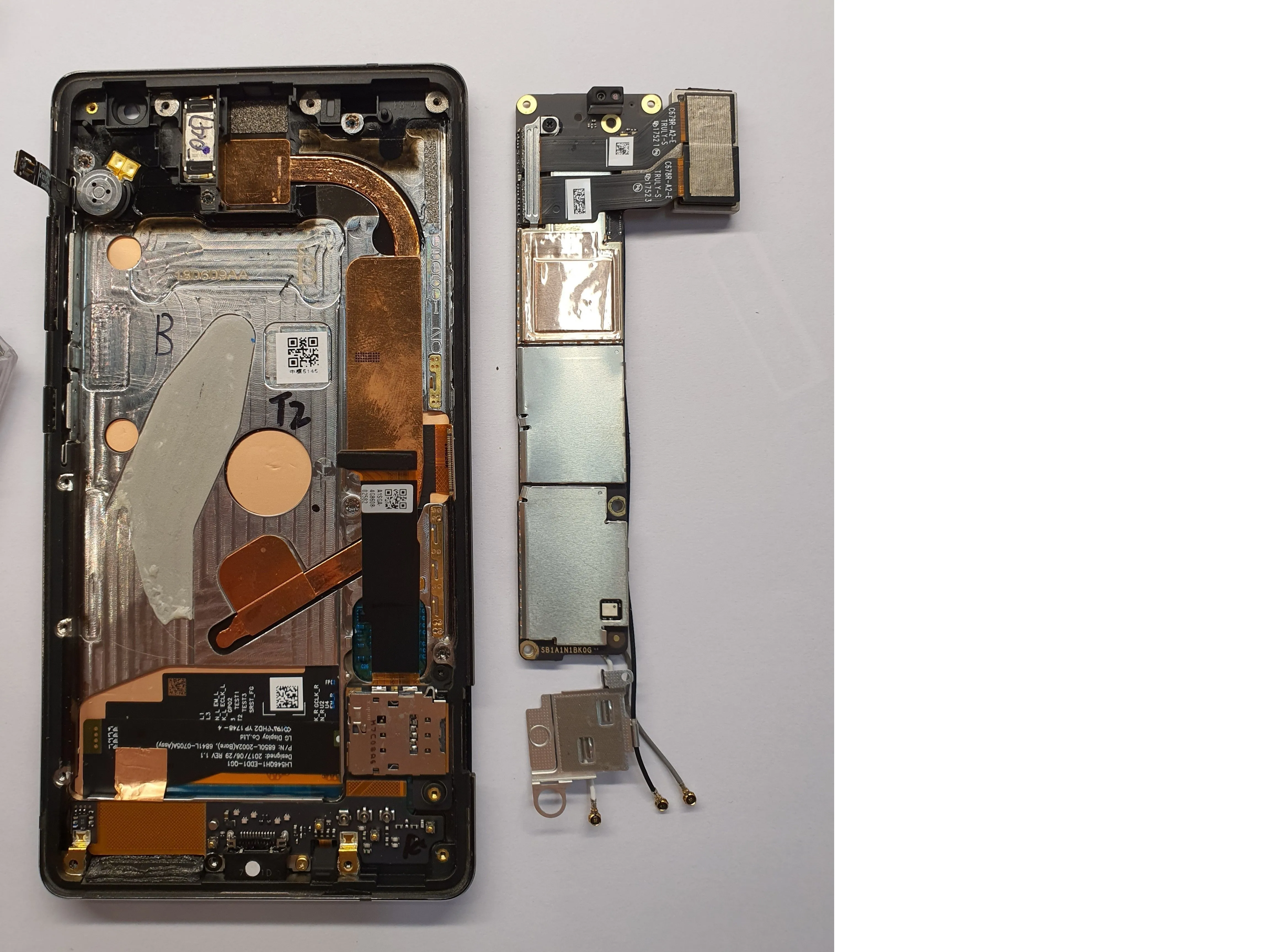

Разборка Nokia 8 Sirocco, материнская плата: шаг 5, изображение 3 из 3
Разборка Nokia 8 Sirocco, материнская плата: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Есть 2 винта

  • 1 длинный черный винт

  • 1 винт-стойка

  • После снятия винтов вы можете отсоединить коаксиальные кабели антенны.

  • Теперь вы можете снять материнскую плату

  • Убедитесь, что сначала вытащили штырь для извлечения SIM-карты

Шаг 6 Плата зарядки

Nokia 8 Sirocco Teardown, плата зарядки: шаг 6, изображение 1 из 2
Разбор Nokia 8 Sirocco, плата зарядки: шаг 6, изображение 1 из 2 | Источник - ifixit.com

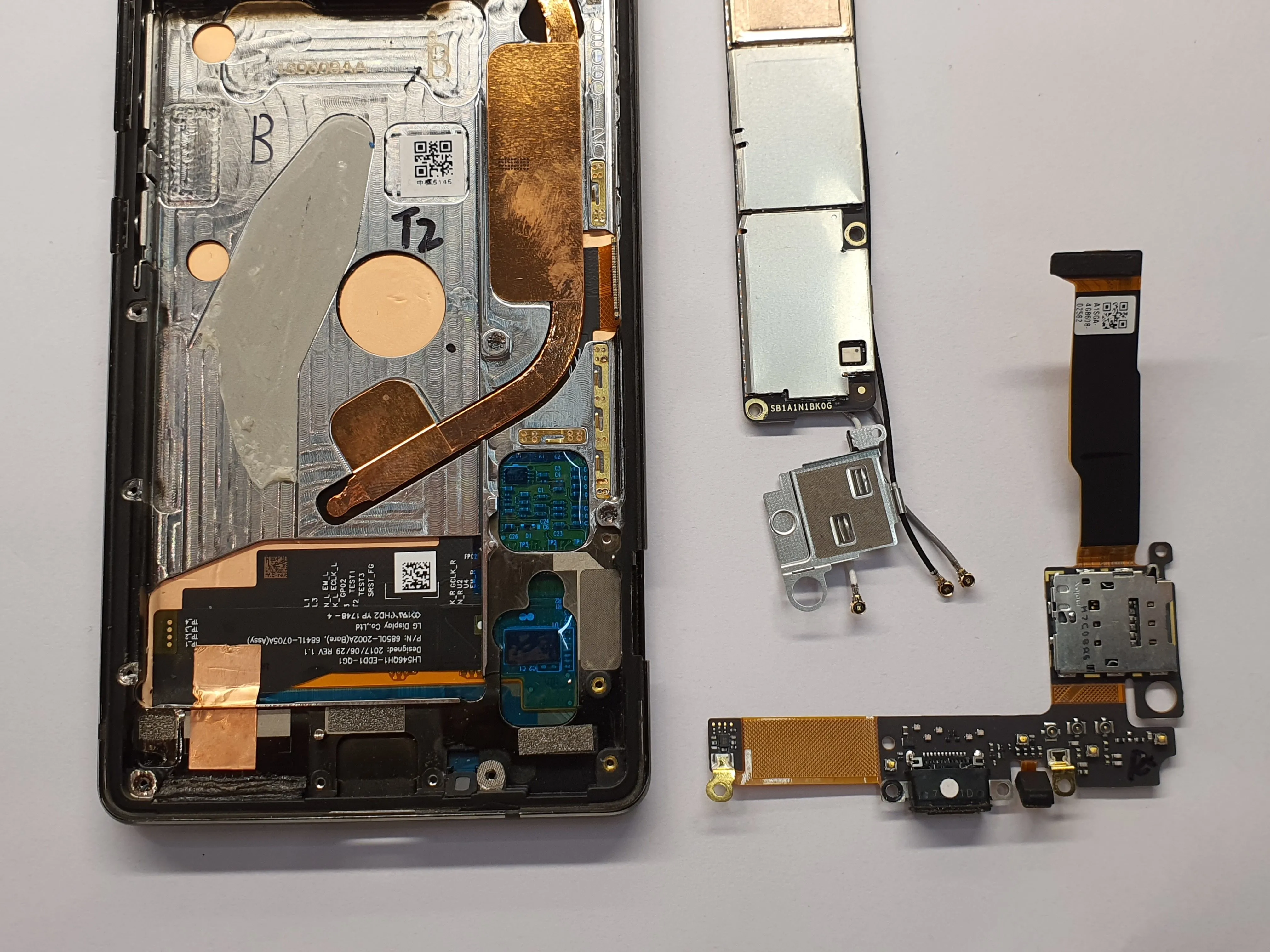

Разборка Nokia 8 Sirocco, плата зарядки: шаг 6, изображение 2 из 2
Разбор Nokia 8 Sirocco, плата зарядки: шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • Плата зарядки крепится 2 винтами

  • 1 чёрный винт

  • 1 золотой винт

  • После снятия винтов плата зарядки будет свободна

  • Теперь все готово, повторите шаги в обратном порядке, чтобы собрать все обратно.
