Введение

Давайте заглянем внутрь этого настенного адаптера в форме хоккейной шайбы. Это старый USB-адаптер переменного тока, не соответствующий уровню VI и снятый с производства.

Что вам понадобится

Инструменты

  • Ножовка
    Ножовка | Источник - ifixit.com
    Посмотреть
  • Отвертка 6-в-1
    Отвертка 6-в-1 | Источник - ifixit.com

Шаг 1 Откройте корпус

Nokia AC-16U USB Power Adapter Teardown, Crack Open The Case: шаг 1, изображение 1 из 3
Nokia AC-16U USB Power Adapter Разборка, вскрытие корпуса: шаг 1, изображение 1 из 3 | Источник - ifixit.com

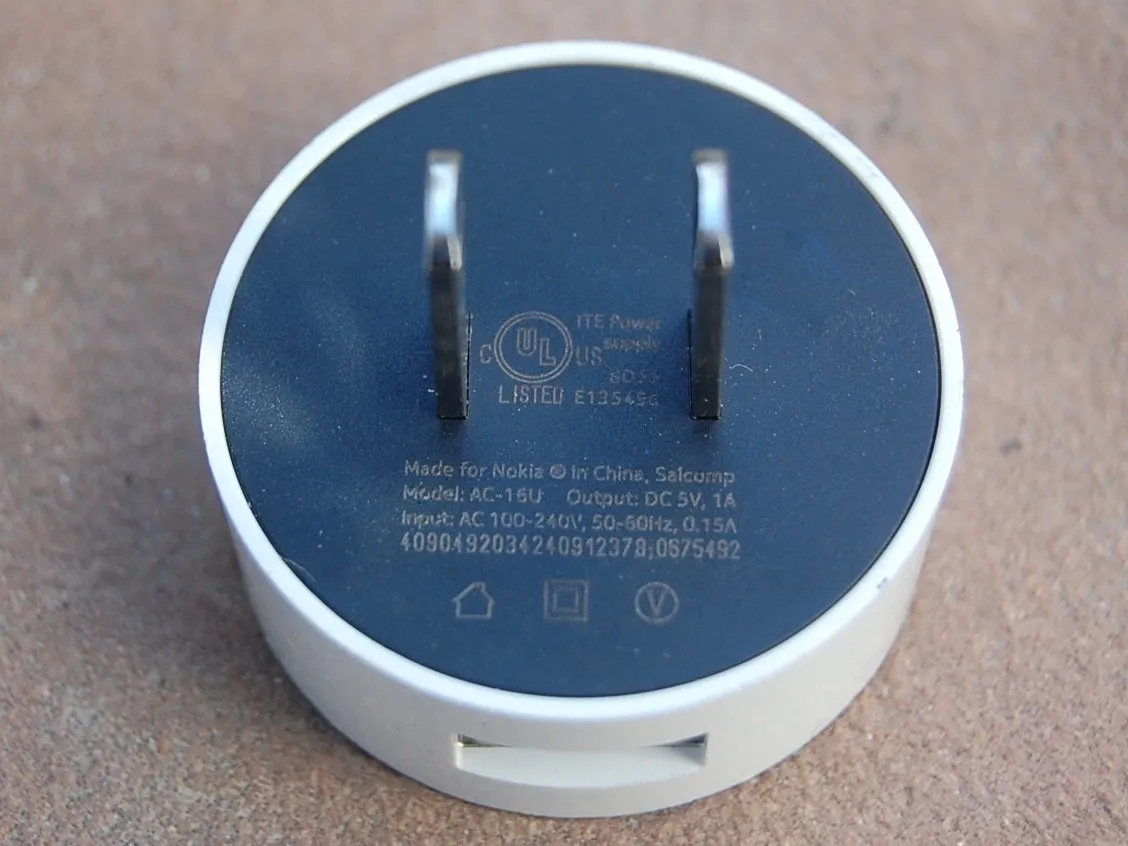

Nokia AC-16U USB Power Adapter Разборка, вскрытие корпуса: шаг 1, изображение 2 из 3
Nokia AC-16U USB Power Adapter Разборка, вскрытие корпуса: шаг 1, изображение 2 из 3 | Источник - ifixit.com

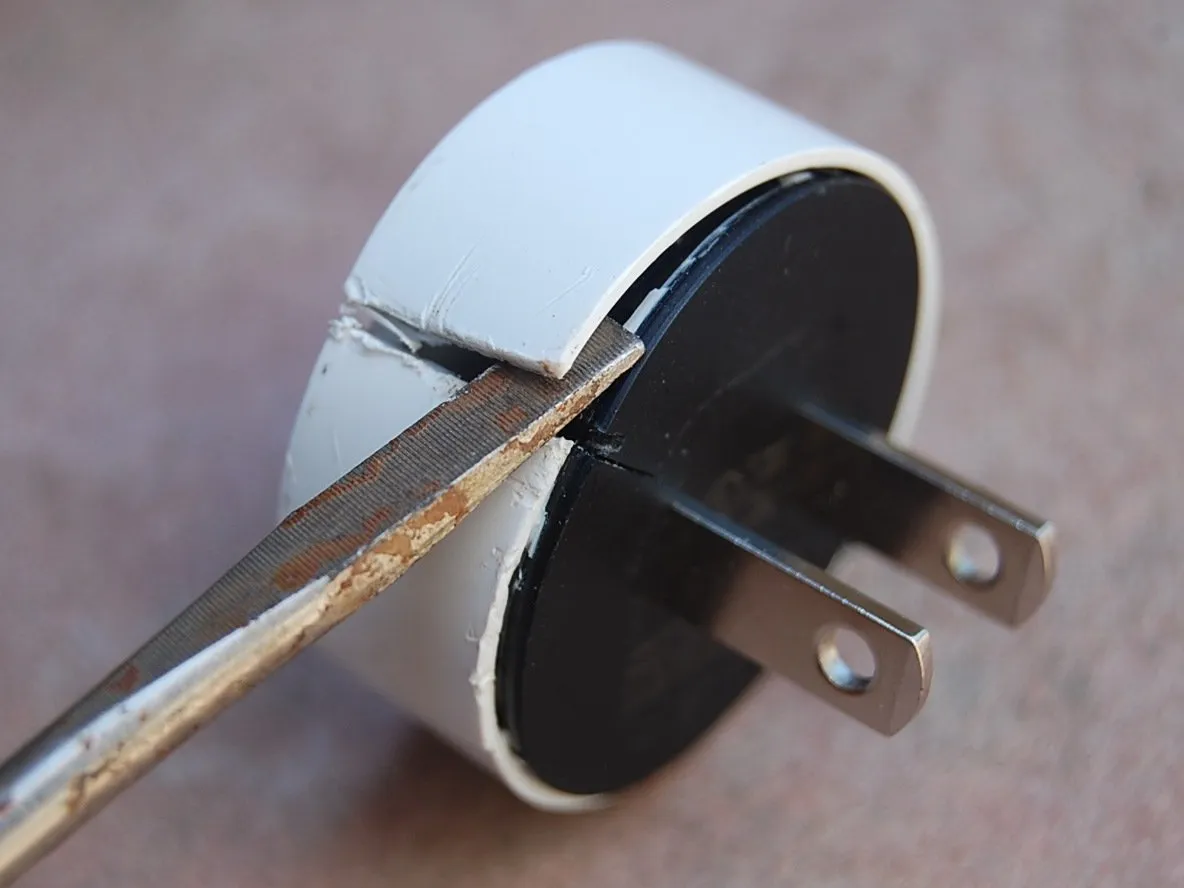

Nokia AC-16U USB Power Adapter Разборка, вскрытие корпуса: шаг 1, изображение 3 из 3
Nokia AC-16U USB Power Adapter Teardown, Crack Open The Case: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Этот блок питания тонкий и необычайно привлекательный.

  • Белый корпус имеет диаметр 39 мм и толщину 15 мм: довольно мало для такого уровня мощности (радиаторы см. позже).

  • Корпус склеен, так что вы не сможете попасть в него чистым путем. Я пропилил щель сбоку и использовал отвертку, чтобы взломать клей.

Шаг 2 Что внутри?

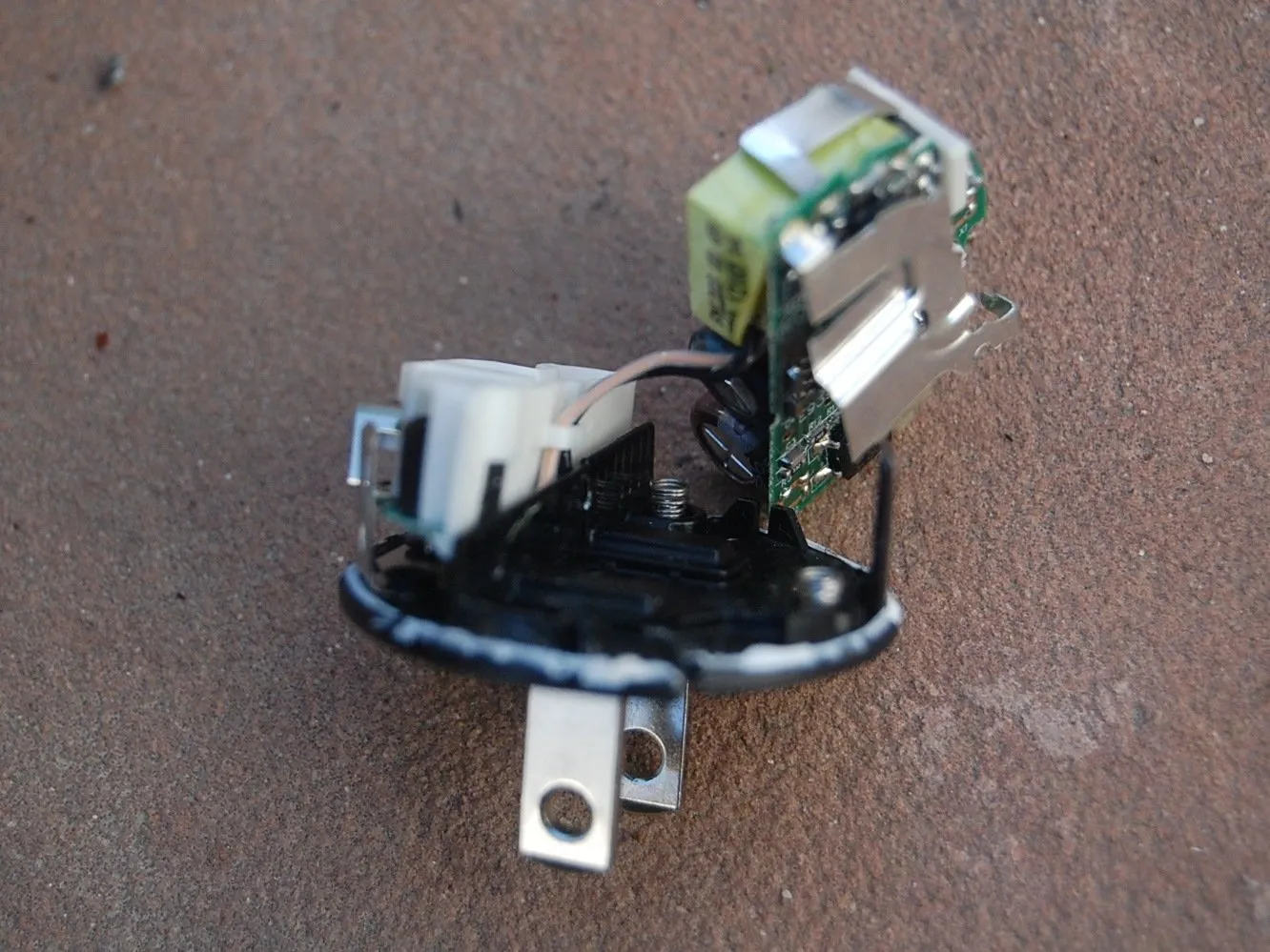

Nokia AC-16U USB Power Adapter Teardown, What's Inside?: step 2, image 1 of 3
Nokia AC-16U USB Power Adapter Teardown, What's Inside?: шаг 2, изображение 1 из 3 | Источник - ifixit.com

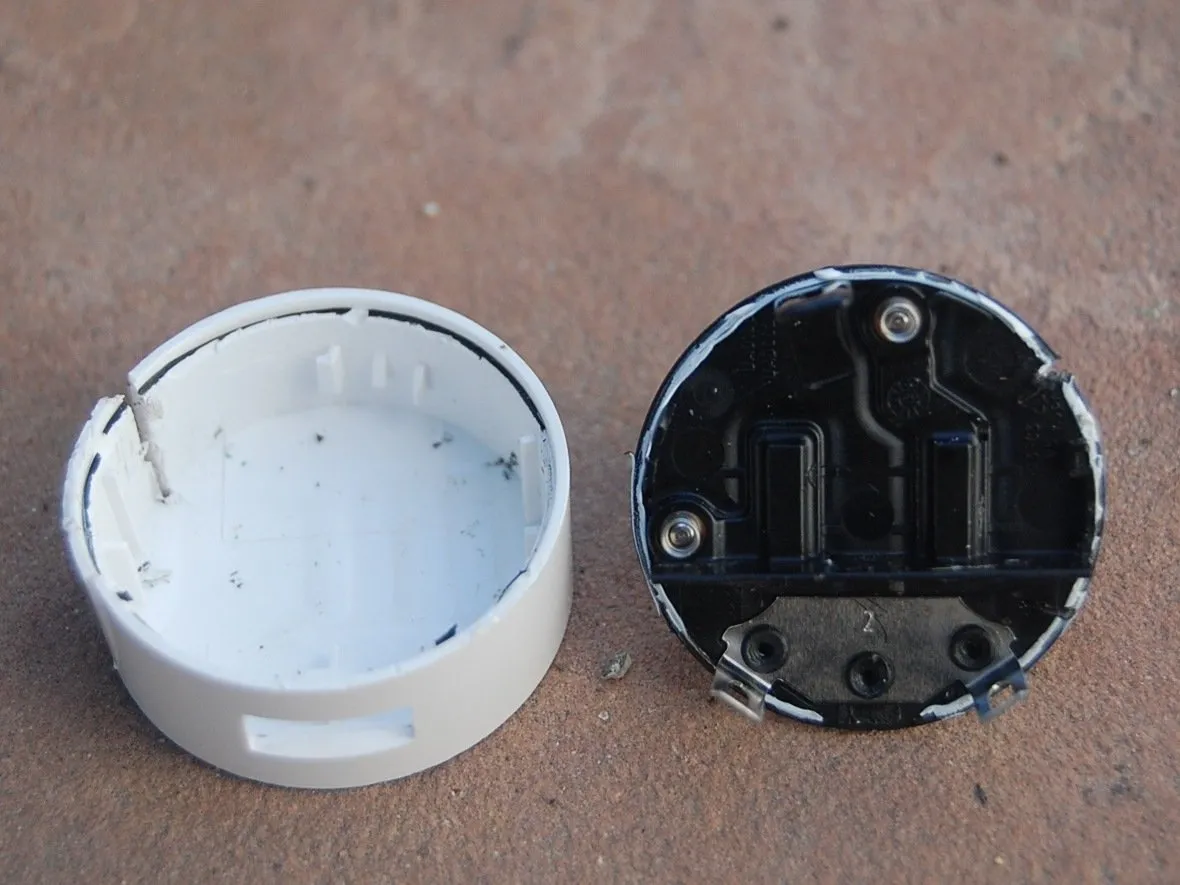

Nokia AC-16U USB Power Adapter Teardown, What's Inside?: step 2, image 2 of 3
Nokia AC-16U USB Power Adapter Teardown, What's Inside?: шаг 2, изображение 2 из 3 | Источник - ifixit.com

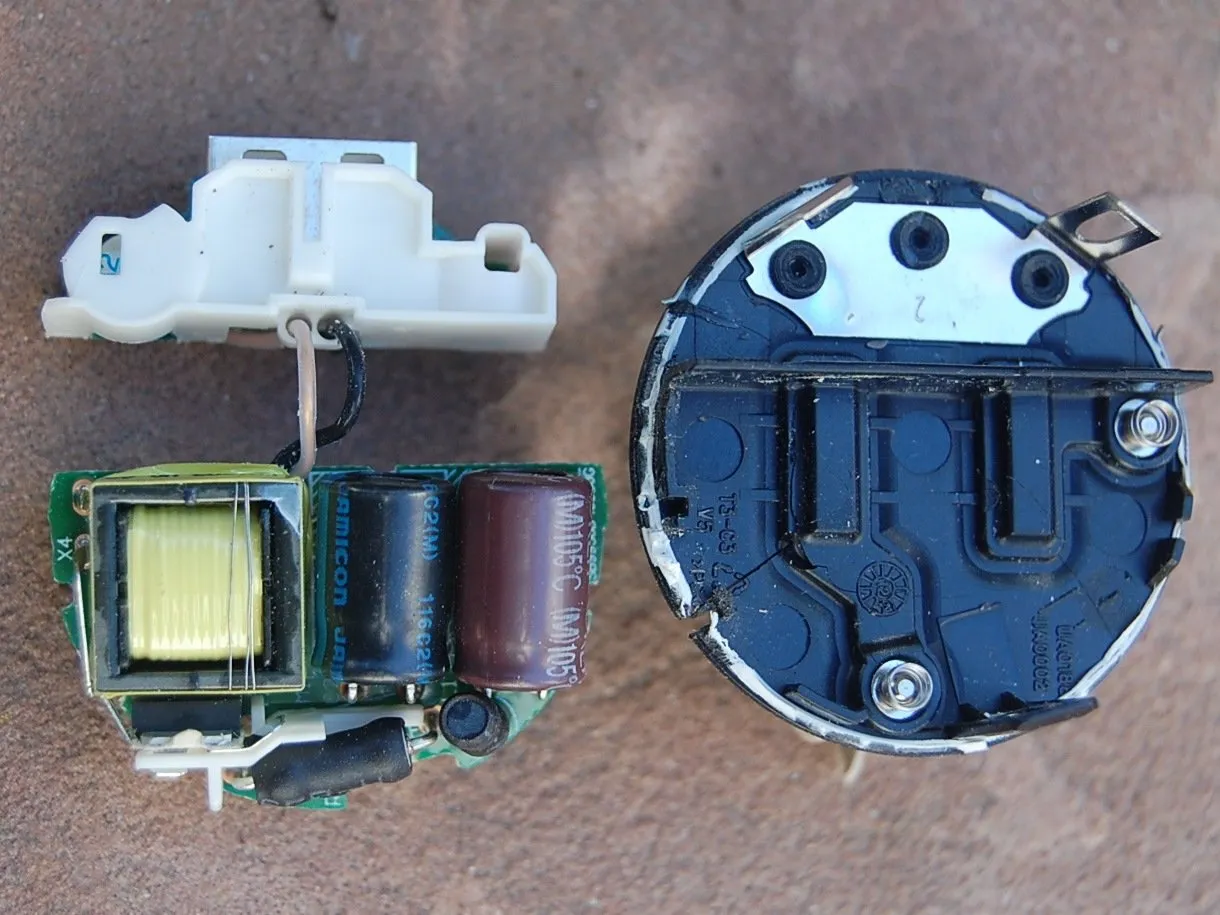

Nokia AC-16U USB Power Adapter Teardown, What's Inside?: step 2, image 3 of 3
Nokia AC-16U USB Power Adapter Teardown, What's Inside?: step 2, image 3 of 3 | Источник - ifixit.com

  • Штырьки питания ведут к двум пружинным контактам.

  • Между низковольтной и высоковольтной сторонами находится пластиковый барьер (лучше не придумаешь!).

Шаг 3 Как насчет подробных фотографий печатной платы?

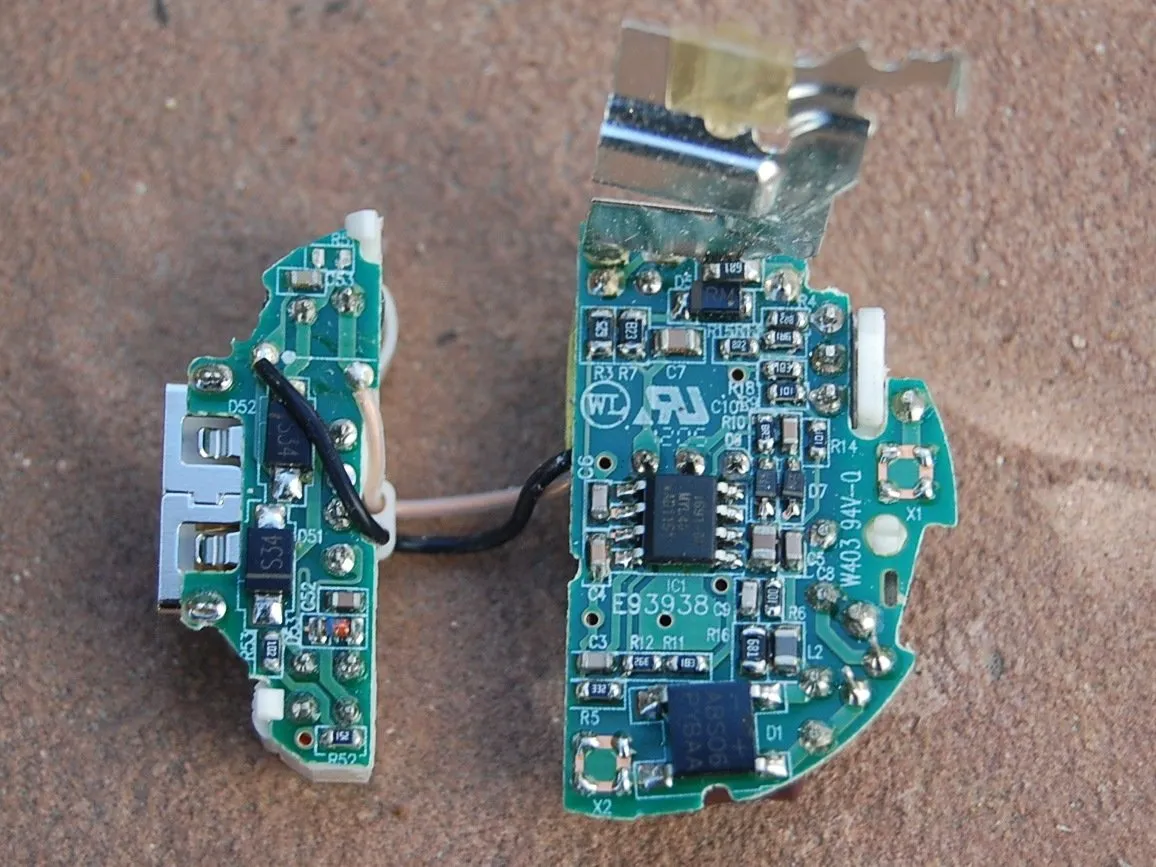

Nokia AC-16U USB Power Adapter Teardown, Как насчет подробных фотографий печатной платы?: шаг 3, изображение 1 из 2
Nokia AC-16U USB Power Adapter Teardown, Как насчет подробных фотографий печатной платы?: шаг 3, изображение 1 из 2 | Источник - ifixit.com

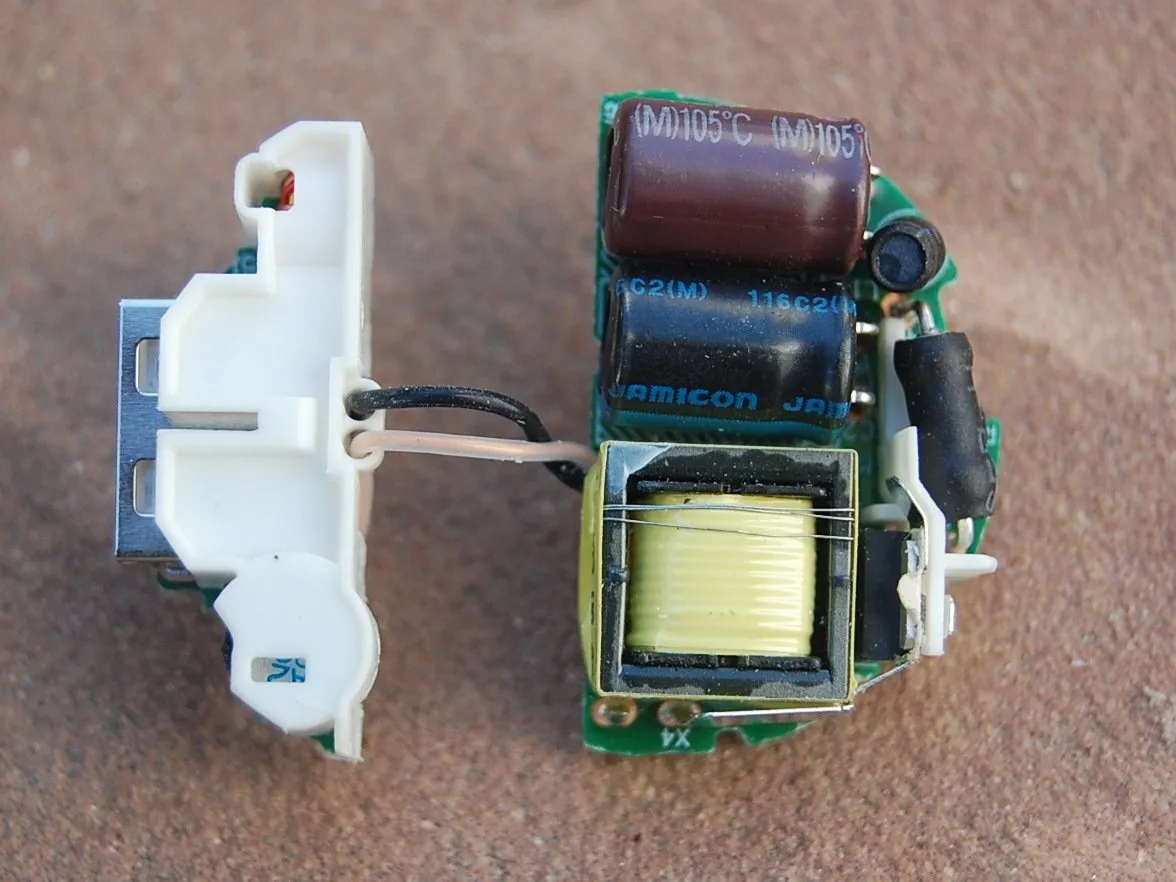

Nokia AC-16U USB Power Adapter Teardown, Как насчет некоторых подробных фотографий печатной платы?: шаг 3, изображение 2 из 2
Nokia AC-16U USB Power Adapter Teardown, как насчет подробных фотографий печатной платы?: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Довольно плотная компоновка.

  • Обратите внимание на теплоотвод с термоинтерфейсным материалом и посадочные площадки для источников линейного напряжения.
