Введение

Что вам понадобится:

Отвертка T6

Ваша любимая отвертка (я выбрал iSesamo).

Этот телефон легко и почти невозможно затормозить. Так что отбросьте все страхи и давайте вскроем его.

Что вам понадобится

Инструменты

  • Отвертка T6 Torx
    Отвертка T6 Torx | Источник - ifixit.com
  • Инструмент для открывания iSesamo
    Инструмент для открытия iSesamo | Источник - ifixit.com

Шаг 1 Разборка Nokia Asha 200

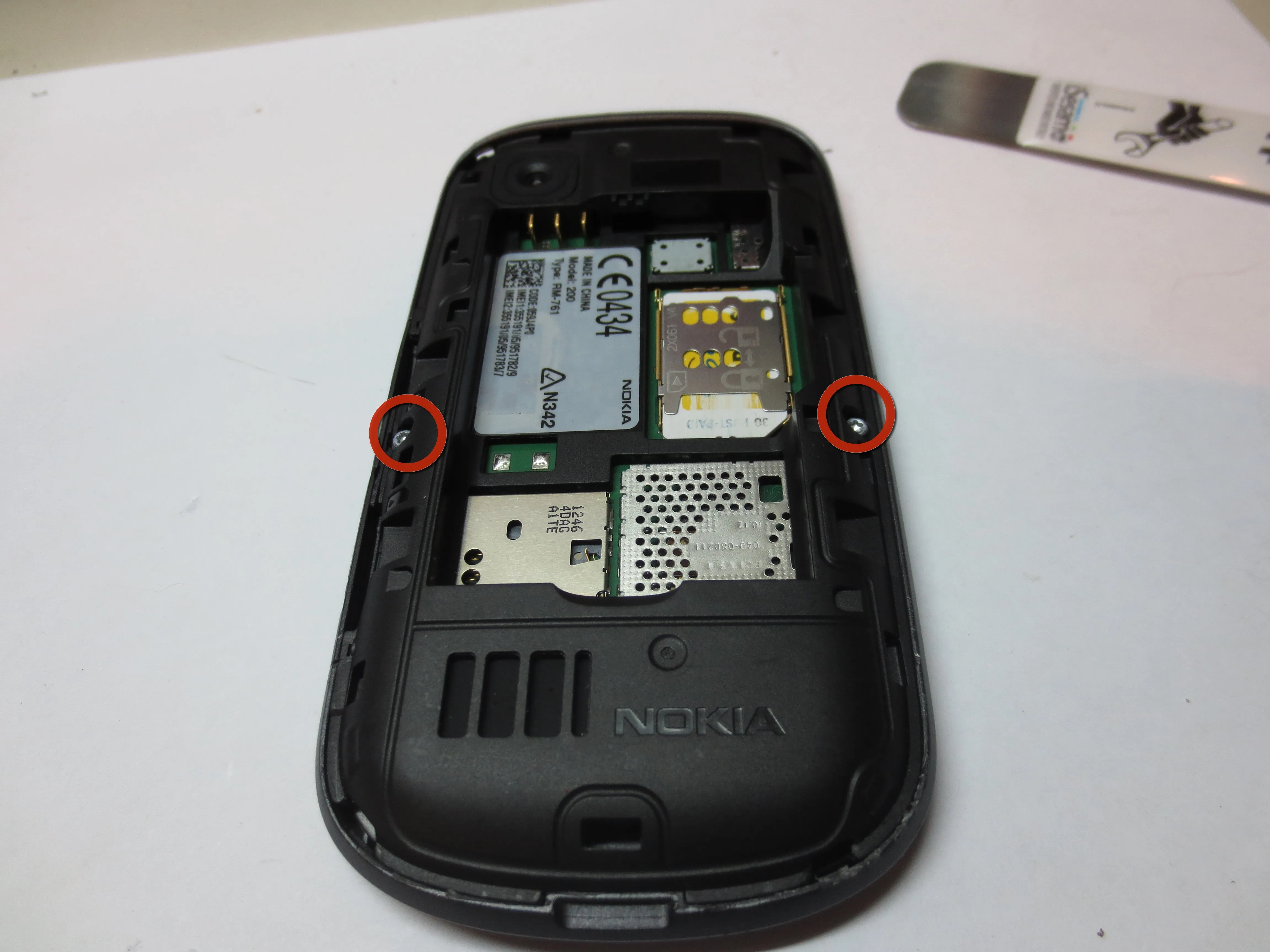

Nokia Asha 200 Teardown, Nokia Asha 200 Teardown: шаг 1, изображение 1 из 1
Nokia Asha 200 разборка, Nokia Asha 200 разборка: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Снимите заднюю крышку и извлеките аккумулятор. (Не показано)

  • Выкрутите два винта, отмеченные красными кружками.

Шаг 2

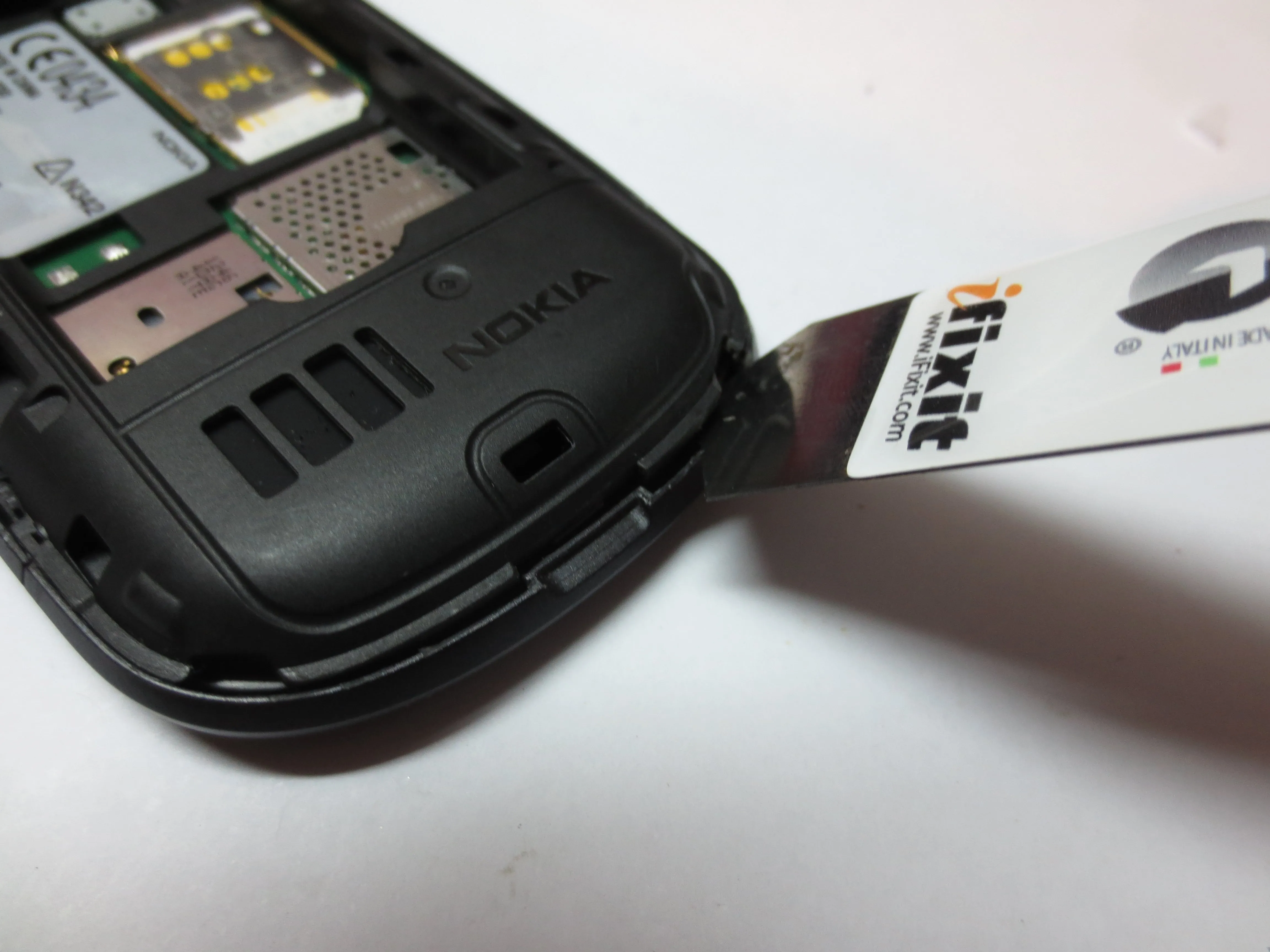

Разборка Nokia Asha 200: шаг 2, изображение 1 из 3
Разборка Nokia Asha 200: шаг 2, изображение 1 из 3 | Источник - ifixit.com

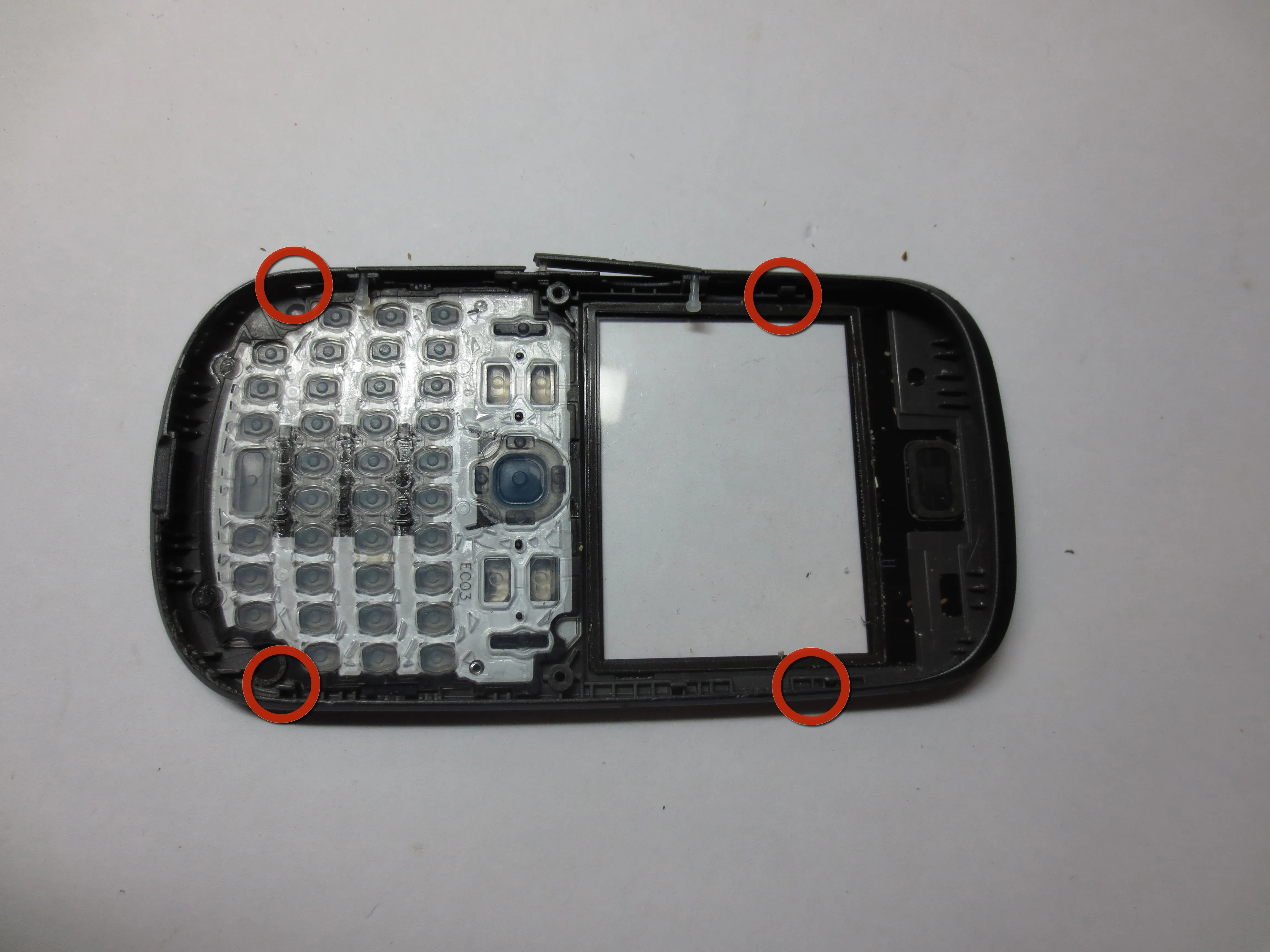

Nokia Asha 200 Teardown: шаг 2, изображение 2 из 3
Разборка Nokia Asha 200: шаг 2, изображение 2 из 3 | Источник - ifixit.com

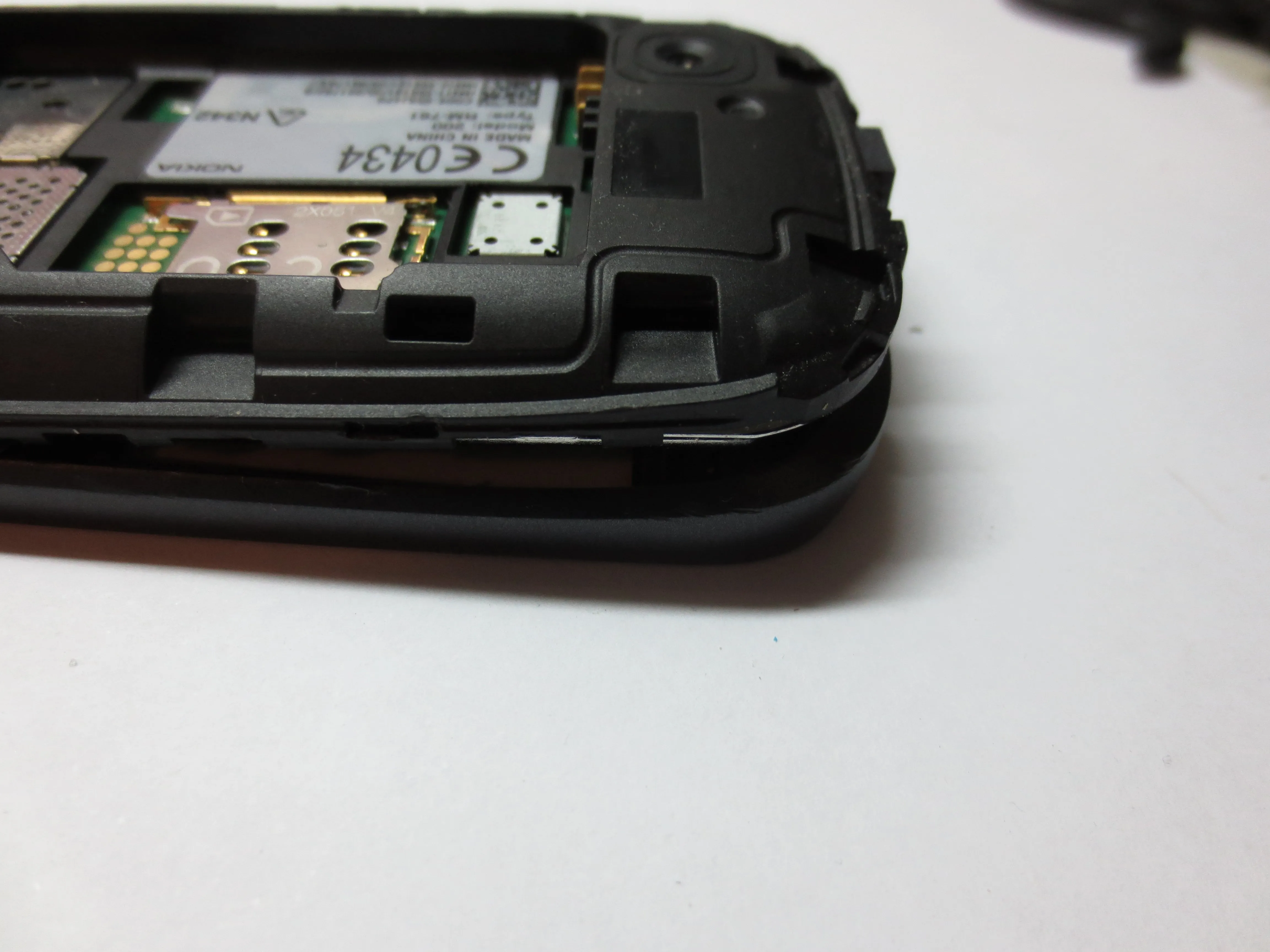

Nokia Asha 200 Teardown: шаг 2, изображение 3 из 3
Разборка Nokia Asha 200: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Вставьте палец между передней и задней крышкой и рычагом, пока не услышите щелчок.

  • Медленно двигайтесь по кругу, пока нижний конец не будет отделен. Затем, обратив нижний конец к телу, попытайтесь потянуть задний корпус на себя.

  • Следите за тем, чтобы не потерять крышки Sim2 и Micro SD, так как они легко выпадут. Также при повторной сборке убедитесь, что они вытащены, иначе вам будет сложно собрать устройство обратно.

Шаг 3

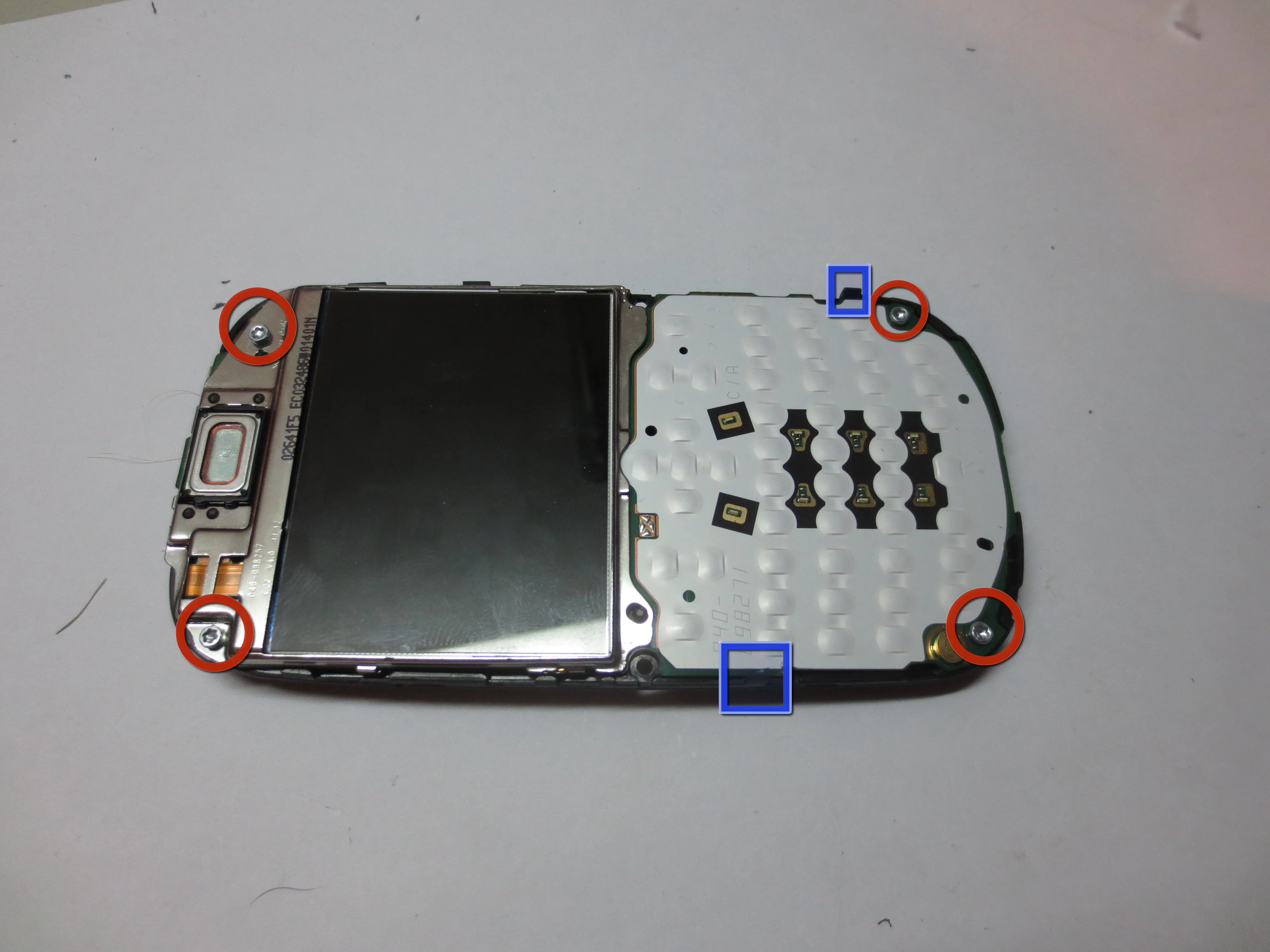

Nokia Asha 200 Teardown: шаг 3, изображение 1 из 3
Разборка Nokia Asha 200: шаг 3, изображение 1 из 3 | Источник - ifixit.com

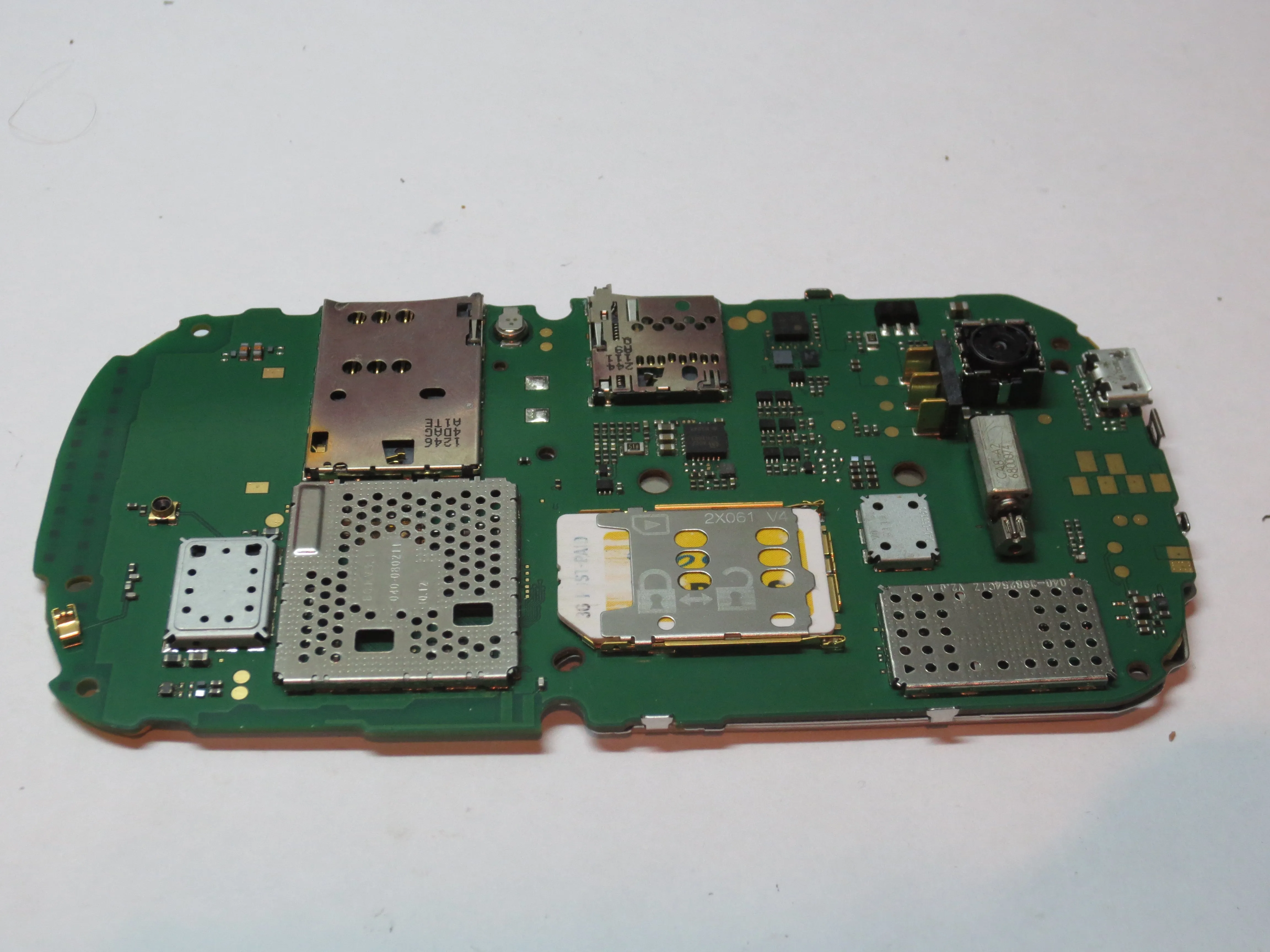

Nokia Asha 200 Teardown: шаг 3, изображение 2 из 3
Разборка Nokia Asha 200: шаг 3, изображение 2 из 3 | Источник - ifixit.com

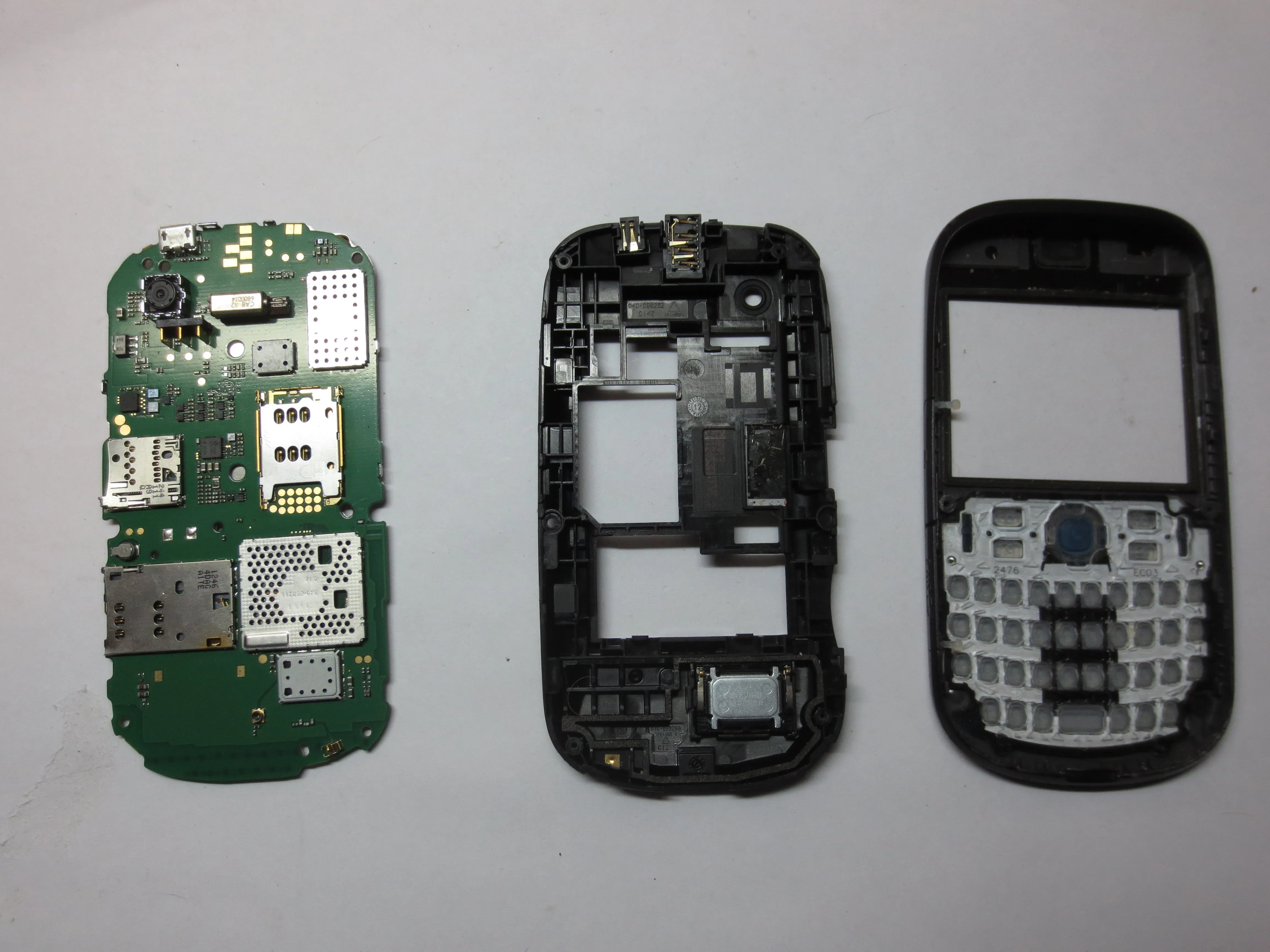

Nokia Asha 200 Teardown: шаг 3, изображение 3 из 3
Разборка Nokia Asha 200: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Открутите 4 винта, отмеченные красными кружками.

  • Печатную плату удерживают два зажима. Переместите плату через один из них, а затем потяните в сторону освобожденного зажима, чтобы освободить противоположный.

Шаг 4

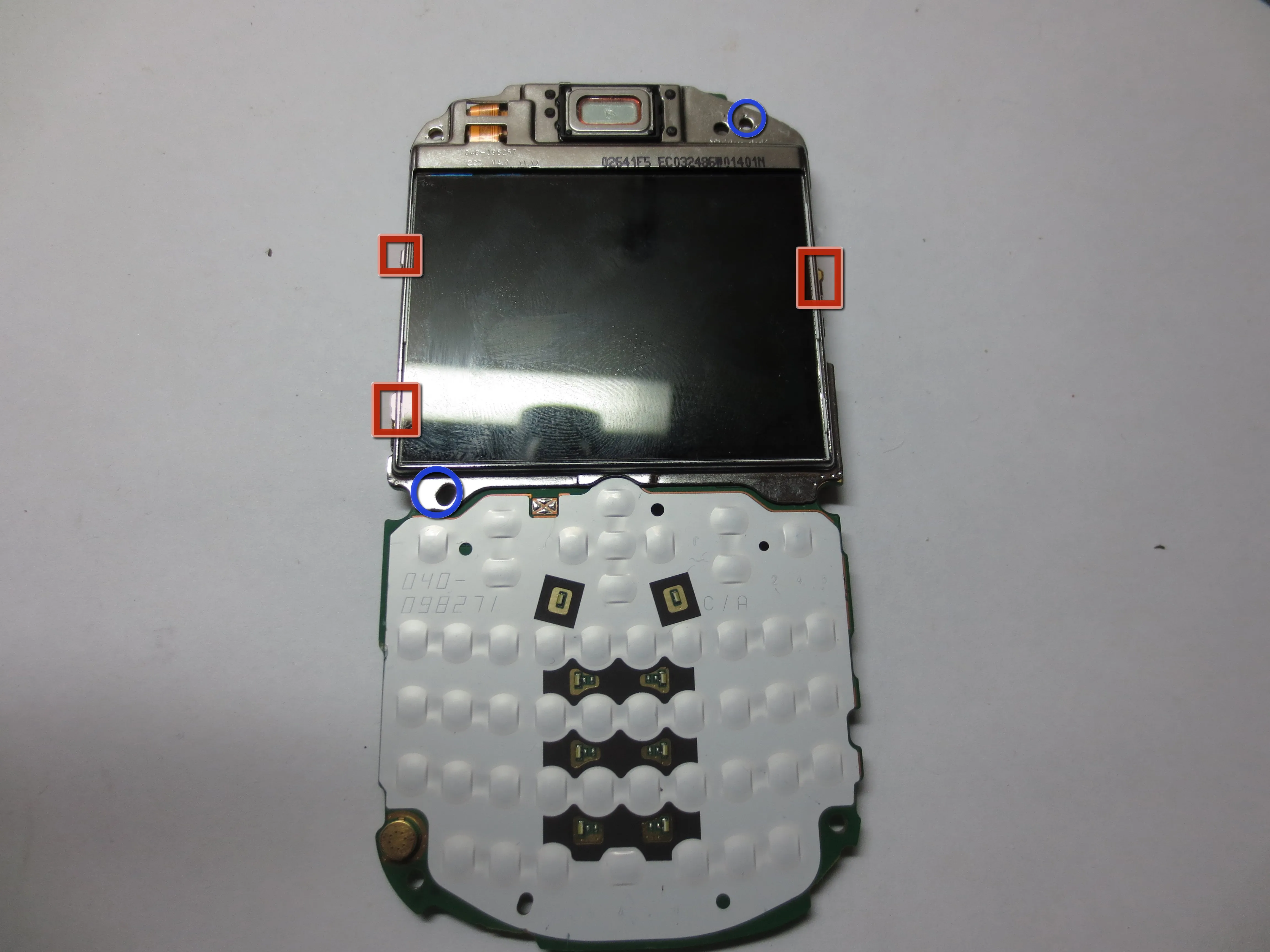

Разбор Nokia Asha 200: шаг 4, изображение 1 из 2
Разбор Nokia Asha 200: шаг 4, изображение 1 из 2 | Источник - ifixit.com

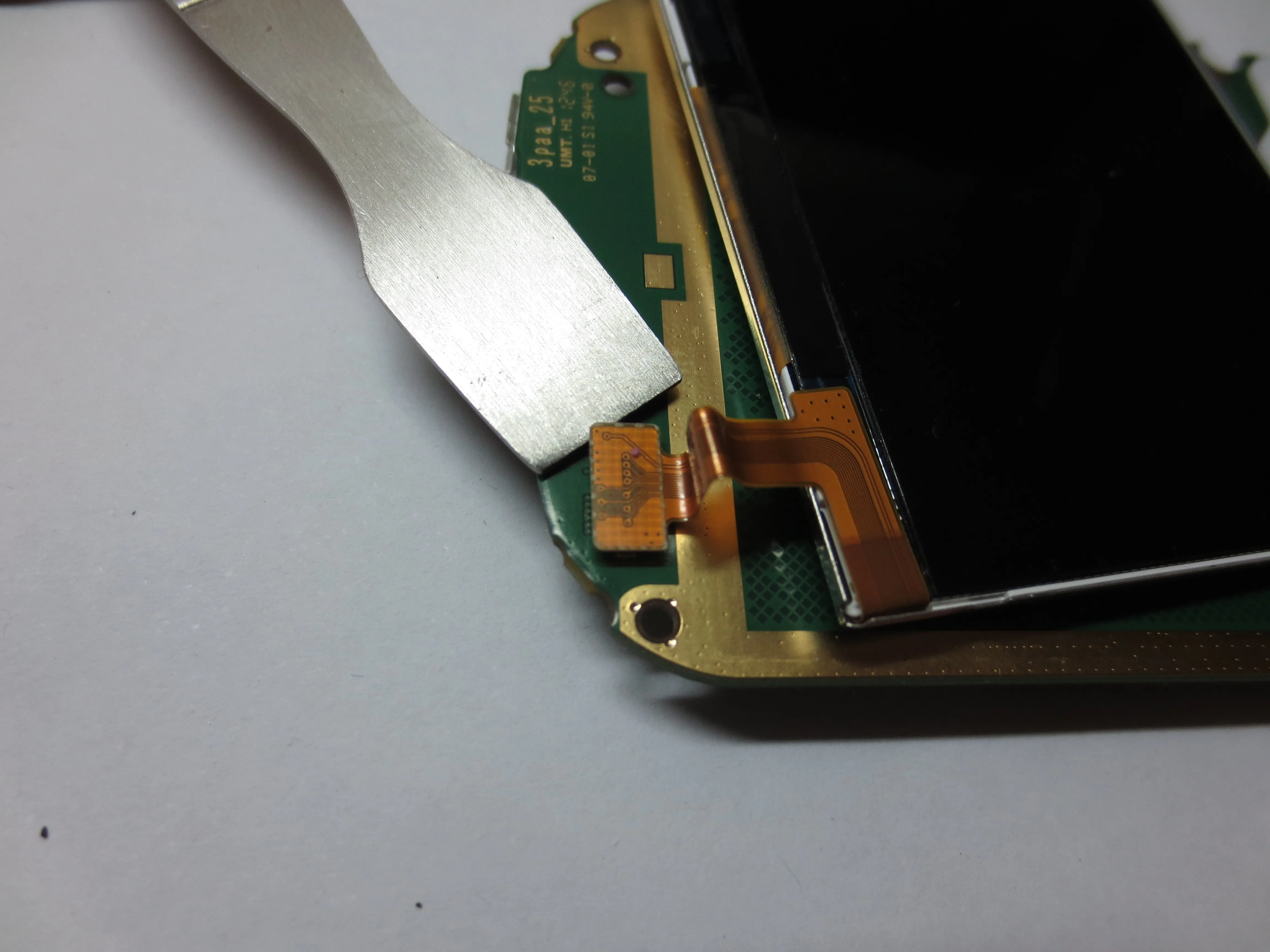

Nokia Asha 200 Teardown: шаг 4, изображение 2 из 2
Разборка Nokia Asha 200: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • ЖК-экран удерживается стальным кронштейном. Этот кронштейн удерживается на месте зажимами, отмеченными красными квадратами. Проще всего освободить его, нажав на зажим справа (как показано на фото), и кронштейн снимется.

  • При повторной сборке убедитесь, что шпильки, отмеченные синими кружками, расположены правильно.

  • С помощью пассатижей отсоедините кабель ЖК-дисплея.

Шаг 5

Разбор Nokia Asha 200: шаг 5, изображение 1 из 1
Разборка Nokia Asha 200: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Поздравляю, вы успешно разобрали телефон. Надеюсь, вам было так же весело разбирать его на части, как и мне помогать вам на этом пути.
