Разборка Nokia E61i

Что вам нужно

Инструменты

•

•

•

•

•

Шаг 1 Аккумулятор

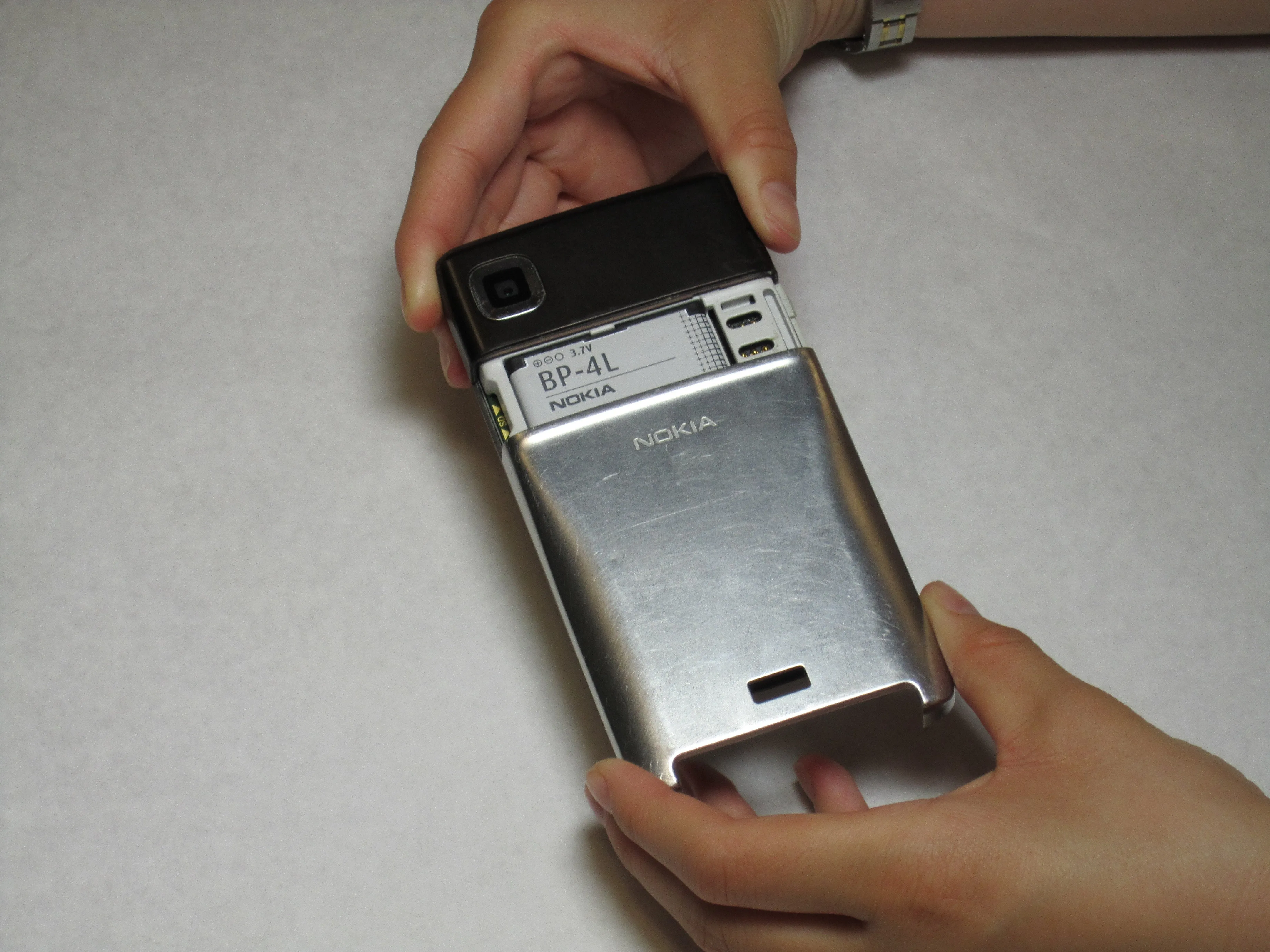

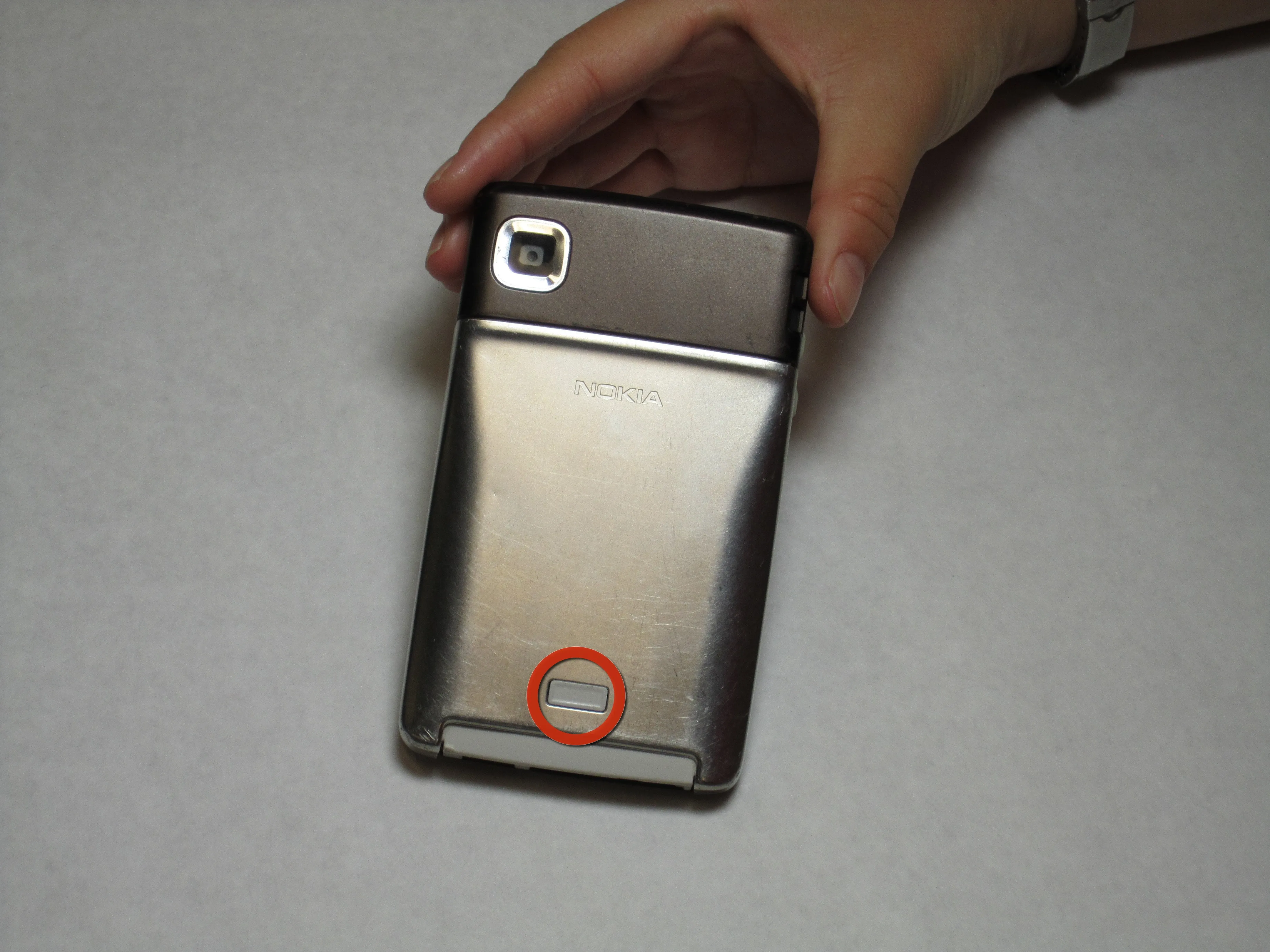

• Снимите заднюю крышку, чтобы получить доступ к аккумулятору. Нажмите на выступ в нижней части крышки.

• Сдвиньте заднюю крышку вниз с телефона, одновременно нажимая на выступ.

Шаг 2

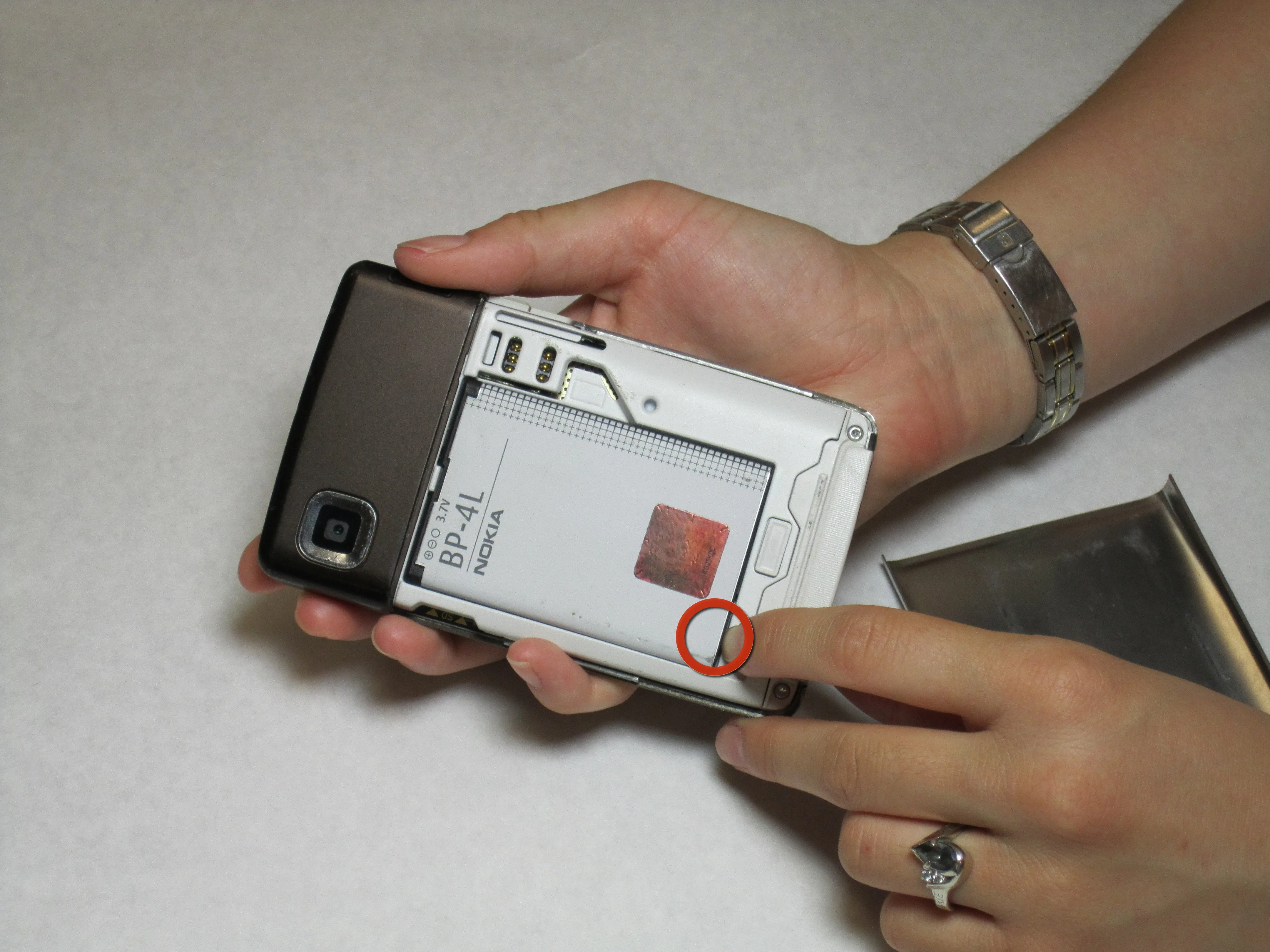

• Найдите левый нижний угол телефона, где находится место для извлечения аккумулятора.

Шаг 3

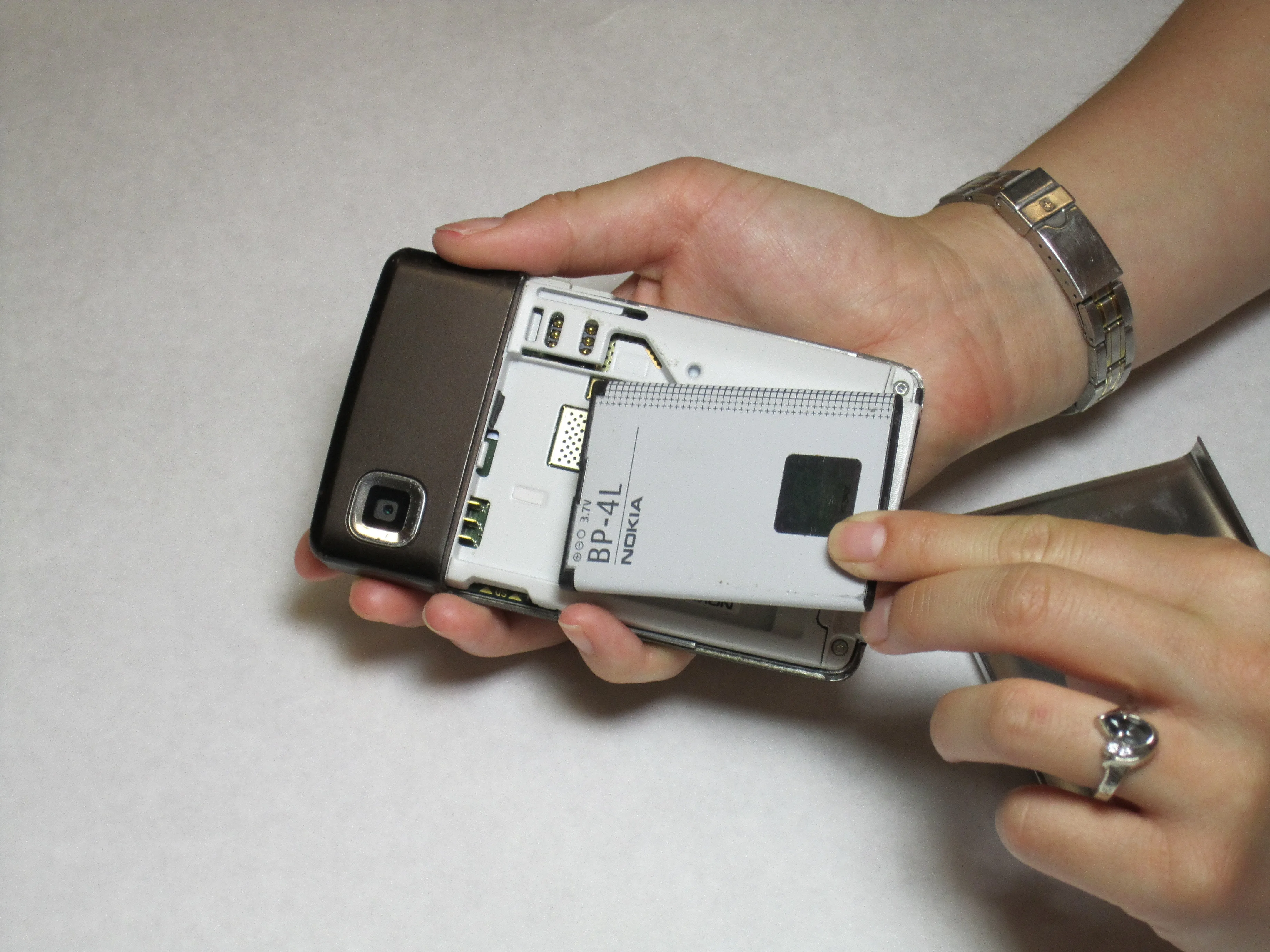

• Поднимите батарею с помощью пальца.

• В E61i используется стандартная батарея Nokia BP-4L.

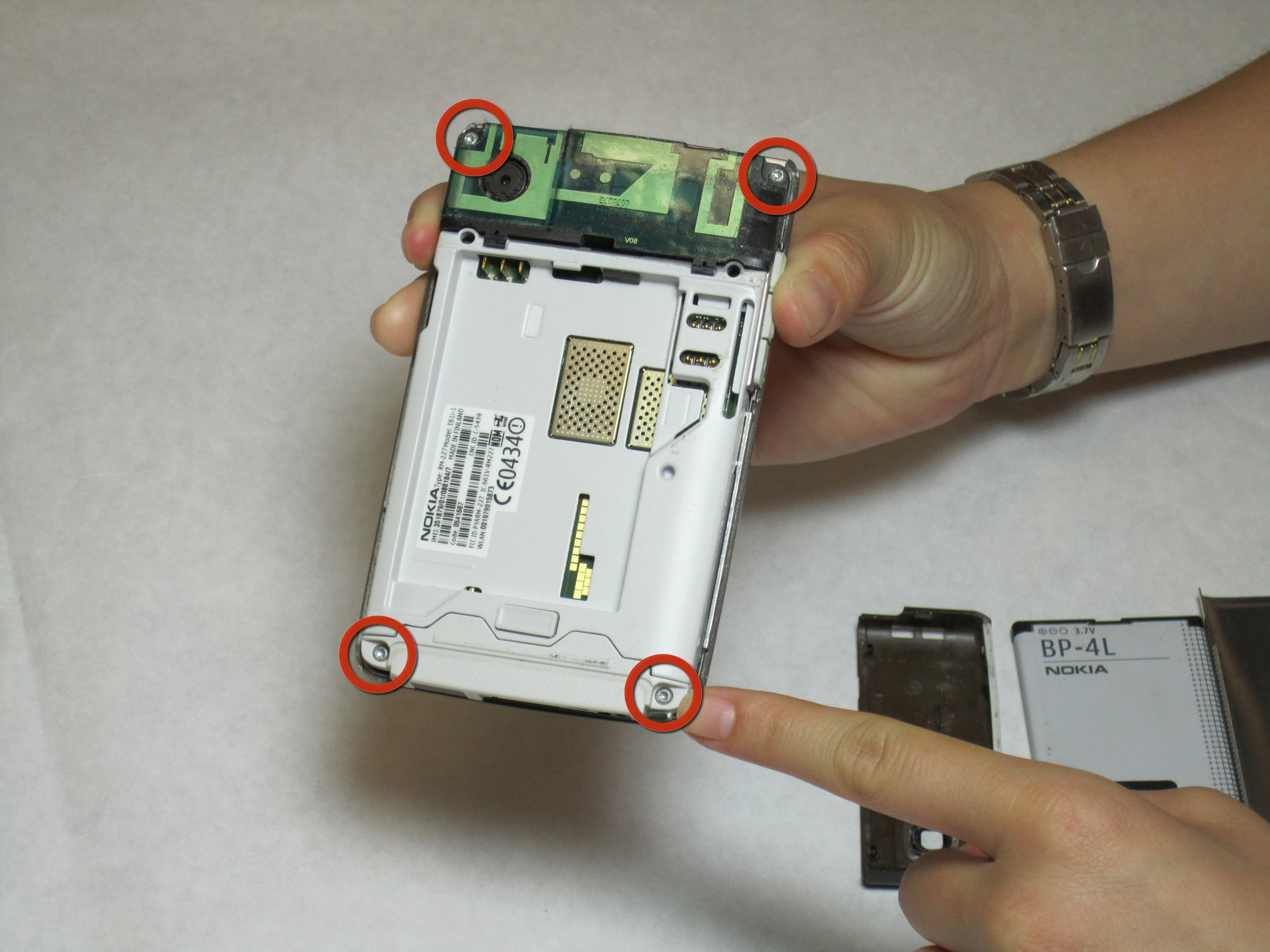

Шаг 4 Передняя крышка

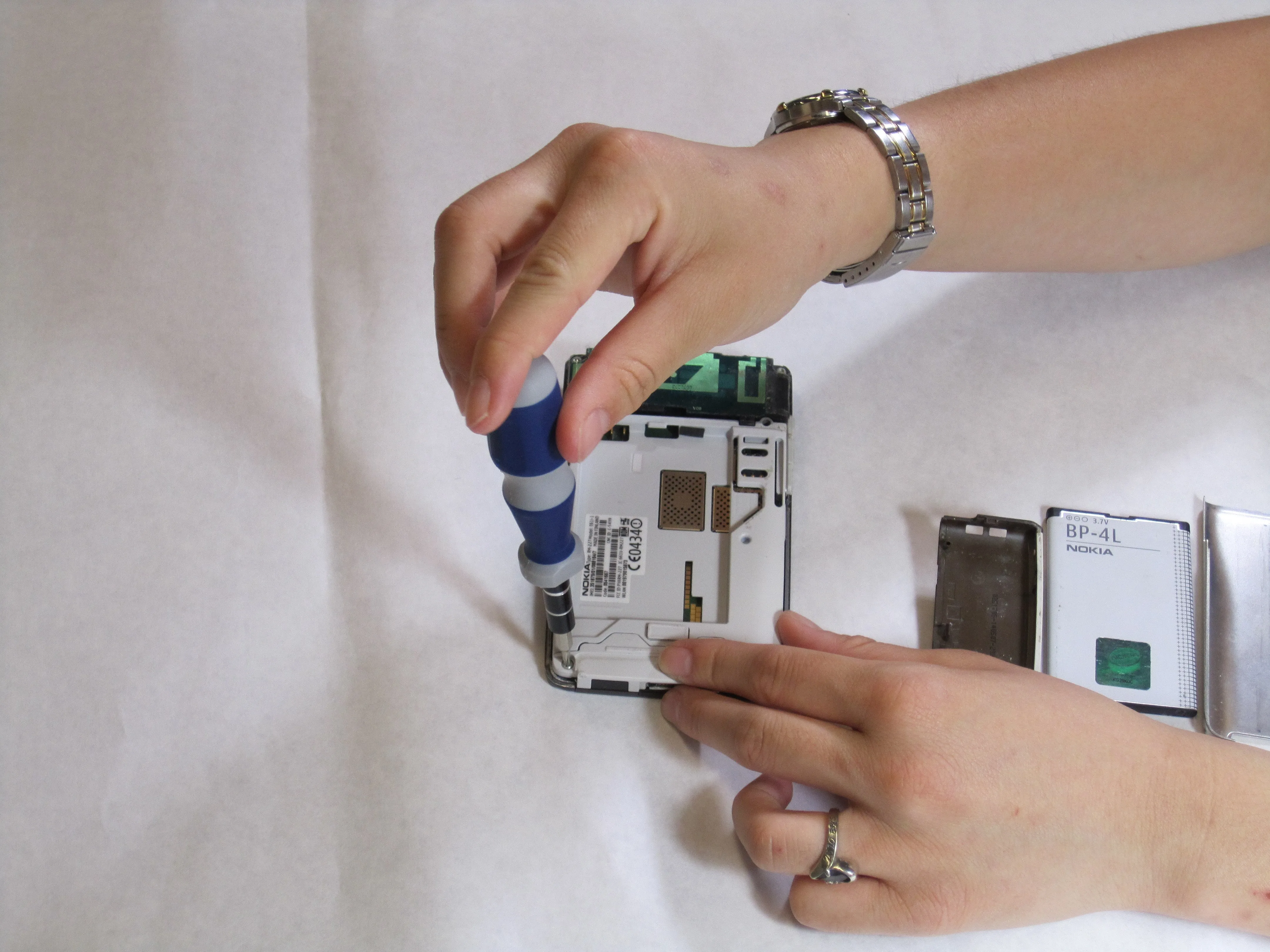

• Открутите четыре винта, крепящие переднюю крышку к остальной части телефона, с помощью отвертки T7.

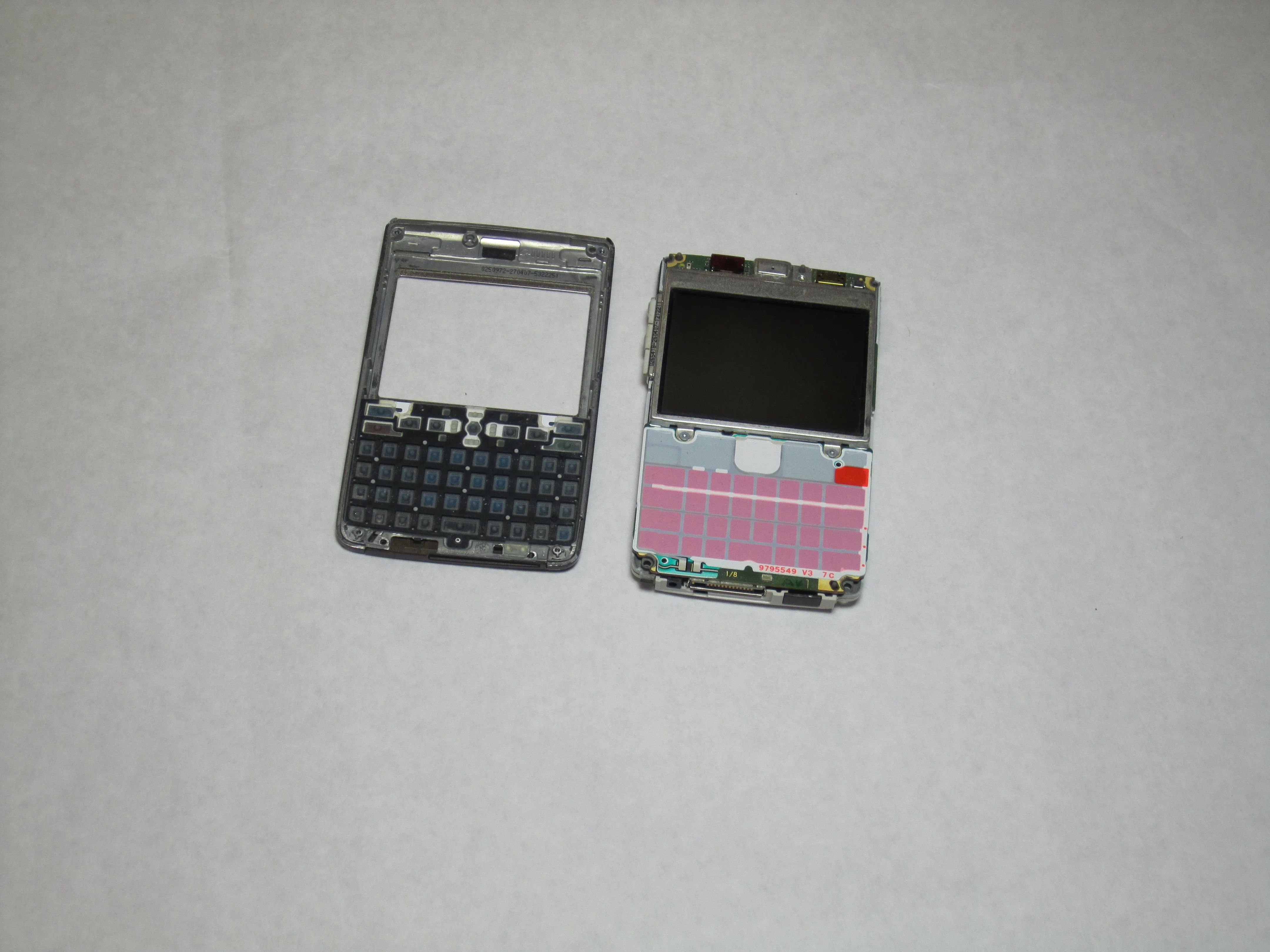

Шаг 5

• Снимите крышку, потянув ее вверх и в сторону.

Шаг 6 Клавиатура

• После снятия передней крышки клавиатура не будет ничем удерживаться на остальной части телефона. Просто снимите клавиатуру с крышки, приподняв ее с внутренней стороны.

Шаг 7 Дисплей

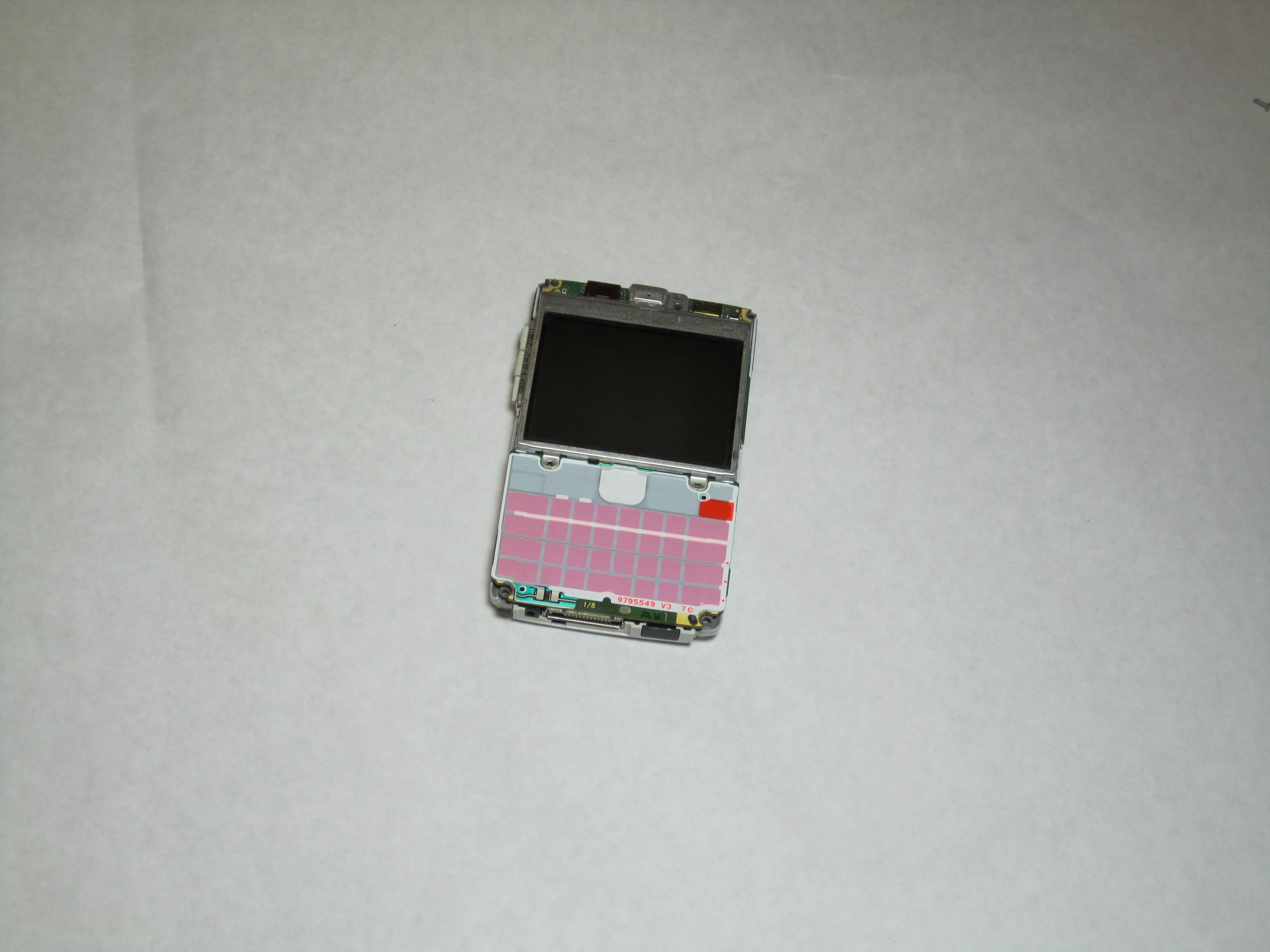

• Снимите корпус и клавиатуру.

• Отверткой Torx T6 открутите винты, удерживающие экран на месте.

• Отверткой Torx T5 выкрутите один винт, удерживающий экран.

• Поднимите ленту с контакта с материнской платой.

• Плотно прижмите контакты, чтобы соединить ленту с материнской платой при сборке.

Шаг 8

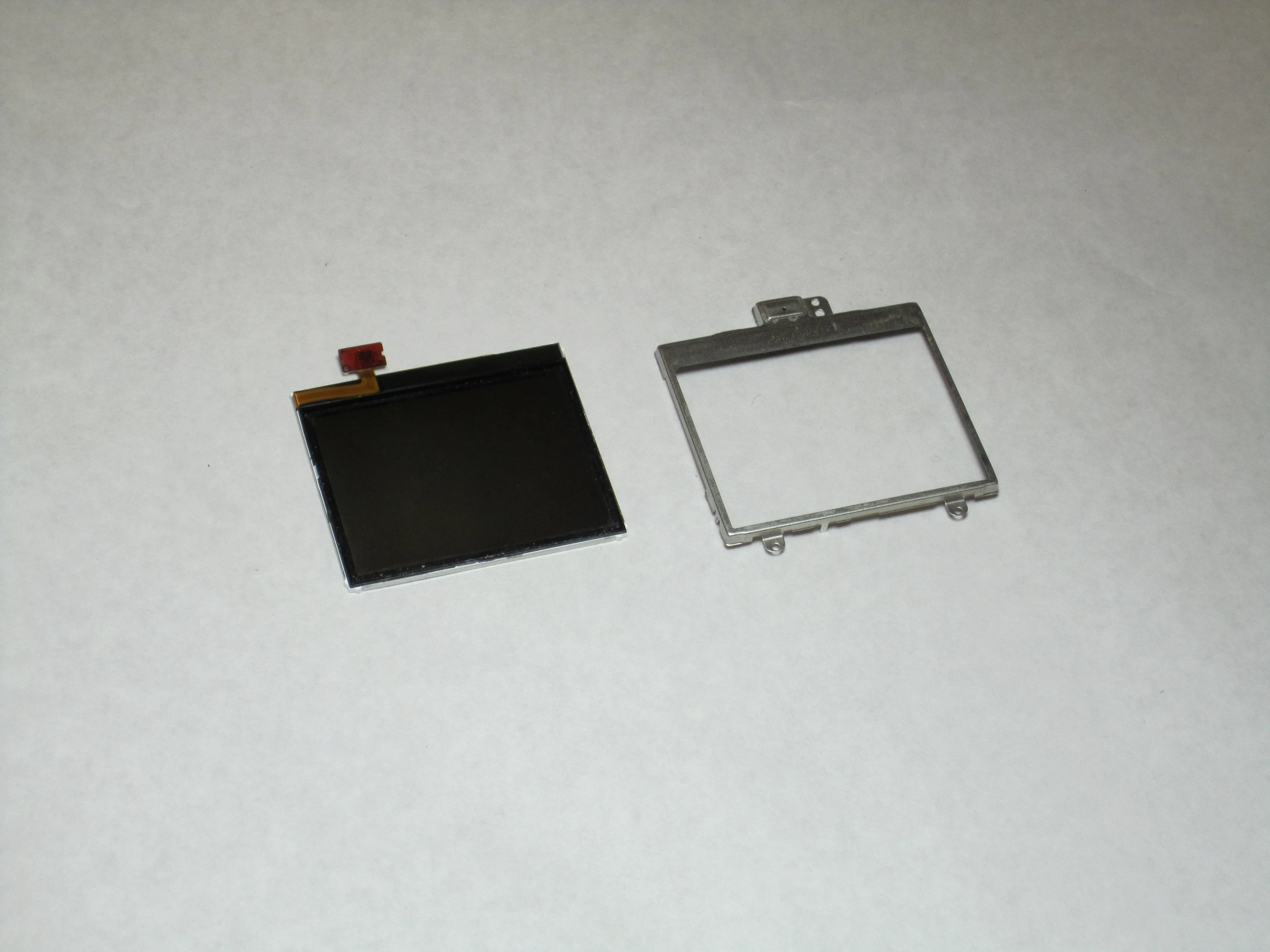

• Аккуратно снимите экран с телефона.

• Следите за тем, чтобы не сорвать наклейку, соединяющую дисплей и материнскую плату.

• Потяните серебристый корпус, чтобы полностью освободить треснувший или поврежденный экран.

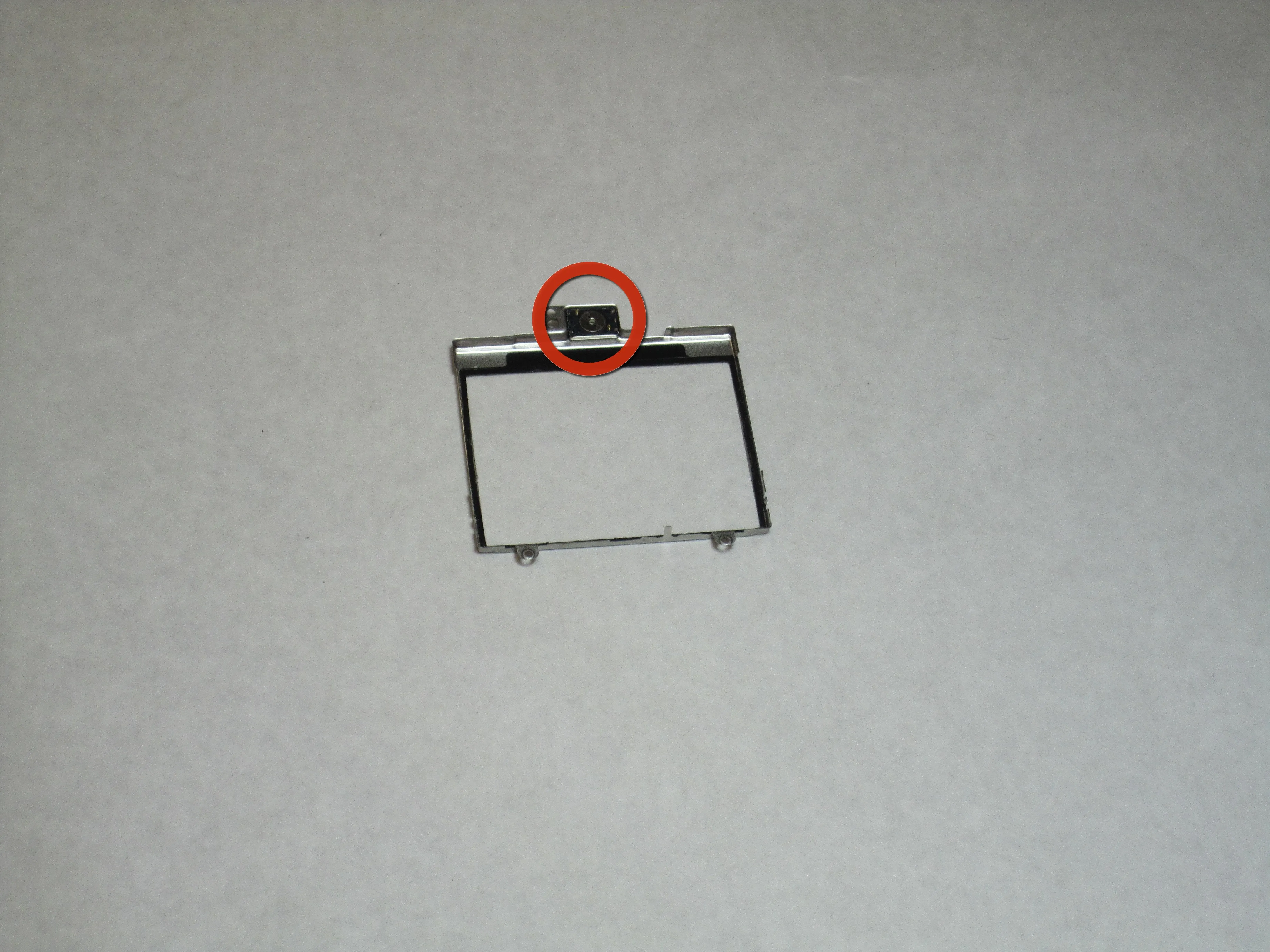

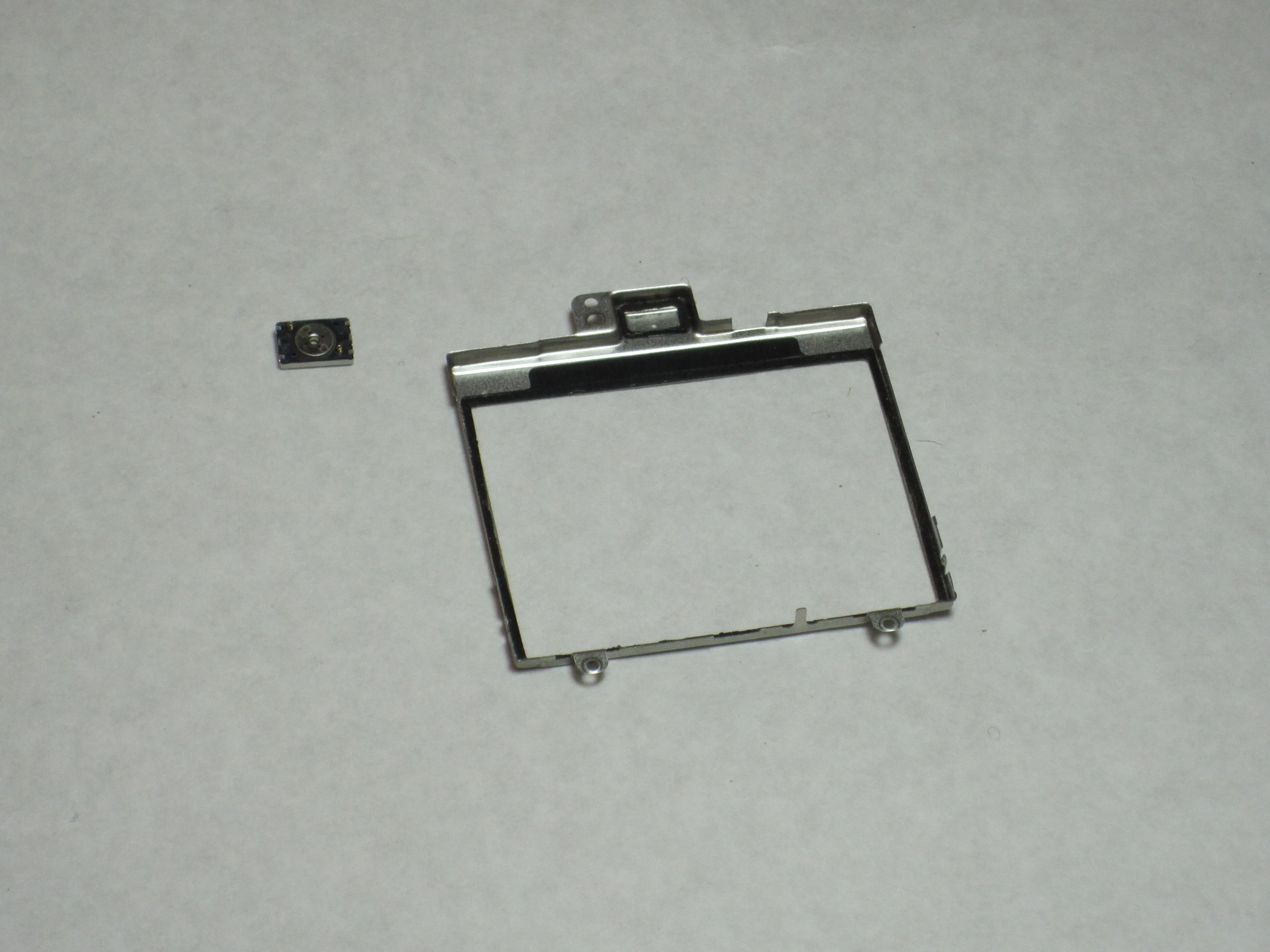

Шаг 9 Динамик

• Извлеките динамик, потянув его за рамку дисплея.

• Динамик соединен с рамкой дисплея кольцом клейкой пены (видно на второй фотографии). При снятии динамика эта пена отрывается. Однако динамик достаточно хорошо прилипает к рамке без повторного нанесения клея.

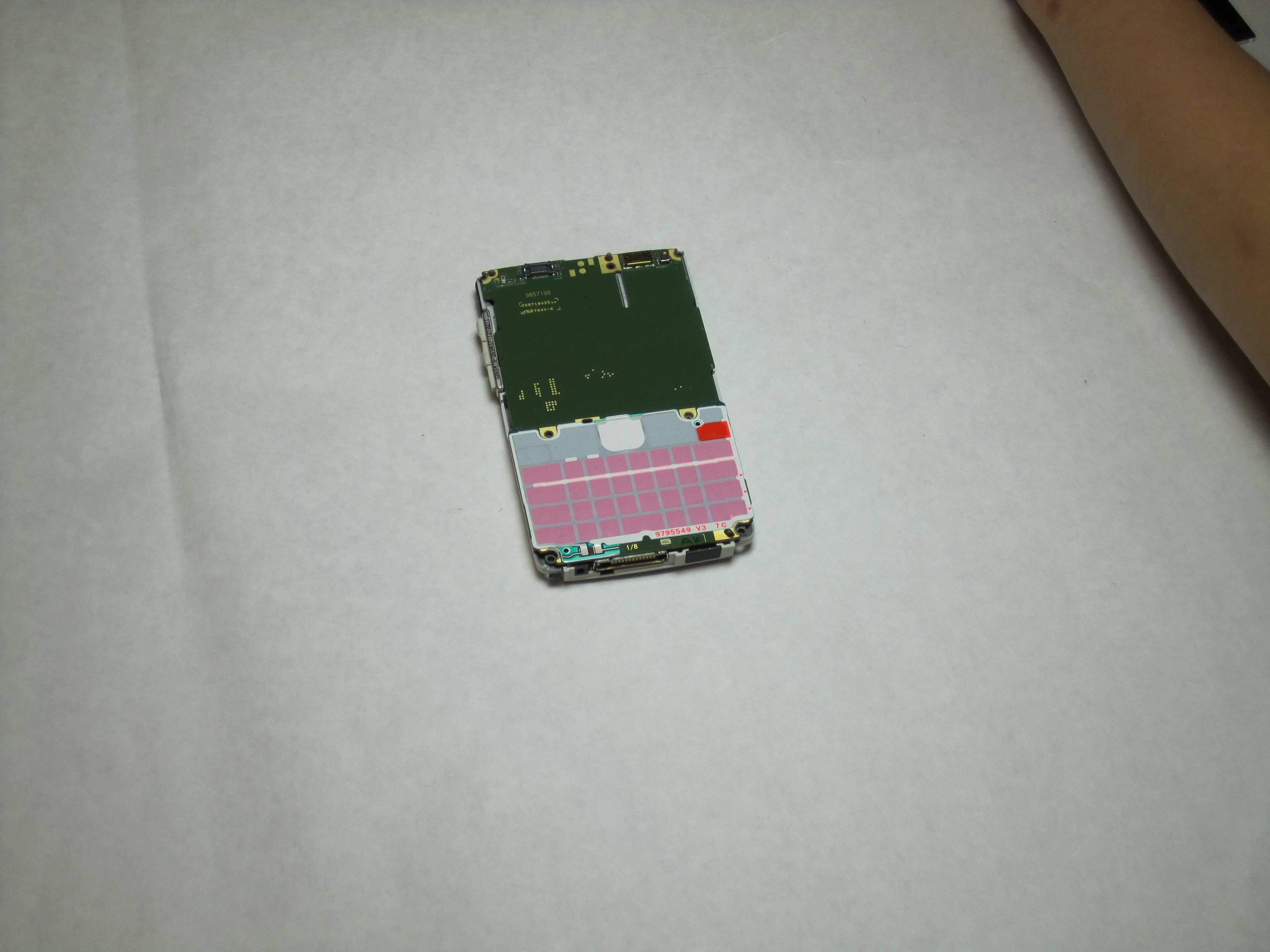

Шаг 10 Материнская плата

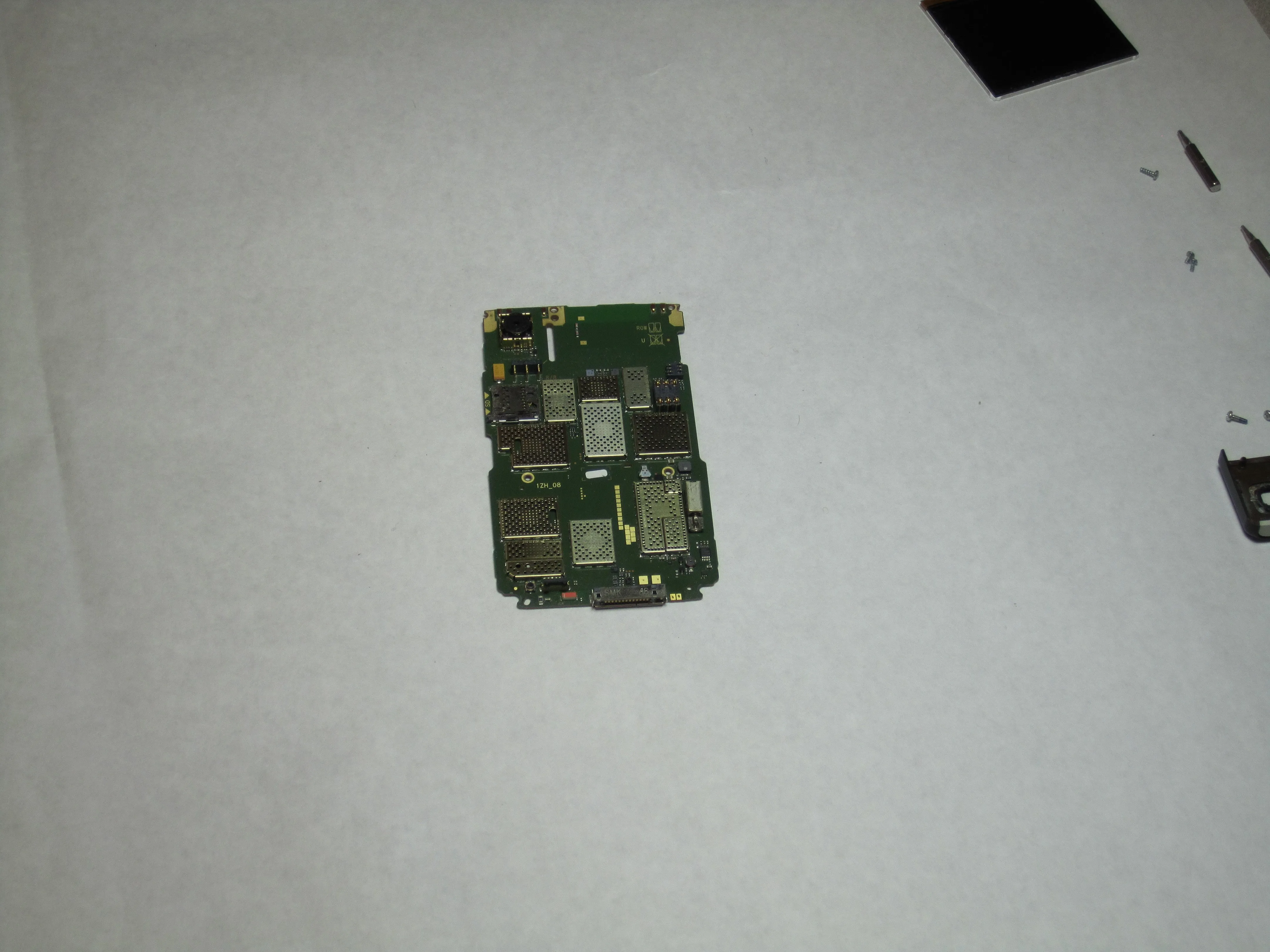

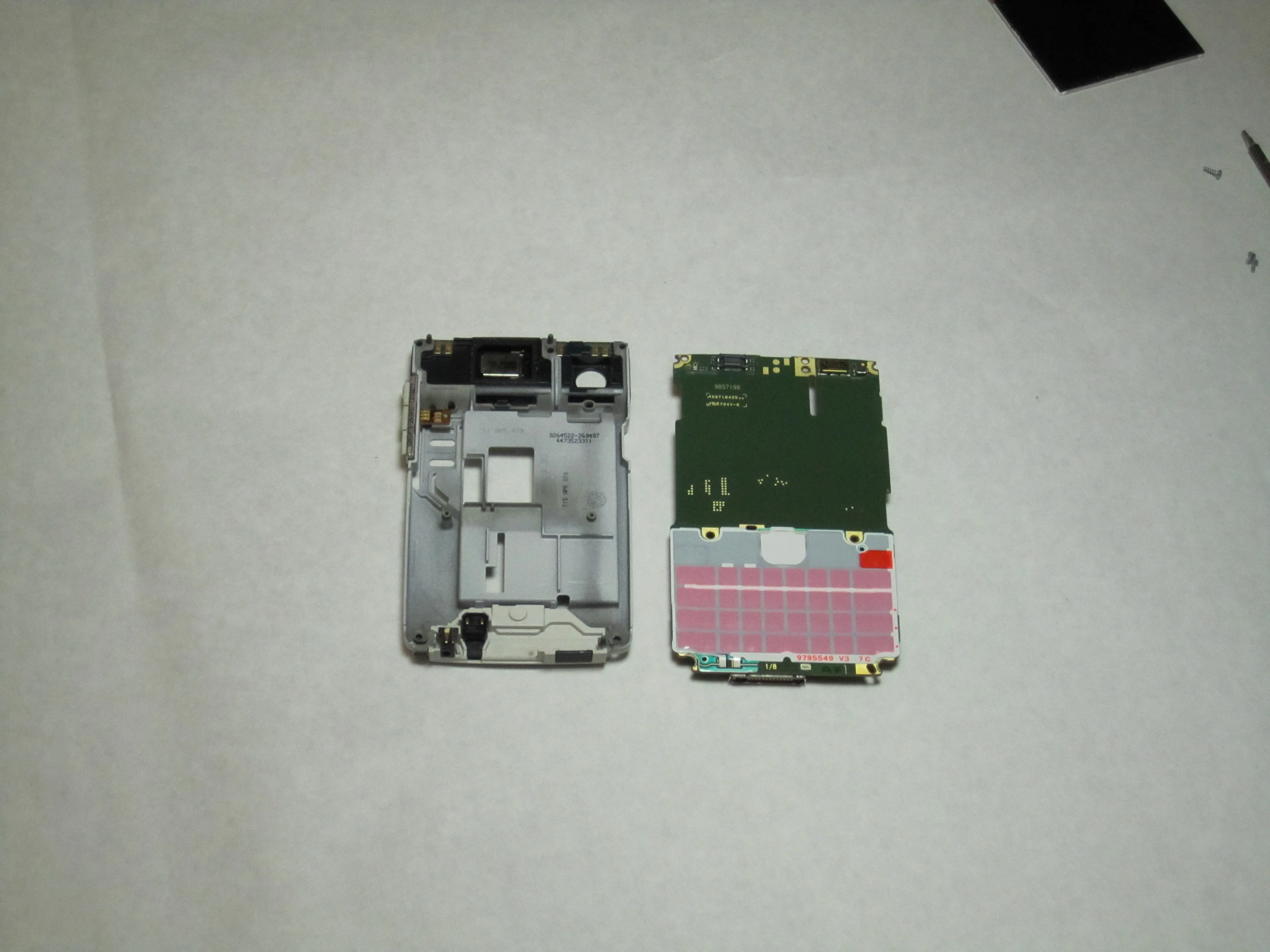

• Извлеките зеленую материнскую плату из заднего корпуса.

Шаг 11 Антенна

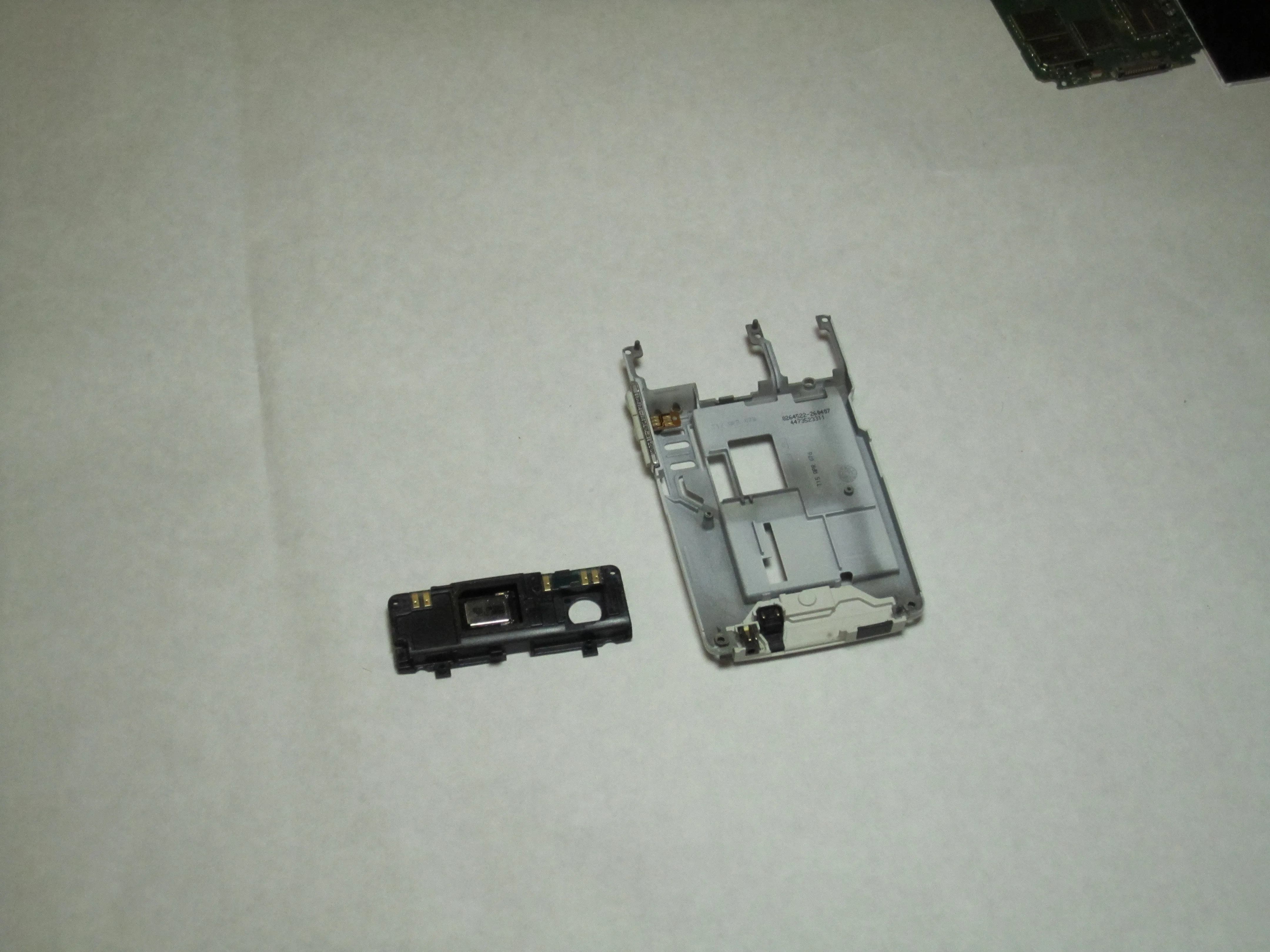

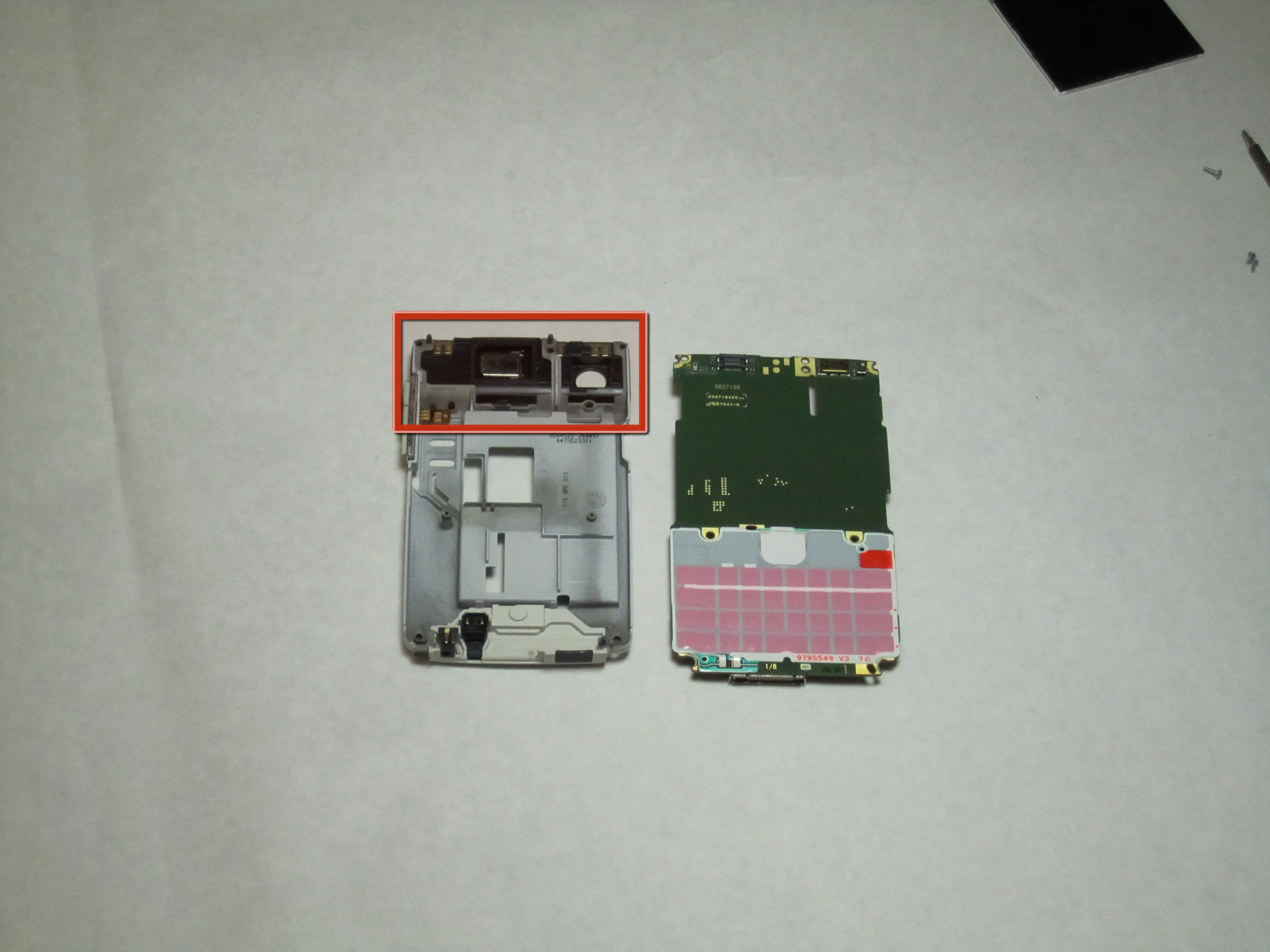

• После снятия логической платы антенна больше ничем не крепится к задней крышке. Просто снимите антенну, надавив на нее с внутренней стороны.

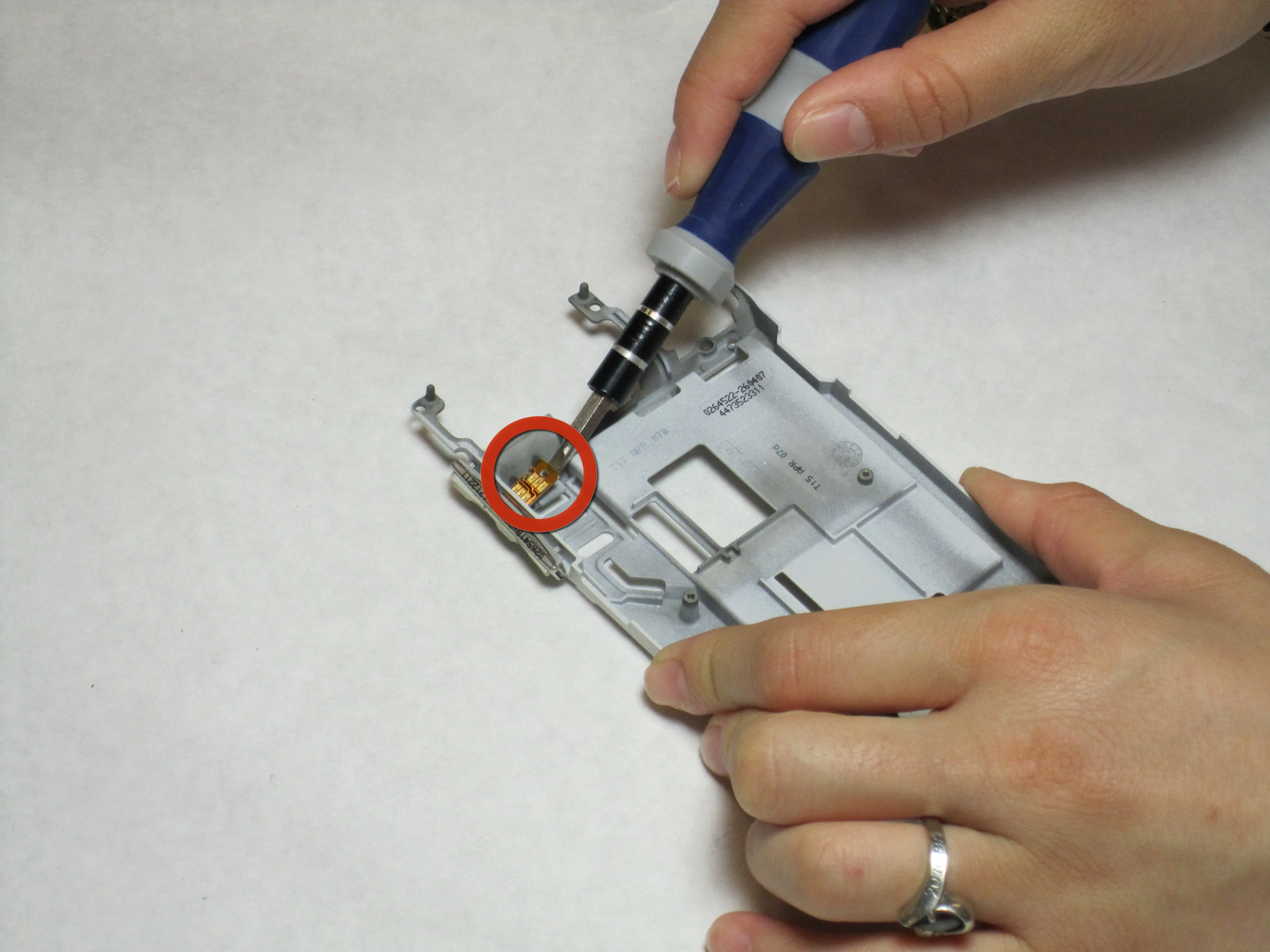

Шаг 12 Кнопки управления громкостью

• Кнопки регулировки громкости закреплены на рамке только за счет того, что они прилегают к небольшому кусочку пластика. С помощью небольшой плоской отвертки или другого плоского предмета подденьте ленту над этой частью крышки.

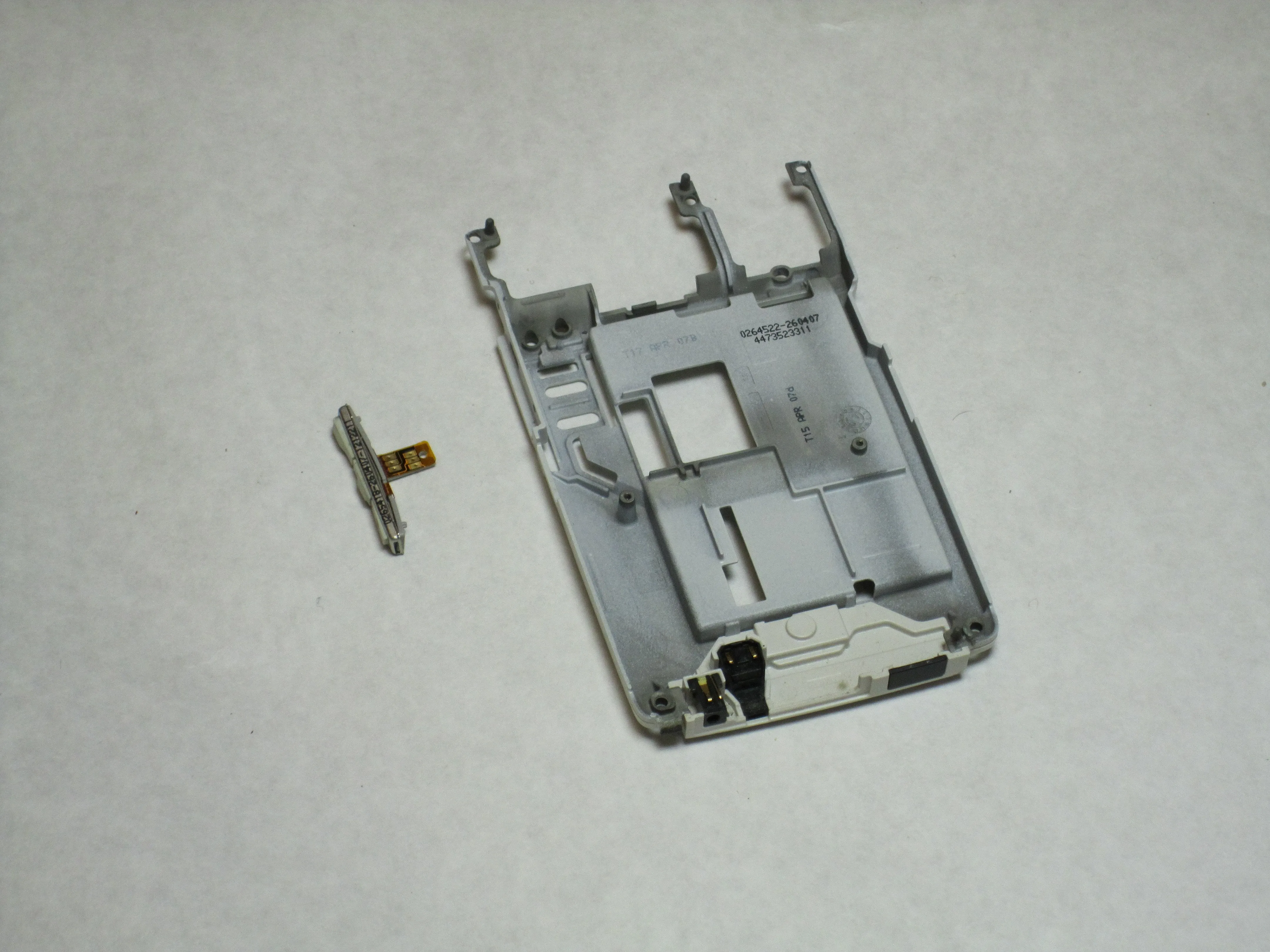

Шаг 13

• Затем извлеките кнопки регулировки громкости из крышки, надавив на них или потянув за них изнутри крышки.

Шаг 14 Корпус разъема

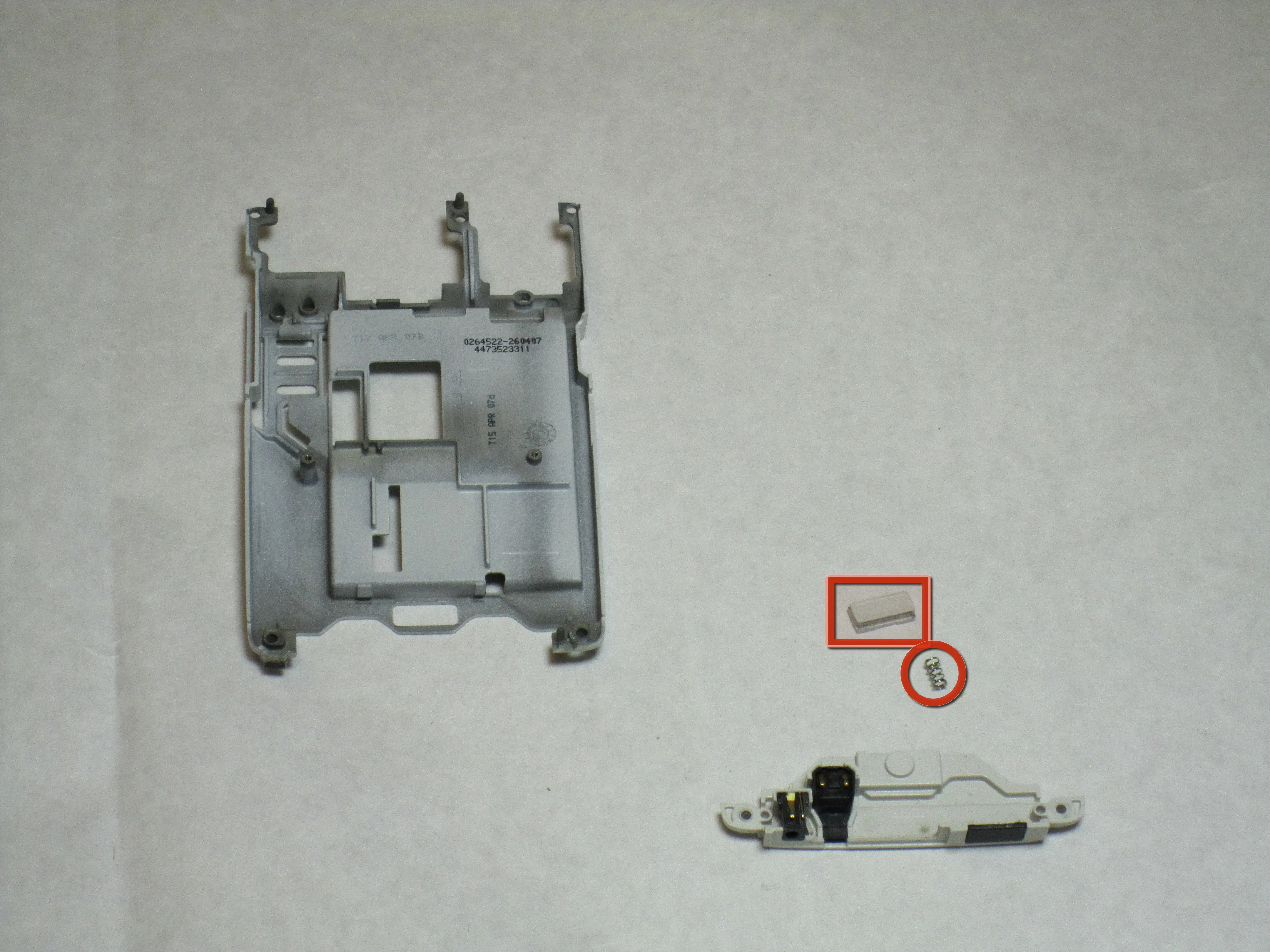

• Снимите корпус разъема, надавив на него и сдвинув с задней панели.

• Будьте очень осторожны, чтобы не потерять маленькую пружинку из-за кнопки или саму кнопку.

Шаг 15 Разборка микрофона Nokia E61i

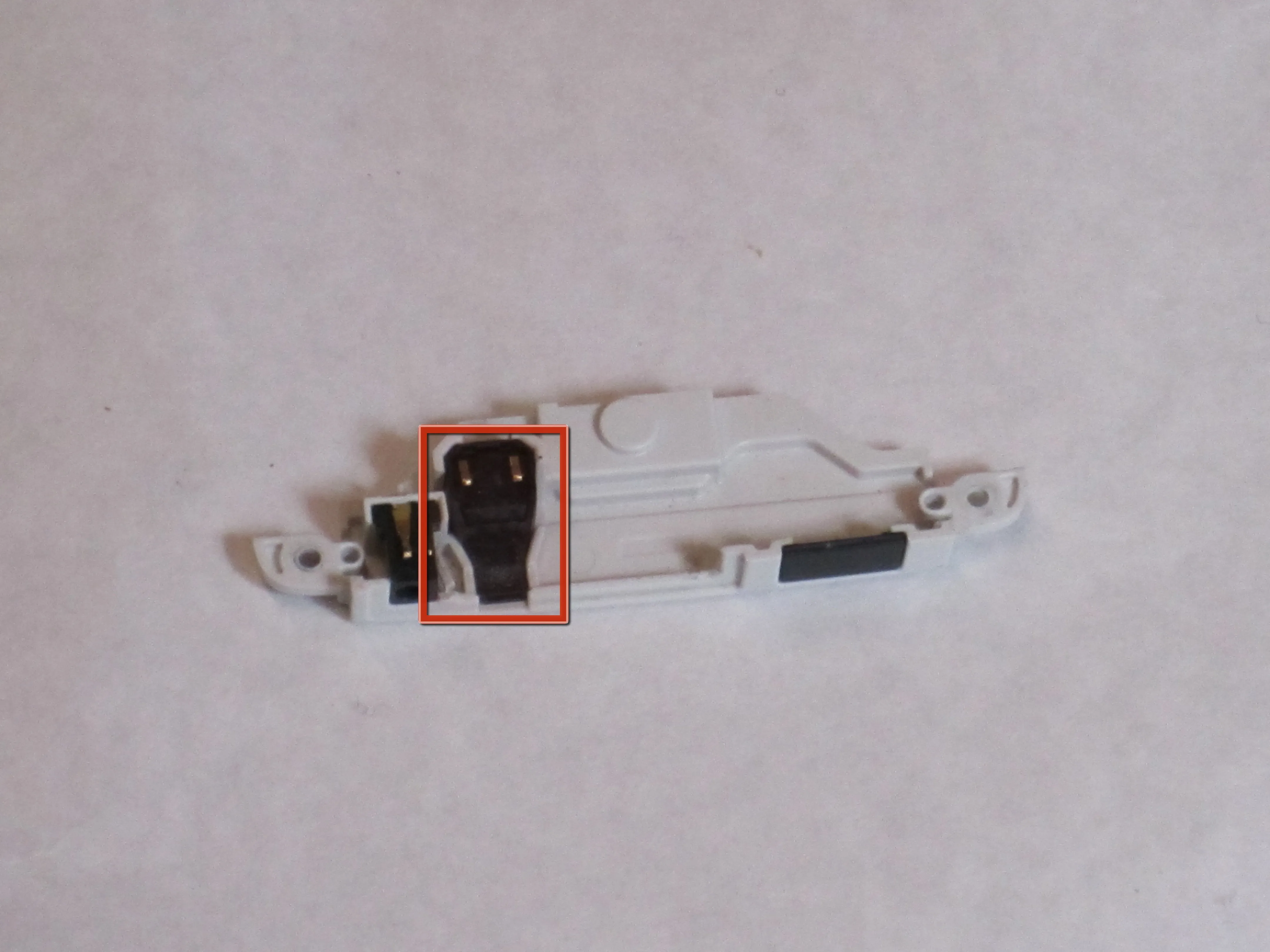

• После снятия корпуса разъема микрофон больше ничто не удерживает на месте. Просто извлеките его из корпуса, потянув вверх.

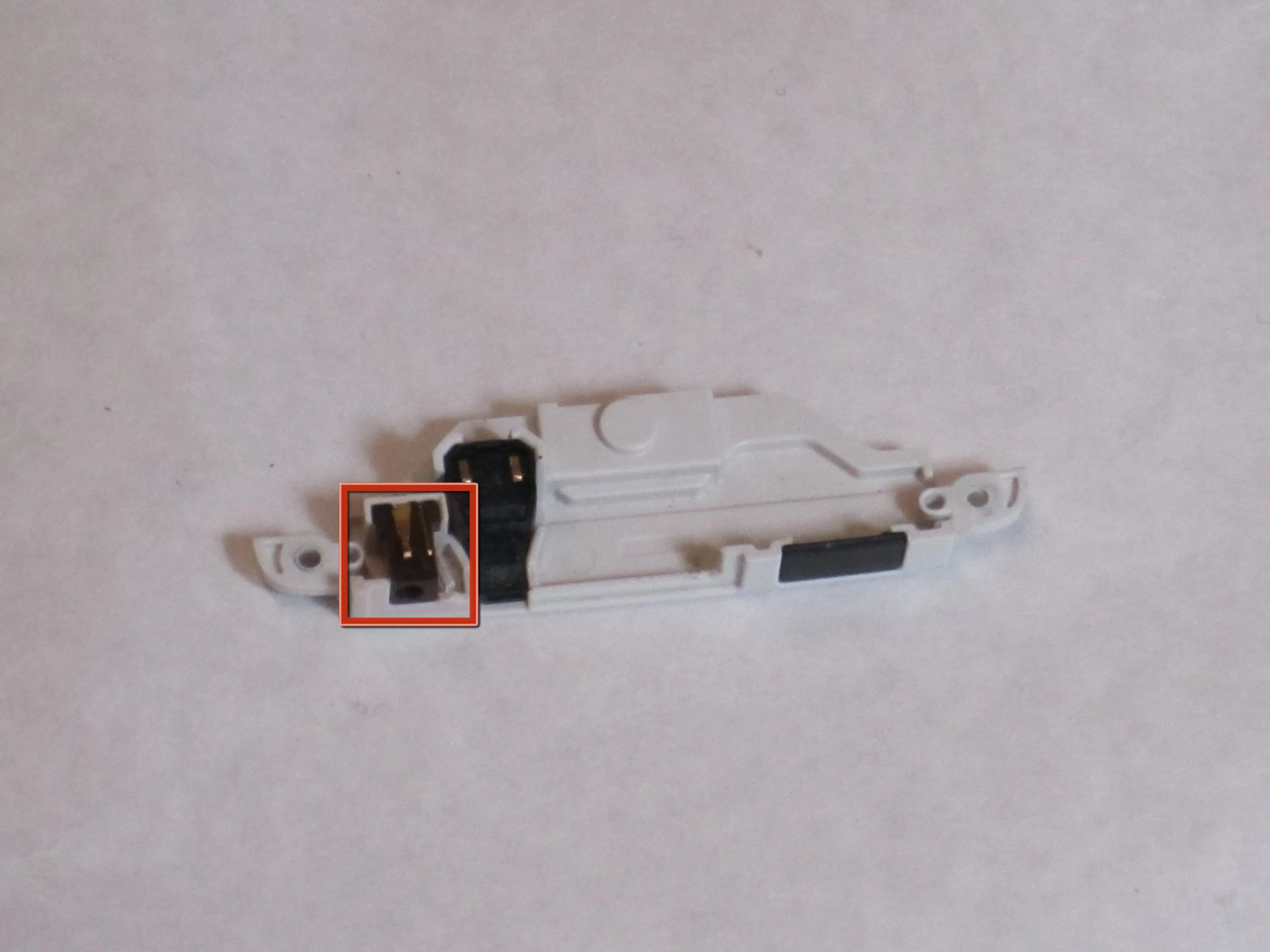

Шаг 16 Разъем для гарнитуры

• Извлеките разъем гарнитуры из корпуса, потянув его вверх.
