Разборка Nokia Lumia 520

Введение

В этом руководстве мы расскажем, как заменить сенсорный экран на Nokia Lumia 520. Это самая внутренняя часть телефона и требует разборки всего устройства.

Что вам понадобится

Детали

Инструменты

•

•

Шаг 1 Выключите телефон

• Полностью выключите телефон. Для этого либо вручную удерживайте кнопку питания, либо извлеките аккумулятор.

• Чтобы извлечь батарею: В верхнем углу телефона упритесь ногтем указательного пальца в шов между рамкой экрана и задней крышкой. Нажмите на середину задней крышки и согните крышку, чтобы ослабить верхние крючки. Снимите крышку и извлеките аккумулятор.

• Не используйте острые инструменты, так как они могут повредить экран.

Шаг 2 Извлеките SIM-карты и карты памяти

• После извлечения аккумулятора вставьте SIM-карту или карту памяти в соответствующий слот. После этого карта выскочит. Извлеките карту из телефона.

Шаг 3 Открутите винты

• Телефон собран на восьми винтах. Используя отвертку T4 Torx, открутите все восемь винтов с задней крышки. Три винта с мелкой резьбой (красные стрелки) закреплены на ЖК-панели. Четыре винта с крупной резьбой (синие стрелки) закреплены на рамке сенсорного экрана.

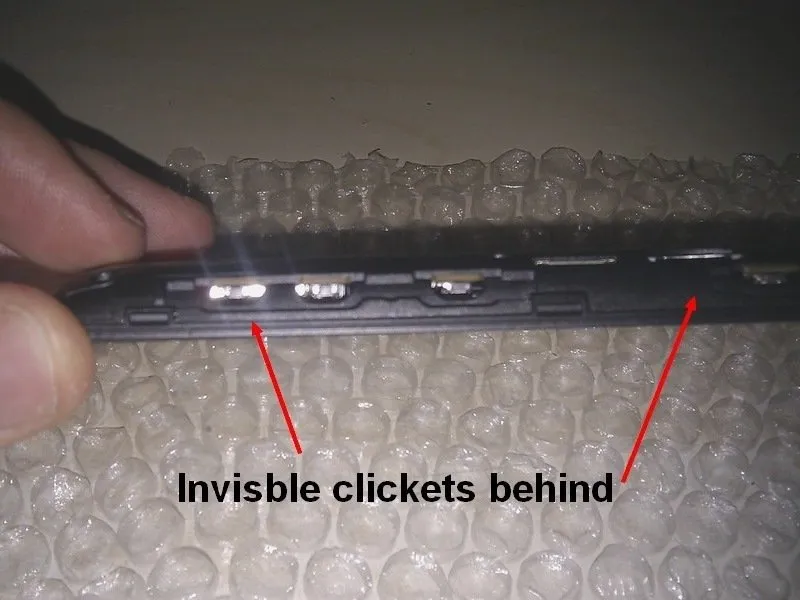

Шаг 4 Снимите пластиковую заднюю панель

• Под внешней задней крышкой находится пластиковая задняя панель. Чтобы снять ее, поместите инструмент для вскрытия пластика между пластиковой задней панелью и прозрачными пластиковыми выступами на боковой стороне телефона (обозначены красными стрелками). Аккуратно поднимите и снимите пластиковую заднюю панель.

Шаг 5 Извлеките кабели и материнскую плату

• Материнская плата подключена к телефону через кабель ЖК-дисплея и кабель сенсорного экрана. Чтобы снять эти кабели, аккуратно поднимите их вверх с помощью инструмента для вскрытия пластика.

• С помощью инструмента для вскрытия пластика поднимите прозрачные пластиковые вкладки (показаны в шаге 4) вокруг материнской платы. Теперь можно аккуратно снять материнскую плату с телефона.

Шаг 6 Отделите оставшиеся части

• Теперь должно остаться три части, соединенные пластиковыми захватами. С помощью инструмента для вскрытия пластика аккуратно отделите эти части.

• Будьте особенно осторожны при обращении с ЖК-дисплеем.

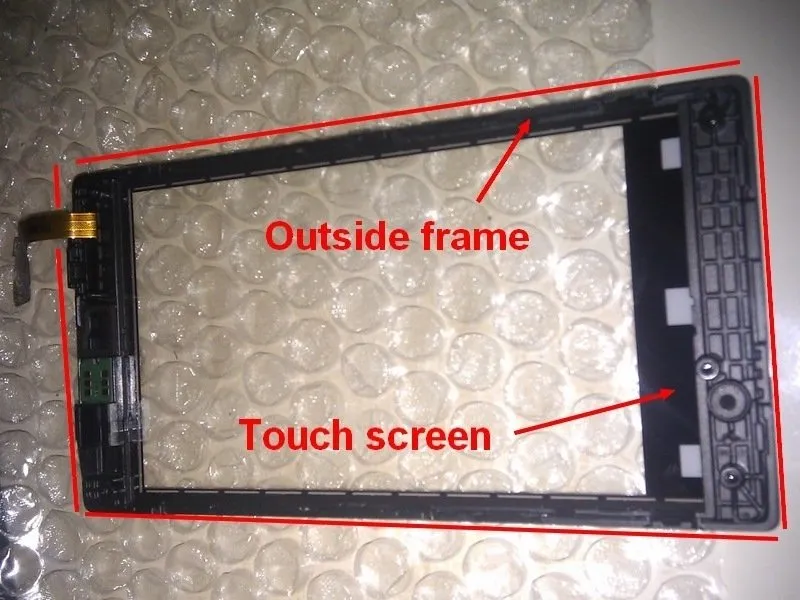

Шаг 7 Снимите внешнюю рамку

• Внешняя рамка приклеена по краям к сенсорному экрану. Осторожно отделите две части с помощью лезвия для резки.

• Если вы меняете цифровой экран, полностью удалите клей с рамки.

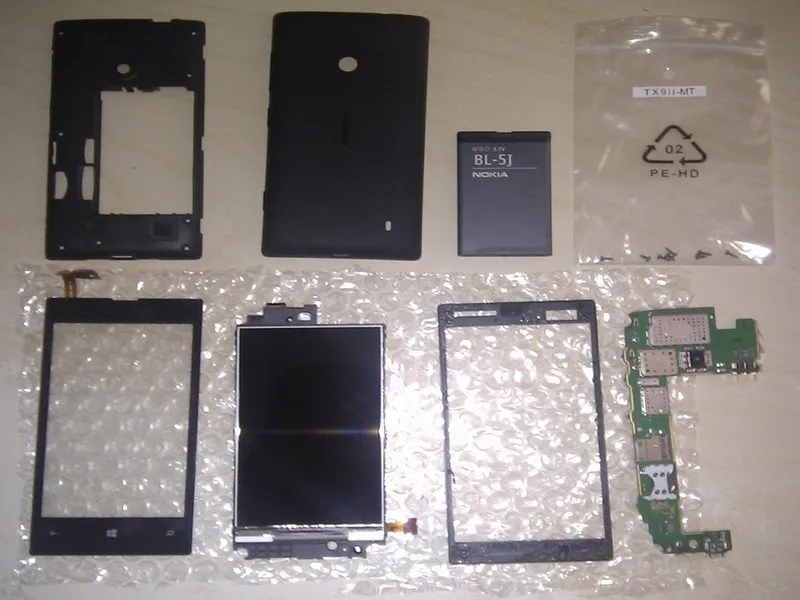

Шаг 8 Замена деталей

• Теперь ваш телефон состоит из семи основных частей, которые можно легко заменить самостоятельно.

Комментарии к шагу

Обычно разборка содержит несколько четких панорамных HD-снимков материнской платы с указанием всех микросхем.

На фотографиях я не могу разглядеть. .

У моего сына Lumia кончик разъема для наушников застрял в гнезде для наушников. .

Я пробовал различные методы удаления, но безрезультатно.

Есть ли отверстие в нижней части гнезда для наушников, которое позволило бы мне 'выковырять' застрявший наконечник?

С уважением,

Джош

Открыл свой сегодня, 2 комментария...

На самом деле винты имеют головки T5. T4 подойдут, но они не подходят.

Инструменты: В нижней части разъема для наушников нет отверстия.

Я купил отвертку T5, основываясь на этой информации, но обнаружил, что она слишком велика для винтов.

Я заказал отвертку T4, и она идеально подошла.

Добрый день,

Я хотел бы поблагодарить Нико и команду Делаете.ру за это очень информативное описание. Оно очень помогло мне сегодня!

Да, я могу подтвердить, что винты T5.

Есть небольшая ошибка в тексте в разделе Шаг 3 - Открутите винты:

'Телефон собран на восьми винтах. Используя отвертку T4 Torx, открутите все восемь винтов с задней крышки. Четыре винта с мелкой резьбой (красные стрелки) закреплены на ЖК-панели. Четыре винта с крупной резьбой (синие стрелки) закреплены на рамке сенсорного экрана'.

На самом деле, есть *три* винта с маленькой резьбой и пять винтов с большой резьбой. Фотография правильная. Извините за педантизм :-)

Будьте здоровы,

M.
