Введение

Телефон N8 на базе Symbian^3 считается прямым конкурентом iPhone 4 от Nokia, а также всех Android-смартфонов, представленных на рынке. Сделав ставку на успех N8, Nokia оснастила этот телефон множеством потрясающих функций.

Присоединяйтесь к нам, и мы проложим свой путь к сердцу самого свежего смартфона Nokia.

Что вам понадобится

Инструменты

  • Отвертка T4 Torx
    Отвертка T4 Torx | Источник - ifixit.com
  • Отвертка T5 Torx
    Отвертка T5 Torx | Источник - ifixit.com
  • Отвертка T6 Torx
    Отвертка T6 Torx | Источник - ifixit.com

Шаг 1 Разборка Nokia N8

Nokia N8 Teardown, Nokia N8 Teardown: шаг 1, изображение 1 из 1
Nokia N8 Teardown, Nokia N8 Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

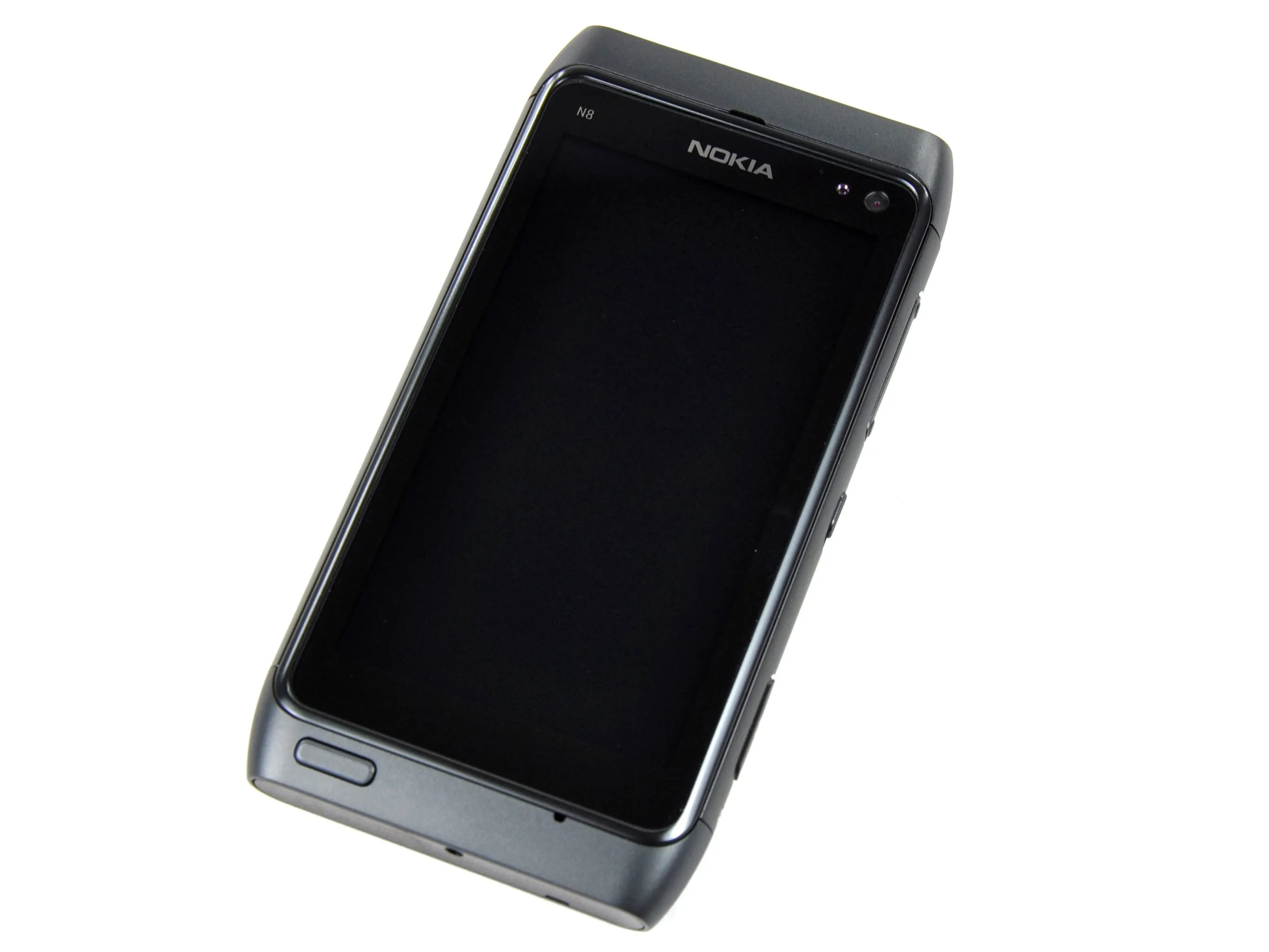

  • Наша последняя жертва - только что выпущенный Nokia N8.

  • Технические характеристики:

  • Процессор ARM11 680 МГц

  • 640 × 360 (nHD), 3,5-дюймовый емкостный мультисенсорный дисплей с технологией AMOLED

  • 256 МБ SDRAM

  • 512 МБ внутренней памяти NAND и 16 ГБ встроенной памяти

  • 12 мегапикселей (основная) с оптикой Carl Zeiss и ксеноновой вспышкой, видео 16:9 720p, 25 кадров в секунду

Шаг 2

Nokia N8 Teardown: шаг 2, изображение 1 из 1
Nokia N8 Teardown: шаг 2, изображение 1 из 1 | Источник - ifixit.com

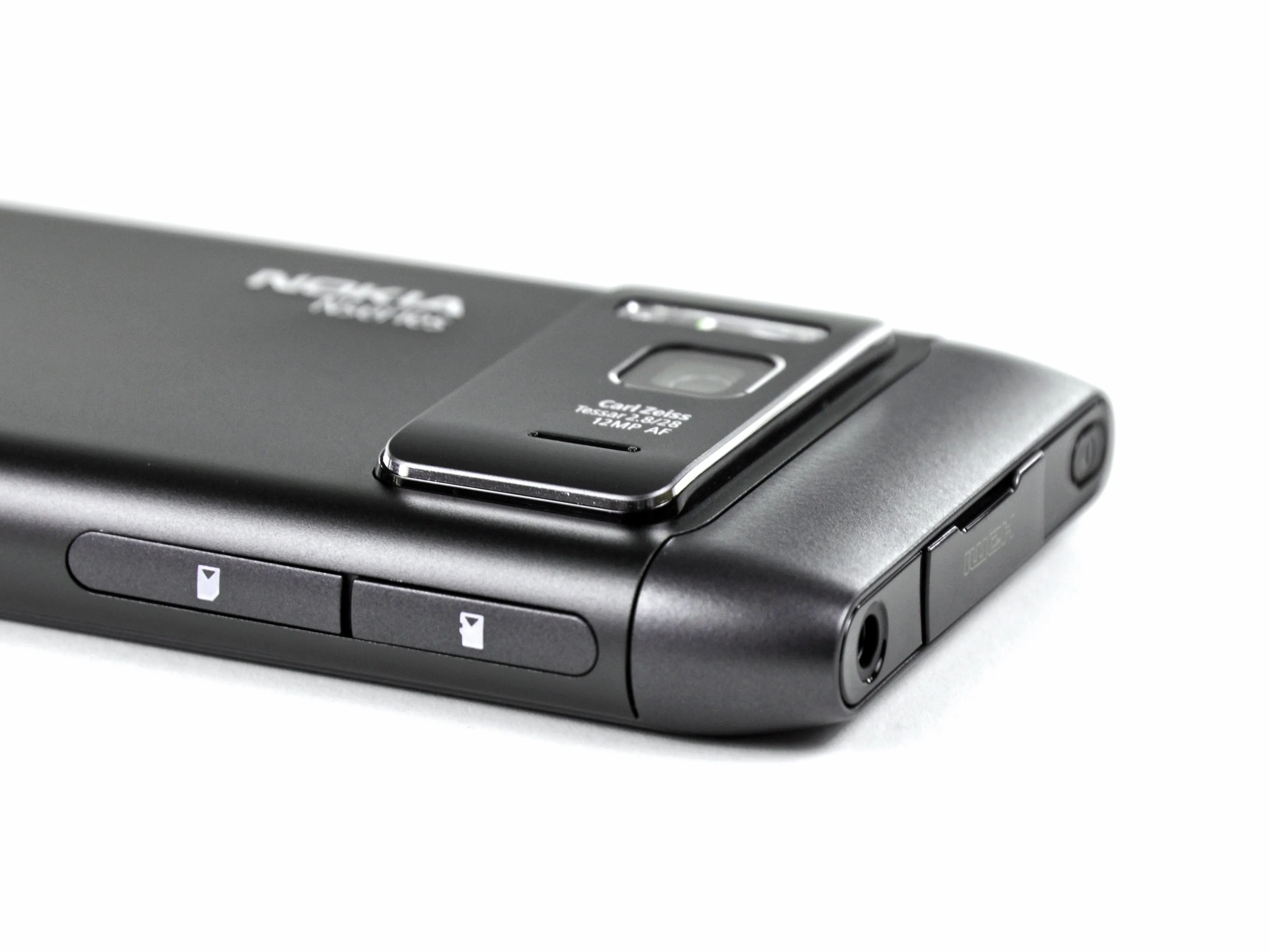

  • 12-Мп камера с автофокусом - это круто. Как мы уже видели в других смартфонахтолщина камеры влияет на толщину телефона.

  • По словам доктора Хьюберта НассеОбъектив внутри модуля камеры состоит из пяти отдельных оптических элементов асферической формы. Такая сложная форма позволяет получать очень качественные снимки из очень маленького устройства.

  • Nokia решила сделать камеру выступающей за пределы задней крышки, что может либо обеспечить удобство захвата при извлечении телефона из кармана, либо доставить неудобства при возвращении телефона в карман.

Шаг 3

Разбор Nokia N8: шаг 3, изображение 1 из 3
Разборка Nokia N8: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Разборка Nokia N8: шаг 3, изображение 2 из 3
Разборка Nokia N8: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Разборка Nokia N8: шаг 3, изображение 3 из 3
Разборка Nokia N8: шаг 3, изображение 3 из 3 | Источник - ifixit.com

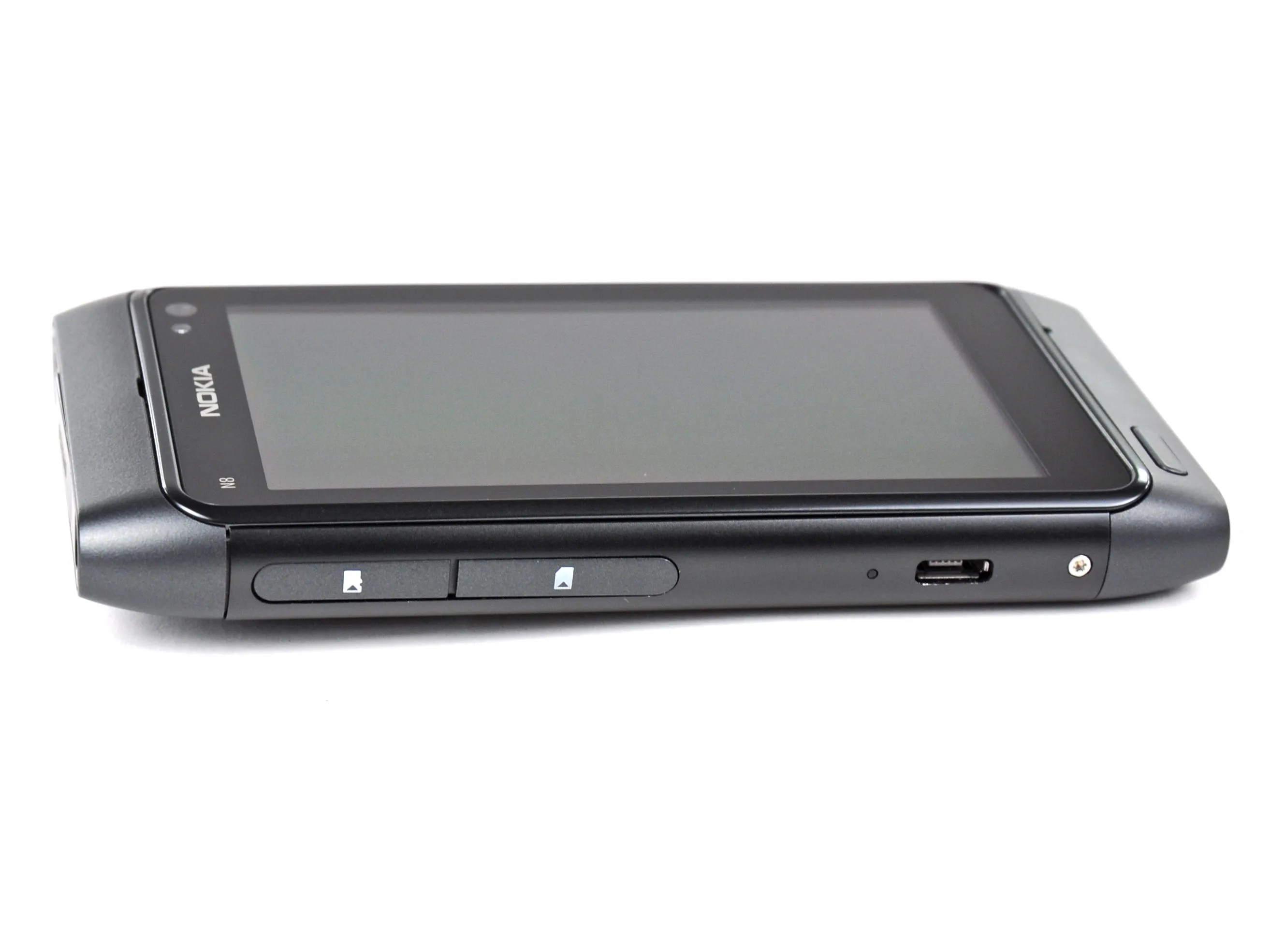

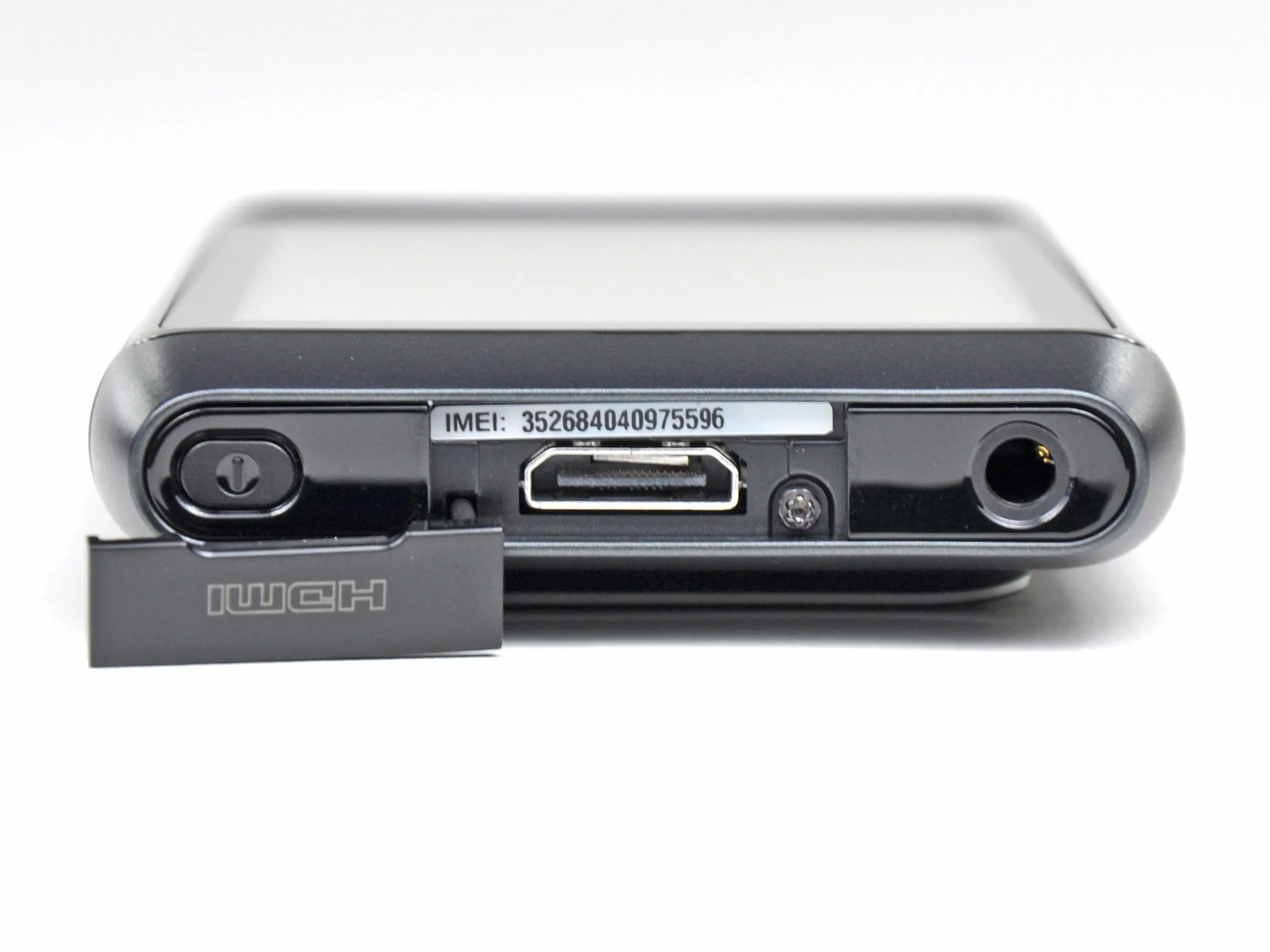

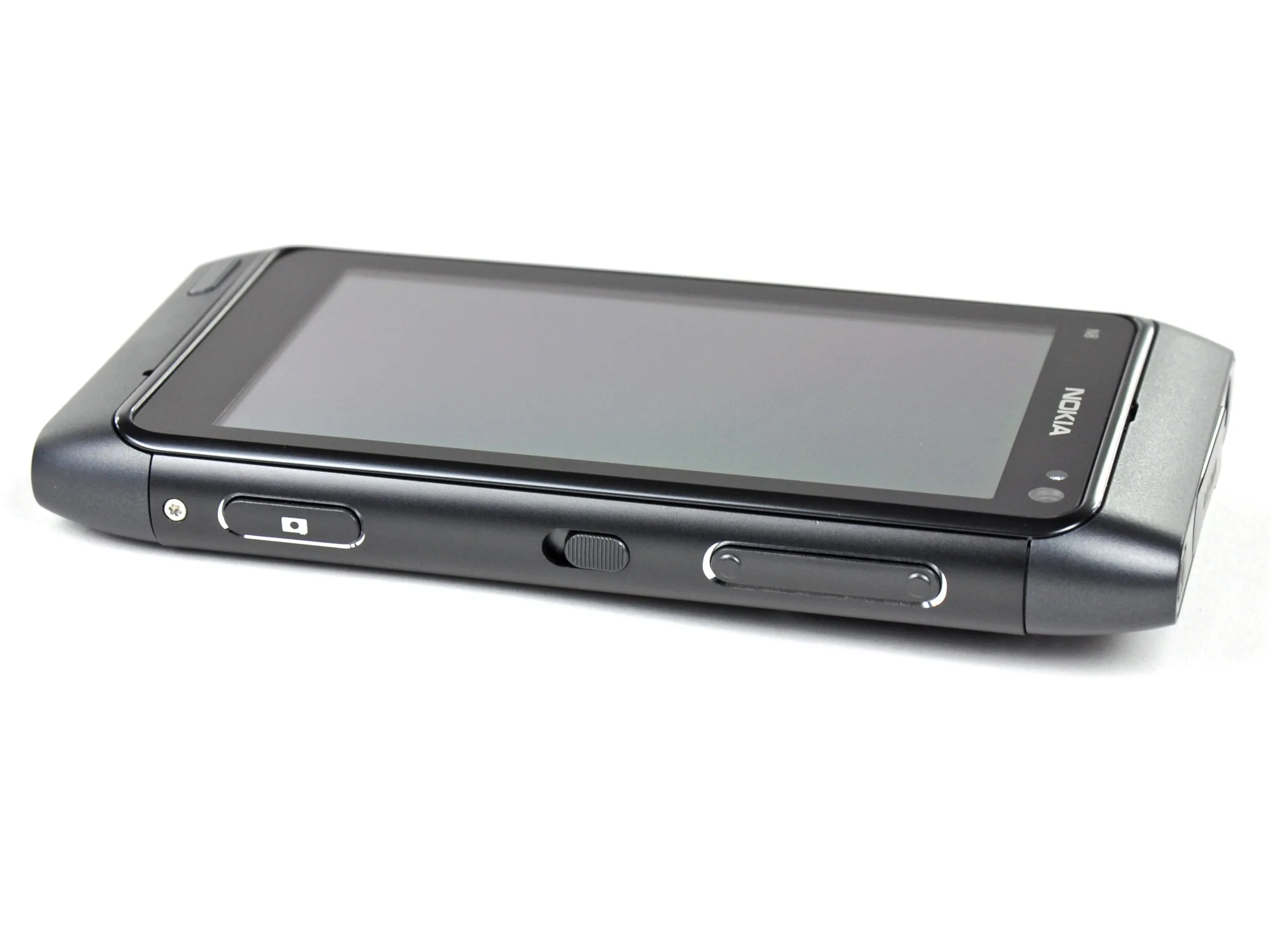

  • Помимо стандартного 3,5-мм стереоразъема для наушников, N8 оснащен мини-портом HDMI и портом micro USB. Не знаете, что делать с портом HDMI? Попробуйте . установить мировой рекорд.

  • Кнопки включают в себя: Питание, Домой, Удержание, Камера и Переключатель громкости.

  • Порты SIM и MicroSD расположены рядом друг с другом на внешней стороне телефона, что позволяет производить горячую замену MicroSD.

Шаг 4

Разборка Nokia N8: шаг 4, изображение 1 из 1
Nokia N8 Teardown: шаг 4, изображение 1 из 1 | Источник - ifixit.com
  • Используя фронтальную камеру, такие приложения, как Fring или Skype, позволяют пользователям общаться по видеосвязи в любом месте, как с мобильного, так и с настольного компьютера.

Шаг 5

Разборка Nokia N8: шаг 5, изображение 1 из 2
Разборка Nokia N8: шаг 5, изображение 1 из 2 | Источник - ifixit.com
Разборка Nokia N8: шаг 5, изображение 2 из 2
Разборка Nokia N8: шаг 5, изображение 2 из 2 | Источник - ifixit.com

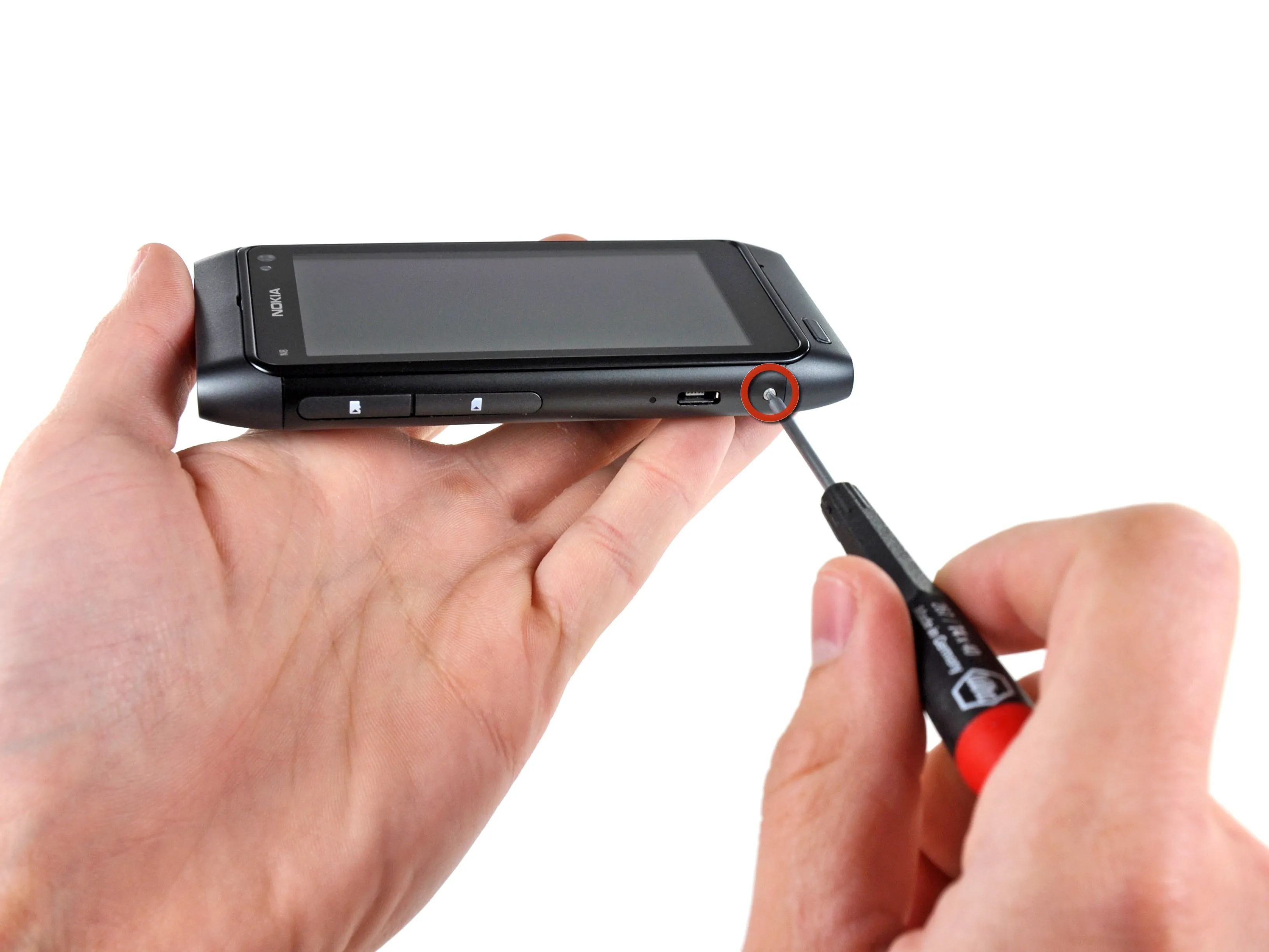

  • Посмотрите на это - видны винты T4 Torx! Мы решили, что это хорошее место для начала разборки.

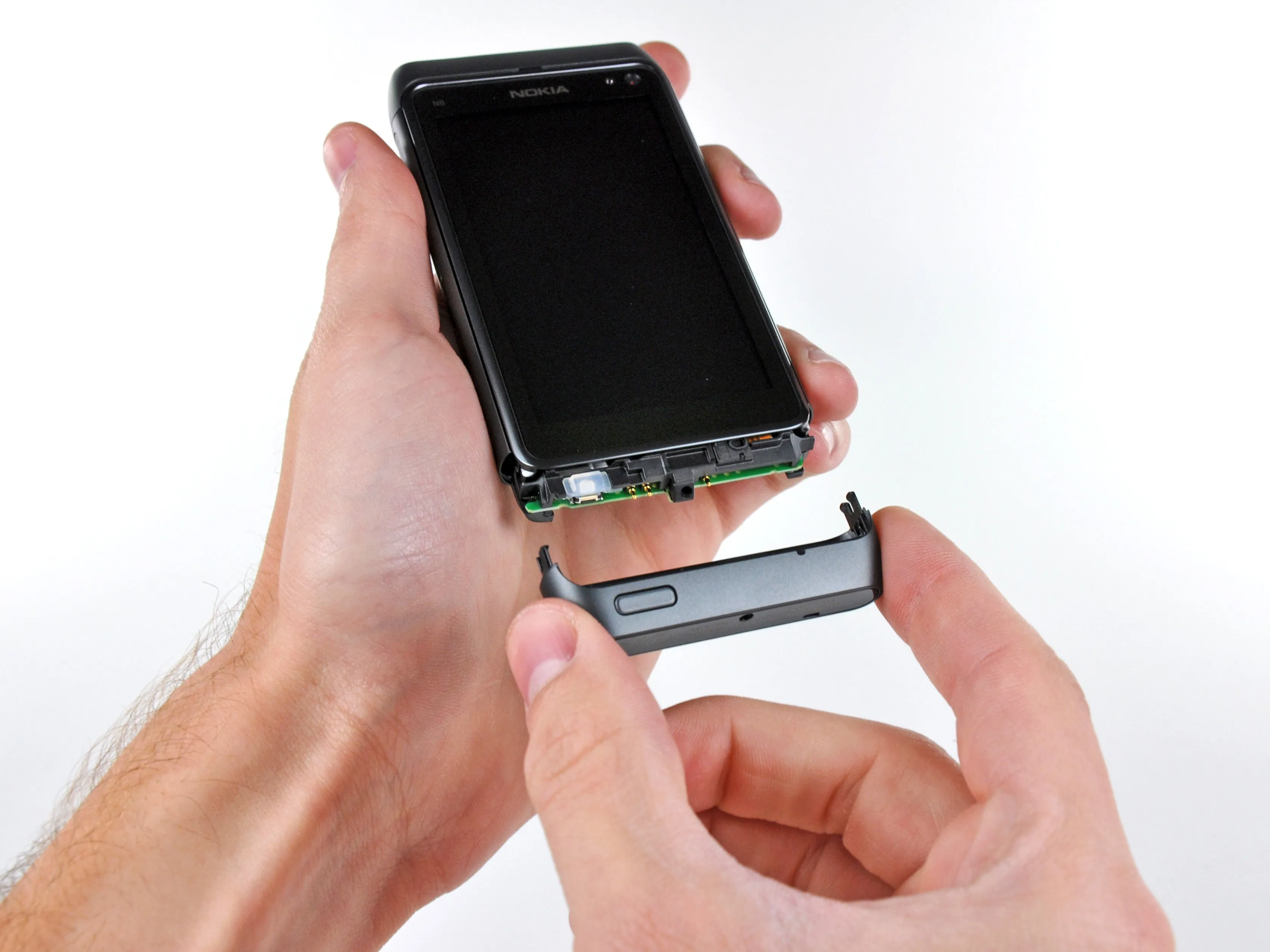

  • Через некоторое время нижняя часть телефона была снята. Если бы у нас был только один из этих...

Комментарии к шагу

Два внешних винта - T5, а не T4 Torx.

Шаг 6

Разбор Nokia N8: шаг 6, изображение 1 из 2
Разбор Nokia N8: шаг 6, изображение 1 из 2 | Источник - ifixit.com
Разборка Nokia N8: шаг 6, изображение 2 из 2
Разборка Nokia N8: шаг 6, изображение 2 из 2 | Источник - ifixit.com

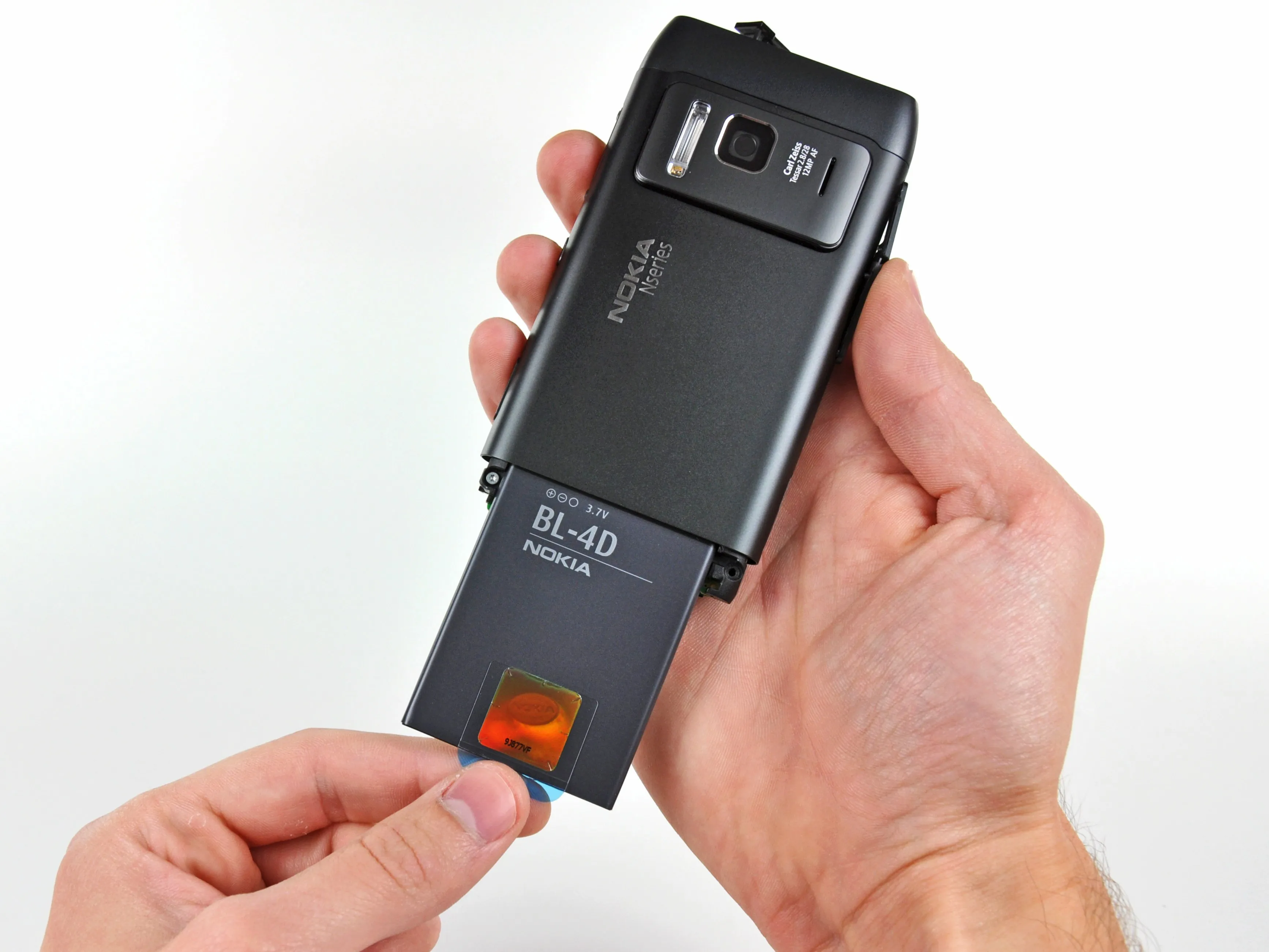

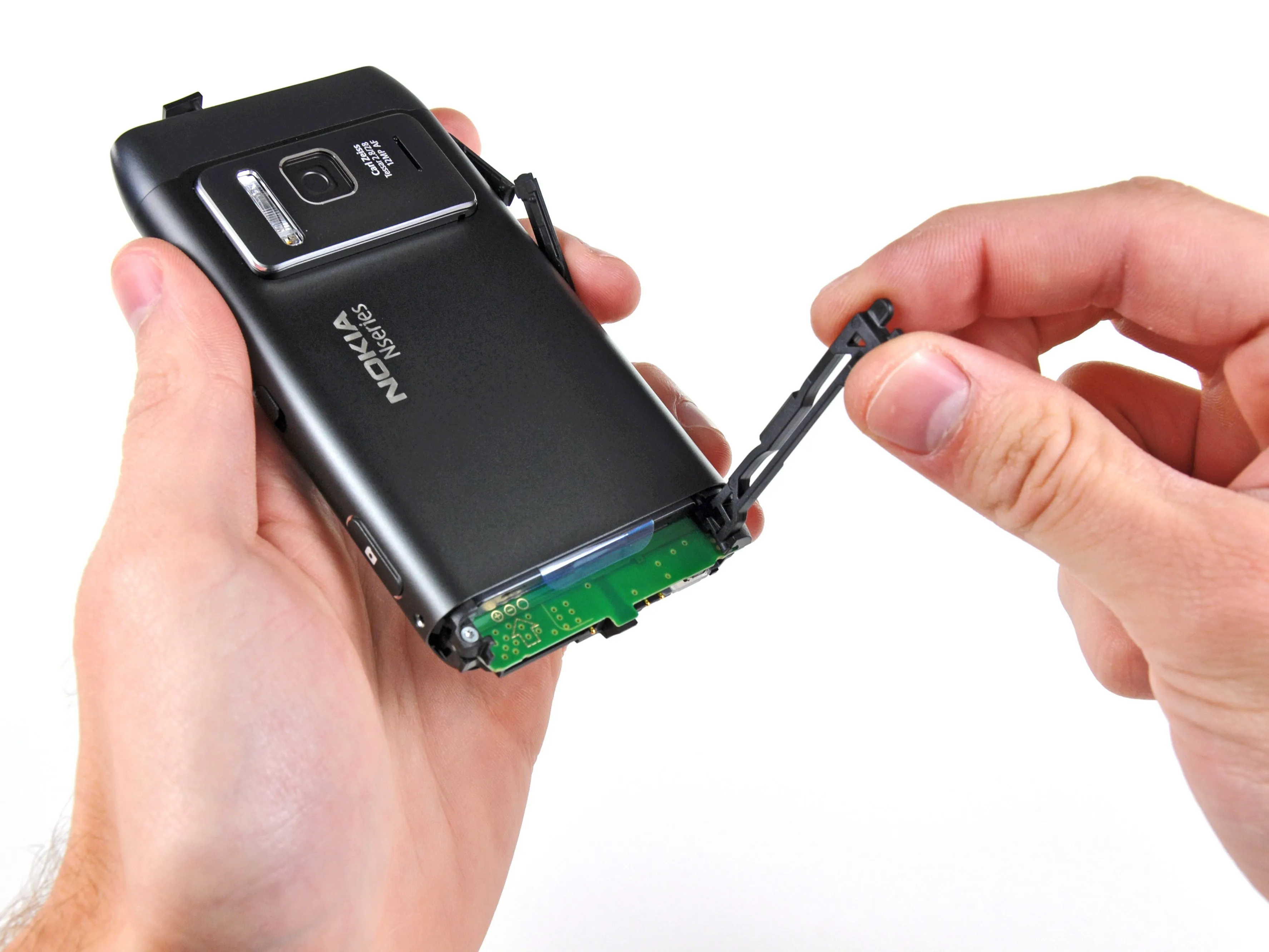

  • После снятия нижней крышки телефона можно вынуть из гнезда небольшую скобу, удерживающую аккумулятор.

  • После этого можно извлечь из него аккумулятор с голограммой.

  • Хотя для этого требуется открутить два винта странного размера, заменить батарею не так уж сложно. Палец вверх за отсутствие пайки!

Шаг 7

Разбор Nokia N8: шаг 7, изображение 1 из 2
Разборка Nokia N8: шаг 7, изображение 1 из 2 | Источник - ifixit.com
Разборка Nokia N8: шаг 7, изображение 2 из 2
Разборка Nokia N8: шаг 7, изображение 2 из 2 | Источник - ifixit.com

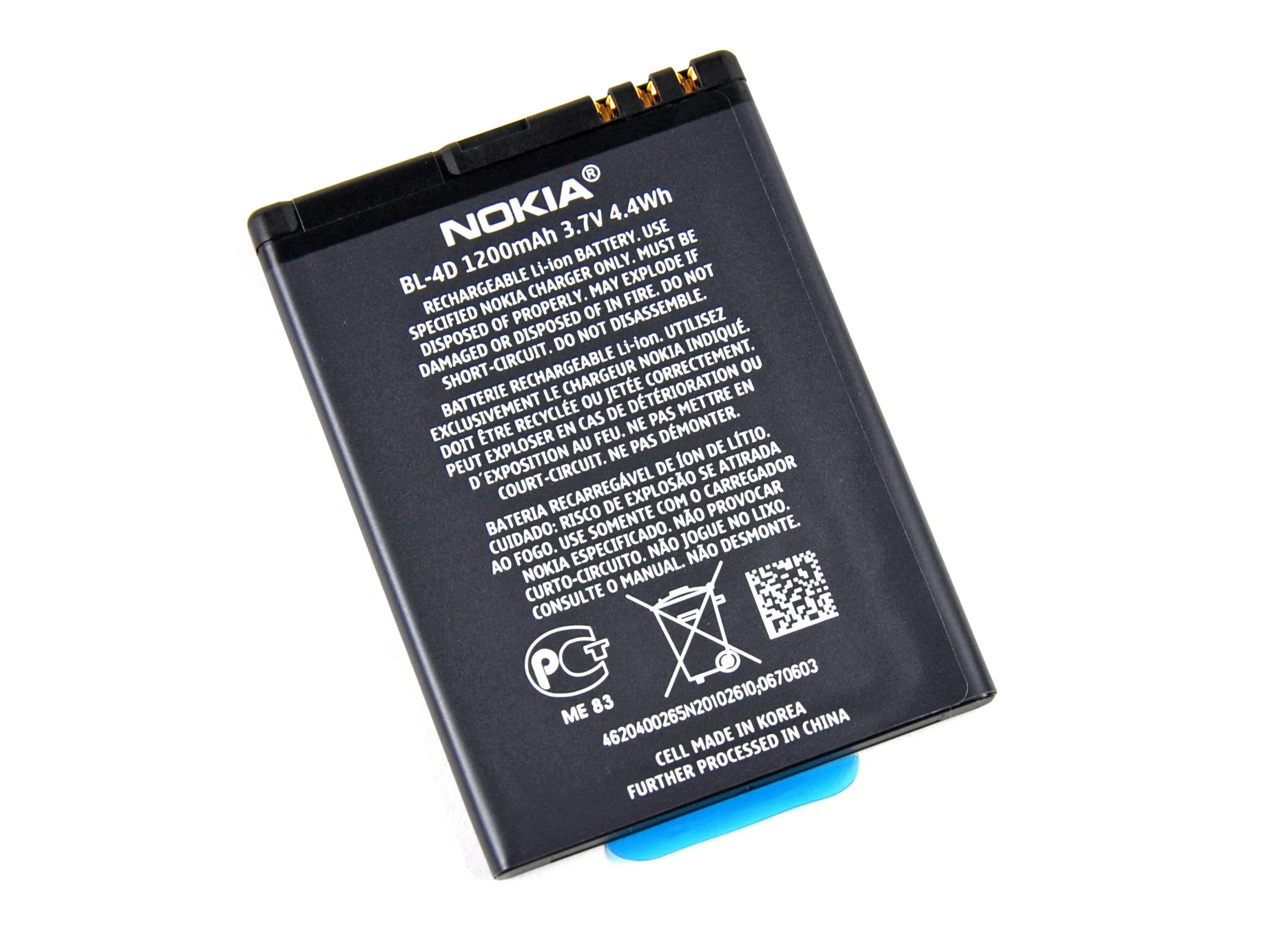

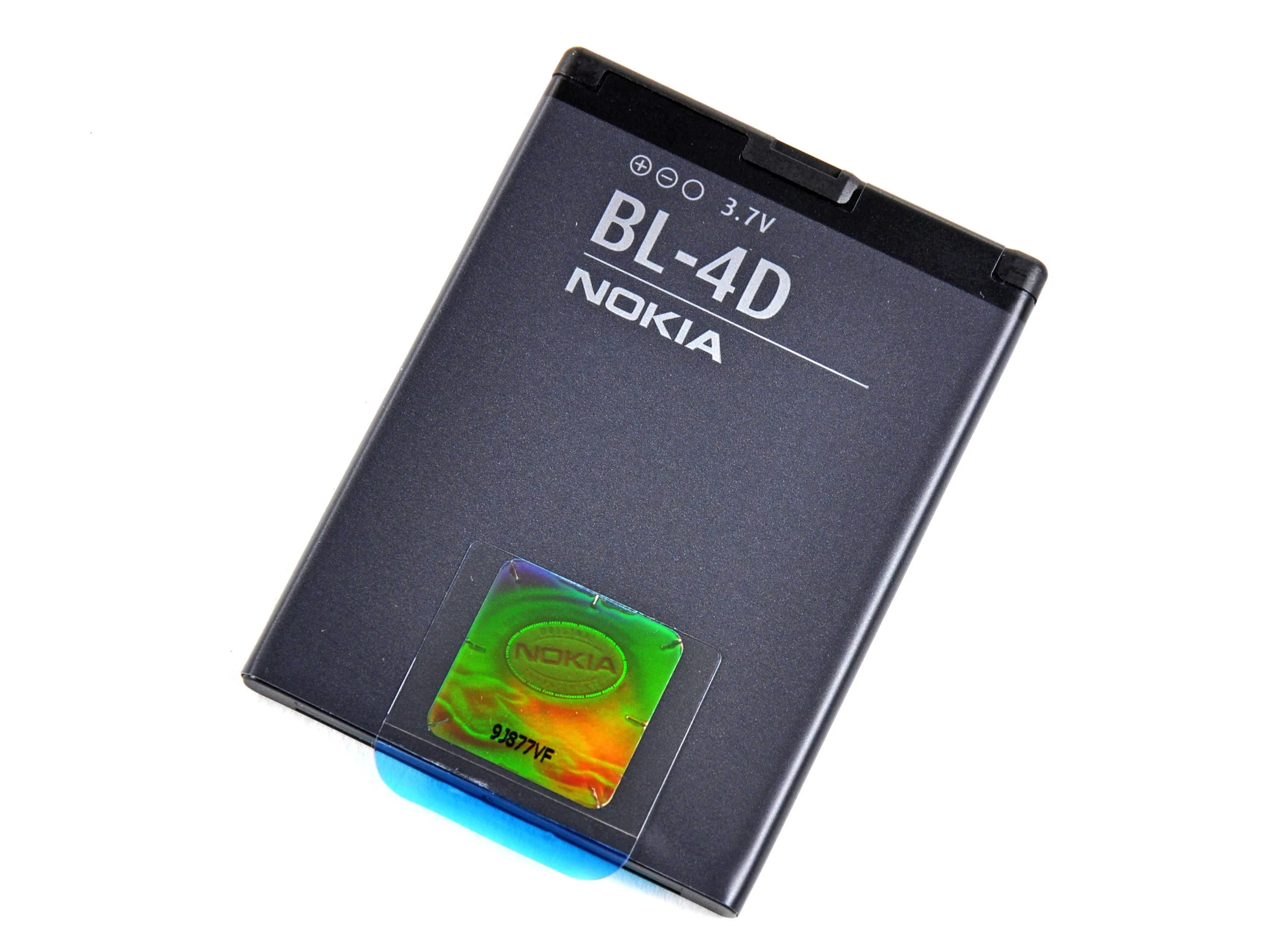

  • Литий-ионный аккумулятор BL-4D 3,7 В, 1200 мАч считается несъемным. Конечно, Nokia, конечно...

  • Голограмма, наклеенная под выемкой батареи, скорее всего, служит для того, чтобы убедиться, что вы получаете настоящую батарею, одобренную Nokia, а не низкокачественный клон.

Шаг 8

Разборка Nokia N8: шаг 8, изображение 1 из 3
Разборка Nokia N8: шаг 8, изображение 1 из 3 | Источник - ifixit.com
Разборка Nokia N8: шаг 8, изображение 2 из 3
Разборка Nokia N8: шаг 8, изображение 2 из 3 | Источник - ifixit.com
Разборка Nokia N8: шаг 8, изображение 3 из 3
Разборка Nokia N8: шаг 8, изображение 3 из 3 | Источник - ifixit.com

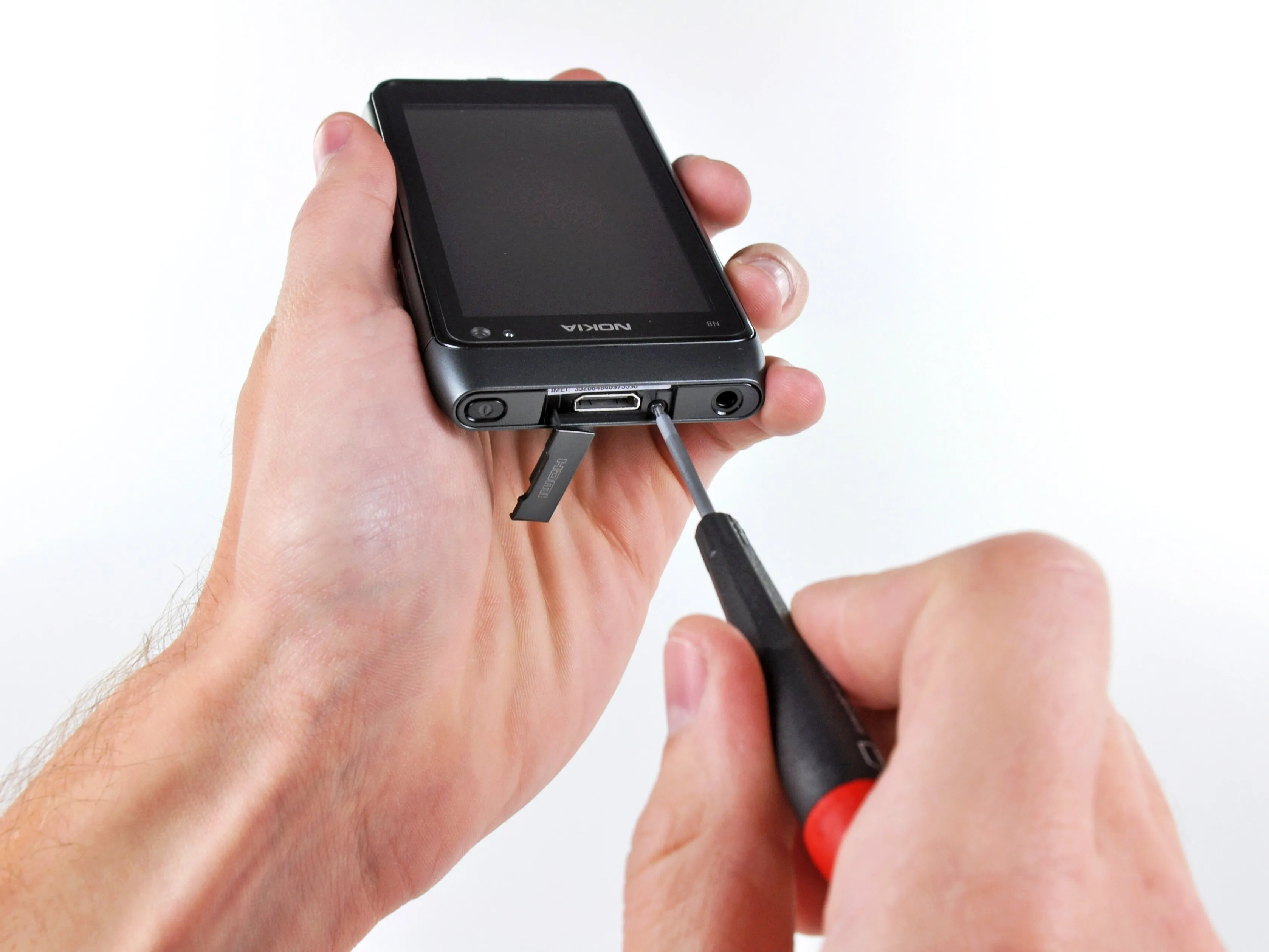

  • Сняв защитную крышку, можно открутить винт T5 Torx возле порта mini HDMI.

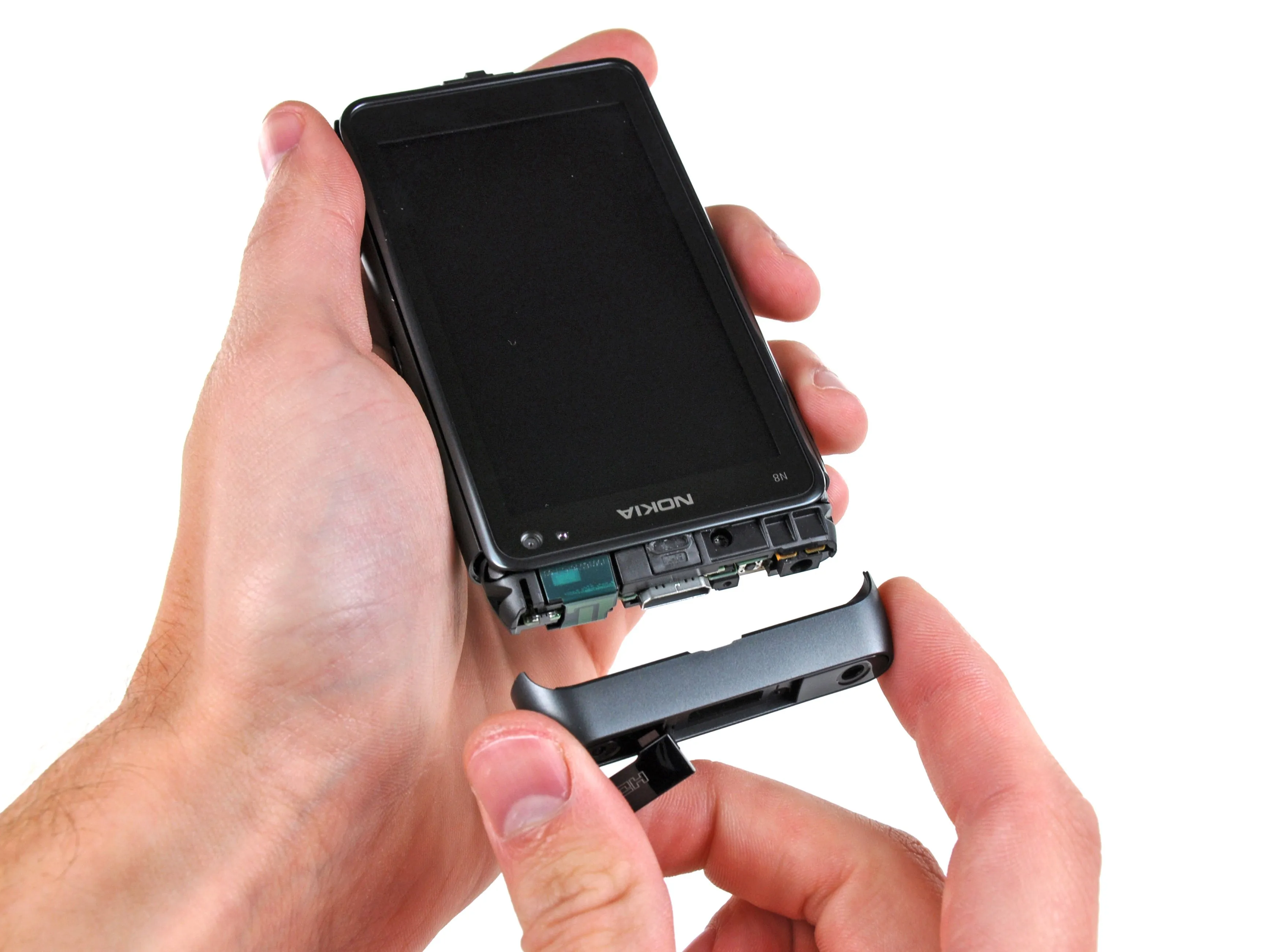

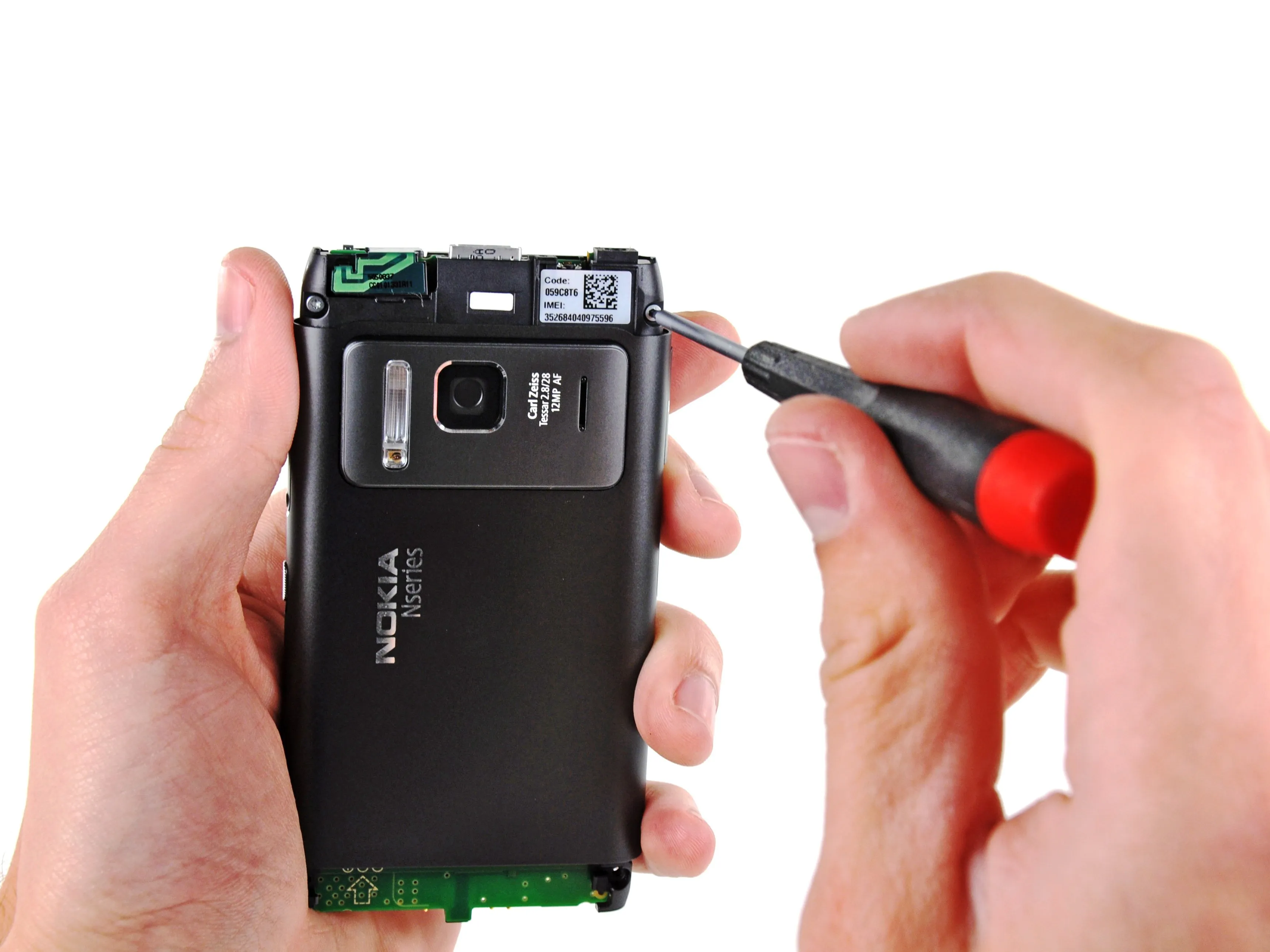

  • Далее снимается верхняя часть телефона, обнажая еще несколько винтов Torx.

Комментарии к шагу

'Далее снимается верхняя часть телефона' только в этом руководстве :-(

Я не смог перейти к 'откручиванию винтов t5': верхняя крышка кажется 'прочно прикрепленной'.

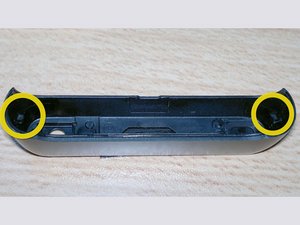

Крышка держится на 2 пластиковых фиксаторах, и чтобы ее снять, нужно приложить некоторое усилие.

https://d3nevzfk7ii3be.cloudfront.net/igi...

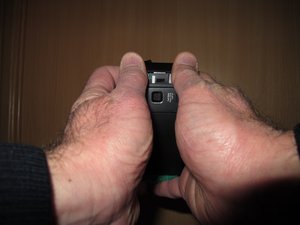

Вам нужно сильно надавить. Например, приложите большие пальцы к задней стороне крышки и надавите в направлении сзади наперед:

https://d3nevzfk7ii3be.cloudfront.net/igi...

Шаг 9

Nokia N8 Teardown: шаг 9, изображение 1 из 1
Разборка Nokia N8: шаг 9, изображение 1 из 1 | Источник - ifixit.com
  • Передняя часть телефона открывается, как моллюск.

  • Кабели дигитайзера и дисплея по-прежнему крепят переднюю панель к остальной части телефона, поэтому не забудьте поднять дисплей за верхний край, если решите открыть устройство.

Шаг 10

Разбор Nokia N8: шаг 10, изображение 1 из 3
Разборка Nokia N8: шаг 10, изображение 1 из 3 | Источник - ifixit.com
Разборка Nokia N8: шаг 10, изображение 2 из 3
Разборка Nokia N8: шаг 10, изображение 2 из 3 | Источник - ifixit.com
Разборка Nokia N8: шаг 10, изображение 3 из 3
Разбор Nokia N8: шаг 10, изображение 3 из 3 | Источник - ifixit.com

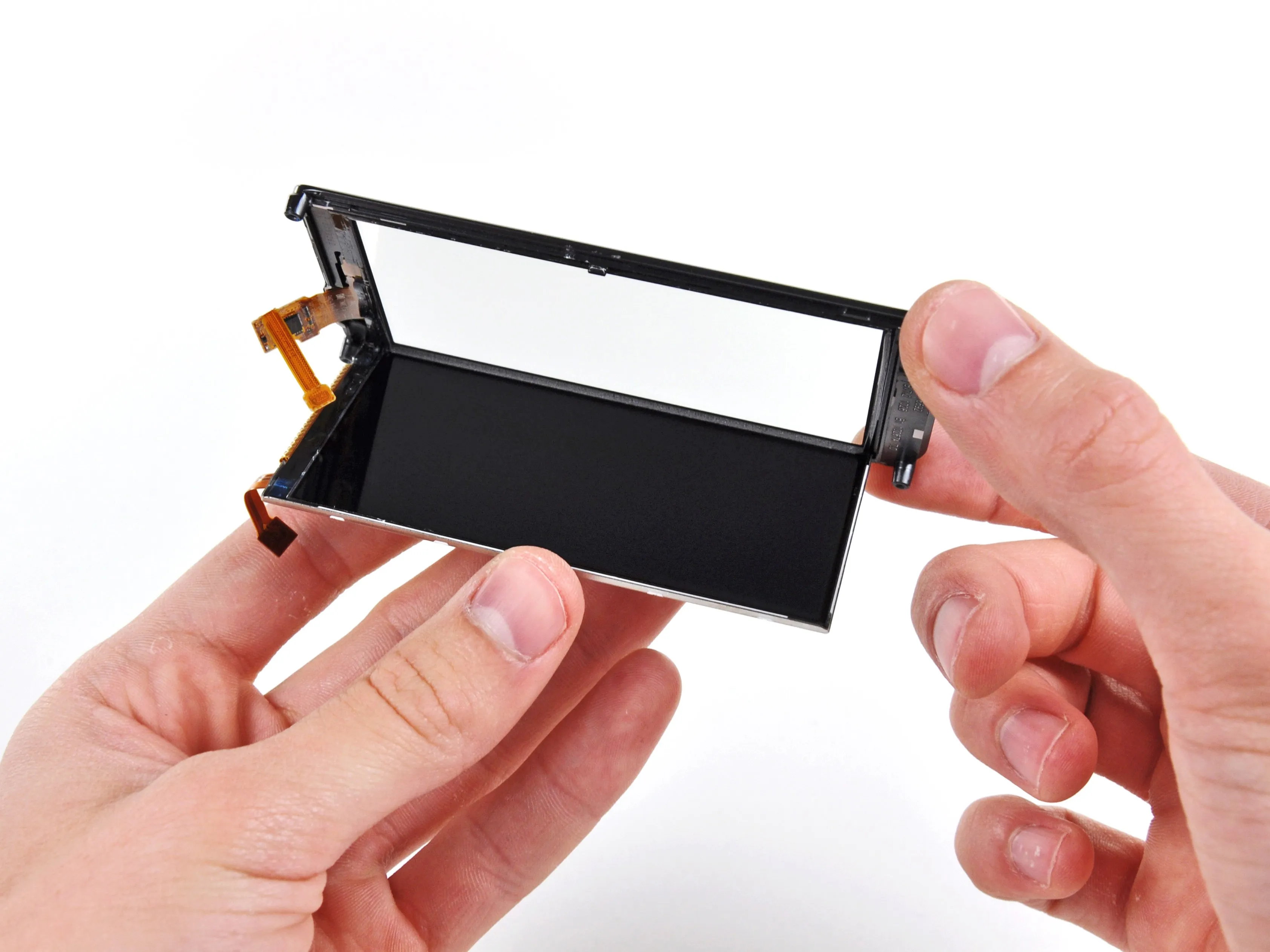

  • К счастью, стекло не приклеено к лицевой стороне AMOLED-дисплея, поэтому вам не придется заменять оба, если разобьется только стекло.

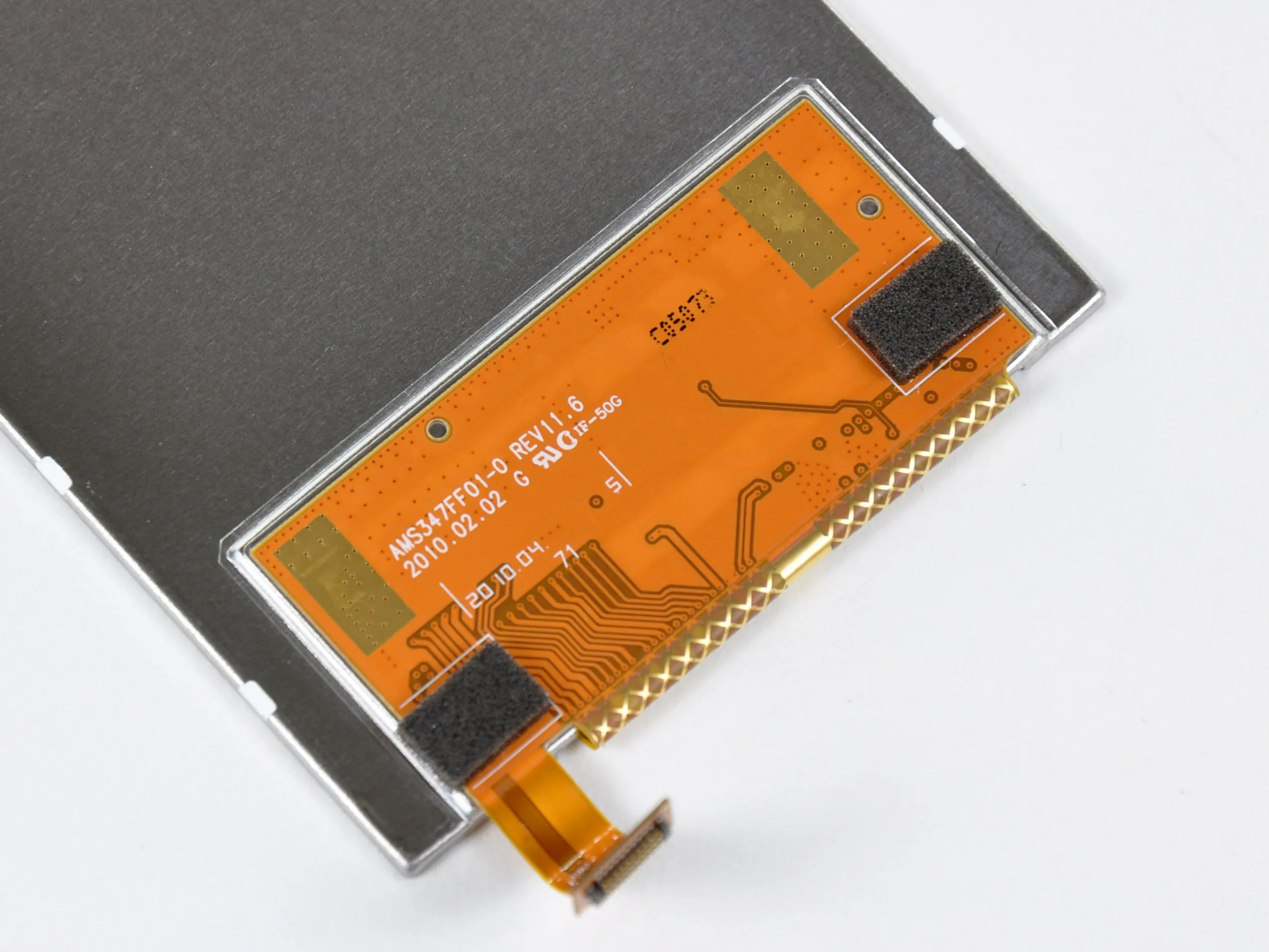

  • Шелкография на задней стороне дисплея гласит:

  • AMS347FF01-0

  • На шелкографии также указано, что дисплей был произведен 2 февраля 2010 года. Эта штука существует уже довольно долго.

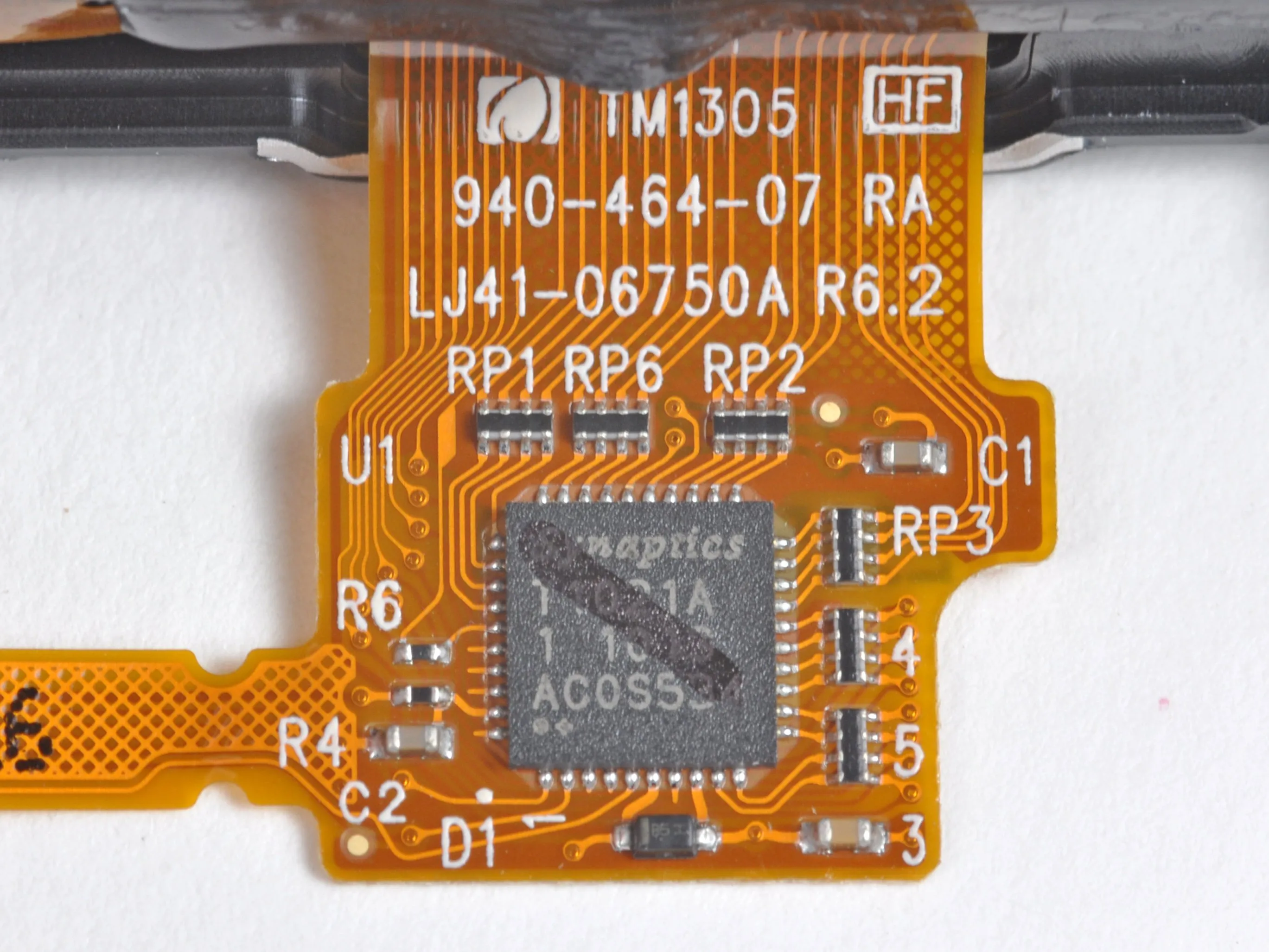

  • Контроллер сенсорного экрана - Synaptics T1201A. Это тот же чип, что и в Microsoft Kin Two и RIM Blackberry Torch.

Шаг 11

Разбор Nokia N8: шаг 11, изображение 1 из 1
Nokia N8 Teardown: шаг 11, изображение 1 из 1 | Источник - ifixit.com

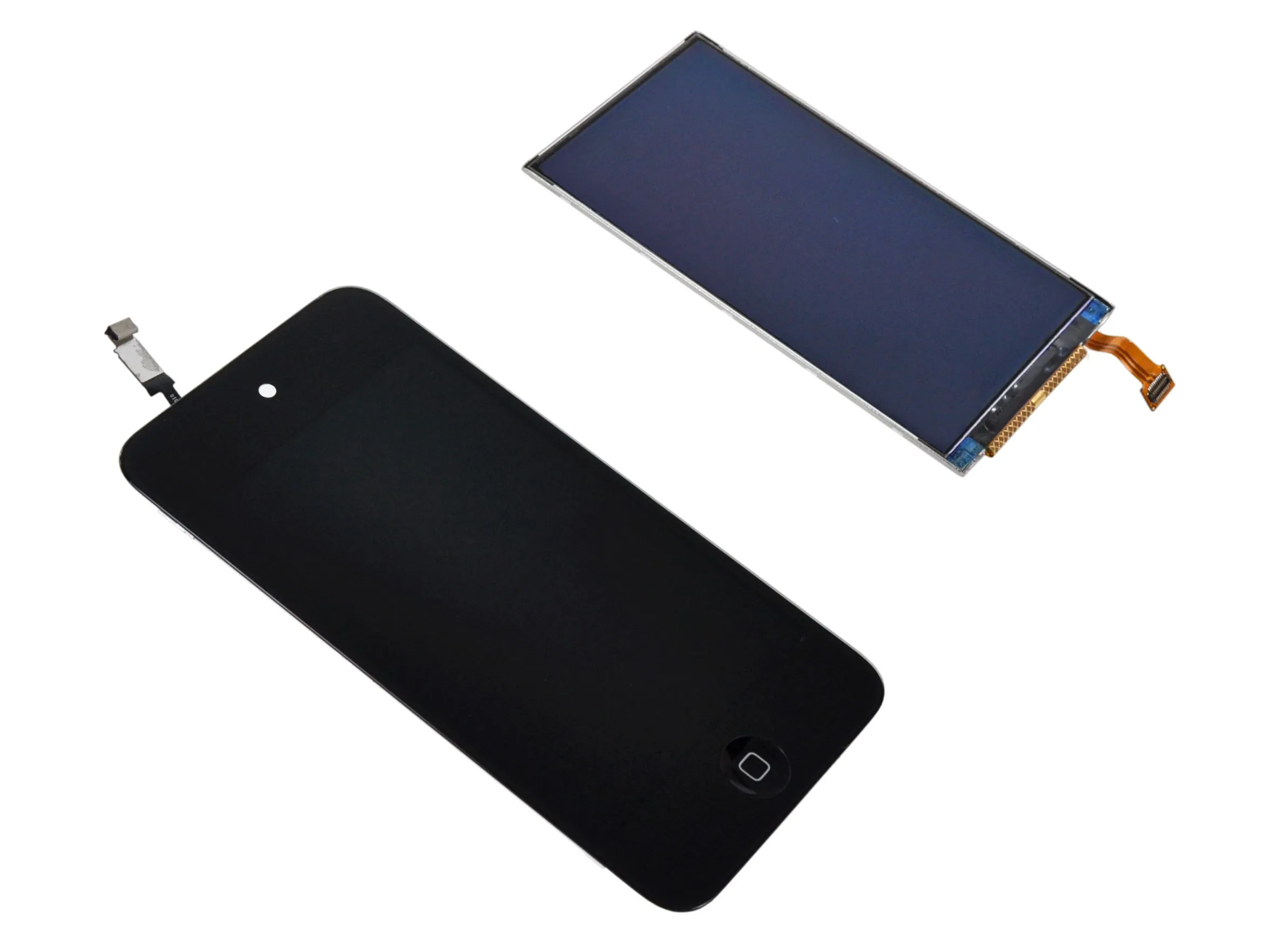

  • Вот сравнение дисплея N8 с ЖК-дисплеем iPod Touch 4-го поколения. Вы можете отличить ЖК-экран от AMOLED-экрана, заметив слегка голубой оттенок, который AMOLED-дисплей дает, когда на него падает свет.

Комментарии к шагу

Отображается неправильный экран

Это сравнительная картинка. Прочитайте текст.

Шаг 12

Nokia N8 Teardown: шаг 12, изображение 1 из 3
Nokia N8 Teardown: шаг 12, изображение 1 из 3 | Источник - ifixit.com
Разборка Nokia N8: шаг 12, изображение 2 из 3
Разборка Nokia N8: шаг 12, изображение 2 из 3 | Источник - ifixit.com
Разборка Nokia N8: шаг 12, изображение 3 из 3
Разборка Nokia N8: шаг 12, изображение 3 из 3 | Источник - ifixit.com

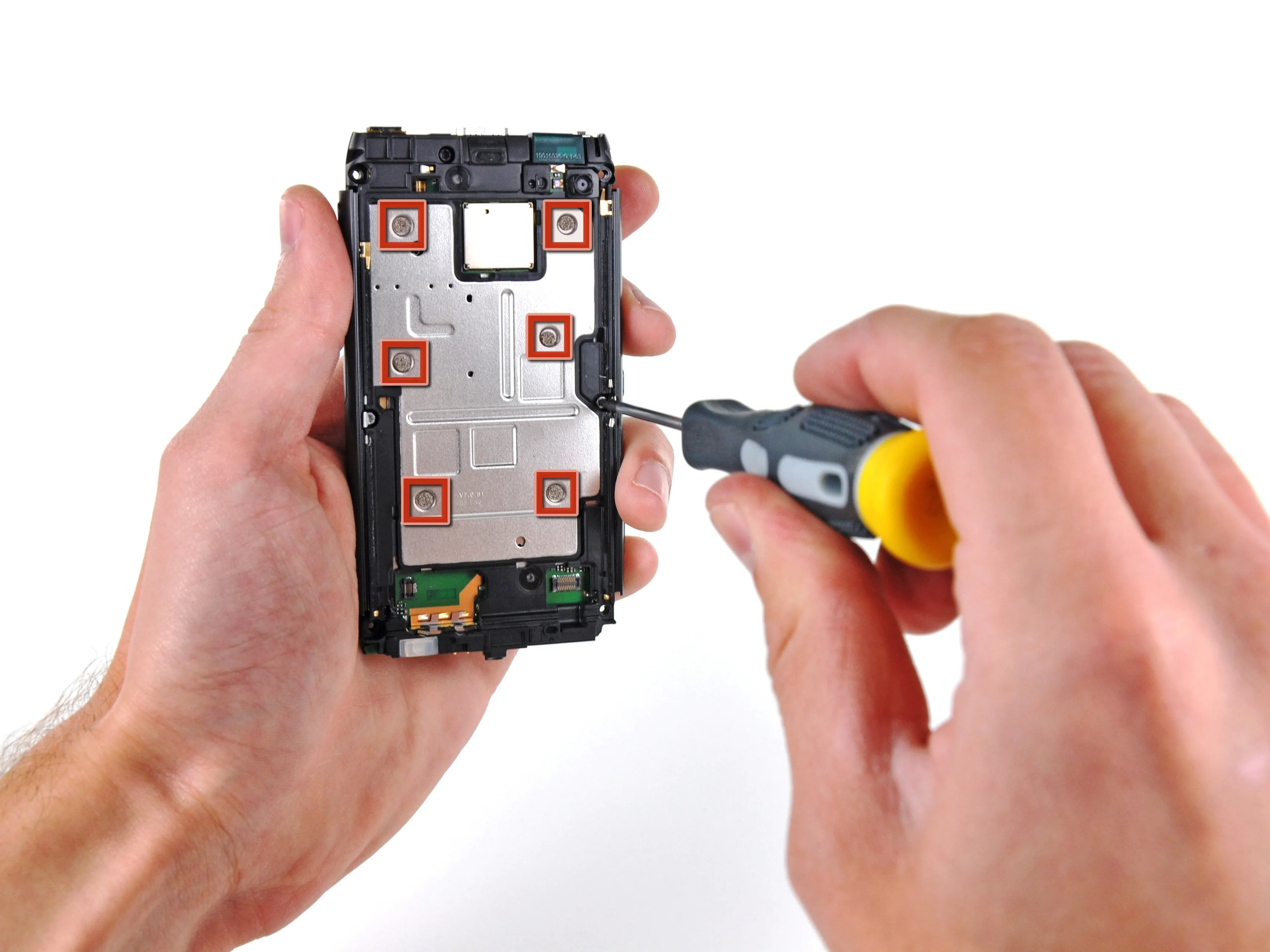

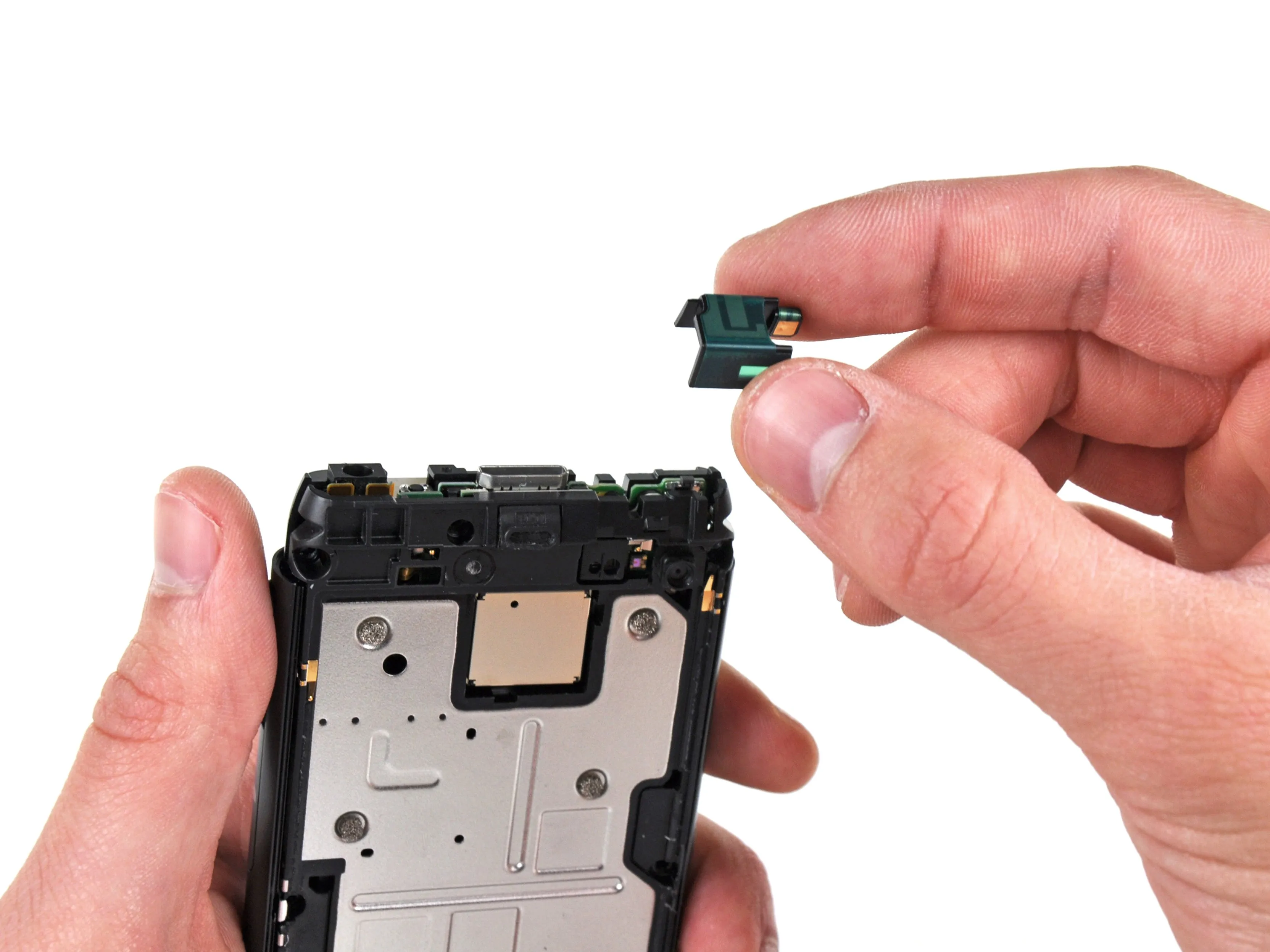

  • Пара винтов T6 Torx и верхняя антенна крепят среднюю плоскость к внутренней части N8.

  • Шесть накладок, напоминающих стальную вату, помогают прикрепить заднюю панель AMOLED-дисплея к средней плоскости.

  • Nokia подошла к размещению антенн довольно творчески, ведь устройство в основном заключено в алюминиевый корпус. Основные антенны расположены рядом с плоскими пластиковыми пластинами на верхней и нижней частях телефона, как видно на втором и третьем снимках.

Шаг 13

Разборка Nokia N8: шаг 13, изображение 1 из 2
Разборка Nokia N8: шаг 13, изображение 1 из 2 | Источник - ifixit.com
Разборка Nokia N8: шаг 13, изображение 2 из 2
Разборка Nokia N8: шаг 13, изображение 2 из 2 | Источник - ifixit.com
  • Открутив винты и отсоединив антенну, можно извлечь среднюю панель из N8.

  • Дизайн стальной средней пластины довольно гениален. Nokia интегрировала в среднюю панель большой EMI-экран, чтобы защитить основные микросхемы. Кроме того, на внутренней стороне средней пластины были размещены термопрокладки для отвода тепла от основных микросхем.

  • По мере увеличения скорости процессоров и интеграции устройств необходимость в терморегулировании становится критически важной для обеспечения долговечности и работоспособности в различных условиях.

Шаг 14

Разборка Nokia N8: шаг 14, изображение 1 из 2
Nokia N8 Teardown: шаг 14, изображение 1 из 2 | Источник - ifixit.com
Разборка Nokia N8: шаг 14, изображение 2 из 2
Разбор Nokia N8: шаг 14, изображение 2 из 2 | Источник - ifixit.com
  • После снятия средней пластины материнскую плату можно просто извлечь из заднего корпуса.

  • Дочерняя плата в верхней части материнской платы имеет интересную конструкцию: она подключается к основной материнской плате с помощью ленточного кабеля, проложенного между многочисленными слоями материнской платы.

  • В большинстве устройств ленточные кабели подключаются с помощью разъемов ZIF или припаиваются к поверхности платы, а не прокладываются между слоями.

Шаг 15

Разбор Nokia N8: шаг 15, изображение 1 из 2
Разборка Nokia N8: шаг 15, изображение 1 из 2 | Источник - ifixit.com
Разборка Nokia N8: шаг 15, изображение 2 из 2
Разборка Nokia N8: шаг 15, изображение 2 из 2 | Источник - ifixit.com

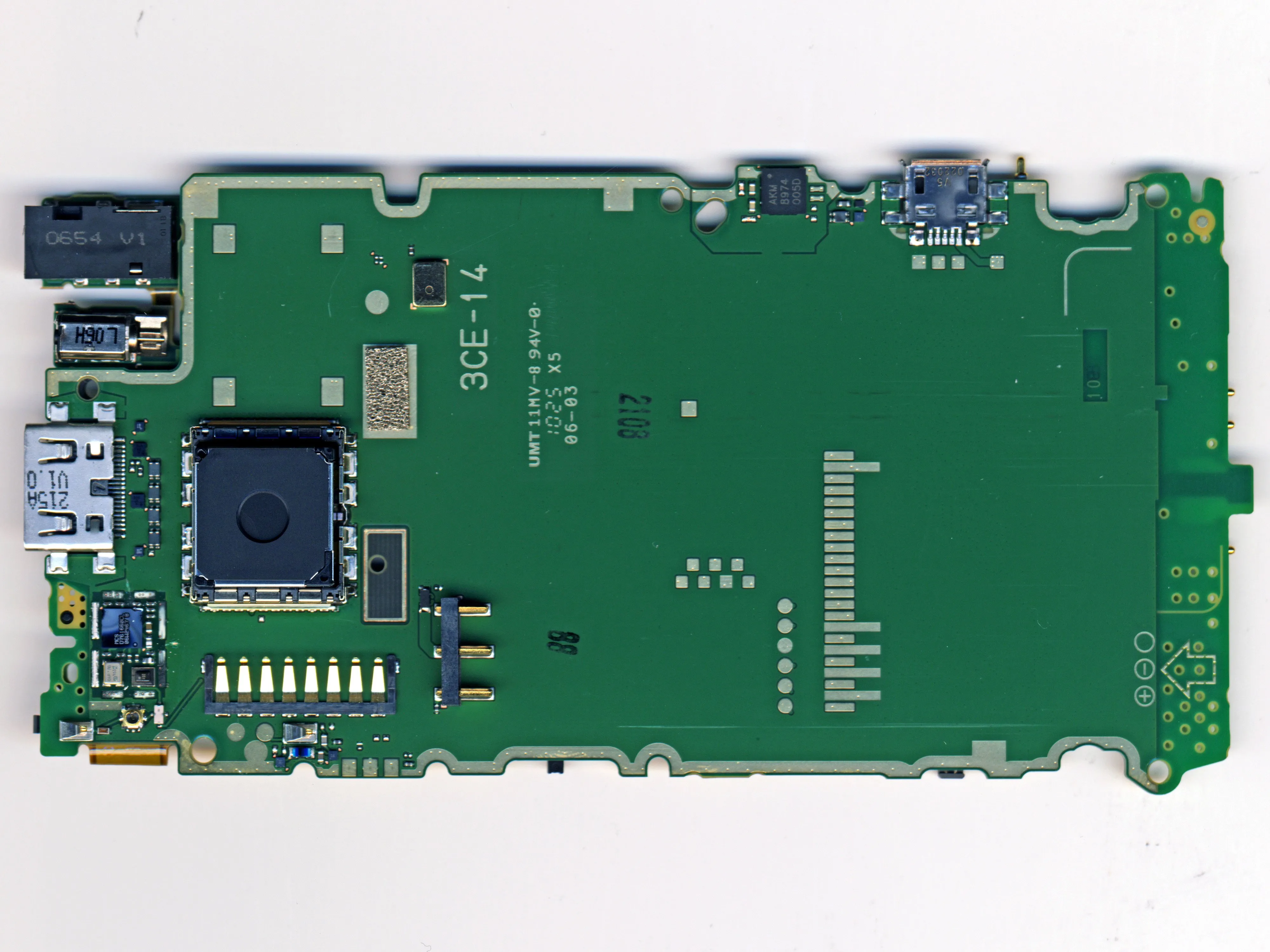

  • Материнская плата Nokia N8:

  • Toshiba THGBM1G7D4FBA13 K23538 (16 Гб внутренней памяти)

  • Samsung K5W4G2GACA - AL54 (процессор + DDR RAM + NAND ROM)

  • Графический процессор Broadcom BCM2727 с выделенной 3D-графикой

  • 4380044 9920Q VJ (радиочастотный трансивер) от STMicroelectronics

  • EPCOS D1053 (модуль радиочастотного фронта)

  • RENESAS 09801A (радиочастотный усилитель мощности)

  • 4376057 GAZ0035G (Baseband) от Texas Instruments

Шаг 16

Разборка Nokia N8: шаг 16, изображение 1 из 3
Nokia N8 Teardown: шаг 16, изображение 1 из 3 | Источник - ifixit.com
Разборка Nokia N8: шаг 16, изображение 2 из 3
Разборка Nokia N8: шаг 16, изображение 2 из 3 | Источник - ifixit.com
Разборка Nokia N8: шаг 16, изображение 3 из 3
Разборка Nokia N8: шаг 16, изображение 3 из 3 | Источник - ifixit.com

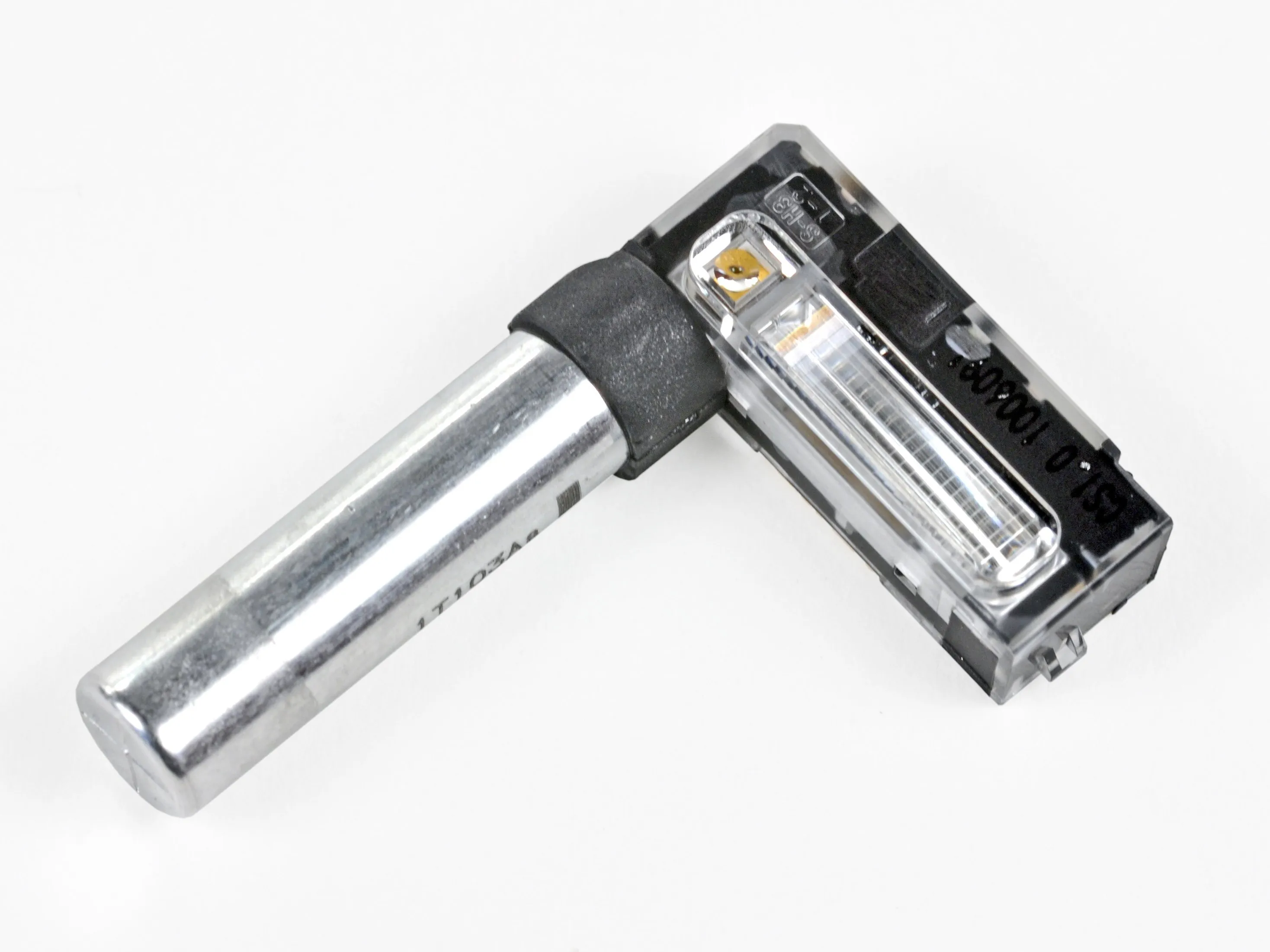

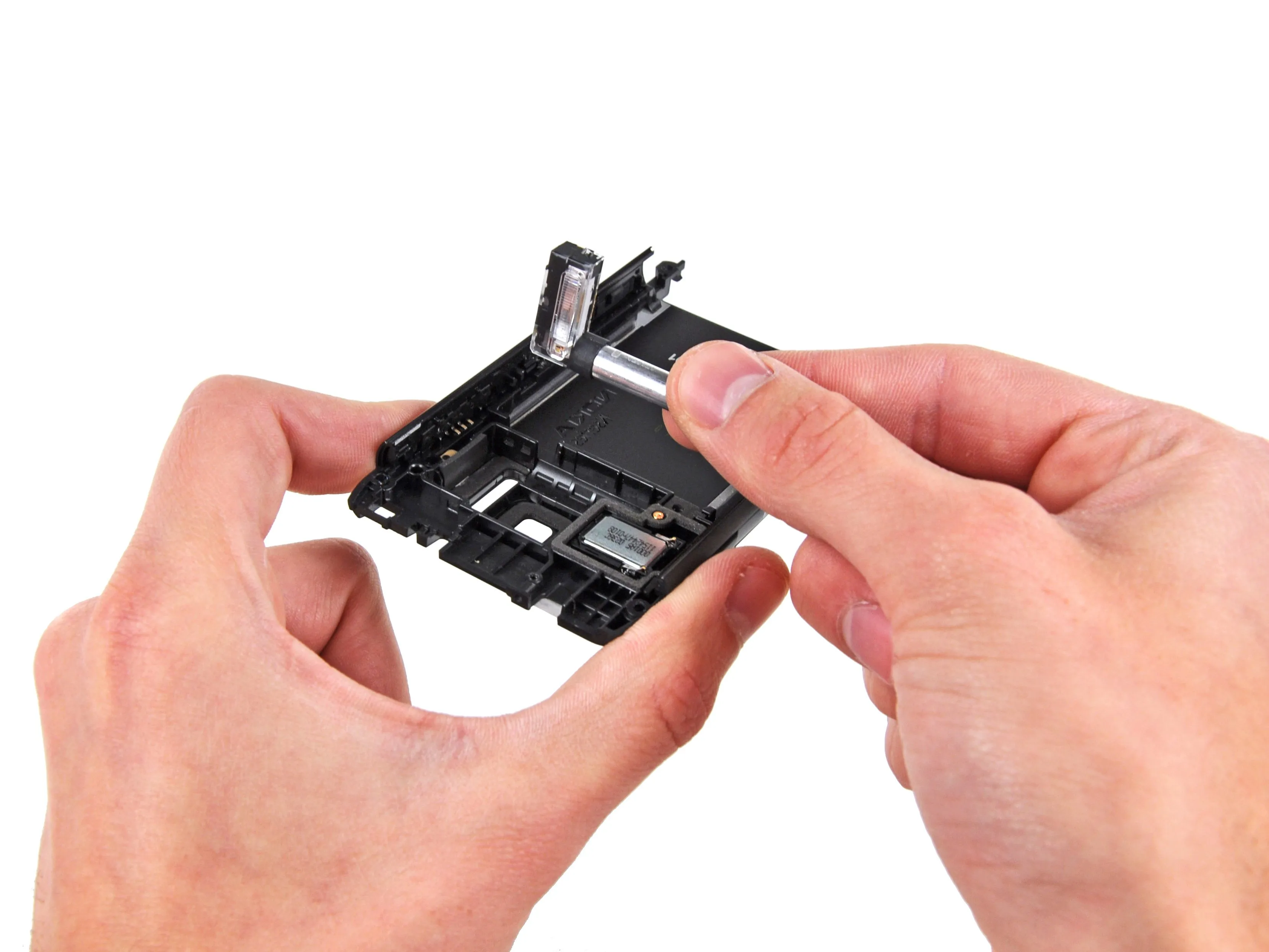

  • Когда материнская плата извлечена из заднего корпуса, блок вспышки просто вынимается.

  • В отличие от многих других смартфонов В N8 для вспышки используется один или два светодиода, а в N8 - ксеноновая трубка, похожая на вспышку в полноразмерных камерах.

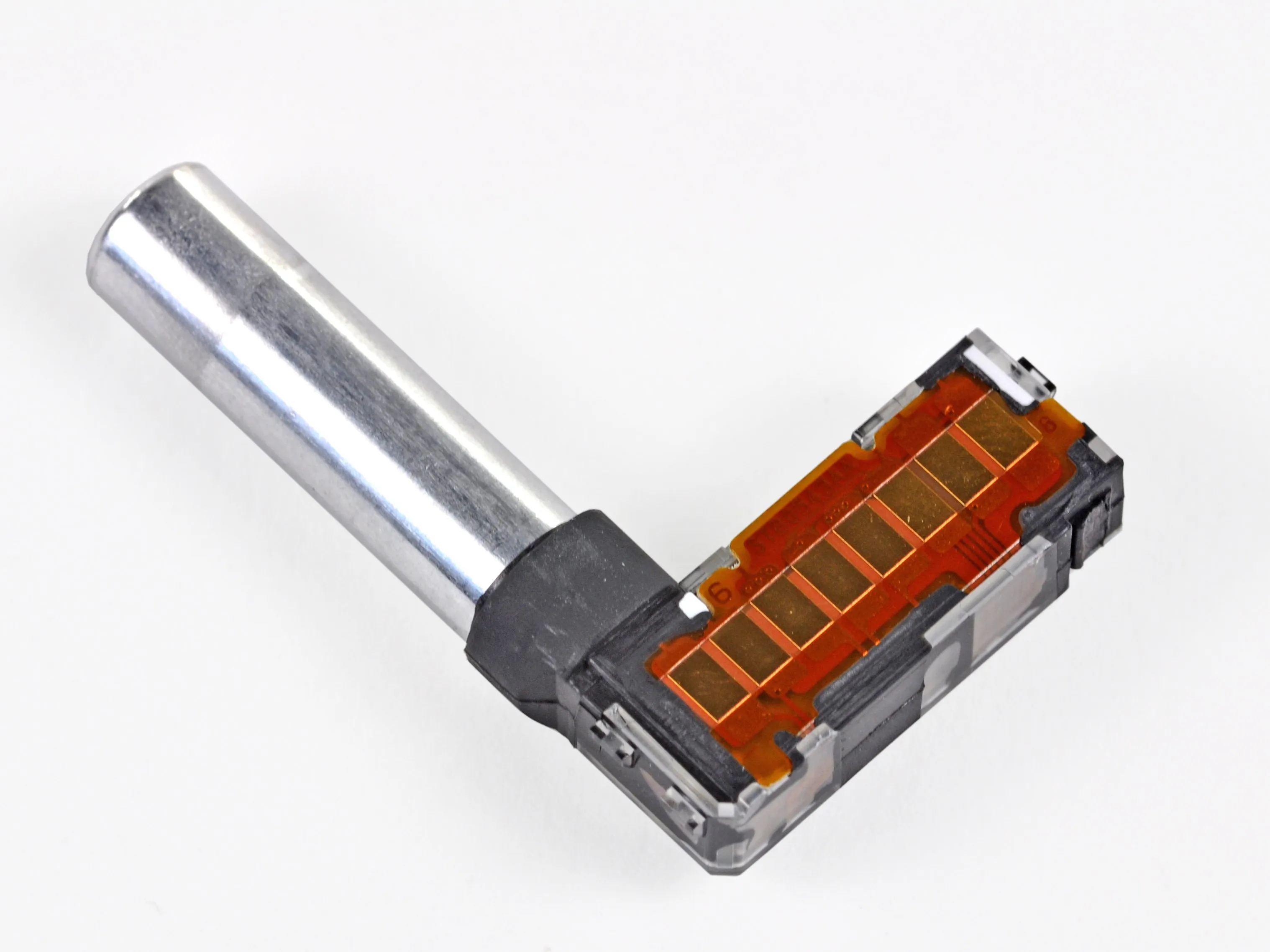

  • Большой конденсатор на модуле вспышки обеспечивает высокое напряжение, необходимое для создания такой яркой вспышки.

Шаг 17

Разборка Nokia N8: шаг 17, изображение 1 из 1
Разборка Nokia N8: шаг 17, изображение 1 из 1 | Источник - ifixit.com

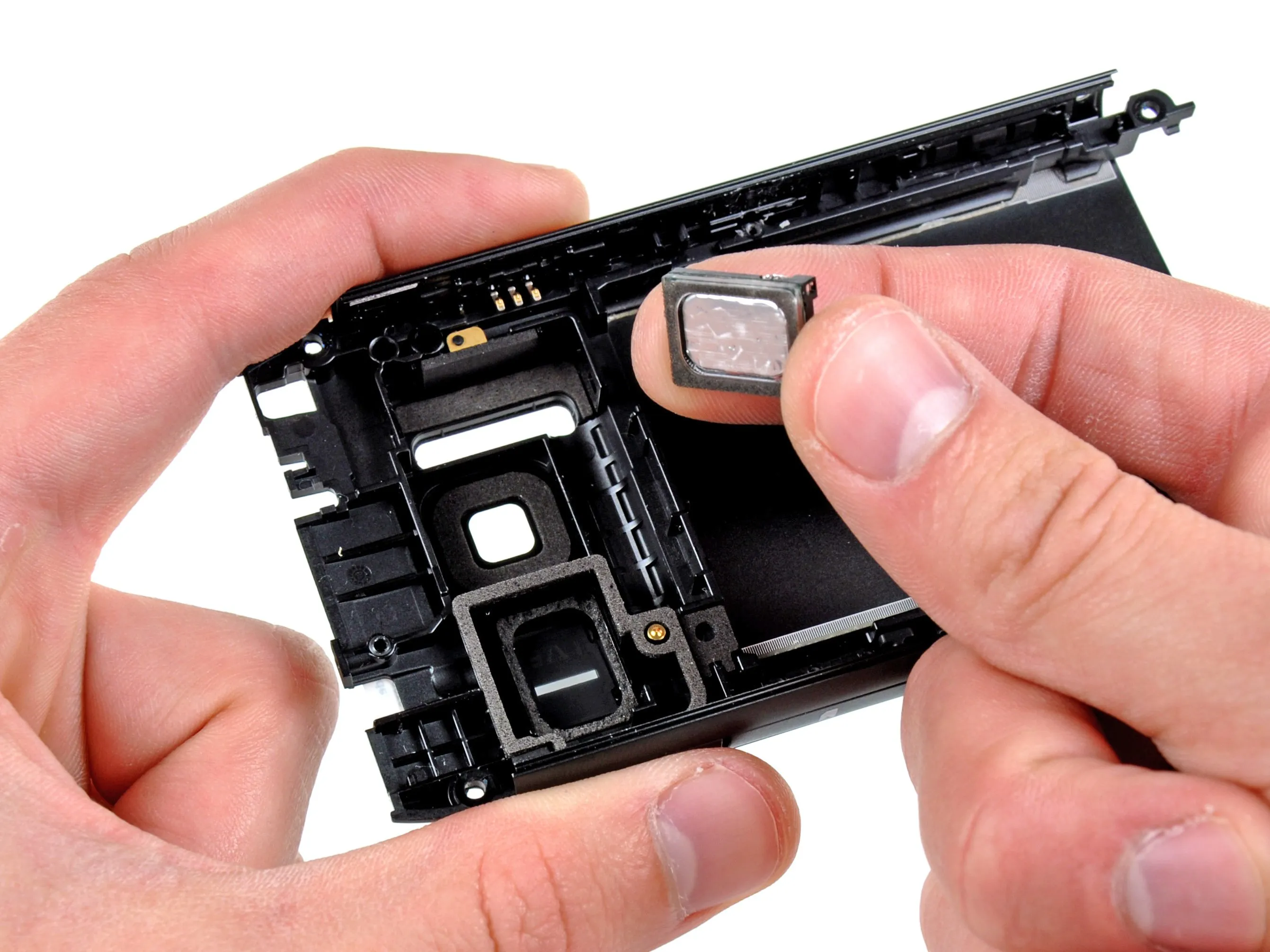

  • На этом этапе можно отклеить динамик от клея, крепящего его к задней панели.

  • Этот динамик используется в основном для громкой связи, а также для воспроизведения звука с медиафайлов, хранящихся на телефоне.

Шаг 18

Разборка Nokia N8: шаг 18, изображение 1 из 2
Разборка Nokia N8: шаг 18, изображение 1 из 2 | Источник - ifixit.com
Разборка Nokia N8: шаг 18, изображение 2 из 2
Разборка Nokia N8: шаг 18, изображение 2 из 2 | Источник - ifixit.com

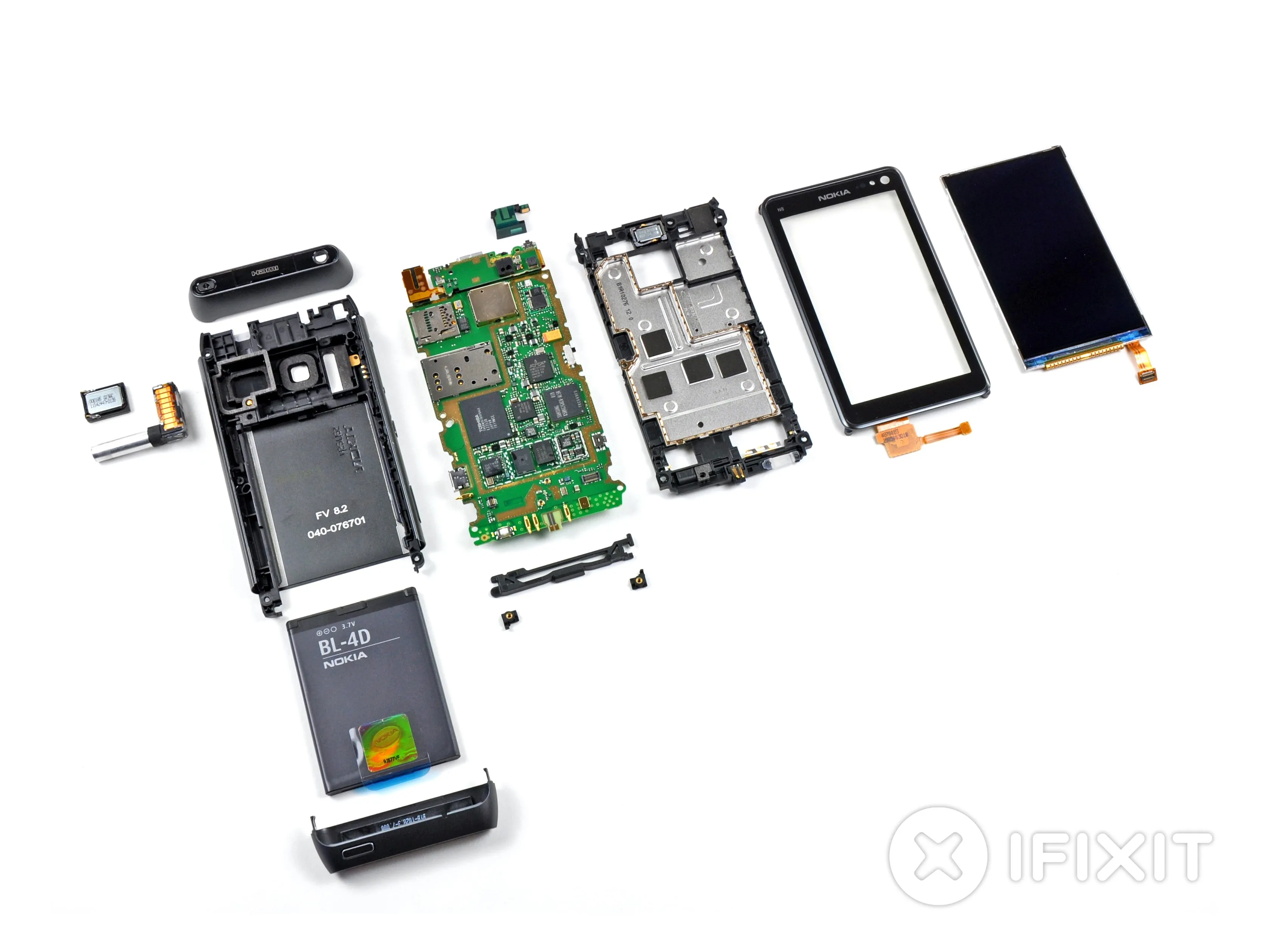

  • Ремонтопригодность Nokia N8: 8 из 10 (10 - самый простой ремонт)

  • Аккумулятор, который, по мнению Nokia, не подлежит обслуживанию, можно легко снять.

  • AMOLED-дисплей легко отделяется от стекла, что означает, что вы можете заменить стекло и дисплей независимо друг от друга.

  • Крепления в основном механические, а клея внутри очень мало.

  • Для снятия переднего стекла все равно придется использовать тепловую пушку, но по крайней мере вы нагреваете металл, который не так легко деформируется, как пластик.

  • Снятие камер практически невозможно и требует утомительных, потенциально вредных действий.

Комментарии к шагу

Вы уверены, что основную камеру нельзя снять? Мне кажется, что ее можно вынуть прямо из металлической рамки, как и во многих других мобильных телефонах.

Конечно, основную 12-Мп камеру можно снять, если у вас есть подходящий инструмент - в руководстве по обслуживанию N8[1] на странице 20 показано, как 12-Мп камера снимается с помощью инструмента для извлечения (Camera Removal Tool SS-182).

1. https://db.tt/JpBJ7S (PDF)

На самом деле основную камеру можно снять с помощью тонких кусочков пластика, вставленных в край модуля камеры, чтобы отсоединить зажим, удерживающий их в гнезде. Нет необходимости в дорогом инструменте.

Все верно, JimBob, вы можете заменить основную камеру, просто найдите на YouTube 'удаление камеры N8' и вы увидите, как это делается!

Вы также найдете полное видео, показывающее, как разобрать и собрать его обратно.
