Разборка Nokia N95

Введение

Обзор аппаратной части Nokia N95 со схемами и обозначениями микросхем. Более подробную информацию см. на сайте www.phoneWreck.com. подробную информацию о Nokia N95 и других устройствах.

Компания Nokia подготовила это руководство по разборкекоторое вы также можете использовать для разборки телефона.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Nokia N95

• Следует отметить, что эта модель - N95-1 с возможностью расширения памяти с помощью карт MicroSD.

• Вскрыть N95 было непросто, так как в нем было больше механических деталей, чем в обычном смартфоне, и он имел два режима скольжения. Однако это того стоило, поскольку перед нами предстало множество микросхем, резисторов и прочей схемотехники.

Шаг 2

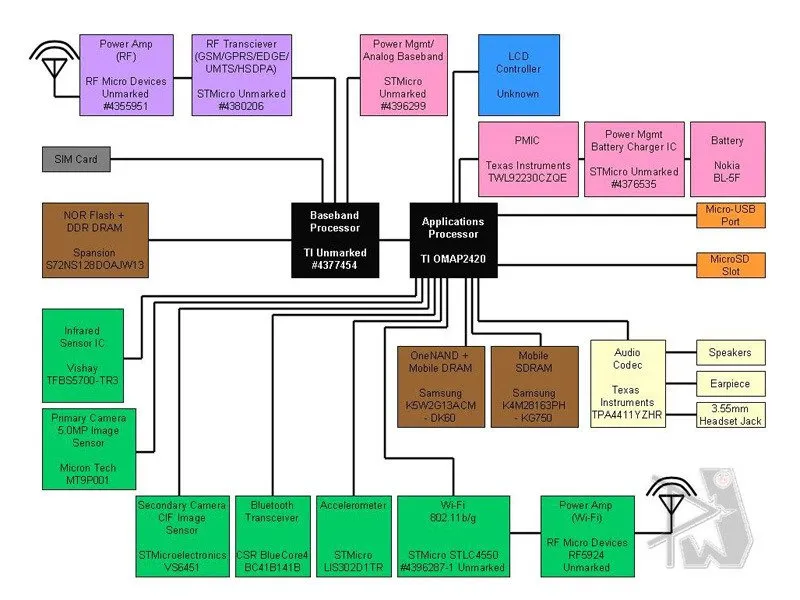

• У него три разных блока памяти, один Spansion и два Samsung, и мы сделали логичные предположения о том, какой процессор они обслуживают.

• В устройстве используется немаркированный процессор TI baseband и процессор приложений TI OMAP2420.

• Двухпроцессорная схема довольно сложна, но производительность N95 наглядно демонстрирует преимущества дополнительного прикладного процессора для выполнения грязной работы.

Шаг 3

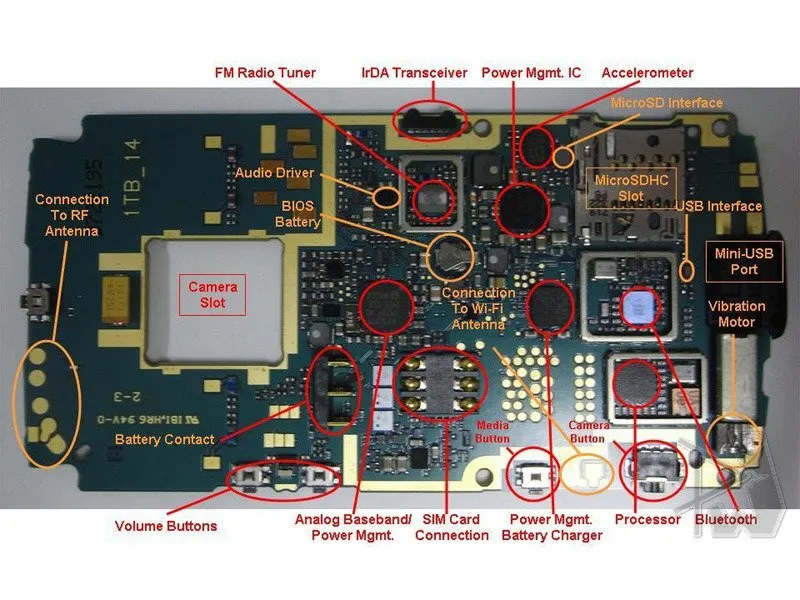

• Задняя часть основной печатной платы показана ниже. Схему основной микросхемы можно найти здесь.

• Интересным моментом в N95 является то, что поскольку экран находится на отдельном креплении, можно использовать обе стороны печатной платы. Однако из-за этого устройство получается немного более громоздким, чем его друзья в форме конфеты.

Шаг 4

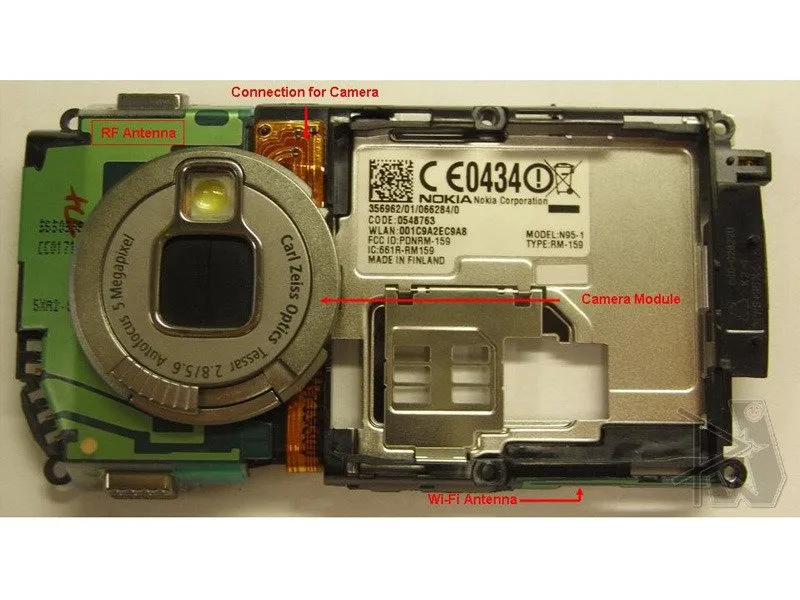

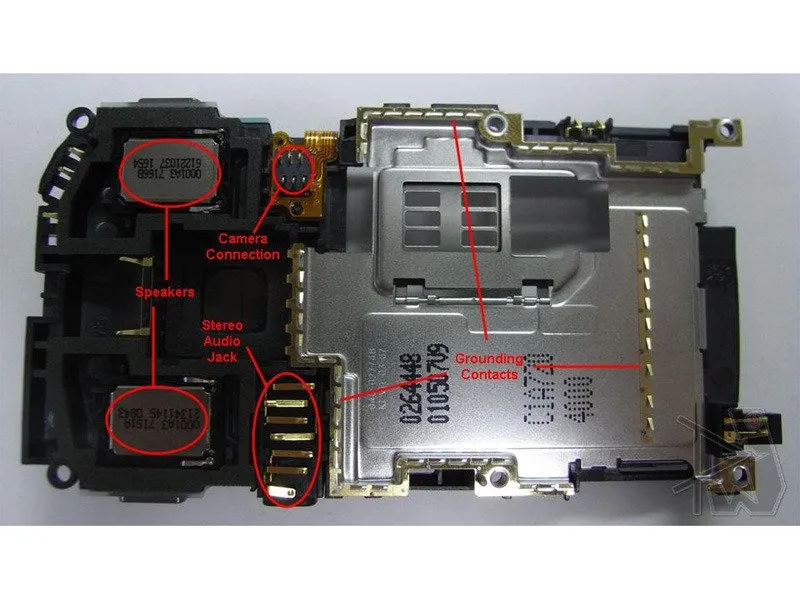

• Наконец, модуль камеры. Эта 5,0-Мп камера с датчиком изображения, разработанным Micron Technologies, в свое время была ведущим камерофоном, и ее чудовищные размеры определенно свидетельствуют об этом.

• Полный список материалов и еще больше фотографий можно найти на сайте Nokia N95 вики-страницу.
