Разборка Nook Simple Touch с GlowLight

Введение

На дворе XXI век, и лампы для чтения уже устарели, верно? Черт возьми, лампочки вообще устарели. Если мое электронное устройство не может само себя осветить, оно мне не нужно! Присоединяйтесь к нам, чтобы пролить свет на новейшую электронную читалку от светлых умов из Barnes & Noble.

Остались ли вы в восторге от этой разборки? Следите за @Делаете.ру в Twitter, чтобы получать оперативные новости о новейших продуктах и разборах.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка Nook Simple Touch с GlowLight

• Пытаясь решить многовековую проблему чтения в темноте, Barnes & Noble представляет нам обновленную версию прошлогоднего Nook Simple Touch.

• Технические характеристики идентичны прошлогодней модели с одним главным дополнением:

• регулируемая технология GlowLight

• 2 Гб встроенной памяти, поддержка до 32 Гб дополнительной памяти с помощью карты microSD

• 16-уровневая шкала серого 6-дюймовый сенсорный экран E-Ink с максимальным разрешением 600 x 800 пикселей

• Беспроводная связь 802.11b/g/n

Шаг 2

• Двигайтесь дальше, здесь не на что смотреть.

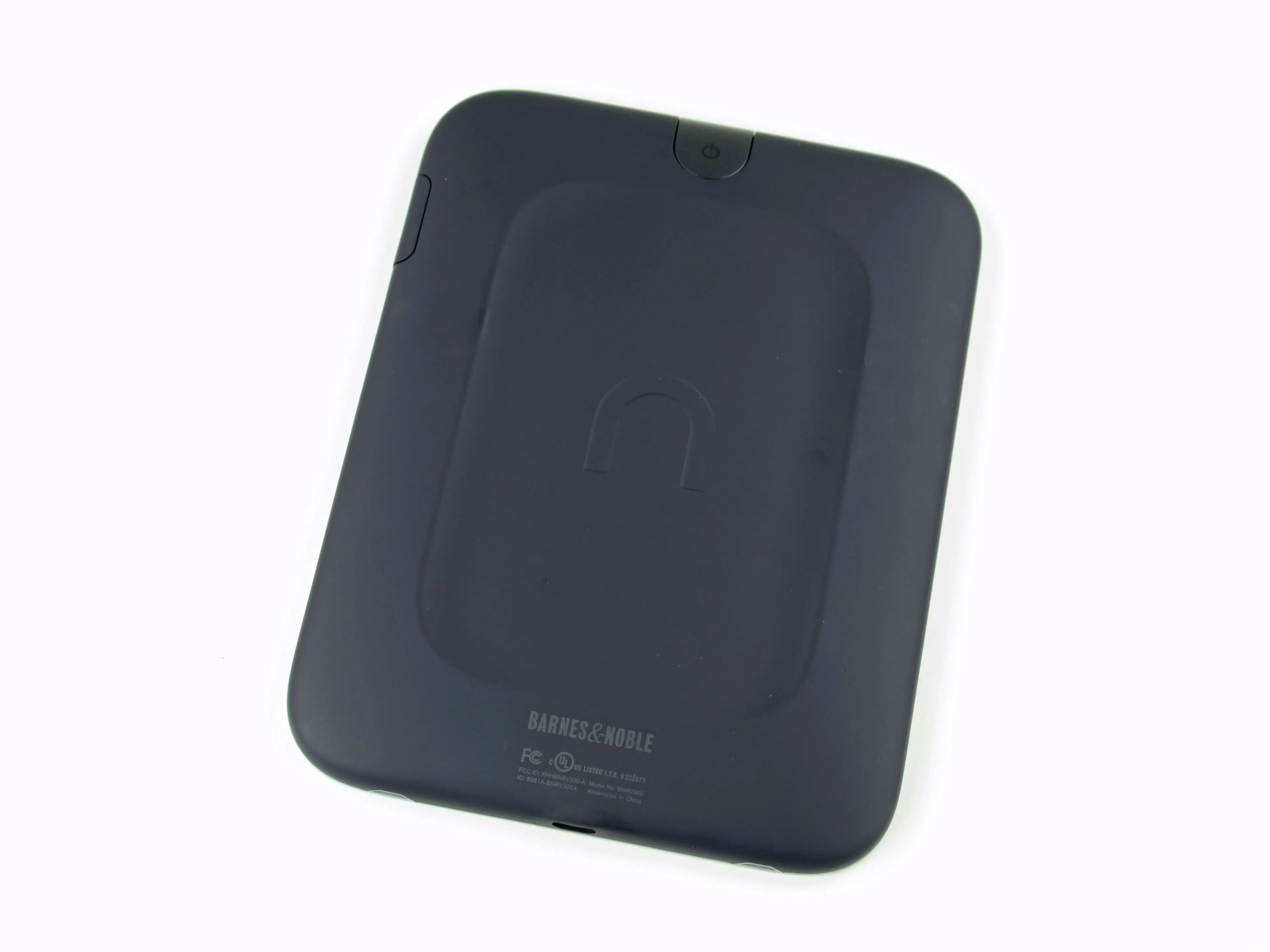

• Задняя и боковые стороны устройства не содержат сюрпризов.

• Кнопка питания большая, но для ее нажатия необходимо нажать на определенное место. Кроме того, она кажется довольно слабо закрепленной.

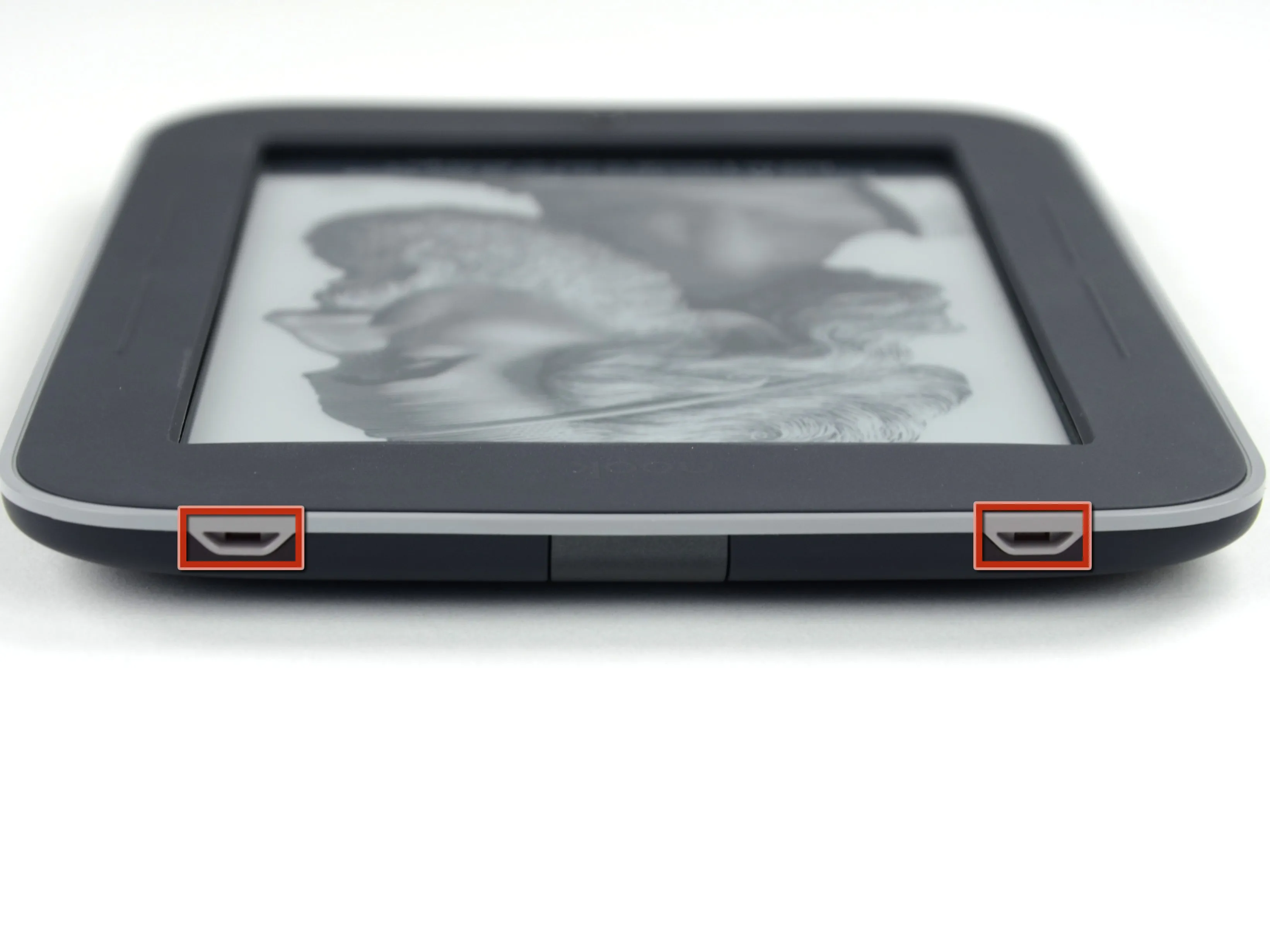

• Четыре выемки (две сверху и две снизу) на переднем корпусе GlowLight выглядят так, будто они могут помочь при разборке. Возможные баллы за ремонтопригодность?

Шаг 3

• На передней панели устройства находится фирменная кнопка 'n' в нижней части и два набора кнопок увеличения/уменьшения страниц по бокам.

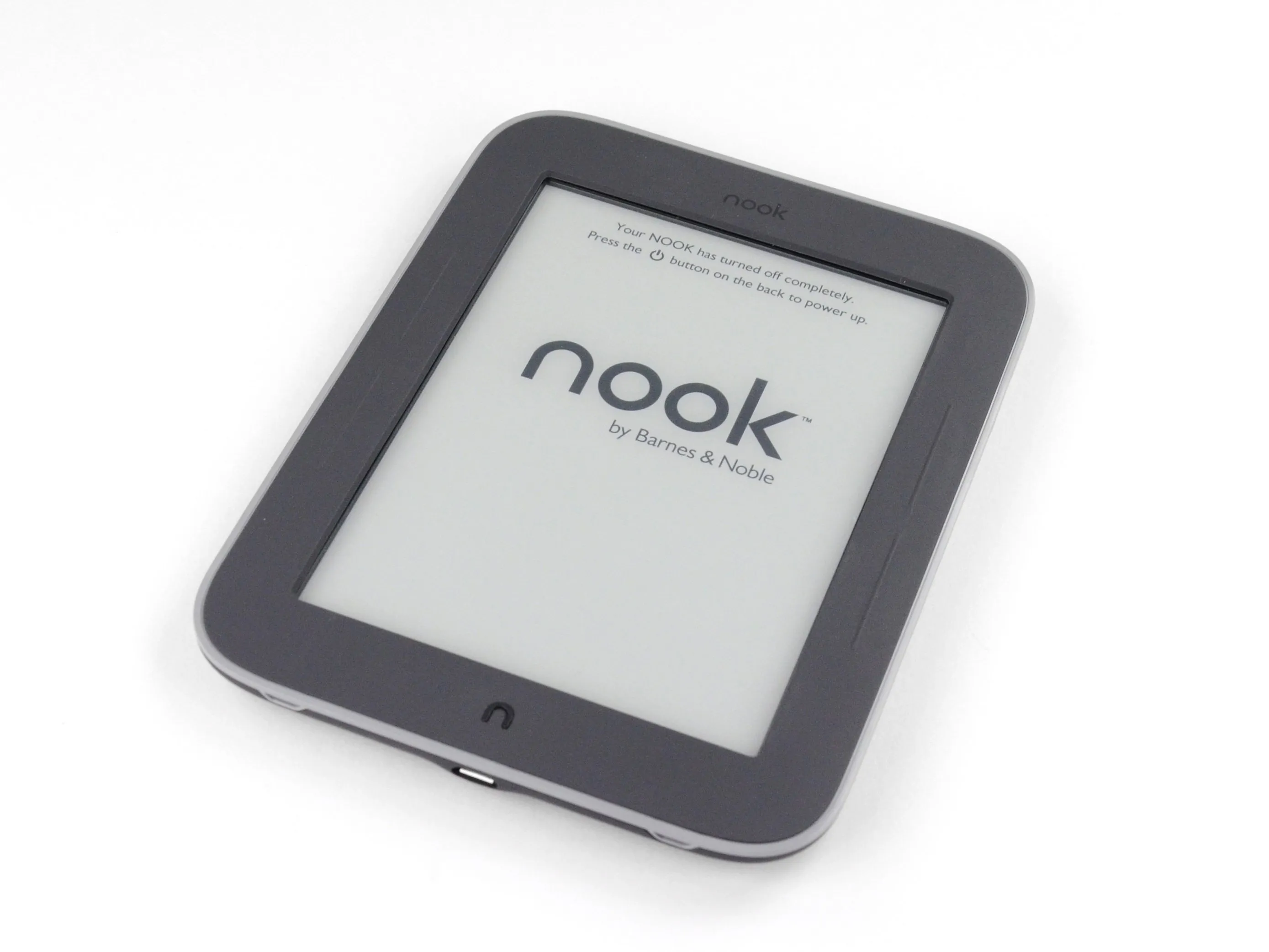

• С выключенной подсветкой GlowLight устройство выглядит как Nook Simple Touch!

• Итак, нам уже не терпится, давайте приступим!

Шаг 4

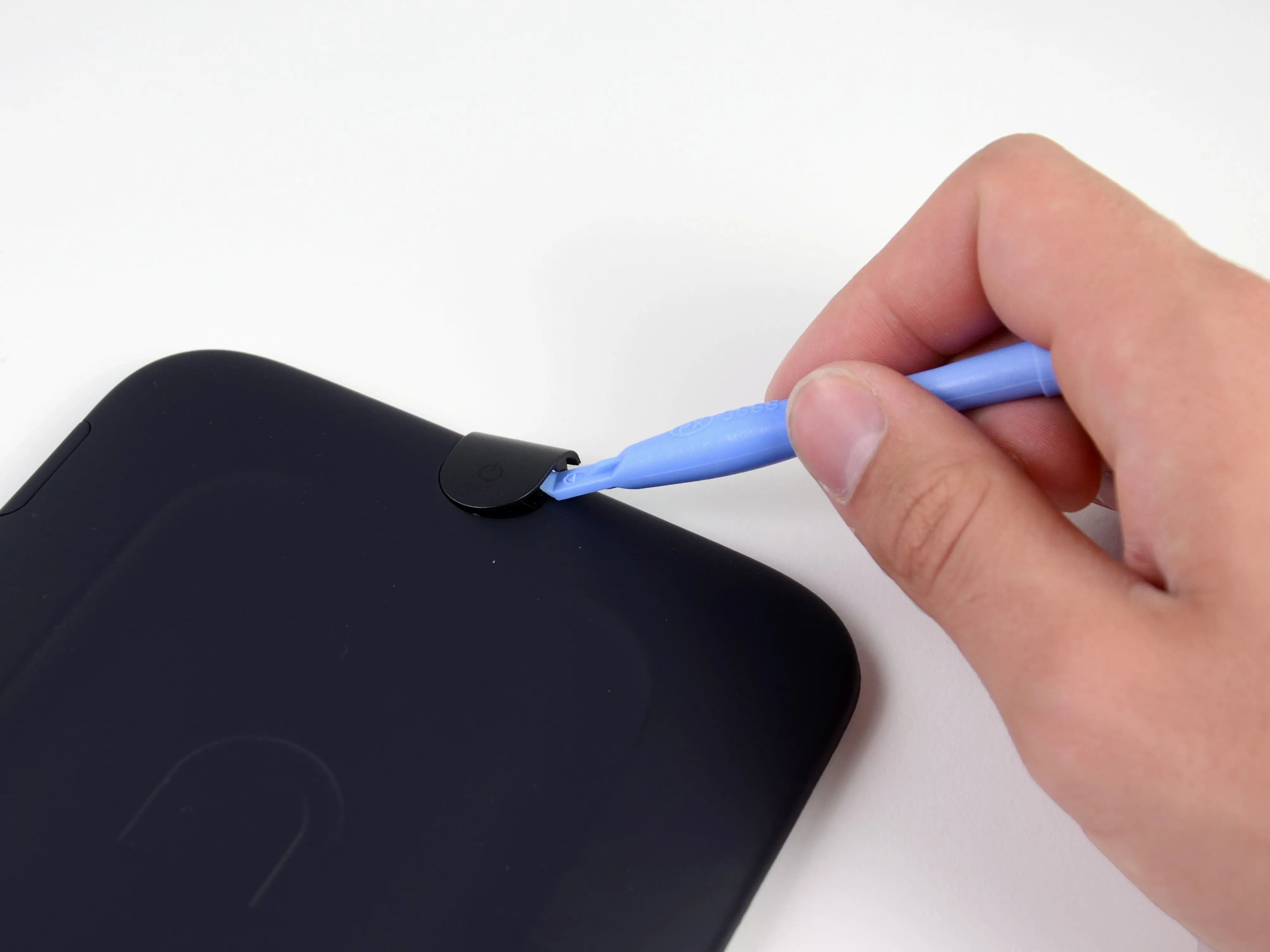

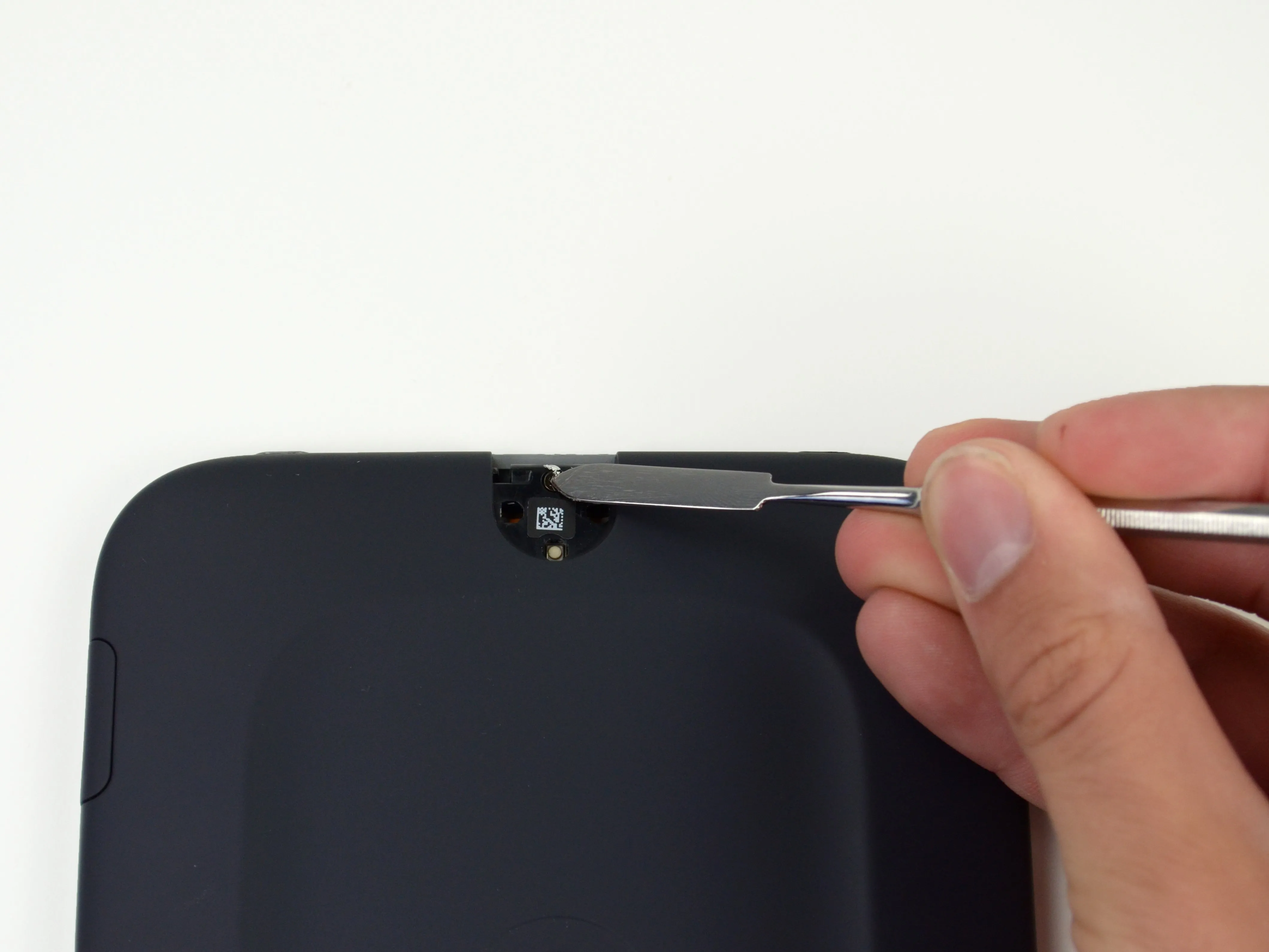

• Неустойчивость кнопки питания оказалась полезной, так как мы легко отсоединили её с помощью пластикового инструмента для открывания.

• Зажимы на внешней стороне и легкость отсоединения кнопки вызвали у нас теплое, пушистое, дружелюбное чувство ремонта. А вот наклейка с защитой от вскрытия - нет.

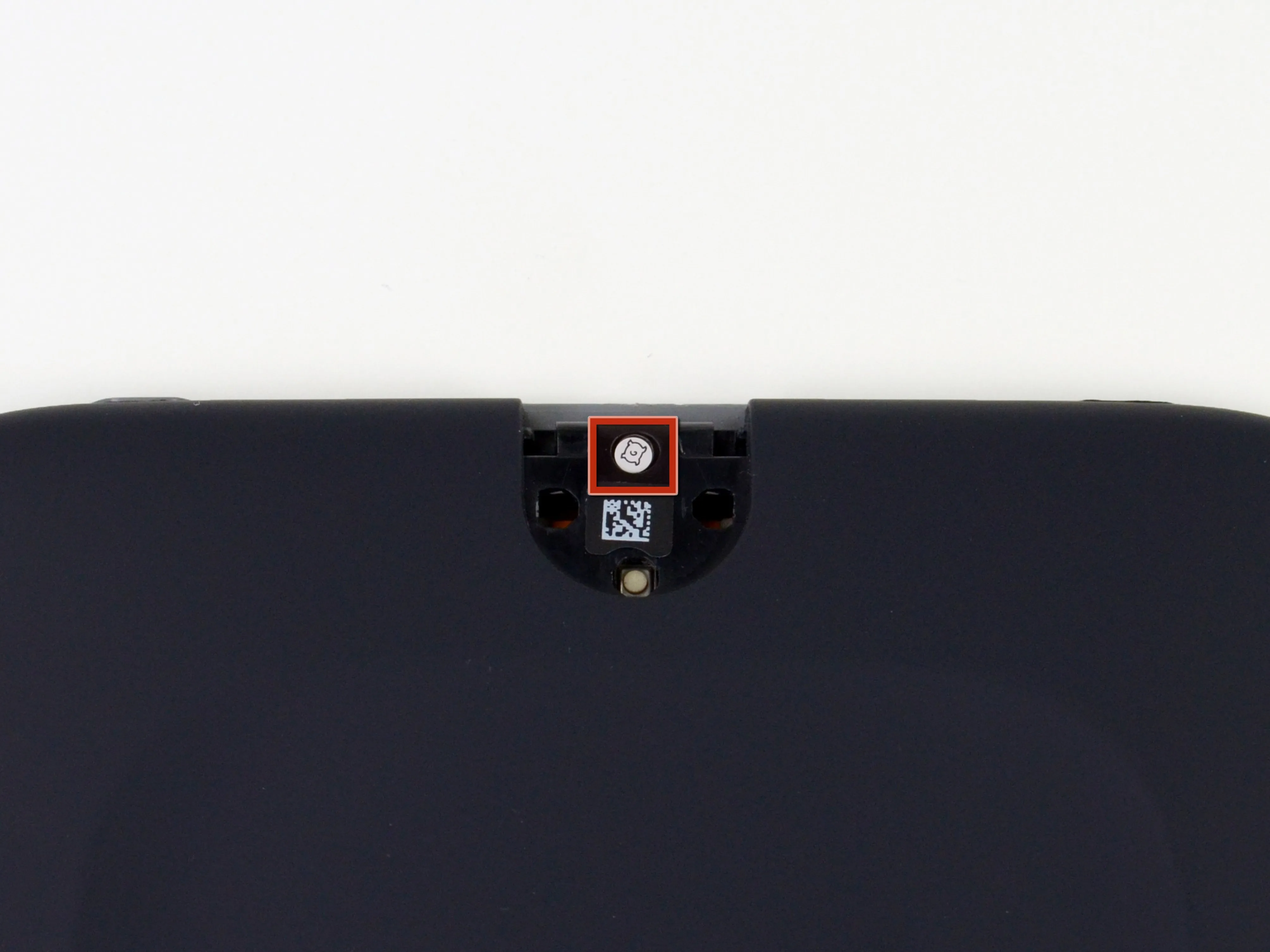

• Под наклейкой мы видим датчик кнопки питания. Его маленький размер и нижнее расположение объясняют сложность нажатия кнопки.

• Ну что ж... пока гарантия! Наша металлическая лопатка позаботится об этом.

Комментарии к шагу

Пожалуйста, поставьте предупреждение *УДАЛИТЕ ЛЮБУЮ SD-КАРТУ ПЕРЕД ОТКРЫТИЕМ!

Я забыл вытащить ее, и когда я сдвинул корпус назад, он вырвал кронштейн прямо с задней стороны платы.

Мой Nook все еще работает, но теперь у меня есть только оригинальный объем памяти.

В Nook Simple Touch с GlowLight нет SD-карты.

У Nook Simple Touch есть карта памяти SD.

Это руководство работает и для Nook Simple Touch? Полезно знать, так как у меня есть Nook Simple Touch.

Спасибо

@Roland

У моего Simple Touch с Glowlight была SD-карта. Теперь ее нет.

Я скопировал ваш комментарий (Свыше) и собираюсь попробовать вставить его в Инструкцию по разбору, как вы предложили. Я не знаю, зарегистрированы ли вы на сайте Делаете.ру или нет, но я думаю, что ваш комментарий и предупреждение достаточно значимы, чтобы я, как вы сами указали, не хотел позволить другому любителю делать все своими руками или технарю попасть в ловушку, которую вы обнаружили. Надеюсь, вы и дальше будете давать здесь полезные комментарии: Я сам пытаюсь отремонтировать ДВА Glowlights с неисправными лампочками. С наилучшими пожеланиями. Larsjohn.

Привет, Дивинар и Ларс,

Мы ценим, что вы читаете разборы, но, как отмечено в самом верху каждого из них, они предназначены только для развлекательных целей и не должны использоваться как инструкции по ремонту. Чтобы сохранить увлекательность и занимательность, в описаниях не упоминаются такие мелкие шаги, как извлечение SD-карт. Используйте руководства по ремонту только для ремонта собственных устройств.

Джейк

RE JAKE's remark above.

Я полностью осознаю необходимость отказа от ответственности 'ТОЛЬКО ДЛЯ РАЗВЛЕЧЕНИЯ', как общего, возможно, юридически целесообразного, если не обязательного принципа. Но я не могу оценить развлекательную ценность чтения о чьих-то НЕОБХОДИМЫХ несчастьях при попытке следования опубликованному здесь разбору, и только задним числом понимаю, что 'маленький шаг', который был упущен (например, проверка того, что он или она сначала извлекает карту micro-SD), приводит к постоянному и, возможно, необратимому повреждению устройства, требующего ремонта.

В заключение я должен сказать, что я по-прежнему убежден, что со стороны сайта было бы халатностью скрыть комментарий Дивинара от публикации в контексте вышеупомянутого разбора. И это все, что я хочу сказать.

Шаг 5

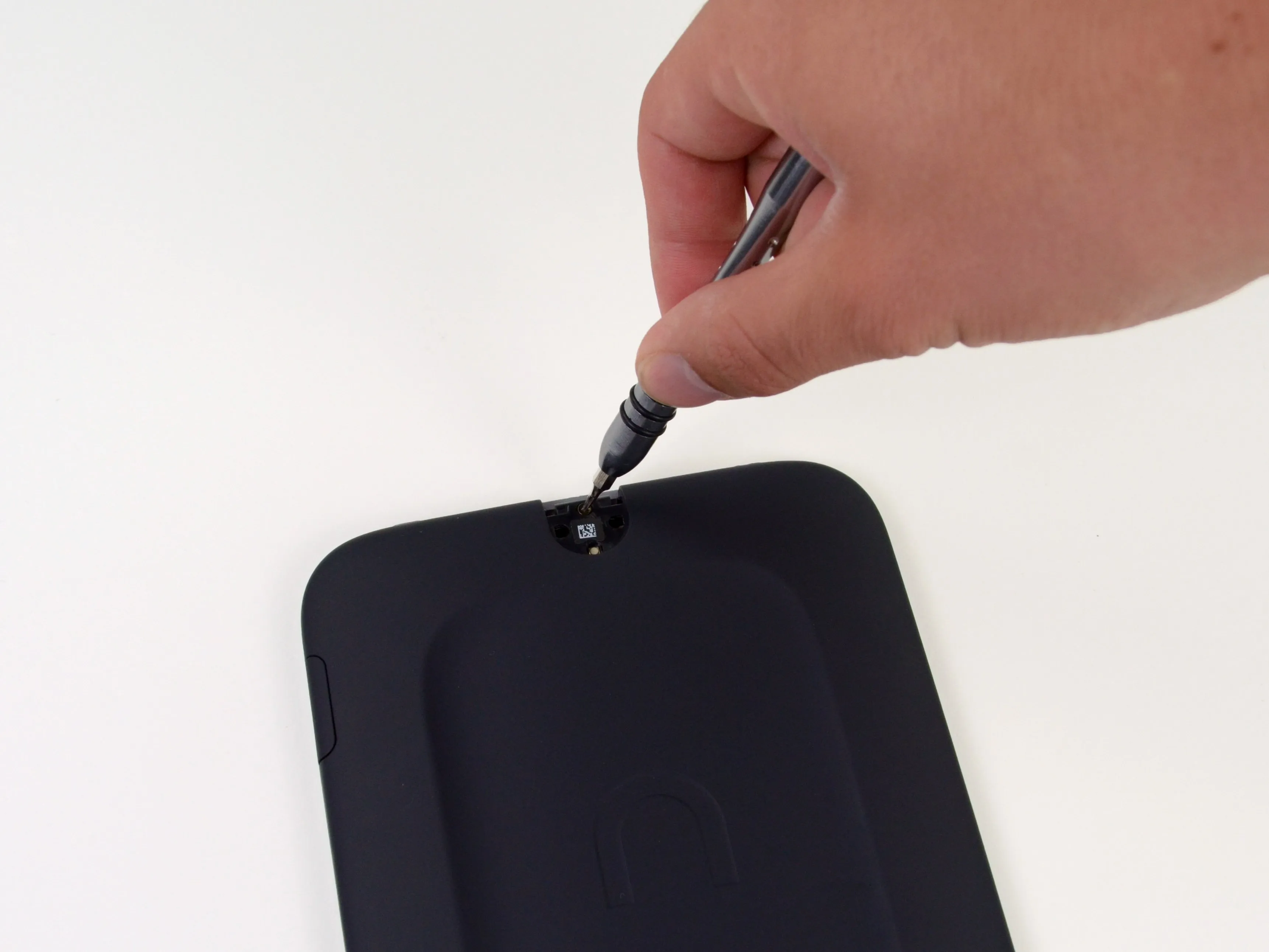

• Оказывается, между нами и светящимися внутренностями новейшего Nook стоит всего один винт T5 Torx, который легко вынимается с помощью нашего набора 54 Bit Driver Kit.

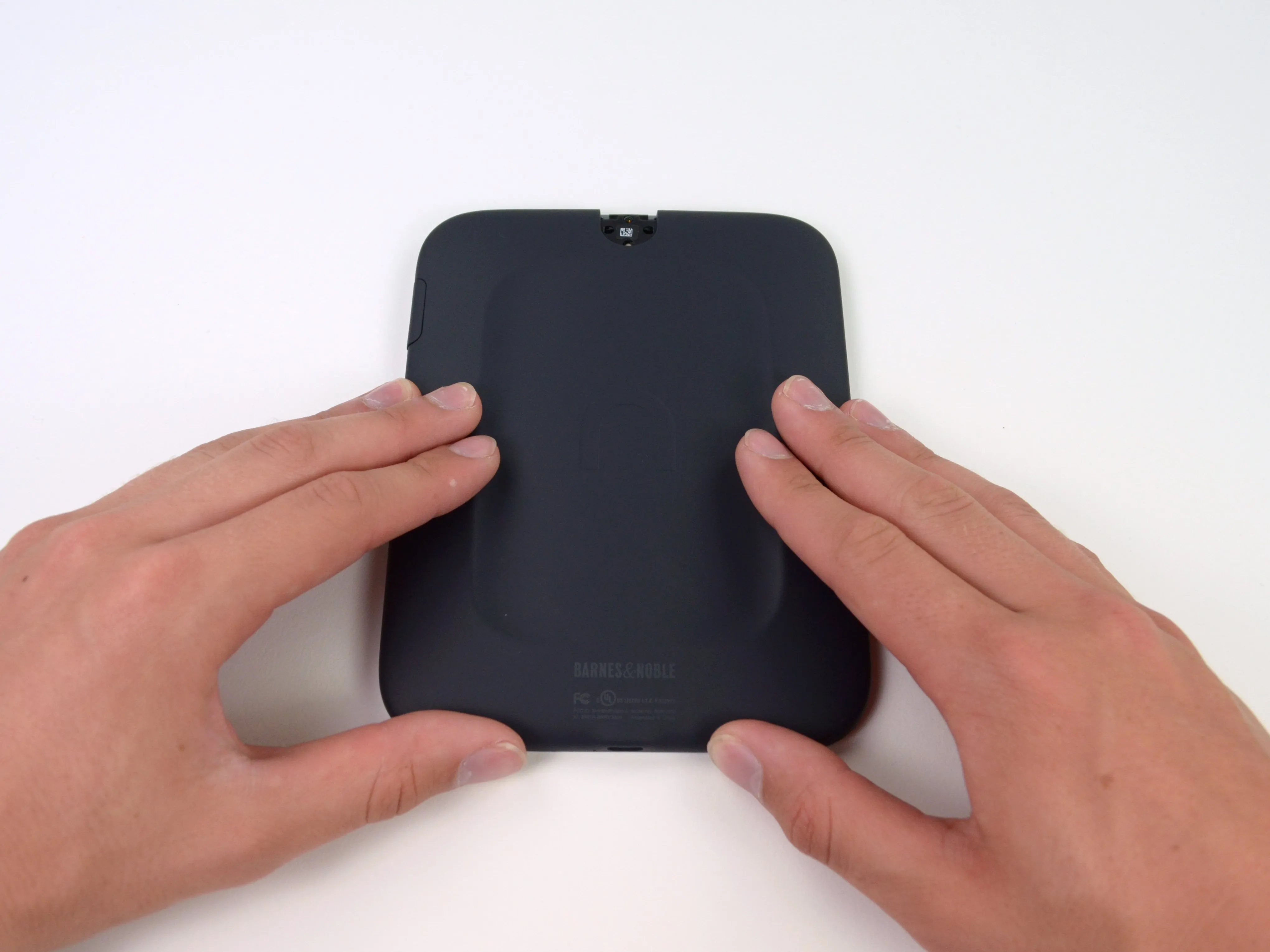

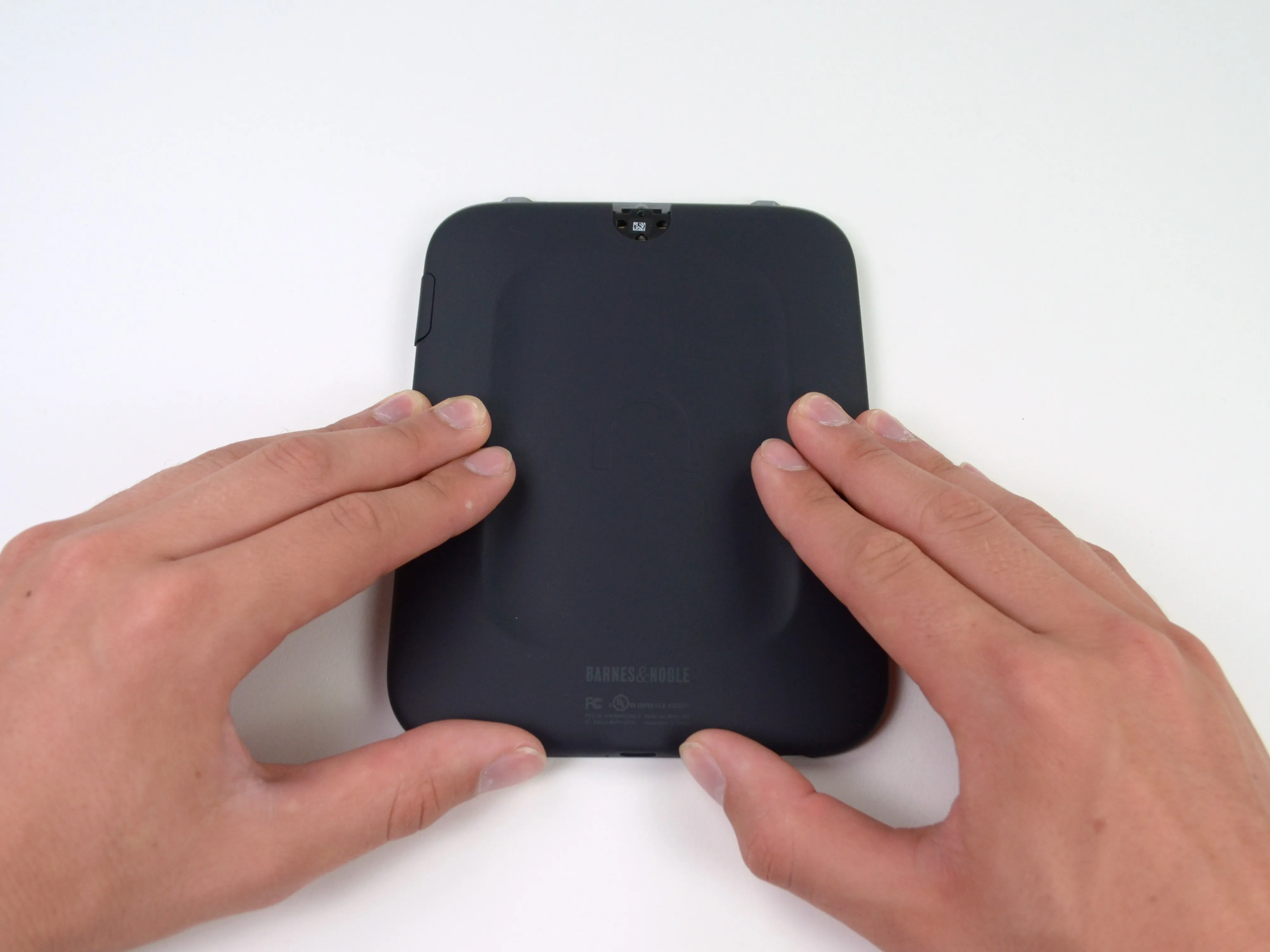

• Чтобы освободить винт, нам нужно лишь сдвинуть заднюю панель вниз.

• Наклейка, защищающая от вскрытия, отходит на второй план, и это устройство начинает получать в офисе восторженные отзывы о ремонтопригодности.

Шаг 6

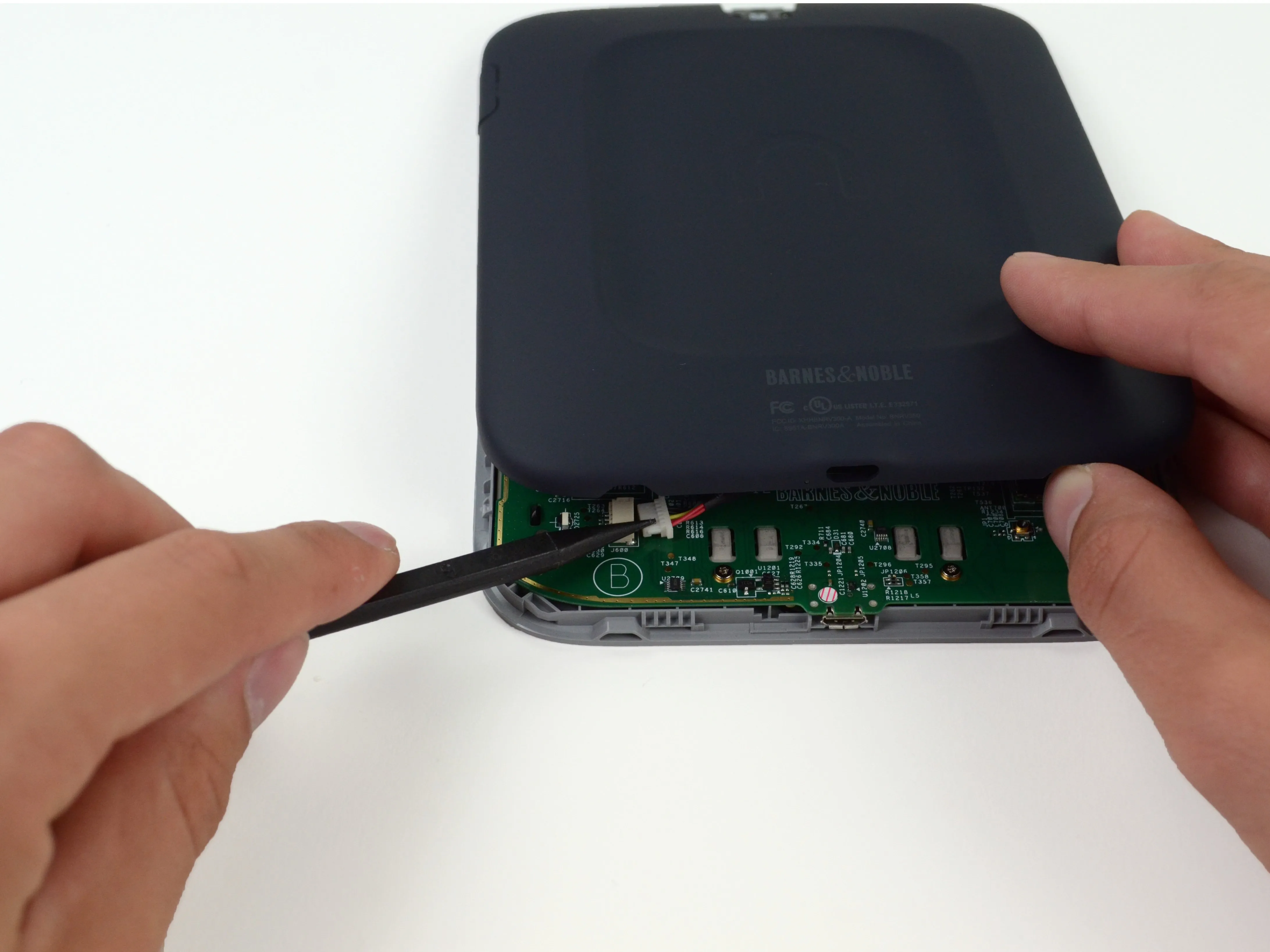

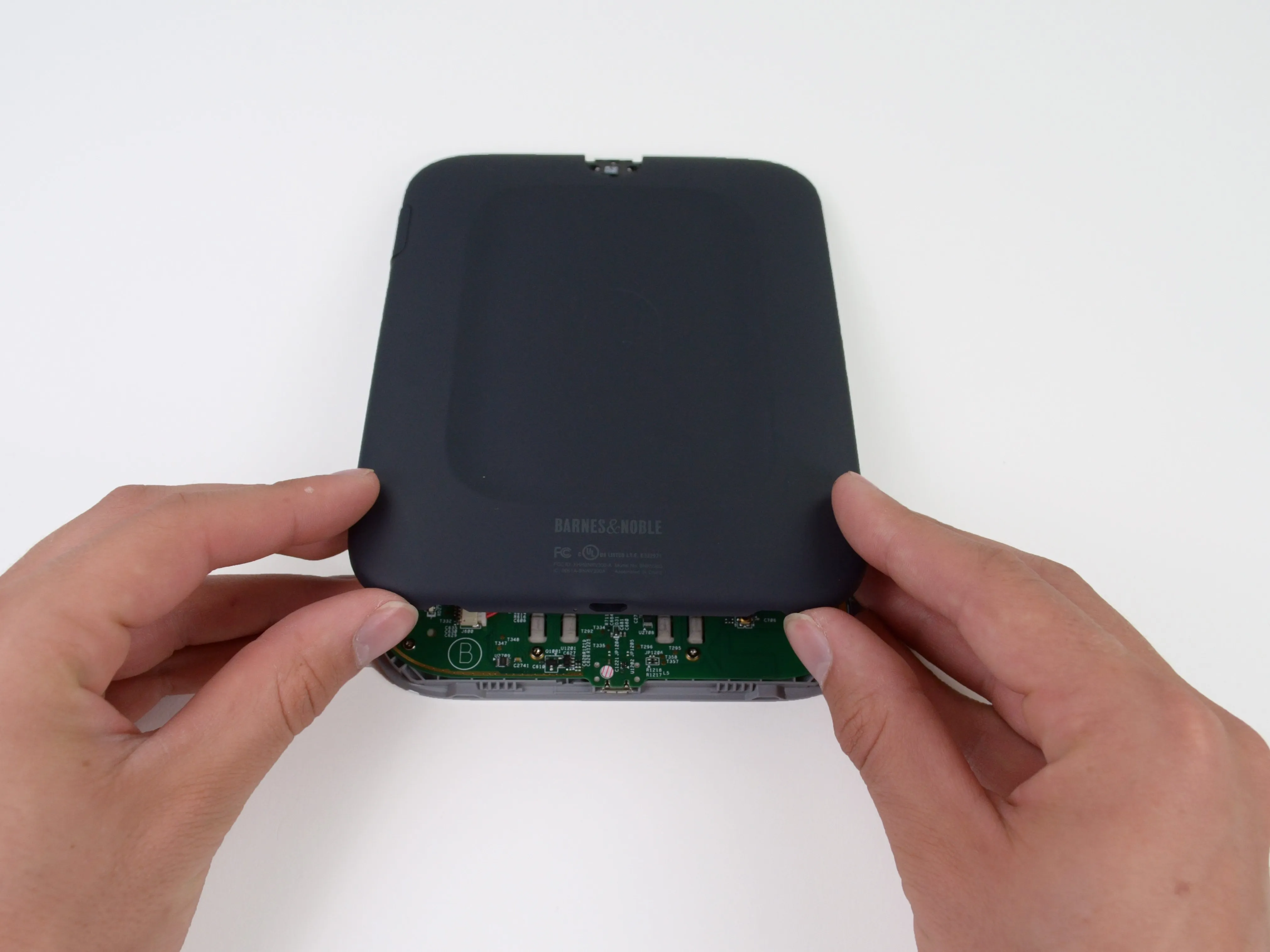

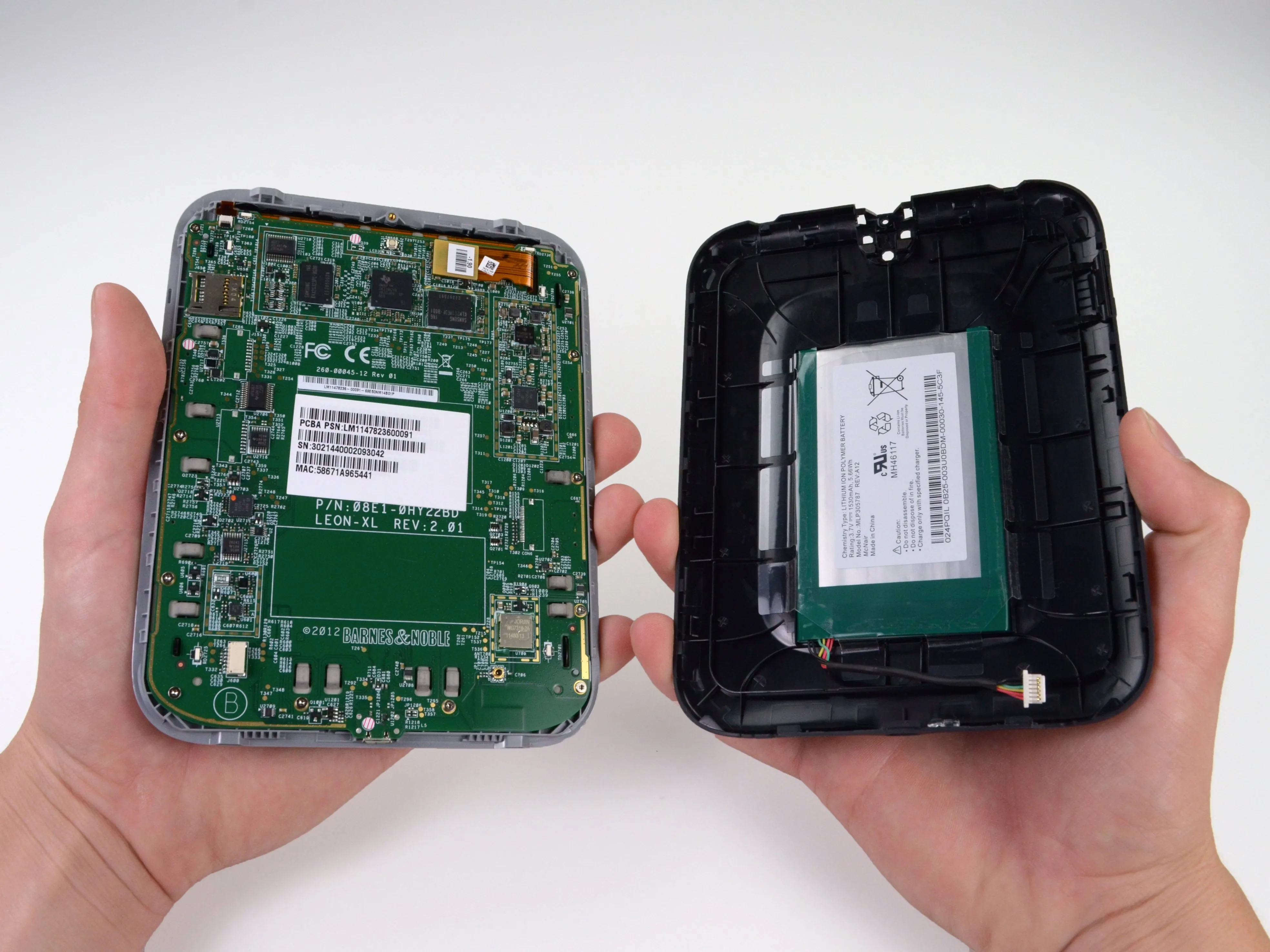

• Когда наш пассатижи достают, чтобы отсоединить одиночный разъем батареи, мы ждем чего-то вроде вот этого произойдет.

• К сожалению, это все, что мы получаем. Ни светящейся ауры, ни сундука, полного золота, ни даже пылинки пикси. Единственное объяснение - за GlowLight должна стоять какая-то другая мифическая сила.

Шаг 7

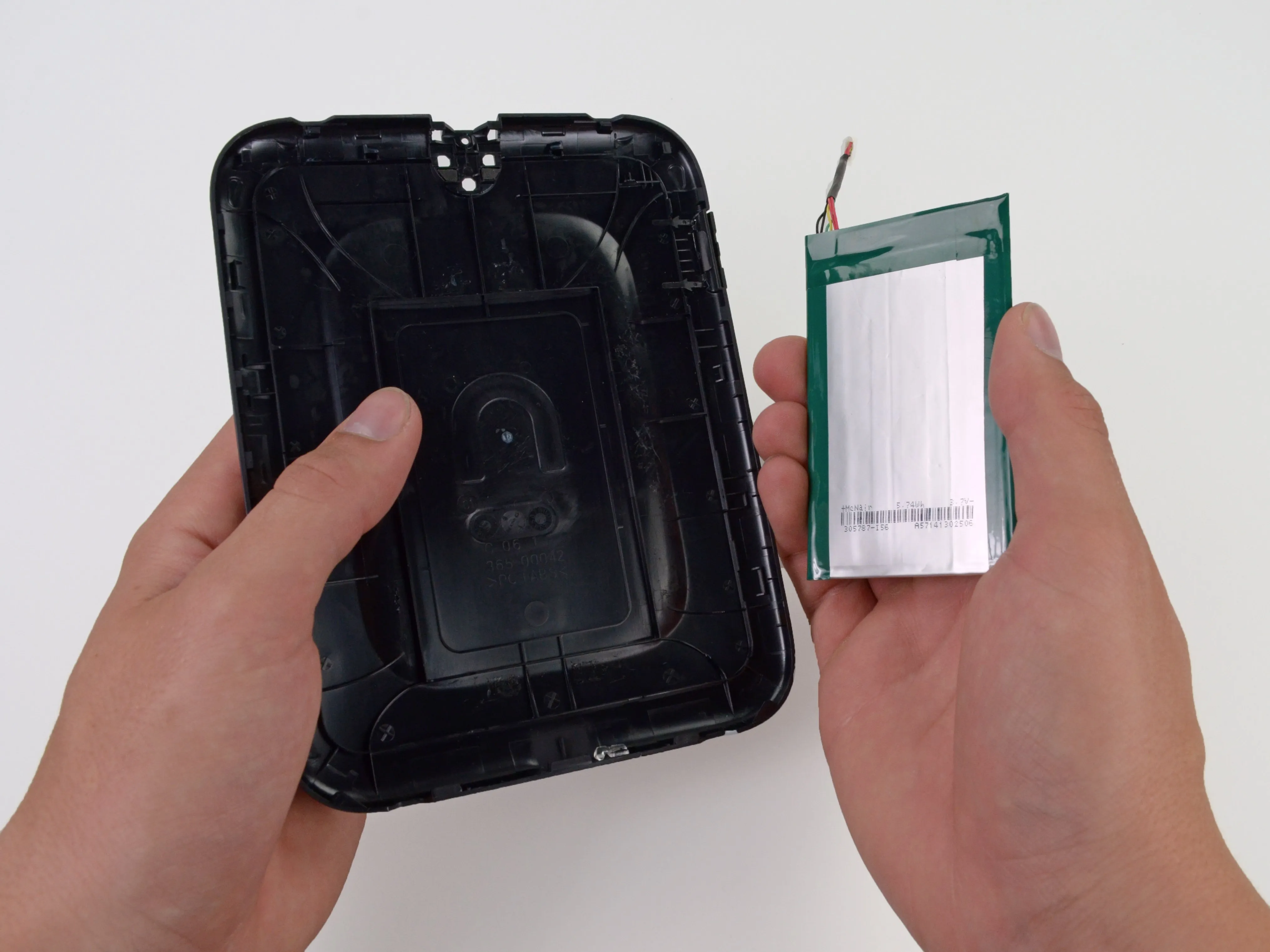

• Единственные два компонента, прикрепленные к задней панели, - это отсек для microSD и аккумулятор.

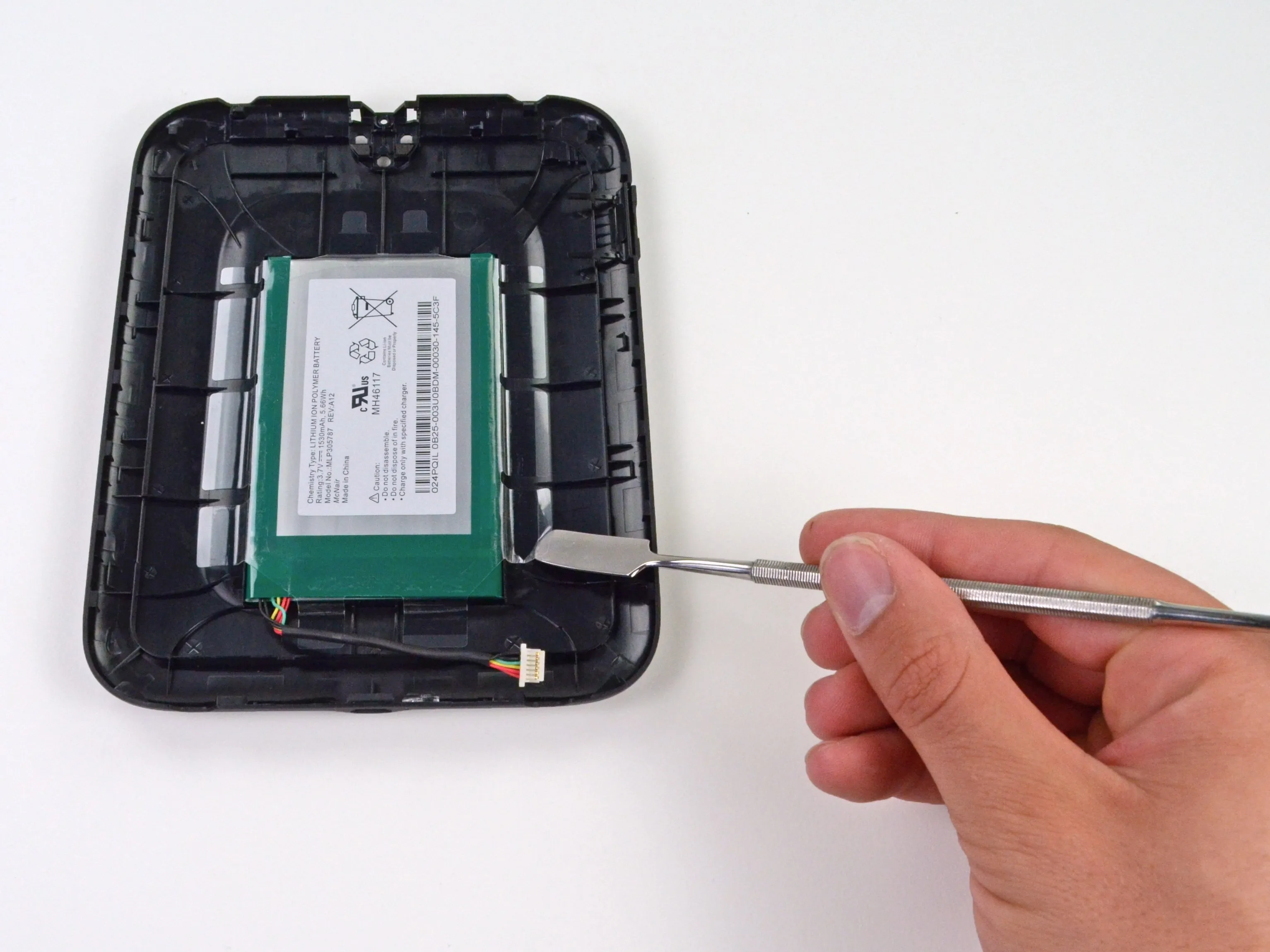

• Аккумулятор удерживается на месте с помощью клейкой ленты, но наш металлический пассатижик в конце концов отклеил ее.

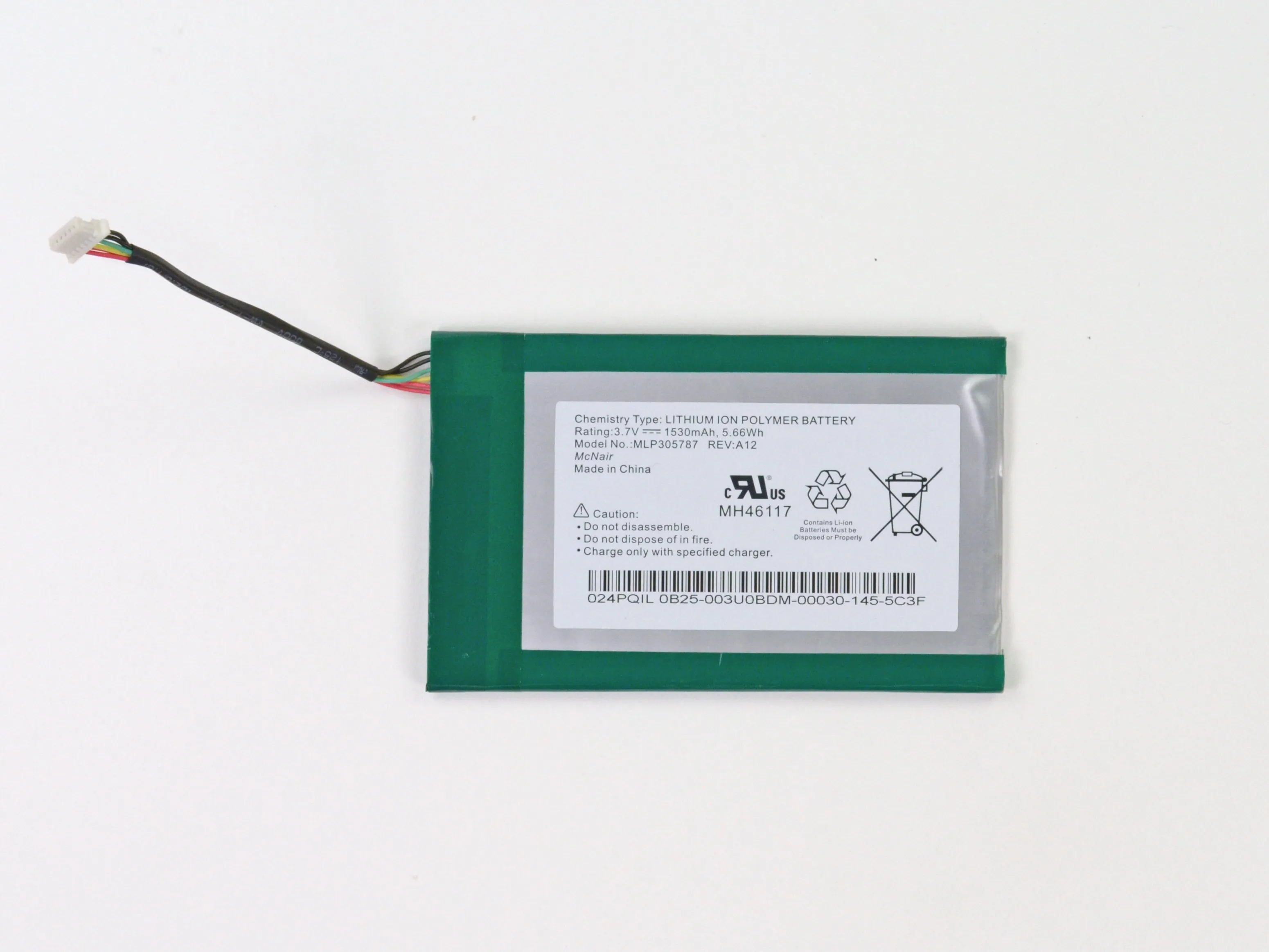

• Аккумулятор рассчитан на 3,7 В и 1530 мАч при мощности 5,66 Вт-ч - солидный показатель для электронной читалки.

• Barnes & Noble утверждает, что батарея обеспечивает в среднем один час чтения за ночь, месяц работы на одной зарядке с включенной подсветкой GlowLight или два с выключенной.

Шаг 8

• На сайтебольшинстверазборкахмы начинаем отсоединять миллиард деталей от материнской платы. Однако это не большинство разборов.

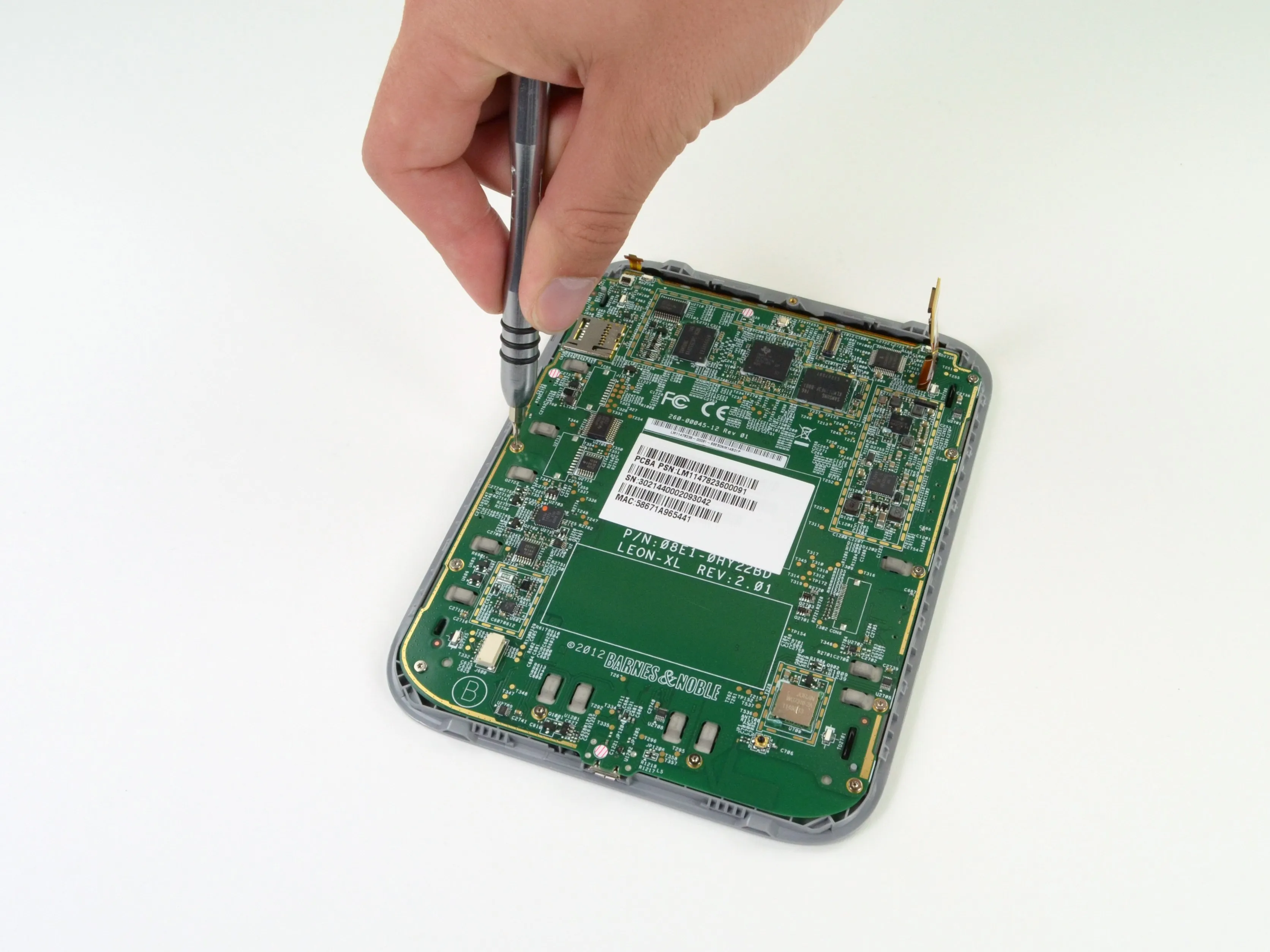

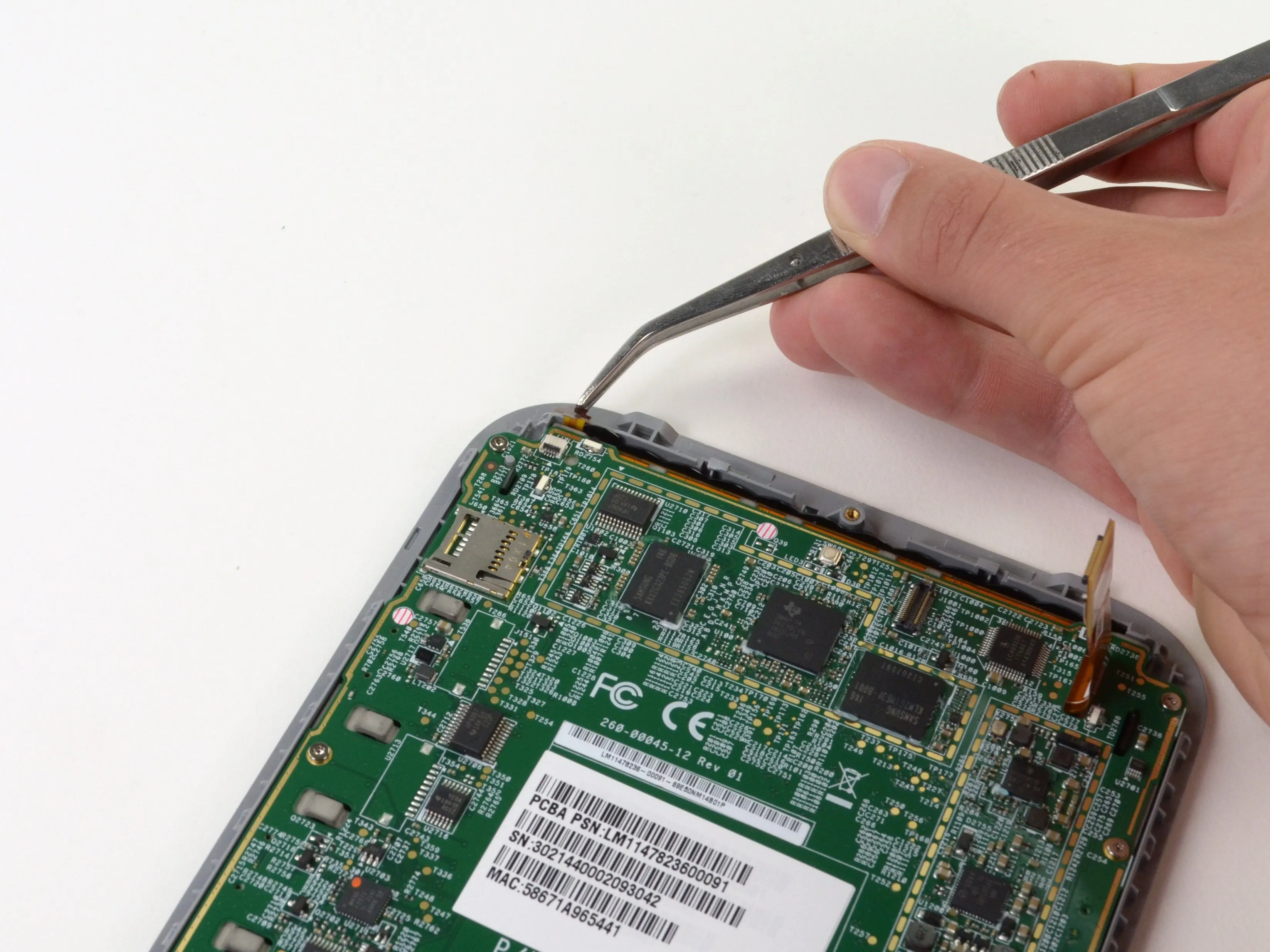

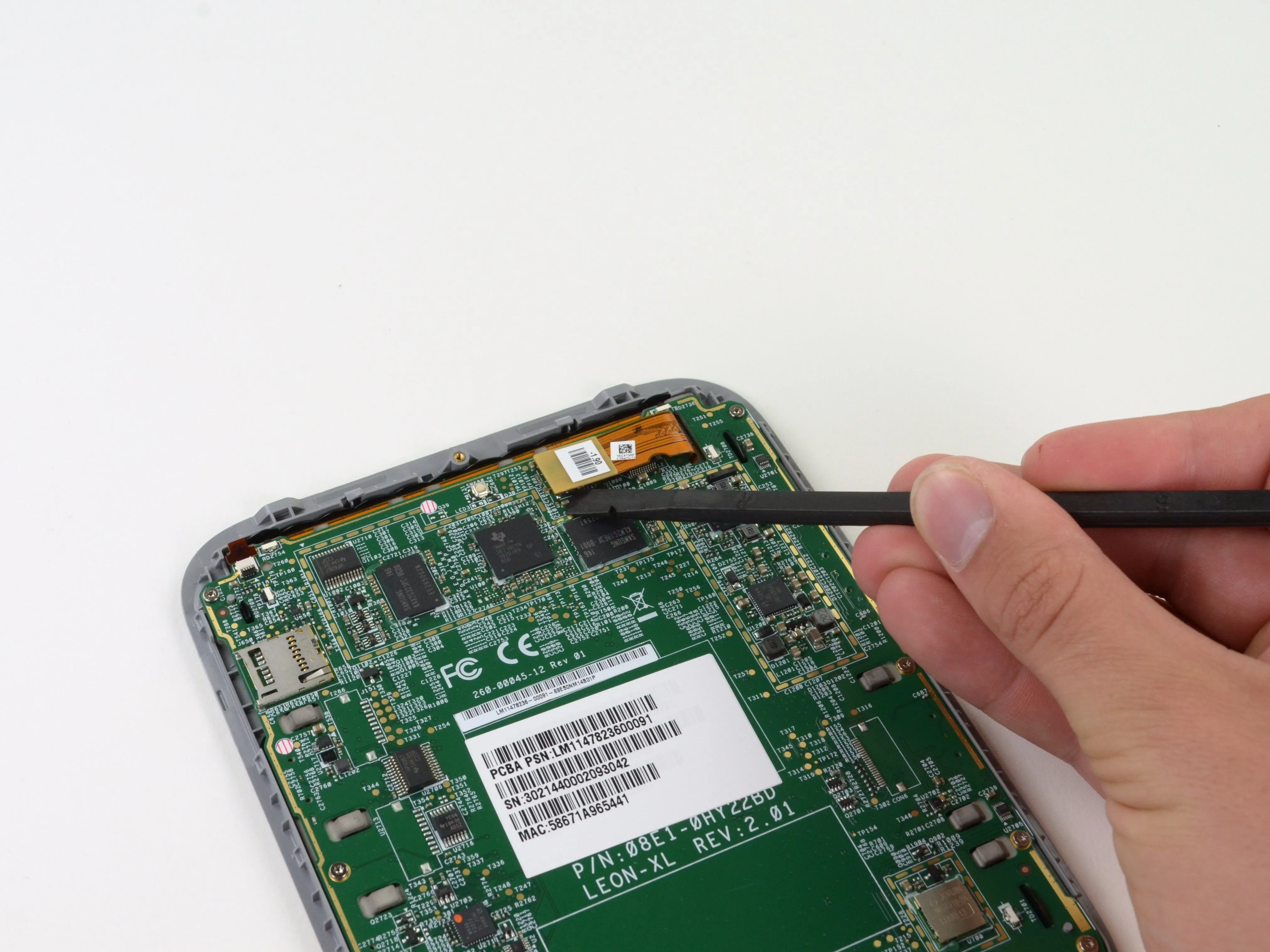

• Всего одиннадцать винтов T5 Torx, один разъем ZIF и разъем кабеля дисплея удерживают материнскую плату на месте.

Шаг 9

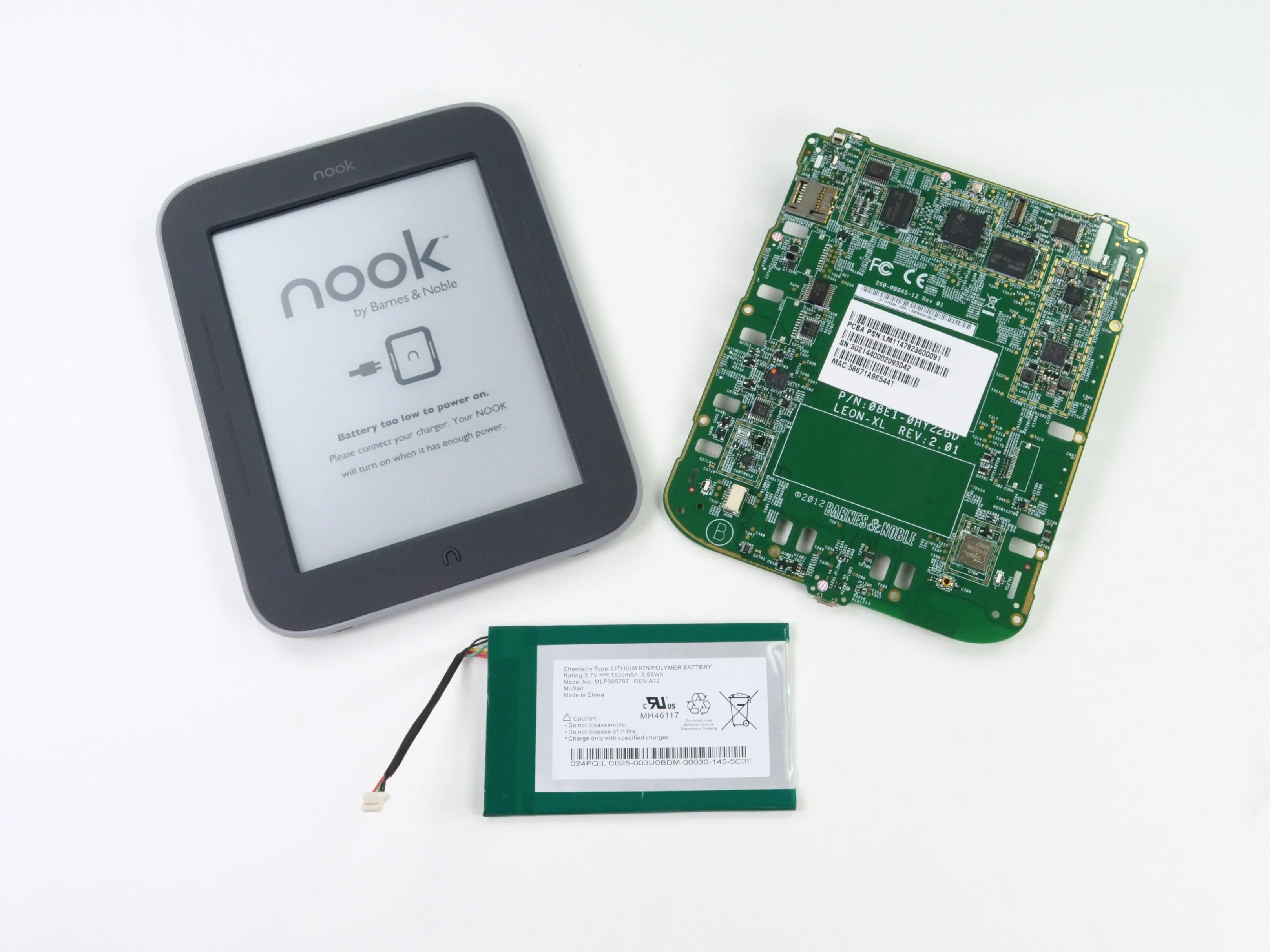

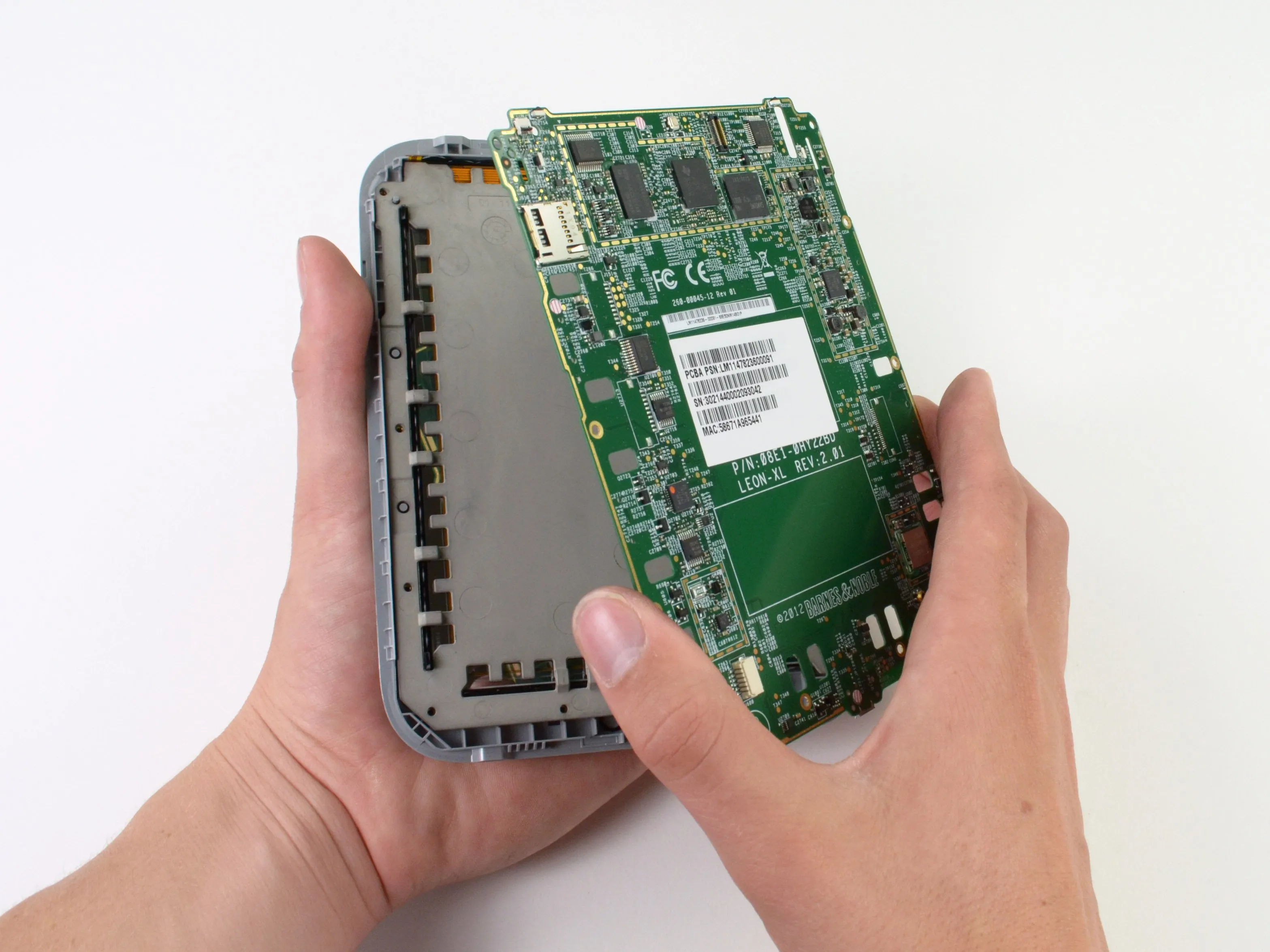

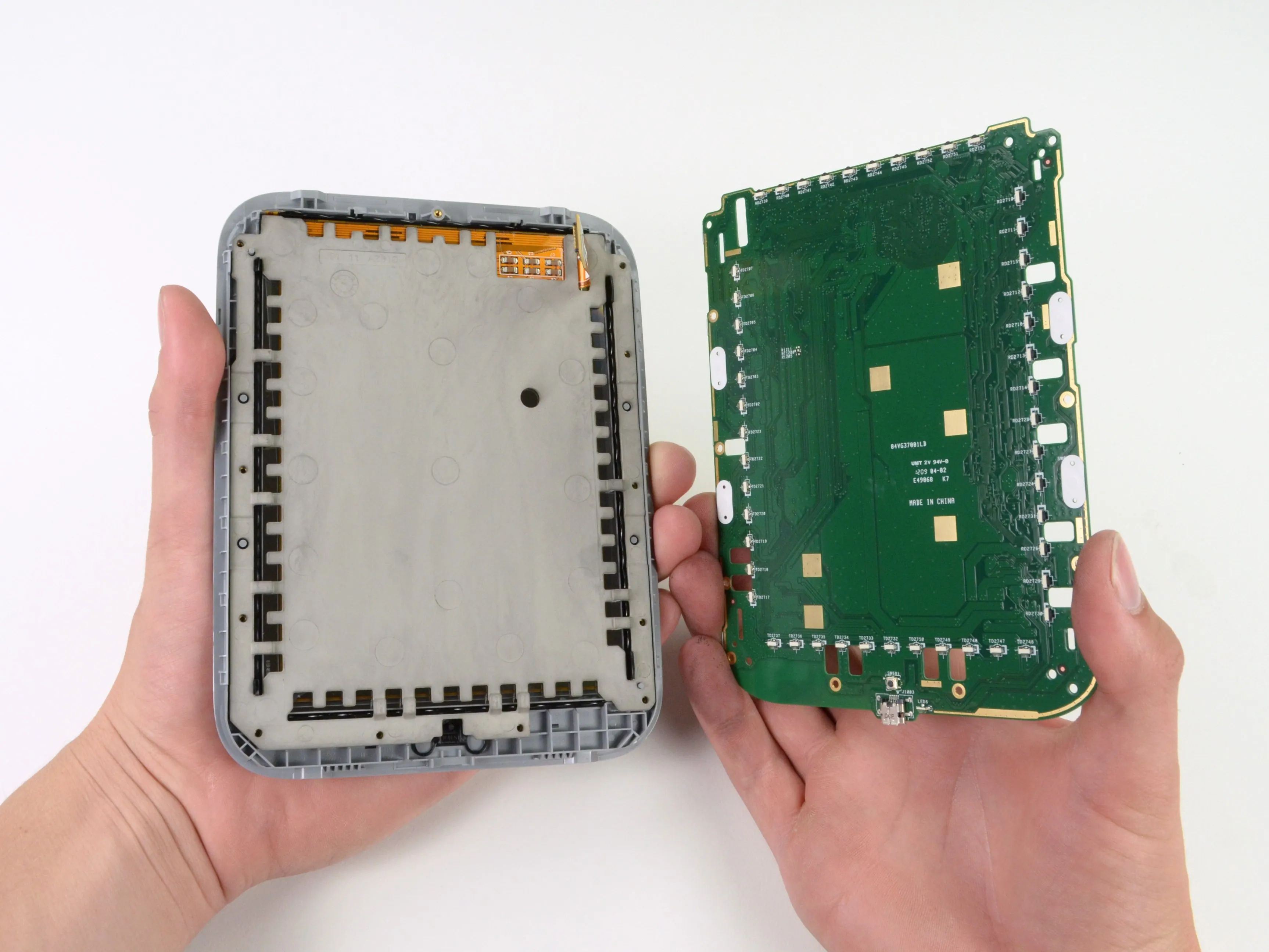

• Мы снимаем материнскую плату и с удивлением наблюдаем, как из внутренностей устройства исходит яркая аура магии GlowLight (аура не изображена).

• Хотя устройство оказалось очень простым в разборке, мы отмечаем, что все компоненты держатся на большом количестве клея. Нам пока не приходилось использовать тепловую пушку, но мы осторожно снимаем сильно приклеенную материнскую плату с каркаса.

• Хотя устройства часто умоляют нас не копаться в нихно Nook Simple Touch with GlowLight продолжает улыбаться, даже если вынуть батарею и материнскую плату, благодаря своей технологии E Ink.

Шаг 10

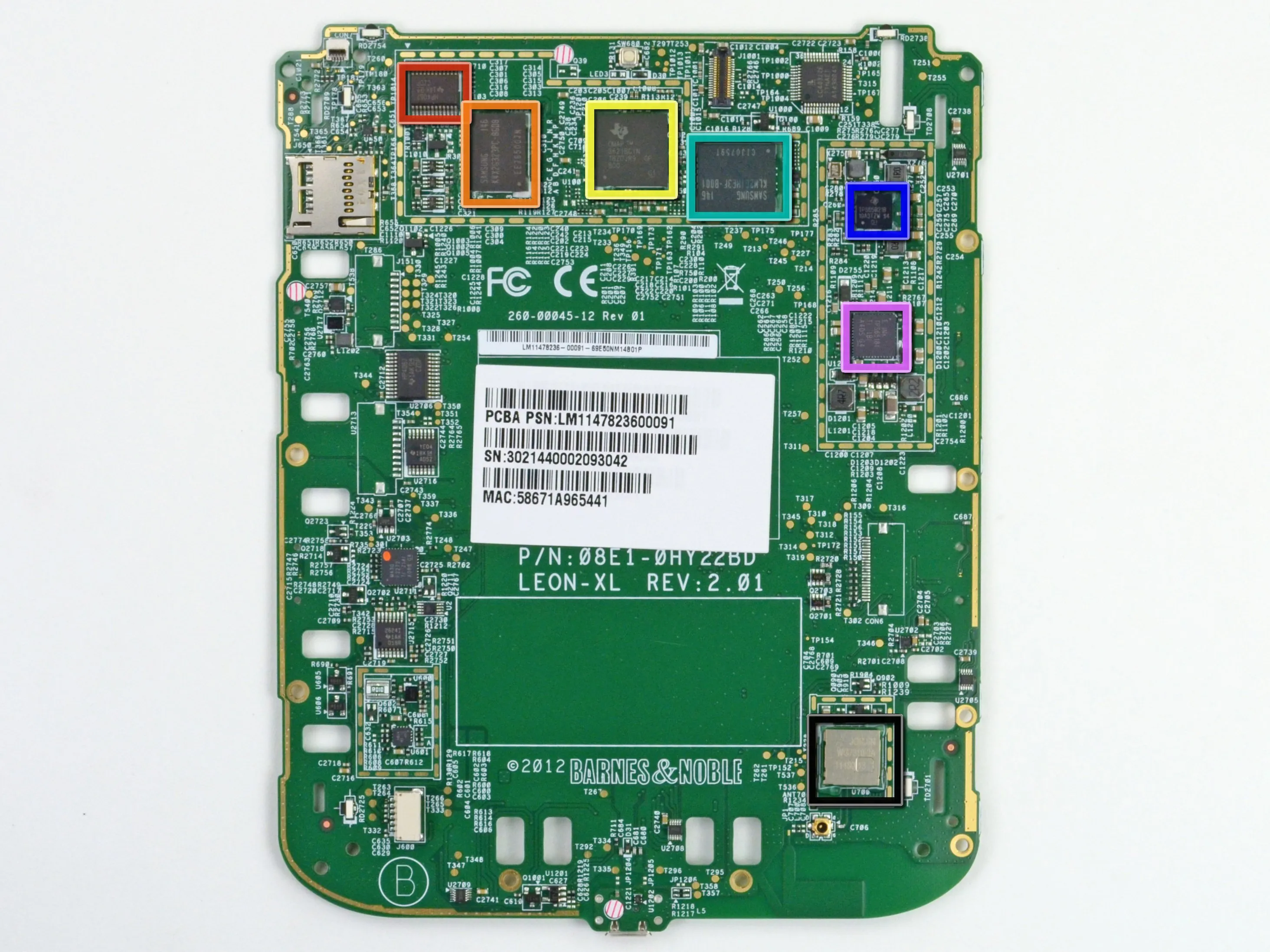

• На передней стороне материнской платы находятся следующие заметные микросхемы:

• Texas Instruments HP4067 Высокоскоростной 16-канальный аналоговый мультиплексор/демультиплексор CMOS

• Samsung K4X2G323PC Мобильная память DRAM объемом 2 Гб (или 256 Мб)

• Texas Instruments OMAP 3621 BCYN Процессор TI 800 МГц

• Samsung KLM2G1HE3F Флэш-память NAND.

• Texas Instruments TPS65921B Схема управления питанием для USB и АЦП.

• E-INK TPS65181

• Jorjin WG7310-2A Модуль Wi-Fi

Шаг 11

• На задней стороне материнской платы мы обнаружили:

• Пустое пространство... хммм...

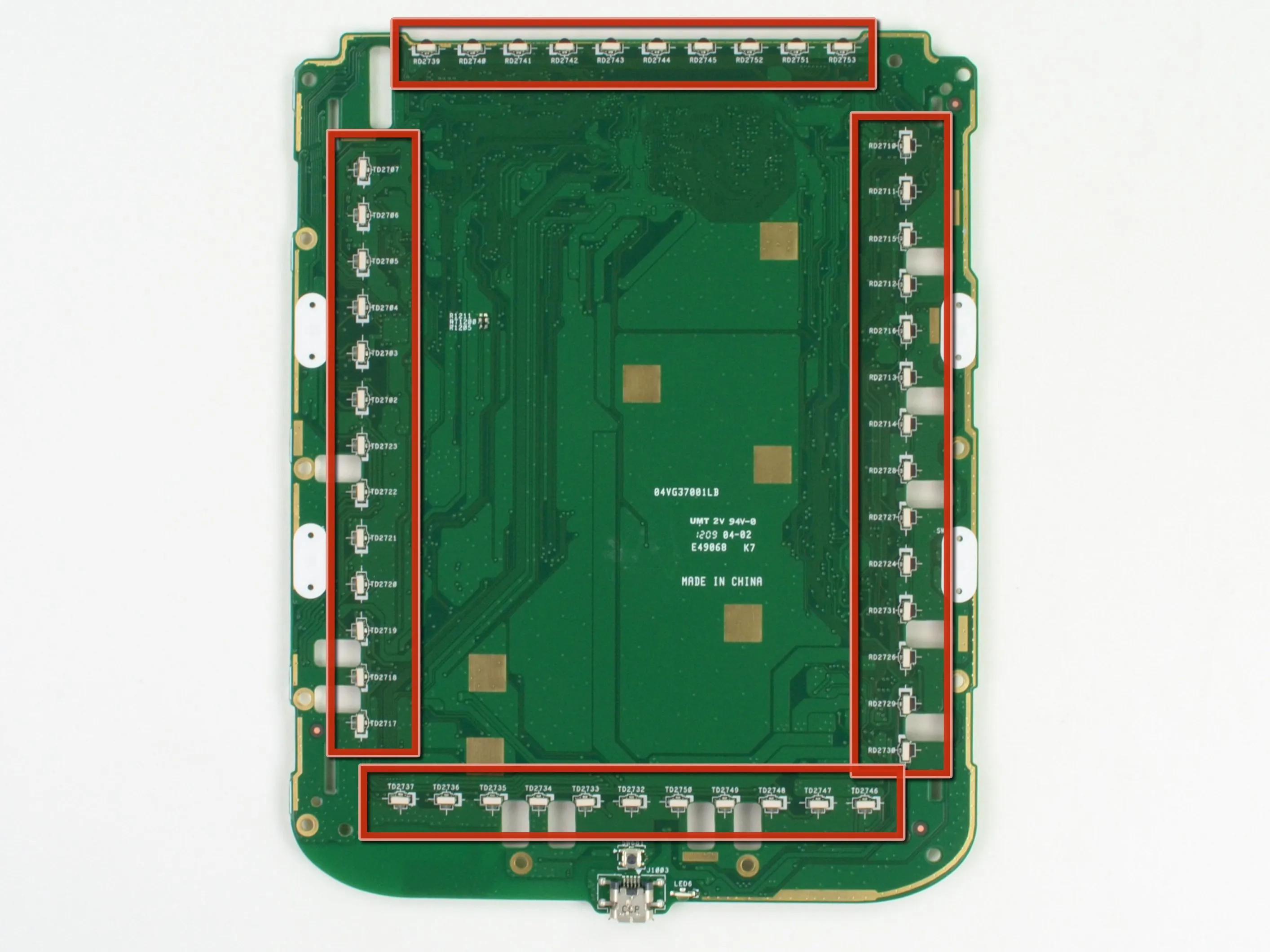

• При ближайшем рассмотрении обнаруживаются ряды излучателей и приемников, составляющих инфракрасная решётка сенсорный экран.

Шаг 12

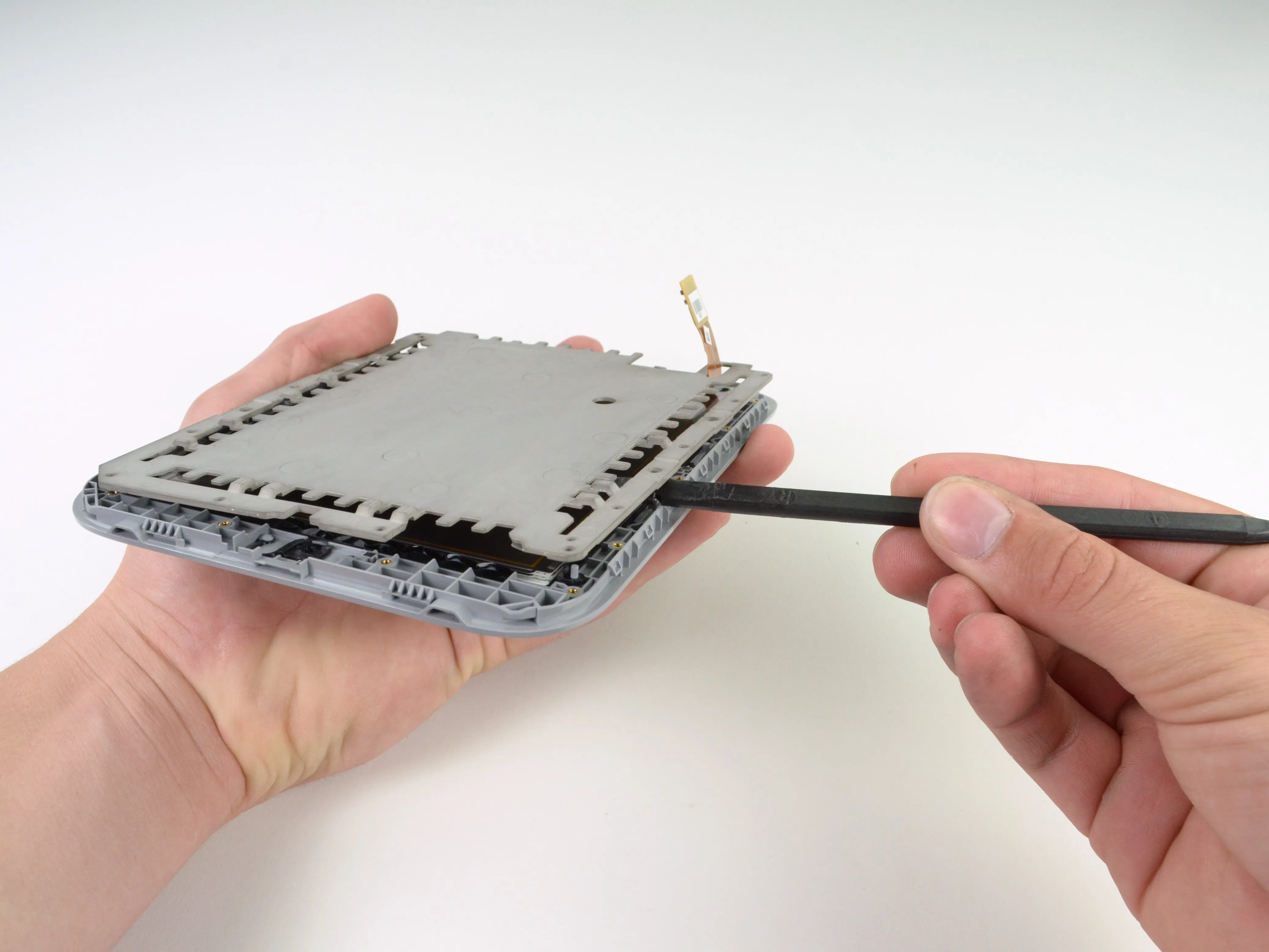

• Пора снять рамку с дисплея в сборе. Есть предположения, как она закреплена?

• Если вы предположили, что с помощью большого количества клея, то вы не ошиблись!

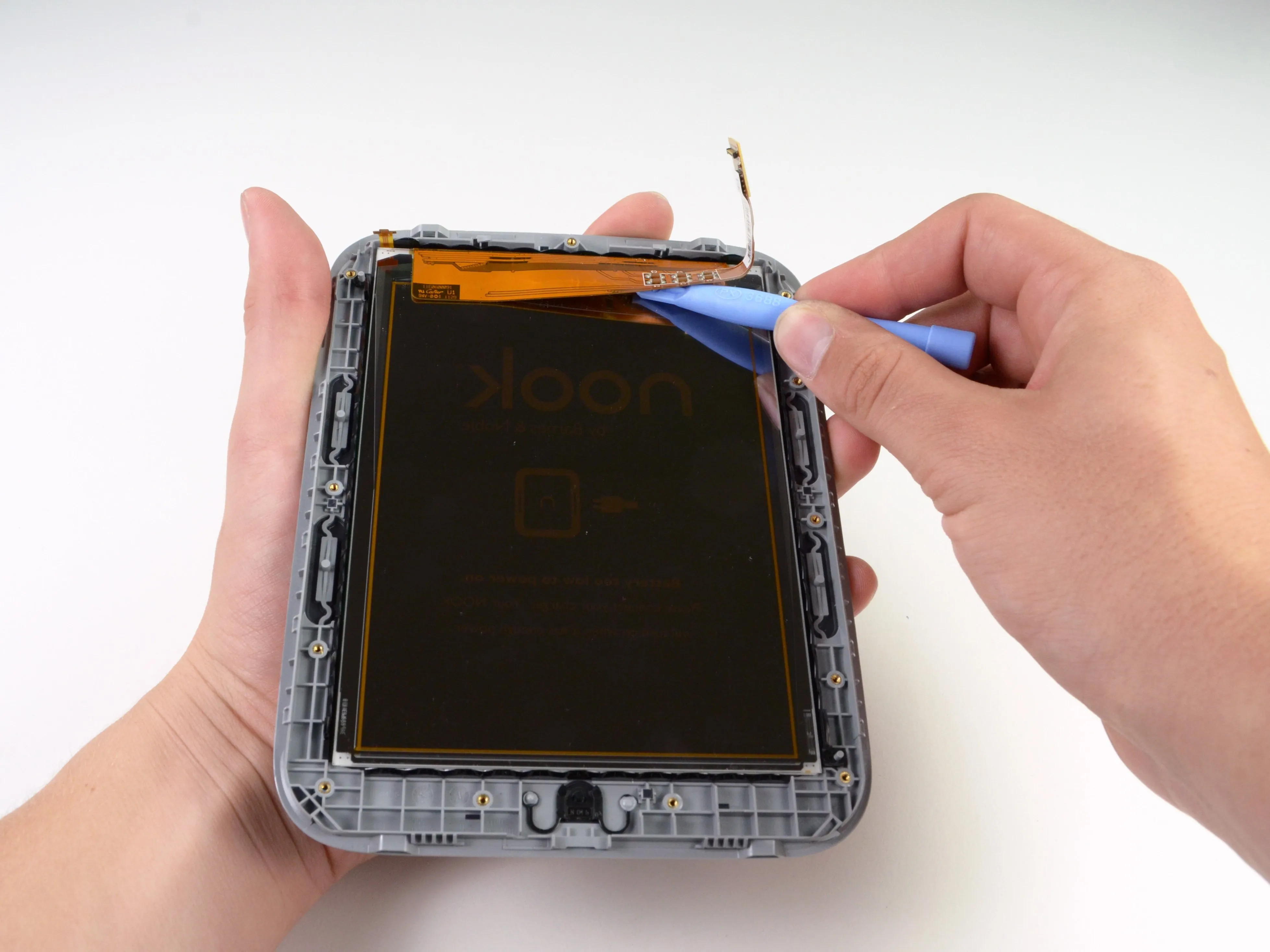

• С помощью лопатки мы аккуратно отделяем рамку от дисплея, нервно задерживая дыхание при каждом скрипе, издаваемом расшатывающейся рамкой.

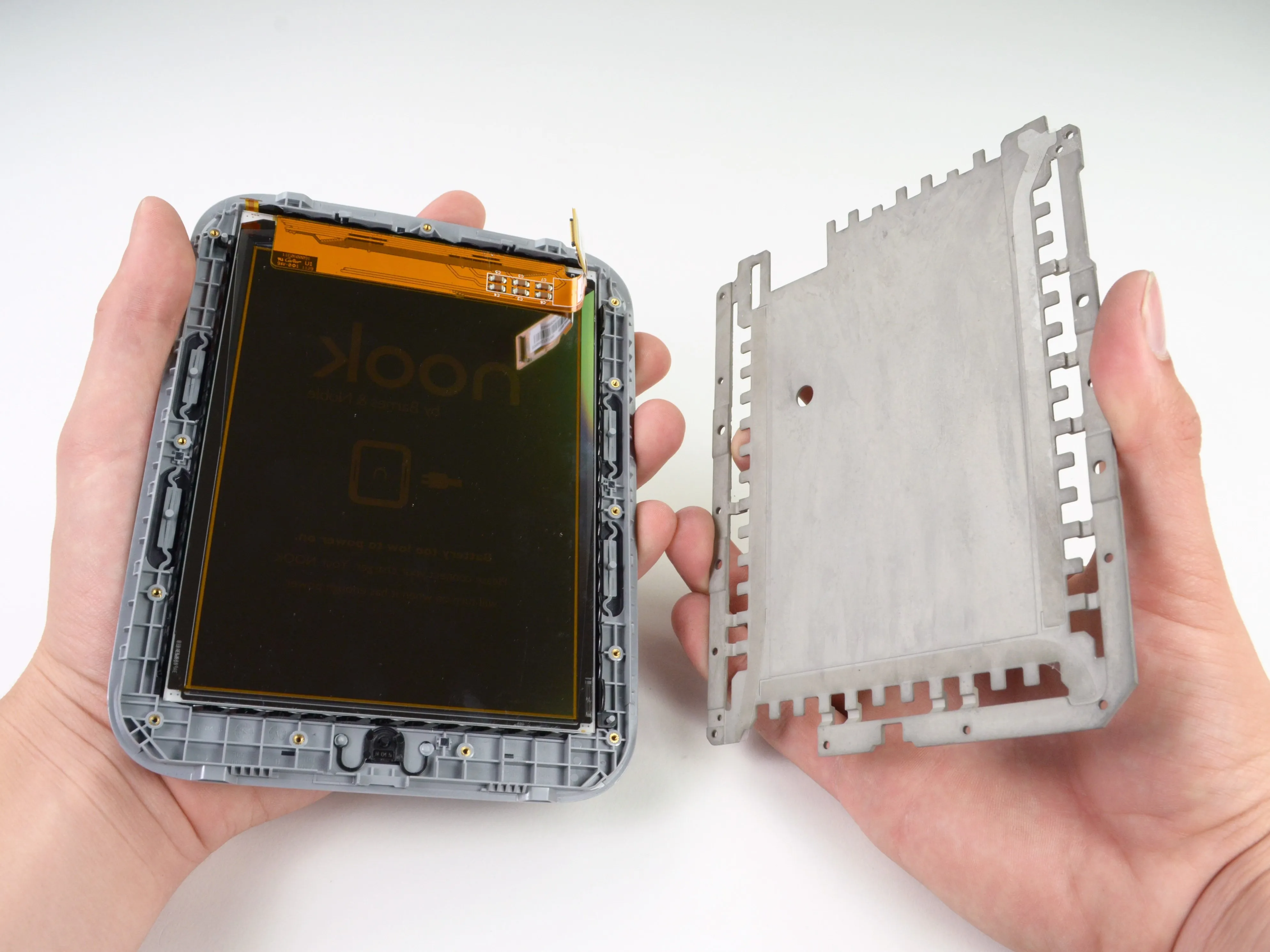

• Рамка сделана из магния, в отличие от алюминиевой пластины, которая используется в Simple Touch без подсветки. Мы проверили это утверждение о магнии на собственном опыте, видимо, не усвоив урок, полученный в прошлый раз. прошлого раза.

• После снятия рамки мы, наконец, готовы извлечь дисплей в сборе. Начнем, как ни странно, с удаления клея, удерживающего кабель дисплея на месте.

Шаг 13

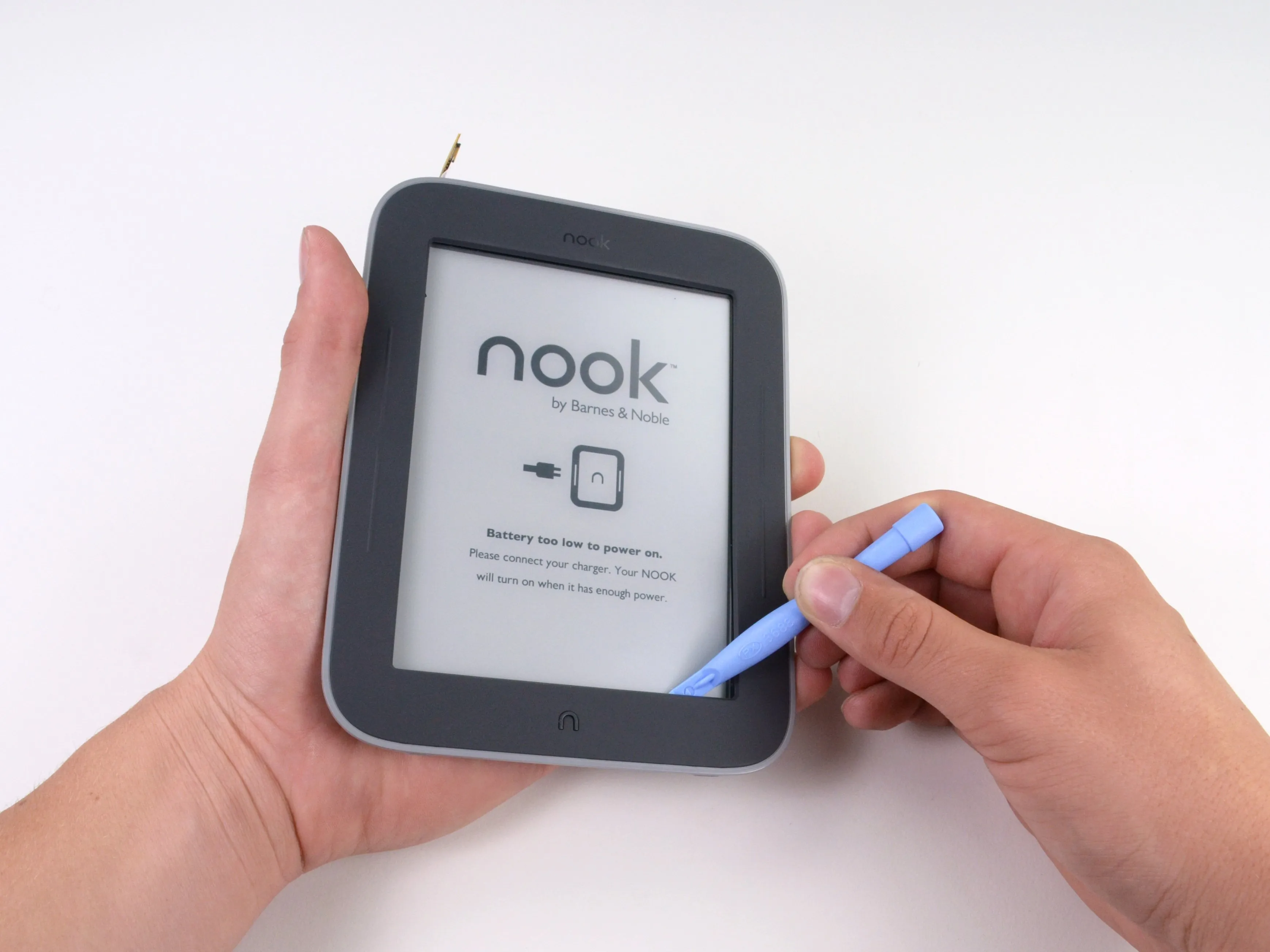

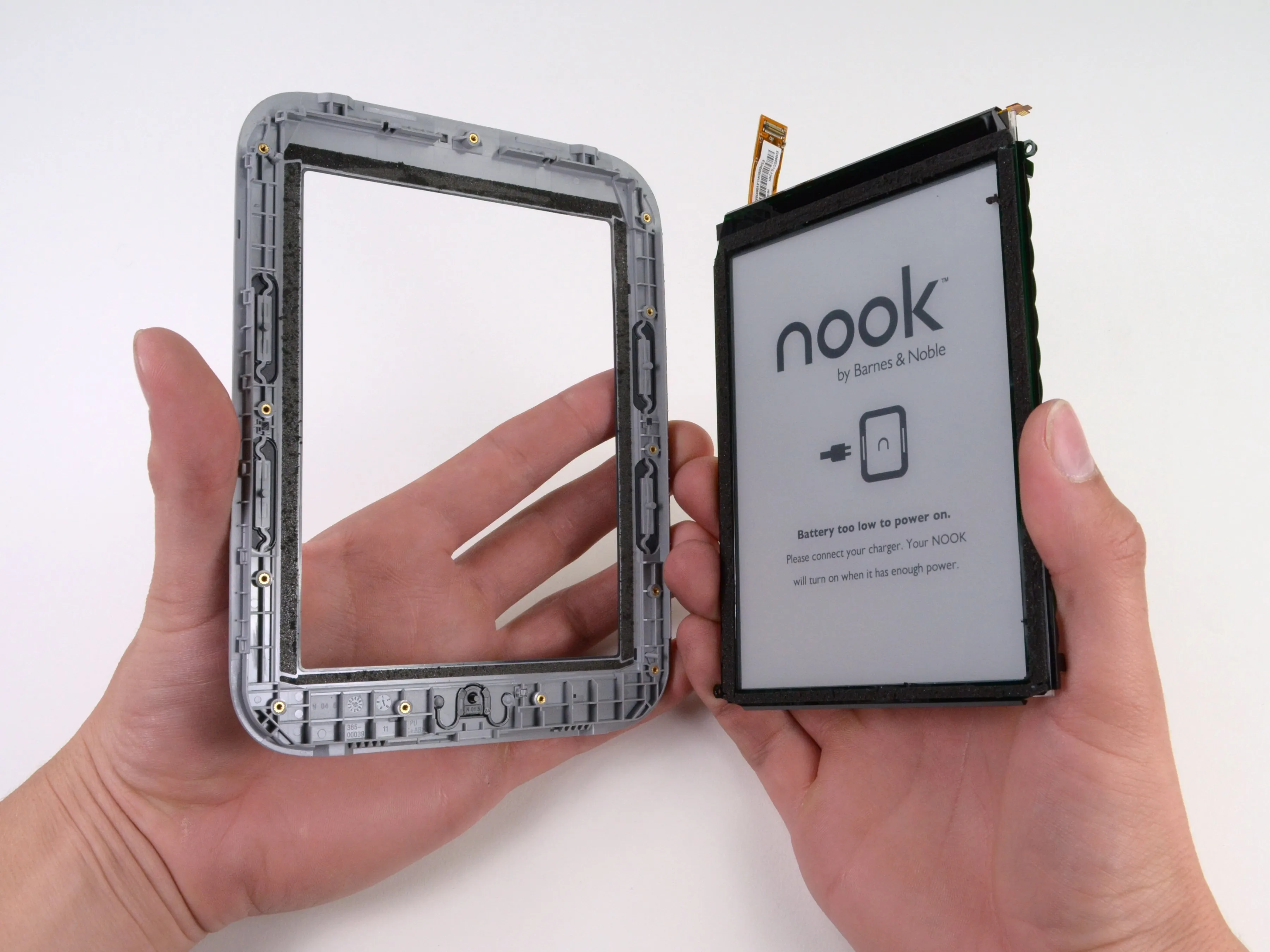

• Чтобы отделить дисплей от передней панели, проведите пластиковым инструментом по внешнему периметру, чтобы освободить еще один полный набор лент.

• Хотя мы понимаем вечную идею использовать много скотча, чтобы держать вещи вместено мы начинаем задаваться вопросом, нет ли здесь сговора с производителем скотча...

Шаг 14

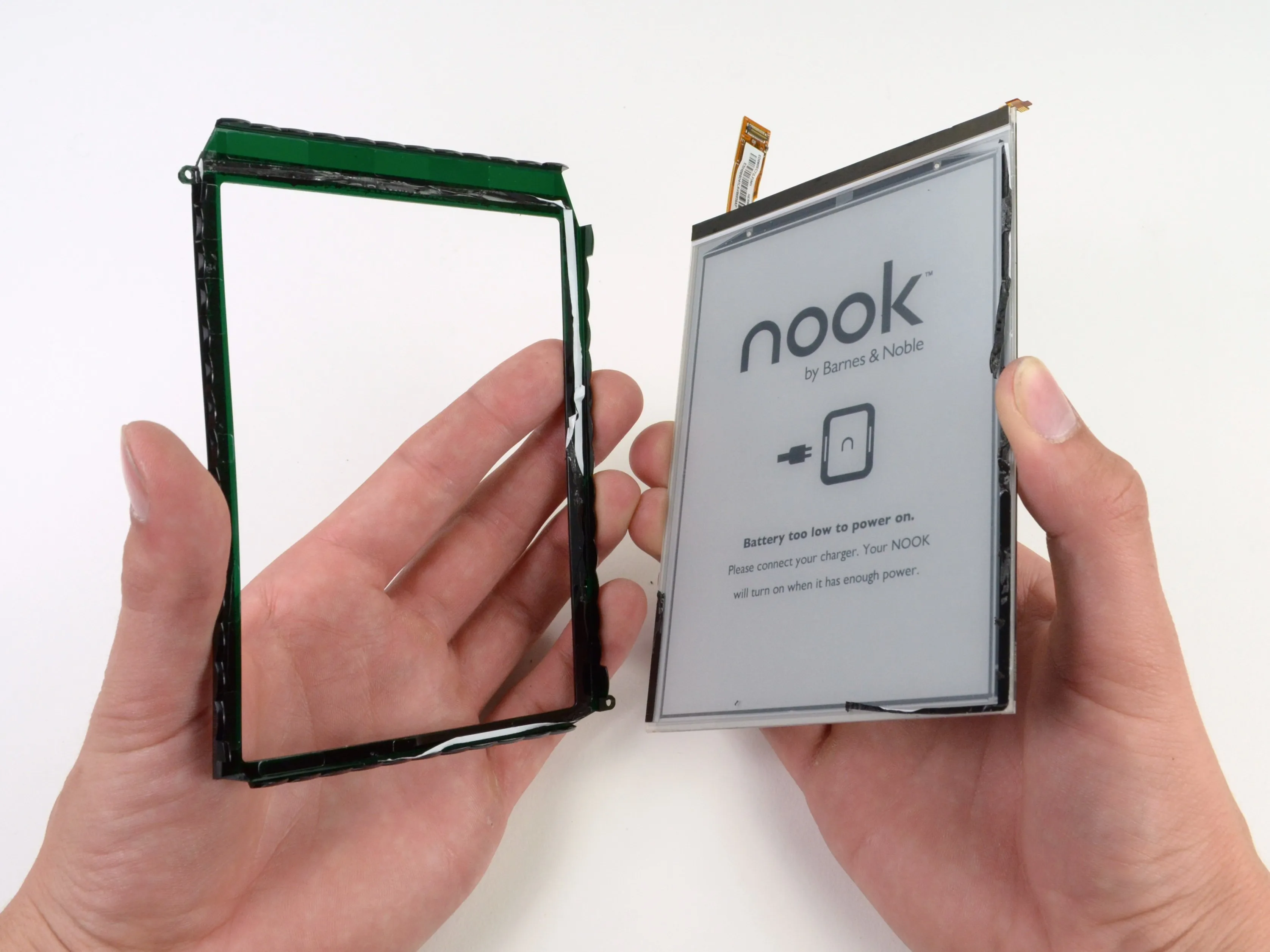

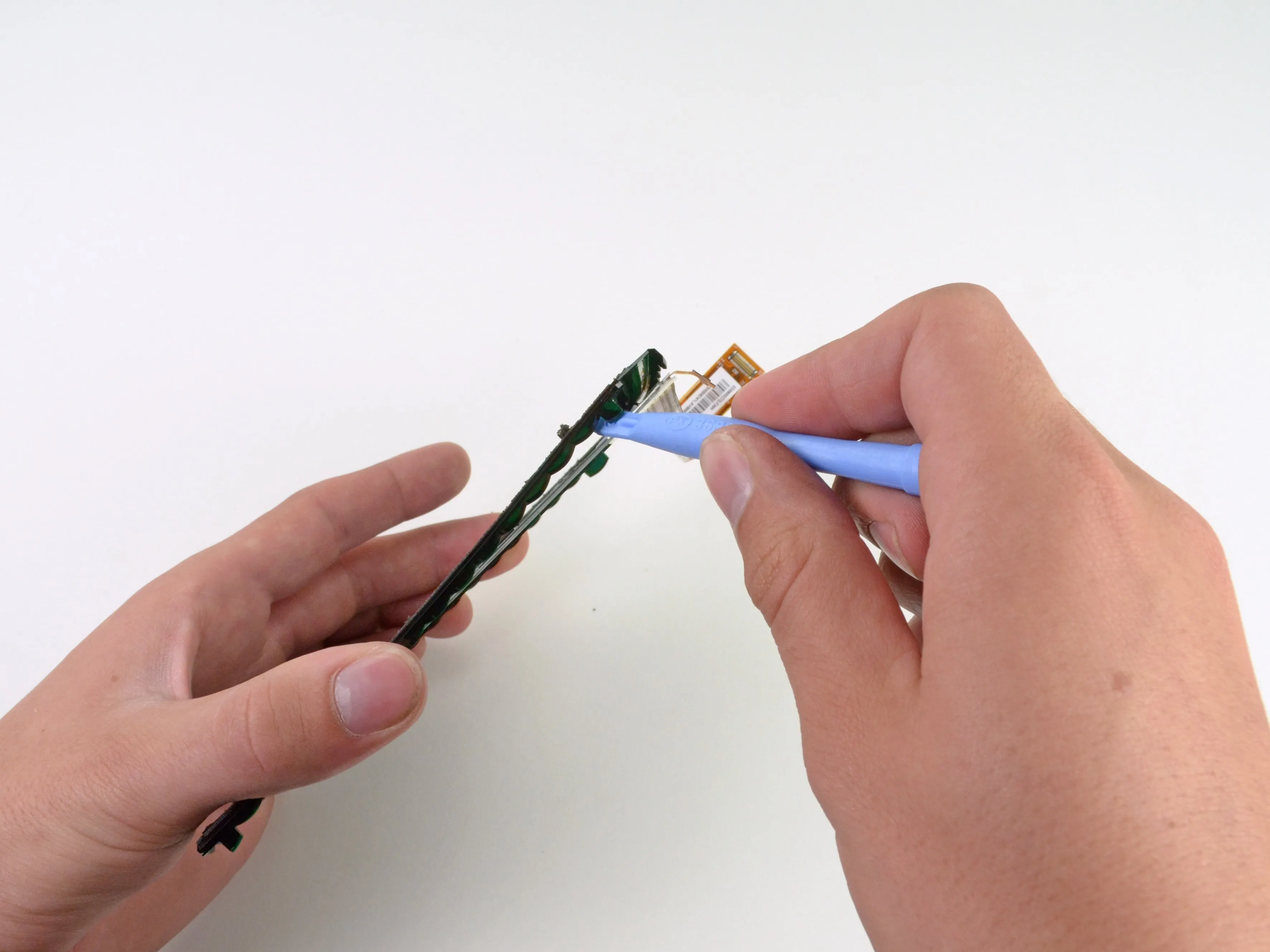

• Поддеваем пластиковый ободок дисплея с помощью инструмента для поддевания пластика.

• Ободок закреплен слоем скотча (удивительно, правда?) и, похоже, состоит из зеленого полупрозрачного пластика.

• И знаете что - мы нашли кое-что интересное внутри этого устройства! Нет, серьезно! Мы проанализируем это... С НАУКОЙ!

Шаг 15

• Пришло время для еще одной науки с Делаете.ру!

• Светлячки и светящиеся палочки - это одно, а GlowLight - это совсем другая технология. Главная претензия GlowLight заключается в том, что она равномерно распределяет свет по всему экрану.

• Несмотря на предположения о том, как это работает на самом деле, GlowLight не имеет ничего общего с магниевой рамкой внутри. Интересная технология использует сам дисплей, чтобы добиться равномерной подсветки экрана.

Шаг 16

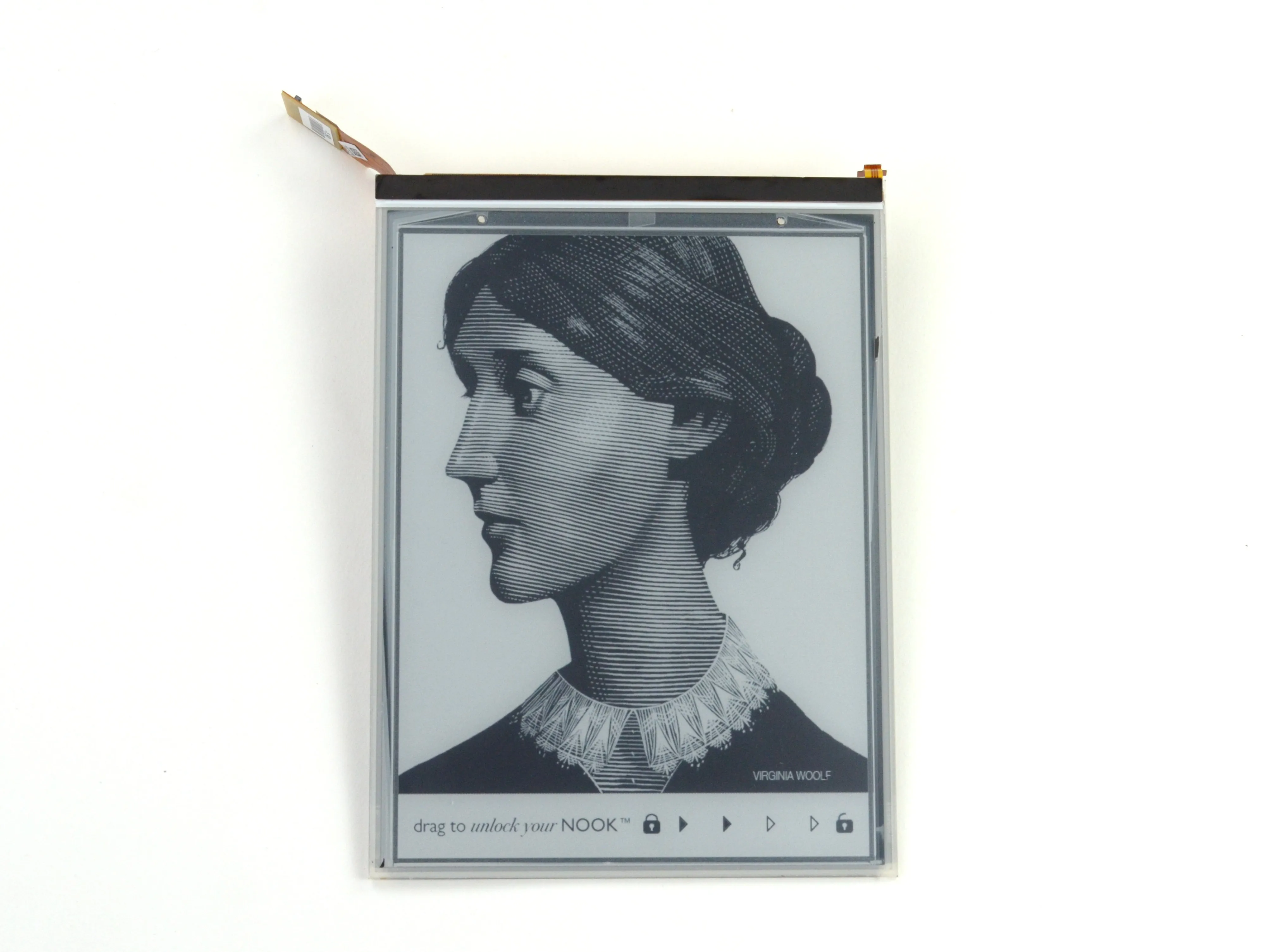

• Дисплей в сборе содержит переднее стекло и массив светодиодов GlowLight, объединенных в один компонент.

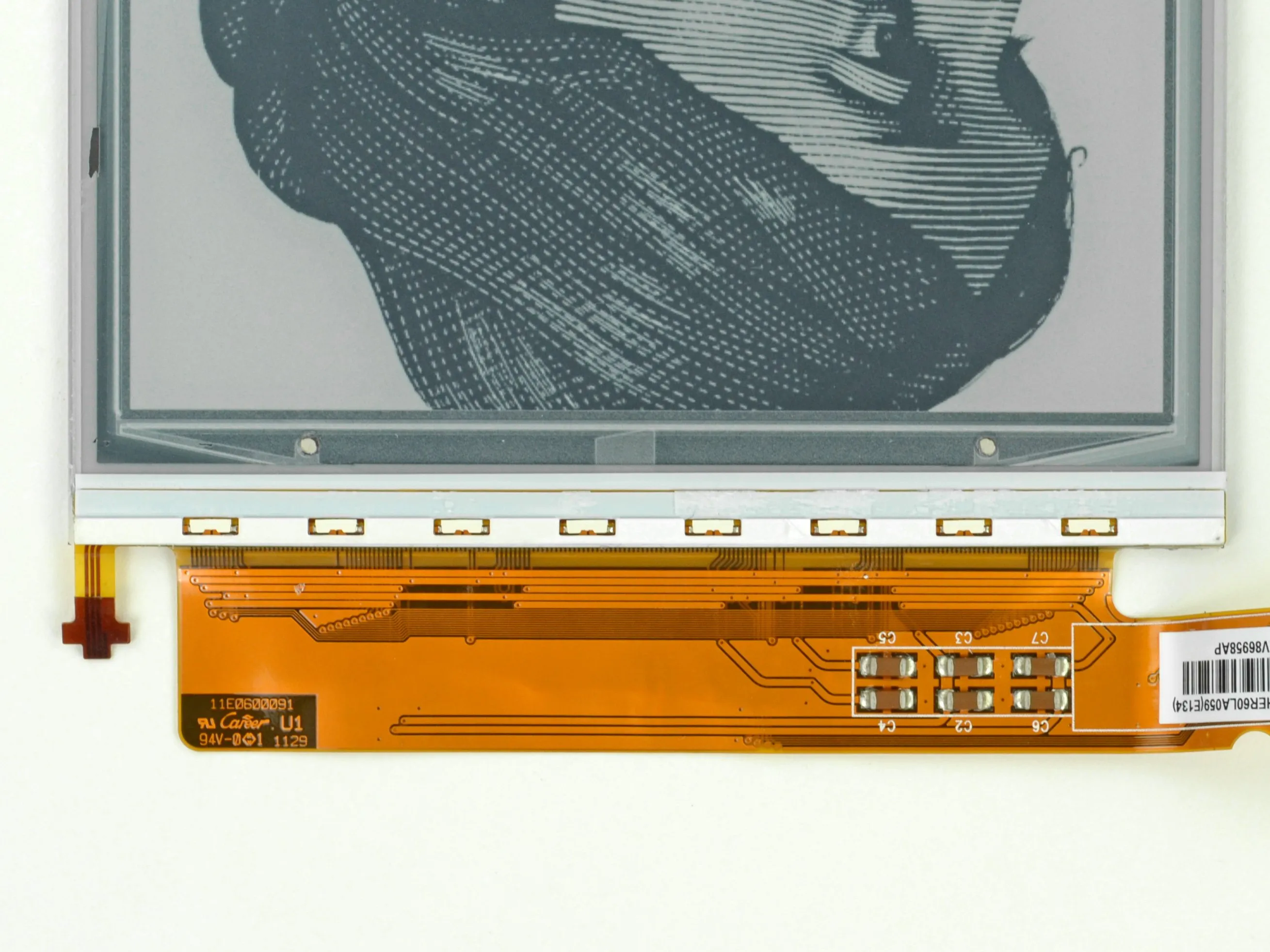

• Обратите внимание на массив из восьми светодиодов, расположенный в верхней части дисплея. Эти светодиоды являются единственным источником света для всего экрана.

• Стекло над экраном E-ink принимает свет от восьми светодиодов и равномерно распределяет его по экрану.

• Как, спросите вы?

• Стекло специально разработано с использованием фундаментального принципа оптики: дифракция ..

Шаг 17

• Свет, исходящий от светодиодов, попадает в стекло, которое содержит дифракционная решётка-оптический компонент, имеющий в своей структуре щели или канавки. Обычно дифракционная решетка является отдельным элементом сборки, но инженеры B&N интегрировали ее в стекло.

• Эта дифракционная решетка изгибает и рассеивает свет по всему экрану. Barnes & Noble действительно выполнили домашнее задание, потому что вместо простой линейной дифракционной решетки (представьте себе кучу параллельных щелей) дифракционная решетка меняется по всему стеклу, чтобы равномерно рассеивать свет.

• Откуда мы знаем, что это дифракционная решетка?

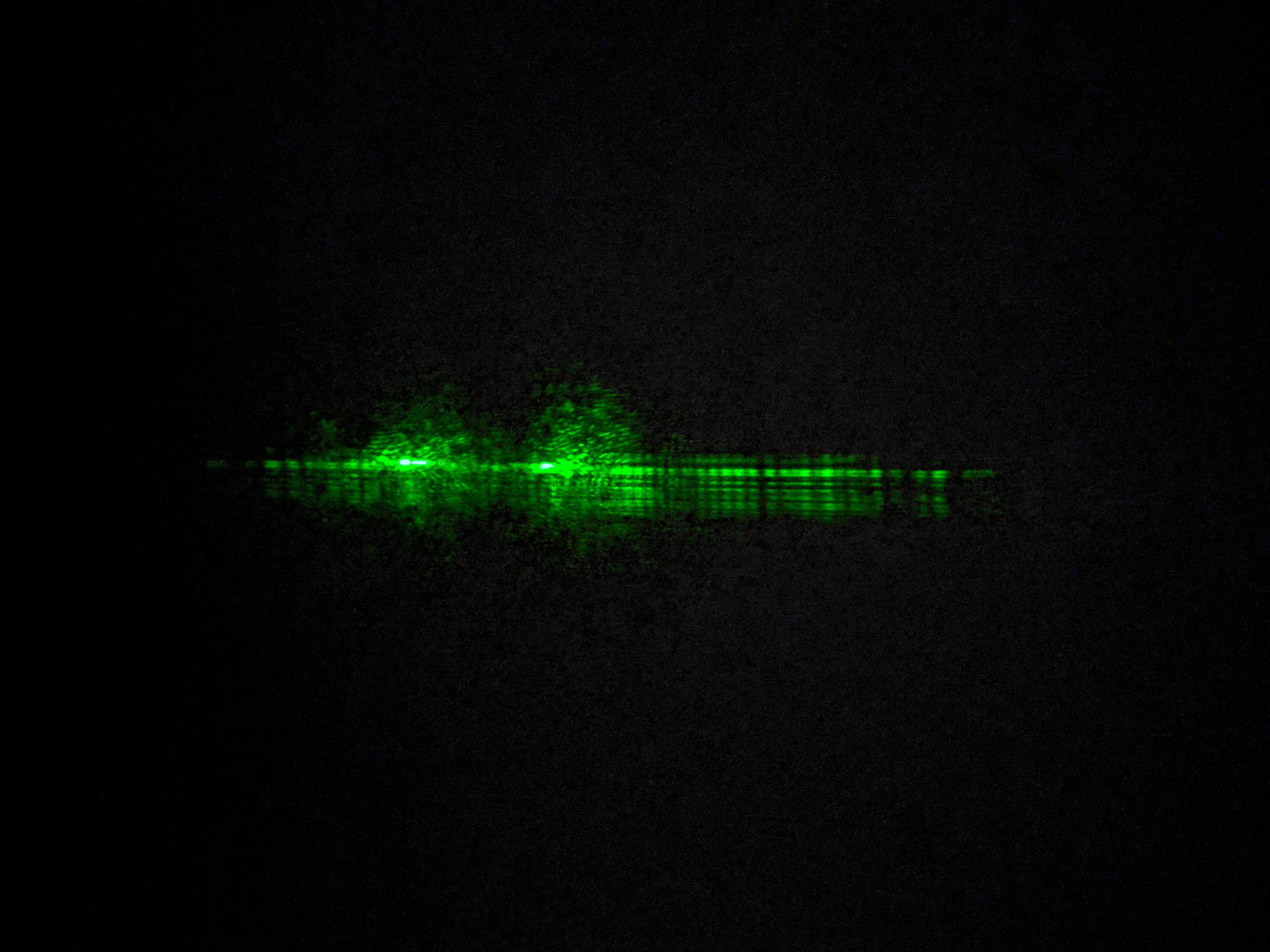

• Лазеры. Мы взяли лазер и направили его через стеклянную панель на стену. В отличие от света белых светодиодов, установленных в Nook, луч зеленого лазера (который имеет одинаковую длину волны) расщеплялся, образуя дифракционную картину. Если бы на экране не было дифракционной решетки, лазерный луч проецировался бы на стену в виде одиночной точки.

Шаг 18

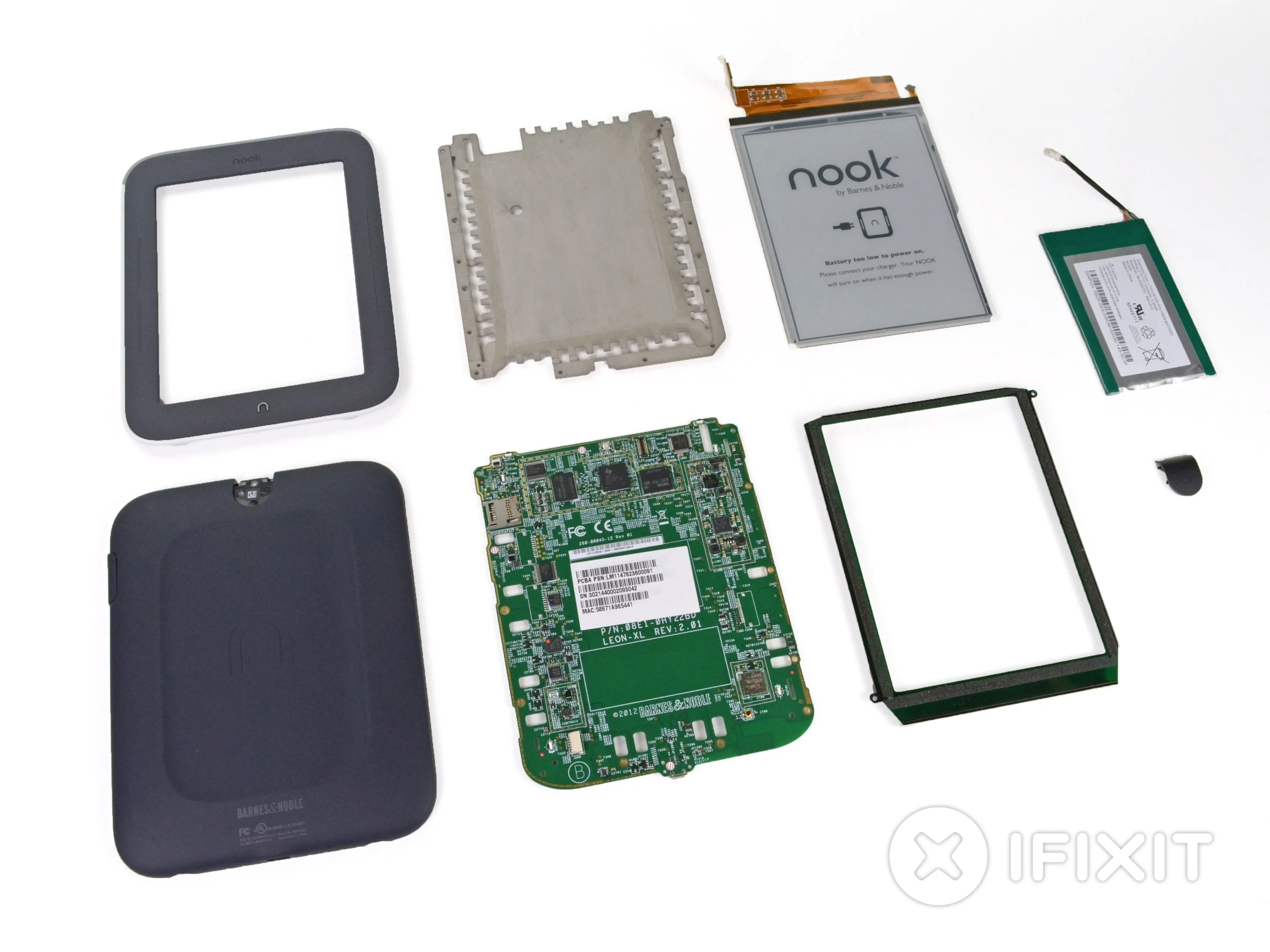

• Оценка ремонтопригодности Nook Simple Touch with GlowLight: 7 из 10 (10 - самый простой ремонт).

• Процедура вскрытия была очень простой, и, если не считать огромного количества клея, все детали освободились довольно легко.

• Всего было 12 винтов (все T5 Torx), 11 из которых были одинаковой длины.

• Батарею можно легко заменить, открутив один винт и один разъем.

• Каждый внутренний компонент держится на большом количестве скотча или клея, который может потребовать повторного нанесения при сборке.

• Переднее стекло, светодиоды GlowLight и дигитайзер соединены вместе, поэтому поломка любой из этих деталей потребует замены всего дисплея в сборе.
