Разборка Nook Tablet

Введение

Когда идет дождь (гаджеты), он льет (гаджеты). За последние несколько недель вышло много интересных устройств, и нам удалось заполучить в свои руки ответ B&N на Kindle Fire - планшет Nook Tablet. Присоединяйтесь к нам, чтобы узнать, что нового приготовил для нас планшет.

Не успеваете за шквалом новых гаджетов? Мы будем рады помочь вам, просто следуйте за нами в Twitter!

Что вам нужно

Инструменты

•

•

•

•

•

•

Шаг 1 Разборка планшета Nook

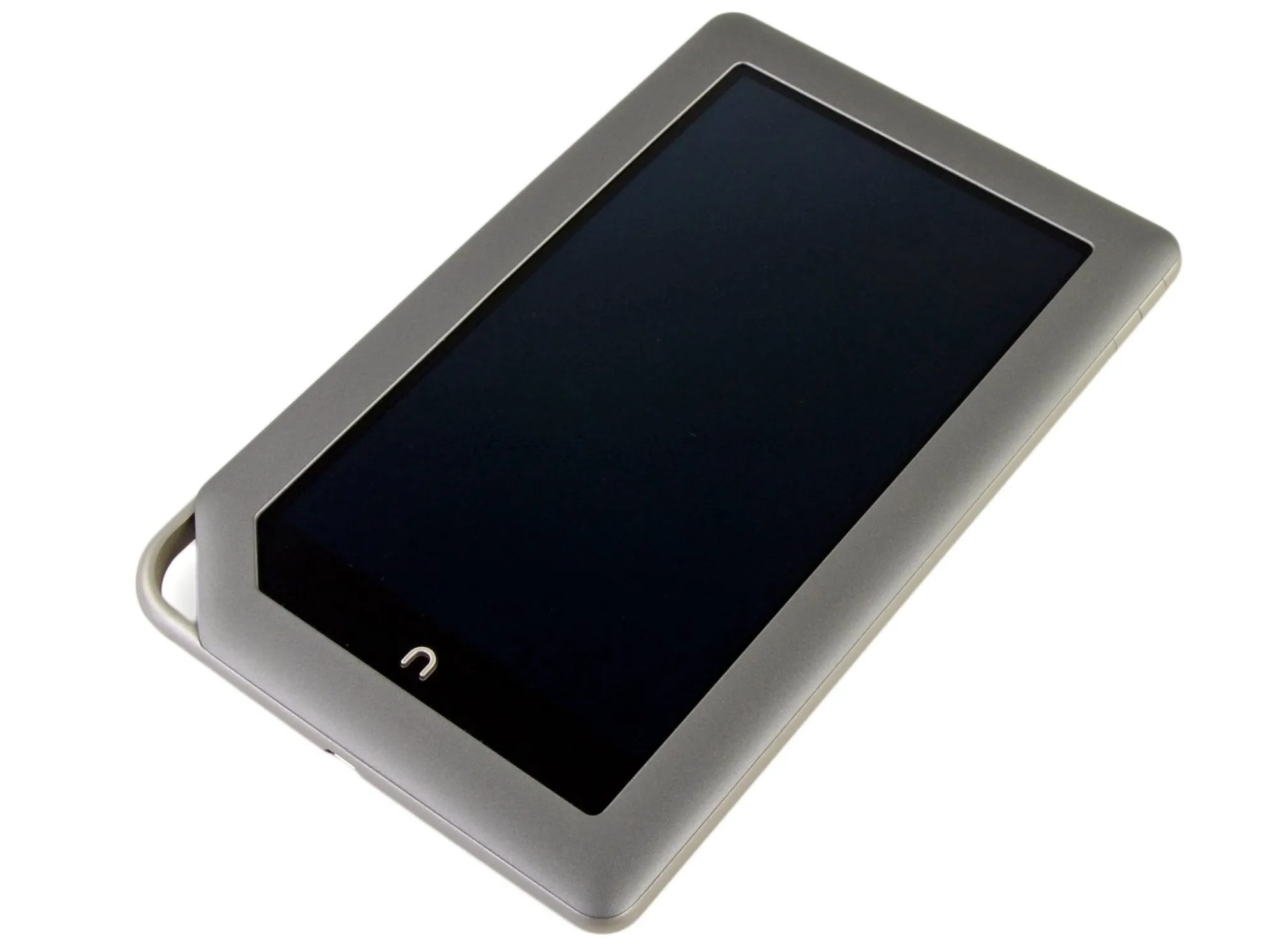

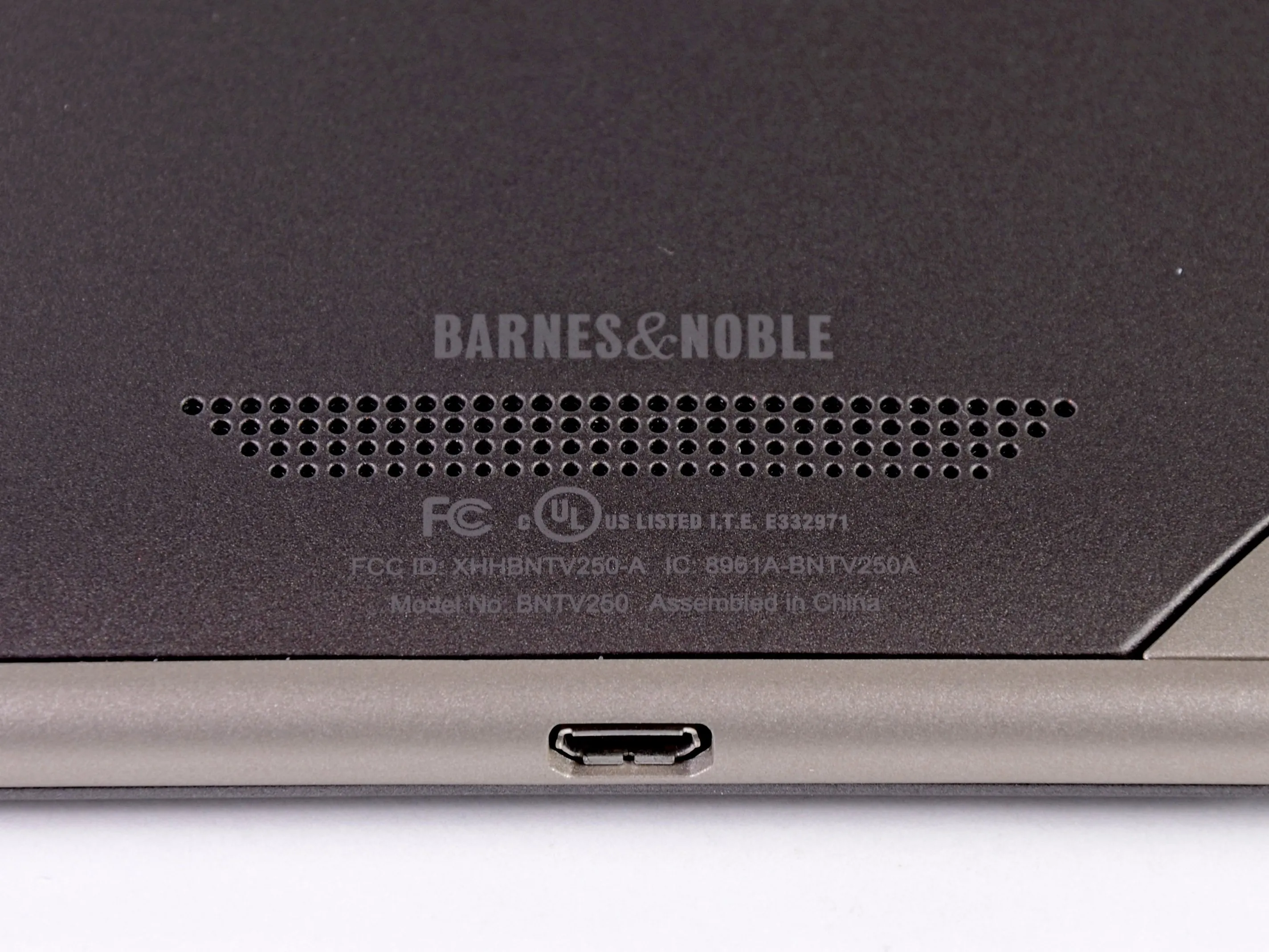

• Представляем вам Nook Tablet, единственный планшет (кроме Nook Color), который достаточно крут, чтобы иметь встроенный в него зажим-карабин. Но что это? У него есть и другие крутые характеристики:

• Двухъядерный процессор с тактовой частотой 1 ГГц

• 1 Гб оперативной памяти

• До 48 Гб памяти (16 Гб внутренней)

• Wi-Fi 802.11b/g/n

• Пользовательская ОС (на базе Android)

• Зажим для карабина (это не спецификация, но давайте... это же зажим для карабина!)

Комментарии к шагу

А магазин Google play больше не поддерживает nook, это просто бумажная гиря. Я даже не могу получить приложения для него.

Шаг 2

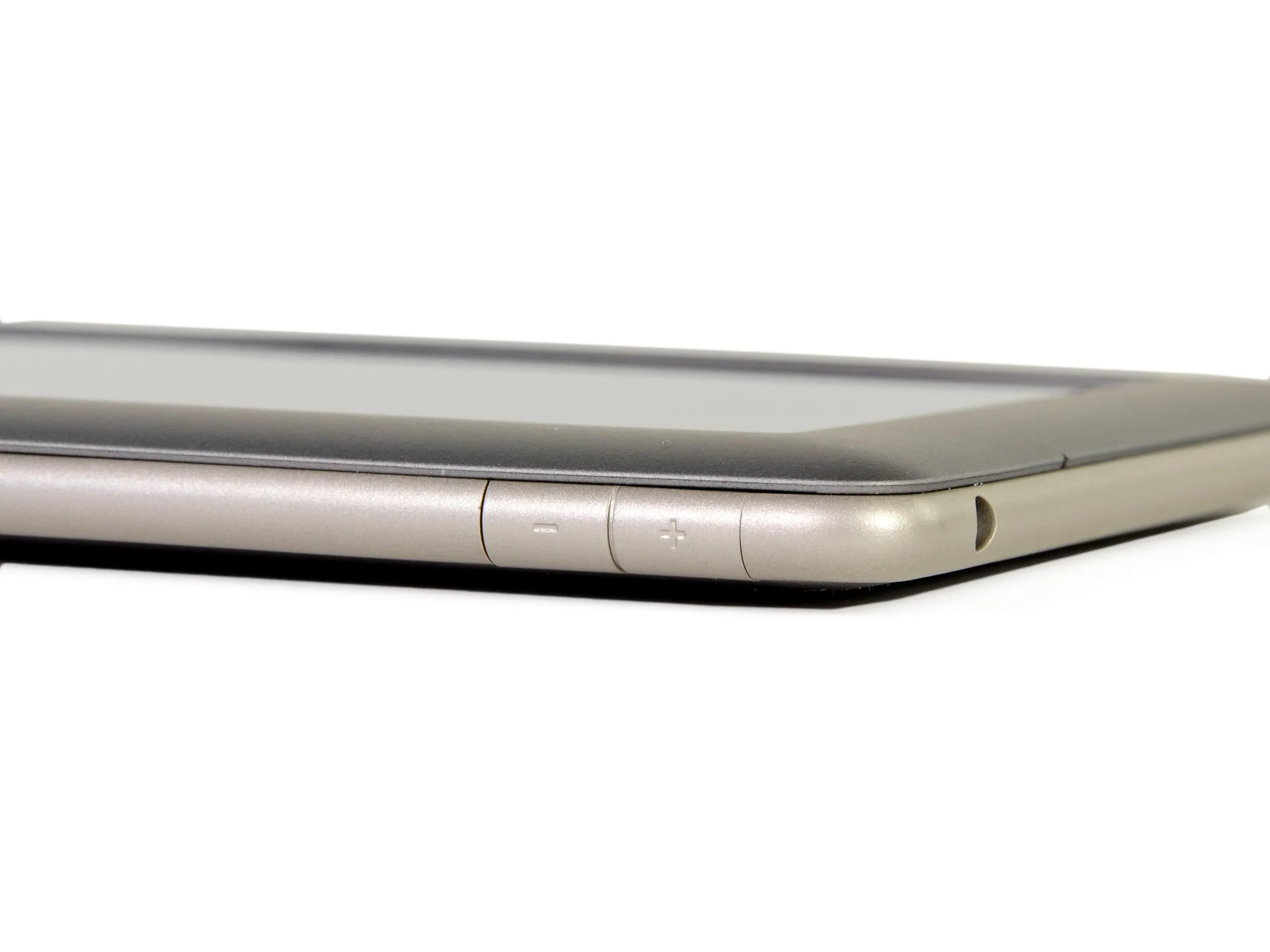

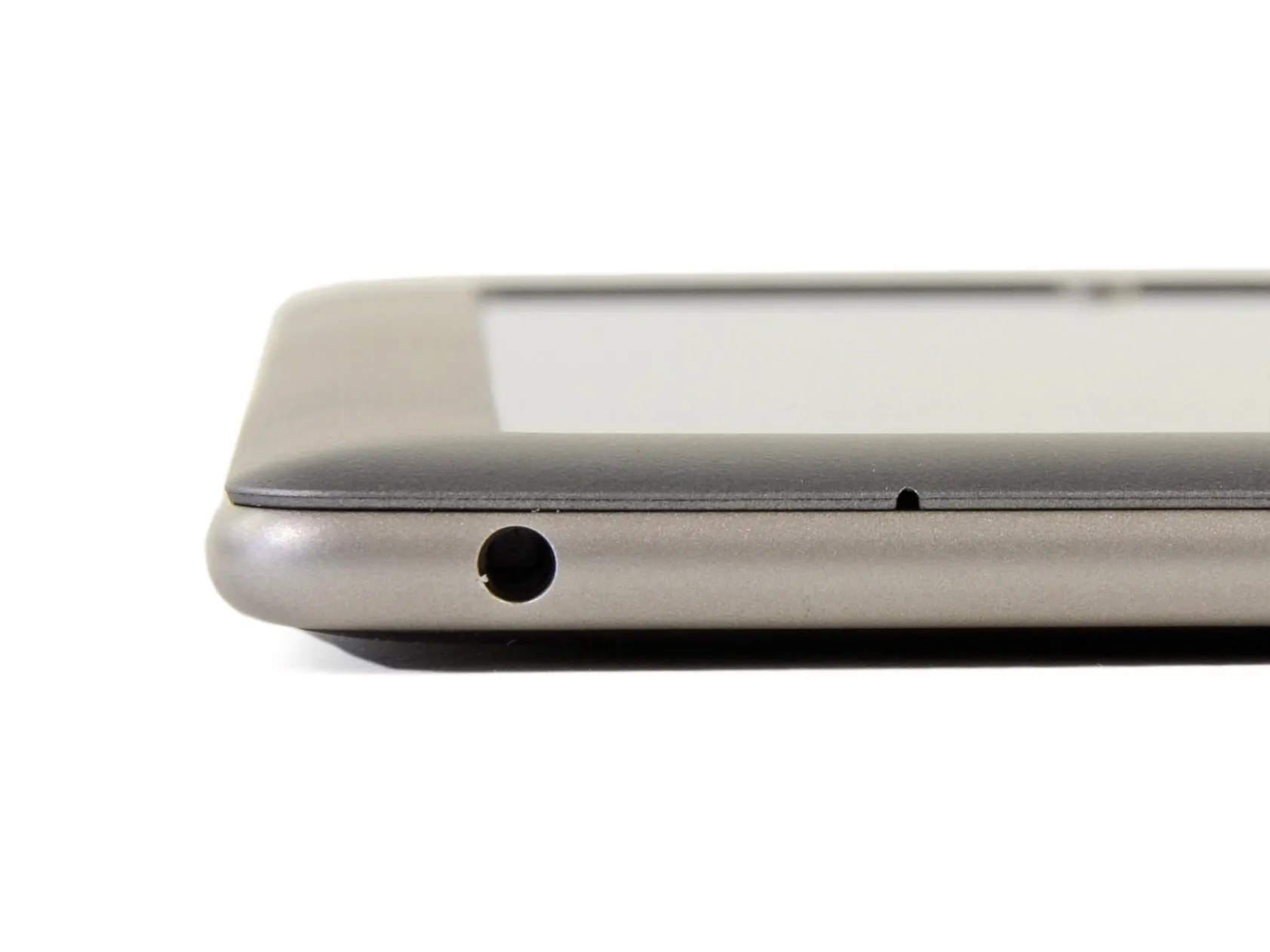

• Сканируя боковые стороны Nook, мы можем обнаружить разъем для наушников в верхней части, а также кнопки регулировки громкости на боковой стороне... где же твоя, Fire?

• Слот microSD в Nook спрятан под магнитной крышкой рядом с зажимом-карабином. Это может затруднить замену SD-карты во время скалолазания, если вы используете Nook в качестве привязи.

• Раз уж мы заговорили о пространстве, давайте рассмотрим '16 Гб' внутренней памяти, которые рекламирует Barnes & Noble. Если вы прочитаете мелкий шрифт, то увидите, что только 12 Гб из них можно использовать для контента, и только 1 Гб из них может быть получен из магазина приложений B&N. Если вы хотите разместить на Nook свой собственный контент, вам придется использовать карту microSD.

• Два маленьких кружочка возле слота microSD могут выглядеть как безобидные эстетические элементы или даже кнопки, но на самом деле в них находятся коварные винты.

Комментарии к шагу

Как вы вытащили винты? На фотографии головка выглядит абсолютно гладкой и плоской. Пришлось ли вам стачивать шлиц или приклеивать что-то?

Если предположить, что это как у Nook Color, то это просто пластиковые наклейки на обычных винтах Torx T5. Не так уж и 'коварно', как некоторые предполагают.

Можно ли заменить порт батареи? Если да, то покажите нам, пожалуйста.

Шаг 3

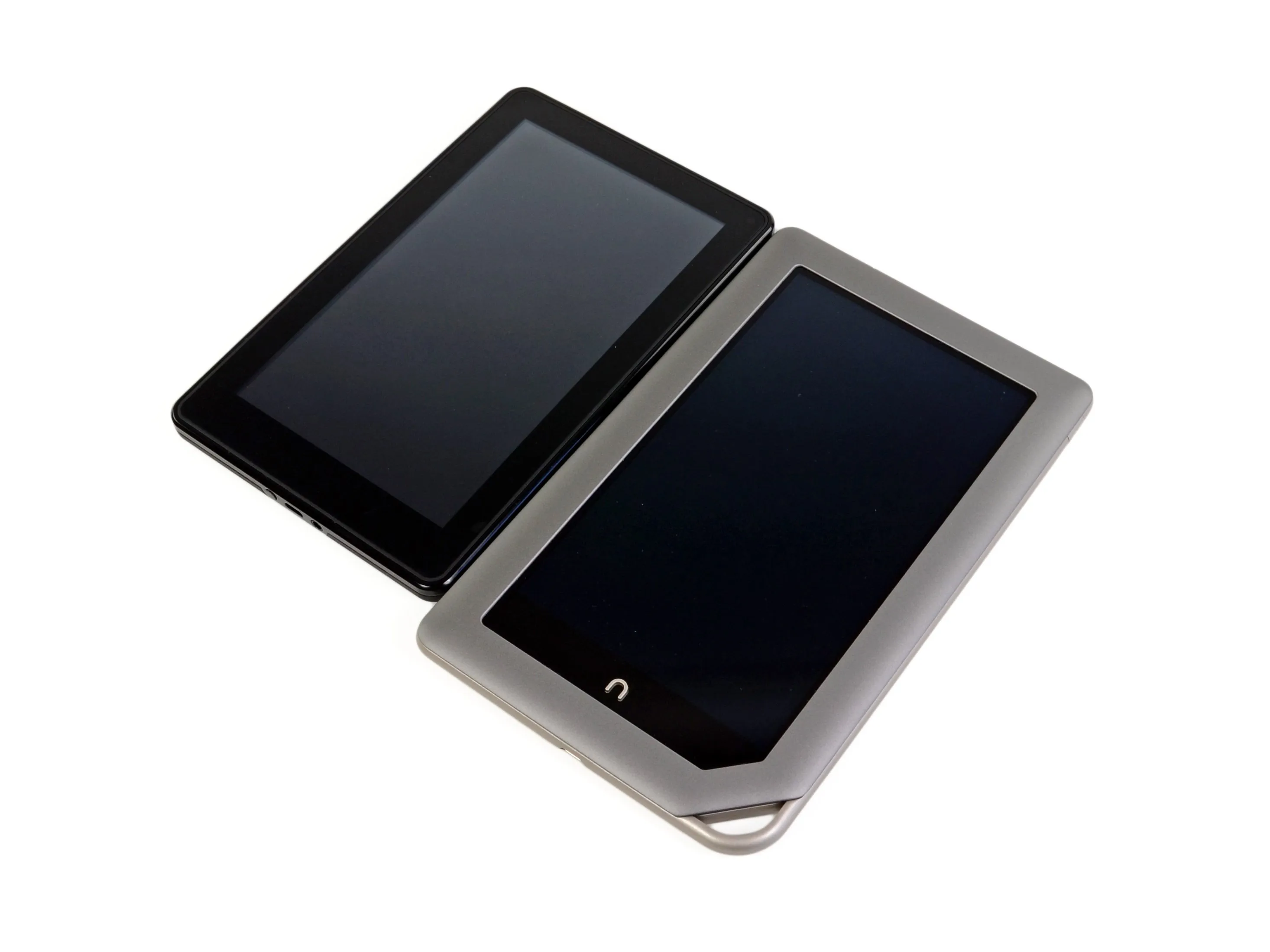

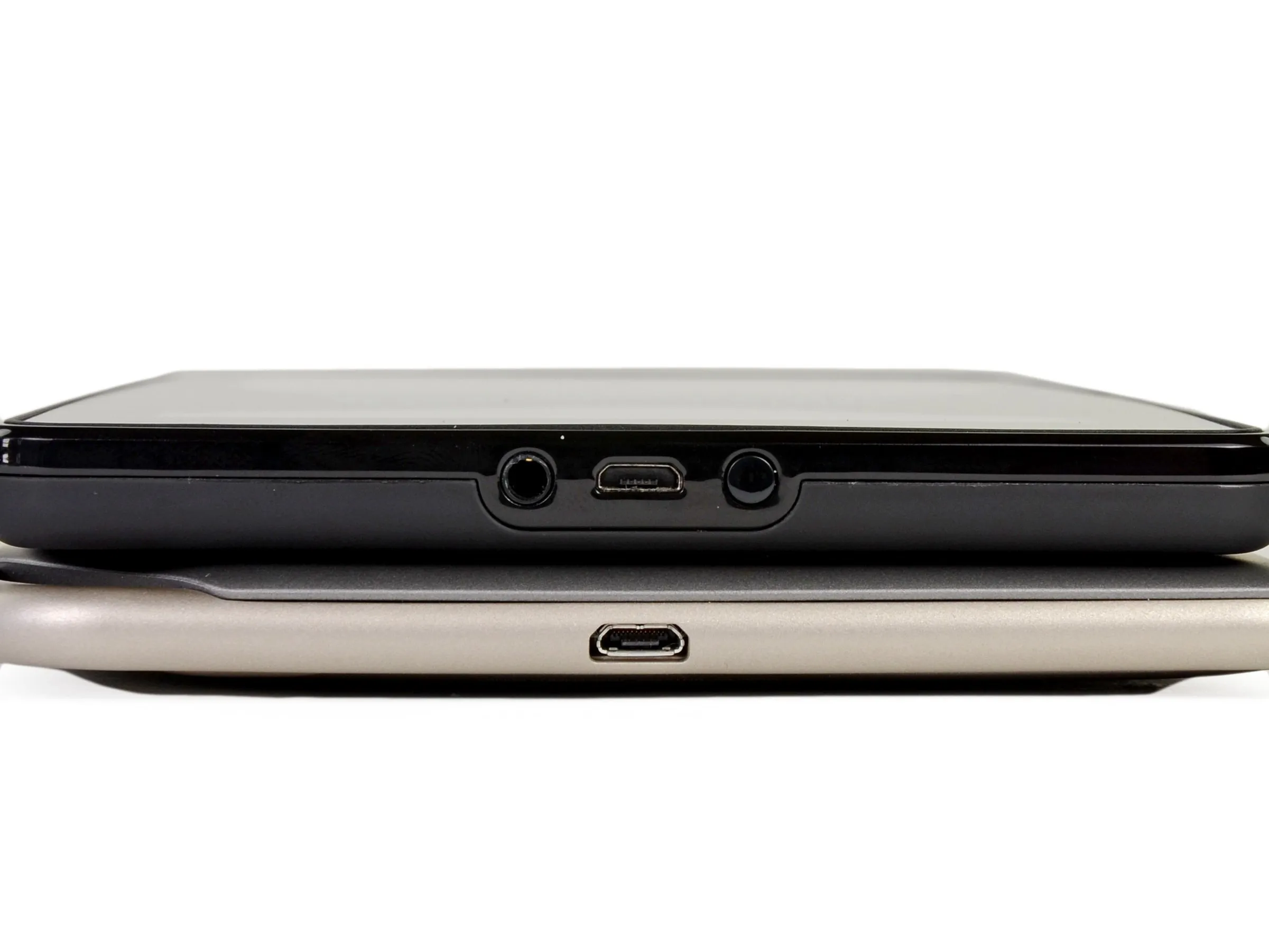

• Поставив Kindle Fire и Nook Tablet рядом, мы видим, что Nook на полтора дюйма длиннее Fire. Возможно, это результат более громоздкого чехла для размещения удивительного зажима-карабина? А может быть, чтобы втиснуть дополнительные 512 МБ оперативной памяти?

• Nook выбрал порт micro-USB на нижней стороне, в отличие от Fire, который также разместил свою кнопку и разъем для телефона рядом с портом.

• Замрите в этой позе, ребята. Да, именно так мы и думали: округлые бока Nook обманчивы. Несмотря на то, что он выглядит тоньше, чем Fire, на самом деле он на волосок толще. Толщина Fire составляет .45', а толщина Nook на 0,03 дюйма больше и составляет умопомрачительные .48'!

Шаг 4

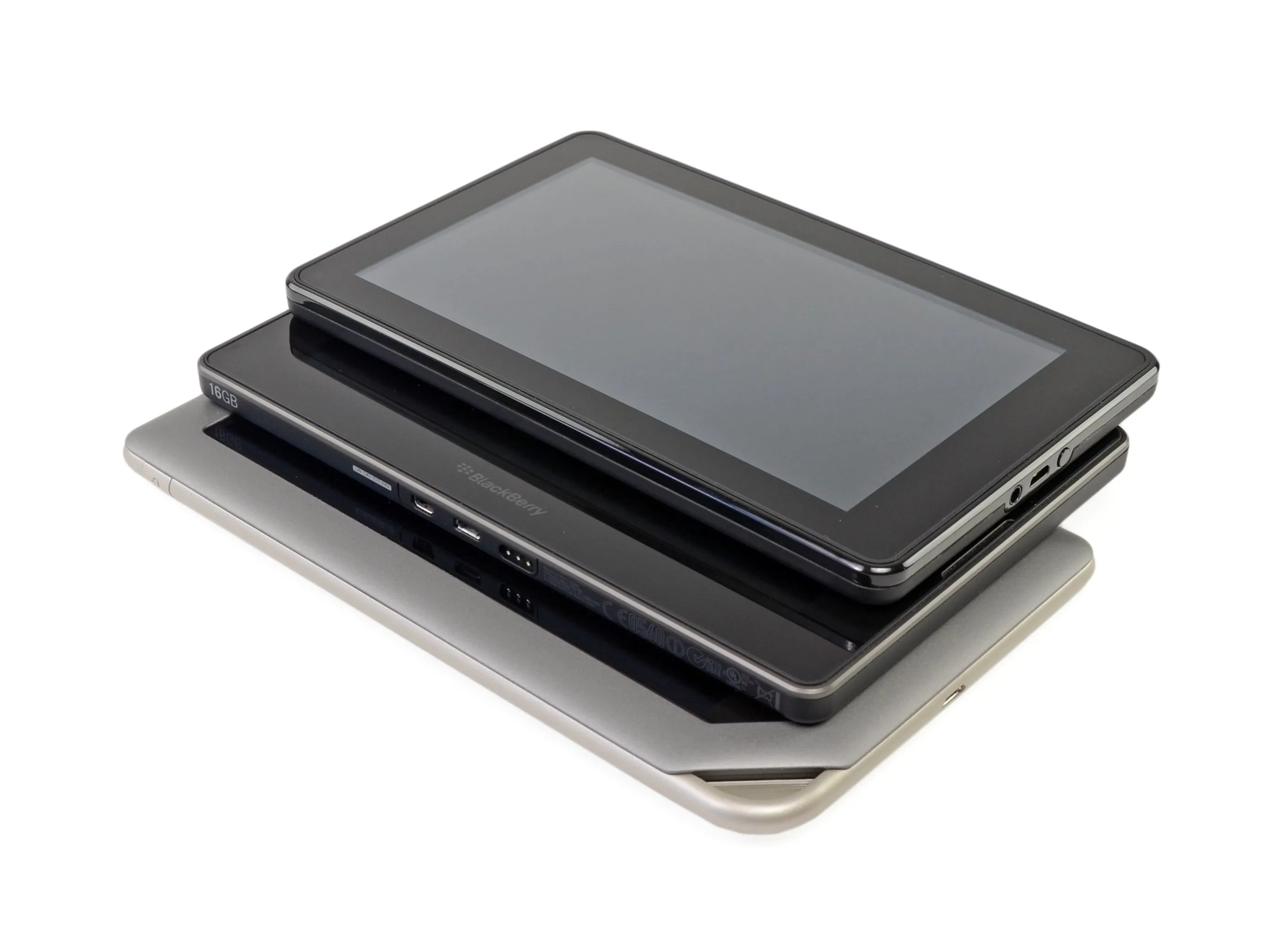

• Планшеты Nook Tablet и Kindle Fire выглядят как табула раса рядом с BlackBerry PlayBook со всеми своими портами и логотипами.

• Хотя PlayBook вышел в апреле, он может похвастаться тем же процессором и оперативной памятью, что и планшет Nook, а также схожей комплектацией (7-дюймовый мультисенсорный дисплей, кастомная ОС, собственный магазин приложений). Однако, в отличие от Kindle и Nook, BlackBerry обещала более полный планшетный опыт и включила в PlayBook фронтальную и заднюю камеры. Стоит ли говорить, что устройство так и не нашло отклика у потребителей.

• Напрашивается вопрос: была ли BlackBerry на семь месяцев раньше времени, или Kindle Fire и Nook Tablet в конечном итоге обречены на ту же судьбу, что и PlayBook?

Шаг 5

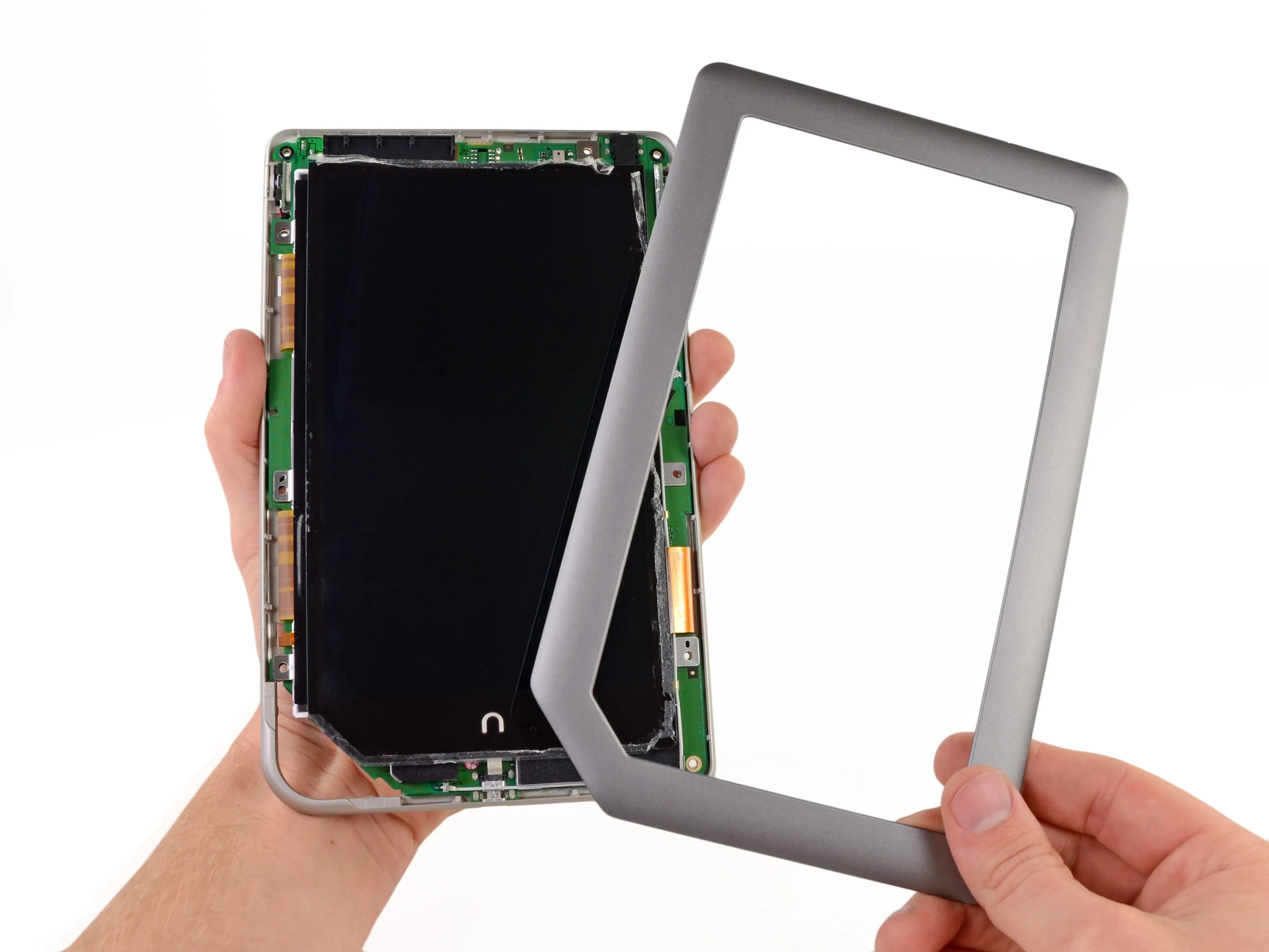

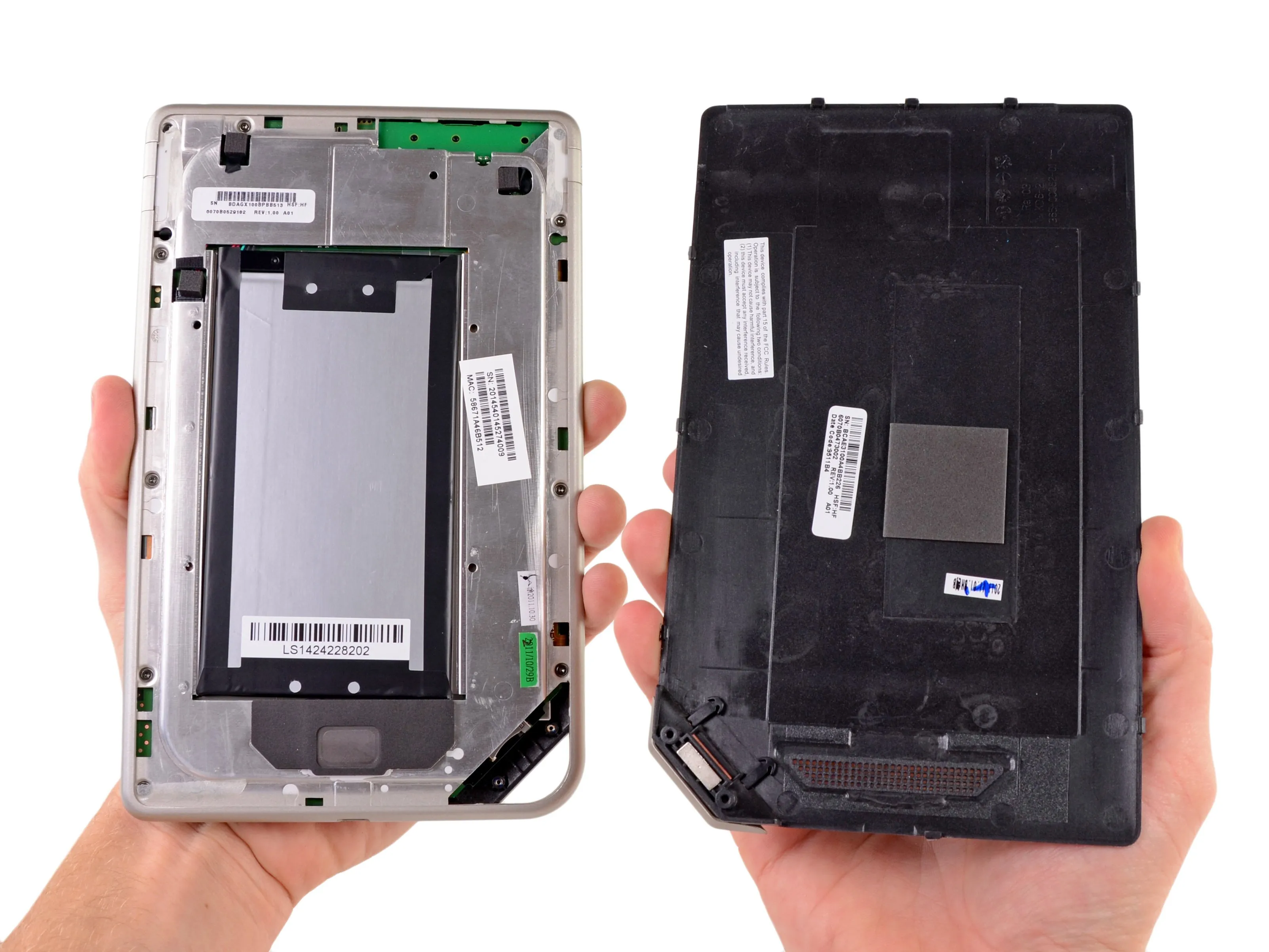

• Выкрутив эти хитрые винты и немного поднатужившись, можно разделить половинки корпуса, открыв аккумулятор и большой экран EMI.

• Несколько винтов Torx T5 и еще немного усилий, чтобы освободить переднюю рамку.

Шаг 6

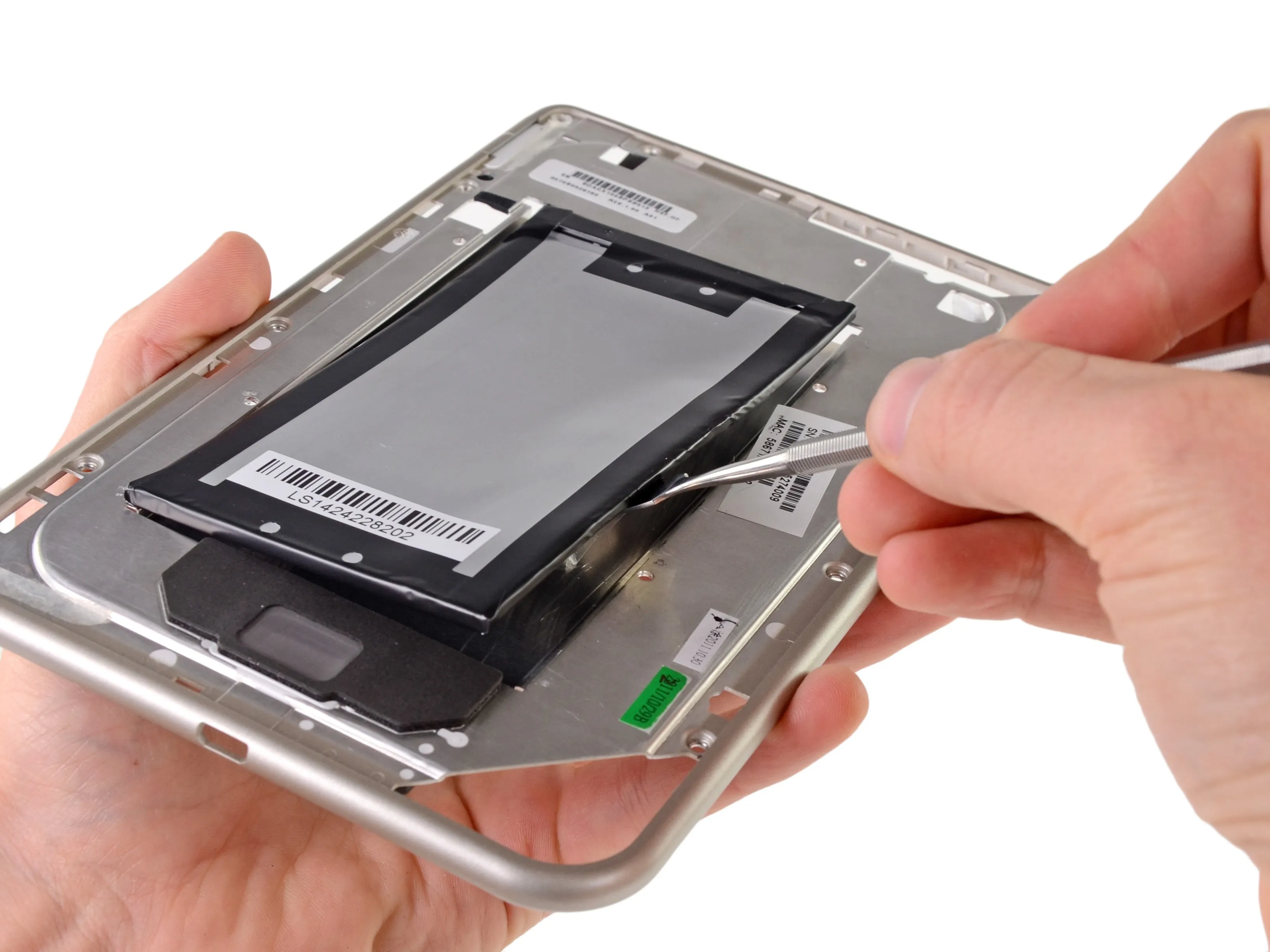

• Пара клейких полосок отказывается вынимать батарею. К счастью, мы в Делаете.ру - мастера по извлечению.

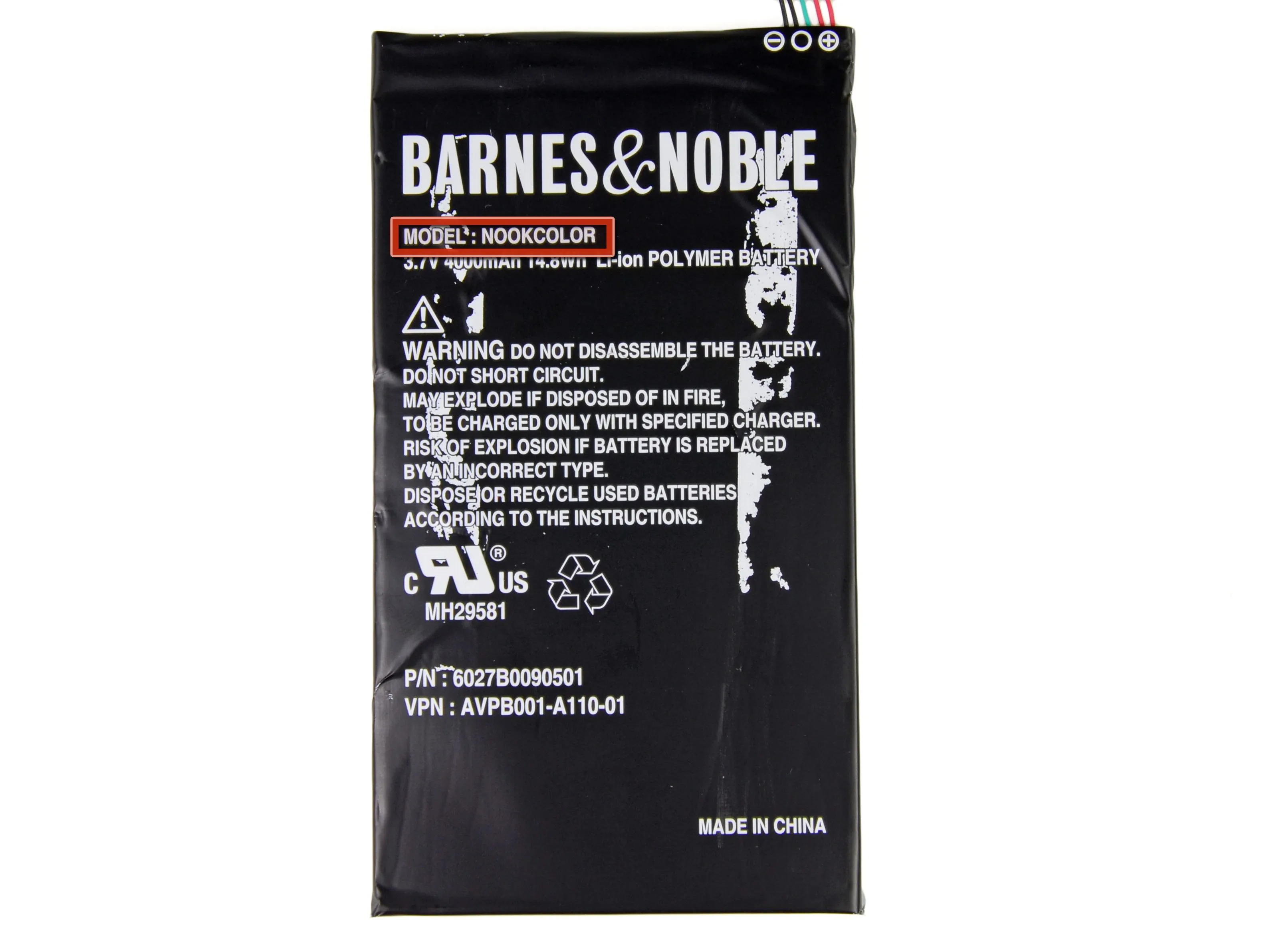

• Аккумулятор 3,7 В, 4000 мАч обеспечивает заявленные 11,5 часов работы в режиме чтения, что значительно превосходит 8 часов работы Kindle Fire.

• Несмотря на то, что на аккумуляторе указана модель 'NOOKCOLOR', время автономной работы планшета Nook Tablet на 3,5 часа дольше, чем у Nook Color.

Шаг 7

• Еще немного покопавшись, мы смогли обнаружить следующие компоненты:

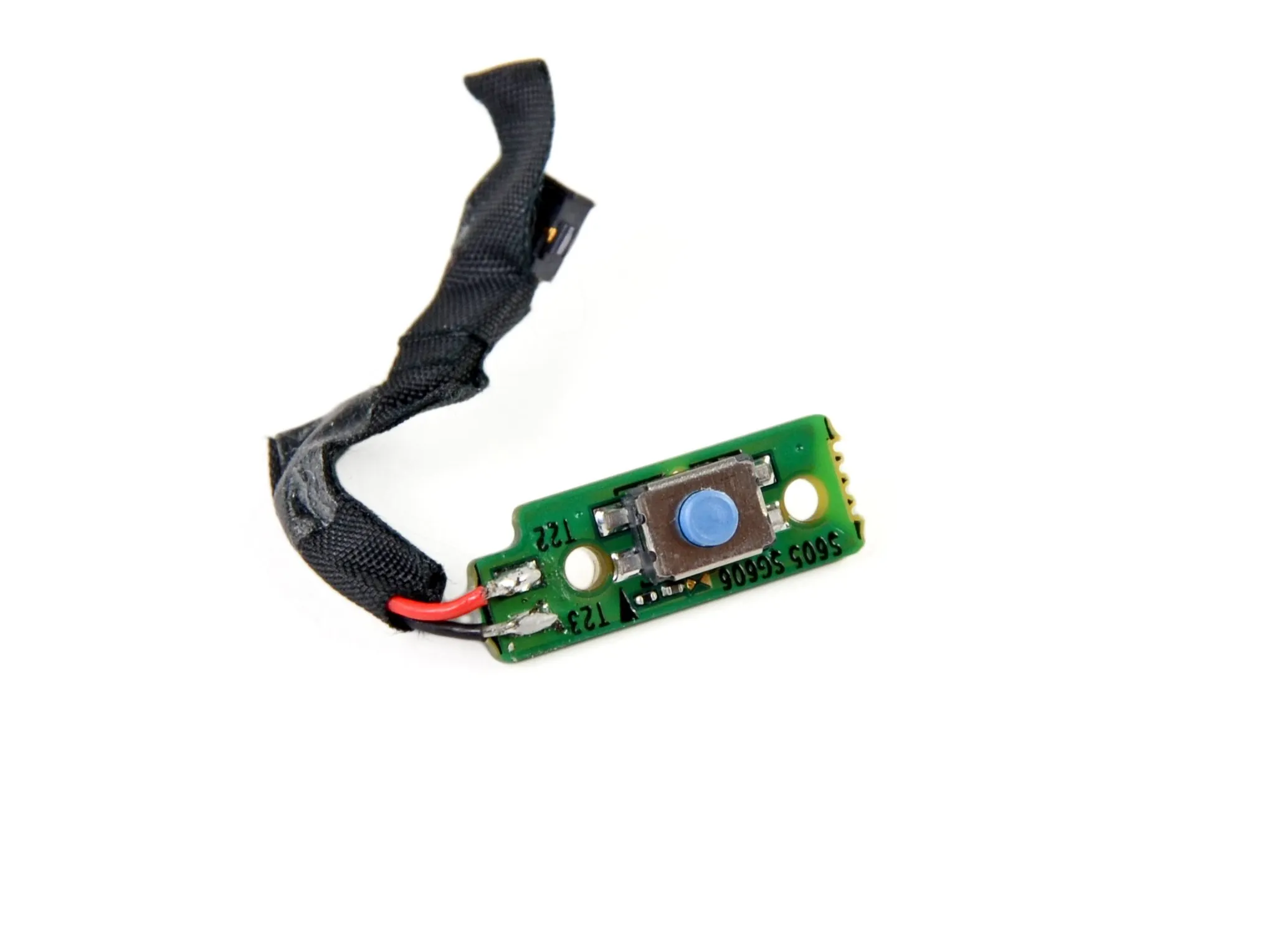

• Кнопка питания в сборе

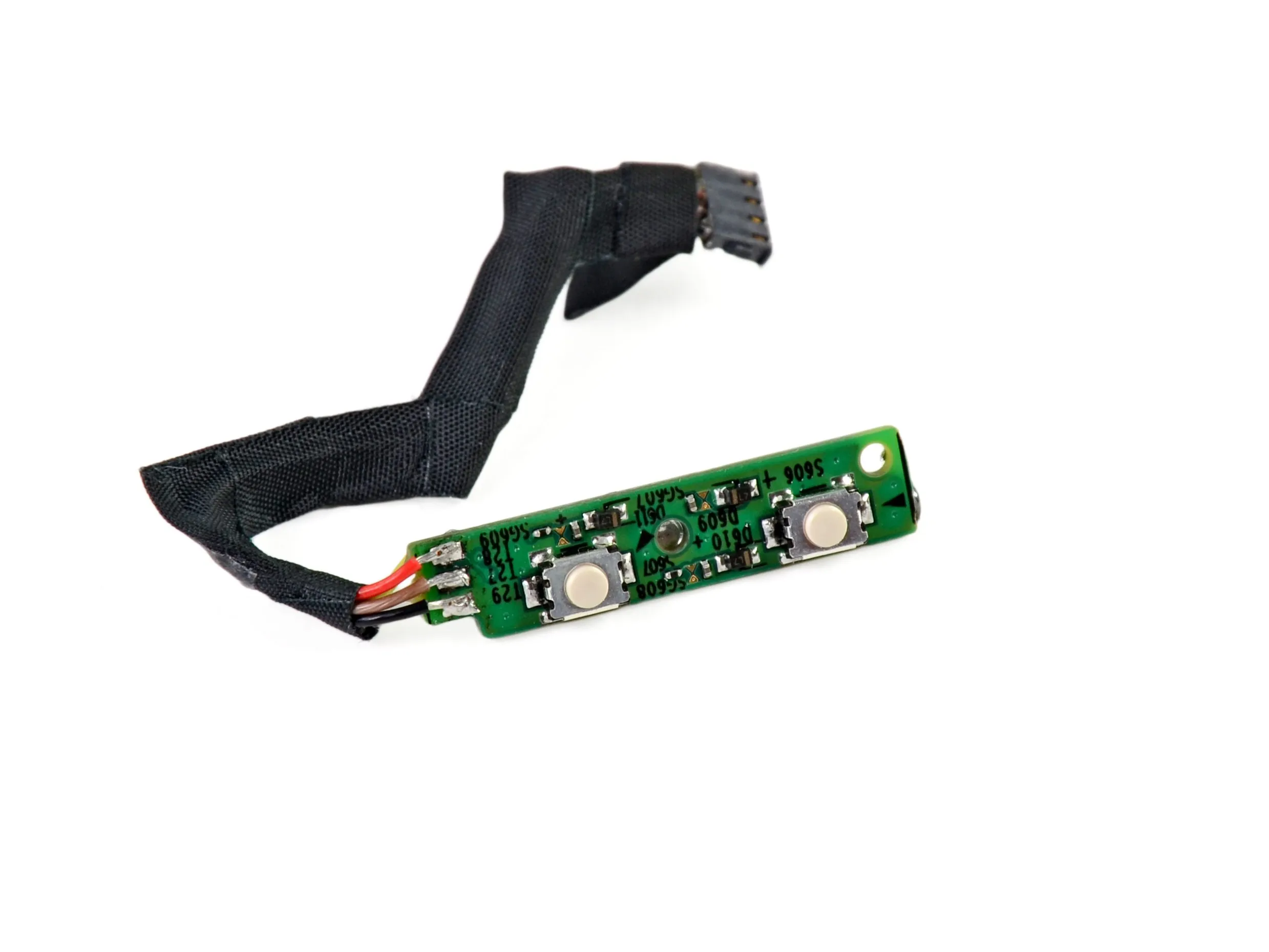

• Кнопки громкости в сборе

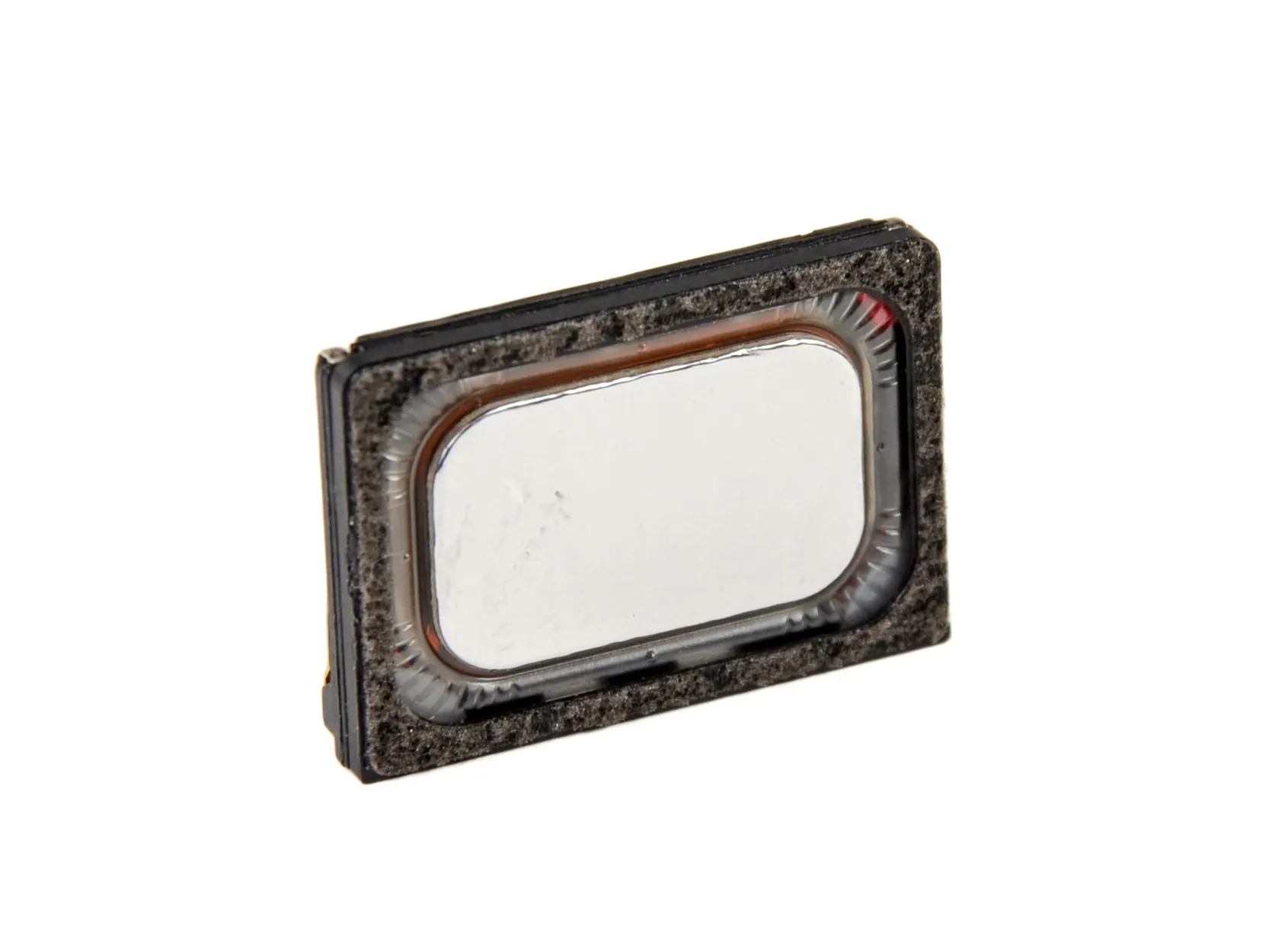

• Одинокий динамик в сборе

Шаг 8

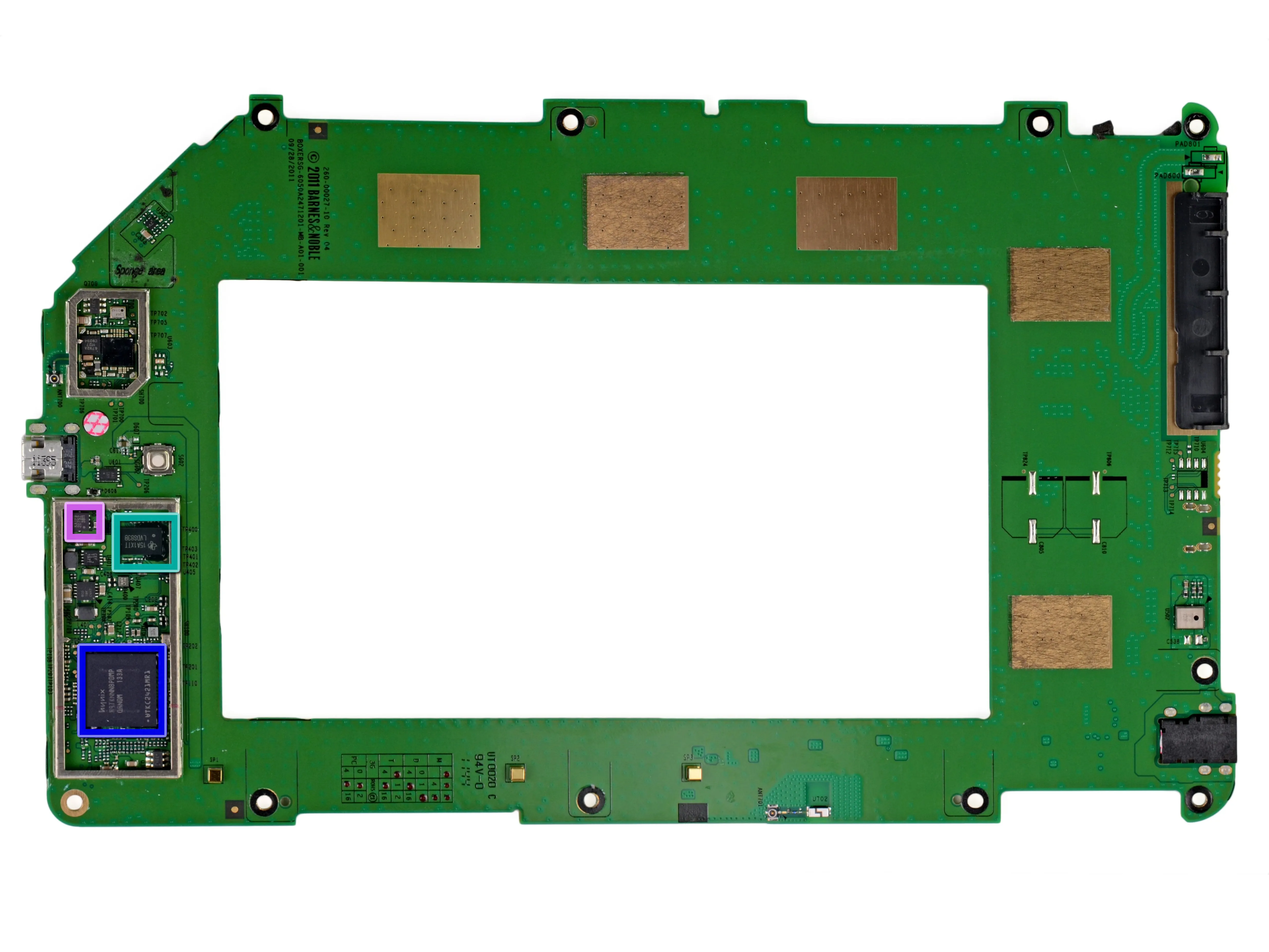

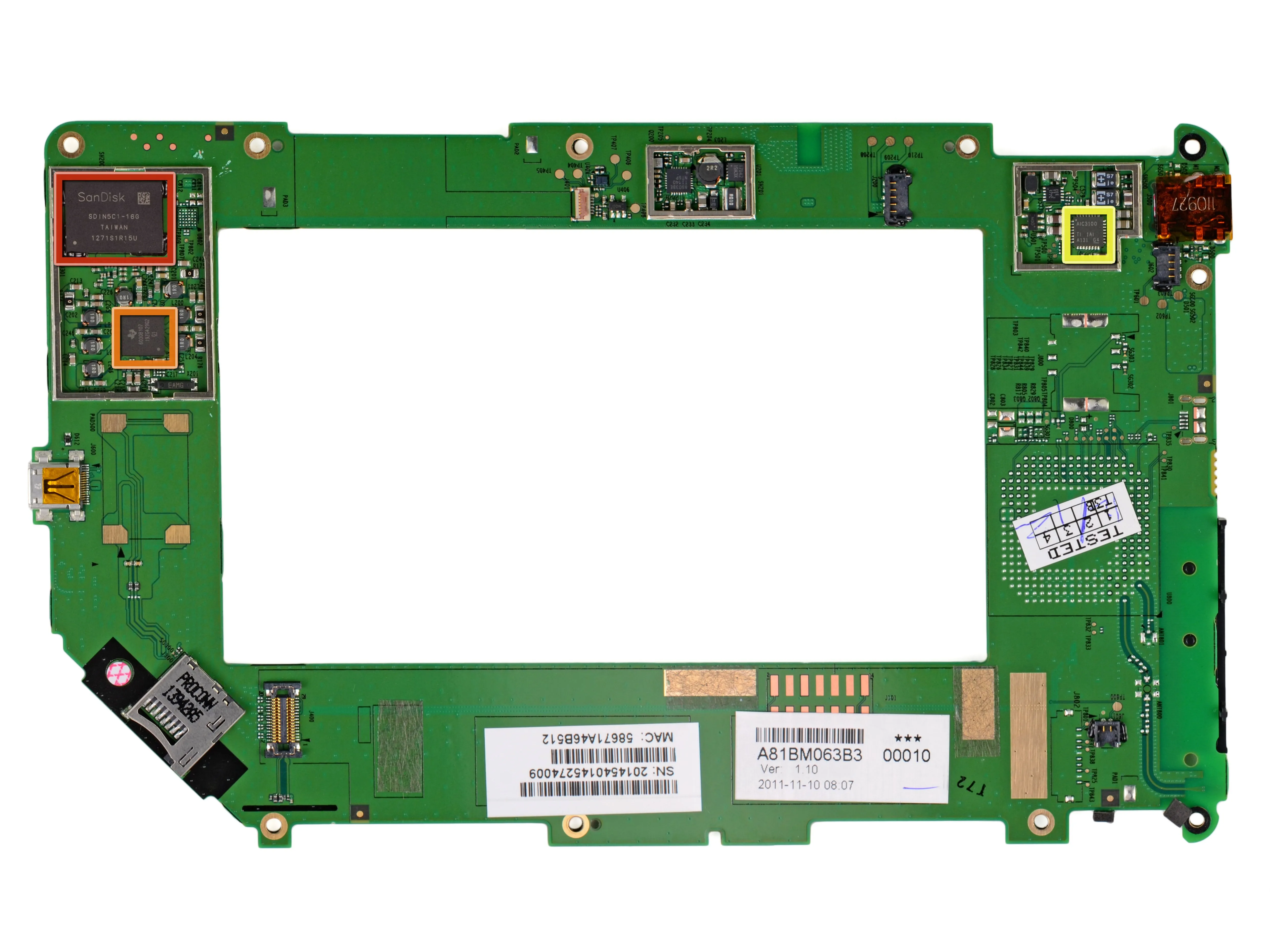

• Немного пошевелив, вынимаем материнскую плату. Давайте посмотрим, с кем мы имеем дело:

• SanDisk SDIN5C1-16G 16 GB Flash Memory

• Texas Instruments 6030B107 Полностью интегрированная микросхема управления питанием

• Texas Instruments AIC3100 Маломощный аудиокодек со стереофоническим усилителем класса-D мощностью 1,3 Вт

• Texas Instruments LVDS83B Передатчик FlatLink 10-135 МГц

• Оперативная память Hynix H9TKNN8P 1 ГБ DDR2

• В этом чипе, скорее всего, используется двухъядерный процессор Texas Instruments OMAP4 с частотой 1 ГГц, как и в Kindle Fire.

• Kionix KXTF9 Трехосевой акселерометр

Комментарии к шагу

Сходство с оригинальным Nook Color просто поразительное. Помимо общего физического расположения всех элементов, обратите внимание на незаполненную область WAN-радио, незаполненную область 6x6 BGA рядом с микросхемой флэш-памяти, а также на белые/розовые площадки для датчиков влажности. Новым в этой модели является то, что выглядит как разъем mini или micro USB, который может подключаться к WAN-радио. Также есть загадочный J802 рядом с разъемом выключателя питания.

Я бы хотел увидеть чип Wi-Fi крупным планом или хотя бы номер детали, но на фотографии он слишком размыт. Он находится в корпусе над плунжером и драйвером ЖК-дисплея (тиловый и пурпурный).

Шаг 9

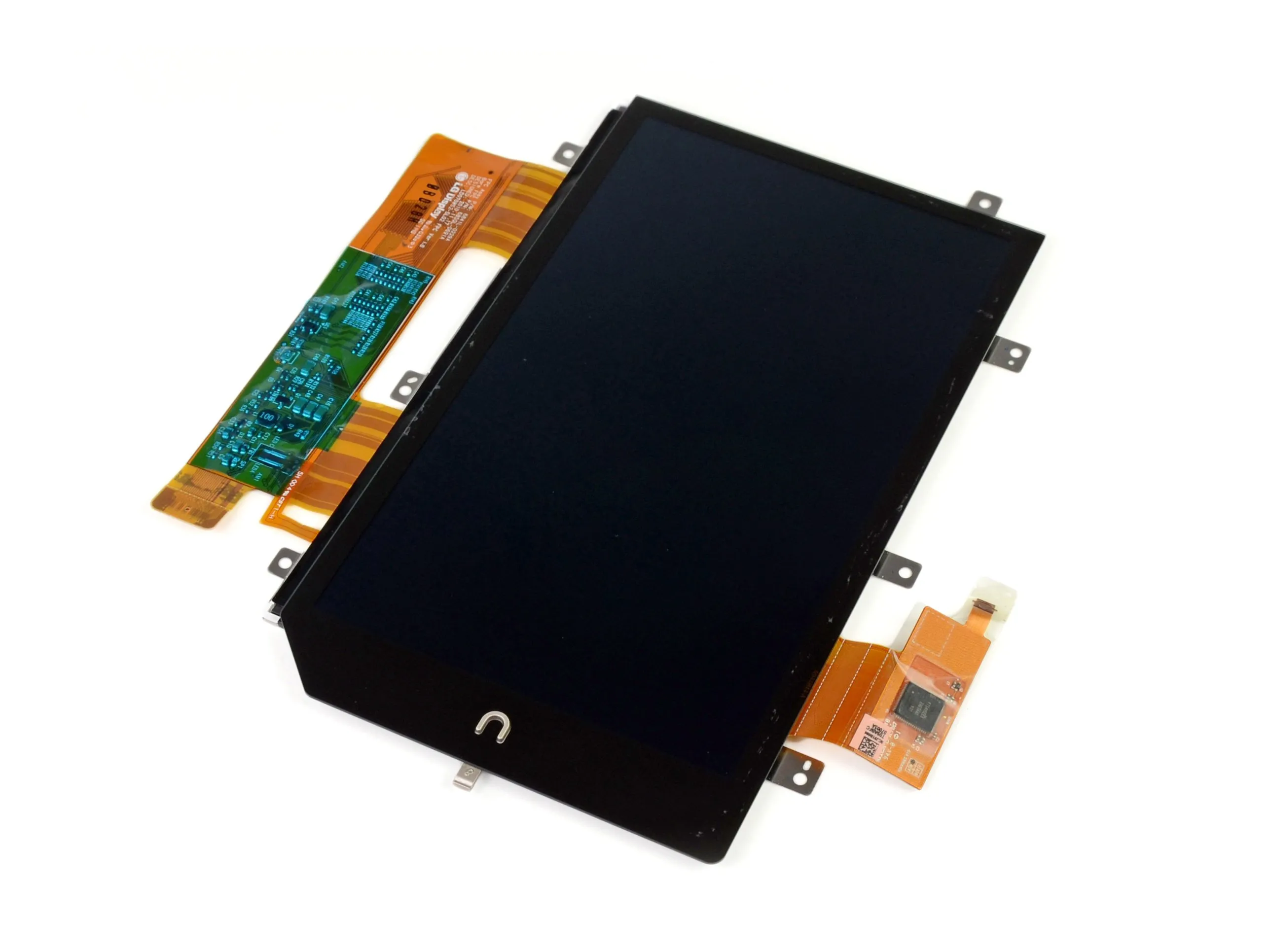

• Дисплей во всей своей кальмароподобной красе. Однако только один из его придатков привлекает наше внимание.

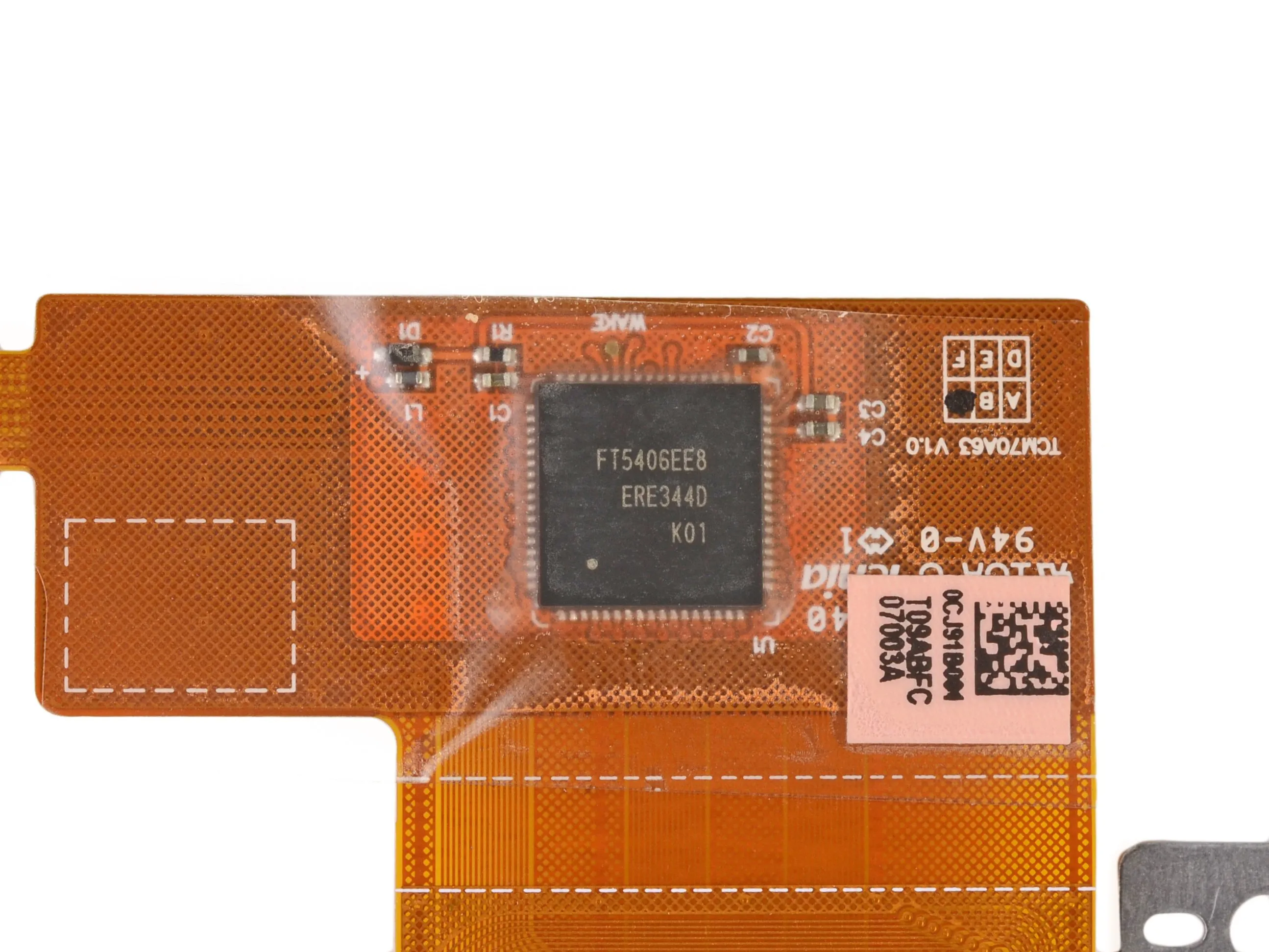

• При ближайшем рассмотрении на одном из ленточных кабелей обнаруживается FocalTech FT5406EE8 Контроллер емкостной сенсорной панели.

Шаг 10

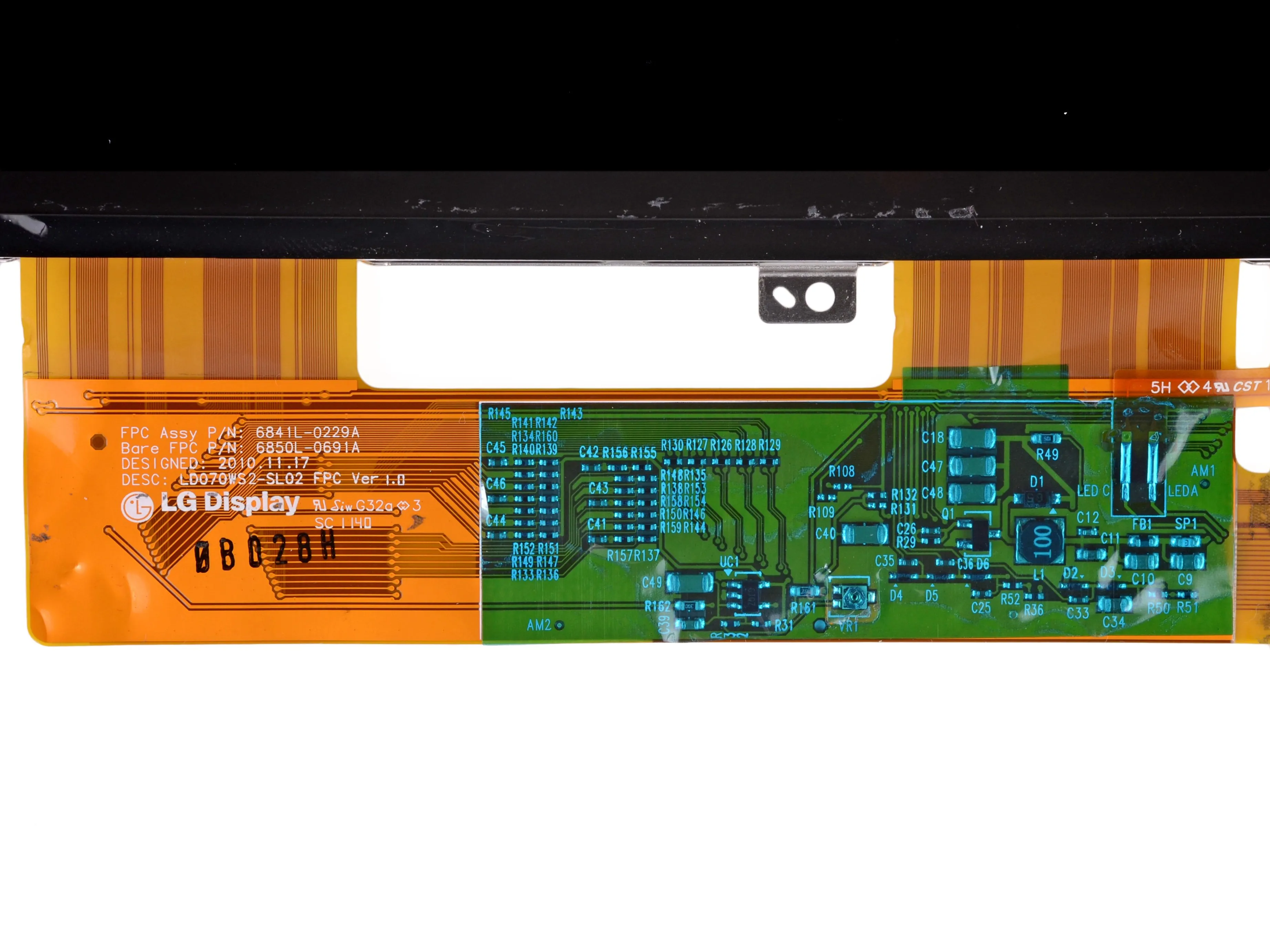

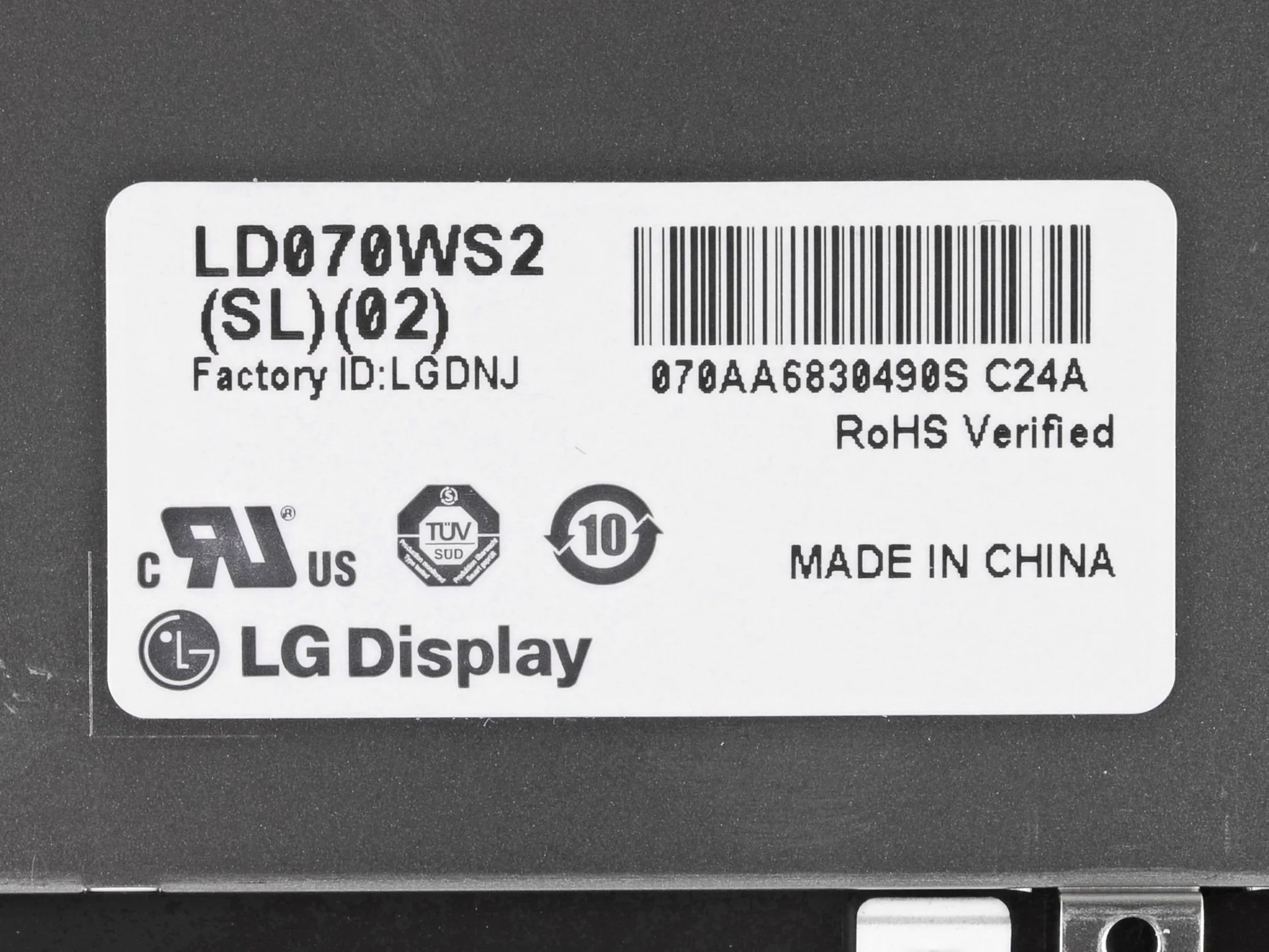

• Наклейки на ленточных кабелях дисплея и на задней панели дисплея указывают на то, что он был произведен компанией LG.

• 7-дюймовый IPS-дисплей планшета Nook работает с разрешением 1024 x 600 пикселей и отображает 16 миллионов цветов, как и Kindle Fire.

Шаг 11

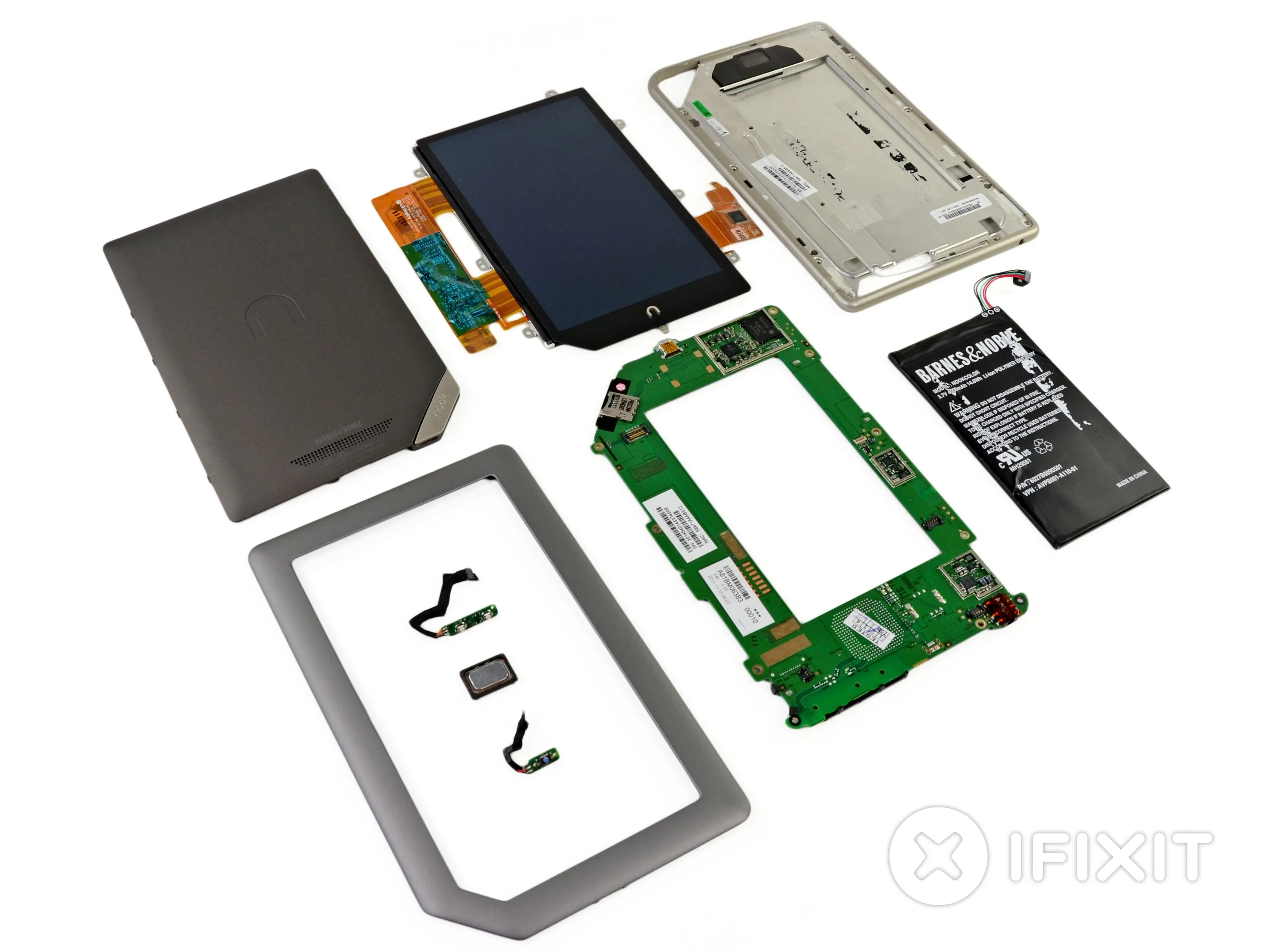

• Оценка ремонтопригодности планшета Nook: 6 из 10 (10 - самый простой ремонт).

• ЖК-дисплей не прикреплен к передней панели, что упрощает его замену в случае необходимости.

• Скрытые винты препятствуют снятию задней панели.

• Чрезмерное количество клея и клейких полосок превращает разборку в мучительно утомительный процесс.

• Замена батареи требует снятия материнской платы, а также серьезных усилий.

• Такие компоненты, как разъем для наушников, слот microSD и т. д., припаяны к материнской плате.
