Разборка NVIDIA GTX 980 Founder's Edition

Введение

Узнайте, как разобрать NVIDIA GTX 980 Founder's edition для глубокой очистки и перепайки.

Инструменты

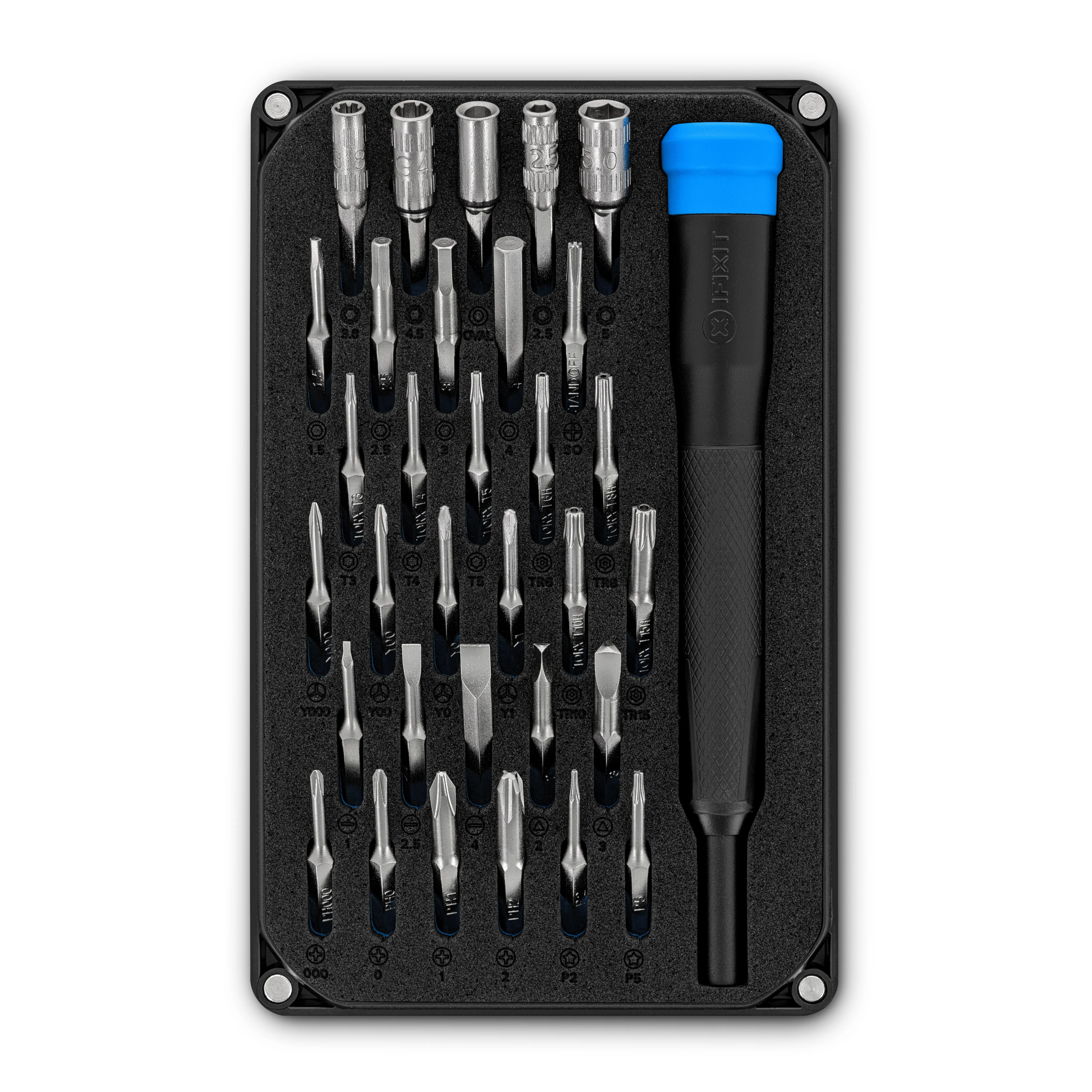

Для разборки этой карты вам понадобятся три разные отвертки - PH0 и 1,5/2,5 Hex Drivers.
Все они находятся в наборе Делаете.ру Moray Precision Kit!

Прежде чем разбирать карту, нам нужно снять металлический экран.

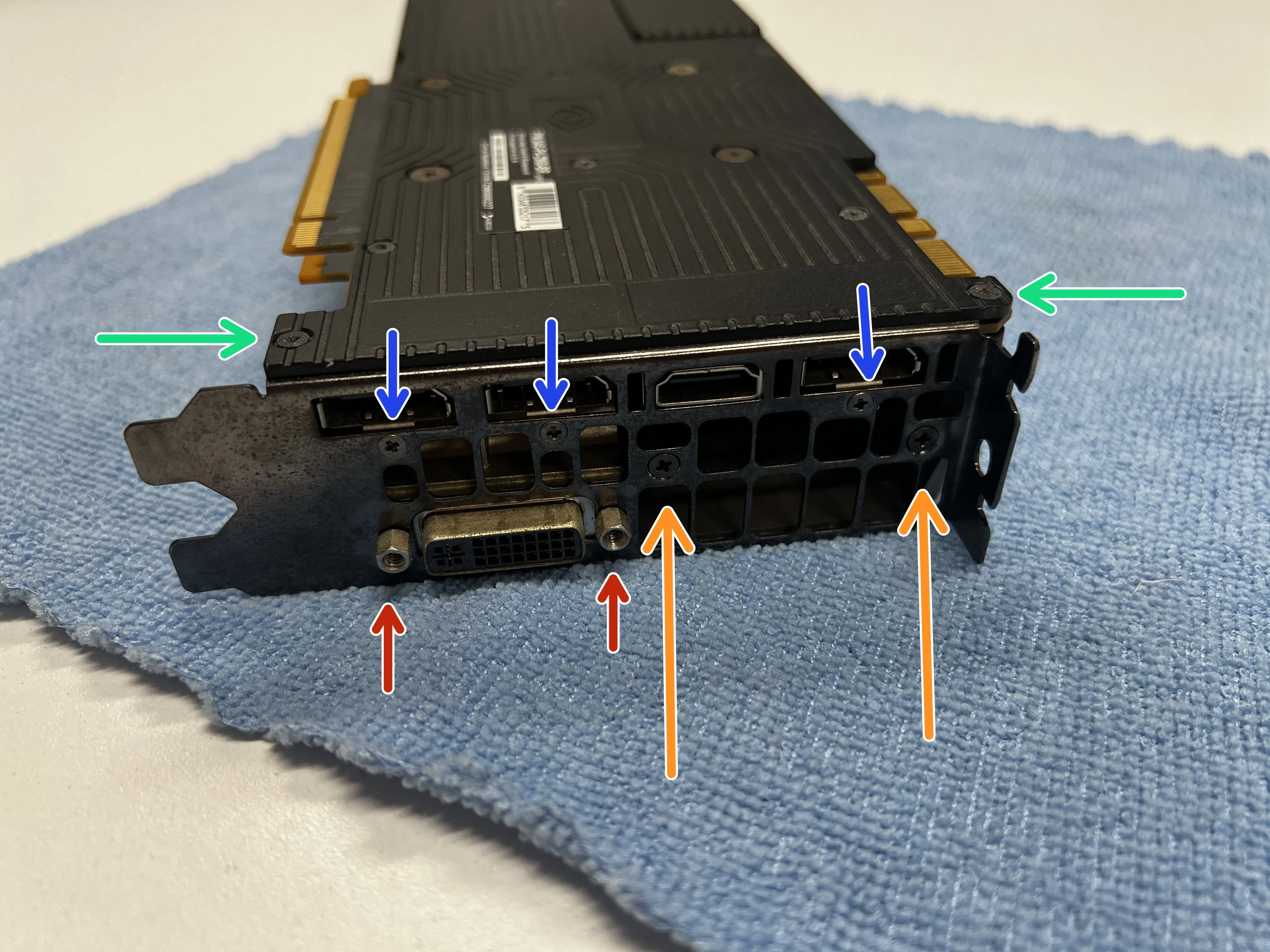

Там находятся две стойки DVI, отмеченные красными стрелками - их можно снять вручную, повернув пальцами против часовой стрелки.
Все остальные винты можно открутить с помощью отвертки PH0. Обратите внимание на цвет стрелок - все винты имеют разный размер, поэтому после извлечения их следует разделить.

Когда металлическая пластина снята, можно открутить 8 винтов на передней панели карты, чтобы начать разборку.

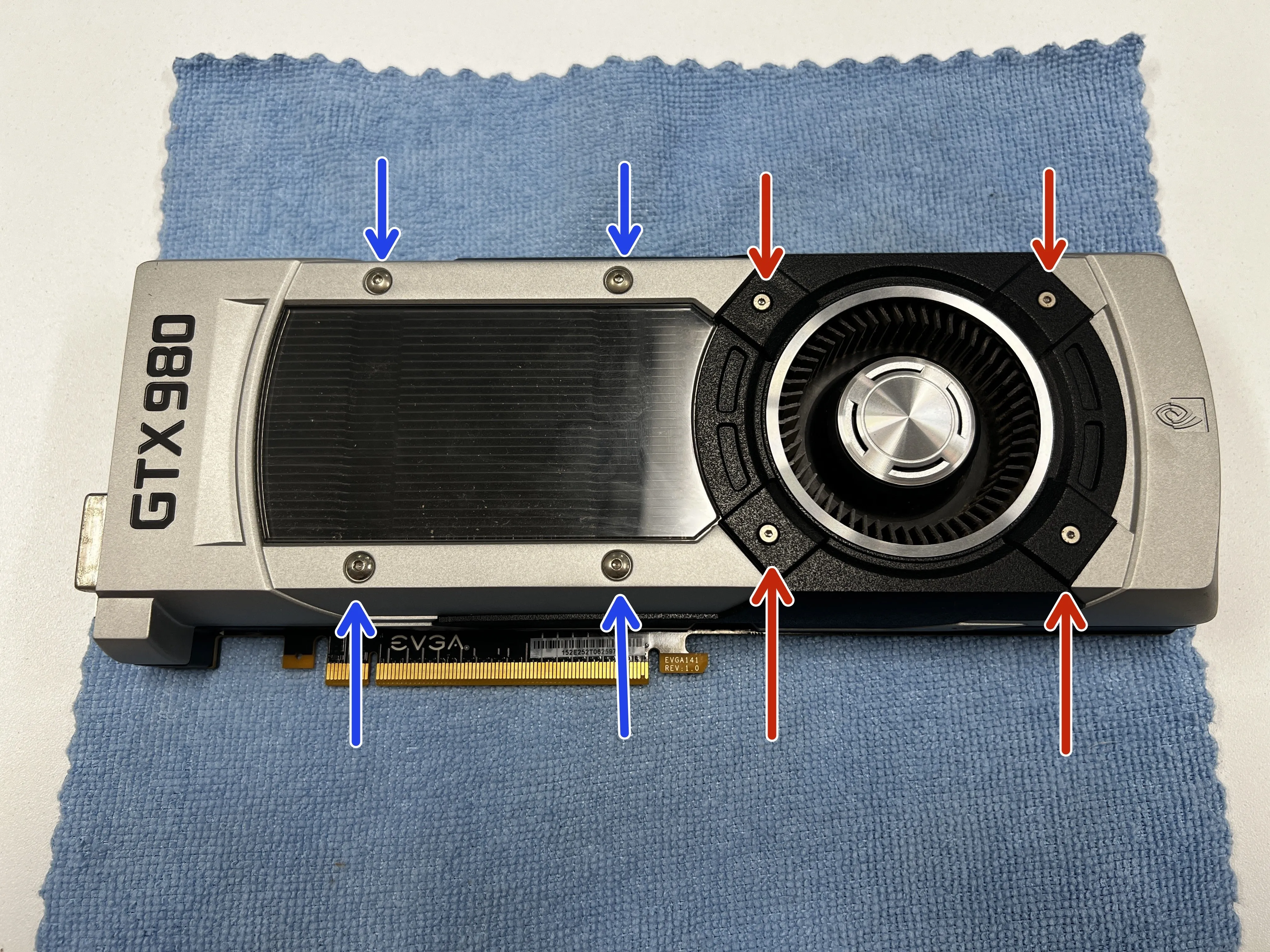

На передней панели находится 8 винтов - 4 отмечены синим цветом (2,5 шестигранника), а 4 - красным (1,5 шестигранника).
Обязательно отделите эти винты и следите за ними.

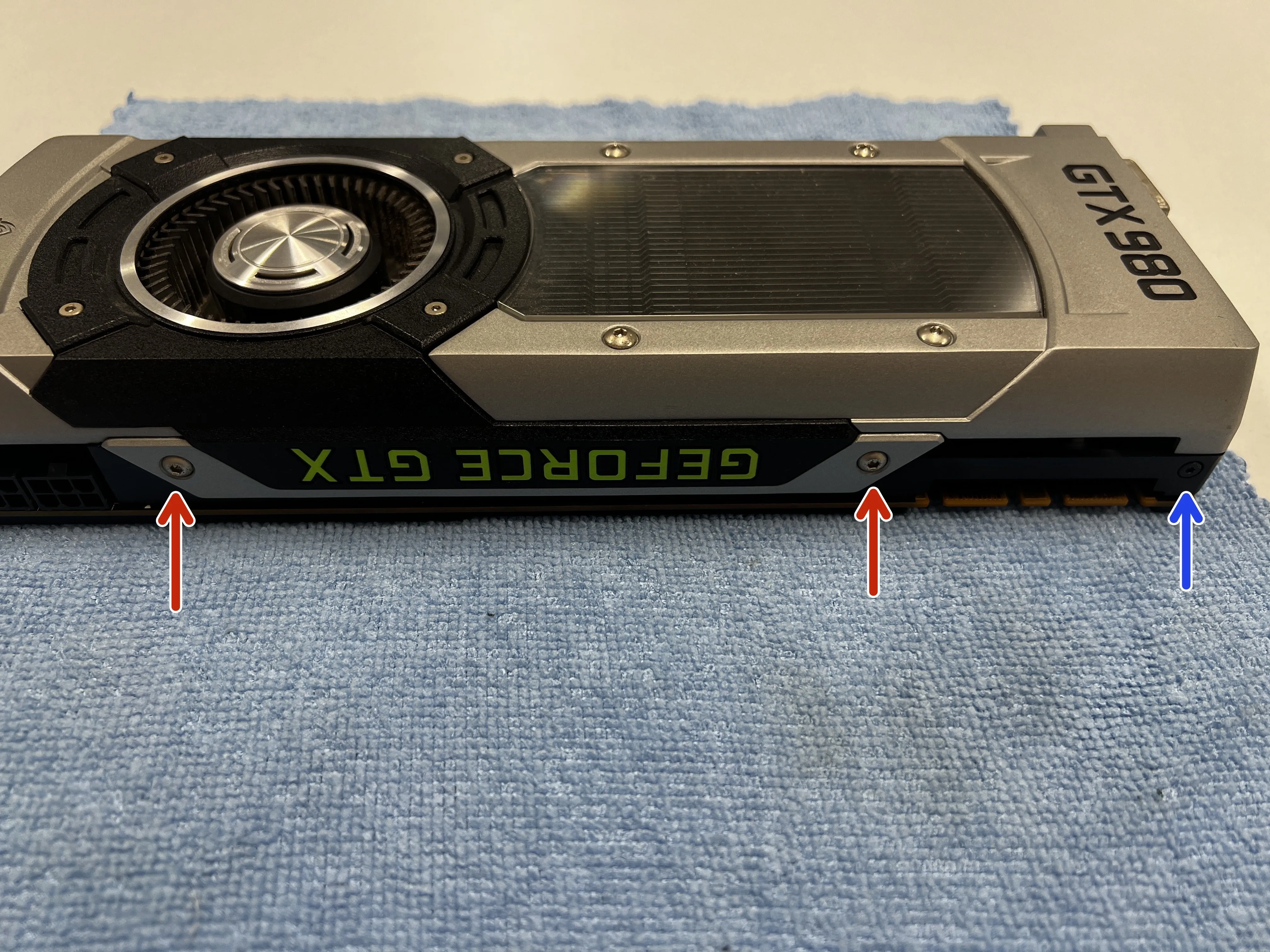

Продолжите разборку, открутив верхний и нижний винты на карте.

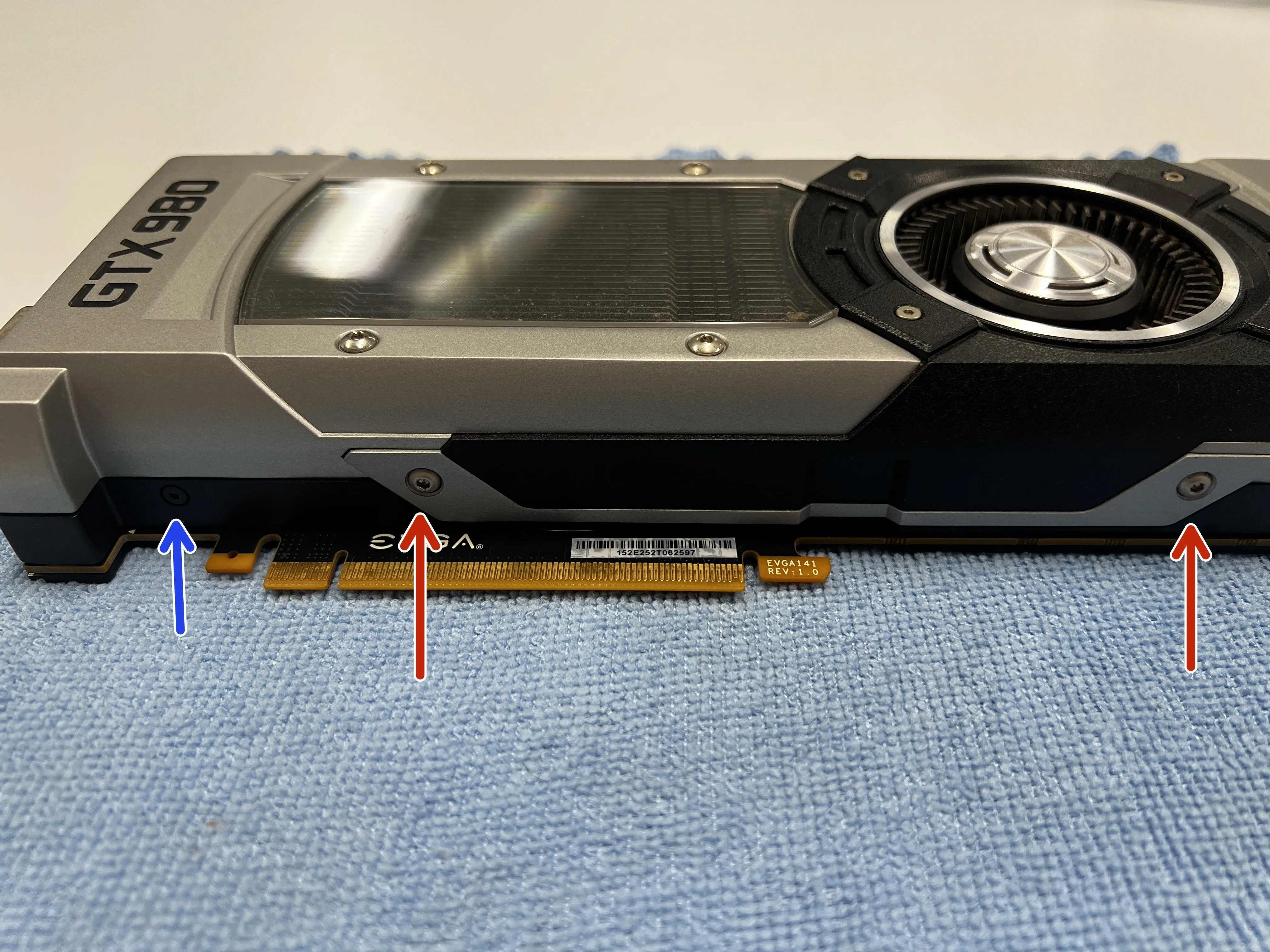

Винты, отмеченные синим цветом, имеют шестигранник 1,5, а винты, отмеченные красным цветом, имеют шестигранник 2,5.
Не забудьте правильно отделить эти винты, когда будете откладывать их в сторону.

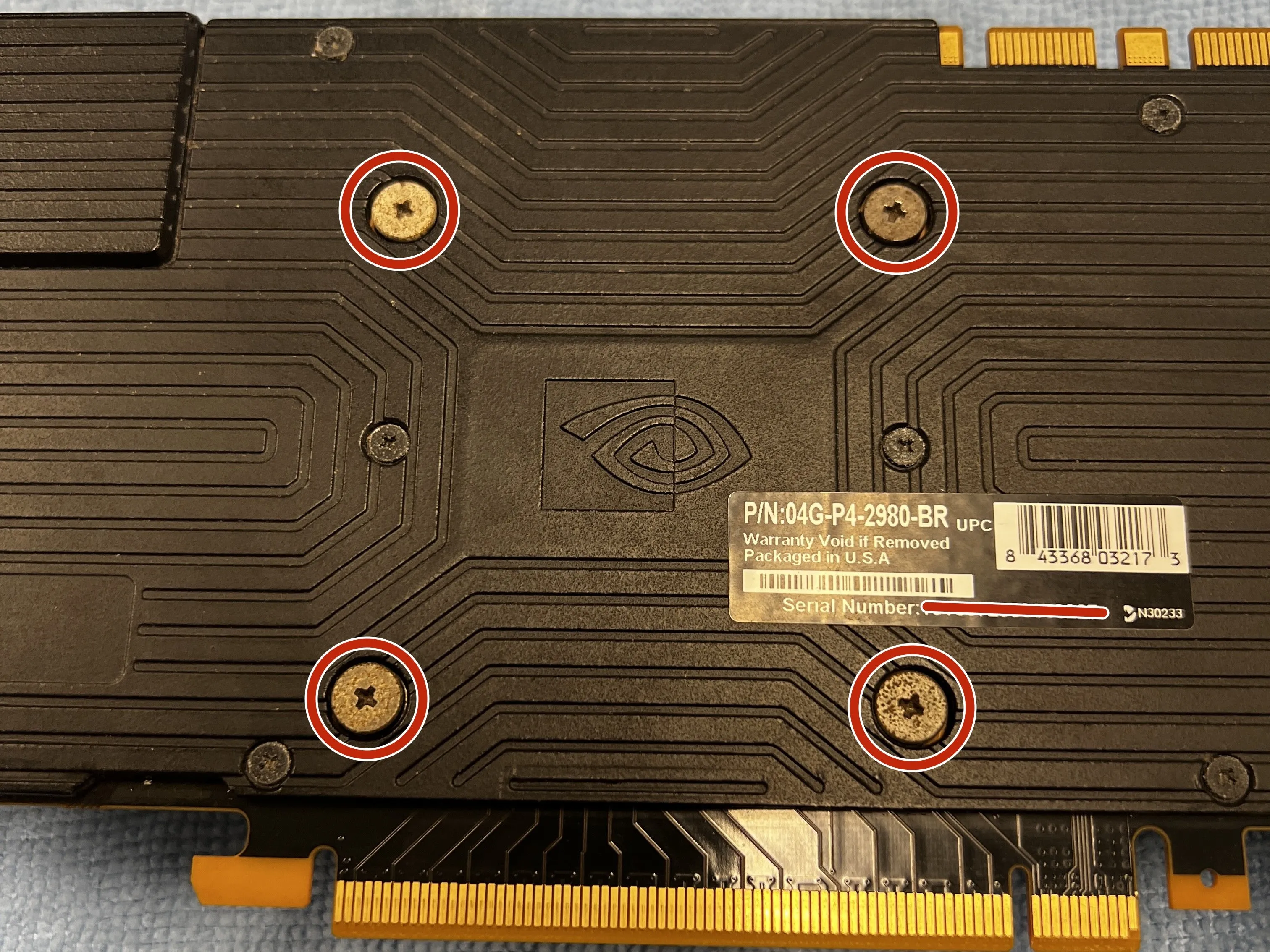

Если вы планируете перепрошить карту, вам нужно открутить эти 4 винта, которые крепят радиатор GPU на месте.
Если вы не планируете наносить термопасту, а просто хотите снять переднюю панель, чтобы почистить вентиляторы, оставьте эти винты в покое!

На этом этапе можно снять первую переднюю панель и акриловое окно, а также радиатор, если вы открутили четыре задних винта.

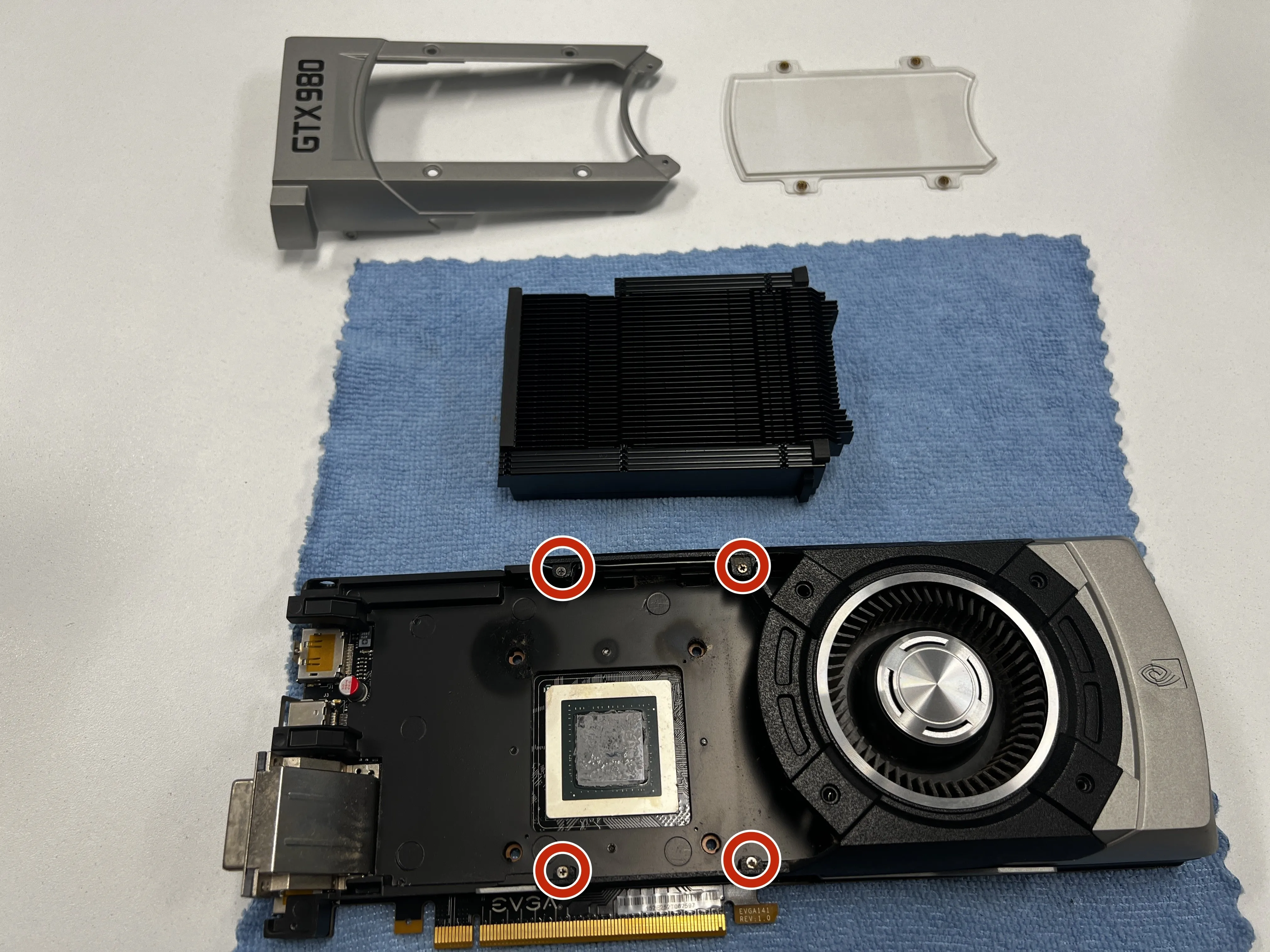

Чтобы продолжить, выкрутите четыре винта PH0, обведенные красным кружком.

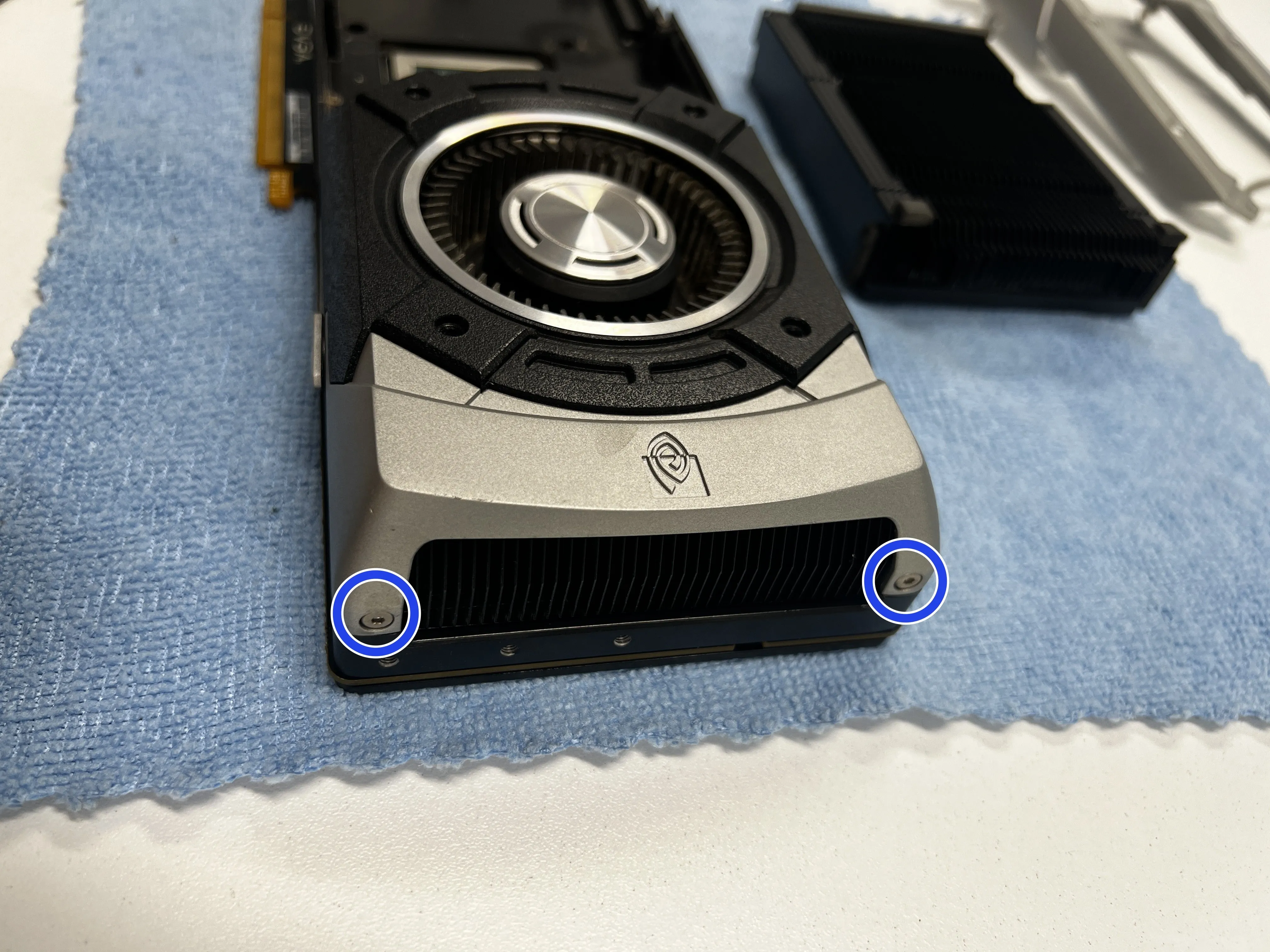

После этого выкрутите два винта 2,5 Hex на передней панели платы, обведенные синим.
Осторожно приподнимите крышку вентилятора и извлеките разъем JST (разъем с двумя выходящими из него проводами), аккуратно выкрутив его из гнезда.

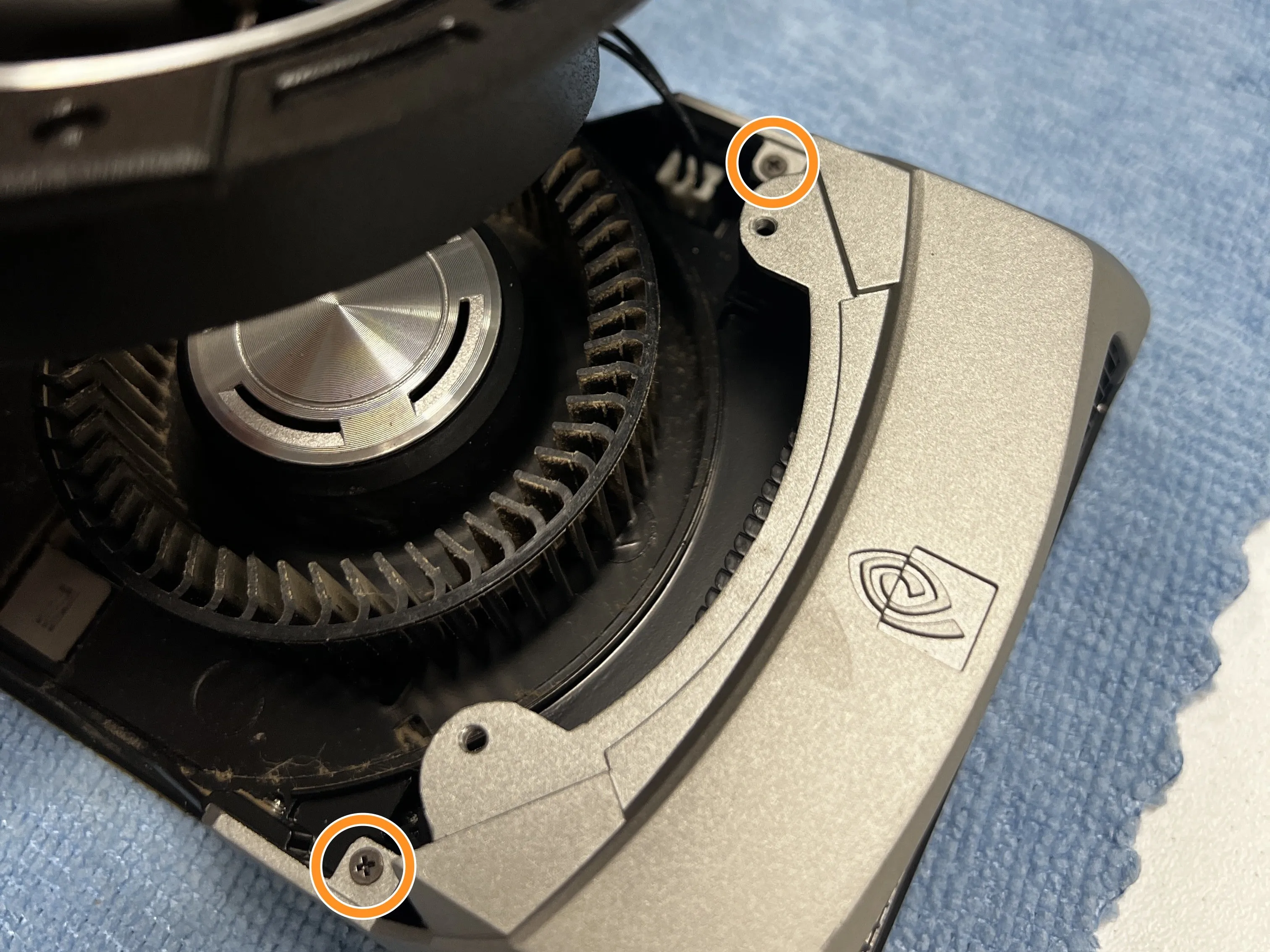

Наконец, открутите два последних винта PH0, обведенных оранжевым.
Не забудьте отделить все эти винты, когда будете откладывать их в сторону!

Это лишь частичная разборка для очистки и замены графического процессора, поэтому в этом руководстве мы не будем разбирать всю заднюю панель.

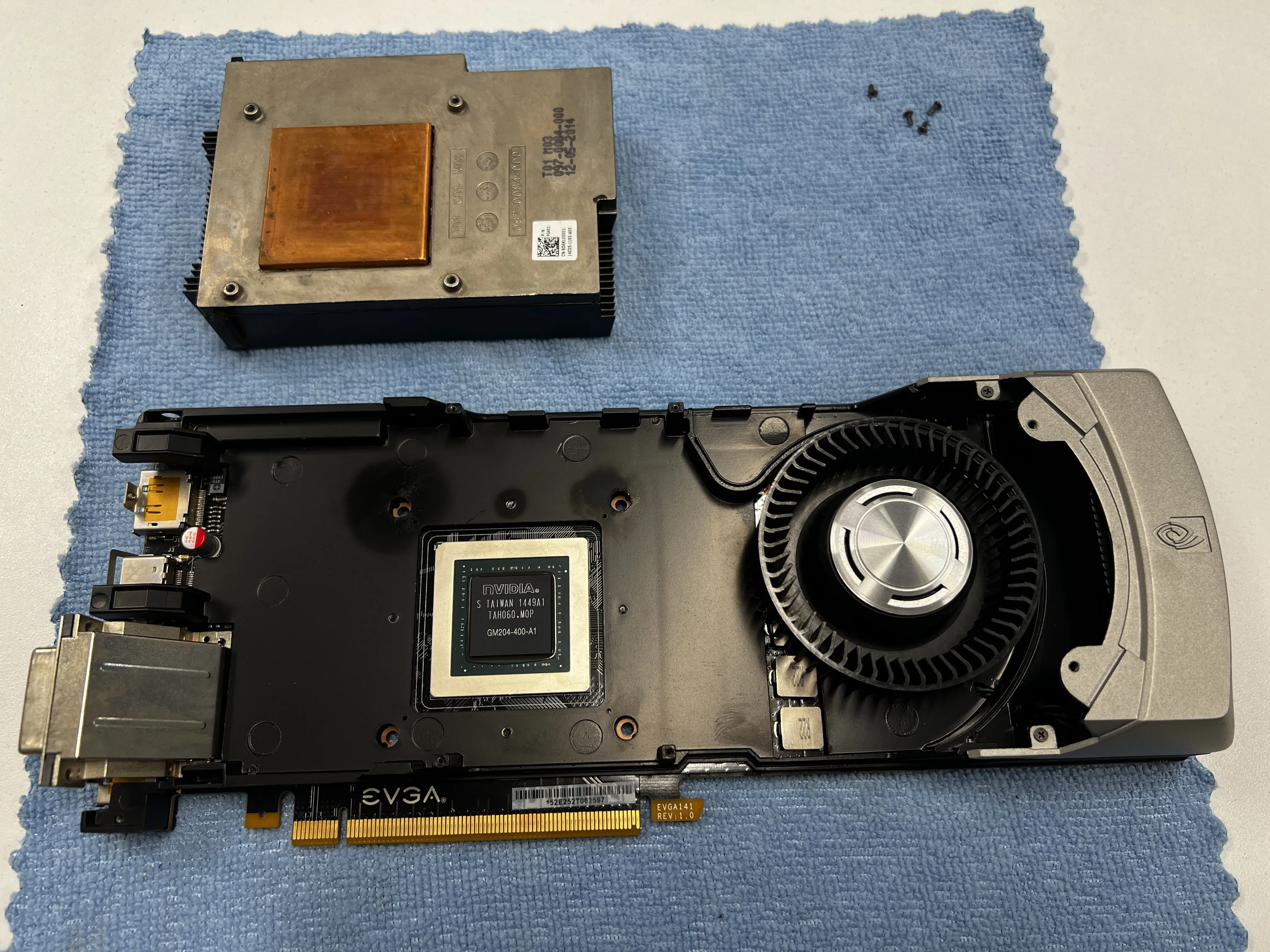

После разборки вы можете использовать воздух и мягкую кисточку для очистки вентилятора и радиатора от пыли.
При повторной покраске используйте 99%-ный изопропиловый спирт и ватные палочки (qtips), чтобы удалить всю старую термопасту с GPU и медной пластины на задней панели радиатора.
Все готово! Для сборки выполните действия в обратном порядке.
