Разборка Nvidia Shield Portable

Введение

Это геймпад. Это планшет. Это азартная игра - эм, Шилд? Вы любите свой гибридный автомобиль, вы любите свои гибридные клюшки для гольфа, но полюбите ли вы эту гибридную игровую консоль? Мы до сих пор не уверены, что это - потрясающий игровой планшет или потрясающая игровая консоль. Но что мы точно знаем, так это то, что мы хотим увидеть его голым.

Присоединяйтесь к нам, мы объединим веселье от гаджетов с каламбурным расследованием в нашем Nvidia Shield Portable Teardown.

Мы принадлежим друг другу. Хотите объединить свои аккаунты? Загляните в Facebook, Twitterи Instagram для ежедневного Делаете.ру слияние разумов.

Что вам нужно

Инструменты

•

•

•

•

•

•

  Посмотреть

•

Шаг 1 Разборка Nvidia Shield Portable

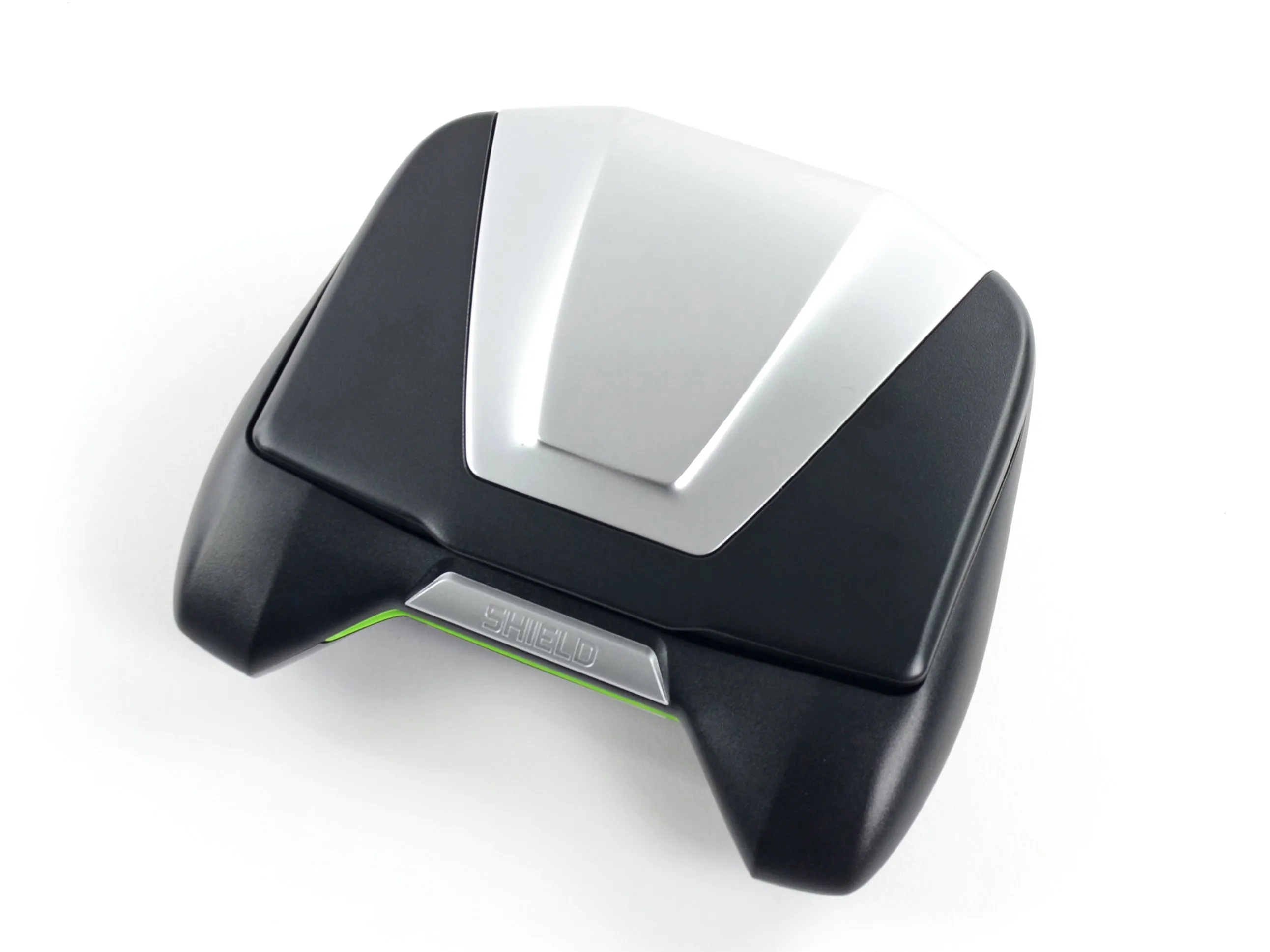

• Прежде чем считать это устройство достойным разбора, мы должны подвергнуть его тщательному тестированию. Хорошие новости - он с блеском прошел тест на персональные игры. Давайте посмотрим на некоторые характеристики:

• Четырехъядерный мобильный процессор Nvidia Tegra 4

• 5-дюймовый дисплей с разрешением 1280x720 пикселей и поддержкой технологии Multi-Touch Retinal Quality

• 16 ГБ флеш-памяти со слотом microSD

• 2 ГБ ОПЕРАТИВНОЙ ПАМЯТИ

• Wi-Fi 802.11n 2x2 Mimo

• Bluetooth 3.0

• Операционная система Android Jelly Bean

Шаг 2

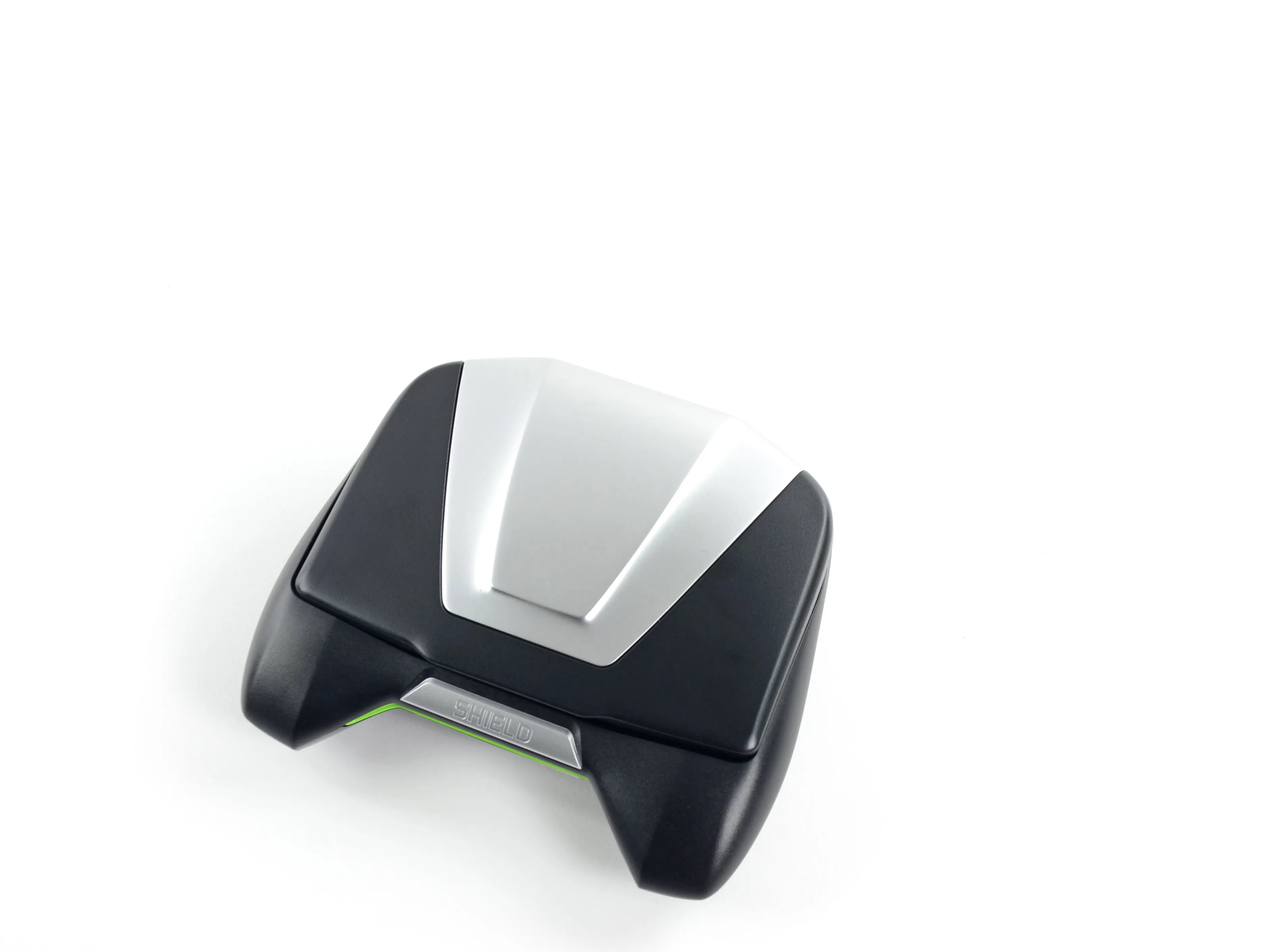

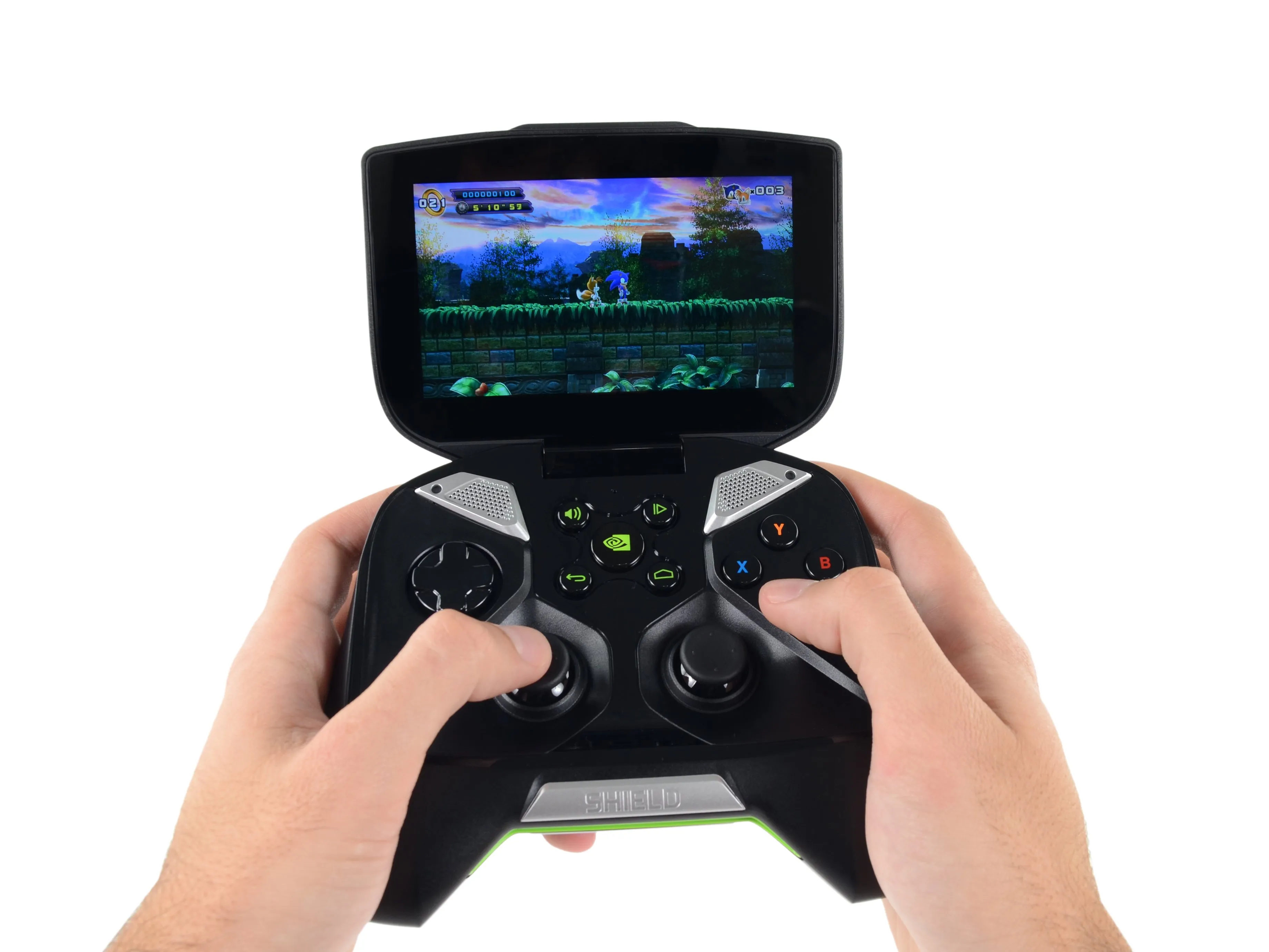

• Отбросьте старую телевизионную приставку, разверните 5-дюймовый дисплей Shield Retinal и погрузитесь в мир серьезной звуковой мощи - в буквальном смысле.

• Дисплей с разрешением 294 ppi и стереодинамики впечатляют в этой маленькой консоли.

• Нам интересно, почему он называется Retinal display, ведь сетчатка глаза принимает свет, а не передает его. Мы предполагаем, что это потому, что другие дети прыгают с пресловутого моста.

• Достаточно ежики. Давайте посмотрим, что же это такое.

Шаг 3

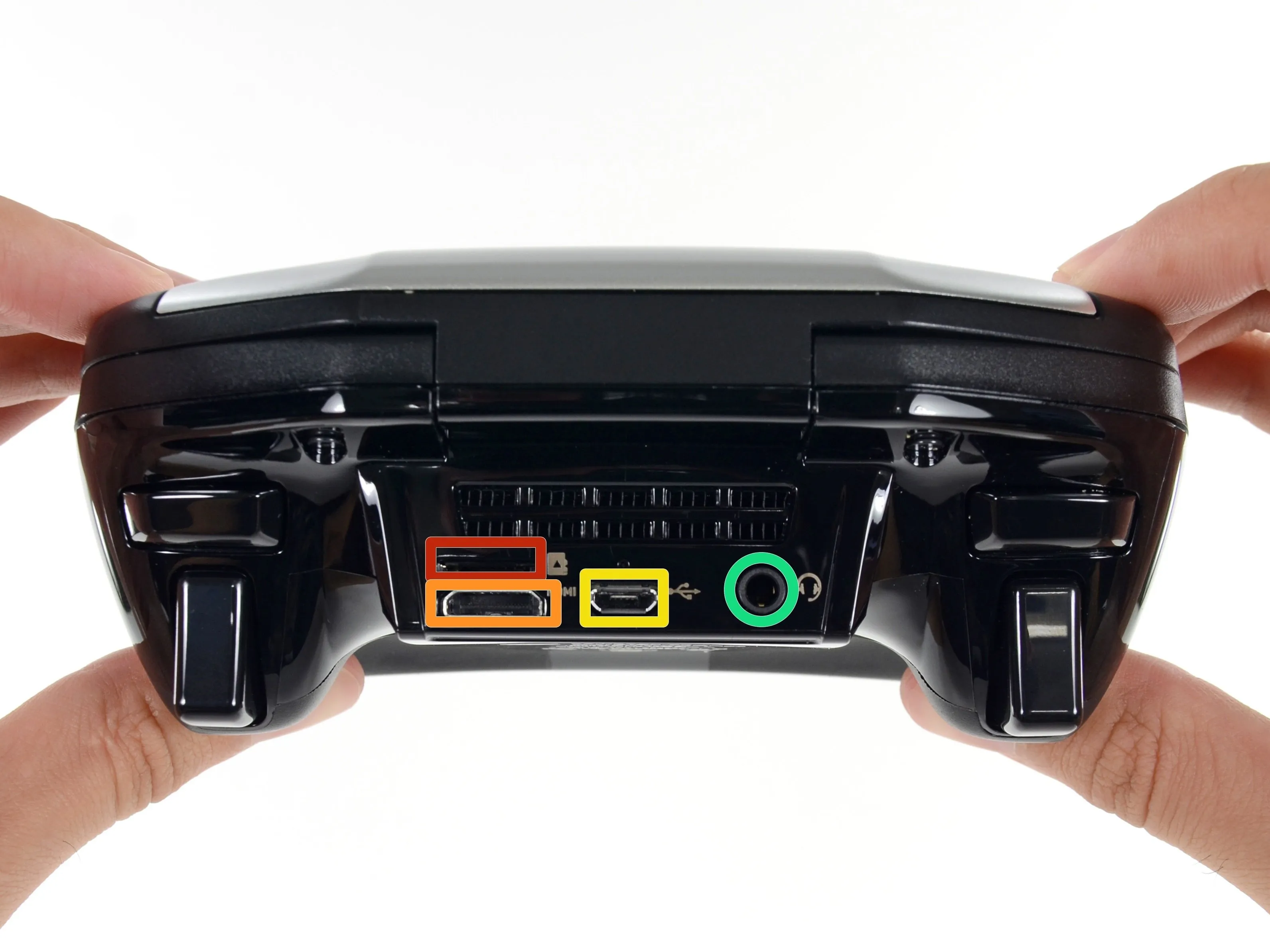

• Shield весом 20 с лишним унций не может быть ультрапортативным, но это не мешает ему иметь множество приятных портов.

• MicroSD

• Выход Mini-HDMI

• Micro-USB 2.0

• 3,5-мм стереоразъем для наушников

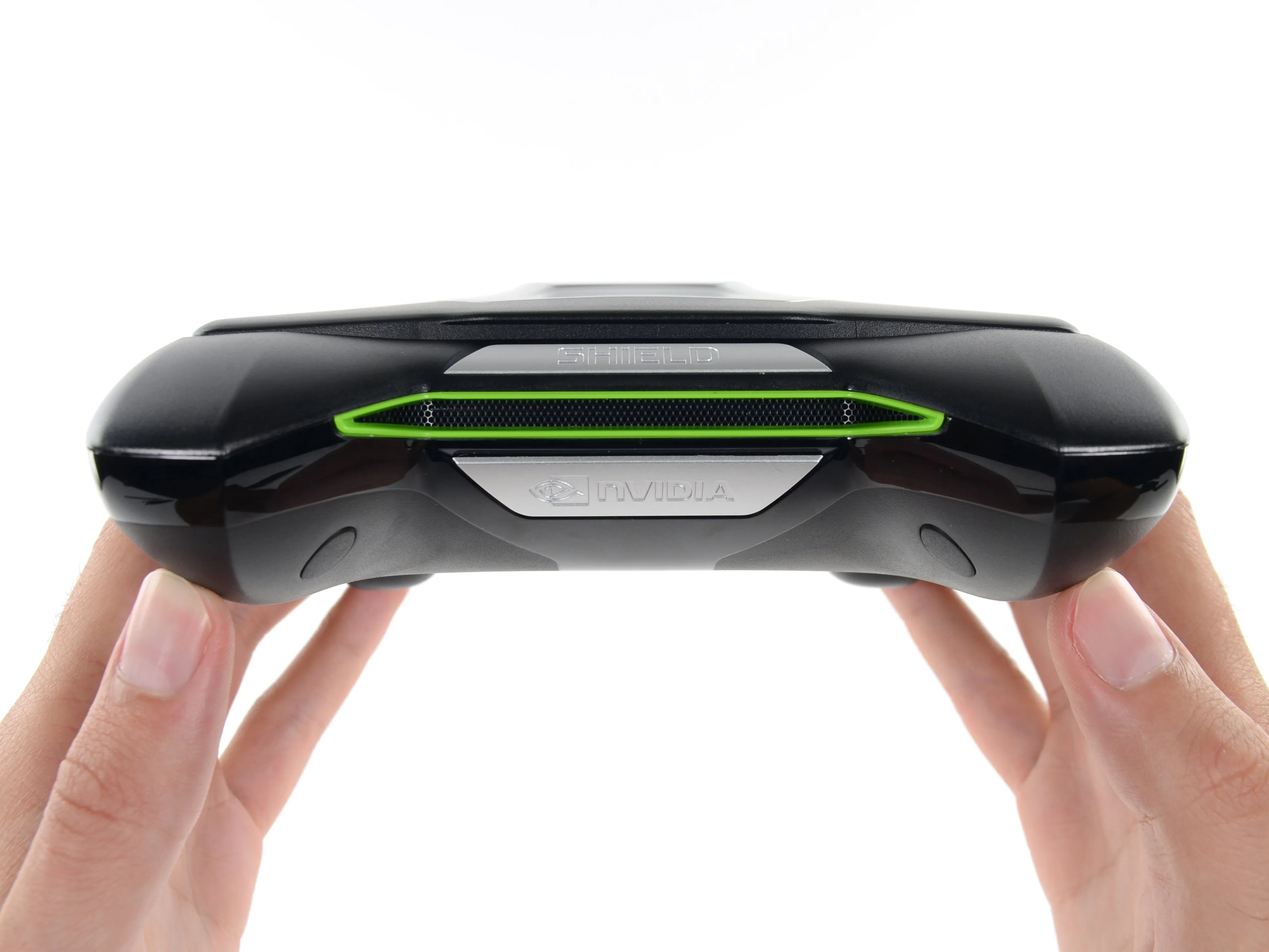

• Мы на сайте Делаете.ру хотели бы официально номинировать Nvidia Shield на премию 'Самый крутой воздухозаборник'.

• Был ли необходим неоновый зеленый акцент? Скорее всего, нет. Но, возможно, активное охлаждение портативного компьютера - это то, чем стоит похвастаться.

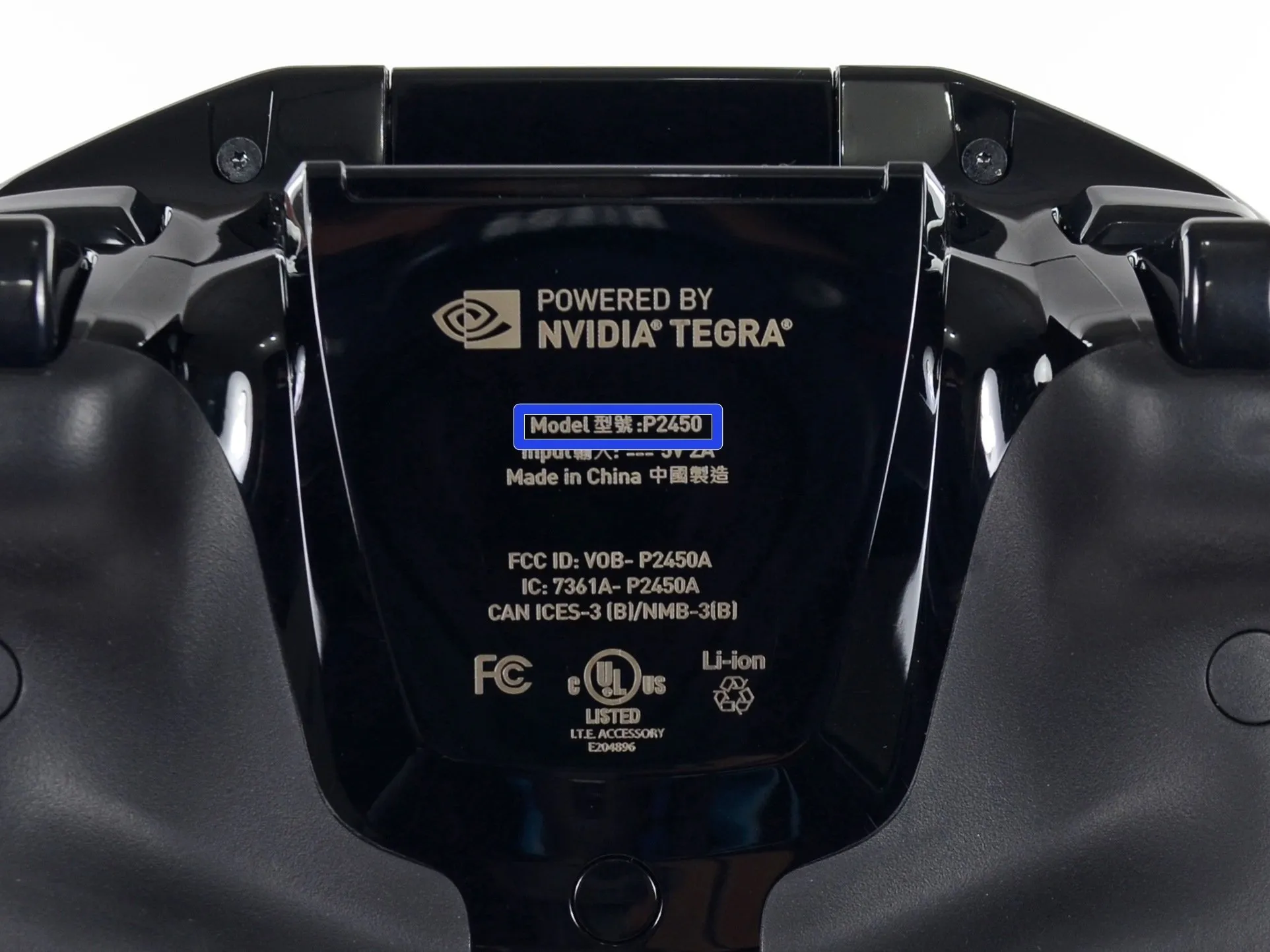

• Взглянув на номер модели, P2450, вы не обнаружите никаких скрытого посланияХотя теории заговора всегда приветствуются.

Шаг 4

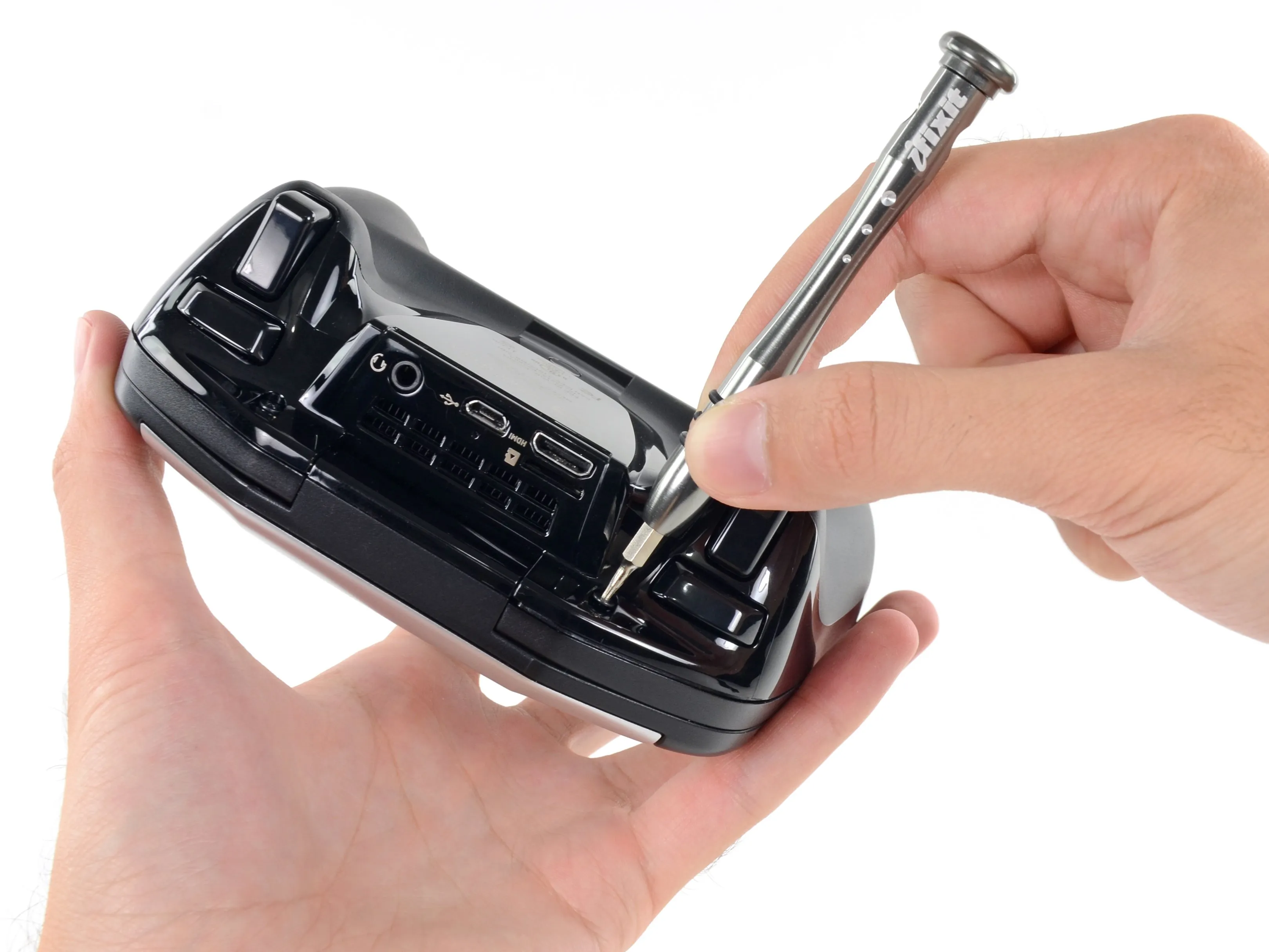

• Винты и крышки винтов - старая новость для любителей разборки. Не волнуйтесь, мы сделаем это быстро.

• Винты - старая, но хорошая новость. Мы хотим сохранить наши эпические битвы для игр, а не для ремонта.

• Нам не терпится взломать это устройство по нескольким причинам:

• Хотя Shield позиционируется в первую очередь как игровое устройство, он заполняет уникальную нишу для разных устройств.

• Сборка и функциональность Shield позволяют ему практически выполнять роль небольшого планшета.

• Это открывает возможности для рынка интенсивных игровых планшетов, технологической конвергенции, которая может уменьшить количество устройств, которыми вы владеете и которые выкидываете.

• Это может быть из космоса.

Шаг 5

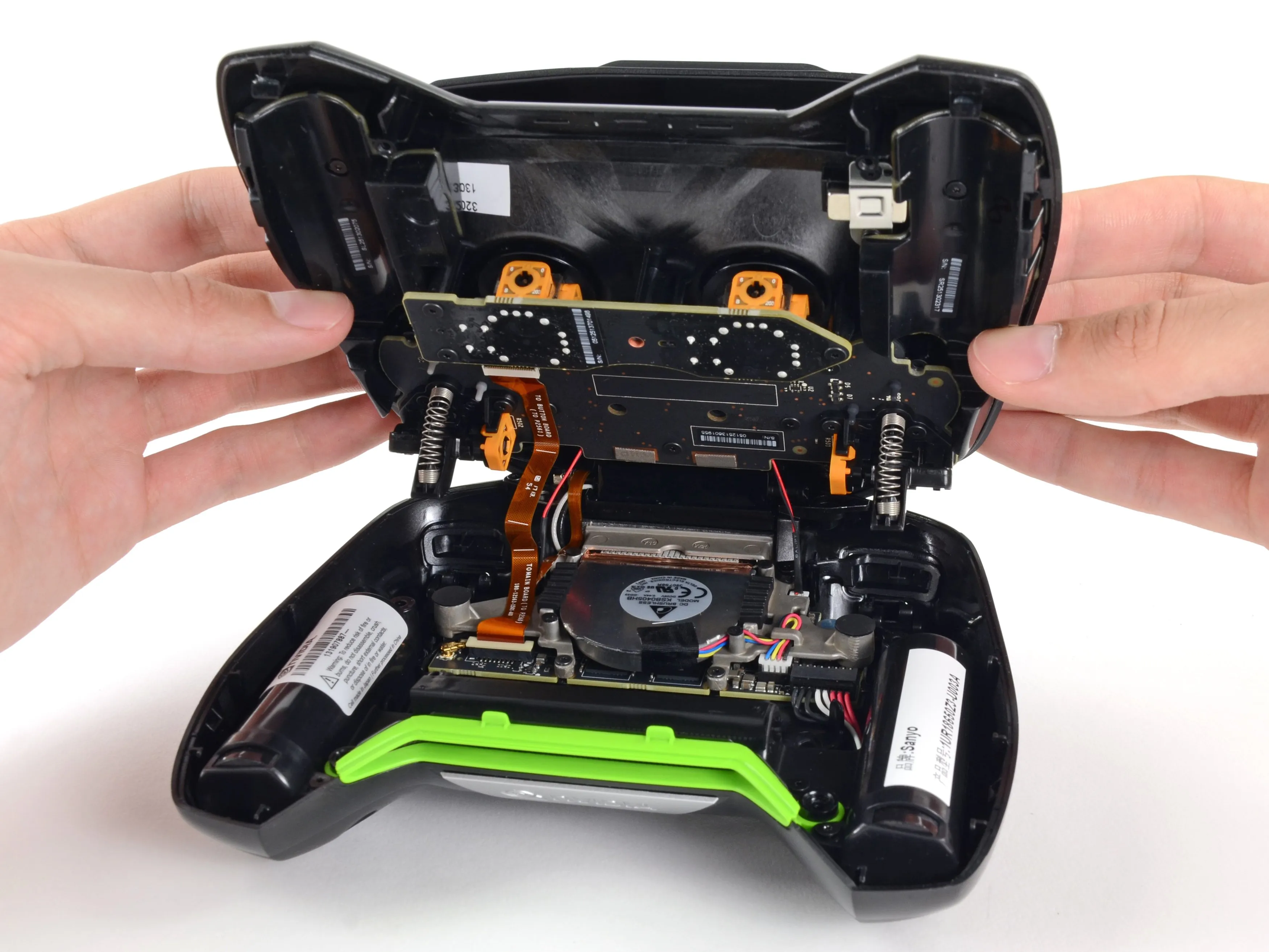

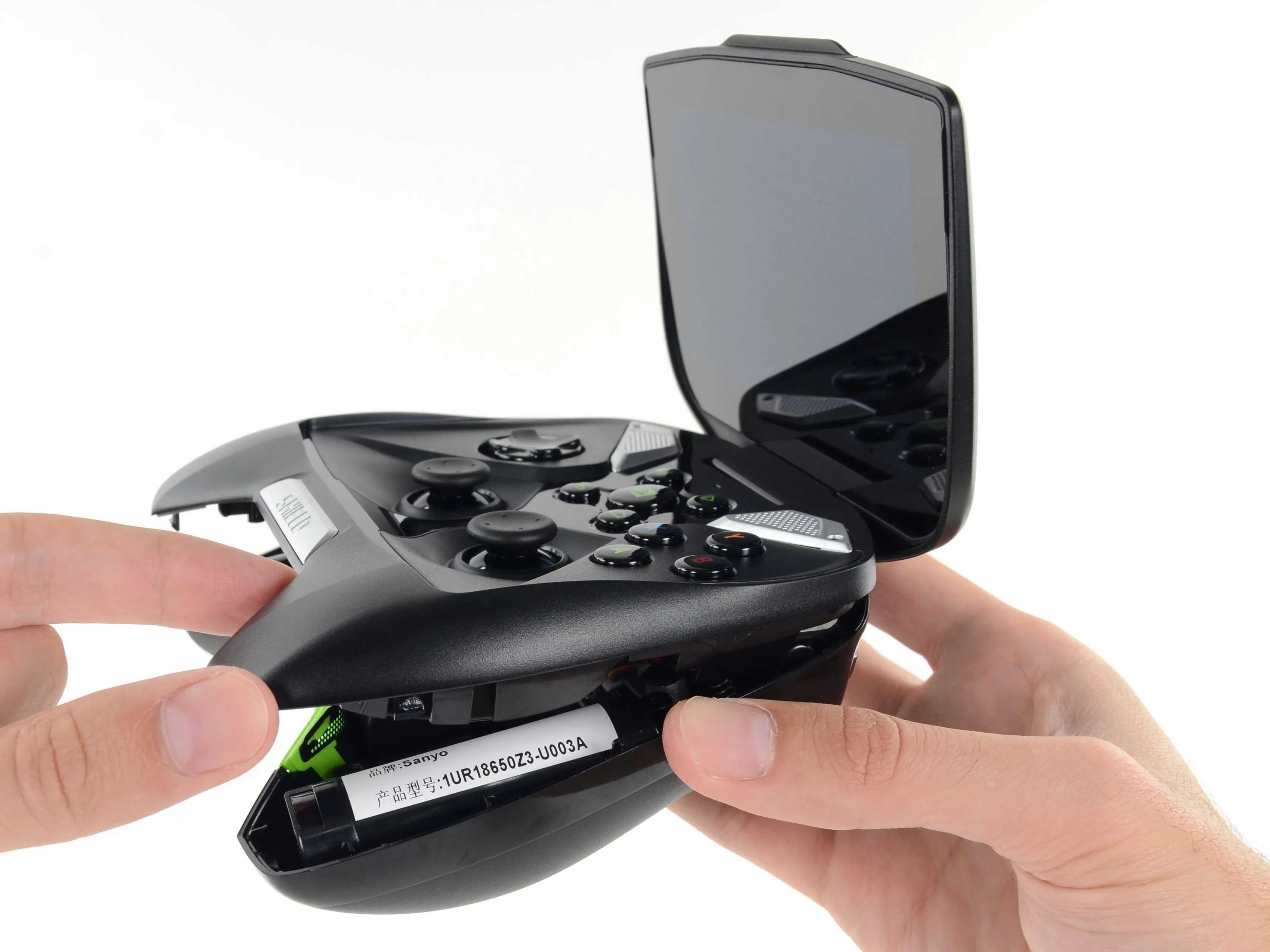

• Одно можно сказать наверняка - с отключенными экранами это устройство не похоже ни на один планшет, который мы когда-либо разбирали...

• ...или игровую консоль...

• ...или игровую консоль...

• ...кроме, может быть Шелдер.

Комментарии к шагу

Я не могу снять переднюю панель, сколько бы я ни напрягался, я открутил все торксы на экране и 4, скрытые уплотнениями, что я делаю не так.

У меня та же проблема. У вас есть ответ?

Я также заметил эту проблему....На задней стороне экрана Invidia также есть пластиковый круг, расположенный в центре устройства.Это также необходимо удалить, чтобы поднять сборку

Шаг 6

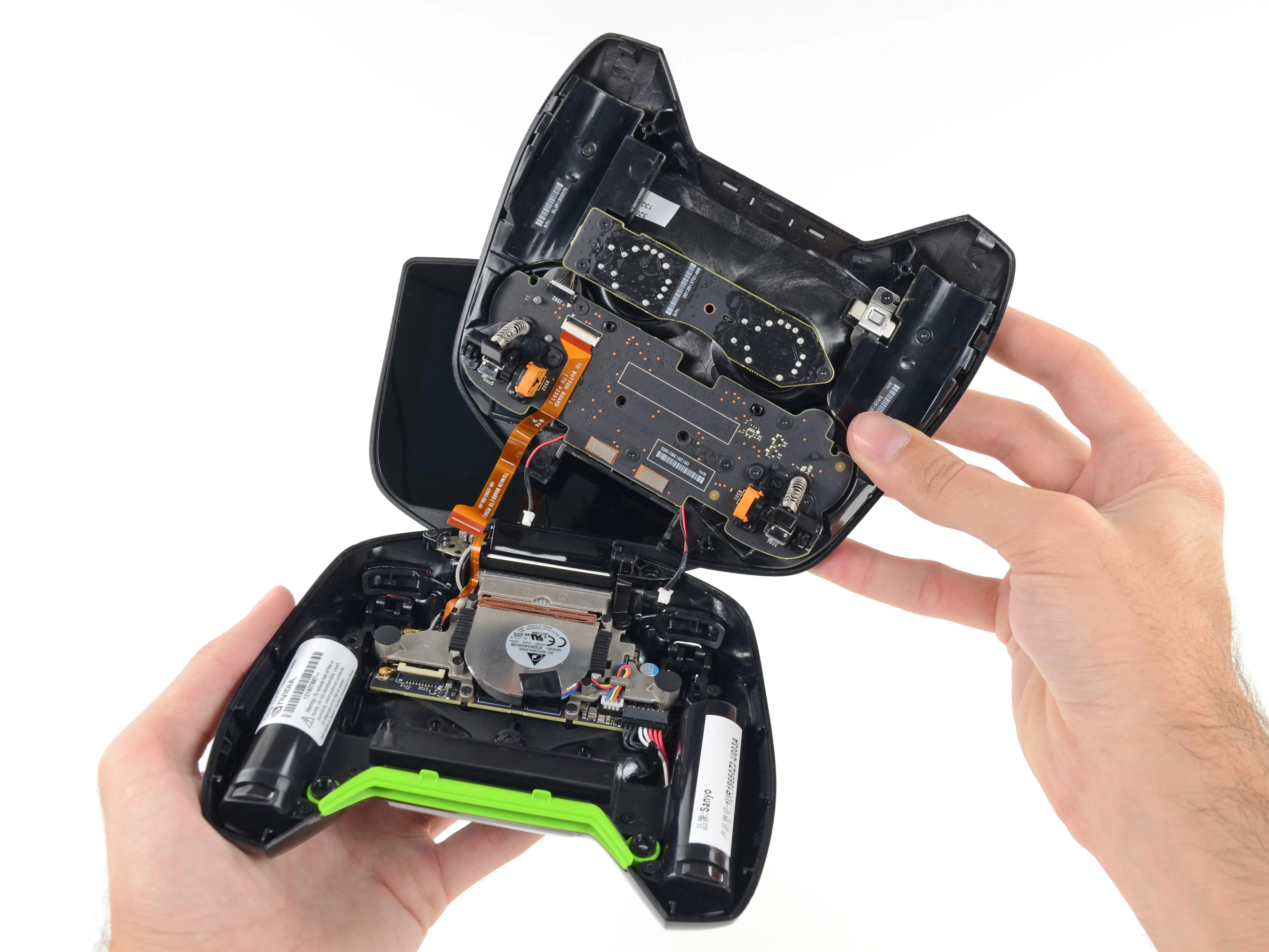

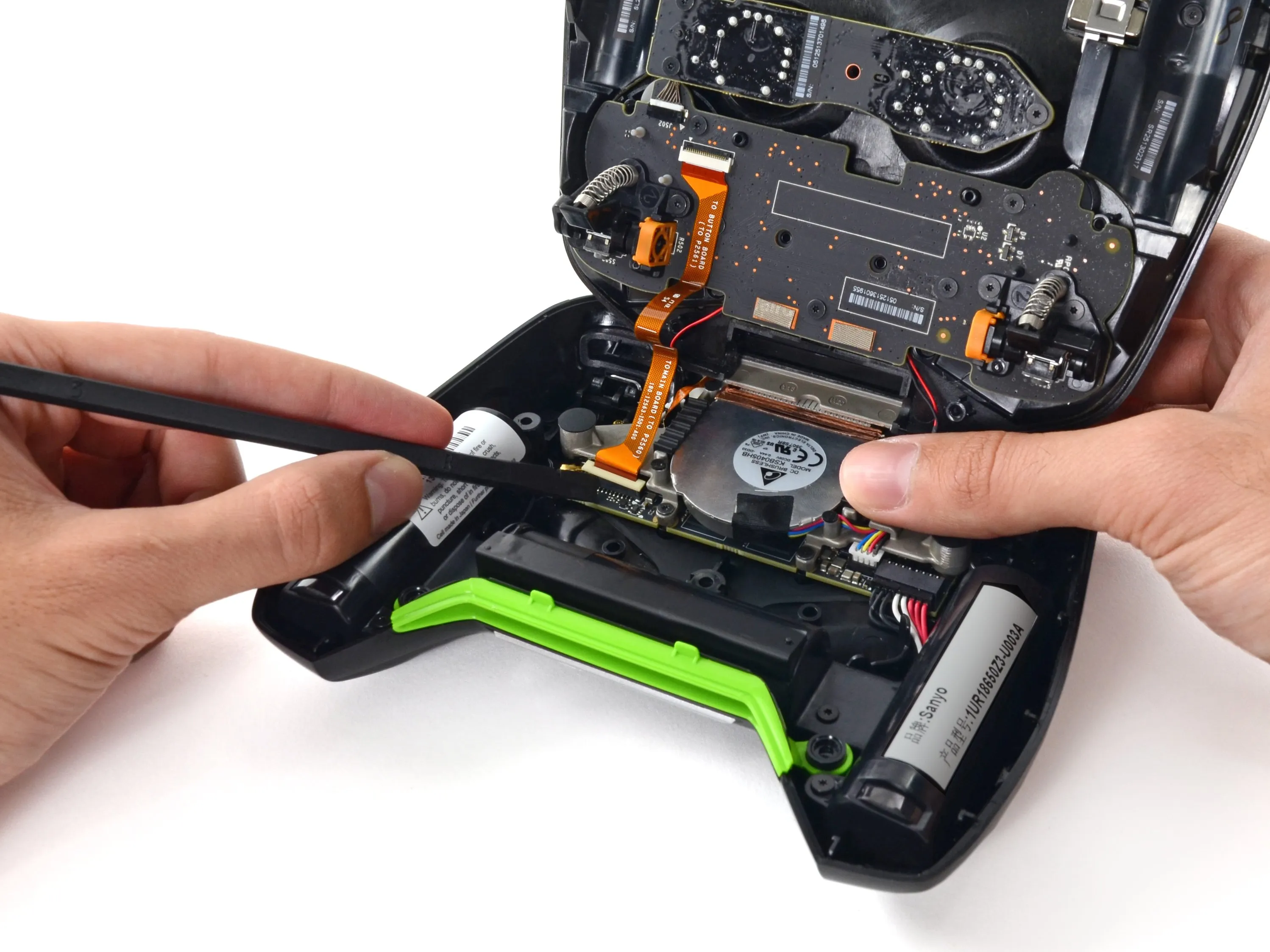

• Щелчок палочкой и несколько разъемов - вот и все, что нужно для разборки панели кнопок.

• Кнопки - одно из главных достоинств Shield, превращающее его в полноценный контроллер для тяжелых игр.

• Правда, многие игры не поддерживают контроллер.

• Что касается планшетов, то джойстики можно использовать для бесконтактного управления планшетом, хотя это немного глючно и неинтуитивно.

Шаг 7

• Он сочетает в себе компьютерные игры, игры на Android, просмотр Netflix и веб-серфинг, так что трудно отрицать, что у Shield есть серьезный потенциал.

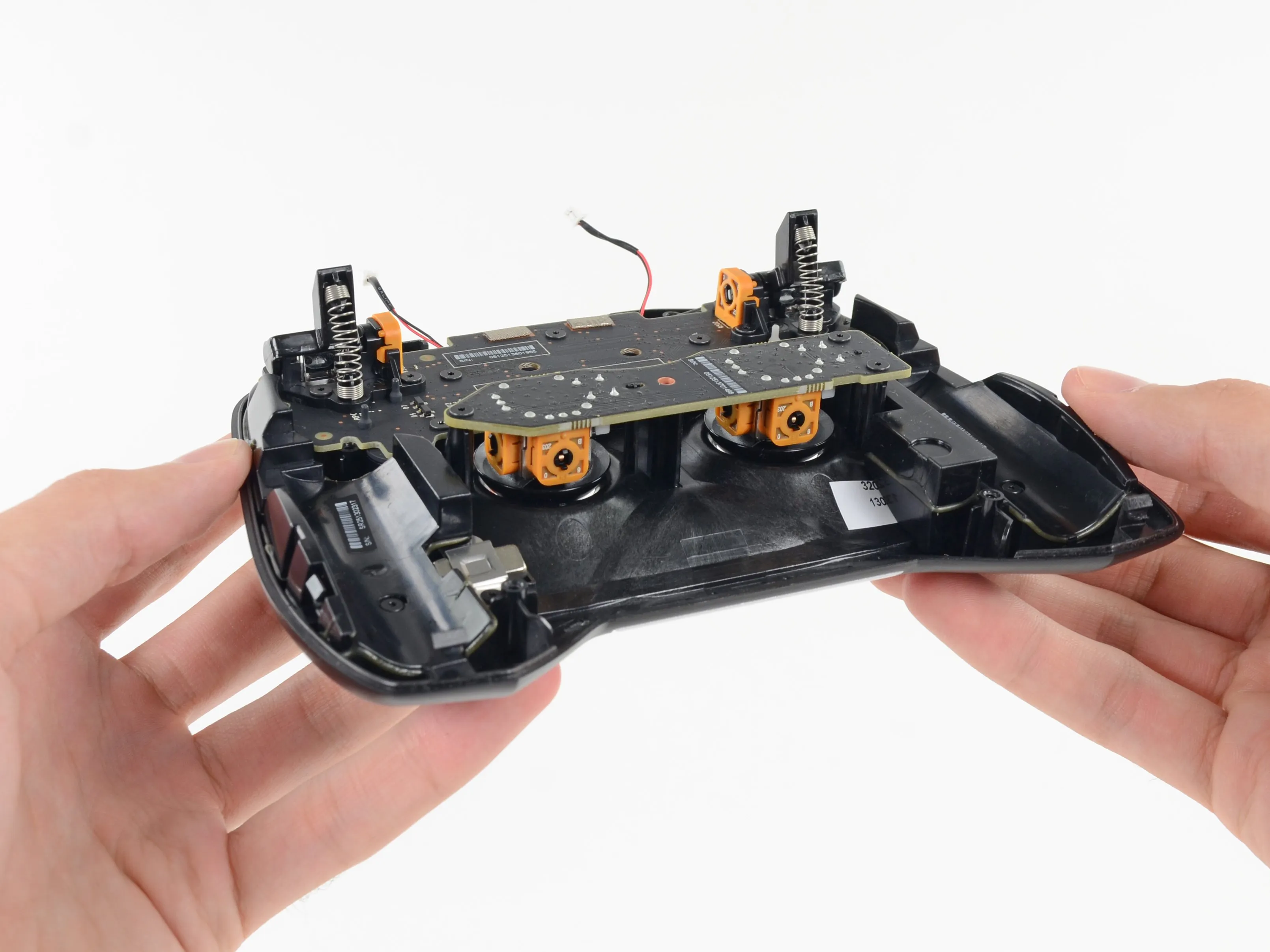

• Однако невозможно отрицать, что у него серьезные потенциометры! Вездесущие маленькие оранжевые контроллеры можно найти под триггерами и джойстиками.

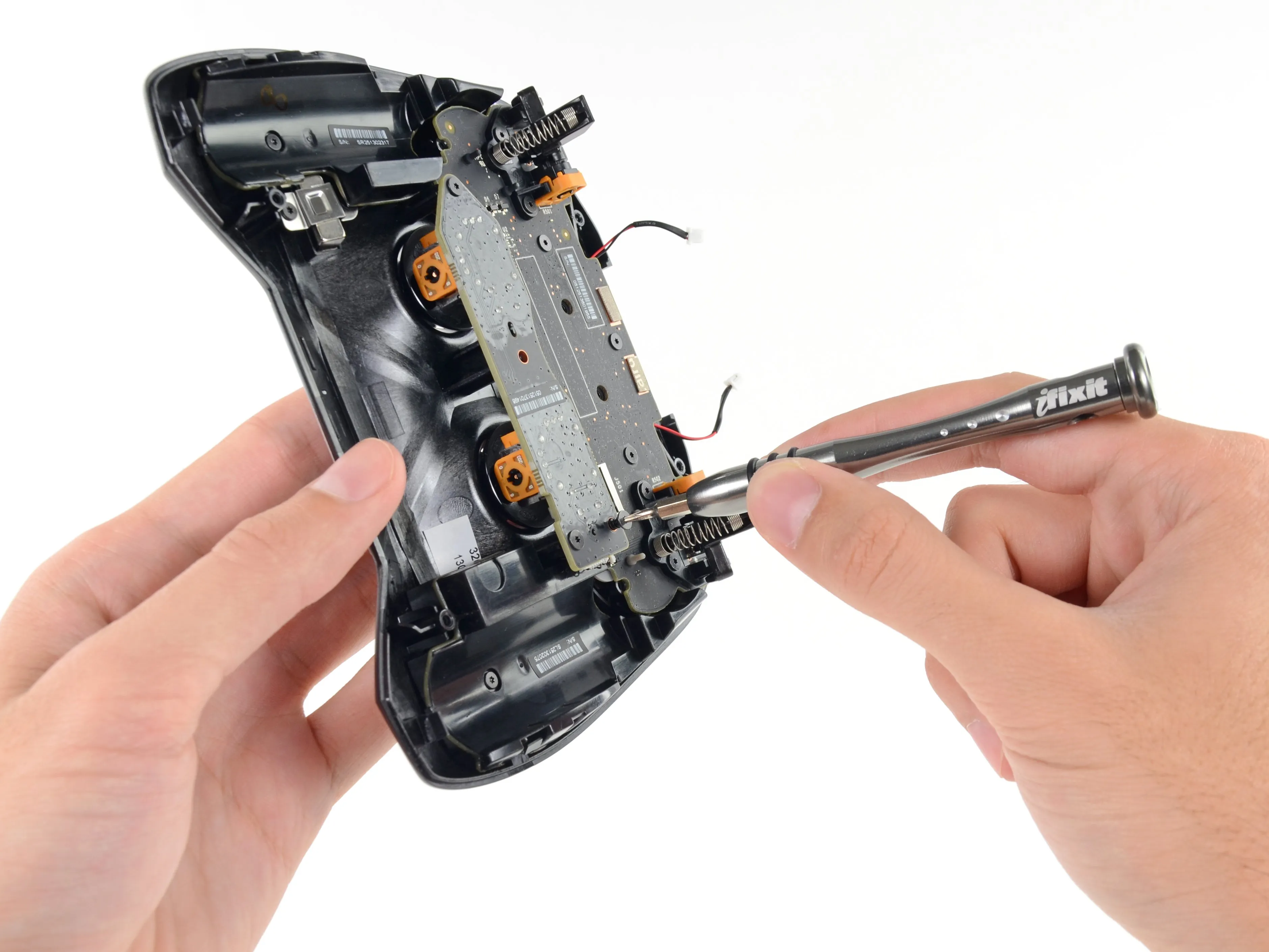

• Мы открутим плату джойстиков, чтобы рассмотреть их поближе.

Шаг 8

• Посмотрите на потенциометры, пока мы двигаем циферблат...

• Что такое потенциометр, спросите вы? Хороший вопрос.

• Потенциометр - это особый тип резистора, который имеет несколько выводов и регулируемый делитель напряжения.

• Механическое воздействие, в данном случае движение джойстика, изменяет сопротивление каждого потенциометра. Измерение напряжения на каждом потенциометре показывает отклонение джойстика по двум осям, что позволяет точно определить его положение.

Шаг 9

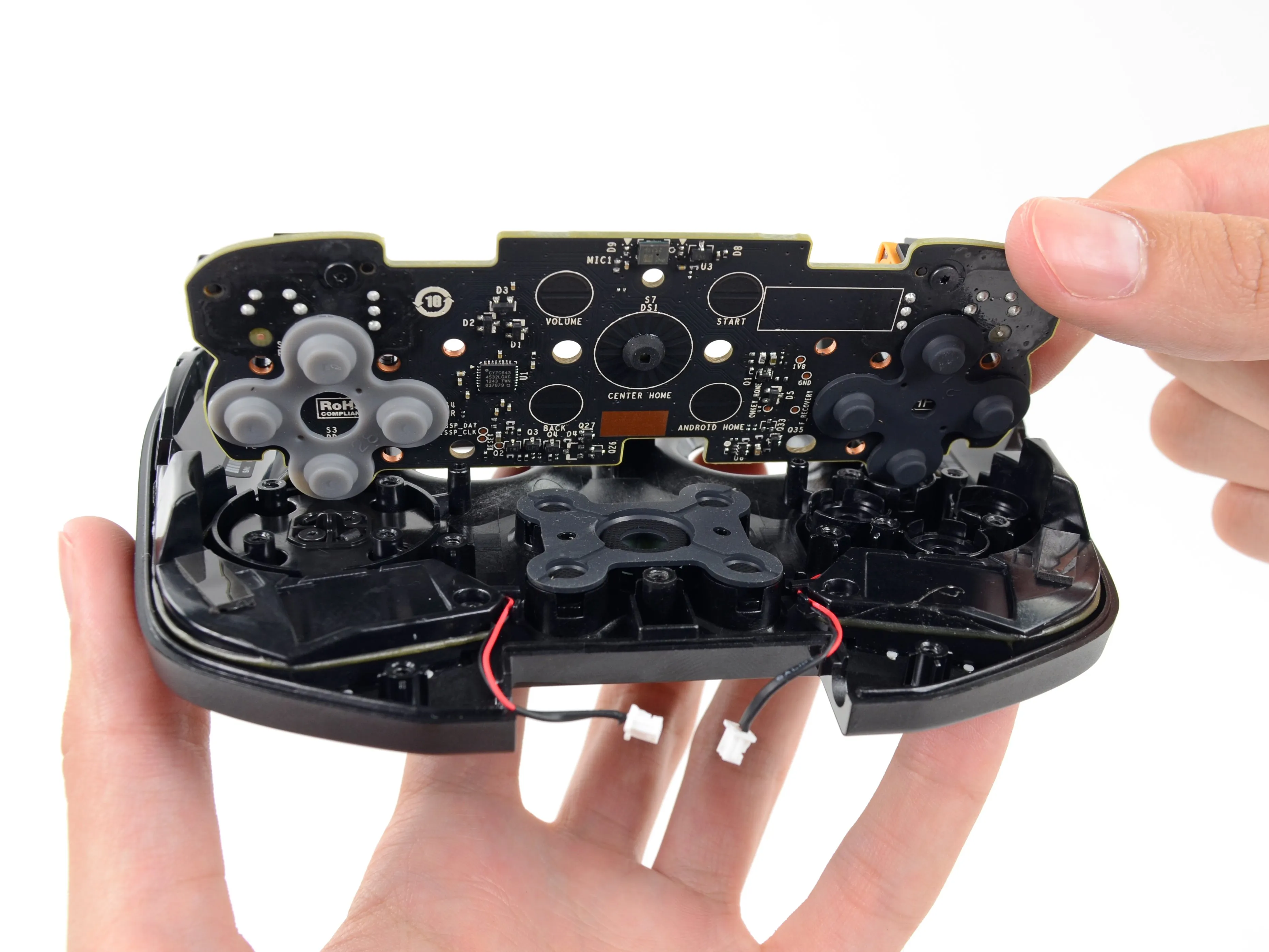

• A, B, видите, как D-pad вынимается из щита.

• Кнопочная плата регистрирует нажатия кнопок ABXY, D-pad и пяти кнопок управления.

• Нам нравится модульность этой конструкции. На всякий случай нажимание кнопок мы будем рады узнать, что плату кнопок можно заменить отдельно от других компонентов.

• Идентификация микросхем:

• Infineon (ранее Cypress Semiconductor) CY7C64345 Контроллер enCoRe V USB 2.0

• МЭМС-микрофон STMicroelectronics

• ABLIC S-5712ANDL1-M3T1U датчик Холла

• Инвертор триггера Шмитта Nexperia 74AUP1G14

Шаг 10

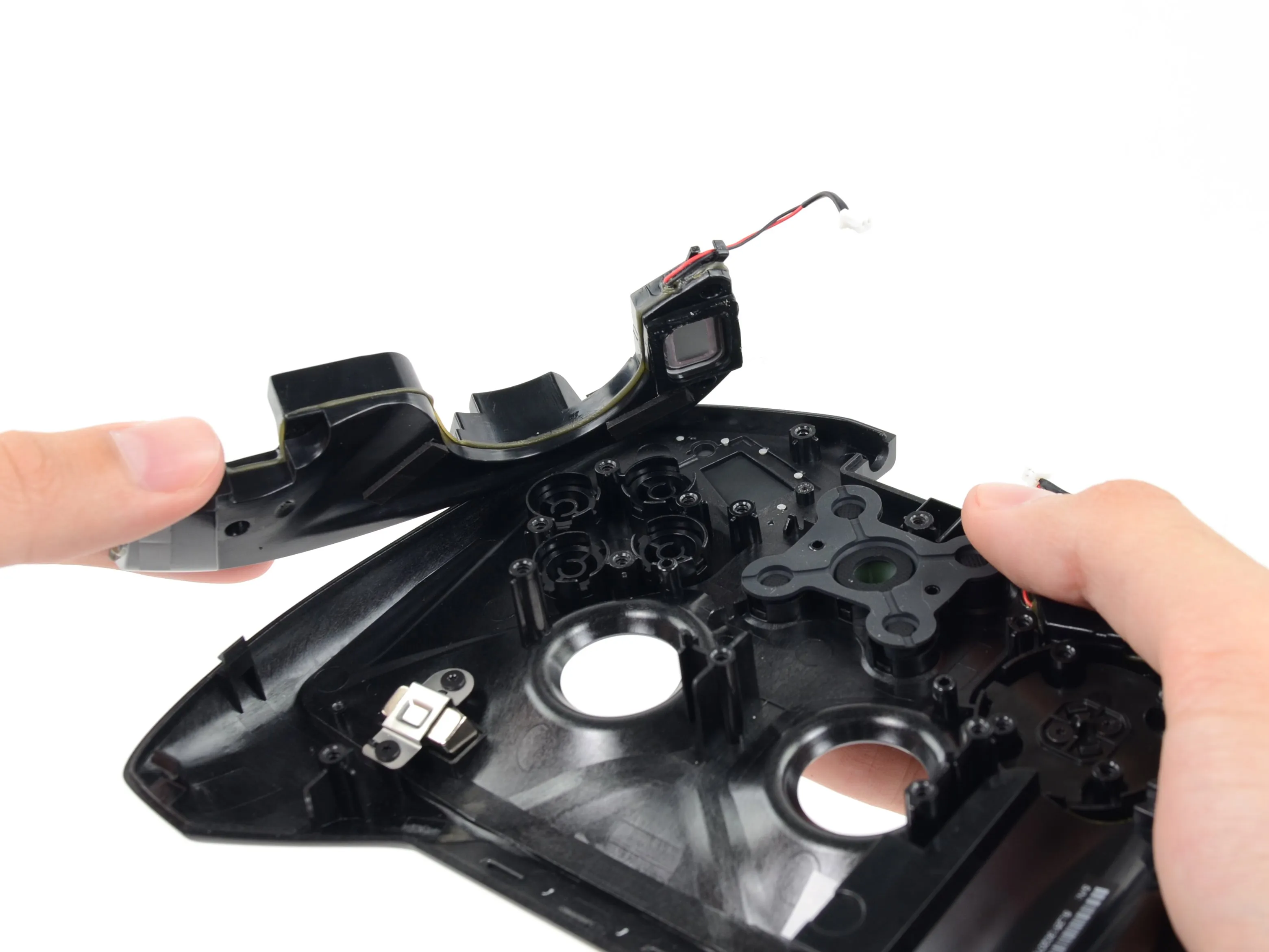

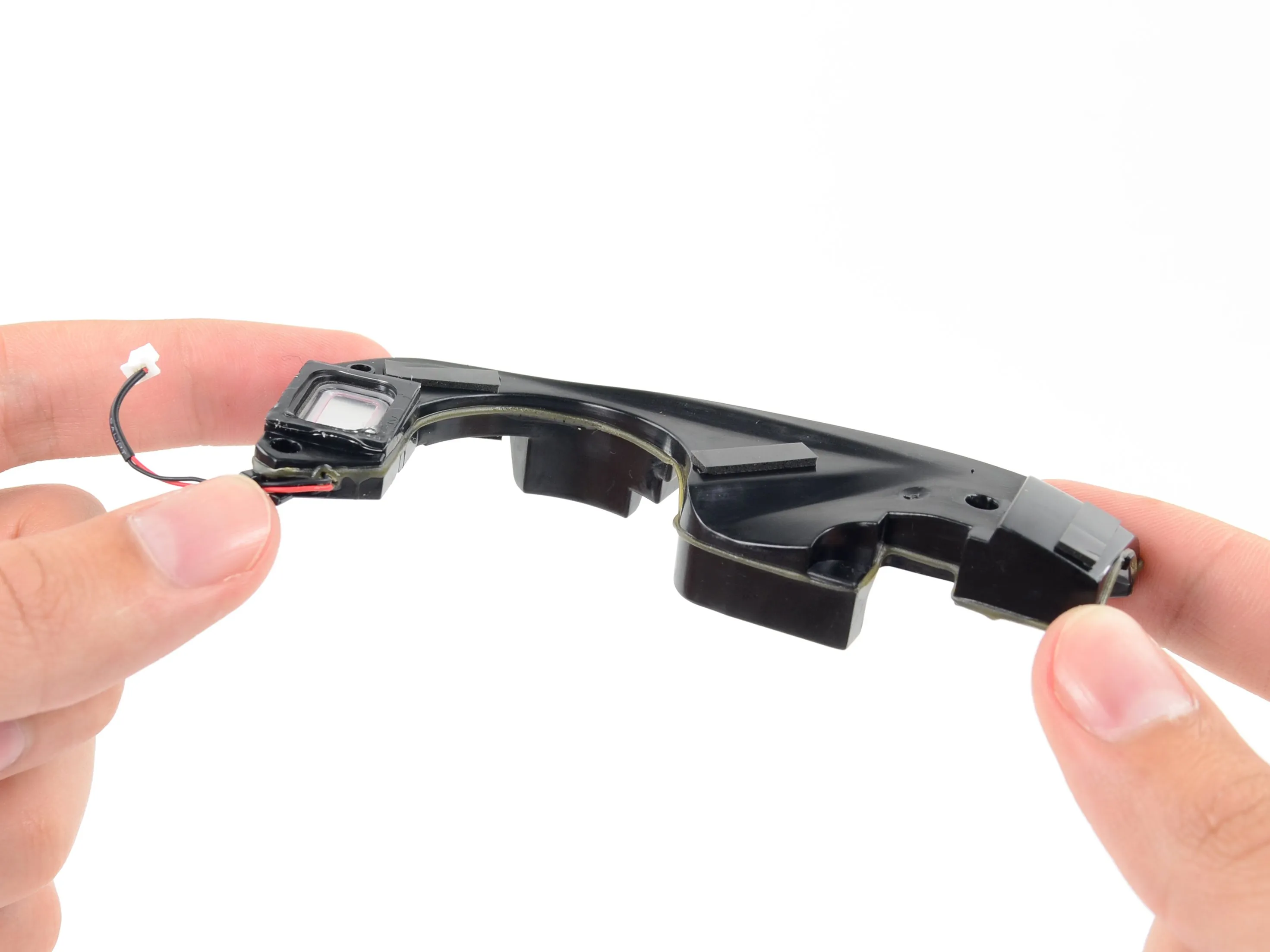

• Далее следуют стереоколонки.

• Когда в жизни случаются короткие замыкания в монофоническом режиме, нам помогают модульные колонки. Таким образом, вы никогда не будете более чем на расстоянии короткого ремонта от жить в стерео.

• Хотя их нельзя назвать портативными, в Shield установлены неплохие динамики. Как мы уже говорили, эти колонки предлагают отличные басы за свои деньги.

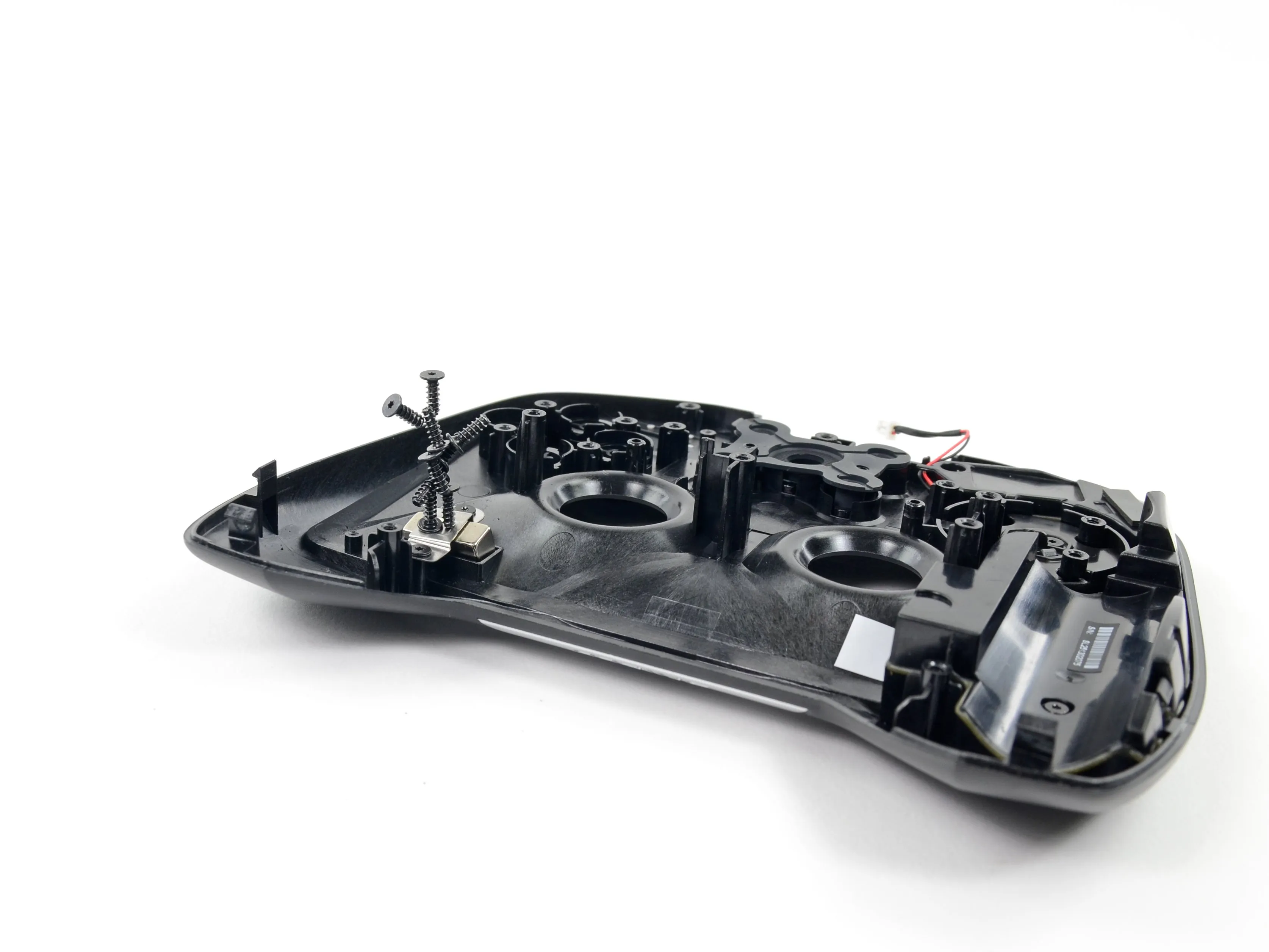

• А теперь нечто совершенно иное: нашим зорким глазом мы заметили магнит!

• Он либо притягивается к корпусу, чтобы помочь ему оставаться в закрытом состоянии, либо дает дисплею знать, когда нужно отключиться, а потом... Почему нет двух?

Шаг 11

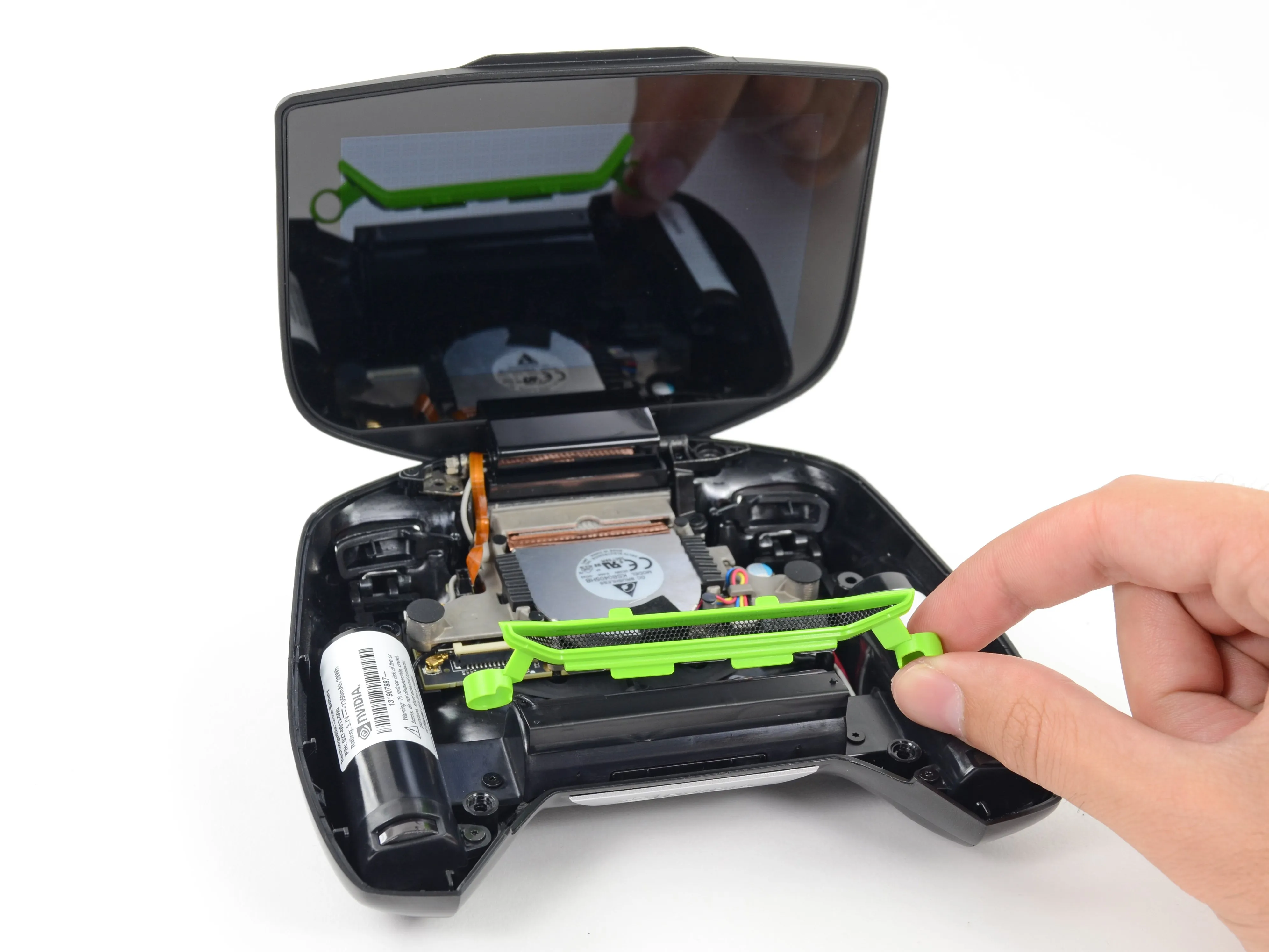

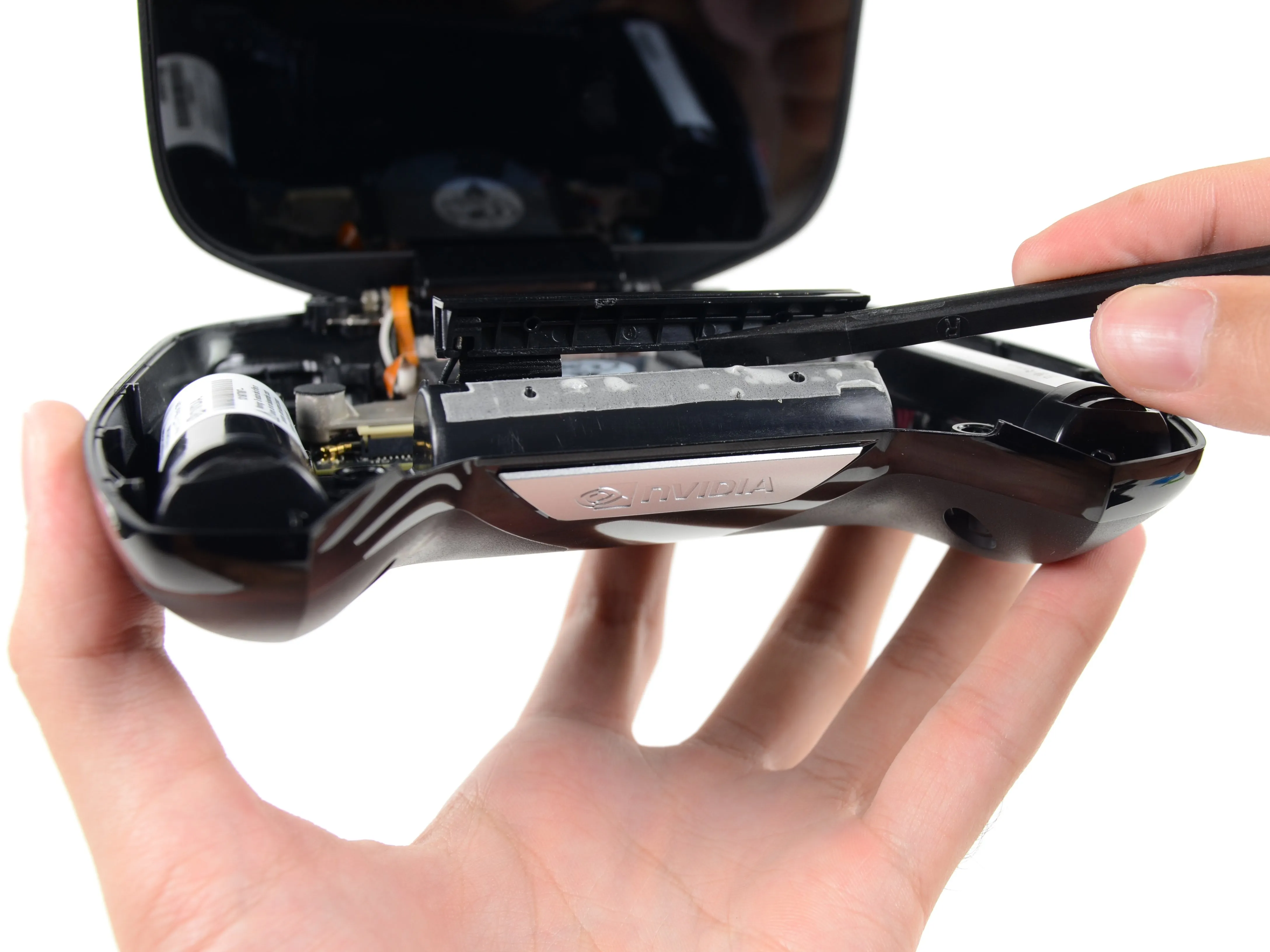

• Возвращаясь к остальным частям устройства, мы снимаем похожий на Frogger крышку воздухозаборника Shield.

• Мы скрестили пальцы в надежде на то, что на рынке появятся новые крышки разных цветов.

• К сожалению, все разъемы для антенн пока что находятся под средней рамкой. По крайней мере, мы можем отсоединить переднюю антенную решетку от батареи, чтобы освободить ее.

Шаг 12

• До нас дошли слухи о том, что Shield обладает безумно долгим временем автономной работы. После некоторой возни нам удалось извлечь три элемента батареи Sanyo, которые отвечают за длительное время работы.

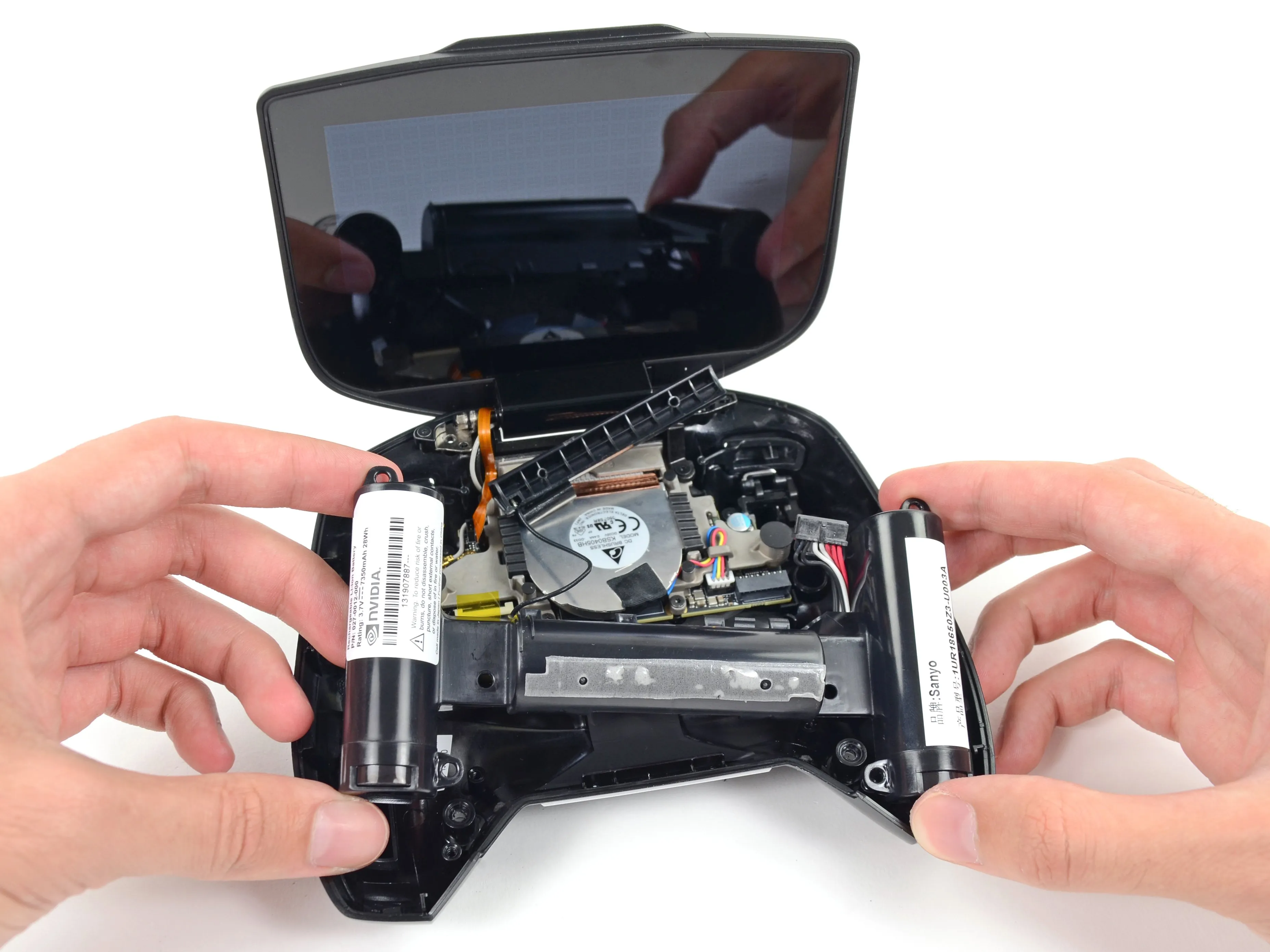

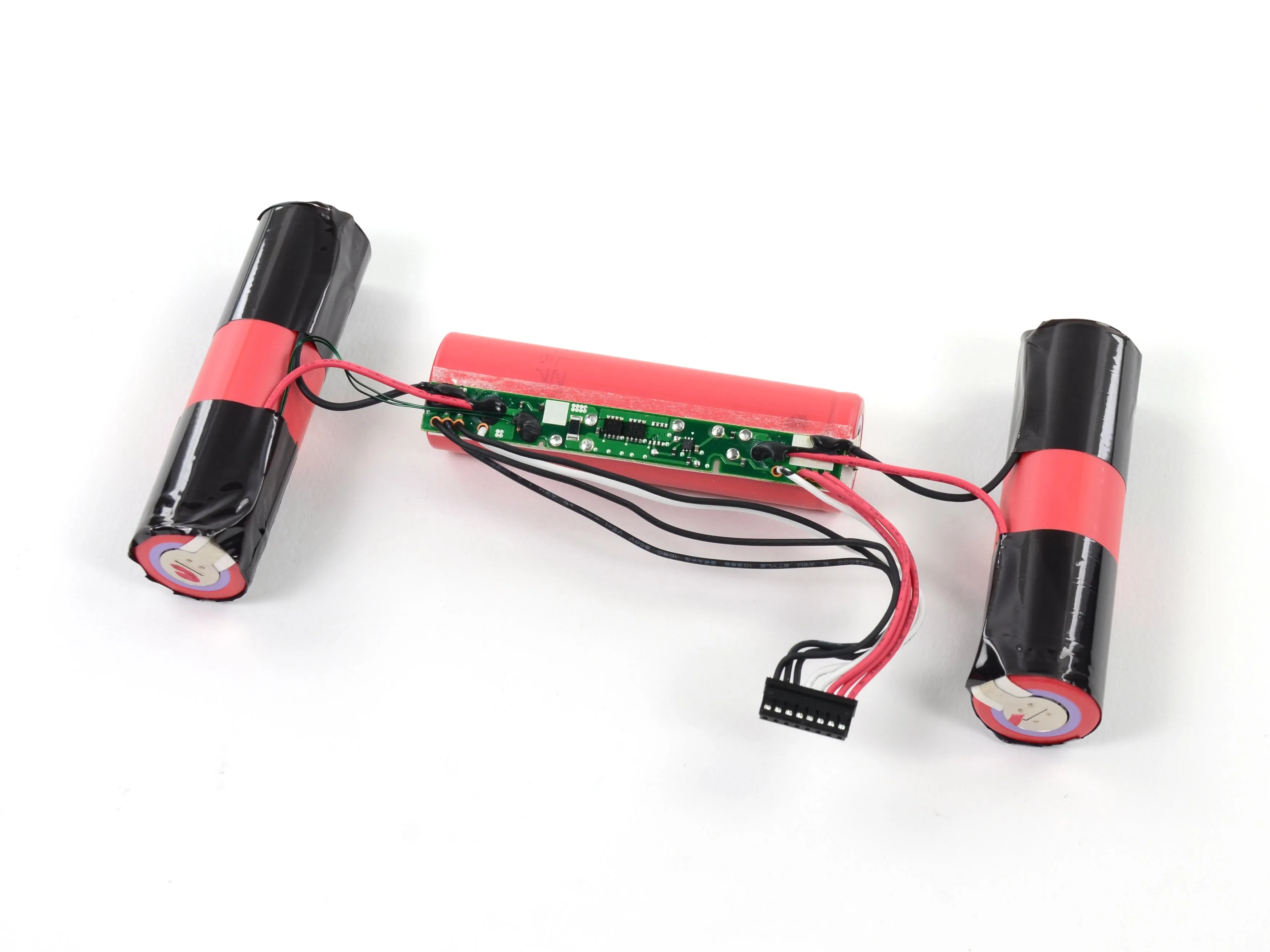

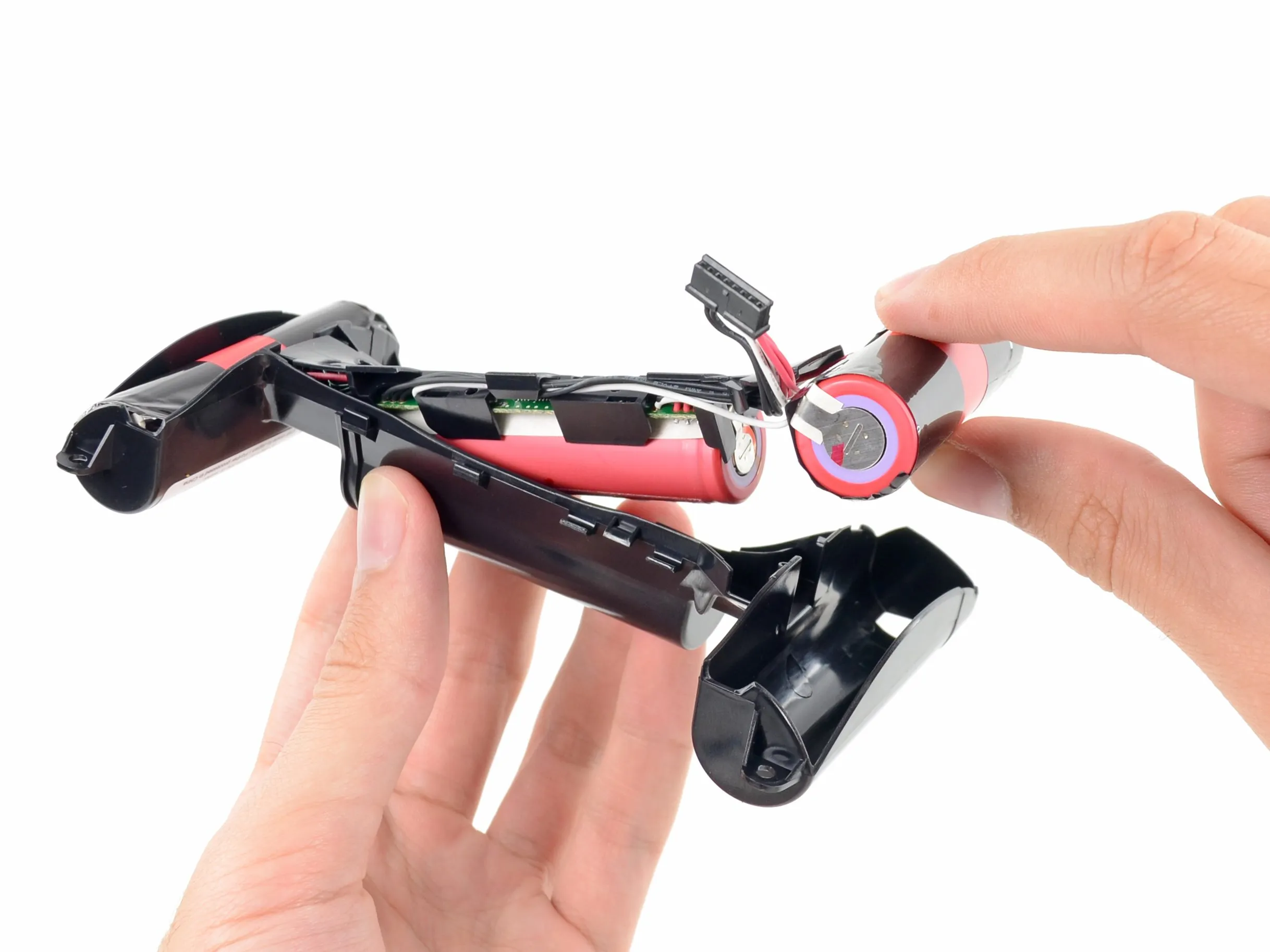

• На корпусе литий-ионной аккумуляторной батареи с тремя ячейками, напряжением 3,7 В и емкостью 7350 мАч, есть надпись 131907887.

• Этого количества хватает на долгое время игры.

• Между тремя ячейками аккумулятора находится небольшая печатная плата. Наше лучшее предположение? Схема управления зарядкой.

Комментарии к шагу

Это ячейки 18650 высокой емкости (18650 бывает разной емкости в зависимости от производителя), навскидку я могу найти LG Lithium на 2600 мАч по ~7$ за штуку С вкладками (также 2800 мАч ультра емкости). Следите за тем, какой из них вы покупаете, так как 18650 варьируется от 1400 мАч до всего, что они могут поставить с новыми химическими технологиями...

Так что замена батарей (даже если поставить более мощные) не должна быть дорогой - проблема в сбросе контроллера заряда, который выглядит как обычное зарядное устройство (как от ноутбука, я вижу два белых провода в середине, они выглядят как линии управления I2C, вы можете проверить его с помощью пирата шины, например), таким образом, он будет поддерживать историю использования и емкости (замена ячеек сама по себе не принесет большой пользы, так как она покажет сдутую батарею)

Могу ли я заменить bettery на аккумуляторы 3.7v и 2600mAh?

Шаг 13

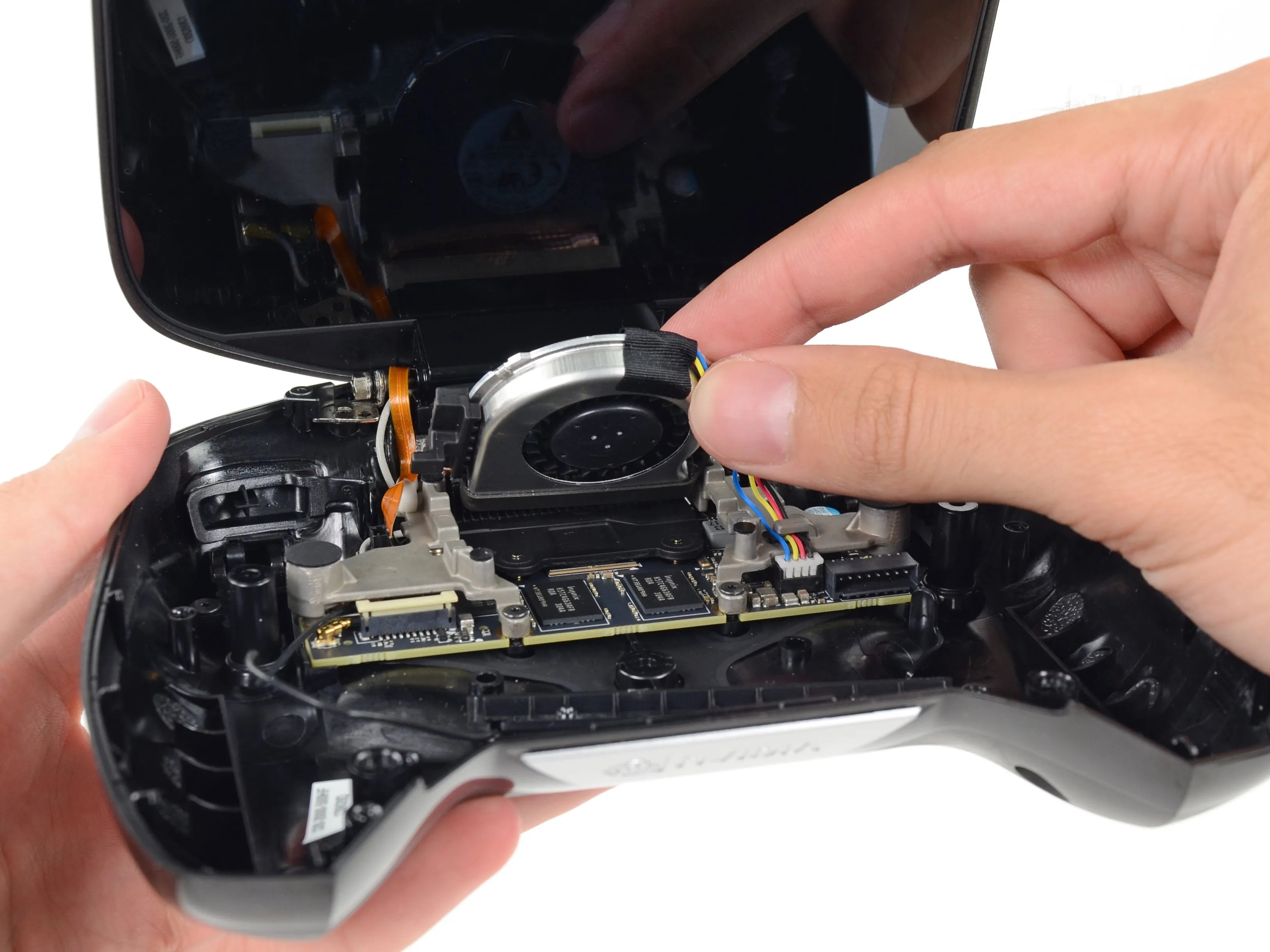

• Охлаждение очень важно для электроники, и если ваш вентилятор перестанет работать, то, скорее всего, вскоре за ним последуют и остальные части вашего устройства.

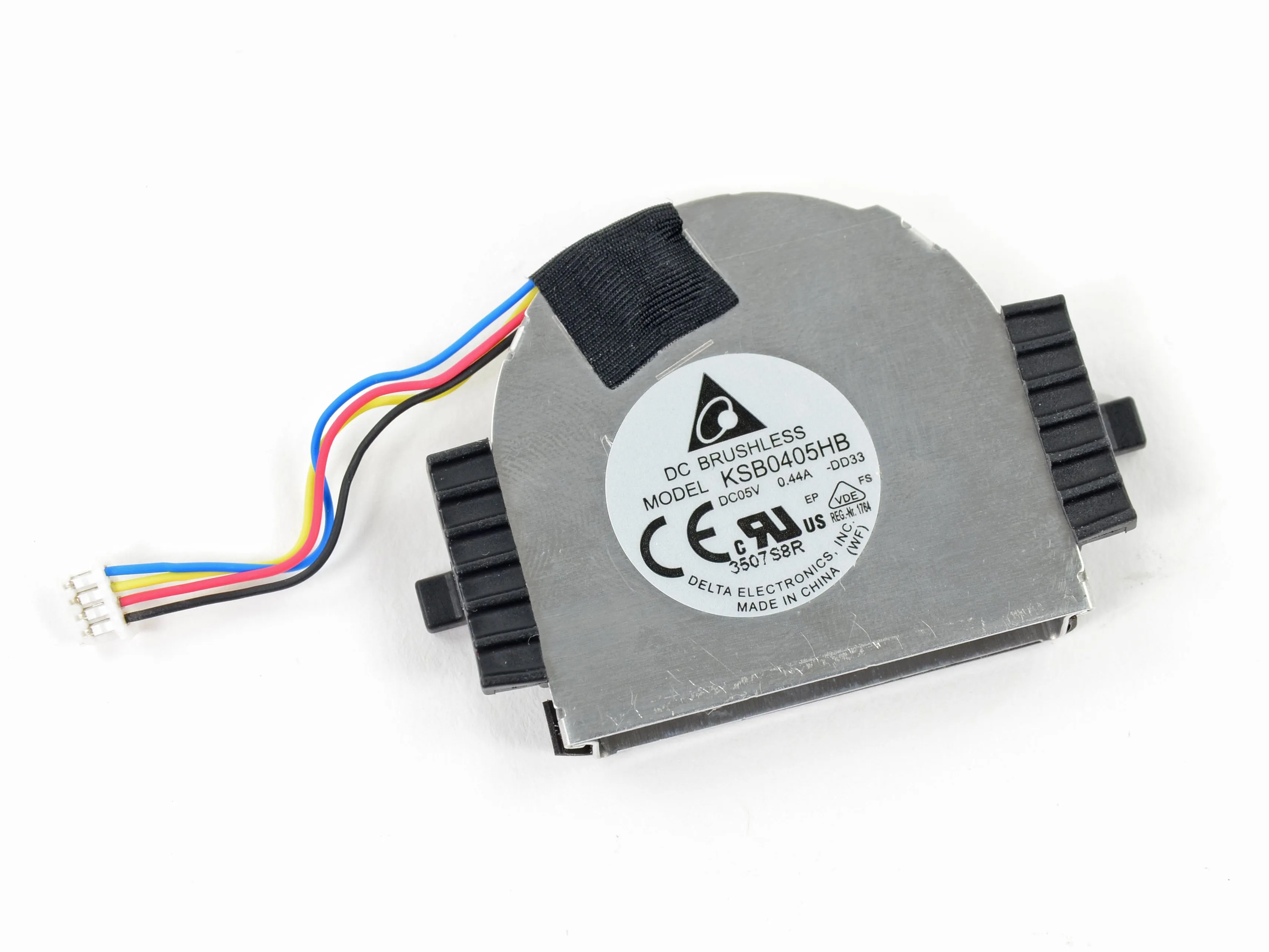

• К счастью, Shield не понадобится консультация по управлению гневом, поскольку вентилятор легко заменить - он не содержит винтов, а его бамперы просто устанавливаются в пазы на средней рамке.

Шаг 14

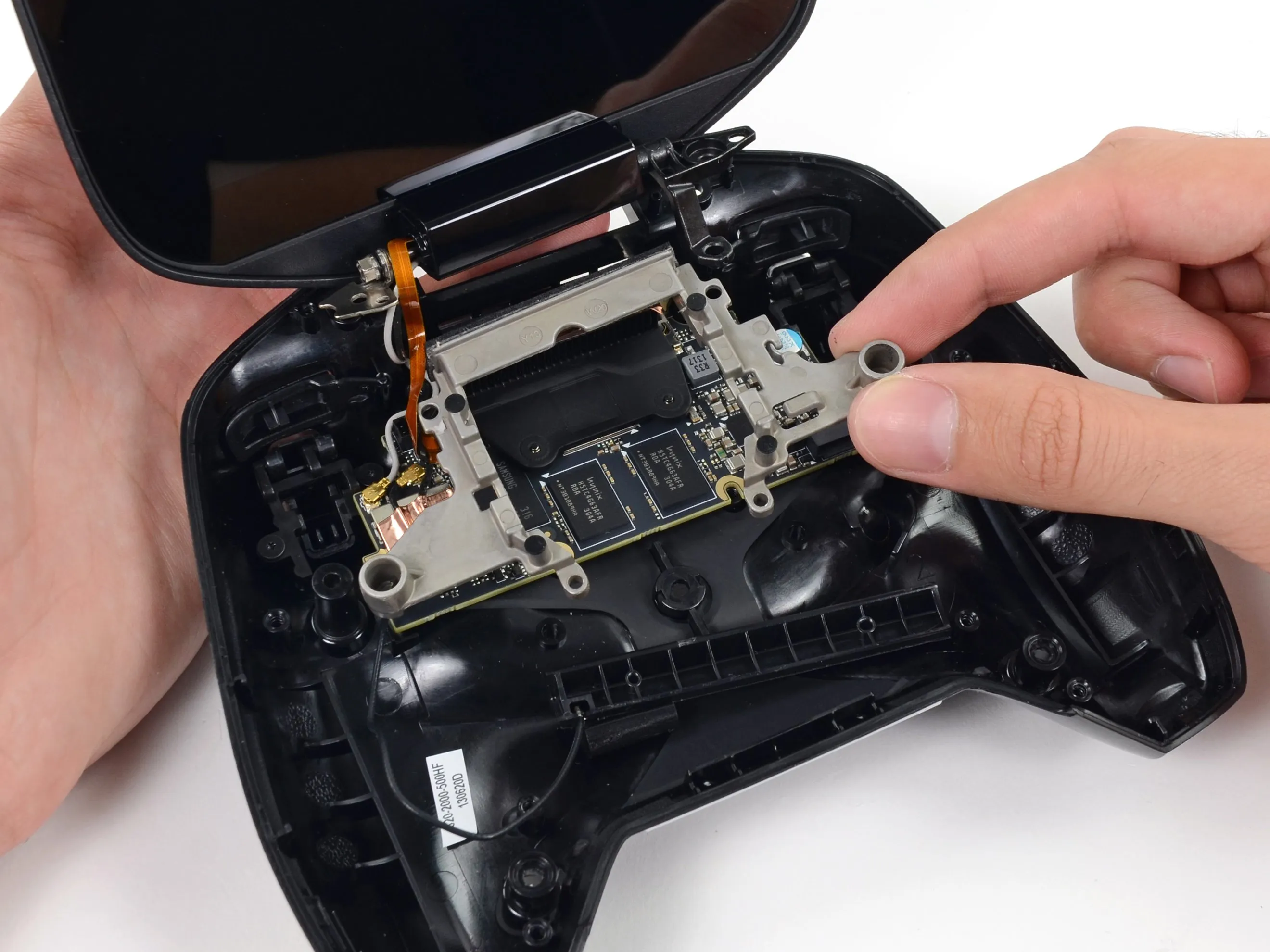

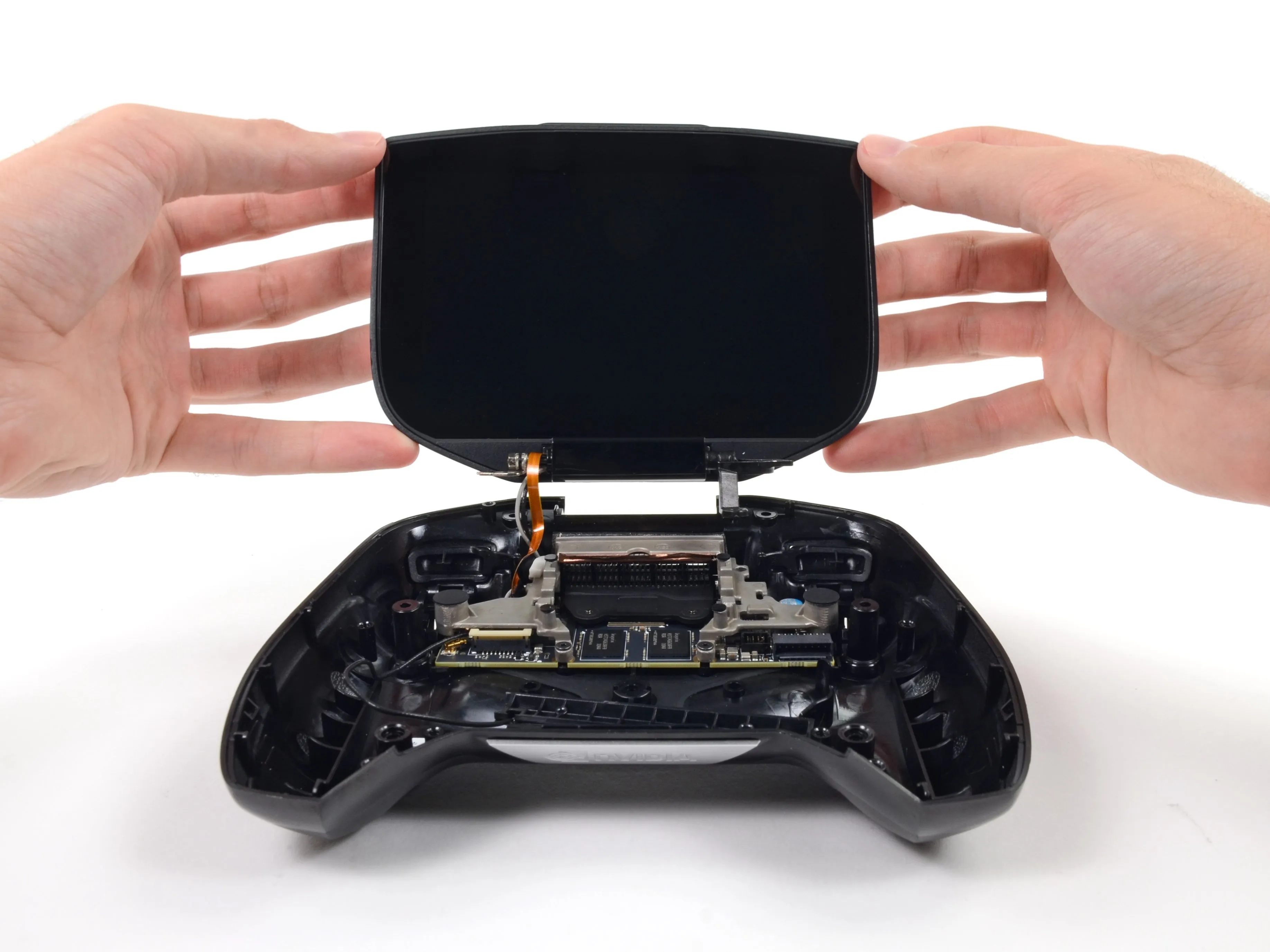

• Мы с нетерпением ждем возможности снять дисплей, но быстро сталкиваемся с препятствиями. Средняя рамка блокирует кабель данных дисплея и антенный кабель, прижимая их разъёмы. У нас уже были проблемы с доступом к средней рамке, заблокированной под кронштейном шарнира, и вскоре мы оказываемся в замкнутом круге компонентов Дженга.

• Мы откручиваем несколько винтов и в конце концов вынимаем среднюю рамку из щита.

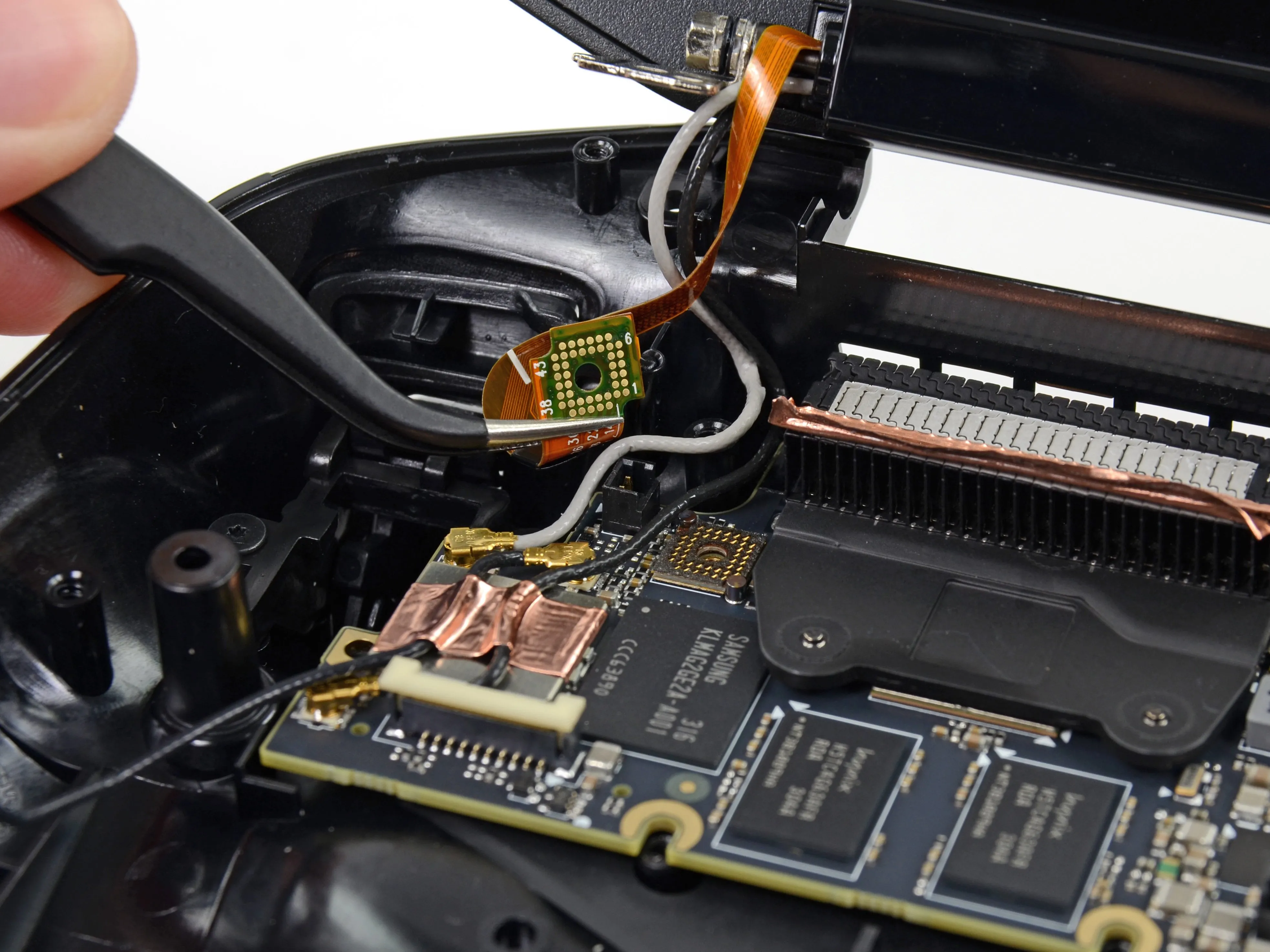

• В результате обнаруживается кабель дисплея с причудливой платой разъемов, как у MacBook.

Шаг 15

• В компании Делаете.ру у нас есть две искренние любви:

• Делать вещи лучше.

• Поджигать вещи.

• На этом разрыве искры разлетелись, когда две наши любви встретились, и мы вновь зажгли эксперимент, проведенный в прошлом, на этот раз с помощью видеодокументации.

• Да, средняя рамка - магниевая.

• Нет, нам не пришлось прибегать к отчаянным мерам во имя любви, науки и любви к науке.

Шаг 16

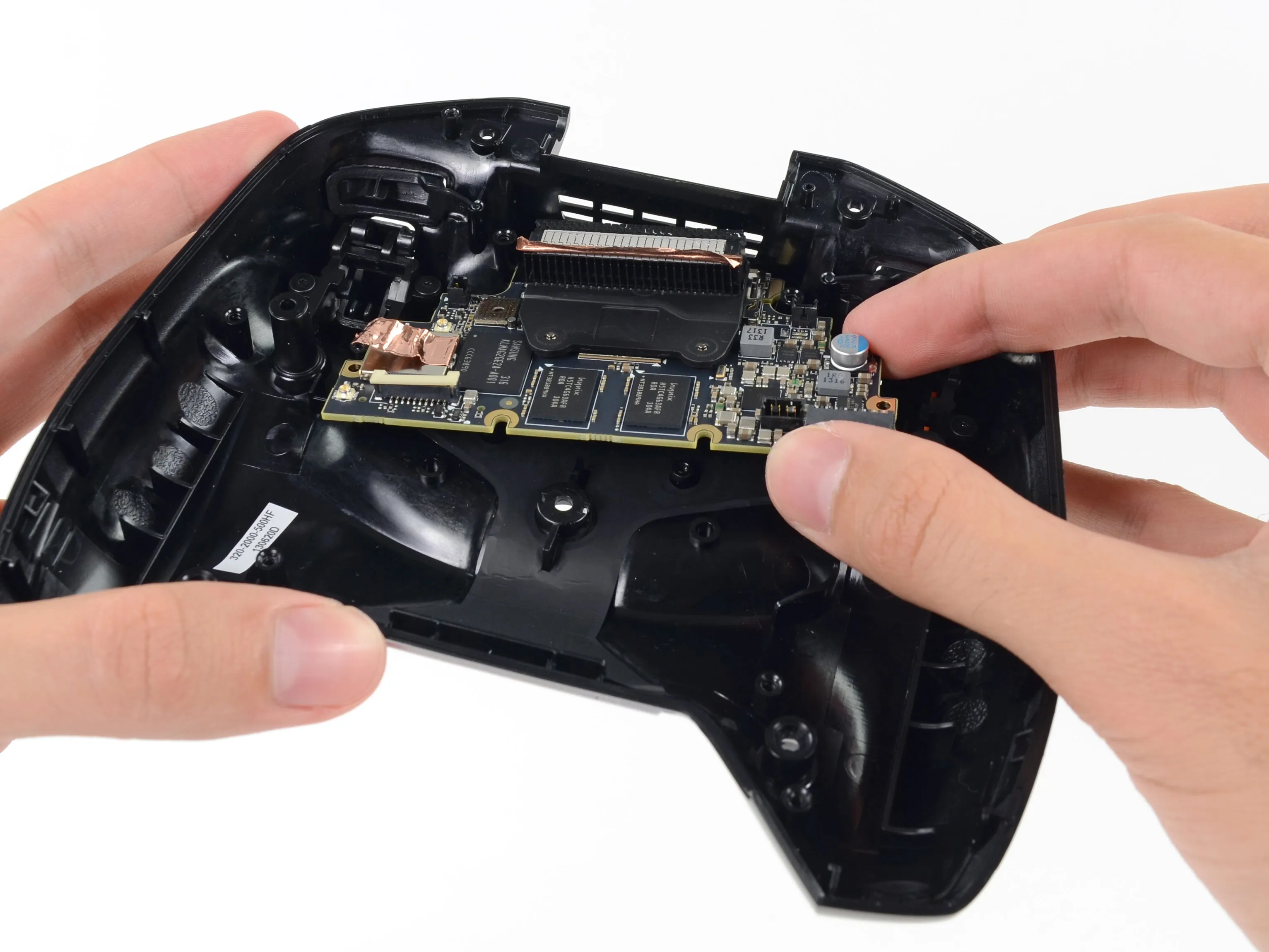

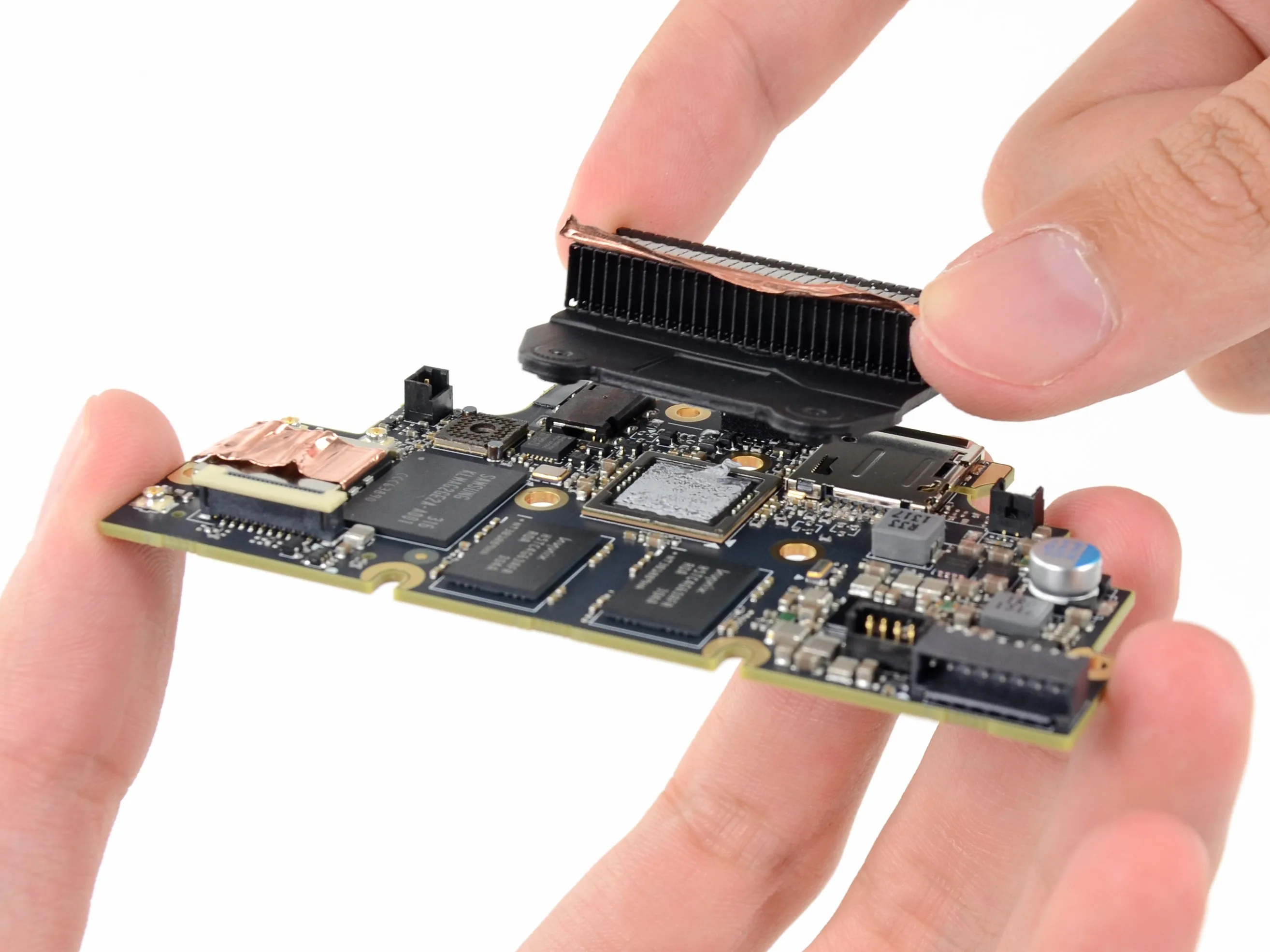

• Последними из корпуса вынимаются материнская плата и радиатор.

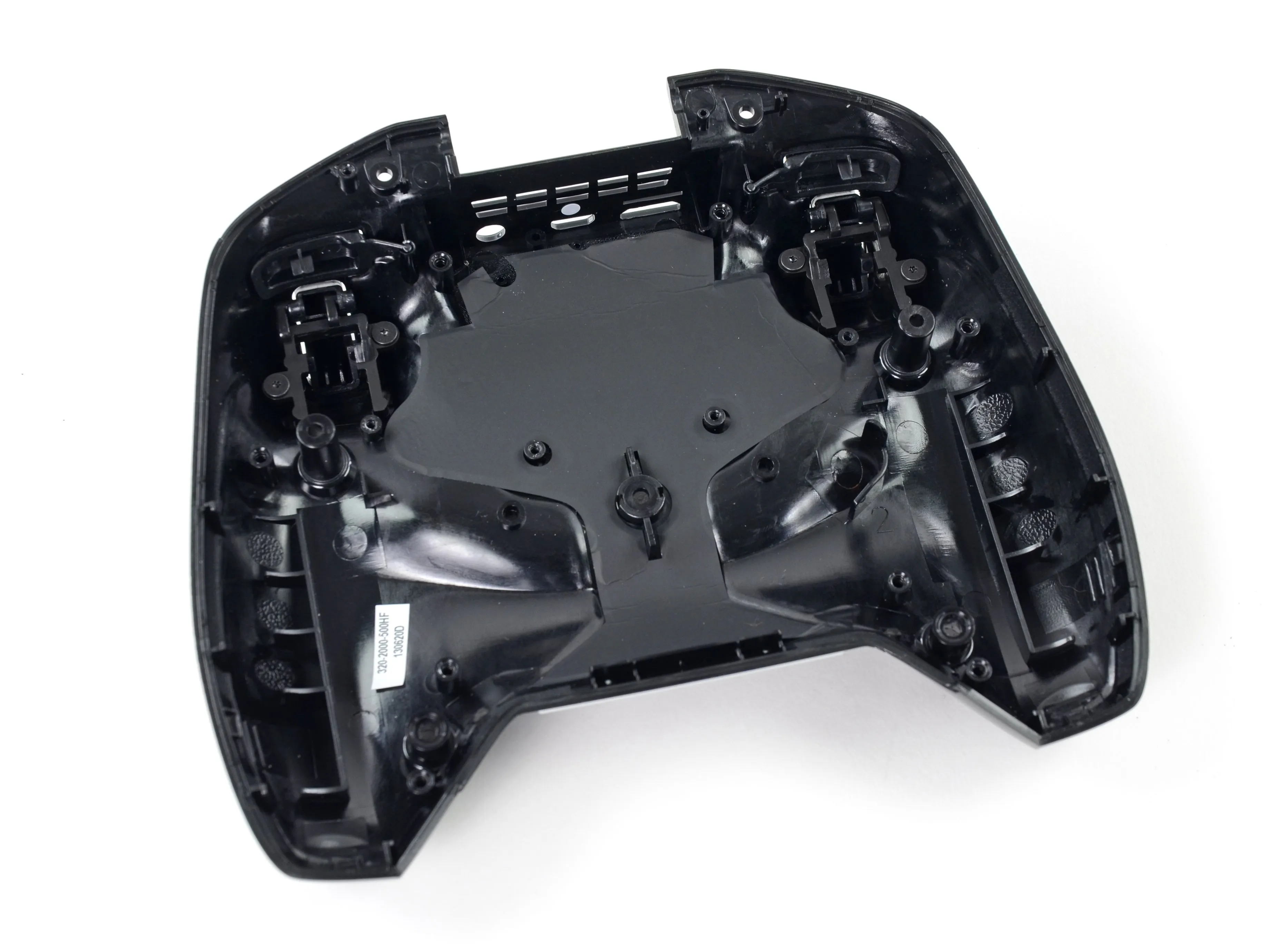

• Все, что осталось, - это холодная, пустая оболочка, в которой когда-то была жизнь.

• Подождите... это выглядит знакомо.

Комментарии к шагу

Бэтмен? Скорее, это Железный человек, спрятанный внутри

Ба-ба-ба-ба-ба-ба-ба Бэтмен

Шаг 17

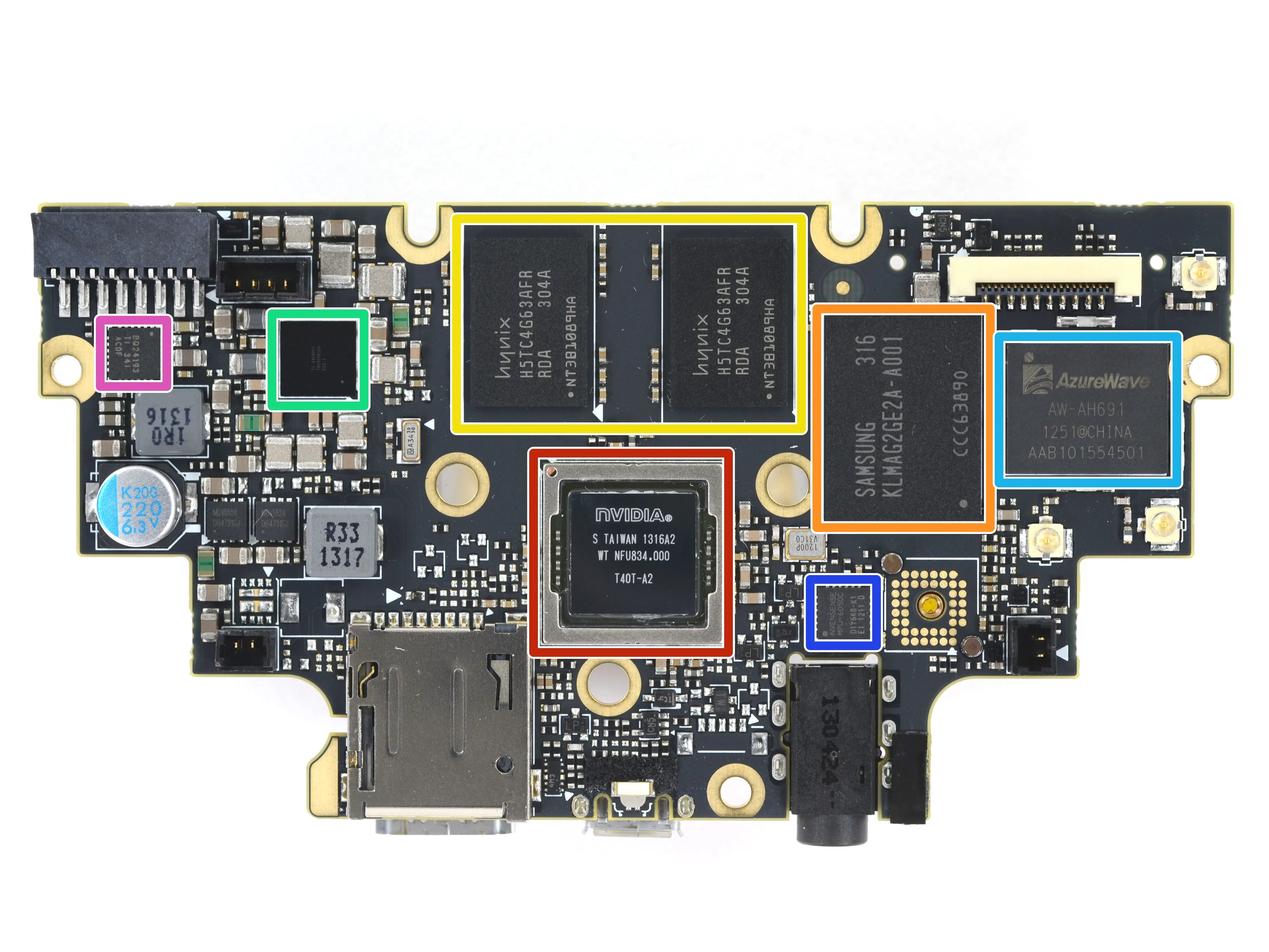

• Когда материнская плата наконец-то освобождена и снята, мы получаем возможность взглянуть на заметных игроков:

• Nvidia Tegra 4 (T40T-A2) четырехъядерный мобильный процессор

• Samsung KLMAG2GE2A-A001 память eMMC

• SK Hynix H5TC4G63AFR-RDA 512 МБ DDR3 SDRAM (4 микросхемы для 2 ГБ общей оперативной памяти)

• Texas Instruments TPS65913 управление питанием

• Модуль беспроводной связи AzureWave AW-AH691

• InvenSense MPU-6050 6-осевой гироскоп и акселерометр

• Texas Instruments BQ24193 ИС зарядного устройства USB-OTG

Комментарии к шагу

Какова же общая стоимость оборудования для этого устройства? Не розничная цена.

Так где же находится графический процессор?

CPU и GPU - это один чип, как и в любом другом портативном устройстве на базе ARM.

Шаг 18

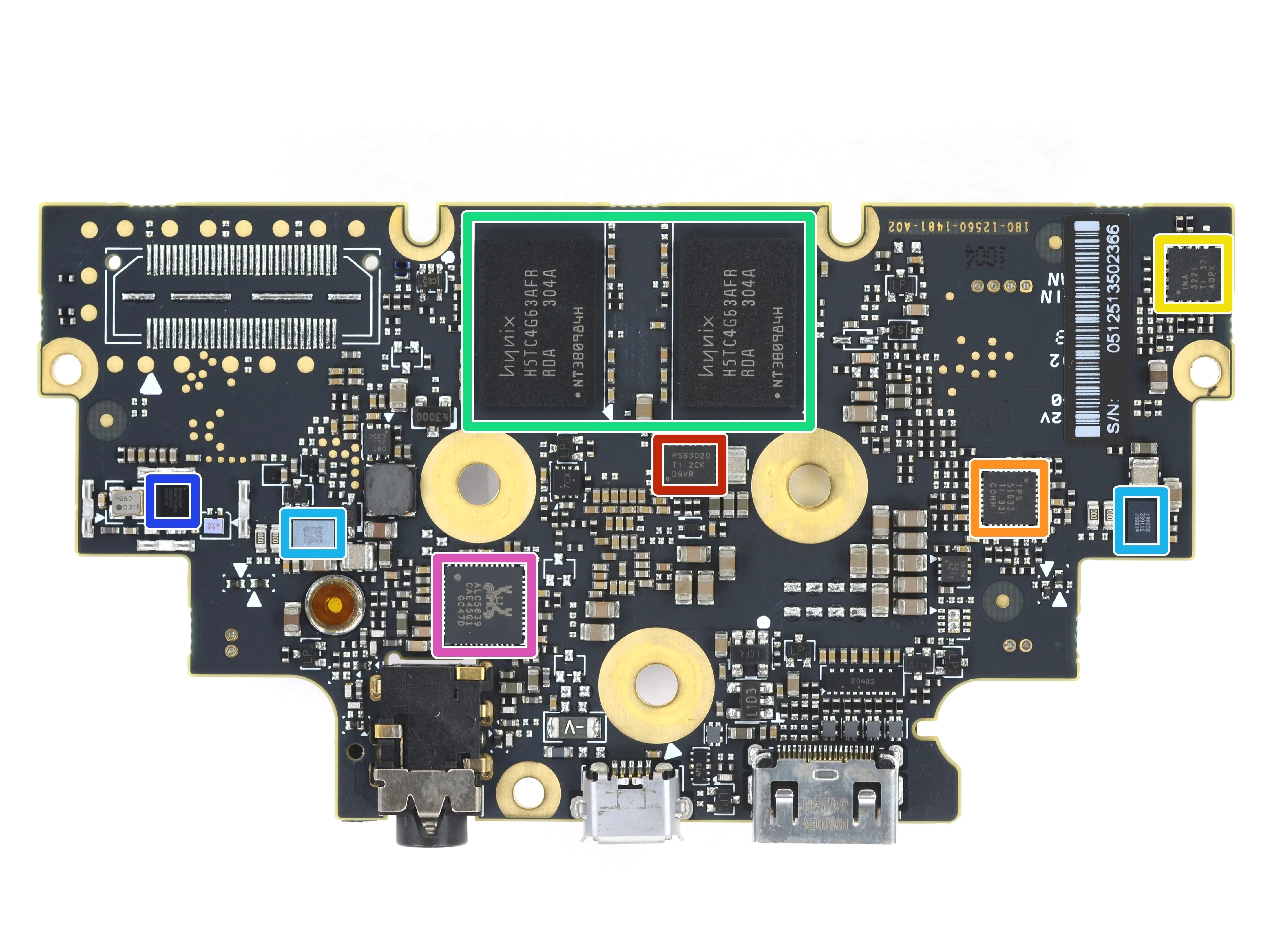

• И на обратной стороне платы:

• Texas Instruments TPS63020 Преобразователь Buck-Boost

• Texas Instruments TPS51632 Понижающий контроллер без драйверов для процессоров Nvidia Tegra® T40

• Texas Instruments INA3221 Монитор тока и напряжения

• SK Hynix H5TC4G63AFR 512 МБ DDR3 SDRAM (оставшиеся 2 из 4 микросхем для 2 ГБ общей оперативной памяти)

• Аудиоусилитель класса-D NXP Semiconductor TFA9887

• Broadcom BCM4752 GPS-приемник

• Realtek ALC5639 (возможно, аналогичный аудиокодеку ALC5634)

Шаг 19

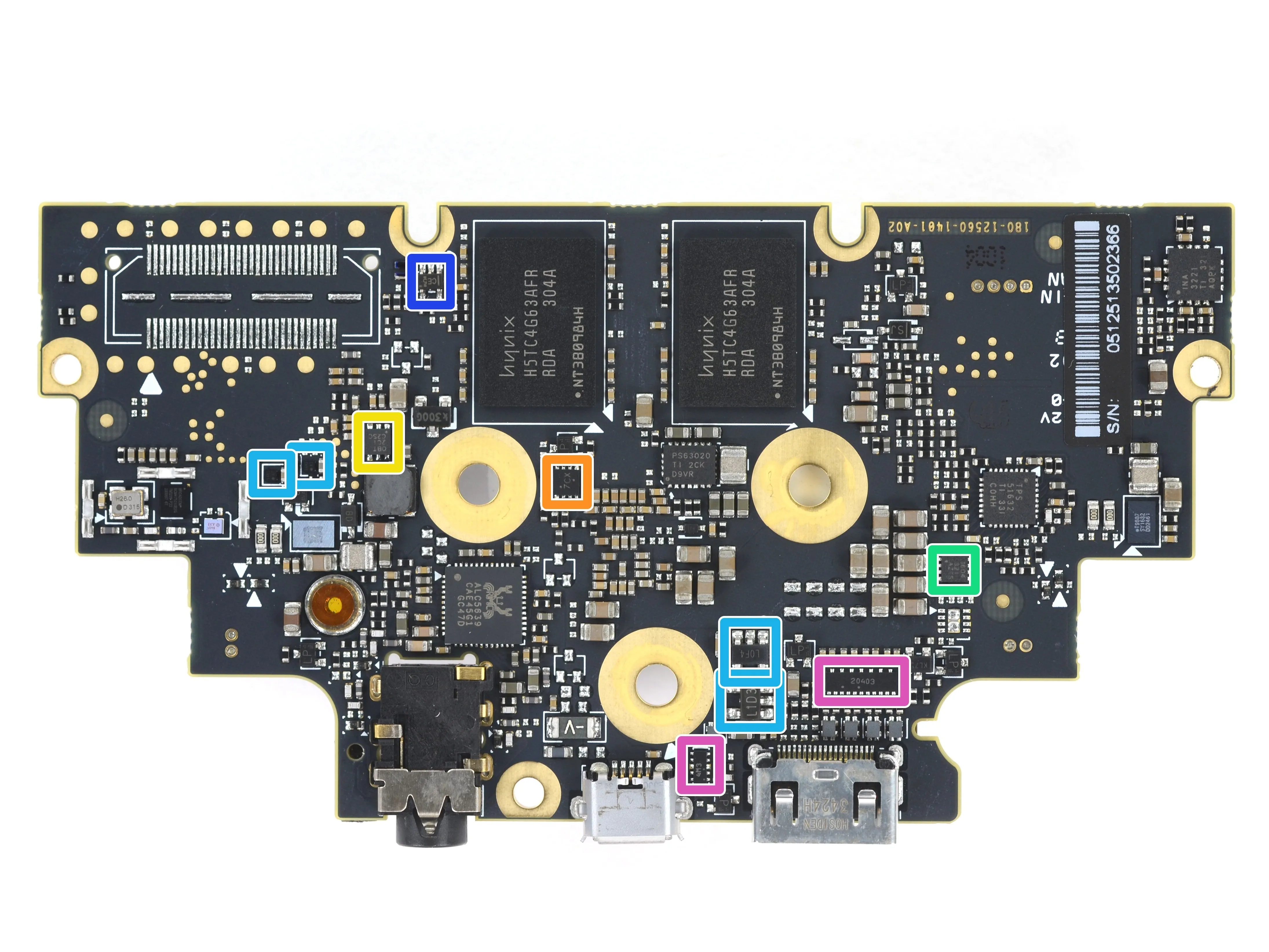

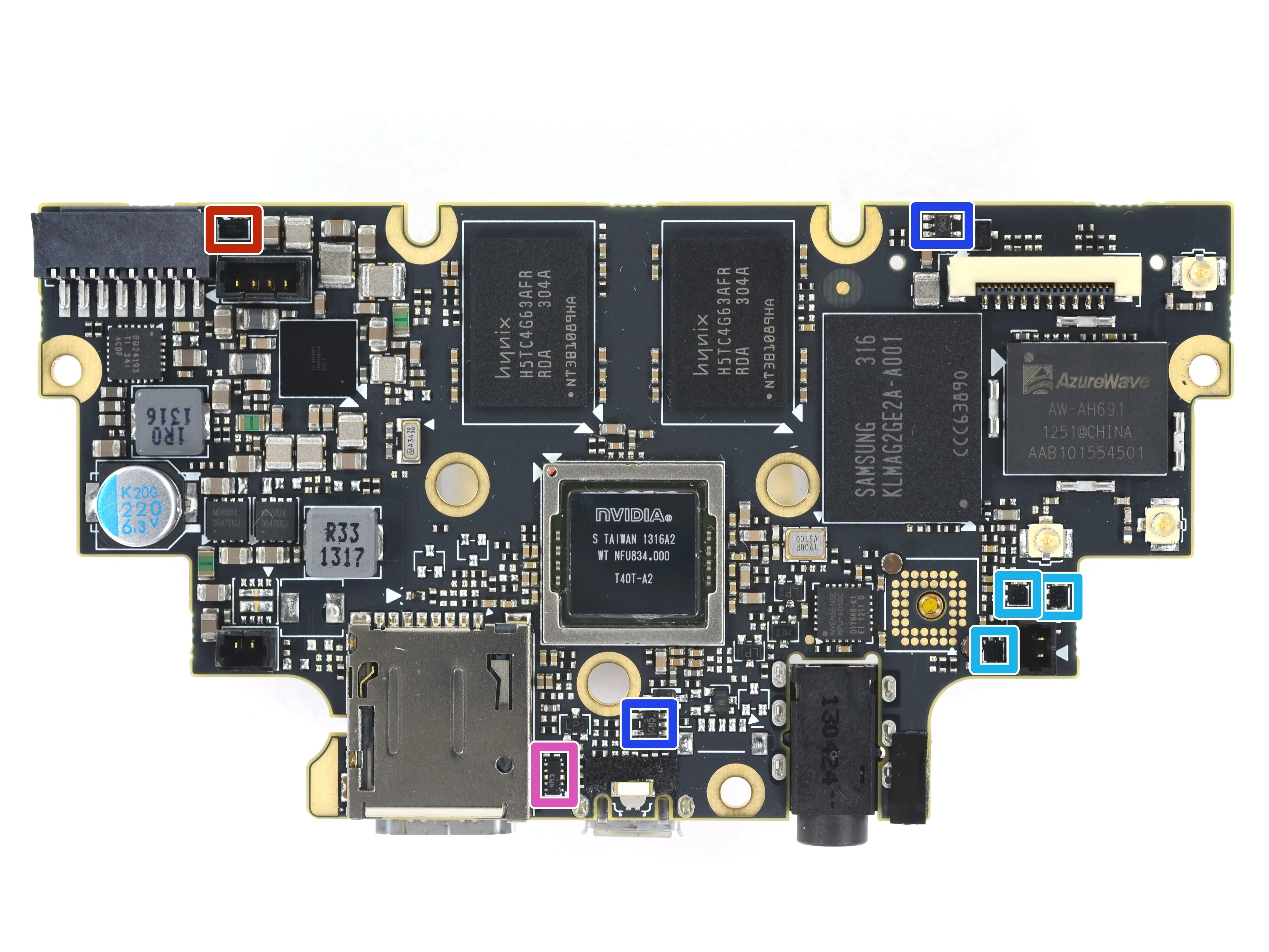

• Идентификация микросхем, продолжение:

• Maxim Integrated MAX17048 датчик уровня топлива в аккумуляторе

• ON Semiconductor NCT72C монитор температуры

• Texas Instruments TPS61161A драйвер белого светодиода

• Texas Instruments TPS51604 Полумостовой драйвер затвора на 4 А / 28 В

• ANPEC Electronics APL3510F/APL3511D и Texas Instruments TPS22908 переключатели нагрузки и распределения питания

• Texas Instruments SN74LVC1G126 одиночный буфер

• ON Semiconductor ESD7004 и MG2040 Защита от электростатического разряда

Шаг 20

• Щит Nvidia Shield!

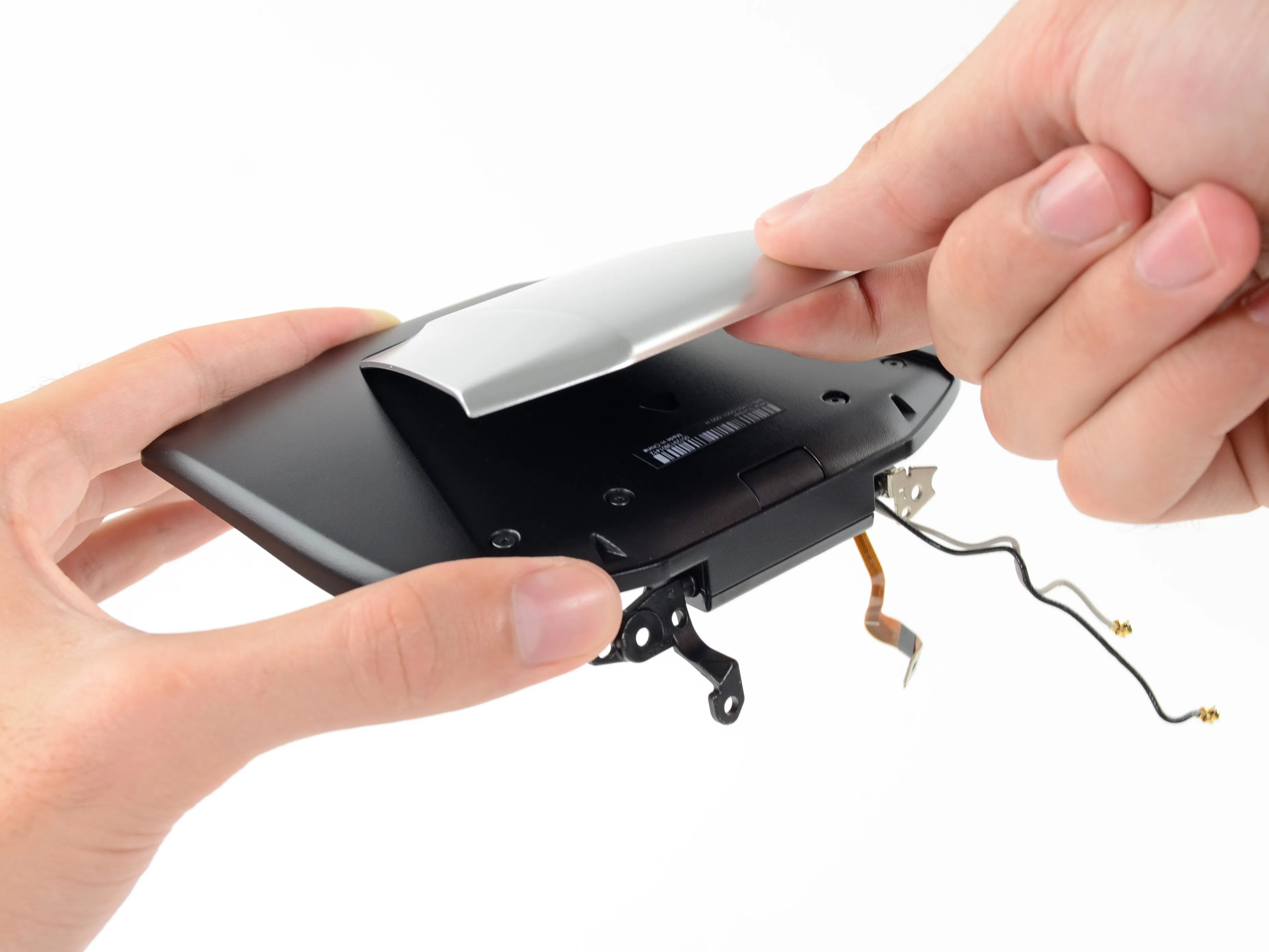

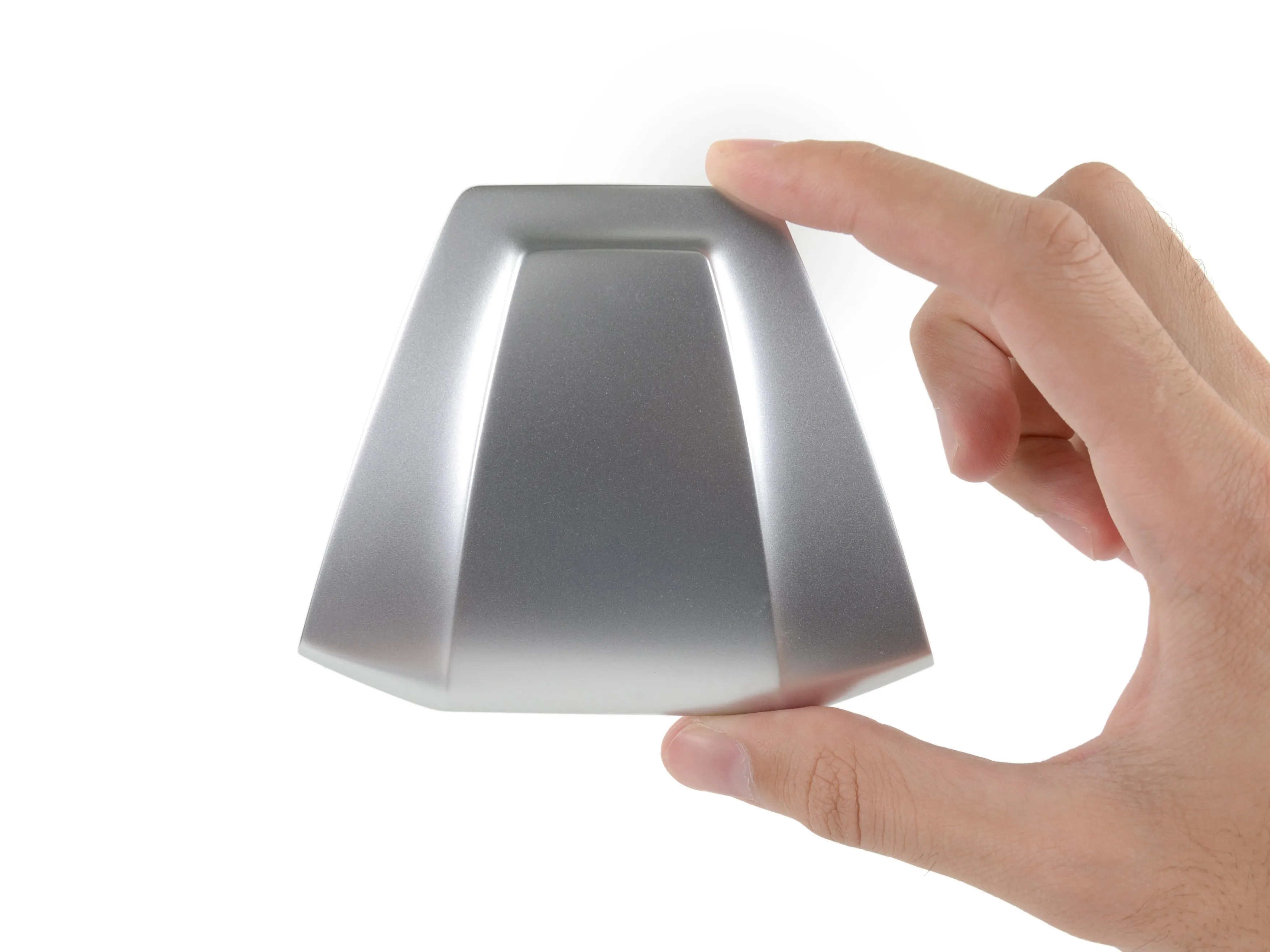

• Мы не заметили его во время игры, но серебристый экран на вершине Shield - это отдельная деталь, прикрепленная к устройству с помощью магнитов.

• Легко снимается и легко модифицируется - мы ожидаем увидеть несколько потрясающих щитов с трафаретами.

• Мы долго размышляли над выбором номенклатуры для этого устройства, и тот факт, что оно поставляется с собственным собственный высокотехнологичный щит кажется слишком откровенной отсылкой. Может ли щит быть более скрытным, более тонкий намек.?

Шаг 21

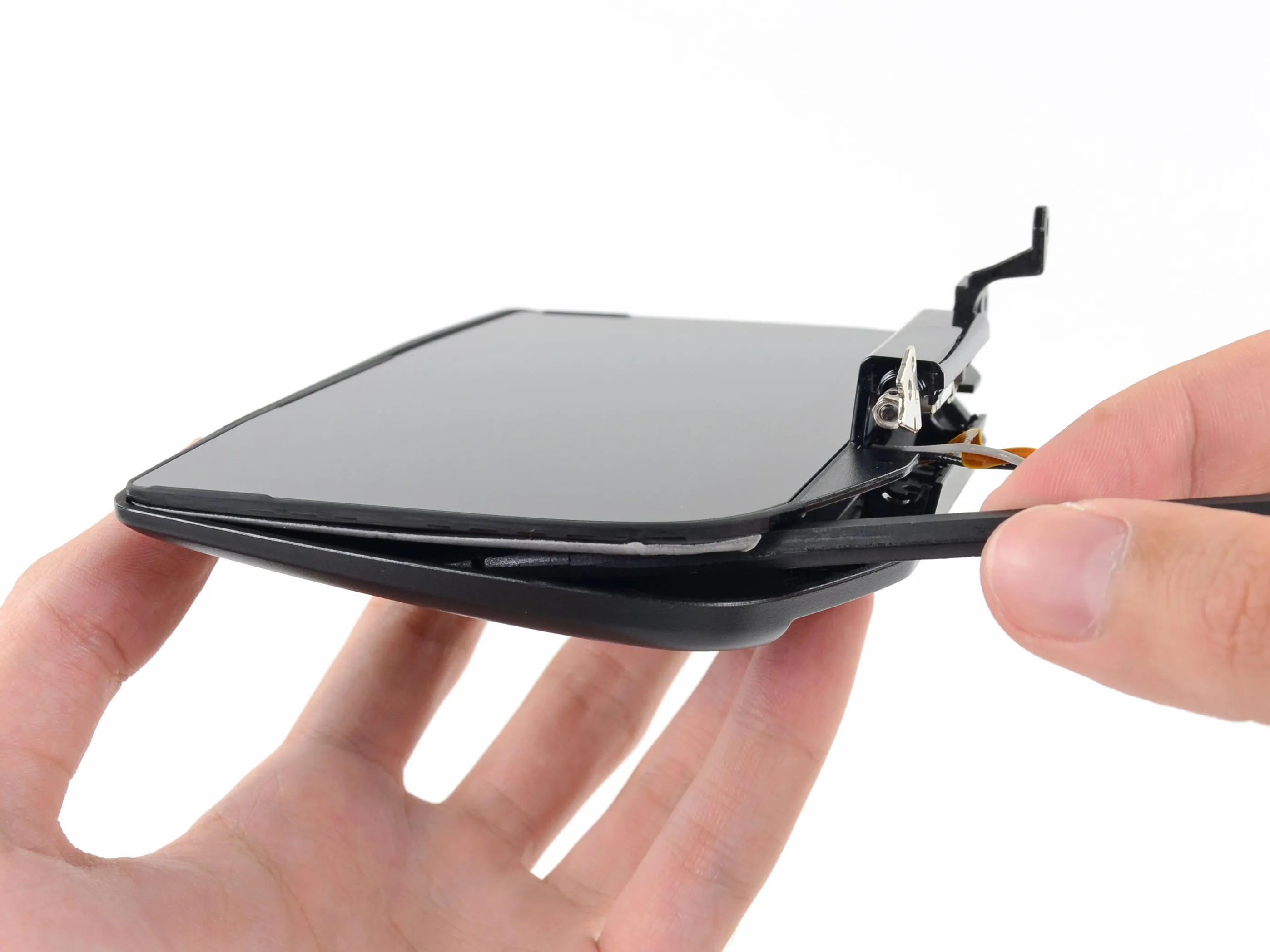

• Десять минут легкого террора с помощью пассатижей, и дисплей освобожден от скотча, приклеивающего его к корпусу.

• Вытащив корпус, мы обнаружили несколько антенн, одну микросхему и кабель дисплея, торчащий с задней стороны дисплея.

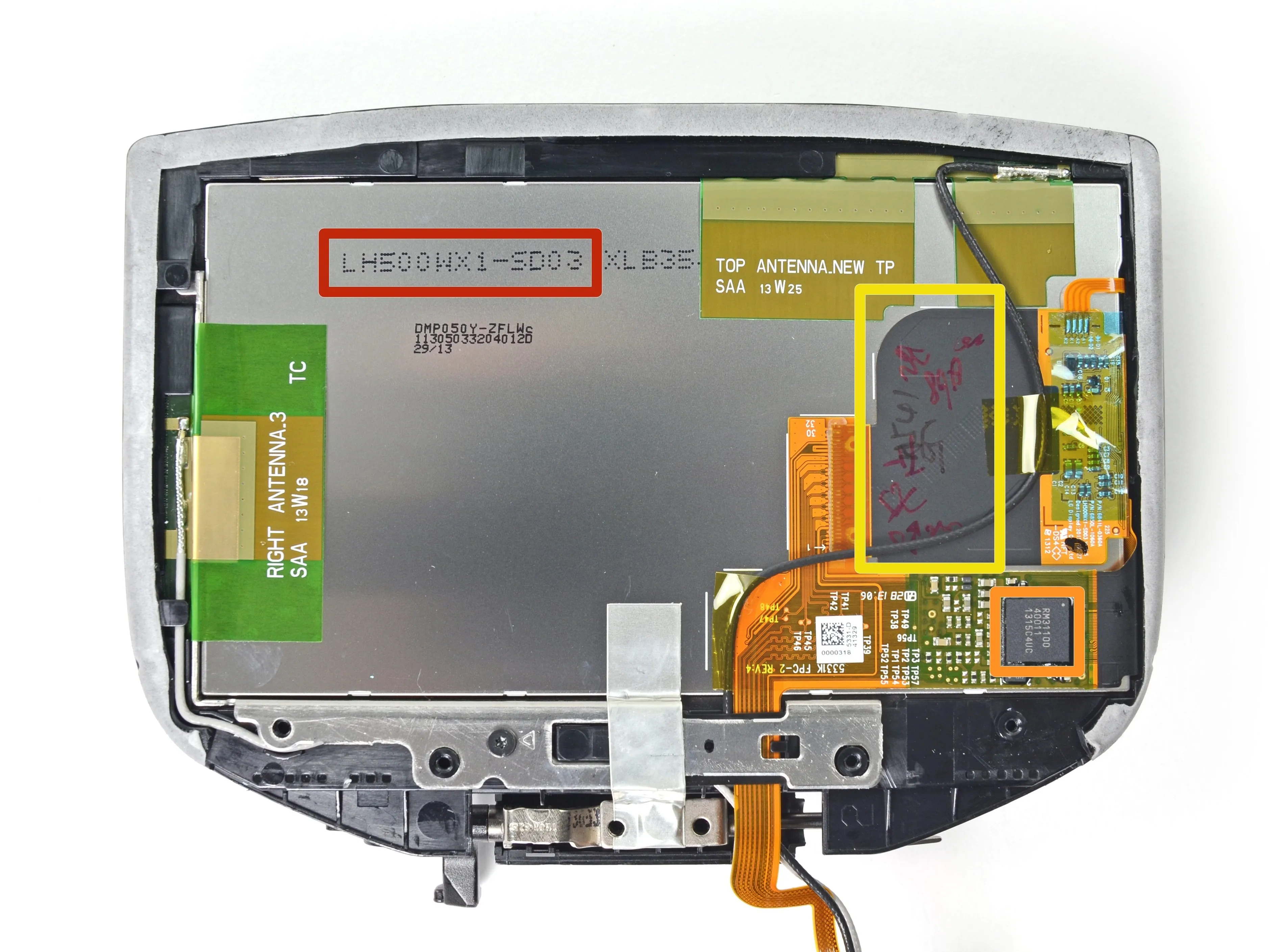

• Вот маркировка, которую мы обнаружили:

• Дисплей: LH500W1-SD03 (LG Display)

• IC: RM31100 (контроллер сенсорного экрана Raydium)

• Неразличимые каракули: да, точно...

Шаг 22

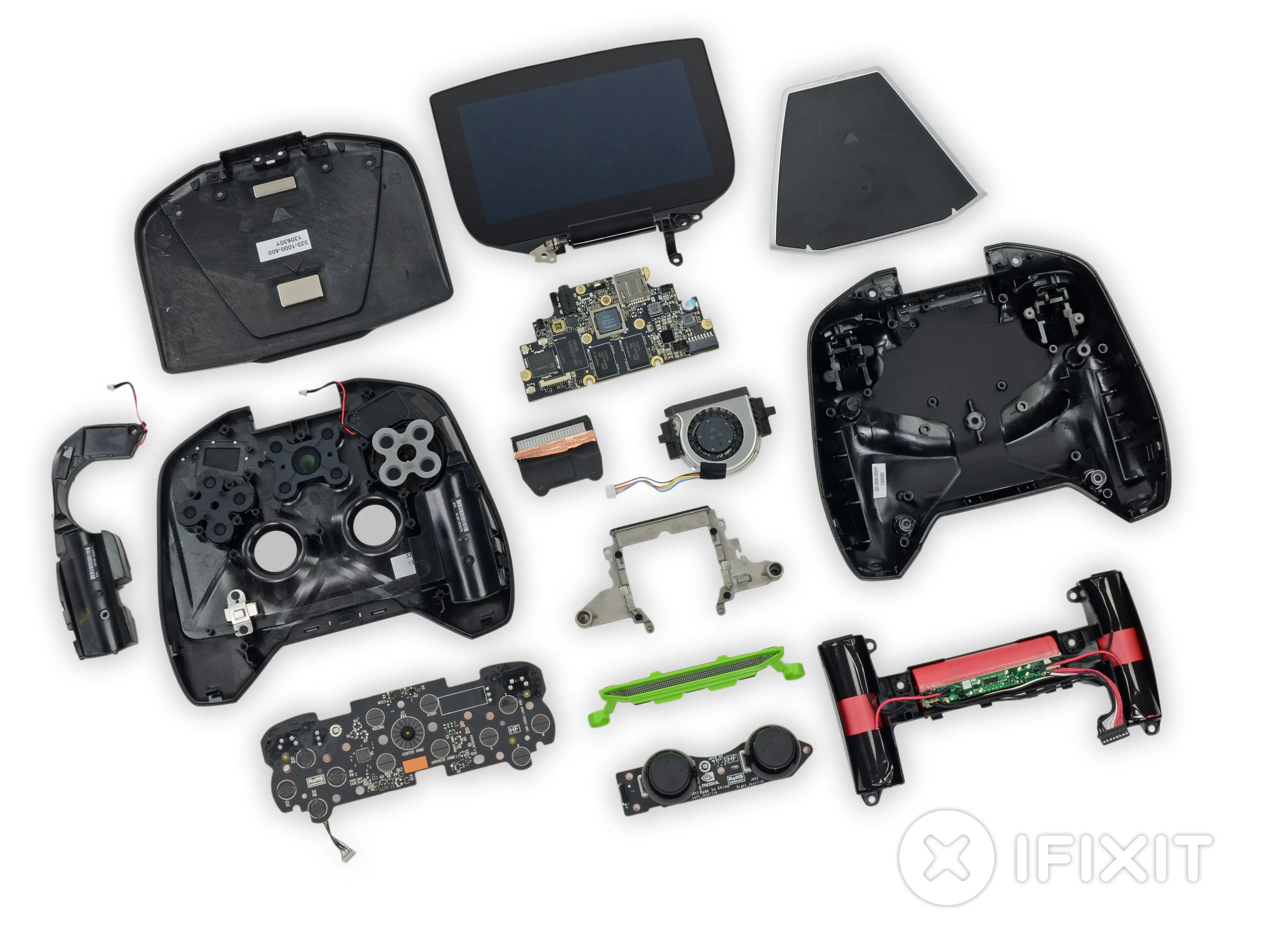

• Оценка ремонтопригодности Nvidia Shield: 6 из 10 (10 - самый простой ремонт)

• Прочная конструкция выдержит регулярное ношение в рюкзаке.

• Модульная конструкция позволяет снизить затраты на ремонт, поскольку мелкие детали можно заменять по отдельности.

• Shield - устройство совершенно нового типа, и кажется, что в плане ремонтопригодности ему есть куда расти. На данный момент сложная внутренняя конструкция затрудняет ремонт и сборку.

• Хотя шарнир кажется прочным, стойкий клей делает ремонт дисплея рискованным, а сложная разборка затрудняет извлечение.

• Аккумулятор труднодоступен, и для его замены придется приложить немало усилий.

Комментарии к статье

Не будет ли слишком много, если вы сообщите цилиндрические размеры батареи и мАч каждого отдельного элемента? Я ищу возможную замену батареям.

Длина элементов составляет 64,5 мм, а диаметр - 18,5 мм. Я получаю 3,9 вольт на каждом, так что, похоже, это параллельные Li-on 3,7 В, и общая емкость устройства (7350 мАч) будет равна сумме емкостей отдельных элементов, или 2450 мАч на элемент. Надеюсь, это поможет!

Это аккумуляторы 18650, их можно купить практически везде в интернете, обычно они используются в vaping и фонариках.

Итак, мне нужно снять заднюю панель с моего Nvidia SHIELD Portable, а на ней есть несколько странных 6 остроконечных винтов.

У меня есть подобные отвертки, но ни одна из них не достаточно маленькая.

Какая отвертка используется, чтобы разобрать это? Буду очень признателен.

Для тех, кому интересно, экран перестал работать. Он включается, остается серым с черной рамкой. Черный цвет медленно исчезает к середине. Поскольку гарантия на 1 год больше не распространяется, я должен починить его сам. Мне сказали, что, скорее всего, отходит провод - вчера он был в порядке.

Тип винта - Torx. Размер - T-5. Трудно найти в больших магазинах, мне повезло, и я нашел небольшой набор отверток в магазине долларов за 1$, в нем были T-5 и T-6 :). У меня была такая же проблема, как у вас. У меня была гарантия, поэтому я не стал заморачиваться с ремонтом, но щиты страдают от этого дефекта.

Здравствуйте, у меня такая же проблема с экраном, экран серый, как вы решили?
