Введение

Разборка пульта требует откручивания винтов под батарейками. Для извлечения чего-либо внутри потребуется осторожность и время.

Что вам понадобится

Инструменты

  • Трехгранная отвертка Y1
    Отвертка Tri-point Y1 | Источник - ifixit.com
  • Отвертка 6-в-1
    Отвертка 6-в-1 | Источник - ifixit.com

Шаг 1 Снятие крышки батарейного отсека и задней панели

Nyko Wand Teardown, Снятие крышки батарейного отсека и задней панели: шаг 1, изображение 1 из 3
Nyko Wand Teardown, Снятие крышки батарейного отсека и задней панели: шаг 1, изображение 1 из 3 | Источник - ifixit.com
Nyko Wand Teardown, снятие крышки батарейного отсека и задней панели: шаг 1, изображение 2 из 3
Nyko Wand Teardown, Снятие крышки батарейного отсека и задней панели: шаг 1, изображение 2 из 3 | Источник - ifixit.com

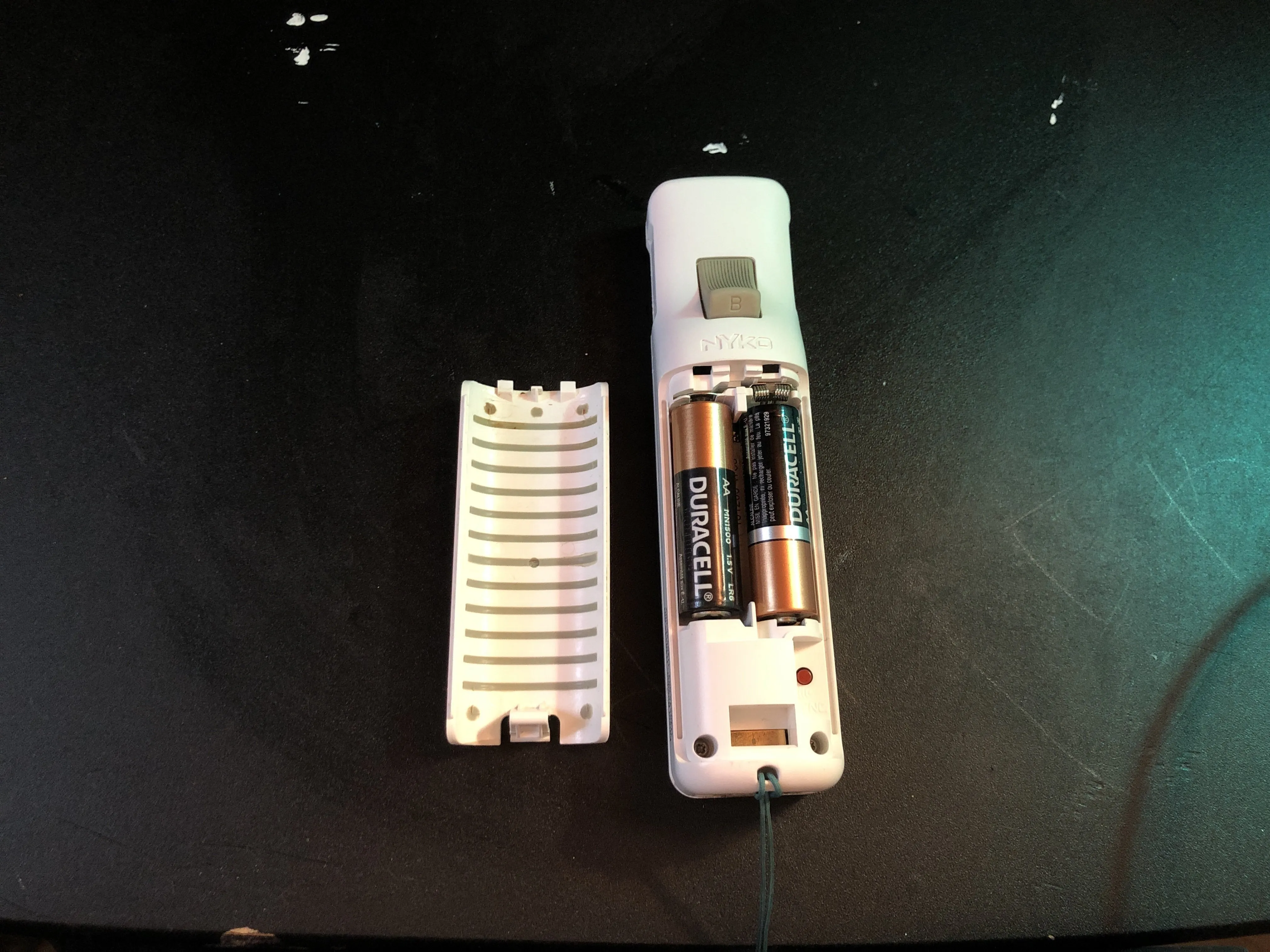

Nyko Wand Teardown, снятие крышки батарейного отсека и задней панели: шаг 1, изображение 3 из 3
Nyko Wand Teardown, снятие крышки батарейного отсека и задней панели: шаг 1, изображение 3 из 3 | Источник - ifixit.com

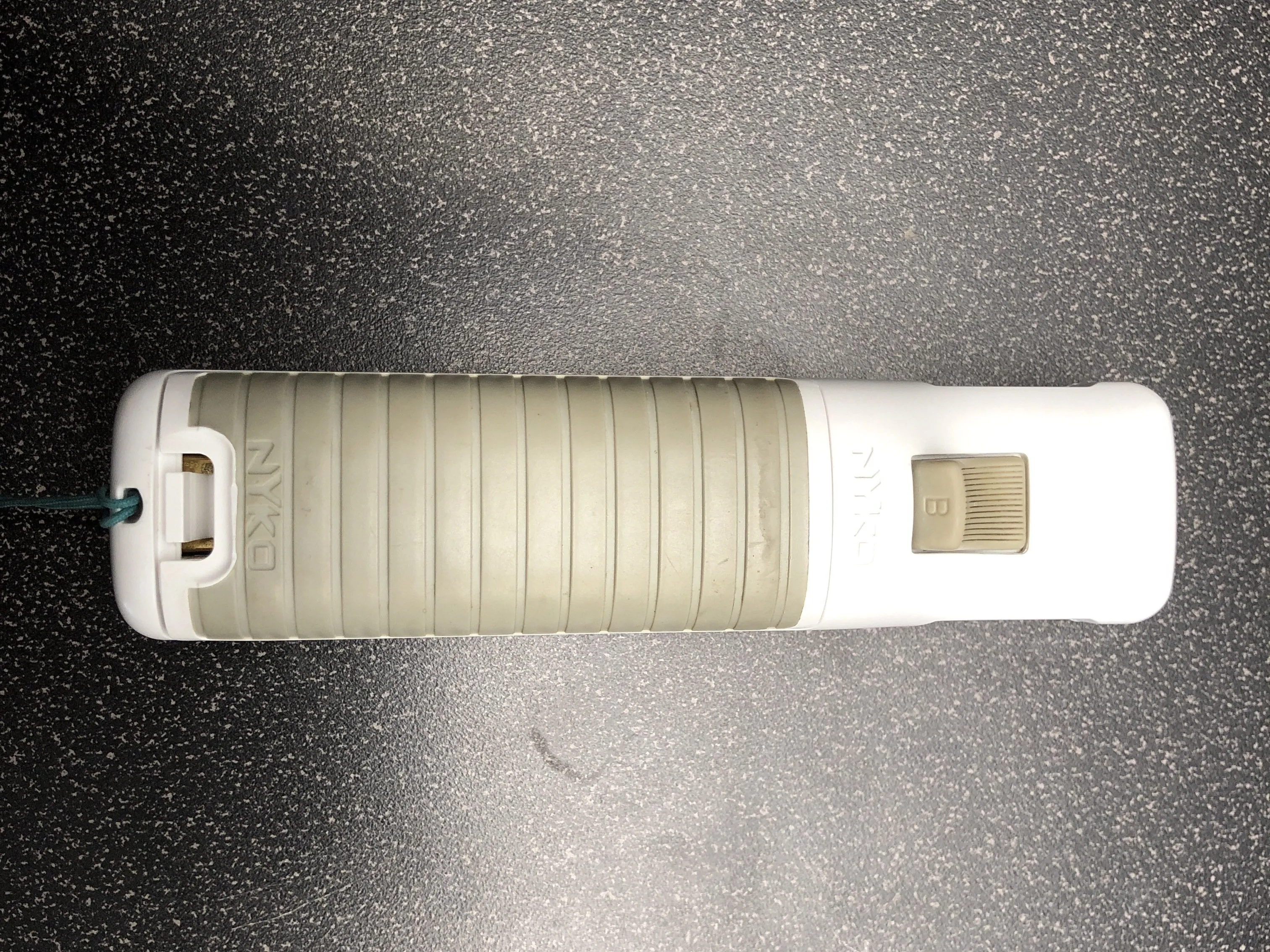

  • Сначала переверните контроллер так, чтобы задняя панель была обращена к вам.

  • Снимите крышку батарейного отсека, надавив на нижнюю пластину.

Шаг 2

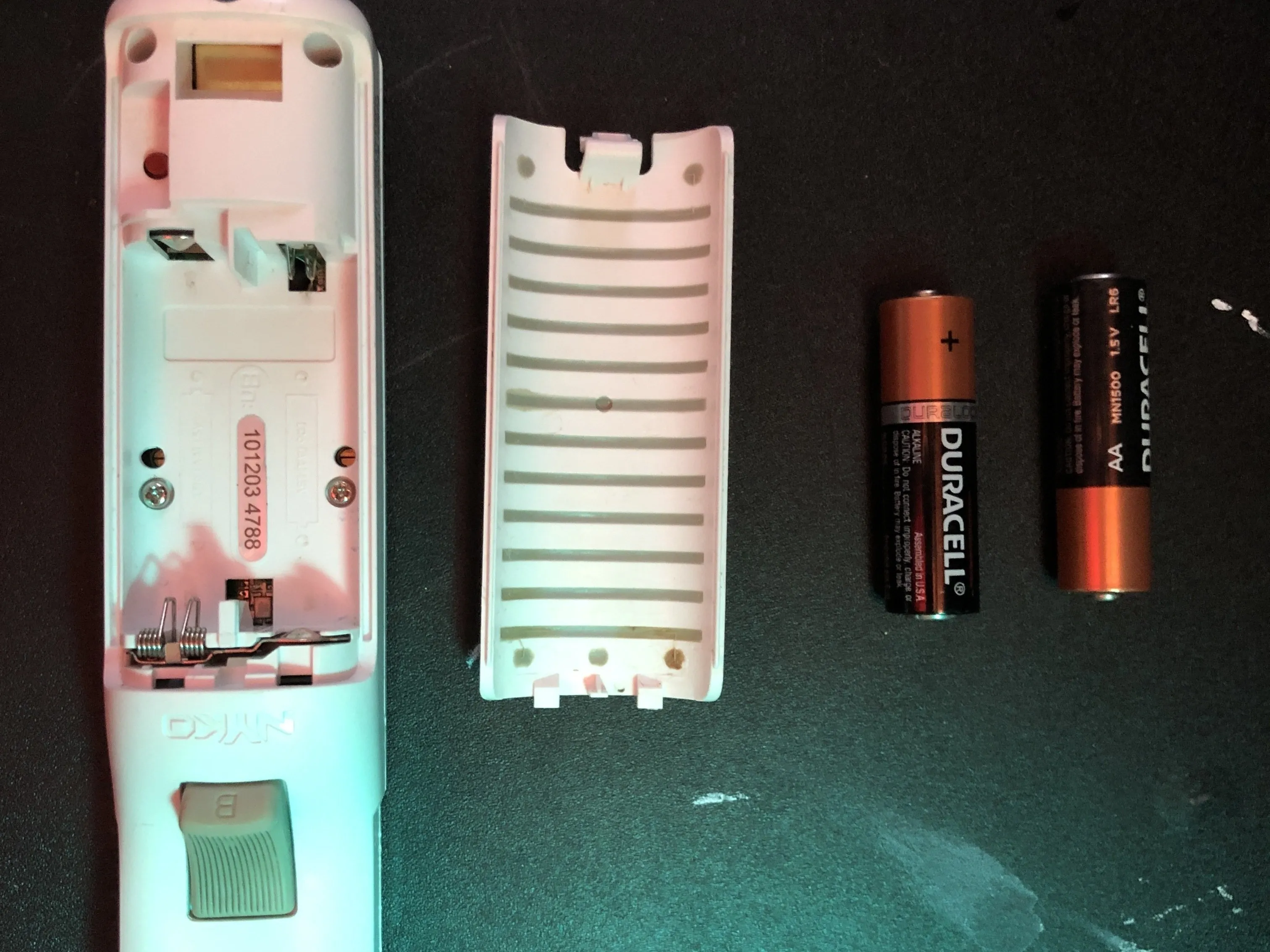

Разбор палочки Nyko: шаг 2, изображение 1 из 2
Разбор палочки Nyko: шаг 2, изображение 1 из 2 | Источник - ifixit.com

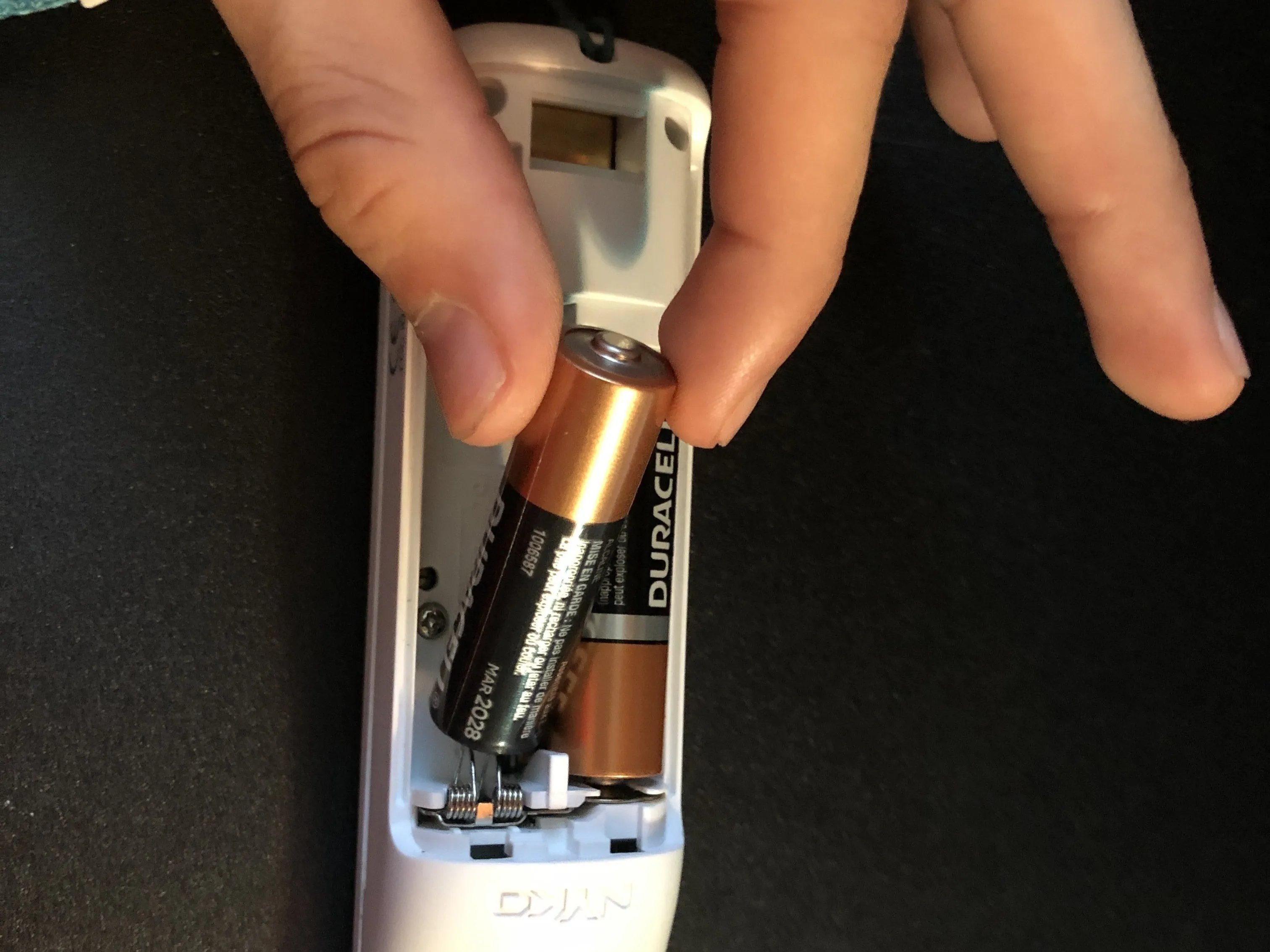

Разбор палочки Nyko: шаг 2, изображение 2 из 2
Разбор палочки Nyko: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Извлеките обе батарейки, если они есть в пульте.

  • Чтобы извлечь их, нажмите на положительный конец и потяните, чтобы вытащить.

Шаг 3

Разбор палочки Nyko: шаг 3, изображение 1 из 2
Разбор палочки Nyko: шаг 3, изображение 1 из 2 | Источник - ifixit.com
Разбор палочки Nyko: шаг 3, изображение 2 из 2
Разборка палочки Nyko: шаг 3, изображение 2 из 2 | Источник - ifixit.com

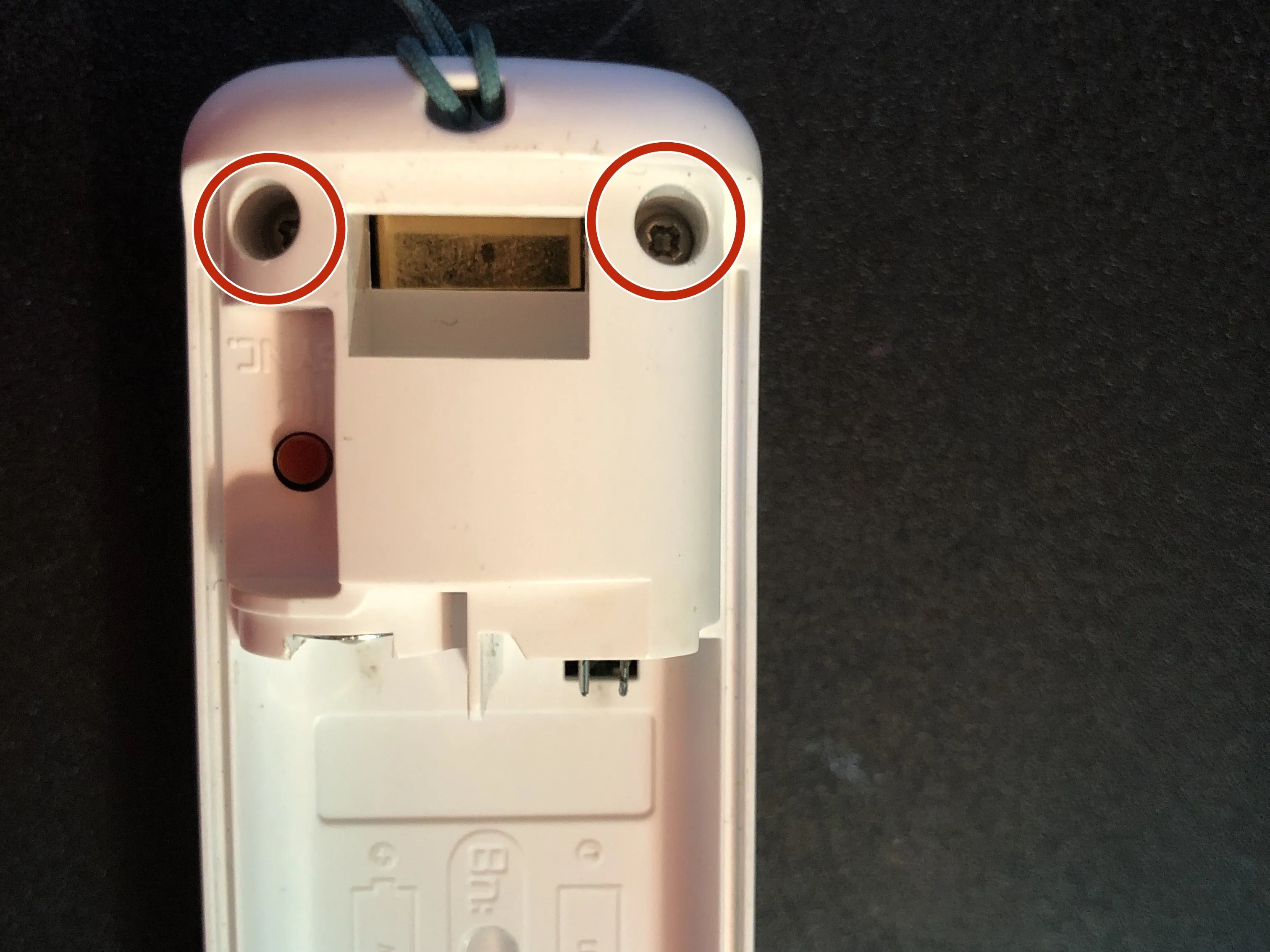

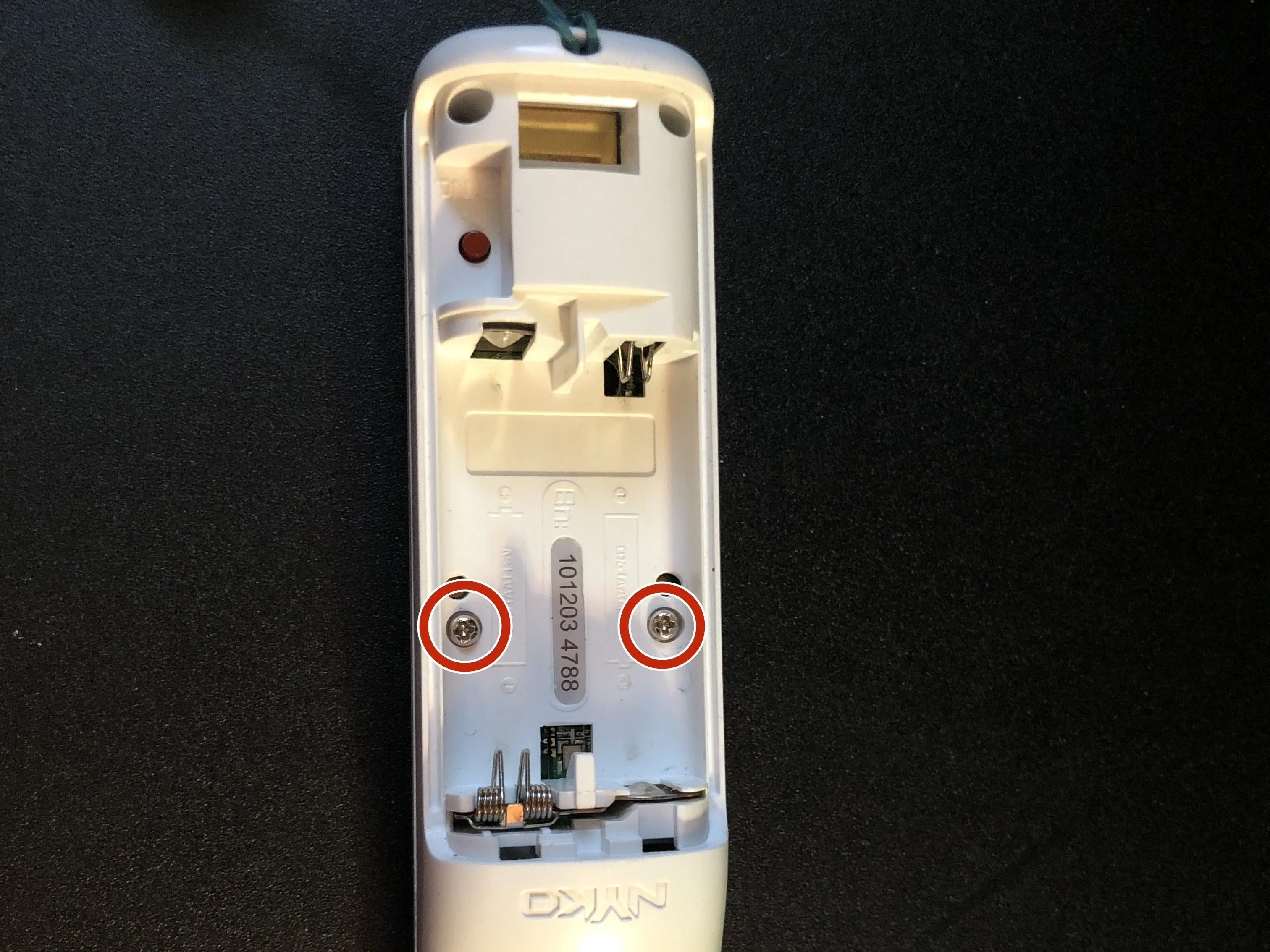

  • С помощью трехгранной отвертки Y1 открутите два центральных винта, поворачивая их против часовой стрелки.

  • Повторите процесс для двух нижних

Шаг 4

Разбор палочки Nyko: шаг 4, изображение 1 из 3
Разбор палочки Nyko: шаг 4, изображение 1 из 3 | Источник - ifixit.com
Разбор палочки Nyko: шаг 4, изображение 2 из 3
Nyko Wand Teardown: шаг 4, изображение 2 из 3 | Источник - ifixit.com

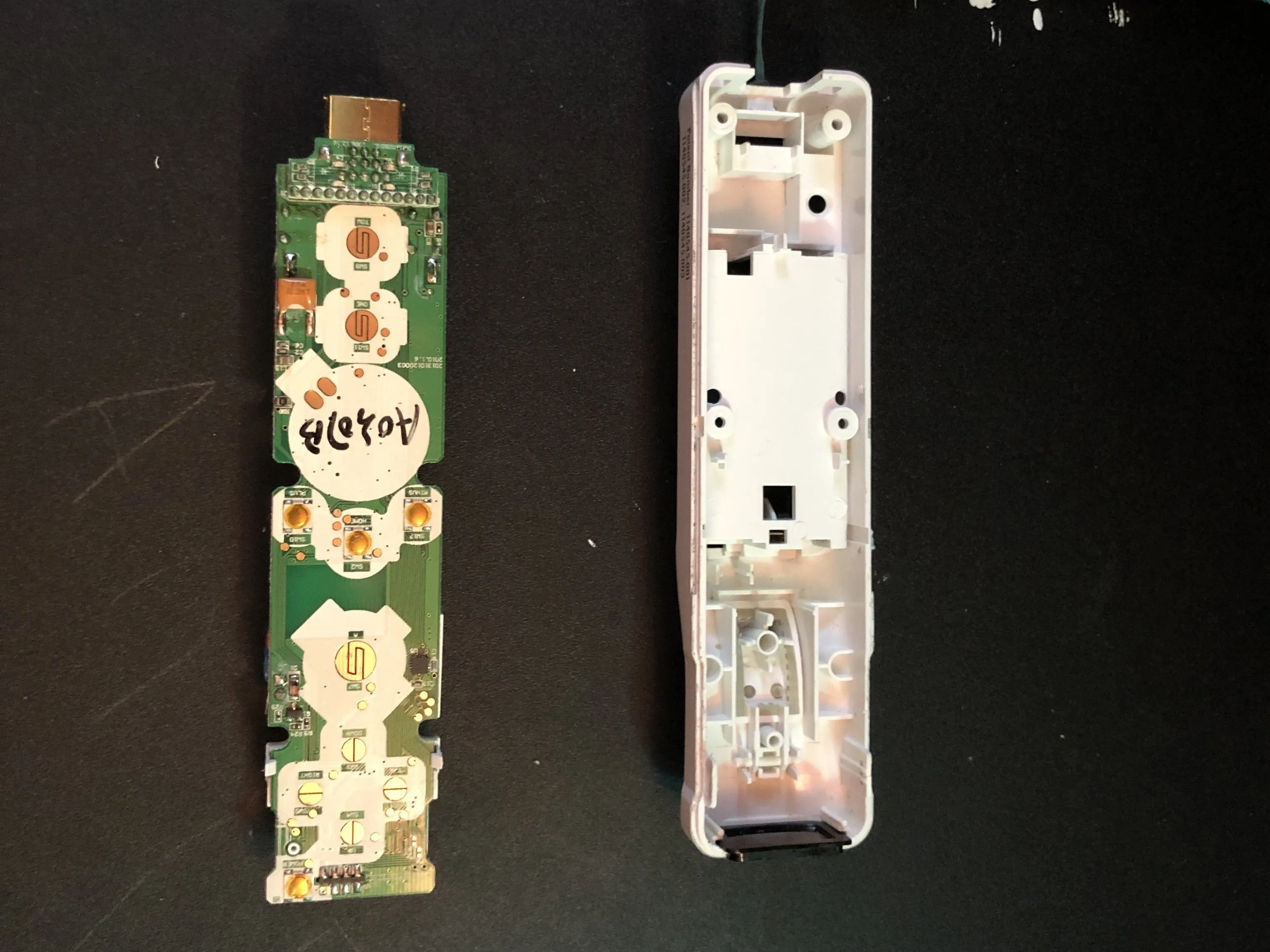

Nyko Wand Teardown: шаг 4, изображение 3 из 3
Разбор палочки Nyko: шаг 4, изображение 3 из 3 | Источник - ifixit.com

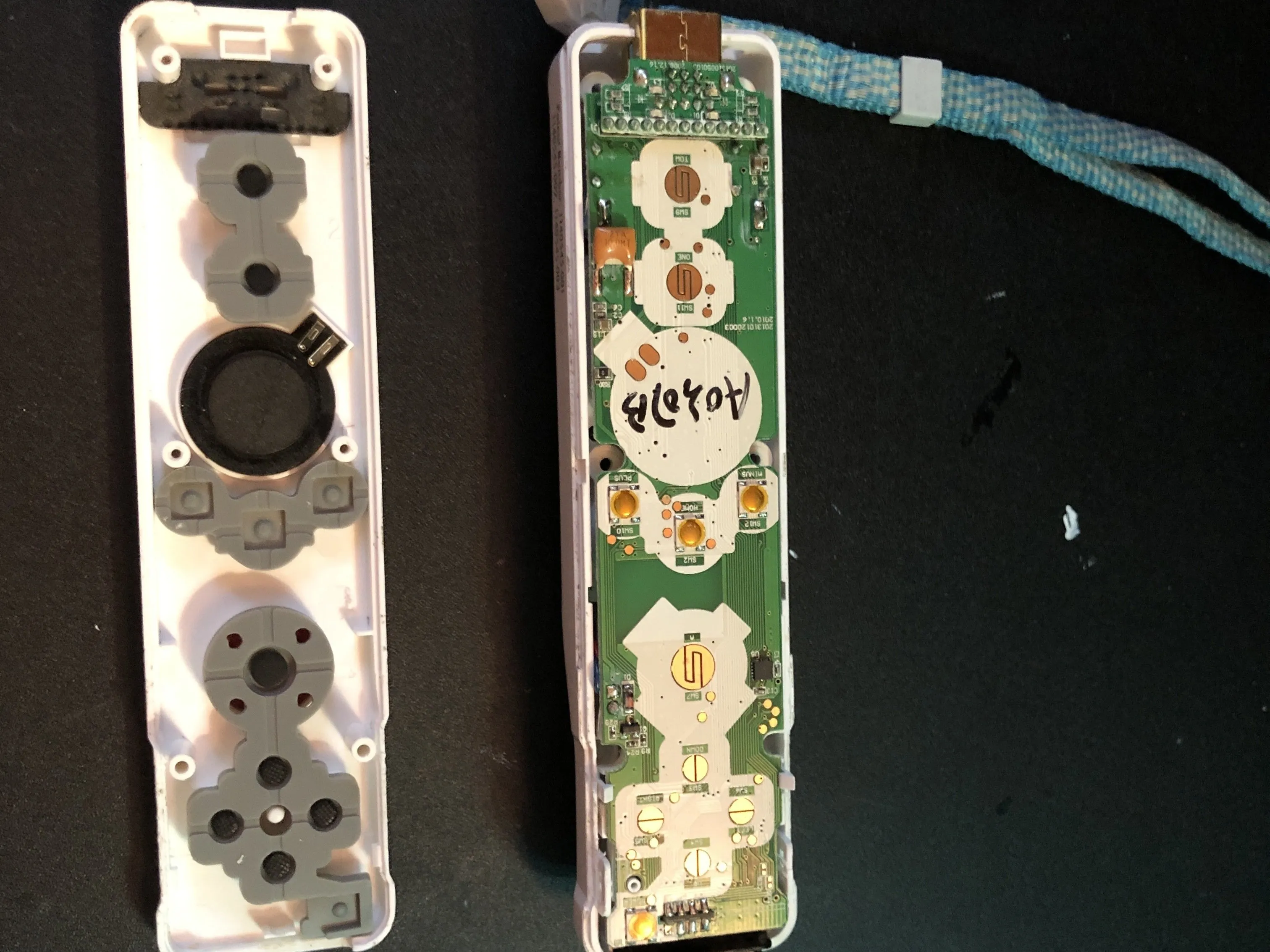

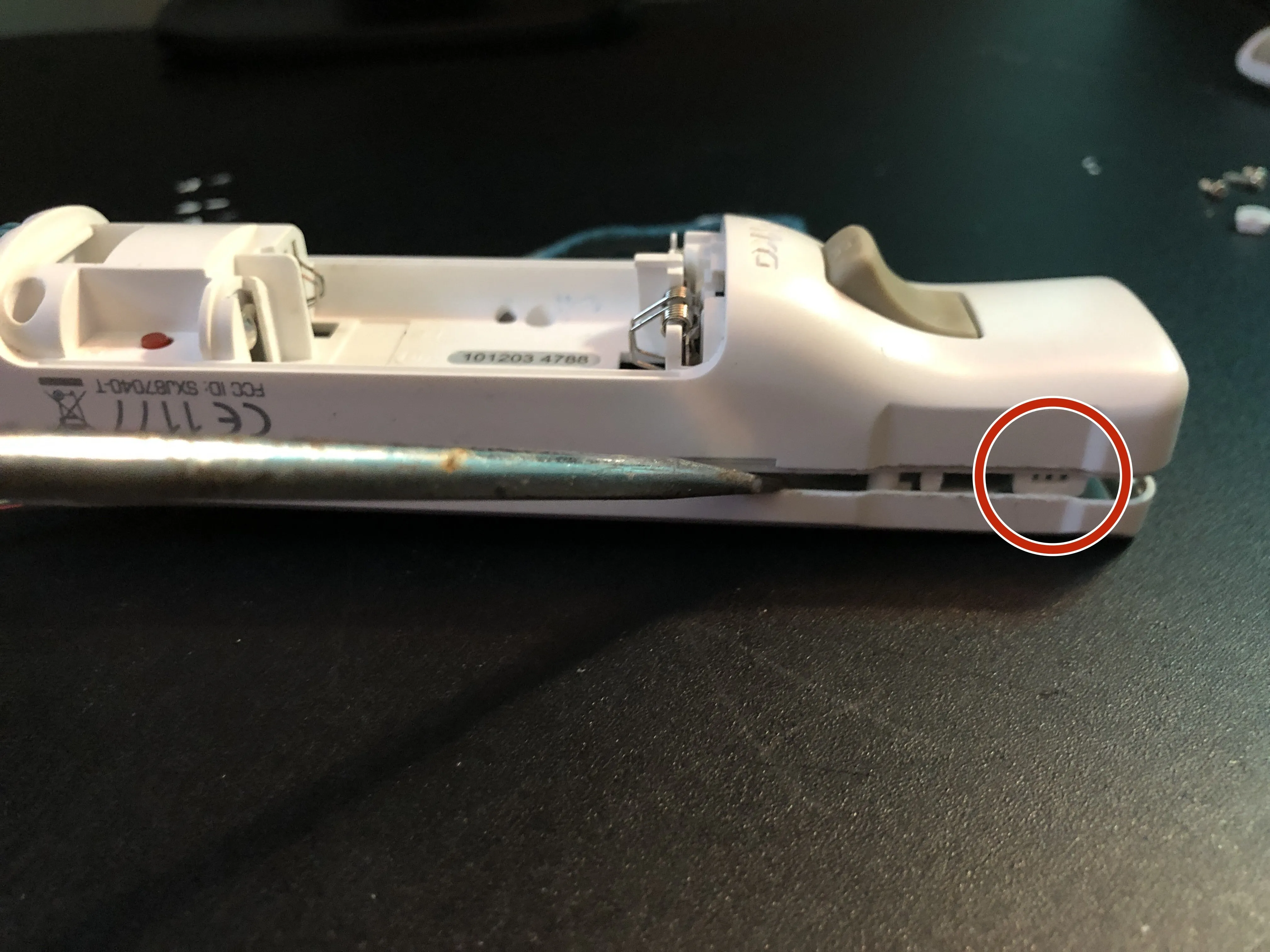

  • Чтобы полностью снять заднюю часть, воспользуйтесь плоской отверткой, аккуратно подденьте ее по краю и отсоедините.

  • Аккуратно вытащите всю плату (будьте осторожны, вы можете сломать или порвать провод, если будете тянуть слишком сильно).

  • {ОСТОРОЖНО, МЕЛКИЕ ДЕТАЛИ}.

Шаг 5

Разбор палочки Nyko: шаг 5, изображение 1 из 3
Nyko Wand Teardown: шаг 5, изображение 1 из 3 | Источник - ifixit.com

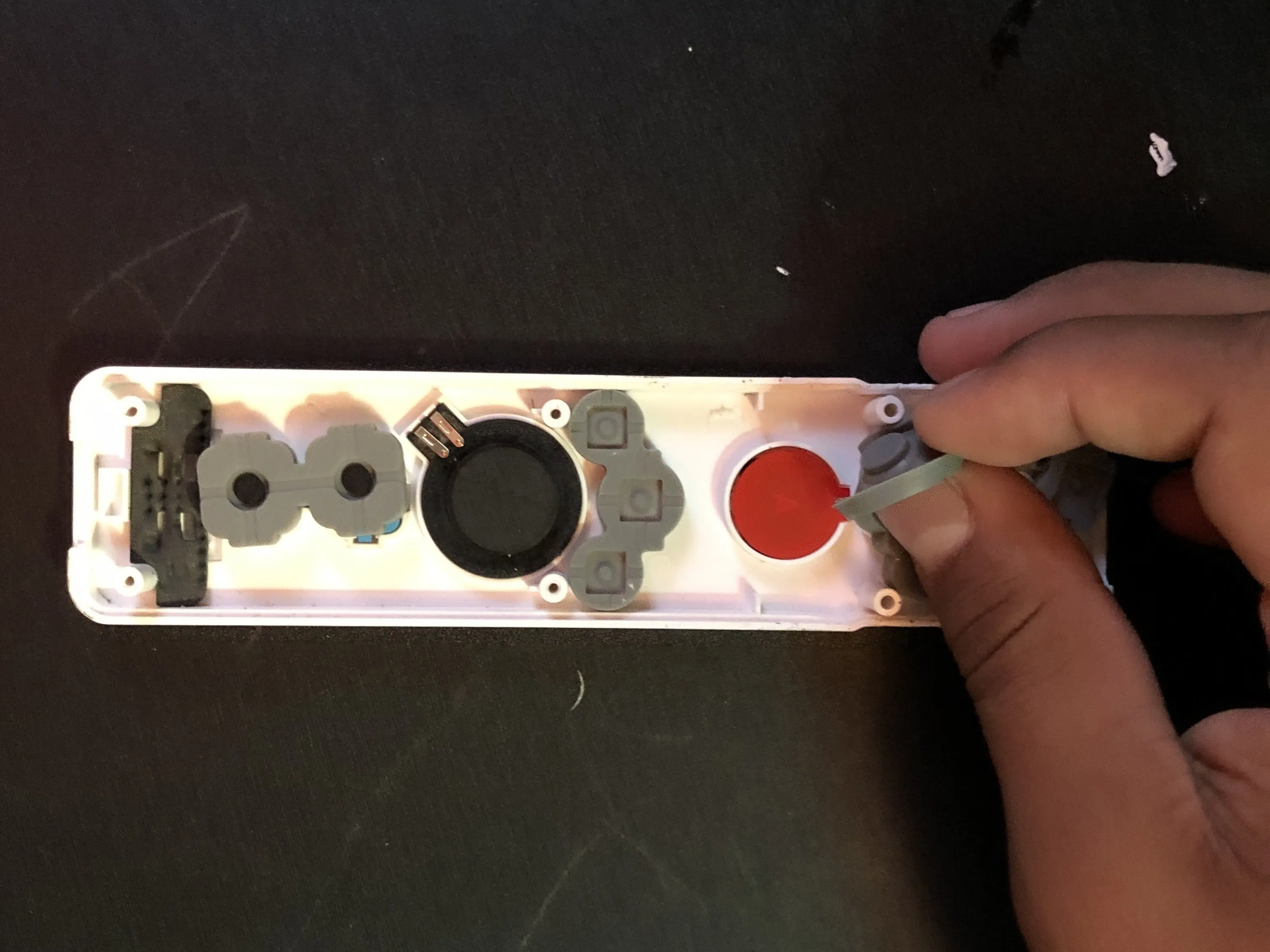

Разбор палочки Nyko: шаг 5, изображение 2 из 3
Nyko Wand Teardown: шаг 5, изображение 2 из 3 | Источник - ifixit.com
Разбор палочки Nyko: шаг 5, изображение 3 из 3
Разбор палочки Nyko: шаг 5, изображение 3 из 3 | Источник - ifixit.com

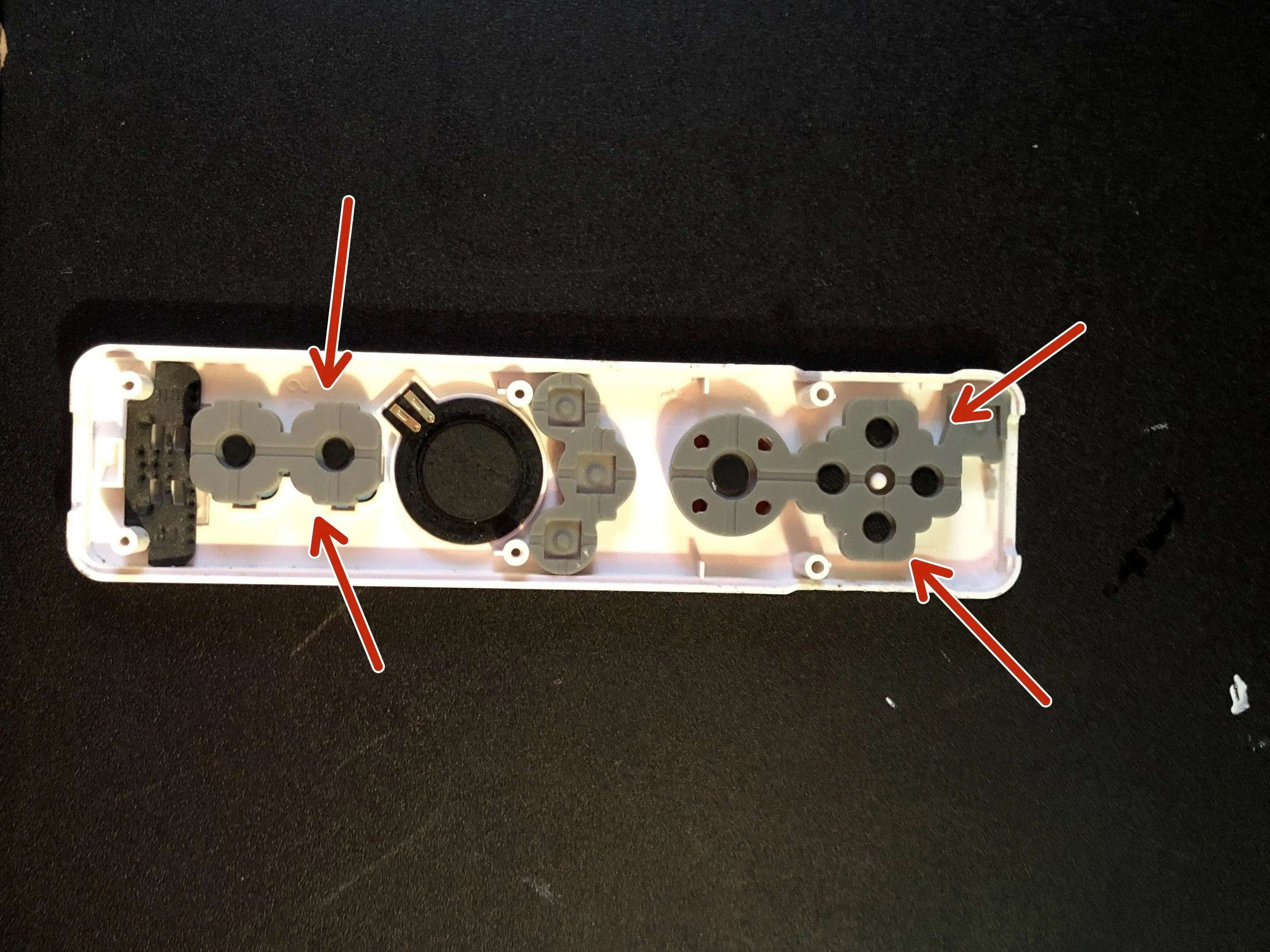

  • Чтобы снять кнопки, нужно просто снять серую силиконовую крышку.

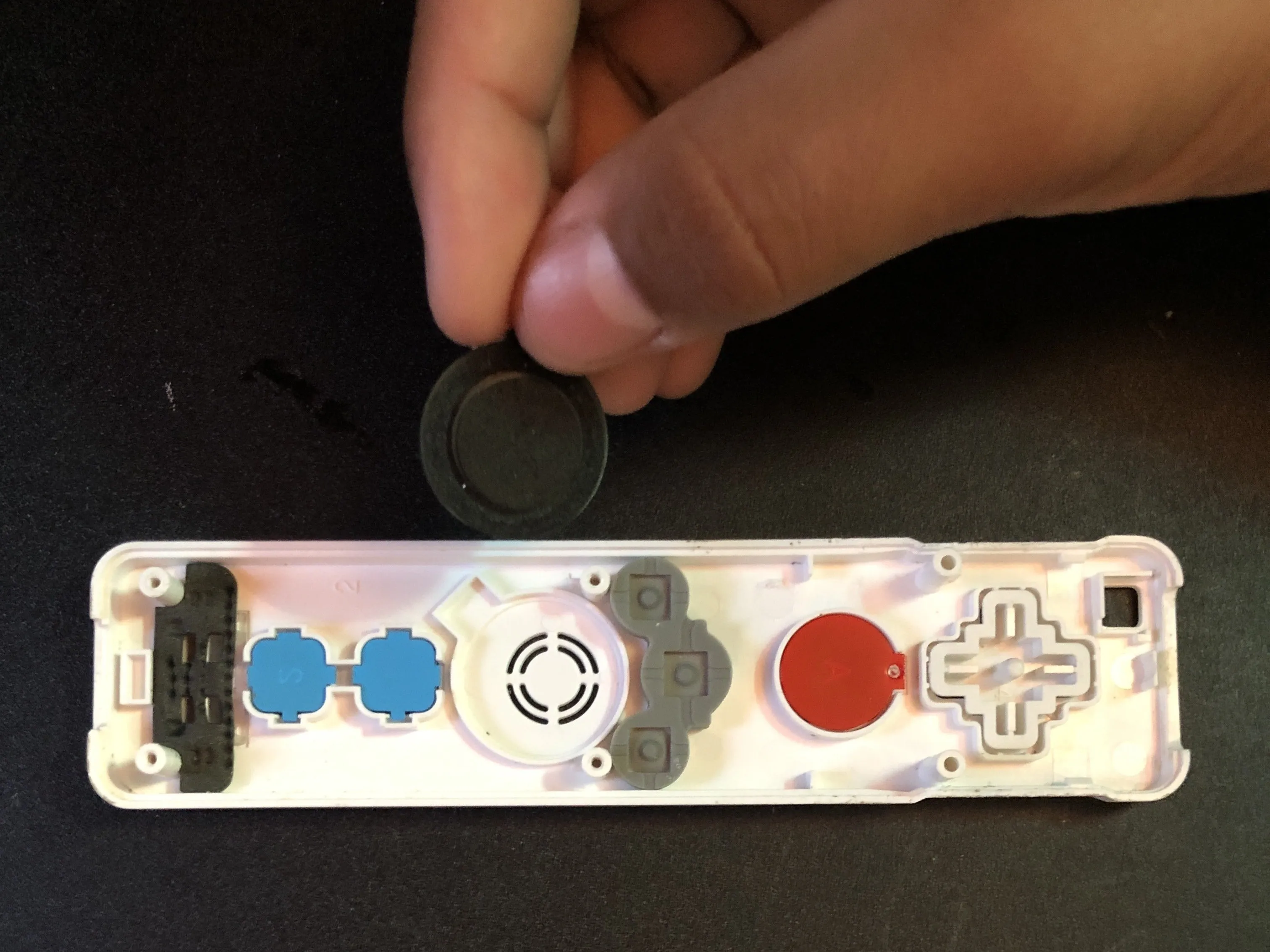

  • Чтобы снять маленький динамик, просто потяните его вверх.

  • ВНИМАНИЕ: ДЛЯ МАЛЕНЬКИХ КНОПОК, ТАКИХ КАК КНОПКИ ГРОМКОСТИ.

Шаг 6

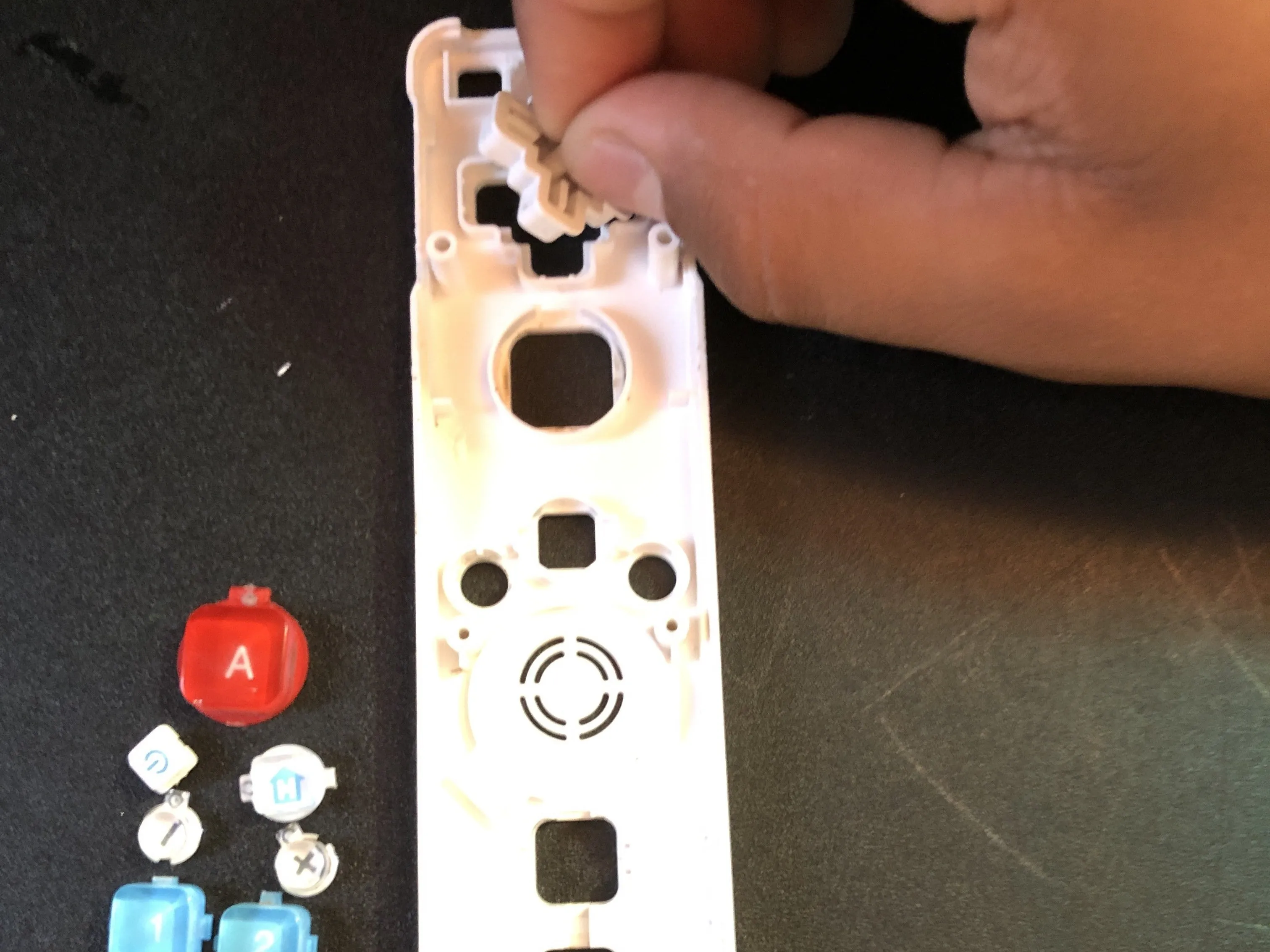

Разбор палочки Nyko: шаг 6, изображение 1 из 2
Разбор палочки Nyko: шаг 6, изображение 1 из 2 | Источник - ifixit.com
Разбор палочки Nyko: шаг 6, изображение 2 из 2
Разбор палочки Nyko: шаг 6, изображение 2 из 2 | Источник - ifixit.com

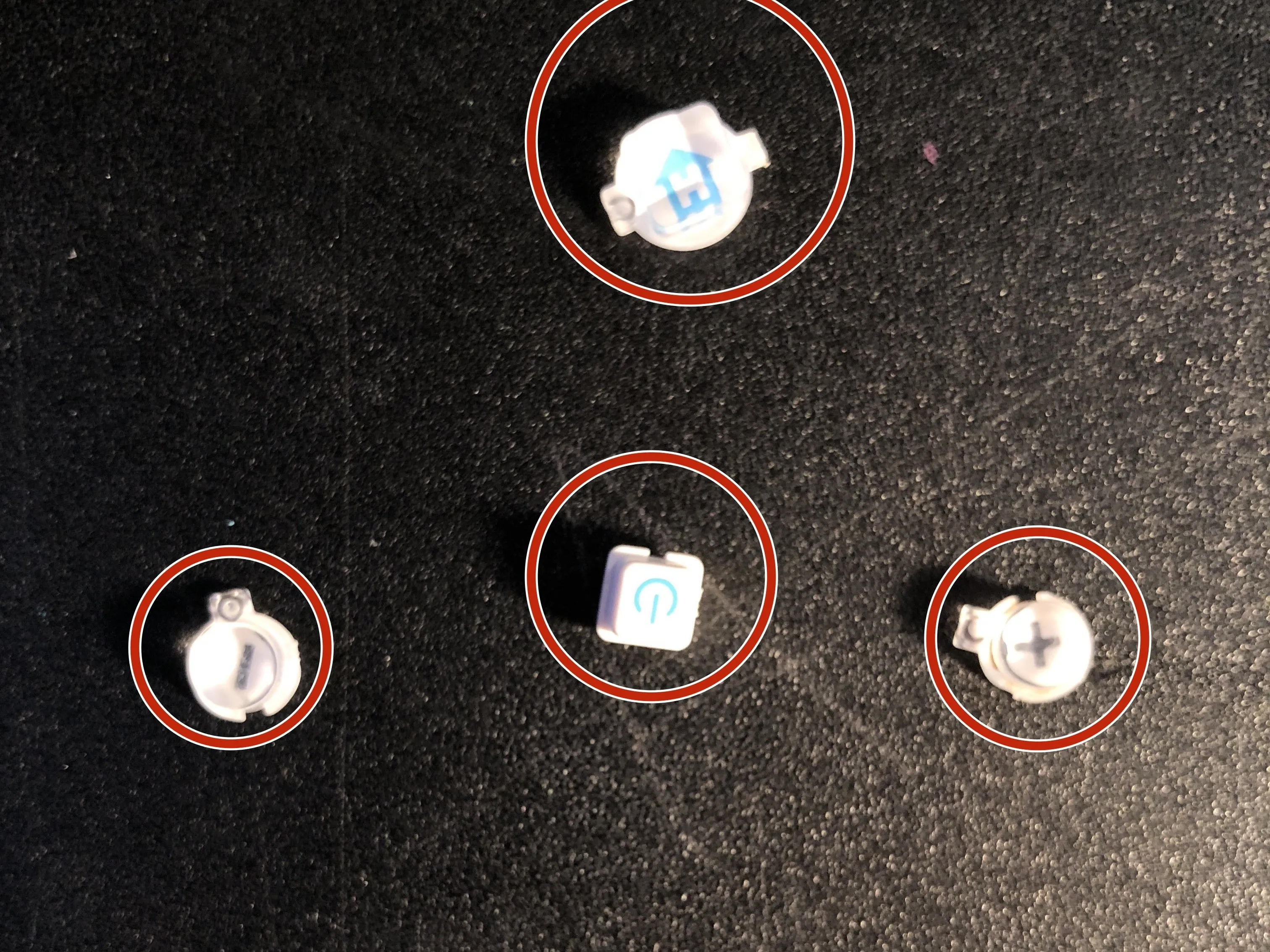

  • Аккуратно подденьте кнопки, извлекая их из гнезда.

  • ВНИМАНИЕ: ОСТЕРЕГАЙТЕСЬ МАЛЕНЬКИХ КНОПОК!

  • ЕСЛИ ВЫ ХОТИТЕ ВОССТАНОВИТЬ ЕГО, ВЫПОЛНИТЕ ШАГИ 1-7 В ОБРАТНОМ ПОРЯДКЕ.
