Разборка Oculus Rift Constellation

Введение

Хорошо, Палмер.вы спросилии мы ответили. На прошлой неделе мы разобрали Oculus Rift CV1а сегодня мы обратимся к аналогу ИК-камеры Constellation-Rift. Стремилась ли Oculus к звездам, как в своей мощной гарнитуре, или же их дизайнерские решения сделают Constellation практически неремонтопригодной? Только разборка покажет это.

Хотите больше? Следите за нашими новостями в Instagram, Twitter или Facebook.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка Oculus Rift Constellation

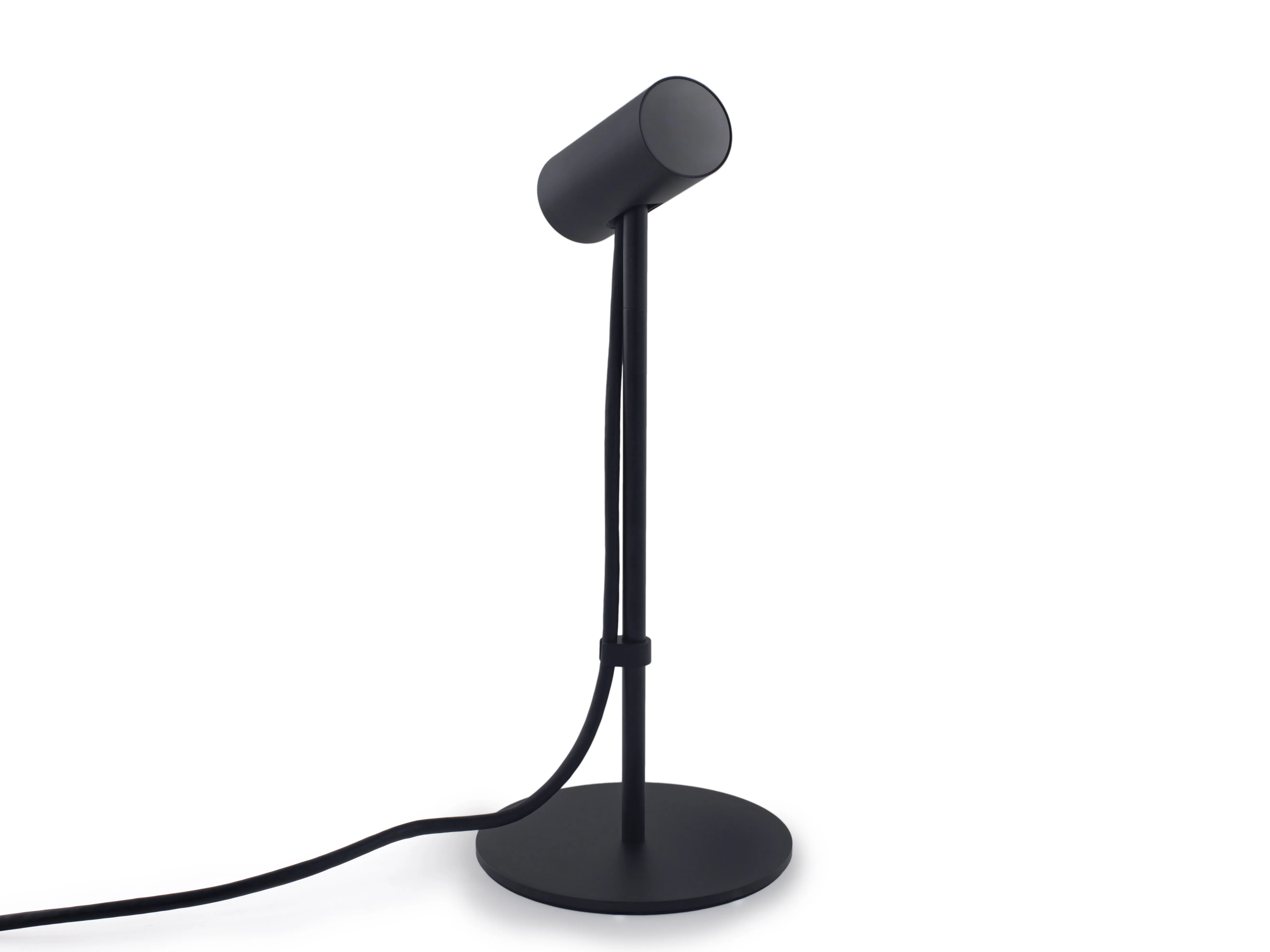

• О самом датчике Constellation известно не так много, но вот некоторые технические характеристики:

• Инфракрасный датчик

• Симпатичная подставка

• Стандартный кабель USB 3.0

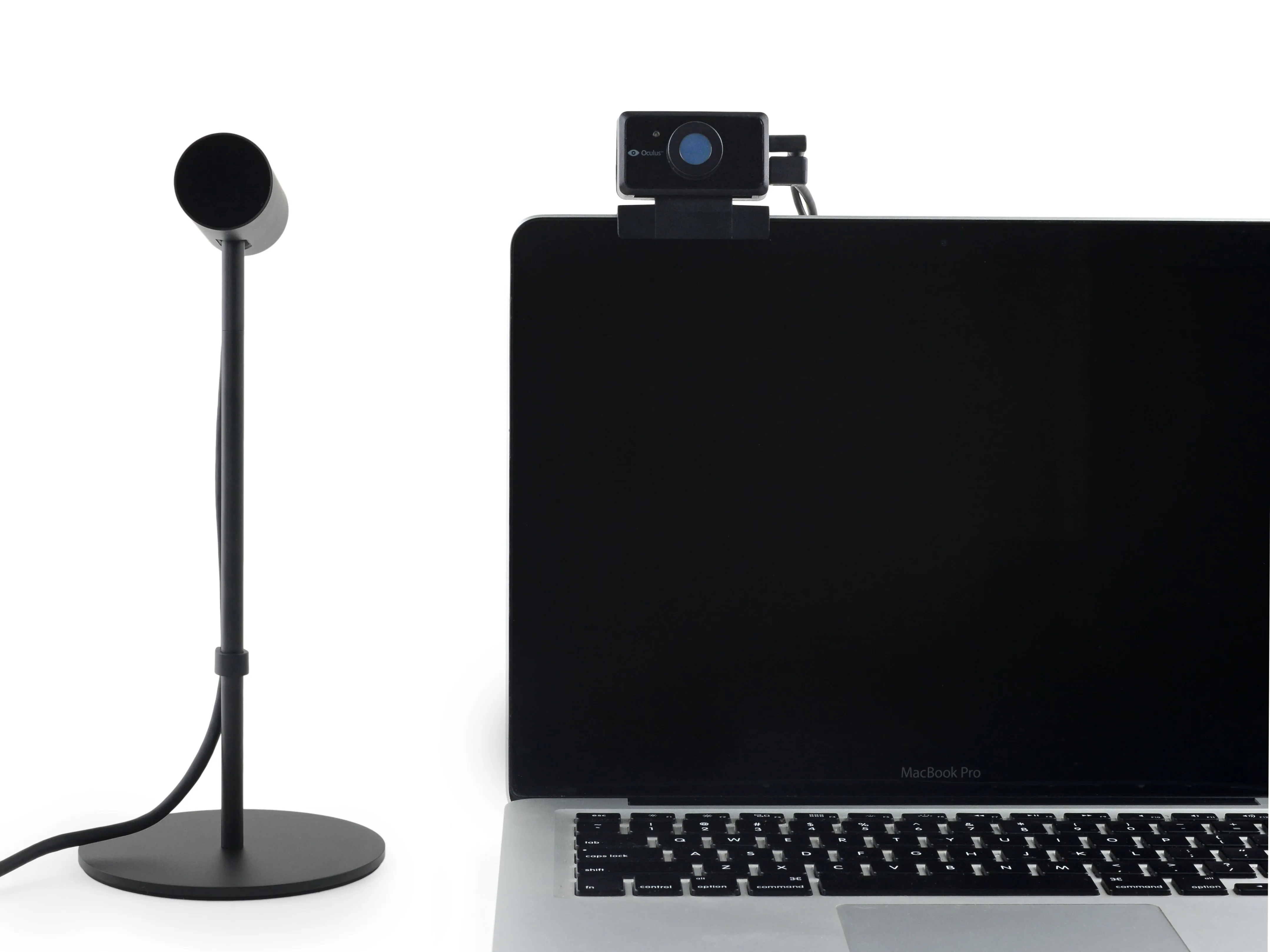

• Но посмотрите как далеко мы продвинулисьот уродливой веб-камеры до милой маленькой пиксаровской лампы!

Шаг 2

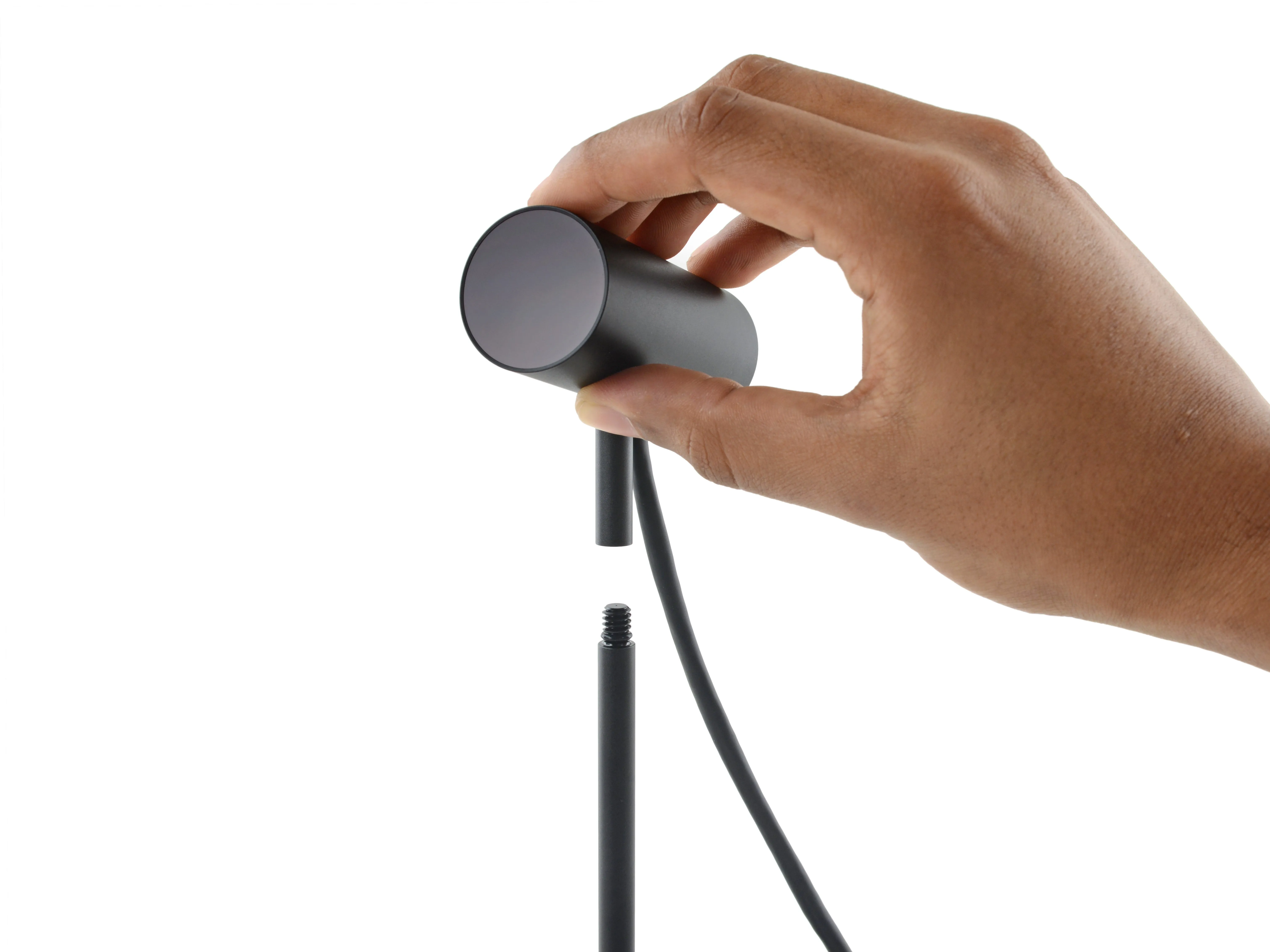

• Отделение капсулы экипажа завершено!

• Мы заперли ключи в Constellation, так что попробуем открыть дверь Джимми.

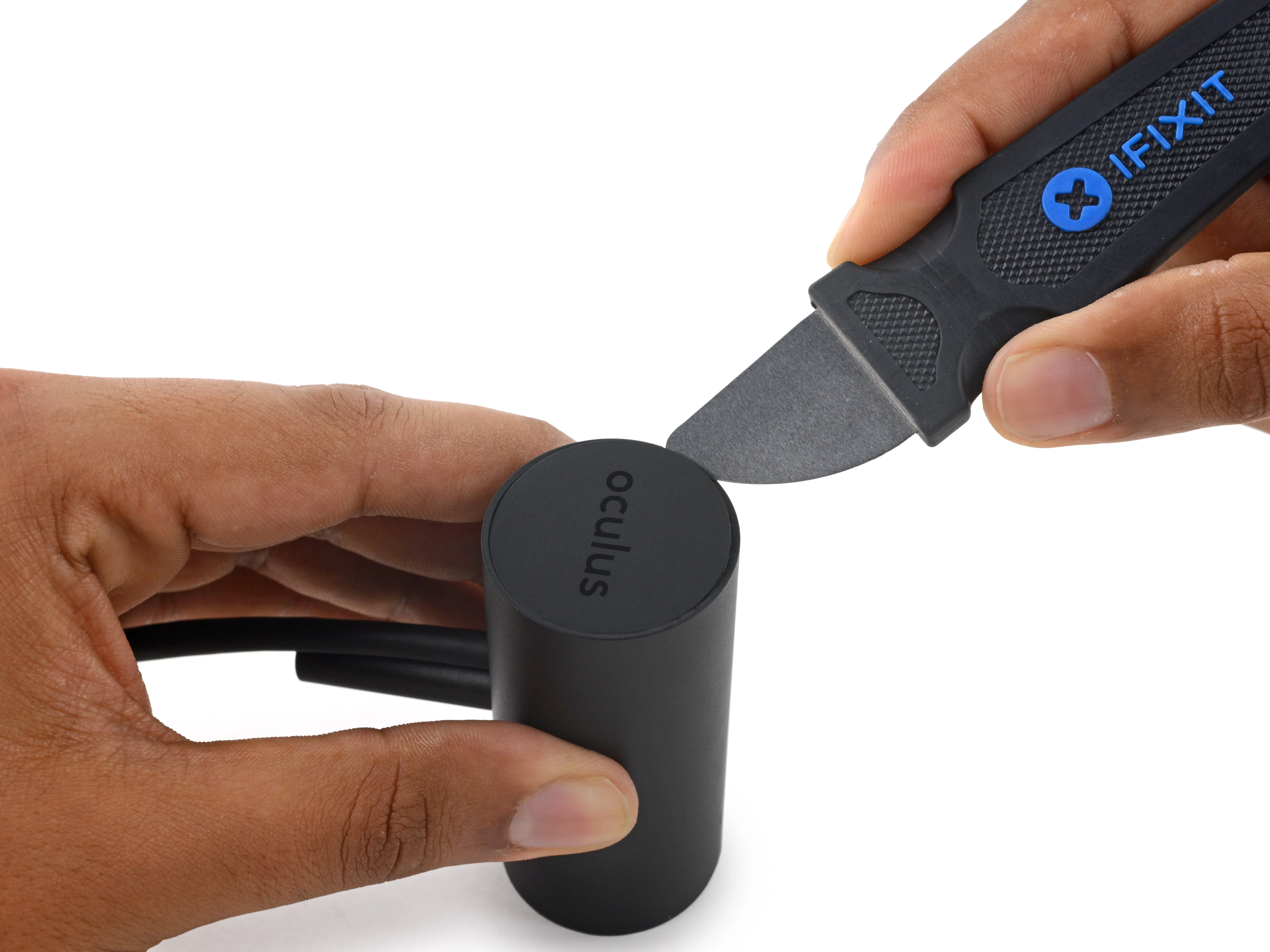

• Всего несколько пластиковых клипс удерживают заднюю панель на месте, и она с треском отрывается.

• И смотрите! Многообещающие винты... которые никуда не ведут.

Шаг 3

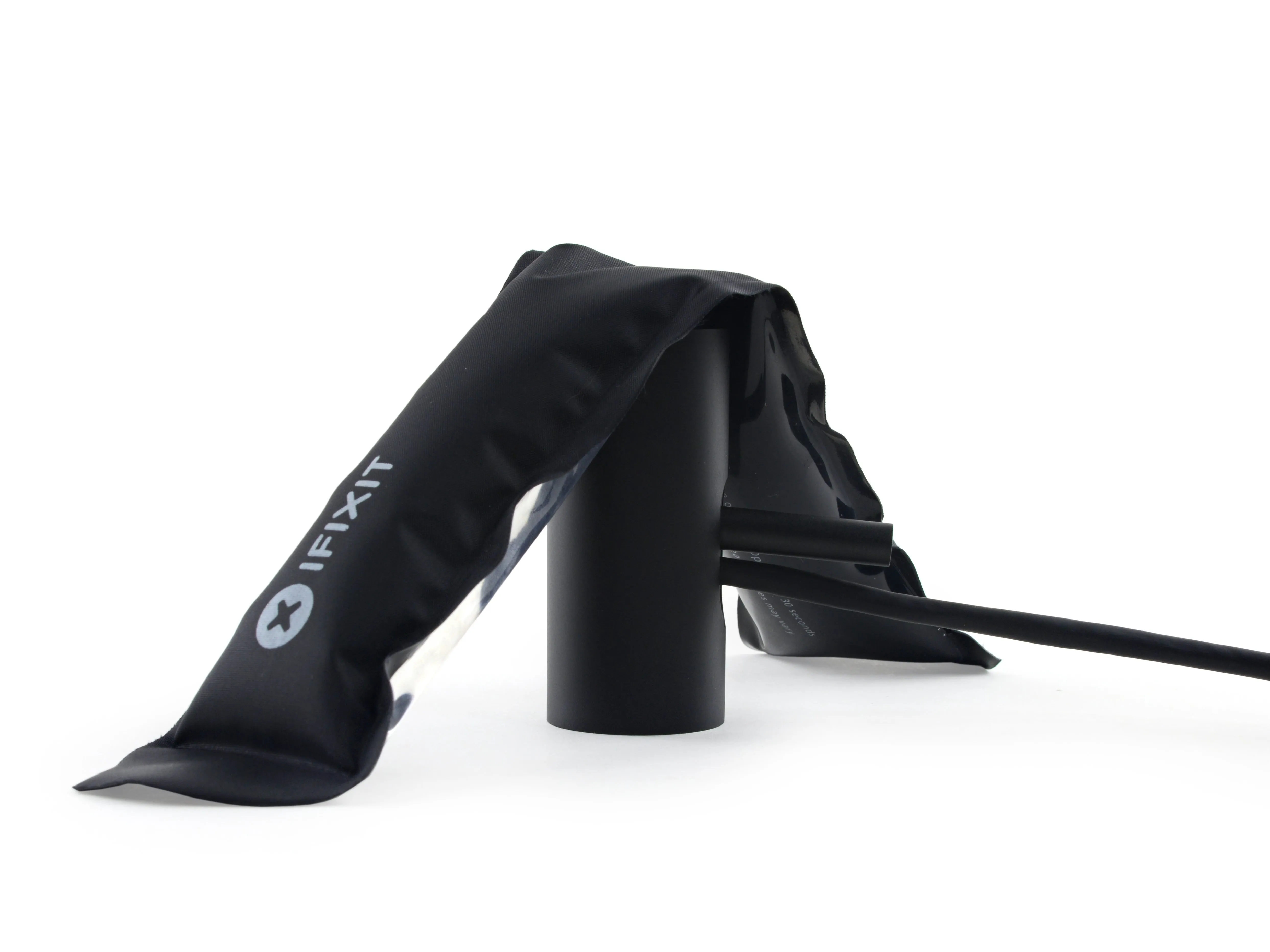

• Давайте попробуем выкурить его с другого конца. iOpener to full!

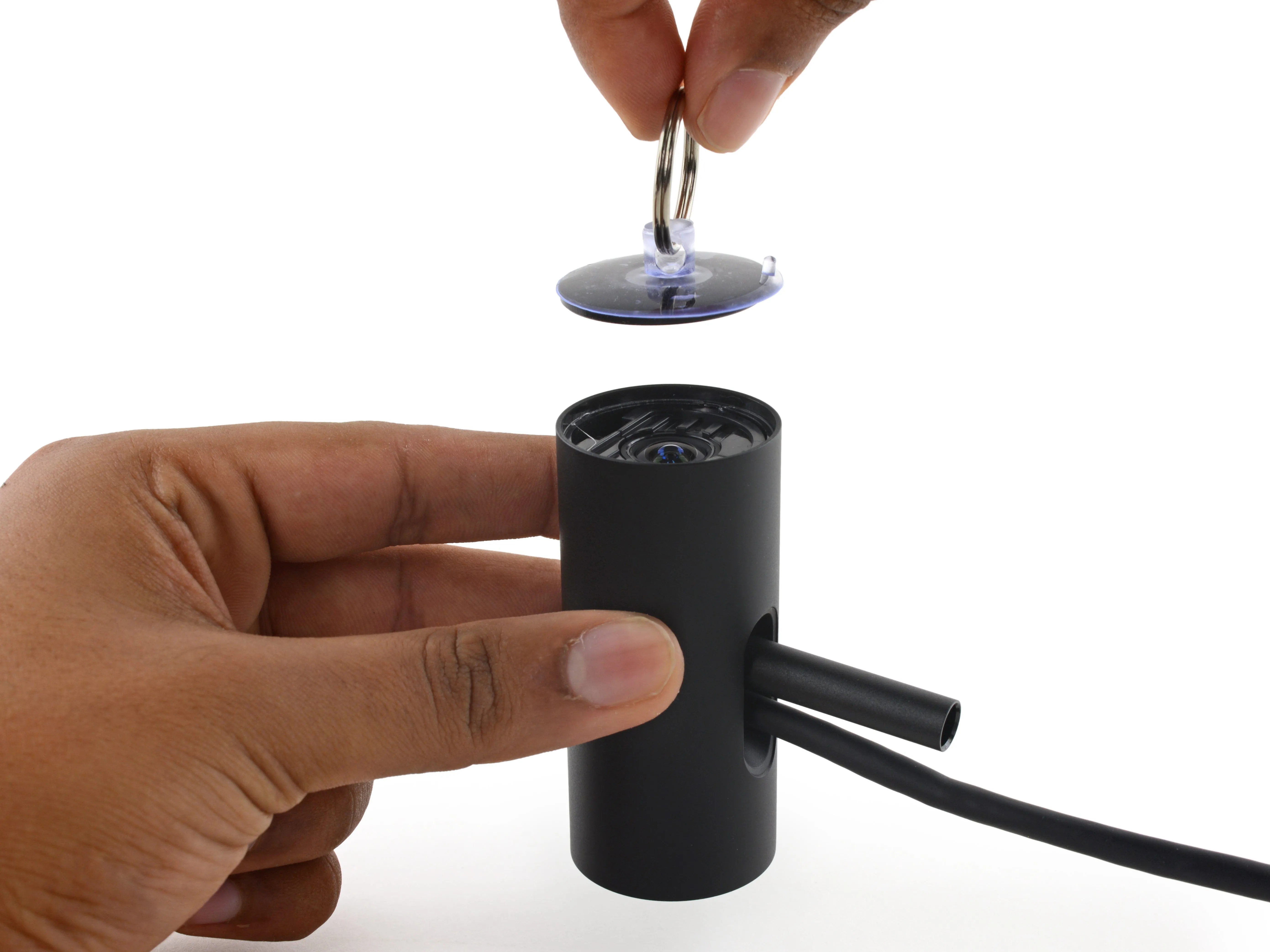

• Снимаем шляпу перед самой маленькой присоской, которую мы смогли найти! Стоит только хорошенько потянуть, и скромно приклеенный фильтр видимого света отходит, открывая глазок ИК-камеры.

• Поскольку задача датчика Constellation - отслеживать светодиоды, излучающие только инфракрасный свет, любая другая длина волны - это просто шум, затрудняющий его работу. Этот фильтр блокирует все, кроме ИК-излучения, что облегчает обнаружение светодиодов.

• Без фильтра видимого света датчик видел бы то же, что и наша модная ИК-камера, и ему было бы трудно выделить только рисунок светодиодов, чтобы определить положение и ориентацию Rift в пространстве.

Шаг 4

• Не упуская случая поиграть с ИК-камерой, мы выходим на улицу и устанавливаем фильтр видимого света Constellation, чтобы взглянуть на звезды или центр Сан-Луис-Обиспо.

• Фильтр видимого света ограничивает свет, поступающий на датчик изображения, ИК-спектром, а значит, ИК-светодиоды на оголовье будут светить ярко, как звезды.

• Даже без фильтра на улице достаточно инфракрасного излучения, чтобы видеть снаружи. Вот почему обычным камерам нужен фильтр, чтобы они видели то же, что и вы!

Шаг 5

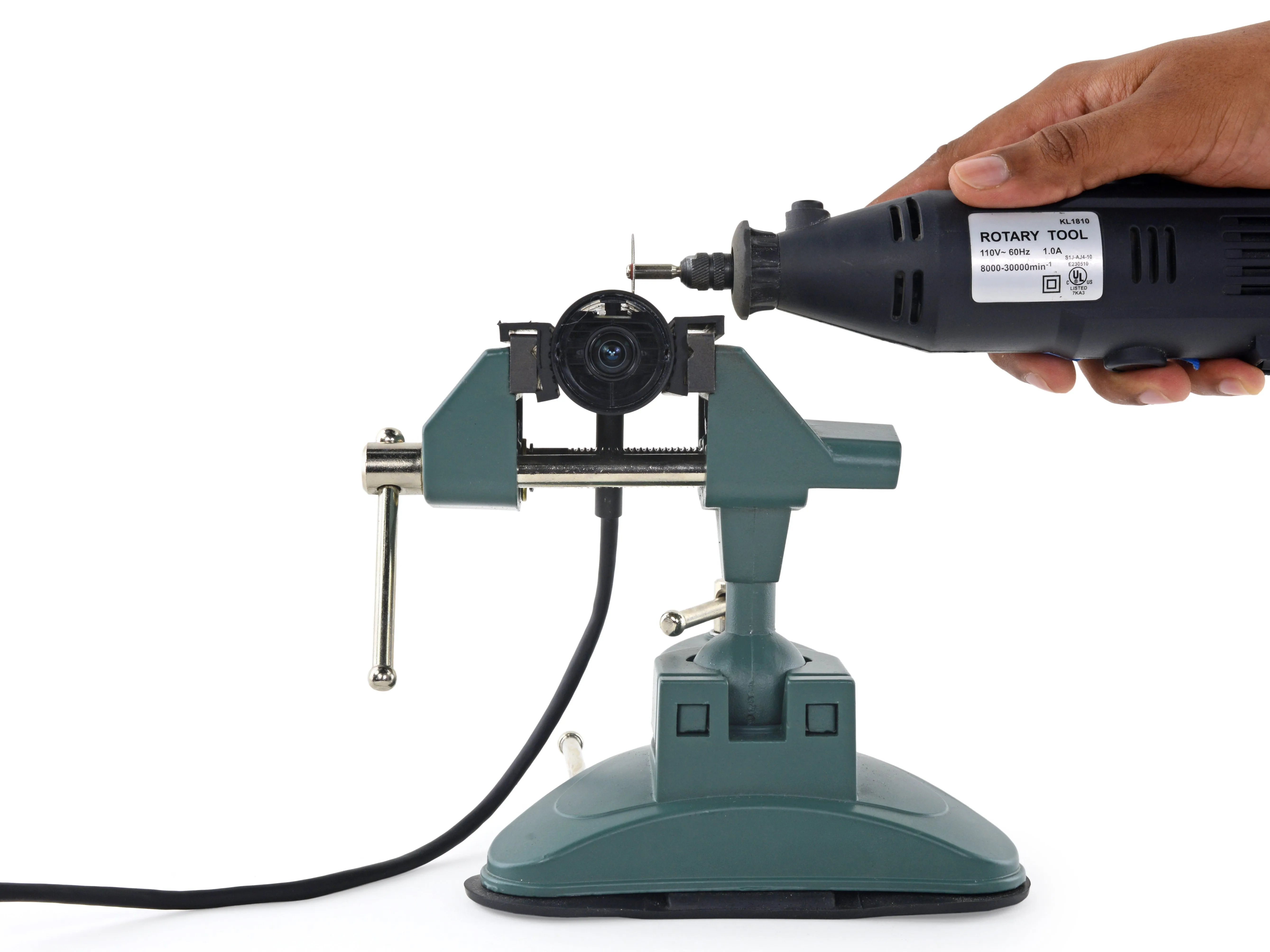

• Хорошо, мы дважды попросили вежливо, но компоненты все еще не сдвигаются с места - время для агрессивных переговоров.

• Одинокий глаз Созвездия, кажется, смотрит умоляюще. Будем надеяться, что он не начнет петь 'Дейзи Белл'.

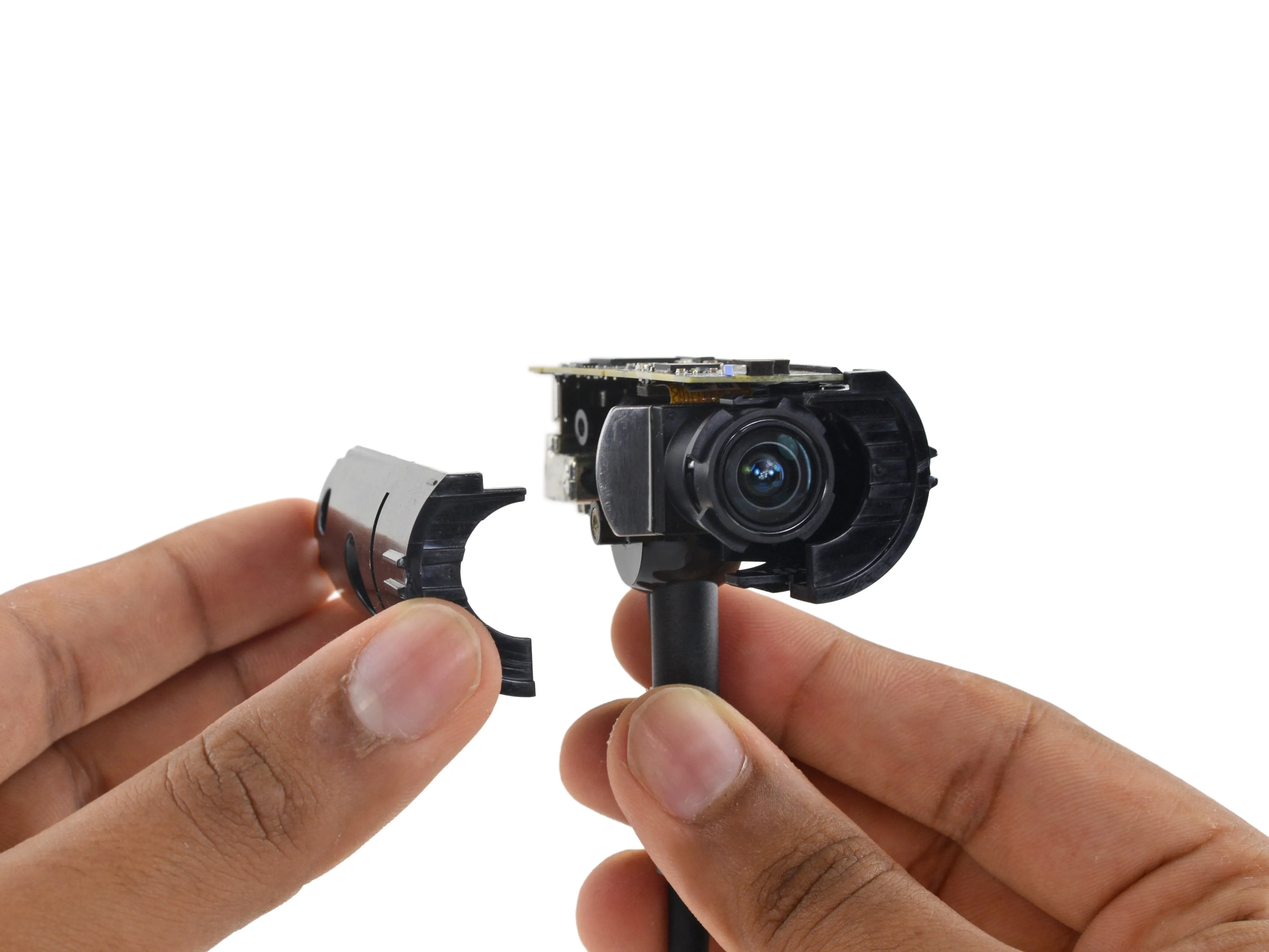

• Мы снимаем (хорошо обработанный) внешний корпус и обнаруживаем внутреннюю оболочку, закрепленную несколькими крепко приклеенными винтами.

• Выкрутив их в кратчайшие сроки, мы видим только внутренности этого датчика.

• Обновление: Упс! Согласно Oculusвы можете снять кожух ИК-датчика, отсоединив подставку. Когда мы получили второе устройство, мы взяли несколько шкантов и тиски и смогли освободить аппаратную часть от камеры в сборе.

• Тем не менее, инструкции по разборке не помешали бы!

Шаг 6

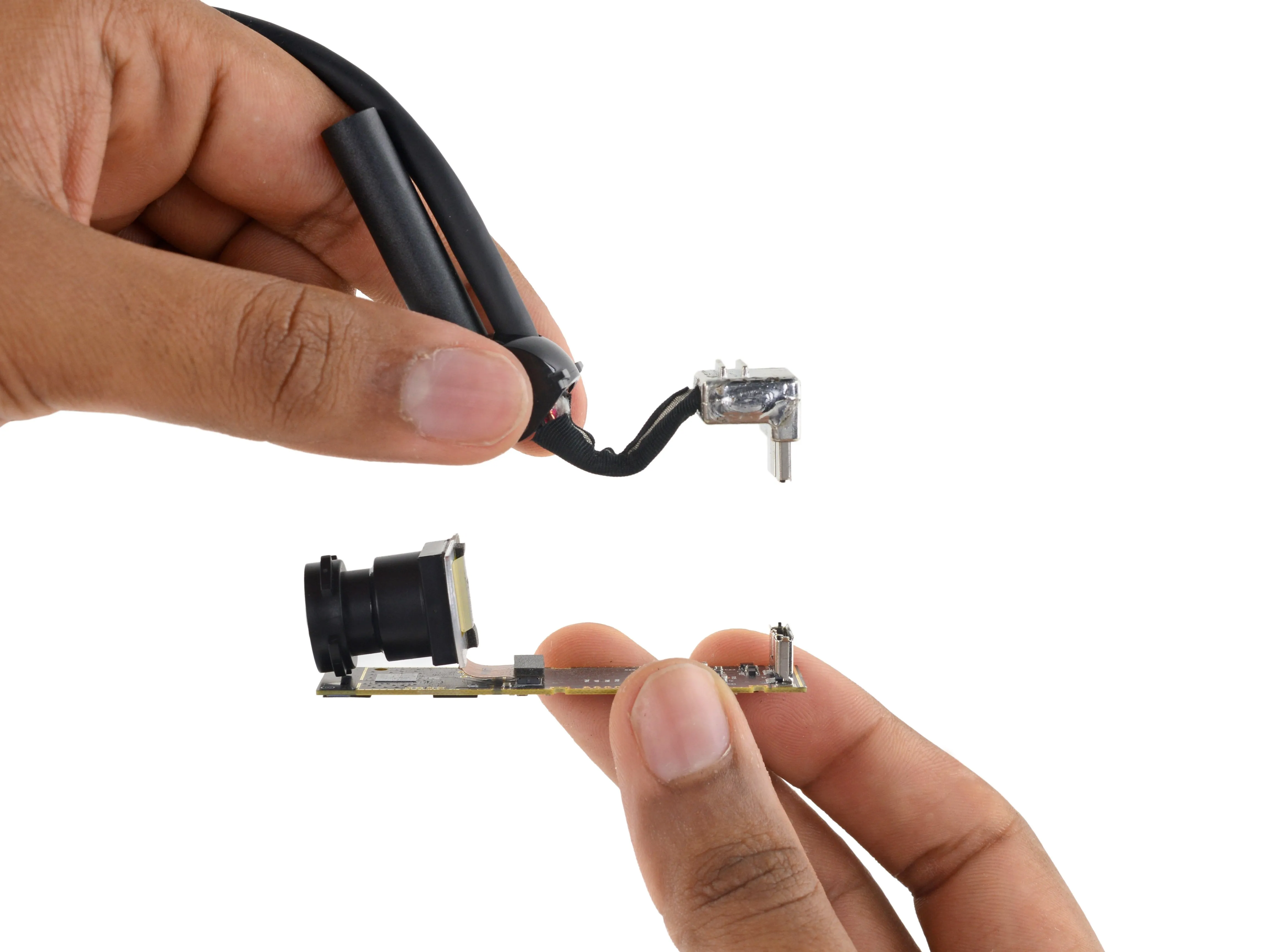

• Первое: кабель USB 3.0.

• Несмотря на то, что он встроен в сердце Constellation, это стандартный периферийный разъем USB 3.0, который можно заменить в случае катастрофической поломки. (Хотя мы в растерянности, как собрать все обратно).

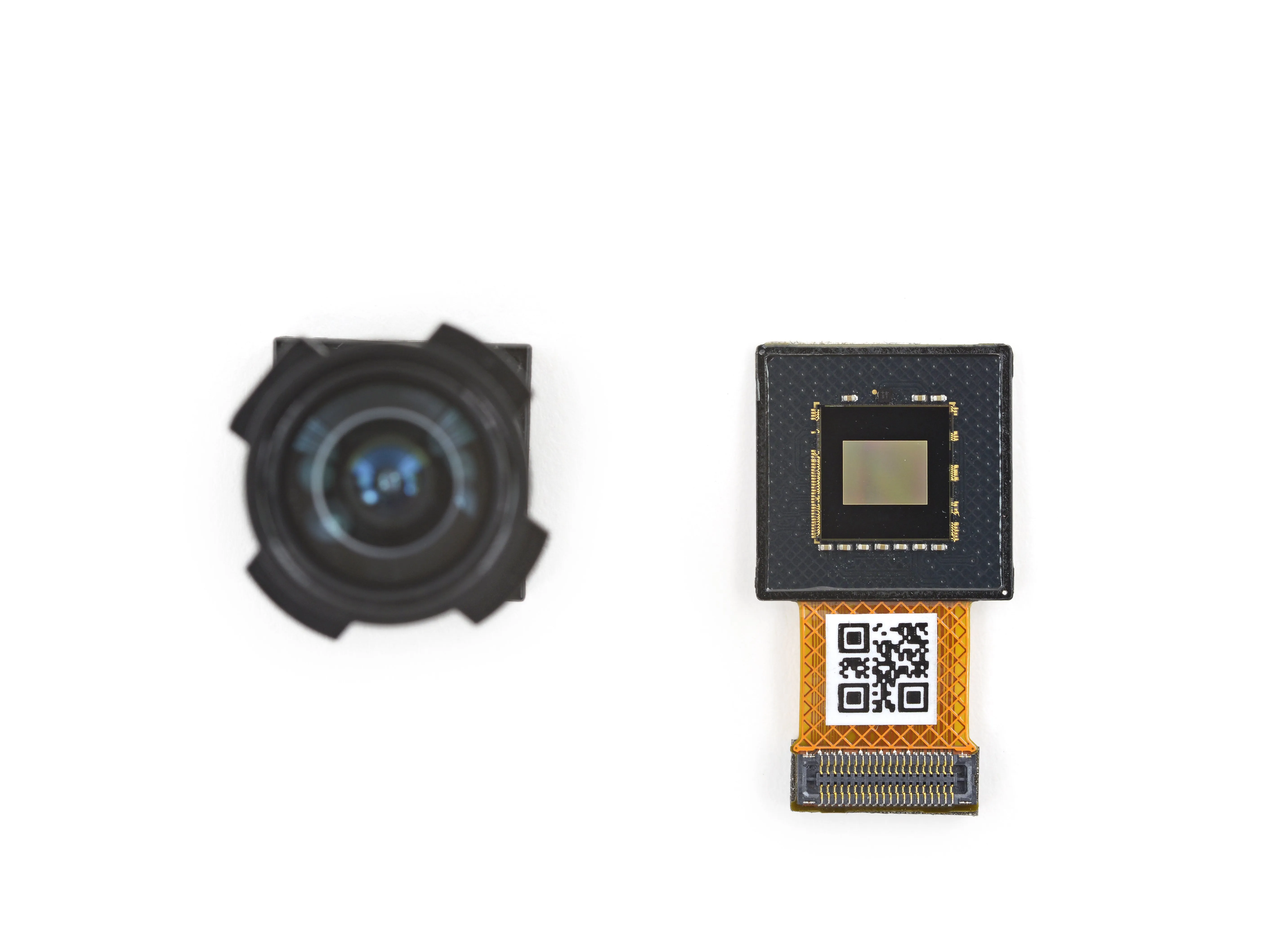

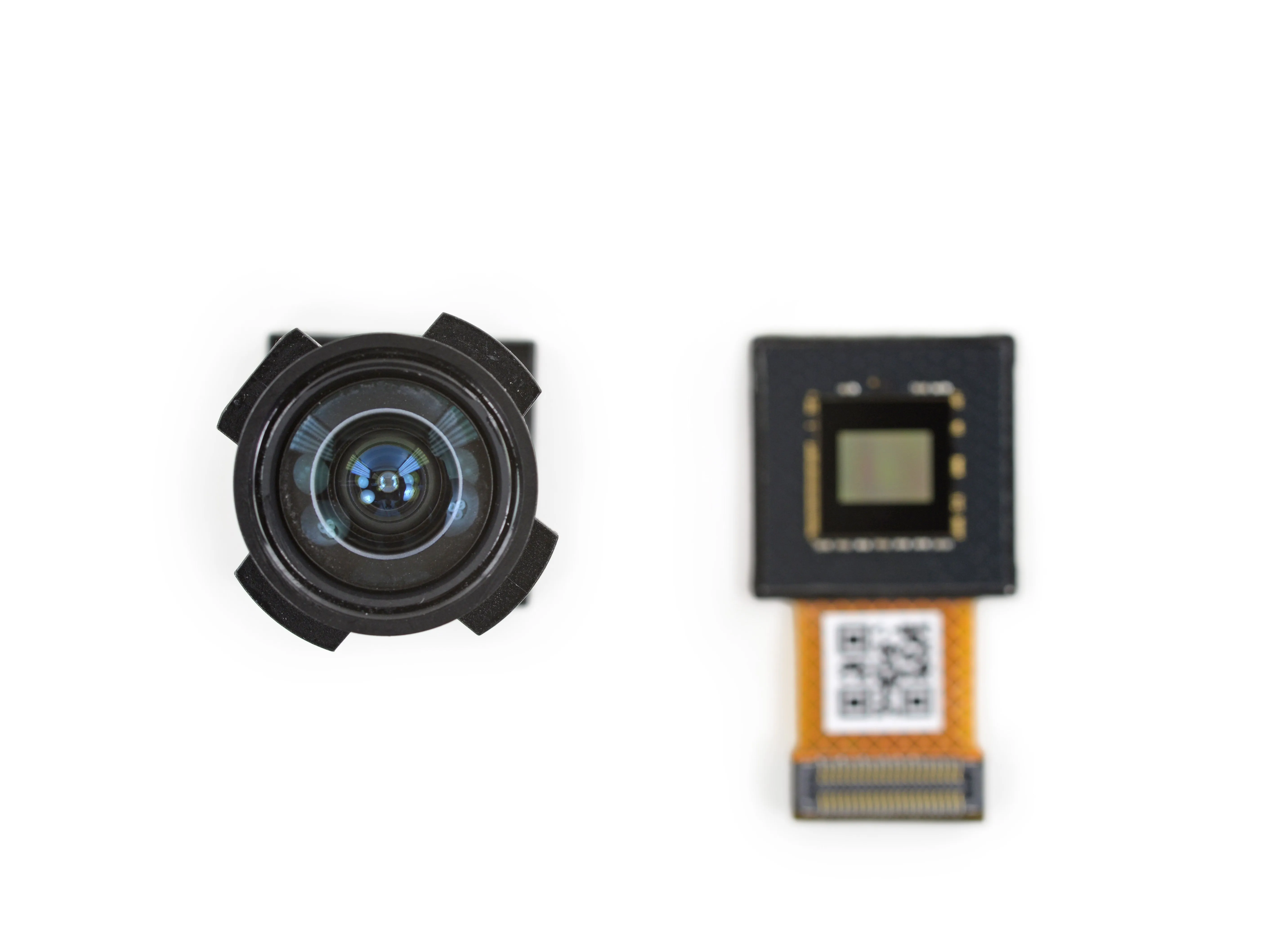

• Отсоединяем камеру от платы, теплоотвод от камеры, объектив от датчика изображения - и вот мы на месте.

Шаг 7

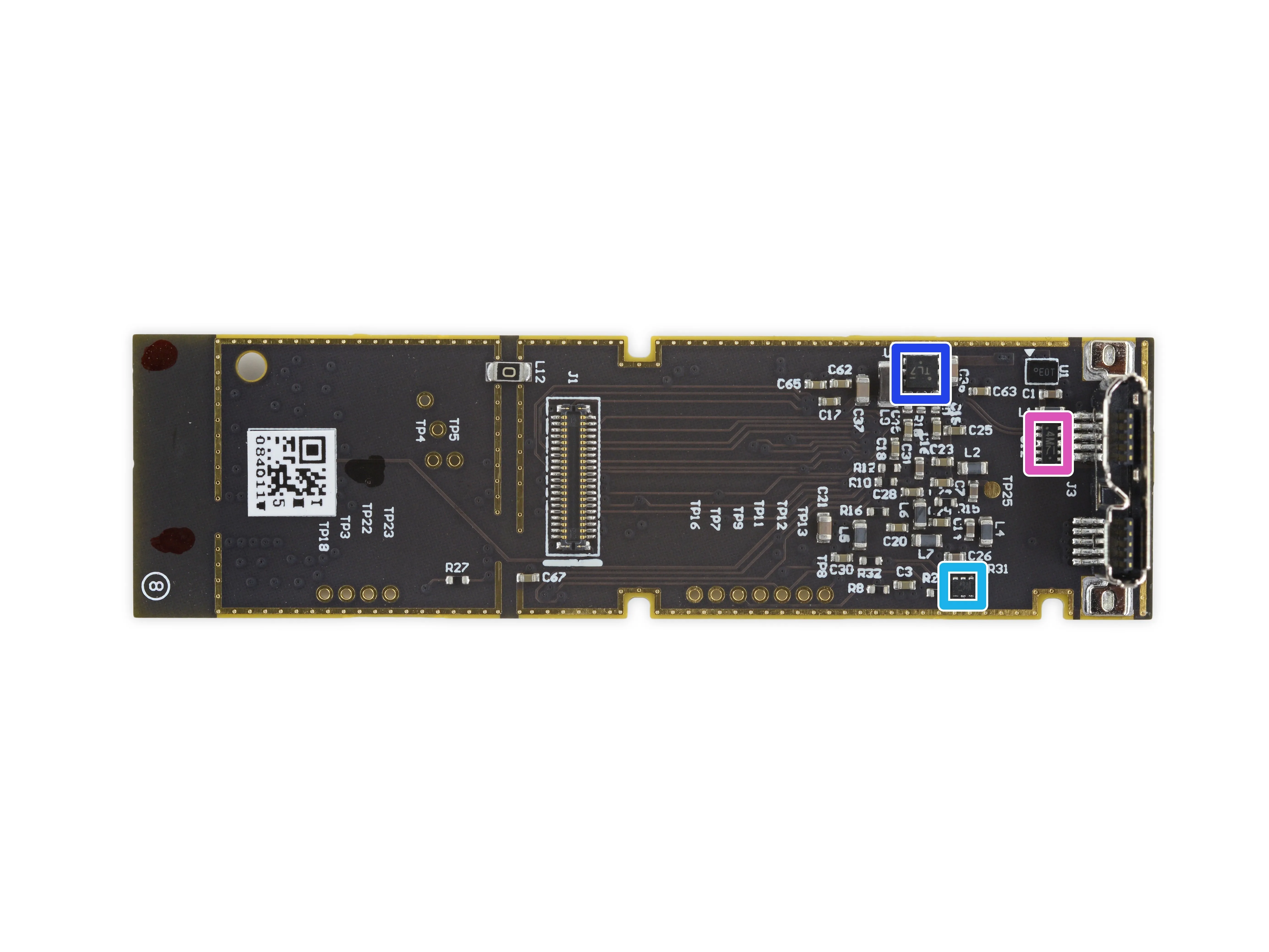

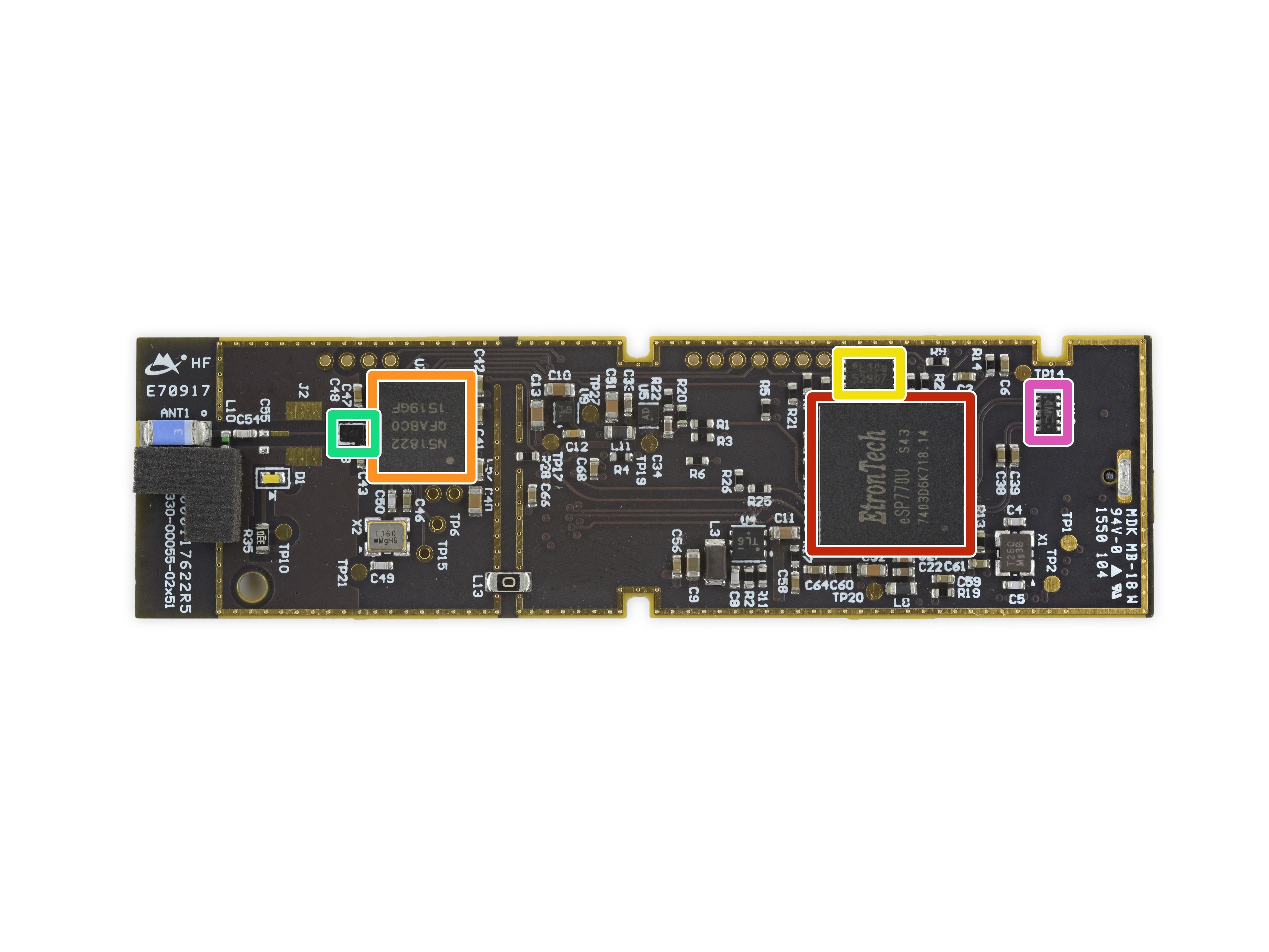

• Мы подошли к концу - давайте взглянем на кремний!

• EtronTech eSP770U Контроллер веб-камеры

• Собственная SoC Nordic Semiconductor nRF51822 Bluetooth Smart и 2,4 ГГц (также используется в гарнитуре Oculus Rift). Гарнитура)

• Macronix MX25L1006E 1 Мб последовательной флэш-памяти

• STMicroelectronics BALF-NRF01D3 Балун 50 Ω для Bluetooth

• ON Semiconductor NC7SB3157L6X Аналоговый переключатель SPDT (вероятно)

• ON Semiconductor NCP1529MUTBG регулируемый понижающий DC-DC преобразователь на 1 А

• ON Semiconductor ESD7004 4-ка. Массив TVS диодов

Шаг 8

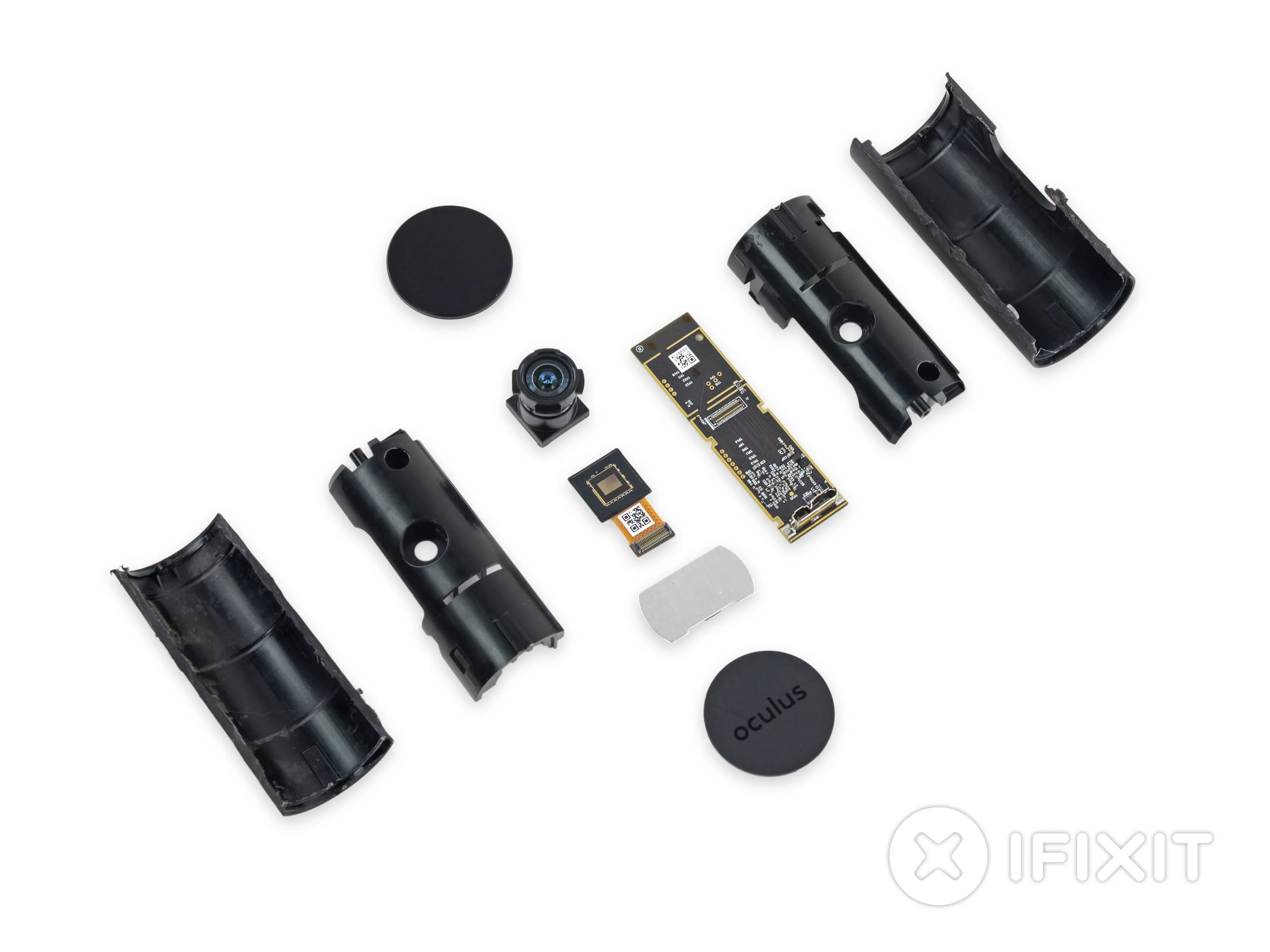

• Оценка ремонтопригодности сенсора Oculus Rift Constellation: 7 из 10 (10 - самый простой ремонт)

• Подставка и фильтр видимого света являются съемными и могут быть заменены в случае повреждения.

• Все основные компоненты (материнская плата, камера, объектив и фильтр) являются дискретными и модульными, что делает ремонт достаточно недорогим и простым.

• Кабель USB подключается непосредственно к материнской плате и может быть быстро заменен.

• Сильный клей удерживает светофильтр на месте.

• Для снятия подставки требуется значительное усилие, и без инструкции она не снимается.
