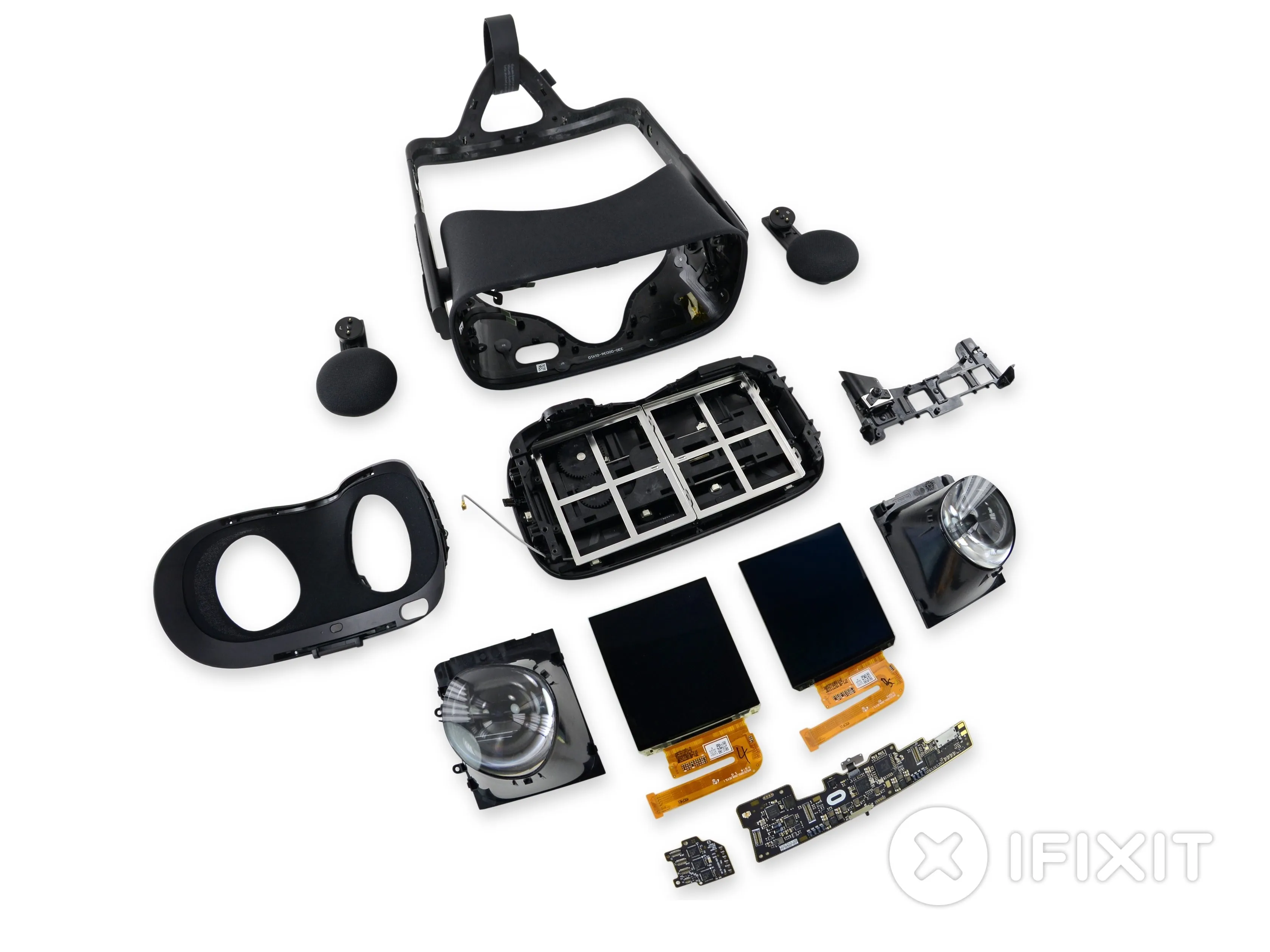

Разборка Oculus Rift CV1

Введение

Мы присматривались к Oculus с самого начала, разобрав (и успешно собрав заново) обе версии их VR-гарнитуры. Но сегодня мы получили реальный результат: финальную версию Oculus Rift, готовую для потребителя, OMG-it's-finally-here Oculus Rift. Что изменилось после четырех долгих лет разработки? Что осталось неизменным? И сможем ли мы отложить его надолго, чтобы разобрать его на части и выяснить это?

Берите инструменты и присоединяйтесь к нам за столом для разборки, потому что будущее уже наступило. Мы разбираем Oculus Rift.

Нравится то, что вы видите? Добавьте нас в виртуальные друзья на Facebook, Instagram или Twitter.

Что вам понадобится

Инструменты

•

•

•

•

Видео обзор

Шаг 1 Разборка Oculus Rift CV1

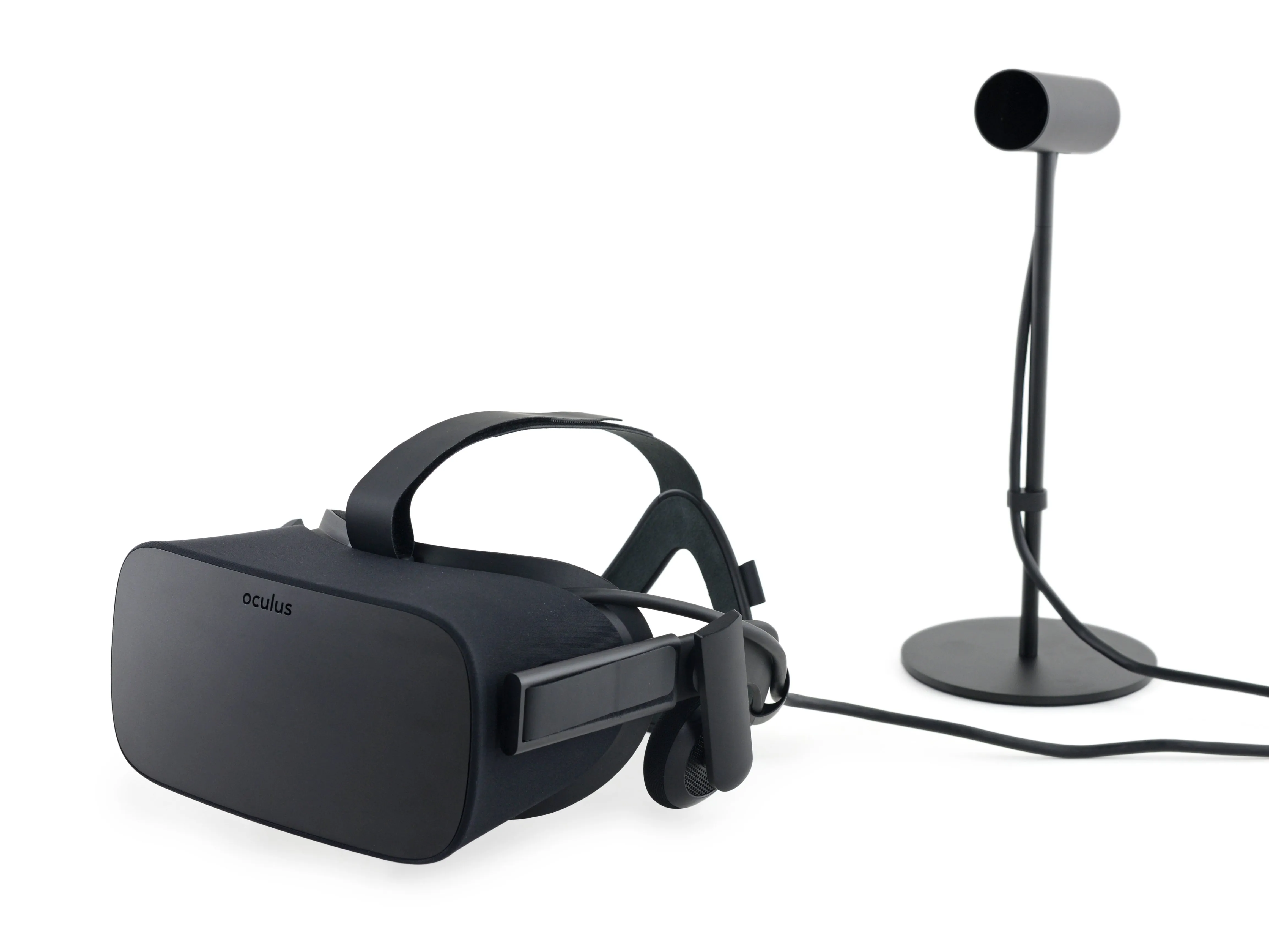

• У нас было два предрелизныхверсии на нашем столе для разбора, так что нам не терпится увидеть, какие изменения ожидают этот Rift. Вот что мы имеем на данный момент:

• Два OLED-дисплея с общим разрешением 2160 x 1200

• Частота обновления 90 Гц

• Акселерометр, гироскоп и магнитометр

• Отслеживание гарнитуры на 360 градусов с помощью ИК-камеры Constellation

• Горизонтальное поле зрения более 100º

• Пользовательские VR-контроллеры движения Rift, известные как Oculus Touch, будут готовы позже в этом году. Возможно, в это время мы их рассмотрим, если не будем безнадежно заблуждаться в сетке.

Шаг 2

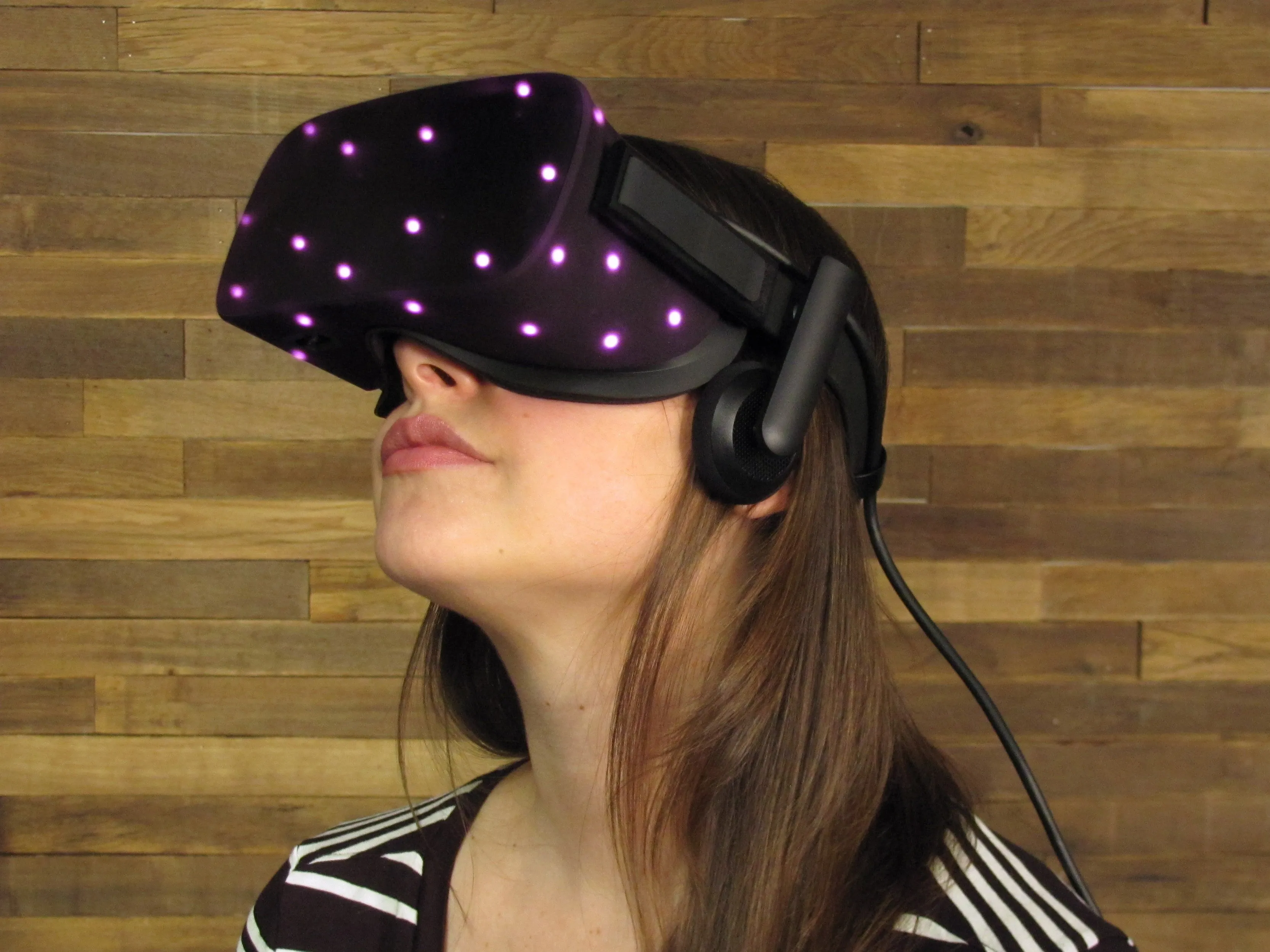

• Улучшение VR-опыта означает улучшение отслеживания головы, а отслеживание означает точки. Много точек.

• Точнее, инфракрасных точек; их генерируют крошечные светодиоды, встроенные в гарнитуру. Вы никогда не увидите их при обычном использовании, но наша инфракрасная камера видит все, как и трекер Oculus, известный как 'Созвездие'.

• Он называется 'Созвездие', потому что выглядит так, будто у вас на лице звездная карта.

• Поверните голову, и вас все равно будут отслеживать. В отличие от своих предшественников, последняя модель Rift оснащена ИК-светодиодами спереди и сзади. Вы можете кружиться по кругу и не нарушать погружения - пока не споткнетесь о шнур.

Шаг 3

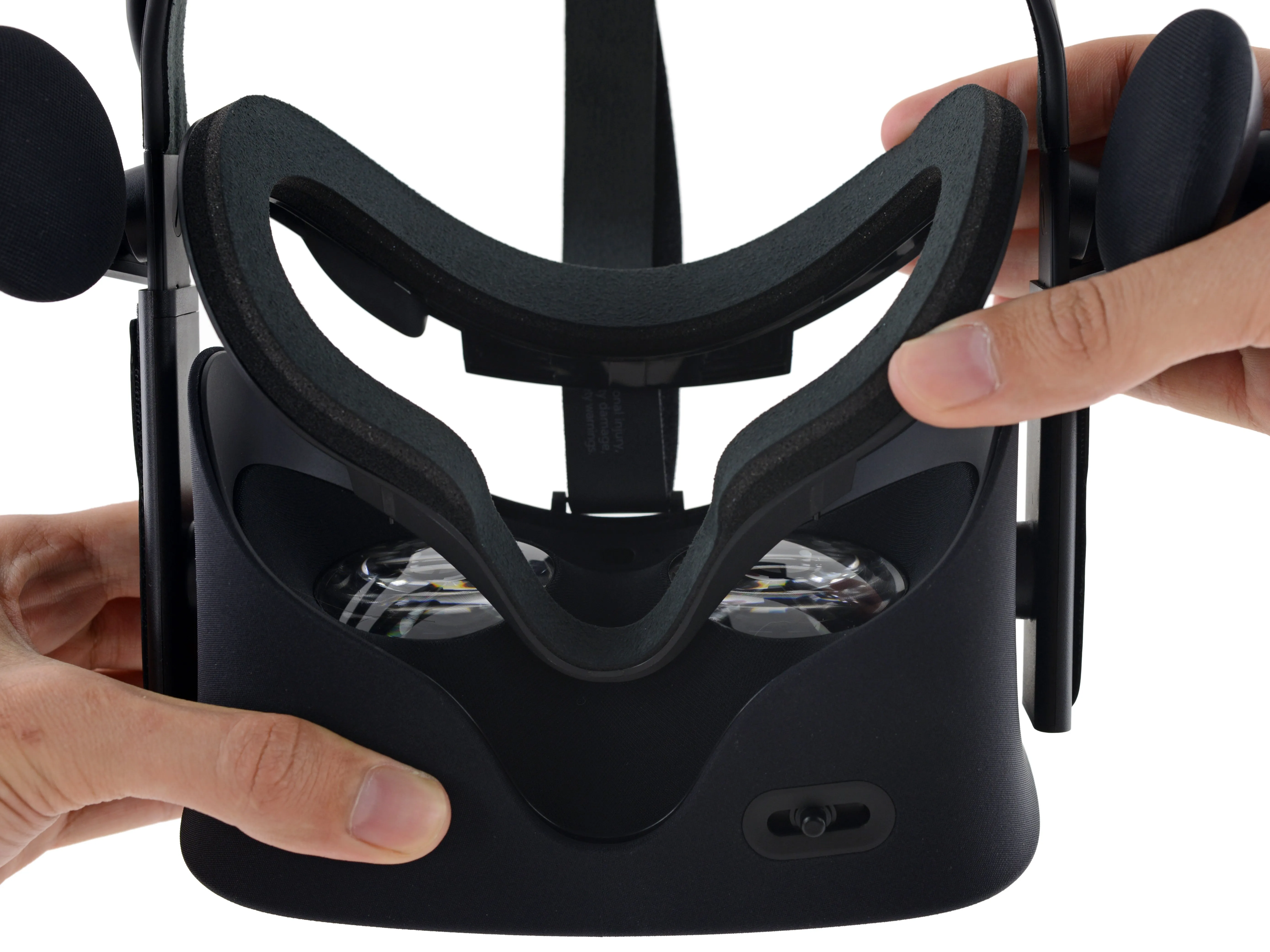

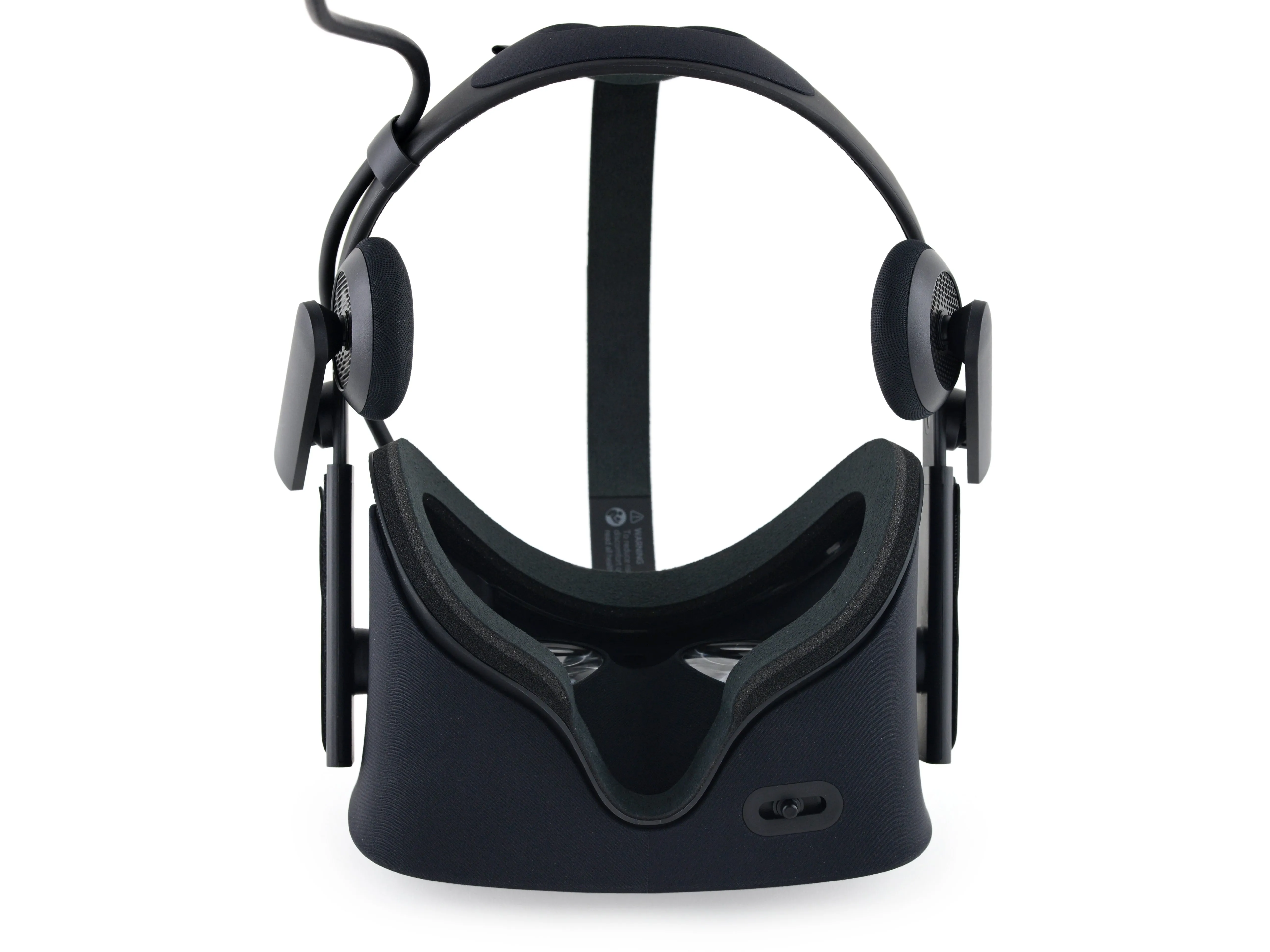

• Это, безусловно, самый изящный Rift - легкий, очень удобный, а теперь еще и со встроенными наушниками для максимального погружения.

• Толстая рамка из пеноматериала призвана минимизировать влияние Oculus Face. Она просто крепится с помощью зажимов.

• Меньше винтов - меньше вес!

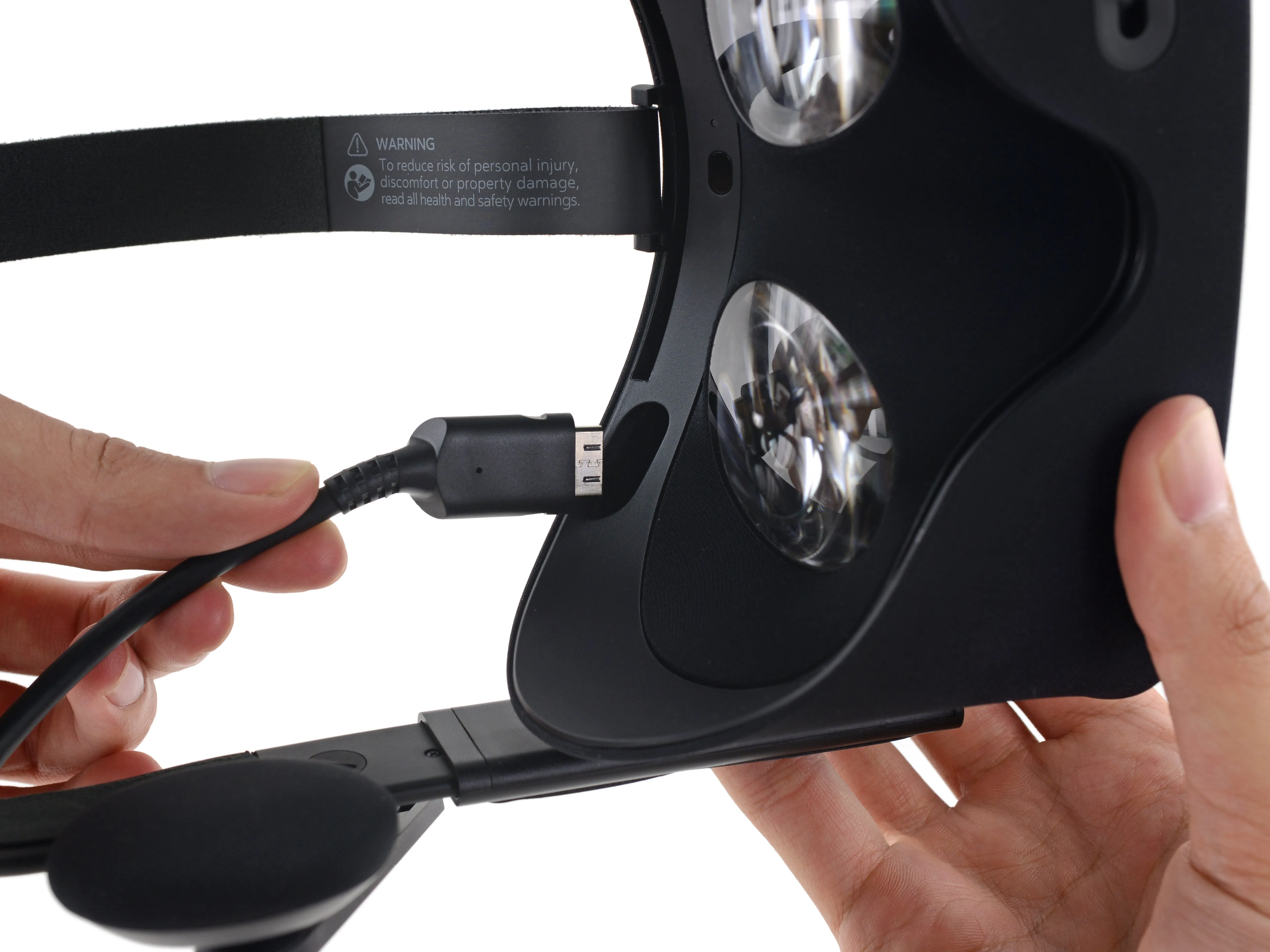

• Сняв рамку, мы можем отсоединить единственный кабель от накладного дисплея.

• Кабельный менеджмент действительно претерпел впечатляющую эволюцию во всех поколенийRift.

Шаг 4

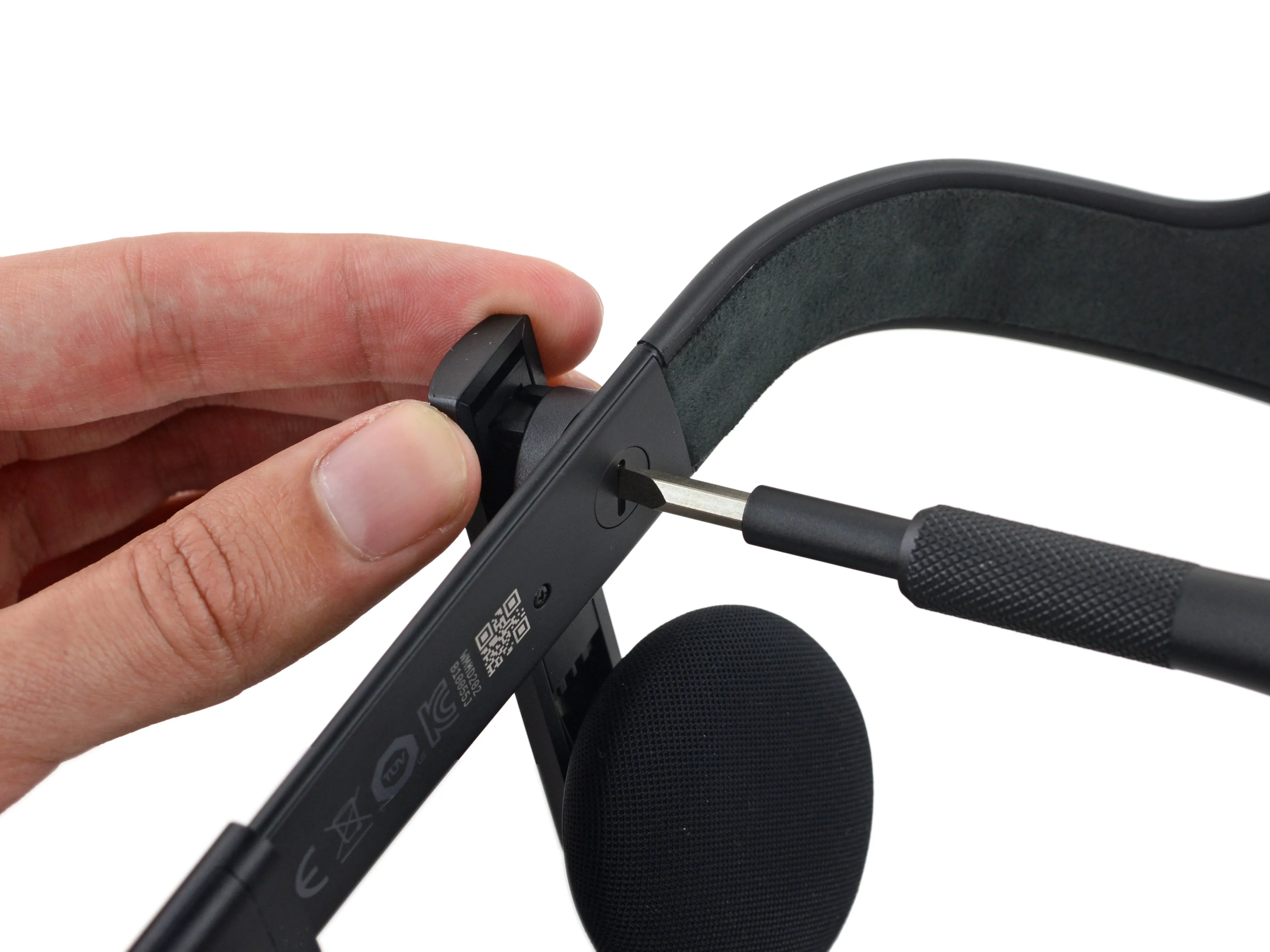

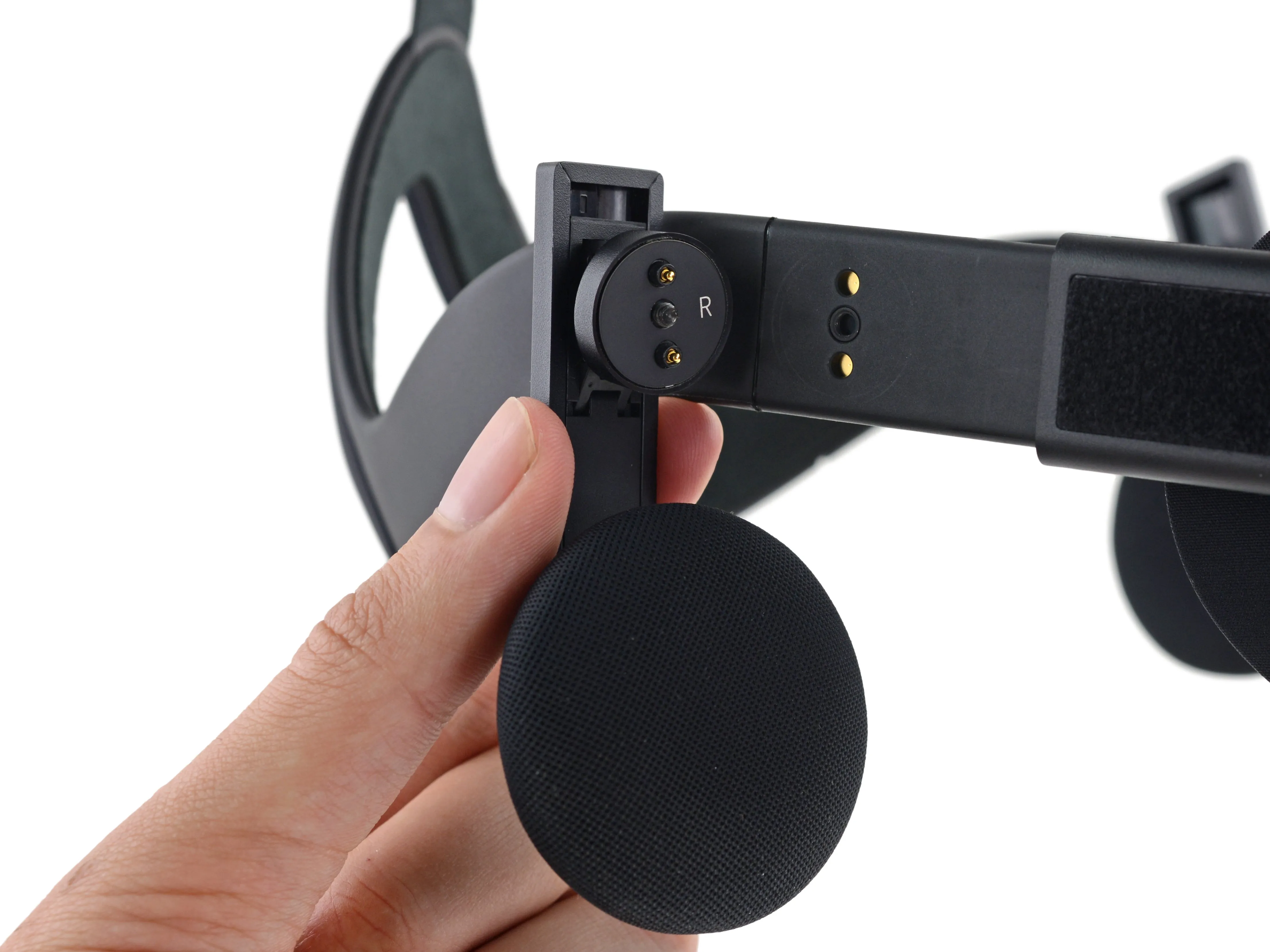

• Снятие регулируемых наушников не может быть проще.

• Встроенная гайка с плоской головкой фиксирует рычаг динамика, а пружинные контакты соединяют его с проводами в оголовье. Мило!

• Мы уже сталкивались с дорогими, неремонтопригодными, не поддающимися разборке наушниками, так что это приятный сюрприз.

• Особенно если учесть, что эти маленькие ребята - главная мишень для повреждений, если ваша гарнитура 'упадет' на землю после тяжелого PvP-матча.

Комментарии к шагу

Согласен, что более подробный разбор самих наушников был бы не лишним. Мне до сих пор интересно, кто их делает - KOSS или кто-то другой.

Эй, спасибо! Совсем упустил из виду этот винт внутри разъема для наушников.

Эта фотография спасла меня от замены гарнитуры из-за отказа наушников. Оказалось, что после года передачи гарнитуры для Beat Saber мы умудрились открутить один из них. Оказалось, что эта сторона немного ослабла, а затем пропал звук. Мы предположили, что дело в плохом проводе, но нам просто нужно было выровнять штифты и затянуть крышку с плоской головкой на внутренней стороне гарнитуры. Спасибо, ребята!

Шаг 5

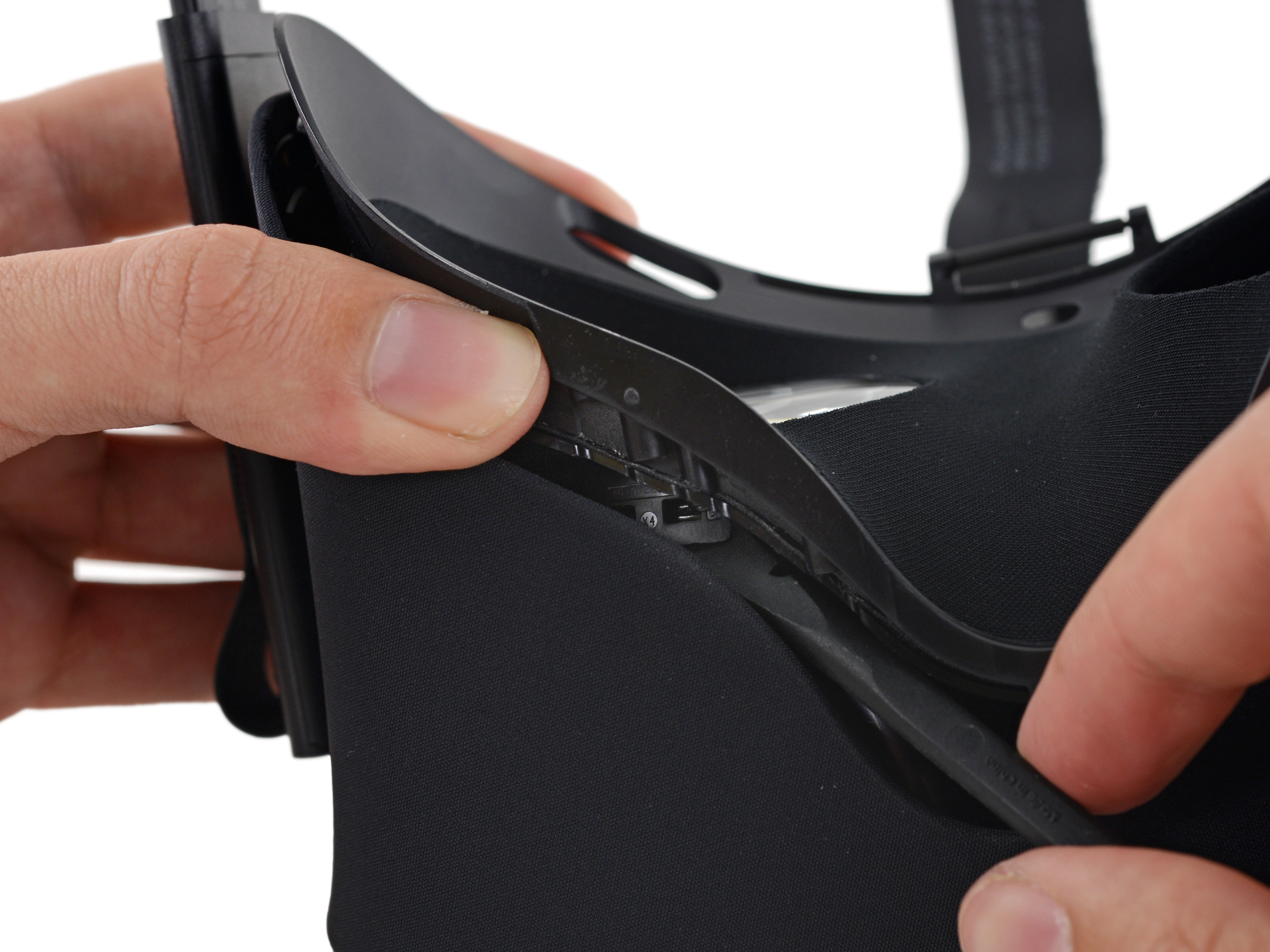

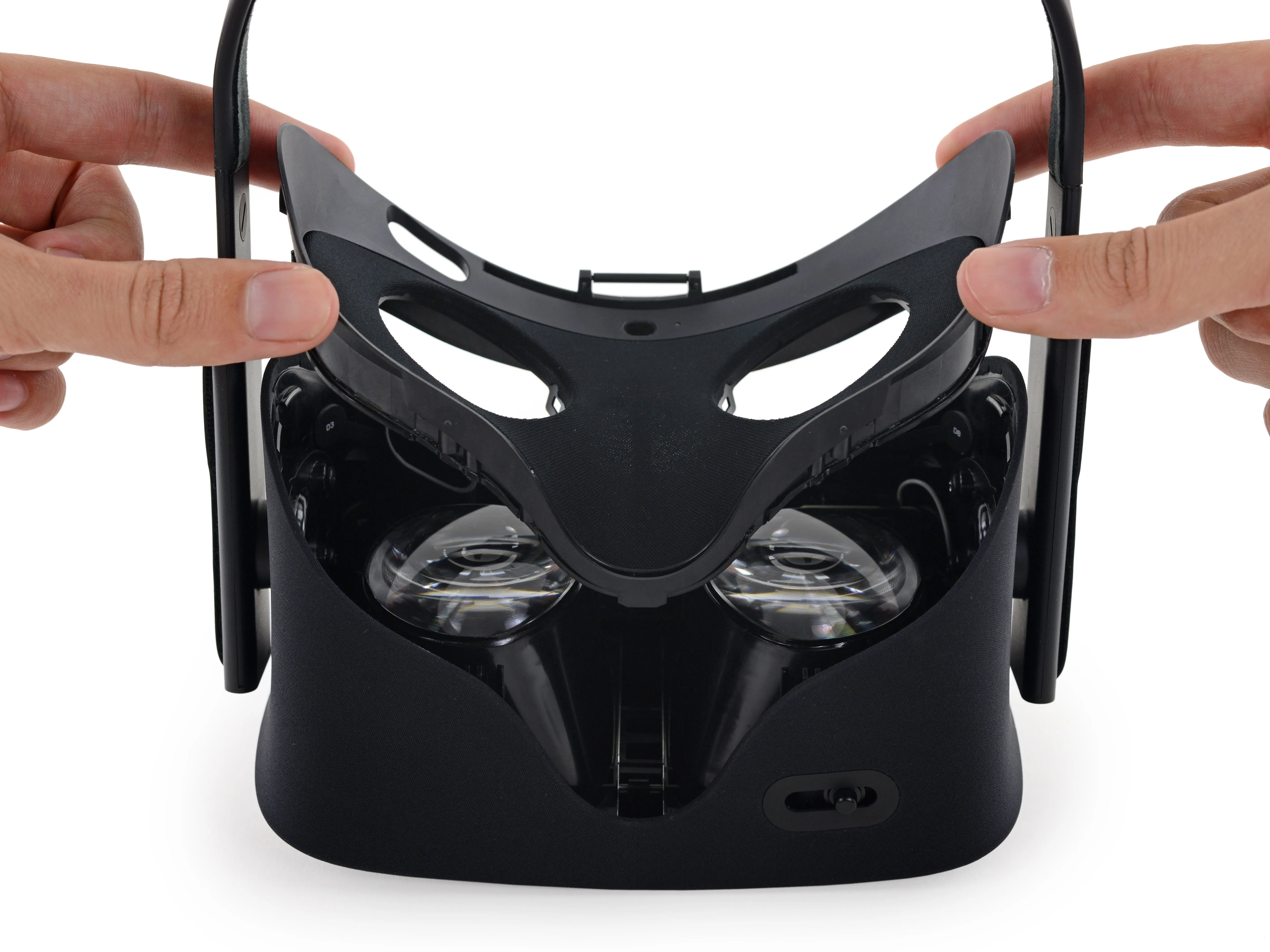

• Эластичная черная лайкра окружает линзы, закрывая тонкую пластиковую оправу. Эта пыленепроницаемая ткань надежно защищает внутренности Oculus, но при этом позволяет регулируемым линзам двигаться.

• В оправе также есть небольшое крепление для накладного ремешка.

• Но как его снять? Мы на мгновение оказались в тупике, пока наш инженер по разборке не обнаружил скрытые внутренние зажимы, которые крепят рамку. После нескольких удачных щелчков пассатижами она освобождается.

• После этого мы снимаем маска Като с Oculus, чтобы впервые заглянуть внутрь!

Комментарии к шагу

Не могли бы вы уточнить, как снять крышку. Я не могу понять, как снять ее с помощью одной фотографии, на которой видно, что в щель засунут палец. Спасибо.

Ребята, это самая сложная часть, и вы просто забыли ее объяснить. Вот ссылка на маску: https://imgur.com/lDhwvfV Обратите внимание на 3 внутренние клипсы. Вот еще одно изображение, где она закреплена: https://imgur.com/VJaI52O Я рекомендую начать с тех, что снизу.

Zsolt - как вы сняли клипсы вокруг линз? Пришлось ли вам делать это через ткань?

Пожалуйста, уточните, как вы открутили 4 нижних винта. Сверла T3 и драйвера недостаточно. Все время кажется, что головки сорвутся. Надеюсь, вы найдете время, чтобы оказать поддержку в этом вопросе!

Для тех, кто застрял здесь, есть шесть винтов T3 Torx (4 нижних, 2 верхних), клипсы вокруг внешней стороны маски, которые довольно легко открутить с помощью отвертки, а затем три клипсы на окуляры/линзы, как показано в сообщении Zsolts выше. Я не смог завести клипсы для окуляров, поддевая линзы, поэтому в итоге пришлось максимально открыть маску сверху и поддеть верхние, ближайшие к носу, клипсы маленьким острым концом палочки. После этого я смог достать остальные из щели, образовавшейся вокруг линз после освобождения первого зажима для каждой из них.

Если это правда, то невероятно, что вы, ребята, не говорите об удалении 6 винтов в сценарии страницы. Это КАПИТАЛЬНО! Я пытаюсь открутить только откидную крышку и уверен, что все сломаю.

Я желаю вам удачи в ваших проектах, но, как указано в баннере в верхней части этой страницы, это не руководство. Делаете.ру разборки предназначены для первого взгляда на оборудование и общую ремонтопригодность, и не должны использоваться в качестве инструкции.

Я потратил больше часа, пытаясь снять %#*@ капот. Оказалось, что мне пришлось приложить гораздо больше усилий, чем я думал. Нет, я ничего не сломал, но убедитесь, что используете пластиковые инструменты (лопатки) Мне пришлось подтолкнуть большой палец между капотом и основным корпусом в нижней правой части, сначала вверх, так как оказалось, что это более легкая сторона, чтобы открыть клипсу капота, которая находится над и вокруг линзы. Сняв его, я проделал то же самое слева. Теперь проведите большим пальцем по ткани и вдоль кольца, где находятся две другие клипсы, защелкивающиеся вокруг линзы. Теперь, после проведения пальцем по нему, часть кольца должна отделиться, что позволит вам использовать его в качестве рычага, чтобы освободить два других зажима.

Пара комментариев, основанных на предыдущих сообщениях: 1) 'Сверла T3 и драйвера недостаточно. Все время кажется, что головки сорвутся' - я столкнулся с тем же самым, когда казалось, что я срываю винт, в итоге вместо этого я использовал биту T4, и она подошла идеально, 2) Клипы вокруг объектива, как показано во втором сообщении от Zsolt, были очень полезны, как только я понял, где находятся клипы, я использовал 0,46 мм гитарный медиатор для вклинивания между объективом и крышкой, чтобы открепить, и крышка легко снялась.

Комментарии к записи Пол Не Баньян. Подтверждаю наличие биты T4. Изначально я думал, что мне нужна более длинная бита T4, но бита Делаете.ру работала отлично. Винты T4 возле носа были сложными, но позвольте пластиковому корпусу маски Като направить вашу биту к головке T4. Что касается зажимов маски kato: начните с левой линзы без ползунка IPD. Как только вы отстегнете нижний зажим линзы, проведите пластиковой лопаткой по внутренней стороне зажима по обе стороны линзы, чтобы освободить два других зажима. Действительно, крышка легко снимается, как только вы разгадаете головоломку. Спасибо, Пол и Баньян!

Мне было легче справиться с клипсами, отрегулировав IPD на максимум, а затем зайдя за центральные клипсы переносицы из-за дополнительного пространства, так как тогда я мог просто снять две другие клипсы с каждой линзы с дополнительной слабиной. Это может быть сложнее, если ваш инструмент круглее или больше. Определенно не нужно прилагать много усилий.

Шаг 6

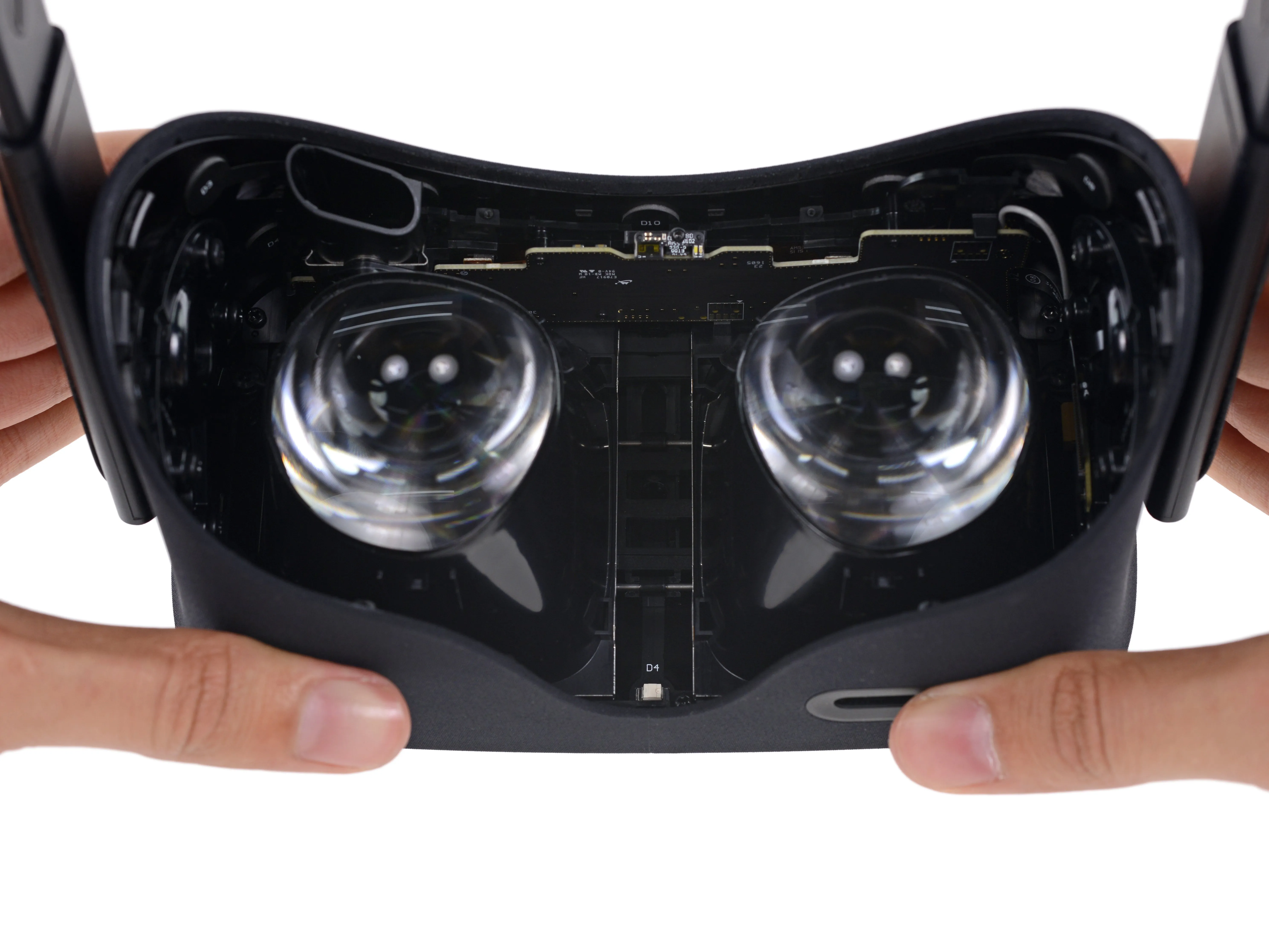

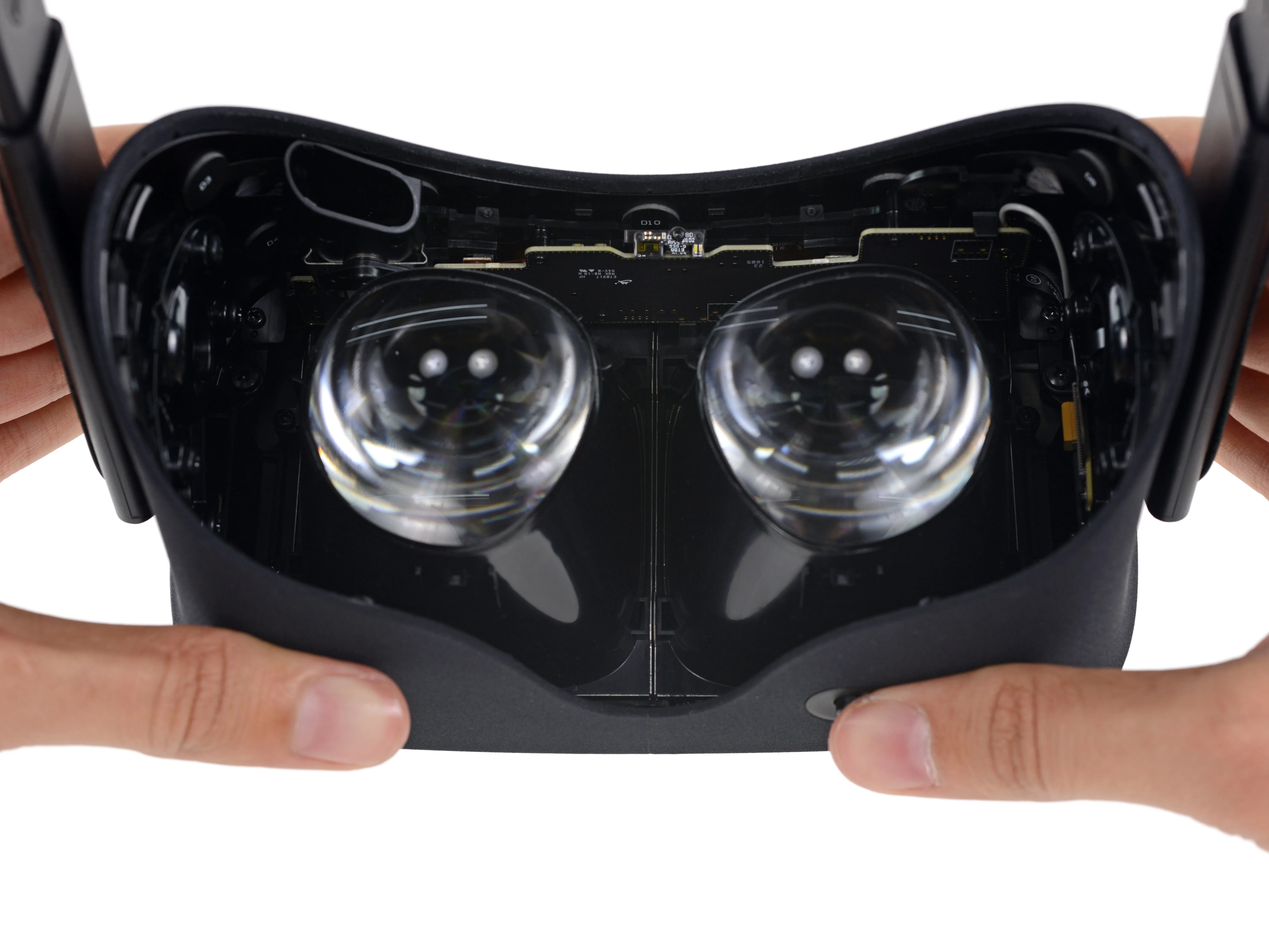

• В прототипе DK2 использовалась одна панель дисплея с разрешением 1080p. взятая из Galaxy Note 3 от Samsung.. Но на этот раз кое-что изменилось...

• Вместо дисплея для смартфона Oculus удвоила ваш заказ! Два дисплея, крепящиеся прямо к линзам и регулируемые с помощью этой штуковины!

• До того дня, когда eyePhone до тех пор, пока не выйдет eyePhone, это будет работать.

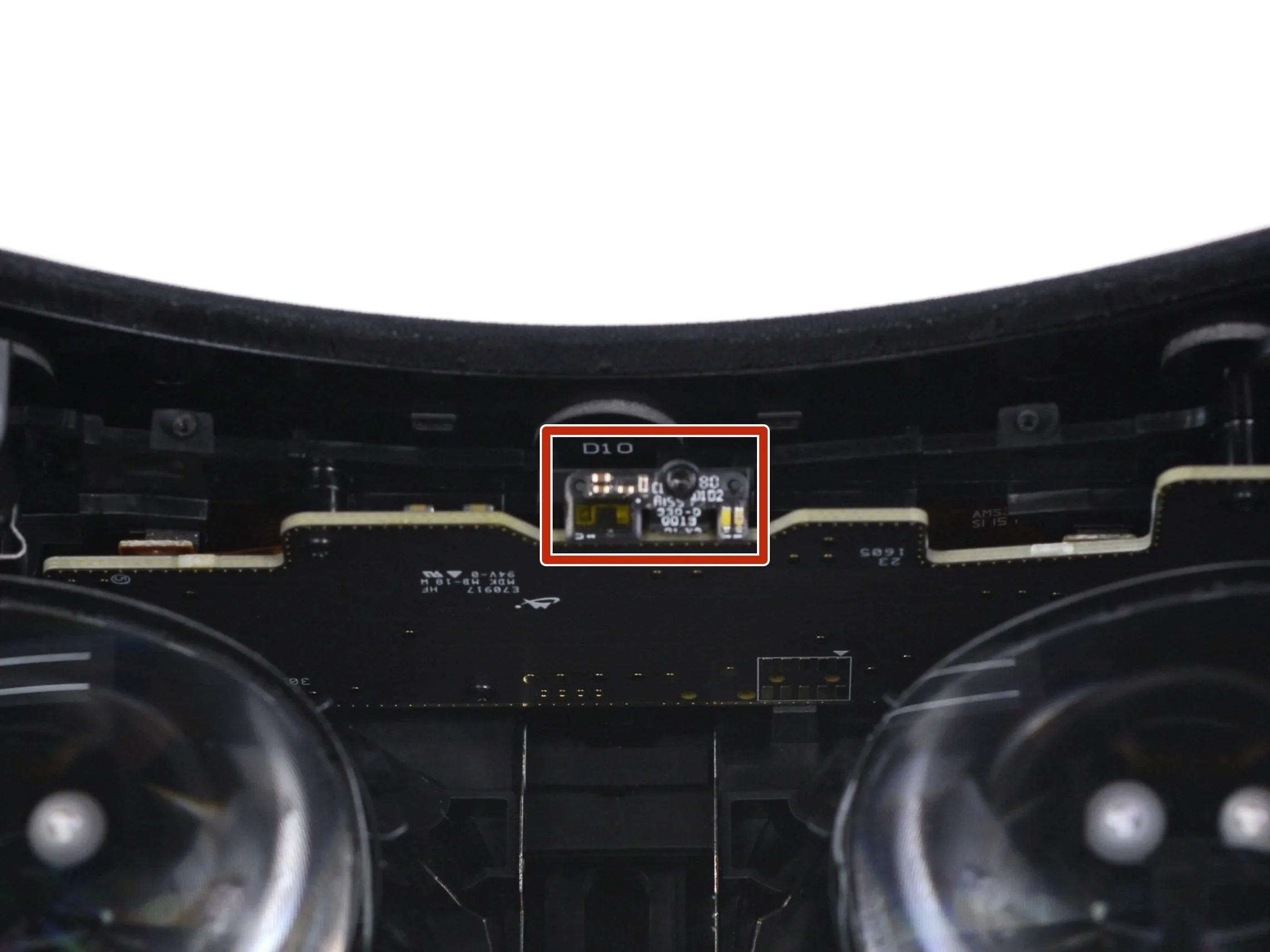

• Что это? Похоже на датчик освещенности, который используется для проверки того, надет ли на вас Rift, или, возможно, для регулировки яркости дисплея с учетом дополнительного света, проникающего в гарнитуру.

Шаг 7

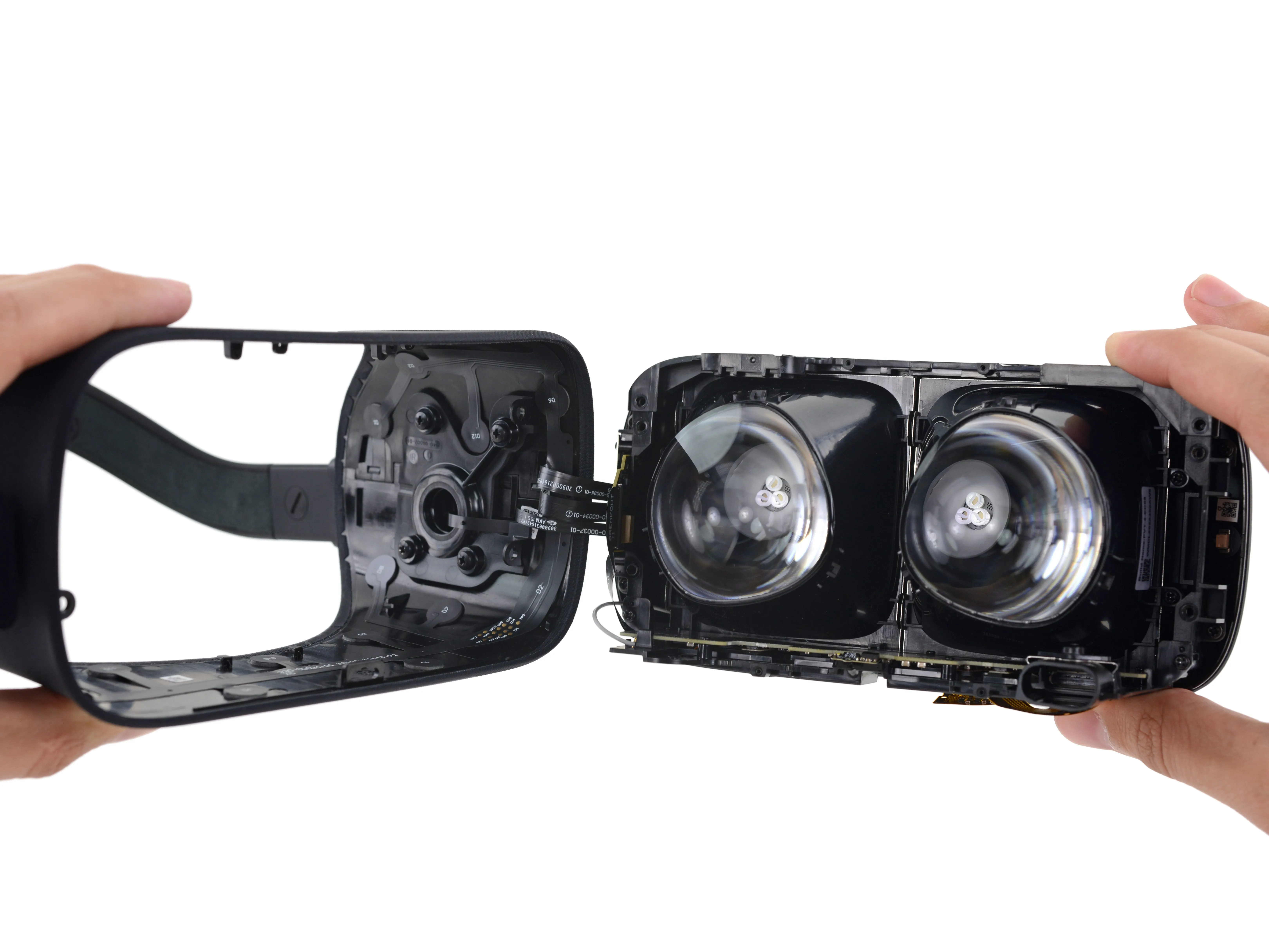

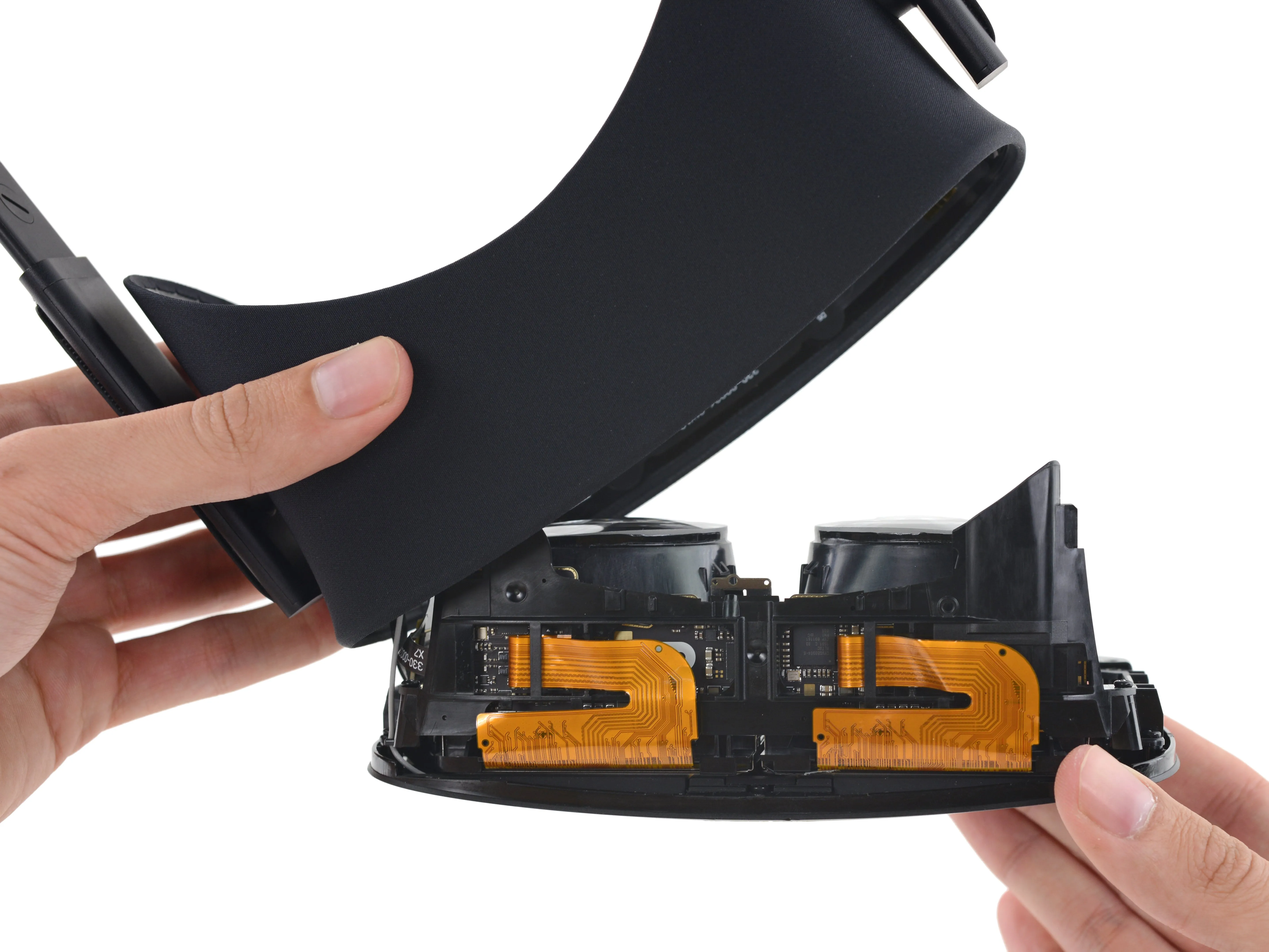

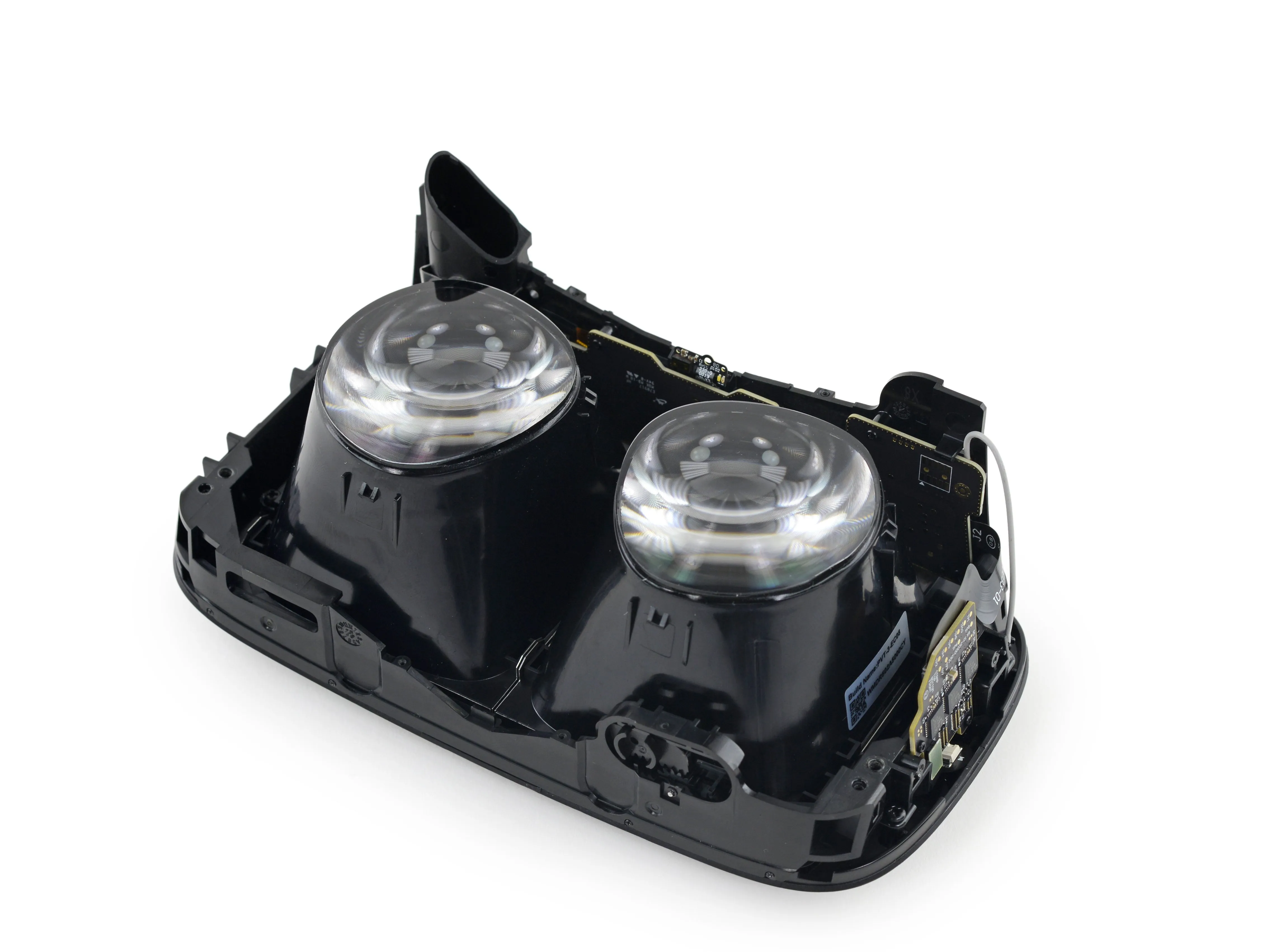

• Сняв кожух, можно обнаружить пару стандартных ленточных кабелей. Дополнительная слабина позволяет окулярам двигаться вперед-назад для регулировки межзрачкового расстояния, или IPD (расстояние между глазами).

• Еще три ленточных кабеля крепят плату управления светодиодами к массиву ИК-светодиодов, расположенных на внутренней стороне корпуса наушника.

• Мы не очень любим путающиеся кабели соединяющие две половинки нашего оборудования, но, по крайней мере, они хорошо промаркированы при сборке... Об этом позже.

• А вот и мясо Oculus!

• Вегетарианцам на заметку: мы не нашли в Oculus настоящего мяса.

Комментарии к шагу

Есть ли зазор между верхней частью корпуса и ленточным кабелем? (т. е. сможете ли вы случайно надавить на ленточный кабель, если сожмете корпус? )

Как сломалась крышка? Как я могу ее не снять?

Не хочу показаться придурком, но это наименее описательная разборка из всех, что когда-либо были на .........

Снятие капота заняло у меня больше часа, потому что я был очень осторожен, стараясь не сломать ни одной клипсы, но потребовалось немало сил, чтобы снять эту хреновину. Теперь я застрял, пытаясь понять, как снять эту часть! Я бы хотел, чтобы кто-нибудь обновил эту статью, добавив больше фотографий и пошаговое видео.

Я разобрал свой сегодня, так что я добавлю несколько слов, чтобы облегчить этот шаг :)

ПРИМЕЧАНИЕ: это можно сделать без применения силы, нет никаких зажимов, как только вы открутите все винты.

Фотографии + инструкции: https://imgur.com/a/9UAM737

1. Еще 3 винта torx T3/T4, отмеченные красным (два держат переднюю панель к нижней стенке, плюс один держит ползунок объектива в сборе)

2. 4 больших X-образных винта, удерживающих переднюю панель по углам, отмечены зеленым (нужно открутить только самые большие)

3. Хитрый скрытый верхний центральный винт: DEEP непосредственно на передней панели. Сначала сдвиньте линзы в стороны, иначе он не будет доступен изнутри! Используйте тонкую, длинную и хорошо намагниченную маленькую крестовую отвертку. На 2-й фотографии видно, где именно находился винт. При хорошем освещении он должен быть виден изнутри при отодвинутых линзах.

4. Отсоедините слайдер объектива (3-е фото): подденьте его изнутри и он выскочит - не потеряйте крошечные пружинки!

5. Теперь передняя панель должна легко сняться, если немного пошевелить.

Огромное спасибо за это обновление! Это облегчило мою жизнь в 1000 раз. Я бы никогда не нашел этот скрытый крестообразный ключ, спрятанный между линзами!

Шаг 8

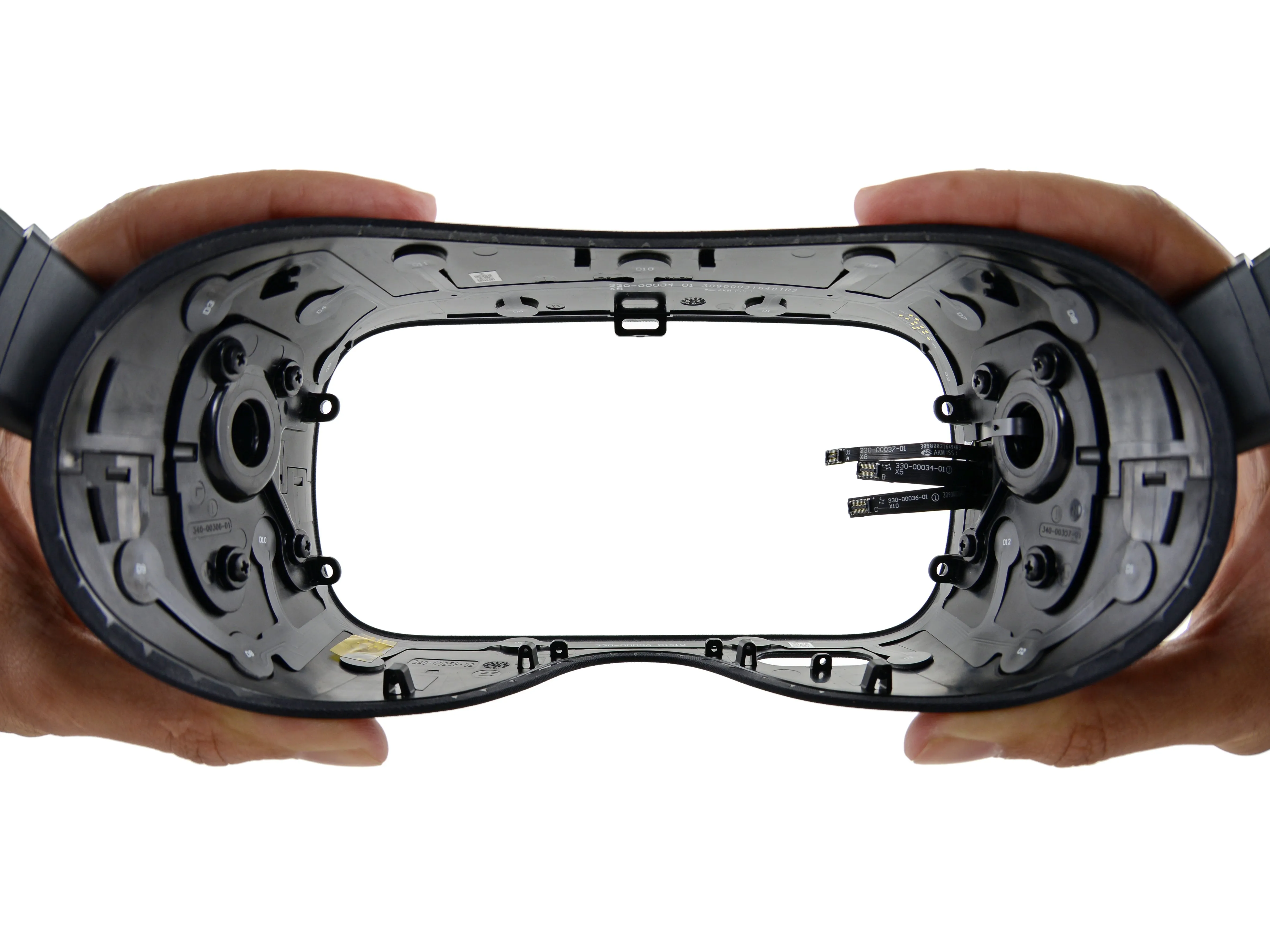

• Оставив мясо для основного блюда, давайте взглянем на светодиодную матрицу.

• Эти хитрые кабели подключаются к трем массивам ИК-светодиодов: Верхний, Нижний и Ремешок, идущий сзади.

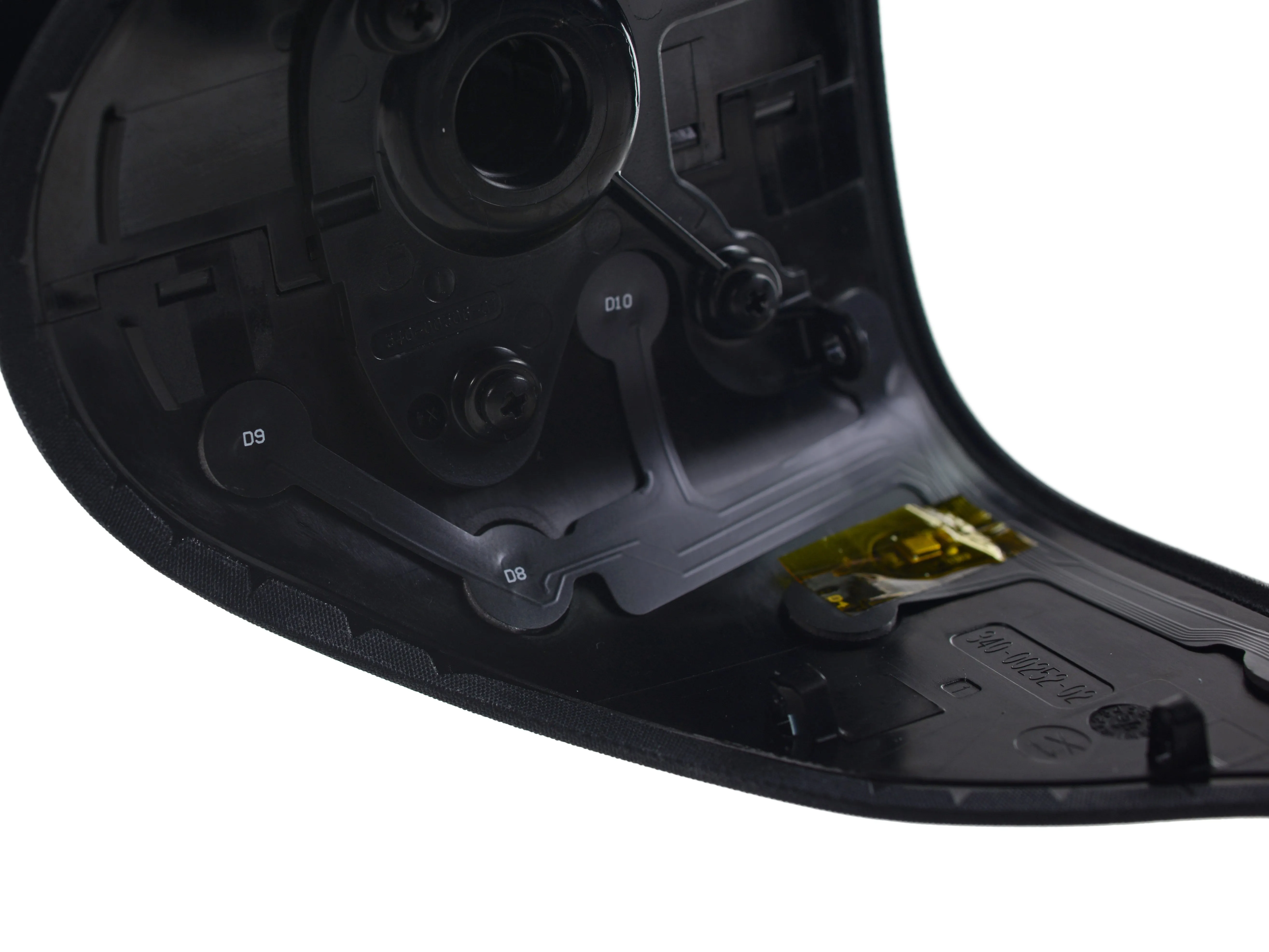

• Каждый светодиод промаркирован, а D8 - D10 находятся рядом с одиноким 'скрытый' микрофона. Для чего он нужен, интересно.

• Можно предположить, что это будущие функции, такие как игровой чат, голосовые команды или регулировка громкости окружающего шума.

• Микрофон MEMS находится под каптоновой лентой в нижней части корпуса.

Комментарии к шагу

Где находится 'скрытый' микрофон?

Это маленький желтоватый кусочек слева внизу на первом изображении, а на втором он закрыт каптонной лентой. Относительно вашего лица при ношении устройства он будет находиться под левым глазом.

Шаг 9

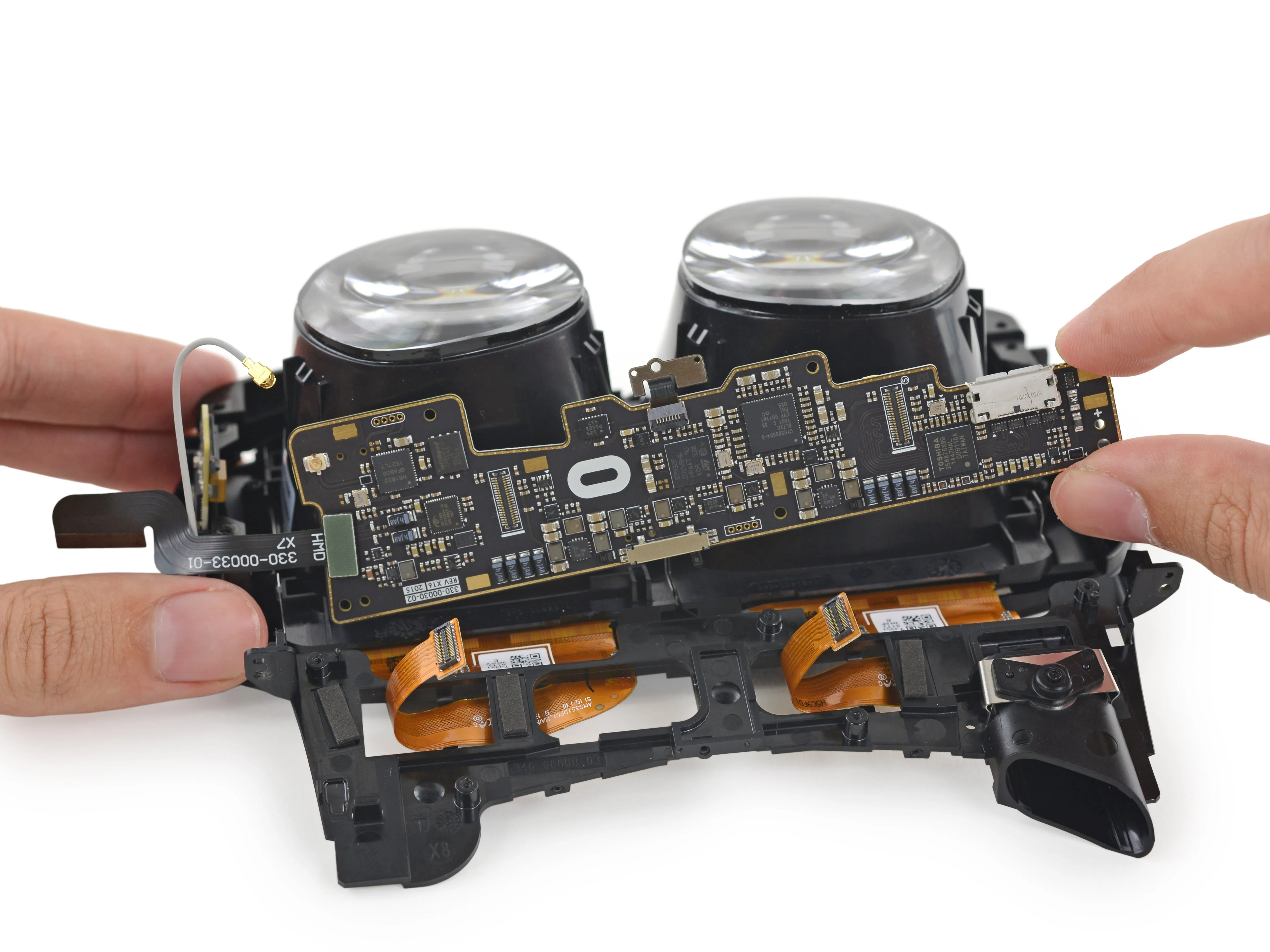

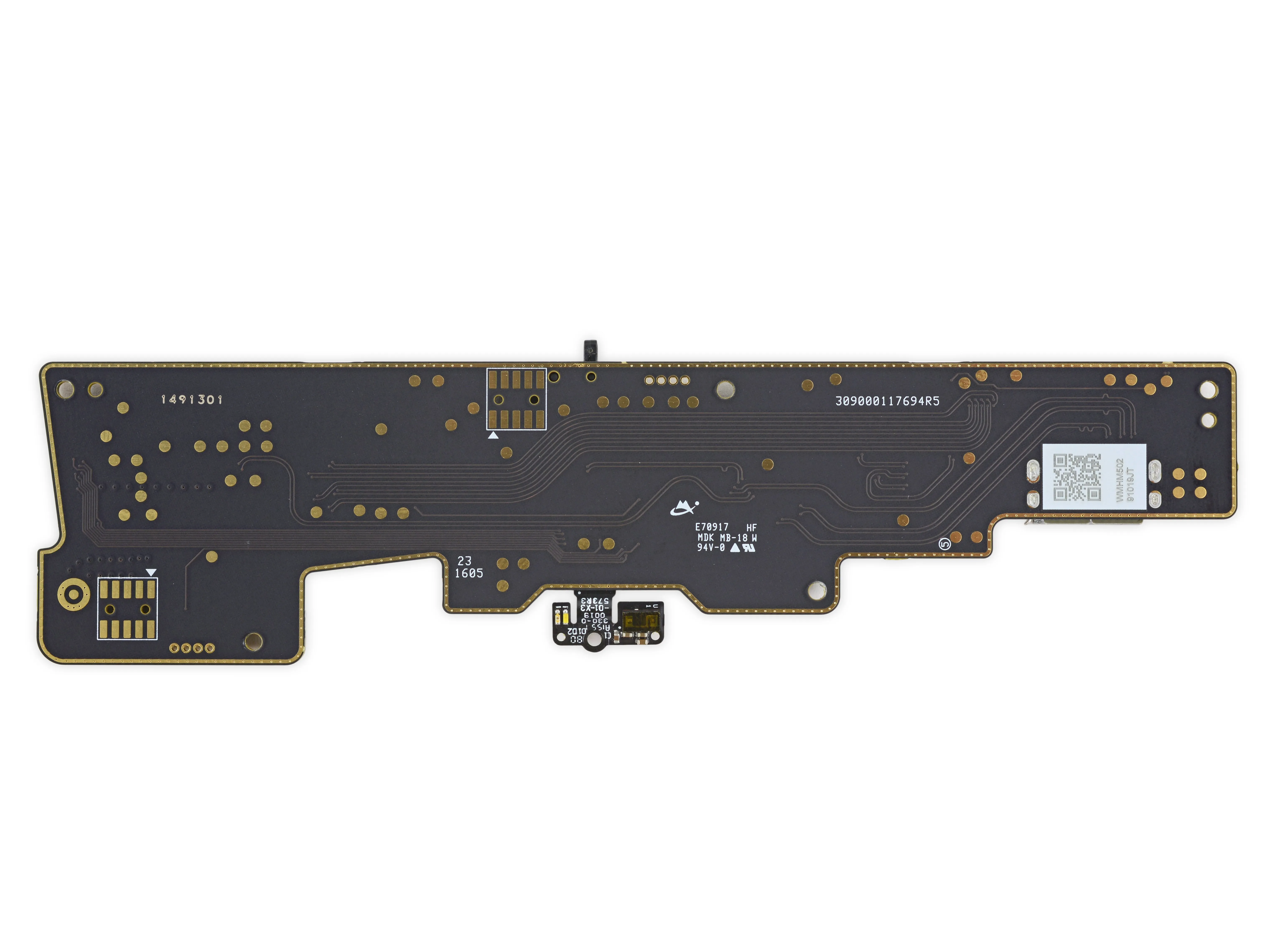

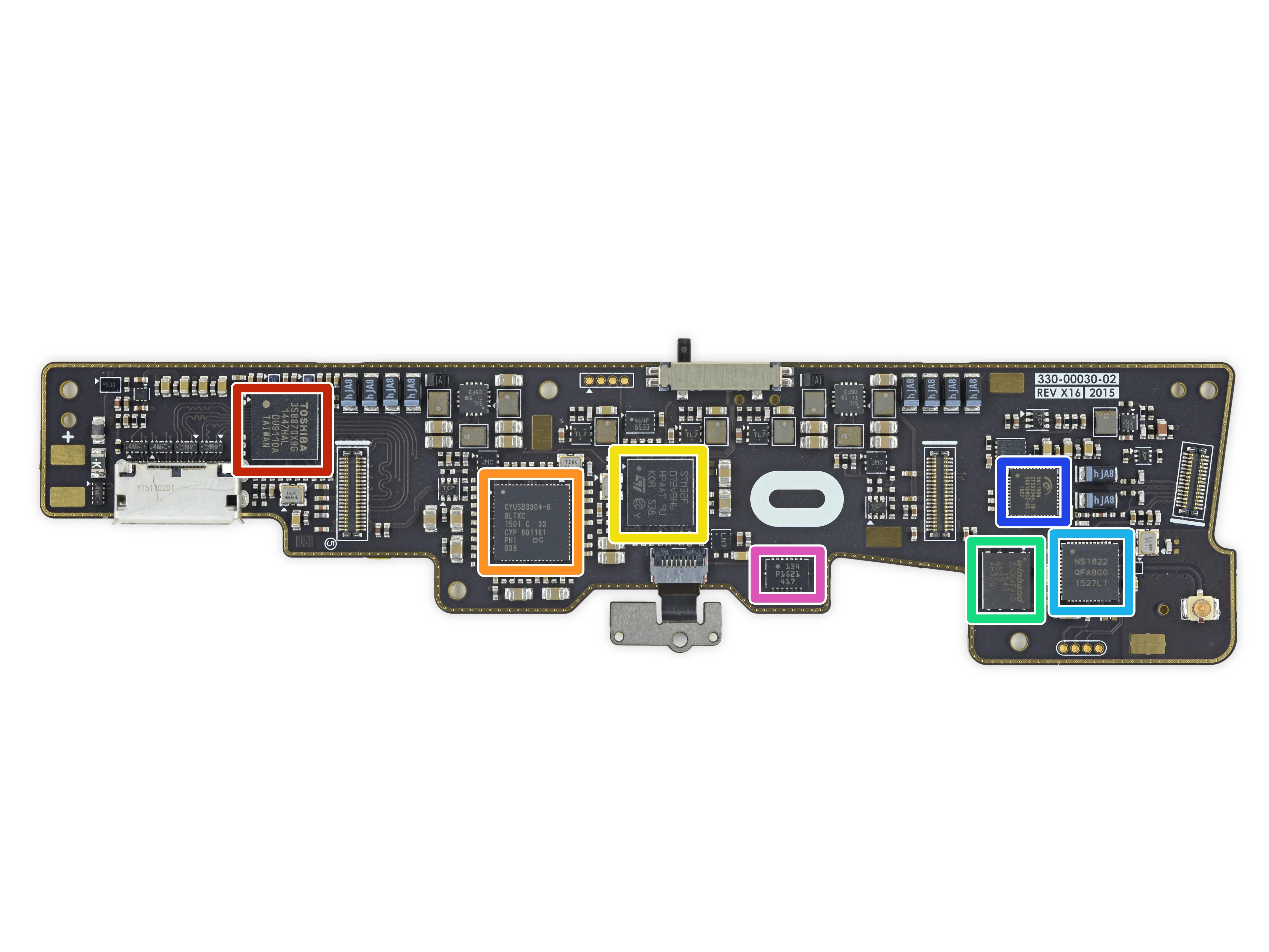

• В верхней части блока линз находится материнская плата. И чипы!

• Toshiba TC358870XBG Конвертер 4K HDMI в MIPI Dual-DSI

• Cypress Semiconductor CYUSB3304 Контроллер-концентратор USB 3.0

• STMicroelectronics STM32F072VB ARM Cortex-M0 32-битный микроконтроллер с RISC-ядром

• Winbond W25Q64FVZPIG Последовательная флэш-память 64 Мб

• Nordic Semiconductor nRF51822 Bluetooth Smart и 2,4 ГГц проприетарная SoC

• CMedia CM119BN Аудиоконтроллер USB

• Bosch Sensortec BMI055 6-осевой инерционный датчик

Комментарии к шагу

Привет, на самом деле это 'MIPI', как в https://mipi.org/, а не 'MIP'. В заголовке пресс-релиза, на который дана ссылка, допущена опечатка.

Да, это опечатка, MIPI вместо MIP. А вот ссылка на устройство Toshiba:

https://toshiba.semicon-storage.com/info/...

'Nordic Semiconductor nRF51822', интересно... Я предполагаю, что это радиочастотная связь с Clicker и (возможно) Touch. Если так, то это несколько разочаровывает, поскольку означает, что сенсорные контроллеры совместимы только с гарнитурой Oculus и не могут быть использованы отдельно или с другой конфигурацией гарнитуры.

Правда, похоже на проприетарный 2,4 ГГц. Заявка FCC.

Левый дисплей моей гарнитуры перестал работать и полностью потемнел. Обычно я достаточно смел, чтобы открывать устройства и чинить их самостоятельно, но скрытые зажимы и хрупкий корпус заставляют меня беспокоиться, что я могу сделать еще хуже. Я даже не уверен, смогу ли я устранить проблему или сам дисплей вышел из строя.

По истечении гарантийного срока запчасти для основного узла Rift вообще недоступны. Oculus не предлагает услуги по ремонту или программу замены. Вам придется надеяться на то, что кто-то продаст сломанный блок, в котором есть нужный вам рабочий компонент, или покупать новый комплект. Послегарантийная поддержка основного блока отсутствует.

Отличная разборка, спасибо! Удалось ли вам найти, какой чипсет отвечает за блок питания? Это PMIC? Несколько DC/DC-преобразователей?

Знаете ли вы, какой TE-коннектор используется на этой плате?

Я сделал 2 разбора на двух разных устройствах, купленных с разницей в год.

На более новой плате нет последовательной флеш-памяти Winbond W25Q64FVIG 64 Mb.

Новая плата - 330-00030-03 REV A 2016. Там, где была микросхема, теперь 4 квадратных плоских фигуры из припоя.

Они удаляют его? Почему?

Отличная информация, спасибо за знания. У меня было интересное открытие на одной из моих гарнитур.

У меня есть 2 разных гарнитуры, которые я купил с разницей в год. Я разобрал обе и обнаружил, что на новой плате чего-то не хватает.

На новой плате отсутствует последовательная флеш-память Winbond 64 Мб. Новая плата имеет маркировку 330-00030-03 REV A 2016. Там, где была микросхема, теперь 4 квадрата плоской формы припоя.

Мне интересно, почему они удалили флэш-память.

Я дважды разбирал два разных устройства, купленных с разницей в год. На более новой плате нет последовательной флеш-памяти Winbond W25Q64FVIG 64 Mb. Новая плата - 330-00030-03 REV A 2016. Там, где находился чип, теперь 4 квадратных плоских фигуры из припоя.

Шаг 10

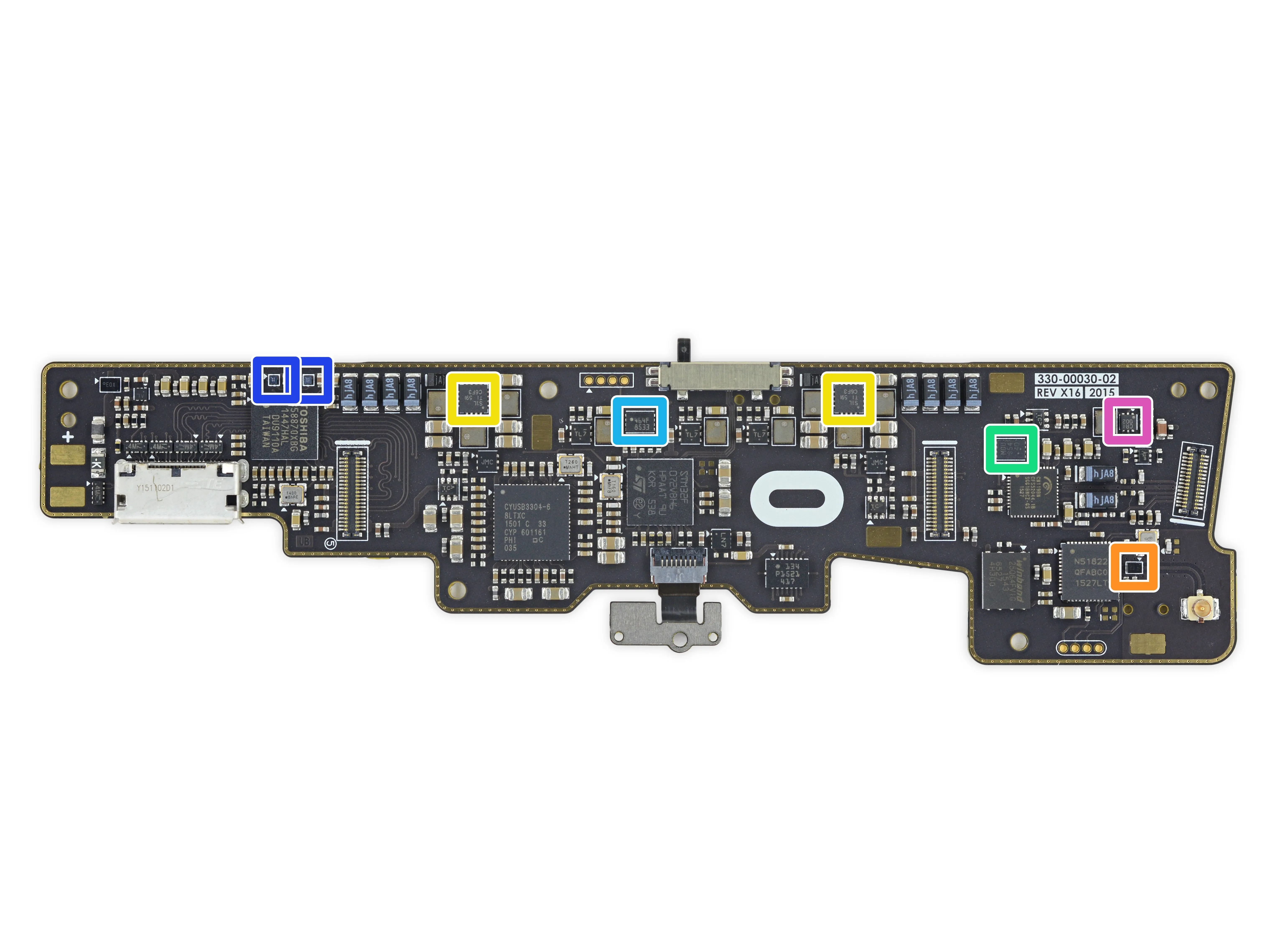

• Идентификация микросхем материнской платы, продолжение:

• STMicroelectronics VL53L1X датчик времени пролета (вероятно)

• STMicroelectronics BALF-NRF01D3 Bluetooth-балун

• Texas Instruments управление питанием дисплея

• ON Semiconductor CAT93C46B Последовательная память EEPROM 1 Кб

• STMicroelectronics M24C64-F 8 Кб последовательной памяти EEPROM

• Texas Instruments TPS22908 переключатель нагрузки

• Ricoh R1202L721A повышающий DC-DC преобразователь

Шаг 11

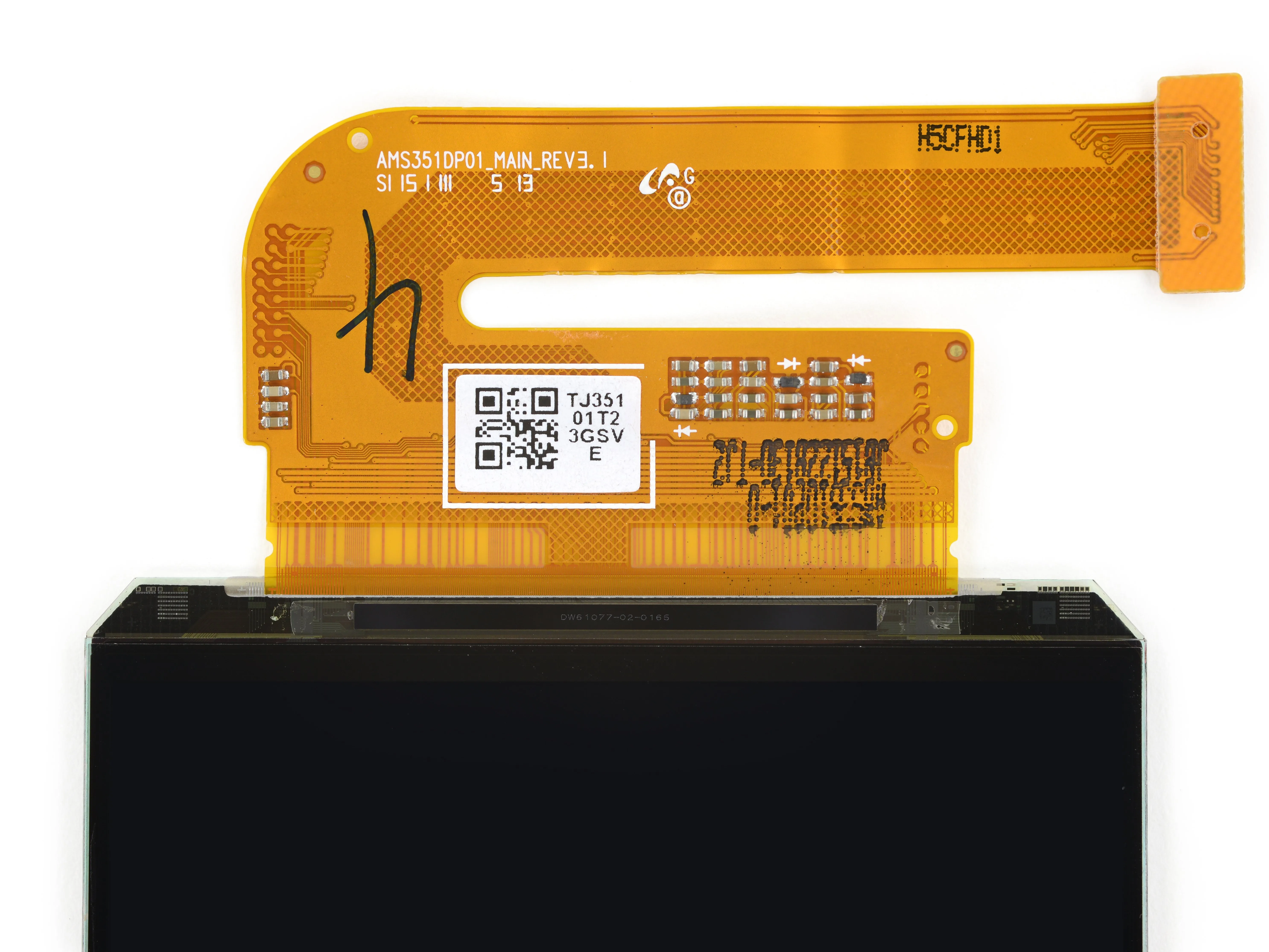

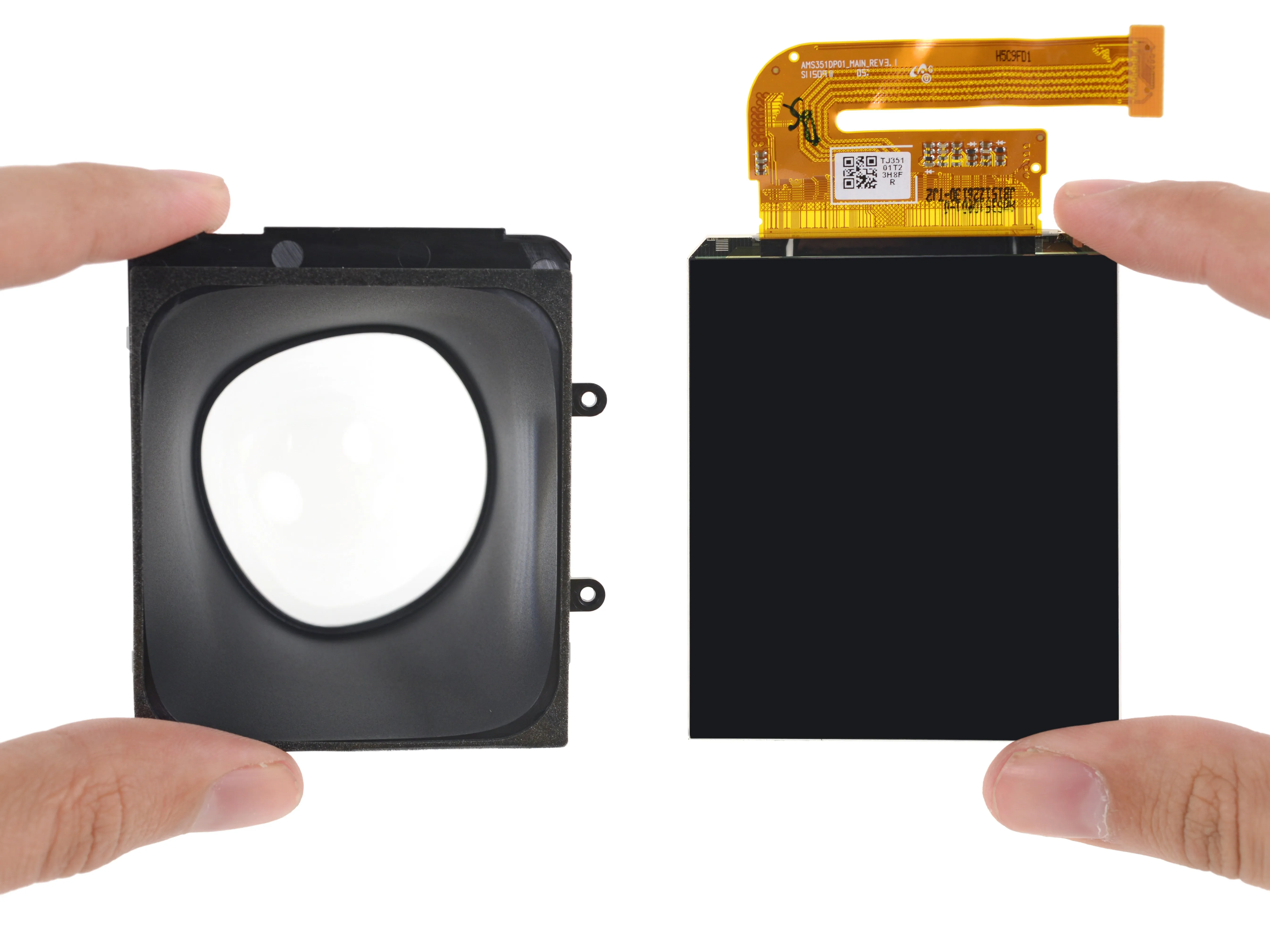

• Отделив блок линз, вы увидите нестандартный дисплей с увеличенной диафрагмой!

• Эти OLED-дисплеи имеют размер 90 мм каждый, а плотность пикселей составляет ~456 ppi. Для сравнения, дисплей на iPhone 6s Plus составляет 401 ppi, а у Galaxy S7 выше - 576 ppi.

• Учитывая такую плотность пикселей, обычному пользователю нужно находиться на расстоянии 8 дюймов от дисплея, чтобы пиксели стали неразличимы. Благодаря сложной оптике Rift дисплей выглядит намного дальше от пользователя, но и намного больше, окружая вас пикселями.

• Так что пока, по крайней мере, отдельные пиксели все еще очень хорошо видны, или 'неразличимы' - технический термин, который мы только что придумали.

Шаг 12

• Если предыдущие комплекты Oculus Rift поставлялись со сменными круглыми линзами (слева), то в CV1 используется один набор несъемных, асимметричных линз (справа).

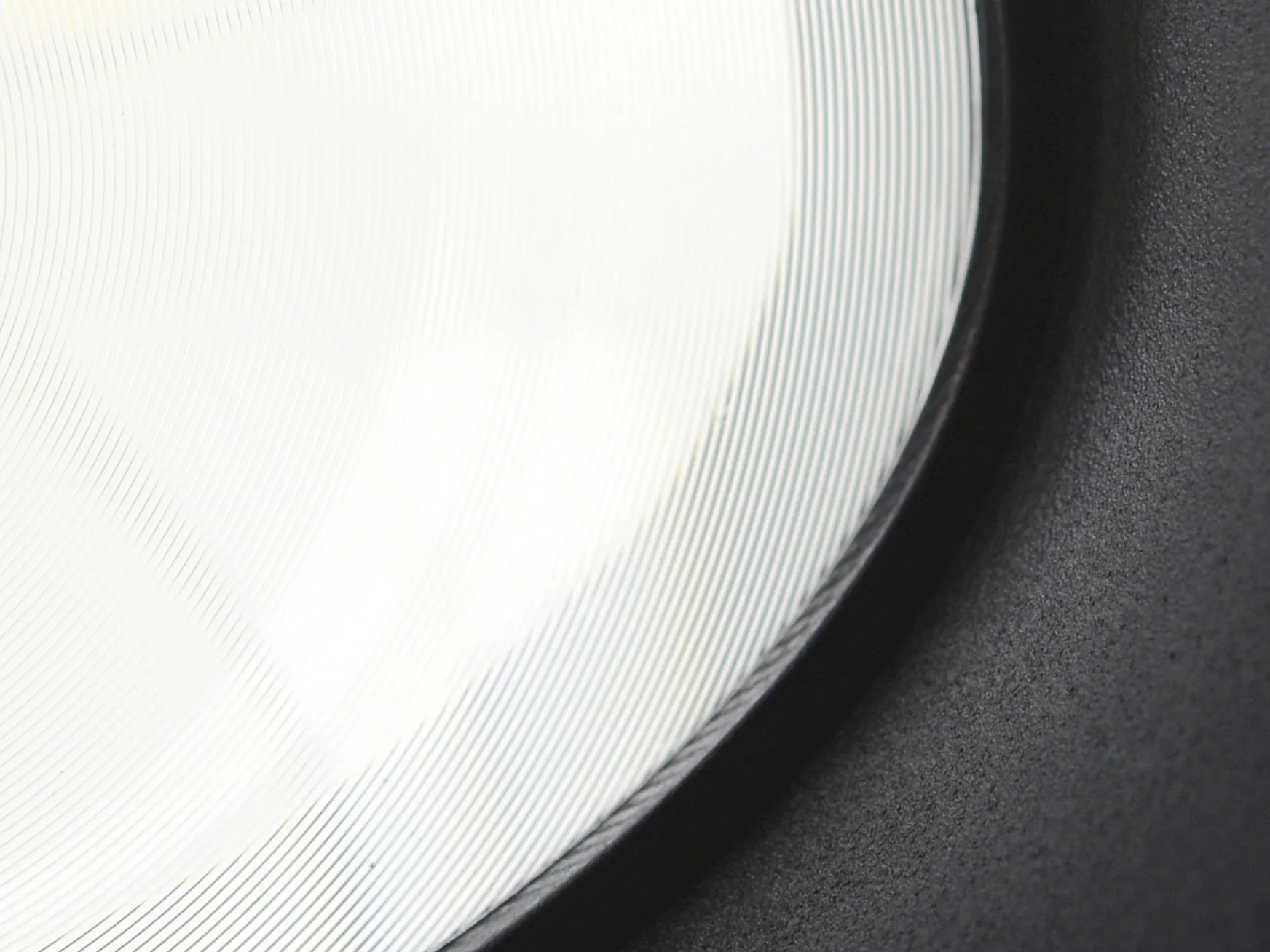

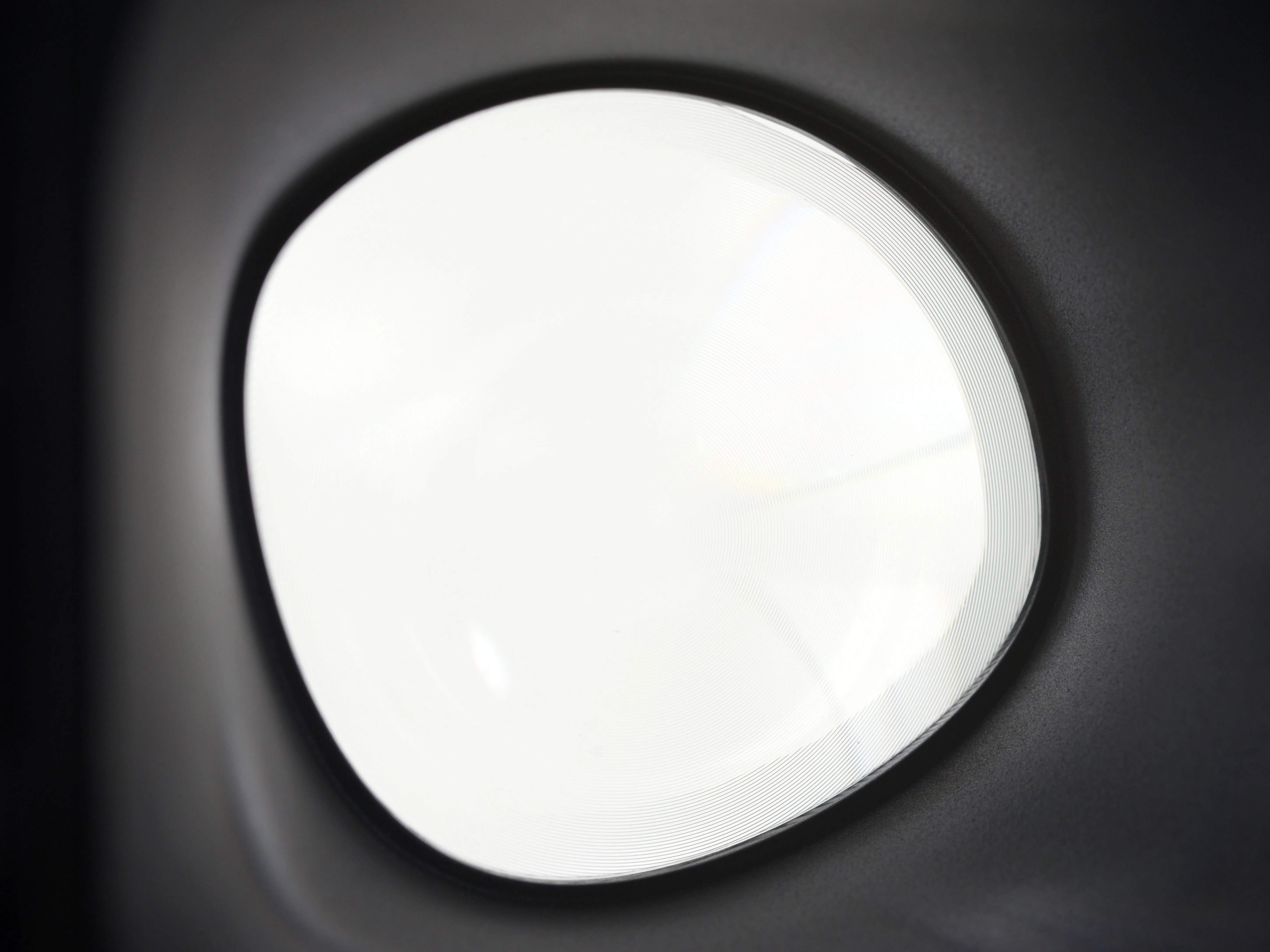

• При близком рассмотрении объектива CV1 видны концентрические кольца, что является признаком линзы Френеля. Эти искусно изготовленные линзы выполняют ту же работу, что и толстые, выпуклые, изогнутые пластиковые линзы, использовавшиеся в предыдущих моделях Rifts - с помощью тонких массивов концентрических призм, которые весят гораздо меньше.

• Линза Френеля дает тот же большой угол обзора и короткое фокусное расстояние, но при этом требует меньше материала - именно то, что нужно VR. Все это должно поместиться в устройство размером с кирпич, которое можно часами прикладывать к лицу, не напрягая бедные мышцы шеи.

• Бонусный раунд: изменяя размер и форму концентрических призм, Oculus смогла точно настроить линзу для этого конкретного применения, минимизируя сферические аберрации (или искажения), которые могут возникнуть при использовании традиционных изогнутых линз. Этим, вероятно, и объясняется асимметричная форма.

Комментарии к шагу

Каков диаметр линзы? (Я знаю, что он не круглый, а в самой широкой части).

Примерно 49,82 мм. Мне пришлось измерить диаметр линз (карандашом по бумаге), чтобы вырезать для них защитные прокладки. Я измерял дешевым цифровым штангенциркулем.

Насколько чувствительны линзы к давлению? Я мягко протирал линзы, и они немного скрипели, но только один раз. Это нормально?

Шаг 13

• Но подождите - если линзы Френеля избавляют от выпуклых кривых традиционных линз, то почему эти линзы изогнуты?

• Оказывается, компания Oculus сделала еще один шаг по оптическому туннелю и изготовила гибридные линзы Френеля.

• Эти линзы состоят из концентрических призм одинаковой толщины (как и любая другая линза Френеля). Но к задней части линзы добавляется дополнительный наклонный слой, создающий форму, имитирующую традиционную изогнутую линзу, и позволяющий изменять фокус вдоль вертикальной оси линзы.

• Именно поэтому Rift позволяет сфокусировать гарнитуру, просто придвинув ее выше или ниже к лицу. Смотрите через разные части линзы, пока не найдете фокус, подходящий для ваших глаз. Бинго, больше никаких трех комплектов линз Rift.

Шаг 14

• Мы прерываем разборку, чтобы устроить научную вечеринку. Приглушите свет, запустите дымовую машину и принесите лазерные лучи!

• Итак, если сложить все вместе, что на самом деле делают линзы в гарнитуре VR?

• Чтобы ощущения от VR были реалистичными и не вызывали дискомфорта, оптика должна делать две вещи: увеличивать дисплей так, чтобы не было видно краев (это убило бы погружение), и фокусировать дисплей на оптической бесконечности.

• Последнее - модный оптический термин, означающий, что объекты на дисплее должны казаться далекими. Линза перестраивает входящий свет в параллельные лучи, поэтому вам не нужно прилагать никаких усилий для фокусировки, что предотвращает напряжение глаз.

• TL;DR: Линзы Rift компенсируют недостатки ваших глаз и дисплеев, заставляя вас думать, что вы смотрите на бесконечный, далекий дисплей (а не на экран телевизора, приклеенный к вашему лицу).

Шаг 15

• Что скрывается за этими линзами и двойными дисплеями? Суперхитрый, подпружиненный, двойной реечный механизм для регулировки расстояния между дисплеем и линзами.

• Использование сдвоенных дисплеев стало значительным прогрессом между Rift DK2 и прототипом Crescent Bay. Позволяя каждой линзе + дисплею двигаться как единое целое, Rift обеспечивает достаточную регулировку, чтобы приспособиться к 5-95 процентилю IPD, сохраняя при этом другие ключевые оптические свойства неизменными.

• TL;DR: Если у вас есть глаза, вы, вероятно, сможете использовать это. Мило.

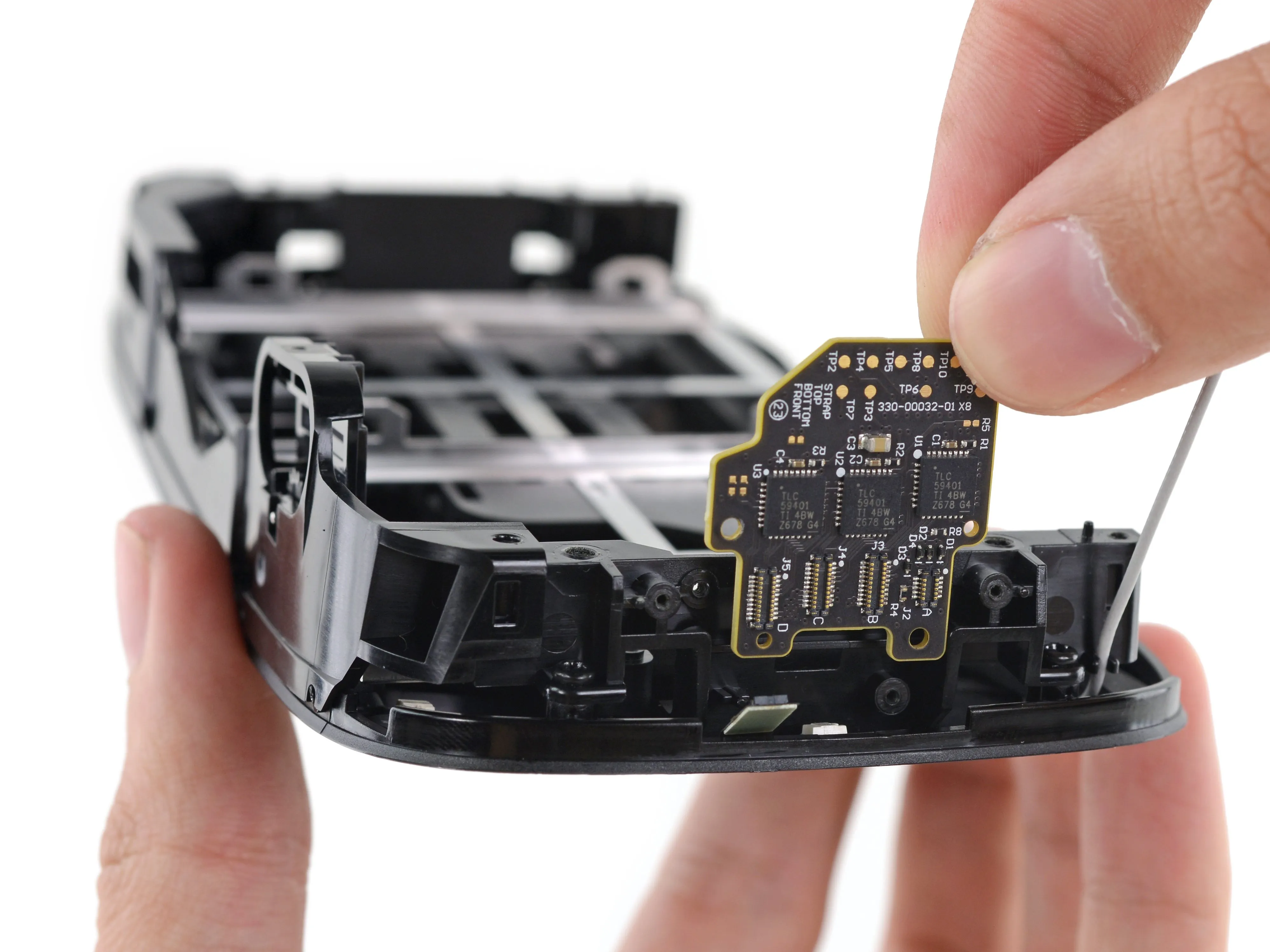

• Далее следует плата светодиодного драйвера, на которой есть все необходимые для разборки/сборки наклейки...

Шаг 16

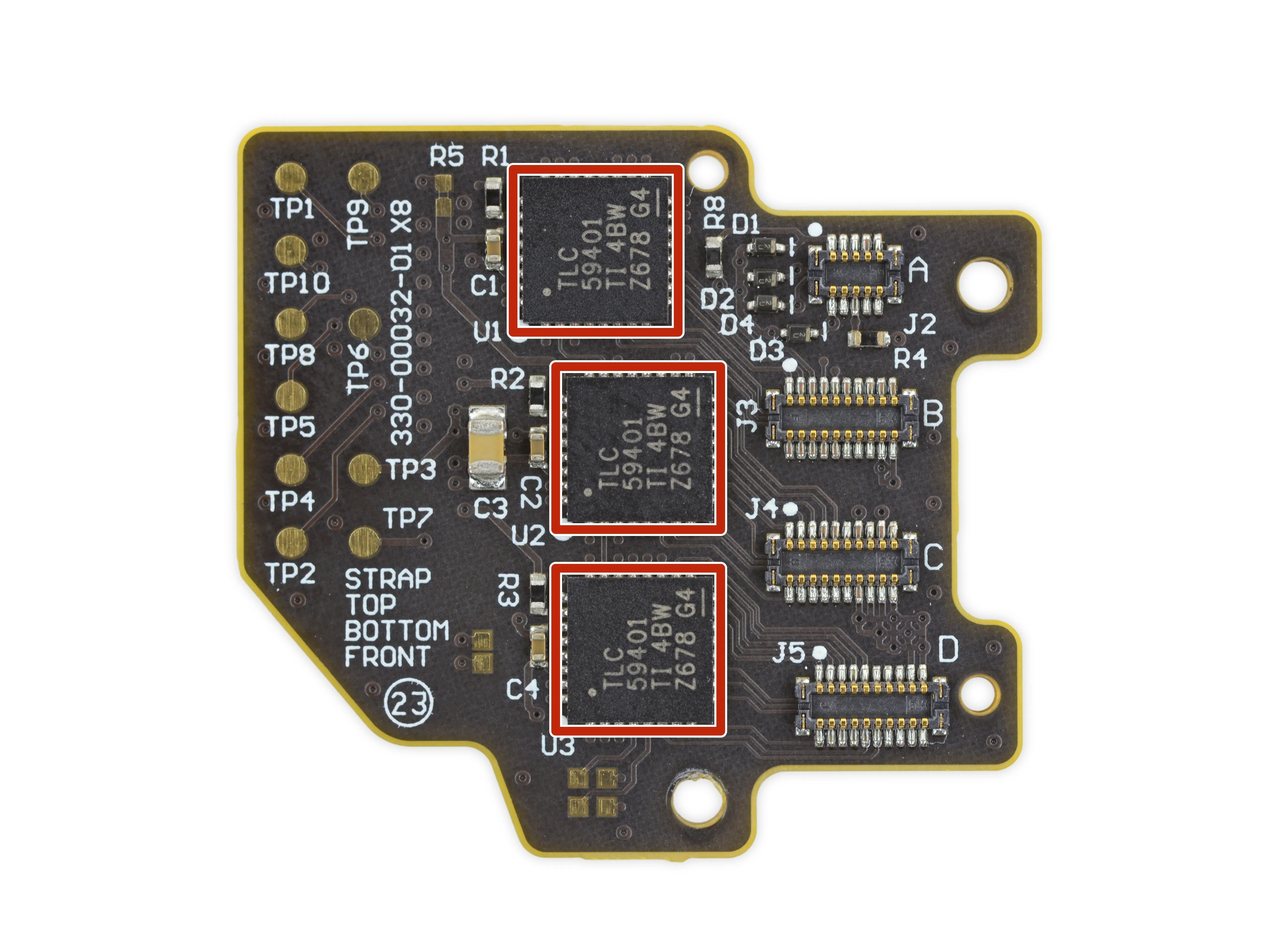

• Вышеупомянутая хорошо маркированная плата с более чем дюжиной тестовых точек и необходимой аппаратурой управления.

• В отличие от светодиодных драйверов STMicroelectronics, которые мы нашли в Development Kit 2этот набор микросхем поставляется компанией Texas Instruments:

• 3x Texas Instruments TLC59401 16-канальный драйвер светодиодов с точечной коррекцией и ШИМ-управлением в оттенках серого

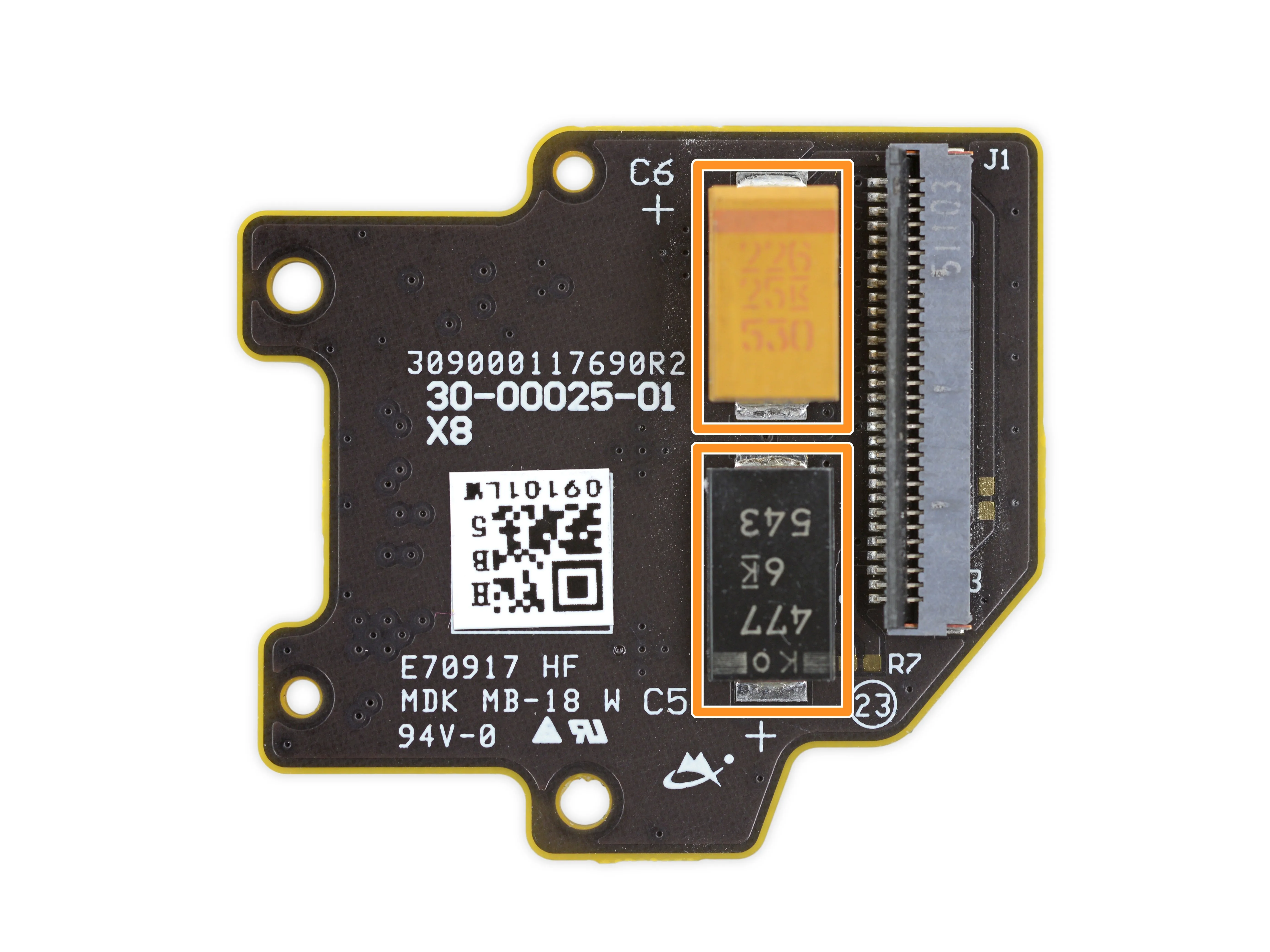

• На обратной стороне мы видим пару (относительно) больших конденсаторов - вероятно, необходимых для сглаживания периодической нагрузки пульсирующего такого огромного массива ИК-светодиодов.

Шаг 17

• Оптика: есть. Силикон: есть.

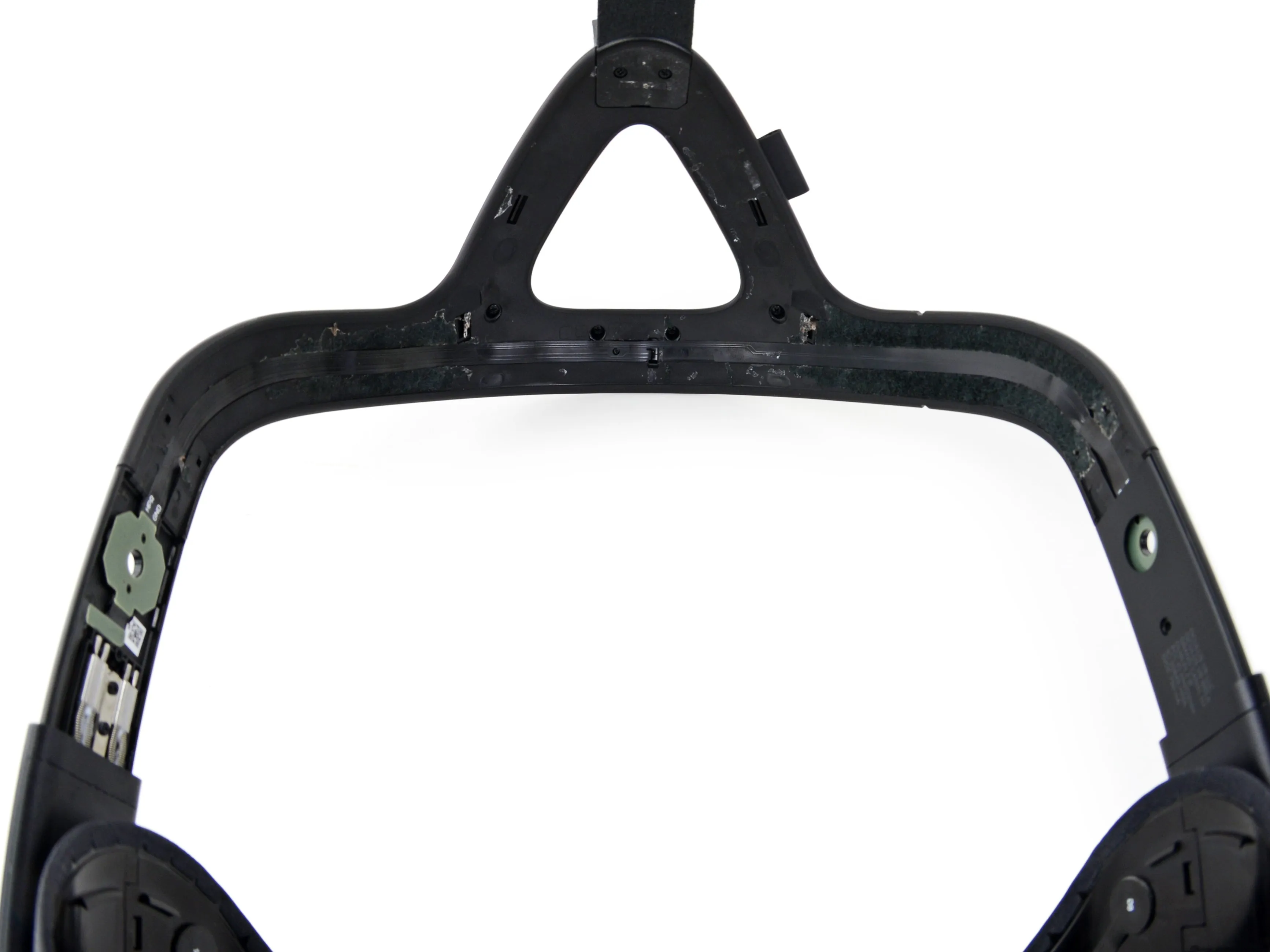

• Пора отправляться на поиски крепления оголовья. С помощью инструмента для вскрытия пластика мы отклеиваем наклейки FCC в поисках светодиодов и проводов для наушников.

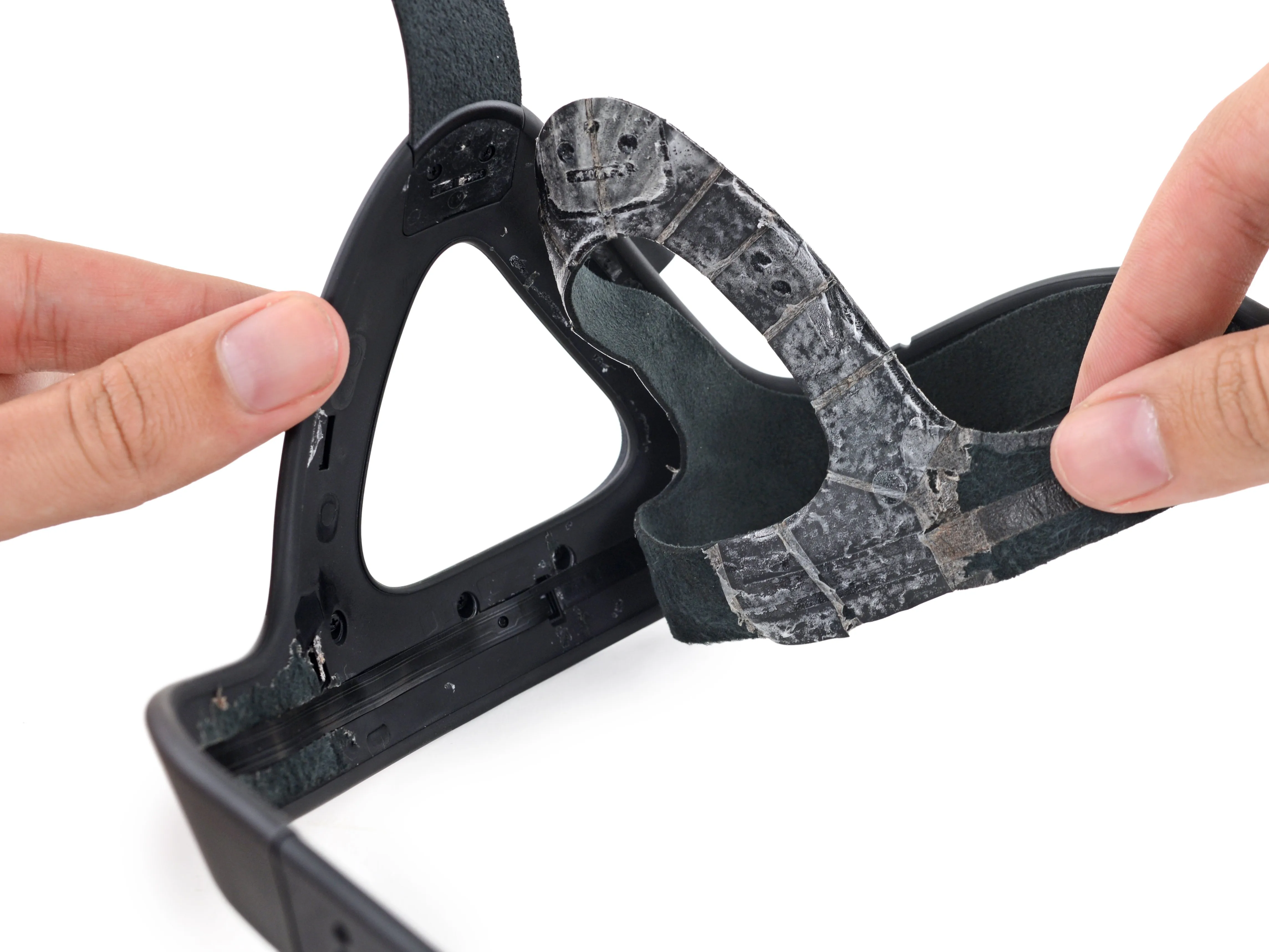

• Отклеив слой ткани, мы обнаруживаем изящный черный ленточный кабель, который оборачивается вокруг головы и питает светодиоды сзади. Здорово!

• Но подождите, что это за механические штуки?

Комментарии к шагу

Мой правый ремешок оторвался от Rift и сломал ленточный кабель внутри. Поэтому нет ни динамиков, ни светодиодных индикаторов. Есть ли способ заменить или припаять его обратно?

Та же проблема, я пытаюсь отремонтировать ленточный кабель: закрепите обе стороны клеем на тонком листе (кусок другого ленточного кабеля), поцарапайте скальпелем черный недостаток, чтобы обнажить медный слой, и восстановите соединения пайкой тонких проводов. После, запечатать все с получил клей.

Я надеюсь, что мои навыки достаточно хороши ...

Это сработало Lughi?, у меня такая же проблема

Получилось? У меня та же проблема.

Шаг 18

• Пружины оголовья! Эти подпружиненные направляющие по бокам оголовья дают дополнительный дюйм или около того хода без лишних хлопот с застежкой или ремешком.

• Это означает, что вы можете надевать и снимать Oculus с головы так же легко, как бейсболку. Никакой дополнительной регулировки не требуется.

• Несмотря на то, что мы смогли подогнать гарнитуру под головы десятка сотрудников без особых усилий, этот пружинящий механизм - возможная точка отказа. Учитывая, что оголовье практически невозможно разобрать, ваша виртуальная реальность, возможно, в конечном итоге будет полагаться на ремешки, а не на пружины.

Шаг 19

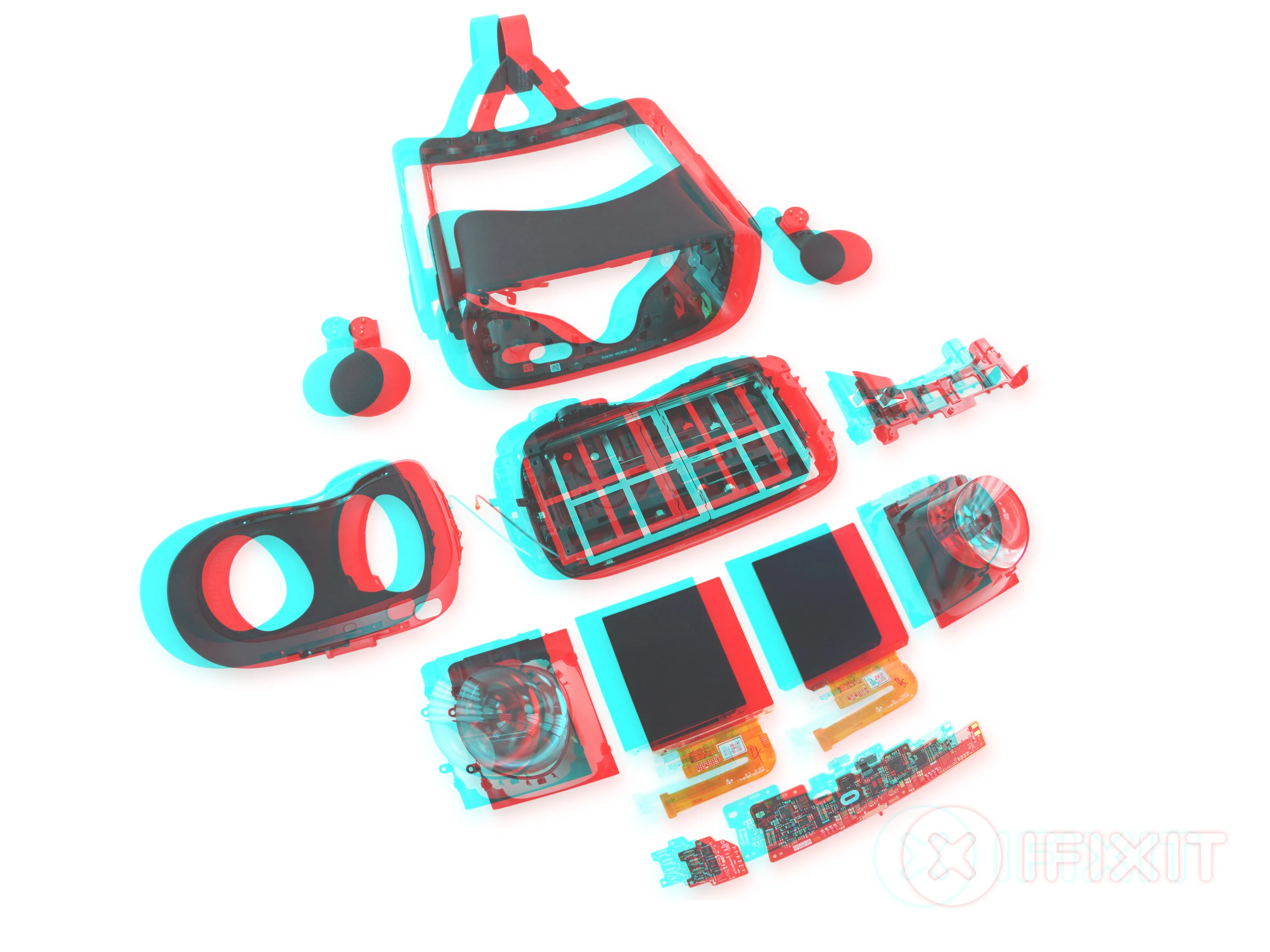

• Оценка ремонтопригодности Oculus Rift CV1: 7 из 10 (10 - наилучший вариант):

• Управление кабелями значительно улучшилось по сравнению с комплектами для разработчиков, а прочный разъем позволяет легко их отсоединять.

• Динамики наушников очень легко снимаются благодаря пружинным разъемам.

• Лицевая панель удерживается пластиковыми зажимами и легко вынимается.

• Попасть внутрь сложно, так как пылезащитный экран фиксируется скрытыми внутренними зажимами.

• Замена головного ремешка невозможна без разрезания ткани гарнитуры.

• Замысловатая конструкция и хрупкие ленточные кабели затрудняют снятие объективов, дисплеев и материнской платы.

Комментарии к статье

Вы собираетесь открыть кабель или датчик созвездий?

Продолжайте проверять, чтобы узнать ;)

Где находятся акселерометр, гироскоп и магнитометр?

Акселерометр и гироскоп - это один чип (Bosch BMI055), расположенный на материнской плате. Он выделен розовым цветом на фотографии выше. Насчет магнитометра я не уверен.

В данном приложении MEM используются только для отслеживания относительного движения, а система камер отслеживает абсолютное движение. Следовательно, магнитометр не нужен. Магнитометра нет. BMI055 - это тот же самый MEM, который используется в GearVR CV1 (отсутствие магнитометра компенсируется периодическим использованием магнитометра телефона для коррекции дрейфа ориентации).

Bosch Sensortec IMU (гироскоп + акселерометр) BMI055

Спасибо, marcellinogemel! Мы соответствующим образом обновили разборку.

Разборка не завершена, кабель и микросхемы в кабеле все еще остаются загадкой? Сделайте свою работу правильно или забудьте о ней!!!

Уважаемая команда Делаете.ру, пожалуйста, не обращайте внимания на грубое замечание этого парня. Здесь много тех, кто уважает вашу работу, и они были бы очень признательны, если бы вы вскрыли кабели и посмотрели, что за чипы внутри.

Мне нужно знать, можно ли поворачивать линзы. Я страдаю от постоянного торсионного двоения в глазах и должен поворачивать левую линзу, чтобы изображение совпадало с правым глазом. Это единственное, что мешает мне видеть в 3d.

Не проще ли повернуть изображение в программе? Или я просто не понимаю вашего условия?

В шаге 13 ошибочно утверждается, что стереоскопический дисплей, постоянно сфокусированный на бесконечность, снимает напряжение глаз. На самом деле постоянная фокусировка является причиной напряжения глаз из-за несоответствия аккомодации и вергенции. Напротив, аккомодационный/мультифокальный/дисплей светового поля или ретинальный дисплей снимут эту причину напряжения глаз.

Ну... я могу провести 8 часов с vr-гарнитурой, не чувствуя напряжения глаз, но если я несколько часов смотрю на экран компьютера (а он у меня 42-дюймовый), мои глаза застревают в близком фокусе. Если я хочу вести машину после нескольких часов, проведенных за компьютером, мне приходится закрывать один глаз, потому что у меня двоится в глазах из-за застревания в близком фокусе. С vr такого не происходит. А с маленькими экранами все еще хуже, поэтому у меня 42-дюймовый телевизор в качестве экрана...

Похоже, что как только появятся дисплеи с разрешением 4K, их можно будет обновить! Мило!

Но не при тех fps, которые вы хотите получить с VR. Эта часть может делать только 30 кадров в секунду в 4K, но до 120 кадров в секунду для Full HD.

В слове 'Френель' буква 'с' непроизносима. :)

Ну, вы не ошибаетесь, но и она тоже :) https://www.merriam-webster.com/dictionar...

Словарь имеет привычку менять значение или произношение слов, как только неправильный вариант становится общепринятым. Определение 'буквально' было изменено на 'образно', потому что многие использовали его неправильно. Линзы Френеля названы в честь французского физика Огюстена Ж. Френеля. Произнося их без непроизносимого 'с', вы неправильно произносите имя человека, который их изобрел, и это не должно быть предметом спора.

TL;DR Словарь ошибается ;)

Виртуальная реальность - отстой. Occulus Rift уже устарел... ( Ага, они такие же, как вы, ребята, и пропустили Memo). Лучшая новинка - это дополненная реальность. Посмотрите на дополненную реальность здесь, https://www.cnet.com/videos/we-spent-90-m...

Это крайне невежественный комментарий. VR и AR не являются конкурентами, они служат разным целям. Для игр - где часто пытаются поместить игрока в несуществующую среду - VR необходим. AR не может поместить меня в кабину F15 или звездолета - VR может. Идеальным вариантом был бы гибрид AR/VR... AR-гарнитура, которая при желании может стать полностью непрозрачной и отгородиться от реального мира... могут ли это сделать нынешние AR-устройства?

Мне совсем не нравятся эти линзы. Да, линзы Френеля дешевле в производстве, чем обычные линзы, но они вызывают значительные артефакты. Идея, что вы фокусируете линзы, перемещая всю гарнитуру вверх и вниз по голове, также не позволяет фокусировать каждый глаз отдельно. В целом это выглядит как огромный компромисс в качестве ради небольшой экономии, и, вероятно, именно этим объясняются комментарии в большинстве обзоров о размытости.

Хотелось бы узнать, есть ли у линз антиотражающее покрытие внутри?

Остался ли Spectra 7 в USB-кабеле?

Хотелось бы увидеть, как кабель вскрывается.

Подтверждаю. На самом деле он содержит три чипа S7. См. ниже:

Mackie Research провела собственное исследование кабелей, которое подтвердило наличие трех чипов Spectra7 - двух 'VR 7050' и одного 'VR 7100'.

Шаг пятый неверен. Если вам удалось просто снять рамку 'несколькими удачными щелчками пассатижей', значит, вы сорвали маленькие шестигранные винты с резьбы.

Я впервые воспользовался сайтом Делаете.ру.

Нужно залезть внутрь этой штуки для осмотра на месте. Я отсоединил кабель и 6 винтов T3 от корпуса, но, сколько бы я ни старался с помощью двух лопаток, мне все равно не удается вытащить маску Като из корпуса гарнитуры. Кроме того, черная ткань, похоже, надежно прикреплена к линзам. Я в тупике. Пытался позвонить Делаете.ру напрямую, но смог только оставить сообщение.

Какие-нибудь идеи или советы? Спасибо - Эрни@ECOTNY

Привет, Эрни! Этот документ не предназначен для использования в качестве инструкции, но похоже, что вы попали в затруднительное положение, поэтому я проконсультировался с техническим специалистом, который выполнял разборку CV1. По его словам: 'На первая фотография шага 5 показаны зажимы, которые нужно снять - насколько я помню, это ужасно. Думаю, вся хитрость в том, чтобы подтянуться настолько, чтобы увидеть, что там происходит. Все довольно гибкое'. Не уверен, насколько это поможет, но удачи вам! В конце концов, мы надеемся, что у нас будет набор фактических руководств по ремонту с инструкциями для Rift CV1. Ура!

Мы будем очень признательны за любой совет.

Здравствуйте, не могли бы вы объяснить, как наушники подключаются к регулируемым ремешкам? У меня пропал звук из левого динамика, и я могу вернуть звук, только если ослаблю правый ремешок, передвинув его внутрь или наружу!

Привет, Теренс, вы нашли решение проблемы с наушниками? У меня произошло то же самое, теперь оба не работают.

Дело в гибком кабеле, который проходит через головной ремешок. С этим мало что можно сделать. У меня 7 Rifts, и только 1 работает правильно. Всем им меньше 12 месяцев.

Есть ли у вас какая-либо информация / представление о компонентах, связанных с ползунком IPD (межзрачковое расстояние) на нижней стороне рифта? Я спрашиваю, потому что он связан с цифровым, внутрипрограммным считывающим устройством, которое сообщает текущее расстояние, и это считывающее устройство перестало работать у меня... было любопытно, какие компоненты связаны с этим ползунком... ? В статье выше я не нашел упоминания об этом элементе Rift.

Я задавался тем же вопросом, поскольку у меня, похоже, та же проблема с моим Rift.

Это небольшой линейный потенциометр. Левый кронштейн для глаз перемещает потенциометр. Возможно, он выпал из держателя, если его уронили. Это легко исправить.

Можно ли разобрать Rift, чтобы почистить внутренние линзы? У меня есть влага на внутренней стороне линз, которая создает невыносимые 'лучи бога'. Я не уверен, смогу ли я исправить это или попытаюсь вернуть товар?

Скорее всего, это не влага... Линзы Френеля просто отстой

Здравствуйте,

Я продаю Oculus CV1 частей, вы можете связаться со мной по электронной почте на: 'totto99@gmx.de'. Я из Германии, так что имейте в виду стоимость доставки. В настоящее время я предлагаю много частей, потому что я купил сломанный Просто для рабочего экрана. Некоторые интересные вещи могут быть:

- 1 левый объектив

- 1 правый дисплей + объектив комбо

- весь внешний корпус

- HDMI кабель для подключения к ПК

Конечно, вы также можете купить ВСЕ оставшиеся части (все, кроме левого экрана).

Я посылаю вам электронную почту
