Разборка Oculus Rift DK1
Введение
Давайте посмотрим правде в глаза: на дворе 2013 год. Где наши летающие автомобили? Почему до сих пор некосмические путешествия до сих пор не стало реальностью? Почему виртуальная реальность до сих пор не стала реальностью? Oculus Rift призван восполнить недостаток виртуальной реальности в нашей жизни. Находясь на ранней стадии разработки, Oculus Rift обещает подарить жаждущей публике VR-игры. Присоединяйтесь к нам, чтобы заглянуть внутрь Oculus Rift и его аппаратного обеспечения.
Найдите нас в виртуальном мире в Twitter и Facebook, чтобы узнать о последних разборах и разговорах о технологиях.
Что вам понадобится
Инструменты
Отвертка Phillips #1 | Источник - ifixit.com
Инструмент для открывания iFixit | Источник - ifixit.com

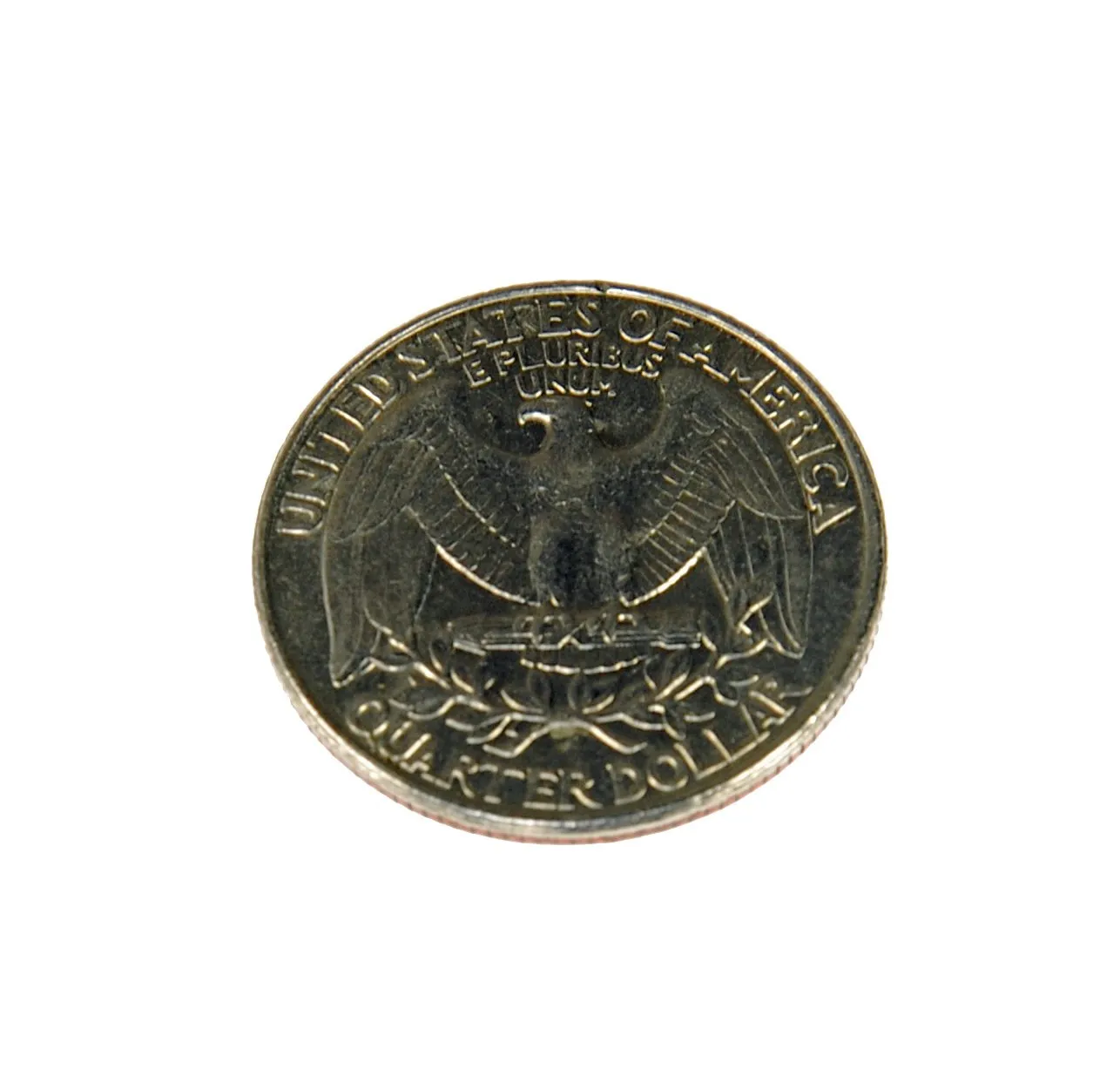

Монета | Источник - ifixit.com

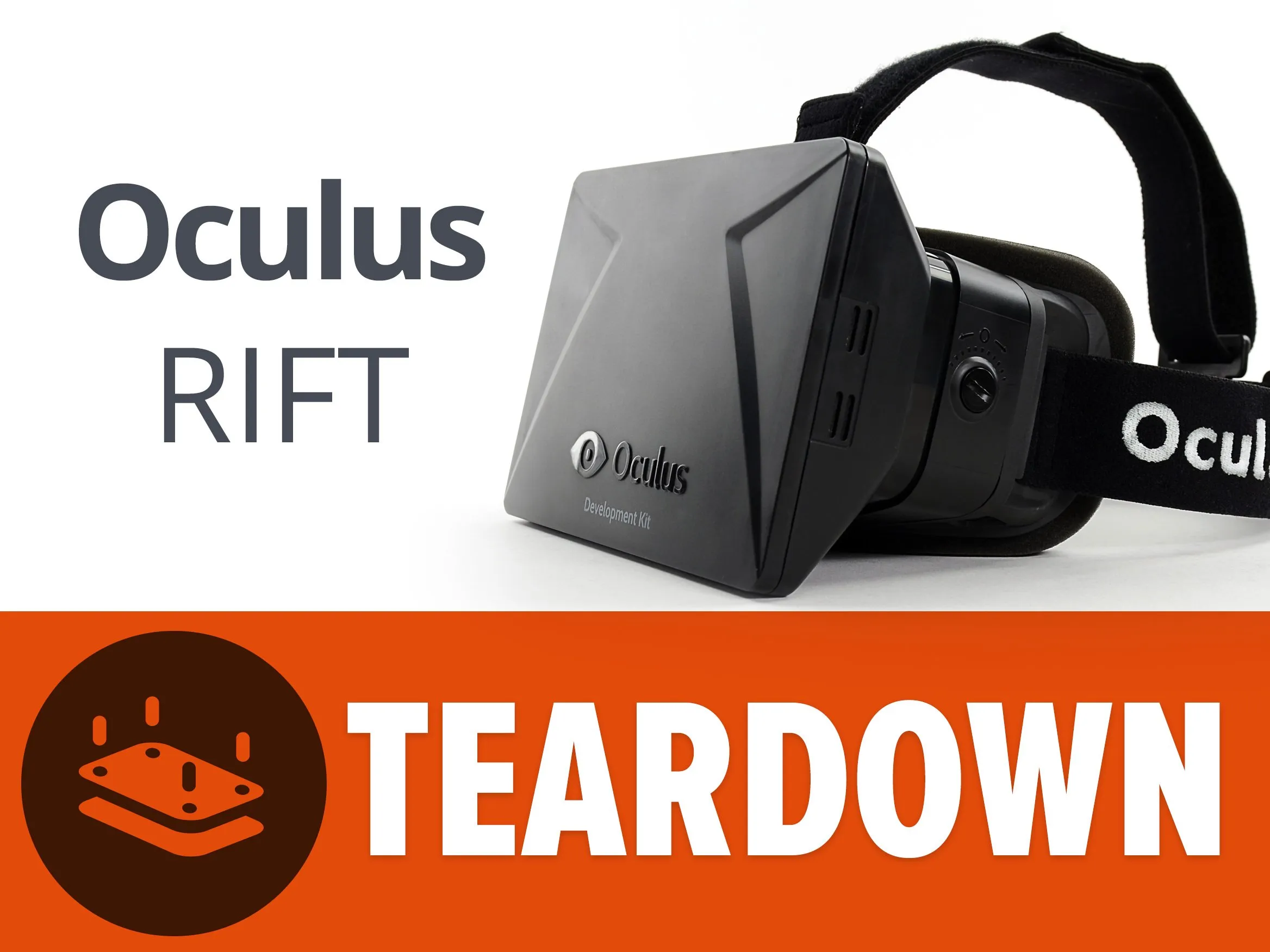

Шаг 1 Разборка Oculus Rift DK1
Прежде чем мы начнем, мы хотим уточнить, что это издание Oculus Rift для разработчиков, входящее в комплект для разработчиков. По сути, это ранний прототип потребительской версии.
Хотя о технических характеристиках известно не так много, вот что мы собрали на данный момент:
Разрешение 1280 x 800 пикселей, 640 x 800 на каждый глаз.
Горизонтальное поле зрения более 90 градусов.
Диагональное поле зрения более 110 градусов.
Отслеживание головы осуществляется с помощью датчика абсолютной ориентации 9DOF с частотой 1000 Гц (включает гироскоп, акселерометр и магнитометр).
В настоящее время доступна только для ПК.

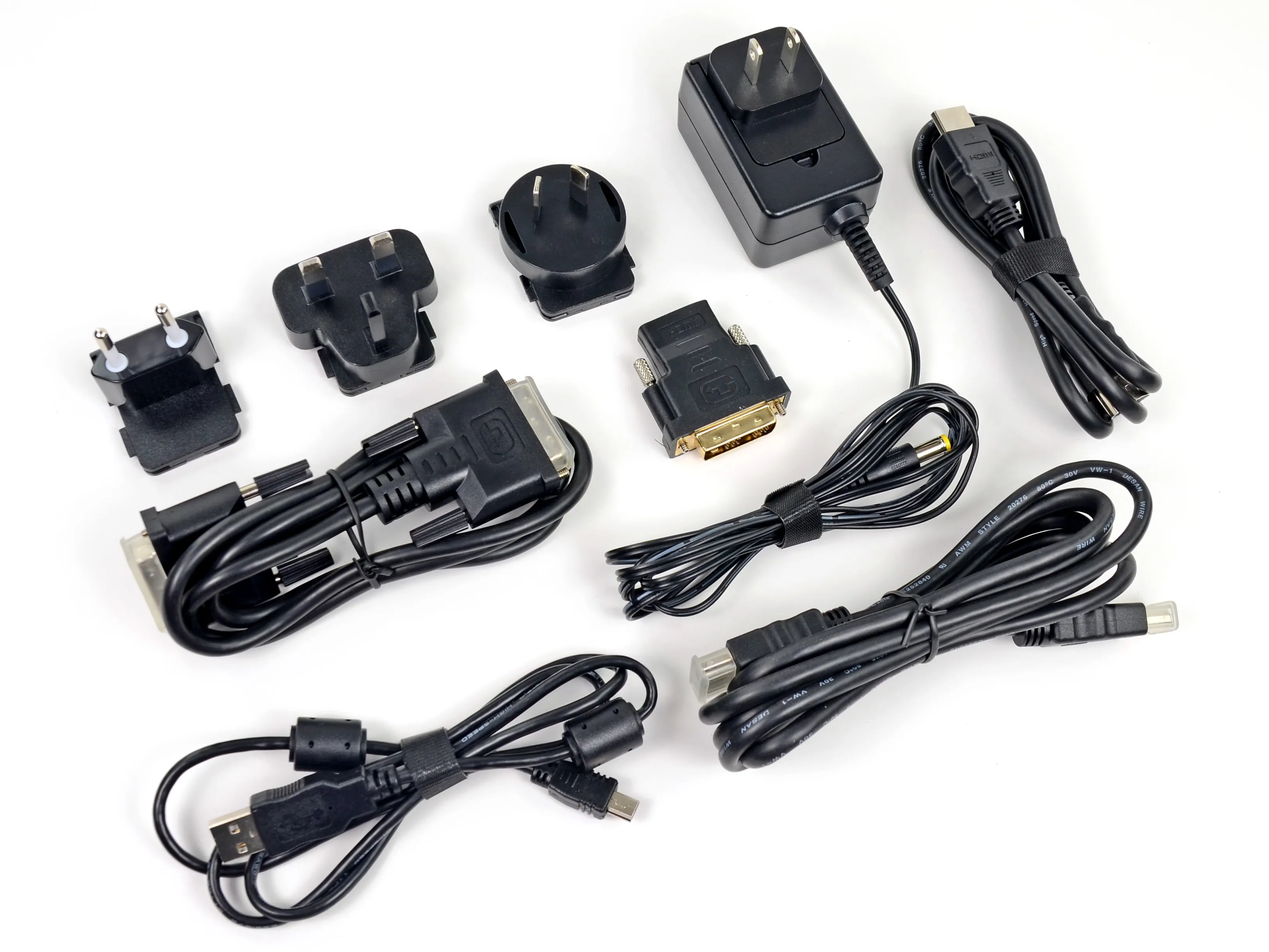

Мы также узнали, что он поставляется в удобном кейсе, который вмещает более миллиарда кабелей/адаптеров (по нашим профессиональным оценкам).
Шаг 2

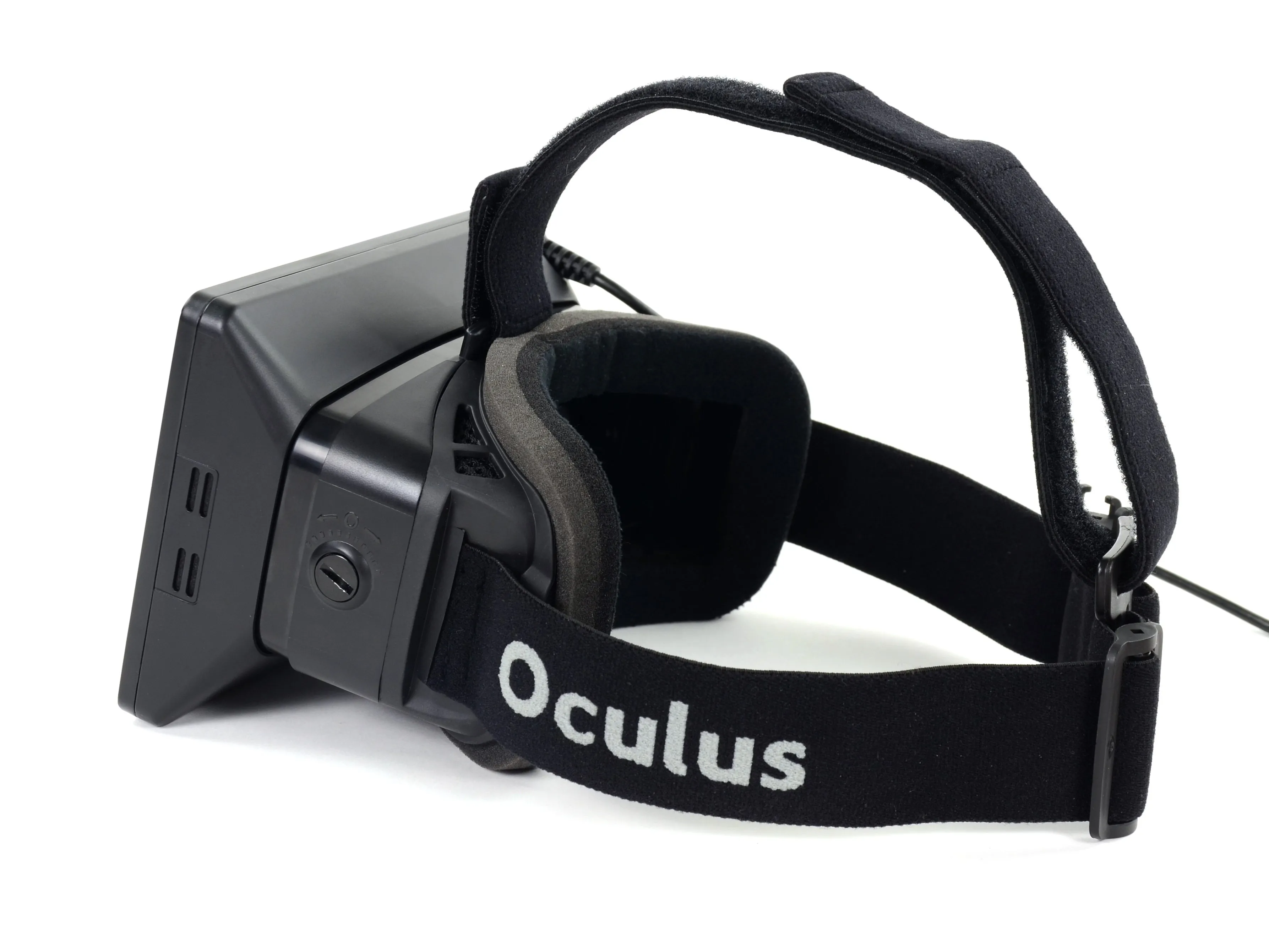

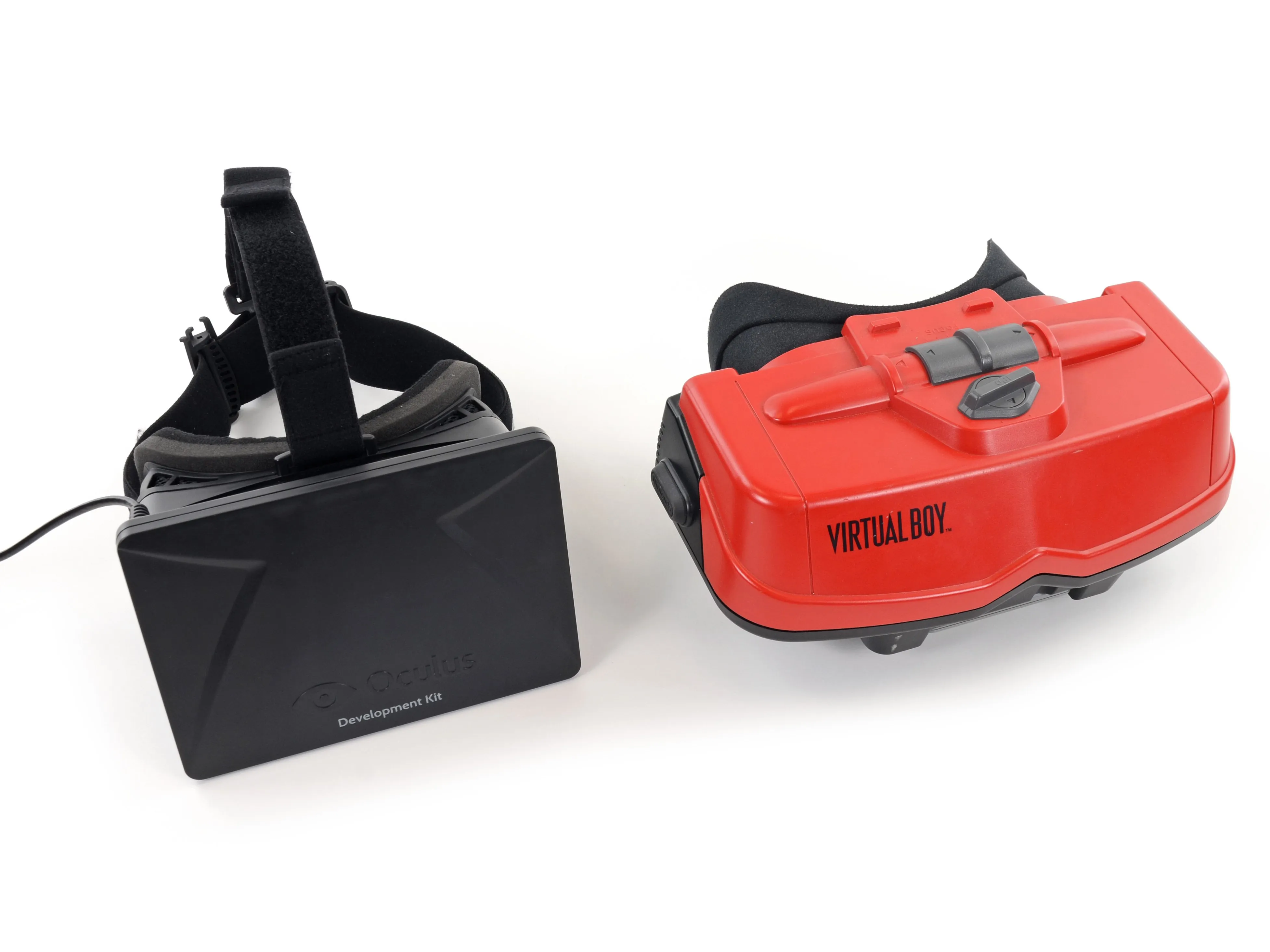

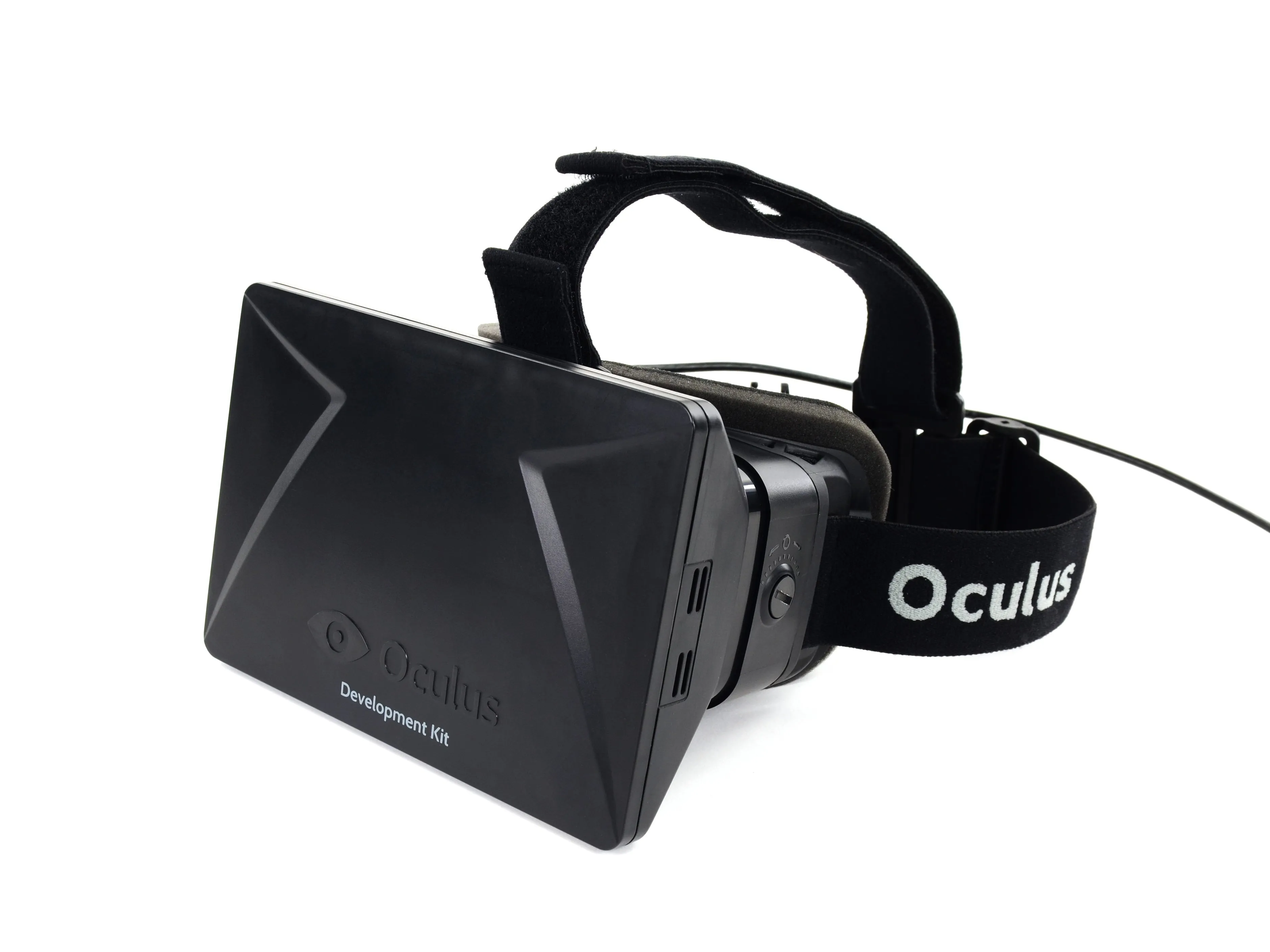

Это не совсем голопалуба-Скорее Oculus напоминает нечто среднее между лыжными очками и планшетом...
...подождите, мы уже видели нечто подобное раньше.
Удобная регулируемая головная гарнитура не дает вам смотреть на происходящее, и это недостаток, который мы видели в Wii.
Шаг 3

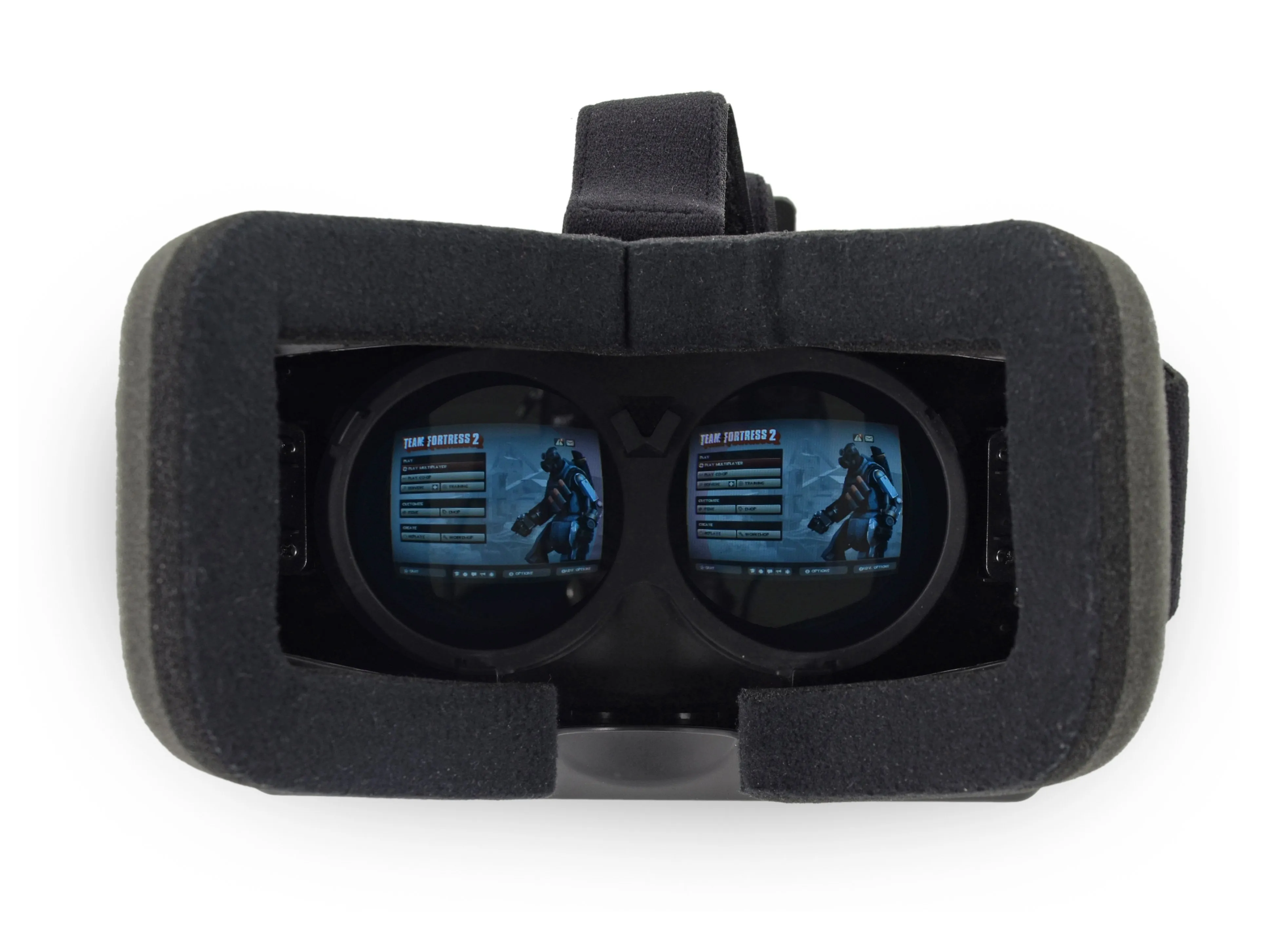

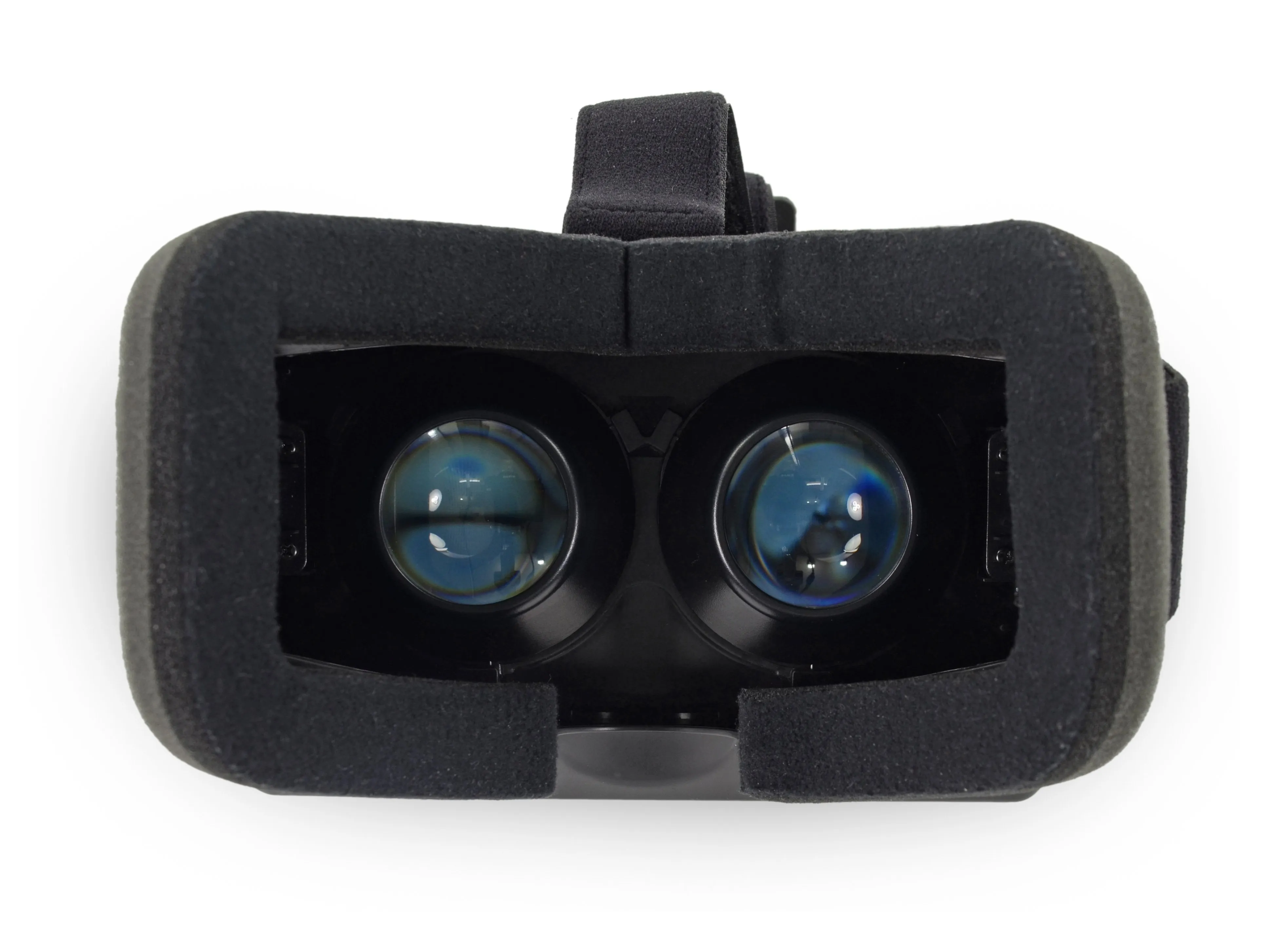

Ах, это дружелюбное лицо робота, ну, пока не наступит виртуальная смерть.
Для нас эта смерть пришла в виде Team Fortress 2, одной из совместимых игр для Rift, или так утверждает ее онлайн-профиль для знакомств.
Одна из самых инновационных технологий, реализованных в Rift, - это возможность отслеживания положения головы. Благодаря гироскопу, акселерометру и магнитометру Rift обеспечивает 3 степени свободы, так что вы можете осматривать виртуальный мир, не двигая всем своим виртуальным телом.
Мы предвидим будущее кофейных столиков Starbucks по всей стране.
Шаг 4
Прежде чем разбирать устройство, мы не можем не поиграть с ним!

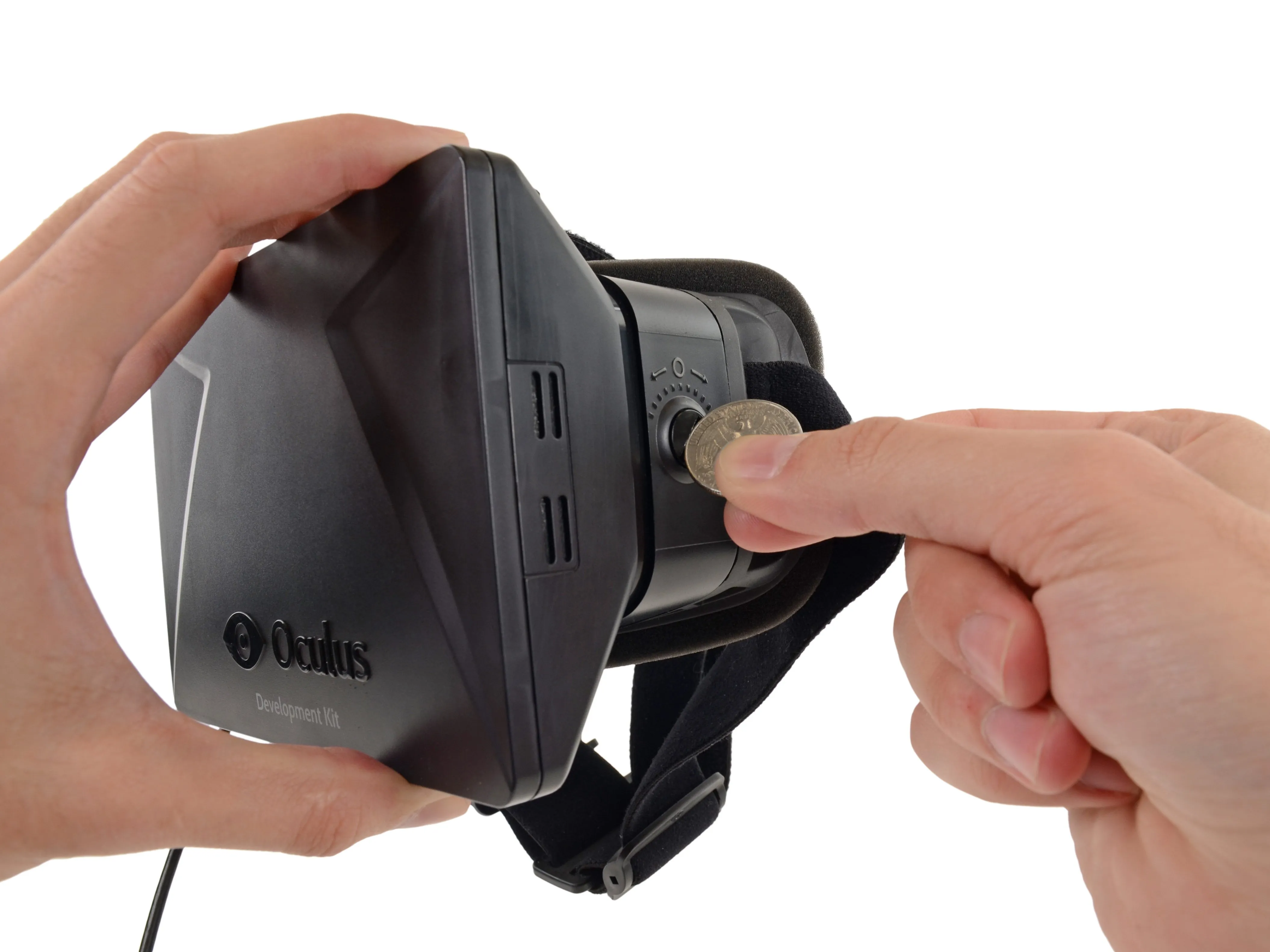

Используя блестящий мельхиорамонетку, мы настраиваем фокусные расстояния по обеим сторонам Rift, чтобы оптимизировать его для просмотра 3D.
Нет, пока не получается.
По всей видимости, мы должны выбрать чашки A, B или C для наших глаз. Затем нужно измерить межзрачковое расстояние (IPD) и перевести TF2 в режим VR.
Через пару часов мы готовы к игре. Вперед, Team Fortress 2!
Шаг 5
Проверьте! Ношение Rift позволяет одному глазу видеть изображение слева, а другому - справа. Как выяснилось, 3D-эффект Rift - это не волшебство, а наука!
Если присмотреться, то можно заметить, что левое изображение обрамлено немного правее, и наоборот. Наш мозг - фантастические компьютеры, какими они являются, - замечает расхождения между изображениями в каждом глазу, вычисляет углы и размеры и объединяет их в единое изображение с ощутимой глубиной.
Прест-о бам-о! 3D-ракеты пролетают мимо наших неокрепших голов.
Шаг 6

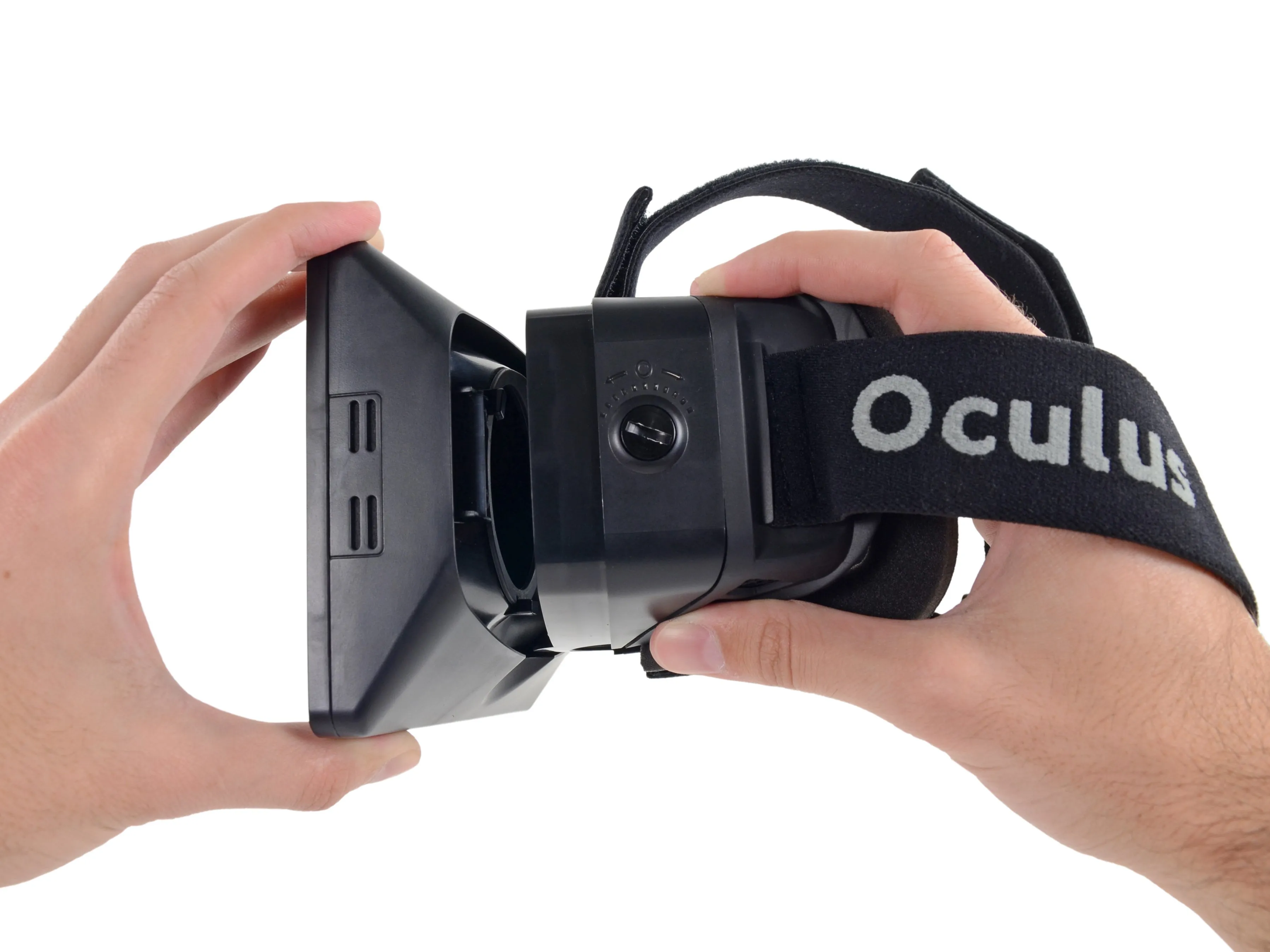

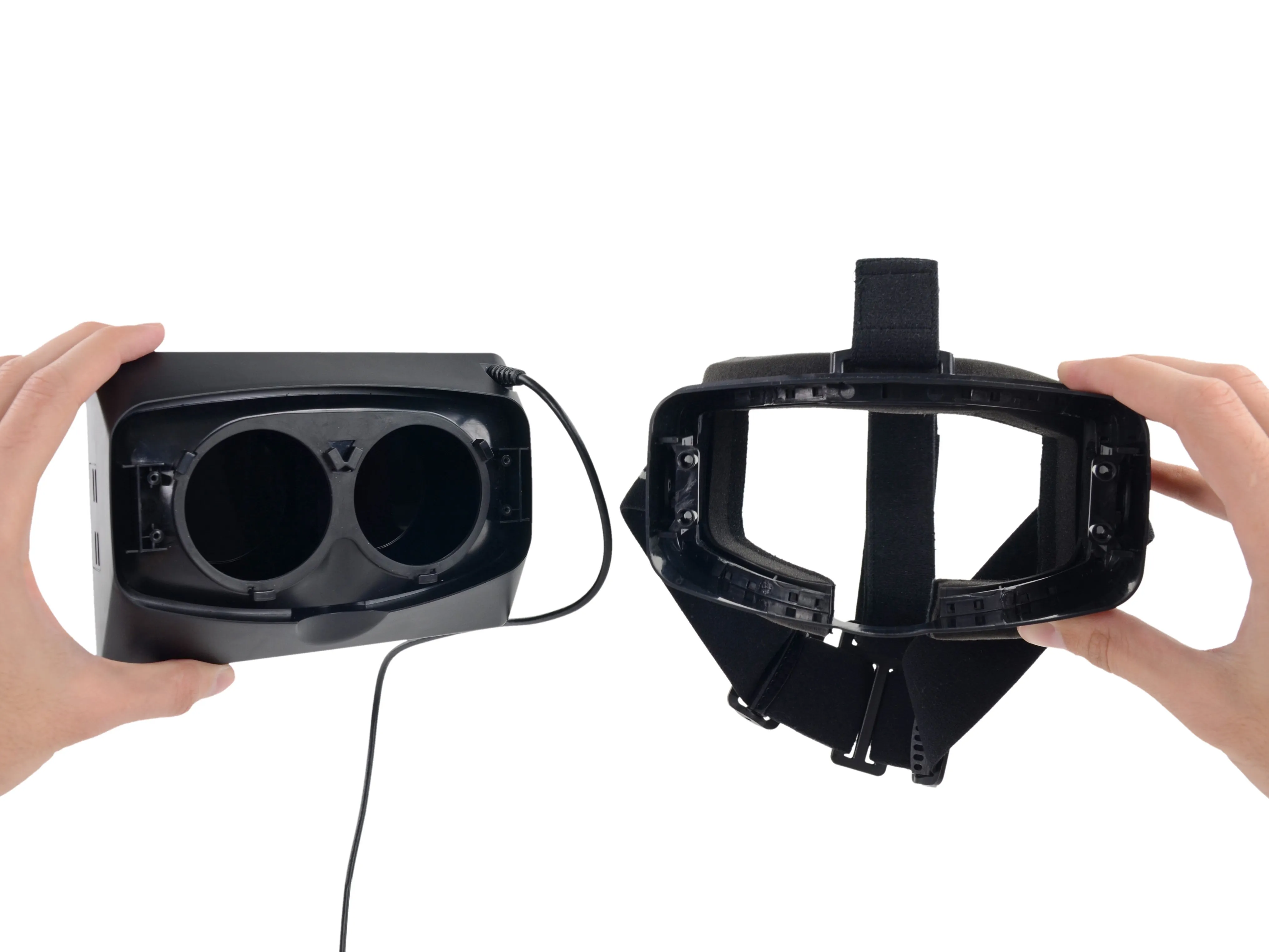

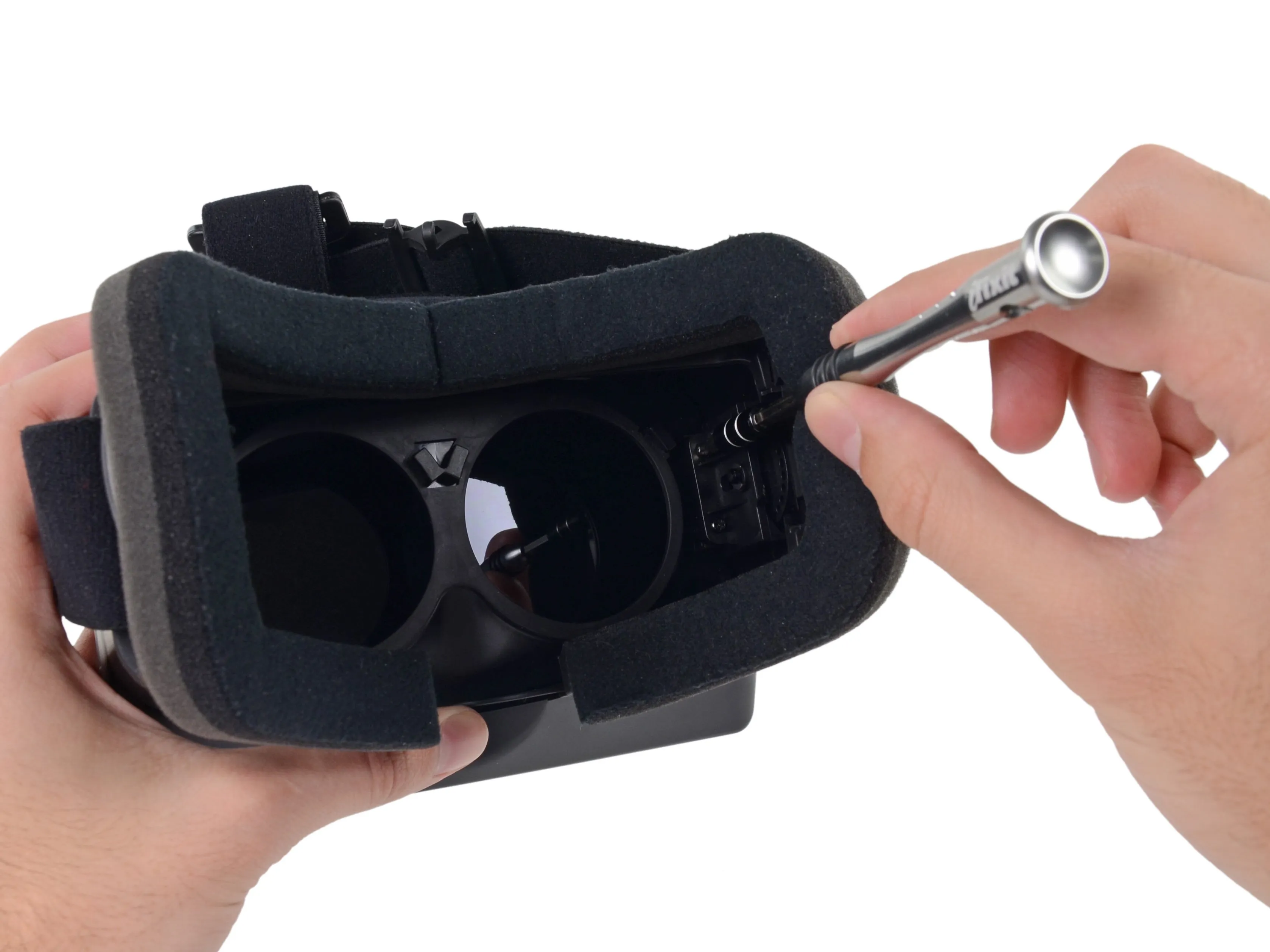

Чтобы отделить дисплей от ремешка в сборе, нам понадобится лишь бита Phillips #1 из нашего набора 54 Bit Driver Kit.
Связано ли то, что это не окончательная версия Rift, с тем, что его легко разобрать? Возможно, только время покажет.
Будет ли финальная потребительская версия более сложной для проникновения внутрь? Мы надеемся, что нет.
Шаг 7
Пока все хорошо. Давайте посмотрим, насколько легко мы сможем получить доступ к дисплею!

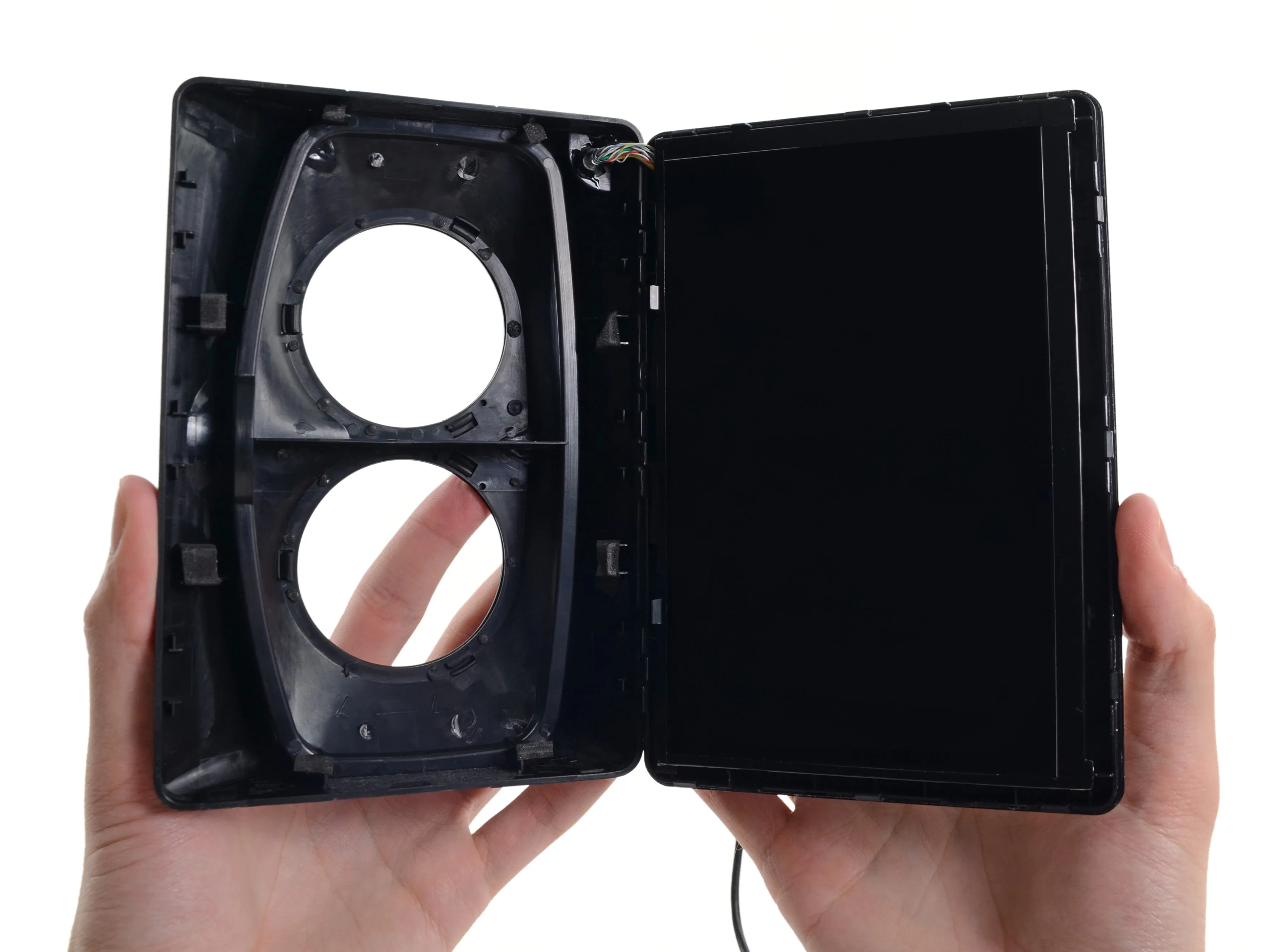

Две части рамки держатся вместе с помощью зажимов, которые легко освобождаются с помощью пластикового инструмента для открывания.
Сняв защитную крышку объектива, мы получаем первый беспрепятственный взгляд на ЖК-дисплей с разрешением 1280x800.
Шаг 8

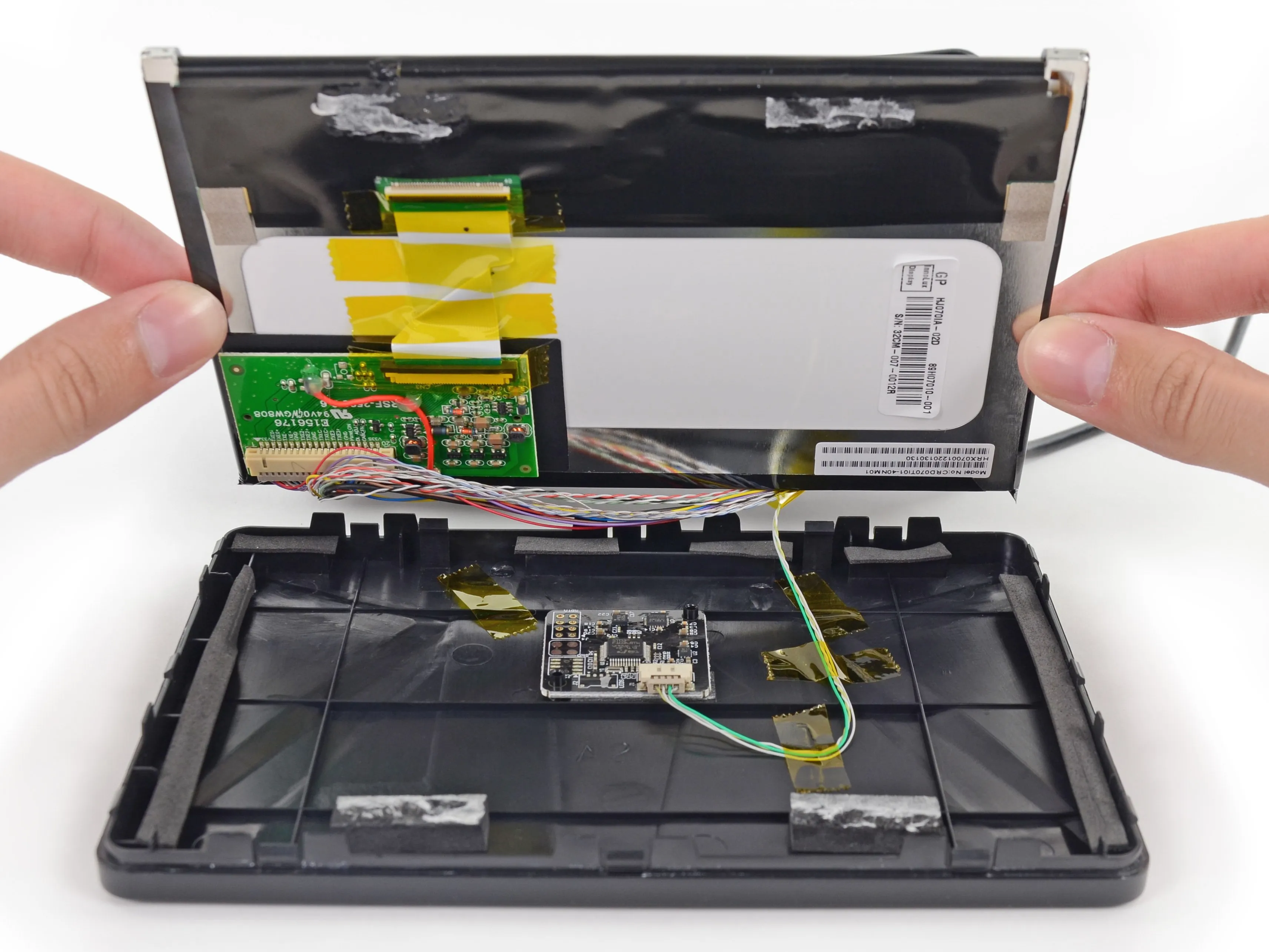

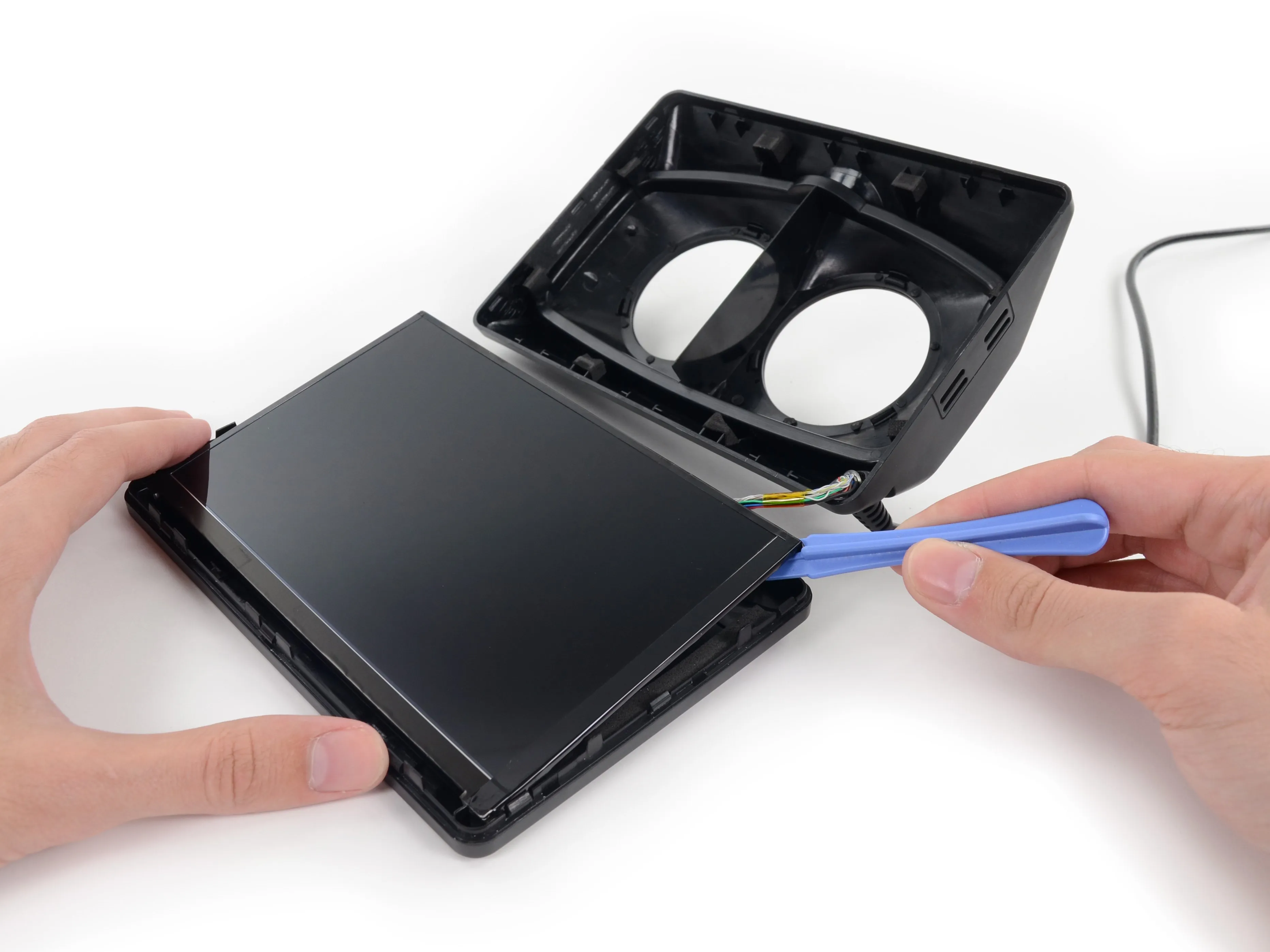

Пара зажимов и клейкая пена надежно фиксируют дисплей на передней панели Oculus, обеспечивая надежный захват экрана, пока вы мотаете головой в игре.
Отсоединив один кабель от дисплея, мы можем полностью снять его для дальнейшего изучения.
Шаг 9

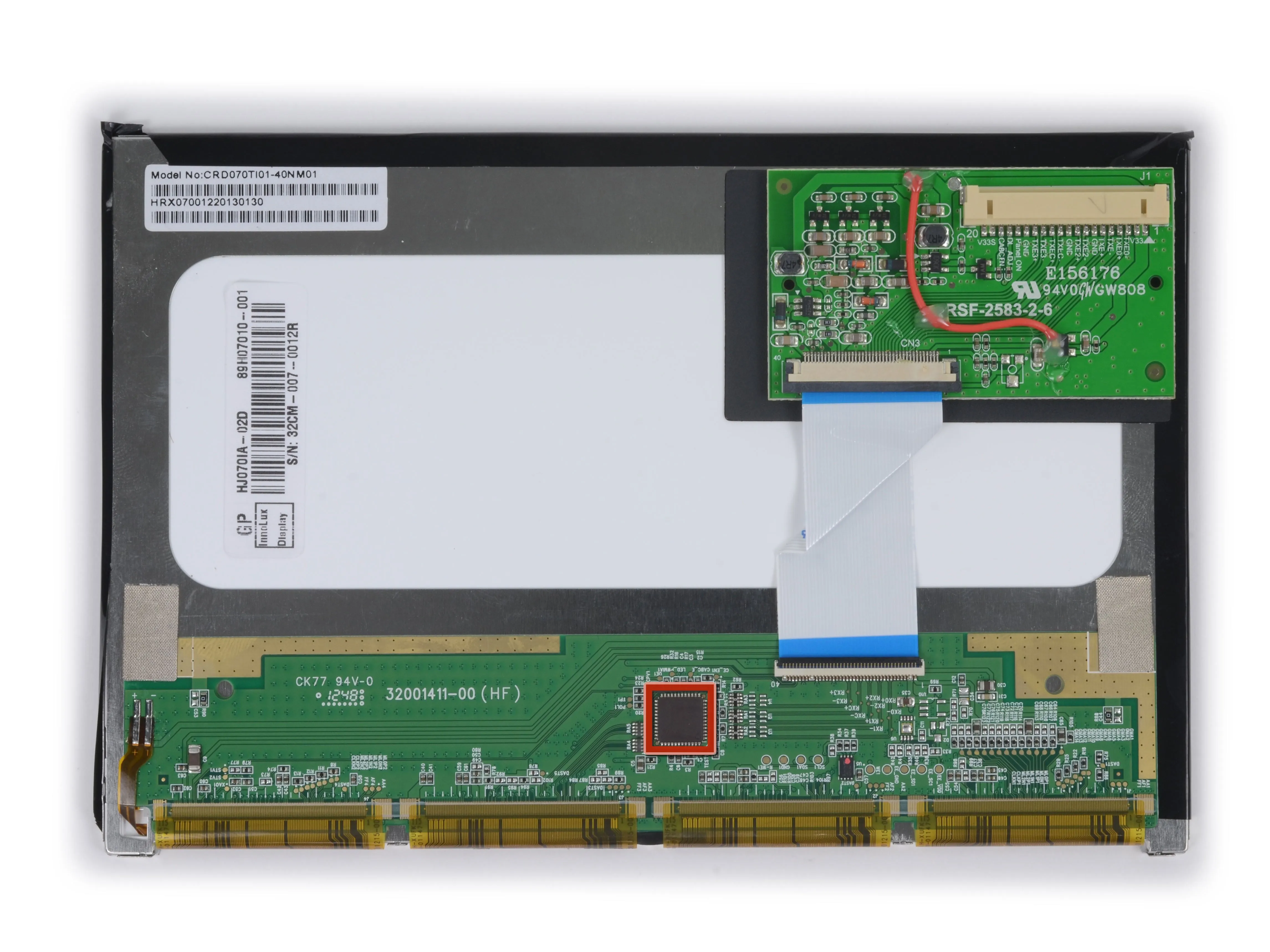

Отличные новости! В Oculus используется 7-дюймовый ЖК-дисплей Innolux HJ070IA-02D.
Chimei Innolux является крупнейшим тайваньским производителем ЖК-дисплеев и по слухам является источником замены экранов для iPad Mini от Apple.

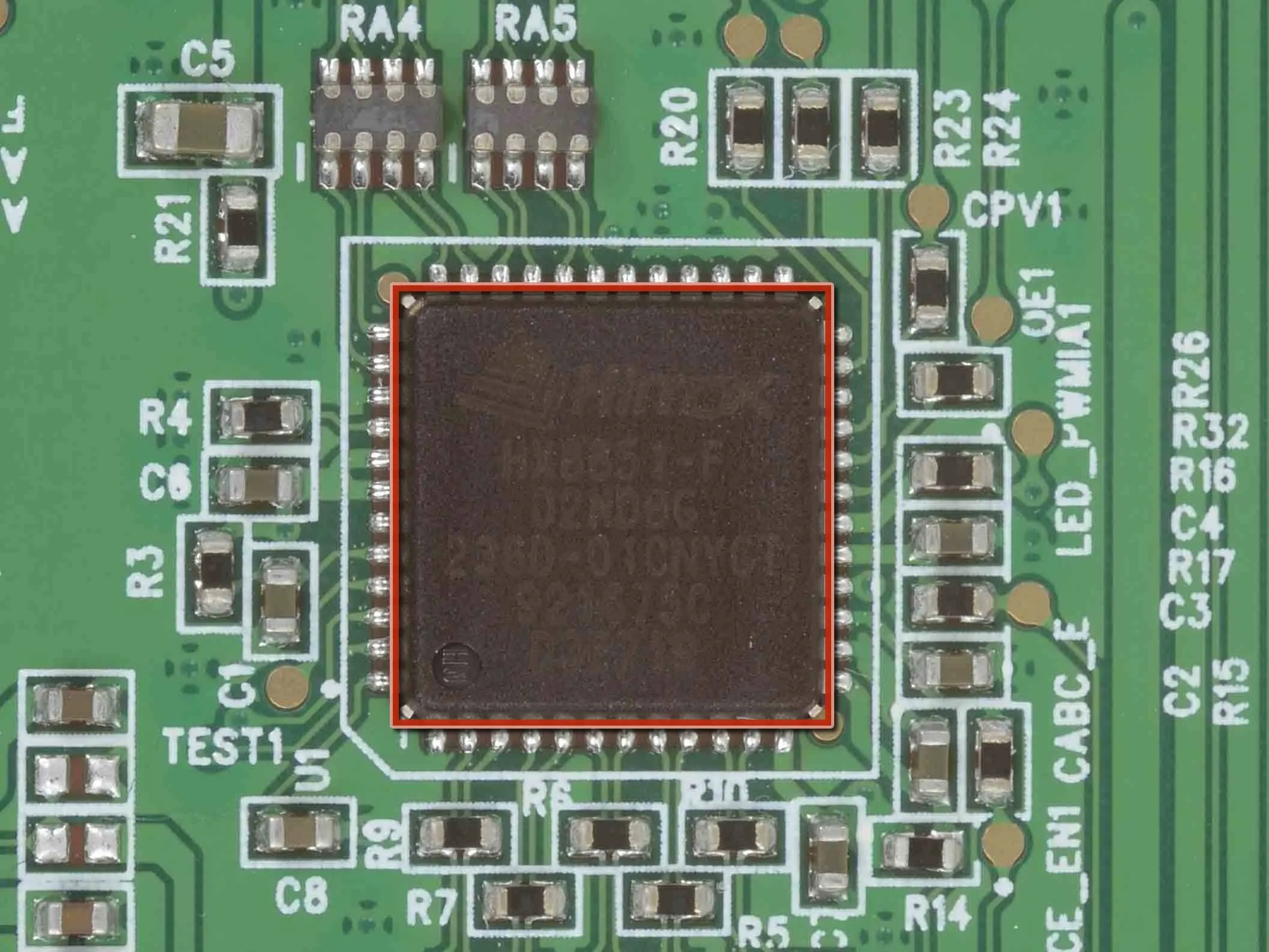

На задней стороне ЖК-дисплея установлен Himax HX8851 контроллер синхронизации.
Комментарии к шагу
Всем привет!
Я подключил неправильный адаптер постоянного тока к контроллеру и сжег синхронный выпрямленный понижающий преобразователь Techcode TD1484A... Я живу во Франции и не могу найти этот конкретный компонент. Кто-нибудь знает, какой аналогичный компонент я могу использовать вместо него?
Большое спасибо!
привет, Бастьен
Я сделал то же самое с моим блоком управления, вы когда-нибудь нашли способ исправить это?
На момент публикации этого комментария перейдите по ссылке:
https://www.aliexpress.com/wholesale?init...
-- и затем вы сможете выбрать из списка продавцов, продающих этот чип.
Шаг 10

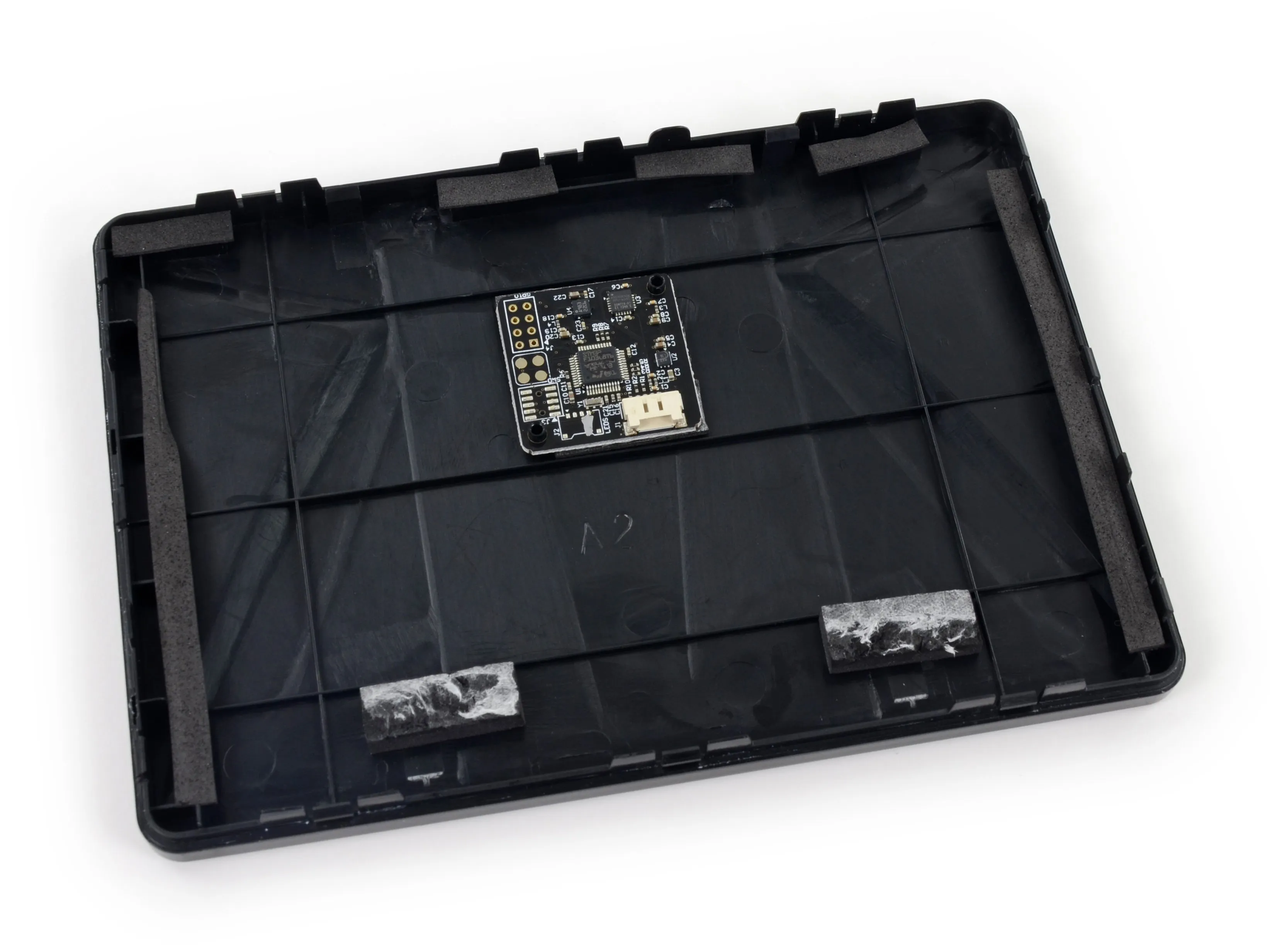

Последним компонентом гарнитуры является плата Oculus Tracker V2, разработанная на заказ и оптимизированная для частоты обновления 1000 Гц.
Здесь находятся микросхемы, управляющие революционным устройством отслеживания положения головы:
STMicroelectronics 32F103C8 Микроконтроллер ARM Cortex-M3 с частотой процессора 72 МГц
Invensense MPU-6000 шестиосевой (гироскоп + акселерометр) контроллер отслеживания движения
Honeywell HMC5983 трехосевой цифровой компас, вероятно, используется вместе с акселерометром для коррекции дрейфа гироскопа

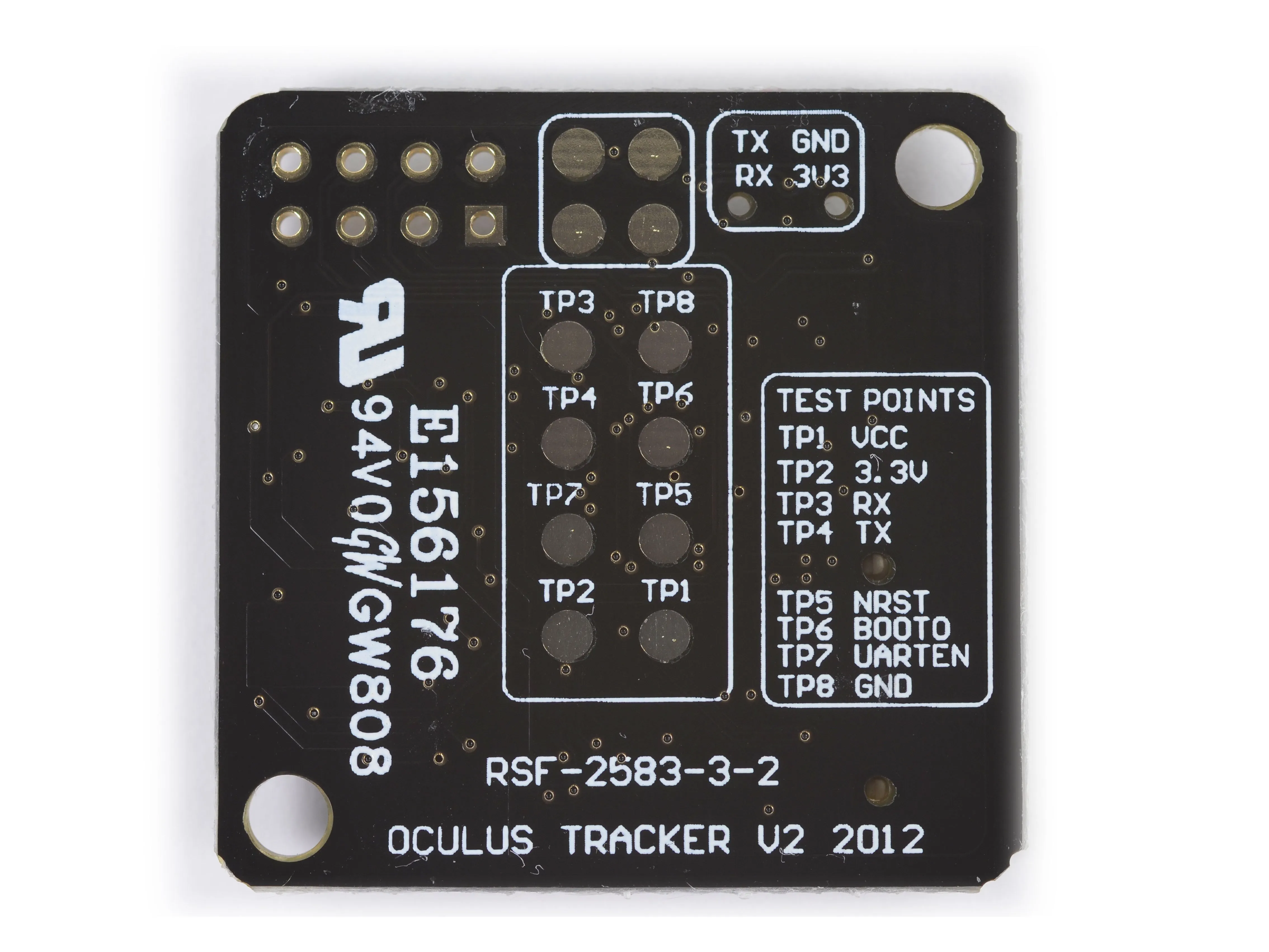

Задняя часть платы датчика покрыта блестящими контактными площадками, предположительно для удобства тестирования каждой платы в пружинно-контактной установке.
Шаг 11

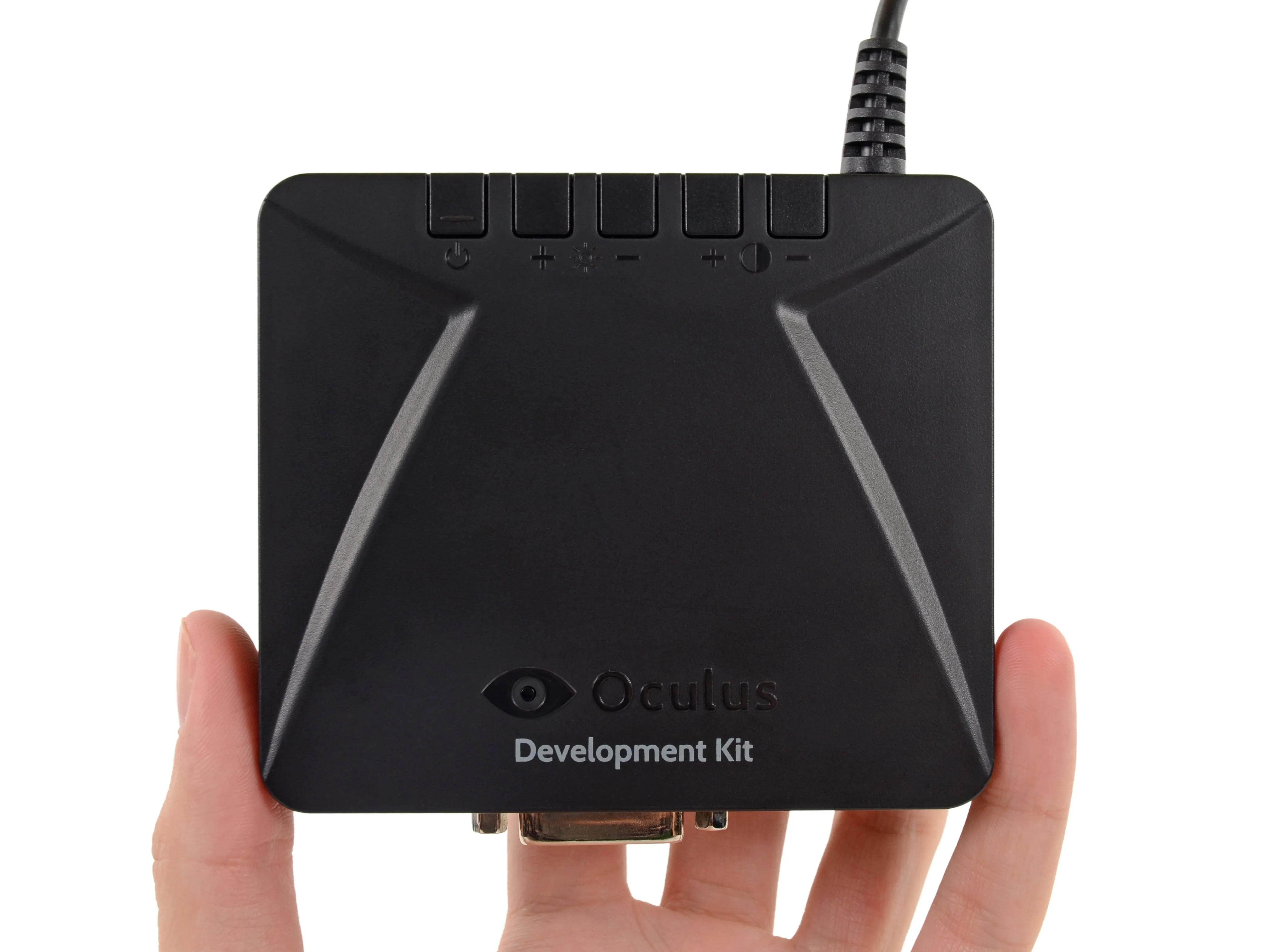

Как Oculus Rift подключается к компьютеру, спросите вы? Конечно же, с помощью блока управления.
Наш блок управления из комплекта разработчика представляет собой довольно простое устройство, состоящее из кнопок для настройки параметров Rift и нескольких портов ввода/вывода.

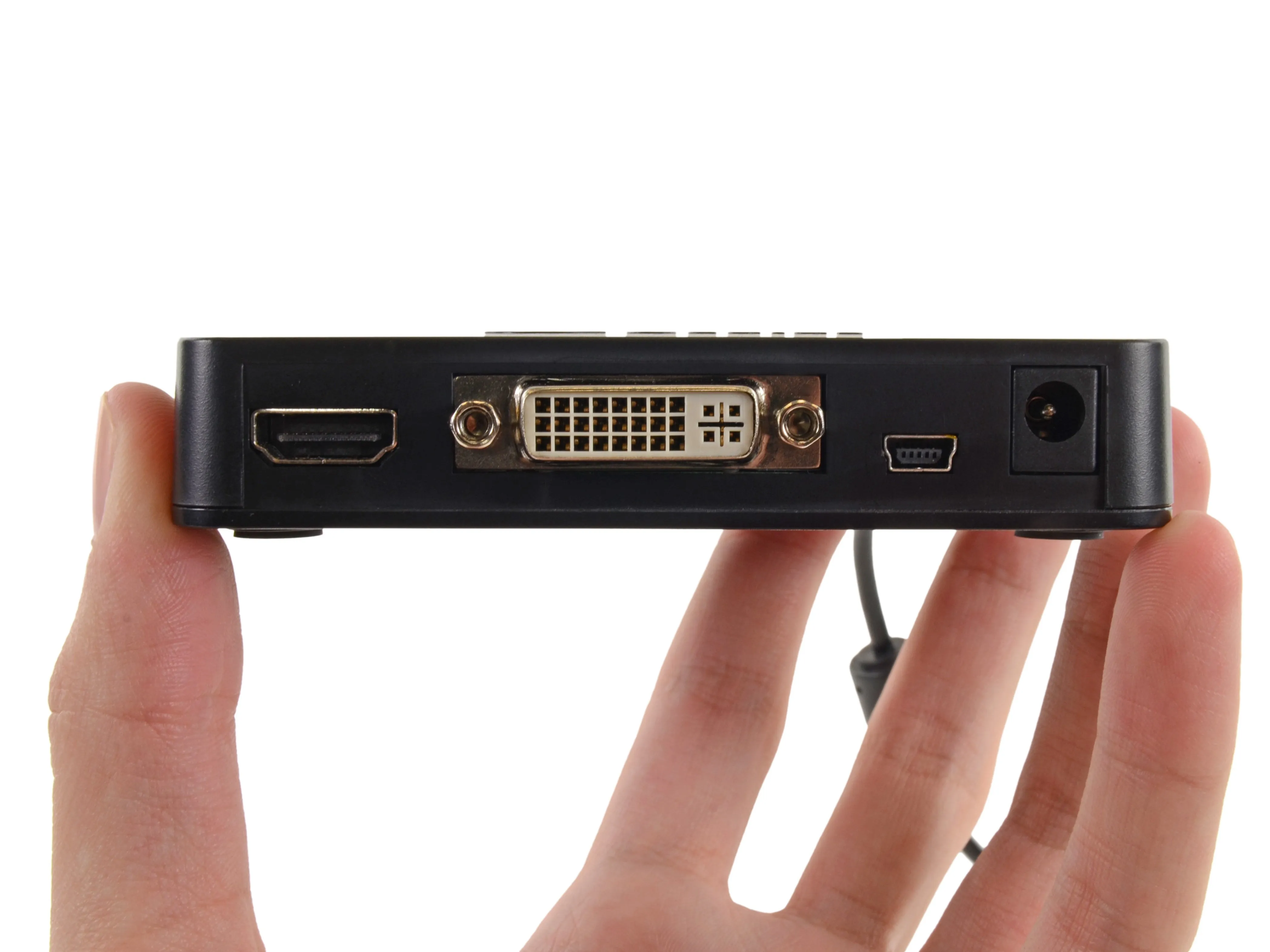

Слева направо: HDMI, DVI, Mini USB и DC-in.
Видеовход для Oculus Rift - DVI, но удобный блок управления способен преобразовать HDMI-выход вашего ПК в DVI. VGA на данный момент не поддерживается.
Шаг 12

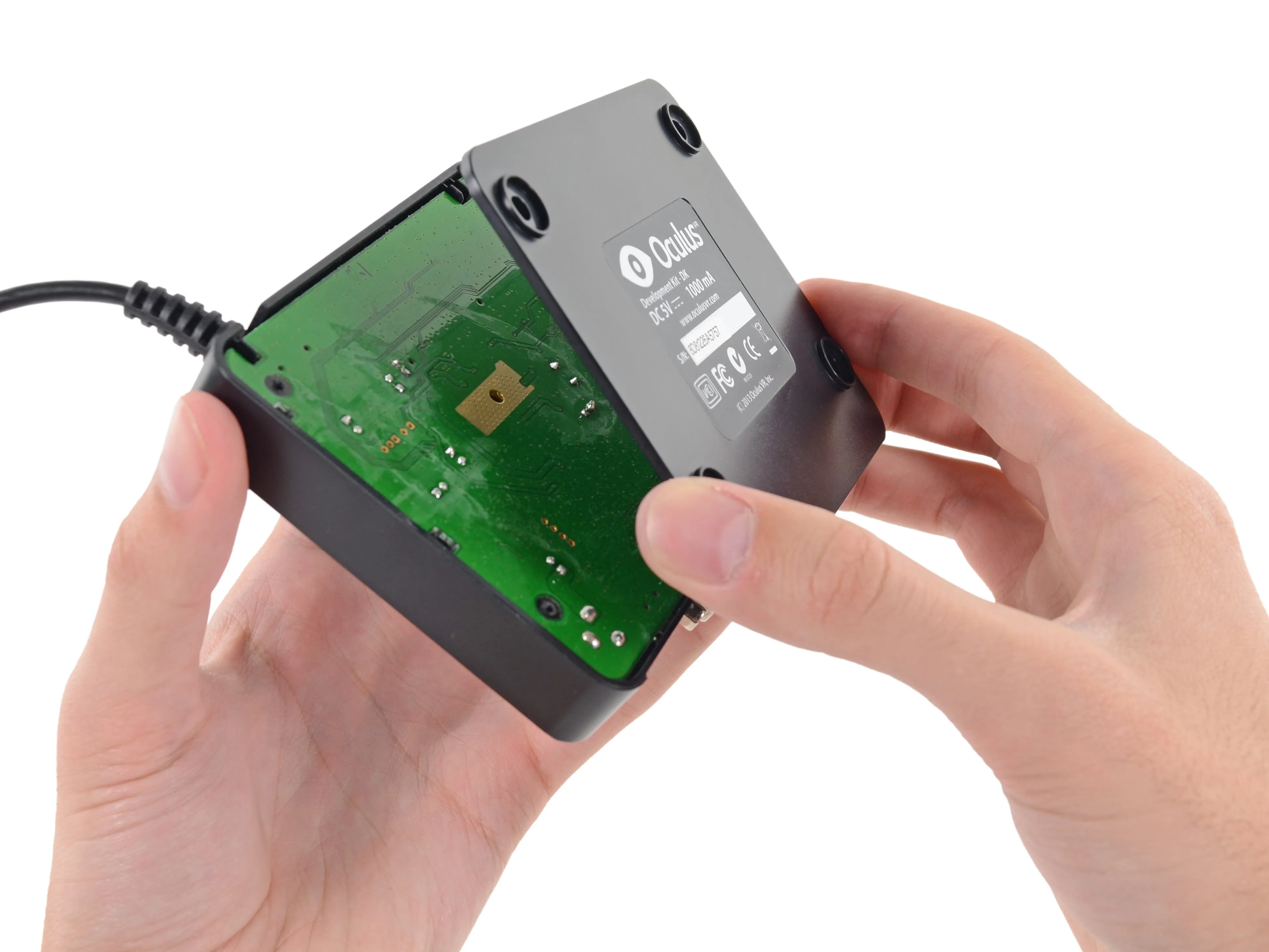

Как и в случае с гарнитурой, блок управления открывается после откручивания четырех винтов Phillips #1.
Oculus могла бы просто приклеить блок управления, а не фиксировать его винтами и съемной панелью. Такая конструкция показывает, что даже устройства будущего могут быть легкодоступными.

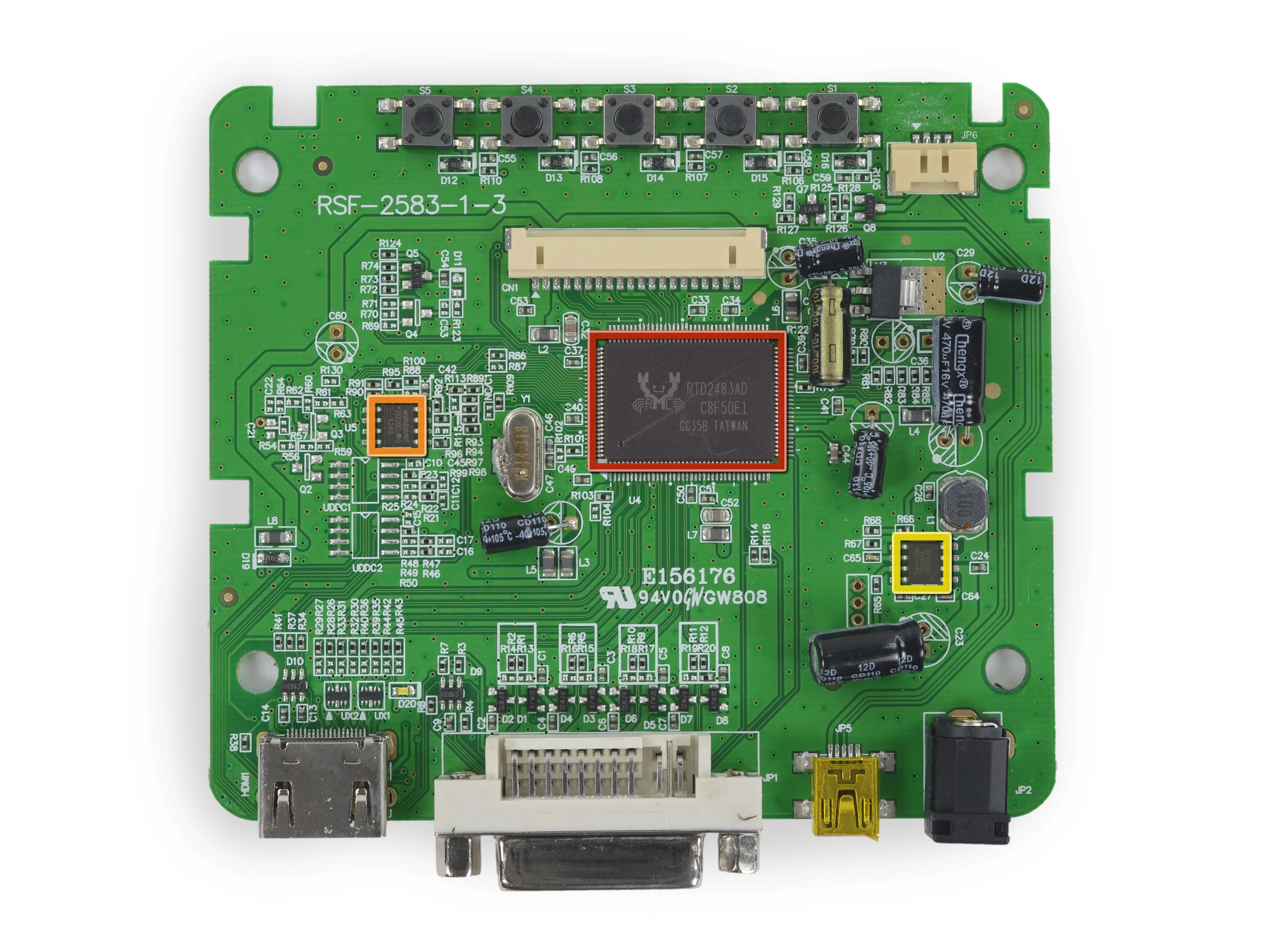

Основные микросхемы на материнской плате блока управления:
контроллер интерфейса дисплея Realtek RTD2483AD
Winbond W25X20CL 256 КБ последовательной флэш-памяти
Techcode TD1484A синхронный выпрямленный понижающий преобразователь
Шаг 13

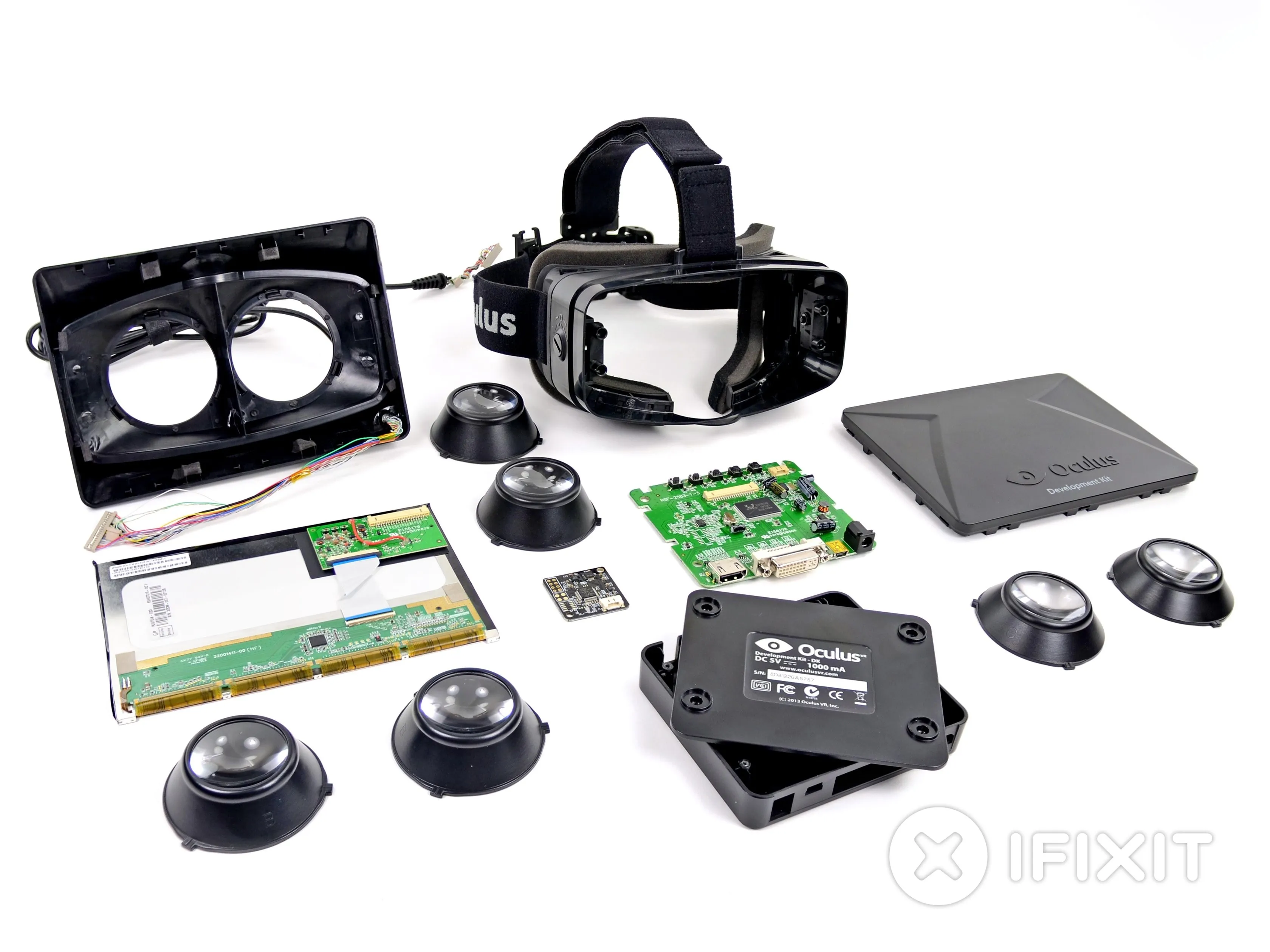

Оценка ремонтопригодности комплекта Oculus Rift Development Kit: 9 из 10 (10 - лучше всего)
Это предварительная оценка, поскольку данный Rift является по сути бета-продуктом. Мы будем знать наверняка, когда выйдет настоящая модель, но вот что мы имеем на данный момент!
Стандартные винты Phillips #1 с крупной резьбой используются как в гарнитуре, так и в блоке управления, поэтому открыть их не составит труда.
Стандартные защелки по периметру позволяют легко отделить переднюю панель.
Две вспененные клейкие подушечки, удерживающие ЖК-дисплей на месте, немного раздражали, но их легко приклеить при сборке.
Все устройство можно разобрать менее чем за 10 минут.
Для крепления некоторых кабелей используется каптоновая лента, которую, вероятно, следует заменить на новую, если устройство будет разобрано.
Комментарии к статье
У меня Dell M6400 с выходом только VGA (женский), подойдет ли адаптер DVI? Какие-нибудь предложения?
Кабели/разъемы поставляются с женским/мужским интерфейсом? DVI-D, DVI-A или DVI-I?
Вам понадобится что-то вроде этого:
https://www.datapro.net/products/vga-to-d...
Для этого нужен конвертер с активной электроникой; пассивный адаптер не подойдет.
Другие версии Rift могут поддерживать аналоговый вход, но эта, похоже, не имеет подключенных сигналов (судя по тому, что я вижу, а этого недостаточно).
Спасибо за подтверждение, cityzen! и за рекомендацию.
Цифровой преобразователь - дорогое дополнение, как вы думаете, может ли переходник USB2.0 на HDMI (https://www.amazon.com/Sabrent-1920x1080-...) быть более экономичным вариантом?
Или, может быть, карта ExpressCard или PCMCIA обеспечит необходимую пропускную способность? Но я не вижу много предложений.
Адаптер USB2.0 не подойдет для быстрого видео. На другие варианты я бы тоже не рассчитывал. Можно найти и более дешевые адаптеры, чем тот, на который я указал, и который я случайно встретил первым. Еще один пример: https://www.ambery.com/2covivgatodv.html
На самом деле, глядя на спецификации вашего ноутбука, у вас должен быть DisplayPort, и вы можете получить дешевый адаптер от этого до DVI-D.
cityzen, вы джентльмен и ученый. моя благодарность вам!
Если это работает только на ПК, то почему парень в шаге 3 использует MAC????
...bootcamp.
Потому что это будущее кофейных столиков Starbucks!
