Разборка Oculus Touch

Введение

Oculus наконец-то догоняет большиемальчиков выпустив свои сверхчувствительные контроллеры Oculus Touch. Эти контроллеры, требующие второй ИК-камеры и обладающие целым рядом тактильных и емкостных опций ввода, должны быть полны ИК-светодиодов и множества интересных технологий, но мы узнаем об этом, только разобрав их!

Хотите оставаться на связи? Следите за нами в Instagram, Twitter и Facebook, чтобы узнавать все последние новости о гаджетах.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Шаг 1 Разборка Oculus Touch

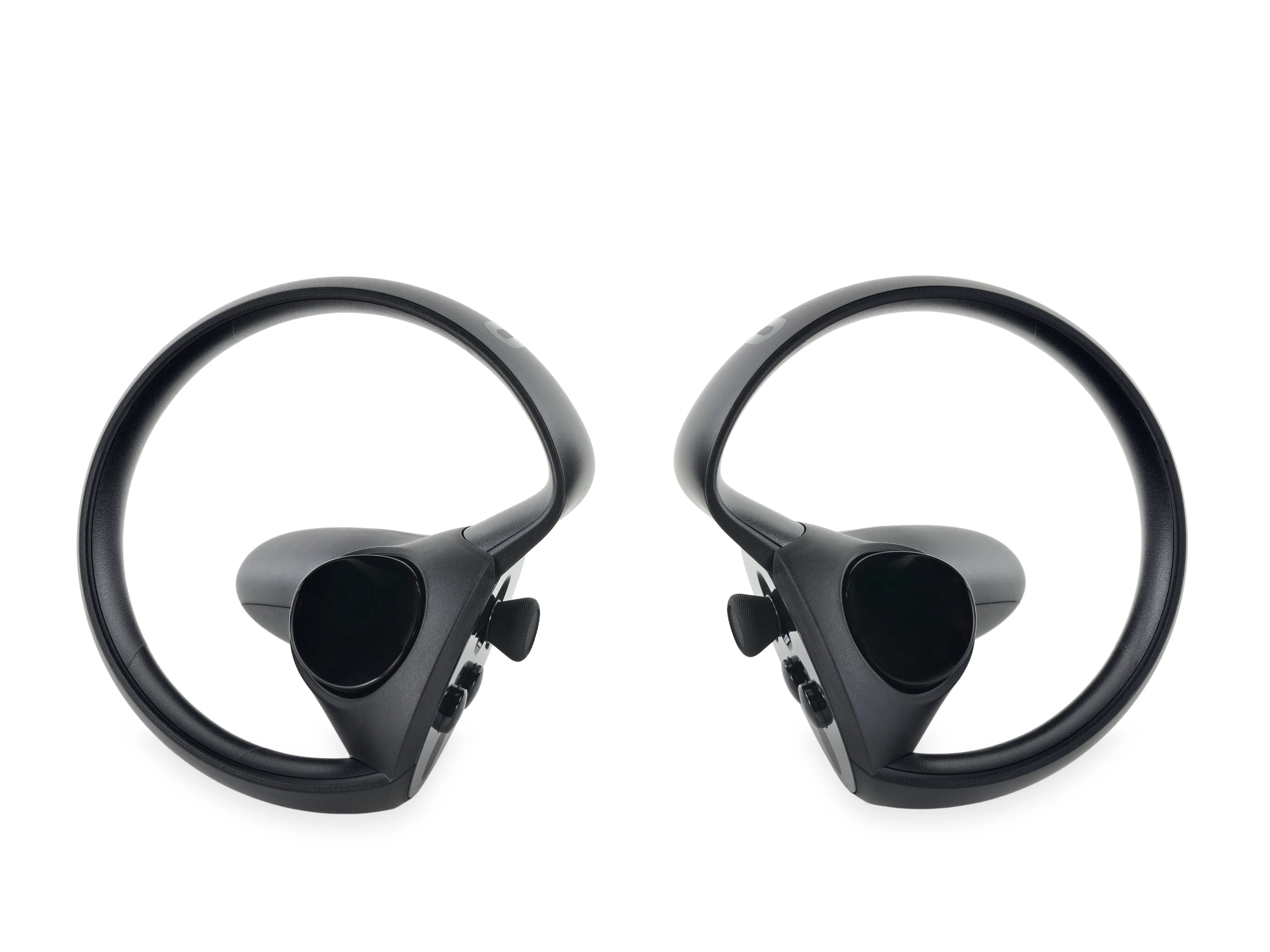

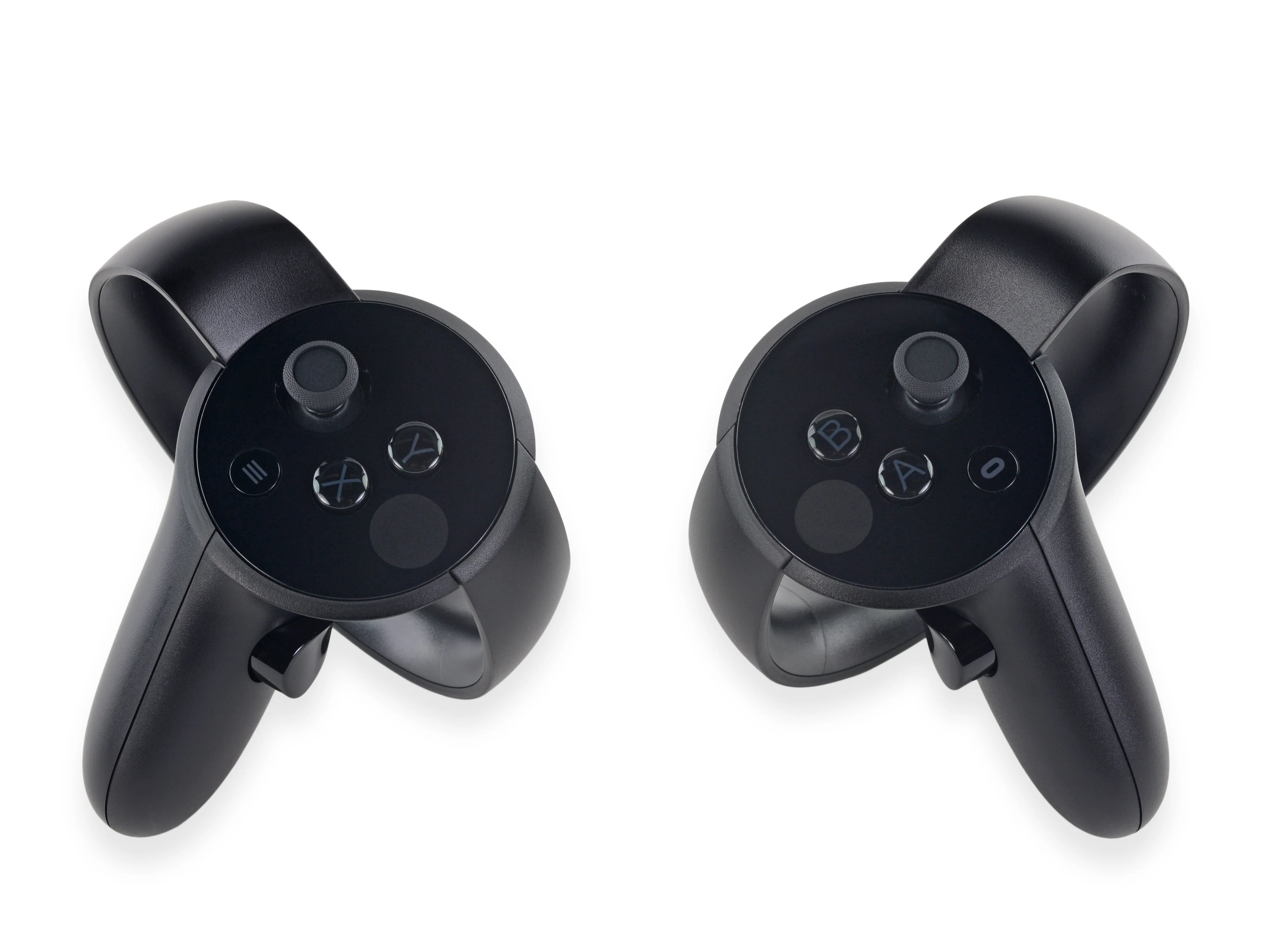

• Прежде чем приступить к разборке, мы воспользуемся возможностью поглазеть на систему Oculus Touch, которая включает в себя:

• Дополнительный сенсор Oculus

• Адаптер Rockband

• Два ИК-излучающих контроллера Touch с функцией отслеживания пальцев и множеством кнопок.

Шаг 2

• Используя нашу модную технологию ИК-обзора, мы получаем вид контроллеров Touch из глаз Oculus Sensor.

• В то время как сдвоенные черные пластиковые ореолы не видны невооруженным глазом, наша камера видит двойные кольца инфракрасных светодиодов, расположенных под ними.

• Светодиоды, как и в гарнитуре, расположены в виде четких узоров, что позволяет датчику Oculus Sensor различать гарнитуру и два контроллера, а также определять их положение и ориентацию.

• Кроме того, благодаря не совсем круглой форме каждого контроллера датчик сможет отличить левый контроллер от правого - даже после того, как вы скрестите руки во время игры в Disappointed Parent Simulator 2016.

Шаг 3

• Благодаря удобной стрелке 'извлечь' мы узнаем, что контроллер Touch открывается так же, как и любой другой пульт.

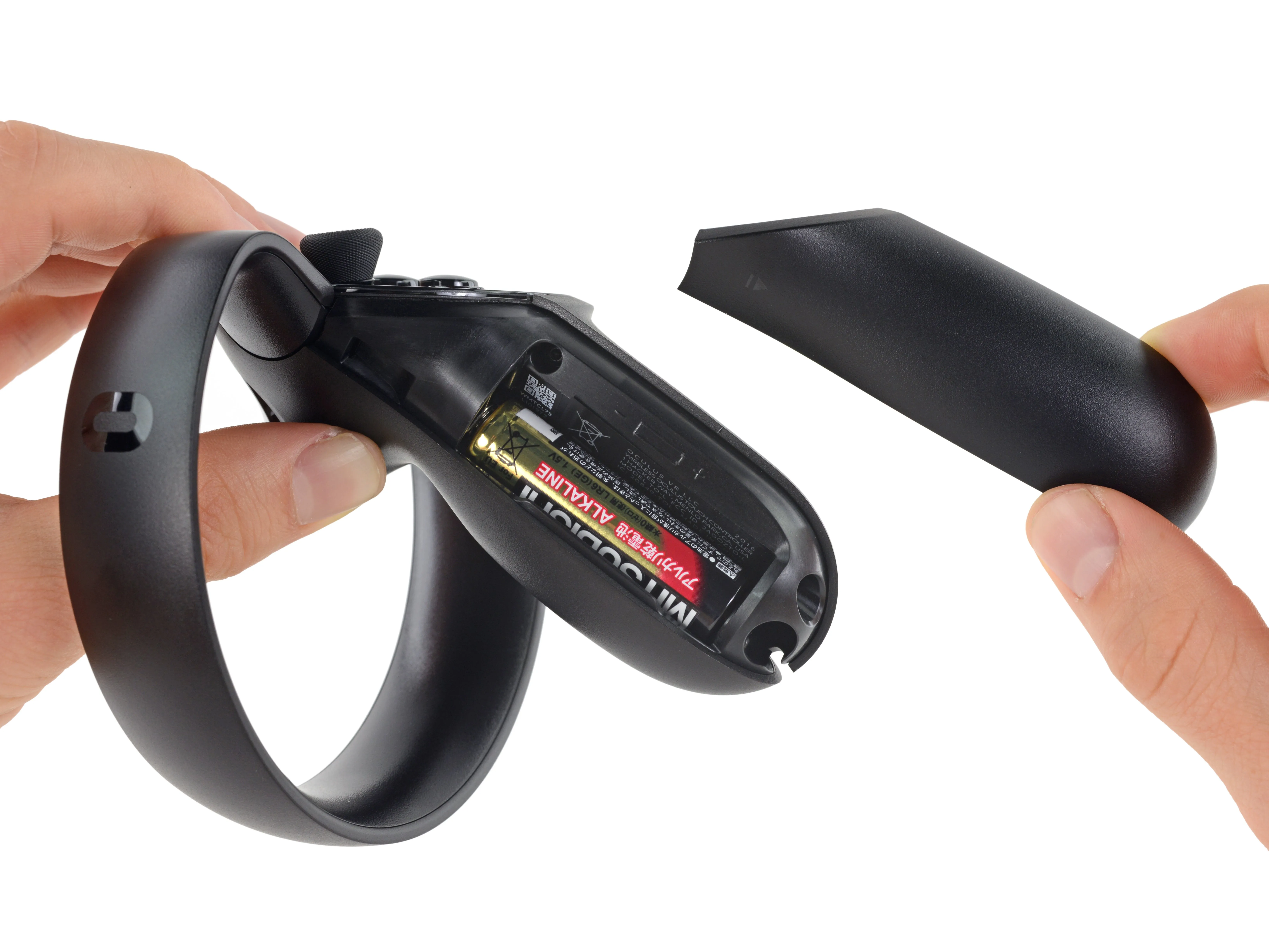

• Батарейная панель крепится с помощью довольно мощного магнита и имеет резиновый бампер, который надежно удерживает батарею на месте.

• Батарейка - это неперезаряжаемая, но вполне стандартная батарейка AA, которую при первой же возможности можно заменить на перезаряжаемую. Это лучше, чем приклеенная батарейка!

• В этом отсеке также находится информация о модели и месте происхождения (привет, Дублин!) - кроме того, мы почти уверены, что под этой наклейкой будет винтик.

Шаг 4

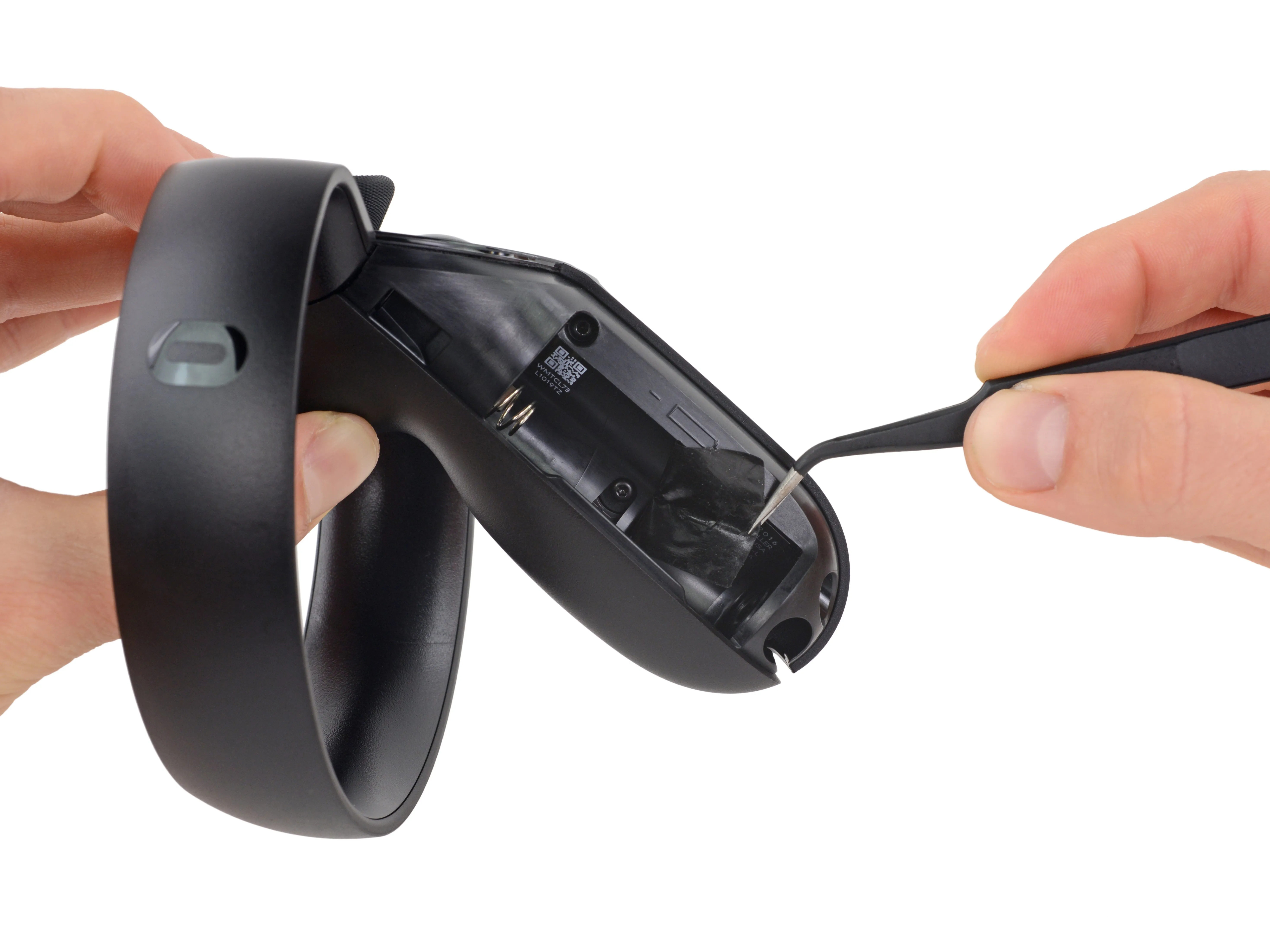

• Здесь действительно есть несколько скрытых винтов, но даже после их удаления мы ничего не добились.

• Оглядевшись вокруг в поисках другой точки атаки, мы решаем, что верхняя часть - самое подходящее место. Почувствовав запах клея, мы прибавляем жару!

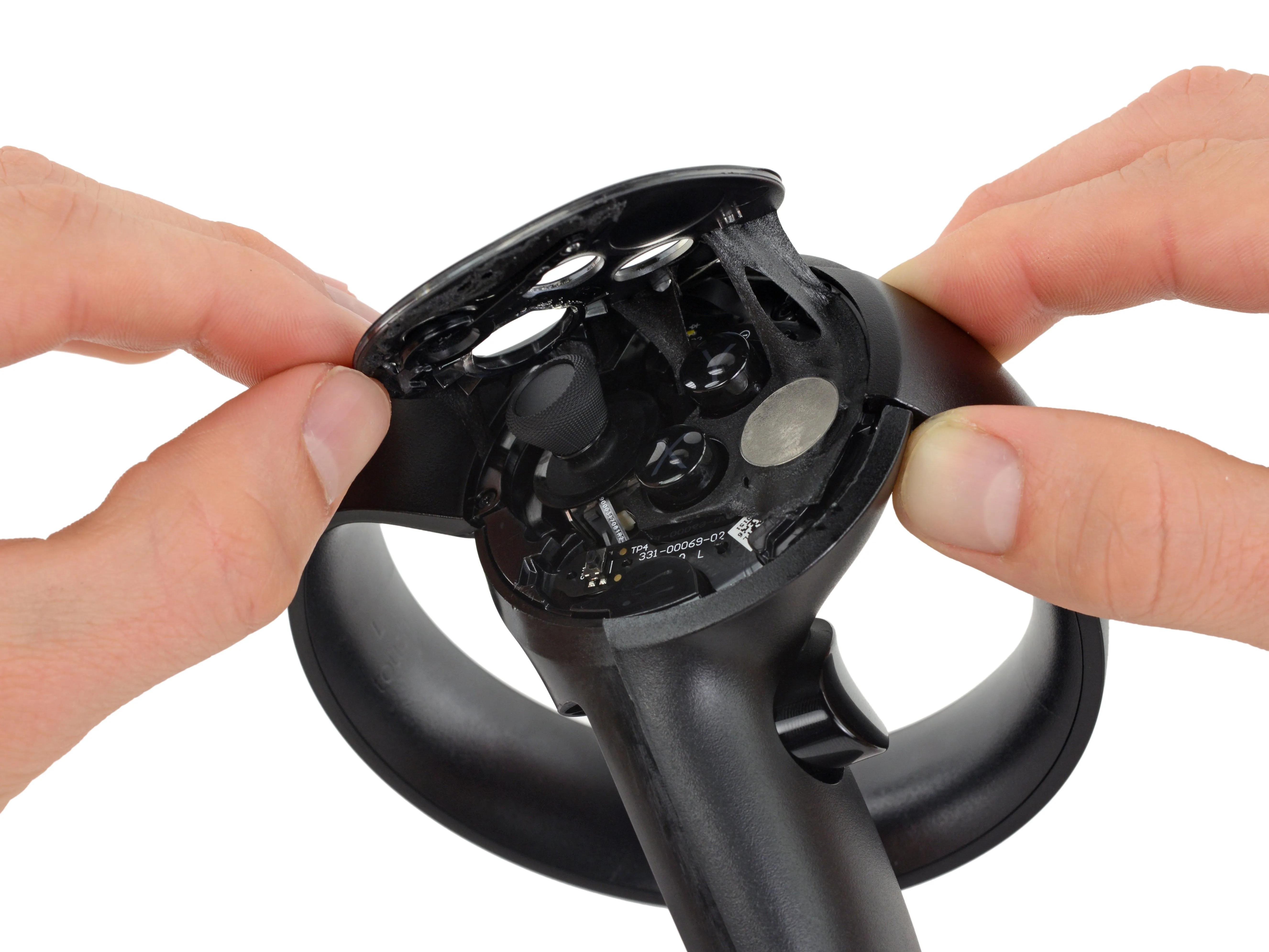

• Поддев поверхность управления, мы обнаруживаем куски клея и причину наших проблем: еще один скрытый винт.

• Может, мы еще и не внутри, но дела идут в гору. Touch уже демонстрирует нам некоторые технологии: переключатели, металлическую панель и, возможно, даже первые из многих ИК-светодиодов.

Шаг 5

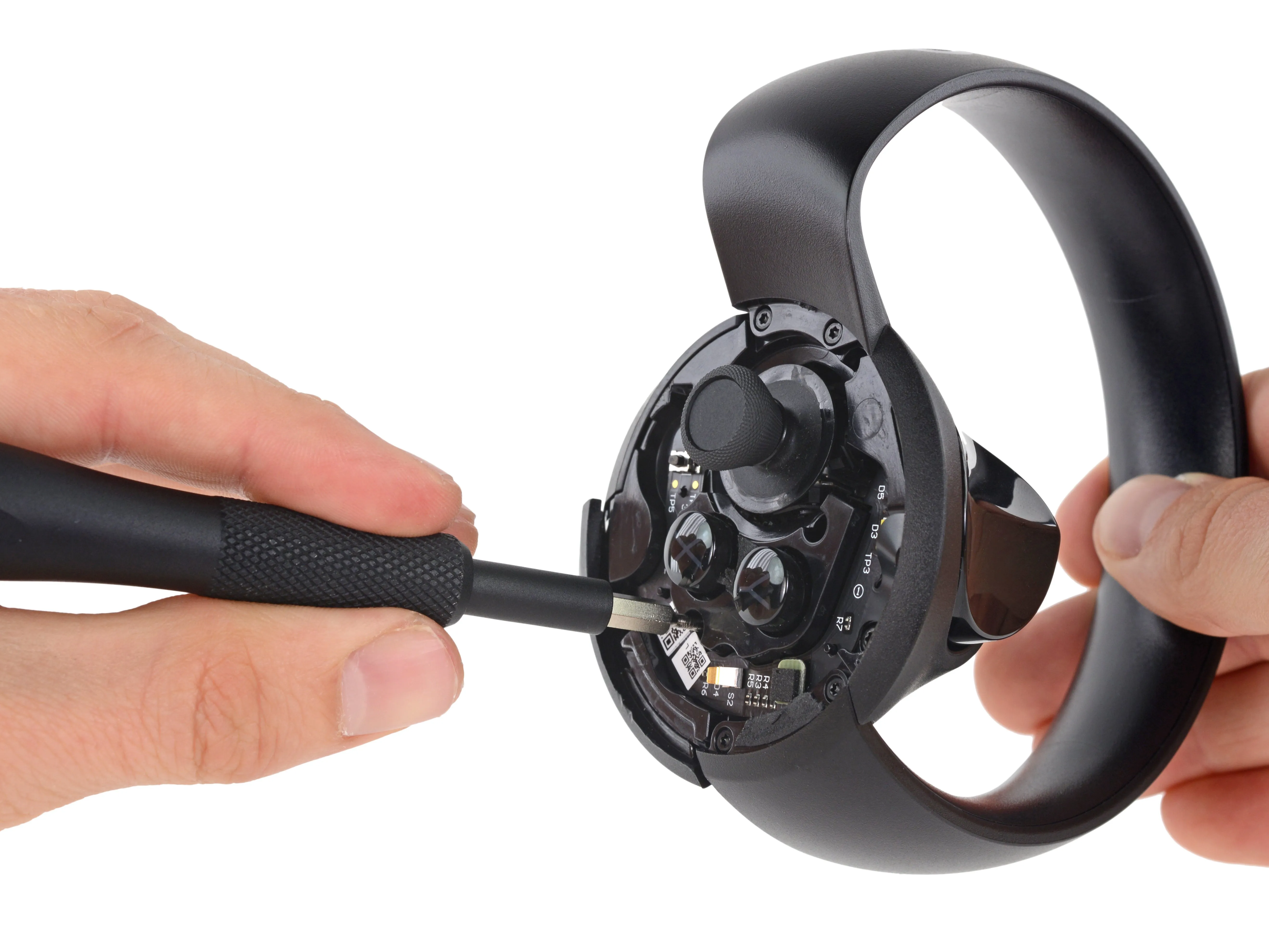

• С помощью Pro Tech Driver нам удается выкрутить последний винт Torx.

• Боковая панель, наконец, отклеилась, и мы получили первый реальный взгляд на внутренности.

• Платы в этих портативных устройствах расположены очень плотно, но мы уже видим, что может быть линейный осциллятор?

Шаг 6

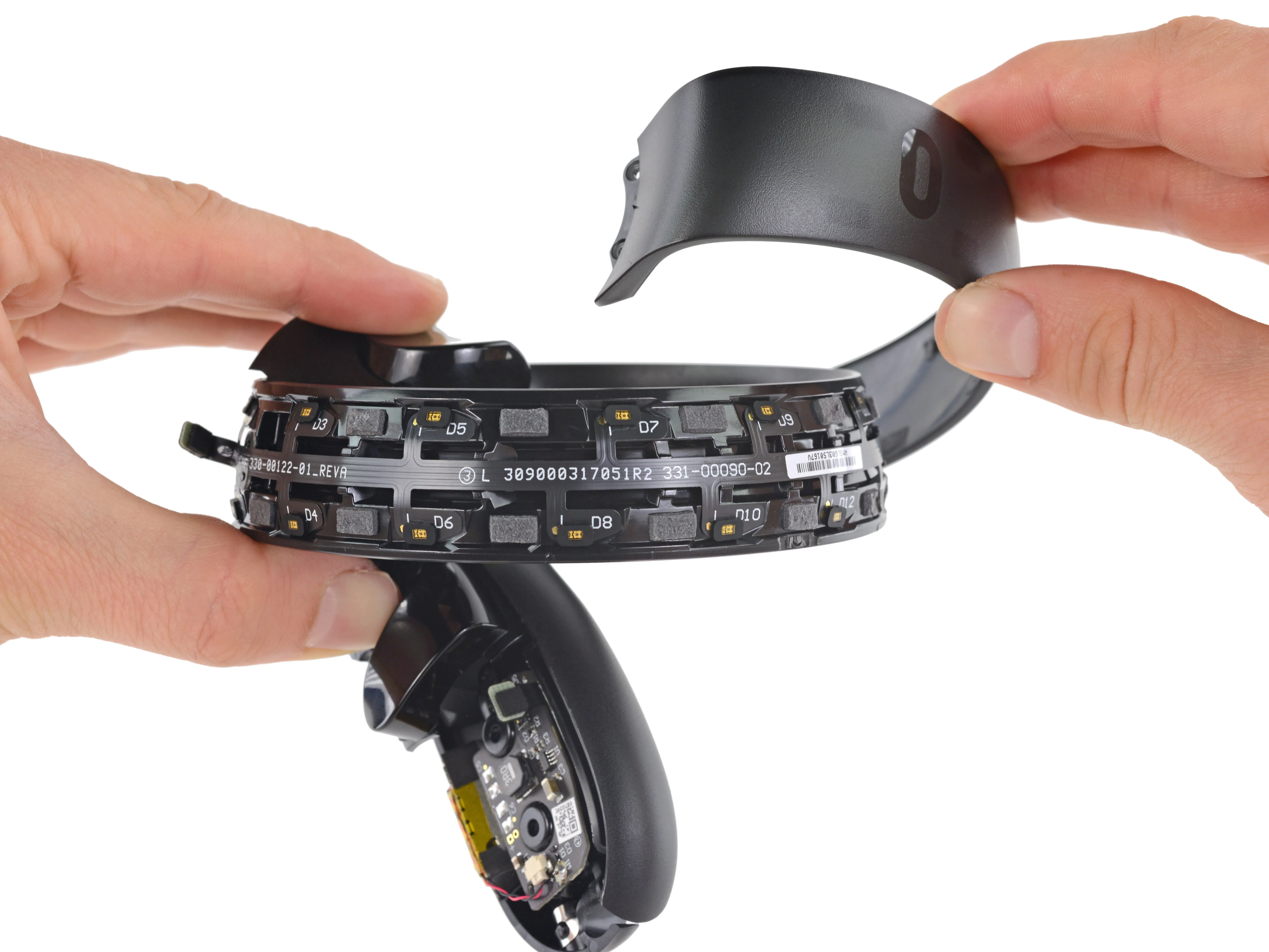

• Еще несколько винтов спустя внешний обод шлейфа все еще прикреплен кучей клея, так что ничего другого не остается, как снова поддеть его.

• Нагревать не нужно, просто отжимать, так как клей слабо-средний.

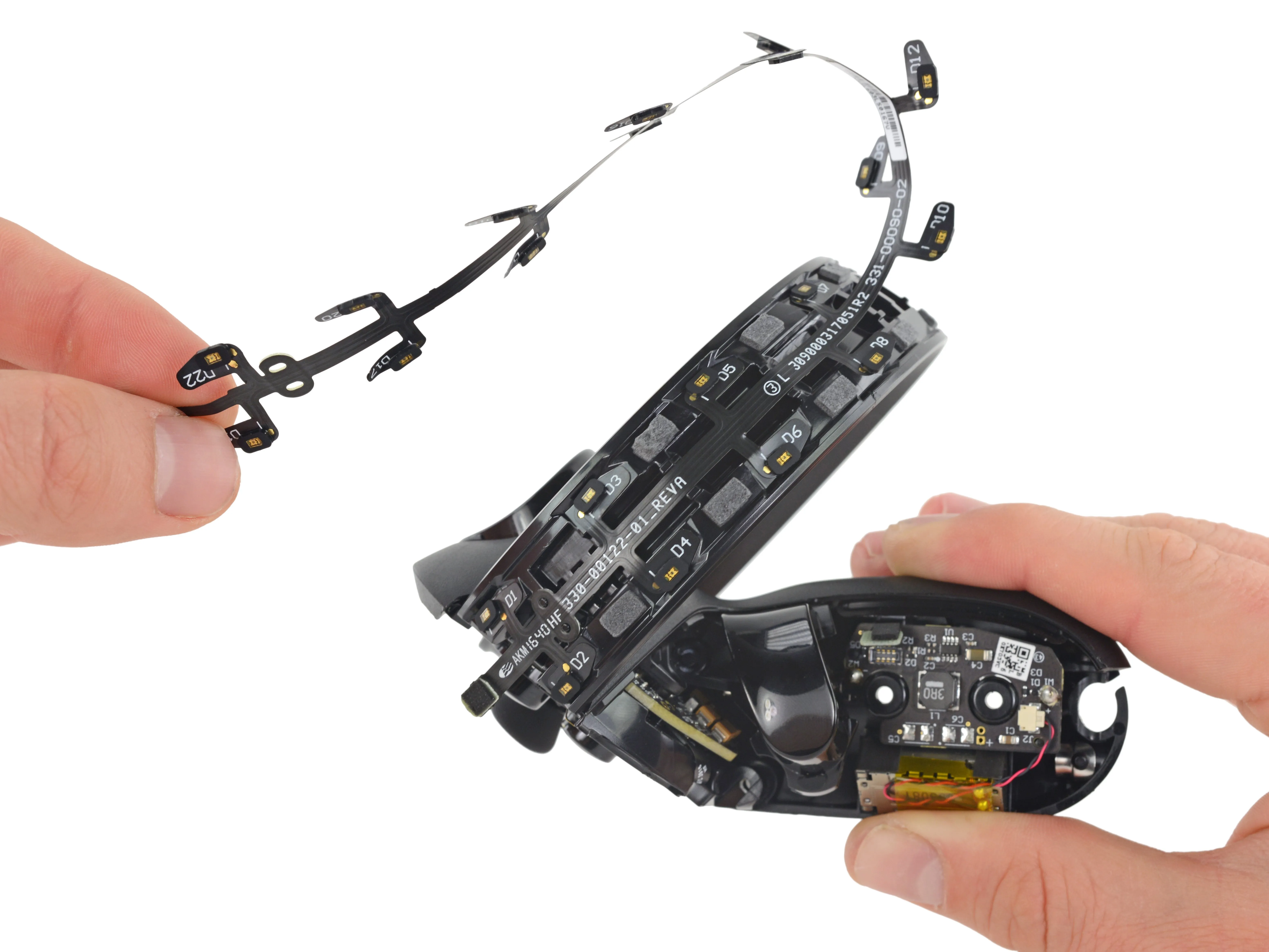

• В раскрытом виде однокабельный светодиодный массив отсоединяется довольно легко.

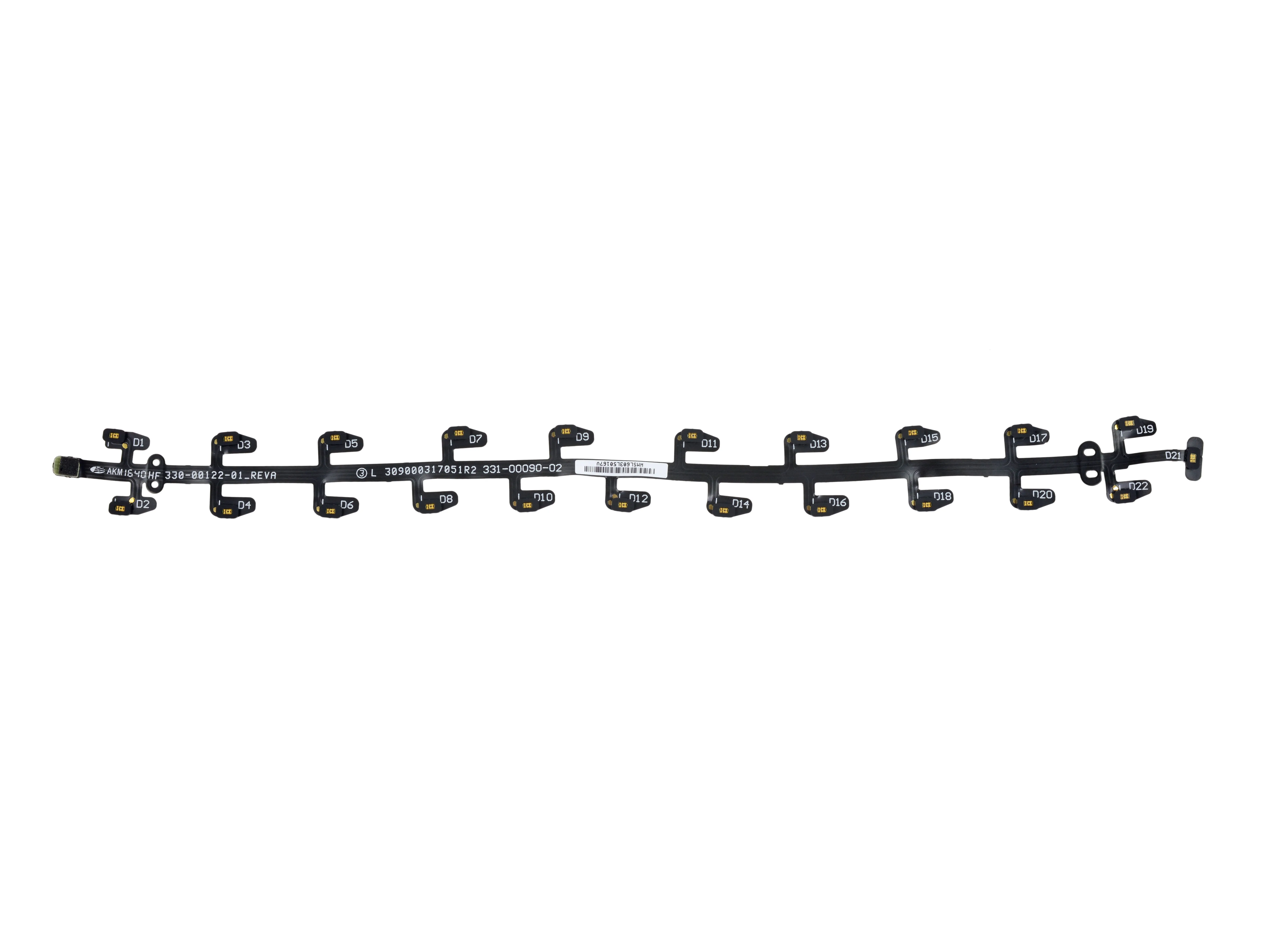

• Все 22 ИК-светодиода удобно промаркированы, есть даже штрих-код. Скрестите пальцы в ожидании запасных частей от Oculus!

Шаг 7

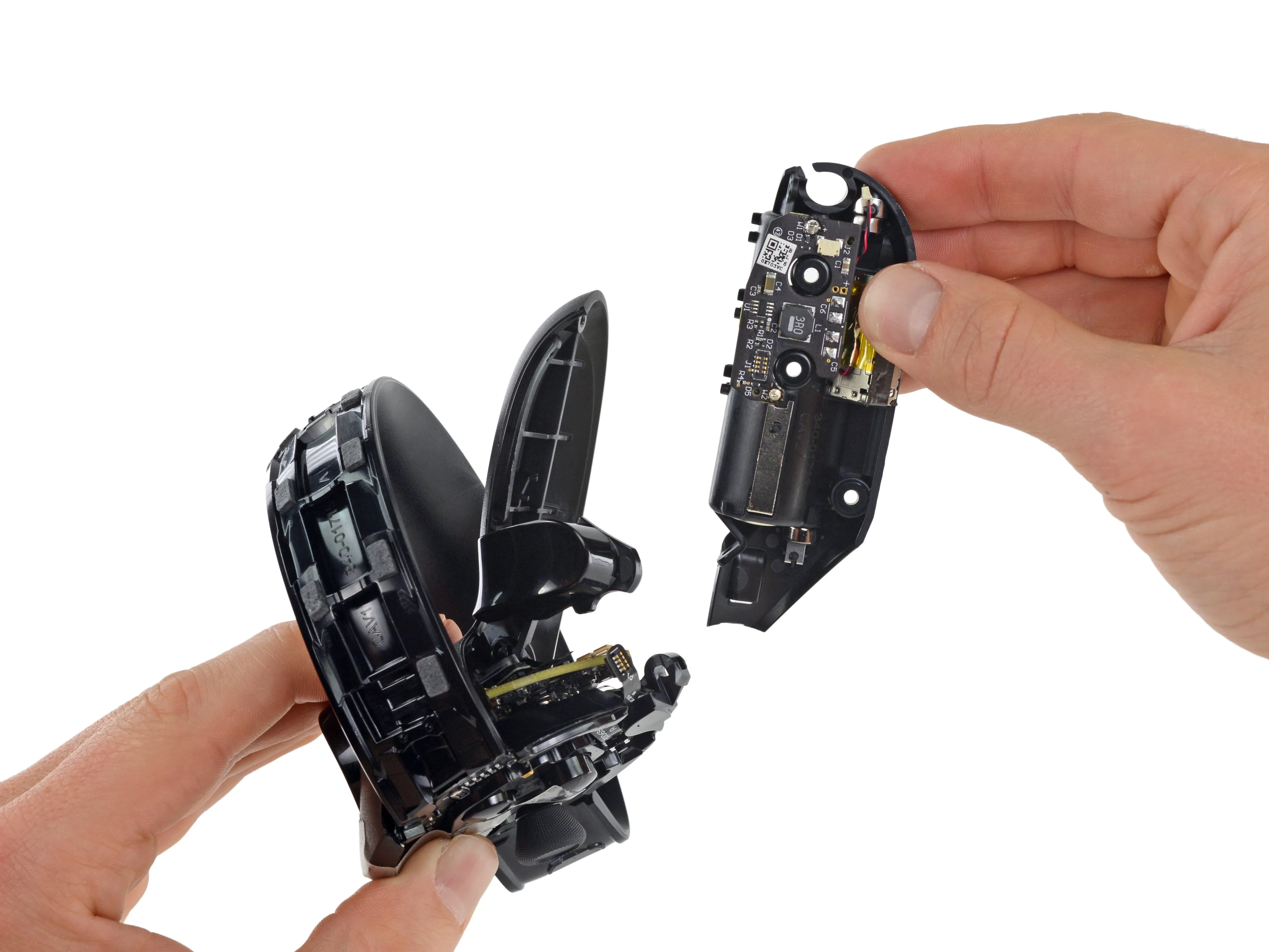

• Продолжая разбирать Touch, мы снимаем батарейный отсек.

• Если копнуть немного глубже в рукоятку, мы обнаружим маленькую симпатичную плату распределения питания... которую не удастся снять без паяльника.

• Нет разъемов, Oculus?

Шаг 8

• В дополнение к горстке пассивных компонентов мы видим пару пустых площадок для пайки - возможно, для того, чтобы ускорить процесс создания светодиодных хаков.

• Помимо разъемов для подключения материнской платы и вибратора, мы также видим шестиугольный массив тестовых точек, доступный с нижней части батарейного отсека.

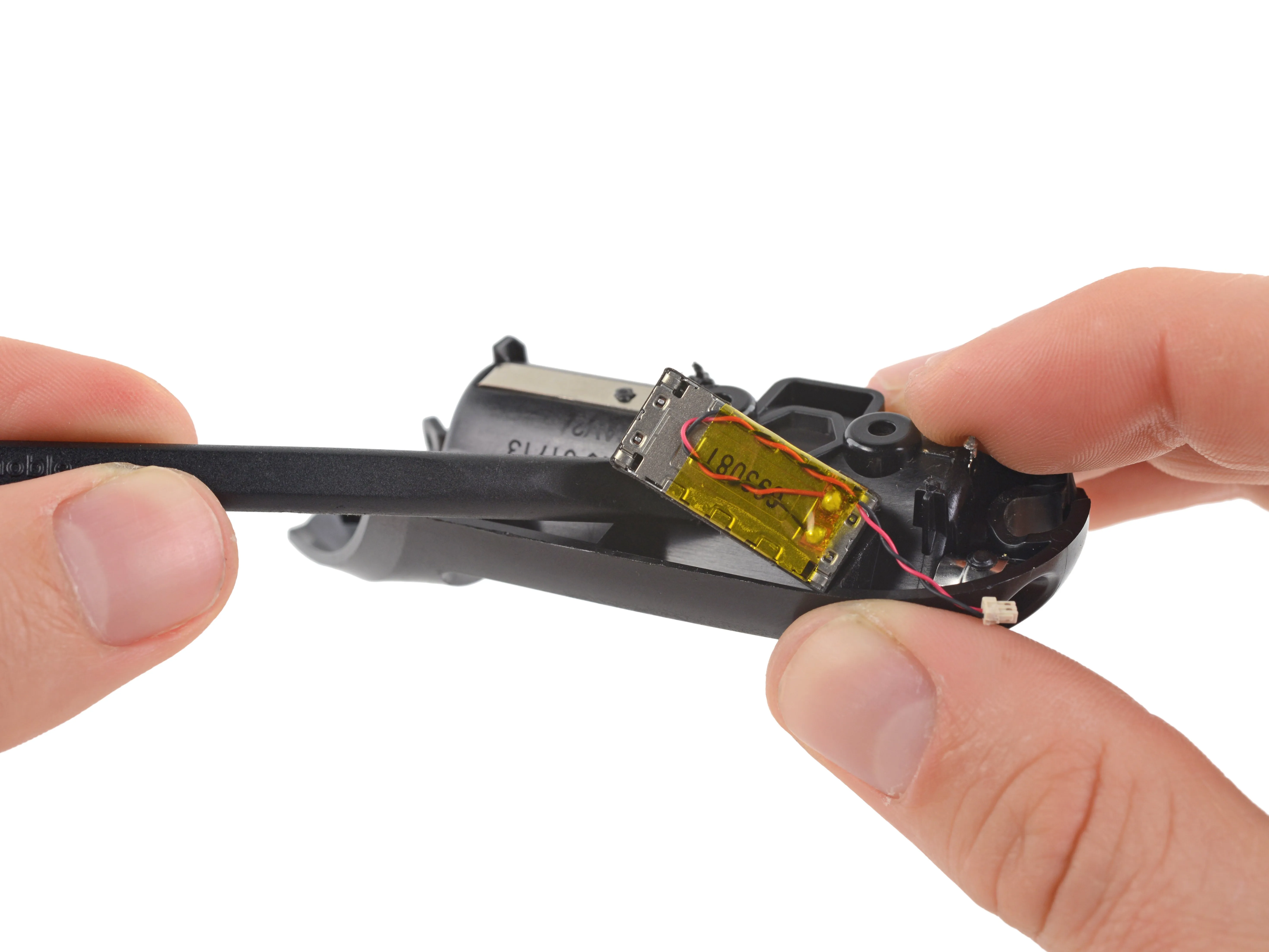

• Для извлечения тактильного вибромотора придется потрудиться (нагреть и отжать) - он хорошо закреплен клеем.

• Похоже, в наши дни все переходят на линейно-осцилляторные технологии - iPhone, MacBook, телефоны Pixel, а теперь и VR-контроллеры. Haptics - симуляция ощущений будущего.

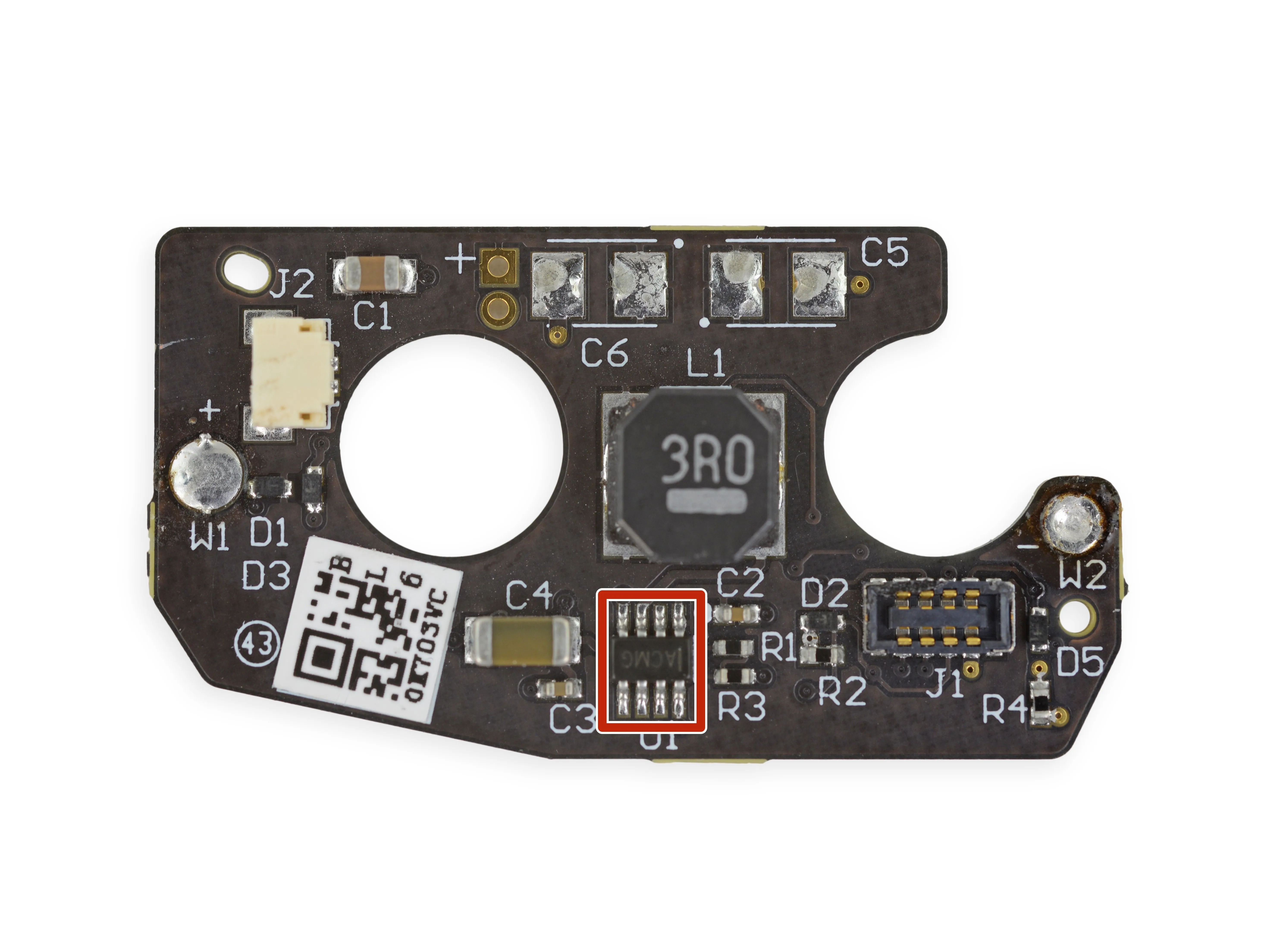

• Монолитные системы питания MP3414DJ 1.8 Синхронный повышающий преобразователь

Шаг 9

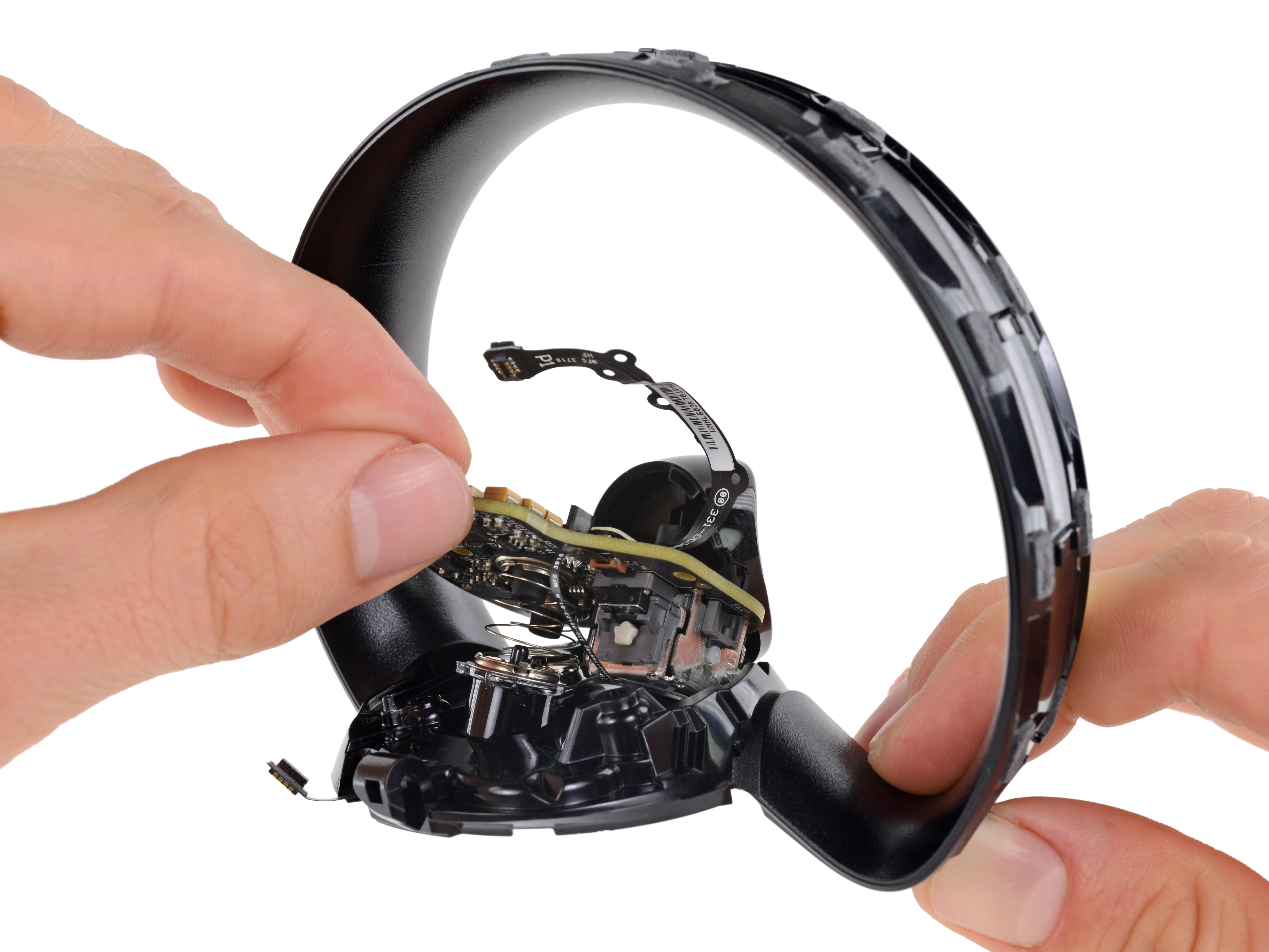

• Плата джойстика, похоже, является 'мозгом' этого устройства, она набита силиконом и переключателями.

• И две большие пружины для кнопок XY/AB - вероятно, для того, чтобы они не были слишком жесткими или слишком мягкими, а были в самый раз.

• Обновление разборки: После некоторых дальнейших исследований и ожога от паяльника мы узнали, что эти пружины предназначены для замыкания емкостной чувствительной цепи, используемой в кнопках.

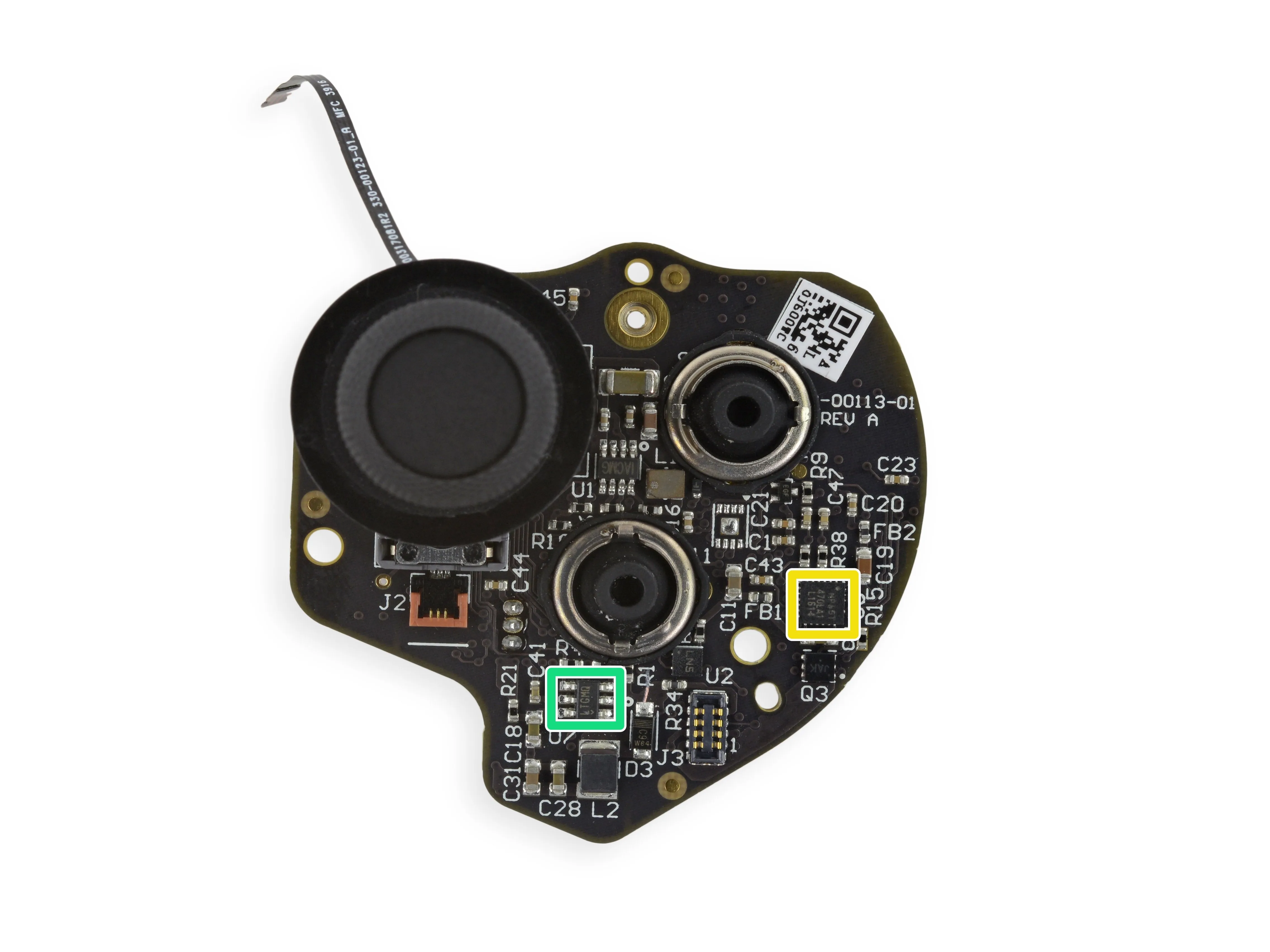

• Чипы! Некоторые из них выглядят странно знакомыми ...

• Nordic Semiconductor nRF51822 Bluetooth Smart и 2,4 ГГц проприетарная SoC

• Analog Devices AD7147 Контроллер одноэлектродных датчиков емкости

• Invensense MPU-6500 6-осевой комбинированный гироскоп и акселерометр

• Analog Devices (ранее Linear Technology) LT8330 инвертирующий преобразователь с выключателем питания на 1 А

Шаг 10

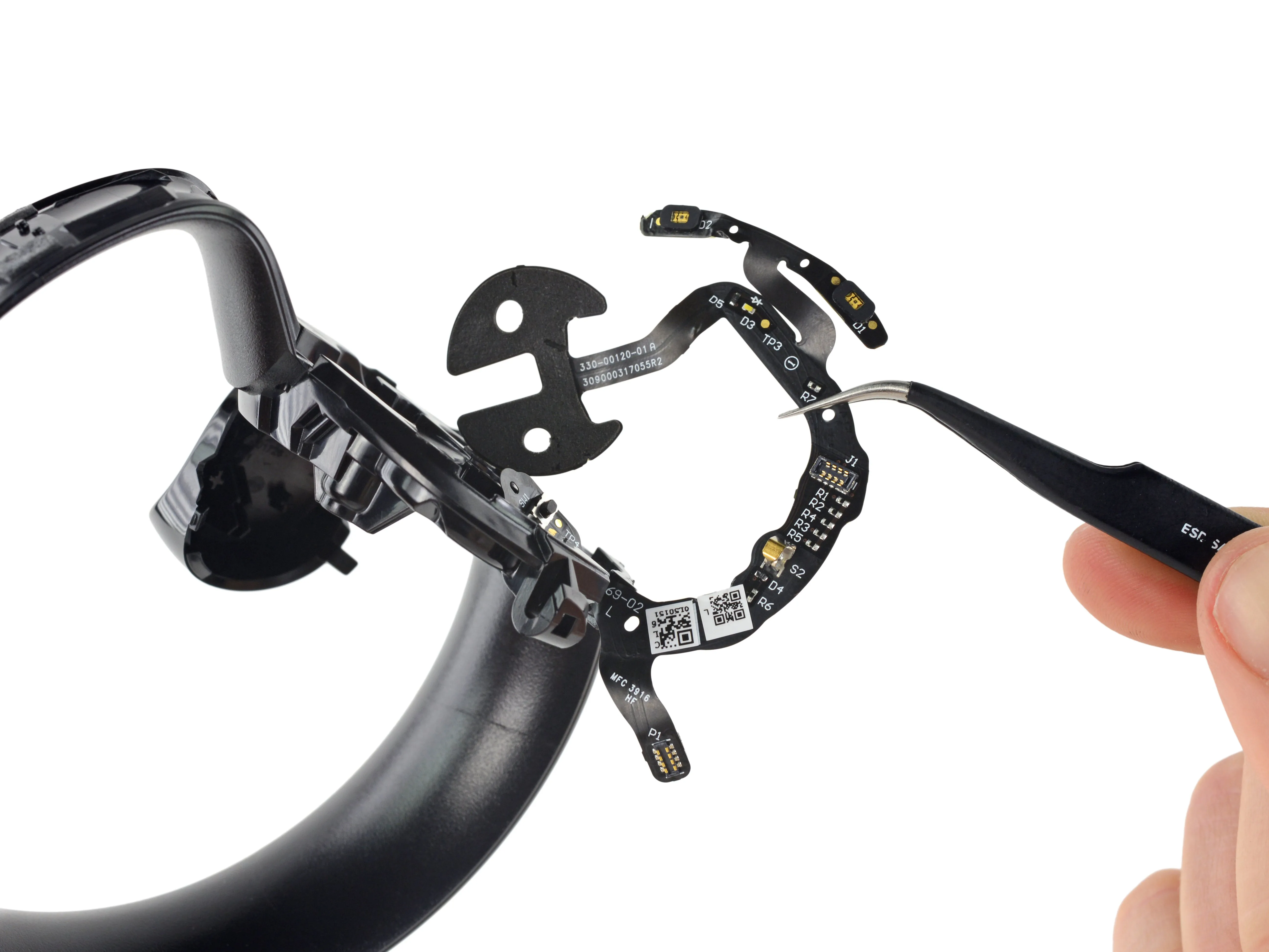

• Наконец (но не в последнюю очередь!), мы отсоединяем ленточный кабель. В итоге мы обнаруживаем:

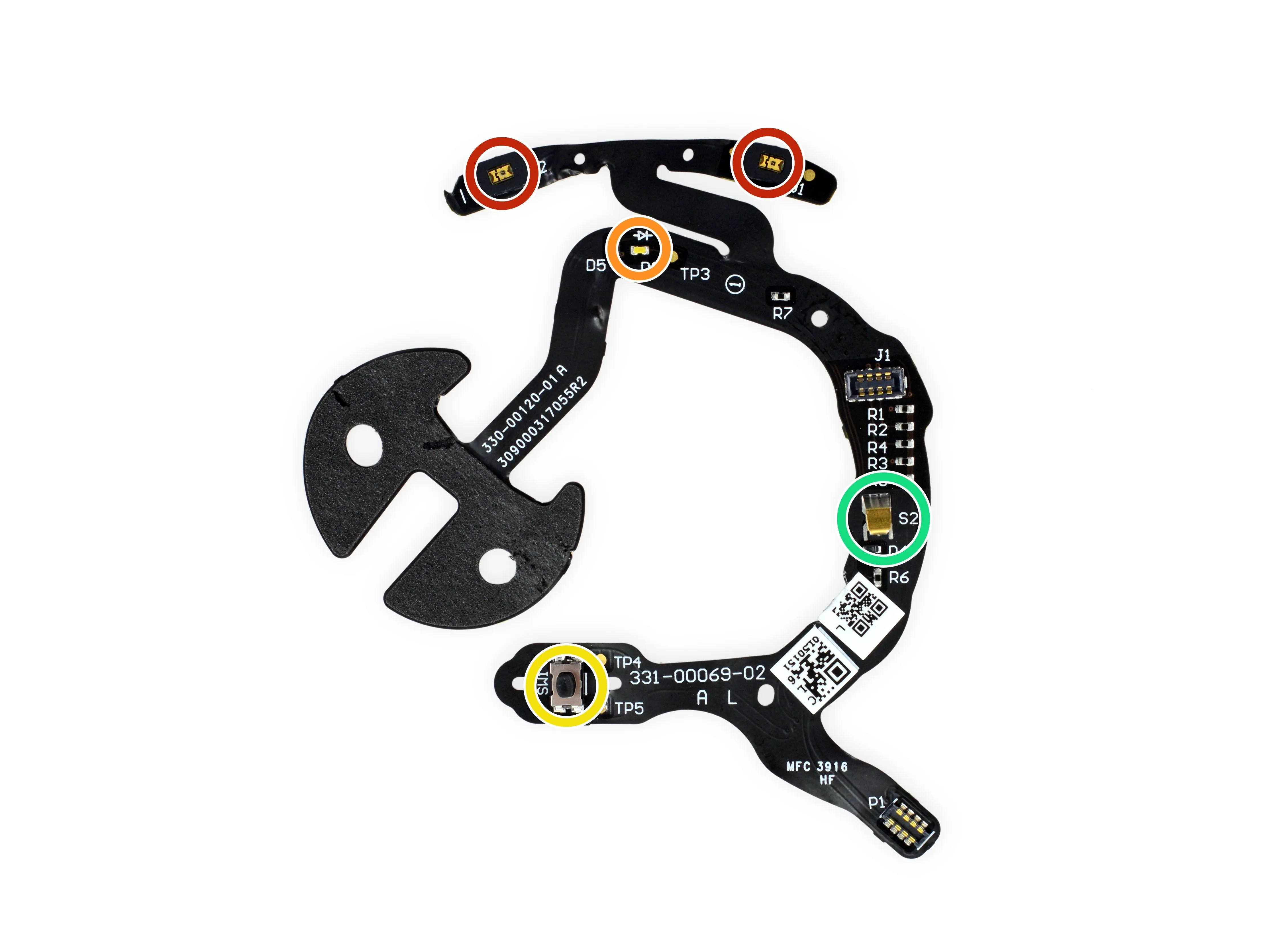

• Еще два ИК-светодиода, в результате чего общее число ИК-светодиодов на контроллер достигает 24, то есть столько же, сколько в контроллере Vive. контроллер Vive.

• Светодиод, который светит через верхнюю часть контроллера, предположительно как светодиод состояния видимого света.

• Конечный переключатель для кнопок Oculus или меню, в зависимости от того, какой контроллер вы рассматриваете.

• Пружинный контакт для проводящей площадки, который превращает 'упор для большого пальца' в ёмкостную кнопку.

• Это позволит игрокам поднимать большой палец вверх в игре, что довольно важно.

Шаг 11

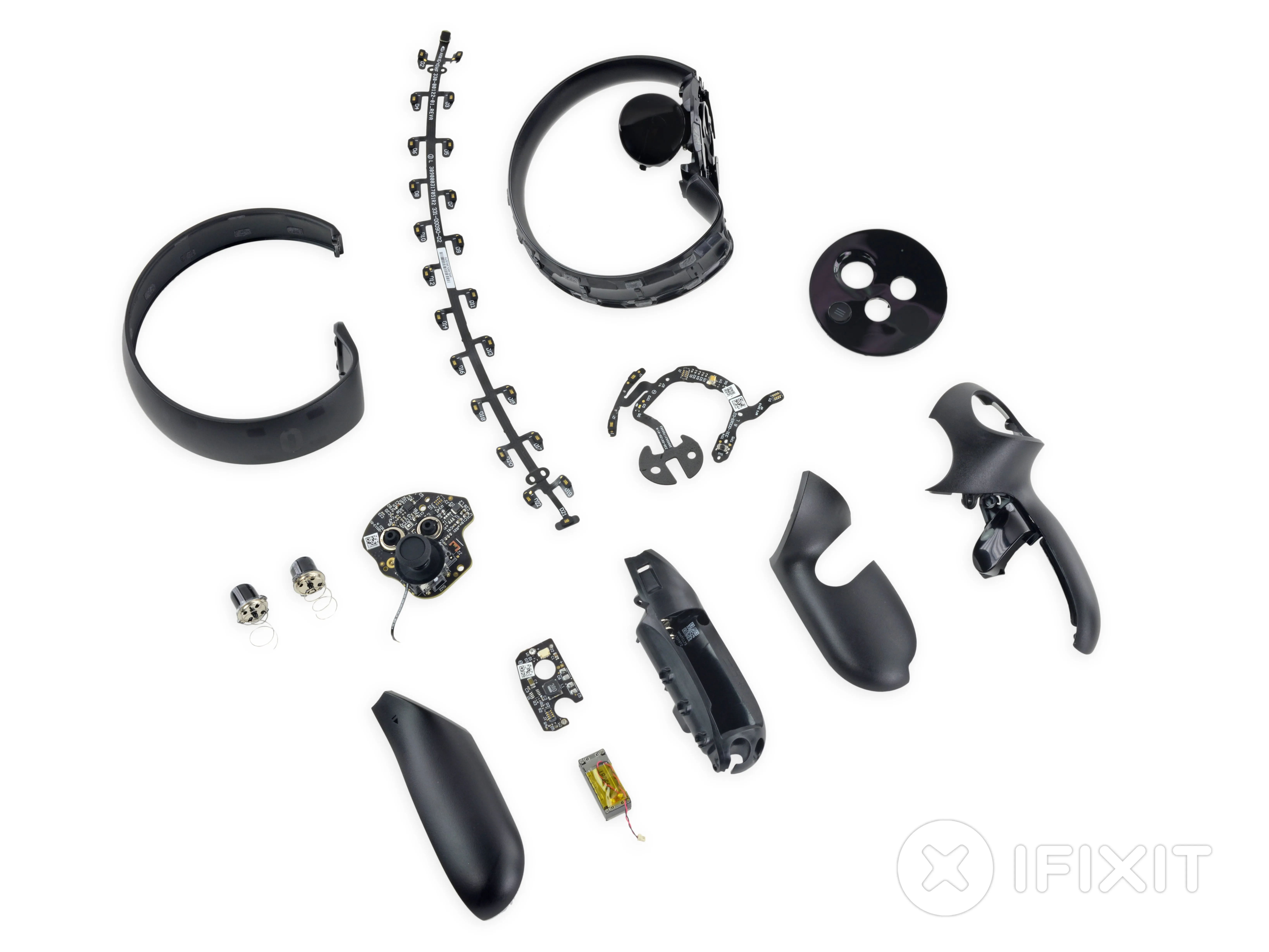

• Завершаем препарирование анатомической схемой, спинной мозг и все остальное!

• Если вы пропустили разборку Oculus Riftпосмотрите его, чтобы узнать больше о позиционном отслеживании и датчиках Oculus/системе Constellation.

• Если вы хотите познакомиться с конкурентами Oculus Rift (контроллеры и все остальное), ознакомьтесь с нашим разбор HTC Vive.

Вывод

• Замена аккумулятора производится быстро и легко, единственным препятствием для этого является магнитная крышка.
• В контроллерах Touch есть только винты T5 и T6 Torx, что делает выбор отвертки простым.
• Доступ к внутренним элементам контроллера Touch требует борьбы с толстым слоем клея.
• Джойстик, основания кнопок и разъемы батарей припаяны непосредственно к плате, и для их ремонта требуются знания пайки.
• Навигация по язычкам, клею и скрытым винтам не является интуитивно понятной и может привести к повреждению при разборке.
