Разборка GD Midea FT30-3D

Введение

Мы начнем с основания вентилятора, а затем перейдем к его верхней части.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Нижнее основание

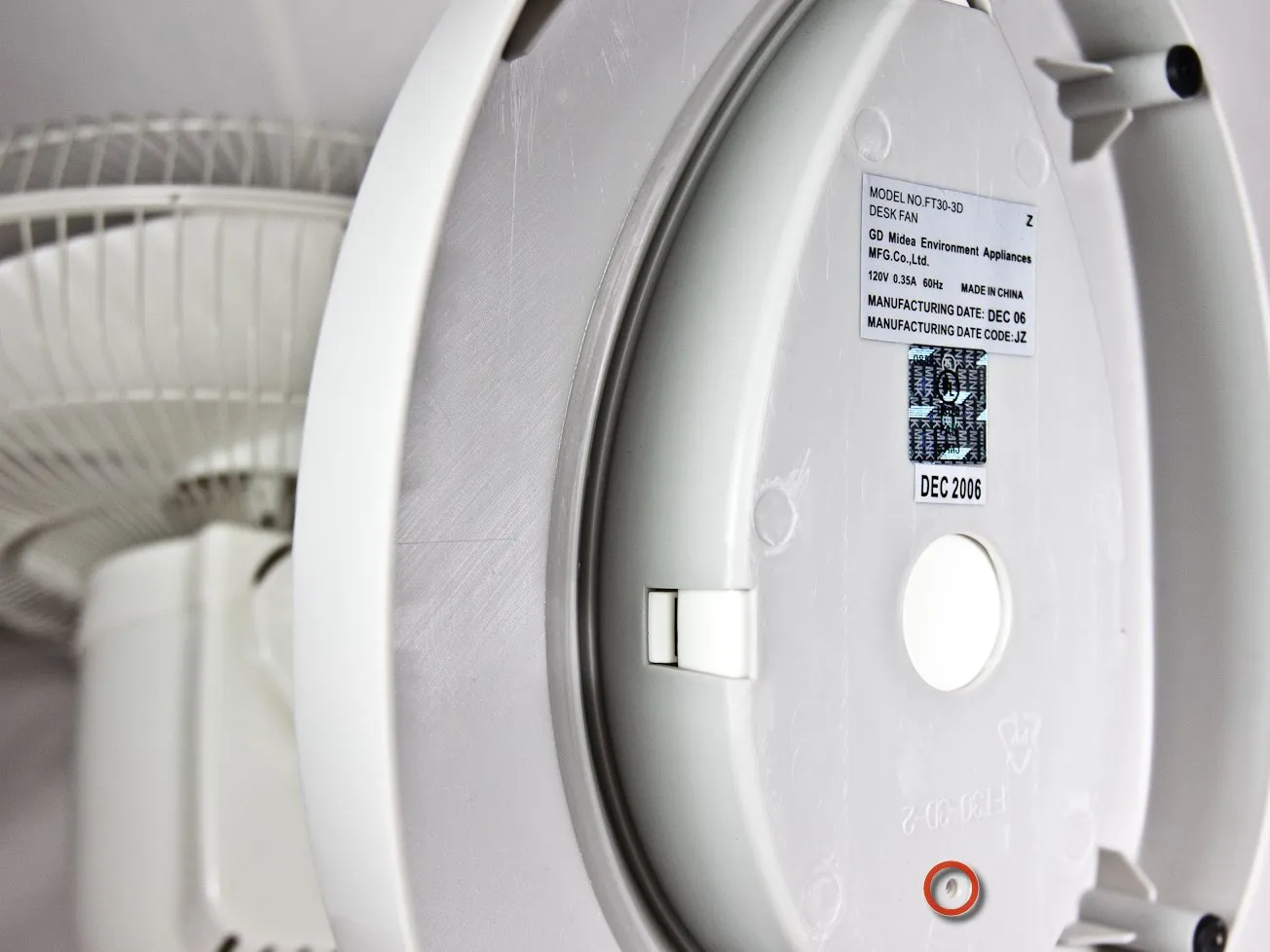

• Найдите и удалите 14,5 мм винт Phillips #1 в нижней части основания вентилятора.

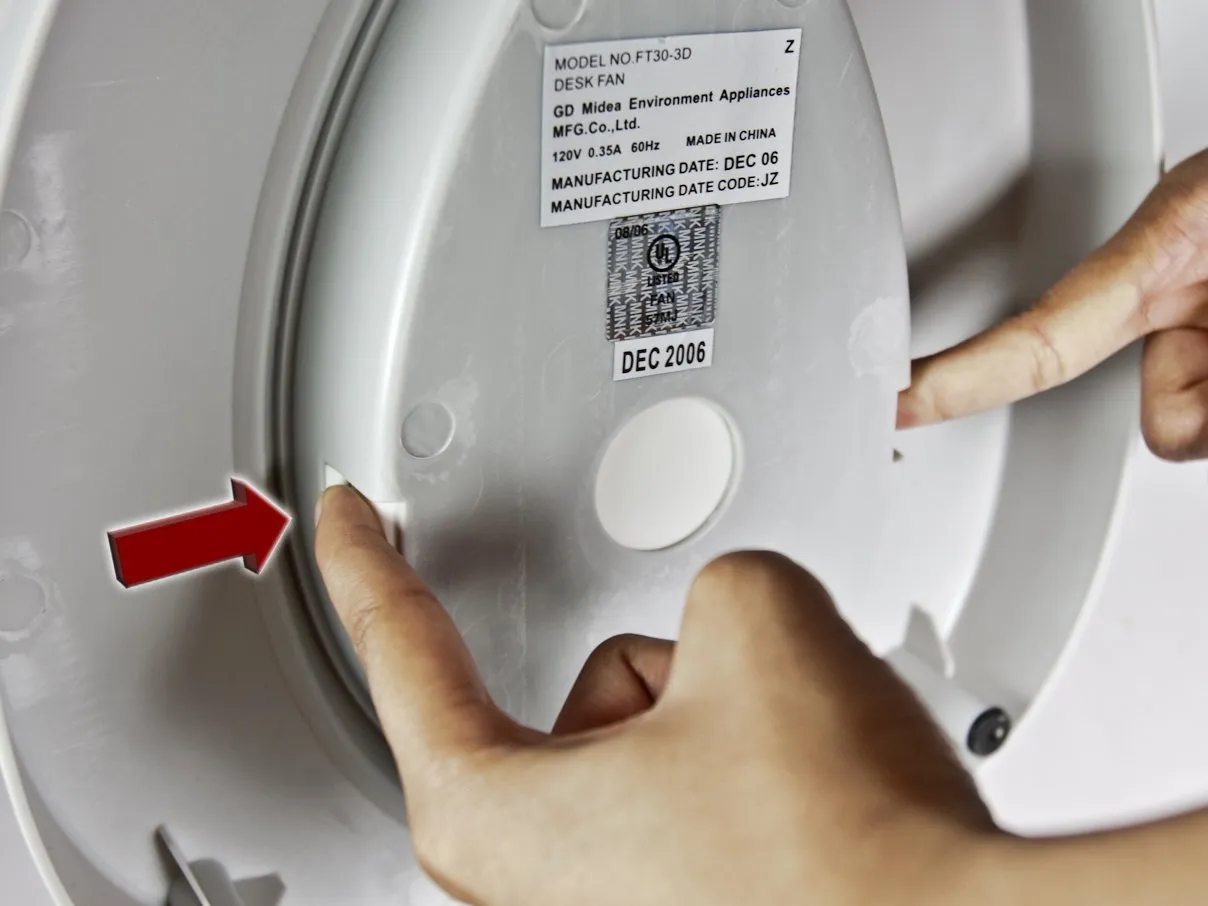

Шаг 2

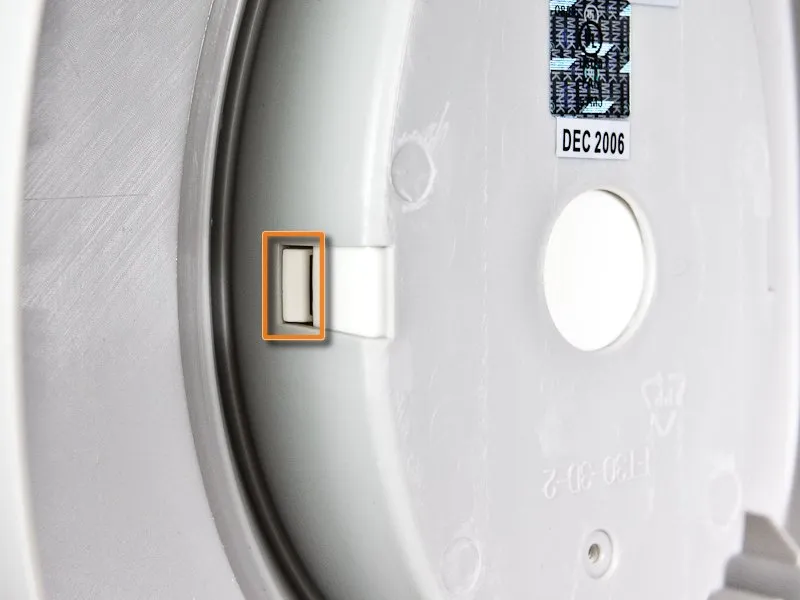

• Найдите серые выступы для фиксации опоры основания, расположенные с обеих сторон, как показано на первом изображении.

• На каждой стороне основания есть выступы.

• Надавите на оба выступа кончиками пальцев и потяните серую опору основания, пока выступы не освободятся.

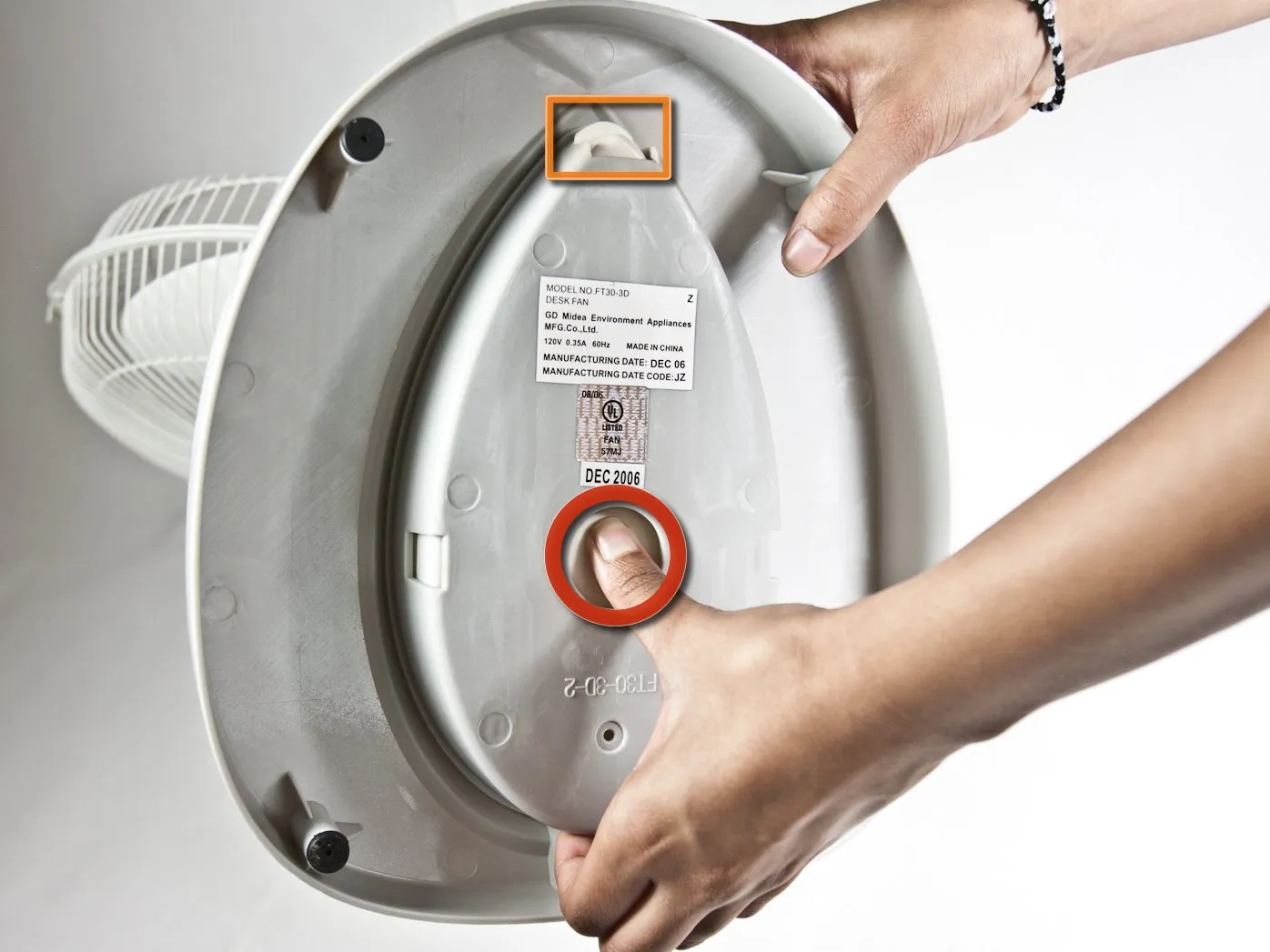

Шаг 3

• Продолжайте снимать серую опору основания, надавив большим пальцем на круглое отверстие в основании и потянув за фигурки с обратной стороны.

• Обратите внимание, что на внутренней передней части основания есть выступ. Благодаря этому выступу задняя часть будет поворачиваться в этом месте.

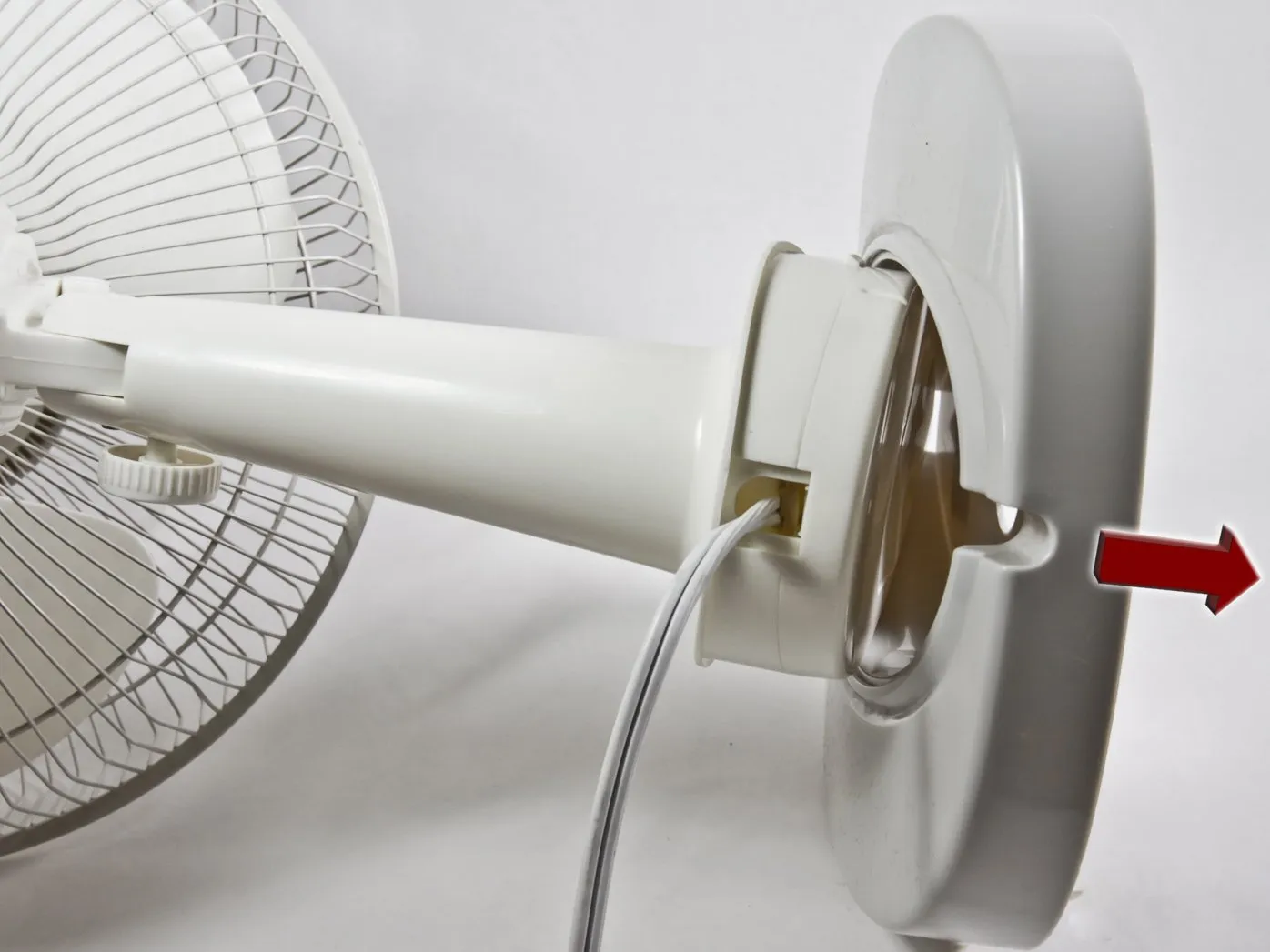

Шаг 4

• После того, как основание отделится, его будет легко полностью снять. Продолжайте тянуть за задний край серой опоры основания, поворачивая ее вокруг переднего выступа, пока она не снимется полностью.

Шаг 5

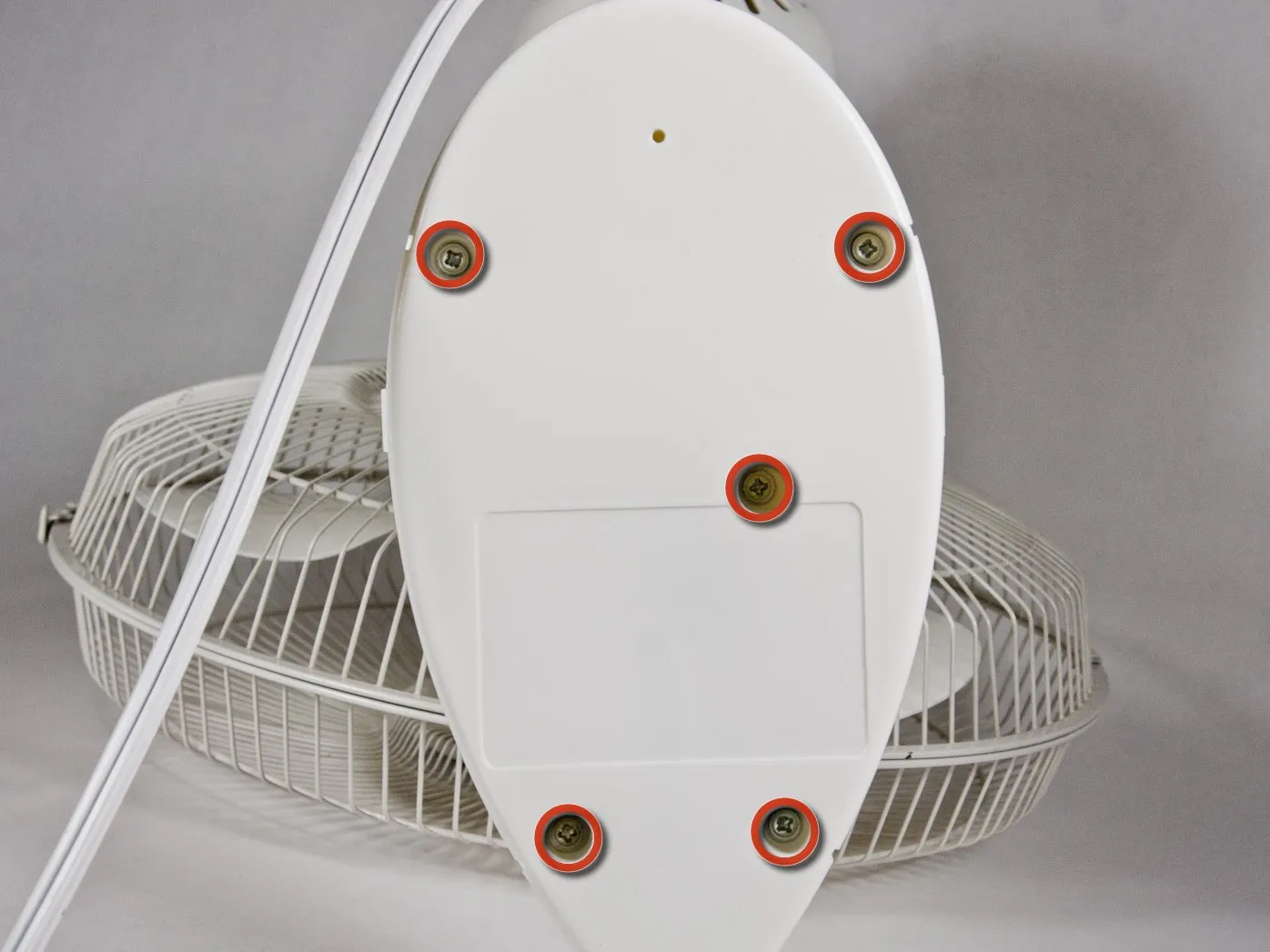

• Выкрутите следующие пять 14,5 мм винтов Phillips #1, расположенных на днище.

• Все винты утоплены на 17,5 мм, поэтому убедитесь, что ваша отвертка может дотянуться до этого расстояния.

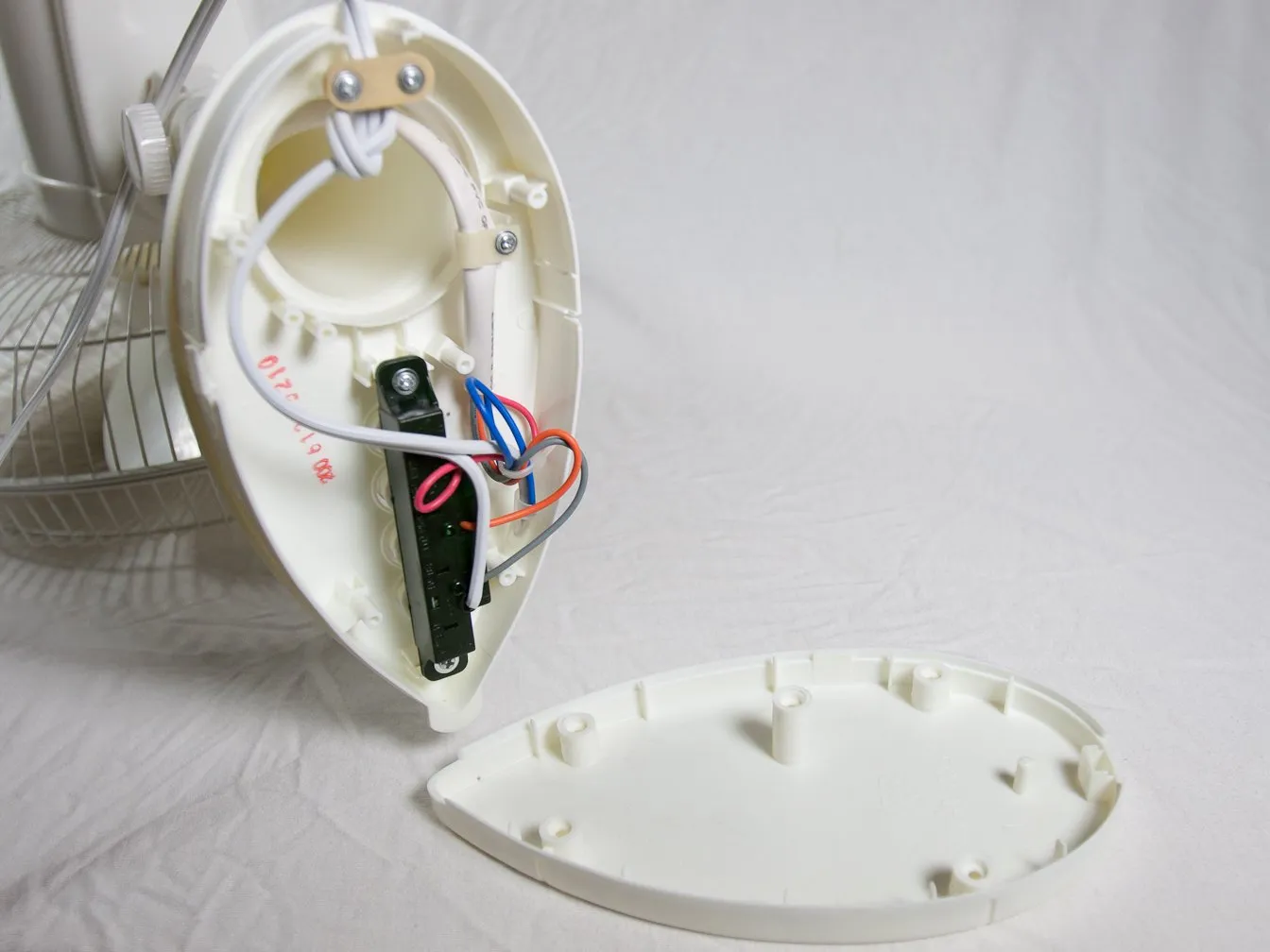

Шаг 6

• После того, как все пять винтов будут откручены, крышка основания должна упасть без каких-либо усилий.

• При установке крышки базы на место следите за тем, чтобы ни один из проводов не был зажат.

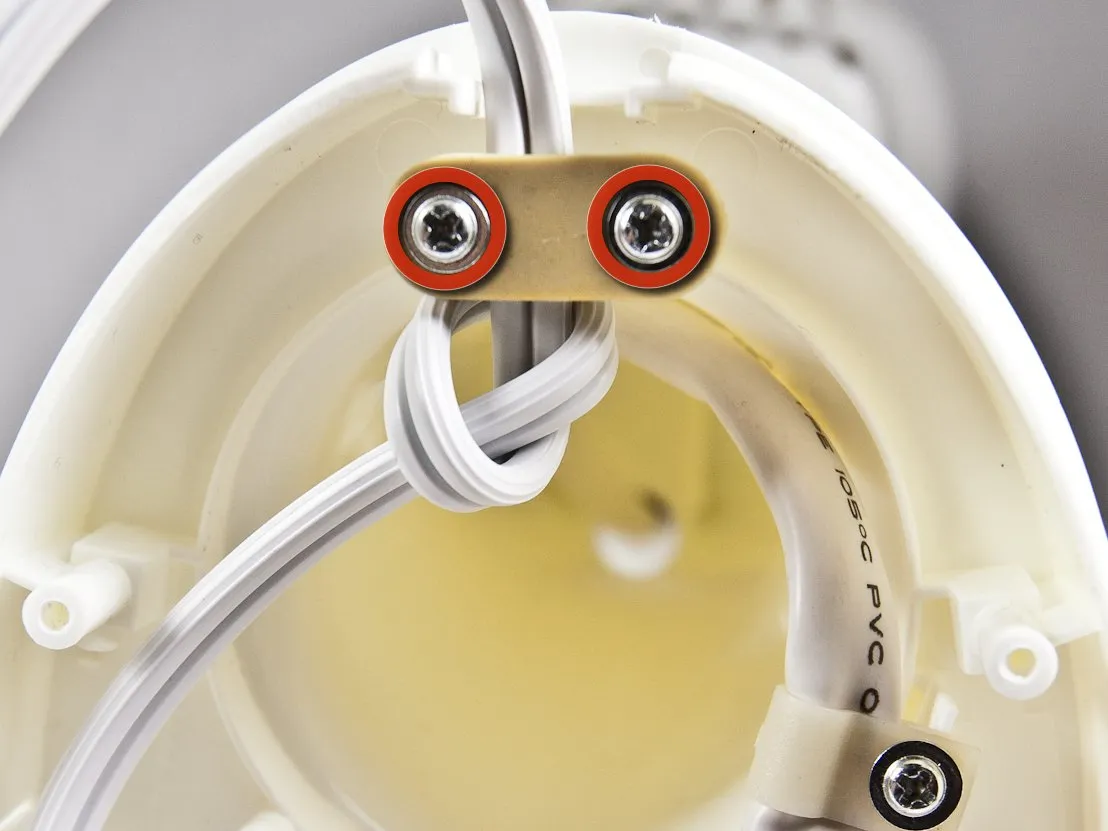

Шаг 7 Шнур питания переменного тока

• Выкрутите два 15-миллиметровых винта Phillips на удерживающей пластине.

• После удаления винтов удерживающая пластина отпадет.

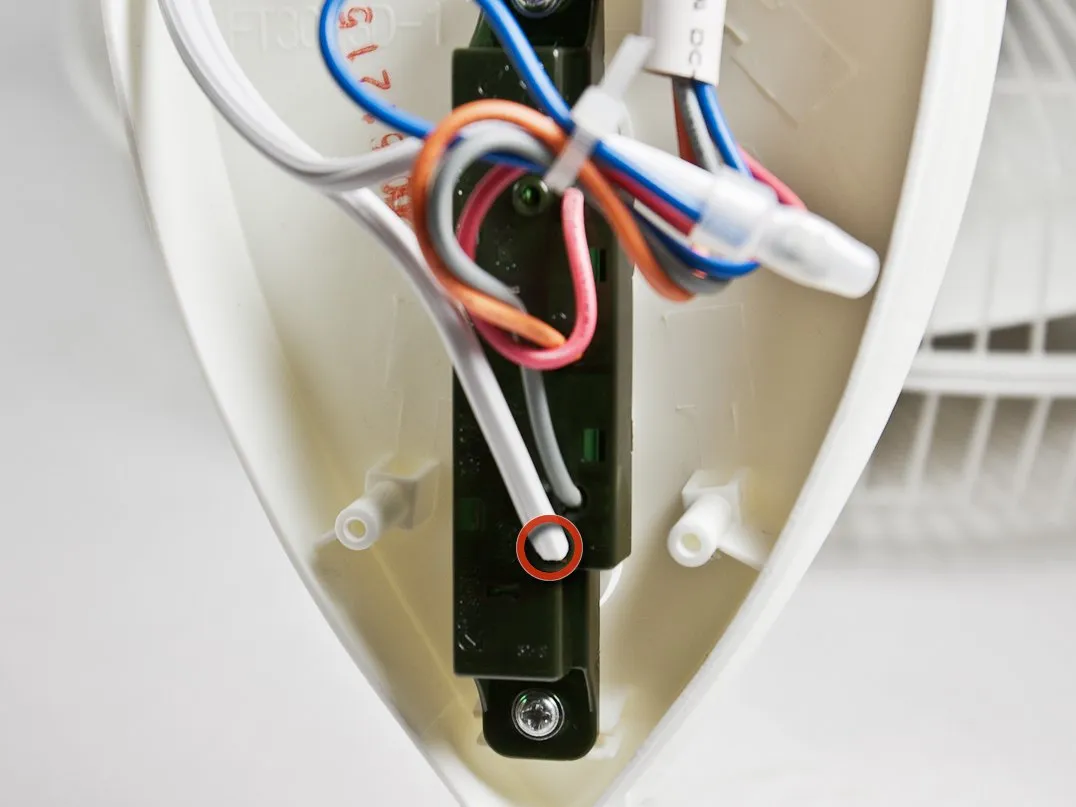

Шаг 8

• Возьмите плоскую отвертку 1,5 мм или любой тонкий продолговатый инструмент, который поместится в полукруглые отверстия рядом с белым проводом шнура питания. Осторожно надавите на отверстие, чтобы ослабить захват провода.

• Если все сделано правильно, провод шнура питания должен легко освободиться.

Шаг 9

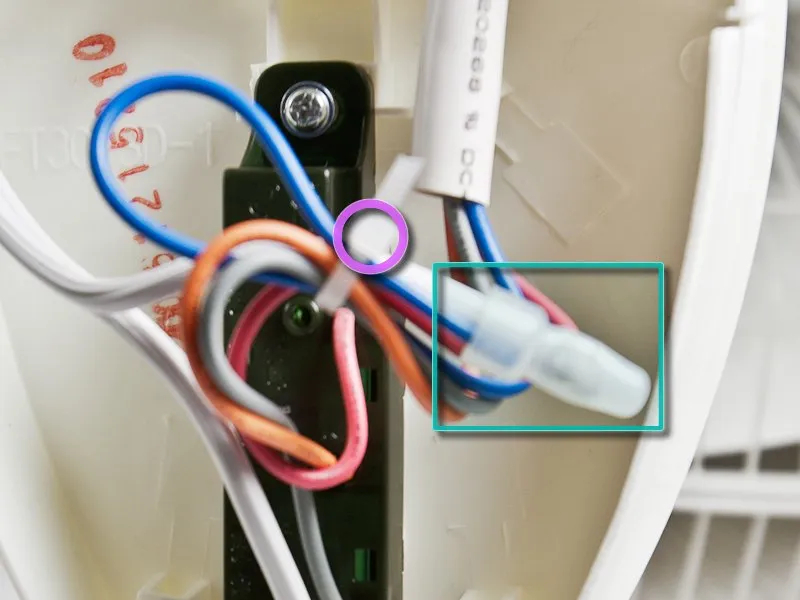

• Разрежьте имеющуюся кабельную стяжку, связывающую вместе другой шнур питания переменного тока, красный, оранжевый, серый и синий провода.

• Снимите или отрежьте обжимной разъем, соединяющий синий провод и провод шнура питания переменного тока.

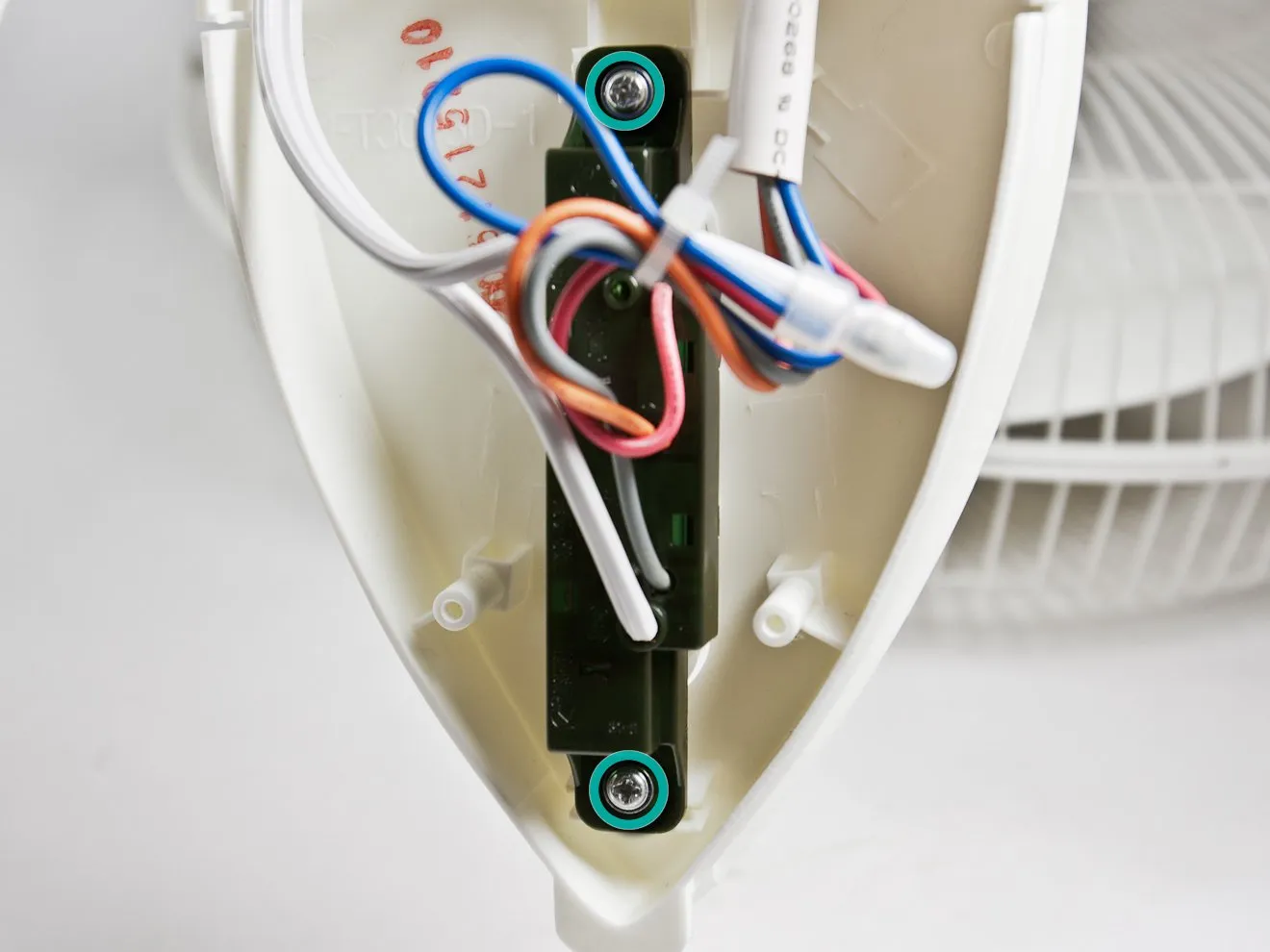

Шаг 10 Переключатель питания/скорости

• Выкрутите два 10-миллиметровых винта Phillips #1, соединяющих выключатель с корпусом.

• Обратите внимание, что провод питания переменного тока (белый провод) входит в выключатель под кнопкой [Off].

Шаг 11

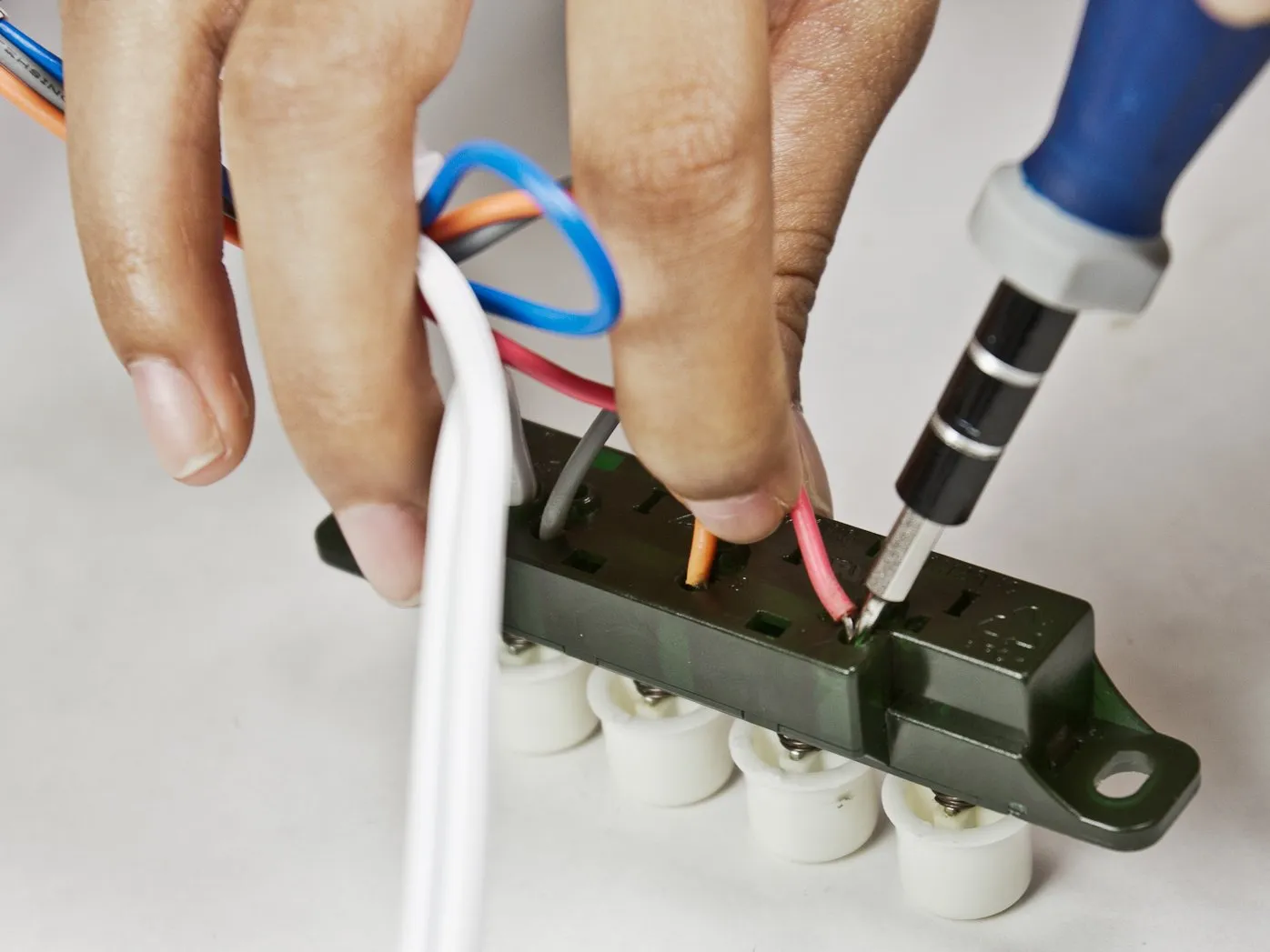

• Возьмите плоскую отвертку 1,5 мм или любой тонкий продолговатый инструмент, который поместится в полукруглые отверстия рядом с проводами. Осторожно надавите на отверстие, чтобы ослабить захват проводов.

• Если все сделано правильно, провода должны легко освободиться.

• При сборке пропустите этот шаг.

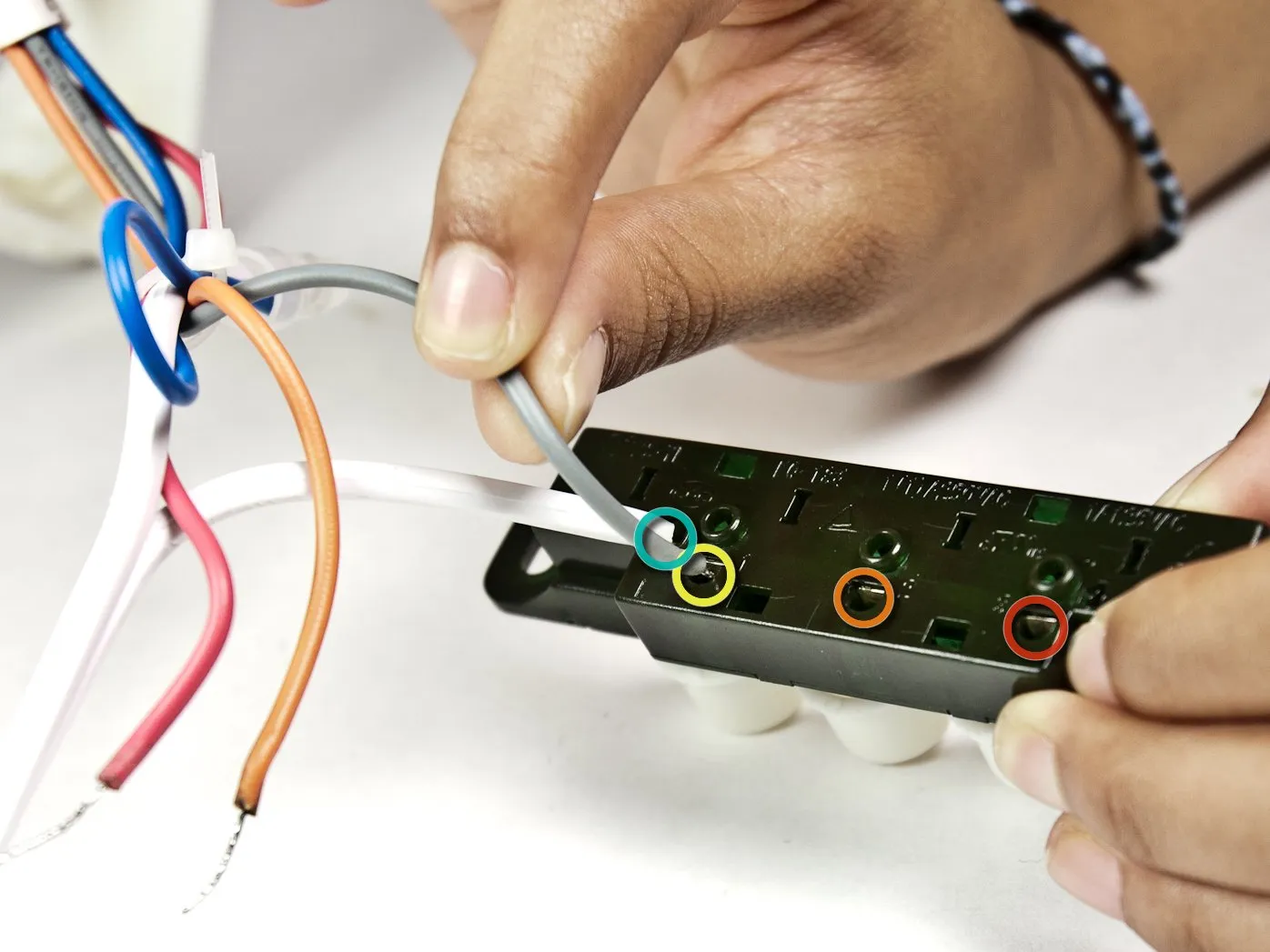

Шаг 12

• Возьмите новый выключатель и просто вставьте провода в нужные отверстия:

• Шнур питания переменного тока (белый провод)

• Низкая скорость (серый провод)

• Средняя скорость (оранжевый провод)

• Высокая скорость (красный провод)

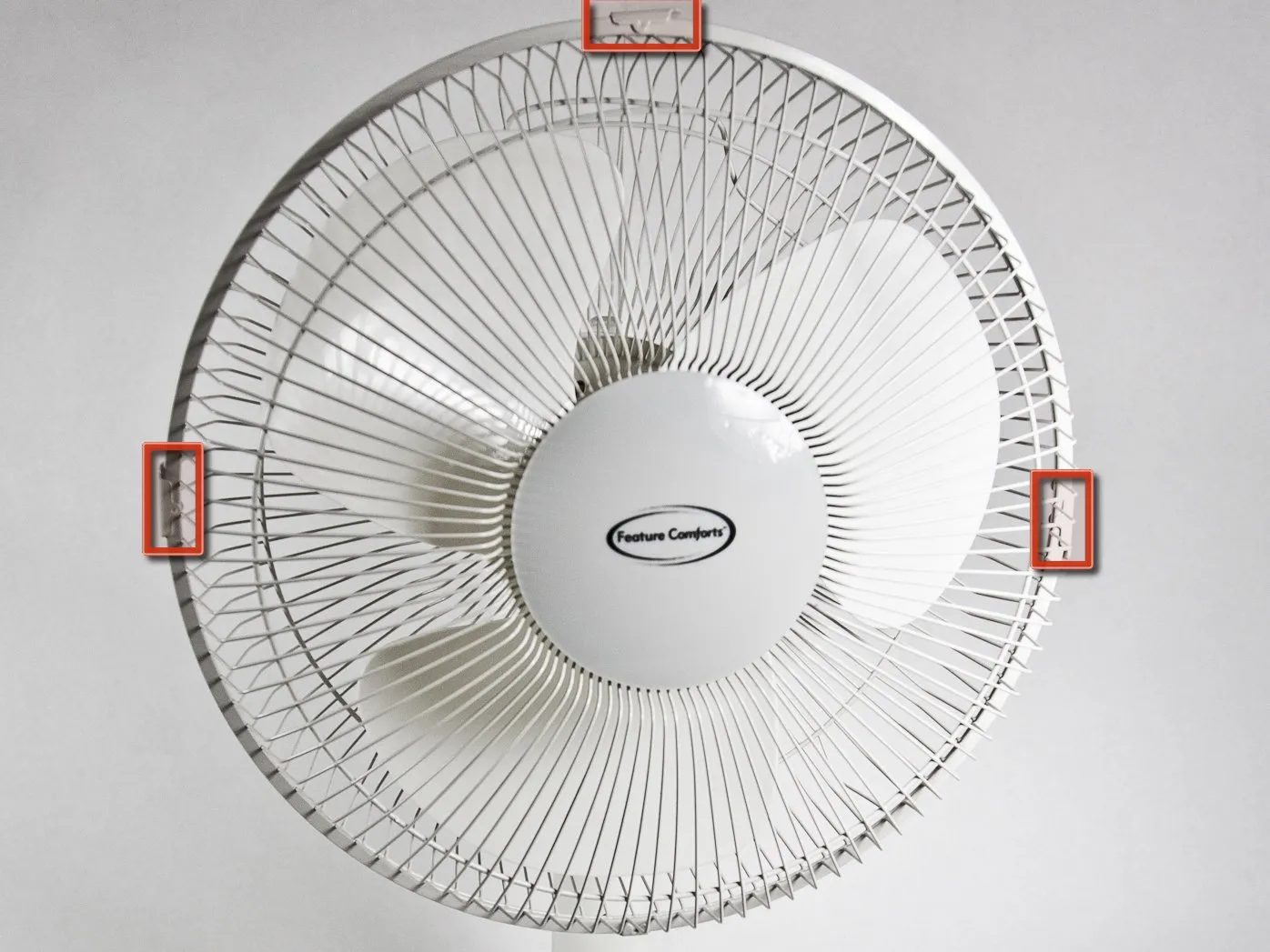

Шаг 13 Лопасти вентилятора

• Освободите 3 зажима, которые крепят передний кожух вентилятора к заднему кожуху вентилятора.

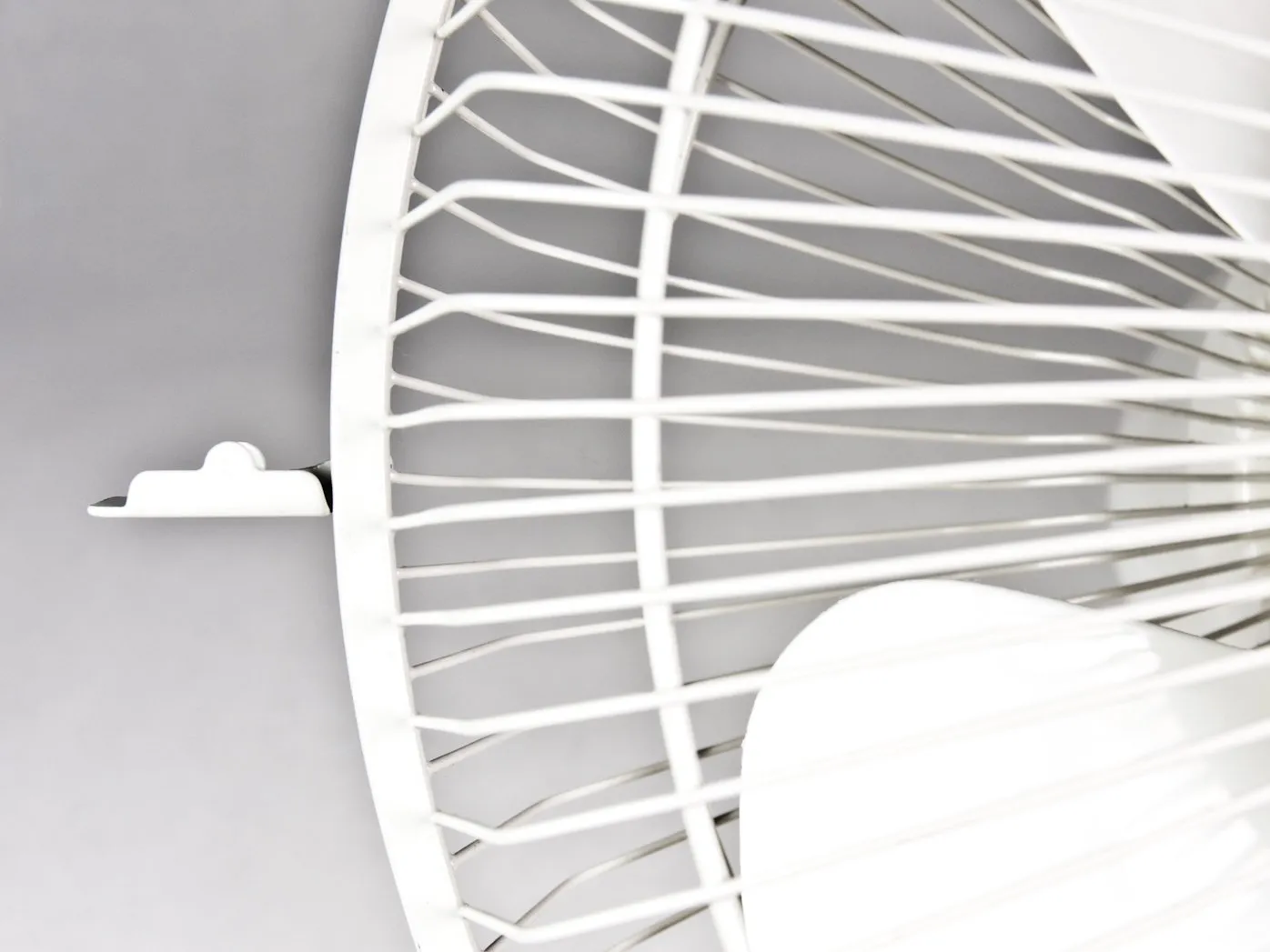

• Примечание: Нижний соединительный кронштейн НЕ является зажимом. Он служит для выравнивания крепления кожуха переднего вентилятора.

Шаг 14

• Снимите передний кожух вентилятора.

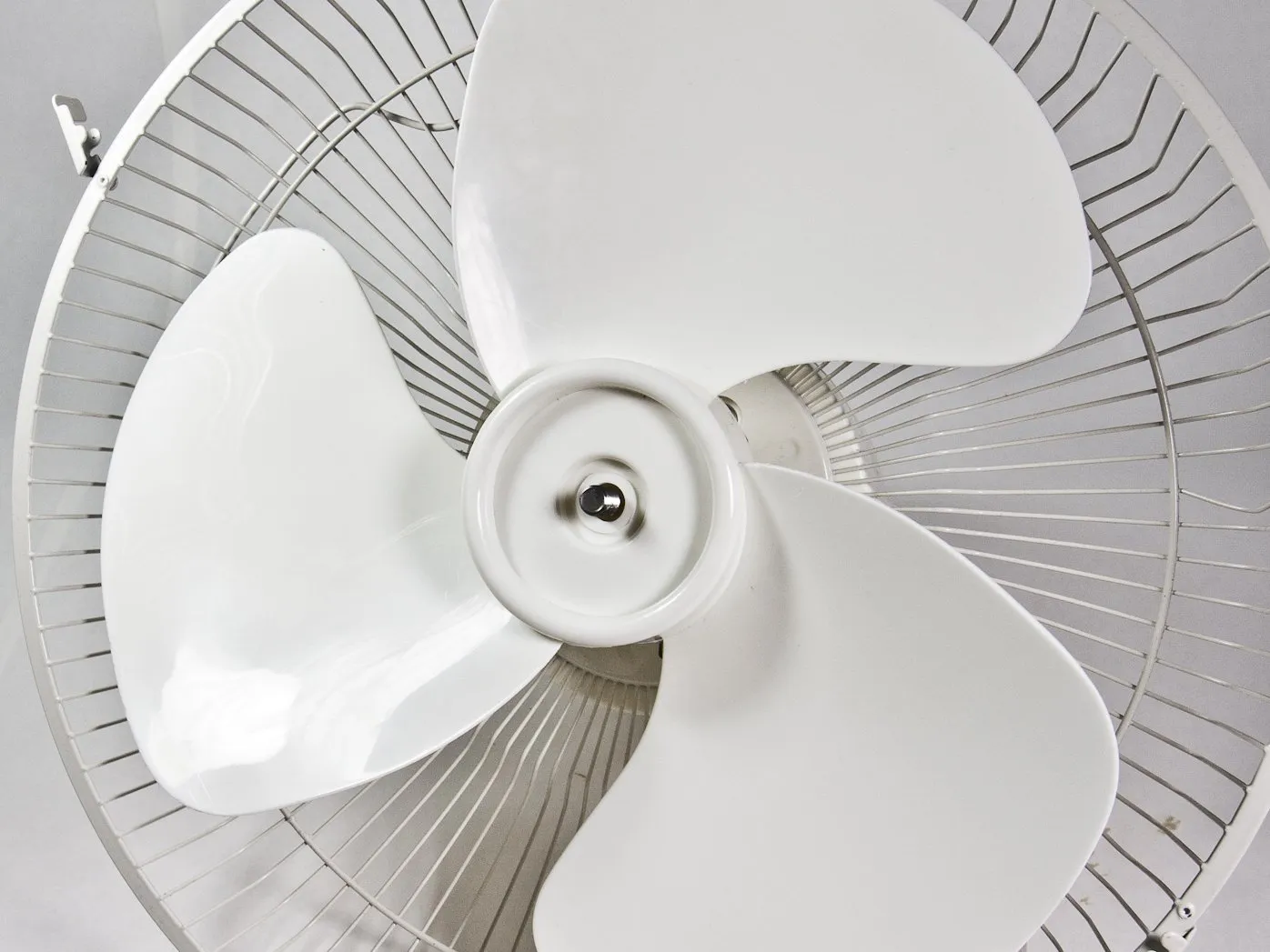

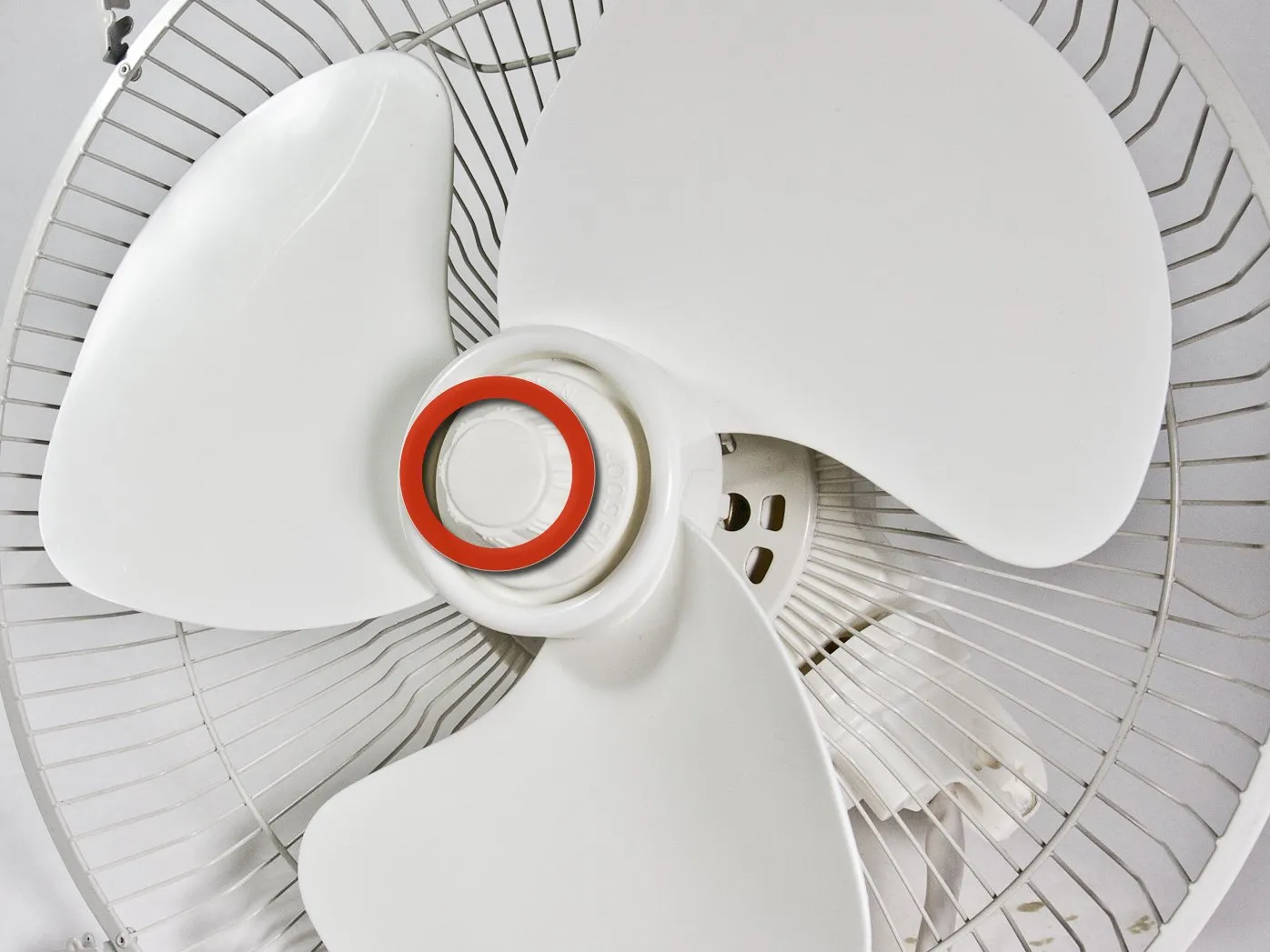

Шаг 15

• Снимите спиннер с центральной части лопасти вентилятора.

Комментарии к шагу

Как снять спиннер с вентилятора

Как снять спиннер с центра вентилятора, я не знаю.

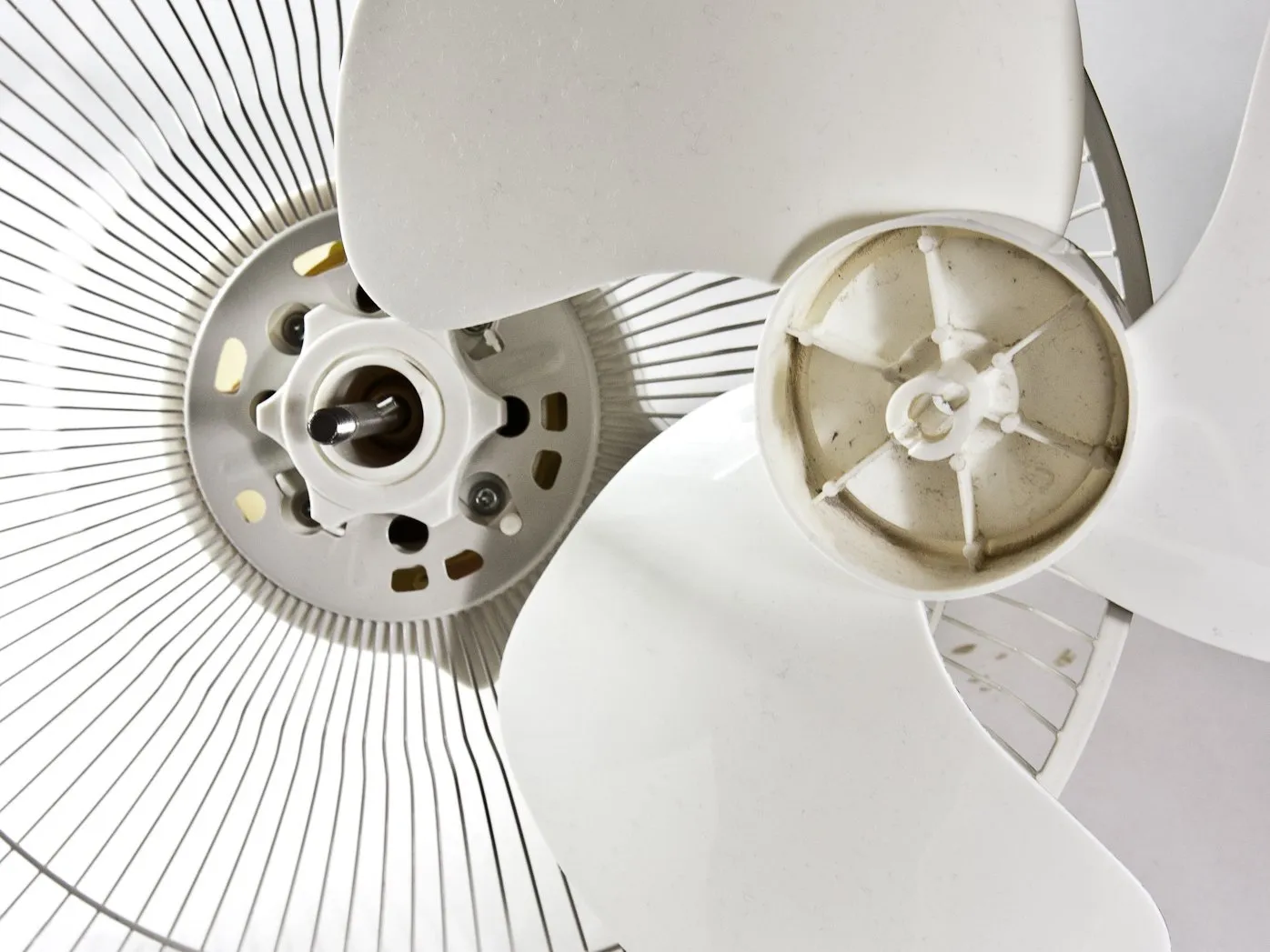

Шаг 16

• Теперь лопасти вентилятора должны легко подниматься.

• При сборке вентилятора убедитесь, что выемки в центре лопасти вентилятора совпадают с выступами на валу двигателя.

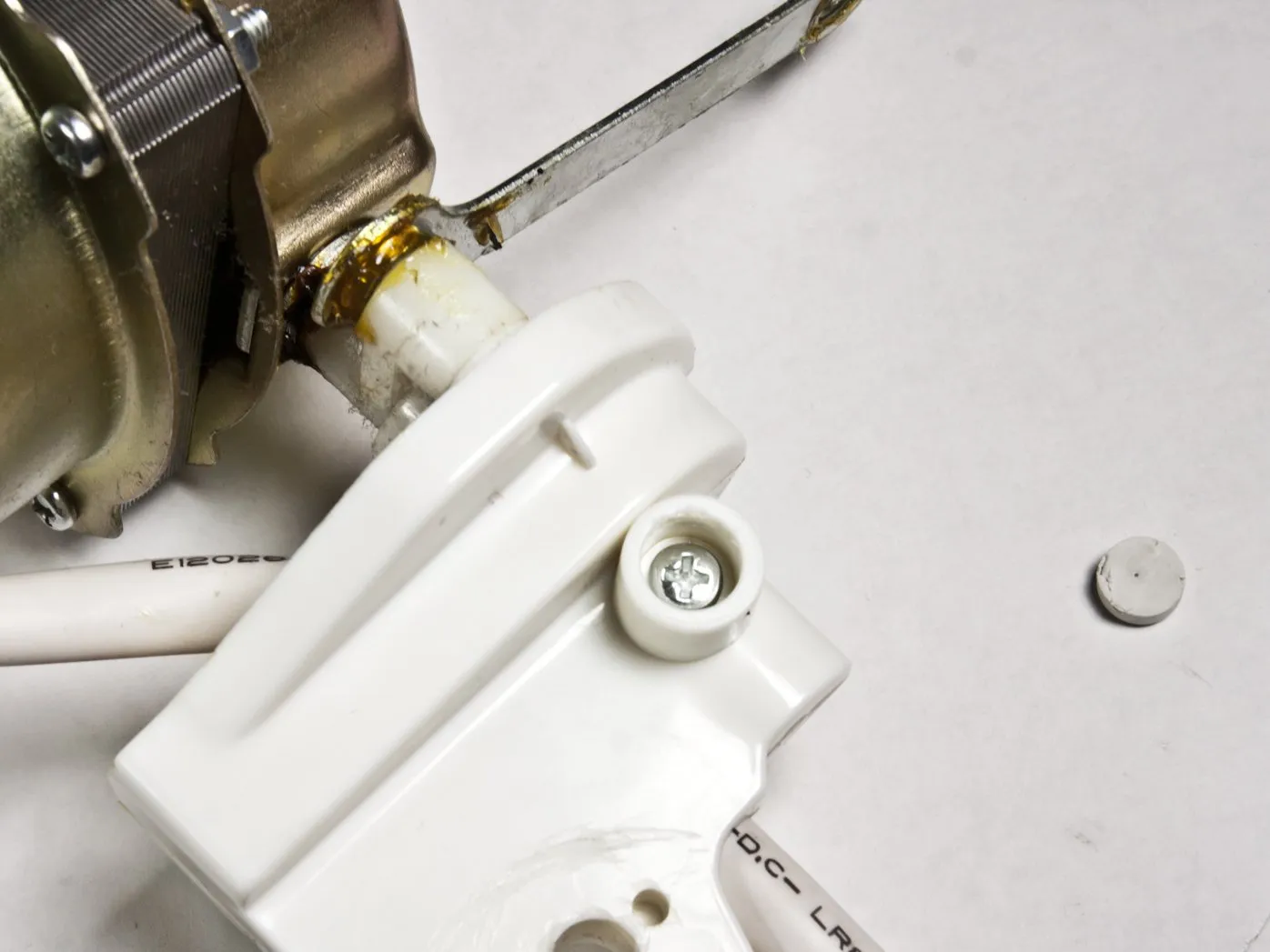

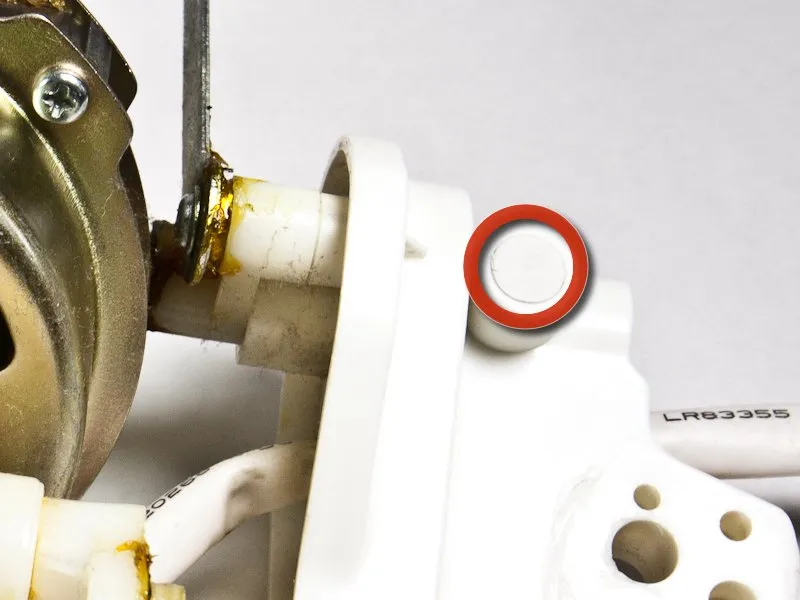

Шаг 17 Двигатель

• В основании верхнего блока находится заглушка, которая скрывает винт.

• Заглушку можно снять с помощью отвертки. Для извлечения заглушки может потребоваться несколько попыток.

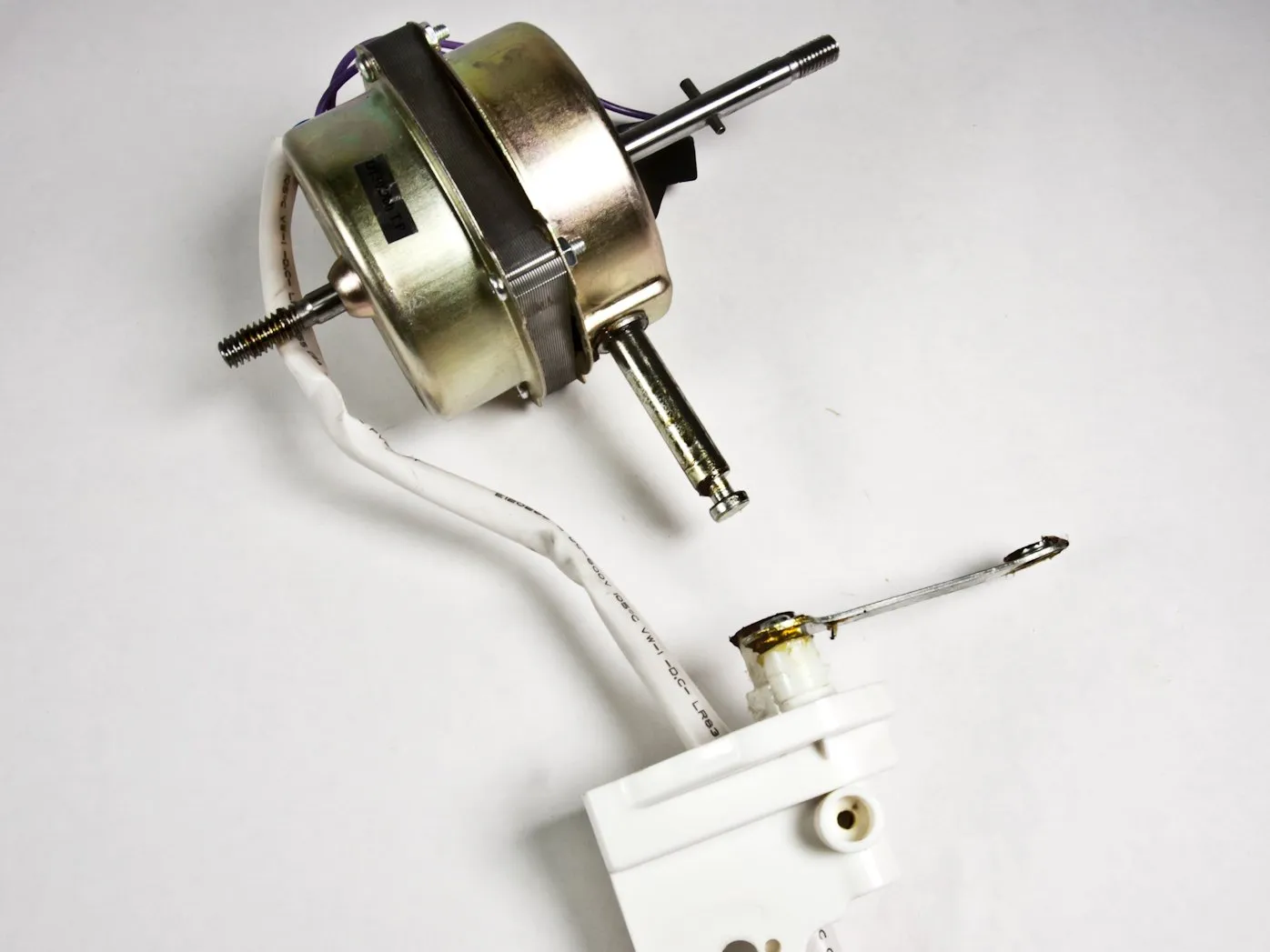

Шаг 18

• Выдвиньте двигатель из основания верхнего блока.

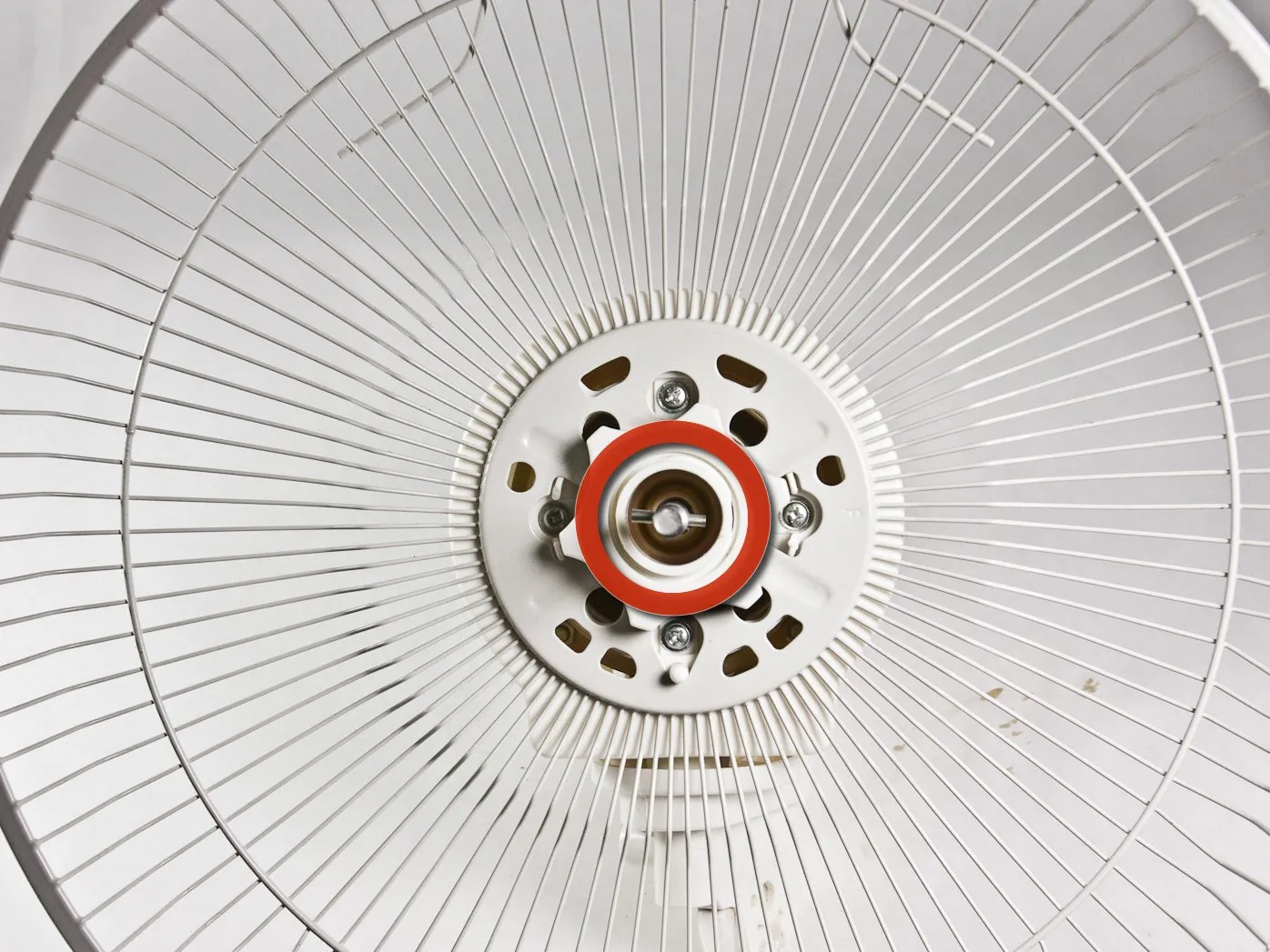

Шаг 19 Механизм колебаний

• Снимите задний кожух вентилятора, открутив пластиковую гайку, которая крепит задний кожух вентилятора к верхнему блоку.

• Пластиковую гайку нужно выкрутить, как винт.

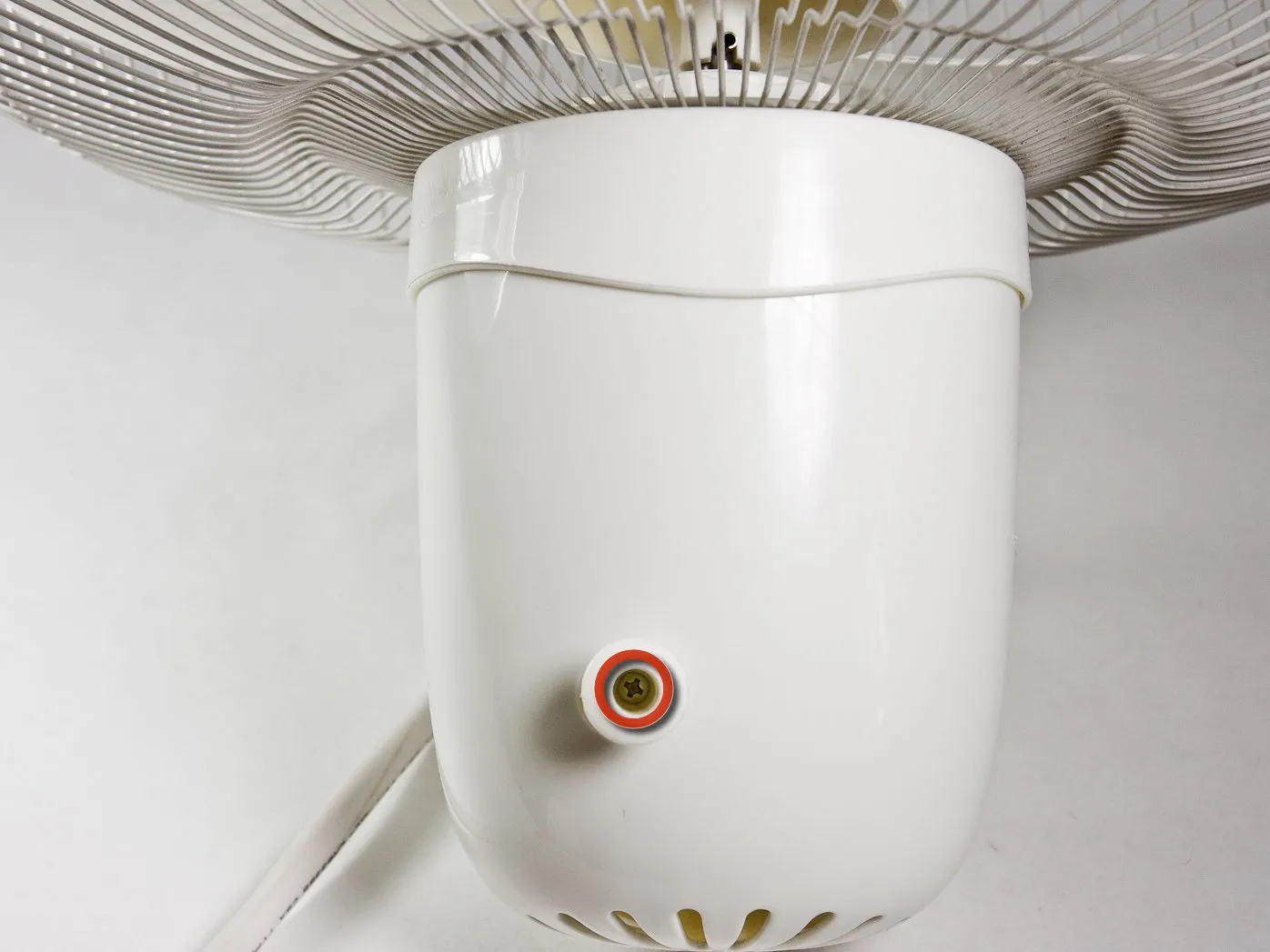

Шаг 20

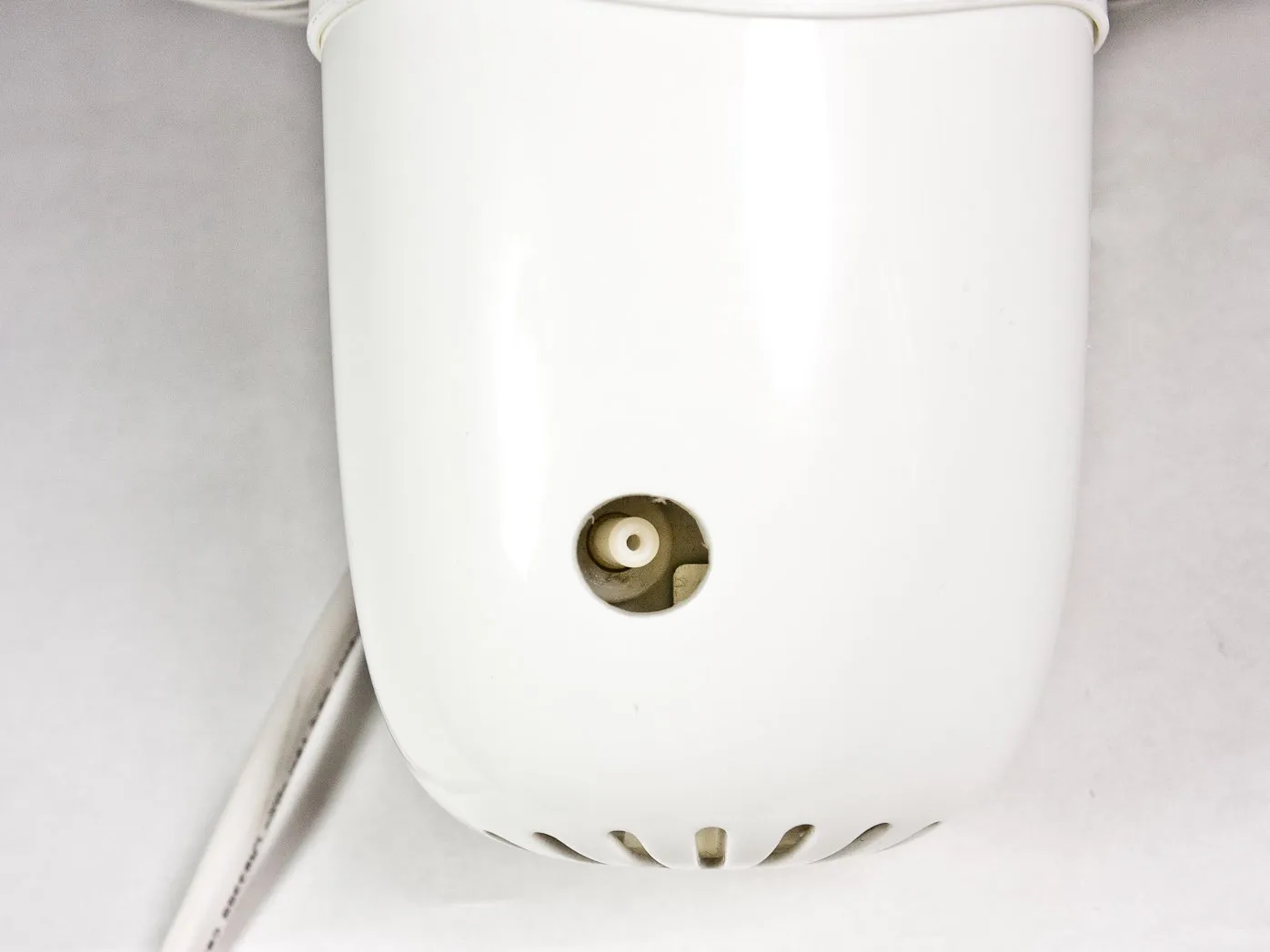

• Выкрутите винт в центре ручки генератора и снимите ручку генератора.

• Если ручка осциллятора чистая и не повреждена, значит, проблема в осцилляторе. Если ручка повреждена, замените ее и проверьте вентилятор, прежде чем продолжить работу над руководством.

Шаг 21

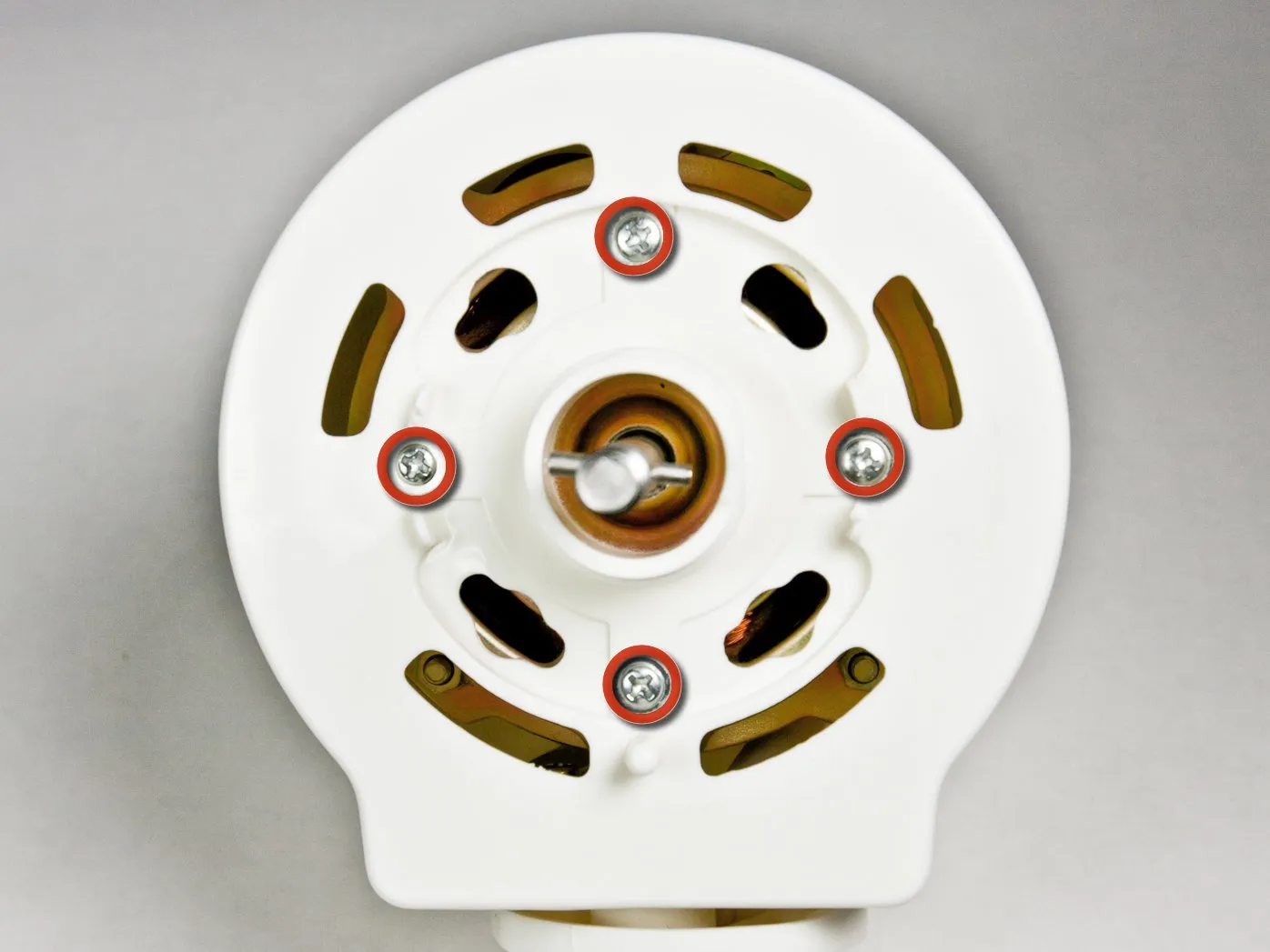

• Снимите передний корпус двигателя, открутив 4 винта.

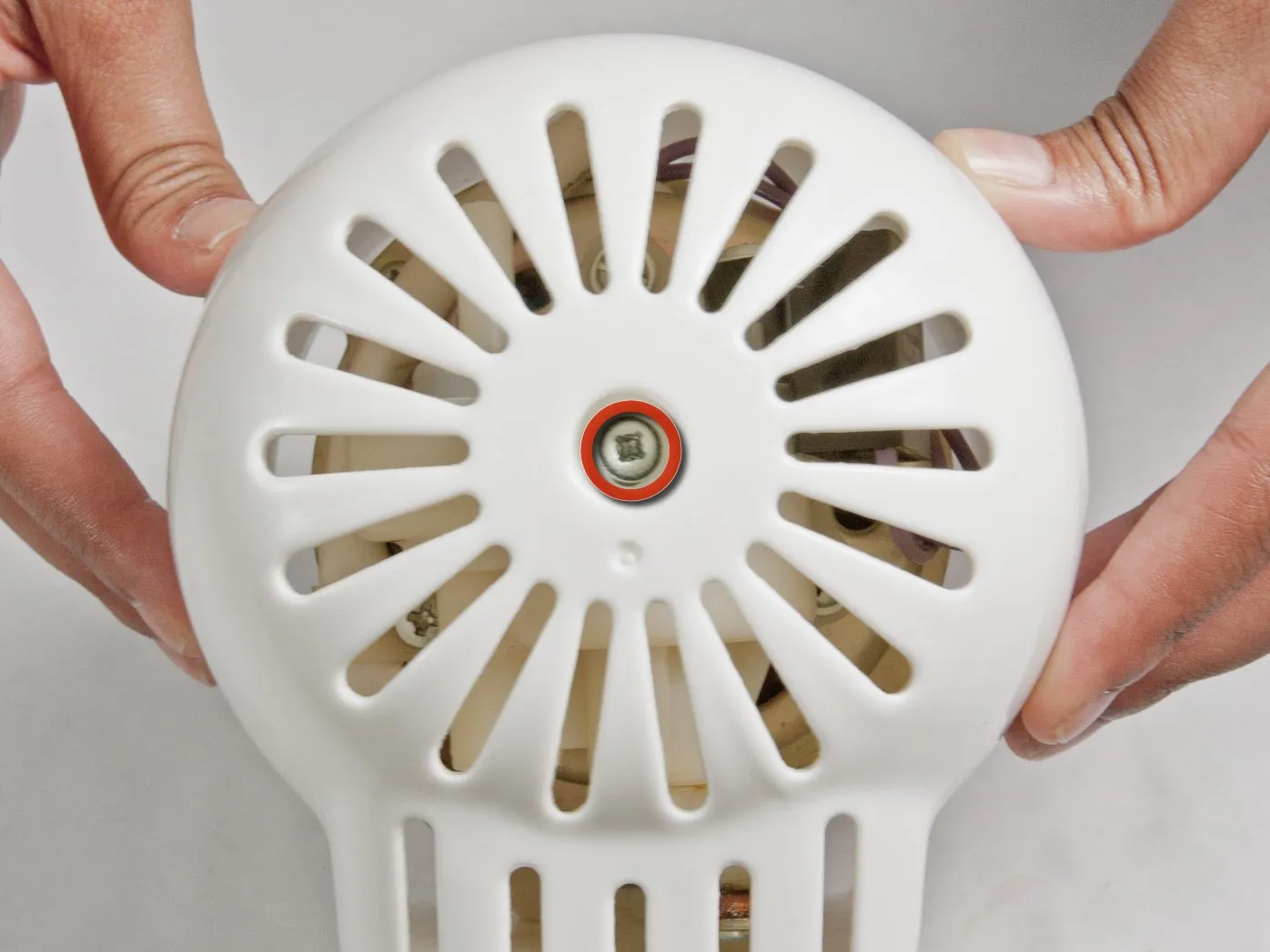

Шаг 22

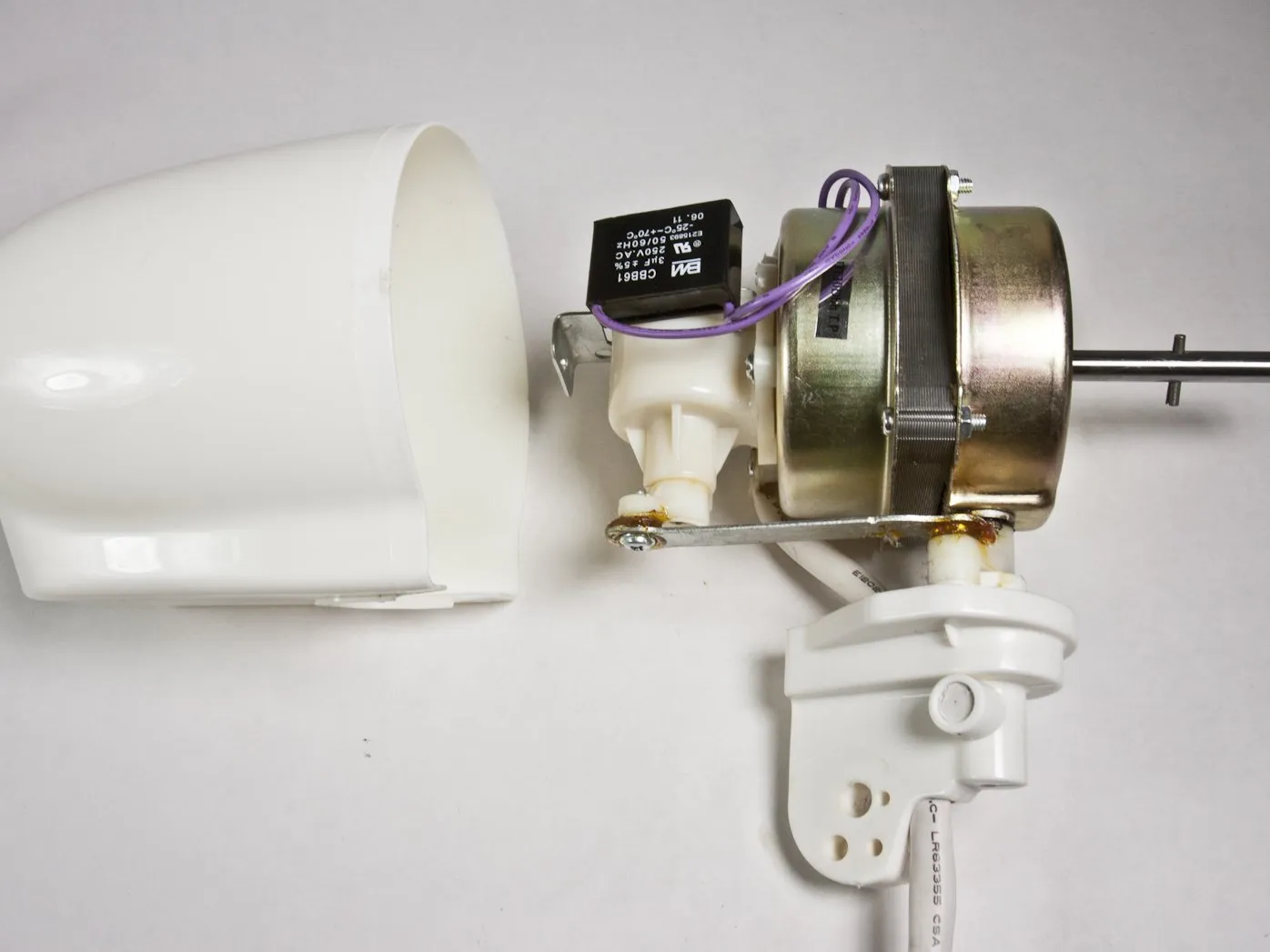

• Корпус главного двигателя можно снять, открутив один винт в задней части верхней сборки.

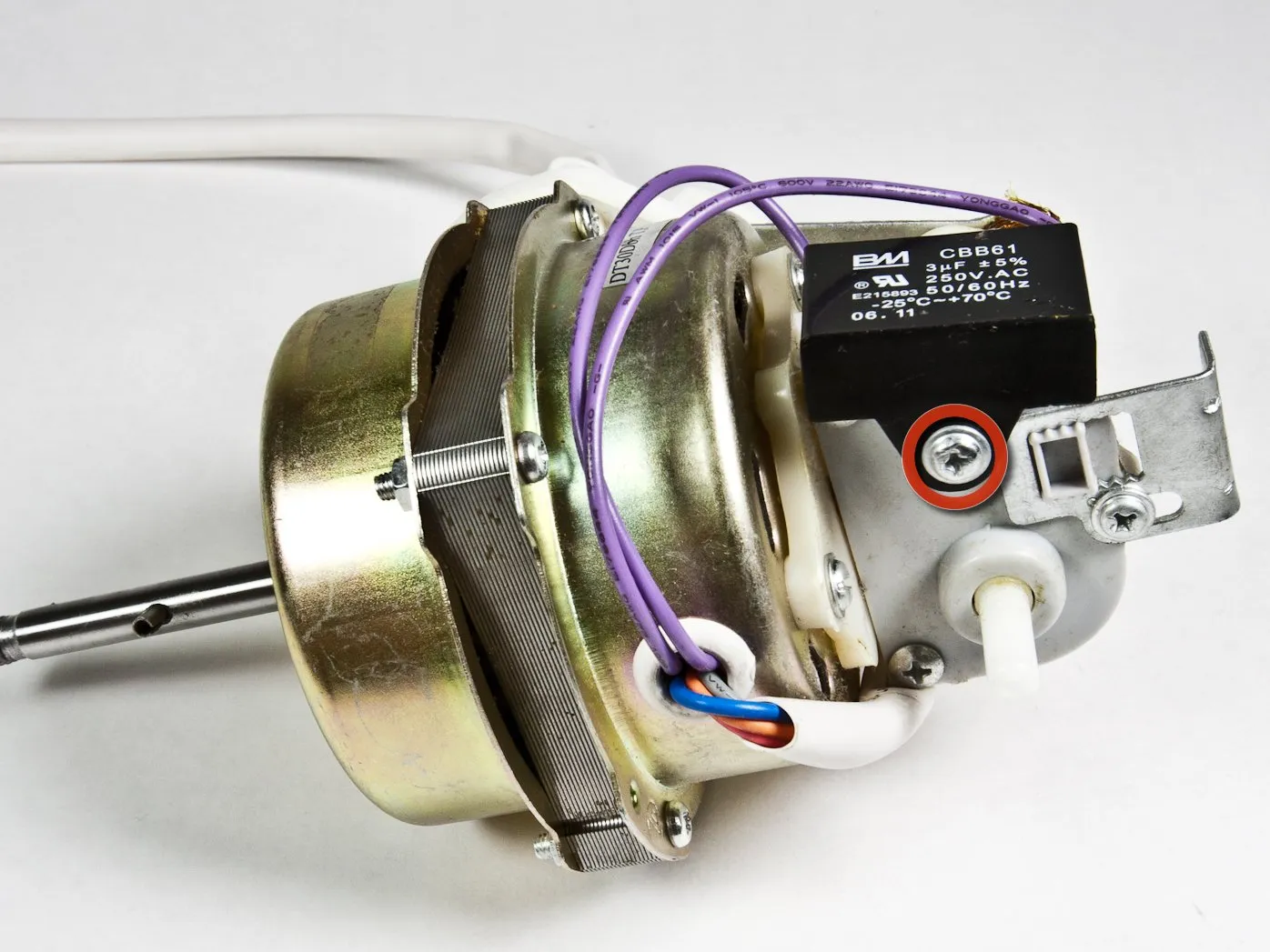

Шаг 23

• Конденсатор прикреплен к генератору одним винтом. После удаления винта конденсатор должен легко отсоединиться.

Комментарии к шагу

Куда подключаются два провода конденсатора? Пожалуйста, подскажите.

Эти два провода обычно подключаются к пусковой обмотке двигателя.

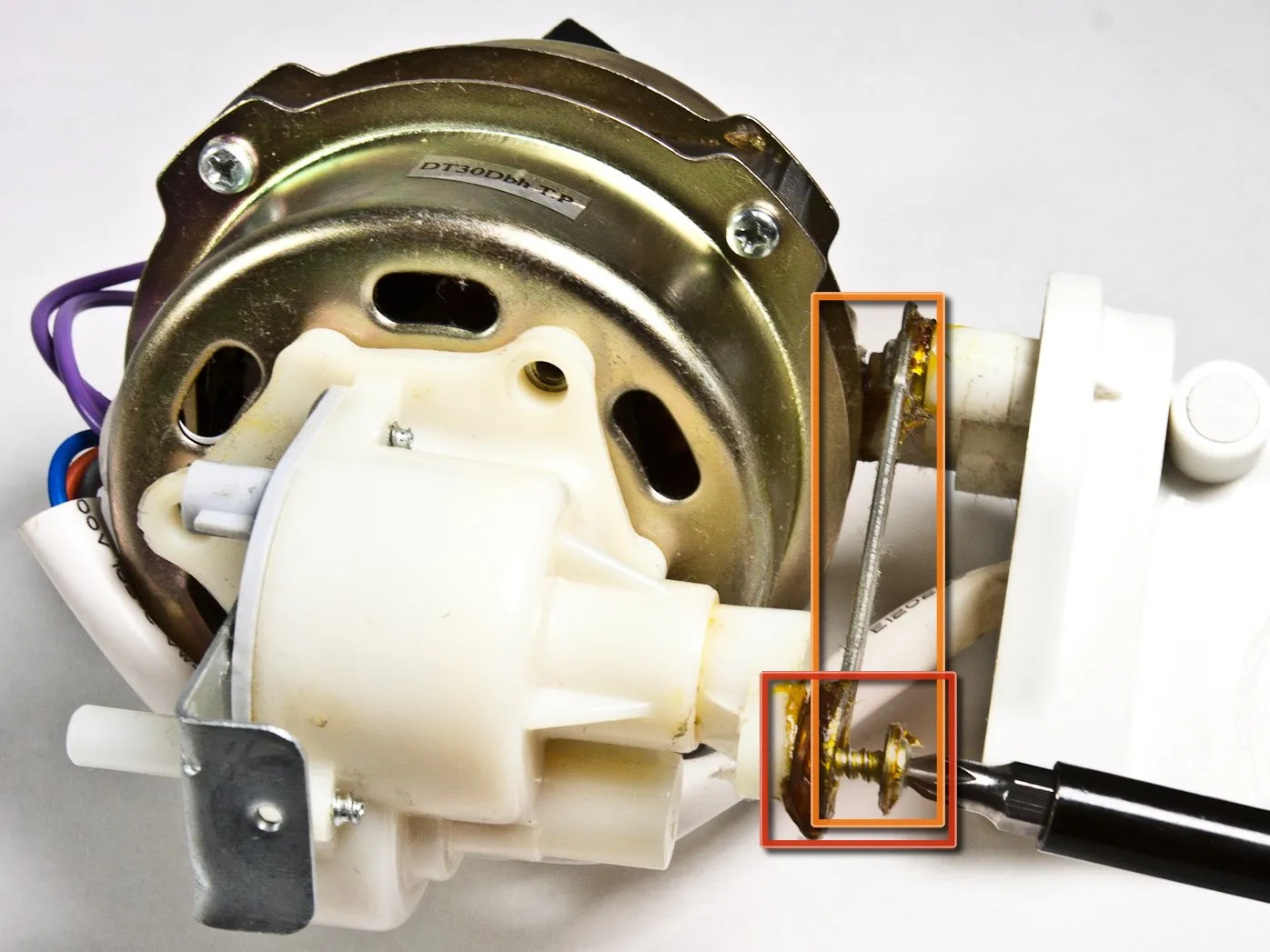

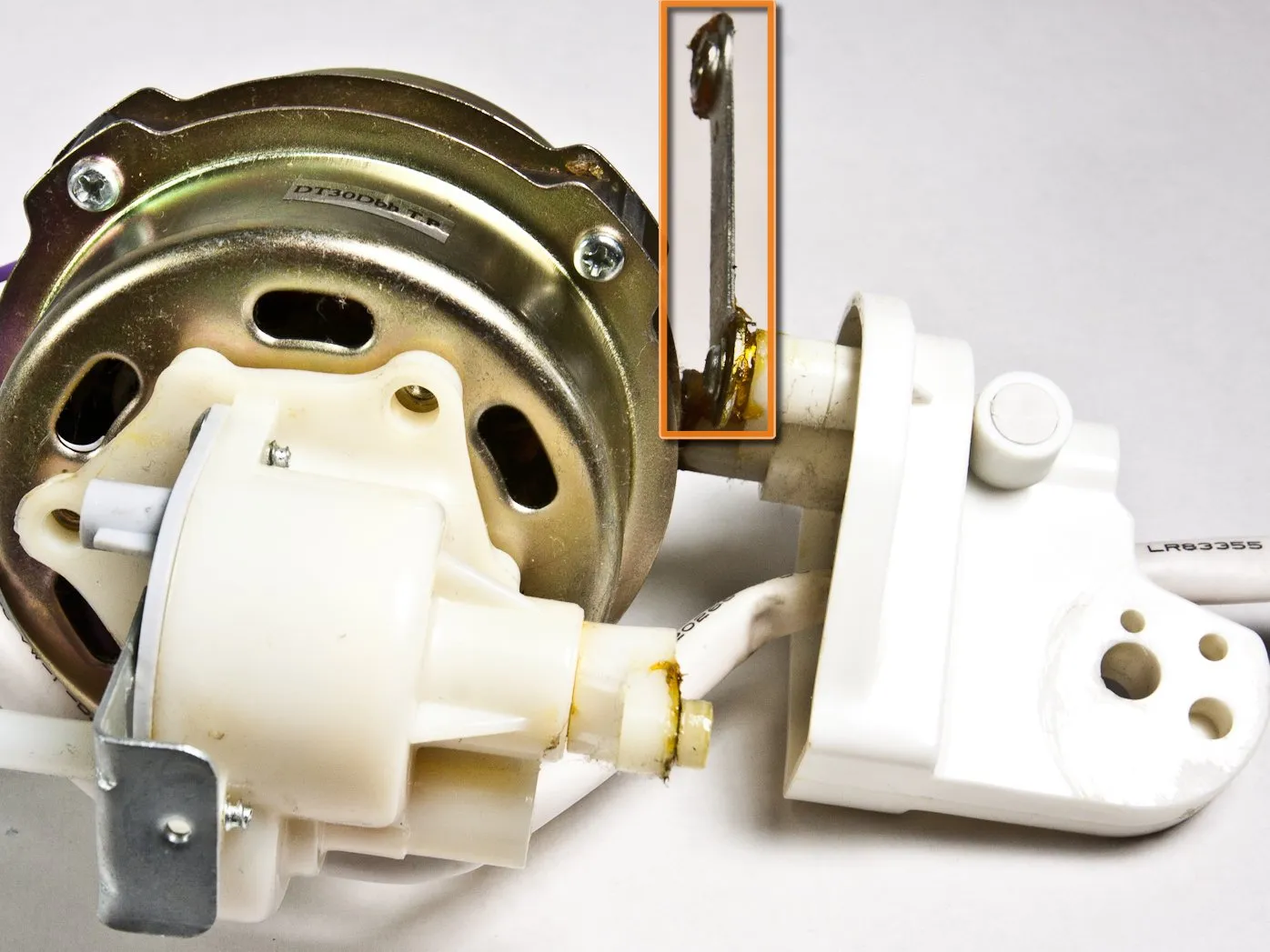

Шаг 24

• Выкрутите винт, соединяющий генератор с коромыслом.

• После удаления винта надавите на коромысло и отверните его от генератора.

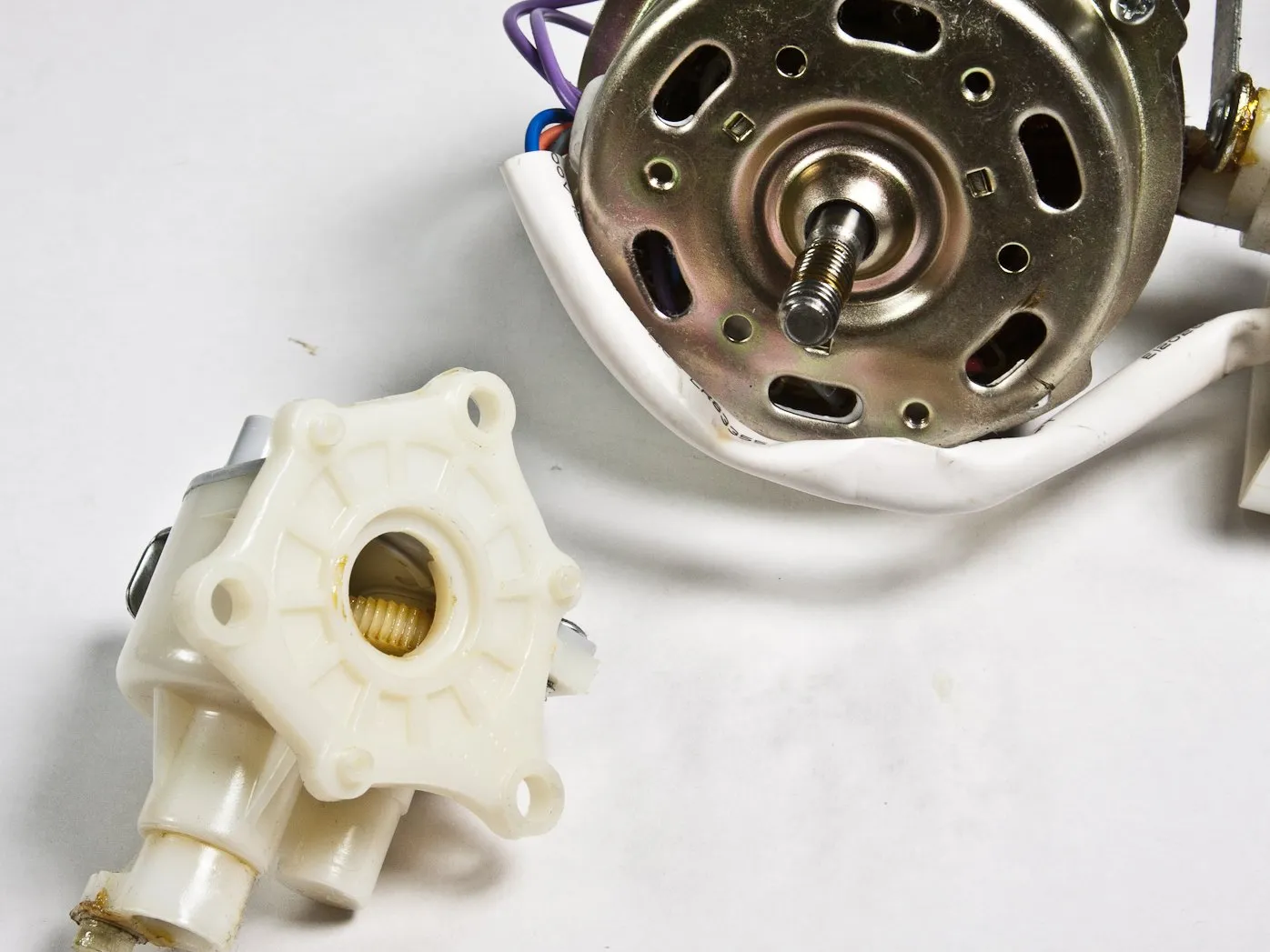

Шаг 25

• Теперь осциллятор должен легко сниматься.

• Очистите осциллятор и удалите все замятия. Если проблема сохраняется, то осциллятор поврежден и нуждается в замене.
