Разборка Olympus M Robe MR-100

Введение

MP3-плееры m:robe от Olympus просуществовали недолго: С осени 2004 года до какого-то времени 2006 года. В то время они были сопоставимы с iPod (фактически в этой модели использовался тот же процессор, что и в iPod mini), имели схожую цену и функциональность. Однако неудачный маркетинг, а также решение Olympus остаться в основном на рынке изображений и цифровой записи голоса привели к прекращению производства m:robe.

Эта модель, MR-100, была довольно стандартным mp3-плеером, способным воспроизводить медиафайлы в форматах MP3 и WMA, хранящиеся на его (физически) крошечном жестком диске объемом 5 Гб. У него был двухцветный дисплей и на удивление хорошо выполненные сенсорные элементы управления. Кроме того, интерфейс был четким и понятным. По сути, единственным недостатком этого устройства было его ужасное программное обеспечение для передачи файлов. Хотя недавно я обнаружил, что срок службы батареи составляет около 2 лет или меньше.

Возможно, смерть батареи уже не за горами, но пока есть альтернативные варианты управления медиафайлами и функциональностью устройства. А именно Rockbox.orgкоторый разрабатывает собственные прошивки для многих брендов MP3-плееров и предоставляет свое программное обеспечение бесплатно под General Public License.

В целом, я считаю, что это довольно очаровательное маленькое устройство, которое в свое время было очень хорошей альтернативой iPod.

Более подробную информацию о серии MP3-плееров m:robe можно найти на Википедия.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка Olympus M Robe MR-100

• Olympus m:robe MR-100. Вы не представляете, как сложно было сделать этот снимок, когда все лампы аппарата были включены одновременно.

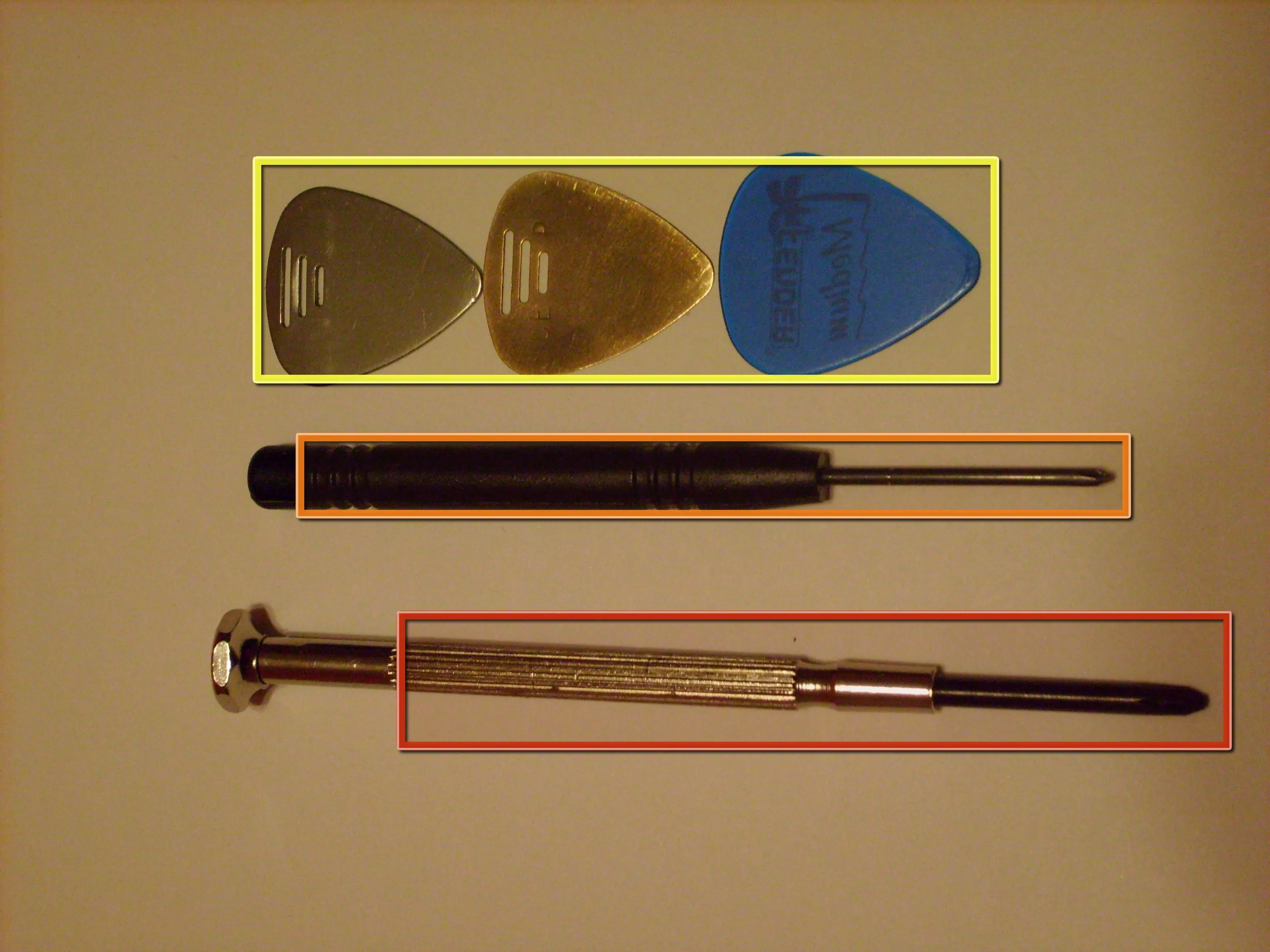

• На втором фото показаны инструменты, которые вам понадобятся:

• Стандартная маленькая крестовая отвертка.

• Крошечная крестовая отвертка (примерно на ступеньку выше отвертки для очков, хотя и такая тоже может подойти).

• Пара палочек или пластиковых инструментов для открывания. Как вы можете видеть, я использовал пики для гитары, которые работают довольно хорошо. Я предлагаю тонкие металлические или дешевые пластиковые, которые вы не боитесь сломать.

• К сожалению, я не знаю реальных размеров отверток, но если вы используете гитарные фотографии в качестве ориентира (они размером с четверть), вы сможете оценить их.

Шаг 2

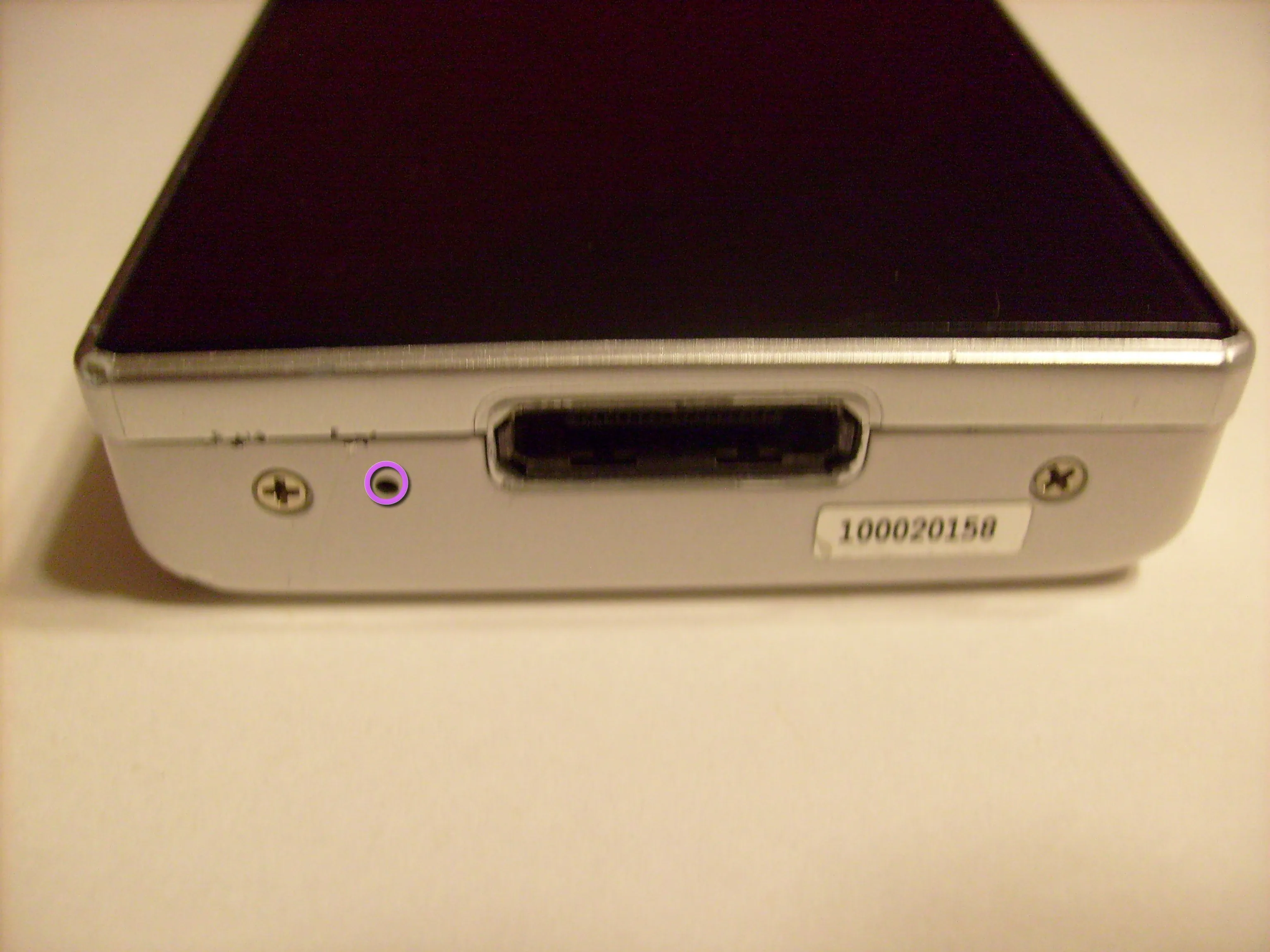

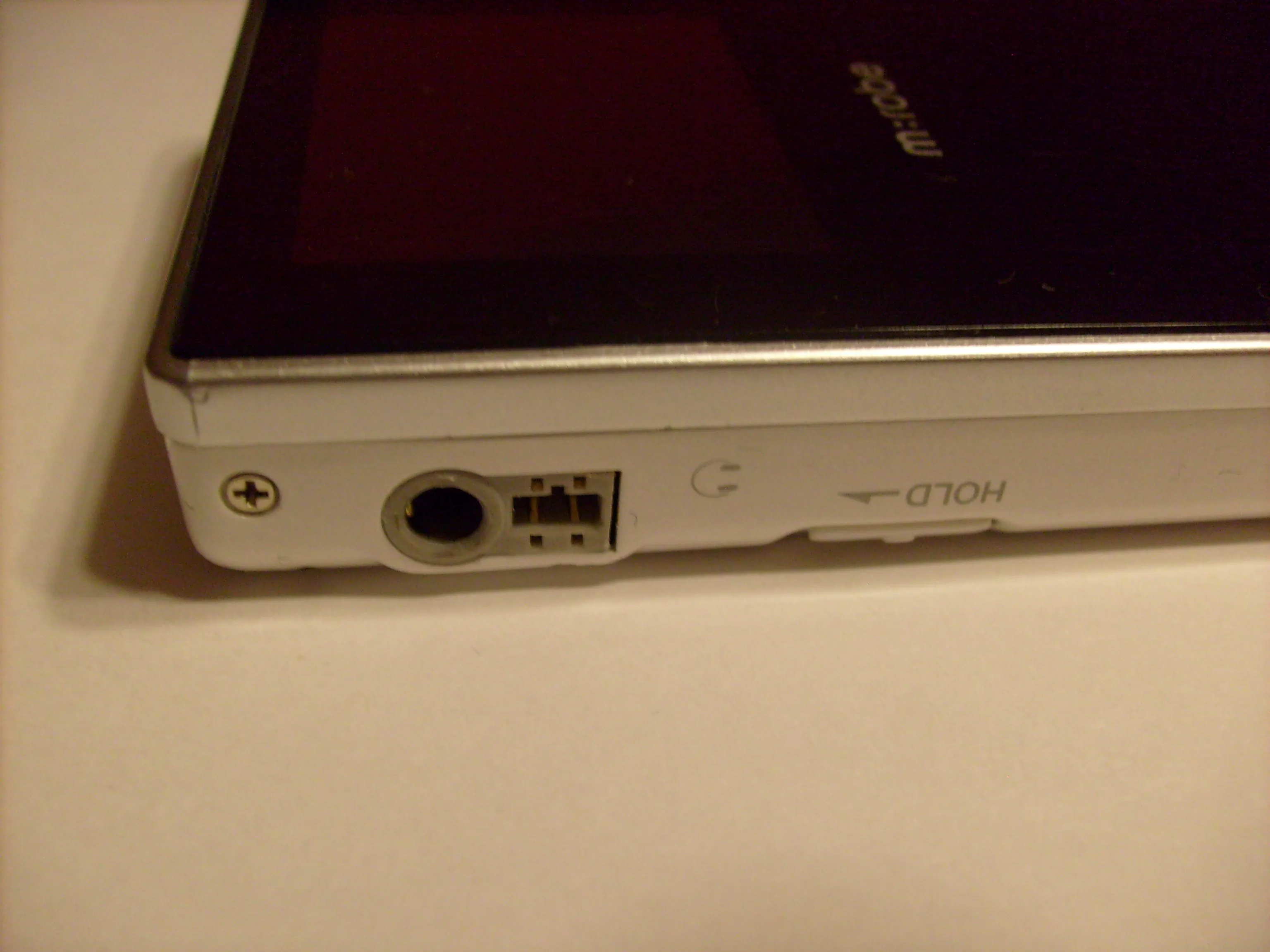

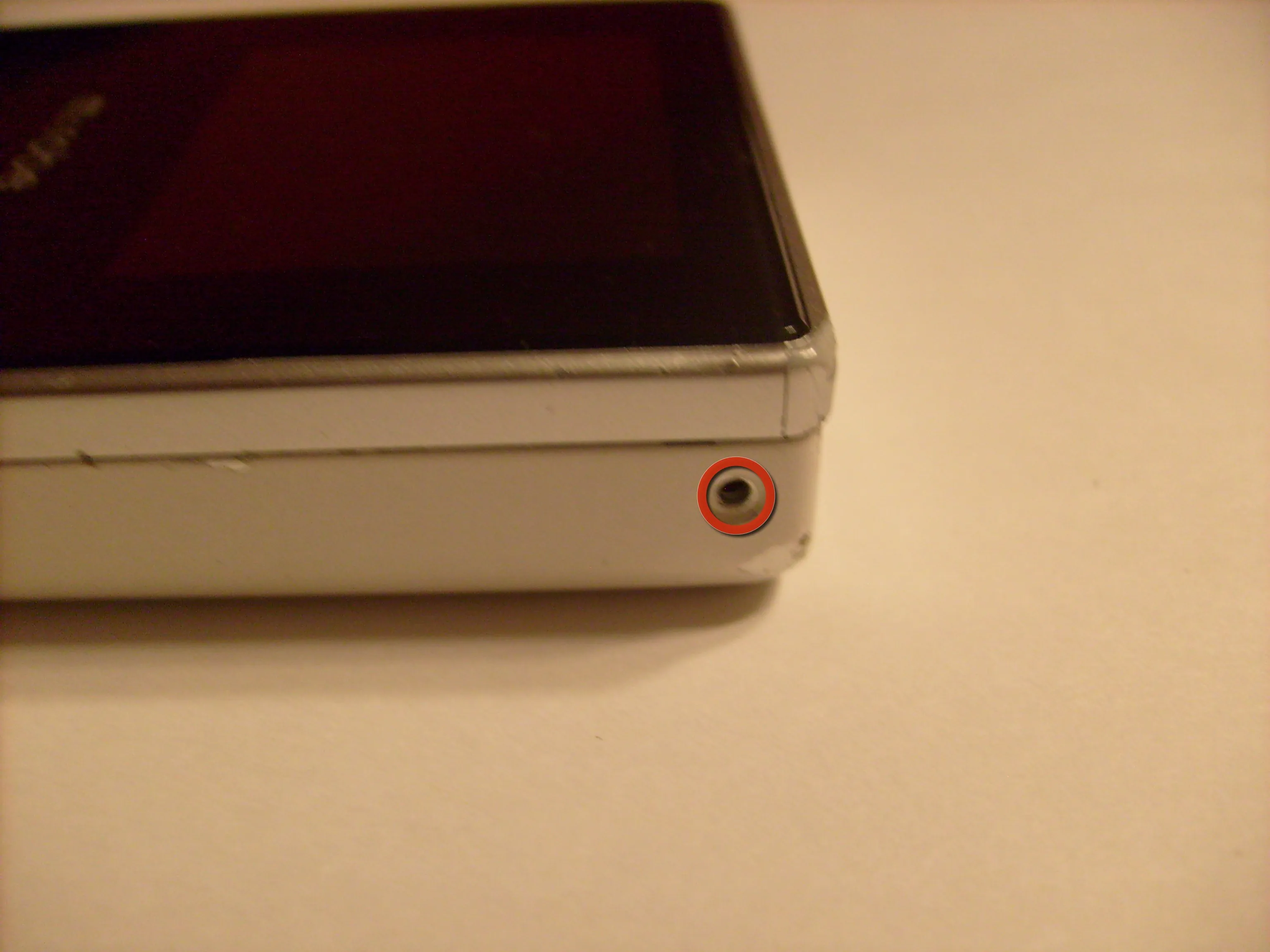

• Начнем! По краям корпуса m:robe вы найдете четыре маленьких винта: По одному с каждой стороны экрана и два снизу. Для них вы будете использовать отвертку меньшего размера.

• Вы, наверное, заметили, что у меня ослаб винт! Или, скорее, вообще отсутствует. Эти винты крошечные, и их очень трудно найти, если уронить на пол. Вынимайте их на ровном, чистом рабочем месте и откладывайте в сторону в безопасное место. Они все одинакового размера, поэтому не имеет значения, если вы их перепутаете.

• Обратите внимание на кнопку сброса на нижней грани.

Шаг 3

• Теперь пришло время вставить свой инструмент. Я не эксперт, но это работает примерно так же, как и в случае с iPod. Только здесь всего несколько кронштейнов, и они довольно прочные, так что их не так-то просто сломать. Если у вас есть сомнения по поводу техники, посмотрите руководство по iPod, например, это.

• Знайте: в процессе вскрытия вы ОБЯЗАТЕЛЬНО сотрете с задней крышки немного краски. Это практически неизбежно.

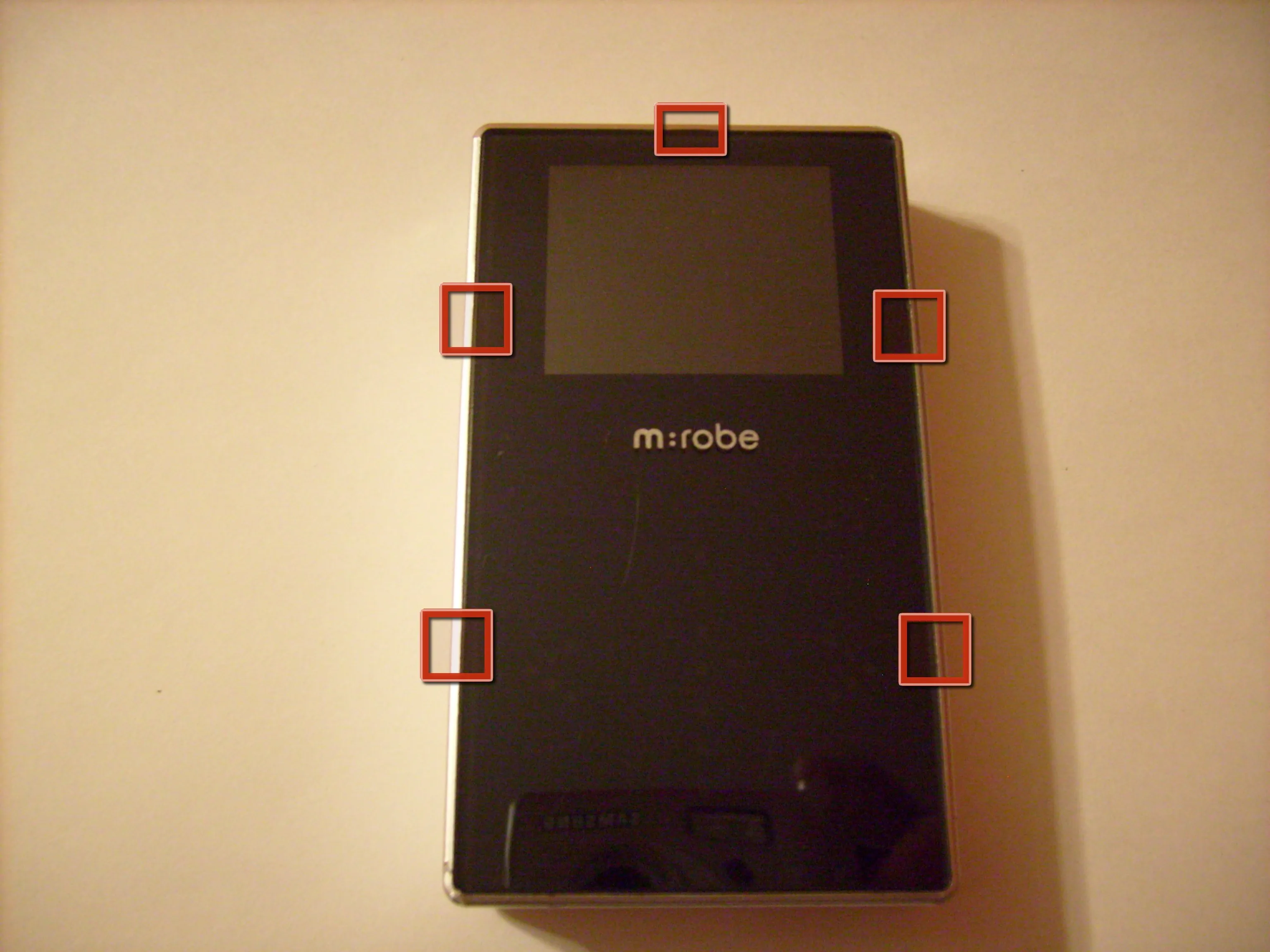

• Прежде чем приступить к работе, обратите внимание на расположение 5 кронштейнов на внутренней стороне устройства, которые я отметил здесь.

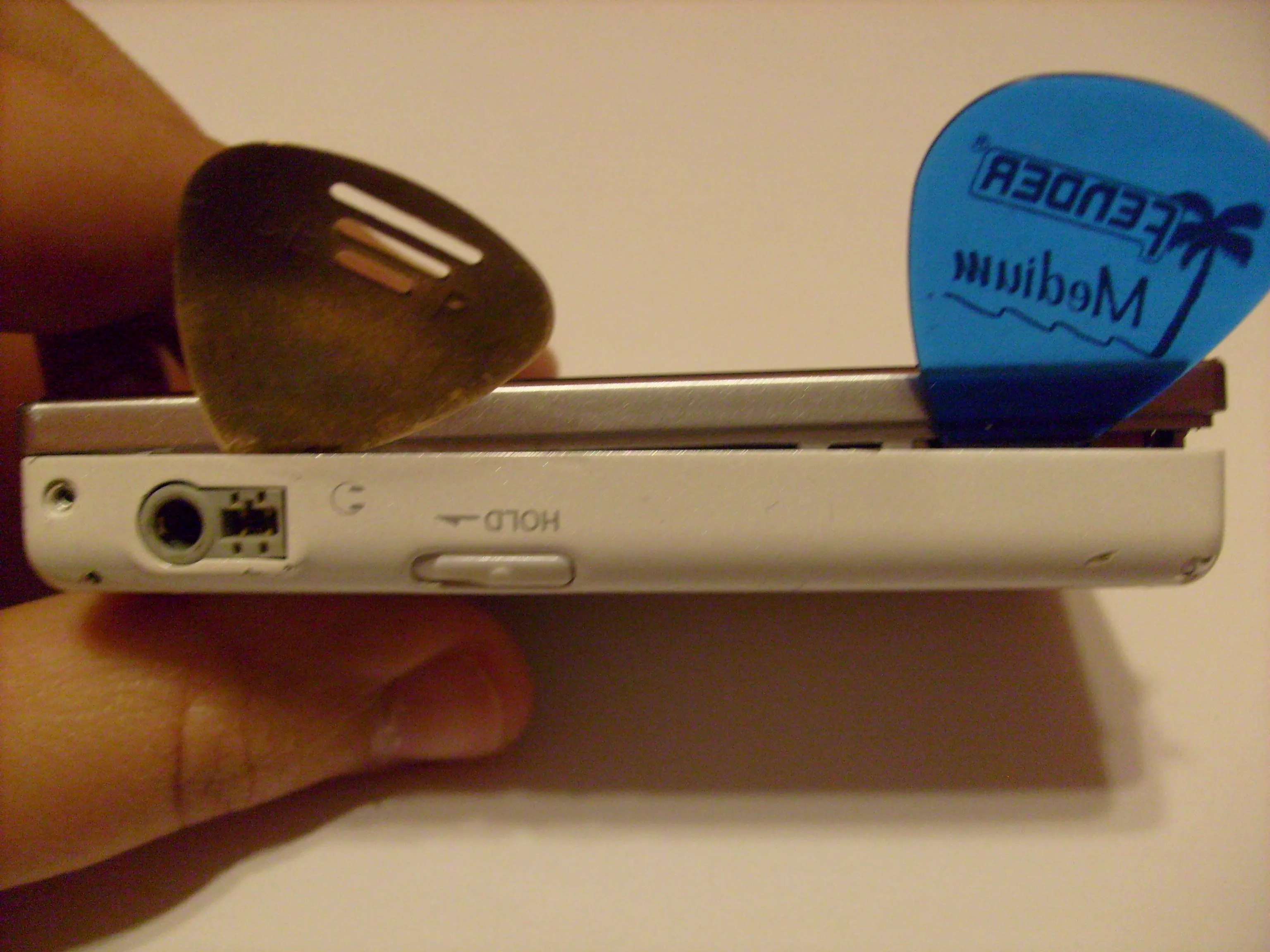

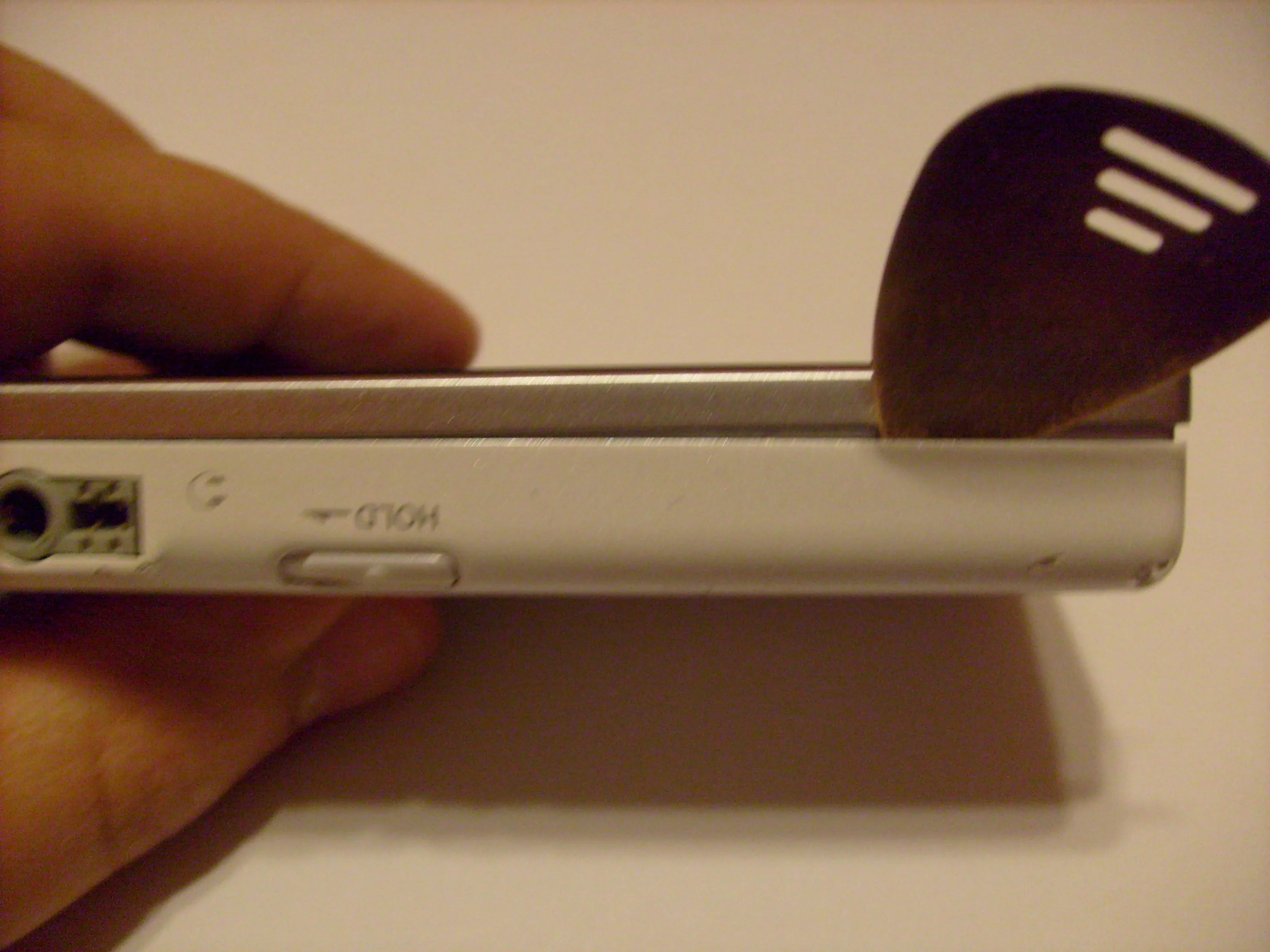

• Я рекомендую начать со стороны, где находится разъем для наушников. Вставьте один инструмент на расстоянии чуть меньше сантиметра от нижнего конца. Аккуратно пошевелите и сдвиньте его вверх по направлению к переключателю. В процессе вы должны услышать два мягких щелчка. Как только вы проделаете зазор, поменяйте его на другой (я использовал тонкую металлическую пику для поддевания и дешевую пластиковую для фиксации).

• Затем переместите основной инструмент на противоположную сторону устройства и повторите процедуру; только на этот раз начинайте сверху и продвигайтесь вниз. Скорее всего, вы услышите еще два щелчка. После этого у вас должен остаться значительный зазор с одной стороны - через дно - и до другой.

• Оставьте держатель на месте и начните надавливать на верхний край. Это должно привести к пятому и последнему щелчку.

Шаг 4

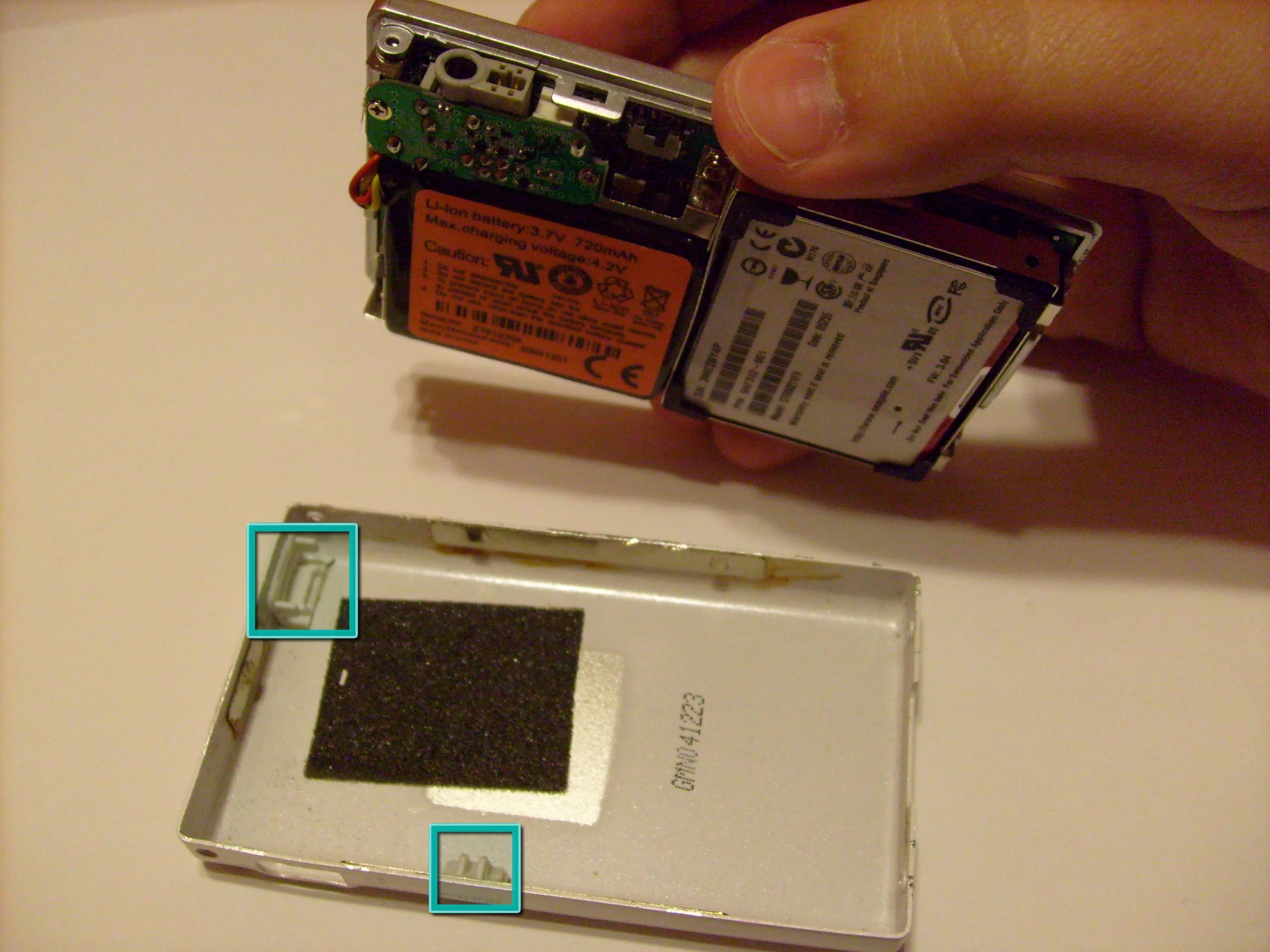

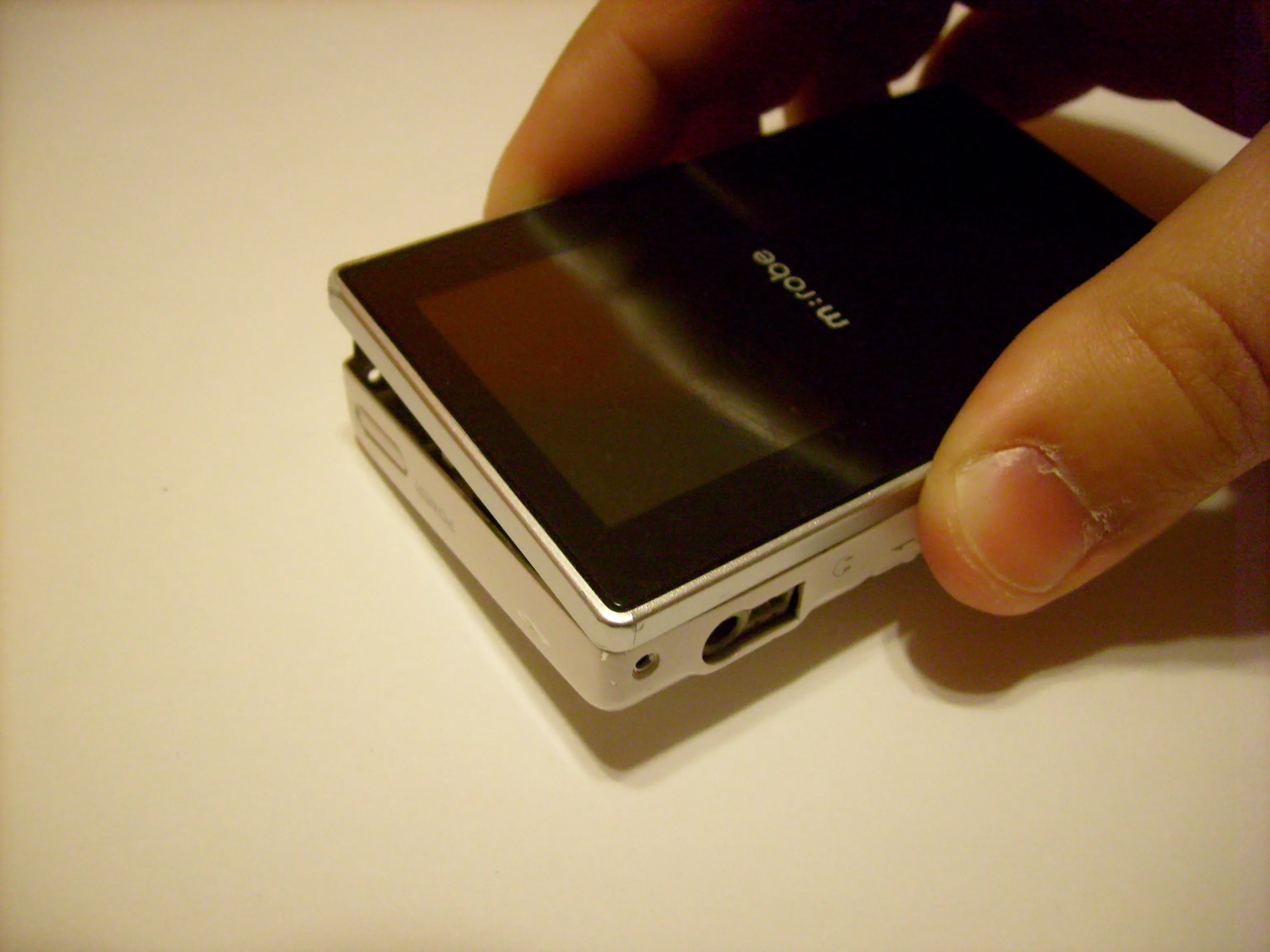

• Поднимая в первую очередь левую сторону устройства, вы можете начать снимать лицевую часть устройства. Следите и будьте осторожны, чтобы разъем для наушников не выскользнул из отверстия в задней панели.

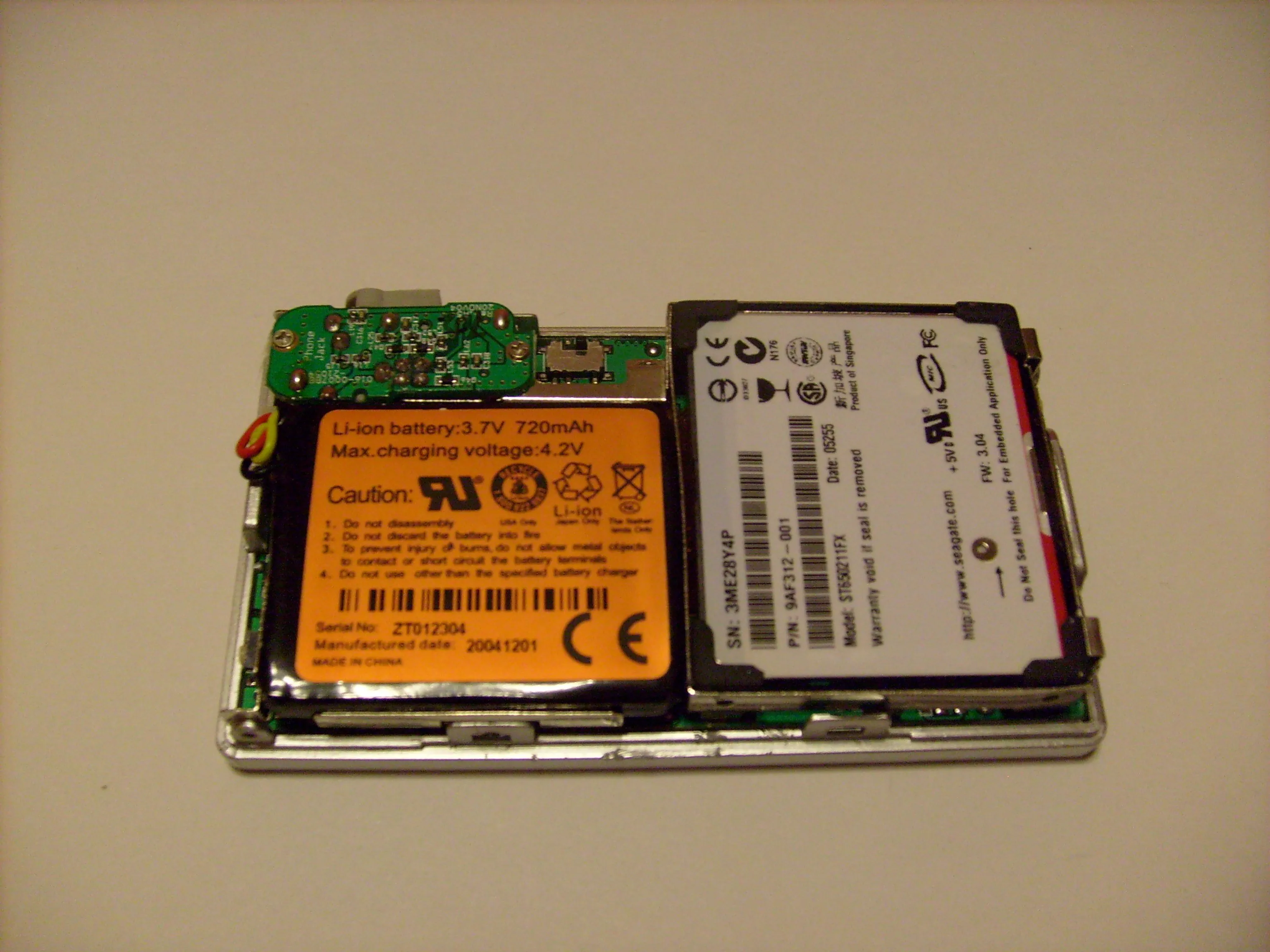

• Крышка поднимется, и вы увидите, что все внутренние компоненты находятся на лицевой стороне устройства!

• Обратите внимание, что рамки кнопки питания и переключателя удержания прикреплены к задней панели.

• Полюбуйтесь на плотную, эффективную (по крайней мере, с виду) инженерию.

Шаг 5

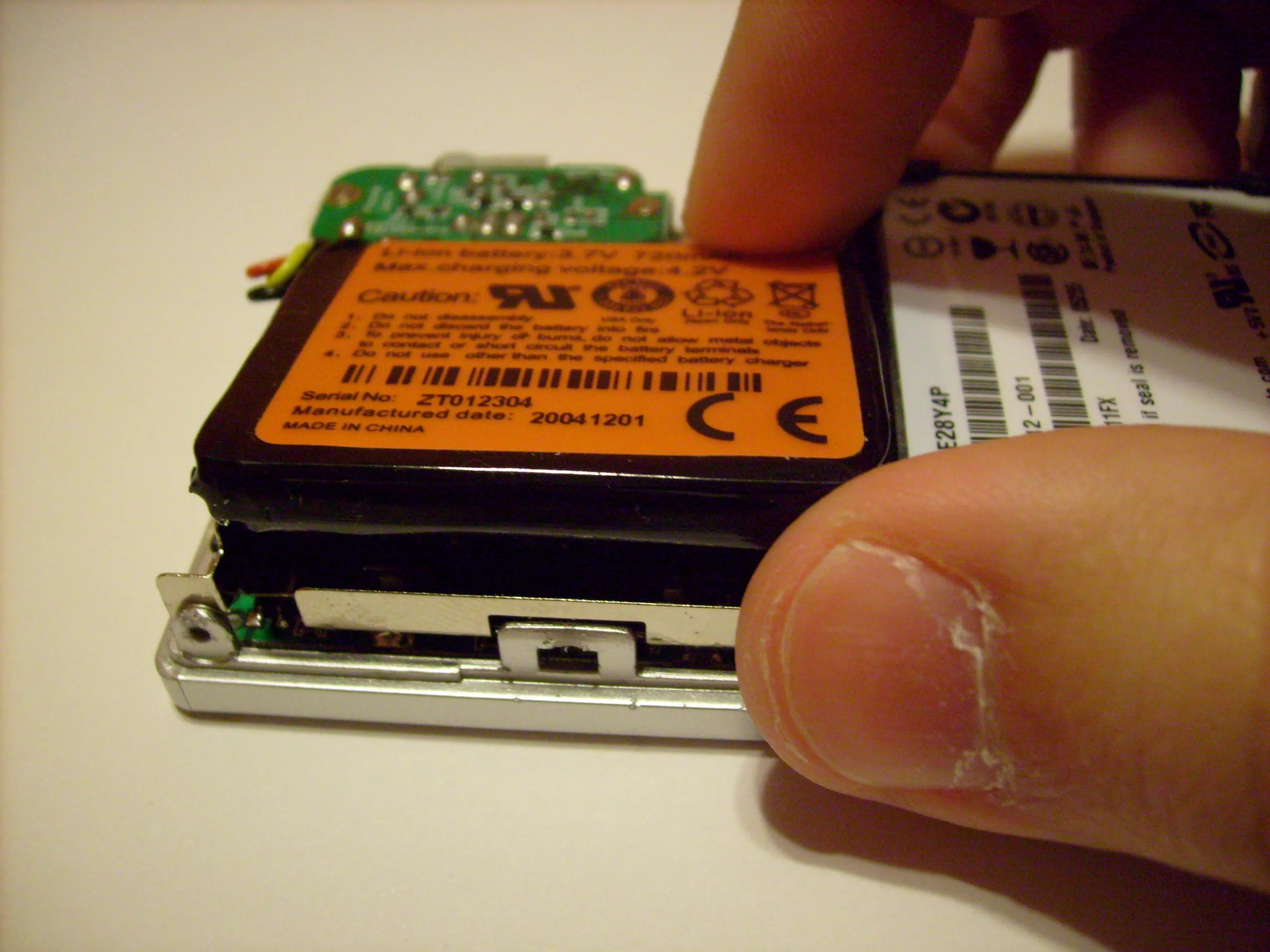

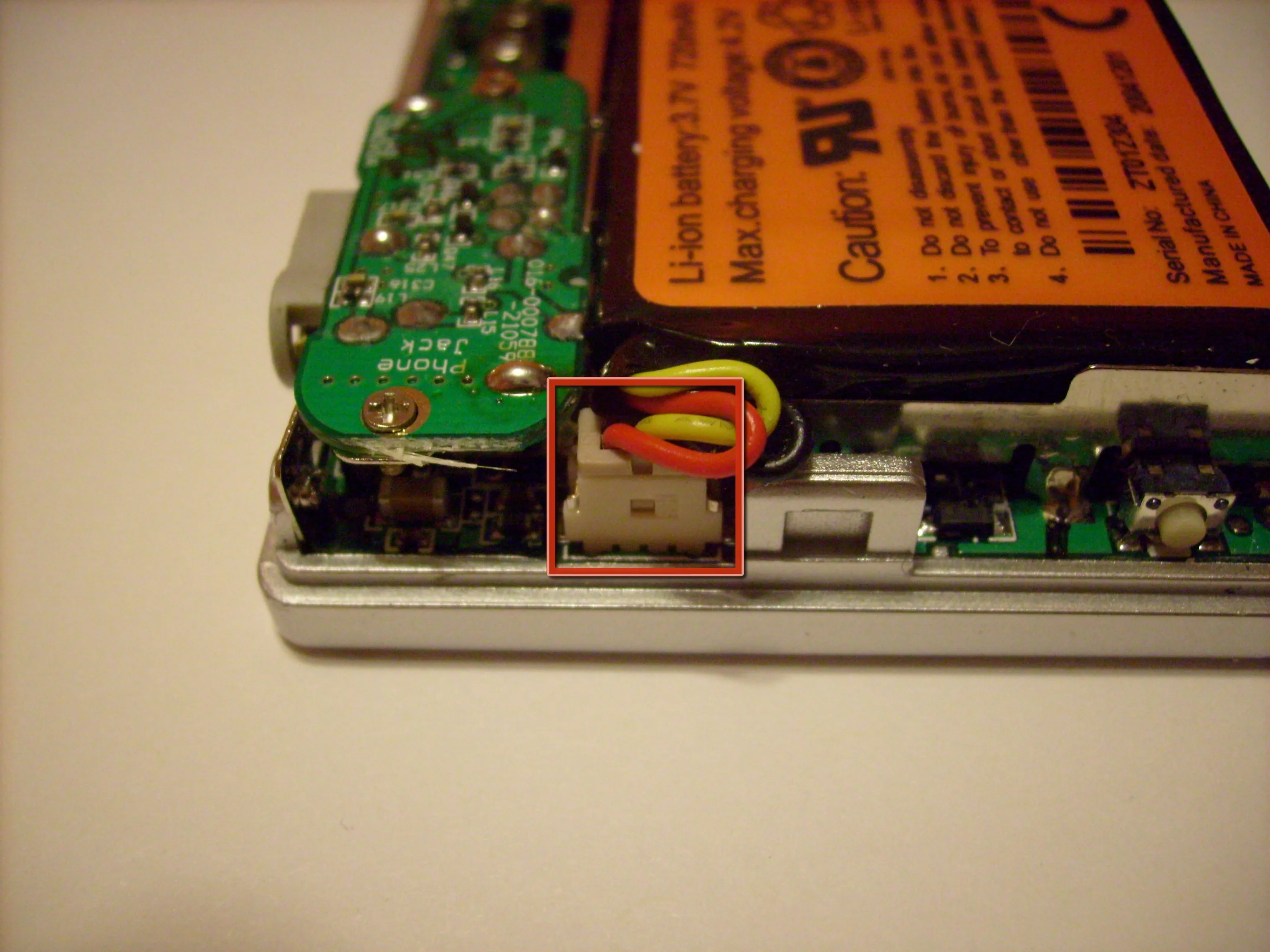

• Здесь находится разъем для подключения аккумулятора. Это довольно простой разъем, который вытаскивается с небольшим усилием. Я рекомендую приподнять батарею, прежде чем отсоединять кабель.

• Хорошее место для захвата - нижний угол, где находится мой большой палец.

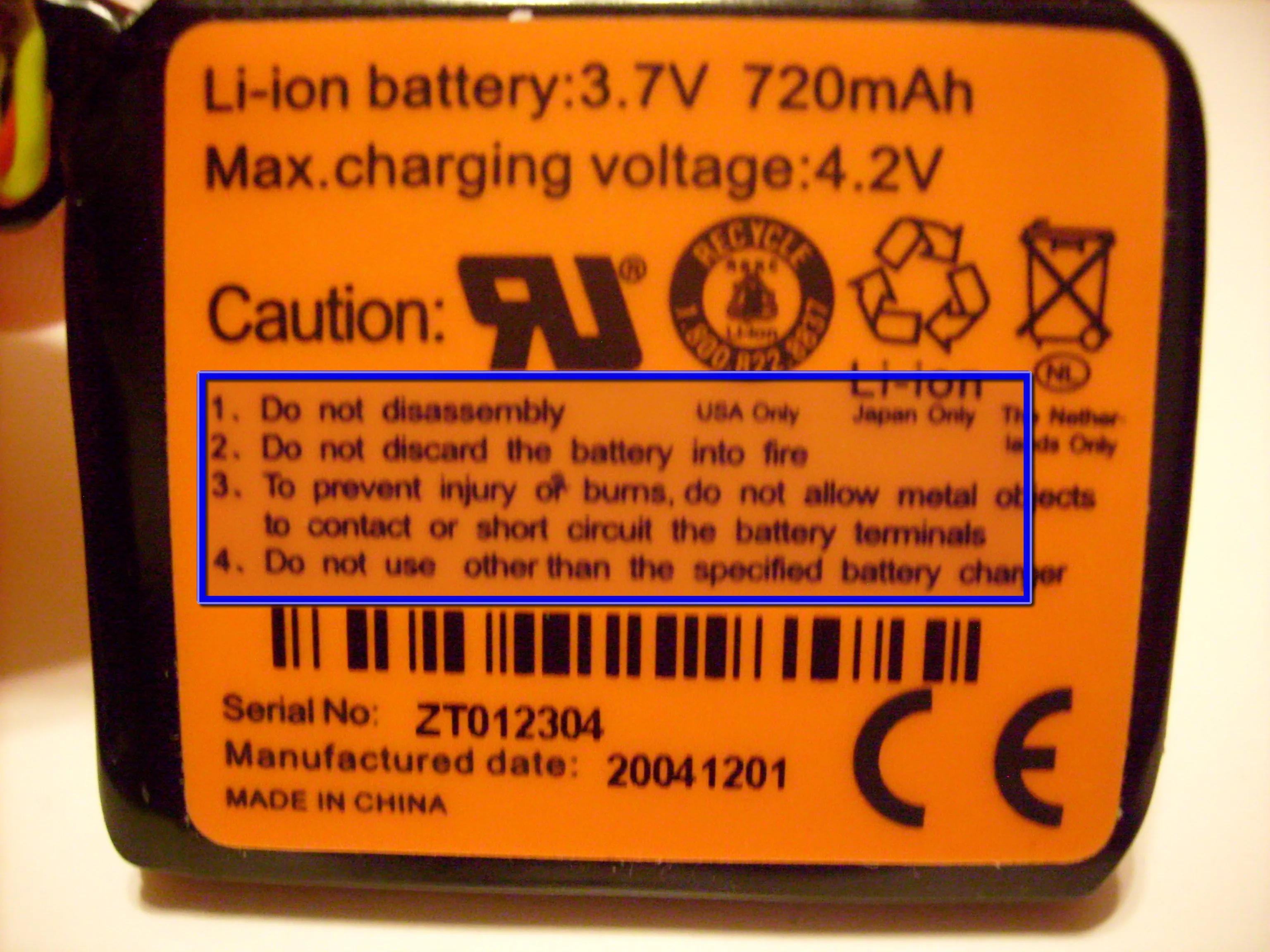

• Внимание на предупреждения, игнорируйте английский язык.

Шаг 6

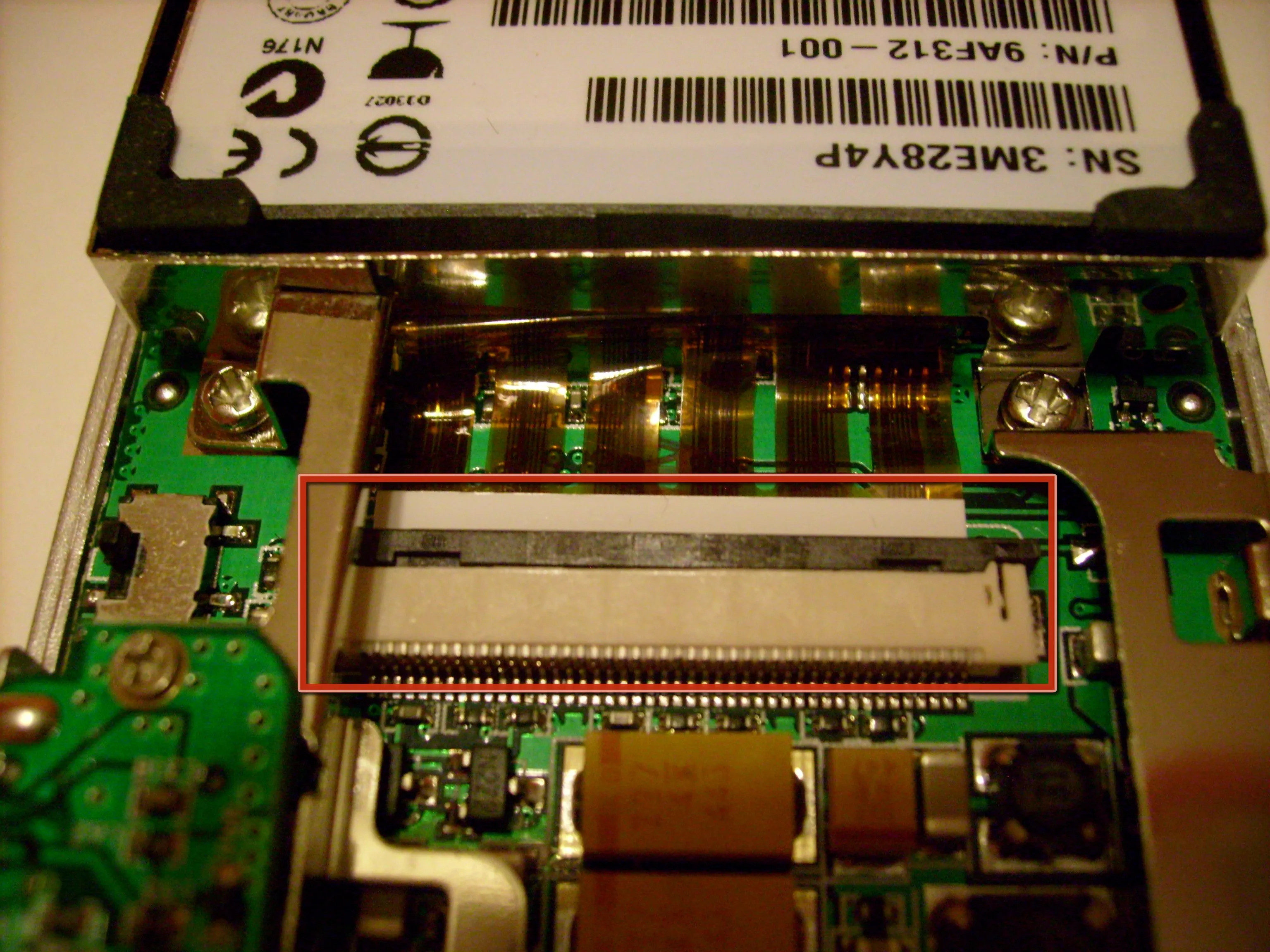

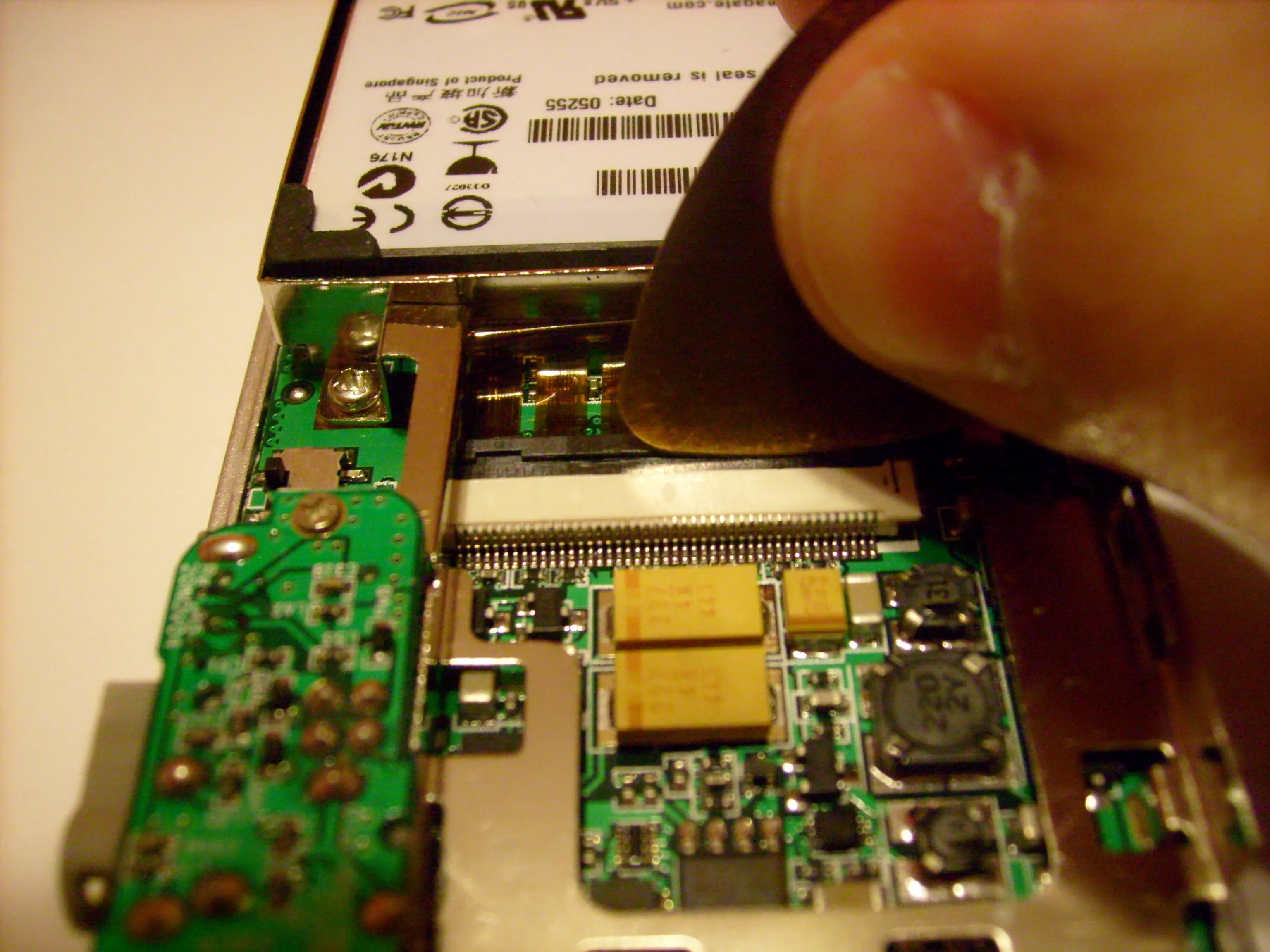

• Идем дальше. Здесь находится разъем для ленточного кабеля жесткого диска. Черная часть выдвигается (по направлению к HDD), чтобы освободить кабель.

• С помощью пики (или другого узкого предмета) аккуратно вытолкните черную часть наружу (в сторону диска). Если у вас длинные ногти, вы можете просто воспользоваться пальцами.

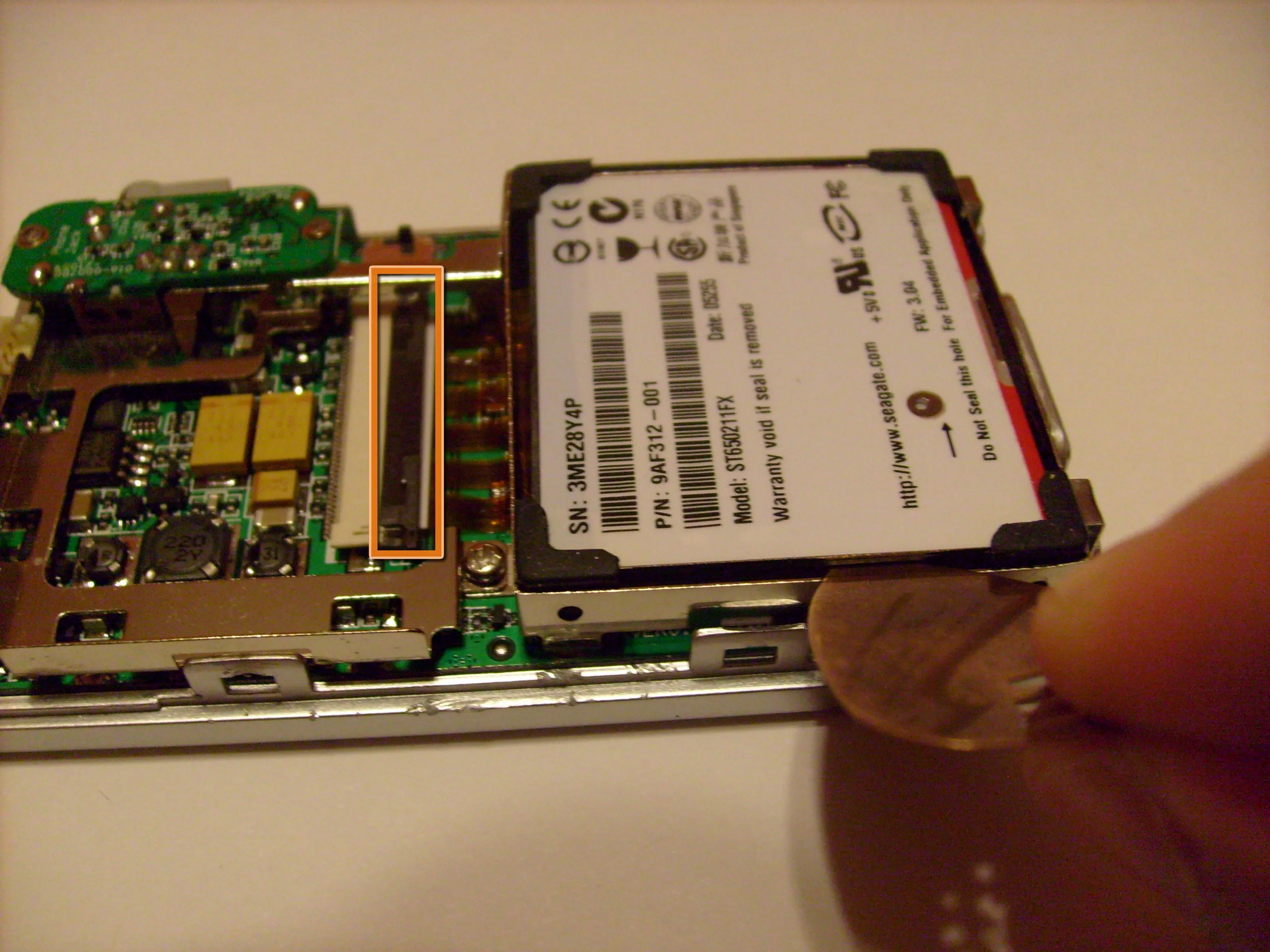

• (Обратите внимание на открытое положение разъема на третьем изображении).

• Теперь выталкиваем hdd из рамки. Я не могу показать вам с помощью своей маленькой камеры, но с обеих сторон hdd есть выемки. Проденьте туда инструмент для разделения и аккуратно подденьте.

Шаг 7

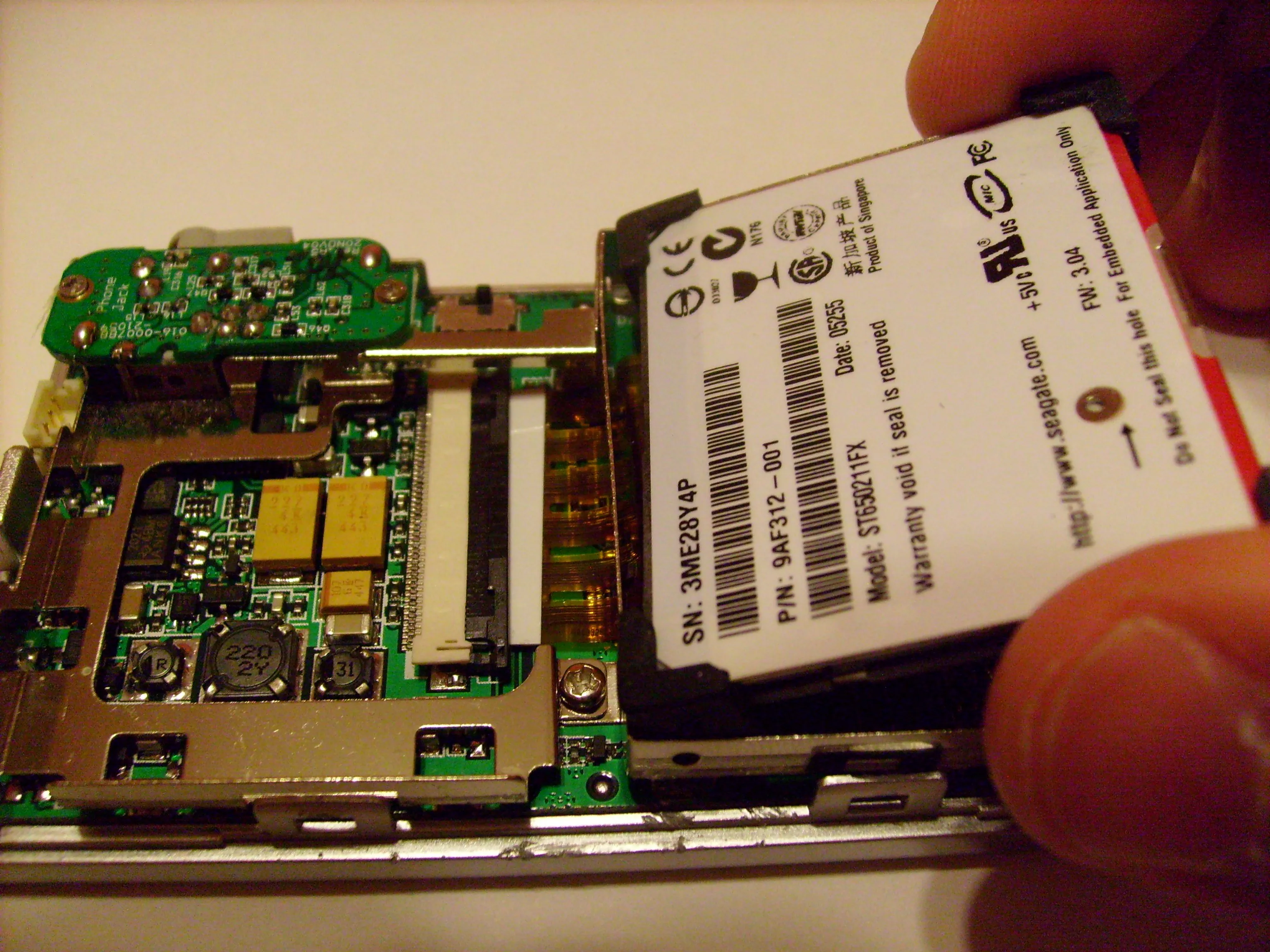

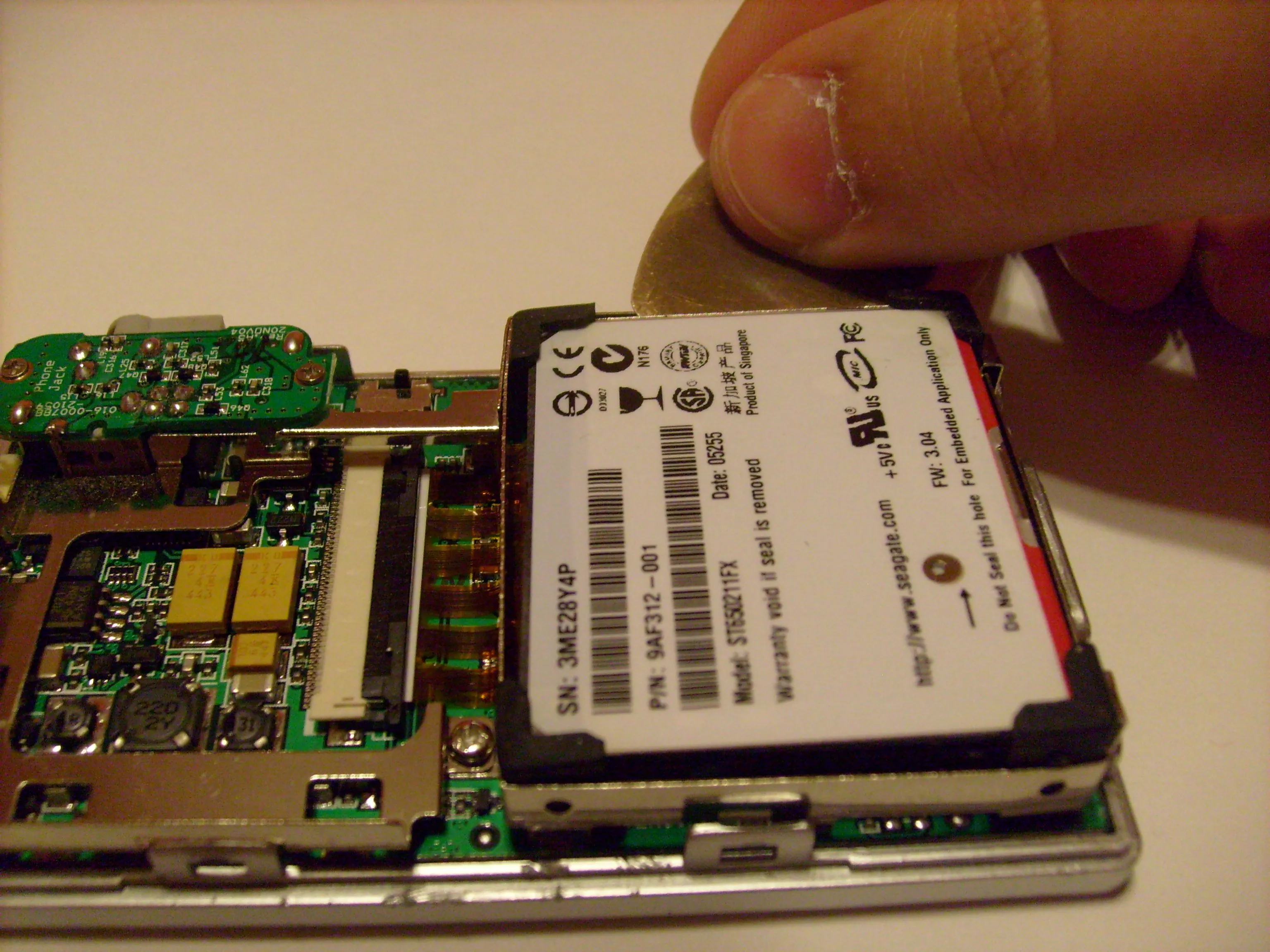

• Перемещайтесь из стороны в сторону, пока не сможете хорошо ухватиться пальцами.

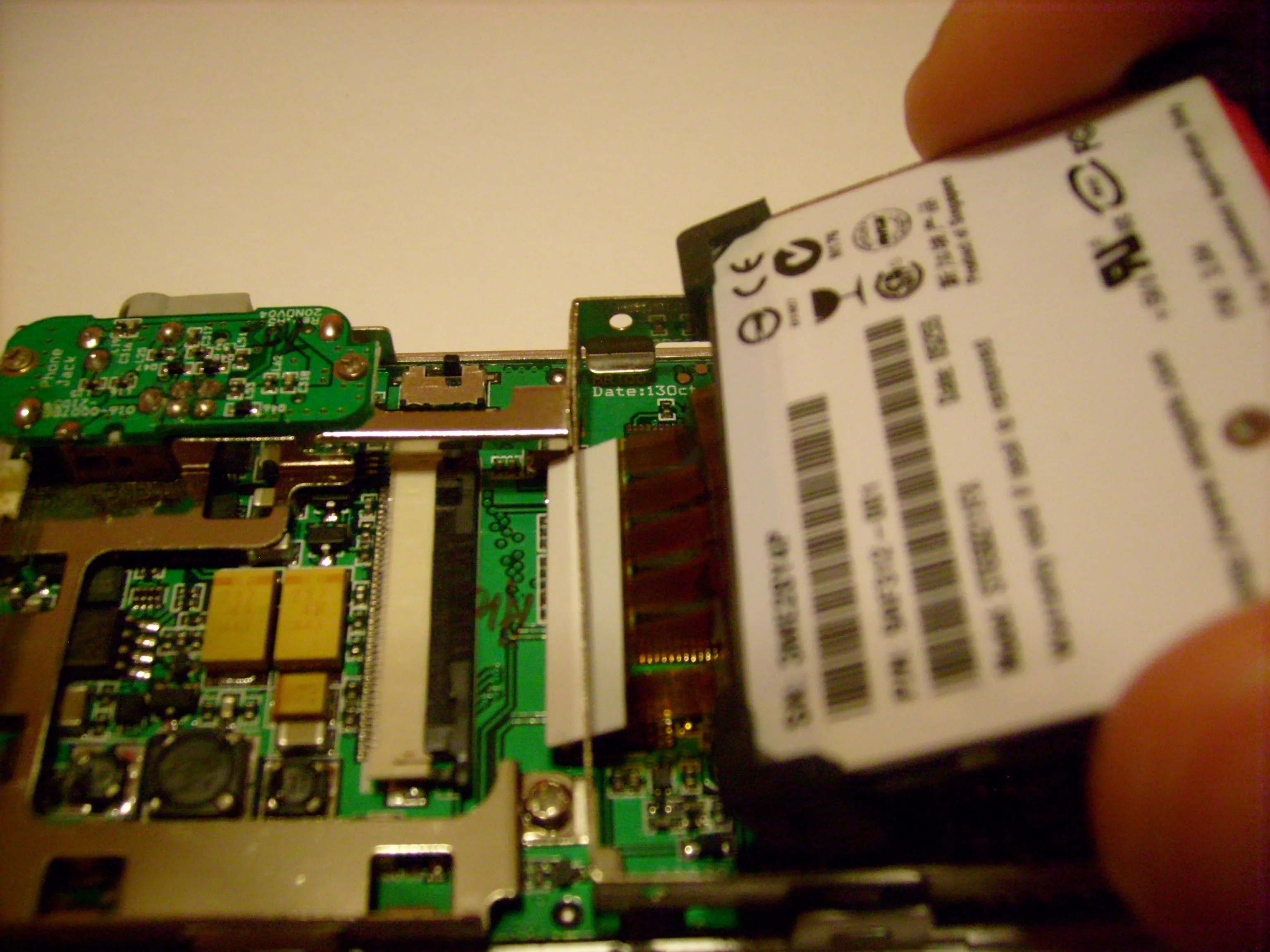

• Аккуратно потяните hdd вверх и назад, позволяя кабелю выскользнуть.

• Действуйте медленно, чтобы свести к минимуму вероятность соприкосновения кабеля с логической платой.

Шаг 8

• Эти резиновые накладки легко соскользнут, если вы не будете осторожны. Если вам нужно снять их, запомните их угол и ориентацию, потому что они не все имеют одинаковую форму.

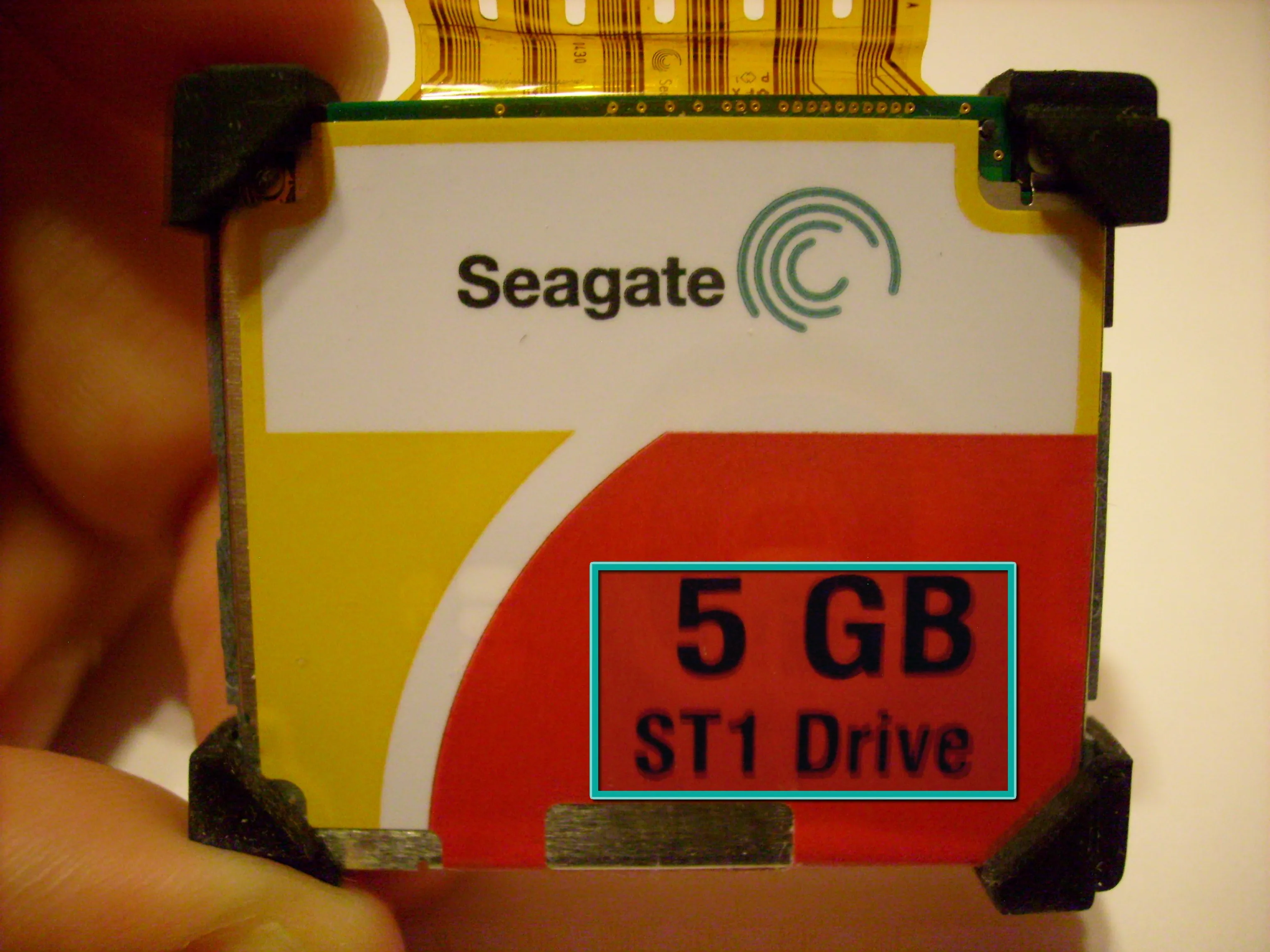

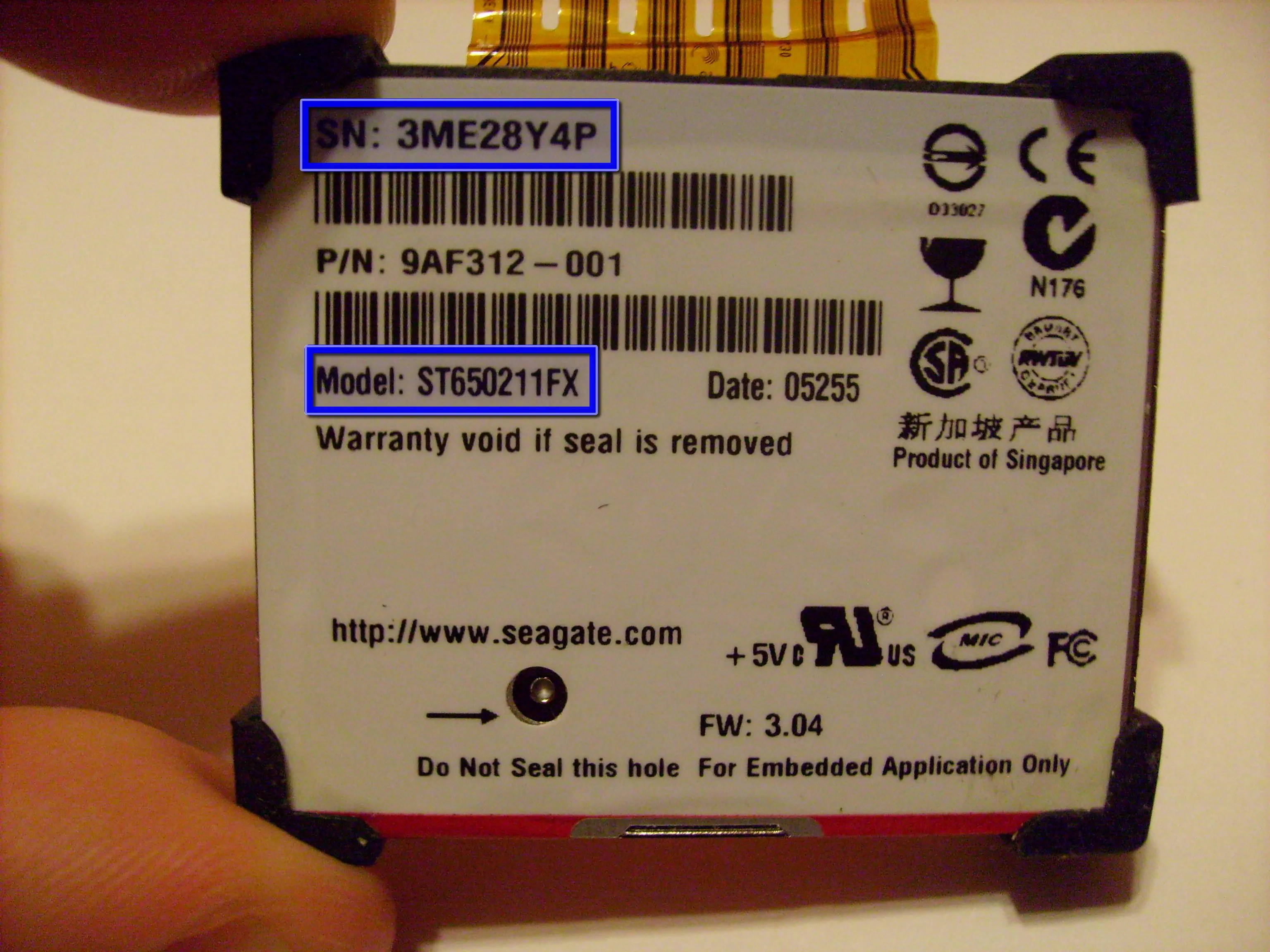

• Эти два номера пригодятся, если вам понадобится заменить диск.

• ...Как и название продукта.

• Мне нравится дизайн этикетки, но он кажется излишним для того, что не должно быть видно.

Шаг 9

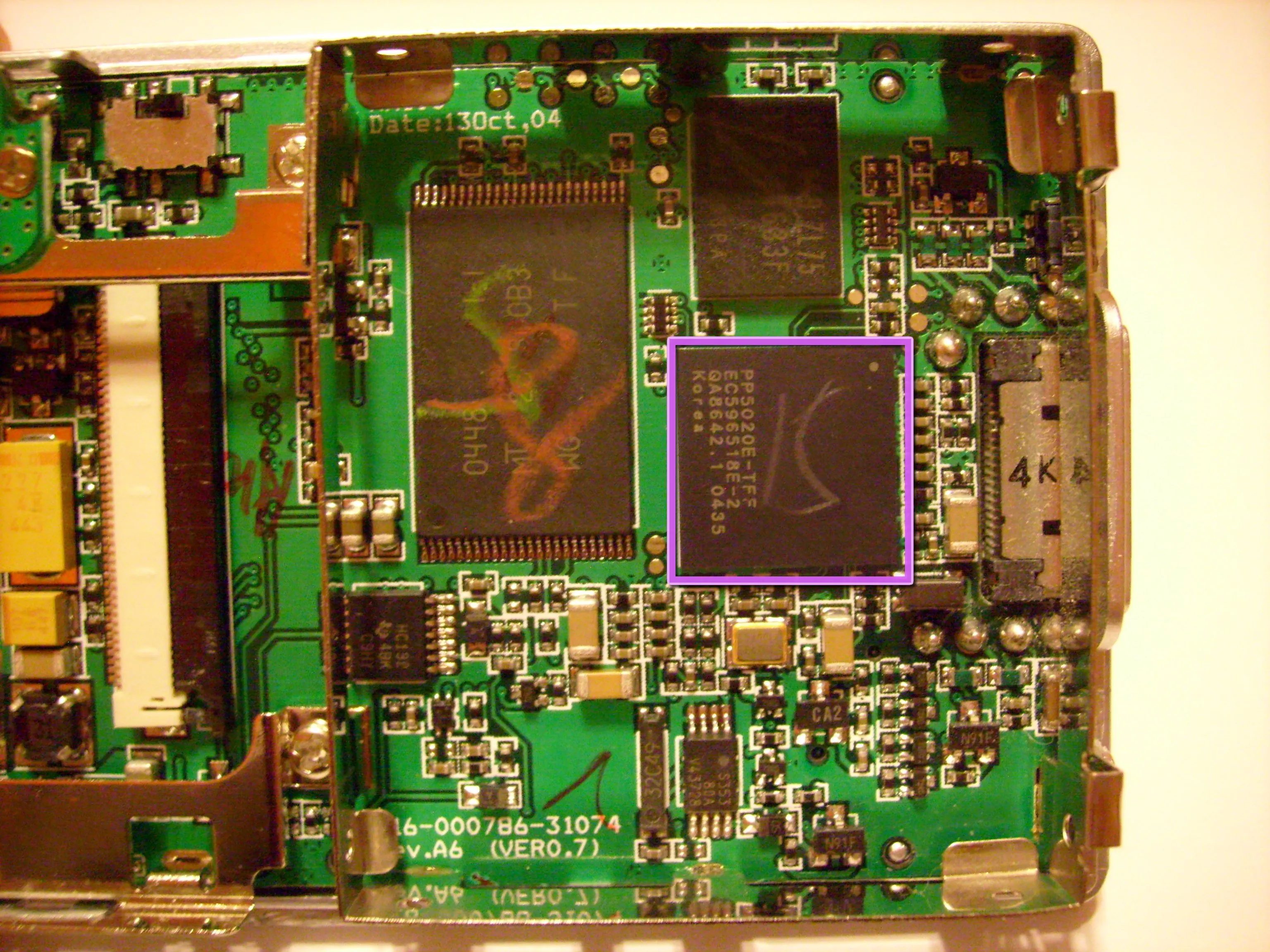

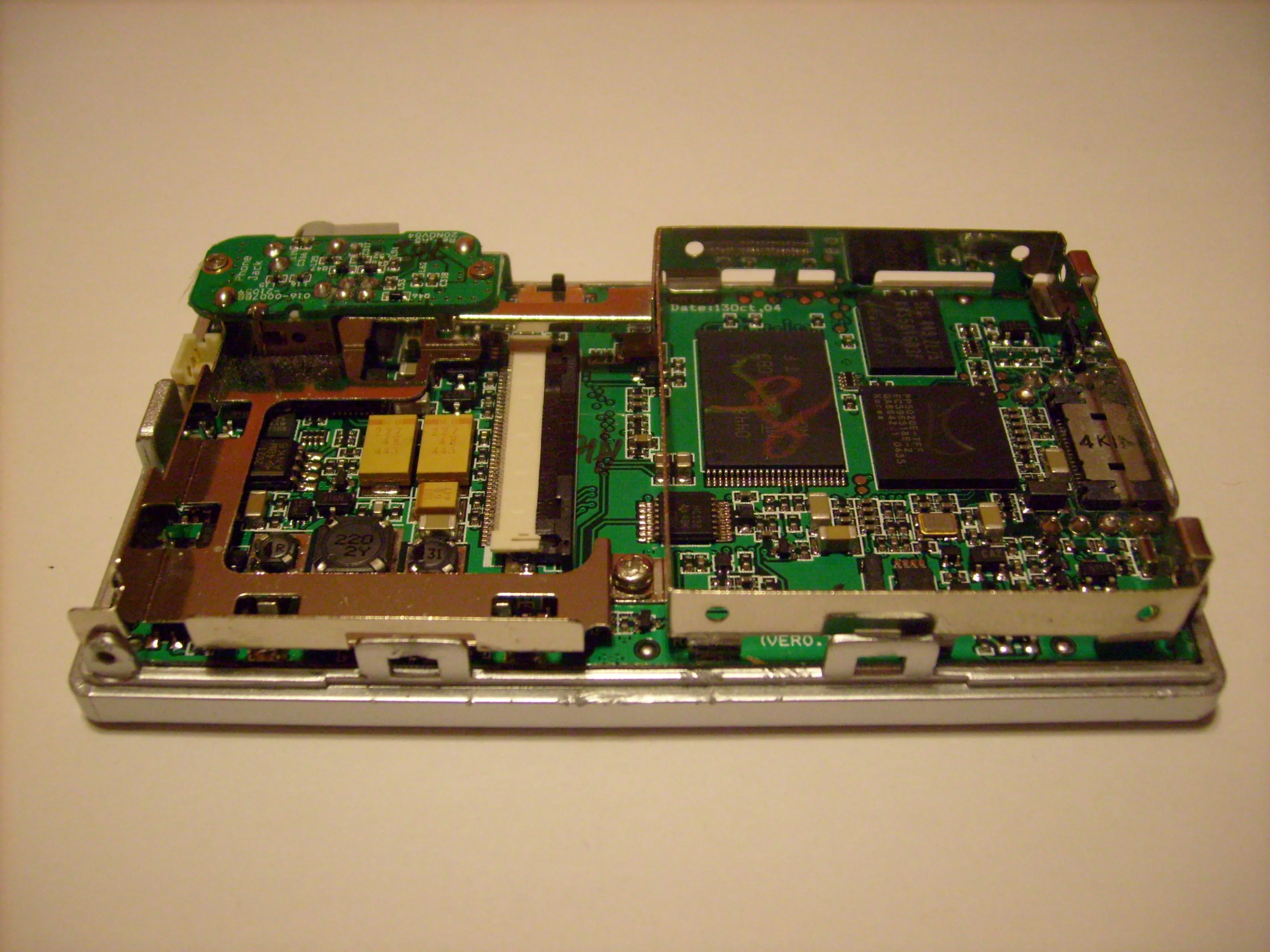

• А, логическая плата, полюбуйтесь на нее.

• Здесь у нас PP5020 изготовленная PortalPlayerТот же процессор использовался в старом iPod Mini. Знаете, предшественник Nano. Кто-нибудь помнит такие?

• Я предполагаю, что два других чипа - это графический процессор и флеш-память, но я не очень хорошо разбираюсь в этих вещах.

Шаг 10

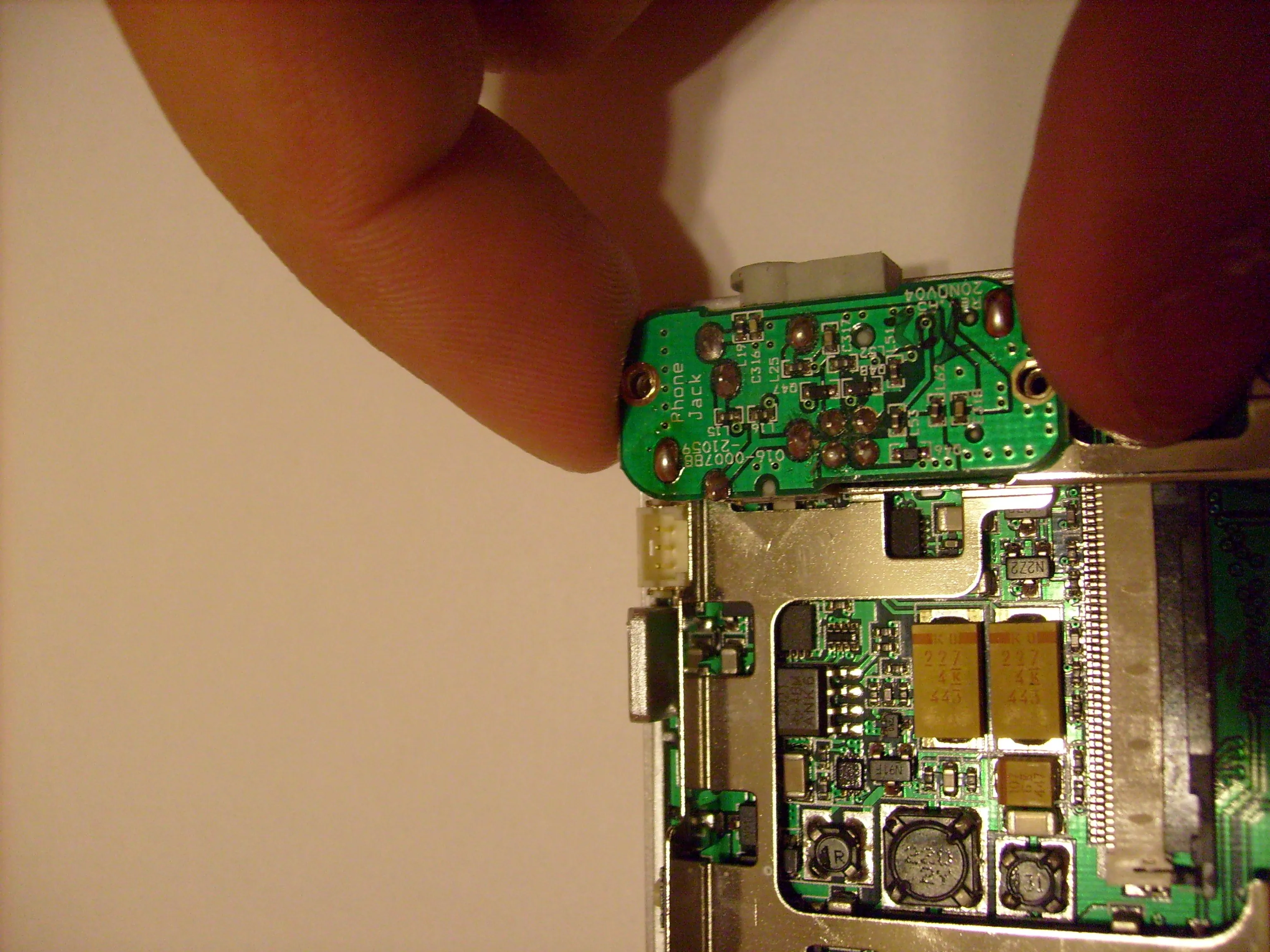

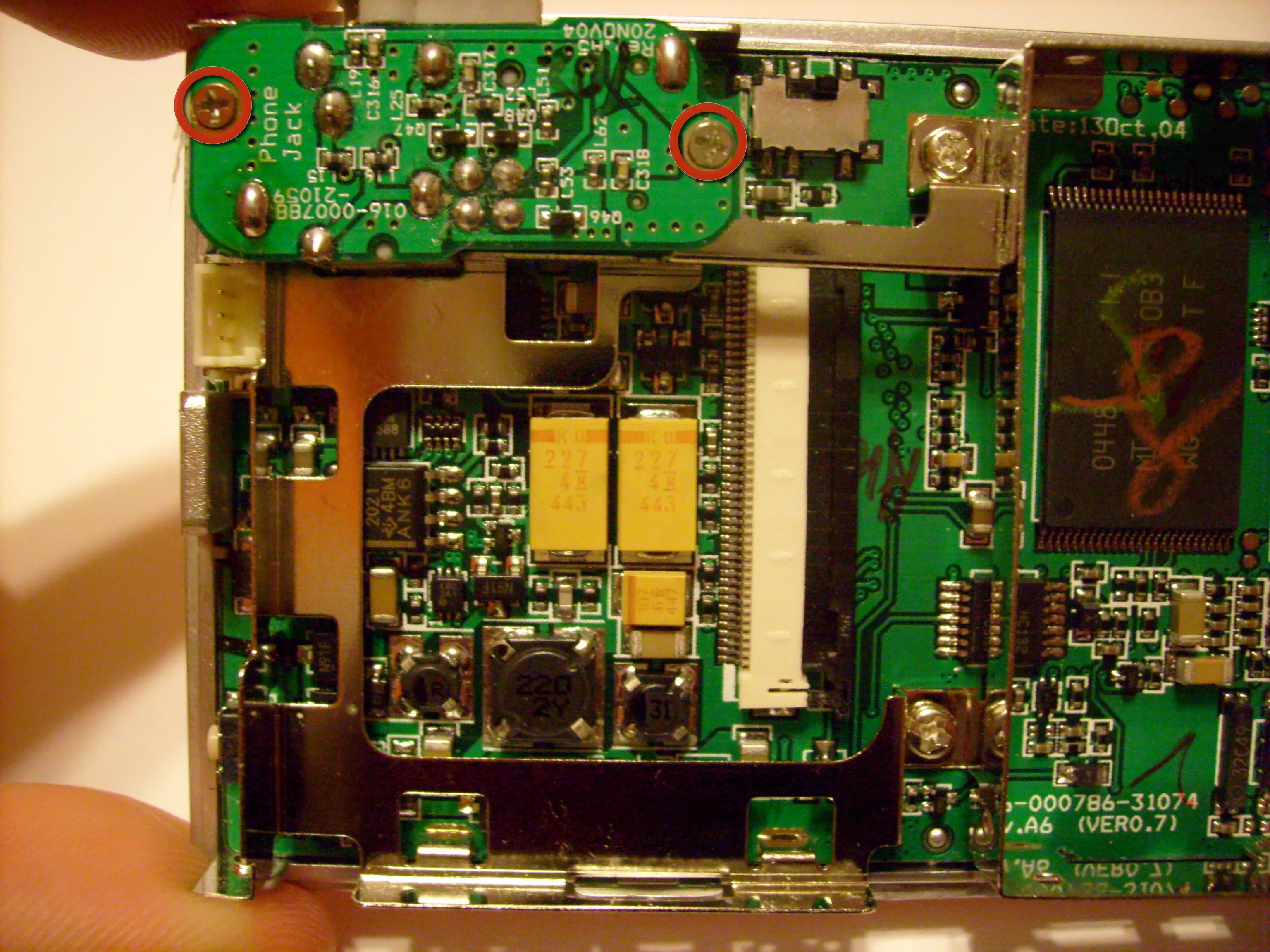

• Чтобы снять разъем для наушников, сначала нужно открутить два маленьких винта.

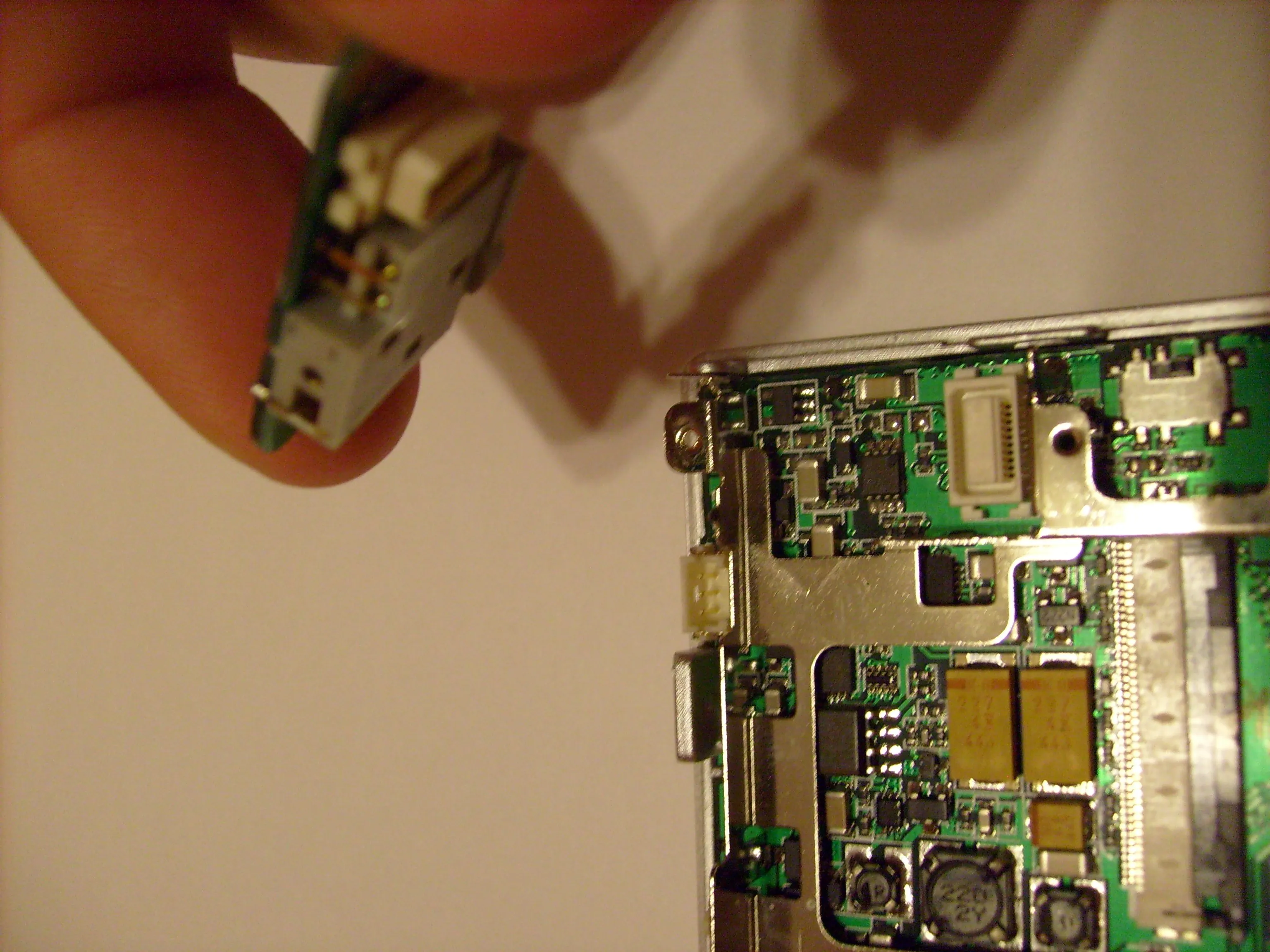

• Аккуратно поднимите плату наушников с логической платы. Их удерживает вместе интересный на вид белый разъем. Придется приложить немного усилий, но не настолько, чтобы сломать плату.

Шаг 11

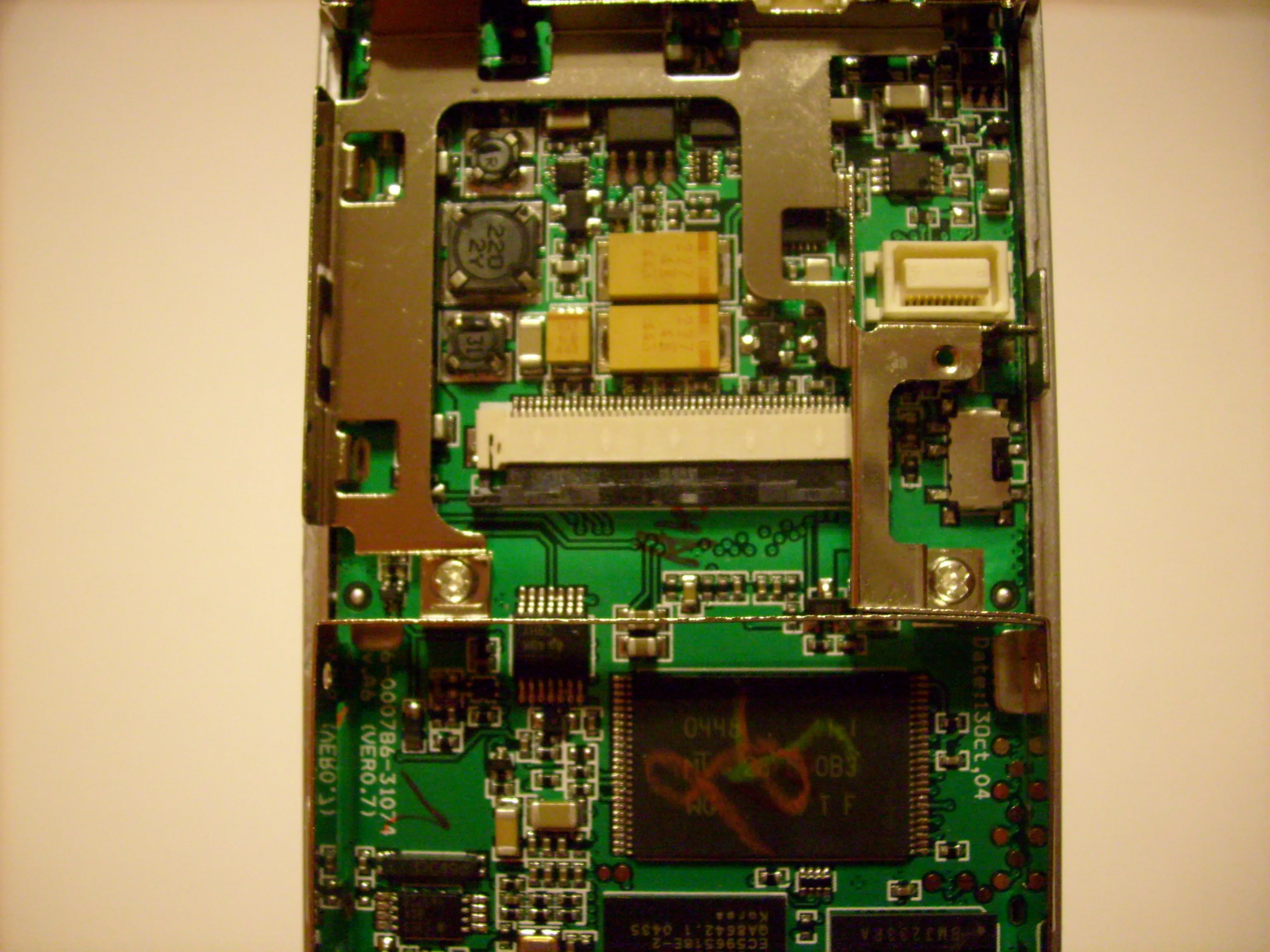

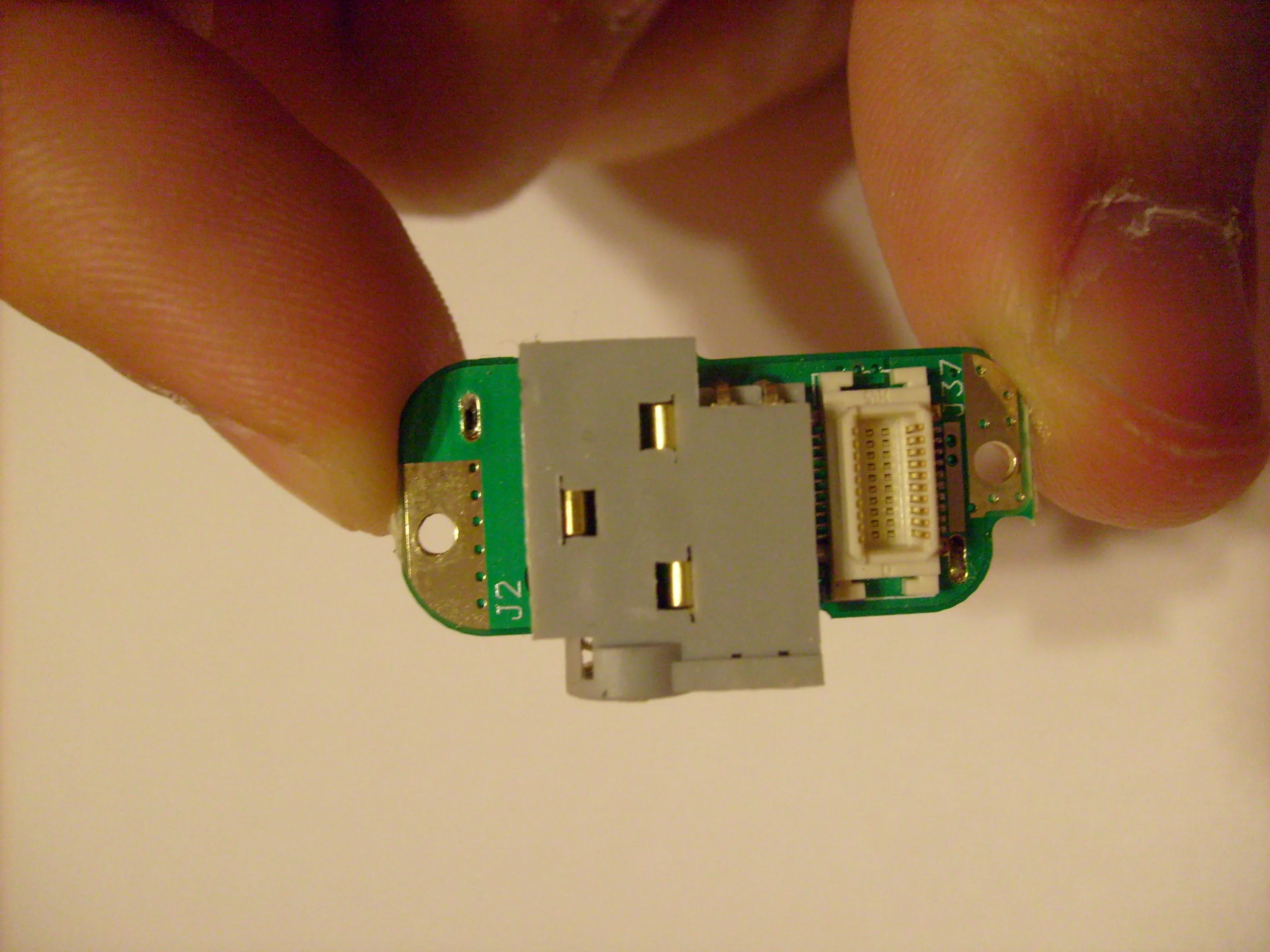

• Нижняя часть модуля наушников и то, что находится под ним.

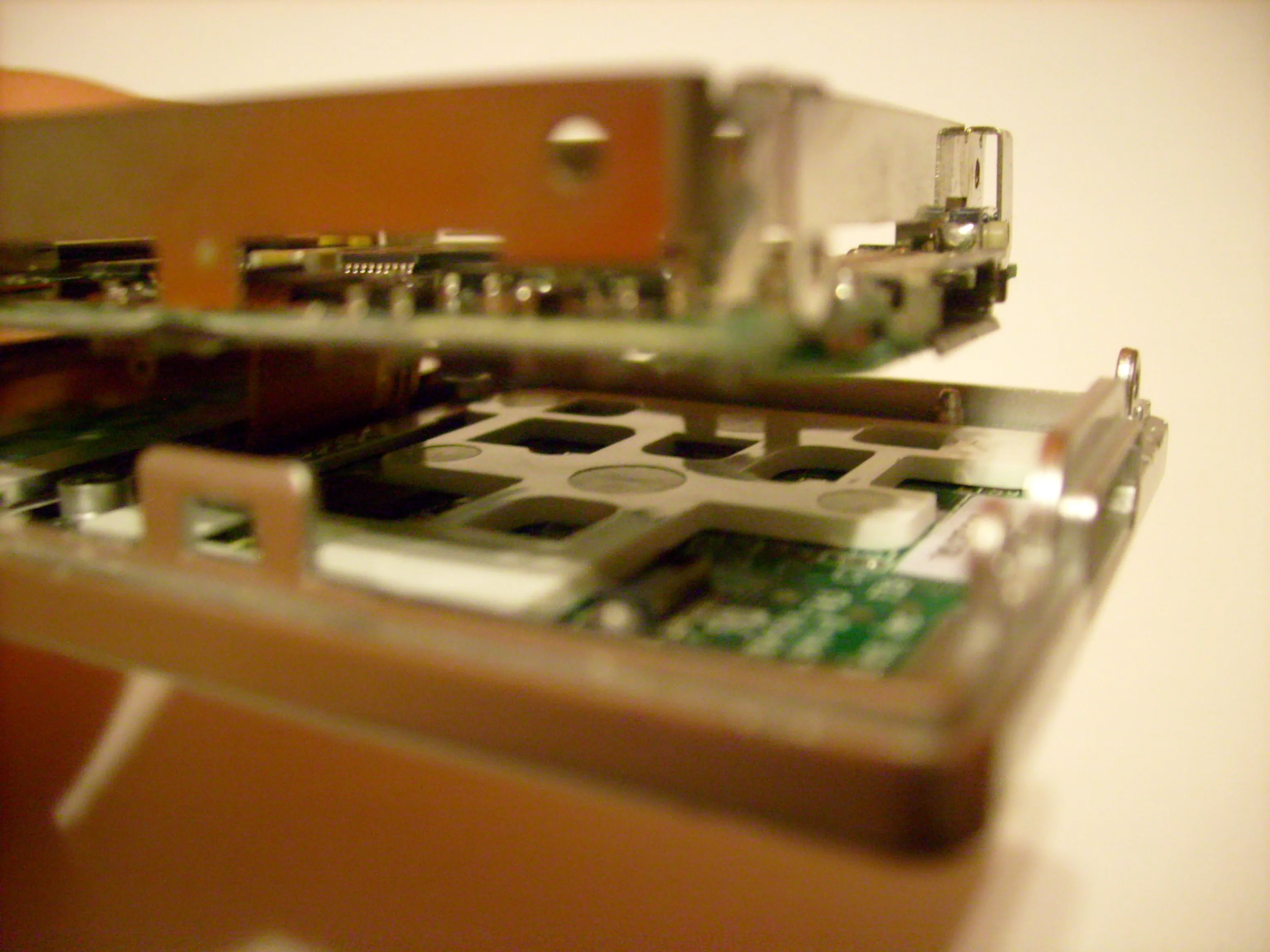

• К сожалению, это все, на что я отважился пойти. Можно поднять логическую плату с экрана и интерфейсной платы, но я не настолько смел. В основном потому, что она удерживается вместе очень коротким ленточным кабелем, который, похоже, очень сложно прикрепить. В любом случае, большинство возможных ремонтов этого устройства не должны заходить так далеко. Если у вас есть такое устройство, а интерфейс или экран не функционируют, то, вероятно, лучше просто вложить деньги в новый MP3-плеер.

• Однако я покажу вам другую сторону...

Шаг 12

• БОНУСНЫЙ РАУНД!

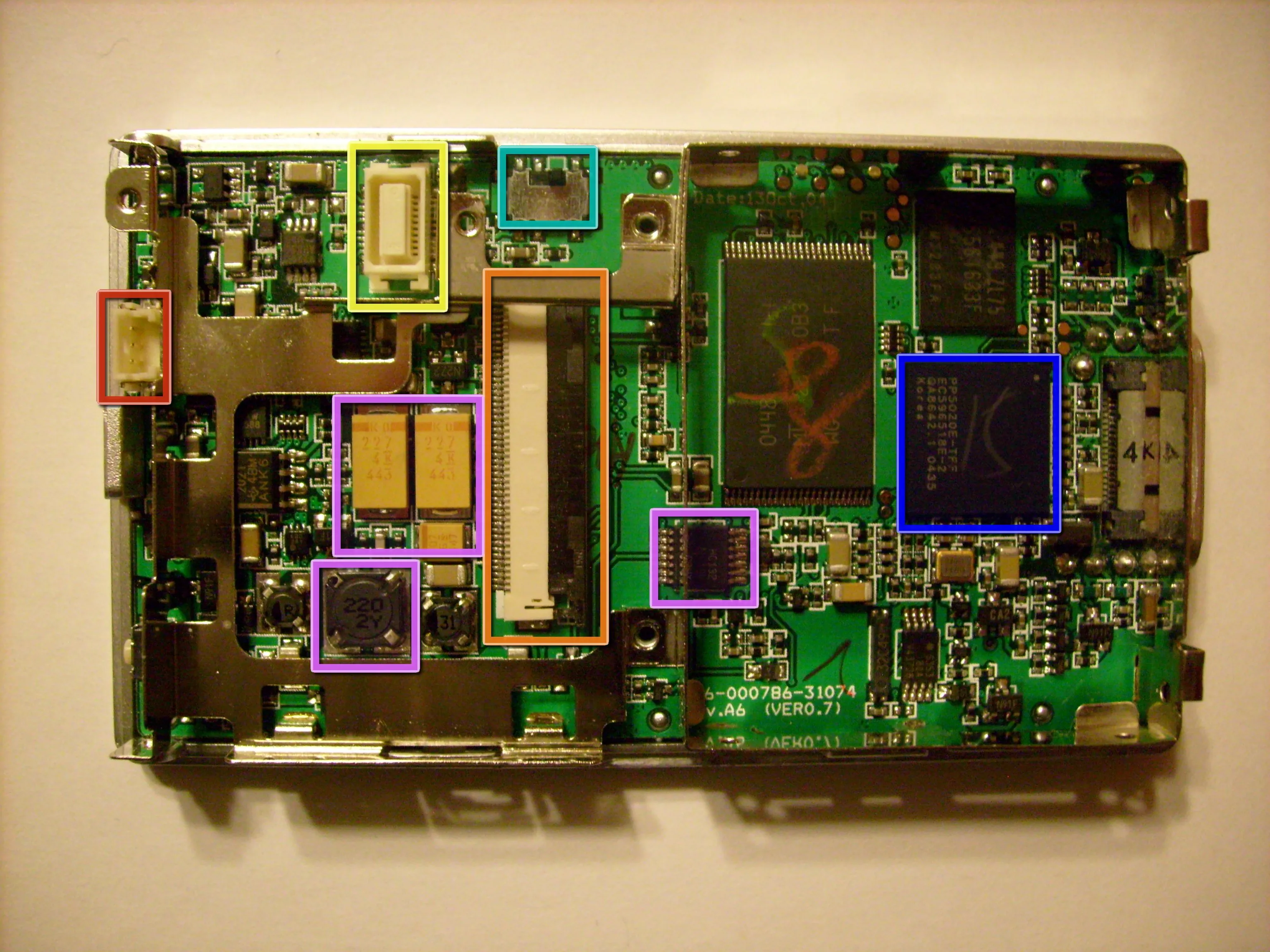

• Давайте уделим минутку и отметим расположение ключевых компонентов.

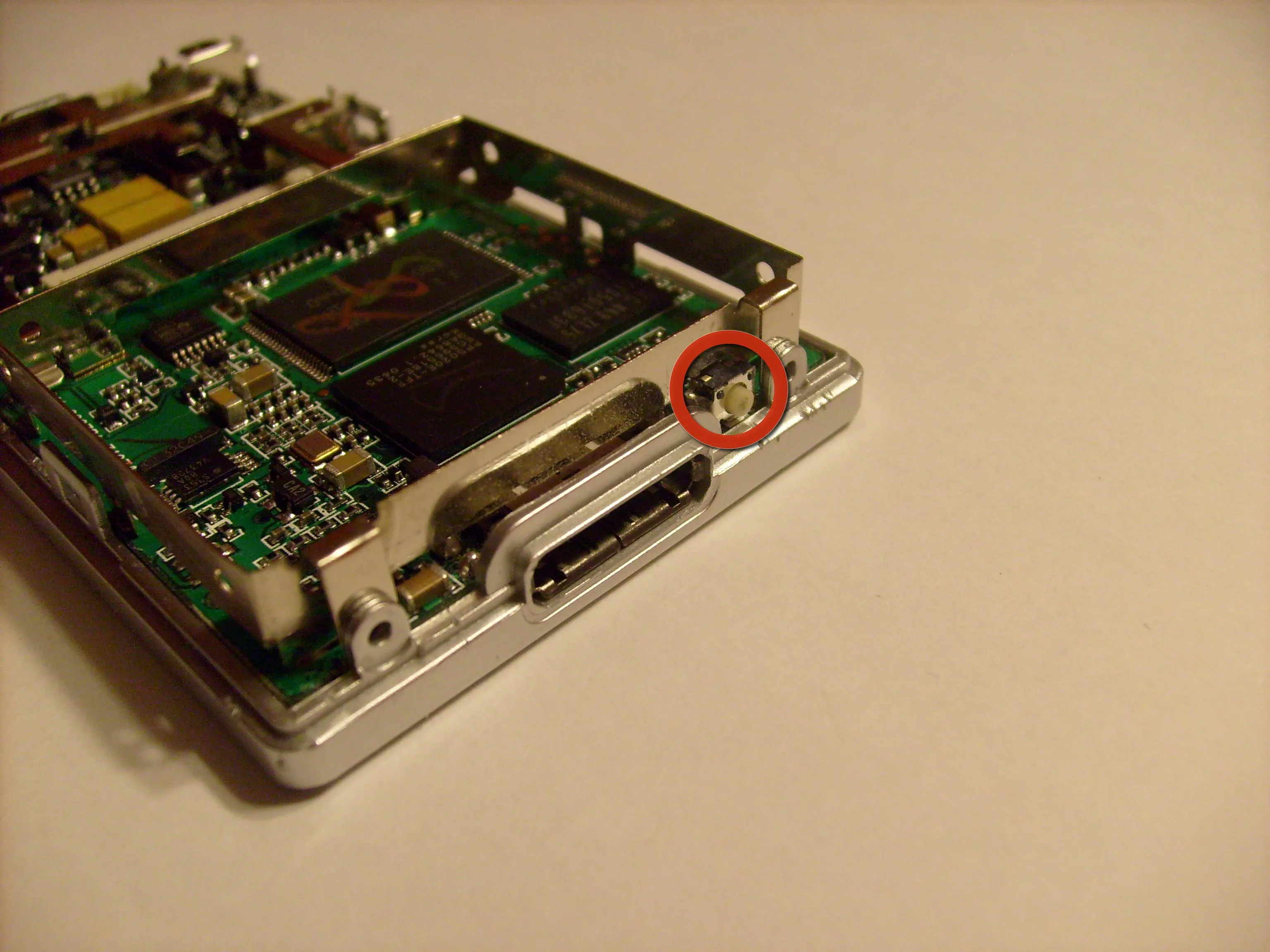

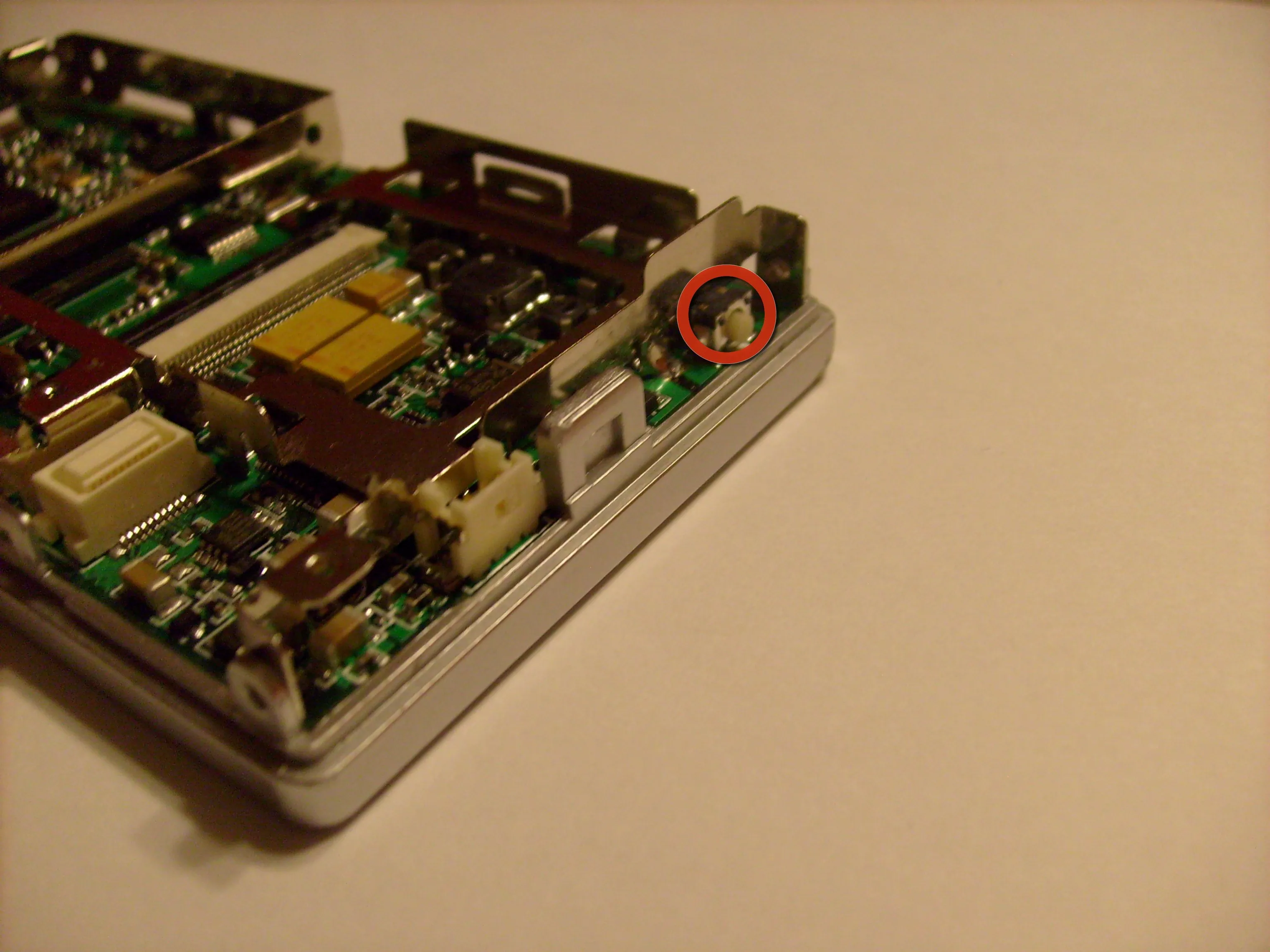

• Разъем аккумулятора (рис. 1). Кнопка перезагрузки (рис. 2) и кнопка питания (рис. 3).

• Разъем кабеля жесткого диска

• Разъем модуля наушников

• Переключатель удержания

• Наш старый друг, PP5020

• Другие прикольные штуки, назначение которых не очевидно.

Шаг 13

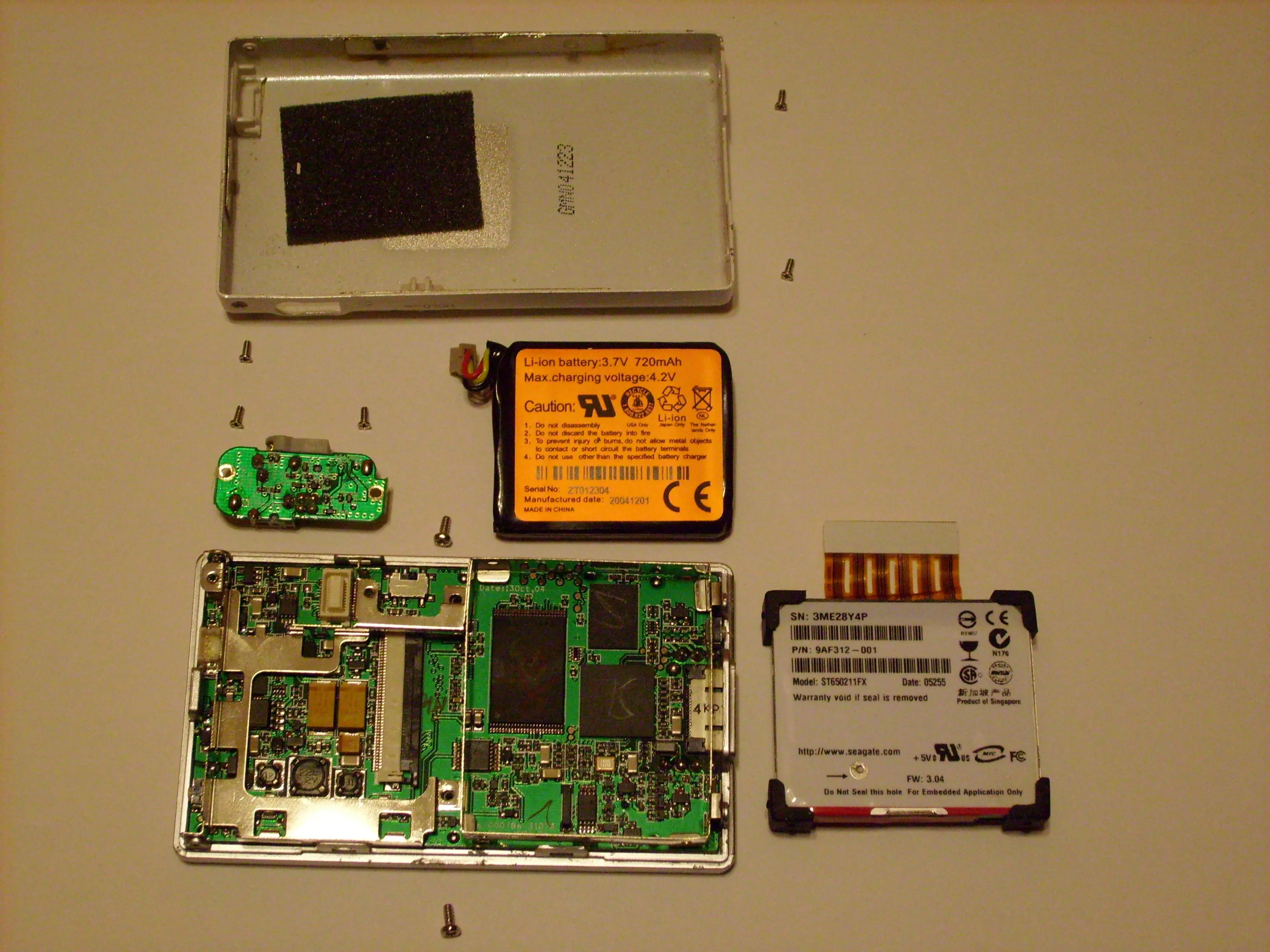

• И вот, наконец, у нас есть все компоненты.

• (Возможно, в будущем я расскажу о некоторых моментах сборки. Ожидайте обновления здесь).
