Разборка Olympus Stylus 410

Введение

В этом руководстве вы узнаете, как полностью разобрать камеру.

Что вам понадобится

Инструменты

•

•

Шаг 1 Слайдер

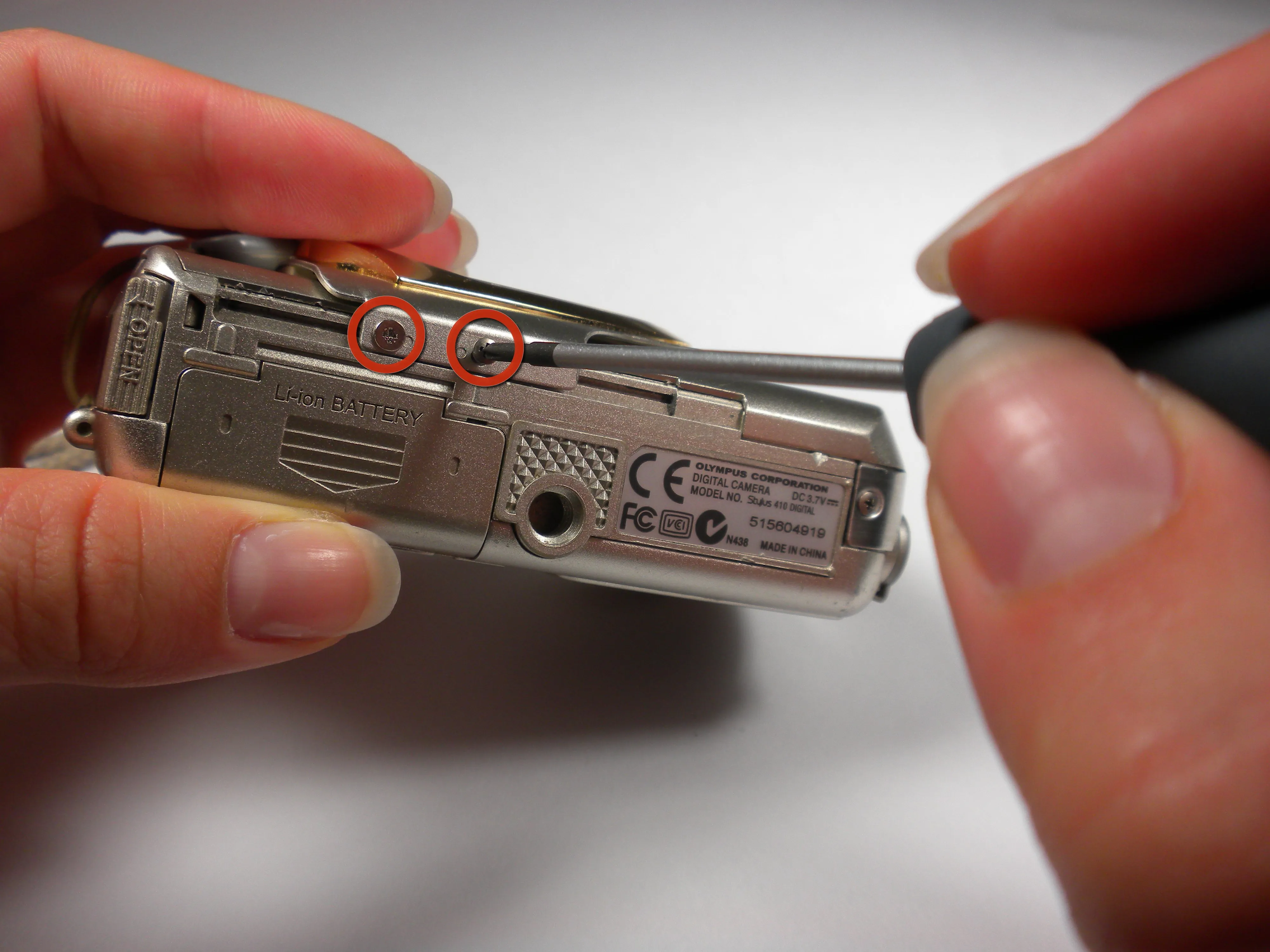

• Найдите 2 винта в нижней части слайдера.

• Выкрутите оба винта с помощью крестовой отвертки #00.

Шаг 2

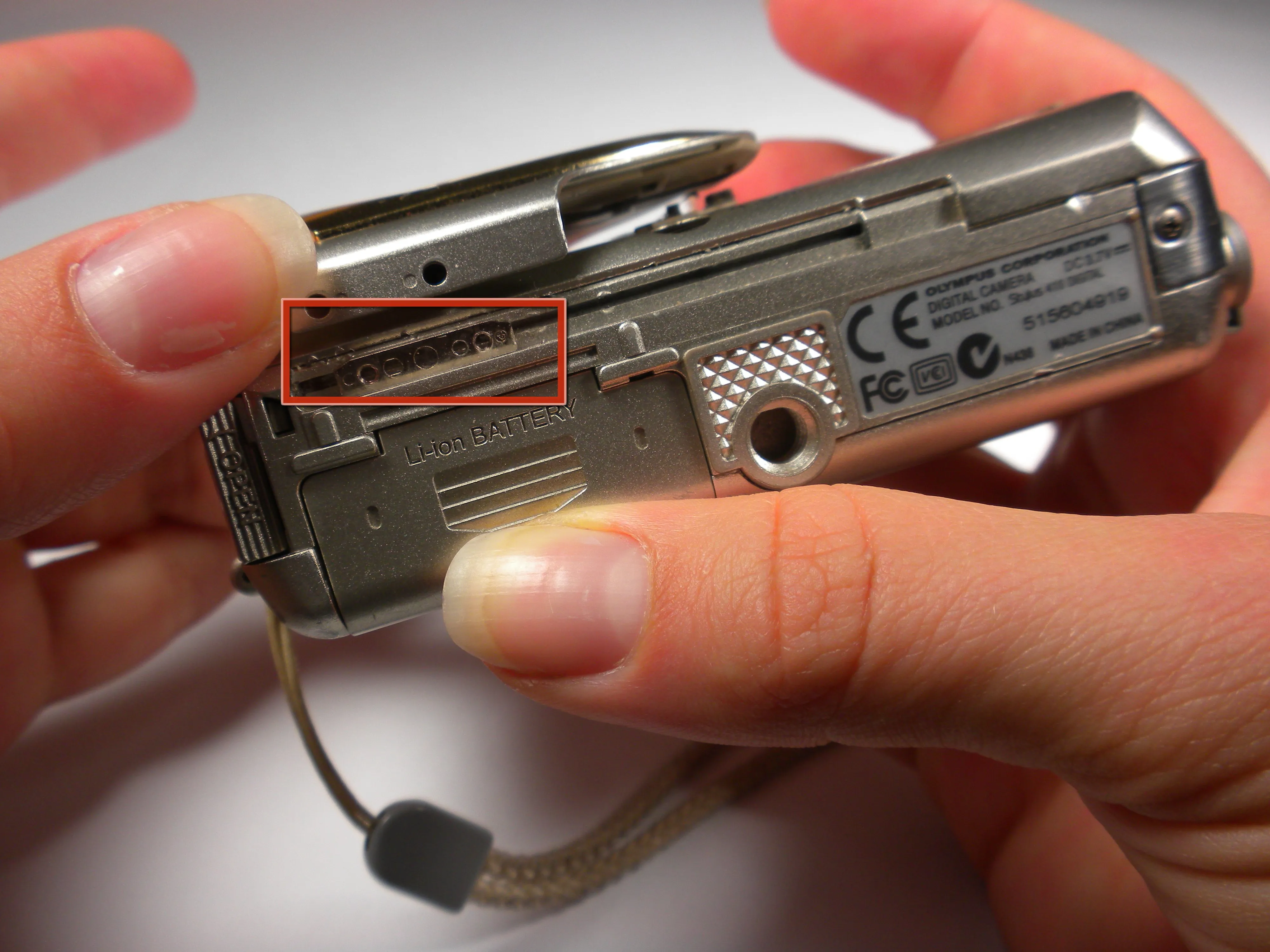

• Аккуратно потяните за нижнюю часть слайдера, пока он не оторвется от нижней направляющей.

• Там есть маленькая деталь, которая соединяет ползунок с дорожкой. Не потеряйте его, так как он необходим для установки ползунка на место.

Шаг 3

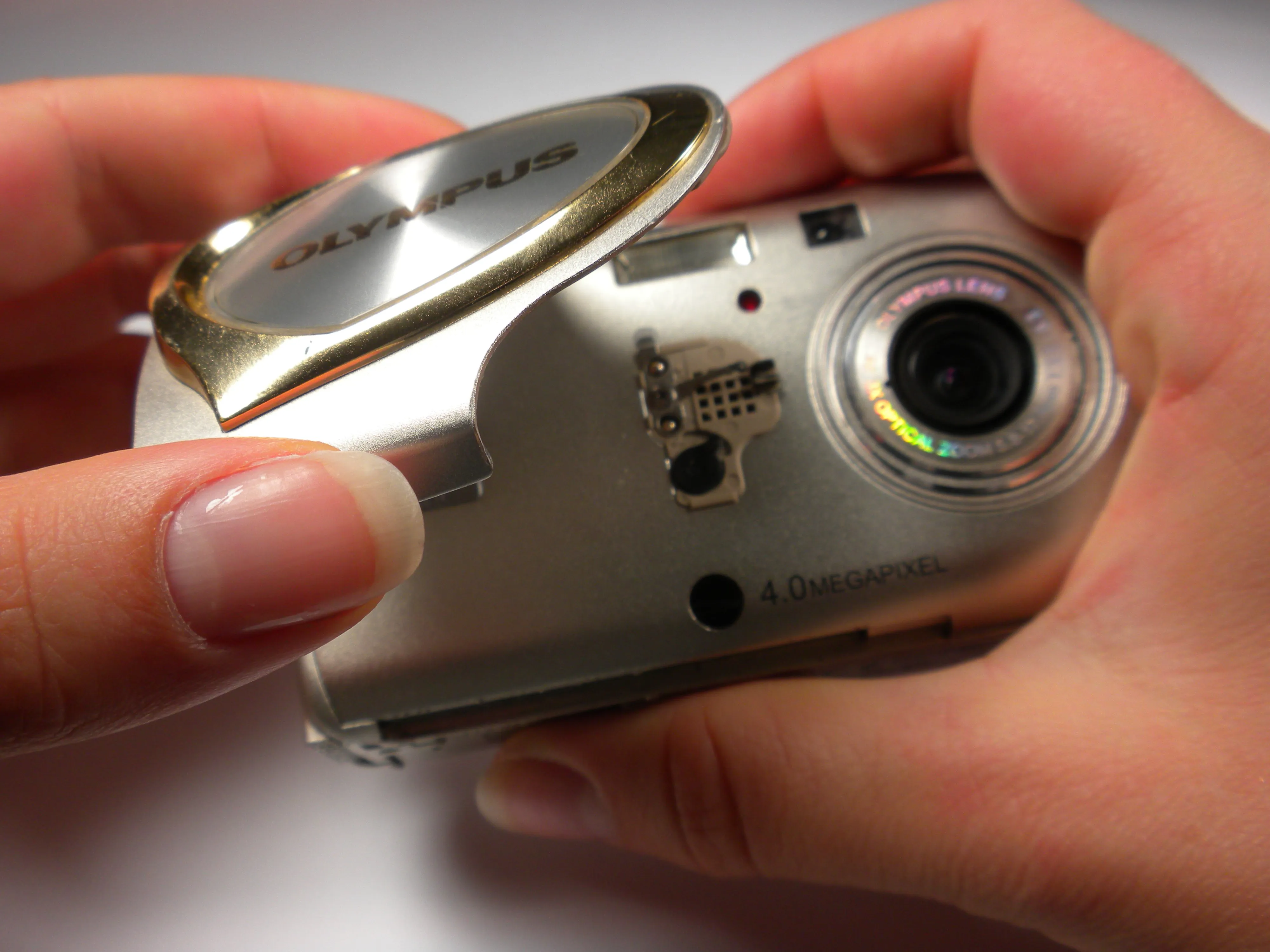

• Поднимите ползунок вверх, пока он не оторвется от верхней направляющей.

Шаг 4

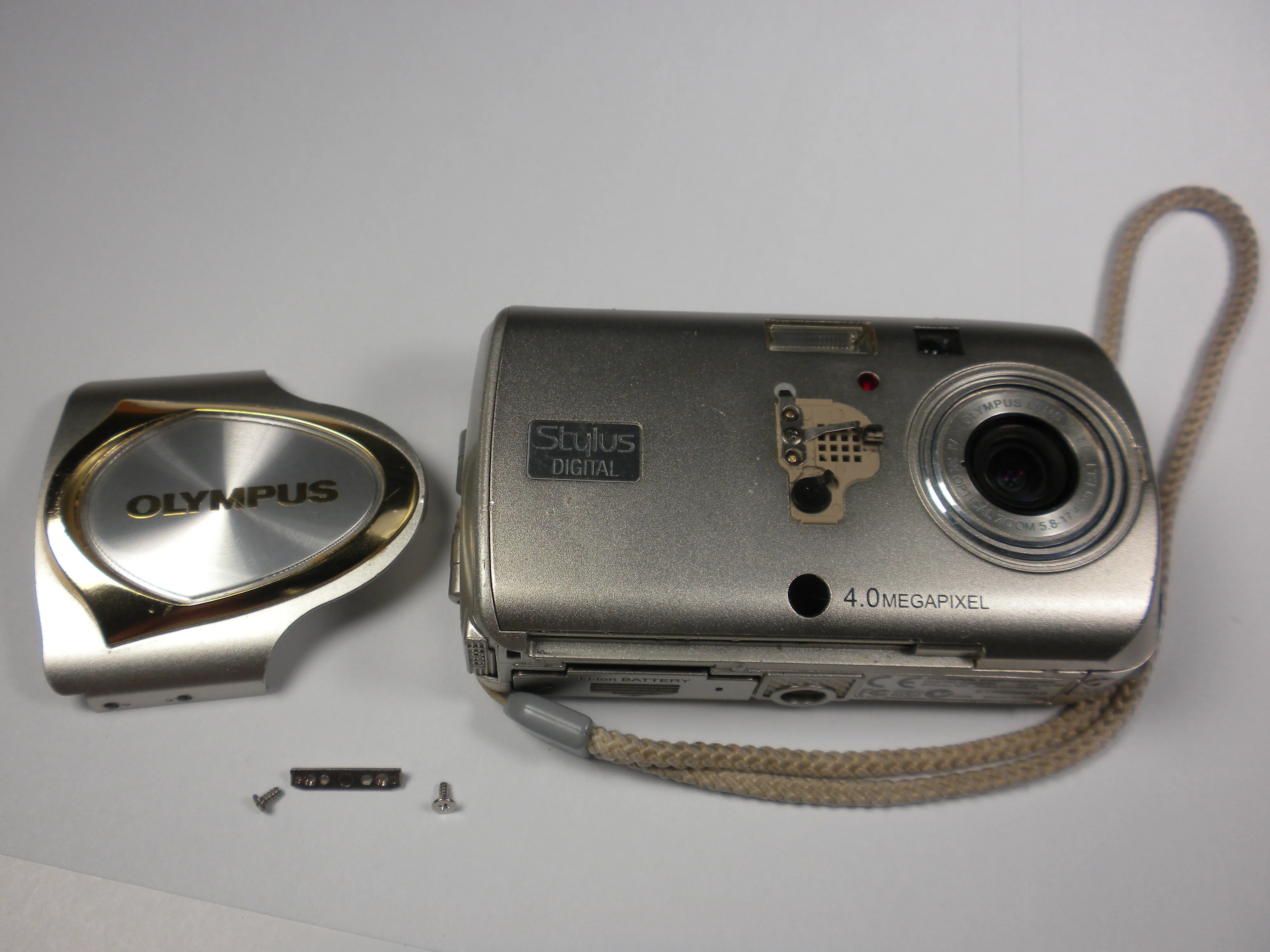

• Теперь слайдер должен быть свободен от корпуса камеры.

Шаг 5 Внешний корпус

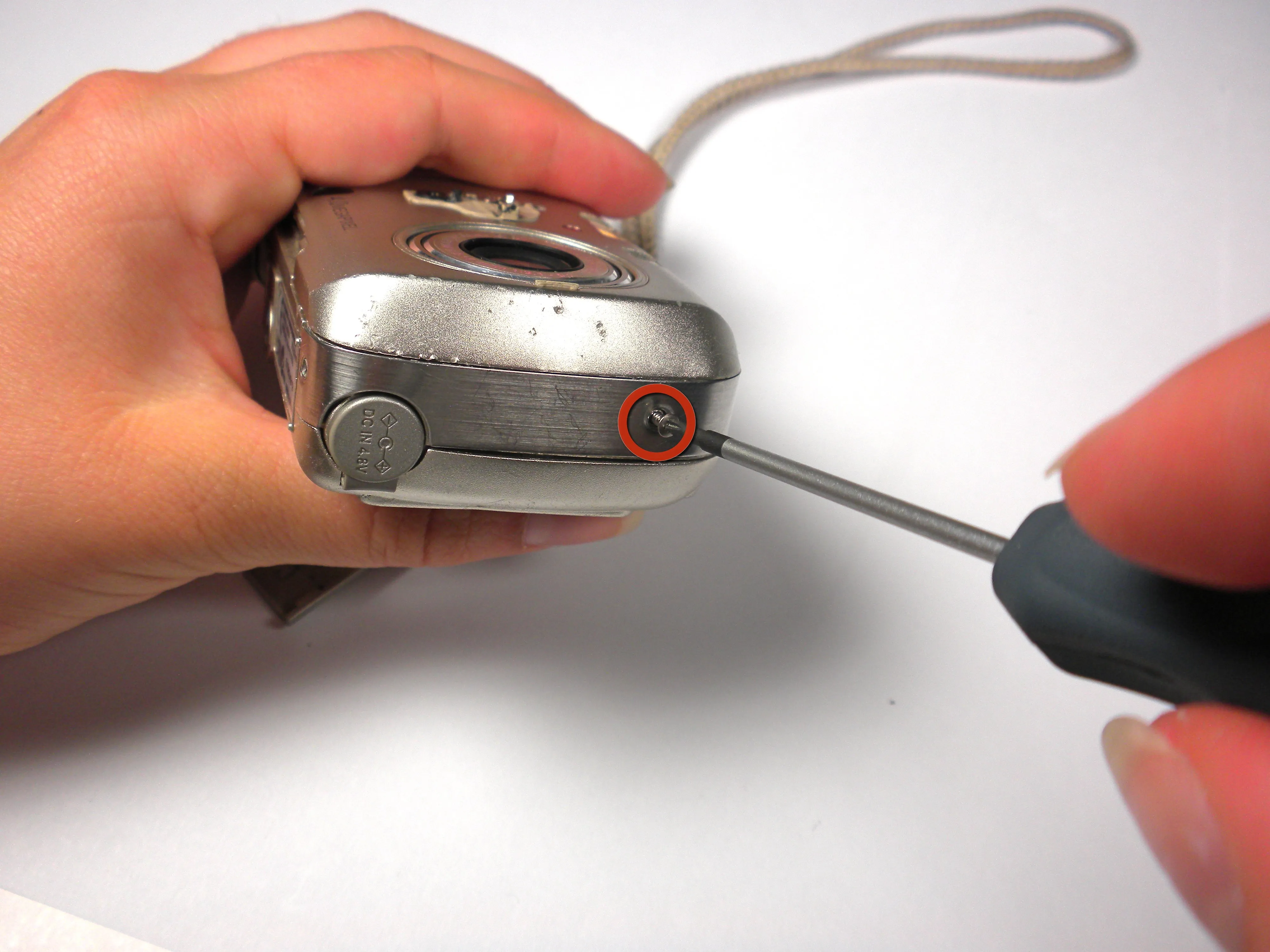

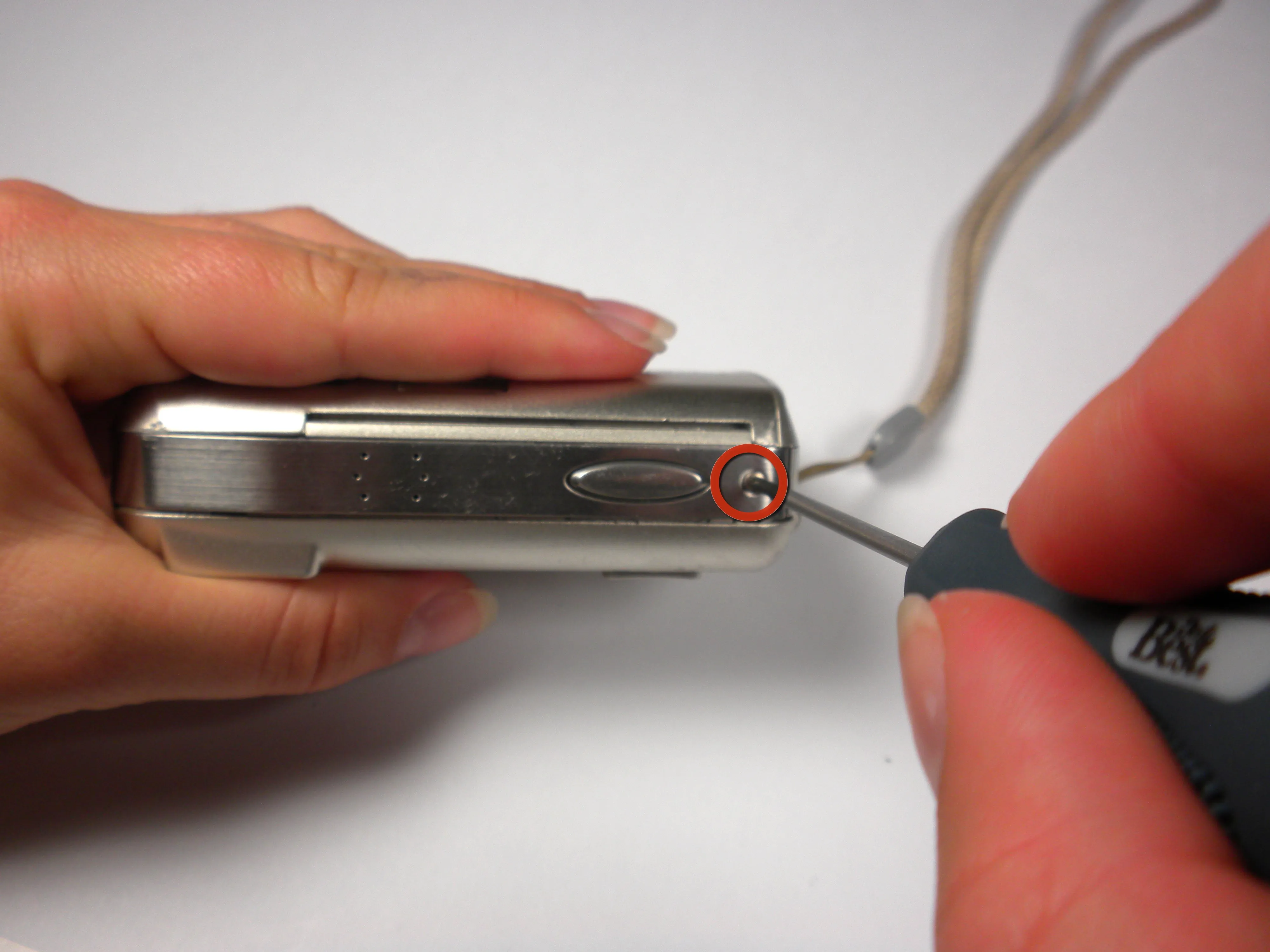

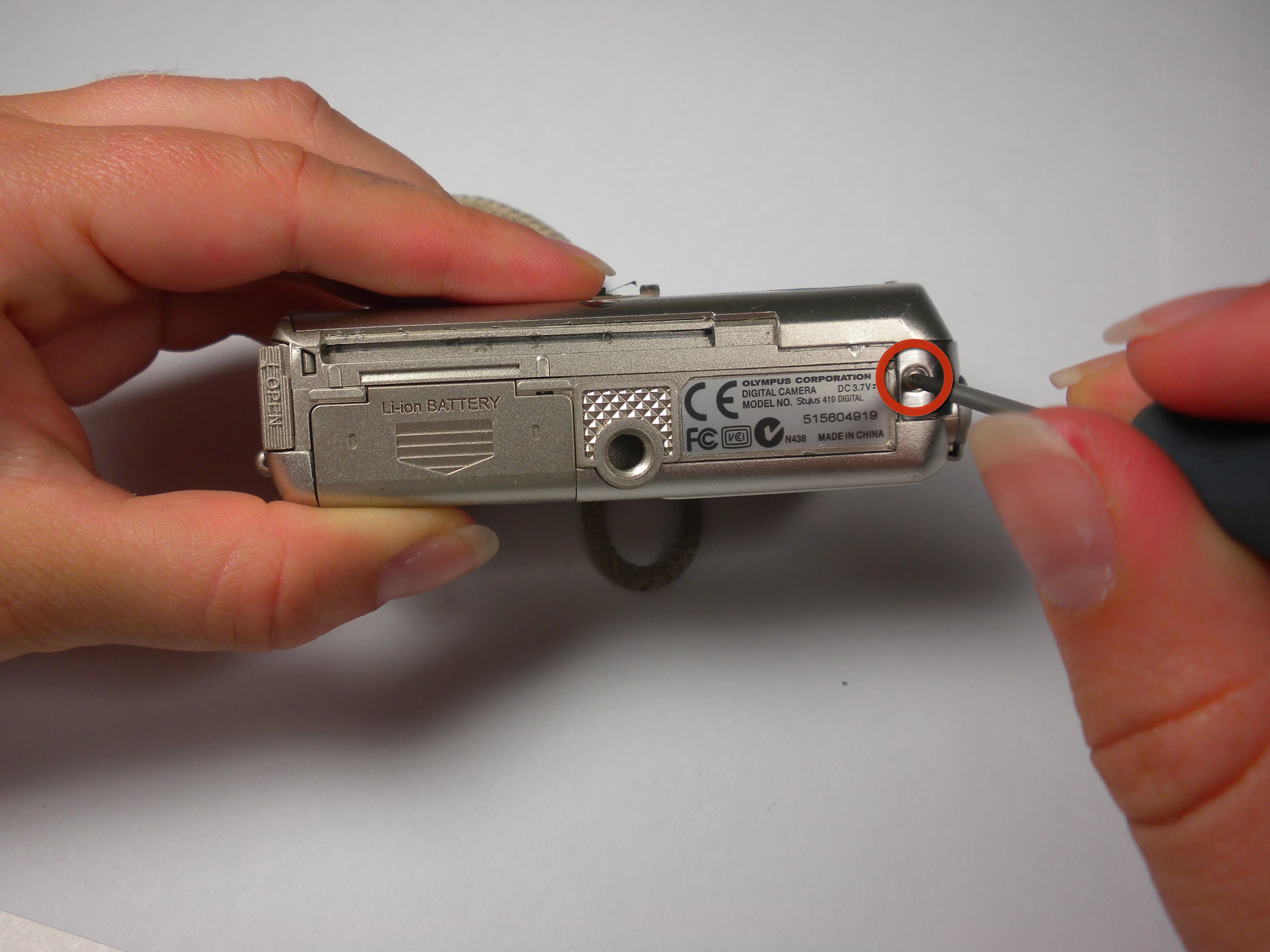

• Найдите 3 винта на внешней металлической полосе и открутите их крестовой отверткой №00.

Шаг 6

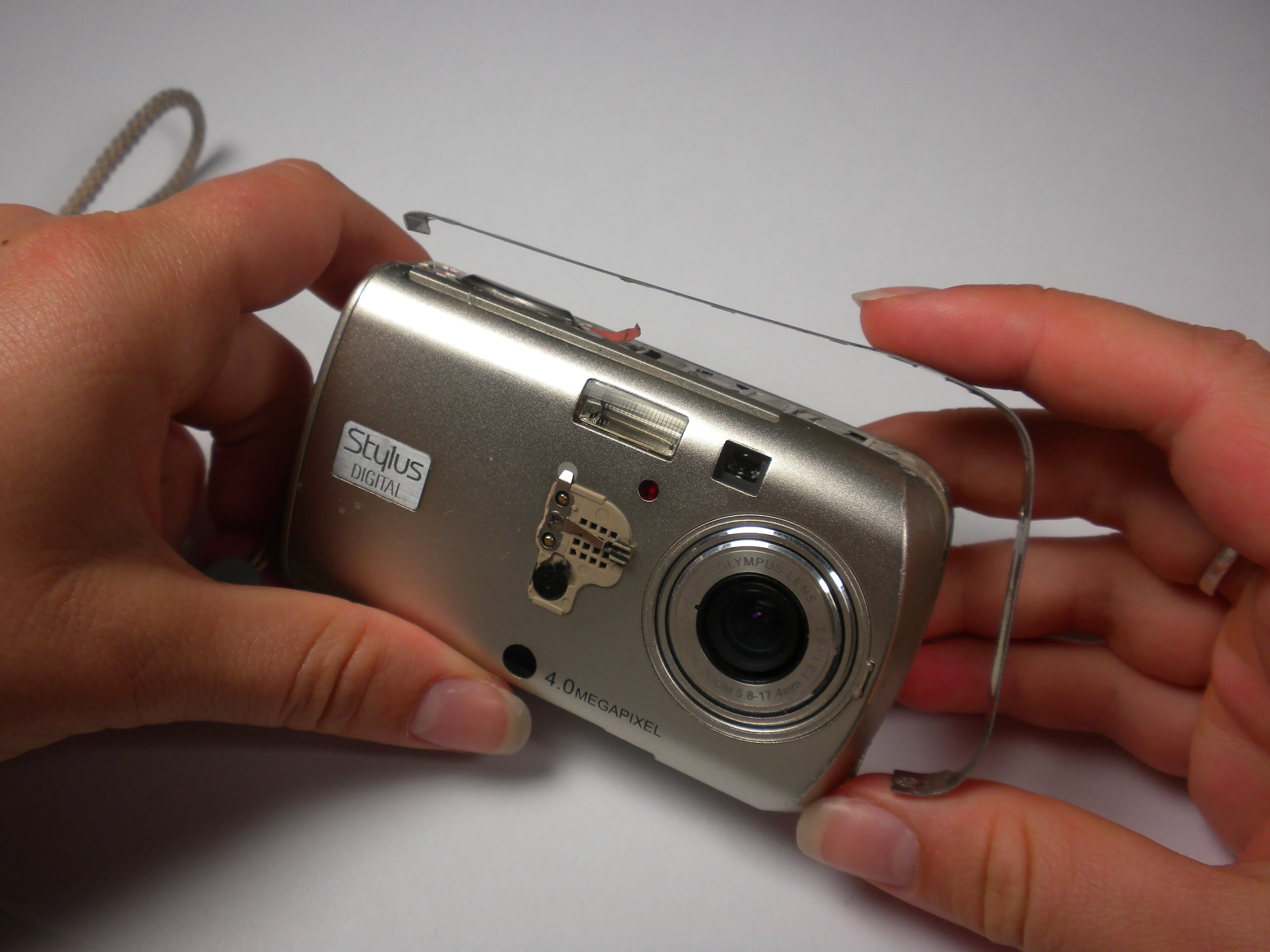

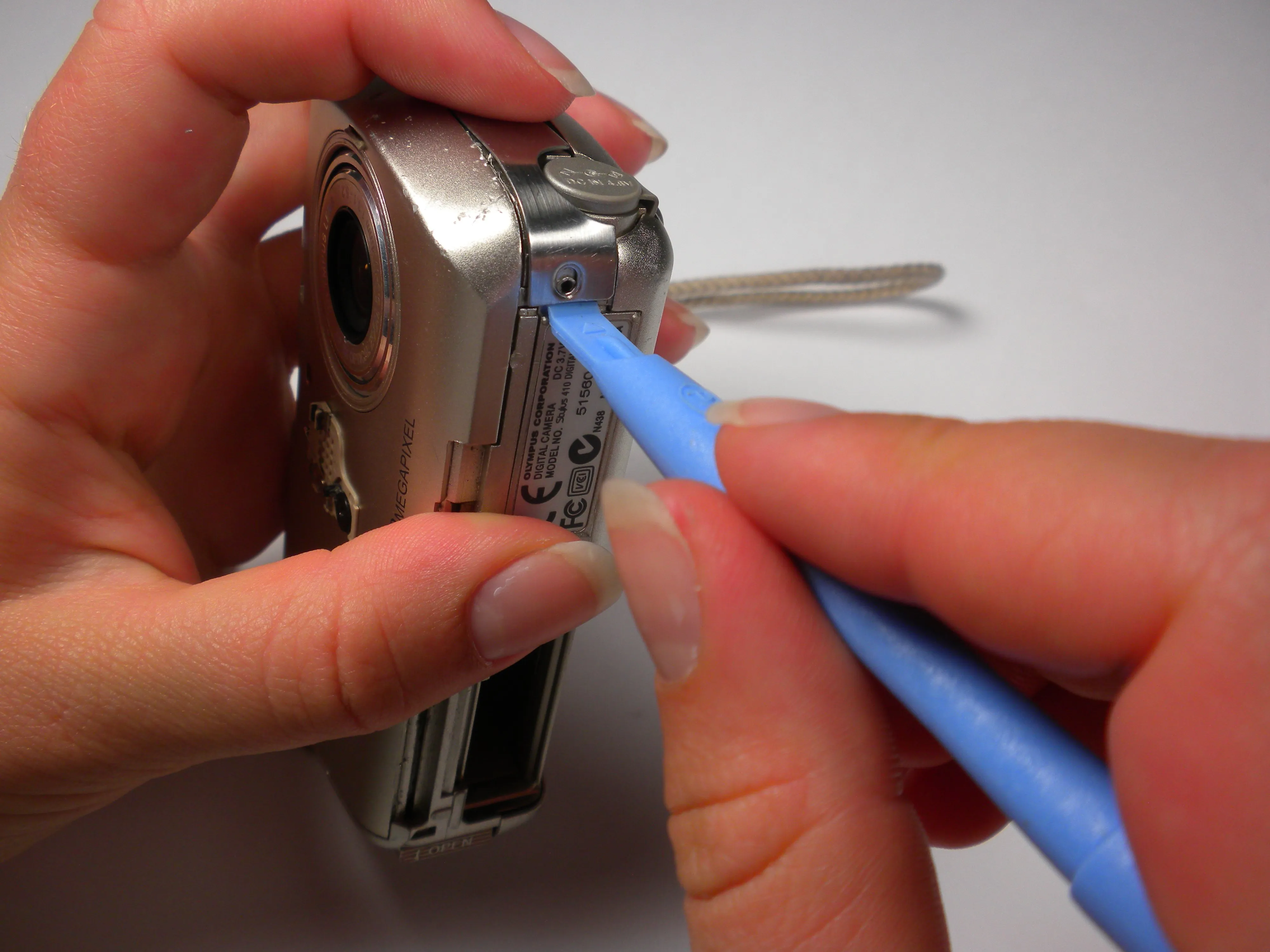

• С помощью пассатижей отделите внешнюю металлическую полосу, начиная с нижней части камеры.

• Металлическая полоса крепится к камере не только винтами, но и клеем. Будьте осторожны, чтобы не погнуть полосу при снятии ее с камеры.

Шаг 7

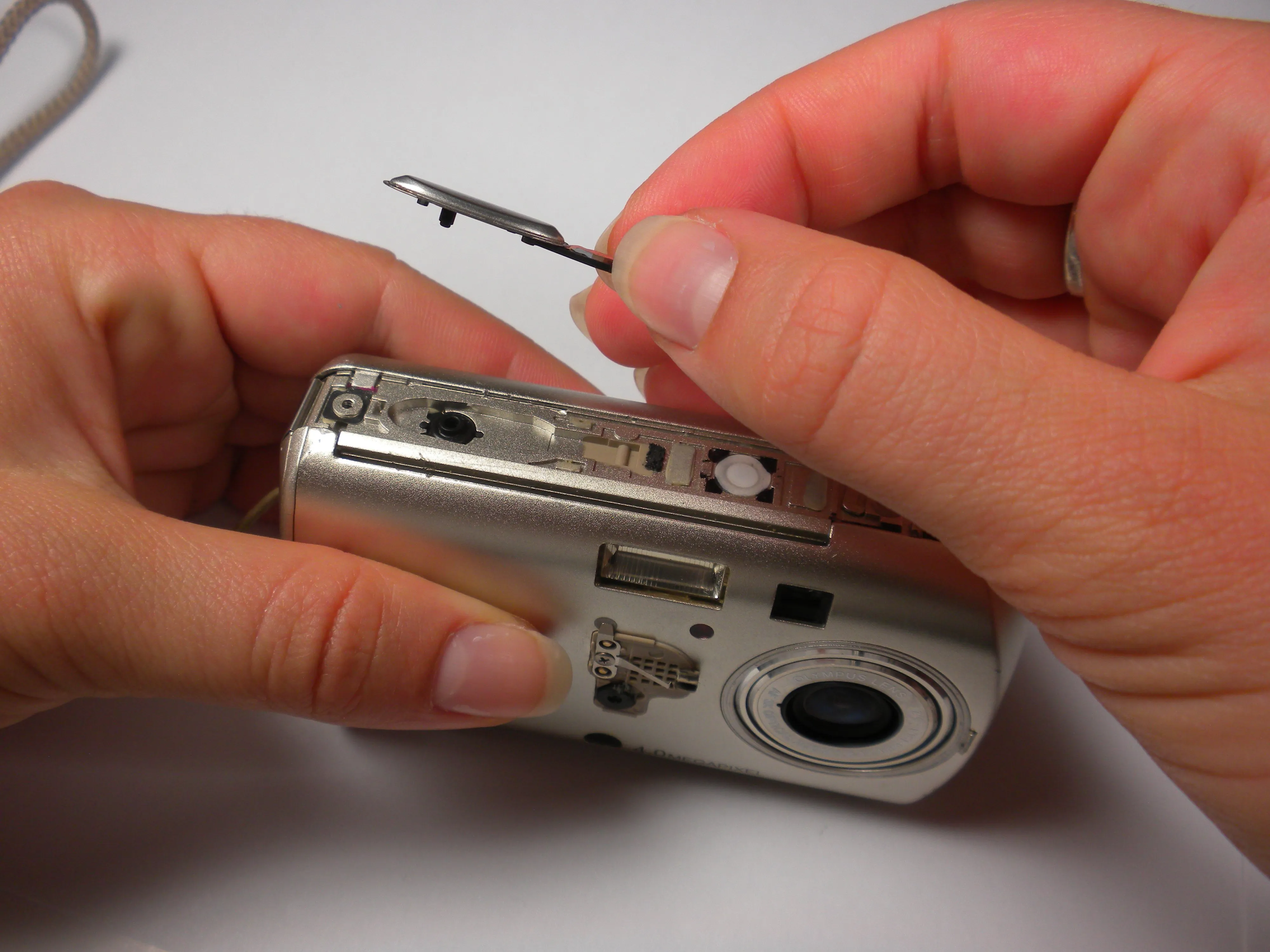

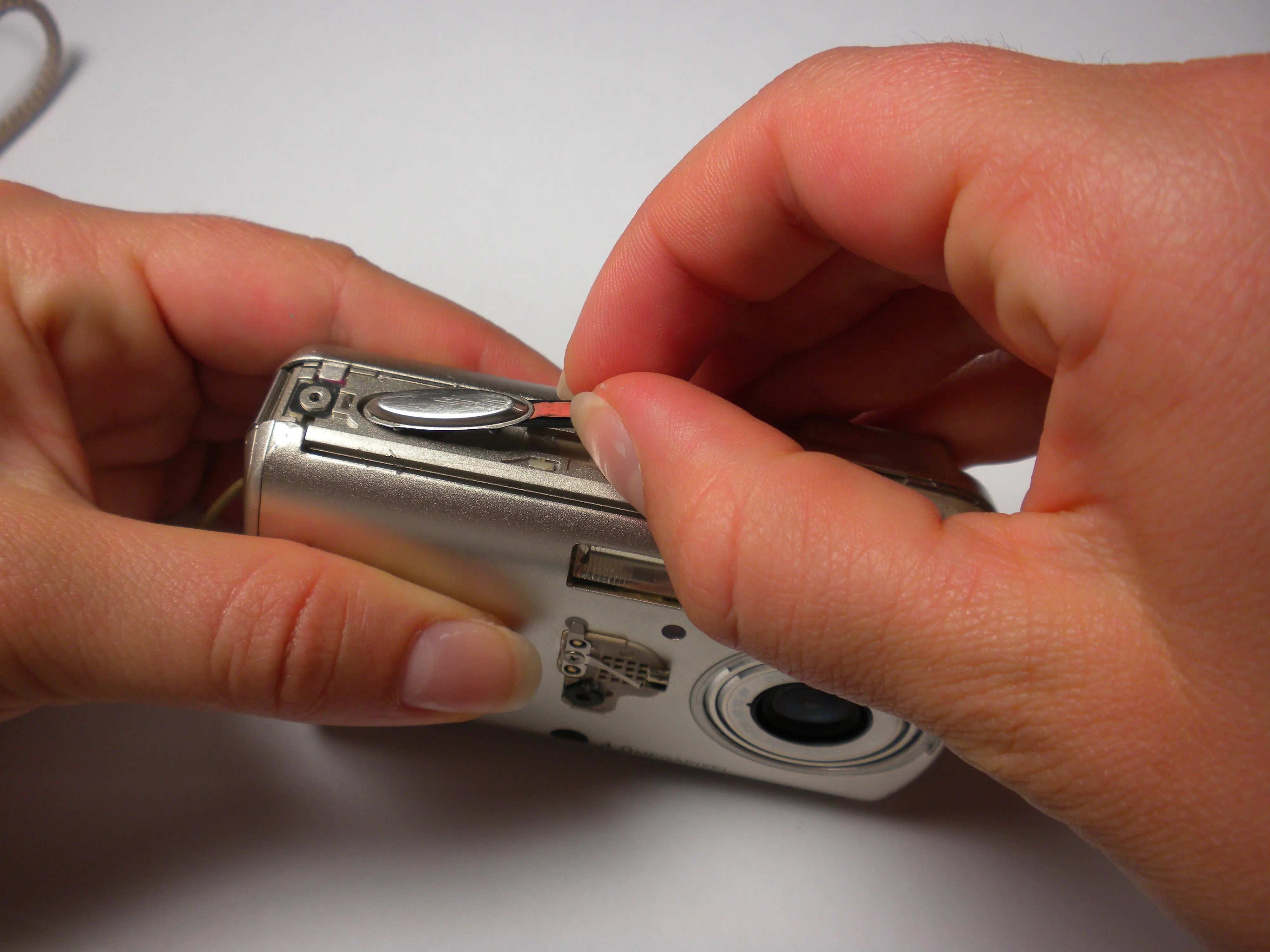

• Теперь можно снять кнопку спуска затвора. Она не связана с камерой и может быть снята.

Шаг 8

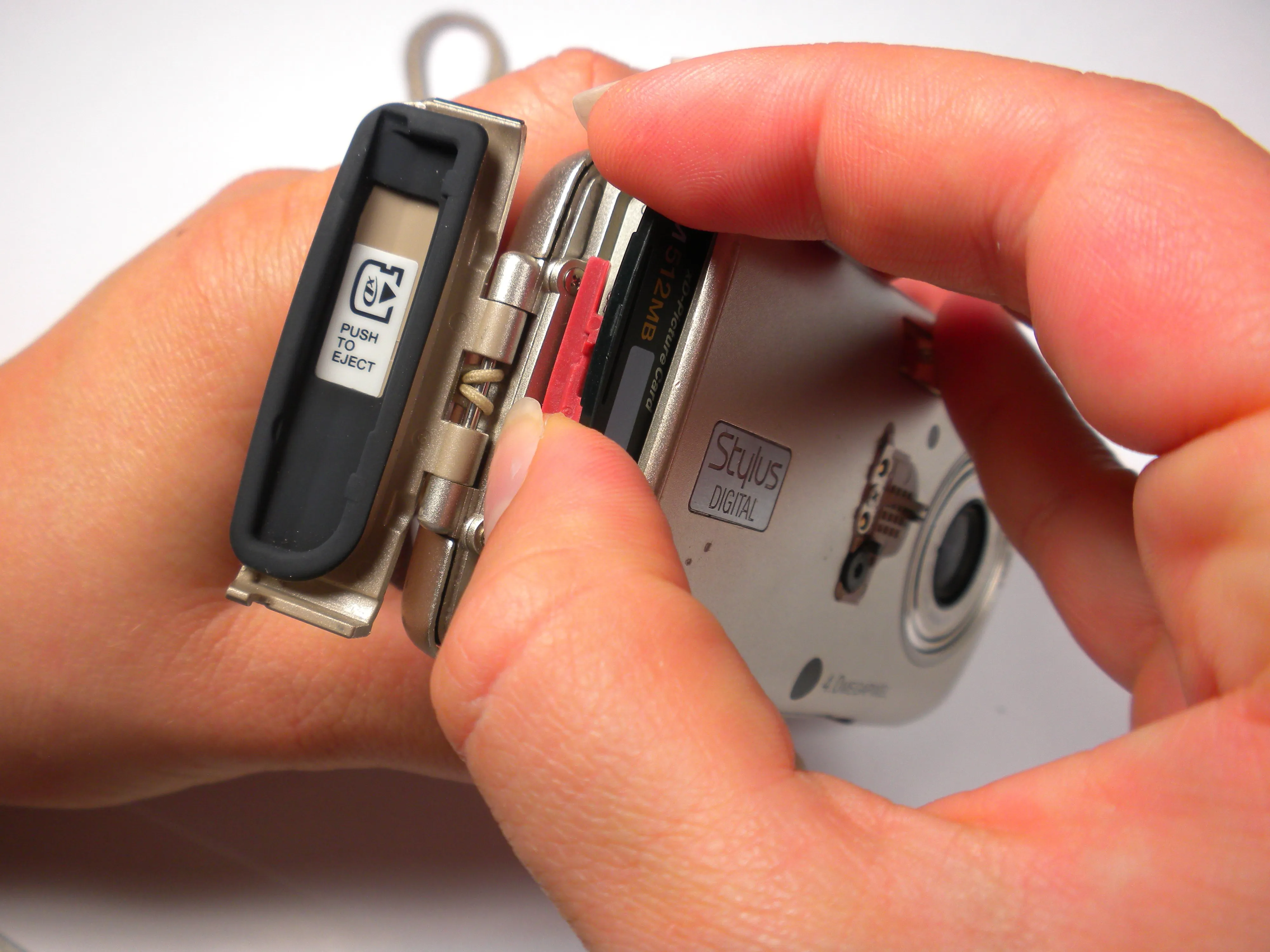

• Извлеките карту памяти.

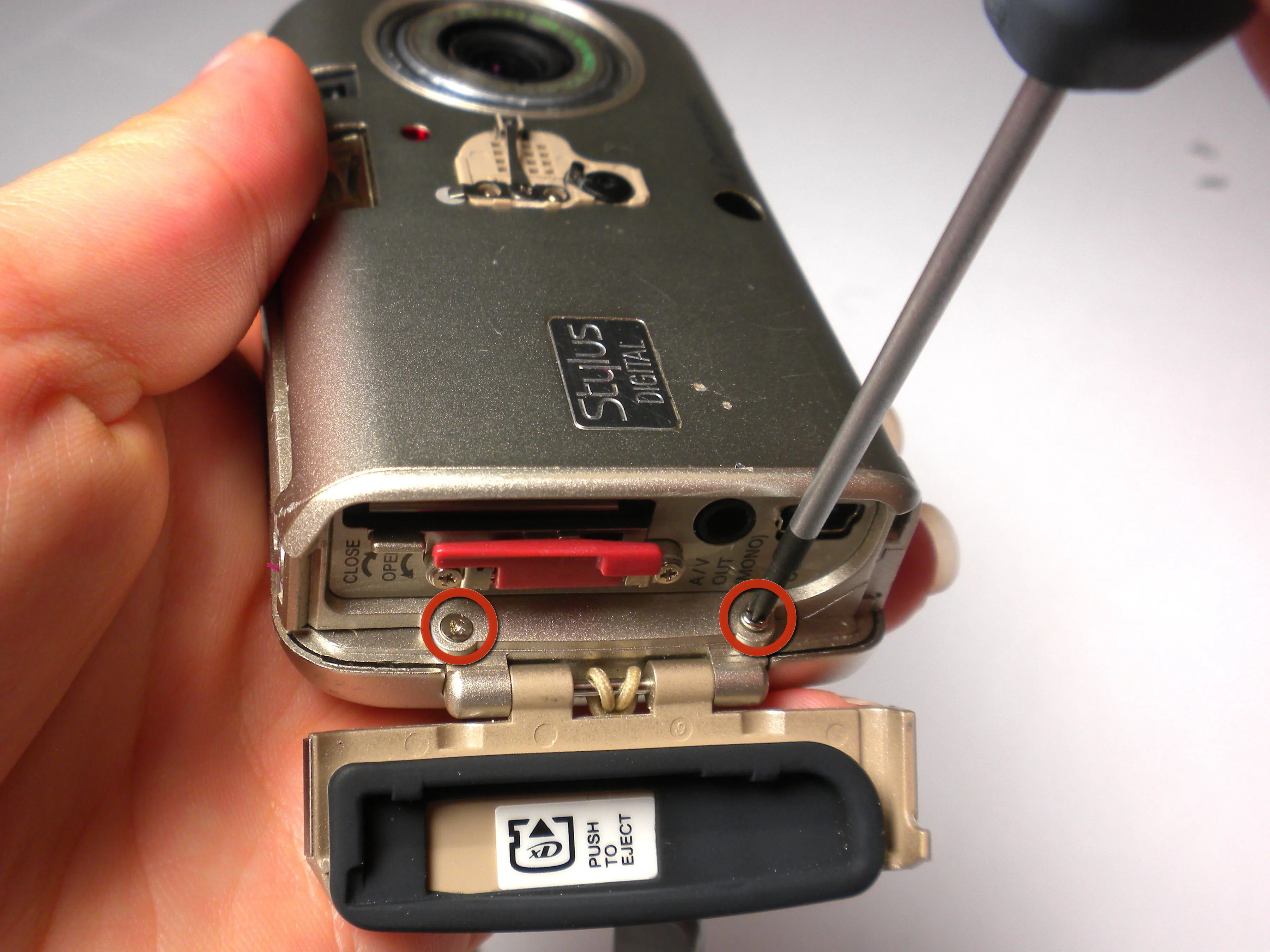

• Найдите и выкрутите 2 винта с помощью крестовой отвертки #00.

Шаг 9

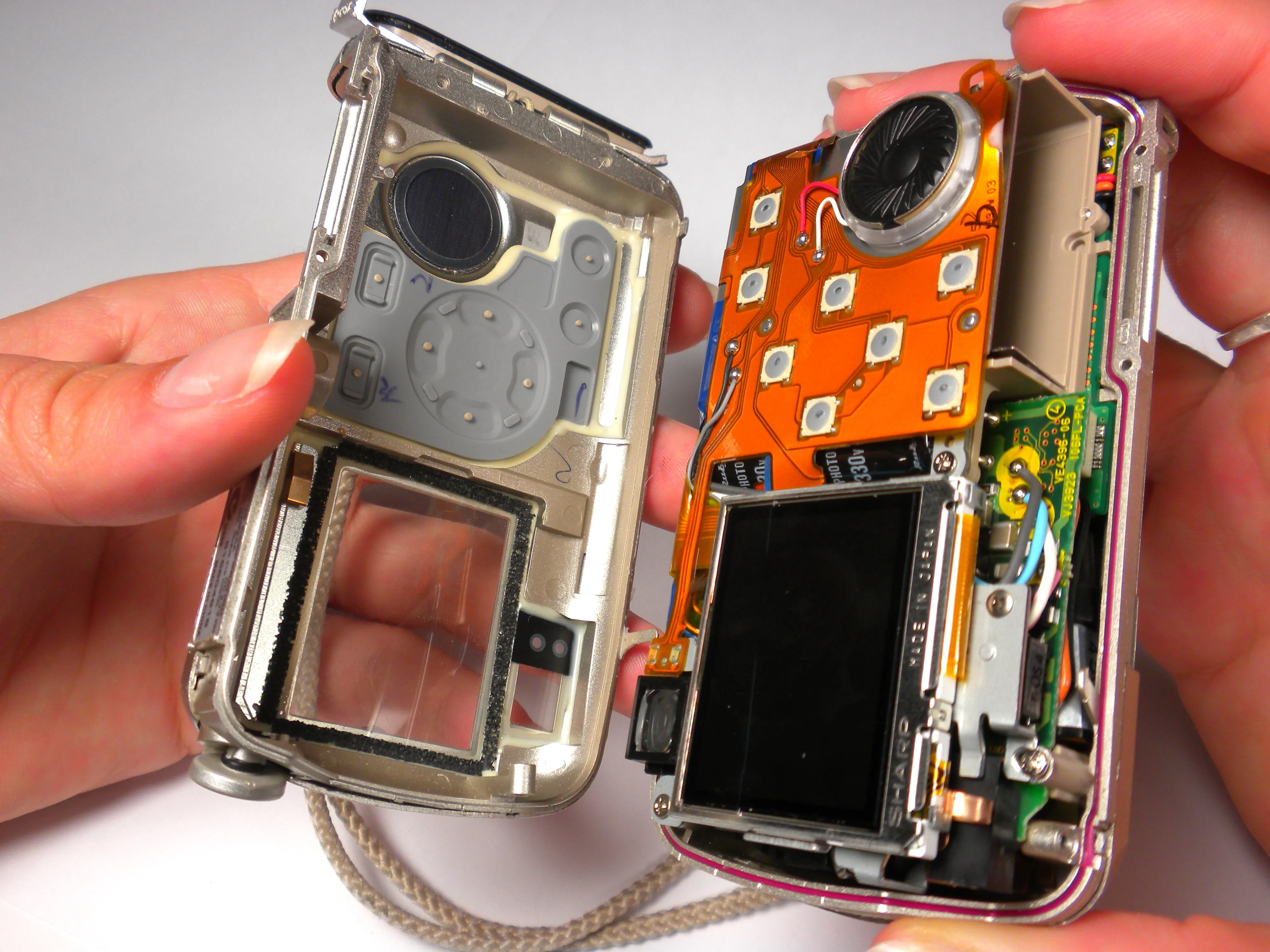

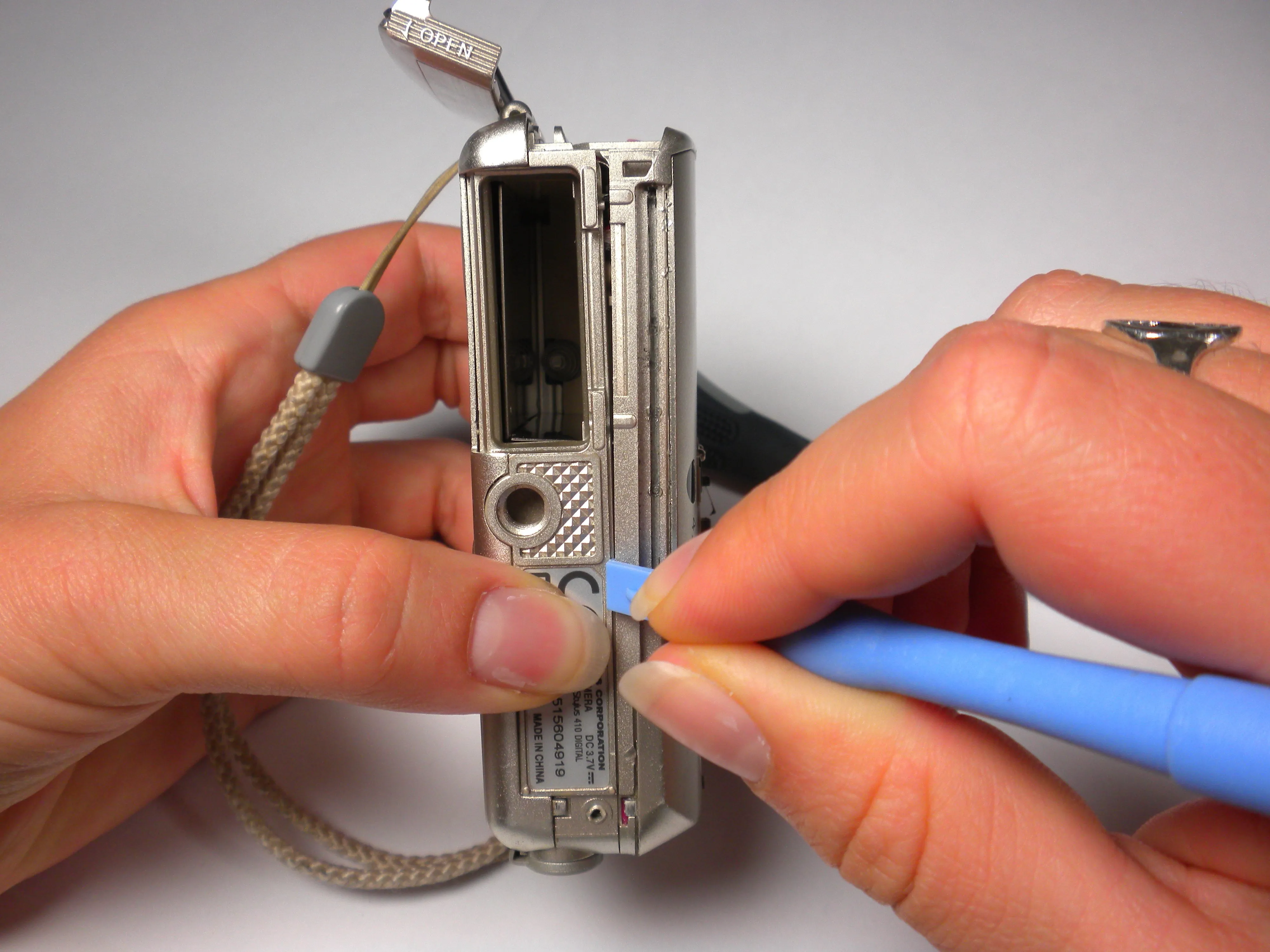

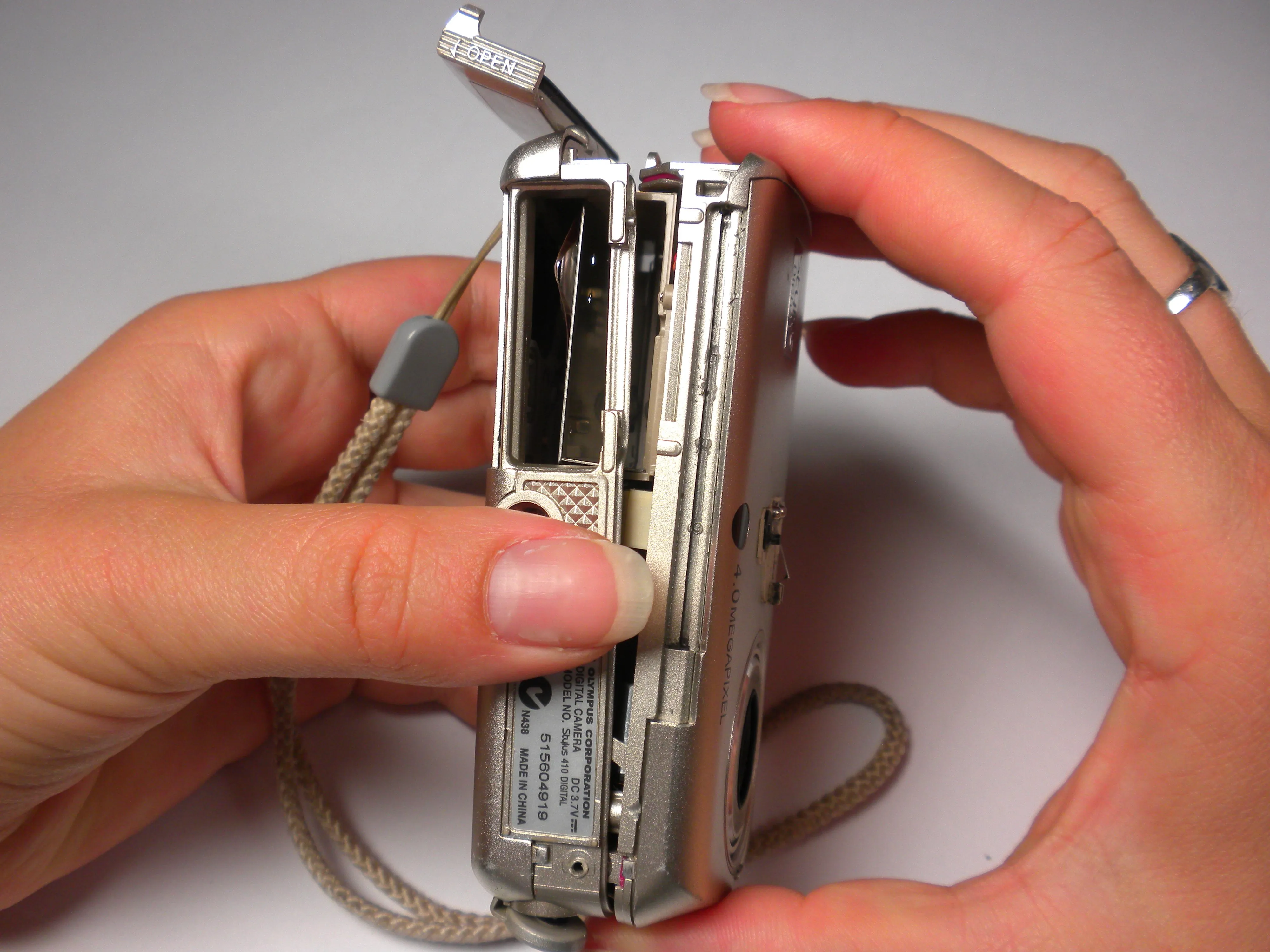

• Подденьте край корпуса, чтобы ослабить его.

• Осторожно подденьте заднюю крышку. Для этого может потребоваться изрядное усилие.

Шаг 10

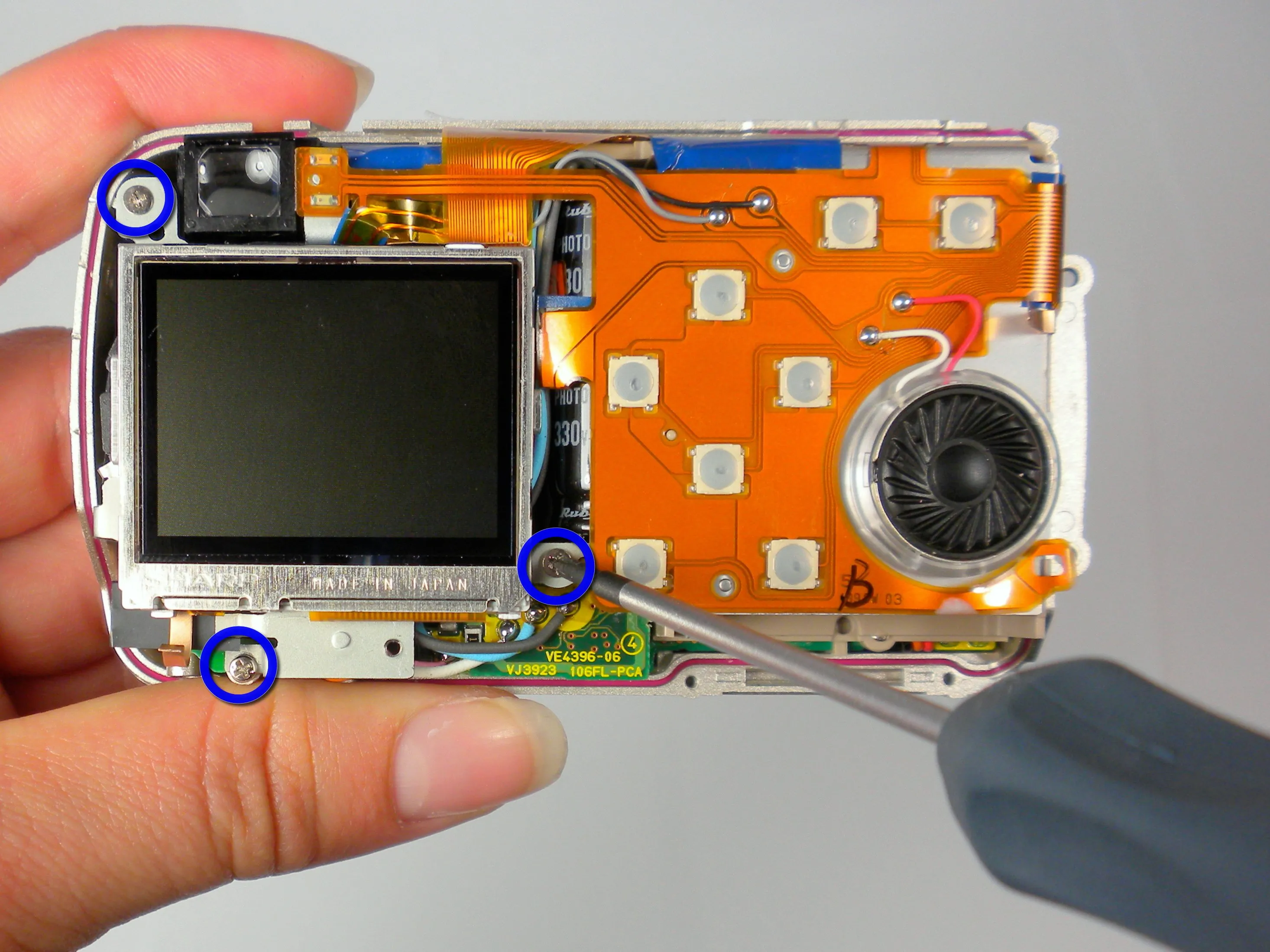

• Найдите 3 внутренних винта на передней панели корпуса. Открутите их с помощью крестовой отвертки #00.

Шаг 11

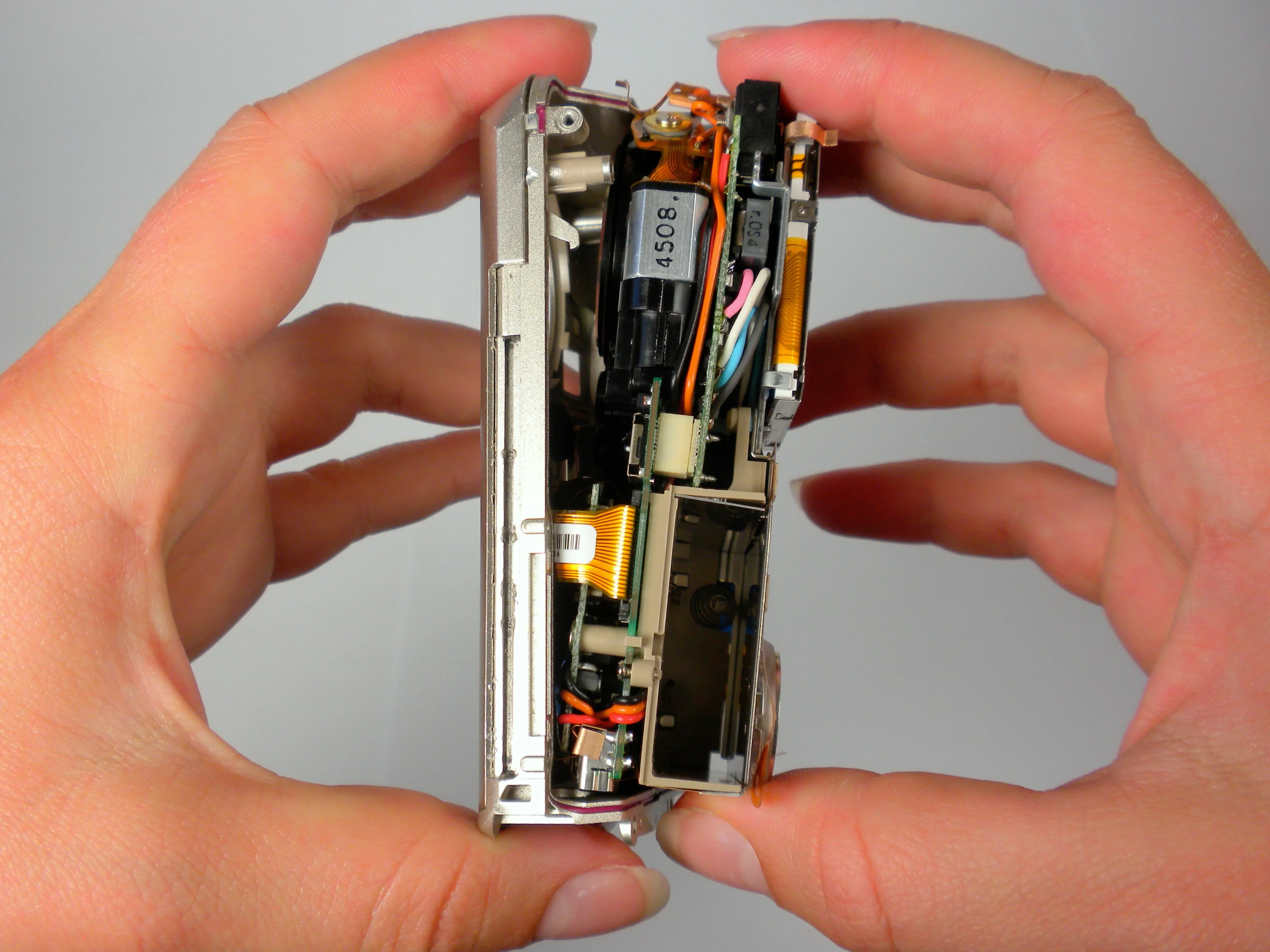

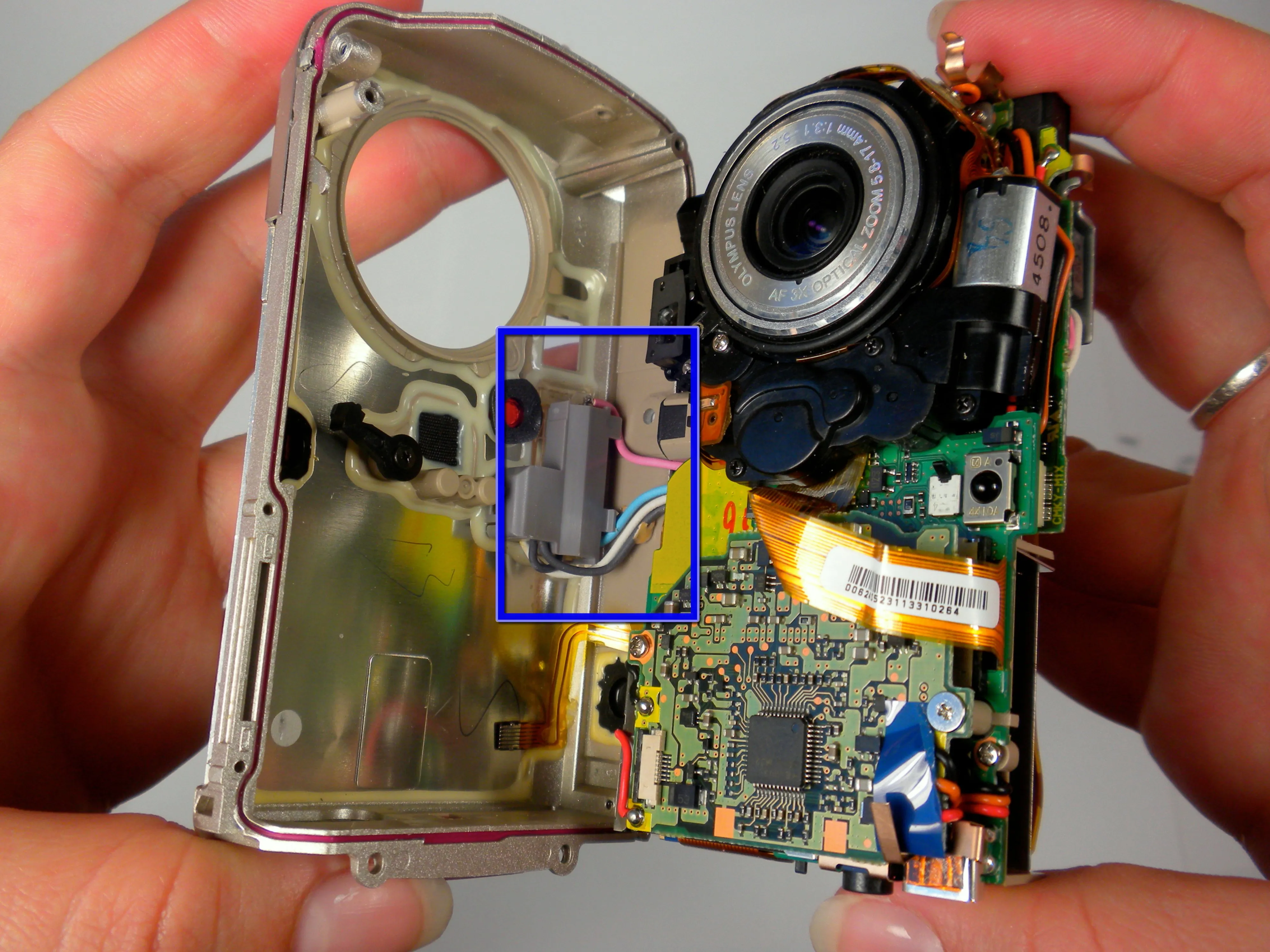

• Ухватившись за внутреннюю и переднюю части корпуса, аккуратно потяните за них, пока они не начнут расходиться. Может потребоваться легкое покачивание.

• Будьте осторожны, не отсоединяйте переднюю часть корпуса полностью, так как она все еще будет соединена проводами.

Шаг 12 Вспышка

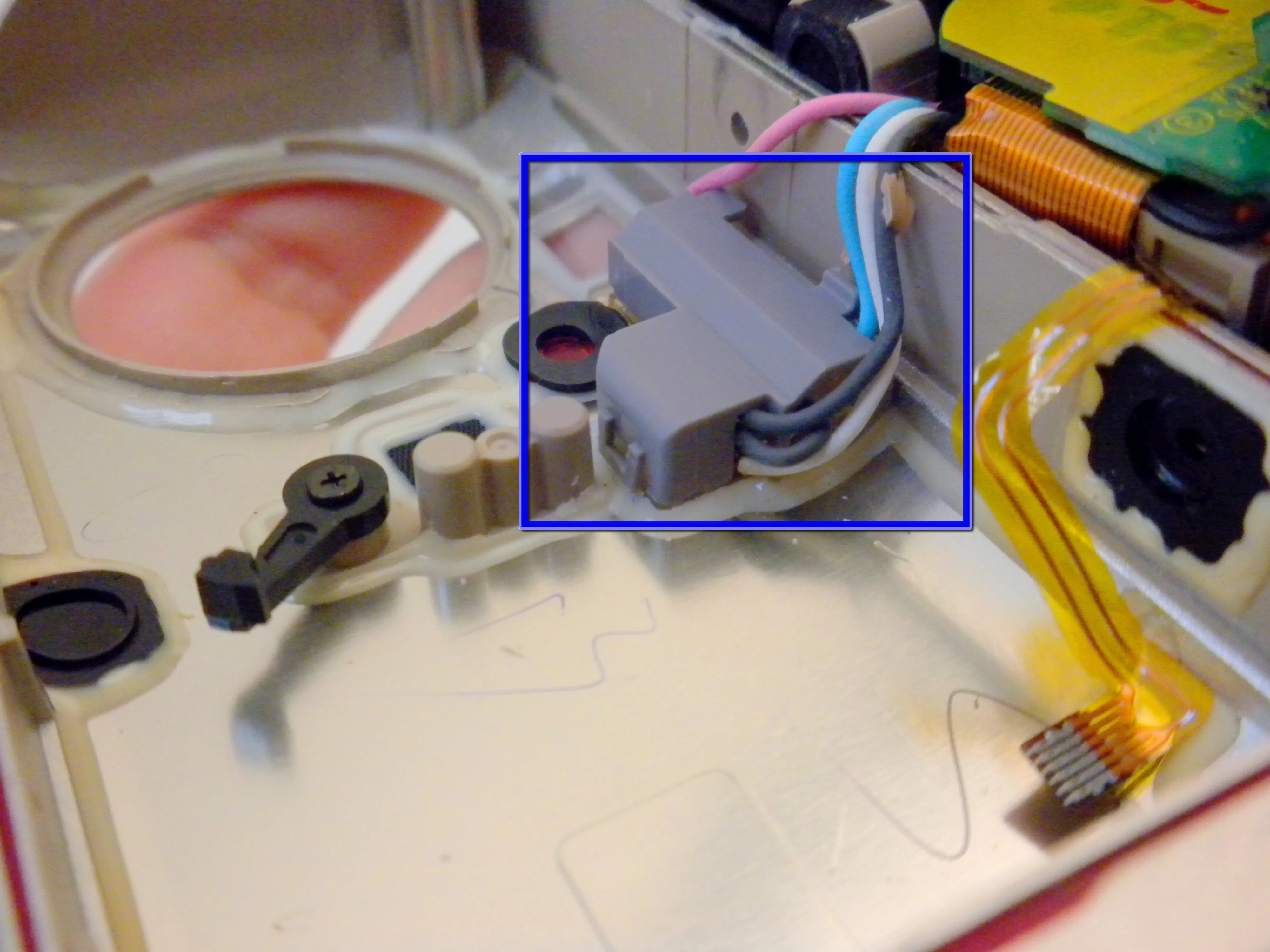

• Найдите серый отсек, закрывающий вспышку.

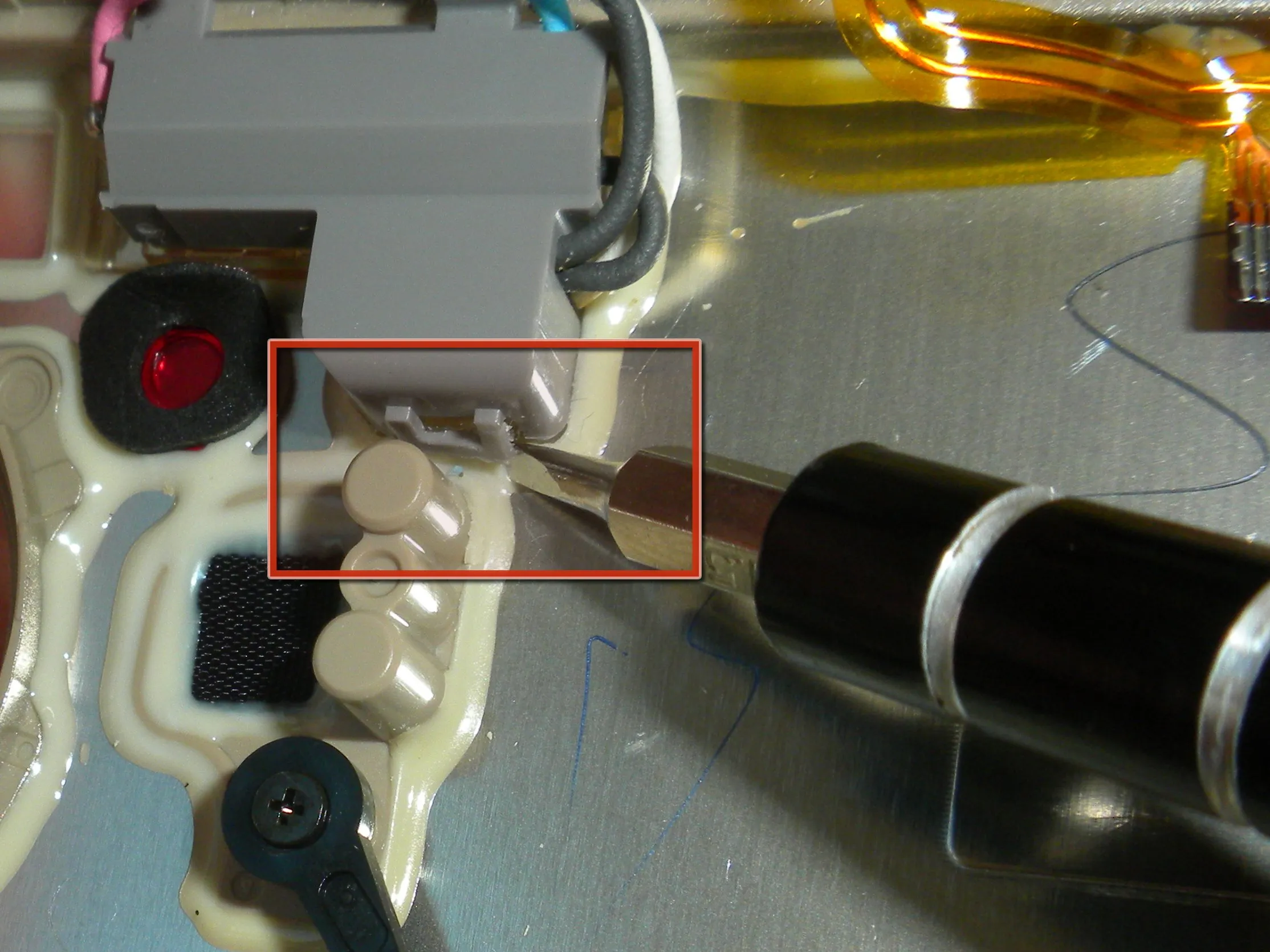

• Подведите плоскую отвертку или небольшую лопатку под выступ, удерживающий серую крышку.

• Аккуратно поднимите выступ, чтобы освободить серый отсек.

Шаг 13

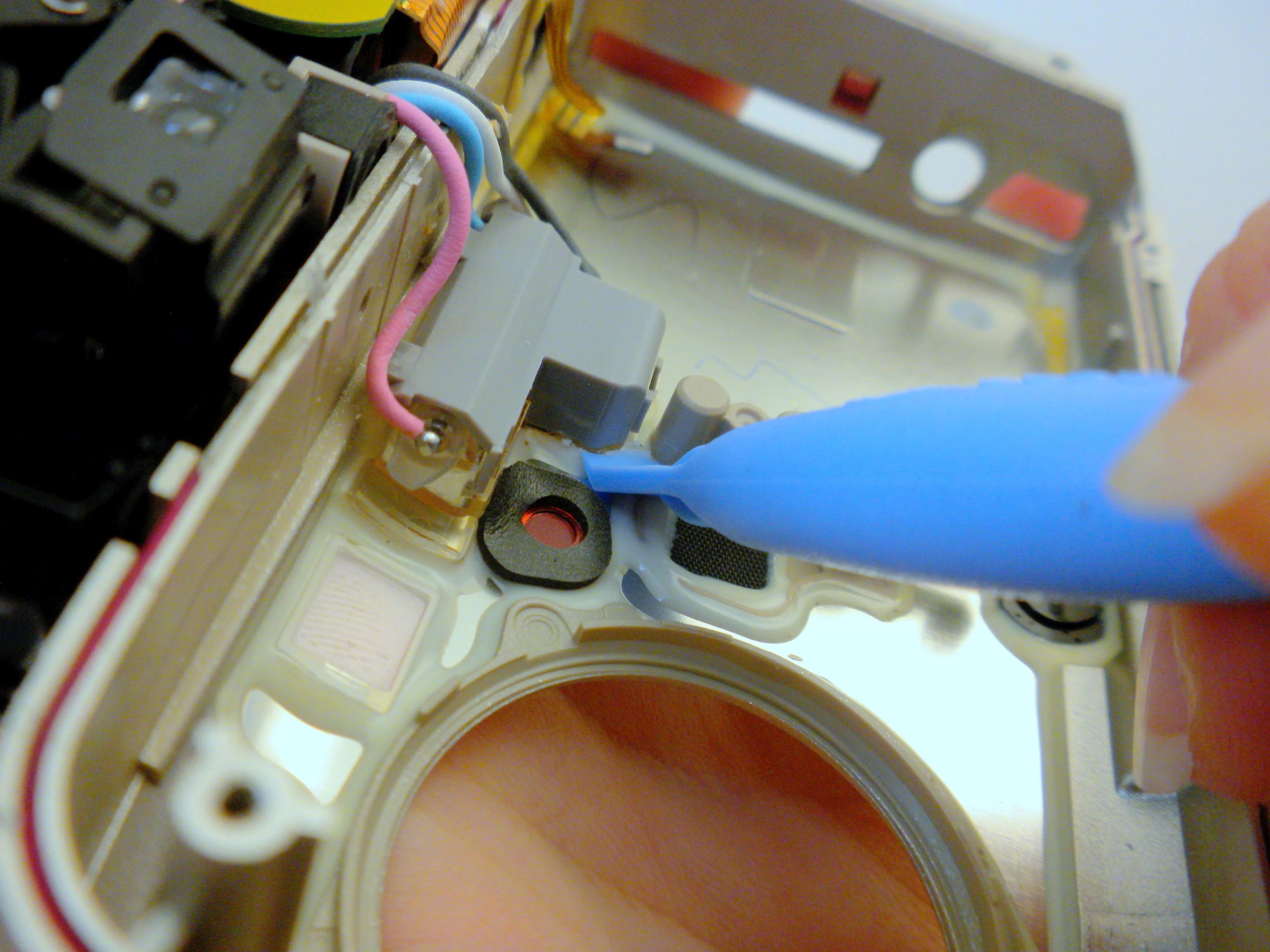

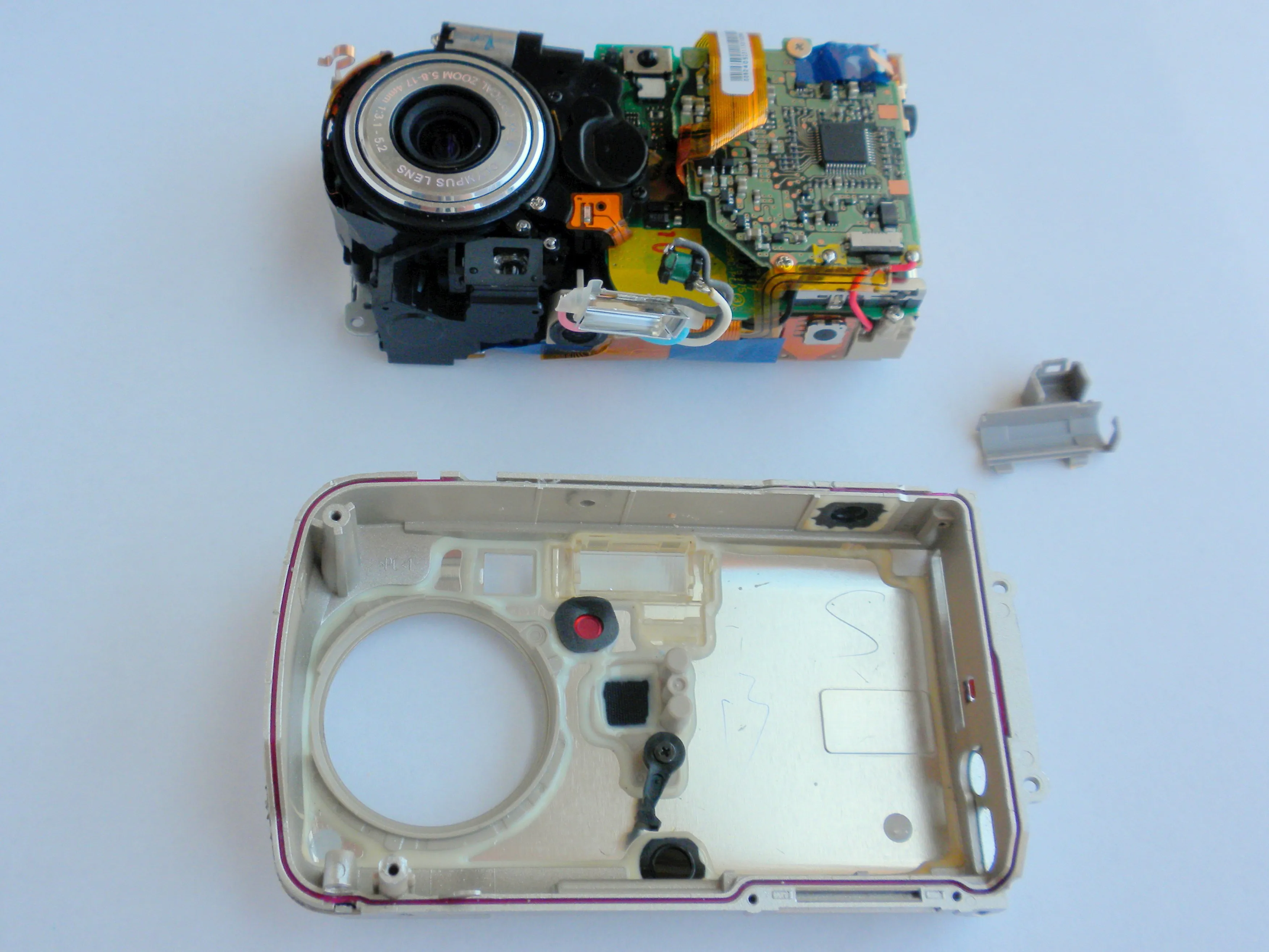

• Подденьте серый отсек по периметру, чтобы отсоединить его от передней панели.

• Теперь серый отсек можно снять с блока вспышки.

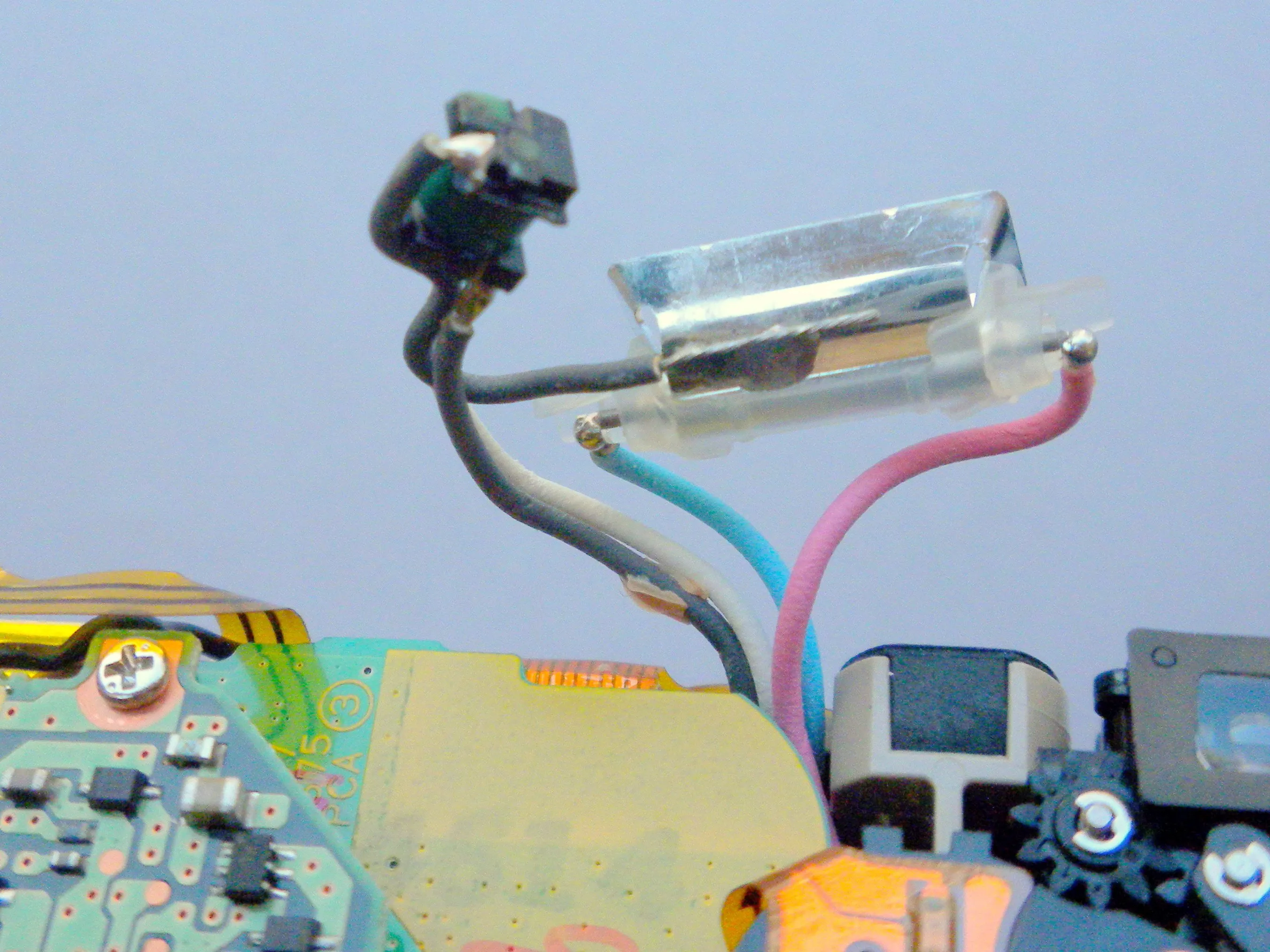

• Теперь можно снять блок вспышки и припаять новый.

Шаг 14 Крышка батарейного отсека

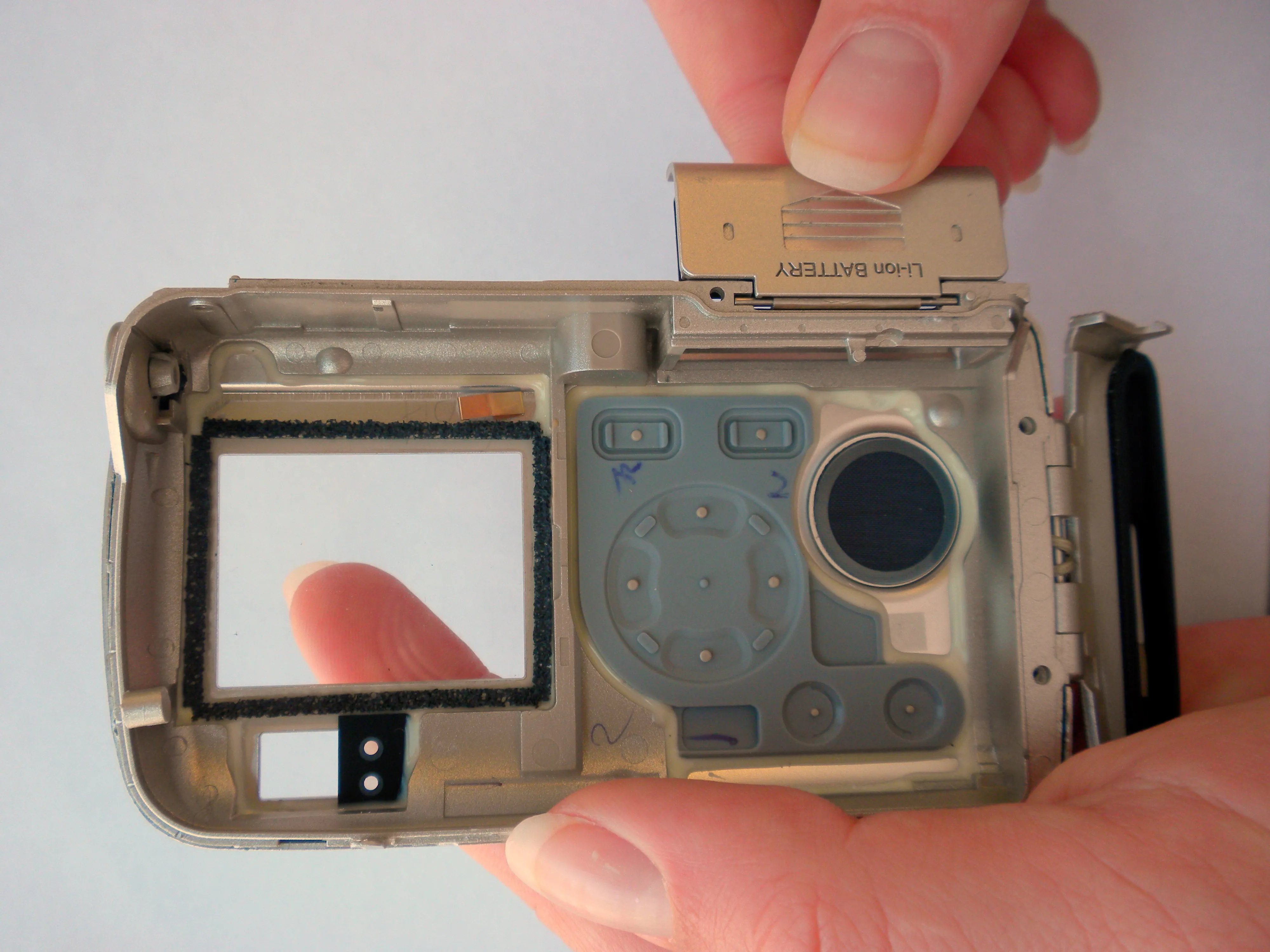

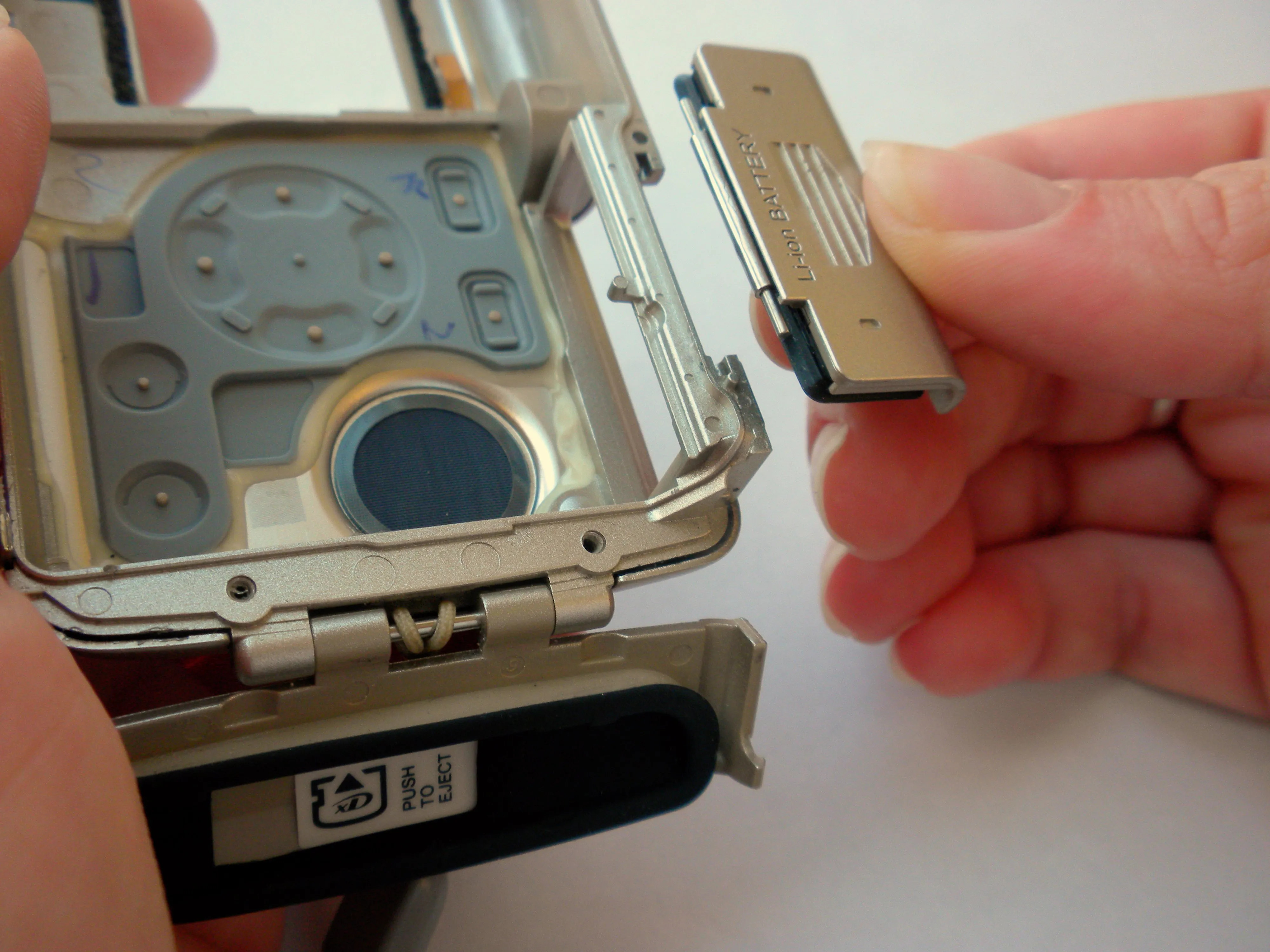

• Откройте крышку аккумуляторного отсека и поднимите ее вверх и снимите с корпуса задней камеры.

Шаг 15

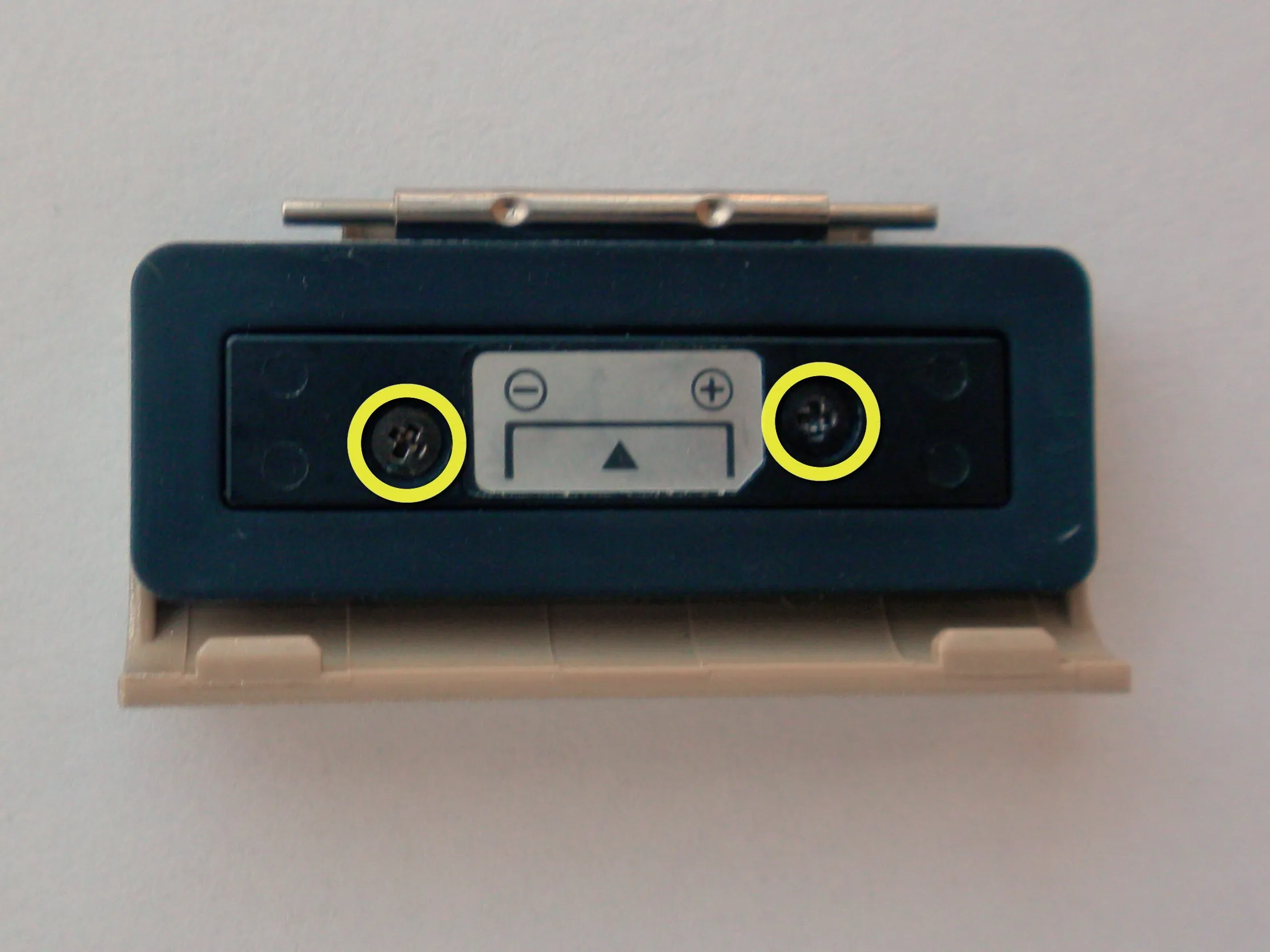

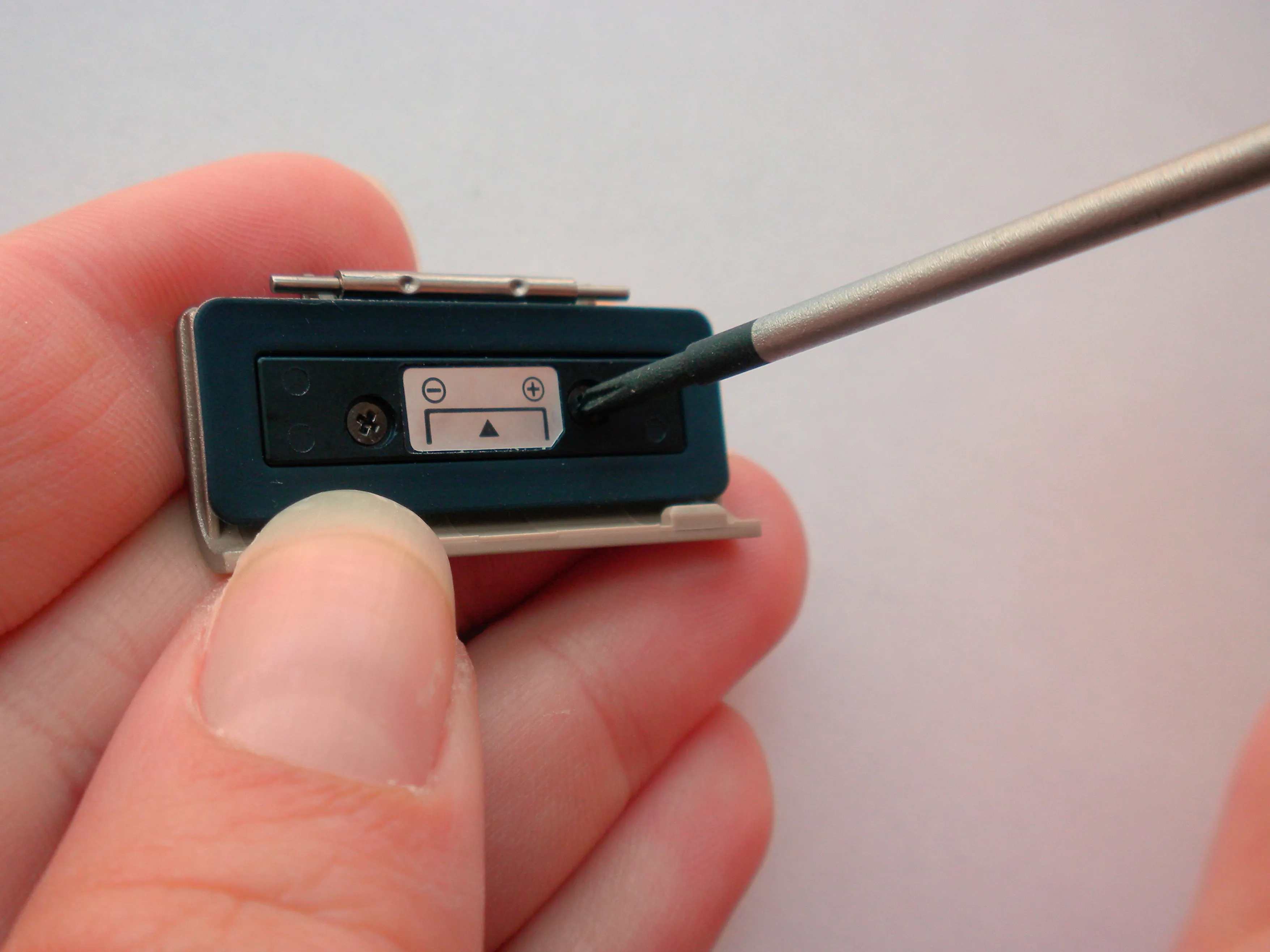

• Найдите и открутите 2 винта с помощью крестовой отвертки #00.

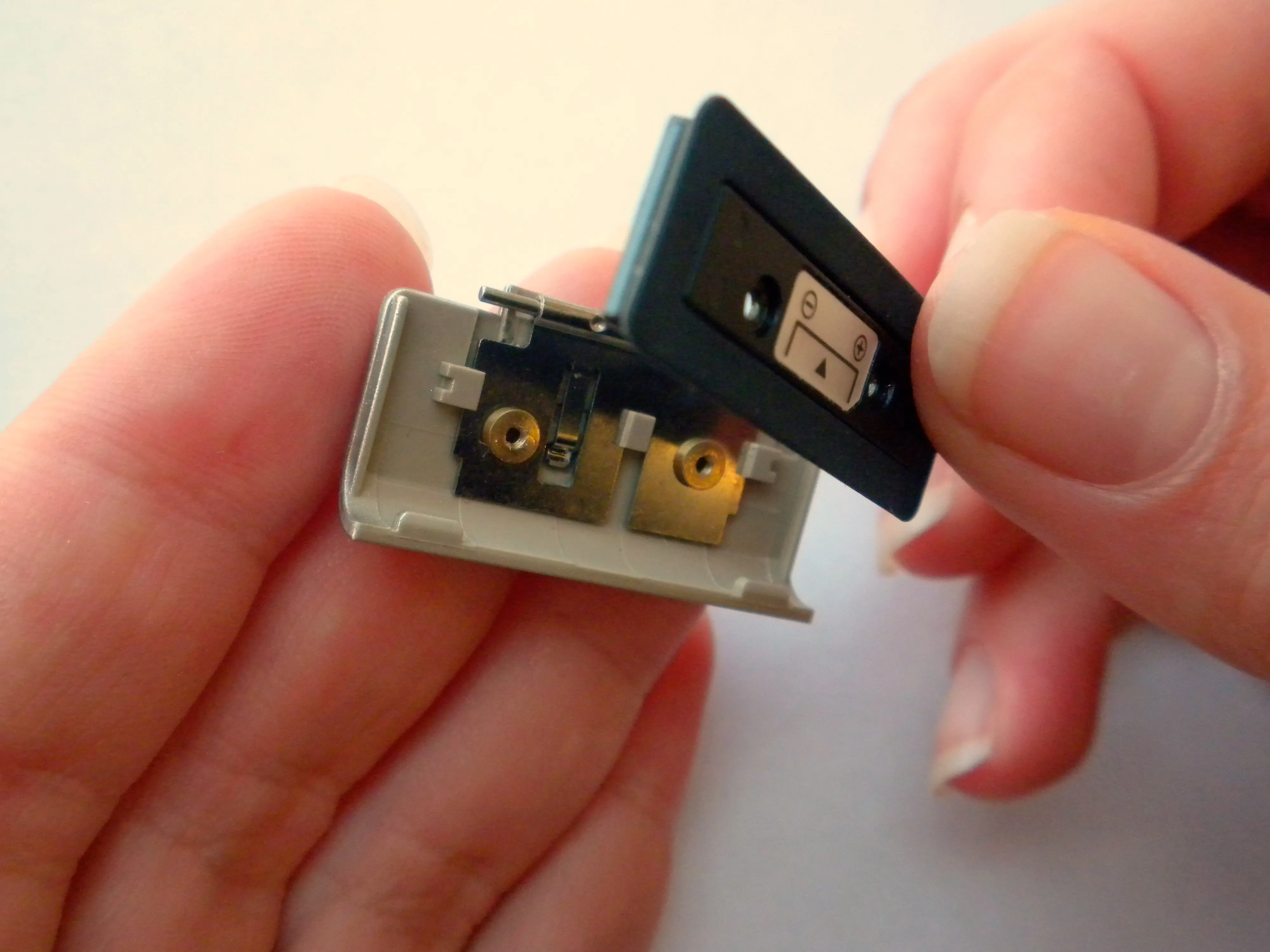

• Снимите черное уплотнение.

Шаг 16

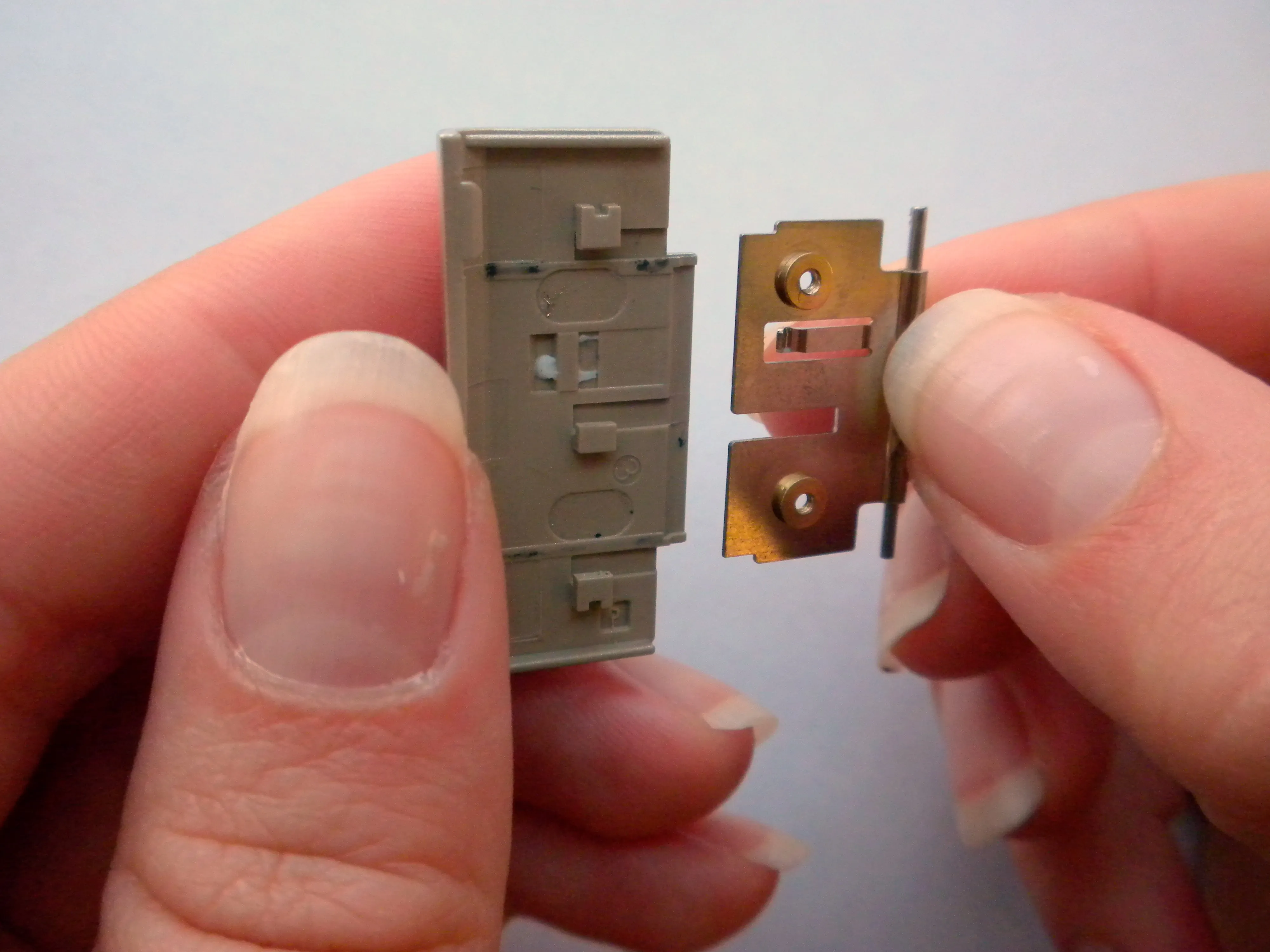

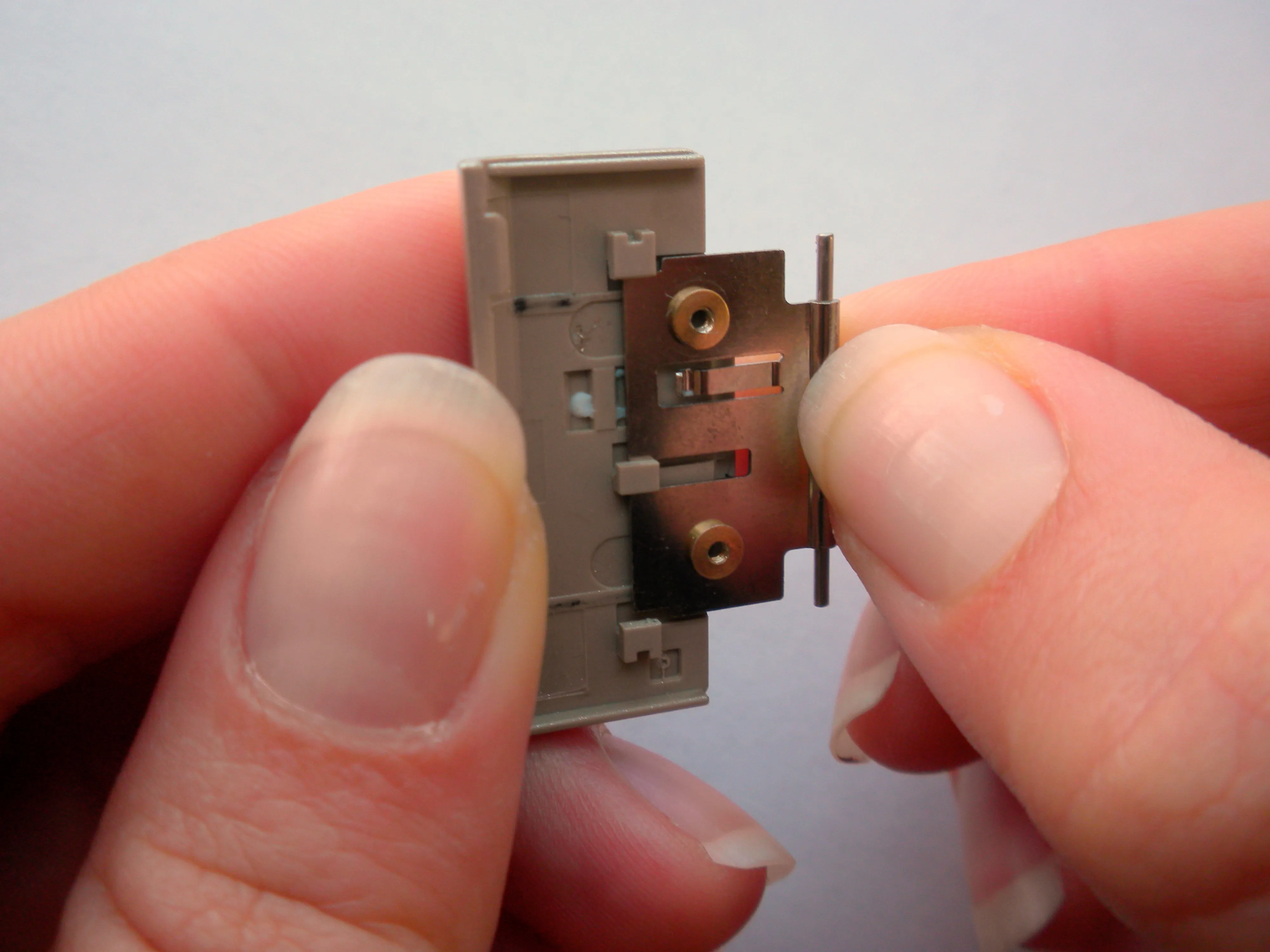

• Сдвиньте металлическую часть с крышки батарейного отсека.

Шаг 17

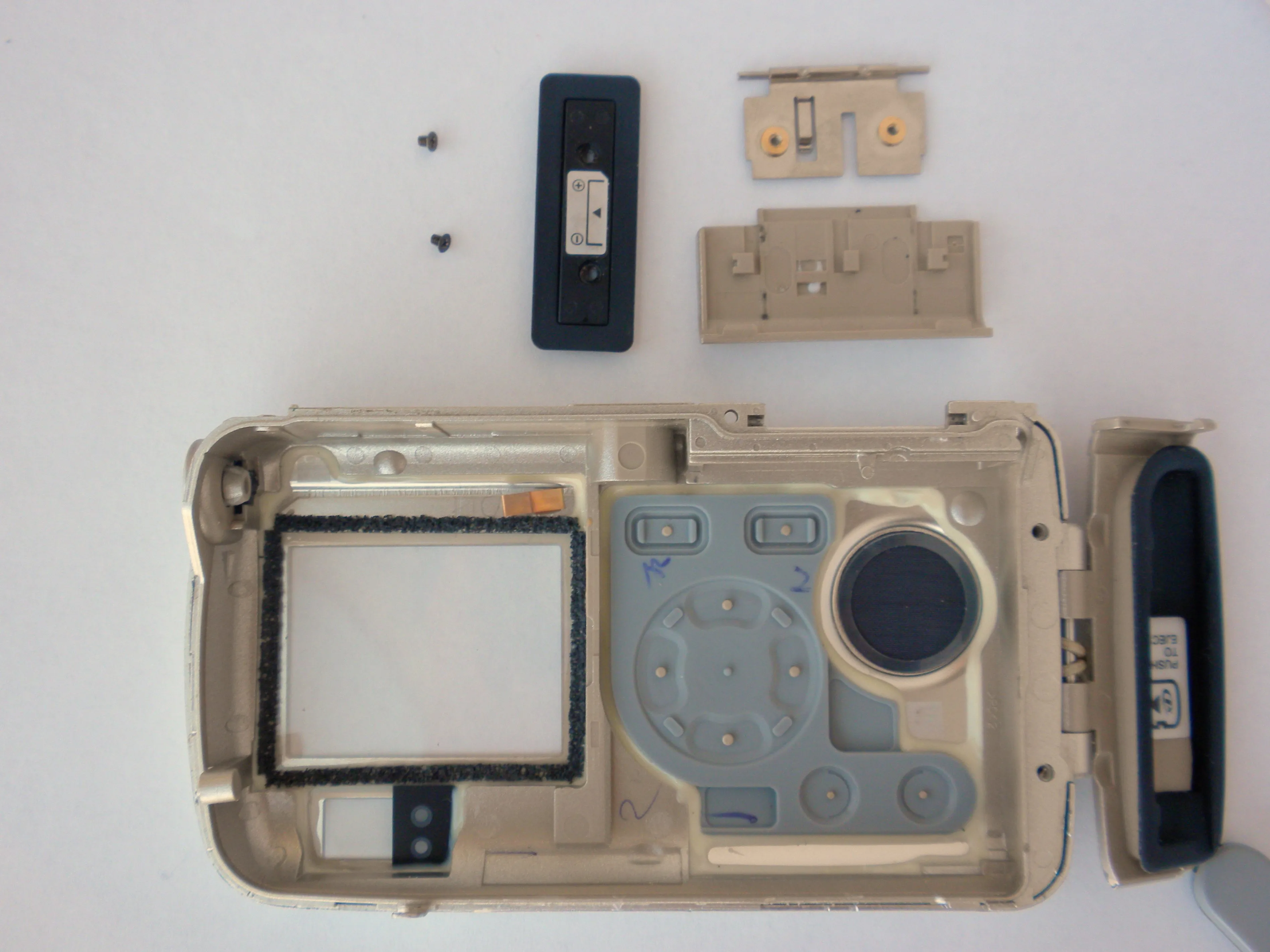

• Вот так выглядят крышка аккумуляторного отсека и задняя панель в разобранном виде.

Шаг 18 ЖК-экран

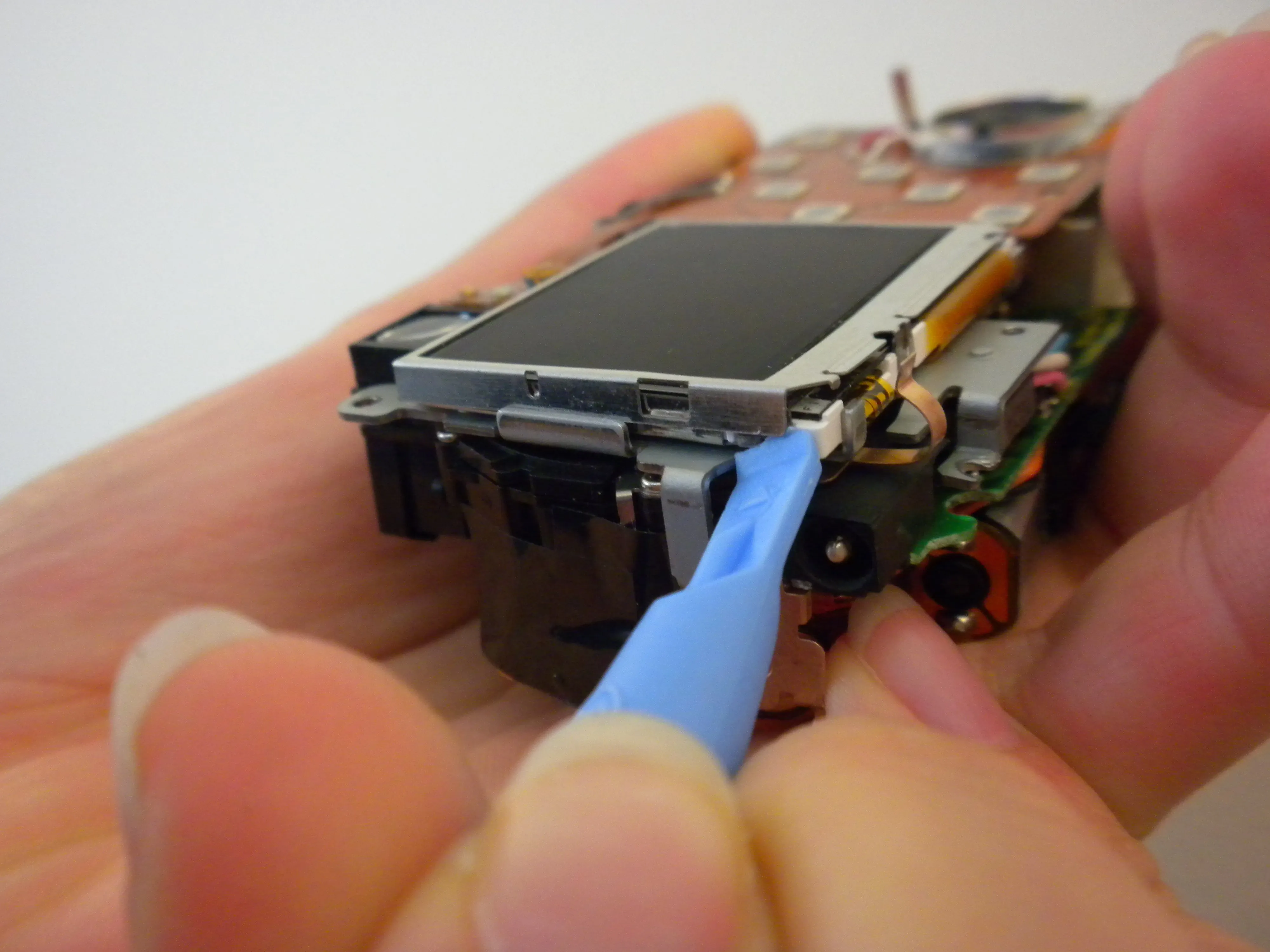

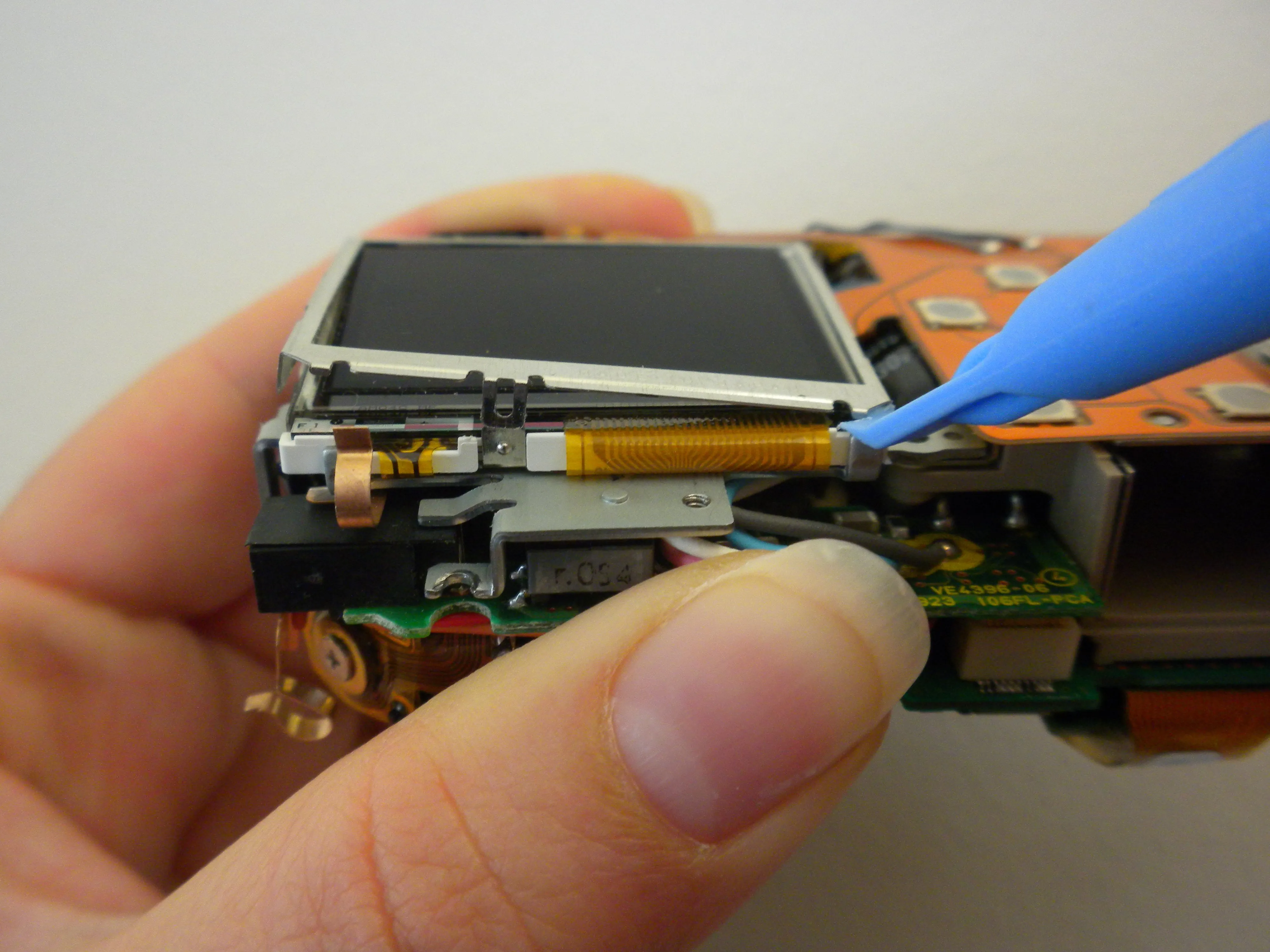

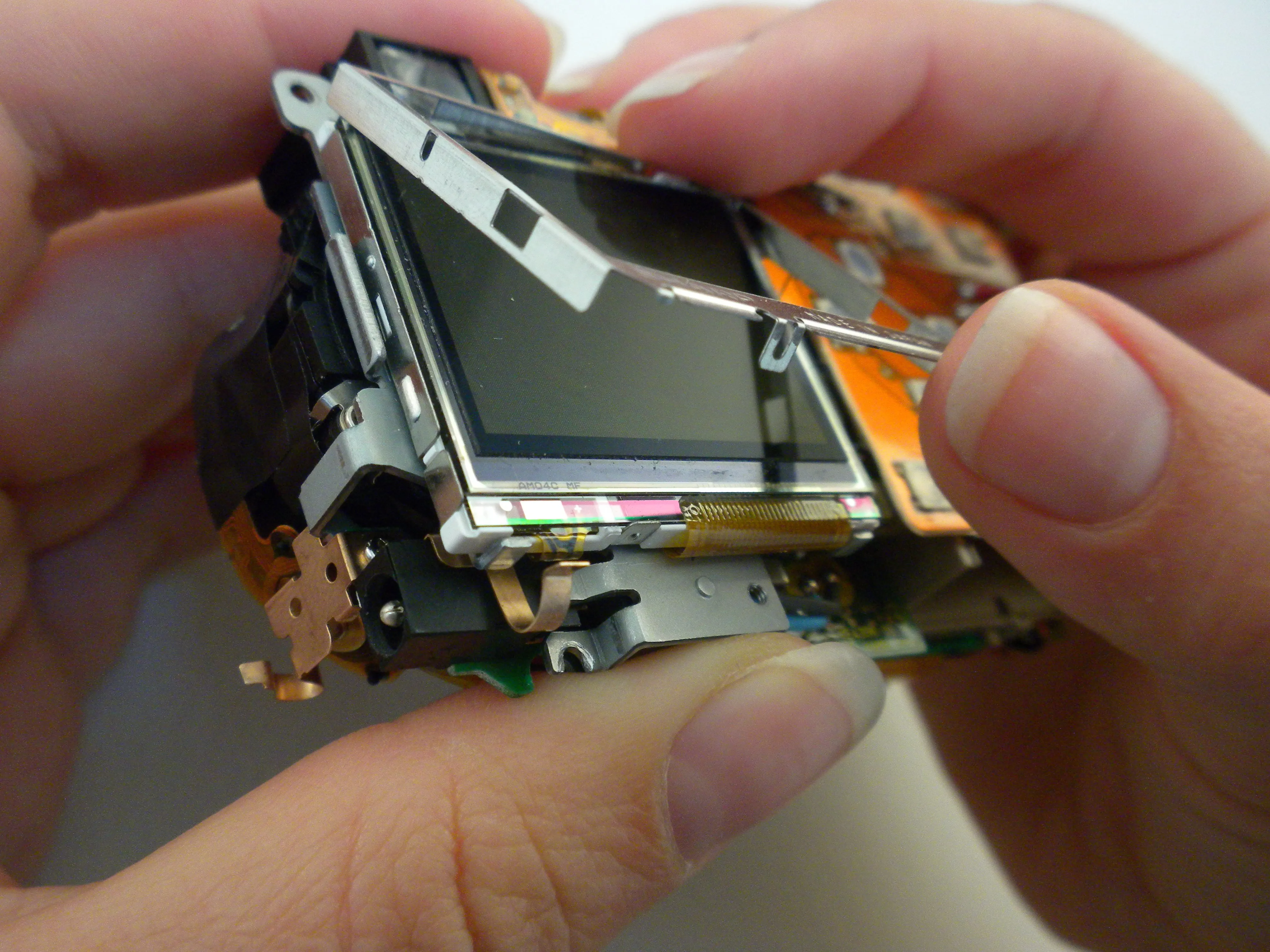

• Снимите металлическую рамку с ЖК-экрана, используя инструмент для открывания.

Шаг 19

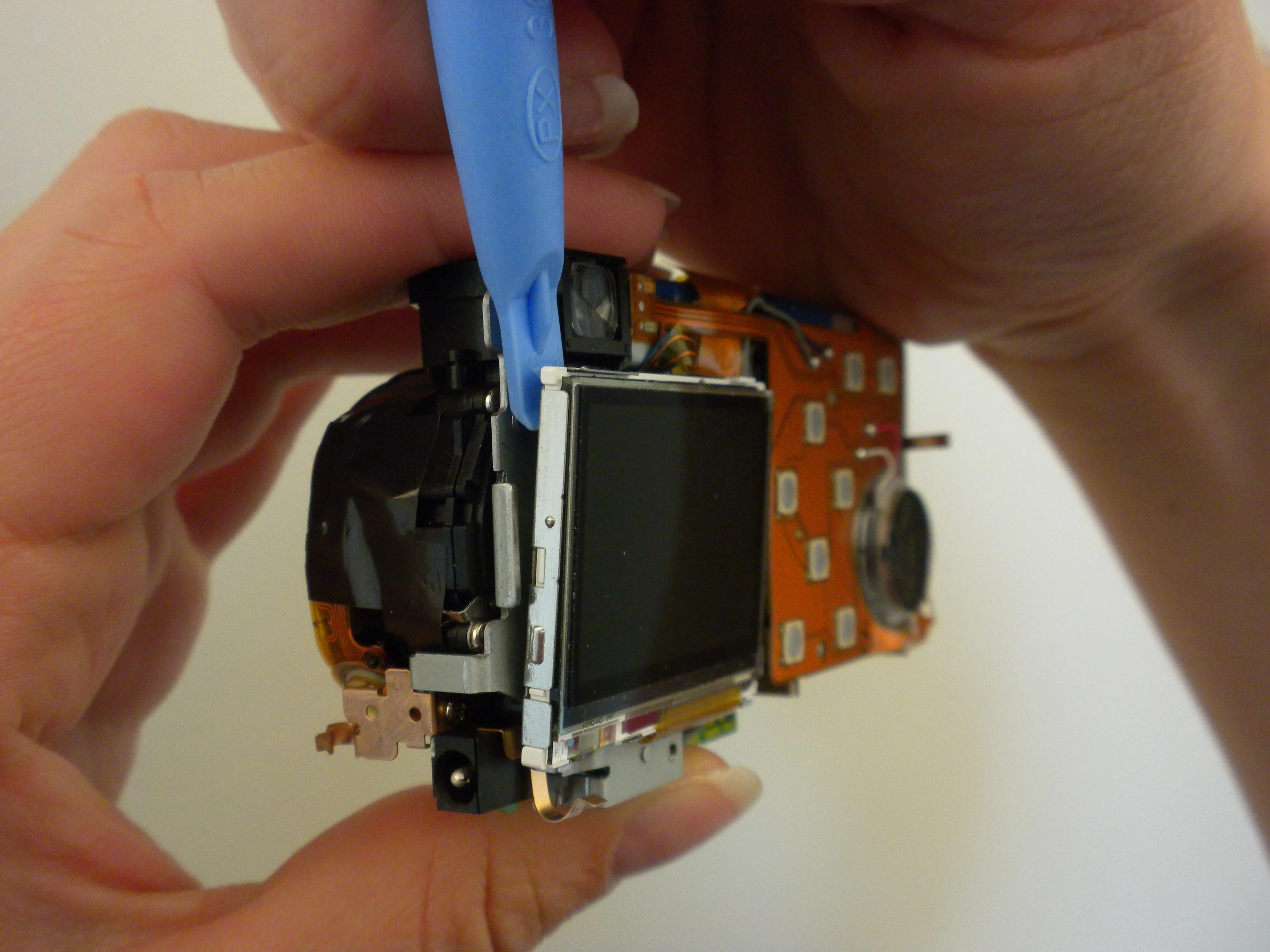

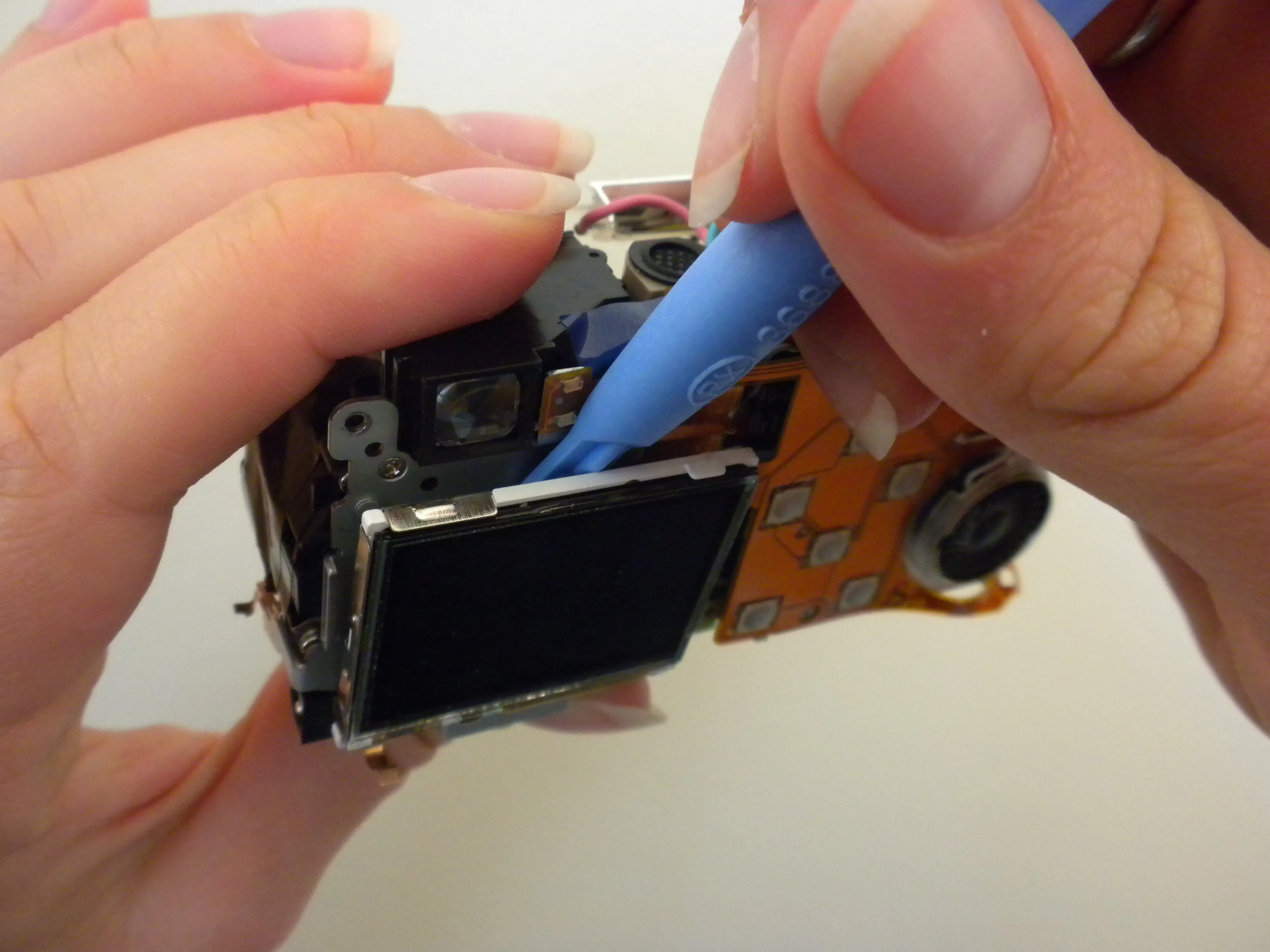

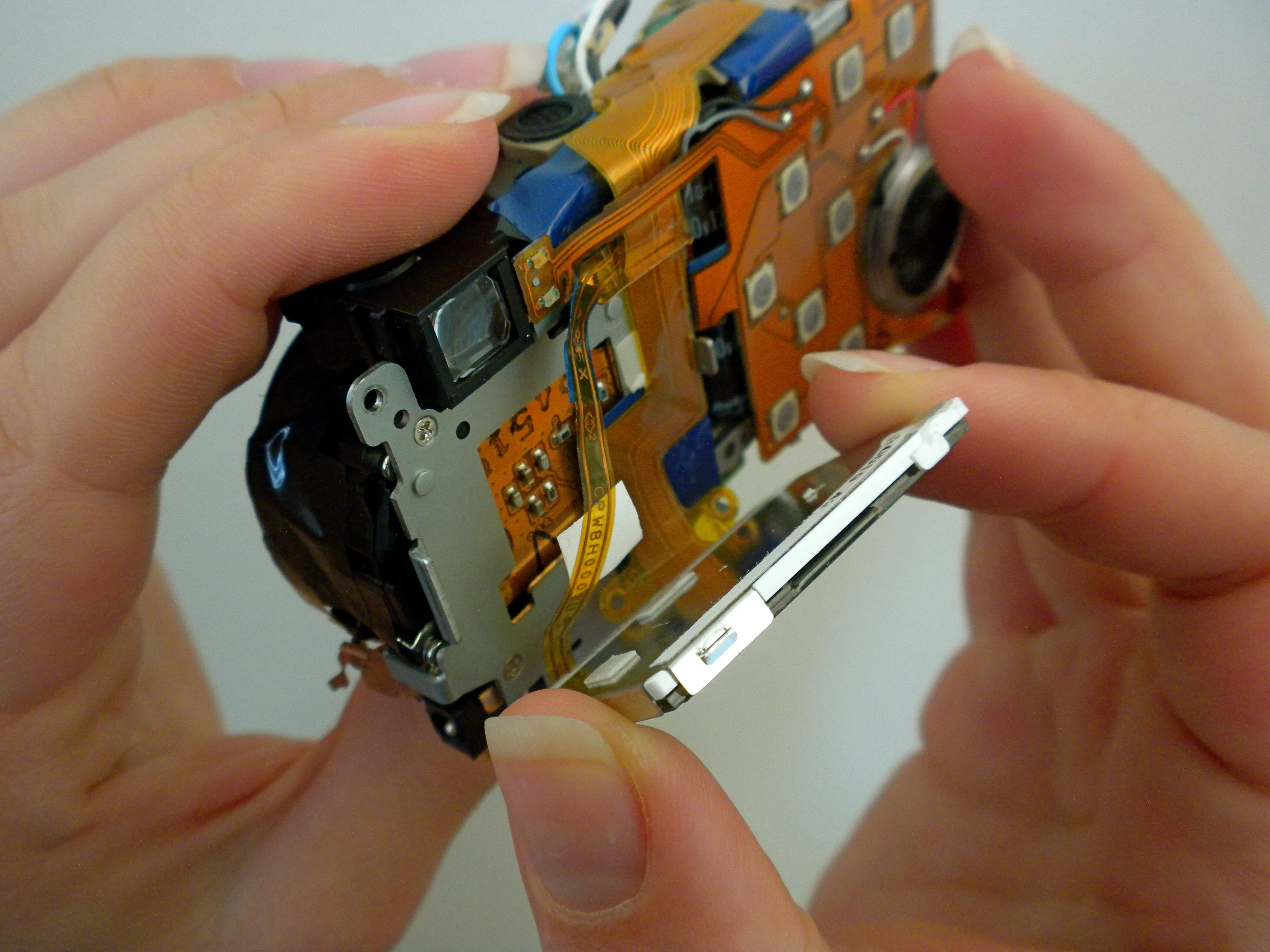

• Подденьте ЖК-экран сверху, используя инструмент для открывания.

• Не отрывайте экран полностью, так как он все еще держится на двух ленточных кабелях.

Шаг 20

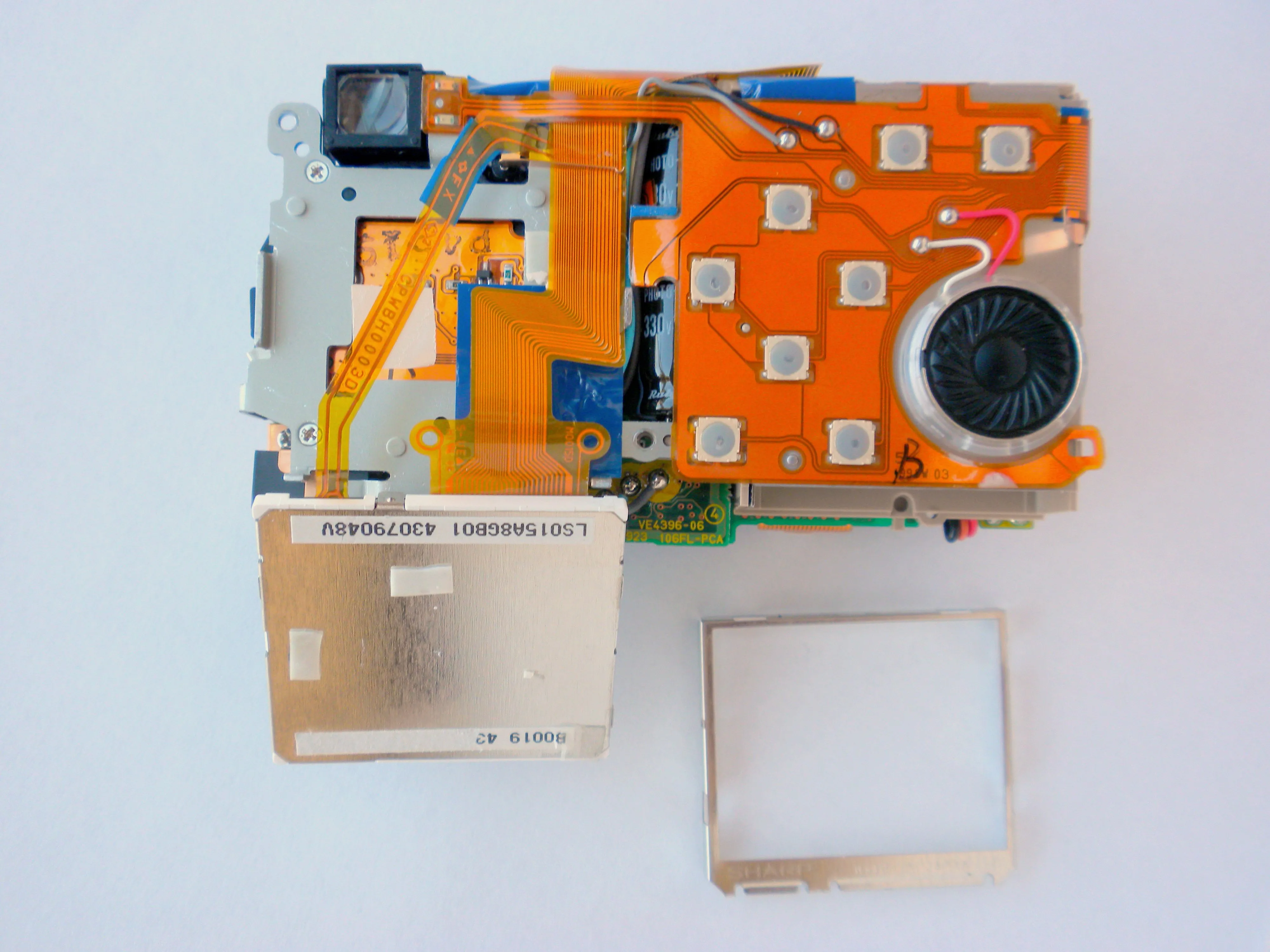

• Вот как будет выглядеть камера после снятия ЖК-экрана.
