Разборка OnePlus 2
Введение
На что вы готовы ради OnePlus 2? Мы немного стесняемся, поэтому спросили OnePlus, можно ли пропустить танцевальную вечеринку и конкурсы флешмобов, и они с радостью прислали нам аппарат, который нужно было разобрать на части. Спасибо им за смелость.
OnePlus 2, провозглашенный 'убийцей флагманов 2016 года', выходит на рынок Android-телефонов с цирковыми башмаками размером с клоуна. После того как OnePlus 1 который в прошлом году получил неудовлетворительную оценку за ремонтопригодность.мы надеемся, что новая модель принесет некоторые усовершенствования и улучшения для таких ремонтопригодных людей, как мы.
Разбирайте последнее предложение OnePlus и узнайте, смогут ли они снова получить оценку 5/10 за ремонтопригодность.
Вот 2 способа, которыми OnePlus может следить за последними новостями о разборке: следите за нами на Facebook, Instagram или Twitter!
Что вам понадобится
Инструменты
iOpener | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Spudger | Источник - ifixit.com
Отвертки iFixit (набор из 6) | Источник - ifixit.com
Отвертка Phillips #000 | Источник - ifixit.com
Видео обзор

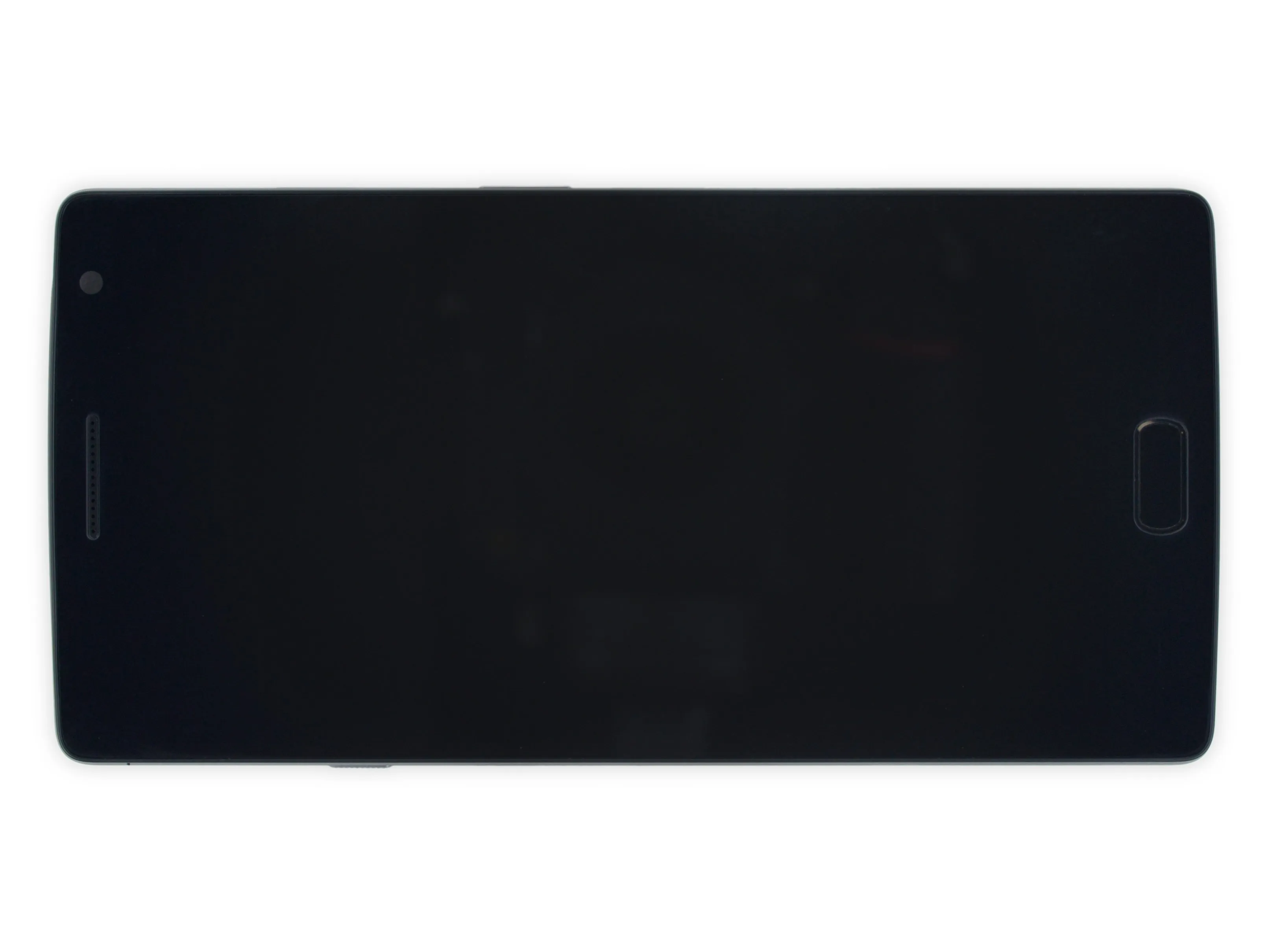

Шаг 1 Разборка OnePlus 2
OnePlus 2 понадобится немного мускулов, чтобы победить больших мальчиков. Давайте проверим его характеристики:
5,5-дюймовый IPS-дисплей (1920x1080, 401 PPI)
Основная камера 13 МП, камера selfie 5 МП; видео до 4K; 720p slow-mo при 120 к/с
64-битный процессор Qualcomm Snapdragon 810 с восьмиядерным CPU 1,8 ГГц и GPU Adreno 430
3 или 4 ГБ оперативной памяти LPDDR4
16 или 64 ГБ памяти eMMC v5.0
Wi-Fi 802.11a/n/ac, Bluetooth 4.1, GPS/ГЛОНАСС, цифровой компас и USB-C (довольно эффектная вишенка в довершение к этим характеристикам).

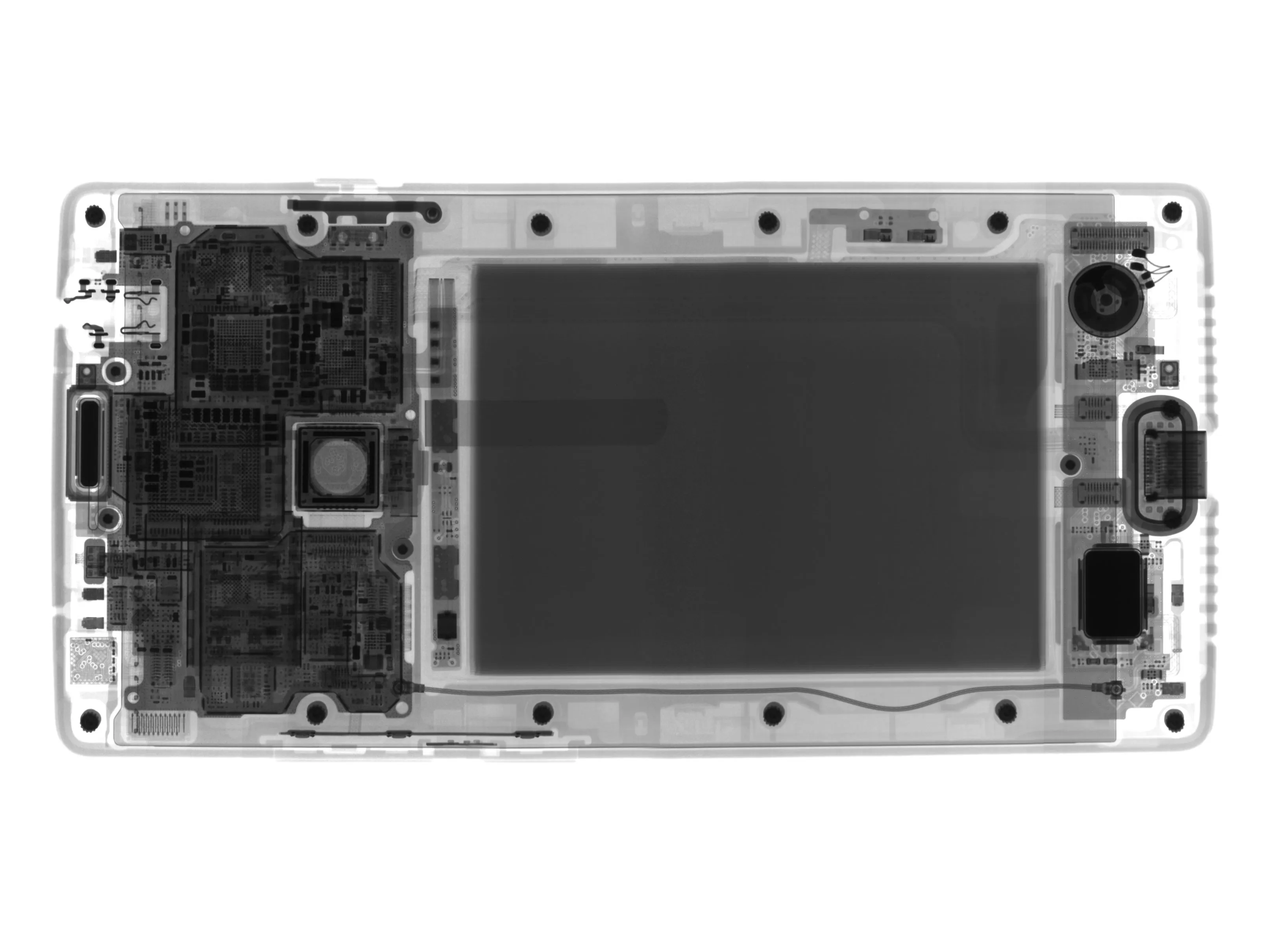

Не терпится заглянуть внутрь? Мы тоже не можем! К счастью, у нас есть друзья с рентгеновским зрением.
Шаг 2
Встречайте новый 'слайдер уведомлений'. OnePlus разработала 'громкий' регулятор для уведомлений, который одним нажатием кнопки переключается на разные уровни приоритета.

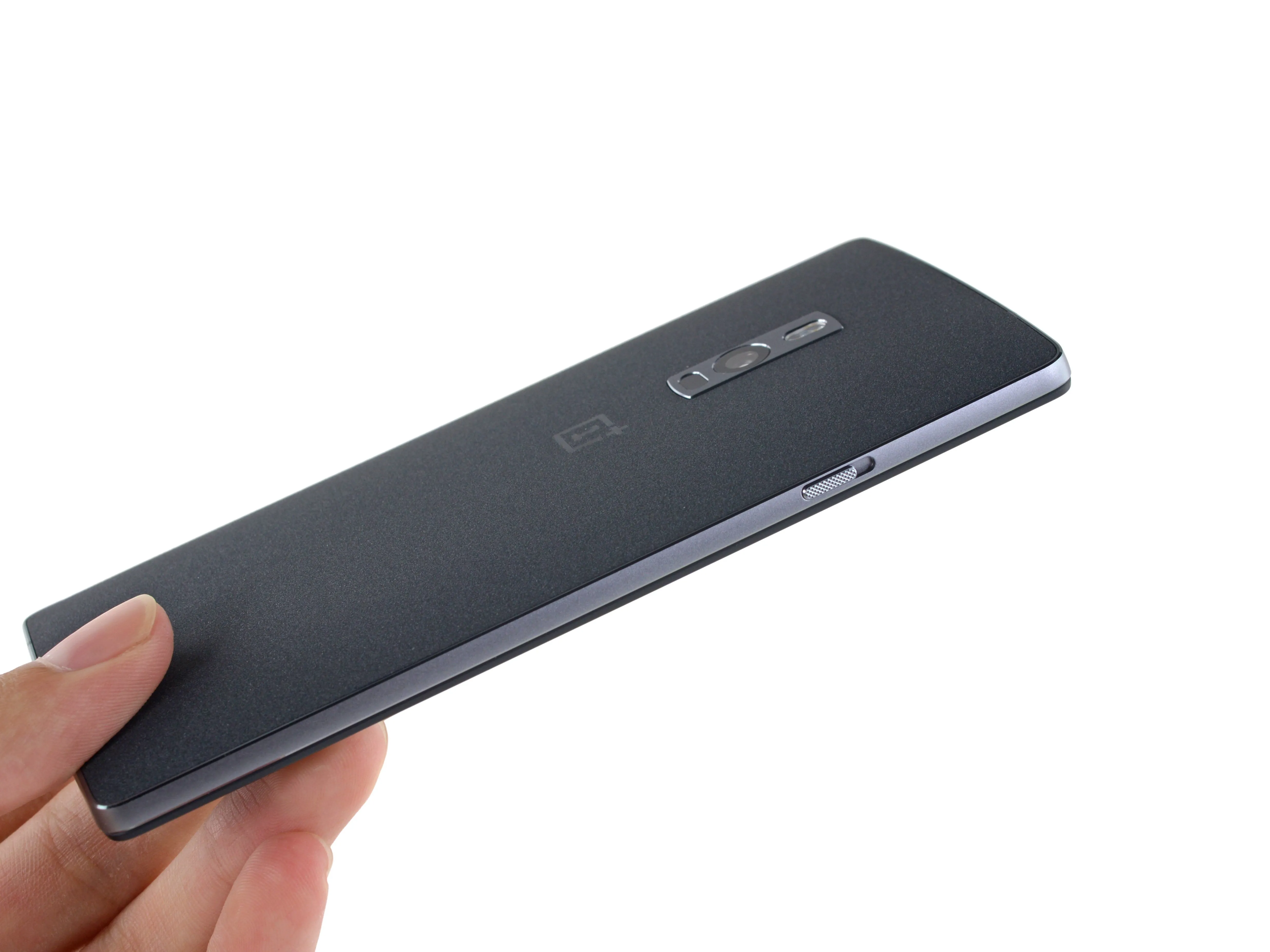

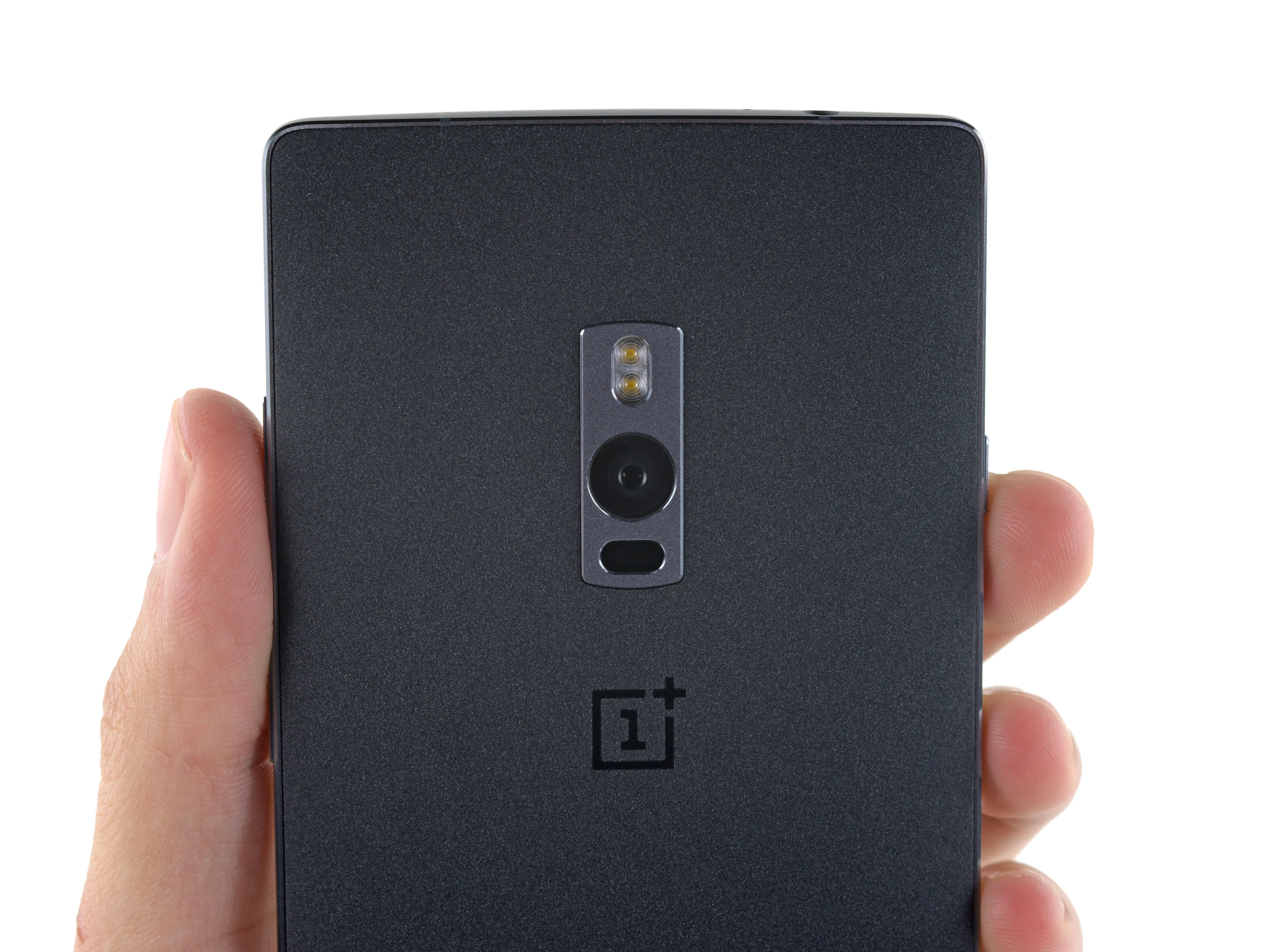

На задней панели телефона находится широко разрекламированная шестиэлементная тыловая камера с разрешением 13 МП, f/2.0, вспышкой и лазерным автофокусом.

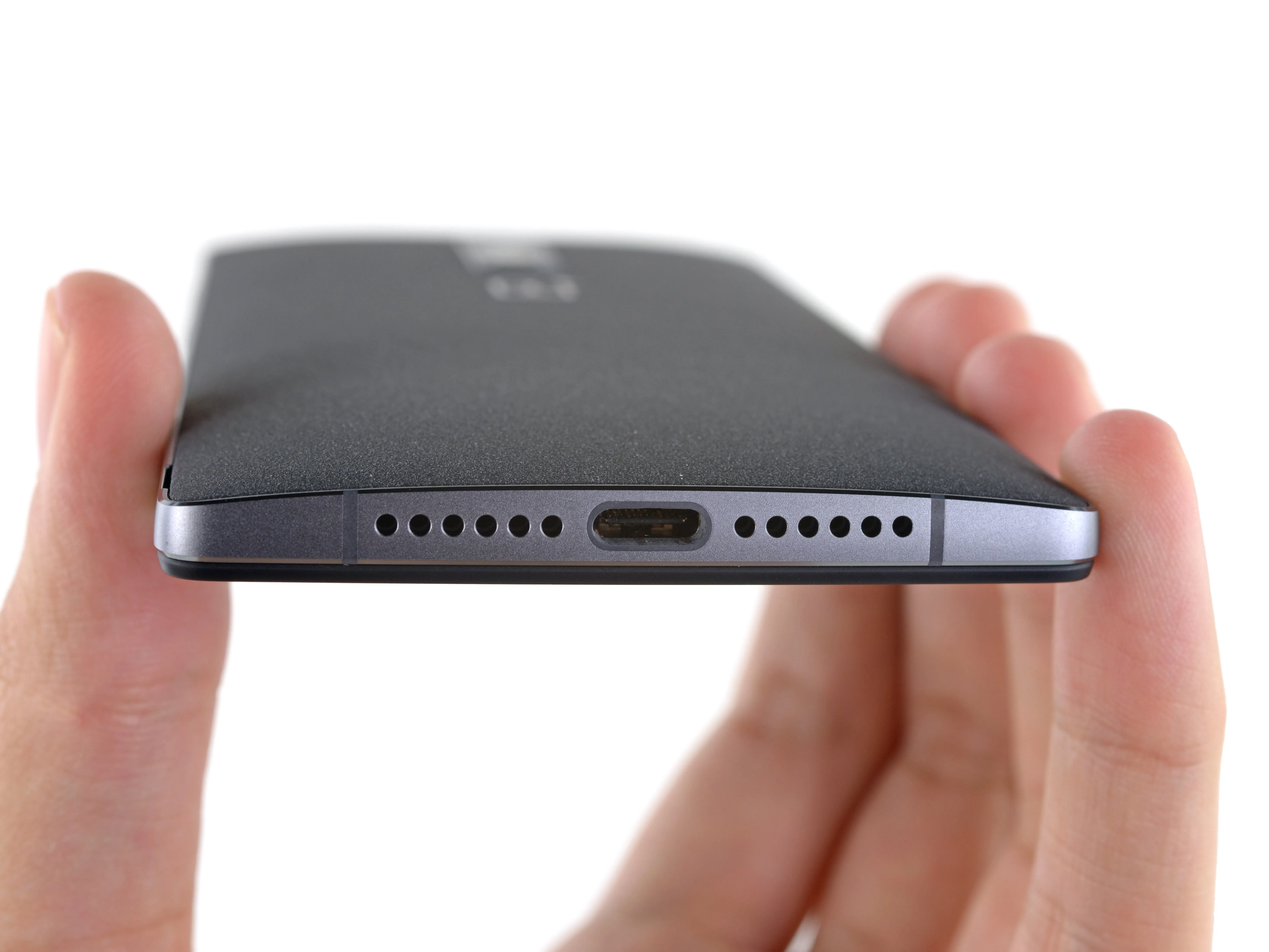

Это порт USB-C, который мы видим?
Один из первых смартфонов массового рынка с портом USB-C, OnePlus 2 получил преимущество реверсивного разъема, хотя, похоже, ему не хватает более быстрой зарядки и передачи данных, на которые мы рассчитывали.
Комментарии к шагу
порт только Type-C, но под ним все еще 2.0, так что он не быстрее, чем у других телефонов.
Отличный ответ! Мы обновили текст.
Шаг 3

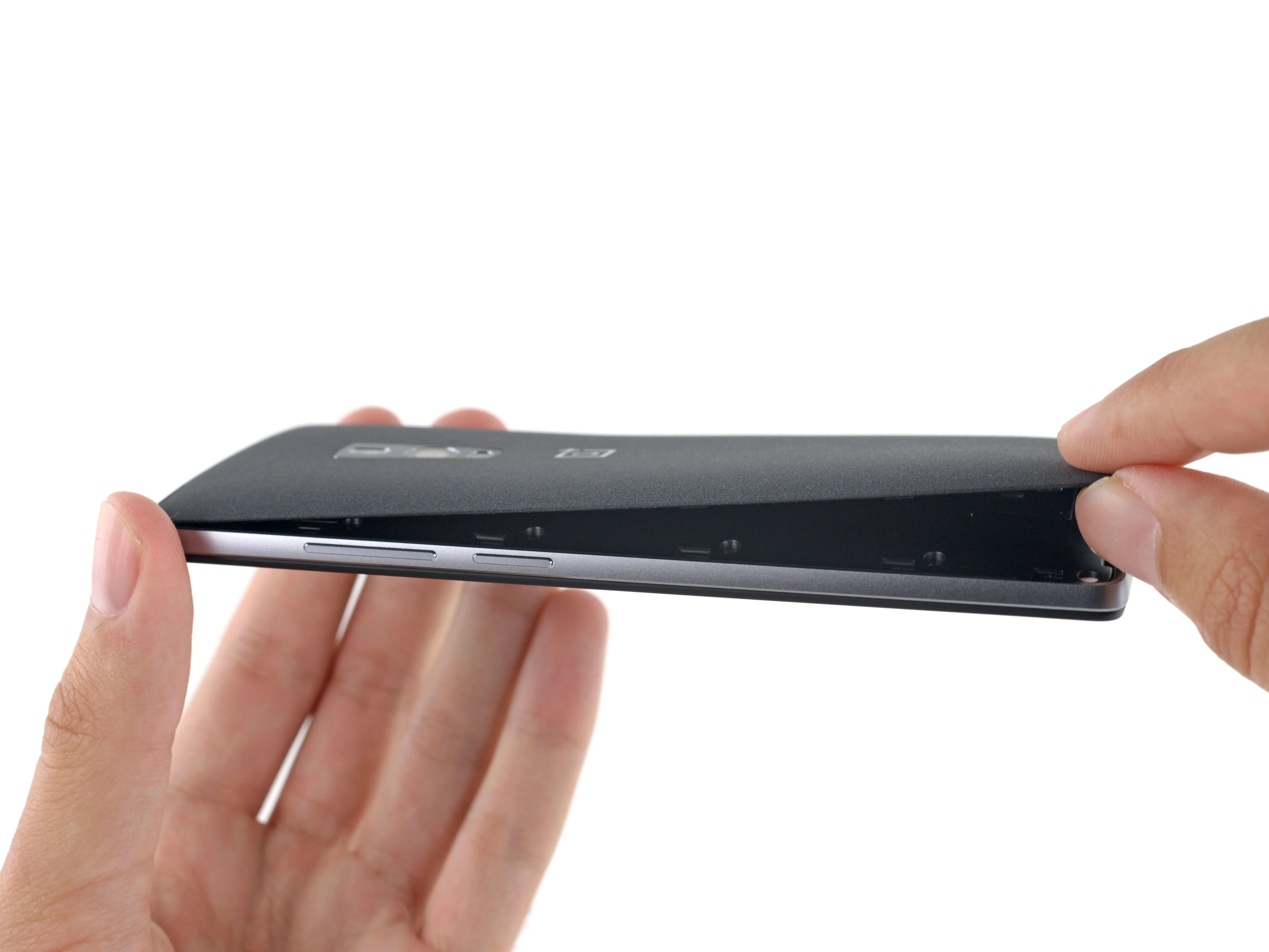

Как и другой недавний флагманский Android телефон, OnePlus 2 не имеет внешних винтов.

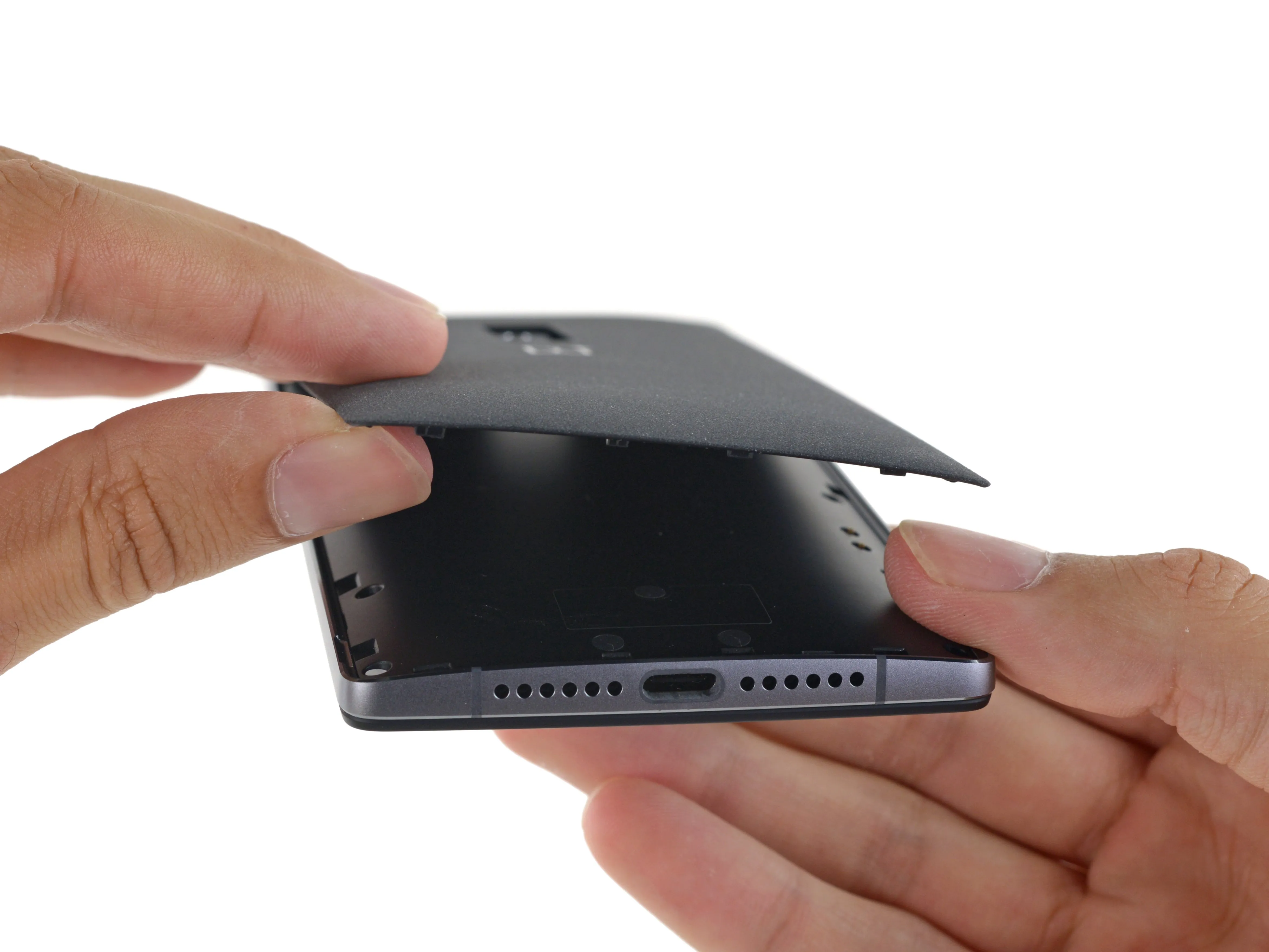

К счастью, OnePlus также отказалась от использования клея для задней крышки, вместо этого выбрав пластиковые клипсы.
Мы возлагали на нее большие надежды, но, приподняв корпус, обнаружили твердую среднюю рамку и отсутствие батареи.
Легко снимаемая задняя крышка означает повышенную ремонтопригодность, хотя мы подозреваем, что легкость замены связана скорее с крышками StyleSwap от OnePlus.

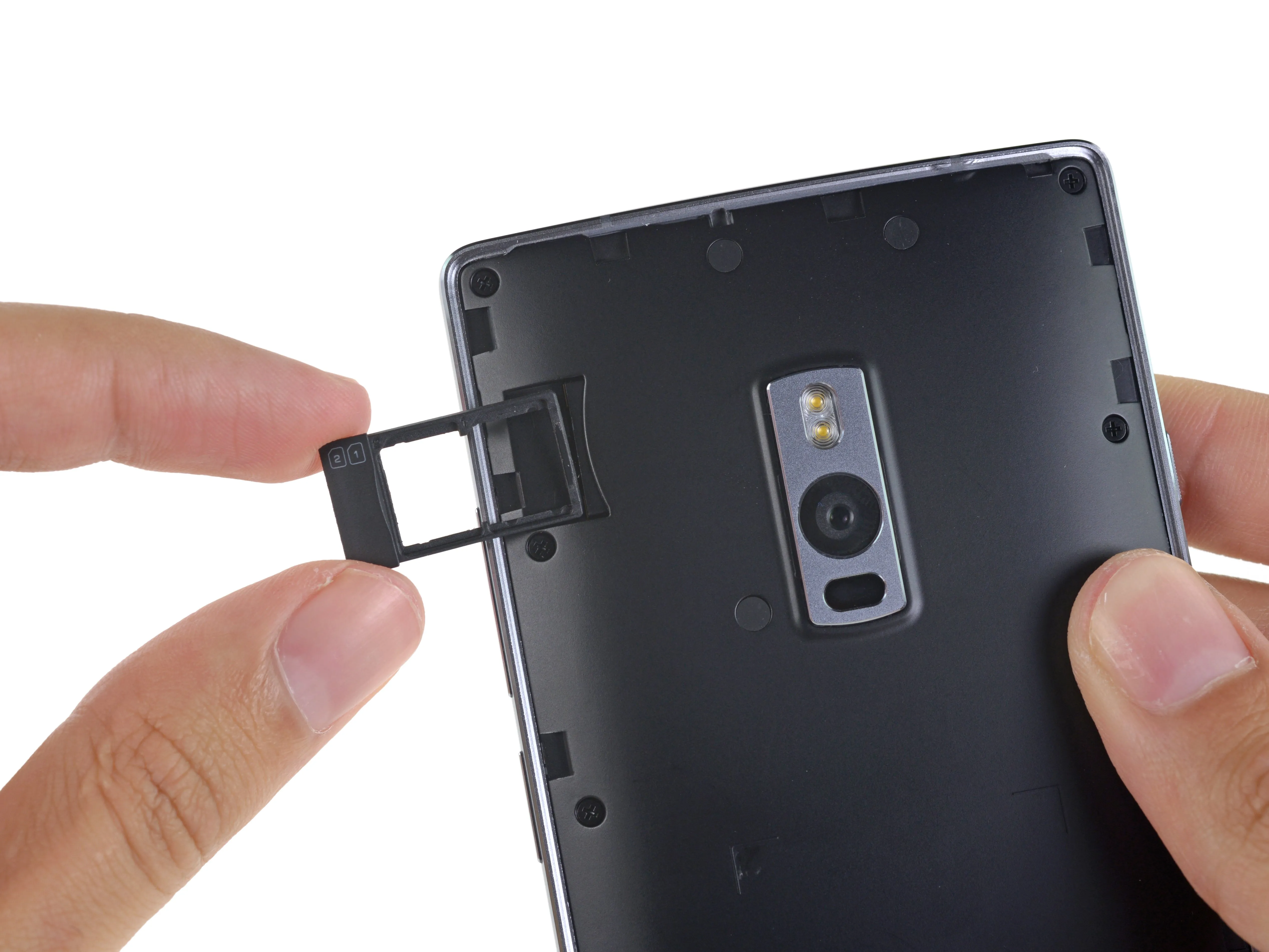

И, по крайней мере, у нас есть доступ к двухслотовому лотку Nano SIM, и инструмент для извлечения SIM-карты не нужен.
Шаг 4

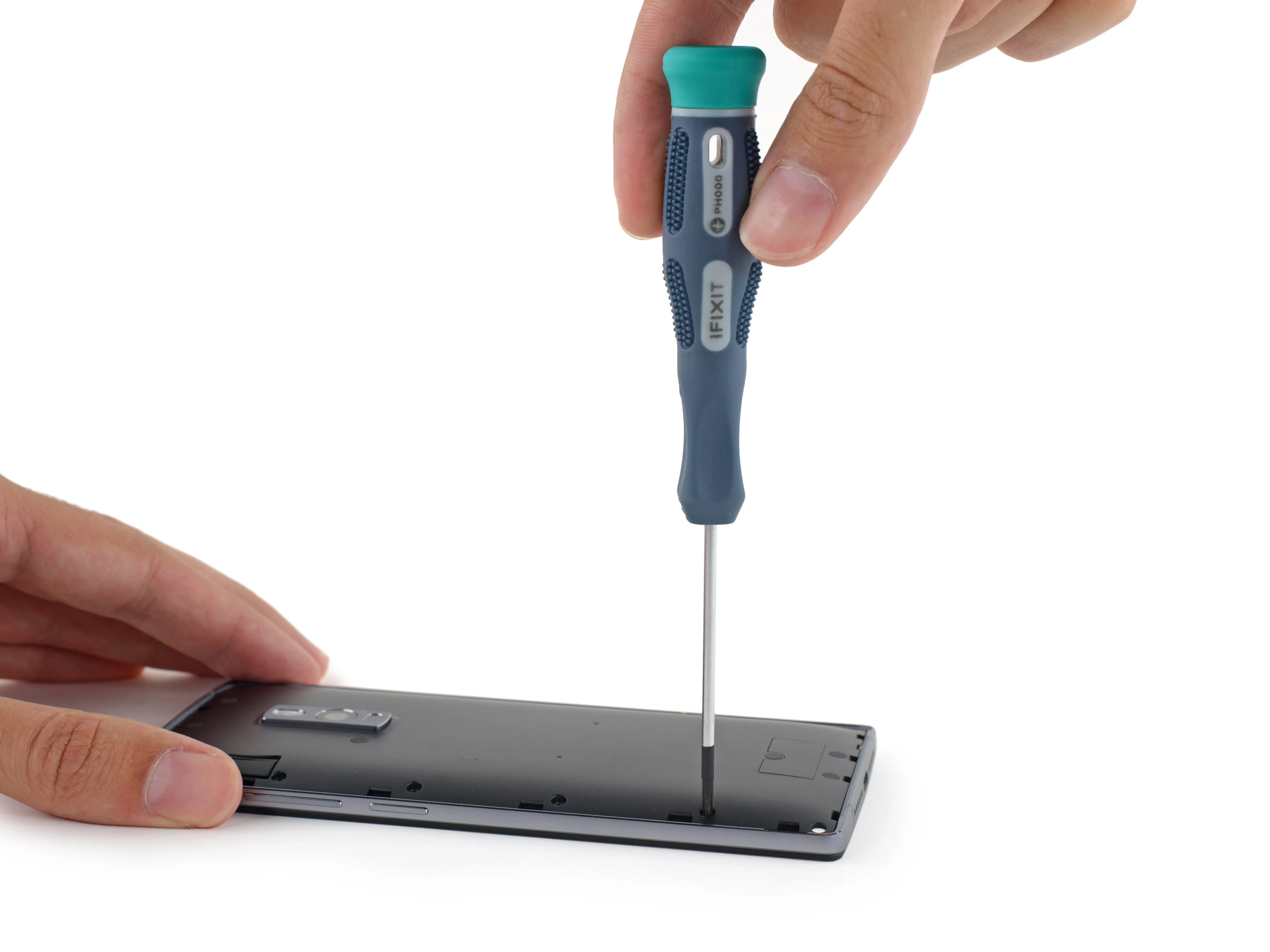

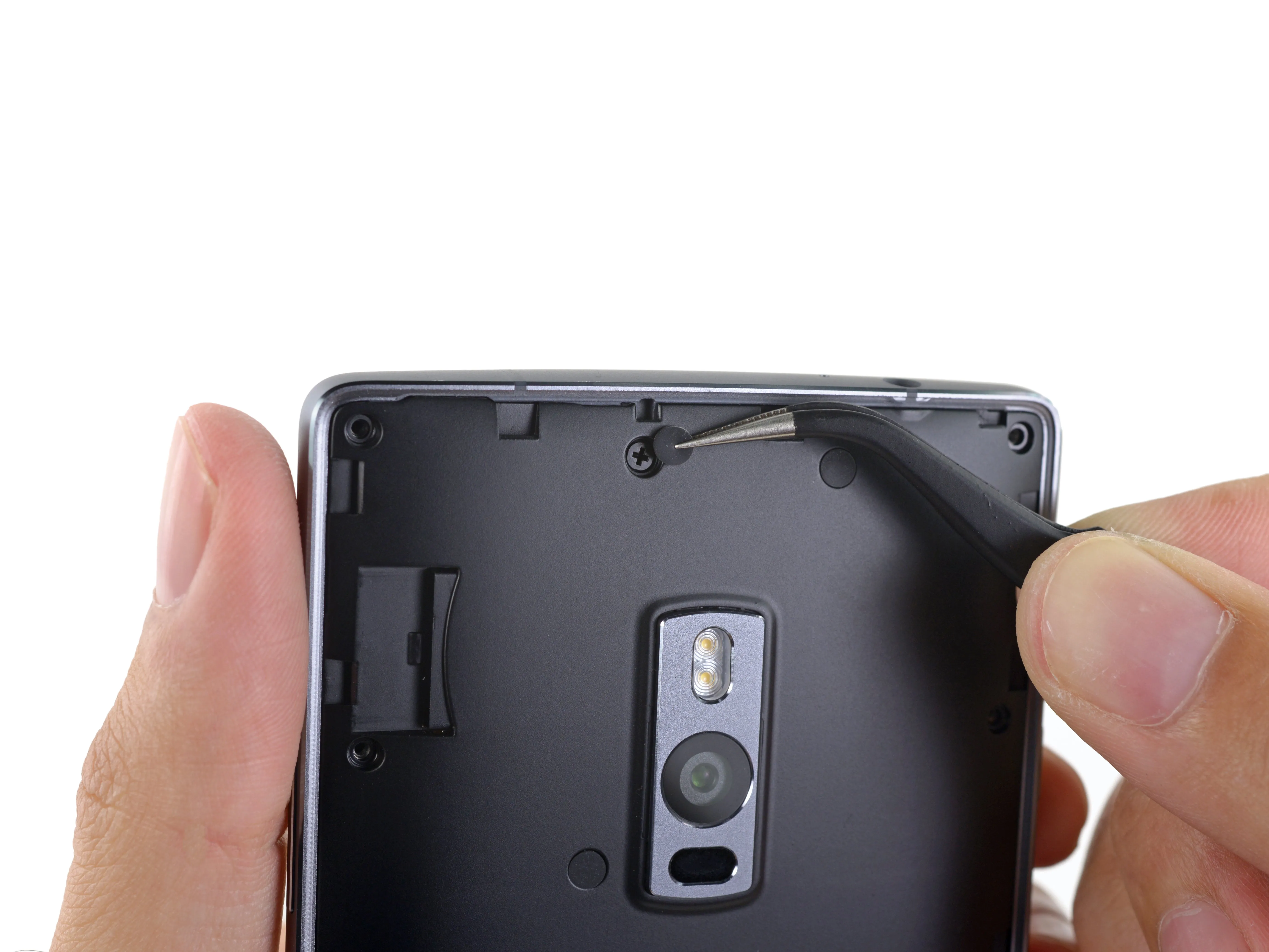

Сняв заднюю крышку, мы приступили к работе с огромным легионом винтов. Это намного лучше, чем клей, но их так много... К счастью, наш набор отверток Pro Tech под рукой, чтобы противостоять этой толпе крепежей Phillips.

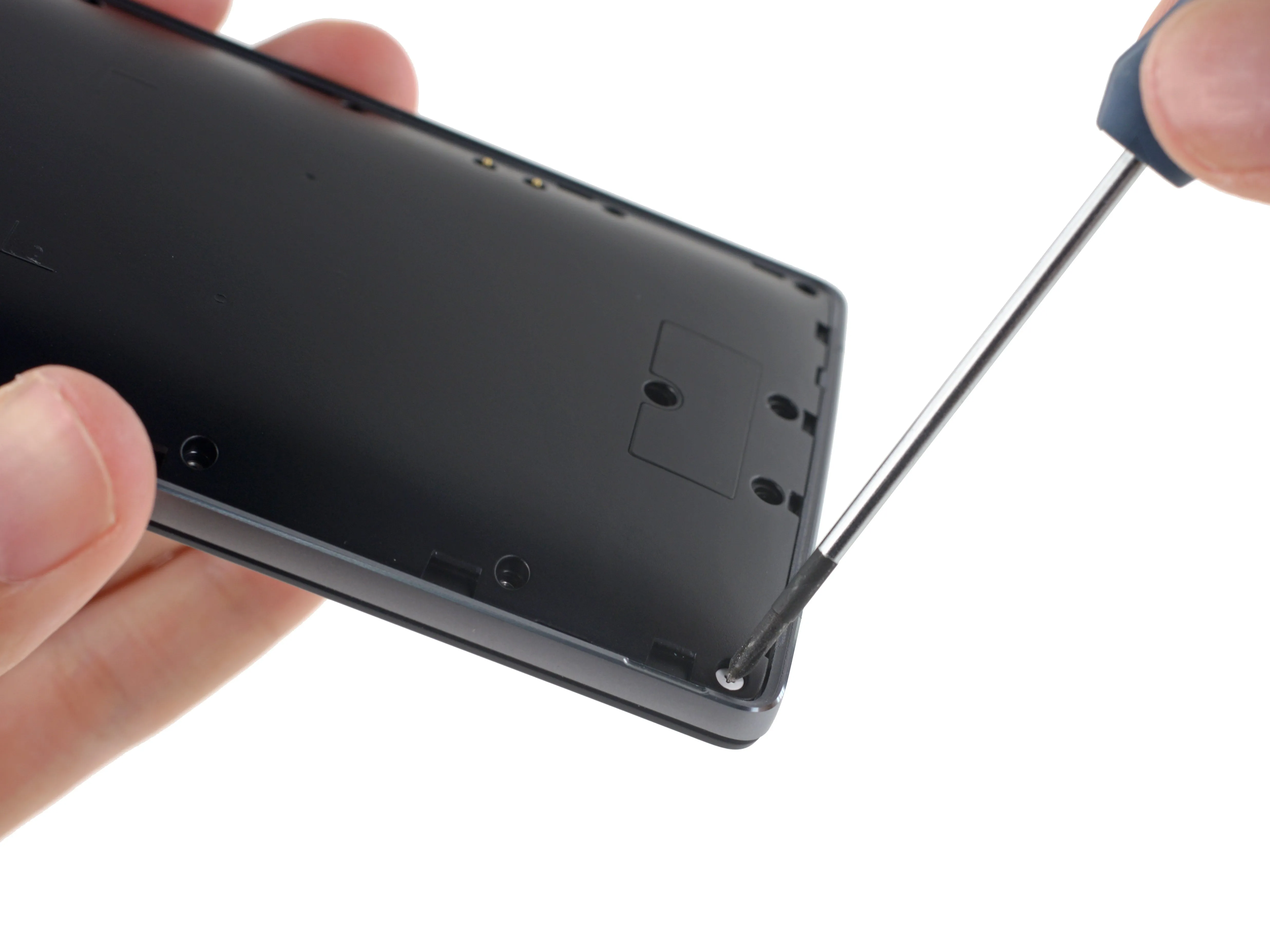

OnePlus 2 наносит ответный удар, когда мы обнаруживаем еще больше винтов, спрятанных под резиновыми крышками.
Мы также находим один винт с пломбой, которая, как мы уверены, ожидала OnePlus, будет сломана...
Шаг 5

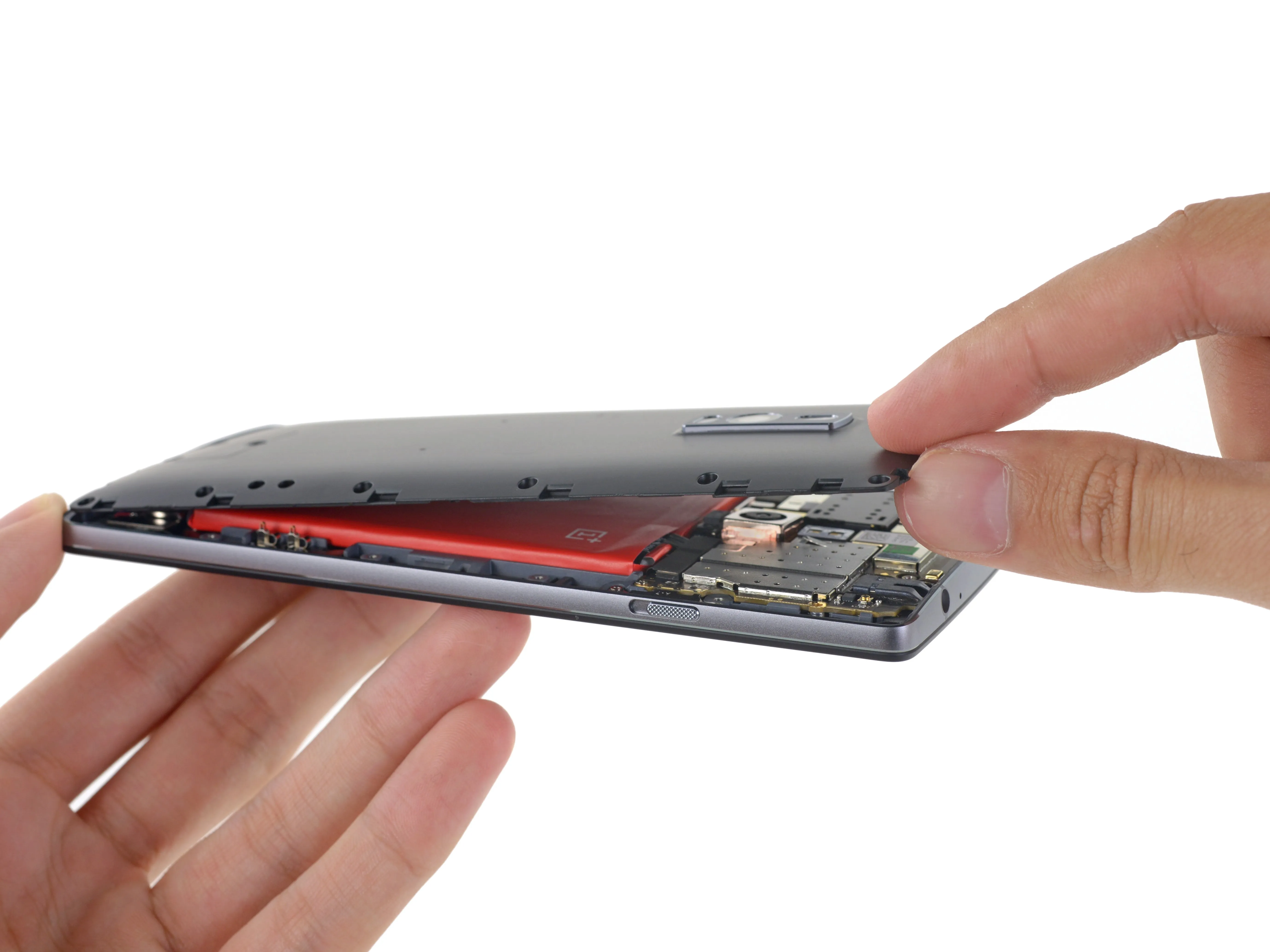

Оказалось, что хорошо защищенная средняя рамка - это тонкая пластиковая крышка, которая теперь (за вычетом 18 винтов) легко снимается.
Заглянув внутрь, можно увидеть фирменную красную батарею и немного материнской платы.
В крышке средней рамки осталось совсем немного - только динамик, а также объективы камеры и светодиодной вспышки. Перейдем к более заманчивым и зеленым пастбищам...
Комментарии к шагу
Где можно купить эту среднюю рамку объектива камеры OnePlus 2?
Я тоже ищу среднюю рамку объектива камеры OnePlus 2!
Пожалуйста, дайте знать, если у вас есть объектив средней оправы.
Я тоже ищу! Вы, ребята, уже нашли?
Я думаю, я мог бы заменить батарею OPO на OP2, какие предложения? Размеры одинаковые? Я бы хотел добавить эти 200 мАч.
Шаг 6

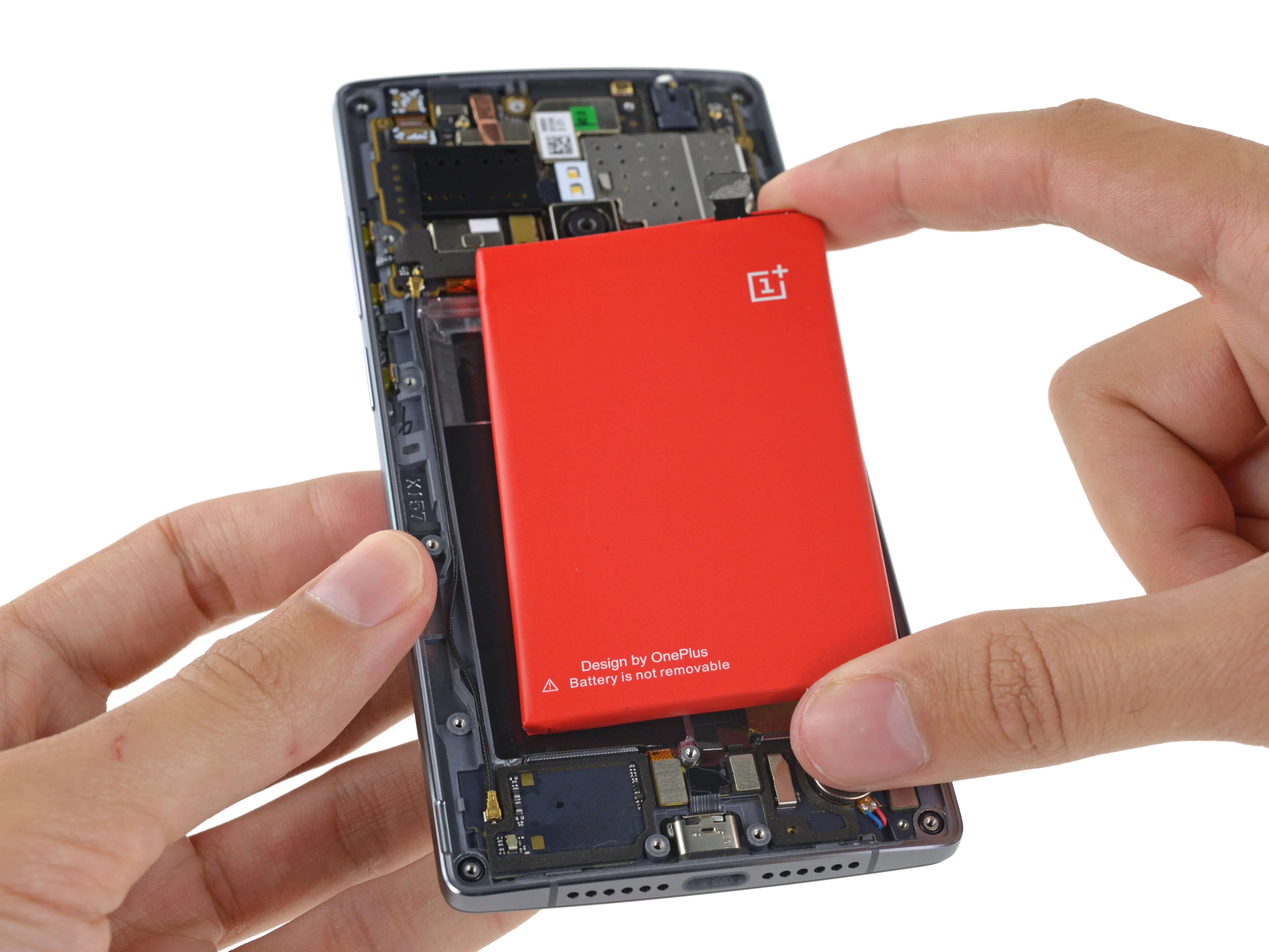

'Батарея не съемная', - скажете вы. Для нас это звучит как вызов.
Несъемная батарея представляет собой красную мишень для наших цепких рук.
Хотя эта батарея спрятана под крышкой средней рамки, извлечь ее гораздо проще, чем литий-полимерный элемент в OnePlus One.

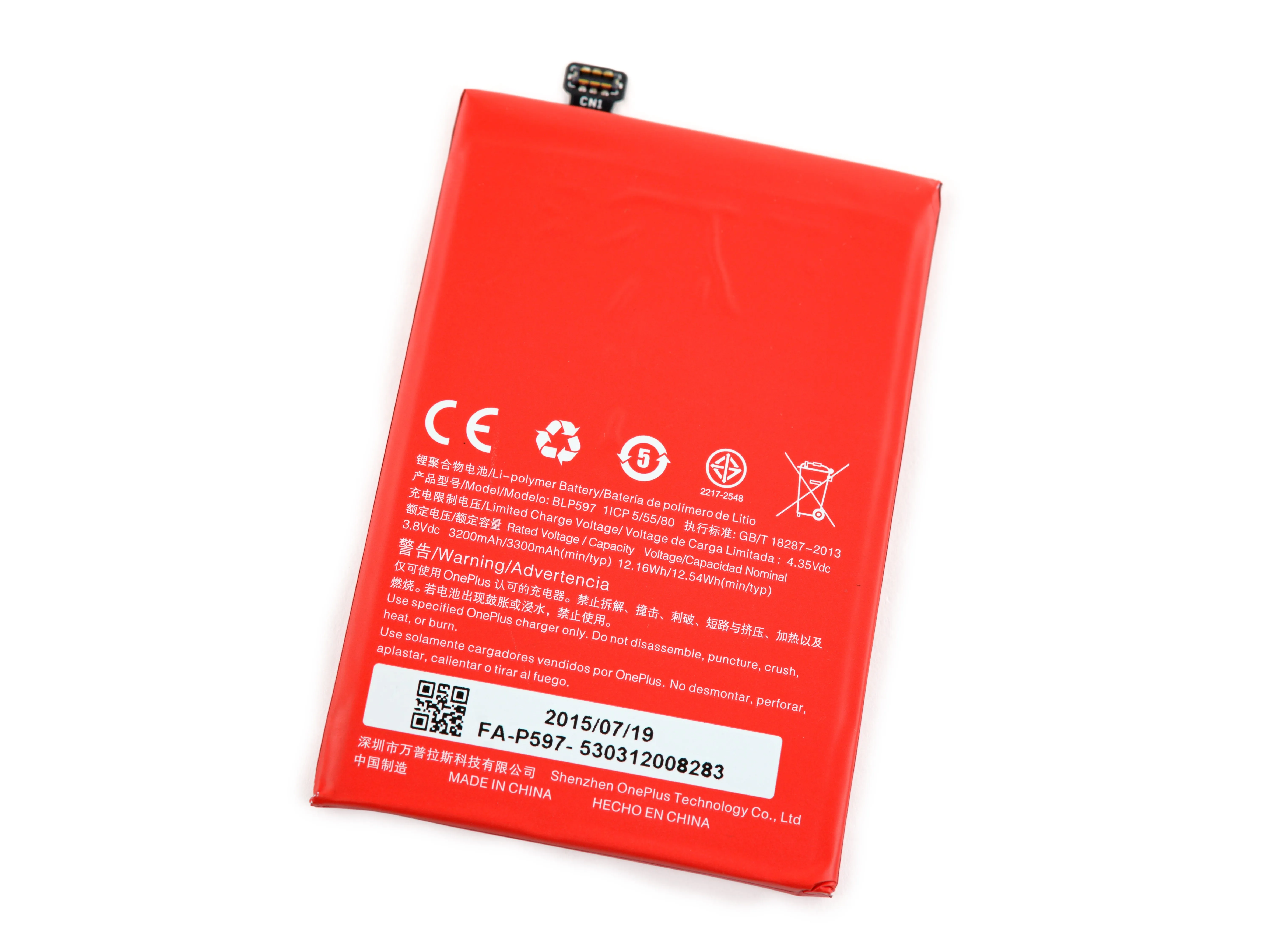

При напряжении 3,8 В и емкости 3 300 мАч этот аккумулятор также немного лучше литий-полимерного элемента One емкостью 3 100 мАч.
Это ставит 'двойку' на ступень выше 2 915 мАч. iPhone 6 plus и 2 550 мАч Galaxy S6и даже превосходит по емкости 3 220 мАч в монолитном устройстве Nexus 6.
Шаг 7

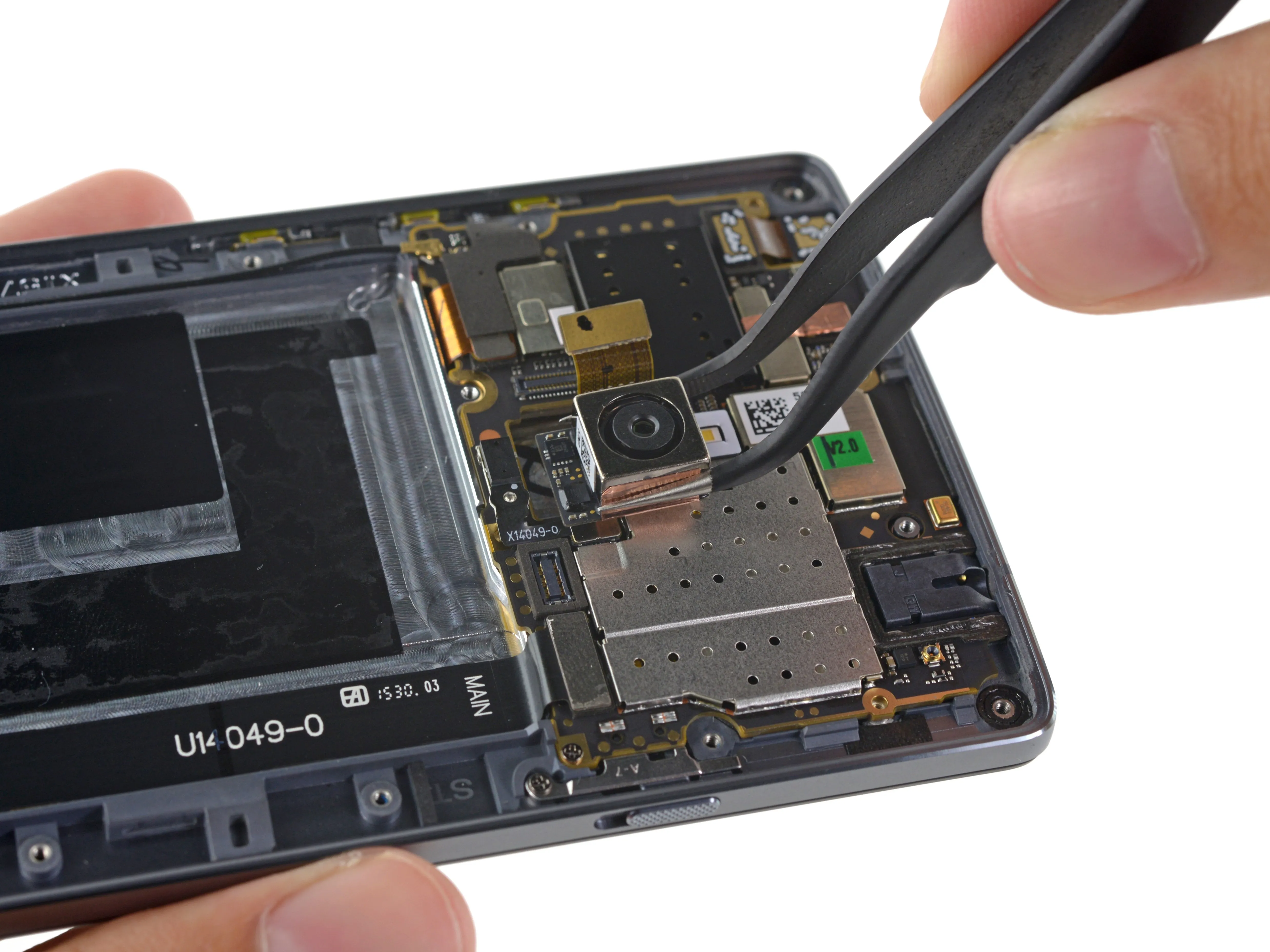

Смартфоны сегодня, несомненно, являются основным инструментом для фотосъемки (камерой!). Поэтому камеры в этих смартфонах являются кардинальным средством сравнения. Вот что предлагает OnePlus в сравнении с конкурентами:
Задняя камера 13 МП, f/2.0, с оптической стабилизацией изображения и двойной светодиодной вспышкой.

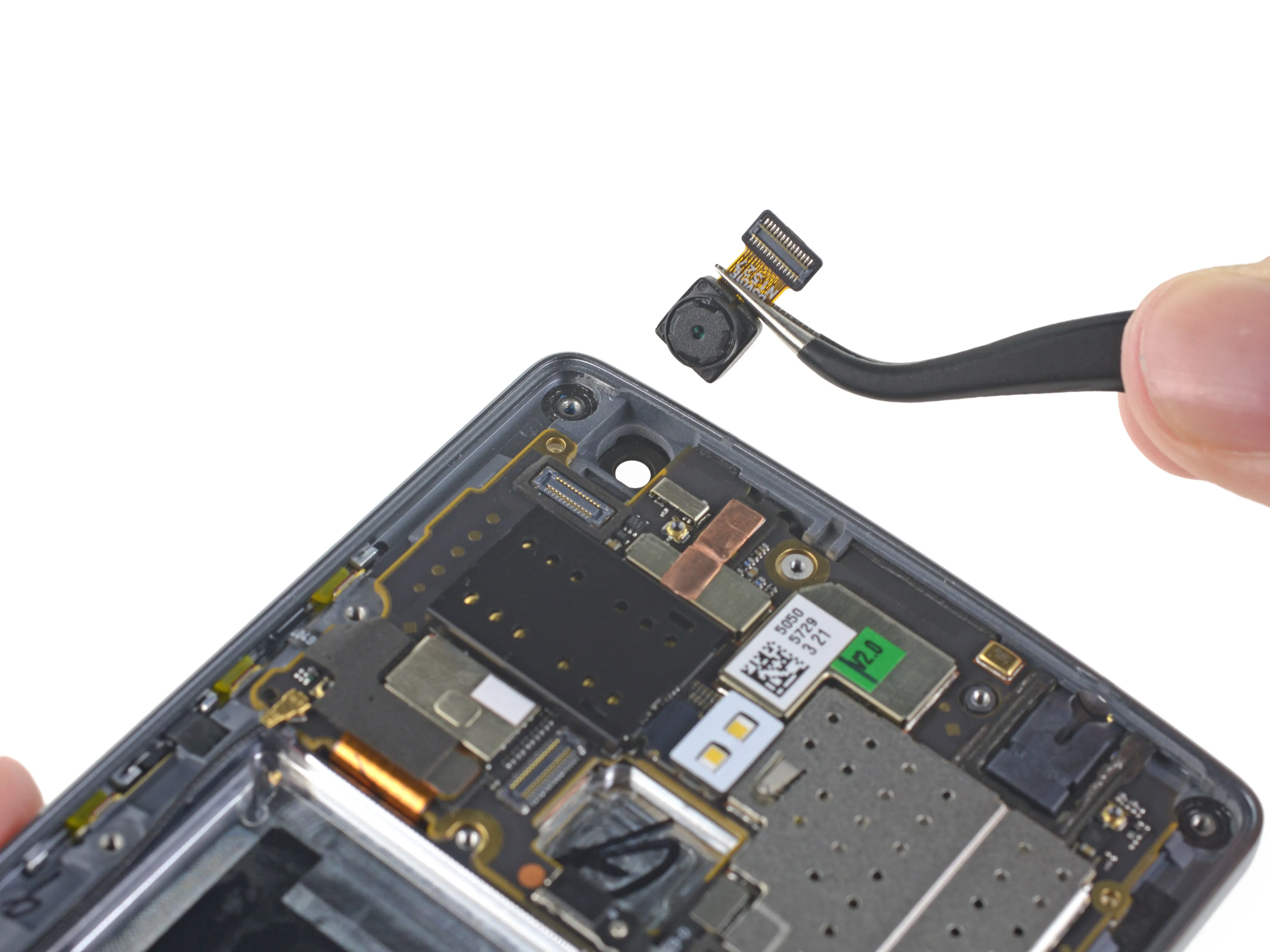

5 МП фронтальная камера selfie.
Чтобы максимально использовать возможности этого потрясающего оборудования, OnePlus выпустила обновление программного обеспечения, которое позволит записывать видео в формате 4K и 10-битные изображения в формате RAW.
Шаг 8

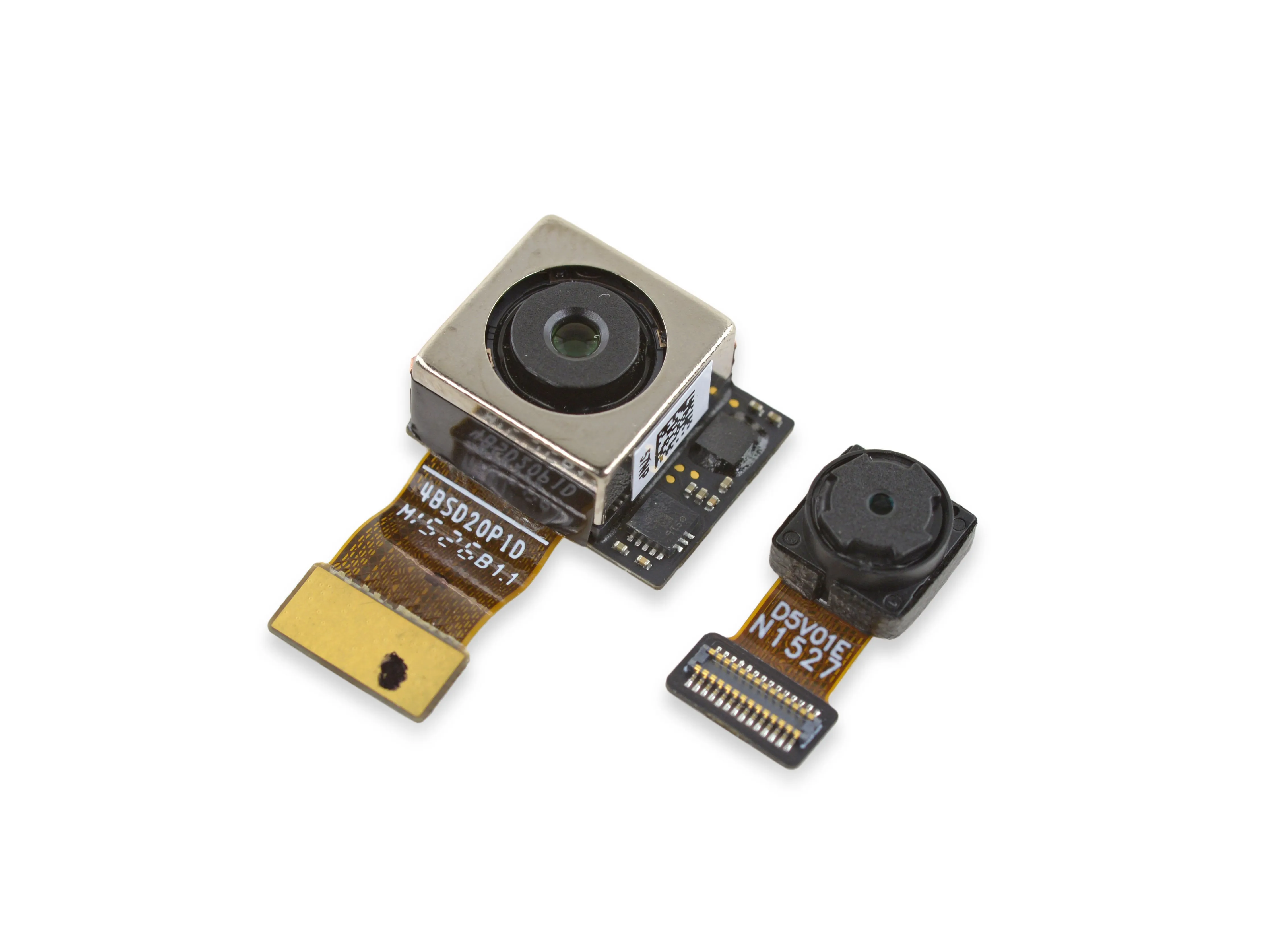

Согласно нашим исследованиямосновная камера оснащена датчиком изображения Omnivision OV13860 PureCel-S, а камера для селфи использует 5 МП OmniVision OV5648.
Задняя камера оснащена 1,3 мкм пикселями, собирающими свет, - самыми большими в 13-Мп камерах смартфонов.
Но не больше, чем 1,5 мкм пиксели в 8-Мп камере iPhone 6. Делайте с этим что хотите.

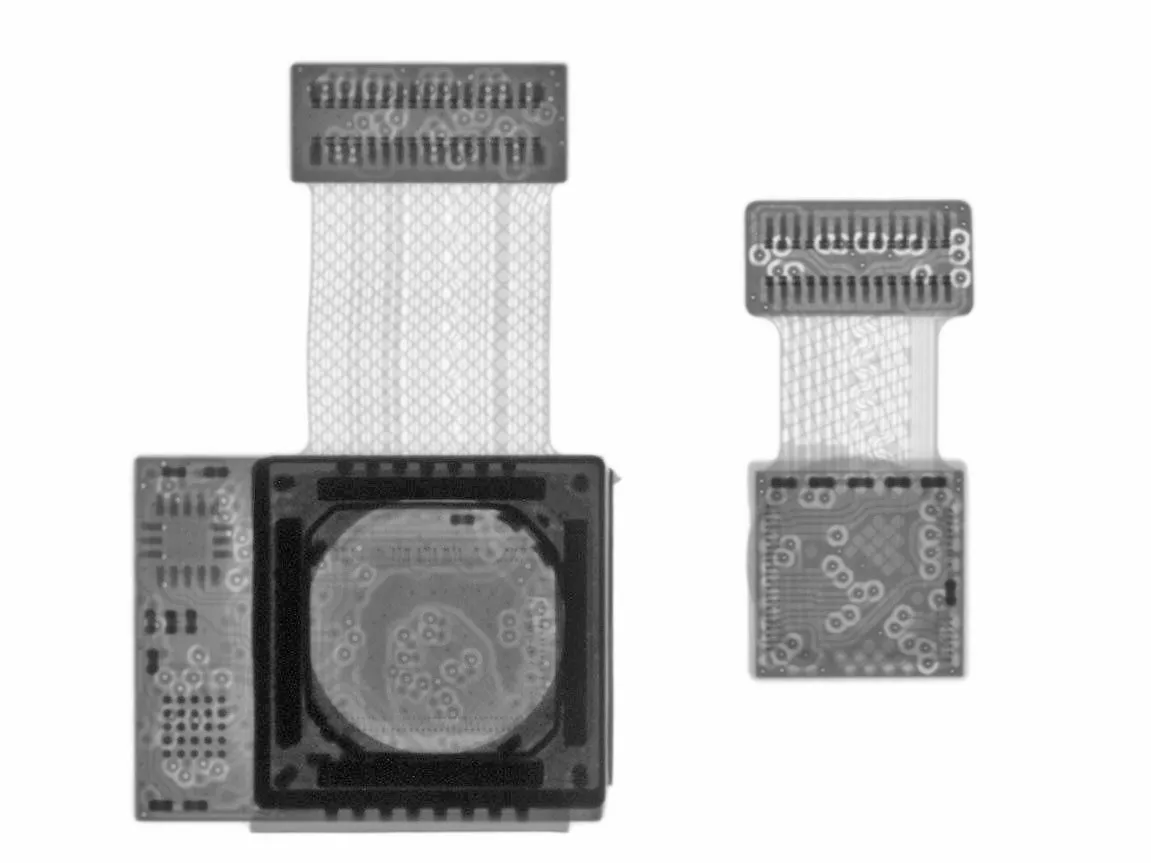

Присмотревшись внимательнее с помощью рентгеновского зрения, мы можем четко разглядеть электромеханические приводы, которые перемещают объектив, обеспечивая оптическую стабилизацию изображения.
Это горизонтальные и вертикальные полосы, окружающие объектив.
Шаг 9

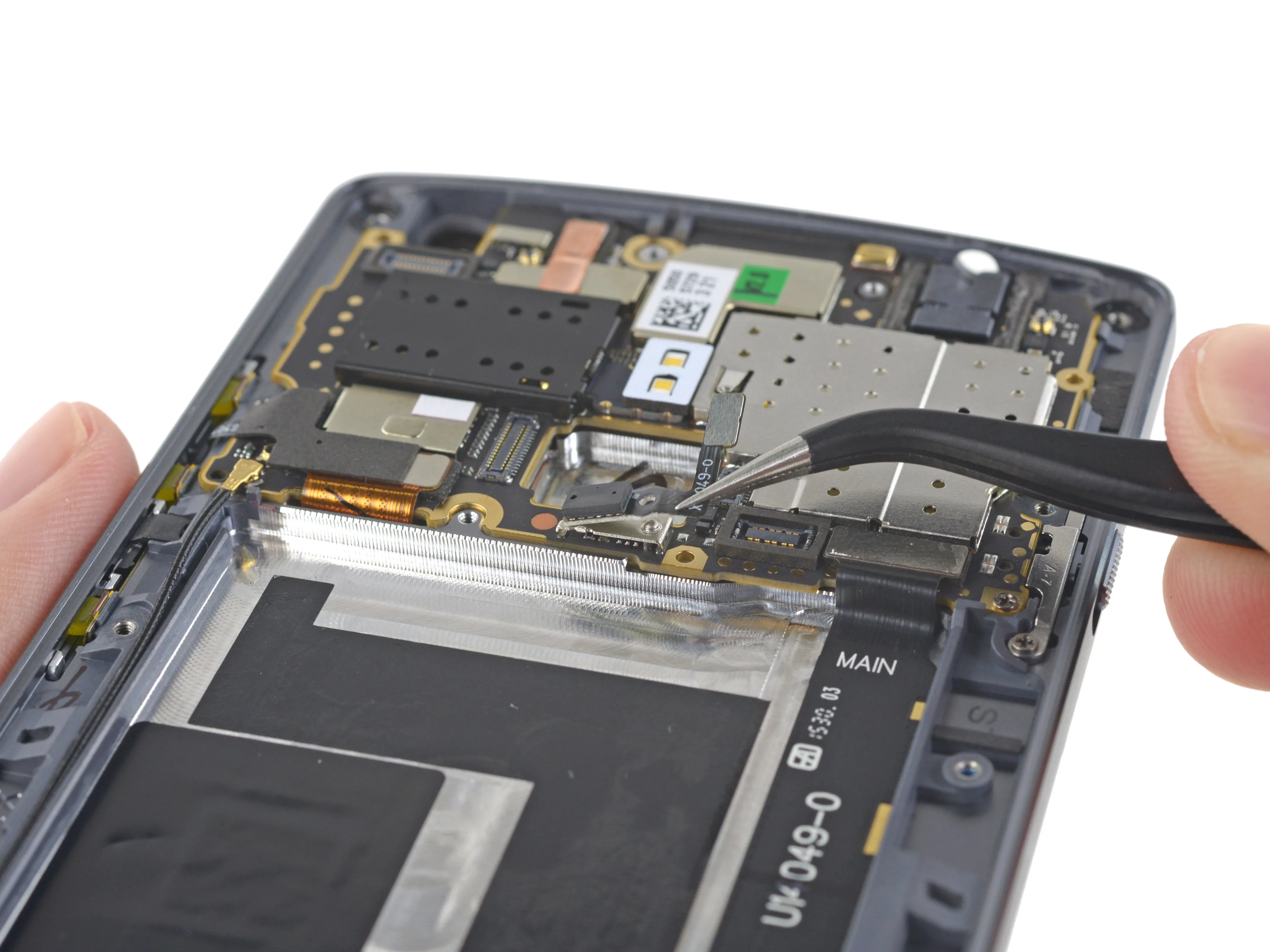

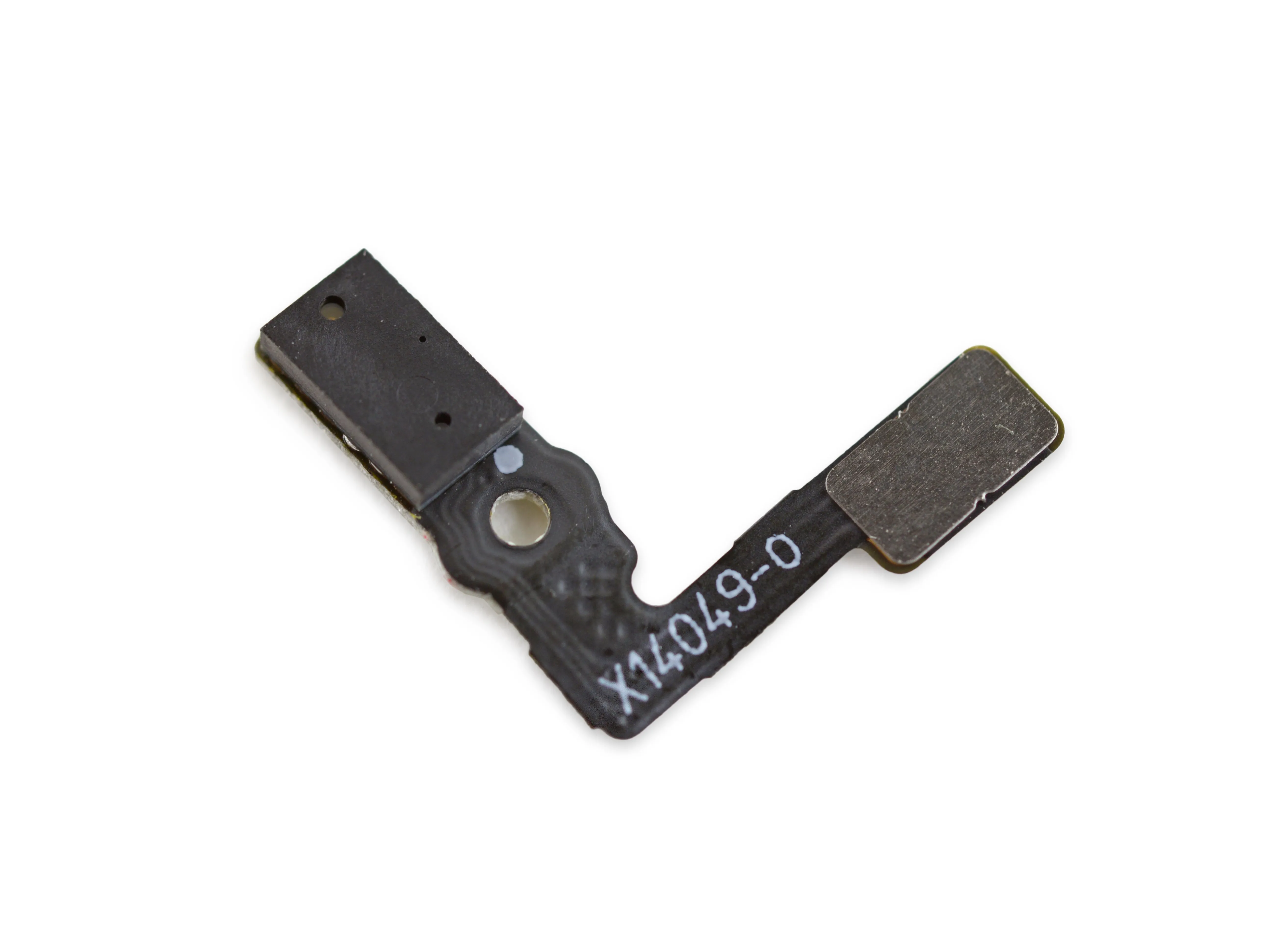

Последний компонент, который составляет модный фотограф OnePlus 2: Инфракрасный лазерный дальномер.
Этот компонент состоит из двух частей: ИК-светодиода и соответствующего приемника.
ИК-светодиод проецирует на объект конус ИК-излучения, который отражается от приемника. Это позволяет камере оценить расстояние до объекта и навести фокус на него.

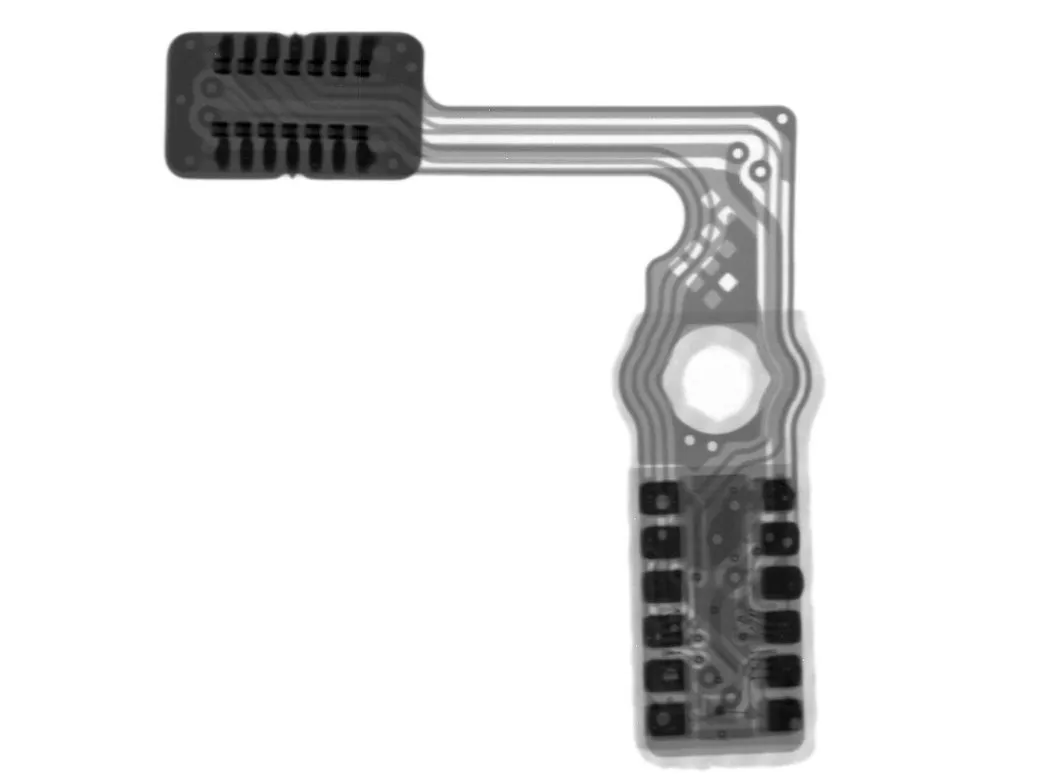

Мы также обстреляли его рентгеновским излучением, потому что так можно.
Шаг 10

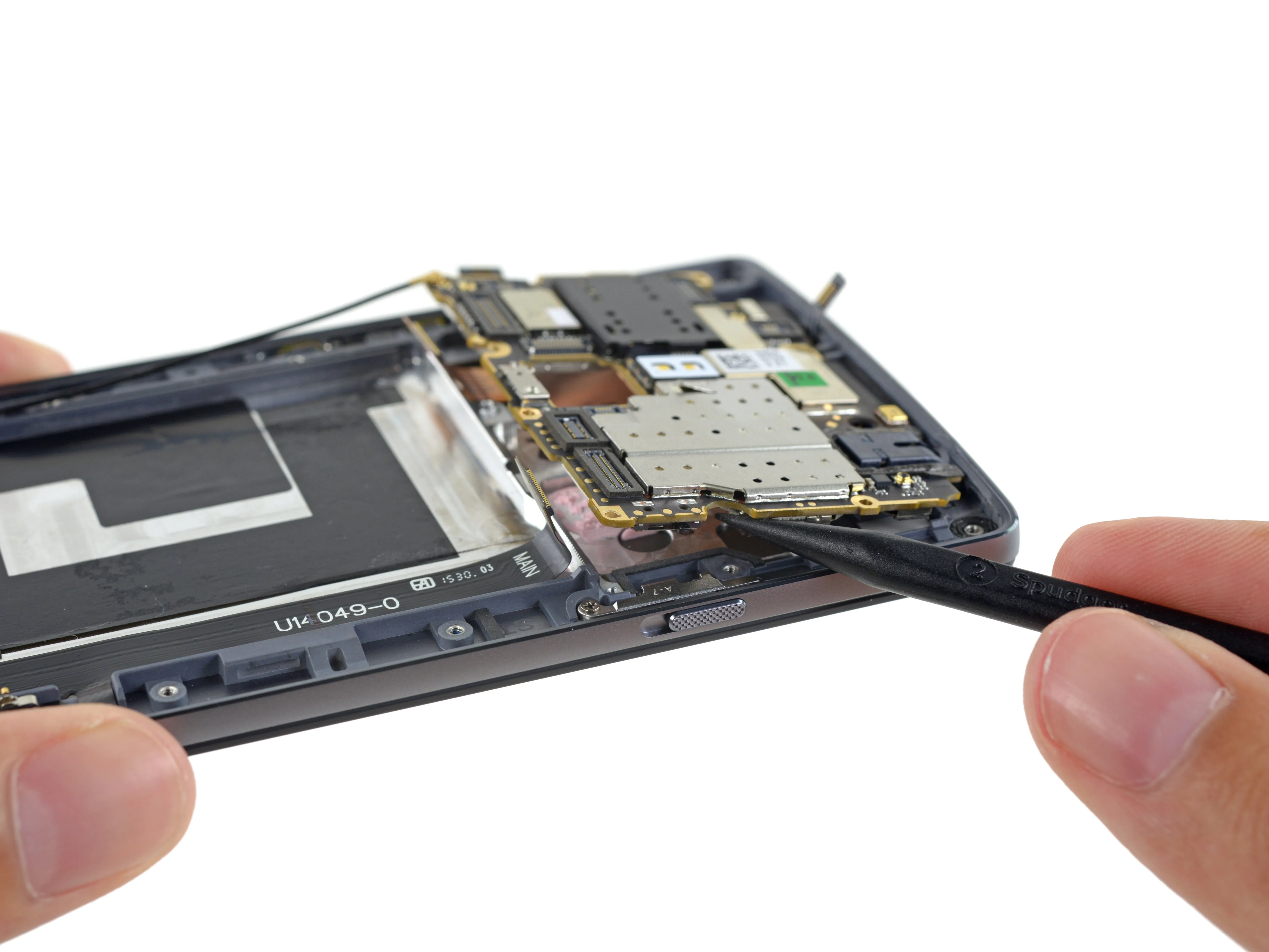

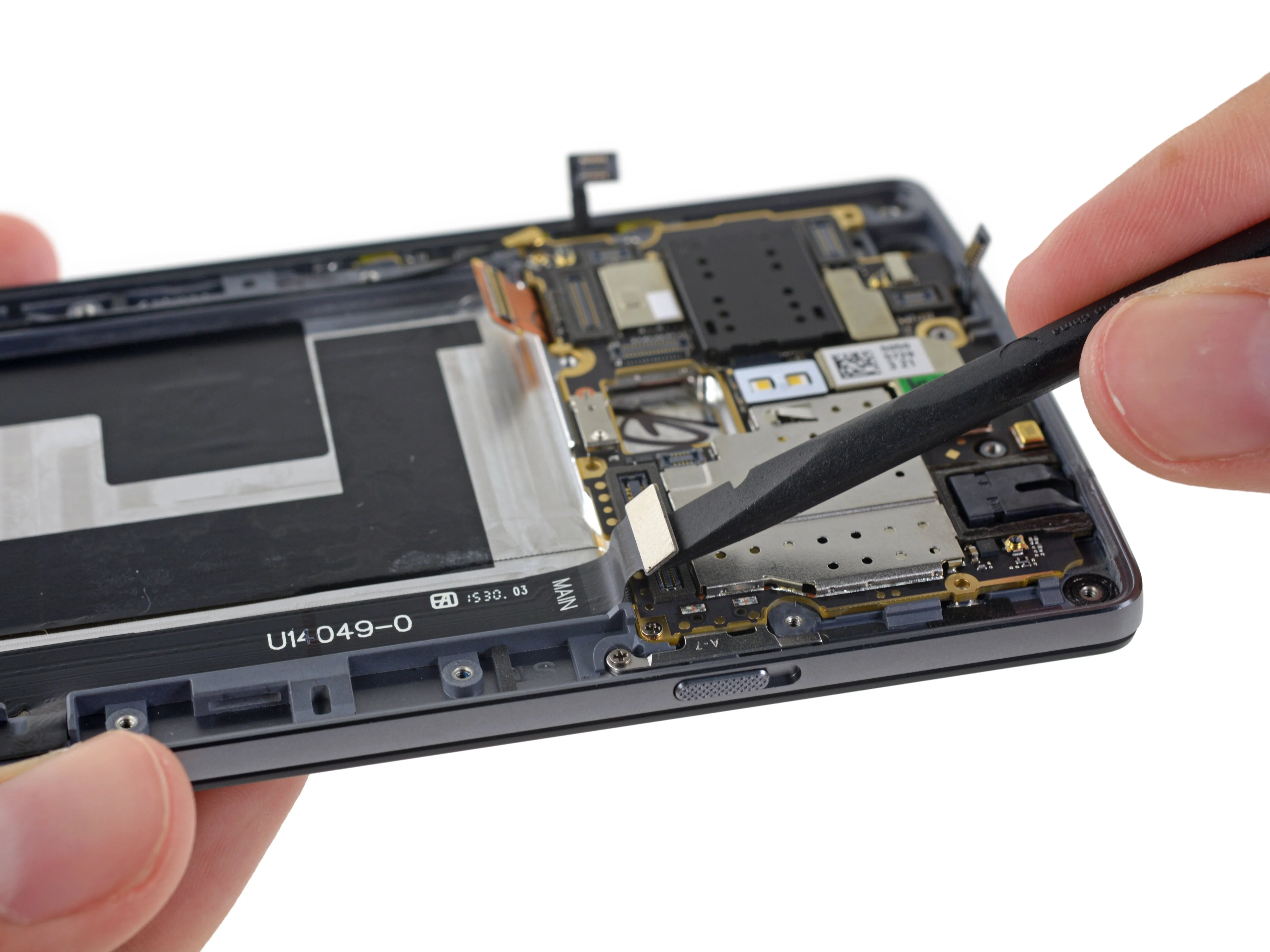

Наш всегда надежный паяльник отсоединяет горстку кабелей, удерживающих материнскую плату на месте.
Несколько из многочисленных винтов в средней части корпуса служили для крепления материнской платы, но, избавившись от них ранее, мы столкнулись с еще одним.
Винт удален, ползунок предупреждения поднят, и с небольшим усилием материнская плата извлечена.
Шаг 11

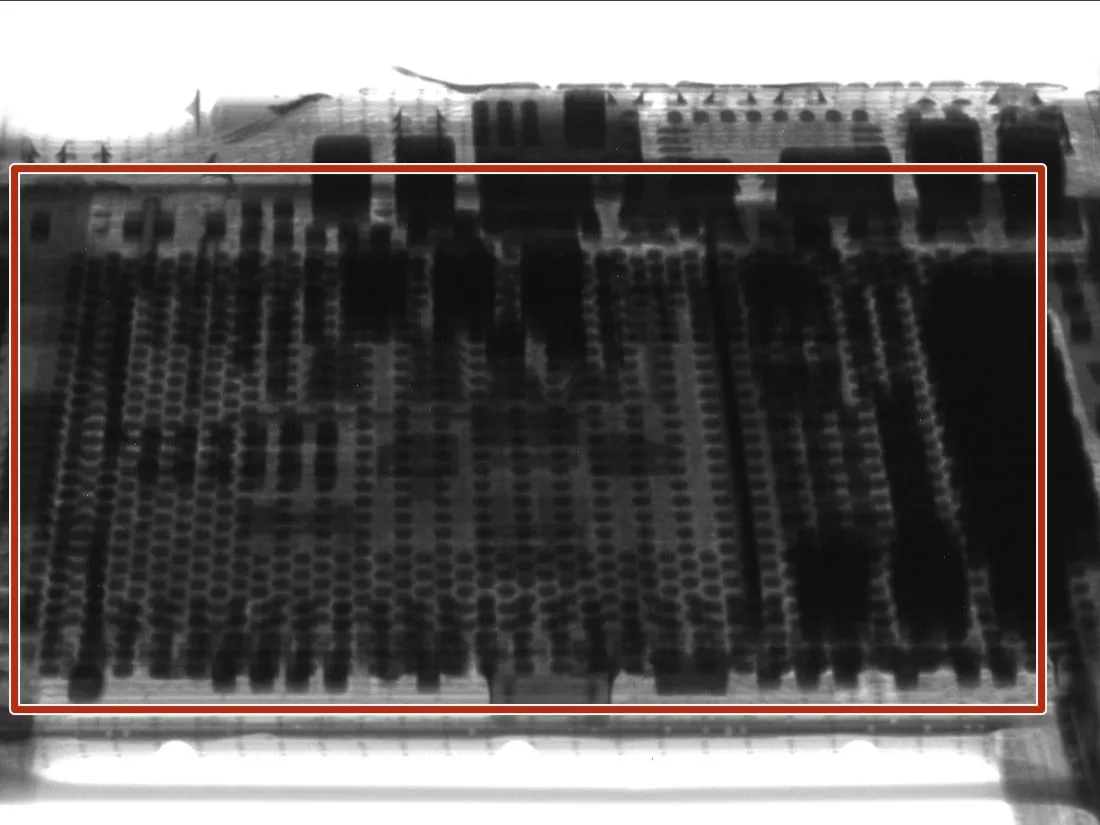

Двухканальная оперативная память Samsung K3RG2G2 LPDDR4, с процессором Qualcomm Snapdragon 810 под ним
Qualcomm PM899
Аудиокодек Qualcomm WCD9330
Qualcomm PMI8994 ИС управления питанием
Микроустройства РФ RF7389EU многодиапазонный усилитель мощности
Skyworks 77814-11 модуль усилителя мощности для LTE
Qualcomm WTR3905 Радиочастотный трансивер для поддержки двух SIM-карт
Qualcomm QFE1100 интегральная схема отслеживания конвертов
Комментарии к шагу
Здравствуйте
Является ли аудиоразъем съемным или он припаян к плате?
Спасибо.
Как называется эта деталь?
Здравствуйте, как называется эта деталь? Нужно купить новую
Шаг 12

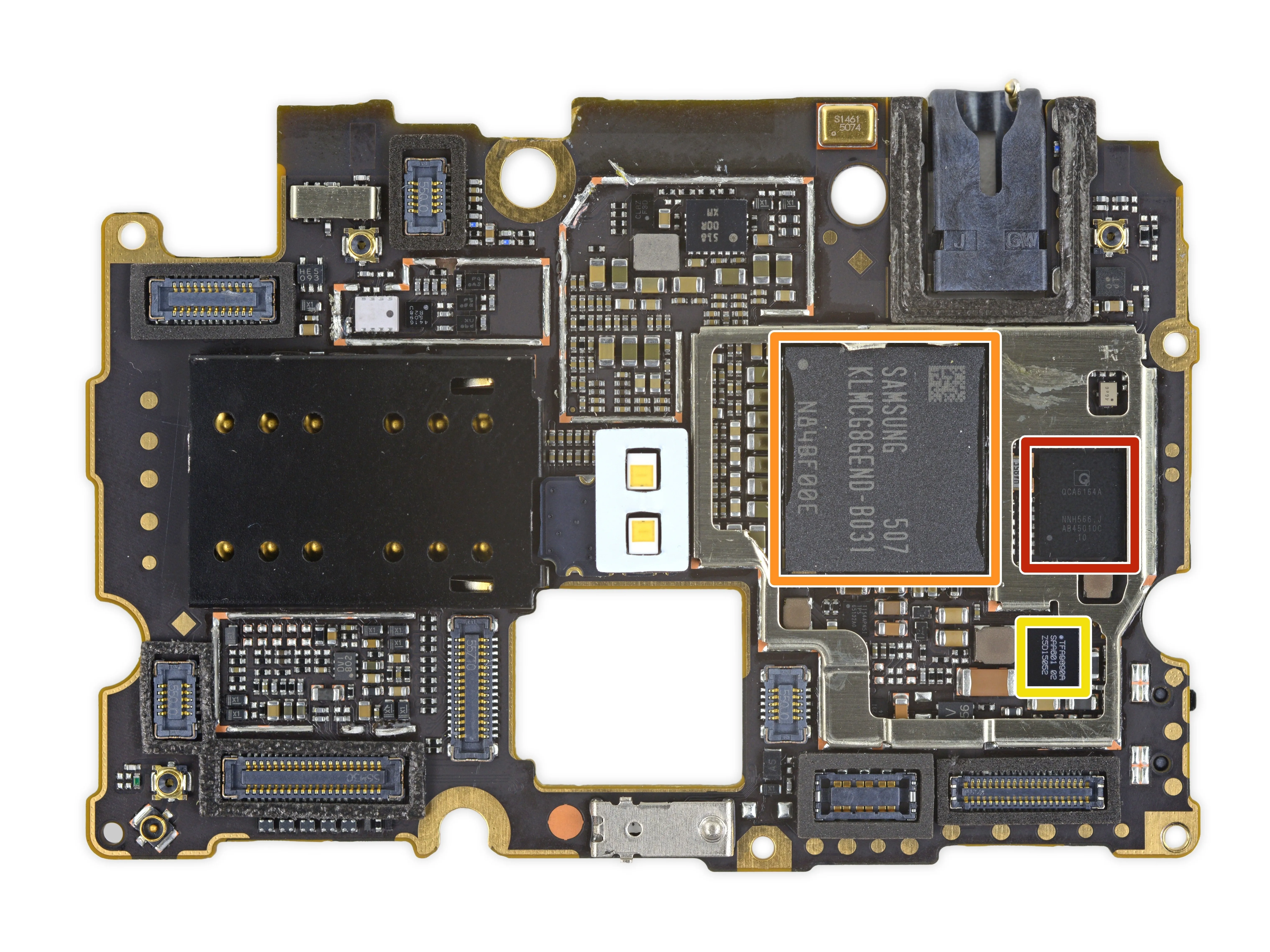

А на обратной стороне...
Qualcomm QCA6174 Комбинированная SoC с поддержкой Wi-Fi 802.11ac 2x2 MIMO
Samsung KLMCG8GEND-B031 Флеш-память NAND eMMC 64 ГБ
NXP TFA9890 аудиоусилитель
Шаг 13

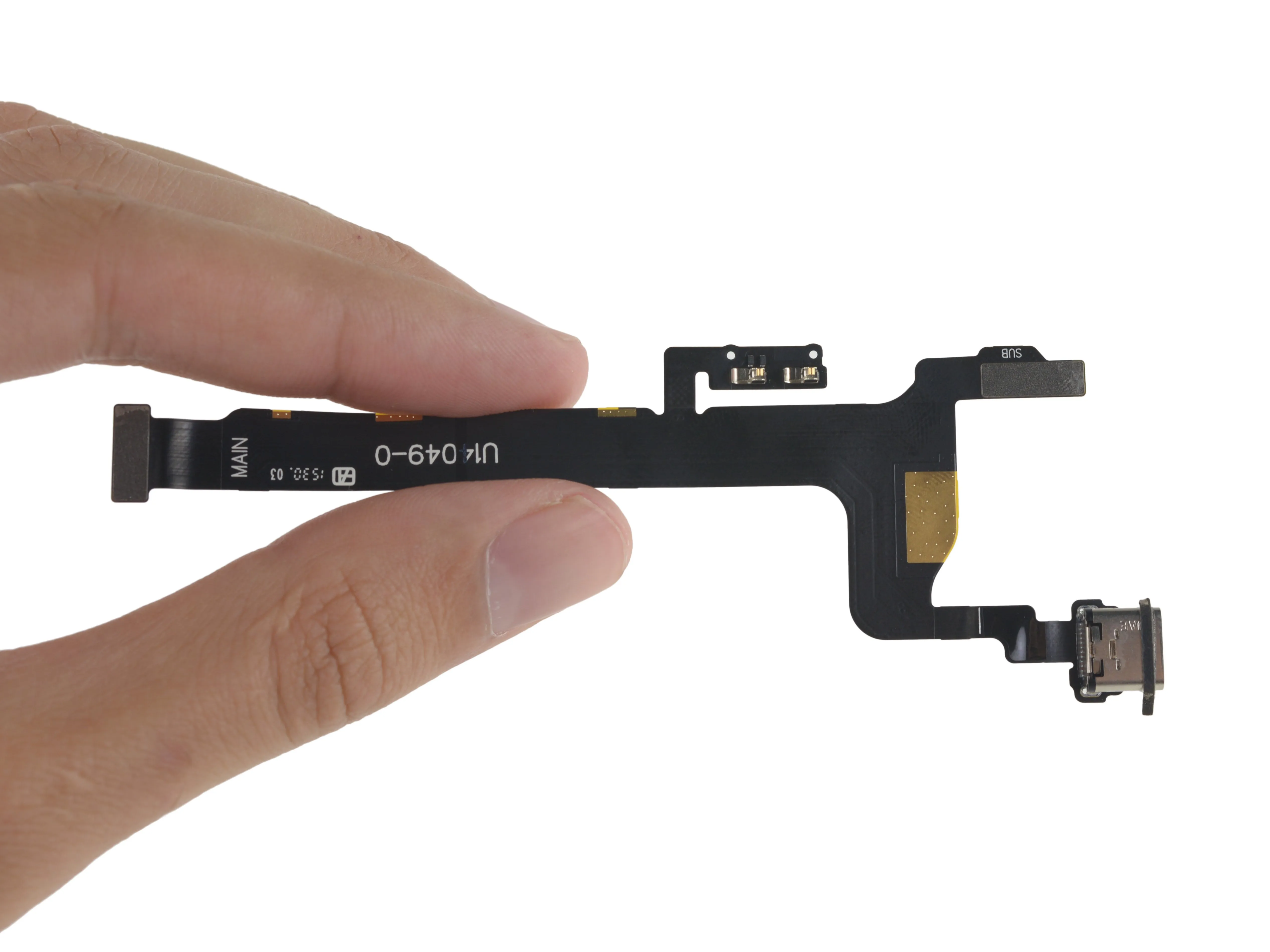

Кабель порта USB-C довольно пустой - всего пара (загадочных) пружинных контактов, что является хорошей новостью для ремонта.
Это немного сложнее, чем прошлогоднего Oneно, конечно, не такой, как у Неразбериха со стандартным портом зарядки Apple.

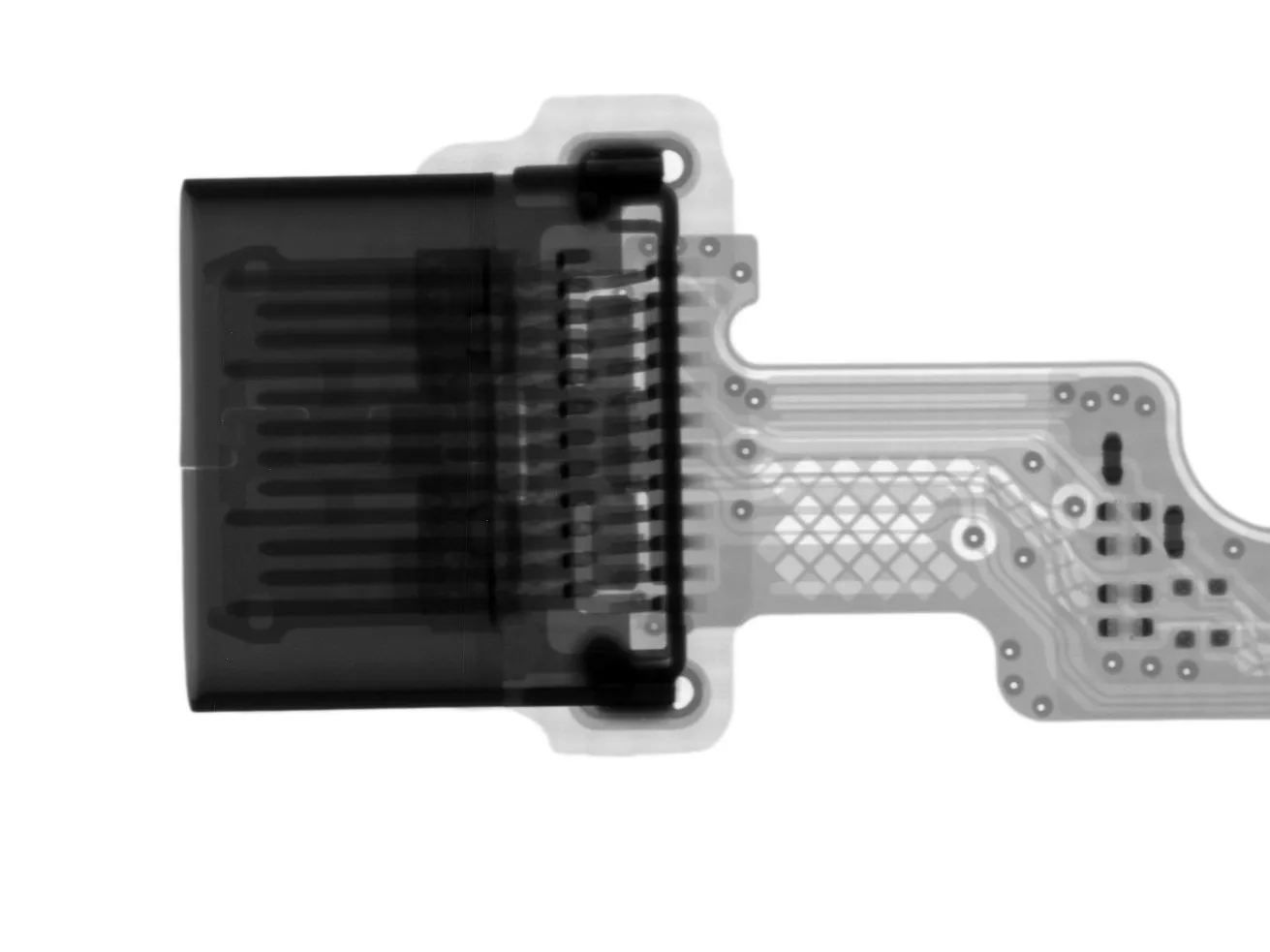

USB-C - довольно новое дополнение к миру смартфонов, поэтому мы, естественно, заглянули внутрь.
Дизайн USB-C компактный и двусторонний, во многом похожий на разъем Lightning от Apple, но более крутой. Это более открытый стандарт, и у него больше возможностей. Будем надеяться, что эти порты останутся надолго и смогут противостоять злоупотреблениям с зарядными кабелями.
Комментарии к шагу
Глядя на несколько фотографий высокого разрешения, я предположил, что два загадочных подпружиненных контакта чувствуют, когда задняя панель снята с устройства.
Я подумал, что возможная поддержка док-станции при смене обложки
Это для Hydrogen, он считывает, какой у вас SwapStyle и применяет тему к ОС. довольно крутая функция, но бесполезна для США =[
Круче? Как? Отлично, может быть, он не такой свободный, как microUSB (по крайней мере, не такой быстрый), но он даже не может заряжать на 2А. Lightning может, без всяких 'ой, а поддерживает ли он быструю зарядку 2.0 или USB 3.1 или бла-бла-бла', и он все равно больше, чем Lightning. Похоже, это личное мнение/предпочтение. Не говоря уже о том, что он опоздал на 3 года и доступен в каких-то двух телефонах на данный момент? Lightning хорошо работает уже 3 года, и даже когда его только выпустили, он не разболтался. Это еще предстоит увидеть с USB-C.
Я думаю, что под этим заявлением подразумевается то, что OnePlus Two соответствует стандартам, а не создает свои собственные без видимой причины или необходимости.
Шаг 14

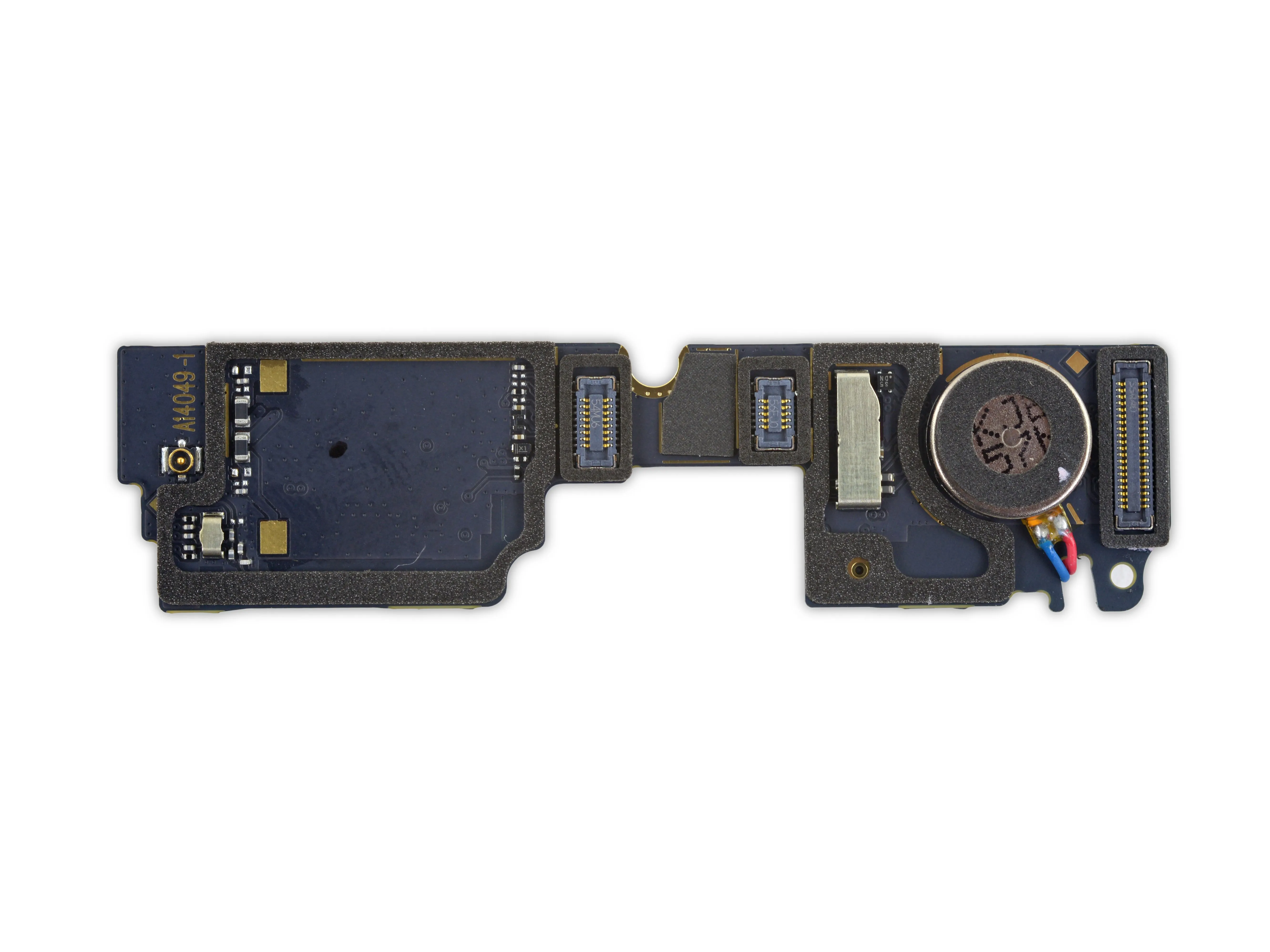

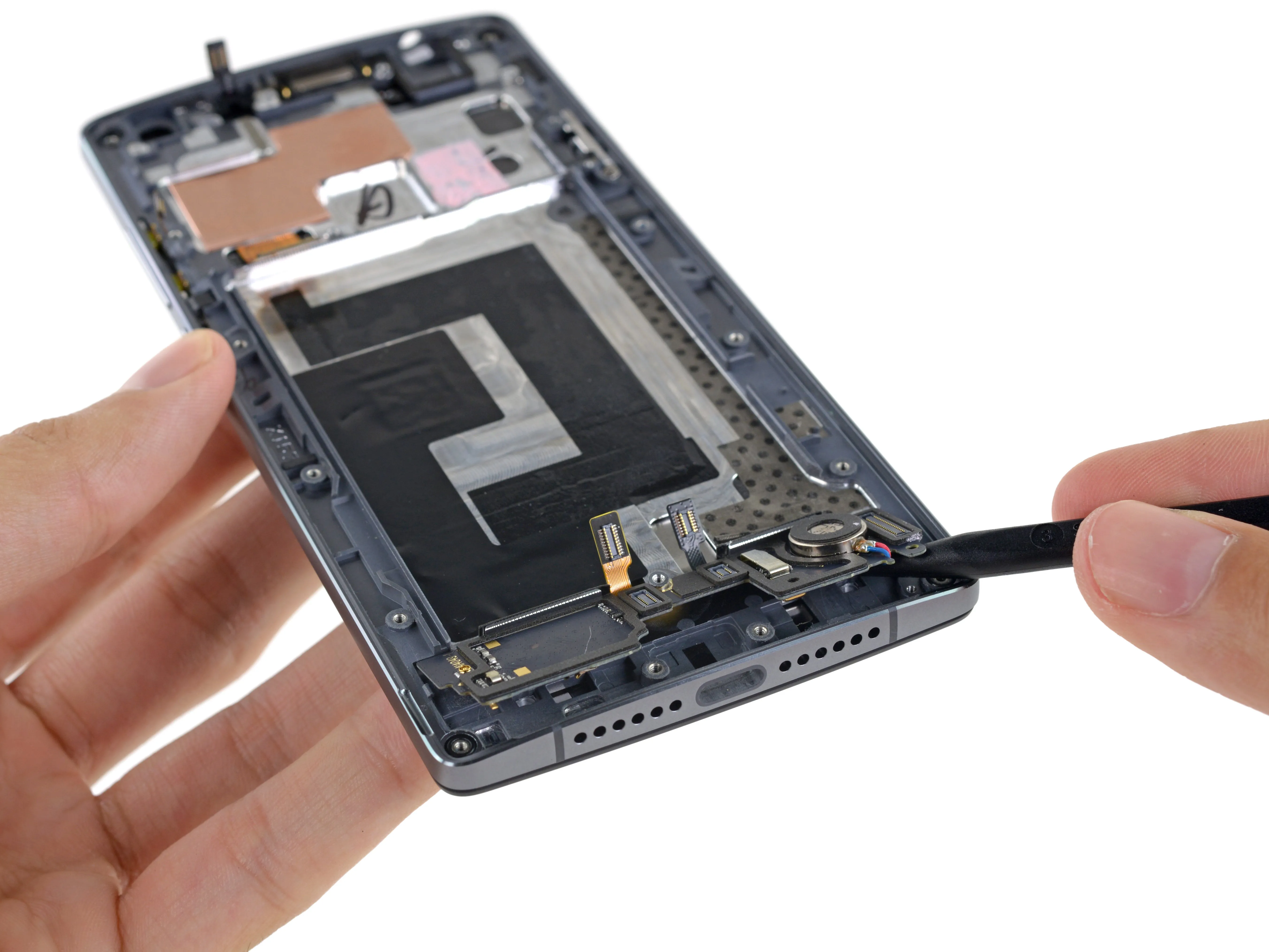

Под кабелем порта зарядки мы обнаруживаем дочернюю плату. Эврика!
Маленькая пенопластовая основа - это коробка для динамика, который мы видели в средней рамке.
На дочерней плате также находится знакомая классикавибромоторчик в виде монетки. К сожалению, для его замены вам понадобится паяльник.
На обратной стороне мы находим еще больше пружинных контактов, микрофон и светодиоды мягкой кнопки. Как и материнская плата, эта дочка - занятая плата.
Комментарии к шагу
Расскажите, пожалуйста, о динамике. Можно ли его заменить на более дорогой?
Что используется в One Plus Two для охлаждения SoC? Я не видел медных тепловых трубок.
Шаг 15

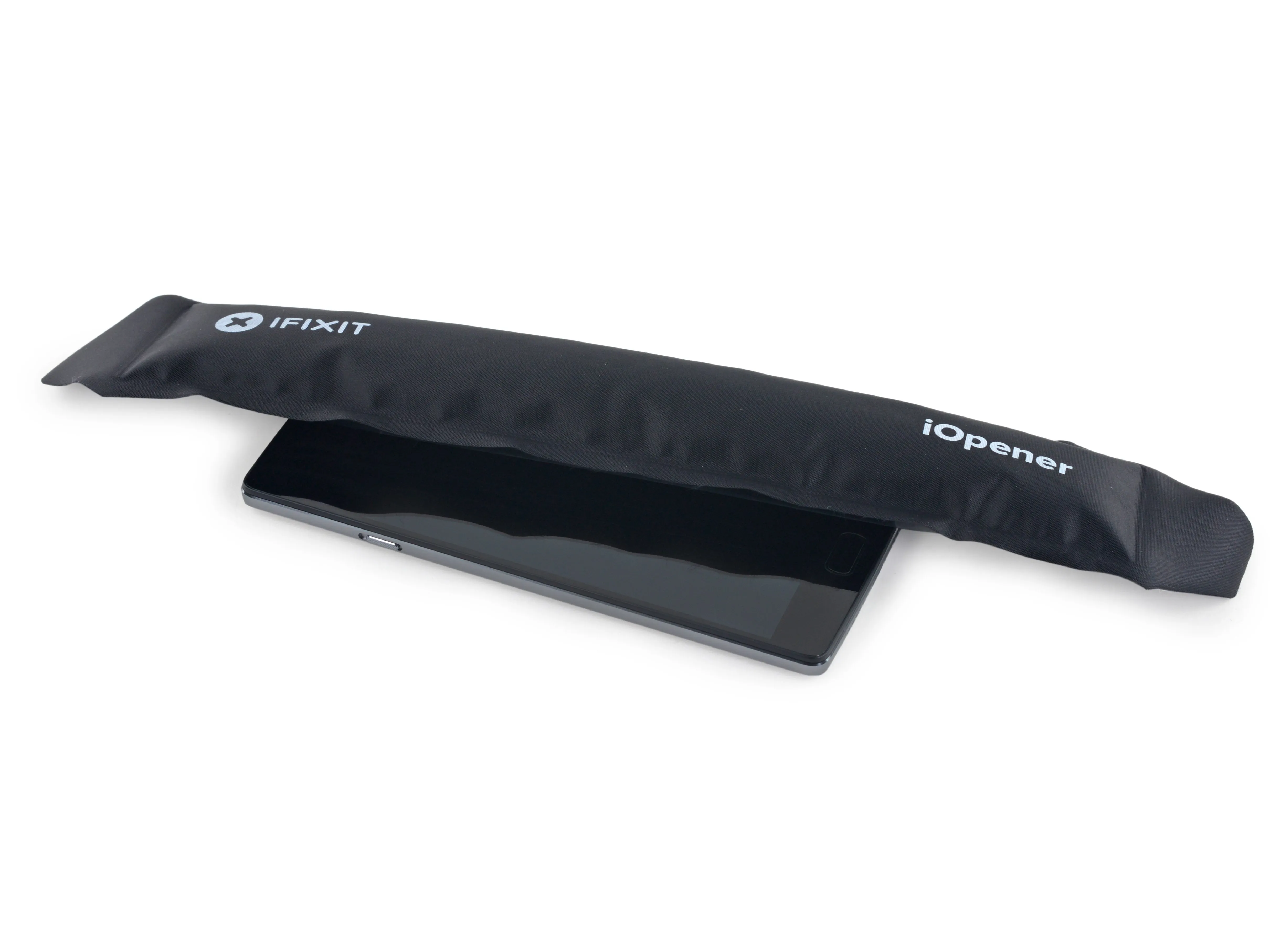

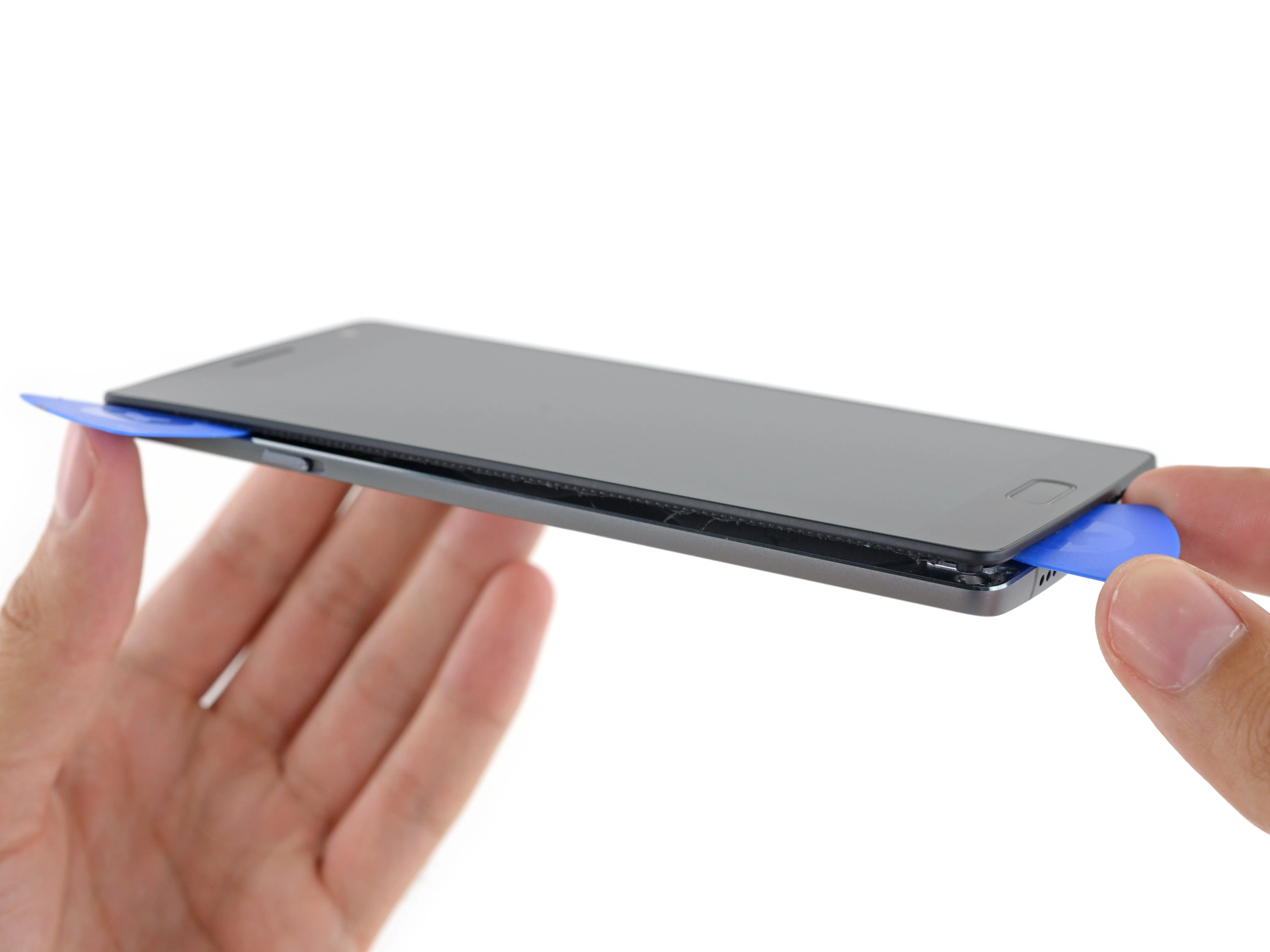

Рано или поздно это должно было случиться - вынимаем iOpener, чтобы отбить клей, крепящий дисплей к средней рамке устройства.
После быстрого нагрева под iOpener дисплей OnePlus 2 легко освобождается с помощью пары отмычек.
Наконец-то мы можем хорошо рассмотреть заднюю сторону 5,5-дюймового дисплея в сборе рядом с пустым корпусом средней рамки.
Шаг 16

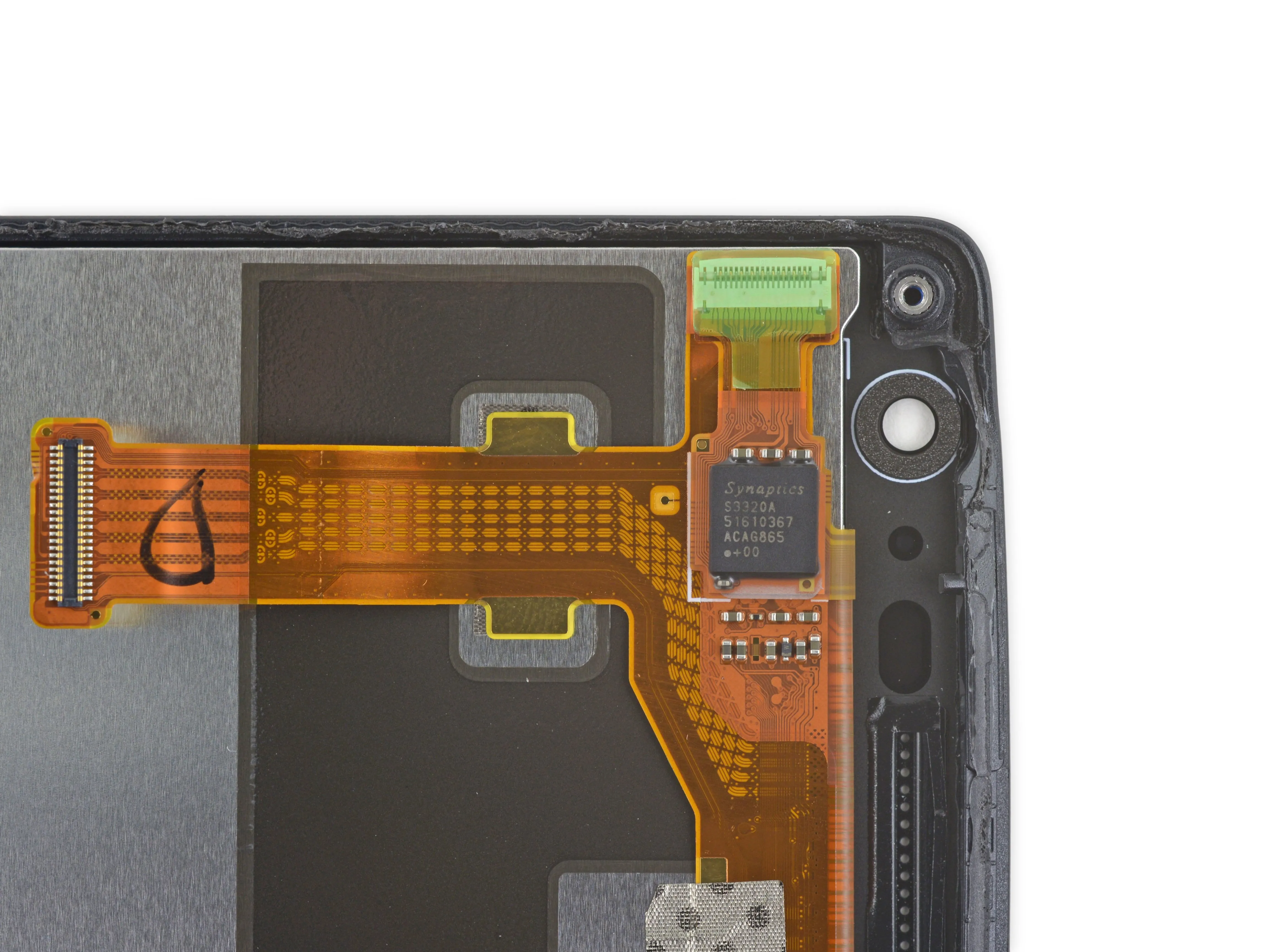

На задней стороне дисплея находится сенсорный контроллер Synaptics S3320A, который управляет сенсорным экраном.

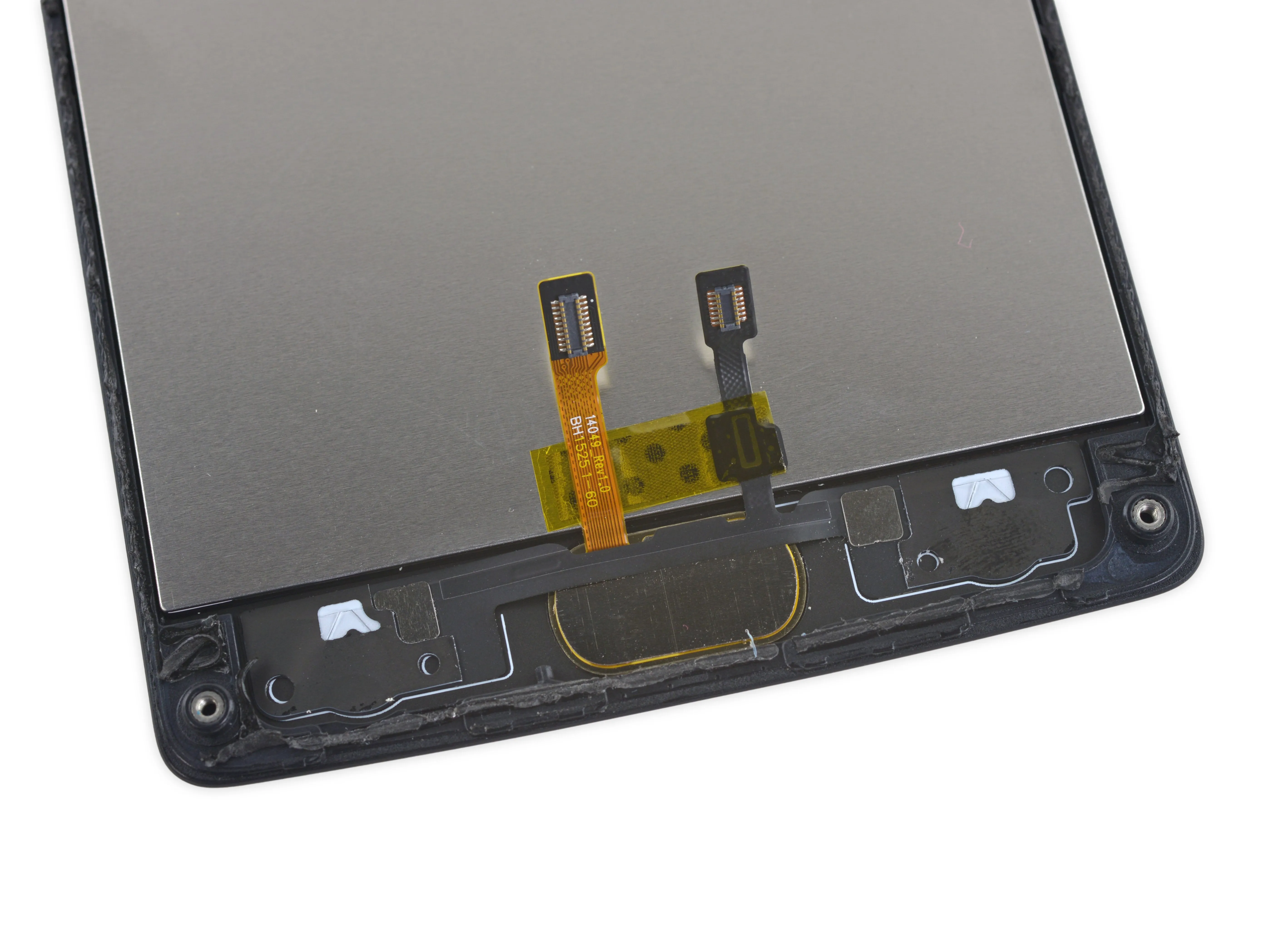

Также мы видим мягкую кнопку 'Домой', которая расположена под очень хрупкими кабелями боковых кнопок. Это, несомненно, сделает замену кнопки 'Домой' более хлопотной, чем следовало бы.
Не отставая от Apple и Samsung, OnePlus 2 оснащен датчиком отпечатков пальцев. Сайт FPC1150 сенсорный датчик отпечатков пальцев от компании Fingerprint Cards AB может распознавать до пяти отпечатков пальцев и считывать их в любой ориентации.
Комментарии к шагу
Можно ли снять и заменить датчик отпечатков пальцев? Заранее спасибо!
Да, это возможно. Но очень важно заново наклеить каптонную ленту. Если вы забудете каптоновую ленту, у вас возникнут проблемы с заземлением, и тачскрин не будет работать должным образом.
Как легко или нет разобрать панель кнопок под экраном? Спасибо
Шаг 17

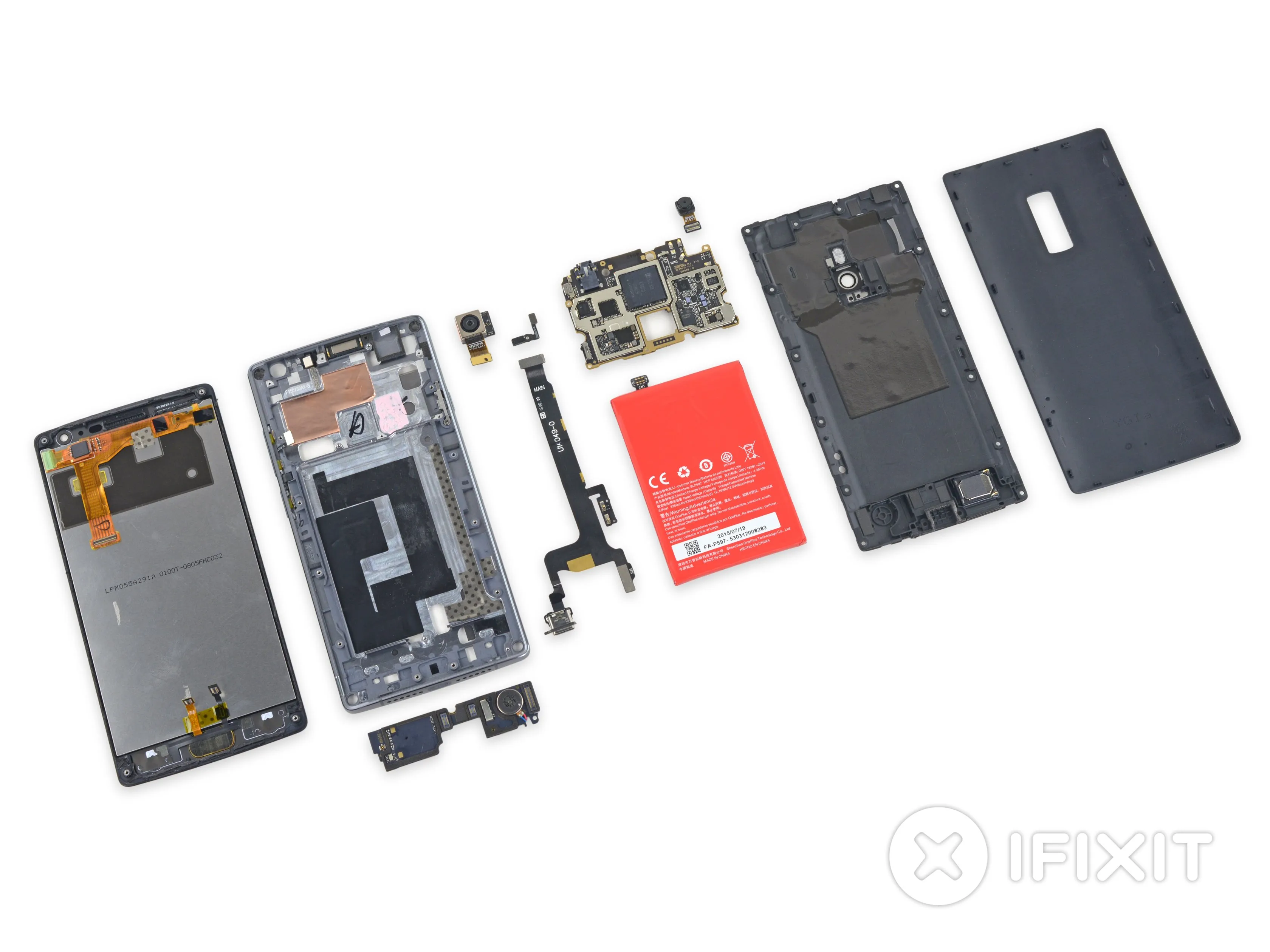

Оценка ремонтопригодности OnePlus 2: 7 из 10 (10 - самый простой ремонт).
Единая (нефирменная) головка винта снижает стоимость инструментов для ремонта.
Многие компоненты являются модульными и могут быть заменены независимо друг от друга.
Порт USB-C находится на относительно простом гибком кабеле, а не в сборе - его замена должна быть недорогой.
Несмотря на предупреждение, батарея снимается довольно легко, но все равно требует разборки.
ЖК-дисплей и стекло дигитайзера сплавлены вместе и должны быть заменены как единая деталь; чтобы снять их со средней рамки, требуется нагрев.
Сегодняшние снимки рентгеновских лучей предоставлены нашими замечательными друзьями из компании Creative Electron-Спасибо, ребята!
