Разборка OnePlus 6

Введение

OnePlus добавляет еще один смартфон в свою постепенно расширяющуюся линейку смартфонов с арифметической тематикой. На бумаге OnePlus 6 выглядит очень хорошо, но как эти фантастические характеристики будут выглядеть на столе для разбора? Присоединяйтесь к нам, мы проведем небольшой математический эксперимент на тему ремонта.

Хотите узнать больше о разборке? Следите за нами на Facebook + Instagram + Twitter = легкий доступ ко всем нашим разборам.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка OnePlus 6

• OnePlus известна тем, что добавляет множество функций флагманского телефона и при этом вычитает из них цену флагманского телефона, и характеристики 6 не разочаровывают:

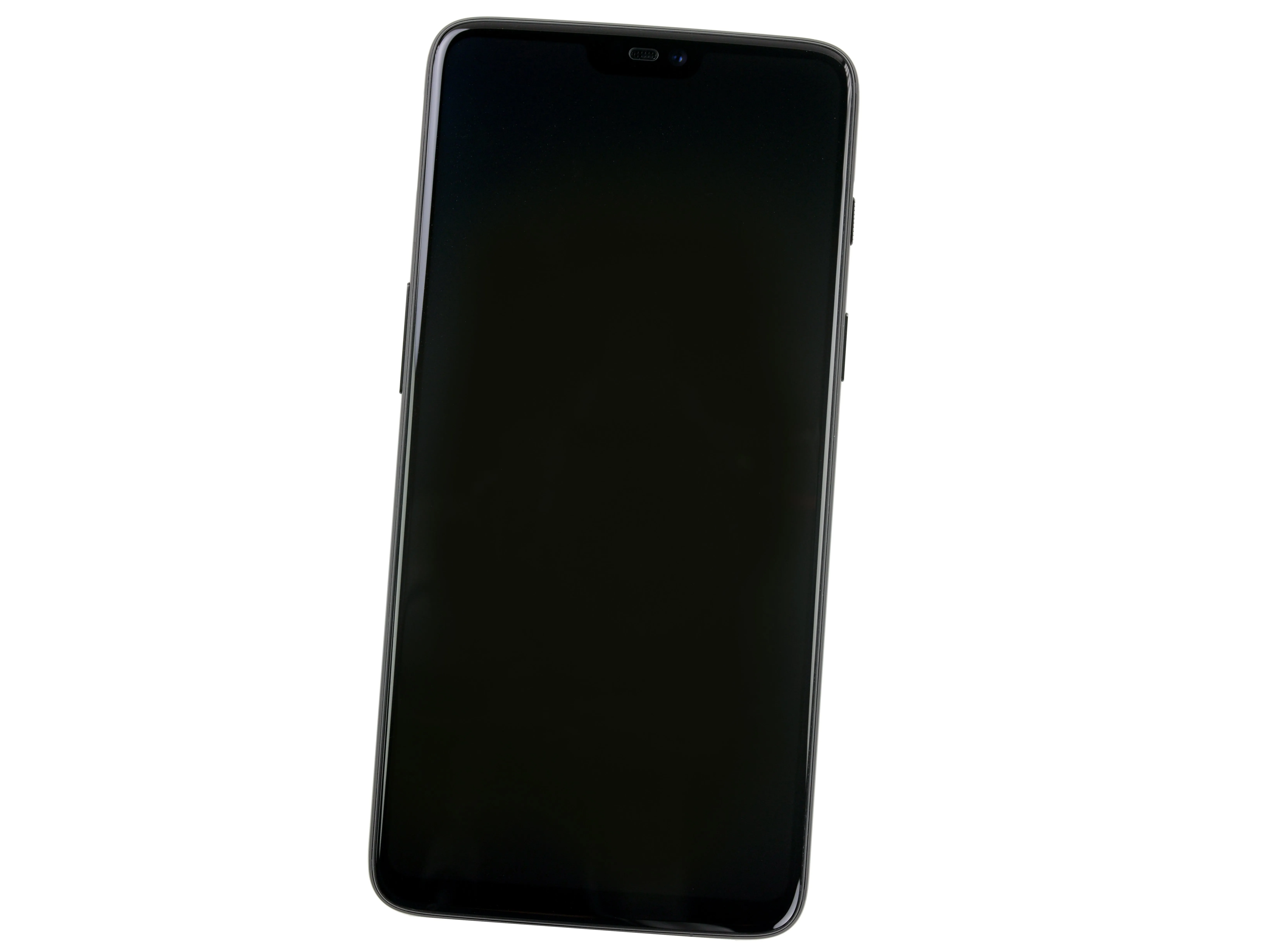

• 6,28-дюймовый AMOLED-дисплей производства Samsung с разрешением 2280 x 1080 (402 ppi) и 2,5D Gorilla Glass 5

• Окта-ядерный 64-битный процессор Qualcomm Snapdragon 845 с 6 ГБ или 8 ГБ оперативной памяти LPDDR4X

• Двойная основная камера с модулями 16 МП (ƒ/1,7 с OIS) и 20 МП (ƒ/1,7); 16 МП (ƒ/2,0) камера selfie

• Встроенная память 64 ГБ, 128 ГБ или 256 ГБ

• Порты USB Type-C и 3,5 мм аудио

• OxygenOS на базе Android Oreo 8.1

Шаг 2

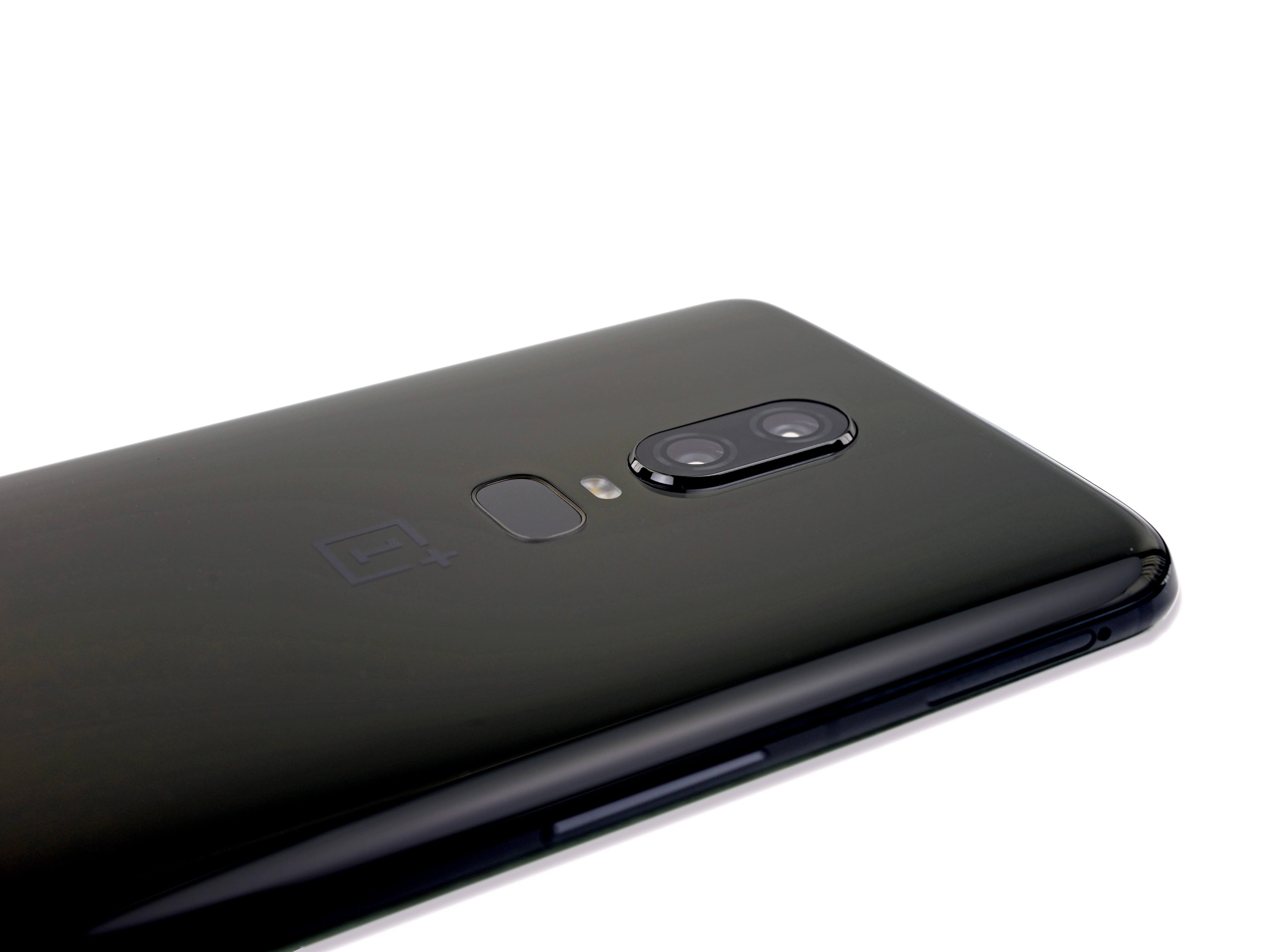

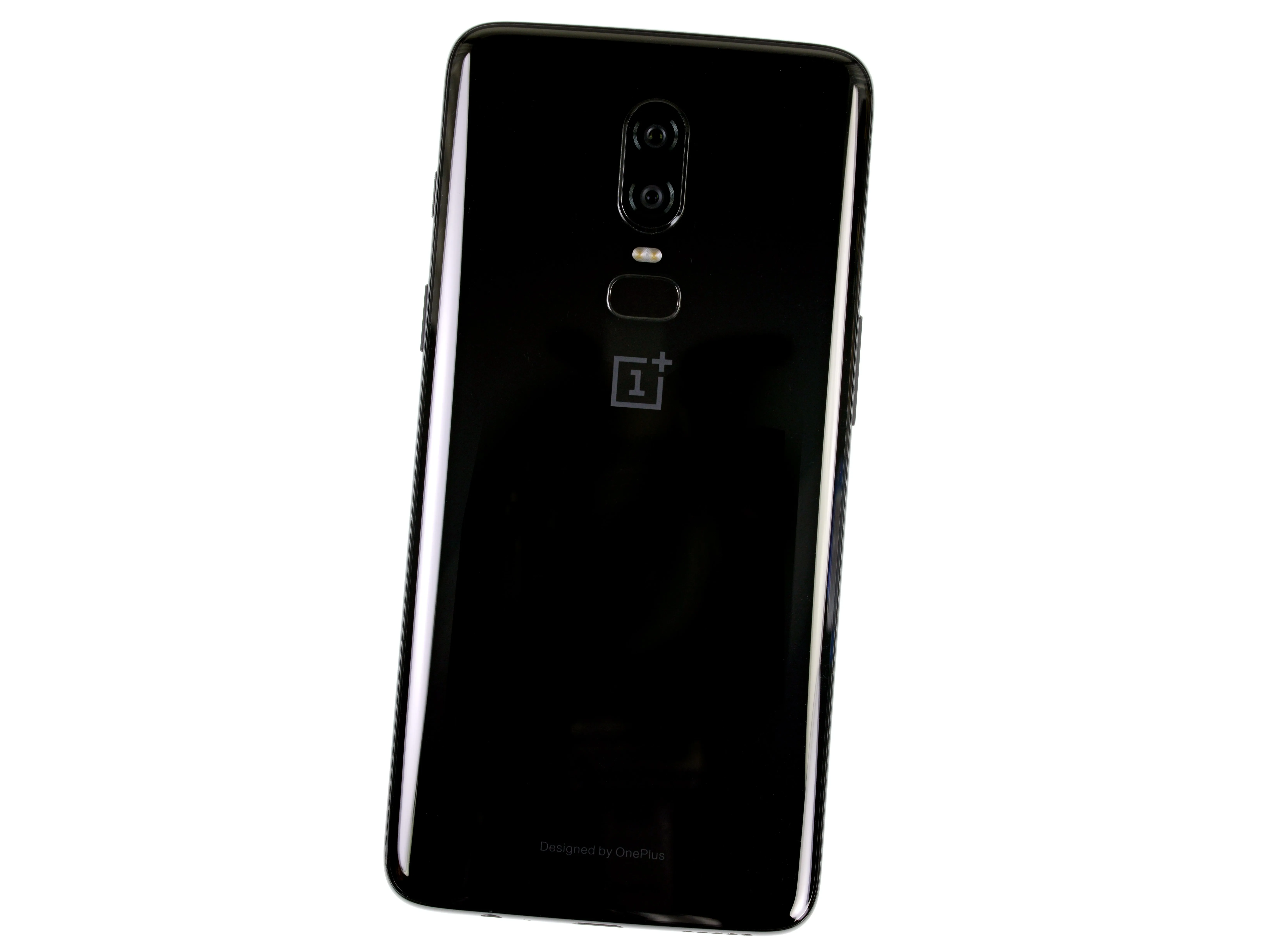

• Вокруг задней панели находится бугорок камеры, который выглядит немного по-эппловски, в паре с датчиком отпечатков пальцев, расположение и расположение которого напоминает другие флагманы на Android.

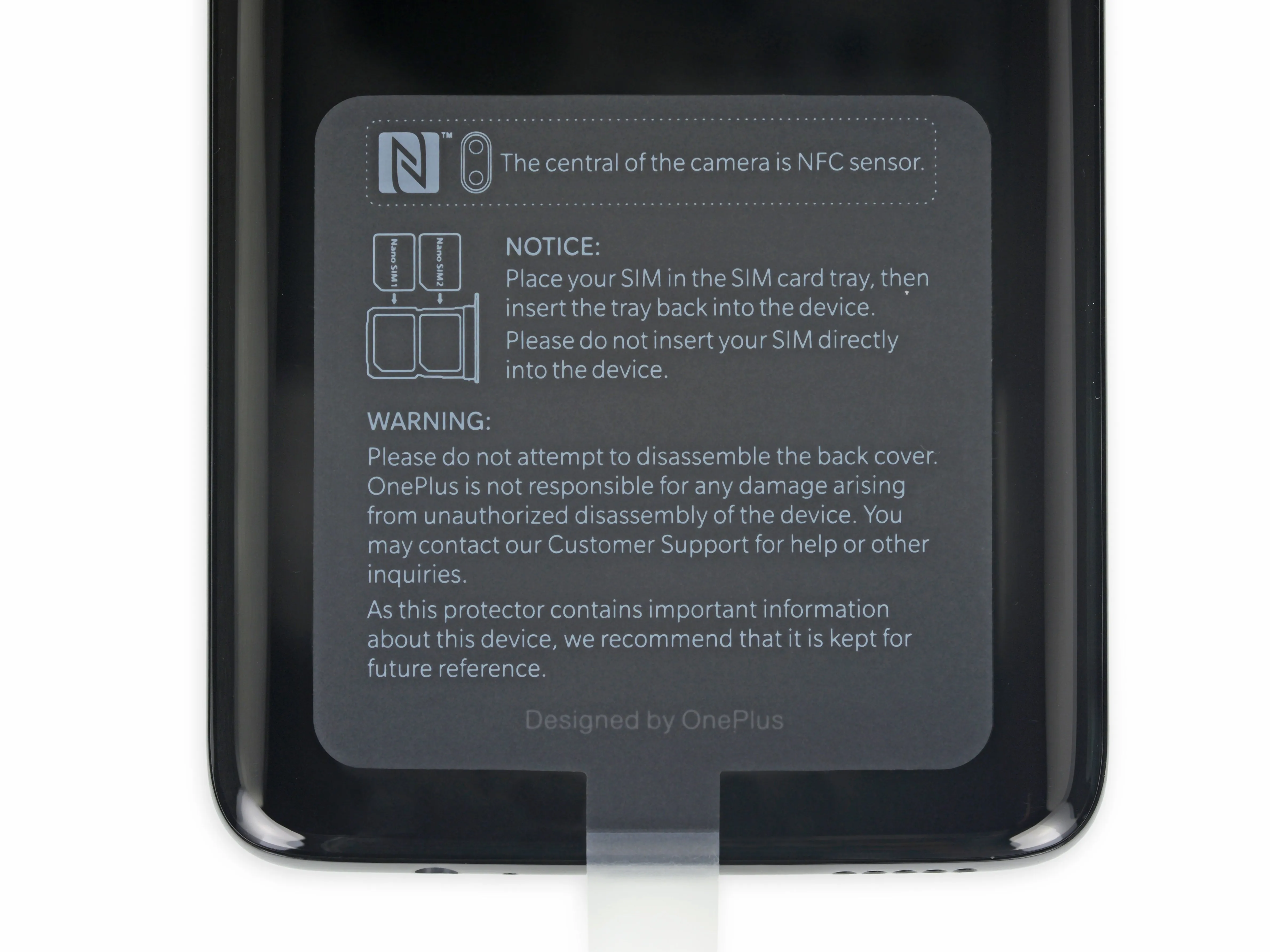

• NFC в камере, говорите? Спасибо за подсказку - мы будем следить за этим во время следующей 'несанкционированной разборки'.

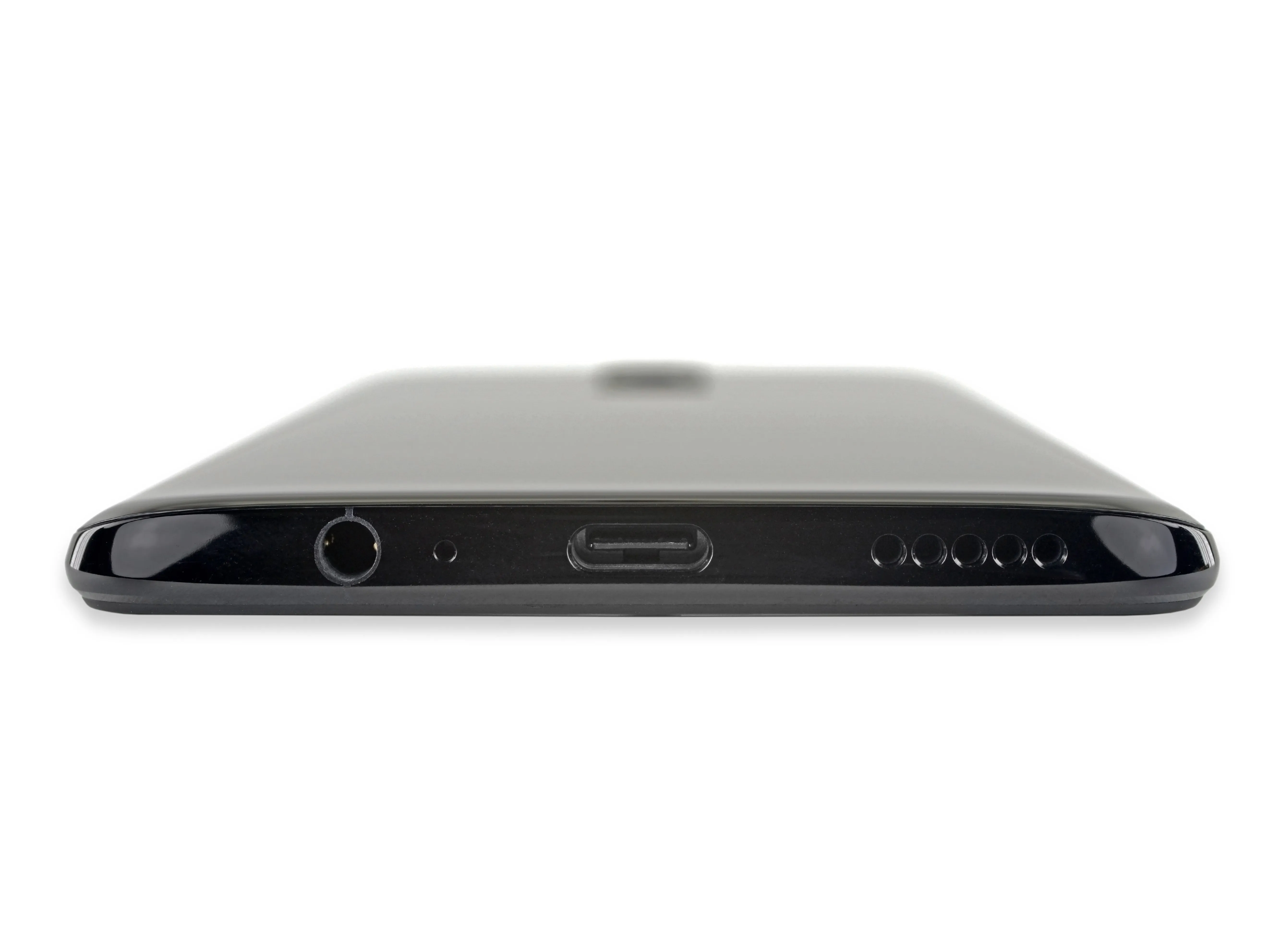

• Снизу: разъем для наушников (ура!) и USB Type-C.

• Поклонники промышленного дизайна могут отметить, что, несмотря на свою 'бюджетную' классификацию, OnePlus удалось выровнять эти компоненты лучше, чем их (гораздо более дорогие) собратья из Samsung.

Шаг 3

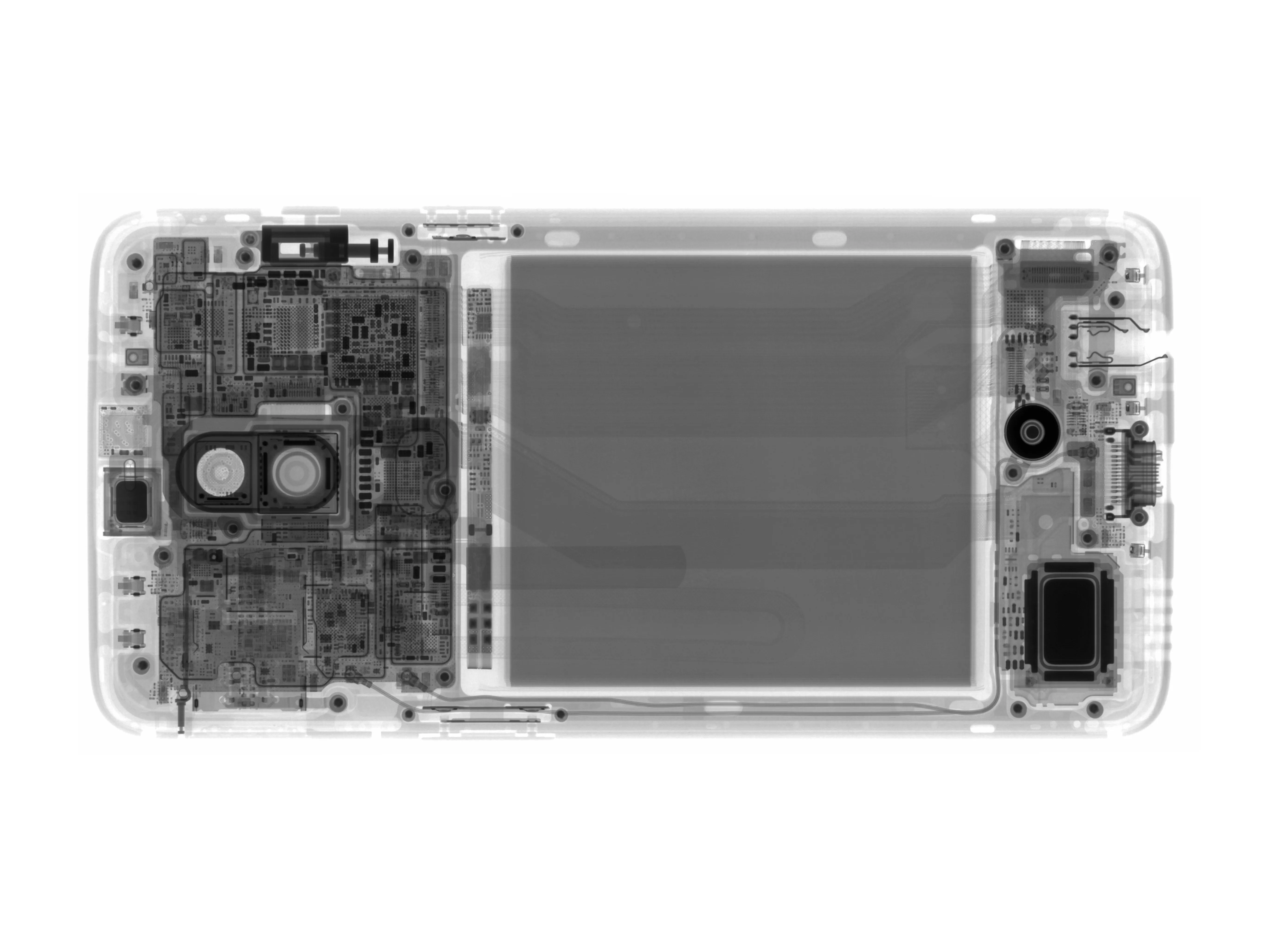

• Не нужно идти вслепую, когда у вас есть рентгеновское зрение - наши друзья из Creative Electron Creative Electron предоставляют нам обзор местности этого смартфона.

• Все выглядит довольно стандартно, за исключением огромного выдвижного механизма для слайдера уведомлений! Если бы мы не знали ничего лучше, то решили бы, что это какой-то линейный привод.

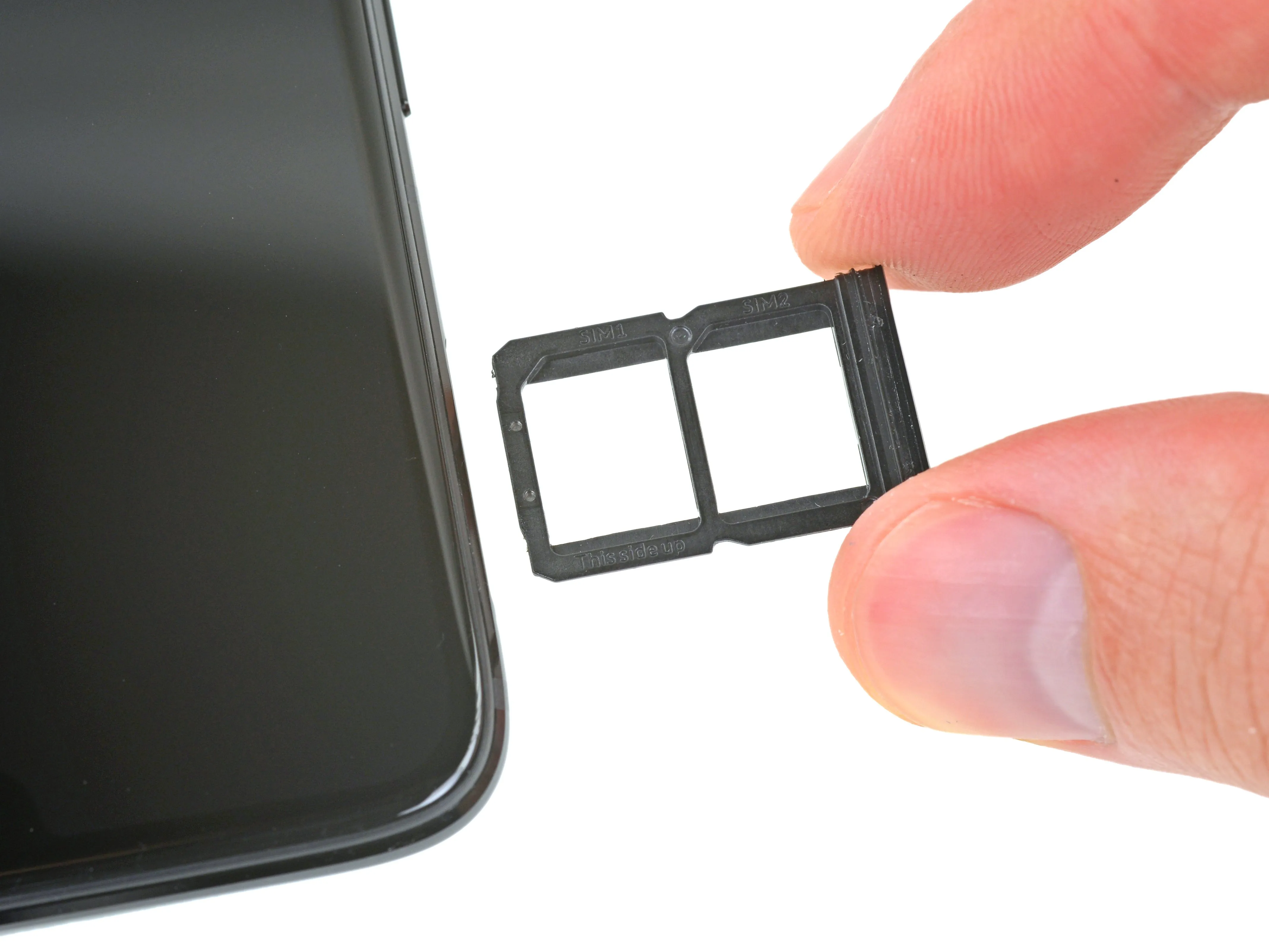

• Удовлетворившись виртуальным знакомством с телефоном, мы переходим к лотку для SIM-карт и находим первое доказательство водонепроницаемости OnePlus 6, о которой ходят слухи, - встроенную резиновую прокладку.

• OnePlus не указывает официальный рейтинг IP для телефона, но уже ясно, что они продумали защиту внутренностей.

Шаг 4

• Android-телефон со стеклянной задней панелью? Ушел в прошлое классический металлический корпус OnePlus! Но мы видели этораньше...

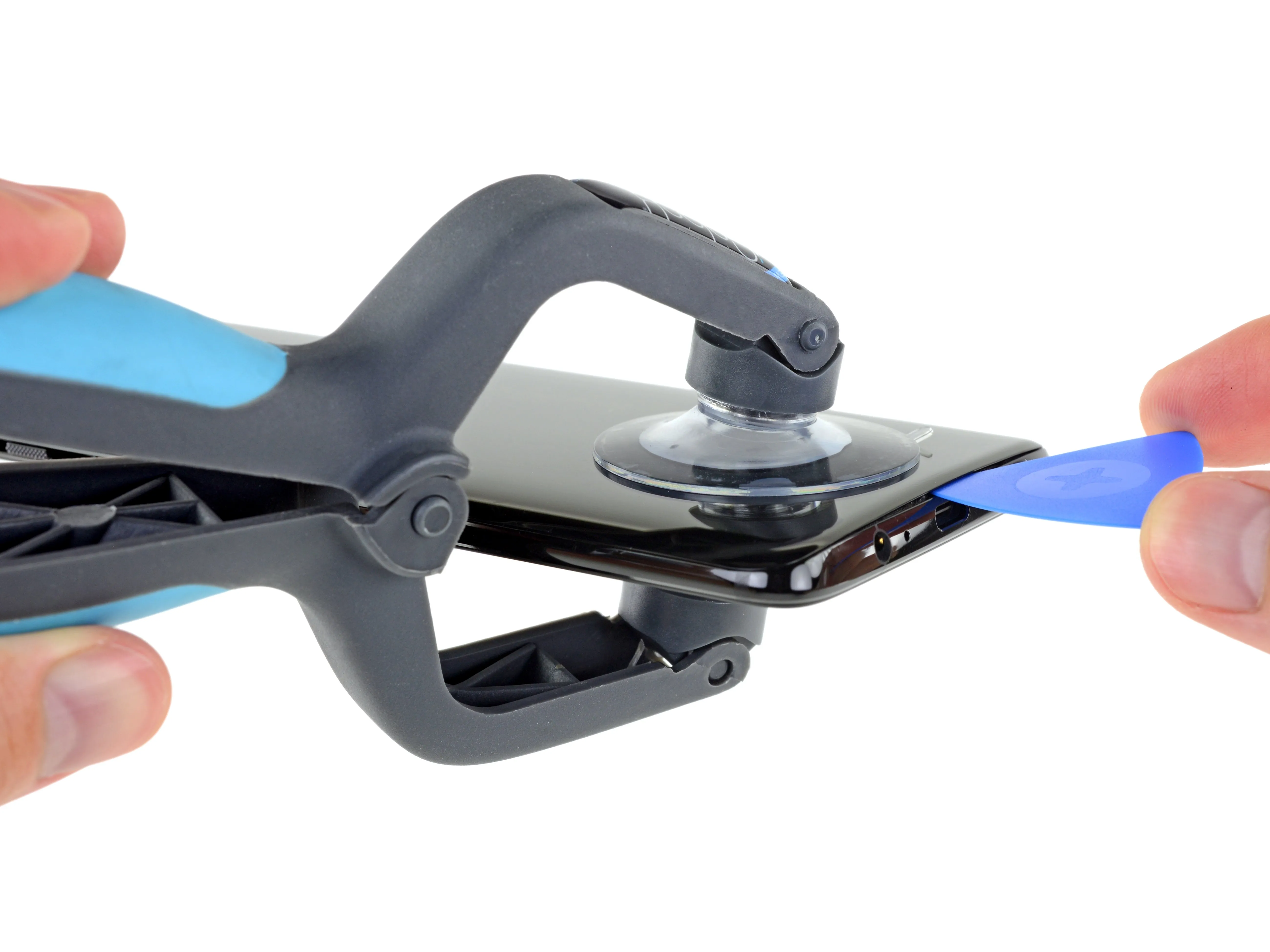

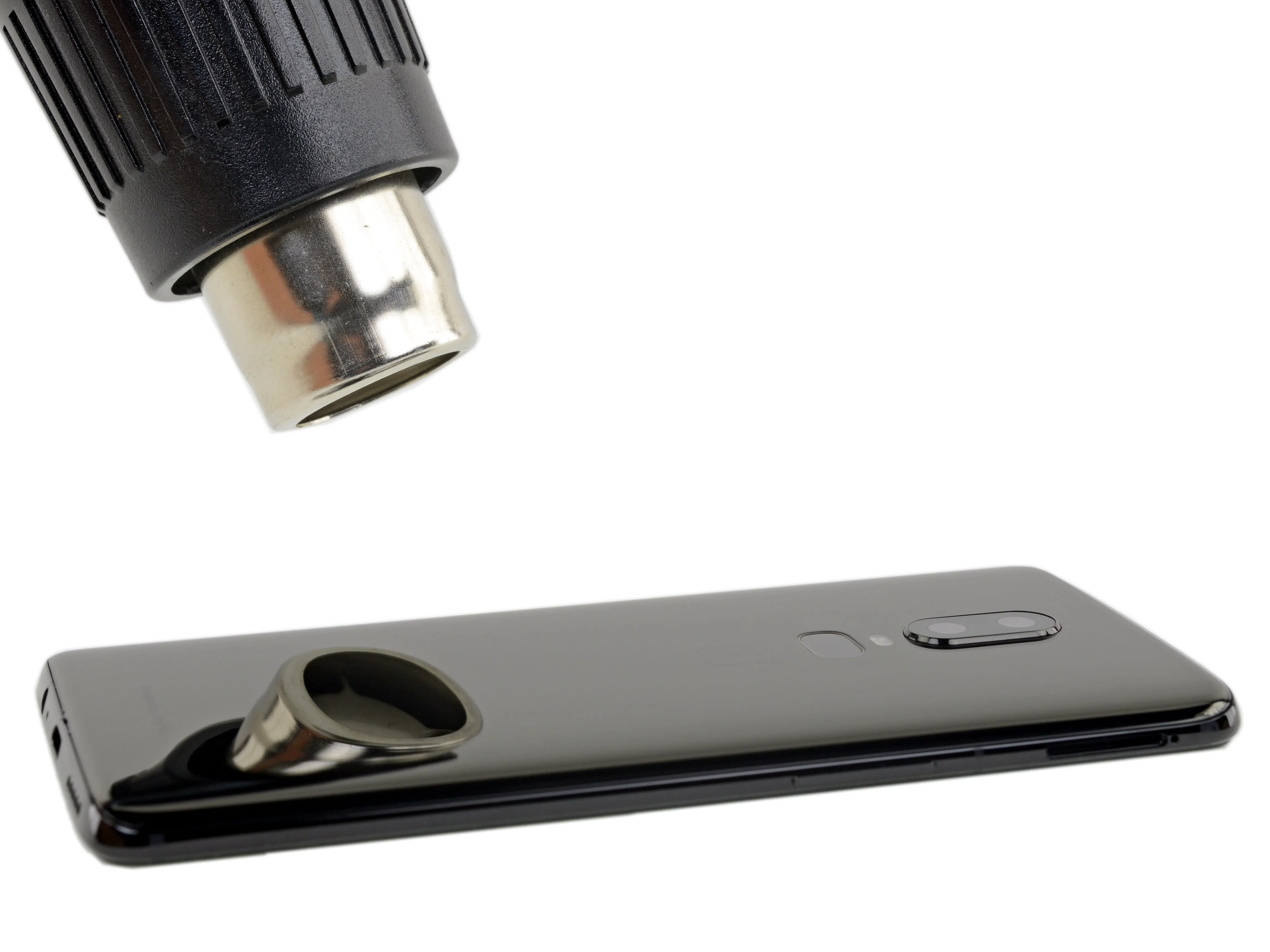

• ...и у нас есть проверенное решение. Тепловая пушка размягчает материал, а iSclack и открывающая кирка делают все остальное.

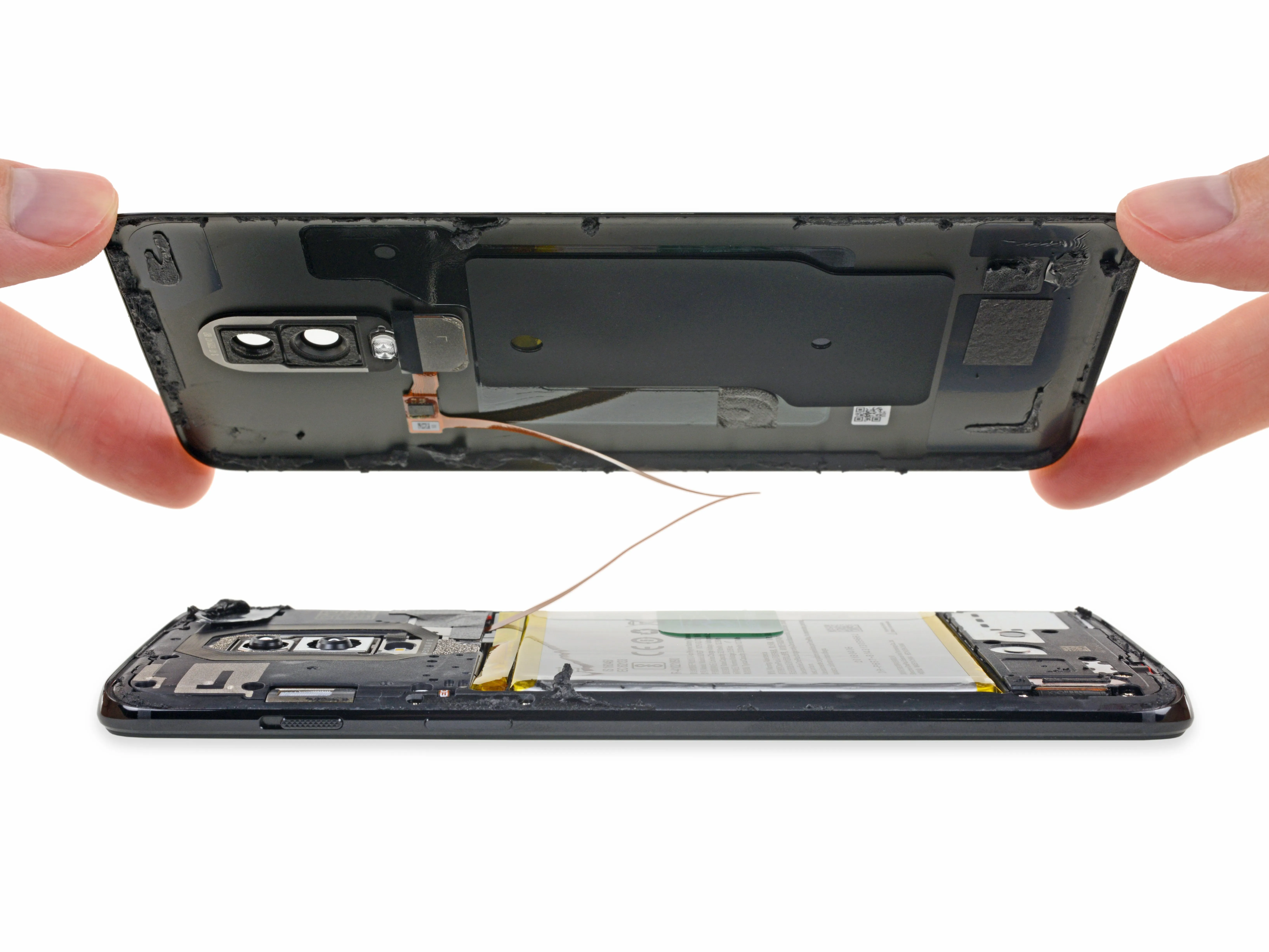

• Мы с трепетом поднимаем спинку, ожидая знакомого потянув за кабель датчика отпечатков пальцев.

• Но мы приятно удивлены - OnePlus 6 поставляется с кабелем достаточной длины, чтобы полностью снять заднюю панель, не опасаясь порвать кабель.

• Разбивающиеся стеклянные задние панели - та еще морока, хотя эту гораздо проще починить, чем те, что стоят на последних моделях iPhone. (При цене $549 замена заднего стекла iPhone X стоит больше, чем весь этот телефон).

Шаг 5

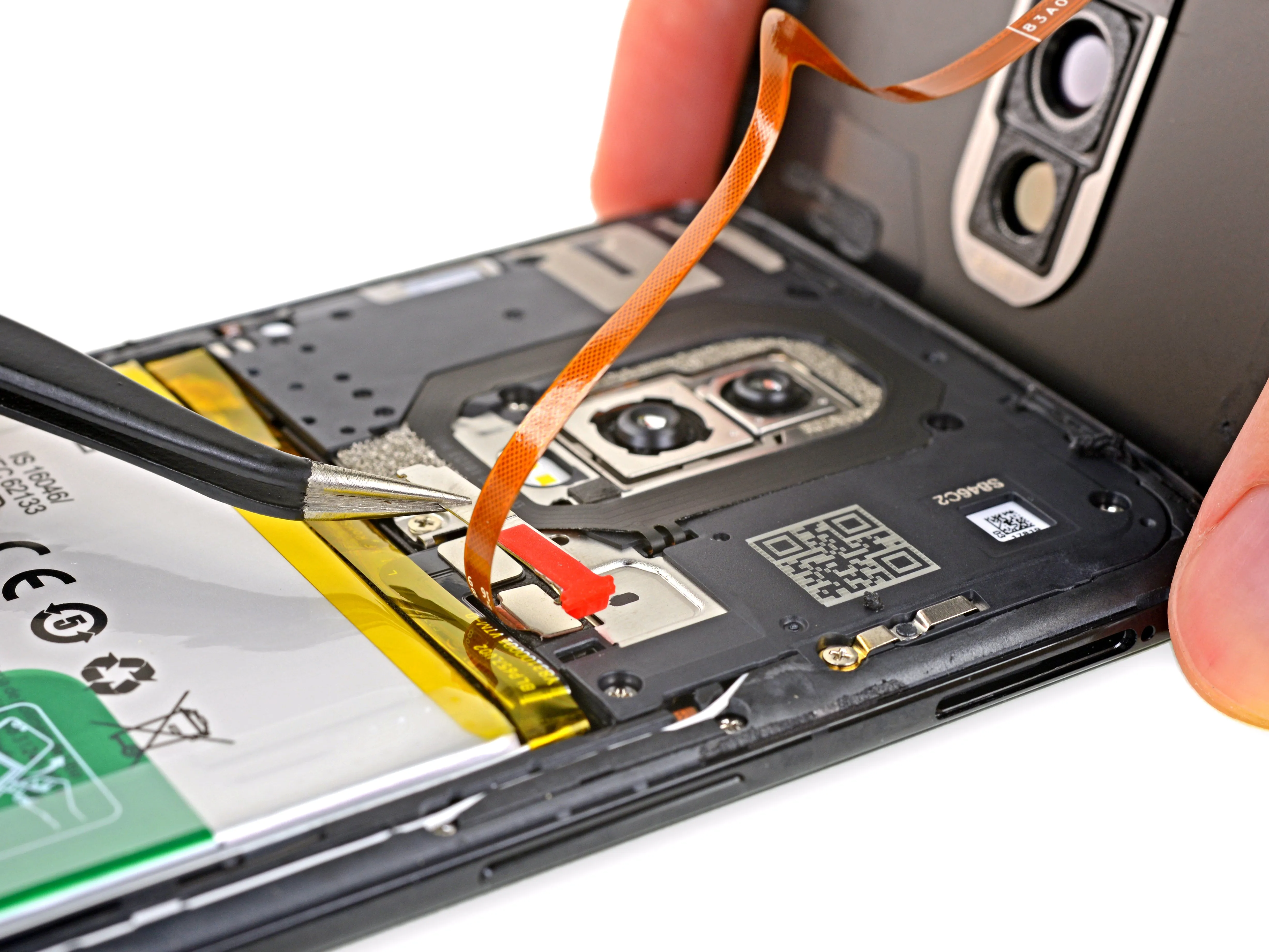

• Мы отсоединяем красивую красную скобу, чтобы освободить длинный кабель датчика отпечатков пальцев, и видим антенну NFC, на которую OnePlus так любезно указала.

• Предыдущие антенны OnePlus прекрасно обходились без стеклянной задней панели (которая даже не предназначена для беспроводной зарядки). Так что это стекло, похоже, в основном только для внешнего вида. И трещин.

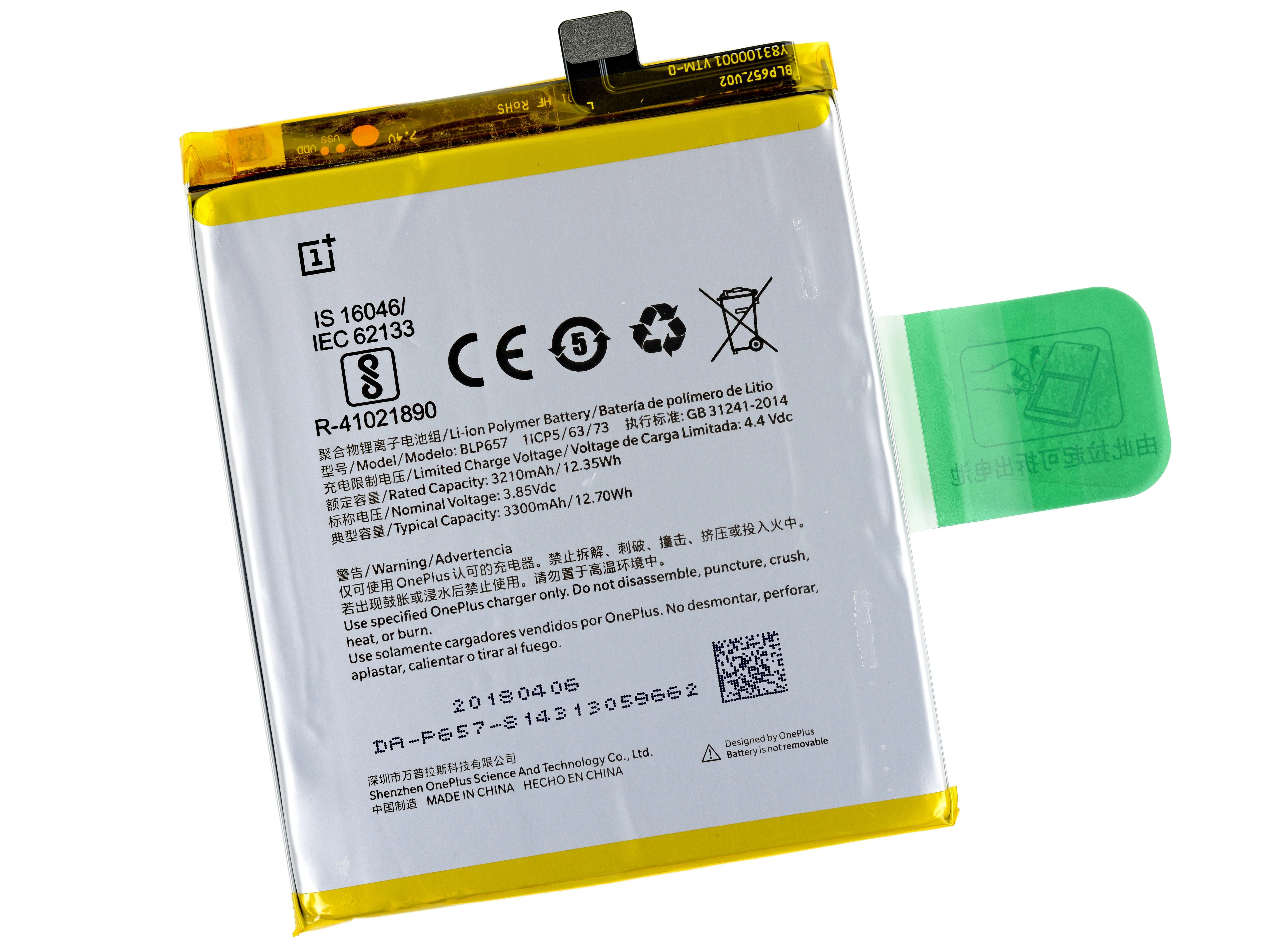

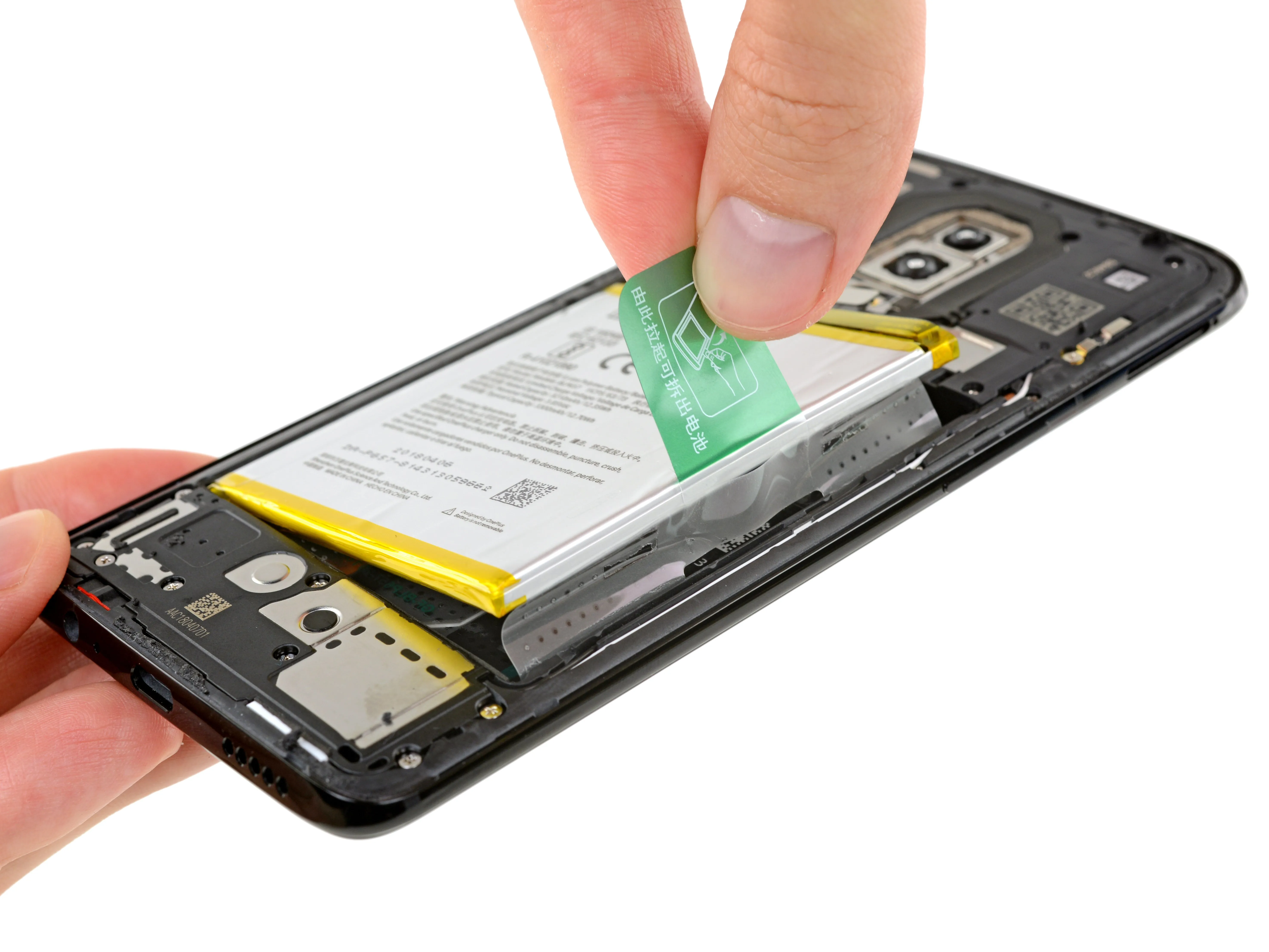

• Дружелюбная зеленая вкладка на этом относительно доступном аккумуляторе гласит: '由此拉起可拆出电池'. Это переводится как 'Потяните вверх и наружу, чтобы извлечь батарею'.

• Это не означает 'батарея не снимается', как написано по-английски в правом нижнем углу.

• Несмотря на непоследовательную маркировку, этот аккумулятор должен легко извлекаться с помощью этой защелки - она лишь слегка приклеена. Здесь OnePlus явно преувеличивает свойконкурентов ..

• Однако по емкости батарея отстает от своих аналогов: 12,70 Вт-ч - немного меньше, чем у Galaxy S9+ (13,48 Втч) и Google Pixel 2 XL (13,6 Вт-ч).

Шаг 6

• Девять крестообразных винтов рассыпаются в пыль, а пластиковая рамка антенны не сдвигается с места. Но секретный десятый винт, расположенный за индикатором повреждения жидкостью, открывает доступ.

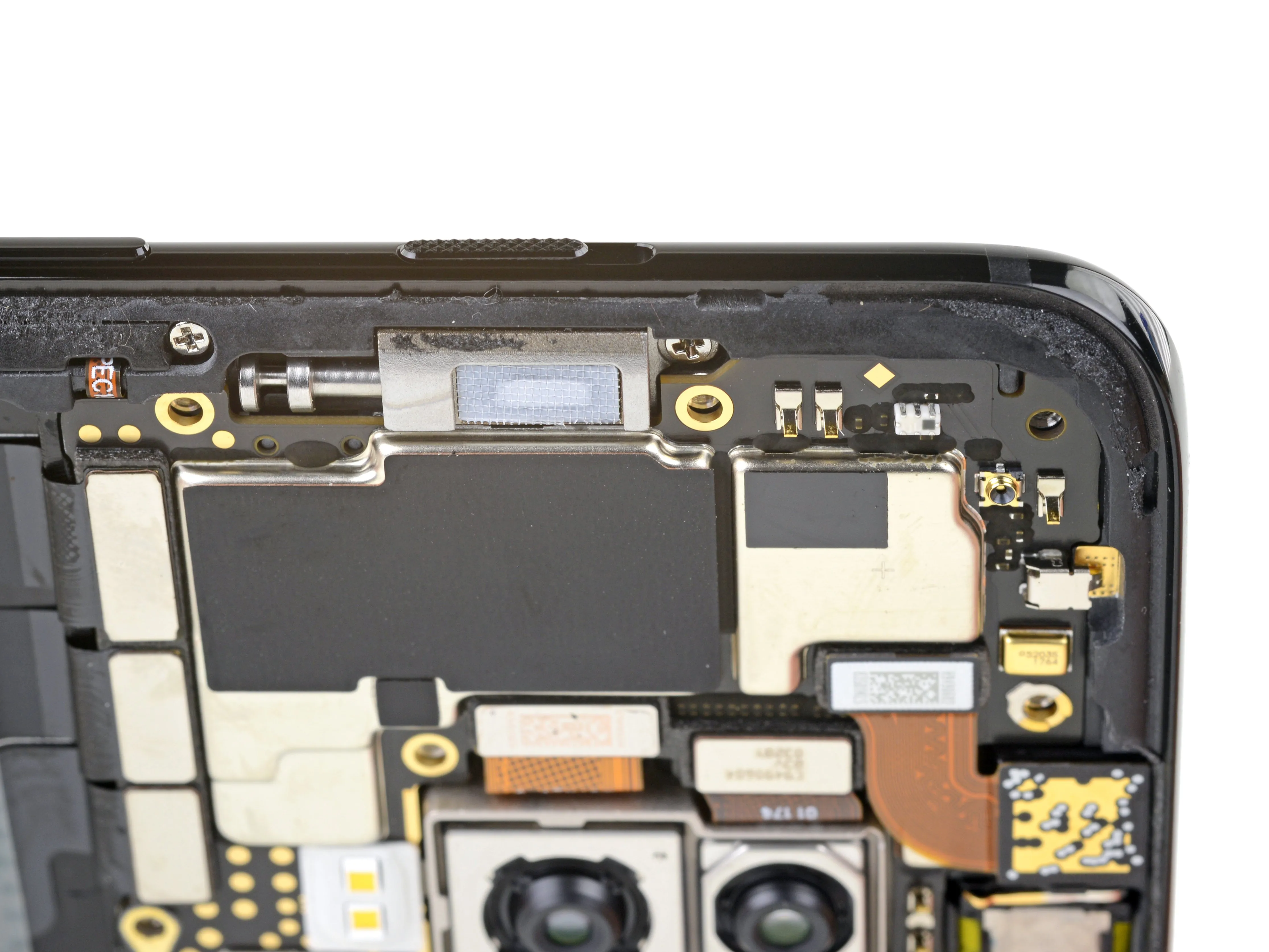

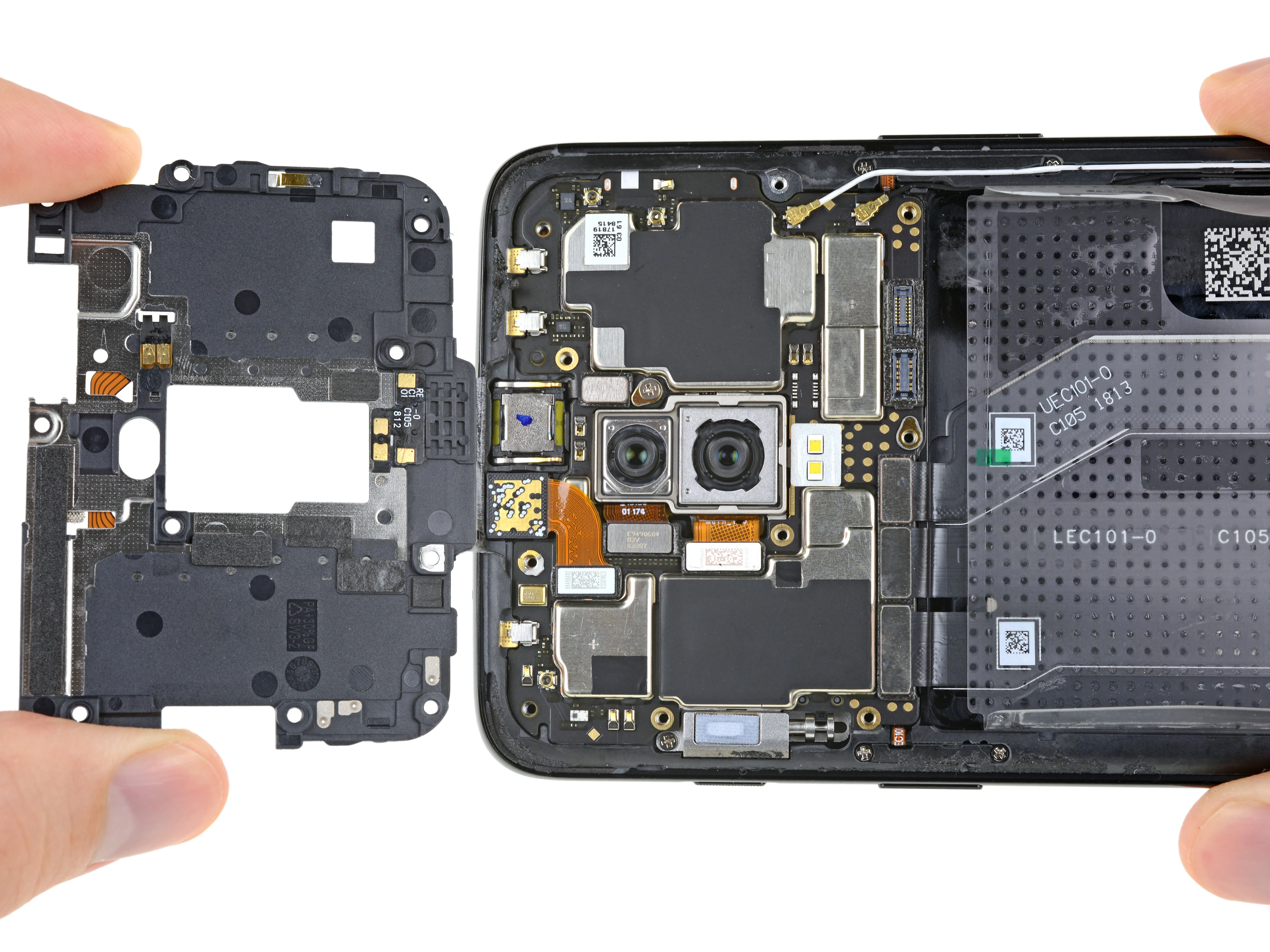

• Под пластиковой средней рамкой мы вплотную подходим к огромному механизму слайдера.

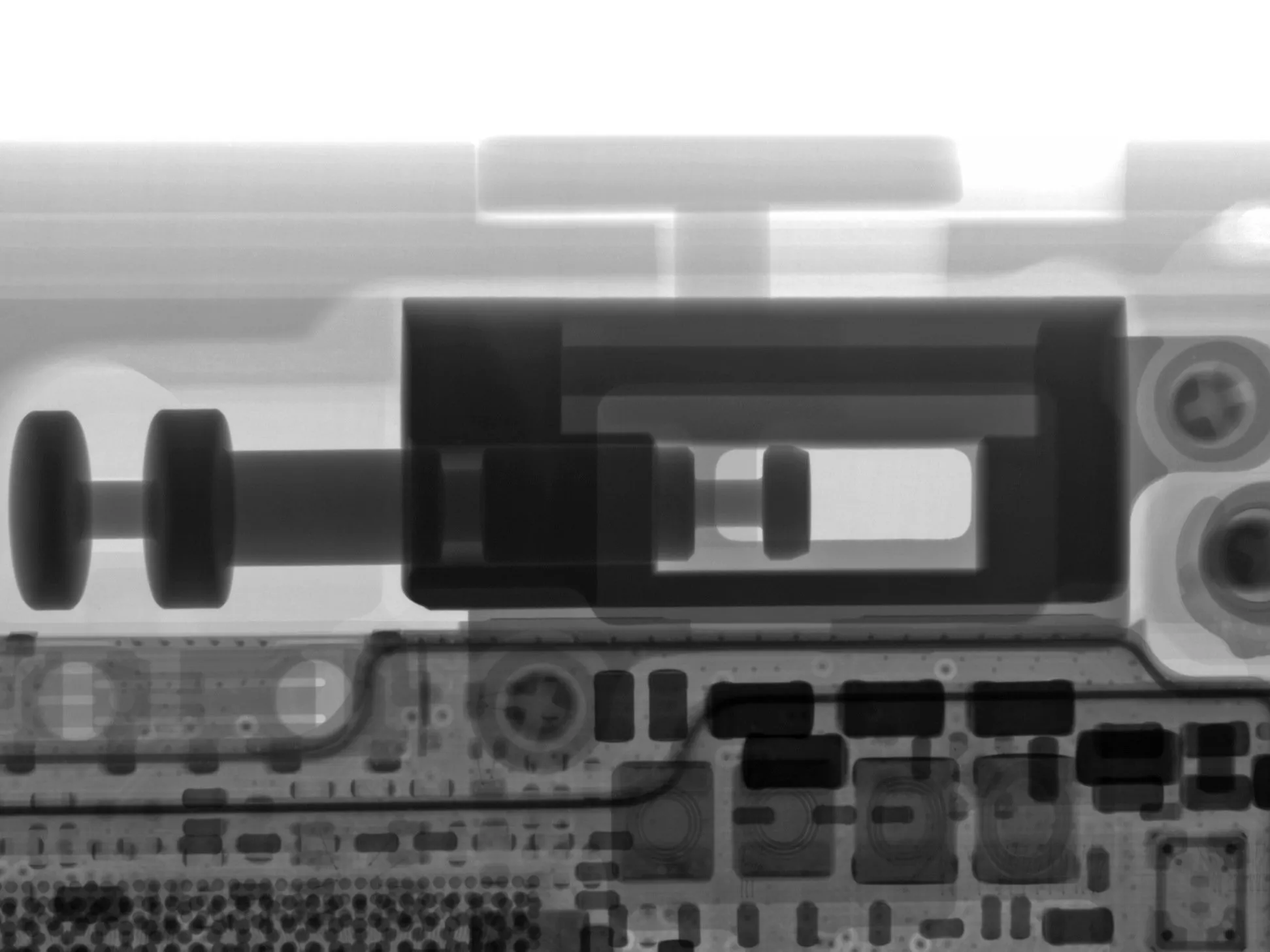

• Кнопка слайдера перемещает массивный металлический плунжер, который переключает механический переключатель, припаянный к материнской плате. Рентгеновский снимок дает еще лучший обзор.

• К чему эта кажущаяся перегруженность конструкции? Это как-то связано с защитой от проникновения внутрь? Или, может быть, это обеспечивает лучшую тактильную отдачу от переключателя? Поделитесь своими предположениями в комментариях.

Комментарии к шагу

Дизайн переключателя - это результат того, что маленький (узкий) переключатель должен перемещать ползунок с очень четкими точками разрядки. Перемещение этого плунжера позволяет переключателю двигаться более линейно (скорее толчок/нажатие, в отличие от рычажного действия, которое создает угловую нагрузку) и обеспечивает более легкое нахождение/остановку в среднем положении. Очень умная конструкция.

Теперь, когда у нас есть вполне логичный ответ, предлагаем вам более нелогичную, но забавную возможность:

Я собираюсь пойти по пути более необычной и голдберговской идеи - металлический плунжер предназначен для использования с док-станцией с подвижным магнитом, чтобы одновременно помочь выровнять телефон для беспроводной зарядки, а также позволить док-станции перемещать переключатель оповещения в ответ на запрограммированное расписание пользователя. Совершенно ненужная и далеко не прагматичная вещь, но, вау! Правильно?!

Шаг 7

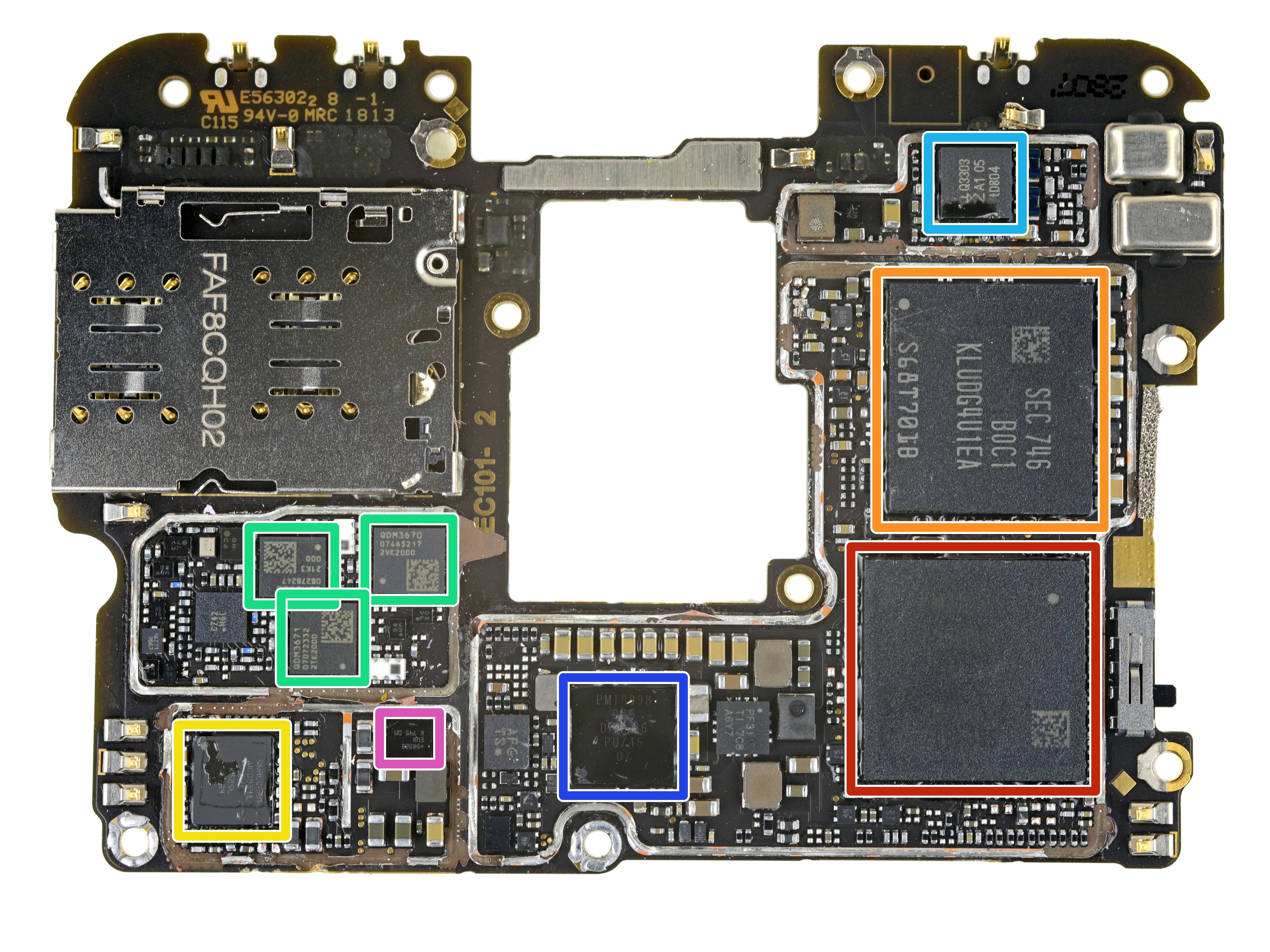

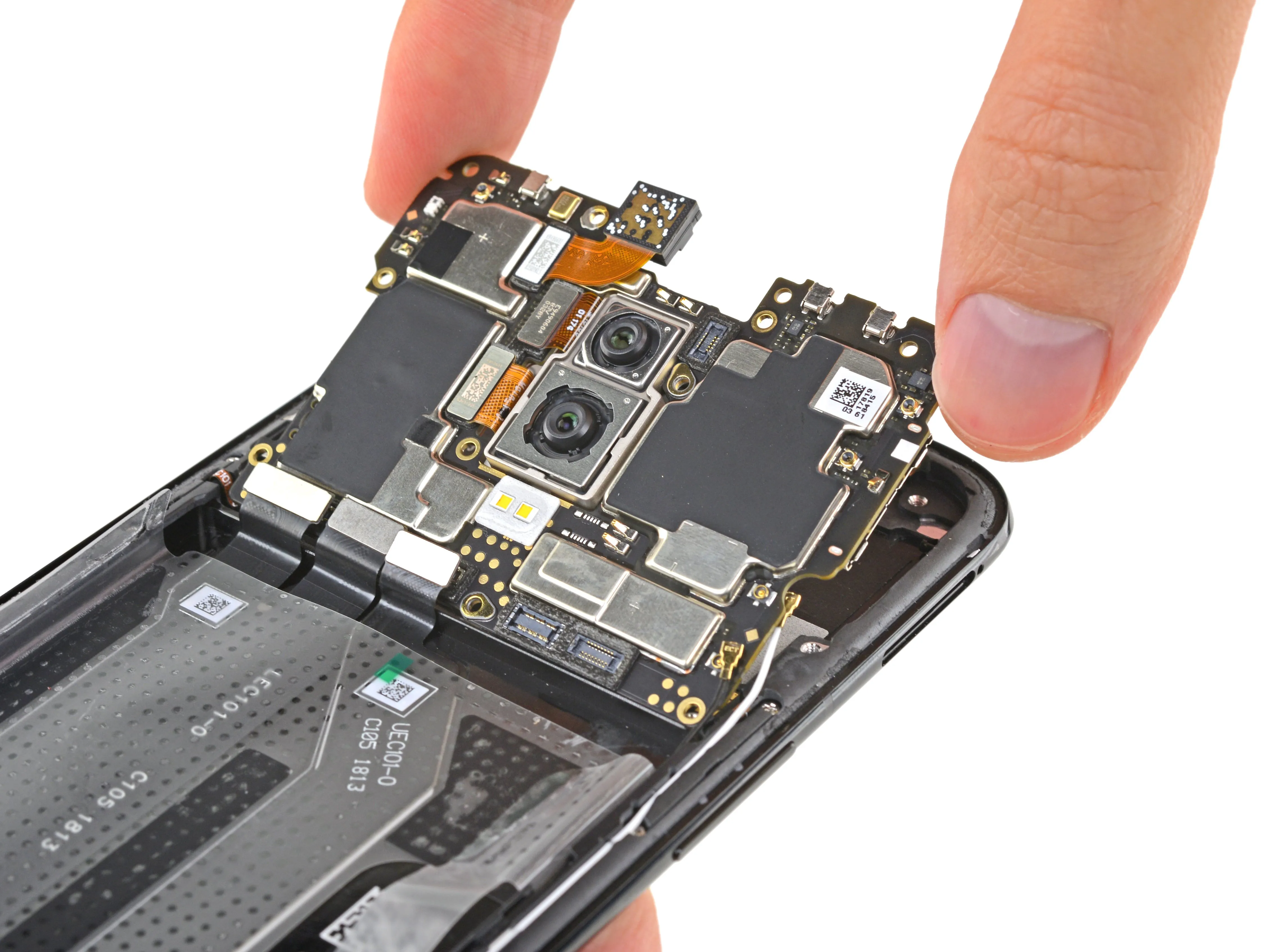

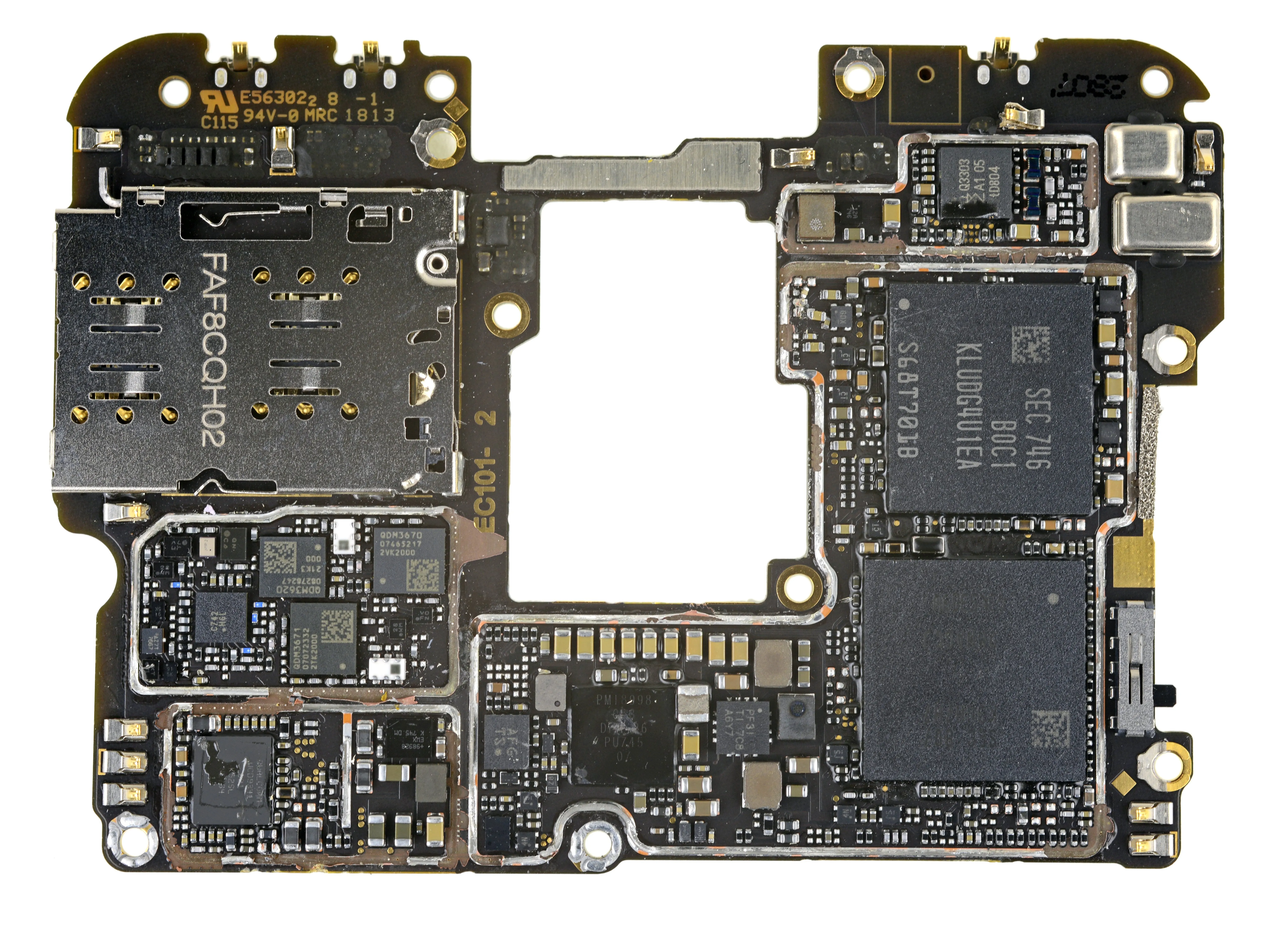

• Отсоединив все разъемы, связывающие материнскую плату с телефоном, мы освобождаем ее и смотрим, какие микросхемы она содержит:

• Samsung K3UH7H70MM-AGCJ 8 ГБ оперативной памяти LPDDR4X DRAM (с прослойкой поверх Qualcomm Snapdragon 845)

• Samsung KLUDG4U1EA-B0C1 128 ГБ встроенной универсальной флэш-памяти

• Qualcomm WCD9341 Аудиокодек Aqstic

• Qualcomm QDM3620, QDM3670, QDM3671 Модули разнесенного приема

• NXP Q3303 Контроллер NFC

• Qualcomm PMI8998 PMIC

• Аудиоусилитель Maxim Integrated MAX98928

Комментарии к шагу

Могу ли я получить замену этой детали?

Могу ли я заменить свой чип памяти 64gb на 128gb?

Практично ли это?

Шаг 8

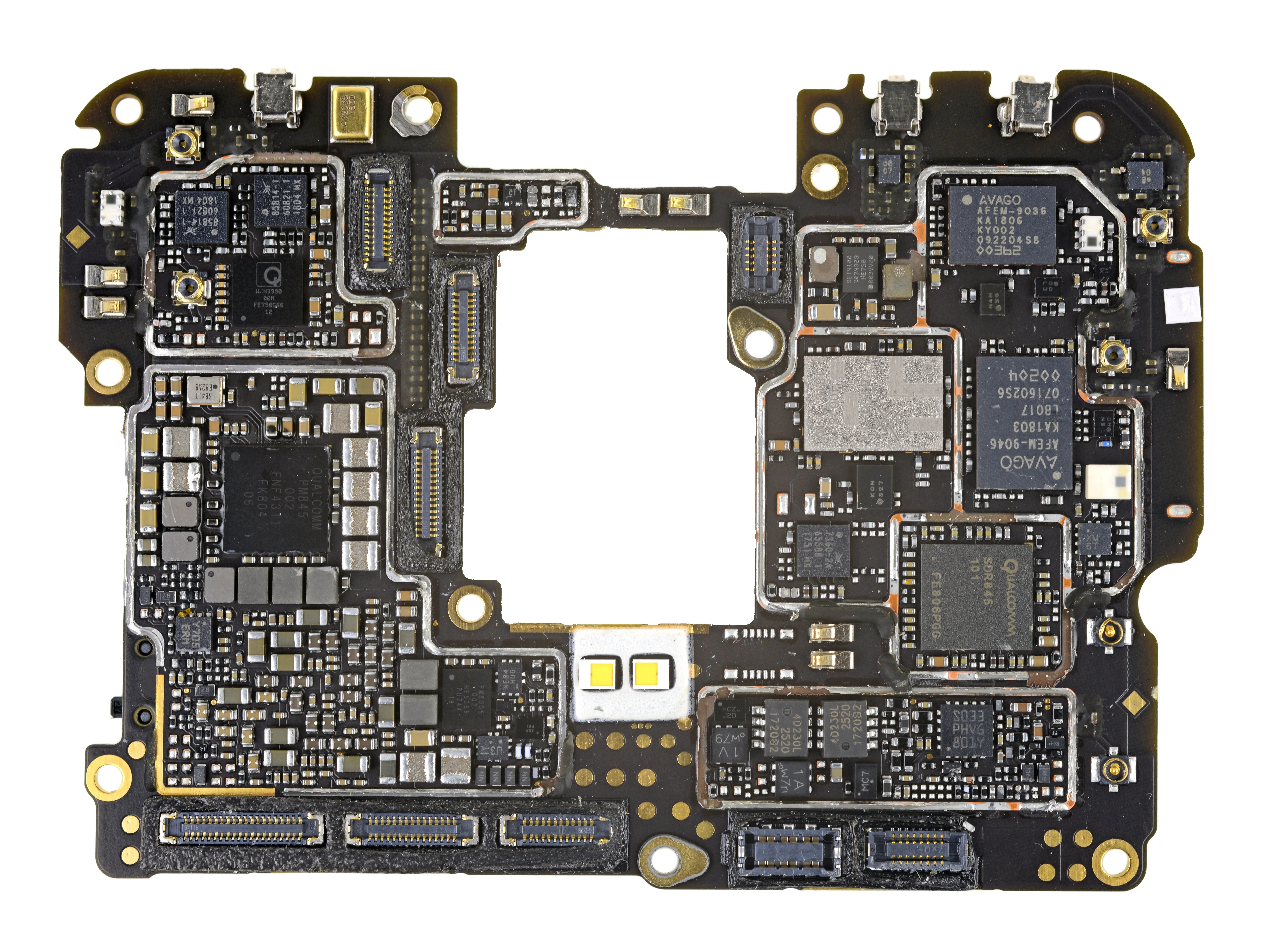

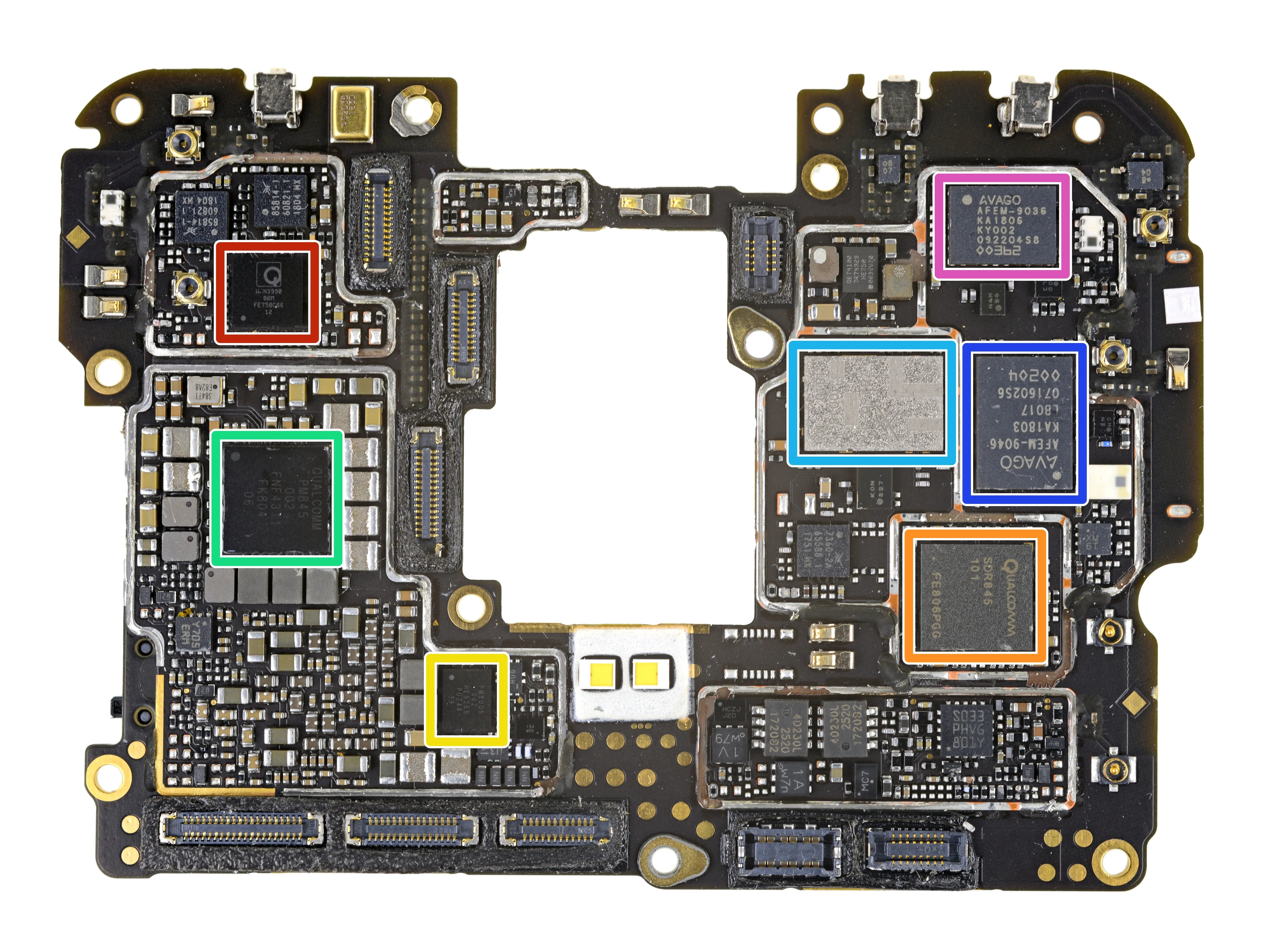

• Далее мы переворачиваем плату и проверяем остальные чипы:

• Qualcomm WCN3990 Wi-Fi 2x2 802.11ac с поддержкой MU-MIMO

• Радиочастотный трансивер Qualcomm SDR845

• Микросхема управления питанием Qualcomm PM8005

• Управление питанием Qualcomm PM845

• Skyworks SKY78160-11 Модуль усиления мощности WLAN

• Модуль передней панели AVAGO AFEM-9046

• Модуль передней панели AVAGO AFEM-9036

Шаг 9

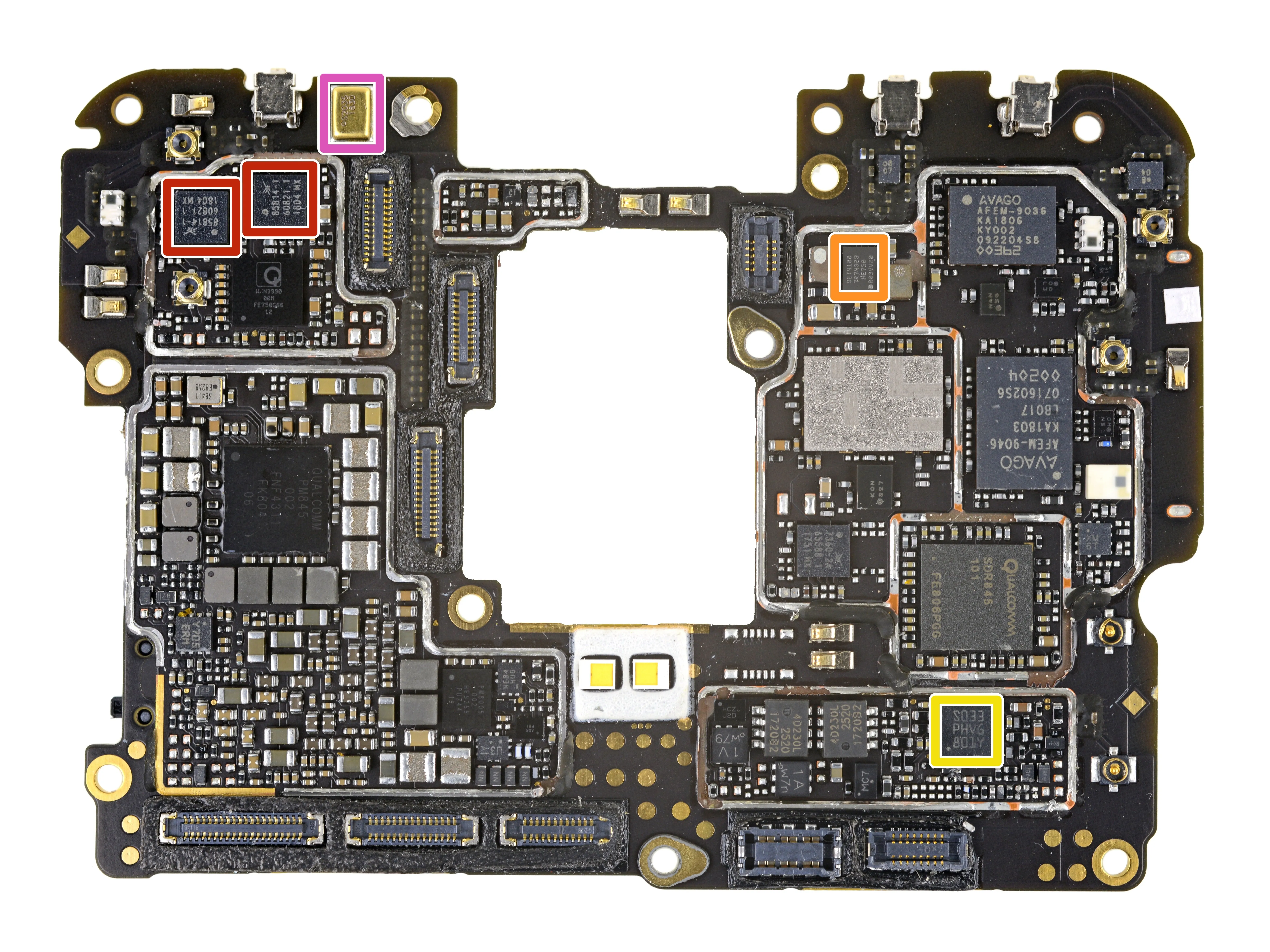

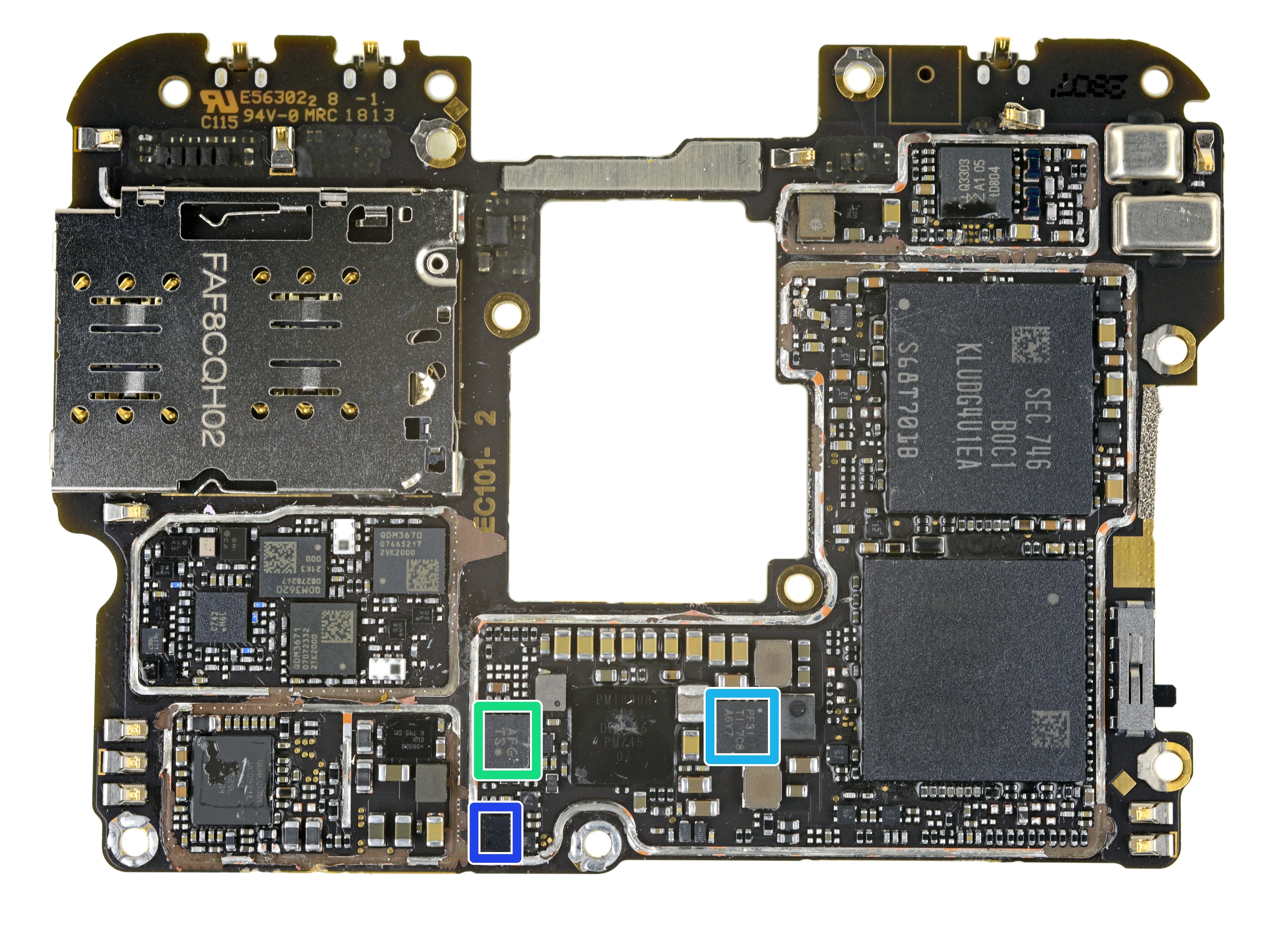

• Идентификация микросхем, часть 2:

• Skyworks SKY85814-11 Двухдиапазонный фронтальный модуль WiFi 802.11ac

• Qualcomm QET4100 трекер огибающей

• STMicroelectronics STM8S003F3 8-битный микроконтроллер с 8 Кб флэш-памяти

• Bosch Sensortec BMI160 3-осевой акселерометр/гироскоп

• Texas Instruments TPS65633B Блок питания AMOLED-дисплея

• Texas Instruments TXS0104E 4-битный двунаправленный транслятор уровня напряжения

• МЭМС-микрофон Knowles

Шаг 10

• Идентификация микросхем, часть 3:

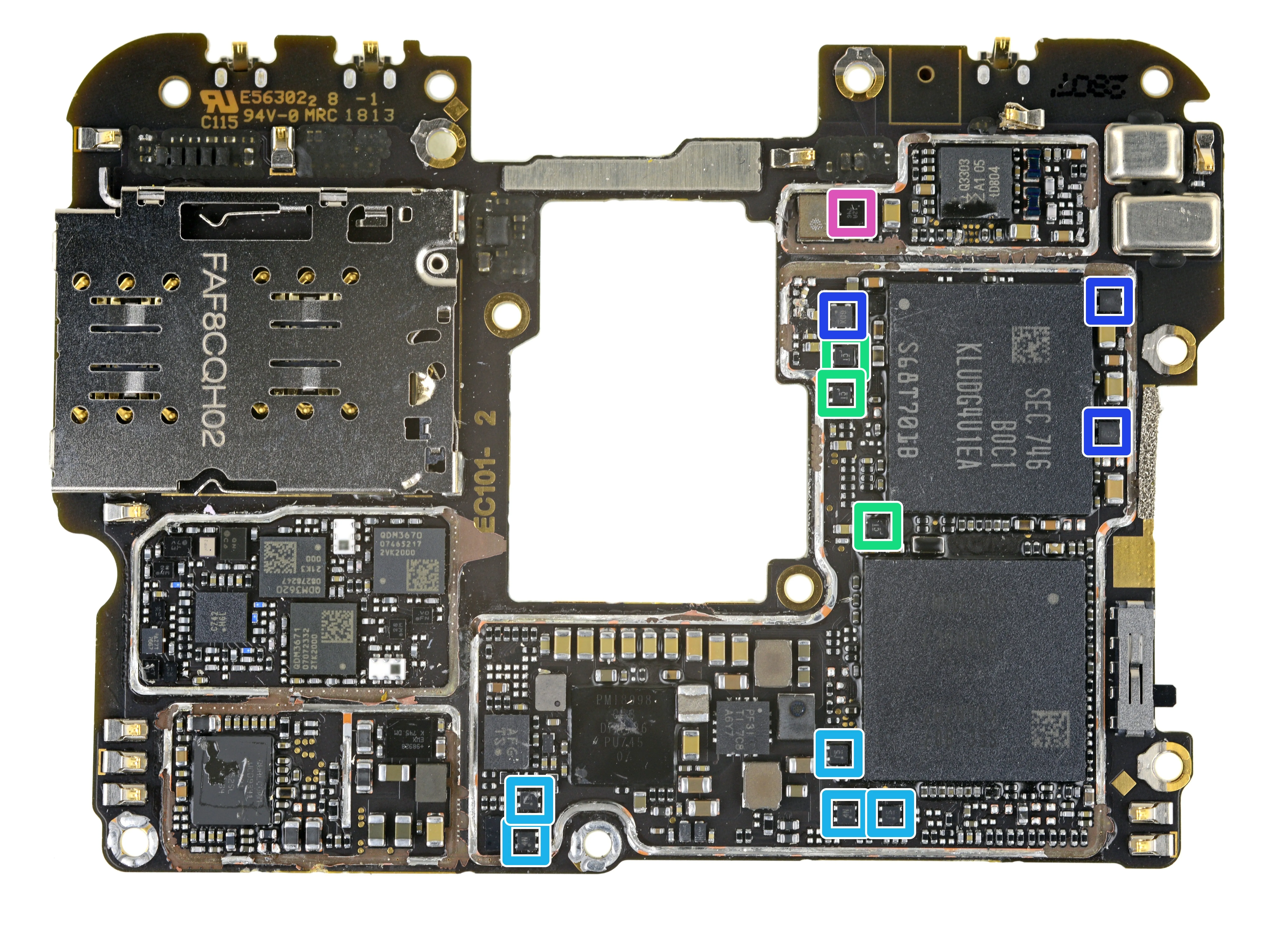

• Maxim Integrated MAX14743 Двойной аналоговый переключатель SPDT

• ON Semiconductor FSUSB42UMX и NL3S2223 2-портовый аналоговый переключатель USB 2.0 на 480 Мбит/с

• ON Semiconductor FPF2280 Переключатель нагрузки OVP

• Texas Instruments LP5907SNX-2.8 LDO-регулятор 250 мА

• ON Semiconductor NCP114AMX300TCG и NCP114AMX180TxG LDO-регулятор 150 мА

• ON Semiconductor NCP140AMXD330TCG LDO-регулятор 300 мА

• Преобразователь постоянного тока ON Semiconductor

Шаг 11

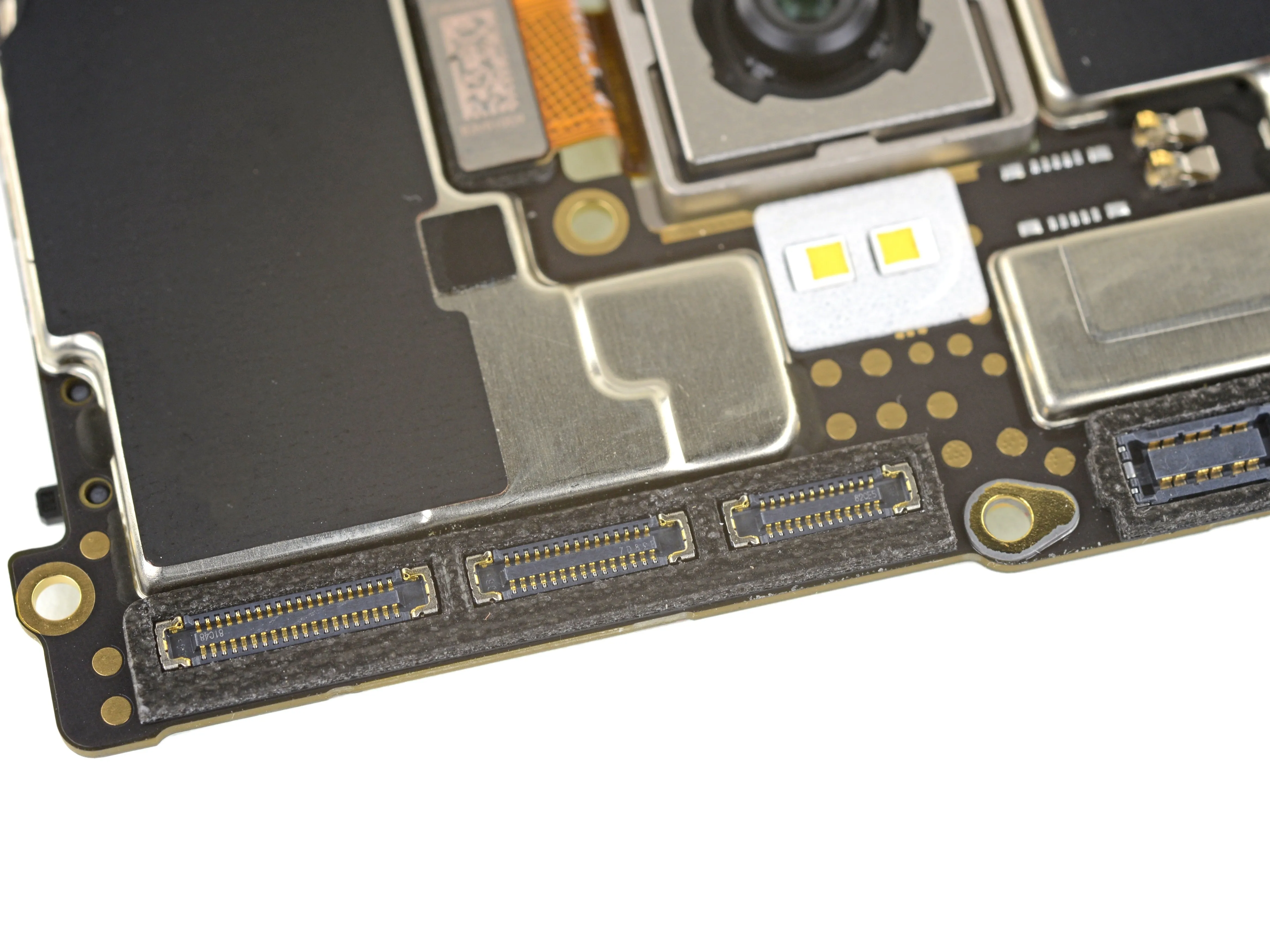

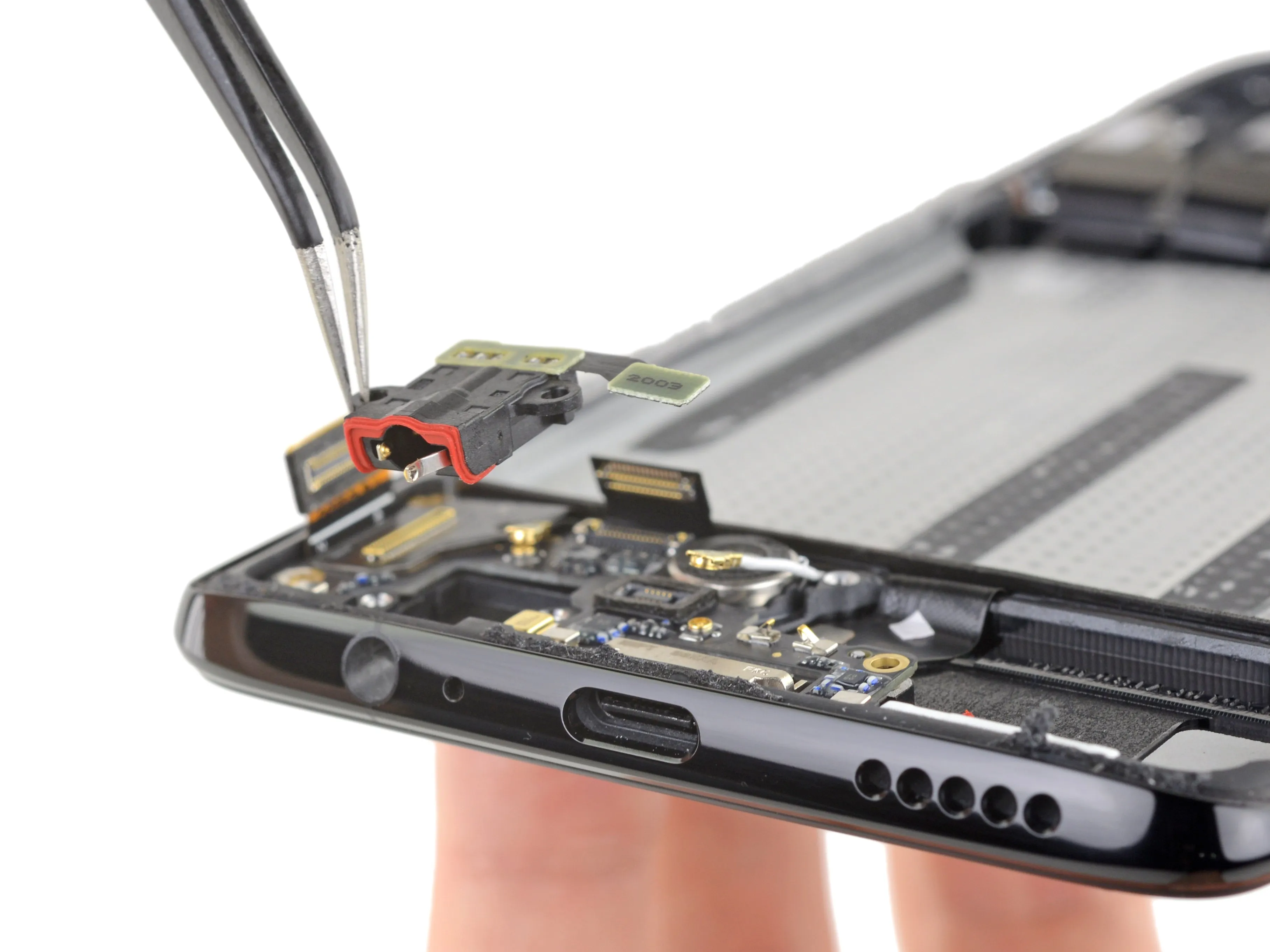

• Прежде чем мы покинем борт, давайте поговорим о защите от воды. Мы нашли ее! Вокруг всех этих гнезд для гибких кабелей есть черные силиконовые уплотнители -как это уже было в OnePlus 5.и как и на всех iPhone, начиная с 6s..

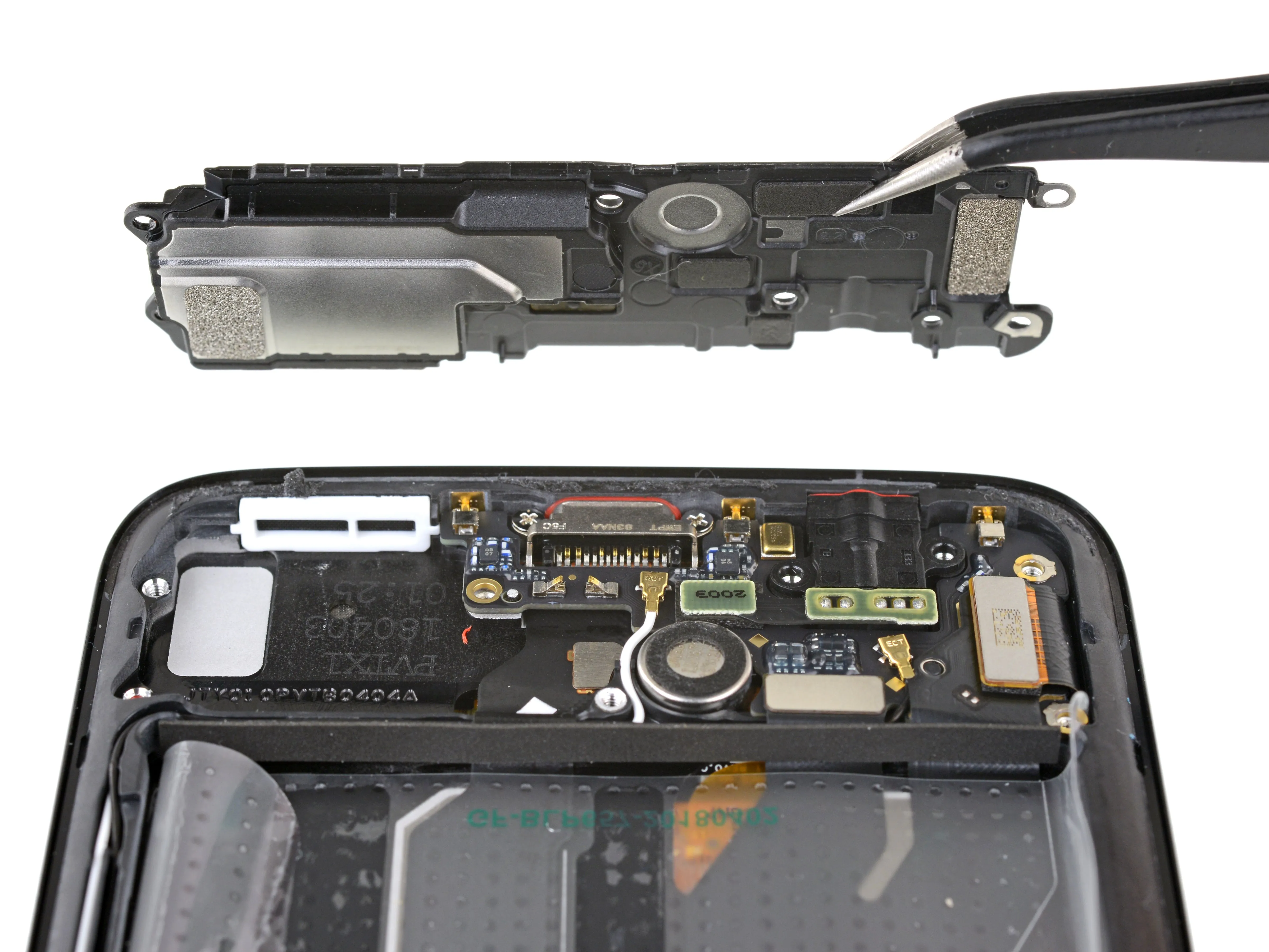

• Перейдя на другой конец, под единственным динамиком, мы обнаруживаем еще больше прокладок вокруг решетки динамика, порта USB Type-C и модульного разъема для наушников.

• Приятно видеть, что OnePlus предпочитает использовать прокладки, а не липкий материал, что делает разборку и сборку простым делом. Мы бы, наверное, не стали прыгать с ними в бассейн, но приятно иметь небольшую защиту, которая не мешает ремонту.

Шаг 12

• Давайте вернемся на минутку назад и поговорим о камерах.

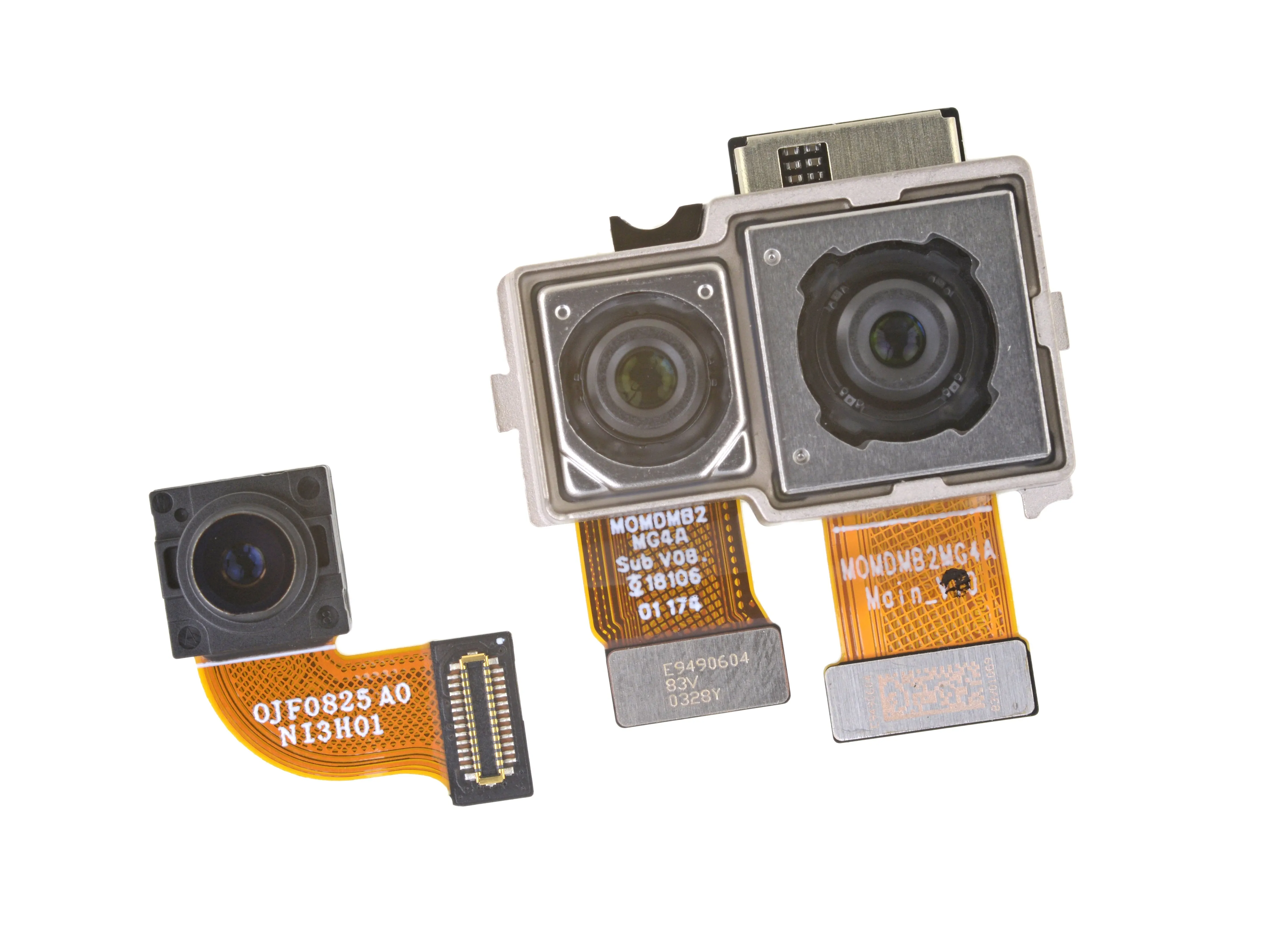

• Хотя двойная задняя камера впервые появилась в OnePlus 5, этот OnePlus включает OIS - функцию, которую мы не видели со времен OnePlus 3T. В сочетании с новым сенсором IMX519 от Sony это кажется значительным шагом вперед, хотя первые отзывыбылиудивительно... смешанными.

• Рядом с ним находится 20-Мп сенсор Sony IMX 376K, вернувшийся из более ранней модели OnePlus 5T. Камера selfie получила 16 МП IMX 371, который был в ходу со времен OnePlus 5 дней.

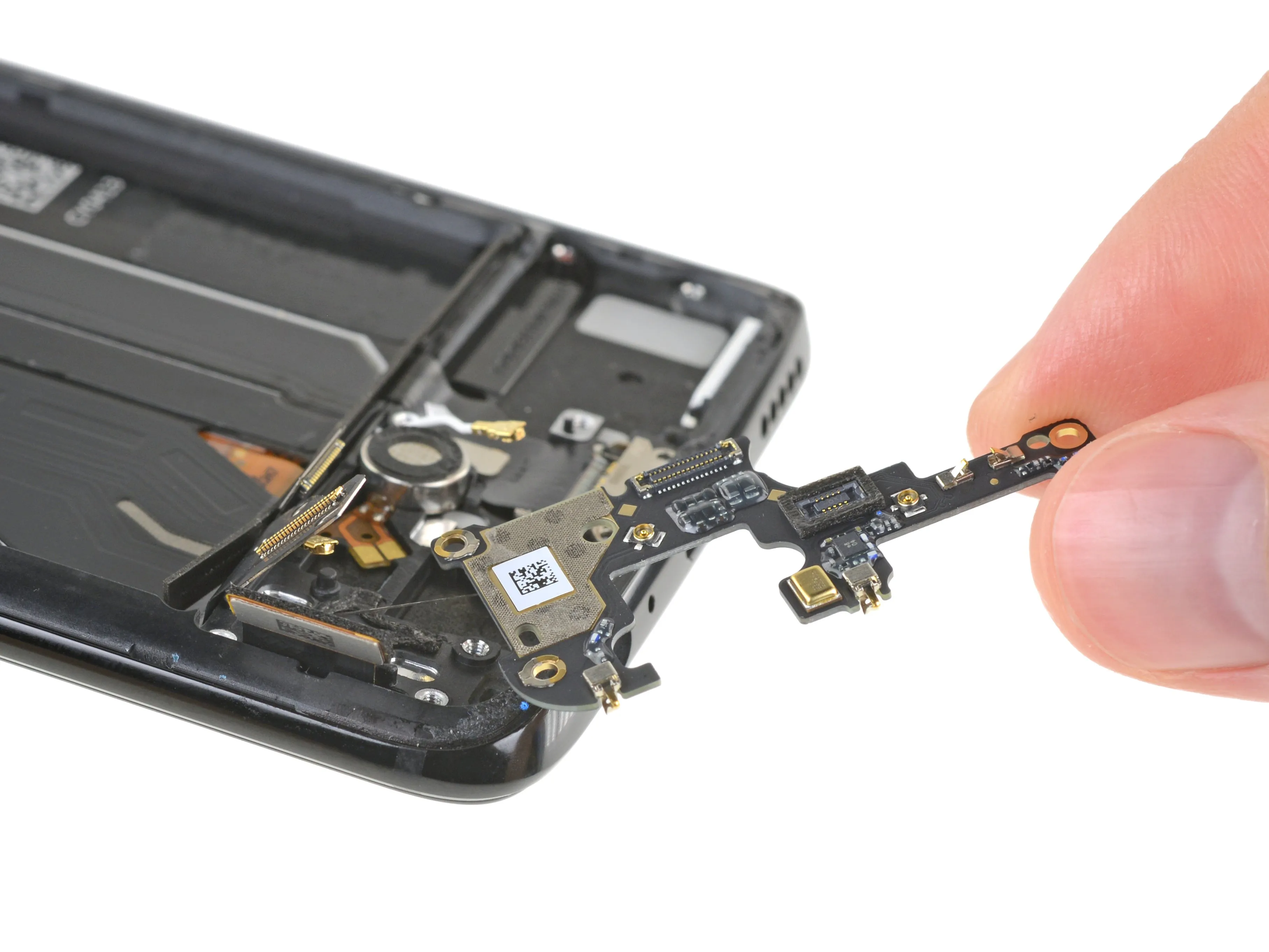

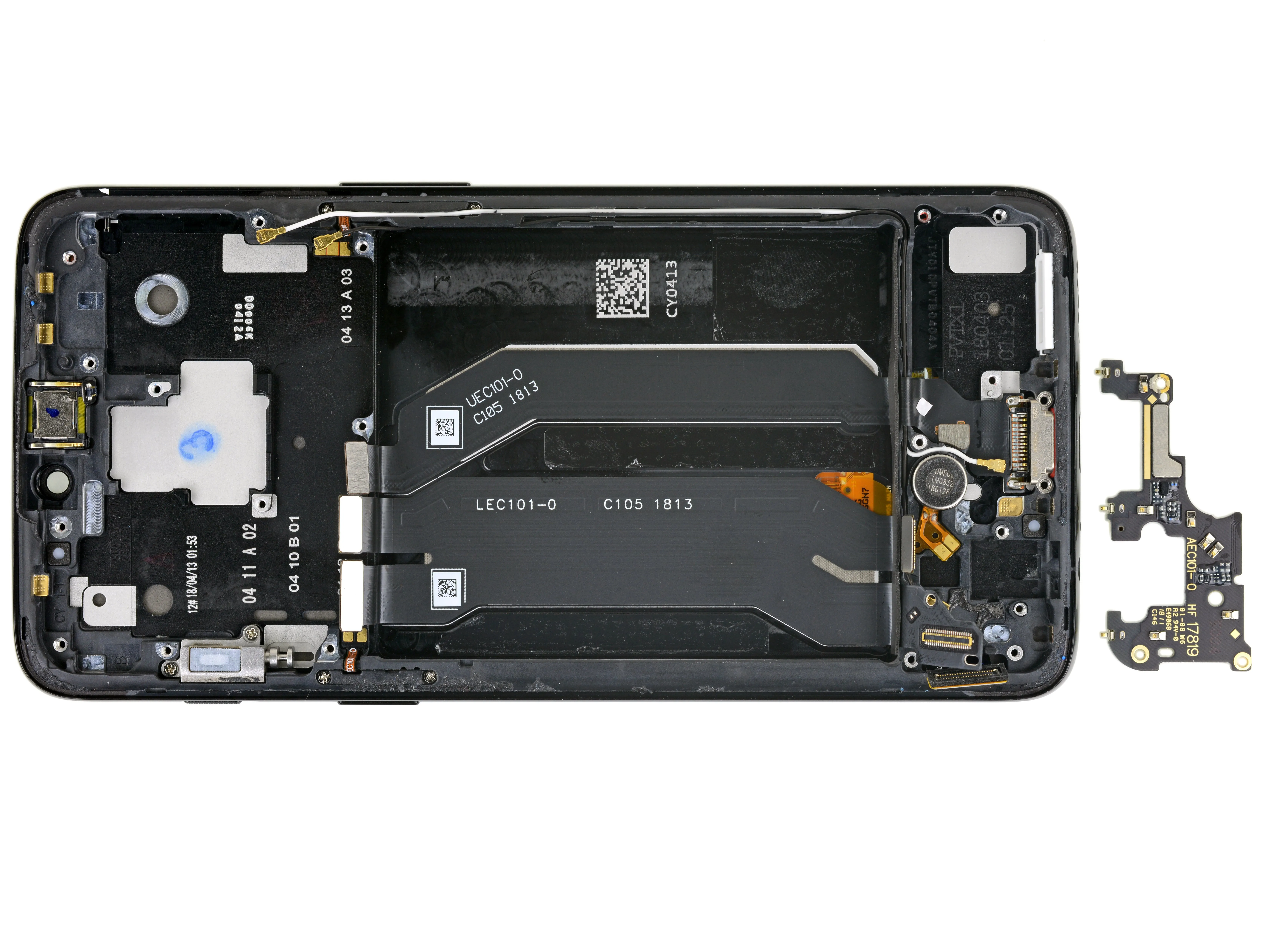

• Возвращаясь к нижнему краю, мы откидываем эту маленькую дочернюю плату и осматриваем то, что осталось в корпусе.

• OLED-панель прочно приклеена на место - скорее всего, она не выйдет без повреждений. Конечно, скорее всего, вы будете извлекать только разбитый дисплей, но процедура его извлечения точно не будет удобной для ремонта.

Комментарии к шагу

Немного некорректно, поскольку это не первый OnePlus с OIS. OnePlus 3 и 3T также имеют его.

Спасибо за исправление, я обновил шаг, чтобы отразить это.

Я удивлен, как вы продолжаете делать универсальное утверждение о камере, говоря: 'обзоры считают ее недостаточной по сравнению с конкурентами', с 'обзором' от theverge в качестве вашего единственного источника, когда это определенно не является общим консенсусом в сфере обзоров.

Пожалуйста, помогите мне

Нужна схема одного плюс 6!

Шаг 13

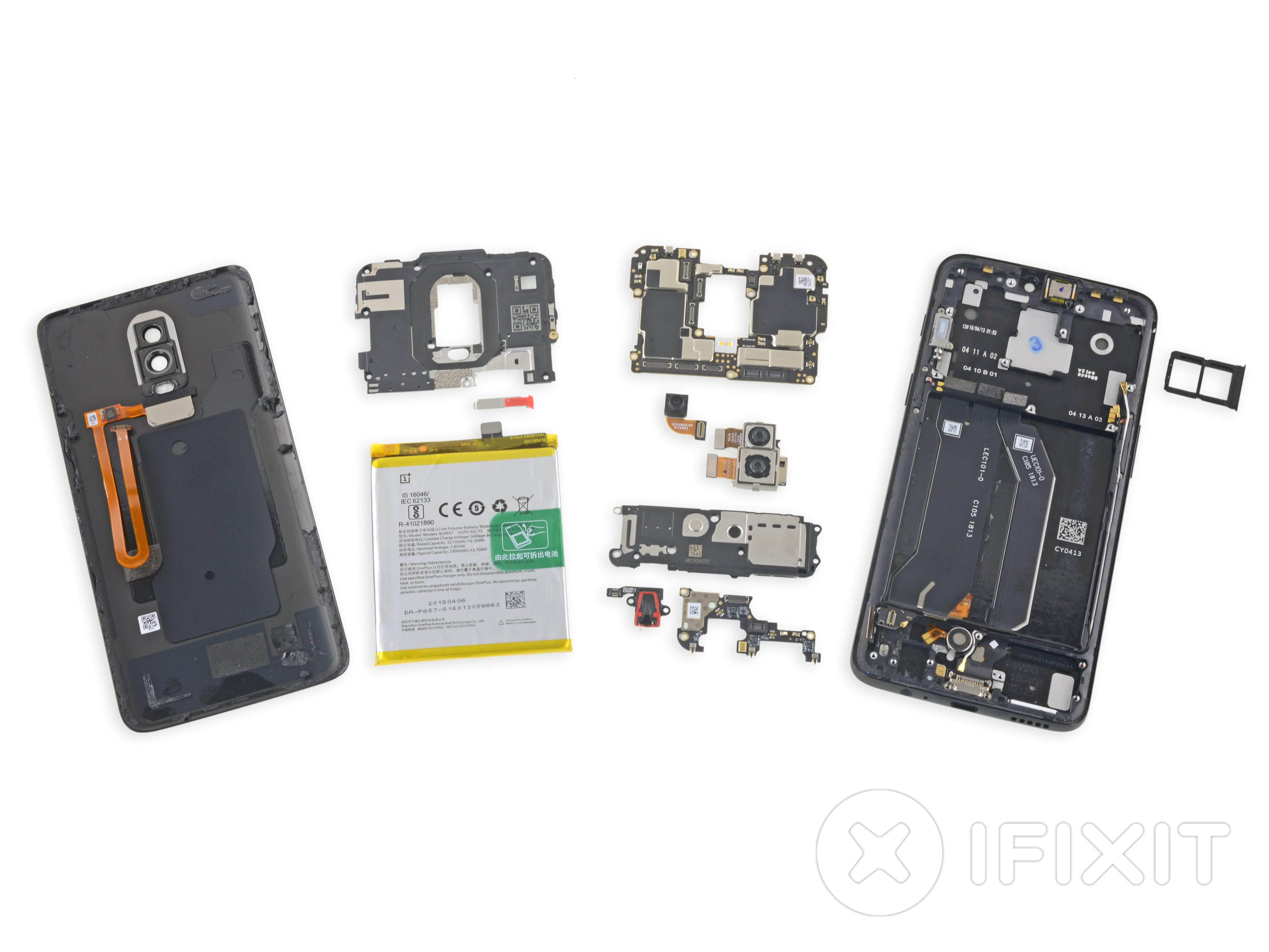

• Вот и все! Если бы у нас было одно слово, чтобы описать огромное количество деталей, которые мы извлекли из этого телефона, то это было бы двенадцать.
