Разборка OnePlus Nord

Введение

После нескольких лет заигрывания с флагманскими ценами OnePlus возвращается к своим корням убийц флагманов с новым OnePlus Nord - устройством среднего класса с техническими характеристиками, которые значительно превышают его цену. Но как обстоят дела с ремонтопригодностью, и какие еще секреты скрываются внутри? OnePlus не говорит, так что мы предоставим разборке все рассказать.

Не можете насытиться разбором? Вот где можно получить больше: Подпишитесь на нашу рассылку или

Что вам нужно

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка OnePlus Nord

• Главной характеристикой, которая должна вас 'поразить', является стартовая цена в €399 (£379) (примерно $490 в США, где он еще не продается). Но и остальные характеристики заслуживают внимания:

• 6,44-дюймовый жидкокристаллический AMOLED-дисплей с разрешением 2400x1080 пикселей и частотой обновления 90 Гц.

• Qualcomm Snapdragon 765G с графическим процессором Adreno 620

• 8 ГБ оперативной памяти LPDDR4X и 128 ГБ хранилища

• Аккумулятор емкостью 4 115 мАч

• Четыре задние камеры и две фронтальные

• Подэкранный датчик отпечатков пальцев

• Готовы ли вы к экспедиции по разбору? Давайте за дело.

Шаг 2

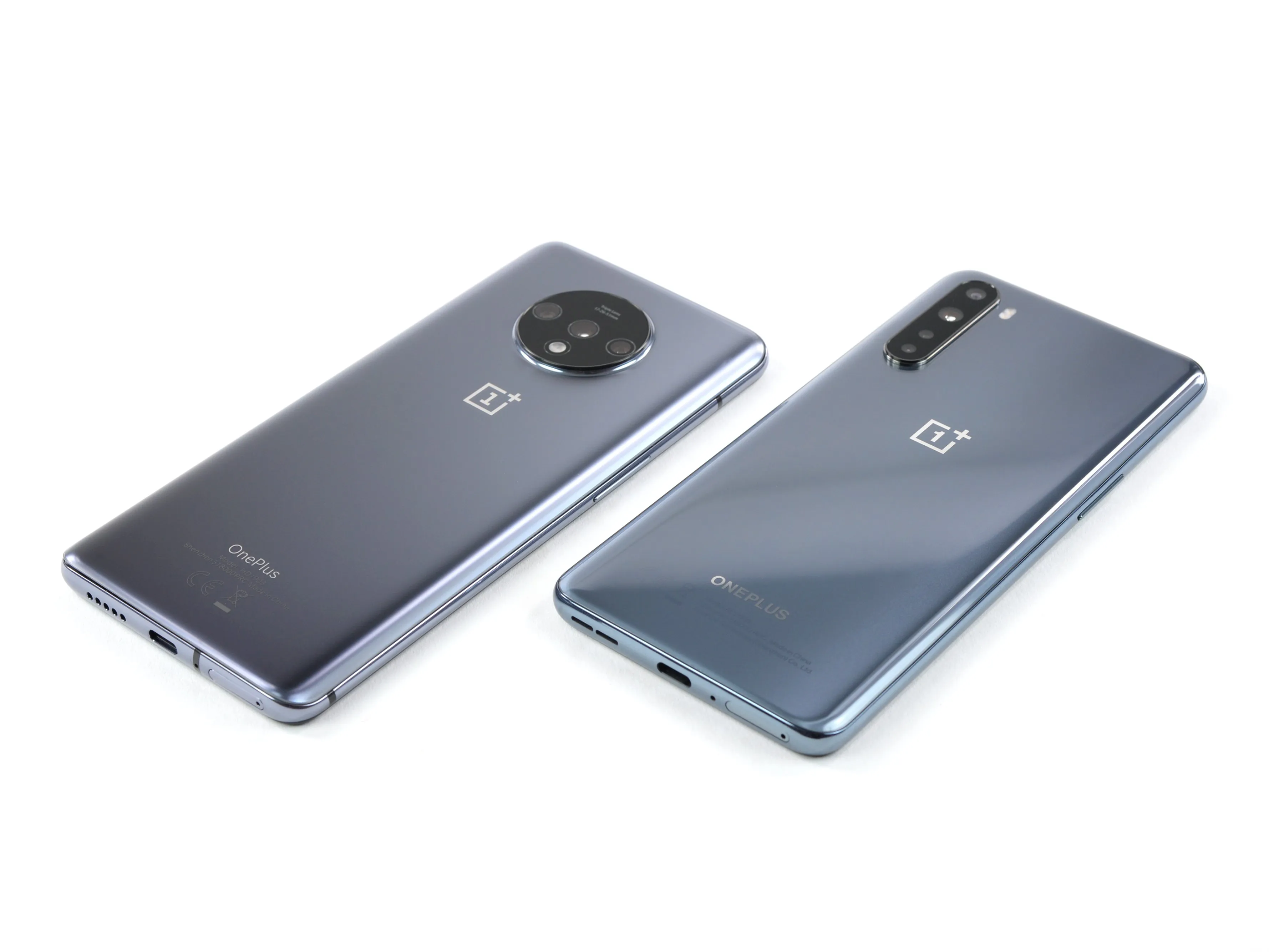

• Для того, чтобы сделать разборку, вам нужен базовый уровень для сравнения. Рассмотрим прошлогодний OnePlus 7T (слева), который выглядит настолько внешне похожим, что нам придется убедиться, что мы не забыли разобрать правильный телефон. Что же отличается?

• Первое, что бросается в глаза, - это бугорок камеры. Мало того, что аппаратная часть отличается, так еще и все камеры переместились в прямолинейную конфигурацию на левую грань Nord.

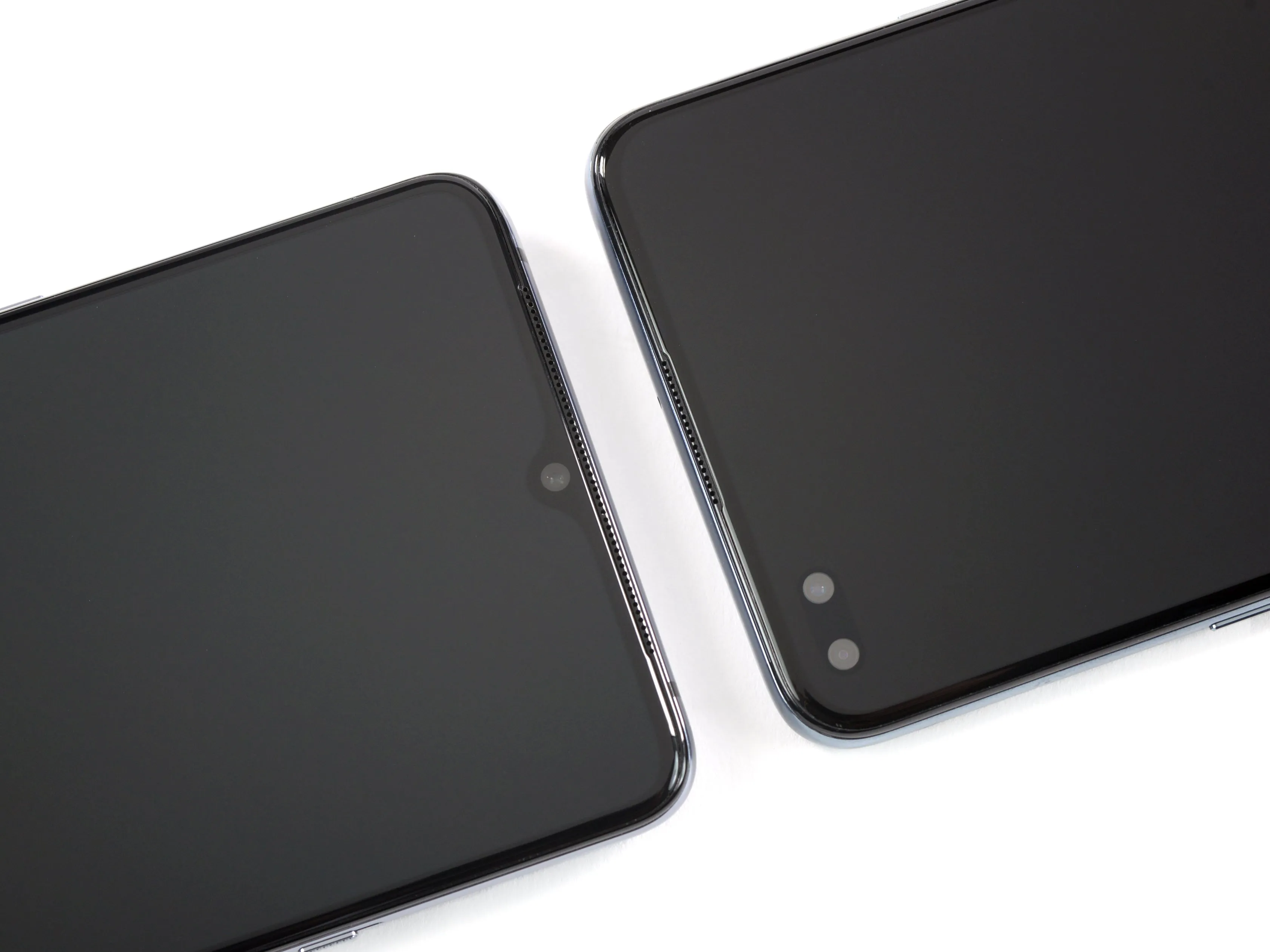

• Решетка динамика наушника также уменьшилась, и Nord смотрит на вас двумя камерами selfie с отверстиями, а не каплевидным вырезом.

• Нижняя грань выглядит аналогично (за вычетом некоторых линий антенн) и содержит порт USB-C, обновленный порт динамика, лоток для SIM-карт и отверстие микрофона.

• Когда 7T благополучно отложен в сторону, разборка официально начинается.

Шаг 3

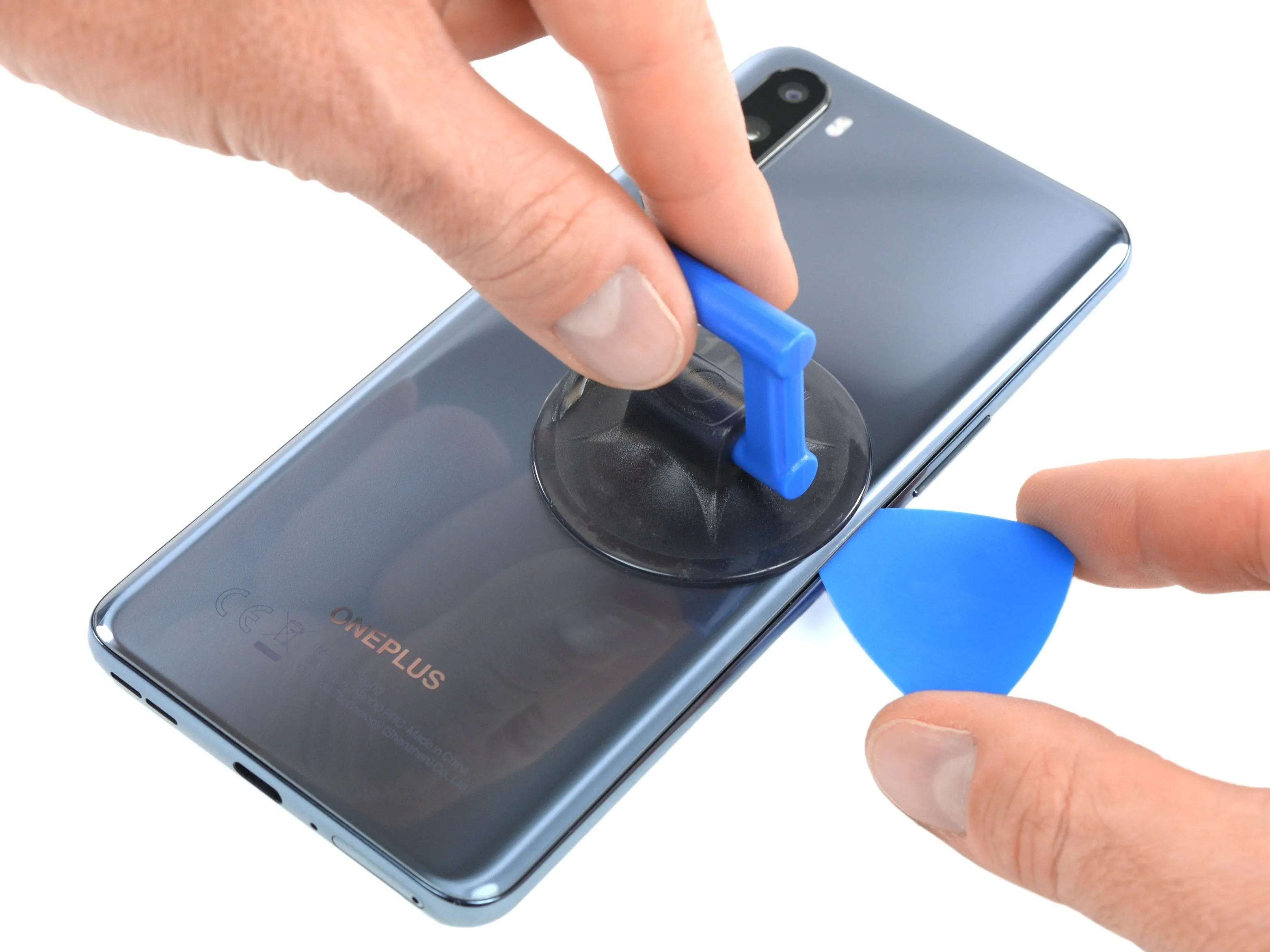

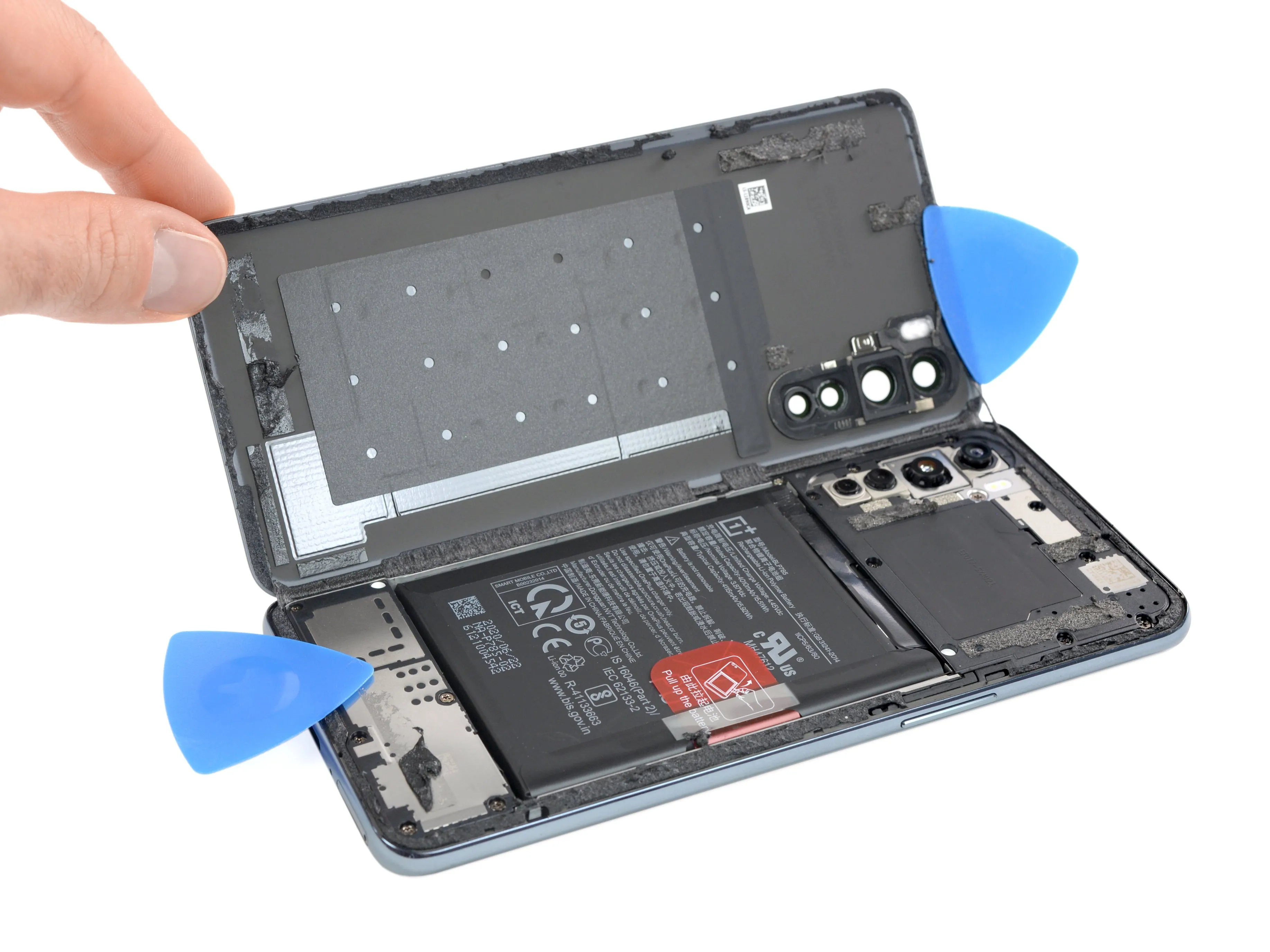

• Хорошие новости - эта процедура открытия не требует нагрева! Наше комбо из кирки и ручки-присоски работает на ура, так что костер мы пока пропустим.

• Здесь также нет кабелей-ловушек или скрытых компонентов - наше путешествие начинается с хорошего старта.

• Беспроводной зарядки здесь нет - но кому она нужна, если можно зарядить аккумулятор от 0 до 70 % за 30 минут с помощью штатного зарядного устройства мощностью 30 Вт?

• Беспроводная зарядка имеет свои преимущества - в частности, уменьшает износ порта зарядки, - но она настолько ужасно неэффективна, что нам трудно найти к ней подход, кроме как в качестве запасной функции. Тем не менее iPhone SE (2020) все же удалось добавить беспроводную связь, причем по более низкой цене.

Комментарии к шагу

Отличный совет - не использовать нагрев - он сразу же сломался и порезал мне палец.

При использовании вентоса, треугольный наконечник не отсоединяется ни для того, чтобы сделать пуа более тонким... уверены, что не нужно нагревать или делать что-то еще? В прямом смысле слова, я в шоке xd

Подтверждаю, что нужно календарировать ПАРА АБРИРЛО. Ni caso al tutorial este.

Шаг 4

• Нам не нужна карта, чтобы догадаться, что разъем аккумулятора скрывается за крышкой материнской платы. (Но для менее опытных ремонтников карта бы не помешала).

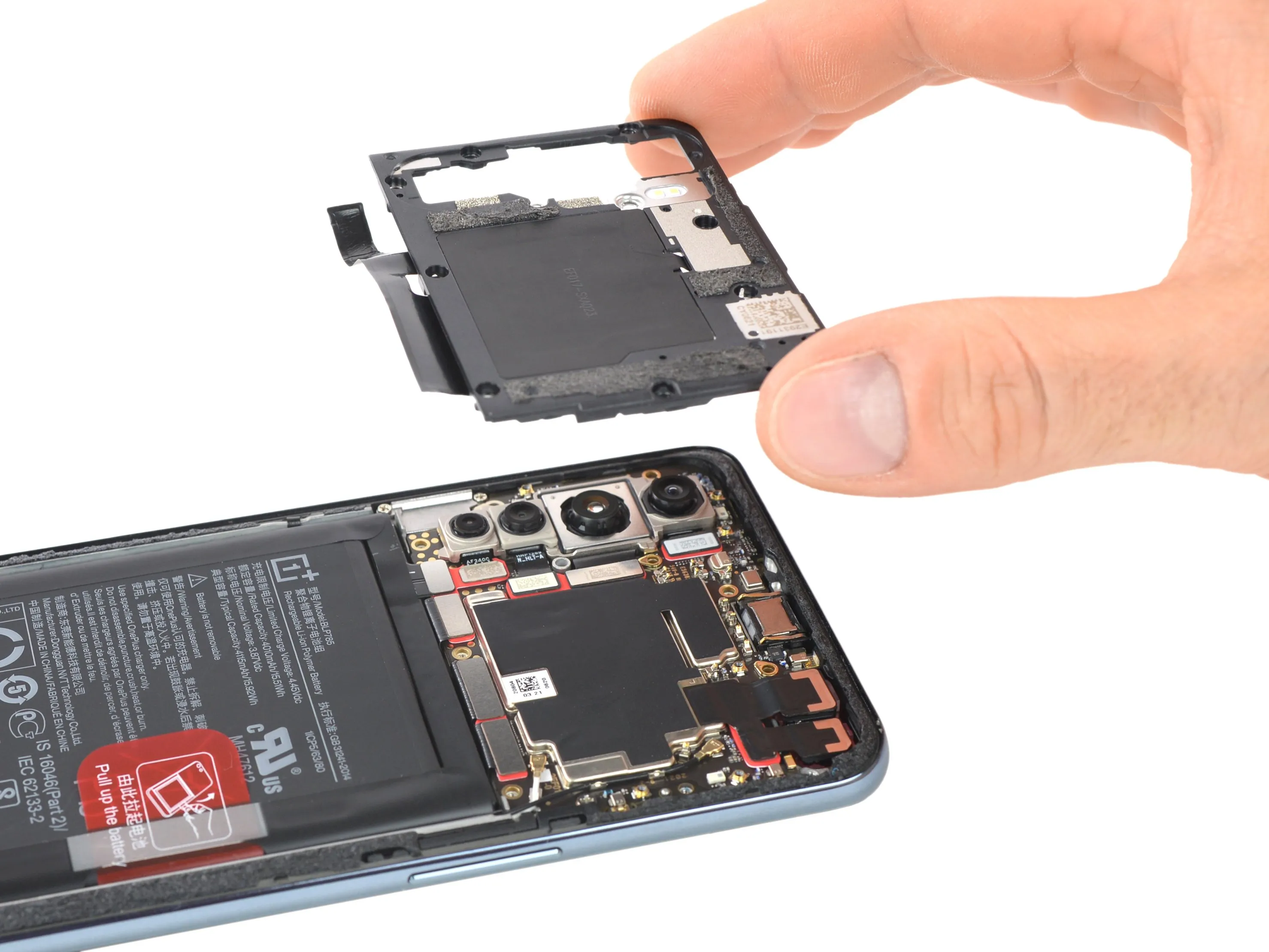

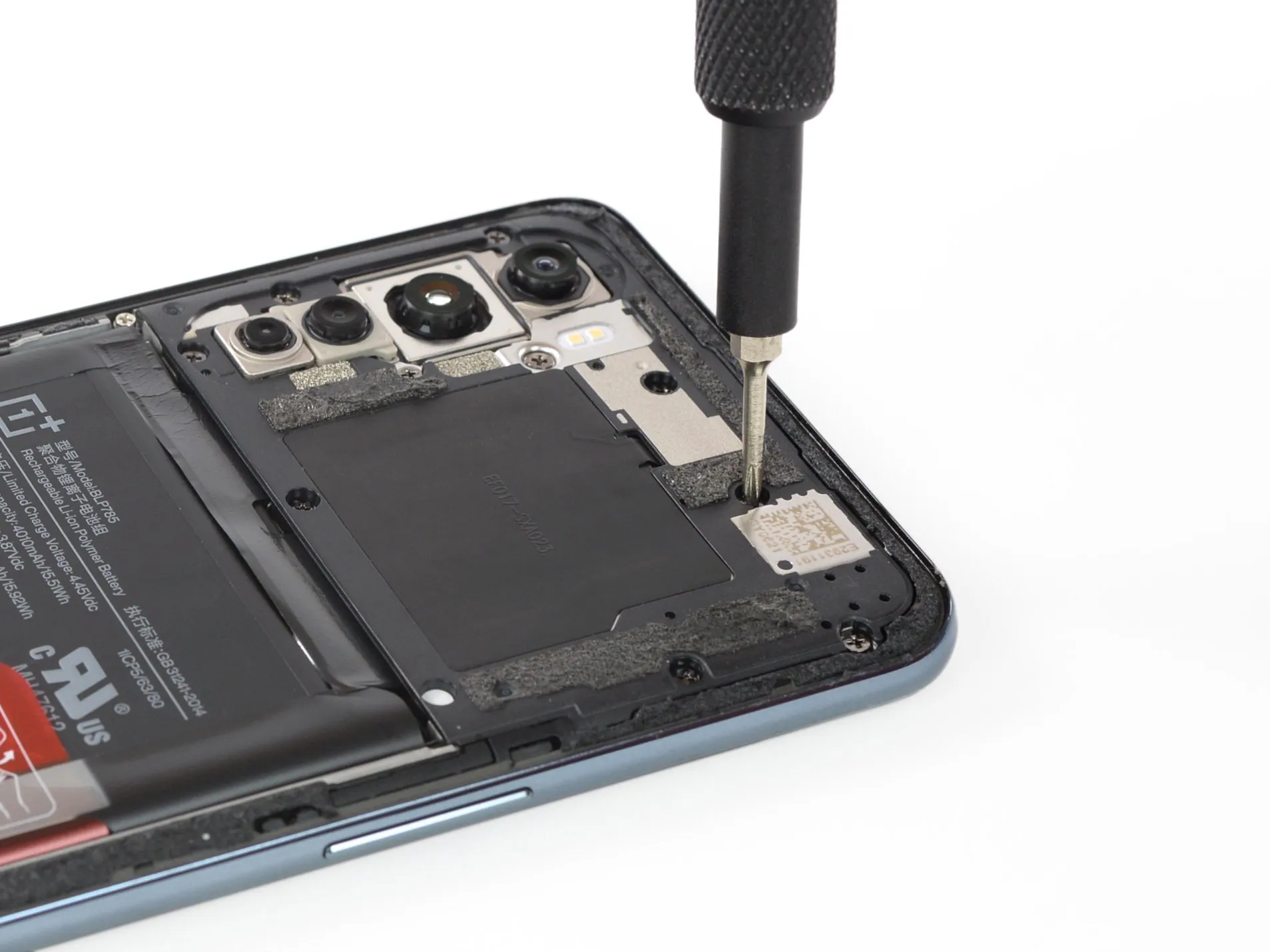

• После откручивания одиннадцати стандартных винтов Phillips крышка материнской платы с прикрепленными к ней антенной NFC и вспышкой снимается.

• Стандартные типы винтов определенно облегчают эту задачу, к тому же все они одинакового размера и длины, что значительно снижает вероятность ошибок при сборке.

• Это одно из преимуществ телефонов на базе Android перед аналогами от Apple, в которых используется порой обескураживающая смесь фирменных и экзотических винтов всех размеров и длины, которые только можно придумать.

Шаг 5

• Легко снимаем батарею - как и другиеOnePlusмоделидоNord поставляется с удобной вкладкой для удобного извлечения батареи.

• При этом батарея может испытывать значительные нагрузки, поэтому в целях безопасности не стоит использовать ее повторно после извлечения - только если у вас есть готовая замена.

• Этот источник свежей энергии, получивший обозначение BLP785, обеспечивает Nord 15,92 Вт-ч (4 115 мА-ч @ 3,87 В).

• Это не только превосходит показатели конкурента среднего класса, но и Samsung Galaxy A51 (15,4 Вт-ч), но даже превосходит iPhone 11 Pro Max (15,04 Втч). Но он все еще отстает от своего старшего брата, чудовищного OnePlus 8 Pro (17,45 Вт-ч).

• Теперь наше любопытство разгорелось с новой силой. Что еще у вас есть, Норд?

Шаг 6

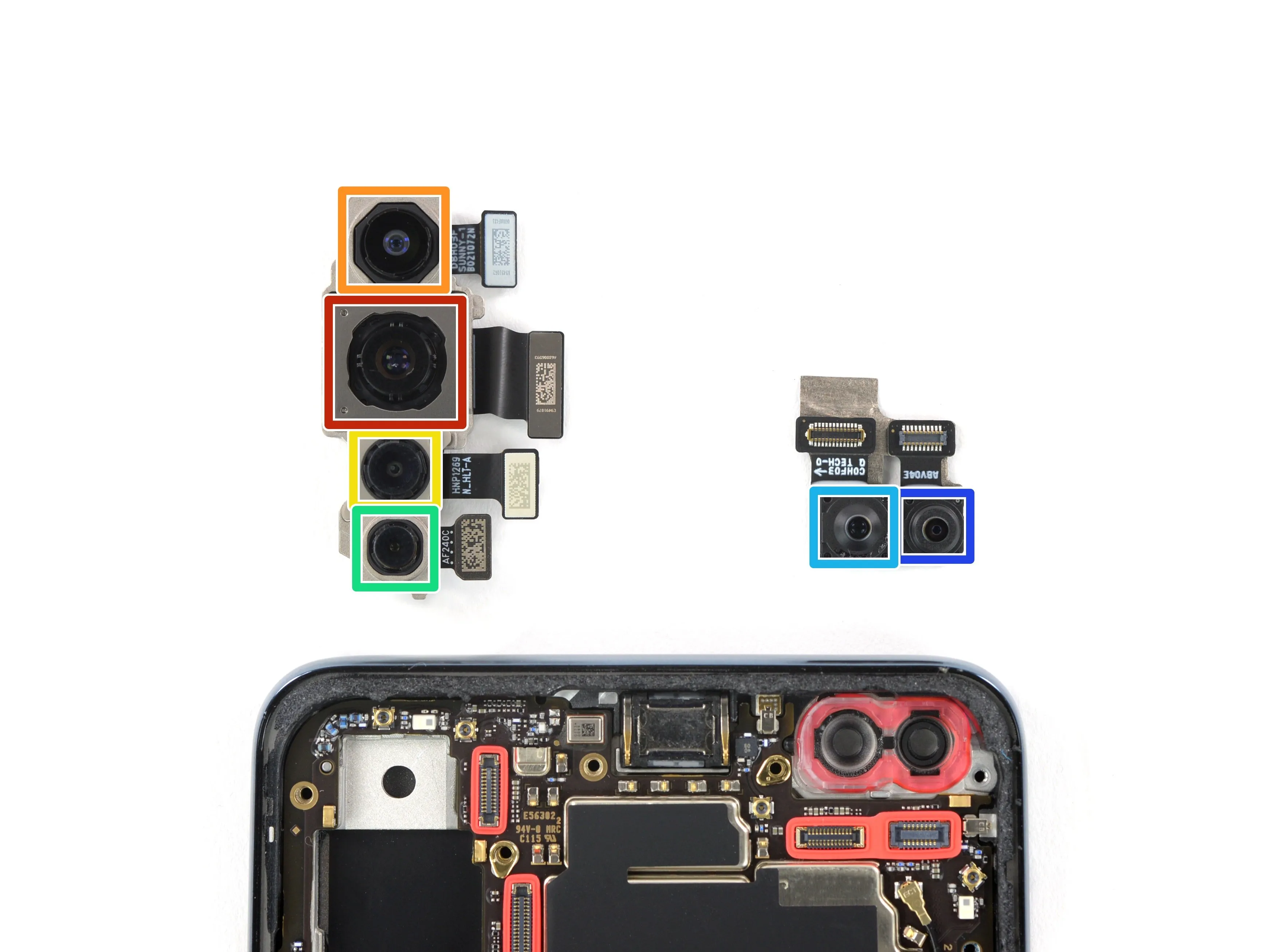

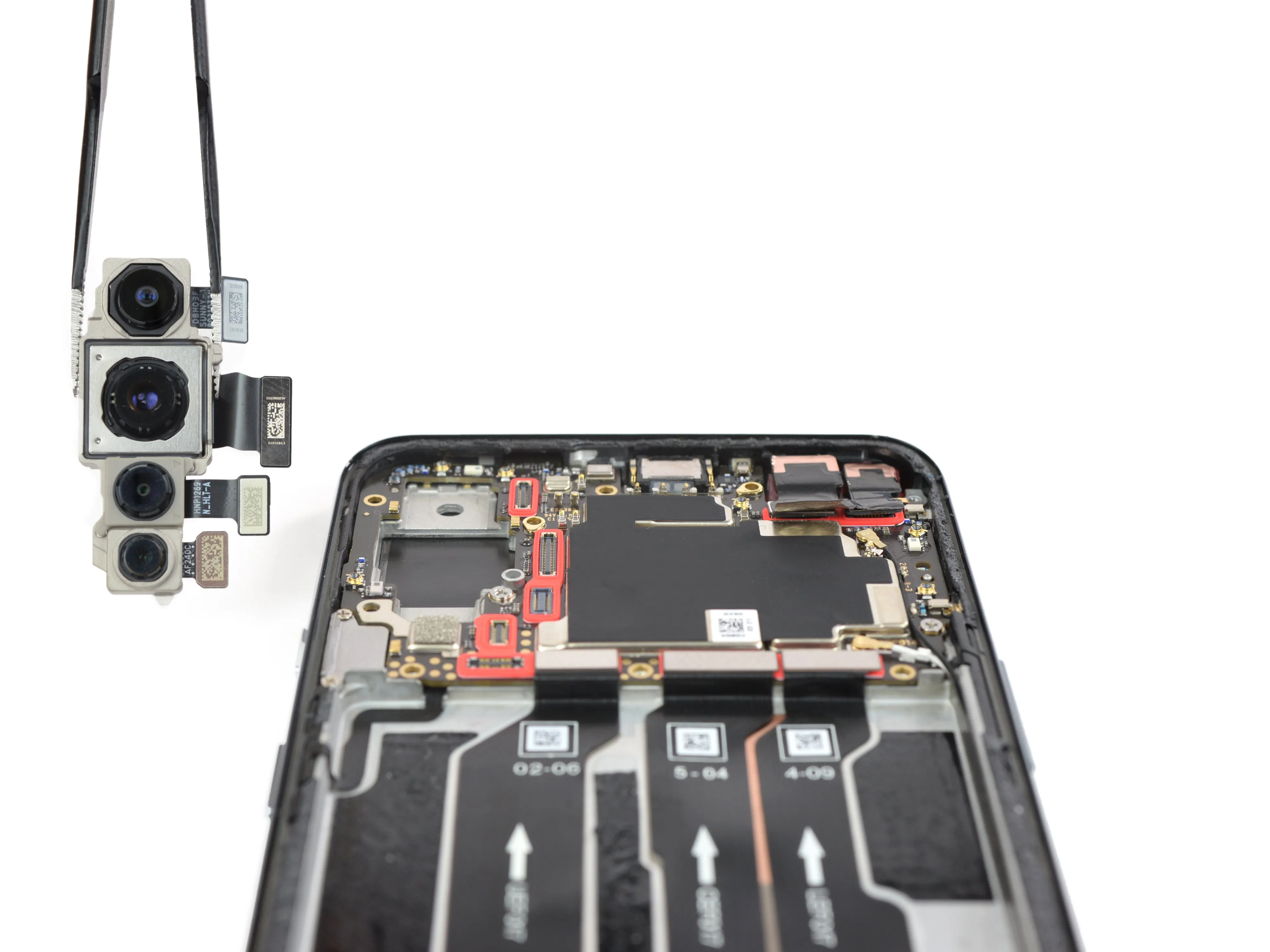

• Задние камеры выходят на поверхность целым скоплением:

• Основная камера 48 МП ƒ/1,75 с оптической стабилизацией и сенсором Sony IMX586 - по слухам, такая же, как в OnePlus 8

• 8 МП ƒ/2,25 ультраширокоугольная камера с углом обзора 119°

• 5 МП ƒ/2.4 камера глубины

• 2 МП ƒ/2.4 макрокамера

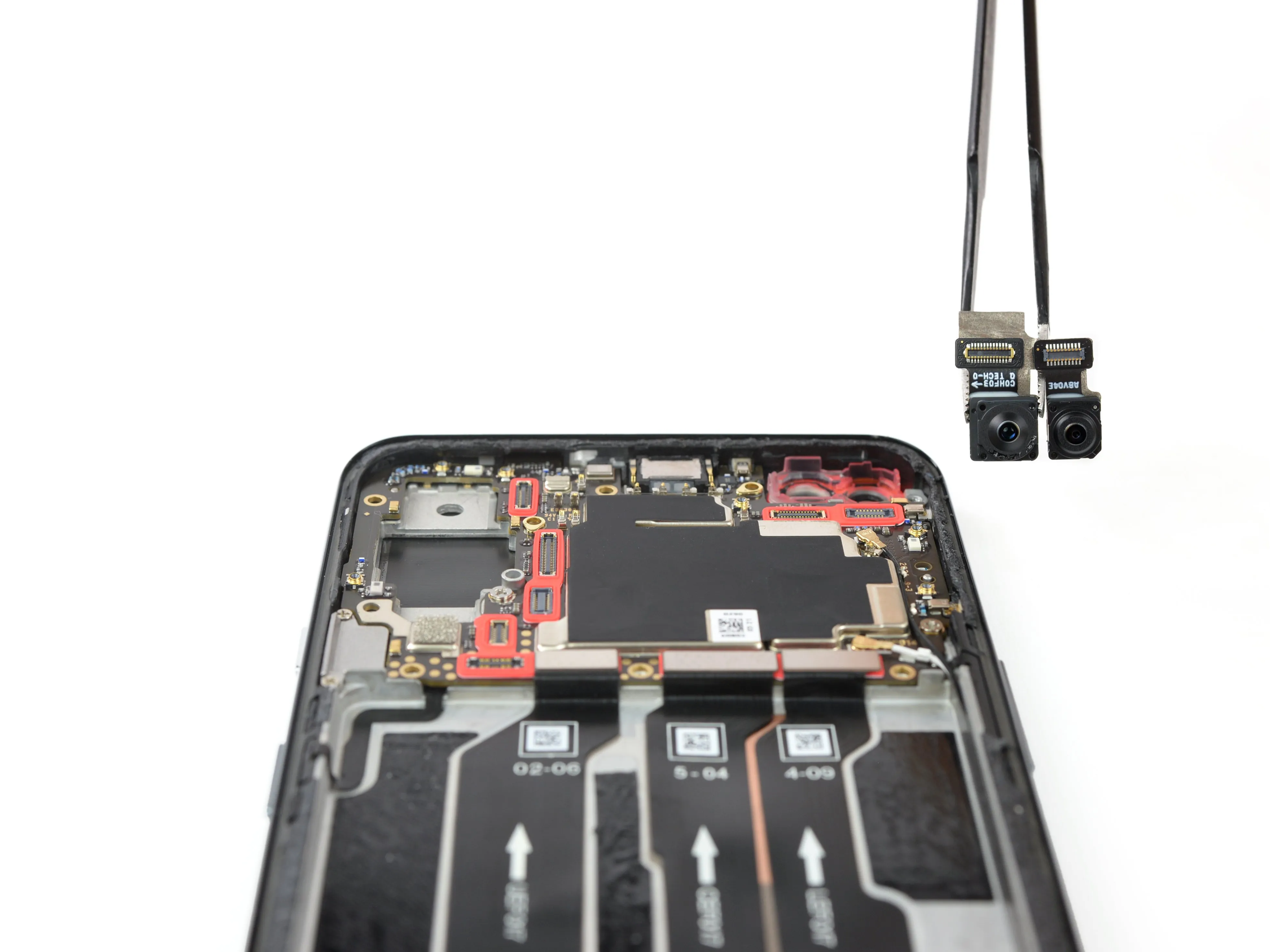

• Фронтальные камеры выходят вместе:

• 32 Мп ƒ/2,45 основная камера с сенсором Sony IMX616 и только EIS (электронная стабилизация изображения).

• 8 МП ƒ/2,45 ультраширокоугольная камера с углом обзора 105°.

Шаг 7

• Хотя OnePlus Nord не имеет официального рейтинга IP, в нем используются резиновые прокладки для разъемов, как в OnePlus 8 Pro с сертификатом IP68, поэтому он может унаследовать некоторую устойчивость к воде и пыли.

• Прокладки стоят дешево, но фактическое тестирование и сертификация по стандарту IP обходятся в копеечку, и в этот раз OnePlus решила обойтись без них. Хорошо, что они предусмотрели небольшую защиту, даже если она не рекламируется как таковая.

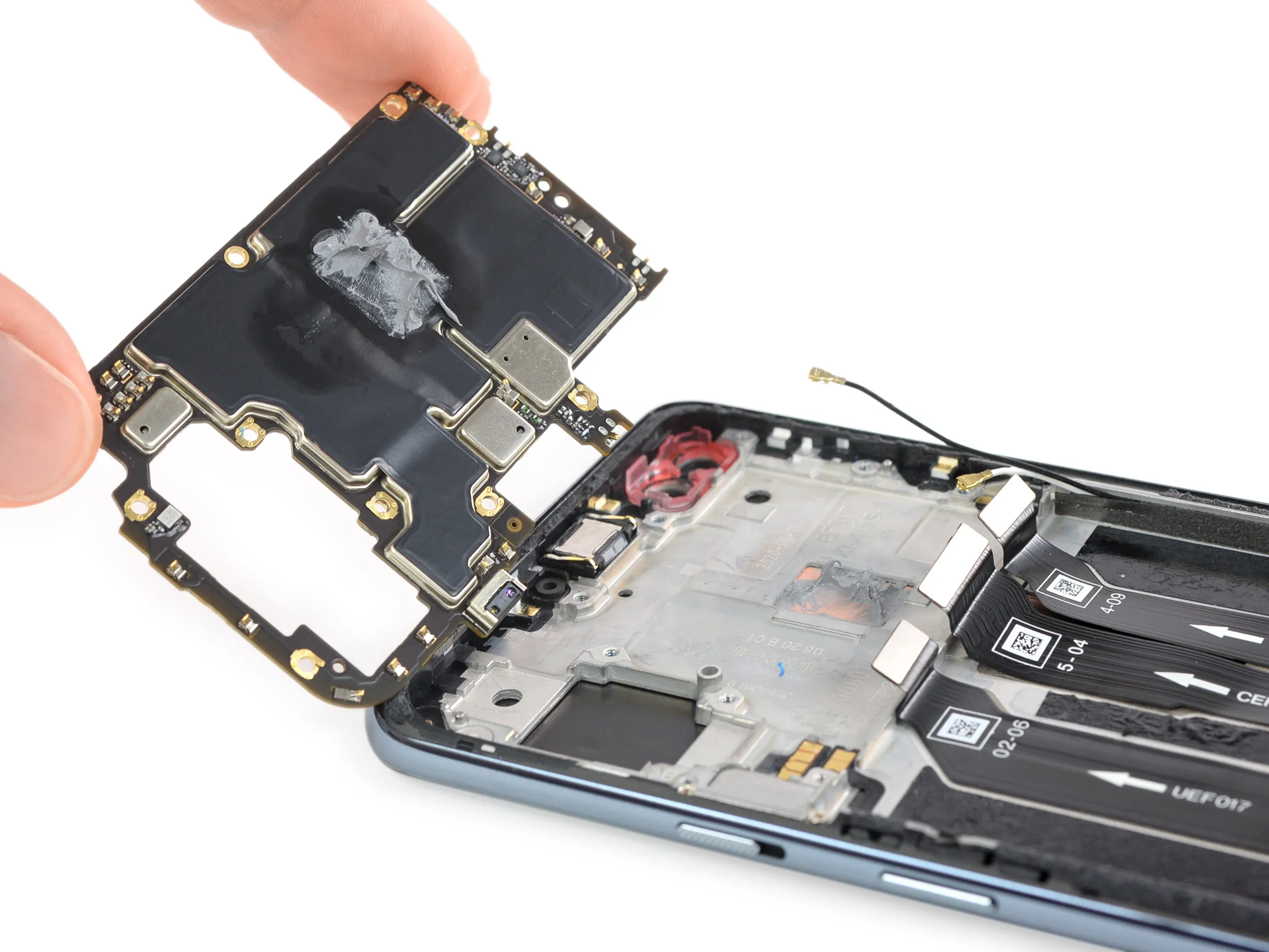

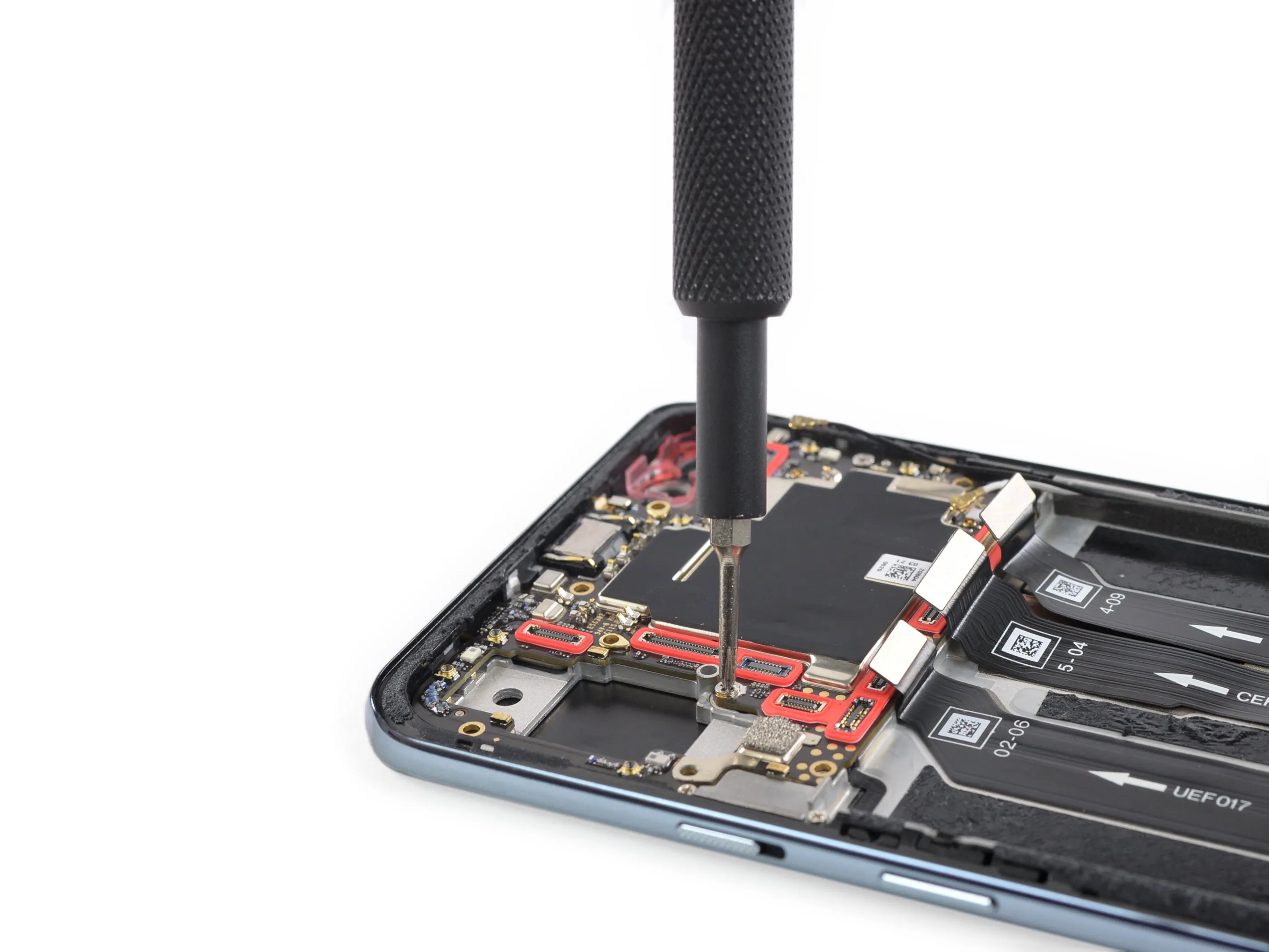

• Открутите два крестообразных винта, и материнская плата вынимается, обнажая немного термопасты на задней панели.

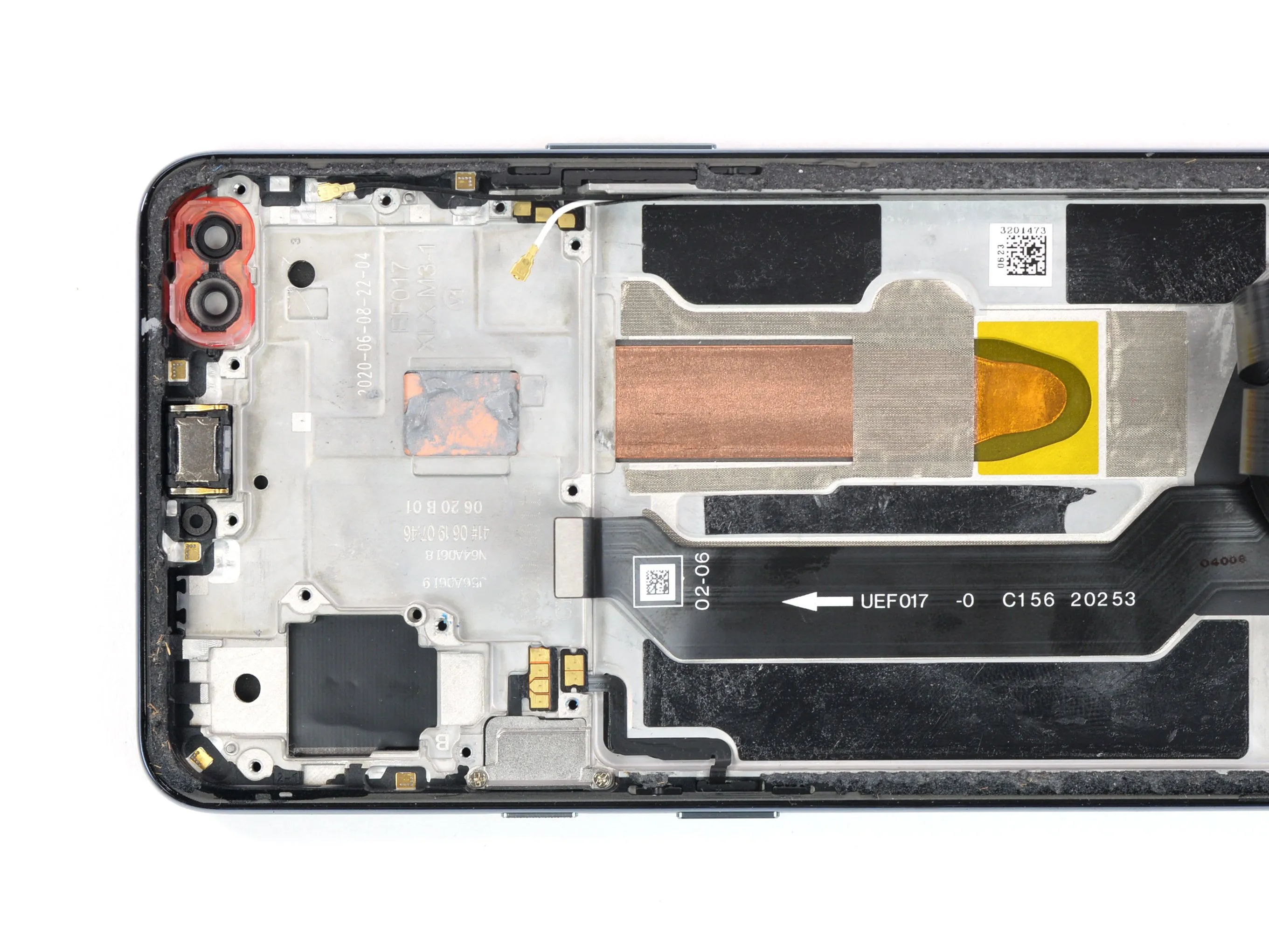

• Термопаста наносится на графитовую фольгу, покрывающую чипы, под которой находится дополнительная термопаста. С противоположной стороны паста передает тепло на медный элемент, проходящий за материнской платой и между батареей и дисплеем.

Шаг 8

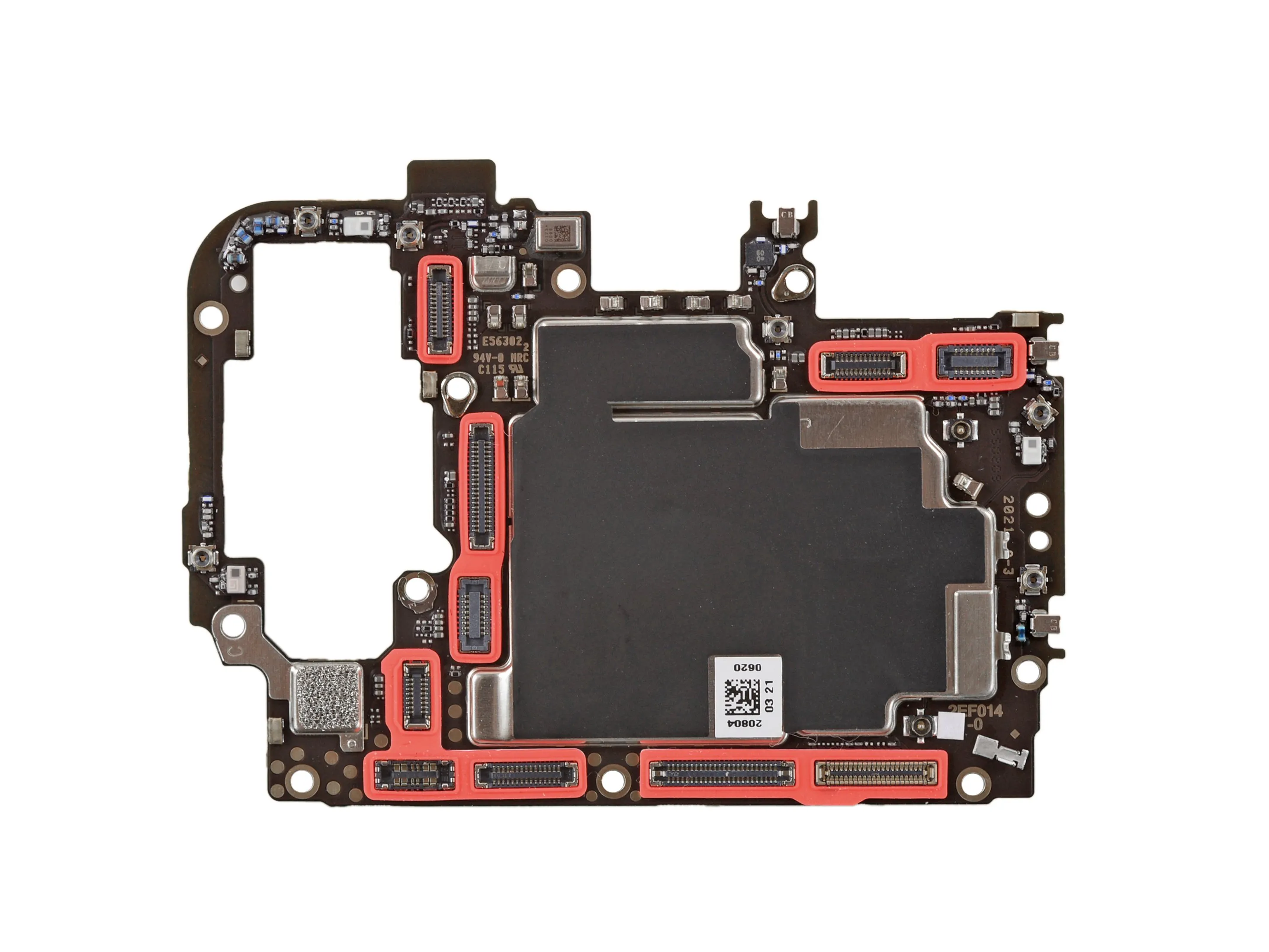

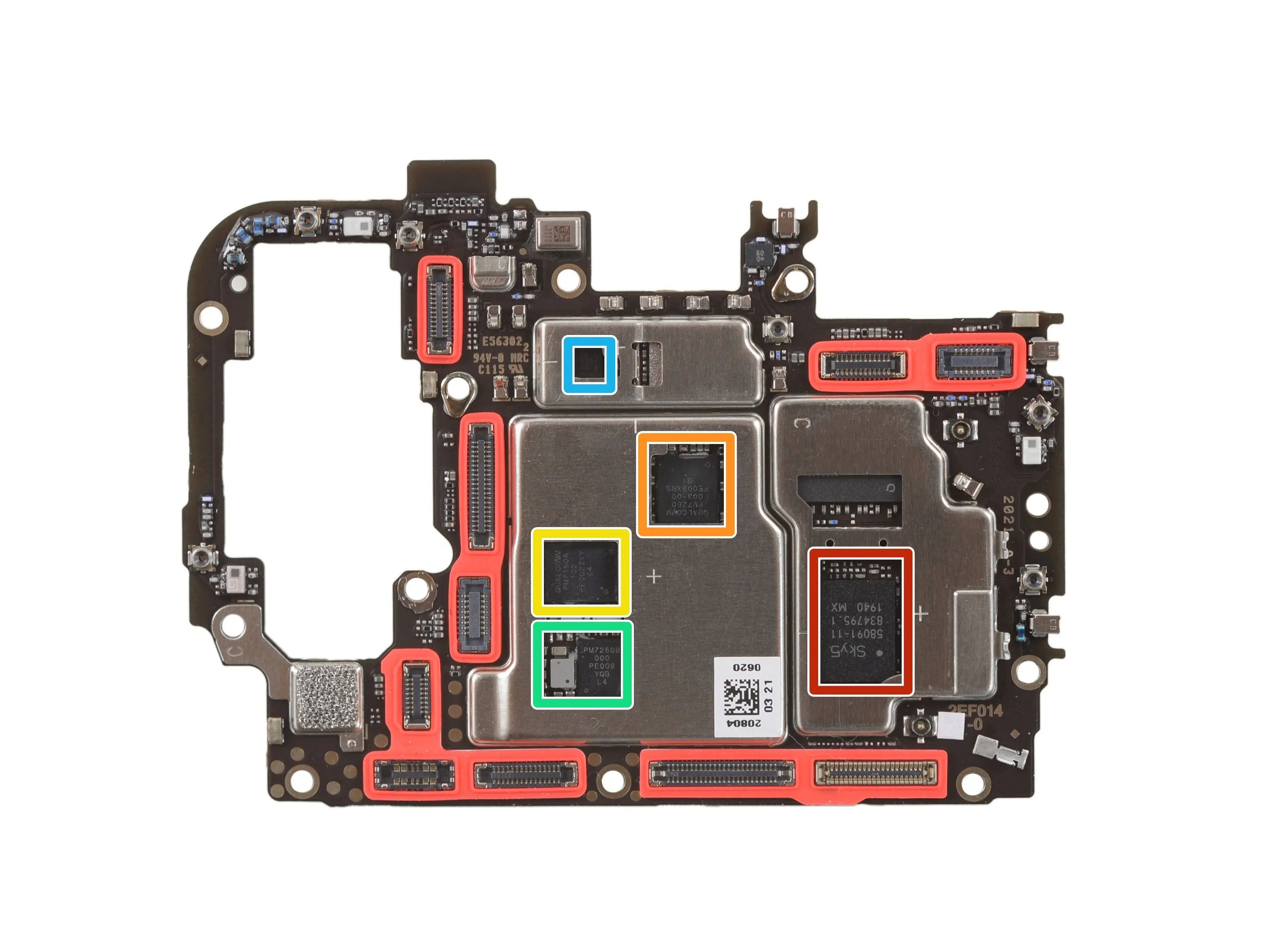

• Наконец-то драгоценные чипы:

• Skyworks SKY58094-11 Многомодовый многодиапазонный Tx-Rx фронтальный модуль (FEM)

• Микросхема управления питанием Qualcomm PM7250

• Микросхема управления питанием Qualcomm PM7150A

• Микросхема управления питанием Qualcomm PM7250B

• Qualcomm QET5100 Envelope Tracker

Шаг 9

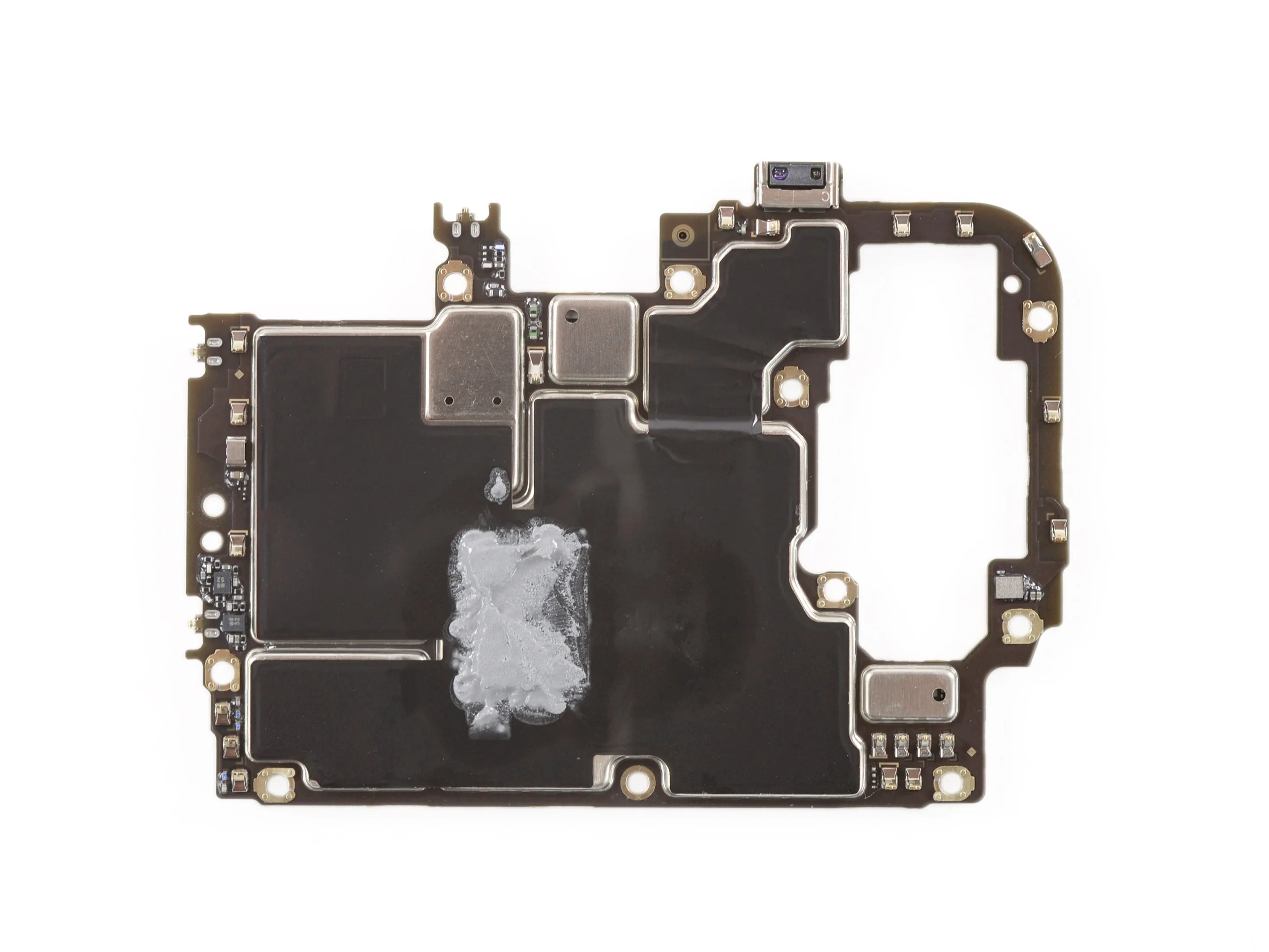

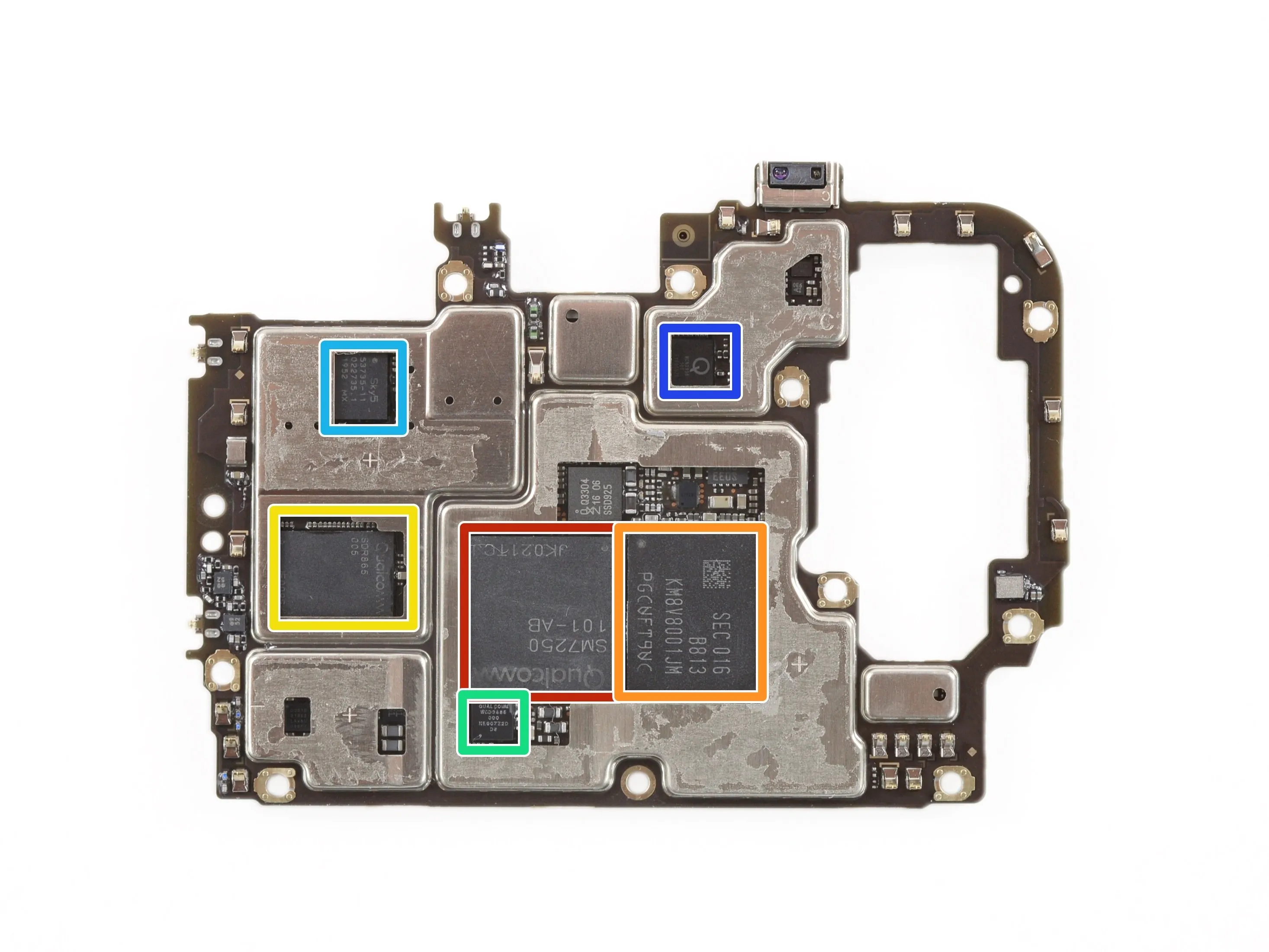

• Но настоящие жемчужины находятся на этой стороне:

• Qualcomm SDM765 Snapdragon 765G

• Samsung Комбинированный чип MCP для хранения данных и памяти128 ГБ памяти UFS 2.1 и 8 ГБ оперативной памяти LPDDR4X.

• Отличный трюк! Жаль, что нет слота для внешних SD-карт для увеличения объема памяти.

• Snapdragon 865 Мобильная платформа 5G

• Qualcomm WCD9385 Aqstic аудио кодек

• Skyworks SKY5 3735-11 модуль разнесенного приема

• Qualcomm Atheros WCN3998 Чипсет с поддержкой Wi-Fi 6, Bluetooth 5, WPA3 Security и Digital FM

Комментарии к шагу

Комбинация памяти/NAND Flash в одном чипе становится все более распространенной для смартфонов в наши дни.

Все, SOC маркируется как 725. Правильно? Tks

Шаг 10

• Отправляемся на юг, и, сняв нижнюю крышку, обнаруживаем джунгли из кабелей и резиновых прокладок.

• Правило № 19 из справочника разведчика: Никогда не забывайте лоток для SIM-карты. Правило № 21: Используйте как можно больше инструментов одновременно.

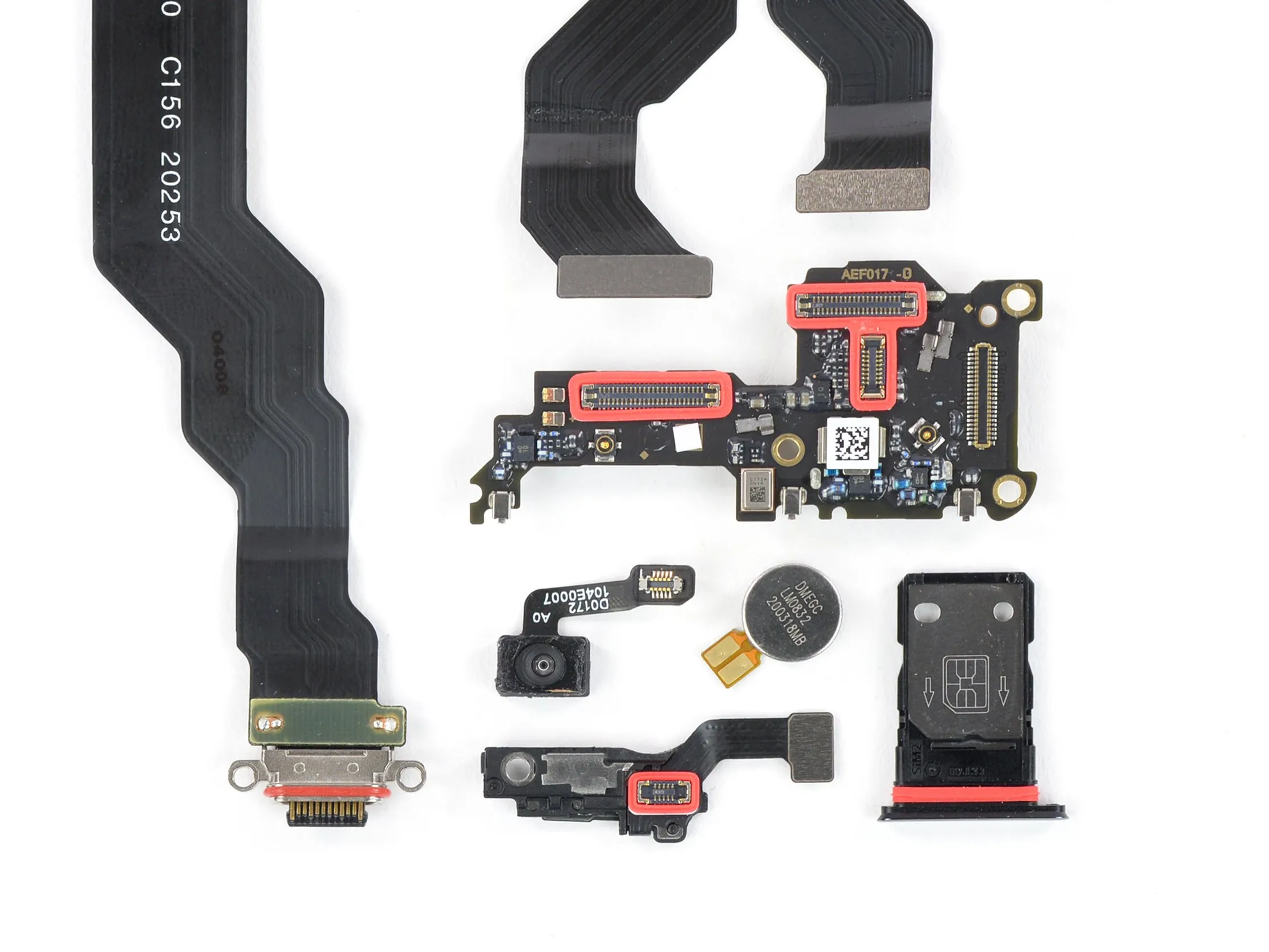

• Все эти компоненты можно заменить по отдельности: От порта USB-C через соединительные кабели до вибромотора, датчика отпечатков пальцев и его кабеля.

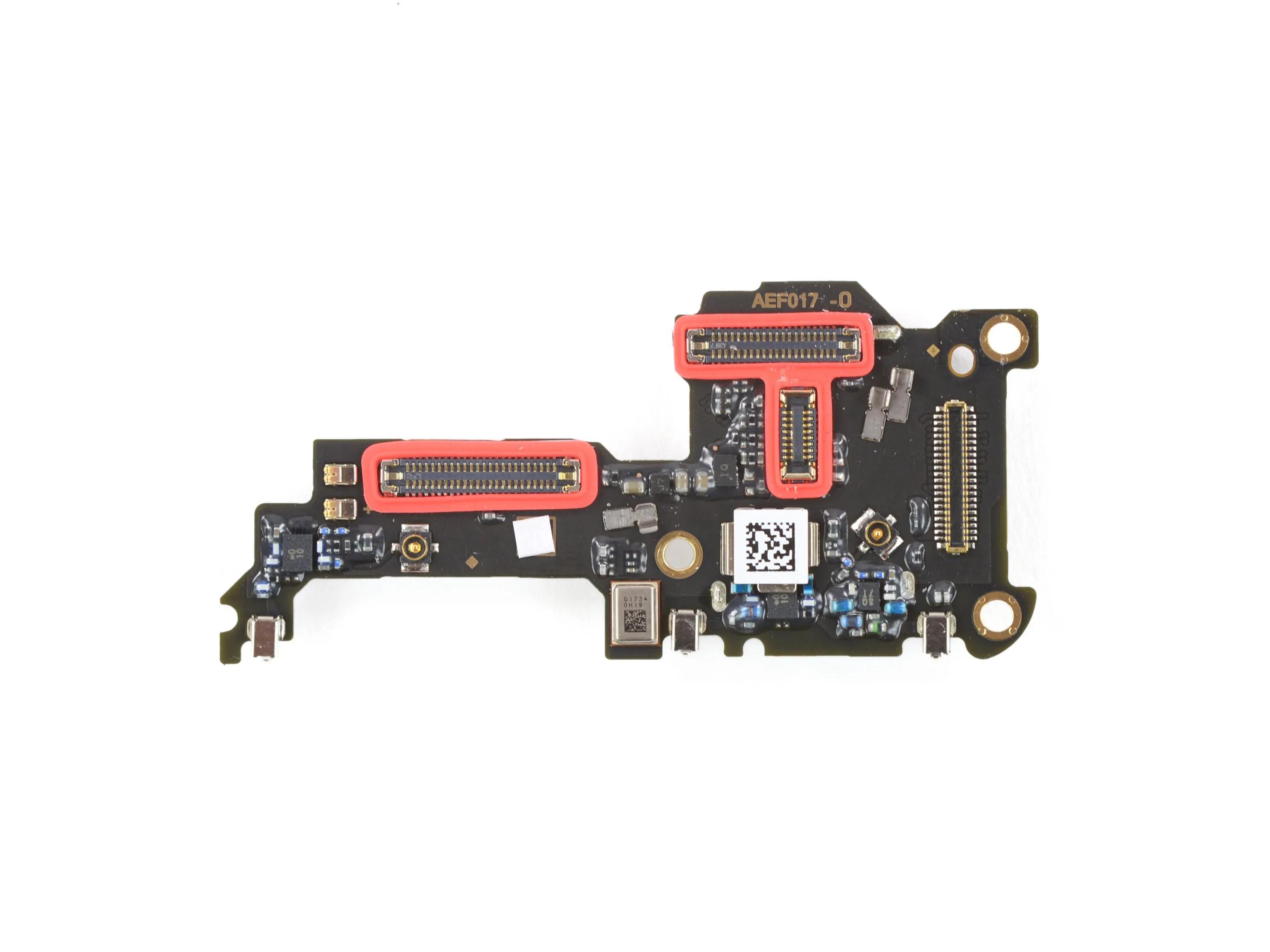

• На дочерней плате мы обнаружили один разъем, который не имеет резиновой прокладки вокруг - это разъем дисплея. Но не стоит паниковать - кабель от дисплея имеет прокладку.

Комментарии к шагу

Что делать, если SIM-разъем не работает? Есть ли какие-нибудь последствия?

Liebe Grüße Adriana

Шаг 11

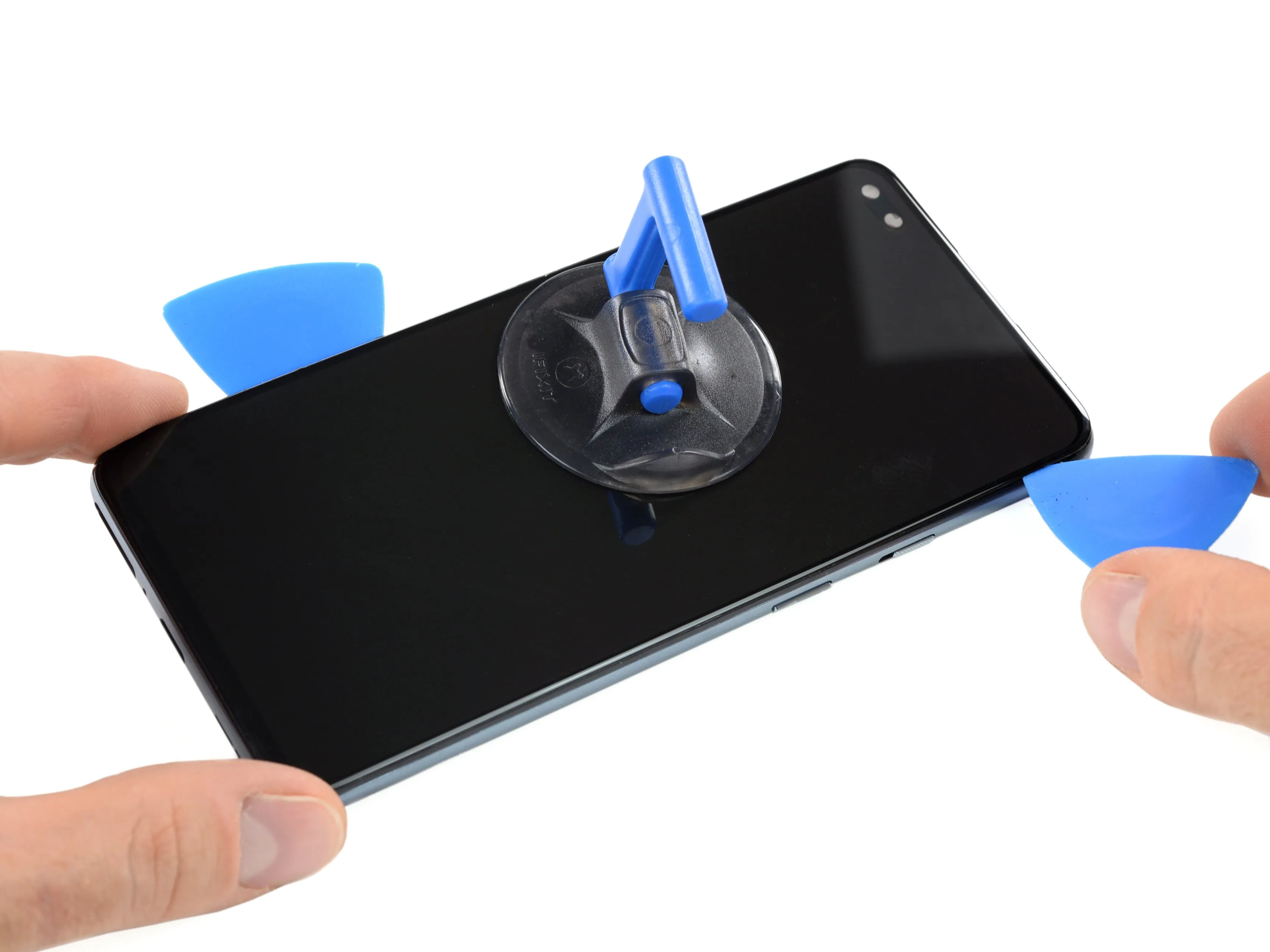

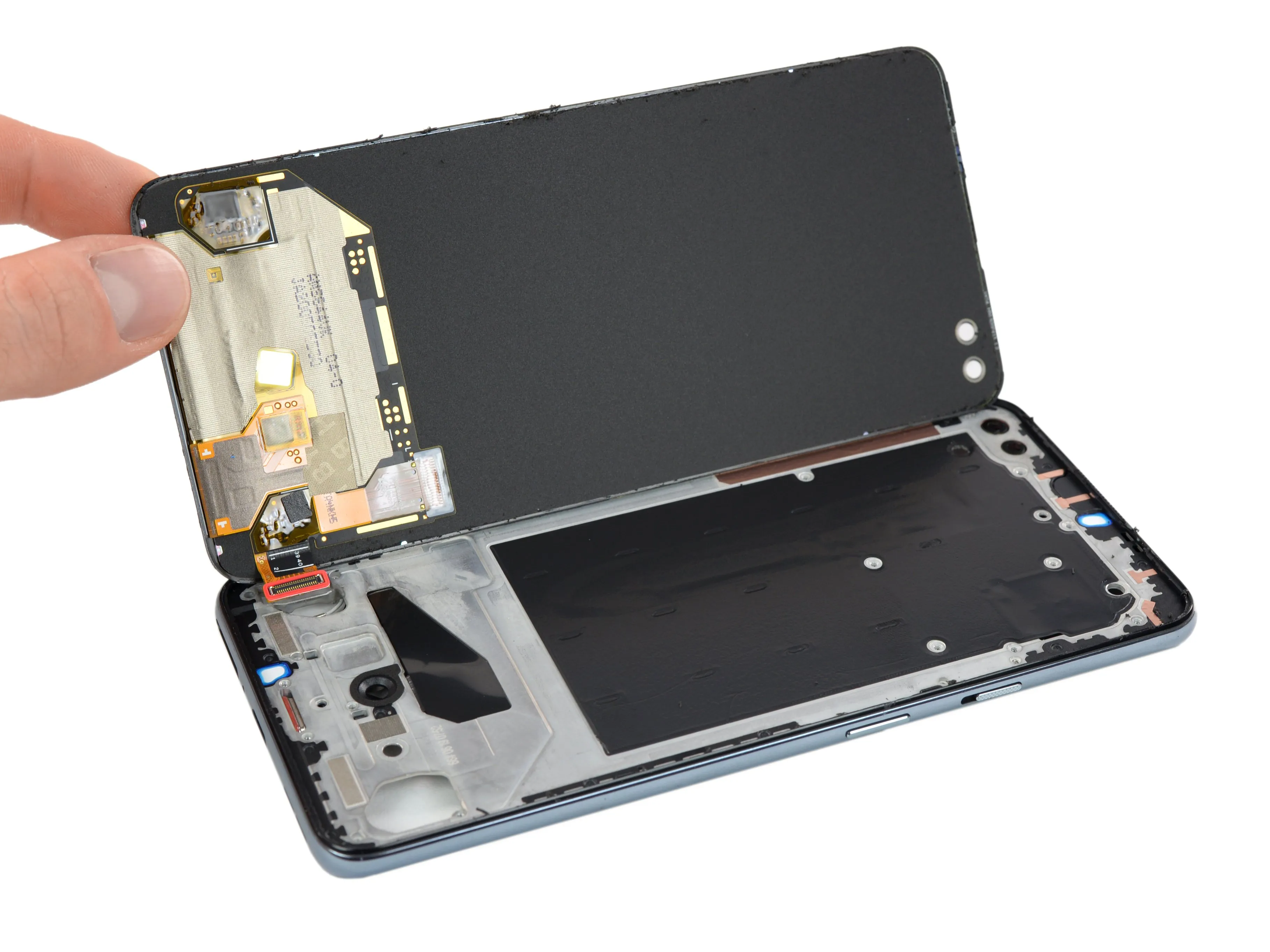

• Снять дисплей довольно сложно: он плотно приклеен к пластиковой рамке. Но с помощью нагрева и тонких инструментов нам это удалось.

• Под крышкой больше нет сокровищ - только прямоугольный вырез для датчика отпечатков пальцев (с несколько странным наклоном). Собираем вещи - не оставляем следов - и возвращаемся в лагерь.

Шаг 12

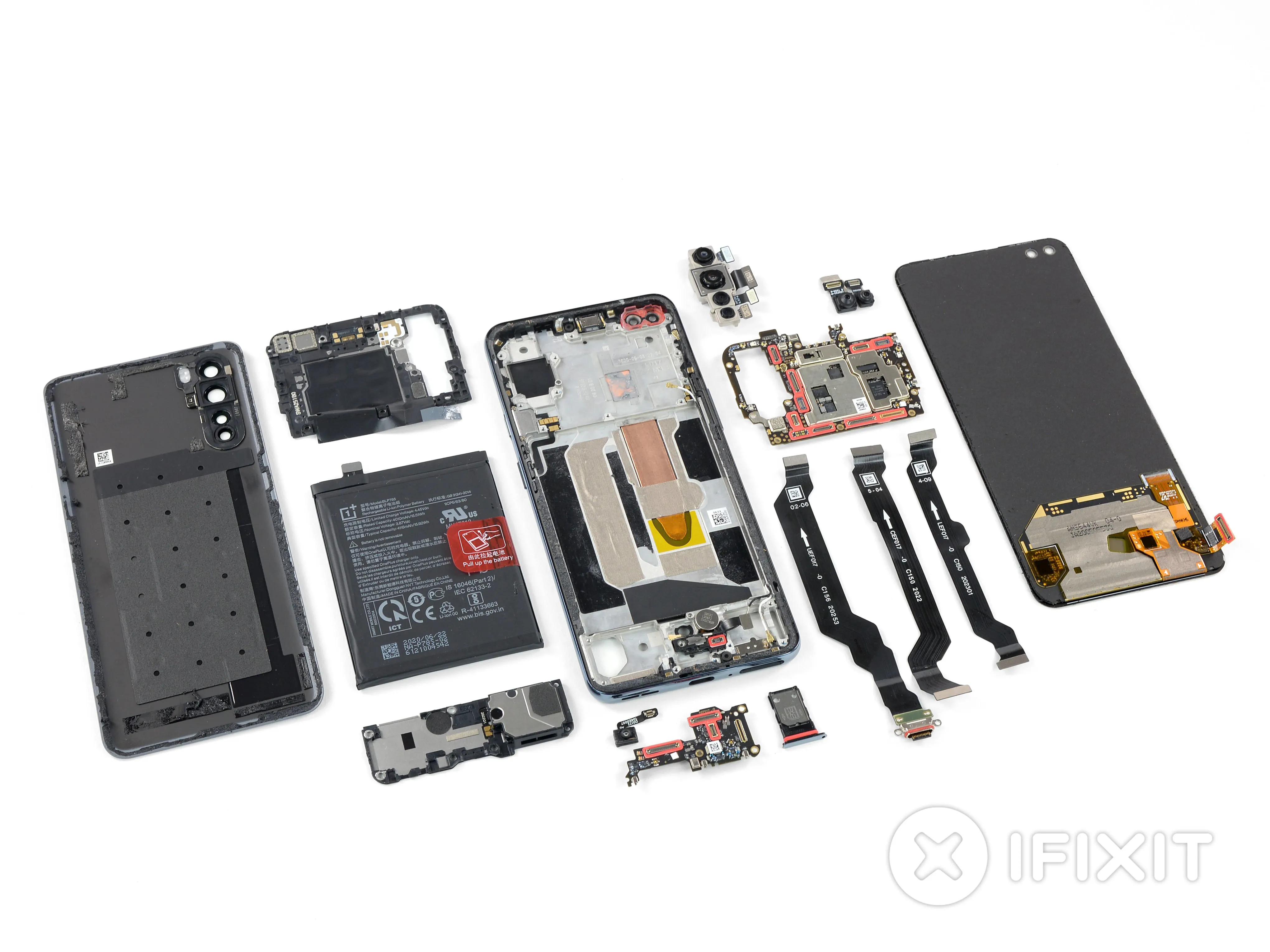

• Вот полная подборка сокровищ, собранных во время нашего путешествия.

• Мы увидели одну довольно доступную батарею, множество резиновых прокладок, несколько интересных терморешений и множество сменных компонентов.

• OnePlus определенно вернула себя на карту среднего класса. Давайте подведем итог и посмотрим, как он расположился на шкале ремонтопригодности.

Вывод

• Для любого ремонта вам понадобится только один крестообразный ключ.
• Почти все компоненты являются модульными и могут быть заменены по отдельности.
• Батарею можно заменить, сняв экран материнской платы. Он приклеен лишь слегка и снабжен защелкой для легкого снятия.
• Основная точка доступа для всех ремонтных работ - задняя панель - приклеена на месте, но ее можно снять без нагрева.
• Замена дисплея, которая является наиболее распространенным видом ремонта, не является приоритетной.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - легче всего отремонтировать)
