Разборка OnePlus Watch

Введение

OnePlus добавила в свой парк новое устройство для измерения времени, и, хотя мы не совсем своевременно обратились к этой модели, мы наконец-то приступили к ее разбору. В этом обзоре мы посмотрим, как часы смотрятся в сравнении с некоторыми конкурентами, и узнаем, достаточно ли времени у OnePlus для решения проблем с ремонтопригодностью, с которыми сталкивается эта категория.

Хотите быть в курсе новых обзоров? Следите за нашими новостями на Facebook, Instagram или Twitter, а также не забудьте заглянуть на наш канал YouTube. Делаете.ру прямо на свой почтовый ящик, получайте нашу надежную рассылку ..

Что вам нужно

Инструменты

•

•

•

•

•

•

•

•

Шаг 1 Разборка OnePlus Watch

• В этих часах нет галочки, но у них есть некоторые другие интересные характеристики и особенности:

• 1,39-дюймовый дисплей с разрешением 454 × 454

• 4 ГБ встроенной памяти

• Wi-Fi, Bluetooth 5.0 и встроенный GPS

• Защита от проникновения IP68, водонепроницаемость до 50 метров (5 ATM)

• Акселерометр, гироскоп, барометр, компас, пульс, SpO2

• Работает на пользовательской RTOS (операционная система реального времени).

Шаг 2

• Когда наступает время разборки, от нашего набора инструментов ProTech не скрыться - ни в коробке, ни не с лисой. Хотя нам очень нравится эта лисья рыжая коробка.

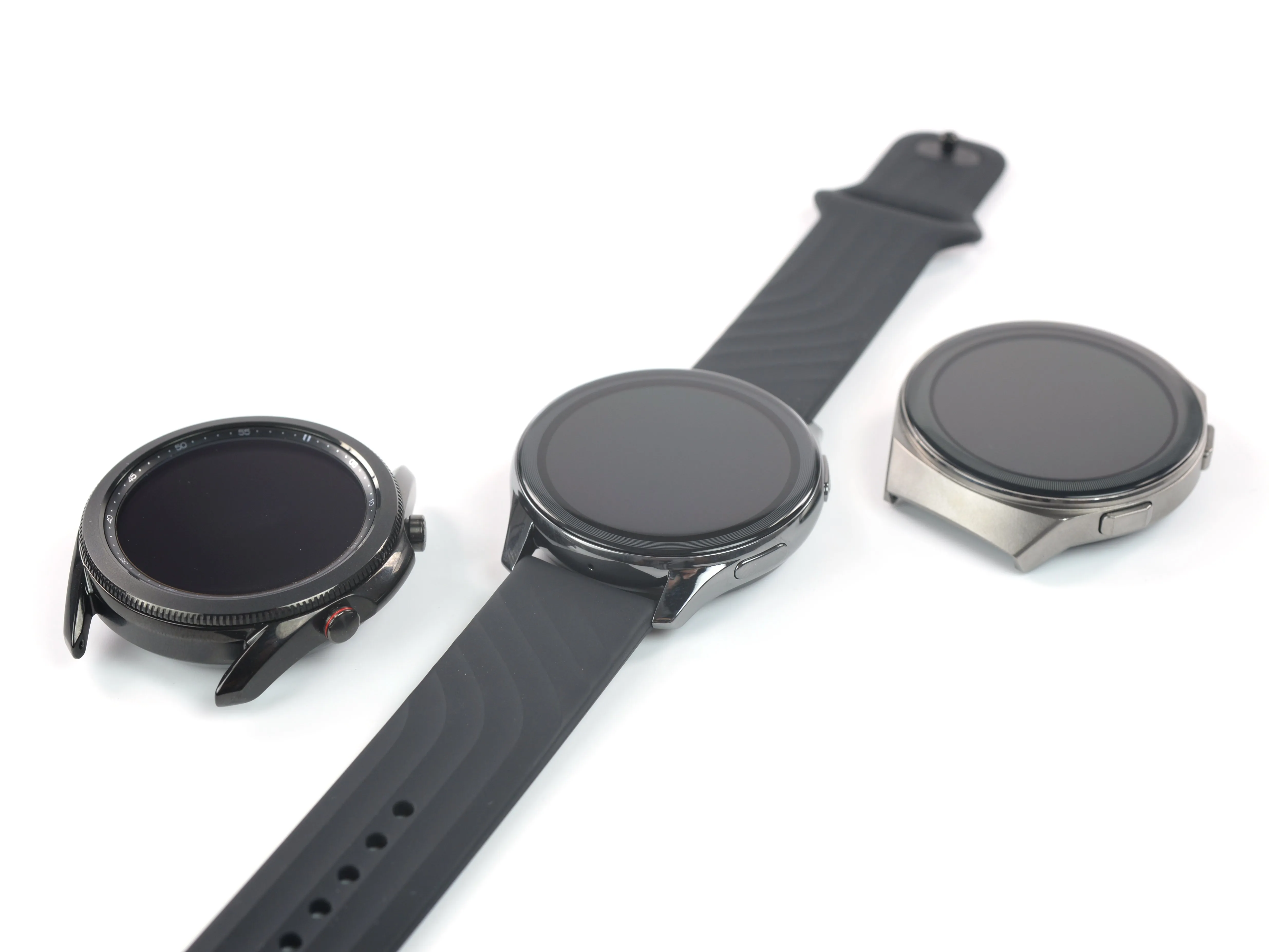

• Но прежде чем мы начнем разбираться, давайте сравним! Слева - Galaxy Watch3 с вращающимся колесиком циферблата и тактильными кнопками. Справа - Huawei Watch GT2e с электронным 'вращающимся' сенсорным ободком и низкопрофильными кнопками (такими же, как у OnePlus Watch).

• Сзади OnePlus Watch оснащены довольно стандартными датчиками пульса и SpO2 (насыщения крови кислородом) - никаких модных ЭКГ, как в Galaxy Watch3 или Apple Watch Series 6.

Шаг 3

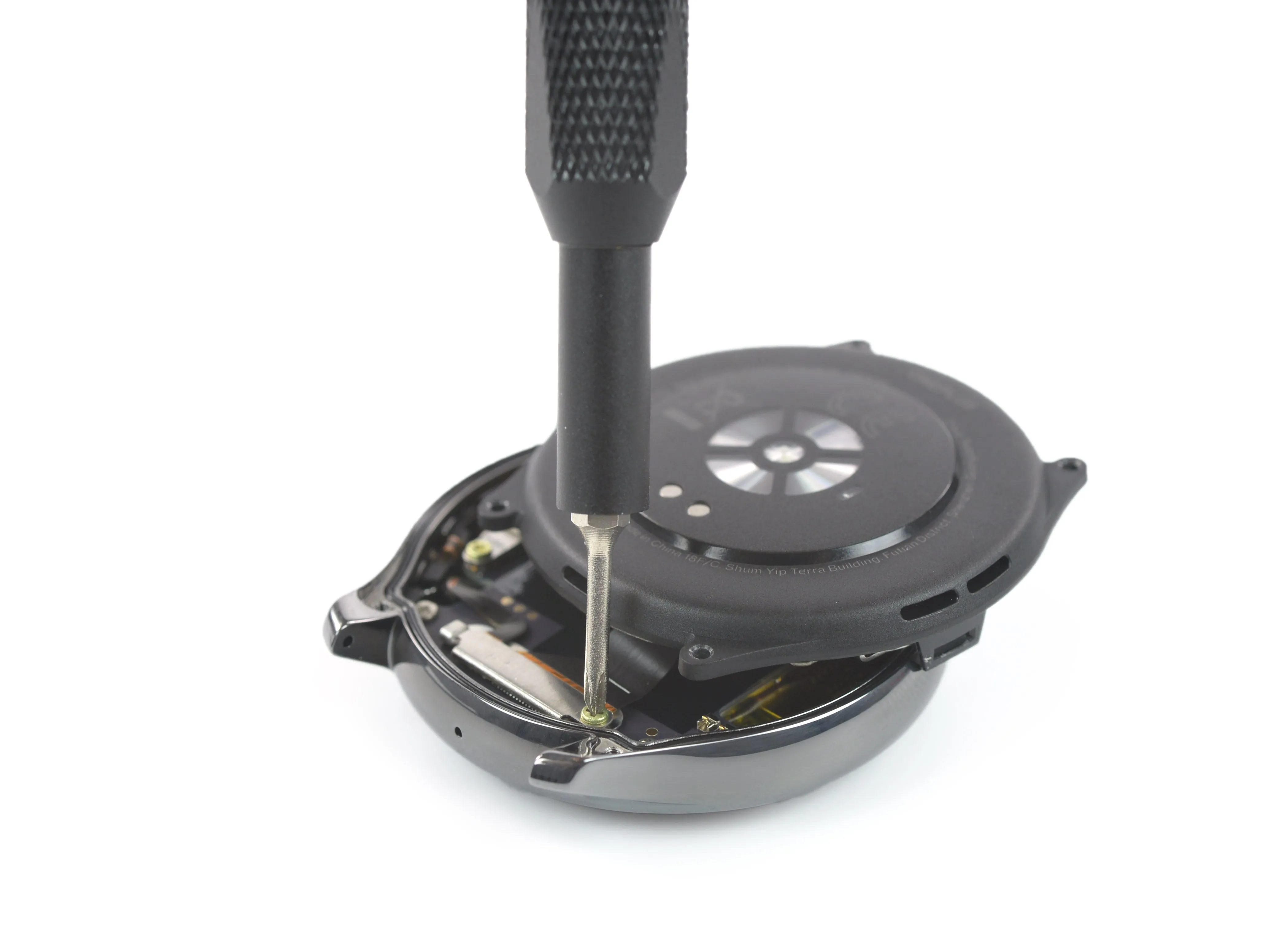

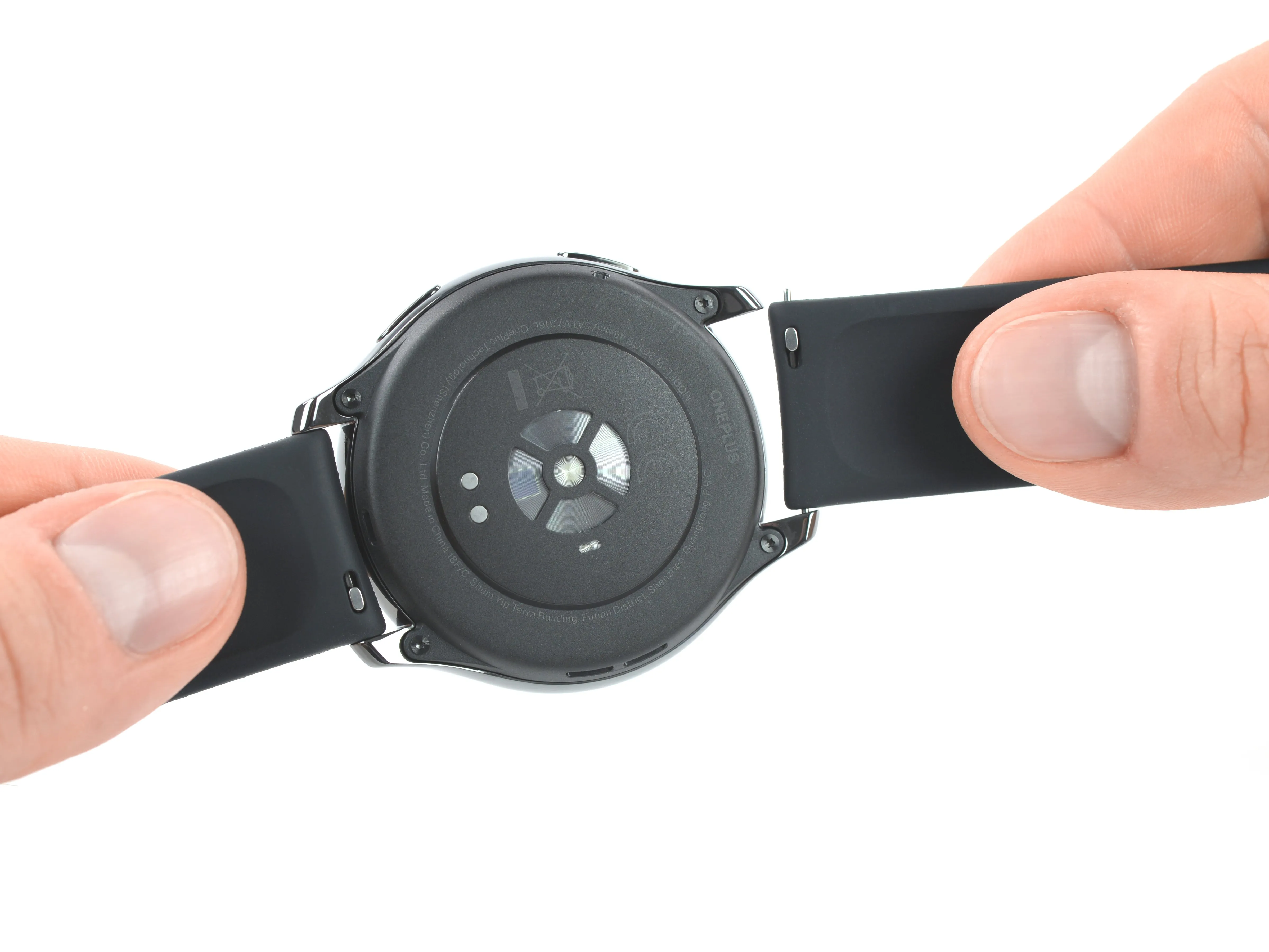

• Стандартные пружинные штифты удерживают ремешки из фторэластомера на месте, поэтому мы легко избавляемся от них, а также от четырех винтов Torx на задней панели часов.

• Первый взгляд внутрь показывает заднюю крышку, на которой находится литий-ионный аккумулятор и несколько других заметных путешественников.

• Одна металлическая скоба закрывает скрытые разъемы для кабелей, которые мы снимем, чтобы рассмотреть их поближе.

Шаг 4

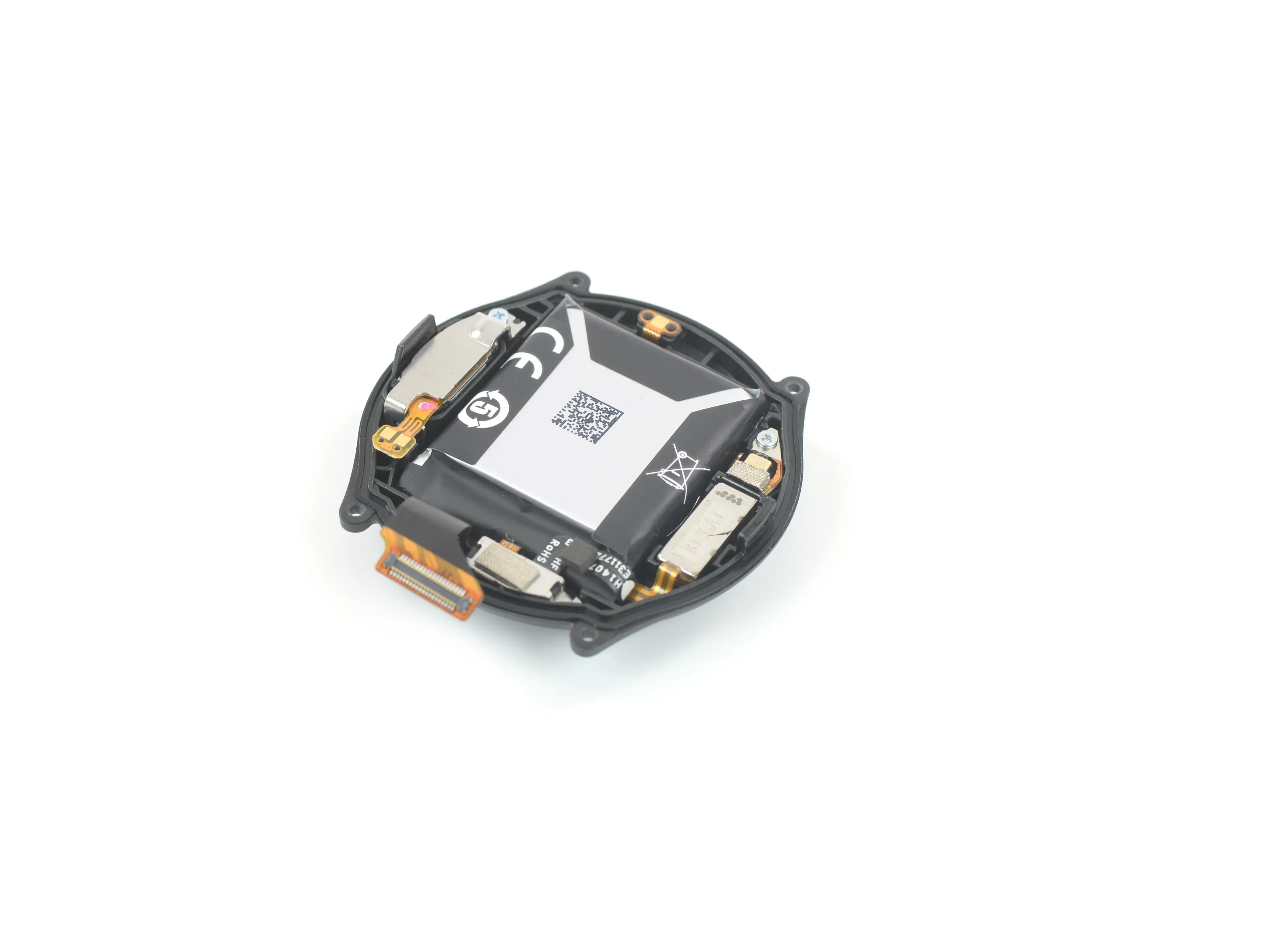

• На задней крышке разместились крошечный динамик и линейный привод, микрофон, барометрический датчик, а также датчики пульса и SpO2. Большинство из этих деталей находятся на одном гибком кабеле-осьминоге, который не снимается.

• Единственная сменная деталь в этой связке - динамик, если вы доверяете показаниям на другой стороне 'несъемной' батареи. А мы не доверяем. Нам он показался вполне съемным!

• Мощность элемента питания составляет 1,59 Вт-ч (410 мА-ч @ 3,87 В). Это ставит его выше Galaxy Watch3 (1,3 Вт-ч) и Apple Watch Series 6 44 мм (1,17 Вт-ч). Только Xiaomi Mi Watch 2021 года обеспечивает больше энергии - 1,62 Втч.

• Что это такое, знак знак TÜV на батарее? Мы не припомним такого ни в одних других смарт-часах. Но нередко можно встретить сертификация TÜV для мобильной электроники.

Шаг 5

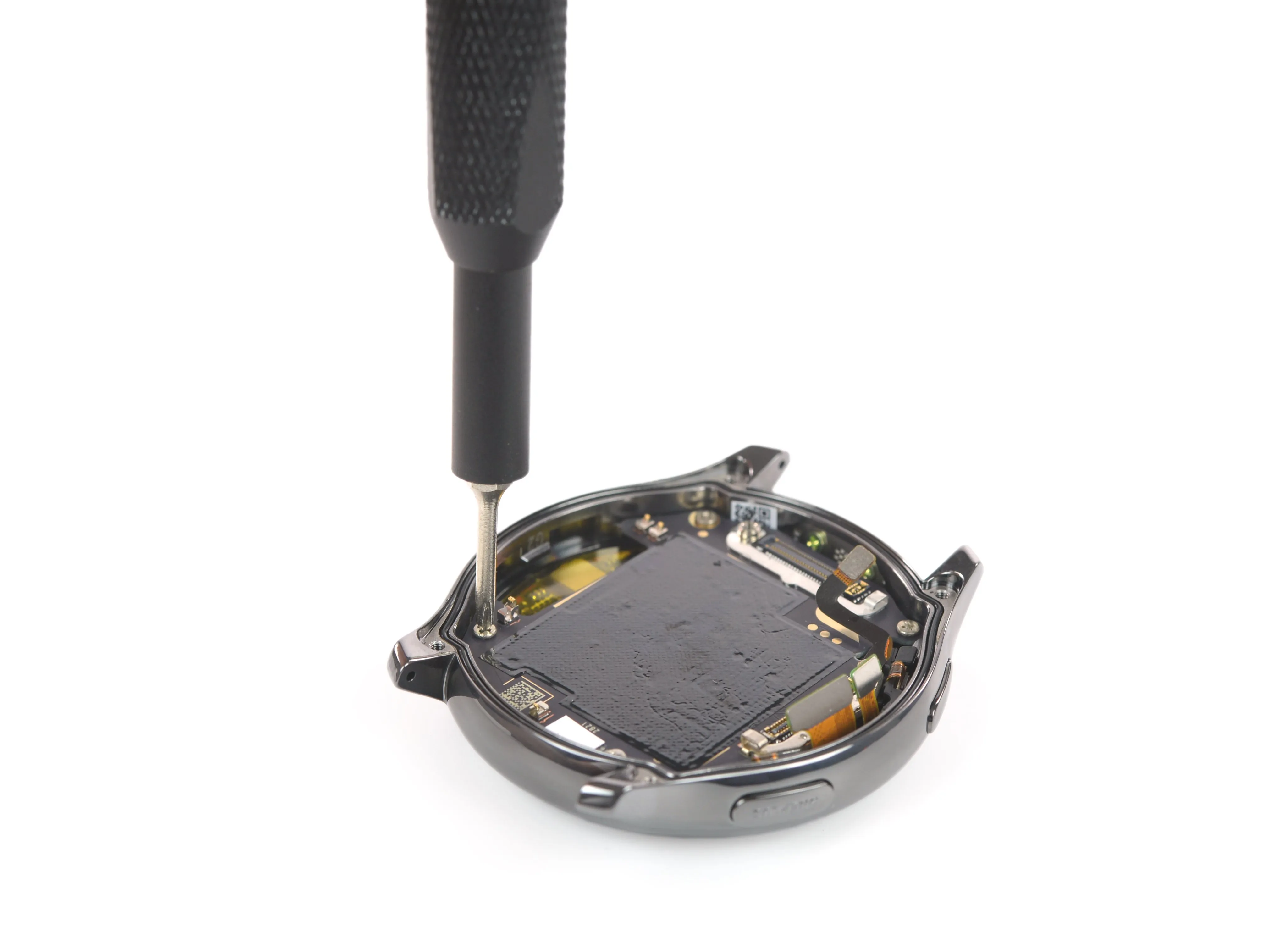

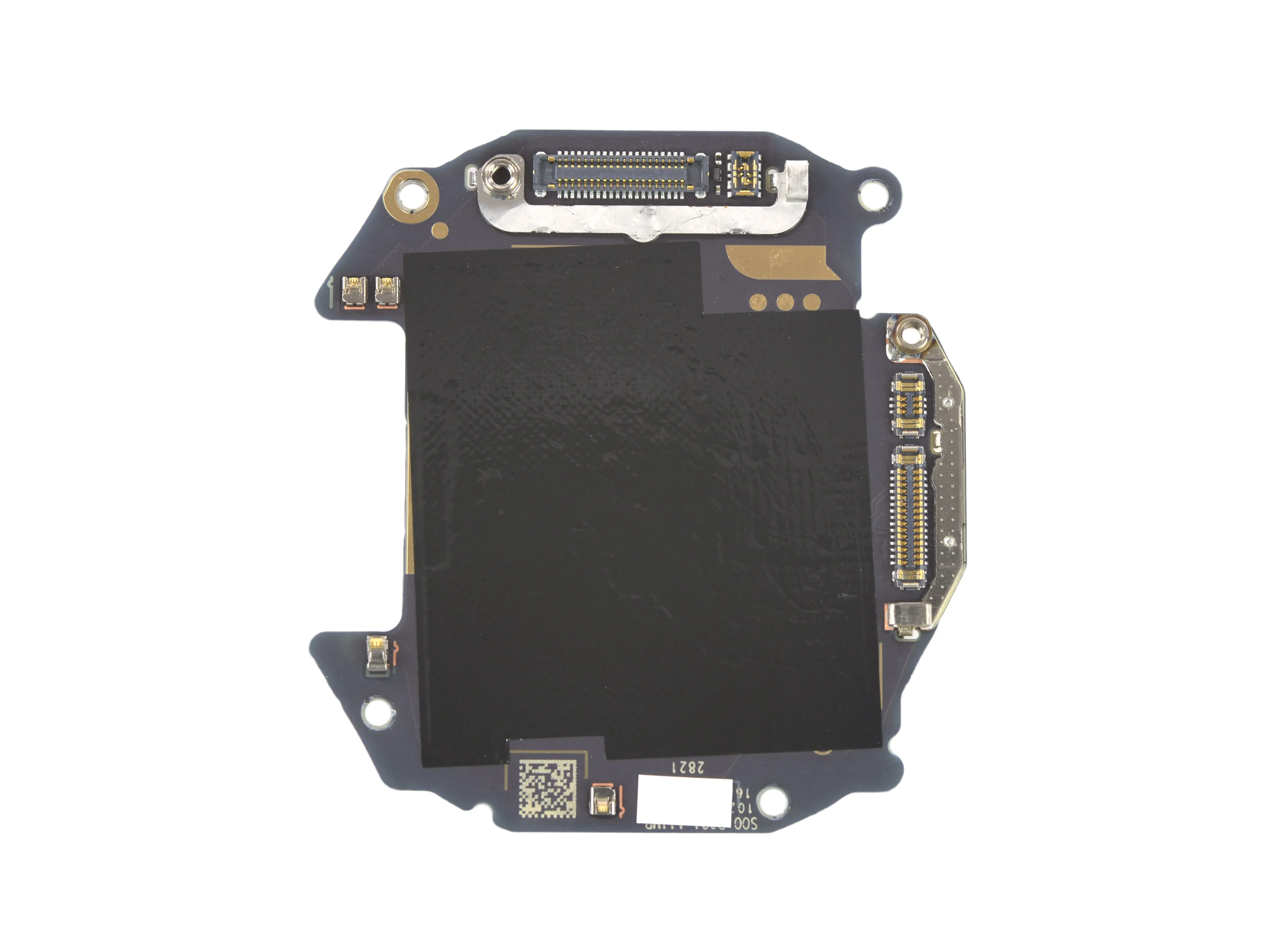

• Дальше только несколько винтов Phillips удерживают на месте материнскую плату, которая, похоже, ничем не закреплена с этой стороны.

• Так что давайте отсоединим оставшиеся разъемы дисплея и кнопок, а затем займемся мозгами.

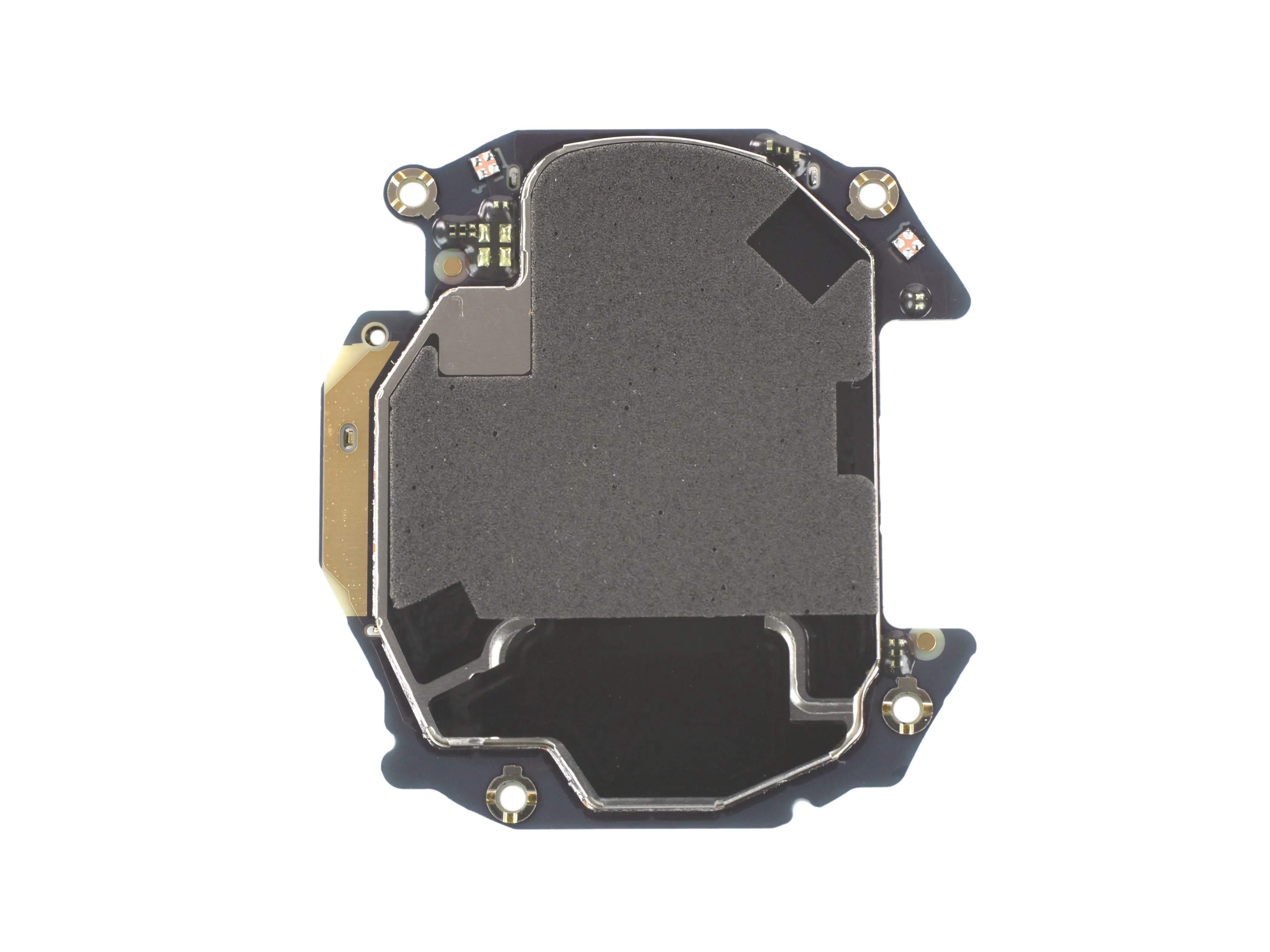

Шаг 6

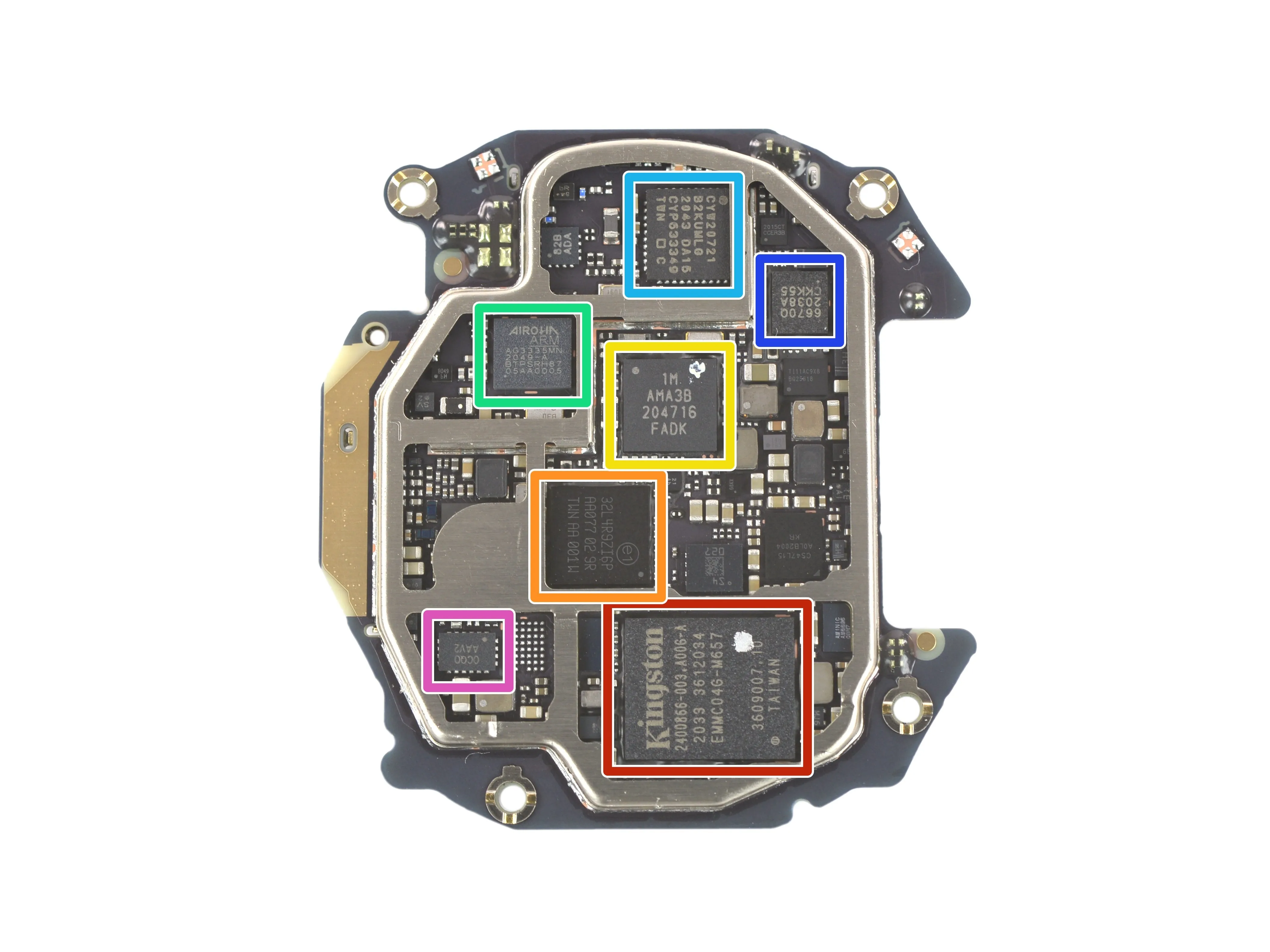

• Чипы:

• Kingston EMMC04G-M657 4 ГБ флэш-памяти NAND

• STMicroelectronics STM32L4R9ZI6P 32-битный MCU+FPU Arm® Cortex®-M4 с ультранизким энергопотреблением

• Ambiq Micro Apollo 3 AMA3B микроконтроллер

• Airoha AG3335MN Процессор определения местоположения GNSS

• Cypress Semiconductor CYW20721 Bluetooth 5.0 SoC

• MediaTek MT6670Q фронтальный контроллер датчиков

• Awinic AW8695FCR тактильный драйвер

Шаг 7

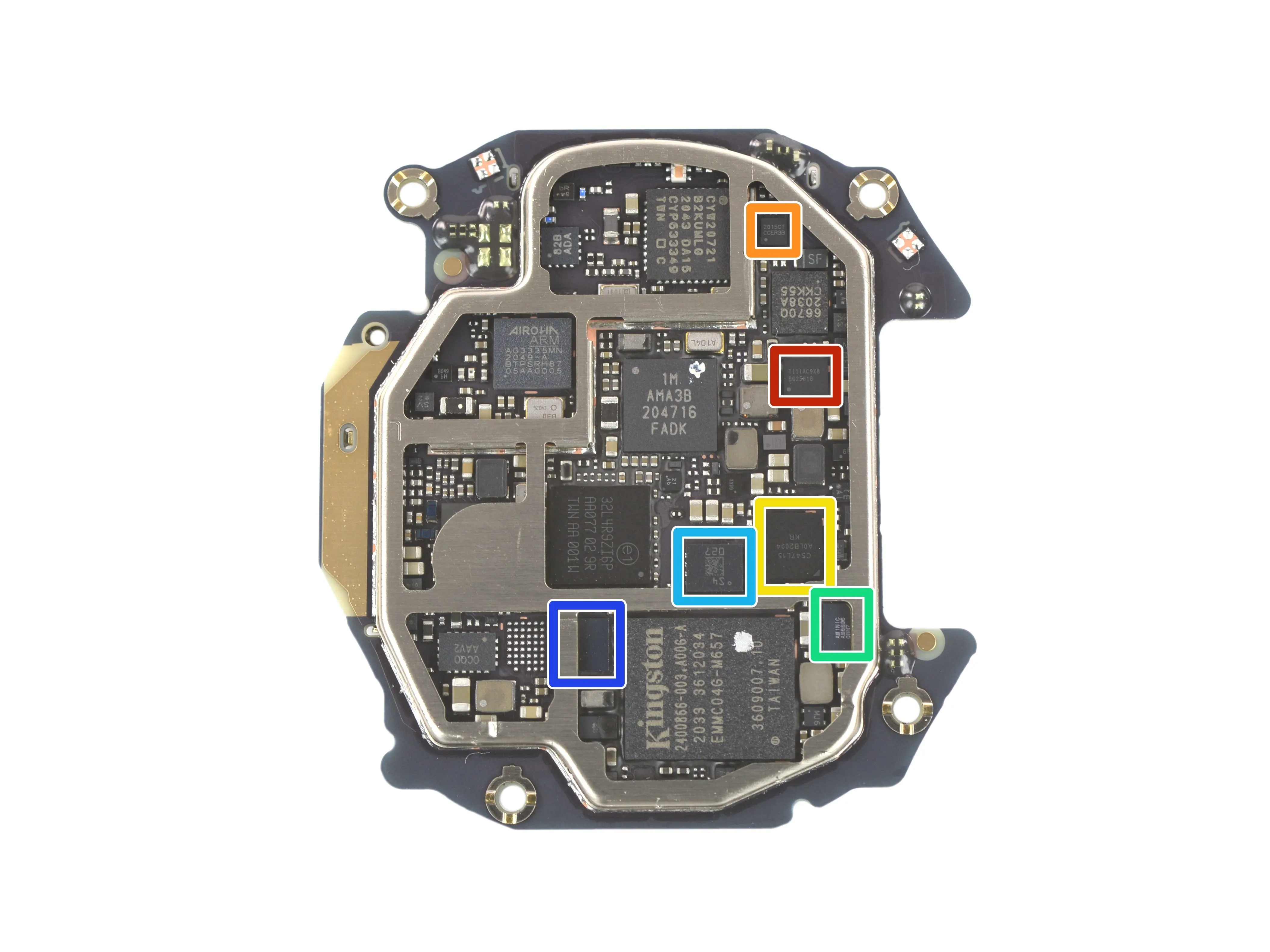

• Чипы, продолжение:

• Texas Instruments BQ25618 Зарядное устройство для литий-ионных аккумуляторов на 1,5 А

• CellWise CW2015 Индикатор уровня топлива в аккумуляторе

• Cirrus Logic CS47L15 аудиокодек

• Awinic AW8896CSR аудиоусилитель класса D

• STMicroelectronics LSM6DSOX 3-осевой акселерометр/гироскоп

• Геомагнитный датчик (вероятно)

Шаг 8

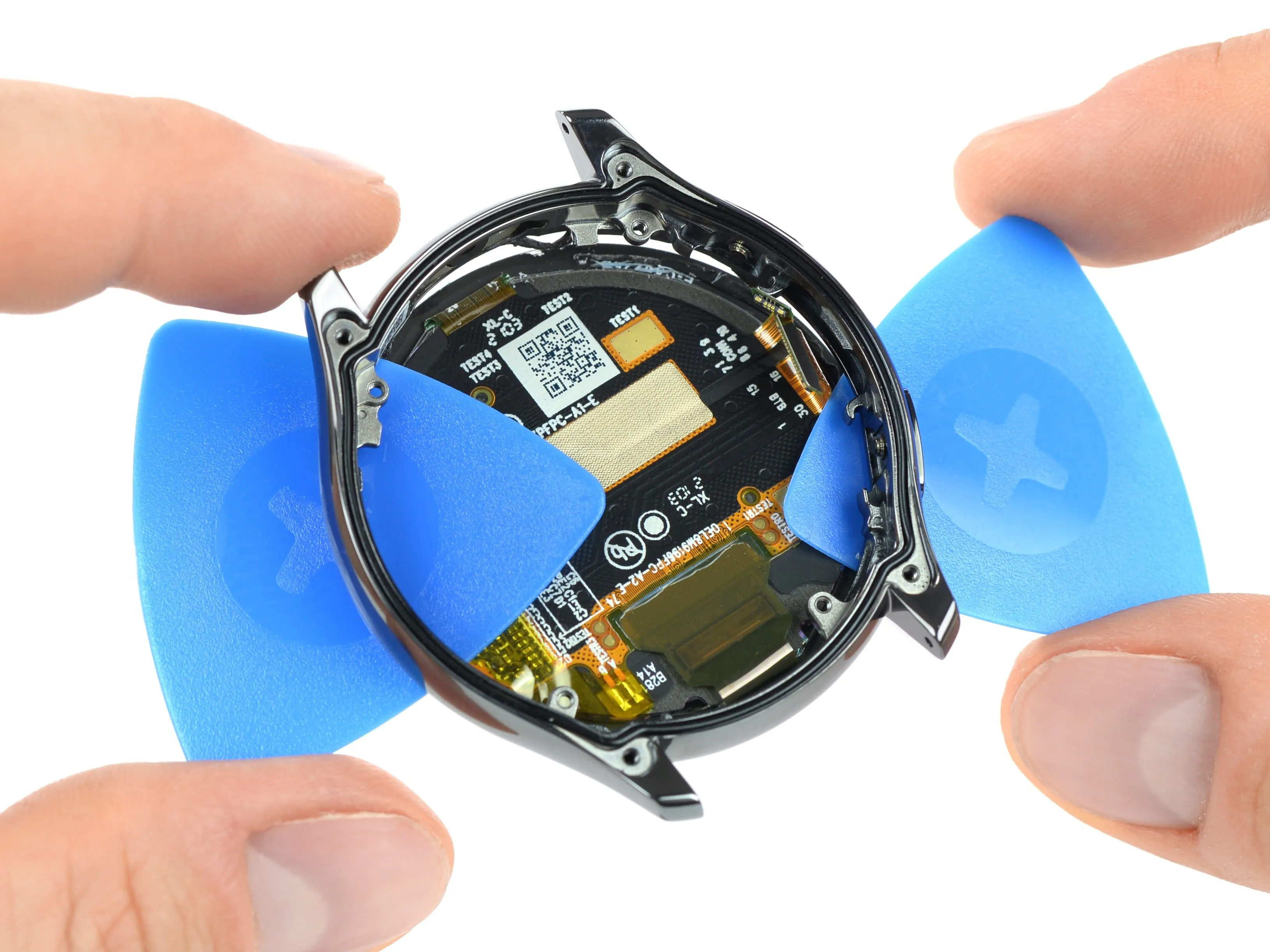

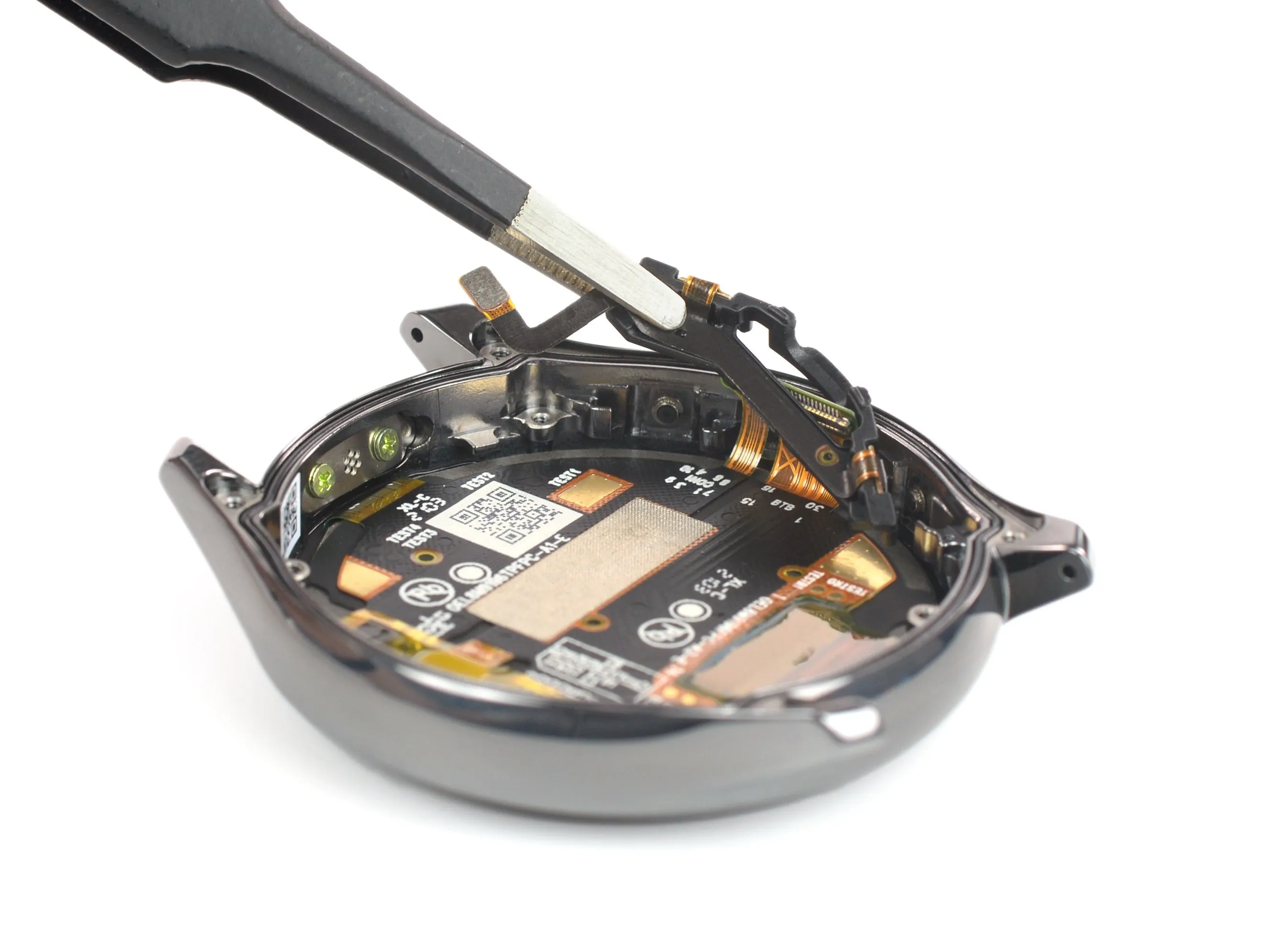

• Вытащив материнскую плату и сняв эту замысловатую накладку с кнопками, мы переходим к последней части - экрану.

• Приложим немного тепла и потренируемся в резании, пока наконец не сможем отрезать эту красоту... от экрана.

• Разрешение этого экрана составляет 454 × 454 пикселя, что дает плотность 326 ppi на 1,39 дюйма. И хотя тонкие линии в темном кольце вокруг дисплея могут навести на мысль о каком-то цифровом вращающемся ободке, такой функции здесь нет.

Шаг 9

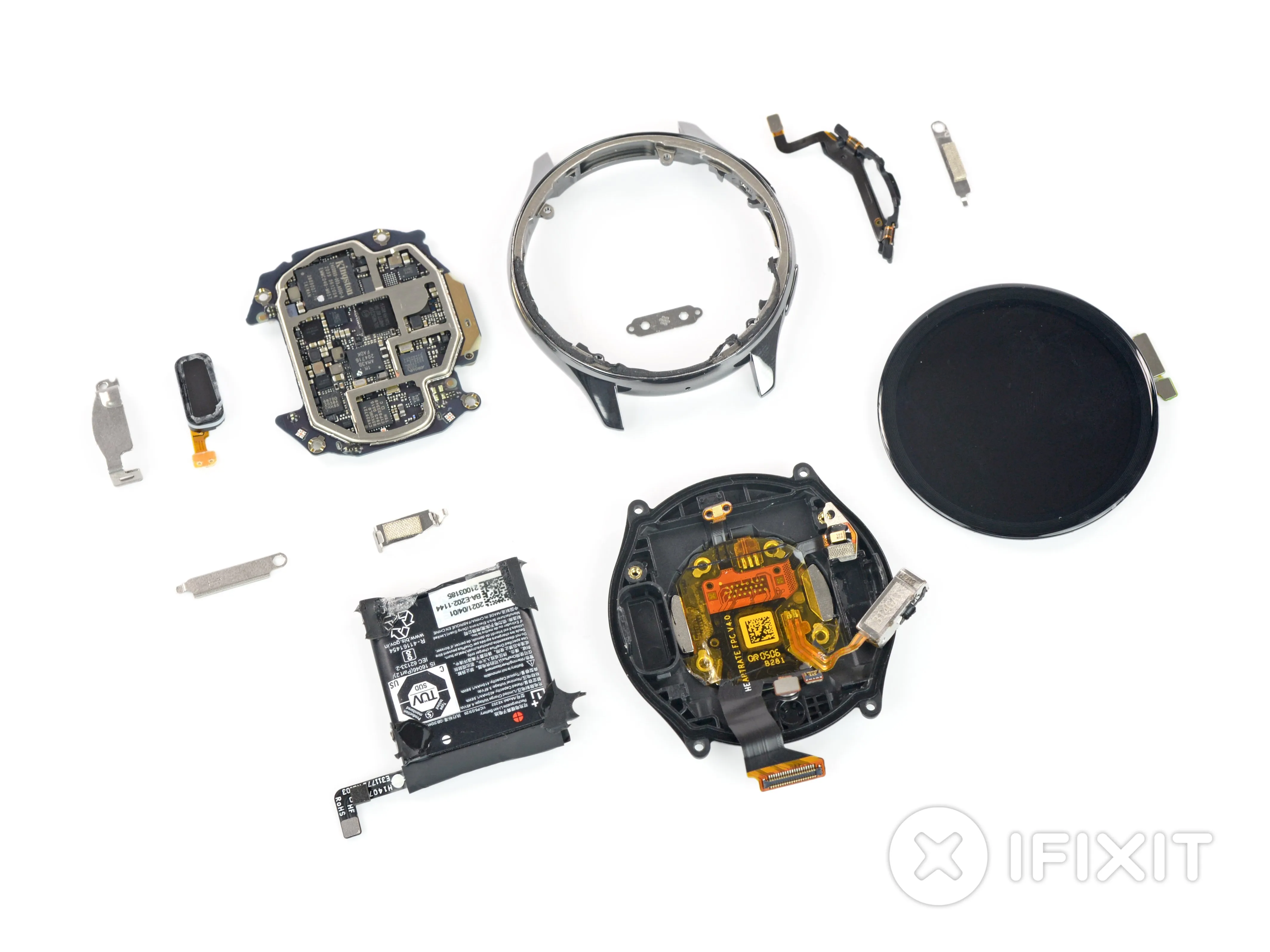

• На этом наш разбор закончен. Куда делось время? Кажется, мы сбились со счета.

• Пожалуйста, не стесняйтесь любоваться этими часами. А пока мы работаем над его сборкой, предлагаем вам поразмыслить над некоторыми замечаниями о ремонтопригодности.

Вывод

• Процедура вскрытия проста и не требует применения клея.
• Во всех часах используются только два распространенных типа винтов.
• Ремонт осложняют несколько хрупких металлических кронштейнов и несколько перекрещивающихся кабелей.
• Сам аккумулятор легкодоступен, но он подключается к материнской плате через узел sensor flex.
• Сенсорный блок не снимается и крепится к задней крышке.
• Дисплей снять сложно, для этого требуется нагрев и специальные инструменты для поддевания.

Оценка ремонтопригодности

Ремонтопригодность 5 из 10 (10 - легче всего отремонтировать)
